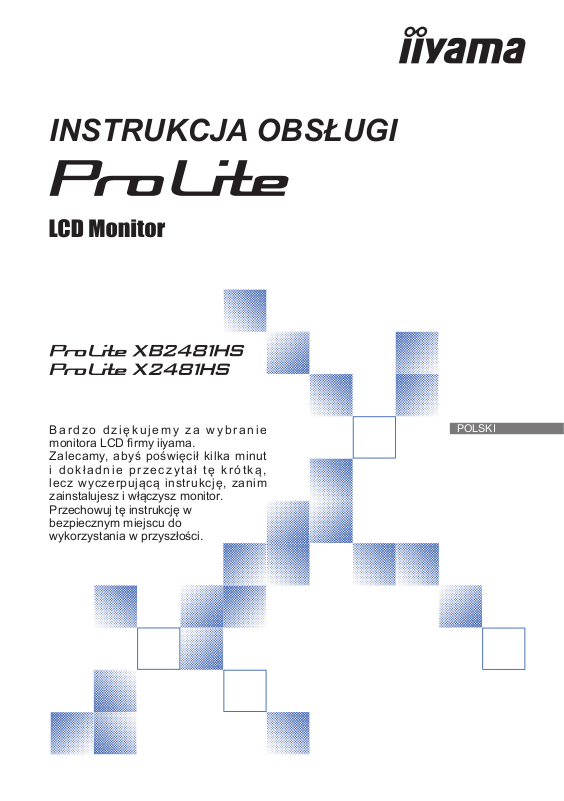

INSTRUKCJA OBSŁUGI
Bardzo dziękujemy za wybranie
monitora LCD rmy iiyama.
Zalecamy, abyś poświęcił kilka minut
i dokładnie przeczytał tę krótką,
lecz wyczerpującą instrukcję, zanim
zainstalujesz i włączysz monitor.
Przechowuj tę instrukcję w
bezpiecznym miejscu do
wykorzystania w przyszłości.
POLSKI
DEKLARACJA ZGODNOŚCI Z WYMAGANIAMI OZNAKOWANIA CE
Niniejszy monitor LCD jest zgodny z wymaganiami następujących Dyrektyw WE/UE: 2014/30/UE
“Dyrektywa EMC”, 2014/35/UE “Dyrektywa niskiego napięcia”, 2009/125/WE “Dyrektywa ErP” i
2011/65/UE “Dyrektywa RoHS”.
Wymogi dotyczące odporności na zakłócanie spełniane są w przypadku użytkowania urządzenia
w budynkach mieszkalnych, biurowych i rzemieślniczych, a także małych zakładach, zarówno
wewnątrz budynków, jak i poza nimi. Wszystkie miejsca użytkowania urządzenia charakteryzują
się dostępem do publicznej sieci zasilania niskim napięciem.
IIYAMA CORPORATION: Wijkermeerstraat 8, 2131 HA Hoofddorp, The Netherlands
Model Nr. : PL2481H
POLSKI
Zalecamy recykling starego sprzętu. Wszelkie informacje na ten temat można
znaleźć klikając link Poland na międzynarodowej stronie internetowej rmy iiyama
pod adresem http://www.iiyama.com
Rezerwujemy sobie prawo do zmiany danych technicznych bez uprzedzenia.
Wszystkie znaki towarowe używane w tej instrukcji obsługi stanowią własność ich odpowiednich właścicieli.
SPIS TREŚCI
W TROSCE O TWOJE BEZPIECZEŃSTWO ......................................1
ZALECENIA DOTYCZĄCE BEZPIECZEŃSTWA ............................1
SPECJALNE UWAGI NA TEMAT MONITORÓW LCD ...................3
OBSŁUGA KLIENTA ........................................................................3
CZYSZCZENIE ...............................................................................3
ZANIM URUCHOMISZ MONITOR .......................................................4
WŁAŚCIWOŚCI ..............................................................................4
KONTROLA ZAWARTOŚCI OPAKOWANIA ...................................4
INSTALACJA ...................................................................................5
MONTAŻ I DEMONTAŻ STOPKI : ProLite XB2481HS ...................7
MONTAŻ I DEMONTAŻ STOPKI : ProLite X2481HS ......................8
ELEMENTY STERUJĄCE I ZŁĄCZA : ProLite XB2481HS .............9
ELEMENTY STERUJĄCE I ZŁĄCZA : ProLite X2481HS .............10
PODŁĄCZANIE MONITORA : ProLite XB2481HS ........................11
PODŁĄCZANIE MONITORA : ProLite X2481HS ..........................12
USTAWIENIA KOMPUTERA .........................................................13
REGULACJA WYSOKOŚCI I KĄTA WIDZENIA : ProLite XB2481HS
REGULACJA KĄTA WIDZENIA : ProLite X2481HS ......................14
OBSŁUGA MONITORA ......................................................................15
ZAWARTOŚĆ MENU REGULACJA ..............................................16
REGULACJA PARAMETRÓW EKRANU ......................................22
FUNKCJA ZARZĄDZANIA ENERGIĄ ...........................................25
ROZWIĄZYWANIE PROBLEMÓW ....................................................26
INFORMACJE NA TEMAT RECYKLINGU .........................................27
DODATEK .........................................................................................28
DANE TECHNICZNE : ProLite XB2481HS ...................................28
DANE TECHNICZNE : ProLite X2481HS......................................29
WYMIARY : ProLite XB2481HS ....................................................30
WYMIARY : ProLite X2481HS .......................................................30
SYNCHRONIZACJA ......................................................................31
..13
POLSKI
W TROSCE O TWOJE BEZPIECZEŃSTWO
ZALECENIA DOTYCZĄCE BEZPIECZEŃSTWA
OSTRZEŻENIE
ZAPRZESTAŃ UŻYTKOWANIA MONITORA, GDY CZUJESZ, ŻE WYSTĘPUJE JAKIŚ
PROBLEM
Gdy zauważysz jakiekolwiek nienormalne zjawiska, takie jak dym, dziwne dźwięki lub opary, odłącz
monitor i natychmiast skontaktuj się z centrum serwisowym rmy iiyama. Dalsze używanie monitora
może być niebezpieczne i spowodować pożar lub porażenie prądem elektrycznym.
NIGDY NIE ZDEJMUJ OBUDOWY
Wewnątrz monitora znajdują się obwody wysokiego napięcia. Zdjęcie obudowy może narazić na
niebezpieczeństwo pożaru lub porażenia prądem elektrycznym.
NIE WKŁADAJ ŻADNYCH PRZEDMIOTÓW DO MONITORA
Nie dopuszczaj do sytuacji, aby we wnętrzu monitora znalazły się jakiekolwiek ciała stałe lub płyny,
na przykład woda. W razie takiego zdarzenia, natychmiast odłącz monitor i skontaktuj się ze swym
dostawcą lub z centrum serwisowym firmy iiyama. Używanie monitora z jakimikolwiek obcymi
obiektami wewnątrz może spowodować pożar, porażenie prądem elektrycznym lub uszkodzenie.
USTAW MONITOR NA PŁASKIEJ, STABILNEJ POWIERZCHNI
Monitor może spowodować obrażenia ciała w razie upadku lub upuszczenia.
NIE UŻYWAJ MONITORA W POBLIŻU WODY
Nie używaj monitora w miejscach, gdzie mogłoby dojść do spryskania lub oblania monitora wodą,
ponieważ mogłoby to spowodować pożar lub porażenie prądem elektrycznym.
MONITOR NALEŻY UŻY WAĆ PRZY OKREŚLONYM ZASILANIU
Zadbaj, aby monitor był używany tylko przy określonym zasilaniu energią elektryczną. Korzystanie
z zasilania o niewłaściwym napięciu spowoduje nieprawidłowe działanie i może spowodować pożar
lub porażenie prądem elektrycznym.
CHROŃ PRZEWODY
Nie rozciągaj, ani nie zginaj przewodu zasilającego, ani przewodu sygnałowego. Nie kładź monitora,
ani żadnych innych ciężkich przedmiotów na przewodach. W przypadku uszkodzenia, przewody
mogą spowodować pożar lub porażenie prądem elektrycznym.
NIEKORZYSTNE WARUNKI POGODOWE
Zaleca się nie używać monitora w czasie silnej burzy z wyładowaniami, ponieważ ustawiczne zaniki
zasilania mogą spowodować nieprawidłowe działanie. Zaleca się także nie dotykać wtyczki w takich
okolicznościach, ponieważ mogłoby to spowodować porażenie prądem elektrycznym.
W TROSCE O TWOJE BEZPIECZEŃSTWO 1
POLSKI
UWAGA
MIEJSCE USTAWIENIA MONITORA
Nie ustawiaj monitora w miejscach, gdzie mogą wystąpić nagłe zmiany temperatury lub w
przestrzeniach wilgotnych, zapylonych lub zadymionych, ponieważ mogłoby to spowodować pożar,
porażenie prądem elektrycznym lub uszkodzenie. Należy również unikać takich miejsc, gdzie słońce
świeci wprost na monitor.
NIE UMIESZCZAJ MONITORA W MIEJSCACH STWARZAJĄCYH ZAGROŻENIE
W przypadku ustawienia monitora w nieodpowiednim miejscu, monitor może przewrócić się i
spowodować obrażenia ciała. Należy także zadbać, aby na monitorze nie były umieszczane żadne
ciężkie przedmioty. Wszystkie przewody powinny być ułożone w taki sposób, aby dzieci nie mogły
ich pociągać, co mogłoby spowodować obrażenia ciała.
UTRZYMUJ DOBRĄ WENTYLACJĘ
Monitor jest zaopatrzony w szczeliny wentylacyjne, aby chronić go przed przegrzaniem. Zasłonięcie
tych szczelin może spowodować pożar. W celu zapewnienia odpowiedniego przepływu powietrza,
monitor powinien być ustawiony w odległości przynajmniej 10 cm (lub 4 cale) od jakichkolwiek ścian.
Po usunięciu stopy, otwory wentylacyjne mogą zostać zasłonięte. Może to doprowadzić do
przegrzania i spowodować uszkodzenia lub pożar. Należy zadbać o to żeby otwory wentylacyjne
zawsze pozostawały odsłonięte. Ustawianie monitora na tylnej stronie, na boku lub do góry nogami,
lub na dywanie albo innym miękkim materiale może także spowodować zagrożenie.
ODŁĄCZ PRZEWODY PRZED PRZESTAWIENIEM MONITORA
Przed przemieszczaniem monitora wyłącz zasilanie, odłącz kabel zasilający od gniazdka oraz
zadbaj o odłączenie przewodu sygnałowego. Jeżeli nie odłączysz tych przewodów, może dojść do
pożaru lub porażenia prądem elektrycznym.
ODŁĄCZAJ PRZEWODY MONITORA
Gdy monitor ma nie być używany przez długi okres czasu, zaleca się pozostawienie monitora z
odłączonymi przewodami.
POLSKI
PRZY ODŁĄCZANIU PRZEWODU CHWYTAJ WTYCZKĘ
Aby odłączyć zasilacz, kabel zasilający lub kabel sygnałowy, zawsze odłączaj je trzymając za
wtyczkę. Nigdy nie ciągnij samego przewodu, ponieważ może to spowodować pożar lub porażenie
prądem elektrycznym.
NIE DOTYKAJ WTYCZEK WILGOTNYMI DŁONIAMI
Wyjmowanie lub wkładanie wtyczki do gniazda wilgotnymi dłoniami może być przyczyną porażenia
prądem elektrycznym.
UMIESZCZANIE MONITORA NA KOMPUTERZE
Upewnij się, czy komputer jest wystarczająco wytrzymały, aby utrzymać masę monitora, ponieważ w
przeciwnym razie może dojść do uszkodzenia komputera.
UWAGA NA RĘCE I PALCE!
Zachowaj ostrożność przy zmianie kąta ustawienia monitora, aby nie przygnieść sobie palców albo dłoni.
Zachowaj ostrożność, by nie przytrzasnąć palców w czasie regulacji wysokości stopki i kąta
nachylenia.
(Tylko w przypadku monitorów z regulacją wysokości.)
UWAGA ODNOŚNIE UŻYTKOWANIA 24/7
Monitor nie został zaprojektowany do użytku 24/7 w dowolnym środowisku.
INNE ZALECENIA
ZALECENIA DOTYCZĄCE ERGONOMII
W celu wyeliminowania zmęczenia oczu nie używaj monitora ustawionego na jasnym tle lub w
ciemnym pomieszczeniu. Aby zapewnić optymalne warunki oglądania, monitor powinien być
ustawiony na wysokości tuż poniżej poziomu oczu i w odległości 40-60 cm (16-24 cali) od oczu.
Kiedy używa się monitora przez długi okres czasu, zalecane jest przerywanie pracy co godzinę na
dziesięć minut, ponieważ ciągłe patrzenie na ekran może spowodować przemęczenie wzroku.
2 W TROSCE O TWOJE BEZPIECZEŃSTWO
SPECJALNE UWAGI NA TEMAT MONITORÓW LCD
Przedstawione poniżej objawy są zjawiskami normalnymi w przypadku monitorów LCD i nie
wskazują problemu.
Przy pierwszym włączeniu monitora LCD, obraz może nie być dopasowany do
INFO
obszaru wyświetlania ze względu na typ używanego komputera. W takim przypadku
należy ustawić obraz we właściwym położeniu.
W zależności od używanego wzoru na pulpicie, możesz stwierdzić niewielką
nierównomierność jasności ekranu.
Ze względu na właściwości ekranu LCD, po przełączeniu wyświetlanego obrazu może
utrzymywać się powidok poprzedniego ekranu, jeśli ten sam obraz był wyświetlany
przez kilka godzin. W takim przypadku, dzięki zmianie obrazu lub wyłączeniu zasilania
na kilka godzin następuje powolna regeneracja ekranu.
OBSŁUGA KLIENTA
Gdy musisz zwrócić swoje urządzenie do naprawy, a oryginalne opakowanie
INFO
zostało wyrzucone, prosimy o skontaktowanie się ze swym dostawcą lub z centrum
serwisowym rmy iiyama w celu uzyskania porady lub zastępczego opakowania.
CZYSZCZENIE
Jeśli podczas czyszczenia monitora dojdzie do wpadnięcia jakichkolwiek
OSTRZEŻENIE
UWAGA
INFO
OBUDOWA
EKRAN
LCD
materiałów lub rozlania na monitor takich płynów jak woda, natychmiast odłącz
kabel zasilający i skontaktuj się ze swym dostawcą lub z centrum serwisowym
rmy iiyama.
Przed rozpoczęciem czyszczenia monitora, należy ze względów bezpieczeństwa
wyłączyć zasilanie i odłączyć przewody monitora.
W celu ochrony panelu wyświetlacza LCD nie używaj twardych przedmiotów, aby
nie doszło do zarysowania lub zatarcia ekranu.
Nigdy nie stosuj żadnego z wymienionych poniżej silnych rozpuszczalników.
Powodują one uszkodzenia obudowy i ekranu LCD.
Rozcieńczalnik
Czysta benzyna
Środki czyszczące o działaniu ściernym
Skutkiem pozostawania obudowy przez długi okres czasu w zetknięciu z
jakimikolwiek produktami z gumy lub tworzyw sztucznych może być degeneracja
lub odbarwienie materiału obudowy.
Plamy można usuwać za pomocą ściereczki lekko zwilżonej roztworem łagodnego
detergentu. Następnie należy wytrzeć obudowę miękką suchą szmatką.
Zaleca się okresowe czyszczenie za pomocą miękkiej, suchej szmatki.
Nie należy używać papierowych chusteczek higienicznych, ponieważ mogą one
powodować uszkodzenia ekranu LCD.
Środki do czyszczenia w aerozolu
Wosk
Rozpuszczalniki kwasowe lub zasadowe
POLSKI
W TROSCE O TWOJE BEZPIECZEŃSTWO 3
ZANIM URUCHOMISZ MONITOR
WŁAŚCIWOŚCI
Obsługuje rozdzielczości do 1920 × 1080
Wysoki kontrast 3000:1 (typowy), dostępna funkcja Adv. Contrast / Jasność 250
Zgodność z systemami Windows
POLSKI
Wraz z monitorem LCD dostarczane są wymienione poniżej akcesoria. Sprawdź, czy znajdują się
one w opakowaniu. Jeżeli brakuje któregoś z poniższych elementów lub jest on uszkodzony, należy
powiadomić o tym sprzedawcę lub najbliższego przedstawiciela rmy iiyama.
UWAGA
2
cd/m
(typowy) / szybki czas reakcji 6ms (gray - gray)
Cyfrowe wygładzanie znaków
Automatyczna konguracja
Głośniki Stereo 2 x 2W
Zgodność ze standardem Plug & Play VESA DDC2B
®
7/8,1/10
Zarządzanie energią (zgodność ze standardem VESA DPMS)
Zgodność ze standardem zamocowania VESA (100mm×100mm)
Miejsce na blokadę zabezpieczającą
KONTROLA ZAWARTOŚCI OPAKOWANIA
Kabel zasilający*
Podstawa stopki ze śrubą*
Uchwytu Kablowego*
1
1
*
Parametry znamionowe przewodu zasilającego dla obszarów, gdzie stosowane
jest napięcie 120V w sieci, wynoszą 10A/125V. Jeżeli korzystasz z zasilania o
wyższych parametrach znamionowych niż podane powyżej, musi być stosowany
kabel zasilający o parametrach znamionowych 10A/250V. Pamiętaj, iż używanie
nieoryginalnego kabla zasilającego skutkuje utratą wszelkich praw gwarancyjnych.
Konieczne jest używanie zatwierdzonego kabla zasilającego o specykacji równej
lub lepszej od H05VVF, 3G, 0,75mm².
2
*
Tylko dla ProLite XB2481HS.
3
*
Tylko dla ProLite X2481HS.
Kabel DVI-D
2
Podstawa stopki*3
3
Instrukcja bezpieczeństwa Skrócona instrukcja obsługi
Kabel audio
Ramię stopki*3
4 ZANIM URUCHOMISZ MONITOR
INSTALACJA
Ś
ruba
OSTRZEŻENIE
Przed instalacją upewnij się, że ściana, suficie lub ramię pulpitu wytrzyma
ciężar monitora i mocowania.
[MONTAŻ NAŚCIENNY]
OSTRZEŻENIE
Jeśli chcesz powiesić monitor na ścianie, użyj śruby M4 z podkładką. Jej
długość dostosuj go grubości uchwytu tak, aby długość śruby “L” wynosiła
7mm. Dłuższa śruba może uszkodzić części elektryczne wewnątrz monitora i
w konsekwencji doprowadzić do porażenia prądem lub uszkodzenia monitora.
Uchwyt
L
Obudowa
POLSKI
ZANIM URUCHOMISZ MONITOR 5
[OBRÓT OBRAZU]
● ProLite XB2481HS
Zestaw dotykowy jest przystosowany do wyświetlania obrazu zarówno w trybie krajobrazowym jak i
portretowym.
Aby odpowiednio obrócić równieże zawartość całego ekranu, potrzebne jest odpowiednie
oprogramowanie.
Dostępny
A
A
Krajobrazowy
Portretowy
Wskaźnik zasilania
Z Stojak:
Ustaw maksymalną wysokość panelu LCD przed obrotem panelu.
UWAGA
POLSKI
● ProLite X2481HS
Zaprojektowany, do używania w trybie krajobrazowym.
Próba obracania panelu siłą bez regulacji wysokości stojaka może spowodować
uszkodzenie panelu lub stojaka.
Dostępny
Niedostępny
A
Niedostępny
Wskaźnik zasilania
Wskaźnik zasilania
A
A
Krajobrazowy
Wskaźnik zasilania
6 ZANIM URUCHOMISZ MONITOR
A
Portretowy
A
Wskaźnik zasilania
A
MONTAŻ I DEMONTAŻ STOPKI : ProLite XB2481HS
UWAGA
Umieścić monitor na stabilnej powierzchni. Monitor może spowodować obrażenia
ciała lub uszkodzenia w razie upadku lub upuszczenia.
Nie narażaj monitora na większe wstrząsy, gdyż może to doprowadzić do jego
uszkodzenia.
Przed zdemontowaniem lub zamontowaniem stojaka odłącz przewody monitora, aby
uniknąć porażenia prądem elektrycznym lub uszkodzenia.
<Montaż>
Umieść kawałek miękkiego materiału na stole, by zabezpieczyć monitor przed zadrapaniem.
Połóż monitor płasko na stole przodem do dołu.
Zamocuj Podstawę stopki postępując zgodnie z rysunkiem pokazanym poniżej.
Użyj śruby dostarczonej z monitorem do przymocowania podstawy do stopki monitora.
Podstawa stopki
Haczyk
Podstawa stopki
POLSKI
Śruba ds. Podstawę stopkę
<Demontaż>
Umieść kawałek miękkiego materiału na stole, by zabezpieczyć monitor przed zadrapaniem.
Połóż monitor płasko na stole przodem do dołu.
Poluzuj śrubę, aby wyjąć podstawę stopki z monitora.
ZANIM URUCHOMISZ MONITOR 7
MONTAŻ I DEMONTAŻ STOPKI : ProLite X2481HS
Uchwytu Kablowego
UWAGA
<Montaż>
Umieść kawałek miękkiego materiału na stole, by
zabezpieczyć monitor przed zadrapaniem. Połóż
monitor płasko na stole przodem do dołu.
Przytrzymaj monitor i wciśnij Ramię stopki.
Przymocuj Podstawę stopki do Ramię stopki.
Nałóż Uchwyt na kable.
<Demontaż>
POLSKI
Umieść kawałek miękkiego materiału na stole, by
zabezpieczyć monitor przed zadrapaniem. Połóż
monitor płasko na stole przodem do dołu.
Przytrzymaj Haczyki do wewnątrz, aby wyciągnąć
Podstawę stopki.
Wewnątrz Ramię stopki znajdują się dwie blokady.
Zowlnij je przy użyciu patyczka. Usuń Ramię
stopkę.
Umieść monitor na stabilnej powierzchni. Monitor może spowodować obrażenia ciała
lub uszkodzenia w razie upadku lub upuszczenia.
Nie narażaj monitora na większe wstrząsy, gdyż może to doprowadzić do jego
uszkodzenia.
Przed zdemontowaniem lub zamontowaniem stojaka odłącz przewody monitora, aby
uniknąć uszkodzeń lub porażenia prądem elektrycznym.
Ramię stopki
Podstawa stopki
8 ZANIM URUCHOMISZ MONITOR
Haczyki
Cienki patyczek
ELEMENTY STERUJĄCE I ZŁĄCZA : ProLite XB2481HS
<Przód>
Przełącznik zasilania ( )
Przycisk Menu (MENU)
Przycisk + / Poziom Dźwięku ( + ) *
Przycisk - / Eco ( - ) *
Przycisk Autokonguracja / Wejście (AUTO)*
Głośniki
Miejsce na blokadę zabezpieczającą
Mocując odpowiedni kabel zabezpieczający z blokadą ochronisz monitor przed
INFO
kradzieżą lub przestawieniem.
Złącze audio ( )
Złącze VGA (D-SUB)
Złącze DVI-D (DVI)
Złącze HDMI (HDMI)
Otwór na kable
Gniazdo zasilania prądem przemiennym( : Prąd przemienny) (AC IN)
* Możesz pominąć elementy Menu i bezpośrednio wyświetlić daną opcję lub skalę regulacji.
<Tył>
POLSKI
ZANIM URUCHOMISZ MONITOR 9
ELEMENTY STERUJĄCE I ZŁĄCZA : ProLite X2481HS
<Przód>
Przełącznik zasilania ( )
Przycisk Menu (MENU)
Przycisk + / Poziom Dźwięku ( + ) *
Przycisk - / Eco ( - ) *
Przycisk Autokonguracja / Wejście (AUTO)*
Głośniki
POLSKI
Miejsce na blokadę zabezpieczającą
Mocując odpowiedni kabel zabezpieczający z blokadą ochronisz monitor przed
INFO
kradzieżą lub przestawieniem.
Złącze audio ( )
Złącze VGA (D-SUB)
Złącze DVI-D (DVI)
Złącze HDMI (HDMI)
Otwór montażowy na uchwyt na kable
Gniazdo zasilania prądem przemiennym( : Prąd przemienny) (AC IN)
* Możesz pominąć elementy Menu i bezpośrednio wyświetlić daną opcję lub skalę regulacji.
<Tył>
10 ZANIM URUCHOMISZ MONITOR
PODŁĄCZANIE MONITORA : ProLite XB2481HS
kabel DVI-D (akcesoria)
kabel HDMI (niedołączony)
Komputer
kabel VGA (niedołączony)*
kabel Audio (akcesoria)
Sprzęt AV itp.
kabel zasilający
(Akcesoria)
Upewnij się, czy komputer i monitor są wyłączone.
Przewodem sygnałowym połącz monitor z komputerem.
Połącz monitor ze sprzętem audio wykorzystując kabel audio do komputera, jeśli masz zamiar
korzystać z funkcji audio.
Podłącz kabel zasilający najpierw do monitora, a następnie do gniazdka elektrycznego.
Włącz monitor i komputer.
INFO
Przewody sygnałowe używane do łączenia komputera z monitorem mogą być różne w
zależności od typu używanego komputera. Nieprawidłowe połączenie może spowodować
poważne uszkodzenie zarówno monitora, jak i komputera. Kabel dostarczany wraz
z monitorem to standardowy kabel z złączem. Jeżeli potrzebny jest specjalny kabel,
skontaktuj się ze swym sprzedawcą lub najbliższym przedstawicielem rmy iiyama.
W przypadku podłączenia do komputera Macintosh, skontaktuj się ze swym sprzedawcą
lub najbliższym przedstawicielem firmy iiyama w celu uzyskania odpowiedniego złącza
przejściowego.
Upewnij się, że śruby mocujące są dobrze dokręcone na obu końcach kabla sygnałowego.
Wtykowe urządzenia klasy I typ A muszą być podłączone do uziemienia ochronnego.
Gniazdko sieciowe powinno być zainstalowane w pobliżu urządzenia i powinno być łatwo
dostępne.
Nadmierne ciśnienie akustyczne w słuchawkach może spowodować uszkodzenie/utratę
słuchu.
[Przykład podłączenia]
<Tył>
POLSKI
* Kabel VGA nie jest standardowo dołączony do monitora. Użycie kabla VGA słabej jakości może
doprowadzić do zakłóceń elektromagnetycznych. Prosimy o kontakt z naszą infolinią jeśli chcecie
Państwo podłączyć monitor przez wejście VGA.
[ Uchwyt na kable ]
Przełóż kable przez Otwór na kable, aby je połączyć.
ZANIM URUCHOMISZ MONITOR 11
PODŁĄCZANIE MONITORA : ProLite X2481HS
kabel Audio (akcesoria)
kabel VGA (niedołączony)*
kabel DVI-D (akcesoria)
Komputer
kabel zasilający
(Akcesoria)
kabel HDMI (niedołączony)
Sprzęt AV itp.
Upewnij się, czy komputer i monitor są wyłączone.
Przewodem sygnałowym połącz monitor z komputerem.
Połącz monitor ze sprzętem audio wykorzystując kabel audio do komputera, jeśli masz zamiar
korzystać z funkcji audio.
Podłącz kabel zasilający najpierw do monitora, a następnie do gniazdka elektrycznego.
Włącz monitor i komputer.
INFO
POLSKI
Przewody sygnałowe używane do łączenia komputera z monitorem mogą być różne w
zależności od typu używanego komputera. Nieprawidłowe połączenie może spowodować
poważne uszkodzenie zarówno monitora, jak i komputera. Kabel dostarczany wraz
z monitorem to standardowy kabel z złączem. Jeżeli potrzebny jest specjalny kabel,
skontaktuj się ze swym sprzedawcą lub najbliższym przedstawicielem rmy iiyama.
W przypadku podłączenia do komputera Macintosh, skontaktuj się ze swym sprzedawcą
lub najbliższym przedstawicielem firmy iiyama w celu uzyskania odpowiedniego złącza
przejściowego.
Upewnij się, że śruby mocujące są dobrze dokręcone na obu końcach kabla sygnałowego.
Wtykowe urządzenia klasy I typ A muszą być podłączone do uziemienia ochronnego.
Gniazdko sieciowe powinno być zainstalowane w pobliżu urządzenia i powinno być łatwo
dostępne.
Nadmierne ciśnienie akustyczne w słuchawkach może spowodować uszkodzenie/utratę
słuchu.
[Przykład podłączenia]
<Tył>
* Kabel VGA nie jest standardowo dołączony do monitora. Użycie kabla VGA słabej jakości może
doprowadzić do zakłóceń elektromagnetycznych. Prosimy o kontakt z naszą infolinią jeśli chcecie
Państwo podłączyć monitor przez wejście VGA.
[ Uchwyt na kable ]
Przeprowadź kable przez Uchwytu Kablowego, aby je
połączyć.
12 ZANIM URUCHOMISZ MONITOR
USTAWIENIA KOMPUTERA
Monitora
Stopka
45° 45°
Synchronizacja sygnałów
Patrz tabela synchronizacji dla podstawowych rozdzielczości w rozdziale SYNCHRONIZACJA na
stronie 31.
REGULACJA WYSOKOŚCI I KĄTA WIDZENIA : ProLite XB2481HS
Optymalna praca przy monitorze polega na
bezpośrednim, prostopadłym patrzeniu na ekran,
następnie dostosuj wysokość i kąt monitora do
własnych upodobań.
Przy zmianie wysokości i kąta nachylenia panela
przytrzymaj podstawkę monitora jedną ręką, aby
uniknąć przewrócenia urządzenia.
Panel LCD można ustawić na maksymalnej
wysokości 130 mm. Kąty nachylenia względem
użytkownika mogą wynosić do 45º w lewo i
prawo, do 22º w tył i 5° do przodu.
UWAGA
Podczas zmiany wysokości lub kąta
nachylenia panela nie dotykaj ekranu
LCD. W przeciwnym razie istnieje
ryzyko uszkodzenia ekranu.
Zachowaj ostrożność przy zmianie
wysokości lub kąta ustawienia
monitora, aby nie przygnieść sobie
palców albo dłoni.
Zachowaj ostrożność, by nie
przytrzasnąć palców w czasie
regulacji wysokości stopki i kąta
nachylenia.
130mm
POLSKI
ZANIM URUCHOMISZ MONITOR 13
REGULACJA KĄTA WIDZENIA : ProLite X2481HS
Optymalna praca przy monitorze polega na
bezpośrednim, prostopadłym patrzeniu na ekran.
Przytrzymaj podstawę tak by monitor nie
przewrócił się podczas ustawiania kąta
nachylenia monitora.
Istnieje możliwość zmiany kąta nachylenia
monitora o 21° w tył i 4° do przodu.
Aby zapewnić korzystną dla zdrowia i
rozluźnioną pozycję ciała, kiedy korzysta się z
monitora na stanowisku roboczym z monitorem
ekranowym, zalecany kąt pochylenia nie
powinien przekraczać 10 stopni. Dostosuj kąt
monitora do własnych preferencji.
UWAGA
POLSKI
Podczas zmiany kąta nachylenia
panela nie dotykaj ekranu LCD. W
przeciwnym razie istnieje ryzyko
uszkodzenia ekranu.
Zachowaj ostrożność przy zmianie
kąta ustawienia monitora, aby nie
przygnieść sobie palców albo dłoni.
14 ZANIM URUCHOMISZ MONITOR
OBSŁUGA MONITORA
PICTURE ADJUST
GEOMETRY
COLOR SETTINGS
OSD
EXTRA
ProLite XB2481HS
IMAGE SETTINGS
PIXEL CLOCK
PHASE
HORIZONTAL POSITION
VERTICAL POSITION
ASPECT
FULL
W celu zapewnienia najlepszego obrazu, monitor LCD rmy iiyama otrzymał w fabryce predeniowane
ustawienia synchronizacji (patrz str. 31). Możesz także dostosować obraz wykonując przedstawione
poniżej operacje na przyciskach. Aby uzyskać więcej szczegółowych informacji na temat regulacji
obrazu, zapoznaj się z tematem REGULACJA PARAMETRÓW EKRANU na stronie 22
Naciśnij przycisk MENU, aby uruchomić funkcję Menu ekranowego (OSD). Są tutaj
dodatkowe pozycje menu, które można przełączać przyciskami + / - .
Wybierz pozycję menu, zawierającą ikonę regulacji dotyczącą regulacji, jaką
chcesz przeprowadzić. Naciśnij przycisk MENU. Następnie użyj przycisków
+ / - do wyróżnienia ikony żądanej regulacji.
Naciśnij ponownie przycisk MENU. Używając przycisków + / - dokonaj odpowiedniej
regulacji lub ustawienia.
Naciśnij przycisk AUTO, aby opuścić menu, a wprowadzone ustawienia zostaną
automatycznie zapisane.
Na przykład, aby dokonać korekty położenia w pionie, wybierz pozycję menu Geometry, a
następnie naciśnij przycisk MENU. Potem użyj przycisków + / - wybierz Vertical Position.
Po naciśnięciu przycisku MENU pojawi się ekran regulacji. Wtedy użyj przycisków + / - do
zmiany ustawienia położenia w pionie. Położenie całego wyświetlanego obrazu będzie zmieniać
się na bieżąco zgodnie z wprowadzanymi zmianami.
.
POLSKI
Na koniec naciśnij przycisk AUTO, który kończy regulację, a wszystkie zmiany są zapisywane w
pamięci.
UWAGA
W przypadku wstrzymania operacji na przyciskach podczas przeprowadzania regulacji, Menu
ekranowe zniknie po upływie okresu czasu zdefiniowanego w ustawieniu Timeout. Również
naciśnięcie przycisku AUTO powoduje szybkie wyłączenie Menu ekranowego.
W chwili zniknięcia Menu ekranowego następuje zapisanie w pamięci wszelkich wprowadzonych
zmian. Należy unikać wyłączania zasilania, kiedy korzysta się z Menu ekranowego
Regulacje parametrów Horizontal / Vertical Position, Pixel Clock oraz Phase są zapisywane dla
.
każdego kaktowania sygnałów oddzielnie. Z wyjątkiem tych parametrów, wszystkie pozostałe
regulacje posiadają tylko jedno ustawienie, które dotyczy wszystkich wartości taktowania
sygnałów.
OBSŁUGA MONITORA 15
ZAWARTOŚĆ MENU REGULACJA
Direct
Direct
PICTURE ADJUST
GEOMETRY
COLOR SETTINGS
OSD
EXTRA
CONTRAST
BRIGHTNESS
I-STYLE COLOR
MODE1
ON
OFF
STANDARD
ADV. CONTRAST
ECO
ProLite XB2481HS
Picture Adjust
Regulacje obrazu
Element regulacji Problem / Opcja Przyciski, które należy naciskać
Brightness *
Jasność
Contrast
Kontrast
1
Zbyt ciemny obraz
Zbyt jasny obraz
Zbyt mdły obraz
Zbyt intensywny obraz
O Wyłaczony Normalne
Mode1 Mode1 Jasność lub podświetlenie są zredukowane.
Eco
Eco
POLSKI
i-Style Color *
i-Style Color
Adv. Contrast
Adv. Contrast
INFO
Mode2 Mode2
Mode3 Mode3
Standard
Standard
2
Text Tekst
Internet Internet
Game Gry
Movie Kino
Sport Sport
On Wlaczony
O Wyłaczony
Funkcja Adv. Contrast reguluje jasność obrazu i poziom kontrastu w czasie oglądania lmów.
Jasność lub podświetlenie są zredukowane
bardziej niż w Trybie1 (Mode1).
Jasność lub podświetlenie są zredukowane
bardziej niż w Trybie2 (Mode2).
Ogólny dla środowiska Windows i domyślnych
ustawień monitora.
Do edycji i oglądania tekstu.
Do środowiska internetowego.
Do gier.
Do oglądania lmów.
Do oglądania sportu.
Podwyzszony wspolczynnik kontrast.
Normalne
Regulacje Contrast, Brightness, Color Settings, Eco i i-Style Color są niedostępne, kiedy
włączona jest funkcja Adv. Contrast.
1
Dokonaj regulacji parametru Brightness, gdy używasz monitora w ciemnym pomieszczeniu i
*
odnosisz wrażenie, że obraz jest zbyt jasny.
2
*
Regulacje i-Style Color są niedostępne jeśli włączone jest Blue Light Reducer.
Wykonując poniższe operacje na przyciskach możesz pominąć te elementy Menu i wyświetlić
bezpośrednio skalę regulacji.
Eco : Naciśnij przycisk -, kiedy nie jest wyświetlane Menu ekranowe.
16 OBSŁUGA MONITORA
Geometry
PICTURE ADJUST
GEOMETRY
COLOR SETTINGS
OSD
EXTRA
ProLite XB2481HS
IMAGE SETTINGS
PIXEL CLOCK
PHASE
HORIZONTAL POSITION
VERTICAL POSITION
ASPECT
FULL
Geometria
Element regulacji Problem / Opcja Przyciski, które należy naciskać
Pixel Clock*
1,2
Pixel Clock
1,2
Phase*
Faza
Horizontal Position*
2
Ustawienie poziome
Vertical Position*
2
Ustawienie pionowe
Aspect
Aspekt
*1 Zapoznaj się z tematem REGULACJA PARAMETRÓW EKRANU na stronie 22.
2
*
Tylko analogowy sygnał wejściowy.
Obraz zbyt wąski
Obraz zbyt szeroki
Służy do korekcji migotania tekstu lub linii
Obraz jest za bardzo na lewo
Obraz jest za bardzo na prawo
Obraz zbyt nisko
Obraz zbyt wysoko
Full Pełny
Aspect Format
Pełny ekran
Zmiana formatu obrazu
POLSKI
OBSŁUGA MONITORA 17
Color Settings*
PICTURE ADJUST
GEOMETRY
COLOR SETTINGS
OSD
EXTRA
ProLite XB2481HS
COLOR SETTINGS
USER PRESET
GAMMA
COLOR TEMP
MODE1
USER
RED
GREEN
BLUE
Temp. kolorów
Element regulacji Problem / Opcja Przyciski, które należy naciskać
Gamma
Gamma
Color Temp
Kolor Temp
Mode2 Mode2
Mode3 Mode3
User
Użytkownika
Cool Zimne
Normal Normalne
NormalneMode1 Mode1
Wysoki kontrast
Ciemny
Red
Green
Blue
Warm Ciepłe
sRGB sRGB
sRGB jest międzynarodowym standardem, który deniuje i ujednolica wyświetlanie
INFO
kolorów przez różne urządzenia.
Regulacje Brightness, Contrast, Gamma i Eco są niedostępne, gdy włączony jest
tryb sRGB.
POLSKI
*
Color Settings są niedostępne jeśli włączone jest Blue Light Reducer.
Zbyt słaby
Zbyt mocny
18 OBSŁUGA MONITORA
OSD
PICTURE ADJUST
GEOMETRY
COLOR SETTINGS
OSD
EXTRA
ProLite XB2481HS
ON SCREEN DISPLAY SETTINGS
OSD HORIZONTAL POSITION
OSD VERTICAL POSITION
OSD TIME
LANGUAGE
ENGLISH
OSD
Element regulacji Problem / Opcja Przyciski, które należy naciskać
OSD Horizontal Position
OSD Ustawienie poziome
OSD Vertical Position
OSD Ustawienie pionowe
OSD Time
Czas OSD
Language
Język
OSD jest za bardzo na lewo
OSD jest za bardzo na prawo
OSD zbyt nisko
OSD zbyt wysoko
Możesz ustawić czas wyświetlania OSD display
od 5 do 60 sekund.
English
Deutsch
Français Francuski
Español Hiszpański
Angielski
Niemiecki
Italiano Włoski
Portuguese
Portugalski
Rosyjski
Japoński
POLSKI
OBSŁUGA MONITORA 19
Extra
Direct
Direct
PICTURE ADJUST
GEOMETRY
COLOR SETTINGS
OSD
EXTRA
ProLite XB2481HS
EXTRA
RESET
SIGNAL SELECT
OVERDRIVE
AUDIO INPUT
INFORMATION
YES
NO
HDMI
HDMI
ON
OFF
Extra
Element regulacji Problem / Opcja Przyciski, które należy naciskać
Reset
Przywróć
Yes Tak
No Nie
Przywracane są ustawienia fabryczne.
Powrót do Menu.
Auto Automatyczny wybór wejścia sygnału.
Signal Select
Wejście
INFO
Jeśli dostępne jest tylko jedno źródło sygnału, AUTO wybierane jest automatycznie.
VGA
DVI
HDMI
Wybierz Analogowy sygnał wejściowy.
Wybierz Cyfrowy (DVI) sygnał wejściowy.
Wybierz Cyfrowy (HDMI) sygnał wejściowy.
Jeśli dostępnych jest klika źródeł sygnału i zostanie wybrane jedno z nich, opcja AUTO
jest niedostępna.
Jeśli podłączonych jest kilka wejść sygnału, monitor po wyłączeniu i ponownym
włączeniu może nie rozpoznać ostatnio używanego.
Możliwe jest to tylko w przypadku ustawienia konkretnego wejścia sygnału.
Audio Input*
Wejście Audio
POLSKI
Overdrive*
Overdrive
1
HDMI
LINE IN
2
O Wyłaczony / -2 / -1 / 0 / +1 / +2
Poprawia czas przejścia dla odcieni szarości.
Skutkuje to szybszym czasem reakcji.
Wybierz wejście HDMI.
Wybierz wejście audio.
Wyświetlane są informacje dotyczące bieżącego sygnału
Information
Informacje
wejściowego, doprowadzanego z karty gracznej komputera.
INFO
Więcej informacji na temat rozdzielczości oraz
częstotliwości odświeżania można znaleźć w instrukcji
obsługi karty gracznej.
*1 Dostępne tylko pod wejściem HDMI.
2
*
Przy włączaniu funkcji Overdrive może wystąpić efekt zatrzymania obrazu.
Wykonując poniższe operacje na przyciskach możesz pominąć te elementy Menu i wyświetlić
bezpośrednio skalę regulacji.
Signal Select:
Naciśnij przycisk AUTO kiedy Menu nie jest wyświetlane, pokaże się następujące Menu.
Aby przełączać się między kolejnymi źródłami sygnału, należy naciskać przycisk
AUTO.
20 OBSŁUGA MONITORA
SELECT INPUT SOURCE
Wykonując poniższe operacje na przyciskach możesz pominąć te elementy Menu i wyświetlić
Direct
bezpośrednio skalę regulacji.
Volume: Naciśnij przycisk +, kiedy nie jest wyświetlane Menu ekranowe.
Element regulacji Problem / Opcja Przyciski, które należy naciskać
Volume
Poziom Dźwięku
Auto Adjust: Przytrzymaj wciśnięty przycisk AUTO przez 3-4 sekundy, kiedy Menu nie jest
wyświetlane.
Tylko analogowy sygnał wejściowy
Zbyt cicho
Zbyt głośno
Element regulacji Problem / Opcja Przyciski, które należy naciskać
Auto Adjust *
Autokonguracja
* Aby uzyskać najlepsze rezultaty, regulację Auto Adjust należy przeprowadzać korzystając z
obrazu kontrolnego regulacji. Zapoznaj się z tematem REGULACJA PARAMETRÓW EKRANU na
stronie 22.
Blue Light Reducer * : Naciśnij i przytrzymaj przycisk + przez 3-4 sekundy, kiedy menu OSD nie
jest wyświetlane.
O : Normalne
Mode1 : Niebieskie światło jest zredukowane.
Mode2 : Niebieskie światło jest zredukowane bardziej niż w Mode1.
Mode3 : Niebieskie światło jest zredukowane bardziej niż w Mode2.
* Nie można aktywować Blue Light Reducer jeśli aktywne są funkcje i-Style Colour, Adv.Contrast lub
Color Settings.
Automatyczna regulacja parametrów Horizontal / Vertical
Position, Pixel Clock oraz Phase.
POLSKI
Blokada:
<OSD>
Włączając monitor naciśnij przycisk MENU, włączy/wyłączy to funkcję blokady przycisków.
<POWER / OSD>
Przytrzymaj wciśnięty przycisk MENU przez 10 sekund, kiedy Menu nie jest wyświetlane, aby
włączyć/wyłączyć blokadę przycisków/prądu.
OBSŁUGA MONITORA 21
REGULACJA PARAMETRÓW EKRANU
Kiedy zostanie wybrany PC sygnał wejściowy (Analog input), wykonanie poniższej procedury
regulacji obrazu umożliwia uzyskanie żądanej jakości obrazu.
Regulacje parametrów obrazu przedstawione w tej instrukcji obsługi zapewniają ustawienie
położenia oraz zminimalizowanie migotania lub rozmycia obrazu dla konkretnego, używanego
komputera.
Monitor zapewnia uzyskanie najlepszej jakości obrazu przy rozdzielczości 1920 × 1080, lecz nie
może zapewnić tego przy rozdzielczościach niższych od 1920 × 1080, ponieważ wtedy następuje
automatyczne rozciągnięcie obrazu w celu dopasowania do rozmiarów pełnego ekranu. Podczas
normalnego użytkowania monitora zaleca się stosowanie rozdzielczości 1920 × 1080.
Wyświetlany tekst lub linie będą rozmyte lub niejednakowej grubości, kiedy następuje rozciąganie
obrazu ze względu na proces powiększania ekranu.
Lepiej jest dokonywać regulacji położenia i częstotliwości za pomocą elementów sterujących
monitora niż przy użyciu oprogramowania komputera, bądź programów narzędziowych.
Regulacji należy dokonywać po okresie nagrzewania trwającym przynajmniej trzydzieści minut.
Po wykonaniu regulacji Auto Image Adjust może być konieczna dodatkowa regulacja w zależności
od ustawień rozdzielczości i taktowania sygnałów.
Funkcja Auto Image Adjust może nie działać prawidłowo, kiedy wyświetlany jest inny obraz niż
obraz kontrolny regulacji ekranu. W takim przypadku konieczna jest regulacja ręczna.
Istnieją dwie metody regulacji parametrów ekranu. Jedna metoda to automatyczna regulacja
parametrów Position, Clock i Phase. Druga metoda polega na ręcznym wykonaniu każdej z tych
regulacji.
Najpierw wykonaj regulację Auto Image Adjust, kiedy monitor zostanie przyłączony do komputera lub
nastąpi zmiana rozdzielczości. Jeśli po wykonaniu regulacji Auto Image Adjust ekran migocze lub jest
rozmyty, konieczne jest wykonanie regulacji ręcznych. Obie te regulacje powinny być wykonywane
z wykorzystaniem obrazu kontrolnego regulacji ekranu (Test.bmp), który można uzyskać poprzez
POLSKI
witrynę sieci Web rmy IIYAMA (http://www.iiyama.pl - zakładka Serwis - > Pobierz).
Wykonanie poniższej procedury regulacji obrazu umożliwia uzyskanie żądanej jakości obrazu.
W tej instrukcji obsługi przedstawiono wykonywanie regulacji w środowisku systemu operacyjnego
Windows
®
OS.
Ustaw wyświetlanie obrazu w optymalnej rozdzielczości.
Ustaw obraz Test.bmp (obraz kontrolny regulacji ekranu) jako tło pulpitu.
INFO
Dowiedz się w odpowiedniej dokumentacji, jak to zrobić.
W oknie dialogowym ustawiania tła pulpitu wybierz wyświetlanie obrazu na środku.
[Obraz kontrolny regulacji]
Wzór zebry
22 OBSŁUGA MONITORA
Pasek barwny
Obramowanie obrazu
Naciśnij i przytrzymaj przycisk AUTO przez na około 3-4 sekundy. (Auto Adjust)
Dokonaj ręcznej regulacji obrazu wykonując poniższą procedurę, kiedy obraz migocze lub
jest rozmyty lub obraz nie jest dopasowany do rozmiaru ekranu po wykonaniu regulacji
Auto Image Adjust.
Dokonaj regulacji położenia w V.Position, tak aby obramowanie obrazu było dopasowane
do obszaru wyświetlania.
1) Dokonaj regulacji położenia w H.Position, tak aby obramowanie obrazu było dosunięte
do lewej krawędzi obszaru wyświetlania.
2) Rozciągnij obramowanie obrazu z prawej strony w taki sposób, aby dosunąć ją do
prawej krawędzi obszaru wyświetlania poprzez regulację częstotliwości taktowania
zegara obrazu (Clock).
POLSKI
INFO
Gdy obramowanie z lewej strony obrazu odsunie się od lewej krawędzi obszaru
wyświetlania podczas regulacji Clock, wykonaj czynności regulacyjne 1) i 2).
Inny sposób wykonania regulacji Clock polega na skorygowaniu pionowych linii
falistych na wzorze zebry obrazu kontrolnego.
Podczas wykonywania regulacji Clock, H.Position oraz V.Position może występować
migotanie obrazu.
Jeżeli po wykonaniu regulacji Clock okaże się, że obramowanie obrazu kontrolnego
jest większe lub mniejsze niż obszar wyświetlania danych, powtórz czynności od
OBSŁUGA MONITORA 23
.
Dokonaj regulacji Phase w celu skorygowania poziomych falistych linii, migotania lub
rozmycia w obszarze wzoru zebry obrazu kontrolnego.
INFO
Jeżeli na części ekranu nadal występuje silne migotanie lub rozmycie, powtórz
czynności
i , ponieważ regulacja Clock może nie być właściwa. Jeśli ekran
nadal migocze lub jest rozmyty, ustaw niższą wartość częstotliwości odświeżania
(60Hz) i ponownie powtórz czynności regulacyjne od
Dokonaj regulacji H.Position po wykonaniu regulacji Phase, jeśli podczas tej
.
regulacji nastąpiła zmiana położenia w poziomie.
Wykonaj regulację Brightness oraz Color, aby uzyskać żądaną jakość obrazu po
wykonaniu regulacji Clock oraz Phase.
Ustaw z powrotem swoje ulubione tło pulpitu.
POLSKI
24 OBSŁUGA MONITORA
FUNKCJA ZARZĄDZANIA ENERGIĄ
0 0,5W 100%
POBÓR MOCY
TRYB NORMALNY
TRYB ZARZĄDZANIA ENERGIĄ
Funkcja zarządzania energią tego produktu jest zgodna z wymaganiami oszczędzania energii
standardów VESA DPMS. Jeżeli ta funkcja jest aktywna, zapewnia automatyczne redukowanie
niepotrzebnego zużycia energii przez monitor, kiedy komputer nie jest używany.
Aby można było korzystać z tej funkcji, monitor musi być przyłączony do komputera zgodnego ze
standardem VESA DPMS. Monitor przechodzi do trybu zarządzania energią, jak to przedstawiono
poniżej. Funkcja zarządzania energią, wraz z wszelkimi ustawieniami zegarów, jest kongurowana
przez system operacyjny. W podręczniku systemu operacyjnego możesz sprawdzić kongurację
zarządzania energią.
Tryb Zarządzanie energią
Kiedy zostaną wyłączone sygnały synchronizacji pionowej i poziomej z komputera, monitor
przechodzi do trybu Zarządzania energią, który zapewnia obniżenie zużycia energii do poziomu
poniżej 0,5W. Ekran staje się ciemny. Po ponownym dotknięciu klawiatury lub myszki następuje
wyjście z trybu Zarządzania energią i obraz pojawia się po kilku sekundach.
INFO
Monitor zużywa energię elektryczną nawet po przejściu do trybu zarządzania energią.
Aby uniknąć niepotrzebnego zużywania energii, wyłączaj zasilanie monitora, kiedy nie
jest używany, w nocy lub podczas weekendów.
Jest możliwe, że będzie włączony sygnał wideo z komputera, kiedy brakuje sygnałów
synchronizacji pionowej lub poziomej. W takiej sytuacji funkcja ZARZĄDZANIE ENERGIĄ
może nie działać prawidłowo.
POLSKI
OBSŁUGA MONITORA 25
ROZWIĄZYWANIE PROBLEMÓW
Gdy monitor nie działa prawidłowo, wykonaj poniższe czynności w celu znalezienia
prawdopodobnego rozwiązania problemu.
1. W zależności od występującego problemu wykonaj regulacje przedstawione w punkcie OBSŁUGA
MONITORA. Gdy nie zapewnia to przywrócenia obrazu, przejdź do czynności 2.
2. Jeżeli nie możesz znaleźć stosownej pozycji regulacji w punkcie OBSŁUGA MONITORA lub
problem nie ustępuje, wykonaj poniższe czynności kontrolne.
3. W przypadku gdy zetknąłeś się z problemem, który nie został opisany poniżej lub nie możesz
skorygować tego problemu, zaprzestań użytkowania monitora i skontaktuj się ze swoim dostawcą
lub centrum serwisowym rmy iiyama w celu uzyskania dodatkowej pomocy.
Problem Sprawdź
Czy kabel zasilania jest prawidłowo umieszczony w gnieździe.
Obraz nie wyświetla
się.
Brak synchronizacji
POLSKI
ekranu.
Obraz nie jest na
środku ekranu.
Ekran jest zbyt jasny
lub zbyt ciemny.
Drga obraz na
ekranie.
Brak dźwięku.
Dźwięk jest zbyt
głośny lub zbyt cichy.
Słychać dziwny
szum.
26 ROZWIĄZYWANIE PROBLEMÓW
Czy zostało włączone zasilanie.
Czy w gnieździe prądu przemiennego jest napięcie - sprawdź
podłączając inne urządzenie.
Czy jest aktywny wygaszacz ekranu bez obrazu – dotknij klawiatury lub myszki.
Zwiększ kontrast i/lub jasność.
Czy komputer jest włączony.
Czy został prawidłowo przyłączony kabel sygnałowy.
Czy taktowanie sygnałów z komputera jest zgodne z danymi technicznymi
monitora.
Czy monitor jest w trybie zarządzania energią – dotknij klawiatury lub myszki.
Czy został prawidłowo przyłączony kabel sygnałowy.
Czy taktowanie sygnałów z komputera jest zgodne z danymi technicznymi
monitora.
Czy poziom sygnału wyjściowego wideo z komputera jest zgodny z
danymi technicznymi monitora.
Czy taktowanie sygnałów z komputera jest zgodne z danymi
technicznymi monitora.
Czy poziom sygnału wyjściowego wideo z komputera jest zgodny z
danymi technicznymi monitora.
Czy napięcie prądu elektrycznego jest zgodne z danymi technicznymi
monitora.
Czy taktowanie sygnałów z komputera jest zgodne z danymi technicznymi
monitora.
Czy włączony jest sprzęt audio (komputer itp.).
Czy został prawidłowo przyłączony kabel audio.
Czy głośność jest ustawiona.
Czy poziom sygnału wyjściowego audio ze sprzętu audio jest zgodny z
danymi technicznymi monitora.
Czy poziom sygnału wyjściowego audio ze sprzętu audio jest zgodny z
danymi technicznymi monitora.
Czy został prawidłowo przyłączony kabel audio.
INFORMACJE NA TEMAT RECYKLINGU
Nie wyrzucaj swego monitora – przyczynisz się do lepszej ochrony środowiska.
Odwiedź naszą witrynę: www.iiyama.com, aby uzyskać informacje o recyklingu monitorów.
POLSKI
INFORMACJE NA TEMAT RECYKLINGU 27
DODATEK
Specykacje i wygląd produktów mogą ulec zmianie bez wcześniejszego zawiadomienia.
DANE TECHNICZNE : ProLite XB2481HS
Kategoria 23,6"
Technologia paneli VA
Rozmiar Przekątna: 60,0 cm / 23,6"
Panel
LCD
Liczba wyświetlanych kolorów Około16,7 mln
Częstotliwość synchronizacji
Maksymalna rozdzielczość 1920 × 1080, 2,1 megapikseli
Złącze sygnału wejściowego VGA, DVI-D, HDMI
Standard Plug & Play VESA DDC2B
Sygnał wejściowy synchronizacji
Sygnał wejściowy wizji
Złącze sygnału wejściowego audio
POLSKI
Sygnał wejściowy audio Maks. 1,0 Vrms
Głośniki 2W × 2 (głośniki stereo)
Maksymalny rozmiar ekranu Szer. 521,28 mm × wys. 293,22 mm / szer. 20,5" × 11,5" wys.
Źródło zasilania
Zużycie energii*
Wymiary / waga netto
Kąt
Warunki środowiska
Certykaty
Wielkość plamki 0,2715 mm w poziomie × 0,2715 mm w pionie
Jasność 250cd/m
Współczynnik kontrastu
Kąt widzenia
3000 : 1 (typowe), funkcja Adv. Contrast dostępna
W prawo / w lewo : 89° każdy, w górę / w dół : 89° każdy (Typowy)
2
(typowa)
Czas reakcji 6ms (gray - gray)
Analogowy: Poziomej: 24,0 - 80,0 kHz, pionowej: 56 - 75 Hz
Cyfrowy: Poziomej: 30,0 - 80,0 kHz, pionowej: 56 - 75 Hz
TM
Oddzielne sygnały synchronizacji: TTL, dodatni lub ujemny
Analogowy: 0,7 Vp-p (standardowy), 75Ω, dodatni
Cyfrowy: Zgodny z DVI (Digital Visual Interface standard wersja.1,0)
Cyfrowy: HDMI
Gniazdo ø 3,5 mm typu mini jack (stereo)
Źródło prądu przemiennego o napięciu 100-240 V, 50/60 Hz, 1,5 A
25W (typowe), w trybie zarządzania energią: maksymalnie 0,5W
Klasa efektywności energetycznej: B
543,5 × 397,5 - 527,5 × 210,0mm / 21,4 × 15,6 - 20,8 × 8,3"
(szer. × wys. × głęb.), 5,4kg / 11,9lbs
Pochylenia: W tył: 22°, Do przodu: 5°
Piwot: W prawo / w lewo: 45° każdy
Obrót: Zgodnie ze wskazówkami zegara: 90°
Podczas pracy:
Składowanie:
Temperatura
Wilgotność
Temperatura
Wilgotność
5 do 35°C / 41 do 95°F
10 do 80%
(bez kondensacji pary wodnej)
-20 do 60°C / -4 do 140°F
5 do 85%
(bez kondensacji pary wodnej)
CE, TÜV-GS, CU
INFO
* Że nie podłączono żadnych urządzeń audio.
28 DODATEK
DANE TECHNICZNE : ProLite X2481HS
Kategoria 23,6"
Technologia paneli VA
Rozmiar Przekątna: 60,0 cm / 23,6"
Panel
LCD
Liczba wyświetlanych kolorów Około16,7 mln
Częstotliwość synchronizacji
Maksymalna rozdzielczość 1920 × 1080, 2,1 megapikseli
Złącze sygnału wejściowego VGA, DVI-D, HDMI
Standard Plug & Play VESA DDC2B
Sygnał wejściowy synchronizacji
Sygnał wejściowy wizji
Złącze sygnału wejściowego audio
Sygnał wejściowy audio Maks. 1,0 Vrms
Głośniki 2W × 2 (głośniki stereo)
Maksymalny rozmiar ekranu Szer. 521,28 mm × wys. 293,22 mm / szer. 20,5" × 11,5" wys.
Źródło zasilania
Zużycie energii*
Wymiary / waga netto
Kąt pochylenia W tył: 21° , Do przodu: 4°
Warunki środowiska
Certykaty
Wielkość plamki 0,2715 mm w poziomie × 0,2715 mm w pionie
Jasność 250cd/m
Współczynnik kontrastu
Kąt widzenia
3000 : 1 (typowe), funkcja Adv. Contrast dostępna
W prawo / w lewo : 89° każdy, w górę / w dół : 89° każdy (Typowy)
2
(typowa)
Czas reakcji 6ms (gray - gray)
Analogowy: Poziomej: 24,0 - 80,0 kHz, pionowej: 56 - 75 Hz
Cyfrowy: Poziomej: 30,0 - 80,0 kHz, pionowej: 56 - 75 Hz
TM
Oddzielne sygnały synchronizacji: TTL, dodatni lub ujemny
Analogowy: 0,7 Vp-p (standardowy), 75Ω, dodatni
Cyfrowy: Zgodny z DVI (Digital Visual Interface standard wersja.1,0)
Cyfrowy: HDMI
Gniazdo ø 3,5 mm typu mini jack (stereo)
Źródło prądu przemiennego o napięciu 100-240 V, 50/60 Hz, 1,5 A
25W (typowe), w trybie zarządzania energią: maksymalnie 0,5W
Klasa efektywności energetycznej: B
543,5 × 389,0 × 213,5mm / 21,4 × 15,3 × 8,4" (szer. × wys. × głęb.)
3,7kg / 8,2lbs
Podczas pracy:
Temperatura
Wilgotność
5 do 35°C / 41 do 95°F
10 do 80%
(bez kondensacji pary wodnej)
Składowanie:
Temperatura
Wilgotność
-20 do 60°C / -4 do 140°F
5 do 85%
(bez kondensacji pary wodnej)
CE, TÜV-GS, CU
POLSKI
INFO
* Że nie podłączono żadnych urządzeń audio.
DODATEK 29
WYMIARY : ProLite XB2481HS
526,5mm/20,7”
543,5mm/21,4”
298,0mm/11,7”
320,0mm/12,6”
43,5mm/1,7”
397,5mm/15,6” (527,5mm/20,8”)
210,0mm/8,3”
240,0mm/9,5”
543,5mm/21,4”
213,5mm/8,4”
WYMIARY : ProLite X2481HS
( ) : w nawiasach podano wartości maksymalne
POLSKI
526,5mm/20,7”
298,0mm/11,7”
320,0mm/12,6”
43,5mm/1,7”
389,0mm/15,3”
219,5mm/8,6”
30 DODATEK
SYNCHRONIZACJA
Tryb wideo
640 × 480
800 × 600
1024 × 768
1280 × 1024
1440 × 900 55,935kHz 59,887Hz 106,500MHz
1680 × 1050 65,290kHz 60,000Hz 146,250MHz
1920 × 1080
INFO
* Tylko HDMI sygnał wejściowy.
Częstotliwość
pozioma
31,469kHz 59,940Hz 25,175MHz
37,500kHz 75,000Hz 31,500MHz
37,861kHz 72,809Hz 31,500MHz
35,156kHz 56,250Hz 36,000MHz
37,879kHz 60,317Hz 40,000MHz
46,875kHz 75,000Hz 49,500MHz
48,077kHz 72,188Hz 50,000MHz
48,363kHz 60,004Hz 65,000MHz
56,476kHz 70,069Hz 75,000MHz
60,023kHz 75,029Hz 78,750MHz
63,981kHz 60,020Hz 108,000MHz
79,976kHz 75,025Hz 135,000MHz
67,500kHz 60,000Hz 148,500MHz
83,890kHz 74,970Hz 174,500MHz *
Częstotliwość
pionowa
Częstotliwość
pasma wizyjnego
POLSKI
DODATEK 31
