Iiyama HA202DT, Vision Master Pro512 User Manual

Contents

HA202DT

USER MANUAL (English)

BEDIENUNGSANLEITUNG (German)

MODE D’EMPLOI (French)

GEBRUIKERSHANDLEIDING (Dutch)

ANVÄNDARHANDBOK (Swedish)

ENGLISH

DEUTSCH

FRANCAIS

NEDERLANDS

TABLE OF CONTENTS

SAFETY PRECAUTIONS............................................

1
1
3
3

FOR YOUR SAFETY............................................................

USER MANUAL

Thank you very much for choosing the iiyama Vision Master color monitor.
We recommend that you take a few minutes to read carefully through this brief but comprehensive
manual before installing and switching on the monitor. Please keep this manual in a safe place
for your future reference.

CUSTOMER SERVICE................................................

CLEANING...................................................................

BEFORE YOU OPERATE THE MONITOR..........................

FEATURES..................................................................

LOCATION OF CONTROLS........................................

OPERATING THE MONITOR................................................

ADJUSTMENT MENU CONTENTS

..............................

POWER MANAGEMENT FEATURE.............................

TROUBLE SHOOTING........................................................

APPENDIX............................................................................

4
4
4
4
5
6

CONNECTING YOUR MONITOR..................................

ACCESSORIES...........................................................

14

16
16
17
17

7

8
13
13

PRESET MODES.........................................................

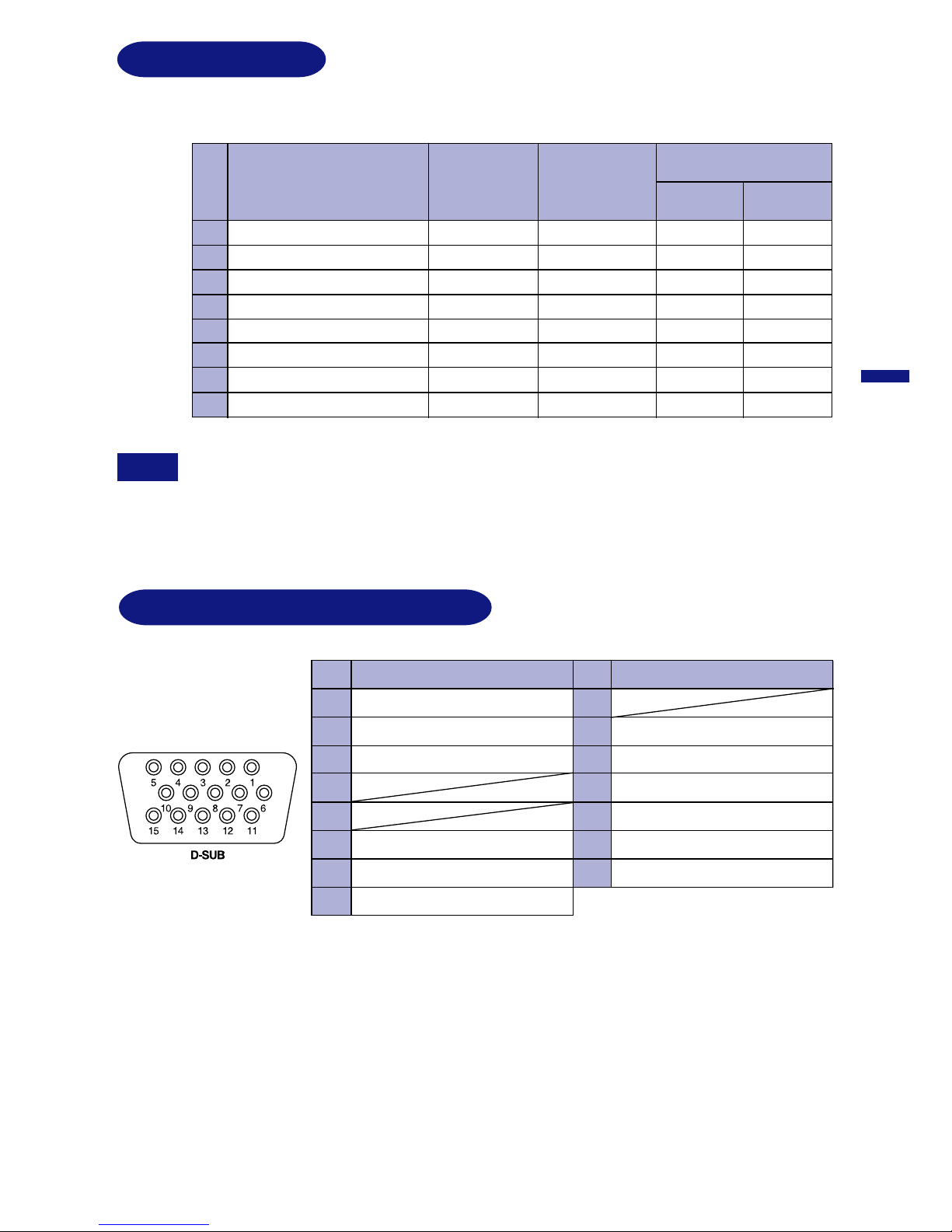

CONNECTOR PIN ASSIGNMENT.................................

SPECIFICATIONS.......................................................

HA202DT

ENGLISH

SVENSKA

FOR WINDOWS 95/98/ME/2000 USERS.......................

SELF DIAGNOSIS FUNCTION........................................

ENGLISH

Congratulations!

You have just purchased a TCO’99 approved and labelled
product! Your choice has provided you with a product
developed for professional use. Your purchase has also
contributed to reducing the burden on the environment and
also to the further development of environmentally adapted
electronics products.

Why do we have environmentally labelled computers?

In many countries, environmental labelling has become an established method for encouraging the adaptation
of goods and services to the environment. The main problem, as far as computers and other electronics
equipment are concerned, is that environmentally harmful substances are used both in the products and
during their manufacture. Since it is not so far possible to satisfactorily recycle the majority of electronics
equipment, most of these potentially damaging substances sooner or later enter nature.
There are also other characteristics of a computer, such as energy consumption levels, that are important
from the viewpoints of both the work (internal) and natural (external) environments. Since all methods of
electricity generation have a negative effect on the environment (e.g. acidic and climate-influencing
emissions, radioactive waste), it is vital to save energy. Electronics equipment in offices is often left
running continuously and thereby consumes a lot of energy.

What does labelling involve?

This product meets the requirements for the TCO’99 scheme which provides for international and environmental
labelling of personal computers. The labelling scheme was developed as a joint effort by the TCO (The
Swedish Confederation of Professional Employees), Svenska Naturskyddsforeningen (The Swedish Society
for Nature Conservation) and Statens Energimyndighet (The Swedish National Energy Administration).
Approval requirements cover a wide range of issues: environment, ergonomics, usability, emission of
electric and magnetic fields, energy consumption and electrical and fire safety.
The environmental demands impose restrictions on the presence and use of heavy metals, brominated and
chlorinated flame retardants, CFCs (freons) and chlorinated solvents, among other things. The product
must be prepared for recycling and the manufacturer is obliged to have an environmental policy which must
be adhered to in each country where the company implements its operational policy.
The energy requirements include a demand that the computer and/or display, after a certain period of
inactivity, shall reduce its power consumption to a lower level in one or more stages. The length of time to
reactivate the computer shall be reasonable for the user.
Labelled products must meet strict environmental demands, for example, in respect of the reduction of
electric and magnetic fields, physical and visual ergonomics and good usability.
Below you will find a brief summary of the environmental requirements met by this product. The complete
environmental criteria document may be ordered from:

TCO Development

SE-114 94 Stockholm, Sweden
Fax: [phone]

Email (Internet): [e-mail]
Current information regarding TCO’99 approved and labelled products may also be obtained via the Internet,
using the address: http://www.tco-info.com/

ENGLISH

Environmental requirements

Flame retardants

Flame retardants are present in printed circuit boards, cables, wires, casings and housings. Their purpose
is to prevent, or at least to delay the spread of fire. Up to 30% of the plastic in a computer casing can
consist of flame retardant substances. Most flame retardants contain bromine or chloride, and those flame
retardants are chemically related to another group of environmental toxins, PCBs. Both the flame retardants
containing bromine or chloride and the PCBs are suspected of giving rise to severe health effects, including
reproductive damage in fish-eating birds and mammals, due to the bio-accumulative

*

processes. Flame
retardants have been found in human blood and researchers fear that disturbances in foetus development
may occur.
The relevant TCO’99 demand requires that plastic components weighing more than 25 grams must not
contain flame retardants with organically bound bromine or chlorine. Flame retardants are allowed in the
printed circuit boards since no substitutes are available.

Cadmium

**

Cadmium is present in rechargeable batteries and in the colour-generating layers of certain computer
displays. Cadmium damages the nervous system and is toxic in high doses. The relevant TCO’99
requirement states that batteries, the colour-generating layers of display screens and the electrical or
electronics components must not contain any cadmium.

Mercury

**

Mercury is sometimes found in batteries, relays and switches. It damages the nervous system and is toxic
in high doses. The relevant TCO’99 requirement states that batteries may not contain any mercury. It also
demands that mercury is not present in any of the electrical or electronics components associated with the
labelled unit.

CFCs (freons)

The relevant TCO’99 requirement states that neither CFCs nor HCFCs may be used during the manufacture
and assembly of the product. CFCs (freons) are sometimes used for washing printed circuit boards. CFCs
break down ozone and thereby damage the ozone layer in the stratosphere, causing increased reception on
earth of ultraviolet light with e.g. increased risks of skin cancer (malignant melanoma) as a consequence.

Lead

**

Lead can be found in picture tubes, display screens, solders and capacitors. Lead damages the nervous
system and in higher doses, causes lead poisoning. The relevant TCO’99 requirement permits the inclusion
of lead since no replacement has yet been developed.

* Bio-accumulative is defined as substances which accumulate within living organisms

** Lead, Cadmium and Mercury are heavy metals which are Bio-accumulative.

ENGLISH

FCC DECLARATION OF CONFORMITY

Model Number: HA202DT
Trade Name: iiyama
Responsible party: Iiyama North America, Inc.
Address: 1560 Brookhollow Drive, Suite 208, Santa Ana, CA 92705 U.S.A.
Telephone number: 714-437-5111

This equipment complies with Part 15 of the FCC Rules. Operation is subject to the following two conditions:
(1) This equipment may not cause harmful interference, and (2) this equipment must accept any interference
received, including interference that may cause undesired operation.

This equipment has been tested and found to comply with the limits for a Class B digital device, pursuant to
Part 15 of the FCC Rules. These limits are designed to provide reasonable protection against harmful
interference when the equipment is operated in a residential environment. This equipment generates, uses and
can radiate radio frequency energy, and if not installed and used in accordance with the instructions, may
cause harmful interference to radio communications. However, there is no guarantee that interference will not
occur in a particular installation. If you determine the equipment does cause harmful interference to radio or
television reception (this may be determined by monitoring the interference while turning the equipment off
and on), you are encouraged to try to correct the interference by one of the following measures:

n Reorient or relocate the receiving antenna.
n Increase the separation between the equipment and receiver.
n Connect the equipment into an outlet on a circuit different from that to which the

receiver is connected.

n Consult the dealer or an experienced radio or TV technician for help.

To meet the FCC requirements, the specified signal cables below should be used.

Signal Cable MB30 (Enclosed): 242Z013-01
Signal Cable MB31 (Optional): 242Z017-01

CAUTION Changes or modifications not expressly approved by Iiyama Electric Co., Ltd. could void

the user's authority to operate the equipment.

CE MARKING DECLARATION OF CONFORMITY

This Color Data Monitor complies with the requirements of the EC Directive 89/336/EEC “EMC Directive”
and 73/23/EEC “Low Voltage Directive” as amended by Directive 93/68/EEC.
The electro-magnetic susceptibility has been chosen at a level that gives correct operation in residential
areas, business and light industrial premises and small-scale enterprises, inside as well as outside of the
buildings. All places of operation are characterized by their connection to the public low voltage power supply
system.

This digital apparatus does not exceed the Class B limits for radio noise emissions from digital apparatus
as set out in the radio interference regulation of the Canadian department of communications.

CANADIAN DEPARTMENT OF COMMUNICATIONS COMPLIANCE
STATEMENT

n We reserve the right to change specifications without notice.

n All trademarks used in this user manual are the property of their respective owners.

n As an E

NERGY STAR

®

Partner, iiyama has determined that this product meets the ENERGY STAR® guidelines for

energy efficiency.

ENGLISH

FOR YOUR SAFETY

SAFETY PRECAUTIONS

WARNING

STOP OPERATING THE MONITOR WHEN YOU SENSE TROUBLE

If you notice any abnormal phenomena such as smoke, strange sounds or fumes, unplug the
monitor and contact your dealer or iiyama service center immediately. Further use may be dangerous
and can cause fire or electric shock.

NEVER REMOVE THE CABINET

High voltage circuits are inside the monitor. Removing the cabinet may expose you to the danger of
fire or electric shock.

DO NOT PUT ANY OBJECT INTO THE MONITOR

Do not put any solid objects or liquids such as water into the monitor. In case of an accident, unplug
your monitor immediately and contact your dealer or iiyama service center. Using the monitor with
any object inside may cause fire, electric shock or damage.

INSTALL THE MONITOR ON A FLAT, STABLE SURFACE

The monitor may cause an injury if it falls or is dropped.

DO NOT USE THE MONITOR NEAR WATER

Do not use the monitor where water may be splashed or spilt on the monitor as it may cause fire
or electric shock.

OPERATE UNDER THE SPECIFIED POWER SUPPLY

Be sure to operate the monitor only with the specified power supply. Use of an incorrect voltage
will cause malfunction and may cause fire or electric shock.

CAUTION

INSTALLATION LOCATION

Do not install the monitor where sudden temperature changes may occur, or in humid, or dusty or
smoky areas as it may cause fire, electric shock or damage. You should also avoid areas where
the sun shines directly on the monitor.

DO NOT PLACE THE MONITOR IN A HAZARDOUS POSITION

The monitor may topple and cause injury if not suitably located. Please also ensure that you do not
place any heavy objects on the monitor, and that all cables are routed such that children may not
pull the cables and possibly cause injury.

FOR YOUR SAFETY 1

PROTECT THE CABLES

Do not pull or bend the power cable and signal cable. Do not place the monitor or any other heavy
objects on the cables. If damaged, the cables may cause fire or electric shock.

ADVERSE WEATHER CONDITIONS

It is advisable not to operate the monitor during a heavy thunder storm as the continual breaks in
power may cause malfunction. It is also advised not to touch the plug in these circumstances as
it may cause electric shock.

ENGLISH

2 FOR YOUR SAFETY

CAUTION

MAINTAIN GOOD VENTILATION

Ventilation slots are provided to keep the monitor from overheating. Covering the slots may cause
fire. To allow adequate air circulation, place the monitor at least 10 cm (or 4 inches) from any walls.
Do not remove the tilt stand when operating the monitor. Ventilation slots on the cabinet bottom will
be blocked and the monitor may overheat if the stand is removed. This may cause fire or damage.
Operating the monitor on its back, side, upside down or on a carpet or any other soft material may
also cause damage.

DISCONNECT THE CABLES WHEN YOU MOVE THE MONITOR

When you move the monitor, turn off the power switch, unplug the monitor and be sure the signal
cables are disconnected. If you do not disconnect them, it may cause fire or electric shock.
It is recommended that two people are used when moving the monitor.

UNPLUG THE MONITOR

If the monitor is not in use for a long period of time it is recommended that it is left unplugged to avoid
accidents.

HOLD THE PLUG WHEN DISCONNECTING

To disconnect the power cable or signal cable, always pull it by the plug. Never pull on the cable
itself as this may cause fire or electric shock.

DO NOT TOUCH THE PLUG WITH WET HANDS

Pulling or inserting the plug with wet hands may cause electric shock.

DO NOT PUT FLOPPY DISKS NEAR THE MONITOR

Magnetic data recordings such as on a floppy disk may disappear if they are placed on or near the
monitor as the degauss circuit causes a strong momentary magnetic field.

WHEN YOU INSTALL THE MONITOR ON YOUR COMPUTER

Be sure the computer is strong enough to hold the weight of the monitor, otherwise, you may
damage your computer.

OTHERS

ERGONOMIC RECOMMENDATIONS

To eliminate eye fatigue, do not operate the monitor against a bright background or in a dark room.
For optimal viewing comfort, the monitor should be just below eye level and 40-60 cm (16-24
inches) away from your eyes. When using the monitor over a prolonged time, a ten minute break
every hour is recommended as looking at the screen continuously can cause eye strain.

MAGNETIC FIELD INFLUENCE

Place the monitor away from TV, speaker systems or any other source of strong magnetic fields.
The monitor may be noisy or the screen's output may be distorted as a result of interference from
other appliances.

ENGLISH

FOR YOUR SAFETY 3

CUSTOMER SERVICE

NOTE

If you have to return your unit for service and the original packaging has been
discarded, please contact your dealer or iiyama service center for advice or
replacement packaging.

n

CLEANING

CABINET

Stains can be removed with a cloth lightly moistened with a mild detergent solvent.
Then wipe the cabinet with a soft dry cloth.

It is recommended that a soft clean cloth be used to remove smudges (such as
fingerprints) from the CRT.

For safety reasons, turn off the power switch and unplug the monitor before you
clean it.

n

If you drop any materials or liquids such as water into the monitor when cleaning,
unplug the power cable immediately and contact your dealer or iiyama service
center.

n

The CRT screen is protected by an anti-reflection & anti-static coating. Do not
scratch or rub the screen with a hard object, as this could damage the coating.

n

Never use any of the following strong solvents. These will damage the cabinet and
the CRT.

n

Thinner
Benzine
Abrasive cleaner

Spray-type cleaner
Wax
Acid or Alkaline solvent

CRT

WARNING

CAUTION

NOTE

OTHERS

ATTENTION FOR USING THE OPQ FUNCTION

(=Optimize Picture Quality)

OPTIMUM PICTURE FOR THE OPQ FUNCTION

1. Text mode

n Word processor and spreadsheet
n Text and a like

2. Picture mode
n Still picture

3. Movie mode
n Moving picture (DVD / TV)

When you select the Picture or Movie mode within the OPQ function, and use a word
processor or display text and a like then your eyes maybe subject to fatigue. This will be
because the right side of characters will appear stretched, bright and slightly out of
focus. This is normal because the mode you have selected is designed for still or moving
pictures. To reduce fatigue use the Text mode or take a short break.

NOTE

ENGLISH

4 BEFORE YOU OPERATE THE MONITOR

FEATURES

ACCESSORIES

The following accessories should be included in the Vision Master packaging. Please ensure that
all of them are enclosed.

CAUTION

* TO USERS IN 120V AREA

The rating of the Power Cable enclosed in 120V area is 10A / 125V. If you are using
a power supply higher than this

rating, then a power cable with a rating of 10A /

250V must be used.

K Crisp, Clear Display for Windows® or Macintosh
K Supports Resolutions up to 2048×1536
K Supports Refresh Rate up to 85Hz at 2048×1536
K Windows

®

95/98/Me/2000 Plug & Play Compliant

K Supports sRGB International Standard
K Power Management (E

NERGY STAR

®

and VESA DPMS Compliant)

K Space Saving, Compact Case Design
K Ergonomic Design: TCO ’99 and MPR 3 Approved
K USB Hub Function & Stereo Speakers

BEFORE YOU OPERATE THE MONITOR

The stand functions as a hub when connected to a USB compliant computer and USB peripherals.
However, with older operating systems and/or BIOS settings in your computer, the USB hub may
not operate. In this case, please contact your computer dealer first for advice.

n Power Cable*
n Signal Cable MB30 (For D-Sub connection)
n USB Cable SU41
n Audio Cable AD21 (RCA to mini jack)
n User Manual

FOR WINDOWS 95/98/ME/2000 USERS

Windows 95/98/Me/2000 Monitor Information File for iiyama monitors may be obtained via the
Internet, using the address: http://www.iiyama.com (U.S.A.)

http://www.iiyama.co.uk (U.K.)

NOTE

For additional information on how to download the driver for your monitor, please
access one of the internet sites noted above.

n

ENGLISH

BEFORE YOU OPERATE THE MONITOR 5

LOCATION OF CONTROLS

P

O

W

E

R

A

U

D

I

O

I

N

V

I

D

E

O

I

N

1

A

C

I

N

U

P

V

I

D

E

O

I

N

2

Back

A

Speakers
The volume control is performed with the
On Screen Display. Press the /
Buttons and then the Menu Button
continuously when the Menu is not
displayed.

B

Power Indicator

C

Input Select Button (VIDEO 1/2)
Select either VIDEO IN 1 or 2 for the signal
input when both of the signal inputs are
connected to a signal source. Switch
VIDEO IN 1 and 2 whenever pressing Input
Select Button for 3-4 seconds.

When only one of the two signal
inputs is connected to the signal
source, the one connected is
automatically selected. Input
Select Button is not available if
there is no signal input from the
selected connector or during the
power management mode.

D

Four Directional Button / / /

E

Menu Button (MENU)

F

D-sub mini 15pin Connector (VIDEO IN 1)

G

D-sub mini 15pin Connector (VIDEO IN 2)

H

AC Connector (AC IN)

I

Audio Connector (AUDIO IN)

J

USB-UP
Connect with a USB compliant computer
by the USB Cable attached to the monitor.

K

USB-DOWN
Connect any cables from USB compliant
peripherals such as mouse, keyboard, etc.

L

Headphone Connector

M

Power Switch (POWER)

NOTE

Front

MENU

VIDEO 1/2

ENGLISH

CONNECTING YOUR MONITOR

[Example of Connection]

A

Ensure that both the computer and the monitor are switched off.

B

Connect the computer to the monitor with the signal cable. (See page 17 for CONNECTOR PIN
ASSIGNMENT.)

C

Connect the monitor to the audio equipment with the Audio Cable when using the audio
features.

D

Connect the monitor to the USB compliant computer with the USB Cable when using the USB
hub features.

E

Connect the Power Cable to the monitor first and then to the power supply.

NOTE n The signal cables used for the connection vary by the type of computers you use. An

incorrect connection may cause serious damage to both the monitor and the computer.
The cable supplied with the monitor is for a standard 15 pin VGA connector. If a special
cable is required please contact your local iiyama dealer or regional iiyama office.

n For connection to Macintosh computers, contact your local iiyama dealer or regional

iiyama office for a suitable adaptor.

n Make sure you tighten the finger screws at each end of the signal cable.

Power Cable
(Accessory)

Audio Cable AD21
(Accessoy)

Signal Cable MB30
(Accessory)

P
O

W

E
R

A

U

D

I

O

I

N

V

I

D

E

O

I

N

1

A

C

I

N

U

P

V

I

D

E

O

I

N

2

USB Cable SU41
(Accessory)

Printer

Keyboard

Mouse

Computer

6 BEFORE YOU OPERATE THE MONITOR

ENGLISH

H-Size

Screen Control

50

Adjustment icon

Adjustment menu

presently selected
The line shows the

progress of the
adjustment being
made.

|||||||||||||||||||||||||

·························

V-Size

50

|||||||||||||||||||||||||

·························

OPERATING THE MONITOR 7

OPERATING THE MONITOR

The iiyama Vision Master has been preset at the factory with the signal timings listed on page 17
in

PRESET MODES to create the best picture. If an incorrect picture appears during the operation,

adjust the image by following the procedure below to get the desired picture.

After selecting an item in the Main Menu, the adjustments and settings
are made in the Sub-Menu.

For example, to adjust the horizontal screen size, select
(Screen Control) on the Main Menu by using the / Buttons.
The Sub-Menu appears when you press the Menu Button.

B

The On Screen Display disappears in optional setting seconds after you stop pressing the
buttons while performing an adjustment. (See page 11 for OSD Off Timer.)

n

n

NOTE

Select (H-Size) on the Sub-Menu by using the / Buttons.
An adjustment scale will turn white when you press the Menu
Button. Use the / Buttons to adjust the horizontal screen size.
The vertical screen size adjustment can be also made on this screen
by using the / Buttons. See ADJUSTMENT MENU CONTENTS on
next pages for further information.

C

(

Adjustments for Size, Position, Pin-Cushion and Trapezoid are saved for each signal timing.
Except for these adjustments, all other adjustments such as Color, Parallelogram, Convergence,
Moire, and Landing have only one setting which applies to all signal timings.

Main Menu appears on the screen when you press the Menu
Button.

Screen Control

Menu

IN 1

RB

FUNC

Adjustment icon

Adjustment menu

presently selected

Signal input connector
presently selected

ENGLISH

Sub-MenuMain Menu

Problem / Option Button to Press

8 OPERATING THE MONITOR

SWITCHING CONTRAST/BRIGHTNESS AND VOLUME CONTROL
To switch between Contrast/Brightness and Volume Control, press the Menu Button
within 2 seconds after pressing the Four Directional Button during the direct adjustments
above.

NOTE

n

The On Screen Display disappears approx. 3 seconds after you stop pressing the
buttons while performing the direct adjustment, irrespective of OSD Off Timer setting.
(See page 11 for OSD Off Timer.)

n

ADJUSTMENT MENU CONTENTS

Direct

Too soft
Too loud

Direct

Volume Control

NOTE

Only available on Direct adjustment.

You can skip the Menu pages and display an adjustment scale directly by using the
following button operations.

l Volume Control: Press the / Buttons and then the Menu Button continuously when

the Menu is not displayed.

l Contrast/Brightness: Press the / Buttons when the Menu is not displayed.
l OPQ: Press the / Buttons when the Menu is not displayed.

Too dull
Too intense

Too dark
Too bright

NOTE

Color

Control

Color temperature is adjustable sRGB and between approximately 10000K
and 4500K. The factory preset is 9300K.

Return to Menu

Return to Main Menu.

Brightness

Color Temp.

COLOR

Reddish white
Bluish white

Direct

Direct

Contrast

sRGB

Procedure

n To access the sRGB mode, select the Color Temp. function and select 10000K by

pushing the button. Hold down the button & sRGB function will be activated.
When this mode is activated the color temperature is approximately 6500K.

n To deactivate the sRGB mode, push the button while the Color Temp. is selected.

n sRGB is an international standard which defines and unifies the

difference of color appearance between equipment.

n You can not adjust the Contrast, Brightness, OPQ and Gamma Correction

during sRGB mode because those settings are locked.

NOTE

ENGLISH

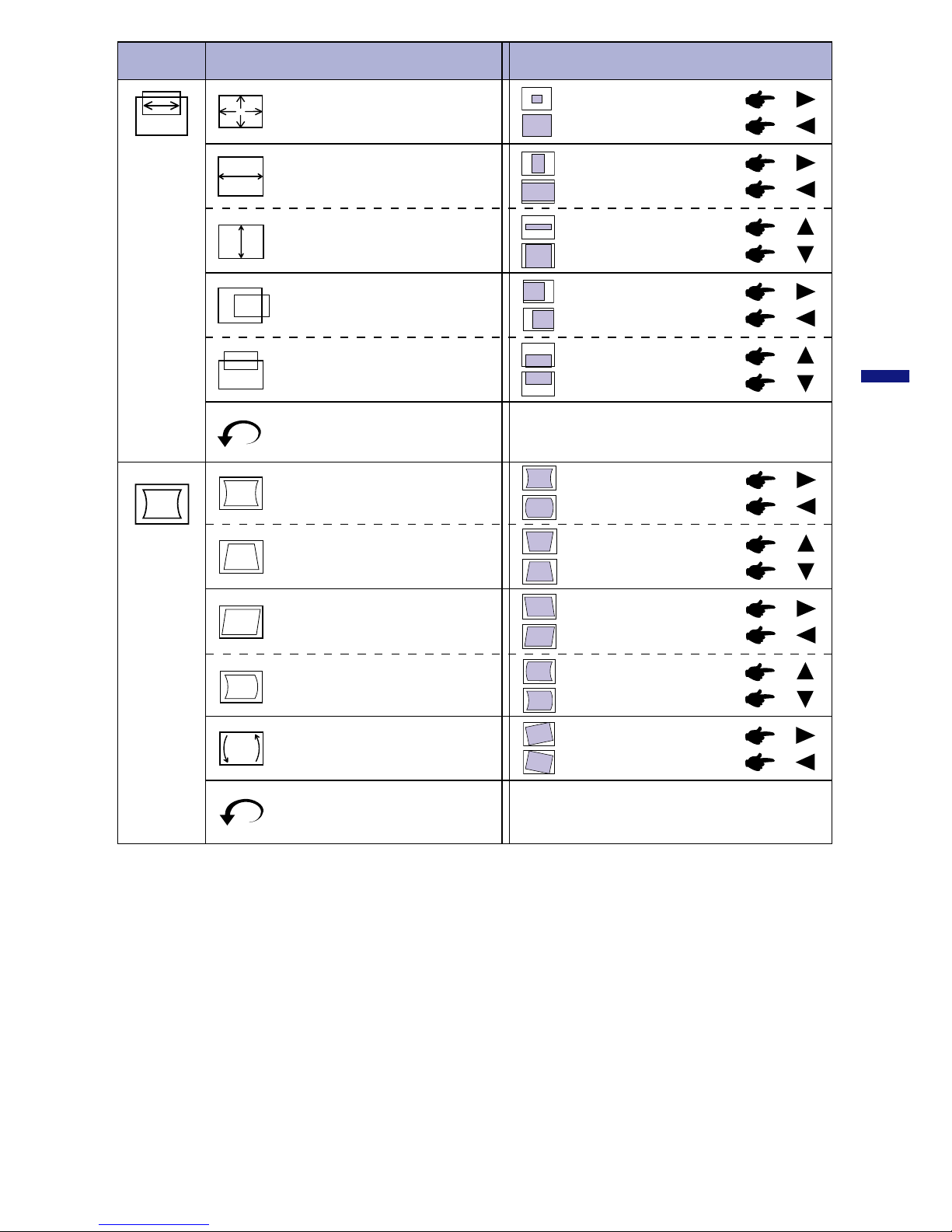

H-Position

Too far to the left
Too far to the right

Sub-Menu

H-Size

V-Size

V-Position

Zoom

Too small
Too large

Too small
Too large

Too low
Too high

Return to Menu

Screen

Control

Too small
Too large

Main Menu

Problem / Option Button to Press

Tilt

To correct tilt

Return to Menu

Pin-Cushion

Trapezoid

Pin-Balance

Return to Main Menu.

To correct distortion

To correct distortion

To correct distortion

To correct distortion

Shape

OPERATING THE MONITOR 9

Return to Main Menu.

Parallelogram

ENGLISH

10 OPERATING THE MONITOR

Sub-MenuMain Menu

Problem / Option Button to Press

Moiré is the result of interference between the phosphor layout and the
video signal. By changing the horizontal and vertical size, the moiré can
be reduced. You may find the moiré more noticeable depending on the
Desktop Pattern you select. In this case, change the desktop pattern. If
moiré is still noticeable, use this function to reduce the effect. The picture

may shake if extreme moiré correction is performed.

H-Convergence

H-Moire

Return to Menu Return to Main Menu.


Quality

To correct misconvergence
for vertical lines

NOTE

To correct vertical
wavy lines

Every time the monitor is switched on, the
monitor is automatically degaussed. But
occasionally the colors change when
moving or swiveling the monitor. In this case,
first select Degauss. If the problem persists,
perform the Landing adjustments.

NOTE

Degauss should not be
repeated continuously. Wait at least
30 minutes between degaussing
operations. While degaussing, the
picture shakes and a low sound
occurs but this does not indicate a
problem, it is normal.

Degauss

V-Convergence

To correct misconvergence
for horizontal lines

Text

Word processor, spreadsheet, text and a like
Still picture

Movie

Moving picture (DVD / TV)

OPQ

VIDEO

VIDEO

Gamma Correction

Midtone color is too dark
Midtone color is too bright

Direct

See page 8 for Direct adjustment.

NOTE

ENGLISH

Sub-Menu

Top-Left

Top-Right

Bottom-Left

Bottom-Right

To correct discoloration

To correct discoloration

To correct discoloration

To correct discoloration

Return to Menu

Return to Main Menu.

Landing

OPERATING THE MONITOR 11

Main Menu

Problem / Option Button to Press

OSD H-Position

OSD V-Position

Function

Deutsch
Français
Nederlands
Svenska

Language

English

English

German
French
Dutch

Swedish
Japanese

Lockout

All adjustment items except this function
are locked out.

OSD Off Timer

3 5 15 30 45 sec
You can set the OSD display time to any
one of the above 5 settings.

Japanese

Too far to the left
Too far to the right

Too low
Too high

On

Of f Lockout is canceled.

ENGLISH

Sub-Menu

12 OPERATING THE MONITOR

Main Menu

Option

Help

Information

Help

Off

On

The online balloon help is off.

Every time you select the sub-menu icon,
the online balloon help appears to indicate
the menu contents or adjustment procedure.

The model name, the serial number and
the current horizontal scan frequency
and vertical refresh rate is displayed.

Return to Menu

Return to Main Menu.

Return to Menu

Return to Main Menu.

NOTE

Performing this operation resets any adjustment
data made by the user to the factory-preset
frequencies. The following settings made by the
user for signals other than the factory-preset
timings remain unchanged.
H-Size V-Size Pin-Cushion
H-Position V-Position Trapezoid

Factory-preset data is restored.

Any changes are automatically saved in
the memory when the On Screen Display
disappears.

Save Recall

Auto

Turning off the power should be avoided while
using the Menu.

NOTE

Reset

Function

ENGLISH

Even when using the power management mode, the monitor consumes electricity.
Turn off the Power Switch whenever the monitor is not used, during the night and
weekends, to avoid unnecessary power consumption.

NOTE

n

n

It is possible that the video signal from the computer may be on while the H or V sync signal
is missing. In this instance, the POWER MANAGEMENT feature may not work properly.

n

If two separate computers are connected to the monitor, one to the VIDEO IN 1 input
connector and the other to the VIDEO IN 2 input connector, the POWER MANAGEMENT
feature will work only if both computers meet the conditions described above.

OPERATING THE MONITOR 13

Power Management Mode
When the H-sync signal / V-sync signal / H and V sync signals from the computer are off, the
monitor enters into Power Management Mode which reduces the power consumption to less
than 3W. The screen becomes dark, and the power indicator turns to orange. From Power
Management Mode, the image reappears in 10 seconds when either the keyboard or the mouse
are touched again.

The power management feature of this product complies with every power saving requirement of
ENERGY STA R® and VESA DPMS. When activated, it automatically reduces unnecessary power
consumption of the monitor when your computer is not in use.
To use the feature, the monitor needs to be connected to a VESA DPMS compliant computer. There
is a power management step the monitor takes as described below. The power management
function, including any timer settings is configured by the operating system. Check your operating
system manual for information on how this can be configured.

n

POWER MANAGEMENT FEATURE

Procedure

A

Disconnect the signal cable of the computer or turn OFF the computer.

B

Turn ON the monitor.

The monitor has a self-diagnosis function. The monitor diagnoses itself automatically when the
picture does not appear and the power indicator is green or orange because of the failure of
computer or monitor.

n

SELF-DIAGNOSIS FUNCTION

Diagnosis

A

A color bar picture is displayed:
The monitor is working normally. Check the computer.

B

A color bar picture is not displayed:
The monitor may be damaged. Contact your dealer or iiyama service center.

n

0 3 W 100%

POWER
CONSUMPTION

Green

Orange

Power Indicator

NORMAL MODE

POWER MANAGEMENT MODE

ENGLISH

14 TROUBLE SHOOTING

The screen
position is not in
the center.

The signal timing of the computer is within the specification of the
monitor.

The screen is
too bright or too
dark.

The screen is
shaking.

Check if there are any sources of strong magnetic fields such as TV,
speakers, etc. nearby.
If yes, remove them from the area of the monitor or change the position/
direction of the monitor to avoid magnetic field interference.
The power voltage is within the specification of the monitor.
The signal timing of the computer is within the specification of the
monitor.
Moiré correction is working properly.

C

D

The video output level of the computer is within the specification of the
monitor.
The screen may be too bright due to the video output level difference of
the computer. In this case, adjust the Contrast.

TROUBLE SHOOTING

If the monitor fails to operate correctly, please follow the steps below for a possible solution.

1.

Perform the adjustments described in OPERATING THE MONITOR, depending on the problem
you have.

2. Consult the following charts if you cannot find an appropriate adjustment item in OPERATING
THE MONITOR or if the problem persists.

If you are experiencing a problem which is not described below or you cannot correct the problem,
discontinue using the monitor and contact your dealer or iiyama service center for further assistance.

3.

Problem Check

The picture does
not appear.
(Power indicator
does not light up.)

The Power Cable is firmly seated in the socket.
The Power Switch is turned ON.
The AC socket is live. Please check with another piece of equipment.

o
o
o

If the blank screen saver is in active mode, touch the keyboard or the
mouse.
Increase the Contrast and/or Brightness.
The computer is ON.
The Signal Cable is properly connected.
The signal timing of the computer is within the specification of the
monitor.

The screen is not
synchronized.

The Signal Cable is properly connected.
The signal timing of the computer is within the specification of the
monitor.
The video output level of the computer is within the specification of the
monitor.

A

B

(Power indicator
is green.)

If the monitor is in power management mode, touch the keyboard or the
mouse.
The computer is ON.
The Signal Cable is properly connected.
The signal timing of the computer is within the specification of the
monitor.

o

o
o
o
o

o

o
o
o

o
o

o

o

o

o

o
o

o

E

(Power indicator
is orange.)

See page 13 for SELF-DIAGNOSIS FUNCTION.

See page 13 for SELF-DIAGNOSIS FUNCTION.

ENGLISH

Normal phenomenon on ‘Diamondtron NF-CRT’ monitors

Misalignment of Aperture Grille

Due to the nature of the Diamondtron NF-CRT, in rare cases, a misalignment of the aperture grille
may happen by the shock or vibration caused during transportation. If a black vertical line appears
on the screen, apply a light shock to the side of the monitor with your hand. If the problem persists,
follow the procedure below.

Display a full white picture and inspect the problem area.
Display a high-white picture that covers the problem area to shoot a strong electron beam.
Leave it for a while, until the problem disappears.

Damper Wires

The two faint horizontal lines that may be visible on the screen are actually the shadows of steel
wires called

Damper Wires. All Diamondtron NF-CRT based monitors have these wires for structural

reasons.

A
B

TROUBLE SHOOTING 15

ENGLISH

16 APPENDIX

APPENDIX

22" (20.0" / 51cm viewable), Aperture Grille pitch: 0.24mm,
Diamondtron NF-CRT, 90 degree deflection,

Short persistence phosphor, Anti-reflection & Anti-static coating

CRT

390MHz dot clock

Right / Left: 45 degrees each, Up: 11 degrees, Forward: 5 degrees

100-230VAC, 50/60Hz, 1.8-0.85A
170W maximum in normal use
Power management mode: 3W maximum*

2

493 × 500 × 479mm / 19.4 × 19.7 × 18.9" (W × H × D), 29.5kg / 65lbs

Operating: Temperature

Humidity

Storage: Temperature

-20 to 60°C / -4 to 140°F

Humidity

Analog: 0.7Vp-p (Standard), 75Ω, Positive

0 to 35°C / 32 to 95°F

Sync Frequency
Video Bandwidth

Input Connectors
Plug & Play
Input Sync Signal

Input Video Signal
Number of Signal Storage

Power Source
Power Consumption

Tilt-Swivel Angle

Dimensions, Net Weight

Environmental
Considerations

10 to 80% (No condensation)

5 to 90% (No condensation)

Approvals

TCO ’99, CE, TÜV-GS / MPR3(prEN50279) / ISO 9241-3/ISO 9241-7/
ISO 9241-8, PTB, FCC-B, UL/C-UL, DHHS, Department of Health (Canada)

SPECIFICATIONS

Horizontal: 30.0-140.0kHz, Vertical: 50-180Hz

D-Sub mini 15pin × 2
VESA DDC2B™

Recommended Resolution 1280 × 1024 at 85Hz

Separate sync: TTL, Positive or Negative
Composite sync*1: TTL, Positive or Negative
Sync on green*1: 0.3Vp-p, Negative

Factory-presets: 8, User defined settings: 9 maximum

Input Audio Signal 0.7Vrms maximum
Speakers 1W × 2 (Stereo speakers)

Standard Screen Size 395mm W × 295mm H / 15.6" W × 11.6" H

Headphone Connector ø 3.5mm mini jack (Stereo)

Rev. 1.1 compliance Self-powered hub
Upstream: Series B, Downstream: Series A

USB Standard
Connectors

Number of USB Ports

Input Audio Connector ø 3.5mm mini jack (Stereo)

1 Upstream (For computer), 4 Downstream (For peripherals)

*1 The picture may not be displayed normally depending on the type of signal of a computer system.
*2 Condition: USB peripherals or audio equipment are not connected.

NOTE

435.7mm/17.2"

500mm/19.7"

493mm/19.4"
406mm/16.0"

304mm/12.0"

479mm/18.9"

64.3mm/2.5"

ENGLISH

9

Pin Input Signal

Input Signal

* Compliant to VESA DDC.

CONNECTOR PIN ASSIGNMENT

D-Sub mini 15pin
Connector

3

Red video
Green video / Sync on green

8

1
2

4
5
6
7

Blue video

Green video ground
Blue video ground

10
11
12

Data line (SDA) *

13

Ground

H-Sync / HV-Sync
V-Sync

15

14

Red video ground

Clock line (SCL) *

PRESET MODES

The following chart indicates the Factory Preset Modes.

Additional adjustments may be required to the factory-presets, because the signal
timings vary depending on the type of graphics board you use.

NOTE

APPENDIX 1 7

Positive

Positive

Positive

Negative

Negative

1280×1024 @85Hz

1024×768 @85Hz

800×600 @85Hz

640×480 @85Hz

640×480 @60Hz

85.0Hz

68.68kHz

Sync Polarity

Vertical

Frequency

Horizontal

Frequency

VESA Timing Name

Positive

43.27kHz Negative

53.67kHz 85.1Hz Positive

85.0Hz

91.15kHz 85.0Hz Positive
PositivePositive85.0Hz 106.25kHz

1600×1200 @85Hz

H

V

31.47kHz 59.9Hz Negative1

2
3
4
5
6

Pin

Ground

PositivePositive85.0Hz 128.52kHz

1920×1440 @85Hz

7

PositivePositive85.0Hz 137.02kHz

2048×1536 @85Hz

8

DEUTSCH

DEUTSCH

Wir gratulieren Ihnen zu Ihrer Entscheidung für den iiyama Vision Master und bedanken uns für
das Vertrauen, das Sie uns entgegenbringen. Damit Ihre Arbeit nicht durch Fehleinstellungen
getrübt wird, bitten wir Sie, sich einige Minuten Zeit zu nehmen und dieses Handbuch durchzulesen,
bevor Sie Ihren neuen Vision Master das erste Mal in Betrieb nehmen. Bitte bewahren Sie diese
Anleitung zum späteren Nachschlagen sorgfältig auf.

BEDIENUNGSANLEITUNG

1
1
3
3

4
4
4
4
5
6

14

16
16
17
17

7

8
13
13

INHALTSÜBERSICHT

SICHERHEITSHINWEISE..........................................

FÜR IHRE SICHERHEIT......................................................

KUNDENDIENST.........................................................

REINIGUNGSHINWEISE ...........................................

VOR DER INBETRIEBNAHME...........................................

LEISTUNGSMERKMALE ............................................

BEDIENUNGSELEMENTE..........................................

INBETRIEBNAHME.............................................................

VERFÜGBARE EINSTELLPARAMETER

...................

POWER MANAGEMENT............................................

FEHLERSUCHE ...................................................................

ANHANG...............................................................................

ANSCHLUSSHINWEISE.............................................

ZUBEHÖR ...................................................................

VOREINSTELLUNGEN...............................................

STECKERBELEGUNG................................................

SPEZIFIKATIONEN.....................................................

FÜR WINDOWS 95/98/ME/2000 BENUTZER..............

HA202DT

SELBSTDIAGNOSE FUNKTION.................................

DEUTSCH

ERKLÄRUNG DER CE-KONFORMITÄT

Dieser Farbmonitor entspricht den Anforderungen der EG Richtlinien 89/336/EWG, “EMV Richtlinie”
und 73/23/EWG, “Niederspannungsrichtlinie”, ergänzt durch die Richtlinie 93/68/EWG.
Die Anforderungen zur Störfestigkeit werden eingehalten bei einer Benutzung im Wohnbereich,
in Geschäfts- und Gewerbebereichen sowie in Kleinbetrieben, sowohl innerhalb als auch
ausserhalb der Gebäude.
Alle Einsatzorte sind dadurch gekennzeichnet, dass sie direkt an die öffentliche
Niederspannungs- Stromversorgung angeschlossen sind.

n Als ENERGY STA R® - Partner hat iiyama sichergestellt, dass dieses Produkt den ENERGY STA R® - Bestimmungen

für effiziente Energienutzung entspricht.

n Änderungsrechte vorbehalten.
n Alle verwendeten Handelsnamen und -marken sind Eigentum der jeweiligen Besitzer.

INDEX

N

Neigung ...............................................................9

O

Optimierung der Bildqualitätn (OPQ)...........10

OSD H/V-Position ..............................................11

OSD Timer .........................................................11

P

Parallelogramm ..................................................9

POWER MANAGEMENT .................................13

R

REINIGUNGSHINWEISE ...................................3

S

SELBSTDIAGNOSE FUNKTION ...........................13

SICHERHEITSHINWEISE .................................1

Sichern Abrufen ...............................................12

Sperrfunktion .....................................................11

SPEZIFIKATIONEN .........................................16

Sprache .............................................................11

sRGB .................................................................8

STECKERBELEGUNG .....................................17

Stützdrähte ......................................................15

T

Trapez ..................................................................9

V

VERFÜGBARE EINSTELLPARAMETER ..........8

Verwickelte Trenndrähte ................................15

V-Grösse ..........................................................9

V-Konvergenz ...................................................10

VOREINSTELLUNGEN ....................................17

V-Position ...........................................................9

Z

Zoom ..................................................................9

ZUBEHÖR ..........................................................4

A

ANSCHLUSSHINWEISE .................................6

B

BEDIENUNGSELEMENTE ............................5

D

Direkte...............................................................8

E

Entmagnetisierung .............................................10

F

Farbtemperatur .................................................8

FEHLERSUCHE ............................................14

FÜR WINDOWS 95/98/ME/2000 BENUTZER ......4

G

Gamma Korrektur ................................................10

H

Helligkeit ...........................................................8

H-Grösse ..........................................................9

Hilfe .................................................................12

H-Konvergenz ...................................................10

H-Moirée ............................................................10

H-Position ...........................................................9

I

INBETRIEBNAHME ............................................7

Information ......................................................12

K

Kissen Balance ................................................9

Kissenverzerrung ............................................9

Kontrast .............................................................8

KUNDENDIENST ................................................3

L

Lautstärkenkontrolle ......................................8

LEISTUNGSMERKMALE ...................................4

Leuchtpunktor .............................................11

DEUTSCH

FÜR IHRE SICHERHEIT 1

FÜR IHRE SICHERHEIT

SICHERHEITSHINWEISE

ACHTUNG

BEI GEFAHR ABSCHALTEN

Sollten Sie irgendwelche unnormalen Phänomene wie Rauch, Geräusche oder Gerüche bemerken,
schalten Sie sofort den Monitor aus und trennen Sie den Netzstecker vom Gerät. Benachrichtigen
Sie dann bitte Ihren Fachhändler oder das iiyama Customer-Care-Center. Fortgesetzter Bertrieb
kann gefährlich sein und zu einem Brand oder zu Stromschlägen führen.

GEHÄUSE NIEMALS ÖFFNEN

Im Innern des Gerätes sind hochspannungführende Teile frei zugänglich. Bei Entfernung des Gehäuses
setzen Sie sich der Gefahr aus, einen Brand auszulösen oder einen Stromschlag zu erleiden.

KEINE FREMDGEGENSTÄNDE IN DAS GERÄT STECKEN

Bitte führen Sie keine festen Gegenstände oder flüssigen Materialien in den Monitor ein. Im Falle
eines Unfalls schalten Sie bitte Ihren Monitor sofort ab und trennen Sie den Netzstecker vom Gerät.
Benachrichtigen Sie dann bitte Ihren Fachhändler oder das iiyama Customer-Care-Center. Sollte
sich ein Gegenstand im Innern des Monitors befinden, kann das zu einem Brand, Kurzschlüssen
oder anderen Beschädigungen führen.

STELLEN SIE DEN MONITOR AUF EINE SICHERE UND STABILE UNTERLAGE

Sollten Sie den Monitor fallen lassen, besteht Verletzungsgefahr.

BENUTZEN SIE DEN MONITOR NICHT IN DER NÄHE VON WASSER

Benutzen Sie den Monitor nicht an einer spritzwassergefährdeten Stelle. Sollte Wasser in den
Monitor gelangen, kann dies zu Brandgefahr oder Stromschlägen führen.

BEACHTEN SIE DIE RICHTIGE BETRIEBSSPANNUNG

Achten Sie auf die Einhaltung der spezifizierten Spannungswerte. Die Benutzung einer falschen
Stromspannung kann zu Fehlfunktionen, Brandgefahr oder Stromschlägen führen.

KABEL SCHÜTZEN

Schützen Sie Ihre Kabel vor mechanischer Belastung (Quetschung, Zug). Beschädigte Kabel
führen zu Brandgefahr oder Kurzschlüssen.

WIDRIGE WETTERBEDINGUNGEN

Es empfielt sich, den Monitor nicht während heftiger Gewitter zu benützen, da es durch
Spannungsschwankungen zu Fehlfunktionen kommen kann. Um Stromschläge zu vermeiden, ist
es ratsam, während solch widriger Witterungsbedingungen das Stromkabel nicht zu berühren.

VORSICHT

UMGEBUNGSBEDINGUNGEN

Installieren Sie den Monitor nicht in Umgebungsbedingungen, wo es rapide
Temperaturschwankungen, hohe Luftfeuchtigkeit oder stark staubige Luft gibt, da es sonst zu
Brandgefahr, Kurzschlüssen oder anderen Beschädigungen kommen kann. Vermeiden Sie es
ebenfalls, den Monitor so aufzustellen, dass er direkter Sonneneinstrahlung oder einer anderen
Lichtquelle ausgesetzt wird.

STELLEN SIE DEN MONITOR NICHT AUF EINE WACKLIGE UNTERLAGE

Der Monitor könnte herunterfallen und jemanden verletzen. Bitte legen Sie ebenfalls keine schweren
Gegenstände auf den Monitor und achten Sie darauf, dass die Kabel so verlegt sind, dass
niemand darüber stolpern kann und sich dabei verletzt.

DEUTSCH

VORSICHT

SONSTIGES

ERGONOMISCHE HINWEISE

Um eine Ermüdung der Augen auszuschliessen, sollten Sie den Monitor nicht vor einem grellen
Hintergrund oder in einem dunklen Raum benutzen. Um optimalen Sehkomfort zu gewährleisten,
sollte die Oberkante des Monitors knapp unterhalb Ihrer Augenhöhe liegen und der Abstand zwischen
Augen und Monitor 40-60 cm betragen. Wenn Sie den Monitor länger benutzen, sollten Sie
mindestens 10 Minuten pro Stunde nicht in den Monitor schauen, um eine Überanstrengung der
Augen zu vermeiden.

MAGNETFELDBEEINFLUSSUNG

Stellen Sie den Monitor nicht in die Nähe starker Magnetfelder, z.B. Lautsprecher oder
Leuchtstofflampen.
Durch andere Geräte könnte die Darstellung des Monitors beeinträchtigt werden, auch eine
Geräuschentwicklung ist nicht auszuschliessen.

BELÜFTUNG SICHERSTELLEN

Die Lüftungsschlitze sollen für ausreichende Belüftung sorgen. Achten Sie darauf, dass Sie die
Belüftungsschlitze des Monitors nicht verdecken, da ansonsten Brandgefahr besteht. Um
ausreichende Belüftung zu gewährleisten, lassen Sie bitte mindestens 10 cm Platz zwischen
Monitor und Wand.
Entfernen Sie auf keinen Fall den Kipp-/Schwenkfuss. Sie würden alle Lüftungsschlitze im
Geräteboden blockieren und den Monitor überhitzen. Die Installation des Monitors auf dem Rücken,
seitlich oder auf dem Kopf liegend kann zu Beschädigungen führen. Achten Sie darauf, dass Sie
den Monitor auf eine feste Unterlage stellen.

ENTFERNEN SIE DIE KABEL, BEVOR SIE DEN MONITOR TRANSPORTIEREN

Wenn Sie den Monitor transportieren wollen, schalten Sie ihn ab und lösen Sie das Strom- und
VGA-Kabel vom Monitor. Wenn Sie die Kabel nicht entfernen, könnte dies zu Brandgefahr oder
Kurzschlüssen führen.
Es ist ratsam, den Monitor grundsätzlich von zwei Personen tragen zu lassen.

TRENNEN SIE DEN MONITOR VOM STROMNETZ

Sollten Sie den Monitor über langere Zeit nicht benutzen, raten wir das Gerät vom Stromnetz zu
trennen, um Unfallgefahren zu vermeiden.

AUS- UND EINSTECKEN

Nehmen Sie beim Aus- und Einstecken immer den Stecker in die Hand. Ziehen Sie niemals an der
Stromleitung, sondern immer am Stecker, ansonsten könnte dies zu Brandgefahr oder Stromschlägen
führen.

BERÜHREN SIE DEN STECKER NICHT MIT FEUCHTEN HÄNDEN

Ausstecken des Monitors mit nassen Händen kann zu einem Stromschlag führen.

LEGEN SIE KEINE DISKETTEN IN DIE NÄHE DES MONITORS

Durch das kurzzeitig sehr starke Magnetfeld der Degausspule können gespeicherte Daten von
magnetischen Datenträgern, die sich in unmittelbarer Nähe des Monitors befinden, gelöscht werden.

WENN SIE DEN MONITOR AUF IHREN COMPUTER STELLEN MÖCHTEN

vergewissern Sie sich, dass Ihr Computer stabil genug ist um das Gewicht des Monitors zu
tragen, ansonsten könnte dies zu Beschädigungen an Ihrem Computer führen.

2 FÜR IHRE SICHERHEIT

DEUTSCH

n

CLEANING

Es empfiehlt sich, Flecken, wie sie durch Fingerabdrücke auftreten können, nur
mit einem weichen Tuch von der Bildröhre zu entfernen.

n

n

Die Bildröhre ist durch eine Anti-Reflektions- und Anti-Statik-Beschichtung
geschützt. Bitte beachten Sie, dass die Beschichtung durch Reiben und Kratzen
mit einem harten Gegenstand beschädigt wird.

n

n

WARNING

KUNDENDIENST

Sollten Sie den Monitor für eine Service-Reparatur versenden müssen und
Sie verfügen nicht mehr über die Originalverpackung, so wenden Sie sich
bitte an lhren Fachhändler, der lhnen bei der Beschaffung einer Ersatz­Verpackung behilflich sein wird.

ANMERKUNG

REINIGUNGSHINWEISE

ACHTUNG

Ziehen Sie aus Sicherheitsgründen immer den Netzstecker, bevor Sie den
Monitor reinigen.

VORSICHT

Sollten während der Reinigung flüssige oder feste Materialien in den Monitor
gelangt sein, schalten Sie bitte Ihren Monitor sofort ab und ziehen Sie den
Netzstecker ab. Benachrichtigen Sie dann bitte Ihren Fachhändler.

Damit die Bildschirmbeschichtung nicht zerkratzt wird, reinigen Sie die
Oberfläche nie mit scharfen Werkzeugen oder aggressiven Putzmitteln wie

Verdünnung
Benzin
Scheuermittel

Sprühreiniger
Wachs
saure oder alkalische Lösungen

GEHÄUSE Flecken können mit einem feuchten, weichen Tuch entfernt werden. Zum

Anfeuchten nehmen Sie eine schwache Spülmittellösung.

BILDRÖHRE

FÜR IHRE SICHERHEIT 3

ANMERKUNG

SONSTIGES

BITTE BEACHTEN SIE DIE HINWEISE FÜR DIE BENUTZUNG DER OPQ
FUNKTION (=Optimierung der Bildqualität)

OPTIMALE BILDQUALITÄT BEI AKTIVIERTER OPQ FUNKTION

1. Optimiert für Textdarstellung

n Office Anwendungen
n Texte und textähnliche Darstellungen

2. Optimiert für Bilder
n Bilder

3. Optimiert für Bewegtbilder
n Bewegte Bilder (DVD / TV)

Die für Bilder und Bewegtbilder optimierten OPQ Modi sind für die Darstellung von
Texten nicht geeignet. In diesen Modi wird die Helligkeit stark erhöht und die Schärfe
etwas reduziert. Das Betrachten von Texten kann dadurch zu einer schnellen
Ermüdung der Augen führen.

ACHTUNG

DEUTSCH

VOR DER INBETRIEBNAHME

LEISTUNGSMERKMALE

ZUBEHÖR

Folgendes Zubehör sollte mit Ihrem Monitor mitgeliefert werden:

4 VOR DER INBETRIEBNAHME

Der Stand hat als Hub eine Funktion, den für USB geeigneten Computer und die USB Vorrichtungen
anzuschliessen. Der USB Hub könnte aber zu den alten Operationssystemen und /oder BIOS
Einsätzen in Ihrem Computer nicht passen. Bei diesen Fällen lassen Sie sich bitte zuerst von Ihrem
Computerhändler beraten.

K Scharfes, klares Bild für Windows® und Macintosh
K Unterstützt Auflösungen bis zu 2048×1536
K Unterstützt Bildwiederholfrequenzen bis zu 85Hz bei 2048×1536
K Windows

®

95/98/Me/2000 Plug & Play kompatibel

K sRGB, Internationaler Standard
K Power Management Funktion (E

NERGY STA R

®

und VESA DPMS Compliant)

K Kompaktes, platzsparendes Design
K Ergonomisches Design: strahlungsarm nach TCO ’99 und MPR 3
K USB Hub und Stereolautsprecher

n Stromkabel
n Signalkabel MB30 (Für D-Sub Anschluss)
n USB Kabel SU41
n Audiokabel AD21 (RCA zum Kopfhöreranschluss)
n Bedienungsanleitung

FÜR WINDOWS 95/98/ME/2000 BENUTZER

Nähere Informationen über den Monitortreiber, Beschaffung und Installation
finden Sie auf der oben angegebenen Internetseite.

ANMERKUNG

n

Windows 95/98/Me/2000 Treiber und ICM-Profile für iiyama Monitore finden sie im Internet unter:

http://www.iiyama.de

DEUTSCH

P

O

W

E

R

A

U

D

I

O

I

N

V

I

D

E

O

I

N

1

A

C

I

N

U

P

V

I

D

E

O

I

N

2

Vorderseite

MENU

VIDEO 1/2

BEDIENUNGSELEMENTE

VOR DER INBETRIEBNAHME 5

A

Lautsprecher
Die Lautstärke der integrierten Lautsprecher
können Sie über das OSD regulieren.
Drücken Sie die / Tasten und dann
durchgehen die Menütaste, wenn das
On-Screen-Menü nicht dargestellt wird.

B

Betriebszustandsanzeige

C

Signalwahl - Schalter (VIDEO 1/2)
Sind beide Signaleingänge mit einer aktiven
Datenquelle verbunden, können Sie den
Eingang durch Drücken der Taste VIDEO
IN 1 / 2 umschalten. Um versehentliches
Umschalten zu vermeiden, müssen Sie die
Taste 3 bis 4 Sekunden gedrückt halten.

Wenn nur eine der beiden
Signaleingänge mit einer
Signalquellle belegt ist,dann
wird diese automatisch
gewählt. Signalwahl - Schalter
ist nicht wählbar, wenn kein
Signaleingang belegt ist oder
während des Power
Management Modus.

D

Vier Funktionen in einer Taste

/ / /

E

Menütaste (MENU)

F

D-Sub mini 15pin Anschluss (VIDEO IN 1)

G

D-Sub mini 15pin Anschluss (VIDEO IN 2)

H

Stromversorgung (AC IN)

I

Audio Anschluss (AUDIO IN)

J

USB-UP
Das zu dem Monitor zugehörige USB Kabel
an den für USB geeigneten Computer
anschliessen.

K

USB-DOWN
Die Kabel von den für USB geeigneten
Vorrichtungen wie Maus, Tastatur usw.
an den Stand anschliessen.

L

Kopfhöreranschluss

M

Hauptschalter (POWER)

HINWEIS

DEUTSCH

ANSCHLUSSHINWEISE

A

Stellen Sie vor dem Einstecken sicher, dass Monitor und Computer ausgeschaltet sind.

B

Verbinden Sie Monitor und Computer mittels des mitgelieferten Signalkabels siehe Seite 17
STECKERBELEGUNG.

C

Benützen Sie das Audiokabel, um den Monitor an Ihre Audio-Anlage anzuschliessen.

D

Schliessen Sie den Monitor an einen USB-fähigen Computer mit dem USB-Kabel an, wenn sie
die USB-Fähigkeiten nutzen wollen.

E

Schliessen Sie zuerst das Stromkabel am Monitor an und schalten Sie dann den Monitor an.

ACHTUNG n Die Art des Signalkabels hängt von der Art des angeschlossenen Computers ab.

Ein falsches Kabel kann sowohl den Monitor als auch den Computer zerstören.
Mit dem Monitor wird ein Standard-15-Pin VGA-Kabel (D-Sub 15) mitgeliefert.
Wenn Sie ein spezielles Kabel benötigen, wenden Sie sich bitte an Ihren
Fachhändler.

n Zum Anschluss an einen Macintosh-Computer könnte ein Adapter nötig sein. Bitte

wenden Sie sich, in diesem Fall an Ihren lokalen Fachhändler.

n Stellen Sie sicher, dass das Signalkabel an beiden Enden festgeschraubt ist.

[Anschluss-Möglichkeiten]

Stromkabel
(Zubehör)

Audiokabel AD21
(Zubehör)

Signalkabel MB30
(Zubehör)

P

O

W

E

R

A

U

D

I

O

I

N

V

I

D

E

O

I

N

1

A

C

I

N

U

P

V

I

D

E

O

I

N

2

USB Kabel SU41
(Zubehör)

Drucker

Tatastur

Maus

Computer

6 VOR DER INBETRIEBNAHME

DEUTSCH

V-Grösse

H-Grösse

50

|||||||||||||||||||||||||

·························

50

|||||||||||||||||||||||||

·························

Bildkontrolle

Einstellsymbol

Derzeitig

aktive Menü

Diese Zeile

zeigt Ihnen den

Aussteuerungswert an.

Menü

RB

FUNC

Bildkontrolle

Einstellsymbol

Derzeitig

aktive Menü

IN 1

Aktiver Videoeingang

INBETRIEBNAHME

Der iiyama Vision Master ist werksseitig entsprechend der Tabelle auf Seite 17 voreingestellt. Falls
Sie die Einstellung optimieren wollen, verfahren Sie bitte entsprechend der im folgenden
beschriebenen Prozedur:

n

n

ACHTUNG

Einstellungen für “Grösse, Position, Kissenverzer. und Trapez” werden für jede einzelne
Auflösung (=Signaltiming) separat gespeichert. Alle anderen Einstellungen wie z.B. Farbe,
Parallelogramm, Konvergenz, Moirée und Leuchtpunktkor wirken jeweils auf alle Auflösungen
und können nicht für jedes Timing und jede Auflösung separat eingestellt werden.

Wenn Sie ein Symbol anklicken, öffnet sich automatisch ein
Untermenü mit den entsprechenden Parametern.

Beispiel: Um die Horizontalgrösse zu verändern, wählen Sie
(Bildkontrolle) im Hauptmenü mittels der / Tasten. Das
Untermenü erscheint, wenn Sie die Menütaste drücken.

B

Wählen Sie im Untermenü (H-Grösse) mittels der / Tasten.
Beim betätigen der Menütaste erscheint eine Skala. Regulieren
Sie jetzt mit Hilfe der / Tasten die Horizontalgrösse. In
diesem Menüpunkt können Sie, durch Drücken der / Tasten
auch die vertikale Grösse einstellen. Detaillierte Informationen
zu den Bedienungselementen finden Sie auf den nächsten Seiten.

C

(

Wenn Sie die Menütaste drücken, erscheint das Hauptmenü.

INBETRIEBNAHME 7

Das OSD wird automatisch ausgeblendet wenn die eingestellte Zeitdauer ohne weitere Eingabe
verstrichen ist. (Siehe Seite 11, OSD Timer.)

DEUTSCH

Untermenü

8 INBETRIEBNAHME

VERFÜGBARE EINSTELLPARAMETER

Hauptmenü

Farbkontrolle

Die Farbtemperatur kann zwischen dem sRGB Standard und einer
Farbtemperatur von ca. 4500 K bis 10000 K verändert werden. Die
Werkseinstellung ist 9300K.

Zurück zum Hauptmenü.

Kontrast

Helligkeit

Farbtemperatur

COLOR

Rötlich weiss
Bläuliches weiss

Problem / Lösung Entsprechende Taste

Zu blass
Zu intensiv

Zu dunkel
Zu hell

BEMERKUNG

Hauptmenü

Wechseln zwischen Kontrast, Helligkeit und Lautstärke
Um bei direktem Aufruf zwischen den Funktionen Kontrast, Helligkeit und
Lautstärke zu wechseln, drücken Sie die Menütaste innerhalb 2 Sekunden
nach der Kontrolltaste.

n

Das On Screen Display wird ohne weitere Eingabe nach 3 Sekunden
automatisch ausgeblendet, bzw. nach dem eingestellten Zeitfaktor in der OSD
Timer Funktion. (Siehe Seite 11, OSD Timer.)

n

BEMERKUNG

Zu Leise
Zu Laut

Lautstärkenkontrolle

NOTE

Nur durch direkten Aufruf einstellbar.

Sie können die Menü-seiten überspringen und die Einstellungsskala für Kontrast und Helligkeit
direkt aufrufen, indem Sie die folgende Einstellungen vornehmen:

l Lautstärkenkontrolle: Drücken Sie die / Tasten und dann durchgehen die Menütaste, wenn

das On-Screen-Menü nicht dargestellt wird.

l Kontrast / Helligkeit: Drücken Sie die / Tasten, wenn das On-Screen-Menü nicht dargestellt wird.
l OPQ: Drücken Sie die / Tasten, wenn das On-Screen-Menü nicht dargestellt wird.

sRGB

Hinweis

n Der sRGB Standard wird aktiviert, indem Sie die Farbkontroll – Funktion im OSD

aufrufen und mit Hilfe der Taste den maximalen Wert von 10000 K einstellen.
Halten Sie die Taste weiter gedrückt bis die sRGB Funktion aktiv ist. Die
Farbtemperatur wird dabei auf 6500K festgesetzt.

n Durch Drücken der Taste im Farbkontroll – Menü wird der sRGB Standard

deaktiviert.

n sRGB ist ein internationaler Standard welcher die Farbdarstellung

verschiedener Equipment definiert und vereinheitlicht.

n Während der sRGB Standard aktiviert ist, lässt sich Kontrast,

Helligkeit und Gamma Korrektur nicht verändern. Auch die OPQ
Funktion ist gesperrt.

BEMERKUNG

DEUTSCH

Untermenü

H-Position

Zu weit links
Zu weit rechts

H-Grösse

V-Grösse

V-Position

Zoom

Bildkontrolle

Hauptmenü Zurück zum Hauptmenü.

Zu klein
Zu gross

Zu klein
Zu gross

Zu niedrig
Zu hoch

INBETRIEBNAHME 9

Hauptmenü

Verzerrungen

Problem / Lösung Entsprechende Taste

Kissenverzer.

Trapez

Parallelogramm

Kissen Balance

Neigung

Zurück zum Hauptmenü.

Korrektur der Bildneigung

Verzerrung korrigieren

Verzerrung korrigieren

Verzerrung korrigieren

Verzerrung korrigieren

Zu klein
Zu gross

Hauptmenü

DEUTSCH

H-Moirée

Zur Korrektur vertikaler
Wellen

Untermenü

10 INBETRIEBNAHME

Hauptmenü

Problem / Lösung Entsprechende Taste

Korrektur des vertikalen
Farbversatzes

H-Konvergenz

Bildqualität

Moirée resultiert aus einer Interferenz zwischen Phosphor Layout

BEMERKUNG

und Video Signal. Durch leichte Veränderung der horizontalen und vertikalen Grösse
können Sie den Effekt reduzieren. Abhängig vom verwendeten Hintergrundmuster
kann das Moirée mehr oder weniger stark vorhanden sein. Am besten wählen Sie in
dem Fall ein anderes Muster. Erst wenn dann das Moirée nicht verschwindet,
benutzen Sie diese Funktion. Wenn eine extreme Moirée-Einstellung durchgeführt
wird, kann das Bild unter Umständen zu zittern beginnen.

Entmagnet.

Entmagnet. sollte nicht

permanent wiederholt werden. Warten
Sie mindestens 30 Min. zwischen zwei
Entmagnetisierungszyklen. Während
des Entmagnetisierungsvorgangs
zittert das Bild und ein dumpfer Ton ist
hörbar. Erschrecken Sie nicht, das ist
ganz normal.

Bei jedem Einschaltvorgang wird der
Bildschirm automatisch entmagnetisiert.
Manchmal jedoch treten Farbschatten auf,
vor allem wenn der Bildschirm bewegt
(transportiert oder gedreht) wird. In diesem
Falle versuchen Sie bitte zuerst, das Prob­lem mit der Entmagnetisierung “Entmagnet.”
zu lösen, dann wählen Sie bitte die
Leuchtpunktkorrektur.

Hauptmenü

ACHTUNG

V-Konvergenz

Korrektur des horizontalen
Farbversatzes

Text


Office Anwendungen, Texte und textähnliche
Darstellungen

Bilder

Movie

Bewegte Bilder (DVD / TV)

OPQ

VIDEO

VIDEO

Zurück zum Hauptmenü.

BEMERKUNG

Einen Direktzugriff auf die OPQ Funktion finden Sie auf Seite 8.

Gamma Korrektur

Referenz Farbton wird zu dunkel
dargestellt

Referenz Farbton wird zu hell
dargestellt

DEUTSCH

Untermenü

INBETRIEBNAHME 11

Oben-Links

Oben-Rechts

Unten-Links

Unten-Rechts

Beseitigung von
Farbflecken

Beseitigung von
Farbflecken

Beseitigung von
Farbflecken

Beseitigung von
Farbflecken

Leuchtpunktkor

Hauptmenü Zurück zum Hauptmenü.

Funktionen

OSD H-Position

OSD V-Position

English
Deutsch
Français
Nederlands
Svenska
Japanese

OSD Timer

3 5 15 30 45 sec
Das OSD wird automatisch ausgeblendet
wenn die oben eingestellte Zeitdauer
ohne weitere Eingabe verstrichen ist. Den
Zeitfaktor können Sie hier wählen.

Hauptmenü Problem / Lösung Entsprechende Taste

Sprache

Japanisch

Englisch
Deutsch
Französisch
Niederländisch
Schwedisch

Sperrfunktion

Alle OSD Menüfunktionen, ausser der
Sperrfunktion selbst können nach
Abschluss des Sperrvorganges nicht

mehr verändert werden.

Zu weit links
Zu weit rechts

Zu niedrig
Zu hoch

Die Sperfunktion ist aus.

Ein

Aus

DEUTSCH

Untermenü

Hilfe

Information

Hilfe

Ein

Aus

Sobald Sie das OSD Menü aktivieren steht
Ihnene eine Online Hilfe zur Verfügung.
Diese beinhaltet die Justageprozedur und
die vorhandenen Funktionen.

Diese Funktion zeigt Ihnen diverse
Monitordaten an; Monitortyp,
Seriennummer, Horizontal- und
Bildwiederholfrequenz.

Hauptmenü Zurück zum Hauptmenü.

Hauptmenü Lösung

Die Online Hilfe ist ausgeschaltet.

12 INBETRIEBNAHME

Die veränderten Einstellungen werden
automatisch bei jedem Ausblenden des
On Screen Menüs abgespeichert.

Sichern
Abrufen

Auto

Das Ausschalten des Monitors während

Zurück­setzen

Die werksseitigen Voreinstellungen sind
wieder aktiv.

Mit der Resetfunktionen werden die die

BEMERKUNG

Zurück zum Hauptmenü.

ACHTUNG

des Einstellvorganges sollte vermieden werden, da
dadurch die Veränderungen nicht abgespeichert werden
können.

individuellen Einstellungen wieder auf die
Fabrikvoreinstellungen zurückgesetzt. Die folgenden

individuellen Einstellungen des Benutzers bleiben davon
jedoch unberührt:
H-Grösse V-Grösse Kissenverzer.

H-Position V-Position Trapez

Hauptmenü

Funktionen

DEUTSCH

HINWEIS

n

n

Es ist möglich, dass das Videosignal des Computers aktiv ist, obwohl das H- oder V­Signal fehlt. In diesem Fall arbeitet das Power Management möglicherweise nicht korrekt.

n

Sollten zwei verschiedene Signalquellen am Computer angeschlossen sein - eine
am VIDEO IN 1-Eingang, eine am VIDEO IN 2-Eingang -, dann arbeitet das Power
Management nur, wenn beide Computer oben genannte Spezifikationen erfüllen.

POWER MANAGEMENT

Auch im Power Management Modus wird Energie verbraucht. Schalten Sie deshalb
den Monitor ab, wenn Sie ihn länger nicht benutzen (während der Nacht oder an
Wochenenden), Sie vermeiden damit unnötigen Stromverbrauch.

INBETRIEBNAHME 13

n

Die Powermanagement funktion entspricht den Vorgaben von ENERGY STAR® und VESA/DPMS.
Sie reduziert unnötigen Stromverbrauch und schaltet den Monitor automatisch ab, wenn er nicht
gebraucht wird.
Um diese Funktion zu nutzen, muss der Monitor an einen VESA/DPMS tauglichen Computer
angeschlossen sein. Dieser Monitor verfügt über einen Power-Management-Modus, welcher
den Energiebedarf deutlich verringern kann. Die hierfür erforderlichen Einstellungen, inklusive
der Zeitvorgaben, müssen am Computer vorgenommen werden.

Power-Management-Modus
Der Power-Management-Modus des Monitors wird aktiviert, wenn kein H- oder V-sync bzw.
keines der beiden Sync-Signale am Monitoreingang anliegt. Der Bildschirm wird schwarz, die
Betriebsanzeige leuchtet orange und die Stromaufnahme sinkt auf unter 3W. Durch eine
Mausbewegung oder eine Keyboardeingabe erscheint das Bild nach ca. 10 Sekunden wieder
auf dem Bildschirm.

0 3 W 100%

STROM­AUFNAHME

Grün

Orange

NORMAL MODUS

POWER-MANAGEMENT-MODUS

Gehen Sie wie folgt vor

A

Ziehen Sie das Signalkabel ab oder schalten Sie Ihren Computer aus.

B

Schalten Sie den Monitor ein.

Dieser Monitor verfügt über eine Selbstdiagnose Funktion. Der Monitor wird sich automatisch einer
Selbstdiagnose unterziehen, wenn kein Bild angezeigt wird und die Power LED Grün oder Orange
zeigt. Dadurch kann die Fehlerursache eingegrenzt werden; Defekt am Monitor oder Defekt am
Computer.

n

SELBSTDIAGNOSE FUNKTION

Diagnose

A

Der Monitor stellt ein kleines farbiges Testbild dar:
Der Monitor arbeitet einwandfrei. Bitte überprüfen Sie Ihren Computer.

B

Der Monitor stellt kein Testbild dar:
Liegt der Defekt höchst wahrscheinlich am Monitor. Bitte kontaktieren Sie Ihren Fachhändler
oder setzen Sie sich mit iiyama in Verbindung.

n

DEUTSCH

14 FEHLERSUCHE

2.

3.

Problem

FEHLERSUCHE

1.

Falls der Monitor nicht richtig arbeitet, suchen Sie bitte zuerst an Hand dieser Liste nach der Ursache:

Überprüfen Sie die Einstellungen wie im Abschnitt INBETRIEBNAHME beschrieben.

Wenn das Problem nicht behoben ist, suchen Sie die Ursache wie unten beschrieben.

Sollten Sie ein Problem bemerken, das nicht in der Liste aufgeführt ist und Sie nicht anhand der
Vorschläge beheben können, schalten Sie den Monitor aus, trennen Sie den Netzstecker vom
Gerät und wenden Sie sich für weitere Hilfe an Ihren Fachhändler.

Abhilfe

Sind starke Magnetfelder in der Nähe (Lautsprecher, Motoren,
Eisenbahnlinie etc.)?
Suchen Sie gegebenenfalls einen anderen Aufstellungsort auf oder
drehen Sie den Monitor.
Entspricht die Spannungsversorgung den Spezifikationen des Monitors?
Entspricht das Video Timing den Spezifikationen des Monitors?
Die Moiré-Einstellung arbeitet korrect.

C

D

E

Steckt das Stromkabel richtig?
Steht der Hauptschalter auf ON?
Überprüfen Sie mit Hilfe eines anderen Gerätes, ob überhaupt Strom
vorhanden ist.

o
o
o

Ist der Bildschirmschoner aktiviert? Zur Überprüfung bewegen Sie die
Maus oder drücken Sie eine Taste des Keyboards.
Drehen Sie Kontrast und/oder Helligkeit auf.
Ist der Computer eingeschaltet?
Ist das Signalkabel richtig eingesteckt?
Entspricht das Signal Timing den Werten des Monitors?

Ist das Signalkabel richtig eingesteckt (verpolt)?
Entspricht das Signal Timing den Werten des Monitors?
Entspricht der Videoausgangspegel den Spezifikationen des Monitors?

A

B

Falls der Monitor im Power Management Mode ist, bewegen Sie Keyboard
oder Maus.
Ist der Computer eingeschaltet?
Ist das Signalkabel richtig eingesteckt?
Entspricht das Signal Timing den Werten des Monitors?

o

o
o
o
o

o

o
o
o

o
o
o

o

o

o

o
o
o

Kein Bild.

(Betriebszustands­anzeige ist aus)

(Betriebszustands­anzeige ist grün)

(Betriebszustands­anzeige ist
orange)

Das Bild
synchronisiert
nicht.

Das Bild ist nicht
in der Mitte.

Entspricht das Signal Timing den Werten des Monitors?

Das Bild ist zu
dunkel oder zu
hell.

Entspricht der Videoausgangspegel den Spezifikationen des Monitors?
Da die Graphik- und Videoschnittstelle der verschiedenen Computer
unterschiedliche Level haben können, kann es vorkommen, dass das
Monitorbild zu stark leuchtet und zu hell ist. In diesem Fall reduzieren Sie
den Kontrast.

Das Bild wackelt.

Siehe Seite 13 SELBSTDIAGNOSE FUNKTION.

Siehe Seite 13 SELBSTDIAGNOSE FUNKTION.

DEUTSCH

Verwickelte Trenndrähte

Entsprechend der Konstruktion der Diamondtron NF-CRT es manchmal vorkommen, dass sich die
Trenndrähte durch starke Stösse oder Vibrationen während des Transports verwickeln. Auf dem
Bildschirm erscheint dann ein senkrechter Strich. Geben Sie in diesem Fall dem Monitor mit der
Hand einen leichten Schlag auf die Seite. Sollte der Fehler damit nicht behoben sein, dann verfahren
Sie bitte wie unten beschrieben.

Normales Phänomen des ‘Diamondtron NF-CRT’ Monitors

Erzeugen Sie ein weisses Bild und grenzen Sie den Bereich ein.
Erzeugen Sie auf der Problemzone einen grellweissen Fleck und lassen ihn stehen bis der
Strich verschwindet.

Stützdrähte

Im oberen und unteren Drittel sind zwei feine Linien sichtbar. Das sind die Schatten der Stützdrähte.
Aus Konstruktionsgründen sind diese Drähte bei allen Diamondtron NF-CRT vorhanden.

A
B

FEHLERSUCHE 15

DEUTSCH

16 ANHANG

390MHz dot clock

Plug & Play VESA DDC2B™

ANHANG

SPEZIFIKATIONEN

Bildröhre 22" (20.0" / 51cm sichtbar), Aperture Grille pitch: 0.24mm,

Diamondtron NF-CRT, 90 Grad Ablenkung,
kurz nachleuchtender Phosphor,
Anti-reflexions- und Antistatikbeschichtung

Synchronisationsfrequenzen Horizontal: 30.0-140.0kHz, Vertikal: 50-180Hz
Videobandbreite

Signaleingänge D-Sub mini 15pin × 2

Sync Signal

Videosignal Analog: 0.7Vp-p (Standard), 75Ω, Positiv
Speicherplätze Werksvoreinstellungen: 8, benutzerspezifische Einstellungen: 9

Stromversorgung
Stromaufnahme

100-230VAC, 50/60Hz, 1.8-0.85A
170W maximal bei normalen Gebrauch

Power-Management-Modus: max. 3W*

2

Abmessungen, Gewicht 493 × 500 × 479mm / 19.4 × 19.7 × 18.9" (B × H × T), 29.5kg / 65lbs
Kipp- Schwenkwinkel rechts / links: jeweils 45 Grad, Auf: 11 Grad, Ab: 5 Grad
Umgebungsbedingungen

Betrieb:

0 bis 35°C / 32 bis 95°F

Temperatur

Empfohlene Resolution 1280 × 1024 bei 85Hz

Separate sync: TTL, Positiv oder Negativ
Composite sync*1: TTL, Positiv oder Negativ
Sync on green*1: 0.3Vp-p, Negativ

TCO ’99, CE, TÜV-GS / MPR3(prEN50279) / ISO 9241-3/ISO 9241-7/
ISO 9241-8, PTB, FCC-B, UL/C-UL, DHHS, Department of Health (Canada)

Lagerung:

-20 bis 60°C / -4 bis 140°F

Temperatur
Feuchtigkeit

Feuchtigkeit

5 bis 90% (nicht kondensierend)

10 bis 80% (nicht kondensierend)

Prüfzeichen

Input Audio Signal 0.7Vrms maximal
Lautsprecher 2 × 1W (Stereo Lautsprecher)

Standardbildgrösse 395mm breit × 295mm hoch / 15.6" breit × 11.6" hoch

kopfhöreranschluss

ø 3.5mm Stereo-Kopfhöreranschluss

Für Rev.1.1 geeignet Self-powered hub
Aufstrom: Serie B, Abstrom: Serie A

USB Standard
Anschluss

1 Aufstrom (für Computer), 4 Abstrom (für Vorrichtungen)Zahl der USB Porte

Audio – Signal Eingang ø 3.5mm Stereo-Kopfhöreranschluss

ACHTUNG

*1 In Abhängigkeit des Signals vom Computer kann es vorkommen, dass das Bild nicht normal

dargestellt wird.

*2 Konditionen: Audio- bzw. USB Peripheriegeräte sind nicht angeschlossen.

435.7mm/17.2"

500mm/19.7"

493mm/19.4"

406mm/16.0"

304mm/12.0"

479mm/18.9"

64.3mm/2.5"

DEUTSCH

9

Pin

Eingangssignal

ANHANG 17

VOREINSTELLUNGEN

Die in der folgenden Tabelle aufgelisteten Videomodi sind ab Werk voreingestellt.

ACHTUNG

Individuelle Einstellungen können möglich werden, da viele Grafik-Karten weitaus
mehr Varianten bieten.

STECKERBELEGUNG

D-Sub mini 15pin
Stecker

* Compliant to VESA DDC.

Eingangssignal

3

Rot Video
Grün Video / Sync On Green

8

1
2

4
5
6
7

Pin

Blau Video

Grün Video Masse
Blau Video Masse

10
11
12

DDC Daten (SDA) *

13

Masse

Masse

H-Sync / HV-Sync
V-Sync

15

14

Rot Video Masse

DDC Eingang (SCL) *

Positiv

Positiv

Positiv

Negativ

Negativ

1280×1024 @85Hz

1024×768 @85Hz

800×600 @85Hz

640×480 @85Hz

640×480 @60Hz

85.0Hz

68.68kHz

Sync Polarität

Vertikal-

Frequenz

Horizontal-

Frequenz

VESA Timing Name

Positiv

43.27kHz Negativ

53.67kHz 85.1Hz Positiv

85.0Hz

91.15kHz 85.0Hz Positiv
PositivPositiv85.0Hz 106.25kHz

1600×1200 @85Hz

H

V

31.47kHz 59.9Hz Negativ1

2
3
4
5
6

PositivPositiv85.0Hz 128.52kHz

1920×1440 @85Hz

7

PositivPositiv85.0Hz 137.02kHz

2048×1536 @85Hz

8

FRANCAIS

FRANCAIS

MODE D’EMPLOI

1
1
3
3

4
4
4
4

5
6

14

16
16
17
17

7
8

13
13

TABLE DES MATIERES

CONSIGNES DE SECURITE.............................................

POUR VOTRE SECURITE........................................................

ENTRETIEN.....................................................................

AVANT D’UTILISER LE MONITEUR.........................................

FONCTIONS....................................................................

EMPLACEMENTS DES RÉGLAGES ET

CONNEXIONS.................................................................

ACCESSOIRES...............................................................

UTILISATION DU MONITEUR...................................................

MENU DES PARAMETRES DE REGLAGE

.......................

SYSTEME D’ECONOMIE D’ENERGIE

“POWER MANAGEMENT”...............................................

CONNEXION DU MONITEUR...........................................

DEPANNAGE..........................................................................

ANNEXE..................................................................................

MODE DE PRÉRÉGLAGE................................................

AFFECTATION DES BROCHES.......................................

SERVICE CLIENT.............................................................

CARACTERISTIQUES TECHNIQUES.......................................

Merci d’avoir choisi un produit iiyama Vision Master.
Ce petit manuel contient toutes les informations nécessaires à l’utilisation du moniteur. Prières
de le lire attentivement avant d’allumer le moniteur. Conserver ce manuel pour toute référence
ultérieure.

POUR LES UTILISATEURS DE WINDOWS 95/98/ME/2000...

HA202DT

FONCTION AUTO DIAGNOSTIC

......................................

FRANCAIS

DECLARATION DE CONFORMITE AU MARQUAGE CE

Ce moniteur couleur est conforme aux spécifications des directives EC 89/336/EEC, aux
directives EMC sur les basses tensions 73/23/EEC et l’amendement 93/68/EEC.
La sensibilité électromagnétique a été choisie à un niveau permettant une utilisation correcte
en milieu résidentiel, bureaux et locaux d’industrie légère et d’entreprises de petite taille, à
l’intérieur aussi bien qu’à l’extérieur des immeubles. Tout lieu d’utilisation devra se caractériser
par sa connexion à un système public d’alimentation électrique basse tension.

AVIS DE CONFORMITÉ AUX NORMES DU MINISTÈRE DES
COMMUNICATIONS DU CANADA

Le présent appareil numérique n’émet pas de bruits radioélectriques dépassant les limites
applicables aux appareils numériques de Class B prescrites dans le règlement sur le brouillage
radioélectrique édicté par le ministère des Communications du Canada.

n Nous nous réservons le droit de modifier les caractéristiques de nos produits sans préavis.

n Toutes les marques de fabrique utilisées dans ce mode d’emploi appartiennent à leurs propriétaires respectifs.

n En tant que partenaire du programme E

NERGY STA R

®

, iiyama a déterminé que ce produit répondait aux

directives pour l’économie d’énergie édictées par E

NERGY STAR

®

.

FRANCAIS

POUR VOTRE SECURITE

AVERTISSEMENT

MISE HORS TENSION DU MONITEUR EN CAS DE FONCTIONNEMENT ANORMAL

En cas de phénomène anormal tel que de la fumée, des bruits étranges ou de la vapeur, débranchez
le moniteur et contactez immédiatement votre revendeur ou le service technique iiyama. Tout autre
utilisation peut être dangereuse et peut engendrer un incendie ou un choc électrique.

NE JAMAIS OUVRIR LE BOITIER

Ce moniteur contient des circuits haute-tension. La dépose du boîtier peut vous exposer à des
risques d’incendie ou de chocs électriques.

NE PAS INTRODUIRE D’OBJETS DANS LE MONITEUR

N’insérez pas d’objets solides ou liquides tel que de l’eau à l’intérieur du moniteur. En cas d’accident,
débranchez votre moniteur immédiatement et contactez votre revendeur ou le service technique
iiyama. L’utilisation du moniteur avec un objet logé à l’intérieur peut engendrer un incendie, un choc
électrique ou des dommages .

INSTALLER LE MONITEUR SUR UNE SURFACE PLANE ET STABLE

Le moniteur peut blesser quelqu’un s’il tombe ou s’il est lancé.

NE PAS UTILISER SON MONITEUR PRES DE L’EAU

N’utilisez pas le moniteur à proximité d’un point d’eau pour éviter les éclaboussures, ou si de l’eau
a été répandue dessus cela peut engendrer un incendie ou un choc électrique.

UTILISER LA TENSION SECTEUR SPECIFIEE

Assurez-vous que le moniteur fonctionne à la tension d’alimentation secteur spécifiée. L’utilisation
d’une tension incorrecte occasionnera un malfonctionnement et peut engendrer un incendie ou un
choc électique.

PROTECTION DES CABLES

Ne pas tirer ou plier les câbles d’alimentation et de signal. Ne pas poser le moniteur ou tout autre
objet volumineux sur ces câbles. Des câbles endommagés peuvent engendrer un incendie ou un
choc électrique.

CONDITIONS CLIMATIQUES DEFAVORABLES

Il est conseillé de ne pas utiliser le moniteur pendant un orage violent en raison des coupures
répétées de courant pouvant entraîner des malfonctions. Il est également conseillé de ne pas
toucher à la prise électrique dans ces conditions car elles peuvent engendrer des chocs électriques.

CONSIGNES DE SECURITE

INSTALLATION

Pour prévenir les risques d’incendie, de chocs électriques ou de dommages, installez votre moniteur
à l’abri de variations brutales de températures et évitez les endroits humides, poussiéreux ou
enfumés. Vous devrez également éviter d’exposer votre moniteur directement au soleil ou tout
autre source lumineuse.

NE PAS PLACER LE MONITEUR DANS UNE POSITION DANGEREUSE

Le moniteur peut basculer et causer des blessures s’il n’est pas convenablement installé. Vous
devez également vous assurez de ne pas placer d’objets lourds sur le moniteur, et qu’aucun câble
ne soient accessibles à des enfants qui pourraient les tirer et se blesser avec

ATTENTION

POUR VOTRE SECURITE 1

FRANCAIS

2 POUR VOTRE SECURITE

ATTENTION

MAINTENIR UNE BONNE VENTILATION

Le moniteur est équipé de fentes de ventilation. Veillez à ne pas couvrir les fentes ou placer un
objet trop proche afin d’éviter tout risque d’incendie. Pour assurer une circulation d’air suffisante,
installer le moniteur à 10 cm environ du mur.
Ne jamais utiliser le moniteur sans son socle afin de ne pas obstruer les fentes de ventilation
situées sous le boîtier. La dépose du socle entraînera une surchauffe du moniteur ainsi que des
risques d’incendie et de dommages. L’utilisation du moniteur lorsque celui-ci est posé sur sa partie
avant, arrière ou retourné ou bien sur un tapis ou un matériau mou peut également entraîner des
dommages.

DECONNECTEZ LES CABLES LORSQUE VOUS DEPLACEZ LE MONITEUR

Lorsque vous déplacez le moniteur, éteignez-le, débranchez-le et assurez vous que le câble
vidéo soit déconnecté. Si vous ne le déconnectez pas, cela peut engendrer un incendie et un choc
électrique. Nous recommandons la présence de deux personnes pour manipuler le moniteur.

DEBRANCHEZ LE MONITEUR

Afin d’éviter les accidents, nous vous recommandons de débrancher votre moniteur s’il n’est pas
utilisé pendant une longue période.

TOUJOURS DEBRANCHER LE MONITEUR EN TIRANT SUR LA PRISE

Débrancher le câble d’alimentation ou le câble de signal en tirant sur la prise. Ne jamais tirer le câble
par le cordon car cela peut engendrer un incendie ou un choc électrique.

NE TOUCHEZ PAS LA PRISE AVEC DES MAINS HUMIDES

Si vous tirez ou insérez la prise avec des mains humides, vous risquez un choc électrique.

NE PLACEZ PAS DE DISQUETTE PRES DU MONITEUR

Les données d’enregistrements magnétiques tels que les disquettes peuvent disparaître si elles
sont placées sur ou près du moniteur notamment lors de la démagnétisation dont le circuit produit
un puissant et bref champ magnétique.

LORS DE L’INSTALLATION DU MONITEUR SUR VOTRE ORDINATEUR

Assurez-vous que l’ordinateur soit suffisamment robuste pour supporter le poids car cela pourrait
engendrer des dommages à votre ordinateur.

RECOMMANDATIONS D’USAGE

Pour prévenir toute fatigue visuelle, n’utilisez pas le moniteur à contre-jour ou dans une pièce
sombre. Pour un confort et une vision optimum, positionnez l’écran juste au dessous du niveau
des yeux et à une distance de 40 à 60 cm (16 à 24 pouces). En cas d’utilisation prolongée du
moniteur, il est recommandé de respecter une pause de 10 minutes par heure car la lecture
continue de l’écran peut entraîner une fatigue de l’œil.

INFLUENCE DES CHAMPS MAGNETIQUES

Installer le moniteur à l’écart (environ 2 mètres, voir plus..) de tous champs magnétiques produits
par des téléviseurs, Hauts parleurs etc…Le moniteur peut fonctionner bruyamment ou afficher
une image déformée sous l’effet des interférences provenant d’autres appareils et à long terme
détérioré le tube cathodique.

AUTRES

FRANCAIS

SERVICE CLIENT

NOTE n

ENTRETIEN

Pour ôter des tâches (telles que les traces de doigts) fixées sur l’écran, nous
vous recommandons d’utiliser un tissu très fin propre.

n

n

Le tube cathodique est protégé par un revêtement antireflet et antistatique. Ne
rayez pas ou n’accrochez pas le tube avec des objets rugueux, car cela pourrait
endommager le revêtement.

n

n

NOTE

Si vous devez retourner votre matériel et que vous ne possédez plus votre
emballage d’origine, merci de contacter votre revendeur ou le service après vente
d’iiyama pour conseil ou pour remplacer l’emballage.

AVERTIS­SEMENT

Si vous renversez n’importe quel objet solide ou liquide tel que de l’eau à l’intérieur
du moniteur, débranchez immédiatement le câble d’alimentation et contactez votre
revendeur ou le service technique iiyama.

ATTENTION

Pour des raisons de sécurité, éteindre et débrancher le moniteur avant de le
nettoyer.

L’utilisation des solvants suivants est à proscrire pour ne pas endommager le
boîtier et le tube cathodique:

Diluant
Essence
Nettoyants abrasifs

Nettoyants en atomiseur
Cire
Solvants acides ou alcalins

Eliminer les tâches à l’aide d’un chiffon légèrement humide et d’un détergent doux,
puis essuyer le boîtier à l’aide d’un chiffon sec et propre.

BOITIER

TUBE
CATHODIQUE

POUR VOTRE SECURITE 3

ATTENTION A L’ UTILISATION DE LA FONCTIN OPQ (=Optimisation de la qualité de l’image)

IMAGE OPTIMUM PENDANT LA FONCTION OPQ

1. Mode texte

n Traitement de texte et tableur
n Texte et identique

2. Mode image
n Photo

3. Mode vidéo
n Image en mouvement (DVD / TV)

Quand vous sélectionnez le mode image ou vidéo dans la fonction OPQ, et que vous
utilisez l’écran en traitement de texte ou un affichage de texte vos yeux peuvent être
sujets à de la fatigue. Et ceci à cause du fait que le coté droit des caractères pourront
apparaître étiré, lumineux et légèrement hors du focus. Ceci est normal parce que le
mode que vous avez sélectionné est conçu pour des images en mouvement ou immobile.
Pour réduire cette fatigue utiliser le mode texte ou faite des courtes pauses.

NOTE

AUTRES

FRANCAIS

n

n

n

K

K

K

K

K

K

AVANT D’UTILISER LE MONITEUR

FONCTIONS

Affichage net et clair pour Windows® ou Macintosh
Supporte une résolution maximum de 2048×1536

Conforme au Plug & Play Windows

®

95/98/Me/2000

Standard international sRGB

Boîtier compact permettant un gain de place
Ergonomie: approuvé TCO ’99 et MPR 3

ACCESSOIRES

Les accessoires suivants doivent être livrés avec le Vision Master. Assurez vous que ces
éléments sont inclus avec le moniteur.

Câble d’alimentation *
Câble de signal MB30 (pour connexion D-sub)

Câble USB SU41

ATTENTION

* UTILISATION EN 120V.

La puissance nominale du câble fourni est de 10A / 125V. En cas d’utilisation à
une tension supérieure, utiliser un câble d’alimentation ayant une puissance
nominale de 10A / 250V.

4 AVAN T D’UTILISER LE MONITEUR

Supporte un taux de rafraîchissement jusqu’à 85Hz à une résolution de
2048×1536

K

Le pied fonctionne en tant que hub lorsqu’il est connecté à un port USB du PC et à des périphériques
USB. Il est possible, pourtant, que ce Hub USB ne marche pas avec d’anciens systèmes d’exploitation
et/ou BIOS de votre ordinateur. Dans ce cas, veuillez d’abord vous renseigner auprès de votre
détaillant.

K

USB Hub Function & haut-parleur stéréo

n

n

Câble audio AD21 (adapteur RCA / Mini jack)
Mode d’emploi

K

Normes d’économie d’énergie (Compatible ENERGY STAR® et VESA DPMS)

POUR LES UTILISATEURS DE WINDOWS 95/98/ME/2000

Les fichiers d’information du moniteur pour Windows 95/98/Me/2000 peuvent être obtenu sur
Internet en vous connectant sur l’adresse: http://www.iiyama.fr

n

NOTE Pour plus d’information comment télécharger les drivers de votre moniteur, veuillez

vous connectez sur un des sites internet liste ci-dessous.

FRANCAIS

EMPLACEMENTS DES RÉGLAGES ET CONNEXIONS

AVANT D’UTILISER LE MONITEUR 5

P

O

W

E

R

A

U

D

I

O

I

N

V

ID

E

O

IN

1

A

C

IN

U

P

V

ID

E

O

IN

2

Arrière

A

Haut-parleurs
Le volume est contrôlé à partir de l’OSD.
Appuyez sur les Touches / et ensuite
continuellement sur le Touche Menu
lorsque le Menu n’est pas affiché.

B

Voyant d’alimentation

C

Bouton de sélection des entrées
(VIDEO 1/2)
Sélectionnez, soit VIDEO IN 1 ou 2 pour le
signal d’entrée, quand les deux signaux
entrés sont connectés à un signal source.
Commutez de VIDEO IN 1 à 2 en appuyant
sur le bouton de sélection pendant 3-4
secondes.

Lorsqu’un des deux
connecteurs est relié à la source
de signal, il est automatiquement
sélectionné par le moniteur.
Bouton de sélection des entrées
n’est pas opérationnel s’il n’y à
pas de signal d’entrée sur le
connecteur sélectionné ou
pendant le mode de gestion
d’énergie.

D

Quatre boutons directionnels
/ / /

E

Touche Menu (MENU)

F

Mini connecteur secondaire D 15 broches
(VIDEO IN 1)

G

Mini connecteur secondaire D 15 broches
(VIDEO IN 2)

H

Prise d’alimentation secteur (AC IN)

I

Connecteur audio (AUDIO IN)

J

USB-UP
Connectez à un ordinateur compatible USB
par le câble USB du moniteur.

K

USB-DOWN
Connectez les autres câbles des
périphériques compatibles USB comme
clavier, souris, etc.

L

Prise Casque

M

Touche marche-arrêt (POWER)

NOTE

Façade

MENU

VIDEO 1/2

FRANCAIS

A

S’assurer que l’ordinateur et le moniteur sont éteints.

B

Brancher l’ordinateur au moniteur à l’aide du câble de signal (Se reporter à la section
AFFECTATION DES BROCHES page 17)

C

Connecter le moniteur à l’équipement audio avec le câble audio pour utiliser la fonction audio.

D

Connecter votre moniteur au connecteur USB de l’ordinateur à l’aide d’un câble USB si votre
ordinateur en est équipé.

E

Connectez d’abord le câble d’alimentation au moniteur puis sur la prise électrique.

NOTE n Le câble de signal peut varier en fonction du type d’ordinateur utilisé. Une connexion

incorrecte risquerait d’endommager sérieusement le moniteur et l’ordinateur. Le câble
fourni avec le moniteur est un connecteur 15 broches au standard VGA. Si un câble
spécial est recquis, veuillez contacter votre revendeur local iiyama ou le bureau régional
iiyama.

n Pour la connexion aux ordinateurs Macintosh, veuillez contacter votre revendeur local

iiyama ou le bureau régional iiyama pour l’adaptateur recquis.

n S’assurer que les connecteurs du câble de signal sont correctement serrés.

CONNEXION DU MONITEUR

6 AVAN T D’UTILISER LE MONITEUR

[Exemple de connexion]

P
O

W

E

R

A

U

D

I

O

I

N

V

I

D

E

O

I

N

1

A

C

I

N

U

P

V

I

D

E

O

I

N

2

Ordinateur

Câble USB SU41
(accessoire)

Imprimante

Câble d’alimentation
(accessoire)

Câble de signal MB30
(accessoire)

Câble audio AD21
(accessoire)

Souris

Clavier

FRANCAIS

Taille-H

Contrôle Ecran

50

Icône de réglage

Menu d’ajustement

actuellement

sélectionné

La ligne indique

le niveau de

réglage effectué.

|||||||||||||||||||||||||

·························

Taille-V

50

|||||||||||||||||||||||||

·························

n

NOTE

UTILISATION DU MONITEUR

Le iiyama Vision Master a été pré-réglé en usine conformément aux paramètres de signaux
indiqués à la section MODE DE PRÉRÉGLAGE en page 17. S’il s’avère nécessaire d’effectuer un
réglage supplémentaire de l’image, procéder de la manière suivante:

nLes ajustements pour la Taille, Position, Coussin et Trapeze sont sauvegardés pour chaque

fréquence de signal. A l’exception de ces ajustements, tous les autres ajustements tels que
Couleur, Parallelogramm, Convergence, Moire et Purete Couleur n’ont q’un seul réglage qui
s’applique sur toutes les fréquences de signal.

La sélection d’un symbole dans le Menu principal permet d’accéder
aux paramètres de réglage dans le Sous-menu.

Par exemple, pour régler la taille horizontale de l’écran,
sélectionner (Contrôle Ecran) dans le Menu principal àl’aide des
Touches / . Le Sous-menu s’affiche lorsqu’on appuie sur la
Touche Menu.

B

Sélectionner (Taille-H) dans le Sous-menu à l’aide des Touches

/ . Une échelle blanche d’ajustement apparaîtra quand vous
appuyez sur la Touche Menu. Il est alors possible de régler la taille
horizontale de l’écran à l’aide des Touches / . L’ajustement de
la taille de l’image vertical peut être également réglé à l’écran en
utilisant les boutons / . Référez-vous au MENU DES PARAMETRES
DE REGLAGE dans les prochaines pages pour plus d’informations.

C

(

Le Menu principal apparaît sur l’écran lorsqu’on appuie sur la
Touche Menu.

UTILISATION DU MONITEUR 7

Lors des ajustements après avoir relâcher les boutons du menu, l’OSD disparaît en fonction de
l’option établie en secondes. (Voir page 11 Affichage OSD.)

Contrôle Ecran

Menu

RB

FUNC

Icône de réglage

Menu d’ajustement

actuellement

sélectionné

IN 1

Signal d'entrée
du connecteur
présent sélectionné

FRANCAIS

8 UTILISATION DU MONITEUR

MENU DES PARAMETRES DE REGLAGE

Sous-menu

Menu

principal

Trop terne
Trop intense

Trop sombre
Trop clair

Couleurs

Contr

Problème / Option Touche correspondante

Luminosite

Couleur Temp.

COLOR

Blanc rougeâtre
Blanc bleuâtre

COMMUTATION CONTRATE/LUMINOSITE ET CONTROL DU VOLUME
Pour commuter entre le menu contraste/Luminosité et contrôle du volume, appuyez
sur le bouton Menu pendant 2 secondes, ensuite utiliser les 4 boutons directionnels
pour les ajustements.

NOTE

n

Lors de l’ajustement en direct, L’OSD disparaît approximativement 3 secondes après
avoir relâché les boutons du menu, indépendamment du temps d’affichage établi sur
l’OSD. (Voir page 11 Affichage OSD.)

n

Direct

Direct

Direct

Contraste

Vous pouvez éviter la page de Menu et afficher directement l’échelle d’ajustement en suivant la
manipulation suivante.

l Contrôle du Volume: Appuyez sur les Touches / et ensuite continuellement sur le

Touche Menu lorsque le Menu n’est pas affiché.

l Contraste/Luminosite: Appuyez sur les Touches / lorsque le Menu n’est pas affiché.
l OPQ: Appuyez sur les Touches / lorsque le Menu n’est pas affiché.

NOTE La température des couleurs est ajustable en sRGB, et entre 10000K et

4500K approximativement. L’ajustement d’usine est de 9300K.

Retour au Menu

Permet de revenir au Menu principal.

Trop faible
Trop fort

Direct

Contrôle du Volume

NOTE Seulement disponible sur ajustement direct.

sRGB

Procédure

n Pour accéder au mode sRGB, sélectionnez la fonction Color Temp et ajuster à

10000K en appuyant sur la Tauche . Maintenir appuyer sur la Tauche et la
fonction sRGB sera activée. Quand ce mode est activé la température des
couleurs est approximativement de 6500K.

n Pour désactiver le mode sRGB, appuyez sur la Tauche tant que la fonction

Color Temp est active.

n sRGB est un standard international qui définie et unifie l’apparence des

écarts de couleur entre équipement.

n Vous ne pouvez pas ajuster le contraste, la luminosité, OPQ et

Correction Gamma sous le mode sRGB parce que ces paramètres
sont verrouillés.

NOTE

FRANCAIS

Position-H

Trop à gauche
Trop à droite

Sous-menu

Taille-H

Taille-V

Position-V

Zoom

Trop petit
Trop grand

Trop petit
Trop grand

Trop bas
Trop haut

Retour au Menu

Contrôle

Ecran

Trop petit
Trop grand

Menu

principal

Problème / Option Touche correspondante

Inclinaison

Correction de
l’inclinaison

Retour au Menu

Coussin

Trapeze

Parallelogramm

Demi-Cylindre

Permet de revenir au Menu principal.

Correction des
distortions

Correction des
distortions

Correction des
distortions

Correction des
distortions

Géométrie


Permet de revenir au Menu principal.

UTILISATION DU MONITEUR 9

FRANCAIS

10 UTILISATION DU MONITEUR

Sous-menu

Menu

principal

Problème / Option Touche correspondante

Le moiré résulte d’une interférence entre la couche de phosphore et le
signal vidéo. Il est possible de réduire l’effet de moirage, en modifiant les dimensions
horizontale et verticale de l’image. Vous pouvez trouver un moiré plus perceptible
selon le fond d’écran que vous

sélectionnez. Dans ce cas changer le fond de
l’écran, et si le moirage est encore apparent, utiliser cette fonction pour réduire
l’effet de moiré. L’image peut vibrer si la correction du moirage est ajustée à l’extrême.

Moire-H

Retour au Menu Permet de revenir au Menu principal.

Qualité


Correction de la convergence
des lignes verticales

NOTE

Correction des
ondulations verticales

Chaque fois que le moniteur est allumée, il
est automatiquement démagnétisé.
Mais occasionnellement les couleurs
peuvent changer quand vous bougez ou
pivotez le moniteur. Dans ce cas, faire
d’abord un Degauss, et si le problème
persiste utilisé les ajustements Purete
Couleur comme indiqué ci-dessus.

NOTE

Ne pas répéter continuellement cette
procédure. Attendre au moins 30
minutes avant de démagnétiser à
nouveau le moniteur. La
démagnétisation s’accompagne d’un
tremblement de l’image et d’un bruit
sourd. Ceci est normal et n’indique pas
un problème.

Degauss

Convergence-V

Correction de la convergence
des lignes horizontales

Text

Traitement de texte, tableur, texte et identique

Movie

Image en mouvement (DVD / TV)

OPQ

VIDEO

VIDEO

Convergence-H

Direct

NOTE

Voir page 8 pour ajustement direct.

Correction Gamma

Couleur médiane est trop sombre
Couleur médiane est trop brillante

FRANCAIS

Menu

principal

Haut-Gauche

Haut-Droite

Bas-Gauche

Bas-Droite

Pour corriger la
coloration

Pour corriger la
coloration

Pour corriger la
coloration

Pour corriger la
coloration

Retour au Menu Permet de revenir au Menu principal.

Purete Couleur

H-Position OSD

V-Position OSD

Fonction

English
Deutsch

Nederlands

Langages

Svenska
Japanese Japonais

Anglais
Allemand
Français

Néerlandais
Suédois

Verrouillage

Toutes les fonctions d’ajustements sont
verrouillées excepté cette fonction.

Affichage OSD

3 5 15 30 45 sec
Les 5 préréglages ci-dessus vous

permettent de paramétrer le temps
d’affichage de l’OSD.

Problème / Option Touche correspondante

Oui

Non Annulation du verrouillage.

Trop à gauche
Trop à droite

Trop bas
Trop haut

Sous-menu

Français

UTILISATION DU MONITEUR 11

FRANCAIS

12 UTILISATION DU MONITEUR

Aide

Information

Aide

Non

Oui

L’aide en forme de bulle est off.

Chaque fois que vous sélectionnez
une icône dans le menu. Une aide en
forme de bulle apparaît pour indiquer
le contenu du menu ou la procédure
d’ajustement.

Le model, le numéro de série, la
fréquence horizontale et verticale de
travail sont affichés.

Retour au Menu

Permet de revenir au Menu principal.

Menu

principal

Sous-menu Option

Retour au Menu

Permet de revenir au Menu principal.

NOTE

Les données de réglage sont
automatiquement sauvegardées
dans la mémoire lorsque l’affichage
sur écran disparaît.

Sauveg. Rappel

NOTE

Réinitialiser

Evitez d’éteindre le moniteur pendant cette
procédure.

Effectuer cette opération efface toutes les
données d’ajustement effectués par
l’utilisateur sur les fréquences préréglées en
usine. Les réglages suivants effectués par
l’utilisateur pour des signaux autres que ceux
préréglés en usine demeurent inchangés.
Taille-H Taille-V Coussin
Position-H Position-V Trapeze

Fonction

Auto

Restauration des données pré­réglées en usine.

FRANCAIS

NOTE

n

n

Il est possible que le signal vidéo provenant de l’ordinateur puisse fonctionner alors
que la synchronisation du signal H ou V soit absente. Dans ce cas, l’ECONOMISEUR
D’ENERGIE peut ne pas fonctionner normalement.

n

Si deux ordinateurs séparés sont connectés au moniteur, l’un sur le conecteur d’entrée
VIDEO IN 1 et l’autre sur le connecteur d’entrée VIDEO IN 2, l’ECONOMISEUR D’ENERGIE
ne fonctionnera uniquement si les deux ordinateurs sont conformes aux conditions
décrites ci-dessus.

SYSTEME D’ECONOMIE D’ENERGIE “POWER MANAGEMENT”

Le moniteur continue à consommer de l’électricité même en mode d’économie d’énergie.
Il est recommandé d’éteindre le moniteur lorsque celui-ci n’est pas utilisé, pendant la
nuit et les week-ends afin d’éviter toute consommation inutile d’électricité.

UTILISATION DU MONITEUR 13

n

Le système d’économie d’énergie de ce produit est conforme aux normes ENERGY STAR® et VESA
DPMS. Il permet de réduire automatiquement la consommation d’énergie du moniteur lorsque
l’ordinateur ne fonctionne pas de manière active.
Pour utiliser cette fonction, le moniteur doit être connecté à un ordinateur conforme aux normes
VESA DPMS. Il existe un mode d’économie d’énergie disponible comme décrit ci-dessous. Les

réglages requis, incluant le paramétrage de mise en veille, doivent être établis à partir de I’ordinateur.

Mode Economie d’Energie
Quand les signaux de synchronisation H / Synchronisation V / Synchronisation H et V provenant
de l’ordinateur sont inactifs, le moniteur entre en Mode Economie d’Energie, ce qui réduit la
consommation électrique à moins de 3W. L’écran devient noir, et le voyant d’alimentation passe
orange. En Mode Economie d’Energie, I’écran réapparaît instantanément dès que I’on touche le
clavier ou la souris.

0 3 W 100%

CONSOMMATION
D’ELECTRICITE

Vert

Orange

MODE NORMAL

MODE ECONOMIE D

’ENERGIE

Procédure

A

Déconnectez le câble vidéo de l’ordinateur ou éteignez l’ordinateur.

B

Mettre sous tension le moniteur.

Le moniteur a une fonction d’auto diagnostic. Le moniteur diagnostic lui-même automatiquement de
la façon suivant quand l’image n’apparaît pas et le voyant alimentation est vert ou orange à cause
d’une panne provenant soit de l’ordinateur ou de l’écran.

n

FONCTION AUTO DIAGNOSTIC

Diagnostic

A

La barre de couleur est affichée:
Le moniteur fonctionne normalement. Vérifier l’ordinateur.

B

La barre de couleur n’est pas affichée:
Le moniteur peut être endommagé. Contacter votre revendeur ou IIyama France.

n

FRANCAIS

14 DEPANNAGE

1.

2.

3.

DEPANNAGE

En cas de dysfonctionnement du moniteur, procéder dans l’ordre aux contrôles suivants.

Effectuer les réglages décrits à la section UTILISATION DU MONITEUR en fonction du problème
rencontré.

Se reporter aux tableaux suivants si l’on ne trouve pas la fonction de réglage correspondante
à la section UTILISATION DU MONITEUR ou si le problème persiste.

Si vous recontrez un problème qui n’est pas décrit dans les tableaux ou qui ne peut pas être
corrigé en utilisant les tableaux, cessez d’utiliser le moniteur et contactez votre revendeur ou
le service technique iiyama pour plus d’assistance.

Problème Contrôle

Rechercher la présence immédiate de champs magnétiques de type
téléviseur, hauts-parleurs etc.
Les éloigner de la zone du moniteur ou changer la position/direction du
moniteur.
La tension d’alimentation est-elle dans la plage de valeurs du moniteur ?
Les paramètres des signaux de l’ordinateur sont-ils dans la plage de
valeurs du moniteur ?
La correction du moiré fonctionne correctement.

C

D

E

Le câble d’alimentation est-il correctement branché ?
L’interrupteur marche-arrêt est-il sur ON ?
Vérifier à l’aide d’un autre appareil que la prise secteur fonctionne.

o
o
o

Si l’économiseur d’écran est activé, toucher la souris ou l’écran.
Augmenter le Contraste et/ou la Luminosite.
L’ordinateur est-il allumé ?
Le câble de signal est-il correctement branché ?
Les paramètres des signaux de l’ordinateur sont-ils dans la plage de
valeurs du moniteur ?
L’ordinateur est-il allumé ?

Le câble de signal est-il correctement branché ?
Les paramètres des signaux de l’ordinateur sont-ils dans la plage de
valeurs du moniteur ?
Le niveau de sortie vidéo de l’ordinateur est-il dans la plage de valeurs
du moniteur ?

A

B

Si le moniteur est en mode Economie d’énergie, toucher la souris ou l’écran.

o
o
o
o
o

o
o
o
o

o
o

o

o

o

o

o
o

o

L’image
n’apparaît pas

(Le voyant
d’alimentation ne
s’allume pas)

(Le voyant
d’alimentation est
vert)

(Le voyant
d’alimentation est
orange)

L’écran n’est pas
synchronisé

L’écran n’est pas
centré

L’écran est trop
lumineux ou trop
sombre.

L’écran tremble

Le câble de signal est-il correctement branché ?
Les paramètres des signaux de l’ordinateur sont-ils dans la plage de
valeurs du moniteur ?

Les paramètres des signaux de l’ordinateur sont-ils dans la plage de
valeurs du moniteur ?

Le niveau de sortie vidéo de l’ordinateur est-il dans la plage de valeurs
du moniteur ?
L’écran peut être trop lumineux en raison d’un écart avec le niveau de
sortie vidéo de l’ordinateur. Dans ce cas, ajustez le Contraste.

Se reporter à la section FONCTION AUTO DIAGNOSTIC page 13.

Se reporter à la section FONCTION AUTO DIAGNOSTIC page 13.

FRANCAIS

Défaut d’alignement des fils de séparation

En raison de la nature du tube cathodique Diamondtron NF-CRT, il se peut, dans de rares occasions,
que

l’alignement des fils de séparation soit affecté par des chocs ou des vibrations subis pendant

le transport.

En cas d’apparition d’une ligne verticale noire sur l’écran, taper légèrement de la main

sur le côté du moniteur. Si le problème persiste, effectuer la procédure suivante:

Phénomène normal sur le Moniteurs équipés de tube ‘Diamondtron NF-CRT’

Créer une image blanche et inspecter la zone en question.
Placer une tâche très blanche sur la zone afin de la bombarder d’électrons. Attendre quelques
minutes jusqu’à ce que le problème ait disparu.

Fils porteurs

Ces deux lignes horizontales à peine visibles sur l’écran sont en fait les ombres de fils d’acier
appelés “fils porteurs” dont sont équipés tous les moniteurs intégrant un tube cathodique
Diamondtron NF-CRT.

A
B

DEPANNAGE 15

FRANCAIS

16 ANNEXE

CARACTERISTIQUES TECHNIQUES

ANNEXE

22" (20,0" / 51cm visible), ouverture de grille point: 0,24mm,
Diamondtron NF-CRT, déviation 90°,
phosphore courte persistence, revêtement antireflet et antistatique

Tube cathodique

390MHz dot clock

Droit / Gauche: 45 degrés, Vers le haut: 11 degrés, Vers l’avant: 5 degrés

100-230V c.a., 50/60Hz, 1,8-0,85A
170W maximum en mode d’utilisation normal
Mode Economie d’Energie: 3W au maximum*

2

493 × 500 × 479mm / 19,4 × 19,7 × 18,9" (L × H × P), 29,5kg / 65lbs

Analogique: 0,7Vp-p (standard), 75Ω, Positif

Fréquence de synchronisation
Bande passante

Connecteurs d’entrée
Plug & Play
Signal de

synchronisation

Signal vidéo
Emplacements de mémoire

Alimentation
Puissance absorbée

Angle d’inclinaison / rotation

Dimensions, Poids net

Conditions de
fonctionnement

Homologation

TCO ’99, CE, TÜV-GS / MPR3(prEN50279) / ISO 9241-3/ISO 9241-7/
ISO 9241-8, PTB, FCC-B, UL/C-UL, DHHS, Department of Health (Canada)

Horizontal: 30,0-140,0kHz, Vertical: 50-180Hz

Mini connecteur secondaire D 15 broches × 2
VESA DDC2B™

Résolution recommandée 1280 × 1024 à 85Hz

Sync. séparée: TTL, Positif ou négatif
Sync. composite*1:TTL, Positif ou négatif
Sync on Green*1: 0,3Vp-p, Négatif

Pré-réglés en usine: 8, Programmables par l’utilisateur: 9 maximum

Signal d’entré audio 0,7Vrms maximum
Haut-parleurs 1W × 2 (haut-parleurs stéréo)

Taille écran standard 395mm L × 295mm H / 15,6" L × 11,6" H

Prise Casque ø 3,5mm mini jack (stéréo)

Conforme Rev. 1,1 Alimentation interne
Amont: Série B, Aval: Série A

Standard USB
Connecteur

Nombre de ports USB

Connecteur entré Audio ø 3,5mm mini jack (stéréo)

1 Amont (pour l’ordinateur), 4 Aval (pour les périphériques)

*1 L’image peut ne pas être affichée normalement cela dépend du type de signal provenant du micro

ordinateur.

*2 Condition : Les périphériques USB ou équipement audio ne sont pas connectés.

NOTE

Utilisation: Température de 0 à 35°C / 32 à 95°F

Taux d’humidité entre 10 et 80% (sans condensation)

Stockage: Température de -20 à 60°C / -4 à 140°F

Taux d’humidité entre 5 et 90% (sans condensation)

435,7mm/17,2"

500mm/19,7"

493mm/19,4"

406mm/16,0"

304mm/12,0"

479mm/18,9"

64,3mm/2,5"

FRANCAIS

12

Signal d’entréeBroche

9

3

8

1
2

4
5
6
7

10

11

13

15

14

NOTE

MODE DE PRÉRÉGLAGE

Le tableau suivant contient les paramètres des modes préréglés en usine.

Il peut s’avérer nécessaire de modifier les paramètres réglés en usine dans la mesure où
la synchronisation des signaux varie en fonction des différentes cartes graphiques
utilisées.

AFFECTATION DES BROCHES

Mini connecteur
secondaire D 15
broches

Broche Signal d’entrée

Vidéo rouge
Vidéo vert / Sync on Green
Vidéo bleu

Terre vidéo rouge
Terre vidéo vert
Terre vidéo bleu

Terre
Terre
Données (SDA) *
Sync H / Sync HV
Sync V
Horloge (SCL) *
* Compatible VESA DDC.

ANNEXE 17

Positive

Positive

Positive

Négative

Négative

1280×1024 @85Hz

1024×768 @85Hz

800×600 @85Hz

640×480 @85Hz

640×480 @60Hz

85,0Hz

68,68kHz

Polarité de sync.

Fréquence

verticale

Fréquence

horizontale

Normes VESA

Positive

43,27kHz Négative
53,67kHz 85,1Hz Positive

85,0Hz

91,15kHz

85,0Hz Positive

PositivePositive85,0Hz 106,25kHz 1600×1200 @85Hz

H

V

31,47kHz 59,9Hz Négative1
2
3
4
5
6

PositivePositive85,0Hz 128,52kHz

1920×1440 @85Hz

7

PositivePositive85,0Hz 137,02kHz 2048×1536 @85Hz8

NEDERLANDS

NEDERLANDS

GEBRUIKERSHANDLEIDING

1
1
3
3

4
4
4
4
5
6

14

16
16
17
17

7

8
13
13

INHOUDSOPGAVE

VOORZORGSMAATREGELEN..................................

VEILIGHEIDSVOORSCHRIFTEN.......................................

KLANTENSERVICE.....................................................

REINIGING...................................................................

VOORDAT U DE MONITOR GEBRUIKT..........................

KENMERKEN...............................................................

PLAATS VAN BEDIENINGSELEMENTEN.................

GEBRUIK VAN DE MONITOR.............................................

INHOUD AFSTELLINGSMENU

...................................

ENERGIEBEHEER-FUNCTIE.....................................

PROBLEMEN OPLOSSEN..................................................

BIJLAGE...............................................................................

DE MONITOR AANSLUITEN......................................

ACCESSOIRES...........................................................

VOORAF INGESTELDE MODI....................................

TOEWIJZING VAN PINNEN........................................

SPECIFICATIES..........................................................

Wij zijn zeer blij dat u deze iiyama Vision Master hebt gekozen.
Wij raden u aan een paar minuten de tijd te nemen om deze korte maar complete handleiding
zorgvuldig door te lezen, voordat u de monitor installeert en inschakelt. Bewaar deze handleiding
om later als referentie te gebruiken.

VOOR WINDOWS 95/98/ME/2000 GEBRUIKERS.......

HA202DT

ZELFDIAGNOSEFUNCTIE...................................

NEDERLANDS

CONFORMITEITSVERKLARING CE-MARKERING

Deze Color Data Monitor voldoet aan de eisen van EG-richtlijn 89/336/EEC “EMC-richtlijn” en
73/23/EEC “Richtlijn ten aanzien van laagspanning” zoals gewijzigd door Richtlijn 93/68/EEC.
Het niveau van de elektromagnetische gevoeligheid is zo gekozen dat bij aansluiting op het
openbare laagspanningsnet zowel binnen als buiten een goede werking wordt verkregen in
woongebieden, op bedrijfsterreinen, gebieden met lichte industrie en bij kleinschalige
ondernemingen.

n Wij behouden ons het recht voor om specificaties zonder voorafgaanbericht te wijzigen.

n Alle handelsmerken die in deze gebruikershandleiding worden gebruikt zijn het eigendom van de respectieve

eigenaars daarvan.

n iiyama als E

NERGY STAR

®

Partner heeft vastgesteld dat dit product voldoet aan de richtlijnen die gelden

voor energie verbruik.

NEDERLANDS

VEILIGHEIDSVOORSCHRIFTEN

WAARSCHUWING

GEBRUIK DE MONITOR NIET ALS U PROBLEMEN VERMOEDT

Als u abnormale verschijnselen opmerkt, zoals rook, vreemde geluiden of dampen, moet u onmiddellijk
de stekker van de monitor uit het stopcontact halen en contact opnemen met uw dealer of met
iiyama. Het is erg gevaarlijk de monitor nog langer te gebruiken, dit kan brand of elektrische
schokken veroorzaken.

VERWIJDER NOOIT DE BEHUIZING

Binnen in de monitor bevinden zich hoogspanningscircuits. Als u de behuizing verwijdert, loopt u
het risico op brand of elektrische schokken.

PLAATS GEEN VOORWERPEN IN DE MONITOR

Plaats geen voorwerpen in de monitor en mors geen vloeibare stoffen zoals water in de monitor.
Als dit per ongeluk toch gebeurt, moet u onmiddellijk de stekker van uw monitor uit het stopcontact
halen en contact opnemen met uw dealer of met iiyama. Als u de monitor gebruikt terwijl er zich een
voorwerp in bevindt, kan dit brand, elektrische schokken of schade veroorzaken.

PLAATS DE MONITOR OP EEN VLAK, STABIEL OPPERVLAK

De monitor kan, als hij valt of gevallen is, letsel veroorzaken.

GEBRUIK DE MONITOR NIET IN DE BUURT VAN WATER

Gebruik de monitor niet op een plaats waar er water op de monitor terecht kan komen. Dit kan
brand of elektrische schokken veroorzaken.

GEBRUIK DE OPGEGEVEN VOEDING

Zorg ervoor dat u de monitor alleen gebruikt met de opgegeven voeding. Gebruik van de onjuiste
voeding zal defecten veroorzaken en kan brand of elektrische schokken tot gevolg hebben.

BESCHERM DE KABELS

Trek niet aan het netsnoer of de signaalkabel. Zorg ervoor dat deze kabels niet worden geknikt en
dat de monitor of andere zware voorwerpen niet op de kabels worden geplaatst. Als een kabel
beschadigd is, kan dat brand of elektrische schokken tot gevolg hebben.

ONGUNSTIGE WEERSOMSTANDIGHEDEN

Het is raadzaam om de monitor niet te gebruiken tijdens zware storm. De herhaalde
stroomonderbrekingen kunnen defecten veroorzaken. Het is ook raadzaam om tijdens deze
omstandigheden de stekker niet aan te raken omdat dit elektrische schokken kan veroorzaken.

PAS OP

PLAATSING

Zet de monitor niet op een plaats waar plotselinge temperatuurschommelingen kunnen optreden,
of in vochtige, stoffige of rokerige ruimten. Dit kan brand, elektrische shokken of schade
veroorzaken. Vermijd ook ruimten waar de zon of ander licht rechtstreeks op de monitor kan
schijnen.

PLAATS DE MONITOR NIET IN EEN GEVAARLIJKE POSITIE

Als de monitor niet op een geschikte positie geplaatst is kan de monitor omvallen en letsel tot gevolg
hebben. Zorg er ook voor dat er geen zware voorwerpen op de monitor geplaatst worden en zorg
ervoor dat kinderen niet aan de kabels kunnen trekken en daardoor letsel oplopen.

VEILIGHEIDSVOORSCHRIFTEN 1

VOORZORGSMAATREGELEN

NEDERLANDS

2 VEILIGHEIDSVOORSCHRIFTEN

PAS OP

ZORG VOOR EEN GOEDE VENTILATIE

Er zijn ventilatie-openingen aangebracht om te voorkomen dat de monitor oververhit raakt. Als de
openingen worden afgedekt of als er een voorwerp in de buurt van de openingen wordt geplaatst
kan brand ontstaan. Plaats de monitor in verband met de luchtcirculatie ten minste 10 cm (4 inches)
van de muur af.
Verwijder de kantelvoet niet als u de monitor gebruikt. Als de voet wordt verwijderd, zullen alle
ventilatie-openingen aan de onderkant van de behuizing worden geblokkeerd en zal de monitor
oververhit raken. Hierdoor kan brand of schade ontstaan. Als u de monitor gebruikt terwijl deze
achterover is gekanteld, op zijn zij ligt of ondersteboven staat, of als de monitor op vloerbedekking
of een zachte ondergrond geplaatst wordt, kan ook schade ontstaan.

HAAL DE STEKKERS LOS ALS U DE MONITOR VERPLAATST

Zet de monitor uit en haal de stekker uit het stopcontact en zorg ervoor dat de signaal kabels niet
aangesloten zijn als u de monitor verplaatst. Anders kan dit brand of elektrische schokken tot
gevolg hebben.
Het is aan te raden, wanneer de monitor verplaatst wordt, dit met twee personen te doen.

HAAL DE STEKKER UIT HET STOPCONTACT

Om ongelukken te voorkomen is het raadzaam om de stekker van de monitor uit het stopcontact te
halen als u de monitor lange tijd niet gebruikt.

TREK AAN DE STEKKER, NIET AAN HET SNOER

Als u het netsnoer of de signaalkabel wilt verwijderen, moet u het snoer altijd bij de stekker
vastpakken. Trek nooit aan de kabel zelf, dit kan brand of elektrische schokken veroorzaken.

RAAK DE STEKKER NIET MET NATTE HANDEN AAN

Het in of uit het stopcontact halen van de stekker met natte handen kan elektrische schokken
veroorzaken.

LEG GEEN FLOPPY DISKS IN DE BUURT VAN DE MONITOR

Data van magnetische opslag zoals floppy disk kan verloren gaan als deze op of naast de monitor
geplaatst worden, doordat het demagnetiseer circuit een sterk kortstondig magnetisch veld
veroorzaakt.

ALS U DE MONITOR OP UW COMPUTER PLAATST

Zorg ervoor dat de computer sterk genoeg is om het gewicht van de monitor te dragen, anders kan
dit schade aan uw computer veroorzaken.

OVERIGE

ERGONOMISCHE AANBEVELINGEN

Om vermoeide ogen te voorkomen, moet u de monitor niet gebruiken tegen een lichte achtergrond
of in een donkere ruimte. Voor optimaal comfort moet u de monitor net onder het oogniveau
plaatsen en moet de afstand tussen uw ogen en de monitor 40-60 cm zijn. Als u langere tijd achter
de monitor zit is het raadzaam om 10 minuten per uur rust te nemen. Continue kijken naar het
beeldscherm kan vermoeidheid van de ogen veroorzaken.

INVLOED VAN MAGNETISCHE VELDEN

Plaats de monitor uit de buurt van TV, luidsprekersystemen of andere bronnen van sterke
magnetische velden.
Als gevolg van storing door andere apparaten kan de monitor een brommend geluid gaan geven en
het beeld vervormen.

NEDERLANDS

n

n

n

n

KLANTENSERVICE

OPMERKING

Als u het apparaat voor onderhoud moet retourneren en u de originele
verpakking niet meer hebt, moet u het apparaat niet in een andere verpakking
versturen. Neem contact op met de dichtstbijzijnde iiyama vestiging of dealer
voor advies of vervangende verpakking.

n

REINIGING

WAAR­SCHUWING

Als er tijdens het schoonmaken voorwerpen of vloeistoffen in de monitor
terecht komen, moet u onmiddellijk de stekker uit het stopcontact halen en
contact opnemen met uw dealer of met iiyama.

PAS OP

Zet om veiligheidsredenen de monitor uit en haal de stekker uit het stopcontact,
voordat u de monitor gaat reinigen.

OPMERKING

Gebruik nooit een van de volgende oplosmiddelen. Hiermee beschadigt u de
behuizing en de beeldbuis.

Verdunner
Benzine
Schurende reinigingsmiddelen

Spray-reiniger
Was
Zuur of alkalisch oplosmiddel

BEHUIZING

Vlekken kunt u verwijderen met een doek die licht bevochtigd is met een mild,
reinigend oplosmiddel. Veeg de behuizing vervolgens met een zachte droge
doek af.

BEELDBUIS

VEILIGHEIDSVOORSCHRIFTEN 3

De beeldbuis is beschermt met een anti-reflectie & anti-statische coating.
Zorg ervoor dat u de beschermlaag van het scherm niet beschadigt door met
een hard voorwerp te krabben of te wrijven.

Het wordt aanbevolen een zacht doekje te gebruiken om vlekken (zoals
vingerafdrukken) van de beeldbuis te verwijderen.

OVERIGE

ENKELE OPMERKINGEN BIJ HET GEBRUIK VAN DE OPQ

(=optimaliseer beeldkwaliteit)

FUNCTIE

OPTIMAAL BEELD VOOR DE OPQ-FUNCTIE

1. Tekstinstelling

n Tekstverwerking en spreadsheet
n Tekst e.d.

2. Foto-instelling
n Stilstaand beeld

3. Filminstelling
n Bewegend beeld (DVD / TV)

Als u de Foto-instelling of de Filminstelling van de OPQ-functie (voor optimalisatie
van de beeldkwaliteit) selecteert, en een tekstverwerker gebruikt of tekst op het
scherm zet en dergelijke, kunnen uw ogen moe worden. Dit komt doordat de
rechterkant van de karakters uitgerekt, fel en ietwat onscherp op het scherm
verschijnt. Dit is normaal omdat de instelling die u heeft geselecteerd speciaal is
ontworpen voor foto- of filmmateriaal. Om deze vermoeidheid tegen te gaan kunt
u de tekstinstelling instellen, of een korte pauze nemen.

OPMERKING

NEDERLANDS

Ondersteunt resoluties tot 2048×1536

n

n

n

sRGB Internationale Standaard

K

K

K

K

K

K

VOORDAT U DE MONITOR GEBRUIKT

KENMERKEN

Helder, duidelijk beeld voor Windows® of Macintosh

Energiebeheer-voorziening (voldoet aan E

NERGY STAR en VESA DPMS)

Ruimtebesparende, compacte behuizing
Ergonomisch ontwerp: goedgekeurd volgens TCO ’99 en MPR3

ACCESSOIRES

De volgende accessoires moeten zich in de verpakking van de Vision Master bevinden. Controleer
of al deze accessoires aanwezig zijn.

Netsnoer *
Signaalkabel MB30 (voor D-Sub-aansluiting)
USB kabel SU41

WAAR­SCHUWING

* VOOR GEBRUIKERS IN 120 VOLT-GEBIED

Het toelaatbare vermogen van het bijgesloten netsnoer in een 120 Volt-gebied is 10
A/125 V. Als u een voedingsbron gebruikt met een hoger toelaatbaar vermogen,
moet u een netsnoer met een toelaatbaar vermogen van 10 A/250 V gebruiken.

4 VOORDAT U DE MONITOR GEBRUIKT

Ondersteunt frequnties tot 85Hz op 2048×1536K

USB Hub-functie & stereoluidsprekersK

nnAudiokabel AD21 (RCA naar mini-aansluiting)

Gebruikershandleiding

De stand funktioneert als een centrale “naaf ” wanneer aangesloten op een USB geschikte
computer en USB geschikte periferieën. Met oudere systemen en/of BIOS instellingen in uw
computer is het echter mogelijk dat de USB Hub niet funktioneërt. Raadpleeg eerst uw handelaar
in dat geval.

Windows® 95/98/Me/2000 Plug & PlayK

VOOR WINDOWS 95/98/ME/2000 GEBRUIKERS

Windows 95/98/Me/2000 Monitor Informatie Bestand voor iiyama monitoren kan verkregen worden
via internet, op het volgende adres: http://www.iiyama.nl

OPMERKING

Raadpleeg één van bovenvermelde Internet pagina’s voor meer informatie
over het downloaden van het stuurprogramma voor uw monitor.

n

NEDERLANDS

PLAATS VAN BEDIENINGSELEMENTEN

VOORDAT U DE MONITOR GEBRUIKT 5

P

O

W

E

R

AUDIO IN

VIDEO IN 1

AC IN

U

P

VIDEO IN 2

Achterkant

Voorkant

MENU

VIDEO 1/2

A

Luidsprekers
De volumeregeling vindt plaats via het
beeldscherm. Druk op één van de /
Knoppen en vervolgens op de Knop Menu als
het Menu niet zichtbaar is.

B

Power-indicator

C

Invoerkeuzeknop (VIDEO 1/2)
Kies VIDEO IN 1 of 2 voor de signaal input als
de beide signaal outputs zijn aangesloten op
een signaalbron. Schakel VIDEO IN 1 en 2 in
telkens wanneer u 3-4 seconden op de
invoerkeuzeknop drukt.

Wanneer alleen één van de twee signaal
ingangen is aangesloten op een signaal bron,
wordt deze automatisch geselecteerd.
Invoerkeuzeknop is niet beschikbaar wanneer
er geen signaal op de geselecteerde
aansluiting staat of tijdens de energiebeheer­functie.

D

Vierrichtingsknop / / /

E

Knop Menu (MENU)

F

15-pens D-Sub mini-aansluiting (VIDEO IN 1)

G

15-pens D-Sub mini-aansluiting (VIDEO IN 2)

H

Wisselstroomaansluiting (AC IN)

I

Audio-aansluiting (AUDIO IN)

J

USB-UP
Verbind met een USB geschikte computer
middels de USB kabel van de monitor.

K

USB-DOWN
Verbind aanwezige kabels van USB geschikte
periferieën, zoals een muis, toetsenbord, etc.

L

Koptelefoon aansluiting

M

Power-schakelaar (POWER)

OPMERKING

NEDERLANDS

6 VOORDAT U DE MONITOR GEBRUIKT

A

Controleer of zowel de computer als de monitor uitgeschakeld zijn.

B

Sluit de computer op de monitor aan met de signaalkabel. (Zie pagina 17 voor TOEWIJZING
VAN PINNEN.)

C

Sluit de monitor op de audio-apparatuur aan met de audiokabel wanneer u de audiofunctie
gebruikt.

D

Sluit de monitor aan op een computer die voldoet aan de USB-norm als u de USB Hub-functies
gebruikt.

E

Sluit eerst het netsnoer op de monitor aan en vervolgens op de stroom aansluiting.

OPMERKING

n De signaalkabel die voor de aansluiting wordt gebruikt kan variëren. Dit is afhankelijk van het

type computer dat u gebruikt. Door onjuiste aansluiting kan ernstige schade aan zowel de
monitor als de computer ontstaan. De kabel die bij de monitor geleverd wordt, heeft een standaard
15 pins VGA aansluiting. Wanneer een speciale kabel vereist is, neem dan contact op met uw
dealer of met één van de iiyama vestigingen.

n Als u de monitor op een Macintosh-computer wilt aansluiten, moet u contact opnemen met uw

dealer of met één van de iiyama vestigingen voor een geschikte adapter.

n Zorg ervoor dat u de vingerschroeven van de signaalaansluitingen vastdraait.

[Aansluitvoorbeeld]

DE MONITOR AANSLUITEN

P

O
W

E
R

A

U

D

I

O

I

N

V

I

D

E

O

I

N

1

A

C

I

N

U

P

V

I

D

E

O

I

N

2

Computer

USB Kabel SU41
(bijgeleverd)

Toetsenbord

Signaalkabel MB30
(bijgeleverd)

Audiokabel AD21
(bijgeleverd)

Printer

Netsnoer (bijgeleverd)

Muis

NEDERLANDS

Als u bijvoorbeeld de horizontale schermgrootte wilt aanpassen,
kiest u (Beeld Inst.) in het Hoofdmenu met de / Knoppen.

Het Submenu verschijnt wanneer u op de Knop Menu drukt.

B

Selecteer (H-Grootte) in het Submenu met de / Knoppen.
Een instelschaal wordt wit als u op de Knop Menu drukt. Gebruik
de / Knoppen om de horizontale schermgrootte af te stellen.
De verticale scherminstelling kan op dit scherm ook worden
uitgevoerd met de / knoppen.
Zie INHOUD AFSTELLINGSMENU op de volgende pagina’s voor
nadere informatie.

C

(

GEBRUIK VAN DE MONITOR

De signaaltimings van de iiyama Vision Master zijn in de fabriek zo ingesteld dat een optimaal beeld
wordt verkregen (zie signaaltimings op pagina 17 onder VOORAF INGESTELDE MODI). Als u
tijdens gebruik een gebrekkig beeld krijgt, moet u de onderstaande afstellingsprocedure volgen om
het gewenste beeld te krijgen.

n

OPMERKING

Het Hoofdmenu verschijnt op het scherm wanneer u op de Knop
Menu drukt.

Da afstellingen voor Grootte, Positie, Kussen en Trapezium worden voor elke signaal timing
vastgelegd. Buiten deze afstellingen om worden alle andere afstellingen zoals Kleur,
Parallellogram, Convergentie, Moiré en Kleur Reinheid vastgelegd in een instelling die
betrekking heeft op alle signaaltimings.

n

Nadat u een onderdeel uit het Hoofdmenu hebt geselecteerd, vinden de
afstellingen en instellingen in het Submenu plaats.

De schermweergave verdwijnt binnen het aantal ingestelde seconden nadat u tijdens het
instellen gestopt bent met het indrukken van de knoppen. (Zie pagina 11 voor OSD Timer.)

GEBRUIK VAN DE MONITOR 7

Beeld Inst.

Menu

RB

FUNC

Afstellingspictogram

Geselecteerde

afstellingsmenu

IN 1

De aansluiting voor
het ingangssignaal
is nu geselecteerd

H-Grootte

Beeld Inst.

50

Afstellingspictogram

Geselecteerde

afstellingsmenu

De regel toont de
voortgang van de
afstelling.

|||||||||||||||||||||||||

·························

V-Grootte

50

|||||||||||||||||||||||||

·························

NEDERLANDS

OPMERKING

8 GEBRUIK VAN DE MONITOR

SubmenuHoofdmenu

Te licht
Te sterk

Te donker
Te helder

Kleur Inst.

Probleem / Keuze Te gebruiken knop

Naar Menu

Terug naar Hoofdmenu.

Helderheid

Kleur Temp.

COLOR

Roodachtig wit
Blauwachtig wit

SCHAKELING CONTRAST/HELDERHEID EN VOLUMEREGELING
Druk om te schakelen tussen Contrast/Helderheid en Volumeregeling op de
menuknop binnen 2 seconden nadat u tijdens de bovengenoemde directe
instellingen op de vierrichtingsknop hebt gedrukt.

n

De schermweergave verdwijnt circa 3 seconden nadat u tijdens de
rechtstreekse instelling gestopt bent met het indrukken van de knoppen,
ongeacht de instelling van de OSD Timer. (Zie pagina 11 voor OSD Timer.)

n

Contrast

Te zacht
Te hard

Volumeregeling

Uitsluitend beschikbaar met directe instelling.

U kunt de Menu pagina’s overslaan en een afstellingsschaal direct zichtbaar maken door gebruik
te maken van de volgende Knop bedieningen.
l Volumeregeling: Druk op één van de / Knoppen en vervolgens op de Knop Menu

als het Menu niet zichtbaar is.

l Contrast/Helderheid: Druk op één van de / Knoppen als het Menu niet zichtbaar is.
l OPQ: Druk op één van de / Knoppen als het Menu niet zichtbaar is.

INHOUD AFSTELLINGSMENU

De kleurinstelling is instelbaar op sRGB en tussen circa 10000K en
4500K. De fabrieksinstelling is 9300K.

OPMERKING

OPMERKING

sRGB

Procedure

n Voor de sRGB-instelling, kies de Kleurinstellingfunctie en selecteer 10000K door

op de -knop te drukken. Als u de -knop ingedrukt houdt, wordt de sRGB-functie
geactiveerd. Bij deze instelling is de kleurinstelling ingesteld op ongeveer 6500K.

n Om de sRGB-instelling uit te schakelen, selecteert u de Kleurinstellingfunctie en

drukt u op de -knop.

n sRGB is een internationale standaard die het verschil in kleur

tussen apparaten vaststelt en gelijkschakelt.

n Als de sRGB-instelling is ingeschakeld is het niet mogelijk om het

Contrast, de Helderheid, de OPQ-instelling en de Gamma Correctie
aan te passen. Deze instellingen zijn dan vergrendeld.

OPMERKING

NEDERLANDS

H-Positie

Te ver naar links
Te ver naar rechts

Submenu

H-Grootte

V-Grootte

V-Positie

Zoom

Te klein
Te groot

Te klein
Te groot

Te laag
Te hoog

Naar Menu

Beeld Inst.

Te klein
Te groot

Hoofdmenu

Probleem / Keuze Te gebruiken knop

Rotatie

Correctie van helling

Naar Menu

Kussen

Trapezium

Parallellogram

Kussenbalans

Terug naar Hoofdmenu.

Correctie van vervorming

Correctie van vervorming

Correctie van vervorming

Correctie van vervorming

Beeld

Geometrie

Terug naar Hoofdmenu.

GEBRUIK VAN DE MONITOR 9

NEDERLANDS

10 GEBRUIK VAN DE MONITOR

SubmenuHoofdmenu

Probleem / Keuze Te gebruiken knop

H-Convergentie

H-Moiré

Naar Menu Terug naar Hoofdmenu.

Beeld

Kwaliteit

Correctie van misconvergentie
van verticale lijnen

Correctie van verticale
golvende lijnen

Elke keer als de monitor wordt
ingeschakeld, wordt de monitor
automatisch gedemagnetiseerd. Soms
veranderen de kleuren echter, als de
monitor wordt verplaatst of gedraaid.
Probeer in dit geval eerst Degauss. Als
het probleem aanhoudt, voer dan de Kleur
Reinheid instellingen uit zoals hierboven
vermeld.

Degauss

V-Convergentie

Correctie van misconvergentie
van horizontale lijnen

Text

Tekstverwerking, spreadsheet en Tekst e.d.
Stilstaand beeld

Movie

Bewegend beeld (DVD / TV)

OPQ

VIDEO

VIDEO

OPMERKING

Moiré is het resultaat van interferentie tussen de fosforindeling en
het videosignaal. Door de horizontale en verticale afmeting te wijzigen, kunt u het
moiré-effect verminderen. Bij depaalde bureaublad patronen kan het moire effect
erg duidelijk zijn. In dit geval moet u het patroon wijzigen. Als het moiré-effect nog
steeds zichtbaar is, moet u deze functie gebruiken om het effect te verminderen.
Het beeld kan gaan trillen wanneer de moiré correctie extreem wordt uitgevoerd.

OPMERKING

U moet de functie
Degauss niet voortdurend herhalen.
Wacht ten minste 30 minuten voordat u
de monitor opnieuw demagnetiseert.
Tijdens het demagnetiseren trilt het
beeld en hoort u een zwak geluid. Dit is
normaal en wijst niet op een probleem.

OPMERKING

Zie pagina 8 voor handmatig instellen.

Gamma Correctie

Het middenkleurengebied is
te donker

Het middenkleurengebied is
te helder

NEDERLANDS

Submenu

Top-Links

Top-Rechts

Bodem-Links

Bodem-Rechts

Correctie van
kleurvlek

Correctie van
kleurvlek

Correctie van
kleurvlek

Correctie van
kleurvlek

Naar Menu Terug naar Hoofdmenu.

Kleur

Reinheid

OSD H-Positie

OSD V-Positie

Functie

Deutsch
Français
Nederlands

Taal

Svenska
Japanese

Japans

Engels
Duits
Frans

Zweeds

Blokkering

Alle instellingsmogelijkheden behalve deze
functie zijn gedeactiveerd.

OSD Timer

3 5 15 30 45 sec
U kunt de OSD-weergavetijd instellen op
een van de bovengenoemde vijf waarden.

Probleem / Keuze Te gebruiken knopHoofdmenu

Te ver naar links
Te ver naar rechts

Te laag
Te hoog

Aan

Uit Blokkering is geannuleerd.

GEBRUIK VAN DE MONITOR 11

English

Nederlands

NEDERLANDS

12 GEBRUIK VAN DE MONITOR

Help

Informatie

Help

Uit

Aan

De on-line ballonhulp is niet geactiveerd.

Telkens wanneer u het submenu­pictogram kiest, verschijnt de on-line
ballonhulp om de menu-inhoud of de
instellingsprocedure aan te geven.

De modelnaam, het serienummer, de
huidige horizontale scanfrequentie en de
verticale verversingssnelheid worden
weergegeven.

Naar Menu

Terug naar Hoofdmenu.

KeuzeSubmenuHoofdmenu

Naar Menu

Terug naar Hoofdmenu.

Als u Reset gebruikt, worden eventuele

Fabrieksinstellingen worden teruggezet.

De afstellingsgegevens worden
automatisch in het geheugen opgeslagen
wanneer het On Screen Display verdwijnt.

Opslaan Terug

Auto

U moet gedurende deze tijd de monitor
niet uitschakelen.

Reset

OPMERKING

afstellingsgevens die door u zijn gemaakt teruggezet op
de frequenties die in de fabriek zijn ingesteld. De volgende
instellingen die door de gebruiker zijn gemaakt op signalen
die afwijken van de vooraf in de fabriek ingestelde signalen
blijven ongewijzigd.
H-Grootte V-Grootte Kussen
H-Positie V-Positie Trapezium

Functie

OPMERKING

NEDERLANDS

n

n

Het is mogelijk dat het video signaal van de computer aan staat terwijl het H­of V-synchronisatie signaal ontbreekt. In dit geval zal de ENERGIEBEHEER
functie niet goed functioneren.

n

Wanneer er twee afzonderlijke computers zijn aangesloten op de monitor,
één op de VIDEO IN 1 aansluiting en de ander op de VIDEO IN 2 aansluiting,
werkt de ENERGIEBEHEER functie enkel wanneer beide computers aan de
hierboven genoemde voorwaarden voldoen.

ENERGIEBEHEER-FUNCTIE

Ook als u de energiebeheer-modus gebruikt, verbruikt de monitor elektriciteit.
Schakel de Power-schakelaar, wanneer u de monitor niet gebruikt, ’s nachts
en in het weekend uit om te voorkomen dat onnodig stroom wordt verbruikt.

OPMERKING

GEBRUIK VAN DE MONITOR 13

Power Management modus

n

Wanneer het H-sync-signaal / V-sync-signaal / H en V-sync-signaal van de computer uit is,
wordt de monitor in de Power Management modus gezet. Dit reduceert het stroomverbruik tot
minder dan 3W. Het scherm wordt donker en de Power-indicator wordt oranje. Vanuit de Power
Management modus verschijnt het scherm weer na 10 seconden nadat u het toetsenbord of de
muis hebt aangeraakt.

0 3 W 100%

STROOMVERBRUIK

Groen

Oranje

NORMAL MODUS

POWER MANAGEMENT MODUS

De energiebeheer-functie van dit product voldoet aan de energiebesparingseisen van ENERGY
STAR® en VESA DPMS. Met deze functie wordt onnodig stroomverbruik van de monitor verminderd
wanneer uw computer niet actief wordt gebruikt.
Als u van deze functie gebruik wilt maken, moet de monitor zijn aangesloten op een computer die
voldoet aan de VESA DPMS-richtlijnen. Er is één Energiebeheer-modus beschikbaar. Deze modus
worden hierna beschreven. De vereiste instelling, waaronder die van de timer, moeten door de
computer worden uitgevoerd.

Procedure

A Ontkoppel het snoer van de computer of zet de computer UIT.
B Zet de monitor AAN.

De monitor is voorzien van een zelfdiagnosefunctie. De zelfdiagnose van de monitor verloopt als
volgt als de afbeelding niet verschijnt en het aan/uit-lampje groen of oranje is omdat de computer
of de monitor niet goed functioneert.

n

ZELFDIAGNOSEFUNCTIE

Diagnose
A Er verschijnt een kleurenbalk in beeld:

De monitor werkt normaal. Controleer de computer.

B Er verschijnt geen kleurenbalk in beeld:

De monitor kan beschadigd zijn. Neem contact op met uw dealer of het servicecentrum
van iiyama.

n

NEDERLANDS

14 PROBLEMEN OPLOSSEN

Probleem

PROBLEMEN OPLOSSEN

Als de monitor niet juist functioneert, moet u de onderstaande punten in de genoemde volgorde
doornemen om te zien of een mogelijke oplossing wordt genoemd.

Verricht de afstellingen die staan beschreven in GEBRUIK VAN DE MONITOR, afhankelijk van
het probleem dat u ondervindt.

2. Raadpleeg de volgende overzichten als u geen passend afstellingsonderdeel vindt in GEBRUIK
VAN DE MONITOR of als het probleem aanhoudt.

Als u een probleem ondervindt dat niet in de overzichten wordt beschreven of als u het
probleem niet aan de hand van de overzichten kunt oplossen, moet u de monitor niet langer
gebruiken en moet u contact opnemen met uw dealer of met iiyama voor verdere assistentie.

3.

1.

Controlepunt

Valt de signaaltiming van de computer binnen de specificatie van de
monitor?

Controleer of er bronnen met sterke magnetische velden in de buurt
staan, zoals TV, luidspreker enzovoorts.
Verwijder deze uit de buurt van de monitor of verander de positie/richting
van de monitor om storing door magnetische velden te voorkomen.
Valt het voltage binnen de specificatie van de monitor?
Valt de signaaltiming van de computer binnen de specificatie van de monitor?
Functioneert de moiré correctie naar behoren?

C

D

E

Valt het video-uitgangsniveau van de computer binnen de specificatie
van de monitor?
Het scherm kan te helder zijn doordat het videosignaal niveau verschilt
vanuit de computer. In dit geval moet u Contrast afstellen.

Is het netsnoer goed aangesloten?
Staat de Power-schakelaar op ON?
Staat er spanning op het stopcontact ? Controleer dit met een ander apparaat.

o
o
o

Als de blanco schermbeveiliging actief is, moet u het toetsenbord of de
muis aanraken.
Verhoog het Contrast en/of de Helderheid.
Is de computer ingeschakeld?
Is de signaalkabel goed aangesloten?
Valt de signaaltiming van de computer binnen de specificatie van de monitor?

Is de signaalkabel goed aangesloten?
Valt de signaaltiming van de computer binnen de specificatie van de monitor?
Valt het video-uitgangsniveau van de computer binnen de specificatie
van de monitor?

A

B

Als de monitor in de energiebeheer-modus staat, moet u het toetsenbord
of de muis aanraken.
Is de computer ingeschakeld?
Is de signaalkabel goed aangesloten?
Valt de signaaltiming van de computer binnen de specificatie van de monitor?

o

o
o
o
o

o

o
o
o

o
o
o

o

o

o

o
o
o

Geen beeld.
(Power-indicator

licht niet op.)

(Power-indicator
is groen.)

(Power-indicator
is oranje.)

Het scherm is niet
gesynchroniseerd.

De schermpositie
bevindt zich niet in
het midden.

Het scherm is te
helder of te
donker.

Het scherm trilt.

Zie pagina 13 voor ZELFDIAGNOSEFUNCTIE.

Zie pagina 13 voor ZELFDIAGNOSEFUNCTIE.

NEDERLANDS

Normale verschijnselen bij monitors van het type ‘Diamondtron NF-CRT’

Verkeerde afstelling van openingsrooster

Bij een Diamondtron NF-CRT kan in zeldzame gevallen het openingsrooster verkeerd afgesteld
raken als gevolg van een schok of trilling tijdens transport. Als een zwarte verticale streep op het
scherm verschijnt, moet u met uw hand een lichte klap op de zijkant van de monitor geven. Voer de
onderstaande procedure uit als het probleem aanhoudt.

Geef een volledig wit beeld weer en inspecteer het probleemgebied.
Geef een sterk wit beeld weer dat het probleemgebied bestrijkt, zodat een sterke elektronenstraal
wordt gevormd. Laat de monitor enige tijd in deze toestand totdat het probleem verdwijnt.

Dempingsdraden

Twee zwakke horizontale strepen die op het scherm zichtbaar zijn, zijn in feite de schaduwen van
stalen draden die dempingsdraden worden genoemd. Alle monitors met een Diamondtron NF-CRT
hebben deze draden in verband met hun constructie.

A
B

PROBLEMEN OPLOSSEN 15

NEDERLANDS

16 BIJ LAGE

BIJLAGE

SPECIFICATIES

22" (20,0" / 51cm effectief), Aperture Grille pitch: 0,24mm
Diamondtron NF-CRT, 90 graden afbuiging,

kort nalichtend fosfor, antireflectie- en antistatische coating

Beeldbuis

390MHz dot clock

Rechts/links: naar beide kanten 45 graden, omhoog: 11 graden, naar voren: 5 graden

100-230 V wisselstroom, 50/60Hz, 1,8-0,85A
maximaal 170W bij normaal gebruik
Power Management modus: maximaal 3W*

2

493× 500 × 479mm / 19,4 × 19,7 × 18,9" (b × h × d), 29,5kg / 65lbs

Analoog: 0,7Vp-p (standaard), 75Ω, positief

Sync-frequentie
Bandbreedte videosignaal

Invoeraansluitingen
Plug & Play
Invoersignaal sync

Invoersignaal video
Opslag aantal signalen

Voedingsbron
Stroomverbruik

Kantel- / draaihoek

Afmetingen, nettogewicht

Omgeving

Voldoet aan

TCO ’99, CE, TÜV-GS / MPR3(prEN50279) / ISO 9241-3/ISO 9241-7/
ISO 9241-8, PTB, FCC-B, UL/C-UL, DHHS, Department of Health (Canada)

Horizontaal: 30,0-140,0kHz, Verticaal: 50-180Hz

D-Sub mini 15-pins × 2
VESA DDC2B™

Aangeraden resolutie 1280 × 1024 bij 85Hz

Gescheiden sync: TTL, positief of negatief
Samengestelde sync*1: TTL, positief of negatief
Sync op groen*1: 0,3 Vp-p, negatief

Fabrieksinstellingen: 8
Door gebruiker gedefinieerde instellingen: maximaal 9

Invoersignaal audio Maximaal 0,7Vrms
Luidsprekers 1W x 2 (stereoluidsprekers)

Standaard-schermomvang 395mm × 295mm / 15,6" × 11,6" (b × h)

Koptelefoon aansluiting

Rev. 1,1 compilering Hub met eigen stroomvoorziening
Opwaarts: Serie B, Afwaarts: Serie A

USB Standaard
Aansluiting

Aantal USB-poorten

Input Audio Connector Mini-aansluiting ø 3,5 mm (stereo)

1 opwaarts (voor computer), 4 afwaarts (voor periferieën)

Gebruik:

Opslag:

-20 tot 60°C / -4 tot 140°F

0 tot 35°C / 32 tot 95°F

5 tot 90% (geen condensatie)

10 tot 80% (geen condensatie)

Vochtigheid

Temperatuur

Vochtigheid

Temperatuur

OPMERKING

*1 Afhankelijk van het type signaal van een computer systeem kan het beeld niet normaal

worden weergegeven.

*2 Conditie: USB periferieën of audio apparatuur zijn niet aangesloten.

435,7mm/17,2"

500mm/19,7"

493mm/19,4"
406mm/16,0"

304mm/12,0"

479mm/18,9"

64,3mm/2,5"

Mini-aansluiting ø 3,5 mm (stereo)

NEDERLANDS

9

Invoersignaal

VOORAF INGESTELDE MODI

OPMERKING

Het is mogelijk dat u in aanvulling op de fabrieksinstellingen nog meer functies
moet afstellen: de signaaltimings verschillen, afhankelijk van het soort grafische
kaart dat u gebruikt.

TOEWIJZING VAN PINNEN

15-pins D-Sub
mini-aansluiting

* Voldoet aan VESA DDC

3

Groen video / Sync op groen

8

1
2

4
5
6
7

Pen

Blauw video

Groen video aarde
Blauw video aarde

10
11
12

Gegevenslijn (SDA) *

13

Aarde

Aarde

15

14

Rood video aarde

Kloklijn (SCL) *

Rood video

H-sync / HV-sync
V-sync

BIJLAGE 17

Pen

Invoersignaal

Positief

Positief

Positief

Negatief

Negatief

1280×1024 @85Hz

1024×768 @85Hz

800×600 @85Hz

640×480 @85Hz

640×480 @60Hz

85,0Hz

68,68kHz

Sync-polariteit

Verticale

frequentie

Horizontale

frequentie

VESA-timingnaam

Positief

43,27kHz Negatief
53,67kHz 85,1Hz Positief

85,0Hz

91,15kHz

85,0Hz Positief

PositiefPositief85,0Hz 106,25kHz 1600×1200 @85Hz

H

V

31,47kHz 59,9Hz Negatief1
2
3
4
5
6

PositiefPositief85,0Hz 128,52kHz

1920×1440 @85Hz

7

PositiefPositief85,0Hz 137,02kHz 2048×1536 @85Hz8

SVENSKA

ANVÄNDARHANDBOK

1
1
3
3

4
4
4
4
5
6

14

16
16
17
17

7

8
13
13

INNEHÅLL

SÄKERHETSFÖRESKRIFTER...................................

SÄKERHET...........................................................................

KUNDSERVICE...........................................................

RENGÖRING...............................................................

INNAN DU BÖRJAR ANVÄNDA BILDSKÄRMEN..............

FUNKTIONER..............................................................

KNAPPARNAS PLACERING......................................

ANVÄNDA BILDSKÄRMEN................................................

INSTÄLLNINGAR–MENYINNEHÅLL

.........................

STRÖMBESPARANDE FUNKTION...........................

FELSÖKNING.......................................................................

BILAGA.................................................................................

ANSLUTA BILDSKÄRMEN.........................................

TILLBEHÖR.................................................................

FÖRINSTÄLLDA VÄRDEN.........................................

KONTAKTERNAS STIFTADRESSER........................

SPECIFIKATIONER.....................................................

Tack för att du har valt iiyama Vision Master färgskärm.
Vi rekommenderar att du noggrant läser igenom denna handbok innan du installerar och
börjar använda bildskärmen. Förvara handboken på ett säkert ställe för framtida referens.

SVENSKA

FÖR WINDOWS 95/98/ME/2000 ANVÄNDARE.........

HA202DT

INBYGGD

DIAGNOSFUNKTION.................................

SVENSKA

CE-MARKERING BETRÄFFANDE ÖVERENSSTÄMMELSE

Denna LCD-skärm uppfyller de krav som ställs enligt EC-direktivet 89/336/EEC “EMC Directive” och 73/
23/EEC “Low Voltage Directive” med tillägg enligt direktivet 93/68/EEC.

n Vi förbehåller oss rätten att ändra specifikationer utan föregående meddelande.
n Samtliga varumärken i denna handbok tillhör respektive ägare.
n Såsom varande en E

NERGY STAR

®

-partner har liyama bestämt att denna produkt ska uppfylla de riktlinjer som

E

NERGY STA R

®

anger för effektiv energianvändning.

Den elektromagnetiska känsligheten ligger på en nivå som ger korrekt funktion inom fastigheter avsedda
för bostäder, kontor, lätt industri och småföretag, både inom- och utomhus. Alla dessa verksamhetsplatser
kännetecknas av att de är anslutna till det allmänna lågspänningsnätet.

SVENSKA

SÄKERHET

SÄKERHETSFÖRESKRIFTER

VARNING

ANVÄND INTE BILDSKÄRMEN OM DU MISSTÄNKER ATT NÅGOT ÄR FEL

Om du upptäcker något konstigt såsom rök, ovanliga ljud eller lukter bör du dra ur kontakten till
bildskärmen och kontakta återförsäljaren. Fortsatt användning kan vara farlig och orsaka brand
eller elektriska stötar.

TA ALDRIG BORT HÖLJET

Det finns strömkretsar med hög spänning inuti bildskärmen. Tas höljet bort kan du utsätta dig för
brandrisk eller elektriska stötar.

PLACERA INGA FÖREMÅL INUTI BILDSKÄRMEN

För aldrig in fasta föremål och häll inte in vätskor, som t ex vatten, i bildskärmen. Om du råkar spilla
något, bör du omedelbart dra ur kontakten och kontakta återförsäljaren. Fortsatt användning med
ett främmande föremål i bildskärmen kan orsaka brand, elektrisk stöt eller skada.

PLACERA SKÄRMEN PÅ EN PLAN OCH STABIL YTA

Det finns risk för personskador om bildskärmen skulle välta eller ramla ner.

ANVÄND INTE SKÄRMEN I NÄRHETEN AV VATTEN

Placera inte skärmen där vatten kan komma att stänkas eller spillas på den. Detta kan orsaka brand
eller elektriska stötar.

ANVÄND SKÄRMEN MED DÄRFÖR AVSEDD STRÖMFÖRSÖRJNING

Kontrollera att bildskärmen används med den avsedda strömförsörjningen. Om skärmen är ansluten
till nätuttag med fel spänning kan det medföra felaktig funktion och orsaka brand eller elektriska
stötar.

SKYDDA KABLARNA

Dra eller böj inte strömkabeln eller signalkabeln. Placera inte skärmen eller något annat tungt
föremål på kablarna. Om de skadas kan de orsaka brand eller elektriska stötar.

OGYNNSAM VÄDERLEK

Vi rekommenderar att du inte använder bildskärmen under åskväder eftersom flera på varandra
följande strömavbrott kan medföra funktionsfel. Du bör heller inte röra kontakten under dessa
förhållanden eftersom det kan orsaka en elektrisk stöt.

FÖRSIKTIGHET

INSTALLATIONSPLATS

Installera inte bildskärmen där plötsliga temperaturförändringar kan förekomma eller där det är hög
luftfuktighet, mycket damm eller rök. På sådana platser ökar risken för brand, elektriska stötar eller
andra skador. Du bör också undvika platser där bildskärmen utsätts för direkt solljus.

PLACERA SKÄRMEN I EN SÄKER POSITION

Skärmen kan välta med personskador som följd om den placeras olämpligt. Se till att du inte lägger
tunga föremål på skärmen och att alla kablar leds så att barn inte kan komma åt att dra i dem och
därmed utsättas för fara. SÄKERHET 1

SVENSKA

2 SÄKERHET

FÖRSIKTIGHET

SE TILL ATT ORDNA MED BRA VENTILATION

Skärmen är försedd med ventilationshål för att den inte ska bli överhettad. Övertäckning av dessa
hål medför brandrisk. För att få tillräcklig luftcirkulation bör du placera bildskärmen så att avståndet
till närmaste väggar blir minst 10 cm. Ta inte bort det inställbara stativet när du arbetar med
skärmen, för att undvika att ventilationshålen på höljets baksida blockeras. Tar du bort stativet
kanske ventilationshålen blockeras, vilket kan leda till att skärmen blir överhettad med risk för brand
eller annan skada. Att använda bildskärmen när den ligger på bakre delen, sidan, upp och nedvänd
eller är placerad på en matta eller något annat mjukt underlag kan också innebära risk för brand.

DRA UT KABLARNA OM DU SKA FLYTTA BILDSKÄRMEN

Om du vill flytta bildskärmen ska du slå av strömmen, dra ut nätkabeln och se till signalkabeln är
urkopplad. Var noga med detta så att du inte riskerar brand eller elektrisk stöt. Vi rekommenderar
att ni är två personer när skärmen behöver flyttas.

DRA UT NÄTKABELN

Om bildskärmen inte ska användas under en längre tid rekommenderar vi att du drar ut nätkabeln
för att undvika olyckor.

HÅLL I KONTAKTEN NÄR DU SKA DRA UT KABELN

Ta alltid tag i kontakten när du ska dra ut nät- eller signalkabeln. Om du håller i enbart kabeln när du
drar ut den uppstår fara för brand eller elektrisk stöt.

RÖR ALDRIG KONTAKTEN MED FUKTIGA HÄNDER

Du riskerar att få en elektrisk stöt om du drar ut eller sätter in kontakten när dina händer är
fuktiga.

LÄGG INGA DISKETTER I NÄRHETEN AV BILDSKÄRMEN

Magnetiskt lagrade data, exempelvis på disketter, kan gå förlorade om disketter och andra media
placeras på eller i närheten av bildskärmen. Kretsen för avmagnetisering alstrar momentant ett
starkt magnetiskt fält.

OM DU SKA INSTALLERA BILDSKÄRMEN OVANPÅ DIN DATOR

Kontrollera att datorn ger ett tillräckligt stabilt underlag för att klara bildskärmens tyngd. Det finns
annars risk för att skada datorn.

ÖVRIGT

ERGONOMISKA REKOMMENDATIONER

Ansträng inte dina ögon i onödan genom att placera skärmen mot en ljus bakgrund eller arbeta i ett
alltför mörkt rum. Du får bästa läskomfort om du har bildskärmens överkant något under ögonhöjd
och avståndet till skärmen är 40-60 cm. Om du ska använda bildskärmen under långa arbetspass,
rekommenderar vi att du varje timme tar en paus på tio minuter. Långvarigt arbete framför en
bildskärm tröttar ögonen.

PÅVERKAN FRÅN MAGNETISKT FÄLT

Placera skärmen en bit bort från TV-mottagare, stereoanläggning eller annan källa med starka
magnetiska fält. Bildskärmen kan avge störande oljud eller bilden kan förvrängas om den utsätts
för störningar från annan utrustning.

SVENSKA

SÄKERHET 3

KUNDSERVICE

Obs! Om du behöver lämna in skärmen för service och originalförpackningen inte

finns kvar, kan du be din återförsäljare om råd eller få en ny kartong.

n

RENGÖRING

HÖLJET

Ta bort fläckar med en mjuk trasa fuktad med ett milt rengöringsmedel. Torka
därefter höljet med torr trasa.

Använd en mjuk, ren trasa när du vill ta bort fettfläckar (t ex fingeravtryck) på
skärmens yta.

För din egen säkerhets skull bör du slå av strömmen och dra ur kontakten till
bildskärmen innan du rengör den.

n

n

CRT-skärmen är antireflex- och antistatbehandlad. Skrapa eller gnugga inte
på skärmytan med något hårt föremål eftersom beläggningen kan skadas.

n

Använd aldrig något av nedanstående lösningsmedel. Dessa skadar höljet
och CRT-skärmen:

n

Thinner
Bensin
Slipmedel

Rengöringsmedel i sprayflaska
Vax
Syra eller alkaliska lösningsmedel

CRT-SKÄRMEN

VARNING

FÖRSIKTIGHET

Om du råkar tappa något föremål eller spilla någon vätska, t ex vatten, in i
bildskärmen vid rengöringen bör du dra ur kontakten. Kontakta återförsäljaren
snarast.

Obs!

ÖVRIGT

VAR UPPMÄRKSAM VID ANVÄNDANDET AV OPQ FUNKTIONEN

(=Optimera Bildkvalitet)

OPTIMAL BILD FÖR OPQ FUNKTIONEN

1. Textläge

n Ordbehandlare och kalkylblad
n Text och liknande

2. Grafikläge
n Stillbildsläge

3. Rörlig bildläge
n Rörlig bild (DVD / TV)

Vid val av bildläge eller rörlig bildläge inom OPQ-funktionen skall skärmen ej användas för
textapplikationer så som ordbehandling, kalkylering, E-post m.m. eftersom detta kan skada
Dina ögon vid långvarig användning. Tecknen visas tänjda, ljusstarka och lite oskarpa.
Detta är normalt för visning av rörliga bilder och grafik eftersom det förbättrar lysstret i
bilden men är ansträngande för ögonen vid textvisning. För att reducera belastningen på
Dina ögon, välj textläge i OPQ-funktionen.

Obs!

SVENSKA

4 INNAN DU BÖRJAR ANVÄNDA BILDSKÄRMEN

INNAN DU BÖRJAR ANVÄNDA BILDSKÄRMEN

Bildskärmen presterar en klar och tydlig bild för Windows® eller Macintosh
Den klarar av upplösningar upp till 2048×1536

FUNKTIONER

n

n

n

TILLBEHÖR

Internationella standarden för sRGB
Strömbesparande läge (uppfyller E

NERGY STAR och VESA DPMS)

Utrymmessnål med kompakt utformat hölje
Ergonomisk design: godkänd för TCO ’99 och MPR3

Följande tillbehör är bipackade i kartongen med Vision Master. Kontrollera att alla delar finns med.

* VID ANVÄNDNING MED 120 V

Nätkabeln som följer med leveranser avsedda för 120 V har klassificeringen
10 A / 125 V. Om du har strömförsörjning med högre spänning, måste du
använda en nätkabel som som är klassad för 10A / 250V.

Signalkabel MB30 (för D-Sub-anslutning)

Nätkabel *

USB-kabel SU41

K

K

K

K

K

K

FÖRSIKTIGHET

Stödjer bildfrekvenser på upp till 85Hz vid 2048×1536

K

Underredet fungerar som en nav när den ansluts till en USB kompatibel dator och USB kompatibel
kringutrustning. Om USB-navet emellertid inte skulle fungera på grund av att din dator har äldre
operativsystem och/eller BIOS-inställning, bör du kontakta din återförsäljare för att få hjälp.

USB-nav och stereohögtalare

K

n

n

Ljudkabel AD21 (RCA till miniatyrjack)
Användarhandbok

Kan användas med Windows® 95/98/Me/2000 Plug & PlayK

FÖR WINDOWS 95/98/ME/2000 ANVÄNDARE

För ytterligare information om nedladdning av drivrutiner till Din skärm, vänligen gå in på
någon av de internet adresser som finns listade ovan.

n

Obs!

Våra skärmar är Plug-and-Play kompatibla med Windows 95/98/Me/2000. Du kan även ladda hem
specifika bildskärmsinformationsfiler för Windows 95/98/Me/2000 till iiyama bildskärmar via internet.
Gå in på adressen: http://www.iiyama.se och följ anvisningarna för SUPPORT där.

SVENSKA

Obs!

INNAN DU BÖRJAR ANVÄNDA BILDSKÄRMEN 5

KNAPPARNAS PLACERING

P

O

W

E

R

A

U

D

I

O

I

N

V

I

D

E

O

I

N

1

A

C

I

N

U

P

V

I

D

E

O

I

N

2

Baksida

A

Högtalare
Ljudstyrkan regleras via OSD meny
systemet. Tryck på / knapparna och
sedan på menyknappen hela tiden när
menyn inte visas.

B

Strömindikator

C

Knapp för Signalingångsväljare
(VIDEO 1/2)
Väljer antingen VIDEO IN 1 eller 2 av
signalingångarna när båda ingångarna är
anslutna till en signalkälla. Byte av
signalkälla mellan VIDEO IN 1 resp 2 sker
inom 3-4 sekunder varje gång knappen
Signalingångsväljaren trycks.

När endast en av de två
insignalerna är kopplade till
signalkällan, väljs automatiskt
den som är kopplad. Knapp för
Signalingångsväljare är inte
tillgänglig om vald koppling inte
har någon insignal och inte heller
under pågående strömsparläge.

D Fyrvägs navigationsknapp / / /

E

Menyknapp (MENU)

F

D-sub 15-stifts minikontakt (VIDEO IN 1)

G

D-sub 15-stifts minikontakt (VIDEO IN 2)

H

AC-anslutning (AC IN)

I

Ljudanslutning (AUDIO IN)

J

USB-UP
Kopplas till en USB-anpassad dator via
bildskärmens USB-kabel.

K

USB-DOWN
Kopplas samman med någon kabel från
USB-anpassad kringutrustning, t ex mus
eller tangentbord.

L

Mikrofonanslutning

M

Strömbrytare (POWER)

Framsida

MENU

VIDEO 1/2

SVENSKA

A

Kontrollera att både datorn och bildskärmen är avstängda.

B

Anslut bildskärmen till datorn med signalkabeln. (Se sidan 17 för KONTAKTERNAS
STIFTADRESSER.)

C

För att kunna använda ljudfunktionerna måste du ansluta bildskärmen till audioenheten med
ljudkabeln.

D

För att kunna använda stativets ledbarhet måste du använda USB-kabeln när du ska ansluta
bildskärmen till en dator, som följer USB-standard.

E

Anslut strömkabeln till bildskärmen först och sedan till eluttaget.

Obs! n Signalkablarna som används vid anslutningen varierar med typ av dator du har. En

felaktig anslutning kan allvarligt skada både bildskärmen och datorn. Kabeln som
levererades med bildskärmen är avsedd för en standardiserad, 15 stifts VGA-kontakt.
Om du behöver en specialkabel kan du kontakta din iiyama-återförsäljare.

n Om du ska ansluta till en Macintosh-dator beställer du en lämplig adapter hos din iiyama-

återförsäljare.

n Var noga med att dra åt skruvarna som finns på signalkabeln båda ändar.

6 INNAN DU BÖRJAR ANVÄNDA BILDSKÄRMEN

ANSLUTA BILDSKÄRMEN

[Exempel på anslutningar]

P

O

W

E
R

A

U

D

I

O

I

N

V

I

D

E

O

I

N

1

A

C

I

N

U

P

V

I

D

E

O

I

N

2

Tangentbord

Skrivare

Nätkabel (tillbehör)

Signalkabel MB30
(tillbehör)

Ljudkabel AD21
(tillbehör)

Dator

Mus

USB-kabel SU41
(tillbehör)

SVENSKA

H-Storlek

Skärminställning

50

Inställningsikon

Aktuell

inställningsmeny

Skalan visar

fortlöpande

din inställning

|||||||||||||||||||||||||

·························

V-Storlek

50

|||||||||||||||||||||||||

·························

ANVÄNDA BILDSKÄRMEN

iiyama Vision Master-bildskärmen har förinställda värden från fabriken med signalsynkroniseringar
enligt sidan 17 under FÖRINSTÄLLDA VÄRDEN för att skapa bästa möjliga bild. Om bilden blir
felaktig justerar du den enligt följande anvisningar:

n

n

Inställningar för Storlek, Position, Kantbuktn. Inåt och Trapetsoid sparas för varje
signalsynkronisering. Förutom dessa inställningar, har alla övriga inställningar som t ex Färger,
Parallellogram, Konvergens, Moaré och Landning enbart ett inställningsvärde som gäller för
samtliga signalsynkroniseringar.

Obs!

När du valt en speciell funktion i Huvudmenyn, sker själva justeringen
av denna i en Undermeny.

För att t.ex. justera Horisontell bildstorlek, välj (Skärminställning)
i Huvudmenyn genom att använda / Knapparna. Undermenyn
visas när du bekräftat valet med Menyknappen.

B

Välj (H-Storlek) på Undermenyn med / Knapparna.
Justeringsskalan ändrar till vit färg när du bekräftat valet med
Menyknappen. Justera nu den horisontella bildstorleken med
/ Knapparna. Den vertikala bildstorleken kan även justeras i
denna meny med hjälp av / knappar. Se INSTÄLLNINGAR ­MENYINNEHÅLL på nästa sida för ytterligare information.

C

(

Huvudmenyn visas på skärmen när du trycker på Menyknappen
på skärmen.

Inställningsmenyn avslutas automatisk och dina inställningar sparas inom det antal sekunder
som du valt från senaste knapptryckning i menyn för Funktion - OSD Släcktid. (Se sidan 11 för
OSD Släcktid.)

ANVÄNDA BILDSKÄRMEN 7

Den aktuella kontakten
för ingångssignalen

Skärminställning

Meny

RB

FUNC

Inställningsikon

Aktuell

inställningsmeny

IN 1

SVENSKA

Obs!

8 ANVÄNDA BILDSKÄRMEN

VÄXLING MELLAN KONTRAST/LJUSSTYRKA OCH VOLYM KONTROLL
För att växla mellan kontrast/ljusstyrka och volymkontrollen skall MENU-knappen tryckas
ned inom 2 sekunder från senaste användning av fyrvägs navigationsknappen under
ovan nämnda direkta justeringsprocess.

n

Inställningsmenyn avslutas inom ca 3 sek efter senaste knapptryckning när Du gör
direkta justeringar (ljus- och kontrastinställning) utan hänsyn till förvalet för OSD Släcktid.
(Se sidan 11 för OSD Släcktid.)

n

INSTÄLLNINGAR–MENYINNEHÅLL

Du kan bortse från menysidorna och visa inställningsskalan direkt genom att trycka på
följande knappar:

l Volymkontroll: Tryck på / Knapparna och sedan på Menyknappen hela tiden

när menyn inte visas.

l Kontrast/Ljusstyrka: Tryck på / Knapparna när menyn inte visas.
l OPQ: Tryck på / Knapparna när menyn inte visas.

Obs!

Obs!

UndermenyHuvudmeny

För svag
För skarpt

För mörk
För ljus

Färginställning

Problem / val Tryck på

Färgtemperaturen är valbar för sRGB och justerbar från 4500K till 10000K.
Fabriksinställningen är 9300K.

Återgå till Meny

Återgå till Huvudmenyn.

Ljusstyrka

Färgtemperatur

COLOR

Rödvit
Vitt med blå ton

Kontrast

För svagt
För högt

Volymkontroll

Endast tillgängligt vid Direkt justering.

sRGB

Procedur

n För att kommat åt sRGB läget, välj Färg Temperatur funktionen och 10000K genom

att trycka ned knappen. Vid 10000K, håll knappen nedtryckt varvid sRGB
funktionen aktiveras. När detta läge aktiveras, är färgtemperaturen ca 6500K.

n För att av aktivera sRGB läget, håll knappen nedtryckt medan Färg Tempertur

funktionen är valt i menyn.

n sRGB är en internationell standard som definierar och likriktar skillnaderna

i färgåtergivningen för olika typer av utrustning.

n Kontrast-, ljusstyrke-, OPQ- och gammakorrektionsfunktionerna kan inte

användas när sRGB läget är aktiverat eftersom dessa är blockerade då.

Obs!

SVENSKA

H-Position

För långt till vänster
För långt till höger

Undermeny

H-Storlek

V-Storlek

V-Position

Förstora

För liten
För stor

För liten
För stor

För lågt
För högt

Återgå till Meny

Skärminställning

För liten
För stor

Huvudmeny

Problem / val Tryck på

Lutning

För att justera
förvrängning

Återgå till Meny

Kantbuktn. Inåt

Trapetsoid

Parallellogram

Kantbuktn. Otåt

Återgå till Huvudmenyn.

För att justera
förvrängning

För att justera
förvrängning

För att justera
förvrängning

För att justera
förvrängning

Bildgeometri

Återgå till Huvudmenyn.

ANVÄNDA BILDSKÄRMEN 9

SVENSKA

Obs!

10 ANVÄNDA BILDSKÄRMEN

UndermenyHuvudmeny

Problem / val Tryck på

Moaré beror på störningar mellan fosforns layout och videosignalens
pulser. Genom att ändra den horisontella och vertikala storleken, kan moarén
reduceras. Beroende på vilket skrivbordsmönster du har valt kan moarén verka
mer eller mindre framträdande. Prova med att först ändra skrivbordsmönster. Om
du fortfarande ser moarén använder du denna funktion for att reducera effekten.
Bilden kan skaka om det ar mycket våglinjer som ska korrigeras.

H-Konvergens

H-Moaré

Återgå till Meny Återgå till Huvudmenyn.

Bildkvalitet

Korrigera konvergensfel
för vertikala linjer

Obs!

Korrigera
vertikala våglinjer

Varje gång skärmen sätts på, sker en
automatisk avmagnetisering. Dock kan det
hända att färger förändras i samband
med att skärmen flyttas eller vrids.
Uppstår detta, skall man i första hand välja
Avmagnetisering. Om problemet kvarstår,
utför Landning justeringar enligt ovan.

Avmagnetisera

V-Konvergens

Korrigera konvergensfel
för horisontella linjer

Text


Ordbehandlare, kalkylblad, Text och
liknande

Stillbildsläge

Movie

Rörlig bild (DVD / TV)

OPQ

VIDEO

VIDEO

Se sidan 8 för direkta justeringsmöjligheter.

Obs!

Gamma justering

Mellantonen är för mörk
Mellantonen är för ljus

Avmagnetisering bör inte upprepas
flera gånger i följd. Vänta minst 30
minuter mellan avmagnetiseringarna.
Under avmagnetiseringen skakar
bilden och ett svagt ljud hörs. Detta
är helt normalt och indikerar inte
något fel.

SVENSKA

Undermeny

Övre-Vänstra

Övre-Högra

Nedre-Vänstra

Nedre-Högra

För att justera
missfärgningar

För att justera
missfärgningar

För att justera
missfärgningar

För att justera
missfärgningar

Återgå till Meny Återgå till Huvudmenyn.

Landning

Huvudmeny

OSD H-Position

OSD V-Position

Funktion

English
Deutsch
Français
Nederlands

Språk

Svenska
Japanese

Japanska

Engelska
Tyska
Franska

Holländska
Svenska

Menyblockering

Alla justeringsmöjligheter är låsta utom
denna funktion.

OSD Släcktid

3 5 15 30 45 sec
Du kan ställa in släcktid för OSD menyn
inom någon av ovanstående 5 val.

Problem / val Tryck på

För långt till vänster
För långt till höger

För lågt
För högt

På

Låsfunktionen upphävs.

Av

ANVÄNDA BILDSKÄRMEN 11

SVENSKA

Huvudmeny Undermeny

Val

Hjälp

Information

Hjälp

Av

På

Den inbyggda hjälptexten på skärmen
väljs bort.

Varje gång en undermeny valts, kommer den
inbyggda hjälptexten fram för att förklara
menyns innehåll och justeringsproceduren.

Modellbeteckningen, Serienummer och
nuvarande horisontella resp. vertikala
svepfrekvensen visas.

Återgå till Meny

Återgå till Huvudmenyn.

12 ANVÄNDA BILDSKÄRMEN

Återgå till Meny

Återgå till Huvudmenyn.

Denna funktion återställer användarens eventuella
ändringar till de ursprungliga frekvenserna. Följande
signalinställningar gjorda av användaren utöver
ursprungliga timingvärden förblir oförändrade:
H-Storlek V-Storlek Kantbuktn. Inåt
H-Position V-Position Trapetsoid

Återställer ursprungliga värden.

Eventuella ändringarna sparas
automatiskt i minnet när On Screen
Display försvinner.

Spara
Återgå

Auto

Undvik att bryta strömmen medan du använder
menyinställningarna.

Återställning

Obs!

Obs!

Funktion

SVENSKA

Även om bildskärmen är i strömbesparande läge så förbrukas ström. Slå av
strömbrytaren när inte skärmen används, t ex under natten och veckoslutet, för att
undvika onödig strömförbrukning.

STRÖMBESPARANDE FUNKTION

n

n

Det är möjligt att videosignalen från datorn kan vara på medan H- eller V-synkroniserade
signalen saknas. Under sådana förhållanden kanske inte den strömbesparande
funktionen fungerar korrekt.

n

Om två datorer är anslutna till bildskärmen, den ena till VIDEO IN 1-ingången och den
andra till VIDEO IN 2-ingången, kommer strömbesparingen att fungera endast om båda
datorerna uppfyller ovanstående krav.

Obs!

ANVÄNDA BILDSKÄRMEN 13

Power Management läge
När bildskärmen inte får någon H- alternativt V-synkroniseringssignal eller varken H- eller V­synkroniseringssignal, går bildskärmen i Power Management (Strömbesparingsläge) läge vilket
reducerar strömförbrukningen till mindre än 3W. Skärmen blir svart och strömindikatorn lyser
med orange lampa. Bilden återkommer 10 sekunder efter att du tryckt på någon tangent på
tangentbordet eller flyttat musen.

Bildskärmens strömbesparande funktion är anpassat till alla de krav som innefattas av ENERGY
STA R® och VESA DPMS. När den aktiveras reduceras automatiskt onödig strömförbrukning av
bildskärmen när du inte använder datorn.
För att använda funktionen behöver skärmen vara ansluten till en VESA DPMS-anpassad dator.
Det finns olika Power Management (Strömbesparingsläge) läge, vilka finns beskrivna nedan. De
inställningar som krävs, inklusive timerns inställning, görs av datorn.

n

0 3W 100%

STRÖMFÖR­BRUKNING

Grön

Orange

NORMAL MIDE

POWER MANAGEMENT LÄGE

Procedur

A

Tag bort signalkabeln från datorn eller stäng av datorn helt.

B

Sätt på bildskärmen.

Bildskärmen har en inbyggd diagnosfunktion. Bildskärmen kan automatiskt söka efter fel i
bildskärmen eller datorsignal om bild saknas och indikeringslampan för ström lyser grönt eller
orange - följ nedanstående procedur.

n

INBYGGD DIAGNOSFUNKTION

Diagnos resultat

A

En bild med färgstaplar visas:
Bildskärmen fungerar normalt. Sök efter felet i datorn.

B

En bild med färgstaplar visas ej:
Bildskärmen kan vara felaktig. Kontakta Din Återförsäljare eller Iiyama Service Center.

n

SVENSKA

14 FEL SÖK NIN G

FELSÖKNING

Om du får något problem med bildskärmen vidtar du nedanstående åtgärder för att försöka
rätta till felet.

1.

Utför de inställningar som finns beskrivna i “ANVÄNDA BILDSKÄRMEN” beroende på vad
problemet är.

2. Gå till nedanstående felsökningslista om du inte kan hitta ett lämpligt inställningsalternativ i
“ANVÄNDA BILDSKÄRMEN” eller om problemet kvarstår.

Om bildskärmen har något fel som inte finns beskrivet här nedan eller om du inte kan åtgärda
problemet, sluta använd bildskärmen och kontakta din återförsäljare för ytterligare hjälp.

3.

Problem

Kontrollera

Bildpositionen är
inte centrerad.

att datorns signaltiming är inom gränsvärdet för bildskärmen.

Skärmbilden är för
ljus eller för mörk.

Bilden skakar.

om det i närheten finns någon källa med starka magnetiska fält, t ex TV,
högtalare etc.
I så fall flyttar du dessa en bit bort från bildskärmen alternativt ändrar
skärmens position/riktning för att undvika magnetiska störningar.
att strömstyrkan är inom gränsvärdet för bildskärmen.
att datorns signaltiming är inom gränsvärdet för bildskärmen.
att korrigeringen av moaré fungerar ordentligt.

C

D

E

att datorns utdatanivå för videoutgång är inom gränsvärdet för
bildskärmen.
Skärmen kanske är för ljus på grund av skillnad mot datorns utdatanivå
för videoutgången. Är detta fallet justerar du bildkontrasten.

Bilden visas inte.

(Strömindikatorn
lyser inte.)

att elkabeln sitter ordentligt i kontakten.
att strömbrytaren är påslagen (ON).
att det finns ström i eluttaget. Prova med någon annan utrustning.

o
o
o

om den strömbesparande funktionen är aktiv, tryck i så fall på någon
tangent eller rör musen.
Öka bildkontrasten och/eller ljusstyrkan.
att datorn är påslagen (ON).
att signalkabeln är korrekt ansluten.
att datorns signaltiming är inom gränsvärdet för bildskärmen.

(Strömindikatorn
lyser orange.)

Skärmen är inte
synkroniserad.

att signalkabeln är korrekt ansluten.
att datorns signaltiming är inom gränsvärdet för bildskärmen.
att datorns utdatanivå för videoutgång är inom gränsvärdet för
bildskärmen.

A

B

(Strömindikatorn
lyser grönt.)

om den strömbesparande funktionen är aktiv, tryck på någon tangent
eller rör musen.
att datorn är påslagen (ON).
att signalkabeln är korrekt ansluten.
att datorns signaltiming är inom gränsvärdet för bildskärmen.

o

o
o
o
o

o

o
o
o

o
o
o

o

o

o

o
o
o

Se sidan 13 för INBYGGD DIAGNOSFUNKTION.

Se sidan 13 för INBYGGD DIAGNOSFUNKTION.

SVENSKA

Normalt på Diamondtron NF-CRT

Felplacerat bländargaller

Bländargallret till Diamontron NF-CRT, kan i vissa fall hamna fel på grund av skakningar eller
vibrationer under transport. Om du ser en svart vertikal linje på skärmbilden, slår du lätt med
handen mot skärmens ena sida. Om problemet kvarstår, följ nedanstående anvisningar.

Visa en vit skärmbild och studera problemområdet.
Visa en högvit bild som täcker problemområdet för att påverka skärmen med en stark, elektronisk
stråle. Vänta en stund tills felet har försvunnit.

Spjälltrådar

De två svaga horisontella linjer som syns på skärmbilden är egentligen skuggorna från ståltrådar
som kallas för spälltrådar. Alla Diamondtron NF-CRT är försedda med sådana trådar.

A
B

FE LSÖ KNI NG 1 5

SVENSKA

Obs!

SPECIFIKATIONER

16 BILAGA

BILAGA

22" (20,0" / 51cm synlig bildyta), Bländargallerets avstånd: 0,24mm,
Diamondtron NF-CRT, 90 graders avböjning,
kort varaktig fosforisering, antireflex- och antistatbehandlad

CRT

Höger / vänster: 45 grader vardera, upp: 11 grader, framåt: 5 grader

100-230 VAC, 50/60Hz, 1,8-0,85A
max 170W vid normal användning
Power Management läge: max 3W*

2

493 × 500 × 479mm / 19,4 × 19,7 × 18,9" (b × h × d), 29,5kg / 65lbs

Analog: 0,7Vp-p (standard), 75Ω, Positiv

Synkfrekvens
Videobandbredd

Ingångar
Plug & Play
Ingående ynksignal

Ingående videosignal
Antal lagrade signaler

Strömkälla
Strömförbrukning

Vrid- och lutningsvinkel

Dimensioner, nettovikt

Arbetsmiljö

Godkänd

TCO ’99, CE, TÜV-GS / MPR3(prEN50279) / ISO 9241-3/ISO 9241-7/
ISO 9241-8, PTB, FCC-B, UL/C-UL, DHHS, Department of Health (Canada)

Horisontell: 30,0-140,0kHz, Vertikal: 50-180Hz

D-Sub 15-stifts minikontakt × 2
VESA DDC2B™

Rekommenderad upplösning 1280 × 1024 vid 85Hz

Separat synk: TTL, positiv eller negativ
Sammansatt synk*1: TTL, positiv eller negativ
Synk vid grönt*1: 0,3Vp-p, negativ

Fabriksinställningar: 8, Användarinställningar: max 9

Ingående ljudsignal Max 0,7 Vrms
Högtalare 1 W x 2 (stereohögtalare)

Standard skärmstorlek 395mm (b) × 295mm (h) / 15,6" (b) × 11,6" (h)

Kontakt för hörlur ø 3,5 mm minikontakt

Uppfyller revision 1,1 Självförsörjande nav
Uppströms: serie B, Nedströms: serie A

USB-standard
Konnektor

Antal USB anslutningar

Kontakt för Ljudanslutnin ø 3,5 mm minikontakt

1 uppströms (för datorn), 4 nedströms (för kringutrustningar)

*1 Bildåtergivningen kan skilljas sig från angivna specifikationer till följd av varierande signaler från

olika datorsystem.

*2 Villkor: USB periferitillbehör eller ljudtillbehör är inte anslutna.

Drift:

luftfuktighet

-20 till 60°C / -4 till 140°F

temperatur

0 till 35°C / 32 till 95°F

10 till 80% (ej kondens)

5 till 90% (ej kondens)

luftfuktighet

Förvaring:

temperatur

435,7mm/17,2"

500mm/19,7"

493mm/19,4"

406mm/16,0"

304mm/12,0"

479mm/18,9"

64,3mm/2,5"

390MHz bildpunktklocka

SVENSKA

10

Indatasignal

Stift

9

Indatasignal

* I enlighet med VESA DDC.

KONTAKTERNAS STIFTADRESSER

D-sub 15-stifts
minikontakt

3

Röd video

Grön video / synk vid grön

8

1
2

4
5
6
7

Stift

Blå video

Grön video jord
Blå video jord

11

12

Datalinje (SDA) *

13

Jord

Jord

H-synk / HV-synk
V-synk

15

14

Röd video jord

Klocklinje (SCL) *

FÖRINSTÄLLDA VÄRDEN

Nedanstående tabell visar de förinställda värdena från fabriken.

Ytterligare justeringar av de fabriksinställda värdena kan behövas eftersom signaltiming
varierar beroende på vilken typ av grafikkort du använder.

Obs!

BILAGA 17

Positiv

Positiv

Positiv

Negativ

Negativ

1280×1024 @85Hz

1024×768 @85Hz

800×600 @85Hz

640×480 @85Hz

640×480 @60Hz

85,0Hz

68,68kHz

Synkpolaritet

Vertikal

frekvens

Horisontell

frekvens

Beteckning VESA Timing

Positiv

43,27kHz Negativ
53,67kHz 85,1Hz Positiv

85,0Hz

91,15kHz 85,0Hz Positiv

PositivPositiv85,0Hz 106,25kHz

1600×1200 @85Hz

H

V

31,47kHz 59,9Hz Negativ1
2
3
4
5
6

PositivPositiv85,0Hz 128,52kHz

1920×1440 @85Hz

7

PositivPositiv85,0Hz 137,02kHz

2048×1536 @85Hz

8
