Dank u, dat u voor deze iiyama LCD
monitor heeft gekozen.
Wij raden u aan een paar minuten
de tijd te nemen om deze korte maar
complete handleiding zorgvuldig door te
lezen, voordat u de monitor installeert
en inschakelt. Bewaar deze handleiding
om later als referentie te gebruiken.
CONFORMITEITSVERKLARING CE-MARKERING
Deze LCD monitor voldoet aan de eisen van EG/EU-richtlijn 2004/108/EG “EMC-richtlijn”,
2006/95/EG “Richtlijn ten aanzien van laagspanning” en 2011/65/EU “RoHS-richtlijn”.
Let op!
Dit is een “klasse-A” apparaat en zou in een thuisomgeving radio-interferentie kunnen
veroorzaken. Indien dit het geval is dient u hiertegen afdoende maatregen te nemen.
IIYAMA CORPORATION: Wijkermeerstraat 8, 2131 HA Hoofddorp, The Netherlands
NEDERLANDS
Wij behouden ons het recht voor om specifi caties zonder voorafgaand bericht te wijzigen.
Alle handelsmerken die in deze gebruikershandleiding worden gebruikt zijn het eigendom van de respectieve
eigenaars daarvan.
INHOUDSOPGAVE
VEILIGHEIDSVOORSCHRIFTEN ........................................................1
VOORZORGSMAATREGELEN ......................................................1
SPECIALE OPMERKINGEN OVER LCD MONITOREN.................3
KLANTENSERVICE ........................................................................4
REINIGING ......................................................................................4
VOORDAT U DE MONITOR GEBRUIKT .............................................5
EIGENSCHAPPEN .........................................................................5
DE INHOUD VAN HET PAKKET CONTROLEREN.........................5
HET UITPAKKEN ............................................................................6
SPECIALE OPMERKING M.B.T. GEBRUIK VAN HET TOUCH-
PANEEL: ProLite TH4264MIS .........................................................6
BEDIENINGSELEMENTEN EN AANSLUITINGEN : MONITOR.....7
INSTALLATIE ..................................................................................9
BEDIENINGSELEMENTEN EN AANSLUITINGEN :
AFSTANDSBEDIENING ................................................................11
DE AFSTANDBEDIENING GEREED MAKEN ..............................12
BASISBEDIENING .......................................................................13
DE MONITOR AANSLUITEN ........................................................16
INSTELLING VAN DE COMPUTER ..............................................18
DE MONITOR GEBRUIKEN ..............................................................19
INHOUD VAN HET AANPASSINGSMENU ...................................21
SCHERMAANPASSINGEN ...........................................................29
ENERGIEBEHEER .......................................................................32
PROBLEMEN OPLOSSEN ................................................................33
RECYCLE-INFORMATIE ...................................................................34
BIJLAGE .............................................................................................35
SPECIFICATIES : ProLite TH4264MIS .........................................35
SPECIFICATIES : ProLite LH4264S .............................................36
AFMETINGEN ...............................................................................37
ONERSTEUNDE TIMING .............................................................38
PICTURE EN PICTURE OVERZICHT ..........................................39
NEDERLANDS
Wij bevelen recycling van gebruikte produkten aan. Neemt u hiervoor contact
op met uw dealer of het iiyama service center. Informatie over recycling kunt u
verkrijgen via het internet op het volgende adres: http://www.iiyama.com
U kunt vanuit hier toegang verkrijgen tot de web pagina’s van verschillende landen.
VEILIGHEIDSVOORSCHRIFTEN
VOORZORGSMAATREGELEN
WAARSCHUWING
GEBRUIK DE MONITOR NIET ALS U PROBLEMEN VERMOEDT
Als u abnormale verschijnselen opmerkt, zoals rook, vreemde geluiden of dampen, moet u
onmiddellijk de stekker van de monitor uit het stopcontact halen en contact opnemen met uw dealer
of met iiyama. Het is erg gevaarlijk de monitor nog langer te gebruiken, dit kan brand of elektrische
schokken veroorzaken.
VERWIJDER NOOIT DE BEHUIZING
Binnen in de monitor bevinden zich hoogspanningscircuits. Als u de behuizing verwijdert, loopt u het
risico op brand of elektrische schokken.
PLAATS GEEN VOORWERPEN IN DE MONITOR
Plaats geen voorwerpen in de monitor en mors geen vloeibare stoffen zoals water in de monitor.
Als dit per ongeluk toch gebeurt, moet u onmiddellijk de stekker van uw monitor uit het stopcontact
halen en contact opnemen met uw dealer of met iiyama. Als u de monitor gebruikt terwijl er zich een
voorwerp in bevindt, kan dit brand, elektrische schokken of schade veroorzaken.
PLAATS DE MONITOR OP EEN VLAK, STABIEL OPPERVLAK
De monitor kan, als hij valt of gevallen is, letsel veroorzaken.
GEBRUIK DE MONITOR NIET IN DE BUURT VAN WATER
Gebruik de monitor niet op een plaats waar er water op de monitor terecht kan komen. Dit kan brand
of elektrische schokken veroorzaken.
GEBRUIK DE OPGEGEVEN VOEDING
Zorg ervoor dat u de monitor alleen gebruikt met de opgegeven voeding. Gebruik van de onjuiste
voeding zal defecten veroorzaken en kan brand of elektrische schokken tot gevolg hebben.
BESCHERM DE KABELS
Trek niet aan het netsnoer of de signaalkabel. Zorg ervoor dat deze kabels niet worden geknikt
en dat de monitor of andere zware voorwerpen niet op de kabels worden geplaatst. Als een kabel
beschadigd is, kan dat brand of elektrische schokken tot gevolg hebben.
ONGUNSTIGE WEERSOMSTANDIGHEDEN
Het is raadzaam om de monitor niet te gebruiken tijdens zware storm. De herhaalde
stroomonderbrekingen kunnen defecten veroorzaken. Het is ook raadzaam om tijdens deze
omstandigheden de stekker niet aan te raken omdat dit elektrische schokken kan veroorzaken.
VEILIGHEIDSVOORSCHRIFTEN 1
NEDERLANDS
PAS OP
PLAATSING
Zet de monitor niet op een plaats waar plotselinge temperatuurschommelingen kunnen optreden, of
in vochtige, stoffi ge of rokerige ruimten. Dit kan brand, elektrische shokken of schade veroorzaken.
Vermijd ook ruimten waar de zon of ander licht rechtstreeks op de monitor kan schijnen.
PLAATS DE MONITOR NIET OP EEN GEVAARLIJKE PLEK
Als de monitor niet op een geschikte positie geplaatst is kan de monitor omvallen en letsel tot gevolg
hebben. Zorg er ook voor dat er geen zware voorwerpen op de monitor geplaatst worden en zorg
ervoor dat kinderen niet aan de kabels kunnen trekken en daardoor letsel oplopen.
ZORG VOOR EEN GOEDE VENTILATIE
Er zijn ventilatie-openingen aangebracht om te voorkomen dat de monitor oververhit raakt. Als de openingen
worden afgedekt of als er een voorwerp in de buurt van de openingen wordt geplaatst kan brand ontstaan.
Plaats de monitor in verband met de luchtcirculatie ten minste 10 cm (4 inches) van de muur af. Verwijder de
kantelvoet niet als u de monitor gebruikt. Als de voet wordt verwijderd, zullen alle ventilatie-openingen aan de
achterzijde van de behuizing worden geblokkeerd en zal de monitor oververhit raken. Hierdoor kan brand of
schade ontstaan. Als u de monitor gebruikt terwijl deze achterover is gekanteld, op zijn zij ligt of ondersteboven
staat, of als de monitor op vloerbedekking of een zachte ondergrond geplaatst wordt, kan ook schade ontstaan.
HAAL DE STEKKERS LOS ALS U DE MONITOR VERPLAATST
Zet de monitor uit en haal de stekker uit het stopcontact en zorg ervoor dat de signaal kabel niet aangesloten
zijn als u de monitor verplaatst. Anders kan dit brand of elektrische schokken tot gevolg hebben.
NEDERLANDS
HAAL DE STEKKER UIT HET STOPCONTACT
Om ongelukken te voorkomen is het raadzaam om de stekker van de monitor uit het stopcontact te
halen als u de monitor lange tijd niet gebruikt.
TREK AAN DE STEKKER, NIET AAN HET SNOER
Als u het netsnoer of de signaalkabel wilt verwijderen, moet u het snoer altijd bij de stekker
vastpakken. Trek nooit aan de kabel zelf, dit kan brand of elektrische schokken veroorzaken.
RAAK DE STEKKER NIET MET NATTE HANDEN AAN
Het in of uit het stopcontact halen van de stekker met natte handen kan elektrische veroorzaken.
ALS U DE MONITOR OP UW COMPUTER PLAATST
Zorg ervoor dat de computer sterk genoeg is om het gewicht van de monitor te dragen, dit schade
aan uw computer veroorzaken.
NIET GEDURENDE 24 AANEENGESLOTEN UREN GEBRUIKEN
Deze monitor is namelijk niet gemaakt voor continue gebruik.
OVERIGE
ERGONOMISCHE AANBEVELINGEN
Om vermoeide ogen te voorkomen, moet u de monitor niet gebruiken tegen een lichte achtergrond
of in een donkere ruimte. Voor optimaal comfort moet u de monitor net onder het oogniveau
plaatsen en moet de afstand tussen uw ogen en de m onitor 40-60 cm zijn. Als u langere tijd achter
de monitor zit is het raadzaam om 10 minuten per uur rust te nemen. Continue kijken naar het
beeldscherm kan vermoeidheid van de ogen veroorzaken.
2 VEILIGHEIDSVOORSCHRIFTEN
SPECIALE OPMERKINGEN OVER LCD MONITOREN
De volgende verschijnselen zijn normaal en geven geen probleem aan:
OPMERKING
Als u de LCD-monitor voor de eerste keer aanzet, kan het voorkomen dat het
beeld niet in het weergavegebied past van het type computer dat u gebruikt. In
dat geval moet u de beeldpositie instellen.
Wegens de aard van het fl uorescentielicht kan het scherm in het begin fl ikkeren.
Schakel de monitor met de Power-schakelaar uit en vervolgens weer aan in om
dit te verhelpen.
Het kan zijn dat de helderheid niet over het hele scherm gelijk is. Dit is afhankelijk
van het patroon dat u voor het bureaublad gebruikt.
Als gevolg van de aard van het LCD scherm is het mogelijk dat er een nabeeld
van het vorige scherm blijft staan na verandering van het beeld, wanneer
hetzelfde beeld enkele uren zichtbaar is. In dit geval wordt het scherm langzaam
hersteld door het beeld te veranderen of de LCD voor enkele uren uit te zetten.
Neem contact op met uw dealer of met het iiyama-onderhoudscentrum voor
vervanging van het fluorescentielicht als het scherm donker is, flikkert of niet
oplicht. Probeer het nooit zelf te vervangen.
Gebruiksvoorwaarden van onze producten
(1) In geval van een continue weergave van een stilstaand beeld, wordt dringend
een regelmatige invoer van bewegend beeld aangeraden.
(2) Wij raden u aan regelmatig de achtergrond-kleur en -afbeelding te veranderen.
(3) Aangeraden wordt de continue bedrijfsduur van 18 uur/dag niet te overschrijden
(IRFM functie AAN). Indien de IRFM functie UIT-geschakeld is, dan de continue
bedrijfsduur van 12 uur/dag niet te overschrijden.
(4) Na een lange continue bedrijfsduur adviseren we u de volgende acties in acht te
nemen:
I. Activeer de screensaver (bewegend beeld of een zwarte achtergrond)
II. Schakel voor een korte periode het systeem uit.
(5) Gebruik het LCD-scherm niet in een afgesloten ruimte (bijv. een kast).
Onvoldoende ventilatie kan leiden tot oververhitting.
(6) Een actieve ventilatie-koeling is bij langere bedrijfsduur aanbevolen, vooral bij de
LCD-monitoren met een hoge helderheid.
Is niet ontworpen voor buiten-gebruik.
Is niet ontworpen voor gebruik in Skyface-positie (liggend)
Indien een langere dan meegeleverde kabel gebruikt wordt, dan kan dit leiden tot
beeldkwaliteit-verlies. De touch-functie wordt niet gegarandeerd bij het gebruik
van een USB-kabel die langer is dan 3m.
NEDERLANDS
VEILIGHEIDSVOORSCHRIFTEN 3
KLANTENSERVICE
OPMERKING
REINIGING
WAARSCHUWING
PAS OP
OPMERKING
NEDERLANDS
BEHUIZING
LCD
SCHERM
Het fluorescentielicht dat in de LCD-monitor wordt gebruikt, zal na enige tijd
moeten worden vervangen. Voor de garantiebepalingen met betrekking tot dit
product kunt u contact opnemen met het dichtstbijzijnde iiyama service center.
Als u het apparaat voor onderhoud moet retourneren en u de originele verpakking
niet meer hebt, moet u het apparaat niet in een andere verpakking versturen.
Neem contact op met de dichtstbijzijnde iiyama vestiging of dealer voor advies of
vervangende verpakking.
Als er tijdens het schoonmaken voorwerpen of vloeistoffen in de monitor terecht
komen, moet u onmiddellijk de stekker uit het stopcontact halen en contact
opnemen met uw dealer of met iiyama.
Zet om veiligheidsredenen de monitor uit en haal de stekker uit het stopcontact,
voordat u de monitor gaat reinigen.
Zorg ervoor dat u de beschermlaag van het LCD scherm niet beschadigt door met
een hard voorwerp te krabben of te wrijven.
Gebruik nooit een van de volgende oplosmiddelen. Hiermee beschadigt u de
behuizing en het LCD scherm.
Verdunner Benzine Schurende reinigingsmiddelen
Spray-reiniger Was Zuur of alkalisch oplosmiddel
Als de behuizing gedurende een lange periode contact maakt met een product
van rubber of plastic, kan dit de verf van de behuizing aantasten.
Vlekken kunt u verwijderen met een doek die licht bevochtigd is met een mild,
reinigend oplosmiddel. Veeg de behuizing vervolgens met een zachte droge doek af.
Periodiek reinigen met een zachte droge doek wordt aanbevolen.
Gebruik geen tissue papier etc. omdat deze het LCD scherm beschadigen.
4 VEILIGHEIDSVOORSCHRIFTEN
VOORDAT U DE MONITOR GEBRUIKT
EIGENSCHAPPEN
Ondersteunt resoluties tot 1920 x 1080
Hoog contrast 1000:1 (Standaard: Zonder Touch-panel) / Helderheid 400cd/m
(Standaard: Zonder Touch-panel)
Digital Character Smoothing
Automatische instelling
Stereo luidsprekers
2 x 12W stereo luidsprekers
Plug & Play voldoet aan VESA DDC2B
Functioneert met Windows
Energiebeheer (voldoet aan VESA DPMS)
Voldoet aan de VESA montagestandaard (400mm×200mm)
DE INHOUD VAN HET PAKKET CONTROLEREN
De volgende accessoires zitten in het pakket. Controleer of deze zijn meegeleverd bij de monitor. Als
iets ontbreekt of beschadigd is, neemt u contact op met uw Iiyama dealer of plaatselijk Iiyama kantoor.
Stroomkabel*
USB-kabel
iiyama Logo Sticker
1
®
95/98/2000/Me/XP/Vista/7/8
VGA(D-sub) signaalkabel DVI-D signaalkabel
afstandsbediening
Veiligheidsinstructies
Touch-pen*
Quick Guide handleiding
2
2
NEDERLANDS
PAS OP
*1 De classifi catie van de stroomkabel die wordt geleverd in gebieden met 120V is
10A/125V. Als in uw regio een hogere spanning gebruikelijk is, dan moet een
stroomkabel met een classifi ciatie 10A/250V worden gebruikt. De garantie gaat
echter verloren in geval van problemen of schade die veroorzaakt is door een
stroomkabel die niet is geleverd door iiyama.
2
Bijgeleverd voor ProLite TH4264MIS.
*
VOORDAT U DE MONITOR GEBRUIKT 5
HET UITPAKKEN
Zorg voorafgaand aan het uitpakken voor een stabiele, vlakke en schone ondergrond in de
nabijheid van een wandcontactdoos. Zet de monitordoos rechtop en open de bovenzijde voordat
u de bovenste bescherming verwijdert.
Verwijder het handvat.
Verwijder de bovenste bescherming en neem
de accessories en de monitor uit.
Knijp het middenstuk in en
trek naar buiten.
PAS OP
Verplaats de monitor met minstens 2 personen. Indien u dit dringend
advies niet in acht neemt kan er lichamelijke en materiele schade
onstaan. Bij verplaatsing altijd de handvatten aan de monitor
gebruiken.
SPECIALE OPMERKING M.B.T. GEBRUIK VAN HET TOUCH-PANEEL:
NEDERLANDS
ProLite TH4264MIS
PAS OP
Er kan blijvende schade ontstaan indien een puntig of scherp voorwerp op de touch-laag wordt
gebruikt.
Let op: Indien hierdoor schade ontstaat kan het het recht op garantie vervallen.
Wij raden u aan uw vinger of een kunststof Stylus-pen te gebruiken (punt RO.8 of hoger).
6 VOORDAT U DE MONITOR GEBRUIKT
BEDIENINGSELEMENTEN EN AANSLUITINGEN : MONITOR
<Bedieningspaneel aan zijkant>
VIDEO
SOURCE
/ -
/ +
ENTER/SOURCE Bevestig/Signaalkeuze-toets
MENU Menu-toets
Omlaag-knop
Omhoog-knop
/ - Links / - -knop
/ + Rechts / + -knop
Aan/Uit-schakelaar
<Vooraanzicht>
Groen
Rood
Aan/uit
indicatie
Uit
Normaal gebruik
LED knippert :
Energiebeheer (Energiebesparing : Laag)
LED aan : Monitor uitgezet met de draadloze òf met de
bekabelde afstandbediening.
(Energiebesparing : Hoog)
Uitgeschakeld
Als u “uit” selecteert in het OSD-menu bij LED aan/uit,
dan wordt de oranje kleurige LED uitgeschakeld, zelfs
als de monitor aangezet wordt.
Remote Sensor Sensor voor afstandsbediening
Omgevingslicht Sensor
Neemt de licht-intensiteit rond de monitor waar en past de
panel-helderheid aan indien deze functie is ingeschakeld.
VOORDAT U DE MONITOR GEBRUIKT 7
NEDERLANDS
<Achterkant>
<Rechterkant>
RS232C OUT D-SUB 9pin
RS232C IN D-SUB 9pin
NEDERLANDS
COMPONENT VIDEO
(VIDEO IN)
RCA G/B/R Component Video aansluiting
S-Video Mini Din 4pin
AV OUT BNC Video
AV IN BNC
VGA OUT D-SUB mini 15pin D-SUB mini 15pin aansluiting
VGA IN D-SUB mini 15pin D-SUB mini 15pin aansluiting
AUDIO IN1 (PC Audio In) Mini Jack
AUDIO IN2 RCA L/R
AUDIO OUT RCA L/R
SPEAKERS OUT Jack Aansluiting externe speakers
USB* USB USB Touch-Connector
AC SWITCH
(ON) / (OFF)
MAIN POWER Aan/uit schakelaar
AC IN AC-INLET
AC OUT AC-OUTLET
SPEAKERS Luidsprekers
RJ45 RJ45 RJ45 -aansluiting
DisplayPort (DP) DisplayPort DisplayPort -aansluiting
HDMI HDMI
DVI DVI-D 24pin DVI-D 24pin aansluiting
* Alleen beschikbaar voor ProLite TH4264MIS.
8 VOORDAT U DE MONITOR GEBRUIKT
RS232C-aansluiting
RS232C-aansluiting
S-Video-aansluiting
-aansluiting
Video
-aansluiting
Audio-aansluiting
Audio-aansluiting
Audio-uitgang aansluiting
Gniazdo zasilania prądem przemiennym
(AC-IN)
Stroomaansluiting (AC-OUT)
HDMI-aansluiting
INSTALLATIE
PAS OP
Volg de instructies van het gebruikte type ophangbeugel. Laat service-handelingen door
gekwalifi ceerd personeel uitvoeren.
Verplaats de monitor met minstens 2 personen.
Overtuig uzelf voordat u gaat installeren, dat de betreffende muur bestand is tegen het gewicht
van de te installeren monitor met de te gebruiken beugel.
[VESA MUURBEUGEL]
Beugelstation
L
WAARSCHUWING
Als u de VESA muurbeugel gebruikt hou dan rekening met de dikte van het beugelstation, Draai de
M6 schroef aan met de tussenring gebruik de “L” lengte van 8mm om de monitor vast te maken.
Als u de schroef er verder in draait kan dat elektrische schokken of schade veroorzaken door het in
contact komen met de elektrische onderdelen binnen in de monitor.
Schroef
Chassis
NEDERLANDS
VOORDAT U DE MONITOR GEBRUIKT 9
[Aandachtspunt bij installatie]
Deze optische touch-interface maakt gebruik van infrarood licht en sensitieve sensoren om
aanraking te registreren.
Indien geval er licht op het scherm schijnt dat veel infrarood bevat kan dit de touch-functie
beïnvloeden.
Installeer met aandacht om touch-nauwkeurigheid te garanderen.
Intens licht / refl ecterend licht / smalle/brede lichtbundel / (in-)direct zonlicht door glas. / De monitor
niet pal onder een lichtbron plaatsen.
Lichttbron
*Alleen beschikbaar voor ProLite TH4264MIS.
Lichttbron
Voorkant Voorkant
Kant
NEDERLANDS
[De monitor roteren]
De monitor is zo ontworpen dat deze de landscape- stand gebruikt kan worden.
Beschikbaar
A
Landscape
Kant
A
Portrait
Ramen
Niet beschikbaar
Direct
zonlicht
Lichttbron
A
A
10 VOORDAT U DE MONITOR GEBRUIKT

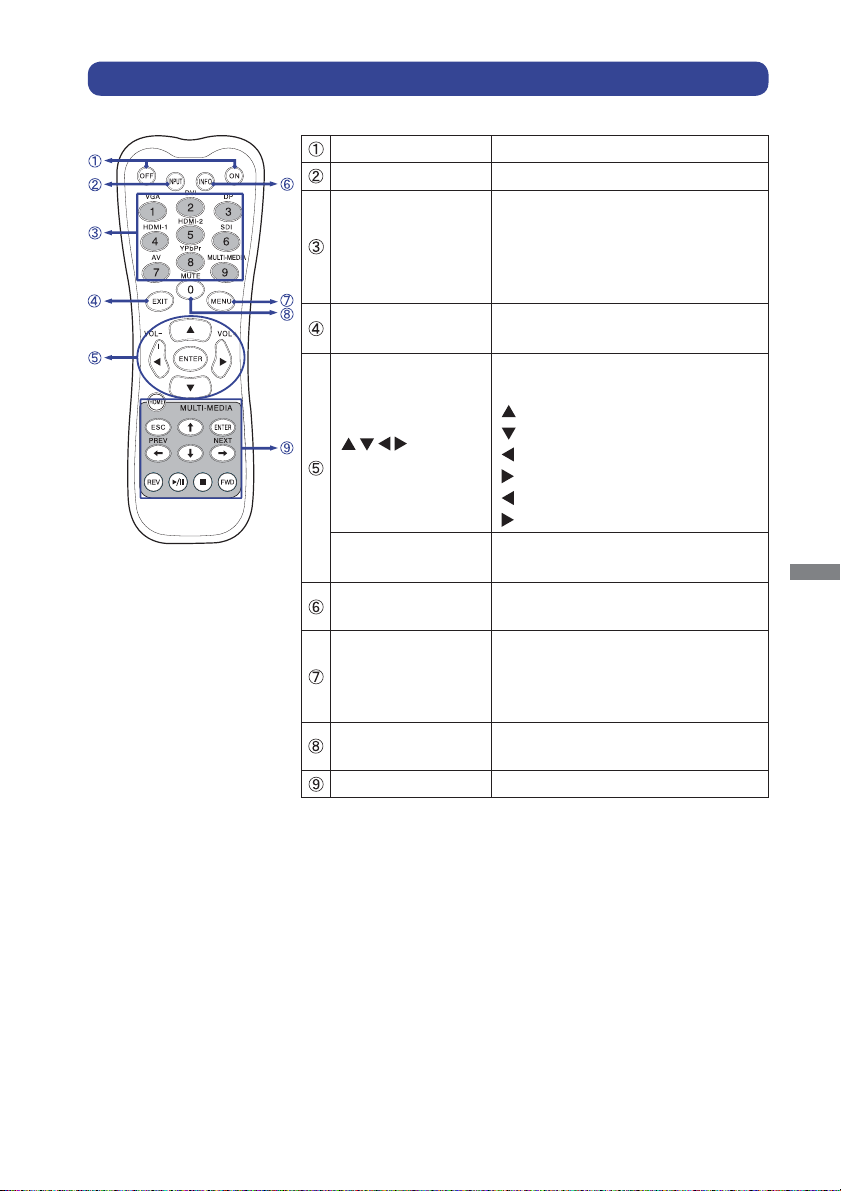

BEDIENINGSELEMENTEN EN AANSLUITINGEN : AFSTANDSBEDIENING
ON/OFF Schakelt de monitor aan of uit.
INPUT Kiest de bron.
Functioneert als signaalbron-selector
Number (1-9) / Input
source
EXIT
ENTER
INFO
MENU
Number (0)/ MUTE
MULTI-MEDIA Niet van toepassing op dit model.
indien Menu niet wordt getoond.
HDMI-2, SDI en MULTI-MEDIA
funkties zijn niet beschikbaar bij deze
monitor.
Keert terug naar vorige menu of sluit
het OSD-menu af.
Navigeert door de submenu’s en
instellingen.
: Omhoog-knop
: Omlaag-knop
: Links-knop
: Rechts-knop
(VOLUME-): Zet het geluid zachter.
(VOLUME+): Zet het geluid harder.
Bevestigt uw keuze of bewaard uw
keuzes.
Laat bron- en resolutie-informatie
zien.
Laat het OSD-menu op de monitor
zien. Indien dit OSD-menu al getoond
wordt, dan leidt deze knop u naar de
voorafgaande sub-menu.
Zet de MUTE-funktie aan of uit indien
MENU niet wordt getoond.
NEDERLANDS
VOORDAT U DE MONITOR GEBRUIKT 11
DE AFSTANDBEDIENING GEREED MAKEN
Voor ingebruikname van de afstandbediening de 2 batterijen plaatsen.
PAS OP
Gebruik voor de afstandsbediening geen andere batterijen dan degene die in deze handleiding
worden genoemd. Gebruik in de afstandsbediening geen oude en nieuwe batterijen tegelijk. Zorg
dat de polen overeenkomen met de “+” en “-” aanduidingen in de batterijbehuizing. Gebarsten
batterijen of elektrolyten uit batterijen kunnen vlekken, brand of letsel veroorzaken.
Schuif het batterijklepje terug in de richting van de pijl en verwijder de batterijen.
Plaats twee AAA-batterijen met de +/-polen op de aangegeven wijze (staat op de
afstandbediening).
NEDERLANDS
Batterij x 2 (Niet inbegrepen)
Herplaats de batterij-klep en schuif deze weer dicht.
OPMERKING
Vervang de batterijen als de afstandsbediening vlakbij de monitor niet werkt. Gebruik
AAA droge batterijen.
Gebruik de afstandsbediening door hiermee te wijzen naar de sensor op de monitor.
Deze monitor werkt alleen als u de meegeleverde afstandsbediening gebruikt.
Het gebruik van andere typen afstandsbediening heeft geen zin.
Lever uw batterijen in bij een milieu-inzamelpunt.
12 VOORDAT U DE MONITOR GEBRUIKT
BASISBEDIENING
Het aanzetten van de monitor
De monitor is AANGEZET en de power-indicator wordt groen als u de “aan/uit”-knop op uw
afstandbediening heeft ingedrukt. De monitor is UITGESCHAKELD en de aan/uit-indicator wordt
nu rood als u de aan/uit knop op uw afstandbediening heeft ingedrukt.
OPMERKING
Zelfs indien de monitor, middels het powermanagement of de aan/uit-schakelaar, is uitgezet vraagt
de monitor een minime hoeveelheid energie. Haal de stroomkabel uit de wandcontactdoos als u ook
dat verbruik wilt voorkomen.
[Afstandsbediening] [Monitor]
VIDEO
SOURCE
/ -
/ +
NEDERLANDS
Het tonen van instellingen-menu
De menupagina verschijnt op het scherm als u op de MENU-knop indrukt op de monitor of de
afstandsbediening drukt.
De menupagina verdwijnt als u opnieuw op de EXIT-knop op u afstandbediening drukt.
[Monitor]
VIDEO
SOURCE
/ -
/ +
[Afstandsbediening]
VOORDAT U DE MONITOR GEBRUIKT 13
De cursor vertikaal verplaatsen
Selecteer de gewenste optie middels de “ / ”-knop terwijl het betreffende menu wordt getoond.
[Afstandsbediening] [Monitor]
VIDEO
SOURCE
/ -
/ +
NEDERLANDS
De cursor horizontaal verplaatsen
Selecteer de gewenste optie of instelling middels de “ / ”-knop terwijl het betreffende menu
wordt getoond.
VIDEO
SOURCE
/ -
/ +
14 VOORDAT U DE MONITOR GEBRUIKT
[Afstandsbediening] [Monitor]
Het volume aanpassen
Druk op de “ / ”-knop op uw afstandbediening als er geen menu-pagina getoond wordt.
[Monitor]
VIDEO
SOURCE
/ -
/ +
Een signaalbron kiezen
[Afstandsbediening]
U schakelt tussen signaalbronnen door op de monitor telkens op de “Source”-knop te drukken.
Ook kunt u als volgt middels de afstandbediening van signaalbron wisselen:
NEDERLANDS
[Afstandsbediening] [Monitor]
VIDEO
SOURCE
/ -
/ +
VOORDAT U DE MONITOR GEBRUIKT 15
DE MONITOR AANSLUITEN
Controleer of zowel computer als monitor zijn uitgeschakeld.
Sluit de computer aan op de monitor met de signaalkabel.
Sluit de computer aan op de monitor met de USB-kabel. *
Sluit de stroomkabel eerst op de monitor aan en vervolgens op de stroombron.
De monitor (Aan/uit schakelaar en Aan/uit knop) en computer kunnen nu aangezet worden.
OPMERKING
De signaalkabel voor het aansluiten van computer en monitor kan verschillen,
afhankelijk van het type computer. Een onjuiste verbinding kan zowel monitor
als computer ernstig beschadigen. De bij de monitor geleverde kabel is voor een
standaard aansluiting. Als een speciale kabel nodig is neemt u contact op met
uw iiyama-dealer of plaatselijk iiyama-kantoor.
Voor aansluiting op Macintoshcomputers, neemt u contact op met uw iiyama-
dealer of plaatselijk iiyama-kantoor voor aanschaf van een geschikte adapter.
Zorg ervoor dat u de schroeven van de signaalaansluitingen goed vastdraait.
Sluit de RS232C- en USB kabel niet gelijktijdig op uw computer aan. U kunt deze
niet gelijktijdig gebruiken.*
Wacht 5 seconden nadat de USB-kabel aangesloten is waarna de touch-
interface klaar is voor gebruik. De touch-interface kan bediend worden met uw
stylus, vinger of elk ander (niet krassend en pen-gelijkend) voorwerp.*
NEDERLANDS
[Voorbeeld van aansluiting]
DVI-D
Signaalkabel
(Bijgeleverd)
VGA(D-sub)
Signaalkabel
(Bijgeleverd)
DisplayPortkabel
(Niet inbegrepen)
HDMIkabel
(Niet
inbegrepen)
* Alleen beschikbaar voor ProLite TH4264MIS.
16 VOORDAT U DE MONITOR GEBRUIKT
Computer
Audio-visueel
randapparatuur ...etc.
Audiokabel
(Niet inbegrepen)
USB kabel(Bijgeleverd)*
<Achterkant>
Netsnoer
(Bijgeleverd)
[ Voorbeeld van een aansluiting met randapparatuur ]
PAS OP
Zet, om een elektrische schok of beschadiging te voorkomen, de aan/uit-schakelaar uit en koppel
de monitor en randapparatuur los voordat u het apparaat aansluit.
OPMERKING
Zie ook de gebruikershandleiding voor de randapparatuur.
Zorg dat u de benodigde kabels in uw bezit hebt.
Red
Blue
Green
Red
Red
White
White
NEDERLANDS
Red
Red
Black
Black
VOORDAT U DE MONITOR GEBRUIKT 17
INSTELLING VAN DE COMPUTER
Signaaltiming
Verander de waarde in de gewenste signaaltiming zoals aangegeven op pagina 38:
ONERSTEUNDE TIMING.
Windows 95/98/2000/Me/XP/Vista/7/8 Plug & Play
De iiyama lcd-monitor voldoet aan de DDC2B van de VESA-standaard. De Plug & Play functie
werkt op Windows 95/98/2000/Me/XP/Vista/7/8 door de monitor aan te sluiten op een computer
die DDC2B ondersteunt via de geleverde signaalkabel.
Bij installatie op Windows 95/98/2000/Me/XP: Wellicht heeft uw computer het monitor
informatiebestand voor monitors van iiyama nodig. Dit kan via internet worden verkregen via:
http://www.iiyama.com
Voor extra informatie over het downloaden van het stuurprogramma voor uw
OPMERKING
Procedure om de monitor aan te zetten
Zet de Monitor eerst aan, pas dan de computer.
MULTI-TOUCH : ProLite TH4264MIS
Deze monitor voldoet aan de DDC2B VESA-standaard (Plug&play compliant)
NEDERLANDS
De Multi-touch functie wordt door Windows7/8 ondersteund indien de monitor middels USB met
de DDC2B-compliant computer is aangesloten.
Multi-touch support operation system : ProLite TH4264MIS
Microsoft Windows XP (64 bit en 32 bit)
Microsoft Windows Vista (64 bit en 32 bit)
Microsoft Windows 7 (64 bit en 32 bit)
Microsoft Windows 8 (64 bit en 32 bit)
Mac OS X V10.4 en latere versies
Linux (2.6x) en latere versies
Niet ondersteund onder Windows 2000 en eerdere versies.
Standaard muis*
Multi-touch opties d.m.v. uw
vingers of stylus-pen*
Windows7 gestures*
*1 Standaard muis (klik, dubbel-klik en rechts-klik)
2
Multi-touch opties d.m.v. uw vingers of stylus-pen
*
(klik, sleep, selecteer, dubbel-klik, rechts-klik en visuele terugkoppeling)
3
*
Windows7 Multi-touch gestures
4
Windows 7 - Starter en Home Basic versie
*
5
*
Windows 7 - Home Premium, Professional, Enterprise en Ultimate versies
touchscreen kunt u ook terecht op bovenstaande internetpagina.
Stuurprogramma's voor monitors zijn meestal niet nodig op besturingssystemen
voor Macintosh of Unix. Wilt u meer informatie, neem dan eerst contact op met
uw computerdealer.
Windows8 Windows7*5Windows7*4Vista XP Mac OSX Linux
1
2
3
18 VOORDAT U DE MONITOR GEBRUIKT
DE MONITOR GEBRUIKEN
De iiyama LCD-monitor is voor het beste beeld ingesteld op de ONDERSTEUNDE TIMING die
op pagina 38 te zien is. U kunt het beeld zelf aanpassen via de knoppen zoals hieronder is
aangegeven. Voor meer details, zie pagina 29 voor SCHERMAANPASSINGEN.
Druk op de Knop MENU om de On Screen Display functie in te schakelen. Extra
A
menu-items kunnen worden opgeroepen met de
Beeld
Beeldmodus Standaard
Backlight 5
Contrast 88
Helderheid 43
Verzadiging 50
Fase 25
Scherpte 5
Kleurtemperatuur
Ruis reductie Midden
Film-modus Auto
Reset
:Verplts
Selecte er de te wijzigen menu-optie d.m.v. de
B
menu te komen. Met de
Druk nogmaals op de Knop
C
/ -toets gaat u vervolgens naar het gewenste item.
ENTER
:Openen
of ENTER. Gebruik de / toetsen om de gewenste
aanpassing of instelling te maken.
Druk op de knop EXIT om het menu te verlaten, en de gemaakte instellingen worden
D
automatisch opgeslagen.
Wilt u bijvoorbeeld de verticale positie aanpassen, selecteer dan het menu-item "Beeldscherm".
Selecteer vervolgens "Beeldinstellingen" met de
Posite" met de
/ toetsen.
de
Gebruik vervolgens de
toetsen. Druk nogmaals op de Knop . Selecteer vervolgens V. Positie met
/ toetsen om de instelling van de verticale positie te veranderen. De
V-positie van het algehele beeldscherm verandert dan terwijl u dit doet.
Beeldscherm
PAP instellingen
Videowand
Aspect
Beeldinstellingen
Stilstaand beeld
Touch functie
Volledig
Uit
Aan
/ toetsen.
Neutraal
EXIT
:Sluit
of ENTER-toets om in het betreffende
/ toetsen. Selecteer vervolgens "V.
Beeldscherm
Auto instelling
Fase
Klokfrequentie
H. Positie
V. Positie
13
10
25
25
NEDERLANDS
:Verplts
ENTER
:Openen
EXIT
:Sluit
:Verplts
ENTER
:Openen
EXIT
:Sluit
Druk tenslotte op de Knop EXIT, waardoor het aanpassen stopt en de veranderingen in het
geheugen worden opgeslagen.
OPMERKING
De MENU / EXIT knop wordt gebruikt om naar het vorige menu item te gaan.
Alle veranderingen worden automatisch in het geheugen opgeslagen als de OSD verdwijnt.
Schakel niet de stroom uit als u het menu gebruikt.
Aanpassingen voor Beeldpositie, Klok frequentie en Fase worden voor elke signaaltiming
opgeslagen. Met uitzondering van deze items, hebben alle andere items slechts één instelling die
van toepassing is op alle signaaltimings.
DE MONITOR GEBRUIKEN 19
[VERGRENDELINGS MODUS]
Direct
Bedieningspaneel aan zijkant:
Het blokkeren/vrijgeven van deze knop vindt plaats door gedurende 5 seconden gelijktijdig de
knop ingedrukt te houden indien er geen OSD-menu wordt getoond.
Afstandsbediening:
Het blokkeren/vrijgeven van deze externe OSD-console vindt plaats door gedurende 5 seconden
gelijktijdig de MENU en de
Bedieningspaneel aan zijkant en Afstandsbediening:
* Alleen beschikbaar voor Afstandsbediening.
Druk de
ENTER, wanneer het OSD-menu niet weergegeven wordt. Dit zal de Bedieningspaneel en
Afstandsbediening activeren/deactiveren.
Reset Afstandsbediening inst. :
Het aandringen en het houden van de INFOknoop 5 seconden als het menu niet is weergegeven.
Stilstaand beeld functie:
Druk op de
Herhaal achtereenvolgens om de functie te activeren / deactiveren.
-toets in en houd het ongeveer 5 seconden ingedrukt. Druk vervolgens op
* Alleen beschikbaar voor Afstandsbediening.
* Alleen beschikbaar voor Bedieningspaneel.
-toets en vervolgens op de 0-toets indien het OSD-menu niet getoond wordt.
* Alleen beschikbaar voor Bedieningspaneel.
knop ingedrukt te houden indien er geen OSD-menu wordt getoond.
NEDERLANDS
/
20 DE MONITOR GEBRUIKEN
INHOUD VAN HET AANPASSINGSMENU
Beeld
Beeld
Beeldmodus Standaard
Backlight 5
Contrast 88
Helderheid 43
Verzadiging 50
Fase 25
Scherpte 5
Kleurtemperatuur
Ruis reductie Midden
Film-modus Auto
Reset
:Verplts
ENTER
:Openen
Neutraal
EXIT
:Sluit
Aanpassingsitem Probleem / Optie In te drukken knoppen
Voor het weergeven van beelden van landschappen.
Toon afbeelding en laat u beeldinstellingen
wijzigen in het menu “Beeldinstellingen”.
Toont een afbeelding zoals ingesteld onder
Image Settings Adjustments.
Voor fi lm en videomilieu.
Rood
Groen
Blauw
Reset
Te weinig
Te veel
Ruis reductie is uitgeschakeld.
Beperkte mogelijkheid om elektrische ruis, eventueel
veroorzaakt door verschillende media-players, te verminderen.
Beperkte mogelijkheid om elektrische ruis, eventueel
veroorzaakt door verschillende media-players, te verminderen.
Beperkte mogelijkheid om elektrische ruis, eventueel
veroorzaakt door verschillende media-players, te verminderen.
Automatische beeldoptimalisatie op basis van
getoonde inhoud.
Film-modus is uitgeschakeld.
DE MONITOR GEBRUIKEN 21
Beeldmodus
Picture Mode
Backlight*
3
Backlight
Contrast
Contrast
Helderheid*
1
Brightness
Verzadiging*
2
Chroma
5
Fase*
Phase
Scherpte
Sharpness
Kleurtemperatuur
Color Temp.
Ruis reductie
Noise Reduction
Film-modus*
4
Film Mode
Levendig
Standaard
Gebruiker
Bioscoop
Helderheid van back-light wordt verminderd.
Te vaag
Te intens
Te donker
Te licht
Te zwak
Te sterk
Paarsachtig
Groenachtig
Te vaag
Te sherp
Koel (Blauwachtig wit)
Neutraal (Groenachtig wit)
Warm (Roodachtig wit)
Gebruikersinstellingen
Uit
Laag
Midden
Hoog
Auto
Uit
NEDERLANDS
Beeld
Beeld
Beeldmodus Standaard
Backlight 5
Contrast 88
Helderheid 43
Verzadiging 50
Fase 25
Scherpte 5
Kleurtemperatuur
Ruis reductie Midden
Film-modus Auto
Reset
:Verplts
ENTER
:Openen
Neutraal
EXIT
:Sluit
Aanpassingsitem Probleem / Optie In te drukken knoppen
Reset
Reset
1
*
Pas de Helderheid als u het beeldscherm in een donkere kamer gebruikt en het scherm te licht is.
2
Beschikbaar alleen voor de AV, S-Video, YPbPr, HDMI(Video) en DisplayPort(Video) ingangen.
*
3
*
Backlight uitgeschakeld indien in Lichtsensor.
4
*
Film-modus uitgeschakeld indien in PAP.
5
*
Beschikbaar alleen voor de AV(NTSC) ingang.
Annuleren
OK
Terug naar menu.
Reset alle instellingen in het Beeld-menu.
NEDERLANDS
22 DE MONITOR GEBRUIKEN
Audio
Sound
Audio
Audiomodus Dynamisch
Hoog 0
Bas 0
Balans
Surround
Luidspreker
Audiobron
Reset
Midden
Uit
Intern
Audio1
:Verplts
ENTER
:Openen
EXIT
:Sluit
Aanpassingsitem Probleem / Optie In te drukken knoppen
Audiomodus*
1
Sound Mode
2
Hoog*
Treble
2
Bas*
Bass
1
Balans*
Balance
Surround*
1
Surround
Luidspreker
Speaker
Audiobron
Audio Source
Reset
Reset
1
De geluid-, balans- en surround-modi zijn uitgeschakeld indien de Line-out (Luidspreker) is
*
ingeschakeld.
2
*
Hoog en bas zijn uitgeschakeld indien de Line-out (Luidspreker) of Gebruikersinstellingen
Dynamisch
Standaard
Gebruikersinstellingen
Te weinig
Te veel
Te weinig
Te veel
Linker luidspreker harder.
Rechter luidspreker harder.
Aan
Uit
Line-out
Extern
Intern
Audio1
Audio2
HDMI
DisplayPort
Annuleren
OK
Surround is ingeschakeld.
Surround is uitgeschakeld.
Selecteer de Line-out.
Selecteer de externe speakers.
Selecteer de interne speakers.
Selecteer de Audio1 input.
Selecteer de Audio2 input.
Selecteer de HDMI input.
Selecteer de DisplayPort input.
Terug naar menu.
Reset alle instellingen in het Audio-menu.
Verbeterde hoge en bass tonen.
Standaard instellingen.
Zet de persoonlijke instellingen terug.
(Audiomodus) is ingeschakeld.
NEDERLANDS
DE MONITOR GEBRUIKEN 23
Beeldscherm
Screen
Beeldscherm
PAP instellingen
Videowand
Aspect
Beeldinstellingen
Stilstaand beeld
Touch functie
Volledig
Uit
Aan
:Verplts
ENTER
:Openen
EXIT
:Sluit
Aanpassingsitem Probleem / Optie In te drukken knoppen
PAP instellingen*
PAP Setting
NEDERLANDS
Uit
PAP
PIP
PBP
Hoofdbeeld
Subbeeld
1
Actief beeld
Links
Rechts
Omschakelen
Beeldgrootte
Groß
Klein
Links boven
Beeld positie
*PIP alleen
Rechts boven
Links onder
Rechts onder
H. Monitoren
V. Monitoren
H. Positie
V. Positie
Stelt het aantal schermen in, horizontale positie.
Stelt het aantal schermen in, vertikale positie.
Stelt de horizontale positie in van de scherm wand-
matrix.
Stelt de vertikale positie in van de scherm wand-matrix.
PAP is uitgeschakeld.
Toon het secundaire-scherm in het primaire-scherm.
Toon de afbeeldingen van de twee bronnen naast elkaar.
Kies het Primaire-scherm.
Kies het Secondaire-scherm.
Kies het Linker-scherm.
Kies het Rechter-scherm.
Verwissel het Primaire/Secondaire of
Linker/Rechter scherm.
Vergroot het getoonde formaat van het secundaire scherm.
Verklein het getoonde formaat van het secundaire scherm.
Verplaats het secundaire scherm naar links boven.
Verplaats het secundaire scherm naar rechts boven.
Verplaats het secundaire scherm naar links onder.
Verplaats het secundaire scherm naar rechts onder.
Past afbeeldingen aan m.b.t. de randen t.b.v.
Videowand*2
Display Wall
1
*
PAP = Picture en Picture :
Raam
Comp.
LED
Inschakelvertraging
optimale presentatie over de gehele wand-
Aan
matrix.
Uit
Terug naar menu.
LED is ingeschakeld.
Aan
Uit
LED is uitgeschakeld.
Alle Display-wall monitoren gaan, na een stroom-
Aan
onderbreking, na 10 seconden automatisch aan.
Inschakelvertraging is uitgeschakeld.
Uit
Met deze functie kunt u twee verschillende afbeeldingen weergeven.
PAP-details: Zie pagina 39 “PAP ondersteuningstabel”.
2
*
De beste prestatie zou bij 2x2 zijn.
Indien de wand-matrix meer dan 3x3 zou zijn, dan adviseren wij een video-splitter te gebruiken.
VGA, RS232C en de AV-input kunnen ook doorgelust worden.
24 DE MONITOR GEBRUIKEN
Beeldscherm
Screen
Beeldscherm
PAP instellingen
Videowand
Aspect
Beeldinstellingen
Stilstaand beeld
Touch functie
Volledig
Uit
Aan
:Verplts
ENTER
:Openen
EXIT
:Sluit
Aanpassingsitem Probleem / Optie In te drukken knoppen
Brede zoom*3
3
Zoom*
Vergroot naar beeldvullend met minimale verstoring.
Vergroot de afbeelding met behoud van zelfde beeld-verhouding.
Vergroot de afbeelding horizontaal naar beeldvullend,
als de beeld-bron 4:3 is (standard defi nition). Wanneer
de bron 16:9 is, dan wordt hij in dezelfde ratio
getoond.
Toon alle beeld-bronnen in een 4:3 beeld-verhouding.
Maak de afbeelding in verticale richting beeldvullend,
met behoud van gelijke beeldverhouding. Rondom de
Aspect
Aspect
Volledig*
3
4:3*
Volledig1*
3
4
afbeelinding kan een zwarte rand verschijnen.
Volledig2*
Origineel*
Auto instelling*
Fase
Beeldinstellingen*
Adjust Screen
5
Klokfrequentie
H. Positie
V. Positie
Stilstaand beeld
Freeze
Touch functie*
7
Aan
Uit
Aan
Touch Feature
Uit
*3 Alleen beschikbaar voor AV, S-Video, YPbPr, HDMI(Video) en DisplayPort(Video) ingangen.
4
*
Alleen beschikbaar voor VGA, DVI, HDMI(PC) en DisplayPort(PC) ingangen.
5
*
Alleen beschikbaar voor VGA ingang.
6
*
Voor het beste resultaat gebruikt u de Auto installatie samen met het aanpassingspatroon.
Zie pagina 29 voor SCHERMAANPASSINGEN.
7
Alleen beschikbaar voor ProLite TH4264MIS.
*
4
4
Maak de afbeelding beeldvullend.
Toont de afbeelding 1:1 formaat.
6
Abbrechen
OK
Terug naar menu.
Beeldpositie, Klokfrequentie en Fase
automatisch aanpassen.
Om knipperende tekst of regels te
corrigeren.
Te smal
Te breed
Te veel naar links
Te veel naar rechts
Te laag
Te hoog
Bevries het getoonde beeld.
Stilstaand beeld is uitgeschakeld.
Om de OSD te tunen deselecteert u de volgende
functies: Beeldverhouding, PIP, Klokfrequentie, Fase,
H-Positie, V-Positie en Display wall
Terug naar menu.
DE MONITOR GEBRUIKEN 25
NEDERLANDS
Overige instellingen
Setting
Overige instellingen
Taal
Rooster
Energiebesparing
Afstandsbediening inst.
Netwerk instellingen
Monitor ID instellen 1
HDMI control
Geavanceerd
Informatie
Alles resetten
Nederlands
Laag
RS-232C
Uit
Aanpassingsitem Probleem / Optie In te drukken knoppen
Taal
Language
Rooster
Schedule
NEDERLANDS
Energiebesparing
Power Save
Afstandsbediening inst.
Control Setting
Netwerk instellingen
Network Settings
26 DE MONITOR GEBRUIKEN
:Verplts
English
ENTER
:Openen
Engels
Français Frans
Español
Deutsch
Spaans
Duits
Stelt de datum en tijd in.
Datum en tijd
Jaar/Maand/Dag/Uur/Minuut/ Zomer/wintertijd
Toont de actuele datum en tijd.
Datum instellen/Tijd instellen
Klokweergave
Aan
Uit
Kies signaal-bron uit die getoond dient te worden
Ingangen
wanneer het scherm weer wordt aangezet.
Default/AV/S-Video/YPbPr/VGA/DVI/HDMI/
DisplayPort
Aan/Uit Timer
Laag
Stel in wanneer de monitor aan-/uit moet worden
gezet. An/Aus/Täglich/Mo/Di/Mi/Do/Fr/Sa/So
Alle signaal-bronnen kunnen ingesteld worden op
de activatie/deactivatie van Power-saving-modus.
Alle signaal-bronnen kunnen ingesteld worden op activatie van
Hoog
Power-saving-modus, maar alleen het signaal van VGA kan
het scherm laten ontwaken. Wanneer een andere signaal-bron
is aangesloten, dient u hiervoor de power-knop te gebruiken.
Uit
RS-232C
LAN
Energiebesparing is uitgeschakeld.
Gebruik de RS-232 om de display te bedienen.
Kies deze optie om de display met LAN te bedienen.
Kies deze optie indien meerdere monitoren
IR Pass
middels RS-232c zijn aangesloten.
Primair/Secundair
Annuleren
DHCP
Uitvoeren
Wanneer je je niet in een DHCP-omgeving
bevindt, neem contact op met je ITS-beheerder
Handmatig
voor informatie over IP-adres, Subnetmasker,
Staandaard-gateway, Primary en Secondary
DNS en voer het in.
EXIT
:Sluit
Russisch
Polski Pools
NederlandsNederlands
Toon de ingestelde tijd.
Klokweergave is uitgeschakeld.
Terug naar menu.
Wanneer je je eenmaal in een DHCP-
omgeving bevindt, eenmaal vastgesteld,
zullen de IP-adres, Subnetmasker,
Staandaard-gateway, Primary DNS en
Secondary DNS instellingen getoond worden.
Overige instellingen
Setting
Overige instellingen
Taal
Rooster
Energiebesparing
Afstandsbediening inst.
Netwerk instellingen
Monitor ID instellen 1
HDMI control
Geavanceerd
Informatie
Alles resetten
Nederlands
Laag
RS-232C
Uit
:Verplts
ENTER
:Openen
EXIT
:Sluit
Aanpassingsitem Probleem / Optie In te drukken knoppen
Monitor ID instellen
Set Monitor ID
HDMI control
HDMI Control
Geavanceerd
Advanced
Monitor-ID festlegen.
1-98
Aan
Bedien de aangesloten HDMI CEC-apparaat en de
display met dezelfde afstandsbediening.
Uit HDMI control is uitgeschakeld.
Auto-Suche
Autoeinstellung*
Overscan*
2
RGB Signal
Anti Burn-In
OSD Rotation
Aan
Uit
Aan
1
Uit
Aan
Uit
PC
Video
Aan
Uit
Querformat
Hochformat
Herken de beschikbare signaal-bronnen automatisch.
Terug naar menu.
Beeldpositie, Klokfrequentie en Fase automatisch
aanpassen.
Terug naar menu.
Activeer Overscan om beeldruis te verminderen
tijdens het gebruik van de video-ingang.
Overscan is uitgeschakeld.
Signaal van de PC, aangesloten op het beeldscherm
middels de HDMI-ingang.
Signaal van een video-apparaat, aangesloten
is op het beeldscherm via de HDMI-ingang.
Toont automatisch elke 1 second snel bewegende
patronen t.v.v. het inbranden van het LCD-scherm.
Anti Burn-In is uitgeschakeld.
Landscape formaat-weergave
Portrait formaat-weergave
Indien er geschakeld wordt tussen verschillende
OSD Info Box
Dyn. Kontrast
Aan
Uit
Aan
Uit
signaal-bronnen of qua beeld-timing, dan zal de actuele
bron en/of resolutie op het scherm worden getoond.
OSD Info Box is uitgeschakeld.
Verbeter het contrast bij donkere scenes.
Dyn. Kontrast is uitgeschakeld.
*1 Alleen beschikbaar voor VGA ingang.
Voor het beste resultaat gebruikt u de Auto installatie samen met het aanpassingspatroon.
Zie pagina 29 voor SCHERMAANPASSINGEN.
2
*
Alleen beschikbaar voor YPbPr, HDMI(Video) en DisplayPort(Video) ingangen.
NEDERLANDS
DE MONITOR GEBRUIKEN 27
Sonstige Einstell.
Setting
Sonstige Einstell.
Sprache
Zeitplan
Energiesparen
Fernsteuerung Einst.
Netzwerk Einst.
Monitor ID Einstellen 1
HDMI Control
Erweiterte Einstell.
Information
Alles Zurücksetzen
Deutsch
Niedrig
RS-232C
Aus
:Versch.
ENTER
:Einga.
EXIT
:Verl.
Einstellungselement Problem / Option Zu drückende Taste
De helderheid van het beeld zal zich automatisch
aapassen aan het licht in de omgeving.
Omgevingslicht sensor is uitgeschakeld.
het iiyama-logo wordt getoond als de monitor
wordt aangezet.
het iiyama-logo wordt niet getoond als de
monitor wordt aangezet.
Geavanceerd
Advanced
Omgevingslicht sensor
Aan
Uit
Aan
Opening Logo
Uit
Datum/Model naam/Serienummer/Bedrijfsduur/Software versie/
LAN versie/IP adres*
Informatie
Information
NEDERLANDS
Alles resetten
All Reset
OPMERKING
Annuleren
OK
Zie de handleiding van de grafi sche kaart voor meer
informatie over het veranderen van resolutie en
vernieuwingsfrequentie.
Terug naar menu.
Standaardwaarden worden hersteld.
* Het IP adres wordt alleen weergegeven wanneer de LAN is aangesloten.
28 DE MONITOR GEBRUIKEN
SCHERMAANPASSINGEN
Pas het beeld aan door de onderstaande procedure te volgen om zo het gewenste beeld te krijgen
voor de Analoge ingang.
De schermaanpassingen die in deze handleiding worden beschreven zijn ontworpen om de
beeldpositie in te stellen en fl ikkeringen of onscherp beeld tot een minimum te beperken voor de
gebruikte computer.
De monitor is ontworpen voor de beste prestaties bij een resolutie van 1920 x 1080, en kan de
beste prestaties niet leveren op resoluties van minder dan 1920 x 1080 omdat het beeld dan
automatisch uitgerekt wordt om op het volledige scherm te passen. Het wordt aanbevolen tijdens
normal gebruik een resolutie van 1920 x 1080 te gebruiken.
Tekst of regels worden onscherp of onregelmatig qua dikte als het beeld wordt uitgerekt.
Het is beter om de beeldpositie en frequentie rechtstreeks aan te passen via de
bedieningsknoppen van de monitor dan via software of hulpprogramma's op de computer.
Voer de aanpassingen pas uit na een opwarmperiode van minstens dertig minuten.
Extra aanpassingen kunnen na de Auto-installatie nodig zijn, afhankelijk van de resolutie en
signaaltiming.
De Auto-installatie werkt niet altijd correct als een ander beeld dan het schermaanpassingspatroon
wordt weergegeven. In dit geval is handmatige aanpassing vereist.
Er zijn twee manieren om het scherm aan te passen. Eén manier is de automatische aanpassing voor
Positie, Klokfrequentie en Fase. De andere manier is elke instelling handmatig aan te passen. Voer de Autoinstallatie uit als de monitor wordt aangesloten op een nieuwe computer of als de resolutie is veranderd. Als
na Auto-installatie het beeld fl ikkert of wazig is, of als het beeld niet op het scherm past, dan zijn handmatige
aanpassingen nodig. Beide aanpassingen moeten worden gemaakt met het schermaanpassingspatroon
(Test.bmp) dat u van de website van IIYAMA kunt halen (http://www.iiyama.com).
Pas het beeld aan door onderstaande procedure te volgen om het gewenste beeld te krijgen.
Deze handleiding legt uit hoe u het beeld kunt aanpassen in Windows 95/98/2000/Me/XP/Vista/7/8.
Toon het beeld op de optimale resolutie.
A
Gebruik Test.bmp (schermaanpassingspatroon) als bureaubladachtergrond.
B
Raadpleeg de betreffende documentatie om dit te doen.
OPMERKING
[Aanpassingspatroon]
Test.bmp is gemaakt op een resolutie van 1280 x 1024. Stel de schermpositie in
als “gecentreerd” in het dialoogvenster van de wallpaper. Als u Microsoft
®
PLUS!
95/98 gebruikt, annuleer dan de instelling “Achtergrond uitrekken om te passen
in het scherm”.
NEDERLANDS
Zebra-patroon
Kleurenbalk
Beeld
DE MONITOR GEBRUIKEN 29
De Auto-adjust aanpassen.
C
Pas het beeld via onderstaande procedure handmatig aan als het beeld fl ikkert, onscherp
D
is, of als het beeld niet op het scherm past na Auto-installatie.
Pas de V-Positie zodanig aan dat de boven- en onderkant van de afbeelding in het
E
schermgebied past.
1) Pas de H-Positie zodanig aan dat de rechterkant van de afbeelding naar de linkerrand
F
van het schermgebied schuift.
NEDERLANDS
2) Rek door de Klokfrequentie aan te passen de rechterkant van de afbeelding uit naar de
rechterrand van het schermgebied.
Als de linkerkant van de afbeelding afzonderlijk verschuift van de linkerrand van
OPMERKING
het schermgebied tijdens het aanpassen van de Klokfrequentie, pas dan stappen
1) en 2) aan.
Een andere wijze om Klokfrequentie te wijzigen is om de verticale zig-zag lijnen in
het zebrapatroon te corrigeren.
Het beeld kan knipperen tijdens het aanpassen van de Klokfrequentie,
H-Beeldpositie en V-Positie.
In het geval dat de afbeelding groter of kleiner is dan het schermgebied nadat de
Klokfrequentie is aangepast, dan herhaalt u de stappen vanaf C.
30 DE MONITOR GEBRUIKEN
Pas de Fase aan om horizontale golfruis, knippering of wazig beeld in het zebrapatroon te
G
corrigeren.
OPMERKING
In het geval dat een deel van het scherm blijft knipperen of wazig blijft,
dan herhaalt u stappen F en G omdat de Klokfrequentie wellicht niet
correct is aangepast. Als het beeld blijft knipperen of wazig blijft, zet dan de
vernieuwingsfrequentie van de computer lager (op 60Hz) en herhaal de stappen
vanaf C.
Pas de H-Positie aan indien na de Fase-wijziging de horizontale positie tijdens
het aanpassen verschuift.
Pas de Helderheid en Kleur aan om het gewenste beeld te krijgen, maar doe dit pas nadat
H
Klokfrequentie en Fase zijn aangepast. Herstel uw favoriete achtergrond.
NEDERLANDS
DE MONITOR GEBRUIKEN 31
ENERGIEBEHEER
00,5W 100%
STROOMVERBRUIK
NORMAL MODUS
POWER MANAGEMENT MODUS
Groen
Rood
Aan / uit
indicatie
De energiebeheerfunctie van dit product voldoet aan de vereisten van VESA DPMS. Indien
geactiveerd, vermindert het automatisch onnodige stroomconsumptie van de monitor als de
computer niet gebruikt wordt.
Wilt u deze functie gebruiken, dan dient de monitor te worden aangesloten op een computer die
voldoet aan VESA DPMS. De wijze waarop energiebeheer van de monitor functioneert wordt
hieronder beschreven. De energiebeheerfunctie, waaronder tijdinstellingen, wordt ingesteld door het
besturingssysteem. Kijk in de handleiding van het besturingssysteem over de instellingen hiervan.
Energiebeheermodus
Als de H-sync / V-sync / H en V syncsignalen van de computer zijn uitgeschakeld, schakelt de
monitor de Energiebeheermodus in waardoor het stroomverbruik wordt beperkt tot minder dan
0,5W. Het scherm springt op zwart. Als het toetsenbord of muis worden gebruikt verschijnt het
beeld na enkele seconden weer uit de Energiebeheermodus.
NEDERLANDS
Zelfs in de energieeheermodus verbruikt de monitor electriciteit. Zet de monitor
OPMERKING
uit met de aan/uit-knop als deze niet wordt gebruikt, zoals 'snachts en in het
weekend, om onnodig stroomverbruik tegen te gaan.
Het is mogelijk dat het videosignaal van de computer is ingeschakeld, zelfs als
het H of V syncsignaal zijn uitgeschakeld. In dit geval werkt ENERGIEBEHEER
wellicht niet correct.
32 DE MONITOR GEBRUIKEN
PROBLEMEN OPLOSSEN
Als de monitor niet juist functioneert, moet u de onderstaande punten in de genoemde volgorde
doornemen om te zien of een mogelijke oplossing wordt genoemd.
1. Verricht de afstellingen die staan beschreven in GEBRUIK VAN DE MONITOR, afhankelijk van
het probleem dat u ondervindt. Als de monitor geen beeld geeft, zie punt 2.
2. Raadpleeg de volgende overzichten als u geen passend afstellingsonderdeel vindt in GEBRUIK
VAN DE MONITOR of als het probleem aanhoudt.
3. Als u een probleem ondervindt dat niet in de overzichten wordt beschreven of als u het probleem
niet aan de hand van de overzichten kunt oplossen, moet u de monitor niet langer gebruiken en
moet u contact opnemen met uw dealer of met iiyama voor verdere assistentie.
Probleem Controlepunt
Is het netsnoer goed aangesloten?
Geen beeld.
Het scherm is niet
gesynchroniseerd.
De schermpositie
bevindt zich niet in
het midden.
Het scherm is te
helder of te donker.
Het scherm trilt.
Geen geluid.
Het geluid staat
tehard of te zacht.
Er is een vreemdgeluid
te horen.
Het touch scherm
reageert niet.
De touch-positie
veranderd niet.
Staat de Power-schakelaar op ON?
Staat er spanning op het stopcontact ? Controleer dit met een ander apparaat.
Als de blanco schermbeveiliging actief is, moet u het toetsenbord of de
muis aanraken.
IVerhoog het Contrast en/of de Helderheid.
Is de computer ingeschakeld?
Is de signaalkabel goed aangesloten?
Valt de signaaltiming van de computer binnen de specifi catie van de monitor?
Als de monitor in de energiebeheer-modus staat, moet u het
toetsenbord of de muis aanraken.
Is de signaalkabel goed aangesloten?
Valt de signaaltiming van de computer binnen de specifi catie van de monitor?
Valt het video-uitgangsniveau van de computer binnen de specifi catie
van de monitor?
Valt de signaaltiming van de computer binnen de specificatie van de
monitor?
Valt het video-uitgangsniveau van de computer binnen de specifi catie
van de monitor?
Valt het voltage binnen de specifi catie van de monitor?
Valt de signaaltiming van de computer binnen de specifi catie van de monitor?
De audio-apparatuur (computer enz.) staat AAN.
De audiokabel is op de juiste wijze aangesloten.
Zet het geluid harder.
De Mute-functie is UIT.
Het audio-uitvoerniveau van de audioapparatuur komt overeen met
despecifi caties van de monitor.
Het audio-uitvoerniveau van de audioapparatuur komt overeen met
despecifi caties van de monitor.
De audiokabel is op de juiste wijze aangesloten.
Zit de USB-kabel stevig in de connector?
Heeft u de "Touch screen"-driver geïnstaleerd?
Heeft u de juiste set up van de kalibratie-functie gekozen?
PROBLEMEN OPLOSSEN 33
NEDERLANDS
RECYCLE-INFORMATIE
Voor betere milieubescherming te schikken gelieve uw monitor niet.
Gelieve te bezoeken onze website: www.iiyama.com/recycleer voor monitor recycling.
NEDERLANDS
34 RECYCLE-INFORMATIE
BIJLAGE
Design en specifi caties kunnen vooraf en zonder opgaaf van reden gewijzigd worden.
SPECIFICATIES : ProLite TH4264MIS
TouchScherm
Technologie
Licht doorlatendheid
Communicatie system
IR Touch 6points
88%
USB seriële overdracht
Afmeting Categorie 42"
Lcd-
scherm
Panel-technologie IPS
Diagonaal: 42" (106,5cm)Afmeting
Pixelafstand
Helderheid
Contrastverhouding
0,4833mm H × 0,4833mm V
400cd/m
1000 : 1 (Standaard: Zonder Touch-panel)
2
(Standaard: Zonder Touch-panel)
Inkijkhoek Horizontaal: 178 graden, verticaal: 178 graden (Standaard)
Reactietijd
Aantal kleuren
Synchronisatiefrequentie
9ms (Standaard)
Ongeveer 16,7M
Analoog: Horizontaal: 30,0-83,0kHz, verticaal: 50-76Hz
Digitaal: Horizontaal: 30,0-83,0kHz, verticaal: 50-76Hz
Maximale resolutie 1920 × 1080, 2,1 MegaPixels
Ingangsaansluiting D-Sub mini 15 pin, DVI-D 24pin, HDMI, DisplayPort
Ingangsaansluiting (Video) BNC jack, S-Video
Ingang audio-aansluiting mini jack, RCA(L/R)
Ingang Component aansluiting RCA(Video/L/R)
LAN RJ45
Seriële poort RS-232C In/Out
Plug & Play VESA DDC2B
TM
Ingang synchronisatiesignaal Aparte sync:TTL, Positief of Negatief
Ingang videosignaal
Analoog: 0.7Vp-p (Standaard), 75, Positief
Digitaal: DVI (Digital Visual Interface standaard Rev. 1,0) compatible
Digitaal: HDMI, DisplayPort
Ingang audiosignaal Maximaal 0,5Vrms
Uitgang aansluiting D-Sub mini 15 pin
Uitgang aansluiting (Video) BNC jack
Uitgang audio-aansluiting RCA(L/R)
Luidsprekers
Intern:12W×2 (stereo luidsprekers), Extern Luidsprekers jack:12Wx2
Maximum schermformaat 927,9mm W × 522,0mm H / 36,5" W × 20,6" H
Stroombron 100-240VAC, 50/60Hz, 3,4A
119W standaard, in Energiebeheermodus: 0,5W maximumEnergieverbruik*
Afmetingen / gewicht 980,5 × 570,0 × 121,0mm / 38,6 × 22,4 × 4,7 " (B×H×D),
23,0kg / 50,7lbs
Omgevingsvariabelen
Goedkeuringen
OPMERKING
* USB-toebehoren / Audio apparatuur zijn niet aangesloten.
Gebruik : Temperatuur
Vochtigheidsgraad
Opslag : Temperatuur
Vochtigheidsgraad
CB, CE, CU, TÜV-Bauart
0 tot 40°C / 32 tot 104°F
85% (geen condensatie)
-20 tot 60°C / 4 tot 140°F
85% (geen condensatie)
NEDERLANDS
BIJLAGE 35
SPECIFICATIES : ProLite LH4264S
Afmeting Categorie 42"
Lcd-
scherm
Aantal kleuren
Synchronisatiefrequentie
Maximale resolutie 1920 × 1080, 2,1 MegaPixels
Ingangsaansluiting D-Sub mini 15 pin, DVI-D 24pin, HDMI, DisplayPort
Ingangsaansluiting (Video) BNC jack, S-Video
Ingang audio-aansluiting mini jack, RCA(L/R)
Ingang Component aansluiting RCA(Video/L/R)
LAN RJ45
Seriële poort RS-232C In/Out
NEDERLANDS
Plug & Play VESA DDC2B
Ingang synchronisatiesignaal Aparte sync:TTL, Positief of Negatief
Ingang videosignaal
Ingang audiosignaal Maximaal 0,5Vrms
Uitgang aansluiting D-Sub mini 15 pin
Uitgang aansluiting (Video) BNC jack
Uitgang audio-aansluiting RCA(L/R)
Luidsprekers
Maximum schermformaat 927,9mm W × 522,0mm H / 36,5" W × 20,6" H
Stroombron 100-240VAC, 50/60Hz, 3,4A
Afmetingen / gewicht 980,5 × 570,0 × 105,0mm / 38,6 × 22,4 × 4,1 " (B×H×D),
Omgevingsvariabelen
Goedkeuringen
Panel-technologie IPS
Diagonaal: 42" (106,5cm)Afmeting
Pixelafstand
Helderheid
Contrastverhouding
0,4833mm H × 0,4833mm V
400cd/m
2
(Standaard)
1000 : 1 (Standaard)
Inkijkhoek Horizontaal: 178 graden, verticaal: 178 graden (Standaard)
Reactietijd
9ms (Standaard)
Ongeveer 16,7M
Analoog: Horizontaal: 30,0-83,0kHz, verticaal: 50-76Hz
Digitaal: Horizontaal: 30,0-83,0kHz, verticaal: 50-76Hz
TM
Analoog: 0.7Vp-p (Standaard), 75, Positief
Digitaal: DVI (Digital Visual Interface standaard Rev. 1,0) compatible
Digitaal: HDMI, DisplayPort
Intern:12W×2 (stereo luidsprekers), Extern Luidsprekers jack:12Wx2
119W standaard, in Energiebeheermodus: 0,5W maximumEnergieverbruik*
18,0kg / 39,7lbs
Gebruik : Temperatuur
Vochtigheidsgraad
Opslag : Temperatuur
Vochtigheidsgraad
0 tot 40°C / 32 tot 104°F
85% (geen condensatie)
-20 tot 60°C / 4 tot 140°F
85% (geen condensatie)
CB, CE, CU, TÜV-Bauart
OPMERKING
36 BIJLAGE
* Audio apparatuur zijn niet aangesloten.
AFMETINGEN
980,5mm/38,6”
935,5mm/36,8”
570,0mm/22,4”
ProLite TH4264MIS
ProLite LH4264S
A
67,0mm/2,6”
51,0mm/2,0”
B
121,0mm/4,7”
105,0mm/4,1”
570,0mm/22,4”
525,0mm/20,7”
B
A
433,0mm/17,0”
NEDERLANDS
BIJLAGE 37
ONERSTEUNDE TIMING
Timing
VGA 640x480
SVGA 800x600
XGA 1024x768
1280x768 47.776 59.870 79.500
VESA
IBM 720x400 31.467 70.080 28.320
NEDERLANDS
CEA-861 1280x720 45.000 60.000 74.250
MAC
SD
HD
WXGA 1280x800 RB 49.306 59.910 71.000
WXGA 1280x800 49.702 59810 83.500
1280x960 60.000 60.000 108.000
SXGA 1280x1024 63.981 60.020 108.000
1360x768 47.712 60.020 85.500
1366x768 47.712 59.700 85.500
1400x1200 65.317 59.980 121.750
UXGA 1600x1200 75.000 60.000 162.000
1680x1050 RB 64.674 59.880 119.000
WSXGA 1680x1050 65.290 59.950 146.250
FHD 1920x1080 67.500 60.000 148.500
640x480 35.000 66.670 30.240
832x624 49.722 74.550 57.280
1024x768 60.241 74.930 80.000
1152x870 68.681 75.060 100.000
NTSC-M 15.734 59.940 13.500
NTSC-J 15.734 59.940 13.500
PAL-BDGHI 15.734 59.940 13.500
480i 60Hz 15.734 59.940 13.500
576i 50Hz 15.625 50.000 13.500
480p 60Hz 31.469 59.940 27.000
576p 50Hz 31.250 50.000 27.000
720p
1080i
1080p
25Hz 18.750 25.000 74.250
30Hz 22.500 30.000 74.250
50Hz 37.500 50.000 74.250
60Hz 45.000 60.000 74.250
50Hz 28.125 50.000 74.250
60Hz 33.750 60.000 74.250
24Hz 27.000 24.000 74.250
25Hz 28.125 25.000 74.250
30Hz 33.750 30.000 74.250
50Hz 56.250 50.000 148.500
60Hz 67.500 60.000 148.500
24Psf 27.000 24.000 74.250
25Psf 28.125 25.000 74.250
31.469 59.940 25.175
37.861 72.809 31.500
37.500 75.000 31.500
37.879 60.317 40.000
46.875 75.000 49.500
48.363 60.004 65.000
60.023 75.029 78.750
fV(Hz)
fH(kHz)
* geeft de ondersteunde timing weer.
Dot clock
(MHz)
VGA
DVI
HDMI
DisplayPort
YPbPr
AV
S-Video
38 BIJLAGE
PICTURE EN PICTURE OVERZICHT
Secondair Primair
AV
S-Video
YPbPr
VGA
DVI
HDMI
DisplayPort
AV S-Video YPbPr VGA DVI HDMI
DisplayPort
NEDERLANDS
BIJLAGE 39
M119C21
Loading...
