РУКОВОДСТВО ПОЛЬЗОВАТЕЛЯ
Благодарим вас за выбор ЖКмонитора IIYAMA.
Советуем перед установкой и
включением этого монитора
внимательно прочитать это краткое,
но обстоятельное руководство.
Сохраните это руководство в
надежном месте на случай, если в
будущем вам понадобится что-либо
уточнить.
Аттестованный сетевой кабель должен быть использован вместе с этим монитором.
Вы должны поступать совместно всем важным в вашей стране примечания касательно
установки и/или требований по оборудованию. Аттестованный сетевой кабель не слабее
обычного полихлорвиниловый гибкого шнура в соответствии с IEC 60227 (обозначение
H05VV-F 3G 0.75мм2 или H05VVH2-F2 3G 0.75мм2) должен быть использован.Как
альтернатива может быть использован гибкий шнур с синтетического каучука согласно IEC
60245 (обозначение H05RR-F 3G 0.75mm2)
Этот монитор является офисным оборудованием.
Информация импортера: Марвел AB
196084, г. Санкт-Петербург, ул. Киевская, д. 5, корп. 3
Год производства : См. 6ое число ("X") серийного номера продукта.
(Серийный номер: xxxxxXxxxxxxx)
"X" это 0-9. 0-9 означает 2010-2019.
Тип монитора: ЖК-монитор
Модель: PL2252M
Страна изготовления: КИТАЙ
РҮССКИЙ
Мы оставляем за собой право вносить изменения в технические характеристики без предварительного
уведомления.
Все торговые марки, используемые в руководстве пользователя, являются собственностью их
владельцев.
СОДЕРЖАНИЕ
ИНСТРУКЦИИ ПО БЕЗОПАСНОСТИ ................................................1
МЕРЫ ПРЕДОСТОРОЖНОСТИ ...................................................1
СПЕЦИАЛЬНЫЕ ПРИМЕЧАНИЯ ДЛЯ ЖК-МОНИТОРОВ ..........3
ОБСЛУЖИВАНИЕ ПОКУПАТЕЛЯ .................................................3
ОЧИСТКА ........................................................................................3
ДО НАЧАЛА РАБОТЫ С МОНИТОРОМ ............................................4
ХАРАКТЕРИСТИКИ .......................................................................4
ПРИНАДЛЕЖНОСТИ .....................................................................4
УСТАНОВКА И СНЯТИЕ ПОДСТАВКИ.........................................5
ОРГАНЫ УПРАВЛЕНИЯ И РАЗЪЕМЫ .........................................6
ПОДКЛЮЧЕНИЕ МОНИТОРА
УСТАНОВКА КОМПЬЮТЕРА.........................................................8
НАСТРОЙКА УГЛА ОБЗОРА ........................................................8
РАБОТА С МОНИТОРОМ ...................................................................9
СОДЕРЖАНИЕ МЕНЮ НАСТРОЕК ............................................10
НАСТРОЙКИ ЭКРАНА .................................................................17
ФУНКЦИЯ УПРАВЛЕНИЯ ЭНЕРГОПОТРЕБЛЕНИЕМ ..............20
УСТРАНЕНИЕ НЕИСПРАВНОСТЕЙ ................................................21
ИНФОРМАЦИЯ ОБ УТИЛИЗАЦИИ ..................................................22
ПРИЛОЖЕНИЕ ..................................................................................23
СПЕЦИФИКАЦИИ .......................................................................23
РАЗМЕРЫ ....................................................................................24
ПОДДЕРЖ. РЕЖИМЫ СИНХРОНИЗАЦИИ ...............................24
.......................................................7
РҮССКИЙ
ИНСТРУКЦИИ ПО БЕЗОПАСНОСТИ
МЕРЫ ПРЕДОСТОРОЖНОСТИ
ВНИМАНИЕ !
ВЫКЛЮЧИТЕ МОНИТОР, ЕСЛИ ЧУВСТВУЕТЕ, ЧТО ОН НЕ В ПОРЯДКЕ
Если вы заметите какие либо ненормальные явления, например, появление дыма, странные
звуки или запахи, немедленно выключите монитор из сети и свяжитесь со своим дилером или
сервисным центром iiyama. Дальнейшее использование монитора может быть опасным из за
возможного возгорания или поражения электротоком.
НИКОГДА НЕ СНИМАЙТЕ КОРПУС
Внутри монитора находятся цепи высокого напряжения. Снятие корпуса может привести к
возгоранию или поражению электротоком.
НЕ ВСТАВЛЯЙТЕ НИКАКИЕ ПРЕДМЕТЫ В МОНИТОР
Не вставляйте никакие твердые предметы в монитор и не проливайте на него жидкости,
например, воду. Если все таки нечто подобное произошло, немедленно выключите монитор из
сети и свяжитесь со своим дилером или сервисным центром iiyama. Использование монитора
с каким то предметом внутри может привести к возгоранию, поражению электротоком или
повреждению монитора.
УСТАНАВЛИВАЙТЕ МОНИТОР НА РОВНОЙ УСТОЙЧИВОЙ ПОВЕРХНОСТИ
При падении монитор может травмировать вас.
НЕ УСТАНАВЛИВАЙТЕ МОНИТОР ОКОЛО ВОДЫ
Не устанавливайте монитор в местах, где на него может пролиться вода или он может быть
обрызган, т.к. это может привести к возгоранию или поражению электротоком.
ПОДКЛЮЧАЙТЕ МОНИТОР ТОЛЬКО К УСТАНОВЛЕННЫМ ИСТОЧНИКАМ
ЭНЕРГИИ
Подключайте монитор только к установленным источникам энергии. Использование
несоответствующего напряжения может вызвать нарушение нормальной работы и привести к
возгоранию или поражению электротоком.
РҮССКИЙ
ЗАЩИТА КАБЕЛЕЙ
Не натягивайте и не изгибайте сетевой шнур питания и сигнальный кабель. Не ставьте
монитор или какой-нибудь другой тяжелый предмет на кабели. При повреждении кабели могут
вызвать возгорание или поражение электротоком.
НЕБЛАГОПРИЯТНЫЕ ПОГОДНЫЕ УСЛОВИЯ
Рекомендуется не эксплуатировать монитор во время сильной грозы, поскольку
продолжительные перерывы в энергоснабжении могут вызвать нарушение нормальной
работы. Не рекомендуется дотрагиваться до кабельной вилки в таких условиях, т.к. это может
привести к поражению электротоком.
ИНСТРУКЦИИ ПО БЕЗОПАСНОСТИ 1
ПРЕДУПРЕЖДЕНИЕ
МЕСТО УСТАНОВКИ
Не устанавливайте монитор в местах, где возможны внезапные скачки температуры, во
влажных, запыленных, прокуренных помещениях, т.к. это может привести к возгоранию,
поражению электротоком или повреждению монитора. Следует также избегать воздействия
прямых солнечных лучей.
НЕ УСТАНАВЛИВАЙТЕ МОНИТОР В ОПАСНЫХ МЕСТАХ
При несоответствующем местоположении монитор может упасть и причинить травму. Не
следует также ставить на монитор тяжелые предметы; все кабели должны быть проложены
так, чтобы дети не могли потянуть за них и причинить себе травму.
ОБЕСПЕЧЬТЕ ХОРОШУЮ ВЕНТИЛЯЦИЮ
Вентиляционные отверстия защищают монитор от перегрева. Закрытие отверстий может
вызвать возгорание. Для обеспечения циркуляции воздуха установите монитор на расстоянии
как минимум 10 см (или 4 дюймов) от стен. Во время работы не снимайте подставку.
Вентиляционные отверстия на нижней стороне корпуса будут закрыты и монитор может
перегреться, если подставка будет снята. Это может привести к возгоранию и повреждению
монитора. Эксплуатация монитора на боку, задней стороне, вверх основанием, на ковре или
мягком материале может привести к его повреждению.
ОТКЛЮЧАЙТЕ КАБЕЛИ, КОГДА ВЫ ПЕРЕМЕЩАЕТЕ МОНИТОР
Когда вы перемещаете монитор, выключите сетевой выключатель, выньте вилку из сетевой
розетки и отключите сигнальные кабели. Если вы не отключите их, это может привести к
возгоранию или поражению электротоком. Рекомендуется перемещать монитор вдвоем.
ОТКЛЮЧАЙТЕ МОНИТОР ОТ СЕТИ
Если монитор не используется в течение длительного времени, рекомендуется отключать его
от сетевой розетки во избежание возможных неприятностей.
ПРИ ОТКЛЮЧЕНИИ ДЕРЖИТЕ ЗА ВИЛКУ
При отключении сетевого шнура или сигнального кабеля тяните за вилку или разъем. Никогда
РҮССКИЙ
не тяните за кабель, это может привести к возгоранию или поражению электротоком.
НЕ ТРОГАЙТЕ РАЗЪЕМ МОКРЫМИ РУКАМИ
Включение или отключение вилки (разъема) мокрыми руками может привести к поражению
электротоком.
ЕСЛИ ВЫ УСТАНАВЛИВАЕТЕ МОНИТОР НА КОМПЬЮТЕР
Убедитесь, что компьютер достаточно прочен, чтобы удержать вес монитора, в противном
случае, вы можете повредить компьютер.
ЗАМЕЧАНИЕ КАСАТЕЛЬНО ИСПОЛЬЗОВАНИЯ 24/7
Этот продукт не предназначен для использования в режиме 24/7 при любых условиях.
ПРОЧИЕ РЕКОМЕНДАЦИИ
ЭРГОНОМИЧЕСКИЕ
Для избежания усталости глаз, не работайте на мониторе с очень ярким фоном или в темной
комнате. При работе с монитором в течение длительного времени рекомендуется делать
десятиминутные перерывы после каждого часа работы. Для оптимально комфортных
визуальных условий монитор должен находиться ниже уровня глаз и на расстоянии 40–60 см
(16–24”) от глаз.
2 ИНСТРУКЦИИ ПО БЕЗОПАСНОСТИ
СПЕЦИАЛЬНЫЕ ПРИМЕЧАНИЯ ДЛЯ ЖК-МОНИТОРОВ
Описанные ниже явления обычны для ЖК-мониторов и не говорят о какой либо неисправности.
ПРИМЕЧАНИЕ
Когда вы впервые включаете ЖК-монитор, то, в зависимости от типа компьютера, картинка
может не уместиться в области отображения дисплея. В подобном случае придется
подстроить расположение картинки, переместив ее в соответствующее положение.
В зависимости от используемого вами шаблона рабочего стола, вы можете заметить на
экране неоднородности яркости.
Из-за физической природы фоновой подсветки, при первоначальном использовании
экран может мерцать выключите питание и затем включите его снова – мерцание должно
исчезнуть.
ОБСЛУЖИВАНИЕ ПОКУПАТЕЛЯ
Если вы должны вернуть монитор для обслуживания, а оригинальная
ПРИМЕЧАНИЕ
упаковка выброшена, просьба связаться с вашим дилером или
сервисным центром iiyama для получения совета или замены упаковки.
ОЧИСТКА
Если при очистке внутрь монитора попал какой либо предмет или
ВНИМАНИЕ
ПРЕДУПРЕЖДЕНИЕ
ПРИМЕЧАНИЕ
жидкость, например вода, немедленно отключите сетевой шнур и
свяжитесь c вашим дилером или сервисным центром iiyama.
В целях безопасности выключите монитор и выньте сетевой шнур из
розетки перед очисткой монитора.
Чтобы не повредить ЖК-панель, не царапайте и не протирайте
экран твердым предметом.
Никогда не применяйте ни один из нижеуказанных сильных
растворителей. Они могут повредить корпус и ЖК-экран.
Разбавитель Бензин Распылительные средства
Кислотные или щелочные растворители Абразивные средства Воск
Продолжительный контакт корпуса с любым изделием из резины
или пластмассы может вызвать повреждения окраски ворпуса.
РҮССКИЙ
КОРПУС
ЖКэкран
Пятна могут удаляться тканью, слегка смоченной мягким моющим средством.
Затем корпус протирается мягкой сухой тканью.
Рекомендуется периодическая чистка мягкой сухой тканью. Не следует
использовать бумажные салфетки и т.п., так как они могут повредиь экран.
ИНСТРУКЦИИ ПО БЕЗОПАСНОСТИ 3
ДО НАЧАЛА РАБОТЫ С МОНИТОРОМ
ХАРАКТЕРИСТИКИ
Поддерживает разрешение 1920 × 1080
Высокая контрастность 1000:1 (типичное), Функция ACR / Высокая яркость
250 кд/м
Редукция Синего Света
Цифровое сглаживание шрифтов
Автонастройка
Стереодинамики
2 × 2 Вт
Функция Plug & Play VESA DDC2B
совместимая с Windows
Регулирование потребления электроэнергии (соответствие VESA DPMS)
Совместимость с крепежным стандартом VESA (100mm×100mm)
Отверстие для установки замка безопасности
ПРИНАДЛЕЖНОСТИ
Комплект поставки должен содержать следующие принадлежности. Убедитесь в их наличии.
Если какая либо из принадлежностей отсутствует или повреждена, обратитесь к дилеру или в
РҮССКИЙ
региональное отделение iiyama.
Сетевой кабель питания*
Кабель USB
Винт для монтажа основания стойки (4 шт)
Краткое руководство
2
(типичное)
®
Vista/7/8/8,1/10
Кабель HDMI
Стойка-основание
Аудиокабель
Инструкция по безопасности
ПРЕДУПРЕЖДЕНИЕ
* В с т ранах с сетевы м напря ж е н и е м 120В д л я прила г а е м о г о шн у р а питания
номинальными параметрами являются 10А/125В. Если напряжение вашей электросети
больше указанного номинала, то нужно использовать шнур питания, рассчитанный
на 10А/250В. Тем не менее, в случае возникновения проблем или повреждения изза использования шнура питания, поставленного не компанией iiyama,
аннулируются.
4 ДО НАЧАЛА РАБОТЫ С МОНИТОРОМ
все гарантии
УСТАНОВКА И СНЯТИЕ ПОДСТАВКИ
ПРЕДУПРЕЖДЕНИЕ
Разместите монитор на ровной поверхности. Падение монитора может привести к его
повреждению или травме.
Не применяйте грубую силу. Это может привести к повреждению монитора.
Перед снятием или установкой подставки отключите монитор во избежание поражения
электротоком и повреждения монитора.
<Установка>
Постелите на стол мягкую ткань, чтобы не поцарапать монитор. Положите монитор настол
лицевой стороной вниз.
Прикрепите основание стойки к монитору.
Для крепления основания стойки к монитору используйте винт, который находится в
комплекте поставки.
Основание стойки
Пальцевой винт для крепления стойки.
<Снятие>
Постелите на стол мягкую ткань, чтобы не поцарапать монитор. Положите монитор настол
лицевой стороной вниз.
Уберите винт, чтоб отсоединить основание стойки от стойки.
ДО НАЧАЛА РАБОТЫ С МОНИТОРОМ 5
РҮССКИЙ
ОРГАНЫ УПРАВЛЕНИЯ И РАЗЪЕМЫ
<Вид спереди>
Выключатель питания ( )
Индикатор питания
ПРИМЕЧАНИЕ
Кнопка Вход сигнала / Выбор ( )
Кнопка Покрутка вверх / Аудио Настройки ( )
Кнопка Покруткка вниз / i-Style Color ( )
Кнопка Меню ( )
Динамики
Гнездо замка безопасности
РҮССКИЙ
ПРИМЕЧАНИЕ
Разъем звукового линейного входа (AUDIO IN)
15-контактный разъем VGA(D-sub) мини (VGA)
Разъем HDMI (HDMI)
Разъем DisplayPort (DP)
Разъем USB (USB)
Разъем источника питания пер. тока
Голубой: нормальный режим работы
Оранжевый: режим энергосбережения
В гнездо замка безопасности можно вставить защитный тросик, чтобы
никто не мог унести монитор без вашего разрешения.
( : Переменный ток)
<Вид сзади>
(AC POWER IN)
6 ДО НАЧАЛА РАБОТЫ С МОНИТОРОМ
ПОДКЛЮЧЕНИЕ МОНИТОРА
Отверстия для
кабелей
Убедитесь в том, что выключены и компьютер, и монитор.
Подключите компьютер к монитору с помощью сигнального кабеля.
Соедините монитор с компьютером при помощи кабеля USB.
С помощью аудиокабеля соедините звуковой линейный вход монитора с выходом звуковой
аппаратуры, если хотите воспроизводить звук через динамики монитора.
Подключите блок питания к монитору, затем сетевой кабель в блоку питания а затем к
источнику питания.
Включите монитор и компьютер.
ПРИМЕЧАНИЕ
Типы сигнальных кабелей, используемых для подключения компьютера к монитору,
могут быть разными в зависимости от компьютера. Неправильное подключение может
вызвать серьезное повреждение как монитора, так и компьютера. Прилагаемый к
монитору кабель имеет стандартный разъем. Если потребуется кабель особого типа, то
обратитесь к продавцу или в региональное представительство iiyama.
Для подключения к компьютерам Macintosh обратитесь к продавцу или в региональное
представительство iiyama, чтобы приобрести соответствующий переходник.
Обязательно затяните винты на каждом конце сигнального кабеля.
[Пример подключения]
<Вид сзади>
Аудиокабель (Аксессуар)
Шнур питания (Аксессуар)
Кабель VGA(D-sub) (не в комплекте)*
Кабель DisplayPort (не в комплекте)
Кабель USB (Аксессуар)
Кабель HDMI (Аксессуар)
Компьютер
AV Equipment etc.
* Кабель VGA (D-Sub) не входит в комплект поставки монитора. Если вы используете
низкокачественный VGA (D-Sub) кабель, то это может привести к возникновению электромагнитных помех. Пожалуйста, обратитесь в центр поддержки iiyama в вашей стране, если вы
хотите подключить монитор через VGA вход.
[ Держатель кабелей ]
Снимите крышку отсека кабелей и проложите
кабели.
Протяните кабели через отверстие в задней
части подставки.
Поместите защиту кабелей на своем месте.
Защита кабелей
Вид спереди
ДО НАЧАЛА РАБОТЫ С МОНИТОРОМ 7
РҮССКИЙ
УСТАНОВКА КОМПЬЮТЕРА
Синхронизация сигнала
На стр. 24 раздела ПОДДЕРЖИВАЕМЫЕ РЕЖИМЫ СИНХРОНИЗАЦИИ вы найдете список
значений синхронизации сигнала.
Поддержка функции touch в операционных системах
1
Windows8/8,1/10
Windows7
WindowsVista
Windows XP
Mac OS/OS X
Linux
Android
Функции
Мышь Дигитайзер Функция жесты*
Нажатие
Потяни
Двойное нажатие
Мышь Функция
Нажатие правой кнопки
Щелкни
Видимая реакция на него
Мышь и Дигитайзер Функции
Пресс-Tap, Поворот, Zoom-in/out
Другие версии ОС не перечислены, не поддерживаются.
: Поддерживаемый : Не поддерживаемый
1
Функции жестов могут поддерживаться с помощью прикладных программ.
*
НАСТРОЙКА УГЛА ОБЗОРА
Для оптимального восприятия изображения
рекоменду- ется посмотреть на весь экран
монитора.
Придерживайте стойку таким образом, чтобы
РҮССКИЙ
монитор не упал при изменении угла наклона.
Вы можете изменить угол наклона монитора
до 73 градусов назад и 3 вперед.
Для обеспечения максимально удобного
положения тела при работе с монитором
как устройством отображения ин- формации
для рабочей станции рекомендуется, чтобы
угол наклона не превышал 10 градусов.
Скорректируйте угол наклона монитора
в соответствии с вашими собственными
предпочтениями.
3
73
ПРИМЕЧАНИЕ
Не прикасайтесь к ЖК-экрану при изменении
угла или высоты наклона монитора. Это
может вызвать его повреждение.
При изменении угла или высоты наклона
монитора не оставляйте отпечатков пальцев
на ЖК-экране.
8 ДО НАЧАЛА РАБОТЫ С МОНИТОРОМ
РАБОТА С МОНИТОРОМ
Настройка изображения
Вход сигнала
Регулировка аудио
Настройка цветов
Информация
Ручн. настр. изобр.
Установочное меню
Заводские настройки
Автонастройка изображения
1 : Выход
Выбор : 2
Значения параметров для получения наилучшего изображения ЖК-монитора компании iiyama
были установлены на заводе; они указаны на стр. 24 в разделе ПОДДЕРЖИВАЕМЫЕ РЕЖИМЫ
СИНХРОНИЗАЦИИ. Вы также можете откорректировать изображение, следуя указанным ниже процедурам.
Для получения подробной информации относительно настроек см. раздел НАСТРОЙКИ ЭКРАНА на стр. 17.
Нажмите кнопку , чтобы на дисплее появилось Экранное меню (ЭМ). Здесь
есть несколько дополнительных страниц, которые перелистываются с
помощью кнопок
Выберите страницу меню, которая содержит интересующую вас пиктограмму
настройки. Нажмите кнопку
требуемую пиктограмму настройки.
Заново нажмите кнопку
оответствующих настроек и установок.
Нажмите кнопку
автоматически записаны.
Например, для подстройки вертикального положения экрана выберите в меню Настройка Геометр.
и нажмите кнопку
1 : Выход
Страница настройки появляется после того, как вы нажмете на кнопку . Затем выберите
Верт. Положение с помощью кнопок
установок вертикального положения используйте кнопки
/ .
. Затем с помощью кнопок / выделите
. Используйте кнопки / для выполнения
для выхода с меню и все введены вами настройки будут
Затем выберите Гориз. /Верт. Положение с помощью кнопок
1 : Выход
Ручн. настр. изобр.
Гориз. / Верт. положен
Частота
Фаза
Резкость
Настройки режима видео
Редукция синето света
Технология X-Res
Автонастройка изображения
Настройка изображения
Вход сигнала
Регулировка аудио
Настройка цветов
Информация
Ручн. настр. изобр.
Установочное меню
Заводские настройки
Выбор : 2
/ .
Выбор : 2
/ . Заново нажмите кнопку . Для изменения
/ .
Ручн. настр. изобр.
Гориз. /Верт. положение
Гориз. положение
▲
Верт. положение
▲
▲
50
▲
50
РҮССКИЙ
1 : Выход
Выбор : 2
При настройке должно изменяться вертикальное положение всего экрана. Нажатие кнопки
вконце работы запишет все введены вами изменения.
ПРИМЕЧАНИЕ
После окончания работы с настройками Экранного меню оно само закроется через
некоторое время (длительность определяется функцией Таймер выключения ЭМ). Для
немедленного выхода из ЭМ используйте кнопку
При исчезновении Экранного меню любые изменения автоматически сохраняются в памяти.
.
Во время работы с меню следует избегать отключения питания.
Параметры Гориз. /Верт. Положение, Частота, и Фаза сохраняются для каждого отдельного
значения частоты синхронизации. За этими исключениями, все остальные настройки имеют
только одно значение, которое относится ко всем частотам синхронизации.
РАБОТА С МОНИТОРОМ 9
СОДЕРЖАНИЕ МЕНЮ НАСТРОЕК
Direct
Direct
Автонастройка изображения
Auto Image Adjust
Только для аналоговаого входа
Автонастройка изображения
Пункт настройки Проблема/Опция Используемые кнопки
Автонастройка
изображения *
Auto Image Adjust
* Для лучшeго рузультата используйте Автонастройки в сочетании с Образцом настроек.
Смотрите сайт 17 для НАСТРОЕК ДИСПЛЕЯ.
Вы можете пропустить страницы Меню и сразу отобразить шкалу настройки, используя
следующие операции с кнопками.
Автонастройка изображения: Нажмите и придержите в течении 2 секунд кнопку
Меню не отображается на экране.
Настройте Гориз. / Верт. иоложение, Частота и Фаза
автоматически
если
РҮССКИЙ
10 РАБОТА С МОНИТОРОМ
Настройка изображения
Picture Adjust
Настройка изображения
Пункт настройки Проблема/Опция Используемые кнопки
Контрастность *
Contrast
3
Слишком темное
Слишком яркое
Яркость *
1,2,3
Brightness
2,3,4
ACR *
Adv. Contrast
Режим EКO *
ECO Mode
3
Слишком бледное
Слишком интенсивное
Выкл
Обычная контрастность
Увеличенная контрастностьВкл
Выкл
1
Обычно
Фон или подсветка минимализован.
Фон или подсветка на уровне ниже режима 1.2
Фон или подсветка на уровне ниже режима 2.3
Выкл / -2 / -1 / 0 / +1 / +2
Overdrive
Overdrive
Это повысит уровень градации серого ЖК-панели.
Высший уровень приведет к включении
быстрейшого времени отклика.
1
Регулировка яркости при работе монитора в темной комнате, если экран кажется слишком
*
ярким. Не активен при включенной функции увеличения контрастности (ACR).
2
Настройки яркости и функция увеличения контрастности (ACR) не могут быть
*
задействованы при включенном Режим EКO.
3
Включение функции i-Style Color блокирует доступ к настройкам контрастности, яркости,
*
ACR и Режим EКO.
4
Для включения опции обозначите ее в настройках меню. Для выключения удалите отметку.
*
РҮССКИЙ
РАБОТА С МОНИТОРОМ 11
Вход сигнала
Direct
Direct
Direct
Direct
Direct
Input Select
Вход сигнала
Пункт настройки Проблема/Опция Используемые кнопки
Выбор входа VGA.
Выбор входа HDMI.
Выбор входа DisplayPort. DisplayPort
Автоматический поиск и выбор источника сигнала.
Вход сигнала
Input Select
ПРИМЕЧАНИЕ
VGA
HDMI
Auto
Если выбран VGA, HDMI или DisplayPort вход, функция автоматического
выбора источника сигнала не действует.
Вы можете пропустить страницы Меню и сразу отобразить шкалу настройки, используя
следующие операции с кнопками.
Вход сигнала: Нажмите кнопку
когда меню не отображается на экране.
Регулировка аудио
Audio Adjust
Регулировка аудио
Пункт настройки Проблема/Опция Используемые кнопки
Громкость
Volume
Беэ звука *
Mute
РҮССКИЙ
Вход audio *
1
2
Audio Input
*1 Для включения опции обозначите ее в настройках меню. Для выключения удалите отметку.
2
Пригодно только для входа DisplayPort.
*
Cлишком тихо
Слишком громко
Вкл
Выкл
Восстановление звука с прежним уровнем громкости.
Временное отключение звука.
Bыберите вход DisplayPort.DisplayPort
Bыберите вход LINE IN.Line-In
Вы можете пропустить страницы Меню и сразу отобразить шкалу настройки, используя
следующие операции с кнопками.
Регулировка аудио:Нажмите кнопку
Беэ звука: Нажмите и придержите в течении 2 секунд кнопку
отображается на экране.
Переключение между режимами Беэ звука и Активация звука
осуществляется последовательными нажатиями на кнопку
когда меню не отображается на экране.
если Меню не
.
12 РАБОТА С МОНИТОРОМ
Настройка цветов
Direct
Direct
Color Adjust
Настройка цветов
Пункт настройки Проблема/Опция Используемые кнопки
Холодный Cool
Нормальный Normal
Теплый
Warm
Установки пользователя
User Color
i-Style Color
i-Style Color
Голобуоватый белый
Зеленоватый белый
Красновато-белый
Красный
Зеленый
Синий
Выкл
Стандарт
Игра
Кино
Пейзаж
Для игравого окружения.
Для просмотра фильмов и видео записей.
Для просмотра изображений пейзажей.
Текст
Слишком слабый
Слишком сильный
Вернуться к состоянию цветов которое
было достроено раньше.
Для обычного окружения windows или
настроек по умолчанию.
Для редактирования и чтения текста в
условиях обработки текста.
* Если включен режим Синий свет Редуктор, регулировка Настройка Цветов невозможна.
Вы можете пропустить страницы Меню и сразу отобразить шкалу настройки, используя
следующие операции с кнопками.
i-Style Color: Нажмите кнопку
когда меню не отображается на экране.
Информация
Information
<Пример>
Информация
Разрешение:
Горизонтальная частота:
Вертикальная частота:
Пиксельная частота:
Номер модели:
1 : Выход
1920x1080
67.56KHz
60.0Hz
148.5MHz
T2252MSC
Информация
Информацию о актуально выбранном входа найдете в
информациии о графическом адаптере вашего компьютнра.
ПРИМЕЧАНИЕ
Прочитайте в руководстве графического
адаптера об изменении разрешения и
обновляния.
Выбор : 2
РАБОТА С МОНИТОРОМ 13
РҮССКИЙ
Ручн. настр. изобр.
Direct
Direct
Manual Image Adjust
Ручн. настр. изобр.
Пункт настройки Проблема/Опция Используемые кнопки
Сильно влево
Сильно вправо
Слишком низко
Слишком высоко
Гориз. / Верт.
положение
*
H./V. Position
Частота *
1
Clock
1
Фаза *
Phase
Полож. По Гориз.
1,2
Полож. Верт.
Слишком узко
Слишком широко
Устраннение мерцания текста или линий.
1 / 2 / 3 / 4 / 5
Качесво изображения можно изменять в интервале от 1 до 5
Резкость
Sharpness
(от размытого до резкого).
Нажимайте кнопку , чтобы изменять резкость изображения
в порядке возрастания номерв. Нажимайте кнопку
, чтобы
изменять резкость изображения в порядке уменьшения
номеров.
В случае если вы устоновили разрешение монитора ниже 1920 x
1080 вы должны настроить качество изображения.(5 steps).
Настройки режима
видео
Video Mode Adjust
РҮССКИЙ
Редукция синето света *4
Blue Light Reducer
Технология X-Res
X-Res Technology
1
Только для аналогового входа.
*
2
Смотрите стр. 17 – Настройки Экрана
*
Соотношение
сторон зкрана *
Full Screen
Выкл
1
2
3
Выкл
Легко
Средне
Сильно
Расширение формата образа
3
Полноэкранный режим
Типовое
Синий свет уменьшается.
Синий свет слабее чем в режим 1.
Синий свет слабее чем в режим 2.
Обычно
Улучшить качество краев изображения.
Качество краев изображения лучше чем Легко.
Качество краев изображения лучше чем Средне.
*3 Позволяет выводить изображение в форматах 4:3, 5:4 или 16:10, если исходное
изображение имеет формат 4:3, 5:4 или 16:10.
4
Сли включен режим Цвет, регулировка Редукция синето света невозможна.
*
Вы можете пропустить страницы Меню и сразу отобразить шкалу настройки, используя
следующие операции с кнопками.
Редукция синето света : Нажмите и придержите в течении 2 секунд кнопку
отображается на экране.
14 РАБОТА С МОНИТОРОМ
если Меню не
Установочное меню
Setup Menu
Пункт настройки
Язык
Language Select
Положение экр. меню
OSD Position
Установочное меню
Проблема/Опция Используемые кнопки
English
Français
Deutsch
Nederlands
Polski
Česky
Полож.
по гориз.
Полож.
по верт.
Английский
Французский
Немецкий
Голландский
Заполированность
Чешский
ЭМ сильно налево
ЭМ сильно направо
ЭМ слишком высоко
ЭМ слишком низко
Italiano
Русский
Итальянский
Русский
Японский
Китайский упр.
Китайский тра.
Вр. отобр. Меню
OSD Time Out
Фон экранного Меню *
OSD Background
Запск логотипа *
Opening Logo
LED *
LED
ПРИМЕЧАНИЕ
* Для включения опции обозначите ее в настройках меню. Для выключения удалите отметку.
Если Вас раздражает свечение индикатора питания, Вы можете его
выключить.
Заводские настройки
Memory Recall
Можно установаить время отображения ЭМ.
5/ 15 / 30 / 60 второй
Вкл
Выкл Стандартный фон экранного меню.
Вкл
Выкл
Вкл
Выкл Индикатор питания выключен.
Прозрачный фон экранного меню.
Логотип iiyama отображается когда монитор
включен.
Логотип iiyama не отображается когда монитор
включен.
Индикатор питания включен.
Заводские настройки
Пункт настройки Проблема/Опция Используемые кнопки
Заводские настройки
Memory Recall
Восстановление заводских настроекd.
РҮССКИЙ
РАБОТА С МОНИТОРОМ 15
● Блокировка
<Экранное меню (OSD)>
1. Чтобы вызвать экранное меню, нажмите и удерживайте в течение 5 секунд кнопки
Если Вы попытаетесь вызвать экранное меню нажатием на любую из клавиш
, на экране появиться сообщение «OSD Locked» («Экранное меню заблокировано»).
2. Чтобы отключить блокировку экранного меню, нажмите и удерживайте в течение 5 секунд
клавиши
<Выключатель питания>
1. Чтобы заблокировать кнопку выключения питания, нажмите и удерживайте в течение 5
секунд кнопки
нажатием на кнопку питания. При нажатии на кнопку выключения на экране появиться
сообщение "Power Button Locked" («Кнопка выключения заблокирована»).
2. Чтобы отключить блокировку экранного меню, нажмите и удерживайте в течение 5 секунд
клавиши
и .
и . При действующей блокировке монитор не может быть выключен
и .
и .
, , или
РҮССКИЙ
16 РАБОТА С МОНИТОРОМ
НАСТРОЙКИ ЭКРАНА
Настройте изображение в соответствии с процедурами, описаными ниже, если используется
аналоговый входной сигнал.
Настройки экрана, описанные в руководстве, предназначены для уcтановки изображения и
уменьшения мерцания или размытости при работе с компьютером.
Монитор предназначен для работы с разрешением 1920 x 1080, причем при работе с
меньшим разрешением может наблюдаться ухудшение характеристик изображения
вследствие того, что при этом картинка автоматически растягивается на весь экран. Работа
с монитором рекомендуется при разрешении 1920 x 1080.
Отображаемый текст или линии могут быть искажены или иметь неоднородности по
толщине, появляющиеся при увеличении экранного изображения.
Настройку положения изображения или частоты рекомендуется проводить с помощью
стандартных средств управления монитором, а не путем использования компьютерных
программ или утилит.
Настройки рекомендуется производить после прогрева дисплея, по меньшей мере, в течение 30 минут.
После выполнения автонастройки (Auto Adjust), в зависимости от разрешения и
синхронизации сигнала, может потребоваться проведение дополнительной корректировки.
Автонастройка может работать некорректно при отображении картинки, отличающейся от
Test.bmp (шаблон настройки экрана). В этом случае требуется ручная настройка.
Существyeт два способа настройки экранного изображения. Первым способом является
автоматическая регулировка Положение, Частота и Фаза. Другой способ заключается в
ручном проведении настроек.
Когда монитор подключается к новому компьютеру произведите автонастройку, иначе
произойдет изменение разрешения. Если после выполнения автонастройки изображение
на экране мерцает или размыто, или картинка не умещается на дисплее, то потребуется
проведение ручной настройки. Обе настройки должны быть проведены с использованием
шаблонов настройки (Test.bmp), которые можно найти на сайте (http://www.iiyama.com).
В этом руководстве описана настройка монитора для работы с операционными системами
Windows
®
OS.
Выберите оптимальное разрешение для изображения.
Установите Test.bmp (шаблон настройки экрана) в качестве обоев рабочего стола.
РҮССКИЙ
ПРИМЕЧАНИЯ
Если вы не знаете, как сменить обои рабочего стола, обратитесь к соответствующей
документации по операционной системе.
Test.bmp создан с разрешением 1280 x 1024. Установите положение изображения на
дисплее в центрe рабочего стола, с помощью диалогового меню установки обоев.
[Шаблон Настройки]
Цветная
полоска
Шаблон
зебра
Кадр
ихображения
РАБОТА С МОНИТОРОМ 17
Нажмите и придержите в течении 2 секунд кнопку
Если картинка мерцает, размыта или не умещается на экране, скорректируйте
(Автонастройка изображения).
изображение вручную, применяя описанную ниже процедуру.
Подстройте положение по вертикали (Верт. Положение) таким образом, чтобы верх и
низ картинки умещались на экране.
1) Подстройте положение по горизонтали (Гориз. Положение) таким образом, чтобы
левая сторона картинки сместилась к левому краю экрана.
2) Растяните правый край картинки до правого края экрана с помощью настройки
размера по горизонтали (Частота).
РҮССКИЙ
ПРИМЕЧАНИЯ
Когда левая сторона рамки картинки уходит за левый край дисплея при настройке размера
по горизонтали (Частота), повторите шаги 1) и 2).
Другим способом проведения корректировки синхронизации является корректировка
вертикальных волнистых линий на шаблоне "зебра".
Картинка может мерцать при проведении настройки размера по горизонтали (Частота),
горизонтального положения (Гориз. Положение) и вертикального положения (Верт.
Положение).
Если после проведения настройки размера по горизонтали (Частота) кадр изображения
больше или меньше, чем область отображения дисплея, повторите шаги, начиная с
18 РАБОТА С МОНИТОРОМ
.

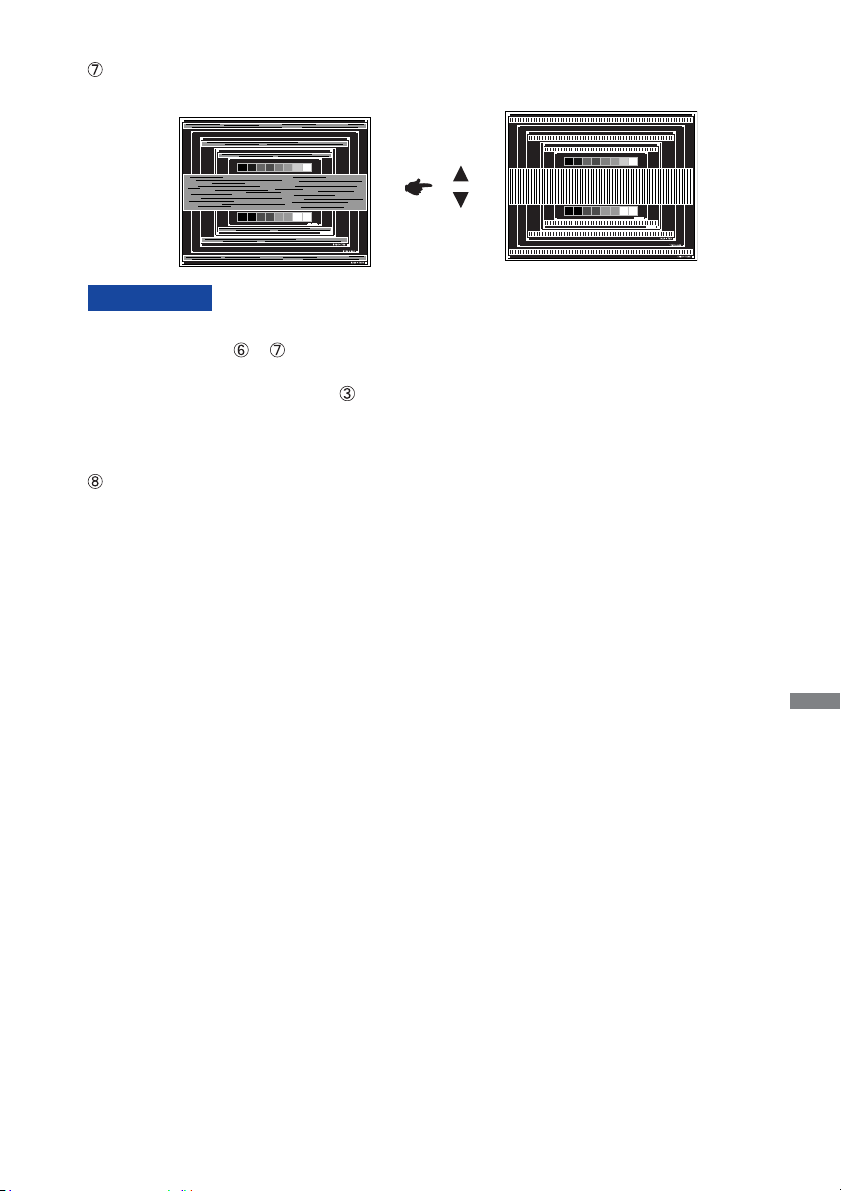

Для корректировки горизонтальной волнистости, мерцания или размытости на
шаблоне “зебра”, используйте точную настройку (Фаза).
ПРИМЕЧАНИЯ
Если на части экрана остается сильное мерцание или видны искажения, повторите
настройки шага
и для корректировки размера по горизонтали (Частота). Если
искажения или мерцание все еще остаются, то установите частоту регенерации 60 Гц и
повторите корректировку с шага
Скорректируйте горизонтальное положение (Гориз. Положение) после проведения точной
.
настройки, если горизонтальное положение уходит за пределы области регулировки.
По окончании настройки размера и точной настройки скорректируйте яркость
(Brightness) и цветовую настройку (Color) для получения приемлемой картинки.
Теперь можно сменить обои рабочего стола на те, что у вас были установлены
ранее.
РАБОТА С МОНИТОРОМ 19
РҮССКИЙ
ФУНКЦИЯ УПРАВЛЕНИЯ ЭНЕРГОПОТРЕБЛЕНИЕМ
Регулирование потребления электроэнергии данного изделия соответствует всем
требованиям энергосбережения VESA DPMS. Когда ваш компьютер не используется, монитор
автоматически снижает расход энергии, необходимой для его функционирования.
Чтобы использовать эту возможность, монитор должен быть подключен к компьютеру,
совместимому с VESA DPMS. Режим регулирования потребления электроэнергии описан
ниже. Необходимые настройки, включая установки таймера, должны производиться на
компьютере. Информацию по конфигурированию этих настроек можно почерпнуть из
руководства к вашей операционной системе.
Режим управления потреблением электроэнергии
При исчезновении поступающих от компьютера сигналов вертикальной и горизонтальной
разверток, монитор входит в режим энергосбережения, при котором потребление
электроэнергии уменьшается до уровня менее 0.5 Вт*. Экран темнеет, индикатор подачи
питания начинает светиться оранжевым цветом. Возврат из режима энергосбережения
происходит через несколько секунд после нажатия любой клавиши на клавиатуре или
движения мышью.
Индикатор
питания
ОБЫЧНЫЙ РЕЖИМ РАБОТЫ
РЕЖИМ УПРАВЛЕНИЯ
ЭЛЕКТРОПИТАНИЕМ
Голуб о
Померанцово
РҮССКИЙ
* USB не подключены.
ПРИМЕЧАНИЯ
Даже находясь в режиме энергосбережения, монитор потребляет энергию. Во
избежание бесполезного расходования энергии отключайте монитор, нажимая на
клавишу питания каждый раз, когда монитор подолгу не используется, например,
ночью и по выходным.
Вполне возможно, что видеосигнал все таки поступает от компьютера, хотя
сигналы вертикальной и горизонтальной разверток отсутствуют. В подобном случае
ФУНКЦИЯ УПРАВЛЕНИЯ ЭНЕРГОПОТРЕБЛЕНИЕМ может работать некорректно.
20 РАБОТА С МОНИТОРОМ
ПОТРЕБЛЯЕМАЯ
МОЩНОСТЬ
0 0.5Вт 100%
*
УСТРАНЕНИЕ НЕИСПРАВНОСТЕЙ
Если монитор работает неправильно, просьба соблюдать следующую последовательность
операций для возможного решения задачи.
1. Выполните регулировки, описанные в разделе РАБОТА С МОНИТОРОМ, в зависимости от
вашей проблемы. Если изображение не появилось, см. п. 2.
2. Обратитесь к нижеприведенной таблице, если вы не можете найти подходящий пункт
настройки в разделе РАБОТА С МОНИТОРОМ или если проблему не удается устранить.
3. Если вы столкнулись с проблемой, которая не описана ниже, или не можете устранить ее
причину, выключите монитор и обратитесь за помощью к вашему дилеру или в сервисный
центр iiyama.
Проблема
Изображение не
появляется
(Индикатор
питания не
загорелся.)
(Индикатор
питания синий.)
(Индикатор
питания
оранжевый.)
Силовой кабель плотно вставлен в соответствующее гнездо.
Питание включено.
К розетке подводится напряжение. Проверьте каким-либо другим
прибором (например, настольной лампой).
Если активна программа хранитель экрана, нажмите на любую
клавишу или подвигайте мышью.
Увеличьте контрастность и /или яркость.
Компьютер включен.
Сигнальный кабель подключен правильно.
Синхронизация сигнала компьютера соответствует техническим
характеристикам монитора.
Если монитор находится в режиме энергосбережения, нажмите клавишу
на клавиатуре или подвигайте мышью.
Компьютер включен.
Сигнальный кабель подключен правильно.
Синхронизация сигнала компьютера соответствует техническим
характеристикам монитора.
Проверьте
РҮССКИЙ
Изображение не
синхронизировано.
Изображение не в
центре экрана
слишком яркое
или слишком
темное.
Сигнальный кабель подключен правильно.
Синхронизация сигнала компьютера соответствует техническим
характеристикам монитора.
Уровень выходного видеосигнала компьютера соответствует
техническим характеристикам монитора.
Синхронизация сигнала компьютера соответствует техническим
характеристикам монитора.
Уровень выходного видеосигнала компьютера соответствует
техническим характеристикам монитора.
УСТРАНЕНИЕ НЕИСПРАВНОСТЕЙ 21
Проблема Проверьте
дрожит.
Нет звука.
Звук слишком
громкий или
слишком тихий
Прослушиваются
странные шумы.
РҮССКИЙ
Напряжение питания соответствует тех. характеристикам монитора.
Синхронизация компьютера соответствует техническим
характеристикам монитора.
Аудиооборудование включено (компьютер и т.д.).
Правильно подключен аудиокабель.
Включен регулятор громкости.
Режим Mute (отключение звука) выключен.
Выходной уровень аудиосигнала, выдаваемый аудиооборудованием,
находится в пределах спецификаций монитора.
Выходной уровень аудиосигнала, выдаваемый аудиооборудованием,
находится в пределах спецификаций монитора.
Аудиокабель подключен правильно.
ИНФОРМАЦИЯ ОБ УТИЛИЗАЦИИ
Для наилучшей защиты окружающей среды не выбрасывайте ваш монитор.
Посетите наш вебсайт www.iiyama.com/recycle для получения указаний об утилизации
монитора.
22 УСТРАНЕНИЕ НЕИСПРАВНОСТЕЙ / ИНФОРМАЦИЯ ОБ УТИЛИЗАЦИИ
ПРИЛОЖЕНИЕ
Допускаются изменения дизайна и характеристик.
СПЕЦИФИКАЦИИ
Технология Прогнозируемая емкостная технология
Сенсорный
экран
Категория раазмера 22"
ЖКпанельl
Кол-во отображаемых цветов
Частоты синхронизации
Максимальное разрешение 1920 × 1080, 2,1 Мегапикселей
Входной разъем VGA(D-sub) mini 15 pin, HDMI, DisplayPort
Plug & Play VESA DDC2B
Синхросигналы Выдел. синхросигнал: TTL, Positive or Negative
Видеосигналы
Выход аудиоразъем ø 3,5 мм mini jack (стерео)
Входной аудиосигнал 1,0 В (среднеквадратич. значение), макс.
Динамики 2 Вт × 2 (стереодинамики)
Максим. размеры экрана 476,64 мм W × 268,11 мм H / 18,8" W × 10,6" H
Электропитание 100-240VAC, 50/60Hz, 0,7A
Потребление энергии* 18,1 Вт станд., Режим энергосбережения: 0,5 Вт макс
Габариты, масса
Угол наклона
Условия окружающей среды
Сертификация
Обработка поверхности
Пропускание света
85%
Система связи USB
Панель технология
Технология IPS панели
Размер Диагональ: 21,5" (54,6 см)
Размер пикселя 0,248 мм (Ш) × 0,248 мм (В)
2
Яркость 250cd/m
Контрастность
Угол обзора
1000 : 1 (типичное), Функция ACR доступна
Вправо/Влево : 89°, Вверх/Вниз: 89° (в каждую сторону
типичное)
(типичное)
Время отклика 7 мс (серый к серому)
Примерно16,7 млн.
Аналоговый: Гориз: 24,0-83,0 кГц, Верт: 55-76 Гц
Цифровой: Гориз: 30,0-83,0 кГц, Верт: 55-76 Гц
TM
Аналоговый: 0,7Vp-p (стандартный), 75
Цифровой: HDMI, DisplayPort
490,5 × 370,5 × 220,5мм / 19,3 × 14,6 × 8,7" (W×H×D)
4,8кг / 10,6lbs
Вверх: 73 градусов Вниз: 3 градусов
При работе:
При хранении:
CE, TÜV-Bauart, cULus, CU
Темп.:
Влажность:
Темп.:
Влажность:
Positive
от 5 до 35°C
от 10 до 80% (без конденсата)
от -20 до 60°C
от 5 до 85% (без конденсата)
РҮССКИЙ
ПРИМЕЧАНИЯ
* перифиерийный устройства USB / устройства Аудио не подключены.
ПРИЛОЖЕНИЕ 23
РАЗМЕРЫ
490,5mm/19,5”
484,5mm/19,1”
272,5mm/10,7”
296,0mm/11,7”
48,0mm/1,9”
ПОДДЕРЖ. РЕЖИМЫ СИНХРОНИЗАЦИИ
Видео режим
VGA 640 × 480
SVGA 800 × 600
РҮССКИЙ
VESA
XGA 1024 × 768
SXGA 1280 × 1024
WXGA+ 1440 × 900
WSXGA+ 1680 × 1050 65,290kHz 60,000Hz 146,250MHz
Full HD 1920 × 1080 66,590kHz 59,930Hz 138,500MHz
370,5mm/14,6”
Горизонтальная
частота
Вертикальная
частота
235,5mm/9,3”
Частота
синхронизации
31,469kHz 59,940Hz 25,175MHz
37,500kHz 75,000Hz 31,500MHz
37,861kHz 72,809Hz 31,500MHz
35,156kHz 56,250Hz 36,000MHz
37,879kHz 60,317Hz 40,000MHz
46,875kHz 75,000Hz 49,500MHz
48,363kHz 60,004Hz 65,000MHz
56,476kHz 70,069Hz 75,000MHz
60,023kHz 75,029Hz 78,750MHz
63,981kHz 60,020Hz 108,000MHz
79,976kHz 75,025Hz 135,000MHz
55,935kHz 59,887Hz 106,500MHz
70,635kHz 74,984Hz 136,750MHz
220,5mm/8,7”
24 ПРИЛОЖЕНИЕ
M170B21
Loading...
