BEDIENUNGSANLEITUNG
DEUTSCH
Wir gratulieren Ihnen zu Ihrer
Entscheidung für den iiyama TFT-
Monitor und bedanken uns für das
Vertrauen, das Sie uns entgegenbringen.
Wir empfehlen, dass sie einige
Minute nehmen, um diesen Komplette Handbuch sorgfältig zu lesen, bevor Sie zum ersten Mal den iiyama TFT-Monitor anbringen und einschalten.
Bitte bewahren Sie diese Anleitung zum späteren Nachschlagen sorgfältig auf.
DEUTSCH
ERKLÄRUNG DER CE-KONFORMITÄT
Dieser LCD Flachbildschirm entspricht den Anforderungen der EG/EU Richtlinien 2014/30/EU, “EMV Richtlinie”, 2014/35/EU, “Niederspannungsrichtlinie”, 2009/125/EG, “ErP Richtlinien” und 2011/65/EU, “RoHS Richtlinien”.
Die Anforderungen zur Störfestigkeit werden eingehalten bei einer Benutzung im Wohnbereich, in Geschäftsund Gewerbebereichen sowie in Kleinbetrieben, sowohl innerhalb als auch ausserhalb der Gebäude.
Alle Einsatzorte sind dadurch gekennzeichnet, dass sie direkt an die öffentliche
NiederspannungsStromversorgung angeschlossen sind.
IIYAMA CORPORATION: Wijkermeerstraat 8, 2131 HA Hoofddorp, The Netherlands
Modell Nr. : PL2792UH
Wir empfehlen Ihnen, gebrauchte und nicht mehr benötigtes Equipment fachgerecht zu recyceln. Nützliche Informationen hierzu erhalten Sie bei Ihrem
Fachhändler, Ihrem iiyama Service-Center und im Internet unter: www.iiyama. com
Änderungsrechte vorbehalten.
Alle verwendeten Handelsnamen und -marken sind Eigentum der jeweiligen Besitzer.
Die Begriffe HDMI und HDMI High-Definition Multimedia Interface sowie das HDMI-Logo sind Marken oder eingetragene Marken von HDMI Licensing Administrator, Inc. in den Vereinigten Staaten und anderen Ländern.
INHALTSÜBERSICHT |
|
FÜR IHRE SICHERHEIT...................................................................... |
1 |
SICHERHEITSHINWEISE............................................................... |
1 |
BESONDERE HINWEISE ZU LCD-MONITOREN........................... |
3 |
KUNDENDIENST............................................................................. |
3 |
REINIGUNGSHINWEISE................................................................ |
3 |
VOR DER BEDIENUNG DES MONITORS........................................... |
4 |
LEISTUNGSMERKMALE................................................................ |
4 |
PACKUNGSINHALT......................................................................... |
4 |
INSTALLATION................................................................................ |
5 |
INSTALLATION DES MONITORFUSSES : ProLite XUB2792UHSU.... |
7 |
INSTALLATION DES MONITORFUSSES : ProLite XU2792UHSU... |
8 |
FUNKTIONSELEMENTE UND ANSCHLÜSSE : |
|
ProLite XUB2792UHSU....................................................................... |
9 |
FUNKTIONSELEMENTE UND ANSCHLÜSSE : |
|
ProLite XU2792UHSU........................................................................ |
10 |
MONITOR ANSCHLIESSEN : ProLite XUB2792UHSU.................. |
11 |
MONITOR ANSCHLIESSEN : ProLite XU2792UHSU..................... |
12 |
TRENNEN SIE IHREN MONITOR................................................. |
13 |
COMPUTER-EINSTELLUNG........................................................ |
13 |
AUSTRICHTUNG DER HÖHE UND |
|
DES BETRACHTUNGSWINKELS : ProLite XUB2792UHSU........ |
13 |
ANSICHTWINKEL EINSTELLEN : ProLite XU2792UHSU.............. |
14 |
MONITOR BEDIENEN........................................................................ |
15 |
MENÜINHALT EINSTELLEN......................................................... |
16 |
ENERGIEVERWALTUNG.............................................................. |
25 |
FEHLERSUCHE................................................................................. |
26 |
INFORMATIONEN ZUM RECYCLING............................................... |
27 |
ANHANG ............................................................................................ |
28 |
TECHNISCHE DATEN : ProLite XUB2792UHSU.......................... |
28 |
TECHNISCHE DATEN : ProLite XU2792UHSU............................ |
29 |
ABMESSUNGEN : ProLite XUB2792UHSU.................................. |
30 |
ABMESSUNGEN : ProLite XU2792UHSU.................................... |
30 |
KONFORMES TIMING.................................................................. |
31 |
DEUTSCH
FÜR IHRE SICHERHEIT
SICHERHEITSHINWEISE
ACHTUNG
BEI GEFAHR ABSCHALTEN
Sollten Sie irgendwelche unnormalen Erscheinungen wie Rauch, Geräusche oder Gerüche bemerken, schalten Sie sofort den Monitor aus und trennen Sie den Netzstecker vom Gerät. Benachrichtigen Sie dann bitte Ihren Fachhändler oder das iiyama Service-Mitte. Fortgesetzter Bertrieb kann gefährlich sein und zu einem Brand oder zu Stromschlägen führen.
GEHÄUSE NIEMALS ÖFFNEN
Im Innern des Gerätes sind spannungsführende Teile frei zugänglich. Bei Entfernung des Gehäuses setzen Sie sich der Gefahr aus, einen Brand auszulösen oder einen Stromschlag zu erleiden.
KEINE FREMDGEGENSTÄNDE IN DAS GERÄT STECKEN
Bitte führen Sie keine festen Gegenstände oder flüssigen Materialien in den Monitor ein. Im Falle eines Unfalls schalten Sie bitte Ihren Monitor sofort ab und trennen Sie den Netzstecker vom Gerät. Benachrichtigen Sie dann bitte Ihren Fachhändler oder das iiyama Service-Mitte. Sollte sich ein Gegenstand im Innern des Monitors befinden, kann das zu einem Brand, Kurzschlüssen oder anderen Beschädigungen führen.
STELLEN SIE DEN MONITOR AUF EINE SICHERE UND STABILE UNTERLAGE
Sollten Sie den Monitor fallen lassen, besteht Verletzungsgefahr.
BENUTZEN SIE DEN MONITOR NICHT IN DER NÄHE VON WASSER
Benutzen Sie den Monitor nicht an einer spritzwassergefährdeten Stelle. Sollte Wasser in den
Monitor gelangen, kann dies zu Brandgefahr oder Stromschlägen führen.
BEACHTEN SIE DIE RICHTIGE BETRIEBSSPANNUNG
Achten Sie auf die Einhaltung der spezifizierten Spannungswerte. Die Benutzung einer falschen
Stromspannung kann zu Fehlfunktionen, Brandgefahr oder Stromschlägen führen.
KABEL SCHÜTZEN
Schützen Sie Ihre Kabel vor mechanischer Belastung (Quetschung, Zug). Beschädigte Kabel führen zu Brandgefahr oder Kurzschlüssen.
WIDRIGE WETTERBEDINGUNGEN
Es empfielt sich, den Monitor nicht während heftiger Gewitter zu benützen, da es durch Spannungsschwankungen zu Fehlfunktionen kommen kann. Um Stromschläge zu vermeiden, ist es ratsam, während solch widriger Witterungsbedingungen das Stromkabel nicht zu berühren.
DEUTSCH
FÜR IHRE SICHERHEIT 1
DEUTSCH
VORSICHT
UMGEBUNGSBEDINGUNGEN
Installieren Sie den Monitor nicht in Umgebungsbedingungen, wo es rapide Temperaturschwankungen, hohe Luftfeuchtigkeit oder stark staubige Luft gibt, da es sonst zu Brandgefahr, Kurzschlüssen oder anderen Beschädigungen kommen kann. Vermeiden Sie es ebenfalls, den Monitor so aufzustellen, dass er direkter Sonneneinstrahlung oder einer anderen Lichtquelle ausgesetzt wird.
STELLEN SIE DEN MONITOR NICHT AUF EINE WACKLIGE UNTERLAGE
Der Monitor könnte herunterfallen und jemanden verletzen. Bitte legen Sie ebenfalls keine schweren Gegenstände auf den Monitor und achten Sie darauf, dass die Kabel so verlegt sind, dass niemand darüber stolpern kann und sich dabei verletzt.
BELÜFTUNG SICHERSTELLEN
Die Lüftungsschlitze sollen für ausreichende Belüftung sorgen. Achten Sie darauf, dass Sie die Belüftungsschlitze des Monitors nicht verdecken, da ansonsten Brandgefahr besteht. Um ausreichende Belüftung zu gewährleisten, lassen Sie bitte mindestens 10 cm Platz zwischen Monitor und Wand.
Beim Entfernen des Standfußes können die Lüftungsschlitze auf der Rückseite des Monitors blockiert werden. Dies kann den Monitor überhitzen und Feuer oder Schäden verursachen. Achten Sie beim Abnehmen des Standfußes auf ausreichende Belüftung. Die Aufstellung des Monitors auf dem Rücken, seitlich oder auf dem Kopf liegend kann zu Beschädigungen führen. Achten Sie darauf, dass Sie den Monitor auf eine feste Unterlage stellen.
ENTFERNEN SIE DIE KABEL, BEVOR SIE DEN MONITOR TRANSPORTIEREN
Wenn Sie den Monitor bewegen, müssen Sie vorher den Monitor ausschalten, den Netzstecker ziehen und darauf achten, dass das Signalkabel abgezogen ist. Wenn Sie die Kabel nicht entfernen, könnte dies zu Brandgefahr oder Kurzschlüssen führen.
NETZSTECKER ZIEHEN
Sollten Sie den Monitor über langere Zeit nicht benützen, raten wir das Gerät vom Stromnetz zu trennen, um Unfallgefahren zu vermeiden.
AUSUND EINSTECKEN
Nehmen Sie beim Ausund Einstecken des Netzteiles oder der Kabel immer den Stecker in die Hand. Ziehen Sie niemals an der Leitung, sondern immer am Stecker, ansonsten könnte dies zu Brandgefahr oder Stromschlägen führen.
BERÜHREN SIE DEN STECKER NICHT MIT FEUCHTEN HÄNDEN
Ausstecken des Monitors mit nassen Händen kann zu einem Stromschlag führen.
WENN SIE DEN MONITOR AUF IHREN COMPUTER STELLEN MÖCHTEN vergewissern Sie sich, dass Ihr Computer stabil genug ist um das Gewicht des Monitors zu tragen,
ansonsten könnte dies zu Beschädigungen an Ihrem Computer führen.
CHTUNG: VERLETZUNGSGEFAHR FÜR FINGER UND HÄNDE
Achten Sie beim Ändern der Höhe und des Winkels darauf , sich nicht die Finger einzuklemmen.
Vorsicht: Achten sie beim Ändern der Höhe und des Winkels auf ihre Finger. (Nur bei höhenverstellbaren Monitore)
HINWEIS ZU 24/7 BETRIEB
Dieses Produkt ist nicht speziell für ein Einsatz im 24h/7Tage Betrieb entwickelt worden.
SONSTIGES
ERGONOMISCHE HINWEISE
Um eine Ermüdung der Augen auszuschliessen, sollten Sie den Monitor nicht vor einem grellen Hintergrund oder in einem dunklen Raum benutzen. Um optimalen Sehkomfort zu gewährleisten, sollte die Oberkante des Monitors knapp unterhalb Ihrer Augenhöhe liegen und der Abstand zwischen Augen und Monitor 40-60 cm betragen. Wenn Sie den Monitor länger benutzen, sollten Sie mindestens 10 Minuten pro Stunde nicht in den Monitor schauen, um eine Überanstrengung der Augen zu vermeiden.
2 FÜR IHRE SICHERHEIT
BESONDERE HINWEISE ZU LCD-MONITOREN
Die folgenden Symptome stellen keine Störung dar, sondern sind normal:
HINWEIS Wenn Sie das erste Mal Ihren LCD-Monitor anschalten, kann es bedingt durch Ihren
Computer eintreten, dass das wiedergegebene Bild nicht in richtiger Grösse auf dem Monitor dargestellt wird. In diesem Fall stellen Sie bitte die Bildgrösse richtig ein.
Leicht ungleiche Helligkeit je nach verwendetem Desktop-Layout.
Sollten Sie nachdem Sie ein Bild über Stunden unverändert angezeit haben, auf ein neues Bild wechseln, kommt es bauartbedingt zu einem sogenannten Geisterbild.
Dieses Geisterbild verschwindet nach einiger Zeit von selbst oder Sie schalten das Gerät für einen längeren Zeitraum aus.
KUNDENDIENST
HINWEIS Sollten Sie den Monitor für eine Service-Reparatur versenden müssen und Sie verfügen nicht mehr über die Originalverpackung, so wenden Sie sich bitte an lhren Fachhändler, der Ihnen bei der Beschaffung einer Ersatz-Verpackung behilflich sein wird.
REINIGUNGSHINWEISE
ACHTUNG
VORSICHT
HINWEIS
Ziehen Sie aus Sicherheitsgründen immer den Netzstecker, bevor Sie den Monitor reinigen.
Sollten während der Reinigung flüssige oder feste Materialien in den Monitor gelangt sein, schalten Sie bitte Ihren Monitor sofort ab und ziehen Sie den Netzstecker ab. Benachrichtigen Sie dann bitte Ihren Fachhändler.
Die Bildschirmoberfläche nicht mit einem rauhen Gegenstand reinigen.
Verwenden Sie unter keinen Umständen scharfe Reinigungsmittel wie nachfolgend aufgeführt. Diese Mittel beschädigen die Bildschirmoberfläche und greifen das Finish an.
Verdünner |
Scheuermilch |
Wachs |
Reinigungsbenzin |
Sprühreiniger |
Säuren oder Laugen |
|
Längerer Kontakt des Gehäuses mit Gummioder Kunststoffprodukten kann das |
|
Finish angreifen. |
GEHÄUSE |
Flecken können mit einem feuchten, weichen Tuch entfernt werden. Zum Anfeuchten |
|
nehmen Sie eine schwache Spülmittellösung. |
LCD |
Wir empfehlen das Display regelmässig mit einem trockenen weichen Tuch zu |
SCHIRM |
reinigen. |
|
Bitte benutzten Sie keine Papiertücher, dies könnte das LCD beschädigen. |
DEUTSCH
FÜR IHRE SICHERHEIT 3
VOR DER BEDIENUNG DES MONITORS
LEISTUNGSMERKMALE
|
Unterstützt Auflösungen von bis zu 3840 × 2160 |
|
|
Hoher Kontrast 1000:1 (Typisch), Erw. Kontrast Funktion ist verfügbar |
|
|
Helligkeit 300cd/m2 (Typisch) |
|
|
Flicker-Free |
|
|
Schnelle Reaktionszeit 4ms (Grau zum Grau) |
|
|
Blauton Reduzierung |
|
DEUTSCH |
Digitale Weichzeichnung von Schrift |
|
Zwei 2W-Stereo-Lautsprecher |
||
|
||
|
Energieverwaltung (konform mit VESA DPMS) |
|
|
Konform mit VESA-Montage-Standard (100mm×100mm) |
|
|
||
|
Aufnahmevorrichtung für Diebstahlsicherung |
|
|
PACKUNGSINHALT
Ihr iiyama TFT-Monitor-Paket enthält das folgende Zubehör. Überprüfen Sie bitte den Lieferumfang des Pakets auf Vollständigkeit. Wenn eine Komponente fehlt oder beschädigt ist, setzen Sie sich bitte mit Ihrem zuständigen iiyama-Händler oder iiyama-Büro vor Ort in Verbindung.
Netzkabel*1 |
HDMIkabel |
DisplayPortkabel |
USBkabel |
Bodenplatte mit einer Schraube |
Standfußes*2 |
Kabellhalter*2 |
Sicherheits-Handbuch |
Leitfaden zur Inbetriebnahme |
ACHTUNG *1 Die Werte für das Netzkabel, das in Gegenden mit einer Stromversorgung von 120V geliefert wird, sind 10A/125V. Wenn Sie ein Netzteil mit höheren Werten verwenden, müssen Sie ein Netzkabel mit Werten von 10A/250V benutzen.
Wenn Sie allerdings ein Netzkabel verwenden, das nicht von iiyama bereitgestellt wird, haben Sie kein Anrecht auf jegliche durch Garantien abgedeckte
Schadensersatzansprüche, falls es zu Problemen oder Schäden kommen sollte.
Zum Netzanschluss dieses Gerätes ist eine geprüfte Leitung zu verwenden. Es ist eine Leitung vom Typ: H05VVF, 3G, 0,75mm² oder besser einzusetzen.
*2 Zubehör für ProLite XU2792UHSU
4 VOR DER BEDIENUNG DES MONITORS
INSTALLATION
ACHTUNG Bevor sie den Monitor an die Wand, Decke oder Desktop-Arm installieren, stellen Sie sicher das die Traglast der Wand ausreichend ist.

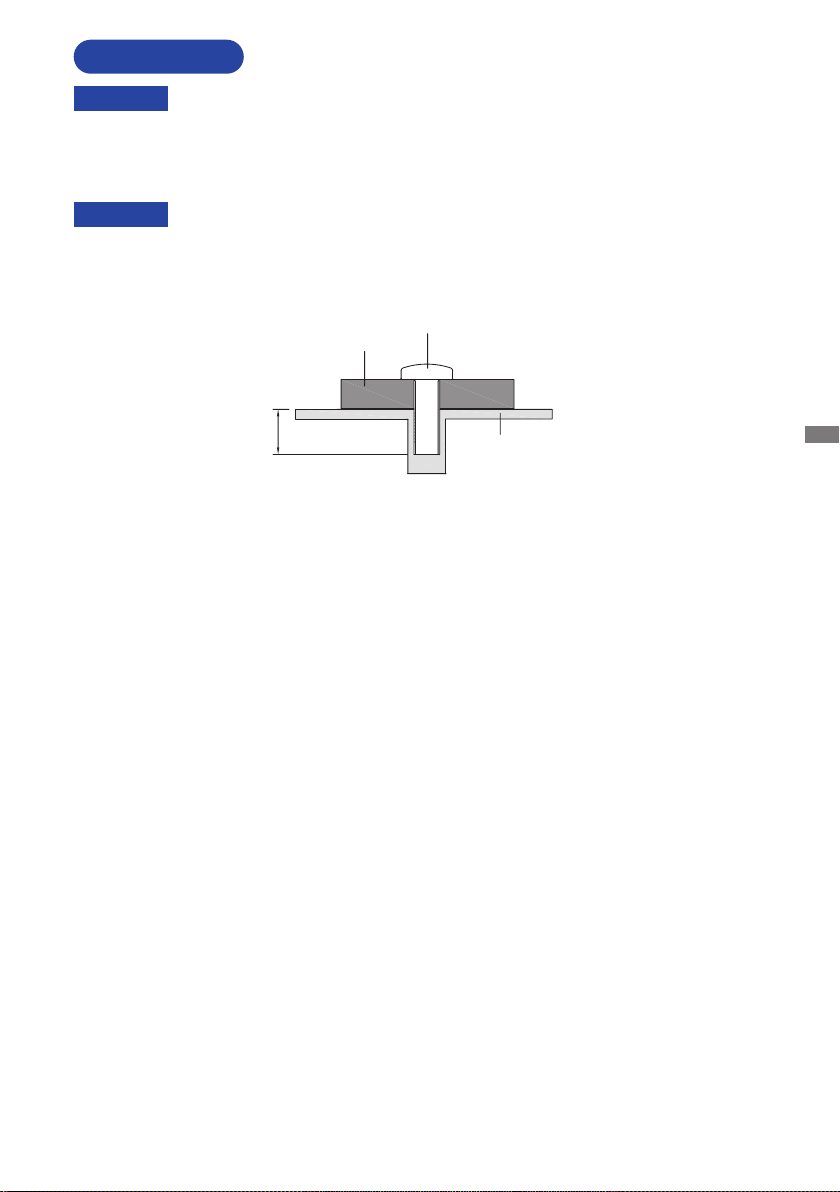

< WANDDECKENMONTAGE >
ACHTUNG Falls sie den Monitor an einer Wandoder Deckenhalterung betreiben möchten, benutzen sie zur Anbringung dieser M4 Schrauben (4 Stück) mit eine max. Länge von 7mm. Längere Schrauben könnten einen elektrischen Kurzschluss erzeugen bzw. das Gerät zerstören.
Schrauben
Befestigungskonsole
L |
Chassis |
DEUTSCH
VOR DER BEDIENUNG DES MONITORS 5
DEUTSCH
<QUERFORMAT : PORTRAIT MODE >
●ProLite XUB2792UHSU
Das LCD ist für einen Betrieb im Querund Hoch-Format ausgelegt.
Um den Bildschirminhalt zu drehen wird eine Grafikkarte benötigt die den Portrait Modus unterstützt.
|
|
|
|
Verfügbar |
|||
|
Nicht verfügbar |
||
|
|
|
Stromanzeige
A |
A |
A |
A |
|
|||
Querformat |
|
|
|
Stromanzeige |
Portrait |
|
|
|
|
|
Mit Ständer:
HINWEIS Stellen sie den LCD-Bildschirm vor der panel-drehung auf die maximale Höhe ein.
Wenn Sie versuchen, das Panel gewaltsam zu drehen, ohne die Ständerhöhe anzupassen, kann die Panel oder der Ständer beschädigt werden.
●ProLite XU2792UHSU
Das LCD ist für einen Betrieb im Querformat ausgelegt.
|
|
|
Verfügbar |
Nicht verfügbar |
Stromanzeige
A |
A |
A |
A |
|
|||
Querformat |
|
|
|
Stromanzeige |
Portrait |
|
|
|
|
Stromanzeige |
|
|
|
|
6 VOR DER BEDIENUNG DES MONITORS
INSTALLATION DES MONITORFUSSES : ProLite XUB2792UHSU
ACHTUNG Stellen Sie den Monitor auf eine stabile Fläche. Wenn der Monitor herunterfällt, kann es zu Verletzungen oder Beschädigungen kommen.
Setzen Sie den Monitor keinen starken Stößen aus. Er könnte dadurch beschädigt werden.
Trennen Sie den Monitor von der Netzquelle ab bevor sie den Fuß de-/ installieren, um das Risiko von Stromschlag oder Beschädigung zu vermeiden.
<Installation>
Legen Sie ein weiches Tuch auf den Tisch, um den Monitor nicht zu verkratzen. Legen Sie den
Monitor flach mit dem Display nach unten zeigend auf den Tisch.
Installieren Sie die Bodenplatte wie auf dem Bild oben gezeigt.
Ziehen Sie die Rändelschraube fest, um den Bodenplatte, am Monitor zu befestigen.
Bodenplatte
Haken
Bodenplatte
Schraube fur Bodenplatte
DEUTSCH
<Entfernen>
Legen Sie ein weiches Tuch auf den Tisch, um den Monitor nicht zu verkratzen. Legen Sie den
Monitor flach mit dem Display nach unten zeigend auf den Tisch.
Lösen Sie die Rändelschraube, um die Bodenplatte vom Monitor zu entfernen.
VOR DER BEDIENUNG DES MONITORS 7
DEUTSCH
INSTALLATION DES MONITORFUSSES : ProLite XU2792UHSU
ACHTUNG Stellen Sie den Monitor auf eine stabile Fläche. Wenn der Monitor herunterfällt, kann es zu Verletzungen oder Beschädigungen kommen.
Setzen Sie den Monitor keinen starken Stößen aus. Er könnte dadurch beschädigt werden.
Trennen Sie den Monitor von der Netzquelle ab bevor sie den Fuß de-/ installieren, um das Risiko von Stromschlag oder Beschädigung zu vermeiden.
<Installation>
Legen Sie ein weiches Tuch auf den Tisch, um den Monitor nicht zu verkratzen. Legen Sie den Monitor flach mit dem Display nach unten zeigend auf den Tisch.
Halten Sie den Monitor und führen sie den Standfußes in die Halterung bis er einrastet.
Bringen Sie die Bodenplatte zum Standfußes an.
Ziehen Sie die Rändelschraube fest, um den Bodenplatte, am Monitor zu befestigen.
Platzieren Sie die Kabellhalter in die Aussparungen.
Standfußes
Kabelhalter
Bodenplatte
<Entfernen>
Legen Sie ein weiches Tuch auf den Tisch, um den
Monitor nicht zu verkratzen. Legen Sie den Monitor flach mit dem Display nach unten zeigend auf den Tisch.
Lösen Sie die Rändelschraube, um die Bodenplatte vom Monitor zu entfernen.
Lösen Sie die Schraube, um den Standfußes zu entfernen.
Ziehen Sie den Haken des Kabelhalters nach außen und entfernen Sie ihn.
Schraube
Kabelhalter |
Schraube fur Bodenplatte |
8 VOR DER BEDIENUNG DES MONITORS
