INSTRUKCJA OBSŁUGI
Bardzo dziękujemy za wybranie
monitora LCD fi rmy iiyama.
Zalecamy, abyś poświęcił kilka minut
i dokładnie przeczytał tę krótką,
lecz wyczerpującą instrukcję, zanim
zainstalujesz i włączysz monitor.
Przechowuj tę instrukcję w
bezpiecznym miejscu do
wykorzystania w przyszłości.
POLSKI
DEKLARACJA ZGODNOŚCI Z WYMAGANIAMI OZNAKOWANIA CE
Niniejszy monitor LCD jest zgodny z wymaganiami następujących Dyrektyw WE/UE: 2014/30/UE
“Dyrektywa EMC”, 2014/35/UE “Dyrektywa niskiego napięcia”, 2009/125/WE “Dyrektywa ErP” i
2011/65/UE “Dyrektywa RoHS”.
Wymogi dotyczące odporności na zakłócanie spełniane są w przypadku użytkowania urządzenia
w budynkach mieszkalnych, biurowych i rzemieślniczych, a także małych zakładach, zarówno
wewnątrz budynków, jak i poza nimi. Wszystkie miejsca użytkowania urządzenia charakteryzują
się dostępem do publicznej sieci zasilania niskim napięciem.
IIYAMA CORPORATION: Wijkermeerstraat 8, 2131 HA Hoofddorp, The Netherlands
Model Nr. : PLTF1534, PLTF1734, PLTF1934
POLSKI
Rezerwujemy sobie prawo do zmiany danych technicznych bez uprzedzenia.
Wszystkie znaki towarowe używane w tej instrukcji obsługi stanowią własność ich odpowiednich właścicieli.
SPIS TREŚCI
W TROSCE O TWOJE BEZPIECZEŃSTWO ......................................1
ZALECENIA DOTYCZĄCE BEZPIECZEŃSTWA ............................1
SPECJALNE UWAGI NA TEMAT MONITORÓW LCD ...................3
OBSŁUGA KLIENTA ........................................................................3
CZYSZCZENIE ...............................................................................3
ZANIM URUCHOMISZ MONITOR .......................................................4
WŁAŚCIWOŚCI ..............................................................................4
KONTROLA ZAWARTOŚCI OPAKOWANIA ...................................4
INSTALACJA NA ŚCIANIE ..............................................................5
ZALECENIA DOTYCZĄCE ZABUDOWY ........................................5
OBRÓT OBRAZU ............................................................................5
ELEMENTY STERUJĄCE I ZŁĄCZA .............................................. 6
UWAGI SPECJALNE ......................................................................7
PODŁĄCZANIE MONITORA ...........................................................9
USTAWIENIA KOMPUTERA ......................................................... 11
OBSŁUGA MONITORA ......................................................................12
ZAWARTOŚĆ MENU REGULACJA ..............................................13
REGULACJA PARAMETRÓW EKRANU ......................................17
FUNKCJA ZARZĄDZANIA ENERGIĄ ...........................................20
ROZWIĄZYWANIE PROBLEMÓW ....................................................21
INFORMACJE NA TEMAT RECYKLINGU .........................................22
DODATEK .........................................................................................23
DANE TECHNICZNE : ProLite TF1534MC ................................... 23
DANE TECHNICZNE : ProLite TF1734MC ................................... 24
DANE TECHNICZNE : ProLite TF1934MC ................................... 25
WYMIARY : ProLite TF1534MC .................................................... 26
WYMIARY : ProLite TF1734MC .................................................... 26
WYMIARY : ProLite TF1934MC .................................................... 26
WYMIARY : L-UCHWYTY .............................................................27
SYNCHRONIZACJA ......................................................................27
POLSKI
Zalecamy recykling starego sprzętu. Wszelkie informacje na ten temat można
znaleźć klikając link Poland na międzynarodowej stronie internetowej fi rmy iiyama
pod adresem http://www.iiyama.com/recycle
W TROSCE O TWOJE BEZPIECZEŃSTWO
ZALECENIA DOTYCZĄCE BEZPIECZEŃSTWA
OSTRZEŻENIE
ZAPRZESTAŃ UŻYTKOWANIA MONITORA, GDY CZUJESZ, ŻE WYSTĘPUJE JAKIŚ
PROBLEM
Gdy zauważysz jakiekolwiek nienormalne zjawiska, takie jak dym, dziwne dźwięki lub opary, odłącz
monitor i natychmiast skontaktuj się z centrum serwisowym fi rmy iiyama. Dalsze używanie monitora
może być niebezpieczne i spowodować pożar lub porażenie prądem elektrycznym.
NIGDY NIE ZDEJMUJ OBUDOWY
Wewnątrz monitora znajdują się obwody wysokiego napięcia. Zdjęcie obudowy może narazić na
niebezpieczeństwo pożaru lub porażenia prądem elektrycznym.
NIE WKŁADAJ ŻADNYCH PRZEDMIOTÓW DO MONITORA
Nie dopuszczaj do sytuacji, aby we wnętrzu monitora znalazły się jakiekolwiek ciała stałe lub płyny,
na przykład woda. W razie takiego zdarzenia, natychmiast odłącz monitor i skontaktuj się ze swym
dostawcą lub z centrum serwisowym firmy iiyama. Używanie monitora z jakimikolwiek obcymi
obiektami wewnątrz może spowodować pożar, porażenie prądem elektrycznym lub uszkodzenie.
USTAW MONITOR NA PŁASKIEJ, STABILNEJ POWIERZCHNI
Monitor może spowodować obrażenia ciała w razie upadku lub upuszczenia.
NIE UŻYWAJ MONITORA W POBLIŻU WODY
Nie używaj monitora w miejscach, gdzie mogłoby dojść do spryskania lub oblania monitora wodą,
ponieważ mogłoby to spowodować pożar lub porażenie prądem elektrycznym.
MONITOR NALEŻY UŻY WAĆ PRZY OKREŚLONYM ZASILANIU
Zadbaj, aby monitor był używany tylko przy określonym zasilaniu energią elektryczną. Korzystanie
z zasilania o niewłaściwym napięciu spowoduje nieprawidłowe działanie i może spowodować pożar
lub porażenie prądem elektrycznym.
POLSKI
PRAWIDŁOWE UŻYCIE ZASILACZA
Używaj tylko zasilacza dostarczonego w zestawie. Użycie zasilacza innego typu może skutkować
uszkodzeniem samego zasilacza lub monitora, pożarem lub porażeniem prądem.
NIE OTWIERAJ ZASILACZA
Otworzenie zasilacza może narazić użytkownika na niebezpieczeństwo wywołania pożaru lub
porażenia prądem elektrycznym.
CHROŃ PRZEWODY
Nie zginaj kabli. Nie ciągnij za zasilacz, przewód zasilający lub przewód sygnałowy. Nie stawiaj żadnych
ciężkich przedmiotów na kablach. Uszkodzenie kabli lub zasilacza może doprowadzić do pożaru lub porażenia
prądem elektrycznym.
NIEKORZYSTNE WARUNKI POGODOWE
Zaleca się nie używać monitora w czasie silnej burzy z wyładowaniami, ponieważ ustawiczne zaniki
zasilania mogą spowodować nieprawidłowe działanie. Zaleca się także nie dotykać wtyczki w takich
okolicznościach, ponieważ mogłoby to spowodować porażenie prądem elektrycznym.
W TROSCE O TWOJE BEZPIECZEŃSTWO 1
UWAGA
MIEJSCE USTAWIENIA MONITORA
Nie ustawiaj monitora w miejscach, gdzie mogą wystąpić nagłe zmiany temperatury lub w
przestrzeniach wilgotnych, zapylonych lub zadymionych, ponieważ mogłoby to spowodować pożar,
porażenie prądem elektrycznym lub uszkodzenie. Należy również unikać takich miejsc, gdzie słońce
świeci wprost na monitor.
NIE UMIESZCZAJ MONITORA W MIEJSCACH STWARZAJĄCYH ZAGROŻENIE
W przypadku ustawienia monitora w nieodpowiednim miejscu, monitor może przewrócić się i
spowodować obrażenia ciała. Należy także zadbać, aby na monitorze nie były umieszczane żadne
ciężkie przedmioty. Wszystkie przewody powinny być ułożone w taki sposób, aby dzieci nie mogły
ich pociągać, co mogłoby spowodować obrażenia ciała.
UTRZYMUJ DOBRĄ WENTYLACJĘ
Monitor jest zaopatrzony w szczeliny wentylacyjne, aby chronić go przed przegrzaniem. Zasłonięcie
tych szczelin może spowodować pożar. W celu zapewnienia odpowiedniego przepływu powietrza,
monitor powinien być ustawiony w odległości przynajmniej 10 cm (lub 4 cale) od jakichkolwiek ścian.
W żadnym razie nie wolno usuwać podstawki (stopki) monitora. Usunięcie podstawki spowoduje
zablokowanie otworów wentylacyjnych na tyłach obudowy, co może spowodować przegrzanie
monitora. Ustawianie monitora na tylnej stronie, na boku lub do góry nogami, lub na dywanie albo
innym miękkim materiale może także spowodować zagrożenie.
ODŁĄCZ PRZEWODY PRZED PRZESTAWIENIEM MONITORA
Przed przemieszczaniem monitora wyłącz zasilanie, odłącz przewód zasilający od gniazdka oraz
zadbaj o odłączenie przewodu sygnałowego. Jeżeli nie odłączysz tych przewodów, może dojść do
pożaru lub porażenia prądem elektrycznym.
ODŁĄCZAJ PRZEWODY MONITORA
Gdy monitor ma nie być używany przez długi okres czasu, zaleca się pozostawienie monitora z
POLSKI
odłączonymi przewodami.
PRZY ODŁĄCZANIU PRZEWODU CHWYTAJ WTYCZKĘ
Aby odłączyć zasilacz, przewód zasilający lub przewód sygnałowy, zawsze odłączaj je trzymając za
wtyczkę. Nigdy nie ciągnij samego przewodu, ponieważ może to spowodować pożar lub porażenie
prądem elektrycznym.
NIE DOTYKAJ WTYCZEK WILGOTNYMI DŁONIAMI
Wyjmowanie lub wkładanie wtyczki do gniazda wilgotnymi dłoniami może być przyczyną porażenia
prądem elektrycznym.
UMIESZCZANIE MONITORA NA KOMPUTERZE
Upewnij się, czy komputer jest wystarczająco wytrzymały, aby utrzymać masę monitora, ponieważ w
przeciwnym razie może dojść do uszkodzenia komputera.
UWAGA ODNOŚNIE UŻYTKOWANIA 24/7
Monitor nie został zaprojektowany do użytku 24/7 w dowolnym środowisku.
INNE ZALECENIA
ZALECENIA DOTYCZĄCE ERGONOMII
W celu wyeliminowania zmęczenia oczu nie używaj monitora ustawionego na jasnym tle lub w
ciemnym pomieszczeniu. Aby zapewnić optymalne warunki oglądania, monitor powinien być
ustawiony na wysokości tuż poniżej poziomu oczu i w odległości 40-60 cm (16-24 cali) od oczu.
Kiedy używa się monitora przez długi okres czasu, zalecane jest przerywanie pracy co godzinę na
dziesięć minut, ponieważ ciągłe patrzenie na ekran może spowodować przemęczenie wzroku.
2 W TROSCE O TWOJE BEZPIECZEŃSTWO
SPECJALNE UWAGI NA TEMAT MONITORÓW LCD
Przedstawione poniżej objawy są zjawiskami normalnymi w przypadku monitorów LCD i nie wskazują problemu.
INFO
Przy pierwszym włączeniu monitora LCD, obraz może nie być dopasowany do obszaru
wyświetlania ze względu na typ używanego komputera. W takim przypadku należy
ustawić obraz we właściwym położeniu.
W zależności od używanego wzoru na pulpicie, możesz stwierdzić niewielką
nierównomierność jasności ekranu.
Ze względu na właściwości ekranu LCD, po przełączeniu wyświetlanego obrazu może
utrzymywać się powidok poprzedniego ekranu, jeśli ten sam obraz był wyświetlany przez
kilka godzin. W takim przypadku, dzięki zmianie obrazu lub wyłączeniu zasilania na kilka
godzin następuje powolna regeneracja ekranu.
OBSŁUGA KLIENTA
Gdy musisz zwrócić swoje urządzenie do naprawy, a oryginalne opakowanie zostało
INFO
wyrzucone, prosimy o skontaktowanie się ze swym dostawcą lub z centrum serwisowym
fi rmy iiyama w celu uzyskania porady lub zastępczego opakowania.
CZYSZCZENIE
Jeśli podczas czyszczenia monitora dojdzie do wpadnięcia jakichkolwiek
OSTRZEŻENIE
INFO
OBUDOWA
EKRAN
DOTYKOWY
materiałów lub rozlania na monitor takich płynów jak woda, natychmiast
odłącz przewód zasilający i skontaktuj się ze swym dostawcą lub z centrum
serwisowym fi rmy iiyama.
Aby chronić powierzchnię dotykową, uważaj aby nie zarysować ekranu i nie przyciskaj
do niego twardych przedmiotów.
Nigdy nie używaj następujących silnych rozpuszczalników. Mogą one uszkodzić
obudowę i powierzchnię ekranu.
Ścierne środki czyszczące Woski Rozpuszczalniki
Skutkiem pozostawania obudowy przez długi okres czasu w zetknięciu z jakimikolwiek
produktami z gumy lub tworzyw sztucznych może być degeneracja lub odbarwienie
materiału obudowy.
Plamy można usuwać za pomocą ściereczki lekko zwilżonej roztworem łagodnego
detergentu. Następnie należy wytrzeć obudowę miękką suchą szmatką.
Powierzchnię ekranu dotykowego należy czyścić przy pomocy miękkiej szmatki
nawilżonej łagodnym środkiem do czyszczenia szyb lub mieszanką (w proporcji
50/50) wody i alkoholu izopropylowego.
POLSKI
W TROSCE O TWOJE BEZPIECZEŃSTWO 3
ZANIM URUCHOMISZ MONITOR
WŁAŚCIWOŚCI
Obsługuje rozdzielczości do 1024 × 768 : ProLite TF1534MC
Obsługuje rozdzielczości do 1280 × 1024 : ProLite TF1734MC / ProLite
TF1934MC
Wysoki kontrast 700:1 (typowa) / Jasność 330 cd/m
dotykowy) : ProLite TF1534MC
Wysoki kontrast 1000:1 (typowa) / Jasność 225 cd/m
2
: ProLite TF1734MC / ProLite TF1934MC
Cyfrowe wygładzanie znaków
Automatyczna konfi guracja
Zgodność ze standardem Plug & Play VESA DDC2B
Zgodność z systemami Windows
Zarządzanie energią (zgodność ze standardem VESA DPMS)
Zgodność ze standardem zamocowania VESA (100mm×100mm)
Zgodność ze standardem IP65 (Dotyczy tylko przodu monitora)
Funkcje dotykowe pod Windows 8/8,1/10
Podstawowe operacje dotykowe mogą być wykonywane pod systemem operacyjnym Windows
8/8,1/10.
Pełny zakres funkcjonalności dotykowych i ich prawidłowe działanie nie są jednak gwarantowane.
Proszę wziąć to pod uwagę.
®
XP/Vista/7/8/8,1/10
POLSKI
KONTROLA ZAWARTOŚCI OPAKOWANIA
2
(typowa: z Ekran
(typowa: z Ekran dotykowy)
Do opakowania są dołączane wymienione poniżej akcesoria. Sprawdź, czy znajdują się one w
opakowaniu razem z monitorem. Jeżeli czegoś brakuje lub coś jest uszkodzone, skontaktuj się ze
swym lokalnym dostawcą fi rmy iiyama lub z regionalnym biurem fi rmy iiyama.
Przewód zasilający*
Kabel DisplayPort
Uchwyt-L (2 pary)
Płyta CD-ROM ze sterownikiem*
Skrócona instrukcja obsługi
UWAGA
4 ZANIM URUCHOMISZ MONITOR
1
Zasilacz*
1
1. Parametry znamionowe przewodu zasilającego dla obszarów, gdzie stosowane
*
jest napięcie 120V w sieci, wynoszą 10A/125V. Jeżeli korzystasz z zasilania
o wyższych parametrach znamionowych niż podane powyżej, musi być
stosowany przewód zasilający o parametrach znamionowych 10A/250V.
Pamiętaj, iż używanie nieoryginalnego kabla zasilającego skutkuje utratą
wszelkich praw gwarancyjnych.
2. Pasujący zasilacz
Typ zasilacza : Typ zasilacza : ADP-50YH B (DELTA ELECTRONICS, INC.)
2
*
Płyta zawiera sterownik do monitora dotykowego.
Zainstaluj sterownik po podłączeniu monitora do komputera kablem USB.
Szczegóły znajdziesz w pliku Readme na płycie.
Kabel USB
Śrubki do uchwytu (M4x8 8sztuki)
1
2
Kabel HDMI
Śrubki do Osłona na kable (M3x6 1sztuki)
Instrukcja bezpieczeństwa
Instrukcja montażu uchwytów
INSTALACJA NA ŚCIANIE
Ś
OSTRZEŻENIE
Jeśli chcesz powiesić monitor na ścianie, użyj śruby M4 z podkładką. Jej długość dostosuj go
grubości uchwytu tak, aby długość śruby “L” wynosiła 8 mm. Dłuższa śruba może uszkodzić
części elektryczne wewnątrz monitora i w konsekwencji doprowadzić do porażenia prądem lub
uszkodzenia monitora.
Uchwyt
L
ZALECENIA DOTYCZĄCE ZABUDOWY
OSTRZEŻENIE
OBRÓT OBRAZU
Zestaw dotykowy jest przystosowany do wyświetlania obrazu zarówno w trybie krajobrazowym jak i
portretowym.
Monitor nie został zaprojektowany z myślą o użytkowaniu w środowisku gdzie
panuje wysoka temperatura.
W przypadku zabudowy monitora należy zadbać o odpowiednia wentylację, która
utrzyma temperaturę na poziomie zgodnym z wymogami specyfi kacyjnymi.
Dostępny
ruba
Obudowa
Niedostępny
POLSKI
A
Krajobrazowy
A
A
A
ZANIM URUCHOMISZ MONITOR 5
ELEMENTY STERUJĄCE I ZŁĄCZA
Pilot TOUCH
V01
<Przód> <Tył>
Przycisk Menu (MENU)*
Przycisk przewijania w górę / Jasność ( )*
Przycisk przewijania w dół / Kontrast ( )*
Przycisk Wybierz (SELECT)*
Przełącznik zasilania ( )*
Wskaźnik zasilania
Zielony: normalne działanie
INFO
Pomarańczowy: zarządzanie energią
POLSKI
Złącze USB (USB)
Wejście do podłączenia Pilot TOUCH V01 (RJ11)
Złącze VGA (VGA)
Złącze HDMI (HDMI)
Złącze DisplayPort (DP)
Wejście zasilania( : Prąd stały) (DC)
* Pilot TOUCH V01 jest opcjonalny.
*
6 ZANIM URUCHOMISZ MONITOR
UWAGI SPECJALNE
Uchwyty L i śrubki są niezbędne żeby zainstalować monitor typu open frame.
UWAGA
Połącz części A i B, skręcając je razem dołączonymi w zestawie śrubkami (2 sztuki), jak
pokazano na rysunku poniżej (x2).
Uchwyty L są przeznaczone do instalacji tylko do określonego typu
ścian i sprzętu, zgodnie z instrukcjami dostarczonymi razem z zestawem
montażowym.
Użycie uchwytu lub śrubek innych niż wymienione w instrukcji instalacji może
spowodować uszkodzenie monitora.
Uchwyty A
Uchwyty A
Uchwyty B
Uchwyty B
Uchwyty A
lub
Uchwyty B
Uchwyty A
Widok z boku
W zależności od trybu instalacji monitora (pejzaż lub portret), uchwyty L należy zamocować
po bokach lub wzdłuż górnej i dolnej krawędzi monitora przy pomocy śrubek dołączonych w
zestawie (2 pary po dwie sztuki).
L-Uchwyty
L-Uchwyty
Uchwyty B
Widok z boku
Oba boki
lub
L-Uchwyty
POLSKI
L-Uchwyty
Krawędzie górna i dolna
ZANIM URUCHOMISZ MONITOR 7
UWAGA
Żeby przymocować uchwyt L potrzebny jest śrubokręt.
Uchwyty L i śrubki są niezbędne żeby zainstalować monitor typu open frame.
Szczegółowe informacje odnośnie warunków użytkowania monitora typu open frame
(temperatury i wilgotności) znajdują się na stronie www IIYAMA. http://www.iiyama.
com.
Odległość uchwytu L od przodu monitora może
wynosić 2.9 mm lub 44.9 mm w zależności od tego,
do których otworów na śrubki zostanie
on przykręcony.
Otwory na śrubki
mocujące obudowę
44.9mm
POLSKI
Przód monitora
2.9mm
8 ZANIM URUCHOMISZ MONITOR
PODŁĄCZANIE MONITORA
Upewnij się, czy komputer i monitor są wyłączone.
Przewodem sygnałowym połącz monitor z komputerem.
Podłącz komputer do monitora kablem USB.
Połącz kablem monitor i Pilot TOUCH V01 (opcja) jeśli jest taka potrzeba.
Podłącz zasilacz do monitora, a kabel zasilający najpierw do zasilacza, a następnie do źródła
prądu.
Włącz monitor i komputer.
UWAGA
Przewody sygnałowe używane do łączenia komputera z monitorem mogą być różne
w zależności od typu używanego komputera. Nieprawidłowe połączenie może
spowodować poważne uszkodzenie zarówno monitora, jak i komputera. Przewód
dostarczany wraz z monitorem to standardowy przewód z złączem. Jeżeli potrzebny
jest specjalny przewód, skontaktuj się ze swym sprzedawcą lub najbliższym
przedstawicielem fi rmy iiyama.
W przypadku podłączenia do komputera Macintosh, skontaktuj się ze swym lokalnym
dostawcą firmy iiyama lub regionalnym biurem firmy iiyama w celu uzyskania
odpowiedniego złącza przejściowego.
Upewnij się, że śruby mocujące są dobrze dokręcone na obu końcach kabla
sygnałowego.

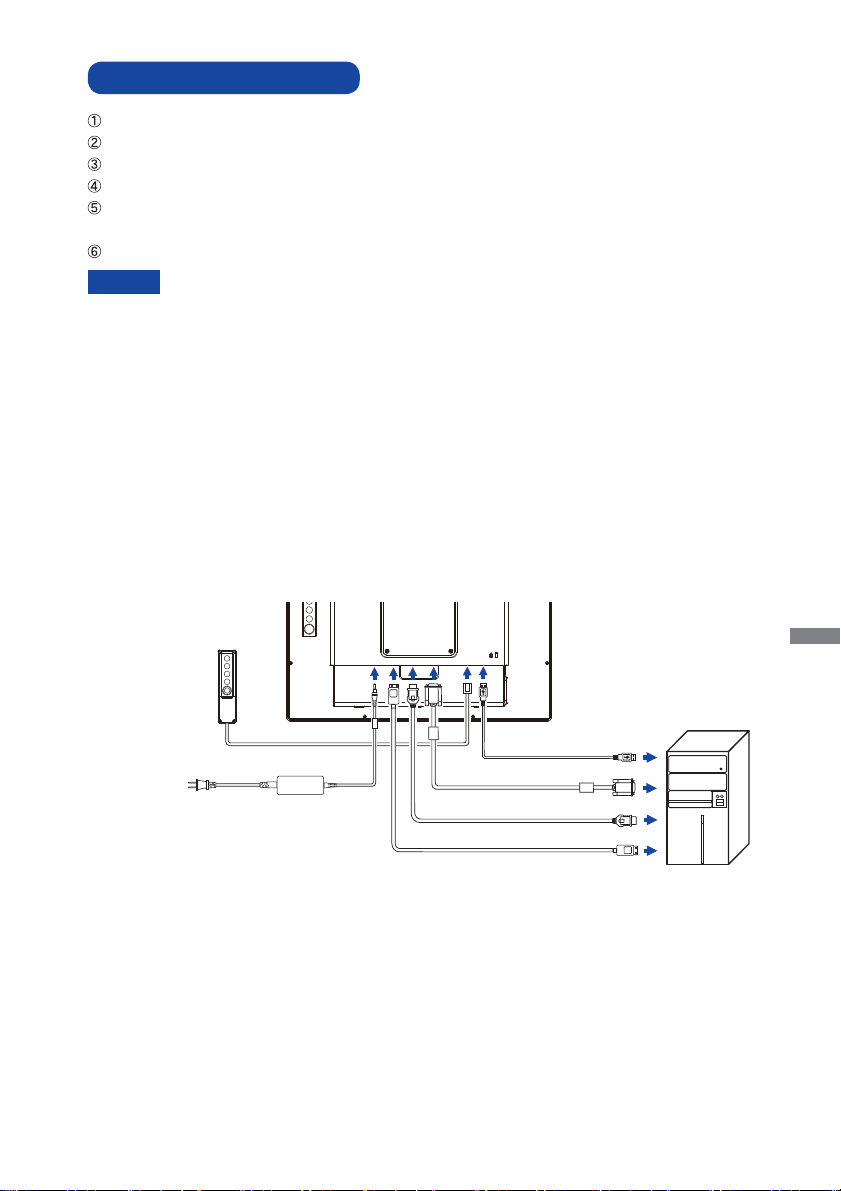

[Przykład połączenia]
<Tył>
POLSKI
3LORW728&+9
RSFMD
Przewód
]DVLODMąF\
DNFHVRULD
=DVLODF]
DNFHVRULD
NDEHO86%DNFHVRULD
NDEHO9*$QLHGRáąF]RQ\
.DEHO+'0,DNFHVRULD
NDEHO'LVSOD\3RUWDNFHVRULD
.RPSXWHU
* Kabel VGA nie jest standardowo dołączony do monitora. Użycie kabla VGA słabej jakości może
doprowadzić do zakłóceń elektromagnetycznych. Prosimy o kontakt z naszą infolinią jeśli chcecie
Państwo podłączyć monitor przez wejście VGA.
ZANIM URUCHOMISZ MONITOR 9
[Montaż i demontaż osłony na Kable]
Umieść kawałek miękkiego materiału na stole,
by zabezpieczyć monitor przed zadrapaniem.
Połóż monitor płasko na stole przodem do dołu.

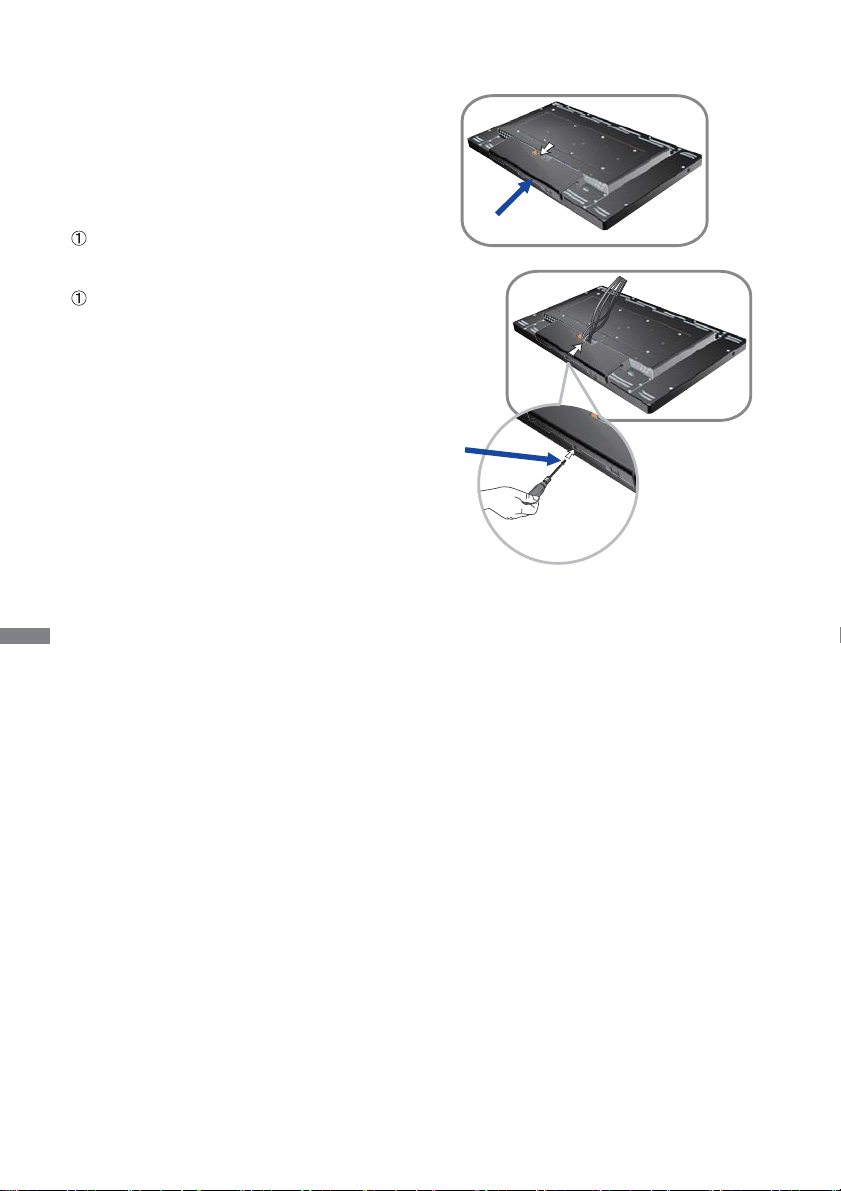

< Demontaż >
Usuń osłonę kabli jak pokazano na rys.1.
Rys. 1
Osłona na kable
< Montaż >
Podłącz kable i nałóż osłonę kabli i
przymocuj za pomocą śrubki jak pokazano
na rys.2.
POLSKI
Rys. 2
Śrubka
10 ZANIM URUCHOMISZ MONITOR
USTAWIENIA KOMPUTERA
Synchronizacja sygnałów
Patrz tabela synchronizacji dla podstawowych rozdzielczości w rozdziale SYNCHRONIZACJA na
stronie 27.
Windows XP/Vista/7/8/8,1/10 Plug & Play
Monitor LCD fi rmy iiyama jest zgodny ze standardem VESA DDC2B. Funkcja Plug & Play działa w
systemach operacyjnych Windows XP/Vista/7/8/8,1/10 dzięki przyłączeniu komputera zgodnego
ze standardem DDC2B za pomocą dostarczonego przewodu sygnałowego.
Odpowiedni sterownik monitora dla sytsemów Windows XP można pobrać przez Internet ze
strony http://www.iiyama.pl (do pobrania przy każdym z modeli).
UWAGA
Aby uzyskać dodatkowe informacje o sposobie pobierania sterownika dla monitora z
ekranem dotykowym, należy odwiedzić wspomnianą powyżej witrynę internetową.
W większości przypadków systemów operacyjnych Macintosh lub Unix nie są
wymagane sterowniki monitorów. Aby uzyskać więcej informacji, najpierw należy
skontaktować się z dostawcą komputera.
Włączanie monitora
Najpierw włącz monitor, następnie komputer.
Sterownik ekranu dotykowego
Sterownik i system mogą nie zadziałać, jęśli włączając komputer dotykasz ekranu.
W zależności od BIOS-u Twojego komputera, sterownik może nie zadziałać, jeśli włączona jest
funkcja oszczędzania energii. W takim przypadku należy wyłączyć funkcję oszczędzania energii.
System operacyjny kompatybilny z funkcją
Microsoft Windows XP (64 bit i 32 bit) Microsoft Windows Vista (64 bit i 32 bit)
Microsoft Windows 7 (64 bit i 32 bit) Microsoft Windows 8 / 8.1 (64 bit i 32 bit)
Microsoft Windows CE 2.13 / 3.0, net 6.0
Mac OS9.x, OS X V10.4 / 10.5 / 10.6 i wersje późniejsze
Linux (Kernel 2.4, 2.6x) i wersje późniejsze
Nie jest kompatybilny z wcześniejszymi wersjami Windows
Windows8/8.1 Windows7*5Windows7*
Mysz domyślna*
Cyfrowa funkcja dotykowa*
Cyfrowa funkcja Touch z
Windows 7*
Mysz domyślna*
Cyfrowa funkcja dotykowa*
Cyfrowa funkcja Touch z
Windows 7*
*1 Mysz domyślna (kliknij, przeciągnij, kliknij dwukrotnie, kliknij prawym przyciskiem myszy)
2
*
Cyfrowa funkcja dotykowa
(kliknij, przeciągnij/wybierz, kliknij dwukrotnie, kliknij prawym przyciskiem myszy, podgląd)
3
Cyfrowa funkcja Touch z Windows 7
*
4
*
Windows 7 - Starter i Home Basic wersja
5
*
Windows 7 - Home Premium, Professional, Enterprise i Ultimate wersjami
1
2
3
1
3
2K Windows CE XP Embedded Mac OS9,OSX Linux
2
4
Vista XP
POLSKI
ZANIM URUCHOMISZ MONITOR 11
OBSŁUGA MONITORA
W celu zapewnienia najlepszego obrazu, monitor LCD fi rmy iiyama otrzymał w fabryce predefi niowane
ustawienia synchronizacji (patrz str. 27). Możesz także dostosować obraz wykonując przedstawione
poniżej operacje na przyciskach. Aby uzyskać więcej szczegółowych informacji na temat regulacji
obrazu, zapoznaj się z tematem REGULACJA PARAMETRÓW EKRANU na stronie 17
Naciśnij przycisk MENU, aby uruchomić funkcję Menu ekranowego (OSD). Są tutaj
dodatkowe pozycje menu, które można przełączać przyciskami
CONTRAST
BRIGHTNESS
1280x1024
FH: 63KHz FV: 59.9Hz
Wybierz pozycję menu, zawierającą ikonę regulacji dotyczącą regulacji, jaką chcesz
przeprowadzić. Następnie użyj przycisków SELECT do wyróżnienia ikony żądanej
regulacji.
Używając przycisków / dokonaj odpowiedniej regulacji lub ustawienia.
Naciśnij przycisk MENU, aby opuścić menu, a wprowadzone ustawienia zostaną
automatycznie zapisane.
Na przykład, aby dokonać korekty położenia w pionie, wybierz pozycję menu , a następnie
naciśnij przycisk MENU. Potem wybierz V-POSITION Ustawienie pionowe SELECT.
POLSKI
Wtedy użyj przycisków
/ do zmiany ustawienia położenia w pionie. Położenie całego
wyświetlanego obrazu będzie zmieniać się na bieżąco zgodnie z wprowadzanymi zmianami.
.
/ .
AUTO ADJUST
H-POSITION
V-POSITION
H-SIZE
FINE
100
Na koniec naciśnij przycisk MENU, który kończy regulację, a wszystkie zmiany są zapisywane
w pamięci.
UWAGA
W przypadku wstrzymania operacji na przyciskach podczas przeprowadzania regulacji, Menu
ekranowe zniknie po upływie okresu czasu zdefi niowanego w ustawieniu OSD Timeout.
Również naciśnięcie przycisku MENU powoduje szybkie wyłączenie Menu ekranowego.
W chwili zniknięcia Menu ekranowego następuje zapisanie w pamięci wszelkich wprowadzonych
zmian. Należy unikać wyłączania zasilania, kiedy korzysta się z Menu ekranowego
Regulacje parametrów H / V -POSITION, H-SIZE oraz FINE są zapisywane dla każdego
.
kaktowania sygnałów oddzielnie. Z wyjątkiem tych parametrów, wszystkie pozostałe regulacje
posiadają tylko jedno ustawienie, które dotyczy wszystkich wartości taktowania sygnałów.
12 OBSŁUGA MONITORA
Direct
Direct

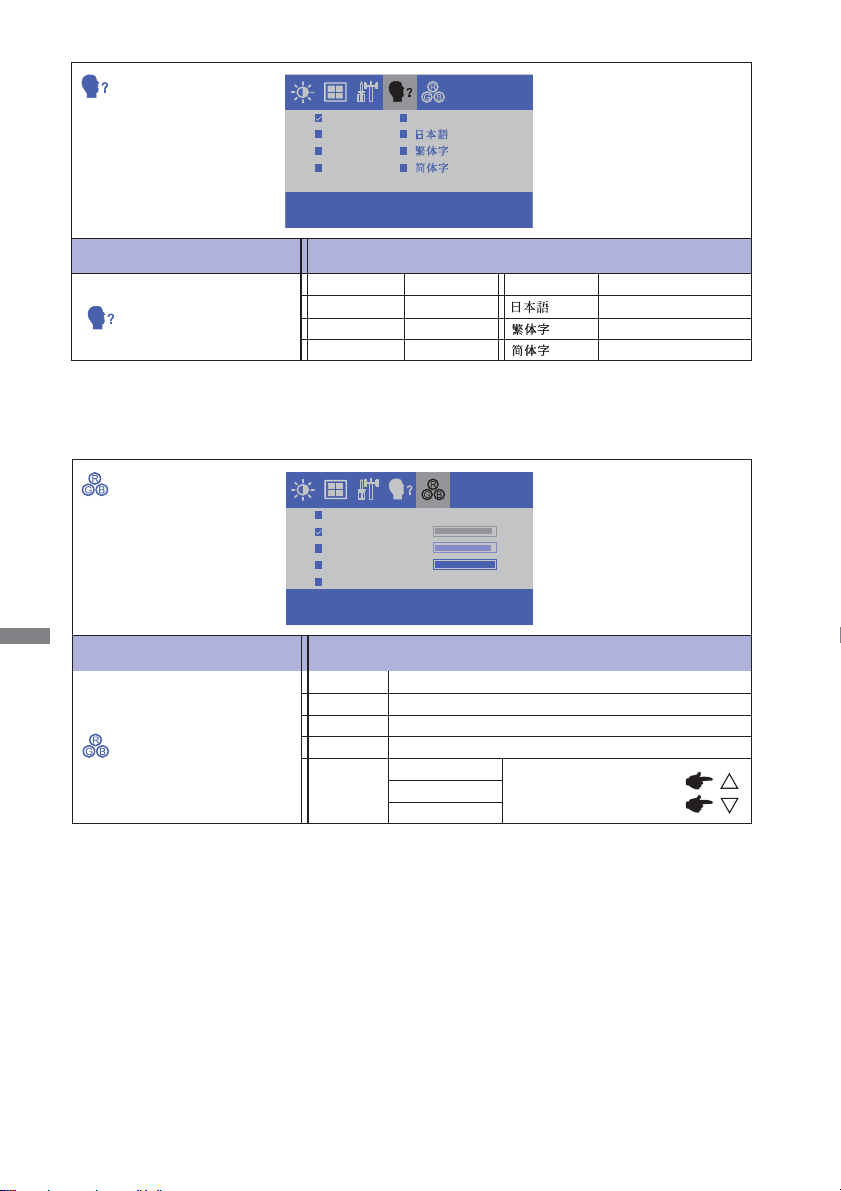

ZAWARTOŚĆ MENU REGULACJA
Direct
Direct
CONTRAST
BRIGHTNESS
1280x1024
FH: 63KHz FV: 59.9Hz
Element regulacji Problem / Opcja Przyciski, które należy naciskać
CONTRAST
KONTRAST
BRIGHTNESS*
JASNOŚĆ
*
Dokonaj regulacji parametru Brightness, gdy używasz monitora w ciemnym pomieszczeniu i
Zbyt mdły obraz
Zbyt intensywny obraz
Zbyt ciemny obraz
Zbyt jasny obraz
odnosisz wrażenie, że obraz jest zbyt jasny.
Wykonując poniższe operacje na przyciskach możesz pominąć te elementy Menu i wyświetlić
bezpośrednio skalę regulacji.
BRIGHTNESS: Naciśnij przycisk
CONTRAST: Naciśnij przycisk
BLOKADA:
, kiedy nie jest wyświetlane Menu ekranowe.
, kiedy nie jest wyświetlane Menu ekranowe.
W czasie wyświetlania obrazu ze źródła VGA, HDMI lub DisplayPort, jednocześnie naciśnij
przyciski MENU i
.
* Menu OSD nie jest wyświetlane kiedy jest zablokowane. Jednocześnie naciśnij przyciski MENU
.
i
Wyświetla się następujące menu OSD.
Element regulacji Problem / Opcja
POWER
OSD
LOCK
UNLOCK
LOCK
UNLOCK
Blokuje wyłącznik prądu.
Odblokowuje wyłącznik prądu.
Blokuje menu OSD.
Odblokowuje menu OSD.
POLSKI
BLOKADA FUNKCJI DOTYKOWEJ
WŁĄCZENIE: Jednocześnie naciśnij i przytrzymaj przyciski MENU i SELECT, kiedy Menu nie jest
wyświetlane. Informacja „TOUCH DISABLE” pokaże się w prawym górnym rogu.
WYŁĄCZENIE: Jednocześnie naciśnij i przytrzymaj przyciski MENU i SELECT przez około 5
sekund, kiedy Menu nie jest wyświetlane aż informacja „TOUCH DISABLE” zniknie.
OBSŁUGA MONITORA 13
Tylko analogowy
sygnał wejściowy.
AUTO ADJUST
H-POSITION
V-POSITION
H-SIZE
FINE
Element regulacji Problem / Opcja Przyciski, które należy naciskać
AUTO ADJUST*
1
AUTOKONFIGURACJA
H-POSITION
USTAWIENIE POZIOME
V-POSITION
USTAWIENIE PIONOWE
H-SIZE *
2
TAKTOWANIE
2
FINE *
FAZA
1
POLSKI
Aby uzyskać najlepsze rezultaty, regulację Autokonfiguracja należy przeprowadzać korzystając z
*
Automatyczna regulacja parametrów H / V -POSITION, H-SIZE
oraz FINE.
Obraz jest za bardzo na lewo
Obraz jest za bardzo na prawo
Obraz zbyt nisko
Obraz zbyt wysoko
Obraz zbyt wąski
Obraz zbyt szeroki
Służy do korekcji migotania tekstu lub linii
obrazu kontrolnego regulacji. Zapoznaj się z tematem REGULACJA PARA METR ÓW EKR ANU na
stronie 17.
2
Zapoznaj się z tematem REGULACJA PARAMETRÓW EKRANU na stronie 17.
*
14 OBSŁUGA MONITORA
OSD H-POSITION
Direct
Direct
OSD V-POSITION
OSD TIMEOUT
RESET
INPUT SELECT
Element regulacji Problem / Opcja Przyciski, które należy naciskać
OSD H-POSITION
OSD USTAWIENIE POZIOME
OSD V-POSITION
OSD USTAWIENIE PIONOWE
OSD TIMEOUT
OSD CZAS
RESET
PRZYWRÓĆ
INPUT SELECT
WYBÓR WEJŚCIA SYGNAŁU
OSD jest za bardzo na lewo
OSD jest za bardzo na prawo
OSD zbyt nisko
OSD zbyt wysoko
Możesz ustawić czas wyświetlania OSD
display od 5 do 60 sekund.
Przywracane są ustawienia fabryczne.
AUTO
VGA
HDMI
Wyszukaj dostępne wejścia sygnału i wybierz
automatycznie pierwsze z nich.
Wybierz Analogowy sygnał wejściowy.
Wybierz Cyfrowy(HDMI) sygnał wejściowy.
Wybierz Cyfrowy(DisplayPort) sygnał wejściowy. DisplayPort
UWAGA
Jeśli podłączone jest tylko jedno źródło, zostanie ono wybrane automatycznie.
W trybie Power Management przełączanie jest niemożliwe.
Źródła nie można przełączać automatycznie, jeśli wcześniej wybrane zostanie VGA,
HDMI oraz DisplayPort.
Wykonując poniższe operacje na przyciskach możesz pominąć te elementy Menu i wyświetlić
bezpośrednio skalę regulacji.
INPUT SELECT: Naciśnij i przytrzymaj przycisk SELECT przez na około 5 sekundy, kiedy menu
OSD nie jest wyświetlane. Jeśli wejście VGA, HDMI i DisplayPort są
podłączone do źródła sygnału, można przełączać się między nimi naciskając
przycisk SELECT.
POLSKI
OBSŁUGA MONITORA 15
POLSKI
ENGLISH
FRANÇAIS
DEUTSCH
ITALIANO
ESPAÑOL
Element regulacji Problem / Opcja Przyciski, które należy naciskać
ESPAÑOL Hiszpański
Japoński
Tradycyjnym chińskim
Uproszczone chińskich
94
90
100
OSD LANGUAGE
OSD JĘZYK
ENGLISH
Angielski
FRANÇAIS Francuski
DEUTSCH
Niemiecki
ITALIANO Włoski
9300
RED
6500
GREEN
5500
BLUE
7500
USER
Element regulacji Problem / Opcja Przyciski, które należy naciskać
Niebieskawa biel9300
Czerwonawa biel
Zielonkawa biel
Żółtawa biel
RED
GREEN
BLUE
Zbyt słaby
Zbyt mocny
COLOR TEMP.
KOLOR TEMP.
6500
5500
7500
USER
16 OBSŁUGA MONITORA
REGULACJA PARAMETRÓW EKRANU
Kiedy zostanie wybrany PC sygnał wejściowy (Analog input), wykonanie poniższej procedury
regulacji obrazu umożliwia uzyskanie żądanej jakości obrazu.
Regulacje parametrów obrazu przedstawione w tej instrukcji obsługi zapewniają ustawienie położenia
oraz zminimalizowanie migotania lub rozmycia obrazu dla konkretnego, używanego komputera.
ProLite TF1534MC : Monitor zapewnia uzyskanie najlepszej jakości obrazu przy rozdzielczości 1024
× 768, lecz nie może zapewnić tego przy rozdzielczościach niższych od 1024 × 768, ponieważ wtedy
następuje automatyczne rozciągnięcie obrazu w celu dopasowania do rozmiarów pełnego ekranu.
Podczas normalnego użytkowania monitora zaleca się stosowanie rozdzielczości 1024 × 768.
ProLite TF1734MC / ProLite TF1934MC : Monitor zapewnia uzyskanie najlepszej jakości obrazu przy
rozdzielczości 1280 × 1024, lecz nie może zapewnić tego przy rozdzielczościach niższych od 1280 × 1024,
ponieważ wtedy następuje automatyczne rozciągnięcie obrazu w celu dopasowania do rozmiarów pełnego
ekranu. Podczas normalnego użytkowania monitora zaleca się stosowanie rozdzielczości 1280 × 1024.
Wyświetlany tekst lub linie będą rozmyte lub niejednakowej grubości, kiedy następuje rozciąganie
obrazu ze względu na proces powiększania ekranu.
Lepiej jest dokonywać regulacji położenia i częstotliwości za pomocą elementów sterujących
monitora niż przy użyciu oprogramowania komputera, bądź programów narzędziowych.
Regulacji należy dokonywać po okresie nagrzewania trwającym przynajmniej trzydzieści minut.
Po wykonaniu regulacji Auto Adjust może być konieczna dodatkowa regulacja w zależności od
ustawień rozdzielczości i taktowania sygnałów.
Funkcja Auto Adjust może nie działać prawidłowo, kiedy wyświetlany jest inny obraz niż obraz
kontrolny regulacji ekranu. W takim przypadku konieczna jest regulacja ręczna.
Istnieją dwie metody regulacji parametrów ekranu. Jedna metoda to automatyczna regulacja
parametrów POSITION, H-SIZE i FINE (położenie, częstotliwość taktowania zegara obrazu i faza).
Druga metoda polega na ręcznym wykonaniu każdej z tych regulacji.
Najpierw wykonaj regulację Auto Adjust, kiedy monitor zostanie przyłączony do komputera lub
nastąpi zmiana rozdzielczości. Jeśli po wykonaniu regulacji Auto Adjust ekran migocze lub jest
rozmyty, konieczne jest wykonanie regulacji ręcznych. Obie te regulacje powinny być wykonywane
z wykorzystaniem obrazu kontrolnego regulacji ekranu (Test.bmp), który można uzyskać poprzez
witrynę sieci Web fi rmy IIYAMA (http://www.iiyama.pl - zakładka Serwis - > Pobierz).
Wykonanie poniższej procedury regulacji obrazu umożliwia uzyskanie żądanej jakości obrazu.
W tej instrukcji obsługi przedstawiono wykonywanie regulacji w środowisku systemu operacyjnego Windows® OS.
Ustaw wyświetlanie obrazu w optymalnej rozdzielczości.
Ustaw obraz Test.bmp (obraz kontrolny regulacji ekranu) jako tło pulpitu.
UWAGA
[Obraz kontrolny regulacji]
Dowiedz się w odpowiedniej dokumentacji, jak to zrobić.
Obraz Test.bmp został przygotowany w rozdzielczości 1280 × 1024. W oknie
dialogowym ustawiania tła pulpitu wybierz wyświetlanie obrazu na środku. Jeżeli
używasz Microsoft
®
PLUS! 95/98, anuluj ustawienie „Rozciągaj tło pulpitu, aby
dopasować do ekranu”.
POLSKI
Wzór zebry
Pasek barwny
Obramowanie obrazu
OBSŁUGA MONITORA 17
Naciśnij przycisk SELECT. (AUTO ADJUST)
Dokonaj ręcznej regulacji obrazu wykonując poniższą procedurę, kiedy obraz migocze lub
jest rozmyty lub obraz nie jest dopasowany do rozmiaru ekranu po wykonaniu regulacji
Auto Adjust.
Dokonaj regulacji położenia w pionie (V-POSITION), tak aby obramowanie obrazu było
dopasowane do obszaru wyświetlania.
1) Dokonaj regulacji położenia w poziomie (H-POSITION), tak aby obramowanie obrazu
było dosunięte do lewej krawędzi obszaru wyświetlania.
POLSKI
2) Rozciągnij obramowanie obrazu z prawej strony w taki sposób, aby dosunąć ją do
prawej krawędzi obszaru wyświetlania poprzez regulację częstotliwości taktowania
zegara obrazu (H-SIZE).
UWAGA
Gdy obramowanie z lewej strony obrazu odsunie się od lewej krawędzi obszaru
wyświetlania podczas regulacji H-SIZE, wykonaj czynności regulacyjne 1) i 2).
Inny sposób wykonania regulacji H-SIZE polega na skorygowaniu pionowych linii
falistych na wzorze zebry obrazu kontrolnego.
Podczas wykonywania regulacji H-SIZE, H-POSITION oraz V-POSITION może
występować migotanie obrazu.
Jeżeli po wykonaniu regulacji H-SIZE okaże się, że obramowanie obrazu kontrolnego
jest większe lub mniejsze niż obszar wyświetlania danych, powtórz czynności od
18 OBSŁUGA MONITORA
.
Dokonaj regulacji FINE w celu skorygowania poziomych falistych linii, migotania lub
rozmycia w obszarze wzoru zebry obrazu kontrolnego.
UWAGA
Jeżeli na części ekranu nadal występuje silne migotanie lub rozmycie, powtórz
czynności
i , ponieważ regulacja H-SIZE może nie być właściwa. Jeśli ekran
nadal migocze lub jest rozmyty, ustaw niższą wartość częstotliwości odświeżania
(60Hz) i ponownie powtórz czynności regulacyjne od
Dokonaj regulacji H-POSITION po wykonaniu regulacji FINE, jeśli podczas tej regulacji
.
nastąpiła zmiana położenia w poziomie.
Wykonaj regulację Brightness oraz Color, aby uzyskać żądaną jakość obrazu po
wykonaniu regulacji H-SIZE oraz FINE.
Ustaw z powrotem swoje ulubione tło pulpitu.
POLSKI
OBSŁUGA MONITORA 19
FUNKCJA ZARZĄDZANIA ENERGIĄ
Jeśli komputer jest nieużywany funkcja power management automatycznie zredukuje pobór prądu
przez monitor.
Aby można było korzystać z tej funkcji, monitor musi być przyłączony do komputera zgodnego ze
standardem VESA DPMS. Monitor przechodzi do trybu zarządzania energią, jak to przedstawiono
poniżej. Funkcja zarządzania energią, wraz z wszelkimi ustawieniami zegarów, jest konfi gurowana
przez system operacyjny. W podręczniku systemu operacyjnego możesz sprawdzić konfi gurację
zarządzania energią.
Tryb Zarządzanie energią
Kiedy zostaną wyłączone sygnały synchronizacji pionowej i poziomej z komputera, monitor
przechodzi do trybu Zarządzania energią, który zapewnia obniżenie zużycia energii do poziomu
poniżej 2W. Ekran staje się ciemny. Po ponownym dotknięciu klawiatury lub myszki następuje
wyjście z trybu Zarządzania energią i obraz pojawia się po kilku sekundach.
TRYB NORMALNY
TRYB ZARZĄDZANIA ENERGIĄ
POLSKI
UWAGA
20 OBSŁUGA MONITORA
POBÓR MOCY
0 2W 100%
Monitor zużywa energię elektryczną nawet po przejściu do trybu zarządzania energią.
Aby uniknąć niepotrzebnego zużywania energii, wyłączaj zasilanie monitora, kiedy nie
jest używany, w nocy lub podczas weekendów.
Jest możliwe, że będzie włączony sygnał wideo z komputera, kiedy brakuje sygnałów
synchronizacji pionowej lub poziomej. W takiej sytuacji funkcja ZARZĄDZANIE
ENERGIĄ może nie działać prawidłowo.
ROZWIĄZYWANIE PROBLEMÓW
Gdy monitor nie działa prawidłowo, wykonaj poniższe czynności w celu znalezienia
prawdopodobnego rozwiązania problemu.
1. W zależności od występującego problemu wykonaj regulacje przedstawione w punkcie OBSŁUGA
MONITORA. Gdy nie zapewnia to przywrócenia obrazu, przejdź do czynności 2.
2. Jeżeli nie możesz znaleźć stosownej pozycji regulacji w punkcie OBSŁUGA MONITORA lub
problem nie ustępuje, wykonaj poniższe czynności kontrolne.
3. W przypadku gdy zetknąłeś się z problemem, który nie został opisany poniżej lub nie możesz
skorygować tego problemu, zaprzestań użytkowania monitora i skontaktuj się ze swoim dostawcą
lub centrum serwisowym fi rmy iiyama w celu uzyskania dodatkowej pomocy.
Problem Sprawdź
Obraz nie
wyświetla się.
Brak synchronizacji
ekranu.
Obraz nie jest na
środku ekranu.
Ekran jest zbyt jasny
lub zbyt ciemny.
Drga obraz na
ekranie.
Monitor nie
reaguje na dotyk.
Monitor nie reaguje
prawidłowo na
dotyk.
Zsilacz jest dobrze podłączony.
Kabel zasilający jest dobrze podłączony do zasilacza.
Czy przewód zasilania jest prawidłowo umieszczony w gnieździe.
Czy zostało włączone zasilanie.
Czy w gnieździe prądu przemiennego jest napięcie. - sprawdź
przyłączając inne urządzenie.
Czy jest aktywny wygaszacz ekranu bez obrazu – dotknij klawiatury lub myszki.
Zwiększ kontrast i/lub jasność.
Czy komputer jest włączony.
Czy został prawidłowo przyłączony przewód sygnałowy.
Czy taktowanie sygnałów z komputera jest zgodne z danymi technicznymi monitora.
Czy jest aktywny wygaszacz ekranu bez obrazu – dotknij klawiatury lub myszki.
Czy został prawidłowo przyłączony przewód sygnałowy.
Czy taktowanie sygnałów z komputera jest zgodne z danymi technicznymi monitora.
Czy poziom sygnału wyjściowego wideo z komputera jest zgodny z
danymi technicznymi monitora.
Czy taktowanie sygnałów z komputera jest zgodne z danymi
technicznymi monitora.
Czy poziom sygnału wyjściowego wideo z komputera jest zgodny z
danymi technicznymi monitora.
Czy napięcie prądu elektrycznego jest zgodne z danymi technicznymi monitora.
Czy takt owanie sygnałó w z komputer a jest zgodne z danymi technicznymi monitora.
Czy kabel USB są dobrze podłączone?
Czy zainstalowano odpowiedni sterownik?
Czy monitor jest dobrze skalibrowany?
POLSKI
ROZWIĄZYWANIE PROBLEMÓW 21
INFORMACJE NA TEMAT RECYKLINGU
Nie wyrzucaj swego monitora – przyczynisz się do lepszej ochrony środowiska.
Odwiedź naszą witrynę: www.iiyama.com/recycle, aby uzyskać informacje o recyklingu monitorów.
POLSKI
22 INFORMACJE NA TEMAT RECYKLINGU
DODATEK
Specyfi kacje i wygląd produktów mogą ulec zmianie bez wcześniejszego zawiadomienia.
DANE TECHNICZNE : ProLite TF1534MC
Ekran
dotykowy
Przepuszczalność światła
90%
Transfer danych USB
Kategoria 15"
Technologia paneli TN
Rozmiar Przekątna: 38 cm / 15"
Technologia Technologia pojemnościowa 10pt dotykowy
Panel
LCD
Wielkość plamki 0,297 mm w poziomie × 0,297 mm w pionie
Jasność
Współczynnik kontrastu
2
370cd/m
330cd/m
(typowa: bez panelu dotykowego),
2
(typowa: z Ekran dotykowy)
700 : 1 (typowa)
Kąt widzenia Poziomej: po 170 stopni, pionowej: po 160 stopni (Typowy)
Typowy
Czas reakcji 8ms (Czarne, białe, czarny
)
Liczba wyświetlanych kolorów Około16,2 mln
Częstotliwość synchronizacji Poziomej: 31,4 - 60,0 kHz, pionowej: 50 - 75 Hz
Maksymalna rozdzielczość 1024 × 768, 0,8 megapikseli
Złącze sygnału wejściowego VGA, HDMI, DisplayPort
Standard Plug & Play VESA DDC2B
Sygnał wejściowy synchronizacji
Sygnał wejściowy wizji
Oddzielne sygnały synchronizacji: TTL, dodatni lub ujemny
Analogowy: 0,7 Vp-p (standardowy), 75, dodatni
Cyfrowy: HDMI, DisplayPort
TM
Maksymalny rozmiar ekranu Szer. 304,0 mm × wys. 228,0 mm / szer. 12,0" × 9,0" wys
Źródło zasilania 12VDC, 2,5 A
Zasilacz (akcesoria) Wejściowy: 100-240 VAC, 50/60 Hz
Zużycie energii*
1
Wymiary / waga netto
Warunki środowiska
Certyfi katy CB, CE, TÜV-Bauart, CU, cULus, IP65*
1
*
INFO
Nie podłączono urządzeń USB.
2
*
Zgodność ze standardem IP65 : Dotyczy tylko przodu monitora
9W (typowe), w trybie zarządzania energią: maksymalnie 2W
337,5 × 265,5 × 44,5 mm / 13,3 ×10,5 × 1,7" (szer. × wys. ×
głęb.), 2,7kg / 5,9 lbs (Bez zasilacza)
Podczas pracy:
Temperatura
Wilgotność
0 do 40°C / 32 do 104°F
20 do 80% (bez kondensacji
pary wodnej)
Składowanie:
Temperatura
Wilgotność
-20 do 60°C / -4 do 140°F
10 do 90% (bez kondensacji
pary wodnej)
2
POLSKI
DODATEK 23
DANE TECHNICZNE : ProLite TF1734MC
Ekran
dotykowy
Przepuszczalność światła
90%
Transfer danych USB
Kategoria 17"
Technologia paneli TN
Rozmiar Przekątna: 43 cm / 17"
Technologia Technologia pojemnościowa 10pt dotykowy
Panel
LCD
Wielkość plamki 0,264 mm w poziomie × 0,264 mm w pionie
Jasność
Współczynnik kontrastu
2
250cd/m
225cd/m
(typowa: bez panelu dotykowego),
2
(typowa: z Ekran dotykowy)
1000 : 1 (typowa)
Kąt widzenia Poziomej: po 170 stopni, pionowej: po 160 stopni (Typowy)
Typowy
Czas reakcji 5ms (Czarne, białe, czarny
)
Liczba wyświetlanych kolorów Około16,7 mln
Częstotliwość synchronizacji Poziomej: 31,4 - 80,0 kHz, pionowej: 50 - 75 Hz
Maksymalna rozdzielczość 1280 × 1024, 1,3 megapikseli
Złącze sygnału wejściowego VGA, HDMI, DisplayPort
Standard Plug & Play VESA DDC2B
Sygnał wejściowy synchronizacji
Sygnał wejściowy wizji
Oddzielne sygnały synchronizacji: TTL, dodatni lub ujemny
Analogowy: 0,7 Vp-p (standardowy), 75, dodatni
Cyfrowy: HDMI, DisplayPort
TM
Maksymalny rozmiar ekranu Szer. 338,0 mm × wys. 270,5 mm / szer. 13,3" × 10,6" wys
Źródło zasilania 12VDC, 2,5 A
POLSKI
Zasilacz (akcesoria) Wejściowy: 100-240 VAC, 50/60 Hz
Zużycie energii*
1
Wymiary / waga netto
Warunki środowiska
Certyfi katy CB, CE, TÜV-Bauart, CU, cULus, IP65*
1
*
INFO
Nie podłączono urządzeń USB.
2
Zgodność ze standardem IP65 : Dotyczy tylko przodu monitora
*
13W (typowe), w trybie zarządzania energią: maksymalnie 2W
369,0 × 307,0 × 47,5 mm / 14,5 ×12,1 × 1,9" (szer. × wys. ×
głęb.), 3,6kg / 7,9 lbs (Bez zasilacza)
Podczas pracy:
Temperatura
Wilgotność
0 do 40°C / 32 do 104°F
20 do 80% (bez kondensacji
pary wodnej)
Składowanie:
Temperatura
Wilgotność
-20 do 60°C / -4 do 140°F
10 do 90% (bez kondensacji
pary wodnej)
2
24 DODATEK
DANE TECHNICZNE : ProLite TF1934MC
Ekran
dotykowy
Przepuszczalność światła
90%
Transfer danych USB
Kategoria 19"
Technologia paneli IPS
Rozmiar Przekątna: 48 cm / 19"
Technologia Technologia pojemnościowa 10pt dotykowy
Panel
LCD
Wielkość plamki 0,294 mm w poziomie × 0,294 mm w pionie
Jasność
Współczynnik kontrastu
2
250cd/m
225cd/m
(typowa: bez panelu dotykowego),
2
(typowa: z Ekran dotykowy)
1000 : 1 (typowa)
Kąt widzenia Poziomej: po 178 stopni, pionowej: po 178 stopni (Typowy)
Czas reakcji 14ms (gray - gray)
Liczba wyświetlanych kolorów Około16,7 mln
Częstotliwość synchronizacji Poziomej: 31,4 - 80,0 kHz, pionowej: 50 - 75 Hz
Maksymalna rozdzielczość 1280 × 1024, 1,3 megapikseli
Złącze sygnału wejściowego VGA, HDMI, DisplayPort
Standard Plug & Play VESA DDC2B
Sygnał wejściowy synchronizacji
Sygnał wejściowy wizji
Oddzielne sygnały synchronizacji: TTL, dodatni lub ujemny
Analogowy: 0,7 Vp-p (standardowy), 75, dodatni
Cyfrowy: HDMI, DisplayPort
TM
Maksymalny rozmiar ekranu Szer. 376,5 mm × wys. 301,1 mm / szer. 14,8" × 11,9" wys
Źródło zasilania 12VDC, 2,5 A
Zasilacz (akcesoria) Wejściowy: 100-240 VAC, 50/60 Hz
Zużycie energii*
1
Wymiary / waga netto
Warunki środowiska
Certyfi katy CB, CE, TÜV-Bauart, CU, cULus, IP65*
1
*
INFO
Nie podłączono urządzeń USB.
2
Zgodność ze standardem IP65 : Dotyczy tylko przodu monitora
*
15W (typowe), w trybie zarządzania energią: maksymalnie 2W
416,0 × 344,0 × 46,5 mm / 16,4 ×13,5 × 1,8" (szer. × wys. ×
głęb.), 4,4kg / 9,7 lbs (Bez zasilacza)
Podczas pracy:
Temperatura
Wilgotność
0 do 40°C / 32 do 104°F
20 do 80% (bez kondensacji
pary wodnej)
Składowanie:
Temperatura
Wilgotność
-20 do 60°C / -4 do 140°F
10 do 90% (bez kondensacji
pary wodnej)
2
POLSKI
DODATEK 25
WYMIARY : ProLite TF1534MC
WYMIARY : ProLite TF1734MC
POLSKI
337.5mm/13.3”
305.0mm/12.0”
369,0mm/14,5”
339,0mm/13,3”
44.5mm/1.7”
229.0mm/9.0”
265.5mm/10.5”
47,5mm/1,9”
271,5mm/10,7”
307,0mm/12,1”
WYMIARY : ProLite TF1934MC
416,0mm/16,4”
377,5mm/14,9”
26 DODATEK
46,5mm/1,8”
302,0mm/11,9”
344,0mm/13,5”
WYMIARY : L-UCHWYTY
<Uchwyty A>
1.0 mm
4.1mm
142.0 mm
M4
Otwory na śrubki
mocujące uchwyt
Otwory na śrubki mocujące monitor
220.0 mm
SYNCHRONIZACJA
Tryb wideo
VGA 640 × 480
SVGA 800 × 600
VESA
XGA 1024 × 768
SXGA 1280 × 1024
1.0 mm
21.0mm
51.6mm
3.7mm
Częstotliwość
pozioma
31,469kHz 59,940Hz 25,175MHz
37,500kHz 75,000Hz 31,500MHz
37,861kHz 72,809Hz 31,500MHz
35,156kHz 56,250Hz 36,000MHz
37,879kHz 60,317Hz 40,000MHz
46,875kHz 75,000Hz 49,500MHz
48,077kHz 72,188Hz 50,000MHz
48,363kHz 60,004Hz 65,000MHz
56,476kHz 70,069Hz 75,000MHz
60,023kHz 75,029Hz 78,750MHz
63,981kHz 60,020Hz 108,000MHz *
79,976kHz 75,025Hz 135,000MHz *
20.0mm
Otwory na śrubki
mocujące obudowę
Częstotliwość
pionowa
<Uchwyty B>
186.0 mm
130.0 mm
Częstotliwość
pasma wizyjnego
4.3 mm
10.5mm
37.4mm
M4
5.0mm
8.0mm
POLSKI
INFO
*
Niekompatybilne ze standardem ProLite TF1534MC.
DODATEK 27
M134A22
Loading...
