РУКОВОДСТВО ПОЛЬЗОВАТЕЛЯ
Благодарим вас за выбор ЖКмонитора IIYAMA.
Советуем перед установкой и
включением этого монитора
внимательно прочитать это краткое,
но обстоятельное руководство.
Сохраните это руководство в
надежном месте на случай, если в
будущем вам понадобится что-либо
уточнить.
AB52AB52
Аттестованный сетевой кабель должен быть использован вместе с этим монитором.Вы
должны поступать совместно всем важным в вашей стране примечания касательно установки
и/или требований по оборудованию. Аттестованный сетевой кабель не слабее обычного
полихлорвиниловый гибкого шнура в соответствии с IEC 60227 (обозначение H05VV-F 3G
0.75мм2 или H05VVH2-F2 3G 0.75мм2) должен быть использован.Как альтернатива может
быть
использован гибкий шнур с синтетического каучука согласно IEC 60245 (обозначение
H05RR-F 3G 0.75mm2)
РҮССКИЙ
Мы оставляем за собой право вносить изменения в технические характеристики без предварительного
уведомления.
Все торговые марки, используемые в руководстве пользователя, являются собственностью их владельцев.
Как партнер ENERGY STAR® iiyama гарантирует,что данный продукт соответствует всем требования ENERGY
®
STAR
по эффективному использованию энергии.
СОДЕРЖАНИЕ
ИНСТРУКЦИИ ПО БЕЗОПАСНОСТИ ..............................................1
МЕРЫ ПРЕДОСТОРОЖНОСТИ ..................................................1
СПЕЦИАЛЬНЫЕ ПРИМЕЧАНИЯ ДЛЯ ЖК-МОНИТОРОВ ........3
ОБСЛУЖИВАНИЕ ПОКУПАТЕЛЯ ...............................................3
ОЧИСТКА ......................................................................................3
ДО НАЧАЛА РАБОТЫ С МОНИТОРОМ ..........................................4
ХАРАКТЕРИСТИКИ......................................................................4
ПРИНАДЛЕЖНОСТИ ...................................................................4
УСТАНОВКА И СНЯТИЕ ПОДСТАВКИ :
ProLite E2008HDS / ProLite E2008HDD.......................................5
ОРГАНЫ УПРАВЛЕНИЯ И РАЗЪЕМЫ : ProLite B2008HDS ......6
ОРГАНЫ УПРАВЛЕНИЯ И РАЗЪЕМЫ :
ProLite E2008HDS / ProLite E2008HDD.......................................7
ПОДКЛЮЧЕНИЕ МОНИТОРА : ProLite B2008HDS ....................8
ПОДКЛЮЧЕНИЕ МОНИТОРА :
ProLite E2008HDS / ProLite E2008HDD.......................................9
УСТАНОВКА КОМПЬЮТЕРА .....................................................10
НАСТРОЙКА УГЛОВ ОБЗОРА И ВЫСОТЫ МОНИТОРА :
ProLite B2008HDS ......................................................................11
НАСТРОЙКА УГЛА ОБЗОРА :
ProLite E2008HDS / ProLite E2008HDD.....................................11
РАБОТА
УСТРАНЕНИЕ НЕИСПРАВНОСТЕЙ ..............................................22
ИНФОРМАЦИЯ ОБ УТИЛИЗАЦИИ ................................................23
ПРИЛОЖЕНИЕ ................................................................................24
С МОНИТОРОМ ...............................................................12
СОДЕРЖАНИЕ МЕНЮ НАСТРОЕК ..........................................13
НАСТРОЙКИ ЭКРАНА ...............................................................18
ФУНКЦИЯ УПРАВЛЕНИЯ ЭНЕРГОПОТРЕБЛЕНИЕМ ............21
СПЕЦИФИКАЦИИ : ProLite B2008HDS .....................................24
СПЕЦИФИКАЦИИ : ProLite E2008HDS .....................................25
СПЕЦИФИКАЦИИ : ProLite E2008HDD ....................................26
РАЗМЕРЫ : ProLite B2008HDS .................................................27
РАЗМЕРЫ : ProLite E2008HDS / ProLite E2008HDD ................27
ПОДДЕРЖ. РЕЖИМЫ СИНХРОНИЗАЦИИ .............................28
РҮССКИЙ
ИНСТРУКЦИИ ПО БЕЗОПАСНОСТИ
МЕРЫ ПРЕДОСТОРОЖНОСТИ
ВНИМАНИЕ !
ВЫКЛЮЧИТЕ МОНИТОР, ЕСЛИ ЧУВСТВУЕТЕ, ЧТО ОН НЕ В ПОРЯДКЕ
Если вы заметите какие либо ненормальные явления, например, появление дыма, странные
звуки или запахи, немедленно выключите монитор из сети и свяжитесь со своим дилером или
сервисным центром iiyama. Дальнейшее использование монитора может быть опасным из за
возможного возгорания или поражения электротоком.
НИКОГДА НЕ СНИМАЙТЕ КОРПУС
Внутри монитора находятся цепи высокого напряжения. Снятие корпуса может привести к
возгоранию или поражению электротоком.
НЕ ВСТАВЛЯЙТЕ НИКАКИЕ ПРЕДМЕТЫ В МОНИТОР
Не вставляйте никакие твердые предметы в монитор и не проливайте на него жидкости,
например, воду. Если все таки нечто подобное произошло, немедленно выключите монитор из
сети и свяжитесь со своим дилером или сервисным центром iiyama. Использование монитора
с каким то предметом внутри может привести к возгоранию, поражению электротоком или
повреждению монитора.
УСТАНАВЛИВАЙТЕ МОНИТОР НА РОВНОЙ УСТОЙЧИВОЙ ПОВЕРХНОСТИ
При падении монитор может травмировать вас.
НЕ УСТАНАВЛИВАЙТЕ МОНИТОР ОКОЛО ВОДЫ
Не устанавливайте монитор в местах, где на него может пролиться вода или он может быть
обрызган, т.к. это может привести к возгоранию или поражению электротоком.
ПОДКЛЮЧАЙТЕ МОНИТОР ТОЛЬКО К УСТАНОВЛЕННЫМ ИСТОЧНИКАМ
ЭНЕРГИИ
Подключайте монитор только к установленным источникам энергии. Использование
несоответствующего напряжения может вызвать нарушение нормальной работы и привести к
возгоранию или поражению электротоком.
РҮССКИЙ
ЗАЩИТА КАБЕЛЕЙ
Не натягивайте и не изгибайте сетевой шнур питания и сигнальный кабель. Не ставьте монитор
или какой-нибудь другой тяжелый предмет на кабели. При повреждении кабели могут вызвать
возгорание или поражение электротоком.
НЕБЛАГОПРИЯТНЫЕ ПОГОДНЫЕ УСЛОВИЯ
Рекомендуется не эксплуатировать монитор во время сильной грозы, поскольку
продолжительные перерывы в энергоснабжении могут вызвать нарушение нормальной работы.
Не рекомендуется дотрагиваться до кабельной вилки в таких условиях, т.к. это может привести к
поражению электротоком.
ИНСТРУКЦИИ ПО БЕЗОПАСНОСТИ 1
ПРЕДУПРЕЖДЕНИЕ
МЕСТО УСТАНОВКИ
Не устанавливайте монитор в местах, где возможны внезапные скачки температуры, во
влажных, запыленных, прокуренных помещениях, т.к. это может привести к возгоранию,
поражению электротоком или повреждению монитора. Следует также избегать воздействия
прямых солнечных лучей.
НЕ УСТАНАВЛИВАЙТЕ МОНИТОР В ОПАСНЫХ МЕСТАХ
При несоответствующем местоположении монитор может упасть и причинить травму. Не следует
также ставить на монитор тяжелые предметы; все кабели должны быть проложены так, чтобы
дети не могли потянуть за них и причинить себе травму.
ОБЕСПЕЧЬТЕ ХОРОШУЮ ВЕНТИЛЯЦИЮ
Вентиляционные отверстия защищают монитор от перегрева. Закрытие отверстий может
вызвать возгорание. Для обеспечения циркуляции воздуха установите монитор на расстоянии
как минимум 10 см (или 4 дюймов) от стен. Во время работы не снимайте подставку.
Вентиляционные отверстия на нижней стороне корпуса будут закрыты и монитор может
перегреться, если подставка будет снята. Это может привести
монитора. Эксплуатация монитора на боку, задней стороне, вверх основанием, на ковре или
мягком материале может привести к его повреждению.
к возгоранию и повреждению
ОТКЛЮЧАЙТЕ КАБЕЛИ, КОГДА ВЫ ПЕРЕМЕЩАЕТЕ МОНИТОР
Когда вы перемещаете монитор, выключите сетевой выключатель, выньте вилку из сетевой
розетки и отключите сигнальные кабели. Если вы не отключите их, это может привести к
возгоранию или поражению электротоком. Рекомендуется перемещать монитор вдвоем.
ОТКЛЮЧАЙТЕ МОНИТОР ОТ СЕТИ
Если монитор не используется в течение длительного времени, рекомендуется отключать его от
сетевой розетки во избежание возможных неприятностей.
РҮССКИЙ
ПРИ ОТКЛЮЧЕНИИ ДЕРЖИТЕ ЗА ВИЛКУ
При отключении сетевого шнура или сигнального кабеля тяните за вилку или разъем. Никогда не
тяните за кабель, это может привести к возгоранию или поражению электротоком.
НЕ ТРОГАЙТЕ РАЗЪЕМ МОКРЫМИ РУКАМИ
Включение или отключение вилки (разъема) мокрыми руками может привести к поражению
электротоком.
ЕСЛИ ВЫ УСТАНАВЛИВАЕТЕ МОНИТОР НА КОМПЬЮТЕР
Убедитесь, что компьютер достаточно прочен, чтобы удержать вес монитора, в противном
случае, вы можете повредить компьютер.
ПРОЧИЕ РЕКОМЕНДАЦИИ
ЭРГОНОМИЧЕСКИЕ
Для избежания усталости глаз, не работайте на мониторе с очень ярким фоном или в темной
комнате. При работе с монитором в течение длительного времени рекомендуется делать
десятиминутные перерывы после каждого часа работы. Для оптимально комфортных
визуальных условий монитор должен находиться ниже уровня глаз и на расстоянии 40–60 см
(16–24”) от глаз.
2 ИНСТРУКЦИИ ПО БЕЗОПАСНОСТИ
СПЕЦИАЛЬНЫЕ ПРИМЕЧАНИЯ ДЛЯ ЖК-МОНИТОРОВ
Описанные ниже явления обычны для ЖК-мониторов и не говорят о какой либо неисправности.
ИНФО
Когда вы впервые включаете ЖК-монитор, то, в зависимости от типа компьютера, картинка
может не уместиться в области отображения дисплея. В подобном случае придется
подстроить расположение картинки, переместив ее в соответствующее положение.
Из за физической природы ЖК-экрана, если изображение отображалось на экране в течение
нескольких часов, после его смены
экран медленно восстановит нормальную работу после смены изображения или отключения
питания на несколько часов.
В зависимости от используемого вами шаблона рабочего стола, вы можете заметить на
экране неоднородности яркости.
Из-за физической природы подсветки, при первоначальном использовании экран может
мерцать. Выключите питание а
Если экран затемнен, сильно мерцает или не светится, обратитесь по месту приобретения
монитора или в сервисцентр компании iiyama для замены системы подсветки. Никогда не
пытайтесь отремонтировать монитор самостоятельно.
может оставаться постизображение. В этом случае
затем включите его снова – мерцание должно исчезнуть.
ОБСЛУЖИВАНИЕ ПОКУПАТЕЛЯ
Люминесцентный источник света, используемый в мониторе, нуждается в пери-
ИНФО
одической замене. Для выяснения гарантийных условий на этот компонент обра титесь в местный сервисцентр компании iiyama.
Если вы должны вернуть монитор для обслуживания, а оригинальная упаковка
выброшена, просьба связаться с вашим дилером или сервисным центром iiyama
для получения совета или замены
упаковки.
ОЧИСТКА
ВНИМАНИЕ
ОТМЕТКА
ИНФО
КОРПУС
ЖКэкран
Если при очистке внутрь монитора попал какой либо предмет или жидкость,
например вода, немедленно отключите сетевой шнур и свяжитесь c вашим
дилером или сервисным центром iiyama.
В целях безопасности выключите монитор и выньте сетевой шнур из розетки
перед очисткой монитора.
Чтобы не повредить ЖК-панель, не царапайте и не протирайте экран
твердым предметом.
Никогда не применяйте ни один из нижеуказанных сильных растворителей.
Они могут повредить корпус и ЖК-экран.
Разбавитель Бензин Распылительные средства
Кислотные или щелочные растворители Абразивные средства Воск
Продолжительный контакт корпуса с любым изделием из резины или
пластмассы может вызвать повреждения окраски ворпуса.
Пятна могут удаляться тканью, слегка смоченной мягким моющим средством.
Затем корпус протирается мягкой сухой тканью.
Рекомендуется периодическая чистка мягкой сухой тканью. Не следует
использовать бумажные салфетки и т.п., так как они могут повредиь экран.
ИНСТРУКЦИИ ПО БЕЗОПАСНОСТИ 3
РҮССКИЙ
ДО НАЧАЛА РАБОТЫ С МОНИТОРОМ
ХАРАКТЕРИСТИКИ
Поддерживает разрешение 1600 × 900
Высокая контрастность 1000:1 (типичное), Функция ACR, Высокая яркость
250 кд/м
Цифровое сглаживание шрифтов
Автонастройка
Стереодинамики: ProLite B2008HDS / ProLite E2008HDS
2 × 1 Вт
Функция Plug & Play VESA DDC2B
совместимая с Windows
Регулирование потребления электроэнергии (соответствие VESA DPMS)
Совместимость с крепежным стандартом VESA (100mm×100mm)
Отверстие для установки замка безопасности
ПРИНАДЛЕЖНОСТИ
2
(типичное), Короткое время отклика 2 мс (серый к серому)
®
95/98/2000/Me/XP/Vista/7
Комплект поставки должен содержать следующие принадлежности. Убедитесь в их наличии.
Если какая либо из принадлежностей отсутствует или повреждена, обратитесь к дилеру или в
РҮССКИЙ
региональное отделение iiyama.
Сетевой кабель питания*
Кабель аудио*
Краткое руководство
ПРЕДУПРЕЖДЕНИЕ
1
*
Характеристики сетевого кабеля, прилагаемого для регионов с сетевым напряжением 120 В:
10A /125 В. Если напряжение вашей электросети превышает указанные значения, то должен
использоваться сетевой кабель на 10 A /250 В.
2
Принадлежности для ProLite B2008HDS / ProLite E2008HDS.
*
3
Принадлежности для ProLite E2008HDS / ProLite E2008HDD.
*
4 ДО НАЧАЛА РАБОТЫ С МОНИТОРОМ
2
1
Кабель D-SUB
Основание стойки*3
Кабель DVI-D*
Инструкция по безопасности
2
УСТАНОВКА И СНЯТИЕ ПОДСТАВКИ :
ProLite E2008HDS / ProLite E2008HDD
ПРЕДУПРЕЖДЕНИЕ
Разместите монитор на ровной поверхности. Падение монитора может привести к его
повреждению или травме.
Не применяйте грубую силу. Это может привести к повреждению монитора.
Перед снятием или установкой подставки отключите монитор во избежание поражения
электротоком и повреждения монитора.
Установка
<
Постелите на стол мягкую ткань, чтобы не поцарапать монитор. Положите монитор настол
A
лицевой стороной вниз.
Низ стойки вытягивается вверх, как показано на рисунке.
B
Установите основание стойки на низ стойки.
C
>
<Снятие>
Постелите на стол мягкую ткань, чтобы не поцарапать монитор. Положите монитор настол
A
лицевой стороной вниз
Нажмите крюки с
B
.
внешние стороны и вытяните основние стойки из низа стойки.
ДО НАЧАЛА РАБОТЫ С МОНИТОРОМ 5
РҮССКИЙ
ОРГАНЫ УПРАВЛЕНИЯ И РАЗЪЕМЫ : ProLite B2008HDS
<Вид спереди><Вид сзади>
Индикатор питания
Голубой: нормальный режим работы
ИНФО
Оранжевый: режим энергосбережения
При отсутствии сигналов строчной и/или кадровой синхронизации
монитор переходит в режим энергосбережения, что уменьшает
потребление электроэнергии до величины менее 1Вт.
Выключатель питания ( )
Меню / Выбор (ENTER)
Прокрутки Вниз / Яркость ( )
Прокрутка Вниз / Режим ECO* (
РҮССКИЙ
Выход (EXIT)
Автоматическая регулировка (AUTO)
Динамики
15-контактный разъем D-SUB мини (D-SUB)
Разъем DVI-D 24-контактный (DVI)
Разъем источника питания пер. тока (POWER IN)
Разъем звукового входа (LINE IN)
Гнездо замка безопасности
В гнездо замка безопасности можно вставить защитный тросик, чтобы никто
ИНФО
не мог унести монитор без вашего разрешения.
Держатель кабелей
)
/
* Указания см. на стр. 17.
6 ДО НАЧАЛА РАБОТЫ С МОНИТОРОМ
ОРГАНЫ УПРАВЛЕНИЯ И РАЗЪЕМЫ :
ProLite E2008HDS / ProLite E2008HDD
<Вид спереди><Вид сзади>
Индикатор питания
Голубой: нормальный режим работы
ИНФО
Оранжевый: режим энергосбережения
При отсутствии сигналов строчной и/или кадровой синхронизации
монитор переходит в режим энергосбережения, что уменьшает
потребление электроэнергии до величины менее 1Вт.
Выключатель питания ( )
Меню / Выбор (ENTER)
Прокрутки Вниз / Яркость ( )
Прокрутка Вниз / Режим ECO *1 (
Выход (EXIT)
Автоматическая регулировка (AUTO)
Динамики *2
15-контактный разъем D-SUB мини (D-SUB)
Разъем DVI-D 24-контактный (DVI)
Разъем источника питания пер. тока (POWER IN)
Разъем звукового входа *
Гнездо замка безопасности
В гнездо замка безопасности можно вставить защитный тросик, чтобы никто
ИНФО
2
(LINE IN)
не мог унести монитор без вашего разрешения.
Держатель кабелей
)
/
РҮССКИЙ
*1 Указания см. на стр. 17.
2
Доступно только для модели ProLite E2008HDS.
*
ДО НАЧАЛА РАБОТЫ С МОНИТОРОМ 7
ПОДКЛЮЧЕНИЕ МОНИТОРА : ProLite B2008HDS
Убедитесь в том, что выключены и компьютер, и монитор.
Подключите компьютер к монитору с помощью сигнального кабеля.
С помощью аудиокабеля соедините звуковой линейный вход монитора с выходом звуковой
аппаратуры, если хотите воспроизводить звук через динамики монитора.
Подключите шнур питания сначала к монитору, а затем к источнику питания.
Включите монитор и компьютер.
ИНФО
РҮССКИЙ
Типы сигнальных кабелей, используемых для подключения компьютера к монитору,
могут быть разными в зависимости от компьютера. Неправильное подключение может
вызвать серьезное повреждение как монитора, так и компьютера. Прилагаемый к
монитору кабель имеет стандартный 15-контактный разъем D-Sub. Если потребуется
кабель особого типа, то обратитесь к продавцу или
в региональное представительство
iiyama.
Для подключения к компьютерам Macintosh обратитесь к продавцу или в
региональное представительство iiyama, чтобы приобрести соответствующий
переходник.
Обязательно затяните винты на каждом конце сигнального кабеля.
[Пример подключения]
<Вид сзади>
Шнур питания
(Аксессуар)
Кабель D-Sub (Аксессуар)
Кабель DVI-D (Аксессуар)
Аудиокабель (Аксессуар)
Компьютер
[ Держатель кабелей ]
Собери кабели позади стойки.
A
Протяни кабели через держатель.
B
8 ДО НАЧАЛА РАБОТЫ С МОНИТОРОМ
ПОДКЛЮЧЕНИЕ МОНИТОРА : ProLite E2008HDS / ProLite E2008HDD
Шнур питания
(Аксессуар)
Аудиокабель (Аксессуар)*2
Кабель D-Sub (Аксессуар)
Кабель DVI-D (Аксессуар)*1
Компьютер
Убедитесь в том, что выключены и компьютер, и монитор.
Подключите компьютер к монитору с помощью сигнального кабеля.
С помощью аудиокабеля соедините звуковой линейный вход монитора с выходом звуковой
аппаратуры, если хотите воспроизводить звук через динамики монитора.
Подключите шнур питания сначала к монитору, а затем к источнику питания.
Включите монитор и компьютер.
ИНФО
Типы сигнальных кабелей, используемых для подключения компьютера к монитору,
могут быть разными в зависимости от компьютера. Неправильное подключение может
вызвать серьезное повреждение как монитора, так и компьютера. Прилагаемый к
монитору кабель имеет стандартный 15-контактный разъем D-Sub. Если потребуется
кабель особого типа, то обратитесь к продавцу или
iiyama.
Для подключения к компьютерам Macintosh обратитесь к продавцу или в
региональное представительство iiyama, чтобы приобрести соответствующий
переходник.
Обязательно затяните винты на каждом конце сигнального кабеля.
[Пример подключения]
<Вид сзади>
1
*
Не относится к ProLite E2008HDD.
2
Доступно только для модели ProLite E2008HDS.
*
в региональное представительство
РҮССКИЙ
[ УСТАНОВКА И СНЯТИЕ ДЕРЖАТЕЛЯ КАБЕЛЕЙ ]
Снятие
Вытяните крюк.
Держите обе стороны крюка и удаляйте по одному
язычку за раз.
Установка
Соберите кабели позади стойки.
Держите обе стороны крюка и вставляйте по
одному язычку за раз в отверстия.
ДО НАЧАЛА РАБОТЫ С МОНИТОРОМ 9
УСТАНОВКА КОМПЬЮТЕРА
Синхронизация сигнала
На стр. 28 раздела ПОДДЕРЖИВАЕМЫЕ РЕЖИМЫ СИНХРОНИЗАЦИИ вы найдете список
значений синхронизации сигнала.
Windows 95/98/2000/Me/Vista/7 Plug & Play
ЖК-мониторы компании iiyama совместимы со стандартом VESA DDC1/2B.
Функция Plug&Play работает на ОС Windows 95/98/2000/Me/XP/Vista/7 при подключении
монитора к компьютеру, совместимому с DDC1/2B, с помощью поставляемого сигнального
кабеля. Информационный файл для Windows 95/98/2000/Me/XP/Vista/7, предназначенный для
установки мониторов iiyama, можно получить по следующему адресу
http://www.iiyama.com
:
ИНФО
РҮССКИЙ
За дополнительной информацией о загрузке драйвера для вашего монитора
обратиться к указанному выше интернетсайту.
Для операционных систем Macintosh или Unix, как правило, не требуются драйверы
к монитору. За более подробной информацией обратитесь к поставщику вашего
компьютера.
10 ДО НАЧАЛА РАБОТЫ С МОНИТОРОМ
НАСТРОЙКА УГЛОВ ОБЗОРА И ВЫСОТЫ МОНИТОРА :
ProLite B2008HDS
Для оптимального восприятия изображения
рекомендуется смотреть на весь экран
монитора.
Придерживайте стойку таким образом, чтобы
5°
20°
монитор не упал при изменении угла наклона.
У вас есть возможность регулировать высоту
монитора до 100 см, угол наклонения до 45
градусов по горизонтали и до 20
градусов
назад и 5 вперед.
ПРИМЕЧАНИЕ
Не прикасайтесь к ЖК-экрану при изменении
угла или высоты наклона монитора. Это может
вызвать его повреждение.
При изменении угла или высоты наклона
монитора не оставляйте отпечатков пальцев на
ЖК-экране.
45°
НАСТРОЙКА УГЛА ОБЗОРА : ProLite E2008HDS / ProLite E2008HDD
Для оптимального восприятия изображения рекоменду-
ется посмотреть на весь экран монитора.
Придерживайте стойку таким образом, чтобы монитор не
упал при изменении угла наклона.
Вы можете изменить угол наклона монитора до 20 градусов
назад и 5 вперед.
Для обеспечения максимально удобного положения тела
при работе с монитором как устройством отображения
формации для рабочей станции рекомендуется, чтобы угол
наклона не превышал 10 градусов. Скорректируйте угол
наклона монитора в соответствии с вашими собственными
предпочтениями.
ПРИМЕЧАНИЕ
Не прикасайтесь к ЖК-экрану при изменении угла наклона.
Это может вызвать его повреждение.
При изменении угла наклона не оставляйте отпечатков
пальцев на ЖК-экране.
Не наклоняйте стойку более чем на 20 градусов, за
исключением случая, когда монитор требуется упаковать
в коробку. При превышении угла наклона монитор может
упасть и получить повреждения.
ин-
20
5
100mm
45°
РҮССКИЙ
ДО НАЧАЛА РАБОТЫ С МОНИТОРОМ 11
РАБОТА С МОНИТОРОМ
Значения параметров для получения наилучшего изображения ЖК-монитора компании iiyama
были установлены на заводе; они указаны на стр. 28 в разделе ПОДДЕРЖИВАЕМЫЕ РЕЖИМЫ
СИНХРОНИЗАЦИИ. Вы также можете откорректировать изображение, следуя указанным
ниже процедурам. Для получения подробной ин формации относительно настроек см. раздел
НАСТРОЙКИ ЭКРАНА на стр. 18.

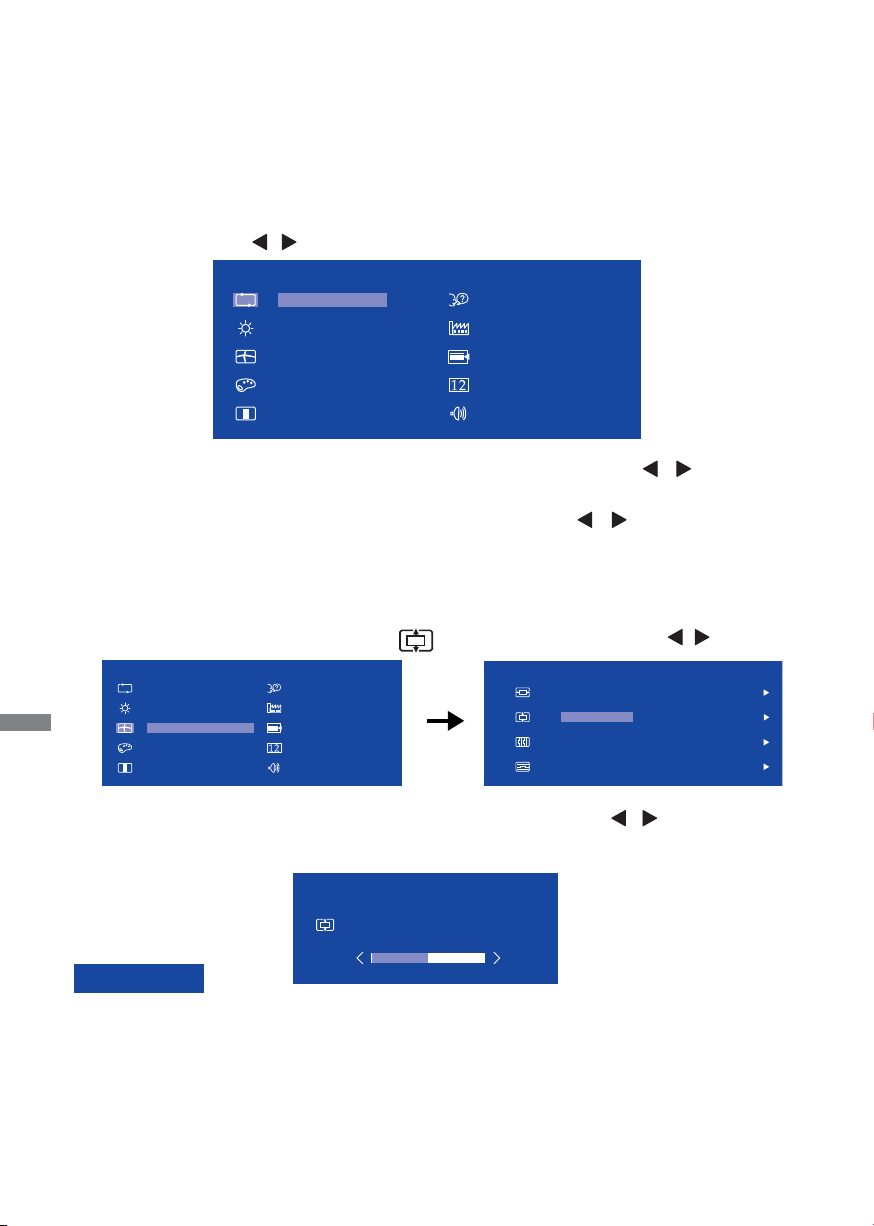

Нажмите кнопку ENTER, чтобы на дисплее появилось Экранное меню (ЭМ).
A
Здесь есть несколько дополнительных страниц, которые перелистываются с
помощью кнопок
Выберите страницу меню, которая содержит интересующую вас пиктограмму
B
настройки. Нажмите кнопку ENTER. Затем с помощью кнопок
требуемую пиктограмму настройки.
Заново нажмите кнопку ENTER. Используйте кнопки
C
соответствующих настроек и установок.
Нажмите кнопку EXIT для выхода с меню и все введены вами настройки будут
D
автоматически записаны.
Например, для подстройки вертикального положения экрана выберите в меню Настройки изображ.
и нажмите кнопку ENTER. Затем выберите
Главное Меню
РҮССКИЙ
Автонастройка
Подсветка
Настройка Геометрии
Цвет
Экранное Меню
Страница настройки появляется после того, как вы нажмете на кнопку ENTER. Для
изменения установок вертикального положения используйте кнопки
должно изменяться вертикальное положение всего экрана. Нажатие кнопки EXIT вконце
работы запишет все введены вами изменения.
.
/
Главное Меню
Автонастройка
Подсветка
Настройка Геометрии
Цвет
Экранное Меню
Язык
Восстановить
Прочие Настройки
Выбор Входа
Аудио
Настройка Геометрии
Язык
Восстановить
Прочие Настройки
Выбор Входа
Аудио
выделите
/
для выполнения
/
Верт. Позиция с помощью кнопок / .
Настройка Геометрии
Горизнт. Позиция
Верт. Позиция
Синхр. Пикселей
Фаза
/ . При настройке
50
50
50
50
Верт. Позиция
50
ПРИМЕЧАНИЕ
Экранное меню исчезает через несколько секунд после того, как вы перестанете нажимать на
кнопки, Вьемя Показа Меню подстройку. Для немедленного выхода из ЭМ используйте кнопку EXIT.
При исчезновении Экранного меню любые изменения автоматически сохраняются в памяти. Во
время работы с меню следует избегать отключения питания.
Параметры Горизонт. /верт. Позиция, Синхр. Пикселей и Фаза сохраняются для каждого
отдельного значения частоты синхронизации. За этими исключеними, все остальные
настройки имеют только одно значение, которое относится ко всем частотам синхронизации.
12 РАБОТА С МОНИТОРОМ
СОДЕРЖАНИЕ МЕНЮ НАСТРОЕК
Direct
Direct
Direct
Direct
Автонастройка
Auto Adjust
Элемент регулировки
Автонастройка *
Auto Adjust
* Для достижения наилуших результатов используйте функцию "Автоматическая регулировка" в
сочетании с шаблоном настройки. См. раздел "НАСТРОЙКИ ЭКРАНА" на стр. 18.
Можно пропусть элементы Меню и сразу перейти к шкале настройки, используя следующие
операции с кноками.
Автонастройка : Hажмите кнопку AUTO, когда меню не отображается.
Подсветка *
1
Только аналоговый вход
Проблема / Параметр Какую кнопку нажимать
Автоматическая регулировка параметров Горизонт. /
Верт. Позиция , Синхр. Пикселей и Фаза.
Luminance
Элемент регулировки Проблема / Параметр Какую кнопку нажимать
Яркость *
Brightness
2
Слишком темное
Слишком яркое
РҮССКИЙ
Контрастность
Contrast
1
Если включен режим ACR, регулировка подсветки невозможна.
*
2
Регулируйте Яркость, когда работаете за монитором в темной комнате и экран кажется вам
*
слишком ярким.
Можно пропусть элементы Меню и сразу перейти к шкале настройки, используя следующие
операции с кноками.
Яркость : Hажмите кнопку
, когда меню не отображается.
Слишком бледное
Слишком интенсивное
РАБОТА С МОНИТОРОМ 13
Настройка Геометрии
Только аналоговый вход
Geometry
Элемент регулировки Проблема / Параметр Какую кнопку нажимать
Горизонт. Позиция
H. Position
Верт. Позиция
V. Position
Синхр. Пикселей
Pixel Clock
Фаза
Phase
Kolor
Color
9300K 9300K
7500K 7500K
6500K 6500K
РҮССКИЙ
Установки Польз.
User Preset
Сильно влево
Сильно вправо
Слишком низко
Слишком высоко
Слишком малая
Слишком большая
Устранение мерцания текста или линий.
Элемент регулировки Проблема / Параметр Какую кнопку нажимать
Голубовато-белый (холодный)
Желтоватo-белый
Красновато-белый (теплый)
Красный Red
Зеленый Green
Синий Blue
Слишком слабый
Слишком сильный
Экранное Меню
OSD
Элемент регулировки Проблема / Параметр Какую кнопку нажимать
Горизонт. Позиция
H.Position
Верт. Позиция
V.Position
Время Показа Меню
OSD Time
14 РАБОТА С МОНИТОРОМ
Экранное меню сдвинуто далеко влево
Экранное меню сдвинуто далеко вправо
Экранное меню сдвинуто далеко вниз
Экранное меню сдвинуто далеко вверх
Длительность отображения меню на экране
можно задать в интервале от 5 до 30 секунд.
Язык
Language
Элемент регулировки Проблема / Параметр Какую кнопку нажимать
Испанский
Голландский
Японский
Китайский упрощенный
Русскo
Язык
Language
English
Français Французский
Deutsch
Italiano Итальянский
Polski
Английский
Немецкий
Заполированность
Español
Nederlands
Восстановить
Recall
Элемент регулировки Проблема / Параметр Какую кнопку нажимать
Да
Восстановить Bce
Recall All
Восстанавливаются стандартные заводскиe настройки.
Yes
Нет
Возврат в Меню.
No
РАБОТА С МОНИТОРОМ 15
РҮССКИЙ
Прочие Настройки
Miscellaneous
Элемент регулировки Проблема / Параметр Какую кнопку нажимать
1 2 3 4 5
Резкость
Sharpness
DDC/CI
DDC/CI
ПРИМЕЧАНИЕ
Информация Дисплея
Display Information
Включение и выключение функции DDC/CI происходит последовательно по
нажатию кнопки
Качество изображения можно изменять в интервале от 1
до 5 (от резкого до размытого). Нажимайте кнопку
изменять резкость изображения в порядке возрастания
номеров. Нажимайте кнопку
, чтобы изменять резкость
изображения в порядке уменьшения номеров.
Вкл.
On
Bыкл.
Off
Вкл. функцию DDC/CI.
Bыкл. функцию DDC/CI.
. Вкл. Bыкл.
Показ сведений о входном сигнале, dкоторый в настоящее
время выдается c видеокарты компьютера.
Прочие Настройки
Информация Дисплея
1600x900 @ 60 Hz
, чтобы
РҮССКИЙ
ACR
ACR
Режим дисплея
Display Mode
OD
OD
16 РАБОТА С МОНИТОРОМ
ПРИМЕЧАНИЕ
Вкл.
On
Bыкл.
Off
Весь
Full
Формат
Aspect
Вкл.
On
Bыкл.
Off
Дополнительные сведения об изменении
разрешения и частоты обновления см. в
руководстве пользователя видеокарты.
Увеличенная контрастность
Обычная контрастность
Экран Расширения
Экран Расширения - формат
Увеличенное время отклика
Типовое время отклика
Выбор входа
Direct
Input Select
Элемент регулировки Проблема / Параметр Какую кнопку нажимать
Выбор входа
Input Select
ПРИМЕЧАНИЕ
D-sub
DVI
Если к источнику сигнала подключен только один из двух входных сигналов,
то он будет выбран автоматически. Функция "Выбор источника входного
сигнала" недоступна, если отсутствует сигнал на входе выбранного разъема,
а также в режиме энергосбережения.
Выбрать Аналоговый вход.
Выбрать Цифровой вход.
Аудио*
Audio
Элемент регулировки Проблема / Параметр Какую кнопку нажимать
Громкость
Volume
Выключить Звук
Mute
ПРИМЕЧАНИЕ
*
Доступно только для модели ProLite B2008HDS / ProLite E2008HDS.
Можно пропусть элементы Меню и сразу перейти к шкале настройки, используя следующие
операции с кноками.
Режим ECO : Hажмите кнопку
Вкл. : Пониженная яркость задней подсветки.
Bыкл. : Обычная
<ProLite B2008HDS / ProLite E2008HDS>
OptiColor : Hажмите кнопку EXIT, когда меню не отображается.
Стандарт : Настройка для обычной работы в Windows, устанавливается по
умолчанию.
Офис : Для редактирования текста и просмотра в текстовом редакторе.
Кино : Для просмотра фильмов и видеозаписей.
Игра : Для компьютерных игр.
<ProLite E2008HDD>
i-Style Color
СтанДарт : Для обычного окружения windows или настроек по умолчанию.
Игра : Для игравого окружения.
Кино : Для просмотра фильмов и видео записей.
Пейзаж : Для просмотра изображений пейзажей.
Текст : Для редактирования и чтения текста в условиях обработки текста.
Включение и выключение функции Выключить Звук происходит
последовательно по нажатию кнопки . Вкл. Bыкл.
Пейзаж : Для просмотра изображений пейзажей.
: Нажмите кнопку EXIT когда меню не отображается на экране.
Cлишком тихо
Слишком громко
Вкл.
On
Bыкл.
Off
, когда меню не отображается.
Временное отключение звука.
Восстановление звука с прежним уровнем
громкости.
РАБОТА С МОНИТОРОМ 17
РҮССКИЙ
НАСТРОЙКИ ЭКРАНА
Настройте изображение в соответствии с процедурами, описаными ниже, если используется
аналоговый входной сигнал.
Настройки экрана, описанные в руководстве, предназначены для уcтановки изображения и
уменьшения мерцания или размытости при работе с компьютером.
Монитор предназначен для работы с разрешением 1920 x 1080, причем при работе с меньшим
разрешением может наблюдаться ухудшение характеристик изображения вследствие того,
что при этом картинка автоматически растягивается на весь экран. Работа с
рекомендуется при разрешении 1920 x 1080.
Отображаемый текст или линии могут быть искажены или иметь неоднородности по толщине,
появляющиеся при увеличении экранного изображения.
Настройку положения изображения или частоты рекомендуется проводить с помощью
стандартных средств управления монитором, а не путем использования компьютерных
программ или утилит.
Настройки рекомендуется производить после прогрева дисплея, по меньшей мере, в течение 30 минут.
После выполнения автонастройки (Auto Adjust), в зависимости от разрешения и синхронизации
сигнала, может потребоваться проведение дополнительной корректировки.
Автонастройка может работать некорректно при отображении картинки, отличающейся от Test.
bmp (шаблон настройки экрана). В этом случае требуется ручная настройка.
Существyeт два способа настройки экранного изображения. Первым способом является
автоматическая регулировка положения изображения, Синхр.
Пикселей и фаза. Другой способ
заключается в ручном проведении настроек.
Когда монитор подключается к новому компьютеру произведите автонастройку, иначе произойдет
изменение разрешения. Если после выполнения автонастройки изображение на экране мерцает
или размыто, или картинка не умещается на дисплее, то потребуется проведение ручной
настройки. Обе настройки должны быть проведены с использованием шаблонов
bmp), которые можно найти на сайте (http://www.iiyama.com).
В этом руководстве описана настройка монитора для работы с операционными системами
Windows 95/98/2000/Me/XP/Vista/7.
РҮССКИЙ
Выберите оптимальное разрешение для изображения.
A
Установите Test.bmp (шаблон настройки экрана) в качестве обоев рабочего стола.
B
монитором
настройки (Test.
ПРИМЕЧАНИЕ
Если вы не знаете, как сменить обои рабочего стола, обратитесь к соответствующей
документации по операционной системе.
Test.bmp создан с разрешением 1280 x 1024. Установите положение изображения на дисплее
в центрe рабочего стола, с помощью диалогового меню установки обоев. При использовании
Microsoft PLUS! 95/98 отмените установку.
[Шаблон Настройки]
Контрольная
цветная полоска
Шаблон
зебра
Кадр
ображения
и
з
18 РАБОТА С МОНИТОРОМ
Нажмите кнопку Аuto (Автонастройка).
C
Если картинка мерцает, размыта или не умещается на экране, скорректируйте
D
изображение вручную, применяя описанную ниже процедуру.
Подстройте положение по вертикали (Верт. Позиция) таким образом, чтобы верх и низ
E
картинки умещались на экране.
1) Подстройте положение по горизонтали (Горизонт. Позиция) таким образом, чтобы
F
левая сторона картинки сместилась к левому краю экрана.
2) Растяните правый край картинки до правого края экрана с помощью настройки
размера по горизонтали (Синхр. Пикселей).
ПРИМЕЧАНИЕ
Когда левая сторона рамки картинки уходит за левый край дисплея при настройке размера по
горизонтали (Синхр. Пикселей), повторите шаги 1) и 2).
Другим способом проведения корректировки синхронизации является корректировка
вертикальных волнистых линий
Картинка может мерцать при проведении настройки размера по горизонтали (Синхр.
на шаблоне "зебра".
Пикселей), горизонтального положения (Горизонт. Позиция) и вертикального положения (Верт.
Позиция).
Если после проведения настройки размера по горизонтали (Синхр. Пикселей) кадр
изображения больше или меньше, чем область отображения дисплея, повторите шаги,
начиная с C.
РАБОТА С МОНИТОРОМ 19
РҮССКИЙ
Для корректировки горизонтальной волнистости, мерцания или размытости
G
шаблоне “зебра”, используйте точную настройку (Фаза).
ПРИМЕЧАНИЕ
Если на части экрана остается сильное мерцание или видны искажения, повторите настройки
шага F и G для корректировки размера по горизонтали (Синхр. Пикселей). Если искажения
или мерцание все еще остаются, то установите частоту регенерации 60 Гц и повторите
корректировку с шага C.
Скорректируйте горизонтальное положение (Горизонт. Позиция) после проведения точной
настройки, если горизонтальное положение уходит за пределы области регулировки.
По окончании настройки размера и точной настройки скорректируйте яркость (Яркость)
H
и цветовую настройку (Цвет) для получения приемлемой картинки. Теперь можно
сменить обои рабочего стола на те, что у вас были установлены ранее.
на
РҮССКИЙ
20 РАБОТА С МОНИТОРОМ
ФУНКЦИЯ УПРАВЛЕНИЯ ЭНЕРГОПОТРЕБЛЕНИЕМ
Регулирование потребления электроэнергии данного изделия соответствует всем требованиям
энергосбережения ENERGY STAR
® и
VESA DPMS. Когда ваш компьютер не используется,
монитор автоматически снижает расход энергии, необходимой для его функционирования.
Чтобы использовать эту возможность, монитор должен быть подключен к компьютеру,
совместимому с VESA DPMS. Режим регулирования потребления электроэнергии описан ниже.
Необходимые настройки, включая установки таймера, должны производиться на компьютере.
Информацию по конфигурированию этих настроек можно почерпнуть из руководства
к вашей
операционной системе.
Режим управления потреблением электроэнергии
При исчезновении поступающих от компьютера сигналов вертикальной и горизонтальной
разверток, монитор входит в режим энергосбережения, при котором потребление
электроэнергии уменьшается до уровня менее 1 Вт. Экран темнеет, индикатор подачи питания
начинает светиться оранжевым цветом. Возврат из режима энергосбережения происходит
через несколько секунд после нажатия любой клавиши на
Индикатор
питания
ȣȖȰȬȢȰȞȥȚțȝȡȥȕȖȣȧȰ
ȥȚțȝȡȨȤȥȕȗȠȚȢȝȴ
ȲȠȚȟȧȥȣȤȝȧȕȢȝȚȡ
Голубо
Померанцово
ПОТРЕБЛЯЕМАЯ
МОЩНОСТЬ
клавиатуре или движения мышью.
0 1W 100%
ПРИМЕЧАНИЕ
Даже находясь в режиме энергосбережения, монитор потребляет энергию. Во
избежание бесполезного расходования энергии отключайте монитор, нажимая на
клавишу питания каждый раз, когда монитор подолгу не используется, например, ночью
и по выходным.
Вполне возможно, что видеосигнал все таки поступает от компьютера, хотя сигналы
вертикальной и горизонтальной разверток отсутствуют. В подобном случае
УПРАВЛЕНИЯ ЭНЕРГОПОТРЕБЛЕНИЕМ может работать некорректно.
РҮССКИЙ
ФУНКЦИЯ
РАБОТА С МОНИТОРОМ 21
УСТРАНЕНИЕ НЕИСПРАВНОСТЕЙ
Если монитор работает неправильно, просьба соблюдать следующую последовательность
операций для возможного решения задачи.
1. Выполните регулировки, описанные в разделе РАБО ТА С МОНИТОРОМ, в зависимости от
вашей проблемы. Если изображение не появилось, см. п. 2.
2. Обратитесь к нижеприведенной таблице, если вы не можете найти подходящий пункт
настройки в разделе РАБОТА С МОНИТОРОМ или если проблему не удается устранить.
3. Если вы столкнулись с проблемой, которая не
причину, выключите монитор и обратитесь за помощью к вашему дилеру или в сервисный
центр iiyama.
описана ниже, или не можете устранить ее
Проблема
Изображение не
появляется
(Индикатор
питания не
загорелся.)
(Индикатор
питания синий.)
(Индикатор
питания
оранжевый.)
РҮССКИЙ
Изображение не
синхронизировано.
Изображение не
в центре экрана
Проверьте
Силовой кабель плотно вставлен в соответствующее гнездо.
Питание включено.
К розетке подводится напряжение. Проверьте каким-либо другим
прибором (например, настольной лампой).
Если активна программа хранитель экрана, нажмите на любую клавишу
или подвигайте мышью.
Увеличьте контрастность и /или яркость.
Компьютер включен.
Сигнальный кабель подключен правильно.
Синхронизация сигнала компьютера
характеристикам монитора.
Если монитор находится в режиме энергосбережения, нажмите клавишу на
клавиатуре или подвигайте мышью.
Компьютер включен.
Сигнальный кабель подключен правильно.
Синхронизация сигнала компьютера соответствует техническим
характеристикам монитора.
Сигнальный кабель подключен правильно.
Синхронизация сигнала компьютера соответствует техническим
характеристикам монитора.
Уровень выходного видеосигнала компьютера соответствует
техническим
Синхронизация сигнала компьютера соответствует техническим
характеристикам монитора.
характеристикам монитора.
соответствует техническим
Уровень выходного видеосигнала компьютера соответствует
слишком яркое
или слишком
темное.
дрожит.
22 УСТРАНЕНИЕ НЕИСПРАВНОСТЕЙ
техническим характеристикам монитора.
Напряжение питания соответствует тех. характеристикам монитора.
Синхронизация компьютера соответствует техническим
характеристикам монитора.
Проблема Проверьте
Нет звука.
Звук слишком
громкий или
слишком тихий
Прослушиваются
странные шумы.
Аудиооборудование включено (компьютер и т.д.).
Правильно подключен аудиокабель.
Включен регулятор громкости .
Режим Mute (отключение звука) выключен.
Выходной уровень аудиосигнала, выдаваемый аудиооборудованием,
находится в пределах спецификаций монитора.
Выходной уровень аудиосигнала, выдаваемый аудиооборудованием,
находится в пределах спецификаций монитора.
Аудиокабель подключен правильно.
ИНФОРМАЦИЯ ОБ УТИЛИЗАЦИИ
Для наилучшей защиты окружающей среды не выбрасывайте ваш монитор.
Посетите наш вебсайт www.iiyama.com/recycle для получения указаний об утилизации монитора.
УСТРАНЕНИЕ НЕИСПРАВНОСТЕЙ / ИНФОРМАЦИЯ ОБ УТИЛИЗАЦИИ 23
РҮССКИЙ
ПРИЛОЖЕНИЕ
СПЕЦИФИКАЦИИ : ProLite B2008HDS
Категория раазмера 20"
ЖК-
панельl
Кол-во отображаемых цветов
Частоты синхронизации
Максимальное разрешение
Входной разъем
Plug & Play
Синхросигналы
Видеосигналы
Входной аудиоразъем ø 3.5 мм mini jack (стерео)
Аудиосигнал 1.0Vrms maximum
Динамики 1 Вт × 2 (стереодинамики)
Максим. размеры экрана 442.8 мм W × 249.1 мм H / 17.4" W × 9.8" H
Электропитание 100-240 В, 50/60 Гц , 0.7A
Потребление энергии*
РҮССКИЙ
Габариты, масса 485.0 × 389.5 - 489.5 × 214.5 мм / 19.1 × 15.3 - 19.3 × 8.4" (W×H×D)
Угол наклона
Условия окружающей
среды
Сертификация
Вид
Размер пикселя
Яркость
Контрастность
Угол обзора
Время отклика
a-Si TFT активная матрица
Диагональ: 50.8см (20")Размер
0.2768 мм (Ш) × 0.2768 мм (В)
2
250cd/m
(стандарт)
1000 : 1 (стандарт), Функция ACR доступна
Вправо/Влево : 80°, Вверх/Вниз: 80° (в каждую сторону стандарт)
2 мс (серый к серому)
Примерно16.7 млн.
Гориз: 31.0-83.0 кГц, Верт: 56-75 Гц
1600 × 900, 1.44 Мегапикселей
D-Sub mini 15 pin, DVI-D 24 pin
VESA DDC2B
TM
Выдел. синхросигнал: TTL, Positive or Negative
Аналоговый: 0.7Vp-p (стандартный), 75Ω, Positive
Цифровой: DVI (Соотв. стандарту версия 1.0) соответственно;
25 Вт станд., Режим энергосбережения: 1 Вт макс
6.6кг / 14.55lbs
Вверх: 20 градусов назад и 5 вперед, Вправо/Влево по 45 градусов
При работе: Темп.:
Влажность:
При хранении:
Темп.:
Влажность:
от 5 до 35°C
от 10 до 80% (без конденсата)
от -20 до 60°C
от 5 до 85% (без конденсата)
CE, TÜV-Bauart, VCCI-B
ПРИМЕЧАНИЕ
24 ПРИЛОЖЕНИЕ
* Аудиоустройства не подключены.
СПЕЦИФИКАЦИИ : ProLite E2008HDS
Категория раазмера 20"
ЖК-
панельl
Кол-во отображаемых цветов
Частоты синхронизации
Максимальное разрешение
Входной разъем
Plug & Play
Синхросигналы
Видеосигналы
Входной аудиоразъем ø 3.5 мм mini jack (стерео)
Аудиосигнал 1.0Vrms maximum
Динамики 1 Вт × 2 (стереодинамики)
Максим. размеры экрана 442.8 мм W × 249.1 мм H / 17.4" W × 9.8" H
Электропитание 100-240 В, 50/60 Гц , 0.7A
Потребление энергии*
Габариты, масса 485.0 × 367.0 × 193.0 мм / 19.1 × 14.4 × 7.6" (W×H×D)
Угол наклона
Условия окружающей
среды
Сертификация
Вид
Размер пикселя
Яркость
Контрастность
Угол обзора
Время отклика
a-Si TFT активная матрица
Диагональ: 50.8см (20")Размер
0.2768 мм (Ш) × 0.2768 мм (В)
250cd/m
2
(стандарт)
1000 : 1 (стандарт), Функция ACR доступна
Вправо/Влево : 80°, Вверх/Вниз: 80° (в каждую сторону стандарт)
2 мс (серый к серому)
Примерно16.7 млн.
Гориз: 31.0-83.0 кГц, Верт: 56-75 Гц
1600 × 900, 1.44 Мегапикселей
D-Sub mini 15 pin, DVI-D 24 pin
VESA DDC2B
TM
Выдел. синхросигнал: TTL, Positive or Negative
Аналоговый: 0.7Vp-p (стандартный), 75Ω, Positive
Цифровой: DVI (Соотв. стандарту версия 1.0) соответственно;
25 Вт станд., Режим энергосбережения: 1 Вт макс
4.0 кг / 8.8lbs
Вверх: 20 градусов назад и 5 вперед
При работе: Темп.:
Влажность:
При хранении:
Темп.:
Влажность:
от 5 до 35°C
от 10 до 80% (без конденсата)
от -20 до 60°C
от 5 до 85% (без конденсата)
CE, TÜV-Bauart, VCCI-B
РҮССКИЙ
ПРИМЕЧАНИЕ
* Аудиоустройства не подключены.
ПРИЛОЖЕНИЕ 25
СПЕЦИФИКАЦИИ : ProLite E2008HDD
Категория раазмера 20"
ЖК-
панельl
Кол-во отображаемых цветов
Частоты синхронизации
Максимальное разрешение
Входной разъем
Plug & Play
Синхросигналы Выдел. синхросигнал: TTL, Positive or Negative
Видеосигналы
Максим. размеры экрана 442.8 мм W × 249.1 мм H / 17.4" W × 9.8" H
Электропитание 100-240 В, 50/60 Гц , 0.7A
Габариты, масса 485.0 × 367.0 × 193.0 мм / 19.1 × 14.4 × 7.6" (W×H×D)
Угол наклона
Условия окружающей
среды
РҮССКИЙ
Сертификация
Вид
Размер пикселя
Яркость
Контрастность
Угол обзора
Время отклика
a-Si TFT активная матрица
Диагональ: 50.8см (20")Размер
0.2768 мм (Ш) × 0.2768 мм (В)
2
250cd/m
(стандарт)
1000 : 1 (стандарт), Функция ACR доступна
Вправо/Влево : 80°, Вверх/Вниз: 80° (в каждую сторону стандарт)
2 мс (серый к серому)
Примерно16.7 млн.
Гориз: 31.0-83.0 кГц, Верт: 56-75 Гц
1600 × 900, 1.44 Мегапикселей
D-Sub mini 15 pin, DVI-D 24 pin
VESA DDC2B
TM
Аналоговый: 0.7Vp-p (стандартный), 75Ω, Positive
Цифровой: DVI (Соотв. стандарту версия 1.0) соответственно;
25 Вт станд., Режим энергосбережения: 1 Вт максПотребление энергии
4.0 кг / 8.8lbs
Вверх: 20 градусов назад и 5 вперед
При работе: Темп.:
Влажность:
При хранении:
Темп.:
Влажность:
от 5 до 35°C
от 10 до 80% (без конденсата)
от -20 до 60°C
от 5 до 85% (без конденсата)
CE, TÜV-Bauart, VCCI-B
26 ПРИЛОЖЕНИЕ
РАЗМЕРЫ : ProLite B2008HDS
485.0mm/19.1”
445.0mm/17.5”
309.0mm/12.2”
251.5mm/9.9”
292.0mm/11.5”
62.5mm/2.5”
389.5mm/15.3” (489.5mm/ 19.3”)
( ) : Максимальныая область регулировки
РАЗМЕРЫ : ProLite E2008HDS / ProLite E2008HDD
485.0mm / 19.1"
445.0mm / 17.5"
251.0mm / 9.9"
62.5mm / 2.5"
291.5mm / 11.5"
367.0mm / 14.4"
214.5mm/8.4”
193.0mm / 7.6"
242.5mm / 9.6"
РҮССКИЙ
ПРИЛОЖЕНИЕ 27
ПОДДЕРЖ. РЕЖИМЫ СИНХРОНИЗАЦИИ
Вход ПК
VESA
VGA TEXT
ПРИМЕЧАНИЯ
РҮССКИЙ
Видео режим
VGA
SVGA
XGA
SXGA
HD+
640 × 480
800 × 600
1024 × 768
1280 × 1024
1600 × 900
640 × 350
720 × 400
* Входы DVI не совместимы
Горизонтальная
частота
31.469kHz
37.500kHz
37.879kHz
46.875kHz
48.363kHz
60.023kHz
63.981kHz
79.976kHz
55.540kHz
31.469kHz
31.469kHz
Вертикальная
частота
59.940Hz
75.000Hz
60.317Hz
75.000Hz
60.004Hz
75.029Hz
60.020Hz
75.025Hz
60.000Hz
70.087Hz
70.087Hz
Частота
синхронизации
25.175MHz
31.500MHz
40.000MHz
49.500MHz
65.000MHz
78.750MHz
108.000MHz
135.000MHz
97.750MHz
25.175MHz
28.322MHz
*
*
28 ПРИЛОЖЕНИЕ
M049A21
Loading...
