USER MANUAL

HM703UT

HF703UT

ENGLISH

TABLE OF CONTENTS

FOR YOUR SAFETY............................................................

SAFETY PRECAUTIONS............................................11

CUSTOMER SERVICE................................................

CLEANING...................................................................

BEFORE YOU OPERATE THE MONITOR..........................

FEATURES..................................................................

ACCESSORIES...........................................................

FOR WINDOWS 95/98/ME/2000 USERS......................

INSTALLATION OF TILT AND SWIVEL STAND...........

LOCATION OF CONTROLS........................................

CONNECTING YOUR MONITOR.................................

OPERATING THE MONITOR................................................

ADJUSTMENT MENU CONTENTS

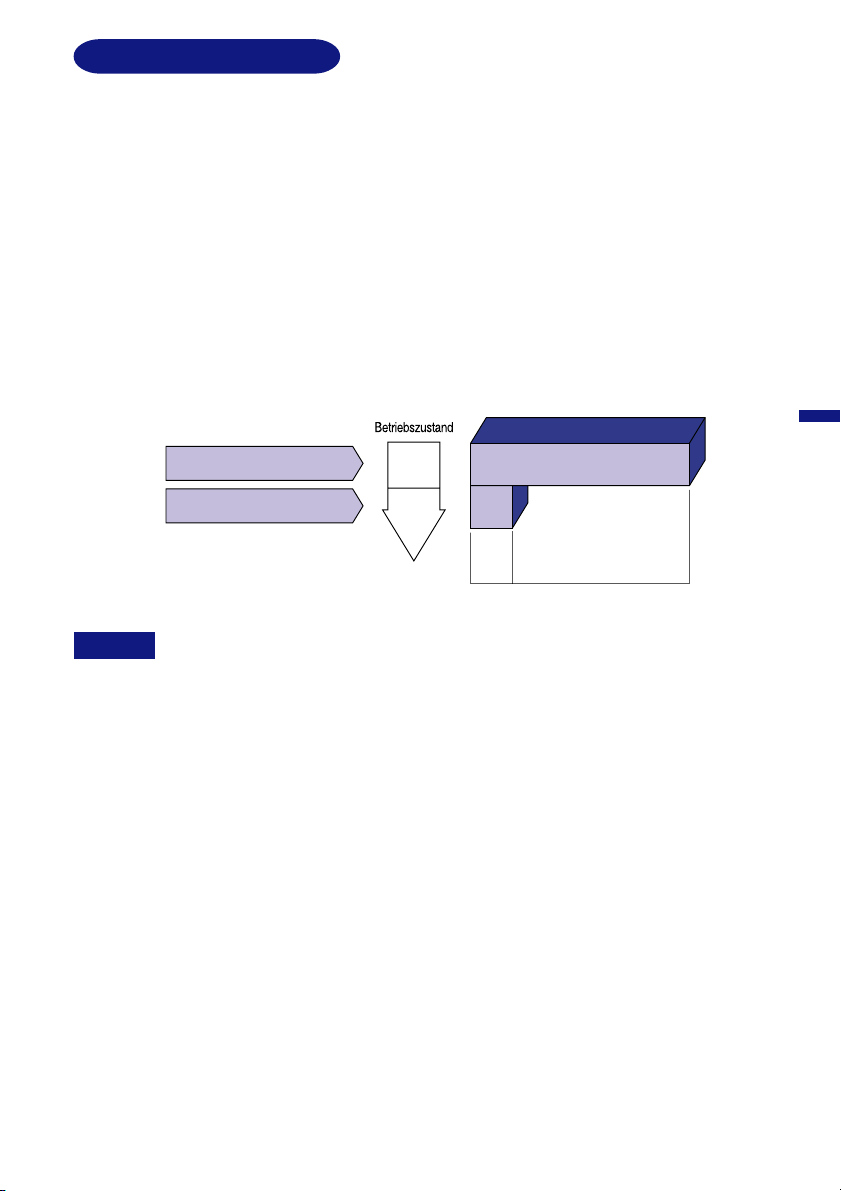

POWER MANAGEMENT FEATURE.............................

SELF-DIAGNOSIS FUNCTION......................................

TROUBLE SHOOTING........................................................

APPENDIX............................................................................

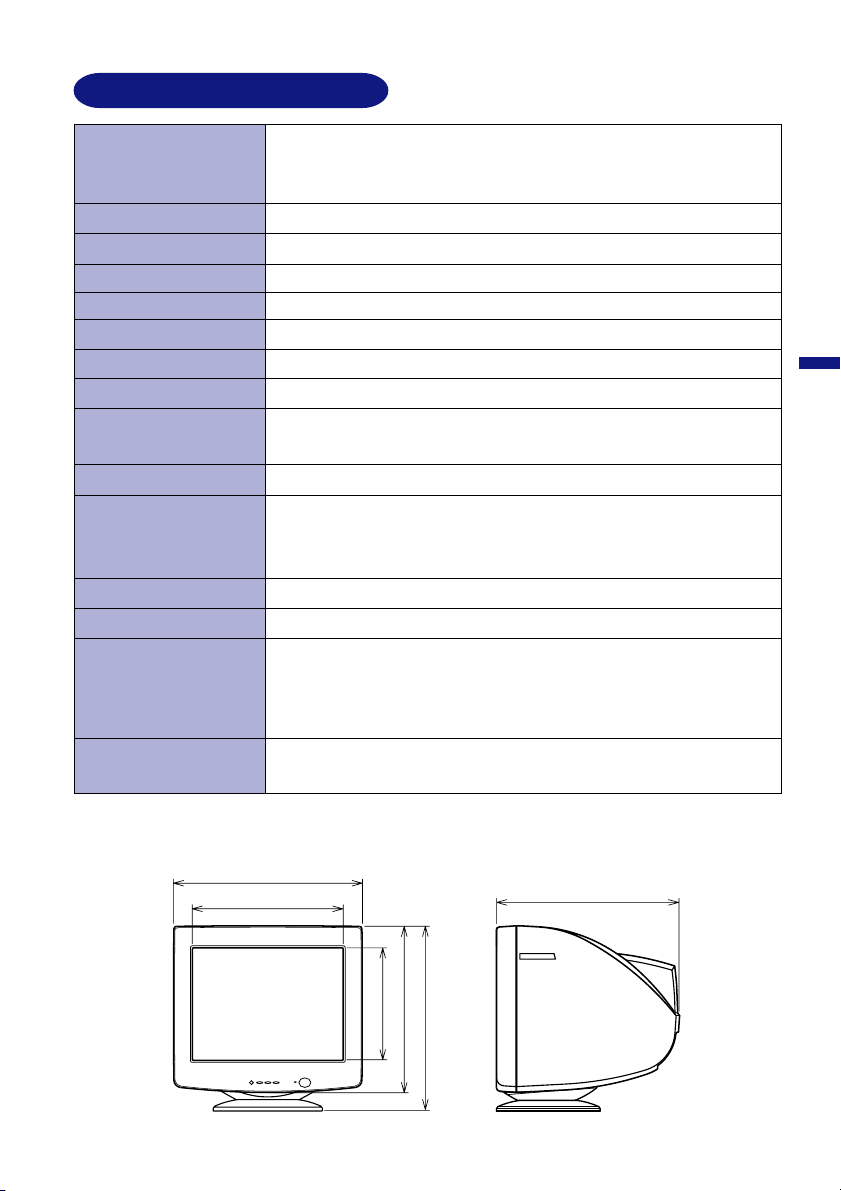

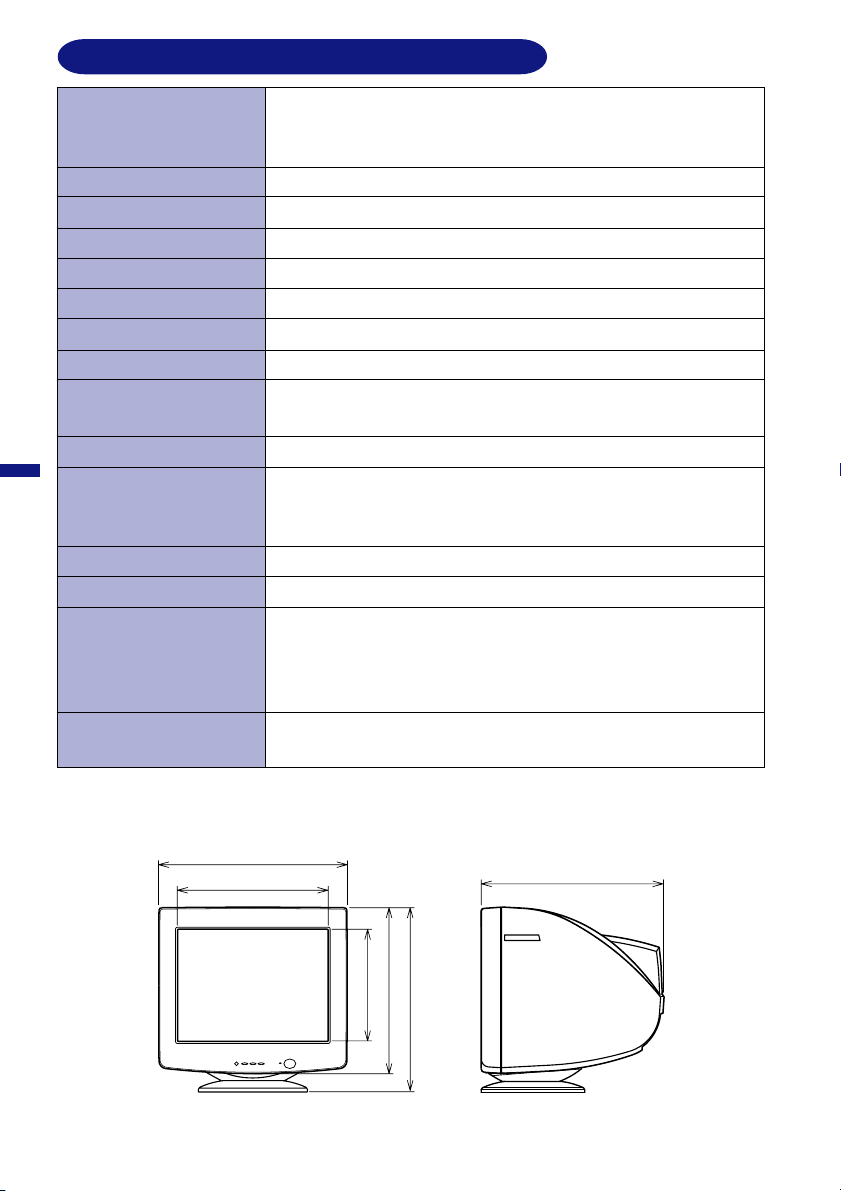

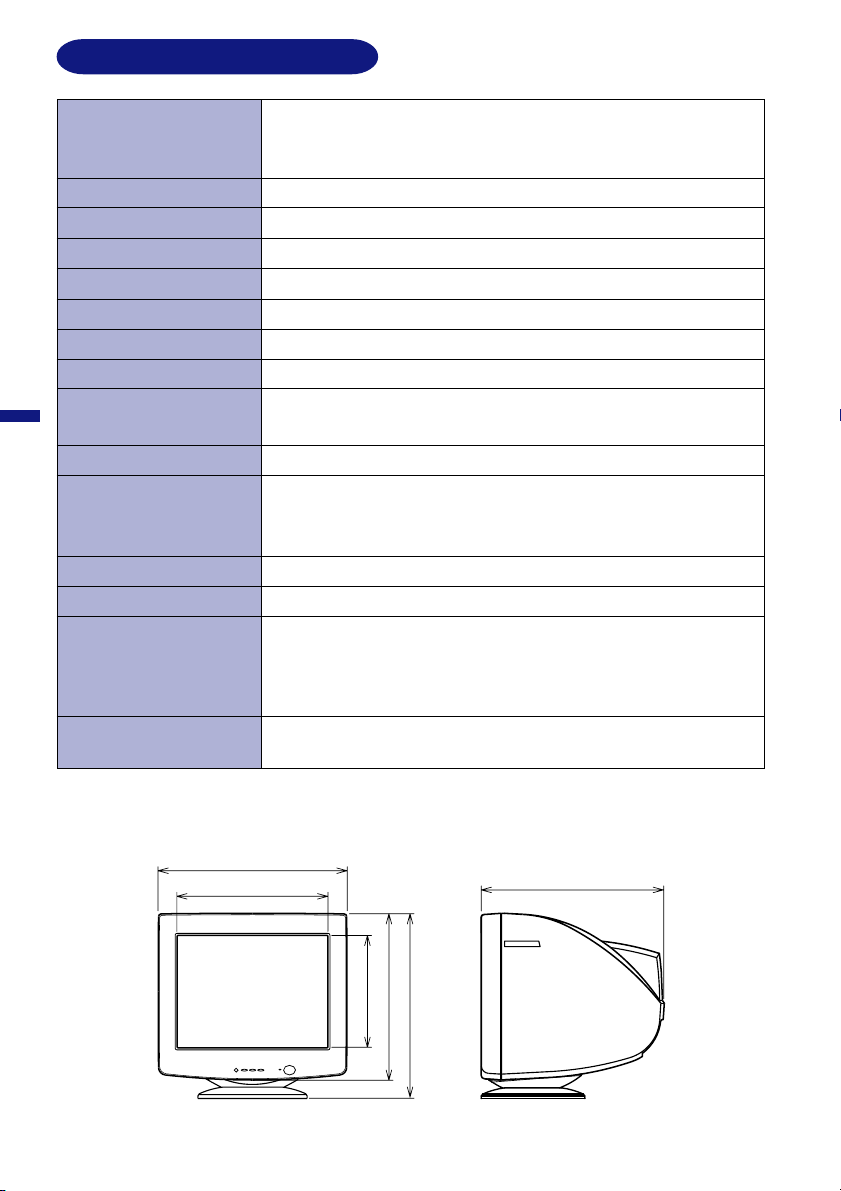

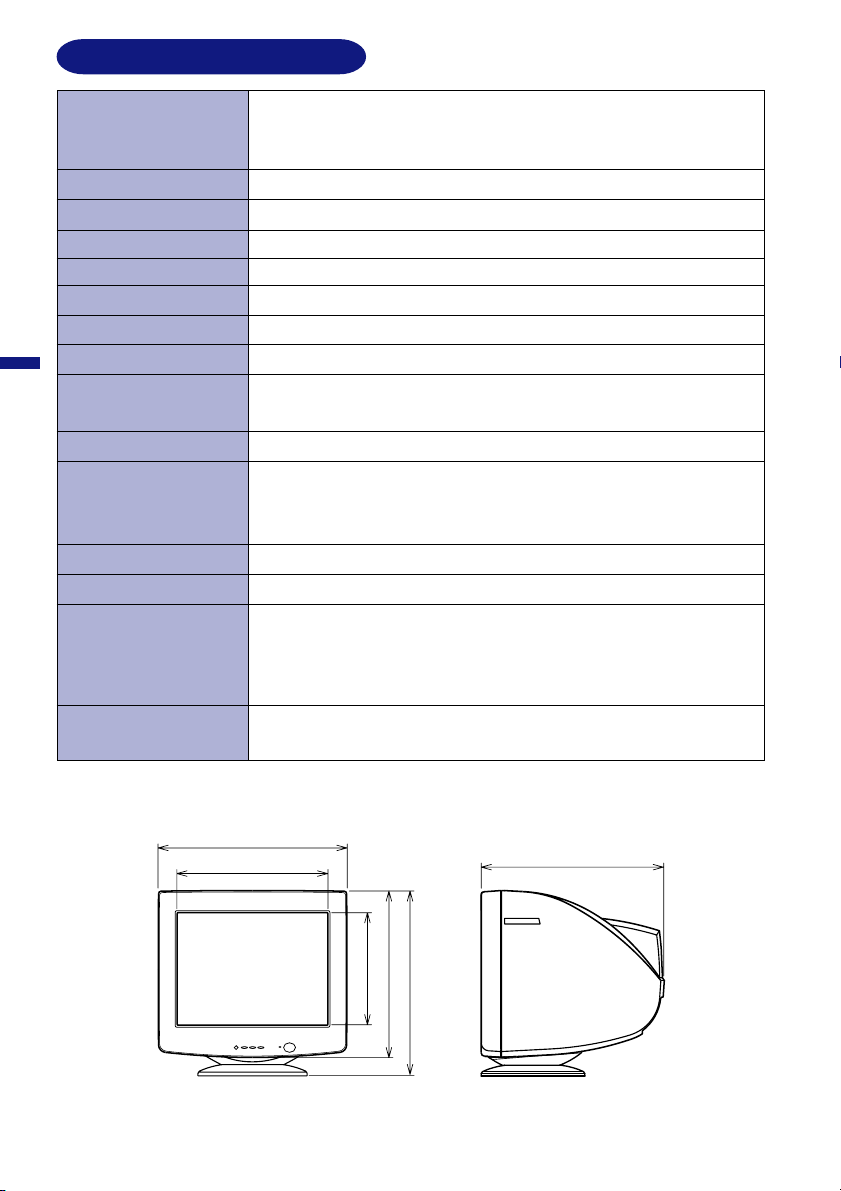

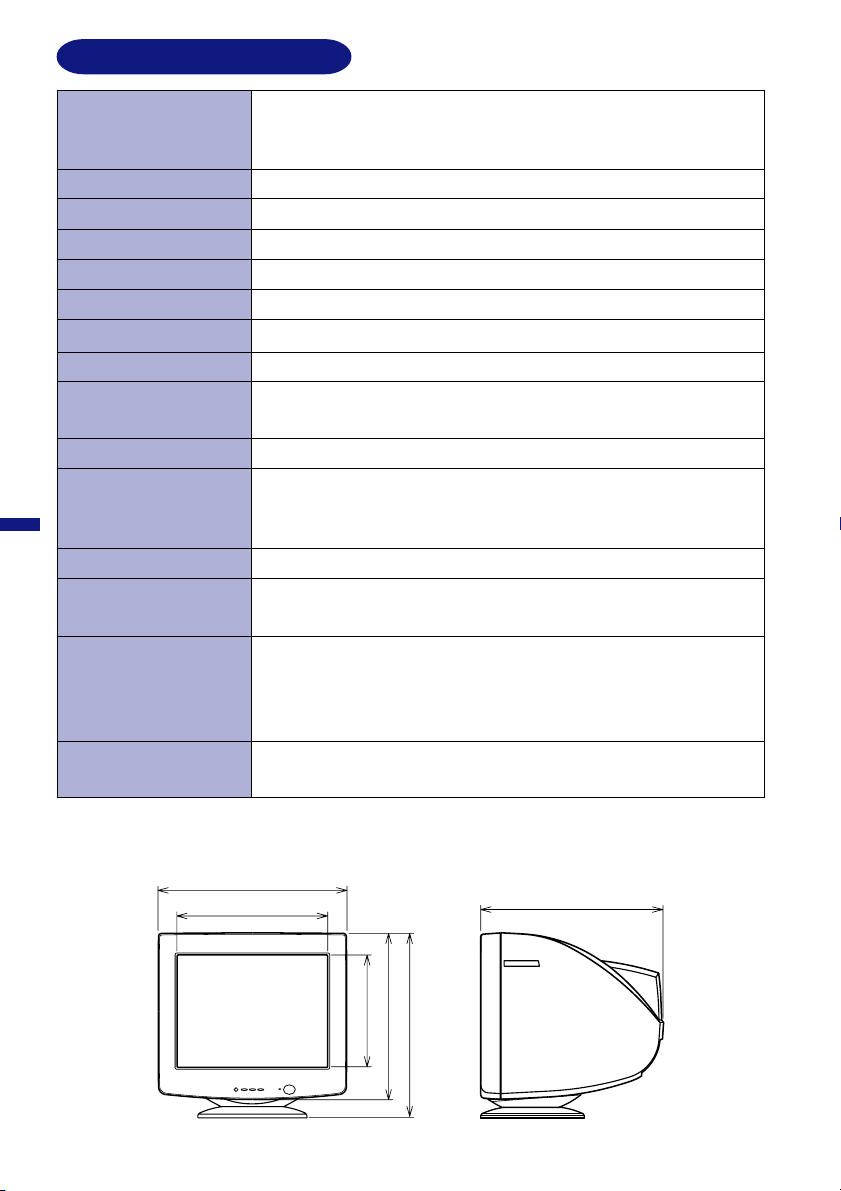

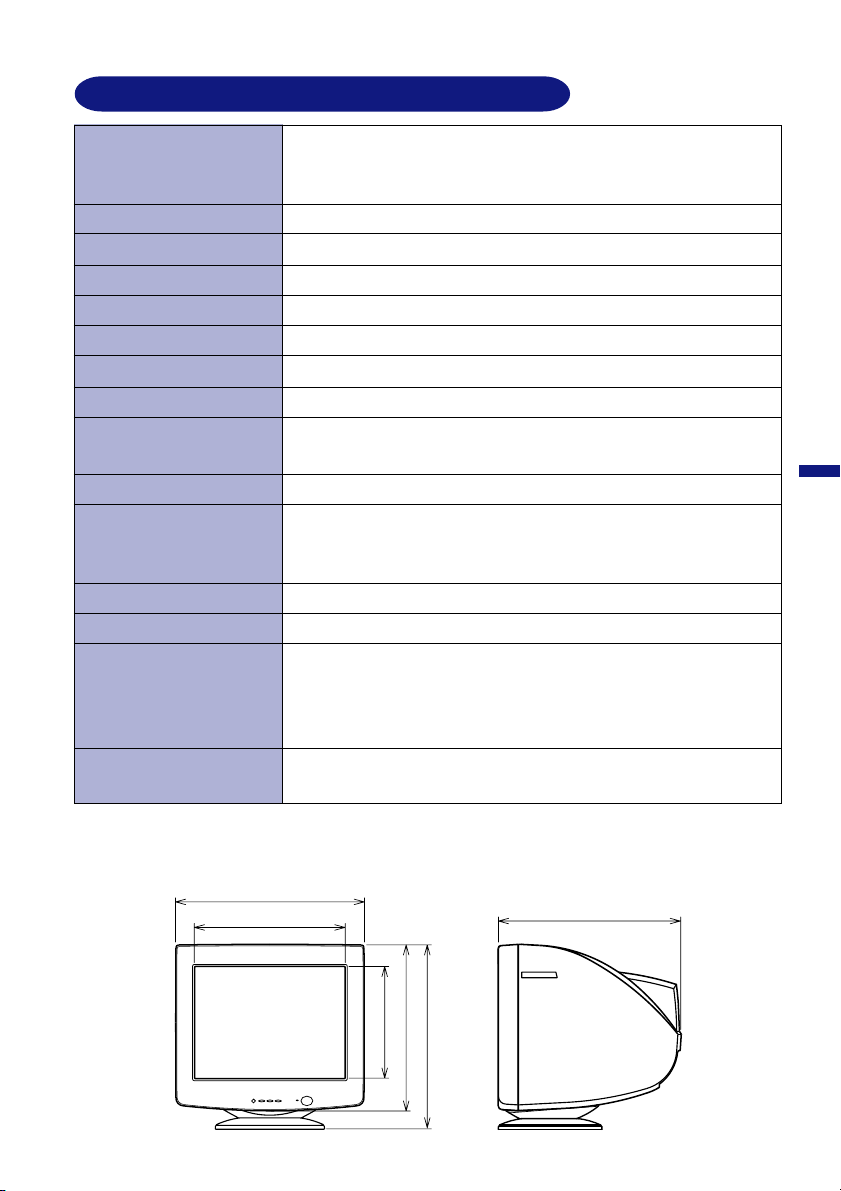

SPECIFICATIONS: HM703UT......................................

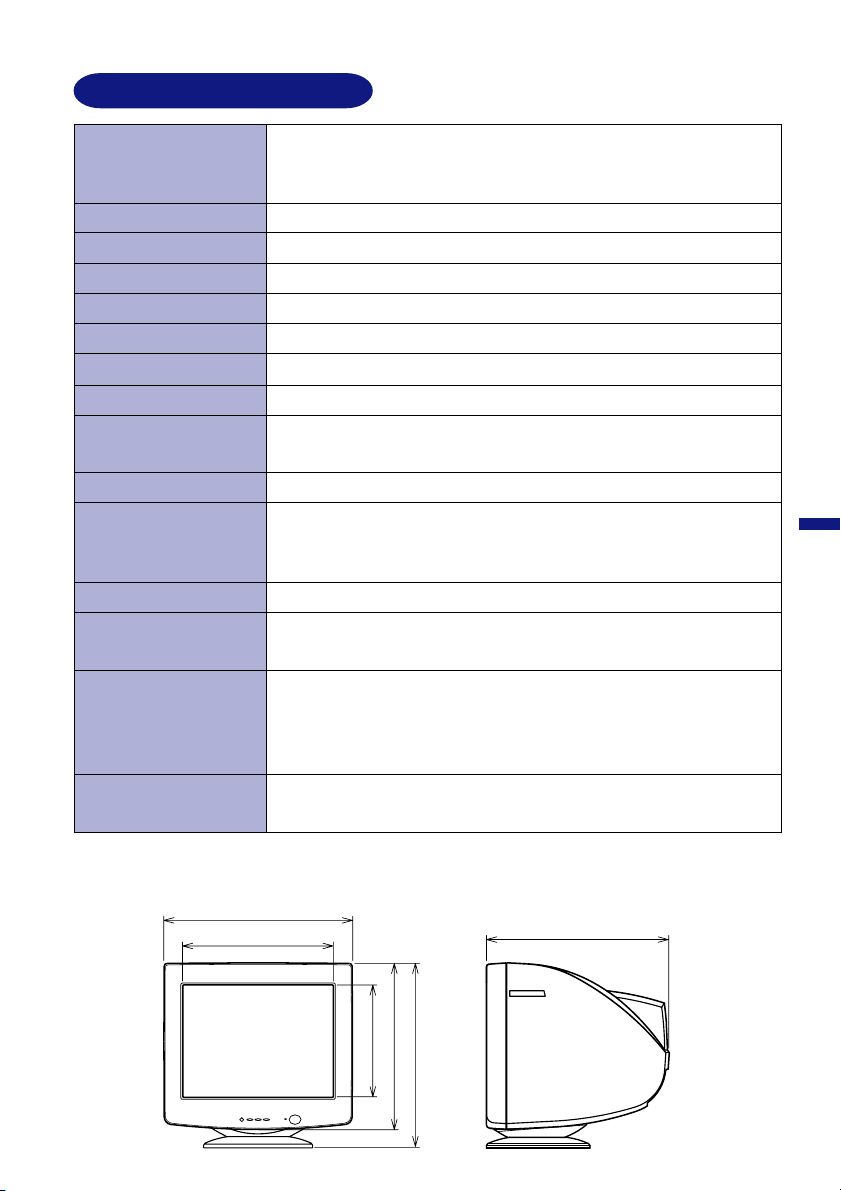

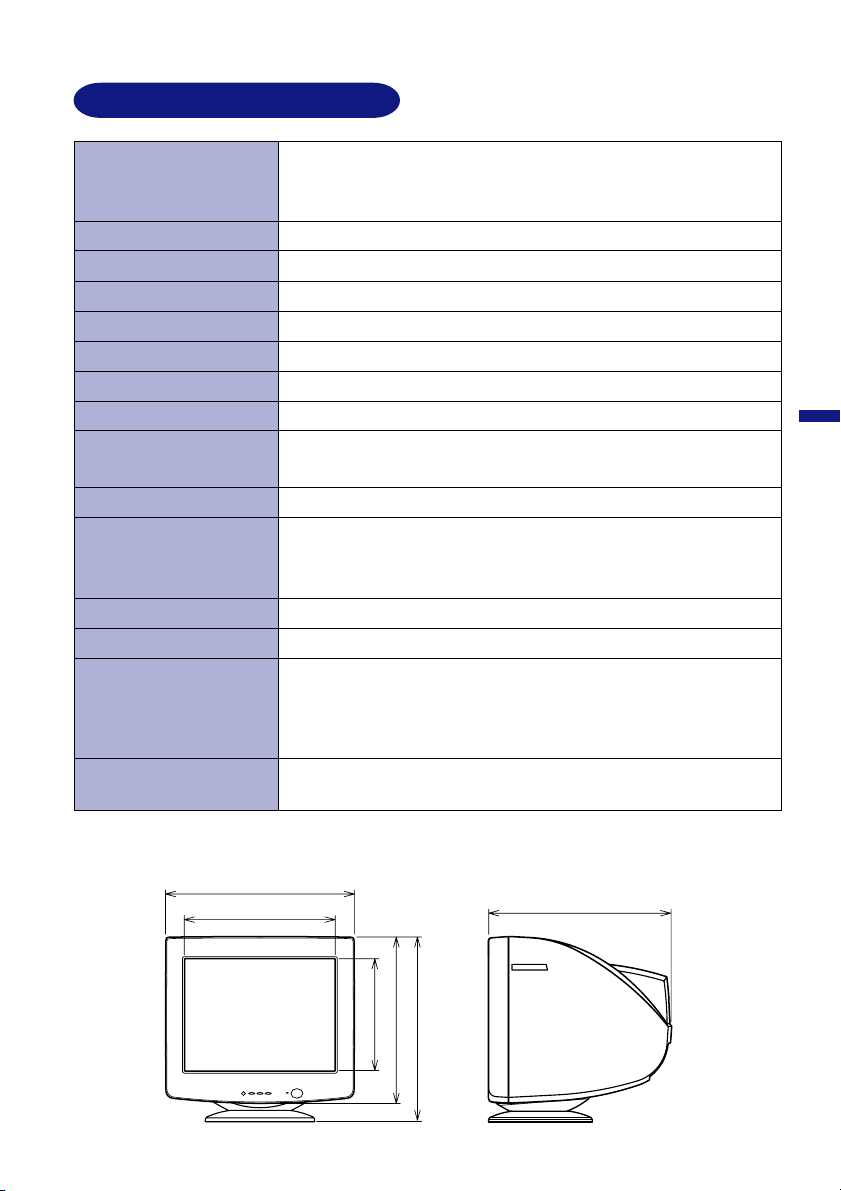

SPECIFICATIONS: HF703UT........................................

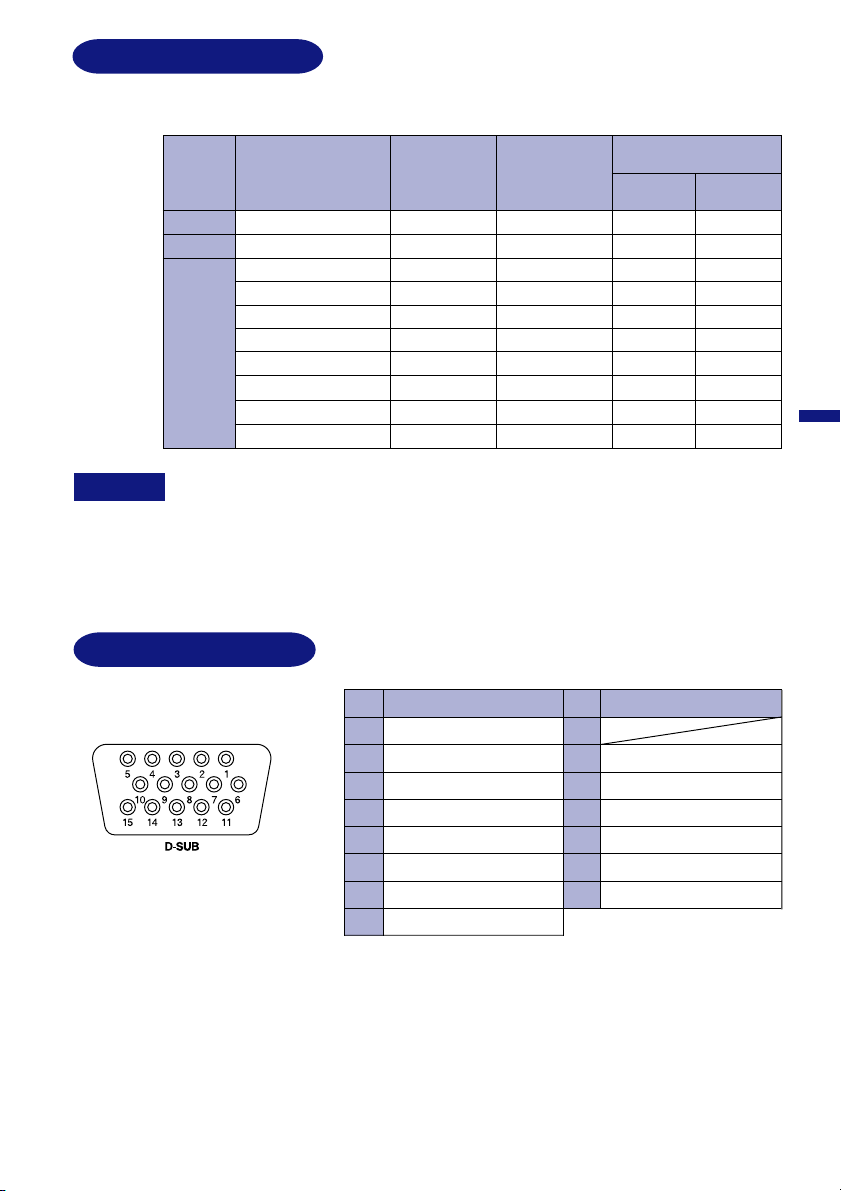

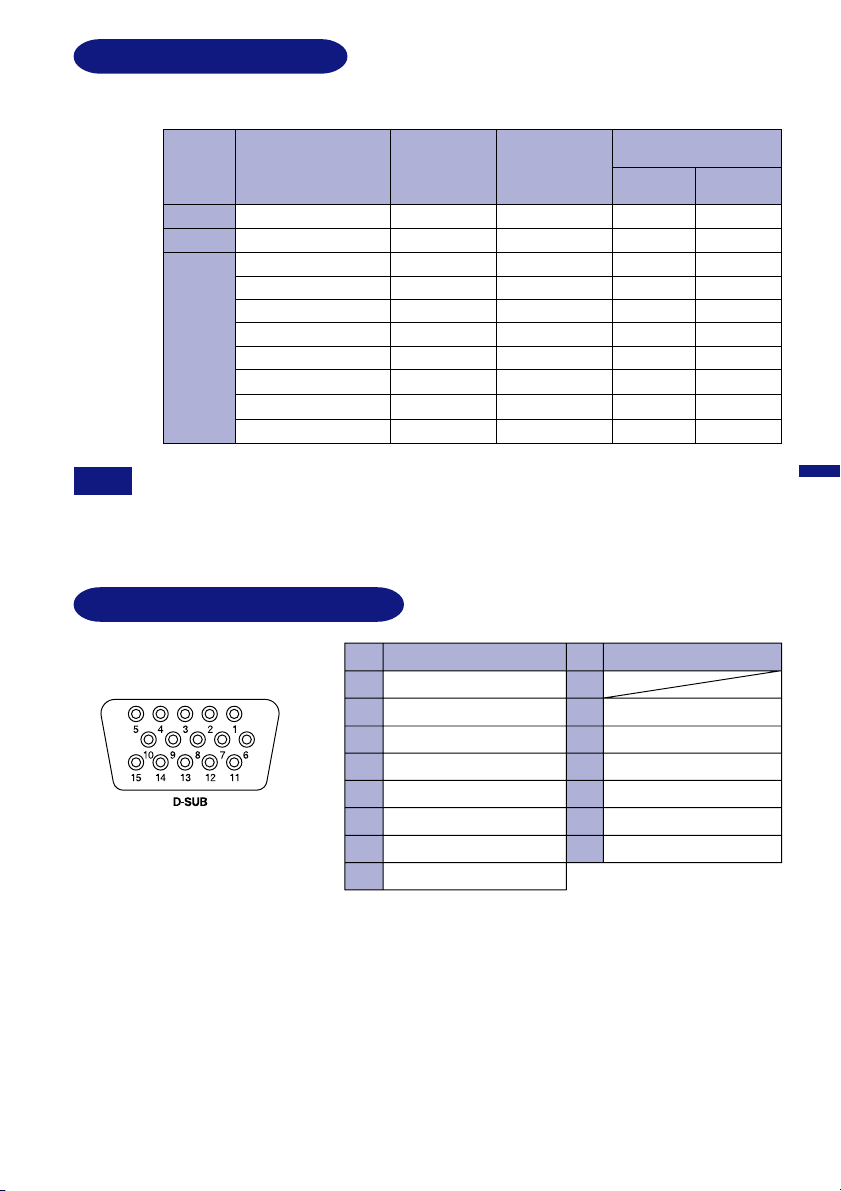

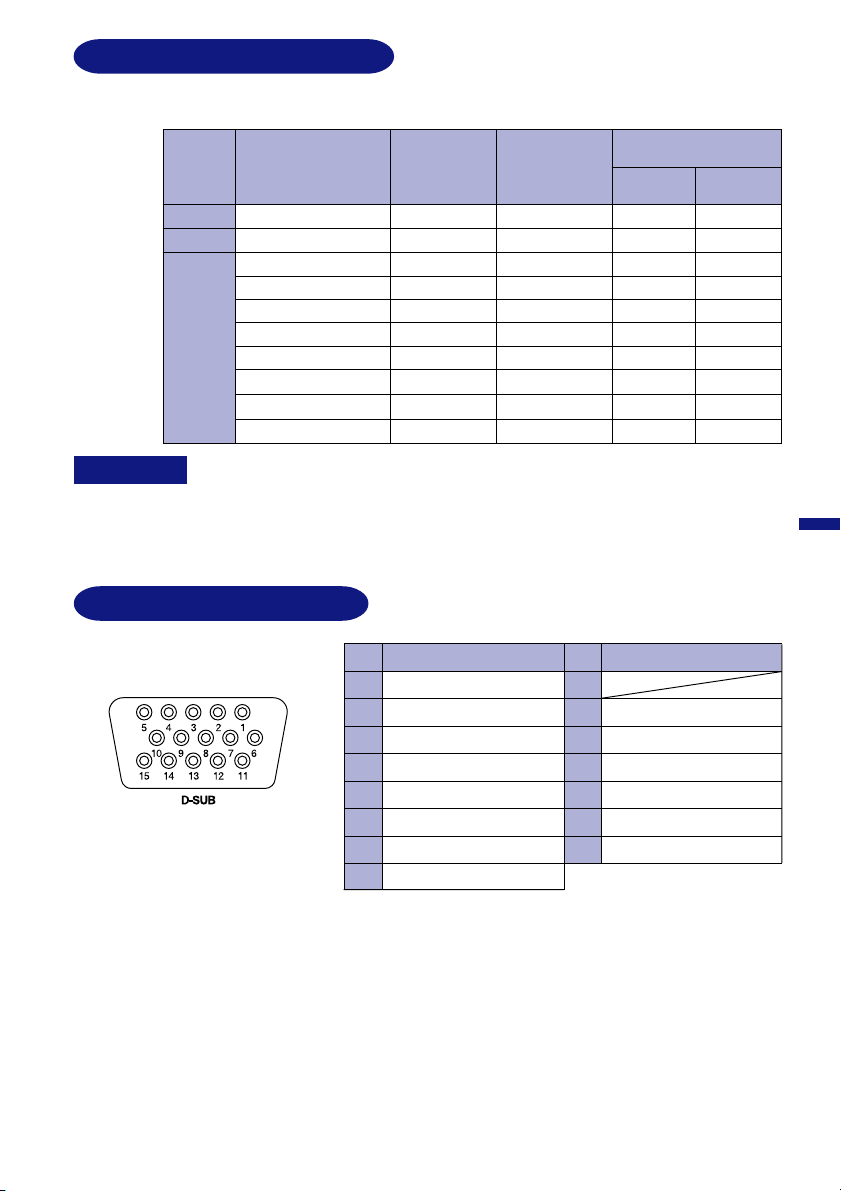

PRESET MODES.........................................................

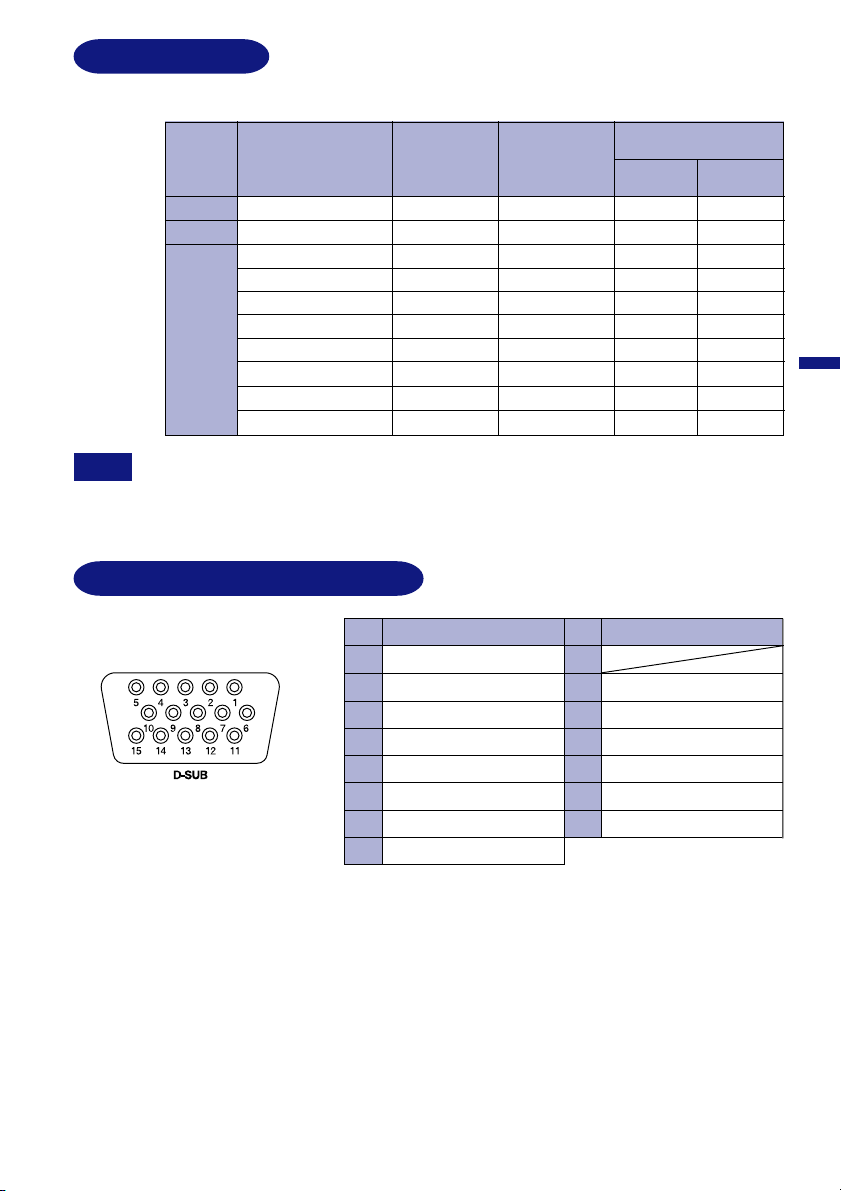

CONNECTOR PIN ASSIGNMENT.................................

..............................

DEUTSCH

FRANCAIS

NEDERLANDS

SVENSKA

Thank you very much for choosing the iiyama Vision Master color monitor. We recommend that you take a few minutes to read carefully through this brief but comprehensive manual before installing and switching on the monitor. Please keep this manual in a safe place for your future reference.

Congratulations!

You have just purchased a TCO’99 approved and labelled product! Your choice has provided you with a product developed for professional use. Your purchase has also contributed to reducing the burden on the environment and also to the further development of environmentally adapted electronics products.

Why do we have environmentally labelled computers?

In many countries, environmental labelling has become an established method for encouraging the adaptation

ENGLISH

of goods and services to the environment. The main problem, as far as computers and other electronics equipment are concerned, is that environmentally harmful substances are used both in the products and during their manufacture. Since it is not so far possible to satisfactorily recycle the majority of electronics equipment, most of these potentially damaging substances sooner or later enter nature. There are also other characteristics of a computer, such as energy consumption levels, that are important from the viewpoints of both the work (internal) and natural (external) environments. Since all methods of electricity generation have a negative effect on the environment (e.g. acidic and climate-influencing emissions, radioactive waste), it is vital to save energy. Electronics equipment in offices is often left running continuously and thereby consumes a lot of energy.

What does labelling involve?

This product meets the requirements for the TCO’99 scheme which provides for international and environmental labelling of personal computers. The labelling scheme was developed as a joint effort by the TCO (The Swedish Confederation of Professional Employees), Svenska Naturskyddsforeningen (The Swedish Society for Nature Conservation) and Statens Energimyndighet (The Swedish National Energy Administration). Approval requirements cover a wide range of issues: environment, ergonomics, usability, emission of electric and magnetic fields, energy consumption and electrical and fire safety. The environmental demands impose restrictions on the presence and use of heavy metals, brominated and chlorinated flame retardants, CFCs (freons) and chlorinated solvents, among other things. The product must be prepared for recycling and the manufacturer is obliged to have an environmental policy which must be adhered to in each country where the company implements its operational policy. The energy requirements include a demand that the computer and/or display, after a certain period of inactivity, shall reduce its power consumption to a lower level in one or more stages. The length of time to reactivate the computer shall be reasonable for the user. Labelled products must meet strict environmental demands, for example, in respect of the reduction of electric and magnetic fields, physical and visual ergonomics and good usability. Below you will find a brief summary of the environmental requirements met by this product. The complete environmental criteria document may be ordered from:

TCO Development

SE-114 94 Stockholm, Sweden Fax: +46 8 782 92 07

Email (Internet): development@tco.se Current information regarding TCO’99 approved and labelled products may also be obtained via the Internet, using the address: http://www.tco-info.com/

Environmental requirements

Flame retardants

Flame retardants are present in printed circuit boards, cables, wires, casings and housings. Their purpose is to prevent, or at least to delay the spread of fire. Up to 30% of the plastic in a computer casing can consist of flame retardant substances. Most flame retardants contain bromine or chloride, and those flame retardants are chemically related to another group of environmental toxins, PCBs. Both the flame retardants containing bromine or chloride and the PCBs are suspected of giving rise to severe health effects, including reproductive damage in fish-eating birds and mammals, due to the bio-accumulative been found in human blood and researchers fear that disturbances in foetus development may occur. The relevant TCO’99 demand requires that plastic components weighing more than 25 grams must not contain flame retardants with organically bound bromine or chlorine. Flame retardants are allowed in the printed circuit boards since no substitutes are available.

processes. Flame retardants have

ENGLISH

Cadmium

Cadmium is present in rechargeable batteries and in the colour-generating layers of certain computer displays. Cadmium damages the nervous system and is toxic in high doses. The relevant TCO’99 requirement states that batteries, the colour-generating layers of display screens and the electrical or electronics components must not contain any cadmium.

Mercury

Mercury is sometimes found in batteries, relays and switches. It damages the nervous system and is toxic in high doses. The relevant TCO’99 requirement states that batteries may not contain any mercury. It also demands that mercury is not present in any of the electrical or electronics components associated with the labelled unit.

CFCs (freons)

The relevant TCO’99 requirement states that neither CFCs nor HCFCs may be used during the manufacture and assembly of the product. CFCs (freons) are sometimes used for washing printed circuit boards. CFCs break down ozone and thereby damage the ozone layer in the stratosphere, causing increased reception on earth of ultraviolet light with e.g. increased risks of skin cancer (malignant melanoma) as a consequence.

Lead

Lead can be found in picture tubes, display screens, solders and capacitors. Lead damages the nervous system and in higher doses, causes lead poisoning. The relevant TCO’99 requirement permits the inclusion of lead since no replacement has yet been developed.

* Bio-accumulative is defined as substances which accumulate within living organisms

** Lead, Cadmium and Mercury are heavy metals which are Bio-accumulative.

FCC DECLARATION OF CONFORMITY

Model Number: HM703UT / HF703UT Trade Name: iiyama Responsible party: Iiyama North America, Inc. Address: 1560 Brookhollow Drive, Suite 208, Santa Ana, CA 92705 U.S.A. Telephone number: 714-437-5111

This equipment complies with Part 15 of the FCC Rules. Operation is subject to the following two conditions: (1) This equipment may not cause harmful interference, and (2) this equipment must accept any interference received, including interference that may cause undesired operation.

This equipment has been tested and found to comply with the limits for a Class B digital device, pursuant to Part 15 of the FCC Rules. These limits are designed to provide reasonable protection against harmful interference when the equipment is operated in a residential environment. This equipment generates, uses and can radiate

ENGLISH

radio frequency energy, and if not installed and used in accordance with the instructions, may cause harmful interference to radio communications. However, there is no guarantee that interference will not occur in a particular installation. If you determine the equipment does cause harmful interference to radio or television reception (this may be determined by monitoring the interference while turning the equipment off and on), you are encouraged to try to correct the interference by one of the following measures:

n Reorient or relocate the receiving antenna. n Increase the separation between the equipment and receiver. n Connect the equipment into an outlet on a circuit different from that to which the

receiver is connected.

n Consult the dealer or an experienced radio or TV technician for help.

CAUTION Changes or modifications not expressly approved by Iiyama Electric Co., Ltd. could void the

user's authority to operate the equipment.

CANADIAN DEPARTMENT OF COMMUNICATIONS COMPLIANCE STATEMENT

This digital apparatus does not exceed the Class B limits for radio noise emissions from digital apparatus as set out in the radio interference regulation of the Canadian department of communications.

CE MARKING DECLARATION OF CONFORMITY

This Color Data Monitor complies with the requirements of the EC Directive 89/336/EEC “EMC Directive” and 73/23/EEC “Low Voltage Directive” as amended by Directive 93/68/EEC. The electro-magnetic susceptibility has been chosen at a level that gives correct operation in residential areas, business and light industrial premises and small-scale enterprises, inside as well as outside of the buildings. All places of operation are characterized by their connection to the public low voltage power supply system.

n We reserve the right to change specifications without notice.

n All trademarks used in this user manual are the property of their respective owners.

n As an E

NERGY STA R

energy efficiency.

Partner, iiyama has determined that this product meets the ENERGY STAR® guidelines for

FOR YOUR SAFETY

SAFETY PRECAUTIONS

WARNING

STOP OPERATING THE MONITOR WHEN YOU SENSE TROUBLE

If you notice any abnormal phenomena such as smoke, strange sounds or fumes, unplug the monitor and contact your dealer or iiyama service center immediately. Further use may be dangerous and can cause fire or electric shock.

NEVER REMOVE THE CABINET

High voltage circuits are inside the monitor. Removing the cabinet may expose you to the danger of fire or electric shock.

DO NOT PUT ANY OBJECT INTO THE MONITOR

Do not put any solid objects or liquids such as water into the monitor. In case of an accident, unplug your monitor immediately and contact your dealer or iiyama service center. Using the monitor with any object inside may cause fire, electric shock or damage.

INSTALL THE MONITOR ON A FLAT, STABLE SURFACE

The monitor may cause an injury if it falls or is dropped.

DO NOT USE THE MONITOR NEAR WATER

Do not use the monitor where water may be splashed or spilt on the monitor as it may cause fire or electric shock.

OPERATE UNDER THE SPECIFIED POWER SUPPLY

Be sure to operate the monitor only with the specified power supply. Use of an incorrect voltage will cause malfunction and may cause fire or electric shock.

ENGLISH

PROTECT THE CABLES

Do not pull or bend the power cable and signal cable. Do not place the monitor or any other heavy objects on the cables. If damaged, the cables may cause fire or electric shock.

ADVERSE WEATHER CONDITIONS

It is advisable not to operate the monitor during a heavy thunder storm as the continual breaks in power may cause malfunction. It is also advised not to touch the plug in these circumstances as it may cause electric shock.

CAUTION

INSTALLATION LOCATION

Do not install the monitor where sudden temperature changes may occur, or in humid, or dusty or smoky areas as it may cause fire, electric shock or damage. You should also avoid areas where the sun shines directly on the monitor.

DO NOT PLACE THE MONITOR IN A HAZARDOUS POSITION

The monitor may topple and cause injury if not suitably located. Please also ensure that you do not place any heavy objects on the monitor, and that all cables are routed such that children may not pull the cables and possibly cause injury.

FOR YOUR SAFETY 1

CAUTION

MAINTAIN GOOD VENTILATION

Ventilation slots are provided to keep the monitor from overheating. Covering the slots may cause fire. To allow adequate air circulation, place the monitor at least 10 cm (or 4 inches) from any walls. Do not remove the stand when operating the monitor. Ventilation slots on the cabinet bottom will be blocked and the monitor may overheat if the stand is removed. This may cause fire or damage. Operating the monitor on its back, side, upside down or on a carpet or any other soft material may also cause damage.

DISCONNECT THE CABLES WHEN YOU MOVE THE MONITOR

When you move the monitor, turn off the power switch, unplug the monitor and be sure the signal cables are disconnected. If you do not disconnect them, it may cause fire or electric shock. It is recommended that two people are used when moving the monitor.

ENGLISH

UNPLUG THE MONITOR

If the monitor is not in use for a long period of time it is recommended that it is left unplugged to avoid accidents.

HOLD THE PLUG WHEN DISCONNECTING

To disconnect the power cable or signal cable, always pull it by the plug. Never pull on the cable itself as this may cause fire or electric shock.

DO NOT TOUCH THE PLUG WITH WET HANDS

Pulling or inserting the plug with wet hands may cause electric shock.

DO NOT PUT FLOPPY DISKS NEAR THE MONITOR

Magnetic data recordings such as on a floppy disk may disappear if they are placed on or near the monitor as the degauss circuit causes a strong momentary magnetic field.

WHEN YOU INSTALL THE MONITOR ON YOUR COMPUTER

Be sure the computer is strong enough to hold the weight of the monitor, otherwise, you may damage your computer.

OTHERS

ERGONOMIC RECOMMENDATIONS

To eliminate eye fatigue, do not operate the monitor against a bright background or in a dark room. For optimal viewing comfort, the monitor should be just below eye level and 40-60 cm (16-24 inches) away from your eyes. When using the monitor over a prolonged time, a ten minute break every hour is recommended as looking at the screen continuously can cause eye strain.

MAGNETIC FIELD INFLUENCE

Place the monitor away from TV, speaker systems or any other source of strong magnetic fields. The monitor may be noisy or the screen's output may be distorted as a result of interference from other appliances.

2 FOR YOUR SAFETY

OTHERS

Only available on HM703UT

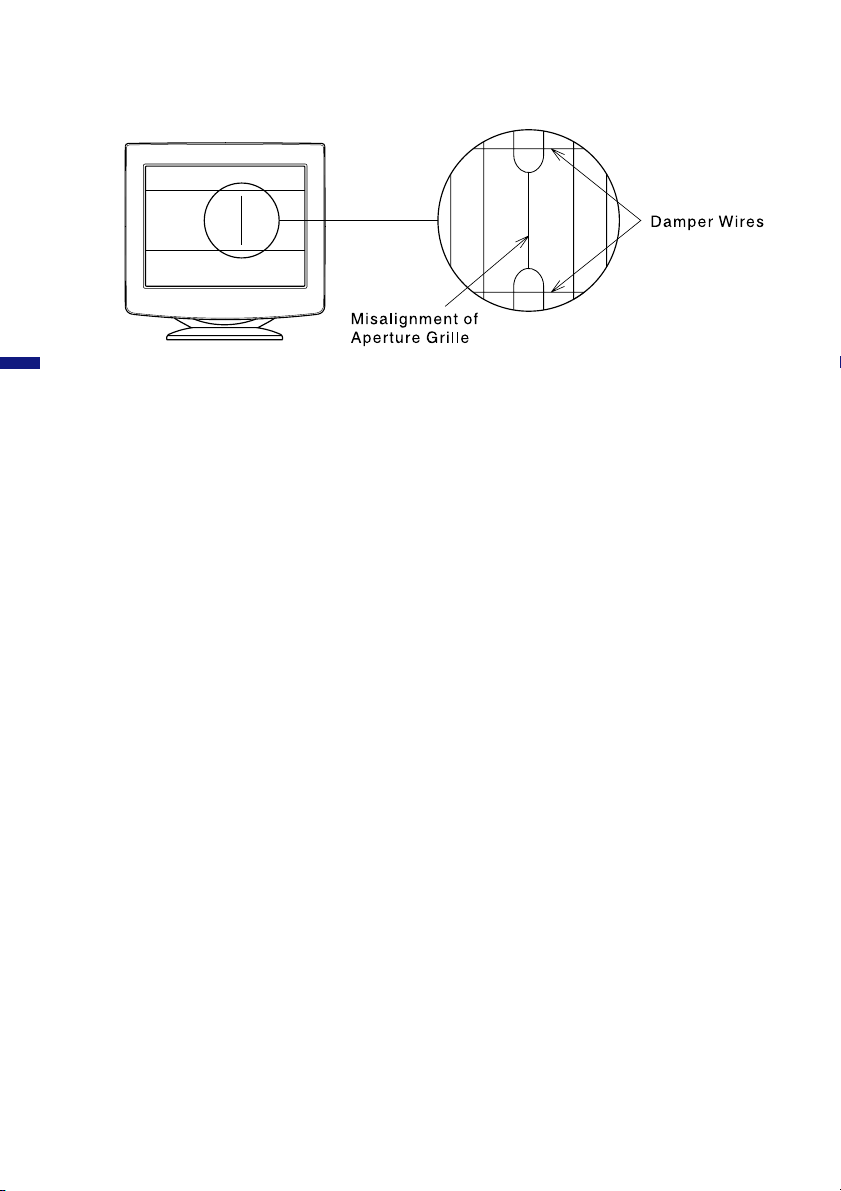

ATTENTION FOR USING THE OPQ FUNCTION (=Optimize Picture Quality)

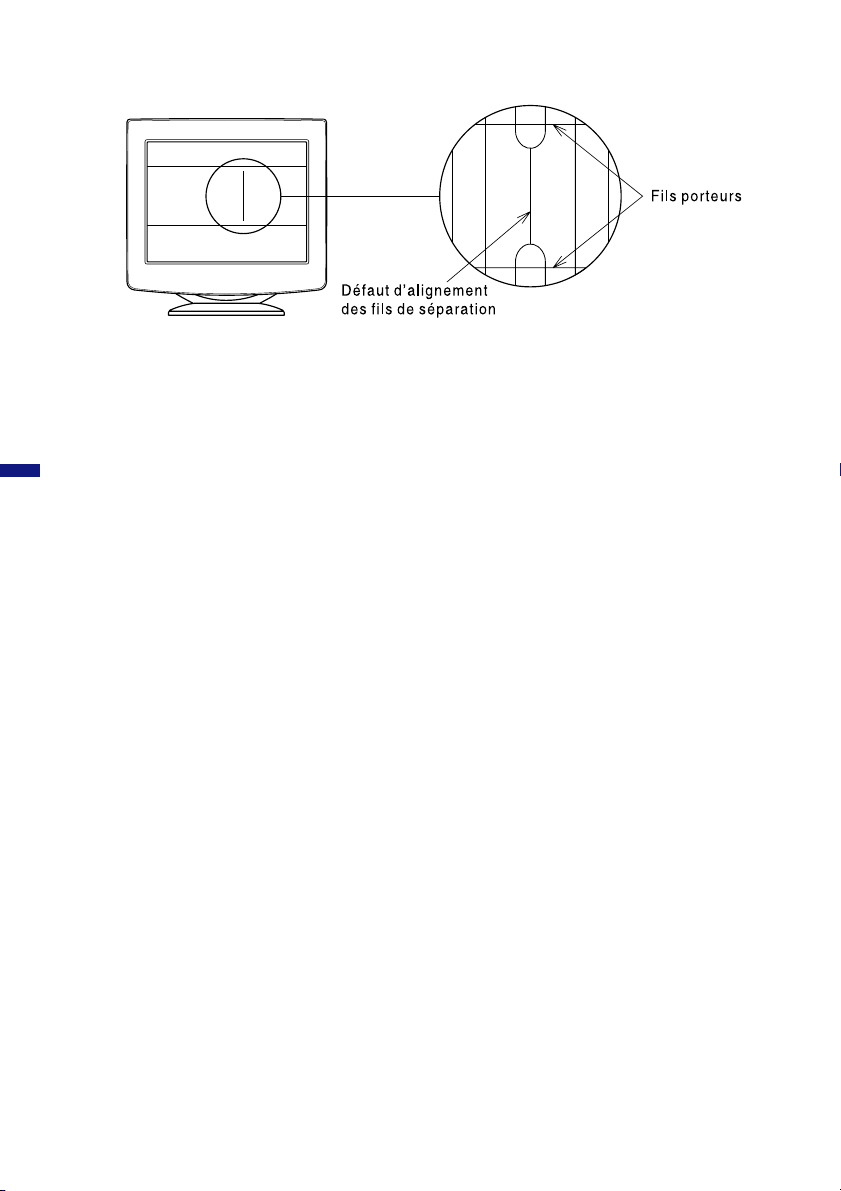

Due to the nature of the Diamondtron M2-CRT, misconvergence, misalignment of the aperture grille, picture shaking or burn-in of phosphors may happen when displaying a high-white picture for a long time while the OPQ function is active. Turn OFF the OPQ function when displaying anything other than DVD or other moving pictures.

OPTIMUM PICTURE FOR THE OPQ FUNCTION

1. OPQ function: ON n Moving picture (DVD / TV)

2. OPQ function: OFF

n Word processor and spreadsheet n Text and a like

NOTE

Turn OFF the OPQ function when displaying the picture described in 2. because your eyes are fatigued while the OPQ function is active.

CUSTOMER SERVICE

NOTE

If you have to return your unit for service and the original packaging has been discarded, please contact your dealer or iiyama service center for advice or replacement packaging.

CLEANING

WARNING

CAUTION

NOTE

If you drop any materials or liquids such as water into the monitor when cleaning, unplug

the power cable immediately and contact your dealer or iiyama service center.

For safety reasons, turn off the power switch and unplug the monitor before you

clean it.

The CRT screen is protected by an anti-reflection & anti-static coating. Do not

scratch or rub the screen with a hard object, as this could damage the coating.

[On screen display]

OPQ Function

Enable

OPQ Function

Disable

ENGLISH

CABINET

CRT

Never use any of the following strong solvents. These will damage the cabinet and

the CRT.

Thinner Benzine Abrasive cleaner

Stains can be removed with a cloth lightly moistened with a mild detergent solvent. Then wipe the cabinet with a soft dry cloth.

It is recommended that a soft clean cloth be used to remove smudges (such as fingerprints) from the CRT.

Spray-type cleaner Wax Acid or Alkaline solvent

FOR YOUR SAFETY 3

BEFORE YOU OPERATE THE MONITOR

FEATURES

HM703UT: High Brightness

Crisp, Clear Display for Windows® or Macintosh

Supports Resolutions up to 1600×1200

Supports Refresh Rate up to 89Hz at 1280×1024K

Windows® 95/98/Me/2000 Plug & Play Compliant

sRGB International Standard Compliant

ENGLISH

Power Management (E

Space Saving, Compact Case Design Ergonomic Design: TCO ’99 and MPR 2 Approved

NERGY STA R

ACCESSORIES

The following accessories should be included in the Vision Master packaging. Please ensure that all of them are enclosed.

Power Cable*

Signal Cable MB30 (For D-Sub connection)n

Tilt and Swivel Stand User Manual

and VESA DPMS Compliant)

CAUTION

* TO USERS IN 120V AREA

The rating of the Power Cable enclosed in 120V area is 10A / 125V. If you are using a power supply higher than this 250V must be used.

rating, then a power cable with a rating of 10A /

FOR WINDOWS 95/98/ME/2000 USERS

Windows 95/98/Me/2000 Monitor Information File for iiyama monitors may be obtained via the Internet, using the address: http://www.iiyama.com (U.S.A.)

http://www.iiyama.co.uk (U.K.)

NOTE

4 BEFORE YOU OPERATE THE MONITOR

For additional information on how to download the driver for your monitor, please access one of the internet sites noted above.

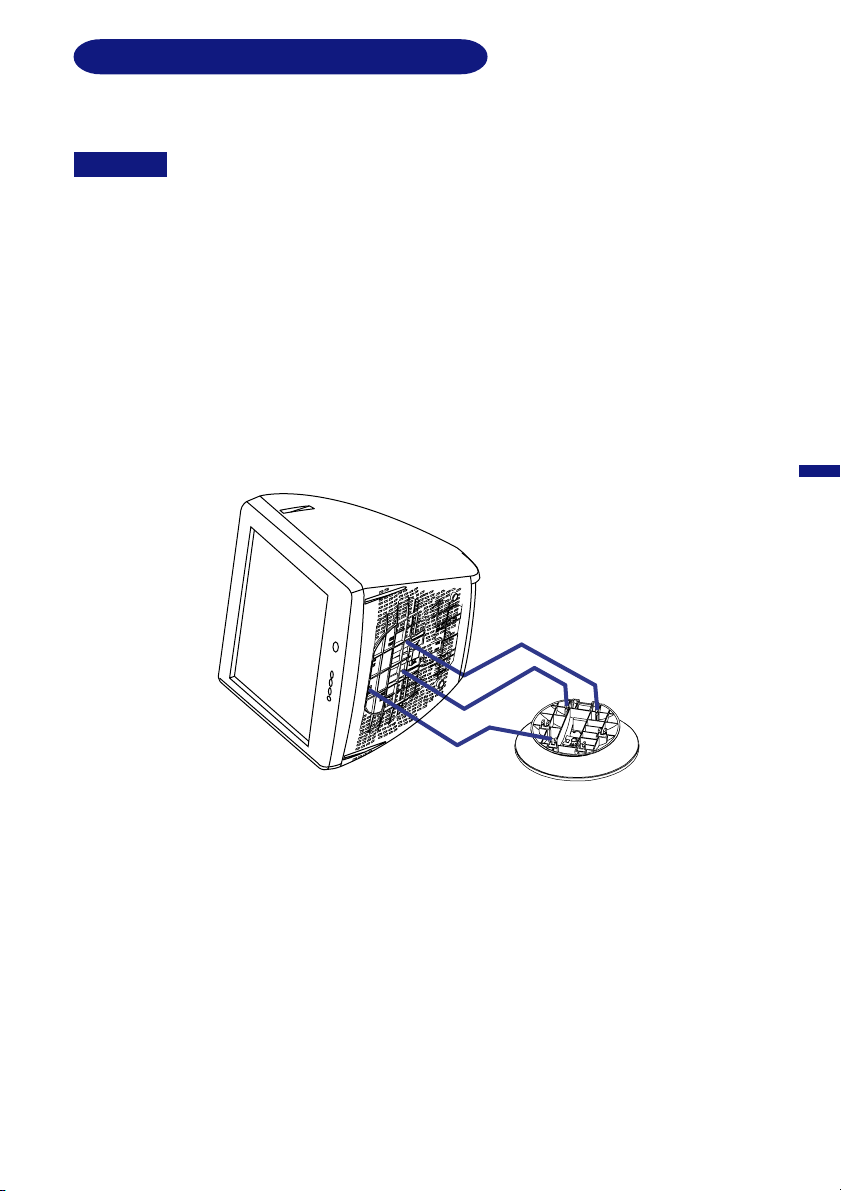

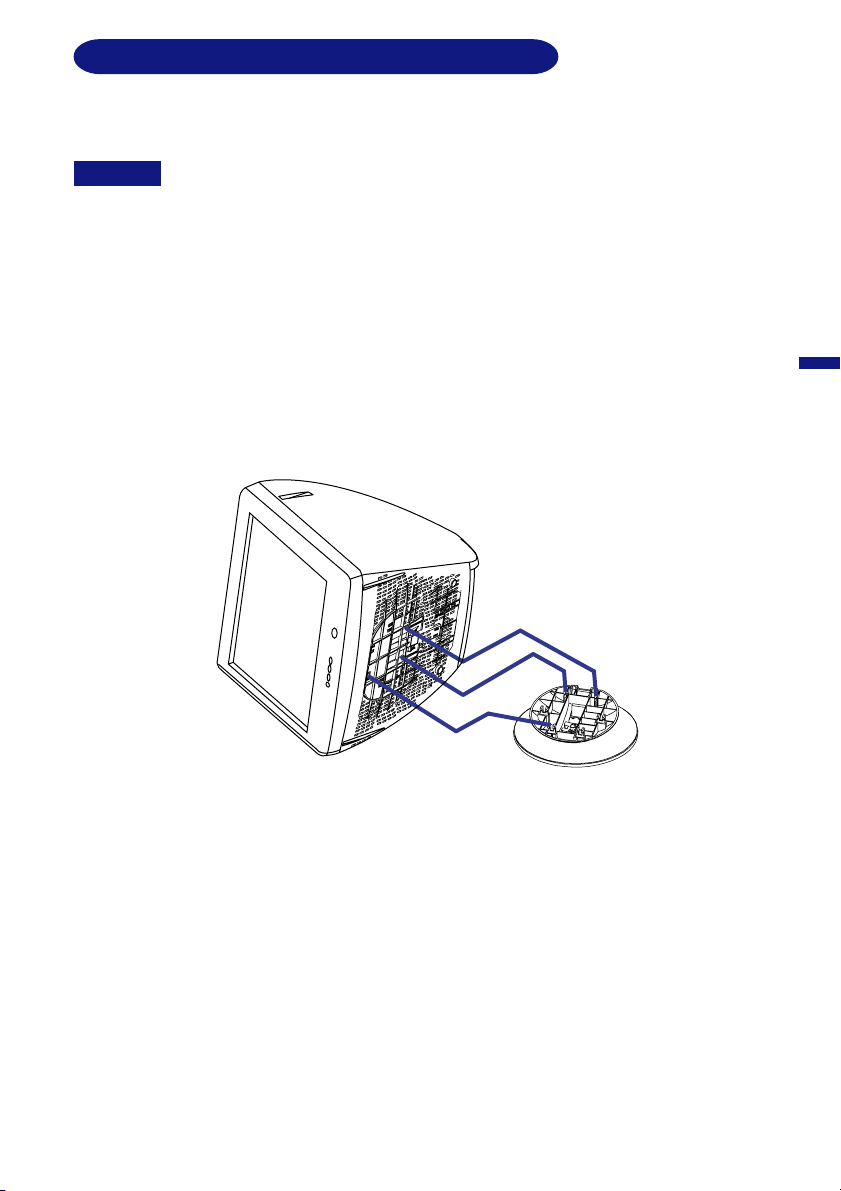

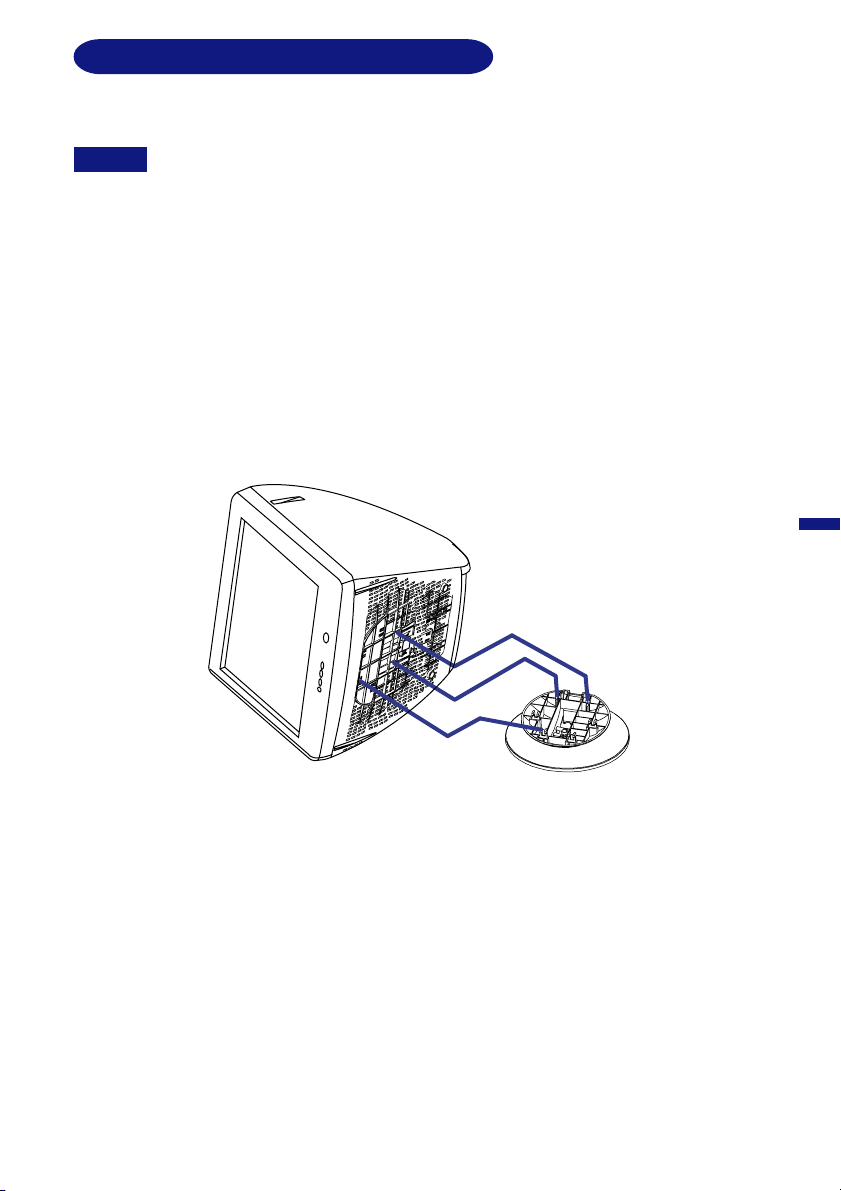

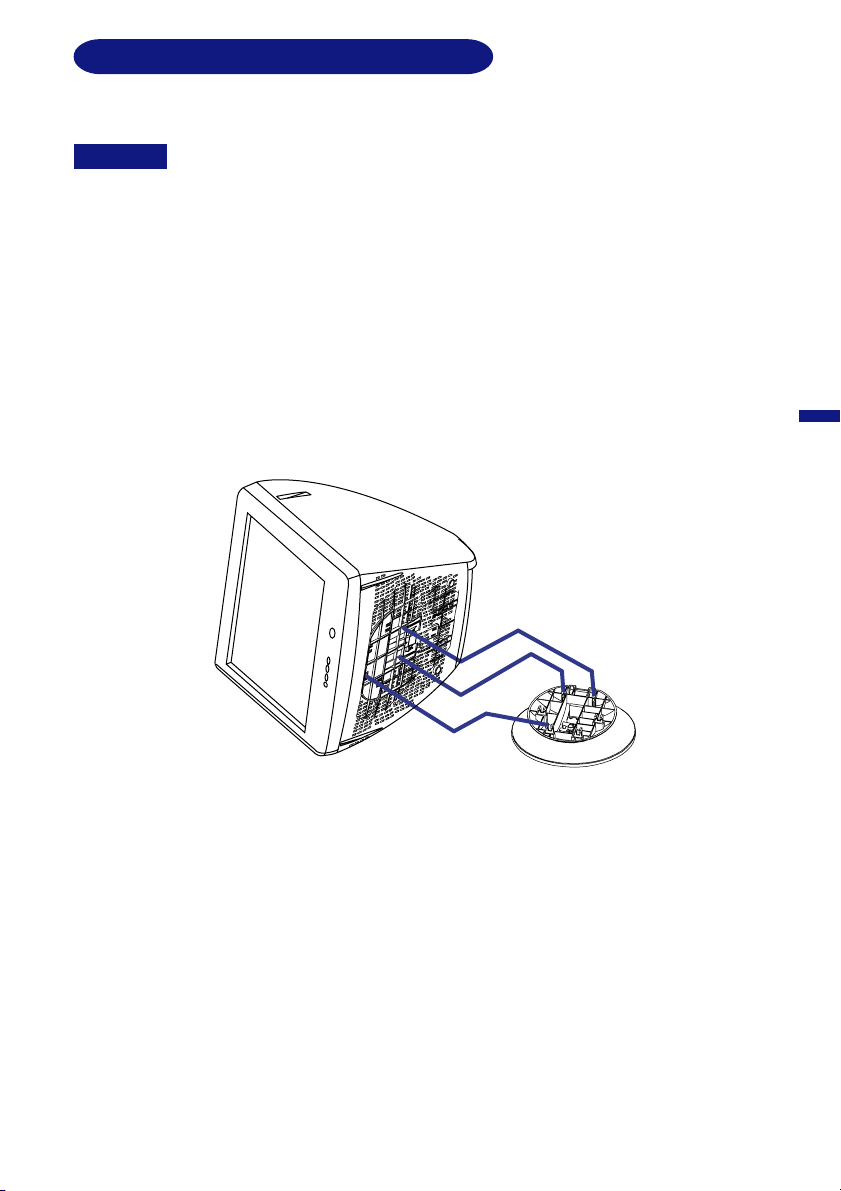

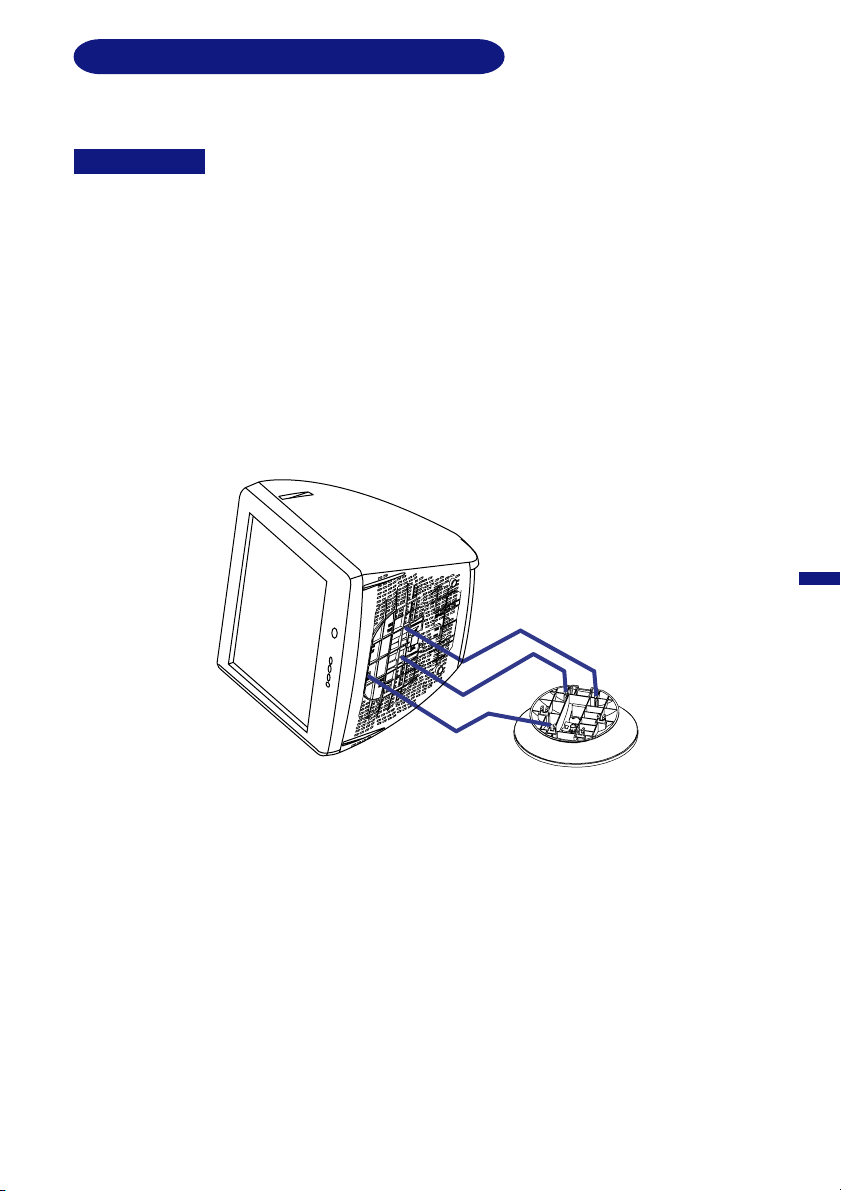

INSTALLATION OF TILT AND SWIVEL STAND

The monitor is designed to be used with the stand installed. Be sure to install the stand before operating the monitor.

CAUTION

Ensure that the monitor is switched off.

Carefully turn the monitor on its side or upside down.

Locate the cavities at the bottom front of the monitor.

Insert the pegs on the stand into these cavities. Push the stand forward until the stand locks

in place.

To remove the stand, hold the bottom of the stand, then push it out.

Install the stand on a stable surface. The monitor may cause injury or damage if it

falls or is dropped. Do not give a strong impact to the monitor. It may cause damage.

Unplug the monitor before installation to avoid electric shock or damage.n

ENGLISH

BEFORE YOU OPERATE THE MONITOR 5

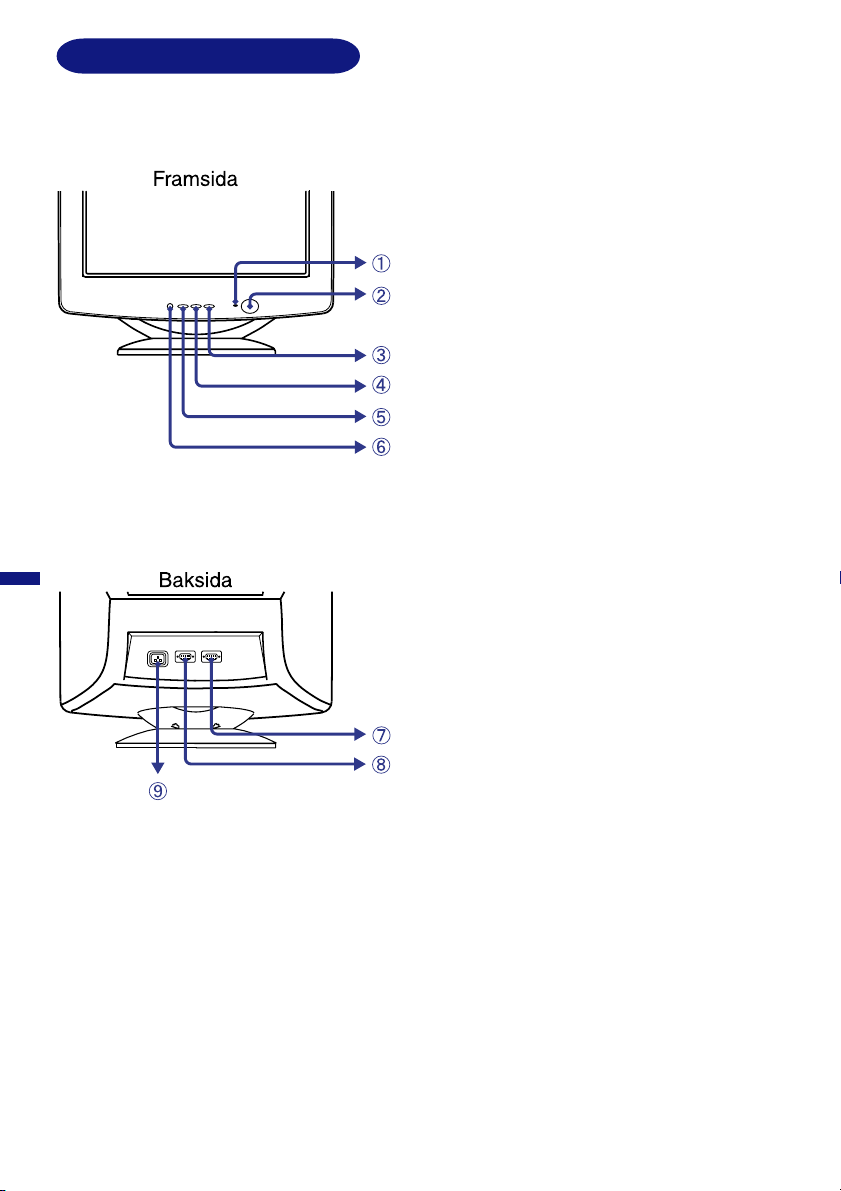

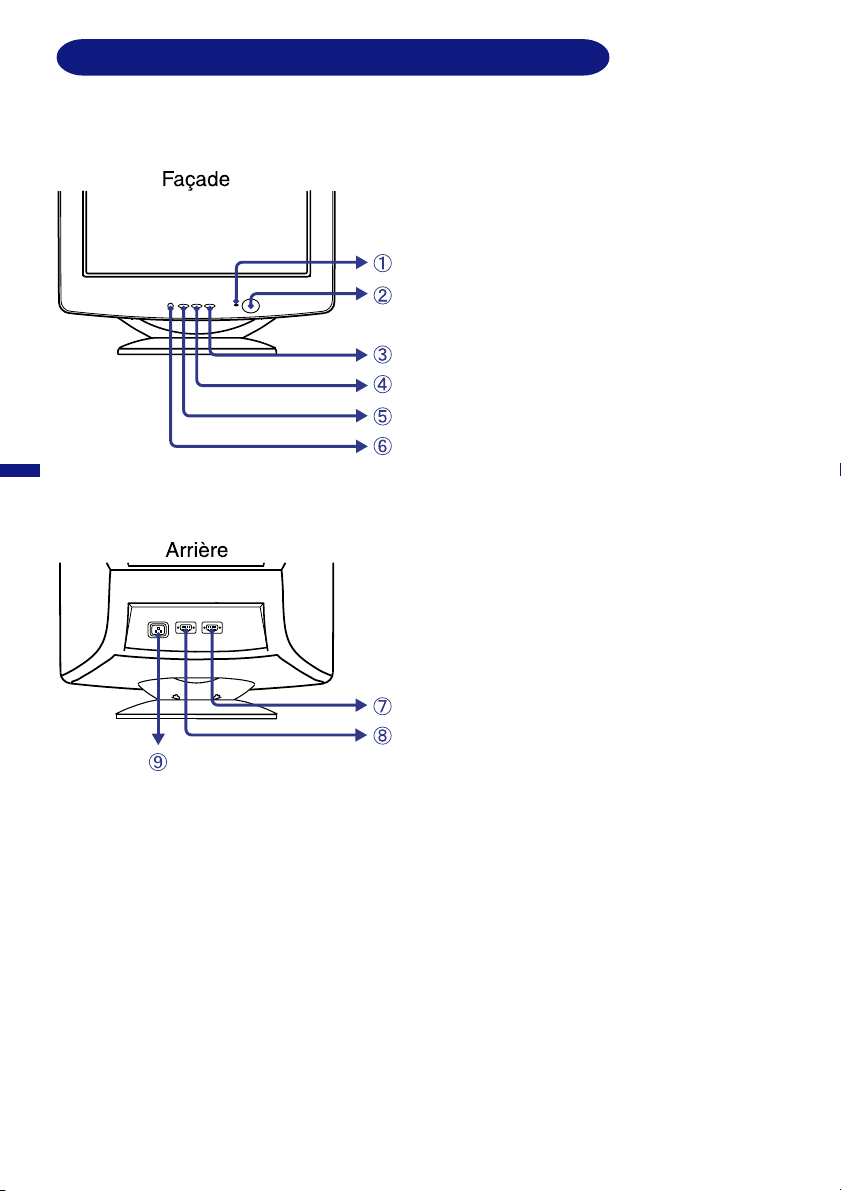

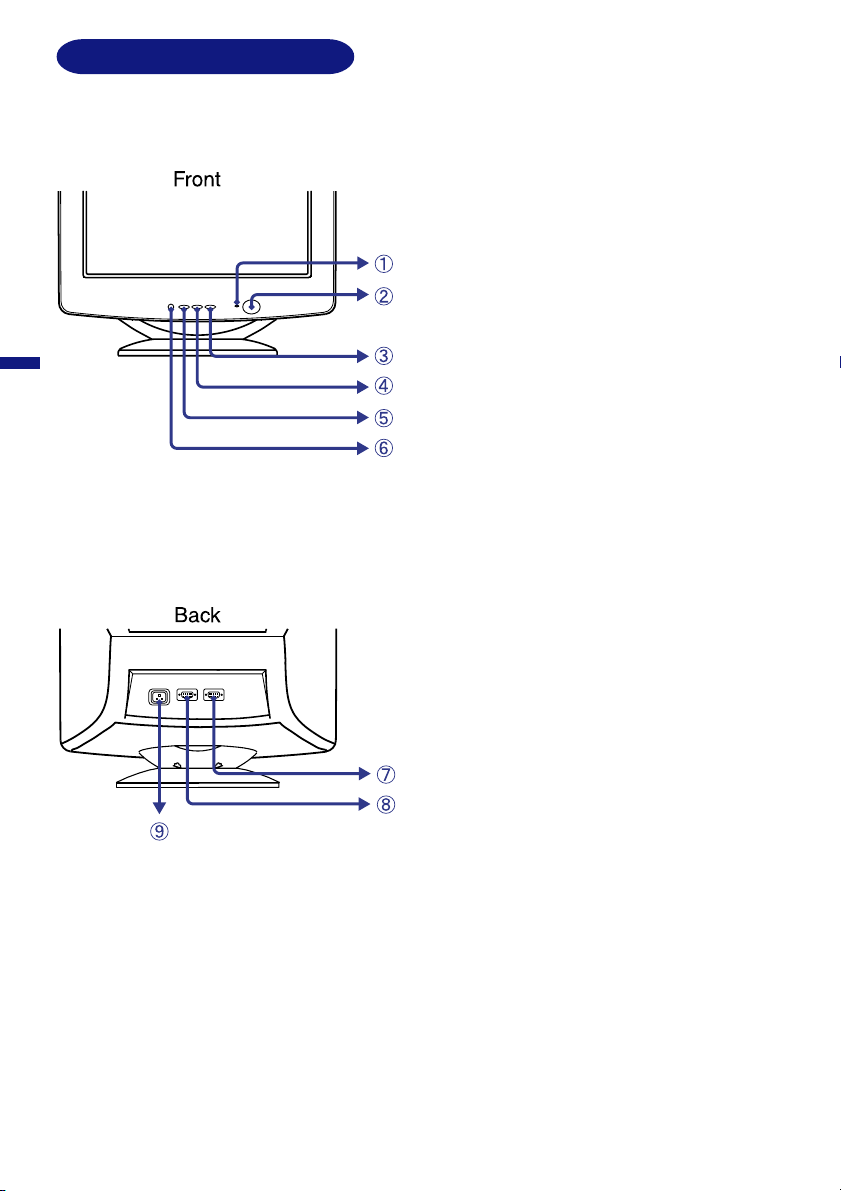

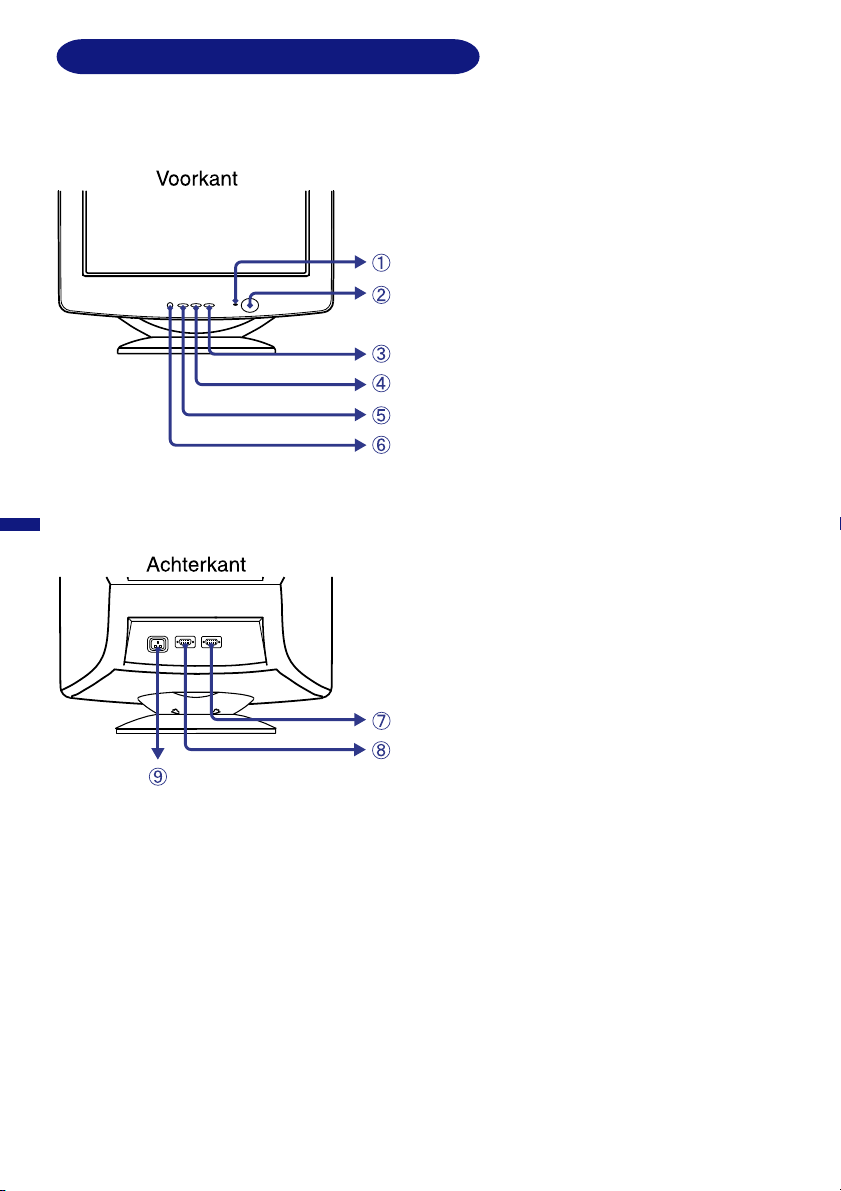

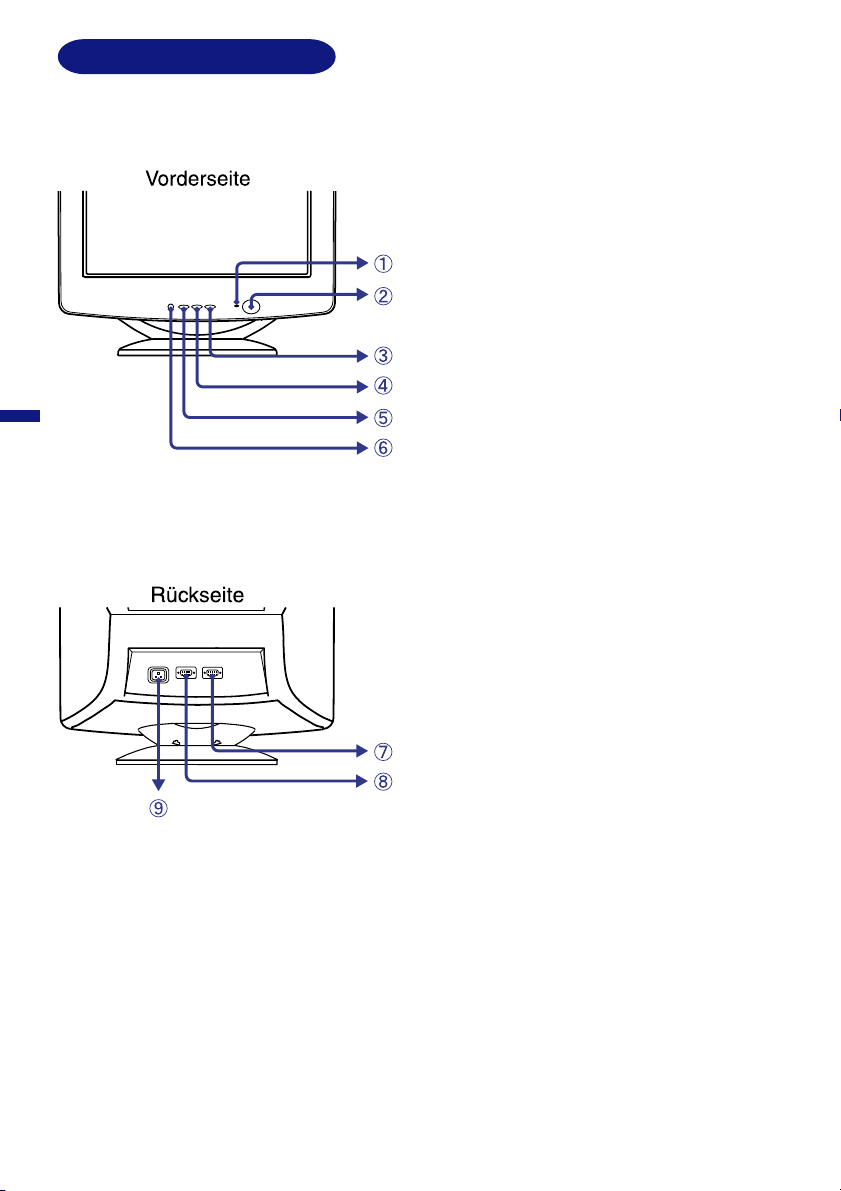

LOCATION OF CONTROLS



ENGLISH



 



Power Indicator

Power Switch

+ Button

– Button

Menu Button

Input Select Button (VIDEO 1/2)

Select either VIDEO IN 1 or 2 for the signal input when both of the signal inputs are connected to a signal source. Switch VIDEO IN 1 and 2 whenever pressing Input Select Button for 1-2 seconds.

6 BEFORE YOU OPERATE THE MONITOR



D-Sub mini 15pin Connector (VIDEO IN 1)

D-Sub mini 15pin Connector (VIDEO IN 2)

AC Connector (AC IN)

CONNECTING YOUR MONITOR

Ensure that both the computer and the monitor are switched off.

Connect the computer to the monitor with the signal cable. (See page 19 for CONNECTOR PIN

ASSIGNMENT.)

Connect the Power Cable to the monitor first and then to the power supply.

NOTE

The signal cables used for the connection vary by the type of computers you use. An incorrect connection may cause serious damage to both the monitor and the computer. The cable supplied with the monitor is for a standard 15 pin D-Sub connector. If a special cable is required please contact your local iiyama dealer or regional iiyama office.

For connection to Macintosh computers, contact your local iiyama dealer or regional

iiyama office for a suitable adaptor.

Make sure you tighten the finger screws at each end of the signal cable.

ENGLISH

BEFORE YOU OPERATE THE MONITOR 7

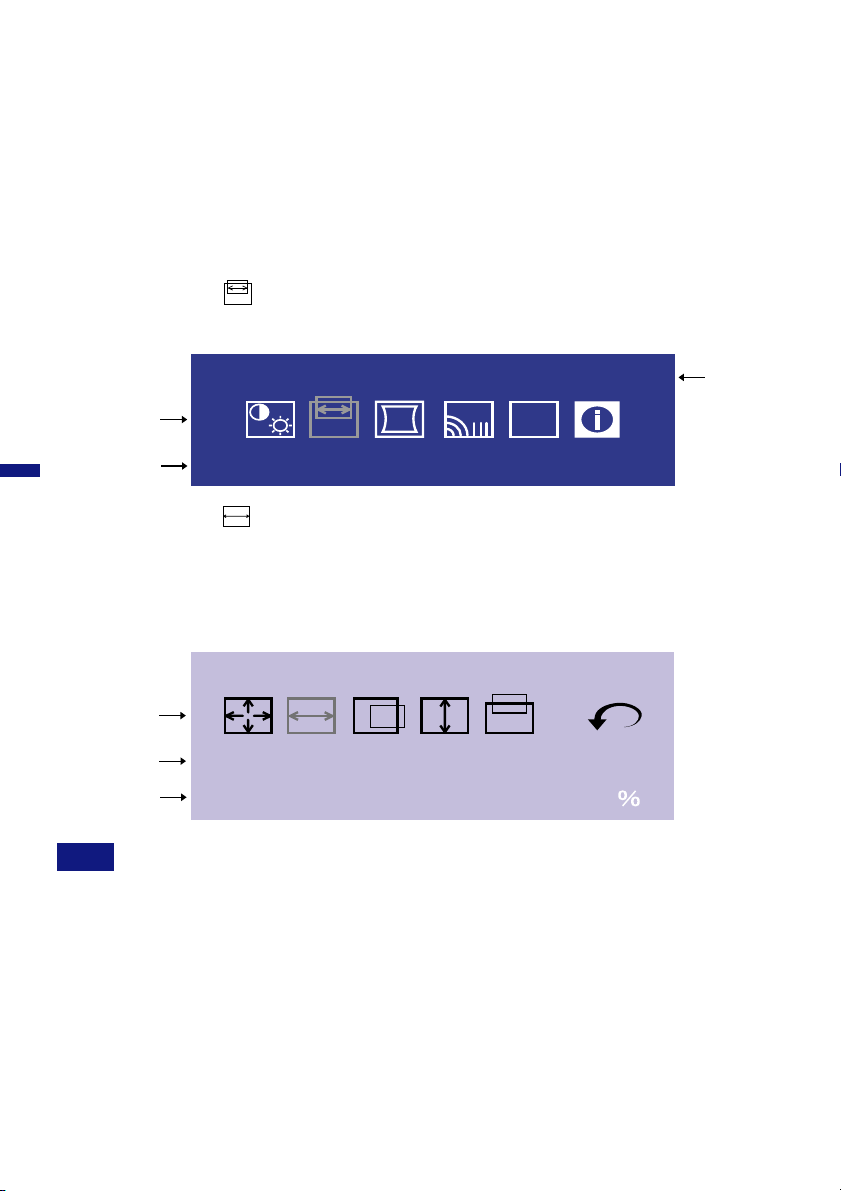

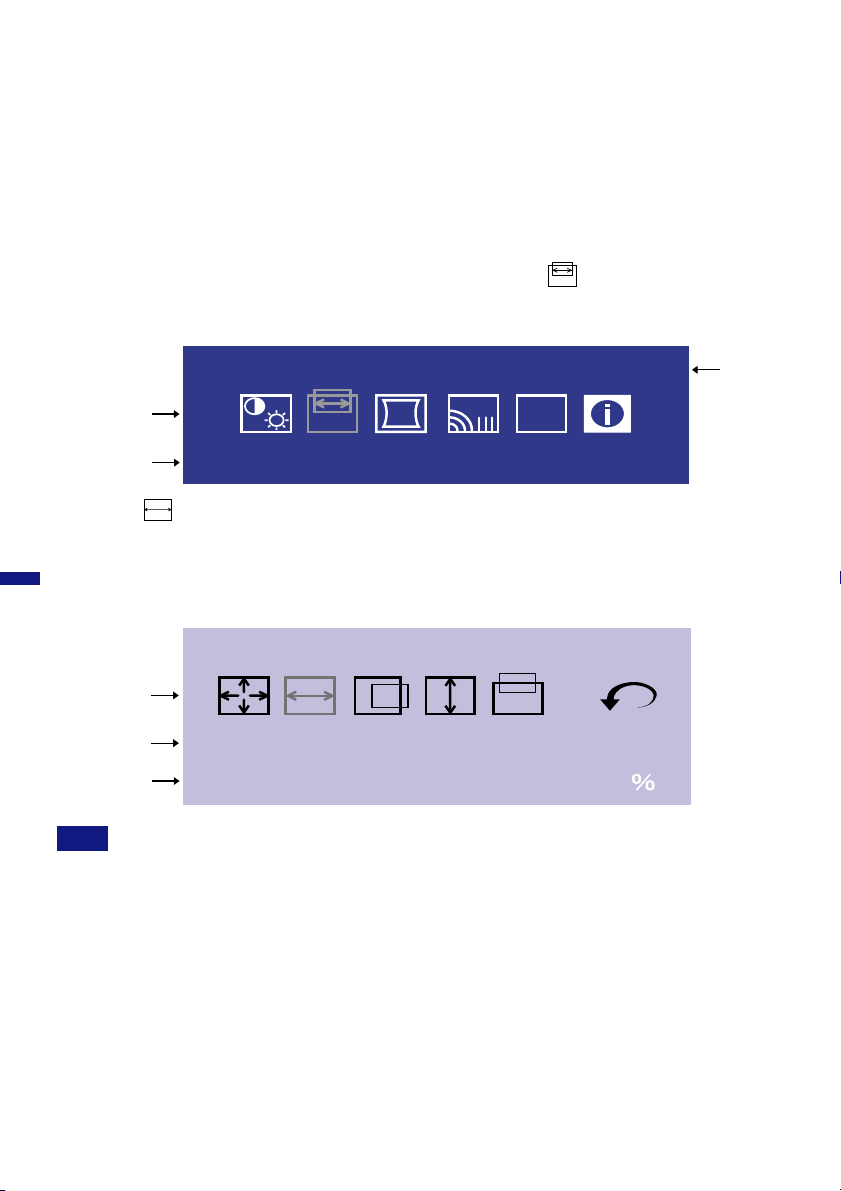

OPERATING THE MONITOR

The iiyama Vision Master has been preset at the factory with the signal timings listed on page 19 in

PRESET MODES to create the best picture. If an incorrect picture appears during the operation, adjust the image by following the procedure below to get the desired picture.

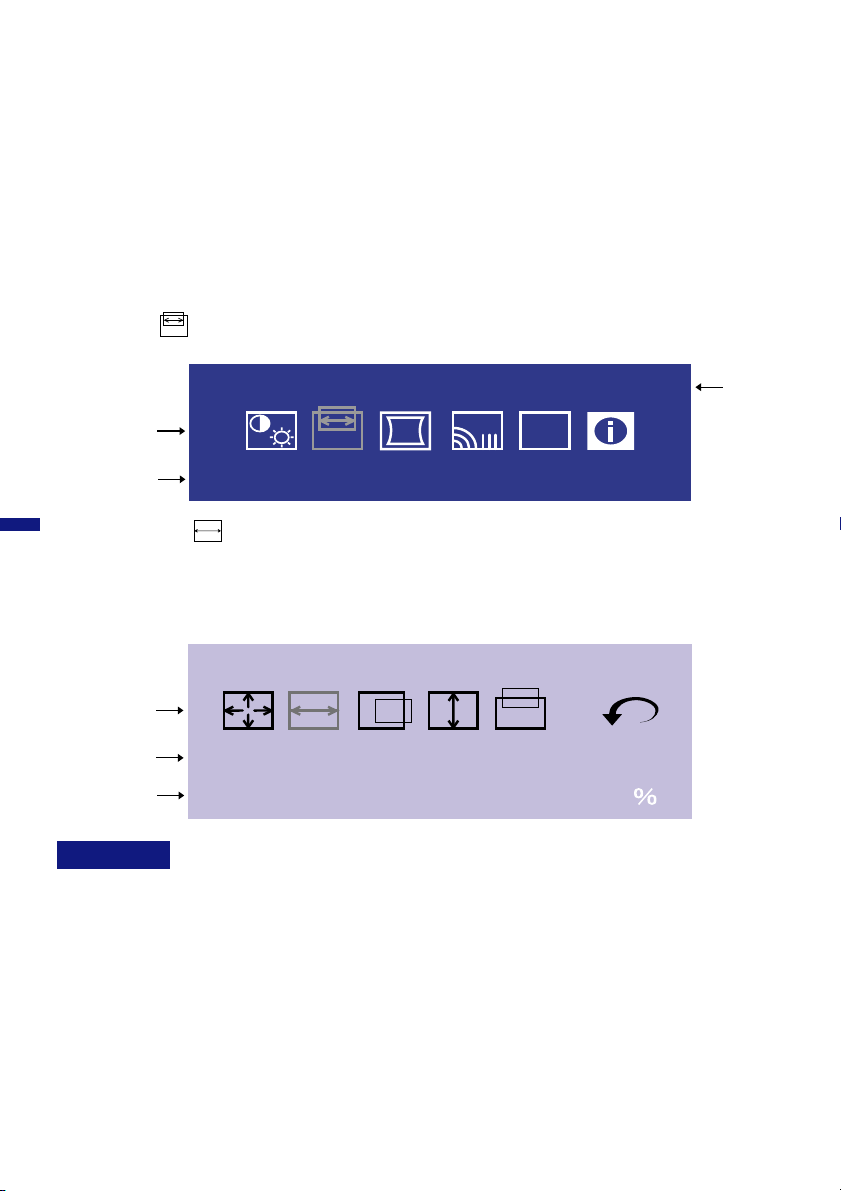

After selecting an item in the Main Menu, the adjustments and settings are made in the Sub-Menu.

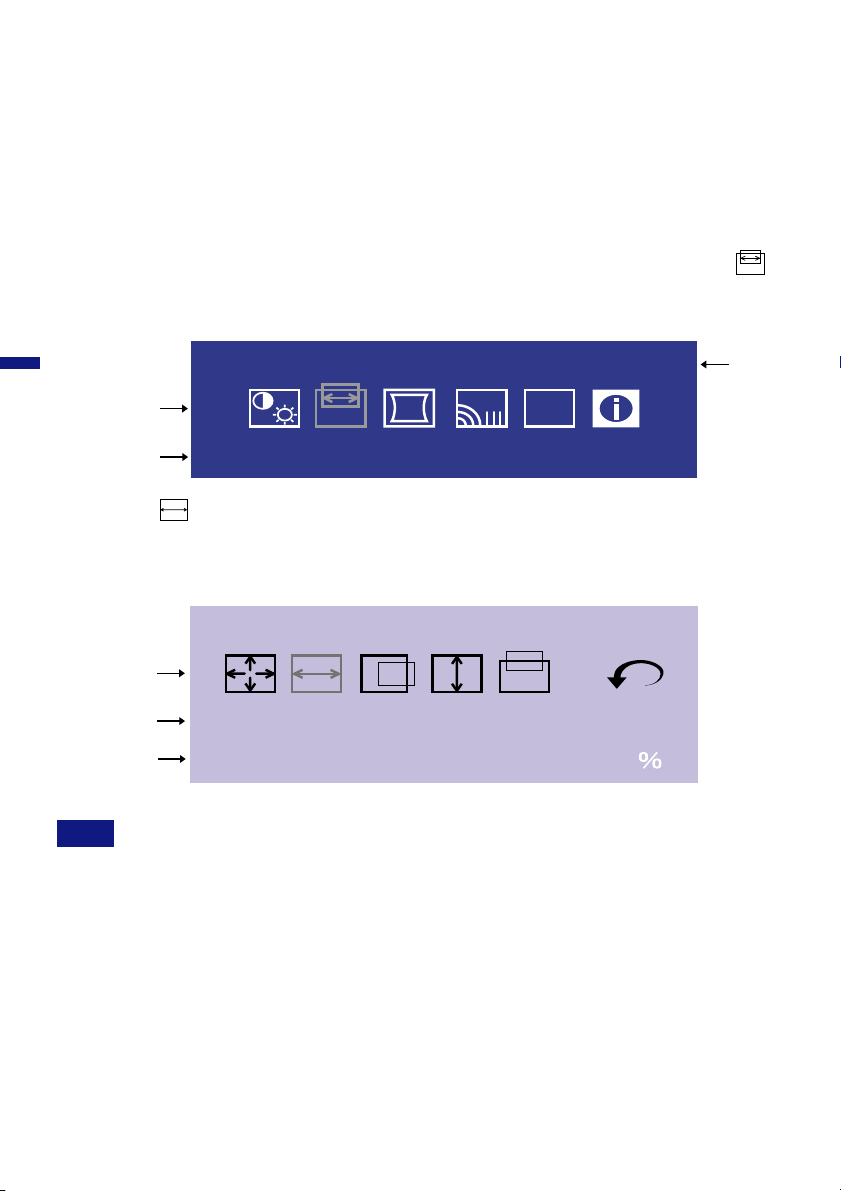

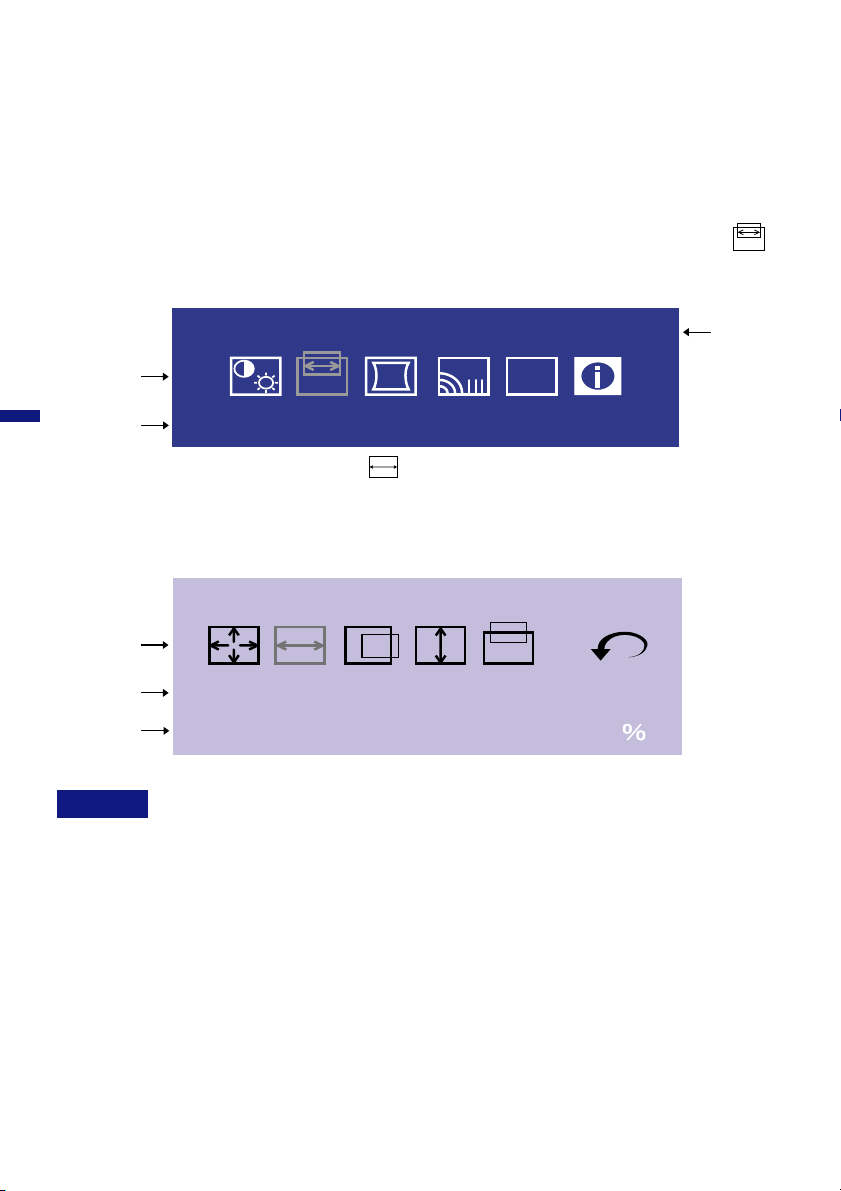

Main Menu appears on the screen when you press the Menu Button.

(

For example, to adjust the horizontal screen size, select

(Screen Control) on the Main Menu by using the +/– Buttons. The Sub-Menu appears when you press the Menu Button.

ENGLISH

Menu OPQ

Adjustment icon

FUNC

OPQ ON

Adjustment menu

presently selected

Select (H-Size) on the Sub-Menu by using the +/– Buttons. An

Screen Control

adjustment scale will turn white when you press the Menu Button. Use the +/– Buttons to adjust the horizontal screen size. See ADJUSTMENT MENU CONTENTS on next pages for further information.

Screen Control

Adjustment icon

Adjustment menu

presently selected The line shows the

progress of the adjustment being made.

NOTE

The On Screen Display disappears in optional setting seconds after you stop pressing the buttons

while performing an adjustment. (See page 12 for OSD Off Timer.)

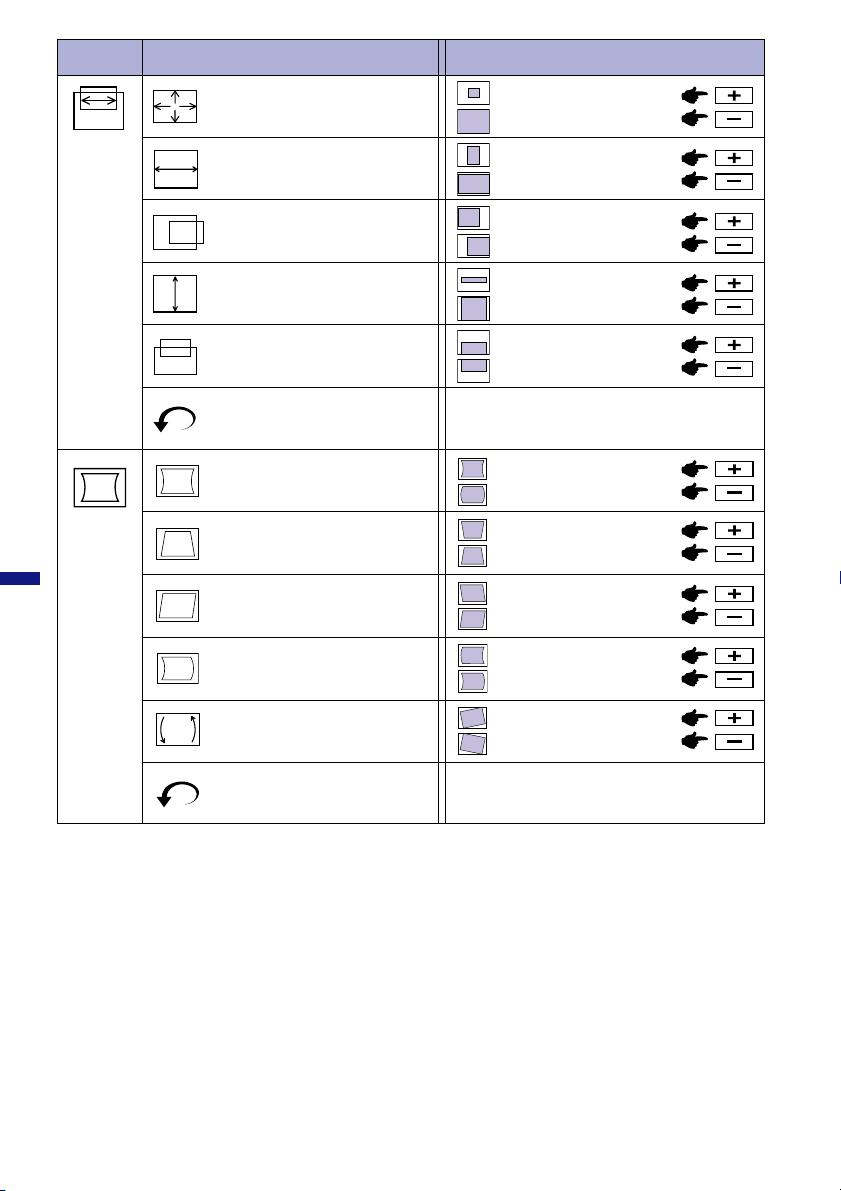

Adjustments for Size, Position, Pin-Cushion, Trapezoid, Parallelogram, Pin-Balance and Moire are

saved for each signal timing. Except for these adjustments, all other adjustments such as Color and Convergence have only one setting which applies to all signal timings.

Only available on HM703UT

Whenever you press the Menu Button for more than 2 seconds, the OPQ function (=Optimize Picture Quality) is switched ON and OFF alternately. Turn ON the OPQ function to get the optimum picture quality when displaying DVD or other moving pictures. (See page 3 for ATTENTION FOR

USING THE OPQ FUNCTION, page 11 for OPQ .)

H-Size

|||||||||||||||||||||||||

·························

8 OPERATING THE MONITOR

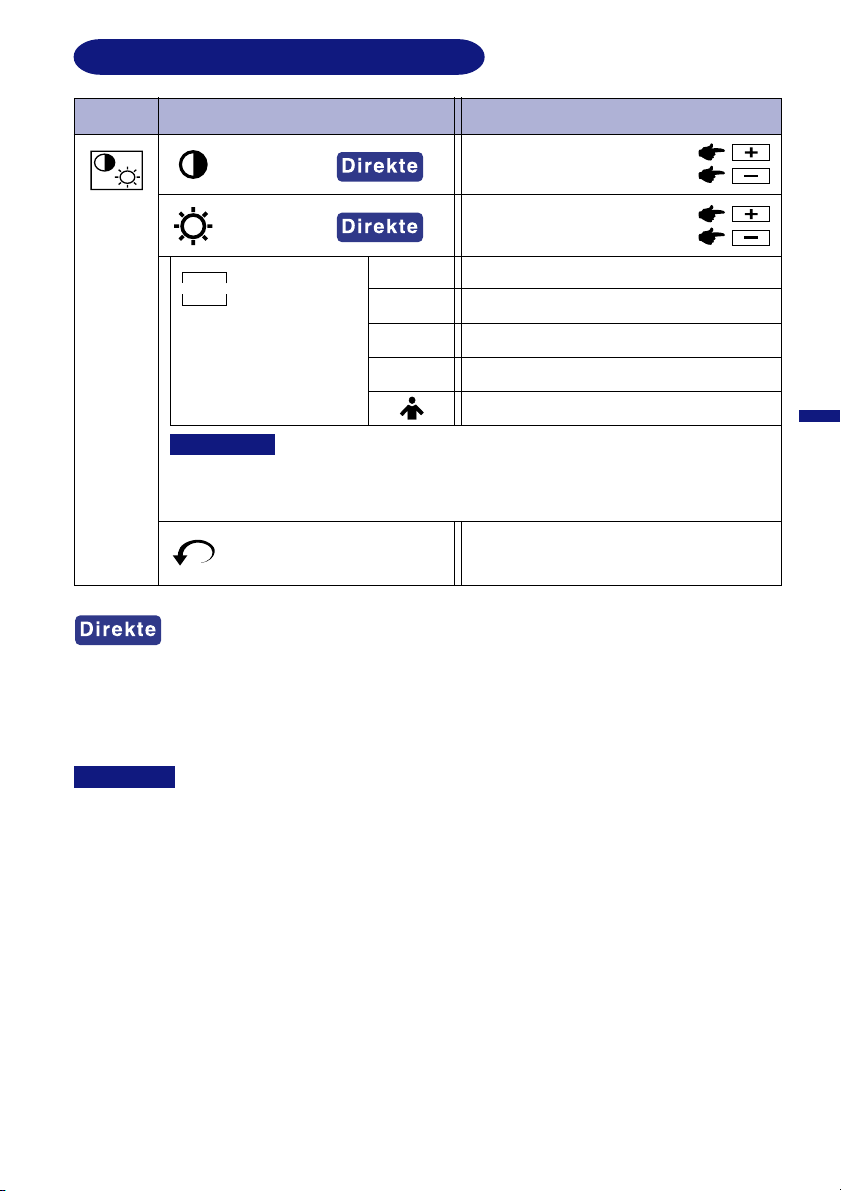

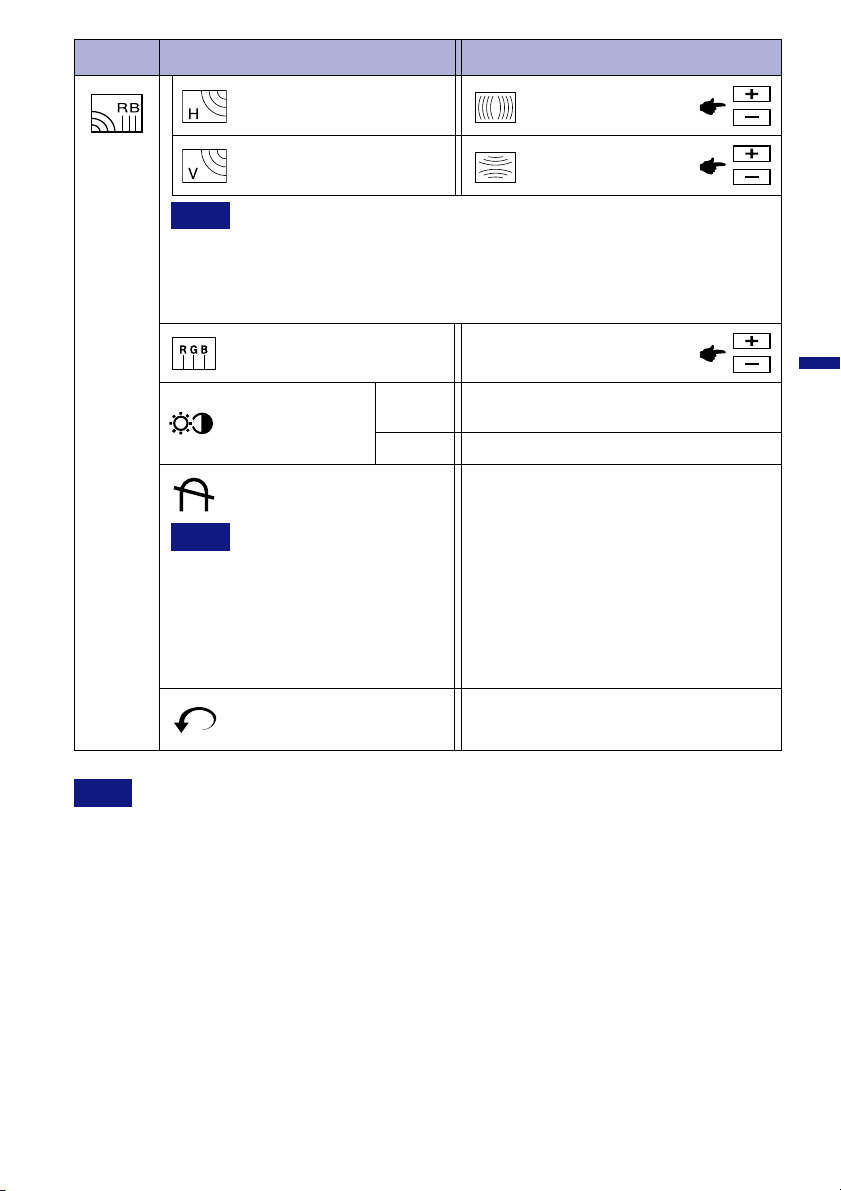

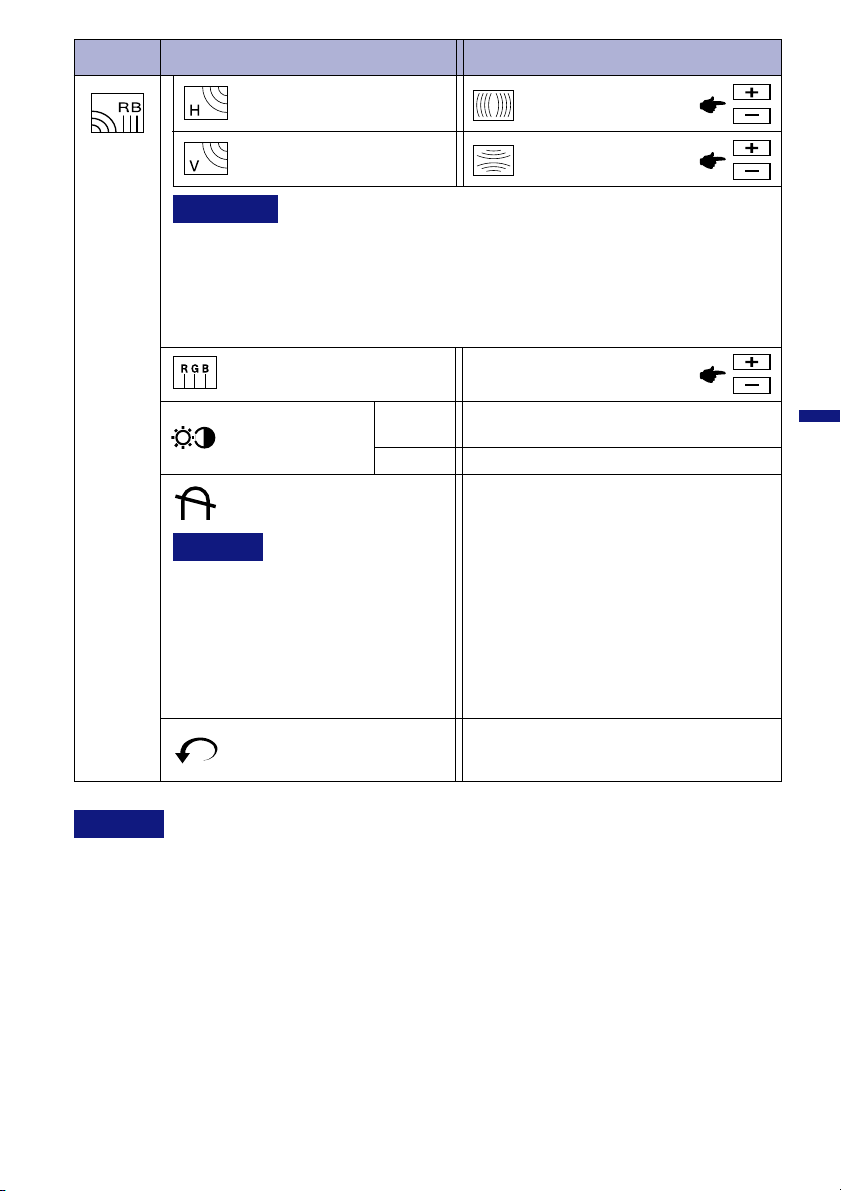

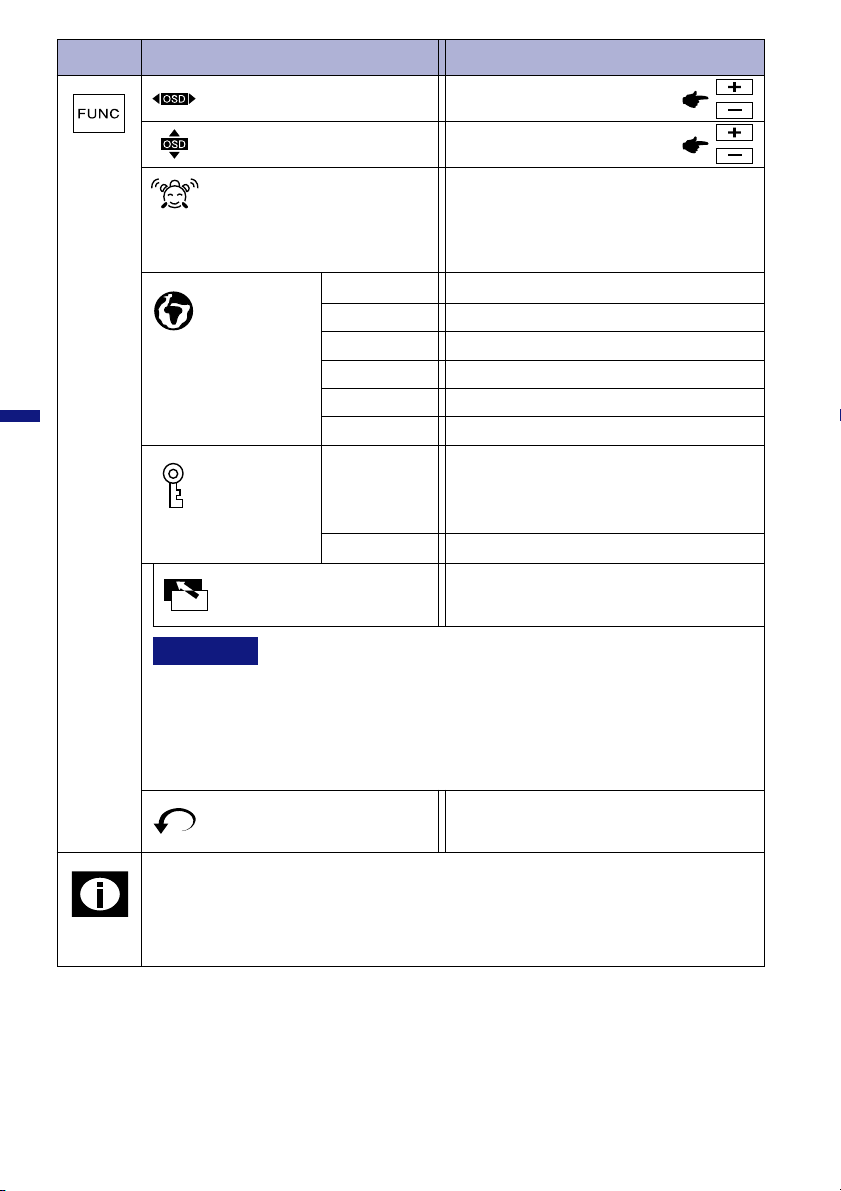

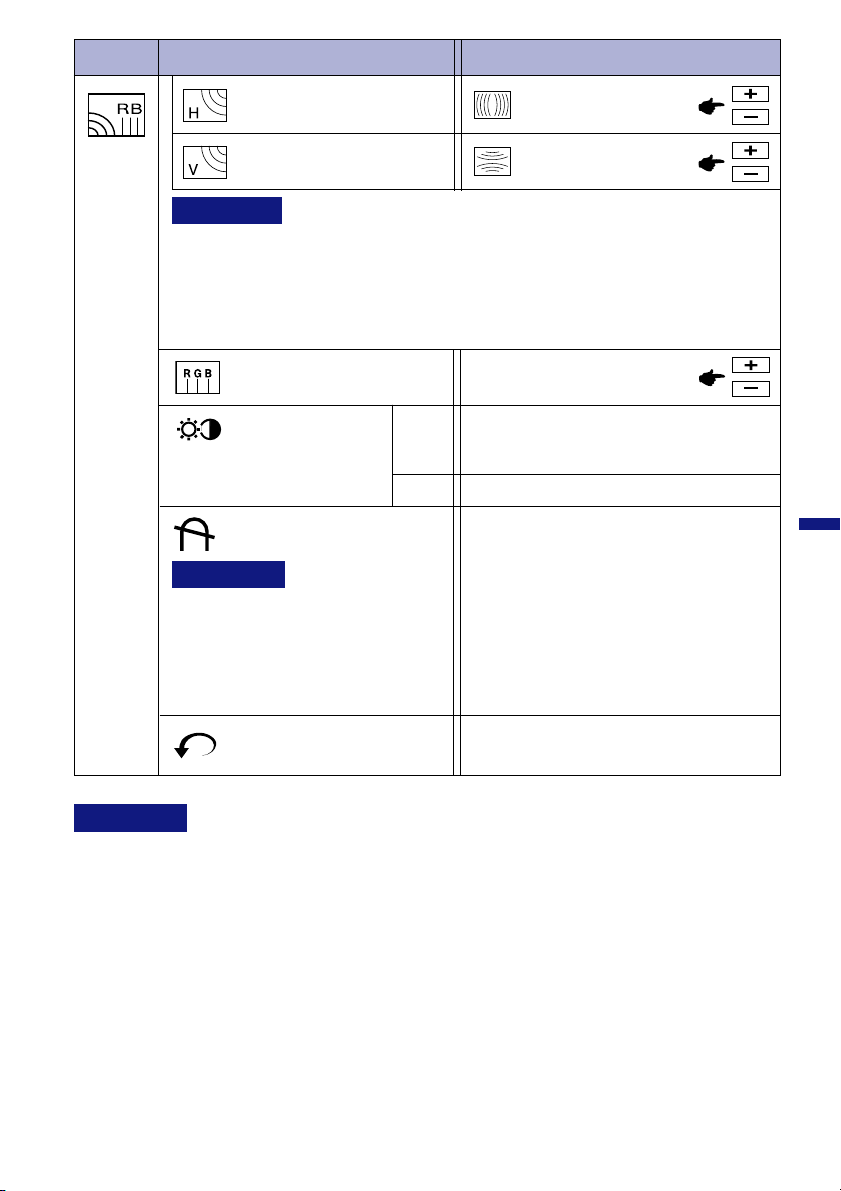

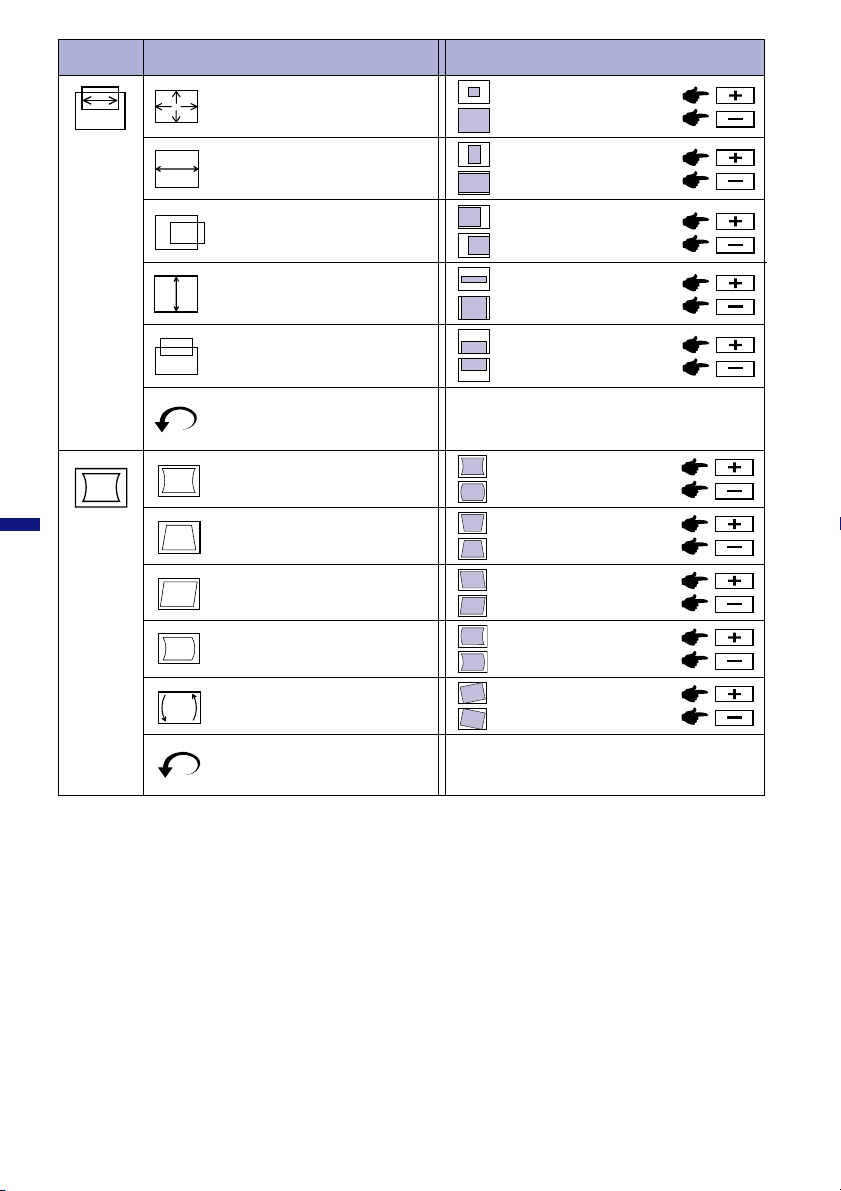

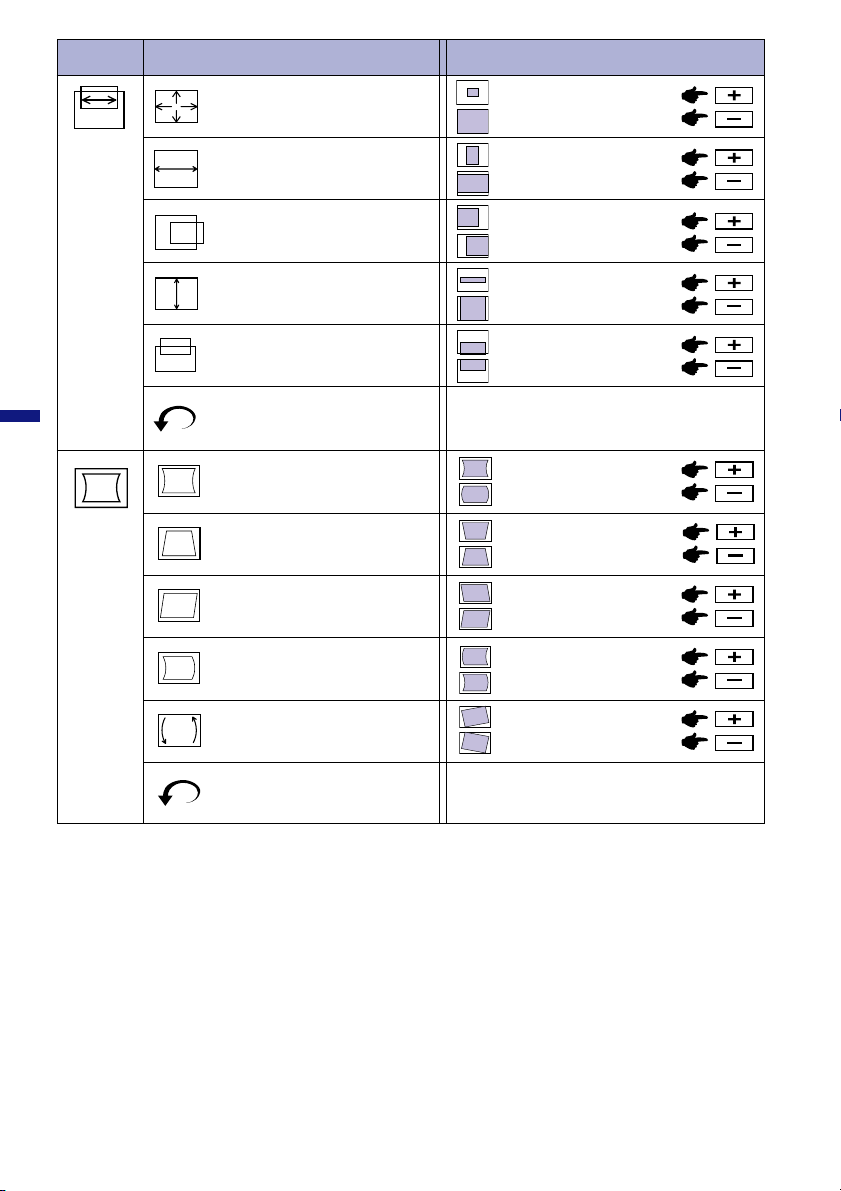

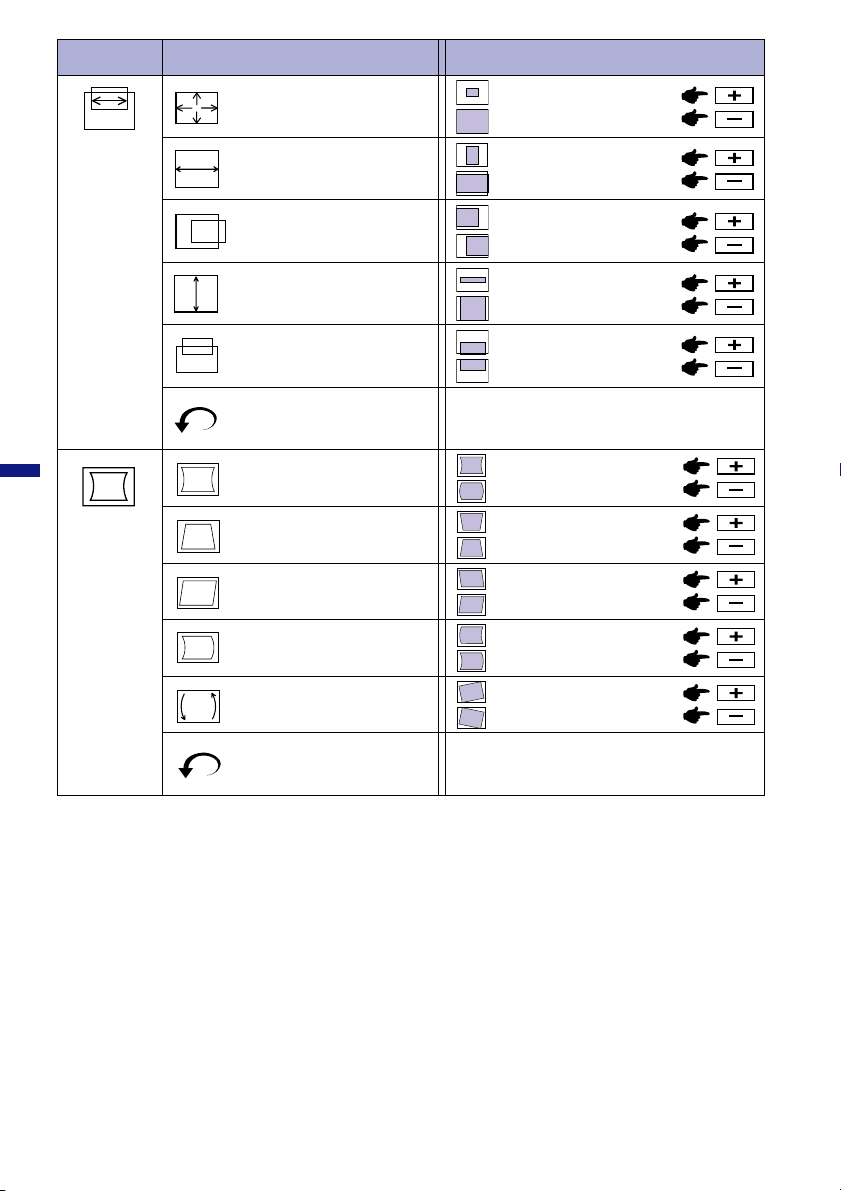

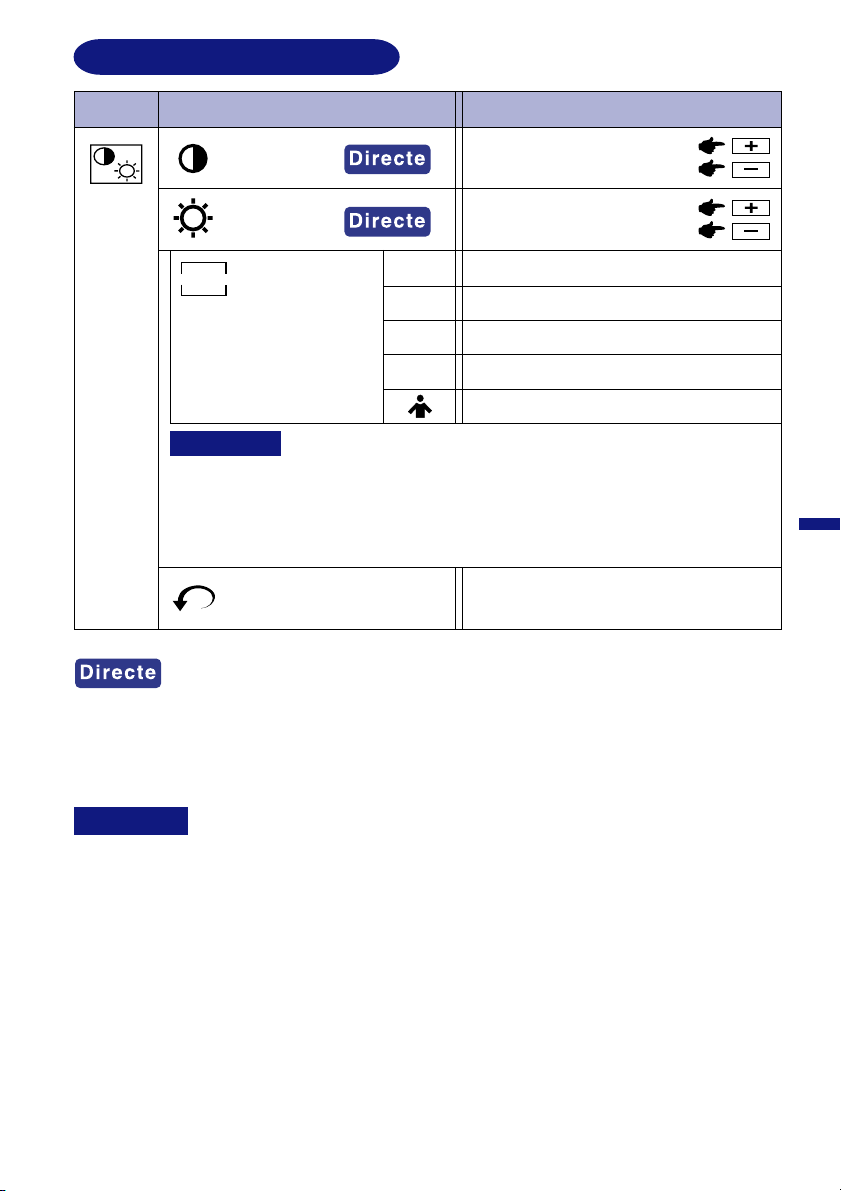

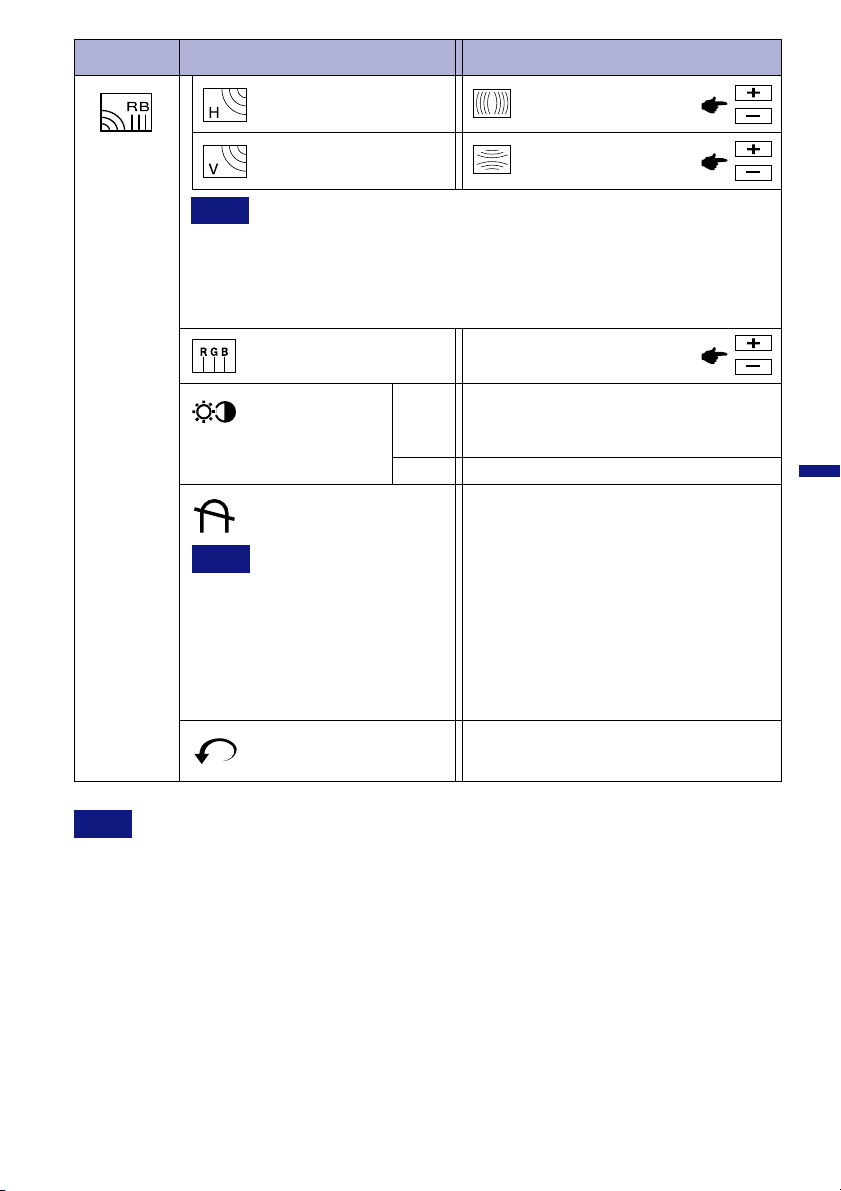

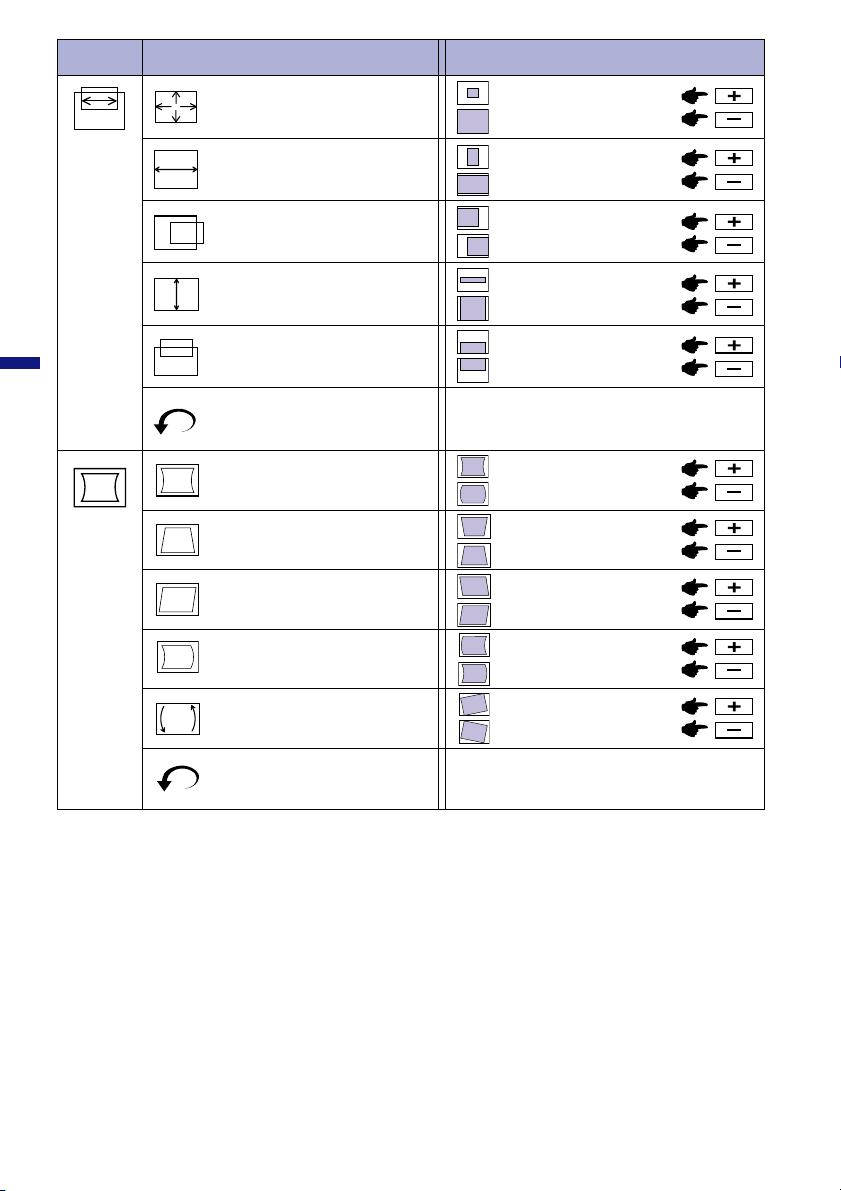

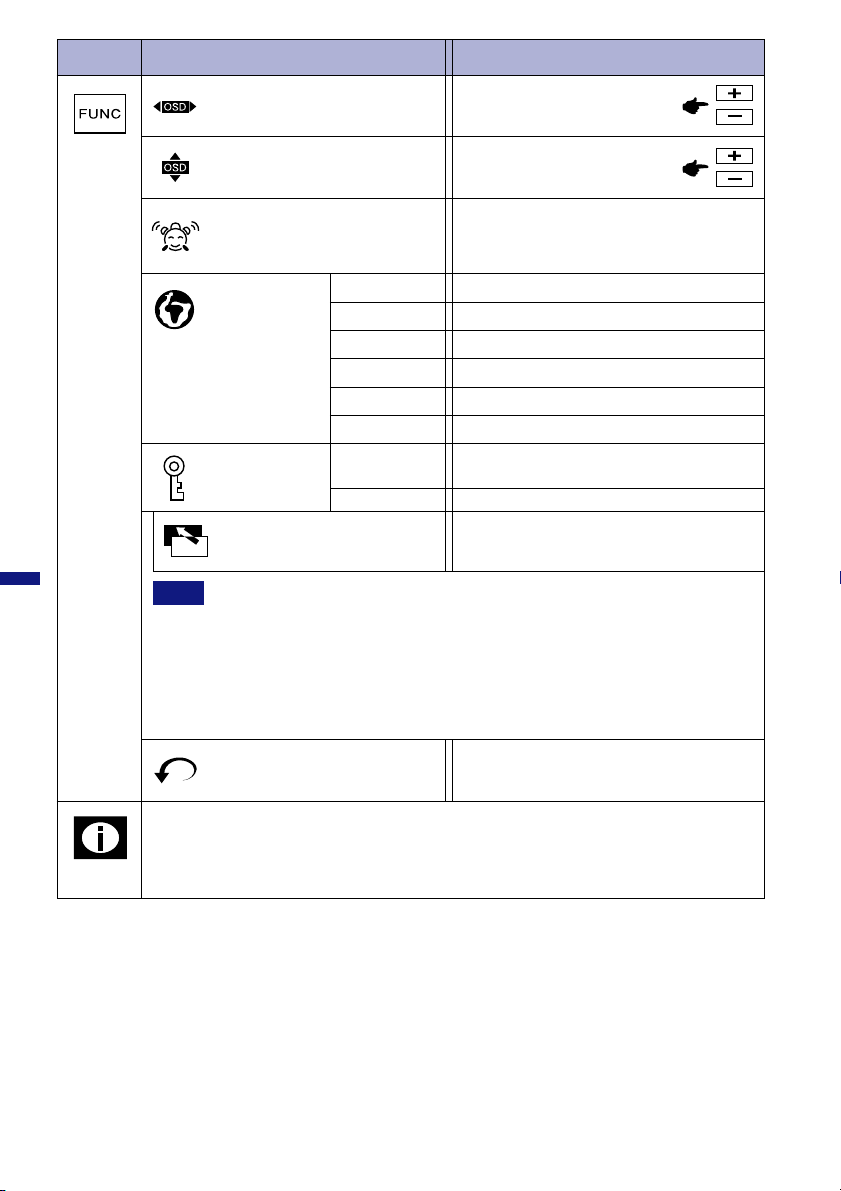

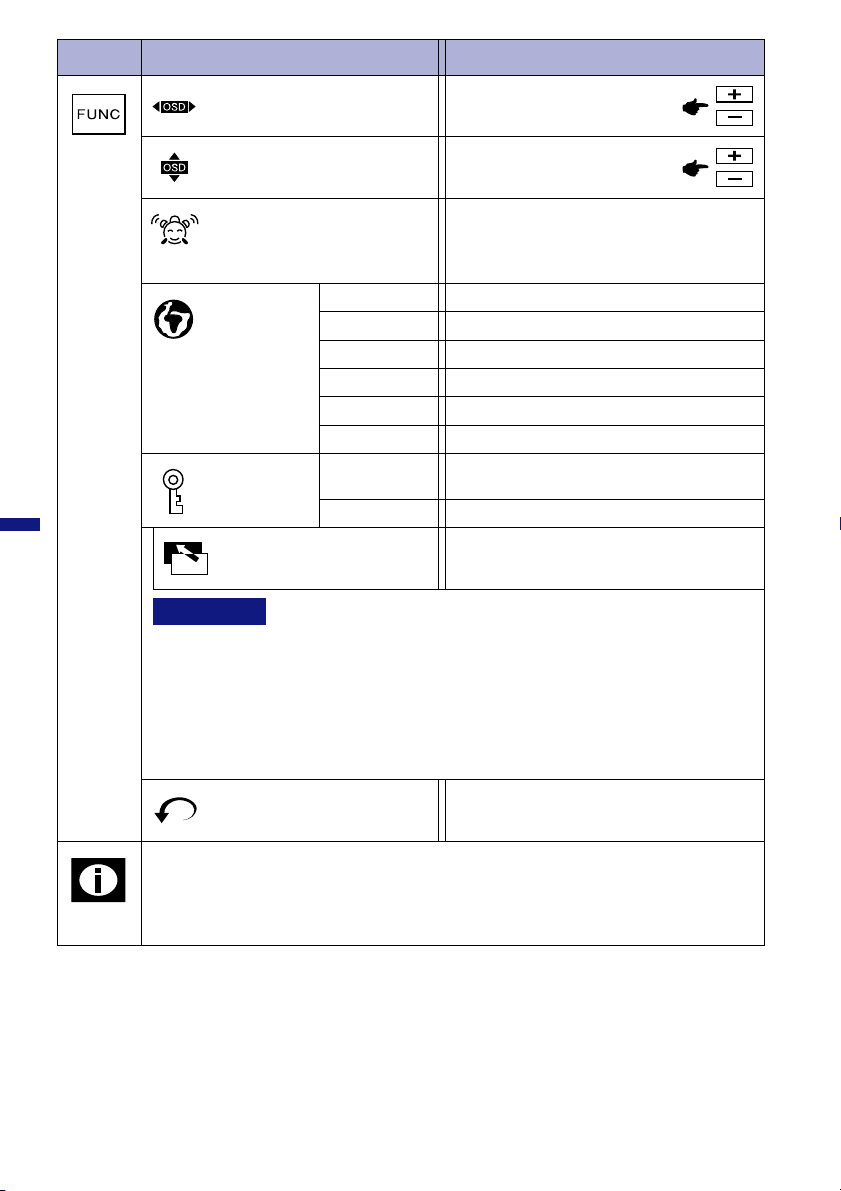

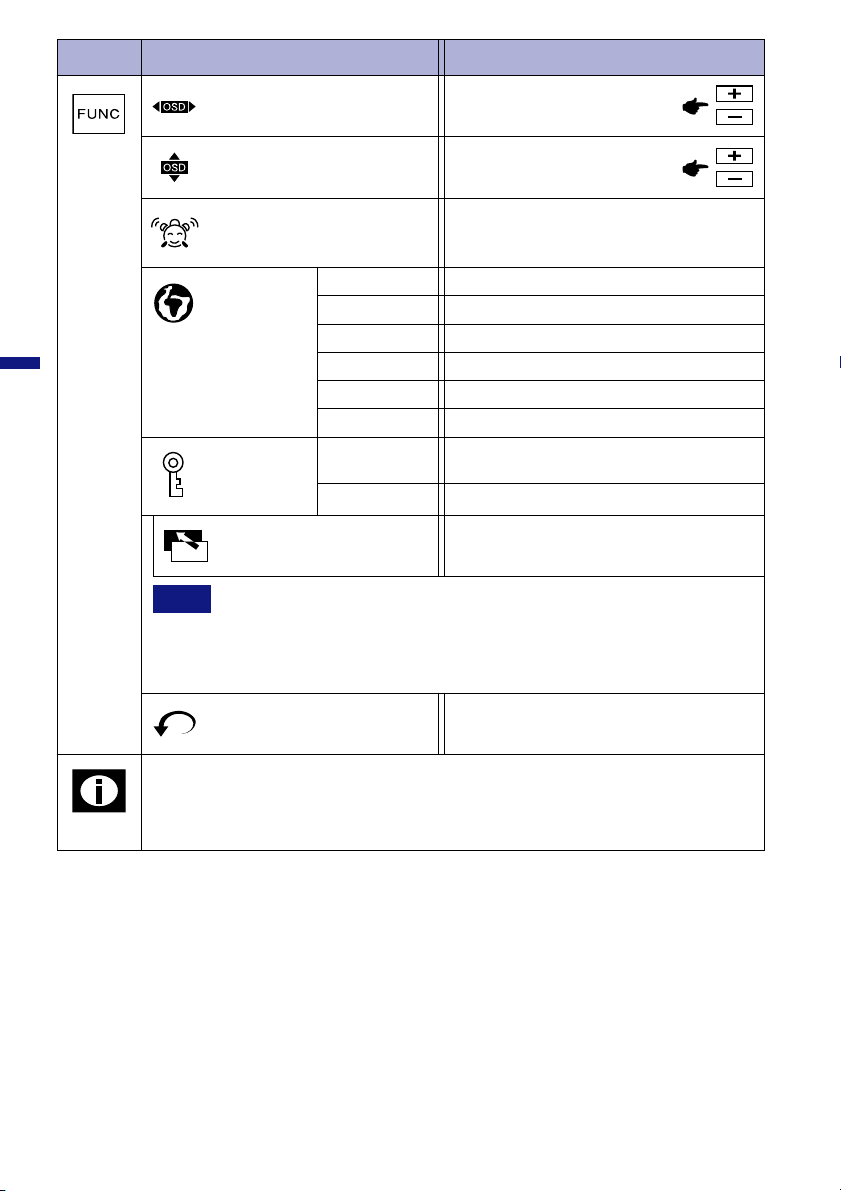

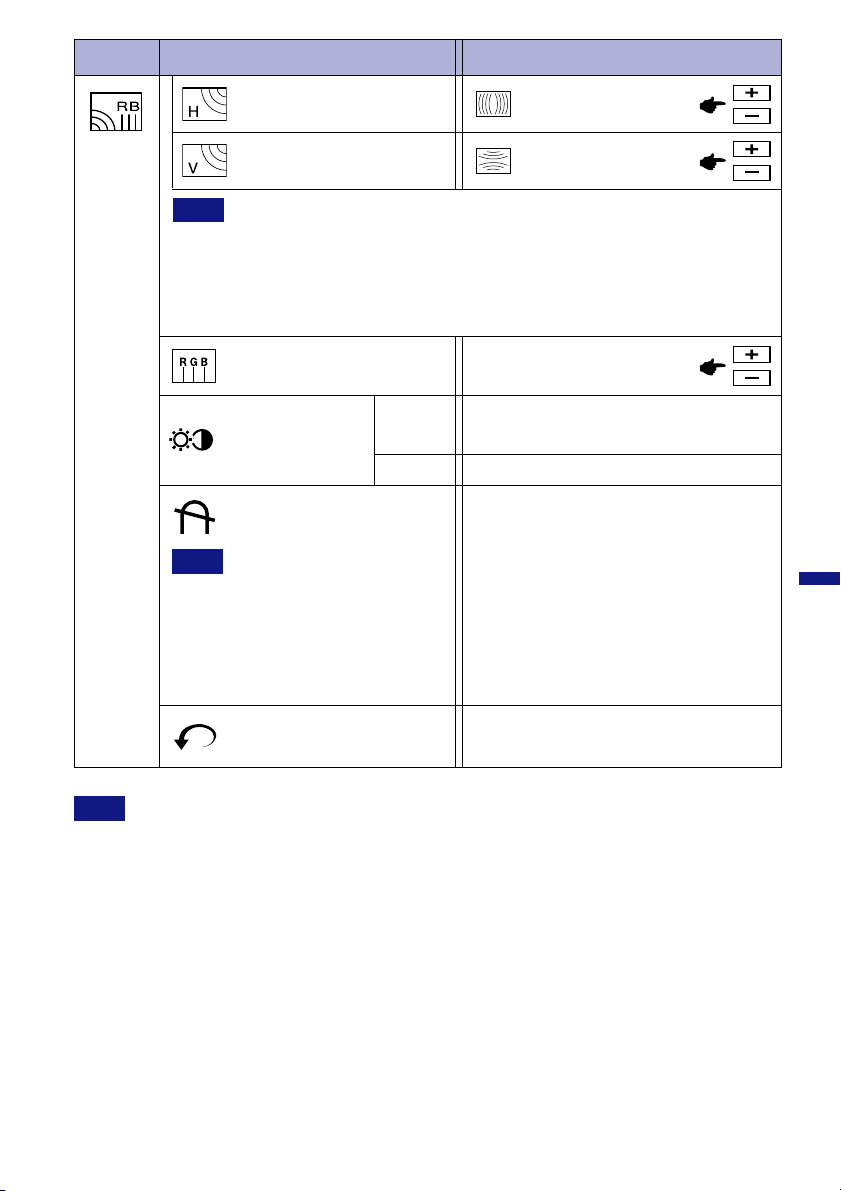

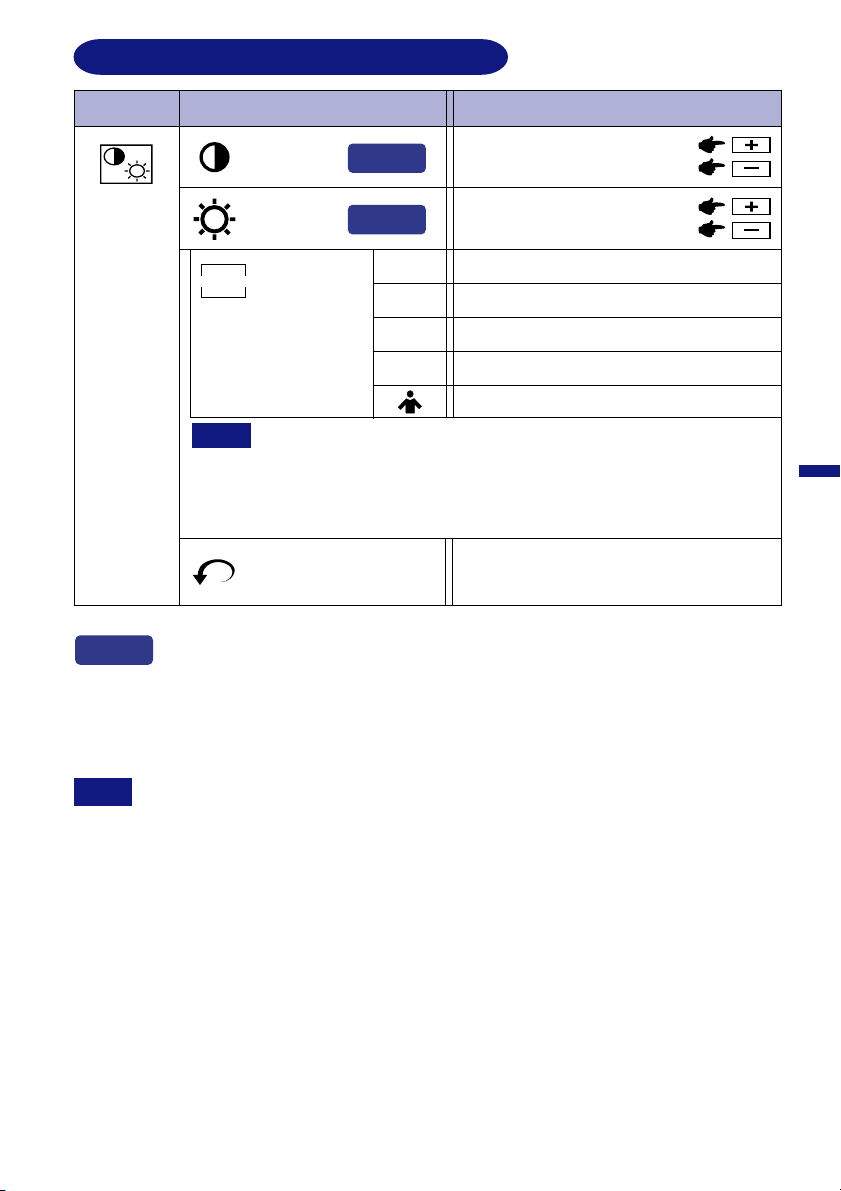

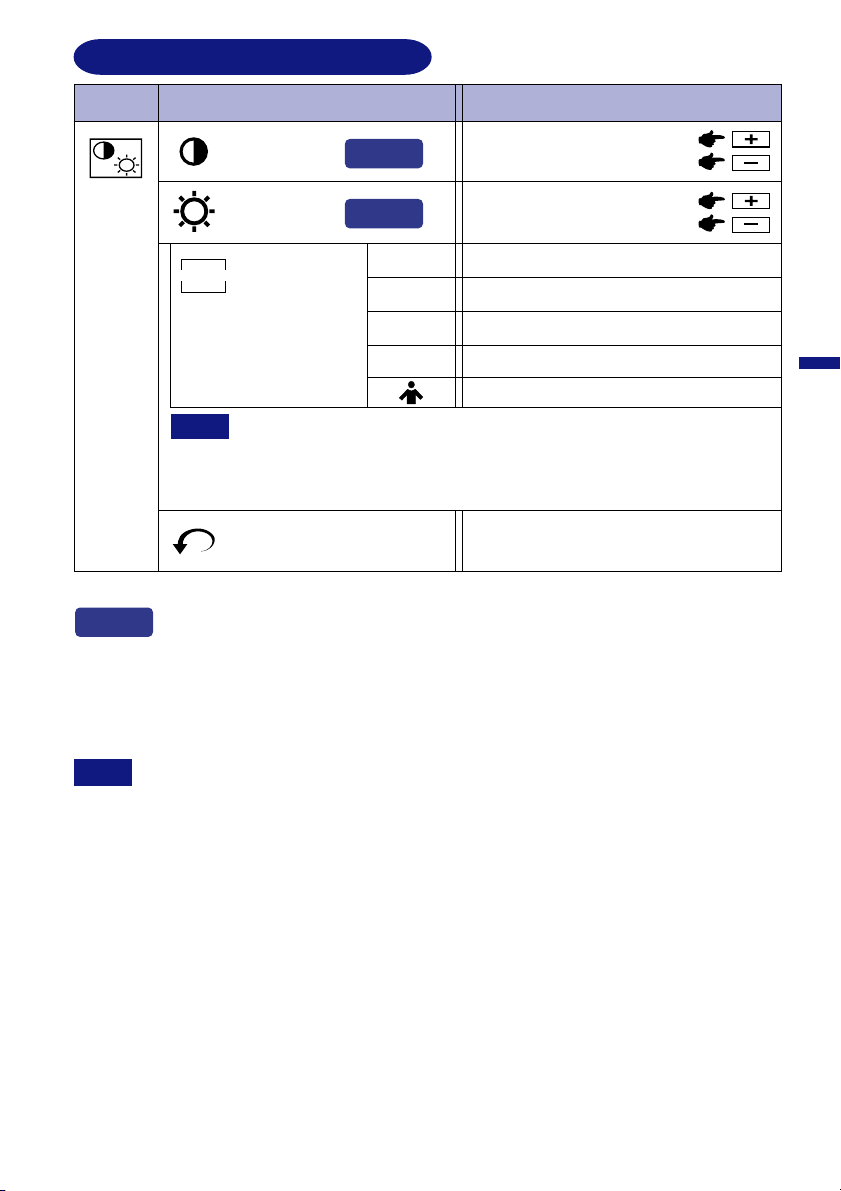

ADJUSTMENT MENU CONTENTS

Main Menu Sub-Menu

Contrast

Color

Control

Brightness

COLOR

NOTE

Color Temp.

n sRGB is an international standard which defines and unifies the difference

of color appearance between equipment.

n You can not adjust the Contrast, Brightness and OPQ during sRGB mode

because those settings are locked.

Return to Menu

Direct

Problem / Option Button to Press

Too dull Too intense

Too dark Too bright

Color 1: 9300K

Color 2: 6500K

Color 3: 5000K

sRGB

User color: Red / Blue

Return to Main Menu.

Direct

You can skip the Menu pages and display an adjustment scale directly by using the following button operations.

l Contrast: Press the +/– Buttons when the Menu is not displayed. l Brightness: Press the +/– Buttons and then the Menu Button continuously when the

Menu is not displayed.

NOTE

SWITCHING CONTRAST / BRIGHTNESS ADJUSTMENT

To switch between Contrast and Brightness adjustments, press the Menu Button within 2 seconds after pressing the +/– Buttons during the direct adjustments above.

The On Screen Display disappears approx. 3 seconds after you stop pressing the

buttons while performing the direct adjustment, irrespective of OSD Off Timer setting. (See page 12 for OSD Off Timer.)

ENGLISH

OPERATING THE MONITOR 9

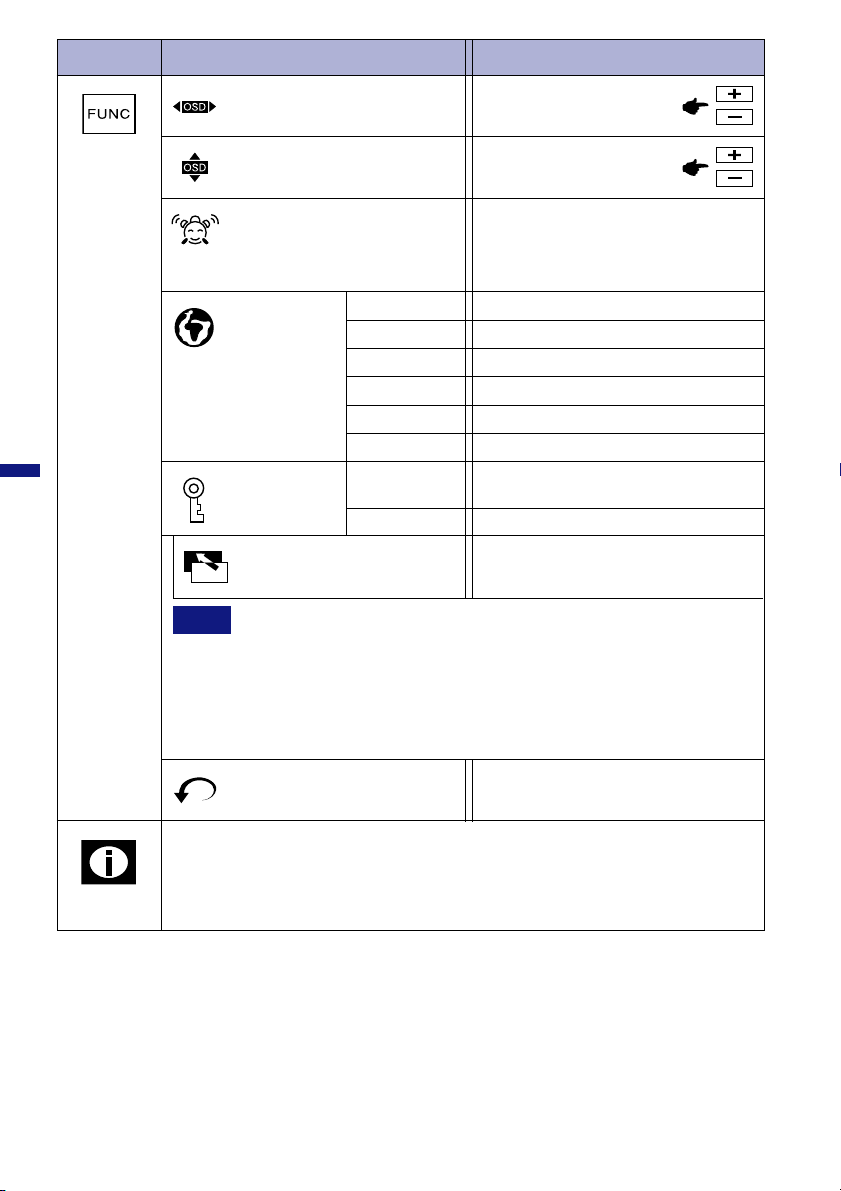

Main Menu Sub-Menu

Problem / Option Button to Press

Screen

Control

ENGLISH

Shape

Zoom

H-Size

H-Position

V-Size

V-Position

Too small Too large

Too far to the left Too far to the right

Too small Too large

Too low Too high

Return to Menu Return to Main Menu.

Pin-Cushion

Trapezoid

Parallelogram

Pin-Balance

To correct distortion

Tilt To correct tilt

Return to Menu

10 OPERATING THE MONITOR

Return to Main Menu.

Main Menu Sub-Menu

Problem / Option Button to Press


Quality

H-Moire

V-Moire*

NOTE

Moiré is the result of interference between the phosphor layout and the

To correct vertical wavy lines

To correct horizontal wavy lines

video signal. By changing the horizontal and vertical size, the moiré can be reduced. You may find the moiré more noticeable depending on the Desktop Pattern you select. In this case, change the desktop pattern. If moiré is still noticeable, use this function to reduce the effect. The picture may shake if extreme moiré correction is performed.

H-Convergence*

OPQ*

Off

Degauss

NOTE

Degauss should not be

repeated continuously.

Wait at least 30 minutes between degaussing operations. While degaussing, the picture shakes and a

low sound

To correct misconvergence for vertical lines

To get the optimum picture quality when displaying DVD or other moving pictures

To turn OFF the OPQ function

Every time the monitor is switched on, the monitor is automatically degaussed. But occasionally the colors change when moving or swiveling the monitor. In this case, first try the “Tilt” adjustment. If the problem persists, select Degauss.

occurs but this does not indicate a

problem, it is normal.

ENGLISH

Return to Menu Return to Main Menu.

*1 Only available on HF703UT. *2 Only available on HM703UT.

NOTE

OPERATING THE MONITOR 11

Main Menu Sub-Menu

Problem / Option Button to Press

Function

ENGLISH

OSD H-Position

OSD V-Position

OSD Off Timer

Language

Lockout

Reset

NOTE

To move the OSD to the left / center / right

To move the OSD to the top / center / bottom

3 5 15 30 45 sec You can set the OSD display time to any

one of the above 5 settings. English Deutsch Francais Nederlands Svenska Japanese

English

German

French

Dutch

Swedish

Japanese

All adjustment items except this function

are locked out. Of f Lockout is canceled.

Factory-preset data is restored.

Performing this operation resets any adjustment data made by the user to the factory-preset frequencies. The following settings made by the user for signals other than the factory-preset timings remain unchanged. H-Size V-Size Pin-Cushion H-Position V-Position Trapezoid

Return to Menu

The model name, the current horizontal scan frequency and vertical refresh rate is displayed.

Information

12 OPERATING THE MONITOR

Return to Main Menu.

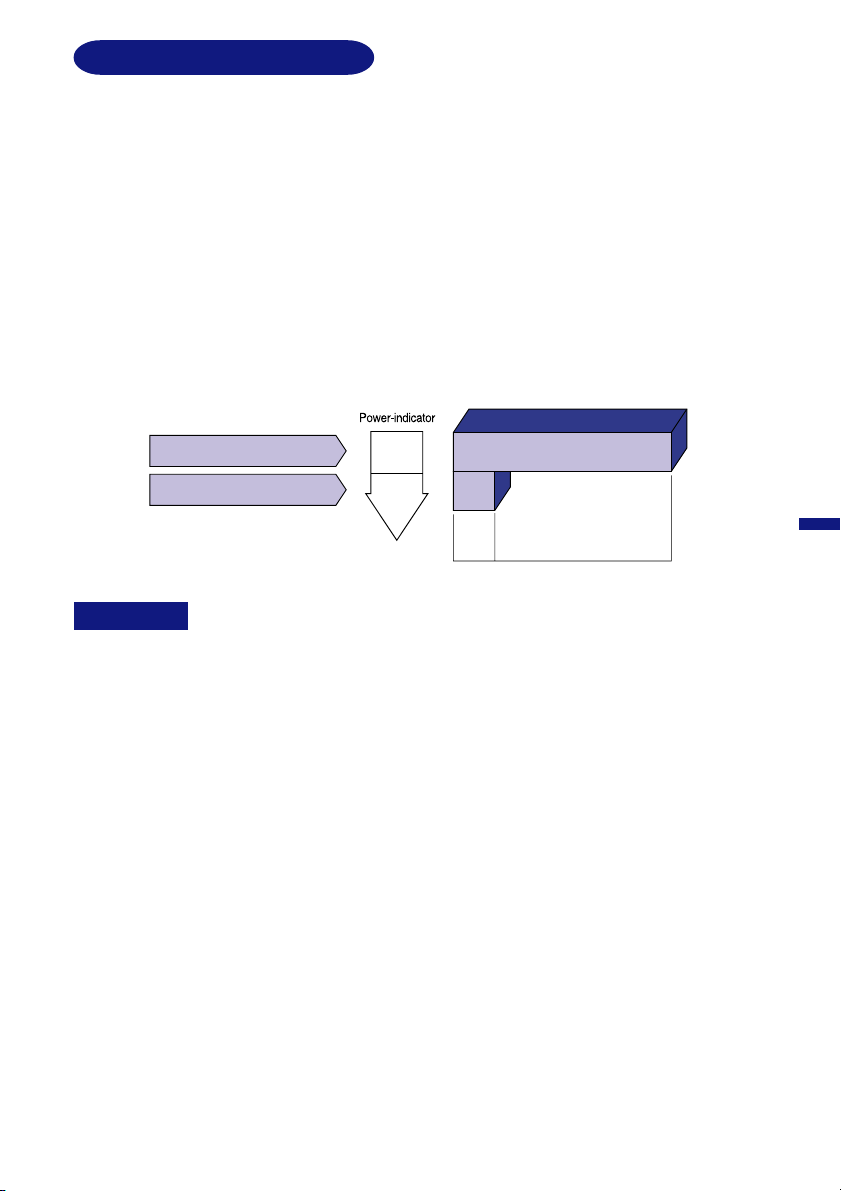

POWER MANAGEMENT FEATURE

The power management feature of this product complies with every power saving requirement of ENERGY STA R® and VESA DPMS. When activated, it automatically reduces unnecessary power consumption of the monitor when your computer is not in use. To use the feature, the monitor needs to be connected to a VESA DPMS compliant computer. There is a power management step the monitor takes as described below. The power management function, including any timer settings is configured by the operating system. Check your operating system manual for information on how this can be configured.

Power Management Mode

When the H-sync signal / V-sync signal / H and V sync signals from the computer are off, the monitor enters into Power Management Mode which reduces the power consumption to less than 5W. The screen becomes dark, and the power indicator turns to orange. From Power Management Mode, the image reappears in 10 seconds when either the keyboard or the mouse are touched again.

Power Indicator

ENGLISH

NOTE

NORMAL MODE

POWER MANAGEMENT MODE

Even when using the power management mode, the monitor consumes electricity. Turn

Green

Orange

POWER CONSUMPTION

0 5 W 100%

off the Power Switch whenever the monitor is not used, during the night and weekends, to avoid unnecessary power consumption. It is possible that the video signal from the computer may be on while the H or V sync signal

is missing. In this instance, the POWER MANAGEMENT feature may not work properly.

OPERATING THE MONITOR 13

SELF-DIAGNOSIS FUNCTION

The monitor has a self-diagnosis function. The monitor diagnoses itself automatically when the picture does not appear and the power indicator is green or orange because of the failure of computer or monitor.

Procedure

A Disconnect the signal cable of the computer or turn OFF the computer. B Turn ON the monitor.

Diagnosis

A A full white picture is displayed:

ENGLISH

The monitor is working normally. Check the computer.

B A full white picture is not displayed:

The monitor may be damaged. Contact your dealer or iiyama service center.

14 OPERATING THE MONITOR

TROUBLE SHOOTING

If the monitor fails to operate correctly, please follow the steps below for a possible solution.

Perform the adjustments described in OPERATING THE MONITOR, depending on the problem you have.

2. Consult the following charts if you cannot find an appropriate adjustment item in OPERATING THE MONITOR or if the problem persists.

If you are experiencing a problem which is not described below or you cannot correct the problem, discontinue using the monitor and contact your dealer or iiyama service center for further assistance.

Problem Check

The picture does

not appear.

ENGLISH

(Power indicator does not light up.)

(Power indicator is green.)

(Power indicator is orange.)

The screen is not

synchronized.

The screen

position is not in the center.

The screen is

too bright or too dark.

The Power Cable is firmly seated in the socket.

The Power Switch is turned ON.

The AC socket is live. Please check with another piece of equipment.

See page 14 for SELF-DIAGNOSIS FUNCTION.

If the blank screen saver is in active mode, touch the keyboard or the mouse. Increase the Contrast and/or Brightness.

o o

The computer is ON.

The Signal Cable is properly connected. The signal timing of the computer is within the specification of the monitor.

See page 14 for SELF-DIAGNOSIS FUNCTION.

If the monitor is in power management mode, touch the keyboard or the

mouse. The computer is ON.

The Signal Cable is properly connected.

The signal timing of the computer is within the specification of the monitor.

The Signal Cable is properly connected.

The signal timing of the computer is within the specification of the monitor.

The video output level of the computer is within the specification of the

monitor.

The signal timing of the computer is within the specification of the monitor.

The video output level of the computer is within the specification of the

monitor. The screen may be too bright due to the video output level difference of the computer. In this case, adjust the Contrast.

The screen is

shaking.

Check if there are any sources of strong magnetic fields such as TV, speakers, etc. nearby. If yes, remove them from the area of the monitor or change the position/ direction of the monitor to avoid magnetic field interference.

The power voltage is within the specification of the monitor.

The signal timing of the computer is within the specification of the monitor.

Moiré correction is working properly.

TROUBLE SHOOTING 15

Normal phenomenon on ‘Diamondtron M2-CRT’ monitors

HM703UT

ENGLISH

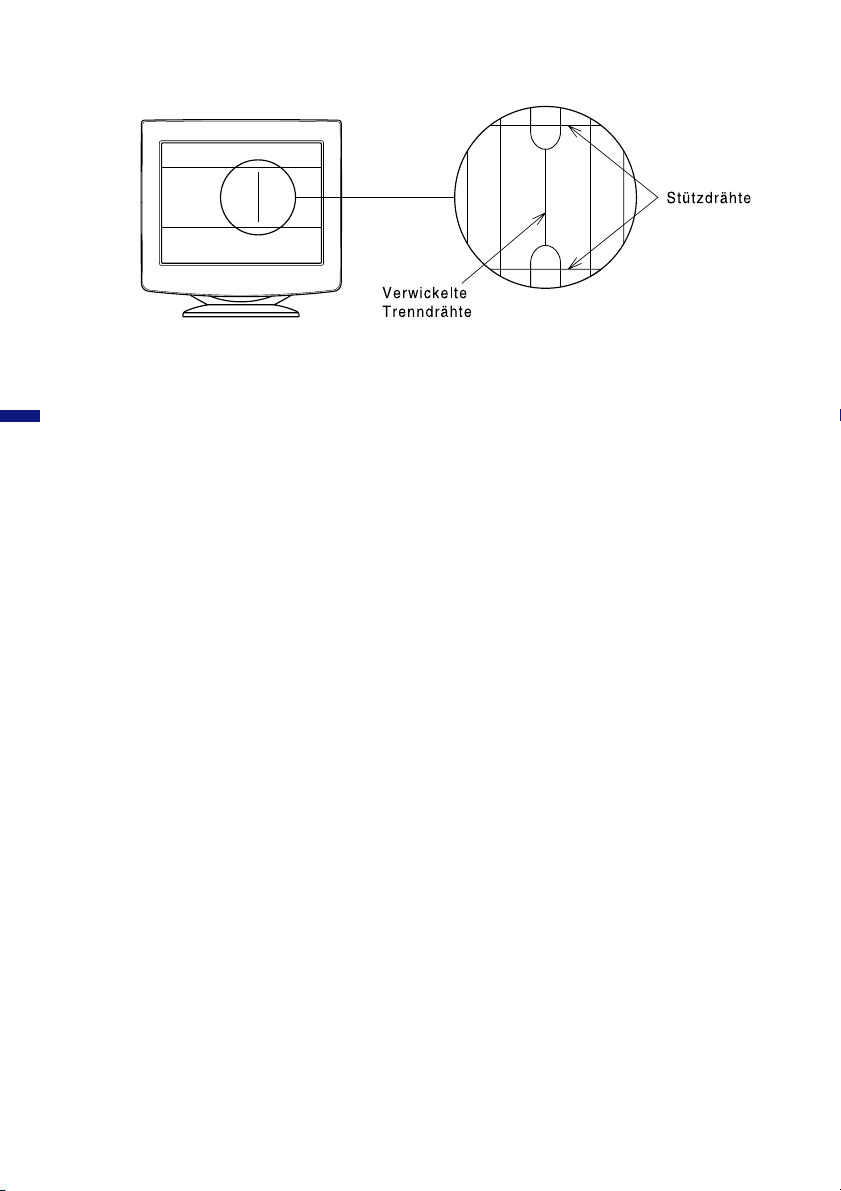

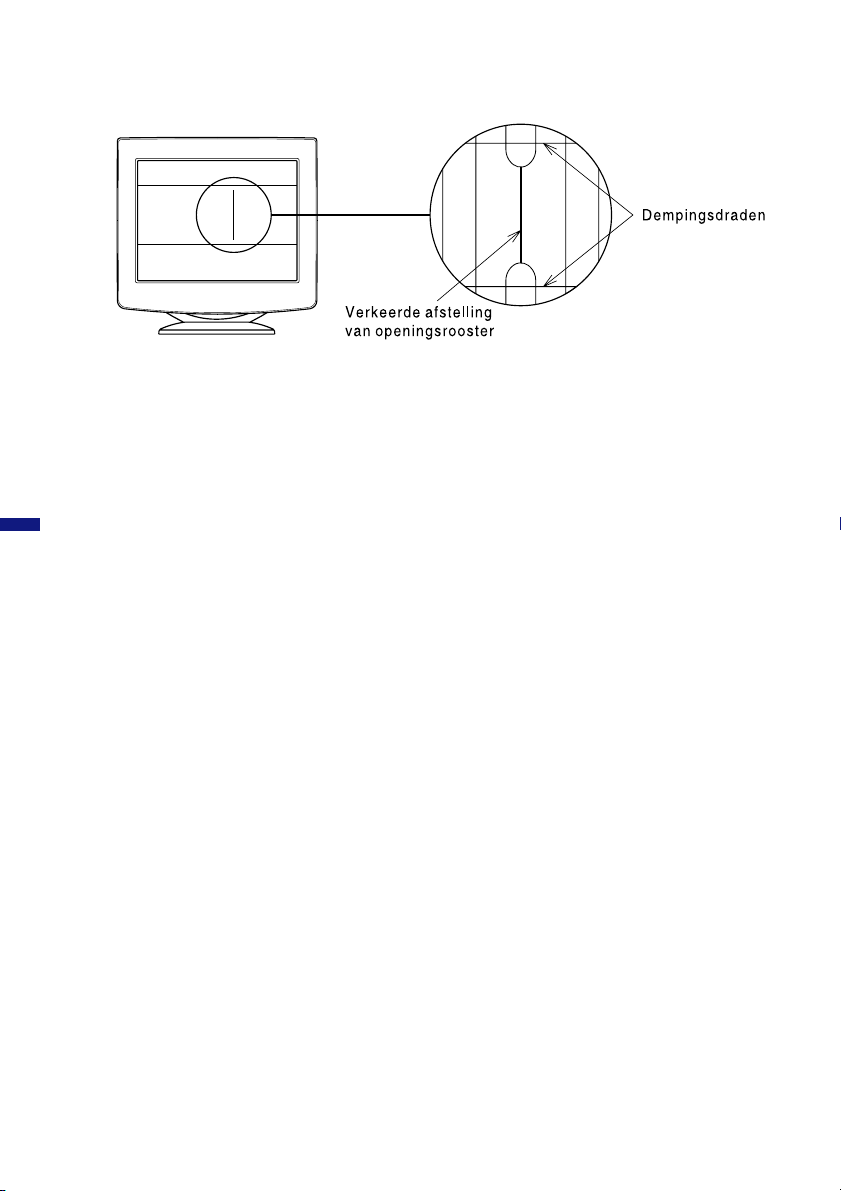

Misalignment of Aperture Grille

Due to the nature of the Diamondtron M2-CRT, in rare cases, a misalignment of the aperture grille may happen by the shock or vibration caused during transportation. If a black vertical line appears on the screen, apply a light shock to the side of the monitor with your hand. If the problem persists, follow the procedure below.

Display a full white picture and inspect the problem area.

Display a high-white picture that covers the problem area to shoot a strong electron beam. Leave

it for a while, until the problem disappears.

Damper Wires

The two faint horizontal lines that may be visible on the screen are actually the shadows of steel wires called

reasons.

16 TROUBLE SHOOTING

Damper Wires. All Diamondtron M2-CRT based monitors have these wires for structural

APPENDIX

SPECIFICATIONS: HM703UT

CRT

Sync Frequency

Video Bandwidth

Input Connector

Plug & Play Input Sync Signal

Input Video Signal

Number of Signal Storage

Standard Screen Size

Power Source Power Consumption

Dimensions, Net Weight

Tilt-Swivel Angle

Environmental Considerations

Approvals

17" (16.0" / 41cm viewable), Aperture Grille pitch: 0.25mm, Diamondtron M2-CRT, 90 degree deflection, Short persistence phosphor, Anti-reflection & Anti-static coating

Horizontal: 30.0-96.0kHz, Vertical: 50-160Hz

160MHz dot clock

1024 × 768 at 85HzRecommended Resolution D-Sub mini 15pin × 2

VESA DDC1/2B™ Separate sync: TTL, Positive or Negative Analog: 0.7Vp-p (Standard), 75Ω, Positive

Factory-presets: User defined settings:

310mm W × 232.5mm H / 12.2" W × 9.2" H

100-240VAC, 50/60Hz, 2.5A 110W maximum in normal use Power management mode: 5W maximum

408 × 420 × 430mm / 16.1 × 16.5 × 16.9" (W × H × D), 16.5kg / 36.4lbs

Right / Left: 90 degrees each, Up: 10 degrees, Forward: 5 degrees

Operating: Temperature

Humidity

Storage: Temperature -20 to 60°C / -4 to 140°F

Humidity

TCO ’99, MPR 2, CE, TÜV-GS, PTB, FCC-B, UL, CSA, DHHS, Department of Health (Canada)

10 20 maximum

0 to 35°C / 32 to 95°F

10 to 80% (no condensation)

5 to 90% (no condensation)

ENGLISH

408mm/16.1" 326mm/12.8"

244mm/9.6"

420mm/16.5"

369mm/14.5"

430mm/16.9"

APPENDIX 17

SPECIFICATIONS: HF703UT

CRT

Sync Frequency

Video Bandwidth

Recommended Resolution Input Connector

Plug & Play

Input Sync Signal

ENGLISH

Input Video Signal

Number of Signal Storage

Standard Screen Size

Power Source Power Consumption

Dimensions, Net Weight

Tilt-Swivel Angle Environmental

Considerations

Approvals

17" (16.0" / 40cm viewable), Dot pitch 0.25mm (Horizontal: 0.21mm), Flat square tube, 90 degree deflection, Short persistence phosphor, Anti-reflection & Anti-static coating

Horizontal: 30.0-96.0kHz, Vertical: 50-160Hz

160MHz dot clock

1024 × 768 at 85Hz D-Sub mini 15pin × 2

VESA DDC1/2B™

Separate sync: TTL, Positive or Negative Analog: 0.7Vp-p (Standard), 75Ω, Positive

Factory-presets: User defined settings:

10 20 maximum

310mm W × 232.5mm H / 12.2" W × 9.2" H

100-240VAC, 50/60Hz, 2.5A 100W maximum in normal use Power management mode: 5W maximum

408 × 420 × 430mm / 16.1 × 16.5 × 16.9" (W × H × D), 16kg / 35.3lbs

Right / Left: 90 degrees each, Up: 10 degrees, Forward: 5 degrees

Operating: Temperature

Humidity

0 to 35°C / 32 to 95°F

10 to 80% (no condensation)

Storage: Temperature -20 to 60°C / -4 to 140°F

Humidity

5 to 90% (no condensation)

TCO ’99, MPR 2, CE, TÜV-GS, PTB, FCC-B, UL, CSA, DHHS, Department of Health (Canada)

18 APPENDIX

408mm/16.1" 326mm/12.8"

244mm/9.6"

420mm/16.5"

369mm/14.5"

430mm/16.9"

PRESET MODES

The following chart indicates the Factory Preset Modes.

Resolution

IBM

VGA

VESA

NOTE

Additional adjustments may be required to the factory-presets, because the signal timings vary depending on the type of graphics board you use.

720×400 640×480 640×480 640×480

800×600

800×600 1024×768 1024×768

1280×1024

Horizontal

Frequency

31.33kHz 70.0Hz Negative

31.47kHz Negative

37.50kHz 75.0Hz Negative

43.27kHz

46.88kHz

60.02kHz 75.0Hz Positive

68.68kHz Positive

91.15kHz Positive

Vertical

Frequency

59.9Hz

85.0Hz

75.0Hz Positive

85.0Hz

Negative

CONNECTOR PIN ASSIGNMENT

D-Sub mini 15pin Connector

1 2 3 4 5 6 7 8

Input Signal Red video Green video Blue video Ground Ground Red video ground Green video ground Blue video ground

Ground

Data line (SDA) * H-Sync

V-Sync

14 15

Clock line (SCL) *

* Compliant to VESA DDC.

Sync Polarity

Positive Negative Negative Negative

Positive

PositivePositive85.1Hz53.67kHz

Positive

Positive1280×1024 79.98kHz Positive75.0Hz

Positive

Input Signal

ENGLISH

APPENDIX 19

BEDIENUNGSANLEITUNG

HM703UT

HF703UT

INHALTSÜBERSICHT

FÜR IHRE SICHERHEIT........................................................

SICHERHEITSHINWEISE.............................................

KUNDENDIENST.........................................................

REINIGUNGSHINWEISE ..............................................

VOR DER INBETRIEBNAHME............................................

LEISTUNGSMERKMALE ............................................

ZUBEHÖR ...................................................................

FÜR WINDOWS 95/98/ME/2000 BENUTZER..............

INSTALLATION DES MONITORFUSSES.......................

BEDIENUNGSELEMENTE............................................

ANSCHLUSSHINWEISE.............................................

INBETRIEBNAHME.............................................................

VERFÜGBARE EINSTELLPARAMETER

POWER MANAGEMENT.............................................

SELBSTDIAGNOSE FUNKTION....................................

FEHLERSUCHE ...................................................................

ANHANG...............................................................................

SPEZIFIKATIONEN: HM703UT.....................................

SPEZIFIKATIONEN: HF703UT.....................................

VOREINSTELLUNGEN...............................................

STECKERBELEGUNG.................................................

......................

DEUTSCH

1 1 3 3

4 4 4 4 5 6 7

8 9

13 14

17 17 18 19 19

Wir gratulieren Ihnen zu Ihrer Entscheidung für den iiyama Vision Master und bedanken uns für das Vertrauen, das Sie uns entgegenbringen. Damit Ihre Arbeit nicht durch Fehleinstellungen getrübt wird, bitten wir Sie, sich einige Minuten Zeit zu nehmen und dieses Handbuch durchzulesen, bevor Sie Ihren neuen Vision Master das erste Mal in Betrieb nehmen. Bitte bewahren Sie diese Anleitung zum späteren Nachschlagen sorgfältig auf.

ERKLÄRUNG DER CE-KONFORMITÄT

Dieser Farbmonitor entspricht den Anforderungen der EG Richtlinien 89/336/EWG, “EMV Richtlinie” und 73/23/EWG, “Niederspannungsrichtlinie”, ergänzt durch die Richtlinie 93/68/EWG. Die Anforderungen zur Störfestigkeit werden eingehalten bei einer Benutzung im Wohnbereich, in Geschäfts- und Gewerbebereichen sowie in Kleinbetrieben, sowohl innerhalb als auch ausserhalb der Gebäude. Alle Einsatzorte sind dadurch gekennzeichnet, dass sie direkt an die öffentliche NiederspannungsStromversorgung angeschlossen sind.

INDEX

ANSCHLUSSHINWEISE .................................7

DEUTSCH

BEDIENUNGSELEMENTE ............................6

Diamondtron M2-CRT ..............................................16

Entmagnetisierung .............................................11

Farbtemperatur .................................................9

FEHLERSUCHE ............................................15

FÜR WINDOWS 95/98/ME/2000 BENUTZER ............4

Helligkeit ...........................................................9

H-Grösse ..........................................................10

H-Konvergenz .......................................................11

H-Moirée ............................................................11

H-Position .......................................................10

INBETRIEBNAHME ............................................8

Information ...........................................................12

INSTALLATION DES MONITORFUSSES ..................5

Kissen Balance ......................................................10

Kissenverzerrung ............................................10

Kontrast .............................................................9

KUNDENDIENST ................................................3

LEISTUNGSMERKMALE ...................................4

Neigung ...............................................................10

OPQ ...............................................................3,8,11

OSD H/V-Position .................................................12

OSD Off Timer ......................................................12

Parallelogramm ..................................................10

POWER MANAGEMENT .....................................13

REINIGUNGSHINWEISE ...................................3

SELBSTDIAGNOSE FUNKTION..............................14

SICHERHEITSHINWEISE .................................1

Sperrfunktion ........................................................12

SPEZIFIKATIONEN........................................17,18

Sprache .............................................................12

sRGB ....................................................................9

STECKERBELEGUNG .....................................19

Trapez ..................................................................10

VERFÜGBARE EINSTELLPARAMETER ..........9

V-Grösse ..........................................................10

V-Moirée ............................................................11

VOREINSTELLUNGEN ....................................19

V-Position ...........................................................10

Zoom ..................................................................10

ZUBEHÖR ..........................................................4

Zurück-setzen .......................................................12

n Änderungsrechte vorbehalten. n Alle verwendeten Handelsnamen und -marken sind Eigentum der jeweiligen Besitzer. n Als ENERGY STAR® - Partner hat iiyama sichergestellt, dass dieses Produkt den ENERGY STAR® - Bestimmungen

für effiziente Energienutzung entspricht.

FÜR IHRE SICHERHEIT

SICHERHEITSHINWEISE

ACHTUNG

BEI GEFAHR ABSCHALTEN

Sollten Sie irgendwelche unnormalen Phänomene wie Rauch, Geräusche oder Gerüche bemerken, schalten Sie sofort den Monitor aus und trennen Sie den Netzstecker vom Gerät. Benachrichtigen Sie dann bitte Ihren Fachhändler oder das iiyama Customer-Care-Center. Fortgesetzter Bertrieb kann gefährlich sein und zu einem Brand oder zu Stromschlägen führen.

GEHÄUSE NIEMALS ÖFFNEN

Im Innern des Gerätes sind hochspannungführende Teile frei zugänglich. Bei Entfernung des Gehäuses setzen Sie sich der Gefahr aus, einen Brand auszulösen oder einen Stromschlag zu erleiden.

KEINE FREMDGEGENSTÄNDE IN DAS GERÄT STECKEN

Bitte führen Sie keine festen Gegenstände oder flüssigen Materialien in den Monitor ein. Im Falle eines Unfalls schalten Sie bitte Ihren Monitor sofort ab und trennen Sie den Netzstecker vom Gerät. Benachrichtigen Sie dann bitte Ihren Fachhändler oder das iiyama Customer-Care-Center. Sollte sich ein Gegenstand im Innern des Monitors befinden, kann das zu einem Brand, Kurzschlüssen oder anderen Beschädigungen führen.

STELLEN SIE DEN MONITOR AUF EINE SICHERE UND STABILE UNTERLAGE

Sollten Sie den Monitor fallen lassen, besteht Verletzungsgefahr.

BENUTZEN SIE DEN MONITOR NICHT IN DER NÄHE VON WASSER

Benutzen Sie den Monitor nicht an einer spritzwassergefährdeten Stelle. Sollte Wasser in den Monitor gelangen, kann dies zu Brandgefahr oder Stromschlägen führen.

BEACHTEN SIE DIE RICHTIGE BETRIEBSSPANNUNG

Achten Sie auf die Einhaltung der spezifizierten Spannungswerte. Die Benutzung einer falschen Stromspannung kann zu Fehlfunktionen, Brandgefahr oder Stromschlägen führen.

KABEL SCHÜTZEN

Schützen Sie Ihre Kabel vor mechanischer Belastung (Quetschung, Zug). Beschädigte Kabel führen zu Brandgefahr oder Kurzschlüssen.

WIDRIGE WETTERBEDINGUNGEN

Es empfielt sich, den Monitor nicht während heftiger Gewitter zu benützen, da es durch Spannungsschwankungen zu Fehlfunktionen kommen kann. Um Stromschläge zu vermeiden, ist es ratsam, während solch widriger Witterungsbedingungen das Stromkabel nicht zu berühren.

DEUTSCH

VORSICHT

UMGEBUNGSBEDINGUNGEN

Installieren Sie den Monitor nicht in Umgebungsbedingungen, wo es rapide Temperaturschwankungen, hohe Luftfeuchtigkeit oder stark staubige Luft gibt, da es sonst zu Brandgefahr, Kurzschlüssen oder anderen Beschädigungen kommen kann. Vermeiden Sie es ebenfalls, den Monitor so aufzustellen, dass er direkter Sonneneinstrahlung oder einer anderen Lichtquelle ausgesetzt wird.

STELLEN SIE DEN MONITOR NICHT AUF EINE WACKLIGE UNTERLAGE

Der Monitor könnte herunterfallen und jemanden verletzen. Bitte legen Sie ebenfalls keine schweren Gegenstände auf den Monitor und achten Sie darauf, dass die Kabel so verlegt sind, dass niemand darüber stolpern kann und sich dabei verletzt.

FÜR IHRE SICHERHEIT 1

VORSICHT

BELÜFTUNG SICHERSTELLEN

Die Lüftungsschlitze sollen für ausreichende Belüftung sorgen. Achten Sie darauf, dass Sie die Belüftungsschlitze des Monitors nicht verdecken, da ansonsten Brandgefahr besteht. Um ausreichende Belüftung zu gewährleisten, lassen Sie bitte mindestens 10 cm Platz zwischen Monitor und Wand. Entfernen Sie auf keinen Fall den Kipp-/Schwenkfuss. Sie würden alle Lüftungsschlitze im Geräteboden blockieren und den Monitor überhitzen. Die Installation des Monitors auf dem Rücken, seitlich oder auf dem Kopf liegend kann zu Beschädigungen führen. Achten Sie darauf, dass Sie den Monitor auf eine feste Unterlage stellen.

ENTFERNEN SIE DIE KABEL, BEVOR SIE DEN MONITOR TRANSPORTIEREN

Wenn Sie den Monitor transportieren wollen, schalten Sie ihn ab und lösen Sie das Strom- und VGAKabel vom Monitor. Wenn Sie die Kabel nicht entfernen, könnte dies zu Brandgefahr oder Kurzschlüssen führen. Es ist ratsam, den Monitor grundsätzlich von zwei Personen tragen zu lassen.

DEUTSCH

TRENNEN SIE DEN MONITOR VOM STROMNETZ

Sollten Sie den Monitor über langere Zeit nicht benutzen, raten wir das Gerät vom Stromnetz zu trennen, um Unfallgefahren zu vermeiden.

AUS- UND EINSTECKEN

Nehmen Sie beim Aus- und Einstecken immer den Stecker in die Hand. Ziehen Sie niemals an der Stromleitung, sondern immer am Stecker, ansonsten könnte dies zu Brandgefahr oder Stromschlägen führen.

BERÜHREN SIE DEN STECKER NICHT MIT FEUCHTEN HÄNDEN

Ausstecken des Monitors mit nassen Händen kann zu einem Stromschlag führen.

LEGEN SIE KEINE DISKETTEN IN DIE NÄHE DES MONITORS

Durch das kurzzeitig sehr starke Magnetfeld der Degausspule können gespeicherte Daten von magnetischen Datenträgern, die sich in unmittelbarer Nähe des Monitors befinden, gelöscht werden.

WENN SIE DEN MONITOR AUF IHREN COMPUTER STELLEN MÖCHTEN

vergewissern Sie sich, dass Ihr Computer stabil genug ist um das Gewicht des Monitors zu tragen, ansonsten könnte dies zu Beschädigungen an Ihrem Computer führen.

SONSTIGES

ERGONOMISCHE HINWEISE

Um eine Ermüdung der Augen auszuschliessen, sollten Sie den Monitor nicht vor einem grellen Hintergrund oder in einem dunklen Raum benutzen. Um optimalen Sehkomfort zu gewährleisten, sollte die Oberkante des Monitors knapp unterhalb Ihrer Augenhöhe liegen und der Abstand zwischen Augen und Monitor 40-60 cm betragen. Wenn Sie den Monitor länger benutzen, sollten Sie mindestens 10 Minuten pro Stunde nicht in den Monitor schauen, um eine Überanstrengung der Augen zu vermeiden.

MAGNETFELDBEEINFLUSSUNG

Stellen Sie den Monitor nicht in die Nähe starker Magnetfelder, z.B. Lautsprecher oder Leuchtstofflampen. Durch andere Geräte könnte die Darstellung des Monitors beeinträchtigt werden, auch eine Geräuschentwicklung ist nicht auszuschliessen.

2 FÜR IHRE SICHERHEIT

SONSTIGES

Nur bei HM703UT verfügbar

BITTE BEACHTEN SIE DIE HINWEISE FÜR DIE BENUTZUNG DER OPQ FUNKTION

(=Optimierung der Bildqualität)

Bei aktivierter OPQ Funktion kann es aufgrund der Eigenschaften der Diamondtron M2-CRT zu einer verminderten Konvergenz sowie zu Geometrieproblemen kommen. Sollten Sie zu lange helle, sich nicht bewegende Bilder anzeigen, kann dies zum Einbrennen des Phosphors bzw. zu einem flackernden Bild führen. Bitte schalten Sie die OPQ Funktion ab falls Sie sich nicht bewegende Bilder anschauen (z. B. OfficeAnwendungen)

OPTIMALE BILDQUALITÄT BEI AKTIVIERTER OPQ FUNKTION

1. OPQ Funktion: Ein n Bewegte Bilder (DVD / TV)

2. OPQ Funktion: Aus

n Office Anwendungen n Texte und textähnliche Darstellungen

ACHTUNG

Schalten Sie die OPQ Funktion ab, falls Sie eine der unter Punkt 2 beschriebenen

OPQ Function

Enable

OPQ Function

Disable

[On screen display]

Anwendungen benutzen. Ihre Augen unterliegen ansonsten einer unnötigen Belastung und ermüden schneller.

KUNDENDIENST

ANMERKUNG

Sollten Sie den Monitor für eine Service-Reparatur versenden müssen und Sie verfügen nicht mehr über die Originalverpackung, so wenden Sie sich bitte an lhren Fachhändler, der lhnen bei der Beschaffung einer Ersatz-Verpackung behilflich sein wird.

DEUTSCH

CLEANING

REINIGUNGSHINWEISE

WARNING

ACHTUNG

Ziehen Sie aus Sicherheitsgründen immer den Netzstecker, bevor Sie den Monitor

reinigen.

VORSICHT

Sollten während der Reinigung flüssige oder feste Materialien in den Monitor

gelangt sein, schalten Sie bitte Ihren Monitor sofort ab und ziehen Sie den Netzstecker ab. Benachrichtigen Sie dann bitte Ihren Fachhändler.

Die Bildröhre ist durch eine Anti-Reflektions- und Anti-Statik-Beschichtung

ANMERKUNG

geschützt. Bitte beachten Sie, dass die Beschichtung durch Reiben und Kratzen mit einem harten Gegenstand beschädigt wird. Damit die Bildschirmbeschichtung nicht zerkratzt wird, reinigen Sie die Oberfläche

nie mit scharfen Werkzeugen oder aggressiven Putzmitteln wie

Verdünnung Benzin Scheuermittel

Sprühreiniger Wachs saure oder alkalische Lösungen

GEHÄUSE Flecken können mit einem feuchten, weichen Tuch entfernt werden. Zum Anfeuchten

nehmen Sie eine schwache Spülmittellösung.

BILDRÖHRE

Es empfiehlt sich, Flecken, wie sie durch Fingerabdrücke auftreten können, nur mit einem weichen Tuch von der Bildröhre zu entfernen.

FÜR IHRE SICHERHEIT 3

VOR DER INBETRIEBNAHME

LEISTUNGSMERKMALE

HM703UT: Hohe HelligkeitK

Scharfes, klares Bild für Windows® und Macintosh

Unterstützt Auflösungen bis zu 1600×1200

Unterstützt Bildwiederholfrequenzen bis zu 89Hz bei 1280×1024K

Windows® 95/98/Me/2000 Plug & Play kompatibel

sRGB, Internationaler StandardK

Power Management Funktion (E Kompaktes, platzsparendes Design

DEUTSCH

Ergonomisches Design: strahlungsarm nach TCO ’99 und MPR 2

NERGY STA R

ZUBEHÖR

Folgendes Zubehör sollte mit Ihrem Monitor mitgeliefert werden:

Stromkabel

Signalkabel MB30 (Für D-Sub Anschluss)n

Monitorfuss

Bedienungsanleitung

und VESA DPMS Compliant)

FÜR WINDOWS 95/98/ME/2000 BENUTZER

Windows 95/98/Me/2000 Treiber und ICM-Profile für iiyama Monitore finden sie im Internet unter:

http://www.iiyama.de

ANMERKUNG

4 VOR DER INBETRIEBNAHME

Nähere Informationen über den Monitortreiber, Beschaffung und Installation finden

Sie auf der oben angegebenen Internetseite.

INSTALLATION DES MONITORFUSSES

Verwenden Sie nur den mitgelieferten Monitorfuss, installieren Sie diesen bevor sie das Gerät in Betrieb nehmen.

VORSICHT

Stellen Sie sicher, dass der Monitor ausgeschalten ist.

Drehen Sie den Monitor vorsichtig auf seine Seite oder auf den Kopf.

Finden Sie die Löcher vorne unten am Monitor.

Setzen Sie die Pinne auf dem Monitorfuss in diese Löcher. Drücken Sie den Monitorfuss nach

vorne, bis er einrastet. Zum Entfernen des Monitorfusses halten Sie ihn am Boden fest und drücken ihn dann heraus.

Installieren sie den Monitorfuss auf einer sicheren und stabilen Unterlage. Sollten

Sie den Monitor fallen lassen, besteht Verletzungsgefahr oder er könnte beschädigt werden. Setzten sie den Monitor keinen grösseren Stössen aus, er könnte beschädigt werden.

Entfernen sie das Strom- und D-Sub-Kabel, ansonsten könnte dies zu Stromschlägen

führen.

DEUTSCH

VOR DER INBETRIEBNAHME 5

BEDIENUNGSELEMENTE



DEUTSCH



 



Betriebszustandsanzeige

Hauptschalter

B C + Taste D – Taste

Menütaste

Signalwahl - Schalter (VIDEO 1/2)

Sind beide Signaleingänge mit einer aktiven Datenquelle verbunden, können Sie den Eingang durch Drücken der Taste VIDEO IN 1 / 2 umschalten. Um versehentliches Umschalten zu vermeiden, müssen Sie die Taste 1 bis 2 Sekunden gedrückt halten.

G D-Sub mini 15pin Anschluss (VIDEO IN 1)

D-Sub mini 15pin Anschluss (VIDEO IN 2)

Stromversorgung (AC IN)

6 VOR DER INBETRIEBNAHME

ANSCHLUSSHINWEISE

Stellen Sie vor dem Einstecken sicher, dass Monitor und Computer ausgeschaltet sind.

Verbinden Sie Monitor und Computer mittels des mitgelieferten Signalkabels siehe Seite 19

STECKERBELEGUNG.

Schliessen Sie zuerst das Stromkabel am Monitor an und schalten Sie dann den Monitor an.

ACHTUNG

Die Art des Signalkabels hängt von der Art des angeschlossenen Computers ab.

Ein falsches Kabel kann sowohl den Monitor als auch den Computer zerstören. Mit dem Monitor wird ein Standard-15-Pin D-Sub-Kabel mitgeliefert. Wenn Sie ein spezielles Kabel benötigen, wenden Sie sich bitte an Ihren Fachhändler.

Zum Anschluss an einen Macintosh-Computer könnte ein Adapter nötig sein.

Bitte wenden Sie sich, in diesem Fall an Ihren lokalen Fachhähdler.

Stellen Sie sicher, dass das Signalkabel an beiden Enden festgeschraubt ist.

DEUTSCH

VOR DER INBETRIEBNAHME 7

INBETRIEBNAHME

Der iiyama Vision Master ist werksseitig entsprechend der Tabelle auf Seite 19 voreingestellt. Falls Sie die Einstellung optimieren wollen, verfahren Sie bitte entsprechend der im folgenden beschriebenen Prozedur:

Wenn Sie ein Symbol anklicken, öffnet sich automatisch ein Untermenü mit den entsprechenden Parametern.

Wenn Sie die Menütaste drücken, erscheint das Hauptmenü.

(

Beispiel: Um die Horizontalgrösse zu verändern, wählen Sie

(Bildkontrolle) im Hauptmenü mittels der +/– Tasten. Das Untermenü erscheint, wenn Sie die Menütaste drücken.

Menü OPQ

Einstellsymbol

DEUTSCH

Derzeitig

aktive Menü

Wählen Sie im Untermenü (H-Grösse) mittels der +/– Tasten.

Bildkontrolle

Beim betätigen der Menütaste erscheint eine Skala. Regulieren Sie jetzt mit Hilfe der +/– Tasten die Horizontalgrösse. Detaillierte Informationen zu den Bedienungselementen finden Sie auf den nächsten Seiten.

FUNC

Bildkontrolle

Einstellsymbol

Derzeitig

aktive Menü

Diese Zeile

zeigt Ihnen den

Aussteuerungswert an.

ACHTUNG

Das OSD wird automatisch ausgeblendet wenn die eingestellte Zeitdauer ohne weitere Eingabe

verstrichen ist. (Siehe Seite 12, OSD Off Timer.)

Einstellungen für “Grösse, Position, Kissenverzer., Trapez, Parallelogramm, Kissen Balance und Moirée” werden für jede einzelne Auflösung (=Signaltiming) separat gespeichert. Alle anderen Einstellungen wie z.B. Farbe und Konvergenz wirken jeweils auf alle Auflösungen und können nicht für jedes Timing und jede Auflösung separat eingestellt werden.

Nur bei HM703UT verfügbar

Wenn Sie den Menuknopf länger als 2 Sekunden gedrückt halten, wechselt der Monitor zwischen

der aktivierten bzw. deaktivierten OPQ Funktion hin und her. Aktivieren Sie die OPQ Funktion, zur Darstellung von bewegten Bildern in best möglicher Bildqualität, z.B. für das Abspielen von DVD-Filmen. (Siehe Seite 3 BITTE BEACHTEN SIE DIE HINWEISE FÜR DIE BENUTZUNG DER OPQ FUNKTION, Seite 11 OPQ.)

H-Grösse

|||||||||||||||||||||||||

·························

OPQ aktiv

8 INBETRIEBNAHME

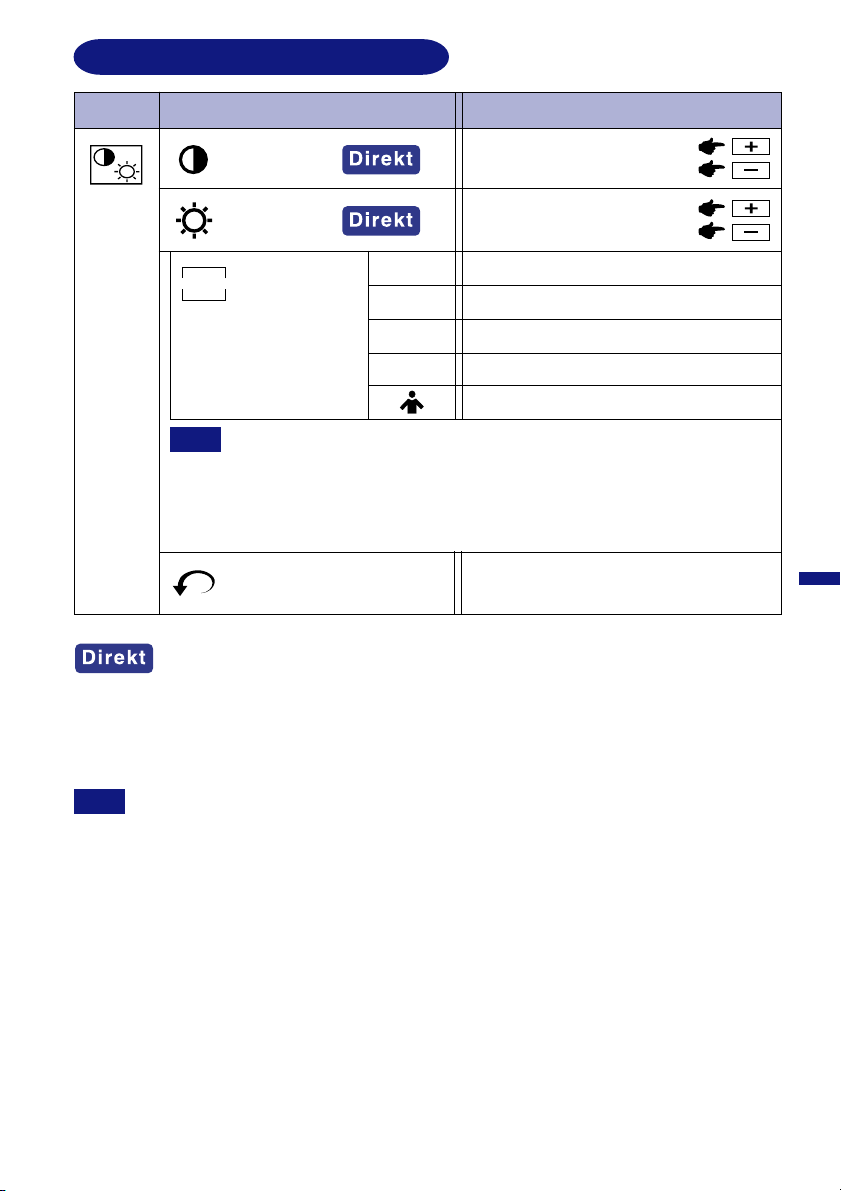

VERFÜGBARE EINSTELLPARAMETER

Hauptmenü Untermenü

Kontrast

Farbkontrolle

COLOR

Helligkeit

Farbtemperatur

Problem / Lösung Entsprechende Taste

Zu blass Zu intensiv

Zu dunkel Zu hell

Color 1: 9300K

Color 2: 6500K

Color 3: 5000K

sRGB

Anwenderfarbe: Rot / Blau

BEMERKUNG

Sie können die Menü-Seiten überspringen und die Einstellungsskala für Kontrast und Helligkeit direkt aufrufen, indem Sie die folgende Einstellungen vornehmen:

l Kontrast: Drücken Sie die +/– Tasten, wenn das On-Screen-Menü nicht dargestellt wird. l Helligkeit: Drücken Sie die +/– Tasten und dann durchgehen die Menütaste, wenn das On-

Screen-Menü nicht dargestellt wird.

BEMERKUNG

WECHSELN ZWISCHEN DEN KONTRAST- UND HELLIGKEITSEINSTELLUNGEN Um zwischen den Kontrast- und Helligkeitseinstellungen zu wechseln, drücken Sie die Menütaste innerhalb von zwei Sekunden, nachdem Sie die +/– Tasten der vorherigen Einstellungen benutzt haben.

Das On Screen Display wird ohne weitere Eingabe nach 3 Sekunden automatisch ausgeblendet, bzw. nach dem eingestellten Zeitfaktor in der OSD Off Timer Funktion. (Siehe Seite 12 OSD Off Timer.)

n sRGB ist ein internationaler Standard welcher die Farbdarstellung

verschiedener Equipment definiert und vereinheitlicht.

n Während der sRGB Standard aktiviert ist, lässt sich Kontrast und

Helligkeit nicht verändern. Auch die OPQ Funktion ist gesperrt.

Hauptmenü

Zurück zum Hauptmenü.

DEUTSCH

INBETRIEBNAHME 9

Hauptmenü Untermenü

Problem / Lösung Entsprechende Taste

Bildkontrolle

DEUTSCH

Verzerrungen

Zoom

H-Grösse

H-Position

V-Grösse

V-Position

Zu klein Zu gross

Zu weit links Zu weit rechts

Zu klein Zu gross

Zu niedrig Zu hoch

Hauptmenü Zurück zum Hauptmenü.

Kissenverzer.

Trapez

Parallelogramm

Kissen Balance

Verzerrung korrigieren

10 INBETRIEBNAHME

Neigung

Korrektur der Bildneigung

Hauptmenü Zurück zum Hauptmenü.

Hauptmenü Untermenü

Problem / Lösung Entsprechende Taste

Bildqualität

H-Moirée

V-Moirée*

Zur Korrektur vertikaler Wellen

Zur Korrektur horizontaler Wellen

Moirée resultiert aus einer Interferenz zwischen Phosphor LayoutBEMERKUNG und Video Signal. Durch leichte Veränderung der horizontalen und vertikalen Grösse können Sie den Effekt reduzieren. Abh

kann das Moirée mehr oder weniger stark vorhanden sein. Am besten wählen

ängig vom verwendeten Hintergrundmuster

Sie in dem Fall ein anderes Muster. Erst wenn dann das Moirée nicht verschwindet, benutzen Sie diese Funktion. Wenn eine extreme Moirée-Einstellung durchgeführt wird, kann das Bild unter Umständen zu zittern beginnen.

H-Konvergenz*

Ein

OPQ*

Aus

Entmagnet.

ACHTUNG

Entmagnet. sollte nicht permanent wiederholt werden. Warten Sie mindestens 30 Min. zwischen zwei Entmagnetisierungszyklen. Während des Entmagnetisierungsvorgangs zittert das Bild und ein dumpfer Ton ist hörbar. Erschrecken Sie nicht, das ist

Korrektur des vertikalen Farbversatzes

Für eine optimale Bildqualität bei DVD oder andere Bewegtbilder

Zum Deaktivieren der OPQ Funktion

Bei jedem Einschaltvorgang wird der Bildschirm automatisch entmagnetisiert. Aber manchmal treten Farbschatten auf, vor allem wenn der Bildschirm bewegt (transportiert oder gedreht) wird. In diesem Falle versuchen Sie bitte zuerst, das Problem mit der „Neigung”-Einstellung zu lösen, und entmagnetisieren Sie dann das Gerät erneut.

ganz normal.

DEUTSCH

ACHTUNG

Hauptmenü

Zurück zum Hauptmenü.

*1 Nur bei HF703UT verfügbar *2 Nur bei HM703UT verfügbar

INBETRIEBNAHME 11

Hauptmenü Untermenü Problem / Lösung Entsprechende Taste

Zum Verschieben des OSD Fensters vom linken bis zum rechten Bildrand

Zum Verschieben des OSD Fensters vom oberen bis zum unteren Bildrand

3 5 15 30 45 sec Das OSD wird automatisch ausgeblendet

Funktionen

OSD H-Position

OSD V-Position

OSD Off Timer

wenn die oben eingestellte Zeitdauer ohne weitere Eingabe verstrichen ist. Den Zeitfaktor können Sie hier wählen.

DEUTSCH

Sprache

Sperrfunktion

English Deutsch Francais Nederlands Svenska Japanese Ein

Englisch Deutsch Französisch Niederländisch Schwedisch Japanisch Alle OSD Menüfunktionen, ausser der

Sperrfunktion selbst können nach Abschluss des Sperrvorganges nicht

mehr verändert werden.

Aus

Die Sperfunktion ist aus.

BEMERKUNG

Mit der Resetfunktionen werden die die individuellen Einstellungen wieder auf die Fabrikvoreinstellungen zurückgesetzt. Die folgenden individuellen Einstellungen des

Benutzers bleiben davon jedoch unberührt: H-Grösse V-Grösse Kissenverzer. H-Position V-Position Trapez

Diese Funktion zeigt Ihnen diverse Monitordaten an; Monitortyp, Horizontal- und

Information

12 INBETRIEBNAHME

Bildwiederholfrequenz.

Zurück-setzen

Die werksseitigen Voreinstellungen sind wieder aktiv.

Hauptmenü Zurück zum Hauptmenü.

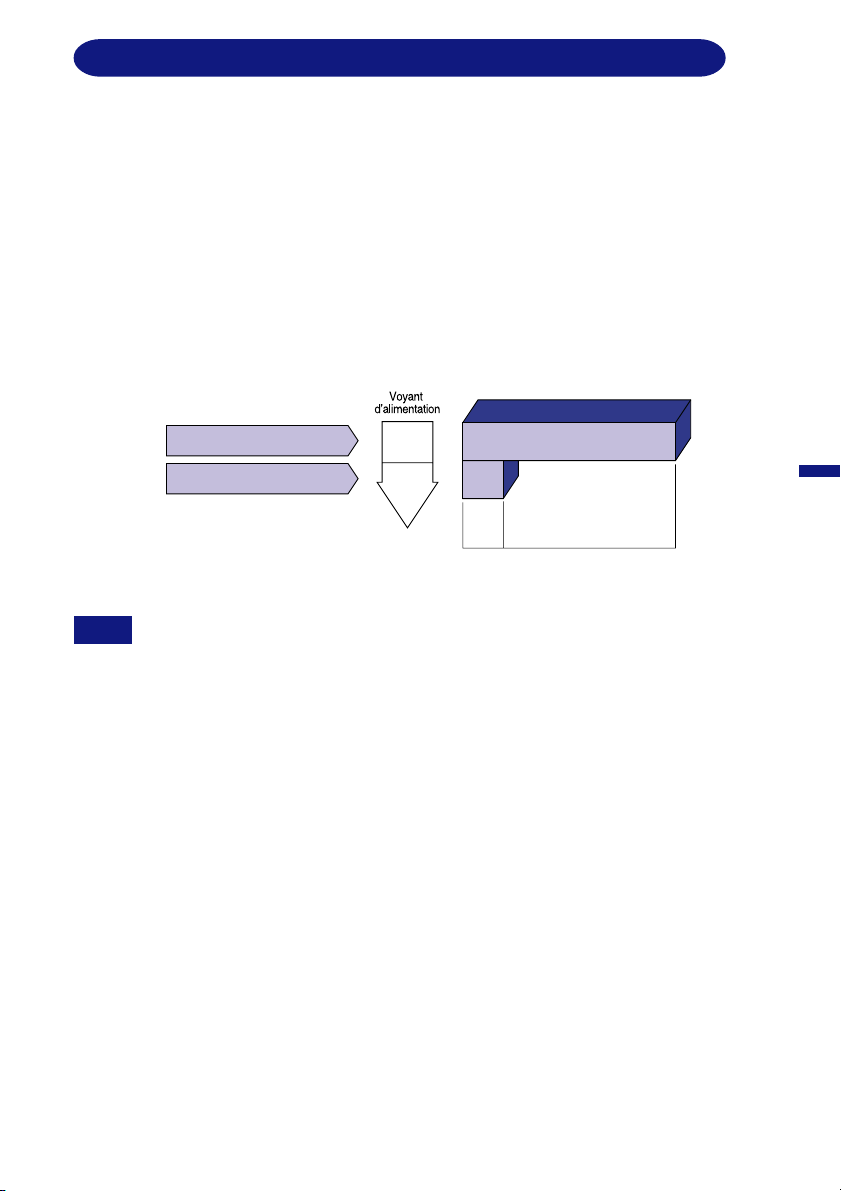

POWER MANAGEMENT

Die Powermanagement funktion entspricht den Vorgaben von ENERGY STAR® und VESA/DPMS. Sie reduziert unnötigen Stromverbrauch und schaltet den Monitor automatisch ab, wenn er nicht gebraucht wird. Um diese Funktion zu nutzen, muss der Monitor an einen VESA/DPMS tauglichen Computer angeschlossen sein. Dieser Monitor verfügt über einen Power-Management-Modus, welcher den Energiebedarf deutlich verringern kann. Die hierfür erforderlichen Einstellungen, inklusive der Zeitvorgaben, müssen am Computer vorgenommen werden.

Power-Management-Modus

Der Power-Management-Modus des Monitors wird aktiviert, wenn kein H- oder V-sync bzw. keines der beiden Sync-Signale am Monitoreingang anliegt. Der Bildschirm wird schwarz, die Betriebsanzeige leuchtet orange und die Stromaufnahme sinkt auf unter 5W. Durch eine Mausbewegung oder eine Keyboardeingabe erscheint das Bild nach ca. 10 Sekunden wieder auf dem Bildschirm.

DEUTSCH

HINWEIS

NORMAL MODUS

POWER-MANAGEMENT-MODUS

Auch im Power Management Modus wird Energie verbraucht. Schalten Sie deshalb

Grün

Orange

STROMAUFNAHME

0 5 W 100%

den Monitor ab, wenn Sie ihn länger nicht benutzen (während der Nacht oder an Wochenenden), Sie vermeiden damit unnötigen Stromverbrauch. Es ist möglich, dass das Videosignal des Computers aktiv ist, obwohl das H- oder V-Signal

fehlt. In diesem Fall arbeitet das Power Management möglicherweise nicht korrekt.

INBETRIEBNAHME 13

SELBSTDIAGNOSE FUNKTION

Dieser Monitor verfügt über eine Selbstdiagnose Funktion. Der Monitor wird sich automatisch einer Selbstdiagnose unterziehen, wenn kein Bild angezeigt wird und die Power LED Grün oder Orange zeigt. Dadurch kann die Fehlerursache eingegrenzt werden; Defekt am Monitor oder Defekt am Computer.

Gehen Sie wie folgt vor

A Ziehen Sie das Signalkabel ab oder schalten Sie Ihren Computer aus. B Schalten Sie den Monitor ein.

Diagnose

A Der Monitor stellt ein farbiges Testbild dar:

DEUTSCH

Der Monitor arbeitet einwandfrei. Bitte überprüfen Sie Ihren Computer.

B Der Monitor stellt kein Testbild dar:

Liegt der Defekt höchst wahrscheinlich am Monitor. Bitte kontaktieren Sie Ihren Fachhändler oder setzen Sie sich mit iiyama in Verbindung.

14 INBETRIEBNAHME

FEHLERSUCHE

Falls der Monitor nicht richtig arbeitet, suchen Sie bitte zuerst an Hand dieser Liste nach der Ursache:

Überprüfen Sie die Einstellungen wie im Abschnitt INBETRIEBNAHME beschrieben.

Wenn das Problem nicht behoben ist, suchen Sie die Ursache wie unten beschrieben.

Sollten Sie ein Problem bemerken, das nicht in der Liste aufgeführt ist und Sie nicht anhand der Vorschläge beheben können, schalten Sie den Monitor aus, trennen Sie den Netzstecker vom Gerät und wenden Sie sich für weitere Hilfe an Ihren Fachhändler.

Problem

Kein Bild.

(Betriebszustandsanzeige ist aus)

(Betriebszustandsanzeige ist grün)

(Betriebszustandsanzeige ist orange)

Das Bild

synchronisiert nicht.

Das Bild ist nicht

in der Mitte.

Das Bild ist zu

dunkel oder zu hell.

Das Bild wackelt.

Abhilfe

Steckt das Stromkabel richtig?

Steht der Hauptschalter auf ON?

Überprüfen Sie mit Hilfe eines anderen Gerätes, ob überhaupt Strom

vorhanden ist.

Siehe Seite 14 SELBSTDIAGNOSE FUNKTION.

Ist der Bildschirmschoner aktiviert? Zur Überprüfung bewegen Sie die Maus

oder drücken Sie eine Taste des Keyboards. Drehen Sie Kontrast und/oder Helligkeit auf.

Ist der Computer eingeschaltet?

Ist das Signalkabel richtig eingesteckt?

Entspricht das Signal Timing den Werten des Monitors?

Siehe Seite 14 SELBSTDIAGNOSE FUNKTION.

Falls der Monitor im Power Management Mode ist, bewegen Sie Keyboard

oder Maus. Ist der Computer eingeschaltet?

Ist das Signalkabel richtig eingesteckt?

Entspricht das Signal Timing den Werten des Monitors?

Ist das Signalkabel richtig eingesteckt (verpolt)?

Entspricht das Signal Timing den Werten des Monitors?

Entspricht der Videoausgangspegel den Spezifikationen des Monitors?

Entspricht das Signal Timing den Werten des Monitors?

Entspricht der Videoausgangspegel den Spezifikationen des Monitors? Da die Graphik- und Videoschnittstelle der verschiedenen Computer unterschiedliche Level haben können, kann es vorkommen, dass das Monitorbild zu stark leuchtet und zu hell ist. In diesem Fall reduzieren Sie den Kontrast.

Sind starke Magnetfelder in der Nähe (Lautsprecher, Motoren,

Eisenbahnlinie etc.)? Suchen Sie gegebenenfalls einen anderen Aufstellungsort auf oder drehen Sie den Monitor. Entspricht die Spannungsversorgung den Spezifikationen des Monitors?

Entspricht das Video Timing den Spezifikationen des Monitors?

Die Moiré-Einstellung arbeitet korrect.

DEUTSCH

FEHLERSUCHE 15

Normales Phänomen des ‘Diamondtron M2-CRT’ Monitors

HM703UT

Verwickelte Trenndrähte

DEUTSCH

Entsprechend der Konstruktion der Diamondtron M2-CRT es manchmal vorkommen, dass sich die Trenndrähte durch starke Stösse oder Vibrationen während des Transports verwickeln. Auf dem Bildschirm erscheint dann ein senkrechter Strich. Geben Sie in diesem Fall dem Monitor mit der Hand einen leichten Schlag auf die Seite. Sollte der Fehler damit nicht behoben sein, dann verfahren Sie bitte wie unten beschrieben.

Erzeugen Sie ein weisses Bild und grenzen Sie den Bereich ein.

Erzeugen Sie auf der Problemzone einen grellweissen Fleck und lassen ihn stehen bis der Strich

verschwindet.

Stützdrähte

Im oberen und unteren Drittel sind zwei feine Linien sichtbar. Das sind die Schatten der Stützdrähte. Aus Konstruktionsgründen sind diese Drähte bei allen Diamondtron M2-CRT vorhanden.

16 FEHLERSUCHE

ANHANG

SPEZIFIKATIONEN: HM703UT

Bildröhre 17" (16.0" / 41cm sichtbar), Aperture Grille pitch: 0.25mm,

Diamondtron M2-CRT, 90 Grad Ablenkung, kurz nachleuchtender Phosphor, Anti-reflexions- und Antistatikbeschichtung

Synchronisationsfrequenzen Horizontal: 30.0-96.0kHz, Vertikal: 50-160Hz

Videobandbreite

Empfohlene Resolution

Signaleingänge D-Sub mini 15pin × 2

Plug & Play

Sync Signal Videosignal Analog: 0.7Vp-p (Standard), 75Ω, Positiv

Speicherplätze Werksvoreinstellungen:

Standardbildgrösse 310mm breit × 232.5mm hoch / 12.2" breit × 9.2" hoch

Stromversorgung Stromaufnahme

Abmessungen, Gewicht 408 × 420 × 430mm / 16.1 × 16.5 × 16.9" (B × H × T), 16.5kg / 36.4lbs

Kipp- Schwenkwinkel rechts / links: jeweils 90 Grad, Auf: 10 Grad, Ab: 5 Grad

Umgebungsbedingungen

Prüfzeichen

160MHz dot clock

1024 × 768 bei 85Hz

VESA DDC1/2B™

Separate sync: TTL, Positiv oder Negativ

benutzerspezifische Einstellungen:

100-240VAC, 50/60Hz, 2.5A 110W maximal bei normalen Gebrauch Power-Management-Modus: max. 5W

Betrieb:

Lagerung: -20 bis 60°C / -4 bis 140°F

TCO ’99, MPR 2, CE, TÜV-GS, PTB, FCC-B, UL, CSA, DHHS, Department of Health (Canada)

Temperatur Feuchtigkeit Temperatur Feuchtigkeit

0 bis 35°C / 32 bis 95°F

10 bis 80% (nicht kondensierend)

5 bis 90% (nicht kondensierend)

DEUTSCH

408mm/16.1" 326mm/12.8"

244mm/9.6"

420mm/16.5"

369mm/14.5"

430mm/16.9"

ANHANG 17

SPEZIFIKATIONEN: HF703UT

Bildröhre 17" (16.0" / 40cm sichtbar), 0.25mm Lochmaske (horizontal: 0.21mm),

Flachbildröhre, 90 Grad Ablenkung, kurz nachleuchtender Phosphor, Anti-reflexions- und Antistatikbeschichtung

Synchronisationsfrequenzen Horizontal: 30.0-96.0kHz, Vertikal: 50-160Hz

Videobandbreite

Empfohlene Resolution

Signaleingänge D-Sub mini 15pin × 2

Plug & Play VESA DDC1/2B™

Sync Signal Videosignal Analog: 0.7Vp-p (Standard), 75Ω, Positiv

DEUTSCH

Speicherplätze Werksvoreinstellungen:

Standardbildgrösse 310mm breit × 232.5mm hoch / 12.2" breit × 9.2" hoch

Stromversorgung Stromaufnahme

Abmessungen, Gewicht 408 × 420 × 430mm / 16.1 × 16.5 × 16.9" (B × H × T), 16kg / 35.3lbs

Kipp- Schwenkwinkel rechts / links: jeweils 90 Grad, Auf: 10 Grad, Ab: 5 Grad

Umgebungsbedingungen

Prüfzeichen

160MHz dot clock

1024 × 768 bei 85Hz

Separate sync: TTL, Positiv oder Negativ

benutzerspezifische Einstellungen:

100-240VAC, 50/60Hz, 2.5A 100W maximal bei normalen Gebrauch Power-Management-Modus: max. 5W

Betrieb:

Lagerung: -20 bis 60°C / -4 bis 140°F

Temperatur Feuchtigkeit Temperatur Feuchtigkeit

0 bis 35°C / 32 bis 95°F

10 bis 80% (nicht kondensierend)

5 bis 90% (nicht kondensierend)

TCO ’99, MPR 2, CE, TÜV-GS, PTB, FCC-B, UL, CSA, DHHS, Department of Health (Canada)

18 ANHANG

408mm/16.1" 326mm/12.8"

244mm/9.6"

420mm/16.5"

369mm/14.5"

430mm/16.9"

VOREINSTELLUNGEN

Die in der folgenden Tabelle aufgelisteten Videomodi sind ab Werk voreingestellt.

IBM

VGA

VESA

ACHTUNG

Individuelle Einstellungen können möglich werden, da viele Grafik-Karten weitaus mehr Varianten bieten.

STECKERBELEGUNG

D-Sub mini 15pin Stecker

Resolution

720×400 640×480 640×480 640×480

800×600

800×600 1024×768 1024×768 1280×1024 1280×1024

Horizontal-

Frequenz

31.33kHz 70.0Hz Negativ

31.47kHz Negativ

37.50kHz 75.0Hz Negativ

43.27kHz

46.88kHz

60.02kHz 75.0Hz Positiv

68.68kHz Positiv

79.98kHz Positiv

91.15kHz Positiv

1 2 3 4 5 6 7 8

Eingangssignal Rot Video Grün Video Blau Video Masse Masse Rot Video Masse Grün Video Masse Blau Video Masse

Vertikal-

Frequenz

59.9Hz

85.0Hz

75.0Hz Positiv

85.0Hz

75.0Hz

85.0Hz

Sync Polarität

Negativ Negativ

Negativ

9 10 11 12

14 15

Eingangssignal

Masse Masse DDC Daten (SDA) * H-Sync V-Sync DDC Eingang (SCL) *

* Compliant to VESA DDC.

Negativ

Positiv

Positiv PositivPositiv85.1Hz53.67kHz Positiv Positiv Positiv Positiv

DEUTSCH

ANHANG 19

MODE D’EMPLOI

TABLE DES MATIERES

HM703UT

HF703UT

POUR VOTRE SECURITE............................................................

CONSIGNES DE SECURITE.................................................

SERVICE CLIENT.................................................................

ENTRETIEN.........................................................................

AVANT D’UTILISER LE MONITEUR............................................

FONCTIONS.......................................................................

ACCESSOIRES...................................................................

POUR LES UTILISATEURS DE WINDOWS 95/98/ME/2000...

INSTALLATION DU SOCLE MONITEUR...............................

EMPLACEMENTS DES RÉGLAGES ET

CONNEXIONS.....................................................................

CONNEXION DU MONITEUR................................................

UTILISATION DU MONITEUR........................................................

MENU DES PARAMETRES DE REGLAGE SYSTEME D’ECONOMIE D’ENERGIE

“POWER MANAGEMENT”...................................................

FONCTION AUTO DIAGNOSTIC

DEPANNAGE..............................................................................

ANNEXE.......................................................................................

CARACTERISTIQUES TECHNIQUES: HM703UT.......................

CARACTERISTIQUES TECHNIQUES: HF703UT........................

MODE DE PRÉRÉGLAGE.....................................................

AFFECTATION DES BROCHES............................................

..............................................

............................

4 4 4 5

6 7

8 9

13 14

17 17 18 19 19

FRANCAIS

Merci d’avoir choisi un produit iiyama Vision Master. Ce petit manuel contient toutes les informations nécessaires à l’utilisation du moniteur. Prières de le lire attentivement avant d’allumer le moniteur. Conserver ce manuel pour toute référence ultérieure.

DECLARATION DE CONFORMITE AU MARQUAGE CE

Ce moniteur couleur est conforme aux spécifications des directives EC 89/336/EEC, aux directives EMC sur les basses tensions 73/23/EEC et l’amendement 93/68/EEC. La sensibilité électromagnétique a été choisie à un niveau permettant une utilisation correcte en milieu résidentiel, bureaux et locaux d’industrie légère et d’entreprises de petite taille, à l’intérieur aussi bien qu’à l’extérieur des immeubles. Tout lieu d’utilisation devra se caractériser par sa connexion à un système public d’alimentation électrique basse tension.

FRANCAIS

n Nous nous réservons le droit de modifier les caractéristiques de nos produits sans préavis.

n Toutes les marques de fabrique utilisées dans ce mode d’emploi appartiennent à leurs propriétaires respectifs.

n En tant que partenaire du programme E

pour l’économie d’énergie édictées par E

NERGY STAR

, iiyama a déterminé que ce produit répondait aux directives

POUR VOTRE SECURITE

CONSIGNES DE SECURITE

AVERTISSEMENT

MISE HORS TENSION DU MONITEUR EN CAS DE FONCTIONNEMENT ANORMAL

En cas de phénomène anormal tel que de la fumée, des bruits étranges ou de la vapeur, débranchez le moniteur et contactez immédiatement votre revendeur ou le service technique iiyama. Tout autre utilisation peut être dangereuse et peut engendrer un incendie ou un choc électrique.

NE JAMAIS OUVRIR LE BOITIER

Ce moniteur contient des circuits haute-tension. La dépose du boîtier peut vous exposer à des risques d’incendie ou de chocs électriques.

NE PAS INTRODUIRE D’OBJETS DANS LE MONITEUR

N’insérez pas d’objets solides ou liquides tel que de l’eau à l’intérieur du moniteur. En cas d’accident, débranchez votre moniteur immédiatement et contactez votre revendeur ou le service technique iiyama. L’utilisation du moniteur avec un objet logé à l’intérieur peut engendrer un incendie, un choc électrique ou des dommages .

INSTALLER LE MONITEUR SUR UNE SURFACE PLANE ET STABLE

Le moniteur peut blesser quelqu’un s’il tombe ou s’il est lancé.

NE PAS UTILISER SON MONITEUR PRES DE L’EAU

N’utilisez pas le moniteur à proximité d’un point d’eau pour éviter les éclaboussures, ou si de l’eau a été répandue dessus cela peut engendrer un incendie ou un choc électrique.

UTILISER LA TENSION SECTEUR SPECIFIEE

Assurez-vous que le moniteur fonctionne à la tension d’alimentation secteur spécifiée. L’utilisation d’une tension incorrecte occasionnera un malfonctionnement et peut engendrer un incendie ou un choc électique.

PROTECTION DES CABLES

Ne pas tirer ou plier les câbles d’alimentation et de signal. Ne pas poser le moniteur ou tout autre objet volumineux sur ces câbles. Des câbles endommagés peuvent engendrer un incendie ou un choc électrique.

CONDITIONS CLIMATIQUES DEFAVORABLES

Il est conseillé de ne pas utiliser le moniteur pendant un orage violent en raison des coupures répétées de courant pouvant entraîner des malfonctions. Il est également conseillé de ne pas toucher à la prise électrique dans ces conditions car elles peuvent engendrer des chocs électriques.

FRANCAIS

ATTENTION

INSTALLATION

Pour prévenir les risques d’incendie, de chocs électriques ou de dommages, installez votre moniteur à l’abri de variations brutales de températures et évitez les endroits humides, poussiéreux ou enfumés. Vous devrez également éviter d’exposer votre moniteur directement au soleil ou tout autre source lumineuse.

NE PAS PLACER LE MONITEUR DANS UNE POSITION DANGEREUSE

Le moniteur peut basculer et causer des blessures s’il n’est pas convenablement installé. Vous devez également vous assurez de ne pas placer d’objets lourds sur le moniteur, et qu’aucun câble ne soient accessibles à des enfants qui pourraient les tirer et se blesser avec

POUR VOTRE SECURITE 1

ATTENTION

MAINTENIR UNE BONNE VENTILATION

Le moniteur est équipé de fentes de ventilation. Veuillez à ne pas couvrir les fentes ou placer un objet trop proche afin d’éviter tout risque d’incendie. Pour assurer une circulation d’air suffisante, installer le moniteur à 10 cm environ du mur. Ne jamais utiliser le moniteur sans son socle afin de ne pas obstruer les fentes de ventilation situées sous le boîtier. La dépose du socle entraînera une surchauffe du moniteur ainsi que des risques d’incendie et de dommages. L’utilisation du moniteur lorsque celui-ci est posé sur sa partie avant, arrière ou retourné ou bien sur un tapis ou un matériau mou peut également entraîner des dommages.

DECONNECTEZ LES CABLES LORSQUE VOUS DEPLACEZ LE MONITEUR

Lorsque vous déplacez le moniteur, éteignez-le, débranchez-le et assurez vous que le câble vidéo soit déconnecté. Si vous ne le déconnectez pas, cela peut engendrer un incendie et un choc électrique. Nous recommandons la présence de deux personnes pour manipuler le moniteur.

DEBRANCHEZ LE MONITEUR

Afin d’éviter les accidents, nous vous recommandons de débrancher votre moniteur s’il n’est pas utilisé pendant une longue période.

FRANCAIS

TOUJOURS DEBRANCHER LE MONITEUR EN TIRANT SUR LA PRISE

Débrancher le câble d’alimentation ou le câble de signal en tirant sur la prise. Ne jamais tirer le câble par le cordon car cela peut engendrer un incendie ou un choc électrique.

NE TOUCHEZ PAS LA PRISE AVEC DES MAINS HUMIDES

Si vous tirez ou insérez la prise avec des mains humides, vous risquez un choc électrique.

NE PLACEZ PAS DE DISQUETTE PRES DU MONITEUR

Les données d’enregistrements magnétiques tels que les disquettes peuvent disparaître si elles sont placées sur ou près du moniteur notamment lors de la démagnétisation dont le circuit produit un puissant et bref champ magnétique.

LORS DE L’INSTALLATION DU MONITEUR SUR VOTRE ORDINATEUR

Assurez-vous que l’ordinateur soit suffisamment robuste pour supporter le poids car cela pourrait engendrer des dommages à votre ordinateur.

AUTRES

RECOMMANDATIONS D’USAGE

Pour prévenir toute fatigue visuelle, n’utilisez pas le moniteur à contre-jour ou dans une pièce sombre. Pour un confort et une vision optimum, positionnez l’écran juste au dessous du niveau des yeux et à une distance de 40 à 60 cm (16 à 24 pouces). En cas d’utilisation prolongée du moniteur, il est recommandé de respecter une pause de 10 minutes par heure car la lecture continue de l’écran peut entraîner une fatigue de l’œil.

INFLUENCE DES CHAMPS MAGNETIQUES

Installer le moniteur à l’écart (environ 2 mètres, voir plus..) de tous champs magnétiques produits par des téléviseurs, Hauts parleurs etc…Le moniteur peut fonctionner bruyamment ou afficher une image déformée sous l’effet des interférences provenant d’autres appareils et à long terme détérioré le tube cathodique.

2 POUR VOTRE SECURITE

AUTRES

Modéle HM703UT uniquement

ATTENTION A L’ UTILISATION DE LA FONCTIN OPQ (=Optimisation de la qualité de l’image)

Du fait de la nature du Diamontron M2-CRT, mauvaise convergence, mis alignement de la grille, image tremblante ou destruction des phosphores peut survenir quand vous affichez une image blanche en sur brillance pendant longtemps alors que la fonction OPQ est active. Invalider la fonction OPQ quand vous affichez une image provenant autre qu’un DVD ou une image en mouvement.

IMAGE OPTIMUM PENDANT LA FONCTION OPQ

1. Fonction OPQ : Active n Image en mouvement (DVD / TV)

2. Fonction OPQ : Désactive

n Traitement de texte et tableur n Texte et identique

NOTE

Désactivée la fonction OPQ quand l’image décrite en 2 est affichée. Parce que vos yeux se fatigue quand la fonction OPQ est active.

[Affichage à l’écran]

OPQ Function

Enable

OPQ Function

Disable

SERVICE CLIENT

FRANCAIS

NOTE

ENTRETIEN

AVERTISSEMENT

ATTENTION

NOTE

BOITIER

TUBE CATHODIQUE

Si vous devez retourner votre matériel et que vous ne possédez plus votre emballage

d’origine, merci de contacter votre revendeur ou le service après vente d’iiyama pour conseil ou pour remplacer l’emballage.

Si vous renversez n’importe quel objet solide ou liquide tel que de l’eau à l’intérieur

du moniteur, débranchez immédiatement le câble d’alimentation et contactez votre revendeur ou le service technique iiyama.

Pour des raisons de sécurité, éteindre et débrancher le moniteur avant de le nettoyer.

Le tube cathodique est protégé par un revêtement antireflet et antistatique. Ne

rayez pas ou n’accrochez pas le tube avec des objets rugueux, car cela pourrait endommager le revêtement. L’utilisation des solvants suivants est à proscrire pour ne pas endommager le boîtier

et le tube cathodique:

Diluant Essence Nettoyants abrasifs

Eliminer les tâches à l’aide d’un chiffon légèrement humide et d’un détergent doux, puis essuyer le boîtier à l’aide d’un chiffon sec et propre.

Pour ôter des tâches (telles que les traces de doigts) fixées sur l’écran, nous vous recommandons d’utiliser un tissu très fin propre.

Nettoyants en atomiseur Cire Solvants acides ou alcalins

POUR VOTRE SECURITE 3

AVANT D’UTILISER LE MONITEUR

FONCTIONS

K HM703UT: Haute luminosité

Affichage net et clair pour Windows® ou Macintosh

Supporte une résolution maximum de 1600×1200

Supporte un taux de rafraîchissement jusqu’à 89Hz à une résolution de

1280×1024

Conforme au Plug & Play Windows® 95/98/Me/2000 Conformément au standard international sRGB

Normes d’économie d’énergie (Compatible E

Boîtier compact permettant un gain de place

Ergonomie: approuvé TCO ’99 et MPR 2

FRANCAIS

NERGY STA R

ACCESSOIRES

Les accessoires suivants doivent être livrés avec le Vision Master. Assurez vous que ces éléments sont inclus avec le moniteur.

et VESA DPMS)

Câble d’alimentation*

Câble de signal MB30 (pour connexion D-Sub)

Socle

n Mode d’emploi

ATTENTION

* UTILISATION EN 120V.

La puissance nominale du câble fourni est de 10A / 125V. En cas d’utilisation à une tension supérieure, utiliser un câble d’alimentation ayant une puissance nominale de 10A / 250V.

POUR LES UTILISATEURS DE WINDOWS 95/98/ME/2000

Les fichiers d’information du moniteur pour Windows 95/98/Me/2000 peuvent être obtenu sur Internet en vous connectant sur l’adresse: http://www.iiyama.fr

NOTE Pour plus d’information comment télécharger les drivers de votre moniteur, veuillez

4 AVANT D’UTILISER LE MONITEUR

vous connectez sur un des sites internet liste ci-dessous.

INSTALLATION DU SOCLE MONITEUR

Le monitor est conçu pour être utilisé avec un pied rotatif. Assurez-vous que le pied est bien installé avant d’utiliser le moniteur.

ATTENTION

Assurez-vous que l’interrupteur du moniteur est sur off.

Posez avec précaution le moniteur sur un de ses côtés ou mettez-le à l’envers.

Repérer les cavités situées au bas de la face avant du moniteur.

Insérez les chevilles situées sur la socle dans ces cavités. Poussez la socle vers l’avant

jusqu’à ce que la socle arrive en buté. Pour retirer la socle, maintenez le fond de la socle, puis poussez-la vers l’extérieur.

Installez le moniteur sur une surface stable et plane. Le moniteur peut basculer et causer des blessures ou dommages, si il n’est pas convenablement installé.

Ne pas donner des chocs trop forts au moniteur, cela peut engendrer des dommages.

Débranché le moniteur avant l’installation pour éviter tous chocs électriques ou dommages.

FRANCAIS

AVANT D’UTILISER LE MONITEUR 5

EMPLACEMENTS DES RÉGLAGES ET CONNEXIONS



Voyant d’alimentation

Touche marche-arrêt

Touche +

Touche –

FRANCAIS



 

Touche Menu

Bouton de sélection d’entrée (VIDEO 1/2)

Sélectionnez, soit VIDEO IN 1 ou 2 pour le signal d’entrée, quand les deux signaux entrés sont connectés à un signal source. Commutez de VIDEO IN 1 à 2 en appuyant sur le bouton de sélection pendant 1-2 secondes.

6 AVANT D’UTILISER LE MONITEUR



Mini connecteur secondaire D 15 broches

(VIDEO IN 1) Mini connecteur secondaire D 15 broches

(VIDEO IN 2) Prise d’alimentation secteur (AC IN)

CONNEXION DU MONITEUR

S’assurer que l’ordinateur et le moniteur sont éteints.

Brancher l’ordinateur au moniteur à l’aide du câble de signal (Se reporter à la section

AFFECTATION DES BROCHES page 19)

Connectez d’abord le câble d’alimentation au moniteur puis sur la prise électrique.

NOTE

Le câble de signal peut varier en fonction du type d’ordinateur utilisé. Une connexion

incorrecte risquerait d’endommager sérieusement le moniteur et l’ordinateur. Le câble fourni avec le moniteur est un connecteur 15 broches au standard D-Sub. Si un câble spécial est recquis, veuillez contacter votre revendeur local iiyama ou le bureau régional iiyama.

Pour la connexion aux ordinateurs Macintosh, veuillez contacter votre revendeur local

iiyama ou le bureau régional iiyama pour l’adaptateur recquis.

S’assurer que les connecteurs du câble de signal sont correctement serrés.

FRANCAIS

AVANT D’UTILISER LE MONITEUR 7

UTILISATION DU MONITEUR

Le iiyama Vision Master a été pré-réglé en usine conformément aux paramètres de signaux indiqués à la section MODE DE PRÉRÉGLAGE en page 19. S’il s’avère nécessaire d’effectuer un réglage supplémentaire de l’image, procéder de la manière suivante:

La sélection d’un symbole dans le Menu principal permet d’accéder aux paramètres de réglage dans le Sous-menu.

Le Menu principal apparaît sur l’écran lorsqu’on appuie sur la

(

Touche Menu. Par exemple, pour régler la taille horizontale de l’écran,

sélectionner (Contrôle Ecran) dans le Menu principal àl’aide des Touches +/–. Le Sous-menu s’affiche lorsqu’on appuie sur la Touche Menu.

Menu OPQ

Icône de réglage

FRANCAIS

Menu d’ajustement

actuellement

sélectionné

Sélectionner (Taille-H) dans le Sous-menu à l’aide des Touches

Contrôle Ecran

+/–. Une échelle blanche d’ajustement apparaîtra quand vous appuyez sur la Touche Menu.

horizontale de

l’écran à l’aide des Touches +/–. Référez-vous au

Il est alors possible de régler la taille

MENU DES PARAMETRES DE REGLAGE dans les prochaines pages pour plus d’informations.

FUNC

Contrôle Ecran

Icône de réglage

Menu d’ajustement

actuellement sélectionné

La ligne indique le niveau de réglage effectué.

NOTE

Lors des ajustements après avoir relâcher les boutons du menu, l’OSD disparaît en fonction de

l’option établie en secondes. (Voir page 12 Affichage OSD.)

s ajustements pour la Taille, Position, Coussin, Trapeze, Parallelogramm, Demi-Cylindre et Moire

sont sauvegardés pour chaque fréquence de signal. A l’exception de ces ajustements, tous les autres ajustements tels que Couleur et Convergence n’ont q’un seul réglage qui s’applique sur toutes les fréquences de signal.

Modéle HM703UT uniquement

Chaque fois que vous pressez le bouton Menu pendant plus de 2 secondes, la fonction OPQ (Optimisation de la qualité de l’image) est alternativement active et désactive. La fonction OPQ activée permet d’obtenir une qualité optimum de l’image quand vous affichez une image DVD ou autres images en mouvement. (Se reporter à la section ATTENTION A L’ UTILISATION DE LA FONCTIN OPQ page 3, OPQ page 11)

8 UTILISATION DU MONITEUR

Taille-H

|||||||||||||||||||||||||

·························

OPQ ON

MENU DES PARAMETRES DE REGLAGE

Menu principal Sous-menu

Contraste

Couleurs Contr

n sRGB est un standard international qui définie et unifie l’apparence des écarts

n Vous ne pouvez pas ajuster le contraste, la luminosité et OPQ sous le mode

Luminosite

COLOR

NOTE

Couleur Temp.

de couleur entre équipement.

sRGB parce que ces paramètres sont verrouillés.

Retour au Menu

Direct

Problème / Option Touche correspondante

Trop terne Trop intense

Trop sombre Trop clair

Color 1: 9300K

Color 2: 6500K

Color 3: 5000K

sRGB

Utilisateur: Rouge / Bleu

Permet de revenir au Menu principal.

Direct

Vous pouvez éviter la page de Menu et afficher directement l’échelle d’ajustement en suivant la manipulation suivante.

l Contraste: Appuyez sur les Touches +/– lorsque le Menu n’est pas affiché. l Luminosite: Appuyez sur les Touches +/– et ensuite continuellement sur le Touche Menu

NOTE

SELECTIONNER LES AJUSTEMENTS CONTRASTE / LUMINOSITE

Pour sélectionner les ajustements Contraste et Luminosite, appuyez sur le Touche Menu dans les 2 secondes après avoir appuyer les Touches +/– pendant les ajustements directs ci-dessus.

Lors de l’ajustement en direct, L’OSD disparaît approximativement 3 secondes après

avoir relâché les boutons du menu, indépendamment du temps d’affichage établi sur l’OSD. (Voir page 12 Affichage OSD.)

lorsque le Menu n’est pas affiché.

FRANCAIS

UTILISATION DU MONITEUR 9

Menu principal

Sous-menu Problème / Option Touche correspondante

Contrôle Ecran

FRANCAIS

Géométrie image

Zoom

Taille-H

Position-H

Taille-V

Position-V

Retour au Menu

Coussin

Trapeze

Parallelogramm

Demi-Cylindre

Trop petit Trop grand

Trop à gauche Trop à droite

Trop petit Trop grand

Trop bas Trop haut

Permet de revenir au Menu principal.

Correction des distortions

10 UTILISATION DU MONITEUR

Inclinaison

Retour au Menu

Correction de l’inclinaison

Permet de revenir au Menu principal.

Menu principal

Sous-menu Problème / Option Touche correspondante

Qualité image

Correction des ondulations verticales

Correction des ondulations horizontales

NOTE

Moire-H

Moire-V*

Le moiré résulte d’une interférence entre la couche de phosphore et le signal vidéo. Il est possible de réduire l’effet de moirage, en modifiant les dimensions horizontale et verticale de l’image. Vous pouvez trouver un moiré plus perceptible selon le fond d’écran que vous

sélectionnez. Dans ce cas changer le fond de

l’écran, et si le moirage est encore apparent, utiliser cette fonction pour réduire l’effet de moiré. L’image peut vibrer si la correction du moirage est ajustée à l’extrême.

Convergence-H*

OPQ*

Oui

Correction de la convergence des lignes verticales

Pour obtenir une image de qualité optimum quand vous visualisez un DVD ou des

images en mouvement.

Non Pour désactiver la fonction OPQ

Le moniteur est automatiquement

Degauss

démagnétisé à chaque mise sous tension. On observe cependant parfois des

NOTE

Ne pas répéter continuellement cette procédure. Attendre au moins 30 minutes avant de démagnétiser à nouveau le moniteur. La démagnétisation

variations de couleur lorsqu’on déplace ou que l’on tourne le moniteur.

cas, essayez d’abord

Dans ce

l’ajustement “Inclinaison”. Si le problème persiste, sélectionner la fonction Degauss.

s’accompagne d’un tremblement de l’image et d’un bruit sourd. Ceci est normal et n’indique pas un problème.

FRANCAIS

NOTE

Retour au Menu

Permet de revenir au Menu principal.

*1 Modéle HF703UT uniquement. *2 Modéle HM703UT uniquement.

UTILISATION DU MONITEUR 11

Menu principal Sous-menu

Problème / Option Touche correspondante

Fonction

FRANCAIS

H-Position OSD

V-Position OSD

Affichage OSD

Langages

Verrouillage

Réinitialiser

NOTE

Pour déplacer l’OSD sur la gauche/ centre/ droit

Pour déplacer l’OSD vers le haut/centre/bas

3 5 15 30 45 sec Les 5 préréglages ci-dessus vous permettent de paramétrer le temps d’affichage de l’OSD.

English Deutsch Francais Nederlands Svenska Japanese

Oui

Anglais Allemand Français

Néerlandais Suédois Japonais Toutes les fonctions d’ajustements sont

verrouillées excepté cette fonction.

Non Annulation du verrouillage.

Restauration des données préréglées en usine.

Effectuer cette opération efface toutes les données d’ajustement effectués par l’utilisateur sur les fréquences préréglées en usine. Les réglages suivants effectués par l’utilisateur pour des signaux autres que ceux préréglés en usine demeurent inchangés. Taille-H Taille-V Coussin Position-H Position-V Trapeze

Retour au Menu

Le model, la fréquence horizontale et verticale de travail sont affichés.

Information

12 UTILISATION DU MONITEUR

Permet de revenir au Menu principal.

SYSTEME D’ECONOMIE D’ENERGIE “POWER MANAGEMENT”

Le système d’économie d’énergie de ce produit est conforme aux normes ENERGY STAR® et VESA DPMS. Il permet de réduire automatiquement la consommation d’énergie du moniteur lorsque l’ordinateur ne fonctionne pas de manière active. Pour utiliser cette fonction, le moniteur doit être connecté à un ordinateur conforme aux normes VESA DPMS. Il existe un mode d’économie d’énergie disponible comme décrit ci-dessous. Les réglages

requis, incluant le paramétrage de mise en veille, doivent être établis à partir de I’ordinateur.

Mode Economie d’Energie

Quand les signaux de synchronisation H / Synchronisation V / Synchronisation H et V provenant de l’ordinateur sont inactifs, le moniteur entre en Mode Economie d’Energie, ce qui réduit la consommation électrique à moins de 5W. L’écran devient noir, et le voyant d’alimentation passe orange. En Mode Economie d’Energie, I’écran réapparaît instantanément dès que I’on touche le clavier ou la souris.

NOTE

MODE NORMAL

MODE ECONOMIE D

Le moniteur continue à consommer de l’électricité même en mode d’économie d’énergie.

’ENERGIE

Vert

Orange

CONSOMMATION D’ELECTRICITE

0 5 W 100%

Il est recommandé d’éteindre le moniteur lorsque celui-ci n’est pas utilisé, pendant la nuit et les week-ends afin d’éviter toute consommation inutile d’électricité.

Il est possible que le signal vidéo provenant de l’ordinateur puisse fonctionner alors que

la synchronisation du signal H ou V soit absente. Dans ce cas, l’ECONOMISEUR D’ENERGIE peut ne pas fonctionner normalement.

FRANCAIS

UTILISATION DU MONITEUR 13

FONCTION AUTO DIAGNOSTIC

Le moniteur a une fonction d’auto diagnostic. Le moniteur diagnostic lui-même automatiquement de la façon suivant quand l’image n’apparaît pas et le voyant alimentation est vert ou orange à cause d’une panne provenant soit de l’ordinateur ou de l’écran.

Procédure

A Déconnectez le câble vidéo de l’ordinateur ou éteignez l’ordinateur. B Mettre sous tension le moniteur.

Diagnostic

A Une image blanche est affichée:

Le moniteur fonctionne normalement. Vérifier l’ordinateur.

B L’image blanche n’est pas affichée:

Le moniteur peut être endommagé. Contacter votre revendeur ou IIyama France.

FRANCAIS

14 UTILISATION DU MONITEUR

DEPANNAGE

En cas de dysfonctionnement du moniteur, procéder dans l’ordre aux contrôles suivants.

Effectuer les réglages décrits à la section UTILISATION DU MONITEUR en fonction du problème rencontré.

Se reporter aux tableaux suivants si l’on ne trouve pas la fonction de réglage correspondante à

2. la section UTILISATION DU MONITEUR ou si le problème persiste.

Si vous recontrez un problème qui n’est pas décrit dans les tableaux ou qui ne peut pas être corrigé en utilisant les tableaux, cessez d’utiliser le moniteur et contactez votre revendeur ou le service technique iiyama pour plus d’assistance.

Problème

L’image

n’apparaît pas (Le voyant

d’alimentation ne s’allume pas)

(Le voyant d’alimentation est vert)

(Le voyant d’alimentation est orange)

L’écran n’est pas

synchronisé

L’écran n’est pas

centré

L’écran est trop

lumineux ou trop sombre.

L’écran tremble

Contrôle

Le câble d’alimentation est-il correctement branché ?

L’interrupteur marche-arrêt est-il sur ON ?

Vérifier à l’aide d’un autre appareil que la prise secteur fonctionne.

Se reporter à la section FONCTION AUTO DIAGNOSTIC page 14.

Si l’économiseur d’écran est activé, toucher la souris ou l’écran.

Augmenter le Contraste et/ou la Luminosite.

L’ordinateur est-il allumé ?

Le câble de signal est-il correctement branché ?

Les paramètres des signaux de l’ordinateur sont-ils dans la plage de

valeurs du moniteur ?

Se reporter à la section FONCTION AUTO DIAGNOSTIC page 14.

Si le moniteur est en mode Economie d’énergie, toucher la souris ou l’écran.

o o

L’ordinateur est-il allumé ?

Le câble de signal est-il correctement branché ?

Les paramètres des signaux de l’ordinateur sont-ils dans la plage de valeurs du moniteur ?

Le câble de signal est-il correctement branché ?

Les paramètres des signaux de l’ordinateur sont-ils dans la plage de

valeurs du moniteur ? Le niveau de sortie vidéo de l’ordinateur est-il dans la plage de valeurs du

moniteur ?

Les paramètres des signaux de l’ordinateur sont-ils dans la plage de valeurs du moniteur ?

Le niveau de sortie vidéo de l’ordinateur est-il dans la plage de valeurs du moniteur ? L’écran peut être trop lumineux en raison d’un écart avec le niveau de sortie vidéo de l’ordinateur. Dans ce cas, ajustez le Contraste.

Rechercher la présence immédiate de champs magnétiques de type

téléviseur, hauts-parleurs etc. Les éloigner de la zone du moniteur ou changer la position/direction du moniteur. La tension d’alimentation est-elle dans la plage de valeurs du moniteur ?

Les paramètres des signaux de l’ordinateur sont-ils dans la plage de

valeurs du moniteur ? La correction du moiré fonctionne correctement.

FRANCAIS

DEPANNAGE 15

Phénomène normal sur le Moniteurs équipés de tube ‘Diamondtron M2-CRT’

HM703UT

Défaut d’alignement des fils de séparation

En raison de la nature du tube cathodique Diamondtron M2-CRT, il se peut, dans de rares occasions, que

l’alignement des fils de séparation soit affecté par des chocs ou des vibrations subis pendant le

FRANCAIS

transport.

le côté du moniteur. Si le problème persiste, effectuer la procédure suivante:

A B

Fils porteurs

Ces deux lignes horizontales à peine visibles sur l’écran sont en fait les ombres de fils d’acier appelés “fils porteurs” dont sont équipés tous les moniteurs intégrant un tube cathodique Diamondtron M2-CRT.

En cas d’apparition d’une ligne verticale noire sur l’écran, taper légèrement de la main sur

Créer une image blanche et inspecter la zone en question. Placer une tâche très blanche sur la zone afin de la bombarder d’électrons. Attendre quelques minutes jusqu’à ce que le problème ait disparu.

16 DEPANNAGE

ANNEXE

CARACTERISTIQUES TECHNIQUES: HM703UT

Tube cathodique

Fréquence de synchronisation

Bande passante

Résolution recommandée

Connecteur d’entrée Mini connecteur secondaire D 15 broches × 2

Plug & Play

Signal de synchronisation Sync. séparée: TTL, Positif ou négatif Signal vidéo Analogique: 0,7Vp-p (standard), 75Ω, Positif

Emplacements de mémoire

Taille écran standard 310mm LA × 232,5mm H / 12,2" LA × 9,2" H

Alimentation Puissance absorbée

Dimensions, Poids net 408 × 420 × 430mm / 16,1 × 16,5 × 16,9" (LA × H × P), 16,5kg / 36,4lbs

Angle d’inclinaison / rotation Droit / Gauche: 90 degrés, Vers le haut: 10 degrés, Vers l’avant: 5 degrés

Conditions de fonctionnement

Homologation

17" (16,0" / 41cm visible), ouverture de grille point: 0,25mm, Diamondtron M2-CRT, déviation 90°, phosphore courte persistence, revêtement antireflet et antistatique

Horizontal: 30,0-96,0kHz, Vertical: 50-160Hz

160MHz dot clock

1024 × 768 à 85Hz

VESA DDC1/2B™

Pré-réglés en usine: 10 Programmables par l’utilisateur: 20 maximum

100-240V c.a., 50/60Hz, 2,5A 110W maximum en mode d’utilisation normal Mode Economie d’Energie: 5W au maximum

Utilisation: Température de 0 à 35°C / 32 à 95°F

Taux d’humidité entre 10 et 80% (sans condensation)

Stockage: Température de -20 à 60°C / -4 à 140°F

Taux d’humidité entre 5 et 90% (sans condensation)

TCO ’99, MPR 2, CE, TÜV-GS, PTB, FCC-B, UL, CSA, DHHS, Department of Health (Canada)

FRANCAIS

408mm/16,1" 326mm/12,8"

244mm/9,6"

420mm/16,5"

369mm/14,5"

430mm/16,9"

ANNEXE 17

CARACTERISTIQUES TECHNIQUES: HF703UT

Tube cathodique

17" (16,0" / 40cm visible), Taille du point: 0,25mm (Horizontal: 0,21mm), tube plat coins carrés, déviation 90°, phosphore courte persistence, revêtement antireflet et antistatique

Fréquence de synchronisation

Bande passante

Résolution recommandée

Horizontal: 30,0-96,0kHz, Vertical: 50-160Hz

160MHz dot clock

1024 × 768 à 85Hz

Connecteur d’entrée Mini connecteur secondaire D 15 broches × 2

Plug & Play

VESA DDC1/2B™

Signal de synchronisation Sync. séparée: TTL, Positif ou négatif Signal vidéo Analogique: 0,7Vp-p (standard), 75Ω, Positif

Emplacements de mémoire

Pré-réglés en usine: 10 Programmables par l’utilisateur: 20 maximum

Taille écran standard 310mm LA × 232,5mm H / 12,2" LA × 9,2" H

FRANCAIS

Alimentation Puissance absorbée

100-240V c.a., 50/60Hz, 2,5A 100W maximum en mode d’utilisation normal Mode Economie d’Energie: 5W au maximum

Dimensions, Poids net 408 × 420 × 430mm / 16,1 × 16,5 × 16,9" (LA × H × P), 16kg / 35,3lbs

Angle d’inclinaison / rotation Droit / Gauche: 90 degrés, Vers le haut: 10 degrés, Vers l’avant: 5 degrés

Conditions de fonctionnement

Utilisation: Température de 0 à 35°C / 32 à 95°F

Taux d’humidité entre 10 et 80% (sans condensation)

Stockage: Température de -20 à 60°C / -4 à 140°F

Taux d’humidité entre 5 et 90% (sans condensation)

Homologation

TCO ’99, MPR 2, CE, TÜV-GS, PTB, FCC-B, UL, CSA, DHHS, Department of Health (Canada)

18 ANNEXE

408mm/16,1" 326mm/12,8"

244mm/9,6"

420mm/16,5"

369mm/14,5"

430mm/16,9"

CARACTERISTIQUES TECHNIQUES: S705MT

MODE DE PRÉRÉGLAGE

Le tableau suivant contient les paramètres des modes préréglés en usine.

Résolution

IBM

VGA

VESA

Il peut s’avérer nécessaire de modifier les paramètres réglés en usine dans la mesure où

NOTE

la synchronisation des signaux varie en fonction des différentes cartes graphiques utilisées.

720×400 640×480 640×480 640×480

1024×768 1024×768 1280×1024 1280×1024

Fréquence horizontale

31,33kHz 70,0Hz 31,47kHz 37,50kHz 75,0Hz 43,27kHz 46,88kHz

60,02kHz 75,0Hz Positive 68,68kHz Positive 79,98kHz Positive 91,15kHz Positive

Fréquence

verticale

59,9Hz

85,0Hz 75,0Hz Positive

85,0Hz 75,0Hz 85,0Hz

Polarité de sync.

Négative Négative Négative Négative Négative Négative

AFFECTATION DES BROCHES

Mini connecteur secondaire D 15 broches

Broche Signal d’entrée Broche Signal d’entrée

Vidéo rouge

Vidéo vert

Vidéo bleu

Terre

Terre vidéo rouge

Terre vidéo vert

Terre vidéo bleu

Terre

Données (SDA) * Sync H

Sync V

14 15

Horloge (SCL) *

* Compatible VESA DDC.

PositiveNégative

Positive 800×600 PositivePositive85,1Hz53,67kHz 800×600 Positive Positive Positive Positive

FRANCAIS

ANNEXE 19

HM703UT

HF703UT

GEBRUIKERSHANDLEIDING

INHOUDSOPGAVE

VEILIGHEIDSVOORSCHRIFTEN.........................................

VOORZORGSMAATREGELEN..................................

KLANTENSERVICE.....................................................

REINIGING...................................................................

VOORDAT U DE MONITOR GEBRUIKT..........................

KENMERKEN...............................................................

ACCESSOIRES...........................................................

VOOR WINDOWS 95/98ME//2000 GEBRUIKERS.......

INSTALLEREN VAN DE MONITORVOET....................

PLAATS VAN BEDIENINGSELEMENTEN.......................

DE MONITOR AANSLUITEN...........................................

GEBRUIK VAN DE MONITOR.............................................

INHOUD AFSTELLINGSMENU

ENERGIEBEHEER-FUNCTIE.....................................

ZELFDIAGNOSEFUNCTIE...................................

PROBLEMEN OPLOSSEN..................................................

BIJLAGE...............................................................................

SPECIFICATIES: HM703UT............................................

SPECIFICATIES: HF703UT.............................................

VOORAF INGESTELDE MODI....................................

TOEWIJZING VAN PINNEN........................................

...................................

13 14

17 17 18 19 19

1 1 3 3

4 4 4 5 6 7

8 9

NEDERLANDS

Wij zijn zeer blij dat u deze iiyama Vision Master hebt gekozen. Wij raden u aan een paar minuten de tijd te nemen om deze korte maar complete handleiding zorgvuldig door te lezen, voordat u de monitor installeert en inschakelt. Bewaar deze handleiding om later als referentie te gebruiken.

CONFORMITEITSVERKLARING CE-MARKERING

Deze Color Data Monitor voldoet aan de eisen van EG-richtlijn 89/336/EEC “EMC-richtlijn” en 73/ 23/EEC “Richtlijn ten aanzien van laagspanning” zoals gewijzigd door Richtlijn 93/68/EEC. Het niveau van de elektromagnetische gevoeligheid is zo gekozen dat bij aansluiting op het openbare laagspanningsnet zowel binnen als buiten een goede werking wordt verkregen in woongebieden, op bedrijfsterreinen, gebieden met lichte industrie en bij kleinschalige ondernemingen.

NEDERLANDS

n Wij behouden ons het recht voor om specificaties zonder voorafgaanbericht te wijzigen.

n Alle handelsmerken die in deze gebruikershandleiding worden gebruikt zijn het eigendom van de respectieve

eigenaars daarvan.

n iiyama als E

voor energie verbruik.

NERGY STAR

Partner heeft vastgesteld dat dit product voldoet aan de richtlijnen die gelden

VEILIGHEIDSVOORSCHRIFTEN

VOORZORGSMAATREGELEN

WAARSCHUWING

GEBRUIK DE MONITOR NIET ALS U PROBLEMEN VERMOEDT

Als u abnormale verschijnselen opmerkt, zoals rook, vreemde geluiden of dampen, moet u onmiddellijk de stekker van de monitor uit het stopcontact halen en contact opnemen met uw dealer of met iiyama. Het is erg gevaarlijk de monitor nog langer te gebruiken, dit kan brand of elektrische schokken veroorzaken.

VERWIJDER NOOIT DE BEHUIZING

Binnen in de monitor bevinden zich hoogspanningscircuits. Als u de behuizing verwijdert, loopt u het risico op brand of elektrische schokken.

PLAATS GEEN VOORWERPEN IN DE MONITOR

Plaats geen voorwerpen in de monitor en mors geen vloeibare stoffen zoals water in de monitor. Als dit per ongeluk toch gebeurt, moet u onmiddellijk de stekker van uw monitor uit het stopcontact halen en contact opnemen met uw dealer of met iiyama. Als u de monitor gebruikt terwijl er zich een voorwerp in bevindt, kan dit brand, elektrische schokken of schade veroorzaken.

PLAATS DE MONITOR OP EEN VLAK, STABIEL OPPERVLAK

De monitor kan, als hij valt of gevallen is, letsel veroorzaken.

GEBRUIK DE MONITOR NIET IN DE BUURT VAN WATER

Gebruik de monitor niet op een plaats waar er water op de monitor terecht kan komen. Dit kan brand of elektrische schokken veroorzaken.

GEBRUIK DE OPGEGEVEN VOEDING

Zorg ervoor dat u de monitor alleen gebruikt met de opgegeven voeding. Gebruik van de onjuiste voeding zal defecten veroorzaken en kan brand of elektrische schokken tot gevolg hebben.

BESCHERM DE KABELS

Trek niet aan het netsnoer of de signaalkabel. Zorg ervoor dat deze kabels niet worden geknikt en dat de monitor of andere zware voorwerpen niet op de kabels worden geplaatst. Als een kabel beschadigd is, kan dat brand of elektrische schokken tot gevolg hebben.

ONGUNSTIGE WEERSOMSTANDIGHEDEN

Het is raadzaam om de monitor niet te gebruiken tijdens zware storm. De herhaalde stroomonderbrekingen kunnen defecten veroorzaken. Het is ook raadzaam om tijdens deze omstandigheden de stekker niet aan te raken omdat dit elektrische schokken kan veroorzaken.

NEDERLANDS

PAS OP

PLAATSING

Zet de monitor niet op een plaats waar plotselinge temperatuurschommelingen kunnen optreden, of in vochtige, stoffige of rokerige ruimten. Dit kan brand, elektrische shokken of schade veroorzaken. Vermijd ook ruimten waar de zon of ander licht rechtstreeks op de monitor kan schijnen.

PLAATS DE MONITOR NIET IN EEN GEVAARLIJKE POSITIE

Als de monitor niet op een geschikte positie geplaatst is kan de monitor omvallen en letsel tot gevolg hebben. Zorg er ook voor dat er geen zware voorwerpen op de monitor geplaatst worden en zorg ervoor dat kinderen niet aan de kabels kunnen trekken en daardoor letsel oplopen.

VEILIGHEIDSVOORSCHRIFTEN 1

PAS OP

ZORG VOOR EEN GOEDE VENTILATIE

Er zijn ventilatie-openingen aangebracht om te voorkomen dat de monitor oververhit raakt. Als de openingen worden afgedekt of als er een voorwerp in de buurt van de openingen wordt geplaatst kan brand ontstaan. Plaats de monitor in verband met de luchtcirculatie ten minste 10 cm (4 inches) van de muur af. Verwijder de kantelvoet niet als u de monitor gebruikt. Als de voet wordt verwijderd, zullen alle ventilatie-openingen aan de onderkant van de behuizing worden geblokkeerd en zal de monitor oververhit raken. Hierdoor kan brand of schade ontstaan. Als u de monitor gebruikt terwijl deze achterover is gekanteld, op zijn zij ligt of ondersteboven staat, of als de monitor op vloerbedekking of een zachte ondergrond geplaatst wordt, kan ook schade ontstaan.

HAAL DE STEKKERS LOS ALS U DE MONITOR VERPLAATST

Zet de monitor uit en haal de stekker uit het stopcontact en zorg ervoor dat de signaal kabels niet aangesloten zijn als u de monitor verplaatst. Anders kan dit brand of elektrische schokken tot gevolg hebben. Het is aan te raden, wanneer de monitor verplaatst wordt, dit met twee personen te doen.

HAAL DE STEKKER UIT HET STOPCONTACT

Om ongelukken te voorkomen is het raadzaam om de stekker van de monitor uit het stopcontact te halen als u de monitor lange tijd niet gebruikt.

TREK AAN DE STEKKER, NIET AAN HET SNOER

NEDERLANDS

Als u het netsnoer of de signaalkabel wilt verwijderen, moet u het snoer altijd bij de stekker vastpakken. Trek nooit aan de kabel zelf, dit kan brand of elektrische schokken veroorzaken.

RAAK DE STEKKER NIET MET NATTE HANDEN AAN

Het in of uit het stopcontact halen van de stekker met natte handen kan elektrische schokken veroorzaken.

LEG GEEN FLOPPY DISKS IN DE BUURT VAN DE MONITOR

Data van magnetische opslag zoals floppy disk kan verloren gaan als deze op of naast de monitor geplaatst worden, doordat het demagnetiseer circuit een sterk kortstondig magnetisch veld veroorzaakt.

ALS U DE MONITOR OP UW COMPUTER PLAATST

Zorg ervoor dat de computer sterk genoeg is om het gewicht van de monitor te dragen, anders kan dit schade aan uw computer veroorzaken.

OVERIGE

ERGONOMISCHE AANBEVELINGEN

Om vermoeide ogen te voorkomen, moet u de monitor niet gebruiken tegen een lichte achtergrond of in een donkere ruimte. Voor optimaal comfort moet u de monitor net onder het oogniveau plaatsen en moet de afstand tussen uw ogen en de monitor 40-60 cm zijn. Als u langere tijd achter de monitor zit is het raadzaam om 10 minuten per uur rust te nemen. Continue kijken naar het beeldscherm kan vermoeidheid van de ogen veroorzaken.

INVLOED VAN MAGNETISCHE VELDEN

Plaats de monitor uit de buurt van TV, luidsprekersystemen of andere bronnen van sterke magnetische velden. Als gevolg van storing door andere apparaten kan de monitor een brommend geluid gaan geven en het beeld vervormen.

2 VEILIGHEIDSVOORSCHRIFTEN

OVERIGE

Alleen beschikbaar op HM703UT

ENKELE OPMERKINGEN BIJ HET GEBRUIK VAN DE OPQ

(=optimaliseer beeldkwaliteit)

FUNCTIE

Door de aard van de Diamondtron M2-CRT kan in zeldzame gevallen verkeerde convergentie, verkeerde afstelling van de lensopening, een trillend beeld of ingebrande fosfor ontstaan wanneer een beeld met hoog witgehalte lang wordt weergegeven terwijl de OPQ-functie geactiveerd is. Schakel de OPQ-functie UIT wanneer u niet met DVD of andere bewegende beelden werkt.

OPTIMAAL BEELD VOOR DE OPQ-FUNCTIE

1. OPQ-functie: AAN n Bewegend beeld (DVD / TV)

2. OPQ-functie: UIT

n Tekstverwerking en spreadsheet n Tekst e.d.

OPMERKING

Schakel de OPQ-functie UIT wanneer u het onder 2 beschreven beeld op uw scherm hebt: uw ogen raken sneller vermoeid wanneer de OPQ-functie aan staat.

[Weergave op scherm]

OPQ Function

Enable

OPQ Function

Disable

KLANTENSERVICE

OPMERKING

Als u het apparaat voor onderhoud moet retourneren en u de originele verpakking niet meer hebt, moet u het apparaat niet in een andere verpakking versturen. Neem contact op met de dichtstbijzijnde iiyama vestiging of dealer voor advies of vervangende verpakking.

REINIGING

WAARSCHUWING

PAS OP

OPMERKING

BEHUIZING Vlekken kunt u verwijderen met een doek die licht bevochtigd is met een mild, reinigend

BEELDBUIS

Als er tijdens het schoonmaken voorwerpen of vloeistoffen in de monitor terecht

komen, moet u onmiddellijk de stekker uit het stopcontact halen en contact opnemen met uw dealer of met iiyama.

Zet om veiligheidsredenen de monitor uit en haal de stekker uit het stopcontact,

voordat u de monitor gaat reinigen.

De beeldbuis is beschermt met een anti-reflectie & anti-statische coating. Zorg

ervoor dat u de beschermlaag van het scherm niet beschadigt door met een hard voorwerp te krabben of te wrijven. Gebruik nooit een van de volgende oplosmiddelen. Hiermee beschadigt u de

behuizing en de beeldbuis.

Verdunner Benzine Schurende reinigingsmiddelen

oplosmiddel. Veeg de behuizing vervolgens met een zachte droge doek af.

Het wordt aanbevolen een zacht doekje te gebruiken om vlekken (zoals vingerafdrukken) van de beeldbuis te verwijderen.

Spray-reiniger Was Zuur of alkalisch oplosmiddel

VEILIGHEIDSVOORSCHRIFTEN 3

NEDERLANDS

VOORDAT U DE MONITOR GEBRUIKT

KENMERKEN

K HM703UT: Hoge helderheid

Helder, duidelijk beeld voor Windows® of Macintosh

Ondersteunt resoluties tot 1600×1200 Ondersteunt frequnties tot 89Hz op 1280×1024K

Windows® 95/98/Me/2000 Plug & Play Voldoet aan sRGB Internationale StandaardK

Energiebeheer-voorziening (voldoet aan E Ruimtebesparende, compacte behuizing

Ergonomisch ontwerp: goedgekeurd volgens TCO ’99 en MPR2

NEDERLANDS

ACCESSOIRES

De volgende accessoires moeten zich in de verpakking van de Vision Master bevinden. Controleer of al deze accessoires aanwezig zijn.

Netsnoer*

n Signaalkabel MB30 (voor D-Sub-aansluiting)

Monitorvoet

Gebruikershandleiding

NERGY STA R

en VESA DPMS)

WAARSCHUWING

* VOOR GEBRUIKERS IN 120 VOLT-GEBIED

Het toelaatbare vermogen van het bijgesloten netsnoer in een 120 Volt-gebied is 10 A/125 V. Als u een voedingsbron gebruikt met een hoger toelaatbaar vermogen, moet u een netsnoer met een toelaatbaar vermogen van 10 A/250 V gebruiken.

VOOR WINDOWS 95/98/ME/2000 GEBRUIKERS

Windows 95/98/Me/2000 Monitor Informatie Bestand voor iiyama monitoren kan verkregen worden via internet, op het volgende adres: http://www.iiyama.nl

OPMERKING

4 VOORDAT U DE MONITOR GEBRUIKT

Raadpleeg één van bovenvermelde Internet pagina’s voor meer informatie over

het downloaden van het stuurprogramma voor uw monitor.

INSTALLEREN VAN DE MONITORVOET

De monitor is bestemd voor gebruik terwijl de kantelbare voet geïnstalleerd is. Zorg dus dat deze voet geïnstalleerd is voordat u de monitor gaat gebruiken.

Installeer de monitorvoet op een stabiel oppervlak. Als de monitor valt, kan hij letsel

PAS OP

A B C

of schade veroorzaken.

Behandel de monitor voorzichtig daar deze anders kan beschadigen.

Haal om elektrische schok of schade te voorkomen vóór de installatie het snoer van

de monitor uit het stopcontact.

Controleer of de monitor is uitgeschakeld. De monitor voorzichtig op zijn kant of omgedraaid leggen. Lokaliseer de openingen aan de voorzijde van de onderkant van de monitor.

Steek de pennen van de monitorvoet in deze openingen. Druk de monitorvoet naar voren totdat de monitorvoet vast klikt.

Om de monitorvoet te verwijderen, de onderkant van de monitorvoet vasthouden, en deze dan wegdrukken base.

NEDERLANDS

VOORDAT U DE MONITOR GEBRUIKT 5

PLAATS VAN BEDIENINGSELEMENTEN



NEDERLANDS



 



Power-indicator

Power-schakelaar

Knop +

Knop –

Knop Menu

Invoerkeuzeknop (VIDEO 1/2)

Kies VIDEO IN 1 of 2 voor de signaal input als de beide signaal outputs zijn aangesloten op een signaalbron. Schakel VIDEO IN 1 en 2 in telkens wanneer u 1-2 seconden op de invoerkeuzeknop drukt.

15-pins D-Sub mini-aansluiting (VIDEO IN 1)

15-pins D-Sub mini-aansluiting (VIDEO IN 2)

Wisselstroomaansluiting (AC IN)

6 VOORDAT U DE MONITOR GEBRUIKT

DE MONITOR AANSLUITEN

Controleer of zowel de computer als de monitor uitgeschakeld zijn.

Sluit de computer op de monitor aan met de signaalkabel. (Zie pagina 19 voor TOEWIJZING

VAN PINNEN.)

Sluit eerst het netsnoer op de monitor aan en vervolgens op de stroom aansluiting.

OPMERKING

De signaalkabel die voor de aansluiting wordt gebruikt kan variëren. Dit is afhankelijk

van het type computer dat u gebruikt. Door onjuiste aansluiting kan ernstige schade aan zowel de monitor als de computer ontstaan. De kabel die bij de monitor geleverd wordt, heeft een standaard 15 pins D-Sub aansluiting. Wanneer een speciale kabel vereist is, neem dan contact op met uw dealer of met één van de iiyama vestigingen.

Als u de monitor op een Macintosh-computer wilt aansluiten, moet u contact

opnemen met uw dealer of met één van de iiyama vestigingen voor een geschikte adapter.

Zorg ervoor dat u de vingerschroeven van de signaalaansluitingen vastdraait.

NEDERLANDS

VOORDAT U DE MONITOR GEBRUIKT 7

GEBRUIK VAN DE MONITOR

De signaaltimings van de iiyama Vision Master zijn in de fabriek zo ingesteld dat een optimaal beeld

wordt verkregen (zie signaaltimings op pagina 19 onder VOORAF INGESTELDE MODI). Als u tijdens

gebruik een gebrekkig beeld krijgt, moet u de onderstaande afstellingsprocedure volgen om het

gewenste beeld te krijgen.

Nadat u een onderdeel uit het Hoofdmenu hebt geselecteerd, vinden de afstellingen en instellingen in het Submenu plaats.

Het Hoofdmenu verschijnt op het scherm wanneer u op de Knop Menu drukt.

(

Als u bijvoorbeeld de horizontale schermgrootte wilt aanpassen,

kiest u (Beeld Inst.) in het Hoofdmenu met de +/– Knoppen. Het Submenu verschijnt wanneer u op de Knop Menu drukt.

Menu OPQ

Afstellingspictogram

Geselecteerde

afstellingsmenu

NEDERLANDS

Selecteer (H-Grootte) in het Submenu met de +/– Knoppen.

Beeld Inst.

Een instelschaal wordt wit als u op de Knop Menu drukt. Gebruik de +/– Knoppen om de horizontale schermgrootte af te stellen. Zie INHOUD AFSTELLINGSMENU op de volgende pagina’s voor nadere informatie.

FUNC

Beeld Inst.

Afstellingspictogram

Geselecteerde

afstellingsmenu

De regel toont de voortgang van de afstelling.

OPMERKING

De schermweergave verdwijnt binnen het aantal ingestelde seconden nadat u tijdens het instellen

gestopt bent met het indrukken van de knoppen. (Zie pagina 12 voor OSD Timer.)

Da afstellingen voor Grootte, Positie, Kussen, Trapezium, Parallellogram, Kussenbalans en

Moiré worden voor elke signaal timing vastgelegd. Buiten deze afstellingen om worden alle andere afstellingen zoals Kleur en Convergentie vastgelegd in een instelling die betrekking heeft op alle signaaltimings.

Alleen beschikbaar op HM703UT

Wanneer u de knop op de menubalk langer dan 2 seconden ingedrukt houdt, wordt de OPQfunctie (optimaliseer beeldkwaliteit) steeds AAN- en vervolgens weer UITgeschakeld. Activeer de OPQ-functie om optimale beeldkwaliteit te verkrijgen bij het weergeven van DVD of andere bewegende beelden. (Zie pagina 3 voor ENKELE OPMERKINGEN BIJ HET GEBRUIK VAN DE OPQ FUNCTIE, pagina 11 voor OPQ.)

8 GEBRUIK VAN DE MONITOR

H-Grootte

|||||||||||||||||||||||||

·························

OPQ ON

INHOUD AFSTELLINGSMENU

Kleur Inst.

COLOR

Submenu

Contrast

Helderheid

Kleur Temp.

Probleem / Keuze Te gebruiken knopHoofdmenu

Te licht Te sterk

Te donker Te helder

Color 1: 9300K

Color 2: 6500K

Color 3: 5000K

sRGB

Gebruikerskleur: Rood / Blauw

OPMERKING

n sRGB is een internationale standaard die het verschil in kleur tussen apparaten

vaststelt en gelijkschakelt.

n Als de sRGB-instelling is ingeschakeld is het niet mogelijk om het Contrast, de

Helderheid en de OPQ-instelling aan te passen. Deze instellingen zijn dan vergrendeld.

Naar Menu

Terug naar Hoofdmenu.

NEDERLANDS

U kunt de Menu pagina’s overslaan en een afstellingsschaal direct zichtbaar maken door

gebruik te maken van de volgende Knop bedieningen.

l Contrast: Druk op één van de +/– Knoppen als het Menu niet zichtbaar is. l Helderheid: Druk op één van de +/– Knoppen en vervolgens op de Knop Menu als

het Menu niet zichtbaar is.

OPMERKING

WISSELEN TUSSEN DE CONTRAST EN HELDERHEID AFSTELLINGEN

Om te wisselen tussen de Contrast en Helderheid afstellingen, drukt u de Knop Menu in binnen 2 seconden nadat u een van de +/– Knoppen heeft ingedrukt gedurende de directe afstellingen van hierboven.

De schermweergave verdwijnt circa 3 seconden nadat u tijdens de rechtstreekse

instelling gestopt bent met het indrukken van de knoppen, ongeacht de instelling van de OSD Timer. (Zie pagina 12 voor OSD Timer.)

GEBRUIK VAN DE MONITOR 9

SubmenuHoofdmenu

Probleem / Keuze Te gebruiken knop

Beeld Inst.

NEDERLANDS

Beeld

Geometrie

Zoom

H-Grootte

H-Positie

V-Grootte

V-Positie

Naar Menu

Kussen

Trapezium

Parallellogram

Kussenbalans

Te klein Te groot

Te ver naar links Te ver naar rechts

Te klein Te groot

Te laag Te hoog

Terug naar Hoofdmenu.

Correctie van vervorming

Rotatie

Naar Menu

10 GEBRUIK VAN DE MONITOR

Correctie van helling

Terug naar Hoofdmenu.

SubmenuHoofdmenu

Probleem / Keuze Te gebruiken knop

Beeld

Kwaliteit

H-Moiré

V-Moiré*

OPMERKING

Moiré is het resultaat van interferentie tussen de fosforindeling en

Correctie van verticale golvende lijnen

Correctie van horizontale golvende lijnen

het videosignaal. Door de horizontale en verticale afmeting te wijzigen, kunt u het moiré-effect verminderen. Bij depaalde bureaublad patronen kan het moire effect erg duidelijk zijn. In dit geval moet u het patroon wijzigen. Als het moiré-effect nog steeds zichtbaar is, moet u deze functie gebruiken om het effect te verminderen. Het beeld kan gaan trillen wanneer de moiré correctie extreem wordt uitgevoerd.

H-Convergentie*

OPQ*

Aan

Correctie van misconvergentie van verticale lijnen

Om maximale beeldkwaliteit te verkrijgen bij de weergave van DVD of andere bewegende beelden

Uit Om de OPQ functie UIT te schakelen

Elke keer als de monitor wordt

Degauss

OPMERKING

U moet de functie Degauss niet voortdurend herhalen. Wacht ten minste 30 minuten voordat u de monitor opnieuw demagnetiseert. Tijdens het demagnetiseren trilt het beeld

ingeschakeld, wordt de monitor automatisch gedemagnetiseerd. Soms veranderen de kleuren echter, als de monitor wordt verplaatst of gedraaid. Probeer in dit geval eerst de “Rotatie” afstelling. Als het probleem aanhoudt,

gebruikt u Degauss. en hoort u een zwak geluid. Dit is normaal en wijst niet op een probleem.

NEDERLANDS

OPMERKING

Naar Menu

Terug naar Hoofdmenu.

*1 Alleen beschikbaar op HF703UT. *2 Alleen beschikbaar op HM703UT.

GEBRUIK VAN DE MONITOR 11

Probleem / Keuze Te gebruiken knopSubmenuHoofdmenu

Functie

NEDERLANDS

OSD H-Positie

OSD V-Positie

OSD Timer

Om de OSD naar links/het midden/rechts te verplaatsen

Om de OSD naar omhoog/het midden/omlaag te verplaatsen

3 5 15 30 45 sec U kunt de OSD-weergavetijd instellen op een van de bovengenoemde vijf waarden.

Taal

Blokkering

English Deutsch Francais Nederlands Svenska Japanese

Aan

Engels Duits Frans

Nederlands Zweeds Japans Alle instellingsmogelijkheden behalve deze

functie zijn gedeactiveerd.

Uit Blokkering is geannuleerd.

Reset

Fabrieksinstellingen worden teruggezet.

OPMERKING

Als u Reset gebruikt, worden eventuele afstellingsgevens die door u zijn gemaakt teruggezet op de frequenties die in de fabriek zijn ingesteld. De volgende instellingen die door de gebruiker zijn gemaakt op signalen die afwijken van de vooraf in de fabriek ingestelde signalen blijven ongewijzigd. H-Grootte V-Grootte Kussen H-Positie V-Positie Trapezium

Naar Menu

De modelnaam, de huidige horizontale scanfrequentie en de verticale verversingssnelheid worden weergegeven.

Informatie

12 GEBRUIK VAN DE MONITOR

Terug naar Hoofdmenu.

ENERGIEBEHEER-FUNCTIE

De energiebeheer-functie van dit product voldoet aan de energiebesparingseisen van ENERGY STAR® en VESA DPMS. Met deze functie wordt onnodig stroomverbruik van de monitor verminderd wanneer uw computer niet actief wordt gebruikt. Als u van deze functie gebruik wilt maken, moet de monitor zijn aangesloten op een computer die voldoet aan de VESA DPMS-richtlijnen. Er is één Energiebeheer-modus beschikbaar. Deze modus worden hierna beschreven. De vereiste instelling, waaronder die van de timer, moeten door de computer worden uitgevoerd.

Power Management modus

Wanneer het H-sync-signaal / V-sync-signaal / H en V-sync-signaal van de computer uit is, wordt de monitor in de Power Management modus gezet. Dit reduceert het stroomverbruik tot minder dan 5W. Het scherm wordt donker en de Power-indicator wordt oranje. Vanuit de Power Management modus verschijnt het scherm weer na 10 seconden nadat u het toetsenbord of de muis hebt aangeraakt.

NORMAL MODUS

POWER MANAGEMENT MODUS

OPMERKING

Groen

Oranje

STROOMVERBRUIK

Ook als u de energiebeheer-modus gebruikt, verbruikt de monitor elektriciteit.

0 5 W 100%

Schakel de Power-schakelaar, wanneer u de monitor niet gebruikt, ’s nachts en in het weekend uit om te voorkomen dat onnodig stroom wordt verbruikt.

Het is mogelijk dat het video signaal van de computer aan staat terwijl het H- of

V-synchronisatie signaal ontbreekt. In dit geval zal de ENERGIEBEHEER functie niet goed functioneren.

NEDERLANDS

GEBRUIK VAN DE MONITOR 13

ZELFDIAGNOSEFUNCTIE

De monitor is voorzien van een zelfdiagnosefunctie. De zelfdiagnose van de monitor verloopt als volgt als de afbeelding niet verschijnt en het aan/uit-lampje groen of oranje is omdat de computer of de monitor niet goed functioneert.

Procedure

A Ontkoppel het snoer van de computer of zet de computer UIT. B Zet de monitor AAN.

Diagnose

A Er wordt een volledig wit beeld weergegeven:

De monitor werkt normaal. Controleer de computer.

B Er wordt geen volledig wit beeld weergegeven:

De monitor kan beschadigd zijn. Neem contact op met uw dealer of het servicecentrum van iiyama.

NEDERLANDS

14 GEBRUIK VAN DE MONITOR

PROBLEMEN OPLOSSEN

Als de monitor niet juist functioneert, moet u de onderstaande punten in de genoemde volgorde doornemen om te zien of een mogelijke oplossing wordt genoemd.

Verricht de afstellingen die staan beschreven in GEBRUIK VAN DE MONITOR, afhankelijk van het

1. probleem dat u ondervindt.

2. Raadpleeg de volgende overzichten als u geen passend afstellingsonderdeel vindt in GEBRUIK VAN DE MONITOR of als het probleem aanhoudt.

Als u een probleem ondervindt dat niet in de overzichten wordt beschreven of als u het probleem niet aan de hand van de overzichten kunt oplossen, moet u de monitor niet langer gebruiken en moet u contact opnemen met uw dealer of met iiyama voor verdere assistentie.

Probleem

Geen beeld.

(Power-indicator licht niet op.)

Is het netsnoer goed aangesloten?

Staat de Power-schakelaar op ON?

Staat er spanning op het stopcontact ? Controleer dit met een ander apparaat.

Controlepunt

(Power-indicator is groen.)

(Power-indicator is oranje.)

Het scherm is niet

gesynchroniseerd.

De schermpositie

bevindt zich niet in het midden.

Het scherm is te

helder of te donker.

Het scherm trilt.

Zie pagina 14 voor ZELFDIAGNOSEFUNCTIE.

Als de blanco schermbeveiliging actief is, moet u het toetsenbord of de muis aanraken. Verhoog het Contrast en/of de Helderheid.

o o

Is de computer ingeschakeld?

Is de signaalkabel goed aangesloten? Valt de signaaltiming van de computer binnen de specificatie van de monitor?

Zie pagina 14 voor ZELFDIAGNOSEFUNCTIE.

Als de monitor in de energiebeheer-modus staat, moet u het toetsenbord

of de muis aanraken. Is de computer ingeschakeld?

Is de signaalkabel goed aangesloten?

Valt de signaaltiming van de computer binnen de specificatie van de monitor?

Is de signaalkabel goed aangesloten?

Valt de signaaltiming van de computer binnen de specificatie van de monitor?

Valt het video-uitgangsniveau van de computer binnen de specificatie van

de monitor?

Valt de signaaltiming van de computer binnen de specificatie van de

monitor?

Valt het video-uitgangsniveau van de computer binnen de specificatie van

de monitor? Het scherm kan te helder zijn doordat het videosignaal niveau verschilt vanuit de computer. In dit geval moet u Contrast afstellen.

Controleer of er bronnen met sterke magnetische velden in de buurt staan, zoals TV, luidspreker enzovoorts. Verwijder deze uit de buurt van de monitor of verander de positie/richting van de monitor om storing door magnetische velden te voorkomen.

Valt het voltage binnen de specificatie van de monitor?

Valt de signaaltiming van de computer binnen de specificatie van de monitor?

Functioneert de moiré correctie naar behoren?

PROBLEMEN OPLOSSEN 15

NEDERLANDS

Normale verschijnselen bij monitors van het type ‘Diamondtron M2-CRT’

HM703UT

Verkeerde afstelling van openingsrooster

Bij een Diamondtron M2-CRT kan in zeldzame gevallen het openingsrooster verkeerd afgesteld raken als gevolg van een schok of trilling tijdens transport. Als een zwarte verticale streep op het scherm verschijnt, moet u met uw hand een lichte klap op de zijkant van de monitor geven. Voer de onderstaande

NEDERLANDS

procedure uit als het probleem aanhoudt.

Geef een volledig wit beeld weer en inspecteer het probleemgebied.

Geef een sterk wit beeld weer dat het probleemgebied bestrijkt, zodat een sterke elektronenstraal

wordt gevormd. Laat de monitor enige tijd in deze toestand totdat het probleem verdwijnt.

Dempingsdraden

Twee zwakke horizontale strepen die op het scherm zichtbaar zijn, zijn in feite de schaduwen van stalen draden die dempingsdraden worden genoemd. Alle monitors met een Diamondtron M2-CRT hebben deze draden in verband met hun constructie.

16 PROBLEMEN OPLOSSEN

BIJLAGE

SPECIFICATIES: HM703UT

Beeldbuis 17" (16,0" / 41cm effectief), Aperture Grille pitch: 0,25mm,

Diamondtron M2-CRT, 90 graden afbuiging, kort nalichtend fosfor, antireflectie- en antistatische coating

Sync-frequentie Horizontaal: 30,0-96,0kHz, Verticaal: 50-160Hz

Bandbreedte videosignaal 160MHz dot clock

Aangeraden resolutie

Invoeraansluitingen D-Sub mini 15-pins × 2

Plug & Play VESA DDC1/2B™

Invoersignaal sync Gescheiden sync: TTL, positief of negatief Invoersignaal video Analoog: 0,7Vp-p (standaard), 75Ω, positief

Opslag aantal signalen Fabrieksinstellingen: 10

Standaard-schermomvang 310mm × 232,5mm / 12,2" × 9,2" (b × h)

Voedingsbron Stroomverbruik

Afmetingen, nettogewicht 408 × 420 × 430mm / 16,1 × 16,5 × 16,9" (b × h × d), 16,5kg / 36,4lbs

Kantel- / draaihoek Rechts/links: naar beide kanten 90 graden, omhoog: 10 graden,

1024 × 768 bij 85Hz

Door gebruiker gedefinieerde instellingen: maximaal 20

100-240 V wisselstroom, 50/60Hz, 2,5A maximaal 110W bij normaal gebruik Power Management modus: maximaal 5W

naar voren: 5 graden

NEDERLANDS

Omgeving

Voldoet aan

Gebruik:

Opslag: -20 tot 60°C / -4 tot 140°F

TCO ’99, MPR 2, CE, TÜV-GS, PTB, FCC-B, UL, CSA, DHHS, Department of Health (Canada)

408mm/16,1" 326mm/12,8"

Temperatuur Vochtigheid

244mm/9,6"

420mm/16,5"

369mm/14,5"

0 tot 35°C / 32 tot 95°F

10 tot 80% (geen condensatie)

5 tot 90% (geen condensatie)

430mm/16,9"

BIJLAGE 17

SPECIFICATIES: HF703UT

Beeldbuis 17" (16,0" / 40cm effectief), Dot pitch: 0,25mm (Horizontaal: 0,21mm),

platte, rechthoekige beeldbuis, 90 graden afbuiging, kort nalichtend fosfor, antireflectie- en antistatische coating

Sync-frequentie Horizontaal: 30,0-96,0kHz, Verticaal: 50-160Hz

Bandbreedte videosignaal 160MHz dot clock

Aangeraden resolutie

Invoeraansluitingen D-Sub mini 15-pins × 2

Plug & Play

Invoersignaal sync Gescheiden sync: TTL, positief of negatief Invoersignaal video Analoog: 0,7Vp-p (standaard), 75Ω, positief

Opslag aantal signalen Fabrieksinstellingen: 10

Standaard-schermomvang 310mm × 232,5mm / 12,2" × 9,2" (b × h)

Voedingsbron

NEDERLANDS

Stroomverbruik

Afmetingen, nettogewicht 408 × 420 × 430mm / 16,1 × 16,5 × 16,9" (b × h × d), 16kg / 35,3lbs

Kantel- / draaihoek Rechts/links: naar beide kanten 90 graden, omhoog: 10 graden,

1024 × 768 bij 85Hz

VESA DDC1/2B™

Door gebruiker gedefinieerde instellingen: maximaal 20

100-240 V wisselstroom, 50/60Hz, 2,5A maximaal 100W bij normaal gebruik Power Management modus: maximaal 5W

naar voren: 5 graden

Omgeving

Voldoet aan

18 BIJ LAGE

Gebruik:

Opslag: -20 tot 60°C / -4 tot 140°F

Temperatuur Vochtigheid

0 tot 35°C / 32 tot 95°F

10 tot 80% (geen condensatie)

5 tot 90% (geen condensatie)

TCO ’99, MPR 2, CE, TÜV-GS, PTB, FCC-B, UL, CSA, DHHS, Department of Health (Canada)

408mm/16,1" 326mm/12,8"

244mm/9,6"

420mm/16,5"

369mm/14,5"

430mm/16,9"

VOORAF INGESTELDE MODI

In het volgende overzicht staan de in de fabriek ingestelde modi.

Resolutie

OPMERKING

IBM

VGA

VESA

Het is mogelijk dat u in aanvulling op de fabrieksinstellingen nog meer functies moet afstellen: de signaaltimings verschillen, afhankelijk van het soort grafische kaart dat u gebruikt.

720×400 640×480 640×480 640×480

1024×768 1024×768 1280×1024

TOEWIJZING VAN PINNEN

15-pins D-Sub mini-aansluiting

Horizontale

frequentie

31,33kHz 70,0Hz 31,47kHz 37,50kHz 75,0Hz 43,27kHz 46,88kHz

60,02kHz 75,0Hz Positief 68,68kHz Positief 79,98kHz Positief

Pen

1 2 3

5 6 7 8

Invoersignaal

Rood video

Groen video Blauw video Aarde Aarde Rood video aarde Groen video aarde Blauw video aarde

Verticale

frequentie

59,9Hz

85,0Hz 75,0Hz Positief

85,0Hz 75,0Hz

Negatief Negatief Negatief Negatief Negatief Negatief

Pen

Aarde

Gegevenslijn (SDA) *

H-sync

V-sync

Kloklijn (SCL) *

* Voldoet aan VESA DDC

Sync-polariteit

Invoersignaal

PositiefNegatief

Positief 800×600 PositiefPositief85,1Hz53,67kHz 800×600 Positief Positief Positief

Positief1280×1024 91,15kHz Positief85,0Hz

NEDERLANDS

BIJLAGE 19

ANVÄNDARHANDBOK

INNEHÅLL

HM703UT

HF703UT

SÄKERHET...........................................................................

SÄKERHETSFÖRESKRIFTER...................................

KUNDSERVICE...........................................................

RENGÖRING...............................................................

INNAN DU BÖRJAR ANVÄNDA BILDSKÄRMEN..............

FUNKTIONER..............................................................

TILLBEHÖR.................................................................

FÖR WINDOWS 95/98/ME/2000 ANVÄNDARE...........

INSTALLATION AV BILDSKÄRMSFOTEN...................

KNAPPARNAS PLACERING......................................

ANSLUTA BILDSKÄRMEN.........................................

ANVÄNDA BILDSKÄRMEN................................................

INSTÄLLNINGAR–MENYINNEHÅLL

STRÖMBESPARANDE FUNKTION...........................

INBYGGD DIAGNOSFUNKTION.................................

FELSÖKNING.......................................................................

BILAGA.................................................................................

SPECIFIKATIONER: HM703UT....................................

SPECIFIKATIONER: HF703UT.....................................

FÖRINSTÄLLDA VÄRDEN.........................................

KONTAKTERNAS STIFTADRESSER........................

.........................

13 14

17 17 18 19 19

1 1 3 3

4 4 4 5 6 7

8 9

SVENSKA

Tack för att du har valt iiyama Vision Master färgskärm. Vi rekommenderar att du noggrant läser igenom denna handbok innan du installerar och börjar använda bildskärmen. Förvara handboken på ett säkert ställe för framtida referens.

CE-MARKERING BETRÄFFANDE ÖVERENSSTÄMMELSE

Denna LCD-skärm uppfyller de krav som ställs enligt EC-direktivet 89/336/EEC “EMC Directive” och 73/23/ EEC “Low Voltage Directive” med tillägg enligt direktivet 93/68/EEC.

Den elektromagnetiska känsligheten ligger på en nivå som ger korrekt funktion inom fastigheter avsedda för bostäder, kontor, lätt industri och småföretag, både inom- och utomhus. Alla dessa verksamhetsplatser kännetecknas av att de är anslutna till det allmänna lågspänningsnätet.

SVENSKA

n Vi förbehåller oss rätten att ändra specifikationer utan föregående meddelande. n Samtliga varumärken i denna handbok tillhör respektive ägare. n Såsom varande en E

NERGY STA R

anger för effektiv energianvändning.

-partner har liyama bestämt att denna produkt ska uppfylla de riktlinjer som

SÄKERHET

SÄKERHETSFÖRESKRIFTER

VARNING

ANVÄND INTE BILDSKÄRMEN OM DU MISSTÄNKER ATT NÅGOT ÄR FEL

Om du upptäcker något konstigt såsom rök, ovanliga ljud eller lukter bör du dra ur kontakten till bildskärmen och kontakta återförsäljaren. Fortsatt användning kan vara farlig och orsaka brand eller elektriska stötar.

TA ALDRIG BORT HÖLJET

Det finns strömkretsar med hög spänning inuti bildskärmen. Tas höljet bort kan du utsätta dig för brandrisk eller elektriska stötar.

PLACERA INGA FÖREMÅL INUTI BILDSKÄRMEN

För aldrig in fasta föremål och häll inte in vätskor, som t ex vatten, i bildskärmen. Om du råkar spilla något, bör du omedelbart dra ur kontakten och kontakta återförsäljaren. Fortsatt användning med ett främmande föremål i bildskärmen kan orsaka brand, elektrisk stöt eller skada.

PLACERA SKÄRMEN PÅ EN PLAN OCH STABIL YTA

Det finns risk för personskador om bildskärmen skulle välta eller ramla ner.

ANVÄND INTE SKÄRMEN I NÄRHETEN AV VATTEN

Placera inte skärmen där vatten kan komma att stänkas eller spillas på den. Detta kan orsaka brand eller elektriska stötar.

ANVÄND SKÄRMEN MED DÄRFÖR AVSEDD STRÖMFÖRSÖRJNING

Kontrollera att bildskärmen används med den avsedda strömförsörjningen. Om skärmen är ansluten till nätuttag med fel spänning kan det medföra felaktig funktion och orsaka brand eller elektriska stötar.

SKYDDA KABLARNA

Dra eller böj inte strömkabeln eller signalkabeln. Placera inte skärmen eller något annat tungt föremål på kablarna. Om de skadas kan de orsaka brand eller elektriska stötar.

OGYNNSAM VÄDERLEK

Vi rekommenderar att du inte använder bildskärmen under åskväder eftersom flera på varandra följande strömavbrott kan medföra funktionsfel. Du bör heller inte röra kontakten under dessa förhållanden eftersom det kan orsaka en elektrisk stöt.

SVENSKA

FÖRSIKTIGHET

INSTALLATIONSPLATS

Installera inte bildskärmen där plötsliga temperaturförändringar kan förekomma eller där det är hög luftfuktighet, mycket damm eller rök. På sådana platser ökar risken för brand, elektriska stötar eller andra skador. Du bör också undvika platser där bildskärmen utsätts för direkt solljus.

PLACERA SKÄRMEN I EN SÄKER POSITION

Skärmen kan välta med personskador som följd om den placeras olämpligt. Se till att du inte lägger tunga föremål på skärmen och att alla kablar leds så att barn inte kan komma åt att dra i dem och därmed utsättas för fara.

SÄKERHET 1

FÖRSIKTIGHET

SE TILL ATT ORDNA MED BRA VENTILATION

Skärmen är försedd med ventilationshål för att den inte ska bli överhettad. Övertäckning av dessa hål medför brandrisk. För att få tillräcklig luftcirkulation bör du placera bildskärmen så att avståndet till närmaste väggar blir minst 10 cm. Ta inte bort det inställbara stativet när du arbetar med skärmen, för att undvika att ventilationshålen på höljets baksida blockeras. Tar du bort stativet kanske ventilationshålen blockeras, vilket kan leda till att skärmen blir överhettad med risk för brand eller annan skada. Att använda bildskärmen när den ligger på bakre delen, sidan, upp och nedvänd eller är placerad på en matta eller något annat mjukt underlag kan också innebära risk för brand.

DRA UT KABLARNA OM DU SKA FLYTTA BILDSKÄRMEN

Om du vill flytta bildskärmen ska du slå av strömmen, dra ut nätkabeln och se till signalkabeln är urkopplad. Var noga med detta så att du inte riskerar brand eller elektrisk stöt. Vi rekommenderar att ni är två personer när skärmen behöver flyttas.

DRA UT NÄTKABELN

Om bildskärmen inte ska användas under en längre tid rekommenderar vi att du drar ut nätkabeln för att undvika olyckor.

HÅLL I KONTAKTEN NÄR DU SKA DRA UT KABELN

Ta alltid tag i kontakten när du ska dra ut nät- eller signalkabeln. Om du håller i enbart kabeln när du drar ut den uppstår fara för brand eller elektrisk stöt.

SVENSKA

RÖR ALDRIG KONTAKTEN MED FUKTIGA HÄNDER

Du riskerar att få en elektrisk stöt om du drar ut eller sätter in kontakten när dina händer är fuktiga.

LÄGG INGA DISKETTER I NÄRHETEN AV BILDSKÄRMEN

Magnetiskt lagrade data, exempelvis på disketter, kan gå förlorade om disketter och andra media placeras på eller i närheten av bildskärmen. Kretsen för avmagnetisering alstrar momentant ett starkt magnetiskt fält.

OM DU SKA INSTALLERA BILDSKÄRMEN OVANPÅ DIN DATOR

Kontrollera att datorn ger ett tillräckligt stabilt underlag för att klara bildskärmens tyngd. Det finns annars risk för att skada datorn.

ÖVRIGT

ERGONOMISKA REKOMMENDATIONER

Ansträng inte dina ögon i onödan genom att placera skärmen mot en ljus bakgrund eller arbeta i ett alltför mörkt rum. Du får bästa läskomfort om du har bildskärmens överkant något under ögonhöjd och avståndet till skärmen är 40-60 cm. Om du ska använda bildskärmen under långa arbetspass, rekommenderar vi att du varje timme tar en paus på tio minuter. Långvarigt arbete framför en bildskärm tröttar ögonen.

PÅVERKAN FRÅN MAGNETISKT FÄLT

Placera skärmen en bit bort från TV-mottagare, stereoanläggning eller annan källa med starka magnetiska fält. Bildskärmen kan avge störande oljud eller bilden kan förvrängas om den utsätts för störningar från annan utrustning.

2 SÄKERHET

ÖVRIGT

Endast tillgänglig på HM703UT

VAR UPPMÄRKSAM VID ANVÄNDANDET AV OPQ FUNKTIONEN (=Optimera Bildkvalitet)

På grund av beskaffenheten hos Diamondtron M2-CRT, kan misskonvergens, missgruppering på masken (aperture grill), bildskakningar eller fast-bränning av fosfor uppstå om en skarp vit bild visas under längre tid medans OPQ funktionen är aktiv.

OPTIMAL BILD FÖR OPQ FUNKTIONEN

1. OPQ funktion: PÅ n Rörlig bild (DVD / TV)

2. OPQ function: AV

n Ordbehandlare och kalkylblad n Text och liknande

Obs!

Stäng AV OPQ funktionen när bild enligt beskrivning under 2. visas eftersom ögonen tröttas när OPQ funktionen är aktiv.

KUNDSERVICE

Obs!

Om du behöver lämna in skärmen för service och originalförpackningen inte finns kvar, kan du be din återförsäljare om råd eller få en ny kartong.

RENGÖRING

VARNING

FÖRSIKTIGHET

Om du råkar tappa något föremål eller spilla någon vätska, t ex vatten, in i bildskärmen vid rengöringen bör du dra ur kontakten. Kontakta återförsäljaren snarast.

För din egen säkerhets skull bör du slå av strömmen och dra ur kontakten till bildskärmen innan du rengör den.

[On screen display]

OPQ Function

Enable

OPQ Function

Disable

SVENSKA

Obs!

HÖLJET

CRT-SKÄRMEN

CRT-skärmen är antireflex- och antistatbehandlad. Skrapa eller gnugga inte

på skärmytan med något hårt föremål eftersom beläggningen kan skadas.

Använd aldrig något av nedanstående lösningsmedel. Dessa skadar höljet

och CRT-skärmen:

Thinner Bensin Slipmedel

Ta bort fläckar med en mjuk trasa fuktad med ett milt rengöringsmedel. Torka därefter höljet med torr trasa.

Använd en mjuk, ren trasa när du vill ta bort fettfläckar (t ex fingeravtryck) på skärmens yta.

Rengöringsmedel i sprayflaska Vax Syra eller alkaliska lösningsmedel

SÄKERHET 3

INNAN DU BÖRJAR ANVÄNDA BILDSKÄRMEN

FUNKTIONER

HM703UT: Högt ljusstyrka

Bildskärmen presterar en klar och tydlig bild för Windows® eller Macintosh

Den klarar av upplösningar upp till 1600×1200

Stödjer bildfrekvenser på upp till 89fHz vid 1280×1024K

Kan användas med Windows® 95/98/Me/2000 Plug & Play

Kompatibelt med den internationella standarden för sRGB

Strömbesparande läge (uppfyller E Utrymmessnål med kompakt utformat hölje

Ergonomisk design: godkänd för TCO ’99 och MPR2

NERGY STAR

TILLBEHÖR

Följande tillbehör är bipackade i kartongen med Vision Master. Kontrollera att alla delar finns med.

SVENSKA

Nätkabel*

n Signalkabel MB30 (för D-Sub-anslutning)

Bildskärmsfoten

Användarhandbok

och VESA DPMS)

FÖRSIKTIGHET

* VID ANVÄNDNING MED 120 V

Nätkabeln som följer med leveranser avsedda för 120 V har klassificeringen 10 A / 125 V. Om du har strömförsörjning med högre spänning, måste du använda en nätkabel som som är klassad för 10A / 250V.

FÖR WINDOWS 95/98/ME/2000 ANVÄNDARE

Våra skärmar är Plug-and-Play kompatibla med Windows 95/98/Me/2000. Du kan även ladda hem specifika bildskärmsinformationsfiler för Windows 95/98/Me/2000 till iiyama bildskärmar via internet. Gå in på adressen: http://www.iiyama.se och följ anvisningarna för SUPPORT där.

nObs!

För ytterligare information om nedladdning av drivrutiner till Din skärm, vänligen gå in på någon av de internet adresser som finns listade ovan.

4 INNAN DU BÖRJAR ANVÄNDA BILDSKÄRMEN

INSTALLATION AV BILDSKÄRMSFOTEN

Bildskärmen är konstruerad för att användas tillsammans med bildskärmsfoten. Se till att denna är installerad innan du börjar använda bildskärmen.

FÖRSIKTIGHET

Försäkra dig om att skärmen är avstängd.

Vänd försiktigt bildskärmen upp och ner.

Lokalisera hålen framtill på undersidan av bildskärmen.

Stick in piggarna på det roterande stället i hålen. Tryck det roterande stället framåt till den

hamnar i läge.

För att avlägsna det roterande stället, håll fast underdelen av det roterande stället, och tryck

det sedan ur läge.

Placera skärmen på ett stabilt underlag. Bildskärmen kan orsaka skada eller

skadas om den tappas eller ramlar. Utsätt inte skärmen för hård tryck eller belastning. Detta kan skada skärmen.

Dra ut nätsladden innan installation för att undvika elektriska stötar.

SVENSKA

INNAN DU BÖRJAR ANVÄNDA BILDSKÄRMEN 5

KNAPPARNAS PLACERING



SVENSKA



 



Strömindikator

Strömbrytare

Knapp

C +

– Knapp

Menyknapp

Knapp för Signalingångsväljare (VIDEO 1/2)

Väljer antingen VIDEO IN 1 eller 2 av signalingångarna när båda ingångarna är anslutna till en signalkälla. Byte av signalkälla mellan VIDEO IN 1 resp 2 sker inom 1-2 sekunder varje gång knappen Signalingångsväljaren trycks.

6 INNAN DU BÖRJAR ANVÄNDA BILDSKÄRMEN



D-Sub 15-stifts minikontakt (VIDEO IN 1)

D-Sub 15-stifts minikontakt (VIDEO IN 2)

AC-anslutning (AC IN)

ANSLUTA BILDSKÄRMEN

Kontrollera att både datorn och bildskärmen är avstängda.

Anslut bildskärmen till datorn med signalkabeln. (Se sidan 19 för KONTAKTERNAS

STIFTADRESSER.)

Anslut strömkabeln till bildskärmen först och sedan till eluttaget.

Obs!

Signalkablarna som används vid anslutningen varierar med typ av dator du har. En

felaktig anslutning kan allvarligt skada både bildskärmen och datorn. Kabeln som levererades med bildskärmen är avsedd för en standardiserad, 15 stifts D-Sub-kontakt. Om du behöver en specialkabel kan du kontakta din iiyama-återförsäljare.

Om du ska ansluta till en Macintosh-dator beställer du en lämplig adapter hos din iiyama-

återförsäljare.

Var noga med att dra åt skruvarna som finns på signalkabeln båda ändar.

SVENSKA

INNAN DU BÖRJAR ANVÄNDA BILDSKÄRMEN 7

ANVÄNDA BILDSKÄRMEN

iiyama Vision Master-bildskärmen har förinställda värden från fabriken med signalsynkroniseringar enligt sidan 19 under FÖRINSTÄLLDA VÄRDEN för att skapa bästa möjliga bild. Om bilden blir felaktig justerar du den enligt följande anvisningar:

När du valt en speciell funktion i Huvudmenyn, sker själva justeringen av denna i en Undermeny.

Huvudmenyn visas på skärmen när du trycker på Menyknappen på

(

skärmen. För att t.ex. justera Horisontell bildstorlek, välj (Skärminställning)

i Huvudmenyn genom att använda +/– Knapparna. Undermenyn visas när du bekräftat valet med Menyknappen.

Meny OPQ

Inställningsikon

Aktuell

inställningsmeny

Välj (H-Storlek) på Undermenyn med +/– Knapparna.

Skärminställning

Justeringsskalan ändrar till vit färg när du bekräftat valet med Menyknappen. Justera nu den horisontella bildstorleken med +/–

SVENSKA

Knapparna. Se INSTÄLLNINGAR - MENYINNEHÅLL på nästa sida för ytterligare information.

FUNC

Skärminställning

Inställningsikon

Aktuell

inställningsmeny

Skalan visar

fortlöpande

din inställning

Obs!

Inställningsmenyn avslutas automatisk och dina inställningar sparas inom det antal sekunder som

du valt från senaste knapptryckning i menyn för Funktion - OSD Släcktid. (Se sidan 12 för OSD Släcktid.)

Inställningar för Storlek, Position, Kantbuktn. Inåt, Trapetsoid, Parallellogram, Kantbuktn. Utåt och Moaré sparas för varje signalsynkronisering. Förutom dessa inställningar, har alla övriga inställningar som t ex Färger och Konvergens enbart ett inställningsvärde som gäller för samtliga

signalsynkroniseringar.

Endast tillgänglig på HM703UT

När som helst meny knappen trycks in mer än 2 sekunder, slås OPQ funktionen (=optimera

bildkvalitet) alternativt PÅ eller AV. Starta OPQ funktion för att få optimal bildkvalitet vid visande av DVD eller andra rörliga bilder. (Se sidan 3 för VAR UPPMÄRKSAM VID ANVÄNDANDET AV OPQ FUNKTIONEN, sidan 11 för OPQ.)

H-Storlek

|||||||||||||||||||||||||

·························

OPQ ON

8 ANVÄNDA BILDSKÄRMEN

INSTÄLLNINGAR–MENYINNEHÅLL

Huvudmeny

Färginställning

COLOR

Undermeny

Kontrast

Ljusstyrka

Färgtemperatur

Problem / val Tryck på

För svag För skarpt

För mörk För ljus

Color 1: 9300K

Color 2: 6500K

Color 3: 5000K

sRGB

Användar-Färg: Röd / Blå

Obs!

n sRGB är en internationell standard som definierar och likriktar skillnaderna i

färgåtergivningen för olika typer av utrustning.

n Kontrast-, ljusstyrke- och OPQ funktionerna kan inte användas när sRGB läget

är aktiverat eftersom dessa är blockerade då.

Återgå till meny

Återgå till Huvudmenyn.

Du kan bortse från menysidorna och visa inställningsskalan direkt genom att trycka på följande knappar:

l Kontrast: Tryck på +/– Knapparna när menyn inte visas. l Ljusstyrka: Tryck på +/– Knapparna och sedan på Menyknappen hela tiden när

menyn inte visas.

Obs!

VÄXLA MELLAN INSTÄLLNINGAR AV BILDKONTRAST / LJUSSTYRKA

Om du vill växla mellan inställningarna av bildkontrast och ljusstyrka trycker du på Menyknappen inom två sekunder efter att du tryckt på +/– Knapparna vid direktinställningen enligt ovan.

Inställningsmenyn avslutas inom ca 3 sek efter senaste knapptryckning när Du gör direkta

justeringar (ljus- och kontrastinställning) utan hänsyn till förvalet för OSD Släcktid. (Se sidan 12 för OSD Släcktid.)

SVENSKA

ANVÄNDA BILDSKÄRMEN 9

UndermenyHuvudmeny

Problem / val Tryck på

Skärminställning

Bildgeometri

SVENSKA

Förstora

H-Storlek

H-Position

V-Storlek

V-Position

Återgå till meny

Kantbuktn. Inåt

Trapetsoid

Parallellogram

Kantbuktn. Utåt

För liten För stor

För långt till vänster För långt till höger

För liten För stor

För lågt För högt

Återgå till Huvudmenyn.

För att justera förvrängning

10 ANVÄNDA BILDSKÄRMEN

Lutning

Återgå till meny

För att justera förvrängning

Återgå till Huvudmenyn.

UndermenyHuvudmeny

Problem / val Tryck på

Bildkvalitet

H-Moaré

V-Moaré*

Obs!

Moaré beror på störningar mellan fosforns layout och videosignalens pulser.

Korrigera vertikala våglinjer

Korrigera horisontella våglinjer

Genom att ändra den horisontella och vertikala storleken, kan moarén reduceras. Beroende på vilket skrivbordsmönster du har valt kan moarén verka mer eller mindre framträdande. Prova med att först ändra skrivbordsmönster. Om du fortfarande ser moarén använder du denna funktion for att reducera effekten. Bilden kan skaka om det ar mycket våglinjer som ska korrigeras.

H-Konvergens*

OPQ*

På

Korrigera konvergensfel för vertikala linjer

För att optimera bildkvaliten när DVD eller andra rörliga bilder visas

Av Stäng av OPQ funktion

Avmagnetisera

Obs!

Avmagnetisering bör inte upprepas flera gånger i följd. Vänta minst 30

Varje gång som skärmen slås på, blir den automatiskt avmagnetiserad. Men ibland kan färgerna ändras om skärmen flyttas eller vrids. Händer det kan du först prova med inställningen “Lutning”. Om problemet

kvarstår väljer du Degauss.

minuter mellan avmagnetiseringarna. Under avmagnetiseringen skakar bilden och ett svagt ljud hörs. Detta är helt normalt och indikerar inte något fel.

SVENSKA

Obs!

Återgå till meny

Återgå till Huvudmenyn.

*1 Endast tillgänglig på HF703UT. *2 Endast tillgänglig på HM703UT.

ANVÄNDA BILDSKÄRMEN 11

Huvudmeny

Undermeny

Problem / val Tryck på

Funktion

SVENSKA

OSD H-Position

OSD V-Position

Flytta OSD till vänster/mitten/ höger

Flytta OSD till toppen/mitten/ botten

3 5 15 30 45 sec

OSD Släcktid

Du kan ställa in släcktid för OSD menyn inom någon av ovanstående 5 val.

Språk

English Deutsch Francais Nederlands Svenska

Engelska Tyska Franska

Holländska

Svenska Japanese Japanska På

Menyblockering

Alla justeringsmöjligheter är låsta utom

denna funktion.

Låsfunktionen upphävs.Av

Återställning

Återställer ursprungliga värden.

Obs!

Denna funktion återställer användarens eventuella ändringar till de ursprungliga frekvenserna. Följande signalinställningar gjorda av användaren utöver ursprungliga timingvärden förblir oförändrade: H-Storlek V-Storlek Kantbuktn. Inåt H-Position V-Position Trapetsoid

Återgå till meny

Modellbeteckningen och nuvarande horisontella resp. vertikala svepfrekvensen visas.

Information

12 ANVÄNDA BILDSKÄRMEN

Återgå till Huvudmenyn.

Iiyama HF703UT, HM703UT User Manual

Specifications and Main Features

Frequently Asked Questions

User Manual
