РУКОВОДСТВО ПОЛЬЗОВАТЕЛЯ
Благодарим вас за выбор ЖКмонитора IIYAMA.
Советуем перед установкой и
включением этого монитора
внимательно прочитать это краткое,
но обстоятельное руководство.
Сохраните это руководство в
надежном месте на случай, если в
будущем вам понадобится что-либо
уточнить.
Аттестованный сетевой кабель должен быть использован вместе с этим монитором.
Вы должны поступать совместно всем важным в вашей стране примечания касательно
установки и/или требований по оборудованию. Аттестованный сетевой кабель не слабее
обычного полихлорвиниловый гибкого шнура в соответствии с IEC 60227 (обозначение
H05VV-F 3G 0.75мм2 или H05VVH2-F2 3G 0.75мм2) должен быть использован.Как
альтернатива может быть использован гибкий шнур с синтетического каучука согласно IEC
60245 (обозначение H05RR-F 3G 0.75mm2)
Этот монитор является офисным оборудованием.
Информация импортера: Марвел КТ
Россия, 107076, Москва, ул Краснобогатырская, д.89, стр.5
Год производства : См. 7ое число ("X") серийного номера продукта.
(Серийный номер: xxxxxxXxxxxxx)
"X" это 0-9. 0-9 означает 2010-2019.
Тип монитора: ЖК-монитор
Модель: PL3266H
Страна изготовления: КИТАЙ
РҮССКИЙ
Мы оставляем за собой право вносить изменения в технические характеристики без предварительного
уведомления.
Все торговые марки, используемые в руководстве пользователя, являются собственностью их
владельцев.
СОДЕРЖАНИЕ
ИНСТРУКЦИИ ПО БЕЗОПАСНОСТИ ................................................1
МЕРЫ ПРЕДОСТОРОЖНОСТИ ...................................................1
СПЕЦИАЛЬНЫЕ ПРИМЕЧАНИЯ ДЛЯ ЖК-МОНИТОРОВ ..........3
ОБСЛУЖИВАНИЕ ПОКУПАТЕЛЯ .................................................3
ОЧИСТКА ........................................................................................3
ДО НАЧАЛА РАБОТЫ С МОНИТОРОМ ............................................4
ХАРАКТЕРИСТИКИ .......................................................................4
ПРИНАДЛЕЖНОСТИ .....................................................................4
МОНТАЖ НА СТЕНЕ .....................................................................5
ОРГАНЫ УПРАВЛЕНИЯ И РАЗЪЕМЫ ........................................6
ПОДКЛЮЧЕНИЕ МОНИТОРА .......................................................7
УСТАНОВКА КОМПЬЮТЕРА.........................................................8
НАСТРОЙКА УГЛА ОБЗОРА .........................................................8
РАБОТА С МОНИТОРОМ ...................................................................9
СОДЕРЖАНИЕ МЕНЮ НАСТРОЕК ............................................10
НАСТРОЙКИ ЭКРАНА .................................................................16
ФУНКЦИЯ УПРАВЛЕНИЯ ЭНЕРГОПОТРЕБЛЕНИЕМ ..............19
УСТРАНЕНИЕ НЕИСПРАВНОСТЕЙ ................................................20
ИНФОРМАЦИЯ ОБ УТИЛИЗАЦИИ ..................................................21
ПРИЛОЖЕНИЕ ..................................................................................22
СПЕЦИФИКАЦИИ ........................................................................22
РАЗМЕРЫ .....................................................................................23
ПОДДЕРЖ. РЕЖИМЫ СИНХРОНИЗАЦИИ ...............................24
РҮССКИЙ
ИНСТРУКЦИИ ПО БЕЗОПАСНОСТИ
МЕРЫ ПРЕДОСТОРОЖНОСТИ
ВНИМАНИЕ !
ВЫКЛЮЧИТЕ МОНИТОР, ЕСЛИ ЧУВСТВУЕТЕ, ЧТО ОН НЕ В ПОРЯДКЕ
Если вы заметите какие-либо ненормальные явления, например, появление дыма, странные
звуки или запахи, немедленно выключите монитор из сети и свяжитесь со своим дилером или
сервисным центром iiyama. Дальнейшее использование монитора может быть опасным из-за
возможного возгорания или поражения электротоком.
НИКОГДА НЕ СНИМАЙТЕ КОРПУС
Внутри монитора находятся цепи высокого напряжения. Снятие корпуса может привести к
возгоранию или поражению электротоком.
НЕ ВСТАВЛЯЙТЕ НИКАКИЕ ПРЕДМЕТЫ В МОНИТОР
Не вставляйте никакие твердые предметы в монитор и не проливайте на него жидкости,
например, воду. Если все таки нечто подобное произошло, немедленно выключите монитор из
сети и свяжитесь со своим дилером или сервисным центром iiyama. Использование монитора
с каким-то предметом внутри может привести к возгоранию, поражению электротоком или
повреждению монитора.
УСТАНАВЛИВАЙТЕ МОНИТОР НА РОВНОЙ УСТОЙЧИВОЙ ПОВЕРХНОСТИ
При падении монитор может травмировать вас.
НЕ УСТАНАВЛИВАЙТЕ МОНИТОР ОКОЛО ВОДЫ
Не устанавливайте монитор в местах, где на него может пролиться вода или он может быть
обрызган, т.к. это может привести к возгоранию или поражению электротоком.
ПОДКЛЮЧАЙТЕ МОНИТОР ТОЛЬКО К УСТАНОВЛЕННЫМ ИСТОЧНИКАМ
ЭНЕРГИИ
Подключайте монитор только к установленным источникам энергии. Использование
несоответствующего напряжения может вызвать нарушение нормальной работы и привести к
возгоранию или поражению электротоком.
РҮССКИЙ
ЗАЩИТА КАБЕЛЕЙ
Не натягивайте и не изгибайте сетевой Кабель питания и сигнальный кабель. Не ставьте
монитор или какой-нибудь другой тяжелый предмет на кабели. При повреждении кабели могут
вызвать возгорание или поражение электротоком.
НЕБЛАГОПРИЯТНЫЕ ПОГОДНЫЕ УСЛОВИЯ
Рекомендуется не эксплуатировать монитор во время сильной грозы, поскольку
продолжительные перерывы в энергоснабжении могут вызвать нарушение нормальной
работы. Не рекомендуется дотрагиваться до кабельной вилки в таких условиях, т.к. это может
привести к поражению электротоком.
ИНСТРУКЦИИ ПО БЕЗОПАСНОСТИ 1
ПРЕДУПРЕЖДЕНИЕ
МЕСТО УСТАНОВКИ
Не устанавливайте монитор в местах, где возможны внезапные скачки температуры, во
влажных, запыленных, прокуренных помещениях, т.к. это может привести к возгоранию,
поражению электротоком или повреждению монитора. Следует также избегать воздействия
прямых солнечных лучей.
НЕ УСТАНАВЛИВАЙТЕ МОНИТОР В ОПАСНЫХ МЕСТАХ
При несоответствующем местоположении монитор может упасть и причинить травму. Не
следует также ставить на монитор тяжелые предметы; все кабели должны быть проложены
так, чтобы дети не могли потянуть за них и причинить себе травму.
ОБЕСПЕЧЬТЕ ХОРОШУЮ ВЕНТИЛЯЦИЮ
Вентиляционные отверстия защищают монитор от перегрева. Закрытие отверстий может
вызвать возгорание. Для обеспечения циркуляции воздуха установите монитор на расстоянии
как минимум 10 см (или 4 дюймов) от стен. Во время работы не снимайте подставку.
Вентиляционные отверстия на нижней стороне корпуса будут закрыты и монитор может
перегреться, если подставка будет снята. Это может привести к возгоранию и повреждению
монитора. Эксплуатация монитора на боку, задней стороне, вверх основанием, на ковре или
мягком материале может привести к его повреждению.
ОТКЛЮЧАЙТЕ КАБЕЛИ, КОГДА ВЫ ПЕРЕМЕЩАЕТЕ МОНИТОР
Когда вы перемещаете монитор, выключите сетевой выключатель, выньте вилку из сетевой
розетки и отключите сигнальные кабели. Если вы не отключите их, это может привести к
возгоранию или поражению электротоком. Рекомендуется перемещать монитор вдвоем.
ОТКЛЮЧАЙТЕ МОНИТОР ОТ СЕТИ
Если монитор не используется в течение длительного времени, рекомендуется отключать его
от сетевой розетки во избежание возможных неприятностей.
ПРИ ОТКЛЮЧЕНИИ ДЕРЖИТЕ ЗА ВИЛКУ
При отключении сетевого Кабеля или сигнального кабеля тяните за вилку или разъем. Никогда
не тяните за кабель, это может привести к возгоранию или поражению электротоком.
РҮССКИЙ
НЕ ТРОГАЙТЕ РАЗЪЕМ МОКРЫМИ РУКАМИ
Включение или отключение вилки (разъема) мокрыми руками может привести к поражению электротоком.
ЕСЛИ ВЫ УСТАНАВЛИВАЕТЕ МОНИТОР НА КОМПЬЮТЕР
Убедитесь, что компьютер достаточно прочен, чтобы удержать вес монитора, в противном
случае, вы можете повредить компьютер.
ОСТОРОЖНО!!НЕ ПРИЩЕМИТЕ РУКУ ИЛИ ПАЛЕЦ
При изменении угла или высоты наклона монитора не оставляйте отпечатков пальцев на ЖК-экране.
Повреждение рук или пальцев может возникнуть если достаточное внимание не было
уделено при установке высоты монитора. (Только для моделей с регулировкой высоты.)
ЗАМЕЧАНИЕ КАСАТЕЛЬНО ИСПОЛЬЗОВАНИЯ 24/7
Этот продукт не предназначен для использования в режиме 24/7 при любых условиях.
ПРОЧИЕ РЕКОМЕНДАЦИИ
ЭРГОНОМИЧЕСКИЕ
Для избежания усталости глаз, не работайте на мониторе с очень ярким фоном или в темной
комнате. При работе с монитором в течение длительного времени рекомендуется делать
десятиминутные перерывы после каждого часа работы. Для оптимально комфортных визуальных
условий монитор должен находиться ниже уровня глаз и на расстоянии 40–60 см (16–24”) от глаз.
2 ИНСТРУКЦИИ ПО БЕЗОПАСНОСТИ
СПЕЦИАЛЬНЫЕ ПРИМЕЧАНИЯ ДЛЯ ЖК-МОНИТОРОВ
Описанные ниже явления обычны для ЖК-мониторов и не говорят о какой-либо неисправности.
ПРИМЕЧАНИЕ
Когда вы впервые включаете ЖК-монитор, то, в зависимости от типа компьютера, картинка
может не уместиться в области отображения дисплея. В подобном случае придется
подстроить расположение картинки, переместив ее в соответствующее положение.
В зависимости от используемого вами шаблона рабочего стола, вы можете заметить на
экране неоднородности яркости.
Из-за физической природы фоновой подсветки, при первоначальном использовании
экран может мерцать выключите питание и затем включите его снова – мерцание должно
исчезнуть.
ОБСЛУЖИВАНИЕ ПОКУПАТЕЛЯ
Если вы должны вернуть монитор для обслуживания, а оригинальная
ПРИМЕЧАНИЕ
упаковка выброшена, просьба связаться с вашим дилером или
сервисным центром iiyama для получения совета или замены упаковки.
ОЧИСТКА
Если при очистке внутрь монитора попал какой-либо предмет или
ВНИМАНИЕ
ПРЕДУПРЕЖДЕНИЕ
ПРИМЕЧАНИЕ
жидкость, например вода, немедленно отключите сетевой Кабель и
свяжитесь c вашим дилером или сервисным центром iiyama.
В целях безопасности выключите монитор и выньте сетевой Кабель
из розетки перед очисткой монитора.
Чтобы не повредить ЖК-панель, не царапайте и не протирайте
экран твердым предметом.
Никогда не применяйте ни один из нижеуказанных сильных
растворителей. Они могут повредить корпус и ЖК-экран.
Разбавитель Бензин Распылительные средства
Кислотные или щелочные растворители Абразивные средства Воск
Продолжительный контакт корпуса с любым изделием из резины
или пластмассы может вызвать повреждения окраски ворпуса.
РҮССКИЙ
КОРПУС
ЖКэкран
Пятна могут удаляться тканью, слегка смоченной мягким моющим средством.
Затем корпус протирается мягкой сухой тканью.
Рекомендуется периодическая чистка мягкой сухой тканью. Не следует
использовать бумажные салфетки и т.п., так как они могут повредиь экран.
ИНСТРУКЦИИ ПО БЕЗОПАСНОСТИ 3
ДО НАЧАЛА РАБОТЫ С МОНИТОРОМ
ХАРАКТЕРИСТИКИ
Поддерживает разрешение 1920 × 1080
Высокая контрастность 3000:1 (типичная), Функция Adv. Contrast / Высокая
яркость 300 кд/м
серому)
Поддерживает Технологию AMD FreeSync™ (Через DisplayPort вход)
Flicker - Free
Редукция Синего Света
Цифровое сглаживание шрифтов
Стереодинамики
2 × 2 Вт
Функция Plug & Play VESA DDC2B
совместимая с Windows
Регулирование потребления электроэнергии (соответствие VESA DPMS)
Совместимость с крепежным стандартом VESA (100mm×100mm)
Отверстие для установки замка безопасности
ПРИНАДЛЕЖНОСТИ
2
(типичная) / Короткое время отклика 3 мс (серый к
®
7/8,1/10
РҮССКИЙ
Комплект поставки должен содержать следующие принадлежности. Убедитесь в их наличии.
Если какая-либо из принадлежностей отсутствует или повреждена, обратитесь к дилеру или в
региональное отделение iiyama.
Кабель питания*
Крючок для наушников
ПРЕДУПРЕЖДЕНИЕ
* Характеристики сетевого кабеля, прилагаемого для регионов с сетевым напряжением 120
В: 10A /125 В. Если напряжение вашей электросети превышает указанные значения, то
должен использоваться сетевой кабель на 10 A /250 В.
4 ДО НАЧАЛА РАБОТЫ С МОНИТОРОМ
Кабель HDMI
Инструкция по безопасности Краткое руководство
Кабель DisplayPort
МОНТАЖ НА СТЕНЕ
ВНИМАНИЕ

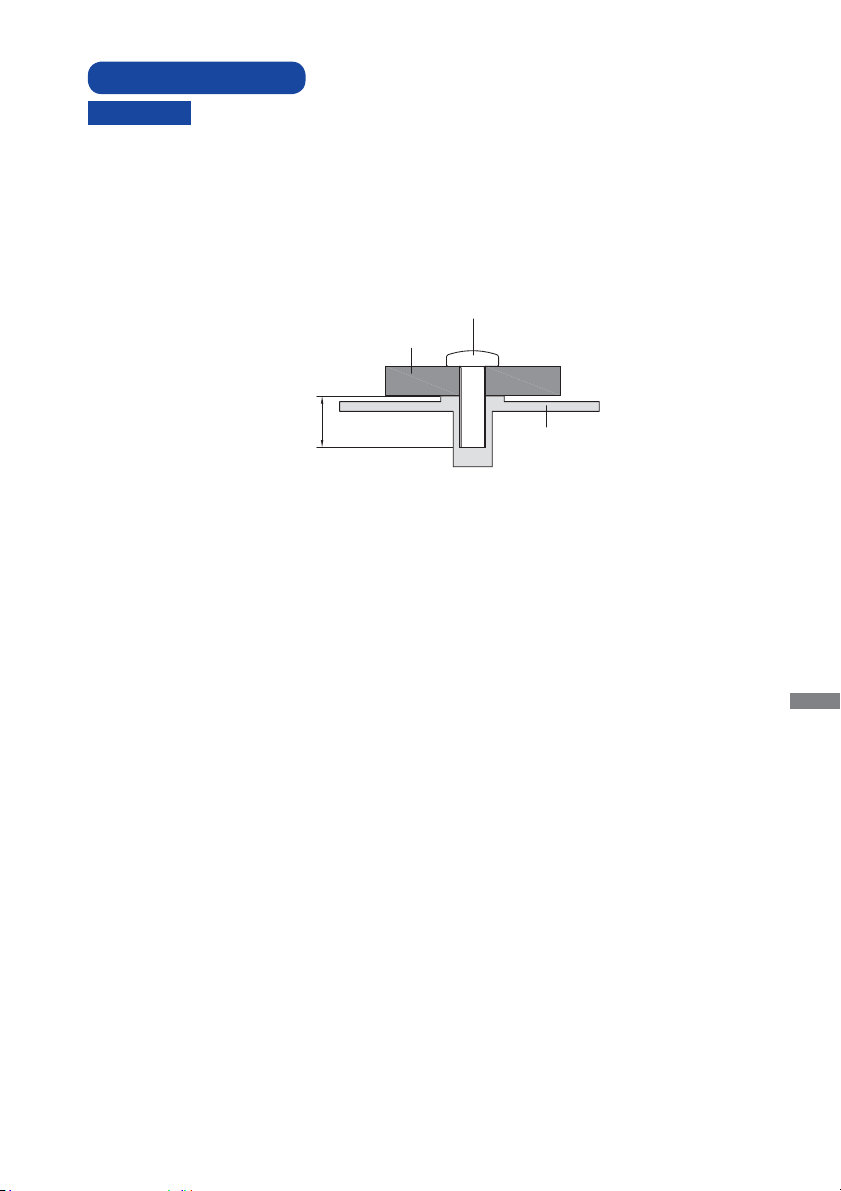

В случае монтажа монитора на стене, надо принять во внимание
толщину монтажного держателя и докрутить винт М4 вместе с шайбой
таким образом, чтоб его длина (“L”) внутри монитора не была больше 9
мм. Использование винта длиннее может привести к електрошоку или
повреждению монитора вследствие столкновения винта с електрическими
компонентами внутри корпуса монитора.
Перед монтажом монитора на стене или потолке рекомендуется проверить,
выдержат ли они вес устройства.
Винт
Монтажный держатель
L
Корпусъ
РҮССКИЙ
ДО НАЧАЛА РАБОТЫ С МОНИТОРОМ 5
ОРГАНЫ УПРАВЛЕНИЯ И РАЗЪЕМЫ
РҮССКИЙ
<Вид спереди>
<Вид сзади>
Индикатор питания
ПРИМЕЧАНИЕ
белый: нормальный режим работы
Оранжевый: режим энергосбережения
Крючок для наушников
Кнопка навигации
Выключатель питания / Меню
Вверх (
Вниз / ECO (
Левая / Вход сигнала (
Правая / Аудио Настройки (
Гнездо замка безопасности
ПРИМЕЧАНИЕ
Гнездо для подключения наушников( )
Разъем звукового линейного входа( )
Разъем VGA (D-SUB)
Разъем DisplayPort (DP)
Разъем HDMI (HDMI)
Разъем DVI-D(DVI)
Разъем источника питания пер. тока
(
Динамики
Разъем USB(Зарядное устройство) ( )
)
В гнездо замка безопасности
можно вставить защитный тросик,
чтобы никто не мог унести
монитор без вашего разрешения.
: Переменный ток) ( )
)
)
)
<Левая Сторона>
6 ДО НАЧАЛА РАБОТЫ С МОНИТОРОМ
* При необходимости установите
прилагаемый крючок для наушников,
поверните и закрепите его.
ПОДКЛЮЧЕНИЕ МОНИТОРА
Кабель VGA (не в комплекте)*
Устройство AV
Кабель HDMI (Аксессуар)
Кабель питания(Аксессуар)
Аудиокабель (не в комплекте)
Кабель DVI-D (не в комплекте)*
Компьютер
Кабель DisplayPort (Аксессуар)
Убедитесь в том, что выключены и компьютер, и монитор.
Подключите компьютер к монитору с помощью сигнального кабеля.
С помощью аудиокабеля соедините звуковой линейный вход монитора с выходом звуковой
аппаратуры, если хотите воспроизводить звук через динамики монитора.
Подключите блок питания к монитору, затем сетевой кабель в блоку питания а затем к
источнику питания.
Включите монитор и компьютер.
Чтобы выключить монитор, нажмите и удерживайте кнопку питания в течение 3 секунд
пока меню не отображается.
ПРИМЕЧАНИЕ
Типы сигнальных кабелей, используемых для подключения компьютера к монитору,
могут быть разными в зависимости от компьютера. Неправильное подключение может
вызвать серьезное повреждение как монитора, так и компьютера. Прилагаемый к
монитору кабель имеет стандартный разъем. Если потребуется кабель особого типа, то
обратитесь к продавцу или в региональное представительство iiyama.
Для подключения к компьютерам Macintosh обратитесь к продавцу или в региональное
представительство iiyama, чтобы приобрести соответствующий переходник.
Обязательно затяните винты на каждом конце сигнального кабеля.

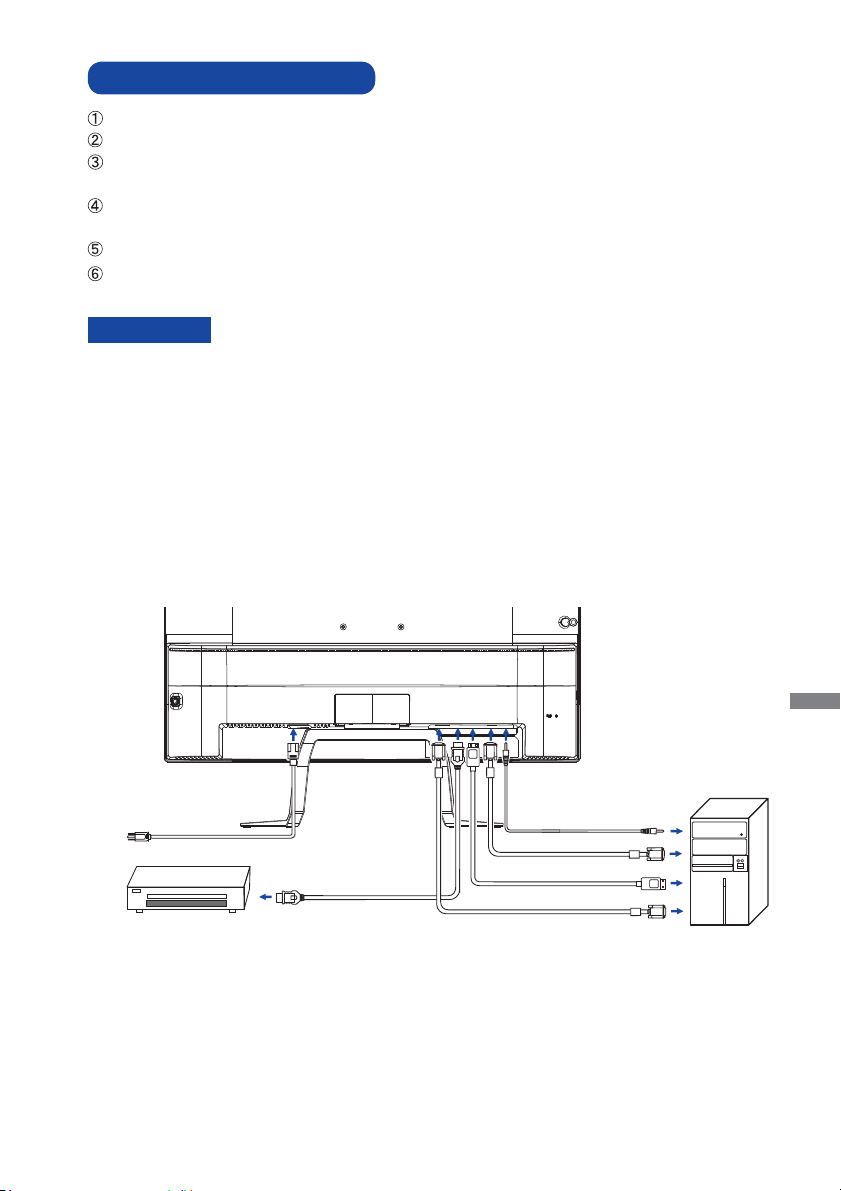

[Пример подключения]
<Вид сзади>
Кабель не входит в комплект поставки монитора. Если вы используете низкокачественный
*
кабель, то это может привести к возникновению электро-магнитных помех. Пожалуйста,
обратитесь в центр поддержки iiyama в вашей стране, если вы хотите подключить монитор
через VGA или DVI вход.
ДО НАЧАЛА РАБОТЫ С МОНИТОРОМ 7
РҮССКИЙ
УСТАНОВКА КОМПЬЮТЕРА
Синхронизация сигнала
На стр. 24 раздела ПОДДЕРЖИВАЕМЫЕ РЕЖИМЫ СИНХРОНИЗАЦИИ вы найдете список
значений синхронизации сигнала.
НАСТРОЙКА УГЛА ОБЗОРА
Для оптимального восприятия изображения рекоменду-
ется посмотреть на весь экран монитора.
Придерживайте стойку таким образом, чтобы монитор не
упал при изменении угла наклона.
Вы можете изменить угол наклона монитора до 12
градусов назад и 4 вперед.
Для обеспечения максимально удобного положения тела
при работе с монитором как устройством отображения информации для рабочей станции рекомендуется, чтобы
угол наклона не превышал 10 градусов. Скорректируйте
угол наклона монитора в соответствии с вашими
собственными предпочтениями.
ПРИМЕЧАНИЕ
Не прикасайтесь к ЖК-экрану при изменении угла
наклона. Это может вызвать его повреждение.
РҮССКИЙ
При изменении угла наклона не оставляйте отпечатков
пальцев на ЖК-экране.
4°
12°
8 ДО НАЧАЛА РАБОТЫ С МОНИТОРОМ
РАБОТА С МОНИТОРОМ
Настрой. Изображ.
Часы
Фокусировка
Формат Изображ.
Полож. По Гориз.
50
86
Широкий
Полож. По Вертик.
50
50
Выход
Пе
р
еход
Вы6
ор
Вход
а
Значения параметров для получения наилучшего изображения ЖК-монитора компании iiyama
были установлены на заводе; они указаны на стр. 24 в разделе ПОДДЕРЖИВАЕМЫЕ РЕЖИМЫ
СИНХРОНИЗАЦИИ. Вы также можете откорректировать изображение, следуя указанным
ниже процедурам. Для получения подробной информации относительно настроек см. раздел
НАСТРОЙКИ ЭКРАНА на стр. 16.
Нажмите кнопку MENU, чтобы на дисплее появилось Экранное меню (ЭМ).
Здесь есть несколько дополнительных страниц, которые перелистываются с
помощью кнопок
/ .
Контрастность
Яркость
i-Style Color
ACR
Overdrive
Светимость
Стандарт
Выкл.
Выкл.
50
100
Выход
Выберите страницу меню, которая содержит интересующую вас пиктограмму
настройки. Нажмите кнопку MENU. Затем с помощью кнопок
р
еход
Пе
Вы6
ор
Вход
а
/ выделите
требуемую пиктограмму настройки.
Заново нажмите кнопку MENU. Используйте кнопки
/ для выполнения
соответствующих настроек и установок.
Нажмите кнопку
для выхода с меню и все введены вами настройки будут
автоматически записаны.
Например, для подстройки вертикального положения экрана выберите в меню Настройки
изображ. и нажмите кнопку MENU. Затем выберите Полож. по вертик. с помощью кнопок
Страница настройки появляется после того, как вы нажмете на кнопку MENU. Для
изменения установок вертикального положения используйте кнопки
/ . При настройке
должно изменяться вертикальное положение всего экрана.
Нажатие кнопки
вконце работы запишет все введены вами изменения.
ПРИМЕЧАНИЕ
После окончания работы с настройками Экранного меню оно само закроется через некоторое
время (длительность определяется функцией Таймер выключения ЭМ). Для немедленного
выхода из ЭМ используйте кнопку
При исчезновении Экранного меню любые изменения автоматически сохраняются в памяти.
.
Во время работы с меню следует избегать отключения питания.
Параметры Полож. По Гориз./По Вертик., Часы и Фокусировка сохраняются для каждого
отдельного значения частоты синхронизации. За этими исключениями, все остальные
настройки имеют только одно значение, которое относится ко всем частотам синхронизации.
РАБОТА С МОНИТОРОМ 9
/
.
РҮССКИЙ
СОДЕРЖАНИЕ МЕНЮ НАСТРОЕК
Светимость
Luminance
Контрастность
Яркость
i-Style Color
ACR
Overdrive
Светимость
Стандарт
Выкл.
Выкл.
50
100
Выход
р
еход
Пе
Вы6
ор
Вход
а
Элемент регулировки Проблема / Параметр Какую кнопку нажимать
Контрастность
Contrast
Яркость *
Brightness
i-Style Color *
i-Style Color
ACR
РҮССКИЙ
Adv.Contrast
ПРИМЕЧАНИЕ
1
2
ACR настраивает яркость и повышает контрастность в зависимости от
Слишком бледное
Слишком интенсивное
Слишком темное
Слишком яркое
Стандарт
Standard
Текст
Text
Интернет
Internet
Игра Game
Кино Movie
Спорт Sports
Выкл. Off
Вкл.
On
Для обычного окружения windows или
настроек по умолчанию.
Для редактирования и чтения текста в
условиях обработки текста.
Для работы с интернетом.
Для игрового окружения.
Для просмотра фильмов и видеозаписей.
Для спортивного окружения.
Обычная контрастность
Увеличенная контрастность
образа или движения на дисплее.
Контрастность, Яркость, Цветовая Темп., Эконом, i-Style Color и Редукция
Синего Света не могут быть настраиваны когда ACR включен.
Overdrive *
Overdrive
3
Выкл. Off / -2 / -1 / 0 / +1 / +2
Это повысит уровень градации серого ЖК-панели.
Высший уровень приведет к включении
быстрейшого времени отклика.
1
Регулируйте Яркость, когда работаете за монитором в темной комнате и экран кажется вам
*
слишком ярким. Если включен режим Эконом, регулировка Яркость невозможна.
2
i-Style Color не могут быть настраиваны когда Ред Синего Света включен.
*
3
Включение функции Overdrive может приввести к некоторому уровню задержки картины.
*
10 РАБОТА С МОНИТОРОМ
Настрой. Изображ.
Настрой. Изображ.
Часы
Фокусировка
Формат Изображ.
Полож. По Гориз.
50
86
Широкий
Полож. По Вертик.
50
50
Выход
Пе
р
еход
Вы6
ор
Вход
а
Настрой. Изображ.
Выход
Пе
р
еход
Вы6
ор
Вход
а
FreeSync
Выкл
Image Setup
Элемент регулировки Проблема / Параметр Какую кнопку нажимать
1,2
Часы *
Clock
Фокусировка *
1,2
Phase
Полож. По Гориз. *
H. Position
Полож. По Вертик. *

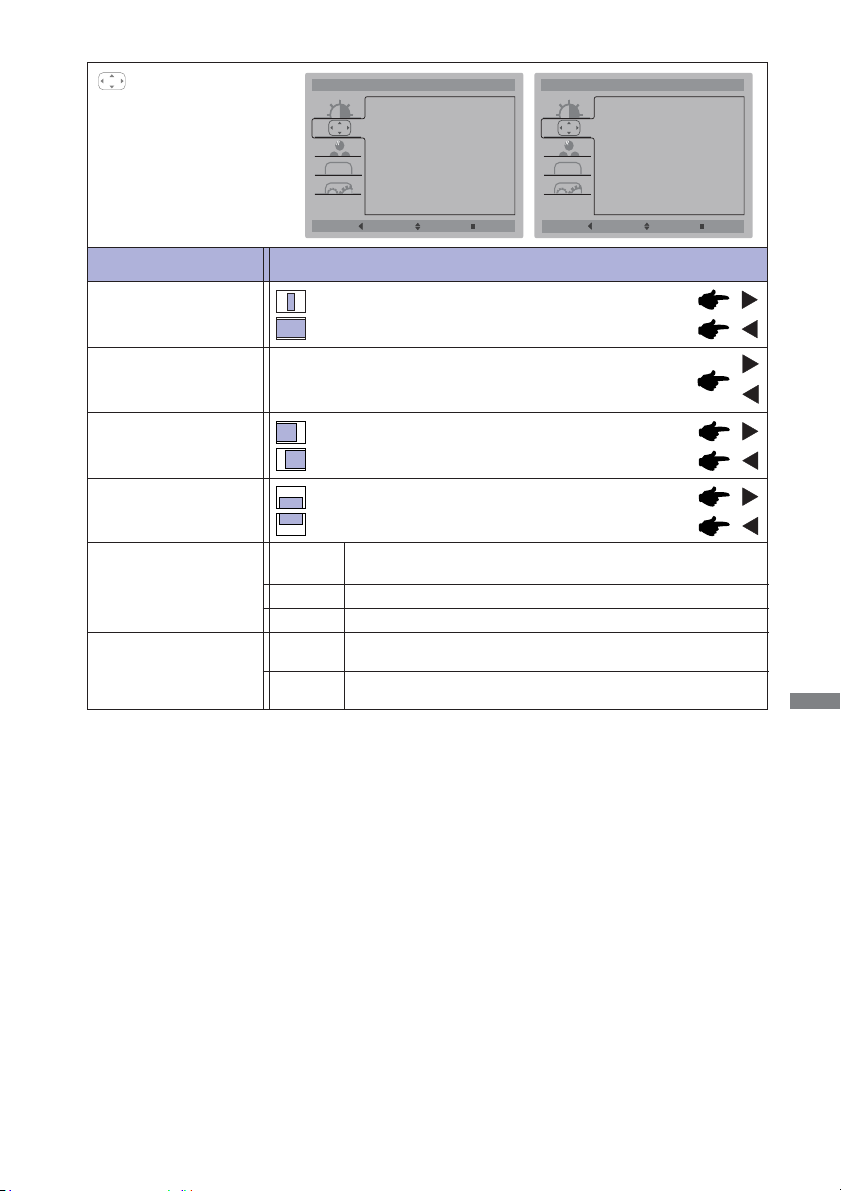

V. Position
Формат Изображ.
Aspect Ratio
1
1
Слишком малая
Слишком большая
Устранение мерцания текста или линий.
Сильно влево
Сильно вправо
Слишком низко
Слишком высоко
Широкий
Wide
Расширение образа
4:3 Вывод изображений из любого источника в формате 4:3.
5:4 Вывод изображений из любого источника в формате 5:4.
FreeSync *
FreeSync
3
Выкл.
Off
Вкл.
On
*1 Смотрите стр. 16 – Настройки Экрана.
2
Только аналоговый вход.
*
3
Только DisplayPort вход.
*
Простр. FreeSync выключен.
Включить FreeSync.
РҮССКИЙ
РАБОТА С МОНИТОРОМ 11
Цветовая Темп. *
Color Temp.
Цветовая Темп.
Красный
Зеленый
Синий
Выход
Цветовая Темп.
Пе
р
еход
Тепла я
Вы6
43
44
50
ор
Вход
а
Элемент регулировки Проблема / Параметр Какую кнопку нажимать
Голобуоватый белый
Желтоватый белый
Зеленоватый белый
sRGB
Красный
Red
Зеленый
Green
Слишком слабый
Слишком сильный
Цветовая Темп.
Color Temp.
Холодная Cool
Обычный Normal
Теплая Warm
sRGB
sRGB
Пользов.
User
Синий
Blue
sRGB это международный стандард который определяет и
ПРИМЕЧАНИЕ
объединияет появление цветовых разнообразностей в оборудовании.
Невозможно отрегулировать Контрастность, Яркость, i-Style Color или
режим Зконом в режиме sRGB так как все эти настройки недоступны.
* Цветовая Темп.не могут быть настраиваны когда Ред Синего Света включен.
РҮССКИЙ
12 РАБОТА С МОНИТОРОМ
Настройка Меню
Полож. по гориз.
Полож. по вертик.
95
OSD
Выход
Пе
р
еход
Вы6
ор
Вход
а
5
Вр. Oтображ. Меню
Язык
10
Русский
OSD
Настройка Меню
OSD Setup
Элемент регулировки Проблема / Параметр Какую кнопку нажимать
Полож. по гориз.
H. Polsition
Полож. по верт.
V. Position
Вр. Oтображ. Меню
OSD Timeout
Язык
Language
ЭМ сильно налево
ЭМ сильно направо
ЭМ слишком высоко
ЭМ слишком низко
Длительность отображения меню на экране
можно задать в интервале от 5 до 100
секунд.
English
Français Французский
Español Испанский
Português
Deutsch
Английский
Португальский
Русскo
Немецкий
Italiano Итальянский
Čeština
Nederlands
Polski
Чешский
Голландский
Заполированность
Японский
РҮССКИЙ
РАБОТА С МОНИТОРОМ 13
Дополнительно
Дополнительно
Сброс
ИнФормация
Частота Кадров
:
Разрешение : 1920<H>＊1080<V>
Частота Строк :
DDC / CI
Выбор Входа
Выкл
.
67KHz
60Hz
Выход
Пе
р
еход
Вы6
ор
Вход
а
Direct
Direct
Extra
Элемент регулировки Проблема / Параметр Какую кнопку нажимать
Выбор входа VGA. VGA
Выбор Входа
Input Select
DDC/CI
DDC/CI
Сброс
Reset
Основ. источник
Main Source
Auto-Switch
Input
Auto-Switch
Input
Выкл. Off
Yes
Да
Нет
No
DVI
DP
Выкл. Off
Вкл.
Выкл. функцию DDC/CI.
Вкл. функцию DDC/CI.Вкл. On
Восстанавливаются стандартные заводскиe
настройки.
Возврат в Меню.
Выбор входа DVI.
Выбор входа HDMI. HDMI
Выбор входа DisplayPort.
Выкл. функцию Auto-Switch Input.
Если на выбранном источнике
отсутствует сигнала, автоматически
On
выбирается другой источник.
Показ сведений о входном сигнале, dкоторый в настоящее время
Информация
Information
РҮССКИЙ
выдается c видеокарты компьютера.
ПРИМЕЧАНИЕ
Дополнительные сведения об изменении
разрешения и частоты обновления см. в
руководстве пользователя видеокарты.
Можно пропустить элементы Меню и сразу перейти к шкале настройки, используя следующие
операции с кнопками.
Выбор Вход: Hажмите кнопку
14 РАБОТА С МОНИТОРОМ
, когда меню не отображается.
Можно пропустить элементы Меню и сразу перейти к шкале настройки, используя следующие
Direct
операции с кнопками.
Аудио Настройки: Hажмите кнопку
, когда меню не отображается.
Элемент регулировки Проблема / Параметр Какую кнопку нажимать
Громкость
Volume
Источник звука *
Audio Source
* Пригодно только для входа HDMI/DisplayPort.
Только аналоговый вход
Автонастройка: Нажмите и придержите в течении 2-3 секунд кнопку
отображается на экране.
Cлишком тихо
Слишком громко
Линейный вход
Выбор входа HDMI.HDMI
Выбор входа DisplayPort.DP
Выбор входа Линейный вход.
если Меню не
Элемент регулировки Проблема / Параметр Какую кнопку нажимать
Автонастройка *
Auto Adjust
* Для достижения наилуших результатов используйте функцию "Автоматическая регулировка"
в сочетании с шаблоном настройки. См. раздел "НАСТРОЙКИ ЭКРАНА" на стр. 16.
Эконом * : Нажмите кнопку
Выкл. : Обычно
Mode1 : Фон или подсветка минимализован.
Mode2 : Фон или подсветка на уровне ниже режима 1.
Mode3 : Фон или подсветка на уровне ниже режима 2.
* Если включен режим i-Style Color, ACR или Цветовая Темп. sRGB, регулировка Эконом
невозможна.
Автоматическая регулировка параметров Полож. По Гориз./
По Вертик., Часы и Фокусировка.
когда меню не отображается на экране.
РҮССКИЙ
Ред Синего Света * : Нажмтие и придержитие кнопку
высвелтяется.
Выкл. : Обычно
Mode 1 : Синий свет уменьшается.
Mode 2 : Синий свет слабее чем в режим 1.
Mode 3 : Синий свет слабее чем в режим 2.
* Если включен режим i-Style Color или Цветовая Темп. sRGB, регулировка Ред Синего
Светаневозможна.
Блокировка OSD:
Нажмите и придержите в течении 2-3 секунд кнопку
– на мониторе включится/выключится блокировку OSD.
3 секунды когда меню не
если Меню не отображается на экране
РАБОТА С МОНИТОРОМ 15
НАСТРОЙКИ ЭКРАНА
Настройте изображение в соответствии с процедурами, описаными ниже, если используется
аналоговый входной сигнал.
Настройки экрана, описанные в руководстве, предназначены для уcтановки изображения и
уменьшения мерцания или размытости при работе с компьютером.
Монитор предназначен для работы с разрешением 1920 x 1080, причем при работе с
меньшим разрешением может наблюдаться ухудшение характеристик изображения
вследствие того, что при этом картинка автоматически растягивается на весь экран. Работа
с монитором рекомендуется при разрешении 1920 x 1080.
Отображаемый текст или линии могут быть искажены или иметь неоднородности по
толщине, появляющиеся при увеличении экранного изображения.
Настройку положения изображения или частоты рекомендуется проводить с помощью
стандартных средств управления монитором, а не путем использования компьютерных
программ или утилит.
Настройки рекомендуется производить после прогрева дисплея, по меньшей мере, в течение 30 минут.
После выполнения автонастройки (Auto Adjust), в зависимости от разрешения и
синхронизации сигнала, может потребоваться проведение дополнительной корректировки.
Автонастройка может работать некорректно при отображении картинки, отличающейся от
Test.bmp (шаблон настройки экрана). В этом случае требуется ручная настройка.
Существyeт два способа настройки экранного изображения. Первым способом является
автоматическая регулировка положения изображения, Синхр. Пикселей и фаза. Другой способ
заключается в ручном проведении настроек.
Когда монитор подключается к новому компьютеру произведите автонастройку, иначе
произойдет изменение разрешения. Если после выполнения автонастройки изображение
на экране мерцает или размыто, или картинка не умещается на дисплее, то потребуется
проведение ручной настройки. Обе настройки должны быть проведены с использованием
шаблонов настройки (Test.bmp), которые можно найти на сайте (http://www.iiyama.com).
В этом руководстве описана настройка монитора для работы с операционными системами
Windows
РҮССКИЙ
[Шаблон Настройки]
®
OS.
Выберите оптимальное разрешение для изображения.
Установите Test.bmp (шаблон настройки экрана) в качестве обоев рабочего стола.
ПРИМЕЧАНИЕ
Если вы не знаете, как сменить обои рабочего стола, обратитесь к соответствующей
документации по операционной системе.
Test.bmp создан с разрешением 1280 x 1024. Установите положение изображения на
дисплее в центрe рабочего стола, с помощью диалогового меню установки обоев.
Шаблон
зебра
16 РАБОТА С МОНИТОРОМ
Цветная
полоска
Кадр
ихображения
Нажмите и придержите в течении 2-3 секунд кнопку AUTO если Меню не отображается
на экране. (Автонастройка)
Если картинка мерцает, размыта или не умещается на экране, скорректируйте
изображение вручную, применяя описанную ниже процедуру.
Подстройте положение по вертикали (Верт. Позиция) таким образом, чтобы верх и
низ картинки умещались на экране.
1) Подстройте положение по горизонтали (Горизонт. Позиция) таким образом, чтобы
левая сторона картинки сместилась к левому краю экрана.
2) Растяните правый край картинки до правого края экрана с помощью настройки
размера по горизонтали (Синхр. Пикселей).
РҮССКИЙ
ПРИМЕЧАНИЕ
Когда левая сторона рамки картинки уходит за левый край дисплея при настройке размера
по горизонтали (Синхр. Пикселей), повторите шаги 1) и 2).
Другим способом проведения корректировки синхронизации является корректировка
вертикальных волнистых линий на шаблоне "зебра".
Картинка может мерцать при проведении настройки размера по горизонтали (Синхр.
Пикселей), горизонтального положения (Горизонт. Позиция) и вертикального положения
(Верт. Позиция).
Если после проведения настройки размера по горизонтали (Синхр. Пикселей) кадр
изображения больше или меньше, чем область отображения дисплея, повторите шаги,
начиная с
.
РАБОТА С МОНИТОРОМ 17
Для корректировки горизонтальной волнистости, мерцания или размытости на
шаблоне “зебра”, используйте точную настройку (Фаза).
ПРИМЕЧАНИЕ
Если на части экрана остается сильное мерцание или видны искажения, повторите
настройки шага
и для корректировки размера по горизонтали (Синхр. Пикселей). Если
искажения или мерцание все еще остаются, то установите частоту регенерации 60 Гц и
повторите корректировку с шага
Скорректируйте горизонтальное положение (Горизонт. Позиция) после проведения точной
.
настройки, если горизонтальное положение уходит за пределы области регулировки.
По окончании настройки размера и точной настройки скорректируйте яркость
(Яркость) и цветовую настройку (Цвет) для получения приемлемой картинки. Теперь
можно сменить обои рабочего стола на те, что у вас были установлены ранее.
РҮССКИЙ
18 РАБОТА С МОНИТОРОМ
ФУНКЦИЯ УПРАВЛЕНИЯ ЭНЕРГОПОТРЕБЛЕНИЕМ
Регулирование потребления электроэнергии данного изделия соответствует всем
требованиям энергосбережения VESA DPMS. Когда ваш компьютер не используется, монитор
автоматически снижает расход энергии, необходимой для его функционирования.
Чтобы использовать эту возможность, монитор должен быть подключен к компьютеру,
совместимому с VESA DPMS. Режим регулирования потребления электроэнергии описан
ниже. Необходимые настройки, включая установки таймера, должны производиться на
компьютере. Информацию по конфигурированию этих настроек можно почерпнуть из
руководства к вашей операционной системе.
Режим управления потреблением электроэнергии
При исчезновении поступающих от компьютера сигналов вертикальной и горизонтальной
разверток, монитор входит в режим энергосбережения, при котором потребление
электроэнергии уменьшается до уровня менее 0.5 Вт. Экран темнеет, индикатор подачи
питания начинает светиться оранжевым цветом. Возврат из режима энергосбережения
происходит через несколько секунд после нажатия любой клавиши на клавиатуре или
движения мышью.
Индикатор
питания
ОБЫЧНЫЙ РЕЖИМ РАБОТЫ
РЕЖИМ УПРАВЛЕНИЯ
ЭЛЕКТРОПИТАНИЕМ
Голуб о
Померанцово
ПРИМЕЧАНИЕ
Даже находясь в режиме энергосбережения, монитор потребляет энергию. Во
избежание бесполезного расходования энергии отключайте монитор, нажимая на
клавишу питания каждый раз, когда монитор подолгу не используется, например,
ночью и по выходным.
Вполне возможно, что видеосигнал все таки поступает от компьютера, хотя
сигналы вертикальной и горизонтальной разверток отсутствуют. В подобном случае
ФУНКЦИЯ УПРАВЛЕНИЯ ЭНЕРГОПОТРЕБЛЕНИЕМ может работать некорректно.
ПОТРЕБЛЯЕМАЯ
МОЩНОСТЬ
0 0.5Вт 10 0%
РҮССКИЙ
РАБОТА С МОНИТОРОМ 19
УСТРАНЕНИЕ НЕИСПРАВНОСТЕЙ
Если монитор работает неправильно, просьба соблюдать следующую последовательность
операций для возможного решения задачи.
1. Выполните регулировки, описанные в разделе РАБОТА С МОНИТОРОМ, в зависимости от
вашей проблемы. Если изображение не появилось, см. п. 2.
2. Обратитесь к нижеприведенной таблице, если вы не можете найти подходящий пункт
настройки в разделе РАБОТА С МОНИТОРОМ или если проблему не удается устранить.
3. Если вы столкнулись с проблемой, которая не описана ниже, или не можете устранить ее
причину, выключите монитор и обратитесь за помощью к вашему дилеру или в сервисный
центр iiyama.
Проблема
Изображение не
появляется
(Индикатор
питания не
загорелся.)
(Индикатор
питания синий.)
(Индикатор
питания
оранжевый.)
РҮССКИЙ
Изображение не
синхронизировано.
Изображение не
в центре экрана
слишком яркое
или слишком
темное.
Проверьте
Силовой кабель плотно вставлен в соответствующее гнездо.
Питание включено.
К розетке подводится напряжение. Проверьте каким-либо другим
прибором (например, настольной лампой).
Если активна программа хранитель экрана, нажмите на любую
клавишу или подвигайте мышью.
Увеличьте контрастность и /или яркость.
Компьютер включен.
Сигнальный кабель подключен правильно.
Синхронизация сигнала компьютера соответствует техническим
характеристикам монитора.
Если монитор находится в режиме энергосбережения, нажмите клавишу
на клавиатуре или подвигайте мышью.
Компьютер включен.
Сигнальный кабель подключен правильно.
Синхронизация сигнала компьютера соответствует техническим
характеристикам монитора.
Сигнальный кабель подключен правильно.
Синхронизация сигнала компьютера соответствует техническим
характеристикам монитора.
Уровень выходного видеосигнала компьютера соответствует
техническим характеристикам монитора.
Синхронизация сигнала компьютера соответствует техническим
характеристикам монитора.
Уровень выходного видеосигнала компьютера соответствует
техническим характеристикам монитора.
20 УСТРАНЕНИЕ НЕИСПРАВНОСТЕЙ
Проблема Проверьте
дрожит.
Нет звука.
Звук слишком
громкий или
слишком тихий
Прослушиваются
странные шумы.
Напряжение питания соответствует тех. характеристикам монитора.
Синхронизация компьютера соответствует техническим
характеристикам монитора.
Аудиооборудование включено (компьютер и т.д.).
Правильно подключен аудиокабель.
Включен регулятор громкости .
Режим Mute (отключение звука) выключен.
Выходной уровень аудиосигнала, выдаваемый аудиооборудованием,
находится в пределах спецификаций монитора.
Выходной уровень аудиосигнала, выдаваемый аудиооборудованием,
находится в пределах спецификаций монитора.
Аудиокабель подключен правильно.
РҮССКИЙ
ИНФОРМАЦИЯ ОБ УТИЛИЗАЦИИ
Для наилучшей защиты окружающей среды не выбрасывайте ваш монитор.
Посетите наш вебсайт www.iiyama.com/recycle для получения указаний об утилизации
монитора.
УСТРАНЕНИЕ НЕИСПРАВНОСТЕЙ / ИНФОРМАЦИЯ ОБ УТИЛИЗАЦИИ 21
ПРИЛОЖЕНИЕ
Допускаются изменения дизайна и характеристик.
СПЕЦИФИКАЦИИ
Категория раазмера 32"
Панель технология
Размер Диагональ: 31,5" (80 см)
Искривление 1800R
ЖКпанельl
Размер пикселя 0,364 мм (Ш) × 0,364 мм (В)
Яркость 300cd/m
Контрастность 3000 : 1 (типичная), Функция Adv. Contrast доступна
Угол обзора
Время отклика 3 мс (серый к серому)
Кол-во отображаемых цветов
Частоты синхронизации
Диапазон FreeSync (1920 × 1080)
Нативное разрешение 1920 × 1080, 2,1 Мегапикселей
Максимальное разрешение
Входной разъем VGA, DVI-D, HDMI, DisplayPort
Plug & Play VESA DDC2B
РҮССКИЙ
Синхросигналы Выдел. синхросигнал: TTL, Positive or Negative
Видеосигналы
Стандарт USB Зарядное устройство
Количесто портов USB
Форма порта
Входной аудиоразъем ø 3,5 мм mini jack (стерео)
Аудиосигнал 1,0Vrms maximum
Вход для наушников ø 3,5 мм mini jack (стерео)
Динамики 2 Вт × 2 (стереодинамики)
Максим. размеры экрана 698,40 мм W × 392,85 мм H / 27,5" W × 15,6" H
Электропитание 100-240 В, 50/60 Гц , 1,5A
Потребление энергии* 41 Вт станд., Режим энергосбережения: 0,5 Вт макс
Габариты, масса
VA
2
(типичная)
Вправо/Влево : 89°, Вверх/Вниз: 89° (в каждую сторону
типичная)
Около 16,7M
VGA: Гориз: 30,0-82,0кГц, Верт: 50-75Гц
DVI: Гориз: 30,0-180,0кГц, Верт: 50-144Гц
HDMI: Гориз: 30,0-180,0кГц, Верт: 24-144Гц
DisplayPort(без FreeSync): Гориз: 30,0-180,0кГц, Верт: 50-144Гц
DisplayPort: Верт: 48-144Гц
VGA: 1920 × 1080 60Гц
DVI: 1920 × 1080 60Гц, 1920 × 1080 144Гц
HDMI: 1920 × 1080 60Гц, 1920 × 1080 144Гц
DisplayPort(без FreeSync): 1920 × 1080 60Гц, 1920 × 1080 144Гц
DisplayPort(с FreeSync): 1920 × 1080 60Гц, 1920 × 1080 144Гц
TM
Аналоговый: 0,7Vp-p (стандартный), 75
Цифровой: DVI (Соотв. стандарту версия 1,0) соответственно;
Цифровой: HDMI, DisplayPort
Серия А × 1
721,0 × 545,5 × 254,0 мм / 28,4 × 21,5 × 10,0" (W×H×D)
8,2кг / 18,0lbs
Positive
ПРИМЕЧАНИЕ
22 ПРИЛОЖЕНИЕ
*
перифиерийный устройства Аудио не подключены.
Угол наклона Вверх: 12 градусов Вниз: 4 градусов
Условия окружающей
среды
При работе:
При хранении:
Темп.:
Влажность:
Темп.:
Влажность:
от 5 до 35°C
от 10 до 80% (без конденсата)
от -20 до 60°C
от 5 до 85% (без конденсата)
Сертификация CE, TÜV-Bauart, CU
РАЗМЕРЫ
721,0mm/28,4”
697,5mm/27,5”
397,0mm/15,6”
432,5mm/17,0”
58,5mm/2,3”
95,0mm/3,7”
545,5mm/21,5”
РҮССКИЙ
254,0mm/10,0”
457,5mm/18,0”
ПРИЛОЖЕНИЕ 23
ПОДДЕРЖ. РЕЖИМЫ СИНХРОНИЗАЦИИ
VESA
ПРИМЕЧАНИЯ
РҮССКИЙ
Видео режим
VGA 640 × 480
SVGA 800 × 600
XGA 1024 × 768
SXGA 1280 × 1024
Горизонтальная
частота
31,469kHz 59,940Hz 25,175MHz
37,500kHz 75,000Hz 31,500MHz
37,879kHz 60,317Hz 40,000MHz
46,875kHz 75,000Hz 49,500MHz
48,363kHz 60,004Hz 65,000MHz
60,023kHz 75,029Hz 78,750MHz
63,981kHz 60,020Hz 108,000MHz
79,976kHz 75,025Hz 135,000MHz
Вертикальная
частота
Частота
синхронизации
WSXGA+ 1680 × 1050 65,290kHz 60,000Hz 146,250MHz
Full HD 1920 × 1080
66,590kHz 59,930Hz 138,500MHz
158,110kHz 144,000Hz 325,080MHz *
* DVI : Используйте сигнальный кабель DVI-D dual link.
24 ПРИЛОЖЕНИЕ
M196A21
Loading...
