MODE D’EMPLOI

FRANCAIS

Merci d’avoir choisi le moniteur LCD iiyama. Ce petit manuel contient toutes les informations nécessaires à l’utilisation du moniteur. Prière de le lire attentivement avant d’allumer le moniteur. Conserver ce manuel pour toute référence ultérieure.

AVIS DE CONFORMITÉ AUX NORMES DU MINISTÈRE DES COMMUNICATIONS DU CANADA

Le présent appareil numérique n’émet pas de bruits radioélectriques dépassant les limites applicables aux appareils numériques de Class B prescrites dans le règlement sur le brouillage radioélectrique édicté par le ministère des Communications du Canada.

DECLARATION DE CONFORMITE AU MARQUAGE CE

Ce moniteur LCD est conforme aux spécifications des directives EC 89/336/EEC, aux directives EMC sur les basses tensions 73/23/EEC et l’amendement 93/68/EEC. La sensibilité électromagnétique a été choisie à un niveau permettant une utilisation correcte en

FRANCAIS

milieu résidentiel, bureaux et locaux d’industrie légère et d’entreprises de petite taille, à l’intérieur aussi bien qu’à l’extérieur des immeubles. Tout lieu d’utilisation devra se caractériser par sa connexion à un système public d’alimentation électrique basse tension.

 Nous nous réservons le droit de modifier les caractéristiques de nos produits sans préavis.  Toutes les marques de fabrique utilisées dans ce mode d’emploi appartiennent à leurs propriétaires respectifs.

TABLE DES MATIERES

POUR VOTRE SECURITE ......................................................................... 1

CONSIGNES DE SECURITE ................................................................. 1

REMARQUES SUR LES ECRANS A CRISTAUX LIQUIDES (LCD).... ... 3

SERVICE CLIENT ................................................................................. 3

ENTRETIEN .......................................................................................... 3

AVANT D’UTILISER LE MONITEUR ........................................................... 4

FONCTIONS ........................................................................................ 5

LISTE DES ACCESSOIRES LIVRE AVEC LE LCD IIYAMA : ProLite E481S ... LISTE DES ACCESSOIRES LIVRE AVEC LE LCD IIYAMA : ProLite H481S ..

INSTALLATION DU SOCLE MONITEUR : ProLite E381S ..................... 7

COMMANDES ET CONNECTEURS : ProLite E481S ............................ 8

COMMANDES ET CONNECTEURS : ProLite H481S ........................... 9

CONNEXION DU MONITEUR : ProLite E481S ...................................... 10

CONNEXION DU MONITEUR : ProLite H481S ..................................... 11

MISE EN ROUTE DE L’ORDINATEUR ................................................... 12

AJUSTEMENT DE L’ANGLE DE VISION : ProLite E481S ..................... 12

AJUSTEMENT DE LA HAUTEUR ET L’ANGLE DE VISION : ProLite H481S .

ORIENTATION DE L’ECRAN : ProLite H481S ...................................... 13

6 6

FRANCAIS

UTILISATION DU MONITEUR .................................................................... 14

MENU DES PARAMETRES DE REGLAGE ........................................... 15

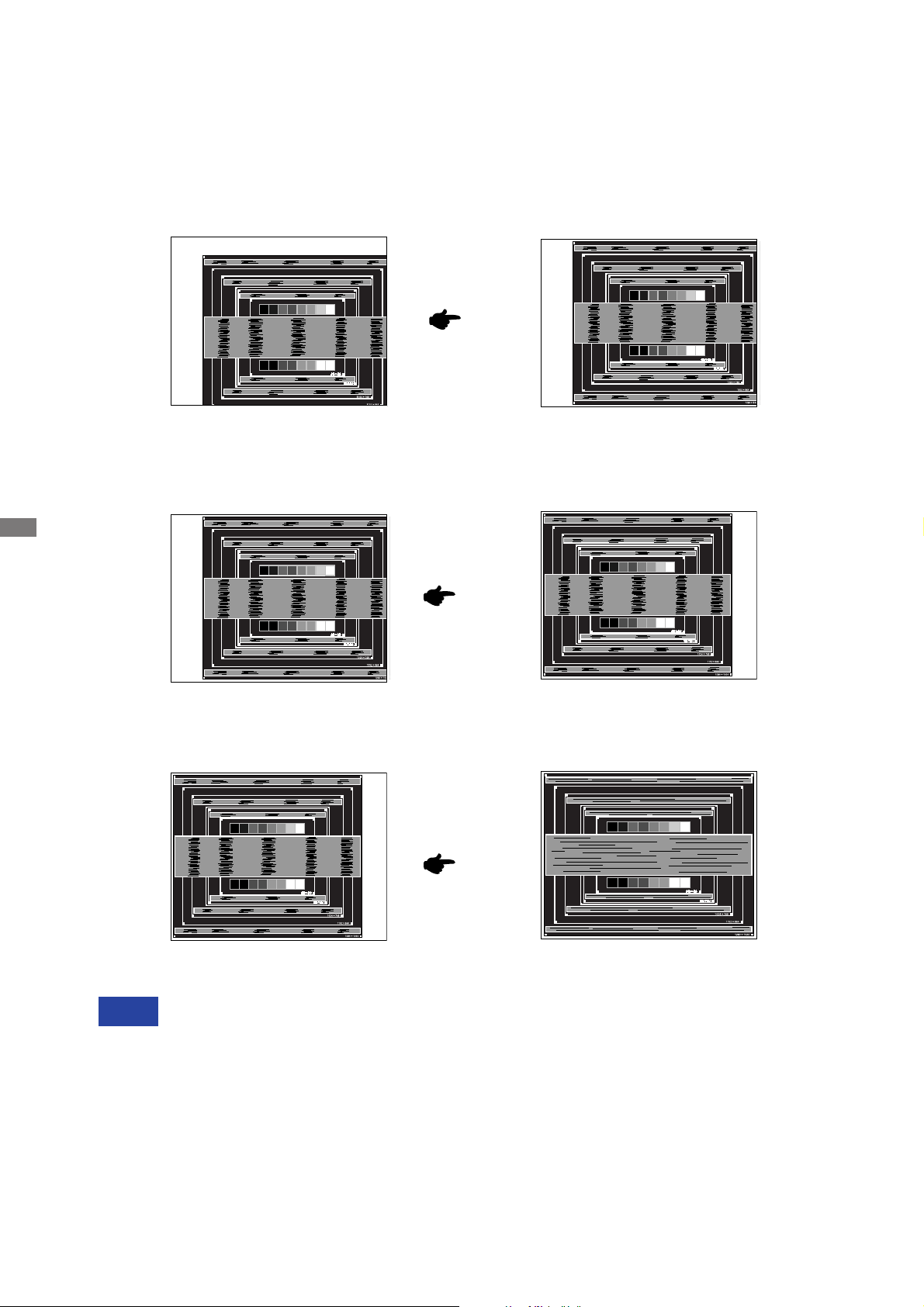

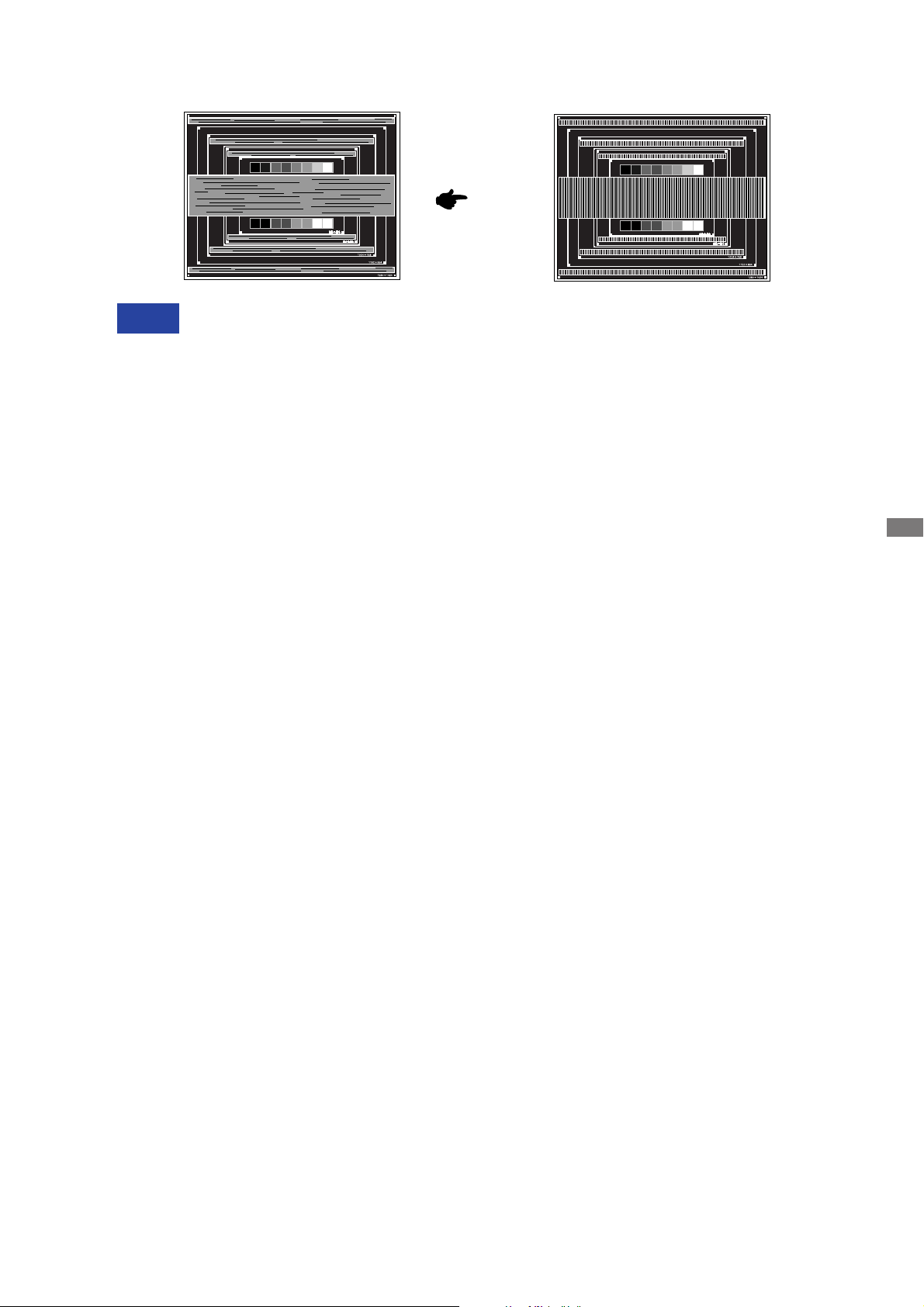

AJUSTEMENTS DE L’ECRAN .............................................................. 22

SYSTEME D’ECONOMIE D’ENERGIE “POWER MANAGEMENT” ......... 25

DEPANNAGE ............................................................................................ 26

ANNEXE ................................................................................................... 28

CARACTERISTIQUES TECHNIQUES :

ProLite E481S-W4S / E481S-B4S / E481S-S4S ................................ 28

CARACTERISTIQUES TECHNIQUES :

ProLite E481S-W5S / E481S-B5S / E481S-S5S ................................ 29

CARACTERISTIQUES TECHNIQUES :

ProLite E481S-W6S / E481S-B6S / E481S-S6S ................................ 30

CARACTERISTIQUES TECHNIQUES : ProLite H481S-W4S / H481S-B4S . 31 CARACTERISTIQUES TECHNIQUES : ProLite H481S-W5S / H481S-B5S . 32 CARACTERISTIQUES TECHNIQUES : ProLite H481S-W6S / H481S-B6S . 33

DIMENSIONS : ProLite E481S ............................................................. 34

FRÉQUENCES DE SYNCHRONISATION ............................................. 35

AFFECTATION DES BROCHES ........................................................... 36

POUR VOTRE SECURITE

CONSIGNES DE SECURITE

AVERTISSEMENT

MISE HORS TENSION DU MONITEUR EN CAS DE FONCTIONNEMENT ANORMAL

En cas de phénomène anormal tel que de la fumée, des bruits étranges ou de la vapeur, débranchez le moniteur et contactez immédiatement votre revendeur ou le service technique iiyama. Tout autre utilisation peut être dangereuse et peut engendrer un incendie ou un choc électrique.

NE JAMAIS OUVRIR LE BOITIER

Ce moniteur contient des circuits haute-tension. La dépose du boîtier peut vous exposer à des risques d’incendie ou de chocs électriques.

NE PAS INTRODUIRE D’OBJETS DANS LE MONITEUR

N’insérez pas d’objets solides ou liquides tel que de l’eau à l’intérieur du moniteur. En cas d’accident, débranchez votre moniteur immédiatement et contactez votre revendeur ou le service technique

FRANCAIS

iiyama. L’utilisation du moniteur avec un objet logé à l’intérieur peut engendrer un incendie, un choc électrique ou des dommages.

INSTALLER LE MONITEUR SUR UNE SURFACE PLANE ET STABLE

Le moniteur peut blesser quelqu’un s’il tombe ou s’il est lancé.

NE PAS UTILISER SON MONITEUR PRES DE L’EAU

N’utilisez pas le moniteur à proximité d’un point d’eau pour éviter les éclaboussures, ou si de l’eau a été répandue dessus cela peut engendrer un incendie ou un choc électrique.

UTILISER LA TENSION SECTEUR SPECIFIEE

Assurez-vous que le moniteur fonctionne à la tension d’alimentation secteur spécifiée. L’utilisation d’une tension incorrecte occasionnera un malfonctionnement et peut engendrer un incendie ou un choc électique.

PROTECTION DES CABLES

Ne pas tirer ou plier les câbles d’alimentation et de signal. Ne pas poser le moniteur ou tout autre objet volumineux sur ces câbles. Des câbles endommagés peuvent engendrer un incendie ou un choc électrique.

CONDITIONS CLIMATIQUES DEFAVORABLES

Il est conseillé de ne pas utiliser le moniteur pendant un orage violent en raison des coupures répétées de courant pouvant entraîner des malfonctions. Il est également conseillé de ne pas toucher à la prise électrique dans ces conditions car elles peuvent engendrer des chocs électriques.

1 POUR VOTRE SECURITE

ATTENTION

INSTALLATION

Pour prévenir les risques d’incendie, de chocs électriques ou de dommages, installez votre moniteur à l’abri de variations brutales de températures et évitez les endroits humides, poussiéreux ou enfumés. Vous devrez également éviter d’exposer votre moniteur directement au soleil ou tout autre source lumineuse.

NE PAS PLACER LE MONITEUR DANS UNE POSITION DANGEREUSE

Le moniteur peut basculer et causer des blessures s’il n’est pas convenablement installé. Vous devez également vous assurez de ne pas placer d’objets lourds sur le moniteur, et qu’aucun câble ne soient accessibles à des enfants qui pourraient les tirer et se blesser avec

MAINTENIR UNE BONNE VENTILATION

Le moniteur est équipé de fentes de ventilation. Veuillez à ne pas couvrir les fentes ou placer un objet trop proche afin d’éviter tout risque d’incendie. Pour assurer une circulation d’air suffisante, installer le moniteur à 10 cm environ du mur. Les fentes d’aération sur l’arrière du châssis seront obstruées et il y aura risque de surchauffe du moniteur si vous retirez le socle du moniteur. La dépose du socle entraînera une surchauffe du moniteur ainsi que des risques d’incendie et de dommages. L’utilisation du moniteur lorsque celui-ci est posé sur sa partie avant, arrière ou retourné ou bien sur un tapis ou un matériau mou peut également entraîner des dommages.

DECONNECTEZ LES CABLES LORSQUE VOUS DEPLACEZ LE MONITEUR

Avant de déplacer le moniteur, désactivez le commutateur de mise sous tension, débranchez le moniteur et assurez-vous que le câble vidéo est déconnecté. Si vous ne le déconnectez pas, cela peut engendrer un incendie et un choc électrique.

DEBRANCHEZ LE MONITEUR

Afin d’éviter les accidents, nous vous recommandons de débrancher votre moniteur s’il n’est pas utilisé pendant une longue période.

TOUJOURS DEBRANCHER LE MONITEUR EN TIRANT SUR LA PRISE

Débrancher le câble d’alimentation ou le câble de signal en tirant sur la prise. Ne jamais tirer le câble par le cordon car cela peut engendrer un incendie ou un choc électrique.

NE TOUCHEZ PAS LA PRISE AVEC DES MAINS HUMIDES

Si vous tirez ou insérez la prise avec des mains humides, vous risquez un choc électrique.

LORS DE L’INSTALLATION DU MONITEUR SUR VOTRE ORDINATEUR

Assurez-vous que l’ordinateur soit suffisamment robuste pour supporter le poids car cela pourrait engendrer des dommages à votre ordinateur.

NE PAS METTRE DE DISQUETTES PRES DES HAUT-PARLEURS

Des données magnétiques enregistrées tel que disquettes peuvent s’effacer, si elles sont placées près des haut-parleurs, puisque les haut-parleurs émettent un champ magnétique.

FRANCAIS

AUTRES

RECOMMANDATIONS D’USAGE

Pour prévenir toute fatigue visuelle, n’utilisez pas le moniteur à contre-jour ou dans une pièce sombre. Pour un confort et une vision optimum, positionnez l’écran juste au dessous du niveau des yeux et à une distance de 40 à 60 cm (16 à 24 pouces). En cas d’utilisation prolongée du moniteur, il est recommandé de respecter une pause de 10 minutes par heure car la lecture continue de l’écran peut entraîner une fatigue de l’œil.

POUR VOTRE SECURITE 2

REMARQUES SUR LES ECRANS A CRISTAUX LIQUIDES (LCD)

Les symptômes suivants n’indique pas qu’il y a un problème, c’est normal:

Quand vous allumez le LCD pour la première fois, l’image peut être mal cadrée à

NOTE



l’écran suivant le type d’ordinateur que vous utilisez. Dans ce cas ajuster l’image correctement. De part de la nature fluorescente de la lumière émise, l’écran peut clignoter à



l’allumage. Mettre l’interrupteur d’alimentation sur OFF, puis à nouveau sur ON pour faire disparaître le clignotement. La luminosité peut être légèrement inégale selon la configuration de bureau utilisée.



En raison de la nature de l’écran LCD, une image rémanente de la précédente vue



peut subsister après un nouvel affichage, si la même image a été affichée pendant des heures. Dans ce cas, l’affichage est rétabli lentement en changeant d’image ou en éteignant l’écran pendant des heures. Veuillez prendre contact avec IIYAMA France pour le remplacement de la lampe



fluorescente de rétro éclairage quand l’écran est sombre, scintille ou ne s’éclaire pas. Ne jamais essayez de le remplacer vous même.

FRANCAIS

SERVICE CLIENT

NOTE



ENTRETIEN

AVERTISSEMENT

ATTENTION

NOTE



L’éclairage fluorescent utilisé dans votre moniteur à cristaux liquides est un consommable. Pour la garantie de ce composant, veuillez contacter IIYAMA France. Si vous devez retourner votre matériel et que vous ne possédez plus votre emballage d’origine, merci de contacter votre revendeur ou le service après vente d’iiyama pour conseil ou pour remplacer l’emballage.

Si vous renversez n’importe quel objet solide ou liquide tel que de l’eau à l’intérieur du moniteur, débranchez immédiatement le câble d’alimentation et contactez votre revendeur ou le service technique iiyama. Pour des raisons de sécurité, éteindre et débrancher le moniteur avant de le nettoyer.

Ne pas gratter ou frotter l’écran à l’aide d’un objet dur afin de ne pas endommager le panneau LCD. L’utilisation des solvants suivants est à proscrire pour ne pas endommager le boîtier et l’écran LCD:

Diluant Essence Nettoyants abrasifs

Nettoyants en atomiseur Cire Solvants acides ou alcalins

Le contact du boîtier avec un produit en caoutchouc ou en plastique pendant



longtemps peut dégrader ou écailler sa peinture.

BOITIER

ECRAN LCD Un nettoyage périodique est recommandé avec un chiffon sec et doux. N’utilisez pas

3 POUR VOTRE SECURITE

Eliminer les tâches à l’aide d’un chiffon légèrement humide et d’un détergent doux, puis essuyer le boîtier à l’aide d’un chiffon sec et propre.

de papier tissé car cela endommagera l’écran LCD.

AVANT D’UTILISER LE MONITEUR

[Stoppeur] : ProLite H481S

Veuillez tenir le moniteur et enlevez alors le taquet sur le dos du stand lentement.

Epingle d,arret

FRANCAIS

AVANT D’UTILISER LE MONITEUR 4

FONCTIONS



 Moniteur LCD TFT Couleur 48 cm (19,0")



 Supporte une résolution maximum de 1280 × 1024



 Fort Contraste 700:1 / Haute luminosité 300cd/m2 :



ProLite E481S-W4S / E481S-B4S / E481S-S4S / H481S-W4S / H481S-B4S



 Fort Contraste 700:1 / Haute luminosité 300cd/m



ProLite E481S-W5S / E481S-B5S / E481S-S5S / H481S-W5S / H481S-B5S



 Fort Contraste 700:1 / Haute luminosité 300cd/m



gris) : ProLite E481S-W6S / E481S-B6S / E481S-S6S / H481S-W6S / H481S-B6S



 Bézel étroit 19,8 mm & Design fin



 Contrôle multi-couleurs



Standard international sRGB



 Contrôle du gamma



L’affichage disparaît pendant une image en mouvement & une Photo

FRANCAIS



 Caractères digitalisés lissés



/ Temps de réponse rapide 5ms:

/ Temps de réponse rapide 2ms (Gris au



 Auto ajustement



 Haut-parleur stéréo



Haut-parleurs stéréo 2 × 2W & Connecteur casque



 Mode Economie



Réduit la consommation



 Conforme au Plug & Play VESA DDC2B, Conforme au Windows



 Normes d’économie d’énergie (Compatible VESA DPMS)



 Ergonomie approuvé



TCO ’03 et MPR



 Entrée digital (DVI-D) pour une image nette



 Conforme au standard VESA (100mm × 100mm)



 L’écran est conçu pour avoir une rotation de 90



: ProLite H481S

95/98/2000/Me/XP

5 AVANT D’UTILISER LE MONITEUR

LISTE DES ACCESSOIRES LIVRE AVEC LE LCD IIYAMA : ProLite E481S

Les accessoires suivants sont livrés avec le LCD. Vérifiez que tous sont inclus avec le moniteur. Si l’un ou l’autre manque ou est détérioré, veuillez contacter votre revendeur iiyama local ou adressezvous au bureau iiyama régional.

 Câble d’alimentation*  Câble D-Sub  Câble audio

 Socle

 Mode d’emploi

ATTENTION

La puissance nominale du câble fourni est de 10A/125V. En cas d’utilisation à une

tension supérieure, utiliser un câble d’alimentation ayant une puissance nominale de 10A/250V. Cependant, Toutes garanties seront exclu pour tous problèmes ou dommages causés par un Câble d’alimentation non fournis par IIYAMA.

LISTE DES ACCESSOIRES LIVRE AVEC LE LCD IIYAMA : ProLite H481S

 Câble d’alimentation*  Câble D-Sub  Câble DVI-D  Câble audio

FRANCAIS

 Couverture De Câble  Mode d’emploi  Logiciel Pivot® & Liquid Series software (CD)

Pivot

: Ce programme gère I’orientation de I’affichage soit en mode portrait ou paysage. Liquid View®: Ce programme permet d’agrandir les icônes. Liquid SurfTM: Ce logiciel est compatible avec l'affichage de pages Internet Explorer Consulter francais. txt sur le CD-ROM pour I’installatin.

ATTENTION

La puissance nominale du câble fourni est de 10A/125V. En cas d’utilisation à une

AVANT D’UTILISER LE MONITEUR 6

INSTALLATION DU SOCLE MONITEUR : ProLite E481S

Le monitor est conçu pour être utilisé avec un pied rotatif. Assurez-vous que le pied est bien installé avant d’utiliser le moniteur.

Installez le moniteur sur une surface stable et plane. Le moniteur peut basculer et

ATTENTION



causer des blessures ou dommages, si il n’est pas convenablement installé.

Ne pas donner des chocs trop forts au moniteur, cela peut engendrer des dommages.

Débranché le moniteur avant l’installation pour éviter tous chocs électriques ou dommages.

Installez le socle du pied voir figure ci-jointe. Poussez les crochets du socle et retirez le

Démontage>

socle du pied.

FRANCAIS

7 AVANT D’UTILISER LE MONITEUR

COMMANDES ET CONNECTEURS : ProLite E481S

<Façade>

Touche marche-arrêt / Voyant d’alimentation ( )

NOTE

Vert: Fonctionnement normal (ProLite E481S) Bleu: Fonctionnement normal (ProLite E481S-B / ProLite E481S-S) Orange: Economie d’énergie

Le moniteur se met en mode contrôle d’énergie ce qui réduit la consommation électrique à moins de 2W lorsqu’il ne reçoit aucun signal sync horizontal et/ou vertical.

Touche Auto (AUTO)

Touche Exit / Volume (EXIT / )

Touche + / Luminosité ( + / )

Touche – / Contraste ( – / )

Touche Menu (MENU)

ouche Input (INPUT)

AC IN

LINE

OUT

<Arrière>

D-SUB

DVI-D

FRANCAIS

H Prise Casque I Haut-parleurs J Interrupteur secteur K Prise d’alimentation secteurr (AC IN) L Connecteur audio (LINE IN) M Connecteur audio (LINE OUT) N Connecteur secondaire DVI-D 24 broches (DVI-D) O Mini connecteur secondaire D 15 broches (D-SUB) P Trou clé pour verrouillage de sécurité

Vous pouvez câbler un verrou de sécurité pour empêcher que le moniteur soit enlevé

NOTE

sans vote permission.

AVANT D’UTILISER LE MONITEUR 8

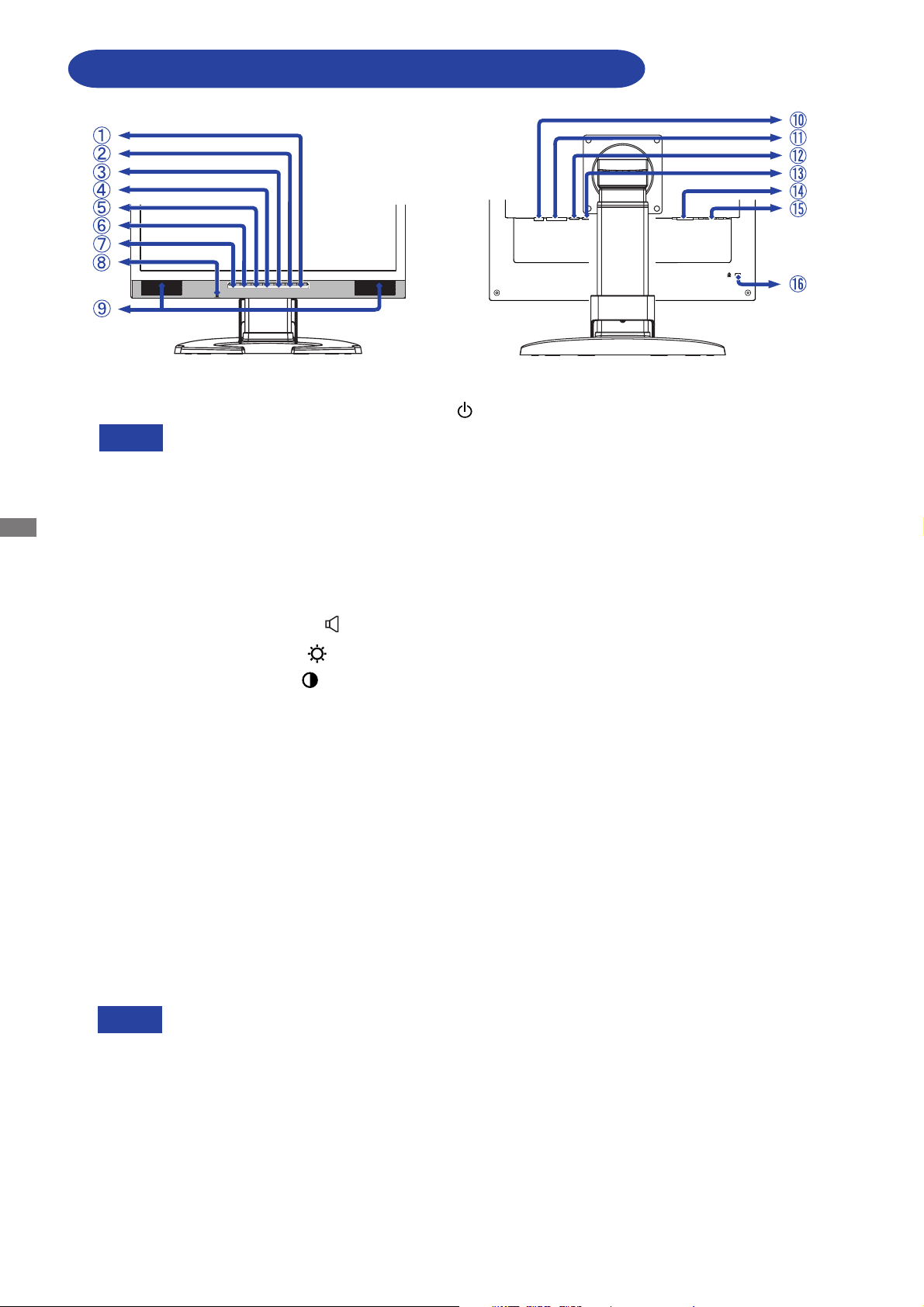

COMMANDES ET CONNECTEURS : ProLite H481S

Touche marche-arrêt / Voyant d’alimentation ( )

NOTE

FRANCAIS

Touche Auto (AUTO)

Touche Exit / Volume (EXIT / )

Touche + / Luminosité ( + / )

Touche – / Contraste ( – / )

Touche Menu (MENU)

ouche Input (INPUT)

AC IN

<Façade>

Vert: Fonctionnement normal (ProLite H481S) Bleu: Fonctionnement normal (ProLite H481S-B) Orange: Economie d’énergie

Le moniteur se met en mode contrôle d’énergie ce qui réduit la consommation électrique à moins de 2W lorsqu’il ne reçoit aucun signal sync horizontal et/ou vertical.

OUT

LINE

<Arrière>

D-SUB

DVI-D

NOTE

Vous pouvez câbler un verrou de sécurité pour empêcher que le moniteur soit enlevé sans vote permission.

9 AVANT D’UTILISER LE MONITEUR

CONNEXION DU MONITEUR : PreoLite E481S

S’assurer que l’ordinateur et le moniteur sont éteints.

Brancher l’ordinateur au moniteur à l’aide du câble de signal (Se reporter à la section AFFECTATION

DES BROCHES page 36)

Connecter le moniteur à l’équipement audio avec le câble audio pour utiliser la fonction audio.

C D Connectez d’abord le câble d’alimentation au moniteur puis sur la prise électrique.

NOTE  Le câble de signal peut varier en fonction du type d’ordinateur utilisé. Une connexion

NOTE

incorrecte risquerait d’endommager sérieusement le moniteur et l’ordinateur. Le câble fourni avec le moniteur est un connecteur 15 broches au standard D-Sub. Si un câble spécial est recquis, veuillez contacter votre revendeur local iiyama ou le bureau régional iiyama.

 Pour la connexion aux ordinateurs Macintosh, veuillez contacter votre revendeur local

iiyama ou le bureau régional iiyama pour l’adaptateur recquis.

 S’assurer que les connecteurs du câble de signal sont correctement serrés.

FRANCAIS

[Exemple de connexion]

Câble d’alimentation (Accessoire)

AC IN

LINE

<Arrière>

OUT

D-SUB

DVI-D

Câble D-Sub (Accessoire)

Câble DVI-D

Câble audio (Accessoire)

Ordinateur

AVANT D’UTILISER LE MONITEUR 10

CONNEXION DU MONITEUR : ProLite H481S

S’assurer que l’ordinateur et le moniteur sont éteints.

Brancher l’ordinateur au moniteur à l’aide du câble de signal (Se reporter à la section AFFECTATION

DES BROCHES page 36)

Connecter le moniteur à l’équipement audio avec le câble audio pour utiliser la fonction audio.

C D Connectez d’abord le câble d’alimentation au moniteur puis sur la prise électrique.

 Le câble de signal peut varier en fonction du type d’ordinateur utilisé. Une connexion

NOTE

 Pour la connexion aux ordinateurs Macintosh, veuillez contacter votre revendeur local

iiyama ou le bureau régional iiyama pour l’adaptateur recquis.

 S’assurer que les connecteurs du câble de signal sont correctement serrés.

FRANCAIS

[Exemple de connexion]

<Arrière>

OUT

AC IN

LINE

Câble d’alimentation (Accessoire)

[ Installation de couverture de câble ]

Rassemblez les câbles au fond du stand.

Insérant les étiquettes de la couverture de câble

dans des trous de guide stand.(B) De l'endroit la couverture de câble en insérant les

étiquettes de la couverture de câble dans des trous de guide stand.(C)

D-SUB

DVI-D

Câble D-Sub (Accessoire)

Câble DVI-D (Accessoire)

Câble audio (Accessoire)

Ordinateur

[ Uninstallation de couverture de câble ]

De la poussée les les deux côtés et inclinaison en

arrière la couverture de câble.

11 AVANT D’UTILISER LE MONITEUR

MISE EN ROUTE DE L’ORDINATEUR

 Fréquences du signal

Passez aux fréquences souhaités détailles à la page 35 “FRÉQUENCES DE SYNCHRONISATION”.

 Plug & Play Windows 95/98/2000/Me/XP

Le LCD iiyama répond au standard VESA DDC2B. En connectant l’écran au DDC2B de votre ordinateur avec le câble qui vous a été fournie, le moniteur sera reconnu conforme au Plug and Play sous Windows 95/98/2000/Me/XP. Le fichier d’information pour les moniteurs iiyama sous Windows 95/ 98/2000/Me/XP peuvent être nécessaire pour votre ordinateur et obtenu via le site internet:

http://www.iiyama.com

NOTE

 Pour plus d’information comment télécharger les drivers de votre moniteur, veuillez

vous connectez sur un des sites internet liste ci-dessous.

 Les drivers pour moniteurs ne sont pas requis dans la plus part des cas sous les

systèmes d’exploitation Macintosh ou Unix. Pour plus d’informations et conseils, contactez votre revendeur.

AJUSTEMENT DE L’ANGLE DE VISION : ProLite E481S

Pour une visualisation optimale, il est recommandé de



regarder le moniteur bien en face. Tenez le socle pour ne pas renverser le moniteur lorsque



vous modifiez son orientation. Vous pouvez régler l’angle de vision jusqu’à 0-22 degrés



en arrière. Afin de vous assurer une position du corps saine et relaxe,



quand vous visualisez l’image du moniteur dans votre espace de travail l’ajustement de l’angle d’inclinaison ne devra pas excéder plus de 10 degrés. Réglez ensuite l’angle du moniteur comme vous le désirez.

FRANCAIS

NOTE

Ne pas toucher l’écran d’affichage au



changement d’angle. Cela pourrait endommager ou casser l’écran. Une attention particulère est recquise afin de ne



pas vous coincer un doigt ou une main lors du changement d’angle.

AVANT D’UTILISER LE MONITEUR 12

AJUSTEMENT DE LA HAUTEUR ET L’ANGLE DE VISION : ProLite H481S

Pour optimiser la vision , il est recommandé de



regarder de face le moniteur, ensuite ajuster la hauteur et l’angle de vision du moniteur à votre convenance.

Maintenir la matrice afin que le moniteur nebascule



pas quand vous ajustez la hauteur et l’angle.



Vous pouvez ajuster la hauteur du moniteur jusqu’à 110 mm et I’angle de vition, jusqu’à 35 degrés à gauche et à droite, 25 degrés vers le haut, 5 degrés vers le bas.

NOTE

FRANCAIS

Ne pas toucher l’écran LCD quand vous



ajustez la hauteur ou I’angle de vision. Cela pourrait engendrer des dommages ou fêlures de l’écran LCD.

Attention la prudence est recommandée



quand vous ajustez la hauteur ou I’angle de vision à ne pas vous coincer les doigts ou les mains.

110mm

ORIENTATION DE L’ECRAN : ProLite H481S

Ajustez la hauteur du moniteur au maximum.

Tournez I’écran de 90 degrés.

Portrait: Tourner dans le sens des aiguilles d’une montre. Paysage: Tourner dans le sens inverse des aiguilles d’une montre.  N’ essayez pas de tourner I’écran

NOTE

sans atteindre cette position haute car vous risquez d’endommager le pied.

 Merci d’utiliser le logiciel Pivot

inclus pour gérer la rotation de I’image à I’écran.

Ajustez I’angle de I’écran à votre convenance.

13 AVANT D’UTILISER LE MONITEUR

UTILISATION DU MONITEUR

Le LCD iiyama est réglé d’usine avec un temps de réponse figurant à la page 35 afin de donner la meilleur image. Vous pouvez également ajuster la position de l’image comme vous le souhaitez en suivant le mode opératoire ci-dessous. Pour plus de détails voir page 22 “AJUSTEMENTS DE L’ECRAN”.

Appuyez sur la Touche Menu pour afficher à l’écran les réglages.

(

Il y a des pages additionnelles au Menu qui peuvent être visualisées en utilisant les Touches +/–.

Mode sRGB est active.

Mode Economie est active.

Verrouiller est active. Muet est active.

sRGB

Fréquence horizontal en cours,

taux de rafraîchissement verticale

et résolution

Sélectionnez la page de menu où se trouve l’icône de l’ajustement

LOCK

1280 × 1024

H: 80.0 KHz V: 75.0 Hz

Menu:1

Page no.

désiré. Appuyez à nouveau sur la Touche Menu. Utilisez ensuite les Touches +/– pour mettre en surbrillance l’icône du réglages souhaité. Appuyez à nouveau sur la Touche Menu.

Utilisez les Touches +/– pour effectuer les ajustements ou réglages

appropriés.

Par exemple, pour corriger la position vertical, sélectionnez la page Menu numéro 1 et appuyez sur le Touche Menu. Sélectionnez ensuite (Position-V) en utilisant le Touches +/–.

Menu:1

FRANCAIS

Position-V

Une échelle d’ajustement apparait lorsque vous appuyez sur le Touche Menu. Utilisez les Touches +/– pour corriger la position vertical. La position vertical de l’image entière doit changer pendant que vous effectuez l’opération.

Position-V

UTILISATION DU MONITEUR 14

NOTE



L’affichage sur écran disparaît quelques secondes après avoir relâché la touche. Le



Tauche Exit peut être utilisé également pour fermer la fenêtre OSD.



Les données de réglage sont automatiquement sauvegardées dans la mémoire lorsque l’affichage sur écran disparaît. Evitez d’éteindre le moniteur pendant cette procédure. Les ajustements pour la Horloge, Phase et Position sont sauvegardés pour chaque



fréquence de signal. A l’exception de ces ajustements, tous les autres ajustements n’ont q’un seul réglage qui s’applique sur toutes les fréquences de signal.

MENU DES PARAMETRES DE REGLAGE

Entrée Analogique

Menu : 1

(Analogique)

FRANCAIS

Ajustement Problème / Option Touche correspondante

Luminosité *

Brightness

Contraste

Contrast

Horloge *

Clock

Phase *

Phase

Menu:1

1280 × 1024

H: 80.0 KHz V: 75.0 Hz

Direct

Trop sombre Trop clair

Trop terne Trop intense

Pour corriger le scintillement des caractères ou des lignes

Position-V

V-Position

Position-H

H-Position

Retour au Menu

Trop bas Trop haut

Trop à gauche Trop à droite

Mettre en Surbrillance “Menu : 1” à nouveau.

Return to Menu

Ajustez la luminosité quand vous utilisez le moniteur dans une pièce sombre et que vous sentez

que l’écran est trop lumineux.

Se reporter à la section AJUSTEMENTS DE L’ECRAN page 22.

Direct

Vous pouvez éviter la page de Menu et afficher directement l’échelle d’ajustement en suivant la manipulation suivante.

 Luminosité: Appuyez sur le Touche Luminosite lorsque le Menu n’est pas affiché.  Contraste: Appuyez sur le Touche Contraste lorsque le Menu n’est pas affiché.

15 UTILISATION DU MONITEUR

Menu : 2

(Analogique)

Ajustement Problème / Option Touche correspondante



  

     

NOTE

AutoCalibrage*

Auto Set-up

Non NO

Oui YES

Retour au Menu. Ajustement de l’Horloge, Phase, Position-V et

Position-H automatiquement.

Direct

Paramètrage

Setting

Arrêt

Off

Marche

L’auto ajustement n’est pas effectué quand le signal d’entrée est changé.

Ajustement automatique de l’horloge, Phase, Position-V et Position-H, quand le signal d’entrée est changé.

 La luminosité de l’écran varie pendant plusieurs secondes durant l’ajustement.  Cette fonction n’est pas exécuté automatiquement même si le signal d’entrée est

changé. Parce que le préréglage d’usine de “Paramètrage” dans l’ajustement automatique est paramétré sur “Arrêt”.

Couleur 1: 9300K1

Couleur Temp.

Color Temp.

2 3 s

Couleur 2: 7500K Couleur 3: 6500K Mode sRGB

Trop faible

(Utilisateur)

Trop fort

FRANCAIS

NOTE

 sRGB est un standard international qui définie et unifie l’apparence des écarts de

couleur entre équipement.

 Vous ne pouvez pas ajuster le Gamma et le Mode Economie sous le mode sRGB parce

que ces paramètres sont verrouillés.

 est affiché lorsque sRGB est actif.

Netteté

1 2 3 4 5

Sharpness

Ajustement de la qualité de l’image à des résolutions inférieur à 1280 × 1024.

Vous pouvez modifier la qualité de l’image de 1 à 5. Pour changer la qualité de l’image appuyer sur le bouton + sens

numérique ou sur le bouton – sens inverse numérique.

Auto ajustement nécessite l’affichage de mire d’ajustement de l’écran, afin de faire le réglage

correctement. Se reporter à la section AJUSTEMENTS DE L’ECRAN page 22.

Vous pouvez éviter la page de Menu et afficher directement l’échelle d’ajustement

Direct

en suivant la manipulation suivante.

 Auto Calibrage: Appuyez sur le Touche Auto lorsque le Menu n’est pas affiché.

UTILISATION DU MONITEUR 16

Menu : 2

(Analogique)

Ajustement Problème / Option

Arrêt Off Normal Mode1 Fort contraste

Mode2 Sombre

Arrêt Off Normal Mode1

Mode2

Mettre en Surbrillance “Menu : 2” à nouveau.

La luminosité du back-light (Retro éclairage) est réduite

La luminosité du back-light (Retro éclairage) est réduite plus qu’en Mode1

NOTE

Gamma

Mode Economie

Economy Mode

Direct

 est affiché lorsque Mode Economie est actif.

Retour au Menu

Return to Menu

FRANCAIS

Direct

Vous pouvez éviter la page de Menu et afficher directement l’échelle d’ajustement en suivant la manipulation suivante.

 Mode Economie: Chaque fois que vous appuyez sur le Touche Menu pendant 1-2 secondes

menu OSD non actif, Le Mode Economie bascule entre Arrêt, Mode1 et Mode2.

17 UTILISATION DU MONITEUR

Menu : 3

(Analogique)

Menu:3

1280 × 1024

H: 80.0 KHz V: 75.0 Hz

Ajustement

Volume *

Volume

NOTE  est affiché lorsque Muet est actif.

OSD Position

Langages

Language

Verrouiller

Lockout

Direct

Problème / Option Touche correspondante

Trop faible Trop fort

1 2 3 4 5

Vous pouvez déplacer les menus à l’écran sur les 5 positions suivantes.

Appuyez sur le Touche + pour déplacer les menus dans l’ordre numérique. Appuyez sur le Touche – pour déplacer les menus dans l’ordre numérique inverse.

English Deutsch Français Arrêt Off Annulation du verrouillage.

Marche On

Anglais Allemand Français

Toutes les fonctions d’ajustements sont verrouillées excepté cette fonction.

Español Italiano Italien

Espagnol

Japonais

FRANCAIS

NOTE  est affiché lorsque Verrouiller est actif.

Retour au Menu. Restauration des données pré-réglées en

usine. Sélectionnez l’entrée Analogique (D-DUB). Sélectionnez l’entrée Digital (DVI-D).

NOTE

Réinitialiser

Reset

Entrée de Signal

Signal Select

Sélectionnez soit Analogique ou Digital pour le signal d’entrée quand les deux entrées sont connectées à unsignal. Sélectionnez alternativement D-SUB et DVI-D en appuyant sur le Touche Input. Lorsqu’un des deux connecteurs est relié à la source de signal, il est automatiquement sélectionné par le moniteur. Touche Input n’est pas opérationnel s’il n’y à pas de signal d’entrée sur le connecteur sélectionné ou pendant le mode de gestion d’énergie.

Retour au Menu

Retun to Menu

Direct

Non NO Oui YES

Analogique

Digital

Mettre en Surbrillance “Menu : 3” à nouveau.

Direct

Vous pouvez éviter la page de Menu et afficher directement l’échelle d’ajustement en suivant la manipulation suivante.

 Volume: Appuyez sur le Touche Volume lorsque le Menu n’est pas affiché.

Maintenez le Touche Volume pendant 1-2 secondes basculera la fonction Muet entre ON et OFF.

 Entrée de Signal: Appuyez sur le Touche Input lorsque le Menu n’est pas affiché.

UTILISATION DU MONITEUR 18

Entrée Digital

Menu : 1

(Digital)

Menu:1

1280 × 1024

H: 80.0 KHz V: 75.0 Hz

FRANCAIS

NOTE

Ajustement

Luminosité *

Brightness

Contraste

Contrast

Couleur Temp.

Color Temp.

 sRGB est un standard international qui définie et unifie l’apparence des écarts de

couleur entre équipement.

 Vous ne pouvez pas ajuster le Gamma et le Mode Economie sous le mode sRGB parce

que ces paramètres sont verrouillés.

 est affiché lorsque sRGB est actif.

Direct

Problème / Option Touche correspondante

Trop sombre Trop clair

Trop terne Trop intense 1

2 3 s

(Utilisateur)

Couleur 1: 9300K Couleur 2: 7500K Couleur 3: 6500K Mode sRGB

R G B

Trop faible Trop fort

Netteté

Sharpness

Gamma

*1Ajustez la luminosité quand vous utilisez le moniteur dans une pièce sombre et que vous sentez

que l’écran est trop lumineux.

1 2 3 4 5

Ajustement de la qualité de l’image à des résolutions inférieur à 1280 × 1024.

Vous pouvez modifier la qualité de l’image de 1 à 5. Pour changer la qualité de l’image appuyer sur le bouton +

sens numérique ou sur le bouton – sens inverse numérique.

Normal

Off

Arrêt Mode1

Mode2

Fort contraste Sombre

Direct

Vous pouvez éviter la page de Menu et afficher directement l’échelle d’ajustement en suivant la manipulation suivante.

 Luminosité: Appuyez sur le Touche Luminosite lorsque le Menu n’est pas affiché.  Contraste: Appuyez sur le Touche Contraste lorsque le Menu n’est pas affiché.

19 UTILISATION DU MONITEUR

Menu : 1

(Digital)

Ajustement Problème / Option

Normal La luminosité du back-light (Retro éclairage) est

réduite La luminosité du back-light (Retro éclairage) est

réduite plus qu’en Mode1

NOTE

Mode Economie

Economy Mode

Direct

 est affiché lorsque Mode Economie est actif.

Retour au Menu

Return to Menu

Arrêt Off

Mode1

Mode2

Mettre en Surbrillance “Menu : 1” à nouveau.

Direct

Vous pouvez éviter la page de Menu et afficher directement l’échelle d’ajustement en suivant la manipulation suivante.

 Mode Economie: Chaque fois que vous appuyez sur le Touche Menu pendant 1-2 secondes

menu OSD non actif, Le Mode Economie bascule entre Arrêt, Mode1 et Mode2.

FRANCAIS

NOTE

UTILISATION DU MONITEUR 20

Menu : 2

(Digital)

Menu:2

1280 × 1024

H: 80.0 KHz V: 75.0 Hz

NOTE  est affiché lorsque Muet est actif.

FRANCAIS

Ajustement

Volume *

Volume

OSD Position

Langages

Language

Verrouiller

Lockout

Direct

Problème / Option Touche correspondante

Trop faible Trop fort

1 2 3 4 5

Vous pouvez déplacer les menus à l’écran sur les 5 positions suivantes.

Appuyez sur le Touche + pour déplacer les menus dans l’ordre numérique. Appuyez sur le Touche – pour déplacer les menus dans l’ordre numérique inverse.

English Deutsch Français Arrêt Off Annulation du verrouillage.

Marche On

Anglais Allemand Français

Toutes les fonctions d’ajustements sont verrouillées excepté cette fonction.

Español Italiano Italien

Espagnol

Japonais

NOTE  est affiché lorsque Verrouiller est actif.

Retour au Menu. Restauration des données pré-réglées en

usine. Sélectionnez l’entrée Analogique (D-DUB).

Sélectionnez l’entrée Digital (DVI-D).

NOTE

Réinitialiser

Reset

Entrée de Signal

Signal Select

Retour au Menu

Retun to Menu

Direct

Non NO Oui YES

Analogique

Digital

Mettre en Surbrillance “Menu : 2” à nouveau.

Direct

Vous pouvez éviter la page de Menu et afficher directement l’échelle d’ajustement en suivant la manipulation suivante.

 Volume: Appuyez sur le Touche Volume lorsque le Menu n’est pas affiché.

Maintenez le Touche Volume pendant 1-2 secondes basculera la fonction Muet entre ON et OFF.

 Entrée de Signal: Appuyez sur le Touche Input lorsque le Menu n’est pas affiché.

21 UTILISATION DU MONITEUR

AJUSTEMENTS DE L’ECRAN

Ajustez l’image suivant la procédure ci-dessous pour obtenir l’image désirée quand l’entrée Analog est sélectionné.

 Dans le manuel sont décrits le réglage de la position de l’image, la réduction du scintillement, et

l’ajustement de netteté sur le texte ou des lignes pour le type d’ordinateur que vous utilisez.

 L’écran a été conçu pour donner la meilleur performance à une résolution à 1280 × 1024, mais ne

peut pas fournir les meilleures résolutions à moins de 1280 × 1024, car l’image est automatiquement cadrée plein écran. Cette résolution est recommandée pour bénéficier des performances de l’écran.

 L’affichage du texte ou des lignes seront floues ou irrégulière dans l’épaisseur, quand l’image est

étirée due au processus d’élargissement de l’affichage.

 Vous ne devez pas ajuster la position de l’image ou la fréquence par le PC qui peut faire ses

ajustements parce que l’image ne pourra être affichée normalement. Les ajustements seront fait à partir du moniteur.

 Procédez aux ajustements après une période d’échauffement de trente minutes au moins.  Des ajustements supplémentaires peuvent être nécessaires après l’Auto ajustement selon la

résolution ou la fréquence du signal.

 L’auto ajustement peut ne pas fonctionner correctement quand l’image affichée est autre que le

mire d’ajustement de l’écran.

Il y a deux façons d’ajuster l’écran. L’ajustement automatique pour l’horloge, la phase, et la position. L’autre façon est de faire chacun des ajustements manuellement. Effectuez l’auto ajustement pour la première fois, quand l’écran est connecté à un nouveau micro ordinateur ou lors d’un changement de résolution. Si le moniteur est floue ou scintille ou bien que l’image n’est pas cadrée correctement à l’écran après avoir effectué l’Auto ajustement, les ajustements manuels sont nécessaires. Les deux ajustements devront être fait en utilisant la mire de réglage (Test.bmp) obtenu sur le site web de IIYAMA (http://www.iiyama.com).

Procéder de la manière suivante. Ce manuel explique les ajustements sous Window 95/98/2000/Me/XP.

Mettre Pl. écran sur Non et l’image est affichée à sa résolution native.

((

(

((

Ouvrez le Test.bmp (Mire d’ajustement) sur votre papier peint.

NOTE  Consultez la documentation appropriée pour le faire.

NOTE

 Test.bmp est conçu pour une résolution de 1280×1024 . Bien positionnez la mire au

centre du papier peint. Si vous utilisez Microsoft® PLUS! 95/98, annulez la fonction “Etirez la tenture en fonction de l’écran”.

FRANCAIS

[Mire d’ajustement ]

Motif zébré

Barre des couleurs

Cadre d’image

Cette mire est affichée à une résolution de 1280×1024.

UTILISATION DU MONITEUR 22

Appuyer sur la Touche Auto. (AutoCalibrage)

Ajustez l’image manuellement en suivant la procédure ci-dessous lorsque l’écran

est floue ou scintille ou bien que l’image n’est pas correctement cadrée après avoir fait l’auto ajustement.

Ajuster Position-V de sorte que le haut et le bas de l’image soit bien cadré à l’écran.

1) Ajuster la Position-H afin que le coté gauche de l’image soit sur le bord gauche de

FRANCAIS

+ –

l’écran.

+ –

2) Ajuster l’image sur le coté droite de l’écran en utilisant le Horloge.

+ –

NOTE  Quand la partie gauche de l’image déborde sur le coté gauche de l’écran pendant

l’ajustement du Horloge. Réglez les étapes 1) et 2) à tour de rôle.

 Une autre façon de faire le réglage du Horloge est de faire l’ajustement sur les motifs

zébrés verticaux de la mire.

 L’image peut scintiller pendant l’ajustement du Horloge, Position-H et Position-V.

 Dans le cas ou l’image déborde ou est plus petite par rapport à l’affichage de l’écran

après ajustement de l’horloge, répéter l’ajustement à partir de l’étape C.

23 UTILISATION DU MONITEUR

Ajuster la Phase pour corriger les perturbations horizontales, le scintillement ou la

netteté en présence de la mire d’ajustement.

+ –

NOTE

NOTE  Dans le cas d’un fort scintillement ou, d’un manque de netteté sur une partie de

l’écran, répéter les étapes F et G, car l’ajustement de l’Horloge n’a peut être pas été effectué correctement. Si le scintillement ou la manque de netteté persiste, paramétrez le taux de rafraîchissement sur une fréquence basse de votre ordinateur (60Hz) et reprenez les réglages à partir de l’étape C.

 Réajuster la Position-H, si la position horizontale s’est déplacée pendant l’ajustement

de la Phase.

FRANCAIS

Ajuster le Luminosite et Couleur Temp., pour obtenir l’image que vous souhaitez

après l’ajustement du Horloge et de la Phase. Et remettez votre papier peint favoris.

UTILISATION DU MONITEUR 24

SYSTEME D’ECONOMIE D’ENERGIE “POWER MANAGEMENT”

Le système d’économie d’énergie de ce produit est conforme aux normes VESA DPMS. Il permet de réduire automatiquement la consommation d’énergie du moniteur lorsque l’ordinateur ne fonctionne pas de manière active. Pour utiliser cette fonction, le moniteur doit être connecté à un ordinateur conforme aux normes VESA DPMS. Il existe un mode d’économie d’énergie disponible comme décrit ci-dessous. Les réglages requis, incluant le paramétrage de mise en veille, doivent être établis à partir de I’ordinateur.

Mode Economie d’Energie



Quand les signaux de synchronisation H / Synchronisation V / Synchronisation H et V provenant de l’ordinateur sont inactifs, le moniteur entre en Mode Economie d’Energie, ce qui réduit la consommation électrique à moins de 2W. L’écran devient noir, et le voyant d’alimentation passe orange. A partir du mode économie d’énergie, I’image réapparaît aprés quelques secondes soit en touchant de nouveau le clavier ou la sourie.

FRANCAIS

NOTE

MODE NORMAL

MODE ECONOMIE D

Le moniteur continue à consommer de l’électricité même en mode d’économie d’énergie.



’ENERGIE

CONSOMMATION D’ELECTRICITE

Vert /

Bleu

Orange

0 2 W 100%

Il est recommandé d’éteindre le moniteur lorsque celui-ci n’est pas utilisé, pendant la nuit et les week-ends afin d’éviter toute consommation inutile d’électricité. ll est possible que le signal vidéo provenant de l’ordinateur puisse fonctionner alors que



la synchronisation du signal H ou V soit absente. Dans ce cas, l’ECONOMISEUR D’ENERGIE peut ne pas fonctionner normalement.

25 UTILISATION DU MONITEUR

DEPANNAGE

En cas de dysfonctionnement du moniteur, procéder dans l’ordre aux contrôles suivants.

1. Effectuer les réglages décrits à la section UTILISATION DU MONITEUR en fonction du problème rencontré. Si le moniteur n’affiche pas d’image, allez à l’étape 2.

Se reporter aux tableaux suivants si l’on ne trouve pas la fonction de réglage correspondante à

2. la section UTILISATION DU MONITEUR ou si le problème persiste.

Si vous recontrez un problème qui n’est pas décrit dans les tableaux ou qui ne peut pas être corrigé en utilisant les tableaux, cessez d’utiliser le moniteur et contactez votre revendeur ou le service technique iiyama pour plus d’assistance.

Problème Contrôle

L’image

n’apparaît pas

(Le voyant d’alimentation ne s’allume pas)

(Le voyant d’alimentation est vert/bleu)

(Le voyant d’alimentation est orange)

L’écran n’est pas

synchronisé

Le câble d’alimentation est-il correctement branché ?



L’interrupteur marche-arrêt est-il sur ON ?



Vérifier à l’aide d’un autre appareil que la prise secteur fonctionne.



Si l’économiseur d’écran est activé, toucher la souris ou l’écran.

 

Augmenter le Contraste et/ou la Luminosite. L’ordinateur est-il allumé ?

 

Le câble de signal est-il correctement branché ? Les paramètres des signaux de l’ordinateur sont-ils dans la plage de



valeurs du moniteur ?



Si le moniteur est en mode Economie d’énergie, toucher la souris ou l’écran.



L’ordinateur est-il allumé ? Le câble de signal est-il correctement branché ?

 

Les paramètres des signaux de l’ordinateur sont-ils dans la plage de valeurs du moniteur ?

Le câble de signal est-il correctement branché ?



Les paramètres des signaux de l’ordinateur sont-ils dans la plage de



valeurs du moniteur ?



Le niveau de sortie vidéo de l’ordinateur est-il dans la plage de valeurs du moniteur ?

FRANCAIS

L’écran n’est pas

centré

L’écran est trop

lumineux ou trop sombre.

L’écran tremble

Les paramètres des signaux de l’ordinateur sont-ils dans la plage de



valeurs du moniteur ?

Le niveau de sortie vidéo de l’ordinateur est-il dans la plage de valeurs du



moniteur ?

La tension d’alimentation est-elle dans la plage de valeurs du moniteur ?



Les paramètres des signaux de l’ordinateur sont-ils dans la plage de



valeurs du moniteur ?

DEPANNAGE 26

Problème Contrôle

Pas de son.

Le son est trop

fort ou trop faible.

L’audition d’un

bruit parasite.

FRANCAIS

L’équipement audio (Ordinateur etc.) est en marche.



Le câble audio est connecté correctement.



Augmentez le volume.



Le Muet est OFF.



 Le niveau de sortie de l’équipement audio est dans les spécifications du

moniteur.

Le niveau de sortie de l’équipement audio est dans les spécifications du



moniteur.

Le câble audio est connecté correctement.



27 DEPANNAGE

ANNEXE

CARACTERISTIQUES TECHNIQUES : ProLite E481S-W4S / E481S-B4S / E481S-S4S

Panneau LCD

Couleurs affichées Approximativement. 16.2 millions de maximum Sync Frequency Analogique: Horizontal 24,0-80,0kHz, Vertical 55-75Hz

Fréquence de synchronisation 135MHz maximum Résolution maximum 1280 × 1024, 1,3 MegaPixels Connecteur d’entrée

Plug & Play VESA DDC2B Signal de synchronisation

Système d’affichage Taille Taille du point Luminosité 300cd/m2 (typique) Ratio du contraste Angle de vue Droit / Gauche: 75 degrés, Haut: 70 degrés, Bas: 60 degrés Temps de réponse

a-Si TFT Active Matrix Diagonale: 48cm / 19,0" 0,294mm H × 0,294mm V

700 : 1 (typique)

8ms (noir, blanc, noir)

Digital: Horizontal 31,0-80,0kHz, Vertical 55-75Hz

Mini connecteur secondaire D 15 broches Connecteur secondaire DVI-D 24 broches

Sync. séparée: TTL, Positif ou négatif Sync. composite: TTL, Positif ou négatif Sync sur vert: 0,3Vp-p, Négatif

FRANCAIS

Signal vidéo

Connecteur entré Audio ø 3,5mm mini jack (stéréo) Signal d’entré audio 0,7Vrms maximum Haut-parleurs 2W × 2 (haut-parleurs stéréo) Prise Casque ø 3,5mm mini jack (stéréo) Taille écran maximum 376,2mm L × 301,1mm H / 14,8" L × 11,9" H Alimentation 100-240VAC, 50/60Hz, 1,5A

Dimensions / Poids net 418,0 × 411,5 × 196,5mm / 16,5 × 16,2 × 7,7" (L× H × P) 5,9kg / 12,98lbs Angle d’inclinaison Conditions de

fonctionnement

Homologation

Analogique: 0,7Vp-p (standard), 75Ω, Positif Digital: Conforme au DVI (Digital Visual Interface standard Rev.1,0)

40W maximum, Mode economie d’énergie: 2W (max)*Puissance absorbée

22 degrés (Haut: 0-22 degrés) Utilisation: Température de 5 à 35°C / 41 à 95°F

Taux d’humidité entre 10 et 80% (sans condensation)

Stockage: Température de -20 à 60°C / -4 à 140°F

Taux d’humidité entre 5 et 85% (sans condensation)

TCO ’03, CE, TÜV-GS / MPR3(prEN50279) / ISO 13406-2, FCC-B, UL / C-UL, VCCI-B

NOTE

* Condition : Les audio ne sont pas connectés.

ANNEXE 28

CARACTERISTIQUES TECHNIQUES : ProLite E481S-W5S / E481S-B5S / E481S-S5S

Panneau LCD

Système d’affichage Taille Taille du point

a-Si TFT Active Matrix Diagonale: 48cm / 19,0"

0,294mm H × 0,294mm V Luminosité 300cd/m2 (typique) Ratio du contraste

700 : 1 (typique) Angle de vue Droit / Gauche: 75 degrés, Haut: 75 degrés, Bas: 65 degrés Temps de réponse

5ms (noir, blanc, noir)

Couleurs affichées Approximativement. 16.2 millions de maximum Sync Frequency Analogique: Horizontal 24,0-80,0kHz, Vertical 55-75Hz

Digital: Horizontal 31,0-80,0kHz, Vertical 55-75Hz

Fréquence de synchronisation 135MHz maximum Résolution maximum 1280 × 1024, 1,3 MegaPixels Connecteur d’entrée

Mini connecteur secondaire D 15 broches Connecteur secondaire DVI-D 24 broches

Plug & Play VESA DDC2B

FRANCAIS

Signal de synchronisation

Sync. séparée: TTL, Positif ou négatif

Sync. composite: TTL, Positif ou négatif

Sync sur vert: 0,3Vp-p, Négatif

Signal vidéo

Analogique: 0,7Vp-p (standard), 75Ω, Positif Digital: Conforme au DVI (Digital Visual Interface standard Rev.1,0)

40W maximum, Mode economie d’énergie: 2W (max)*Puissance absorbée

Dimensions / Poids net 418,0 × 411,5 × 196,5mm / 16,5 × 16,2 × 7,7" (L× H × P) 5,9kg / 12,98lbs Angle d’inclinaison Conditions de

fonctionnement

22 degrés (Haut: 0-22 degrés)

Utilisation: Température de 5 à 35°C / 41 à 95°F

Taux d’humidité entre 10 et 80% (sans condensation)

Stockage: Température de -20 à 60°C / -4 à 140°F

Taux d’humidité entre 5 et 85% (sans condensation)

Homologation

TCO ’03, CE, TÜV-GS / MPR3(prEN50279) / ISO 13406-2, FCC-B,

UL / C-UL, VCCI-B

NOTE

29 ANNEXE

* Condition : Les audio ne sont pas connectés.

CARACTERISTIQUES TECHNIQUES : ProLite E481S-W6S / E481S-B6S / E481S-S6S

Panneau LCD

Système d’affichage Taille Taille du point

a-Si TFT Active Matrix Diagonale: 48cm / 19,0"

0,294mm H × 0,294mm V Luminosité 300cd/m2 (typique) Ratio du contraste

700 : 1 (typique) Angle de vue Droit / Gauche: 75 degrés, Haut: 75 degrés, Bas: 65 degrés Temps de réponse

5ms (noir, blanc, noir), 2ms (Gris au gris)

Couleurs affichées Approximativement. 16.2 millions de maximum Sync Frequency Analogique: Horizontal 24,0-80,0kHz, Vertical 55-75Hz

Digital: Horizontal 31,0-80,0kHz, Vertical 55-75Hz

Fréquence de synchronisation 135MHz maximum Résolution maximum 1280 × 1024, 1,3 MegaPixels Connecteur d’entrée

Mini connecteur secondaire D 15 broches

Connecteur secondaire DVI-D 24 broches

Plug & Play VESA DDC2B Signal de synchronisation

Sync. séparée: TTL, Positif ou négatif

Sync. composite: TTL, Positif ou négatif

Sync sur vert: 0,3Vp-p, Négatif

FRANCAIS

Signal vidéo

Analogique: 0,7Vp-p (standard), 75Ω, Positif

Digital: Conforme au DVI (Digital Visual Interface standard Rev.1,0)

40W maximum, Mode economie d’énergie: 2W (max)*Puissance absorbée

Dimensions / Poids net 418,0 × 411,5 × 196,5mm / 16,5 × 16,2 × 7,7" (L× H × P) 5,9kg / 12,98lbs Angle d’inclinaison Conditions de

fonctionnement

22 degrés (Haut: 0-22 degrés)

Utilisation: Température de 5 à 35°C / 41 à 95°F

Taux d’humidité entre 10 et 80% (sans condensation)

Stockage: Température de -20 à 60°C / -4 à 140°F

Taux d’humidité entre 5 et 85% (sans condensation)

Homologation

TCO ’03, CE, TÜV-GS / MPR3(prEN50279) / ISO 13406-2, FCC-B,

UL / C-UL, VCCI-B

NOTE

* Condition : Les audio ne sont pas connectés.

ANNEXE 30

CARACTERISTIQUES TECHNIQUES : ProLite H481S-W4S / H481S-B4S

Panneau LCD

Système d’affichage Taille Taille du point Luminosité

a-Si TFT Active Matrix Diagonale: 48cm / 19,0"

0,294mm H × 0,294mm V 300cd/m

(typique) Ratio du contraste 700 : 1 (typique) Angle de vue Droit / Gauche: 75 degrés, Haut: 70 degrés, Bas: 60 degrés Temps de réponse

8ms (noir, blanc, noir) Couleurs affichées Approximativement. 16.2 millions de maximum Sync Frequency Analogique: Horizontal 24,0-80,0kHz, Vertical 55-75Hz

Digital: Horizontal 31,0-80,0kHz, Vertical 55-75Hz Fréquence de synchronisation 135MHz maximum Résolution maximum 1280 × 1024, 1,3 MegaPixels

Connecteur d’entrée

Mini connecteur secondaire D 15 broches

Connecteur secondaire DVI-D 24 broches Plug & Play VESA DDC2B

FRANCAIS

Signal de synchronisation

Sync. séparée: TTL, Positif ou négatif

Sync. composite: TTL, Positif ou négatif

Sync sur vert: 0,3Vp-p, Négatif Signal vidéo

Analogique: 0,7Vp-p (standard), 75Ω, Positif

Digital: Conforme au DVI (Digital Visual Interface standard Rev.1,0) Connecteur entré Audio ø 3,5mm mini jack (stéréo)

Signal d’entré audio 0,7Vrms maximum Haut-parleurs 2W × 2 (haut-parleurs stéréo) Prise Casque ø 3,5mm mini jack (stéréo) Taille écran maximum 376,2mm L × 301,1mm H / 14,8" L × 11,9" H Alimentation

100-240VAC, 50/60Hz, 1,5A

40W maximum, Mode economie d’énergie: 2W (max)*Puissance absorbée Dimensions / Poids net 418,0 × 444,0-554,0 × 236,5mm / 16,5 × 17,5-21,8 × 9,3" (L× H × P),

7,7kg / 17,0lbs Angle d’inclinaison Conditions de fonctionnement

Droit / Gauche: 35 degrés, Haut: 25 degrés, Bas: 5 degrés

Utilisation: Température de 5 à 35°C / 41 à 95°F

Taux d’humidité entre 10 et 80% (sans condensation)

Stockage: Température de -20 à 60°C / -4 à 140°F

Taux d’humidité entre 5 et 85% (sans condensation)

Homologation

TCO ’03, CE, TÜV-GS / MPR3(prEN50279) / ISO 13406-2, FCC-B,

UL / C-UL, VCCI-B

NOTE

31 ANNEXE

* Condition : Les audio ne sont pas connectés.

CARACTERISTIQUES TECHNIQUES : ProLite H481S-W5S / H481S-B5S

Panneau LCD

Système d’affichage Taille Taille du point Luminosité

a-Si TFT Active Matrix Diagonale: 48cm / 19,0"

0,294mm H × 0,294mm V

300cd/m

(typique) Ratio du contraste 700 : 1 (typique) Angle de vue Droit / Gauche: 75 degrés, Haut: 75 degrés, Bas: 65 degrés Temps de réponse

5ms (noir, blanc, noir) Couleurs affichées Approximativement. 16.2 millions de maximum Sync Frequency Analogique: Horizontal 24,0-80,0kHz, Vertical 55-75Hz

Digital: Horizontal 31,0-80,0kHz, Vertical 55-75Hz Fréquence de synchronisation 135MHz maximum Résolution maximum 1280 × 1024, 1,3 MegaPixels

Connecteur d’entrée

Mini connecteur secondaire D 15 broches

Connecteur secondaire DVI-D 24 broches Plug & Play VESA DDC2B Signal de synchronisation

Sync. séparée: TTL, Positif ou négatif

Sync. composite: TTL, Positif ou négatif Sync sur vert: 0,3Vp-p, Négatif

FRANCAIS

Signal vidéo

Analogique: 0,7Vp-p (standard), 75Ω, Positif Digital: Conforme au DVI (Digital Visual Interface standard Rev.1,0)

100-240VAC, 50/60Hz, 1,5A

40W maximum, Mode economie d’énergie: 2W (max)*Puissance absorbée Dimensions / Poids net 418,0 × 444,0-554,0 × 236,5mm / 16,5 × 17,5-21,8 × 9,3" (L× H × P),

7,7kg / 17,0lbs Angle d’inclinaison Conditions de fonctionnement

Droit / Gauche: 35 degrés, Haut: 25 degrés, Bas: 5 degrés

Utilisation: Température de 5 à 35°C / 41 à 95°F

Taux d’humidité entre 10 et 80% (sans condensation)

Stockage: Température de -20 à 60°C / -4 à 140°F

Taux d’humidité entre 5 et 85% (sans condensation)

Homologation

TCO ’03, CE, TÜV-GS / MPR3(prEN50279) / ISO 13406-2, FCC-B, UL / C-UL, VCCI-B

NOTE

* Condition : Les audio ne sont pas connectés.

ANNEXE 32

CARACTERISTIQUES TECHNIQUES : ProLite H481S-W6S / H481S-B6S

Panneau LCD

Système d’affichage Taille Taille du point Luminosité

a-Si TFT Active Matrix Diagonale: 48cm / 19,0"

0,294mm H × 0,294mm V 300cd/m

(typique) Ratio du contraste 700 : 1 (typique) Angle de vue Droit / Gauche: 75 degrés, Haut: 75 degrés, Bas: 65 degrés Temps de réponse

5ms (noir, blanc, noir), 2ms (Gris au gris) Couleurs affichées Approximativement. 16.2 millions de maximum Sync Frequency Analogique: Horizontal 24,0-80,0kHz, Vertical 55-75Hz

Digital: Horizontal 31,0-80,0kHz, Vertical 55-75Hz Fréquence de synchronisation 135MHz maximum Résolution maximum 1280 × 1024, 1,3 MegaPixels

Connecteur d’entrée

Mini connecteur secondaire D 15 broches

Connecteur secondaire DVI-D 24 broches Plug & Play VESA DDC2B

FRANCAIS

Signal de synchronisation

Sync. séparée: TTL, Positif ou négatif

Sync. composite: TTL, Positif ou négatif

Sync sur vert: 0,3Vp-p, Négatif Signal vidéo

Analogique: 0,7Vp-p (standard), 75Ω, Positif

Digital: Conforme au DVI (Digital Visual Interface standard Rev.1,0) Connecteur entré Audio ø 3,5mm mini jack (stéréo)

100-240VAC, 50/60Hz, 1,5A

40W maximum, Mode economie d’énergie: 2W (max)*Puissance absorbée Dimensions / Poids net 418,0 × 444,0-554,0 × 236,5mm / 16,5 × 17,5-21,8 × 9,3" (L× H × P),

7,7kg / 17,0lbs Angle d’inclinaison Conditions de fonctionnement

Droit / Gauche: 35 degrés, Haut: 25 degrés, Bas: 5 degrés

Utilisation: Température de 5 à 35°C / 41 à 95°F

Taux d’humidité entre 10 et 80% (sans condensation)

Stockage: Température de -20 à 60°C / -4 à 140°F

Taux d’humidité entre 5 et 85% (sans condensation)

Homologation

TCO ’03, CE, TÜV-GS / MPR3(prEN50279) / ISO 13406-2, FCC-B,

UL / C-UL, VCCI-B

NOTE

33 ANNEXE

* Condition : Les audio ne sont pas connectés.

DIMENSIONS : ProLite E481S

303,0mm/11,9"

365,0mm/14,4"

418,0mm/16,5"

378,5mm/14,9"

223,0mm/8,8"

65,0mm/2,6"

DIMENSIONS : ProLIte H481S

418,0mm/16,5"

378,5mm/14,9"

411,5mm/16,2"

65,0mm/2,6"

196,5mm/7,7"

FRANCAIS

303,0mm/11,9"

365,0mm/14,4"

300,5mm/11,8"

236,5mm/9,3"

444,0mm/17,5" (554,0mm/21,8")

( ): Plage d'ajustement maximum

ANNEXE 34

FRÉQUENCES DE SYNCHRONISATION

VESA

FRANCAIS

VGA TEXT

Macintosh

PC9801

Mode video

VGA

SVGA

XGA

SXGA

1024 × 768

1152 × 864

1280 × 1024

1024 × 768

640 × 480

800 × 600

720 × 400 640 × 480 832 × 624

640 × 400

Fréquence

horizontale

31,469kHz 37,500kHz 37,861kHz 35,156kHz 37,879kHz 46,875kHz 48,077kHz 48,363kHz 56,476kHz 60,023kHz 67,500kHz 63,981kHz 79,976kHz 31,469kHz 35,000kHz 49,725kHz 60,150kHz 24,827kHz

Fréquence

verticale 59,940Hz 75,000Hz 72,809Hz 56,250Hz 60,317Hz 75,000Hz 72,188Hz 60,004Hz 70,069Hz 75,029Hz 75,000Hz 60,020Hz 75,025Hz 70,087Hz 66,667Hz 74,500Hz 74,720Hz 56,424Hz

Horloge à points

25,175MHz 31,500MHz 31,500MHz 36,000MHz 40,000MHz 49,500MHz 50,000MHz 65,000MHz 75,000MHz

78,750MHz 108,000MHz 108,000MHz 135,000MHz

28,322MHz

30,240MHz

57,283MHz

80,000MHz

21,053MHz

* * * * *

NOTE

* Entée DVI n'est pas compatible.

35 ANNEXE

AFFECTATION DES BROCHES

Mini connecteur



secondaire D 15 broches

Broche

Vidéo rouge

Vidéo vert / Sync on Green

Signal d’entrée

Broche

Signal d’entrée

Terre

DVI-D connecteur



24 broches

DVI-D

Vidéo bleu

Port réservé

4 5

Terre Terre vidéo rouge

Terre vidéo vert

Terre vidéo bleu

Broche Broche

T.M.D.S Donnée 2– T.M.D.S Donnée 2+

Masse T.M.D.S Donnée 2

Signal d’entrée

5 6

Horloge (SCL) * Données (SDA) *

Port réservé

Données (SDA)*

12 13

Sync H / Sync HV

Sync V Horloge (SCL)*

* Compatible VESA DDC.

Signal d’entrée 13 14

Masse Détection Hot plug

16 17

T.M.D.S Donnée 0–

T.M.D.S Donnée 0+

Masse T.M.D.S Donnée 0

FRANCAIS

T.M.D.S Donnée 1–

T.M.D.S Donnée 1+

Masse T.M.D.S Donnée 1

20 21

Masse T.M.D.S Horloge

22 23

T.M.D.S Horloge + T.M.D.S Horloge –

* Compatible VESA DDC.

ANNEXE 36

M002C01

IIYAMA E481S-B User Manual [fr]

Specifications and Main Features

Frequently Asked Questions

User Manual
