IIYAMA E2482HS-GB1 User Manual

MODE D’EMPLOI

Merci d’avoir choisi le moniteur LCD
iiyama. Ce petit manuel contient
toutes les informations nécessaires à
l’utilisation du moniteur. Prière de le
lire attentivement avant d’allumer le
moniteur. Conserver ce manuel pour
toute référence ultérieure.

FRANÇAIS

DECLARATION DE CONFORMITE AU MARQUAGE CE

Ce moniteur LCD est conforme aux spécifi cations des directives CE/UE 2004/108/CE, aux
directives EMC, les basses tensions 2006/95/CE, directives ErP 2009/125/CE et directives
RoHS 2011/65/UE.
La sensibilité électromagnétique a été choisie à un niveau permettant une utilisation correcte
en milieu résidentiel, bureaux et locaux d’industrie légère et d’entreprises de petite taille, à
l’intérieur aussi bien qu’à l’extérieur des immeubles. Tout lieu d’utilisation devra se caractériser
par sa connexion à un système public d’alimentation électrique basse tension.

IIYAMA CORPORATION: Wijkermeerstraat 8, 2131 HA Hoofddorp, The Netherlands

FRANÇAIS

Nous recommandons le recyclage des produits usagés. Contacter votre
revendeur ou le support iiyama. Des informations sur le recyclages sont
disponibles sur le site Internet : http://www.iiyama.com.

Nous nous réservons le droit de modifi er les caractéristiques de nos produits sans préavis.



Toutes les marques de fabrique utilisées dans ce mode d’emploi appartiennent à leurs propriétaires respectifs.



En tant que partenaire du programme ENERGY STAR



directives pour l’économie d’énergie édictées par ENERGY STAR

®

, iiyama a déterminé que ce produit répondait aux

®

.

TABLE DES MATIERES

POUR VOTRE SECURITE ...................................................................1

CONSIGNES DE SECURITE ..........................................................1

REMARQUES SUR LES ECRANS A CRISTAUX LIQUIDES (LCD) ..

SERVICE CLIENT ...........................................................................3

ENTRETIEN ....................................................................................3

AVANT D’UTILISER LE MONITEUR ....................................................4

FONCTIOS ......................................................................................4

VÉRIFICATION DU CONTENU DE L’EMBALLAGE .......................4

MONTAGE MURAL ........................................................................5

ASSEMBLAGE ET DÉMONTAGE DE LA BASE DU PIED :

ProLite B2480HS .............................................................................6

Assemblage et dÉmontage du socle de pied :

ProLite E2480HS / ProLite E2482HS ..............................................7

COMMANDES ET CONNECTEURS : ProLite B2480HS................8

COMMANDES ET CONNECTEURS :

ProLite E2480HS / ProLite E2482HS ..............................................9

CONNEXION DE VOTRE MONITEUR : ProLite B2480HS ..........10

CONNEXION DE VOTRE MONITEUR :

ProLite E2480HS / ProLite E2482HS ............................................11

MISE EN ROUTE DE L’ORDINATEUR .........................................12

AJUSTEMENT DE LA HAUTEUR ET L’ANGLE DE VISION :

ProLite E2480HS / ProLite E2482HS ............................................12

AJUSTEMENT DE LA HAUTEUR ET L’ANGLE DE VISION :

ProLite B2480HS ...........................................................................13

CONNEXION DE VOTRE MONITEUR : ProLite B2480HS ..........13

UTILISATION DU MONITEUR ...........................................................14

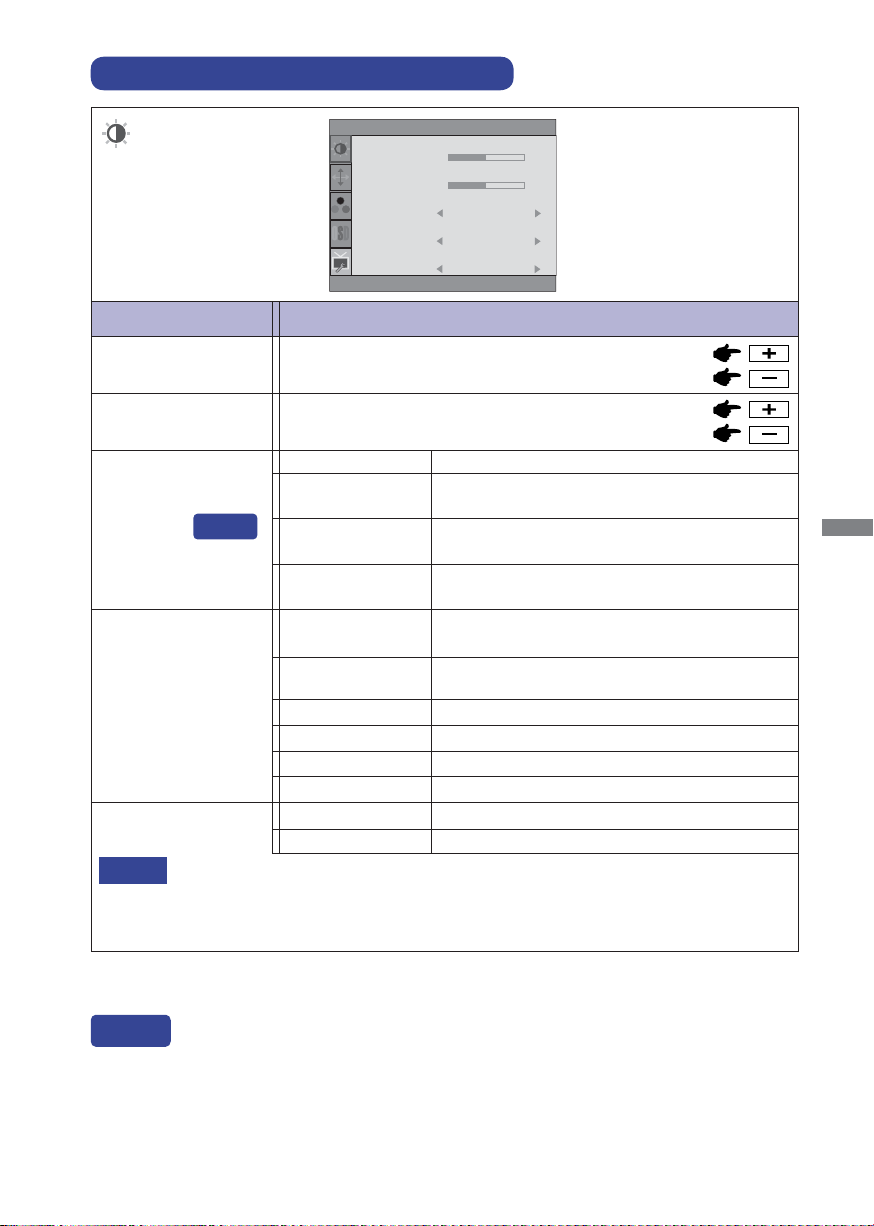

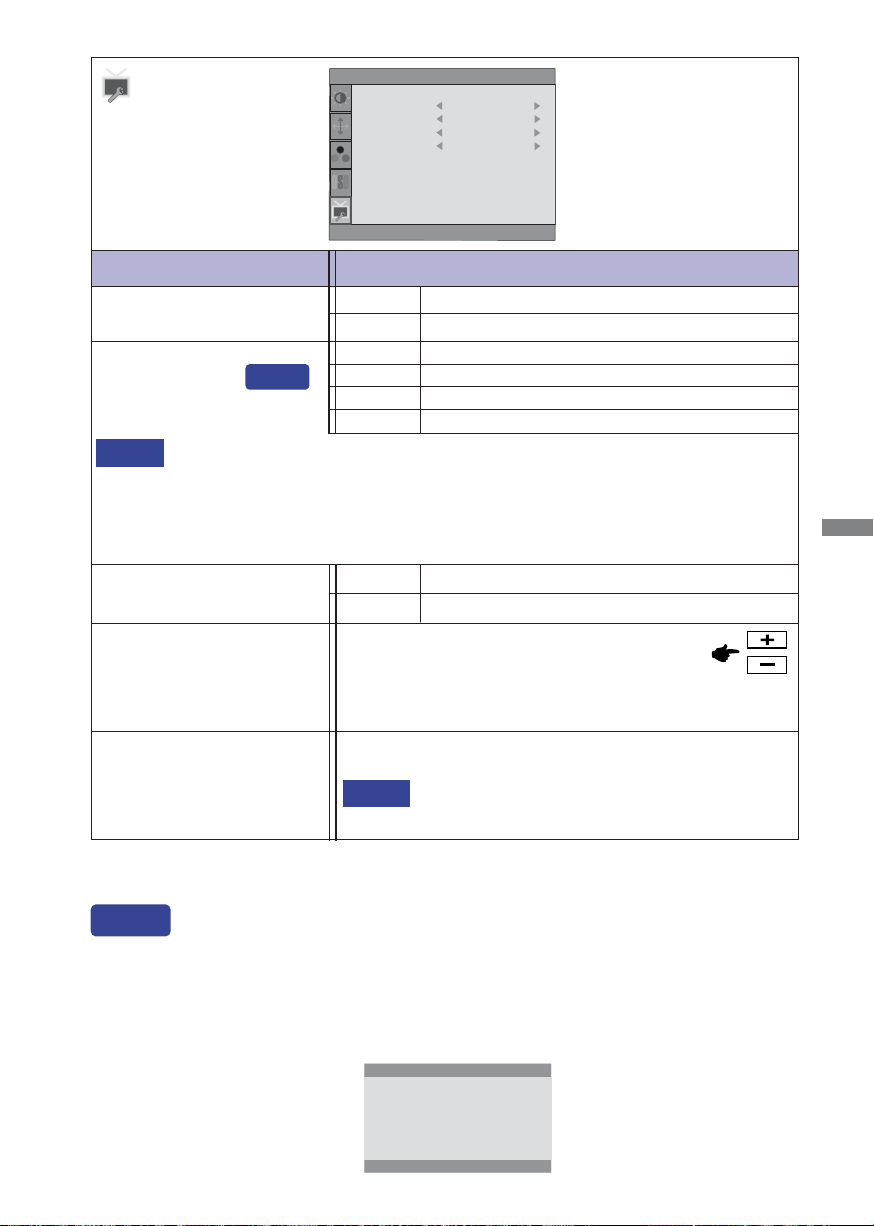

MENU DES PARAMÈTRES DE RÉGLAGE..................................15

AJUSTEMENTS DE L’ÉCRAN ......................................................21

SYSTÈME D’ÉCONOMIE D’ÉNERGIE .........................................24

DEPANNAGE ....................................................................................25

INFORMATIONS DE RECYCLAGE ...................................................26

ANNEXE .............................................................................................27

CARACTÉRISTIQUES TECHNIQUES : ProLite B2480HS...........27

CARACTÉRISTIQUES TECHNIQUES : ProLite E2480HS...........28

CARACTÉRISTIQUES TECHNIQUES : ProLite E2482HS...........29

DIMENSIONS : ProLite B2480HS .................................................30

DIMENSIONS : ProLite E2480HS / ProLite E2482HS ..................30

FRÉQUENCES DE SYNCHRONISATION ....................................31

3

FRANÇAIS

FRANÇAIS

POUR VOTRE SECURITE

CONSIGNES DE SECURITE

AVERTISSEMENT

MISE HORS TENSION DU MONITEUR EN CAS DE FONCTIONNEMENT ANORMAL

En cas de phénomène anormal tel que de la fumée, des bruits étranges ou de la vapeur,
débranchez le moniteur et contactez immédiatement votre revendeur ou le service technique iiyama.
Tout autre utilisation peut être dangereuse et peut engendrer un incendie ou un choc électrique.

NE JAMAIS OUVRIR LE BOITIER

Ce moniteur contient des circuits haute-tension. La dépose du boîtier peut vous exposer à des
risques d’incendie ou de chocs électriques.

NE PAS INTRODUIRE D’OBJETS DANS LE MONITEUR

N’insérez pas d’objets solides ou liquides tel que de l’eau à l’intérieur du moniteur. En cas d’accident,
débranchez votre moniteur immédiatement et contactez votre revendeur ou le service technique
iiyama. L’utilisation du moniteur avec un objet logé à l’intérieur peut engendrer un incendie, un choc
électrique ou des dommages.

INSTALLER LE MONITEUR SUR UNE SURFACE PLANE ET STABLE

Le moniteur peut blesser quelqu’un s’il tombe ou s’il est lancé.

NE PAS UTILISER SON MONITEUR PRES DE L’EAU

N’utilisez pas le moniteur à proximité d’un point d’eau pour éviter les éclaboussures, ou si de l’eau a
été répandue dessus - cela peut engendrer un incendie ou un choc électrique.

FRANÇAIS

UTILISER LA TENSION SECTEUR SPECIFIEE

Assurez-vous que le moniteur fonctionne à la tension d’alimentation secteur spécifi ée. L’utilisation
d’une tension incorrecte occasionnera un malfonctionnement et peut engendrer un incendie ou un
choc électique.

PROTECTION DES CABLES

Ne pas tirer ou plier les câbles d’alimentation et de signal. Ne pas poser le moniteur ou tout autre
objet volumineux sur ces câbles. Des câbles endommagés peuvent engendrer un incendie ou un
choc électrique.

CONDITIONS CLIMATIQUES DEFAVORABLES

Il est conseillé de ne pas utiliser le moniteur pendant un orage violent en raison des coupures
répétées de courant pouvant entraîner des malfonctions. Il est également conseillé de ne pas
toucher à la prise électrique dans ces conditions car elles peuvent engendrer des chocs électriques.

POUR VOTRE SECURITE 1

ATTENTION

INSTALLATION

Pour prévenir les risques d’incendie, de chocs électriques ou de dommages, installez votre moniteur à l’abri
de variations brutales de températures et évitez les endroits humides, poussiéreux ou enfumés. Vous
devrez également éviter d’exposer votre moniteur directement au soleil ou tout autre source lumineuse.

NE PAS PLACER LE MONITEUR DANS UNE POSITION DANGEREUSE

Le moniteur peut basculer et causer des blessures s’il n’est pas convenablement installé. Vous
devez également vous assurez de ne pas placer d’objets lourds sur le moniteur, et qu’aucun câble
ne soient accessibles à des enfants qui pourraient les tirer et se blesser avec.

MAINTENIR UNE BONNE VENTILATION

Le moniteur est équipé de fentes de ventilation. Veuillez à ne pas couvrir les fentes ou placer un
objet trop proche afi n d’éviter tout risque d’incendie. Pour assurer une circulation d’air suffi sante,
installer le moniteur à 10 cm environ du mur. Les fentes d’aération sur l’arrière du châssis seront
obstruées et il y aura risque de surchauffe du moniteur si vous retirez le socle du moniteur. La
dépose du socle entraînera une surchauffe du moniteur ainsi que des risques d’incendie et de
dommages. L’utilisation du moniteur lorsque celui-ci est posé sur sa partie avant, arrière ou retourné
ou bien sur un tapis ou un matériau mou peut également entraîner des dommages.

DECONNECTEZ LES CABLES LORSQUE VOUS DEPLACEZ LE MONITEUR

Avant de déplacer le moniteur, désactivez le commutateur de mise sous tension, débranchez le
moniteur et assurez-vous que le câble vidéo est déconnecté. Si vous ne le déconnectez pas, cela

FRANÇAIS

peut engendrer un incendie et un choc électrique.

DEBRANCHEZ LE MONITEUR

Afi n d’éviter les accidents, nous vous recommandons de débrancher votre moniteur s’il n’est pas
utilisé pendant une longue période.

TOUJOURS DEBRANCHER LE MONITEUR EN TIRANT SUR LA PRISE

Pour déconnecter l’adaptateur secteur, le câble secteur ou le câble vidéo, tirez toujours par la prise.
Ne jamais tirer par le câble, lui-même, car cela peut entrainer un incendie ou un choc électrique.

NE TOUCHEZ PAS LA PRISE AVEC DES MAINS HUMIDES

Si vous tirez ou insérez la prise avec des mains humides, vous risquez un choc électrique.

LORS DE L’INSTALLATION DU MONITEUR SUR VOTRE ORDINATEUR

Assurez-vous que l’ordinateur soit suffi samment robuste pour supporter le poids car cela pourrait
engendrer des dommages à votre ordinateur.

FAITES ATTENTION À VOS MAINS ET VOS DOIGS !

Attention la prudence est recommandée quand vous ajustez la hauteur ou l’angle de vision à



ne pas vous coincer les doigts.

Attention: manipulez avec précaution lorsque vous ajustez la hauteur de base pour ne pas vous



coincer les doigts. (Concerne le model avec la régulation de la hauteur.)

NE PAS UTILISER LE MONITEUR PENDANT 24 HEURES DE SUITE

Le moniteur n’est pas conçu pour fonctionner pendant 24 heures de suite, n’utilisez pas le moniteur
pendant 24 heures de suite.

AUTRES

RECOMMANDATIONS D’USAGE

Pour prévenir toute fatigue visuelle, n’utilisez pas le moniteur à contre-jour ou dans une pièce
sombre. Pour un confort et une vision optimum, positionnez l’écran juste au dessous du niveau des
yeux et à une distance de 40 à 60 cm (16 à 24 pouces). En cas d’utilisation prolongée du moniteur,
il est recommandé de respecter une pause de 10 minutes par heure car la lecture continue de l’écran
peut entraîner une fatigue de l’oeil.

2 POUR VOTRE SECURITE

REMARQUES SUR LES ECRANS A CRISTAUX LIQUIDES (LCD)

Les symptômes suivants n’indique pas qu’il y a un problème, c’est normal:

NOTEZ

Quand vous allumez le LCD pour la première fois, l’image peut être mal cadrée à



l’écran suivant le type d’ordinateur que vous utilisez. Dans ce cas ajuster l’image
correctement.
De part de la nature fluorescente de la lumière émise, l’écran peut clignoter à



l’allumage. Mettre l’interrupteur d’alimentation sur OFF, puis à nouveau sur ON pour
faire disparaître le clignotement.
La luminosité peut être légèrement inégale selon la confi guration de bureau utilisée.



En raison de la nature de l’écran LCD, une image rémanente de la précédente vue



peut subsister après un nouvel affi chage, si la même image a été affi chée pendant
des heures. Dans ce cas, l’affi chage est rétabli lentement en changeant d’image ou
en éteignant l’écran pendant des heures.
Veuillez prendre contact avec IIYAMA France pour le remplacement de la lampe



fl uorescente de rétro éclairage quand l’écran est sombre, scintille ou ne s’éclaire
pas. Ne jamais essayez de le remplacer vous même.

SERVICE CLIENT

NOTEZ

Si vous devez retourner votre matériel et que vous ne possédez plus votre



emballage d’origine, merci de contacter votre revendeur ou le service après vente
d’iiyama pour conseil ou pour remplacer l’emballage.

ENTRETIEN

AVERTIS­SEMENT

CAUTION

NOTEZ

BOITIER Eliminer les tâches à l’aide d’un chiffon légèrement humide et d’un détergent doux,

ECRAN
LCD

Si vous renversez n’importe quel objet solide ou liquide tel que de l’eau à l’intérieur



du moniteur, débranchez immédiatement le câble d’alimentation et contactez votre
revendeur ou le service technique iiyama.

Pour des raisons de sécurité, éteindre et débrancher le moniteur avant de le nettoyer.



Ne pas gratter ou frotter l’écran à l’aide d’un objet dur afi n de ne pas endommager



le panneau LCD.
L’utilisation des solvants suivants est à proscrire pour ne pas endommager le boîtier



et l’écran LCD:

Le contact du boîtier avec un produit en caoutchouc ou en plastique pendant



longtemps peut dégrader ou écailler sa peinture.

puis essuyer le boîtier à l’aide d’un chiffon sec et propre.
Un nettoyage périodique est recommandé avec un chiffon sec et doux.

N’utilisez pas de papier tissé car cela endommagera l’écran LCD.

Diluant
Essence
Nettoyants brasifs

Nettoyants en atomiseur
Cire
Solvants acides ou alcalins

FRANÇAIS

POUR VOTRE SECURITE 3

AVANT D’UTILISER LE MONITEUR

FONCTIOS

Résolutions prises en charge jusqu’à 1920 × 1080



Contraste élevé 1000:1 (Typique), Fonction d'Contr. avancé disponible /



Luminosité 300cd/m² (Typique) / Temps de réponse rapide 5ms (Typique), 2ms
(Gris au Gris)

Lissage numérique des caractères



Confi guration automatique



Haut-parleurs stéréo



2 haut-parleurs stéréo 2 W

Conforme au Plug & Play VESA DDC2B



Conforme à Windows

Économie d’énergie (conforme à ENERGY STAR



Conception ergonomique : Approuvé TCO Certifi ed



FRANÇAIS

Conforme au standard de montage VESA (100 mm x 100 mm)



Trou clé pour verrouillage de sécurité



®

XP/Vista/7/8

®

et VESA DPMS)

VÉRIFICATION DU CONTENU DE L’EMBALLAGE

Les accessoires suivants sont livrés avec le LCD. Vérifi ez que tous sont inclus avec le moniteur. Si
l’un ou l’autre manque ou est détérioré, veuillez contacter votre revendeur iiyama local ou adressez­vous au bureau iiyama régional.

Câble d’alimentation*



Câble audio



Vis pour la fi xation de socle du pied*



Guide de sécurité



ATTENTION

4 AVANT D’UTILISER LE MONITEUR



*1 La valeur nominale du câble d’alimentation fourni dans les régions à 120 V est

*
*

1



de 10 A/125 V. Si vous utilisez une alimentation plus élevée que cette valeur
nominale, un câble d’alimentation avec une valeur nominale de 10 A/250 V doit
être utilisé. Cependant, toutes garanties sont exclues pour tout problème ou
dommage causé par un câble d’alimentation non fourni par iiyama.

2

Accessoire pour ProLite E2480HS / ProLite E2482HS.

3

Accessoire pour ProLite B2480HS.

Câble de signal D-Sub
Socle du pied

3

Guide de démarrage rapide



Câble DVI-D



2

Pied*



Support de câble



MONTAGE MURAL

AVERTIS­SEMENT

Quand vous faites du montage mural, tenant compte de l’épaisseur de la base



de montage, serrer la vis M4 avec un tournevis équipé d’une longueur de 7 mm
pour serrer le moniteur. Si vous utilisez une vis de taille supérieure, un choc ou
un dommage électrique peut se produire car il peut toucher certaines pièces
électriques à l’intérieur du moniteur.

Merci de bien verifi er, svp, que le mur ou la cloison, peut bien supporter le poids du



moniteur, avant de l'installer.

Montage

L

Visserie

Chassis

FRANÇAIS

AVANT D’UTILISER LE MONITEUR 5

ASSEMBLAGE ET DÉMONTAGE DE LA BASE DU PIED : ProLite B2480HS

ATTENTION

<Installation>

Placez d’abord un morceau de tissus doux sur la table pour éviter que le moniteur ne soit rayé.

Placez le moniteur à plat sur la table, face vers le bas.
Installez le socle du pied sur le moniteur.
Fixez fermement le moniteur au socle avec une vis fournie, ensuite abaissez le bouton de la vis.

Replacez le Support de câble.

FRANÇAIS

Poser le moniteur sur une surface stable. Le moniteur peut causer des blessures



ou des dégâts matériels en cas de chute.
Ne heurtez pas le moniteur, cela pourrait l’endommager.



Débrancher le moniteur avant le retrait du pied ou installation au mur pour éviter



des chocs électriques voire des domages.

Abaisssez l’oeillet de la vis

Vis pour la fixation de pied

Socle du pied

Support de câble

Socle du pied

<Retrait>

Placez d’abord un morceau de tissus doux sur la table pour éviter que le moniteur ne soit rayé.

Placez le moniteur à plat sur la table, face vers le bas.

Faites tourner le plateau du pied jusqu’ à faire apparaître les deux vis de fi xation. Relevez les

deux oeillets et dévissez. Retirez la base du pied.

6 AVANT D’UTILISER LE MONITEUR

ASSEMBLAGE ET DÉMONTAGE DU SOCLE DE PIED :
ProLite E2480HS / ProLite E2482HS

Poser le moniteur sur une surface stable. Le moniteur peut causer des blessures

ATTENTION

<Installation>

Placez d’abord un morceau de tissus doux sur la

table pour éviter que le moniteur soit rayé. Placez le
moniteur à plat sur la table, face vers le bas.

En tenant le moniteur enfoncez le pied jusqu’à ce

que vous entendiez un clic.

En tenant le moniteur enfoncez le socle du pied

jusqu’à ce que vous entendiez un clic.

Insérez le support de câbles dans l’orifi ce.



ou des dégâts matériels en cas de chute.
Ne heurtez pas le moniteur, cela pourrait l’endommager.



Débrancher le moniteur avant le retrait du pied ou installation au mur pour éviter



des chocs électriques voire des domages.

Support de câble

Pied

FRANÇAIS

Socle du pied

<Démontage>

Placez d’abord un morceau de tissus doux sur la

table pour éviter que le moniteur soit rayé. Placez le
moniteur à plat sur la table, face vers le bas.

Maintenez les crochets appuyés vers l’extérieur et

retirez la base du pied.

Il y a deux verrous a l’intérieur du pied que vous

pourrez décrocher avec un stylet fin ; ensuite,
enlevez le pied.

Stylet fin

Crochets

AVANT D’UTILISER LE MONITEUR 7

COMMANDES ET CONNECTEURS : ProLite B2480HS

<Façade> <Arrière>

Commutateur d’alimentation ( )
Touche Menu (MENU)

FRANÇAIS

Touche + / Volume ( + / )
Voyant d’alimentation

Bleu : Fonctionnement normal

NOTEZ

Orange : Économie d’énergie

Touche - / ECO ( - / )
T ouche Auto (AUTO)
Haut-parleurs
Connecteur audio( )
Connecteur de D-Sub mini 15 broches (D-SUB)
Connecteur de DVI-D 24 broches (DVI)
Connecteur de HDMI (HDMI)
Connecteur d’alimentation secteur (AC IN)

Trou clé pour verrouillage de sécurité

NOTEZ

Vous pouvez câbler un verrou de sécurité pour empêcher que le moniteur soit enlevé

sans votre permission.

8 AVANT D’UTILISER LE MONITEUR

COMMANDES ET CONNECTEURS : ProLite E2480HS / ProLite E2482HS

<Façade> <Arrière>

Commutateur d’alimentation ( )
Touche Menu (MENU)

Touche + / Volume ( + / )
Voyant d’alimentation

Bleu : Fonctionnement normal

NOTEZ

Orange : Économie d’énergie

Touche - / ECO ( - / )
T ouche Auto (AUTO)
Haut-parleurs
Connecteur audio( )
Connecteur de D-Sub mini 15 broches (D-SUB)
Connecteur de DVI-D 24 broches (DVI)
Connecteur de HDMI (HDMI)
Orifi ce d’installation pour le support de câbles
Connecteur d’alimentation secteur (AC IN)

Trou clé pour verrouillage de sécurité

NOTEZ

Vous pouvez câbler un verrou de sécurité pour empêcher que le moniteur soit enlevé

sans votre permission.

FRANÇAIS

AVANT D’UTILISER LE MONITEUR 9

CONNEXION DE VOTRE MONITEUR : ProLite B2480HS

Câble de signal D-Sub

(Accessoire)

Câble de signal DVI-D (Accessoire)

Câble d’alimentation
(Accessoire)

Câble audio (Accessoire)

Ordinateur

Câble HDMI (Non inclus)

Équipement
audio et visuel

Assurez-vous que l’ordinateur et le moniteur sont éteints.
Connectez l’ordinateur au moniteur avec le câble de signal.
Connectez le moniteur à l’équipement audio avec le câble audio pour ordinateur lors de l’utilisation

des fonctions audio.

Connectez d’abord le câble d’alimentation au moniteur puis sur la prise électrique.
Allumez votre écran et votre ordinateur.

NOTEZ

FRANÇAIS

Le câble de signal utilisé pour la connexion de l’ordinateur et du moniteur peut varier



en fonction du type d’ordinateur utilisé. Une connexion incorrecte peut endommager
sérieusement le moniteur et l’ordinateur. Le câble fourni avec le moniteur est un
connecteur au standard. Si un câble spécial est requis, veuillez contacter votre
revendeur local iiyama ou le bureau régional iiyama.

Pour la connexion aux ordinateurs Macintosh, veuillez contacter votre revendeur local



iiyama ou le bureau régional iiyama pour l’adaptateur requis.

Assurez-vous de bien serrer les vis manuelles à chaque extrémité du câble de signal.



[Exemple de connexion]

<Arrière>

[ Rassemblez les câble ]

Enroulez les câbles par le support de câble.

A

Rassemblez les câbles au fond du stand.

B

10 AVANT D’UTILISER LE MONITEUR

CONNEXION DE VOTRE MONITEUR : ProLite E2480HS / ProLite E2482HS

Câble de signal D-Sub

(Accessoire)

Câble de signal DVI-D (Accessoire)

Câble d’alimentation
(Accessoire)

Câble audio (Accessoire)

Ordinateur

Câble HDMI (Non inclus)

Équipement
audio et visuel

Assurez-vous que l’ordinateur et le moniteur sont éteints.
Connectez l’ordinateur au moniteur avec le câble de signal.
Connectez le moniteur à l’équipement audio avec le câble audio pour ordinateur lors de l’utilisation

des fonctions audio.
Connectez d’abord le câble d’alimentation au moniteur puis sur la prise électrique.
Allumez votre écran et votre ordinateur.

NOTEZ

Le câble de signal utilisé pour la connexion de l’ordinateur et du moniteur peut varier



en fonction du type d’ordinateur utilisé. Une connexion incorrecte peut endommager
sérieusement le moniteur et l’ordinateur. Le câble fourni avec le moniteur est un
connecteur au standard. Si un câble spécial est requis, veuillez contacter votre
revendeur local iiyama ou le bureau régional iiyama.

Pour la connexion aux ordinateurs Macintosh, veuillez contacter votre revendeur local



iiyama ou le bureau régional iiyama pour l’adaptateur requis.

Assurez-vous de bien serrer les vis manuelles à chaque extrémité du câble de signal.



[Exemple de connexion]

<Arrière>

FRANÇAIS

[ Rassemblez les câble ]

Enroulez les câbles par le support de câble.

A

Rassemblez les câbles au fond du stand.

B

AVANT D’UTILISER LE MONITEUR 11

MISE EN ROUTE DE L’ORDINATEUR

Fréquences du signal



Passez aux fréquences souhaités détailles à la page 31 “FRÉQUENCES DE

SYNCHRONISATION”.

AJUSTEMENT DE LA HAUTEUR ET L’ANGLE DE VISION :
ProLite E2480HS / ProLite E2482HS

Pour une vision optimale, il est recommandé de



regarder le moniteur bien en face.

Tenez le pied pour ne pas renverser le moniteur



lorsque vous modifi ez son orientation.

Vous pouvez régler l’angle du moniteur jusqu’à



21° vers le haut et 4° vers le bas.

Afin de vous assurer une position du corps



saine et relaxe quand vous regardez l’image
du moniteur dans votre espace de travail, il

FRANÇAIS

est recommandé que le réglage de l’angle
d’inclinaison n’excède pas 10 degrés. Réglez
ensuite l’angle du moniteur comme vous le
désirez.

Ne pas toucher l’écran LCD quand

NOTEZ



vous ajustez la hauteur ou l’angle de
vision.

Cela pourrait engendrer des

dommages ou fêlures de l’écran
LCD.

Attention la prudence est



recommandée quand vous ajustez
la hauteur ou l’angle de vision à ne
pas vous coincer les doigts.

12 AVANT D’UTILISER LE MONITEUR

AJUSTEMENT DE LA HAUTEUR ET L’ANGLE DE VISION : ProLite B2480HS

Pour une vision optimale, il est recommandé



de regarder de face l’écran du moniteur, puis
ajuster la hauteur et l’angle de vision à votre
convenance.

Maintenir la matrice afin que le moniteur ne



bascule pas quand vous ajustez la hauteur et
l’angle.
Vous pouvez ajuster la hauteur du moniteur



jusqu’à 130 mm et l’angle de vision, jusqu’à 160
degrés à ga uche et à droite, 2 2 degrés vers le

et 5

degrés

haut

NOTEZ

vers le bas

Ne pas toucher l’écran LCD quand



vous ajustez la hauteur ou l’angle de
vision.
Cela pourrait engendrer des
dommages ou fêlures de l’écran LCD.

Attention la prudence est



recommandée quand vous ajustez
la hauteur ou l’angle de vision à ne
pas vous coincer les doigts.

Attention: manipulez avec précaution



lorsque vous ajustez la hauteur de
base pour ne pas vous coincer les
doigts.

.

Moniteur

130mm

FRANÇAIS

Pied

CONNEXION DE VOTRE MONITEUR : ProLite B2480HS

Ajustez la hauteur du moniteur au maximum.

A

Tournez I’écran de 90 degrés.

B

Portrait: tourner dans le sens des aiguilles d’une

montre.

Paysage: tourner dans le sens inverse des aiguilles

d’une montre.

NOTEZ

Ajustez I’angle de I’écran à votre convenance.

C

N’essayez pas de tourner I’écran sans



atteindre cette position haute car vous
risquez d’endommager le pied.

Pour utiliser le mode “Portrait”, vous



aurez besoin d’une carte vidéo adaptée.

AVANT D’UTILISER LE MONITEUR 13

90°

UTILISATION DU MONITEUR

Luminosité

Contraste

Luminosité

Eco

i-Style Color

50

50

Standard

Contr. avancé

Arrêt

Arrêt

Config. D’image

Horloge

Phase

Position-H

Position-V

50

50

50

50

Aspect

Etiré

Le LCD iiyama est réglé à l’usine avec une fréquence de synchronisation figurant à la page 31
afi n de donner la meilleure image. Vous pouvez également ajuster la position de l’image comme
vous le souhaitez en suivant le mode opératoire ci-dessous. Pour plus de détails voir page 21,
AJUSTEMENTS DE L’ÉCRAN .

Appuyez la touche MENU pour afficher les réglages à l’écran. Des pages

A

additionnelles au Menu peuvent être visualisées en utilisant les touches + / -.

Sélectionnez la page de menu où se trouve l’icône de l’ajustement désiré. Appuyez

B

la touche MENU. Utilisez ensuite les touches + / - pour mettre en surbrillance l’icône
du réglage souhaité.

FRANÇAIS

Appuyez la touche MENU à nouveau. Utilisez ensuite les touches + / - pour effectuer

C

les ajustements ou réglages appropriés.

Appuyez la touche AUTO pour quitter le menu, et les réglages que vous venez

D

de faire seront automatiquement enregistrés.

Par exemple, pour corriger la position verticale, sélectionnez l’élément Confi guration d’image du
Menu, puis appuyez la touche MENU. Puis, sélectionnez Position-V en utilisant les touches + / - .
Une page d’ajustement apparaît après l’appui sur la touche MENU. Utilisez ensuite les touches
+ / - pour corriger la position verticale. La position verticale de l’image entière doit changer
pendant que vous effectuez l’opération.
Appuyez la touche AUTO pour fi nir et les modifi cations sont enregistrées en mémoire.

NOTEZ

Lorsque l’utilisation des touches est abandonnée pendant l’ajustement, la fenêtre OSD disparaît



après le délai défi ni pour la Durée OSD. La touche AUTO peut également être utilisée pour fermer
rapidement la fenêtre OSD.
Les données de réglage sont automatiquement enregistrées en mémoire lorsque la fenêtre OSD



disparaît. Évitez d’éteindre le moniteur pendant l’utilisation du Menu.
Les ajustements pour Position-H / -V Horloge et Phase sont enregistrés pour chaque fréquence



de signal. À l’exception de ces ajustements, tous les autres ajustements n’ont qu’un seul réglage
qui s’applique sur toutes les fréquences de signal.

14 UTILISATION DU MONITEUR

MENU DES PARAMÈTRES DE RÉGLAGE

Luminosité

Contraste

Luminosité

Eco

i-Style Color

50

50

Standard

Contr. avancé

Arrêt

Arrêt

Direct

Direct

Luminosité

Luminance

Ajustement Problème / Option Touche correspondante

Contraste

Contrast

Luminosité *

Brightness

Trop terne
Trop intense

Trop sombre
Trop clair

Arrêt Off Normal

La luminosité du back-light (Retro éclairage) est
réduite.

La luminosité du back-light (Retro éclairage) est
réduite plus qu’en Mode1.
La luminosité du back-light (Retro éclairage) est
réduite plus qu’en Mode2.

Pour I’environnement de fenêtre général et le
réglage par défaut du moniteur.

Pour I’édition de texte et I’sffi chage en
environnement de traitement de texte.

Pour l’environnement d’Internet.
Pour l’environnement de jeu de PC.

Pour l’environnement de fi lm et de vidéo.
Pour l’environnement de sport.

Augmentation du Réglage de Ratio de Contraste.
Ratio de Contraste Typique.

Eco

Eco

i-Style Color

i-Style Color

Contr. avancé

Adv. Contrast

NOTEZ

La fonction Contr. avancé ajuste la luminosité de l’ image et augmente la ratio de

Mode1

Mode2

Mode3

Standard Standard

Texte Text
Internet Internet

Jeu Game
Film Movie
Sport Sport

On

Marche
Arrêt Off

contraste durant les phases d’ images animées.
La Contraste, le luminosité, le sRGB, le Eco et le i-Style Color ne peuvent pas être
ajustés et sélectionnés lorsque la fonction Contr. avancé est activée.

Ajustez la luminosité quand vous utilisez le moniteur dans une pièce sombre et que vous sentez

*

que l’écran est trop lumineux.

FRANÇAIS

Lous pouvez éviter la page de Menu et affi cher directement l’échelle d’ajustement en suivant la
manipulation suivante.

Eco : Appuyez la touche - lorsque le Menu n’est pas affi ché.



UTILISATION DU MONITEUR 15

Confi g. D'image

Image Setup

Horloge

Phase

Position-H

Position-V

Aspect

Config. D’image

50

50

50

50

Etiré

Ajustement Problème / Option Touche correspondante

Horloge*

1,2

Clock

1,2

Phase*

Phase

Position-H*

2

H. Position

FRANÇAIS

Position-V*

2

V. Position

Aspect

Aspect

*1 Se reporter à la section AJUSTEMENTS DE L’ECRAN page 21.

2

Entrée analogique seulement.

*

Trop étroite
Trop large

Pour corriger le scintillement des caractères
ou des lignes

Trop à gauche
Trop à droite

Trop basse
Trop haute

Etiré
Aspect

L

’image se dimensionne pleine écran

Etire l

’image tout en gradant les proportions

.

à l’é

cran

.

16 UTILISATION DU MONITEUR

Couleur

Couleur

Gamma

R Personnalisé

V Personnalisé

B Personnalisé

50

50

Mode1

50

Couleur

Chaud

Color Temp.

Ajustement Problème / Option Touche correspondante

Gamma

Gamma

Couleur

Color Temp.

NOTEZ





NormalMode1
Mode2
Mode3

Utilisateur

User

Chaud Warm
Normal Normal
Froid Cool
sRGB sRGB

Fort contraste

Sombre

R Personnalisé

G Personnalisé

B Personnalisé

Blanc verdâtre

Blanc jaunâtre

Blanc bleuâtre

sRGB

Trop faible
Trop fort

sRGB est un standard international qui défi nie et unifi e l’apparence des écarts de

couleur entre équipement.

Vous ne pouvez pas ajuster le Luminosité, Contraste, Gamma et le Eco sous le

mode sRGB parce que ces paramètres sont verrouillés.

FRANÇAIS

UTILISATION DU MONITEUR 17

Réglage OSD

Réglage OSD

Position-H

Position-V

Durée OSD

Langue

50

50

English

50

OSD Setup

Ajustement Problème / Option Touche correspondante

Position-H

H.Position

Position-V

V.Position

Durée OSD

Timeout

FRANÇAIS

Langue

Language

OSD trop à gauche
OSD trop à droite

OSD trop basse
OSD trop haute

Vous pouvez régler la durée d’affi chage de
l’OSD entre 5 et 60 secondes.

English
Deutsch
Français

Anglais
Allemand
Français

Portuguese

Español Espagnol
Italiano Italien

Portugais
Chinois simplifi é

Russe
Japonais

18 UTILISATION DU MONITEUR

Extra

Extra

Réinitialiser

Informations

Fréquence V : 60Hz

Oui

Résolution : 1920(H)㸨1080(V)
Fréquence H : 68KHz

Entrée de Signal

Auto

Entrée : D-SUB

HDMI audio

LINE IN

Over Drive

Arr.

Direct

Direct

Extra

Ajustement Problème / Option Touche correspondante

Réinitialiser

Reset

Oui

Non No

Les données préréglées à l’usine sont restaurées.

Yes

Retourne au Menu.

Auto Choisir l’Entree du Signal automatiquement.

Entrée de Signal

Signal Select

D-SUB
DVI

Sélectionnez l’entrée Analogique.
Sélectionnez l’entrée Digital (DVI).
Sélectionnez l’entrée Digital (HDMI). HDMI

NOTEZ

Lorsque vous sélectionnez le mode AUTO, une seule source disponible sera validé
automatiquement.
Lorsque d’autres sources vidéo sont disponibles et vous choisissez l’une d’elles, la
fonction AUTO n’est pas disponible. Si plusieurs entrées sont connectées, l'écran peut
ne pas retrouver la dernière entre utilisée après qu’il a été éteint et rallumé.
Seulement possible lorsque vous défi nissez une source spécifi que.

HDMI audio*

HDMI audio

HDMI

Choisissez la HDMI l

’entrée

Choisissez la LIGNE DANS

.
l’entrée

Arr. / -2 / -1 / 0 / +1 / +2

Over Drive*

Over Drive

2

II améliorera le temps de réponse de nivean gris
du panneau d’affi chage à cristaux liquides.
Un niveau plus élevé a comme conséquence un
plus rapide le temps de réponse.

Affi che les informations sur le signal d’entrée actuel de la carte

Information

Information

graphique dans votre ordinateur.

NOTEZ

Consultez le guide d’utilisation de votre carte
graphique pour plus d’informations sur le changement
de la résolution et de la vitesse de rafraîchissement.

*1 Accessible seulement si l'entrée HDMI a été selectionné.

2

Quand l’Over Drive est activé, un certain niveau de conservation d’image sera causé.

*

FRANÇAIS

.LINE IN

Lous pouvez éviter la page de Menu et affi cher directement l’échelle d’ajustement en suivant la
manipulation suivante.



Vous pouvez alors choisir l’entrée vidéo de votre choix via appuyez le bouton

Signal Select :

Appuyez sur le bouton « AUTO » lorsque le menu n’apparaît pas à l’écran, il va alors

s’affi cher.
AUTO puis appuyez le bouton MENU.

D-SUB

DVI

HDMI

UTILISATION DU MONITEUR 19

Lous pouvez éviter la page de Menu et affi cher directement l’échelle d’ajustement en suivant la

Direct

manipulation suivante.

Volume : Appuyez la touche + lorsque le Menu n’est pas affi ché.



Ajustement Problème / Option Touche correspondante

Volume

Volume

Mise Au Point : Appuyez et maintenez le bouton “AUTO” durant 3 à 4 secondes lorsque le menu



n’ est pas affi ché.

Entrée analogique seulement

Ajustement

Mise Au Point *

Auto Adjust

FRANÇAIS

* Pour les meilleurs résultats, utilisez Mise Au Point avec la mire d’ajustement. Voir la section

AJUSTEMENTS DE L’ÉCRAN page 21.

Mode Verrouillage:



<OSD>

Restez appuyé sur le bouton “MENU” et allumez votre moniteur lorsque celui-ci est éteint, cela vous
permettra de verrouiller / déverrouiller la fonction de blocage de l’OSD.

<POWER/OSD>

Appuyez et maintenez le bouton “MENU” durant 10 secondes lorsque le menu n’est pas affi ché
pour verrouiller/ déverrouiller la fonction de blocage « POWER/OSD ».

Trop faible
Trop fort

Problème / Option Touche correspondante

Ajustement de Position-H / -V, Horloge et Phase
automatiquement.

20 UTILISATION DU MONITEUR

AJUSTEMENTS DE L’ÉCRAN

Ajustez l’image en suivant la procédure ci-dessous pour obtenir l’image désirée quand l’entrée
analogique est sélectionnée.

Dans le manuel sont décrits le réglage de la position de l’image, la réduction du scintillement et



l’ajustement de la netteté pour le type d’ordinateur que vous utilisez.
Le moniteur a été conçu pour donner la meilleure performance à une résolution de 1920 x 1080,



mais ne peut pas fournir les meilleures résolutions à moins de 1920 x 1080, car l’image est
automatiquement étirée pour remplir l’écran. Cette résolution est recommandée en utilisation normale.

L’affi chage de texte ou des lignes sera fl ou ou irrégulier en épaisseur quand l’image est étirée dû



au processus d’élargissement de l’écran.

Il est préférable d’ajuster la position et la fréquence de l’image avec les commandes du moniteur,



plutôt qu’avec les logiciels ou les utilitaires de l’ordinateur.

Procédez aux ajustements après une période d’échauffement de trente minutes au moins.



Des ajustements supplémentaires peuvent être nécessaires après la Réglage automatique selon



la résolution ou la fréquence du signal.

La Réglage automatique peut ne pas fonctionner correctement quand l’image affi chée est autre



que la mire d’ajustement de l’écran. Dans ce cas, des ajustements manuels sont nécessaires.

L’écran peut être ajusté de deux manières. Une manière est l’ajustement automatique pour la
Position, l’Horloge et la Phase. L’autre est de faire chacun des ajustements manuellement.
Effectuez la Réglage automatique pour la première fois lorsque le moniteur est connecté à un
nouvel ordinateur ou lorsque la résolution est changée. Si l’écran est fl ou ou scintille ou si l’image n’est
pas cadrée correctement à l’écran après avoir effectué la Réglage automatique, les ajustements
manuels sont nécessaires. Les deux ajustements devraient être faits en utilisant la mire de réglage
de l’écran (Test.bmp) obtenue sur le site Web de IIYAMA (http://www.iiyama.com).
Ajustez l’image en suivant la procédure ci-dessous pour obtenir l’image désirée.
Ce manuel explique les ajustements sous Windows

®

OS.

FRANÇAIS

Affi chez l’image à la résolution optimale.

A

Ouvrez Test.bmp (mire d’ajustement de l’écran) comme papier peint.

B

NOTEZ

Consultez la documentation appropriée pour le faire.



Test.bmp est conçu à une résolution 1280 x 1024. Positionnez bien la mire au



centre dans la boîte de dialogue du paramètre du papier peint.

[Mire de réglage]

Mire zébrée

Barre de couleur

Cadre de l’image

UTILISATION DU MONITEUR 21

Appuyez la touche AUTO pendant environ 3-4 secondes successivement. (Mise Au Point )

C

Ajustez l’image manuellement en procédant comme suit lorsque l’écran est flou ou

D

scintille ou l'image n’est pas cadrée correctement à l’écran après avoir effectué la Réglage
automatique.

Ajustez la Position V. de sorte que le haut et le bas de l’image soit bien cadrés à l’écran.

E

1) Ajustez la Position H. afi n que le côté gauche de l’image soit sur le bord gauche de

F

l’écran.

FRANÇAIS

2) Étirez le côté droit du cadre de l’image vers le bord droit de l’écran en réglant l’Horloge.

NOTEZ

Quand la partie gauche de l’image s’éloigne du côté gauche de l’écran pendant le



réglage de l’Horloge, réglez les étapes 1) et 2).

Une autre manière de faire le réglage de l’Horloge et de faire l’ajustement sur les



motifs zébrés verticaux de la mire.

L’image peut scintiller pendant le réglage d’Horloge, Position H. et Position V.



Dans le cas où l’image est plus grande ou plus petite que la zone d’affichage



après le réglage de l’Horloge, répétez les étapes à partir de C.

22 UTILISATION DU MONITEUR

Réglez la Phase pour corriger les perturbations horizontales, le scintillement ou la netteté

G

en présence de la mire d’ajustement.

NOTEZ

En cas d’un fort scintillement ou d’un manque de netteté sur une partie de l’écran,



répétez les étapes F et G, car l’ajustement de l’Horloge peut ne pas avoir été
effectué correctement. Si le scintillement ou le manque de netteté persiste,
paramétrez le taux de rafraîchissement de l’ordinateur sur une fréquence basse
(60Hz) et reprenez les réglages à partir de l’étape C.

Réglez la Position-H si la position horizontale s’est déplacée pendant le réglage



de la Phase.

Réglez la Luminosité et la Couleur pour obtenir l’image souhaitée après les réglages de

H

l’Horloge et de la Phase.

Et remettez votre papier peint favori.

FRANÇAIS

UTILISATION DU MONITEUR 23

SYSTÈME D’ÉCONOMIE D’ÉNERGIE

0 0,5 W 100%

CONSOMMATION
D’ELECTRICITE

Bleu

Orange

MODE NORMAL

MODE ECONOMIE D

’ENERGIE

®

Le système d’économie d’énergie de ce produit est conforme aux normes ENERGY STAR
DPMS. Lorsqu’il est activé, il permet de réduire automatiquement la consommation d’énergie du
moniteur lorsque l’ordinateur ne fonctionne pas de manière active.
Pour utiliser cette fonction, le moniteur doit être connecté à un ordinateur conforme aux normes
VESA DPMS. Il existe un mode d’économie d’énergie disponible comme décrit ci-dessous. La
fonction d’économie d’énergie, y compris les réglages des minuteurs, est confi gurée par le système
d’exploitation. Consultez le manuel de votre système d’exploitation pour des informations sur cette
confi guration.

Mode d’économie d’énergie



Quand les signaux de synchronisation H / Synchronisation V / Synchronisation H et V provenant
de l’ordinateur sont inactifs, le moniteur entre en mode d’économie d’énergie, ce qui réduit la
consommation électrique à moins de 0,5W. L’écran devient noir, et le voyant d’alimentation
devient orange. À partir du mode économie d’énergie, l’image réapparaît après quelques
secondes soit en touchant de nouveau le clavier ou la souris.

FRANÇAIS

et VESA

NOTEZ

24 UTILISATION DU MONITEUR

Le moniteur continue à consommer de l’électricité même en mode d’économie



d’énergie. Il est recommandé d’éteindre le moniteur lorsque celui-ci n’est pas utilisé,
pendant la nuit et les week-ends afi n d’éviter toute consommation inutile d’électricité.
Il est possible que le signal vidéo provenant de l’ordinateur puisse fonctionner alors



que la synchronisation du signal H ou V soit absente. Dans ce cas, la fonction
d’ÉCONOMIE D’ÉNERGIE peut ne pas fonctionner normalement.

DEPANNAGE

En cas de dysfonctionnement du moniteur, procéder dans l’ordre aux contrôles suivants.

1. Effectuer les réglages décrits à la section UTILISATION DU MONITEUR en fonction du problème
rencontré. Si le moniteur n’affi che pas d’image, allez à l’étape 2.

2. Se reporter aux tableaux suivants si l’on ne trouve pas la fonction de réglage correspondante à la
section UTILISATION DU MONITEUR ou si le problème persiste.

3. Si vous recontrez un problème qui n’est pas décrit dans les tableaux ou qui ne peut pas être
corrigé en utilisant les tableaux, cessez d’utiliser le moniteur et contactez votre revendeur ou le
service technique iiyama pour plus d’assistance.

Problème Contrôle

L’image
n’apparaît pas.

(Le voyant
d’alimentation ne
s’allume pas)

(Le voyant
d’alimentation
est bleu)

(Le voyant
d’alimentation
est orange)

L’écran n’est pas

synchronisé.

Le câble d’alimentation est-il correctement branché ?



L’interrupteur marche-arrêt est-il sur ON ?



Vérifi er à l’aide d’un autre appareil que la prise secteur fonctionne.



Si l’économiseur d’écran est activé, toucher la souris ou l’écran.



Augmenter le Contraste et/ou la Luminosite.



L’ordinateur est-il allumé ?



Le câble de signal est-il correctement ranché ?



Les paramètres des signaux de l’ordinateur sont-ils dans la plage de



valeurs du moniteur ?
Si le moniteur est en mode Economie d’énergie, toucher la souris ou



l’écran.
L’ordinateur est-il allumé ?



Le câble de signal est-il correctement branché ?



Les paramètres des signaux de l’ordinateur sont-ils dans la plage de



valeurs du moniteur ?
Le câble de signal est-il correctement branché ?



Les paramètres des signaux de l’ordinateur sont-ils dans la plage de



valeurs du moniteur ?
Le niveau de sortie vidéo de l’ordinateur est-il dans la plage de valeurs du



moniteur ?

FRANÇAIS

L’écran n’est pas

centré.
L’écran est trop

lumineux ou trop

sombre.

L’écran tremble.

Les paramètres des signaux de l’ordinateur sont-ils dans la plage de



valeurs du moniteur ?
Le niveau de sortie vidéo de l’ordinateur est-il dans la plage de valeurs



dumoniteur ?

La tension d’alimentation est-elle dans la plage de valeurs du moniteur ?



Les paramètres des signaux de l’ordinateur sont-ils dans la plage de



valeurs du moniteur ?

DEPANNAGE 25

Problème Contrôle

Pas de son.

Le son est trop fort

ou trop faible.

L’audition d’un

bruit parasite.

FRANÇAIS

L’équipement audio (Ordinateur etc.) est en marche.



Le câble audio est connecté correctement.



Augmentez le volume.



Le niveau de sortie de l’équipement audio est dans les spécifi cations du



moniteur.
Le niveau de sortie de l’équipement audio est dans les spécifi cations du



moniteur.
Le câble audio est connecté correctement.



INFORMATIONS DE RECYCLAGE

Pour une meilleure protection de l'environnement svp ne disposez pas votre moniteur.
Veuillez visiter notre site Web : www.iiyama.com/recycle pour la réutilisation de moniteur.

26 DEPANNAGE / INFORMATIONS DE RECYCLAGE

ANNEXE

Design et specifi cations techniques peuvent etre sujets à modifi cations, sans préavis.

CARACTÉRISTIQUES TECHNIQUES : ProLite B2480HS



Catégorie de taille
Panneau

LCD

La technologie des
panneaux

Taille

Taille du point

Luminosité
Rapport de contraste
Angle de vue

Temps de réponse
Couleurs affi chées
Fréquence de

synchronisation
Résolution maximale
Connecteur d’entrée Mini D-Sub 15 broches, DVI-D 24 broches, HDMI
Plug & Play
Signal de synchronisation en entrée
Signal vidéo en entrée

Connecteur d’entrée audio
Signal d’entrée audio
Haut-parleurs
Taille d’écran maximale 521,28 mm L × 293,22 mm H / 20,5" L × 11,5" H
Alimentation
Puissance absorbée*
Dimensions / Poids net 571,5 × 427,0 - 557,0 × 244,5mm / 22,5 × 16,8 - 21,9 × 9,6" (L×H×P)

Angle d’inclinaison
Conditions de

fonctionnement

Homologation

23,6"
TN

Diagonale: 23,6" (60,0cm)
0,2715 mm H × 0,2715 mm V
300cd/m2 (Typique)
1000 : 1 (Typique), Fonction d'Contr. avancé disponible
Droite / Gauche: 85 degrés chaque, Haut / Bas: 80 degrés chaque (Typique)
5ms (Noir, blanc, noir, Typique), 2ms (Gris au Gris)
Environ 16,7 millions

Analogique : Horizontale : 24,0-80,0 kHz, Verticale : 56-75 Hz
Digital : Horizontale : 30,0-80,0 kHz, Verticale : 56-75 Hz

1920 × 1080, 2,1 Mégapixel

VESA DDC2B

TM

Sync. séparée : TTL, positif ou négatif
Analogique : 0,7 Vp-p (standard), 75, positif

Digital: Conforme au DVI (Digital Visual Interface standard Rev.1,0)
Digital: HDMI

Prise mini 3,5 mm (stéréo)
1,0 Vrms maximum

2W x 2 (haut-parleurs stéréo)

100-240 VAC, 50/60 Hz, 1,5 A
22W typique, Mode d’économie d’énergie : 0,5 W maximum

6,1kg / 13,4lbs
Haut: 22 degrés, Bas: 5 degrés, Gauche / Droite: 160 degrés
Utilisation :

Stockage :

TCO Certifi ed, CE, TÜV-GS, CU, ENERGY STAR

Température
Humidité
Température
Humidité

5 à 35°C / 41 à 95°F
10 à 80% (sans condensation)

-20 à 60°C / -4 à 140°F
5 à 85% (sans condensation)

®

FRANÇAIS

NOTEZ

* L’équipement audio n’est pas connecté.

ANNEXE 27

CARACTÉRISTIQUES TECHNIQUES : ProLite E2480HS



Catégorie de taille
Panneau

LCD

La technologie des
panneaux

Taille

Taille du point

Luminosité
Rapport de contraste
Angle de vue

Temps de réponse
Couleurs affi chées
Fréquence de

synchronisation
Résolution maximale
Connecteur d’entrée Mini D-Sub 15 broches, DVI-D 24 broches, HDMI
Plug & Play
Signal de synchronisation en entrée

FRANÇAIS

Signal vidéo en entrée

Connecteur d’entrée audio
Signal d’entrée audio
Haut-parleurs
Taille d’écran maximale 521,28 mm L × 293,22 mm H / 20,5" L × 11,5" H
Alimentation
Puissance absorbée*
Dimensions / Poids net 571,5 × 401,0 × 213,5mm / 22,5 × 15,8 × 8,4" (L×H×P)

Angle d’inclinaison
Conditions de

fonctionnement

Homologation

23,6"
TN

Diagonale: 23,6" (60,0cm)
0,2715 mm H × 0,2715 mm V
300cd/m2 (Typique)
1000 : 1 (Typique), Fonction d'Contr. avancé disponible
Droite / Gauche: 85 degrés chaque, Haut / Bas: 80 degrés chaque (Typique)
5ms (Noir, blanc, noir, Typique), 2ms (Gris au Gris)
Environ 16,7 millions

Analogique : Horizontale : 24,0-80,0 kHz, Verticale : 56-75 Hz
Digital : Horizontale : 30,0-80,0 kHz, Verticale : 56-75 Hz

1920 × 1080, 2,1 Mégapixel

VESA DDC2B

TM

Sync. séparée : TTL, positif ou négatif
Analogique : 0,7 Vp-p (standard), 75, positif

Digital: Conforme au DVI (Digital Visual Interface standard Rev.1,0)
Digital: HDMI

Prise mini 3,5 mm (stéréo)
1,0 Vrms maximum

2W x 2 (haut-parleurs stéréo)

100-240 VAC, 50/60 Hz, 1,5 A
22W typique, Mode d’économie d’énergie : 0,5 W maximum

4,3kg / 9,5lbs
Haut: 21 degrés, Bas: 4 degrés
Utilisation :

Stockage :

Température
Humidité
Température
Humidité

5 à 35°C / 41 à 95°F
10 à 80% (sans condensation)

-20 à 60°C / -4 à 140°F
5 à 85% (sans condensation)

TCO Certifi ed, CE, TÜV-GS, CU, ENERGY STAR

®

NOTEZ

28 ANNEXE

* L’équipement audio n’est pas connecté.

CARACTÉRISTIQUES TECHNIQUES : ProLite E2482HS



Catégorie de taille
Panneau

LCD

La technologie des
panneaux

Taille

Taille du point

Luminosité
Rapport de contraste
Angle de vue

Temps de réponse
Couleurs affi chées
Fréquence de

synchronisation
Résolution maximale
Connecteur d’entrée Mini D-Sub 15 broches, DVI-D 24 broches, HDMI
Plug & Play
Signal de synchronisation en entrée
Signal vidéo en entrée

Connecteur d’entrée audio
Signal d’entrée audio
Haut-parleurs
Taille d’écran maximale 521,28 mm L × 293,22 mm H / 20,5" L × 11,5" H
Alimentation
Puissance absorbée*
Dimensions / Poids net 571,5 × 401,0 × 213,5mm / 22,5 × 15,8 × 8,4" (L×H×P)

Angle d’inclinaison
Conditions de

fonctionnement

Homologation

23,6"
TN

Diagonale: 23,6" (60,0cm)
0,2715 mm H × 0,2715 mm V
300cd/m2 (Typique)
1000 : 1 (Typique), Fonction d'Contr. avancé disponible
Droite / Gauche: 85 degrés chaque, Haut / Bas: 80 degrés chaque (Typique)
5ms (Noir, blanc, noir, Typique), 2ms (Gris au Gris)
Environ 16,7 millions

Analogique : Horizontale : 24,0-80,0 kHz, Verticale : 56-75 Hz
Digital : Horizontale : 30,0-80,0 kHz, Verticale : 56-75 Hz

1920 × 1080, 2,1 Mégapixel

VESA DDC2B

TM

Sync. séparée : TTL, positif ou négatif
Analogique : 0,7 Vp-p (standard), 75, positif

Digital: Conforme au DVI (Digital Visual Interface standard Rev.1,0)
Digital: HDMI

Prise mini 3,5 mm (stéréo)
1,0 Vrms maximum

2W x 2 (haut-parleurs stéréo)

100-240 VAC, 50/60 Hz, 1,5 A
22W typique, Mode d’économie d’énergie : 0,5 W maximum

4,3kg / 9,5lbs
Haut: 21 degrés, Bas: 4 degrés
Utilisation :

Température
Humidité

Stockage :

Température
Humidité

TCO Certifi ed, CE, TÜV-Bauart, CU, ENERGY STAR

5 à 35°C / 41 à 95°F
10 à 80% (sans condensation)

-20 à 60°C / -4 à 140°F
5 à 85% (sans condensation)

®

FRANÇAIS

NOTEZ

* L’équipement audio n’est pas connecté.

ANNEXE 29

DIMENSIONS : ProLite B2480HS

571,5mm/22,5”
523,5mm/20,6”

295,0mm/11,6”

351,0mm/13,8”

49,5mm/1,9”

( ) : Plage d’ajustement maximum

DIMENSIONS : ProLite E2480HS / ProLite E2482HS

FRANÇAIS

571,5mm/22,5”
523,5mm/20,6”

295,0mm/11,6”

351,0mm/13,8”

49,5mm/1,9”

401,0mm/15,8”

244,5mm/9,6”

427,0mm/16,8”(557,0mm/21,9”)

213,5mm/8,4”

219,5mm/8,6”

30 ANNEXE

FRÉQUENCES DE SYNCHRONISATION

VESA

Macintosh

PC9801

NOTEZ

Mode video

VGA

SVGA

XGA 1024 × 768

SXGA

WXGA+
WSXGA+
Full HD

* Entrée Digital n'est pas compatible.

640 × 480

800 × 600

1280 × 1024
1440 × 900

1680 × 1050
1920 × 1080

640 × 480
832 × 624

1024 × 768

640 × 400

Fréquence
horizontale

31,469kHz
37,500kHz
37,861kHz
35,156kHz
37,879kHz

46,875kHz
48,077kHz
48,363kHz
56,476kHz
60,023kHz
63,981kHz
79,976kHz
55,935kHz
65,290kHz
66,590kHz
35,000kHz
49,725kHz
60,150kHz
24,827kHz

Fréquence

verticale
59,940Hz
75,000Hz
72,809Hz
56,250Hz
60,317Hz
75,000Hz
72,188Hz
60,004Hz
70,069Hz
75,029Hz
60,020Hz
75,025Hz
59,887Hz
60,000Hz
59,930Hz
66,667Hz
74,500Hz
74,720Hz
56,424Hz

Horloge à

points
25,175MHz
31,500MHz
31,500MHz
36,000MHz
40,000MHz
49,500MHz
50,000MHz
65,000MHz
75,000MHz
78,750MHz

108,000MHz
135,000MHz
106,500MHz
146,250MHz
138,500MHz

30,240MHz
57,283MHz
80,000MHz
21,053MHz

FRANÇAIS

*
*
*
*

ANNEXE 31
