Page 1

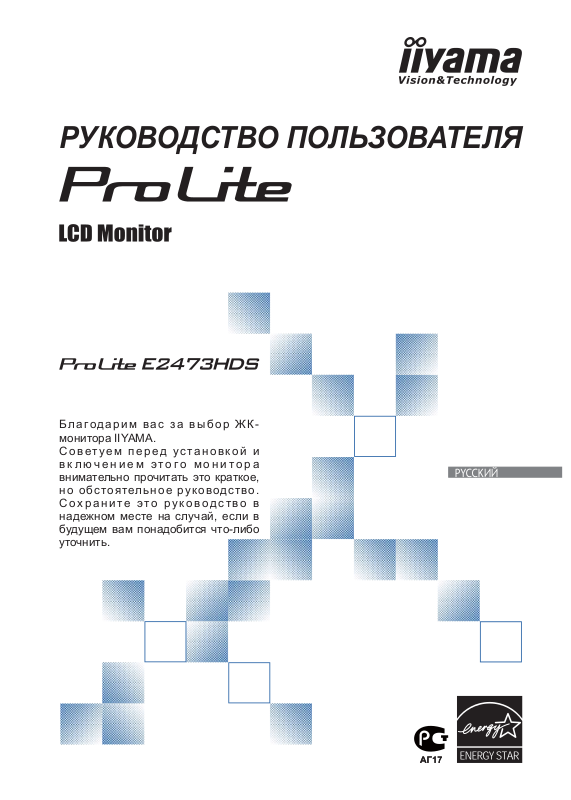

РУКОВОДСТВО ПОЛЬЗОВАТЕЛЯ
Благодарим вас за выбор ЖКмонитора IIYAMA.
Советуем перед установкой и
включением этого монитора
внимательно прочитать это краткое,
но обстоятельное руководство.
Сохраните это руководство в
надежном месте на случай, если в
будущем вам понадобится что-либо
уточнить.
Page 2
Аттестованный сетевой кабель должен быть использован вместе с этим монитором.Вы
должны поступать совместно всем важным в вашей стране примечания касательно установки
и/или требований по оборудованию. Аттестованный сетевой кабель не слабее обычного
полихлорвиниловый гибкого шнура в соответствии с IEC 60227 (обозначение H05VV-F 3G
0.75мм2 или H05VVH2-F2 3G 0.75мм2) должен быть использован.Как альтернатива может
быть
использован гибкий шнур с синтетического каучука согласно IEC 60245 (обозначение
H05RR-F 3G 0.75mm2)
РҮССКИЙ
Мы оставляем за собой право вносить изменения в технические характеристики без предварительного
уведомления.
Все торговые марки, используемые в руководстве пользователя, являются собственностью их
владельцев.
Как партнер ENERGY STAR
ENERGY STAR
®
по эффективному использованию энергии.
®
iiyama гарантирует,что данный продукт соответствует всем требования
Page 3
СОДЕРЖАНИЕ
ИНСТРУКЦИИ ПО БЕЗОПАСНОСТИ ..............................................1
МЕРЫ ПРЕДОСТОРОЖНОСТИ ..................................................1
СПЕЦИАЛЬНЫЕ ПРИМЕЧАНИЯ ДЛЯ ЖК-МОНИТОРОВ ........3
ОБСЛУЖИВАНИЕ ПОКУПАТЕЛЯ ...............................................3
ОЧИСТКА ......................................................................................3
ДО НАЧАЛА РАБОТЫ С МОНИТОРОМ ..........................................4
ХАРАКТЕРИСТИКИ......................................................................4
ПРИНАДЛЕЖНОСТИ ...................................................................4
УСТАНОВКА И СНЯТИЕ ПОДСТАВКИ .......................................5
ОРГАНЫ УПРАВЛЕНИЯ И РАЗЪЕМЫ .......................................6
ПОДКЛЮЧЕНИЕ МОНИТОРА
УСТАНОВКА КОМПЬЮТЕРА .......................................................8
НАСТРОЙКА УГЛА ОБЗОРА .......................................................8
РАБОТА С МОНИТОРОМ .................................................................9
СОДЕРЖАНИЕ МЕНЮ НАСТРОЕК ..........................................10
НАСТРОЙКИ ЭКРАНА ...............................................................16
ФУНКЦИЯ УПРАВЛЕНИЯ ЭНЕРГОПОТРЕБЛЕНИЕМ ............19
УСТРАНЕНИЕ НЕИСПРАВНОСТЕЙ ..............................................20
ИНФОРМАЦИЯ ОБ УТИЛИЗАЦИИ ................................................21
ПРИЛОЖЕНИЕ ................................................................................22
СПЕЦИФИКАЦИИ .....................................................................22
РАЗМЕРЫ ..................................................................................23
ПОДДЕРЖ. РЕЖИМЫ СИНХРОНИЗАЦИИ .............................23
.....................................................7
РҮССКИЙ
Page 4
ИНСТРУКЦИИ ПО БЕЗОПАСНОСТИ
МЕРЫ ПРЕДОСТОРОЖНОСТИ
ВНИМАНИЕ !
ВЫКЛЮЧИТЕ МОНИТОР, ЕСЛИ ЧУВСТВУЕТЕ, ЧТО ОН НЕ В ПОРЯДКЕ
Если вы заметите какие-либо ненормальные явления, например, появление дыма, странные
звуки или запахи, немедленно выключите монитор из сети и свяжитесь со своим дилером или
сервисным центром iiyama. Дальнейшее использование монитора может быть опасным из-за
возможного возгорания или поражения электротоком.
НИКОГДА НЕ СНИМАЙТЕ КОРПУС
Внутри монитора находятся цепи высокого напряжения. Снятие корпуса может привести к
возгоранию или поражению электротоком.
НЕ ВСТАВЛЯЙТЕ НИКАКИЕ ПРЕДМЕТЫ В МОНИТОР
Не вставляйте никакие твердые предметы в монитор и не проливайте на него жидкости,
например, воду. Если все таки нечто подобное произошло, немедленно выключите монитор из
сети и свяжитесь со своим дилером или сервисным центром iiyama. Использование монитора
с каким-то предметом внутри может привести к возгоранию, поражению электротоком или
повреждению монитора.
УСТАНАВЛИВАЙТЕ МОНИТОР НА РОВНОЙ УСТОЙЧИВОЙ ПОВЕРХНОСТИ
При падении монитор может травмировать вас.
НЕ УСТАНАВЛИВАЙТЕ МОНИТОР ОКОЛО ВОДЫ
Не устанавливайте монитор в местах, где на него может пролиться вода или он может быть
обрызган, т.к. это может привести к возгоранию или поражению электротоком.
ПОДКЛЮЧАЙТЕ МОНИТОР ТОЛЬКО К УСТАНОВЛЕННЫМ ИСТОЧНИКАМ
ЭНЕРГИИ
Подключайте монитор только к установленным источникам энергии. Использование
несоответствующего напряжения может вызвать нарушение нормальной работы и привести к
возгоранию или поражению электротоком.
РҮССКИЙ
ЗАЩИТА КАБЕЛЕЙ
Не натягивайте и не изгибайте сетевой Кабель питания и сигнальный кабель. Не ставьте
монитор или какой-нибудь другой тяжелый предмет на кабели. При повреждении кабели могут
вызвать возгорание или поражение электротоком.
НЕБЛАГОПРИЯТНЫЕ ПОГОДНЫЕ УСЛОВИЯ
Рекомендуется не эксплуатировать монитор во время сильной грозы, поскольку
продолжительные перерывы в энергоснабжении могут вызвать нарушение нормальной работы.
Не рекомендуется дотрагиваться до кабельной вилки в таких условиях, т.к. это может привести к
поражению электротоком.
ИНСТРУКЦИИ ПО БЕЗОПАСНОСТИ 1
Page 5
ПРЕДУПРЕЖДЕНИЕ
МЕСТО УСТАНОВКИ
Не устанавливайте монитор в местах, где возможны внезапные скачки температуры, во
влажных, запыленных, прокуренных помещениях, т.к. это может привести к возгоранию,
поражению электротоком или повреждению монитора. Следует также избегать воздействия
прямых солнечных лучей.
НЕ УСТАНАВЛИВАЙТЕ МОНИТОР В ОПАСНЫХ МЕСТАХ
При несоответствующем местоположении монитор может упасть и причинить травму. Не следует
также ставить на монитор тяжелые предметы; все кабели должны быть проложены так, чтобы
дети не могли потянуть за них и причинить себе травму.
ОБЕСПЕЧЬТЕ ХОРОШУЮ ВЕНТИЛЯЦИЮ
Вентиляционные отверстия защищают монитор от перегрева. Закрытие отверстий может
вызвать возгорание. Для обеспечения циркуляции воздуха установите монитор на расстоянии
как минимум 10 см (или 4 дюймов) от стен. Во время работы не снимайте подставку.
Вентиляционные отверстия на нижней стороне корпуса будут закрыты и монитор может
перегреться, если подставка будет снята. Это может привести
монитора. Эксплуатация монитора на боку, задней стороне, вверх основанием, на ковре или
мягком материале может привести к его повреждению.
к возгоранию и повреждению
ОТКЛЮЧАЙТЕ КАБЕЛИ, КОГДА ВЫ ПЕРЕМЕЩАЕТЕ МОНИТОР
Когда вы перемещаете монитор, выключите сетевой выключатель, выньте вилку из сетевой
розетки и отключите сигнальные кабели. Если вы не отключите их, это может привести к
возгоранию или поражению электротоком. Рекомендуется перемещать монитор вдвоем.
ОТКЛЮЧАЙТЕ МОНИТОР ОТ СЕТИ
Если монитор не используется в течение длительного времени, рекомендуется отключать его от
сетевой розетки во избежание возможных неприятностей.
ПРИ ОТКЛЮЧЕНИИ ДЕРЖИТЕ ЗА ВИЛКУ
При отключении сетевого Кабеля или сигнального кабеля тяните за вилку или разъем. Никогда
РҮССКИЙ
не тяните за кабель, это может привести к возгоранию или поражению электротоком.
НЕ ТРОГАЙТЕ РАЗЪЕМ МОКРЫМИ РУКАМИ
Включение или отключение вилки (разъема) мокрыми руками может привести к поражению
электротоком.
ЕСЛИ ВЫ УСТАНАВЛИВАЕТЕ МОНИТОР НА КОМПЬЮТЕР
Убедитесь, что компьютер достаточно прочен, чтобы удержать вес монитора, в противном
случае, вы можете повредить компьютер.
НЕ ИСПОЛЬЗУЙТЕ ДИСПЛЕЙ НЕПРЕРЫВНО В ТЕЧЕНИЕ 24 ЧАСОВ
Дисплей не спроектирован для непрерывной работы в течение 24 часов, не используйте его в
течение 24 часов подряд.
ПРОЧИЕ РЕКОМЕНДАЦИИ
ЭРГОНОМИЧЕСКИЕ
Для избежания усталости глаз, не работайте на мониторе с очень ярким фоном или в темной
комнате. При работе с монитором в течение длительного времени рекомендуется делать
десятиминутные перерывы после каждого часа работы. Для оптимально комфортных
визуальных условий монитор должен находиться ниже уровня глаз и на расстоянии 40–60 см
(16–24”) от глаз.
2 ИНСТРУКЦИИ ПО БЕЗОПАСНОСТИ
Page 6
СПЕЦИАЛЬНЫЕ ПРИМЕЧАНИЯ ДЛЯ ЖК-МОНИТОРОВ
Описанные ниже явления обычны для ЖК-мониторов и не говорят о какой-либо неисправности.
ПРИМЕЧАНИЕ
Когда вы впервые включаете ЖК-монитор, то, в зависимости от типа компьютера, картинка
может не уместиться в области отображения дисплея. В подобном случае придется
подстроить расположение картинки, переместив ее в соответствующее положение.
Из-за физической природы ЖК
нескольких часов, после его смены может оставаться постизображение. В этом случае
экран медленно восстановит нормальную работу после смены изображения или отключения
питания на несколько часов.
В зависимости от используемого вами шаблона рабочего стола, вы можете заметить на
экране неоднородности яркости.
физической природы подсветки, при первоначальном использовании экран может
Из-за
мерцать. Выключите питание а затем включите его снова – мерцание должно исчезнуть.
Если экран затемнен, сильно мерцает или не светится, обратитесь по месту приобретения
монитора или в сервисцентр компании iiyama для замены системы подсветки. Никогда не
пытайтесь отремонтировать монитор самостоятельно
-экрана, если изображение отображалось на экране в течение
ОБСЛУЖИВАНИЕ ПОКУПАТЕЛЯ
Если вы должны вернуть монитор для обслуживания, а оригинальная
ПРИМЕЧАНИЕ
упаковка выброшена, просьба связаться с вашим дилером или сервисным
центром iiyama для получения совета или замены упаковки.
ОЧИСТКА
ВНИМАНИЕ
ПРЕДУПРЕЖДЕНИЕ
ПРИМЕЧАНИЕ
КОРПУС
ЖКэкран
Пятна могут удаляться тканью, слегка смоченной мягким моющим средством.
Затем корпус протирается мягкой сухой тканью.
Рекомендуется периодическая чистка мягкой сухой тканью. Не следует
использовать бумажные салфетки и т.п., так как они могут повредиь экран.
Если при очистке внутрь монитора попал какой-либо предмет или
жидкость, например вода, немедленно отключите сетевой Кабель и
свяжитесь c вашим дилером или сервисным центром iiyama.
В целях безопасности выключите монитор и выньте сетевой Кабель
из розетки перед очисткой монитора.
Чтобы не повредить ЖК-панель, не царапайте и не протирайте
экран твердым предметом
Никогда не применяйте ни один из нижеуказанных сильных
растворителей. Они могут повредить корпус и ЖК-экран.
Разбавитель Бензин Распылительные средства
Кислотные или щелочные растворители Абразивные средства Воск
Продолжительный контакт корпуса с любым изделием из резины
или пластмассы может вызвать повреждения окраски ворпуса.
.
ИНСТРУКЦИИ ПО БЕЗОПАСНОСТИ 3
РҮССКИЙ
Page 7
ДО НАЧАЛА РАБОТЫ С МОНИТОРОМ
ХАРАКТЕРИСТИКИ
Поддерживает разрешение 1920 × 1080
Высокая контрастность 1000:1 (типичная), Функция ACR, Высокая яркость
300 кд/м
Цифровое сглаживание шрифтов
Автонастройка
Стереодинамики
2 × 2 Вт
Функция Plug & Play VESA DDC2B
совместимая с Windows
Регулирование потребления электроэнергии (соответствие ENERGY STAR
VESA DPMS)
Ergonomic Design: TCO5.1
Совместимость с крепежным стандартом VESA (100mm×100mm)
Отверстие для установки замка безопасности
ПРИНАДЛЕЖНОСТИ
2
(типичная), Короткое время отклика 5 мс (типичная)
®
95/98/2000/Me/XP/Vista/7
®
Комплект поставки должен содержать следующие принадлежности. Убедитесь в их наличии.
Если какая-либо из принадлежностей отсутствует или повреждена, обратитесь к дилеру или в
РҮССКИЙ
региональное отделение iiyama.
Сетевой кабель питания*
Аудиокабель
Инструкция по безопасности
ПРЕДУПРЕЖДЕНИЕ
* В странах с сетевым напряжением 120В для прилагаемого Кабеля питания номинальными
параметрами являются 10А/125В. Если напряжение вашей электросети больше указанного
номинала, то нужно использовать Кабель питания, рассчитанный на 10А /250В. Тем не
менее, в случае возникновения проблем или повреждения из-за использования Кабеля
питания, поставленного не компанией iiyama,
4 ДО НАЧАЛА РАБОТЫ С МОНИТОРОМ
Кабель D-SUB
Стойка-основание
Кабель DVI-D
Держатель кабелей
Краткое руководство
все гарантии аннулируются.
Page 8
УСТАНОВКА И СНЯТИЕ ПОДСТАВКИ
ПРЕДУПРЕЖДЕНИЕ
Разместите монитор на ровной поверхности. Падение монитора может привести к его
повреждению или травме.
Не применяйте грубую силу. Это может привести к повреждению монитора.
Перед снятием или установкой подставки отключите монитор во избежание поражения
электротоком и повреждения монитора.
<Установка>
Постелите на стол мягкую ткань, чтобы не поцарапать монитор. Положите монитор настол
A
лицевой стороной вниз.
Придержите монитор и нажмите основание стойки.
B
Основание стойки
<Снятие>
Постелите на стол мягкую ткань, чтобы не поцарапать монитор. Положите монитор настол
A
лицевой стороной вниз.
Нажми и придержи крюки внутри, зачтем удали
B
стойку-основание.
Крюки
ДО НАЧАЛА РАБОТЫ С МОНИТОРОМ 5
РҮССКИЙ
Page 9
ОРГАНЫ УПРАВЛЕНИЯ И РАЗЪЕМЫ
<Вид спереди>
Выключатель питания ( ) / Индикатор питания
ПРИМЕЧАНИЕ
Кнопка Выбор / Выбор Входа сигнала (
Кнопка вверх / Аудио Настройки (
Кнопка вниз / i-Style Color ( )
Кнопка Меню ( )
Динамики
Гнездо для подключения наушников (EARPHONE)
Разъем HDMI (HDMI2)
РҮССКИЙ
Разъем HDMI (HDMI1)
Разъем DVI-D 24-контактный (DVI)
Гнездо замка безопасности
ПРИМЕЧАНИЕ
15-контактный разъем D-SUB мини (VGA)
Разъем звукового линейного входа (AUDIO IN)
Отверстие для установки держателя кабелей
Разъем источника питания пер. тока (AC POWER IN)
Главный Включатель Питания (POWER SWITCH)
Голубой: нормальный режим работы
Оранжевый: режим энергосбережения
)
В гнездо замка безопасности можно вставить защитный тросик, чтобы
никто не мог унести монитор без вашего разрешения.
<Вид сзади>
)
6 ДО НАЧАЛА РАБОТЫ С МОНИТОРОМ
Page 10
ПОДКЛЮЧЕНИЕ МОНИТОРА
Убедитесь в том, что выключены и компьютер, и монитор.
Подключите компьютер к монитору с помощью сигнального кабеля.
С помощью аудиокабеля соедините звуковой линейный вход монитора с выходом звуковой
аппаратуры, если хотите воспроизводить звук через динамики монитора.
Подключите блок питания к монитору, затем сетевой кабель в блоку питания а затем к
источнику питания.
Включите монитор (Главный Включатель Питания и Выключатель питания) и компьютер.
ПРИМЕЧАНИЕ
Типы сигнальных кабелей, используемых для подключения компьютера к монитору, могут
быть разными в зависимости от компьютера. Неправильное подключение может вызвать
серьезное повреждение как монитора, так и компьютера. Прилагаемый к монитору кабель
имеет стандартный 15-контактный разъем D-Sub. Если потребуется кабель особого типа, то
обратитесь к продавцу или в региональное представительство iiyama.
подключения к компьютерам Macintosh обратитесь к продавцу или в региональное
Для
представительство iiyama, чтобы приобрести соответствующий переходник.
Обязательно затяните винты на каждом конце сигнального кабеля.
[Пример подключения]
<Вид сзади>
Кабель питания
(Аксессуар)
[ Держатель кабелей ]
Всуньте держатель кабелей в отверстие.
Отверстье
Держатель кабелей
Кабель HDMI
(не в комплекте)
Устройство AV etc.
Кабель HDMI
(не в комплекте)
Кабель DVI-D
(Аксессуар)
Кабель D-Sub
(Аксессуар)
Аудиокабель (Аксессуар)
Компьютер
Соберите кабели позади стойки.
Протяни кабели через держатель.
ДО НАЧАЛА РАБОТЫ С МОНИТОРОМ 7
Игровое
оборудование
etc.
РҮССКИЙ
Page 11
УСТАНОВКА КОМПЬЮТЕРА
Синхронизация сигнала
На стр. 23 раздела ПОДДЕРЖИВАЕМЫЕ РЕЖИМЫ СИНХРОНИЗАЦИИ вы найдете список
значений синхронизации сигнала.
Windows 95/98/2000/Me/Vista/7 Plug & Play
ЖК-мониторы компании iiyama совместимы со стандартом VESA DDC2B.
Функция Plug&Play работает на ОС Windows 95/98/2000/Me/XP/Vista/7 при подключении
монитора к компьютеру, совместимому с DDC2B, с помощью поставляемого сигнального
кабеля. Информационный файл для Windows 95/98/2000/Me/XP/Vista, предназначенный для
установки мониторов iiyama, можно получить по следующему адресу
http://www.iiyama.com
ПРИМЕЧАНИЕ
За дополнительной информацией о загрузке драйвера для вашего монитора
обратиться к указанному выше интернетсайту.
Для операционных систем Macintosh или Unix, как правило, не требуются драйверы
к монитору. За более подробной информацией обратитесь к поставщику вашего
компьютера.
:
НАСТРОЙКА УГЛА ОБЗОРА
Для оптимального восприятия изображения рекоменду-
ется посмотреть на весь экран монитора.
Придерживайте стойку таким образом, чтобы монитор не
упал при изменении угла наклона.
РҮССКИЙ
Вы можете изменить угол наклона монитора до 20 градусов
назад.
Для обеспечения максимально удобного положения тела
при работе с монитором как устройством отображения информации
наклона не превышал 10 градусов. Скорректируйте угол
наклона монитора в соответствии с вашими собственными
предпочтениями.
ПРИМЕЧАНИЕ
Не прикасайтесь к ЖК-экрану при изменении угла наклона.
Это может вызвать его повреждение.
При изменении угла наклона не оставляйте отпечатков
пальцев на ЖК-экране.
Не наклоняйте
исключением случая, когда монитор требуется упаковать
в коробку. При превышении угла наклона монитор может
упасть и получить повреждения.
для рабочей станции рекомендуется, чтобы угол
стойку более чем на 20 градусов, за
20°
8 ДО НАЧАЛА РАБОТЫ С МОНИТОРОМ
Page 12
РАБОТА С МОНИТОРОМ
Значения параметров для получения наилучшего изображения ЖК- монитора компании iiyama
были установлены на заводе; они указаны на стр. 23 в разделе ПОДДЕРЖИВАЕМЫЕ РЕЖИМЫ
СИНХРОНИЗАЦИИ. Вы также можете откорректировать изображение, следуя указанным ниже процедурам.
Для получения подробной информации относительно настроек см. раздел НАСТРОЙКИ ЭКРАНА на стр. 16.
Нажмите кнопку
A
есть несколько дополнительных страниц, которые перелистываются с
помощью кнопок
Выберите страницу меню, которая содержит интересующую вас пиктограмму
B
настройки. Нажмите кнопку
требуемую пиктограмму настройки.
Заново нажмите кнопку
C
оответствующих настроек и установок.
Нажмите кнопку
D
автоматически записаны.
Например, для подстройки вертикального положения экрана выберите в меню Настройка Геометр.
и нажмите кнопку
Страница настройки появляется после того, как вы нажмете на кнопку . Затем выберите
Верт. Позиция с помощью кнопок
вертикального положения используйте кнопки
вертикальное положение всего экрана. Нажатие кнопки
вами изменения.
, чтобы на дисплее появилось Экранное меню (ЭМ). Здесь
/ .
Main Menu
Exit
Auto Image Adjust
Contrast/Brightness
Input Select
Audio Adjust
Color Adjust
Information
Manual Image Adjust
Setup Menu
Memory Recall
Select
. Затем с помощью кнопок / выделите
. Используйте кнопки / для выполнения
для выхода с меню и все введены вами настройки будут
Затем выберите (H./V.Position) с помощью кнопок / .
Main Menu
Auto Image Adjust
Contrast/Brightness
Input Select
Audio Adjust
Color Adjust
Information
Manual Image Adjust
Setup Menu
Memory Recall
Exit
Select
/ . Заново нажмите кнопку . Для изменения установок
H./V. Position
H. Position
V. P osit ion
Manual Image Adjust
Horizontal Size
H./V. Position
Fine Tune
Sharpness
Video Mode Adjust
Exit
Select
/ . При настройке должно изменяться
вконце работы запишет все введены
РҮССКИЙ
ПРИМЕЧАНИЕ
После окончания работы с настройками Экранного меню оно само закроется через некоторое
Exit
Select
время (длительность определяется функцией Таймер выключения ЭМ). Для немедленного выхода
из ЭМ используйте кнопку
При исчезновении Экранного меню любые изменения автоматически сохраняются в памяти.
.
Во время работы с меню следует избегать отключения питания.
Параметры H. / V. Position, Clock, и Phase сохраняются для каждого отдельного значения
частоты синхронизации. За этими исключениями, все остальные настройки имеют только
одно значение, которое относится ко всем частотам синхронизации.
РАБОТА С МОНИТОРОМ 9
Page 13
СОДЕРЖАНИЕ МЕНЮ НАСТРОЕК
Direct
Direct
Auto Image Adjust
Автонастройка
Auto Image Adjust
Только для аналоговаого входа
Пункт настройки Проблема/Опция Используемые кнопки
Auto Image Adjust*
Автонастройка
Настройте H. / V. Position, Clock, и Phase автоматически
* Для лучшeго рузультата используйте Автонастройки в сочетании с Образцом настроек.
Смотрите сайт 16 для НАСТРОЕК ДИСПЛЕЯ.
Вы можете пропустить страницы Меню и сразу отобразить шкалу настройки, используя
следующие операции с кнопками.
Auto Image Adjust: Нажмите и придержите в течении 2 секунд кнопку
если Меню не
отображается на экране.
Contrast/Brightness
Контрастность/Яркость
Contrast/Brightness
Пункт настройки Проблема/Опция Используемые кнопки
Contrast *
Контрастность
РҮССКИЙ
Brightness *
Яркость
3
1,2,3
Слишком темное
Слишком яркое
Слишком бледное
Слишком интенсивное
2,3
ACR *
ACR
ECO Mode *
ECO Mode
Off Выкл.
Off Выкл.
3
1
Обычная контрастность
Увеличенная контрастностьOn Вкл.
Обычно
Фон или подсветка минимализован.
Фон или подсветка на уровне ниже режима 1.2
Фон или подсветка на уровне ниже режима 2.3
Off (Выкл.)/1/2/3/4/5
OD
OD
Это повысит уровень градации серого ЖК-панели.
Высший уровень приведет к включении
быстрейшого времени отклика.
1
Регулировка яркости при работе монитора в темной комнате, если экран кажется слишком
*
ярким. Не активен при включенной функции увеличения контрастности (ACR).
2
Настройки яркости и функция увеличения контрастности (ACR) не могут быть задействованы
*
при включенном режиме ECO.
3
Включение функции i-Style Color блокирует доступ к настройкам контрастности, яркости,
*
режимам ACR и ECO.
10 РАБОТА С МОНИТОРОМ
Page 14
Input Select
Direct
Direct
Direct
Direct
Выбор Входа
Input Select
Пункт настройки Проблема/Опция Используемые кнопки
VGA
Input Select
Выбор Входа
ПРИМЕЧАНИЕ
Вы можете пропустить страницы Меню и сразу отобразить шкалу настройки, используя
следующие операции с кнопками.
Input Select: Нажмите кнопку
Если выбран VGA, DVI, HDMI1 или HDMI2 вход, функция автоматического
выбора источника сигнала не действует.
DVI
Auto
когда меню не отображается на экране.
Выбор входа VGA.
Выбор входа DVI.
Выбор входа HDMI1. HDMI1
Выбор входа HDMI2. HDMI2
Автоматический поиск и выбор источника сигнала.
Audio Adjust
Регулировка звука
Audio Adjust
Пункт настройки Проблема/Опция Используемые кнопки
Volume
Громкость
Mute
Выключить Звук
HDMI Audio *
HDMI Audio
*
Пригодно только для входа HDMI.
Вы можете пропустить страницы Меню и сразу отобразить шкалу настройки, используя
следующие операции с кнопками.
Audio Adjust:Нажмите кнопку
Mute: Нажмите и придержите в течении 2 секунд кнопку
отображается на экране.
Переключение между режимами
последовательными нажатиями на кнопку
Cлишком тихо
Слишком громко
Восстановление звука с прежним уровнем громкости.
Временное отключение звука.
Bыберите вход LINE IN.Line-In
Bыберите вход HDMI.HDMI
когда меню не отображается на экране.
если Меню не
и осуществляется
.
РҮССКИЙ
РАБОТА С МОНИТОРОМ 11
Page 15
Color Adjust
Direct
Direct
Регулировка Цвет
Color Adjust
Пункт настройки Проблема/Опция Используемые кнопки
Cool Холодная
Голобуоватый белый
Красновато-белыйNormal Обычно
Зеленоватый белый Warm Теплая
User Color
Пользов. Цвет
i-Style Color
i-Style Color
Red Красный
Green Зеленый
Blue Синий
Standard
Game
Cinema
Стандарт
Игра
Кино
Scenery Пейзаж
Text
Текст
Слишком слабый
Слишком сильный
Для обычного окружения windows или
настроек по умолчанию.
Для игравого окружения.
Для просмотра фильмов и видео записей.
Для просмотра изображений пейзажей.
Для редактирования и чтения текста в
условиях обработки текста.
Вы можете пропустить страницы Меню и сразу отобразить шкалу настройки, используя
следующие операции с кнопками.
i-Style Color: Нажмите кнопку
когда меню не отображается на экране.
РҮССКИЙ
Information
Информациа
Information
H.Frequency:
V.Frequency:
Resolution:
Pixel Clock:
Model Number:
Exit
12 РАБОТА С МОНИТОРОМ
67.56KHz
60.0Hz
1920 x 1080
148.5MHz
PL2451MT
Information
Информацию о актуально выбранном входа найдете в
информациии о графическом адаптере вашего компьютнра.
ПРИМЕЧАНИЕ
Прочитайте в руководстве графического
адаптера об изменении разрешения и
обновляния.
Page 16
Manual Image Adjust
Настройка изображения
Manual Image Adjust
Пункт настройки Проблема/Опция Используемые кнопки
1
Clock *
Часы
H./V. Position *
1,2
Горизонт. /Верт. Позиция
1
Phase *
Фаза
Sharpness
Резкость
Video Mode Adjust
Режим Дисплея
1
Только для аналогового входа.
*
2
Смотрите стр. 16 – Настройки Экрана
*
Слишком узко
Слишком широко
H. Position
Горизонт. Позиция
V. Position
Верт. Позиция
Сильно влево
Сильно вправо
Слишком низко
Слишком высоко
Устраннение мерцания текста или линий.
В случае если вы устоновили разрешение
монитора ниже 1920 x 1080 вы должны
настроить качество изображения.(3 steps).
Full Screen
Полноэкранный
Over Screen
Увеличение изображения
Aspect Ratio *
3
Формат изображения
Полноэкранный режим
Расширение образа
Расширение формата образа
*3 Позволяет выводить изображение в форматах 4:3, 5:4 или 16:10, если исходное изображение
имеет формат 4:3, 5:4 или 16:10.
РҮССКИЙ
РАБОТА С МОНИТОРОМ 13
Page 17
Setup Menu
Настройка Меню
Setup Menu
ПРИМЕЧАНИЕ
РҮССКИЙ
Memory Recall
Восстановить
Пункт настройки
Language Select
Язык
OSD Position
Позиция
OSD Time Out
Время Показа Меню
OSD Background
OSD фона
LED
Индикатор
Если Вас раздражает свечение индикатора питания, Вы можете его выключить.
Проблема/Опция Используемые кнопки
English
Français
Deutsch
Español
Italiano
H.Position
Горизонт.
Позиция
V.Position
Верт.
Позиция
Можно установаить время отображения ЭМ
от 5 до 60 сек.
On Вкл.
Off Выкл. Прозрачный фон экранного меню.
On Вкл.
Off Выкл. Индикатор питания выключен.
Английский
Французский
Немецкий
Испанский
Итальянский
ЭМ сильно налево
ЭМ сильно направо
ЭМ слишком высоко
ЭМ слишком низко
Стандартный фон экранного меню.
Индикатор питания включен.
Memory Recall
Suomi
Финляндия
Японский
Китайский упр.
Китайский тра.
Пункт настройки Проблема/Опция Используемые кнопки
Memory Recall
Восстановить
14 РАБОТА С МОНИТОРОМ
Восстановление заводских настроекd.
Page 18
● Блокировка
<Экранное меню (OSD)>
Чтобы вызвать экранное меню, нажмите и удерживайте в течение 10 секунд кнопки и .
1.
Если Вы попытаетесь вызвать экранное меню нажатием на любую из клавиш
на экране появиться сообщение «OSD Locked» («Экранное меню заблокировано»).
2. Чтобы отключить блокировку экранного меню, нажмите и удерживайте в течение 10 секунд
клавиши
<Выключатель питания>
1. Чтобы заблокировать кнопку выключения питания, нажмите и удерживайте в течение 10
секунд кнопки
нажатием на кнопку питания. При нажатии на кнопку выключения на экране появиться
сообщение "Power Button Locked" («Кнопка выключения заблокирована»).
2. Чтобы отключить блокировку экранного меню, нажмите и удерживайте в течение 10 секунд
клавиши
и .
и . При действующей блокировке монитор не может быть выключен
и .
, , или ,
РАБОТА С МОНИТОРОМ 15
РҮССКИЙ
Page 19
НАСТРОЙКИ ЭКРАНА
Настройте изображение в соответствии с процедурами, описаными ниже, если используется
аналоговый входной сигнал.
Настройки экрана, описанные в руководстве, предназначены для уcтановки изображения и
уменьшения мерцания или размытости при работе с компьютером.
Монитор предназначен для работы с разрешением 1920 x 1080, причем при работе с меньшим
разрешением может наблюдаться ухудшение характеристик изображения вследствие того,
что при этом картинка автоматически растягивается на весь экран. Работа с
рекомендуется при разрешении 1920 x 1080.
Отображаемый текст или линии могут быть искажены или иметь неоднородности по толщине,
появляющиеся при увеличении экранного изображения.
Настройку положения изображения или частоты рекомендуется проводить с помощью
стандартных средств управления монитором, а не путем использования компьютерных
программ или утилит.
Настройки рекомендуется производить после прогрева дисплея, по меньшей мере, в течение 30 минут.
После выполнения автонастройки (Auto Adjust), в зависимости от разрешения и синхронизации
сигнала, может потребоваться проведение дополнительной корректировки.
Автонастройка может работать некорректно при отображении картинки, отличающейся от Test.
bmp (шаблон настройки экрана). В этом случае требуется ручная настройка.
Существyeт два способа настройки экранного изображения. Первым способом является
автоматическая регулировка Position, Clock и Phase. Другой способ
заключается в ручном
проведении настроек.
Когда монитор подключается к новому компьютеру произведите автонастройку, иначе произойдет
изменение разрешения. Если после выполнения автонастройки изображение на экране мерцает
или размыто, или картинка не умещается на дисплее, то потребуется проведение ручной
настройки. Обе настройки должны быть проведены с использованием шаблонов настройки (Test.
bmp), которые можно найти
на сайте (http://www.iiyama.com).
В этом руководстве описана настройка монитора для работы с операционными системами
Windows 95/98/2000/Me/XP/Vista/7.
РҮССКИЙ
Выберите оптимальное разрешение для изображения.
A
Установите Test.bmp (шаблон настройки экрана) в качестве обоев рабочего стола.
B
ПРИМЕЧАНИЕ
Если вы не знаете, как сменить обои рабочего стола, обратитесь к соответствующей
документации по операционной системе.
Test.bmp создан с разрешением 1280 x 1024. Установите положение изображения на дисплее
в центрe рабочего стола, с помощью диалогового меню установки обоев. При использовании
Microsoft PLUS! 95/98 отмените установку.
[Шаблон Настройки]
монитором
Шаблон
16 РАБОТА С МОНИТОРОМ
Цветная
полоска
зебра
Кадр
ихображения
Page 20
Нажмите и придержите в течении 2 секунд кнопку
C
Если картинка мерцает, размыта или не умещается на экране, скорректируйте
D
(Настройка Геометрии).
изображение вручную, применяя описанную ниже процедуру.
Подстройте положение по вертикали (V. Position) таким образом, чтобы верх и низ
E
картинки умещались на экране.
1) Подстройте положение по горизонтали (H. Position) таким образом, чтобы левая
F
сторона картинки сместилась к левому краю экрана.
2) Растяните правый край картинки до правого края экрана с помощью настройки
размера по горизонтали (Сlock).
ПРИМЕЧАНИЕ
Когда левая сторона рамки картинки уходит за левый край дисплея при настройке размера по
горизонтали (Clock), повторите шаги 1) и 2).
Другим способом проведения корректировки синхронизации является корректировка
вертикальных волнистых линий на шаблоне "зебра".
Картинка
может мерцать при проведении настройки размера по горизонтали (Clock),
горизонтального положения (H.Position) и вертикального положения (V. Position).
Если после проведения настройки размера по горизонтали (Clock) кадр изображения больше
или меньше, чем область отображения дисплея, повторите шаги, начиная с C.
РАБОТА С МОНИТОРОМ 17
РҮССКИЙ
Page 21
Для корректировки горизонтальной волнистости, мерцания или размытости на
G
шаблоне “зебра”, используйте точную
настройку (Phase).
ПРИМЕЧАНИЕ
Если на части экрана остается сильное мерцание или видны искажения, повторите настройки
шага F и G для корректировки размера по горизонтали (Clock). Если искажения или мерцание
все еще остаются, то установите частоту регенерации 60 Гц и повторите корректировку с шага
.
C
Скорректируйте горизонтальное положение (H. Position) после проведения точной настройки,
если горизонтальное положение
По окончании настройки размера и точной настройки скорректируйте яркость
H
уходит за пределы области регулировки.
(Brightness) и цветовую настройку (Color) для получения приемлемой картинки. Теперь
можно сменить обои рабочего стола на те, что у вас были установлены ранее.
РҮССКИЙ
18 РАБОТА С МОНИТОРОМ
Page 22
ФУНКЦИЯ УПРАВЛЕНИЯ ЭНЕРГОПОТРЕБЛЕНИЕМ
Регулирование потребления электроэнергии данного изделия соответствует всем требованиям
энергосбережения ENERGY STAR
® и
VESA DPMS. Когда ваш компьютер не используется,
монитор автоматически снижает расход энергии, необходимой для его функционирования.
Чтобы использовать эту возможность, монитор должен быть подключен к компьютеру,
совместимому с VESA DPMS. Режим регулирования потребления электроэнергии описан ниже.
Необходимые настройки, включая установки таймера, должны производиться на компьютере.
Информацию по конфигурированию этих настроек можно почерпнуть из руководства
к вашей
операционной системе.
Режим управления потреблением электроэнергии
При исчезновении поступающих от компьютера сигналов вертикальной и горизонтальной
разверток, монитор входит в режим энергосбережения, при котором потребление
электроэнергии уменьшается до уровня менее 0.5 Вт. Экран темнеет, индикатор подачи
питания начинает светиться оранжевым цветом. Возврат из режима энергосбережения
происходит через несколько секунд после нажатия любой клавиши на клавиатуре
или
движения мышью.
Индикатор
питания
ОБЫЧНЫЙ РЕЖИМ РАБОТЫ
РЕЖИМ УПРАВЛЕНИЯ
ЭЛЕКТРОПИТАНИЕМ
Голубо
Померанцово
ПОТРЕБЛЯЕМАЯ
МОЩНОСТЬ
0 0.5Вт 100%
ПРИМЕЧАНИЕ
Даже находясь в режиме энергосбережения, монитор потребляет энергию. Во
избежание бесполезного расходования энергии отключайте монитор, нажимая на
клавишу питания каждый раз, когда монитор подолгу не используется, например,
ночью и по выходным.
Вполне возможно, что видеосигнал все таки поступает от компьютера, хотя
сигналы вертикальной и горизонтальной разверток отсутствуют. В подобном случае
ФУНКЦИЯ
РҮССКИЙ
УПРАВЛЕНИЯ ЭНЕРГОПОТРЕБЛЕНИЕМ может работать некорректно.
РАБОТА С МОНИТОРОМ 19
Page 23
УСТРАНЕНИЕ НЕИСПРАВНОСТЕЙ
Если монитор работает неправильно, просьба соблюдать следующую последовательность
операций для возможного решения задачи.
1. Выполните регулировки, описанные в разделе РАБО ТА С МОНИТОРОМ, в зависимости от
вашей проблемы. Если изображение не появилось, см. п. 2.
2. Обратитесь к нижеприведенной таблице, если вы не можете найти подходящий пункт
настройки в разделе РАБОТА С МОНИТОРОМ или если проблему не удается устранить.
3. Если вы столкнулись с проблемой, которая не
причину, выключите монитор и обратитесь за помощью к вашему дилеру или в сервисный
центр iiyama.
описана ниже, или не можете устранить ее
Проблема
Изображение не
появляется
( Индикатор
питания не
загорелся.)
( Индикатор
питания синий.)
( Индикатор
питания
оранжевый.)
РҮССКИЙ
Изображение не
синхронизировано.
Проверьте
Блок питания плотно вставлен в разъем.
Сетевой кабель плотно подключен к блоку питания.
Силовой кабель плотно вставлен в соответствующее гнездо.
Питание включено.
К розетке подводится напряжение. Проверьте каким-либо другим
прибором (например, настольной лампой).
Если активна программа хранитель экрана, нажмите на любую клавишу
или подвигайте мышью.
Увеличьте контрастность и /или яркость.
Компьютер включен.
Сигнальный кабель подключен правильно.
Синхронизация сигнала компьютера соответствует техническим
характеристикам монитора.
Если монитор находится в режиме энергосбережения, нажмите клавишу
на клавиатуре или подвигайте мышью.
Компьютер включен.
Сигнальный кабель подключен правильно.
Синхронизация сигнала компьютера соответствует техническим
характеристикам монитора.
Сигнальный кабель подключен правильно.
Синхронизация сигнала компьютера соответствует техническим
характеристикам монитора.
Уровень выходного видеосигнала компьютера соответствует
техническим характеристикам монитора.
Изображение не
в центре экрана
слишком яркое
или слишком
темное.
20 УСТРАНЕНИЕ НЕИСПРАВНОСТЕЙ
Синхронизация сигнала компьютера соответствует техническим
характеристикам монитора.
Уровень выходного видеосигнала компьютера соответствует
техническим характеристикам монитора.
Page 24
Проблема Проверьте
дрожит.
Нет звука.
Напряжение питания соответствует тех. характеристикам монитора.
Синхронизация компьютера соответствует техническим
характеристикам монитора.
Включен регулятор громкости .
Режим Mute (отключение звука) выключен.
ИНФОРМАЦИЯ ОБ УТИЛИЗАЦИИ
Для наилучшей защиты окружающей среды не выбрасывайте ваш монитор.
Посетите наш вебсайт www.iiyama.com/recycle для получения указаний об утилизации монитора.
УСТРАНЕНИЕ НЕИСПРАВНОСТЕЙ / ИНФОРМАЦИЯ ОБ УТИЛИЗАЦИИ 21
РҮССКИЙ
Page 25
ПРИЛОЖЕНИЕ
СПЕЦИФИКАЦИИ
Категория раазмера 24"
ЖК-
панельl
Кол-во отображаемых цветов
Частоты синхронизации
Максимальное разрешение
Входной разъем
Plug & Play
Синхросигналы Выдел. синхросигнал: TTL, Positive or Negative
Видеосигналы
Выход аудиоразъем ø 3.5 мм mini jack (стерео)
Входной аудиосигнал 1,0 В (среднеквадратич. значение), макс.
Вход для наушников ø 3.5 мм mini jack (стерео)
Динамики 2 Вт × 2 (стереодинамики)
РҮССКИЙ
Максим. размеры экрана 521.3 мм W × 293.2 мм H / 20.51" W × 11.54" H
Электропитание 100-240VAC, 50/60Hz, 1.8A
Габариты, масса 556.0 × 418.0 × 218.5мм / 21.9 × 16.5 × 8.6" (W×H×D)
Угол наклона
Условия окружающей
среды
Сертификация
Вид
Размер пикселя
Яркость
Контрастность
Угол обзора
Время отклика
a-Si TFT активная матрица
Диагональ: 23.6" (60 см)Размер
0.2715 мм (Ш) × 0.2715 мм (В)
300cd/m
2
(типичная)
1000 : 1 (типичная), Функция ACR доступна
Вправо/Влево : 85°, Вверх/Вниз: 80° (в каждую сторону типичная)
5 мс (Черный, Белый, Черный), 2 мс (серый к серому)
Примерно16.7 млн.
Аналоговый: Гориз: 24.0-80.0 кГц, Верт: 55-75 Гц
Цифровой: Гориз: 30.0-80.0 кГц, Верт: 55-75 Гц
1920 × 1080, 2.1 Мегапикселей
D-Sub mini 15 pin, DVI-D 24 pin, HDMI
VESA DDC2B
Аналоговый: 0.7Vp-p (стандартный), 75
TM
Positive
Цифровой: DVI (Соотв. стандарту версия 1.0) соответственно;
Цифровой: HDMI (1.3)
24 Вт станд., Режим энергосбережения: 0.5 Вт максПотребление энергии*
4.4кг / 9.7lbs (Не включая блока питания)
Вверх:
20
градусов
При работе: Темп.:
Влажность:
При хранении:
Темп.:
Влажность:
от 5 до 35°C
от 10 до 80% (без конденсата)
от -20 до 60°C
от 5 до 85% (без конденсата)
TCO5.1, CE, TÜV-Bauart, VCCI-B, PSE, CU, ENERGY STAR
®
ПРИМЕЧАНИЕ
22 ПРИЛОЖЕНИЕ
* Аудиоустройства не подключены..
Page 26
РАЗМЕРЫ
556.0mm/21.9”
523.0mm/20.6”
295.0mm/11.6”
347.0mm/13.7”
48.5mm/1.9”
ПОДДЕРЖ. РЕЖИМЫ СИНХРОНИЗАЦИИ
Горизонтальная
частота
31.469kHz
37.500kHz
37.861kHz
35.156kHz
37.879kHz
46.875kHz
48.363kHz
56.476kHz
60.023kHz
63.981kHz
79.976kHz
55.935kHz
70.635kHz
65.290kHz
66.590kHz
24.827kHz
VESA
PC9801
Видео режим
VGA
SVGA
640 × 480
800 × 600
XGA 1024 × 768
SXGA
WXGA+
WSXGA+
Full HD
1280 × 1024
1440 × 900
1680 × 1050
1920 × 1080
640 × 400
418.0mm/16.5”
Вертикальная
частота
59.940Hz
75.000Hz
72.809Hz
56.250Hz
60.317Hz
75.000Hz
60.004Hz
70.069Hz
75.029Hz
60.020Hz
75.025Hz
59.887Hz
74.984Hz
60.000Hz
59.930Hz
56.424Hz
Вход ПК
290.5mm/11.4”
Частота
синхронизации
25.175MHz
31.500MHz
31.500MHz
36.000MHz
40.000MHz
49.500MHz
65.000MHz
75.000MHz
78.750MHz
108.000MHz
135.000MHz
106.500MHz
136.750MHz
146.250MHz
138.500MHz
21.053MHz
218.5mm/8.6”
РҮССКИЙ
*
ПРИМЕЧАНИЯ
* Входы DVI не совместимы
ПРИЛОЖЕНИЕ 23
M069C21
Loading...
