MODE D’EMPLOI

Merci d’avoir choisi le moniteur LCD iiyama.
Ce petit manuel contient toutes les
informations nécessaires à l’utilisation du
moniteur. Prière de le lire attentivement avant
d’allumer le moniteur. Conserver ce manuel
pour toute référence ultérieure.

FRANÇAIS

DECLARATION DE CONFORMITE AU MARQUAGE CE

Ce moniteur LCD est conforme aux spécifications des directives EC 2004/108/EC, aux directives
EMC sur les basses tensions 2006/95/EC.
La sensibilité électromagnétique a été choisie à un niveau permettant une utilisation correcte en
milieu résidentiel, bureaux et locaux d’industrie légère et d’entreprises de petite taille, à l’intérieur
aussi bien qu’à l’extérieur des immeubles. Tout lieu d’utilisation devra se caractériser par sa
connexion à un système public d’alimentation électrique basse tension.

FRANÇAIS

 Nous nous réservons le droit de modifier les caractéristiques de nos produits sans préavis.
 Toutes les marques de fabrique utilisées dans ce mode d’emploi appartiennent à leurs propriétaires respectifs.
 En tant que partenaire du programme ENERGY STAR

pour l’économie d’énergie édictées par ENERGY STAR

®

, iiyama a déterminé que ce produit répondait aux directives

®

.

TABLE DES MATIERES

POUR VOTRE SECURITE ....................................................................... 1

CONSIGNES DE SECURITE .............................................................. 1

REMARQUES SUR LES ECRANS A CRISTAUX LIQUIDES .............. 3

SERVICE CLIENT ............................................................................. 3

ENTRETIEN ....................................................................................... 3

AVANT D’UTILISER LE MONITEUR ......................................................... 4

FONCTIOS ....................................................................................... 4

VÉRIFICATION DU CONTENU DE L’EMBALLAGE ............................ 4

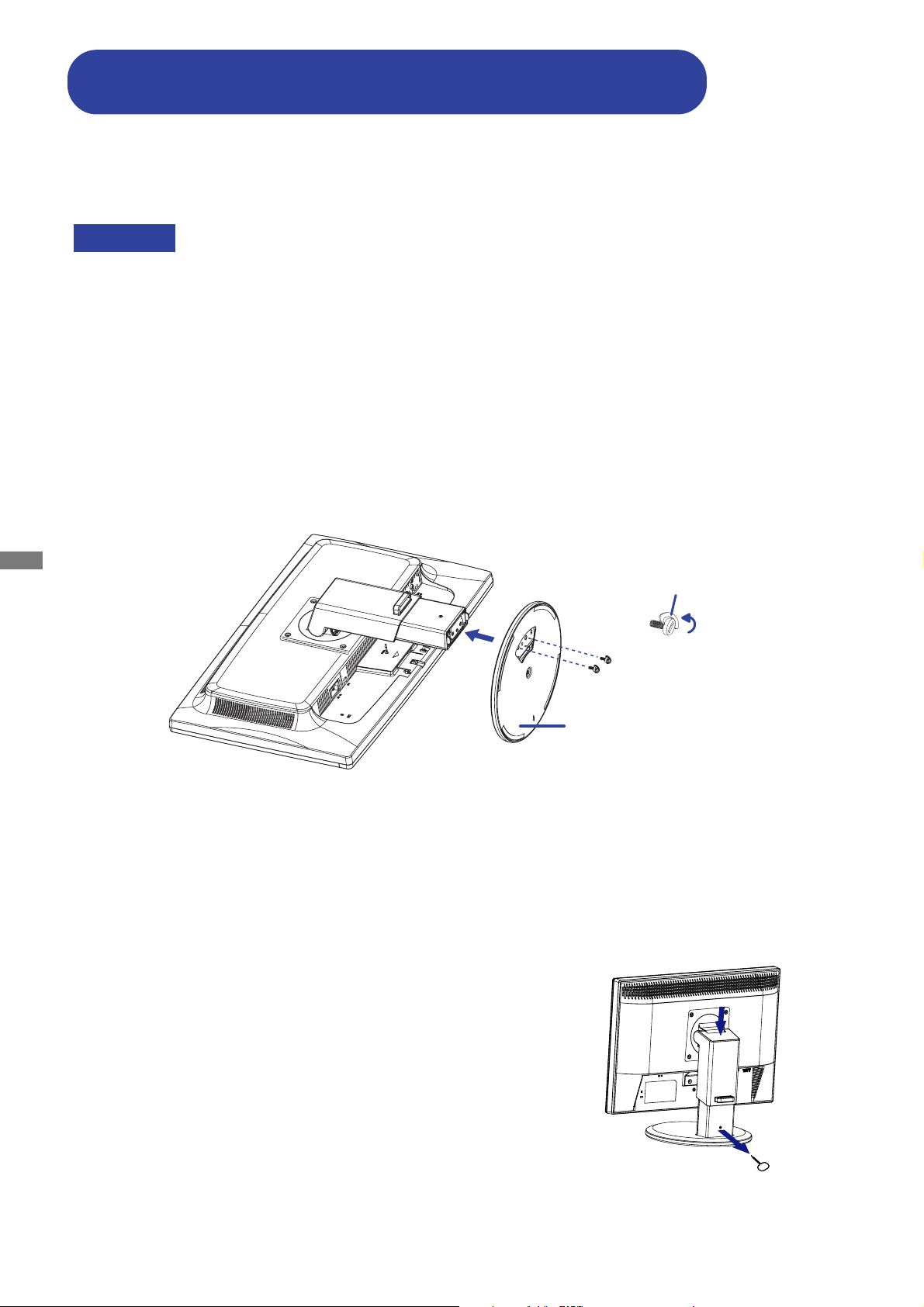

ASSEMBLAGE ET DÉMONTAGE DE LA BASE DU PIED :

ProLite B2409HDS ........................................................................... 5

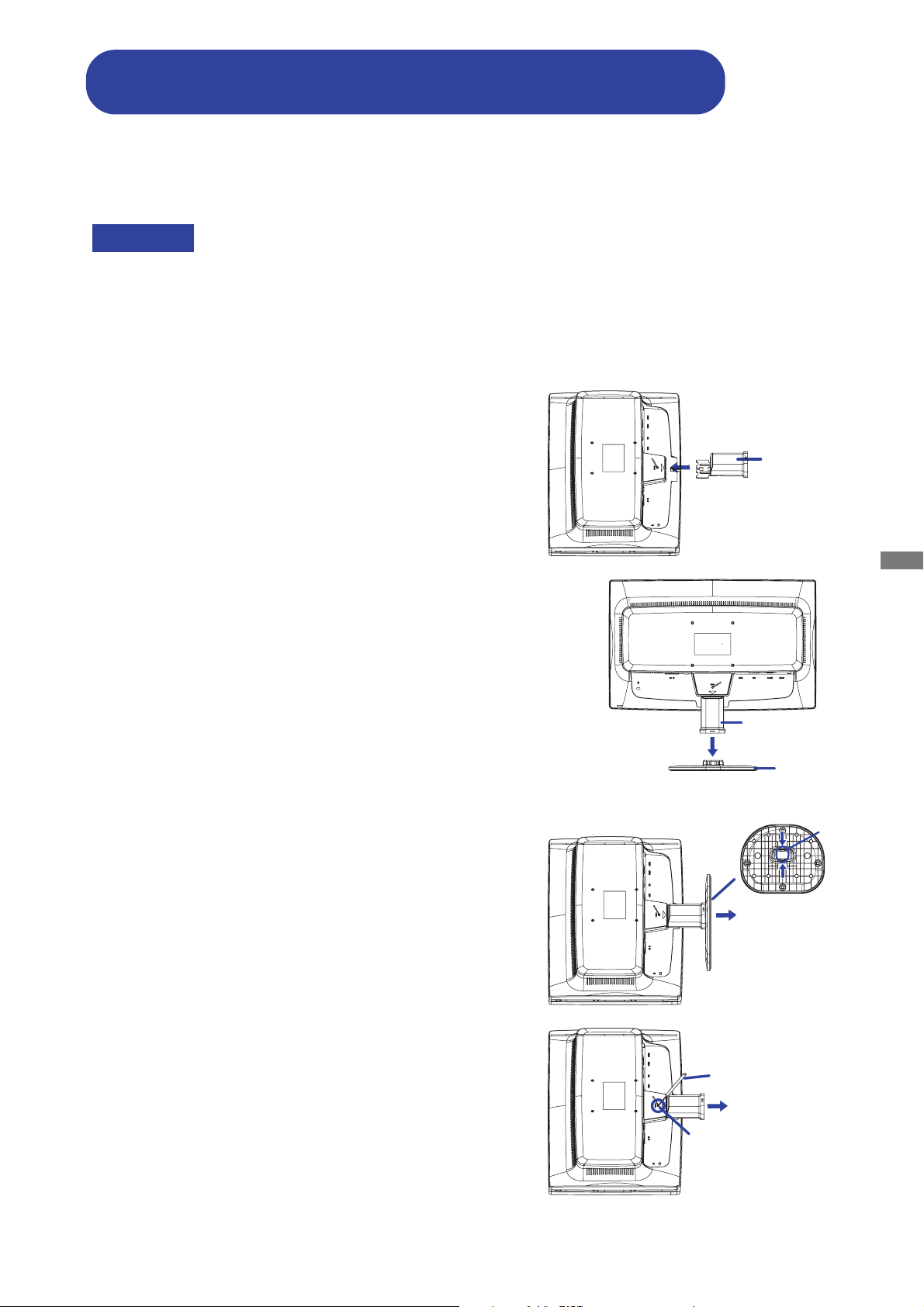

ASSEMBLAGE ET DÉMONTAGE DE LA BASE DU PIED :

ProLite E2209HDS ........................................................................... 6

COMMANDES ET CONNECTEURS : ProLite B2409HDS ................. 7

COMMANDES ET CONNECTEURS : ProLite E2209HDS .................. 8

CONNEXION DE VOTRE MONITEUR : ProLite B2409HDS ............... 9

CONNEXION DE VOTRE MONITEUR : ProLite E2209HDS ............... 10

MISE EN ROUTE DE L’ORDINATEUR ................................................ 11

AJUSTEMENT DE LA HAUTEUR ET L’ANGLE DE VISION :

ProLite B2409HDS ........................................................................... 12

RÉGLAGE DE L’ANGLE DE VISION : ProLite E2209HDS ................ 12

FRANÇAIS

UTILISATION DU MONITEUR .................................................................. 13

MENU DES PARAMÈTRES DE RÉGLAGE ........................................ 14

AJUSTEMENTS DE L’ÉCRAN ........................................................... 20

SYSTÈME D’ÉCONOMIE D’ÉNERGIE ................................................ 23

DEPANNAGE .......................................................................................... 24

INFORMATIONS DE RECYCLAGE .......................................................... 25

ANNEXE ................................................................................................. 26

CARACTÉRISTIQUES TECHNIQUES : ProLite B2409HDS ............... 26

CARACTÉRISTIQUES TECHNIQUES : ProLite E2209HDS ............... 27

DIMENSIONS : ProLite B2409HDS ................................................... 28

DIMENSIONS : ProLite E2209HDS ................................................... 28

FRÉQUENCES DE SYNCHRONISATION .......................................... 29

Nous recommandons le recyclage des produits usagés. Contacter votre
revendeur ou le support iiyama. Des informations sur le recyclages sont
disponibles sur le site Internet : http://www.iiyama.com.

POUR VOTRE SECURITE

CONSIGNES DE SECURITE

AVERTISSEMENT

MISE HORS TENSION DU MONITEUR EN CAS DE FONCTIONNEMENT ANORMAL

En cas de phénomène anormal tel que de la fumée, des bruits étranges ou de la vapeur, débranchez
le moniteur et contactez immédiatement votre revendeur ou le service technique iiyama. Tout autre
utilisation peut être dangereuse et peut engendrer un incendie ou un choc électrique.

NE JAMAIS OUVRIR LE BOITIER

Ce moniteur contient des circuits haute-tension. La dépose du boîtier peut vous exposer à des
risques d’incendie ou de chocs électriques.

NE PAS INTRODUIRE D’OBJETS DANS LE MONITEUR

N’insérez pas d’objets solides ou liquides tel que de l’eau à l’intérieur du moniteur. En cas d’accident,
débranchez votre moniteur immédiatement et contactez votre revendeur ou le service technique
iiyama. L’utilisation du moniteur avec un objet logé à l’intérieur peut engendrer un incendie, un choc

FRANÇAIS

électrique ou des dommages.

INSTALLER LE MONITEUR SUR UNE SURFACE PLANE ET STABLE

Le moniteur peut blesser quelqu’un s’il tombe ou s’il est lancé.

NE PAS UTILISER SON MONITEUR PRES DE L’EAU

N’utilisez pas le moniteur à proximité d’un point d’eau pour éviter les éclaboussures, ou si de l’eau a
été répandue dessus cela peut engendrer un incendie ou un choc électrique.

UTILISER LA TENSION SECTEUR SPECIFIEE

Assurez-vous que le moniteur fonctionne à la tension d’alimentation secteur spécifiée. L’utilisation
d’une tension incorrecte occasionnera un malfonctionnement et peut engendrer un incendie ou un
choc électique.

PROTECTION DES CABLES

Ne pas tirer ou plier les câbles d’alimentation et de signal. Ne pas poser le moniteur ou tout autre objet
volumineux sur ces câbles. Des câbles endommagés peuvent engendrer un incendie ou un choc
électrique.

CONDITIONS CLIMATIQUES DEFAVORABLES

Il est conseillé de ne pas utiliser le moniteur pendant un orage violent en raison des coupures
répétées de courant pouvant entraîner des malfonctions. Il est également conseillé de ne pas
toucher à la prise électrique dans ces conditions car elles peuvent engendrer des chocs électriques.

1 POUR VOTRE SECURITE

ATTENTION

INSTALLATION

Pour prévenir les risques d’incendie, de chocs électriques ou de dommages, installez votre moniteur
à l’abri de variations brutales de températures et évitez les endroits humides, poussiéreux ou
enfumés. Vous devrez également éviter d’exposer votre moniteur directement au soleil ou tout autre
source lumineuse.

NE PAS PLACER LE MONITEUR DANS UNE POSITION DANGEREUSE

Le moniteur peut basculer et causer des blessures s’il n’est pas convenablement installé. Vous
devez également vous assurez de ne pas placer d’objets lourds sur le moniteur, et qu’aucun câble
ne soient accessibles à des enfants qui pourraient les tirer et se blesser avec.

MAINTENIR UNE BONNE VENTILATION

Le moniteur est équipé de fentes de ventilation. Veuillez à ne pas couvrir les fentes ou placer un objet
trop proche afin d’éviter tout risque d’incendie. Pour assurer une circulation d’air suffisante, installer
le moniteur à 10 cm environ du mur. Les fentes d’aération sur l’arrière du châssis seront obstruées
et il y aura risque de surchauffe du moniteur si vous retirez le socle du moniteur. La dépose du socle
entraînera une surchauffe du moniteur ainsi que des risques d’incendie et de dommages. L’utilisation
du moniteur lorsque celui-ci est posé sur sa partie avant, arrière ou retourné ou bien sur un tapis ou
un matériau mou peut également entraîner des dommages.

DECONNECTEZ LES CABLES LORSQUE VOUS DEPLACEZ LE MONITEUR

Avant de déplacer le moniteur, désactivez le commutateur de mise sous tension, débranchez le
moniteur et assurez-vous que le câble vidéo est déconnecté. Si vous ne le déconnectez pas, cela
peut engendrer un incendie et un choc électrique.

DEBRANCHEZ LE MONITEUR

Afin d’éviter les accidents, nous vous recommandons de débrancher votre moniteur s’il n’est pas
utilisé pendant une longue période.

TOUJOURS DEBRANCHER LE MONITEUR EN TIRANT SUR LA PRISE

Débrancher le câble d’alimentation ou le câble de signal en tirant sur la prise. Ne jamais tirer le câble
par le cordon car cela peut engendrer un incendie ou un choc électrique.

NE TOUCHEZ PAS LA PRISE AVEC DES MAINS HUMIDES

Si vous tirez ou insérez la prise avec des mains humides, vous risquez un choc électrique.

LORS DE L’INSTALLATION DU MONITEUR SUR VOTRE ORDINATEUR

Assurez-vous que l’ordinateur soit suffisamment robuste pour supporter le poids car cela pourrait
engendrer des dommages à votre ordinateur.

NE PAS METTRE DE DISQUETTES PRES DES HAUT-PARLEURS

Des données magnétiques enregistrées tel que disquettes peuvent s’effacer, si elles sont placées
près des haut-parleurs, puisque les haut-parleurs émettent un champ magnétique.

FRANÇAIS

AUTRES

RECOMMANDATIONS D’USAGE

Pour prévenir toute fatigue visuelle, n’utilisez pas le moniteur à contre-jour ou dans une pièce
sombre. Pour un confort et une vision optimum, positionnez l’écran juste au dessous du niveau des
yeux et à une distance de 40 à 60 cm (16 à 24 pouces). En cas d’utilisation prolongée du moniteur,
il est recommandé de respecter une pause de 10 minutes par heure car la lecture continue de l’écran
peut entraîner une fatigue de l’oeil.

POUR VOTRE SECURITE 2

REMARQUES SUR LES ECRANS A CRISTAUX LIQUIDES
(LCD)

Les symptômes suivants n’indique pas qu’il y a un problème, c’est normal:

NOTE











SERVICE CLIENT

FRANÇAIS

NOTE





Quand vous allumez le LCD pour la première fois, l’image peut être mal cadrée à
l’écran suivant le type d’ordinateur que vous utilisez. Dans ce cas ajuster l’image
correctement.

De part de la nature fluorescente de la lumière émise, l’écran peut clignoter à
l’allumage. Mettre l’interrupteur d’alimentation sur OFF, puis à nouveau sur ON pour
faire disparaître le clignotement.

La luminosité peut être légèrement inégale selon la configuration de bureau utilisée.

En raison de la nature de l’écran LCD, une image rémanente de la précédente vue
peut subsister après un nouvel affichage, si la même image a été affichée pendant
des heures. Dans ce cas, l’affichage est rétabli lentement en changeant d’image ou
en éteignant l’écran pendant des heures.

Veuillez prendre contact avec IIYAMA France pour le remplacement de la lampe
fluorescente de rétro éclairage quand l’écran est sombre, scintille ou ne s’éclaire
pas. Ne jamais essayez de le remplacer vous même.

L’éclairage fluorescent utilisé dans votre moniteur à cristaux liquides est un
consommable. Pour la garantie de ce composant, veuillez contacter IIYAMA France.
Si vous devez retourner votre matériel et que vous ne possédez plus votre emballage
d’origine, merci de contacter votre revendeur ou le service après vente d’iiyama
pour conseil ou pour remplacer l’emballage.

ENTRETIEN

AVERTIS­SEMENT

CAUTION

NOTE

BOITIER

Si vous renversez n’importe quel objet solide ou liquide tel que de l’eau à l’intérieur



du moniteur, débranchez immédiatement le câble d’alimentation et contactez votre
revendeur ou le service technique iiyama.

Pour des raisons de sécurité, éteindre et débrancher le moniteur avant de le nettoyer.



Ne pas gratter ou frotter l’écran à l’aide d’un objet dur afin de ne pas endommager le



panneau LCD.
L’utilisation des solvants suivants est à proscrire pour ne pas endommager le boîtier



et l’écran LCD:

Diluant
Essence
Nettoyants brasifs

Le contact du boîtier avec un produit en caoutchouc ou en plastique pendant longtemps



peut dégrader ou écailler sa peinture.

Eliminer les tâches à l’aide d’un chiffon légèrement humide et d’un détergent doux, puis
essuyer le boîtier à l’aide d’un chiffon sec et propre.

Nettoyants en atomiseur
Cire
Solvants acides ou alcalins

ECRAN
LCD

3 POUR VOTRE SECURITE

Un nettoyage périodique est recommandé avec un chiffon sec et doux.
N’utilisez pas de papier tissé car cela endommagera l’écran LCD.

AVANT D’UTILISER LE MONITEUR

FONCTIOS



 Résolutions prises en charge jusqu’à 1920 × 1080





 Contraste élevé 1000:1 (Typique), Fonction d'ACR disponible / Luminosité 300cd/



m² / Temps de réponse rapide 5ms (Typique)



 Lissage numérique des caractères





 Configuration automatique





 Haut-parleurs stéréo



2 haut-parleurs stéréo 2 W



 Conforme au Plug & Play VESA DDC2B



Conforme à Windows



 Économie d’énergie (conforme à ENERGY STAR





 Conception ergonomique : Approuvé TCO ’03 : ProLite B2409HDS



®

95/98/2000/Me/XP/Vista

®

et VESA DPMS)



 Conforme au standard de montage VESA (100 mm x 100 mm)





 Trou clé pour verrouillage de sécurité



VÉRIFICATION DU CONTENU DE L’EMBALLAGE

Les accessoires suivants sont inclus dans votre emballage. Vérifiez qu’ils sont inclus avec le
moniteur. En cas d’élément absent ou endommagé, veuillez contacter votre revendeur local iiyama ou
le bureau régional iiyama.

 Câble d’alimentation*
 Câble audio  Pied*
 Vis pour la fixation de Pied (2 morceaux)*

ATTENTION

*1La valeur nominale du câble d’alimentation fourni dans les régions à 120 V est de

10 A/125 V. Si vous utilisez une alimentation plus élevée que cette valeur nominale,
un câble d’alimentation avec une valeur nominale de 10 A/250 V doit être utilisé.
Cependant, toutes garanties sont exclues pour tout problème ou dommage causé

par un câble d’alimentation non fourni par iiyama.
*2Accessoire pour ProLite B2409HDS.
*3Accessoire pour ProLite E2209HDS.

1

 Câble de signal D-Sub  Câble DVI-D

3

2

 Cocle du Pied
 Mode d’emploi

FRANÇAIS

AVANT D’UTILISER LE MONITEUR 4

HOW TO USE THE STAND

e

ASSEMBLAGE ET DÉMONTAGE DE LA BASE DU PIED :
ProLite B2409HDS

Le Moniteur est fourni avec son pied. Si vous préferez le fixer au mur, merci de suivre les instructions
ci-dessous pour enlever le pied. Merci de vous assurer que si l’unité doit être renvoyée à iiyama, le
pied est bien inclus dans le colis de retour.

ATTENTION

<Installation>

Placez d’abord un morceau de tissus doux sur la table pour éviter que le moniteur ne soit rayé.

A

Placez le moniteur à plat sur la table, face vers le bas.
Installez le cocle du pied sur le moniteur.

B

Fixez le moniteur avec le tenir prêt les vis 2 fermement, et le bouton de la vis abaissent.

C

FRANÇAIS

Poser le moniteur sur une surface stable. Le moniteur peut causer des blessures



ou des dégâts matériels en cas de chute.
Ne heurtez pas le moniteur, cela pourrait l’endommager.




Débrancher le moniteur avant le retrait du pied ou installation au mur pour éviter
des chocs électriques voire des domages.

Le bouton de la vis
abaissent

Vis pour la fixation d
Cocle du Pied

Cocle du Pied

<Retrait>

Placez d’abord un morceau de tissus doux sur la table pour éviter que le moniteur ne soit rayé.

A

Placez le moniteur à plat sur la table, face vers le bas.
Tirez vers le haut le bouton des vis, et enlevez les vis et le cocle du pied.

B

<Epingle d’arrêt >

Positionnez sur son pied le moniteur et ensuite
enlever la pin stoppeur sur l’arrière du pied
lentement alors que vous appuyez sur le dessus
du pied avant d’installer le moniteur. Attention la
prudence est recommandé alors que le pied du
moniteur est compressé, il peut se détendre
rapidement quand vous le relâcher.

5 AVANT D’UTILISER LE MONITEUR

Epingle d’arrêt

ASSEMBLAGE ET DÉMONTAGE DE LA BASE DU PIED :

d

d

ProLite E2209HDS

Le Moniteur est fourni avec son pied. Si vous préferez le fixer au mur, merci de suivre les instructions
ci-dessous pour enlever le pied. Merci de vous assurer que si l’unité doit être renvoyée à iiyama, le
pied est bien inclus dans le colis de retour.

ATTENTION

Poser le moniteur sur une surface stable. Le moniteur peut causer des blessures



ou des dégâts matériels en cas de chute.
Ne heurtez pas le moniteur, cela pourrait l’endommager.




Débrancher le moniteur avant le retrait du pied ou installation au mur pour éviter
des chocs électriques voire des domages.

<Installation>

Placez d’abord un morceau de tissus doux sur la

A

table pour éviter que le moniteur ne soit rayé. Placez le
moniteur à plat sur la table, face vers le bas.
Insérez le pied dans le moniteur suivant les indications

B

de la figure.
Installez la cocle du pied sur le pied.

C

Pie

FRANÇAIS

<Retrait>

Placez d’abord un morceau de tissus doux sur la table

A

pour éviter que le moniteur ne soit rayé. Placez le
moniteur à plat sur la table, face vers le bas.
Pressez et tenez les crochets à l'intérieur, et tirez la

B

cocle du pied.
Insérez le bâton mince dans le trou, tirez le pied tandis

C

que poussée le bâton.

Pied

Cocle du Pie

Crochets

Bâton mince

Trou de Relese

AVANT D’UTILISER LE MONITEUR 6

COMMANDES ET CONNECTEURS : ProLite B2409HDS

FRONT PANEL CONTROL

<Façade> <Arrière>

A Commutateur d’alimentation ( )

FRANÇAIS

B Voyant d’alimentation

NOTE

Bleu : Fonctionnement normal
Orange : Économie d’énergie

Le moniteur entre en mode d’économie d’énergie qui réduit la consommation
électrique à moins de 2W lorsqu’il ne reçoit aucun signal sync horizontal et/
ou vertical.

DVI-D D-SUB EARPHONE

HDMI

AUDIO IN

C Touche Menu / Sélection (MENU)
D Touche + / Volume ( + )
E Touche - / ECO Mode ( - )
F Touche Auto (AUTO)
G Haut-parleurs

Connecteur d’alimentation secteur (AC IN)

H

Support de câble

I

Trou clé pour verrouillage de sécurité

J

NOTE

Vous pouvez câbler un verrou de sécurité pour empêcher que le moniteur soit enlevé
sans votre permission.

K Prise Casque (EARPHONE)
L Connecteur audio (AUDIO IN)
M Connecteur de D-Sub mini 15 broches (D-SUB)
N Connecteur de DVI-D 24 broches (DVI-D)
O Connecteur de HDMI (HDMI)

7 AVANT D’UTILISER LE MONITEUR

COMMANDES ET CONNECTEURS : ProLite E2209HDS

FRONT PANEL CONTROL

<Façade> <Arrière>

DVI-D D-SUB EARPHONE

HDMI

AUDIO IN

A Commutateur d’alimentation ( )
B Voyant d’alimentation

NOTE

Bleu : Fonctionnement normal
Orange : Économie d’énergie

Le moniteur entre en mode d’économie d’énergie qui réduit la consommation
électrique à moins de 2W lorsqu’il ne reçoit aucun signal sync horizontal et/
ou vertical.

C Touche Menu / Sélection (MENU)
D Touche + / Volume ( + )
E Touche - / ECO Mode ( - )
F Touche Auto (AUTO)
G Haut-parleurs

Connecteur d’alimentation secteur (AC IN)

H

Trou clé pour verrouillage de sécurité

I

NOTE

Vous pouvez câbler un verrou de sécurité pour empêcher que le moniteur soit enlevé
sans votre permission.

Prise Casque (EARPHONE)

J
K Connecteur audio (AUDIO IN)
L Connecteur de D-Sub mini 15 broches (D-SUB)
M Connecteur de DVI-D 24 broches (DVI-D)
N Connecteur de HDMI (HDMI)

FRANÇAIS

AVANT D’UTILISER LE MONITEUR 8

CONNEXION DE VOTRE MONITEUR : ProLite B2409HDS

A Assurez-vous que l’ordinateur et le moniteur sont éteints.
B Connectez l’ordinateur au moniteur avec le câble de signal.
C Connectez le moniteur à l’équipement audio avec le câble audio pour ordinateur lors de l’utilisation

des fonctions audio.

D Connectez d’abord le câble d’alimentation au moniteur puis sur la prise électrique.
E Le courant du moniteur et de l’ordinateur est rétabli.

NOTE  Le câble de signal utilisé pour la connexion de l’ordinateur et du moniteur peut varier en

fonction du type d’ordinateur utilisé. Une connexion incorrecte peut endommager sérieusement
le moniteur et l’ordinateur. Le câble fourni avec le moniteur est un connecteur 15 broches au
standard D-Sub. Si un câble spécial est requis, veuillez contacter votre revendeur local iiyama
ou le bureau régional iiyama.

 Pour la connexion aux ordinateurs Macintosh, veuillez contacter votre revendeur local

iiyama ou le bureau régional iiyama pour l’adaptateur requis.

 Assurez-vous de bien serrer les vis manuelles à chaque extrémité du câble de signal.

[Exemple de connexion]

FRANÇAIS

[ Rassemblez les câble ]

Enroulez les câbles par le support de câble.

A

Câble d’alimentation
(Accessoire)

<Arrière>

Câble audio (Accessoire)

Câble de signal D-Sub
(Accessoire)

Câble de signal DVI-D
(Accessoire)

Câble HDMI (Non fournis)

Ordinateur

Rassemblez les câbles au fond du stand.

B

9 AVANT D’UTILISER LE MONITEUR

CONNEXION DE VOTRE MONITEUR : ProLite E2209HDS

A Assurez-vous que l’ordinateur et le moniteur sont éteints.
B Connectez l’ordinateur au moniteur avec le câble de signal.
C Connectez le moniteur à l’équipement audio avec le câble audio pour ordinateur lors de l’utilisation

des fonctions audio.

D Connectez d’abord le câble d’alimentation au moniteur puis sur la prise électrique.
E Le courant du moniteur et de l’ordinateur est rétabli.

NOTE  Le câble de signal utilisé pour la connexion de l’ordinateur et du moniteur peut varier en

fonction du type d’ordinateur utilisé. Une connexion incorrecte peut endommager sérieusement
le moniteur et l’ordinateur. Le câble fourni avec le moniteur est un connecteur 15 broches au
standard D-Sub. Si un câble spécial est requis, veuillez contacter votre revendeur local iiyama
ou le bureau régional iiyama.

 Pour la connexion aux ordinateurs Macintosh, veuillez contacter votre revendeur local

iiyama ou le bureau régional iiyama pour l’adaptateur requis.

 Assurez-vous de bien serrer les vis manuelles à chaque extrémité du câble de signal.

[Exemple de connexion]

Câble d’alimentation
(Accessoire)

<Arrière>

Câble audio (Accessoire)

Câble de signal D-Sub
(Accessoire)

Câble de signal DVI-D
(Accessoire)

Câble HDMI (Non fournis)

FRANÇAIS

Ordinateur

AVANT D’UTILISER LE MONITEUR 10

MISE EN ROUTE DE L’ORDINATEUR

 Fréquences du signal

Passez aux fréquences souhaités détailles à la page 29 “FRÉQUENCES DE SYNCHRONISATION”.

 Plug & Play Windows 95/98/2000/Me/XP/Vista

Le LCD iiyama répond au standard VESA DDC2B. En connectant l’écran au DDC2B de votre ordinateur
avec le câble qui vous a été fournie, le moniteur sera reconnu conforme au Plug and Play sous
Windows 95/98/2000/Me/XP/Vista. Le fichier d’information pour les moniteurs iiyama sous Windows
95/98/2000/Me/XP peuvent être nécessaire pour votre ordinateur et obtenu via le site internet:

http://www.iiyama.com

NOTE

FRANÇAIS

 Pour plus d’informations sur le téléchargement du pilote pour votre moniteur à écran tactile,
veuillez vous connecter au site Web indiqué ci-dessus.

 Les pilotes de moniteur ne sont pas nécessaires dans la plupart des cas sous les
systèmes d’exploitation Macintosh ou Unix. Pour plus d’informations et conseils, veuillez
contacter votre revendeur.

11 AVANT D’UTILISER LE MONITEUR

AJUSTEMENT DE LA HAUTEUR ET L’ANGLE DE VISION :
ProLite B2409HDS

 Pour une vision optimale, il est recommandé de

regarder de face l’écran du moniteur, puis ajuster
la hauteur et l’angle de vision à votre convenance.

 Maintenir la matrice afin que le moniteur ne bascule

pas quand vous ajustez la hauteur et l’angle.

 Vous pouvez ajuster la hauteur du moniteur jusqu’à

110 mm et l’angle de vision, jusqu’à 170 degrés à
gauche et à droite, 20 degrés vers le haut.

NOTE  Ne pas toucher l’écran LCD quand vous

ajustez la hauteur ou l’angle de vision. Cela
pourrait engendrer des dommages ou
fêlures de l’écran LCD.

 Attention la prudence est recommandée

quand vous ajustez la hauteur ou l’angle
de vision à ne pas vous coincer les doigts

RÉGLAGE DE L’ANGLE DE VISION : ProLite E2209HDS

 Pour une vision optimale, il est recommandé de regarder le

moniteur bien en face.

110mm

FRANÇAIS

 Tenez le pied pour ne pas renverser le moniteur lorsque vous

modifiez son orientation.

 Vous pouvez régler l’angle du moniteur jusqu’à 20 degrés

vers le haut et 5 degrés vers le bas.

 Afin de vous assurer une position du corps saine et relaxe

quand vous regardez l’image du moniteur dans votre espace
de travail, il est recommandé que le réglage de l’angle
d’inclinaison n’excède pas 10 degrés. Réglez ensuite l’angle
du moniteur comme vous le désirez.

NOTE

NOTE

 Ne touchez pas l’écran LCD lorsque vous réglez l’angle.

Cela pourrait endommager ou casser l’écran LCD.

 Faites très attention à ne pas vous pincer les doigts

ou les main lors du réglage de l’angle.

 N’inclinez pas le poste au-delà de 20 degrés, exceptez

quand vous remballez le moniteur dans sa boîte.Si
vous dépassez cet angle, le moniteur risque de
basculer et de se casser.

20

5

AVANT D’UTILISER LE MONITEUR 12

UTILISATION DU MONITEUR

Le LCD iiyama est réglé à l’usine avec une fréquence de synchronisation figurant à la page 29 afin
de donner la meilleure image. Vous pouvez également ajuster la position de l’image comme vous le
souhaitez en suivant le mode opératoire ci-dessous. Pour plus de détails voir page 20, AJUSTEMENTS
DE L’ÉCRAN .

AA

A Appuyez la touche MENU pour afficher les réglages à l’écran. Des pages additionnelles

AA

au Menu peuvent être visualisées en utilisant les touches + / -.

Luminosité

Contraste

50

Luminosité

Eco

Picture Mode

ACR

BB

Sélectionnez la page de menu où se trouve l’icône de l’ajustement désiré.

B

BB

Arr.

Standard

Arr.

50

Appuyez la touche MENU. Utilisez ensuite les touches + / - pour mettre en
surbrillance l’icône du réglage souhaité.

CC

C Appuyez la touche MENU à nouveau. Utilisez ensuite les touches + / - pour

CC

FRANÇAIS

effectuer les ajustements ou réglages appropriés.

DD

D Appuyez la touche EXIT pour quitter le menu, et les réglages que vous venez de

DD

faire seront automatiquement enregistrés.

Par exemple, pour corriger la position verticale, sélectionnez l’élément Configuration d’image du
Menu, puis appuyez la touche MENU. Puis, sélectionnez V-Position en utilisant les touches + / - .

Une page d’ajustement apparaît après l’appui sur la touche MENU. Utilisez ensuite les touches
+ / - pour corriger la position verticale. La position verticale de l’image entière doit changer
pendant que vous effectuez l’opération.
Appuyez la touche MENU pour finir et les modifications sont enregistrées en mémoire.

Configuration d’image

Horloge

Mise au point

Position-H

Position-V

Aspect

Full

50

50

50

50

NOTE



Lorsque l’utilisation des touches est abandonnée pendant l’ajustement, la fenêtre OSD disparaît
après le délai défini pour la Durée OSD. La touche AUTO peut également être utilisée pour fermer
rapidement la fenêtre OSD.

Les données de réglage sont automatiquement enregistrées en mémoire lorsque la fenêtre OSD



disparaît. Évitez d’éteindre le moniteur pendant l’utilisation du Menu.

ADJUSTING

Les ajustements pour Position H. / V. Horloge et Phase sont enregistrés pour chaque fréquence de



signal. À l’exception de ces ajustements, tous les autres ajustements n’ont qu’un seul réglage qui
s’applique sur toutes les fréquences de signal.

13 UTILISATION DU MONITEUR

MENU DES PARAMÈTRES DE RÉGLAGE

Luminosité

Luminance

Contraste

Luminosité

Eco

Picture Mode

ACR

Luminosité

50

50

Arr.

Standard

Arr.

Ajustement Problème / Option Touche correspondante

Contraste

Contrast

Luminosité *

Brightness

Eco

Direct

Eco

Trop terne
Trop intense

Trop sombre
Trop clair

Off Normal

Arr.

Mode1

Mode2

La luminosité du back-light (Retro éclairage) est
réduite.

La luminosité du back-light (Retro éclairage) est
réduite plus qu’en Mode1.
La luminosité du back-light (Retro éclairage) est

Mode3

réduite plus qu’en Mode2.

FRANÇAIS

Pour I’environnement de fenêtre général et le

Picture Mode

Picture Mode

ACR

ACR

NOTE

La fonction ACR ajuste la luminosité de l’ image et augmente la ratio de contraste durant

Standard Standard

Text Text

Internet Internet Pour l’environnement d’Internet.
Spiel Game
Film Movie

Sport Sport

Mar. On

Arr. Off

réglage par défaut du moniteur.
Pour I’édition de texte et I’sffichage en

environnement de traitement de texte.

Pour l’environnement de jeu de PC.
Pour l’environnement de film et de vidéo.
Pour l’environnement de sport.

Augmentation du Réglage de Ratio de Contraste.

Ratio de Contraste Typique.

les phases d’ images animées.
La Contraste, le luminosité, le sRGB, le Eco et le Picture Mode ne peuvent pas être

ajustés et sélectionnés lorsque la fonction DCR est activée.

* Ajustez la luminosité quand vous utilisez le moniteur dans une pièce sombre et que vous

sentez que l’écran est trop lumineux.

Direct

Lous pouvez éviter la page de Menu et afficher directement l’échelle d’ajustement en
suivant la manipulation suivante.
z Eco : Appuyez la touche - lorsque le Menu n’est pas affiché.

UTILISATION DU MONITEUR 14

Configuration d'image

Image Setup

Configuration d’image

Horloge

50

Horloge*

Clock

Phase*

Phase

Position-H

H. Position

FRANÇAIS

Position-V

V. Position

Entrée analogique
seulement

Mise au point

Position-H

Position-V

Aspect

Full

50

50

50

Ajustement Problème / Option Touche correspondante

Trop étroite
Trop large

Pour corriger le scintillement des caractères
ou des lignes

Trop à gauche
Trop à droite

Trop basse
Trop haute

Aspect

Aspect

Full

Aspect

L’image se dimensionne pleine écran.

Etire l’image tout en gardant les proportions à l’écran.

* Se reporter à la section AJUSTEMENTS DE L’ECRAN page 20.

15 UTILISATION DU MONITEUR

Couleur

Color Temp.

Gamma

Couleur

Mode1

Couleur

R Personnalisé

V Personnalisé

B Personnalisé

Chaud

50

50

50

Ajustement Problème / Option Touche correspondante

Gamma

Gamma

Couleur

Color Temp.

Mode2
Mode3

Chaud Warm
Normal Normal

Froid Cool

Utilisateur

User

sRGB

sRGB

NormalMode1
Fort contraste

Sombre

Greenish white
Yellowish white

Bluish white
R Personnalisé
G Personnalisé
B Personnalisé
sRGB

Too weak
Too strong

NOTE  sRGB est un standard international qui définie et unifie l’apparence des écarts de

couleur entre équipement.

 Vous ne pouvez pas ajuster le Luminosité, Contraste, Gamma et le Eco sous le

mode sRGB parce que ces paramètres sont verrouillés.

FRANÇAIS

UTILISATION DU MONITEUR 16

Réglage OSD

OSD Setup

Position-H

Réglage OSD

50

Position-H

H.Position

Position-V

V.Position

Durée OSD

Timeout

FRANÇAIS

Langue

Language

Position-V

Durée OSD

Langue

English

50

50

Ajustement Problème / Option Touche correspondante

OSD trop à gauche
OSD trop à droite

OSD trop haut
OSD trop haut

Vous pouvez régler la durée d’affichage de
l’OSD entre 5 et 60 secondes.

English
Deutsch

Anglais

Allemand
Français Français
Español Espagnol

Portuguese

Portugais
Chinois simplifié
Russe
Japonais

Italiano Italien

17 UTILISATION DU MONITEUR

Extra

Others

Réinitialiser
Signal Select
HDMI audio

Informations

Entrée : Auto
Résolution : 800(H)＊600(V)
Fréquence H : 38KHz
Fréquence V : 60Hz

Extra

Oui
Auto
Auto

Ajustement Problème / Option Touche correspondante

Réinitialiser

Reset

Signal Select

Signal Select

NOTE

À l’automobile choisie, vous pouvez commuter la source d’entrée en poussant le bouton
AUTO sur l’avant, toutefois il sera automatiquement choisi quand juste une source emploie.
La source d’entrée est fixe, non choisie automatiquement si D-sub, DVI-D et HDMI qui sont
choisis.

HDMI audio

HDMI audio

Information

Information

Oui

Yes

Non No

Les données préréglées à l’usine sont restaurées.

Retourne au Menu.

Auto Choisir l’Entree du Signal automatiquement.
D-sub
DVI-D

Sélectionnez l’entrée D-SUB.
Sélectionnez l’entrée DVI-D.

HDMI Sélectionnez l’entrée HDMI.

Auto

LINE IN

Choisissez l’entrée audio automatiquement.

Choisissez la LIGNE DANS l'entrée.

Affiche les informations sur le signal d’entrée actuel de la carte
graphique dans votre ordinateur.

NOTE

Consultez le guide d’utilisation de votre carte graphique
pour plus d’informations sur le changement de la
résolution et de la vitesse de rafraîchissement.

FRANÇAIS

UTILISATION DU MONITEUR 18

Direct

Lous pouvez éviter la page de Menu et afficher directement l’échelle d’ajustement en
suivant la manipulation suivante.

z Volume : Appuyez la touche + lorsque le Menu n’est pas affiché.

Ajustement Problème / Option Touche correspondante

Volume

Volume

Trop faible
Trop fort

Entrée analogique seulement

z Volume : Appuyez la touche AUTO lorsque le Menu n’est pas affiché.

Ajustement Problème / Option Touche correspondante

Mise Au Point *

Auto Adjust

Ajustement de Position H. / V., Horloge et Phase
automatiquement.

FRANÇAIS

* Pour les meilleurs résultats, utilisez Mise Au Point avec la mire d’ajustement. Voir la section

AJUSTEMENTS DE L’ÉCRAN page 20.

19 UTILISATION DU MONITEUR

AJUSTEMENTS DE L’ÉCRAN

Ajustez l’image en suivant la procédure ci-dessous pour obtenir l’image désirée quand l’entrée analogique est
sélectionnée.

 Dans le manuel sont décrits le réglage de la position de l’image, la réduction du scintillement et

l’ajustement de la netteté pour le type d’ordinateur que vous utilisez.

 Le moniteur a été conçu pour donner la meilleure performance à une résolution de 1920 x 1080, mais

ne peut pas fournir les meilleures résolutions à moins de 1920 x 1080, car l’image est automatiquement
étirée pour remplir l’écran. Cette résolution est recommandée en utilisation normale.

 L’affichage de texte ou des lignes sera flou ou irrégulier en épaisseur quand l’image est étirée dû

au processus d’élargissement de l’écran.

 Il est préférable d’ajuster la position et la fréquence de l’image avec les commandes du moniteur,

plutôt qu’avec les logiciels ou les utilitaires de l’ordinateur.

 Procédez aux ajustements après une période d’échauffement de trente minutes au moins.
 Des ajustements supplémentaires peuvent être nécessaires après la Mise Au Point selon la

résolution ou la fréquence du signal.

 La Mise Au Point peut ne pas fonctionner correctement quand l’image affichée est autre que la mire

d’ajustement de l’écran. Dans ce cas, des ajustements manuels sont nécessaires.

L’écran peut être ajusté de deux manières. Une manière est l’ajustement automatique pour la Position,
l’Horloge et la Mise au point. L’autre est de faire chacun des ajustements manuellement.
Effectuez la Mise Au Point pour la première fois lorsque le moniteur est connecté à un nouvel
ordinateur ou lorsque la résolution est changée. Si l’écran est flou ou scintille ou si l’image n’est pas
cadrée correctement à l’écran après avoir effectué la Mise Au Point, les ajustements manuels sont
nécessaires. Les deux ajustements devraient être faits en utilisant la mire de réglage de l’écran
(Test.bmp) obtenue sur le site Web de IIYAMA (http://www.iiyama.com).

Ajustez l’image en suivant la procédure ci-dessous pour obtenir l’image désirée.
Ce manuel explique les ajustements sous Windows 95/98/2000/Me/XP/Vista.

A Affichez l’image à la résolution optimale.
B Ouvrez Test.bmp (mire d’ajustement de l’écran) comme papier peint.

NOTE  Consultez la documentation appropriée pour le faire.

NOTE

 Test.bmp est conçu à une résolution 1280 x 1024. Positionnez bien la mire au centre

dans la boîte de dialogue du paramètre du papier peint. Si vous utilisez Microsoft
PLUS! 95/98, annulez le paramètre de « Étirer le papier peint du bureau à la taille de
l’écran ».

[Mire de réglage]

FRANÇAIS

®

Mire zébrée

Barre de couleur

Cadre de l’image

UTILISATION DU MONITEUR 20

C Appuyez la touche Auto. (Mise Au Point)

D Ajustez l’image manuellement en procédant comme suit lorsque l’écran est flou ou

scintille ou l'image n’est pas cadrée correctement à l’écran après avoir effectué la
Mise Au Point.

E Ajustez la Position V. de sorte que le haut et le bas de l’image soit bien cadrés à

l’écran.

F 1) Ajustez la Position H. afin que le côté gauche de l’image soit sur le bord gauche de

l’écran.

FRANÇAIS

2) Étirez le côté droit du cadre de l’image vers le bord droit de l’écran en réglant

NOTE  Quand la partie gauche de l’image s’éloigne du côté gauche de l’écran pendant le

NOTE

l’Horloge.

réglage de l’Horloge, réglez les étapes 1) et 2).

 Une autre manière de faire le réglage de l’Horloge et de faire l’ajustement sur les

motifs zébrés verticaux de la mire.

 L’image peut scintiller pendant le réglage d’Horloge, Position H. et Position V.

 Dans le cas où l’image est plus grande ou plus petite que la zone d’affichage après le

réglage de l’Horloge, répétez les étapes à partir de C.

21 UTILISATION DU MONITEUR

1

G Réglez la Phase pour corriger les perturbations horizontales, le scintillement ou la

netteté en présence de la mire d’ajustement.

NOTE  En cas d’un fort scintillement ou d’un manque de netteté sur une partie de l’écran,

NOTE

répétez les étapes F et G, car l’ajustement de l’Horloge peut ne pas avoir été
effectué correctement. Si le scintillement ou le manque de netteté persiste, paramétrez
le taux de rafraîchissement de l’ordinateur sur une fréquence basse (60Hz) et reprenez
les réglages à partir de l’étape C.

 Réglez la Position H. si la position horizontale s’est déplacée pendant le réglage de la

Phase.

Réglez la Luminosité et la Couleur pour obtenir l’image souhaitée après les réglages

H

de l’Horloge et de la Phase.
Et remettez votre papier peint favori.

FRANÇAIS

UTILISATION DU MONITEUR 22

SYSTÈME D’ÉCONOMIE D’ÉNERGIE

®

Le système d’économie d’énergie de ce produit est conforme aux normes ENERGY STAR
DPMS. Lorsqu’il est activé, il permet de réduire automatiquement la consommation d’énergie du
moniteur lorsque l’ordinateur ne fonctionne pas de manière active.
Pour utiliser cette fonction, le moniteur doit être connecté à un ordinateur conforme aux normes
VESA DPMS. Il existe un mode d’économie d’énergie disponible comme décrit ci-dessous. La fonction
d’économie d’énergie, y compris les réglages des minuteurs, est configurée par le système
d’exploitation. Consultez le manuel de votre système d’exploitation pour des informations sur cette
configuration.



Mode d’économie d’énergie
Quand les signaux de synchronisation H / Synchronisation V / Synchronisation H et V provenant
de l’ordinateur sont inactifs, le moniteur entre en mode d’économie d’énergie, ce qui réduit la
consommation électrique à moins de 2W. L’écran devient noir, et le voyant d’alimentation devient
orange. À partir du mode économie d’énergie, l’image réapparaît après quelques secondes soit en
touchant de nouveau le clavier ou la souris.

et VESA

FRANÇAIS

NOTE

MODE NORMAL

MODE ECONOMIE D

Le moniteur continue à consommer de l’électricité même en mode d’économie d’énergie.



’ENERGIE

CONSOMMATION
D’ELECTRICITE

Bleu

Orange

0 2 W 100%

Il est recommandé d’éteindre le moniteur lorsque celui-ci n’est pas utilisé, pendant la nuit
et les week-ends afin d’éviter toute consommation inutile d’électricité.
Il est possible que le signal vidéo provenant de l’ordinateur puisse fonctionner alors que



la synchronisation du signal H ou V soit absente. Dans ce cas, la fonction d’ÉCONOMIE
D’ÉNERGIE peut ne pas fonctionner normalement.

23 UTILISATION DU MONITEUR

DEPANNAGE

En cas de dysfonctionnement du moniteur, procéder dans l’ordre aux contrôles suivants.

Effectuer les réglages décrits à la section UTILISATION DU MONITEUR en fonction du problème

1.
rencontré. Si le moniteur n’affiche pas d’image, allez à l’étape 2.

2. Se reporter aux tableaux suivants si l’on ne trouve pas la fonction de réglage correspondante à

la section UTILISATION DU MONITEUR ou si le problème persiste.

3.

Si vous recontrez un problème qui n’est pas décrit dans les tableaux ou qui ne peut pas être
corrigé en utilisant les tableaux, cessez d’utiliser le moniteur et contactez votre revendeur ou le
service technique iiyama pour plus d’assistance.

Problème Contrôle

L’image n’apparaît

A

pas.

(Le voyant

d’alimentation ne
s’allume pas)

(Le voyant
d’alimentation
est bleu)

(Le voyant
d’alimentation
est orange)

L’écran n’est pas

B

synchronisé.

Le câble d’alimentation est-il correctement branché ?
L’interrupteur marche-arrêt est-il sur ON ?



Vérifier à l’aide d’un autre appareil que la prise secteur fonctionne.



 Si l’économiseur d’écran est activé, toucher la souris ou l’écran.



Augmenter le Contraste et/ou la Luminosite.
L’ordinateur est-il allumé ?




Le câble de signal est-il correctement ranché ?



Les paramètres des signaux de l’ordinateur sont-ils dans la plage de
valeurs du moniteur ?



Si le moniteur est en mode Economie d’énergie, toucher la souris ou l’écran.
L’ordinateur est-il allumé ?




Le câble de signal est-il correctement branché ?



Les paramètres des signaux de l’ordinateur sont-ils dans la plage de
valeurs du moniteur ?

Le câble de signal est-il correctement branché ?


 Les paramètres des signaux de l’ordinateur sont-ils dans la plage de

valeurs du moniteur ?

 Le niveau de sortie vidéo de l’ordinateur est-il dans la plage de valeurs du

moniteur ?

FRANÇAIS

L’écran n’est pas

C

centré.

L’écran est trop

D

lumineux ou trop
sombre.

L’écran tremble.

E

Les paramètres des signaux de l’ordinateur sont-ils dans la plage de



valeurs du moniteur ?

Le niveau de sortie vidéo de l’ordinateur est-il dans la plage de valeurs du



moniteur ?

 La tension d’alimentation est-elle dans la plage de valeurs du moniteur ?


Les paramètres des signaux de l’ordinateur sont-ils dans la plage de
valeurs du moniteur ?

DEPANNAGE 24

Problème Contrôle

Pas de son.

F

Le son est trop

G

fort ou trop faible.

L’audition d’un

H

bruit parasite.

L’équipement audio (Ordinateur etc.) est en marche.



Le câble audio est connecté correctement.



Augmentez le volume.



Le Muet est OFF.


 Le niveau de sortie de l’équipement audio est dans les spécifications du

moniteur.

Le niveau de sortie de l’équipement audio est dans les spécifications du



moniteur.

Le câble audio est connecté correctement.



FRANÇAIS

INFORMATIONS DE RECYCLAGE

Pour une meilleure protection de l'environnement svp ne disposez pas votre moniteur.
Veuillez visiter notre site Web : www.iiyama.com/recycle pour la réutilisation de moniteur.

25 DEPANNAGE / INFORMATIONS DE RECYCLAGE

ANNEXE

CARACTÉRISTIQUES TECHNIQUES : ProLite B2409HDS

Catégorie de taille

Panneau
LCD

Couleurs affichées Environ 16,7 millions

Fréquence de synchronisation

Résolution maximale 1920 × 1080, 2,1 Mégapixel
Connecteur d’entrée
Plug & Play

Signal de synchronisation en entrée

Signal vidéo en entrée

Système d’affichage

Taille
Taille du point
Luminosité
Rapport de contraste

Angle de vue
Temps de réponse

24"
a-Si TFT matrice active

Diagonale: 23,6" (60cm)

0,2715 mm H × 0,2715 mm V
300cd/m2 (Maximum)
1000 : 1 (Typique), Fonction d'ACR disponible
Droite / Gauche : 85 degrés chaque, Haut / Bas : 80 degrés chaque

5ms (Noir, blanc, noir), 2ms (Gris au gris)

Analogique : Horizontale : 24,0-80,0 kHz, Verticale : 55-75 Hz

Digital : Horizontale : 30,0-80,0 kHz, Verticale : 55-75 Hz

Mini D-Sub 15 broches, DVI-D 24 broches, HDMI
VESA DDC2B
Sync. séparée : TTL, positif ou négatif
Analogique : 0,7 Vp-p (standard), 75Ω, positif

Digital: Conforme au DVI (Digital Visual Interface standard Rev.1,0)
Digital: HDMI (1.2)

TM

(Typique)

FRANÇAIS

Connecteur d’entrée audio
Signal d’entrée audio

Haut-parleurs 2 W x 2 (haut-parleurs stéréo)
Prise Casque
Taille d’écran maximale 521,3 mm L × 293,2 mm H / 20,51" L × 11,54" H
Alimentation 100-240 VAC, 50/60 Hz, 1,5 A

Dimensions / Poids net 561,0 × 413,5-523,5 × 249,5mm / 22,1 × 16,3-20,6 × 9,8 " (L×H×P)

Angle d’inclinaison

Conditions de

fonctionnement

Homologation

NOTE

*Condition : L’équipement audio n’est pas connecté.

Prise mini 3,5 mm (stéréo)
1,0 Vrms maximum

Prise mini 3,5 mm (stéréo)

43W typique, Mode d’économie d’énergie : 2 W maximum*Puissance absorbée

7,7kg / 17,0lbs
Haut: 20 degrés, Gauche / Droite: 170 degrés

Utilisation : Température

Humidité

Stockage :

TCO ’03, CE, TÜV-GS , PSE

Température
Humidité

5 à 35°C / 41 à 95°F

10 à 80% (sans condensation)

-20 à 60°C / -4 à 140°F
5 à 85% (sans condensation

ANNEXE 26

CARACTÉRISTIQUES TECHNIQUES : ProLite E2209HDS

Catégorie de taille
Panneau

LCD

Système d’affichage
Taille
Taille du point
Luminosité
Rapport de contraste

Angle de vue
Temps de réponse

22"

a-Si TFT matrice active
Diagonale : 21,5" (55cm)

0,248mm H × 0,248 mm V
300cd/m2 (Maximum)
1000 : 1 (Typique), Fonction d'ACR disponible
Droite / Gauche : 85 degrés chaque, Haut / Bas : 80 degrés chaque

5ms (Noir, blanc, noir), 2ms (Gris au gris)

Couleurs affichées Environ 16,7 millions
Fréquence de synchronisation

Analogique : Horizontale : 24,0-80,0 kHz, Verticale : 55-75 Hz

Digital : Horizontale : 30,0-80,0 kHz, Verticale : 55-75 Hz

Résolution maximale 1920 × 1080, 2,1 Mégapixel
Connecteur d’entrée
Plug & Play
Signal de synchronisation en entrée

FRANÇAIS

Signal vidéo en entrée

Mini D-Sub 15 broches, DVI-D 24 broches, HDMI
VESA DDC2B

TM

Sync. séparée : TTL, positif ou négatif
Analogique : 0,7 Vp-p (standard), 75Ω, positif

Digital: Conforme au DVI (Digital Visual Interface standard Rev.1,0)
Digital: HDMI (1.2)

(Typique)

Connecteur d’entrée audio
Signal d’entrée audio

Prise mini 3,5 mm (stéréo)
1,0 Vrms maximum

Haut-parleurs 2 W x 2 (haut-parleurs stéréo)

Prise Casque

Prise mini 3,5 mm (stéréo)

Taille d’écran maximale 477,5 mm L × 268,6 mm H / 18,8" L × 10,6" H
Alimentation 100-240 VAC, 50/60 Hz, 1,5 A

41W typique, Mode d’économie d’énergie : 2 W maximum*Puissance absorbée

Dimensions / Poids net

513,0 × 366,0 × 181,5mm / 20,2 × 14,4 × 7,2 " (L×H×P)

4,3kg / 9,5lbs

Angle d’inclinaison

Conditions de
fonctionnement

Homologation

NOTE

*Condition : L’équipement audio n’est pas connecté.

Haut: 20 degrés, Bas: 5 degrés

Utilisation : Température

Humidité

Stockage :

Température
Humidité

5 à 35°C / 41 à 95°F

10 à 80% (sans condensation)

-20 à 60°C / -4 à 140°F
5 à 85% (sans condensation

CE, TÜV-GS , PSE

27 ANNEXE

DIMENSIONS : ProLite B2409HDS

561,0mm/22,1"

513,0mm/20,2"

523,5mm/20,6"

295,0mm/11,6"

336,0mm/13,2"

68,0mm/2,7"

DIMENSIONS : ProLite E2209HDS

479,5mm/18,9"

249,5mm/9,8"

413,5mm/16,3" (523,5mm/20,6")

FRANÇAIS

68,5mm/2,7"

220,5mm/8,7"

270,5mm/10,6"

304,5mm/12,0"

366,0mm/14,4"

181,5mm7,2"

ANNEXE 28

FRÉQUENCES DE SYNCHRONISATION

Entrée PC

VESA

FRANÇAIS

Macintosh

PC9801

Mode video

VGA

SVGA

640 × 480

800 × 600

XGA 1024 × 768

SXGA

1280 × 1024

WXGA+ 1440 × 900

WSXGA+ 1680 × 1050
Full HD 1920 × 1080

640 × 480
832 × 624

1024 × 768

640 × 400

Fréquence
horizontale

31,469kHz
37,500kHz
37,861kHz
35,156kHz
37,879kHz
46,875kHz
48,363kHz
56,476kHz
60,023kHz
63,981kHz
79,976kHz
55,935kHz
70,635kHz
65,290kHz
66,590kHz
35,000kHz
49,725kHz
60,150kHz
24,827kHz

Fréquence

verticale

59,940Hz
75,000Hz
72,809Hz
56,250Hz
60,317Hz
75,000Hz
60,004Hz
70,069Hz
75,029Hz
60,020Hz
75,025Hz
59,887Hz
74,984Hz

60,000Hz
59,930Hz
66,667Hz

74,500Hz

74,720Hz

56,424Hz

Horloge à points

25,175MHz
31,500MHz
31,500MHz
36,000MHz
40,000MHz
49,500MHz
65,000MHz
75,000MHz

78,750MHz
108,000MHz
135,000MHz
106,500MHz
136,750MHz
146,250MHz
138,500MHz

30,240MHz

57,283MHz

80,000MHz

21,053MHz

*
*
*
*

NOTE

* Entrée Digital n'est pas compatible.

29 ANNEXE

M046B01
