РУКОВОДСТВО ПОЛЬЗОВАТЕЛЯ
E
Благодарим вас за выбор ЖК-монитора
iiyama.
Советуем перед установкой и включением
этого монитора внимательно прочитать это
краткое, но обстоятельное руководство.
Сохраните это руководство в надежном
месте на случай, если в будущем вам
понадобится что-либо уточнить.
PLB_E2403WS-ru-M021B01.P65 27.09.07, 12:061
МАРКИРОВКА CE - ЗАЯВЛЕНИЕ О СООТВЕТСТВИИ
Этот ЖК-монитор отвечает требованиям Директивы Европейского сообщества 89/
336/EEC в отношении электромагнитной совместимости и Директивы 73/23/EEC в
отношении низковольтного оборудования с учетом дополнений, внесенных Директивой
93/68/EEC.
Чувствительность к электромагнитному излучению выбрана на уровне, который
обеспечивает правильную работу в жилых зонах, офисных помещениях и помещениях
предприятий легкой промышленности и небольших предприятий, как внутри зданий, так
и снаружи.
Все места работы характеризуются тем, что они подключены к системе низковольтного
электропитания общего пользования.
PYCCKИЙ
Мы оставляем за собой право изменять технические характеристики без уведомления.
Все торговые знаки, использованные в этом руководстве пользователя, являются собственностью их
соответствующих владельцев.
Как участник программы ENERGY STAR
требованиям директив ENERGY STAR
PLB_E2403WS-ru-M021B01.P65 27.09.07, 12:062
®
, компания iiyama установила, что данное изделие отвечает
®
в отношении энергосбережения.
СОДЕРЖАНИЕ
УКАЗАНИЯ ПО БЕЗОПАСНОСТИ ..................................................... 1
МЕРЫ ПРЕДОСТОРОЖНОСТИ .................................................... 1
ОСОБЫЕ ЗАМЕЧАНИЯ В ОТНОШЕНИИ ЖК-МОНИТОРОВ...... 3
ОБСЛУЖИВАНИЕ ПОКУПАТЕЛЕЙ ............................................. 3
ЧИСТКА ........................................................................................ 3
ПРИСТУПАЕМ К РАБОТЕ С МОНИТОРОМ ......................................... 4
ОСОБЕННОСТИ ............................................................................ 4
ПРОВЕРКА СОДЕРЖИМОГО КОМПЛЕКТА ПОСТАВКИ ............ 4
УСТАНОВКА И СНЯТИЕ ПОДСТАВКИ ...................................... 5
ОРГАНЫ УПРАВЛЕНИЯ И РАЗЪЕМЫ .......................................... 6
ПОДКЛЮЧЕНИЕ МОНИТОРА ....................................................... 7
НАСТРОЙКА КОМПЬЮТЕРА ........................................................ 8
РЕГУЛИРОВКА УГЛА УСТАНОВКИ ЭКРАНА: ProLite B2403WS 8
РЕГУЛИРОВКА УГЛА ОБЗОРА: ProLite E2403WS ...................... 9
ПОВОРОТ ЭКРАНАУСТАНОВКИ: ProLite B2403WS..................... 9
РАБОТА С МОНИТОРОМ .................................................................... 10
СОДЕРЖАНИЕ МЕНЮ НАСТРОЕК .............................................. 11
НАСТРОЙКИ ЭКРАНА ................................................................. 16
ФУНКЦИЯ ЭНЕРГОСБЕРЕЖЕНИЯ .............................................. 19
ВЫЯВЛЕНИЕ И УСТРАНЕНИЕ НЕПОЛАДОК .................................... 20
СВЕДЕНИЯ ОБ УТИЛИЗАЦИИ......................................................... 21
ПРИЛОЖЕНИЕ ................................................................................... 22
ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ ProLite B2403WS .............. 22
ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ ProLite E2403WS ............. 23
РАЗМЕРЫ ProLite B2403WS ......................................................... 24
РАЗМЕРЫ ProLite E2403WS ......................................................... 24
НАЗНАЧЕНИЕ КОНТАКТОВ РАЗЪЕМОВ ..................................... 25
ПОДДЕРЖИВАЕМЫЕ РЕЖИМЫ СИНХРОНИЗАЦИИ ............... 25
PYCCKИЙ
PLB_E2403WS-ru-M021B01.P65 27.09.07, 15:533
PYCCKИЙ
PLB_E2403WS-ru-M021B01.P65 27.09.07, 12:064
УКАЗАНИЯ ПО БЕЗОПАСНОСТИ
МЕРЫ ПРЕДОСТОРОЖНОСТИ
ВНИМАНИЕ
ПРЕКРАТИТЕ РАБОТУ, ЕСЛИ ЗАМЕТИТЕ КАКИЕ-ЛИБО НЕПОЛАДКИ
Если заметите какие-либо ненормальные проявления, например, дым, странные звуки или
запахи, то немедленно отключите монитор от сети и обратитесь к продавцу или в сервисный
центр iiyama. Дальнейшее использование монитора может быть опасно и привести к
возгоранию или поражению электротоком.
НИКОГДА НЕ РАЗБИРАЙТЕ КОРПУС
Внутри монитора находятся цепи высокого напряжения. Снятие корпуса может привести к
поражению электротоком или возгоранию.
НЕ ВСТАВЛЯЙТЕ ПОСТОРОННИЕ ПРЕДМЕТЫ В МОНИТОР
Не вставляйте никакие твердые предметы в монитор и не проливайте на него жидкости,
например, воду. Если случайно что-то подобное произойдет, то немедленно отключите
монитор от электросети и обратитесь к продавцу или в сервисный центр iiyama. Эксплуатация
монитора с каким-либо посторонним предметом внутри может привести к возгоранию,
поражению электротоком или повреждению монитора.
УСТАНАВЛИВАЙТЕ МОНИТОР НА РОВНОЙ УСТОЙЧИВОЙ ПОВЕРХНОСТИ
При падении монитор может травмировать вас.
НЕЛЬЗЯ ИСПОЛЬЗОВАТЬ МОНИТОР РЯДОМ С ВОДОЙ
Не устанавливайте монитор в местах, где на него может пролиться вода или попасть
брызги, т.к. это может привести к возгоранию или поражению электротоком.
ПОДКЛЮЧАЙТЕ МОНИТОР К ПРЕДУСМОТРЕННЫМ ДЛЯ НЕГО ИСТОЧНИКАМ
ПИТАНИЯ
Подключайте монитор только к предусмотренным для него источникам электропитания.
Подключение к источнику несоответствующего напряжения нарушит работоспособность и
может привести к возгоранию или поражению электротоком.
ЗАЩИТА КАБЕЛЕЙ
Не натягивайте и не изгибайте шнур питания и сигнальный кабель. Не ставьте на кабели
монитор или какие-либо другие тяжелые предметы. Поврежденные кабели могут стать
причиной возгорания или поражения электротоком.
НЕБЛАГОПРИЯТНЫЕ ПОГОДНЫЕ УСЛОВИЯ
Рекомендуется не включать монитор во время сильной грозы, так как повторяющиеся перебои
в энергоснабжении могут привести к выходу монитора из строя. В таких ситуациях также
не рекомендуется дотрагиваться до вилки шнура питания во избежание поражения
электротоком.
УКАЗАНИЯ ПО БЕЗОПАСНОСТИ 1
PLB_E2403WS-ru-M021B01.P65 27.09.07, 12:065
PYCCKИЙ
ПРЕДУПРЕЖДЕНИЕ
МЕСТО ДЛЯ УСТАНОВКИ
Не устанавливайте монитор в местах, где возможны внезапные перепады температуры, а
также в местах с повышенной влажностью, в запыленных или в задымленных помещениях,
т.к. это может привести к возгоранию, поражению электротоком или повреждению монитора.
Не следует также устанавливать монитор в месте, где на него будет падать прямой
солнечный свет.
НЕ УСТАНАВЛИВАЙТЕ МОНИТОР В ОПАСНЫХ МЕСТАХ
При установке в неподходящем месте монитор может упасть и причинить травму. Нельзя
также ставить тяжелые предметы на монитор; все кабели должны быть проложены так,
чтобы дети не могли потянуть за них и пораниться.
ОБЕСПЕЧЬТЕ ХОРОШУЮ ВЕНТИЛЯЦИЮ
Вентиляционные отверстия предназначены для предотвращения перегрева монитора.
Перекрытие этих отверстий может привести к возгоранию. Для обеспечения необходимой
циркуляции воздуха установите монитор на расстоянии минимум 10 см от стен.
Во время работы с монитором не снимайте наклонную подставку. Снятие подставки приведет
к перекрытию вентиляционных отверстий на задней стенке корпуса, и монитор может
перегреться. Это может привести к возгоранию или повреждению монитора. Эксплуатация
монитора, когда он лежит на задней стенке, на боку или вверх основанием, а также на ковре
или другом мягком материале также может привести к повреждению монитора.
ОТКЛЮЧАЙТЕ КАБЕЛИ ВО ВРЕМЯ ПЕРЕНОСКИ МОНИТОРА
При необходимости переместить монитор выключите выключатель питания, выньте вилку
из розетки и отключите сигнальный кабель. Если этого не сделать, то возможно возгорание
или поражение электротоком.
ВЫНИМАЙТЕ ВИЛКУ ШНУРА ПИТАНИЯ МОНИТОРА ИЗ СЕТЕВОЙ РОЗЕТКИ
Если монитор не используется долгое время, то во избежание серьезных повреждений
рекомендуется отключать его от сетевой розетки.
ОТКЛЮЧАЯ КАБЕЛЬ, БЕРИТЕСЬ ЗА ВИЛКУ ИЛИ РАЗЪЕМ
Чтобы отключить шнур питания или сигнальный кабель, тяните, взявшись за вилку или
разъем. Никогда не тяните за сам кабель, т.к. это может привести к возгоранию или поражению
электротоком.
PYCCKИЙ
НЕ БЕРИТЕСЬ ЗА РАЗЪЕМ МОКРЫМИ РУКАМИ
Не вытаскивайте и не вставляйте вилку (разъем) мокрыми руками, так как это может
привести к поражению электротоком.
В СЛУЧАЕ УСТАНОВКИ МОНИТОРА НА КОМПЬЮТЕР
Убедитесь, что кожух компьютера достаточно прочен, чтобы выдержать вес монитора,
иначе можно повредить компьютер.
НЕ КЛАДИТЕ ДИСКЕТЫ РЯДОМ С ДИНАМИКАМИ
Если положить дискеты на динамики или рядом с ними, то данные, записанные на магнитных
носителях, таких, как дискеты, могут повредиться из-за воздействия магнитного поля,
излучаемого динамиками.
ПРОЧИЕ РЕКОМЕНДАЦИИ
РЕКОМЕНДАЦИИ ПО ЭРГОНОМИКЕ
Чтобы глаза меньше уставали, не работайте за монитором напротив яркого освещения или
в темной комнате. Оптимальный и комфортный просмотр обеспечивает расположение
монитора чуть ниже уровня глаз и на расстоянии 40–60 см от глаз. При слишком долгой
работе за монитором рекомендуется после каждого часа работы делать десятиминутные
перерывы, чтобы не переутомлять глаза.
2 УКАЗАНИЯ ПО БЕЗОПАСНОСТИ
PLB_E2403WS-ru-M021B01.P65 27.09.07, 12:066
ОСОБЫЕ ЗАМЕЧАНИЯ В ОТНОШЕНИИ ЖК-МОНИТОРОВ
Описанные ниже внешние признаки нормальны для ЖК-мониторов и не свидетельствуют
о неисправности.
ПРИМЕЧАНИЕ
При первом включении ЖК-монитора изображение может не уместиться в
экране дисплея, это зависит от типа используемого компьютера. В этом
случае отрегулируйте расположение изображения, переместив его в нужное
место на экране.
При первом включении возможно мерцание изображения на экране из-за
особенностей задней подсветки. Выключите выключатель питания, затем
снова включите его и проверьте, пропало ли мерцание.
На экране возможна заметная неоднородность яркости, это зависит от
заданных свойств экрана рабочего стола.
Из-за физических особенностей ЖК-экрана после смены изображения может
сохраняться остаточное изображение предыдущего экрана, если оно
оставалось на экране несколько часов подряд. В этом случае нормальная
работа экрана медленно восстановится при смене изображений или после
отключения питания на несколько часов.
Если экран темный, мерцает или не светится, то обратитесь к продавцу или
в сервисный центр iiyama. Ни в коем случае не пытайтесь отремонтировать
монитор самостоятельно.
ОБСЛУЖИВАНИЕ ПОКУПАТЕЛЕЙ
Возможно, время от времени будет нужно заменять источник
ПРИМЕЧАНИЕ
люминесцентного излучения, используемого в мониторе. Для гарантийного
обслуживания этого компонента обращайтесь в местный сервисный центр
iiyama.
Если нужно вернуть монитор для обслуживания, а оригинальная упаковка не
сохранилась, то обратитесь за советом к продавцу или в сервисный центр
iiyama или попросите предоставить упаковку.
ЧИСТКА
Если при чистке монитора в него попадут посторонние предметы или на него
ВНИМАНИЕ
ПРЕДУПРЕЖДЕНИЕ
ПРИМЕЧАНИЕ
КОРПУС
ЖК-дисплей
ЭКРАН
будет пролита жидкость, например, вода, то немедленно отсоедините шнур
питания и обратитесь к продавцу или в сервисный центр iiyama.
В целях безопасности перед чисткой монитора выключайте выключатель
питания и отсоединяйте шнур питания.
Чтобы не повредить ЖК-панель, не царапайте и не протирайте экран твердыми
предметами.
Запрещается использовать любой из указанных ниже сильных растворителей.
Они могут повредить корпус и ЖК-экран.
Растворители
Бензин
Абразивные средства
для удаления пятен
Длительный контакт корпуса с предметами из резины или пластика может
привести к ухудшению свойств корпуса или повреждению его покраски.
Пятна можно удалять тканью, слегка смоченной мягким моющим средством.
Затем корпус нужно протереть сухой мягкой тканью.
Рекомендуется регулярная чистка сухой мягкой тканью.
Не используйте бумажные салфетки, т. к. они могут повредить ЖК-экран.
Аэрозольные чистящие средства
Восковая полировальная паста
Кислые или щелочные растворители
УКАЗАНИЯ ПО БЕЗОПАСНОСТИ 3
PYCCKИЙ
PLB_E2403WS-ru-M021B01.P65 27.09.07, 12:067
ПРИСТУПАЕМ К РАБОТЕ С МОНИТОРОМ
ОСОБЕННОСТИ
Цветной ЖК-монитор с TFT-матрицей, диагональ 61,2 см (24,0 дюйма)
Поддерживает разрешение до 1920 x 1200
Высокая контрастность 2000:1 (DCR)/Яркость 300cd/м
2 мс (от серого к серому): ProLite B2403WS
Высокая контрастность 2000:1 (DCR)/Яркость 250cd/м
2 мс (от серого к серому): ProLite E2403WS
Цифровое сглаживание неровности экранных шрифтов
Автоматическая регулировка
Стереодинамики
2 стереодинамика с выходной мощностью по 2 Вт каждый
Совместим с технологией Plug & Play согласно стандарту VESA DDC2B
Совместим с Windows
Режим энергосбережения (отвечает требованиям стандарта ENERGY STAR
®
95/98/2000/Me/XP/Vista
VESA DPMS)
Эргономичная конструкция: сертифицирован на соответствие требованиям
стандартов TCO ’03 и MPR III
Цифровой вход (HDMI) для максимального четкого отображения
Экран, поворачивающийся на 90°: ProLite B2403WS
Отвечает требования стандарта VESA по монтажу (100мм x 100мм)
Отверстие для замка для предотвращения кражи
2
/Низкое время отклика
2
/Низкое время отклика
®
ПРОВЕРКА СОДЕРЖИМОГО КОМПЛЕКТА ПОСТАВКИ
В комплект поставки монитора входят следующие принадлежности. Проверьте их наличие.
PYCCKИЙ
Если какая-либо из этих принадлежностей отсутствует или повреждена, то обратитесь к
продавцу или в региональное представительство iiyama.
Шнур питания* Сигнальный кабель с разъемом D-Sub Кабель DVI-HDMI
Аудиокабель Подставка
ПРЕДУПРЕЖДЕНИЕ
4 ПРИСТУПАЕМ К РАБОТЕ С МОНИТОРОМ
PLB_E2403WS-ru-M021B01.P65 27.09.07, 12:068
*
В странах с сетевым напряжением 120В для прилагаемого шнура
питания номинальными параметрами являются 10А/125В. Если
напряжение вашей электросети больше указанного номинала, то
нужно использовать шнур питания, рассчитанный на 10А/250В.
Тем не менее, в случае возникновения проблем или повреждения
из-за использования шнура питания, поставленного не компанией
iiyama, все гарантии аннулируются.
Руководство
пользователя
УСТАНОВКА И СНЯТИЕ ПОДСТАВКИ
HOW TO USE THE STAND
В комплект поставки монитора входит подставка. Если необходимо смонтировать монитор
на стене, для снятия подставки следуйте инструкциям ниже. Если возникла необходимость
возврата монитора, не забудьте вернуть подставку вместе с монитором.
ПРЕДУПРЕЖДЕНИЕ
Разместите монитор на ровной поверхности. Падение монитора
может привести к его повреждению или травме.
Не применяйте грубую силу. Это может привести к повреждению
монитора.
Перед снятием или установкой подставки отключите монитор во
избежание поражения электротоком и повреждения монитора.
ProLite B2403WS
<Установку>
Положите на стол мягкую ткань, чтобы
1
не поцарапать монитор. Положите
монитор на стол экраном вниз.
Вставьте подставку в крепление
2
монитора, как показано на рисунке
(действие 2).
3
Для фиксации подставки плавно
опустите ее, как показано на рисунке
< Снятие>
1
Положите на стол мягкую ткань, чтобы
непоцарапать монитор. Положите монитор на
стол экраном вниз.
Нажмите фиксирующую кнопку, как показано на
2
рисунке (действие 2).
3
Удерживая кнопку, поднимите подставку за
основание, как показано на рисунке (действие 3).
4
Снимите подставку.
(действие 3), пока подставка не
зафиксируется.
ProLite E2403WS
<Установку>
Положите на стол мягкую ткань,
1
чтобы не поцарапать монитор.
Положите монитор на стол
экраном вниз.
Удерживайте нижнюю часть
2
подставки, как показано на
рисунке.
3
Наденьте основание подставки на
нижнюю часть.
PLB_E2403WS-ru-M021B01.P65 27.09.07, 14:499
<Снятие>
Положите на стол мягкую ткань, чтобы не
1
поцарапать монитор. Положите монитор
на стол экраном вниз.
Извлеките фиксаторы и отсоедините
2
основание подставки от нижней части.
ПРИСТУПАЕМ К РАБОТЕ С МОНИТОРОМ 5
PYCCKИЙ
ОРГАНЫ УПРАВЛЕНИЯ И РАЗЪЕМЫ
FRONT PANEL CONTROL
<Вид спереди>
Кнопка автоматической регулировки (AUTO)
1
2
Кнопка выхода / Громкость (EXIT)
Кнопка прокрутки вниз / регулировки контраста (
3
Кнопка прокрутки вверх / регулировки яркости (
4
Кнопка Меню / Выбор (ENTER)
5
6
Выключатель питания ( )
7
Гнездо подключения наушников
8
Индикатор питания
ПРИМЕЧАНИЕ
PYCCKИЙ
Зеленый: нормальный режим работы
Оранжевый: режим энергосбережения
При отсутствии сигналов строчной и/или кадровой синхронизации
монитор переходит в режим энергосбережения, что уменьшает
потребление электроэнергии до величины менее 2Вт.
Динамики
9
10
Разъем источника питания пер. тока (POWER IN)
11
Разъем звукового линейного входа (LINE IN)
Разъем HDMI
12
15-контактный разъем D-SUB mini (D-SUB)
13
14
Гнездо замка безопасности
<Вид сзади>
)
)
ПРИМЕЧАНИЕ
В гнездо замка безопасности можно вставить защитный тросик, чтобы
никто не мог унести монитор без вашего разрешения.
6 ПРИСТУПАЕМ К РАБОТЕ С МОНИТОРОМ
PLB_E2403WS-ru-M021B01.P65 27.09.07, 12:0610
ПОДКЛЮЧЕНИЕ МОНИТОРА
1
Убедитесь в том, что выключены и компьютер, и монитор.
2
Подключите компьютер к монитору с помощью сигнального кабеля. (См. рис. НАЗНАЧЕНИЕ
КОНТАКТОВ РАЗЪЕМОВ на стр. 25.)
3
С помощью аудиокабеля соедините звуковой линейный вход монитора с выходом
звуковой аппаратуры или звуковой платы компьютера, если хотите воспроизводить
звук через динамики монитора.
Подключите шнур питания сначала к монитору, а затем к источнику питания.
4
!
ПРИМЕЧАНИЕ
[Пример подключения]
Типы сигнальных кабелей, используемых для подключения компьютера к монитору,
могут быть разными в зависимости от компьютера. Неправильное подключение
может вызвать серьезное повреждение как монитора, так и компьютера.
Прилагаемый к монитору кабель имеет стандартный 15-контактный разъем D-Sub.
Если потребуется кабель особого типа, то обратитесь к продавцу или в региональное
представительство iiyama.
! Для подключения к компьютерам Macintosh обратитесь к продавцу или в
региональное представительство iiyama, чтобы приобрести соответствующий
переходник.
! Обязательно затяните винты на каждом конце сигнального кабеля.
<Вид сзади>
[Крепление и снятие держателя кабеля:PLE2403]
Крепление
••
•
••
1
Вытяните крючок.
2
Держа крючок с обеих сторон, освободите
PYCCKИЙ
сначала один выступ, потом другой.
••
•
••
Снятие
1
Соберите кабели в жгут сзади подставки.
2
Держа крючок с обеих сторон, вставьте в
отверстие сначала один выступ, потом другой.
zzz
ПРИСТУПАЕМ К РАБОТЕ С МОНИТОРОМ 7
PLB_E2403WS-ru-M021B01.P65 08.10.07, 18:5011
НАСТРОЙКА КОМПЬЮТЕРА
! Синхронизация сигнала
Задайте нужный режим синхронизации сигнала в соответствии с таблицей
"ПОДДЕРЖИВАЕМЫЕ РЕЖИМЫ СИНХРОНИЗАЦИИ" на стр. 25.
! Windows 95/98/2000/Me/XP/Vista Plug & Play
ЖК-мониторы компании iiyama отвечают требованиям спецификации DDC2B стандарта VESA.
Функция Plug & Play выполняется в ОС Windows 95/98/2000/Me/XP/Vista, когда монитор с помощью
прилагаемого сигнального кабеля подключается к компьютеру, совместимому с DDC2B.
Установка на ПК с Windows 95/98/2000/Me/XP: Возможно , при установке на компьютере
потребуется информационный файл для мониторов iiyama, который можно загрузить из
Интернета по адресу:
http://www.iiyama.com
ПРИМЕЧАНИЕ
! Дополнительные сведения о порядке загрузки драйвера для вашего монитора
можно найти на указанном выше Интернет-сайте.
! В большинстве случаев для компьютеров Macintosh или для компьютеров с
операционными системами Unix драйверы мониторов не требуются. За
дополнительной информацией сначала обратитесь к продавцу вашего
компьютера.
РЕГУЛИРОВКА ВЫСОТЫ И УГЛА УСТАНОВКИУСТАНОВКИ:
ProLite B2403WS
! Для наилучшего качества изображения при
регулировке высоты и угла положения экрана рекомендуется
размещать его таким образом, чтобы видеть всю
поверхность.
! При настройке высоты и угла удерживайте подставку на
месте, чтобы монитор не упал.
! Высоту размещения экрана можно регулировать;
максимальная высота – 130 мм. Кроме того, экран можно
наклонить на 20° назад, на 5° вперед и повернуть на 45°
PYCCKИЙ
вправо или влево.
! Чтобы при работе за монитором пользователь сохранял
правильную осанку и не уставал, рекомендуется при
регулировке не наклонять монитор больше чем на 10
градусов. Отрегулируйте угол наклона монитора так, чтобы
вам было удобно смотреть на экран.
ПРИМЕЧАНИЕ
Регулируя угол обзора, не прикасайтесь к ЖК-
!
экрану. Иначе ЖК-экран можно повредить.
!
При регулировке угла обзора старайтесь не
оставлять на экране отпечатков пальцев.
Не наклоняйте кронштейн больше чем на 20
!
градусов (это разрешается только при укладке
монитора обратно в коробку).
Иначе монитор может упасть и разбиться.
8 ПРИСТУПАЕМ К РАБОТЕ С МОНИТОРОМ
45˚ 45˚
20˚
5˚
130mm
PLB_E2403WS-ru-M021B01.P65 08.10.07, 18:5012
РЕГУЛИРОВКА УГЛА УСТАНОВКИ ЭКРАНА: ProLite E2403WS
5
20
Для достижения наилучшего качества изображения рекомендуется
размещать экран таким образом, чтобы видеть всю поверхность.
При настройке угла установки удерживайте подставку на месте, чтобы
монитор не упал.
Экран можно наклонить на 20° назад и на 5° вперед.
Для обеспечения комфортного и безопасного положения тела при
постоянной работе с монитором угол наклона не должен превышать
10 градусов. Выберите необходимый угол наклона.
ПРИМЕЧАНИЕ
При настройке угла не прикасайтесь к поверхности
экрана. Это может привести к повреждению
ЖК-матрицы.
При настройке угла следует быть осторожным, чтобы
не прищепить пальцы.
Не следует наклонять монитор более чем на 20 градусов
за исключением случаев, когда монитор нужно
упаковать в коробку.
В противном случае монитор может.
ПОВОРОТ ЭКРАНАУСТАНОВКИ: ProLite B2403WS
1
Установите максимальную высоту положения экрана.
Поверните экран на 90 градусов.
2
Портретная ориентация: поворот по часовой стрелке.
Ландшафтная ориентация: поворот против часовой стрелки.
3
Выберите необходимый угол.
ПРИМЕЧАНИЕ
Поворот при неполностью поднятом экране
может привести к повреждению подставки.
Функция поворота экрана доступна в
приложении softOSM.
PYCCKИЙ
<softOSM>
Приложение Desktop softOSM соответствует стандартам DDC/CI. Для его загрузки
посетите веб-узел компании iiyama.
WWW.iiyama.com
ПРИСТУПАЕМ К РАБОТЕ С МОНИТОРОМ 9
PLB_E2403WS-ru-M021B01.P65 27.09.07, 12:0613

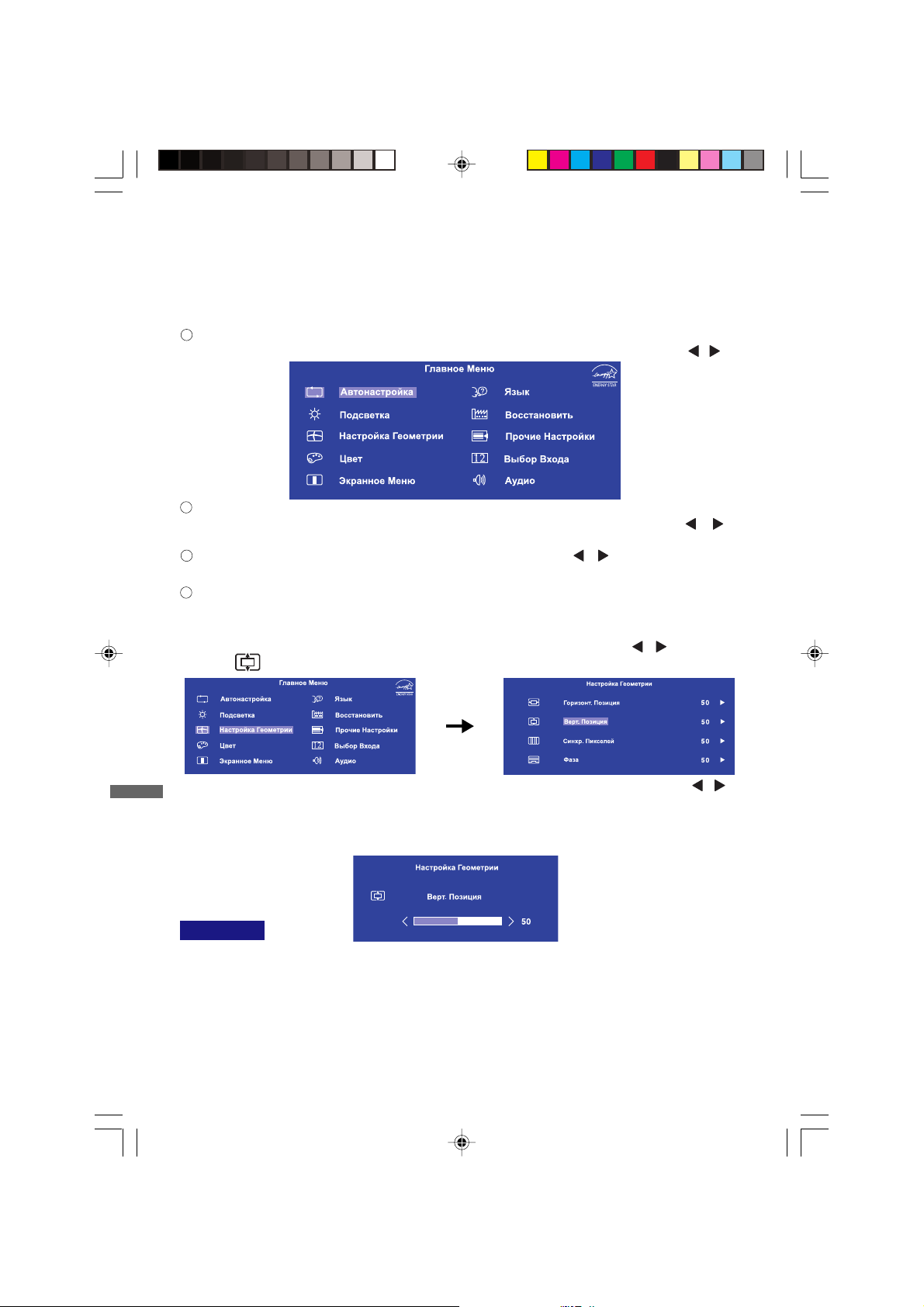

РАБОТА С МОНИТОРОМ
Чтобы обеспечить наилучшее изображение, для ЖК-мониторов компании iiyama при
изготовлении установлены значения параметров, указанные в таблице "ПОДДЕРЖИВАЕМЫЕ
РЕЖИМЫ СИНХРОНИЗАЦИИ" на стр. 25. Вы можете самостоятельно с помощью кнопок
отрегулировать изображение согласно указанным ниже процедурам. Дополнительные
сведения по регулировке см. в разделе "НАСТРОЙКИ ЭКРАНА" на стр. 16.
1
Нажмите кнопку ENTER, чтобы на экране открыть Главное меню. В
дополнительные меню можно переключаться нажатием кнопок / .
2
Выберите элемент Меню со значком группы параметров, которые хотите
отрегулировать. Нажмите кнопку ENTER. Затем, нажимая кнопки / ,
выделите значок нужного параметра для регулировки.
3
Снова нажмите кнопку ENTER. Нажимая кнопки / , отрегулируйте
соответствующий параметр или настройку.
4
Нажмите кнопку EXIT, чтобы выйти из меню, в результате сделанные вами
настройки автоматически сохранятся.
Например, для подстройки положения по вертикали выберите в Главном меню группу
Geometry (Геометрия) и нажмите кнопку ENTER. Затем, нажимая кнопки
пункт (V.Position).
, выберите
/
PYCCKИЙ
После нажатия кнопки ENTER откроется страница регулировки. Нажимая кнопки / ,
измените настройки положения по вертикали. По мере изменения этих настроек
вертикальное положение изображение на экране будет меняться соответствующим
образом.
Закончив настройку, нажмите кнопку EXIT, в результате сделанные изменения будут
сохранены в памяти.
ПРИМЕЧАНИЕ
Е
сли во время регулировки вы перестанете нажимать кнопки, то экранное меню исчезнет по прошествии
времени, заданного для параметра OSD Time (Длительность отображения меню на экране). Кроме того,
чтобы быстро закрыть экранное меню, можно на
После закрытия экранного меню все сделанные изменения автоматически сохраняются
в памяти. Во время работы с меню следует избегать отключения питания.
ADJUSTING
Настройки H. / V. Position (положение по горизонтали/вертикали), Pixel Clock (частота
синхросигнала) и Phase (фаза) сохраняются для каждого отдельного режима
синхронизации. За этим исключением, все остальные настройки имеют только одно,
общее значение, которое применяется ко всем режимам синхронизации.
10 РАБОТА С МОНИТОРОМ
PLB_E2403WS-ru-M021B01.P65 27.09.07, 12:0614
жать кнопку EXIT.
СОДЕРЖАНИЕ МЕНЮ НАСТРОЕК
Автонастройка
Только аналоговый вход
Auto Adjust
Элемент регулировки
Автонастройка*
Auto Adjust*
Direct
* Для достижения наилучших результатов используйте функцию "Автоматическая
регулировка" в сочетании с шаблоном настройки. См. раздел "НАСТРОЙКИ ЭКРАНА" на
стр. 16.
Проблема / Параметр Какую кнопку нажимать
Автоматическая регулировка параметров H. / V.
Position, Pixel Clock и Phase.
Direct
Можно пропустить элементы Меню и сразу перейти к шкале настройки, используя
следующие операции с кнопками.
Автонастройка: Нажмите кнопку Auto, когда Меню не отображается.
Подсветка*
Luminance*
Яркость*
Brightness*
Контрастность
Contrast
1
1
Проблема / Параметр Какую кнопку нажиматьЭлемент регулировки
2
Direct
2
Direct
Слишком темное
Слишком яркое
Слишком бледное
Слишком интенсивное
1
Когда включен режим DCR, настройка яркости невозможна.
*
*2Регулируйте Яркость, когда работаете за монитором в темной комнате и экран
кажется вам слишком ярким.
Direct
Можно пропустить элементы Меню и сразу перейти к шкале настройки, используя
следующие операции с кнопками.
Контрастность: Нажимайте кнопку , когда Меню не отображается.
Яркость: Нажимайте кнопку , когда Меню не отображается.
РАБОТА С МОНИТОРОМ 11
PLB_E2403WS-ru-M021B01.P65 27.09.07, 12:0615
PYCCKИЙ
Настройка Геометрии
Geometry
Только аналоговый вход
Элемент регулировки
Горизонт. Позиция
H.Position
Верт. Позиция
V.Postion
Синхр. Пикселей
Pixel Clock
фаза
Phase
Цвет
Color
9300K
9300K
7500K
7500K
6500K
6500K
PYCCKИЙ
Установки Польз.
User Preset
Элемент регулировки
Проблема / Параметр Какую кнопку нажимать
Сильно влево
Сильно вправо
Слишком низко
Слишком высоко
Слишком малая
Слишком большая
Устранение мерцания текста или линий
Проблема / Параметр Какую кнопку нажимать
Голубовато-белый (холодный)
Желтовато-белый
Красновато-белый (теплый)
Red (Красный)
Green (Зеленый)
Blue (Синий)
Слишком слабый
Слишком сильный
Экранное Меню
OSD
Элемент регулировки
Горизонт. Позиция
H.Position
Верт. Позиция
V.Position
Время Показа Меню
OSD Time
12 РАБОТА С МОНИТОРОМ
PLB_E2403WS-ru-M021B01.P65 27.09.07, 12:0616
Проблема / Параметр Какую кнопку нажимать
Экранное меню сдвинуто далеко влево
Экранное меню сдвинуто далеко вправо
Экранное меню сдвинуто далеко вниз
Экранное меню сдвинуто далеко вверх
Длительность отображения меню на
экране можно задать в интервале от 5 до
30 секунд.
Язык
Language
Элемент регулировки
Язык
Language
Восстановить
Recall
Элемент регулировки
Восстановить Все
Recall All
Проблема / Параметр Какую кнопку нажимать
English
Français Французский
Deutsch
Italiano Итальянский
Español
Проблема / Параметр Какую кнопку нажимать
Да
Yes
Нет
No
Английский
Немецкий
Испанский
Восстанавливаются стандартные заводские настройки
Возврат в Меню.
Polski
Nederlands Голландский
Заполированность
Русско
Японский
Китайский упрощенный
.
PLB_E2403WS-ru-M021B01.P65 27.09.07, 12:0617
PYCCKИЙ
РАБОТА С МОНИТОРОМ 13
Прочие Настройки
Miscellaneous
Резкость
Sharpness
DDC/CI
DDC/CI
ПРИМЕЧАНИЕ
Информация Дисплея
Display Information
DCR
DCR
Включение и выключение функции DDC/CI происходит
последовательно по нажатию кнопки
Проблема / Параметр Какую кнопку нажимать
1 2 3 4 5
Качество изображения можно изменять в интервале от 1
до 5 (от резкого до размытого).Нажимайте кнопку , чтобы
изменять резкость изображения в порядке возрастания
номеров. Нажимайте кнопку , чтобы изменять резкость
изображения в порядке уменьшения номеров.
Вкл.
ВКЛ. функцию DDC/CI.
On
Выкл.
ВЫКЛ. функцию DDC/CI.
Off
Вкл.OnВыкл.
.
Off
Показ сведений о входном сигнале, который в настоящее
время выдается с видеокарты компьютера.
ПРИМЕЧАНИЕ
Дополнительные сведения об изменении
разрешения и частоты обновления см. в
руководстве пользователя видеокарты.
Вкл.
On
Выкл.
Off
Снижение времени отклика.
Стандартная контрастность.
PYCCKИЙ
0 1 2 3 4 5
1
OD *
1
OD *
Режим Дисплея *
Display Mode *
2
2
*1Функцию OD нельзя использовать, когда выбран Режим отображения 1 : 1 или Перспектива,
а Частота вертикальной развертки более 60 Гц. Когда функция OD включена, может
наблюдаться некоторая задержка изображения. Рекомендуется установить значение 3
или меньшее.
2
При приеме сигнала с расширением 1920 x 1080 для параметра Режим отображения
*
зафиксировано значение Полный, а значения 1 : 1 или Перспектива выбрать нельзя.
14 РАБОТА С МОНИТОРОМ
PLB_E2403WS-ru-M021B01.P65 27.09.07, 12:0618
Для функции OverDrive можно задать значение от 0 до 5.
Функция предназначена для снижения времени отклика
ЖК-матрицы. Чем выше заданное значение, тем ниже
время отклика.
Весь
Экран расширения
Full
1 : 1
Формат
Отображение с тем же увеличением
Экран расширения - Формат
Aspect
Выбор входа
Input Select
Элемент регулировки
Выбор входа
Input Select
ПРИМЕЧАНИЕ
Direct
Если к источнику сигнала подключен только один из двух входных сигналов,
то он будет выбран автоматически. Функция "Выбор источника входного
сигнала" недоступна, если отсутствует сигнал на входе выбранного
разъема, а также в режиме энергосбережения.
Проблема / Параметр Какую кнопку нажимать
D-sub
HDMI
Выбрать Аналоговый вход.
Выбрать Цифровой вход.
Direct
Можно пропустить элементы Меню и сразу перейти к шкале настройки, используя
следующие операции с кнопками.
Выбор Входа: Нажмите кнопку Выход, когда Меню не отображается.
Аудио
Audio
Элемент регулировки
Громкость
Volume
Выключить Звук
Mute
ПРИМЕЧАНИЕ
Когда функция Mute выключена, в Главном меню в разделе AUDIO
Когда функция Mute включена, в Главном меню в разделе AUDIO
Включение и выключение функции Mute происходит последовательно
по нажатию кнопки
отображается значок .
отображается значок .
Проблема / Параметр Какую кнопку нажимать
Слишком тихо
Слишком громко
Вкл.
Временное отключение звука.
On
Выкл.
Восстановление звука с прежним
Off
уровнем громкости.
Выкл.
.
Вкл.
On
Off
PYCCKИЙ
Выбор аудиовх.
Audio Input Select
PLB_E2403WS-ru-M021B01.P65 27.09.07, 12:0619
Авто Обнаруж.
Auto Detect
Лин. вход
Line-in
Автоматический выбор аудиовхода.
Выбор аудиовхода.
РАБОТА С МОНИТОРОМ 15
НАСТРОЙКИ ЭКРАНА
Когда выбран аналоговый вход, для получения нужного качества изображения отрегулируйте
его параметры в соответствии с описанными ниже процедурами.
Описанные в этом руководстве настройки экрана предназначены для регулировки
положения изображения на экране и уменьшения мерцания или размытости при работе с
вашим компьютером.
Этот монитор предназначен для работы с разрешением 1920 x 1200, но при работе с
разрешением меньше 1920 x 1200 может наблюдаться ухудшение характеристик изображения
вследствие того, что при этом картинка автоматически растягивается на весь экран. При
обычной работе рекомендуется задавать разрешение 1920 x 1200.
Когда изображение растягивается, его увеличение может приводить к потере четкости
отображаемого текста или линий или к появлению неоднородности по толщине.
Регулировать положение изображения на экране и частоту лучше с помощью органов
управления монитором, а не с помощью компьютерных программ или утилит.
Выполнять регулировки нужно после прогрева дисплея в течение минимум 30 минут.
После выполнения автоматической регулировки (Auto Adjust) может потребоваться
дополнительная подстройка в зависимости от разрешения и синхронизации сигнала.
Функция автоматической регулировки может работать некорректно при отображении
изображения, отличного от шаблона настройки экрана. В этом случае потребуется ручная
настройка.
Есть два способа настройки экранного изображения. Первый способ состоит в
автоматической регулировке положения, частоты синхросигнала и фазы. Другой способ
заключается в ручной регулировке каждого отдельного параметра.
Когда монитор в первый раз подключается к новому компьютеру, сначала выполните
автоматическую регулировку, иначе разрешение изменится. Если после выполнения
автоматической регулировки изображение на экране мерцает или размыто, или изображение
не умещается в области отображения, то потребуется проведение ручной настройки.
Регулировку обоими способами нужно проводить, используя шаблон настройки экрана
(Test.bmp), файл которого можно загрузить с веб-сайта компании IIYAMA (http://
www.iiyama.com).
Для получения нужного качества изображения отрегулируйте его параметры в соответствии
с описанными ниже процедурами.
В этом руководстве описана регулировка монитора в среде Windows 95/98/2000/Me/XP/Vista.
1
Выведите изображение на экран с оптимальным разрешением.
2
PYCCKИЙ
Задайте файл Test.bmp (шаблон настройки экрана) в качестве обоев рабочего
стола.
ПРИМЕЧАНИЕ
NOTE Порядок настройки обоев рабочего стола см. в соответствующей
[Шаблон регулировки]
документации.
Файл Test.bmp создан с разрешением 1280 x 1024. В диалоговом окне настройки
обоев задайте отображение по центру рабочего стола. Если вы используете
Microsoft
®
PLUS! 95/98, то снимите флажок в ячейке "Stretch desktop wallpaper to
fit the screen" ("Растянуть обои рабочего стола по размеру экрана").
Шаблон "Зебра"
16 РАБОТА С МОНИТОРОМ
PLB_E2403WS-ru-M021B01.P65 27.09.07, 12:0620
Контрольная
цветная полоска
Кадр изображения
3
Нажмите кнопку Auto. (Автонастройка)
4
Если после выполнения автоматической регулировки изображение на экране
мерцает, размыто или не умещается в области отображения, то отрегулируйте
изображение вручную согласно описанной ниже процедуре.
5
Отрегулируйте положение по вертикали так, чтобы верх и низ изображения
умещались в области отображения.
6
1) Отрегулируйте положение по горизонтали так, чтобы левая сторона кадра
изображения сместилась к левому краю экрана.
2) Регулируя частоту синхросигнала, растяните правую сторону кадра изображения
до правого края области отображения.
ПРИМЕЧАНИЕ
NOTE Если при регулировке частоты синхросигнала левый край кадра
изображения сдвигается от левой стороны области отображения, то
повторите действия 1) и 2).
Другой способ регулировки частоты синхросигнала состоит в
корректировке вертикальных волнистых линий в шаблоне "зебра".
При регулировке частоты синхросигнала, положения по горизонтали и
положения по вертикали изображение может мерцать.
Если после регулировки частоты синхросигнала кадр изображения станет
больше или меньше области отображения, то повторите действия,
начиная.
PLB_E2403WS-ru-M021B01.P65 27.09.07, 12:0621
PYCCKИЙ
3
1
РАБОТА С МОНИТОРОМ 17
7
Для корректировки горизонтальной волнистости, мерцания или размытости в
шаблоне "зебра" отрегулируйте параметр Phase (Фаза).
ПРИМЕЧАНИЕ
Если на части экрана сохраняется сильное мерцание или размытость, то,
8
Отрегулировав параметры Pixel Clock и Phase, отрегулируйте яркость и цвет, чтобы
добиться нужного качества изображения.
Верните первоначальные обои рабочего стола.
PYCCKИЙ
возможно, причина в том, что был неточно отрегулирован параметр Pixel
Clock; в этом случае повторите действия и . Если мерцание или размытость
67
все равно сохраняется, то задайте более низкую (60 Гц) частоту обновления и
снова повторите регулировку, начав с пункта .
3
Если в процессе регулировки положение по горизонтали изменится, то
отрегулируйте его, сначала отрегулировав фазу.
18 РАБОТА С МОНИТОРОМ
PLB_E2403WS-ru-M021B01.P65 27.09.07, 12:0622
ФУНКЦИЯ ЭНЕРГОСБЕРЕЖЕНИЯ
В данном изделии функция энергосбережения отвечает требованиям по энергосбережению
стандартов ENERGY STAR
®
и VESA DPMS. Когда эта функция включена, монитор
автоматически снижает расход энергии, если компьютер не используется.
Чтобы использовать эту функцию, монитор должен быть подключен к компьютеру,
совместимому со стандартом VESA DPMS. Функция энергосбережения в мониторе действует
ступенчато, как описано ниже. Параметры функции энергосбережения, включая настройку
таймера, задаются средствами операционной системы. Порядок настройки параметров см.
в руководстве по операционной системе.
Режим энергосбережения
При пропадании поступающих от компьютера сигналов строчной и кадровой развертки
монитор входит в режим энергосбережения, при котором потребление электроэнергии
уменьшается до уровня менее 2Вт. Экран гаснет, а индикатор питания начинает светиться
оранжевым цветом. Выход из режима энергосбережения и восстановление изображения
происходит через несколько секунд после нажатия любой клавиши на клавиатуре или
движения мышью.
0 2 W
100%
ПРИМЕЧАНИЕ
Монитор потребляет электроэнергию, даже находясь в режиме
энергосбережения. Для предотвращения ненужного расходования
электроэнергии выключайте монитор, когда он не используется,
например, ночью и по выходным.
Видеосигнал от компьютера может поступать даже при отсутствии
сигналов строчной и кадровой развертки. В этом случае функция
"УПРАВЛЕНИЕ ЭНЕРГОПОТРЕБЛЕНИЕМ" может работать некорректно.
PLB_E2403WS-ru-M021B01.P65 27.09.07, 12:0623
PYCCKИЙ
РАБОТА С МОНИТОРОМ 19
ВЫЯВЛЕНИЕ И УСТРАНЕНИЕ НЕПОЛАДОК
Если монитор работает неправильно, то выполните следующие действия, чтобы
попытаться устранить неисправность.
В зависимости от проблемы, с который вы столкнулись, выполните регулировки,
1.
описанные в разделе "РАБОТА С МОНИТОРОМ". Если на мониторе отсутствует
изображение, то перейдите к пункту 2.
2. Если не сможете найти подходящий параметр регулировки в разделе "РАБОТА С
МОНИТОРОМ" или если проблема сохраняется, то попробуйте найти решение в следующей
таблице.
3.
Если вы столкнетесь с проблемой, которая не описана ниже, или если устранить проблему
не удастся, то прекратите работу с монитором и обратитесь за помощью к продавцу или
в сервисный центр iiyama.
Проблема Что следует проверить
Изображение не
1
появляется.
(Индикатор
питания не
горит.)
(Индикатор
питания горит
зеленым.)
(Индикатор
питания горит
оранжевым.)
PYCCKИЙ
2
Экран не
синхронизирован.
3
не в центре
экрана.
Шнур питания плотно вставлен в гнездо.
Выключатель питания ВКЛЮЧЕН.
В розетке электропитания пер. тока есть напряжение. Наличие
напряжения можно проверить подключением другого
электроприбора.
Если включен режим заставки "Пустой экран", то нажмите любую
клавишу или подвигайте мышью.
Увеличьте контраст и /или яркость.
Компьютер ВКЛЮЧЕН.
Сигнальный кабель подключен правильно.
Синхронизация сигнала компьютера соответствует техническим
характеристикам монитора.
Если монитор находится в режиме энергосбережения, то нажмите
любую клавишу или подвигайте мышью.
Компьютер ВКЛЮЧЕН.
Сигнальный кабель подключен правильно.
Синхронизация сигнала компьютера соответствует техническим
характеристикам монитора.
Сигнальный кабель подключен правильно.
Синхронизация сигнала компьютера соответствует техническим
характеристикам монитора.
Уровень выходного видеосигнала компьютера соответствует
техническим характеристикам монитора.
Синхронизация сигнала компьютера соответствует техническим
характеристикам монитора.
4
Экран слишком
яркий или
Уровень выходного видеосигнала компьютера соответствует
техническим характеристикам монитора.
слишком
темный.
20 ВЫЯВЛЕНИЕ И УСТРАНЕНИЕ НЕПОЛАДОК
PLB_E2403WS-ru-M021B01.P65 27.09.07, 12:0624
Проблема Что следует проверить
5
на экране
дрожит.
6
Отсутствует
звук.
7
Слишком
громкий или
слишком тихий
звук.
8
Слышен
странный шум.
Напряжение питания соответствует техническим
характеристикам монитора.
Синхронизация сигнала компьютера соответствует техническим
характеристикам монитора.
Звуковая аппаратура (компьютер и т.п.) ВКЛЮЧЕНА.
Аудиокабель подключен правильно.
Установлен не нулевой уровень громкости.
Функция отключения звука ВЫКЛЮЧЕНА.
Уровень выходного звукового сигнала звуковой аппаратуры
соответствует техническим характеристикам монитора.
Уровень выходного звукового сигнала звуковой аппаратуры
соответствует техническим характеристикам монитора.
Аудиокабель подключен правильно.
СВЕДЕНИЯ ОБ УТИЛИЗАЦИИ
Для сохранения окружающей среды не выбрасывайте монитор вместе с
отходами.
Сведения об утилизации монитора см. на веб- странице www.iiyama.com/recycle.
ВЫЯВЛЕНИЕ И УСТРАНЕНИЕ НЕПОЛАДОК 21
PLB_E2403WS-ru-M021B01.P65 27.09.07, 12:0625
PYCCKИЙ
ПРИЛОЖЕНИЕ
ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ: ProLite B2403WS
ЖКпанель
Система отображения
Размер
Размер пикселя
Яркость
Коэффициент
контрастности
Угол обзора
Время реакции 2 мс (от серого к серому)
Количество отображаемых
цветов
Частота развертки
Частота синхросигнала
Максимальное разрешение
Входной разъем
Plug & Play
Входной синхросигнал
Входной видеосигнал
Входной звуковой разъем
Входной звуковой сигнал
Динамики
Максимальный размер экрана
Источник питания
Потребляемая мощность
PYCCKИЙ
Размеры/ вес нетто
Угол наклона
a-Si TFT, активная матрица
По диагонали: 61,2 см (24,0 дюйма)
0,270 мм (Верт.) x 0,270 мм (Гор.)
2
300cd/m
(Типичн.)
1000 : 1 (Типичн.), 2000 : 1 (DCR)
Вправо/ Влево: 85 градусов в каждую сторону, Вверх: 85 градусов,
Вниз: 75 градусов (Типичн.)
Примерно 16,7 млн. (6-бит +2-бит смешивание цветов)
Строчная: 31,0-83,0 кГц, кадровая: 56-75 Гц
162 МГц максимум
1920 x 1200, 2,3 мегапикселей
15-контактный D-Sub mini, HDMI
VESA DDC2B
TM
Выделенный синхросигнал:TTL, положительный или отрицательный
Аналоговый: 0,7Vp-p (станд.), 75Ω, положительный
Цифровой: HDMI (1.1)
Минигнездо диам. 3,5 мм (стерео)
Максимум 0,5 В ср.квадратич.
2 стереодинамика с выходной мощностью по 2 Вт каждый
518,4 мм (Ш) x 324,0 мм (В) / 20,4" (Ш) x 12,8" (В)
100-240 В перем. тока, 50/60 Гц, 1,5 А
65Вт максимум; в режиме энергосбережения: 2Вт максимум*
566,0 x 445,0-575,0 x 220,0 мм / 22,3 x 17,5-22,6 x 8,7" (Ш x В x Г);
8,7кг/19,2 lbs
назад: 20 градусов, Вперед: 5 градусов
Вправо / Влево: 45 градусов
Условия окружающей
среды
Полученные сертификаты
ПРИМЕЧАНИЕ
22 ПРИЛОЖЕНИЕ
PLB_E2403WS-ru-M021B01.P65 27.09.07, 12:0626
* При условии, что звуковая аппаратура не подключена.
Работа: Температура
Влажность
Хранение: от -20 до 60°C / -4 до 140°F
Температура
от 5 до 35°C / 41 до 95°F
от 10 до 80% (без конденсации влаги)
Влажность от 10 до 70% (без конденсации влаги)
TCO ’03, CE, TÜV-GS / MPR III (prEN50279) / ISO 13406-2, FCC-B,
UL / C-UL, VCCI-B, GOST-R
ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ: ProLite E2403WS
ЖКпанель
Система отображения
Размер
Размер пикселя
Яркость
Коэффициент
контрастности
Угол обзора
Время реакции 2 мс (от серого к серому)
Количество отображаемых
цветов
Частота развертки
Частота синхросигнала
Максимальное разрешение
Входной разъем
Plug & Play
Входной синхросигнал
Входной видеосигнал
Входной звуковой разъем
Входной звуковой сигнал
Динамики
Максимальный размер экрана
Источник питания
Потребляемая мощность
Размеры/ вес нетто
Угол наклона
a-Si TFT, активная матрица
По диагонали: 61,2 см (24,0 дюйма)
0,270 мм (Верт.) x 0,270 мм (Гор.)
2
250cd/m
(Типичн.)
1000 : 1 (Типичн.), 2000 : 1 (DCR)
Вправо/ Влево: 85 градусов в каждую сторону, Вверх: 85 градусов,
Вниз: 75 градусов (Типичн.)
Примерно 16,7 млн. (6-бит +2-бит смешивание цветов)
Строчная: 31,0-83,0 кГц, кадровая: 56-75 Гц
162 МГц максимум
1920 x 1200, 2,3 мегапикселей
15-контактный D-Sub mini, HDMI
VESA DDC2B
TM
Выделенный синхросигнал:TTL, положительный или отрицательный
Аналоговый: 0,7Vp-p (станд.), 75Ω, положительный
Цифровой: HDMI (1.1)
Минигнездо диам. 3,5 мм (стерео)
Максимум 0,5 В ср.квадратич.
2 стереодинамика с выходной мощностью по 2 Вт каждый
518,4 мм (Ш) x 324,0 мм (В) / 20,4" (Ш) x 12,8" (В)
100-240 В перем. тока, 50/60 Гц, 1,5 А
65Вт максимум; в режиме энергосбережения: 2Вт максимум*
566,0 x 458,5 x 191,5 мм / 22,3 x 18,1 x 7,5" (Ш x В x Г);
6,5 кг / 14,3 lbs
назад: 20 градусов, Вперед: 5 градусов
PYCCKИЙ
Условия окружающей
Работа: Температура
среды
Хранение: от -20 до 60°C / -4 до 140°F
Полученные сертификаты
ПРИМЕЧАНИЕ
PLB_E2403WS-ru-M021B01.P65 27.09.07, 12:0627
* При условии, что звуковая аппаратура не подключена.
TCO ’03, CE, TÜV-GS / MPR III (prEN50279) / ISO 13406-2, FCC-B,
UL / C-UL, VCCI-B, GOST-R
Влажность
Температура
Влажность
от 5 до 35°C / 41 до 95°F
от 10 до 80% (без конденсации влаги)
от 10 до 70% (без конденсации влаги)
ПРИЛОЖЕНИЕ 23
РАЗМЕРЫ
РАЗМЕРЫ: ProLite B2403WS
DIMENSIONS
,
,
,
,
,
,
,
,
РАЗМЕРЫ: ProLite E2403WSРАЗМЕРЫ: ProLite E2403WS
РАЗМЕРЫ: ProLite E2403WS
,
,
,
,
,
,
,,
( ): Максимальный угол наклона
325.5mm/12.8"
410.0mm/16.1"
PYCCKИЙ
24 ПРИЛОЖЕНИЕ
566,0mm/22,3"
520,0mm/20,5"
263,0mm/10,4"
70,0mm/2,8"
458,5mm/18,1"
191,5mm/7,5"
PLB_E2403WS-ru-M021B01.P65 27.09.07, 15:5528
НАЗНАЧЕНИЕ КОНТАКТОВ РАЗЪЕМОВ
15-контактный
разъем D-Sub
mini
1
2
3
4
5
6
7
8
Входной сигналКонтакт Контакт Входной сигнал
Красный, видео
Зеленый, видео
Синий, видео
Нормально замкнутый
Земля
Красный, видео, земля
Зеленый, видео, земля
Синий, видео, земля
9
10
11
12
13
14
15
* Согласно стандарту VESA DDC.
ПОДДЕРЖИВАЕМЫЕ РЕЖИМЫ СИНХРОНИЗАЦИИ
PC InputВход для ПК
+5B
Земля
Нормально замкнутый
Линия данных (SDA)*
Строчная синхронизация
Кадровая синхронизация
Линия синхросигнала (SCL)*
Видеорежим
VESA
VGA TEXT
ПРИМЕЧАНИЕ
Частота строк
31,469kHz
VGA
640 X 480
37,500kHz
37,861kHz
37,879kHz
SVGA
800 X 600
46,875kHz
48,077kHz
48,363kHz
XGA 1024 X 768
56,476kHz
60,023kHz
47,396kHz
WXGA 1280 X 768
47,776kHz
60,289kHz
SXGA
1152 X 864
1280 X 1024
67,500kHz
63,981kHz
75,830kHz
79,976kHz
WXGA+
UXGA
WSXGA+
WUXGA
1440 X 900
1600 X 1200
1680 X 1050
1920 X 1200
640 X 350
720 X 400
1
Вход DVI не поддерживается.
*
55,935kHz
70,635kHz
75,000kHz
65,290kHz
74,038kHz
31,469kHz
31,469kHz
*2 Видеовход: 480p / 720p / 1080i / 1080p
Частота
кадров
59,940Hz
75,000Hz
72,809Hz
60,317Hz
75,000Hz
72,188Hz
60,004Hz
70,069Hz
75,029Hz
60,000Hz
59,870Hz
74,893Hz
75,000Hz
60,020Hz
71,530Hz
75,025Hz
59,887Hz
74,984Hz
60,000Hz
60,000Hz
59,950Hz
70,087Hz
70,087Hz
Частота
синхросигнала
25,175MHz
31,500MHz
31,500MHz
40,000MHz
49,500MHz
50,000MHz
65,000MHz
75,000MHz
78,750MHz
68,250MHz
79,500MHz
102,250MHz
108,000MHz
108,000MHz
128,000MHz
135,000MHz
106,500MHz
136,750MHz
162,000MHz
146,250MHz
154,000MHz
25,175MHz
28,322MHz
1
*
1
*
ПРИЛОЖЕНИЕ 25
M021B01
PYCCKИЙ
PLB_E2403WS-ru-M021B01.P65 27.09.07, 12:0629
Loading...
