IGNIS ASFE 1B10 Daily Reference Guide [it]

GUIDA RAPIDA

GUASTI

È possibile scaricare le Istruzioni per la sicurezza e le Istruzioni per l’uso dal sito

docs.whirlpool.eu seguire quindi le istruzioni riportate sul retro del presente libretto.

Prima di utilizzare l’apparecchio leggere attentamente la Guida alla salute e sicurezza.

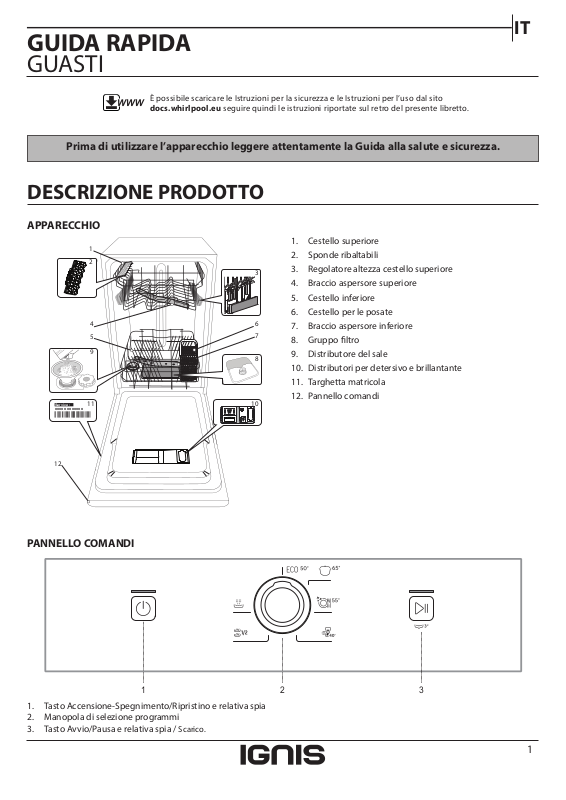

DESCRIZIONE PRODOTTO

APPARECCHIO

1

2

3

6

7

8

1011

Service:

0000 000 00000

4

5

9

IT

1. Cestello superiore

2. Sponde ribaltabili

3. Regolatore altezza cestello superiore

4. Braccio aspersore superiore

5. Cestello inferiore

6. Cestello per le posate

7. Braccio aspersore inferiore

8. Gruppo ltro

9. Distributore del sale

10. Distributori per detersivo e brillantante

11. Targhetta matricola

12. Pannello comandi

12

PANNELLO COMANDI

1

1. Tasto Accensione-Spegnimento/Ripristino e relativa spia

2. Manopola di selezione programmi

3. Tasto Avvio/Pausa e relativa spia / Scarico.

2

3

1

PRIMO UTILIZZO

A

B

SALE, BRILLANTANTE E DETERSIVO

SUGGERIMENTO PER IL PRIMO UTILIZZO

Dopo aver completato l’installazione, togliere i fermi dai cestelli e gli
elementi elastici di ritegno dal cestello superiore.

RIFORNIMENTO DEL SERBATOIO DEL SALE

L’uso di sale previene la formazione di CALCARE sulla supercie dei
piatti e sui componenti della macchina.

• È importante che il serbatoio del sale sia sempre rifornito.

• È essenziale quindi che il livello di durezza dell’acqua sia stato impostato.
Il serbatoio del sale si trova nella parte inferiore della lavastoviglie (ve-

dere la DESCRIZIONE DEL PRODOTTO) e va rabboccato quando il galleg­giante verde sul tappo del serbatoio non è più visibile.

1. Togliere il cestello inferiore e svitare il tappo
del serbatoio (ruotare in senso antiorario).

2. Solo la prima volta: riempire d’acqua il serba­toio del sale.

3. Sistemare opportunamente l’imbuto (vede-
re gura) e rifornire il serbatoio del sale no
all’orlo (circa 1 kg); Non è inconsueto che
l’acqua trabocchi leggermente.

4. Togliere l’imbuto ed eliminare qualsiasi resi-

Accertarsi che il tappo sia adeguatamente serrato per evitare l’ingresso
di detersivo all’interno della vaschetta durante il programma di lavag­gio (ciò potrebbe causare il danneggiamento del dispositivo addol­cente senza possibilità di riparazione).

Si consiglia di procedere a qualsiasi riempimento di sale prima di
avviare il ciclo di lavaggio.

duo di sale dall’areacircostante l’apertura.

IMPOSTAZIONE DELLA DUREZZA DELL’ACQUA

Per consentire che il dispositivo addolcente dell’acqua agisca al meglio,
è essenziale che l’impostazione del livello di durezza dell’acqua tenga
conto della sua durezza eettiva nell’utenza domestica. È possibile ot­tenere il valore di durezza dell’acqua nell’utenza domestica rivolgendosi
al proprio fornitore.
L’impostazione in fabbrica considera la durezza solitamente consueta
dell’acqua, corrispondente all’impostazione: 3.

• Azionare l’apparecchio agendo sul tasto ACCENSIONE/SPEGNIMENTO.

• Disattivare l’apparecchio agendo sullo stesso tasto ACCENSIONE/SPE-

GNIMENTO.

• Tenere premuto il tasto AVVIO/PAUSA per 5 secondi, no a udire il

segnale corrispondente.

• Azionare l’apparecchio agendo sul tasto ACCENSIONE/SPEGNIMENTO.

• Il livello impostato è indicato dal numero di lampeggi del LED ACCEN-
SIONE/SPEGNIMENTO.

• Impostare il livello di durezza dell’acqua desiderato usando la ma-

nopola di SELEZIONE PROGRAMMI (vedere la TABELLA DI DUREZZA
DELL’ACQUA).

Tabella di durezza dell’acqua

Livello

1

2

3

4

• Disattivare l’apparecchio agendo sullo stesso tasto ACCENSIONE/SPE-

GNIMENTO.

La procedura di impostazione è stata completata!

Non appena completata tale procedura, avviare uno dei programmi senza carico.

Utilizzare soltanto sale di tipo specico per lavastoviglie.

Dopo aver versato il sale all’interno della macchina, la spia riempimento
SALE si spegne.

Il mancato riempimento della vaschetta del sale può causare il danneggia­mento del dispositivo addolcitore e dell’elemento riscaldatore.

Moderatamente dolce 7 - 11 11 - 20

Dolce 0 - 6 0 - 10

Preimpostato 12 - 17 21 - 30

Dura 17 - 34 31 - 60

Molto dura 35 - 50 61 - 90

°dH

Gradi tedeschi

Gradi francesi

2

°fH

RIEMPIMENTO DEL DISTRIBUTORE BRILLANTANTE

L’utilizzo di brillantante facilita il processo di ASCIUGATURA delle stovi­glie. La vaschetta del brillantante A dovrebbe essere riempita quando
l’indicatore ottico scuro posto sullo sportellino C diventa trasparente.

C

B

1. Aprire il distributore B esercitando opportuna pressione e quindi sollevan­do la linguetta posta sul coperchio.

2. Versare delicatamente il brillantante no al segno che indica il li­vello di riferimento massimo (110 ml), ma evitandone la fuoriuscita.
Nel caso in cui ciò si verichi, asciugare immediatamente il liquido
fuoriuscito mediante un panno asciutto.

3. Abbassare il coperchio no ad avvertire lo scatto che ne segnala la chiusura.

Non versare MAI il brillantante direttamente all’interno della
vaschetta.

A

REGOLAZIONE DEL DOSAGGIO DI BRILLANTANTE

Se non si è completamente soddisfatti del processo di asciugatura, è
possibile regolare la quantità di brillantante da utilizzare.

• Azionare la lavastoviglie agendo sul tasto ACCENSIONE/SPEGNI-

MENTO.

• Disattivare la lavastoviglie utilizzando lo stesso tasto ACCENSIONE/

SPEGNIMENTO.

• Premere tre volte il tasto AVVIO/PAUSA: si avverte il segnale corrispondente.

• Azionare la lavastoviglie mediante il tasto ACCENSIONE/SPEGNI-

MENTO.

• Il livello impostato è indicato dal numero di lampeggi del LED

AVVIO/PAUSA

• Impostare la dose di brillantante da erogare usando la manopola di

SELEZIONE PROGRAMMI (vedere la TABELLA PROGRAMMI)

• Disattivare utilizzando il tasto ACCENSIONE/SPEGNIMENTO

La procedura di impostazione è stata completata!
Nel caso in cui il livello di brillantante sia impostato su 1 (programma

ECOLOGICO), il brillantante non viene erogato. In caso di esaurimento
del brillantante la spia BRILLANTANTE INSUFFICIENTE non è illuminata.
A seconda del modello di lavastoviglie è possibile impostare al massimo 4
livelli di dosaggio. Le impostazioni di fabbrica dipendono dal modello;
seguire le istruzioni precedenti in base alle caratteristiche del proprio
apparecchio.

• In presenza di strisce con sfumature blu sulla supercie dei piatti,

impostare un livello di dosaggio basso (2-3).

• In presenza di gocce d’acqua o di calcare sulla supercie dei piatti

impostare invece dosaggi alti (4-5).

.

RIEMPIMENTO DEL DISTRIBUTORE DETERSIVO

Per aprire il distributore detersivo utilizzare il dispositivo di
apertura A. Versare il detersivo esclusivamente nel distributore B
asciutta. Mettere la dose di detersivo per il prelavaggio diretta­mente all’interno del distributore.

1. Per il dosaggio corretto del detersivo
fare riferimento ai dati sopra riporta­ti. La vaschetta B contiene indicatori
di livello per facilitare il dosaggio del
detersivo.

2. Eliminare eventuali residui di de­tersivo dai bordi del distributore e
chiudere il coperchio no ad avver­tire lo scatto caratteristico.

3. Chiudere il coperchio del distribu­tore sollevandolo no a portare il
dispositivo di chiusura in sede.

Il distributore del detersivo si apre automaticamente quando previsto
dal programma in uso.

TABELLA DEI PROGRAMMI

IT

Vaschetta

detersivo

Programma

Vaschetta

Fase di

asciugatura

1

Eco 50°

2

Intensivo 65° - 2:30 15,0 1,50

3

Normale 55° - 2:25 15,0 1,35

4

Rapido 40’ 50°

5

Mezzo carico 50°

6

Prelavaggio

La misurazione dei dati per la creazione del programma ECO avviene in condizioni di laboratorio secondo quanto prescritto dalle norme europee EN 50242.
Nota per i laboratori di Prove: per informazioni sulle condizioni della prova comparativa EN, farne richiesta all’indirizzo: [e-mail]
Questi programmi non richiedono un pre-trattamento delle stoviglie.
*) La durata del programma, riportata sul display oppure sul libretto di manutenzione rappresenta una stima calcolata in condizioni di tipo standard.
La durata eettiva può dipendere da molti fattori, quali la temperatura e la pressione dell’acqua di alimentazione, la temperatura ambiente, la dose di
detersivo utilizzata, la quantità e il tipo di carico e il suo bilanciamento, la selezione di determinate opzioni e la taratura dei sensori. La taratura dei sensori
può prolungare la durata dei programmi anche di 20 minuti.
Consumo durante la fase di Standby: consumo in modalità On (non in funzione): 5 W - consumo in modalità Spegnimento: 0,5 W

- -

-

- 0:40 8,0 0,90

-

-

B

-

Durata

programma

di lavaggio

*)

(h:min)

4:00 11,5 0,83

1:15 11,0 0,90

0:10 4,0 0,01

Consumo

di acqua

(litri/ciclo)

Consumo

energetico

(kWh/cycle)

DESCRIZIONE DEI PROGRAMMI

Istruzioni per selezionare il ciclo di lavaggio.

1 ECO

Stoviglie normalmente sporche. Programma standard, è il più ecien­te in termini di consumo combinato di acqua ed elettricità.

2 INTENSIVO

Programma consigliato per stoviglie molto sporche, particolarmente
indicato per padelle e tegami (non adatto per oggetti delicati).

3 NORMALE

Carichi misti. Per piatti con sporco normale e residui secchi di cibo.

4 RAPIDO 40’

Programma indicato per piatti poco sporchi e privi di residui secchi.

OPZIONI E FUNZIONI

SCARICO

Per interrompere e annullare il ciclo in funzione è possibile servirsi della funzione di SCARICO.
La pressione prolungata sul tasto AVVIO/PAUSA causa l’attivazione della funzione di SCARICO. Il programma in funzione si interrompe e viene
scaricata l’acqua presente nella lavastoviglie.

5 MEZZO CARICO

Ideale per il lavaggio a mezzo carico di stoviglie poco o mediamente
sporche.

6 PRELAVAGGIO

Da utilizzare per sciacquare le stoviglie da lavare successivamente.
Questo programma non richiede detersivo.

Note:

Si osservi che i cicli Rapido o Veloce sono indicati soprattutto per le stoviglie
leggermente sporche.

Per ridurre ulteriormente i consumi, azionare la lavastoviglie sol­tanto a pieno carico.

3
