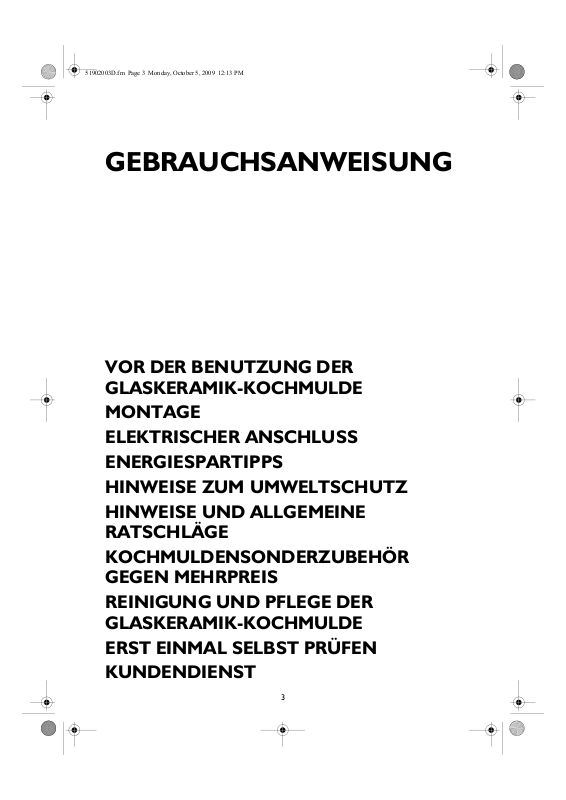

51902003D.fm Page 3 Monday, October 5, 2009 12:13 PM
GEBRAUCHSANWEISUNG
VOR DER BENUTZUNG DER GLASKERAMIK-KOCHMULDE
MONTAGE

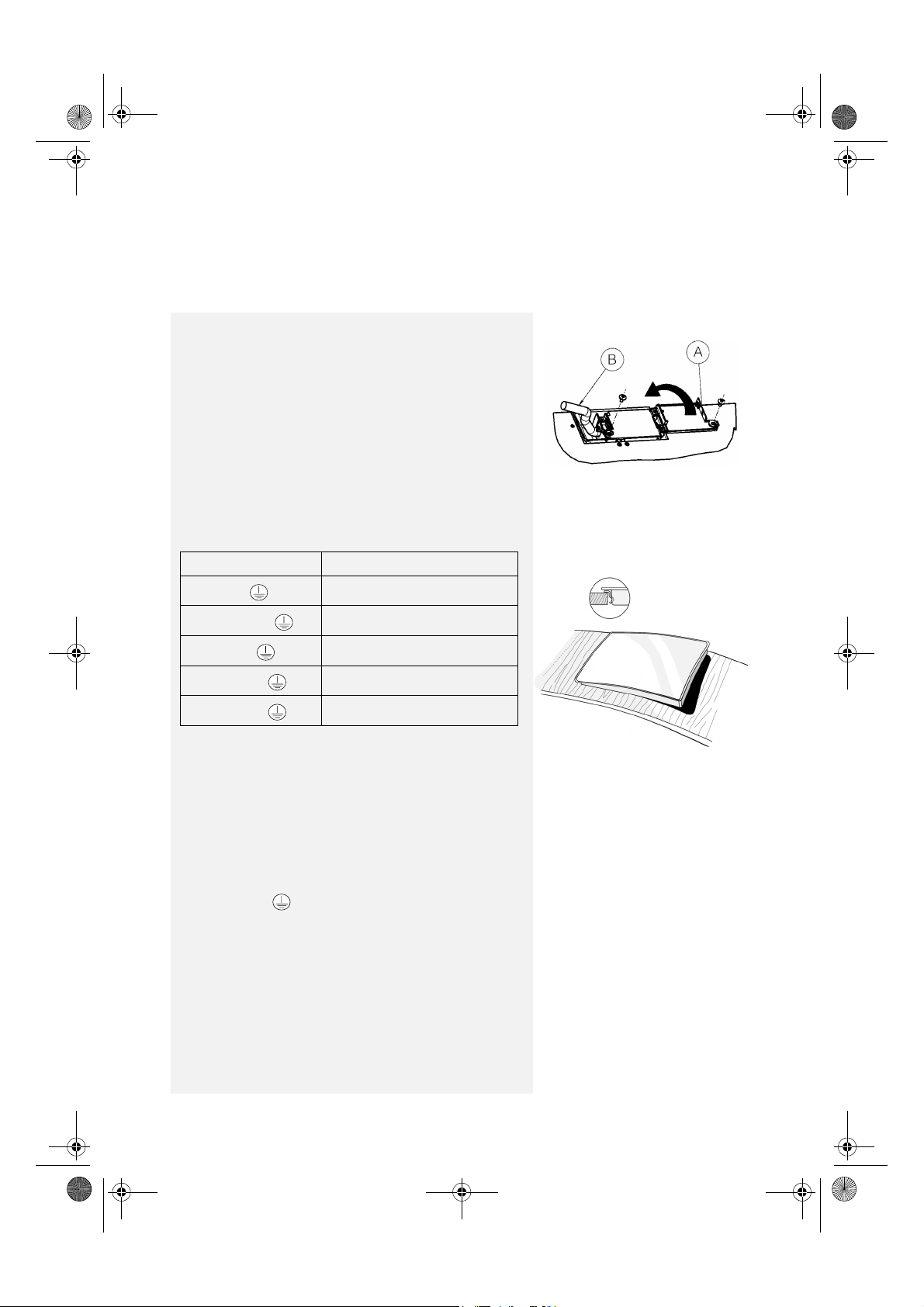

ELEKTRISCHER ANSCHLUSS ENERGIESPARTIPPS

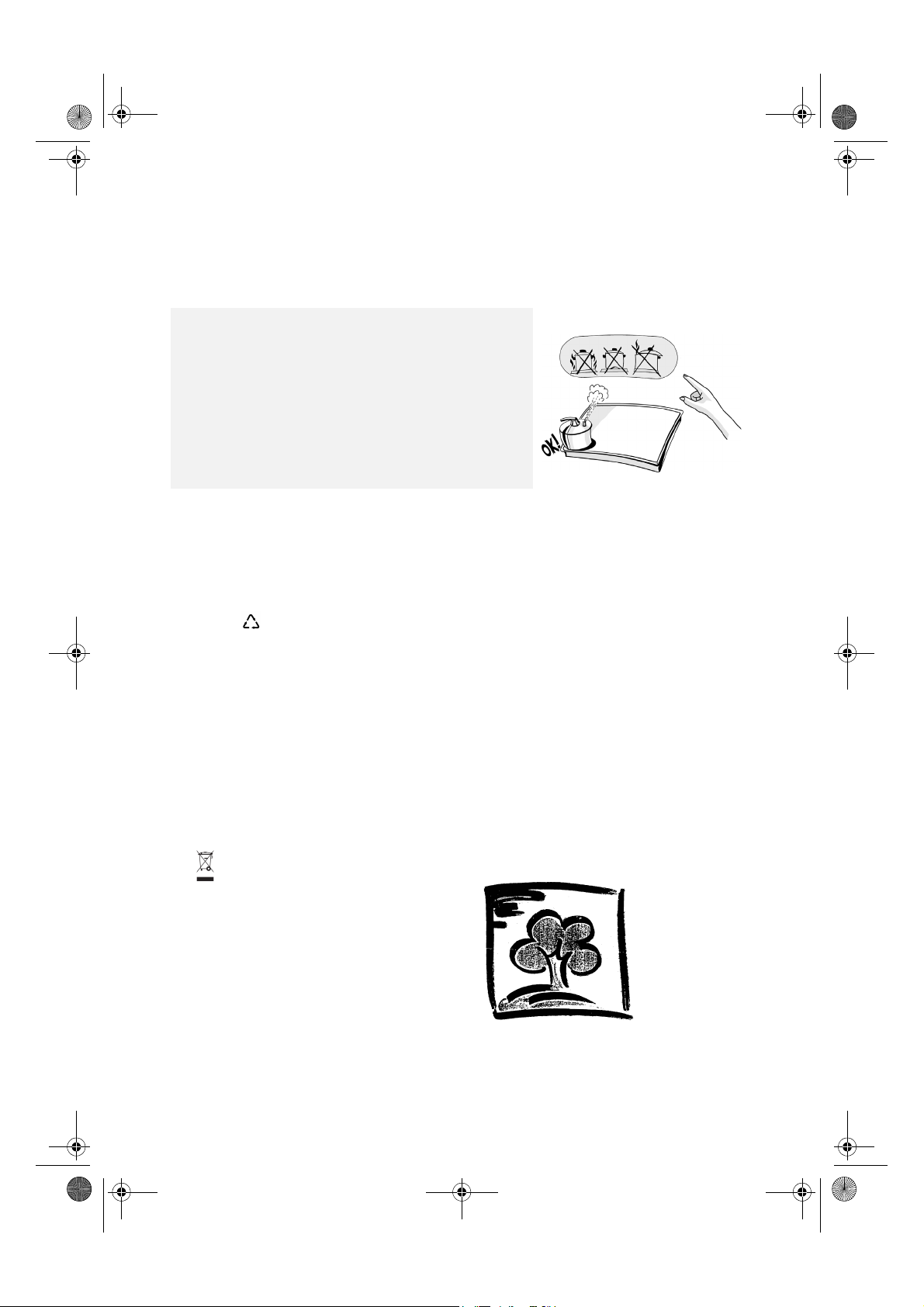

HINWEISE ZUM UMWELTSCHUTZ
HINWEISE UND ALLGEMEINE RATSCHLÄGE

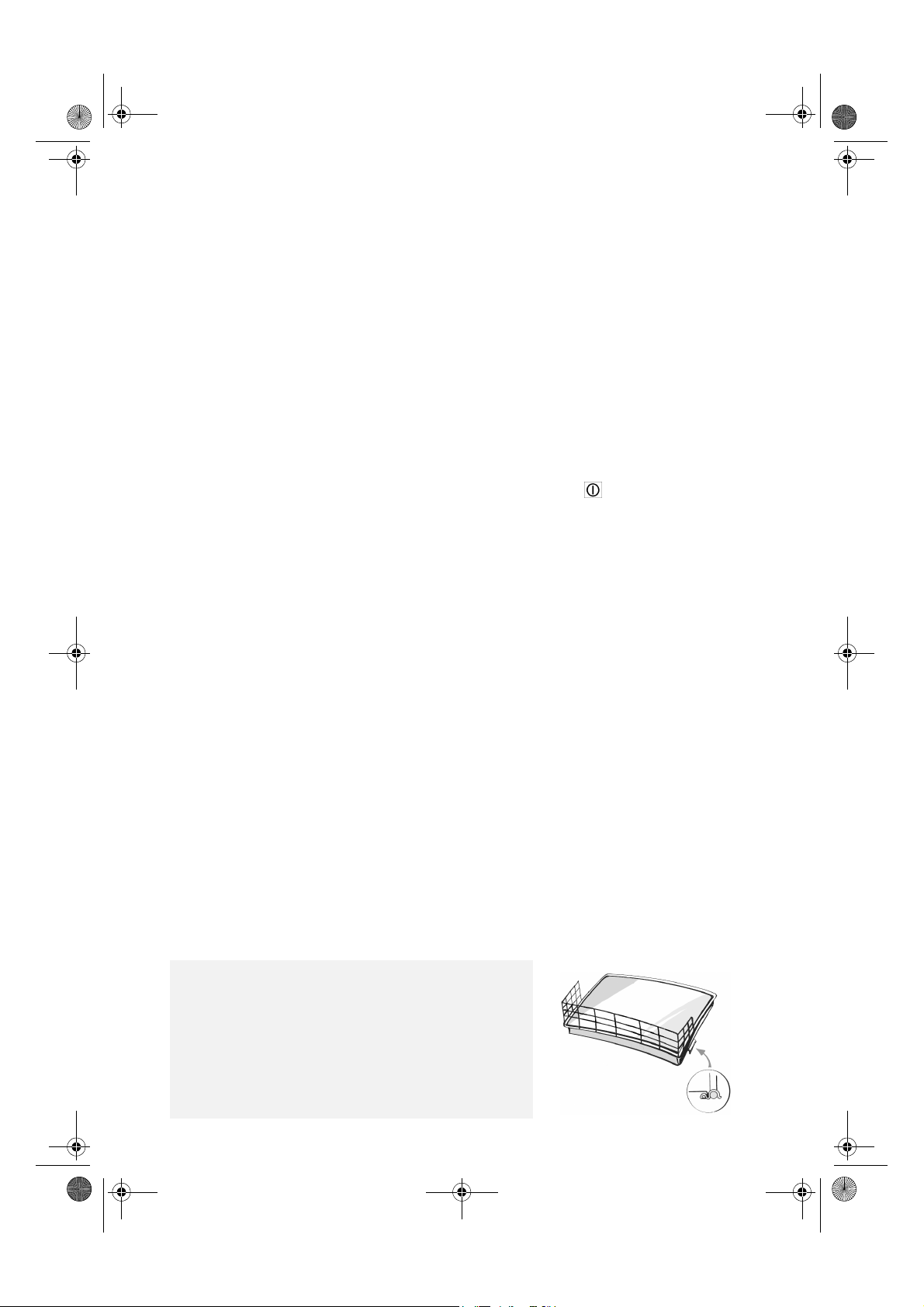

KOCHMULDENSONDERZUBEHÖR GEGEN MEHRPREIS

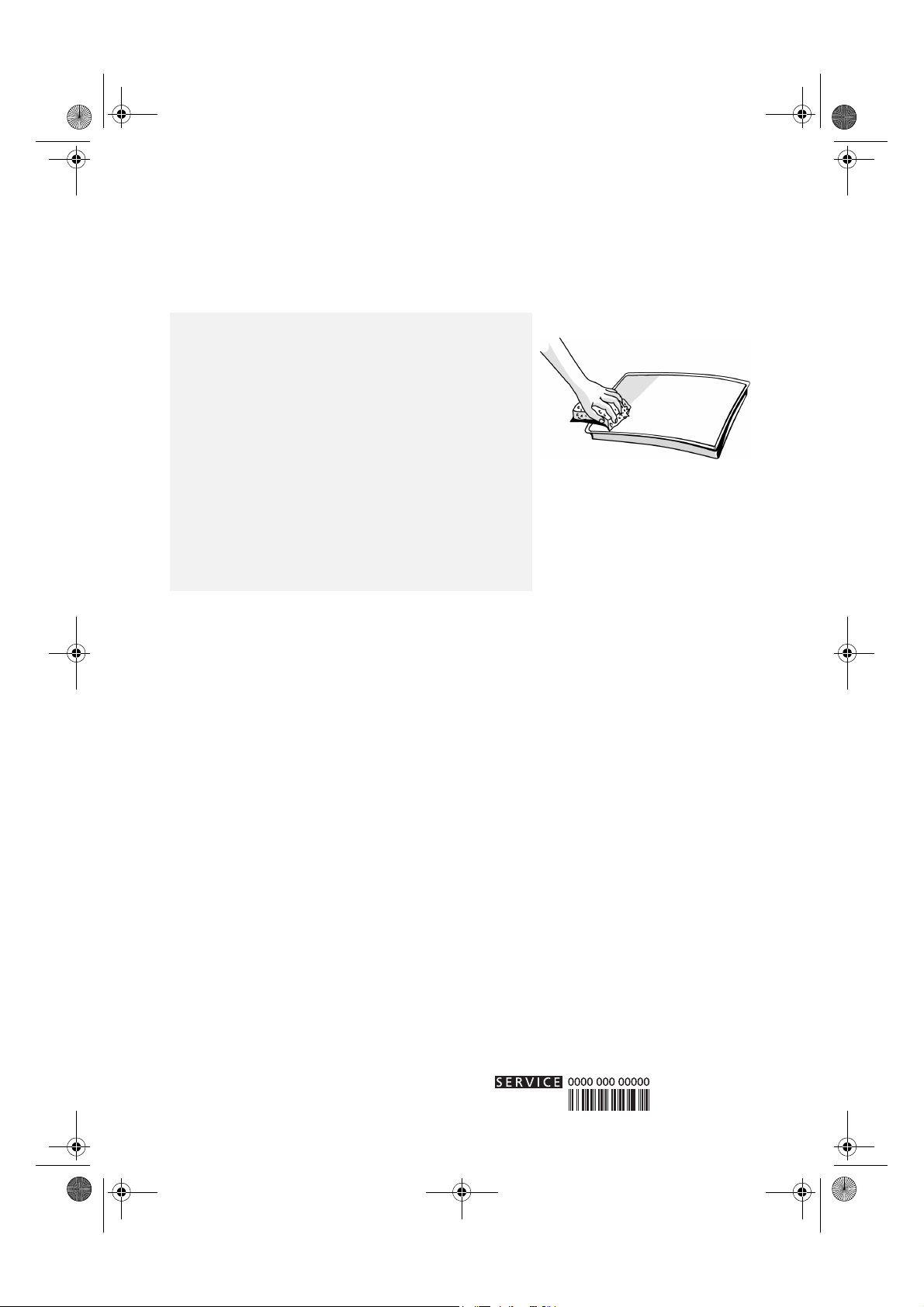

REINIGUNG UND PFLEGE DER GLASKERAMIK-KOCHMULDE
ERST EINMAL SELBST PRÜFEN KUNDENDIENST
3
51902003D.fm Page 4 Monday, October 5, 2009 12:13 PM
VOR DER BENUTZUNG DER GLASKERAMIKKOCHMULDE
• Bitte lesen Sie die Gebrauchsanweisung sorgfältig und halten Sie sie für späteren Gebrauch bereit, um Ihr neues Gerät optimal zu nutzen.
MONTAGE
Kochmulde |
|
|
• Die Kochmulde muss in eine 20 bis 50 mm tiefe |
Rückwand |
|
Arbeitsfläche eingesetzt werden. |
|
|
• Zwischen Kochmulde und Ofen dürfen keine |
Vorderseite |
|
Querschienen, Winkel usw. sein. |
||
|
•Der Abstand zwischen der Unterseite des Glaskeramik-Kochfelds und Unterschrank oder Trennwand muss mindestens 20 mm betragen.
•Wenn die Kochmulde neben einer Säuleneinheit installiert wird, müssen Sie einen Abstand von mindestens 100 mm zum Rand der Kochmulde lassen.
•Bringen Sie in der Arbeitsplatte einen Ausschnitt mit den in den beiliegenden Produktangaben aufgeführten Abmessungen an.
•Setzen Sie das mitgelieferte Dichtungsprofil (falls es noch nicht eingesetzt ist) ein, nachdem Sie die Oberfläche der Kochmulde sorgfältig gesäubert haben.
Wichtig
Wir empfehlen Ihnen Folgendes, um die elektronischen
Schaltkreise nicht zu überhitzen und Schäden zu vermeiden:
•Bauen Sie die Kochmulde nicht neben Spüloder Waschmaschinen ein, damit der Kontakt mit Dampf oder Feuchtigkeit nicht die elektronischen Schaltkreise beschädigt.
Ist ein Backofen (aus unserer Produktion) unter dem Kochfeld vorhanden, muss er mit einem Kühlsystem ausgerüstet sein.
Sobald die Temperatur der Elektronikkreise die maximal zulässige Temperatur überschreitet, schaltet die Kochmulde automatisch ab. In diesem Fall müssen Sie ein paar Minuten warten, bis die Innentemperatur der Elektronikkreise auf einen zulässigen Wert abgekühlt ist und Sie die Kochmulde wieder einschalten können.
•Schalten Sie das Kochfeld nach dem Gebrauch wieder aus.
4
51902003D.fm Page 5 Monday, October 5, 2009 12:13 PM
MONTAGE
Montage
A)Wenn die Arbeitsplatte aus Holz ist, die mitgelieferten Befestigungsklammern und Schrauben verwenden.
•Die 4 Klammern (A) an den dafür vorgesehenen Stellen am Rahmen der Kochmulde montieren, siehe Abb. 1.
•Die Mitte der senkrechten Seiten des Ausschnitts wie in
Abb. 2 dargestellt messen.
• Die Mitte der Winkel (C) in der zuvor ermittelten |
Abb. 1 |
A |
|
Seitenmitte positionieren. |
|||
|
•Die Oberseite der Winkel muss auf einer Höhe mit der Oberseite der Arbeitsfläche sein.
•Mit den 4 mitgelieferten Schrauben befestigen (B). Dazu die entsprechenden vorgesehenen Löcher verwenden.
•Die Kochmulde in den Ausschnitt einsetzen. Die Klammern
(A) müssen an den entsprechenden Gegenstücken der |
|
Abb. 2 |
Winkel einrasten (C Abb. 4 und 5). |
|
|
|
C |
|
|
|
|
|
|
|
|
B |
|
|
Abb. 3 |
A
Abb. 4
Abb. 5
B) Falls die Arbeitsplatte aus Marmor, Keramik, Stein,
Kunststoff usw. besteht, beziehen Sie das Installationskit
Nr. 4812 310 19277 über den autorisierten Kundendienst.
