Instrukcja obsługi SAMOSwww.igloo.pl

Spis treści Spis rysunków

Spis tabel

Rys. 1. Budowa urządzenia 2
Rys. 2. Usuwanie podestu drewnianego 4
Rys. 3. Zestaw kołowy, jezdny 4
Rys. 4. Pojemnik na skropliny (wersja bez wyparki) 4
Rys. 5. Przelew (wersja z wyparką) 4
Rys. 6. Panel sterowania urządzeniem 5
Rys. 7. Czujnik temperatury wewnątrz urządzenia 6
Rys. 8. Czyszczenie skraplacza 6

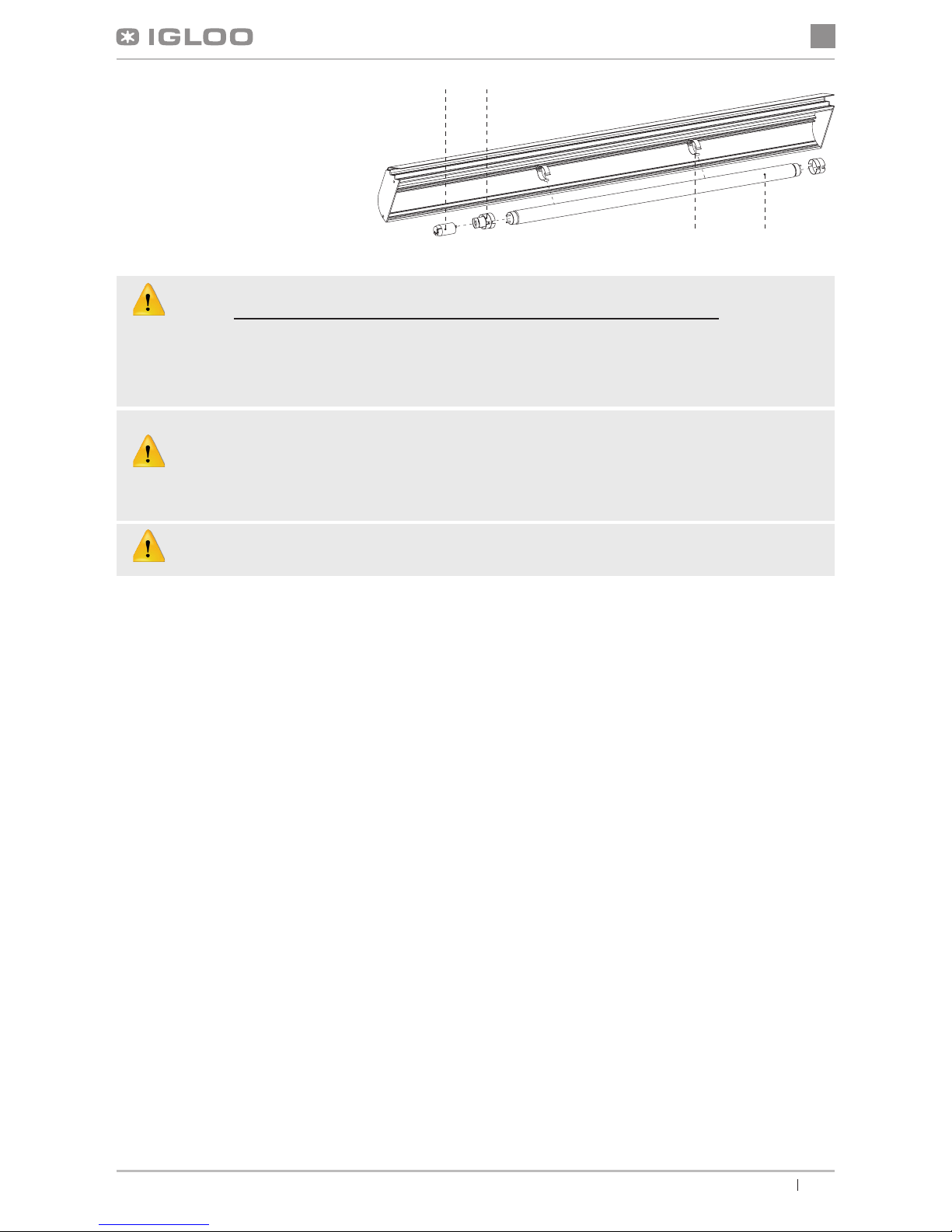

Rys. 9. Wymiana świetlówki w lampie 6
Rys. 10. Tabliczka znamionowa 8

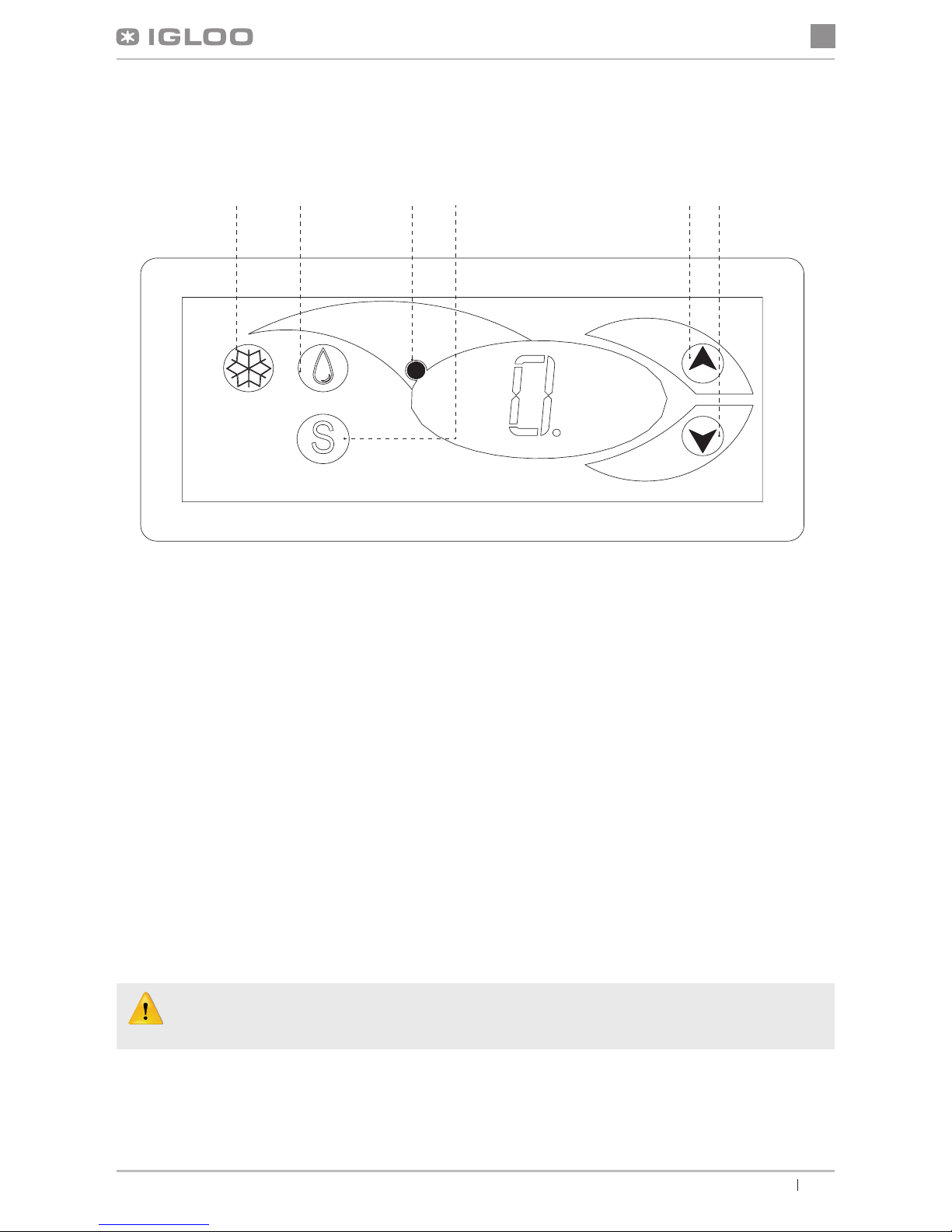

Rys. 11. Panel termostatu „Igloo” 9
Rys. 12. Panel termostatu „Carel” 10

1. ROZŁADUNEK 1

2. CHARAKTERYSTYKA WYROBU 1

2.1. Przeznaczenie 1

2.2. Opis urządzenia 1

3. PRZYGOTOWANIE URZĄDZENIA DO EKSPLOATACJI 3

3.1. Wymagania dotyczące miejsca instalacji 3

3.2. Podłączenie i uruchomienie 3

4. EKSPLOATACJA 5

4.1. Regulacja temperatury 5

5. KONSERWACJA 5

5.1. Czyszczenie i konserwacja 5

6. SERWIS 7

6.1. Identykacja i naprawa usterek 7

6.2. Serwis 8

7. OBSŁUGA TERMOSTATU 9

7.1. Termostat „IGLOO” 9

7.2. Termostat „CAREL” 10

Tabela 1 Dane techniczne 2

1. ROZŁADUNEK

Urządzenie powinno być transportowane w pozycji pionowej, odpowiednio zabezpieczone i spakowane. Producent wysy­ła urządzenie na specjalnym podeście drewnianym, zabezpieczone tekturowymi kątownikami oraz folią.

2. CHARAKTERYSTYKA WYROBU

2.1. Przeznaczenie

SAMOS jest uniwersalnym urządzeniem chłodniczym przeznaczonym do przechowywania i eksponowania szerokiego
asortymentu artykułów spożywczych w opakowaniach jednostkowych, uprzednio wychłodzonych do temperatury prze­chowywania. Dostępna jest także wersja witryny DEEP (wentylowana, parownik z przodu, półki ekspozycyjne poziomo).
Nasze witryny zapewniają uniwersalną i efektywną przestrzeń wystawową dla wszelkiego typu placówek handlowych
i gastronomicznych. Gwarantowana temperatura wewnątrz witryn +1ºC/+10ºC przy temperaturze otoczenia +15

o

C/+25oC

i wilgotności wzgl. powietrza do 60%.

2.2. Opis urządzenia

Witryny SAMOS posiadają chłodzenie statyczne, SAMOS DEEP natomiast chłodzenie dynamiczne. Wszystkie typy wy­posażone są w odszranianie automatyczne i elektroniczny termostat opcjonalnie współpracujący z modułem do rejestracji
temperatury pozwalającym na rejestrację i sygnalizację za wysokiej i za niskiej temperatury w urządzeniu. W opcji mogą
również posiadać automatyczne odparowanie kondensatu. Wraz z witrynami narożnymi przystosowane są do łączenia
w ciągi. Witryny „Samos” można zamówić w wersji z agregatem wewnętrznym lub na agregat centralny (mod/C). Wi­tryny posiadają komorę przechowalniczą. Wykonywane są w wersji stacjonarnej lub jezdnej. „Samos” wyposażone są
w system szyb frontowych, uchylnych. Urządzenia „IGLOO” wykonywane są w/g nowoczesnych technologii i posiadają
wymagane prawem certykaty.

Tym znakiem oznaczone są informacje o szczególnym znaczeniu dla bezpieczeństwa użytkownika
oraz do prawidłowej eksploatacji urządzenia

Instrukcja obsługi

SAMOS

pl

2

pl

Instrukcja obsługi SAMOS www.igloo.pl

2.3. Dane techniczne

Tabela 2 Dane techniczne

Typ urządzenia „SUMBA”

Napięcie

znamion.

[V/Hz]

Prąd znamion.

[A]

Moc znamion.

oświetl. [W]

Zużycie

energii elektr.

[kWh/24h]

Zapatrz. mocy

chłodn.

[W/mb] *

przy To= - 10ºC

SAMOS 0.94 230/50 1,1 14,4 4,0 ­SAMOS 1.25 230/50 1,1 17,0 4,1 -

SAMOS 1.56

230/50

1,4

22,4

5,1

-

SAMOS 1.88

230/50

1,7

28,8

6,2

-

SAMOS 2.50

230/50

2,4

34,0

8,5

-

SAMOS 3.13 230/50 2,7 48,4 8,7 ­SAMOS 3.75 230/50 4,3 51 13,2 -

SAMOS NW90

230/50

1,4

8,5

4,8

-

SAMOS NZ90

230/50

1,2

7,2

3,9

-

SAMOS 0.94-mod/C 230/50 0,1 14,4 0,2 350
SAMOS 1.25-mod/C 230/50 0,1 17,0 0,2 350

SAMOS 1.56-mod/C

230/50

0,1

22,4

0,3

350

SAMOS 1.88-mod/C

230/50

0,1

28,8

0,4

350

SAMOS 2.50-mod/C 230/50 0,1 34,0 0,5 350
SAMOS 3.13-mod/C 230/50 0,2 48,4 0,7 350

SAMOS 3.75-mod/C

230/50

0,2510,7

350

SAMOS NW90-mod/C

230/50

0,04

8,5

0,1

350

SAMOS NZ90-mod/C

230/50

0,03

7,2

0,1

350

SAMOS DEEP 0.94 230/50 1,4 14,4 4,5 -

Rys.1 Budowa urządzenia

12 – Maksymalna linia załadunku

(naklejka na boku szklanym!)
13 – Ekran frontowy
14 – Odbojnica frontowa
15 – Front
16 – Ramka
17 – Tabliczka znamionowa
18 – Boki
19 – Drzwi do komory przechowalniczej
20 – Skraplacz
21 – Wiatrownica

(po ściągnięciu dostęp do lamel skraplacza)
22 – Panel sterowania (regulator temperatury/wyłączniki)

1 – Nóżki służące do wypoziomowania urządzenia
2 – Komora przechowalnicza
3 – Rynienka
(odpływ kondensatu z odszraniania parownika)
4 – Parownik
5 – Blat roboczy granitowy
6 – Półki ekspozycyjne

(płaskie; dwustopniowe; trzystopniowe)
7 – Przysłonki nocne
8 – Lampa
9 – Stelaż
10 – Półka górna
11 – Szyba frontowa

4
3

1

22
20
21

2

5

6

7 8 9 10

11

12

13

17

18
19

14

15

16

3

pl

Instrukcja obsługi SAMOSwww.igloo.pl

*TO- Temperatura odparowania [oC]
Dane w tabeli dotyczą urządzenia statycznego.

3. PRZYGOTOWANIE URZĄDZENIA DO EKSPLOATACJI

3.1. Wymagania dotyczące miejsca instalacji

• Sprawdź, czy przekrój przewodów zasilających jest odpowiedni dla poboru prądu instalowanego urządzenia

• Zabrania się podłączania urządzenia przez przewody przedłużające lub rozdzielacze

• Urządzenie należy podłączyć do oddzielnego, prawidłowo wykonanego obwodu elektrycznego z gniazdem wtykowym
z kołkiem ochronnym (w/g PBUE)

Uruchomienie urządzenia, może nastąpić tylko po potwierdzeniu skuteczności ochrony przeciwporaże­niowej wynikami z pomiarów, przeprowadzonymi zgodnie z obowiązującymi przepisami!

3.2. Podłączenie i uruchomienie

• Rozpakować urządzenie i usunąć drewnianą paletę (w przypadku jej wystąpienia) lub drewniany podest

• Urządzenie ustawić na równym i dostatecznie twardym podłożu, a następnie wypoziomować je za pomocą nóżek

• Ściągnąć folię ochronną z elementów witryny

• Jeżeli urządzenie tra do użytkownika częściowo zdemontowane dla zabezpieczenia w czasie transportu należy

wykonać następujące czynności:

1. Założyć półki ekspozycyjne opierając je na stelażu.

2. Zamontować boki szklane, przykręcić boczek szklany za pomocą docisków szyby.

3. Założyć półki szklane.

4. Założyć ekran frontowy.

5. Zamontować przysłonki nocne.

6. Podłożyć pojemnik na skropliny na podstawie urządzenia pod syfonem wg Rys. 4/3 (str.4) lub Rys. 5/3 (str.4)

• Pierwsze mycie urządzenia powinno być wykonane po rozpakowaniu urządzenia i przed jego uruchomieniem. Urzą-

dzenie należy umyć wodą o temperaturze nieprzekraczającej 40ºC z dodatkiem neutralnych środków czyszczących.
Do mycia i czyszczenia urządzenia zabrania się stosowania środków zawierających chlor i sód różnych odmian,
które niszczą warstwę ochronną i elementy składowe urządzenia! Ewentualne pozostałości klejów czy silikonu na
elementach metalowych urządzenia usuwać wyłącznie benzyną ekstrakcyjną (nie dotyczy elementów z plastiku i
tworzyw sztucznych!). Nie wolno używać innych rozpuszczalników organicznych.

SAMOS DEEP 1.25 230/50 1,8 17,0 5,7 ­SAMOS DEEP 1.56 230/50 1,8 22,4 5,8 -

SAMOS DEEP 1.88

230/50

2,6

28,8

8,5

-

SAMOS DEEP 2.50

230/50

3,0

34,0

9,5

-

SAMOS DEEP 3.13 230/50 4,9 48,4 12,3 ­SAMOS DEEP 3.75 230/50 4,9 51 15,9 -

SAMOS DEEP NW90

230/50

1,1

8,5

4,4

-

SAMOS DEEP NZ90

230/50

1,4

7,2

4,4

-

SAMOS DEEP 0.94-mod/C

230/50

0,1

14,4

0,3

400

SAMOS DEEP 1.25-mod/C 230/50 0,1 17,0 0,3 400
SAMOS DEEP 1.56-mod/C 230/50 0,1 22,4 0,4 400

SAMOS DEEP 1.88-mod/C

230/50

0,2

28,8

0,6

400

SAMOS DEEP 2.50-mod/C

230/50

0,2

34,0

0,7

400

SAMOS DEEP 3.13-mod/C 230/50 0,2 48,4 0,7 400
SAMOS DEEP 3.75-mod/C 230/50 0,3 51 1,0 400

SAMOS DEEP NW90­mod/C

230/50 0,1 8,5 0,2 400

SAMOS DEEP NZ90-

mod/C

230/50 0,1 7,2 0,2 400

4

pl

Instrukcja obsługi SAMOS www.igloo.pl

Rys.2 Usuwanie podestu drewnianego
(nie dotyczy urządzeń pakowanych
w skrzyni)

1 – Wykręcić nóżki z podestu
2 – Usunąć drewniany podest
3 – Wkręcić nóżki w nakrętki przyspawane
do ramy urządzenia

Rys.3 Zestaw kołowy, jezdny

A – pozycja jezdna
B – pozycja blokady

A

B

1

2

3

1

3

2

4

Rys.4 Pojemnik na skropliny (wersja bez wyparki)

1 – Spust wody z korpusu urządzenia (zasyfonowany)
2 – Wąż spustu wody z rynienki (odpływ kondensatu z od-

szraniania parownika)

3 - Pojemnik na skropliny (należy opróżniać kondensat!)

Rys.5 Przelew (wersja z wyparką)

1 – Spust wody z korpusu urządzenia (zasyfonowany)

2 – Wąż spustu wody z rynienki (odpływ kondensatu

z odszraniania parownika)

3 - Przelew (należy opróżniać kondensat w przypadku,

gdyby woda przelała się z pojemnika wyparki!)

4 - Wyparka

UWAGA: Jeżeli na wyświetlaczu termostatu (dotyczy termostatu „Igloo”) Rys.5/3 (str.6) zamiast tempe­ratury wyświetlają się jedynie dwie kropki w jego dolnej części oznacza to brak załączonego agregatu
(wyłączona funkcja chłodzenia). Należy wówczas na panelu termostatu załączyć przycisk włącz/wyłącz
chłodzenie – patrz Rys.9/1 (str.9) !

• Na panelu termostatu Rys.6/3 (str.5) ustawić temperaturę (szczegóły obsługi na str.9 lub 10)

• Załączyć przycisk oświetlenia Rys.6/2 (str.6)

Podczas mycia urządzenia zabrania się używać strumienia wody. Urządzenie należy myć przy użyciu
wilgotnej ściereczki.

Po zakończeniu instalacji urządzenia w miejscu docelowym należy pozostawić je w spoczynku, przez co
najmniej 2 godziny przed włączeniem (dotyczy urządzeń z agregatem wewnętrznym), aby poziom oleju
ustalił się, co zapobiegnie problemom z rozruchem agregatu chłodniczego!

OSTRZEŻENIE: Chronić przed uszkodzeniem obwód chłodniczy!

• Umieścić wtyczkę przewodu przyłączeniowego bezpośrednio w gnieździe wtykowym (zabrania się podłączania

urządzenia przez przewody przedłużające lub rozdzielacze!)

• Załączyć przycisk wyłącznika głównego Rys.6/1 (str.5), co spowoduje załączenie termostatu, a następnie agregatu

urządzenia

5

pl

Instrukcja obsługi SAMOSwww.igloo.pl

1

2

3

1

3

2

4

1 2 3

Rys.6 Panel sterowania

1 – Wyłącznik główny
(załącza/wyłącza agregat urządzenia)
2 – Wyłącznik oświetlenia
3 – Panel termostatu (regulatora temperatury)
(szczegóły obsługi w Rozdziale nr 7 str.9 i 10)

4. EKSPLOATACJA

Temperatura chłodzonej przestrzeni i cykl pracy agregatu mogą ulegać wahaniom. Zależą one od wielu czynników
m. in. od ilości i temperatury włożonych produktów oraz od temperatury otoczenia.
Urządzenie należy ustawić w miejscu suchym, nienasłonecznionym, dobrze wentylowanym, zapewniającym dobrą
wymianę powietrza (dystans pomiędzy ścianą, a urządzeniem min. 10 cm), z dala od źródeł ciepła i urządzeń wymu­szających przepływ powietrza (wentylatory sutowe i przenośne, grzejniki nadmuchowe). Urządzenie funkcjonuje
poprawnie w środowisku, w którym temperatura zawiera się w odpowiedniej klasie klimatycznej podanej na tabliczce
znamionowej. Działanie urządzenia może ulec pogorszeniu, gdy przez dłuższy czas funkcjonować będzie w tempe­raturze wyższej lub niższej w stosunku do podanego przedziału.

Uwagi i wskazówki

• Należy prawidłowo wypoziomować witrynę, co zapobiegnie hałaśliwej pracy urządzenia i zapewni prawidłowy
odpływ wody (kondensatu) podczas odszraniania

• Po transporcie urządzenia odczekać ok. 2 godzin przed jego uruchomieniem

• Pierwsze zapełnienie przestrzeni chłodniczej dokonywać po uprzednim jej wychłodzeniu do temperatury pra­cy. Zasada ta powinna być także przestrzegana po dłuższej przerwie w eksploatacji

• Nie blokować żadnych otworów wentylacyjnych, co mogłoby utrudnić cyrkulację schłodzonego powietrza.
Należy zapewnić również prawidłowy obieg powietrza wokół urządzenia (w żadnym wypadku nie wolno za­krywać otworów wentylacyjnych agregatu)

• Należy zapewnić równomierne obciążenie półek, nie przekraczając ich maksymalnego obciążenia

• Utrzymywać skraplacz w czystości. Zanieczyszczenia mogą spowodować przegrzanie sprężarki i w efekcie
doprowadzić do awarii urządzenia, co nie jest objęte gwarancją.

• Wewnątrz komory do przechowywania produktów żywnościowych nie używać przyrządów elektrycznych!

• Unikać niepotrzebnego otwierania drzwi i pozostawienia ich otwartych przez dłuższy czas

4.1. Regulacja temperatury

Obsługa termostatów (regulatorów temperatury) „Igloo” i „Carel” znajduje się w rozdziale 7 (str. 9 i 10)

Podstawowym zadaniem termostatu jest sterowanie agregatem chłodniczym tak, aby uzyskać zadaną temperaturę we­wnątrz urządzenia i utrzymywać ją w określonych przedziałach. Wszystkie nastawy regulatora temperatury konieczne do
normalnego funkcjonowania urządzenia są wprowadzone przez producenta. Użytkownik przed pierwszym uruchomie­niem urządzenia powinien sprawdzić i ewentualnie ustawić na panelu termostatu żądaną temperaturę wewnątrz urzą-

dzenia.

Cyfrowy wyświetlacz – wyświetla bieżącą temperaturę wewnątrz urządzenia

Wszelka ingerencja w ustawienia fabryczne termostatu powoduje utratę gwarancji!

5. KONSERWACJA

5.1. Czyszczenie i konserwacja

Wszelkie czynności konserwacyjne należy prowadzić po odłączeniu urządzenia od napięcia!

Chronić przed uszkodzeniem lub zalaniem wodą instalację elektryczną

6

pl

Instrukcja obsługi SAMOS www.igloo.pl

Podczas mycia urządzenia zabrania się używać strumienia wody. Urządzenie należy myć
przy użyciu wilgotnej ściereczki

Nie należy stosować żadnych ostrych przedmiotów celem usuwania zabrudzeń!

Urządzenia wyposażone w kółka jezdne nie mogą być eksploatowane na nierównych powierzchniach!

Podczas mycia wnętrza urządzenia nie wolno zostawiać szyby frontowej swobodnie uchylonej w prolu
aluminiowym. Grozi to uszkodzeniem szyby i nie podlega gwarancji. Szybę na czas konserwacji wyciągnąć
wraz z prolem.

12

3

4

Podczas eksploatacji witryny jak również podczas prac konserwatorskich należy uważać, aby nie uszkodzić
czujnika temperatury znajdującego się w przysłonce parownika!

Raz na miesiąc zaleca się przerwę w eksploatacji urządzenia celem oczyszczenia jego wnętrza, naturalnego odszronie­nia parownika, oczyszczenia skraplacza i sprawdzeniu stanu uszczelek drzwi.

Jeżeli urządzenie nie posiada automatycznego odparowania kondensatu należy usuwać kondensat z pojemnika w przy­padku jego napełnienia Rys.4 (str.4). Ilość (częstotliwość) usuwania kondensatu zależy od warunków eksploatacji urzą­dzenia (m.in. od wilgotności powietrza, częstotliwości otwierania drzwi, od ilości i temperatury wkładanych produktów).

W celu przyspieszenia procesu odszraniania nie posługiwać się środkami mechanicznymi!

Skraplacz urządzenia należy utrzymywać w czystości. Zanie­czyszczenia utrudniają wymianę ciepła, powodując m. in. wzrost
zużycia energii elektrycznej i mogą spowodować uszkodzenie
sprężarki agregatu. Aby wyczyścić skraplacz należy wykręcić
blachowkręty mocujące i ściągnąć wiatrownicę. Lamele skra­placza czyścić za pomocą miękkiej szczotki lub pędzla. Przy
mocnym zabrudzeniu (zapchaniu lamel) skraplacza wskazane
jest użycie odkurzacza lub sprężonego azotu w celu odessania /
wydmuchania zabrudzeń znajdujących się miedzy lamelami.

Za uszkodzenia agregatu skraplającego powstałe w wyniku nieprzestrzegania czystości skraplacza pro­ducent nie ponosi odpowiedzialności!

Rys.8 Czyszczenie skraplacza

3

2

1

Rys.7 Czujnik temperatury wewnątrz urządzenia

1 – Czujnik temperatury
2 – Przysłonka parownika
3 – Rynienka ociekowa parownika

Uszczelkę drzwi należy czyścić wyłącznie czystą wodą bez dodatku środków myjących i pamiętać o jej
dokładnym wysuszeniu. Uszczelka nie może mieć kontaktu z substancjami tłustymi ani olejami!
Podczas czynności konserwujących należy sprawdzić czy drzwi zamykają się właściwie.

Próba: umieścić kartkę papieru pomiędzy uszczelką, a obudową i zamknąć drzwi. Papier powi­nien stawiać wyczuwalny opór przy próbie wyciągania

Rys.9 Wymiana świetlówki w lampie

1 – Uchwyt świetlówki
2 – Świetlówka
3 – Oprawa świetlówki i zapłonnika
4 – Zapłonnik świetlówki

7

pl

Instrukcja obsługi SAMOSwww.igloo.pl

6. SERWIS

6.1. Identykacja i naprawa usterek

W przypadku wystąpienia jakichkolwiek trudności podczas uruchamiania urządzenia lub podczas jego eksploatacji należy
powrócić do tych rozdziałów instrukcji obsługi, które wyjaśniają wykonywaną operacje. Ma to na celu upewnienie się, czy
urządzenie jest prawidłowo obsługiwane. Jeżeli trudności występują nadal, poniższe wskazówki pomogą w ich usunięciu.

Urządzenie nie pracuje...- Upewnić się, czy:

• Urządzenie jest podłączone do sieci prądu elektrycznego

• Napięcie i częstotliwość w sieci są odpowiednie z tymi, jakie zaleca producent (patrz tabliczka znamionowa)

• Włączony jest wyłącznik główny

• Termostat jest załączony (Dotyczy term. Igloo – Jeśli na wyświetlaczu wyświetlają się jedynie dwie kropki – włącz

termostat)

Urządzenie pracuje, oświetlenie nie świeci...- Upewnić się, czy:

• Wyłącznik oświetlenia jest w pozycji załączonej

• Świetlówka lub zapłonnik w urządzeniu nie uległy spaleniu

• (Dotyczy oświetlenia LED) Sprawdzić, czy wtyczki zasilające świetlówkę LED są prawidłowo dociśnięte

Urządzenie nie osiąga odpowiedniej temperatury, oświetlenie świeci...- Upewnić się, czy:

• Wyłącznik główny jest w pozycji załączonej

• Nastawa temperatury na termostacie jest odpowiednio ustawiona

• Termostat działa poprawnie

• Skraplacz nie jest zanieczyszczony, w razie potrzeby wyczyścić

• Temperatura otoczenia nie jest wyższa niż 25ºC

• Minęło wystarczająco dużo czasu dla schłodzenia produktów

• Otwory wentylacyjne urządzenia nie są zablokowane

(Dotyczy term. „IGLOO”) Termostat wyświetla C0 lub C1 lub C2 zamiast temperatury: Sytuacja taka ma miej-

sce, jeżeli został uszkodzony jeden z czujników regulatora temperatury wówczas mogą pojawić się następujące

komunikaty:

• C0 – uszkodzenie czujnika temperatury wewnątrz komory – wezwać autoryzowany serwis

• C1 – uszkodzenie czujnika parownika - wezwać autoryzowany serwis

• C2 – uszkodzenie czujnika alarmu skraplacza (lub uszkodzenie drugiego czujnika parownika) – wezwać autoryzo-

wany serwis

(Dotyczy term. „CAREL”) Termostat wyświetla E0 lub E1 lub L0 lub HI lub EE lub Ed lub DF zamiast tempe-

ratury:

• E0 -uszkodzenie czujnika temperatury wewnątrz komory- wezwać autoryzowany serwis

• E1 -uszkodzenie czujnika parownika - wezwać autoryzowany serwis

• L0 –alarm niskiej temperatury (niższej niż zadany zakres wewnątrz urządzenia) - wezwać autoryzowany serwis

• HI - alarm wysokiej temperatury - wezwać autoryzowany serwis

• EE -błąd wewnętrzny regulatora - wezwać autoryzowany serwis

• Ed – przekroczenie max. czasu odszraniania

• DF – odszranianie w toku (to nie jest sygnał alarmowy)

(Dotyczy term. „IGLOO”) Urządzenie pracuje, włączona sygnalizacja dźwiękowa...- Upewnić się, czy

• Skraplacz nie jest zanieczyszczony, w razie potrzeby wyczyścić

• Pracuje wentylator skraplacza

• Temperatura otoczenia nie przekracza 25ºC

Urządzenie pracuje zbyt głośno...- Upewnić się, czy

• Urządzenie stoi stabilnie

• Przylegające do urządzenia meble nie drgają podczas pracy sprężarki agregatu chłodniczego

Elementy urządzenia mogą korodować przy niewłaściwym użytkowaniu i konserwacji.
Należy przestrzegać zasad:

• Nie dopuszczać do kontaktu powierzchni urządzenia z środkami zawierającymi chlor i/lub sodę
w różnych odmianach, które niszczą ich warstwę ochronną i elementy składowe urządzenia (dotyczy
również różnych gatunków stali nierdzewnej)

Podczas czynności konserwujących należy uważać, aby nie uszkodzić tabliczki znamionowej urządze­nia Rys.10 (str.8), która zawiera istotne informacje dla serwisantów oraz rm zajmujących się usuwaniem

odpadów.

8

pl

Instrukcja obsługi SAMOS www.igloo.pl

6.2. Serwis

Tel. do serwisu IGLOO: [phone] lub [phone] e-mail: [e-mail]
Jeśli po sprawdzeniu punktów opisanych w rozdziale 6.1 „Identykacja i naprawa usterek” urządzenie nadal nie działa
prawidłowo, należy skontaktować się z Serwisem Technicznym rmy Igloo, podając dane z tabliczki znamionowej Rys.10
(str.8)

• Numer seryjny (NS)

• Datę produkcji

• Typ (nazwa urządzenia)

oraz

• Datę zakupu urządzenia

• Opis problemu

• Dokładny adres i numer telefonu wraz
z numerem kierunkowym do Państwa

Tabliczka znamionowa znajduje się z tyłu urządzenia,
w prawym, górnym rogu poniżej blatu Rys.1/17 (str.2)

Powyższy rysunek przedstawia poglądową tabliczkę
znamionową, a dane w niej zawarte są danymi
przykładowymi nieodnoszącymi się do „SAMOS”!

Rys.10 Tabliczka znamionowa

Odgłosy wydawane przez urządzenia pracujące są zjawiskiem normalnym. W urządzeniach znajdują się

wentylatory, silniki i sprężarki, które włączają się i wyłączają automatycznie. Każda sprężarka wytwarza

pewien hałas podczas pracy. Dźwięki te wytwarzane są przez silnik agregatu oraz przez czynnik
chłodniczy przepływający w obwodzie. Zjawisko to jest cechą techniczną urządzeń chłodniczych
i nie oznacza ich wadliwej pracy.

Osadzanie się pary wodnej na szybach urządzenia przy dużej wilgotności względnej powietrza

powyżej 60% jest zjawiskiem naturalnym i nie wymaga wzywania serwisu!

W przypadku przekroczenia warunków otoczenia wg trzeciej klasy klimatycznej (wilgotność
względna powietrza powyżej 60%) może występować zjawisko przelewania wody z układu z au­tomatycznym odparowaniem kondensatu (wyparki). Przypadek ten nie oznacza wadliwej pracy

urządzenia i nie wymaga wzywania serwisu.

9

pl

Instrukcja obsługi SAMOSwww.igloo.pl

7. OBSŁUGA TERMOSTATU

7.1. Termostat „IGLOO”

Rys.11 Panel termostatu "Igloo"

Sprawdzanie nastawionej temperatury (wewnątrz urządzenia) – Naciskając przycisk „▲” lub „▼” jeden raz możemy
sprawdzić nastawioną temperaturę. Na wyświetlaczu pojawia się nastawiona temperatura, przy której świeci się czerwo­na mrugająca kropka (dioda). Wyjście z podglądu następuje automatycznie po ok. 3 sekundach.

Obniżenie (lub podwyższenie) temperatury – naciskamy przycisk „▼” (lub „▲”) i na panelu pojawi się ustawiona tempe­ratura. Naciskając przycisk „▼” obniżamy temperaturę do żądanej wartości. Wyjście z funkcji następuje automatycznie

po ok. 3 sek.

Ręczne odszranianie –przycisk nr 2 pozwala na włączenie cyklu odszraniania w dowolnym momencie pracy urządzenia
(niezależnie od funkcji automatycznego odszraniania); przycisk nie działa, gdy temperatura jest wyższa niż temperatura
końca odszraniania

Zaleca się, aby użytkownik załączał/wyłączał agregat korzystając jedynie z wyłącznika głównego urzą­dzenia, a nie z przycisku bezpośrednio na panelu termostatu. Załączenie wyłącznika głównego automa­tycznie załącza termostat!

* Więcej na stronie www.igloo.pl

1 – Przycisk włącz/wyłącz chłodzenie
2 – Przycisk ręcznego odszraniania
3 – Kontrolka pracy agregatu i odszraniania
4 - Przycisk podglądu temp. na czujniku odszraniania
5 – Przycisk zmiany temp. do góry
6 – Przycisk zmiany temp. w dół

21 3 4 65

10

pl

Instrukcja obsługi SAMOS www.igloo.pl

7.2. Termostat „CAREL”

Rys.12 Panel termostatu "Carel"

CO OZNACZAJĄ DIODY NA WYŚWIETLACZU

Zapalona dioda 1 - Sprężarka: symbol jest widoczny, gdy sprężarka pracuje. Miga, gdy start sprężarki jest opóźniony

przez procedurę ochronną. Miga w cyklu: dwa mignięcia – przerwa, gdy uruchomiony jest tryb pracy ciągłej.
Zapalona dioda 2 - Wentylator: symbol jest widoczny, gdy włączone są wentylatory parownika. Miga, gdy start wentyla­torów jest opóźniony poprzez zewnętrzne wyłączenie lub, podczas gdy inna procedura jest w toku.
Zapalona dioda 3 - Odszranianie: symbol jest widoczny, gdy włączona jest funkcja odszraniania. Miga, gdy start odszra­niania jest opóźniony poprzez zewnętrzne wyłączenie lub podczas, gdy inna procedura jest w toku.

Zapalona dioda 4 - Alarm: symbol jest widoczny, gdy aktywny jest alarm
Zapalona dioda 5 – wyświetlana bieżąca temperatura wewnątrz urządzenia (po przecinku wyświetlane miejsca dzie-

siętne)

NASTAWA ŻĄDANEJ TEMPERATURY

- naciśnij przez 1 sekundę

: wartość wodząca pojawi się na ekranie;

- zwiększ lub zmniejsz wartość wodzącą używając klawiszy

i , aż osiągniesz pożądaną wartość;

- naciśnij ponownie

w celu potwierdzenia nowej wartości punktu nastawy;

RĘCZNE WYMUSZENIE CYKLU ODSZRANIANIA

Odszranianie realizowane jest w sposób automatyczny. Można jednak w dowolnej chwili wymusić odszranianie poprzez

naciśnięcie i przytrzymanie przycisku

przez minimum 5 sekund. Podczas ręcznego odszraniania miga dioda 1.

* Więcej na stronie www.alfaco.pl

UWAGA: W PRZYPADKU NIE ZASTOSOWANIA SIĘ DO ZASAD ZAWARTYCH W NINIEJSZEJ INSTRUKCJI
DOTYCZĄCYCH PODŁĄCZENIA I EKSPLOATACJI URZĄDZENIA, PRODUCENT ZASTRZEGA SOBIE PRAWO
ODSTĄPIENIA OD OBOWIĄZKÓW GWARANTA!!!

Informacje zawarte w tym dokumencie mogą być zmienione przez „IGLOO” bez powiadamiania użytkownika.

Kopiowanie niniejszej instrukcji bez zgody producenta jest zabronione.
Zdjęcia oraz rysunki mają charakter poglądowy i mogą się różnić od zakupionego urządzenia.

1

2

3

4

5

en

11

User manual Samos, Samos Deepwww.igloo.pl

Contents List of Figures

List of tables

Fig. 1. Construction of the device 12
Fig. 2. Removing the wooden platform 14
Fig. 3. Wheel system, moving system 14
Fig. 4. Condensate container (version without evaporator) 14
Fig. 5. Overow (version with evaporator) 14
Fig. 6. Control panel of the device 15
Fig. 7. Temperature sensor inside the device 16
Fig. 8. Cleaning the condenser 16
Fig. 9. Changing the uorescent lamp 16
Fig. 10. Data plate 18
Fig. 11. „Igloo” thermostat control panel 19
Fig. 12. Carel” thermostat control panel 20

1. UNLOADING 12

2. PROPERTIES OF THE DEVICE 12

2.1. Purpose 12

2.2. Description of the device 12

2.3. Technical data 12

3. PREPARING THE DEVICE FOR EXPLOITATION 13

3.1. Requirements concerning the place of installation 13

3.2. Connection and actuation 13

4. EXPLOITATION 15

4.1. Temperature regulation 15

5. MAINTENANCE 15

5.1. Cleaning and maintenance 15

6. SERVICE 17

6.1. Fault identication and repair 17

6.2. Service 18

7. THERMOSTAT SERVICE 19

7.1. „IGLOO” thermostat 19

7.2. „CAREL” thermostat 20

Table 1 Technical data 12

en

1. UNLOADING

The device should be transported in vertical position, and it should be properly secured and packed. The manufacturer
ships the device on a special wooden platform, secured with cardboard angle sections and foil.

2. PROPERTIES OF THE DEVICE

2.1. Purpose

SAMOS is a universal cooling device used to store and display a wide assortment of grocery products in singular packag­es, previously cooled to storage temperature. There is also a DEEP version of the case (ventilated, evaporator at the front,
horizontal display shelves). Our display cabinets ensure universal and efcient display area for all types of commercial
and gastronomic units. Guaranteed temperature inside the display cabinet equals +1ºC/+10ºC with ambient temperature
of +15ºC/+25ºC and relative air humidity of up to 60%.

2.2. Description of the device

SAMOS cases have static cooling, while SAMOS DEEP have dynamic cooling. SAMOS display cabinets have dynamic
or static cooling. All types are equipped with automatic defrosting and electronic thermostat optionally cooperating with
temperature recording module enabling to record and signal too low and too high temperature within the device. There is
also an option with automatic condensate evaporation. Together with corned display cabinets, they may be connected
in sequences. “SAMOS” display cabinets may be ordered in two versions: with internal aggregate or to be connected to
central aggregate (mod/C). “SAMOS” display cabinets are equipped with storage chamber. “SAMOS” display cabinet is
available in stationary or moving version. Our devices are made according to modern technologies and have all certi­cates required by law.

This sign signies information of particular meaning for user security and for proper device
exploitation.

User manual SAMOS, SAMOS DEEP

en

12

User manual Samos, Samos Deep www.igloo.pl

en

2.3. Technical data

Table 2 Technical data

Type of the device
„Samos”

Rated voltage

[V/Hz]

Rated current

[A]

Rate lighting

power [W]

Electric energy

consumption

[kWh/24h]

Cooling

power

demand

[W/mb]

SAMOS 0.94 230/50 1,1 14,4 4,0 ­SAMOS 1.25 230/50 1,1 17,0 4,1 -

SAMOS 1.56

230/50

1,4

22,4

5,1

-

SAMOS 1.88

230/50

1,7

28,8

6,2

-

SAMOS 2.50

230/50

2,4

34,0

8,5

-

SAMOS 3.13 230/50 2,7 48,4 8,7 ­SAMOS 3.75 230/50 4,3 51 13,2 -

SAMOS NW90

230/50

1,4

8,5

4,8

-

SAMOS NZ90

230/50

1,2

7,2

3,9

-

SAMOS 0.94-mod/C 230/50 0,1 14,4 0,2 350
SAMOS 1.25-mod/C 230/50 0,1 17,0 0,2 350

SAMOS 1.56-mod/C

230/50

0,1

22,4

0,3

350

SAMOS 1.88-mod/C

230/50

0,1

28,8

0,4

350

SAMOS 2.50-mod/C 230/50 0,1 34,0 0,5 350
SAMOS 3.13-mod/C 230/50 0,2 48,4 0,7 350

SAMOS 3.75-mod/C

230/50

0,2510,7

350

SAMOS NW90-mod/C

230/50

0,04

8,5

0,1

350

SAMOS NZ90-mod/C

230/50

0,03

7,2

0,1

350

SAMOS DEEP 0.94 230/50 1,4 14,4 4,5 -

Fig.1 Construction of the device

12 – Maximum loading line (sticker on the glass side!)
13 – Front screen
14 – Front bumper
15 – Front
16 – Frame
17 – Nameplate
18 – ABS sides
19 – Storage chamber doors
20 – Condenser
21 – Ventilator (after removal access to condenser ns)
22 – Control panel (temperature regulator /switches)

1 – Feet used for leveling of the device
2 – Storage chamber
3 – Rail (condensate outow after defrosting
the evaporator)
4 – Evaporator
5 – Granite working top
6 – Display shelves (at; two-level; three-level)
7 – Plexiglas night shades
8 – Lamp
9 – Aluminum frame
10 – Top shelf
11 – Glass display shelf

4
3

1

22
20
21

2

5

6

7 8 9 10

11

12

13

17

18
19

14

15

16

en

13

User manual Samos, Samos Deepwww.igloo.pl

3. PREPARING THE DEVICE FOR EXPLOITATION

3.1. Requirements concerning the place of installation

• Verify whether the cross section of feeding conduits is proper for power consumption of the installed device.

• It is forbidden to connect the device by extension rods or dividers.

• The device should be connected to the separate, properly made electric circuit with plug-in socket with protecting pin
(according to PBUE /Regulations concerning Electric Equipment Construction/)

The device may be actuated solely after conrmation of the re protection efciency with results of meas­ures performed according to binding regulations!

3.2. Connection and actuation

• Unpack the device and remove the wooden platform from the basis (does not concern moving devices) Fig.2 (p.14

• Place the display cabinet on an even basis, which is hard enough, and then level it with feet.

• Remove the protection foil from the elements of the device

• If the user shall obtain a device partially disassembled to secure it during transportation, perform the following op­erations:

1. Mount display shelves

2. Mount glass sides.

3. Put the shelves on the bars g

4. Install front glass

5. Mount night screens.

6. Place the drip tray on the base of the device, under the siphon, according to g. 4/3 (p. 14) or g. 5/3 (p. 14)

• The rst cleaning of the device should be provide right after unpacking, and before turning it on. The unit should

be cleaned with water at a temperature not exceeding 40°C with a neutral detergent. For washing and cleaning
the equipment it is prohibited to use products containing chlorine and sodium varieties, which destroy the protec­tive layer and components of the device! Any residue of adhesives or silicone on metal elements should be re­moved only with extraction naphtha (not applicable to items made of plastic !). Do not use other organic solvents.

SAMOS DEEP 1.25 230/50 1,8 17,0 5,7 ­SAMOS DEEP 1.56 230/50 1,8 22,4 5,8 -

SAMOS DEEP 1.88

230/50

2,6

28,8

8,5

-

SAMOS DEEP 2.50

230/50

3,0

34,0

9,5

-

SAMOS DEEP 3.13 230/50 4,9 48,4 12,3 ­SAMOS DEEP 3.75 230/50 4,9 51 15,9 -

SAMOS DEEP NW90

230/50

1,1

8,5

4,4

-

SAMOS DEEP NZ90

230/50

1,4

7,2

4,4

-

SAMOS DEEP 0.94-mod/C

230/50

0,1

14,4

0,3

400

SAMOS DEEP 1.25-mod/C 230/50 0,1 17,0 0,3 400
SAMOS DEEP 1.56-mod/C 230/50 0,1 22,4 0,4 400

SAMOS DEEP 1.88-mod/C

230/50

0,2

28,8

0,6

400

SAMOS DEEP 2.50-mod/C

230/50

0,2

34,0

0,7

400

SAMOS DEEP 3.13-mod/C 230/50 0,2 48,4 0,7 400
SAMOS DEEP 3.75-mod/C 230/50 0,3 51 1,0 400

SAMOS DEEP NW90-mod/C

230/50

0,1

8,5

0,2

400

SAMOS DEEP NZ90-mod/C

230/50

0,1

7,2

0,2

400

en

14

User manual Samos, Samos Deep www.igloo.pl

Fig.2 Removing the wooden platform

1 – Unscrew the feet from the platform
2 – Remove the wooden platform
3 – Screw the feet in nuts welded
to the frame of the device

Fig.3 Wheel system, moving system

A – moving position
B – blockade

A

B

1

2

3

1

3

2

4

Fig.4 Condensate container (version without evaporator)

1 – Water outlet from the body of the device (water-sealed)
2 – Rail water outlet hose
(condensate outow after defrosting the evaporator)
3 - Condensate container (empty the condensate!!!)

Fig.5 Overow (version with evaporator)

1 – Water outlet from the body of the device (water-sealed)
2 – Rail water outlet hose (condensate outow after defrosting
the evaporator)
3 – Overow (it is necessary to empty the condensate, when
water overows the evaporator container!)
4 - Evaporator

NOTE: If the thermostat display (for „Igloo” thermostat) Fig.6/3 (p.15) only shows two dots at the bottom
instead of the temperature, this means that no unit is attached (cooling function disabled). In this case,
switch the cooling on/off button on the thermostat panel - see Fig.11/1 (p.19)!

• Set the temperature on the thermostat panel Fig. 6/3 (p. 15) (details on p. 19 or 20)

• Turn the lighting switch on Fig. 6/2 (p. 15)

When cleaning the unit is prohibited to use water jet. The unit should be cleaned with a wet rag.

After installation of the device at the destination place it should be left to rest for at least 2 hours before
turning it on (for devices with built in compressor) to set the level of refrigerant in order to prevent prob­lems with starting up the aggregate. WARNING: Keep out the cooling circuit from damage!

• Put the connector plug directly into the plug-in socket (it is forbidden to connect the device by extension

cables or splitters!)

• Turn the main switch on Fig. 6 (p. 15), which will activate the thermostat followed by activation of the refrig-

eration unit

en

15

User manual Samos, Samos Deepwww.igloo.pl

1

2

3

1

3

2

4

1 2 3

Fig.6 Control panel of the device

1 - Main switch (turns on/off the aggregate of the device)
2 – Lighting switch
3 - Thermostat (temperature regulator) panel
(service details in Chapter No. 7 p. 19 or 20)

4. EXPLOITATION

Temperature of the cooled space and aggregate operating cycle may uctuate. It depends on numerous factors,
such as amount and temperature of products placed in the device and temperature of the surroundings.
The device should be placed in a dry and well-ventilated place, ensuring proper air exchange (distance between the
wall and the device – min. 10 cm), out of sunlight, kept far from heat sources and devices enforcing air ow (ceiling
and portable ventilators, blow-in heaters). The device functions properly in a room, where temperature falls within
appropriate climatic class stated on the data plate. The operation of the device may worsen when it shall operate in
temperature lower or higher than the stated temperature range.

Remarks and indications

• It is necessary to properly level the display cabinet, which will prevent loud operation of the device and shall
ensure proper water (condensate) outow during defrosting.

• After transporting the device, wait about 2 hours before its actuation.

• The rst lling of cooling space should be performed after its previous cooling to working temperature. This
principle should also be observed after longer pause in exploitation.

• Do not block any ventilation holes, which would hamper circulation of the cooled air. It is also necessary to
ensure proper airow around the device (aggregate ventilation holes cannot be covered).

• Ensure even load on shelves, do not exceed their maximal load and do not exceed maximal loading.

• Keep the condenser clean. Impurities may lead to overheating of the compressor and as a consequence may
result in damage of the device, which is not covered by warranty.

• Do not use electric devices inside grocery product storing chamber.

• After closing the door of the device, it is not recommended to open it with force. Negative pressure created
inside the device is levelled within 1-2 minutes, which allows easy opening of the door.

• Avoid unnecessary opening of doors and leaving them open for a longer period of time.

4.1. Temperature regulation

Service of “Igloo” and “Carel” thermostat (temperature regulators) is described in chapter 7 (p. 19 and 20)

The basic aim of a thermostat is to control the cooling aggregate to obtain the set temperature within the device and
maintain it within the determined temperature ranges. The producer enters all settings of temperature regulators required
for normal functioning of the device. Before primary actuation the user should control and possibly set the required tem­perature inside the device on the control panel.

Digital display – displays the current temperature inside the device.

It is forbidden to interfere with systemic parameters of the thermostat, as this can lead to serious
consequences, including the damage of the cooling device!

5. MAINTENANCE

5.1. Cleaning and maintenance

All maintenance services need to be performed after disconnecting the device from power supply!

Protect electric installation against any damage or water spillage

en

16

User manual Samos, Samos Deep www.igloo.pl

12

3

4

When using the display cabinet, as well as during maintenance works, pay attention not to destroy the
temperature sensor in the evaporator screen!

It is recommended to make a break in the exploitation of the device once a month in order to clean its interior,
naturally defrost the evaporator, clean the condenser and verify the condition of door seals.

If the device is not equipped with automatic condensate evaporation, it is essential to remove the condensate from the
container when lling the container Fig.4 (p.14). The number (frequency) of condensate removal depends on device
exploitation conditions (f. ex. air humidity, door opening frequency, the amount and temperature of products entered for
storage).

Do not use mechanical agents in order to fasten the defrosting process!

It is essential to keep the condenser of the device clean. Dirt may
hinder the heat exchange, causing mainly increase in electric energy
consumption and may cause damage of aggregate compressor.

In order to clean the condenser it is necessary to unscrew the xing
sheet metal screws and pull the wind brace out. Clean condenser
lamellas with help of soft brush or paint brush. If the condenser is ex­tremely dirty (blocked lamellas) it is indicated to use vacuum cleaner
or compressed nitrogen to suck / blow the dirt from between lamellas.

The producer shall not be held responsible for damages of the condenser aggregate resulting from non-ob­servance of condenser cleanliness!

Fig.8 Cleaning the condenser

3

2

1

Fig.7 Temperature sensor inside the device

1 – Temperature sensor
2 – Evaporator screen
3 – Evaporator drip rail

Door seal should be cleaned solely with clean water without any cleansing agents and it should be
thoroughly dried. The seal cannot get into contact with oily substances or grease!
Control whether door close properly during maintenance procedures.

Test: place a sheet of paper between the seal and the casing and close the door. The paper
should pose a tangible resistance during an attempt to pull it out.

Fig.9 Changing the uorescent lamp

1 – Fluorescent lamp handle
2 – Fluorescent lamp
3 – Casing of uorescent lamp and starting switch
4 – Starting switch of uorescent lamp

Do not use water stream to clean the device, only a wet cloth

Do not use any sharp objects to remove dirt!

Devices with wheels cannot be used on uneven surfaces!

During cleaning the inside of the device do not leave the front glass freely lifted in the aluminium prole. This may
cause the damage of the glass and is not covered by warranty. Please remove the glass with prole for the time
of cleaning.

en

17

User manual Samos, Samos Deepwww.igloo.pl

Elements of device can corrode when improper used and maintenance. To avoid that please
follow the rules:

• Do not allow contact of the surface of the device with substances containing chlorine and / or baking
soda in different varieties, which destroy the protective layer and components of the device (also
includes various stainless steel)

During maintenance services it is necessary to pay attention not to damage the data place of the device
Fig.10 (p.18), which contains signicant information for servicing organs and waste removal companies.

6. SERVICE

6.1. Fault identication and repair

In case of any difculties during actuation of the device or during its exploitation, please return to these chapters in this
manual, which explain the performed operation. This aims to ensure that the device is properly operated. If you still
experience difculties, the following hints will help you solve the problem.

The device is not working... – Make sure that:

• The device is connected to the supply network

• Voltage and frequency in the network are compliant with those recommended by the producer 230V/50Hz

• The main switch is on

• Thermostat is on (This concerns the Igloo thermostat – If only two spots are visible on the display – turn on the thermostat)

Water leakage from below the device or into the inside of the chamber:

• Check whether the device is properly levelled

• Check the patency of outow pipes

• Empty the condenser tray or container

• Check whether there is not too much ice in the rail and on the condenser – defrost when necessary

The device is operating, but the lighting is off...– Make sure that:

• Lighting switch is turned on

• Fluorescent lamp or starting switch of the device are not burnt

The device does not reach the proper temperature, the lighting is on...– Make sure that:

• Lighting switch is turned on

• Temperature setting on the thermostat is properly set

• Thermostat works properly

• The condenser is clean, if necessary – clean the condenser

• Ambient temperature does not exceed 25ºC

• Enough time has passed for products to be cooled

• Ventilation holes of the device are not blocked

(This concerns the “IGLOO” thermostat) thermostat displays C0 or C1 or C2 instead of displaying temperature:
This situation shall occur, when one of temperature regulation sensors has been destroyed.
The following messages may be displayed in such case:

• C0 – temperature sensors inside the chamber are damaged – call authorized service

• C1 – failure of evaporator sensor - call authorized service

• C2 – failure of condenser alarm sensors (or failure of second evaporator sensor) – call authorized service

(This concerns the “CAREL” thermostat) Thermostat displays E0 or E1 or L0 or HI or EE or Ed or DF instead of temperature:

• E0 – temperature sensor inside the chamber is damaged – call authorized service

• E1 – failure of evaporator sensor - call authorized service

• L0 – low temperature alarm (lower than temperature range set within the device – call authorized service

• HI – high temperature alarm – call authorized service

• EE – internal defect of the regulator – call authorized service

• Ed – max. defrosting time exceeded

• DF – defrosting in progress (this is not an alarm signal)

(This concerns the “IGLOO” thermostat) The device is working, sound signalling is activated...– Make sure that:

• The condenser is clean, if necessary – clean the condenser

• Condenser ventilator is working properly

• Ambient temperature does not exceed 25ºC

The device is working too loud...– Make sure that:

• The device is standing stably

• Furniture adjoining the device do not vibrate when the cooling aggregate compressor is working

en

18

User manual Samos, Samos Deep www.igloo.pl

In the case of environmental conditions exceeding normal levels in accordance with refrigerator
class three (relative humidity above 60%), the phenomenon of water pouring from the system with
automatic condensate evaporation (evaporators) may occur. This is not a malfunction and does
not require a service call.

Noises made by the operating device are a normal phenomenon. The devices are equipped with ventila-

tors, engines and compressors, which turn on and off automatically. Each compressor makes certain

noises when operating. These sounds are made by the aggregate engine and by cooling agent
owing through the circuit. This phenomenon constitutes a technical feature of cooling devices
and it does not signify their faulty work.

Steam precipitation on glasses of the device is a normal phenomenon in case of high relative air

humidity exceeding 60% and does not require calling the service!

6.2. SERVICE

If after checking points described in chapter 6.1 „Fault identication and repair” the device still does not work properly, please
contact Technical Service of the Igloo company, stating the data from the data plate Fig.10 (p.18):

• Serial number (NS)

• Production date

• Type (name of the device)

and

• Date when the device was purchased

• Description of the problem

• Your exact address and telephone number (with the code number)

Data plate is placed at the back of the device, in the right upper cor­ner below the top Fig.1/18 (p.12)

The above gure shows a demonstrative data plate
and the data stated on the plate are exemplary data,
which are not related with “SAMOS” device!

Fig.10 Data plate

en

19

User manual Samos, Samos Deepwww.igloo.pl

7. THERMOSTAT SERVICE

7.1. „IGLOO” thermostat

Fig.11 „Igloo” thermostat control panel

Verication of adjusted temperature (inside the device) – By pressing “▲” or “▼” switch once we can verify the adjusted
temperature. The adjusted temperature shall be shown on the display with a visible red blinking spot (diode). The preview
shall nish automatically after about 3 seconds.

Lowering (or increasing) the temperature – press “▼” (or “▲”) switch and the adjusted temperature shall be visible on
control panel. By pressing the “▼” switch we decrease the temperature to the desired value. The preview shall nish
automatically after about 3 seconds.

Manual defrosting – switch No. 2 enables to initiate the defrosting cycle at any moment when the device is working (re­gardless of the automatic defrosting function); the switch shall not operate when the temperature is higher than the nal
defrosting temperature.

The user should switch on/ switch off the aggregate only by means of the main switch of the device, and
not by means of the direct switch on thermostat control panel. Switching on the main switch shall automa­tically initiate the thermostat!

* Read more on www.igloo.pl

1 – Cooling on/off switch
2 – Manual defrosting switch
3 – Aggregate and defrosting operating control diode
4 – Temperature monitoring switch on defrosting sensor
5 – Temperature regulation switch (increase)
6 – Temperature regulation switch (decrease)

21 3 4 65

en

20

User manual Samos, Samos Deep www.igloo.pl

7.2. „CAREL” thermostat

Fig.12 „Carel” thermostat control panel

WHAT DO DIODES ON CONTROL PANEL SIGNIFY

Diode 1 is on - Compressor: the symbol is visible when the compressor is working. It is blinking when compressor

actuation is delayed by security procedure. It blinks in the following cycle: two blinks – pause, when the constant working
mode is activated.
Diode 2 is on - Ventilator: the symbol is visible when evaporator ventilators are turned on. It blinks when the actuation
of the ventilators is delayed by external disengagement or when another procedure is in progress.
Diode 3 is on - Defrosting: the symbol is visible when the defrosting function is activated. It blinks when the actuation
is delayed by external disengagement or when another procedure is in progress.
Diode 4 is on - Alarm: the symbol is visible when the alarm is activated.
5 – current temperature inside the device is displayed (decimal places displayed after the comma)

SETTING THE DESIRED TEMPERATURE

- press for 1 second

leading value shall be displayed on the screen;

- increase or decrease the leading value by means of and , switches, until the desired value shall be obtained

;

- press

once again in order to conrm the new value of the setting point;

MANUAL INPUT OF THE DEFROSTING CYCLE

Defrosting shall be realised in an automatic mode. It is possible to force defrosting at any moment by pressing and holding

the

switch for minimum 5 seconds. Diode No. 1 shall blink during manual defrosting.

* Read more on www.alfaco.pl

NOTE: IN CASE OF NOT OBSERVING THE PRINCIPLES ON CONNECTING AND USING THE DEVICE INCLU­DED IN THIS MANUAL, THE PRODUCER SHALL RESERVE THE RIGHT TO RECEDE FROM OBLIGATIONS OF
THE GUARANTOR!!!

Information included in this document may be altered by “IGLOO” without noticing the user.

Copying the present manual without the consent of the producer is forbidden.
Images and drawings are of demonstrative character and may differ from the purchased device.

1

2

3

4

5

de

21

BEDIENUNGSANLEITUNG SAMOS, SAMOS DEEPwww.igloo.pl

Abb.1 Bau der Anlage 28
Abb.3 Entfernen der Holzbühne 31
Abb.4 Fahrbarer Radsatz 31
Abb.6 Montage der Glasteilen und Alulampe 32
Abb.7 Montage/Demontage der Nachtblenden 33
Abb.8 Kondesatbehälter (ohne Rotationsverdampfer) 33
Abb.9 Überlauf (mit Rotationsverdampfer) 33
Abb.10 Steuerungspaneel 33
Abb.11 Demontage der Frontscheibe 35
Abb.12 Temepraturfühler im Anlageninneren 35
Abb.13 Reinigung des Kondesators 35
Abb.12 Temepraturfühler im Anlageninneren 35
Abb.14 Austausch der Leuchtlampe 36
Abb.15 Typenschild 37
Abb.16 Thermostatpaneel von „Igloo” 38
Abb.17 Thermostatpaneel „Carel” 39

Mit diesem Zeichen sind die wichtigen Sicherheitshinweisen für Benutzer und ordnungsgemäßen Be­trieb der Anlage ausgezeichnet

BEDIENUNGSANLEITUNG SAMOS, SAMOS DEEP

1. AUSLADUNG

Zur Beförderung soll diese Anlage in vertikaler Richtung eingestellt, angemessen gesichert und verpackt werden. Sie ist
durch den Hersteller auf einer speziellen Holzpalette, versichert durch Pappenwinkel und Folie gesendet..

2. PRODUKTBESCHREIBUNG

2.1. BESTIMMUNG

Die Vitrine „Samos” eine Allzweck-Kühleinrichtung, die zur Lagerung und Ausstellung von breitem Auswahl der Leben­smittelwaren in Retailsverpakungen gedacht ist, die vorher bis zur Aufbewahrungstemperatur ausgekühlt wurden. Unsere
Vitrinen sorgen für einen universellen und wirksamen Ausstellungsraum für jede Art. der gastronomischen Einrichtungen.
Die garantierte Temperatur im inneren der Vitrine +1ºC/+10ºC bei Umgebungstemperatur +15ºC/+25ºC und relativer
Luftfeuchtigkeit bis ca. 60%.

2.2. Beschreibung der Anlage

Die Vitrinen „Samos” sind mit dynamischer und statischer Kühlung ausgestattet. Sie sind auch mit dem elektronischen
Thermostat ausgerüstet, der mit dem Modul mitarbeitet, das zur Registrierung der Temperatur dient und die Registrie­rung sowie Meldung der zu hohen oder zu niedrigen Temperatur in Anlage ermöglicht.. Als Option könne diese mit der
automatischen Abdämpfung des Kondensats ausgestattet werden. Zusammen mit den Eckvitrinen sind sie zur Reihe­nverbindung geeignet. Die Vitrinen „Samos” sind in der Version mit innerem Aggregat oder zentralem Aggregat (mod/C)
verfügbar. Die Vitrinen besitzten den Aufbewahrungsraum. Sie sind als stationär oder fahrbar zugänglich. Die Vitrinen
„Samos” besitzten die Aufbewahrungskammer. Die Vitrine „Samos” ist als stationär oder fahrbar zugänglich. Unsere
Anlagen sind nach modernen Techniken gebaut und rechtsgemäss geprüft.

Inhaltsverzeichnis Verzeichnis der Abbildungen

Verzeichnis der Tabellen

Tabelle 1 Technische Angaben 29-30

de

1. AUSLADUNG 21

2. PRODUKTBESCHREIBUNG 21

2.1. Bestimmung 21

2.2. Beschreibung der Anlage 21

2.3. Technische Angaben 22

3. BEREITSTELLUNG DER ANLAGE ZUM BETRIEB 23

3.1. Anforderungen an Einstellungsort 23

3.2. Anschluss und Inbetriebnahme 23

4. BETRIEB 25

4.1. Die Temperaturregelung 25

5. WARTUNG 26

5.1. Reinigung und Wartung 26

6. INSTANDHALTUNG 27

6.1. Kennzeichnung und Behebung der Störungen 27

6.2. Service 28

7. THERMOSTATBEDIENUNG 29

7.1. Thermostat „IGLOO” 29

7.2. Thermostat „CAREL” 30

de

22

BEDIENUNGSANLEITUNG SAMOS, SAMOS DEEP www.igloo.pl

Fig.1 Construction of the device

12 – Maximale Ladungslinie (Aufklebung auf der Glasseite!)
13 – Vorderbildschirm
14 – Vordere Leitplanke
15 – Vorderseite
16 – Grundlage
17 – Typenschild
18 – ABS-Seiten
19 – Türen für die Aufbewahrngskammer
20 – Kühlungsaggregat
21 – Windkasten (nach dem Entfernen Zugang zu den

Lamellen des Kondesators)

22 – Steuerungspaneel (Temepraturregelung/ Schalter)

1 – Beinen zum Justieren der Anlage
2 – Aufbewahrungskammer
3 – Rinne (Ablass des Kondesats aus der Entfro-

stung des Verdampfers)
4 – Verdampfer
5 – Arbeitsblatt aus Granit
6 – Ausstellungsregale (ach; zweistug; dreistug)
7 – Nachblenden aus Plexiglas
8 – Alulampe mit Beleuchtung
9 – Aluminum frame
10 – Ausgabefach für die Scheibe
11 – Vorderscheibe

4
3

1

22
20
21

2

5

6

7 8 9 10

11

12

13

17

18
19

14

15

16

2.3. Technische Angaben

Tabelle 1 Technische Angaben

Typ der Anlage
„Samos”

Nennstrom.

[A]

Nennleistung
der Beleuch-

tung [W]

Energiever-

brauch

[kWh/24h]

Kühlleistung-

-Bedarf [W/mb]

Cooling

power

demand

[W/mb]

SAMOS 0.94 230/50 1,1 14,4 4,0 -

SAMOS 1.25

230/50

1,1

17,0

4,1

-

SAMOS 1.56

230/50

1,4

22,4

5,1

-

SAMOS 1.88 230/50 1,7 28,8 6,2 -

SAMOS 2.50

230/50

2,4

34,0

8,5

-

SAMOS 3.13

230/50

2,7

48,4

8,7

-

SAMOS 3.75

230/50

4,35113,2

-

SAMOS NW90 230/50 1,4 8,5 4,8 ­SAMOS NZ90 230/50 1,2 7,2 3,9 -

SAMOS 0.94-mod/C

230/50

0,1

14,4

0,2

350

SAMOS 1.25-mod/C

230/50

0,1

17,0

0,2

350

SAMOS 1.56-mod/C 230/50 0,1 22,4 0,3 350
SAMOS 1.88-mod/C 230/50 0,1 28,8 0,4 350

SAMOS 2.50-mod/C

230/50

0,1

34,0

0,5

350

SAMOS 3.13-mod/C

230/50

0,2

48,4

0,7

350

SAMOS 3.75-mod/C 230/50 0,2 51 0,7 350
SAMOS NW90-mod/C 230/50 0,04 8,5 0,1 350

SAMOS NZ90-mod/C

230/50

0,03

7,2

0,1

350

SAMOS DEEP 0.94

230/50

1,4

14,4

4,5

-

de

23

BEDIENUNGSANLEITUNG SAMOS, SAMOS DEEPwww.igloo.pl

SAMOS DEEP 1.25 230/50 1,8 17,0 5,7 ­SAMOS DEEP 1.56 230/50 1,8 22,4 5,8 -

SAMOS DEEP 1.88

230/50

2,6

28,8

8,5

-

SAMOS DEEP 2.50

230/50

3,0

34,0

9,5

-

SAMOS DEEP 3.13 230/50 4,9 48,4 12,3 ­SAMOS DEEP 3.75 230/50 4,9 51 15,9 -

SAMOS DEEP NW90

230/50

1,1

8,5

4,4

-

SAMOS DEEP NZ90

230/50

1,4

7,2

4,4

-

SAMOS DEEP 0.94-mod/C

230/50

0,1

14,4

0,3

400

SAMOS DEEP 1.25-mod/C 230/50 0,1 17,0 0,3 400
SAMOS DEEP 1.56-mod/C 230/50 0,1 22,4 0,4 400

SAMOS DEEP 1.88-mod/C

230/50

0,2

28,8

0,6

400

SAMOS DEEP 2.50-mod/C

230/50

0,2

34,0

0,7

400

SAMOS DEEP 3.13-mod/C 230/50 0,2 48,4 0,7 400
SAMOS DEEP 3.75-mod/C 230/50 0,3 51 1,0 400

SAMOS DEEP NW90-mod/C

230/50

0,1

8,5

0,2

400

SAMOS DEEP NZ90-mod/C

230/50

0,1

7,2

0,2

400

3. BEREITSTELLUNG DER ANLAGE ZUM BETRIEB

3.1. Anforderungen an Einstellungsort

• Sie müssen prüfen, ob. der Durchschnitt der Versorgungsleitungen für dem Stromverbrauch der einzubauenden Anlage
geeignet ist

• Der Anschluss der Anlage mit den Verlängungsleitungen oder Verteilern ist stark verboten.

• Sie sollen die Anlage an separatem, richtig durchgeführtem Stromkreis mit Steckdose mit Schutzbolzen (nach PBUE)

Die Anlage kann in Betrieb erst genommen werden, wenn die Wirksamkeit des Brandschutzes durch die
Ergebnisse aus Messungen bestätigt wird, die gemäss den geltenden Vorschriften erfolgen!

3.2. Anschluss und Inbetriebnahme

• Die Anlage auspacken und das Holzpodest, dass auf der Grundlage vorhanden ist, entfernen (ausgeschlossen von

fahrbaren Anlagen) Abb.3 (S.31)

• Die Anlage auf einer ebener und ausführlich fester Grundlage stellen, dann mit den Beinen justieren.Bei fahrbaren

Anlagen die Räder sperren, um der Verschiebung bei dem Betrieb vorzubeugen Abb.4 (S.31)

• Soll der Benutzer die Anlage in einem teilweise ausgebautem Zustand bekommen, so ist diese mit folgenden

Mitteln zur Beförderung zu sichern:

1. Die Ausstellungsfächer einstellen, indem diese auf den Aluwinklen unterstützt werden Abb.5/4;5 (S.32)

2. Glasseiten anbringen Abb.6/2;1 (S.32)

3. Vorderbildschirm anbringen Abb.6/8 (S.32)

4.

Vorderscheibe der Vitrine einbauen Abb.4/5 (S.24)

5. Nachtblenden einbauen Abb.7/1;2 (S.33)

6. Den Kondesatbehälter auf der Grundlage der Anlage unter dem Siphon gemäss Abb.8/3 (S.33) oder Abb.9/3 (S.33)

stellen

• Das erste Waschen der Anlage ist schon nach ihrem Auspacken und vor der Inbetriebnahme durchzuführen. Die
Anlage soll mit dem Wasser mit Zugabe an neutralen Reinigungsmittel gewaschen werden. Verwenden beim Put­zen der Ätzmittel, die Chlor und/oder Soda verschiedener Art enthalten, ist verboten. Die Ätzmittel beschädigen
Schutzschicht und Bauteile der Anlage. Eventuelle Klebe- oder Silikonreste an den Metallteilen der Anlage sollen
nur mit dem Extraktionsbenzin entfernt werden (ausgeschlossen von Plastik- und Kunststoffelementen!). Keine
sonstige organische Auslösungsmittel verwenden.

de

24

BEDIENUNGSANLEITUNG SAMOS, SAMOS DEEP www.igloo.pl

Verwenden beim Putzen des Wasserstrahls ist verboten. Die Anlage nur mit feuchtem Tuch
reinigen.

Nachdem die Anlage auf dem Einsatzort schließlich eingestellt worden ist, ist diese mindestens 2 Stunden
vor dem Ausschalten in Ruhe zu lassen, damit die Höhe des Kühlfaktors sich stabilisiert. Das ermöglicht, die
Probleme mit dem Anfahren des Aggregat zu vermeiden.

WARNUNG: Kühlungskreis vor Beschädigungen sichern!

• Den Stecker der Anschlussleitung direkt in Steckdose stecken (es ist unzulässig, die Anlage mit den Verlängerungsle-

itungen oder Verteilern anzuschließen)

Die Netzdosen (Option), können zur Versorgung der Rechnungskasse, Waage und ähnlichen Empfänger
mit der Leistung von unten 500W angewendet werden!

• Hauptschalter-Taste drücken Abb.10/1 (S.33), dadurch wird das Einschalten des Thermostats und Aggregats gelöst

• Auf der Temperaturregelung Abb.10/3(S.33) die Temperatur einstellen (für Bedienung siehe S.38 oder 39)

• Beleuchtungs-Taste drücken Abb.10/2 (S.33)

Abb.2 Entfernen der Holzbühne

1 – Beinen ausschrauben
2 – Bühne entfernen
3 – Die Beinen in die Mutter einschrauben,
die an dem Anlagerahmen angeschweißt

sind

Abb.3 Fahrbarer Radsatz

A – Fahreinstellung

B – Sperrung

A

B

1

2

3

1

3

2

4

Abb.4 Kondesatbehälter (ohne Rotationsverdampfer)

1 – Ablass des Wasser aus dem Anlagekörper (leer gesaugt)
2 – Schlauch für Ablassen des Wassers aus der Rinne
(Ablauf
des Kondesats aus Entfrostung des Verdampfers)
3 - Kondensatbehälter (Kondensat entleeren!!!)

Abb.5 Überlauf (mit Rotationsverdampfer)

1 – Ablass des Wasser aus dem Anlagekörper (leer
gesaugt)
2 – Schlauch für Ablassen des Wassers aus der Rinne
(Ablauf des Kondesats aus Entfrostung des Verdampfers)
3 - Überlauf (überläuft das Wasser aus dem Behälter in den
Rotationsverdampfer, istdas Kondesat zu entleeren!)
4 – Rotationsverdampfer

de

25

BEDIENUNGSANLEITUNG SAMOS, SAMOS DEEPwww.igloo.pl

1

2

3

1

3

2

4

1 2 3

Abb.6 Steuerungspaneel

1 – Hauptschalter (ein-/ausschaltet das Anlageaggregat)
2 – Beleuchtungsschalter
3 – Thermostatpaneel (Temperaturregler)

4. BETRIEB

Die Temperatur des gekühlten Raumes und Arbeitszyklus kann die Abweichungen aufweisen. Diese hängen von meh­rerer Faktoren u.a. Menge und Temperatur der eingelegten Produkten und Umgebungstemperatur.
Die Anlage soll auf einem trockenem, außer Reichweite von Sonnenstrahlen liegenden, gut belüfteten, den richti­gen Luftaustausch sichernden (Abstand zwischen Wand und Anlage min. 10 cm), Platz weit von Wärmequellen und
Einrichtungen, durch die den Luftdurchuss gezwungen erfolgt (Decke- und verstellbare Lüfter, Aufblas-Heizungen)
eingestellt werden. Die Anlage funktioniert richtig in einem Umgebung, in dem die Temperatur der Klimaklasse, die auf
dem Typenschild angegeben ist, entspricht. Die Funktionsfähigkeit der Anlage kann verschlechtert werden, wenn diese
bei höherer oder niedriger als in angegebenem Bereich bestimmte Temperatur für längere Zeit betrieben wird.

Hinweise und Bemerkungen

• Um dem leuten Betrieb der Anlage vorzubeugen und den richtigen Ablauf des Wassers (Kondesats) bei Entfro­stung zu sichern ist die Anlage korrekt zu justieren

• Bei der Beförderung mindestens 2 Stunde abwarten, um di Anlage zu starten

• Die erste Befüllung des Kühlungsraumes soll erst nach der Auskühlung bis zur Betriebstemperatur erfolgen.
Das gilt auch bei längerer Pause im Betrieb

• Die Lüftungsöffnungen dürfen nicht gesperrt werden, weil dadurch die Zirkulation der ausgekühlten Luft be­hindert werden kann. Die richtige Luftzirkulation soll auch um die Anlage gesichert werden (auf keinen Fall die
Lüftungsdecken des Aggregats decken)

• Die Fächer sollen gleichmässig belastet werden. Es ist darauf zu achten, dass die maximale Belastung und
Ladung nicht überschreitet werden.

• Den Kondensator rein halten. Die Verschmutzungen können zum Überhitzen des Kompressors und daraus
zur Betriebstörung der Anlage führen, was von der Garantie ausgeschlossen ist.

• Im Inneren des Raumes, in dem die Lebensmittelwaren aufbewahrt werden, soll auf die Verwendung von
elektrischen Geräten verzichtet werden

• Nachdem die Türen geschlossen worden sind, soll man nicht versuchen, diese mit Gewalt zu öffnen. Der
Unterdruck, der sich im Inneren der Anlage entwickelt, ist binnen 1-2 ausgegelichen, was erlaubt, die Türen
leicht zu öffnen

• Falls es nicht erforderlich ist, die Türen nicht öffnen und durch längere Zeit geöffnet lassen.

4.1. Die Temperaturregelung

Die Bedienung der Thermostate (Temperaturregler) „Igloo” und „Carel” wurde unter (S. 38 und 39) beschrieben.

Der Thermostat dient vor allem dazu, das Kühlaggregat so zu steuern, damit man die gewünschte Temperatur im inneren
der Anlage erlangen und in bestimmten Intervallen einzuhalten. Alle Temperaturreglereinstellungen, die zum üblichen
Funktionieren der Anlage erforderlich sind, sind durch den Hersteller eingetragen. Vor die erste Inbetriebnahme der Anla­ge soll die gewünschte Temperatur im inneren der Anlage prüfen bzw. einstellen.

de

26

BEDIENUNGSANLEITUNG SAMOS, SAMOS DEEP www.igloo.pl

Digitales Display – zeigt die aktuelle Temperatur im Inneren der Anlage.

Die Änderung der Systemparameter des Thermostates ist nicht gestattet, weil diese die ernstha­ften Folgen, einschließlich der Zerstörung von Kühlanlage, mit sich zieht!

5. WARTUNG

5.1. Reinigung und Wartung

Alle Wartungsarbeiten sind bei der spannungslosen Anlage durchzuführen!

Die elektrische Einrichtung vor die Beschädigung oder Eindringen des Wassers schützen

Die Anlage nicht mit dem Wasserstrahl sondern mit einem feuchtem Tuch reinigen

Keine scharfe Werkzeuge zum Entfernen der Verschmutzungen verwenden!

Die Anlagen sind mit den Räder ausgerüstet und können auf den unebenen Oberächen nicht in Anwendung kommen!

Bei dem Waschen der Anlage darf die Vorderscheibe im Aluprol nicht gekippt gelassen werden. Das
kann zur Beschädigung der Scheibe führen und ist aus der Garantie ausgeschlosse. Für die Wartung
darf die Scheibe mit dem Prol entfernet werden Abb.11 (S.35)

Abb.7 Temepraturfühler im Anlageninneren

1 – Temperaturfühler
2 – Verdampferblende
3 – Verdampferrinne

3

2

1

Bei dem Betrieb der Vitrine sowie bei den Wartungsarbeiten ist darauf zu achten, dass die Temepraturfüh­ler, die in der Verdampferblende vorhanden ist, nicht beschädigt wird!

Es ist empfohlen, einmal pro Monat soll der Betrieb der Anlage unterbrochen werden um das Innere der Anlage zu
reinigen, natureller Reifbeschlag des Verdampfers, den Kondensator zu reinigen und die Türdichtungen zu prüfen.

Ist die Anlage nicht mit dem automatischen Abdampfen des Kondesats nicht ausgestattet, soll das Kondesat vom Behäl­ter enfernt werden, falls er befüllt wird.Abb.8 (S.33). Die Anzahl (Häugkeit) diser Verfahren hängt von der Betriebsbedin­gungen der Anlagen (u.a. Luftfeuchtigkeit, wie oft die Türen geöffnet werden, Menge und Temepratur der einzulegenden
Waren) ab.

Keine mechanische Mittel verwenden um die Entfrostung zu beschleunigen!

Abb.8 Reinigung des Kondesators

de

27

BEDIENUNGSANLEITUNG SAMOS, SAMOS DEEPwww.igloo.pl

Abb.9 Austausch der Leuchtlampe

1 – Halterung der Leuchtlampe

2 – Leuchtlampe

3 – Leuchtlampe- und Zündergehäuse

4 – Zünder

34

21

Die Türverdichtung soll nur mit reinem Wasser ohne Reinigungsmittel reinigen und genau getrocknet

werden. Die Berührung der Verdichtung mit Fetten oder Ölen ist ausgeschlossen!

Bei den Wartungsarbeiten ist das richtige Schließung der Türen zu prüfen.

Probe: zwischen Verdichtung und Gehäuse das Papierblatt einlegen und die Türen schließen.
Bei dem Papier soll ein Wiederstand gespürt werden, wenn der Benutzer dieses ausziehen
versucht.

Die Anlageteile können bei einem unangemessenem Benutzen und Wartung korrodieren.
Es ist folgendes zu beachten:

• Die Berührung von Anlageteile mit den chlor- und sodahaltenden Mitteln verschiedener Art, die
Schutzschicht und Bauteile der Anlage beschädigen können, ist zu vermieden. Es gilt auch für Anla­geteile aus verschiedener Arten von nichtrostendem Stahl.

Bei der Wartungsarbeiten ist es zu beachten, dass das Typenschild der Anlage nicht beschädigt wird
Abb.15 (S.37), auf dem die wichtigen Hinweisen für Serviceteam und Entsorgungsrmen enthalten sind.

6. INSTANDHALTUNG

6.1. Kennzeichnung und Behebung der Störungen

Haben irgendwelche Schwierigkeiten bei Inbetriebnahme der Anlage oder seinem Betrieb aufgetreten, sollen Sie nach
diesen Kapiteln dieser Bedienungsanleitung zurückkehren, in denen die durchgeführte Tätigkeit erklärt ist. Damit kön­nen Sie sich vergewissern, dass die Anlage richtig bedient ist. Wurden die Störungen nicht beseitigt, verwenden Sie die
unteren Hinweisen, um diese zu beheben.

Die Anlage arbeitet nicht...- Vergewissern Sie sich, dass:

• Die Anlage zum Stromversicherungsnetz angeschlossen ist

• Die Spannung und Frequenz im Netz entsprechen den Werten, dir durch den Hersteller empfohlen sind 230V/50Hz

• Der Hauptschalter eingeschaltet ist

• Der Thermostat eingeschaltet ist (Betrifft . Igloo – Sind auf dem Display nur zwei Punkte angezeigt – den Thermostat
einschalten)

Das Wasser läuft von der Anlage oder in das Anlageinnere ab

• Prüfen, ob. die Anlage richtig justiert ist

• Durchlässigkeit der Ableitungen

• Den Behälter oder Kondesatfach entfernen

• Prüfen ob. in der Rinne und auf dem Verdampfer nicht zu viel Eis vorhanden ist – bei Bedarf entfrosten

Die Anlage arbeitet, aber die Beleuchtung funktioniert nicht ...- Vergewissern Sie sich, dass:

• Der Anlageschalter sich in Position EIN bendet

• Die Leuchtstofampe oder Zunder sich nicht durchgebrannt haben

Die Anlage kann die entsprechende Temperatur nicht erlangen, Beleuchtung funktioniert ...- Vergewissern Sie sich, dass:

• Der Anlagehauptschalter sich in Position EIN bendet

• Die Temperatureinstellung auf dem Thermostat richtig eingestellt ist

• Thermostat funktioniert richtig

• Der Kondensator nicht verschmutzt ist, falls erforderlich reinigen

• Die Umgebungstemperatur den Wert von 25ºC nicht überschreitet

• Genügend Zeit gelaufen ist, um die Waren zu kühlen

• Die Belüftungsöffnungen der Anlage nicht gesperrt sind

de

28

BEDIENUNGSANLEITUNG SAMOS, SAMOS DEEP www.igloo.pl

Die Geräusche der arbeitenden Anlage sind ganz normal. Die Anlage ist mit den Belüftern, Motoren und

Verdichtern ausgestattet, die sich automatisch ein- und ausschalten. Der Verdichter entwickelt ein Typ

der Geräuschen. Diese Tone sind durch den Motor des Verüssigungssatzes und durch das Kühl­mittel, das in dem Umlauf durchießt. Dieses Effekt ist als ein technisches Merkmal der Kühlanla­gen bestimmt und bedeutet nicht, dass der Betrieb fehlerhaft ist.

Die Ablagerung von Wasserdampf auf den Anlagescheiben ist bei einer hoher relativer Luftfeuch-

tigkeit über 60% ein naturelles Effekt und bedürft nicht, dass das Service gerufen wird!

(Betrifft. „IGLOO”) Auf dem Thermostat ist C0 oder C1 bzw. C2 statt Temperatur gezeigt:
Wir haben damit zu tun, wenn einer von Fühlern des Temperaturreglers beschädigt wird. In dieser Situation
werden folgende Hinweisen gezeigt::

• C0 –Beschädigung des Temperaturfühlers in der Kammer – das anerkannte Service rufen

• C1 –Beschädigung des Verdampferfühlers - das anerkannte Service rufen

• C2 –Beschädigung von Alarmfühler für Verdampfer (oder Beschädigung der zweiten Verdampferfühlers) – das aner­kannte Service rufen

(Betrifft. „CAREL”) Der Thermostat zeigt E0 oder E1 sowie L0 bzw. HI bzw. EE bzw. Ed bzw. DF statt Temperatur:

• E0 - Beschädigung des Temperaturfühlers in der Kammer - das anerkannte Service rufen

• E1 - Beschädigung des Verdampferfühlers - das anerkannte Service rufen

• L0 – Alarm für niedrige Temperatur (niedrigerer Temperatur als der bestimmte Bereich für das Anlageinneren) - das
anerkannte Service rufen

• HI – Alarm für hohe Temperatur - das anerkannte Service rufen

• EE – Innenfehler der Anlage - das anerkannte Service rufen

• Ed – Überschreiten der maximalen Entfrostungszeit

• DF – Entfrosten im Gang (kein Alarmsignal)

(Betrifft. „IGLOO”) Die Anlage arbeitet, Tonsignalisierung eingeschaltet...- Sie sollen sich vergewissern, dass

• Der Kondensator nicht verschmutzt ist, falls erforderlich reinigen.

• Der Lüfter des Kondensators arbeitet

• Die Umgebungstemperatur den Wert von 25ºC nicht überschreitet

Die Anlage arbeitet zu laut...- Sie sollen sich vergewissern, dass

• Die Anlage stabil steht

• Die Möbel, die mit der Anlage angrenzen, während des Betriebes von Verüssigungssatz keine Schwingungen aufweisen

6.2. Service

Wurden alle unter beschriebene Punkte geprüft und die Anlage noch funktionsunfähig ist, sollen Sie sich an Serviceteam von
Igloo wenden, indem Sie die Angaben aus Typenschild angeben Abb.15 (S.37)

• Seriennummer (NS)

• Herstellungsdatum

• Typ (Name der Anlage)

und

• Kaufdatum

• Beschreibung des Problems

• Ihre Genaue Adresse und Telefonnummer zusammen mit Durchwahl

Auf dieser Abbildung ist das anschauliche Typenschild
dargestellt, und hier erteilte Angaben sind als Beispiel
zu vorstehen, die „Basi 2” betreffen!

de

29

BEDIENUNGSANLEITUNG SAMOS, SAMOS DEEPwww.igloo.pl

7. Thermostatbedienung

7.1. Thermostat „IGLOO”

Abb.11 Thermostatpaneel von „Igloo”

Prüfen der eingestellten Temperatur (Innen der Anlage) – Durch das einmalige Drücken der Tasten „▲” oder „▼” können
Sie die eingestellte Temperatur prüfen. Auf dem Display wird die eingestellte Temperatur dargestellt, bei der der rote blin­kende Punkt (Diode) leuchtet. Der Ausgang aus dem Übersicht-Betrieb erfolgt automatisch nach 3 Sekunden.

Abminderung (oder Erhöhung der Temperatur) – drücken Sie die Taste „▼” (oder „▲”) und auf dem Paneel wird die
eingestellte Temperatur dargestellt. Mit dem Drücken der Taste „▼” wird dir Temperatur bis zum gewünschten Wert abge­mindert. Der Ausgang aus dem Betrieb erfolgt automatisch nach 3 Sekunden.

Handentrostung – die Taste Nr. 2 ermöglicht, dass der Entrostungsbetrieb in beliebiger Weile während der Arbeit der An­lage eingeschaltet wird (unabhängig von der Funktion der automatischen Entfrostung); die taste funktioniert nicht, wenn
die Temperatur höher als die Endtemperatur der Entfrostung ist

Wir empfehlen das Verüssigungssatz nur mit dem Hauptschalter der Anlage und nicht direkt mit dem
taste auf Thermostatpaneel ein/ ausschalten. Durch die Einschaltung des Hauptschalters erfolgt die auto­matische Einschaltung des Thermostats!

* Mehr unter www.igloo.pl

1 – Taste Kühlung Ein-/ Ausschalten
2 – Taste für Handentfrostung
3 – Kontrolltaste für Aggregatbetrieb und Entfrostung
4 – Taste für Übersicht der Temperatur auf der Entfrostungsfühler
5 – Taste für Änderung der Temperatur nach oben
6 – Taste für Änderung der Temperatur nach unten

21 3 4 65

de

30

BEDIENUNGSANLEITUNG SAMOS, SAMOS DEEP www.igloo.pl

7.2. Thermostat „CAREL”

Abb.12 Thermostatpaneel „Carel”

Was bedeuten die Diode auf dem Display

Diode 1 leuchtet - Verdichter: dieses Symbol leuchtet, wenn der Verdichter im Gang ist. Es blinkt, wenn das Starten des

Verdichters durch Schutzverfahren verspätet wurde. Es blinkt während des Zyklus: zweimal blinkt – Pause, bei einem
eingeschaltetem Dauerbetrieb.
Diode 2 leuchtet - Belüfter: dieses Symbol wird gezeigt, wenn die Verdampferbelüfter eingeschaltet sind. Es blinkt, wenn
das Starten von Belüftern durch das äußere Ausschalten verspätet wird, oder ein anders verfahren, im Gang ist.
Diode 3 leuchtet - Entfrostung: diese Symbol wird gezeigt, wenn die Entfrostungsfunktion eingeschaltet ist. Es blinkt, wenn
das Starten von Entfrostung durch das äußere Ausschalten verspätet wird, oder ein anders verfahren, im Gang ist.
Diode 4 leuchtet - Alarm: das Symbol ist sichtbar, wenn das Alarm eingeschaltet ist
5 – es ist die aktuelle Temperatur innen der Anlage gezeigt (nach Komma sind die Zehnstellen gezeigt)

ENSTELLUNG DER GEWÜNSCHTEN TEMEPRATUR

- eine Sekunde lang die Taste drücken

auf dem Display wird der Richtwert gezeigt;

- den Richtwert mit den Tasten und erhöhen oder abmindern, bis der gewünschte Wert erreicht wird;

- noch einmal die Taste drücken um der neue Wert des Einstellungspunktes zu bestätigen;

HANDZWINGEN DES ENTFROSTUNGSZYKLUS

Die Entfrostung erfolgt automatisch. Es ist aber möglich, in beliebiger Weile die Entfrostung zu erzwingen, indem die Taste

durch mindestens 5 Sekunden gedrückt und gehalten wird. Bei Handentfrostung blinkt die Diode 1.

* Mehr unter www.alfaco.pl

ACHTUNG: BEI NICHTBEACHTEN DER REGELN ÜBER ANSCHLIESSEN UND BETREIBEN DER ANLAGE, DIE
IN DIESER BEDIENUNGSANLEITUNG UMFASST SIND, BEHÄLT SICH DER HERSTELLER VOR, DASS DIE AB­TRETUNG VON GARANTIEANSPRÜCHEN ERFOLGEN KANN!!!

„IGLOO” kann die Angaben, die in dieser Anleitung umfasst sind, ohne frühere Ermittlung dem Benutzer, ändern.

Die Vervielfältigung dieser Anleitung ist verboten.
Die Abbildungen und Photos dienen nur zum Übersicht und gekaufter Anlage abweichen.

1

2

3

4

5

ru

31

ИНСТРУКЦИЯ ПО БСЛУЖИВАНИЮ SAMOS, SAMOS DEEP www.igloo.pl

1. РАЗГРУЗКА 31

2. ХАРАКТЕРИСТИКА ИЗДЕЛИЯ 31

2.1. Назначение 31

2.2. Описание оборудования 31

2.3. Технические характеристики 32

3. ПОДГОТОВКА ОБОРУДОВАНИЯ К ЭКСПЛУАТАЦИИ 33

3.1. Требования относительно места установки 33

3.2. Подключение и запуск 33

4. ЭКСПЛУАТАЦИЯ 35

4.1. Регулировка температуры 35

5. КОНСЕРВАЦИЯ 36

5.1. Чистка и консервация 36

6. СЕРВИС 37

6.1. Идентификация и устранение неисправностей 37

6.2. Сервис 38

7. ОБСЛУЖИВАНИЕ ТЕРМОСТАТА 39

7.1. Термостат «IGLOO» 39

7.2. Термостат «CAREL» 40

1. РАЗГРУЗКА

Устройство следует перевозить в вертикальной позиции, соответствующим способом предохраненное и упакован­ное. Производитель высылает оборудование на специальном деревянном поддоне, предохраненное картонными
угольниками и пленкой.

2. ХАРАКТЕРИСТИКА ИЗДЕЛИЯ

2.1. Назначение

Витрина Samos является универсальным холодильным устройством, предназначенным для хранения и экспозиции
широкого ассортимента продовольственных продуктов в одинарных упаковках, предварительно охлажденных до
температуры хранения. Наши витрины обеспечивают универсальное и эффективное экспозиционное пространство
для различных торговых и гастрономических учреждений. Гарантированная температура внутри витрин составляет
+1ºC/+10ºC при температуре окружающей среды +15ºC/+25ºC и относительной влажности воздуха 60%.

2.2. Описание оборудования

Витрины Samos имеют динамическое или статичное охлаждение. Все типы оснащены автоматическим оттаива­нием и в качестве дополнительной возможности электронным термостатом, взаимодействующим с модулем для
регистрации температуры, позволяющим регистрировать и сигнализировать слишком высокую и слишком низкую
температуру оборудования. В качестве дополнительной возможности могут также иметь автоматическое испарение
конденсата. Совместно с угловыми витринами приспособлены для соединения в системы. Витрины Samos мож

-

но заказать в версии с внутренним или центральным (mod/C) агрегатом. Витрины Samos имеют камеру хранения.
Витринs Samos изготавливаются в стационарной или передвижной версии. Наше оборудование изготавливается
согласно современным технологиям и имеет требуемые законом сертификаты.

Таким знаком обозначена информация с особым значением для безопасности пользователя
и для правильной эксплуатации оборудования

Содержание Перечень рисунков

Перечень таблиц

Таблица 1 Технические характеристики 32 - 33

ИНСТРУКЦИЯ ПО БСЛУЖИВАНИЮ

SAMOS , SAMOS DEEP

ru

Рис.1 Конструкция оборудования 32
Рис.2 Удаление деревянного поддона 34
Рис.3 Колесный, передвижной комплект 34
Рис.4 Контейнер для конденсата (версия без испарительной

установки) 34
Рис.5 Слив (версия с испарительной установкой) 34
Рис.6 Пульт управления оборудованием 35
Рис.7 Датчик температуры внутри оборудования 36
Рис.8 Очистка конденсатора 36
Рис.9 Замена люминесцентной лампы 37
Рис.10 Щиток 38
Рис.11 Пульт термостата «Igloo» 39
Рис.12 Пульт термостата «Carel» 40

ru

32

ИНСТРУКЦИЯ ПО БСЛУЖИВАНИЮ SAMOS, SAMOS DEEPwww.igloo.pl

Рис.1 Конструкция оборудования

12 – Максимальная линия загрузки (наклейка на сте-

клянном боку!)
13 – Передний экран
14 – Передний упор

15 – Front

16 – Подставка оборудования
17 – Щиток
18 – Бока ABS
19 – Дверки камеры хранения
20 – Холодильный агрегат
21 – Вентиляционное устройство (после снятия доступ

к ламелям конденсатора)
22 – Пульт управления (регулятор температуры/выклю-

чатели)

1 – Ножки, предназначенные для выравнивания

оборудования
2 – Камера хранения
3 – Лоток (отплыв конденсата после оттаивания

испарителя)
4 – Испаритель
5 – Рабочая гранитная столешница
6 – Экспозиционные полки (плоские, двухступен-

чатые, трехступенчатые)
7 – Ночные шторки плекси
8 – Алюминиевая лампа с подсветкой

9 – Stelaż ??????????????????

10 – Полка для выдачи на стекло
11 – Гнутое, откидное переднее стекло

4
3

1

22
20
21

2

5

6

7 8 9 10

11

12

13

17

18
19

14

15

16

2.3. Технические характеристики

Таблица 1 Технические характеристики

Тип оборудования Samos

Номин.

напряж.

[В/Гц]

Номин. ток [A]

Номин.

мощность

освещения

[Вт]

Расход

электро-

энергии

[кВтч/24ч]

Zapatrz. mocy

chłodn.

[W/mb] *

przy To= - 10ºC

SAMOS 0.94 230/50 1,1 14,4 4,0 -

SAMOS 1.25

230/50

1,1

17,0

4,1

-

SAMOS 1.56

230/50

1,4

22,4

5,1

-

SAMOS 1.88 230/50 1,7 28,8 6,2 -

SAMOS 2.50

230/50

2,4

34,0

8,5

-

SAMOS 3.13

230/50

2,7

48,4

8,7

-

SAMOS 3.75

230/50

4,35113,2

-

SAMOS NW90 230/50 1,4 8,5 4,8 ­SAMOS NZ90 230/50 1,2 7,2 3,9 -

SAMOS 0.94-mod/C

230/50

0,1

14,4

0,2

350

SAMOS 1.25-mod/C

230/50

0,1

17,0

0,2

350

SAMOS 1.56-mod/C 230/50 0,1 22,4 0,3 350
SAMOS 1.88-mod/C 230/50 0,1 28,8 0,4 350

SAMOS 2.50-mod/C

230/50

0,1

34,0

0,5

350

SAMOS 3.13-mod/C

230/50

0,2

48,4

0,7

350

SAMOS 3.75-mod/C 230/50 0,2 51 0,7 350
SAMOS NW90-mod/C 230/50 0,04 8,5 0,1 350

SAMOS NZ90-mod/C

230/50

0,03

7,2

0,1

350

SAMOS DEEP 0.94

230/50

1,4

14,4

4,5

-

ru

33

ИНСТРУКЦИЯ ПО БСЛУЖИВАНИЮ SAMOS, SAMOS DEEP www.igloo.pl

SAMOS DEEP 1.25 230/50 1,8 17,0 5,7 ­SAMOS DEEP 1.56 230/50 1,8 22,4 5,8 -

SAMOS DEEP 1.88

230/50

2,6

28,8

8,5

-

SAMOS DEEP 2.50

230/50

3,0

34,0

9,5

-

SAMOS DEEP 3.13 230/50 4,9 48,4 12,3 ­SAMOS DEEP 3.75 230/50 4,9 51 15,9 -

SAMOS DEEP NW90

230/50

1,1

8,5

4,4

-

SAMOS DEEP NZ90

230/50

1,4

7,2

4,4

-

SAMOS DEEP 0.94-mod/C

230/50

0,1

14,4

0,3

400

SAMOS DEEP 1.25-mod/C 230/50 0,1 17,0 0,3 400
SAMOS DEEP 1.56-mod/C 230/50 0,1 22,4 0,4 400

SAMOS DEEP 1.88-mod/C

230/50

0,2

28,8

0,6

400

SAMOS DEEP 2.50-mod/C

230/50

0,2

34,0

0,7

400

SAMOS DEEP 3.13-mod/C 230/50 0,2 48,4 0,7 400
SAMOS DEEP 3.75-mod/C 230/50 0,3 51 1,0 400

SAMOS DEEP NW90-

-mod/C

230/50 0,1 8,5 0,2 400

SAMOS DEEP NZ90-

-mod/C

230/50 0,1 7,2 0,2 400

3. ПОДГОТОВКА ОБОРУДОВАНИЯ К ЭКСПЛУАТАЦИИ

3.1. Требования относительно места установки

• Проверьте, соответствует ли сечение питающих проводов расходу мощности устанавливаемого оборудования

• Запрещается подключать оборудование при помощи удлинителей или распределителей

• Оборудование следует подключить к отдельной, правильно выполненной электрической цепи со штепсельной
розеткой с защитным контактом (согласно Правилам конструкции электроэнергетических устройств PBUE)

Запуск оборудования может произойти только после подтверждения эффективности защиты от
поражения на основании измерений, осуществленных согласно действующим положениям!

3.2. Подключение и запуск

• Распаковать оборудование и удалить деревянный поддон, находящийся на подставке (не касается пере-

движных устройств) Рис.3 (стр.44)

• Снять защитную пленку с элементов витрины (в частности изнутри устройства, с полок для экспозиции,

переднего упора)

• Если оборудование поступает к пользователю в частично разобранном виде, с целью его защиты во

время транспорта следует выполнить следующие действия:

1. Установить экспозиционные полки или ванны для рыб, опирая их на алюминиевых угольниках Рис.5/4;5 (стр.45)

2. Установить стеклянные бока Рис.6/2;1 (стр.45)

3. Установить передний экран Рис.6/8 (стр.45)

4. Установить передние стекла витрины Рис.6/5 (стр.45)

5. Установить ночные шторки Рис.7/1;2 (стр.46)

6. Установить контейнер для конденсата на подставке оборудования согласно Рис.8/3 (стр.46) или Рис.9/3 (стр.46)

• Первая мойка оборудования должна осуществляться после распаковки оборудования и перед его запуском.

Оборудование нужно мыть водой при температуре не выше 40

°C

с добавкой нейтральных моющих средств.
Для мытья и чистки оборудования запрещено использовать средства, содержащие хлор и натрий различных
сортов, которые разрушают защитный слой и комплектующие оборудования! Возможные остатки клея или
силикона на металлических элементах оборудования нужно удалять только экстракционным бензином (не
касается элементов из пластмасс!). Нельзя использовать другие органические растворители.

ru

34

ИНСТРУКЦИЯ ПО БСЛУЖИВАНИЮ SAMOS, SAMOS DEEPwww.igloo.pl

Во время мытья оборудования запрещается использовать струю воды. Оборудование нуж­но мыть с использованием влажной тряпочки.

После завершения установки оборудования на месте эксплуатации необходимо оставить его в спо­койствии в течение, по крайней мере, 2 часов перед включением (касается оборудования со встро­енным агрегатом), для того чтобы установился уровень холодильного агента, что предотвратит про­блемы с запуском холодильного агрегата!

ПРЕДОСТЕРЕЖЕНИЕ: Защищать от повреждения холодильный контур!

Поместить штепсель провода подключения непосредственно в штепсельной розетке
(запрещается подключать оборудование посредством удлинителей или распределителей!)

Сетевые гнезда (опция) могут быть предназначены для питания фискальной кассы, весов и других
приемников, мощность которых не превышает 500 Вт!

• Включить кнопку главного выключателя Рис.10/1 (стр.13), что вызовет подключение регулятора термостата,
а затем агрегата оборудования

• На пульте термостата Рис.10/3 (стр.46) установить температуру (подробности обслуживания на стр.51 или 52)

• Включить кнопку освещения Рис.10/2 (стр.46)

Рис.2 Удаление деревянного поддо­на

1 – Выкрутить ножки из поддона
2 - Удалить деревянный поддон
3 - Вкрутить ножки в гайки, приварен­ные к раме оборудования

Рис.3 Колесный, передвижной комплект

A – передвижная позиция

B – позиция блокады

A

B

1

2

3

Рис.4 Контейнер для конденсата (версия без
испарительной установки)

1 – Спуск воды из корпуса оборудования (с сифоном)
2 – Шланг спуска воды из лотка (отплыв конденсата
после
оттаивания испарителя)
3 – Контейнер для конденсата (следует опорожнять
конденсат!!!)

1

3

2

4

Рис.5 Слив (версия с испарительной установкой)

1 – Спуск воды из корпуса оборудования (с сифоном)

2 – Шланг спуска воды из лотка (отплыв конденсата

после оттаивания испарителя)

3 - Слив (следует опорожнять конденсат в случае, если

вода перелилась из контейнера испарительной

установки!)

4 – Испарительная установка

ru

35

ИНСТРУКЦИЯ ПО БСЛУЖИВАНИЮ SAMOS, SAMOS DEEP www.igloo.pl

Рис.6 Пульт управления оборудованием

1 – Главный выключатель (включает/выклю-

чает агрегат оборудования)
2 – Выключатель освещения
3 – Пульт термостата (регулятора температу-

ры) (подробности обслуживания в Разде-

ле № 7 стр.51 или 52)

1

2

3

1

3

2

4

1 2 3

4. ЭКСПЛУАТАЦИЯ

Температура холодильного пространства и цикл работы агрегата могут изменяться. Они зависят от многих
факторов, в частности, от количества и температуры вложенных продуктов и от температуры окружающей
среды.
Оборудование следует установить в сухом, не выставленном на солнце, хорошо вентилируемом,
обеспечивающим хорошую циркуляцию воздуха (расстояние между стеной и устройством минимум 10 см)
месте, вдалеке от источников тепла и устройств, вызывающих поток воздуха (потолочные и переносные
вентиляторы, обогреватели с надувом). Оборудование функционирует правильно в среде, в которой
температура находится в соответствующем климатическом классе, указанном на щитке. Действие
оборудования может ухудшиться, когда в течение длительного времени оно будет функционировать в более
высокой или более низкой температуре, чем указанный диапазон.

Примечания и указания

• Следует правильно выровнять витрину, что предотвратит шумную работу оборудования и обеспечит
правильный отвод воды (конденсата) во время оттаивания

• После перевозки оборудования следует подождать около 2 часов перед его запуском

• Первое заполнение холодильного пространства следует производить после его предварительного
охлаждения до рабочей температуры. Этот принцип должен соблюдаться после длительного перерыва
в эксплуатации

• Нельзя блокировать вентиляционные отверстия, это могло бы усложнить циркуляцию охлажденного
воздуха. Следует также обеспечить правильную циркуляцию воздуха вокруг оборудования (ни в коем
случае нельзя закрывать вентиляционные отверстия агрегата)

• Следует обеспечить равномерную нагрузку полок, не превышая их максимальную нагрузку и не
превышать максимального уровня загрузки

• Конденсатор следует содержать в чистоте. Загрязнения могут вызвать перегрев компрессора
и в результате вызвать аварию оборудования, что не охвачено гарантией.

• Внутри камеры для хранения продовольственных продуктов нельзя использовать электрические
приборы

• После закрытия дверок оборудования нельзя пробовать открыть их силой. Вакуумметрическое
давление, образуемое внутри оборудования выравнивается в течение 1-2 минут, что позволяет
свободно открыть дверки

• Следует избегать ненужного открытия дверок и нельзя оставлять их открытыми в течение длительного
времени

4.1. Регулировка температуры

Способ обслуживания термостатов (регуляторов температуры) «Igloo» и «Carel» описан в разделе
7 (стр. 39 или 40)

Основной задачей термостата является управление холодильным агрегатом так, чтобы получить требуемую
температуру внутри оборудования и содержать ее в определенном диапазоне. Все настройки регулятора
температуры, необходимые для нормального функционирования устройства, установлены производителем.
Пользователь перед первым запуском оборудования должен проверить и, если необходимо, установить на
пульте требуемую температуру внутри оборудования.

Цифровой дисплей – высвечивает текущую температуру внутри устройства

ru

36

ИНСТРУКЦИЯ ПО БСЛУЖИВАНИЮ SAMOS, SAMOS DEEPwww.igloo.pl

Запрещается вмешательство в системные параметры термостата, поскольку это может
вызвать очень серьезные последствия, включая поломку холодильного устройства!

5. КОНСЕРВАЦИЯ

5.1. Чистка и консервация

Все обслуживающие действия следует проводить после отключения устройства от напряжения!

Защищать электрическую систему от повреждения или заливания водой

Для очистки нельзя использовать струю воды, а только влажную тряпочку

Нельзя применять какие-либо острые предметы для удаления загрязнений!

Устройства, оснащенные ходовыми колесиками, не могут эксплуатироваться на неровной поверхности!

Во время мытья устройства внутри нельзя оставлять переднее стекло свободно открытым в алюминиевом
профиле. Это угрожает повреждением стекла и не подлежит гарантии. Стекло на время консервации
вытянуть вместе с профилем Рис.11 (стр.48).

Рис.7 Датчик температуры внутри
оборудования

1 – Датчик температуры
2 – Крышка испарителя
3 – Водосточный лоток испарителя

3

2

1

Рис.8 Очистка конденсатора

Во время эксплуатации витрины, а также во время работ по обслуживанию следует обратить
внимание на то, чтобы не повредить датчика температуры, расположенного на заслонке испарителя!

Раз в месяц рекомендуется сделать перерыв в эксплуатации оборудования с целью очистки изнутри,
натурального оттаивания испарителя, очистки конденсатора и проверки состояния уплотнителей
дверок.

Если оборудование не оснащено автоматическим испарением конденсата следует удалять конденсат из
контейнера по мере его наполнения Рис.8 (стр.46). Количество (частота) удаления конденсата зависит от
условий эксплуатации оборудования (в частности от влажности воздуха, частоты открывания дверок, количества
и температуры вкладываемых продуктов).

Для ускорения процесса оттаивания нельзя использовать механические средства!

Производитель не несет ответственности за повреждения агрегата, появившиеся в результате
несоблюдения чистоты конденсатора!

ru

37

ИНСТРУКЦИЯ ПО БСЛУЖИВАНИЮ SAMOS, SAMOS DEEP www.igloo.pl

Рис.9 Замена люминесцентной
лампы

1 – Держатель люминесцентной

лампы
2 – Люминесцентная лампа
3 – Светильники люминесцентной

лампы и стартера
4 – Стартер люминесцентной лампы

34

21

Уплотнение дверок следует чистить исключительно чистой водой без добавки моющих средств
и помнить о тщательном высушивании. Уплотнитель не может соприкасаться с жирными

веществами или маслами!

Во время действий по обслуживанию следует убедиться, что дверки закрываются правильно.

Проба: размесить лист бумаги между уплотнителем и корпусом и закрыть дверки. Бумага
должна оказывать ощутимое сопротивление при пробе вытягивания

Элементы оборудования могут корродировать в случае неправильного использования и

обслуживания. Необходимо соблюдать следующие принципы:

• Не допускать к контакту поверхность оборудования со средствами содержащими хлор или соду
различных сортов, которые разрушают защитный слой и комплектующие устройства (касается
также различных видов нержавеющей стали)

Во время действий по обслуживанию следует обратить внимание на то, чтобы не повредить
щитка оборудования Рис.15 (стр.50), который содержит важную информацию для работников
сервиса и фирм, занимающихся удалением отходов.

6. СЕРВИС

6.1. Идентификация и устранение неисправностей

В случае появления каких-либо проблем во время запуска оборудования или его эксплуатации, следует вернуться к тем
разделам инструкции по обслуживанию, которые объясняют выполняемые операции. Целью этого является проверка,
правильно ли обслуживается оборудование. Если проблема не исчезнет, приведенные ниже указания помогут ее устранить.

Оборудование не работает...- Следует убедиться, что:

• Устройство подключено к сети электрического тока

• Напряжение и частота в сети соответствует тем, которые рекомендует производитель 230 В/50 Гц

• Включен главный выключатель

• Термостат включен (Касается терм. Igloo – Если на дисплее высвечиваются только две точки – включите
термостат)

Из-под или изнутри камеры вытекает вода

• Проверить правильность выравнивания оборудования

• Проверить проходимость проводов стока

• Опорожнить контейнер или лоток для конденсата

• Проверить, не находится ли на лотке и на испарителе большое количество льда – в случае необходимости
произвести оттаивание

Оборудование работает, освещение не светит...- Следует убедиться, что:

• Выключатель освещения включен

• Люминесцентная лампа или стартер в оборудовании не перегорели

Оборудование не достигает соответствующей температуры, освещение светит...- Следует убедиться, что:

• Главный выключатель включен

• Настройки температуры на термостате правильно установлены

• Термостат действует правильно

• Конденсатор не загрязнен, в случае необходимости очистить его

• Температура окружающей среды не превышает 25º C

• Прошло достаточного много времени для охлаждения продуктов

• Не заблокированы ли вентиляционные отверстия

ru

38

ИНСТРУКЦИЯ ПО БСЛУЖИВАНИЮ SAMOS, SAMOS DEEPwww.igloo.pl

(Касается терм. «IGLOO») Термостат высвечивает C0 или C1 или C2 вместо температуры:
Такая ситуация появляется, если был поврежден одни из датчиков регулятора температуры, тогда
могут появиться следующие сообщения:

• C0 – повреждение детектора температуры внутри камеры – вызвать авторизованный сервис

• C1 – повреждение детектора испарителя - вызвать авторизованный сервис

• C2 – повреждение детектора сигнализации конденсатора (или повреждение второго детектора испарителя)
– вызвать авторизованный сервис

(Касается терм. «CAREL») Термостат высвечивает E0 или E1 или L0 или HI или EE или Ed или DF вместо

температуры:

• Е0 – повреждение детектора температуры внутри камеры – вызвать авторизованный сервис

• Е1 – повреждение детектора испарителя - вызвать авторизованный сервис

• L0 – сигнализация низкой температуры (ниже, чем установленный диапазон внутри оборудования) ­вызвать авторизованный сервис

• HI – сигнализация высокой температуры - вызвать авторизованный сервис

• EE – внутренняя ошибка регулятора - вызвать авторизованный сервис

• Ed – превышение макс. времени оттаивания

• DF – длится оттаивание (это не сигнал тревоги)

(Касается терм. «IGLOO») Устройство работает, включена звуковая сигнализация...- Следует убедиться, что

• Конденсатор не загрязнен, в случае необходимости очистить

• Работает вентилятор конденсатора

• Температура окружающей среды не превышает 25º C

Оборудование работает слишком громко...- Следует убедиться, что:

• Оборудование стоит стабильно

• Прилегающая к оборудованию мебель не вибрирует во время работы компрессора холодильного агрегата

Шум, образуемый оборудованием во время работы является нормальным явлением.

В оборудовании находятся вентиляторы, двигатели и компрессоры, которые включаются
и выключаются автоматически. Каждый компрессор во время работы образует определенный

шум. Эти звуки создаются двигателем агрегата и холодильным агентом, проплывающим по
контуру. Это явление является техническим свойством холодильного оборудования и не
обозначает неправильной работы.

Осаждение водного пара на стеклах оборудования при большой относительной влажности

воздуха (более 60%) является натуральным явлением и не требует вызывания сервиса!

6.2. Сервис

Если после проверки пунктов, описанных в разделе 6.1 „Идентификация и устранение неисправностей” оборудование
далее не действует правильно, следует связаться с Техническим сервисом фирмы Igloo, указывая данные из щитка
Рис.15 (стр.50):

• Серийный номер (NS)

• Дата изготовления

• Тип (наименование оборудования)
а также

• Дату покупки оборудования

• Описание проблемы

• Точный адрес и номер телефона с вашим кодом города

Щиток расположен в задней части оборудования, в правом
верхнем углу ниже столешницы Рис.1/18 (стр.41)

Вышеуказанный рисунок представляет пример
щитка, а содержащиеся в нем данные являются
примером, не относящимся к модели «Basiа 2»!

ru

39

ИНСТРУКЦИЯ ПО БСЛУЖИВАНИЮ SAMOS, SAMOS DEEP www.igloo.pl

7. ОБСЛУЖИВАНИЕ ТЕРМОСТАТА

7.1. Термостат «IGLOO»

Рис.11 Пульт термостата «Igloo»

Проверка установленной температуры (внутри оборудования) – Нажимая кнопку „▲” или „▼” один раз можно
проверить установленную температуру. На дисплее появляется установленная температура, возле которой
светится мигающая точка (диод). Выход из просмотра происходит автоматически приблизительно через 3
секунды.

Понижение (или повышение) температуры – нажимаем кнопку „▼” (или „▲”) и на пульте появляется установленная
температура. Нажимая кнопку „▼”, понижаем температуру до требуемого значения. Выход из функции происходит
автоматически приблизительно через 3 секунды.

Ручное оттаивание – кнопка № 2 позволяет включить цикл оттаивания в произвольном моменте работы
оборудования (независимо от функции автоматического оттаивания); кнопка не действует, когда температура
превышает температуру конца оттаивания

Рекомендуется, чтобы пользователь включал/выключал агрегат, используя исключительно главный
выключатель оборудования, а не кнопку непосредственно на пульте термостата Включение
главного включателя автоматически включает термостат!

* Более подробная информация на сайте www.igloo.pl

1 – Кнопка включения/выключения охлаждения
2 – Кнопка ручного оттаивания
3 – Контрольная лампочка работы агрегата и оттаивания
4 – Кнопка просмотра температуры на детекторе оттаивания
5 – Кнопка изменения температуры вверх
6 – Кнопка изменения температуры вниз

21 3 4 65

ru

40

ИНСТРУКЦИЯ ПО БСЛУЖИВАНИЮ SAMOS, SAMOS DEEPwww.igloo.pl

7.2. Термостат «CAREL»

Рис.12 Пульт термостата «Carel»

ЧТО ОБОЗНАЧАЮТ ДИОДЫ НА ДИСПЛЕЕ

Светящийся диод 1 - Компрессор: символ виден во время работы компрессора. Мигает, если старт компрессора

задерживается защитной процедурой. Мигает в цикле: два мигания – перерыв во время действия в режиме
непрерывной работы.
Светящийся диод 2 - Вентилятор: символ виден, когда включены вентиляторы испарителя. Мигает, когда старт
вентиляторов задержан внешним выключением или во время действия другой процедуры.
Светящийся диод 4 – Оттаивание: символ виден, когда включена функция оттаивания. Мигает, когда старт
оттаивания задержан внешним выключением или во время действия другой процедуры.
Светящийся диод 4 - Сигнализация: символ виден, когда сигнализация активна.
5 – высвечивается текущая температура внутри оборудования (после запятой высвечиваются десятичные
места)

УСТАНОВКА ТРЕБУЕМОЙ ТЕМПЕРАТУРЫ

- нажимайте в течение 1 секунды

вводимое значение появится на экране;

- для увеличения или уменьшения вводимого значения используйте клавиши и , пока не достигнете

требуемого значения;

- снова нажмите для подтверждения нового значения пункта установки;

РУЧНОЙ ВЫЗОВ ЦИКЛА ОТТАИВАНИЯ

Оттаивание осуществляется автоматически. Однако, в произвольном моменте можно вызвать оттаивание

посредством нажатия и держания нажатой кнопки

в течение, по крайней мере, 5 секунд. Во время

ручного оттаивания мигает диод 1.

* Более подробная информация на сайте www.alfaco.pl

ВНИМАНИЕ: В СЛУЧАЕ НЕСОБЛЮДЕНИЯ ПРАВИЛ, УКАЗАННЫХ В НАСТОЯЩЕЙ ИНСТРУКЦИИ,
КАСАЮЩИХСЯ ПОДКЛЮЧЕНИЯ И ЭКСПЛУАТАЦИИ ОБОРУДОВАНИЯ, ПРОИЗВОДИТЕЛЬ ОСТАВЛЯЕТ ЗА
СОБОЙ ПРАВО ОТКАЗА ОТ ОБЯЗАТЕЛЬСТВ ГАРАНТА!!!

Информация, содержащаяся в настоящем документе, может быть изменена фирмой «IGLOO» без
извещения пользователя.
Копирование настоящей инструкции без согласия производителя запрещается.
Фотографии и рисунки служат в качестве примера и могут отличаться от купленного оборудования.

1

2

3

4

5
