Igloo ARUBA, ARUBA 2 User Manual

Instrukcja obsługi ARUBA, ARUBA 2www.igloo.pl

Spis treści Spis rysunków

Spis tabel

Rys.1 Budowa urządzenia „Aruba” 2 Rys.2 Rozłożenie pojemników VGN w „Arubie 2” 2 Rys.3 Rozłożenie pojemników VGN w „Arubie” 2 Rys.4 Usuwanie podestu drewnianego 4 Rys.5 Montaż elementów wewnętrznych 4 Rys.6 Mocowanie ekranu szklanego 4 Rys.7 Panel sterowania 4 Rys.8 Nieprawidłowe podnoszenie szyby frontowej 5 Rys.9 Czyszczenie skraplacza 6 Rys.10 Wymiana świetlówki 6 Rys.11 Tabliczka znamionowa 8 Rys.12 Panel termostatu „Igloo” 9 Rys.13 Panel termostatu „Carel” 10

1. ROZŁADUNEK 1

2. CHARAKTERYSTYKA WYROBU 1

2.1. Przeznaczenie 1

2.2. Opis urządzenia 1

2.3. Dane techniczne 3

3. PRZYGOTOWANIE URZĄDZENIA DO EKSPLOATACJI 3

3.1. Wymagania dotyczące miejsca instalacji 3

3.2. Podłączenie i uruchomienie 3

4. EKSPLOATACJA 5

4.1. Regulacja temperatury 5

5. KONSERWACJA 6

5.1. Czyszczenie i konserwacja 6

6. SERWIS 7

6.1. Identyﬁ kacja i naprawa usterek 7

6.2. Serwis 8

7. OBSŁUGA TERMOSTATU 9

7.1. Termostat „IGLOO” 9

7.2. Termostat „CAREL” 10

Tabela 1 Dane techniczne 3

1. ROZŁADUNEK

Urządzenie powinno być transportowane w pozycji pionowej, odpowiednio zabezpieczone i spakowane. Producent wysy- ła urządzenie na specjalnym podeście drewnianym, zabezpieczone tekturowymi kątownikami oraz folią.

2. CHARAKTERYSTYKA WYROBU

2.1. Przeznaczenie

Dystrybutor typu „Aruba” jest uniwersalnym urządzeniem mroźniczym przeznaczonym do ekspozycji i krótkoterminowego przechowywania lodów gałkowych w temperaturach -20ºC/-18ºC przy temperaturze otoczenia +15ºC/+25ºC i wilgotności wzgl. powietrza do 60%.

2.2. Opis urządzenia

„Aruba” posiada chłodzenie dynamiczne. Wyposażona jest w automatyczne odparowanie kondensatu i odszranianie automatyczne. Wyposażona jest również w elektroniczny termostat współpracujący z modułem do rejestracji temperatury pozwalającym na rejestrację i sygnalizację za wysokiej i za niskiej temperatury w urządzeniu. Dystrybutor wyposażony jest w roletę ręczną i oświetlenie wewnętrzne. „Aruba” wyposażona jest w teleskopowy system podnoszenia szyby fronto- wej. Urządzenia „IGLOO” wykonywane są w/g nowoczesnych technologii i posiadają wymagane prawem certyﬁ katy.

Tym znakiem oznaczone są informacje o szczególnym znaczeniu dla bezpieczeństwa użytkownika oraz do prawidłowej eksploatacji urządzenia

Instrukcja obsługi

ARUBA, ARUBA 2

Instrukcja obsługi ARUBA, ARUBA 2 www.igloo.pl

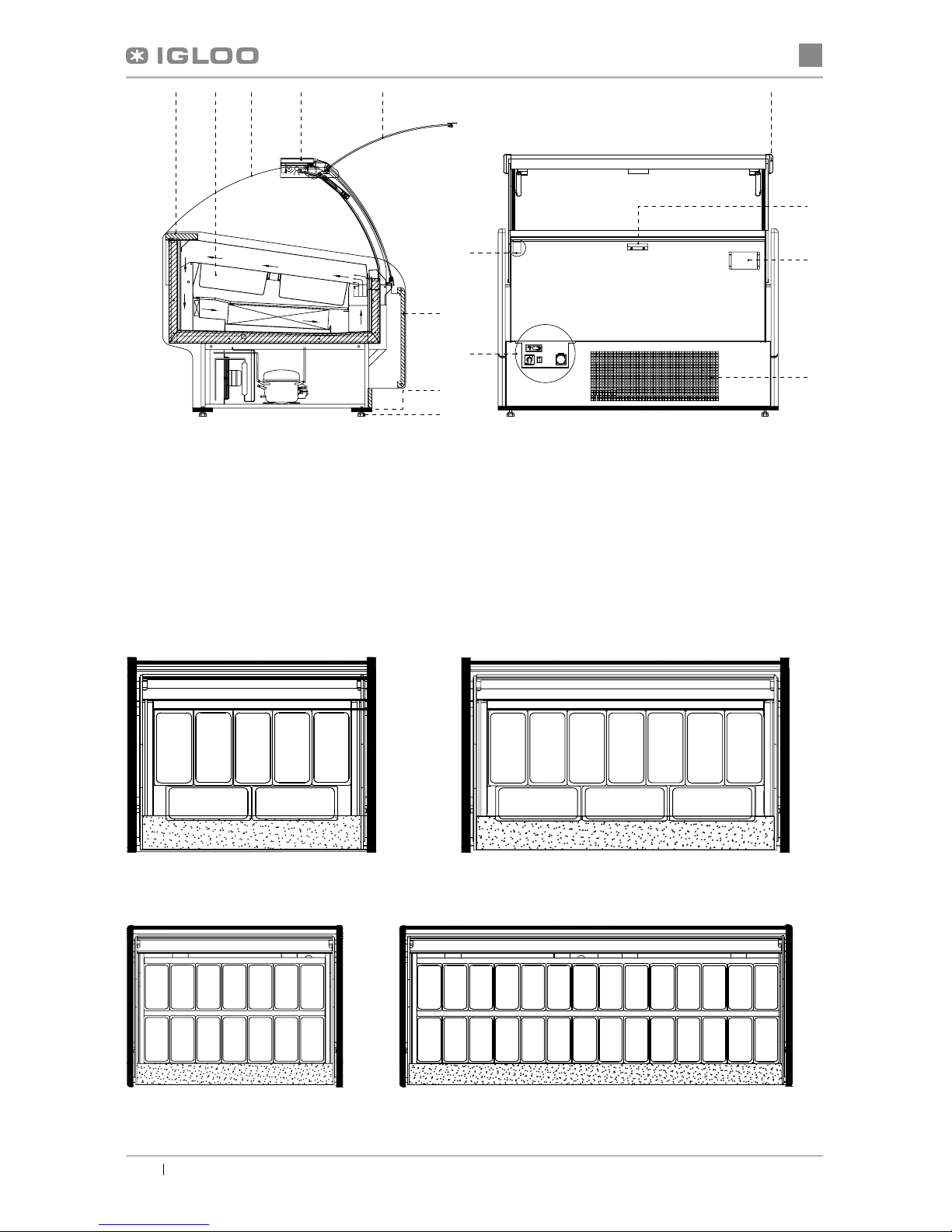

Rys.1 Budowa urządzenia „Aruba”

Rys.2 Rozłożenie pojemników VGN w „Arubie 2”

Rys.3 Rozłożenie pojemników VGN w „Arubie”

1 – Półka górna (daszek) – od strony wewnętrznej zamon-

towana roleta nocna i podświetlenie wewnętrzne 2 – Teleskopowy system podnoszenia szyby frontowej 3 – Obudowa drewniana 4 – Podest drewniany zakładany do transportu urządzenia 5 – Nóżki – służą do wypoziomowania urządzenia 6 – Blat roboczy 7 – Pojemniki VGN 8 – Szyba boczna

9 – Tabliczka znamionowa 10 – Panel sterowania (termostat, wyłączniki) 11 – Zaślepka drewniana lampy 12 – Uchwyt rolety 13 – Płuczka do gałkownicy 14 – Wiatrownica (NIE BLOKOWAĆ otworów wentylacyj-

nych!!!)

678 1 2 11

4 5

NS-069 XXX

MASA xxx

NAPIECIE ZNAM. xxx

MOC ZN. OŒW. xxx

MOC GRZA£EK. xxx

NAPIECIE ZNAM. xxx

KLASA URZADZ. xxx

Typ NAZWA URZ¥DZENIA

PR¥D ZNAM. xxx

Aruba 2/1.25

Aruba 2/1.0

Aruba 1.25

Aruba 2.5

Instrukcja obsługi ARUBA, ARUBA 2www.igloo.pl

2.3. Dane techniczne

Tabela 1 Dane techniczne

Nazwa

Urządzenia

Napięcie

znamion.

[V/Hz]

Prąd

znamion.

[A]

Moc

znamion.

oświetl.

[W]

Zużycie

energii

elektr.

[kWh/24h]

Powierz.

chłodzona

[m2]

Pojemność

użytkowa

[dm3]

Waga urz.

[kg]

Aruba 1.25 230/50 6,5 30 18,1 0,85 112 300 Aruba 2.5 230/50 13 60 36,4 1,7 224 520 Aruba 2/1.0 230/50 3,3 18 9,4 0,44 62 195 Aruba 2/1.25 230/50 5,8 30 16,3 0,6 92 245

3. PRZYGOTOWANIE URZĄDZENIA DO EKSPLOATACJI

3.1. Wymagania dotyczące miejsca instalacji

• Sprawdź, czy przekrój przewodów zasilających jest odpowiedni dla poboru prądu instalowanego urządzenia

• Zabrania się podłączania urządzenia przez przewody przedłużające lub rozdzielacze

• Urządzenie należy podłączyć do oddzielnego, prawidłowo wykonanego obwodu elektrycznego z gniazdem wtykowym z kołkiem ochronnym (w/g PBUE)

Uruchomienie urządzenia, może nastąpić tylko po potwierdzeniu skuteczności ochrony przeciwporaże- niowej wynikami z pomiarów, przeprowadzonymi zgodnie z obowiązującymi przepisami!

3.2. Podłączenie i uruchomienie

• Rozpakować urządzenie i usunąć drewniany podest znajdujący się na podstawie Rys.4 (str.4)

• Urządzenie ustawić na równym i dostatecznie twardym podłożu, a następnie wypoziomować je za pomocą nóżek

• Ściągnąć folię ochronną z elementów witryny

• Pierwsze mycie urządzenia powinno być wykonane po rozpakowaniu urządzenia i przed jego uruchomieniem. Urzą-

dzenie należy umyć wodą o temperaturze nieprzekraczającej 40ºC z dodatkiem neutralnych środków czyszczących.

Do mycia i czyszczenia urządzenia zabrania się stosowania środków zawierających chlor i sód różnych odmian, które niszczą warstwę ochronną i elementy składowe urządzenia

Ewentualne pozostałości klejów czy silikonu na elementach metalowych urządzenia usuwać wyłącznie benzyną ekstrakcyjną (nie dotyczy elementów z plastiku i tworzyw sztucznych!). Nie wolno używać innych rozpuszczalników organicznych.

Podczas mycia urządzenia zabrania się używać strumienia wody. Urządzenie należy myć przy użyciu wilgotnej ściereczki!

• Jeżeli urządzenie traﬁ do użytkownika częściowo zdemontowane dla zabezpieczenia w czasie transportu należy wykonać następujące operacje:

1. Założyć poprzeczki pod pojemniki VGN Rys.5/5 (str.4)

2. Rozłożyć pojemniki VGN wg Rys.2 (str.2) lub Rys.3 (str.2)

3. Wsunąć boki szklane wg Rys.5/2 (str.4)

4. Założyć ekran frontowy Rys.6 (str.4)

Po zakończeniu instalacji urządzenia w miejscu docelowym należy pozostawić je w spoczynku, przez co najmniej 2 godziny przed włączeniem (dotyczy urządzeń z agregatem wewn

ętrznym), aby poziom oleju

ustalił się, co zapobiegnie problemom z rozruchem agregatu chłodniczego!

OSTRZEŻENIE: Chronić przed uszkodzeniem obwód chłodniczy!

• Umieścić wtyczkę przewodu przyłączeniowego bezpośrednio w gnieździe wtykowym (zabrania się podłączania

urządzenia przez przewody przedłużające lub rozdzielacze!)

Gniazdka sieciowe (opcja), mogą być przeznaczone do zasilania kasy ﬁ skalnej, wagi itp. odbior- ników o mocy nie przekraczającej 500W!

• Załączyć wyłącznik główny Rys.7/2 (str.4), co spowoduje załączenie termostatu, a następnie agregatu urządzenia

• Na panelu termostatu Rys.7/1 (str.4) ustawić temperaturę (szczegóły obsługi na str.9 lub 10)

• Załączyć przycisk oświetlenia Rys.7/3 (str.4)

Instrukcja obsługi ARUBA, ARUBA 2 www.igloo.pl

1 – Wykręcić nóżki z podestu 2 – Usunąć drewniany podest 3 – Wkręcić nóżki w nakrętki przyspawane do ramy urządzenia

1 – Półka górna (daszek) 2 – Szyba boczna 3 – Pojemnik VGN 4 – Ekran szklany 5 – Poprzeczka pod pojemniki VGN 6 – Bok drewniany

1 – Uchwyt mocujący ekran szklany

1 – Panel termostatu (regulatora temperatury) (szczegóły obsługi w Rozdziale nr 7 str.9 i 10) 2 – Wyłącznik główny (załącza/wyłącza agregat urządzenia) 3 – Wyłącznik oświetlenia (lampy) 4 – Gniazdko

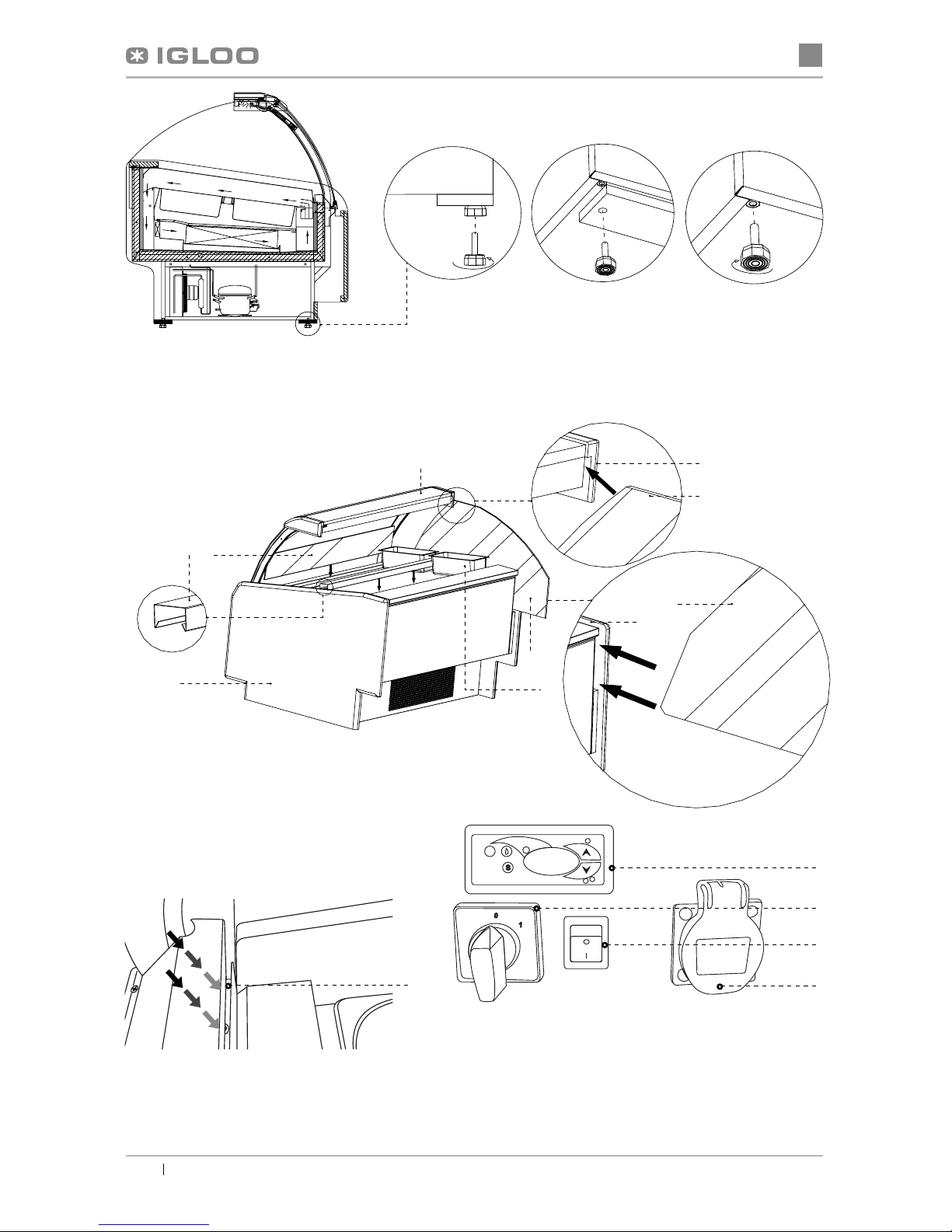

Rys.4 Usuwanie podestu drewnianego

Rys.5 Montaż elementów wewnętrznych

Rys.6 Mocowanie ekranu szklanego

Rys.7 Panel sterowania

321

Instrukcja obsługi ARUBA, ARUBA 2www.igloo.pl

4. EKSPLOATACJA

Temperatura chłodzonej przestrzeni i cykl pracy agregatu mogą ulegać wahaniom. Zależą one od wielu czynników m. in. od ilości i temperatury włożonych produktów oraz od temperatury otoczenia. Urządzenie należy ustawić w miejscu suchym, nienasłonecznionym, dobrze wentylowanym, zapewniającym dobrą wymianę powietrza (dystans pomiędzy ścianą, a urządzeniem min. 10 cm), z dala od źródeł ciepła i urządzeń wymuszających przepływ powietrza (wentylatory suﬁ towe i przenośne, grzejniki nadmuchowe). Urządzenie funkcjonuje poprawnie w środowisku, w którym temperatura zawiera się w odpowiedniej klasie klimatycznej podanej na tabliczce znamionowej. Działanie urządzenia może ulec pogorszeniu, gdy przez dłuższy czas funkcjonować będzie w temperaturze wyższej lub niż- szej w stosunku do podanego przedziału.

Uwagi i wskazówki

• Należy prawidłowo wypoziomować witrynę, co zapobiegnie hałaśliwej pracy urządzenia i zapewni prawidłowy odpływ wody (kondensatu) podczas odszraniania

• Pierwsze zapełnienie przestrzeni mroźniczej dokonywać po uprzednim jej wychłodzeniu do temperatury pra- cy. Zasada ta powinna być także przestrzegana po dłuższej przerwie w eksploatacji

• Nie blokować żadnych otworów wentylacyjnych, co mogłoby utrudnić cyrkulację schłodzonego powietrza. Należy zapewnić również prawidłowy obieg powietrza wokół urządzenia (w żadnym wypadku nie wolno za- krywać otworów wentylacyjnych agregatu!!!)

• Utrzymywać skraplacz w czystości. Zanieczyszczenia mogą spowodować przegrzanie sprężarki i w efekcie doprowadzić do awarii urządzenia, co nie jest objęte gwarancją.

• Wewnątrz komory do przechowywania produktów żywnościowych nie używać przyrzą

dów elektrycznych

• W przypadku eksploatacji witryny bez potrzeby prezentacji towarów (praca nocna; zamknięte stoisko, cukiernia) należy opuszczać roletę w witrynie celem zmniejszenia zużycia energii elektrycznej!

4.1. Regulacja temperatury

Obsługa termostatów (regulatorów temperatury) „Igloo” i „Carel” znajduje się w rozdziale 7 (str. 9 i 10)

Podstawowym zadaniem termostatu jest sterowanie agregatem chłodniczym tak, aby uzyskać zadaną temperaturę we- wnątrz urządzenia i utrzymywać ją w określonych przedziałach. Wszystkie nastawy regulatora temperatury konieczne do normalnego funkcjonowania urządzenia są wprowadzone przez producenta. Użytkownik przed pierwszym uruchomie- niem urządzenia powinien sprawdzić i ewentualnie ustawić na panelu termostatu żądaną temperaturę wewnątrz urzą- dzenia.

Cyfrowy wyświetlacz – wyświetla bieżącą temperaturę wewnątrz urządzenia

Wszelka ingerencja w ustawienia fabryczne termostatu powoduje utratę gwarancji!

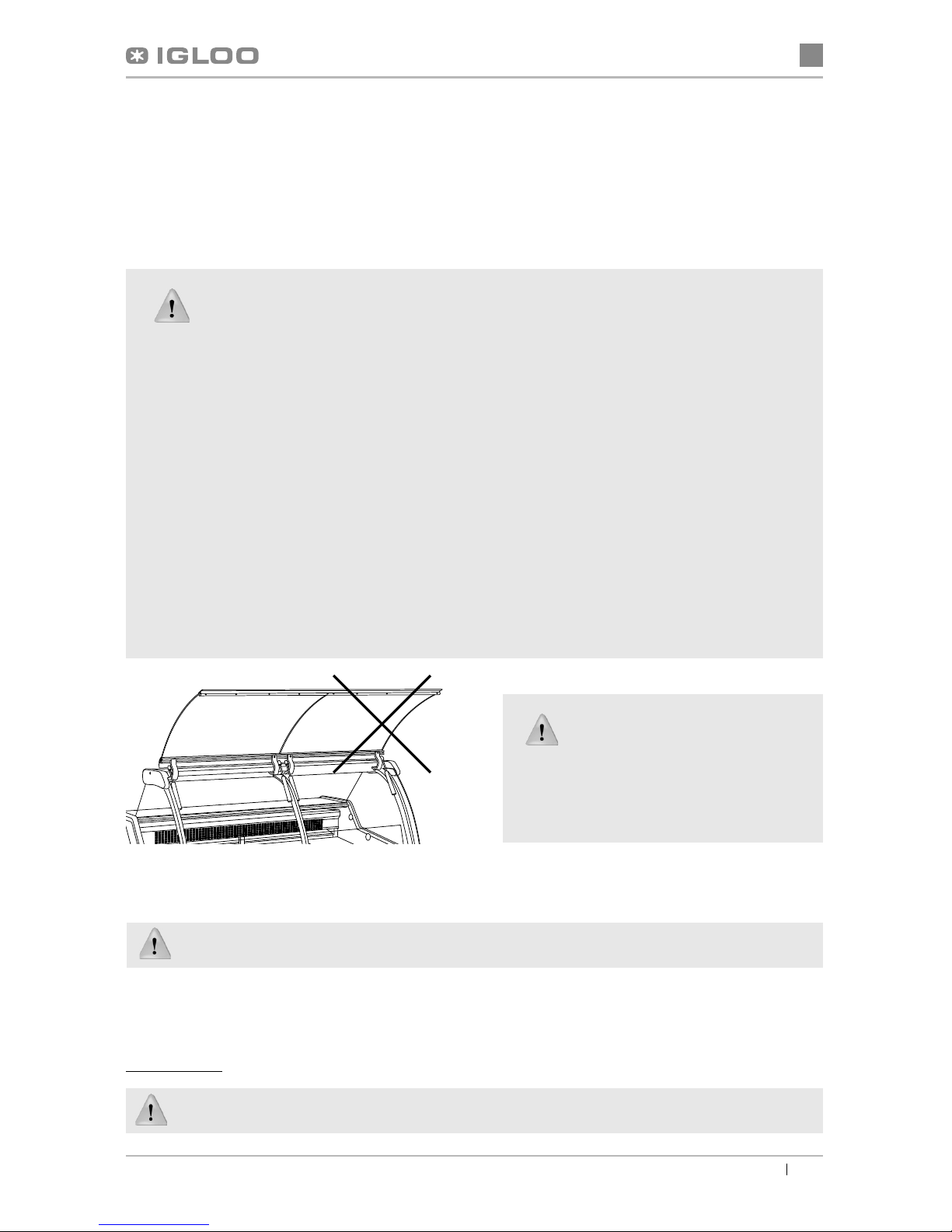

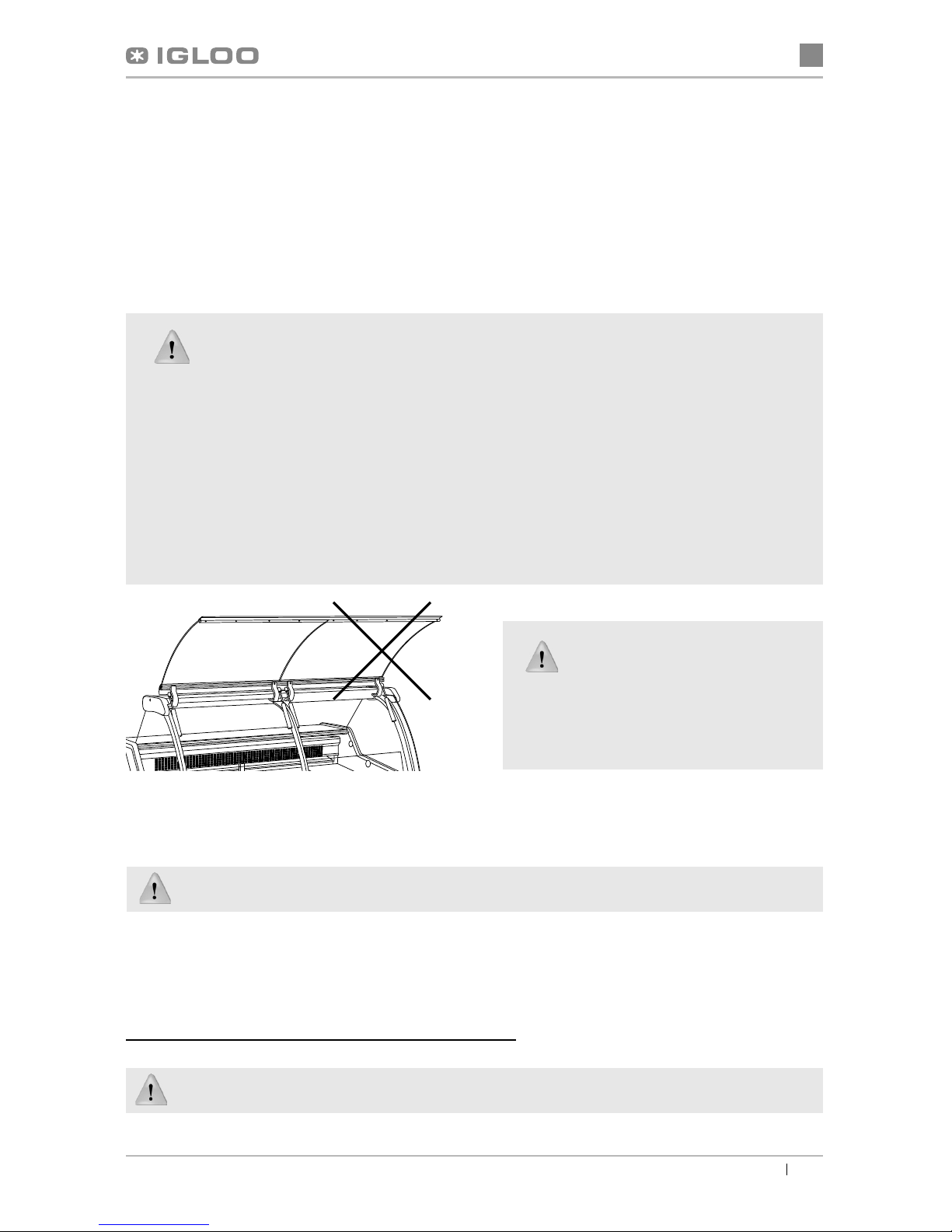

Rys.8 Nieprawidłowe podnoszenie szyby frontowej

W urządzeniach z system szyb podnoszonych zabrania się podnoszenia obu

szyb (w jednym module) równocześnie. Zakazane jest również, aby w tym samym czasie obydwie szyby były pozostawione w pozycji podniesionej Rys. 8 (str.5). Dotyczy to zarówno mycia jak i eksploatacji urządzenia!

Instrukcja obsługi ARUBA, ARUBA 2 www.igloo.pl

Raz na miesiąc zaleca się przerwę w eksploatacji urządzenia celem oczyszczenia jego wnętrza, naturalnego odszronie- nia parownika i oczyszczenia skraplacza.

W celu przyspieszenia procesu odszraniania nie posługiwać się środkami mechanicznymi!

Skraplacz urządzenia należy utrzymywać w czystości. Zanieczysz- czenia utrudniają wymianę ciepła, powodując m. in. wzrost zużycia energii elektrycznej i mogą spowodować uszkodzenie sprężarki agregatu. Aby wyczyścić skraplacz należy wykręcić blachowkręty mocujące i ściągnąć wiatrownicę. Lamele skraplacza czyścić za pomocą mięk- kiej szczotki lub pędzla. Przy mocnym zabrudzeniu (zapchaniu lamel) skraplacza wskazane jest użycie odkurzacza lub sprężonego azotu w celu odessania / wydmuchania zabrudzeń znajdujących się miedzy lamelami.

Za uszkodzenia agregatu skraplającego powstał

e w wyniku nieprzestrzegania czystości skraplacza pro-

ducent nie ponosi odpowiedzialności!

5. KONSERWACJA

5.1. Czyszczenie i konserwacja

Wszelkie czynności konserwacyjne należy prowadzić po odłączeniu urządzenia od napięcia!

Chronić przed uszkodzeniem lub zalaniem wodą instalację elektryczną

Podczas mycia urządzenia zabrania się używać strumienia wody. Urządzenie należy myć przy użyciu wilgotnej ściereczki

Nie należy stosować żadnych ostrych przedmiotów celem usuwania zabrudzeń!

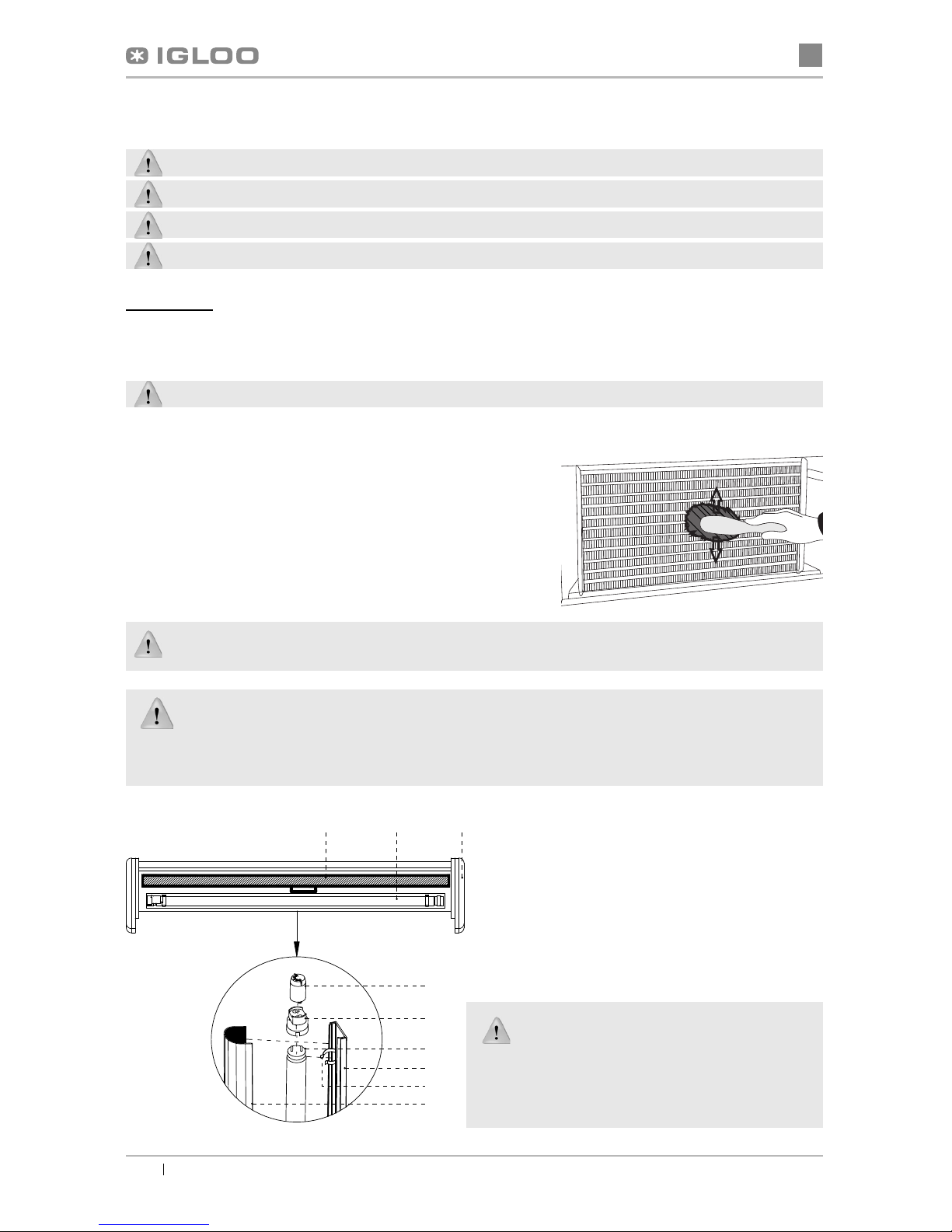

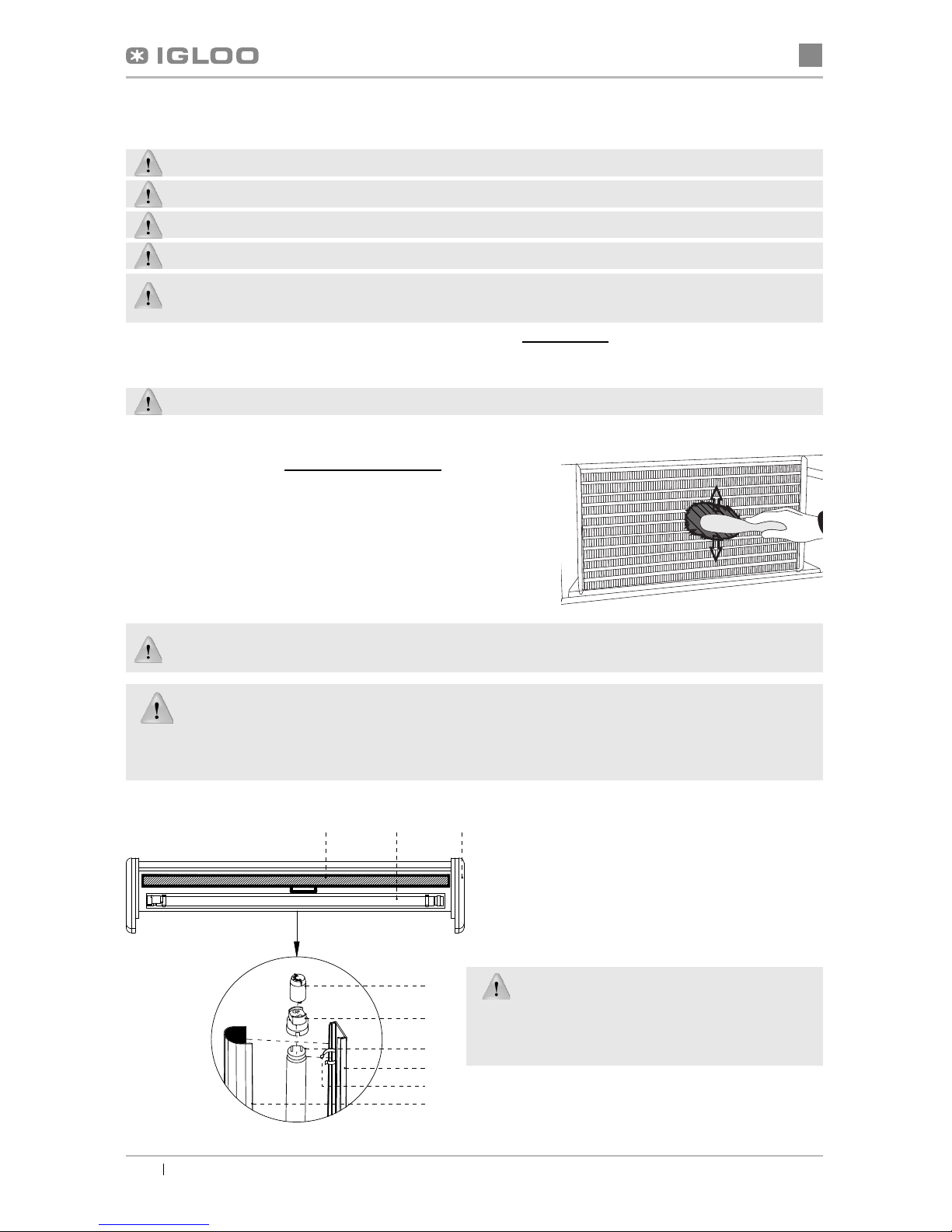

Rys.10 Wymiana świetlówki

1 – Roleta nocna 2 – Świetlówka 3 – Półka górna (daszek) 4 – Zapłonnik świetlówki 5 - Oprawa świetlówki i zapłonnika 6 – Proﬁ l bazowy (PCV) 7 - Uchwyt świetlówki 8 – Przeźroczysta osłona świetlówki

Podczas czynności konserwujących należy uważać, aby nie uszkodzić tabliczki znamio- nowej urządzenia Rys.11 (str.8), która zawiera istotne informacje dla serwisantów oraz ﬁ rm zajmujących się usuwaniem odpadów.

Rys.9 Czyszczenie skraplacza

Elementy urządzenia mogą korodować przy niewłaściwym użytkowaniu i konserwacji. Należy przestrzegać zasad:

• Nie dopuszczać do kontaktu powierzchni urządzenia z środkami zawierającymi chlor i/lub sodę w różnych odmianach, które niszczą ich warstwę ochronną i elementy składowe urządzenia (dotyczy również różnych gatunków stali nierdzewnej)

123

2 6 7

Instrukcja obsługi ARUBA, ARUBA 2www.igloo.pl

6. SERWIS

6.1. Identyﬁ kacja i naprawa usterek

W przypadku wystąpienia jakichkolwiek trudności podczas uruchamiania urządzenia lub podczas jego eksploatacji należy powrócić do tych rozdziałów instrukcji obsługi, które wyjaśniają wykonywaną operacje. Ma to na celu upewnienie się, czy urządzenie jest prawidłowo obsługiwane. Jeżeli trudności występują nadal, poniższe wskazówki pomogą w ich usunięciu.

Urządzenie nie pracuje...- Upewnić się, czy:

• Urządzenie jest podłączone do sieci prądu elektrycznego

• Napięcie i częstotliwość w sieci są odpowiednie z tymi, jakie zaleca producent (patrz tabliczka znamionowa)

• Włączony jest wyłącznik główny

• Termostat jest załączony (Dotyczy term. Igloo – Jeśli na wyświetlaczu wyświetlają się jedynie dwie kropki – włącz termo- stat)

Urządzenie pracuje, oświetlenie nie świeci...- Upewnić się

, czy:

• Wyłącznik oświetlenia jest w pozycji załączonej

• Świetlówka lub zapłonnik w urządzeniu nie uległy spaleniu

Urządzenie nie osiąga odpowiedniej temperatury, oświetlenie świeci...- Upewnić się, czy:

• Wyłącznik główny jest w pozycji załączonej (pozycja 1)

• Nastawa temperatury na termostacie jest odpowiednio ustawiona

• Termostat działa poprawnie

• Skraplacz nie jest zanieczyszczony, w razie potrzeby wyczyścić

• Temperatura otoczenia nie jest wyższa niż 25ºC

• Minęło wystarczająco dużo czasu dla schłodzenia produktów

• Otwory wentylacyjne urządzenia nie są zablokowane

(Dotyczy term. „IGLOO”) Termostat wyświetla C0 lub C1 lub C2 zamiast temperatury: Sytuacja taka ma miejsce, jeżeli został uszkodzony jeden z czujników regulatora wówczas mogą pojawić się na- stępujące komunikaty:

• C0 – uszkodzenie czujnika temperatury wewnątrz komory –wezwać autoryzowany serwis

• C1 –uszkodzenie czujnika parownika - wezwać autoryzowany serwis

• C2 –uszkodzenie czujnika alarmu skraplacza (lub uszkodzenie drugiego czujnika parownika) – wezwać autoryzowany serwis

(Dotyczy term. „CAREL”) Termostat wyświetla E0 lub E1 lub L0 lub HI lub EE lub Ed lub DF zamiast temperatury:

• E0 -uszkodzenie czujnika temperatury wewnątrz komory- wezwa

ć autoryzowany serwis

• E1 -uszkodzenie czujnika parownika - wezwać autoryzowany serwis

• L0 –alarm niskiej temperatury (niższej niż zadany zakres wewnątrz urządzenia) - wezwać autoryzowany serwis

• HI - alarm wysokiej temperatury - wezwać autoryzowany serwis

• EE -błąd wewnętrzny regulatora - wezwać autoryzowany serwis

• Ed – przekroczenie max. czasu odszraniania

• DF – odszranianie w toku (to nie jest sygnał alarmowy)

(Dotyczy term. „IGLOO”) Urządzenie pracuje, włączona sygnalizacja dźwiękowa...- Upewnić się, czy

• Skraplacz nie jest zanieczyszczony, w razie potrzeby wyczyścić

• Pracuje wentylator skraplacza

• Temperatura otoczenia nie przekracza 25ºC

Urządzenie pracuje zbyt głośno...- Upewnić się, czy

• Urządzenie stoi stabilnie i jest prawidłowo wypoziomowane

• Przylegające do urządzenia meble nie drgają podczas pracy sprężarki agregatu chłodniczego

Odgłosy wydawane przez urządzenia pracujące są zjawiskiem normalnym. W urządzeniach znajdują się

wentylatory, silniki i sprężarki, które włączają się i wyłączają automatycznie. Każda sprężarka wytwarza

pewien hałas podczas pracy. Dźwięki te wytwarzane są przez silnik agregatu oraz przez czynnik chłodniczy przepływający w obwodzie. Zjawisko to jest cechą techniczną urządzeń chłodniczych i nie oznacza ich wadliwej pracy.

Osadzanie się pary wodnej na szybach urządzenia przy dużej wilgotności względnej powietrza

powyżej 60% jest zjawiskiem naturalnym i nie wymaga wzywania serwisu!

Instrukcja obsługi ARUBA, ARUBA 2 www.igloo.pl

6.2. Serwis

Tel. do serwisu IGLOO: +48 (14) 662 19 56 lub +48 605 606 071 e-mail: serwis@igloo.pl Jeśli po sprawdzeniu punktów opisanych w rozdziale 6.1 „Identyﬁ kacja i naprawa usterek” urządzenie nadal nie działa prawidłowo, należy skontaktować się z Serwisem Technicznym ﬁ rmy Igloo, podając dane z tabliczki znamionowej Rys.11 (str.8):

• Numer seryjny (NS)

• Datę produkcji

• Typ (nazwa urządzenia) oraz

• Datę zakupu urządzenia

• Opis problemu

• Dokładny adres i numer telefonu wraz z numerem kierunkowym do Państwa

Tabliczka znamionowa znajduje się z tyłu urządzenia, w lewym, górnym rogu poniżej blatu.

Powyższy rysunek przedstawia poglądową tabliczkę znamionową, a dane w niej zawarte są danymi przykła- dowymi nieodnoszącymi się do „Aruby”!

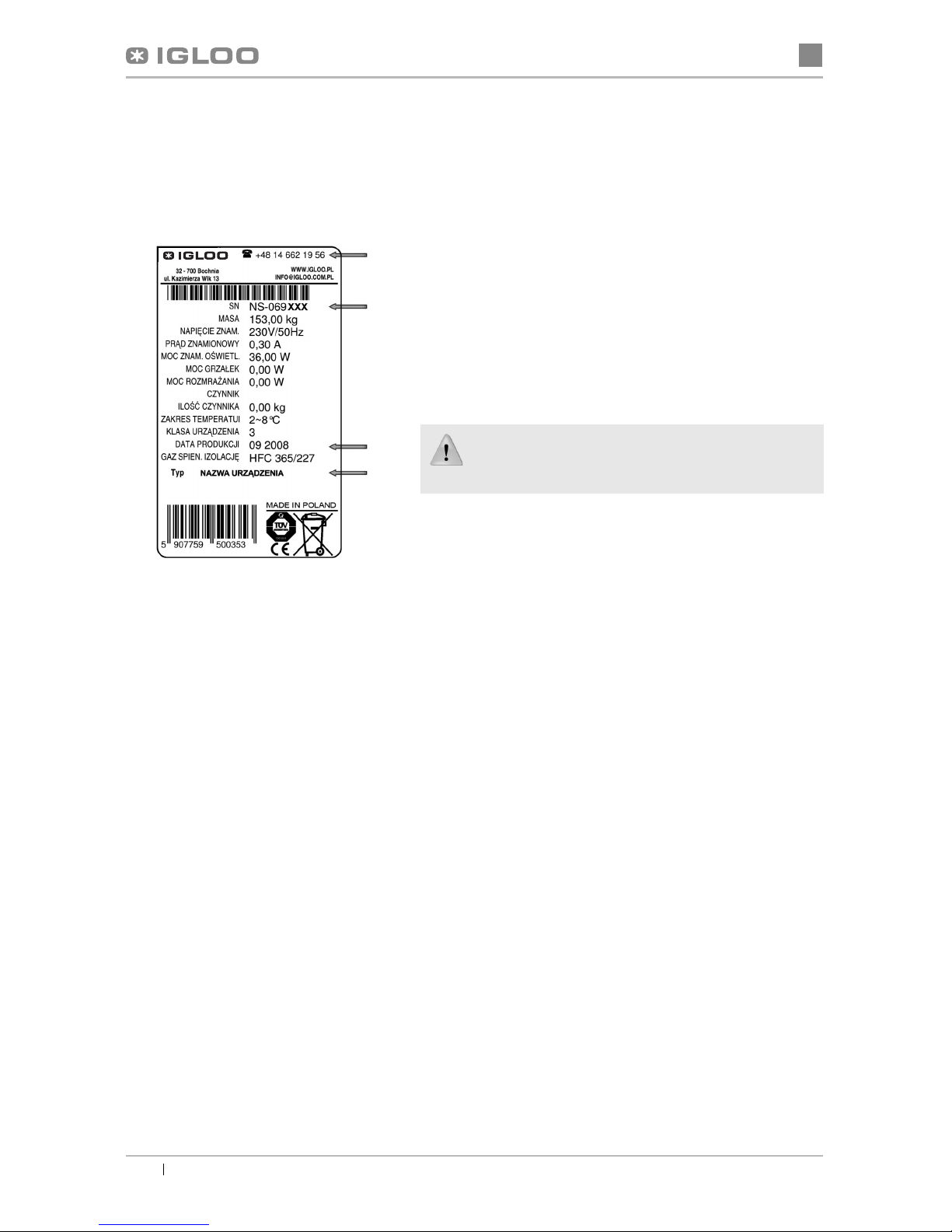

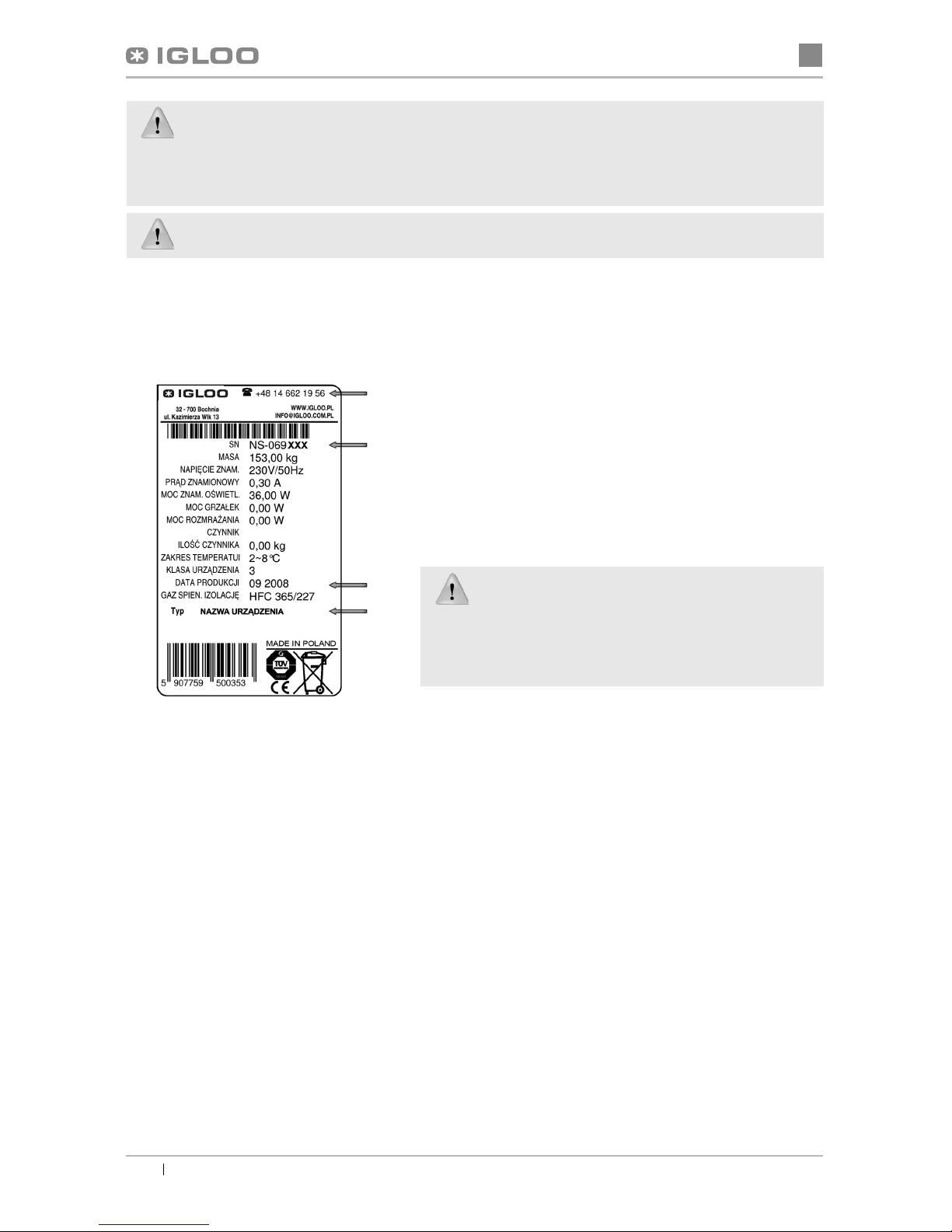

Rys.11 Tabliczka znamionowa

W przypadku przekroczenia warunków otoczenia wg trzeciej klasy klimatycznej (wilgotność względna powietrza powyżej 60%) może występować zjawisko przelewania wody z układu z automatycznym odparowaniem kondensatu (wyparki). Przypadek ten nie oznacza wadliwej pracy

urządzenia i nie wymaga wzywania serwisu.

Instrukcja obsługi ARUBA, ARUBA 2www.igloo.pl

7. OBSŁUGA TERMOSTATU

7.1. Termostat „IGLOO”

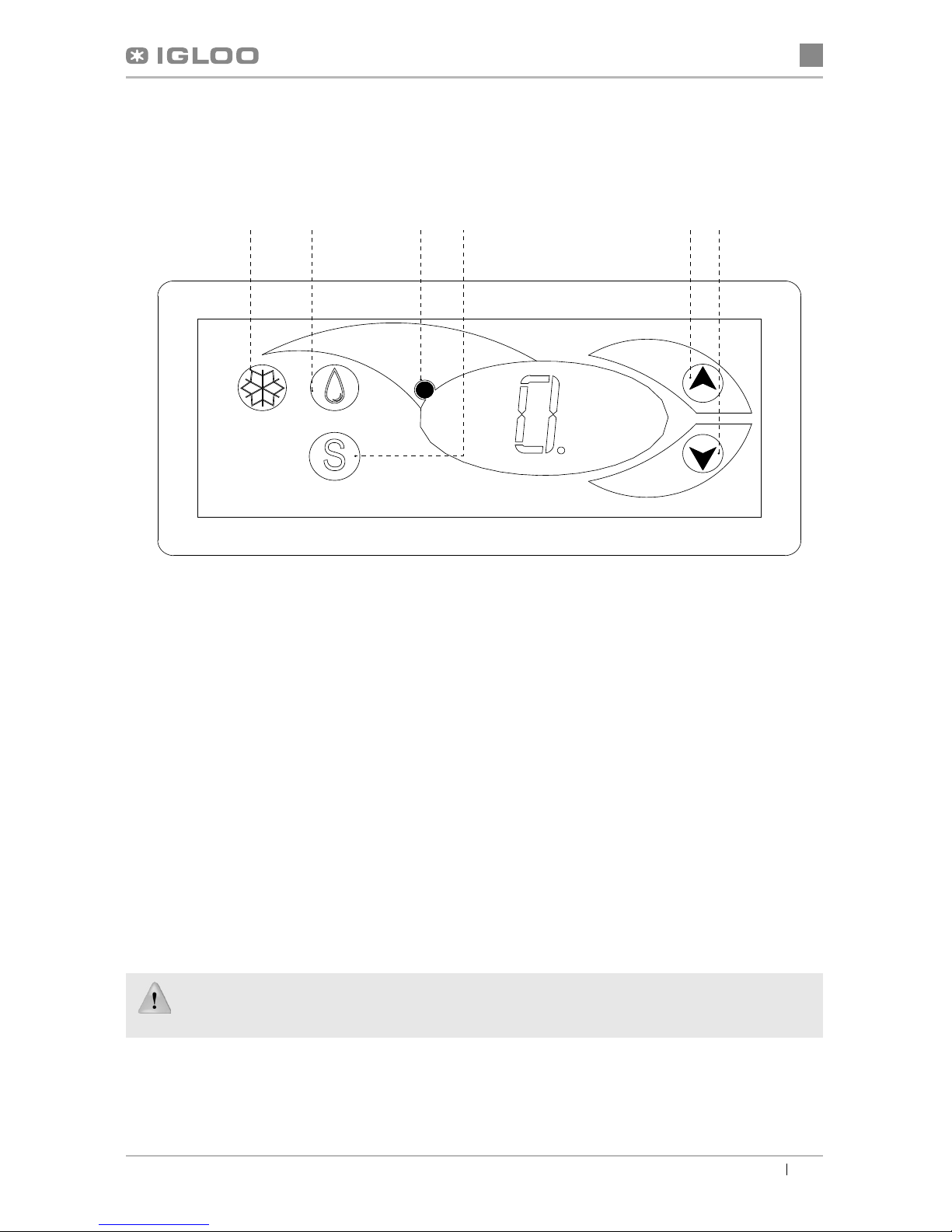

Rys.12 Panel termostatu "Igloo"

Sprawdzanie nastawionej temperatury (wewnątrz urządzenia) – Naciskając przycisk „▲” lub „▼” jeden raz możemy sprawdzić nastawioną temperaturę. Na wyświetlaczu pojawia się nastawiona temperatura, przy której świeci się czerwo- na mrugająca kropka (dioda). Wyjście z podglądu następuje automatycznie po ok. 3 sekundach.

Obniżenie (lub podwyższenie) temperatury – naciskamy przycisk „▼” (lub „▲”) i na panelu pojawi się ustawiona tempe- ratura. Naciskając przycisk „▼” obniżamy temperaturę do żądanej wartości. Wyjście z funkcji następuje automatycznie po ok. 3 sek.

Ręczne odszranianie –przycisk nr 2 pozwala na włączenie cyklu odszraniania w dowolnym momencie pracy urządzenia (niezależnie od funkcji automatycznego odszraniania); przycisk nie działa, gdy temperatura jest wyższa niż temperatura końca odszraniania

Zaleca się, aby użytkownik załączał/wyłączał agregat korzystając jedynie z wyłą

cznika głównego urzą- dzenia, a nie z przycisku bezpośrednio na panelu termostatu. Załączenie wyłącznika głównego automatycznie załącza termostat!

* Więcej na stronie www.igloo.pl

1 – Przycisk włącz/wyłącz chłodzenie 2 – Przycisk ręcznego odszraniania 3 – Kontrolka pracy agregatu i odszraniania 4 - Przycisk podglądu temp. na czujniku odszraniania 5 – Przycisk zmiany temp. do góry 6 – Przycisk zmiany temp. w dół

12 34 65

Instrukcja obsługi ARUBA, ARUBA 2 www.igloo.pl

7.2. Termostat „CAREL”

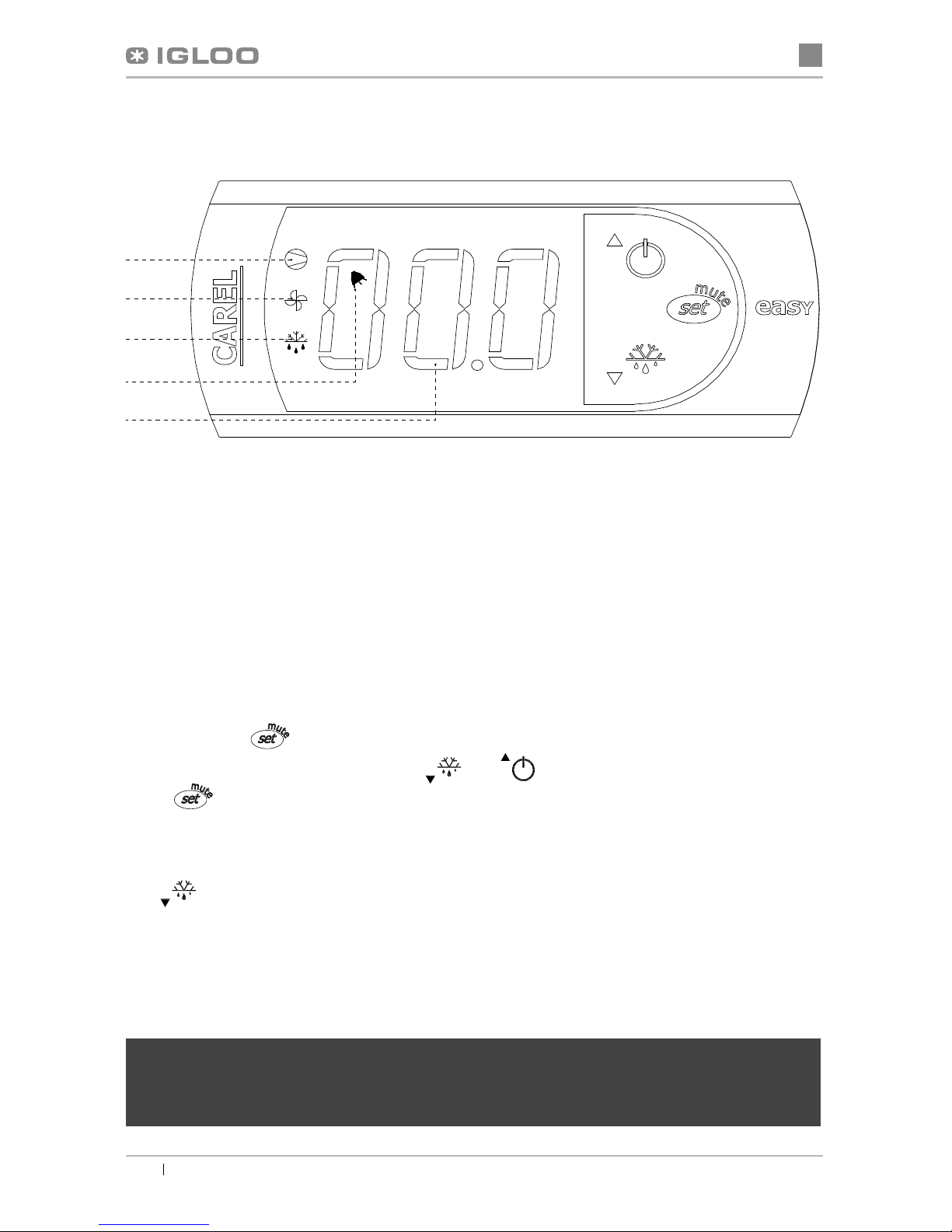

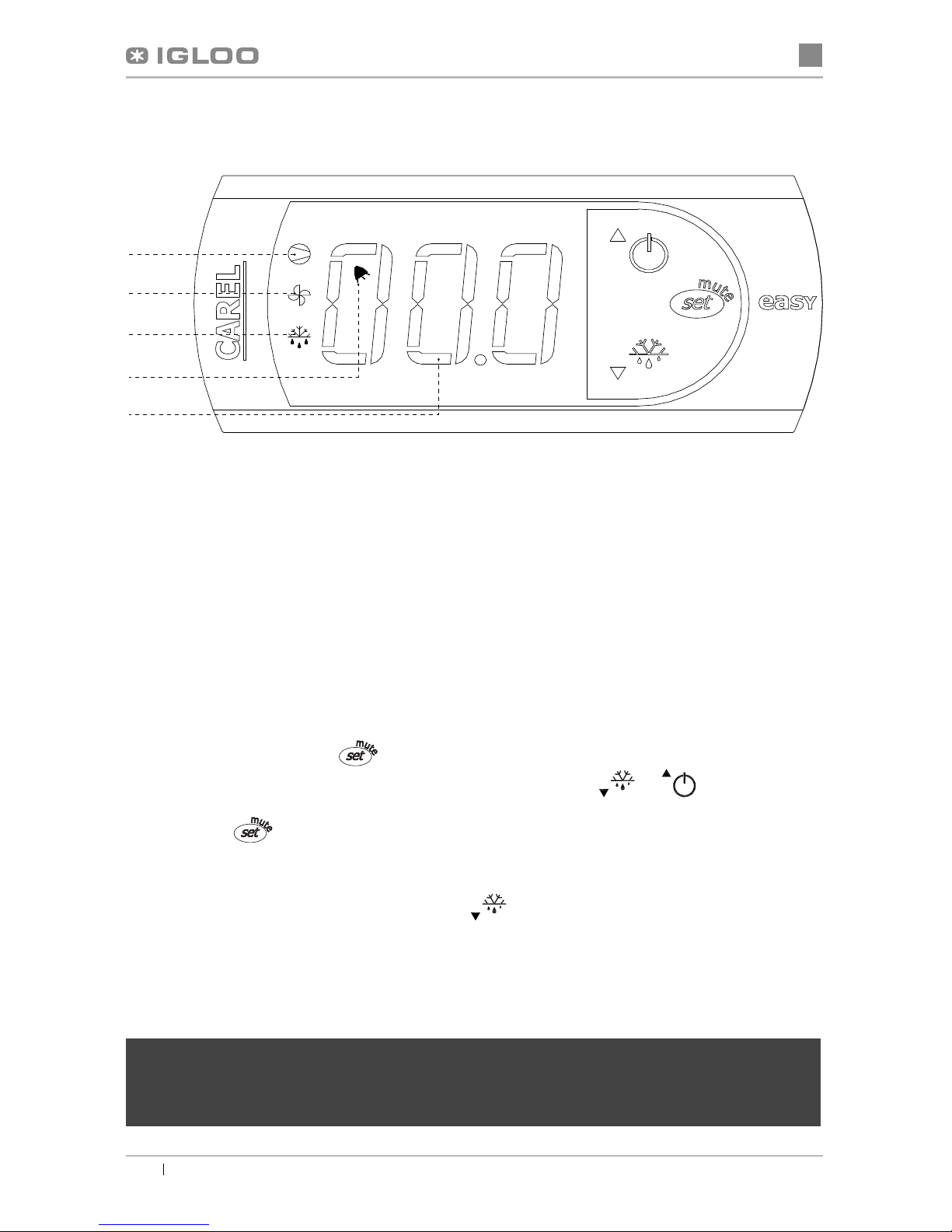

Rys.13 Panel termostatu "Carel"

CO OZNACZAJĄ DIODY NA WYŚWIETLACZU

Zapalona dioda 1 - Sprężarka: symbol jest widoczny, gdy sprężarka pracuje. Miga, gdy start sprężarki jest opóźniony

przez procedurę ochronną. Miga w cyklu: dwa mignięcia – przerwa, gdy uruchomiony jest tryb pracy ciągłej. Zapalona dioda 2 - Wentylator: symbol jest widoczny, gdy włączone są wentylatory parownika. Miga, gdy start wentyla- torów jest opóźniony poprzez zewnętrzne wyłączenie lub, podczas gdy inna procedura jest w toku. Zapalona dioda 3 - Odszranianie: symbol jest widoczny, gdy włączona jest funkcja odszraniania. Miga, gdy start odszra- niania jest opóźniony poprzez zewnętrzne wyłączenie lub podczas, gdy inna procedura jest w toku.

Zapalona dioda 4 - Alarm: symbol jest widoczny, gdy aktywny jest alarm Zapalona dioda 5 – wyświetlana bieżąca temperatura wewnątrz urządzenia (po przecinku wyświetlane miejsca dzie-

siętne)

NASTAWA ŻĄDANEJ TEMPERATURY

- naciśnij przez 1 sekundę

: wartość wodząca pojawi się na ekranie;

- zwiększ lub zmniejsz wartość wodzącą używając klawiszy

i , aż osiągniesz pożądaną wartość;

- naciśnij ponownie

w celu potwierdzenia nowej wartości punktu nastawy;

RĘCZNE WYMUSZENIE CYKLU ODSZRANIANIA

Odszranianie realizowane jest w sposób automatyczny. Można jednak w dowolnej chwili wymusić odszranianie poprzez

naciśnięcie i przytrzymanie przycisku

przez minimum 5 sekund. Podczas ręcznego odszraniania miga dioda 1.

* Więcej na stronie www.alfaco.pl

UWAGA: W PRZYPADKU NIE ZASTOSOWANIA SIĘ DO ZASAD ZAWARTYCH W NINIEJSZEJ INSTRUKCJI DO- TYCZĄCYCH PODŁĄCZENIA I EKSPLOATACJI URZĄDZENIA, PRODUCENT ZASTRZEGA SOBIE PRAWO ODSTĄPIENIA OD OBOWIĄZKÓW GWARANTA!!!

Informacje zawarte w tym dokumencie mogą być zmienione przez „IGLOO” bez powiadamiania użytkownika.

Kopiowanie niniejszej instrukcji bez zgody producenta jest zabronione. Zdjęcia oraz rysunki mają charakter poglądowy i mogą się różnić od zakupionego urządzenia.

User manual ARUBA, ARUBA 2www.igloo.pl

Fig.1 Construction of the „Aruba” device 12 Fig.2 Layout of VGN containers in „Aruba 2” 12 Fig.3 Layout of VGN containers in „Aruba” 12 Fig.4 Removing the wooden platform 14 Fig.5 Fixing internal elements 14 Fig.6 Fixing the glass screen 14 Fig.7 Control panel 14 Fig.8 Front pane lifted improperly 15 Fig.9 Cleaning the condenser 16 Fig.10 Changing the ﬂ uorescent lamp 16 Fig.11 Data plate 18 Fig.12 „Igloo” thermostat control panel 19 Fig.13 „Carel” thermostat control panel 20

1. UNLOADING

The device should be transported in vertical position, and it should be properly secured and packed. The manufacturer ships the device on a special wooden platform, secured with cardboard angle sections and foil.

2. PROPERTIES OF THE DEVICE

2.1. Purpose

“Aruba” distributor is a universal freezing device aimed to display and short-lasting storage of scooped ice cream in temperature ranging between -20ºC and -18ºC with ambient temperature of +15ºC/+25ºC and relative air humidity of up to 60%.

2.2. Description of the device

“Aruba” device has dynamic cooling. It is equipped with forced cooling and automatic defrosting. It is also equipped with automatic defrosting and electronic thermostat optionally cooperating with temperature recording module enabling to record and signal too low and too high temperature within the device. The distributor is equipped with manual roller and internal illumination. “Aruba” is equipped with telescopic system of lifting the front glass. Our devices are made according to modern technologies and have all certiﬁ cates required by law.

This sign signiﬁ es information of particular meaning for user security and for proper device exploitation.

Contents List of Figures

List of tables

Table 1 Technical data 13

User manual

1. UNLOADING 11

2. PROPERTIES OF THE DEVICE 11

2.1. Purpose 11

2.2. Description of the device 11

2.3. Technical data 13

3. PREPARING THE DEVICE FOR EXPLOITATION 13

3.1. Requirements concerning the place of installation 13

3.2. Connection and actuation 13

4. EXPLOITATION 15

4.1. Temperature regulation 15

5. MAINTENANCE 16

5.1. Cleaning and maintenance 16

6. SERVICE 17

6.1. Fault identiﬁ cation and repair 17

6.2. Service 18

7. THERMOSTAT SERVICE 19

7.1. “IGLOO” thermostat 19

7.2. “CAREL” thermostat 20

ARUBA, ARUBA 2

User manual ARUBA, ARUBA 2 www.igloo.pl

Fig.1 Construction of the „Aruba” device

Fig.2 Layout of VGN containers in „Aruba 2”

Fig.3 Layout of VGN containers in „Aruba”

1 – Upper shelf (cover) – night roller and internal illumination

mounted from the internal side 2 – Telescopic front glass lifting system 3 – Wooden casing 4 – Wooden platform ﬁ xed for transporting the device 5 – Feet – used to level the device 6 – Working top 7 – VGN containers

8 – Side glass 9 – Data plate 10 – Control panel (thermostat, switches) 11 – Wooden hole plug of the lamp 12 – Roller handle 13 – Ice cream scooper washer 14 – Wind brace (DO NOT BLOCK ventilation holes!!!)

678 1 2 11

4 5

NS-069 XXX

MASA xxx

NAPIECIE ZNAM. xxx

MOC ZN. OŒW. xxx

MOC GRZA£EK. xxx

NAPIECIE ZNAM. xxx

KLASA URZADZ. xxx

Typ NAZWA URZ¥DZENIA

PR¥D ZNAM. xxx

Aruba 2/1.25

Aruba 2/1.0

Aruba 1.25

Aruba 2.5

User manual ARUBA, ARUBA 2www.igloo.pl

2.3. Technical data

Table 1 Technical data

Name of the device

Rated volta-

ge [V/Hz]

Rated

current [A]

Rated ligh-

ting power

[W]

Electric

energy con-

sumption

[kWh/24h]

Cooled sur-

face [m2]

Usable sur-

face [dm3]

Weight of

the device

[kg]

Aruba 1.25 230/50 6,5 30 18,1 0,85 112 300 Aruba 2.5 230/50 13 60 36,4 1,7 224 520 Aruba 2/1.0 230/50 3,3 18 9,4 0,44 62 195 Aruba 2/1.25 230/50 5,8 30 16,3 0,6 92 245

3. PREPARING THE DEVICE FOR EXPLOITATION

3.1. Requirements concerning the place of installation

• Verify whether the cross section of feeding conduits is proper for power consumption of the installed device.

• It is forbidden to connect the device by extension rods or dividers.

• The device should be connected to the separate, properly made electric circuit with plug-in socket with protecting pin (according to PBUE /Regulations concerning Electric Equipment Construction/)

The device may be actuated solely after conﬁ rmation of the ﬁ re protection efﬁ ciency with results of measu- res performed according to binding regulations!

3.2. Connection and actuation

• Unpack the device and remove the wooden platform from the basis Fig.4 (p.14)

• The device should be placed on an even and on a sufﬁ ciently hard base, and then level it with the help of levelling feet.

• Remove the protection foil from the elements of the device

• If the user shall obtain a device partially disassembled to secure it during transportation, perform the following ope-

rations:

1. Place cross-bars under VGN containers Fig.5/5 (p.14)

2. Place VGN containers according to Fig.2 (p.12) or Fig.3 (p.12)

3. Slide in glass sides according to Fig.5/2 (p.14)

4. Mount front screen Fig.6 (p.14)

• Place the plug of the connecting cable directly in plug-in socket (it is forbidden to connect the device by means of extension cords or dividers!)

Power sockets (optional) may be used to power cash register, weight, and similar receivers with power not exceeding 500W!

• Turn on the main switch Fig.7/2 (p.14), which activates the temperature regulator, and then aggregate of the device

• Set the temperature on thermostat control panel Fig.7/1 (p.14) (service details on p.19 or 20)

• Turn on the lighting switch Fig.7/3 (p.14)

• The ﬁ rst cleaning of the device should be provide right after unpacking, and before turning it on. The unit should be cleaned with water at a temperature not exceeding 40°C with a neutral detergent. For washing and cleaning the equipment it is prohibited to use products containing chlorine and sodium varieties, which destroy the protective layer and components of the device! Any residue of adhesives or silicone on metal elements should be removed only with extraction naphtha (not applicable to items made of plastic !). Do not use other organic solvents.

When cleaning the unit is prohibited to use water jet. The unit should be cleaned with a wet rag.

After installation of the device at the destination place it should be left to rest for at least 2 hours before turning it on (for devices with built in compressor) to set the level of refrigerant in order to prevent problems with starting up the aggregate.

WARNING: Keep out the cooling circuit from damage!

User manual ARUBA, ARUBA 2 www.igloo.pl

1 – Unscrew the feet from the platform 2 – Remove the wooden platform 3 – Screw the feet in nuts welded to the frame of the device

1 – Upper shelf (cover) 2 – Side glass 3 – VGN container 4 – Glass screen 5 – Cross-bar under VGN containers 6 – Wooden side

1 – Glass screen ﬁ xing handle

1 – Thermostat (temperature regulator) panel (service details in Chapter No. 7 p.19 and 20) 2 – Main switch (turns on/off the aggregate of the device) 3 – Lighting (lamp) switch 4 – Socket

Fig.4 Removing the wooden platform

Fig.5 Fixing internal elements

Fig.6 Fixing glass screen

Fig.7 Control panel

321

User manual ARUBA, ARUBA 2www.igloo.pl

4. EXPLOITATION

Temperature of the cooled space and aggregate operating cycle may ﬂ uctuate. They depend on numerous factors, such as amount and temperature of products placed in the device and temperature of the surroundings. The device should be placed in a dry and well-ventilated place, ensuring proper air exchange (distance between the wall and the device – min. 10 cm), out of sunlight, kept far from heat sources and devices enforcing air ﬂ ow (ceiling and portable ventilators, blow-in heaters). The device functions properly in a room, where temperature falls within appropriate climatic class stated on the data plate. The operation of the device may worsen when it shall operate in temperature lower or higher than the stated temperature range.

Remarks and indications

• It is necessary to properly level the display cabinet, which will prevent loud operation of the device and shall ensure proper water (condensate) outﬂ ow during defrosting.

• After transporting the device, wait about 2 hours before its actuation.

• The ﬁ rst ﬁ lling of cooling space should be performed after its previous cooling to working temperature. This principle should also be observed after longer pause in exploitation.

• Do not block any ventilation holes, which would hamper circulation of the cooled air. It is also necessary to ensure proper airﬂ ow around the device (aggregate ventilation holes cannot be covered!!!!).

• Keep the condenser clean. Impurities may lead to overheating of the compressor and as a consequence may result in damage of the device, which is not covered by warranty.

• Do not use electric devices inside grocery product storing chamber.

• In case when the device is being exploited without the need to display goods (night work; closed stand, cake shop) it is necessary to roll down the roller in the cabinet in order to decrease electric energy consumption!

4.1. Temperature regulation

Service of “Igloo” and “Carel” thermostat (temperature regulators) is described in chapter 7 (p.19 and 20)

The basic aim of a thermostat is to control the cooling aggregate to obtain the set temperature within the device and maintain it within the determined temperature ranges. The producer enters all settings of temperature regulators required for normal functioning of the device. Before primary actuation the user should control and possibly set the required temperature inside the device on the control panel.

Digital display – displays the current temperature inside the device.

It is forbidden to interfere with systemic parameters of the thermostat, as this can lead to serious consequences, including the damage of the cooling device!

Fig.8 Front pane lifted improperly

In devices with the system of lifted panes, it is not allowed to lift both panes (within a

single module) at the same time. It is also forbidden for both panes to be left in their lifted position at the same time. Fig. 8 (page 15). This refers both to washing and operating the device!

User manual ARUBA, ARUBA 2 www.igloo.pl

When using the display cabinet, as well as during maintenance works, pay attention not to destroy the temperature sensor in the evaporator screen!

It is recommended to make a break in the exploitation of the device once a month in order to clean its interior, naturally defrost the evaporator, clean the condenser and verify the condition of door seals.

Do not use mechanical agents in order to fasten the defrosting process!

It is essential to keep the condenser of the device clean. Dirt may hinder the heat exchange, causing mainly increase in electric energy consumption and may cause damage of aggregate compressor. In order to clean the condenser it is necessary to unscrew the sheet metal screws and pull the wind brace out. Clean condenser lamellas with help of soft brush or paintbrush. If the condenser is extremely dirty (blocked lamellas) it is indicated to use vacuum cleaner or compressed nitrogen to suck / blow the dirt from between lamellas.

The producer shall not be held responsible for damages of the condenser aggregate resulting from nonobservance of condenser cleanliness!

5. MAINTENANCE

5.1. Cleaning and maintenance

All maintenance services need to be performed after disconnecting the device from power supply!

Protect electric installation against any damage or water spillage

Do not use water stream to clean the device, only a wet cloth

Do not use any sharp objects to remove ﬁ lth!

Fig.10 Changing the ﬂ uorescent lamp

1 – Night roller 2 – Fluorescent lamp 3 – Upper shelf (cover) 4 – Starting switch of the ﬂ uorescent lamp 5 - Casing of ﬂ uorescent lamp and starting switch 6 – Base proﬁ le (PVC) 7 – Fluorescent lamp handle 8 – Transparent casing of ﬂ uorescent lamp

During maintenance services it is necessary to pay attention not to damage the data place of the device Fig.11 (p.18), which contains signiﬁ - cant information for servicing organs and waste removal companies.

Fig.9 Cleaning the condenser

Elements of device can corrode when improper used and maintenance. To avoid that please follow the rules:

• Do not allow contact of the surface of the device with substances containing chlorine and / or baking soda in different varieties, which destroy the protective layer and components of the device (also includes various stainless steel)

123

2 6 7

User manual ARUBA, ARUBA 2www.igloo.pl

6. SERVICE

6.1. Fault identiﬁ cation and repair

In case of any difﬁ culties during actuation of the device or during its exploitation, please return to these chapters in this ma- nual, which explain the performed operation. This aims to ensure that the device is properly operated. If you still experience difﬁ culties, the following hints will help you solve the problem.

The device is not working... – Make sure that:

• The device is connected to the supply network

• Voltage and frequency in the network are compliant with those recommended by the producer, 230V/50Hz

• The main switch is turned on

• Thermostat is turned on (This concerns the Igloo thermostat – If only two spots are visible on the display – turn on the thermostat)

The device is operating, but the lighting is off...– Make sure that:

• Lighting switch is turned on

• Fluorescent lamp or starting switch of the device are not burnt

(This concerns the “IGLOO” thermostat) thermostat displays C0 or C1 or C2 instead of displaying temperature:

• The main switch is on

• Temperature setting on the thermostat is properly set

• Thermostat works properly

• The condenser is clean, if necessary – clean the condenser

• Ambient temperature does not exceed 25ºC

• Enough time has passed for products to be cooled

• Ventilation holes of the device are not blocked

This situation shall occur, when one of temperature regulation sensors has been destroyed. The following messages may be displayed in such case:

• C0 – temperature sensors inside the chamber are damaged – call authorized service

• C1 – failure of evaporator sensor - call authorized service

• C2 – failure of condenser alarm sensors (or failure of second evaporator sensor) – call authorized service

(This concerns the “CAREL” thermostat) Thermostat displays E0 or E1 or L0 or HI or EE or Ed or DF instead of temperature:

• E0 – failure of temperature sensor inside the chamber – call authorized service

• E1 – failure of evaporator sensor – call authorized service

• L0 – low temperature alarm (lower than temperature range set within the device – call authorized service

• HI – high temperature alarm – call authorized service

• EE – internal defect of the regulator – call authorized service

• Ed – max. defrosting time exceeded

• DF – defrosting in progress (this is not an alarm signal)

(This concerns the “IGLOO” thermostat) The device is working, sound signalling is activated...– Make sure that:

• The condenser is clean, if necessary – clean the condenser

• Condenser ventilator is working properly

• Ambient temperature does not exceed 25ºC

The device is working too loud...– Make sure that:

• The device is standing stably

• Furniture adjoining the device do not vibrate when the cooling aggregate compressor is working

Noises made by the operating device are a normal phenomenon. The devices are equipped with ventila-

tors, engines and compressors, which turn on and off automatically. Each compressor makes certain

noises when operating. These sounds are made by the aggregate engine and by cooling agent ﬂ owing through the circuit. This phenomenon constitutes a technical feature of cooling devices and it does not signify their faulty work.

Steam precipitation on glasses of the device is a normal phenomenon in case of high relative air

humidity exceeding 60% and does not require calling the service!

User manual ARUBA, ARUBA 2 www.igloo.pl

6.2. Service

IGLOO service telephone number: +48 (14) 662 19 56 or +48 605 606 071, e-mail: serwis@igloo.pl

If after checking points described in chapter 6.1 ”Fault identiﬁ cation and repair” the device still does not work properly, please contact Technical Service of the Igloo company, stating the data from the data plate Fig.11 (p.18)

• Serial number (NS)

• Production date

• Type (name of the device) and

• Date when the device was purchased

• Description of the problem

•Your exact address and telephone number (with the code number)

The above ﬁ gure shows a demonstrative data plate and the data stated on the plate are exemplary data, which are not related with “Aruba” device!

Fig.11 Data plate

User manual ARUBA, ARUBA 2www.igloo.pl

7. THERMOSTAT SERVICE

7.1. „IGLOO” thermostat

Fig.12 „Igloo” thermostat control panel

Veriﬁ cation of adjusted temperature (inside the device) – By pressing “▲” or “▼” switch once we can verify the adjusted temperature. The adjusted temperature shall be shown on the display with a visible red blinking spot (diode). The preview shall ﬁ nish automatically after about 3 seconds.

Lowering (or increasing) the temperature – press “▼” (or “▲”) switch and the adjusted temperature shall be visible on control panel. By pressing the “▼” switch we decrease the temperature to the desired value. The preview shall ﬁ nish automatically after about 3 seconds.

Manual defrosting – switch No. 2 enables to initiate the defrosting cycle at any moment when the device is working (regardless of the automatic defrosting function); the switch shall not operate when the temperature is higher than the ﬁ nal defrosting temperature.

The user should switch on/ switch off the aggregate only by means of the main switch of the device, and not by means of the direct switch on thermostat control panel. Switching on the main switch shall automatically initiate the thermostat!

* Read more on www.igloo.pl

1 – Cooling on/off switch 2 – Manual defrosting switch 3 – Aggregate and defrosting operating control diode 4 – Temperature monitoring switch on defrosting sensor 5 – Temperature regulation switch (increase) 6 – Temperature regulation switch (decrease)

12 34 65

User manual ARUBA, ARUBA 2 www.igloo.pl

7.2. „CAREL” thermostat

Fig.13 „Carel” thermostat control panel

WHAT DO DIODES ON CONTROL PANEL SIGNIFY

Diode 1 is on - Compressor: the symbol is visible when the compressor is working. It is blinking when compressor

actuation is delayed by security procedure. It blinks in the following cycle: two blinks – pause, when the constant working mode is activated. Diode 2 is on - Ventilator: the symbol is visible when evaporator ventilators are turned on. It blinks when the actuation of the ventilators is delayed by external disengagement or when another procedure is in progress. Diode 3 is on - Defrosting: the symbol is visible when the defrosting function is activated. It blinks when the actuation is delayed by external disengagement or when another procedure is in progress.

Diode 4 is on - Alarm: the symbol is visible when the alarm is activated. 5 – current temperature inside the device is displayed (decimal places displayed after the comma)

SETTING THE DESIRED TEMPERATURE

- press for 1 second

leading value shall be displayed on the screen;

- increase or decrease the leading value by means of and , switches, until the desired value shall be obtained

;

- press

once again in order to conﬁ rm the new value of the setting point;

MANUAL INPUT OF THE DEFROSTING CYCLE

Defrosting shall be realised in an automatic mode. It is possible to force defrosting at any moment by pressing and holding

the

switch for minimum 5 seconds. Diode No. 1 shall blink during manual defrosting.

* Read more on www.alfaco.pl

NOTE: IN CASE OF NOT OBSERVING THE PRINCIPLES ON CONNECTING AND USING THE DEVICE INCLUDED IN THIS MANUAL, THE PRODUCER SHALL RESERVE THE RIGHT TO RECEDE FROM OBLIGATIONS OF THE GUARANTOR!!!

Information included in this document may be altered by “IGLOO” without noticing the user.

Copying the present manual without the consent of the producer is forbidden. Images and drawings are of demonstrative character and may differ from the purchased device.

BEDIENUNGSANLEITUNG ARUBA, ARUBA 2www.igloo.pl

Abb.1 Bau der Anlage „Aruba” 22 Abb.2 Anordnung der VGN-Behälter in „Arubie 2” 22 Abb.3 Anordnung der VGN-Behälter in „Arubie” 22 Abb.4 Entfernung der Holzbühne 24 Abb.5 Montage der inneren Elementen 24 Abb.6 Befestigung des Glasbildschirmes 24 Abb.7 Steuerungspaneel 24 Abb.8 Frontscheibe unrichtig geöffnet 25 Abb.9 Reinigung des Kondesators 26 Abb.10 Austausch der Glühlampe 26 Abb.11 Typenschild 28 Abb.12 Thermostatpaneel von „Igloo” 29 Abb.13 Thermostatpaneel „Carel” 30

Mit diesem Zeichen sind die wichtigen Sicherheitshinweisen für Benutzer und ordnungsgemäßen Betrieb der Anlage ausgezeichnet

BEDIENUNGSANLEITUNG

1. AUSLADUNG

Zur Beförderung soll diese Anlage in vertikaler Richtung eingestellt, angemessen gesichert und verpackt werden. Sie ist durch den Hersteller auf einer speziellen Holzpalette, versichert durch Pappenwinkel und Folie gesendet..

2. PRODUKTBESCHREIBUNG

2.1. BESTIMMUNG

Die Eisvitrine „Aruba” ist eine Allzweckanlge, die zur Ausstellung und kurzfristigen Aufbewahrung der Kugeleiser -20ºC/18ºC bei der Umgebungstemepratur +15ºC/+25ºC und Luftfeuchtigkeit bis ca. 60%.

2.2. Beschreibung der Anlage

„Aruba” ist mit der dynamischen Kühlung ausgestattet. Sie ist auch mit der automatischen Abdampfung des Kondesats und Entfrostung ausgerüstet. Sie ist auch mit dem elektronischen Thermostat ausgerüstet, der mit dem Modul mitarbeitet, das zur Registrierung der Temperatur dient und die Registrierung sowie Meldung der zu hohen oder zu niedrigen Temperatur in Anlage ermöglicht. Die Eisvitrine besitzt auch die Handrollo und Innenbeleuchtung. „Aruba” hat auch ein ausklappbares System für die Aufhebung der Vorderscheibe. Unsere Anlagen sind nach modernen Techniken gebaut und rechtsgemäss geprüft

Inhaltsverzeichnis Verzeichnis der Abbildungen

Verzeichnis der Tabellen

Tabelle 1 Technische Angaben 23

ARUBA, ARUBA 2

1. AUSLADUNG 21

2. PRODUKTBESCHREIBUNG 21

2.1. Bestimmung 21

2.2. Beschreibung der Anlage 21

2.3. Technische Angaben 23

3. BEREITSTELLUNG DER ANLAGE ZUM BETRIEB 23

3.1. Anforderungen an Einstellungsort 23

3.2. Anschluss und Inbetriebnahme 23

4. BETRIEB 25

4.1. Die Temperaturregelung 25

5. WARTUNG 26

5.1. Reinigung und Wartung 26

6. INSTANDHALTUNG 27

6.1. Kennzeichnung und Behebung der Störungen 27

6.2. Service 28

7. THERMOSTATBEDIENUNG 29

7.1. Thermostat „IGLOO” 29

7.2. Thermostat „CAREL” 30

BEDIENUNGSANLEITUNG ARUBA, ARUBA 2 www.igloo.pl

Abb.1 Bau der Anlage „Aruba”

Abb.2 Anordnung der VGN-Behälter in „Aruba 2”

Abb.3 Anordnung der VGN-Behälter in „Aruba”

1 – Obenregal (Überdachung) – von der Innenseite ist die

Nachtrollo und Innenbeleuchtung eingebaut.

2 – Ausklappbares System für die Aufhebung der Vorder-

scheibe 3 – Holzgehäuse 4 – Holzbühne für die Beförderung der Anlage 5 – Beinen- zum Justieren der Anlage 6 – Arbeitsblatt 7 – VGN-Behälter

8 – Seitenscheibe 9 – Typenschild 10 – Steuerungspaneel (Thermostat, Paneel) 11 – Holzblende der Lampe 12 – Halterung der Rollo 13 – Spüler für die Eislöffel 14 – Windkasten (Die Ventilationsöffnungen nicht sper-

ren!!!)

678 1 2 11

4 5

NS-069 XXX

MASA xxx

NAPIECIE ZNAM. xxx

MOC ZN. OŒW. xxx

MOC GRZA£EK. xxx

NAPIECIE ZNAM. xxx

KLASA URZADZ. xxx

Typ NAZWA URZ¥DZENIA

PR¥D ZNAM. xxx

Aruba 2/1.25

Aruba 2/1.0

Aruba 1.25

Aruba 2.5

BEDIENUNGSANLEITUNG ARUBA, ARUBA 2www.igloo.pl

2.3. Technische Angaben

Tabelle 1 Technische Angaben

Name der Anlage

Nennspan-

nung.

[V/Hz]

Nennstrom.

[A]

Nennle-

istung der

Beleuch-

tung

[W]

Energiever-

brauch

[kWh/24h]

Kühlungs-

ﬂ äche [m2]

Gebrauch-

skapazität

[dm3]

Gewicht der

Anlage [kg]

Aruba 1.25 230/50 6,5 30 18,1 0,85 112 300 Aruba 2.5 230/50 13 60 36,4 1,7 224 520 Aruba 2/1.0 230/50 3,3 18 9,4 0,44 62 195 Aruba 2/1.25 230/50 5,8 30 16,3 0,6 92 245

3. BEREITSTELLUNG DER ANLAGE ZUM BETRIEB

3.1. Anforderungen an Einstellungsort

• Sie müssen prüfen, ob. der Durchschnitt der Versorgungsleitungen für dem Stromverbrauch der einzubauenden Anlage geeignet ist

• Der Anschluss der Anlage mit den Verlängungsleitungen oder Verteilern ist stark verboten

• Sie sollen die Anlage an separatem, richtig durchgeführtem Stromkreis mit Steckdose mit Schutzbolzen (nach PBUE)

Die Anlage kann in Betrieb erst genommen werden, wenn die Wirksamkeit des Brandschutzes durch die Ergebnisse aus Messungen bestätigt wird, die gemäss den geltenden Vorschriften erfolgen!

3.2. Anschluss und Inbetriebnahme

• Die Anlage auspacken und das Holzpodest, dass auf der Grundlage vorhanden ist, entfernen Abb.4 (S.24)

• Die Anlage auf einer ebener und ausführlich fester Grundlage stellen, dann mit den Beinen justieren.

• Die Schutzfolie aus Vitrinenteilen entfernen

• Soll der Benutzer die Anlage in einem teilweise ausgebautem Zustand bekommen, so ist diese mit folgenden Mitteln

zur Beförderung zu sichern:

1. Die Querholme für VGN-behälter montieren Abb.5/5 (S.24)

2. Die VGN-Behälter nach Abb.2 (S.22) oder Abb.3 (S.22) anordnen

3. Die Glasseiten nach Abb.5/2 (S.24) einschieben

4. Vorderbildschirm einbauen Abb.6 (S.24)

• Den Stecker der Anschlussleitung direkt in Steckdose stecken (es ist unzulässig, die Anlage mit den Verlängerungsleitungen oder Verteilern anzuschließen)

Die Netzdosen (Option), können zur Versorgung der Rechnungskasse, Waage und ähnlichen Empfänger mit der Leistung von unten 500W angewendet werden!

• Hauptschalter-Taste drücken Abb.7/2 (S.24), dadurch wird das Einschalten des Thermostats und Aggregats gelöst

• Auf der Temperaturregelung Abb.7/1 (S.24) die Temperatur einstellen (für Bedienung siehe S.29 oder 30)

• Beleuchtungs-Taste drücken Abb.7/3 (S.24)

• Das erste Waschen der Anlage ist schon nach ihrem Auspacken und vor der Inbetriebnahme durchzuführen. Die Anlage soll mit dem Wasser mit Zugabe an neutralen Reinigungsmittel gewaschen werden. Verwenden beim Putzen der Ätzmittel, die Chlor und/oder Soda verschiedener Art enthalten, ist verboten. Die Ätzmittel beschädigen Schutzschicht und Bauteile der Anlage. Eventuelle Klebe- oder Silikonreste an den Metallteilen der Anlage sollen nur mit dem Extraktionsbenzin entfernt werden (ausgeschlossen von Plastik- und Kunststoffelementen!). Keine sonstige organische Auslösungsmittel verwenden.

Verwenden beim Putzen des Wasserstrahls ist verboten. Die Anlage nur mit feuchtem Tuch reinigen.

Nachdem die Anlage auf dem Einsatzort schließlich eingestellt worden ist, ist diese mindestens 2 Stunden vor dem Ausschalten in Ruhe zu lassen, damit die Höhe des Kühlfaktors sich stabilisiert. Das ermöglicht, die Probleme mit dem Anfahren des Aggregat zu vermeiden.

WARNUNG: Kühlungskreis vor Beschädigungen sichern!

BEDIENUNGSANLEITUNG ARUBA, ARUBA 2 www.igloo.pl

1 – Die Beinen aus der Bühne abschrauben 2 – Holzbühne einschieben 3 – Die Beinen ind die Mutter einschrauben, die an der Rahme angeschwiesst sind

1 – Oberfach (Überdachung) 2 – Seitenscheibe 3 – VGN-Behälter 4 - Glasbildschirm 5 – Querhome für VGN-Behälter 6 – Holzseite

1 – Halterung zum Befestigen des Glasbildschirmes

1 – Thermostatpaneel (Temperaturregler) (zum Details siehe Kapitel nr 7 S.29 oder 30) 2 – Hauptschalter (ein-/ausschaltet das Anlageaggregat) 3 – Beleuchtungsschalter 4 – Netzdose

Abb.4 Entfernung der Holzbühne

Abb.5 Montage der inneren Elementen

Abb.6 Befestigung des Glasbildschirmes

Abb.7 Steuerungspaneel

321

BEDIENUNGSANLEITUNG ARUBA, ARUBA 2www.igloo.pl

4. BETRIEB

Die Temperatur des gekühlten Raumes und Arbeitszyklus kann die Abweichungen aufweisen. Diese hängen von mehrerer Faktoren u.a. Menge und Temperatur der eingelegten Produkten und Umgebungstemperatur. Die Anlage soll auf einem trockenem, außer Reichweite von Sonnenstrahlen liegenden, gut belüfteten, den richtigen Luftaustausch sichernden (Abstand zwischen Wand und Anlage min. 10 cm), Platz weit von Wärmequellen und Einrichtungen, durch die den Luftdurchﬂ uss gezwungen erfolgt (Decke- und verstellbare Lüfter, Aufblas-Heizungen) eingestellt werden. Die Anlage funktioniert richtig in einem Umgebung, in dem die Temperatur der Klimaklasse, die auf dem Typenschild angegeben ist, entspricht. Die Funktionsfähigkeit der Anlage kann verschlechtert werden, wenn diese bei höherer oder niedriger als in angegebenem Bereich bestimmte Temperatur für längere Zeit betrieben wird.

Hinweise und Bemerkungen

• Um dem leuten Betrieb der Anlage vorzubeugen und den richtigen Ablauf des Wassers (Kondesats) bei Entfrostung zu sichern ist die Anlage korrekt zu justieren

• Bei der Beförderung mindestens 2 Stunde abwarten, um di Anlage zu starten

• Die erste Befüllung des Kühlungsraumes soll erst nach der Auskühlung bis zur Betriebstemperatur erfolgen. Das gilt auch bei längerer Pause im Betrieb

• Die Lüftungsöffnungen dürfen nicht gesperrt werden, weil dadurch die Zirkulation der ausgekühlten Luft behindert werden kann. Die richtige Luftzirkulation soll auch um die Anlage gesichert werden (auf keinen Fall die Lüftungsdecken des Aggregats decken)

• Die Fächer sollen gleichmässig belastet werden. Es ist darauf zu achten, dass die maximale Belastung und Ladung nicht überschreitet werden.

• Den Kondensator rein halten. Die Verschmutzungen können zum Überhitzen des Kompressors und daraus zur Betriebstörung der Anlage führen, was von der Garantie ausgeschlossen ist.

• Im Inneren des Raumes, in dem die Lebensmittelwaren aufbewahrt werden, soll auf die Verwendung von elektrischen Geräten verzichtet werden

• Nachdem die Türen geschlossen worden sind, soll man nicht versuchen, diese mit Gewalt zu öffnen. Der Unterdruck, der sich im Inneren der Anlage entwickelt, ist binnen 1-2 ausgegelichen, was erlaubt, die Türen leicht zu öffnen

• Falls es nicht erforderlich ist, die Türen nicht öffnen und durch längere Zeit geöffnet lassen.

4.1. Die Temperaturregelung

Die Bedienung der Thermostate (Temperaturregler) „Igloo” und „Carel” wurde unter 7 (S. 29 oder 30) beschrieben.

Der Thermostat dient vor allem dazu, das Kühlaggregat so zu steuern, damit man die gewünschte Temperatur im inneren der Anlage erlangen und in bestimmten Intervallen einzuhalten. Alle Temperaturreglereinstellungen, die zum üblichen Funktionieren der Anlage erforderlich sind, sind durch den Hersteller eingetragen. Vor die erste Inbetriebnahme der Anlage soll die gewünschte Temperatur im inneren der Anlage prüfen bzw. einstellen.

Digitales Display – zeigt die aktuelle Temperatur im Inneren der Anlage

Die Änderung der Systemparameter des Thermostates ist nicht gestattet, weil diese die ernsthaften Folgen, einschließlich der Zerstörung von Kühlanlage, mit sich zieht!

Abb.8 Frontscheibe unrichtig geöffnet Abb. Frontscheibe unrichtig geöffnet

Bei Anlagen mit nach oben klappbaren Frontscheiben dürfen beide Scheiben (in

einem Modul) nicht gleichzeitig geöffnet werden. Es ist auch verboten beide Scheiben gleichzeitig offen stehen zu lassen Abb. 8 (s. 25). Dies bezieht sich sowohl auf die Reinigung als auch auf den Betrieb der Anlage!

BEDIENUNGSANLEITUNG ARUBA, ARUBA 2 www.igloo.pl

Es ist empfohlen, einmal pro Monat soll der Betrieb der Anlage unterbrochen werden um das Innere der Anlage zu reinigen, natureller Reifbeschlag des Verdampfers, den Kondensator zu reinigen und die Türdichtungen zu prüfen.

Die mechanische Mittel sind verboten um die Entfrostung zu beschleunigen!

Der Kondensator der Anlage soll rein gehalten werden. Die Verschmutzungen führen zur Behinderung des Wärmeaustausch, dabei u.a. die Erhöhung des Energieverbrauches und die Beschädigung des Aggregatsverdichters verursachen. Um den Verdichter zu reinigen, die Befestigungs-Senkblechschrauben abschrauben und den Windkasten abziehen. Die Lamellen des Kondensators mit der weichen Bürste oder dem Pinsel reinigen. Bei einem starkem Verschmutzung (Verstopfung der Lamellen) des Kondensators empfehlen wir den Staubsauger oder Druckstickstoff um die Verschmutzungen, die sich zwischen den Lamellen beﬁ nden, ab- zusaugen/auszublasen

Für die Beschädigungen des Verﬂ üssigungssatzes, die infolge der Nichtbeachtung von Reinhaltung des Kondensators verursacht wurden, haftet der Hersteller auf keinem Fall!

5. WARTUNG

5.1. Reinigung und Wartung

Alle Wartungsarbeiten sind bei der spannungslosen Anlage durchzuführen!

Die elektrische Einrichtung vor die Beschädigung oder Eindringen des Wassers schützen

Die Anlage nicht mit dem Wasserstrahl sondern mit einem feuchtem Tuch reinigen

Keine scharfe Werkzeuge zum Entfernen der Verschmutzungen verwenden!

Abb.10 Austausch der Glühlampe

1 – Nachtrollo 2 – Glühlampe 3 – Oberfach (Überdachung) 4 – Zünder 5 – Gehäuse für Glühlampe und Zünder 6 – Hauptproﬁ l (PCV) 7 – Halterung der Glühlampe 8 – Transpareter Schutz der Glühlampe

Bei der Wartungsarbeiten ist es zu beachten, dass das Typenschild der Anlage nicht beschädigt wird Abb.11 (S.28), auf dem die wichtigen Hinweisen für Serviceteam und Entsorgungsﬁ rmen enthalten sind.

Abb.9 Reinigung des Kondesators

Die Anlageteile können bei einem unangemessenem Benutzen und Wartung korrodieren. Es ist folgendes zu beachten:

• Die Berührung von Anlageteile mit den chlor- und sodahaltenden Mitteln verschiedener Art, die Schutzschicht und Bauteile der Anlage beschädigen können, ist zu vermieden. Es gilt auch für Anlageteile aus verschiedener Arten von nichtrostendem Stahl.

123

2 6 7

BEDIENUNGSANLEITUNG ARUBA, ARUBA 2www.igloo.pl

6. INSTANDHALTUNG

6.1. Kennzeichnung und Behebung der Störungen

Haben irgendwelche Schwierigkeiten bei Inbetriebnahme der Anlage oder seinem Betrieb aufgetreten, sollen Sie nach diesen Kapiteln dieser Bedienungsanleitung zurückkehren, in denen die durchgeführte Tätigkeit erklärt ist. Damit können Sie sich vergewissern, dass die Anlage richtig bedient ist. Wurden die Störungen nicht beseitigt, verwenden Sie die unteren Hinweisen, um diese zu beheben.

Die Anlage arbeitet nicht...- Vergewissern Sie sich, dass:

• Die Anlage zum Stromversicherungsnetz angeschlossen ist

• Die Spannung und Frequenz im Netz entsprechen den Werten, dir durch den Hersteller empfohlen sind 230V/50Hz

• Der Hauptschalter eingeschaltet ist

• Der Thermostat eingeschaltet ist (Betrifft . Igloo – Sind auf dem Display nur zwei Punkte angezeigt – den Thermostat einschalten)

Die Anlage arbeitet, aber die Beleuchtung funktioniert nicht ...- Vergewissern Sie sich, dass:

• Der Anlageschalter sich in Position EIN beﬁ ndet

• Die Leuchtstofﬂ ampe oder Zunder sich nicht durchgebrannt haben

Die Anlage kann die entsprechende Temperatur nicht erlangen, Beleuchtung funktioniert ...Vergewissern Sie sich, dass:

• Der Anlagehauptschalter sich in Position EIN beﬁ ndet

• Die Temperatureinstellung auf dem Thermostat richtig eingestellt ist

• Thermostat funktioniert richtig

• Der Kondensator nicht verschmutzt ist, falls erforderlich reinigen

• Die Umgebungstemperatur den Wert von 25ºC nicht überschreitet

• Genügend Zeit gelaufen ist, um die Waren zu kühlen

• Die Belüftungsöffnungen der Anlage nicht gesperrt sind

(Betrifft. „IGLOO”) Auf dem Thermostat ist C0 oder C1 bzw. C2 statt Temperatur gezeigt: Wir haben damit zu tun, wenn einer von Fühlern des Temperaturreglers beschädigt wird. In dieser Situation werden folgende Hinweisen gezeigt::

• C0 –Beschädigung des Temperaturfühlers in der Kammer – das anerkannte Service rufen

• C1 –Beschädigung des Verdampferfühlers - das anerkannte Service rufen

• C2 –Beschädigung von Alarmfühler für Verdampfer (oder Beschädigung der zweiten Verdampferfühlers) – das anerkannte Service rufen

(Betrifft. „CAREL”) Der Thermostat zeigt E0 oder E1 sowie L0 bzw. HI bzw. EE bzw. Ed bzw. DF statt Temperatur:

• E0 - Beschädigung des Temperaturfühlers in der Kammer - das anerkannte Service rufen

• E1 - Beschädigung des Verdampferfühlers - das anerkannte Service rufen

• L0 – Alarm für niedrige Temperatur (niedrigerer Temperatur als der bestimmte Bereich für das Anlageinneren)

- das anerkannte Service rufen

• HI – Alarm für hohe Temperatur - das anerkannte Service rufen

• EE – Innenfehler der Anlage - das anerkannte Service rufen

• Ed – Überschreiten der maximalen Entfrostungszeit

• DF – Entfrosten im Gang (kein Alarmsignal)

(Betrifft. „IGLOO”) Die Anlage arbeitet, Tonsignalisierung eingeschaltet...- Sie sollen sich vergewissern, dass

• Der Kondensator nicht verschmutzt ist, falls erforderlich reinigen.

• Der Lüfter des Kondensators arbeitet

• Die Umgebungstemperatur den Wert von 25ºC nicht überschreitet

Die Anlage arbeitet zu laut...- Sie sollen sich vergewissern, dass

• Die Anlage stabil steht

• Die Möbel, die mit der Anlage angrenzen, während des Betriebes von Verﬂ üssigungssatz keine Schwingungen aufweisen

BEDIENUNGSANLEITUNG ARUBA, ARUBA 2 www.igloo.pl

6.2. Service

Wurden alle unter beschriebene Punkte geprüft und die Anlage noch funktionsunfähig ist, sollen Sie sich an Serviceteam von Igloo wenden, indem Sie die Angaben aus Typenschild angeben Abb.11 (S.28)

• Seriennummer (NS)

• Herstellungsdatum

• Typ (Name der Anlage) und

• Kaufdatum

• Beschreibung des Problems

• Ihre Genaue Adresse und Telefonnummer zusammen mit Durchwahl

Auf dieser Abbildung ist das anschauliche Typenschild dargestellt, und hier erteilte Angaben sind als Beispiel zu vorstehen, die „Santiago” betreffen! „ARBUA, ARUBA 2” betreffen!

Die Geräusche der arbeitenden Anlage sind ganz normal. Die Anlage ist mit den Belüftern, Motoren und

Verdichtern ausgestattet, die sich automatisch ein- und ausschalten. Der Verdichter entwickelt ein Typ

der Geräuschen. Diese Tone sind durch den Motor des Verﬂ üssigungssatzes und durch das Kühl- mittel, das in dem Umlauf durchﬂ ießt. Dieses Effekt ist als ein technisches Merkmal der Kühlanla- gen bestimmt und bedeutet nicht, dass der Betrieb fehlerhaft ist.

Die Ablagerung von Wasserdampf auf den Anlagescheiben ist bei einer hoher relativer Luftfeuch-

tigkeit über 60% ein naturelles Effekt und bedürft nicht, dass das Service gerufen wird!

Abb.11 Typenschild

BEDIENUNGSANLEITUNG ARUBA, ARUBA 2www.igloo.pl

7. Thermostatbedienung

7.1. Thermostat „IGLOO”

Abb.12 Thermostatpaneel von „Igloo”

Prüfen der eingestellten Temperatur (Innen der Anlage) – Durch das einmalige Drücken der Tasten „▲” oder „▼” können Sie die eingestellte Temperatur prüfen. Auf dem Display wird die eingestellte Temperatur dargestellt, bei der der rote blinkende Punkt (Diode) leuchtet. Der Ausgang aus dem Übersicht-Betrieb erfolgt automatisch nach 3 Sekunden.

Abminderung (oder Erhöhung der Temperatur) – drücken Sie die Taste „▼” (oder „▲”) und auf dem Paneel wird die eingestellte Temperatur dargestellt. Mit dem Drücken der Taste „▼” wird dir Temperatur bis zum gewünschten Wert abgemindert. Der Ausgang aus dem Betrieb erfolgt automatisch nach 3 Sekunden.

Handentrostung – die Taste Nr. 2 ermöglicht, dass der Entrostungsbetrieb in beliebiger Weile während der Arbeit der Anlage eingeschaltet wird (unabhängig von der Funktion der automatischen Entfrostung); die taste funktioniert nicht, wenn die Temperatur höher als die Endtemperatur der Entfrostung ist

Wir empfehlen das Verﬂ üssigungssatz nur mit dem Hauptschalter der Anlage und nicht direkt mit dem taste auf Thermostatpaneel ein/ ausschalten. Durch die Einschaltung des Hauptschalters erfolgt die automatische Einschaltung des Thermostats!

* Mehr unter www.igloo.pl

1 – Taste Kühlung Ein-/ Ausschalten 2 – Taste für Handentfrostung 3 – Kontrolltaste für Aggregatbetrieb und Entfrostung 4 – Taste für Übersicht der Temperatur auf der Entfrostungsfühler 5 – Taste für Änderung der Temperatur nach oben 6 – Taste für Änderung der Temperatur nach unten

12 34 65

BEDIENUNGSANLEITUNG ARUBA, ARUBA 2 www.igloo.pl

7.2. Thermostat „CAREL”

Abb.13 Thermostatpaneel „Carel”

Was bedeuten die Diode auf dem Display

Diode 1 leuchtet - Verdichter: dieses Symbol leuchtet, wenn der Verdichter im Gang ist. Es blinkt, wenn das Starten des

Verdichters durch Schutzverfahren verspätet wurde. Es blinkt während des Zyklus: zweimal blinkt – Pause, bei einem eingeschaltetem Dauerbetrieb. Diode 2 leuchtet - Belüfter: dieses Symbol wird gezeigt, wenn die Verdampferbelüfter eingeschaltet sind. Es blinkt, wenn das Starten von Belüftern durch das äußere Ausschalten verspätet wird, oder ein anders verfahren, im Gang ist. Diode 3 leuchtet - Entfrostung: diese Symbol wird gezeigt, wenn die Entfrostungsfunktion eingeschaltet ist. Es blinkt, wenn das Starten von Entfrostung durch das äußere Ausschalten verspätet wird, oder ein anders verfahren, im Gang ist.

Diode 4 leuchtet - Alarm: das Symbol ist sichtbar, wenn das Alarm eingeschaltet ist 5 – es ist die aktuelle Temperatur innen der Anlage gezeigt (nach Komma sind die Zehnstellen gezeigt)

ENSTELLUNG DER GEWÜNSCHTEN TEMEPRATUR

- eine Sekunde lang die Taste drücken

auf dem Display wird der Richtwert gezeigt;

- den Richtwert mit den Tasten und erhöhen oder abmindern, bis der gewünschte Wert erreicht wird;

- noch einmal die Taste drücken um der neue Wert des Einstellungspunktes zu bestätigen;

HANDZWINGEN DES ENTFROSTUNGSZYKLUS

Die Entfrostung erfolgt automatisch. Es ist aber möglich, in beliebiger Weile die Entfrostung zu erzwingen, indem die Taste

durch mindestens 5 Sekunden gedrückt und gehalten wird. Bei Handentfrostung blinkt die Diode 1.

* Mehr unter www.alfaco.pl

ACHTUNG: BEI NICHTBEACHTEN DER REGELN ÜBER ANSCHLIESSEN UND BETREIBEN DER ANLAGE, DIE IN DIESER BEDIENUNGSANLEITUNG UMFASST SIND, BEHÄLT SICH DER HERSTELLER VOR, DASS DIE ABTRETUNG VON GARANTIEANSPRÜCHEN ERFOLGEN KANN!!!

„IGLOO” kann die Angaben, die in dieser Anleitung umfasst sind, ohne frühere Ermittlung dem Benutzer, ändern.

Die Vervielfältigung dieser Anleitung ist verboten. Die Abbildungen und Photos dienen nur zum Übersicht und gekaufter Anlage abweichen.

ИНСТРУКЦИЯ ПО БСЛУЖИВАНИЮ ARUBA, ARUBA 2www.igloo.pl

1. Разгрузка 31

2. Характеристика изделия 31

2.1. Назначение 31

2.2. Описание оборудования 31

2.3. Технические характеристики 33

3. Подготовка оборудования к эксплуатации 33

3.1. Требования относительно места установки 33

3.2. Подключение и запуск 33

4. Эксплуатация 35

4.1. Регулировка температуры 35

5. Консервация 36

5.1. Чистка и консервация 36

6. Сервис 37

6.1. Идентификация и устранение неисправностей 37

6.2. Сервис 38

7. Обслуживание термостата 39

7.1. Термостат «IGLOO» 39

7.2. Термостат «CAREL» 40

1. РАЗГРУЗКА

Устройство следует перевозить в вертикальной позиции, соответствующим способом предохраненное и упакованное. Производитель высылает оборудование на специальном деревянном поддоне, предохраненное картонными угольниками и пленкой.

2. ХАРАКТЕРИСТИКА ИЗДЕЛИЯ

2.1. Назначение

Витрина типа «Aruba» является универсальным морозильным устройством, предназначенным для экспозиции и кратковременного хранения мягкого мороженного в температуре -20ºC/-18ºC при температуре окружающей среды +15ºC/+25ºC и относительной влажности воздуха до 60%.

2.2. Описание оборудования

«Aruba» имеет динамическое охлаждение. Витрина оснащена автоматическим испарением конденсата и оттаиванием. Оборудование оснащено также электронным термостатом, взаимодействующим с модулем для регистрации температуры, позволяющим регистрировать и сигнализировать слишком высокую и слишком низкую температуру оборудования. Витрина оснащена также ручными роллетами и внутренним освещением. «Aruba» оснащена телескопической системой подъема переднего стекла. Наше оборудование изготавливается согласно современным технологиям и имеет требуемые законом сертификаты.

Таким знаком обозначена информация с особым значением для безопасности пользователя и для правильной эксплуатации оборудования

Содержание Перечень рисунков

Перечень таблиц

Таблица 1 Технические характеристики 33

ИНСТРУКЦИЯ ПО БСЛУЖИВАНИЮ

ARUBA, ARUBA 2

Рис.1 Конструкция оборудования «Aruba» 32 Рис.2 Расположение контейнеров VGN в «Aruba 2» 32 Рис.3 Расположение контейнеров VGN в «Aruba 2» 32 Рис.4 Удаление деревянного поддона 34 Рис.5 Монтаж внутренних элементов 34 Рис.6 Крепление стеклянного экрана 34 Рис.7 Пульт управления 34 Рис.8 Неправильно поднятые фронтальные стекла 35 Рис.9 Очистка конденсатора 36 Рис.10 Замена люминесцентной лампы 36 Рис.11 Щиток 38 Рис.12 Пульт термостата «Igloo» 39 Рис.13 Пульт термостата «Carel» 40

ИНСТРУКЦИЯ ПО БСЛУЖИВАНИЮ ARUBA, ARUBA 2 www.igloo.pl

Рис.1 Конструкция оборудования «Aruba»

Рис.2 Расположение контейнеров VGN в «Aruba 2»

Рис.3 Расположение контейнеров VGN в «Aruba»

1 – Верхняя полка (козырек) – с внутренней стороны

установлены ночные роллеты и внутренняя подсветка

2 – Телескопическая система подъема переднего стекла 3 – Деревянный корпус 4 – Деревянный поддон, устанавливаемый на время

транспорта 5 – Ножки – служат для выравнивания оборудования 6 – Рабочая столешница

7 – Контейнеры VGN8 – Боковое стекло 9 – Щиток 10 – Пульт управления (термостат, выключатели) 11 – Деревянная заглушка лампы 12 – Держатель роллет 13 – Мойка для ложки для мороженого 14 – Вентиляционное устройство (Не блокировать

вентиляционные устройства!!!)

678 1 2 11

4 5

NS-069 XXX

MASA xxx

NAPIECIE ZNAM. xxx

MOC ZN. OŒW. xxx

MOC GRZA£EK. xxx

NAPIECIE ZNAM. xxx

KLASA URZADZ. xxx

Typ NAZWA URZ¥DZENIA

PR¥D ZNAM. xxx

Aruba 2/1.25

Aruba 2/1.0

Aruba 1.25

Aruba 2.5

ИНСТРУКЦИЯ ПО БСЛУЖИВАНИЮ ARUBA, ARUBA 2www.igloo.pl

2.3. Технические характеристики

Таблица 1 Технические характеристики

Название оборудования

Номин.

напряж.

[В/Гц]

Номин.

ток [A]

Номин.

мощность

освещения

[Вт]

Расход

электро-

энергии

[кВтч/24ч]

Охлаждаемя

поверхность

[м2]

Полезный

объем

[дм3]

Вес обор.

[kg]

Aruba 1.25 230/50 6,5 30 18,1 0,85 112 300 Aruba 2.5 230/50 13 60 36,4 1,7 224 520 Aruba 2/1.0 230/50 3,3 18 9,4 0,44 62 195 Aruba 2/1.25 230/50 5,8 30 16,3 0,6 92 245

3. ПОДГОТОВКА ОБОРУДОВАНИЯ К ЭКСПЛУАТАЦИИ

3.1. Требования относительно места установки

• Проверьте, соответствует ли сечение питающих проводов расходу мощности устанавливаемого оборудования

• Запрещается подключать оборудование при помощи удлинителей или распределителей

• Оборудование следует подключить к отдельной, правильно выполненной электрической цепи со штепсельной розеткой с защитным контактом (согласно Правилам конструкции электроэнергетических устройств PBUE)

Запуск оборудования может произойти только после подтверждения эффективности защиты от поражения на

основании измерений, осуществленных согласно действующим положениям!

3.2. Подключение и запуск

• Распаковать оборудование и удалить деревянный поддон, находящийся на подставке Рис.4 (стр.34)

• Оборудование установить на ровном и достаточно твердом основании, а затем выровнять при помощи ножек.

• Снять защитную пленку с элементов витрины

• Если оборудование поступает к пользователю в частично разобранном виде, с целью его защиты во время

транспорта следует выполнить

следующие действия:

1. Установить перекладины под контейнеры VGN Рис.5/5 (стр.34)

2. Установить контейнеры VGN согласно Рис.2 (стр.32) или Рис.3 (стр.32)

3. Вдвинуть стеклянные бока согласно Рис.5/2 (стр.34)

4. Установить передний экран Рис.6 (стр.34)

• Поместить штепсель провода подключения непосредственно в штепсельной розетке ( запрещается подключать оборудование посредством удлинителей или распределителей!)

Сетевые гнезда (опция) могут быть предназначены

для питания фискальной кассы, весов

и других приемников, мощность которых не превышает 500 Вт!

• Включить главный выключатель Рис.7/2 (стр.34), что вызовет подключение регулятора термостата, а затем агрегата оборудования

• На пульте термостата Рис.7/1 (стр.34) установить температуру (подробности обслуживания на стр.39 или 40)

• Включить кнопку освещения Рис.7/3 (стр.34)

• Первая мойка оборудования должна осуществляться после распаковки оборудования и перед его запуском. Оборудование нужно мыть водой при температуре не выше 40

°C

с добавкой нейтральных моющих средств. Для

мытья и чистки оборудования запрещено использовать средства, содержащие хлор и натрий различных сортов, которые разрушают защитный слой и комплектующие оборудования! Возможные остатки клея или силикона на металлических элементах оборудования нужно удалять только экстракционным бензином (не касается элементов из пластмасс!). Нельзя использовать другие органические растворители.

Во время мытья оборудования запрещается использовать струю воды. Оборудование нужно мыть с использованием влажной тряпочки.

После завершения установки оборудования на месте эксплуатации необходимо оставить его в спокойствии в течение, по крайней мере, 2 часов перед включением (касается оборудования со встроенным агрегатом), для того чтобы установился уровень холодильного агента, что предотвратит проблемы с

запуском холодильного агрегата!

ПРЕДОСТЕРЕЖЕНИЕ: Защищать от повреждения холодильный контур!

ИНСТРУКЦИЯ ПО БСЛУЖИВАНИЮ ARUBA, ARUBA 2 www.igloo.pl

1 – Выкрутить ножки из поддона 2 - Удалить деревянный поддон 3 – Вкрутить ножки в гайки, приваренные к раме оборудования

1 – Верхняя полка (козырек) 2 – Боковое стекло 3 – Контейнер VGN 4 – Стеклянный экран 5 - Установить перекладины под контейнеры VGN 6 – Деревянный бок

1 – Держатель крепления стеклянного экрана

1 – Пульт термостата (регулятора температуры) (подробности

обслуживания в Разделе № 7 стр.39 и 40)

2 – Главный выключатель (включает/выключает

агрегат

оборудования)

3 – Выключатель освещения (лампы) 4 – Гнездо

Рис.4 Удаление деревянного поддона

Рис.5 Монтаж внутренних элементов

Рис.6 Крепление стеклянного экрана

Рис.7 Пульт управления

321

ИНСТРУКЦИЯ ПО БСЛУЖИВАНИЮ ARUBA, ARUBA 2www.igloo.pl

4. ЭКСПЛУАТАЦИЯ

Температура холодильного пространства и цикл работы агрегата могут изменяться. Они зависят от многих факторов, в частности, от количества и температуры вложенных продуктов и от температуры окружающей среды. Оборудование следует установить в сухом, не выставленном на солнце, хорошо вентилируемом, обеспечивающим хорошую циркуляцию воздуха (расстояние между стеной и устройством минимум 10 см) месте, вдалеке

от источников тепла и устройств, вызывающих поток воздуха (потолочные и переносные вентиляторы, обогреватели с надувом). Оборудование функционирует правильно в среде, в которой температура находится в соответствующем климатическом классе, указанном на щитке. Действие оборудования может ухудшиться, когда в течение длительного времени оно будет функционировать в более высокой или более низкой температуре,

чем указанный диапазон.

Примечания и указания

• Следует правильно выровнять витрину, что предотвратит шумную работу оборудования и обеспечит правильный отвод воды (конденсата) во время оттаивания

• После перевозки оборудования следует подождать около 2 часов перед его запуском

• Первое заполнение морозильного пространства следует производить после его предварительного

охлаждения до рабочей температуры. Этот принцип должен соблюдаться после длительного перерыва в эксплуатации

•

Нельзя блокировать вентиляционные отверстия, это могло бы усложнить циркуляцию охлажденного воздуха. Следует также обеспечить правильную циркуляцию воздуха вокруг оборудования (ни в коем случае нельзя закрывать вентиляционные отверстия агрегата!!!)

• Конденсатор следует содержать в чистоте. Загрязнения могут вызвать перегрев компрессора и в результате вызвать аварию оборудования, что не охвачено гарантией.

• Внутри камеры

для хранения продовольственных продуктов нельзя использовать электрические

приборы

• В случае эксплуатации витрины без необходимости презентации товаров (ночная работа; закрытый стенд, кондитерская) следует опустить роллеты в витрине для уменьшения расхода электроэнергии!

4.1. Регулировка температуры

Способ обслуживания термостатов (регуляторов температуры) «Igloo» и «Carel» описан в разделе 7 (стр. 39 и 40)

Основной задачей термостата является управление холодильным агрегатом так, чтобы получить требуемую температуру внутри оборудования и содержать ее в определенном диапазоне. Все настройки регулятора температуры, необходимые для нормального функционирования устройства, установлены производителем. Пользователь перед первым запуском оборудования должен проверить и

, если необходимо, установить на

пульте требуемую температуру внутри оборудования.

Цифровой дисплей – высвечивает текущую температуру внутри устройства

Запрещается вмешательство в системные параметры термостата, поскольку это может вызвать очень серьезные последствия, включая поломку холодильного устройства!

Рис.8 Неправильно поднятые фронтальные стекла

В витринах с системой откидных фронтальных стекол запрещается

поднимать оба стекла одного модуля одновременно. Запрещается также оставлять одновременно оба стекла в поднятом положении (см. рис. 8, стр. 35). Данный запрет действует как во время мытья витрин, так и во время их эксплуатации!

ИНСТРУКЦИЯ ПО БСЛУЖИВАНИЮ ARUBA, ARUBA 2 www.igloo.pl

Для ускорения процесса оттаивания нельзя использовать механические средства!

Конденсатор оборудования следует содержать в чистоте. Загрязнения усложняют теплообмен, вызывая, в частности, увеличение расхода электроэнергии и могут вызвать повреждение компрессора агрегата. Для очистки конденсатора следует выкрутить крепежные винты из металлического листа и снять вентилирующее устройство. Ламели конденсатора следует чистить при помощи мягкой

щетки или кисти. В случае сильного загрязнения (закупорка ламелей) конденсатора рекомендуется применение пылесоса или сжатого азота с целью высасывания / выдувания загрязнений, находящихся между ламелями.

Производитель не несет ответственности за повреждения агрегата, появившиеся в результате несоблюдения чистоты конденсатора!

5. КОНСЕРВАЦИЯ

5.1. Чистка и консервация

Все обслуживающие действия следует проводить после отключения устройства от напряжения!

Защищать электрическую систему от повреждения или заливания водой

Для очистки нельзя использовать струю воды, а только влажную тряпочку

Нельзя применять какие-либо острые предметы для удаления загрязнений!

Раз в месяц рекомендуется сделать перерыв в эксплуатации с целью очищения оборудования изнутри, натурального оттаивания

испарителя, очистки конденсатора.

Рис.10 Замена люминесцентной лампы

1 – Ночные роллеты 2 – Люминесцентная лампа 3 – Верхняя полка (козырек) 4 – Стартер люминесцентной лампы 5 – Светильник люминесцентной лампы и стартера 6 – Базовый профиль (ПВХ) 7 – Держатель люминесцентной лампы 8 – Прозрачный светильник люминесцентной лампы

Во время действий по обслуживанию следует обратить внимание на то, чтобы не повредить щитка оборудования Рис.11 (стр.38), который содержит важную информацию для работников сервиса и фирм, занимающихся удалением отходов.

Рис.9 Очистка конденсатора

Элементы оборудования могут корродировать в случае неправильного использования и

обслуживания. Необходимо соблюдать следующие принципы:

• Не допускать к контакту поверхность оборудования со средствами содержащими хлор или соду различных сортов, которые разрушают защитный слой и комплектующие устройства (касается также различных видов нержавеющей стали)

123

2 6 7

ИНСТРУКЦИЯ ПО БСЛУЖИВАНИЮ ARUBA, ARUBA 2www.igloo.pl

6. СЕРВИС

6.1. Идентификация и устранение неисправностей

В случае появления каких-либо проблем во время запуска оборудования или его эксплуатации, следует вернуться к тем разделам инструкции по обслуживанию, которые объясняют выполняемые операции. Целью этого является проверка, правильно ли обслуживается оборудование. Если проблема не исчезнет, приведенные ниже указания помогут ее устранить.

Оборудование не работает...- Следует убедиться, что:

• Устройство

подключено к сети электрического тока

• Напряжение и частота в сети соответствует тем, которые рекомендует производитель 230 В/50 Гц

• Включен главный выключатель

• Термостат включен (Касается терм. Igloo – Если на дисплее высвечиваются только две точки – включите термостат)

Оборудование работает, освещение не светит...- Следует убедиться, что:

• Выключатель освещения включен

• Люминесцентная лампа или стартер в оборудовании

не перегорели

Оборудование не достигает соответствующей температуры, освещение светит... Следует убедиться, что:

• Главный выключатель включен (позиция 1)

• Настройки температуры на термостате правильно установлены

• Термостат действует правильно

• Конденсатор не загрязнен, в случае необходимости очистить его

• Температура окружающей среды не превышает 25º C

• Прошло достаточного много времени для охлаждения продуктов

• Не заблокированы ли вентиляционные

отверстия

(Касается терм. «IGLOO») Термостат высвечивает C0 или C1 или C2 вместо температуры: Такая ситуация появляется, если был поврежден одни из датчиков регулятора, тогда могут появиться следующие сообщения:

• C0 – повреждение детектора температуры внутри камеры – вызвать авторизованный сервис

• C1 – повреждение детектора испарителя - вызвать авторизованный сервис

• C2 – повреждение детектора сигнализации конденсатора (или повреждение второго детектора испарителя) – вызвать авторизованный

сервис

(Касается терм. «CAREL») Термостат высвечивает E0 или E1 или L0 или HI или EE или Ed или DF вместо температуры:

• Е0 – повреждение детектора температуры внутри камеры – вызвать авторизованный сервис

• Е1 – повреждение детектора испарителя - вызвать авторизованный сервис

• L0 – сигнализация низкой температуры (ниже, чем установленный диапазон внутри оборудования) - вызвать авторизованный сервис

• HI – сигнализация высокой температуры - вызвать авторизованный сервис

• EE – внутренняя ошибка

регулятора - вызвать авторизованный сервис

• Ed – превышение макс. времени оттаивания

• DF – длится оттаивание (это не сигнал тревоги)

(Касается терм. «IGLOO») Устройство работает, включена звуковая сигнализация...- Следует убедиться, что

• Конденсатор не загрязнен, в случае необходимости очистить

• Работает вентилятор конденсатора

• Температура окружающей среды не превышает 25º C

Оборудование работает слишком громко...- Следует убедиться, что:

• Оборудование стоит стабильно

• Прилегающая к оборудованию мебель не вибрирует во время работы компрессора холодильного агрегата

ИНСТРУКЦИЯ ПО БСЛУЖИВАНИЮ ARUBA, ARUBA 2 www.igloo.pl

6.2. Сервис

Если после проверки пунктов, описанных в разделе 6.1 „Идентификация и устранение неисправностей” оборудование далее не действует правильно, следует связаться с Техническим сервисом фирмы Igloo, указывая данные из щитка Рис.11 (стр.38):

• Серийный номер (NS)

• Дата изготовления

• Тип (наименование оборудования) а также

• Дату покупки оборудования

• Описание проблемы

• Точный адрес и номер телефона с вашим кодом города

Вышеуказанный рисунок представляет пример щитка, а содержащиеся в нем данные являются примером, не относящимся к модели «Aruba»!

Шум, образуемый оборудованием во время работы является нормальным явлением. В

оборудовании находятся вентиляторы, двигатели и компрессоры, которые включаются и выключаются автоматически. Каждый компрессор во время работы образует определенный

шум. Эти звуки создаются двигателем агрегата и холодильным агентом, проплывающим по контуру. Это явление является техническим свойством холодильного оборудования и не обозначает

неправильной работы.

Осаждение водного пара на стеклах оборудования при большой относительной влажности

воздуха (более 60%) является натуральным явлением и не требует вызывания сервиса!

Рис.11 Щиток

ИНСТРУКЦИЯ ПО БСЛУЖИВАНИЮ ARUBA, ARUBA 2www.igloo.pl

7. ОБСЛУЖИВАНИЕ ТЕРМОСТАТА

7.1. Термостат «IGLOO»

Рис.12 Пульт термостата «Igloo»

Проверка установленной температуры (внутри оборудования) – Нажимая кнопку „▲” или „▼” один раз можно проверить установленную температуру. На дисплее появляется установленная температура, возле которой светится мигающая точка (диод). Выход из просмотра происходит автоматически приблизительно через 3 секунды.

Понижение ( или повышение) температуры – нажимаем кнопку „ ▼” (или „▲”) и на пульте появляется установленная температура. Нажимая

кнопку „ ▼”, понижаем температуру до требуемого значения. Выход из функции происходит

автоматически приблизительно через 3 секунды.

Ручное оттаивание – кнопка № 2 позволяет включить цикл оттаивания в произвольном моменте работы оборудования (независимо от функции автоматического оттаивания); кнопка не действует, когда температура превышает температуру конца оттаивания

Рекомендуется, чтобы пользователь включал/выключал агрегат, используя исключительно главный выключатель оборудования, а не кнопку непосредственно на пульте термостата Включение главного включателя автоматически включает термостат!

* Более подробная информация на сайте www.igloo.pl

1 – Кнопка включения/выключения охлаждения 2 – Кнопка ручного оттаивания 3 – Контрольная лампочка работы агрегата и оттаивания 4 – Кнопка просмотра температуры на детекторе оттаивания 5 – Кнопка изменения температуры вверх 6 – Кнопка изменения температуры вниз

12 34 65

ИНСТРУКЦИЯ ПО БСЛУЖИВАНИЮ ARUBA, ARUBA 2 www.igloo.pl

7.2. Термостат «CAREL»

Рис.13 Пульт термостата «Carel»

ЧТО ОБОЗНАЧАЮТ ДИОДЫ НА ДИСПЛЕЕ

Светящийся диод 1 - Компрессор: символ виден во время работы компрессора. Мигает, если старт компрессора

задерживается защитной процедурой. Мигает в цикле: два мигания – перерыв во время действия в режиме непрерывной работы. Светящийся диод 2 - Вентилятор: символ виден, когда включены вентиляторы испарителя. Мигает, когда старт вентиляторов

задержан внешним выключением или во время действия другой процедуры.

Светящийся диод 4 – Оттаивание: символ виден, когда включена функция оттаивания. Мигает, когда старт оттаивания задержан внешним выключением или во время действия другой процедуры.

Светящийся диод 4 - Сигнализация: символ виден, когда сигнализация активна. 5 – высвечивается текущая температура внутри оборудования (после запятой высвечиваются десятичные

места

)

УСТАНОВКА ТРЕБУЕМОЙ ТЕМПЕРАТУРЫ

- нажимайте в течение 1 секунды

вводимое значение появится на экране;

- для увеличения или уменьшения вводимого значения используйте клавиши и , пока не достигнете

требуемого значения;

- снова нажмите для подтверждения нового значения пункта установки;

РУЧНОЙ ВЫЗОВ ЦИКЛА ОТТАИВАНИЯ

Оттаивание осуществляется автоматически. Однако, в произвольном моменте можно вызвать оттаивание

посредством нажатия и держания нажатой кнопки

в течение, по крайней мере, 5 секунд. Во время

ручного оттаивания мигает диод 1.

* Более подробная информация на сайте www.alfaco.pl

ВНИМАНИЕ: В СЛУЧАЕ НЕСОБЛЮДЕНИЯ ПРАВИЛ, УКАЗАННЫХ В НАСТОЯЩЕЙ ИНСТРУКЦИИ, КАСАЮЩИХСЯ ПОДКЛЮЧЕНИЯ И ЭКСПЛУАТАЦИИ ОБОРУДОВАНИЯ, ПРОИЗВОДИТЕЛЬ ОСТАВЛЯЕТ ЗА СОБОЙ ПРАВО ОТКАЗА ОТ ОБЯЗАТЕЛЬСТВ ГАРАНТА!!!

Информация, содержащаяся в настоящем документе, может быть изменена фирмой «IGLOO» без извещения пользователя. Копирование настоящей инструкции без согласия производителя запрещается. Фотографии и рисунки служат в качестве примера и могут отличаться от купленного оборудования.

Igloo ARUBA, ARUBA 2 User Manual

Specifications and Main Features

Frequently Asked Questions

User Manual
