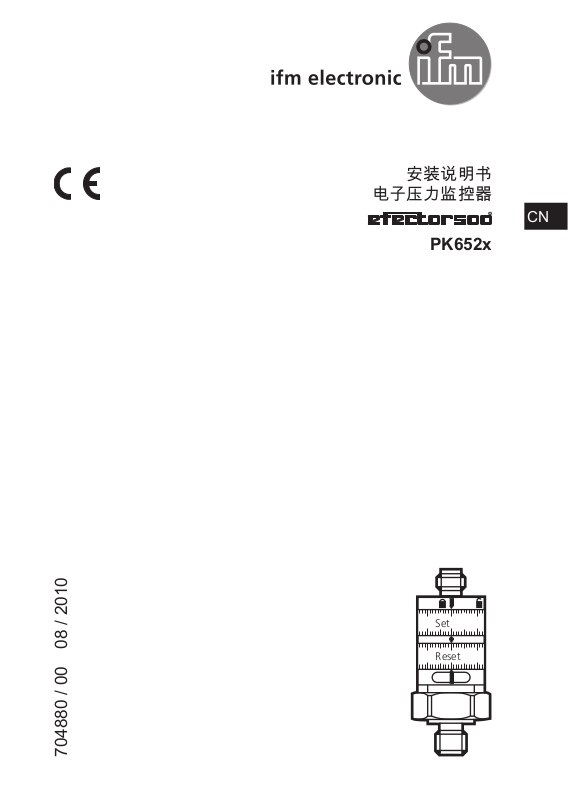

Page 1
安装说明书
电子压力监控器
PK652x
CN
704880 / 00 08 / 2010
Set
Reset
Page 2
1 安全说明
• 安装设备前，请阅读产品说明书。 确保产品适合您的应用范围，且不受任何限
制。
• 不遵守操作说明或技术资料可能导致人身伤害和/或财产损失。
• 在所有应用范围内，检查产品材料（→ 6 技术资料）与待测介质是否兼容。
2 功能和特性
压力传感器可检测系统压力，切换两种互补输出 OUT1（插脚 4）/ OUT2（插脚 2
）：
• 若压力升高，则在达到设定值时，OUT1 会关闭/OUT2 会开启。
• 若压力降低，则在达到复位值时，OUT1 会开启/OUT2 会关闭。
应用范围
压力类型： 相对压力
订购号 测量范围
允许的
过载压力
bar PSI bar PSI bar PSI
PK6520 0...400 0...5 800 600 8 700 1 600 23 200
PK6521 0...250 0...3 625 400 5 800 1 000 14 500
PK6522 0...100 0...1 450 200 2 900 1 000 14 500
PK6523 0...25 0...363 60 870 500 7253
PK6524 0...10 0...145 25 362 300 4 350
爆破
压力
避免静态和动态过压超出指定过载
压力。
即使仅在短时间内超过爆破压力，也可能损坏设备（造成人身伤害危险）！
3 安装
安装和卸除传感器前，请确保系统未承受任何压力。
4 电气连接
务必由合格的电工连接设备。
务必遵守电气设备安装相关的国内和国际法规。
电源电压应符合 EN50178、SELV 和 PELV 标准。
► 连接设备前，请切断电源。
2
Page 3
5 设定/操作
1
500mA
pnp
2
3
9,6...
1
4
32 V
DC
pnp
Set
2
Reset
3 6
4
1: 锁环
2: 调节环（解锁后可手动调节）
3: 绿色 LED 电源电压正常
4: 管路连接 G¼ A；拧紧扭矩为 25 Nm
5: 设定标记
500mA
5
CN
7
8
6: 黄色 LED： 达到设定值，OUT1 开启/OUT2 关闭
7: FPM 密封垫/符合 DIN 3869-14 标准
8: M5 内螺纹
• 设定值与复位值之间的最小差值 = 测量范围终值的 2%。
• 若要精确设定， 请将两个环都设定为最小值，然后再设定所需值。
3
Page 4
6 技术资料
工作电压 [V] ........................................................................................................9.6...32 DC
额定电流 [mA] .................................................................................................................500
电流损耗 [mA] ................................................................................................................< 25
开关频率 [Hz] ..................................................................................................................100
设定精度 [测量范围终值的百分比] .............................................................................< ± 2.5
特性偏差
[测量范围终值的百分比] .......................................................... < ± 1.5 (BFSL) / < ± 2.5 (LS)
重复性 [测量范围终值的百分比] .................................................................................< ± 0.5
温度变化率 [每 10 K 测量范围终值的百分比] .............................................................< ± 0.5
测量范围内 [°C]............................................................................................................0...80
工作温度 [°C] ............................................................................................................-25...80
介质温度 [°C] ............................................................................................................-25...80
保护 ......................................................................................................................... IP 67 III
绝缘电阻 [M
抗冲击 [g] .............................................................................. 50 (DIN/IEC 68-2-27，11 ms)
抗振动 [g] ..................................................................... 20 (DIN / IEC 68-2-6, 10 - 2000 Hz)
外壳材料 .....................................Pocan；PC (Macrolon)；FPM (Viton)；不锈钢 (316S12)
材料（接触介质） ............................................ 不锈钢 (316S12)；密封材料： FPM (Viton)
EMC EN 61000-4-2 ESD： ................................................................................. 4/8 KV
EN 61000-4-3 HF 辐射： .......................................................................... 10 V/m
EN 61000-4-4 突波： .....................................................................................2 kV
EN 61000-4-6 HF 传导： .............................................................................. 10 V
BFSL = 最佳拟合直线/LS = 限值设定
Ω
] ..........................................................................................> 100 (500 V DC)
4
Page 5
7 比例图
27
M12 x1
CN
71,6
61,6
7,5
12
1
尺寸以毫米为单位 (25.4 mm = 1 inch)
1: 拧紧扭矩 25 Nm
2: FPM 密封垫/符合 DIN 3869-14 标准
27
2
G
M5
1
/
4
5
