IDEX Health & Science MCP-Z Standard User Manual [en, de, fr]

Download

ZahnradPumpen-

Gear pump

Moteur de pompe à

MCP-Z Standard

Antrieb

ISM 405

Mikroprozessorgesteuert

Schutzgrad IP 30

Antrieb ohne Pumpenkopf

drive

ISM 405

Microprocessor controlled

Protection rating IP 30

Drive without pump head

engrenages

ISM 405

Contrôlé par microprocesseur

Classe de protection IP 30

Moteur sans tète de pompe

MCP-Z Standard/ISMATEC SA/12.06.07/CB/GP

English FrançaisDeutsch

Betriebsanleitung Operating Manual Mode d‘emploi

12.06.07 CB/GP

Inhaltsverzeichnis

Sicherheitsvorkehrungen 4

Contents

Safety precautions 4

Sommaire

Mesures de sécurité 4

Garantiebestimmungen 6

Produkt 7 Geräterückwand 8

Netzspannung 8 Spannung umschalten 9 Sicherungen wechseln 9

Inbetriebnahme 10

Bedienungspanel 11 Steuertasten 12 Startinformation 13

Parameter auf Default-Werte setzen 14

Pumpenkopf-IdentiﬁkationsNummer Eingabe 15

Programmwahl 16 Total-Volumen 16

Pumpen nach Drehzahl 17 nach Fließrate 18 Fließrate kalibrieren 19

Warranty terms 6

Product 7 Rear panel 8

Mains voltage 8 Voltage setting 9 Changing the fuses 9

Starting the pump 10

Operating panel 11 Control keys 12 Start-up information 13

Resetting the parameters to the default values 14

Entering the pump head identiﬁcation No. 15

Program setting 16 Total volume 16

Pumping by drive speed 17 by ﬂow rate 18 calibrating the ﬂow rate 19

Conditions de garantie 6

Produit 7 Tableau arrière 8

Tension d’alimentation 8 Commutation de la tension 9 Remplacement des fusibles 9

Mise en route 10

Tableau de commande 11 Touches de commandes 12 Informations de mise en route 13

Remise des paramètres à leurs valeurs par défaut 14

Introduction du no d'identiﬁcation de la tête de pompe 15

Sélection du programme 16 Volume total 16

Pompage selon le nombre de tours 17 le débit 18 calibration du débit 19

Dosieren nach Zeit 20 nach Volumen 21 Volumen kalibrieren 22

Default-Kalibration Fließrate 23 Volumen 23

Volumendosierung in einer Zeiteinheit 24

Intervall-Dosieren nach Zeit 25 nach Volumen 26

Dispensing by time 20 by volume 21 calibrating the volume 22

Calibrant reset of ﬂow rate 23 volume 23

Dispensing by volume within a pre-set time 24

Intermittent dispensing by time 25 by volume 26

Dosage selon le temps 20 selon le volume 21 calibration du volume 22

Calibration par défaut du débit 23 du volume 23

Dosage d'un volume en une unité de temps 24

Dosage par intervalles de temps 25 de volume 26

MCP-Z Standard/ISMATEC SA/12.06.07/CB/GP

Inhaltsverzeichnis

Anzahl Dosierzyklen 27

Contents

Number of dispensing cycles 27

Sommaire

Nombre de cycles de dosage 27

Pumpen gegen Druck 28 Pumpenkopf mit Bypass 28 Ausschalten der Pumpe 28

Überlastschutz 29

Analogschnittstelle 30 Ventilschnittstelle 32 Serielle Schnittstelle 35 Befehle 37 Kaskadierung 42

Software

LabVIEW® 43

Schnittstellenkarte Moxa C168 43

Zubehör Zentrierﬂansch 44 Ventile/Nippel etc. 44 Fußschalter 45 Service-Kit 45

Pumpenkopf 46 Pumpenkopf-Montage 46

Pumping against pressure 28 Pump head with bypass 28 Before switching the pump off 28

Overcurrent protector 29

Analog interface 30 Valve interface 32 Serial interface 35 Commands 37 Cascading several pumps 42

Software

LabVIEW® 43

Interface card Moxa C168 43

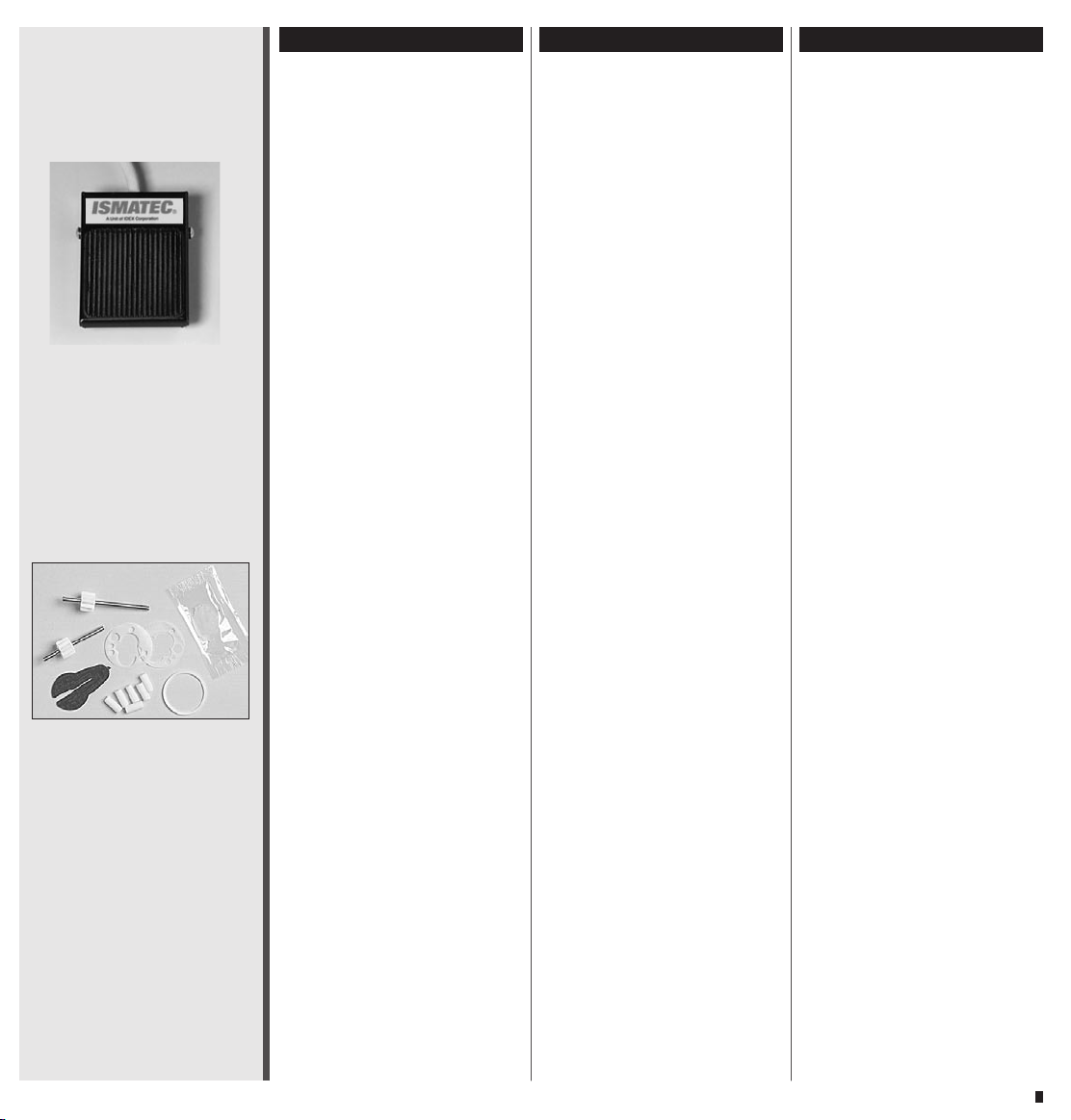

Accessories Centering ﬂange 44 Valve / Adapter etc. 44 Foot switch 45 Service-Kit 45

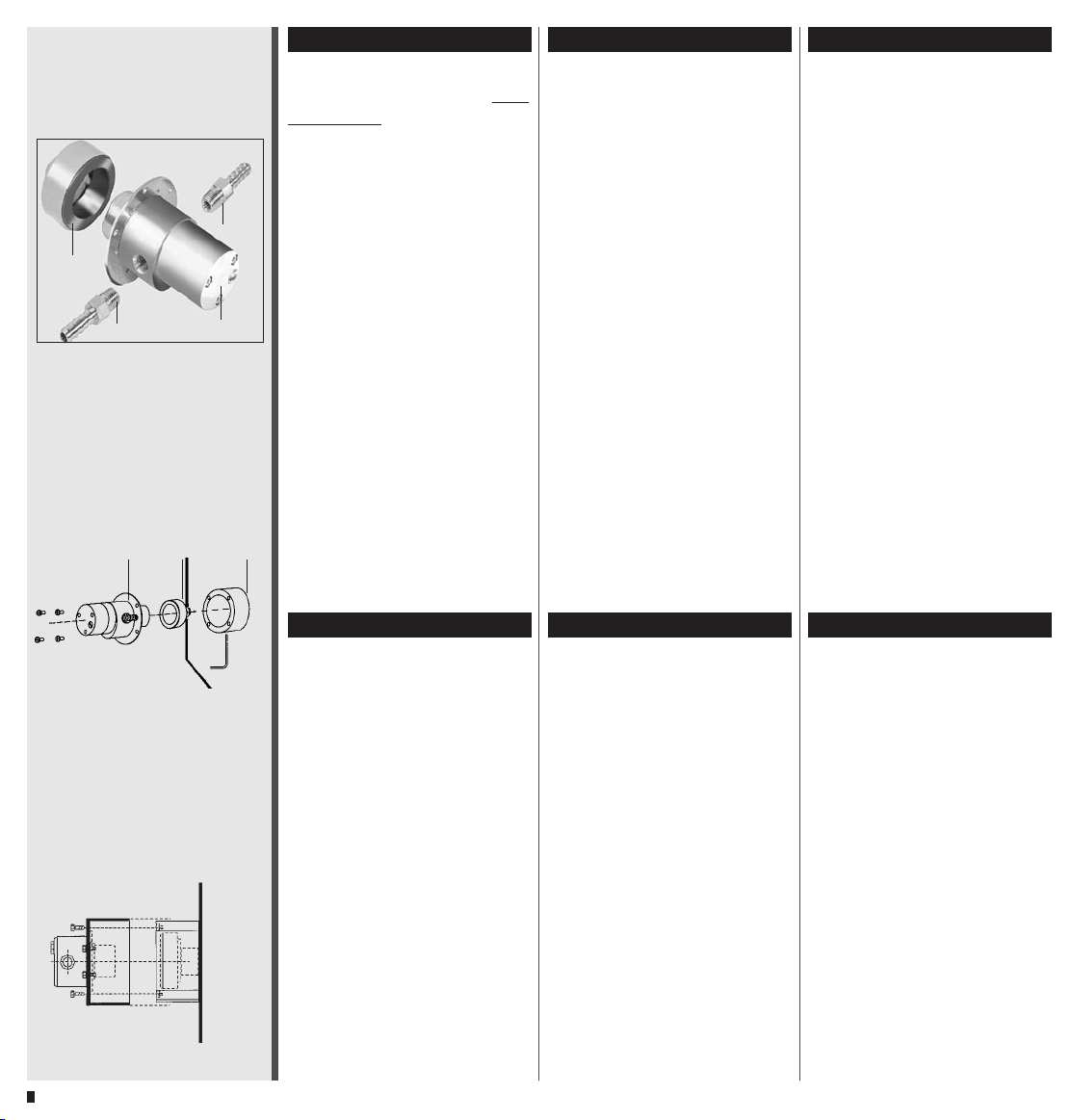

Pump head 46 Mounting the pump head 46

Pompage contre pression 28 Tête de pompe avec bypass 28 Avant d’éteindre la pompe 28

Protection de surcharge 29

Interface analogique 30 Interface pour valve 32 Interface sérielle 35 Liste des ordres 37 Montage en cascade de plusieurs pompes 42

Software

LabVIEW® 43

Carte d’interface Moxa C168 43

Accessoires Couronne de centrage 44 Electrovannes/raccords etc. 44 Pédale de commande 45 Kit d‘entretien 45

Tête de pompe 46 Montage de la tête de pompe 46

MCP-Z Standard/ISMATEC SA/12.06.07/CB/GP

Pumpenköpfe Speziﬁkation 48 Pumpenköpfe-Übersicht 49

Unterhalt 51 Reparaturen 51 Ersatzteile 51 Entsorgung 51

Fehler-Checkliste 52

Technische Daten 53

Montage 54

Zentrierﬂansch für Pumpenköpfe

Micropump© 200 und 201

Pump head speciﬁcations 48 Pump heads, overview 49

Maintenance 51 Repairs 51 Spare-parts 51 Disposal 51

Error check-list 52

Technical speciﬁcations 53

Mounting instructions 54

Centering ﬂange for pump heads Micropump© 200 and 201

Spéciﬁcations des têtes de pompe 48 Information têtes de pompe 49

Entretien 51 Réparation 51 Pièces détachées 51 Mise en rebut 51

Dépannage 52

Spéciﬁcations techniques 53

Instructions de montage 54

Couronne de centrage pour têtes de pomp Micropump© 200 et 201

 Hinweis

Wir empfehlen, diese Betriebsanleitung genau durchzulesen.

Beim Betrieb einer Pumpe sind gewisse Gefahren nicht auszuschliessen.

ISMATEC SA haftet nicht für Schäden, die durch den Einsatz einer ISMATEC®-Pumpe entstehen.

Der Umgang mit Chemikalien liegt nicht im Verantwortungsbereich der ISMATEC SA.

 Please note

We recommend you to read this operating manual carefully.

When operating a pump, certain hazards cannot be excluded.

ISMATEC SA does not take liability for any damage resulting from the use of an ISMATEC® pump.

ISMATEC SA does not admit responsibility for the handling of chemicals.

 Remarque

Nous recommandons de lire atten-tivement le présent mode d’emploi.

Il n’est pas possible d’exclure certains risques en cas d’utilisation d’une pompe.

ISMATEC SA décline toute responsabilité pour tout dommage résultant de l’utilisation d’une pompe ISMATEC®.

ISMATEC SA décline toute responsabilité pour tout dommage résultant de l’emploi de produits chimiques.

Sicherheitsvorkehrungen

Die ISMATEC® Zahnradpumpen sind für Förderzwecke in Labor und Industrie vorgesehen. Wir setzen voraus, dass die GLP-Richtlinien »Gute Laborpraxis« sowie die nachstehenden Empfehlungen befolgt werden.

■

Der Stromkreis zwischen Netz

und Pumpe muss geerdet sein.

■

Die Pumpe darf nur innerhalb

der vorgegebenen Betriebsund Umgebungsbedingungen betrieben werden.

■

Stellen Sie die Pumpe nicht

näher als 10 cm an eine Wand und achten Sie darauf, dass die Belüftungsöffnungen frei sind.

■

Die Pumpe darf nicht einge-

setzt werden:

- für medizinische Anwend ungen am Menschen

- in ex-geschützten Räumen oder in Gegenwart von entﬂammbaren Gasen und Dämpfen

■

Ein Pumpenkopfwechsel darf

nur bei ausgeschalteter Pumpe ausgeführt werden.

■

Je nach Material und Druck-

bedingungen haben Schläuche eine gewisse Gasdurchlässigkeit und können sich statisch auﬂaden. Wir warnen vor möglichen Gefahren, falls Schläuche in ex-geschützte Räume verlegt werden.

Safety precautions

ISMATEC® gear pumps are designed for pumping applications in laboratories and industry. As such it is assumed that Good Laboratory Practice (GLP) and our following recommendations will be observed.

■

The circuit between mains

supply and pump has to be earthed.

■

The pump must not be ope-

rated outside the destined operating and environmental conditions.

■

Place the unit in a well venti-

lated position at least 10 cm away from walls, partitions etc. Ensure that curtains and similar materials do not cover the ventilation slits.

■

The pump must not be used:

- for medical applications on human beings

- in explosion proof chambers or in the presence of ﬂammable gases or fumes

■

The pump must be switched

off when changing the pump head.

■

The permeability of tubing

depends on the material used and pressure conditions. Tubing can also become electro-statically charged. Please be aware of possible hazards when laying tubing in explosion-proof chambers.

Mesures de sécurité

Les pompes à engrenages ISMATEC® sont prévues pour l’usage en laboratoire et dans l’industrie. Dès lors, nous présumons que les utilisateurs emploient nos appareils selon les règles de l’art et conformément à nos recommandations:

■

Le circuit électrique entre le

réseau et la pompe doit être

mis à la terre.

■

La pompe ne doit être mise en

opération que dans le cadre des conditions de fonctionnement et d’environnement prescrites.

■

Placez la pompe à une distance

d’au moins 10 cm d’une paroi et veillez à ce que les ouvertures d’aération ne soient pas bloquées.

■

La pompe ne doit pas être utilisée: – pour des applications médicales sur des êtres humains – dans des locaux protégés

contre les explosions ou en présence de gaz et vapeurs inﬂammables

■

Ne procéder au montage ou à

l’échange de têtes de pompes que si la pompe est éteinte.

■

La perméabilité des tubes dé-

pend des matériaux utilisés et des conditions de pression. Les tubes peuvent également se charger d’électricité statique. Soyez bien conscients des risques inhérents à l’installation de tubes dans des locaux protégés contre les explosions.

MCP-Z Standard/ISMATEC SA/12.06.07/CB/GP

 Hinweis

Es dürfen keine partikelhaltigen Medien gepumpt werden!

Falls nötig Pumpmedium ﬁltrieren.

Der Zahnradpumpenkopf darf nie trockenlaufen!

 Please note

Never pump media containing particles.

If necessary, ﬁlter the media before starting your application.

Never run the pump head under dry conditions.

 Remarque

Ne pas pomper de liquides contenant des particules!

Si nécessaire, ﬁltrer le liquide à pomper.

La tête de pompe ne doit jamais fonctionner à sec.

MCP-Z Standard/ISMATEC SA/12.06.07/CB/GP

Sicherheitsvorkehrungen

■

Manipulieren Sie nicht am

Pumpenkopf, bevor die Pumpe ausgeschaltet und vom Netz getrennt ist.

■

Falls wegen Schlauchbruchs

durch auslaufende Medien Schäden verursacht werden können, sind vor Inbetriebnahme die notwendigen Sicherheitsvorkehrungen zu treffen.

■

Achten Sie besonders darauf,

dass keine partikelhaltigen Medien gepumpt werden. Auch kleinste Partikel können die Zahnräder abnutzen und zu deren Beschädigung führen.

■

Vor der Inbetriebnahme muss

der Pumpenkopf mit Medium gefüllt werden. Der Pumpenkopf darf nicht trocken laufen.

■

Es dürfen nur neue Sicherun-

gen, die den Angaben auf

Seite 9 entsprechen, verwen-

det werden.

■

Der Sicherungshalter darf nicht

überbrückt werden.

■

Das Gehäuse darf während des

Betriebes nicht geöffnet bzw. abgenommen werden.

■

Reparaturen dürfen nur von

einer sich der potentiellen Gefahren bewussten Fachkraft ausgeführt werden.

■

Durch Kunden bzw. Drittper-

sonen ausgeführte Arbeiten am und im Gerät erfolgen auf eigene Gefahr.

Safety precautions

■

Do not manipulate the pump

head before the pump is switched off and disconnected from the mains.

■

Tubing can tear and burst

during operation. If this could cause damage, the necessary safety measures based on the speciﬁc situation must be

taken.

■

We advise you to never pump

liquid containing particles. Even the smallest particles have an abrasive effect, which can ruin the gears in the course of a few seconds.

■

Before initial start-up, the

pump head must be ﬁlled with the pumping liquid or water. Never run the pump head

under dry conditions.

■

Only new fuses, according to

the speciﬁcations stated on page 9 in this manual, must be used.

■

The fuse-holder must not be

short-circuited.

■

Do not open or remove the

housing while the pump is operating.

■

Repairs may only be carried

out by a skilled person who is aware of the hazard involved.

■

For service and repairs carried

out by the customer or by third-party companies

ISMATEC SA denies any re-

sponsibility.

Mesures de sécurité

■

Ne manipulez jamais la tête de

pompe avant que la pompe n’ait été mise hors service et déconnectée du réseau électrique.

■

En cours d’exploitation, les tubes

peuvent se déchirer ou même éclater. Si cela pouvait causer des dommages, il faut prendre les mesures de sécurité adaptées à la situation spéciﬁque.

■

Veillez tout particulièrement à

ne jamais pomper des liquides contenant des particules.

Même les particules les plus

minuscules ont un effet abrasif qui peut user et endommager les engrenages en quelques secondes.

■

Avant la mise en service,

remplir la tête de pompe d’eau

ou du liquide à pomper. La tête de pompe ne doit jamais

fonctionner à sec.

■

N’utilisez que des fusibles

neufs correspondant aux

spéciﬁcations indiquées en

page 9 du présent manuel.

■

Le porte-fusible ne doit pas

être court-circuité.

■

N’ouvrez pas et n’enlevez pas

le boîtier pendant que la

pompe fonctionne.

■

Les réparations ne doivent être

effectuées que par une personne connaissant parfaitement les risques liés à

de tels travaux.

■

ISMATEC SA décline toute

responsabilité pour les dom-

mages découlant de travaux

d’entretien et de réparation

assurés par le client ou par de

tierces personnes.

b Garantie

Ab Lieferdatum:

Antrieb MCP-Z: 2 Jahre

Pumpenkopf: 1 Jahr

Für die Pumpenköpfe gelten die Garantiebestimmungen der Firma Micropump®. Zahnräder und Dichtungen gelten als Verbrauchsmaterial und sind in der Garantieleistung nicht inbegriffen.

Bei Unklarheiten wenden Sie sich bitte an Ihre nächste ISMATEC®-Vertretung.

b Warranty

From date of delivery

Pump drive: 2 years

Pump head: 1 year

The pump heads are covered by the speciﬁc terms of Micropump Ltd. Gears and seals are regarded as consumables and as such they are not covered by the warranty.

In case of any queries, please contact your nearest ISMATEC® representative.

b Garantie

A partir de la date de livraison

Moteur: 2 ans

Tête de pompe: 1 an

Les dispositions de garantie de la maison Micropump® s’appliquent aux têtes de pompe. Les engrenages et joints d’étanchéité sont considérés comme matériel de consommation courante et ne sont pas couverts par la garantie.

Pour toute demande, veuillez prendre contact avec votre représentant ISMATEC®.

Garantiebestimmungen

Wir garantieren eine einwand– freie Funktion unserer Geräte, sofern diese sachgemäß und nach den Richtlinien unserer Betriebsanleitung angeschlossen und bedient werden.

Sofern nachweislich Herstell- oder Materialfehler vorliegen, werden die fehlerhaften Teile nach unserer Wahl kostenlos in Stand gesetzt oder ersetzt.

Die Rücksendung hat in der Original- oder einer gleichwertigen Verpackung zu erfolgen.

Durch Inanspruchnahme einer Garantieleistung wird die Garantiezeit nicht beeinﬂusst.

Weitergehende Forderungen sind ausgeschlossen. Frachtkosten gehen zu Lasten des Kunden.

Unsere Garantie erlischt, wenn:

■

das Gerät unsachgemäß be-

dient oder zweckentfremdet wird

■

am Gerät Eingriffe oder Ver-

änderungen vorgenommen werden

■

ein für das Gerät unangemes-

sener Standort gewählt wird

■

das Gerät umwelt- und elek-

trospeziﬁsch unter Bedingungen eingesetzt wird, für die es nicht vorgesehen ist

■

Software-, Hardware, Zube-

hör oder Verbrauchsmaterial eingesetzt wird, welches nicht unseren Angaben entspricht.

Warranty terms

We warrant the perfect functioning of our products, provided they have been installed and operated correctly according to our operating instructions.

If production or material faults can be proved, the defective parts will be repaired or replaced free of charge at our discretion.

A defective pump must be returned in the original ISMATEC® packing or in a packet of equal quality.

The duration of the warranty is not affected by making a claim for warranty service.

Further claims are excluded. Shipping costs are charged to the customer.

Our warranty becomes invalid in the case of:

■

improper operation by the

user, or if the pump is diverted from its proper use

■

unauthorized modiﬁcation or

misuse by the user or by a third party

■

improper site preparation and

maintenance

■

operation outside of the envi-

ronmental and electrical speciﬁcations for the product

■

use of third-party software,

hardware, accessories or consumables purchased by the user and which do not comply with our speciﬁcations.

Garantie

Nous garantissons un fonctionnement irréprochable de nos appareils sous conditions d’une mise en service compétente et correspondant à nos normes et modes d’emploi.

Si un défaut de fabrication ou de matériau peut être prouvé, les pièces défectueuses seront réparées ou remplacées gratuitement.

Le renvoi doit être effectué dans l’emballage d’origine ou similaire. La durée de la garantie n’est pas touchée par le fait que le client demande une prestation de garantie.

Toute autre prétention est exclue. Les frais d’expédition sont facturés au client.

Notre garantie perd sa validité dans les cas suivants:

■

manipulation inadéquate par

l’utilisateur ou utilisation de l’appareil à des ﬁns auxquelles il n’est pas destiné

■

modiﬁcations non autorisées ou

mauvais emploi par l’utilisateur ou un tiers

■

préparation et entretien ina-

déquats de l’emplacement de l’appareil

■

utilisation de la pompe en

dehors de l’environnement et des spéciﬁcations électriques déﬁnies pour le produit

■

utilisation de matériel, de

logiciels, d’interfaces ou de

produits de consommation tiers achetés par l’utilisateur et qui ne satisfont pas à nos

spéciﬁcations.

MCP-Z Standard/ISMATEC SA/12.06.07/CB/GP

Produkt

Packungsinhalt

■

Antrieb MCP-Z Standard mit

1 Magnet

Bestell-Nr. ISM 405

■

1 Netzkabel mit IEC 320-

Gerätestecker (weiblich) und

länderspeziﬁschem Netzstecker

■

2 Schlauchschellen

■

1 Rückschlagventil PP

■

Betriebsanleitung

Product

Contents of the package

■

MCP-Z Standard drive

with 1 magnet.

Order No. ISM 405

■

1 power cord with an IEC 320

connector (female plug) and a country speciﬁc mains plug

■

2 tubing clamps

■

1 non-return valve (PP)

■

Operating manual

Produit

Emballage

■

Moteur MCP-Z Standard

avec 1 aimant.

No de commande ISM 405

■

1 câble réseau avec prise IEC

320 pour appareils (femelle) et

une prise réseau spéciﬁque au

pays de livraison.

■

2 brides pour tubes

■

1 soupape anti-retour

(polypropylène)

■

Mode d’emploi

Sofern bestellt:

■

Pumpenkopf mit

2 Schlauchnippel

Überprüfen Sie die Verpackung

und den Inhalt auf Transportschäden. Finden sich Anzeichen von Beschädigungen, kontaktieren Sie bitte umgehend Ihre ISMATEC®- Vertretung.

k Reklamationen können nur innerhalb von 8 Tagen nach Erhalt der Ware angenommen werden.

If ordered:

■

Pump head with 2 tubing

adapters

Please check the package

and its contents for transport damage. If you ﬁnd any signs of damage, please contact your local ISMATEC® representative immediately.

k Complaints can only be accepted within 8 days from receipt of the goods.

Si commandés:

■

Tête de pompe, 2 raccords

Veuillez contrôler l’emballage

et son contenu et contacter immédiatement votre représentant ISMATEC® si vous deviez constater des dommages dus au transport.

k Les réclamations éventuelles ne seront acceptées que dans les 8 jours suivant la livraison.

MCP-Z Standard/ISMATEC SA/12.06.07/CB/GP

5 6 478

21 3

Geräterückwand

1 Anschluss für Fuß-Schalter

bzw. Dosierhandgriff 2 Lüfter 3 Sicherungshalter mit

Spannungswähler 115/230 V 4 Netzbuchse 5 RS232 In (Eingang, weiblich) 6 RS232 Out (Ausgang, männlich) 7 Ventilanschluss 8 Analogschnittstelle

■ Eingänge für:

– Drehzahlsteuerung 0 – 5 V oder 0 – 10 V, bzw. 0 – 20 mA oder 4 – 20 mA

– Start/Stopp

■ Ausgänge für: Drehzahl 0 – 10 VDC oder 0 – 12 kHz

Rear panel

1 Socket for foot switch and

hand dispenser 2 Ventilator 3 Fuse-holder with voltage

selector 115/230 V 4 Mains socket 5 RS232 In (female) 6 RS232 Out (male) 7 Valve connector 8 Analog interface

■ input for: – speed control

0 – 5 V or 0 – 10 V, and 0 – 20 mA or 4 – 20 mA – Run/Stop

■ Output for: speed 0 – 10 V

or 0 – 12 kHz

Tableau arrière

1 Prise pour pédale de comman-

de et poignée dispensatrice 2 Ventilateur 3 Porte-fusibles avec sélecteur de

tension 115/230 V 4 Prise d’alimentation 5 RS232 In (entrée femelle) 6 RS232 Out (sortie mâle) 7 Raccordement d'électrovanne 8 Interface analogique

■ Entrée: – commande de vitesse

0 – 5 V ou 0 – 10 V, resp. 0 – 20 mA ou 4 – 20 mA – marche/arrêt

■ Sortie: vitesse 0 – 10 VCC ou 0 – 12 kHz

Fenster für Spannungswahlanzeige Window for voltage setting Fenêtre de réglage de la tension

 Netzspannung

Netz- Netzspannung Sicherung spannung Einstellung 220 – 240 VAC 230 V 50/60 Hz 2 x 1.25 A T 110 – 120 V

115 V 50/60 Hz 2 x 2.50 A T

 Vor der Inbetriebnahme

Prüfen Sie, ob die Spannungswahlanzeige im Fenster des Sicherungshalters der Netzspannung Ihres Landes entspricht.

Wenn nötig, muss die Einstellung geändert und die 2 Sicherungen ausgetauscht werden.

 Steckdose/Netzkabel

Verwenden Sie ausschließlich das mitgelieferte Originalkabel. Die Steckdose muss geerdet sein. (Schutzleiterkontakt)

 Mains voltage

Mains Voltage Fuse rating voltage setting (slow-blow) 220 – 240 VAC 230 V 50/60 Hz 2 x 1.25 A 110 – 120 VAC 115 V 50/60 Hz 2 x 2.50 A

 Before starting-up

Check if the voltage setting visible in the window of the fuse-holder complies with your local mains voltage.

If necessary, the voltage setting must be changed and the 2 fuses must be replaced.

 Socket/Power cord

Use exclusively the original power cord supplied with the pump. The socket must be earthed (protective conductor contact).

 Tension d‘alimentation

Tension d‘ali- Réglage de Fusibles de mentation la tension sécurité 220 – 240 V

230 V 50/60 Hz 2 x 1.25 A*

110 – 120 VAC 115 V 50/60 Hz 2 x 2.50 A*

à action retardée

 Avant la mise en service

Contrôlez si la tension indiquée dans la fenêtre du porte-fusibles correspond à la tension de votre réseau local.

Si nécessaire, modiﬁez la tension et remplacez les deux fusibles correspondants.

 Prise/câble d'alimentation

N’utilisez que le câble d’alimentation d’origine fourni avec la pompe. La prise doit être raccordée à la terre (contact conducteur de protection).

MCP-Z Standard/ISMATEC SA/12.06.07/CB/GP

230 V: 2 x 1.25 A T 115 V: 2 x 2.50 A T

1 Sicherungshalter Fuse-holder Porte-fusibles

2 Spannungswahl-Plättchen Voltage selector plate Plaquette de sélection de la tension

3 Position der 2 Sicherungen Location of the 2 fuses Position des 2 fusibles

4 Fenster im Sicherungshalter Window in the fuse-holder

Fenêtre sur le porte-fusibles

Spannungsumschaltung 115/230 V Sicherungen wechseln

k Pumpe ausschalten,

Netzstecker ausziehen.

1 Sicherungsschublade mit einem

1 3

kleinen Schraubenzieher (Gr. 0) öffnen und herausziehen.

2 Spannungswahl-Plättchen

herausnehmen und mit gewünschtem Spannungswert gegen das Fenster im Sicherungshalter gerichtet wieder einrasten.

3 2 neue Sicherungen einsetzen k 230 V: 2 x 1.25 A T k 115 V: 2 x 2.50 A T

 Immer 2 Sicherungen

(träge) vom selben Typ, entsprechend der ortsüblichen Netzspannung, einsetzen

4 Sicherungsschublade schließen.

Spannungswert ist im Fenster sichtbar.

Auswechseln der Sicherungen auf dem Steuerprint

Die 2 Sicherungen sind auf dem Steuerprint wie nebenstehend abgebildet angebracht.

a 5.0 A, träge b 1.6 A, ﬂink

Voltage setting 115/230 V Changing the fuses

k Switch the pump off,

pull out the mains plug.

1 Pull out the fuse-holder by

opening it with a small screwdriver (size 0).

2 Take out the voltage selector

plate. Turn it and re-insert it into the fuse-holder so that

the required voltage rating is

facing the window of the fuseholder.

3 Insert 2 new fuses k 230 V: 2 x 1.25 A (slow-blow) k 115 V: 2 x 2.50 A (slow-blow)

 Use always 2 slow-blow

fuses of the same type complying with the local mains voltage.

4 Shut the fuse-holder. The

voltage rating is visible in the window.

Changing the fuses on the control board

The 2 fuses are ﬁxed to the control board as illustrated opposite.

a 5.0 A, slow-blow b 1.6 A, fast-blow

Commutation de la tension 115/230V Remplacement des fusibles

k Eteindre la pompe. Déconnec-

ter le câble d’alimentation

1 Extraire le porte-fusible en

ouvrant la pince supérieure et inférieure par exemple avec un tournevis de la taille 0.

2 Extraire la plaquette de sélec-

tion de la tension. La tourner et la réinsérer dans le portefusibles de manière à ce que la valeur de tension souhaitée soit dirigée contre la fenêtre du

porte-fusibles. 3 Insérer deux nouveaux fusibles k 230 V: 2 x 1.25 A (retard) k 115 V: 2 x 2.50 A (retard)

 N’employer toujours que

deux fusibles (à action retar-

dée) correspondants à la tensi-

on du circuit local.

4 Fermer le porte-fusibles. La va-

leur de tension est visible dans

la fenêtre.

Remplacement des fusibles sur le panneau de commande

Les 2 fusibles sont ﬁxés sur le tableau de commande conformément à la photo ci-contre.

a 5.0 A, à action retardée b 1.6 A, à action rapide

a b

Steuerprint Control board Carte de commande

MCP-Z Standard/ISMATEC SA/12.06.07/CB/GP

k Vergewissern Sie sich, dass die Pumpe vom Netz getrennt ist.

 Das Gerät darf nur von

einer Fachkraft geöffnet werden! Spannungsführende Teile im

Innern des Gerätes können auch längere Zeit nach Ziehen des Netzsteckers noch unter Spannung stehen.

k Make sure that the pump is disconnected from the mains supply.

 The instrument should

only be opened by a qualiﬁed technician! Capacitors inside the

pump may still be charged even though the mains plug has been disconnected some time ago.

k Assurez-vous que la pompe soit déconnectée du réseau.

 Cet appareil doit être ou-

vert par un spécialiste uniquement!

Des pièces conductrices peuvent encore être sous tension très longtemps après que le câble ait été débranché de la prise.

Gewinde-Umwicklung

WRAP the thread

Etanchéité des pas de vis

Inbetriebnahme

■

Netzspannung im Fenster des

Sicherungshalters (Geräterückseite) kontrollieren.

Allenfalls anpassen, wie auf

Seite 9 beschrieben.

■

Falls nötig Pumpenkopf gemäß

Seite 40 – 42 montieren.

■

Die Gewinde, der in den Pum-

penkopf einzuschraubenden Schlauchnippel, sind unbe-

dingt mit PTFE-Band zu umwickeln, damit eine best-

mögliche Dichtigkeit erreicht wird. Zusätzlich schont das PTFE-Band auch das Gewinde.

■

Schlauchleitungen montieren

und ans System anschließen. Die Schläuche mit Schlauchschellen an den Schlauchnippeln gut befestigen.

■

Pumpe am Netz anschließen

und mit dem Netzschalter einschalten.

k ID-Codes der verwendeten

Pumpenköpfe in die entsprechend benutzten Programmspeicher eingeben

(siehe Seiten 15/49/50).

Starting the pump

■

Check the voltage rating in the

window of the fuse-holder (on rear panel).

If necessary, change the rating

as indicated on page 9.

■

Mount the pump head as

stated on pages 40 – 42.

■

Before screwing the tubing ad-

apters into the pump head, we recommend you to wrap PTFE

tape around the thread of the adapter. This ensures

optimum sealing and helps to protect the thread.

■

Connect the tubing to your

system. Fasten the tubing to the adapters by means of the tubing clamps.

■

Connect the pump to the

mains and switch it on with the power supply switch.

k Enter the ID Codes of the

mounted pump heads in the program memory currently used (see pages 15/49/50).

Mise en route

■

Contrôler la tension indiquée

dans la fenêtre du porte fusibles (derrière l’appareil). Si nécessaire, modiﬁer la tension (voir page 9)

■

Installer la tête de pompe

selon les indications fournies

en pages 40 – 42 ou selon le

mode d'emploi fourni avec la

tête de pompe.

■

Avant de visser les raccords de

tubes sur la tête de pompe,

nous recommandons d’en-

tourer les ﬁletages avec de

la bande PTFE aﬁn d’assurer

une étanchéité optimale. Cette

bande protégera en outre les

pas de vis.

■

Installer les tubes et les raccor-

der au system. Veillez à bien

ﬁxer les tubes aux raccords au

moyen de brides correspon-

dantes.

■

Raccorder la pompe au

réseau et mettre en route avec

l’interrupteur de principal.

k Saisir les numéros d’identifica-

tion des têtes de pompes

employées dans la mémoire

du programme (voir pages

15/49/50).

 Vor Inbetriebnahme Pum-

penkopf mit Medium füllen. Der Pumpenkopf darf nicht trocken laufen.

 Keine partikelhaltigen Medi-

en verwenden. Allenfalls vorher ﬁltrieren.

 Before you start pumping,

ﬁll the pump head with the medium or water. Never run the pump head under dry conditions.

 Never pump liquids that

contain particles. If necessary, ﬁlter the medium before use.

 Avant la mise en service,

remplir la tête de pompe de liquide à pomper. La tête de pompe ne doit pas fonctionner à sec.

 Ne pas pomper de liquides

contenant des particules. Le cas échéant, effectuer un ﬁltrage du liquide à pomper.

MCP-Z Standard/ISMATEC SA/12.06.07/CB/GP

Bedienungspanel

rpm Time Time

PUMP DISP PAUSE TOTAL

PROGRAM

Flow rate Volume

62 43

1 Netzschalter (ein/aus) 2 Digitale LED-Anzeige 3 Wert reduzieren 4 Wert erhöhen 5 Start / Stopp 6 Kalibrieren / Speichern 7 MAX/RESET (Multifunktion, siehe Seite 12) 8 Betriebsart wählen

k MODE-Taste

Operating panel

1 Mains switch (on/off) 2 Digital LED display 3 Reduce value 4 Increase value 5 Run / Stop 6 Calibration / Data saving 7 MAX/RESET

(Multi-function, see page 12)

Selecting the operating mode

k MODE key

Tableau de commande

1 Interrupteur principal 2 Afﬁchage LED 3 Réduire la valeur 4 Augmenter la valeur 5 Marche/Arrêt 6 Calibration/mémorisation 7 MAX/RESET (fonctions multip-

les, voir page 12)

8 Sélection du mode d’opération k touche MODE

Anzeige der Betriebsart

LEDs for operating modes

Afﬁchage du mode

d‘exploitation

9 Anzeige der aktiven Betriebsart

■

PUMP rpm

Pumpen nach Drehzahl

60 – 6000 min

■

PUMP Flow rate

–1

Pumpen nach Fließrate

■

DISP Time

Dosieren nach Zeit

■

DISP Volume

Dosieren nach Volumen

■

PAUSE Time

Pausenzeit für Intervalldosie-

rung

■

PROGRAM

Programmwahl 1 – 4

■

TOTAL

Angabe des total geförderten

Volumens

9 LEDs for active operating mode

■

PUMP rpm

Pumping by speed 60 – 6000 rpm

■

PUMP Flow rate

Pumping by ﬂow rate

■

DISP Time

Dispensing by time

■

DISP Volume

Dispensing by volume

■

PAUSE Time

Pause for intermittent dispen-

sing

■

PROGRAM

Program selection 1 – 4

■

TOTAL

Read-out of totally delivered

volume

9 Afﬁchage du mode d’opération actif

■

PUMP rpm

Pompage selon le nombre de

tours, 60 – 6000 t/min

■

PUMP Flow rate

Pompage selon le débit

■

DISP Time

Dosage en fonction du temps

■

DISP Volume

Dosage selon le volume

■

PAUSE Time

Temps de pause pour le dosage

par intervalles

■

PROGRAM

Sélection des programmes 1 – 4

■

TOTAL

Indication du volume total re-

foulé

MCP-Z Standard/ISMATEC SA/12.06.07/CB/GP

k Der Antrieb läuft nur im Uhrzeigersinn.

 Der Pumpenkopf darf nie

trocken laufen.

k The drive runs only in clock-wise direction.

 Never run the pump head

under dry conditions.

k La pompe ne fonctionne que dans le sens des aiguilles d’une montre.

 La tête de pompe ne doit

pas fonctionner à sec.

CAL

Steuertasten

MODE

rpm Time Time

PUMP DISP PAUSE TOTAL

PROGRAM

Flow rate Volume

a RUN/STOP

Pumpe starten bzw. stoppen

Control keys

a RUN/STOP

Starts and stops the pump

Touches de commandes

a RUN/STOP

Mettre en route ou arrêter la

pompe

b MODE

Wechselt zwischen den Betriebsarten (siehe Seite 11)

c CAL

Speichertaste für Werteingabe

d MAX/RESET

Multifunktionstaste für:

k max. Drehzahl (bei laufender Pumpe) k Reset-Taste setzt Kalibrie-

rung auf Standardwerte (Default, siehe Seite 23)

k Reset-Taste für kumuliertes

Volumen im Modus TOTAL

b MODE

Changes between operating

modes (see page 11)

c CAL

Key for saving a set value

d MAX/RESET

Multi-function key for: k max. speed (when pump is running) k Reset button resets the

calibration to the standard values (default, see page 23)

k Reset button for

accumulated volume in Mode TOTAL

b MODE

Passage d'un mode d'opéra-

tion à un autre (voir page 11)

c CAL

Touche 'Entrée' pour entrée de

valeurs

d MAX/RESET

touche multifonctions pour k nombre de tours maximal (lorsque la pompe fonctionne) k Bouton de remise à zéro:

remet la calibration aux valeurs

standard (par défaut, voir page 23) k Bouton de remise à zéro du volume cumulé en mode TOTAL

e Werteingabe

5 = höhere Werte 6 = kleinere Werte

Bei längerem Drücken der

oder 6Tasten wechselt die

Display-Anzeige in den Schnell-

e Increment/Decrement keys

5 = increase value 6 = decrease value Maintaining pressure on

5 or 6key changes display

read-out into fast mode.

lauf-Modus.

e Touche pour la déﬁnition des valeurs

5 = accroître la valeur 6 = réduire la valeur En maintenant les touches

5 ou 6 pressées, l‘afﬁchage

commute en mode rapide.

MCP-Z Standard/ISMATEC SA/12.06.07/CB/GP

Start-Information

rpm Time Time

PUMP DISP PAUSE TOTAL

PROGRAM

Flow rate Volume

Die folgenden Einstellungen leuchten nach dem Einschalten des Netzschalters kurz auf:

1 LED-Test »8.8.8.8.«

Start-up information

After switching on the power supply, the following values are displayed:

1 LED test »8.8.8.8.«

Informations de mise en route

Les réglages suivants s’illuminent brièvement après la mise en route de l’interrupteur de réseau:

1 Test LED »8.8.8.8.«

2 Version der Systemsoftware

3 Baudrate

4 Identiﬁkations-Code (ID-Code)

des im zuletzt benutzten Programm gespeicherten Pumpen-

kopfes (z.B. 120)

2 Firmware version

3 Baud rate

4 Identiﬁcation Code (ID-Code)

of the pump head entered in the program last used (e.g.120)

2 Version du logiciel système

3 Nombre de bauds

4 Code d’identiﬁcation (code ID)

de la dernière tête de pompe mémorisée dans le dernier programme employé (par exemple

120)

5 Zuletzt benutztes Programm

6 Anzeige der zuletzt benutzten

Betriebsart

5 Program last used

6 Displays the operating mode

last used

5 Dernier programme

d‘opération utilisé

6 L‘afﬁchage s‘arrête sur le der-

nier mode d'opération utilisé

 Vor der ersten Inbetriebnah-

me oder nach Montage eines neuen Pumpenkopfes

muss der ID-Code in jedem mit diesem Pumpenkopf zu verwendenden Programm separat einge-

 Before starting the pump

the ﬁrst time or after mounting a new pump head,

the ID-Code must be entered in each program used with this pump head (see pages 15/49/50).

geben werden (siehe S. 15/49/50).

 Avant de mettre la pompe

en marche pour la première fois ou après l’installation d’une nouvelle tête de pompe,

saisir le code ID dans chaque programme employé avec cette tête de pompe (voir pages 15/49/50).

MCP-Z Standard/ISMATEC SA/12.06.07/CB/GP

Die Parameter des aktuellen

MODE

Programms auf ihre Default-Werte setzen.

1 Netzschalter »AUS«

aus

off

2 Die MODE-Taste gedrückt hal-

ten und Antrieb einschalten

Resetting the parameters of the currently used program to the default values.

1 Power switch »OFF«

2 Push the MODE key whilst

switching the drive on

Remise des paramètres du programme actuel à leurs valeurs par défaut.

1 Interrupteur principal sur

»OFF«

2 Maintenir la touche MODE

enfoncée et mettre le moteur

en marche.

ein on

Die folgenden Parameter werden zurückgesetzt:

Modus: PUMP rpm Drehzahl: 1000 min–1 Dosierzeit: 4.5 Sek. Dosiervolumen und Fliessrate: je nach Pumpenkopf Pausenzeit: 2.0 Sek.

The following parameters are reset:

Mode: PUMP rpm Speed: 1000 rpm Dispensing time: 4.5 sec. Dispensing volume and ﬂow rate: depending on pump head Pause time: 2.0 sec.

Les paramètres suivants sont remis à leurs valeurs par défaut:

Mode: PUMP rpm Nbre de tours 1000 t/min Durée de dosage: 4.5 sec. Volume de dosage et du débit: selon la tête de pompe Temps de pause: 2.0 sec.

Dosierwiederholungen: 12

k Der aktuell in diesem Programm eingegebene Pumpenkopf bleibt gespeichert.

Die Parameter sämtlicher 4 Programme auf ihre Default-Werte setzen.

aus

off

1 Netzschalter »AUS«

2 Die 6 Taste gedrückt halten

und Antrieb einschalten

Number of dispensing cycles: 12

k The pump head entered in the currently set program remains stored.

Resetting the parameters of all 4 programs to the default values

1 Power switch »OFF«

2 Push the 6 key whilst swit-

ching the drive on.

Nombre de cycles de dosage: 12

k La tête de pompe actuellement mémorisée sur ce programme reste mémorisée.

Remise des paramètres de tous les 4 programmes à à leurs valeurs par défaut.

1 Interrupteur principal sur

»OFF«

2 Maintenir la touche 6 enfon-

cée et mettre le moteur en

ein

Folgende Parameter werden zurückgesetzt (in allen 4 Programmen):

Pumpenkopf: Modell 120

sowie alle Parameter wie oben aufgeführt

The following parameters are reset (in all 4 programs):

Pump head: Model 120

as well as all parameters mentioned above

marche

Les paramètres suivants sont remis à leurs valeurs par défaut (dans les quatre programmes):

Tête de pompe: modèle 120

ainsi que tous les paramètres susmentionnés

MCP-Z Standard/ISMATEC SA/12.06.07/CB/GP

Pumpenkopf-Identiﬁkations-

MODE

CAL

rpm Time Time

PUMP DISP PAUSE TOTAL

PROGRAM

Flow rate Volume

Nummer-Eingabe

Für korrekte Pump- und DosierWerte muss die richtige Pumpenkopf-Identiﬁkation (ID-Code) des jeweils montierten Pumpenkopfes gespeichert werden ( für jedes der 4 Programme). Vor allem

aus

off

bei der ersten Inbetriebnahme und nach jedem Wechsel eines Pumpenkopfes.

Entering the pump head identiﬁcation number

In order to obtain correct pumping and dispensing values the individual identiﬁcation code (ID-Code) of the mounted pump head must be entered ( for each of the 4 programs), especially when a new pump is used for the ﬁrst time and each time the pump head is changed.

Introduction du no d'identiﬁcation de la tête de pompe

Pour obtenir des valeurs correctes, il faut introduire le code d‘identiﬁcation de la tête de pompe installée ( dans chacun

des 4 programmes), avant la première mise en route ou après avoir changé la

tête de pompe.

ein

1 Netzschalter »AUS«

2 CAL-Taste gedrückt halten Netzschalter »EIN«

1 Power switch »OFF«

2 Keep CAL-key pressed and

switch power »ON«

1 Interrupteur principal sur

»OFF«

2 Maintenir la touche CAL enfoncée. Interrupteur principal

sur »ON«

3 5 oder 6Taste drücken,

bis der für den montierten Pumpenkopf richtige ID-Code blinkt. Der ID-Code ist auf dem Pumpenkopf eingraviert.

Er ist auch in der Tabelle auf Seite 49/50 angegeben.

4 Mit der CAL-Taste korrekten

ID-Code speichern

(Mode-Anzeige schaltet

autom. auf Betriebsart

3 Press 5 or 6 key till the cor-

rect ID-Code of the mounted pump head is set. The ID code is indicated on the pump head or in the table on page 49/50.

4 Enter the correct ID-Code with

the CAL-key

(MODE display switches auto-

matically to PUMP rpm)

3 Presser la touche 5 ou 6

jusqu’à ce que le code ID correct de la tête de pompe installée clignote. Le code ID

est indiqué sur la tête de pompe ou dans le tableau à la

page 49/50.

4 Mémoriser le code ID correct

avec la touche CAL (l’afﬁchage

du mode commute automati-

quement sur PUMP rpm)

PUMP rpm)

5 Mit der Mode-Taste auf PRO-

GRAM wechseln, mit der CAL und den

Tasten nächstes

Programm anwählen (mit CAL bestätigen).

5 Change to PROGRAM with the

MODE key and select the next program with the CAL and

keys (conﬁrm with CAL).

5 Commuter sur PROGRAM avec

la touche MODE, sélectionner

le programme suivant avec la

touche CAL et les touches

(conﬁrmer avec CAL)

MCP-Z Standard/ISMATEC SA/12.06.07/CB/GP

k Vorgehen von 1 – 4 wiederho- len, bis in allen 4 Programmen der ID-Code des jeweils verwendeten Pumpenkopfes gespeichert ist.

k Repeat procedure 1 – 4 till the ID code of the mounted pump head is entered in all 4 programs.

k Répéter la procédure de 1 à 4 jusqu’à ce que le code ID de la tête de pompe employée soit mémorisé dans chacun des 4 programmes.

Programmwahl

CAL

MODE

CAL

rpm Time Time

PUMP DISP PAUSE TOTAL

PROGRAM

Flow rate Volume

rpm Time Time

PUMP DISP PAUSE TOTAL

PROGRAM

Flow rate Volume

Beim Einschalten wählt die Pumpe immer das zuletzt benutzte Programm.

Program selection

When switching the pump on, it always selects the previously used program.

Sélection du programme

Lors de l’enclenchement de la pompe, cette dernière choisit toujours le dernier programme utilisé.

PROGRAM wechseln.

2 CAL drücken, aktuelles

Programm blinkt. Mit den

1 Mit der MODE-Taste in Modus

Tasten gewünschtes

Programm anwählen

3 Mit der CAL-Taste bestätigen

4 Die Pumpe übernimmt auto-

matisch die abgespeicherten Betriebsparameter des

gewählten Programms.

 Alle fortan unter dem ge-

wählten Programmspeicher vorgenommenen Änderungen werden laufend gespeichert.

Total-Volumen

Mit der MODE-Taste auf TOTAL wechseln. Das total geförderte Volumen wird angezeigt.

Drei Display-Anzeigen sind möglich: Mikroliter: z.B. 17.0 µl = 17.0 µ Milliliter: z.B. 1700 ml = 17.00 Liter: z.B. 17.0 l = 17.0L (Anzeige in Liter ab 9999 ml)

1 Change mode to PROGRAM

by using the MODE-key.

2 Press CAL button, currently set

program starts to blink

Change to the required pro-

gram with the

buttons

3 Conﬁrm with the CAL-key

4 The pump automatically returns to the last entered

operating parameters of the selected program.

 From now on, any changes

carried out in the operating modes are automatically stored in the currently selected program.

TOTAL Volume

Change with MODE key to TOTAL. The totally delivered volume is displayed.

Three display readings are available: Microlitre: e.g. 17.0 µl = 17.0 µ Millilitre: e.g. 1700 ml = 17.00 Litre: e.g. 17.0 l = 17.0L (Display in litres from 9999 ml)

1 Passer en mode PROGRAM

avec la touche MODE

2 Pressez sur CAL, le programme

actuel clignote

Sélectionnez le programme

désiré avec les touches

3 Conﬁrmez avec CAL

4 La pompe reprend automa-

tiquement les paramètres d’exploitation mémorisés du programme sélectionné.

 Dès à présent, toutes les

modiﬁcations effectuées sur la mémoire de programme sélectionnée sont continuellement mémorisées.

Volume total

Passer avec la touche MODE sur TOTAL. Le volume total refoulé est afﬁché.

Trois modes de lecture de l'afﬁchage sont disponibles: Microlitres: p.e. 17.0 µl = 17.0 µ Millilitres: p.e. 1700 ml = 17.00 Litres: p.e. 17.0 l = 17.0L (Afﬁchage en litres dès 9999 ml)

2 x

oder / or / ou

aus off

Zum Löschen entweder

• Reset-Taste 2 x drücken oder

• Pumpe ausschalten.

For zero-setting, either

• press the reset key twice, or

• switch the pump off.

Pour remettre à zéro:

• presser deux fois la touche reset, ou

• éteindre la pompe.

MCP-Z Standard/ISMATEC SA/12.06.07/CB/GP

Pumpen nach Drehzahl

MODE

rpm Time Time

PUMP DISP PAUSE TOTAL

PROGRAM

Flow rate Volume

1 Mit der MODE-Taste auf

PUMP rpm (60 – 6000 min–1)

digital einstellbar in Schritten

von 1 min

2 – Mit den

–1

Tasten ge wünschte Drehzahl wählen – Mit RUN/STOP starten k Drehzahl kann auch bei

laufender Pumpe geändert werden.

Pumping by drive speed

1 Change mode to PUMP rpm (60 – 6000 rpm) digitally adju-

stable in stops of 1 rpm

2 – Enter required speed

with

keys – Start the pump with RUN/STOP k The speed can also be ad-

justed while the pump is running.

Pompage selon le nombre de tours

1 MODE sur PUMP rpm (60 – 6000 t/min) réglable digi-

talement par pas de 1 t/min

2 – Choisir le nombre de tours

avec les touches

– Mise en route avec RUN/STOP k Il est aussi possible de mo-

diﬁer le nombre de tours pendant que la pompe fonctionne

3 MAX-Taste bei laufender Pum-

pe gedrückt halten

k Pumpe dreht mit max.

Drehzahl (Für schnelles

Füllen/Entleeren des Systems)

3 Maintain pressure on

MAX-key while the pump is running

k Pump is running at

maximum speed (ideal for fast ﬁlling or emptying the system)

3 Maintenez la touche MAX

enfoncée lorsque la pompe fonctionne

k La pompe fonctionne avec

un nombre de tours maximal (pour un remplissage et une vidange rapides du système)

MCP-Z Standard/ISMATEC SA/12.06.07/CB/GP

Pumpen nach Fließrate

MODE

rpm Time Time

PUMP DISP PAUSE TOTAL

PROGRAM

Flow rate Volume

1 Mit der MODE-Taste auf

PUMP Flow rate

Pumping by ﬂow rate

1 Change mode to

PUMP Flow rate

Pompage selon le débit

1 Passer avec la touche MODE

sur PUMP Flow rate

2 Mit den

Tasten gewünschte

Fließrate wählen

(wird in ml/min angegeben)

2 Enter the required ﬂow rate

with

keys (is displayed in

ml/min)

2 Choisir le débit souhaité avec les touches

(afﬁche en

ml/min)

Mit RUN/STOP starten k Fließrate kann auch bei

laufender Pumpe geändert werden.

k Für eine möglichst präzise

Fließrate empfehlen wir, die Pumpe zu kalibrieren (siehe Seite 19).

k Während des Pumpvorgan-

ges können über die MODE-Taste die folgenden Werte abgelesen werden:

• Drehzahl (PUMP rpm)

• Total gefördertes Volumen (TOTAL)

3 MAX-Taste bei laufender Pum-

pe gedrückt halten

k Pumpe dreht mit max.

Drehzahl (Ideal für schnelles Füllen/Entleeren des Systems)

Start pump with RUN/STOP k The ﬂow rate can also be

adjusted while the pump is running.

k For an accurate ﬂow rate

we recommend to calibrate the pump (see page 19).

k During the pumping

process the following values can be retrieved with the MODE-key:

• Rotation speed (PUMP rpm)

• Totally pumped volume (TOTAL)

3 Maintain pressure on MAX-key

while the pump is running

k Pump is running at maxi-

mum speed (ideal for fast ﬁlling or emptying of the system)

Mettre en route avec RUN/STOP

k Il est aussi possible de

modiﬁer le débit pendant que la pompe fonctionne

k Pour un dosage précis, il est

recommandé de calibrer la pompe (voir page 19).

k Pendant la procédure de

pompage, les valeurs suivantes peuvent être lues avec la touche MODE.

• Nombre de tours (PUMP rpm)

• Volume total refoulé (TOTAL)

3 Maintenez la touche MAX en-

foncée (pendant que la pompe fonctionne)

k La pompe fonctionne avec

un nombre de tours maximal (pour un remplissage et une vidange rapides du système)

 Die Eingabe des ID-Codes des

jeweilig benutzten Pumpenkopfes (Seiten 15/49/50) ermöglicht in der Betriebsart »Flow rate« bereits mit angenäherten, jedoch noch nicht kalibrierten Fließraten zu arbeiten.

 Entering the ID-Code of the

currently mounted pump head (pages 15/49/50) allows the user to set the ﬂow rate in ml/min. This, however, is an approximate value as not yet calibrated.

 La saisie du code ID de la

tête de pompe utilisée (pages 15/49/50) permet en mode »Flow rate« de travailler déjà avec des débits approximatifs mais pas encore calibrés.

MCP-Z Standard/ISMATEC SA/12.06.07/CB/GP

Fließrate kalibrieren

MODE

CAL

rpm Time Time

PUMP DISP PAUSE TOTAL

PROGRAM

Flow rate Volume

rpm Time Time

PUMP DISP PAUSE TOTAL

PROGRAM

Flow rate Volume

rpm Time Time

PUMP DISP PAUSE TOTAL

PROGRAM

Flow rate Volume

1 Mit der MODE-Taste auf

PUMP Flow rate

Mit den

Tasten gewünschte

Fließrate eingeben

Calibrating the ﬂow rate

1 Change mode to

PUMP Flow rate

Enter the required ﬂow rate

with the

keys

Calibration du débit

1 Passer avec la touche MODE

sur PUMP Flow rate

Introduire le débit souhaité

au moyen des touches

2 Mit der MODE-Taste auf

DISP Time

– Mit den

Tasten

60 Sekunden eingeben

– Mit RUN/STOP starten

k Pumpe stoppt autom.

nach 60 Sekunden

k Dosierte Flüssigkeit nach

Volumen oder Gewicht bestimmen und erhaltenen Wert wie folgt kalibrieren:

2 Change mode to

DISP Time

– Enter 60 seconds by using

the

keys – Start pump with RUN/STOP k Pump stops automatically

after 60 seconds

k Measure the dispensed

liquid by volume or weight and calibrate the ascertained value as follows:

2 Passer avec la touche MODE

sur DISP Time

– Introduire 60 secondes avec

les touches

– Mettre en route avec RUN/STOP k La pompe s’arrête automa-

tiquement après 60 secondes

k Déterminer le liquide dosé

selon le volume ou le poids et calibrer la valeur ainsi obtenue comme suit:

3 Mit der MODE-Taste auf

PUMP Flow rate

4 CAL-Taste drücken (Anzeige blinkt)

Mit

Taste gewogenen oder

gemessenen Wert eingeben.

3 Return to mode PUMP Flow rate

4 Press the CAL-button (displayed value blinks) Enter the weighed or measu-

red value with the

keys

3 Passer avec la touche MODE

sur PUMP Flow rate.

4 Presser la touche CAL (l’afﬁchage clignote) Saisir la valeur pesée ou mesu-

rée avec les touches

5 Mit CAL-Taste speichern

(die Fließrate kehrt nun automatisch auf den vorgegebenen Soll-Wert zurück)

5 Conﬁrm with the CAL-key

(the ﬂow rate setting returns automatically to the initially entered set point)

5 Mémoriser avec la touche CAL

(le débit retourne maintenant automatiquement à la valeur préréglée initialement)

MCP-Z Standard/ISMATEC SA/12.06.07/CB/GP

6 Mit RUN/STOP starten

k Je nach Anwendungsbedingungen kann mehrmaliges Kalibrieren nötig sein.

6 Start with the RUN/STOP-key

k Depending on the application conditions repeated calibration may be necessary.

6 Mettre en route avec RUN/STOP

k En fonction des conditions d’application, il peut être nécessaire de calibrer plusieurs fois.

Dosieren nach Zeit

MODE

rpm Time Time

PUMP DISP PAUSE TOTAL

PROGRAM

Flow rate Volume

Die Dosierzeit kann von 0.1 s –

999 h eingegeben werden.

1 Mit der MODE-Taste auf

DISP Time

2 Mit den

te Zeit eingeben

k Suchlauf beschleunigt sich,

wenn 5 oder 6Taste gedrückt bleibt.

Sekunden: 0.1"– 899.9" (in 0.1 s Schritten) Minuten: 15' – 899' (in 1 min Schritten) Stunden: 15 h – 999 h (in 1 h Schritten)

Tasten gewünsch-

Dispensing by time

The dispensing time can be entered from 0.1 s to 999 h.

1 Change mode to

DISP Time

2 Enter the required dispensing

time with the

k The display accelerates

when pressure on the

or 6key is maintained.

Seconds: 0.1"– 899.9" (in 0.1 s steps) Minutes: 15'– 899' (in 1 min steps) Hours: 15 h – 999 h (in 1 h steps)

keys

Dosage selon le temps

La durée de dosage peut être déﬁnie de 0.1 s â 999 h.

1 Passer avec la touche MODE

sur DISP Time

2 Introduire la durée désirée au

moyen des touches

k La procédure de recherche

s’accélère lorsque l’on maintient les touches 5 ou enfoncées.

Secondes: 0.1"– 899.9" (en pas de 0.1 s) Minutes: 15'– 899' (en pas de 1 min) Heures: 15 h – 999 h (en pas de 1 h)

3 Mit RUN/STOP starten

k Mit den Dosierzeit auch während des Dosiervorganges verändert werden. Der neu eingegebene Sollwert wirkt sich erst bei der nächsten Dosierung aus.

k Während des Dosiervorganges können mit der MODE-Taste die folgenden Werte abgelesen werden: – Drehzahl (PUMP rpm) – Fließrate (PUMP Flow rate) – total gefördertes Volumen (TOTAL)

k Die Drehzahl und Fließrate kann dabei mit den während des Dosiervorganges verändert werden.

k Je nach Pumpenkopf und Anwendung können sehr kurze Dosierzeiten zu nicht reproduzierbaren Dosiervolumen führen.

Tasten kann die

Tasten

3 Start pump with RUN/STOP

k With the sing time can be changed even during the dispensing process. The newly entered set point only takes effect from the subsequent dispensing cycle.

k During the dispensing process the following values can be retrieved by pressing the MODE-key: – speed (PUMP rpm) – ﬂow rate (PUMP Flow rate) – totally dispensed volume (TOTAL)

k With the and ﬂow rate can be changed even during the dispensing process.

k Depending on the pump head and the application, a very short dispensing time can result in dispensing volumes which are not reproducible.

keys the dispen-

keys the speed

3 Mettre en route avec RUN/STOP

k Le temps de dosage peut être modiﬁé avec les touches également pendant le dosage. La nouvelle valeur saisie ne sera prise en compte que lors du prochain dosage.

k Pendant la procédure de dosa- ge, il est possible de lire les valeurs suivantes avec la touche MODE: – nombre de tours (PUMP rpm) – débit (PUMP Flow rate) – volume total refoulé (TOTAL)

k Le nombre de tours et le débit peuvent être modiﬁés pendant le dosage avec les touches

k Selon la tête de pompe et l'application, des temps de dosage très courts peuvent mener à des volumes de dosage non reproductibles.

MCP-Z Standard/ISMATEC SA/12.06.07/CB/GP

Dosieren nach Volumen

MODE

rpm Time Time

PUMP DISP PAUSE TOTAL

PROGRAM

Flow rate Volume

1 Mit der MODE-Taste auf

DISP Volume

2 Mit den

tes Dosiervolumen eingeben. Drei Display-Anzeigen sind möglich:

Mikroliter: z. B. 17.0 µl = 17.0 µ Milliliter: z.B. 17.00 ml = 17.00 Liter: z.B. 17.0 l = 17.0L (Anzeige in Liter ab 9999 ml)

k Für eine präzise Dosierung

empfehlen wir, die Pumpe zu kalibrieren (siehe Seite 22)

Tasten gewünsch-

Dispensing by volume

1 Change mode to

DISP Volume

2 Use the

the required dispensing volume. Three display readings are available:

Microlitre: e. g. 17.0 µl = 17.0 µ Millilitre: e.g. 17.00 ml = 17.00 Litre: e.g. 17.0 l = 17.0L (Display in litres from 9999 ml)

k For dispensing accurately we recommend you to calibrate the pump (see p. 22)

keys for entering

Dosage selon le volume

1 Passer avec la touche MODE sur DISP Volume

2 Saisir le volume de dosage

souhaité avec les touches Trois afﬁchages sont possibles:

Microlitres: p. e. 17.0 µl = 17.0 µ Millilitres: p.e. 17.00 ml = 17.00 Litres: p.e. 17.0 l = 17.0L (Afﬁchage en litres à partir de 9999 ml)

k pour un dosage précis, il est recommandé de calibrer

la pompe (voir page 22)

MCP-Z Standard/ISMATEC SA/12.06.07/CB/GP

3 Mit RUN/STOP starten. Kurz vor Ende der Dosierung

verlangsamt die Pumpe die Drehzahl, so dass eine kontrollierte, tropfengenaue Dosierung erreicht wird

k Die Dosiergeschwindigkeit kann in den Betriebsarten PUMP rpm oder PUMP Flow rate eingestellt werden.

k Über die Dosiervolumen auch während des Dosiervorganges verändert werden. Der neu eingegebene Sollwert erscheint kurz im Display, wirkt sich aber erst bei der nächsten Dosierung aus.

k Während des Dosiervorganges können über die MODE-Taste die folgenden Werte abgelesen werden: – Drehzahl (PUMP rpm) – Fließrate (PUMP Flow rate) – total gefördertes Volumen (TOTAL) k Die Drehzahl und Fließrate kann dabei mit den während des Dosiervorganges verändert werden.

Tasten kann das

Tasten

3 Start pump with RUN/STOP. The pump reduces the rotation

speed shortly before the end of the dispensing cycle providing controllable and drop-precise dispensing cycles

k The dispensing speed can be adjusted in the modes PUMP rpm and PUMP ﬂow rate.

k With the sing volume can also be changed even during the dispensing process. The newly entered set point appears shortly in the display taking effect, however, only with the subsequent dispensing step.

k During the dispensing process the following values can be retrieved with the MODE-key: – Rotation speed (PUMP rpm) – Flow rate (PUMP Flow rate) – totally dispensed volume (TOTAL)

k With the speed and ﬂow rate can be changed even during the dispensing process.

keys the dispen-

keys the rotation

3 Mettre en route avec RUN/STOP Juste avant la ﬁn du dosage,

la pompe réduit le nombre de

tours de manière à obtenir un

dosage contrôlé et exact

k La vitesse de dosage peut être réglée dans les modes PUMP rpm ou PUMP Flow rate.

k Avec les touches de dosage peut également être modiﬁé en cours de dosage. La nouvelle valeur saisie apparaît brièvement sur l’afﬁchage mais il n’en sera tenu compte que lors du prochain dosage.

k Pendant la procédure de dosa- ge, les valeurs suivantes peuvent être lues avec la touche MODE. – Nombre de tours (PUMP rpm) – Débit (PUMP Flow rate) – volume total refoulé (TOTAL)

k Le nombre de tours et le débit peuvent être modiﬁés pendant la procédure de dosage avec les touches

le volume

Volumen kalibrieren

MODE

CAL

rpm Time Time

PUMP DISP PAUSE TOTAL

PROGRAM

Flow rate Volume

1 Mit MODE-Taste auf

DISP Volume

k Mit den

Dosiervolumen eingeben

Tasten das

Calibrating the volume

1 Change MODE to

DISP Volume

k Use the

the required dispensing volume

keys for entering

Calibration du volume

1 Passer avec la touche MODE

sur DISP Volume

k Saisir le volume de dosage

souhaité avec les touches

2 Mit RUN/STOP starten k Pumpe stoppt automatisch

k Kurz vor Ende der Dosie-

rung verlangsamt die Pumpe die Drehzahl, so dass eine kontrollierte, tropfengenaue Dosierung erreicht wird

k Dosierte Flüssigkeit nach

Volumen oder Gewicht bestimmen

3 Im gleichen Modus (DISP Volume) die CAL-Taste drücken

(Anzeige blinkt)

4 Mit den dosiertes Volumen eingeben

5 Mit der CAL-Taste speichern k Pumpe kalibriert sich und

kehrt automatisch auf den ursprünglich vorgegebenen Sollwert zurück

Tasten effektiv

2 Start with RUN/STOP k Pump stops automatically k The pump reduces the

rotation speed shortly before the end of the dispensing cycle providing controllable and drop-precise dispensing volumes

k Measure the dispensed

liquid by volume or weight

3 Stay in the same mode (DISP

Volume) and press the CAL-key (display blinks)

4 Enter the effectively dispensed

volume with the

5 Save setting with CAL-key k Pump is calibrated and

returns automatically to the initially entered set point

keys

Mettre en route avec RUN/STOP

k La pompe s’arrête automa-

tiquement

k Juste avant la ﬁn du dosage,

la pompe réduit le nombre de tours de manière à obtenir un dosage contrôlé et exact

k Déterminer le liquide dosé

selon le volume ou le poids

3 Presser sur la touche CAL dans

le même mode (DISP Volume) (l’afﬁchage clignote)

4 Saisir le volume effectivement

dosé avec les touches

5 Mémoriser avec la touche CAL k La pompe est calibrée et

retourne automatiquement à la valeur préréglée initialement

6 Mit RUN/STOP starten

k Je nach Anwendungsbedingungen kann mehrmaliges Kalibrieren nötig sein.

6 Start pump with RUN/STOP

k Depending on the application conditions repeated calibration may be necessary.

Mettre en route avec RUN/STOP

k En fonction des conditions d’application, il peut être nécessaire de calibrer plusieurs fois.

MCP-Z Standard/ISMATEC SA/12.06.07/CB/GP

MODE

CAL

Default-Kalibration Fließrate

CAL

MODE

CAL

rpm Time Time

PUMP DISP PAUSE TOTAL

PROGRAM

Flow rate Volume

rpm Time Time

PUMP DISP PAUSE TOTAL

PROGRAM

Flow rate Volume

1 Mit der MODE-Taste auf

PUMP Flow rate

Calibrant reset of ﬂow rate

1 Change mode to

PUMP Flow rate

Calibration par défaut

(débit)

1 Passer avec la touche MODE

sur PUMP Flow rate

2 CAL-Taste drücken

(Anzeige blinkt)

3 MAX/RESET-Taste drücken

Die Fließrate wird auf den Standardwert zurückgesetzt

(Default-Wert blinkt).

4 Mit CAL-Taste speichern

k Setzt gleichzeitig auch das

Volumen auf den Standard-

2 Press the CAL button (displayed value blinks)

3 Press the MAX/RESET button

The ﬂow rate is reset to the default value (Default value blinks).

4 Conﬁrm with the CAL button

k At the same time, the volume

is also reset to the default value

2 Presser la touche CAL (l’afﬁchage clignote)

3 Presser la touche MAX/RESET

Le débit est remis à la valeur

par défaut (valeur par défaut

clignote).

4 Mémoriser avec la touche CAL

k Le volume est également remis

à sa valeur par défaut.

wert zurück

Default-Kalibration Volumen

1 Mit der MODE-Taste auf

DISP Volume

Calibrant reset of volume

1 Change mode to

DISP Volume

Calibration par défaut

(volume)

1 Passer avec la touche MODE

sur DISP Volume

2 CAL-Taste drücken (Anzeige blinkt)

2 Press the CAL button (displayed value blinks)

2 Presser la touche CAL (l’afﬁchage clignote)

3 MAX/RESET-Taste drücken Das Volumen wird auf den

Standardwert zurückgesetzt

(Default-Wert blinkt).

3 Press the MAX/RESET button The volume is reset to the

default value (Default value blinks).

3 Presser la touche MAX/RESET

Le volume est remis à la valeur

par défaut (valeur par défaut

clignote).

4 Mit CAL-Taste speichern

4 Conﬁrm with the CAL button

4 Mémoriser avec la touche CAL

MCP-Z Standard/ISMATEC SA/12.06.07/CB/GP

k Setzt gleichzeitig auch die die

Fließrate auf den Standardwert zurück

k At the same time, the ﬂow rate

is also reset to the default value

k Le débit est également remis à

sa valeur par défaut.

rpm Time Time

PUMP DISP PAUSE TOTAL

PROGRAM

Flow rate Volume

Volumendosierung

MODE

rpm Time Time

PUMP DISP PAUSE TOTAL

PROGRAM

Flow rate Volume

rpm Time Time

PUMP DISP PAUSE TOTAL

PROGRAM

Flow rate Volume

rpm Time Time

PUMP DISP PAUSE TOTAL

PROGRAM

Flow rate Volume

rpm Time Time

PUMP DISP PAUSE TOTAL

PROGRAM

Flow rate Volume

in einer Zeiteinheit

1 Mit der MODE-Taste auf

DISP Time, mit den

Tasten gewünschte Zeit eingeben (0.1 s – 999 h)

Dispensing by volume within a pre-set time

1 Change to mode

DISP Time. Enter the required time with the

keys

(0.1 s – 999 h)

Dosage d'un volume dans un intervalle de temps donné

1 Passer avec la touche MODE sur

DISP Time. Introduire la durée désirée au moyen des touches

(0.1 s - 999 h)

2 Mit der MODE-Taste auf DISP

Volume, mit den

Tasten

gewünschtes Volumen in ml

eingeben

3 MODE-Taste drücken k Beide LEDs leuchten

gleichzeitig

4 Mit RUN/STOP starten k Die Pumpe dosiert nun das

gewünschte Volumen inner-

halb der vorgegebenen Zeit

a Änderungen / Korrekturen

Reset-Taste drücken k Für Zeit- oder Volumenän-

derung kehrt die Pumpe direkt in den Modus DISP Time

zurück

k Eingabe von 1 – 3 wiederholen

b Fehlermeldung

LEDs blinken wechselseitig

oder/or/ou

9999 = Volumen zu groß Zeit zu kurz

2 Change mode to DISP Volume.

Enter the required volume in ml with the

keys

3 Push the MODE-button k Both LEDs light up

simultaneously

4 Start pump with RUN/STOP k The pump dispenses the

required volume within the pre-set time.

a Changes / Corrections

Press the Reset key k For changing the dispensing

time or dispensing volume, MODE returns directly to DISP Time

k Repeat steps 1 to 3

b Error message

LEDs are blinking alternately

9999 = volume too large time too short

1111 = Volumen zu klein

Zeit zu lang

1111 = volume too smal time too long

2 Passer avec la touche MODE

sur DISP Volume. Introduire le volume souhaité en ml au moyen des touches

3 Presser sur la touche MODE k Les deux LED s’allument

simultanément

4 Mettre en route avec RUN/STOP k La pompe dose désormais

le volume souhaité dans l’intervalle de temps prescrit

a Modiﬁcations / corrections

Presser sur la touche Reset k Pour changer le temps ou le

volume de dosage, la pompe retourne directement en mode DISP Time

k Répéter la saisie de 1 à 3

b Message d’erreurs

les deux LED clignotent alter-

nativement

9999 = volume trop grand

temps trop court

1111 = volume trop petit

temps trop long

Trotz Volumen- oder Zeitan-

passung blinken LEDs weiter:

k Pumpenkopf wechseln, da

andere Fließrate notwendig ist.

Despite volume and time ad-

justments, the LEDs keep on blinking:

k change the pump head model

in order to obtain other ﬂow rate

Malgré l’adaptation du volume

ou du temps, les LED continuent à clignoter:

k Changer la tête de pompe

étant donné qu’un autre débit est nécessaire

MCP-Z Standard/ISMATEC SA/12.06.07/CB/GP

Intervall-Dosieren (Zeiteinheit)

MODE

rpm Time Time

PUMP DISP PAUSE TOTAL

PROGRAM

Flow rate Volume

rpm Time Time

PUMP DISP PAUSE TOTAL

PROGRAM

Flow rate Volume

Repetitives Dosieren nach Zeit

mit vorgegebener Pausenzeit

1 Mit der MODE-Taste auf

PAUSE Time Mit den zeit eingeben (0.1 s – 999 h)

Tasten Pausen-

Intermittent dispensing (by time)

Intermittent dispensing by time with a pre-set pause time

1 Go to mode PAUSE Time

Enter the pause time (between 0.1 s and 999 h) with

keys

Dosage par intervalles

Dosage répétitif selon le temps avec un temps de pause prédéﬁni.

1 Passer avec la touche MODE

sur PAUSE Time Introduire le temps de pause au moyen des touches

(unité de temps)

(0,1 s – 999 h)

Hinweis

Einstellung Anzahl Dosieryklen siehe Seite 27.

Please note

For entering the number of dispensing cycles see page 27.

Remarque

Pour programmer le nombre de cycles de dosage voir page 27.

2 MODE-Taste 1x drücken k PAUSE und DISP Time LED's leuchten gleichzeitig. Mit den

eingeben (0.1 s - 999 h)

3 Mit RUN/STOP-Taste starten k Pumpe dosiert in Interval-

len, bis wieder RUN/STOP gedrückt wird.

k Aktiver Modus blinkt.

k Mit den Dosierzeit auch während des Dosiervorganges verändert werden. Der neu eingegebene Sollwert erscheint kurz im Display, wirkt sich aber erst bei der nächsten Dosierung aus.

k Während des Dosiervorganges können über die MODE-Taste die folgenden Werte abgelesen werden: – Drehzahl (PUMP rpm)* – Fließrate (PUMP Flow rate)* – total gefördertes Volumen (TOTAL) *Die Drehzahl und Fließrate kann mit den verändert werden.

Tasten Dosierzeit

Tasten kann die

Tasten

2 Press MODE key once k Both LEDs for PAUSE and

DISP Time light up simultaneously. Enter the dispensing time (0.1 s to 999 h) with

keys

3 Start pump with RUN/STOP key k Pump dispenses at intervals

until the RUN/STOP button is pushed again.

k Active mode blinks.

k With the sing time can be changed even during the dispensing process. The newly entered set point appears shortly on the display taking effect, however, only with the subsequent dispensing cycle.

k During the dispensing process the following values can be retrieved with the MODE-key: – rotation speed (PUMP rpm)* – ﬂow rate (PUMP Flow rate)* – totally dispensed volume (TOTAL) *The rotation speed and ﬂow rate can be changed with the

keys.

keys the dispen-

2 Presser 1 fois la touche MODE k les deux LED s’allument simultanément. Introduire la

durée de dosage au moyen des touches

3 Mettre en route avec la touche RUN/STOP k La pompe dose par inter-

valles jusqu’à ce que la touche RUN/STOP soit à nouveau pressée.

k Le mode actif clignote.

k Le volume de dosage peut

également être modiﬁé en cours de dosage avec les touches La nouvelle valeur saisie apparaît brièvement sur l’afﬁchage mais il n’en sera tenu compte que lors du prochain dosage.

k Pendant la procédure de dosage, les valeurs suivantes peuvent être lues avec la touche MODE. – Nombre de tours (PUMP rpm)* – Débit (PUMP Flow rate)* – Volume total refoulé (TOTAL) *Le nombre de tours et le dé bit peuvent être modiﬁés pendant la procédure de dosage avec les touches

(0.1 s – 999 h)

MCP-Z Standard/ISMATEC SA/12.06.07/CB/GP

Intervall-Dosieren (Volumen)

MODE

rpm Time Time

PUMP DISP PAUSE TOTAL

PROGRAM

Flow rate Volume

rpm Time Time

PUMP DISP PAUSE TOTAL

PROGRAM

Flow rate Volume

Repetitives Dosieren nach Volumen mit vorgegebener Pausenzeit

1 Mit der MODE-Taste auf

PAUSE Time Mit den eingeben (0.1 s – 999 h)

Tasten Pausenzeit

Intermittent dispensing (by volume)

Intermittent dispensing by volume with a pre-set pause time

1 Change mode to PAUSE Time

Enter pause time (between

0.1 s and 999 h) with the keys

Dosage par intervalles (selon volume)

Dosage répétitif selon le volume avec un temps de pause prédéﬁni

1 Passer avec la touche MODE

sur PAUSE Time

Introduire le temps de pause

au moyen des touches

(0.1 s – 999 h)

Hinweis

Einstellung Anzahl Dosieryklen siehe Seite 27.

Please note

For entering the number of dispensing cycles see page 27.

Remarque

Pour programmer le nombre de cycles de dosage voir page 27.

2 Die MODE-Taste 2 mal drücken k PAUSE und DISP Volume

LED's leuchten gleichzeitig

Mit den

eingeben

3 Mit der RUN/STOP-Taste starten k Pumpe dosiert in Interval-

len, bis wieder RUN/STOP gedrückt wird

k Aktiver Modus blinkt.

k Mit den Dosiervolumen auch während des Dosiervorganges verändert werden. Der neu eingegebene Sollwert erscheint kurz im Display, wirkt sich aber erst bei der nächsten Dosierung aus.

Tasten Volumen

Tasten kann das

Tasten verändert

2 Press MODE-key twice k Both LEDs for PAUSE and

DISP Volume light up simultaneously

Enter the volume with

the

keys

3 Start pump with the RUN/STOP key k Pump dispenses at intervals

until the RUN/STOP button is pushed again.

k Active mode blinks.

k With the sing volume can be changed even during the dispensing process. The newly entered set point appears shortly on the display taking effect, however, only with the next dispensing cycle.

keys the dispen-

keys.

2 Presser 2 fois la touche MODE k les deux LED PAUSE et DISP

Volume s’allument simultanément. Introduire le volume au moyen des touches

3 Mettre en route avec RUN/STOP k La pompe dose par inter-

valles jusqu’à ce que la touche RUN/STOP soit à nouveau pressée.

k Le mode actif clignote.

k Le volume de dosage peut

également être modiﬁé en cours de dosage avec les touches La nouvelle valeur saisie apparaît brièvement sur l’afﬁchage mais il n’en sera tenu compte que lors du prochain dosage.

k Pendant la procédure de dosage, les valeurs suivantes peuvent être lues avec la touche MODE: – nombre des tours (PUMP rpm)* – Débits (PUMP Flow rate)* – Volume total refoulé (TOTAL) *Le nombre de tours et le débit peuvent être modiﬁés pendant la procédure de dosage avec les touches

Falls nötig, das Volumen kalibrieren wie auf Seite 22 angegeben.

If necessary, calibrate the volume as indicated on page 22.

Pour un dosage précis, il est recommandé de calibrer le volume (voir page 22).

MCP-Z Standard/ISMATEC SA/12.06.07/CB/GP

Anzahl Dosierzyklen

MODE

CAL

rpm Time Time

PUMP DISP PAUSE TOTAL

PROGRAM

Flow rate Volume

rpm Time Time

PUMP DISP PAUSE TOTAL

PROGRAM

Flow rate Volume

Beim Dosieren in Intervallen (nach Zeit bzw. Volumen) kann die Anzahl Dosierzyklen vorgegeben werden.

Number of dispensing cycles

The number of dispensing cycles can be entered when dispensing at intervals (by time and volume).

Nombre de cycles de dosage

Lors du dosage par intervalles (selon le temps, resp. le volume), il est possible de déﬁnir le nombre de cycles de dosage.

1 Mit der MODE-Taste in den

Intervall-Modus

• DISP Time/Pause, oder

• DISP Volume/Pause wechseln.

2 Die CAL-Taste drücken;

die Anzahl 0 für unendlich viele Dosierzyklen blinkt

k mit der RESET-Taste kann

zwischen 0 und der zuletzt gespeicherten Anzahl Wiederholungen hin und her gewechselt werden

3 Mit den

Tasten die Anzahl

Dosierzyklen neu einstellen

1 Change into one of the two

modes for dispensing at intervals

• DISP Time/Pause, or

• DISP Volume/Pause

2 Push the CAL-key;

the number 0 for an inﬁnite number of dispensing cycles blinks

k with the RESET-key you can

switch between 0 and the number of repetitions last entered

3 With the

keys the number

of dispensing cycles can be adjusted

4 Mit der CAL-Taste bestätigen

4 Conﬁrm with the CAL-key

1 Avec la touche MODE, sélecti-

onner l'un des modes de dosage par intervalles:

• DISP Time/Pause, ou

• DISP Volume/Pause

2 Presser la touche CAL; Le nombre 0 clignote pour un

nombre illimité de cycles de dosage

k Passer de 0 au dernier nom-

bre de répétitions enregistré au moyen de la touche RESET.

3 Régler à nouveau le nombre de

cycles de dosage avec les touches

4 Conﬁrmer avec la touche CAL

5 Mit der RUN/STOP-Taste Inter-

vall-Dosierung starten

k Während den Pausen zeigt das Display die noch verbleibende Anzahl Dosierungen an.

5 Start dispensing at intervals

with the RUN/STOP-key

k During the pauses the display shows the remaining number of dispensing cycles.

5 Lancer le dosage par intervalles

avec la touche RUN/STOP.

k Pendant les pauses, l’afﬁchage indique le nombre de dosages devant encore être effectués.

MCP-Z Standard/ISMATEC SA/12.06.07/CB/GP

k Bei langen Pausen kann mittels CAL-Taste die verbleibende Pausenzeit abgefragt werden.

k Die Intervall-Dosierung kann mittels RUN/STOP-Taste jederzeit unterbrochen werden; bei Neustart wird mit der verbleibenden Zahl Dosierzyklen weitergefahren.

k During long pauses, the remaining interval time can be checked with the CAL-key.

k At any time, the dispensing process can be interrupted by pushing the RUN/STOP-key; when resuming the process, the pump continues with the remaining amount of dispensing cycles.

k Pendant de longues pauses, le temps de pause restant peut être contrôlé avec la touche CAL.

k Le dosage par intervalles peut être interrompu en tout temps avec la touche RUN/STOP; lors de la reprise du processus, la pompe continue avec le nombre restant de cycles.

Pumpen gegen Druck

Der max. Differenzdruck hängt vom Modell des verwendeten Zahnrad-Pumpenkopfes ab (siehe Seite 49/50).

Pumping against pressure

The max. differential pressure depends on the mounted pump head model (see page 49/50).

Pompage contre pression

La pression différentielle maximale dépend du modèle de tête de pompe utilisé (voir page 49/50).

Bypass-

Justierschraube

Adjusting screw

Vis de réglage

Pumpenkopf-Modelle mit Bypass: Pump head models with bypass: Têtes de pompe avec bypass:

120, 121, 122, 130, 200, 201

Pumpenkopf mit Bypass

Einige Pumpenkopf-Modelle verfügen über einen internen Flüssigkeits-Bypass.

Über die Justierschraube kann ein gewünschter Differenzdruck auf einen Wert zwischen 0.7 bar und dem max. erlaubten Differenzdruck des eingesetzten Pumpenkopfes limitiert werden.

Ausschalten der Pumpe

 Beim Anhalten des Pumpen-

antriebes ist ein Rücklaufen der Flüssigkeit möglich, falls auf der Auslass-Seite kein Rückschlagventil montiert ist!

Wird die Pumpe über längere Zeit nicht eingesetzt, empﬁehlt es sich unbedingt, den Pumpenkopf mit Wasser gründlich zu spülen.

Pump head with bypass

Some gear pump head models have an internal ﬂuid bypass.

With the adjusting screw the required differential pressure can be limited to a value between 0.7 bar (10 psi) and the maximum permitted differential pressure of the pump head used.

Before switching the pump off

 If no non-return valve is

mounted on the discharge side of the pump, a siphoning may occur at the moment the pump drive is stopped!

If the pump will not be used for some time, it is strongly recommended to thoroughly rinse the pump head with water.

Tête de pompe avec bypass

Certains modèles de têtes de pompe ont un bypass interne pour liquides.

Au moyen d’une vis de réglage, il est possible de limiter une pression différentielle souhaitée à une valeur entre 0.7 bar et la pression différentielle maximale autorisée de la tête de pompe.

Avant d‘éteindre la pompe

 Lorsque l’on éteint la pom-

pe, il est possible que le liquide pompé reﬂue si le côté de sortie n’est pas équipé d’une vanne anti-retour!

Si la pompe n’est pas utilisée pendant un certain temps, il est vivement recommandé de rincer abondamment la tête de pompe avec de l’eau.

MCP-Z Standard/ISMATEC SA/12.06.07/CB/GP

Überlastschutz

Der Antrieb MCP-Z Standard verfügt über eine Überlast-Sicherung. Eine Überlastung wird im Display durch die Buchstaben 'OL' (für 'Overload') angezeigt, und die Pumpe stoppt.

Overcurrent protector

The drive MCP-Z Standard features an overload protector. When an overload condition occurs, it is indicated in the display by the letters 'OL' and the pump is stopped.

Protection de surcharge

La pompe MCP-Z Standard possède une protection de surcharge. Un état illégal est indiqué sur l’écran par l’afﬁchage des lettres 'OL' (pour 'Overload').

OL S = Soll-Drehzahl kann nicht erreicht werden OL I = Strom Überlast

In einer solchen Situation ist die Pumpe sofort mit dem Netzschalter auszuschalten.

k Abkühlen lassen (es dauert ca. 2 Min., bis die Pumpe wieder betriebsbereit ist).

Bevor die Pumpe wieder gestartet wird, ist unbedingt zu prüfen, was die Überlastung der Pumpe verursacht hat (z.B. zu hoher Differenzdruck).

k Erst nachdem die Ursache für die Überlast behoben worden ist, darf die Pumpe neu gestartet werden.

OL S = Speed set-point cannot be reached OL I = Current Overload

Whenever this situation occurs, the pump must be switched off immediately.

k Let the pump cool down (it takes about 2 minutes until the pump is ready again)

Before the pump is re-started, it is most important to check the reason for the overload (eg. too high differential pressure).

k Only when the cause of the overload has been detected and the failure corrected accordingly may the pump be started again.

OL S = Le nombre de tours prévu ne peut être atteint. OL I = Surcharge de tension

Dans une telle situation, la pompe doit étre immédiatement déclenchée.

k Laisser refroidir (la pompe est à nouveau prête à fonctionner après environ 2 min).

Avant d’enclencher à nouveau la pompe, il est indispensable de contrôler ce qui a pu provoquer la surcharge (p. ex. pression différentielle trop élevée).

k La pompe ne doit être remise en marche qu‘après l‘identiﬁcation de la cause de la surcharge et la réparation correspondante du défaut.

MCP-Z Standard/ISMATEC SA/12.06.07/CB/GP

Digitale Eingänge (TTL-Pegel)

Digital inputs (TTL-level)

Entrées numériques (niveau TTL)

Pin 2, local / remote Pin 3, stop / run Pin 13, speed IN

Analoge Eingänge

Analog inputs

Entrées analogiques

Pin 5, speed IN

0 – 5 VDC / 0 – 10 V

0 – 20 mA / 4 – 20 mA

Analog-Ausgang

Analog output

Sortie analogique

Pin 9, motor speed

0 – 10 VDC / 0 – 12 kHz

Analogschnittstelle

Pin 1, GND (Masse)

Bezugspotential für alle anderen Eingänge

Pin 2, local / remote

Für Umschaltung zwischen manueller Bedienung und der Analogschnittstelle. Zur Aktivierung der Analog-Schnittstelle muss Pin 2 mit Pin 1 (GND) verbunden werden.

Pin 3, stop / run

Im Remote-Betrieb (Pin 2 auf GND) startet die Pumpe bei Verbindung mit Pin 1 (GND)

Pin 5, speed IN

Für externe Drehzahlsteuerung (0 – 5 V, 0 – 10 V, 0 – 20 mA, 4 – 20 mA) Wahlmöglichkeit mittels DIP-Switch im Geräteinnern (siehe Seite 32)

Pin 7, +36 V

Es stehen ca. +36 VDC zur Verfügung (max. Strom 1A).*)

) Der max. Gesamtstrom der +36 VDC-Versorgung auf Pin 7 sowie Pin 9 und 10 der Ventilschnittstelle beträgt 1 A. Sicherung: 1.6 AF auf Steuerprint, siehe Seite 33.

Pin 9, motor speed

Die werkseitige Einstellung ist 0 – 10 VDC, proportional zur Motordrehzahl 0 – 6000 min–1. Alternativ steht ein Frequenzbereich von 0 – 12 kHz zur Verfügung. Wahlmöglichkeit mittels Schiebeschalter S2 im Geräteinnern (siehe Seite 32)

Pin 10, +5 VDC

Es stehen ca. +5 VDC zur Verfügung. (max. Strom 0.5 A)

Analog interface

Pin 1, GND (ground)

Reference potential for all other inputs

Pin 2, local / remote

For changing between manual control and analog interface. For activating the analog interface, pin 2 must be connected with pin 1 (GND).

Pin 3, stop / run

In remote operation (pin 2 to GND) the pump starts when connected to pin 1 (GND)

Pin 5, speed IN

For external speed control (0 – 5 V, 0 – 10 V, 0 – 20 mA, 4 – 20 mA) Alternatives by means of DIP switches inside the pump (see page 32)

Pin 7, +36 V

About +36 VDC are available (max. current 1A).*)

) The max. total current of the +36 VDC supply on pin 7 and on pin 9 and 10 of the valve interface is 1 A. Fuse: 1.6 A fast, located on controller board, see diagram on page 33.

Pin 9, motor speed

The default setting is 0 – 10 VDC, proportionally to the motor speed 60 – 6000 rpm. Alternatively a frequency range from 0 – 12 kHz is available. Alternatives with sliding switch S2 inside the pump (see page 32)

Pin 10, +5 V

About +5 VDC are available. (max. current 0.5 A)

Interface analogique

Pin 1, GND (masse)

Potentiel de référence pour toutes les autres entrées

Pin 2, local / remote

Pour commuter du service manuel à l’interface analogique. Pour activer l'interface analogique, le pin 2 doit être connecté au pin 1 (GND).

Pin 3, stop / run

En exploitation à distance (pin 2 sur GND), la pompe se met en route dès qu’elle est connectée au pin 1 (GND)

Pin 5, speed IN

Pour la commande externe du nombre de tours (0 – 5 V, 0 – 10 V, 0 – 20 mA, 4 – 20 mA). Possibilité de sélection avec le DIP-switch à l’intérieur de l’appareil (v.p. 32)

Pin 7, +36 V

Environ +36 V

sont à disposi-

tion (courant maximal 1A). *)

) Le courant max. de l’alimentation +36 VCC sur le pin 7 et le pin 9 et 10 de l’interface pour valve est de 1 A. Fusible: 1.6 A rapide, situé sur la carte contrôleur, voir schéma en page 33.

Pin 9, motor speed

Le réglage d’usine par défaut est 0 – 10 VCC, proportionnel au nombre de tours du moteur 60 – 6000 t/min. Une zone de fréquence de 0 – 12 kHz est à disposition en alternative. Possibilité de sélection au moyen d’un interrupteur coulissant S2 à l’intérieur de l’appareil (cf p. 32).

Pin 10, +5 VCC

Environ +5 VCC sont à disposition (courant maximal 0.5 A)

MCP-Z Standard/ISMATEC SA/12.06.07/CB/GP

Analogschnittstelle

Pin 13, speed pin 5 internal

Abhängig von der Betriebsart hat Pin 13 unterschiedliche Funktionen:

Analog interface

Pin 13, speed pin 5 internal

Depending on how the pump is operated, pin 13 has different functions:

Interface analogique

Pin 13, speed pin 5 internal

Le pin 13 possède des fonctions différentes en fonction du mode d’opération:

Digitale Eingänge (TTL-Pegel)

Digital inputs (TTL-level)

Entrées numériques (niveau TTL)

Pin 2, local / remote Pin 3, stop / run Pin 13, speed IN

Analoge Eingänge

Analog inputs

Entrées analogiques

Pin 5, speed IN

0 – 5 VDC / 0 – 10 V

0 – 20 mA / 4 – 20 mA

Analog-Ausgang

Analog output

Sortie analogique

Pin 9, motor speed

0 – 10 VDC / 0 – 12 kHz

Analogschnittstelle nicht aktiviert

(Normalbetrieb, d.h. Pin 2 offen) Hier dient Pin 13 als Autostart- funktion. Ist Pin 13 mit Pin 1 (GND) verbunden, kann die Pumpe direkt über die Netzspannung gestartet bzw. angehalten werden (Netzschalter muss eingeschaltet sein).

Analogschnittstelle aktiviert

(Pin 2 auf GND) – Pin 13 offen: Die Drehzahl wird über Pin 5

(speed IN) vorgegeben. – Pin 13 auf GND Die Drehzahl kann am Bedie-

nungspanel der Pumpe einge-

stellt werden.

Analog interface not activated

(Normal operation, i.e. pin 2 is open) Pin 13 serves as auto-start function. If pin 13 is connected to pin 1 (GND), the pump can be started and stopped directly from the power supply (the power switch must be on).

Analog interface activated

(Pin 2 on GND) – Pin 13 open: The rotation speed is adjusted

via pin 5 (speed IN). – Pin 13 on GND: The rotation speed can be ad-

justed by the speed selector on

the control panel of the pump.

Interface analogue non activée

(Mode d’opération normal, c.-à-d. pin 2 ouvert) Le pin 13 a la fonction auto-start. Si le pin 13 est connecté au pin 1 (GND), la pompe peut être mise en route ou arrêtée directement par l’alimentation électrique (l’interrupteur principal doit être sur ON).

Interface analogue activée

(Pin 2 sur GND) – Pin 13 ouvert: La vitesse de

rotation doit être ajustée par le pin 5 (speed IN).

– Pin 13 sur GND: La vitesse de

rotation peut être ajustée par le sélecteur de vitesse sur le tableau de commande de la pompe.

MCP-Z Standard/ISMATEC SA/12.06.07/CB/GP

4/SAT

sniP

.pmI

1hctiwS-PID

2hctiwS-PID

3hctiwS-PID

4hctiwS-PID

5hctiwS-PID

3niP

)hctiwstooF(

elggotSF

*FFO

tceridSF

5niP

NIdeeps

V5–0

*FFO

V01–0

FFO

Am02–0

FFO

Am02–4

FFO

etaRduaB

232SR

dB0069

*FFO

dB0021

1.6 AF

Eingang Input/Entrée

DIP-Switch

Pin 9 Ausgang Output/Sortie

A = 0–10 VDC (Standard) B = 0–12 kHz

 Hinweis

Das Gerät darf nur von einer Fachkraft geöffnet werden!

Spannungsführende Teile im Innern des Gerätes können auch längere Zeit nach Ziehen des Netzsteckers noch unter Spannung stehen.

Einstellungen Schalter S1

Fußschalter-Betrieb

Mit DIP-Switch 5 kann zwischen zwei Möglichkeiten gewählt werden:

- »FS toggle« (Ein/Aus)

- »FS direct« (Ein = solange Fußschalter gedrückt bleibt)

Settings of switch S1

Operation via foot-switch

With DIP switch 5 the user can switch between two possibilities:

- »FS toggle« (On/Off)

- »FS direct« (On = as long as pressure is maintained on the foot-switch)

Réglages du switch S1

Exploitation par le biais de la pédale de commande

Avec le DIP switch 5, l’utilisateur peut choisir entre deux possibilités:

- »FS toggle« (On/Off)

- »FS direct« (on = aussi longtemps que l’interrupteur au pied reste enfoncé)

470kΩ

20kΩ

240Ω

* Default-Einstellung * Default setting * Valeurs par défaut

 Please note

The instrument should only be opened by a qualiﬁed technician!

Capacitors inside the pump may still be charged even though the mains plug has been disconnected some time ago.

 Remarque

Cet appareil doit être ouvert par un spécialiste uniquement!

Des pièces conductrices peuvent encore être sous tension très longtemps après que le câble ait été débranché de la prise.

Schiebeschalter S2

Dieser Schalter beeinﬂusst Pin 9, motor speed Stellung A: 0 – 10 VDC (Standard) Stellung B: 0 – 12 kHz

k Vergewissern Sie sich, dass die Pumpe vom Netz getrennt ist.

Ventilschnittstelle

Eine detaillierte Beschreibung der Ventilschnittstelle steht auf unserer Website zum Download bereit.

www.ismatec.com

kDownloads

Sliding switch S2

This switch affects Pin 9, motor speed Position A: 0 – 10 VDC (Standard) Position B: 0 – 12 kHz

k Make sure that the pump is disconnected from the mains

Switch coulissant S2

Cet interrupteur inﬂuence le pin 9, motor speed Position A: 0 – 10 VCC (standard) Position B: 0 – 12 kHz

k Assurez-vous que la pompe soit déconnectée du réseau

supply.

Valve interface

A detailed description of the valve interface is available for download on our web-site.

www.ismatec.com

kDownloads

Interface pour valve

Une description détaillée de l‘interface pour valve est disponible sur notre site web.

www.ismatec.com

kDownloads

MCP-Z Standard/ISMATEC SA/12.06.07/CB/GP

Ventilschnittstelle

Bis zu zwei Ventile können direkt am VALVES Anschluss betrieben werden mit einer einstellbaren Effektiv-Spannung zwischen 0 und ca. 26 V siehe Seite 34, Abschnitt ‘Ventil-Schnittstelle’. Die Befehle X,Y,Z,& steuern die Ventile. Der Schaltvorgang beginnt mit der Maximalspannung von 26 VDC während 0.5 sec um sicherzustellen, dass sich das Ventil bewegt. Die Halte-Spannung kann mit den ‘Z _ _ _ _ ‘ und ‘X_ _ _ _ ‘ Befehlen via RS232 eingestellt werden (aber nicht am Bedienfeld der Pumpe). Ein einfaches Kommunikationsprogramm für PC namens ‘IsmaTerm’ kann von http://www. ismatec.ch/int_d/downloads/ downloads.htm heruntergeladen werden.

Valve interface

Up to two valves can be operated directly from the VALVES interface with an adjustable effective voltage between 0 and ca. 26 V, see page 34, ‘valve interface’ command section. Commands X,Y,Z,& control the valves. Switching is done with an initial maximum voltage of 26 VDC for 0.5 sec to make sure that the valve moves. The hold voltage can be adjusted with the ‘Z _ _ _ _ ‘ and ‘X_ _ _ _ ‘ commands through RS232 (but not at the pump’s operating panel). A simple terminal program called ‘IsmaTerm’ is available for PC at http://www.ismatec.ch/int_ e/downloads/downloads.htm.

Interface pour valve

Il est possible d’actionner jusqu’à deux valves directement à partir de l’interface pour VALVES, avec une tension efﬁcace réglable entre 0 et environ 26 V (voir page 34, chapitre de commande ‘interface pour valve’. Les commandes X, Y, Z, & contrôlent les valves. La commutation est déclenchée par une tension initiale maximum de 26 VCC pendant 0,5 sec pour assurer le mouvement de la valve. La tension de maintien peut être ajustée à l’aide des commandes ‘ Z _ _ _ _ ‘ et ‘X_ _ _ _ ‘ par l’intermédiaire de RS232 (mais pas sur le pan-neau de commande de la pompe). Un programme terminal simple appelé ‘IsmaTerm’ pour PC est disponible à l’adresse http:// www.ismatec.ch/int_e/downloads/ downloads.htm.

MCP-Z Standard/ISMATEC SA/12.06.07/CB/GP

Die beiden ‘sense’ Pins dienen zur Detektion der angeschlossenen Ventile. Wenn nur ein einzelnes Ventil angeschlossen ist zwischen Pin 1 (valve 2-) und Pin 9 (valve 2+), müssen die ‘sense’ Pins 8 und 14 mit einem Stück Draht verbunden werden. Falls noch ein zweites Ventil vorhanden ist an Pin 2 (valve 1-) und Pin 10 (valve 1+), dann müssen die ‘sense’ Pins stattdessen mit einem 47 Ohm Widerstand verbunden werden.

The two ‘sense’ pins detect if a valve connector is plugged in. If just one valve is used between pin 1 (valve 2-) and pin 9 (valve 2+), the ‘sense’ pins 8 and 14 need to be linked by a piece of wire. If an additional second valve is present at pin 2 (valve 1-) and pin 10 (valve 1+), the ‘sense’ link should be a 47 ohm resistor instead.

Les deux pins de ‘détection’ détectent si un connecteur de valve est raccordé. Si une seule valve est utilisée entre le pin 1 (valve 2-) et le pin 9 (valve 2+), les pins de ‘détection’ 8 et 14 doivent être liées par un bout de câble. Si une deuxième valve supplémentaire est présente sur le pin 2 (valve 1-) et le pin 10 (valve 1+), le lien de ‘détection’ doit être remplacé par une résistance de 47 ohm.

Ventilschnittstelle

Pin 1, valve 2 –

PWM (000 .. 255) Verbindung auf GND für Ventil 2.

Valve interface

Pin 1, valve 2 –

PWM (000 .. 255) connection to GND for valve 2.

Interface pour valve

Pin 1, valve 2 –

Connexion PWM (000 .. 255) vers GND (masse) pour valve 2.

Pin 2, valve 1 –

PWM (000 .. 255) Verbindung auf GND für Ventil 1.

Pin 8, sense GND

GND für die Detektion eines Ventilsteckers durch Kurzschluss mit Pin 14.

Pin 9, valve 2 +

Es stehen ca. +36 VDC Speisespannung für Ventil 2 zur Verfügung (max. Strom 1 A). *)

Pin 10, valve 1+

Es stehen ca. +36 VDC Speisespannung für Ventil 1 zur Verfügung (max. Strom 1 A). *)

Pin 14, sense

Der Ventilstecker muss einen Kurzschluss zwischen Pin 8 und 14 herstellen. Die Pumpe kann so die Anwesenheit eines Ventilanschlusses detektieren.

Pin 2, valve 1 –

PWM (000 .. 255) connection to GND for valve 1.

Pin 8, sense GND

GND for the detection of a valve plug via short-circuit with pin 14.

Pin 9, valve 2 +

About +36 VDC are available for valve 2 (max. current 1 A). *)

Pin 10, valve 1+

About +36 VDC are available for valve 1 (max. current 1 A). *)

Pin 14, sense

The valve plug must provide a short-circuit between pin 8 and

14. This enables the pump to

detect the presence of a valve connector.

Pin 2, valve 1 –

Connexion PWM (000 .. 255) vers GND (masse) pour valve 1.

Pin 8, masse de détection

Masse pour la détection du raccordement d’une valve par courtcircuit avec pin 14.

Pin 9, valve 2 +

Environ +36 V

disponibles pour

la valve 2 (courant max. 1 A).*)

Pin 10, valve 1+

Environ +36 VCC disponibles pour la valve 1 (courant max. 1 A).*)

Pin 14, détection

La ﬁche de la valve doit créer un court-circuit entre le pin 8 et 14. Ceci permet à la pompe de détecter la présence d’un connecteur de valve.

) Der max. Gesamtstrom der +36 VDC-Versorgung auf Pin 7 sowie Pin 9 und 10 der Ventilschnittstelle beträgt 1 A. Sicherung: 1.6 AF auf Steuerprint, siehe Skizze auf Seite 36.

) The max. total current of the +36 VDC supply on pin 7 and on pin 9 and 10 of the valve interface is 1 A. Fuse: 1.6 A fast, located on controller board, see diagram on page 36.

) Le courant max. de l’alimentation +36 VCC sur le pin 7 et le pin 9 et 10 de l’interface pour valve est de 1 A. Fusible: 1.6 A rapide, situé sur la carte contrôleur, voir schéma en page 36.

MCP-Z Standard/ISMATEC SA/12.06.07/CB/GP

 Hinweis

Der Antrieb MCP-Z Standard hat beim Einschalten eine Verzögerung von 3 Sekunden, bis die serielle Schnittstelle zuverläßig anspricht.

Serielle Schnittstelle

RS232 IN (Eingang, weiblich)

Der Anschluss erfolgt über eine 9-polige D-Buchse.

Serial interface

RS232 IN (female)

A 9-pin D-socket is available on the rear panel of the pump.

Interface sérielle

RS232 IN (entrée femelle)

Le raccordement se fait par le biais d’une douille D à 9 pôles (femelle).

 Please note

When switching on the MCP-Z Standard drive, the serial interface will only

respond after a delay of 3 seconds.

 Remarque

Le moteur MCP-Z Standard a un retard de 3 secondes lors de la mise en route jusqu’à ce que l’interface sérielle fonctionne de manière ﬁable.

GND

Betriebserde

Signal Ground

Prise de terre

du système

RxD

Empfangsdaten

Received Data

Données reçues

TxD

Sendedaten

Transmitted Data

Données envoyées

Adressierung

Jeder Befehl beginnt mit der Pumpenadresse (1 – 8). Sie ist werkseitig auf 1 eingestellt und kann mit @ verändert werden. Die Adresse wird permanent gespeichert (d.h. auch nach Ausschalten des Antriebs). Die Adressierung ermöglicht die Ansteuerung von bis zu 8 ISMATEC®-Pumpen mit einer RS232-Schnittstelle.

Aufbau der Befehle

Nach der Adresse folgt ein Zeichen als Befehl. Manche Befehle haben zusätzlich einen Parameter, der aus 4 bzw. 5 Ziffern besteht.

Der Befehl wird mit einem carriage return (ASCII 13) abgeschlos- sen. Die meisten Befehle quittiert die Pumpe mit einem Stern *. Ja/Nein-Abfragen beantwortet sie mit + (ja) oder – (nein).

Setting the pump address

Each command string begins with the pump address (1 – 8). It is factory-set at 1 and can be changed with @. The address will be stored permanently (even after the pump has been switched off). The assignment of the address enables the user to control up to 8 ISMATEC® drives via one interface.

Structure of the commands

The address is followed by a character. Some commands have an additional parameter which always consists of 4 or 5 ﬁgures.

The command string is comple- ted by a carriage return (ASCII

13). The pump conﬁrms most of the commands with an asterix *. Yes/No inquiries are answered by + (yes) or – (no).

Adressage

Chaque commande commence avec l’adresse de pompe 1 – 8. Elle est réglée par défaut sur 1 et peut être modiﬁée avec @. L’adresse est enregistrée de manière permanente (c’est-à-dire également après la mise hors service du moteur). L’adressage permet la commande de plusieurs moteurs ISMATEC® par le biais d’une seule et même interface RS232.

Structure des commandes

Un signe suit l’adresse en tant que commande. Certaines commandes ont en outre un paramètre comportant toujours 4, respectivement 5 chiffres. La commande se termine par un retour à la ligne (ASCII 13). La pompe quittance la plupart des commandes avec une étoile *. Elle répond aux questions oui/non avec + (oui) ou - (non).

Kommunikationsparameter Communication parameters

Paramètres de communication

Standardeinstellung

Default setting

Réglage standard

9600 baud, 8 bit,

1 stopbit, no parity

(DIP Switch 1 off)

Alternative

1200 baud, 8 bit,

1 stopbit, no parity

(DIP Switch 1 on)

MCP-Z Standard/ISMATEC SA/12.06.07/CB/GP

Mehrstellige Antworten beschließt die Pumpe mit (cr) ASCII 13 und (lf) ASCII 10.

Fehlerhafte Zeichensequenzen quittiert sie mit einem #. Zahlenwerte gibt die Pumpe als drei- bis fünfstellige Zahl zurück. Vier dieser fünf Stellen sind Ziffern, eine Stelle ist entweder ein Dezimalpunkt oder eine führende Leerstelle.

Multi-digit replies are concluded by (cr) ASCII 13 and (lf) ASCII 10.

Incorrect command strings are answered by #. Numerical values are conﬁrmed as 3 to 5-digit ﬁgures. Four of the ﬁve digits are numerals, one digit is either a decimal point or a preceding blank space.

La pompe termine les réponses multipositions avec (cr) ASCII 13 et (If) ASCII 10.

Les séquences de signes erro- nées sont quittancées avec un #. La pompe renvoie les valeurs chiffrées sous forme de nombre de trois à cinq positions. Quatre de ces cinq positions sont des chiffres, une position étant soit un point décimal, soit un blanc en première position.

Serielle Schnittstelle

RS232 OUT (Ausgang: männl.)

Pin 2: RS232 Rx

Dient zusammen mit Pin 3/5 zum Anschluss weiterer Pumpen.

Pin 3: RS232 Tx

Dient zusammen mit Pin 2/5 zum Anschluss weiterer Pumpen.

Pin 5: GND

Bezugspunkt für alle Signale.

Serial interface

RS232 OUT (male)

Pin 2: RS232 Rx

Is used for connecting additional pumps together with pin 3/5.

Pin 3: RS232 Tx

Is used for connecting additional pumps together with pin 2/5.

Pin 5: GND

Point of reference for all signals described.

Interface sérielle

RS232 OUT (sortie: mâle)

Pin 2: RS232 Rx

Employé pour connecter des pompes supplémentaires entre elles au moyen du pin 3/5

Pin 3: RS232 Tx

Employé pour connecter des pompes supplémentaires entre elles au moyen du pin 2/5

Pin 5: GND

Point de référence pour tous les signaux décrits.

MCP-Z Standard/ISMATEC SA/12.06.07/CB/GP

Serielle Schnittstelle / Serial interface / Interface sérielle

Pumpensoftware Version Pump software version Version du logiciel de la pompe

4.00

Zeichenerklärungen / Key to the symbols / Explications des signes

* Eingabe richtig/Correct input/Saisie correcte # Eingabe falsch/Incorrect input/Saisie erronée

_ _ _ _ Ziffern zwischen 0–9/Numerals between 0–9/Chiffres entre 0–9

ASCII 10 Zeilenschaltung/Line feed/Nouvelle ligne

ASCII 13 (carriage return) Befehl abschließen

Conclude command string/Fin de commande

Befehl Funktion / Beschreibung Beispiel Antwort Command Function / Description Example Response Commande Fonction / Description Exemple Réponse

Allgemeine Informationen General information / Informations générales

Jeder Befehl muss mit der Pumpenadresse (1..8) beginnen (werkseitig auf 1 programmiert) 1xxxx13 Each command string must begin with the pump address (1..8), (factory-set to 1) Insérer l’adresse de la pompe (1..8) avant chaque commande (programmé par défaut avec 1) @ Jeder kaskadierten Pumpe muss eine individuelle Adresse (1..8) zugeteilt werden @313 * Each cascaded pump must be allocated an individual address (1..8) Une adresse individuelle doit avoir été attribuée à chaque pompe disposée en cascade (1.8) Jeder Befehl muss mit dem Zeichen ASCII 13 (carriage return) abgeschlossen werden 1xxxx

Each command string must be completed with the character ASCII 13 (carriage return) Chaque commande doit se terminer avec le caractère ASCII 13 (retour à la ligne) Beﬁndet sich die Pumpe im Overload-Zustand, quittiert sie jeden Befehl mit # # If the pump is in the state of overload, each command is responded with # Si la pompe est surchargée, elle répond à chaque commande avec #

- Overload zurücksetzen 1-13 * Reset overload Remise à zéro de la surcharge

Antrieb steuern Controlling the drive / Commande du moteur

H MCP-Z Standard starten (Antwort (-) unter Befehl G, wenn Fehleranzeige) 1H13 * (–)

Start MCP-Z Standard (Response (-) under command G, in case of error message) Lancer MCP-Z Standard (réponse (-) sous commande G en cas de message d’erreur) I MCP-Z Standard stoppen 1I13 * Stop MCP-Z Standard Arrêt de MCP-Z Standard A Bedienfeld in manuellen Betrieb setzen 1A13 * Switch control panel to manual operation Commuter le tableau de commande en mode manuel B Bedienfeld inaktiv setzen (Eingabe über Tasten nicht mehr möglich) 1B13 * Set control panel inactive (input via control keys is not possible) Commuter le tableau de commande en mode inactif (saisie impossible par le biais des touches)

MCP-Z Standard/ISMATEC SA/12.06.07/CB/GP

Serielle Schnittstelle / Serial interface / Interface sérielle

Befehl Funktion / Beschreibung Beispiel Antwort Command Function / Description Example Response Commande Fonction / Description Exemple Réponse

_ _ _ _ _

Zahlen für Bedienfeld schreiben (nur bei inaktivem Bedienfeld sichtbar, siehe Befehl B) 1D-12.313 *

Writing numbers for control panel (only visible if control panel is inactive, see command B) 1D12.34

Ecrire les chiffres pour le panneau de commande (visible uniquement lorsque le panneau est inactif, voir commande B) DA_ _ _ _ Buchstaben (Text) für Bedienfeld schreiben 1DAHELP13 * Writing letters (text) for control panel 1DASTOP

Ecrire les lettres (texte) pour le panneau de commande 1DA----13

Betriebsmodi anwählen Selecting the operating modes Sélection des modes d’exploitation

L MODE »PUMP rpm« 1L13 * M MODE »PUMP Flow rate« 1M13 * N MODE »DISP Time« 1N13 * O MODE »DISP Volume« 1O13 * P MODE »DISP Time + PAUSE Time« 1P13 * Q MODE »DISP Volume + PAUSE Time« 1Q13 * G MODE »Volumendosierung in einer Zeiteinheit« 1G13 *

Fehleranzeige 1111 (Vol. zu klein - Zeit zu lang) – Fehleranzeige 9999 (Vol. zu groß - Zeit zu kurz) + MODE »volume dependent dispensing within a period« 1G13 * Error indication 1111 (volume too small - time too long) – Error indication 9999 (volume too large - time too short) + MODE »Dosage d'un volume dans un intervalle de temps« 1G13 * Message d’erreur 1111 (volume trop petit - temps trop long) – Message d’erreur 9999 (volume trop grand - temps trop court) +

R MODE »TOTAL« 1R13 * F MODE »PROGRAM« 1F13 * ;

_ _ _ _

Auf Programm 1 – 4 umschalten 1;000313 * Changing to program 1 – 4 Passer au programme 1 – 4

Parameter abfragen und eingeben Inquiring and setting parameters Interrogation et saisie des paramètres

E Abfrage: Pumpe im aktuellen MODE aktiv/inaktiv 1E13 + oder/or/ou –

Inquiry: Pump in current mode active/inactive Interrogation: Pompe en MODE actuel actif/inactif # Abfrage: Pumpentyp/Software-Version/Kopf-ID-Nr. 1#13 MCP-Z 400 120

1310

Inquiry: Pump type/Software version/ID No. of Head Interrogation: Type de pompe/version du logiciel/no. id. tête ( Abfrage: Software-Version 1(13 0400

1310

Inquiry: Software version Interrogation: Version du logiciel ) Abfrage: Pumpenkopf Identiﬁkationsnummer 1)13 120

1310

Inquiry: Pump head identiﬁcation number Interrogation: Numéro d’identiﬁcation de la tête de pompe

)

_ _ _ _

Eingabe: Pumpenkopf Identiﬁkationsnummer 1)012013 * Input: Pump head identiﬁcation number Saisie: Numéro d’identiﬁcation de la tête de pompe

MCP-Z Standard/ISMATEC SA/12.06.07/CB/GP

Serielle Schnittstelle / Serial interface / Interface sérielle

Befehl Funktion / Beschreibung Beispiel Antwort Command Function / Description Example Response Commande Fonction / Description Exemple Réponse

S Abfrage: Drehzahl 1S13 6000

1310

Inquiry: Speed Interrogation: Nombre de tours

_ _ _ _

Eingabe: Drehzahl (0060 – 6000 min–1) für 1555 min–1 = 1S155513 * Input: Speed (0060 – 6000 rpm) for 1555 rpm = 1S155513 * Saisie: Nombre de tours (0060 – 6000 t/min) pour 1555 t/min = 1S155513 * ? Abfrage: Default Fließrate ml/min (bei max. Drehzahl = 6000 min–1) 1?13 239.1 ml/min

1310

des programmierten Pumpenkopfes und Schlauches Inquiry: Default ﬂow rate of the programmed pump head and tubing in ml/min (at max. speed = 6000 rpm) Interrogation: Débit par défaut ml/min (à vitesse max. = 6000 t/min.) de la tête de pompe et du tube programmés ! Abfrage: Kalibrierte Fließrate ml/min (bei max. Drehzahl = 6000 min–1) 1!13 250.3 ml/min

1310

Inquiry: Calibrated ﬂow rate in ml/min (at max. speed = 6000 rpm) Interrogation: Débit calibré ml/min (à vitesse max. = 6000 t/min.) !_ _ _ _ Eingabe: Kalibrierte Fließrate ml/min (bei max. Drehzahl = 6000 min–1) 1!250313 * (Die Kommaposition hängt vom programmierten Pumpenkopf und Schlauch ab) Input: Calibrated ﬂow rate in ml/min (at max. speed = 6000 rpm) (The position of the decimal point depends on the programmed pump head and tubing) Saisie: Débit calibré ml/min (à vitesse max. = 6000 t/min.) (La position du point décimal dépend de la tête de pompe et du tube programmés) [ Abfrage: Anzahl Stellen nach dem Komma (bei max. Fließrate) 1[13 2

1310

Inquiry: Number of digits after the decimal point (at max.ﬂow rate) Interrogation: Nombre de décimales après le point décimal (au débit maximal) V Abfrage: Dosierzeit 1/10 Sek. 1V13 45

1310

Inquiry: Dispensing time 1/10 sec. Interrogation: Temps de dosage 1/10 sec.

_ _ _ _

Eingabe: Dosierzeit in 1/10 Sek. (0000 – 9999) 1V600013 * Input: Dispensing time in 1/10 sec. (0000 – 9999) Saisie: Temps de dosage en 1/10 sec. (0000 – 9999) VM_ _ _ Eingabe: Dosierzeit in Minuten (000 – 999) 1VM03013 * Input: Dispensing time in minutes (000 – 999) Saisie: Temps de dosage en minutes (000 – 999)

_ _ _

Eingabe: Dosierzeit in Stunden (000 – 999) 1VH02413 * Input: Dispensing time in hours (000 – 999) Saisie: Temps de dosage en heures (000 – 999) U Abfrage: Dosierschritte für »MODE DISP Volume« (siehe Seite 24) 1U13 100

1310

Inquiry: Dispensing steps for »MODE DISP Volume« (see page 24) Interrogation: Cycle de districbution pour »MODE DISP Volume« (voir page 24)

_ _ _ _ (_) Eingabe: Dosierschritte (0000 – 65535) für »MODE DISP Volume« 1U020013 *

(1 Dosierschritt = 1/12 Umdrehung) Input: Dispensing steps (0000 – 65535) for »MODE DISP Volume« (1 dispensing step = 1/12 revolution) Saisie: Cycle de distribution (0000 – 65535) pour »MODE DISP Volume« (1 cycle de distribution = 1/12 de tour)

MCP-Z Standard/ISMATEC SA/12.06.07/CB/GP

Serielle Schnittstelle / Serial interface / Interface sérielle

Befehl Funktion / Beschreibung Beispiel Antwort Command Function / Description Example Response Commande Fonction / Description Exemple Réponse

[

_ _ _ _ _

Eingabe: Dosiervolumen in ml für »MODE DISP Volume« 1[0250013 * (Anzahl Stellen nach dem Komma richten sich nach dem Pumpenkopf Input: Dispensing volume in ml for »MODE DISP Volume« (The position of the decimal point depends on the pump head) Saisie: Volume de dosage en ml pour »MODE DISP Volume« (La position du point décimal dépend de la tête de pompe) T Abfrage: Pausenzeit (Antwort in 1/10 Sek.) 1T13 20 Inquiry: Pause time (Reply in 1/10 sec.) Interrogation: Temps de pause (réponse en

_ _ _ _

Eingabe: Pausenzeit in 1/10 Sek. (0000 – 9999) 1T003013 *

/10 sec.)

1310

Input: Pause time in 1/10 sec. (0000 – 9999) Saisie: Temps de pause en 1/10 sec. (0000 – 9999))

_ _ _

Eingabe: Pausenzeit in Minuten (000 – 999) 1TM04513 * Input: Pause time in minutes (000 – 999) Saisie: Temps de pause en minutes (000 – 999)

_ _ _

Eingabe: Pausenzeit in Stunden (000 – 999) 1TH02413 * Input: Pause time in hours (000 – 999) Saisie: Temps de pause en heures (000 – 999) " Abfrage: Anzahl Dosierzyklen 1’’13 0

1310

Inquiry: Number of dispensing cycles Interrogation: Nombre de cycles de dosages

_ _ _ _

Eingabe: Anzahl Dosierzyklen (0 – 9999) 1’’001213 * Input: Number of dispensing cycles (0 – 9999) Saisie: Nombre de cycles de dosages (0 – 9999) : Abfrage: Gefördertes Total-Volumen (in µl, ml oder Liter) 1:13 4.983 ml

1310

Inquiry: Totally delivered volume (in µl, ml or litres) Interrogation: Volume total refoulé (en µl, ml ou litres) W Eingabe: Gefördertes Total-Volumen (»TOTAL«) auf 0 setzen 1W13 * Input: Reset totally delivered volume (»TOTAL«) to 0 Saisie: Remise à zéro du volume total refoulé (TOTAL) * Eingabe: Anwendungsparameter unter aktuellem Programm (1 – 4) speichern 1*13 * Input: Store application parameters in currently used program (1 – 4) Saisie: Mémoriser les paramètres d’application dans le programme actuel (1 – 4) 0 Eingabe: Default-Werte für aktuelles Programm setzen 1013 * Input: Set default values for currently used program Saisie: Saisir les valeurs par défaut pour le programme actuel

MCP-Z Standard/ISMATEC SA/12.06.07/CB/GP

Serielle Schnittstelle / Serial interface / Interface sérielle

Befehl Funktion / Beschreibung Beispiel Antwort Command Function / Description Example Response Commande Fonction / Description Exemple Réponse

\000_ Eingabe: Parameter für gewünschtes (1 – 4) Programm auf Default-Werte setzen 1\000213 *

Input: Resetting the parameters for required program (1 – 4) to the default values Saisie: Remise des paramètres pour le programme souhaité (1 – 4) à leurs valeurs par défaut \0000 Eingabe: Parameter für sämtlicher 4 Programme auf Default-Werte setzen 1\000013 * Input: Resetting the parameters for all 4 programs to the default values Saisie: Remise des paramètres de tous les 4 programmes à leurs valeurs par défaut

Buchse für Fußschalter Input for foot switch / Entrée pour pédale de commande

. Abfrage: Fußschalter Eingang offen: - Eingang auf Masse: + 1.13 + oder/or/ou -

Inquiry: Foot switch Input open: - Input grounded: + Interrogation: Pèdale de commande Entrée ouverte: - Entrée sur masse: +

Analog-Schnittstelle Analog interface / Interface analogique

C Abfrage: Start/Stopp (Pin 3) Eingang offen: - Eingang auf Masse: + 1C13 + oder/or/ou Inquiry: Run/Stop (pin 3) Input open: - Input grounded: + Interrogation: Marche/Arrêt (pin 3) Entrée ouverte: - Entrée sur masse: +

Ventil-Schnittstelle Valve interface / Interface pour valve

, Abfrage: Ventil (Pin 14) Eingang offen: - Eingang auf Masse: + 1,13 + oder/or/ou Inquiry: Valve (pin 14) Input open: - Input grounded: + Interrogation: Valve (pin 14) Entrée ouverte: - Entrée sur masse: + Z Funktion: Ventil 1 einschalten 1Z13 * Function: Switch on valve 1

36 V

0.5 s

18 V

eff

Fonction: Mise en route valve 1

_ _ _ _

Eingabe: Ventil 1; Pulsbreite setzen (0000 – 0255) (PWM 0–ca.36 V) 1Z012513 *

Input: Valve 1; set pulse width (0000 – 0255) (PWM 0–approx.36 V)

Saisie: Valve 1; déﬁnir durée d’impulsion (0000 – 0255) (PWM 0–env.36 V)

& Funktion: Ventil 1 ausschalten 1&13 * Function: Switch off valve 1 Fonction: Mise hors service valve 1 X Funktion: Ventil 2 einschalten 1X13 * Function: Switch on valve 2

36 V

0.5 s

18 V

eff

Fonction: Mise en route valve 2

_ _ _ _

Eingabe: Ventil 2; Pulsbreite setzen (0000 – 0255) (PWM, 0150 59 % ein) 1X012513 * Input: Valve 2; set pulse width (0000 – 0255) (PWM, 0150 59 % on) Saisie: Valve 2; déﬁnir durée d’impulsion (0000 – 0255) (MLI, 0150 59 % en circuit) Y Funktion: Ventil 2 ausschalten 1Y13 * Function: Switch off valve 2 Fonction: Mise hors service valve 2

MCP-Z Standard/ISMATEC SA/12.06.07/CB/GP

max. 8

Pumpen / pumps / pompes

Kaskadierung mehrerer Pumpen

Sofern Sie über eine entsprechende Software verfügen, können bis max. 8 ISMATEC®-Pumpen von einem PC aus gesteuert werden.

Cascading several pumps

Providing that an appropriate software is available, up to 8 ISMATEC® pumps can be controlled via one PC.

Montage en cascade de plusieurs pompes

Si vous êtes en possession d‘un logiciel adéquat, il vous est possible de commander jusqu’à 8 pompes ISMATEC® depuis un seul et même PC.

Verbindungskabel AG0013 Connection cable AG0013 Câble de connection AG0013

Jede Pumpe braucht eine eigene Adresse

(siehe Seite 33).

Each pump requires

an individual address

(see page 33).

Chaque pompe

doit disposer d’une adresse

qui lui est propre

(voir page 33).

Dazu werden die Pumpen wie auf Abbildung links mit dem Verbindungskabel (AG0013) verbunden.

Das gleiche Kabel AG0013 dient zur Verbindung der ersten Pumpe mit dem PC, vorausgesetzt dass dieser ebenfalls über einen 9-poligen RS232-Stecker verfügt.

Sollte Ihr PC mit einem 25-poligen Stecker ausgerüstet sein, brauchen Sie zusätzlich den Adapter XC0009.

k Jeder angeschlossenen Pumpe muss eine eigene Adresse zugeteilt werden.

Für die Adressierung muss jede Pumpe zuerst einzeln an den PC angeschlossen werden. Erst dann dürfen die zu verwendenden Pumpen miteinander verbunden werden. Zwei oder mehr kaskadierte Pumpen dürfen nicht dieselbe Adresse aufweisen.

In order to establish a cascade you need to connect the pumps with the connecting cable (AG0013) as shown on the left.

The same cable AG0013 serves to connect the ﬁrst pump to the PC, provided that it has a 9-pin RS232 connector.

If the PC is equipped with a 25-pin connector, you need an additional adapter XC0009 .

k Each pump must be allocated its own individual address.

For this procedure, you ﬁrst have to connect each pump in turn to the RS232 interface of the PC. Two or more connected pumps must not have the same address. Only when all the pumps have been assigned their addresses can you cascade them as shown on the left.

Pour exécuter un montage en cascade, vous avez besoin du câble de connexion (AG0013) comme indiqué sur la ﬁgure de gauche.

Le même câble AG0013 sert à relier la première pompe au PC pour autant que ce dernier soit équipé d’une prise RS232 à 9 pôles.

Si le PC est équipé d’une prise à 25 pôles, vous avez besoin d’un adaptateur XC0009 supplémentaire.

k Chaque pompe doit disposer d’une adresse qui lui est propre.

Pour cela, connectez d’abord chaque pompe individuellement à l’interface RS232 du PC. Il faut éviter que deux ou plusieurs pompes connectées n’aient la même adresse. Ce n’est que lorsque toutes les pompes ont leur propre adresse qu’il vous sera possible de les monter en cascade comme indiqué sur la ﬁgure de gauche.

MCP-Z Standard/ISMATEC SA/12.06.07/CB/GP

Programmier-Software

LabVIEW® von National Instruments

Ist eine Windows®-Software zur Lösung von Mess-, Steuer- und Regelaufgaben in Verbindung mit verschiedensten Laborgeräten. http://www.ni.com/

Programming Software

LabVIEW® from National Instruments

LabVIEW® is a Windows® software for creating ﬂexible and scalable test, measurement, and control applications in connection with various laboratory instruments. http://www.ni.com/

Logiciel de programmation

LabVIEW® de National Instruments

LabVIEW® est un logiciel sous Windows® permettant de créer des applications ﬂexibles et modulables de test, mesure et contrôle en liaison avec différents appareils de laboratoire. http://www.ni.com/

max. 8 Pumpen pumps pompes

0.5 m

XC0009

Adapter

Adaptateur

25 F / 9 M

IM0015C168

Moxa C168

AG0013

9 F / 9 M (2 m)

LabVIEW® - Treiber

Die aktuellen Treiber für Ihre ISMATEC® - Pumpe ﬁnden sie unter: http://www.ismatec.com

Schnittstellenkarte Moxa C168

inkl. 25 poliges (männlich) Mehrfachkabel zur Steuerung von max. 8 Laborgeräten Bestell-Nr. IM0015C168

Verbindungskabel 9F / 9M

Für Verbindungen zwischen einem PC mit einem 9-poligen Stecker und einer MCP-Z Standard. (2 m) Bestell-Nr. AG0013

Adapter 25F / 9M

Bestell-Nr. XC0009

LabVIEW® - Driver

The current drivers for your ISMATEC® pump can be downloaded from our website: http://www.ismatec.com

Interface card Moxa C168

including a 25 pin multiple cable (male) for controlling up to 8 laboratory instruments Order No. IM0015C168

Connecting cable 9F / 9M

For connecting an MCP-Z Standard to a PC via the 9-pin RS232

connector. (2 m) Order No. AG0013

Adaptor 25F / 9M

Order-No. XC0009

Pilote LabVIEW

Le pilote utilisé pour votre pompe ISMATEC® peut être téléchargé à partir de notre site Internet : http://www.ismatec.com

Carte d’interface Moxa C168

incluant un câble multiple avec ﬁches 25 pôles (mâle) pour commander un max. de 8 appareils de laboratoire différents. No de commande IM0015C168

Câble de liaison 9F / 9M

Pour connecter une pompe MCP-Z Standard à l'interface RS232 d'un PC. (2 m) No de commande AG0013

Adaptateur 25F / 9M

No de commande XC0009

MCP-Z Standard/ISMATEC SA/12.06.07/CB/GP

Zubehör

Zentrierﬂansch

für die Zahnradpumpenköpfe Micropump 200 und 201 (siehe Seite 54) Bestell-Nr. IS 10379

Accessories

Centering ﬂange

for the micropump gear pump heads 200 and 201 (see page 54) Order No. IS 10379

Accessoires

Couronne de centrage

pour le montage des têtes de pompe à engrenage 200 et 201 de Micropump (voir page 54) No de commande IS 10379

4 Senkkopfschrauben M 2.5 x 8 zu diesen Pumpenköpfen Bestell-Nr. BN 0187

Rückschlagventil aus PP

(im Lieferumfang enthalten) k sollte immer vertikal eingesetzt werden Bestell-Nr. SD 0007

Schlauchschelle

(2 Stk. im Lieferumfang enthalten) Bestell-Nr. BN 1001

Schlauchnippel 01 für alle Zahnrad-Pumpenköpfe

Gewinde 1/8" NPT für Schlauch iØ 6 – 7 mm (1/4") (immer 2 Stk. bestellen) Bestell-Nr. AR 0001

4 ﬂat-headed screws M 2.5 x 8 Order No. BN 0187

Non-return valve

(Polypropylene)

(included with the drive) k should always be mounted in a vertical position Order No. SD 0007

Tubing clamps

included with the drive (2 pcs.) Order No. BN 1001

Tubing nipple 01 for all gear pump heads

thread 1/8" NPT for tubing i.d. 6 – 7 mm (1/4") (always order 2 pcs.) Order No. AR 0001

4 vis à tète fraisée M 2.5 x 8 No de commande BN 0187

Soupape anti-retour en polypropylène

(comprise dans la livraison) k Doit toujours être introduite verticalement No de commande SD 0007

Brides pour tubes

(2 pcs. comprises dans la livraison) No de commande BN 1001

Raccord 01 pour toutes les têtes de pompe à engrenages

Pas de vis 1/8" NPT pour tubes d’un diamètre intérieur de 6 – 7 mm (1/4") (commander toujours 2 pièces) No de commande AR 0001

MCP-Z Standard/ISMATEC SA/12.06.07/CB/GP

Zubehör

Fußschalter

Bestell-Nr. ISM 894

Accessories

Foot switch

Order No. ISM 894

Accessoires

Pédale de commande

No de commande ISM 894

Dieser Fußschalter dient als Impulsgeber zum Starten bzw. Anhalten der Pumpe. Er ist sehr nützlich, wenn die Pumpe als Dosiergerät zum Abfüllen von Röhrchen, Gläsern, Flaschen usw. eingesetzt wird. Beide Hände bleiben für das Arbeiten mit Flaschen, usw. frei.

Service-Kit

Der Service Kit beinhaltet sämtliche Teile, falls die Zahnräder oder die Dichtung(en) ausgewechselt werden müssen.

Bestell-Information: siehe Pumpenkopf

This foot switch serves as a start/ stop device. It is very useful when using the pump as a dispenser for ﬁlling tubes, bottles, etc.. Both hands are free for handling bottles etc.

Service-Kit

The service kit provides all spare parts in case that gears and seals require replacement.

Order-Information: see pump head

Cette pédale de commande est utilisée pour enclencher et déclencher la pompe. Elle est très utile lorsque la pompe est utilisée comme appareil de dosage pour remplir des ﬂacons etc. Les deux mains sont ainsi libres pour travailler.

Kit d'entretien

Le kit d'entretien contient tous les pièces d’usure pour un échange des douilles, joints ou engrenages.

Numméro de commande: voir tête de pompe

MCP-Z Standard/ISMATEC SA/12.06.07/CB/GP

Pumpenkopf

In der Regel wird die MCP-Z Standard Zahnradpumpe als komplette Einheit geliefert, bestehend aus dem Antrieb MCP-Z Standard, und sofern bestellt:

Pump head

In general, the MCP-Z Standard gear pump is supplied as a complete unit, consisting of the MCPZ Standard drive, and as ordered:

Tête de pompe

En règle générale la pompe à engrenages MCP-Z Standard est livrée sous forme d‘unité complète, comprenant le moteur et, selon commande:

1 Pumpenkopf

2 Schlauchnippel (2 Stk.) a Antriebsmagnet inbegriffen

Für die MCP-Z Standard sind unterschiedliche Pumpenköpfe mit

Zahnrädern aus PTFE, PPS oder Graphit erhältlich.

1 pump head 2 tubing adapters (2 pcs.) a Driving magnet included

For the MCP-Z Standard, a wide range of different gear pump heads with PTFE, PPS or graphite gears are available.

1 tête de pompe 2 raccords (2 pces.) a aimant d’entraînement inclus

Des têtes de pompe différentes avec des engrenages en PTFE, PPS ou en graphite sont disponibles pour l'MCP-Z Standard.

➞

Fig. 1

1 Pumpenkopf Pump head Tête de pompe

2 Antriebsmagnet Driving magnet Aimant d’entraînement

a Befestigungshülse (am Antrieb) Fixing case (on the drive) Boîtier de ﬁxation (au moteur)

Series 200

➞

Eine Übersichtstabelle der verfügbaren Pumpenköpfe ﬁnden Sie auf Seite 49/50.

 Achten Sie immer darauf,

den für Ihren Pumpenkopf richtigen Magneten einzu-

setzen.

➞

Pumpenkopf-Montage

Fig. 1

Für die Montage brauchen Sie folgende Werkzeuge: – Inbusschlüssel 3/32“ – Kreuzschlitzschraubenzieher

(Gr.0)

Alle Schrauben von der Befestigungshülse (a) am Antrieb entfernen.

(Zum Antrieb erhalten Sie standardmäßig zwei zusätzliche, lange Schrauben für die Befestigung {oben und unten} der großen Pumpenköpfe, Serie 200).

You ﬁnd an overview chart of the pump heads available on page 49/50.

 Before mounting a new

pump head, make sure that the correct magnet is ﬁtted to the drive.

Mounting the pump head

Fig. 1

The following tools are required for mounting a pump head: – Allen key 3/32“ – Phillips screwdriver (Size 0)

Remove all screws from the ﬁxing case (a) of the drive.

(Together with the drive, two long screws are additionally supplied for fastening the large pump heads of the series 200 {at the top and the bottom} of the pump head face).

Vous trouverez à la page 49/50 un aperçu des têtes de pompe disponibles.

 Veillez à toujours utiliser

l’aimant qui correspond à votre tête de pompe.

Montage de la tête de pompe

Fig. 1

Pour le montage, vous avez besoin des outils suivants: – une clé Inbus 3/32“ – un tournevis cruciforme (taille 0)

Extraire toutes les vis du boîtier de ﬁxation (a) sur le moteur.

(En plus du moteur, vous recevez de série deux longues vis supplémentaires pour la ﬁxation {en haut et en bas} des grandes têtes de pompe, serie 200).

MCP-Z Standard/ISMATEC SA/12.06.07/CB/GP

Befestigungshülse Fixing case Boîtier de ﬁxation

Antriebsmagnet Driving magnet Aimant d’entraînement

Inbusschlüssel Allen key 3/32" Clé Inbus 3/32"

3 mm

Fig. 2

Pumpenkopf-Montage

Fig. 2

Antriebsmagnet auf Motorwelle am Antrieb festschrauben (durch Öffnung von unten).

k Achten Sie darauf, dass zwi- schen dem Magnet und dem äußeren Rand der Befestigungshülse ein Abstand von ca. 3 mm besteht.

 Der hintere Teil des Magnets

darf beim Drehen das Gehäuse des Pumpenantriebes nicht streifen.

Mounting the pump head

Fig. 2

Fasten the driving magnet on the motor shaft (through the hole underneath).

k Ensure that there is a gap of about 3 mm between the magnet and the brim of the ﬁxing case.

 During operation the back of

the magnet must not touch the housing of the pump drive.

Montage de la tête de pompe

Fig. 2

Fixer l’aimant propulseur sur l’arbre du moteur (à travers l’ouverture au dessous).

k Veillez à respecter un écart d’environ 3 mm entre l’aimant et le côté extérieur du boîtier de ﬁxation.

 Lorsqu’elle tourne, la partie

arrière de l’aimant ne doit pas toucher le boîtier du moteur de la pompe.

Fig. 3

➞

Fig. 4

MCP-Z Standard/ISMATEC SA/12.06.07/CB/GP

Fig. 3

Die zwei Schlauchnippel am Pumpenkopf festschrauben.

k Die Gewinde, der in den Pum- penkopf einzuschraubenden Schlauchnippel, sind unbedingt mit PTFE-Band zu umwickeln, damit eine bestmögliche Dichtigkeit erreicht wird. Zusätzlich schont das PTFE-Band auch das Gewinde.

Fig. 4

Pumpenkopf mit Schrift nach vorn an der Befestigunghülse des Antriebs festschrauben. Der Pfeil zeigt die Fließrichtung an.

k Beachten Sie, daß Zahnradpumpen nur in eine Richtung fördern. Ein Pfeil am Pumpenkopf zeigt die richtige Fließrichtung an.

 Vor Inbetriebnahme den

Pumpenkopf mit dem Medium füllen. Der Pumpenkopf darf nicht trocken laufen.

Fig. 3

Screw the two tubing adapters into the pump head.

k Before screwing the tubing adapters into the pump head, we recommend you to wrap PTFE

tape around the thread of the adapter. This ensures optimum

sealing and helps to protect the thread.

Fig. 4

Screw the pump head to the ﬁxing-case of the drive. The face of the pump head with the engraved model number must be directed to the user. The engraved arrow indicates the ﬂow direction. k Please note that gear pumps can only pump in one direction. An arrow engraved on the front of the pump head indicates the correct ﬂow direction.

 Fill the pump head with

liquid before you start pumping. Avoid dry-running of the pump head.

Fig. 3

Visser les deux raccords sur la tête de pompe

k Avant de visser les raccords de tubes sur la tête de pompe, nous recommandons d’entourer les

ﬁletages avec de la bande PTFE

aﬁn d’assurer une étanchéité optimale. Cette bande protégera en outre les pas de vis.

Fig. 4

Visser la tête de pompe sur le manchon de ﬁxation du moteur. La face sur laquelle se trouve le numéro gravé doit être dirigée vers l'utilisateur. La ﬂèche indique le sens d'écoulement. k Remarquer que les pompes à engrenages peuvent pomper uniquement dans un sens. Une ﬂèche gravée sur l'avant de la tête de pompe indique le sens correct du ﬂux.



Avant la mise en service initiale, remplissez la tête de pompe avec le liquide. La tête de pompe ne doit jamais fonctionner à sec.

Zahnradpumpen Technologie

Pumpenköpfe »Cavity style«

– Der »Cavity style« Kopf kann für viskose Medi-

en und für Anwendungen mit einer gewissen

Ansaughöhe verwendet werden – Ausgezeichnete chemische Beständigkeit – Sanfter und geräuscharmer Betrieb – Geringe innere Reibung – Inkl. B-Mount (Flansch)

Pumpenköpfe »Saugschuh«

– Erhöhte Pumpleistung bei höheren Differenz-

drücken – Weniger Bauteile vereinfachen den Service – Für höheren Temperaturbereich geeignet – Nicht geeignet für Anwendungen, die eine

Ansaughöhe erfordern – Inkl. B-Mount (Flansch)

Pumpenkopf Speziﬁkation

– Pumpenkopf-Gehäuse aus rostfreiem Edelstahl SS 316/DIN 1.4571

– Betriebstemperaturbereich –46°C bis +54°C (Cavity style) –46°C bis +177°C (Saugschuh) (auf Anfrage höhere Temperaturen möglich)

– Differenzdruck

Differenz zwischen dem Druck am Pumpenkopf-

Ausgang und -Eingang max. 5.2 bar, je nach

Pumpenkopf, siehe Seite 49/50

– Systemdruck

Druck innerhalb des Pumpenkopfes max. 21 bar (Ausnahmen: Z-1830, Z-150: 22 bar)

– Zahnradmaterial

PTFE = Polytetraﬂuorethylen PPS = Polyphenylensulﬁd Graphite = Kohlenstoff PEEK = Polyätherätherketon

– Anschlüsse

(Innengewinde) 1/8"-27 NPT für Schläuche mit 6.4 mm i.Ø

Pumpenköpfe sind untereinander auswechselbar. Verschiedene Antriebe verwenden unterschiedliche Magnete. Die MCP-Z Standard wird standardmässig mit dem richtigen Magnet geliefert. Bitte geben Sie bei der Bestellung des Pumpenkopfes die vorgesehene Betriebstemperatur an. Für Temperaturen über 54°C (130°F) wenden Sie sich für die richtige Wahl des Dichtungsmaterials an Ihre ISMATEC-Vertretung. Einige Pumpenmodelle verfügen über ein Bypass- Ventil. Dieser interne Bypass darf nur aus Sicherheitsgrünen verwendet werden und darf auf keinen Fall als zur Druckregelung eingesetzt werden (Seite 28).

Gear Pump Technology

»Cavity style« pump head

– The »Cavity style« pump head can be used

for viscous media and for applications with a

certain suction lift – Excellent chemical resistance – Smooth operation at a low noise – Low inner friction – Incl. B mount (ﬂange)

»Suction shoe« pump heads

– Enhanced pump performance at elevated

differential pressures – Fewer parts, easy to service – Suitable for elevated temperature range – Not suitable for applicatons requiring a suction

lift – Incl. B mount (ﬂange)

Pump head speciﬁcations

– Stainless steel pump head housing SS 316/DIN

1.4571

– Temperature range –46°C to +54°C / -51°F to +129°F (Cavity style) –46°C to +177°C / -51°F to +350°F (Suction shoe) (higher temperatures possible on request)

– Differential pressure

The difference between the pressure on the inlet

and the discharge port of the pump head max. 5.2

bar (75 psi) depending on pump head (page 49/50)

– System pressure

The pressure within the pump head max. 21 bar / 305 psi (Exception: Z-1830, Z-150: 22 bar)

– Gear material

PTFE = Polytetraﬂuoroethylene PPS = Polyphenylenesulphide Graphite = Carbon graphite PEEK = Polyetheretherketone

– Ports

(Inside thread) 1/8"-27 NPT for tubing with 6.4 mm ID

The pump heads are interchangeable. Different drives take different magnets. The MCP-Z Stan- dard drive is originally supplied with the correct magnet. When ordering a new pump head, please state the intended operation temperature. If you intend to use a Cavity style pump head for temperatures exceeding 54°C (130°F), the correct sealing material must be ordered. Please contact your nearest ISMATEC representative. Some pump heads are available with an internal bypass. This bypass is to be used for safety reasons only and must not be used as pressure control (see page 28).

Technologie de pompes à engrenage

Têtes de pompe »à cavité«

– La tête de pompe »à cavité« est utilisable pour

les milieux visqueux et pour les applications

d‘une certaine hauteur d‘aspiration. – Excellente résistance chimique – Fonctionnement régulier peu bruyant – Faible friction interne – Bride B incluse

Têtes de pompe à »sabot d‘aspiration«

– Performance de pompe améliorée pour les

pressions différentielles élevées – Moins de pièces, maintenance simple –

Utilisable dans une gamme de température élevée – Ne convient pas aux applications nécessitant

une hauteur d‘aspiration – Bride B incluse

Spéciﬁcations des têtes de pompe

– Le matériau du boîtier est constitué d'acier

surﬁn 316/DIN 1.4571

– Gamme de température –46°C à +54°C / -51°F à +129°F (cavité) –46°C à +177°C / -51°F à +350°F (sabot

d‘aspiration) (températures plus élevées possibles sur deman-

de)

– Pression différentielle Différence entre la pression à l‘entrée et à

l‘embout de sortie de la tête de pompe max.

5.2 bar, selon tête de pompe (voir page 49/50)

– Pression du système Pression à l‘intérieur de la tête de pompe max. 21 bar / 305 psi (Exception : Z-1830, Z-150 : 22 bar)

– Matériaux des engrenages PTFE = Polytétraﬂuoroéthylène PPS = Polyphénylènesulphide Graphite = Carbone graphite PEEK = Polyétheréthercétone

– Raccords (ﬁletage interne) 1/8“-27 NPT pour tube de 6,4 mm DI

Les têtes de pompe sont échangeables. Veiller à ce que l‘aimant installé corresponde à la tête de pompe en question. Vous recevez la pompe MCP-Z Standard avec l’aimant correspondant. Veuillez indiquer lors de votre commande la température d’exploitation prévue. Si vous travaillez à des températures dépassant les 54°C (130°F), renseignezvous auprès de votre représentant ISMATEC quant au choix optimal du matériau d’étanchéité. Le conduit de dérivation (bypass) ne doit être utilisé uniquement pour des raisons de sécurité, non pour le contrôle de la pression (voir page 28).

MCP-Z Standard/ISMATEC SA/12.06.07/CB/GP

Pumpenköpfe / Pumpe heads / Têtes de pompe

Saugschuh / Suction Shoe / Sabot d‘aspiration

Pumpenkopf-Speziﬁkationen siehe Seite 48 / Pump head speciﬁcations see page 48 / Speciﬁcations de la tête de pompe, c.f. page 48

Pumpenkopf ID Code Pump head ID Code Tête de pompe ID Code

Bestell-Nr. / Order No. No. de commande

Fließrate ml/min max. 1) Flow rate Débit

Fließrate ml/min min. 1) Flow rate Débit

Differenzdruck max. (bar) Differential pressure (psi) Pression différentielle

Zahnradmaterial Gear material Matériaux engrenage

Dichtungen Seals Etanchéités

Gehäusematerial Housing material Matériaux caisse

Systemdruck max. (bar) System pressure (psi) Pression de système

Betriebstemperatur ºC Operating temperature ºF Température de fonctionnement

Bypass / Internal bypass Bypass interne

Anschlüsse (Innengewinde) Ports (internal thread) Ports (pas de vis interne)

18 1 183 183HC 186 186P 186HC 1830 1830 P 200 200-P 2 00 PKC 201 201 PKC

MI 0007 MI 0008 MI 0310 MI 0006 MI 0312 MI 0309 MI 0131 MI 0280 MI 0022 MI 0306 MI 0341 MI 0023 MI 0378

252 504 504 102 102 102 550 550 3380 3380 3380 7020 7020

2.5 5.0 5.0 1.0 1.0 1.0 5.5 5.5 34 34 34 70 70

2.8 2.8 2.8 1.4 2.3 1.4 5.2 5.2 5.2 5.2 5.2 3.5 3.5

40.6 40.6 40.6 20.3 33.3 20.3 75.4 75.4 75.4 75.4 75.4 50.8 50.8

Graphite Graphite Graphite Graphite PEEK Graphite PPS PEEK PPS PEEK PEEK PPS PEEK

PTFE PTFE PTFE PTFE PTFE PTFE PTFE PTFE Viton Viton Kalrez® **) Viton Kalrez® **)

*) Hastelloy *) Hastelloy

SS316 SS316 C276 SS316 SS316 C276 SS316 SS316 SS316 SS316 SS316 SS316 SS316

21 21 21 21 21 21 21 21 21 21 21 21 21 305 305 305 305 305 305 305 305 305 305 305 305 305

-46...+177 -46...+177 -46...+177 -46...+177 -46...+177 -46...+177 -46...+177 -46...+177 -29...+177 -29...+177 -29...+177 -29...+177 -29...+177

-50...+350 -50...+350 -50...+350 -50...+350 -50...+350 -50...+350 -50...+350 -50...+350 -

– – – – – – – – ✔ – ✔ ✔ ✔

1/8”-27NPT 1/8”-27NPT 1/8”-27NPT 1/8”-27NPT 1/8”-27NPT 1/8”-27NPT 1/8”-27NPT 1/8”-27NPT 1/8”-27NPT 1/8”-27NPT 1/8”-27NPT 1/8”-27NPT 1/8”-27NPT

*) für korrosive Medien / For corrosive media / Pour milieux corrosifs **) für organische Lösungsmittel / for organic solvents / pour solvants organiques

20.2...+350 -20.2...+350 -20.2...+350 -20.2...+350 -20.2...+350

Zubehör / Accessories / Accessoires

Schlauchnippel / Tubing adaptors / Raccord de tube

i. Ø / i.d. / d.i. - 6 mm 2)

- 3 mm 2)

- 8 mm 2)

- 9.5 mm 2)

Service Kit 3)

Magnet / Aimant 4)

Mit Zahnradpumpen dürfen keine partikelhaltige Medien gepumpt werden! / Never use a gear pump system for media containing solids! / Ne pas pomper de liquides contenant des particules!

)

Fließraten ohne Gegendruck / Flow rate without differential pressure / Débit sans pression différentielle

)

Bestellen Sie zu jedem Pumpenkopf 2 Schlauchnippel (für Schläuche mit einem ID von 6.4 mm. Muss separat bestellt werden. / Each pump head requires 2 tubing adaptors (for tubing

with an ID of 6.4 mm [1/4“]). Must be ordered separately. / Chaque tête de pompe a besoin de deux raccords (pour tubes avec diamètre intérieur 6.4 mm). Doit être commandé séparément.

)

Der Service Kit beinhaltet sämtliche Teile, falls die Zahnräder oder die Dichtung(en) ausgewechselt werden müssen. / The service kit provides all spare parts in case that gears and seals

require replacement. / Le Service Kit contient tous les pièces d’usure pour un échange des douilles, joints ou engrenages.

)

Der MCP-Z Standard Antrieb wird mit passendem Magnet geliefert. Diese Artikel-Nrn. gelten nur für Ersatz-Magnete. / MCP-Z Standard drive is supplied with the magnet mounted. These

part numbers are just for spare magnets / Vous recevez la pompe MCP-Z Standard avec l’aimant correspondant. Les numéros indiqués sont pour un remplacement.

)

Für die Pumpenköpfe der Serie 200 empfehlen wir diesen Schlauchnippel zu verwenden. / Use this tubing adaptor for the 200 series pump heads / Pour têtes de pompe de la série 200

nous recommandons d'utiliser ce raccord de tube.

MCP-Z Standard/ISMATEC SA/12.06.07/CB/GP

AR 0001 AR 0001

AR 0002 AR 0002

AR 0008 AR 0008

AR 0009 AR 0009 AR 0009 AR 0009 AR 0009 AR 0009 AR 0009 AR 0009 AR 0009 5) AR 0009 5) AR 0009 5) AR 0009 5) AR 0009 5)

MI 0035 MI 0036 MI 0317 MI 0034 MI 0320 MI 0316 MI 0189 MI 0290 MI 0050 MI 0322

MI 0066 MI 0066 MI 0066 MI 0066 MI 0066 MI 0066 MI 0066 MI 0066 MI 0066 MI 0066 MI 0066 MI 0066 MI 0138

AR 0001-HC

AR 0001 AR 0001

–

AR 0002 AR 0002 – AR 0002 AR 0002

–

AR 0008 AR 0008 – AR 0008 AR 0008 AR 0008 AR 0008 AR 0008 AR 0008 AR 0008

AR 0001-HC

AR 0001 AR 0001

–

MI 0051 MI 0051

–

Pumpenköpfe / Pump heads / Têtes de pompe

Cavity Style / à cavité

Pumpenkopf-Speziﬁkationen siehe Seite 48 / Pump head speciﬁcations see page 48 / Speciﬁcations de la tête de pompe, c.f. page 48

Pumpenkopf ID Code Pump head ID Code Tête de pompe ID Coed

Bestell-Nr. / Order No. No. de commande

Fließrate ml/min max. 1) Flow rate Débit

Fließrate ml/min min. 1) Flow rate Débit

Differenzdruck max. (bar) Differential pressure (psi) Pression différentielle

Zahnradmaterial Gear material Matériaux engrenage

Dichtungen Seals Etanchéités

Gehäusematerial Housing material Matériaux caisse

Systemdruck max. (bar) System pressure (psi) Pression de système

Betriebstemperatur 2) ºC Operating temperature °F Température de fonctionnement

Bypass / Internal bypass *) Bypass interne

Anschlüsse (Innengewinde) Ports (internal thread) Ports (pas de vis interne)

siehe Seite 28 / see page 28 / voir page 28

120 130 Z-140 140 P 140 HC 142 142 HC 150 150 WI

MI 0013 MI 0019 MI 0016 MI 0313 MI 0284 MI 0018 MI 0311 MI 0020 MI 0265

3840 3840 3840 3840 3840 5640 5640 3840 3840

38 38 38 38 38 56 56 38 38

3.5 5.2 3.5 5.6 3.5 3.5 3.5 5.2 5.2

50.8 75.4 50.8 81.2 50.8 50.8 50.8 75.4 75.4

PTFE PPS PTFE PEEK PTFE PTFE PTFE PPS Nickel-Carbid

PTFE PTFE PTFE PTFE PTFE PTFE PTFE PTFE PTFE

SS316 SS316 SS316 SS316 C276 SS316 C276 SS316

21 21 21 21 21 21 21 21 21

304.6 304.6 304.6 304.6 304.6 304.6 304.6 304.6 304.6

-46...+54 -46...+54 -46...+54 -46...+54 -46...+54 -46...+54 -46...+54 -46...+54 -46...+54

-50...+129 -50...+129 -50...+129 -50...+129 -50...+129 -50...+129 -50...+129 -50...+129 -50...+129

✔

1/8“–27NPT 1/8“–27NPT 1/8“–27NPT 1/8“–27NPT 1/8“–27NPT 1/8“–27NPT 1/8“–27NPT 1/8“–27NPT 1/8“–27NPT

Information Bypass:

✔

– – – – – – –

**) für korrosive Medien ***) für abrasive Medien

Zubehör / Accessories / Accessoires

Schlauchnippel /Tubing adaptors / Raccord de tube

i. Ø / i.d. / d.i. - 6 mm 3)

- 3 mm 3)

- 8 mm 3)

Service Kit 4)

Magnet / Aimant 5)

AR 0001 AR 0001 AR 0001 AR 0001 AR 0001-HC AR 0001 AR 0001-CH AR 0001 AR 0001

AR 0002 AR 0002 AR 0002 AR 0002 - AR 0002 - AR 0002 AR 0002

AR 0008 AR 0008 AR 0008 AR 0008 - AR 0008 - AR 0008 AR 0008

MI 0041 MI 0182 MI 0041 MI 0321 MI 0318 MI 0043 MI 0319 MI 0182 -

MI 0066 MI 0066 MI 0066 MI 0066 MI 0066 MI 0066 MI 0066 MI 0066 MI 0066

**) Hastelloy **) Hastelloy

For corrosive media / Pour milieux corrosifs For abrasive media / Pour milieux abrasifs

***) Oberﬂäche

Surface hardened

Mit Zahnradpumpen dürfen keine partikelhaltige Medien gepumpt werden! / Never use a gear pump system for media containing solids! / Ne pas pomper de liquides contenant des particules!

)

Fließraten ohne Gegendruck / Flow rate without differential pressure / Débit sans pression différentielle

)

Mit anderen Dichtungen bis 99°C möglich / With other seals up to 99ºC possible./ Fonctionnement possible jusqu'à 99ºC avec d'autres joints.

)

Bestellen Sie zu jedem Pumpenkopf 2 Schlauchnippel (für Schläuche mit ID 6.4 mm - separat bestellen). / Each pump head requires 2 tubing adaptors (for tubing ID 6.4 mm

[1/4“] - order separately. / Chaque tête de pompe a besoin de deux raccords (pour tubes avec d.i. 6.4 mm - commander séparément).

)

Der Service Kit beinhaltet sämtliche Teile, falls die Zahnräder oder die Dichtung(en) ausgewechselt werden müssen / The service kit provides all spare parts in case that gears

and seals require replacement / Le

)

Der MCP-Z Standard Antrieb wird mit passendem Magnet geliefert. Diese Artikel-Nr. stehen nur für Ersatz-Magnete. / The MCP-Z Standard drive is supplied with the magnet

kit d'entretien

contient tous les pièces d’usure pour un échange des douilles, joints ou engrenages.

mounted. These part numbers are just for spare magnets / Vous recevez la pompe MCP-Z Standard avec l’aimant correspondant. Les numéros indiqués sont pour un remplacement.

MCP-Z Standard/ISMATEC SA/12.06.07/CB/GP

Entsorgung

Bewahren Sie bitte das Verpackungsmaterial bis zum Ablauf der Garantiezeit auf. Danach entsorgen Sie es bitte umweltgerecht und Ihren gesetzlichen Vorschriften entsprechend. Hat Ihr Gerät eines Tages ausgedient, führen Sie es dem Gesetz entsprechend einer geordneten Entsorgung zu. Kunststoffe und Elektronikteile müssen einer Wiederverwertung zugeführt werden. Erkundigen Sie sich bei ihrer zuständigen Entsorgungsstelle.

Disposal

Please retain packing materials until the product warranty ends. Afterwards please discard packing materials in an environment-friendly manner according to local regulations. Once the useful life of the product has ended, please ensure proper disposal according to local laws. Plastic and electronic components should be disposed of at a recycling facility. Please refer to local regulations regarding proper disposal.

Mise au rebut

Conserver le matériel d‘emballage jusqu‘à expiration de la garantie du produit. Par la suite, jeter le matériel d‘emballage en respectant l‘environnement et les réglementations locales en vigueur. Lorsque la durée de vie utile du produit est dépassée, s‘assurer que l‘élimination se fait conformément aux lois locales. Déposer les composants électroniques et les plastiques dans un centre de recyclage spécialisé. Respecter les réglementations locales applicables à l‘élimination.

Unterhalt

Wir empfehlen, den Pumpenkopf nach jeder Anwendung gründlich mit Wasser durchzuspülen.

Sofern die MCP-Z Standard bestimmungsgemäß und mit der nötigen Sorgfalt eingesetzt wird, unterliegen lediglich die beweglichen Teile wie Zahnräder usw. einem gewissen Verschleiß.

Mit dem zum Pumpenkopf passenden Service-Kit können die einer Abnutzung unterworfenen Teile in der Regel vom Anwender selbst bei Bedarf ausgetauscht werden (siehe Seite 45).

Reparaturen

Für Reparaturen senden Sie den Antrieb MCP-Z Standard an Ihre ISMATEC®-Vertretung.

Bitte geben Sie Defekt, Kaufdatum, Serien-Nr. und Typ an.

Ersatzteile

Für Reparaturen außerhalb der Garantiezeit erhalten Sie von Ihrer ISMATEC®-Vertretung:

Maintenance

We strongly recommend you to thoroughly ﬂush the pump head with water after use.

Provided the MCP-Z Standard is operated properly and in compliance with this manual, the moving parts such as gears, etc. are the only parts that are subject to wear and tear.

The Service Kit corresponding to the individual pump head allows the user to replace the parts that are subject to wear and tear by himself (see page 45).

Repairs

For repairs please send the MCP-Z Standard drive to your ISMATEC® representative.

Please give information on defect, date of purchase, serial-no., model.

Spare-parts

After the warranty period your ISMATEC® representative will be pleased to send you on request:

Entretien

Nous recommandons de rincer abondamment la tête de pompe avec de l’eau après chaque utilisation.

Pour autant que l'MCP-Z Standard ait été utilisée correctement et conformément aux indications contenues dans le présent manuel, les pièces mobiles telles que les engrenages etc., sont les seules pièces à être sujettes à de l’usure.

Le kit d’entretien correspondant à la tête de pompe permet en principe à l’utilisateur de remplacer lui-même en cas de besoin les pièces soumises à une forte usure (voir page 45).

Réparation

Pour les travaux de réparation veuillez envoyer le moteur MCP-Z Standard à votre agent ISMATEC®.

Veuillez fournir des informations concernant la panne, la date de l’achat, le no de série, le modèle.

Pièces détachées

Pour les travaux de réparation intervenant après la durée de garantie, votre agent ISMATEC® peut vous fournir:

MCP-Z Standard/ISMATEC SA/12.06.07/CB/GP

■

Ersatzteile

■

Stücklisten

■

Verdrahtungspläne

Bitte geben Sie Defekt, Kaufdatum, Serien-Nr. und Typ an.

■

spare-parts

■

parts lists

■

wiring diagrams

Please give information on defect, date of purchase, serialno., model.

■

des pièces détachées

■

des listes de pièces

■

des schémas de connexion

Veuillez fournir des informations concernant la panne, la date de l’achat, le no. de série, le modèle.

Fehler-Checkliste

Pumpe läuft nicht.

Ist die Pumpe am Netz angeschlossen? Ist der Spannungswähler richtig eingestellt? Sind die richtigen Sicherungen eingesetzt? k Siehe Seite 8 – 9

Error check-list

Pump is not running.

Is the pump connected to the mains? Is the voltage selector set correctly? Are the correct fuses inserted? k see pages 8 – 9

Dépannage

La pompe ne fonctionne pas.

La pompe est-elle raccordée au réseau électrique? Le sélecteur de tension est-il réglé correctement? Les fusibles employés sont-ils corrects? k Voir pages 8 – 9

Fließrate oder dosiertes Volumen stimmt nicht.

Ist im angewendeten Programm der richtige Pumpenkopf eingegeben? Haben Sie die Fließrate bzw. das Dosiervolumen im angewendeten Programm kalibriert? k Siehe Seiten 16/19/22

Keine Antwort über die RS232 Schnittstelle?

Hat die Pumpe die richtige Adresse? Ist sie am richtigen PC-Port (COM1,..) angeschlossen? Stimmen die Übertragungsparameter von Pumpe und PC überein (Baudrate, ...)? k Siehe Seite 33 – 41

Kaskadierte Pumpen sprechen nicht an.

Stimmen die Übertragungs-parameter von Pumpe und PC überein (Baudrate, ...)? Haben alle Pumpen gültige Adressen? k Siehe Seite 42

Treten Probleme auf, die hier nicht aufgeführt sind, kontaktieren Sie bitte Ihre ISMATEC®-Vertretung.

Flow rate is incorrect.

Is the correct pump head ID entered in the actual program?

Have you calibrated the ﬂow rate or dispensing volume in the actual program? k see pages 16/19/22

No response from the RS232 interface?

Is the pump address correct? Is the pump connected to the correct PC port (COM1,..)? Do the transmission parameter of the pump and the PC correspond with each other (Baudrate, ...)? k see pages 33 – 41

Cascaded pumps do not respond.

Are the transmission parameters of the pump and PC correct (Baudrate, ...)? Have all the connected pumps the correct address? k see page 42

Should problems arise that are not listed here, please contact your local ISMATEC® distributor.

Le débit n’est pas correct.

La tête de pompe correcte a-t-elle été introduite dans le programme utilisé? Le MODE Pump ml/min a-t-il été sélectionné? Le débit a-t-il été calibré dans le programme employé? k Voir pages 16/19/22

Pas de réponse par l’intermédiaire de l’interface RS232?

L’adresse de la pompe est-elle la bonne? Est-elle raccordée au bon port sur le PC (COM1,...)? Les paramètres de transmission de la pompe et du PC correspondentils? (nombre de bauds, etc.) k Voir pages 33 – 41

Les pompes reliées en cascade ne répondent pas.

Les paramètres de transmission de la pompe et du PC correspondentils? (nombre de bauds, etc.) Toutes les pompes disposent-elles d’adresses valables? k Voir page 42

Si des problèmes qui ne sont pas mentionnés ici devaient survenir, veuillez contacter votre représentant ISMATEC®.

MCP-Z Standard/ISMATEC SA/12.06.07/CB/GP

 Hinweis

Beachten Sie ebenfalls unsere Garantie- und allgemeinen Verkaufsund Lieferbedingungen.

Bitte setzen Sie sich bei Fragen oder Unklarheiten mit Ihrer lokalen ISMATEC®-Vertretung in Verbin-dung.

Technische Daten

Antrieb

Motortyp DC-Motor Drehzahlbereich 60 – 6000 min digital einstellbar in Schritten von 1 min

–1

Technical Speciﬁcations

Drive

Motor type DC-Motor

–1

Speed range 60 – 6000 rpm digitally adjustable in steps of 1 rpm

Spéciﬁcations techniques

Moteur

Type de moteur moteur CC Vitesse 60 – 6000 t/min réglable digitalement par pas de 1 t/min

 Please note

We also recommend you to observe our Warranty Terms as well as our Terms and Conditions of Sale.

In case of any queries, please contact your local ISMATEC representative.

 Remarque

Veuillez lire également nos conditions de garantie, nos conditions générales de vente ainsi que nos conditions de livraison.

Pour toute demande, veuillez prendre contact avec votre représentant ISMATEC®.

Differenzdruck

max. 6 bar, je nach Pumpenkopf, siehe Seite 42

Extern ansteuerbar

über RS232- und Analog-Schnittstelle (siehe Seite 30 – 39)

Netzanschluss

230 VAC 50 Hz 115 VAC 60 Hz

Absicherung

(230 V) 2 x 1.25 A T (115 V) 2 x 2.5 A T

Schutzgrad

IP 30

Leistungsaufnahme

150 Watt max.

Betriebsbedingungen

Temperatur +5 bis +40°C Rel. Feuchtigkeit max. 80% – nicht kondensierend, normale Laborbedingungen

Differential pressure

max. 6 bar (87 psi) depending on pump head see page 42

Remote control

via RS232 and analog interface (see page 30 – 39)

Mains connection

230 VAC 50 Hz 115 VAC 60 Hz

Fuse rating

(230 V) 2 x 1.25 A (slow-blow) (115 V) 2 x 2.5 A (slow-blow)

Protection rating

IP 30

Power consumption

150 Watts max.

Operating conditions

Temperature 41 to 104°F, Rel. humidity max. 80% – not condensing, at normal laboratory conditions

Pression différentielle

max. 6 bar, selon tête de pompe (voir page 42)

Télécommande

via interface RS232 et analogique (voir page 30 – 39)

Connexion au réseau

230 VAC 50 Hz 115 VAC 60 Hz

Type de fusibles

(230 V) 2 x 1.25 A (à action retardée) (115 V) 2 x 2.5 A (à action retardée)

Classe de protection

IP 30

Puissance

150 watts max.

Conditions d’utilisation

Température de +5 à +40°C Humidité relative au max. 80 % – sans condensation, sous des conditions de laboratoire normales

MCP-Z Standard/ISMATEC SA/12.06.07/CB/GP

Maße/Gewicht (Antrieb) TxBxH 220x155x260 mm Gewicht 6.4 kg (ohne Pumpenkopf)

CE-Konformität

geprüft nach: EN 61326-1 / EN 61010-1

Dimensions/Weight

(Drive) DxWxH 8.7 x 6.1 x 10.3 inch Weight 14.1 lb (without pump head)

CE-compatibility

proved according to: EN 61326-1 / EN 61010-1

Dimensions/Poids (Moteur) PxLaxH 220x155x260 mm Poids 6.4 kg (sans tête de pompe)

Compatibilité CE

conformément à: EN 61326-1 / EN 61010-1

Zentrierﬂansch

Der Zentrierﬂansch passt auf den MCP-Z Antrieb. Er wird ausschließlich für Micropump Pum-

penköpfe Series 200 und 201 verwendet und vereinfacht deren exakte Montage.

Centering ﬂange

The centering ﬂange ﬁts onto MCP-Z drive. It is only required for the Micropump 200 and 201 pump head series where it facilitates their precise mounting.

Couronne de centrage

La couronne de centrage s’adapte sur le moteur MCP-Z. Elle n’est nécessaire que pour la série de têtes de pompe 200 et 201 de Micropump, où elle assure un montage précis.

Zubehör:

a 4 Senkkopfschrauben M 2,5 x 8 BN0187 b 1 Zentrier ﬂansch IS10379

Montage:

1. Stellen Sie sicher, dass der ringförmige Antriebsmagnet (c) montiert ist.

2. Setzen Sie den Zentrierﬂansch so auf, dass

– seine ringförmige

Stufe (1) genau in den

Antrieb hineinpasst, – die zwei gerade gebohrten Löcher (2) oben und unten liegen.

Accessories:

a 4 ﬂat-headed screws M 2,5 x 8 BN0187 b 1 centering ﬂange IS10379

Mounting instructions:

1. Please ensure that the circular drive magnet (c) is correctly mounted.

2. When mounting the centering ﬂange, make sure that

– its elevated inner ring (1) exactly ﬁts into the drive ﬂange, and – the two straight holes (2)

are placed in a vertical posi-

tion at the top and the bottom

1 2

k Beim Befestigen des Flan-

sches achten Sie darauf, dass keine der vier SenkkopfSchrauben übersteht.

k When screwing the center-

ing ﬂange onto the drive, make certain that none of the four ﬂat-headed screws protrude.

Accessoires:

a 4 vis à tète fraisée M 2,5 x 8 BN0187 b 1 couronne de centrage IS10379

Instructions de montage:

1. Assurez-vous que l’aimant circulaire d’entraînement (c) soit correctement monté.

2. Lors du montage de la couronne de centrage, assurez-vous que

– l’anneau intérieur surélevé (1) s’ajuste exactement dans

la couronne du moteur,

et que – les deux trous (2) sans facettes soient placés verti calement, en haut et en bas de la couronne.

Lors de la ﬁxation de la couronne sur le moteur, assurezvous qu’aucune des vis à tête fraisée ne dépasse.

3. Nun kann der Zahnradkopf wie gewohnt mit zwei Schrauben befestigt werden.

3. You can now proceed with mounting the gear pump head with the two screws in the usual way.

3. Vous pouvez maintenant procéder au montage de la tête de pompe à engrenage comme habituellement avec deux vis.

MCP-Z Standard/ISMATEC SA/12.06.07/CB/GP

ISMATEC SA

Labortechnik - Analytik IDEX Health & Science

Feldeggstrasse 6 CH-8152 Glattbrugg Switzerland

Phone +41 (0)44 874 94 94 Fax +41 (0)44 810 52 92 sales.ismatec@idexcorp.com www.ismatec.com

ISMATEC

Vertretung/Representative/Représentation

ISMATEC Laboratoriumstechnik GmbH

IDEX Health & Science

Futtererstraße 16 D-97877 Wertheim-Mondfeld Germany

Phone +49 (0) 93 77 / 92 03-0 Fax

49 (0) 93 77 / 13 88

ofﬁce.ismatec@idexcorp.com

Verlangen Sie den neuen ISMATECKatalog.

Ask for the latest ISMATEC-catalogue.

Demandez le catalogue ISMATEC actuel.

ISMATEC® - Ihr kompetenter Partner für anspruchsvolle Pump- und Dosieraufgaben.

ISMATEC® - Your competent partner for demanding metering and dispensing applications.

ISMATEC® - Votre partenaire compétent pour toutes les applications de refoulement et de dosage exigeantes.

MCP-Z Standard/ISMATEC SA/12.06.07/CB/GP

IDEX Health & Science MCP-Z Standard User Manual [en, de, fr]

Specifications and Main Features

Frequently Asked Questions

User Manual
