MCP-Z Process / ISMATEC SA / 03.08.07/CB/GP

English

Français

Betriebsanleitung Operating Manual Mode d‘emploi

03.08.07 CB/GP

ZahnradPumpenAntrieb

ISM 918

Mikroprozessor-gesteuert

Schutzgrad IP 65

Gear pump drive

ISM 918

Microprocessor controlled

Protection rating IP 65

MCP-Z Process

Moteur de pompe à engrenages

ISM 918

Contrôlé par microprocesseur

Classe de protection IP 65

Deutsch

MCP-Z Process / ISMATEC SA / 03.08.07/CB/GP

Contents

Safety precautions 4 Warranty terms 6

Product 7 Rear panel 8 Mains voltage 8

Starting the pump 9 Start-up information 10

Operating panel 11 Control keys for basic settings 13

Program speciﬁc basic settings Cycles (dispensing cycles) 14 Head (pump head) 14 FS (foot switch) 14 Valve 15 Digits (display) 15 Initializing 15

General basic settings Initializing 4 16 (all programs) Address 16 Baud rate 16

Selecting the basic settings 17 Selecting the program 18 Total volume 18

Pumping by speed 19 by ﬂow rate 20 calibrating the ﬂow rate 21

Dispensing by time 22 by volume 23 calibrating the volume 24

Default calibration of ﬂow rate 25 volume 25

Dispensing by volume within a pre-set time 26

Sommaire

Mesures de sécurité 4 Conditions de garantie 6

Produit 7 Tableau arrière 8 Tension d’alimentation 8

Mise en service 9 Informations de mise en service 10

Tableau de commande 11 Touches de commandes pour réglage de base 13

Réglage de base spéciﬁques au programme Cycles (cycles de dosage) 14 Tête de pompe (pump head) 14 FS (pédale de commande) 14 Valve 15 Digits (afﬁchage LED) 15 Initialisation 15

Réglages généraux de base Initialisation 4 16 (tous programmes) Adresse 16 Nombre de bauds 16

Choisir les réglages de base 17 Sélection du programme 18 Volume total 18

Pompage selon le nombre de tours 19 le débit 20 calibration du débit 21

Dosage selon le temps 22 selon le volume 23 calibration du volume 24

Calibration par défaut du débit 25 du volume 25

Dosage du volume en une unité de temps 26

Inhaltsverzeichnis

Sicherheitsvorkehrungen 4 Garantiebestimmungen 6

Produkt 7 Geräterückwand 8 Netzspannung 8

Inbetriebnahme 9 Start-Information 10

Bedienungspanel 11 Steuertasten Grundeinstellungen 13

Programmspeziﬁsche Grundeinstellungen Cycles (Dosierzyklen) 14 Head (Pumpenkopf) 14 FS (Fußschalter) 14 Valve (Ventil) 15 Digits (Anzeige) 15 Initialisierung 15

Allgemeine Grundeinstellungen Initialisierung 4 16 (alle Programme) Adresse 16 Baudrate 16

Grundeinstellungen wählen 17 Programmwahl 18 Total-Volumen 18

Pumpen nach Drehzahl 19 nach Fließrate 20 Fließrate kalibrieren 21

Dosieren nach Zeit 22 nach Volumen 23 Volumen kalibrieren 24

Default-Kalibration Fließrate 25 Volumen 25

Volumendosierung in einer Zeiteinheit 26

MCP-Z Process / ISMATEC SA / 03.08.07/CB/GP

Inhaltsverzeichnis

Intervall-Dosieren nach Zeit 27 nach Volumen 28

Anzahl Dosierzyklen 29 Mit einem Ventil dosieren 30

Pumpen gegen Druck 31 Pumpenkopf mit Bypass 31 Ausschalten der Pumpe 31 Überlastschutz 32

Analogschnittstelle 33 Serielle Schnittstelle 36 Befehle 38 Kaskadierung 43 Programmier-Software 44 Software-Zubehör 44

Pumpenkopf 45 Pumpenkopf-Montage 45 Zahnradpumpen Technologie 47 Pumpenköpfe Speziﬁkation 47 Pumpenköpfe-Übersicht 48

Zubehör Zentrierﬂansch 50 Rückschlagventil 50 Schlauchschelle 50 Schlauchnippel 50 Druckregelungseinheit 50 Fussschalter 51 Verbindungskabel 51 Service-Kit 51

Unterhalt 52 Reparaturen 52 Ersatzteile 52 Entsorgung 52

Abnehmen der Gehäusehaube 53 Stecker-Abdichtung 54 Sicherungen wechseln 55

Technische Daten 56

Montage 57

Zentrierﬂansch für Pumpenköpfe

Micropump© 200 und 201

Contents

Intermittent dispensing by time 27 by volume 28

Number of dispensing cycles 29 Dispensing with a valve 30

Pumping against pressure 31 Pump head with a bypass 31 Before switching the pump off 31 Overcurrent protector 32

Analog interface 33 Serial interface 36 Commands 38 Cascading several pumps 43 Programming software 44 Software accessories 44

Pump head 45 Mounting the pump head 45 Gear Pump Technology Pump head speciﬁcations 47 Pump heads, overview 48

Accessories Centering ﬂange 50 Non-return valve 50 Tubing clamps 50 Tubing nipple 50 Pressure control unit 50 Foot switch 51 Connecting cable 51 Service Kit 51

Maintenance 52 Repairs 52 Spare parts 52 Disposal 52

Removing the casing hood 53 Plug gaskets 54 Changing the fuses 55

Technical speciﬁcations 56

Mounting instructions 57

Centering ﬂange for pump heads Micropump© 200 and 201

Sommaire

Dosage par intervalles de temps 27 de volume 28

Nombre de cycles de dosage 29 Dosage avec une soupape 30

Pompage contre pression 31 Tête de pompe avec bypass 31 Avant d’éteindre la pompe 31 Protection de surcharge 32

Interface analogique 33 Interface sérielle 36 Liste des ordres 38 Montage en cascade de plusieurs pompes 43 Logiciel pour programmer 44 Accessoires pour logiciel 44

Tête de pompe 45 Montage de la tête de pompe 45 Technologie de pompes à engrenage 47 Spéciﬁcations des têtes de p. 47 Information têtes de pompe 48

Accessoires Couronne de centrage 50 Soupape anti-retour 50 Brides pour tubes 50 Raccord 50 Unité de contrôle de pression 50 Pédale de commande 51 Câble de liaison 51 Kit d’entretien 51

Entretien 52 Réparation 52 Pièces détachées 52 Mise en rebut 52

Ouverture du boîtier 53 Etanchéité de la prise 54 Remplacement des fusibles 55

Spéciﬁcations techniques 56

Instructions de montage 57

Couronne de centrage pour têtes de pomp Micropump© 200 et 201

MCP-Z Process / ISMATEC SA / 03.08.07/CB/GP

 Hinweis

Wir empfehlen, diese Betriebsanleitung genau durchzulesen.

Beim Betrieb einer Pumpe sind gewisse Gefahren nicht auszuschliessen.

ISMATEC SA haftet nicht für Schäden, die durch den Einsatz einer ISMATEC®-Pumpe entstehen.

Der Umgang mit Chemikalien liegt nicht im Verantwortungsbereich der ISMATEC SA.

 Please note

We recommend you to read this operating manual carefully.

When operating a pump, certain hazards cannot be excluded.

ISMATEC SA does not take liability for any damage resulting from the use of an ISMATEC® pump.

ISMATEC SA does not admit responsibility for the handling of chemicals.

 Remarque

Nous recommandons de lire attentivement le présent mode d’emploi.

Il n’est pas possible d’exclure certains risques en cas d’utilisation d’une pompe.

ISMATEC SA décline toute responsabilité pour tout dommage résultant de l’utilisation d’une pompe ISMATEC®.

ISMATEC SA décline toute responsabilité pour tout dommage résultant de l’emploi de produits chimiques.

Sicherheitsvorkehrungen

Die ISMATEC® Zahnradpumpen sind für Förderzwecke in Labor und Industrie vorgesehen. Wir setzen voraus, dass die GLP-Richtlinien »Gute Laborpraxis« sowie die nachstehenden Empfehlungen befolgt werden.

■

Der Stromkreis zwischen Netz

und Pumpe muss geerdet sein.

■

Die Pumpe darf nur innerhalb

der vorgegebenen Betriebsund Umgebungsbedingungen betrieben werden.

■

Die Pumpe darf nicht einge-

setzt werden:

- für medizinische Anwen dungen am Menschen

- in ex-geschützten Räumen oder in Gegenwart von entﬂammbaren Gasen und Dämpfen.

■

Ein Pumpenkopfwechsel darf

nur bei ausgeschalteter Pumpe ausgeführt werden.

■

Manipulieren Sie nicht am

Pumpenkopf, bevor die Pumpe ausgeschaltet und vom Netz getrennt ist.

■

Je nach Material und Druckbe-

dingungen haben Schläuche eine gewisse Gasdurchlässigkeit und können sich statisch auﬂaden. Wir warnen vor möglichen Gefahren, falls Schläuche in ex-geschützte Räume verlegt werden.

Safety precautions

ISMATEC® gear pumps are designed for pumping applications in laboratories and industry. As such it is assumed that Good Laboratory Practice (GLP) and our following recommendations will be observed.

■

The circuit between mains

supply and pump has to be earthed.

■

The pump must not be ope-

rated outside the destined operating and environmental conditions.

■

The pump must not be

used:

- for medical applications on human beings

- in explosion proof cham bers or in the presence of

ﬂammable gases or fumes.

■

The pump must be switched

off when changing the pump head.

■

Do not manipulate the pump

head before the pump is

switched off and disconnected

from the mains.

■

The permeability of tubing

depends on the material used and pressure conditions. Tubing can also become electrostatically charged. Please be aware of possible hazards when laying tubing in explosionproof chambers.

Mesures de sécurité

Les pompes à engrenages ISMATEC® sont prévues pour l’usage en laboratoire et dans l’industrie. Dès lors, nous présumons que les utilisateurs emploient nos appareils selon les règles de l’art et conformément à nos recommandations.

■

Le circuit électrique entre le ré-

seau et la pompe doit être mis à la terre.

■

La pompe ne doit être mise en

opération que dans le cadre des conditions de fonctionnement et d’environnement prescrites.

■

La pompe ne doit pas être

utilisée:

- pour des applications médi cales sur des êtres humains,

- dans des locaux protégés contre les explosions ou en présence de gaz et vapeurs inﬂammables.

■

Ne procéder au montage ou à

l’échange de têtes de pompes que si la pompe est éteinte.

■

Ne manipulez jamais la tête de

pompe avant que la pompe n’ait été mise hors service et déconnectée du réseau électrique.

■

La perméabilité des tubes dé-

pend des matériaux utilisés et des conditions de pression. Les tubes peuvent également se charger d’électricité statique. Soyez bien conscients des risques inhérents à l’installation de tubes dans des locaux protégés contre les explosions.

MCP-Z Process / ISMATEC SA / 03.08.07/CB/GP

 Hinweis

Es dürfen keine partikelhaltigen Medien gepumpt werden!

Falls nötig Pumpmedium ﬁltrieren.

Der Zahnradpumpenkopf darf nie trocken laufen!

 Please note

Never pump media which contain particles.

If necessary, ﬁlter the media before starting your application.

Never run the pump head under dry conditions.

 Remarque

Ne pas pomper de liquides contenant des particules!

Si nécessaire, ﬁltrer le liquide à pomper.

La tête de pompe ne doit jamais fonctionner à sec.

Sicherheitsvorkehrungen

■

Falls wegen Schlauchbruchs

durch auslaufende Medien Schäden verursacht werden können, sind vor Inbetriebnahme die notwendigen Sicherheitsvorkehrungen zu treffen.

■

Achten Sie besonders darauf,

dass keine partikelhaltigen Medien gepumpt werden. Auch kleinste Partikel können die Zahnräder abnutzen und zu deren Beschädigung führen.

■

Vor der Inbetriebnahme muss

der Pumpenkopf mit Medium gefüllt werden. Der Pumpenkopf darf nicht trocken laufen.

■

Es dürfen nur neue Sicherun-

gen, die den Angaben auf Seite 8 und 55 entsprechen, verwendet werden.

■

Die Sicherungshalter dürfen

nicht überbrückt werden.

■

Das Gehäuse darf während des

Betriebes nicht geöffnet bzw. abgenommen werden.

■

Reparaturen dürfen nur von

einer sich der potentiellen Gefahren bewussten Fachkraft ausgeführt werden.

■

Durch Kunden bzw. Drittper-

sonen ausgeführte Arbeiten am und im Gerät erfolgen auf eigene Gefahr.

Safety precautions

■

Tubing can tear and burst

during operation. If this could cause damage, the necessary safety measures based on the speciﬁc situation must be taken.

■

We advise you never to pump

liquid containing particles. Even the smallest particles have an abrasive effect, which can ruin the gears in the course of a few seconds.

■

Before initial start-up, the

pump head must be ﬁlled with the pumping liquid or water. Never run the pump head under dry conditions.

■

Only new fuses, according to

the speciﬁcations stated on page 8 and 55 in this manual, must be used.

■

The fuse holders must not be

short-circuited.

■

Do not open or remove the

housing while the pump is operating.

■

Repairs may only be carried

out by a skilled person who is aware of the hazard involved.

■

For service and repairs carried

out by the customer or by third-party companies

ISMATEC SA denies any re-

sponsibility.

Mesures de sécurité

■

En cours d’exploitation, les

tubes peuvent se déchirer ou même éclater. Si cela pouvait causer des dommages, il faut prendre les mesures de sécurité adaptées à la situation spéciﬁque.

■

Veillez tout particulièrement à

ne jamais pomper des liquides contenant des particules.

Même les particules les plus

minuscules ont un effet abrasif qui peut user et endommager les engrenages en quelques secondes.

■

Avant la mise en service, rem-

plir la tête de pompe d’eau ou du liquide à pomper. La tête de pompe ne doit jamais fonctionner à sec.

■

N’utilisez que des fusibles

neufs correspondant aux spéciﬁcations indiquées en p. 8 et 55 du présent manuel.

■

Les porte-fusibles ne doivent

pas être court-circuités.

■

N’ouvrez pas et n’enlevez pas

le boîtier pendant que la pompe fonctionne.

■

Les réparations ne doivent

être effectuées que par une personne connaissant parfaitement les risques liés à de tels travaux.

■

ISMATEC SA décline toute

responsabilité pour les dommages découlant de travaux d’entretien et de réparation assurés par le client ou par de tierces personnes.

MCP-Z Process / ISMATEC SA / 03.08.07/CB/GP

b Garantie

Ab Lieferdatum:

Antrieb MCP-Z Proc ess: 2 Jahre

Pumpenkopf: 1 Jahr

Für die Pumpenköpfe gelten die Garantiebestimmungen der Firma Micropump®. Zahnräder und Dichtungen gelten als Verbrauchsmaterial und sind in der Garantieleistung nicht inbegriffen.

Bei Unklarheiten wenden Sie sich bitte an Ihre nächste ISMATEC®-Vertretung.

b Warranty

From date of delivery

Pump drive: 2 years

Pump head: 1 year

The pump heads are covered by the speciﬁc terms of Micropump Ltd. Gears and seals are regarded as consumables and as such they are not covered by the warranty.

In case of any queries, please contact your nearest ISMATEC® representative.

b Garantie

A partir de la date de livraison

Moteur: 2 ans

Tête de pompe: 1 an

Les dispositions de garantie de la maison Micropump® s’appliquent aux têtes de pompe. Les engrenages et joints d’étanchéité sont considérés comme matériel de consommation courante et ne sont pas couverts par la garantie.

Pour toute demande, veuillez prendre contact avec votre représentant ISMATEC®.

Garantiebestimmungen

Wir garantieren eine einwandfreie Funktion unserer Geräte, sofern diese sachgemäß und nach den Richtlinien unserer Betriebsanleitung angeschlossen und bedient werden.

Sofern nachweislich Herstell- oder Materialfehler vorliegen, werden die fehlerhaften Teile nach unserer Wahl kostenlos in Stand gesetzt oder ersetzt. Die Rücksendung hat in der Original- oder einer gleichwertigen Verpackung zu erfolgen. Durch Inanspruchnahme einer Garantieleistung wird die Garantiezeit nicht beeinﬂusst.

Weitergehende Forderungen sind ausgeschlossen. Frachtkosten gehen zu Lasten des Kunden.

Unsere Garantie erlischt, wenn:

■

das Gerät unsachgemäß be-

dient oder zweckentfremdet wird

■

am Gerät Eingriffe oder Ver-

änderungen vorgenommen werden

■

ein für das Gerät unangemes-

sener Standort gewählt wird

■

das Gerät umwelt- und elek-

trospeziﬁsch unter Bedingungen eingesetzt wird, für die es nicht vorgesehen ist

■

Software-, Hardware, Zube-

hör oder Verbrauchsmaterial eingesetzt wird, welches nicht unseren Angaben entspricht.

Warranty terms

We warrant the perfect functioning of our products, provided they have been installed and operated correctly according to our operating instructions.

If production or material faults can be proved, the defective parts will be repaired or replaced free of charge at our discretion. A defective pump must be returned in the original ISMATEC® packing or in a packet of equal quality. The duration of the warranty is not affected by making a claim for warranty service.

Further claims are excluded. Shipping costs are charged to the customer.

Our warranty becomes invalid in the case of:

■

improper operation by the

user, or if the pump is diverted from its proper use

■

unauthorized modiﬁcation

or misuse by the user or by a third party

■

improper site preparation and

maintenance

■

operation outside of the envi-

ronmental and electrical speciﬁcations for the product

■

use of third-party software,

hardware, accessories or consumables purchased by the user and which do not comply with our speciﬁcations.

Garantie

Nous garantissons un fonctionnement irréprochable de nos appareils sous conditions d’une mise en service compétente et correspondant à nos normes et modes d’emploi.

Si un défaut de fabrication ou de matériau peut être prouvé, les pièces défectueuses seront réparées ou remplacées gratuitement. Le renvoi doit être effectué dans l’emballage d’origine ou similaire. La durée de la garantie n’est pas touchée par le fait que le client demande une prestation de garantie.

Toute autre prétention est exclue. Les frais d’expédition sont facturés au client.

Notre garantie perd sa validité dans les cas suivants:

■

manipulation inadéquate par

l’utilisateur ou utilisation de l’appareil à des ﬁns auxquelles il n’est pas destiné

■

modiﬁcations non autori-

sées ou mauvais emploi par l’utilisateur ou un tiers

■

préparation et entretien in-

adéquats de l’emplacement de l’appareil

■

utilisation de la pompe en

dehors de l’environnement et des spéciﬁcations électriques déﬁnies pour le produit

■

utilisation de matériel, de lo-

giciels, d’interfaces ou de produits de consommation tiers achetés par l’utilisateur et qui ne satisfont pas à nos

spéciﬁcations.

MCP-Z Process / ISMATEC SA / 03.08.07/CB/GP

Produkt

Packungsinhalt

■

Antrieb MCP-Z Process

1 Magnet

Bestell-Nr. ISM 918

■

inkl. fest montiertem Netz-

kabel Länge 2 m, mit Gerätekupplung IEC 320 (männlich)

■

1 Netzkabel mit IEC 320-

Gerätestecker (weiblich) und länderspeziﬁschem Netzstecker

■

2 Dichtungen (in Plastikbeutel)

für Analog- (AD0069) und

RS232-IN (AD0071) Schnittstelle

■

2 Schlauchschellen

■

1 Rückschlagventil PP

■

Betriebsanleitung

Sofern bestellt:

■

Pumpenkopf mit

2 Schlauchnippel

■

Software

■

weiteres Zubehör

Überprüfen Sie die Verpackung

und den Inhalt auf Transportschäden. Finden sich Anzeichen von Beschädigungen, kontaktieren Sie bitte umgehend Ihre ISMATEC®-Vertretung.

k Reklamationen können nur innerhalb von 8 Tagen nach Erhalt der Ware angenommen werden.

Product

Contents of the package

■

MCP-Z Process drive

1 magnet

Order No. ISM 918

■

incl. integrated power cord,

2 m long, with IEC 320 plug (male)

■

1 power cord with an IEC

320 connector (female) and a country speciﬁc mains plug

■

2 gaskets (in a plastic bag)

for the analog (AD0069) and RS232-IN (AD0071) interfaces

■

2 tubing clamps

■

1 non-return valve (PP)

■

Operating manual

If ordered:

■

Pump head with

2 tubing adapters

■

Software

■

other accessories

Please check the package

and its contents for transport damage. If you ﬁnd any signs of damage, please contact your local ISMATEC® representative immediately.

k Complaints can only be accepted within 8 days from receipt of the goods.

Produit

Emballage

■

Moteur MCP-Z Process 1 aimant No de commande ISM 918

■

y compris câble réseau ﬁxe

longueur 2 m, avec connexion pour appareils IEC 320 (mâle)

■

1 câble réseau avec prise

IEC 320 pour appareils (femelle) et une prise réseau spéciﬁque au pays de livraison.

■

2 joints d’étanchéité (dans un

sac en plastique) pour interface analogique (AD0069) et RS232-IN (AD0071).

■

2 brides pour tubes

■

1 soupape anti-retour (polypropylène)

■

Mode d’emploi

Si commandés:

■

Tête de pompe 2 raccords

■

Logiciel

■

autres accessoires

Veuillez contrôler l’emballage

et son contenu et contacter immédiatement votre représentant ISMATEC® si vous deviez constater des dommages dus au transport.

k Les réclamations éventuelles ne seront acceptées que dans les 8 jours suivant la livraison.

MCP-Z Process / ISMATEC SA / 03.08.07/CB/GP

 Hinweis

Für die Benutzung der Analog- und RS232-Schnittstelle unter IP-65 Bedingungen verweisen wir auf Seite 54.

 Please note

For using the analog or RS232 interface under IP-65 conditions please refer to page 54.

 Remarque

Pour l‘utilisation de l‘interface analogique ou RS232 sous des conditions IP-65: voir page 54.

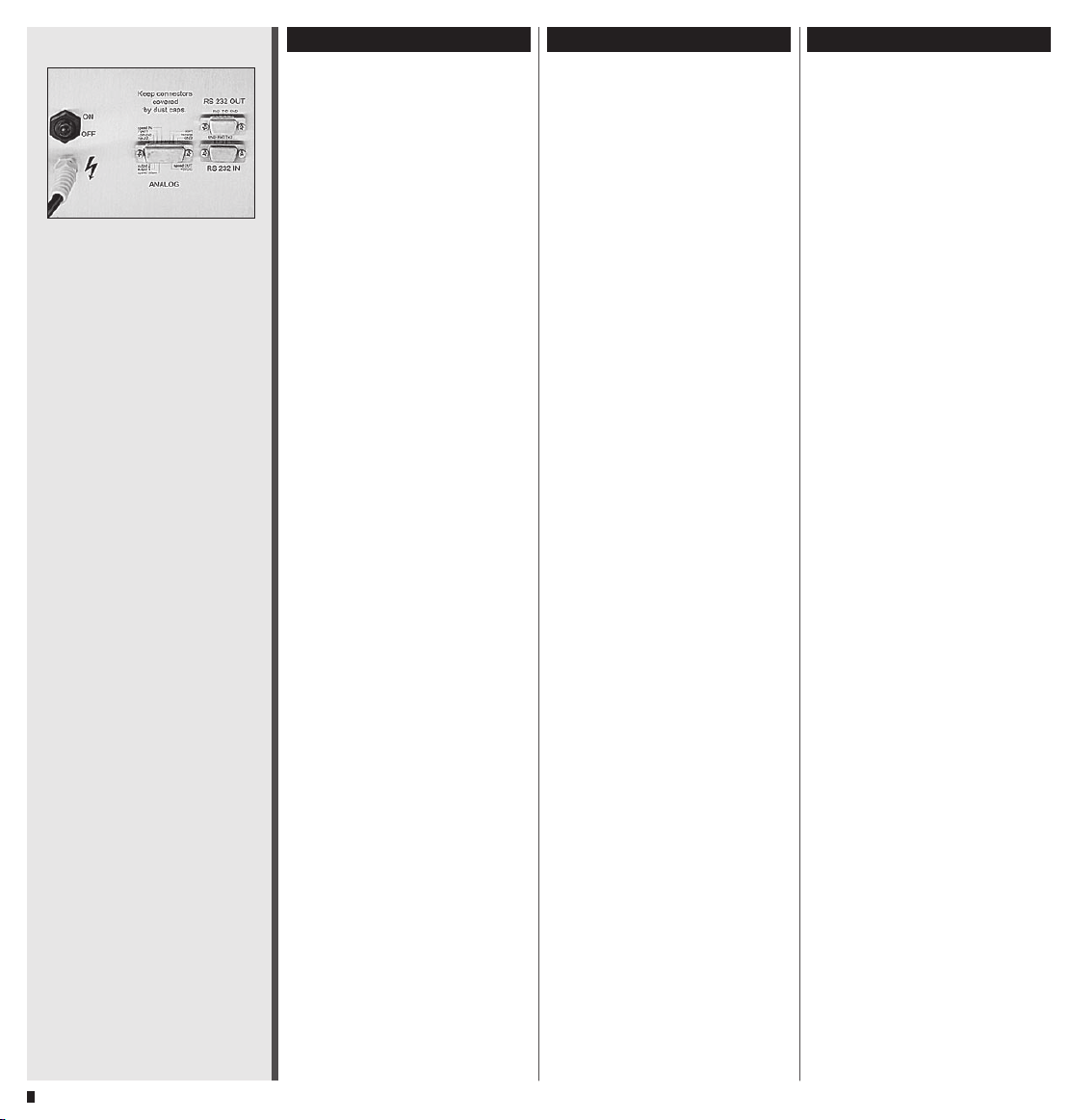

Geräterückwand

1 Netzschalter (ein/aus)

2 Netzkabel

3 RS232 IN (Eingang, weiblich)

4 RS232 OUT (Ausgang,männlich)

5 Analog-Schnittstelle

■

Eingänge für:

– Drehzahlsteuerung

0 – 5 V oder 0 – 10 V,

bzw. 0 – 20 mA oder

4 – 20 mA

– Start/Stopp – Fußschalter – 2 digitale Eingänge (TTL-Pegel)

■ Ausgänge für: – Drehzahl 0 – 10 VDC

oder 0 – 12 kHz

– 2 Universal-Ausgänge z.B. für Ventileinheit (Seite 30/34)

 Netzspannung

85 – 264 V

47 – 60 Hz ohne Umschaltung

Leistungsaufnahme

150 W max.

Absicherung Steuerprint*

1.6 A, ﬂink

4.0 A, träge

Absicherung Netzteil*

4.0 A, träge

* Siehe auch Seite 53 – 55

 Steckdose/Netzkabel

Die Steckdose muss geerdet sein. (Schutzleiterkontakt)

Rear panel

1 Mains switch (on/off)

2 Power cord

3 RS232 IN (female)

4 RS232 OUT (male)

5 Analog interface

■ input for: – speed control

0 – 5 V or 0 – 10 V, and 0 – 20 mA or 4 – 20 mA – Run/Stop – Foot switch – 2 digital inputs (TTL-level)

■

output for: – speed 0 – 10 VDC or 0 – 12 kHz

– 2 universal outputs e.g. for valve unit (pages 30 and 34)

 Mains voltage

85 – 264 V

47 – 60 Hz no adjustments necessary

Power consumption

150 W max.

Fuse rating on control board*

1.6 A, fast-blow

4.0 A, slow-blow

Fuse rating on power supply*

4.0 A, slow-blow

* See also pages 53 to 55

 Socket/Power cord

The socket must be earthed. (protective conductor contact)

Tableau arrière

1 Commutateur principal

2 Prise d’alimentation

3 RS232 IN (entrée femelle)

4 RS232 OUT (sortie mâle)

5 Interface analogique

■ Entrée: – Commande de vitesse

0 – 5 V ou 0 – 10 V, resp. 0 – 20 mA ou 4 – 20mA – Marche/arrêt – Pédale de commande – 2 entrées numériques

(TTL-level)

■

Sortie: – vitesse 0 – 10 VCC ou 0 – 12 kHz

– 2 sorties universelles p. ex. pour l'unité de valve (pages 30 et 34)

 Tension d‘alimentation

85 – 264 V

47 – 60 Hz sans commutation

Consommation de courant

150 W max.

Type de fusibles carte de comande*

1.6 A, à action rapide

4.0 A, à action retardée

Type de fusibles carte d'alimentation*

4.0 A, à action retardée

* Voir aussi pages 53 – 55

 Prise/câble d’alimentation

La prise doit être raccordée à la terre (contact conducteur de protection).

MCP-Z Process / ISMATEC SA / 03.08.07/CB/GP

Gewinde-Umwicklung

WRAP the thread

Etanchéité des pas de vis

Netzschalter

auf Geräterückwand

Power supply switch

on rear panel

Cummutateur principal

sur tableau arrière

Inbetriebnahme

■

Pumpenkopf gemäß Seite 45

– 46 montieren.

■

Die Gewinde, der in den Pum-

penkopf einzuschraubenden Schlauchnippel, sind unbe-

dingt mit PTFE-Band zu umwickeln, damit eine best-

mögliche Dichtigkeit erreicht wird. Zusätzlich schont das PTFE-Band auch das Gewinde.

■

Schlauchleitungen montieren

und ans System anschließen. Die Schläuche mit Schlauchschellen an den Schlauchnippeln gut befestigen.

■

Pumpe am Netz anschließen

und mit dem Netzschalter einschalten.

k ID-Codes der verwendeten Pumpenköpfe in die entsprechend benutzten Programmspeicher eingeben (siehe Grundeinstellungen, Seite 14).

 Steckdose/Netzkabel

Verwenden Sie ausschließlich das mitgelieferte Originalkabel. Die Steckdose muss geerdet sein (Schutzleiterkontakt).

 Vor Inbetriebnahme Pum-

penkopf mit Medium füllen. Der Pumpenkopf darf nicht trocken laufen.

 Keine partikelhaltigen Medi-

en verwenden. Allenfalls vorher ﬁltrieren.

Starting the pump

■

Mount the pump head as sta-

ted on pages 45 and 46.

■

Before screwing the tubing ad-

apters into the pump head, we recommend you to wrap PTFE

tape around the thread of the adapter. This ensures

optimum sealing and helps to protect the thread.

■

Connect the tubing to your

system. Fasten the tubing to the adapters by means of the tubing clamps.

■

Connect the pump to the

mains and switch it on with the power supply switch.

k Enter the ID Codes of the mounted pump heads in the program memory currently used (see basic settings, page 14).

 Socket/Power cord

Use exclusively the original power cord supplied with the pump. The socket must be earthed (protective conductor contact).

 Before you start pumping,

ﬁll the pump head with the medium or water. Never run the pump head under dry conditions.

 Never pump liquids that

contain particles. If necessary, ﬁlter the medium before use.

Mise en service

■

Installer la tête de pompe selon

les indications fournies en pages 45 – 46 ou selon le mode d'emploi fourni avec la tête de pompe.

■

Avant de visser les raccords de

tubes sur la tête de pompe, nous recommandons d’en-

tourer les ﬁletages avec de la bande PTFE aﬁn d’assurer

une étanchéité optimale. Cette bande protégera en outre les pas de vis.

■

Installer les tubes et les raccor-

der au system. Veillez à bien ﬁxer les tubes aux raccords au moyen de brides correspondantes.

■

Raccorder la pompe au ré-

seau et mettre en route avec l’interrupteur de principal.

k Saisir les numéros d’identiﬁcation des têtes de pompes employées dans la mémoire du programme (voir réglage de base, page 14).

 Prise/câble de réseau.

N’employez que le câble d’origine fourni avec la pompe! La prise doit être mise à terre (contact de terre).

 Avant la mise en service,

remplir la tête de pompe de liquide à pomper. La tête de pompe ne doit pas fonctionner à sec.

 Ne pas pomper de liquides

contenant des particules. Le cas échéant, effectuer un ﬁltrage du liquide à pomper.

MCP-Z Process / ISMATEC SA / 03.08.07/CB/GP

rpm Tim

Tim

PUMP DISP PAUSE

Volume

PROGRAM Flow rate

TOTAL

Start-Information

Die folgenden Einstellungen leuchten nach dem Einschalten des Netzschalters kurz auf:

1 LED-Test »8.8.8.8.«

2 Version der Systemsoftware

3 Identiﬁkations-Code (ID-Code)

des im zuletzt benutzten Programm gespeicherten Pumpenkopfes (z.B. 120)

4 Zuletzt benutztes Programm

5 Anzeige der zuletzt benutzten

Betriebsart

 Vor der ersten Inbetrieb-

nahme oder nach Montage eines neuen Pumpenkopfes

muss der ID-Code in jedem mit diesem Pumpenkopf zu verwendenden Programm separat eingegeben werden (siehe Grundeinstellungen, Seite 14).

Start-up information

After switching on the power supply switch, the following values are displayed:

1 LED test »8.8.8.8.«

2 Firmware version

3 Identiﬁcation Code (ID-Code)

of the pump head entered in the program last used (e.g.120)

4 Program last used

5 Displays the operating mode

last used

 Before starting the pump for

the ﬁrst time or after connecting a new pump head,

the ID-Code must be entered in each program used with this pump head (see basic settings, page 14).

Informations de mise en service

Les réglages suivants s’illuminent brièvement après la mise en service de l’interrupteur de réseau:

1 Test LED »8.8.8.8.«

2 Version du logiciel système

3 Code d’identiﬁcation (code ID)

de la dernière tête de pompe

mémorisée dans le dernier

programme employé (par exemple 120)

4 Dernier programme

d‘opération utilisé

5 L‘afﬁchage s‘arrête sur le der-

nier mode d'opération utilisé

 Avant de mettre la pompe

en marche pour la première fois ou après l’installation d’une nouvelle tête de pompe,

saisir le code ID dans chaque programme employé avec cette tête de pompe (voir réglage de base, page 14).

MCP-Z Process / ISMATEC SA / 03.08.07/CB/GP

Anzeige der Betriebsart

LEDs for operating modes

Afﬁchage du mode d‘exploitation

rpm Time Tim

PUMP DISP PAUSE

Volume

PROGRAM Flow rate

TOTAL

51 32

(Seite/page 13)

Grundeinstellungen

Basic settings

Réglage de base

Bedienungspanel

1 Digitale LED-Anzeige

2 Wert reduzieren

* settings

3 Wert erhöhen

4 RUN/STOP – Startet bzw. stoppt die Pumpe

– Unterbricht Dosierung bzw. setzt diese fort (Seite 22)

k Die Funktion Start/Stopp

kann auch über einen externen Impulsgeber ausgelöst werden, wie z.B. Fußschalter oder Dosierhandgriff (Zubehör Seite 51).

5 CAL Kalibriertaste für Fließrate bzw. Dosiervolumen (Seite 21/24)

* ok

6 RESET – Setzt Kalibrierung auf Default-Wert (Seite 25) – Setzt kumuliertes Volumen im Modus TOTAL auf null (Seite 18) – Bricht angefangene Dosierung ab (Seite 22)

* default

7 MAX max. Drehzahl in Betriebsart

PUMP•rmp und •Flow rate

(Taste bei laufender Pumpe

gedrückt halten)

* escape

Tableau de commande

1 Afﬁchage LED

2 Réduire la valeur

* settings

3 Augmenter la valeur

4 RUN/STOP – Mettre en route ou arrêter la pompe

– Interrompt/poursuit une distribution (page 22) k La fonction Start/Stop peut

également être lancée au moy-

en d’un appareil externe com-

me une pédale de commande

ou une poignée de distribution

(accessoires page 51).

5 CAL Touche de calibrage pour le

débit ou le volume de distribu-

tion (pages 21 et 24) * ok

6 RESET – Remet le calibrage sur la valeur par défaut (page 25) – Remet le volume cumulé à zéro dans le mode TOTAL (page 18) – Interrompt une distribution commencée (page 22)

* default

7 MAX nombre de tours maximal dans

les modes PUMP•rmp et •Flow

rate (Maintenir la touche MAX

enfoncée lorsque la pompe

fonctionne) * escape

Operating panel

1 Digital LED display

2 Reduce value

* settings

3 Increase value

4 RUN/STOP – Starts and stops the pump

– Interrupts and continues a dispensing cycle (page 22) k The function Start/Stop

can also be triggered by an

external device such as a foot

switch or hand dispenser (ac-

cessories on page 51).

5 CAL Calibrating key for the ﬂow

rate or dispensing volume (pa-

ges 21 and 24) * ok

6 RESET – Resets a ﬂow rate or volu me calibration to the default value (page 25) – Resets the accumulated volume in mode TOTAL to zero (page 18) – Stops an interrupted dispensing cycle for good (page 22)

* default

7 MAX max. speed in the modes

PUMP•rmp and •Flow rate (keep the MAX key pressed

down whilst the pump is run-

ning) * escape

MCP-Z Process / ISMATEC SA / 03.08.07/CB/GP

Touches de commandes

8 MODE Changement d'un mode d'opération à un autre

9 Afﬁchage LED du mode d’opération actif

■

PROGRAM

Sélection des programmes 1 – 4

■

PUMP rpm

Pompage selon le nombre de

tours 60 – 6000 t/min

■

PUMP Flow rate

Pompage selon le débit ein ml/min ou l/min (dépend

de la tête de pompe)

■

DISP Time

Dosage en fonction du temps

0.10s – 999h

■

DISP Volume

Dosage selon le volume en ml ou litres

■

PAUSE Time

Temps de pause pour le dosa-

ge par intervalles

■

TOTAL

Indication du volume total re-

foulé

k La pompe ne fonctionne que dans le sens des aiguilles d’une montre, il n’y a pas de touche pour inverser le sens de rotation.

Bedienungspanel

8 MODE Wechselt zwischen den Betriebsarten

9 Anzeige der aktiven Betriebsart

■

PROGRAM

Programmwahl 1 – 4

■

PUMP rpm

Pumpen nach Drehzahl

60 – 6000 min

–1

■

PUMP Flow rate

Pumpen nach Fließrate in ml/min bzw. l/min (vom Pum-

penkopf abhängig)

■

DISP Time

Dosieren nach Zeit

0.10s – 999h

■

DISP Volume

Dosieren nach Volumen in ml bzw. Liter

■

PAUSE Time

Pausenzeit für Intervalldosie-

rung

■

TOTAL

Angabe des total geförderten

Volumens

k Keine Drehrichtungstaste; der Antrieb läuft nur im Uhrzeigersinn.

Anzeige der Betriebsart

LEDs for operating modes

Afﬁchage du mode d‘exploitation

rpm Time Tim

PUMP DISP PAUSE

Volume

PROGRAM Flow rate

TOTAL

Seite/page 13

Grundeinstellungen

Basic settings

Réglage de base

Operating panel

8 MODE Changes between the operating modes

9 LEDs for active operating mode

■

PROGRAM

Program selection 1 – 4

■

PUMP rpm

Pumping by speed

60 – 6000 rpm

■

PUMP Flow rate

Pumping by ﬂow rate in ml/min or l/min (depending on

the pump head)

■

DISP Time

Dispensing by time

0.10s to 999h

■

DISP Volume

Dispensing by volume in ml or litres

■

PAUSE Time

Pause time for

intermittent dispensing

■

TOTAL

Read-out of totally delivered

volume

k The drive runs only in the clo- ckwise direction, there is no key for reverse rotation direction.

MCP-Z Process / ISMATEC SA / 03.08.07/CB/GP

settings

default

escape

settings

Steuertasten für Grundeinstellungen

a settings

Einstieg in das Menu

b ok

Eingabebestätigung

c escape – Eingabe verwerfen

– Menu Grundeinstellungen (settings) verlassen

d default Wert auf Default Wert zurück-

setzen: – Cycles (Dosierzyklen) – Head (Pumpenkopf) – FS (Fußschalter) – Valve (Ventil) – Digits (Anzeige) – Adresse – Baudrate

Tasten

– Grundeinstellung wählen – Wert wählen

k Grundeinstellungen wählen - siehe Folgeseiten.

Control keys for basic settings

a settings

Allows access to the menu set-

tings

b ok

Conﬁrms a data entry

c escape – Cancels an entry

– Quits the menu settings

d default Sets a value to its default va-

lue: – Cycles (dispensing cycles) – Head (pump head) – FS (foot switch) – Valve – Digits (display) – Address – Baud rate

keys

– Select the basic settings – Select-value

k For selecting the basic settings refer to the following pages.

Touches de commande pour réglage de base

a settings

(réglages) accès au menu

b ok

Conﬁrmation d’une saisie

c escape – Annule une saisie

– Quitte le menu des réglages

de base

d default Remettre un paramètre sur sa

valeur par défaut: – Cycles (cycles de dosage) – Tête de pompe (pump head) – FS (pédale de commande) – Valve – Digits (afﬁchage LED) – Adresse – Nombre de bauds

touches

– Sélectionner les réglages de base – Choisir la valeur

k Pour la sélection des réglages de base veuillez vous référer aux pages suivantes.

Grundeinstellungen

Basic settings

Réglage de base

MCP-Z Process / ISMATEC SA / 03.08.07/CB/GP

Programmspeziﬁsche Grundeinstellungen

k Für jedes der 4 Programme individuell einstellbar.

Cycles

Anzahl Dosierungen nach Zeit bzw. Volumen (Seite 22/23),

0..9999 (0 = Default-Wert unendlich)

Head

Identiﬁkations-Code (ID) des Pumpenkopfes, auf Frontseite eingraviert, siehe auch Tabelle Seite 48/49. (120 = Default-Wert) k Für korrekte Pump- und Dosierwerte muss der ID-Code des montierten Pumpenkopfes eingegeben werden; vor allem bei der ersten Inbetriebnahme und nach jedem Pumpenkopfwechsel. k In jedem der 4 Programme kann ein anderer Pumpenkopf gespeichert sein!

Fußschalter bzw. Dosierhandgriff

– Toggle (Default-Wert) – Fußschalter drücken = Pumpe starten – Fußschalter erneut drücken = Pumpe stoppen

– Direct die Pumpe läuft, solange der

Fußschalter gedrückt bleibt.

Program speciﬁc basic settings

k Individually adjustable for each of the 4 programs.

Cycles

Number of dispensing steps by time or volume (pages 22/23),

0..9999 (0 = Default value, inﬁnity)

Head

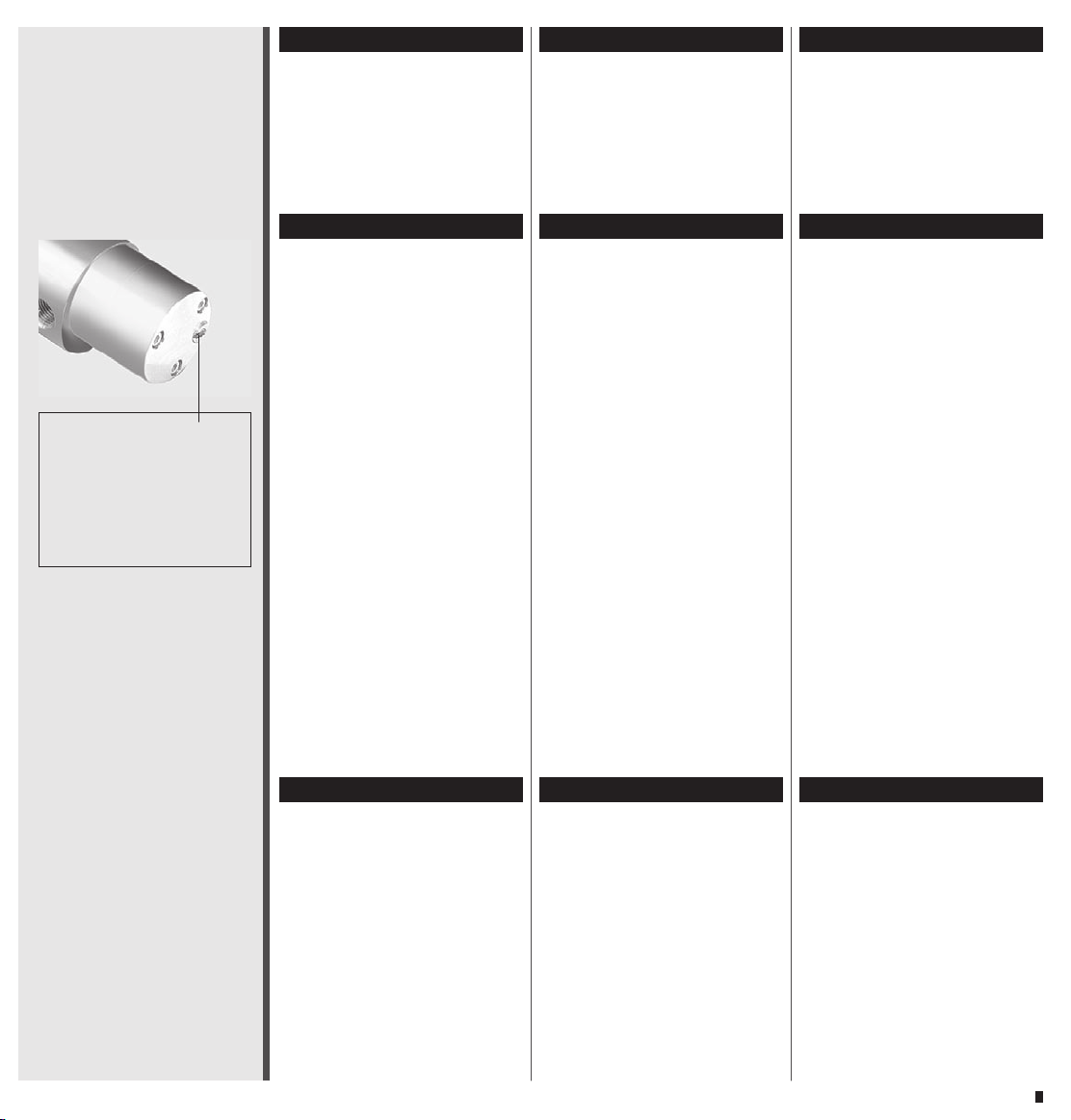

Identiﬁcation code (ID) of the pump head, engraved on the front of the head, see also table on page 48/49 (120 = default value). k In order to obtain correct pumping and dispensing values, the individual ID code of the mounted pump head must be entered; especially when a pump is used for the ﬁrst time and each time the pump head is changed. k In each of the 4 programs a different pump head can be stored!

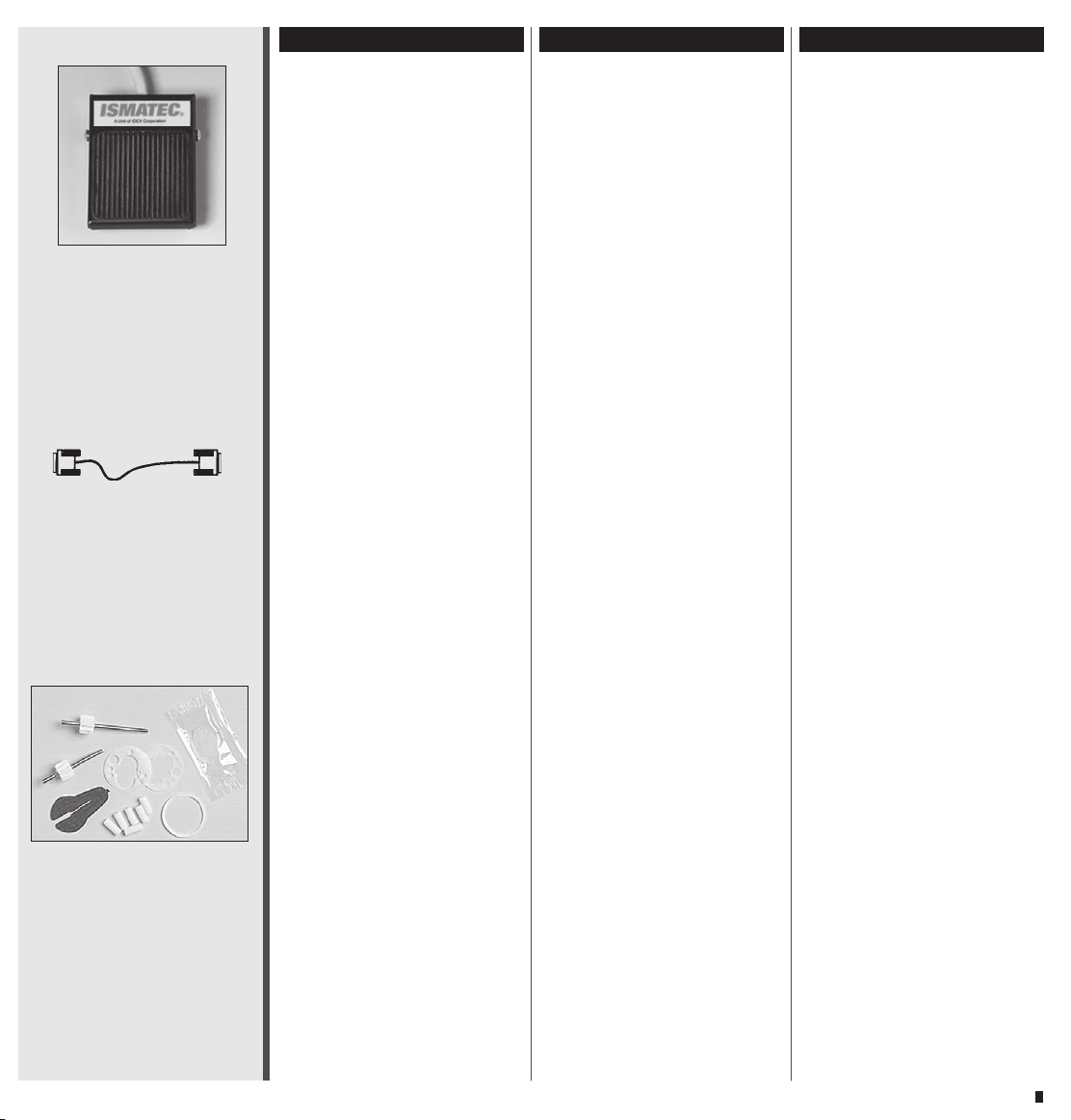

Foot switch or hand dispenser

– Toggle (default value) – Step on foot switch = pump starts running – Press foot switch again = pump stops

– Direct the pump runs as long as the

foot switch is pressed.

Réglages de base spéciﬁques au programme

k Réglage individuel possible pour chacun des 4 programmes.

Cycles

Nombre des distributions selon le temps ou le volume (pages 22/23), 0..9999 (0 = valeur par défaut, inﬁnie).

Head

Code d’identiﬁcation (ID) de la tête de pompe, gravé sur la face frontale, cf. également le tableau en page 48/49. (120 = valeur par défaut). k Pour obtenir des valeurs de pompage et de dosage correctes, il faut saisir le code ID de la tête de pompe installée; ceci surtout lors de la première mise en service et après chaque changement de la tête de pompe. k Une tête de pompe différente peut être enregistrée dans chacun des 4 programmes.

Pédale de commande, resp. poignée de distribution

– Toggle (valeur par défaut) – appuyer sur la pédale de

commande = lancer la pompe – appuyer à nouveau sur la pédale de commande = arrêter la pompe

– Direct la pompe fonctionne tant que l’on appuie sur la pédale de commande.

MCP-Z Process / ISMATEC SA / 03.08.07/CB/GP

Programmspeziﬁsche Grundeinstellungen

k Für jedes der 4 Programme individuell einstellbar.

Valve (Ventil, Seite 30)

– Inactive (Default-Wert)

= Ventil nicht aktiviert

– Active

= Ventil aktiviert

Digits (Anzeigen)

Anzahl signiﬁkante Stellen, 3 oder 4 (3 = Default-Wert)

Initialisierung

Durch Drücken der Taste ok werden die folgenden Grundeinstellungen im aktuellen Programm auf die Default-Werte zurückgesetzt:

Modus: PUMP rpm Drehzahl: 1000 min–1 Dosierzeit: 4.50 Sek. Dosiervolumen und Fließrate: je nach Pumpenkopf Pausenzeit: 2.00 Sek.

Anzahl Dosierungen: 0

k Der aktuell in diesem Programm eingegebene Pumpenkopf ID-Code bleibt gespeichert.

Program speciﬁc basic settings

k Individually adjustable for each of the 4 programs.

Valve (page 30)

– Inactive (default value)

= valve is not activated

– Active

= valve is activated

Digits (display)

Number of signiﬁcant digits, 3 or 4 (3 = default value)

Initializing

Pressing the ok key resets the following basic settings in the currently used program to the default values:

Mode: PUMP rpm Speed: 1000 rpm Dispensing time: 4.50 sec. Dispensing volume and ﬂow rate: depends on the pump head Pause time: 2.00 sec.

Number of dispensing cycles: 0

k The pump head ID code entered in the currently used program remains stored.

Réglages de base spéciﬁques au programme

k Réglage individuel possible pour chacun des 4 programmes

Soupape (page 30)

– Inactive (valeur par défaut)

= la soupape n’est pas activée

– Active

= la soupape est activée

Digits (afﬁchage)

Nombre de chiffres signiﬁcatifs, 3 ou 4 (3 = valeur par défaut)

Initialisation

En pressant la touche ok, les réglages de base suivants reprennent les valeurs par défaut dans le programme actuel:

Mode: PUMP rpm Nbre de tours: 1000 t/min Durée de dosage: 4.50 sec. Volume de dosage et de débit: dépend de la tête de pompe Temps de pause: 2.00 sec.

Nombre de cycles de dosage: 0

k La tête de pompe actuellement mémorisée sur ce programme reste mémorisée.

MCP-Z Process / ISMATEC SA / 03.08.07/CB/GP

Allgemeine Grundeinstellungen

k Gelten für alle 4 Programme gemeinsam

Initialisierung 4

Durch Drücken der Taste ok werden sämtliche Grundeinstellungen in allen 4 Programmen auf die Default-Werte zurückgesetzt:

Folgende Parameter werden zurückgesetzt:

Pumpenkopf: Modell 120

Modus: PUMP rpm Drehzahl: 1000 min–1 Dosierzeit: 4.50 Sek. Dosiervolumen und Fliessrate: je nach Pumpenkopf Pausenzeit: 2.00 Sek.

Anzahl Dosierungen: 0

Die Programmwahl wird automatisch auf das Programm 1 zurückgesetzt.

Adresse (RS232)

Pumpenadresse 1 – 8 (Seite 43) (1=Default-Wert)

Baudrate (RS232)

Baudrate 9600 (Default-Wert) bzw. 1200

General basic settings

k Valid for all 4 programs

Initializing 4

Pressing the ok key resets all basic settings in all 4 programs to the default values:

The following parameters are reset:

Pump head: Model 120

Mode: PUMP rpm Speed: 1000 rpm Dispensing time: 4.50 Sec. Dispensing volume and ﬂow-rate: depends on the pump head Pause time: 2.00 sec.

Number of dispensing cycles: 0

The program selection is auto-matically reset to program 1.

Address (RS232)

Pump address 1 – 8 (page 43) (1=default value)

Baud rate (RS232)

Baud rate 9600 (default value) or 1200

Réglages généraux de base

k Valables pour chacun des 4 programmes

Initialisation 4

En pressant la touche ok, tous les réglages de base dans chacun des 4 programmes reprennent les valeurs par défaut:

Les paramètres suivants sont ainsi redéﬁnis:

Tête de pompe: Model 120

Mode: PUMP rpm Nbre de tours: 1000 t/min Durée de dosage: 4.50 Sec. Volume de dosage et du débit: dépend de la tête de pompe Temps de pause: 2.00 sec.

Nombre de cycles de dosage: 0

La sélection du programme est automatiquement remise au programme 1.

Adresse (RS232)

Adresse de la pompe 1 – 8 (page 43) (1=default value)

Nombre de bauds (RS232)

Baud rate 9600 (valeur par défaut) ou 1200

MCP-Z Process / ISMATEC SA / 03.08.07/CB/GP

settings

escape

settings

Grundeinstellungen wählen

1 Programm wählen (Seite 18) 2 Pumpe ausschalten 3 Die settings-Taste gedrückt hal-

ten und Pumpe einschalten

4 Grundeinstellungen mit den

Tasten anwählen

Für jedes Programm individuell einstellbar

– Cycles (Anzahl Dosierungen) – Head = ID-Code

(Pumpenkopf) – FS (Fußschalter) – Valve (Ventil) – Digits (Anzeige) – Init (sämtliche Grundein-

stellungen auf Default Werte zurücksetzen)

Gelten für alle 4 Programme

– Init4 in allen 4 Programmen sämt-

liche oben aufgeführten Grundeinstellungen auf ihre

Default-Werte zurücksetzen sowie – Adresse (RS232, Pumpenadresse) – Baudrate (RS232)

5 ok = Auswahl bestätigen

6 Wert mit der 56Taste anwäh-

len bzw.

– bei Falscheingabe mit der

escape-Taste zurück – gewisse Werte können mit

der default-Taste auf den

Default-Wert zurückge-

setzt werden

7 ok = Wert bestätigen

8 escape Menu Grundeinstellungen ver-

lassen

Selecting the basic settings

1 Select the program (page 18) 2 Switch the pump off 3 Keep the settings key pressed

and switch the pump on

4 Select the basic settings by

using the 56 keys

Individually adjustable for each program

– Cycles (number of disp.cycles) – Head = ID code

(pump head) – FS (foot switch) – Valve – Digits (display) – Init (resets all basic settings to the default values)

Valid for all 4 programs

– Init4 in all 4 programs the above

mentioned basic settings as

well as – Address (RS232, pump address)

and – Baud rate (RS232)

are reset to their default values

5 ok = conﬁrm your selection

6 Select the value by using the

key, or

– press escape for cancelling wrong input – certain values can be reset to the default value by using the default key

7 ok = conﬁrm entered value

8 escape Quit menu basic settings

Choisir les réglages de base

1 Choisi le programme (page 18) 2 Couper le contact 3 Maintenir la touche settings enfoncée et mettre le contact 4 Selectionner les réglage de

base avec les touches

Réglage individuel pour chacun des 4 programmes

– Cycles (Nbre de cycles de dosage) – Tête de pompe = Code ID Identiﬁcation des têtes de

pompe

– FS (pédale de commande) – Valve – Digits (afﬁchage LED) – Init (tous les réglages de base reviennent aux valeurs par défaut)

Valables pour chacun des 4 programmes

– Init4 Dans tous les 4 programmes,

tous les réglages mentionnés

ci-dessus ainsi que: – l’adresse (RS232, adresse de la pompe) et – le nombre de bauds (RS232) reprennent les valeurs par défaut 5 ok = conﬁrme une saisie

6 Sélectionner la valeur avec les

touches 56ou presser

– escape pour annuler une fausse saisie – certaines valeurs peuvent

être remplacées par la valeur

par défaut en employant la

touche de sélection de la va-

leur par défaut 7 ok = conﬁrme la valeur saisie 8 escape Quitte le menu des réglages de

base

MCP-Z Process / ISMATEC SA / 03.08.07/CB/GP

settings

2 x

oder / or / ou

aus off

rpm Tim

Tim

PUMP DISP PAUSE

Volum

PROGRAM Flow rate

TOTAL

rpm Tim

Tim

PUMP DISP PAUSE

Volum

PROGRAM Flow rate

TOTAL

Programmwahl

Beim Einschalten wählt die Pumpe immer das zuletzt benutzte Programm.

1 Mit der MODE-Taste in Modus

PROGRAM wechseln.

2 CAL drücken, aktuelles

Programm blinkt. Mit den

Tasten gewünschtes

Programm anwählen.

3 Mit der CAL-Taste bestätigen.

4 Die Pumpe übernimmt auto-

matisch die abgespeicherten Betriebsparameter des gewählten Programms.

 Alle fortan im gewählten

Programmspeicher vorgenommenen Änderungen werden laufend gespeichert.

Total-Volumen

Mit der MODE-Taste auf TOTAL wechseln. Das total geförderte Volumen wird angezeigt.

Vier Display-Anzeigen sind möglich: Mikroliter: z.B. 17.0 µl = 17.0 µ Milliliter: z.B. 1700 ml = 17.00 Liter: z.B. 17.0 l = 17.0L Liter: z.B. 1700 l = 1700. (Anzeige in Liter ab 9999 ml)

Zum Löschen entweder

• Reset-Taste 2 x drücken oder

• Pumpe ausschalten.

Selecting the program

When switching the pump on, it always selects the previously used program.

1 Change mode to PROGRAM

by using the MODE key.

2 Press the CAL button.

The currently set program starts to blink.

Change to the required pro-

gram with the 56keys.

3 Conﬁrm with the CAL key.

4 The pump automatically re-

turns to the last entered operating parameters of the selected program.

 From now on, any changes

carried out in the operating modes are automatically stored in the currently selected program.

TOTAL volume

Change with the MODE key to TOTAL. The totally delivered volume is displayed.

Four display readings are available: Microlitre: e.g. 17.0 µl = 17.0 µ Millilitre: e.g. 1700 ml = 17.00 Litre: e.g. 17.0 l = 17.0L Litre: e.g. 1700 l = 1700. (Display in litres from 9999 ml)

For zero-setting, either

• press the reset key twice, or

• switch the pump off.

Sélection du programme

Lors de l’enclenchement de la pompe, cette dernière choisit toujours le dernier programme utilisé.

1 Passer en mode PROGRAM

avec la touche MODE.

2 Pressez sur CAL, le programme

actuel clignote

Sélectionnez le programme

désiré avec les touches 56.

3 Conﬁrmez avec CAL.

4 La pompe reprend automa-

tiquement les paramètres d’exploitation mémorisés du programme sélectionné.

 Dès à présent, toutes les

modiﬁcations effectuées sur la mémoire de programme sélectionnée sont continuellement mémorisées.

Volume total

Passer avec la touche MODE sur TOTAL. Le volume total refoulé est afﬁché.

Quatre afﬁchages sont possibles:

Microlitres: p.e. 17.0 µl = 17.0 µ Millilitres: p.e. 1700 ml = 17.00 Litres: p.e. 17.0 l = 17.0L Litre: p.e. 1700 l = 1700. (Afﬁchage en litres dès 9999 ml)

Pour remettre à zéro:

• presser deux fois la touche reset, ou

• éteindre la pompe.

MCP-Z Process / ISMATEC SA / 03.08.07/CB/GP

settings

rpm Tim

Tim

PUMP DISP PAUSE

Volum

PROGRAM Flow rate

TOTAL

Pumpen nach Drehzahl

1 Mit der MODE-Taste auf

PUMP rpm (60–6000 min–1)

digital einstellbar in Schritten

von 1 min

–1

2 – Mit den 56Tasten ge wünschte Drehzahl wählen – Mit RUN/STOP starten

k Drehzahl kann auch bei

laufender Pumpe geändert werden.

k Während des Pump vorganges können über die

MODE-Taste die folgenden Werte abgelesen werden:

• Fließrate (Flow rate)

• Total gefördertes Volumen (TOTAL)

3 MAX-Taste bei laufender Pum-

pe gedrückt halten.

k Pumpe dreht mit max.

Drehzahl (Für schnelles Füllen/ Entleeren des Systems).

Pumping by speed

1 Change mode to PUMP rpm (60–6000 rpm) digitally adjustable in steps of 1 rpm

2 – Enter the required speed

with the 56keys – Start the pump with RUN/STOP

k The speed can also be ad-

justed while the pump is run-

ning.

k During the pumping process the following values can be retrieved with the MODE-key:

• Flow rate (ml/min)

• Totally pumped volume (TOTAL)

Maintain pressure on the MAX

key while the pump is running. k Pump runs at maximum

speed (ideal for fast ﬁlling or

emptying the system).

Pompage selon le nombre de tours

1 MODE sur PUMP rpm (60–6000 t/min) réglable digi-

talement par pas

de 1 t/min

2 – Choisir le nombre de tours

avec les touches

– Mise en service avec RUN/ STOP

k Il est aussi possible de mo-

diﬁer le nombre de tours pendant que la pompe fonctionne.

k Pendant la procédure de

pompage, les valeurs suivantes peuvent être lues avec la touche MODE:

• Nombre de tours (PUMP rpm)

• Volume total refoulé (TOTAL)

3 Maintenez la touche MAX

enfoncée lorsque la pompe fonctionne.

k La pompe fonctionne avec

un nombre de tours maximal (pour un remplissage et une vidange rapides du système).

MCP-Z Process / ISMATEC SA / 03.08.07/CB/GP

settings

rpm Tim

Tim

PUMP DISP PAUSE

Volum

PROGRAM Flow rate

TOTAL

Pumpen nach Fließrate

1 Mit der MODE-Taste auf

PUMP Flow rate wechseln

2 Mit den 56Tasten gewünschte

Fließrate wählen

(wird in ml/min angegeben)

Mit RUN/STOP starten k Fließrate kann auch bei

laufender Pumpe geändert werden.

k Für eine möglichst präzise

Fließrate empfehlen wir, die

Pumpe zu kalibrieren (Seite 21). k Während des Pumpvorgan ges können über die

MODE-Taste die folgenden

Werte abgelesen werden:

• Drehzahl (PUMP rpm)

• Total gefördertes Volumen

(TOTAL)

3 MAX-Taste bei laufender Pum-

pe gedrückt halten k Pumpe dreht mit max.

Drehzahl (Für schnelles Füllen/

Entleeren des Systems)

 Die Eingabe des ID-Codes des

jeweilig benutzten Pumpenkopfes (Seite 48/49) ermöglicht in der Betriebsart »Flow rate« bereits mit angenäherten, jedoch noch nicht kalibrierten Fließraten zu arbeiten.

Pumping by ﬂow rate

1 Change the mode to

PUMP Flow rate

2 Enter the required ﬂow rate

with 56keys (displayed in ml/min)

Start the pump with RUN/STOP

k The ﬂow rate can also be

adjusted while the pump is

running. k For an accurate ﬂow rate

we recommend to calibrate the pump (see page 21).

k During the pumping

process the following values can be retrieved with the MODE key:

• Rotation speed (PUMP rpm)

• Totally pumped volume (TOTAL)

3 Maintain pressure on the MAX

key while the pump is running

k Pump runs at maximum

speed (for fast ﬁlling or emptying the system)

 Entering the ID-Code of the

currently mounted pump head (page 48/49) allows you to set the ﬂow rate in ml/min. This, however, is an approximate value as not yet calibrated.

Pompage selon le débit

1 Passer avec la touche MODE

sur PUMP Flow rate

2 Choisir le débit souhaité avec les touches 56 (afﬁche en ml/min)

Mettre en route avec RUN/STOP

k Il est aussi possible de modiﬁer le débit pendant

que la pompe fonctionne

k Pour un dosage précis, il est recommandé de calibrer la

pompe (voir page 21). k Pendant la procédure de pompage, les valeurs sui vantes peuvent être lues avec la touche MODE:

• Nombre de tours (PUMP rpm)

• Volume total refoulé (TOTAL)

3 Maintenez la touche MAX en-

foncée (pendant que la pompe

fonctionne) k La pompe fonctionne avec

un nombre de tours maximal

(pour un remplissage et une

vidange rapides du système)

 La saisie du code ID de la tête

de pompe utilisée (pages 48/49) permet en mode »Flow rate« de travailler déjà avec des débits approximatifs mais pas encore calibrés.

MCP-Z Process / ISMATEC SA / 03.08.07/CB/GP

settings

rpm Tim

Tim

PUMP DISP PAUSE

Volum

PROGRAM Flow rate

TOTAL

rpm Tim

Tim

PUMP DISP PAUSE

Volum

PROGRAM Flow rate

TOTAL

rpm Tim

Tim

PUMP DISP PAUSE

Volum

PROGRAM Flow rate

TOTAL

Fließrate kalibrieren

1 Mit der MODE-Taste auf

PUMP Flow rate wechseln.

Mit den 56Tasten gewünsch-

te Fließrate eingeben.

2 Mit der MODE-Taste auf

DISP Time wechseln.

– Mit den 56Tasten

60 Sekunden eingeben – Mit RUN/STOP starten k Pumpe stoppt autom.

nach 60 Sekunden k Dosierte Flüssigkeit nach

Volumen oder Gewicht bestim-

men und erhaltenen Wert wie

folgt kalibrieren:

3 Mit der MODE-Taste auf

PUMP Flow rate wechseln.

4 CAL-Taste drücken (Anzeige blinkt)

Mit 56Taste gewogenen oder

gemessenen Wert eingeben.

5 Mit der CAL-Taste speichern

(die Fließrate kehrt nun auto-

matisch auf den vorgegebe-

nen Soll-Wert zurück)

6 Mit RUN/STOP starten

k Je nach Anwendungsbedingungen kann mehrmaliges Kalibrieren nötig sein.

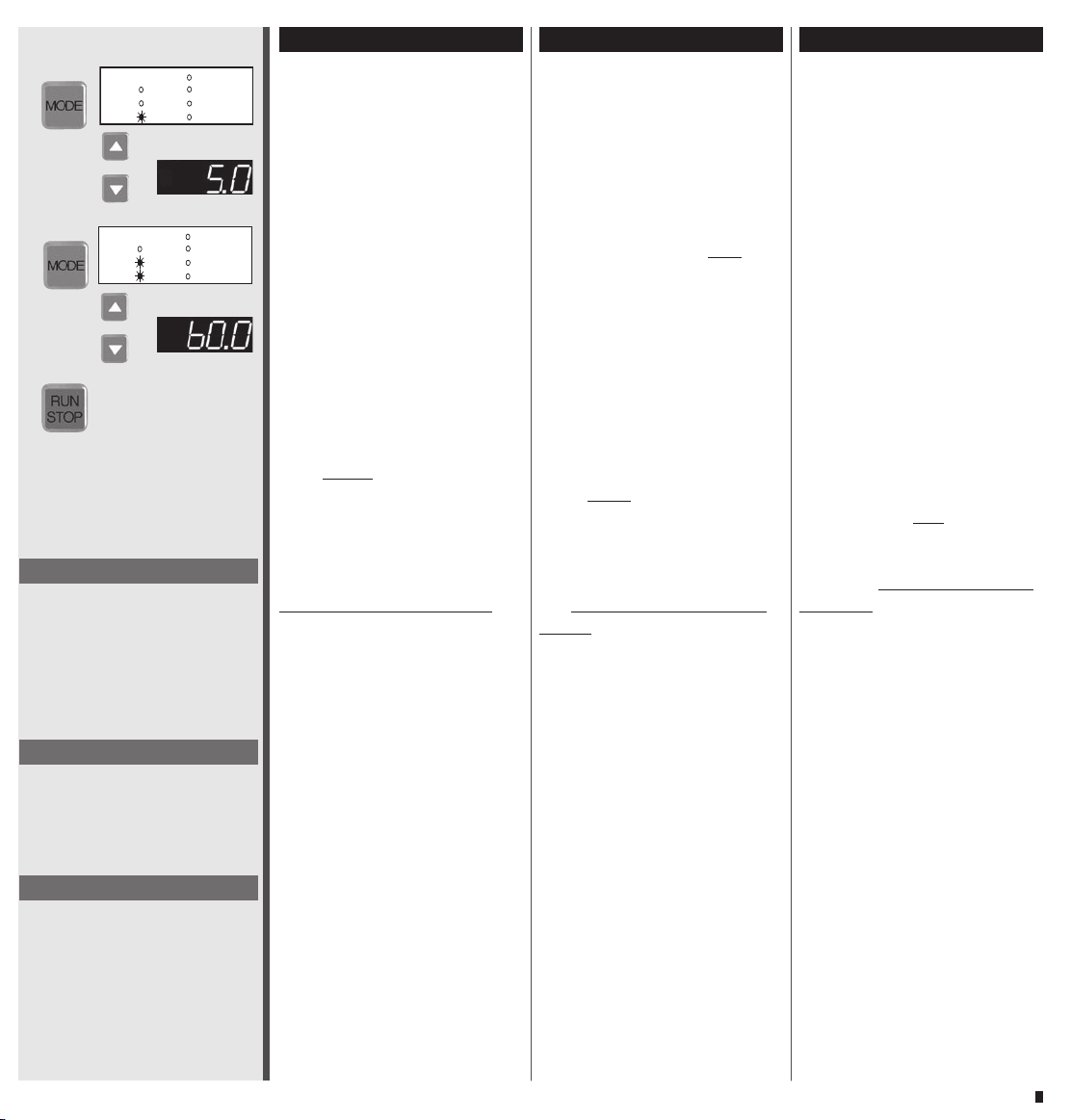

Calibrating the ﬂow rate

1 Change the mode to

PUMP Flow rate.

Enter the required ﬂow rate

with the 56 keys.

2 Change the mode to

DISP Time.

– Enter 60 seconds by using

the 56 keys – Start the pump with RUN/ STOP k The pump stops automati cally after 60 sec. k Measure the dispensed

liquid by volume or weight and

calibrate the ascertained value

as follows:

3 Return to the mode PUMP Flow rate.

4 Press the CAL button (displayed value blinks) Enter the weighed or measu-

red value with the 56keys.

5 Conﬁrm with the CAL key

(the ﬂow rate setting returns

automatically to the initially

entered set point)

6 Start with the RUN/STOP key

k Depending on the application conditions repeated calibration may be necessary.

Calibration du débit

1 Passer avec la touche MODE

sur PUMP Flow rate

Introduire le débit souhaité

au moyen des touches 56.

2 Passer avec la touche MODE

sur DISP Time. – Introduire 60 secondes avec les touches

– Mettre en route avec RUN/STOP k La pompe s’arrête automa tiquement après 60 secondes k Déterminer le liquide dosé

selon le volume ou le poids et

calibrer la valeur ainsi obtenue

comme suit:

3 Passer avec la touche MODE

sur PUMP Flow rate.

4 Presser la touche CAL (l’afﬁchage clignote) Saisir la valeur pesée ou mesu-

rée avec les touches 56.

5 Mémoriser avec la touche CAL

(le débit retourne maintenant

automatiquement à la valeur

préréglée initialement)

6 Mettre en route avec RUN/

STOP

k En fonction des conditions d’application, il peut être nécessaire de calibrer plusieurs fois.

MCP-Z Process / ISMATEC SA / 03.08.07/CB/GP

settings

rpm Tim

Tim

PUMP DISP PAUSE

Volum

PROGRAM Flow rate

TOTAL

Hinweis

Mit RUN/STOP kann die Dosierung unterbrochen und danach wieder fortgeführt werden. Mit RESET kann eine unterbrochene Dosierung endgültig gestoppt werden.

Please note

With RUN/STOP a dispensing cycle can be interrupted and resumed. With RESET an interrupted dispensing cycle can be deﬁnitely stopped.

Remarque

RUN/STOP permet d’interrompre la distribution avant de la reprendre ensuite. RESET permet de cesser déﬁnitivement une distribution.

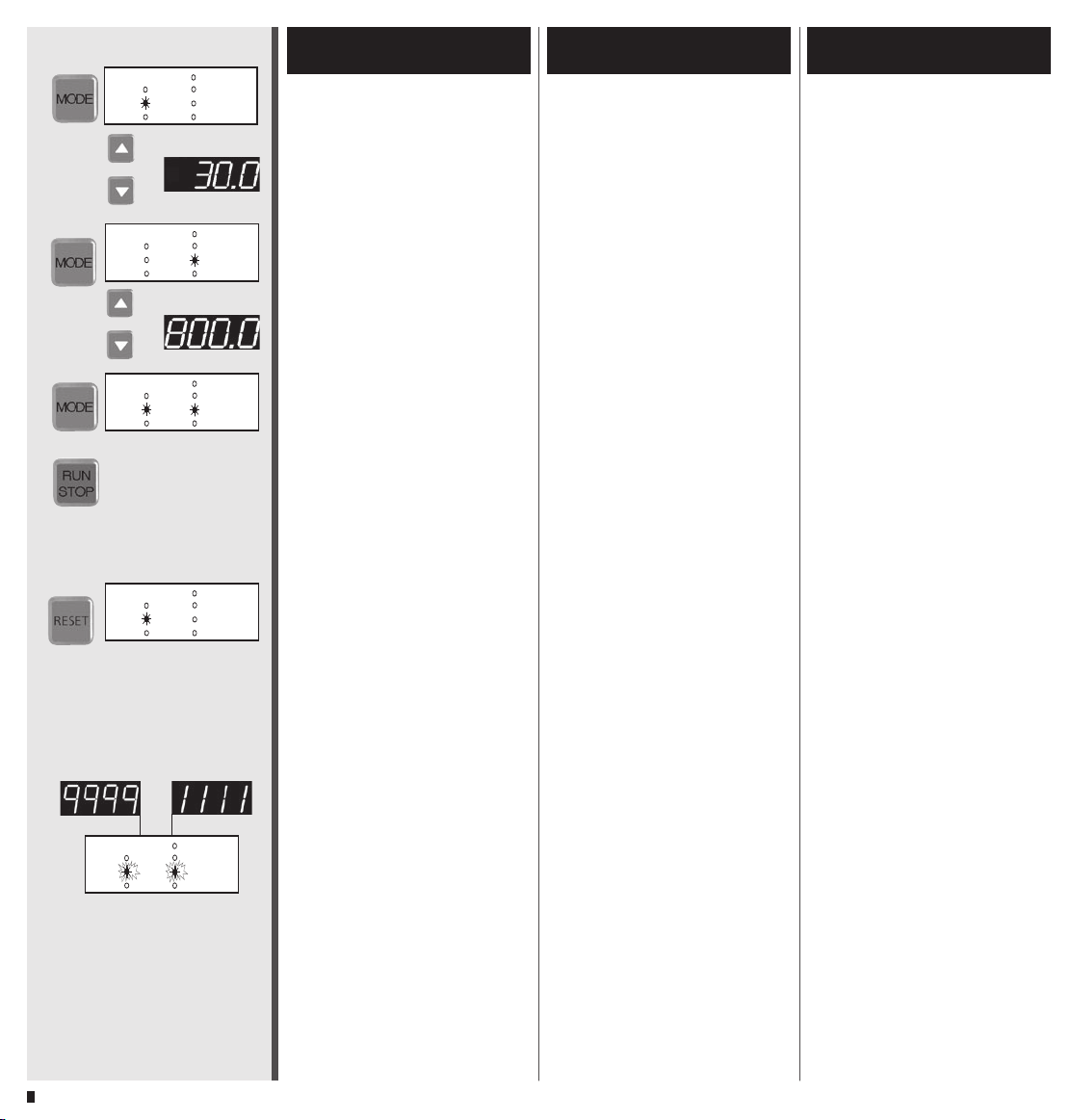

Dispensing by time

The dispensing time can be entered from 0.10 s – 999 h.

1 Change mode to

DISP Time

2 Enter the required dispensing

time with the 56 keys

k The display accelerates

when pressure on the

or 6key is maintained.

Seconds:

0.10"– 99.9"

(in 0.01 s steps)

0.1" – 899.9"

(in 0.1 s steps) Minutes: 15' – 899' (in 1 min steps) Hours: 15 h – 999 h (in 1 h steps)

3 Start pump with RUN/STOP

With the 56keys the dispen-

sing time can be changed even during the dispensing process. The newly entered set point only takes effect from the subsequent dispensing cycle.

During the dispensing process

the following values can be retrieved by pressing the MODE-

key: – speed (PUMP rpm) – ﬂow rate (PUMP Flow rate) – totally dispensed volume

(TOTAL)

With the 56keys the speed

and ﬂow rate can be changed

even during the dispensing

process.

Depending on the pump head

and the application, a very

short dispensing time can

result in dispensing volumes

which are not reproducible.

Dosage selon le temps

La durée de dosage peut être déﬁnie entre 0.10 s – 999 h.

1 Passer avec la touche MODE

sur DISP Time

2 Introduire la durée désirée au

moyen des touches

k La procédure de recherche

s’accélère lorsque l’on maintient les touches 5 ou

enfoncées.

Secondes:

0.10" – 99.9"

(en pas de 0.01 s)

0.1" – 899.9"

(en pas de 0.1 s) Minutes: 15' – 899' (en pas de 1 min) Heures: 15h – 999 h (en pas de 1 h)

Mettre en route avec RUN/STOP

Le temps de dosage peut être

modiﬁé avec les touches 56 également pendant le dosage. La nouvelle valeur saisie ne sera prise en compte que lors du prochain dosage.

Pendant la procédure de dosa-

ge, il est possible de lire les valeurs suivantes avec la touche

MODE: – nombre de tours (PUMP rpm) – débit (PUMP Flow rate) – volume total refoulé (TOTAL)

Le nombre de tours et le

débit peuvent être modiﬁés

pendant le dosage avec les

touches 56.

Selon la tête de pompe et

l'application, des temps de do-

sage très courts peuvent mener

à des volumes de dosage non

reproductibles.

Dosieren nach Zeit

Die Dosierzeit kann von 0.10 s – 999 h eingegeben werden.

1 Mit der MODE-Taste auf

DISP Time 2 Mit den 56Tasten gewünschte Zeit eingeben k Suchlauf beschleunigt sich,

wenn 5 oder 6Taste ge-

drückt bleibt.

Sekunden: 0.10"– 99.9"(in 0.01 s Schritten)

0.1" – 899.9" (in 0.1 s Schritten) Minuten: 15' – 899' (in 1 min Schritten) Stunden: 15 h – 999 h (in 1 h Schritten)

3 Mit RUN/STOP starten

Mit den 56Tasten kann die

Dosierzeit auch während des

Dosiervorganges verändert

werden. Der neu eingegebe-

ne Sollwert wirkt sich erst bei

der nächsten Dosierung aus.

Während des Dosiervorganges

können mit der MODE-Taste

die folgenden Werte abgelesen

werden: – Drehzahl (PUMP rpm) – Fließrate (PUMP Flow rate) – total gefördertes

Volumen (TOTAL)

Die Drehzahl und Fließrate

kann dabei mit den 56Tasten

während des Dosiervorganges

verändert werden.

Je nach Pumpenkopf und An-

wendung können sehr kurze

Dosierzeiten zu nicht reprodu-

zierbaren Dosiervolumen füh-

ren.

MCP-Z Process / ISMATEC SA / 03.08.07/CB/GP

settings

rpm Tim

Tim

PUMP DISP PAUSE

Volum

PROGRAM Flow rate

TOTAL

Dosieren nach Volumen

1 Mit der MODE-Taste auf

DISP Volume

2 Mit den 56Tasten gewünsch-

tes Dosiervolumen eingeben. Vier Display-Anzeigen sind möglich:

Mikroliter: z. B. 17.0 µl = 17.0µ Milliliter: z.B. 1700 ml = 17.00 Liter: z.B. 17.0 l = 17.0L Liter: z.B. 1700 l = 1700. (Anzeige in Liter ab 9999 ml)

k Für eine präzise Dosierung

empfehlen wir, die Pumpe zu kalibrieren (Seite 24)

3 Mit RUN/STOP starten. Kurz vor Ende der Dosierung

verlangsamt die Pumpe die Drehzahl, so dass eine kontrollierte, tropfengenaue Dosierung erreicht wird.

k Die Dosiergeschwindigkeit kann in den Betriebsarten PUMP rpm oder PUMP Flow rate eingestellt werden. k Über die 56Tasten kann das Dosiervolumen auch während des Dosiervorganges verändert werden. Der neu eingegebene Sollwert erscheint kurz im Display. k Während des Dosiervorganges können über die MODE-Taste die folgenden Werte abgelesen werden: – Drehzahl (PUMP rpm) – Fließrate (PUMP Flow rate) – total gefördertes Volumen (TOTAL) k Die Drehzahl bzw. Fließrate kann dabei mit den 56Tasten während des Dosiervorganges verändert werden.

Dispensing by volume

1 Change the mode to

DISP Volume

2 Use the 56 keys for entering

the required dispensing volume. Four display readings are available:

Microlitre: e.g. 17.0 µl = 17.0µ Millilitre: e.g. 1700 ml = 17.00 Litre: e.g. 17.0 l = 17.0L Litre: e.g. 1700 l = 1700. (Display in litres from 9999 ml)

k For dispensing accurately we recommend you to calibrate the pump (page 24)

Start the pump with RUN/STOP.

The pump reduces the rotation

speed shortly before the end of the dispensing cycle providing controllable and drop-precise dispensing cycles.

k The dispensing speed can be adjusted in the modes PUMP rpm and PUMP ﬂow rate. k With the 56keys the dispen- sing volume can be changed even during the dispensing process. The newly entered set point appears shortly in the display. k During the dispensing process the following values can be retrieved with the MODE key: – Rotation speed (PUMP rpm) – Flow rate (PUMP Flow rate) – totally dispensed volume (TOTAL) k With the 56keys the rotation speed or ﬂow rate can be changed even during the dispensing process.

Dosage selon le volume

1 Passer avec la touche MODE sur DISP Volume

2 Saisir le volume de dosage

souhaité avec les touches

Quatre afﬁchages sont possibles:

Microlitres: p.e. 17.0 µl = 17.0µ Millilitres: p.e. 1700 ml = 17.00 Litres: p.e. 17.0 l = 17.0L Litre: p.e. 1700 l = 1700. (Afﬁchage en litres dès 9999 ml)

k pour un dosage précis, il est recommandé de calibrer

la pompe (page 24)

3 Mettre en route avec RUN/STOP Juste avant la ﬁn du dosage,

la pompe réduit le nombre de tours de manière à obtenir un dosage contrôlé et exact.

k La vitesse de dosage peut être réglée dans les modes PUMP rpm ou PUMP Flow rate. k Avec les touches 56 le volume de dosage peut également être modiﬁé en cours de dosage. La nouvelle valeur saisie apparaît brièvement sur l’afﬁchage. k Pendant la procédure de dosa- ge, les valeurs suivantes peuvent être lues avec la touche MODE: – Nombre de tours (PUMP rpm) – Débit (PUMP Flow rate) – volume total refoulé (TOTAL) k Le nombre de tours et le débit peuvent être modiﬁés pendant la procédure de dosage avec les touches 56.

Hinweis

Mit RUN/STOP kann die Dosierung unterbrochen und danach wieder fortgeführt werden. Mit RESET kann eine unterbrochene Dosierung endgültig gestoppt werden.

Please note

With RUN/STOP a dispensing cycle can be interrupted and resumed. With RESET an interrupted dispensing cycle can be deﬁnitely stopped.

Remarque

RUN/STOP permet d’interrompre la distribution avant de la reprendre ensuite. RESET permet de cesser déﬁnitivement une distribution.

MCP-Z Process / ISMATEC SA / 03.08.07/CB/GP

settings

rpm Tim

Tim

PUMP DISP PAUSE

Volum

PROGRAM Flow rate

TOTAL

settings

Volumen kalibrieren

1 Mit MODE-Taste auf

DISP Volume. k Mit den56Tasten das

Dosiervolumen eingeben

2 Mit RUN/STOP starten. k Pumpe stoppt automatisch k Kurz vor Ende der Dosie-

rung verlangsamt die Pumpe

die Drehzahl, so dass eine

kontrollierte, tropfengenaue

Dosierung erreicht wird k Dosierte Flüssigkeit nach

Volumen oder Gewicht

bestimmen

3 Im gleichen Modus (DISP Vo-

lume) die CAL-Taste drücken

(Anzeige blinkt).

4 Mit den56Tasten effektiv do-

siertes Volumen eingeben.

5 Mit der CAL-Taste speichern. k Pumpe kalibriert sich und

kehrt automatisch auf den

ursprünglich vorgegebenen Sollwert zurück

6 Mit RUN/STOP starten

k Je nach Anwendungsbedingungen kann mehrmaliges Kalibrieren nötig sein.

Calibrating the volume

1 Change the MODE to

DISP Volume.

k Use the56keys for entering

the required dispensing volume

Start the pump with RUN/STOP.

k Pump stops automatically k The pump reduces the

rotation speed shortly before the end of the dispensing cycle providing controllable and drop-precise dispensing volumes

k Measure the dispensed

liquid by volume or weight

3 Stay in the same mode (DISP

Volume) and press the CAL-key (display blinks).

4 Enter the effectively dispensed

volume with the56keys.

5 Save the entered value with

the CAL key.

k Pump is calibrated and

returns automatically to the initially entered set point

6 Start the pump with RUN/STOP

k Depending on the application conditions repeated calibration may be necessary.

Calibration du volume

1 Passer avec la touche MODE

sur DISP Volume

k Saisir le volume de dosage

souhaité avec les touches

Mettre en route avec RUN/STOP.

k La pompe s’arrête automa-

tiquement

k Juste avant la ﬁn du do-

sage, la pompe réduit le nombre de tours de manière à obtenir un dosage contrôlé et exact

k Déterminer le liquide dosé

selon le volume ou le poids

3 Presser sur la touche CAL dans

le même mode (DISP Volume) (l’afﬁchage clignote).

4 Saisir le volume effectivement

dosé avec les touches 56.

5 Mémoriser avec la touche CAL k La pompe est calibrée et

retourne automatiquement à la valeur préréglée initialement

Mettre en route avec RUN/STOP

k En fonction des conditions d’application, il peut être nécessaire de calibrer plusieurs fois.

MCP-Z Process / ISMATEC SA / 03.08.07/CB/GP

rpm Tim

Tim

PUMP DISP PAUSE

Volum

PROGRAM Flow rate

TOTAL

rpm Tim

Tim

PUMP DISP PAUSE

Volume

PROGRAM Flow rate

TOTAL

Default-Kalibration Fließrate

1 Mit der MODE-Taste auf

PUMP Flow rate.

2 CAL-Taste drücken (Anzeige blinkt).

3 RESET-Taste drücken (Anzeige blinkt).

4 Mit der CAL-Taste speichern

k Setzt gleichzeitig auch das Volumen auf den Default-Wert zurück.

Default-Kalibration Volumen

1 Mit der MODE-Taste auf

DISP Volume.

2 CAL-Taste drücken (Anzeige blinkt).

3 RESET-Taste drücken (Anzeige blinkt).

4 Mit CAL-Taste speichern.

k Setzt gleichzeitig auch die Fließrate auf den Default-Wert zurück.

Default calibration of ﬂow rate

1 Change the mode to

PUMP Flow rate.

2 Press the CAL button (displayed value blinks).

3 Press the RESET button (dis-

played value blinks).

4 Conﬁrm with the CAL button

k At the same time, the volume is also reset to the default value.

Default calibration of volume

1 Change the mode to

DISP Volume.

2 Press the CAL button (displayed value blinks).

3 Press the RESET button (displayed value blinks).

Conﬁrm with the CAL button.

k At the same time, the ﬂow rate is also reset to the default value.

Calibration par défaut

(débit)

1 Passer avec la touche MODE

sur PUMP Flow rate.

2 Presser la touche CAL (l’afﬁchage clignote).

3 Presser la touche RESET

(l’afﬁchage clignote).

4 Mémoriser avec la touche CAL

k Le volume est également remis à sa valeur par défaut.

Calibration par défaut

(volume)

1 Passer avec la touche MODE

sur DISP Volume.

2 Presser la touche CAL (l’afﬁchage clignote).

3 Presser la touche RESET (l’afﬁchage clignote).

4 Mémoriser avec la touche CAL.

k Le débit est également remis à sa valeur par défaut.

MCP-Z Process / ISMATEC SA / 03.08.07/CB/GP

settings

rpm Tim

Tim

PUMP DISP PAUSE

Volume

PROGRAM Flow rate

TOTAL

oder/or/ou

rpm Tim

Tim

PUMP DISP PAUSE

Volum

PROGRAM Flow rate

TOTAL

rpm Tim

Tim

PUMP DISP PAUSE

Volume

PROGRAM Flow rate

TOTAL

rpm Tim

Tim

PUMP DISP PAUSE

Volum

PROGRAM Flow rate

TOTAL

rpm Tim

Tim

PUMP DISP PAUSE

Volume

PROGRAM Flow rate

TOTAL

Volumendosierung in einer Zeiteinheit

1 Mit der MODE-Taste auf

DISP Time wechseln, mit den

Tasten gewünschte Zeit

eingeben (0.10 s – 999 h).

2 Mit der MODE-Taste auf

DISP Volume wechseln, mit

den 56Tasten gewünschtes

Volumen in ml eingeben.

3 MODE-Taste drücken. k Beide LED's leuchten

gleichzeitig

4 Mit RUN/STOP starten. k Die Pumpe dosiert nun das

gewünschte Volumen inner-

halb der vorgegebenen Zeit

a Änderungen / Korrekturen

Reset-Taste drücken k Für Zeit- oder Volumenän-

derung kehrt die Pumpe direkt

in den Modus DISP Time zurück k Eingabe von 1 – 3 wieder holen

b Fehlermeldung

LED's blinken wechselseitig

9999 = Volumen zu groß Zeit zu kurz

1111 = Volumen zu klein

Zeit zu lang

Trotz Volumen- oder Zeitan-

passung blinken LED’s weiter: k Pumpenkopf wechseln, da andere Fließrate notwendig

ist.

Dispensing by volume within a pre-set time

1 Change the mode to

DISP Time. Enter the required time with the 56keys (0.10 s – 999 h) .

2 Change the mode to DISP

Volume. Enter the required volume in ml with the 56keys.

3 Push the MODE button. k Both LEDs light up

simultaneously

4 Start the pump with RUN/STOP. k The pump dispenses the

required volume within the pre-set time

a Changes / Corrections

Press the Reset key k For changing the dispensing

time or dispensing volume, the pump returns directly to the mode DISP Time

k Repeat steps 1 to 3

b Error message

LEDs are blinking alternately

9999 = volume too large time too short

1111 = volume too small time too long

Despite volume and time ad-

justments, the LEDs keep on blinking:

k change the pump head mo-

del in order to obtain another ﬂow rate range.

Dosage d'un volume dans un intervalle de temps donné

1 Passer avec la touche MODE sur

DISP Time. Introduire la durée désirée au moyen des

touches

(0.10 s – 999 h)

2 Passer avec la touche MODE

sur DISP Volume. Introduire le volume souhaité en ml au moyen des touches 56.

3 Presser sur la touche MODE k Les deux LED s’allument

simultanément

4 Mettre en route avec RUN/STOP k La pompe dose désormais

le volume souhaité dans l’intervalle de temps prescrit

a Modiﬁcations / corrections

Presser sur la touche Reset k Pour changer le temps ou le

volume de dosage, la pompe retourne directement en mode DISP Time

k Répéter la saisie de 1 à 3

b Message d’erreurs

les deux LED clignotent alter-

nativement

9999 = volume trop grand

temps trop court

1111 = volume trop petit

temps trop long

Malgré l’adaptation du volume

ou du temps, les LED continuent à clignoter:

k Changer la tête de pompe

étant donné qu’un autre débit est nécessaire.

MCP-Z Process / ISMATEC SA / 03.08.07/CB/GP

settings

rpm Tim

Tim

PUMP DISP PAUSE

Volum

PROGRAM Flow rate

TOTAL

rpm Tim

Tim

PUMP DISP PAUSE

Volume

PROGRAM Flow rate

TOTAL

settings

Intervall-Dosieren (Zeiteinheit)

Repetitives Dosieren nach Zeit mit vorgegebener Pausenzeit

1 Mit der MODE-Taste auf

PAUSE Time wechseln. Mit den 56Tasten Pausenzeit eingeben (0.10 s – 999 h).

2 MODE-Taste 1x drücken k PAUSE und DISP Time LED's leuchten gleichzeitig. Mit den 56Tasten Dosierzeit

eingeben (0.10 s – 999 h).

3 Mit RUN/STOP-Taste starten k Pumpe dosiert in Interval-

len, bis wieder RUN/STOP gedrückt wird.

k Aktiver Modus blinkt.

k Mit den 56Tasten kann die Dosier- bzw. Pausenzeit auch während des Dosiervorganges verändert werden. Der neu eingegebene Sollwert erscheint kurz im Display.

k Während des Dosiervorganges können über die MODE-Taste die folgenden Werte abgelesen werden: – Drehzahl (PUMP rpm)* – Fließrate (PUMP Flow rate)* – total gefördertes Volumen (TOTAL)

*Die Drehzahl und Fließrate können mit den 56Tasten verändert werden.

Einstellung Anzahl Dosieryklen siehe Seite 29.

Intermittent dispensing (by time)

Intermittent dispensing by time with a pre-set pause time

Go to the mode PAUSE Time Enter the pause time with the

keys (between 0.10s –

999h).

2 Press the MODE key once

k Both LEDs for PAUSE and DISP Time light up simultaneously. Enter the dispensing time with the 56 keys (0.10 s – 999 h).

3 Start the pump with the RUN/

STOP key

k Pump dispenses at intervals

until the RUN/STOP button is pushed again.

k Active mode blinks.

k With the 56keys the dispen- sing or pause time can be changed even during the dispensing process. The newly entered set point appears shortly on the display.

k During the dispensing process the following values can be retrieved with the MODE-key: – rotation speed (PUMP rpm)* – ﬂow rate (PUMP Flow rate)* – totally dispensed volume (TOTAL)

*The rotation speed and ﬂow rate can be changed with the

keys.

For entering the number of dispensing cycles see page 29.

Dosage par intervalles

(unité de temps)

Dosage répétitif selon le temps avec un temps de pause prédéﬁni.

1 Passer avec la touche MODE

sur PAUSE Time Introduire le temps de pause au moyen des touches 56 (0.10 s – 999 h)

2 Presser 1 fois la touche MODE k les deux LED s’allument

simultanément Introduire la durée de dosage au moyen des touches 56 (0.10 s – 999 h).

3 Mettre en route avec la touche RUN/STOP k La pompe dose par inter-

valles jusqu’à ce que la touche RUN/STOP soit à nouveau pressée.

k Le mode actif clignote.

k Le volume de dosage peut

également être modiﬁé en cours de dosage avec les touches 56. La nouvelle valeur saisie apparaît brièvement sur l’afﬁchage.

k Pendant la procédure de dosage, les valeurs suivantes peuvent être lues avec la touche MODE: – Nombre de tours (PUMP rpm)* – Débit (PUMP Flow rate)* – Volume total refoulé (TOTAL)

* Le nombre de tours et le débit peuvent être modiﬁés pendant la procédure de dosage avec les touches56.

Pour programmer le nombre de cycles de dosage voir page 29.

Hinweis

Mit RUN/STOP kann die Dosierung bzw. Pause unterbrochen und danach wieder fortgeführt werden. Mit RESET kann eine unterbrochene Dosierung bzw. Pause endgültig gestoppt werden.

Please note

With RUN/STOP a dispensing or pause cycle can be interrupted and resumed. With RESET an interrupted dispensing or pause cycle can be deﬁnitely stopped.

Remarque

RUN/STOP permet d’interrompre la distribution, respectivement la pause, avant de la reprendre ensuite. RESET permet de cesser déﬁnitivement une distribution, respectivement une pause.

MCP-Z Process / ISMATEC SA / 03.08.07/CB/GP

settings

rpm Tim

Tim

PUMP DISP PAUSE

Volum

PROGRAM Flow rate

TOTAL

rpm Tim

Tim

PUMP DISP PAUSE

Volum

PROGRAM Flow rate

TOTAL

Intervall-Dosieren (Volumen)

Repetitives Dosieren nach Volumen mit vorgegebener Pausenzeit

1 Mit der MODE-Taste auf

PAUSE Time wechseln.

Mit den 56Tasten die Pausen-

zeit eingeben (0.10 s – 999 h).

2 Die MODE-Taste 2x drücken

k PAUSE und DISP Volume

LED's leuchten gleichzeitig. Mit den 56Tasten das Volu-

men eingeben.

3 Mit der RUN/STOP-Taste starten. k Pumpe dosiert in Interval-

len, bis wieder RUN/STOP ge-

drückt wird. k Aktiver Modus blinkt.

k Mit den 56Tasten kann das

Dosiervolumen bzw. die Pau-

senzeit auch während des Do-

siervorganges verändert wer-

den. Der neu eingegebene Soll-

wert erscheint kurz im Display. k Während des Dosiervorgan-

ges können über die MODE-

Taste die folgenden Werte

abgelesen werden:

• Drehzahl (PUMP rpm)*

• Fließrate (PUMP Flow rate)*

• total gefördertes Volumen (TOTAL) * Die Drehzahl und Fließrate

können mit den 56Tasten

verändert werden.

Falls nötig, das Volumen kalibrieren, wie auf Seite 24 angegeben.

Einstellung Anzahl Dosieryklen siehe Seite 29.

Intermittent dispensing (by volume)

Intermittent dispensing by volume with a pre-set pause time

Change mode to PAUSE Time. Enter the pause time (between 0.10 s – 999 h) with the

keys.

2 Press the MODE-key twice

k Both LEDs for PAUSE and DISP Volume light up simultaneously. Enter the volume with the 56keys.

3 Start the pump with the RUN/STOP key. k Pump dispenses at intervals

until the RUN/STOP button is pushed again.

k Active mode blinks.

k With the 56keys the dispen-

sing volume or pause time can be changed even during the dispensing process. The newly entered set point appears shortly on the display.

k During the dispensing process

the following values can be retrieved with the MODE-key:

• speed (PUMP rpm)*

• ﬂow rate (PUMP Flow rate)*

• totally dispensed volume (TOTAL)

* The rotation speed and ﬂow rate can be changed with

the 56keys.

If necessary, calibrate the volume as indicated on page 24.

For entering the number of dispensing cycles see page 29.

Dosage par intervalles (selon volume)

Dosage répétitif selon le volume avec un temps de pause prédéﬁni

1 Passer avec la touche MODE

sur PAUSE Time Introduire le temps de pause au moyen des touches

(0.10 s – 999 h)

2 Presser 2 fois la touche MODE k les deux diodes électrolu-

mi-nescentes PAUSE et DISP Volume s’allument simultanément. Introduire le volume au moyen des touches 56.

3 Mettre en route avec RUN/STOP k La pompe dose par inter-

valles jusqu’à ce que la touche RUN/STOP soit à nouveau pressée.

k Le mode actif clignote.

k Le volume de dosage peut

également être modiﬁé en cours de dosage avec les touches 56. La nouvelle valeur saisie apparaît brièvement sur l’afﬁchage.

k Pendant la procédure de dosa-

ge, les valeurs suivantes peuvent être lues avec la touche MODE:

• nombre des tours (PUMP rpm)*

• Débits (PUMP Flow rate)*

• Débit total (TOTAL) * Le nombre de tours et le

débit peuvent être modiﬁés pendant la procédure de dosage avec les touches 56.

Pour un dosage précis, il est recommandé de calibrer le volume (voir page 24).

Pour programmer le nombre de cycles de dosage voir page 29.

Hinweis

Mit RUN/STOP kann die Dosierung bzw. Pause unterbrochen und danach wieder fortgeführt werden. Mit RESET kann eine unterbrochene Dosierung bzw. Pause endgültig gestoppt werden.

Please note

With RUN/STOP a dispensing or pause cycle can be interrupted and resumed. With RESET an interrupted dispensing or pause cycle can be deﬁnitely stopped.

Remarque

RUN/STOP permet d’interrompre la distribution, respectivement la pause, avant de la reprendre ensuite. RESET permet de cesser déﬁnitivement une distribution, respectivement une pause.

MCP-Z Process / ISMATEC SA / 03.08.07/CB/GP

rpm Tim

Tim

PUMP DISP PAUSE

Volum

PROGRAM Flow rate

TOTAL

rpm Tim

Tim

PUMP DISP PAUSE

Volum

PROGRAM Flow rate

TOTAL

Anzahl Dosierzyklen

Beim Dosieren in Intervallen (nach Zeit bzw. Volumen) kann die Anzahl Dosierzyklen vorgegeben werden.

Siehe Grundeinstellungen auf Seite 14.

k Während den Pausen zeigt das Display die noch verbleibende Anzahl Dosierungen an.

k Bei langen Pausen kann mittels CAL-Taste die verbleibende Pausenzeit abgefragt werden und mittels 56Tasten verändert werden.

k Die Intervall-Dosierung kann mittels RUN/STOP-Taste jederzeit unterbrochen werden; bei Neustart wird mit der verbleibenden Zahl Dosierzyklen weitergefahren.

Number of dispensing cycles

The number of dispensing cycles can be entered when dispensing at intervals (by time and volume).

See basic settings on page 14.

k During the pauses the display shows the remaining number of dispensing cycles.

k During long pauses, the remaining interval time can be checked with the CAL key and adjusted by using the 56keys.

k At any time, the dispensing process can be interrupted by pushing the RUN/STOP-key. When resuming the process, the pump continues with the remaining number of dispensing cycles.

Nombre de cycles de dosage

Lors du dosage par intervalles (selon le temps, resp. le volume), il est possible de déﬁnir le nombre de cycles de dosage.

Voir réglage de base (page 14).

k Pendant les pauses, l’afﬁchage indique le nombre de dosages devant encore être effectués.

k Pendant de longues pauses, le temps de pause restant peut être contrôlé avec la touche CAL. et modiﬁé avec les touches 56.

k Le dosage par intervalles peut être interrompu en tout temps avec la touche RUN/STOP; lors de la reprise du processus, la pompe continue avec le nombre restant de nombres de cycles de dosage.

Hinweis

Mit RUN/STOP kann die Dosierung bzw. Pause unterbrochen und danach wieder fortgeführt werden. Mit RESET kann eine unterbrochene Dosierung bzw. Pause endgültig gestoppt werden.

Please note

With RUN/STOP a dispensing or pause cycle can be interrupted and resumed. With RESET an interrupted dispensing or pause cycle can be deﬁnitely stopped.

Remarque

RUN/STOP permet d’interrompre la distribution, respectivement la pause, avant de la reprendre ensuite. RESET permet de cesser déﬁnitivement une distribution, respectivement une pause.

MCP-Z Process / ISMATEC SA / 03.08.07/CB/GP

Mit einem Ventil dosieren

Die Verwendung eines Ventils verhindert beim Anhalten der Pumpe einen möglichen Syphoneffekt (Rücklaufen des Mediums). Das Ventil öffnet und schließt simultan mit dem Betrieb der Pumpe und ist besonders wichtig für präzises und reproduzierbares Dosieren.

■

Ventil über die Analogschnitt-

stelle auf der Rückseite der MCP-Z Process anschliessen

■

Aktivierung des Ventils

k siehe Grundeinstellungen Seite 15

Dispensing with a valve

Using a valve prevents a syphoning effect (liquid ﬂows back to

the reservoir) at the moment the pump is stopped. The valve opens and closes simultaneously when the pump is started and stopped. As such it is essential for accurate and repeatable dispensing.

■

Connect the valve to the

analog interface on the rear

panel of the MCP-Z Process

■

Activate the valve

k see basic settings on page 15

Dosage avec une soupape

Lorsqu’il s’agit d’éviter un retour du liquide à pomper (effet de siphon), il est possible de pomper et de doser avec l'électrovanne MCP-Z Process. L'électrovanne s’ouvre et se referme simultanément avec le fonctionnement de la pompe. Elle est par conséquent essentielle pour une distribution précise et reproductible.

■

Raccorder la soupape à

l’interface analogique sur l’arrière de la MCP-Z Process.

■

Activer la soupape

k voir réglages de base en page 15

MCP-Z Process / ISMATEC SA / 03.08.07/CB/GP

Bypass-

Justierschraube

Adjusting screw

Vis de réglage

Pumpenkopf-Modelle mit Bypass: Pump head models with bypass: Têtes de pompe avec bypass:

120, 121, 122, 130, 200, 201

Pumpen gegen Druck

Der max. Differenzdruck hängt vom Modell des verwendeten Zahnrad-Pumpenkopfes ab (siehe Seite 48/49). Druckregelungs-Einheit siehe Seite 50.

Pumpenkopf mit Bypass

Einige Pumpenkopf-Modelle verfügen über einen internen Flüssigkeits-Bypass.

– Bei zu hohem Differenzdruck

hilft das interne Bypass-Ventil ein mögliches Auskuppeln des Antriebsmagnets oder allfällige Schäden zu verhindern.

– Es ermöglicht das Einstellen ei-

nes max. Differenzdruckes (von

0.7 bar bis zum max. Differenzdruck, der vom jeweiligen Pumpenkopf abhängt).

– Es sollte nur aus Sicherheits-

gründen und nicht zur Druckregelung eingesetzt werden (Bypass-Betrieb erzeugt einen Temperaturanstieg, was zum Anschwellen der PTFE-Zahnräder führt)

Ausschalten der Pumpe

 Beim Anhalten des Pumpen-

antriebes ist ein Rücklaufen der Flüssigkeit möglich, falls auf der Auslass-Seite kein Rückschlagventil montiert ist! Siehe Seite 30

Wird die Pumpe über längere Zeit nicht eingesetzt, empﬁehlt es sich unbedingt, den Pumpenkopf mit Wasser gründlich zu spülen.

Pumping against pressure

The max. differential pressure depends on the mounted pump head model (see page 48/49).

For our pressure control unit, see page 50.

Pump head with bypass

Some gear pump head models have an internal ﬂuid bypass.

– A ﬂuid bypass valve helps pro-

tect against decoupling and damage from high pressure build-up.

– It allows adjustment of the

max. differential pressure (from

0.7 bar up to the max. pressure valid for the individual pump head).

– It should only be used for safe-

ty reasons and not for pressure control (bypass conditions create a temperature rise causing swelling in PTFE gears

Before switching the pump off

 If no non-return valve is

mounted on the discharge side of the pump, a siphoning may occur at the moment the pump drive is stopped! See page 30

If the pump will not be used for some time, it is strongly recommended to thoroughly rinse the pump head with water.

Pompage contre pression

La pression différentielle maximale dépend du modèle de tête de pompe utilisé (voir page 48/49).

Pour notre unité de controle de pression, voir page 50.

Tête de pompe avec bypass

Certains modèles de têtes de pompe ont un bypass interne pour liquides. – En cas de pression différentielle

trop élevée, la soupape de dérivation interne permet d’éviter le débrayage éventuel de l’aimant moteur ou d’autres dommages.

– Elle permet le réglage d’une

pression différentielle maximale (de 0.7 bar jusqu’à la pression différentielle maximale dépendant de chaque tête de pompe individuelle).

– Elle ne devrait être utilisée que

pour des raisons de sécurité et non pas pour le réglage de la pression (le recours à la soupape de dérivation provoque une augmentation de la température et par conséquent un accroissement de volume des roues dentées PTFE)

Avant d‘éteindre la pompe

 Lorsque l’on éteint la pompe,

il est possible que le liquide pompé reﬂue si le côté de sortie n’est pas équipé d’une vanne anti-retour! voir page 30 Si la pompe n’est pas utilisée pendant un certain temps, il est vivement recommandé de rincer abondamment la tête de pompe avec de l’eau.

MCP-Z Process / ISMATEC SA / 03.08.07/CB/GP

Überlastschutz

Der Antrieb MCP-Z Process verfügt über eine Überlast-Sicherung. Eine Überlastung wird im Display durch die Buchstaben 'OL' (für 'Overload') angezeigt, und die Pumpe stoppt.

OL S = Soll-Drehzahl kann nicht erreicht werden OL I = Strom Überlast

In einer solchen Situation ist die Pumpe sofort mit dem Netzschalter auszuschalten. Bevor die Pumpe wieder gestartet wird, ist unbedingt zu prüfen, was die Überlastung der Pumpe verursacht hat (z.B. zu hoher Differenzdruck, etc.).

Erst nachdem die Ursache für die Überlast behoben worden ist, darf die Pumpe neu gestartet werden.

Overcurrent protector

The drive MCP-Z Process features an overload protector. When an overload condition occurs, it is indicated in the display by the letters 'OL' and the pump is stopped.

OL S = Speed set-point cannot be reached OL I = Current Overload

Whenever this situation occurs, the pump must be switched off immediately. Before the pump is re-started, it is most important to check the reason for the overload (eg. too high differential pressure, etc.).

k Only when the cause of the overload has been detected and the failure corrected accordingly may the pump be started again.

Protection de surcharge

La pompe MCP-Z Process possède une protection de surcharge. Un état illégal est indiqué sur l’écran par l’afﬁchage des lettres 'OL' (pour 'Overload').

OL S = Le nombre de tours prévu ne peut être atteint. OL I = Surcharge de tension

Dans une telle situation, la pompe doit étre immédiatement déclenchée. Avant d’enclencher à nouveau la pompe, il est indispensable de contrôler ce qui a pu provoquer la surcharge (p. ex. pression différentielle trop élevée, etc.).

k La pompe ne doit être remise en service qu'après l'identiﬁcation de la cause de la surcharge et la réparation correspondante du défaut.

MCP-Z Process / ISMATEC SA / 03.08.07/CB/GP

Digitale Eingänge (TTL-Pegel)

Digital inputs (TTL-level)

Entrées numériques (niveau TTL)

Pin 2, remote Pin 3, start Pin 6, input 1 Pin 8, input 2 Pin 13, speed intern

Analoge Eingänge

Analog inputs

Entrées analogiques

Pin 5, speed IN

0 – 5 VDC / 0 – 10 V

0 – 20 mA / 4 – 20 mA

Universal Ausgänge (PWM)

Universal outputs (PWM)

Sorties universelles (PWM)

Pin 14, output 1 Pin 15, output 2

Analoge Ausgänge

Analog outputs

Sorties analogiques

Pin 9, speed OUT

0 –10 VDC / 0 – 12 kHz

8 7 6 5 4 3 2 1

15 14 13 12 11 10

speed IN direction input 1 start +26VDC remote input 2 GND

output 2 speed OUT

output 1 +5VDC speed intern

+39VDC



Analogschnittstelle

Pin 1, GND (Masse)

Bezugspotential für alle anderen Eingänge.

Pin 2, remote

Für Umschaltung zwischen manueller Bedienung und der Analogschnittstelle. Zur Aktivierung der Analog-Schnittstelle muss Pin 2 mit Pin 1 (GND) verbunden werden.

Pin 3, start

- Im Normalbetrieb (Pin 2 offen) dient Pin 3 als Fußschalter (siehe DIP-Switch Einstellungen Seite 35)

- Im Remote-Betrieb (Pin 2 auf GND) startet die Pumpe bei Verbindung mit Pin 1 (GND)

Pin 5, speed IN

Für externe Drehzahlsteuerung (0 – 5 V, 0 – 10 V, 0 – 20 mA, 4 – 20 mA) Eingangsimpedanz und Wahlmöglichkeit mittels DIPSwitch im Geräteinnern (siehe Seite 35)

Pin 6, input 1 Pin 8, input 2

Digitale Eingänge (TTL-Pegel). Aktiv, wenn mit Pin 1 verbunden. Können nur über RS232-Schnittstelle bedient werden; z.B. mit einer Software wie ProgEdit .

Pin 7, +39 V

Es stehen ca. +39 VDC zur Verfügung (max. Strom 1A).

Analog interface

Pin 1, GND (ground)

Reference potential for all other inputs

Pin 2, remote

For changing between manual control and analog interface. For activating the analog interface, pin 2 must be connected with pin 1 (GND).

Pin 3, start

- In normal operation (pin 2 open) pin 3 operates the foot-switch (see DIP switch settings,

page 35)

- In remote operation (pin 2 to GND) the pump starts when connected to pin 1 (GND)

Pin 5, speed IN

External speed control (0 – 5 V, 0 – 10 V, 0 – 20 mA, 4 – 20 mA) Input impedance and input range can be selected via a dip-switch inside the pump (see page 35)

Pin 6, input 1 Pin 8, input 2

Digital inputs (TTL-level). Active when connected to pin 1. Are only retrievable via RS232 interface; e.g. with a software like the ProgEdit.

Pin 7, +39 V

About +39 VDC are available (max. current 1A).

Interface analogique

Pin 1, GND (masse)

Potentiel de référence pour toutes les autres entrées

Pin 2, remote

Pour commuter du service manuel à l’interface analogique. Pour activer l'interface analogique, le pin 2 doit être connecté au pin 1 (GND).

Pin 3, start

- En exploitation normale (pin 2 ouvert), le pin 3 sert d’inter rupteur au pied (voir réglages des DIP-switch en page 35)

- en exploitation à distance (pin 2 sur GND), la pompe se met en route dès qu’elle est connectée au pin 1 (GND)

Pin 5, speed IN

Réglage externe du nombre de tours (0 – 5 V, 0 – 10 V, 0 – 20 mA, 4 – 20 mA) Impédance d‘entrée et réglage de zone au moyen de l’interrupteur DIP à l’intérieur de l’appareil (v.p. 35)

Pin 6, input 1 Pin 8, input 2

Entrées numériques (niveau TTL). Actifs si reliés au pin 1. Ne peuvent être interrogés que par l’interface RS232, p.e. avec le logiciel ProgEdit.

Pin 7, +39 V

Environ +39 VCC sont à disposition (courant maximal 1A).

MCP-Z Process / ISMATEC SA / 03.08.07/CB/GP

Digitale Eingänge (TTL-Pegel)

Digital inputs (TTL-level)

Entrées numériques (niveau TTL)

Pin 2, remote Pin 3, start Pin 6, input 1 Pin 8, input 2 Pin 13, speed intern

Analoge Eingänge

Analog inputs

Entrées analogiques

Pin 5, speed IN

0 – 5 VDC / 0 – 10 V

0 – 20 mA / 4 – 20 mA

Universal Ausgänge (PWM)

Universal outputs (PWM)

Sorties universelles (PWM)

Pin 14, output 1 Pin 15, output 2

Analoge Ausgänge

Analog outputs

Sorties analogiques

Pin 9, speed OUT

0 – 10 VDC / 0 – 12 kHz

8 7 6 5 4 3 2 1

15 14 13 12 11 10

speed IN direction input 1 start +26VDC remote input 2 GND

output 2 speed OUT

output 1 +5VDC speed intern

+39VDC



Analogschnittstelle

Pin 9, speed OUT

Die werkseitige Einstellung ist 0 –10 VDC, proportional zur Motordrehzahl 0 – 6000 min–1. Alternativ steht ein Frequenzbereich von 0 – 12 kHz zur Verfügung. Wahlmöglichkeit mittels Schiebeschalter S2 im Geräteinnern (siehe Seite 35)

Pin 10, +5 VDC

Es stehen ca. +5 VDC zur Verfügung. (max. Strom 0.5 A)

Pin 13, speed intern

Abhängig von der Betriebsart hat Pin 13 unterschiedliche Funktionen:

Analogschnittstelle nicht aktiviert

(Normalbetrieb, d.h. Pin 2 offen) Hier dient Pin 13 als Autostart- funktion. Ist Pin 13 mit Pin 1 (GND) verbunden, kann die Pumpe direkt über die Netzspannung gestartet bzw. angehalten werden (Netzschalter muss eingeschaltet sein).

Analogschnittstelle aktiviert

(Pin 2 auf GND)

- Pin 13 offen: Die Drehzahl wird über Pin 5

(speed IN) vorgegeben.

- Pin 13 auf GND Die Drehzahl kann am Bedie-

nungspanel der Pumpe eingestellt werden.

Pin 14, output 1 (PWM) Pin 15, output 2 (PWM)

Digitale Ausgänge in Verbindung mit Pin 7 (+39 VDC), als Pulsweiten-Modulation ausgeführt (Open Collector). Können nur über RS232-Schnittstelle bedient werden; z.B. mit einer Software wie ProgEdit .

Analog interface

Pin 9, speed OUT

The default setting is 0 –10 VDC, proportionally to the motor speed 0 – 6000 rpm. Alternatively a frequency range from 0 – 12 kHz is available. Alternatives with sliding switch S2 inside the pump (see page 35)

Pin 10, +5 V

About +5 VDC are available. (max. current 0.5 A)

Pin 13, speed intern

Depending on how the pump is operated, pin 13 has different functions:

Analog interface not activated

(Normal operation, i.e. pin 2 is open) Pin 13 serves as auto-start function. If pin 13 is connected to pin 1 (GND), the pump can be started and stopped directly from the power supply (the power switch must be on).

Analog interface activated

(Pin 2 on GND)

- Pin 13 open: The rotation speed is adjusted

via pin 5 (speed IN).

- Pin 13 on GND: The rotation speed can be ad-

justed by the speed selector on the control panel of the pump.

Pin 14, output 1 (PWM) Pin 15, output 2 (PWM)

Digital outputs in connection with pin 7 (+39 VDC), implemen-ted as pulse-width-modulation (open collector). Can only be activated via RS232 interface, e.g. with a software like the ProgEdit.

Interface analogique

Pin 9, speed OUT

Le réglage d’usine par défaut est 0 –10 VCC, proportionnel au nombre de tours du moteur 0 – 6000 t/min. Une zone de fréquence de 0 – 12 kHz est à disposition en alternative. Possibilité de sélection au moyen d’un interrupteur coulissant S2 à l’intérieur de l’appareil (v.p. 35).

Pin 10, +5 VCC

Environ +5 VCC sont à disposition (courant maximal 0.5 A)

Pin 13, speed intern

Le pin 13 possède des fonctions différentes en fonction du mode d’opération:

Interface analogique non activée

(Mode d’opération normal, c.-à-d. pin 2 ouvert) Le pin 13 a la fonction „auto-start“. Si le pin 13 est connecté au pin 1 (GND), la pompe peut être mise en service ou arrêtée directement par l’alimentation électrique (l’interrupteur principal doit être sur ON).

Interface analogique activée

(Pin 2 sur GND)

- Pin 13 ouvert: La vitesse de rota tion doit être ajustée par le pin 5 (speed IN).

- Pin 13 sur GND: La vitesse de rotation peut être ajustée par le sélecteur de vitesse sur le tab leau de commande de la pompe.

Pin 14, output 1 (MLI) Pin 15, output 2 (MLI)

Sorties numériques en relation avec le pin 7 (+39 VCC), mis en œuvre comme modulation de largeur d'impulsion (collecteur ouvert). Ne peuvent être activées que par le biais de l’interface RS232, p.e. avec le logiciel ProgEdit.

MCP-Z Process / ISMATEC SA / 03.08.07/CB/GP

Pin 9 Ausgang Output/Sortie

A = 0 – 10 VDC (Standard) B = 0 – 12 kHz

DIP-Switch

Eingang Input/Entrée

4/SAT

1.6 AF

 Hinweis

Das Gerät darf nur von einer Fachkraft geöffnet werden!

Spannungsführende Teile im Innern des Gerätes können auch längere Zeit nach Ziehen des Netzsteckers noch unter Spannung stehen.

 Please note

The instrument should only be opened by a qualiﬁed technician!

Capacitors inside the pump may still be charged even though the mains plug has been disconnected some time ago.

 Remarque

Cet appareil doit être ouvert par un spécialiste uniquement!

Des pièces conductrices peuvent encore être sous tension très longtemps après que le câble ait été débranché de la prise.

Schalter S1

Schalter S2

Dieser Schalter beeinﬂusst Pin 9, motor speed Stellung A: 0 – 10 VDC (Standard) Stellung B: 0 – 12 kHz

k Um die Dichtigkeit des Gehäu- ses optimal zu gewährleisten, empfehlen wir, die Pumpe nicht ohne Grund zu öffnen. Um an die Schalter zu gelangen, ist dies jedoch erforderlich. Wir empfehlen deshalb unbedingt, wie auf Seite 53 – 54 beschrieben vorzugehen.

k Vergewissern Sie sich, dass die Pumpe vom Netz getrennt ist.

Switch S1

Switch S2

This switch affects Pin 9, motor speed Position A: 0 – 10 VDC (Standard) Position B: 0 – 12 kHz

k In order to maintain the optimal casing seal, the pump should not be opened without a particular reason. This is, however, necessary in order to gain access to the switches. For this purpose we recommend that you proceed exactly as indicated on pages 53 to 54.

k Make sure that the pump is disconnected from the mains supply.

Switch S1

Switch S2

Cet interrupteur inﬂuence le pin 9, motor speed Position A: 0 – 10 VCC (standard) Position B: 0 – 12 kHz

k Aﬁn d’assurer une étanchéité optimale du boîtier, il est recommandé de ne pas ouvrir la pompe sans raison. Pour atteindre les interrupteurs, ceci est toutefois nécessaire. Il est dès lors recommandé de procéder absolument comme indiqué aux pages 53 – 54.

k Assurez-vous que la pompe soit déconnectée du réseau.

* Default-Einstellung * Default setting * Valeurs par défaut

5niP

NIdeeps

.pmPins I

1hctiwS-PID

2hctiwS-PID

3hctiwS-PID

4hctiwS-PID

5hctiwS-PID

6hctiwS-PID

V5–0

*FFO

V01–0

FFO

Am02–0

FFO

Am02–4

FFO

470k

Ω

20k

Ω

240

Ω

240

Ω

MCP-Z Process / ISMATEC SA / 03.08.07/CB/GP

 Hinweis

Der Antrieb MCP-Z Process hat beim Einschalten eine Verzögerung von 3 Sekunden, bis die serielle Schnittstelle zuverlässig anspricht.

 Please note

When switching on the MCP-Z Process drive, the serial interface will only respond after a delay of 3 seconds.

 Remarque

Le moteur MCP-Z Process a un retard de 3 secondes lors de la mise en service jusqu’à ce que l’interface sérielle fonctionne de manière ﬁable.

Serial interface

RS232 IN (female) A 9-pin D-socket is available on the rear panel of the pump.

Setting the pump address.

Each command string begins with the pump address (1 – 8). It is factory-set at 1 and can be changed with @ (also refer to the basic settings described on page 16). The address will be stored permanently (even after the pump has been switched off). The assignment of the address enables the user to control up to 8 ISMATEC® drives via one interface.

Structure of the commands.

The address is followed by a character. Some commands have an additional parameter which always consists of 4 or 5 ﬁgures. The command string is comple- ted by a carriage return (ASCII

13). The pump conﬁrms most of the commands with an asterix *. Yes/No inquiries are answered by + (yes) or – (no). Multidigit replies are concluded by (cr) ASCII 13 and (lf) ASCII 10.

Incorrect command strings are answered by #. Numerical values are conﬁrmed as 3 to 5-digit ﬁgures. Four of the ﬁve digits are numerals, one digit is either a decimal point or a preceding blank space.

Interface sérielle

RS232 IN (entrée femelle) Le raccordement se fait par le biais d’une douille D à 9 pôles (femelle).

Adressage

Chaque commande commence avec l’adresse de pompe 1 – 8. Elle est réglée par défaut sur 1 et peut être modiﬁée avec @ (voir réglage de base, page 14). L’adresse est enregistrée de manière permanente (c’est-à-dire également après la mise hors service du moteur). L’adressage permet la commande de plusieurs moteurs ISMATEC® par le biais d’une seule et même interface RS232.

Structure des commandes

Un signe suit l’adresse en tant que commande. Certaines commandes ont en outre un paramètre comportant toujours 4, respectivement 5 chiffres. La commande se termine par un retour à la ligne (ASCII 13). La pompe quittance la plupart des commandes avec une étoile *. Elle répond aux questions oui/non avec + (oui) ou - (non). La pompe termine les réponses multipositions avec (cr) ASCII 13 et (If) ASCII 10.

Les séquences de signes erro- nées sont quittancées avec un #. La pompe renvoie les valeurs chiffrées sous forme de nombre de trois à cinq positions. Quatre de ces cinq positions sont des chiffres, une position étant soit un point décimal, soit un blanc en première position.

Serielle Schnittstelle

RS232 IN (Eingang, weiblich) Der Anschluss erfolgt über eine 9-polige D-Buchse.

Adressierung.

Jeder Befehl beginnt mit der Pumpenadresse (1 – 8). Sie ist werkseitig auf 1 eingestellt und kann mit @ verändert werden (siehe auch Grundeinstellungen Seite 16). Die Adresse wird permanent gespeichert (d.h. auch nach Ausschalten des Antriebs). Die Adressierung ermöglicht die Ansteuerung von bis zu 8 ISMATEC®-Pumpen mit einer RS232Schnittstelle.

Aufbau der Befehle.

Nach der Adresse folgt ein Zeichen als Befehl. Manche Befehle haben zusätzlich einen Parameter, der aus 4 bzw. 5 Ziffern besteht. Der Befehl wird mit einem carriage return (ASCII 13) abgeschlos- sen. Die meisten Befehle quittiert die Pumpe mit einem Stern *. Ja/Nein-Abfragen beantwortet sie mit + (ja) oder – (nein). Mehrstellige Antworten beschließt die Pumpe mit (cr) ASCII 13 und (lf) ASCII 10.

Fehlerhafte Zeichensequenzen quittiert sie mit einem #. Zahlenwerte gibt die Pumpe als drei- bis fünfstellige Zahl zurück. Vier dieser fünf Stellen sind Ziffern, eine Stelle ist entweder ein Dezimalpunkt oder eine führende Leerstelle.

Kommunikationsparameter Communication parameters

Paramètres de communication

Standardeinstellung

Default setting

Réglage standard

9600 baud, 8 bit,

1 stopbit, no parity

Alternative

1200 baud, 8 bit,

1 stopbit, no parity

RxD

Empfangsdaten

Received Data

Données reçues

GND

Grunderde

Signal Ground

Prise de terre

du système

TxD

Sendedaten

Transmitted Data

Données envoyées

MCP-Z Process / ISMATEC SA / 03.08.07/CB/GP

Serial interface

RS232 OUT (male)

Pin 2: RS232 Rx

Is used for connecting additional pumps together with pin 3/5.

Pin 3: RS232 Tx

Is used for connecting additional pumps together with pin 2/5.

Pin 5: GND

Point of reference for all signals described.

Interface sérielle

RS232 OUT (sortie: mâle)

Pin 2: RS232 Rx

Employé pour connecter des pompes supplémentaires entre elles au moyen du pin 3/5

Pin 3: RS232 Tx

Employé pour connecter des pompes supplémentaires entre elles au moyen du pin 2/5

Pin 5: GND

Point de référence pour tous les signaux décrits.

Serielle Schnittstelle

RS232 OUT (Ausgang: männl.)

Pin 2: RS232 Rx

Dient zusammen mit Pin 3/5 zum Anschluss weiterer Pumpen.

Pin 3: RS232 Tx

Dient zusammen mit Pin 2/5 zum Anschluss weiterer Pumpen.

Pin 5: GND

Bezugspunkt für alle Signale.

MCP-Z Process / ISMATEC SA / 03.08.07/CB/GP

Serielle Schnittstelle / Serial interface / Interface sérielle

Befehl Funktion / Beschreibung Beispiel Antwort Command Function / Description Example Response Commande Fonction / Description Exemple Réponse

Allgemeine Informationen General information / Informations générales

Jeder Befehl muss mit der Pumpenadresse (1..8) beginnen (werkseitig auf 1 programmiert) 1xxxx13 Each command string must begin with the pump address (1..8), (factory-set to 1) Insérer l’adresse de la pompe (1..8) avant chaque commande (programmé par défaut avec 1)

Jeder kaskadierten Pumpe muss eine individuelle Adresse (1..8) zugeteilt werden @313 * Each cascaded pump must be allocated an individual address (1..8) Une adresse individuelle doit avoir été attribuée à chaque pompe disposée en cascade (1.8) Jeder Befehl muss mit dem Zeichen ASCII 13 (carriage return) abgeschlossen werden 1xxxx

Each command string must be completed with the character ASCII 13 (carriage return) Chaque commande doit se terminer avec le caractère ASCII 13 (retour à la ligne) Beﬁndet sich die Pumpe im Overload-Zustand, quittiert sie jeden Befehl mit # If the pump is in the state of overload, each command is responded with # Si la pompe est surchargée, elle répond à chaque commande avec #

Overload zurücksetzen 1-13 * Reset overload Remise à zéro de la surcharge

Antrieb steuern Controlling the drive / Commande du moteur

MCP-Z Process starten (Antwort (-) unter Befehl G, wenn Fehleranzeige) 1H13 * (–) Start MCP-Z Process (Response (-) under command G, in case of error message) Lancer MCP-Z Process (réponse (-) sous commande G en cas de message d’erreur)

MCP-Z Process stoppen 1I13 * Stop MCP-Z Process Arrêt de MCP-Z Process

Bedienfeld in manuellen Betrieb setzen 1A13 * Switch control panel to manual operation Commuter le tableau de commande en mode manuel

Bedienfeld inaktiv setzen (Eingabe über Tasten nicht mehr möglich) 1B13 *

Set control panel inactive (input via control keys is not possible)

Commuter le tableau de commande en mode inactif (saisie impossible par le biais des touches)

Pumpensoftware Version Pump software version Version du logiciel de la pompe

1.11

Zeichenerklärungen / Key to the symbols / Explications des signes

* Eingabe richtig/Correct input/Saisie correcte # Eingabe falsch/Incorrect input/Saisie erronée

_ _ _ _ Ziffern zwischen 0–9/Numerals between 0–9/Chiffres entre 0–9

ASCII 10 Zeilenschaltung/Line feed/Nouvelle ligne

ASCII 13 (carriage return) Befehl abschließen

Conclude command string/Fin de commande

MCP-Z Process / ISMATEC SA / 03.08.07/CB/GP

Serielle Schnittstelle / Serial interface / Interface sérielle

Befehl Funktion / Beschreibung Beispiel Antwort Command Function / Description Example Response Commande Fonction / Description Exemple Réponse

_ _ _ _ _

Zahlen für Bedienfeld schreiben (nur bei inaktivem Bedienfeld sichtbar, siehe Befehl B) 1D-12.313 *

Writing numbers for control panel (only visible if control panel is inactive, see command B) 1D12.34

Ecrire les chiffres pour le panneau de commande (visible uniquement lorsque le panneau est inactif, voir commande B)

_ _ _ _ Buchstaben (Text) für Bedienfeld schreiben 1DAHELP13 *

Writing letters (text) for control panel 1DASTOP

Ecrire les lettres (texte) pour le panneau de commande 1DA----13

Betriebsmodi anwählen Selecting the operating modes Sélection des modes d’exploitation

MODE »PUMP rpm« 1L13 *

MODE »PUMP Flow rate« 1M13 *

MODE »DISP Time« 1N13 *

MODE »DISP Volume« 1O13 *

MODE »DISP Time + PAUSE Time« 1P13 *

MODE »DISP Volume + PAUSE Time« 1Q13 *

MODE »Volumendosierung in einer Zeiteinheit« 1G13 * Fehleranzeige 1111 (Vol. zu klein - Zeit zu lang) – Fehleranzeige 9999 (Vol. zu groß - Zeit zu kurz) + MODE »volume dependent dispensing within a period« 1G13 * Error indication 1111 (volume too small - time too long) – Error indication 9999 (volume too large - time too short) + MODE »Dosage d'un volume dans un intervalle de temps« 1G13 * Message d’erreur 1111 (volume trop petit - temps trop long) – Message d’erreur 9999 (volume trop grand - temps trop court) +

MODE »TOTAL« 1R13 *

MODE »PROGRAM« 1F13 *

;

_ _ _ _

Auf Programm 1 – 4 umschalten 1;000313 * Changing to program 1 – 4 Passer au programme 1 – 4

Parameter abfragen und eingeben Inquiring and setting parameters Interrogation et saisie des paramètres

Abfrage: Pumpe im aktuellen MODE aktiv/inaktiv 1E13 + oder/or/ou – Inquiry: Pump in current mode active/inactive Interrogation: Pompe en MODE actuel actif/inactif

Abfrage: Pumpentyp/Software-Version/Kopf-ID-Nr. 1#13 MPPZ 110 120

1310

Inquiry: Pump type/Software version/ID No. of Head Interrogation: Type de pompe/version du logiciel/no. id. tête

(

Abfrage: Software-Version 1(13 0100

1310

Inquiry: Software version Interrogation: Version du logiciel

)

Abfrage: Pumpenkopf Identiﬁkationsnummer 1)13 120

1310

Inquiry: Pump head identiﬁcation number Interrogation: Numéro d’identiﬁcation de la tête de pompe

)

_ _ _ _

Eingabe: Pumpenkopf Identiﬁkationsnummer 1)012013 * Input: Pump head identiﬁcation number Saisie: Numéro d’identiﬁcation de la tête de pompe

MCP-Z Process / ISMATEC SA / 03.08.07/CB/GP

Serielle Schnittstelle / Serial interface / Interface sérielle

Befehl Funktion / Beschreibung Beispiel Antwort Command Function / Description Example Response Commande Fonction / Description Exemple Réponse

S Abfrage: Drehzahl 1S13 6000

1310

Inquiry: Speed Interrogation: Nombre de tours

_ __ _

Eingabe: Drehzahl (0060–6000 min–1) für1555 min–1 = 1S155513 * Input: Speed (0060–6000 rpm) for1555 rpm = 1S155513 * Saisie: Nombre de tours (0060–6000 t/min) pour1555 t/min = 1S155513 *

Abfrage: Default Fließrate ml/min (bei max. Drehzahl = 6000 min–1) 1?13 239.1 ml/min

1310

des programmierten Pumpenkopfes Inquiry: Default ﬂow rate of the programmed pump head in ml/min (at max. speed = 6000 rpm) Interrogation: Débit par défaut ml/min (à vitesse max. = 6000 t/min.) de la tête de pompe programmés

Abfrage: Kalibrierte Fließrate ml/min (bei max. Drehzahl = 6000 min–1) 1!13 250.3 ml/min

1310

Inquiry: Calibrated ﬂow rate in ml/min (at max. speed = 6000 rpm) Interrogation: Débit calibré ml/min (à vitesse max. = 6000 t/min.) !_ _ _ _ Eingabe: Kalibrierte Fließrate ml/min (bei max. Drehzahl = 6000 min–1) 1!250313 * (Die Kommaposition hängt vom programmierten Pumpenkopf ab) Input: Calibrated ﬂow rate in ml/min (at max. speed = 6000 rpm) (The position of the decimal point depends on the programmed pump head) Saisie: Débit calibré ml/min (à vitesse max. = 6000 t/min.) (La position du point décimal dépend de la tête de pompe programmés)

[

Abfrage: Anzahl Stellen nach dem Komma (bei max. Fließrate) 1[13 2

1310

Inquiry: Number of digits after the decimal point (at max.ﬂow rate) Interrogation: Nombre de décimales après le point décimal (au débit maximal) V Abfrage: Dosierzeit 1/10 Sek. 1V13 45

1310

Inquiry: Dispensing time 1/10 sec. Interrogation: Temps de dosage 1/10 sec.

_ _ _ _ 1)

Eingabe: Dosierzeit in 1/10 Sek. (0000 – 9999)

) Für Eingabe in 1/

100

Sek. 1V600013 *

Input: Dispensing time in 1/10 sec. (0000 – 9999) 1) For entry in 1/

100

sec.

Saisie: Temps de dosage en 1/10 sec. (0000 – 9999) 1) Pour entrée en 1/

100

sec.

VM_ _ _ Eingabe: Dosierzeit in Minuten (000 – 899) 1VM03013 * Input: Dispensing time in minutes (000 – 899) Saisie: Temps de dosage en minutes (000 – 899)

_ _ _

Eingabe: Dosierzeit in Stunden (000 – 999) 1VH02413 * Input: Dispensing time in hours (000 – 999) Saisie: Temps de dosage en heures (000 – 999)

Abfrage: Dosierschritte für »MODE DISP Volume« 1U13 100

1310

Inquiry: Dispensing steps for »MODE DISP Volume« Interrogation: Cycle de distribution pour »MODE DISP Volume«

_ _ _ _ (_) Eingabe: Dosierschritte (0000 – 65535) für »MODE DISP Volume« 1U020013 *

(1 Dosierschritt = 1/12 Umdrehung) Input: Dispensing steps (0000 – 65535) for »MODE DISP Volume« (1 dispensing step = 1/12 revolution) Saisie: Cycle de distribution (0000 – 65535) pour »MODE DISP Volume« (1 cycle de distribution = 1/12 de tour)

MCP-Z Process / ISMATEC SA / 03.08.07/CB/GP

Serielle Schnittstelle / Serial interface / Interface sérielle

Befehl Funktion / Beschreibung Beispiel Antwort Command Function / Description Example Response Commande Fonction / Description Exemple Réponse

[

_ _ _ _ _

Eingabe: Dosiervolumen in ml für »MODE DISP Volume« 1[0250013 * (Anzahl Stellen nach dem Komma richten sich nach dem Pumpenkopf Input: Dispensing volume in ml for »MODE DISP Volume« (The position of the decimal point depends on the pump head) Saisie: Volume de dosage en ml pour »MODE DISP Volume« (La position du point décimal dépend de la tête de pompe)

Abfrage: Pausenzeit (Antwort in 1/10 Sek.) 1T13 20

1310

Inquiry: Pause time (Reply in 1/10 sec.) Interrogation: Temps de pause (réponse en

/10 sec.)

_ _ _ _(_)1)

Eingabe: Dosierzeit in 1/10 Sek. (0000 – 9999)

) Für Eingabe in 1/

100

Sek. 1T003013 *

Input: Dispensing time in 1/10 sec. (0000 – 9999) 1) For entry in 1/

100

sec.

Saisie: Temps de dosage en 1/10 sec. (0000 – 9999) 1) Pour entrée en 1/

100

sec.

_ _ _

Eingabe: Pausenzeit in Minuten (000 – 899) 1TM04513 * Input: Pause time in minutes (000 – 899) Saisie: Temps de pause en minutes (000 – 899)

_ _ _

Eingabe: Pausenzeit in Stunden (000 – 999) 1TH02413 * Input: Pause time in hours (000 – 999) Saisie: Temps de pause en heures (000 – 999)

Abfrage: Anzahl Dosierzyklen 1’’13 0

1310

Inquiry: Number of dispensing cycles Interrogation: Nombre de cycles de dosages

_ _ _ _

Eingabe: Anzahl Dosierzyklen (0 – 9999) 1’’001213 * Input: Number of dispensing cycles (0 – 9999) Saisie: Nombre de cycles de dosages (0 – 9999)

Abfrage: Gefördertes Total-Volumen (in µl, ml oder Liter) 1:13 4.983 ml

1310

Inquiry: Totally delivered volume (in µl, ml or litres) Interrogation: Volume total refoulé (en µl, ml ou litres)

Eingabe: Gefördertes Total-Volumen (»TOTAL«) auf 0 setzen 1W13 * Input: Reset totally delivered volume (»TOTAL«) to 0 Saisie: Remise à zéro du volume total refoulé (TOTAL)

Eingabe: Anwendungsparameter unter aktuellem Programm (1 – 4) speichern 1*13 * Input: Store application parameters in currently used program (1 – 4) Saisie: Mémoriser les paramètres d’application dans le programme actuel (1 – 4)

Eingabe: Default-Werte für aktuelles Programm setzen 1013 * Input: Set default values for currently used program Saisie: Saisir les valeurs par défaut pour le programme actuel

MCP-Z Process / ISMATEC SA / 03.08.07/CB/GP

Serielle Schnittstelle / Serial interface / Interface sérielle

Befehl Funktion / Beschreibung Beispiel Antwort Command Function / Description Example Response Commande Fonction / Description Exemple Réponse

\000_

Eingabe: Parameter für gewünschtes (1–4) Programm auf Default-Werte setzen 1\000213 * Input: Resetting the parameters for required program (1–4) to the default values Saisie: Remise des paramètres pour le programme souhaité (1–4) à leurs valeurs par défaut

\0000

Eingabe: Parameter für sämtlicher 4 Programme auf Default-Werte setzen 1\000013 * Input: Resetting the parameters for all 4 programs to the default values Saisie: Remise des paramètres de tous les 4 programmes à leurs valeurs par défaut

Ein- und Ausgänge Inputs and Outputs / Entrées et sorties

Abfrage: Eingang 1 (Pin 6) Eingang offen: - Eingang auf Masse: + 1.13 + oder/or/ou Inquiry: Input 1 (pin 6) input open: - input grounded: + Interrogation: Entrée 1 (pin 6) entrée ouverte: - entrée sur masse: +

Abfrage: Eingang 2 (Pin 8) Eingang offen: - Eingang auf Masse: + 1,13 + oder/or/ou Inquiry: Input 2 (pin 8) input open: - input grounded: + Interrogation: Entrée 2 (pin 8) entrée ouverte: - entrée sur masse: +

Abfrage: Fußschalter (Pin 3) Eingang offen: - Eingang auf Masse: + 1C13 + oder/or/ou Inquiry: Foot switch (pin 3) input open: - input grounded: + Interrogation: Pédale de commande (pin 3) entrée ouverte: – entrée sur masse: +

Funktion: Universal-Ausgang 1 einschalten (für externes Ventil) 1Z13 * Function: Switch on universal output 1 (for external valve) Fonction: Mise en service sortie universelle 1 (pour soupape externe)

_ _ _ _

Eingabe: Ausgang 1; Pulsbreite setzen (0000 – 0255) (PWM, 0150 59 % ein) 1Z012513 *

Input: Output 1; set pulse width (0000 – 0255) (PWM, 0150 59 % on)

Saisie: Sortie 1; déﬁnir durée d’impulsion (0000 – 0255) (MLI, 0150 59 % en circuit)

Funktion: Ausgang 1 ausschalten 1&13 * Function: Set off output 1 Fonction: Mise hors service sortie 1

Funktion: Universal-Ausgang 2 einschalten (für externes Ventil) 1X13 * Function: Switch on universal output 2 (for external valve) Fonction: Mise en service sortie universelle 2 (pour soupape externe)

_ _ _ _

Eingabe: Ausgang 2; Pulsbreite setzen (0000 – 0255) (PWM, 0150 59 % ein) 1X012513 * Input: Output 2; set pulse width (0000 – 0255) (PWM, 0150 59 % on) Saisie: Sortie 2; déﬁnir durée d’impulsion (0000 – 0255) (MLI, 0150 59 % en circuit)

Funktion: Ausgang 2 ausschalten 1Y13 * Function: Set off output 2 Fonction: Mise hors service sortie 2

39 V

23 V

eff

0.5 s

39 V

23 V

eff

0.5 s

MCP-Z Process / ISMATEC SA / 03.08.07/CB/GP

RS232

in out

Jede Pumpe braucht eine eigene Adresse

(siehe Seite 16).

Each pump requires

an individual address

(see page 16).

Chaque pompe

doit disposer d’une adresse

qui lui est propre

(voir page 16).

max. 8

Pumpen / pumps / pompes

RS232

in out

RS232

in out

RS232

in out

Kaskadierung mehrerer Pumpen

Sofern Sie über eine entsprechende Software verfügen, können bis max. 8 ISMATEC®-Pumpen von einem PC aus gesteuert werden.

Dazu werden die Pumpen wie auf Abbildung links mit dem Verbindungskabel (AG0013) verbunden.

Das gleiche Kabel AG0013 dient zur Verbindung der ersten Pumpe mit dem PC, vorausgesetzt dass dieser ebenfalls über einen 9-poligen RS232-Stecker verfügt.

Sollte Ihr PC mit einem 25-poligen Stecker ausgerüstet sein, brauchen Sie zusätzlich den Adapter XC0009.

Jeder angeschlossenen Pum-

pe muss eine eigene Adresse zugeteilt werden (siehe Grundeinstellung, Seite 16).

k Alternativ kann die Adres-

sierung auch über die serielle Schnittstelle erfolgen. Dazu muss jede Pumpe zuerst einzeln an den PC angeschlossen und die Adresse mit @ zugeteilt werden. Erst dann dürfen die Pumpen kaskadiert werden. Jede Pumpe muss eine eindeutige Adresse aufweisen, um Interferenzen ihrer Antworten zu vermeiden.

Cascading several pumps

Providing that an appropriate software is available, up to 8 ISMATEC® pumps can be controlled via one PC.

In order to establish a cascade you need to connect the pumps with the connecting cable (AG0013) as shown on the left.

The same cable AG0013 serves to connect the ﬁrst pump to the PC, provided that it has a 9-pin RS232 connector.

If the PC is equipped with a 25-pin connector, you need an additional adapter XC0009 .

Each pump must be allocated its own individual address (see also the basic settings on page 16).

k Alternatively, the addressing

can also be accomplished via the serial interface. For that, each pump must ﬁrstly be connected individually to a PC and the address must be allocated with @. Only then may the pumps be daisy-chained. Each pump requires a deﬁnite address in order to avoid interference of their responses.

Montage en cascade de plusieurs pompes

Si vous êtes en possession d‘un logiciel adéquat, il vous est possible de commander jusqu’à 8 pompes ISMATEC® depuis un seul et même PC.

Pour exécuter un montage en cascade, vous avez besoin du câble de connexion (AG0013) cf. ﬁgure de gauche.

Le même câble AG0013 sert à relier la première pompe au PC pour autant que ce dernier soit équipé d’une prise RS232 à 9 pôles.

Si le PC est équipé d’une prise à 25 pôles, vous avez besoin d’un adaptateur XC0009 supplémentaire.

Chaque pompe doit disposer

d’une adresse qui lui est propre (voir réglage de base, page 16).

k Une solution de remplacement

consiste à effectuer l'adressage par le biais d'une interface sérielle. Pour cela, chaque pompe doit d'abord être raccordée individuellement au PC et l'adresse doit être attribuée avec @. Ce n'est qu'à ce moment-là que les pompes peuvent être raccordées en cascade. Chaque pompe doit disposer d'une adresse déﬁnie.

AG 0013:

Pin Pin

DSUB9 DSUB9

m f

MCP-Z Process / ISMATEC SA / 03.08.07/CB/GP

SOF104 ProgEdit

k Software ProgEdit Treiber LabVIEW

Gratis auf www.ismatec.com

k Software ProgEdit LabVIEW

free on: www.ismatec.com.

k Software ProgEdit LabVIEW

gratuit sur : www.ismatec.com

Programmier-Software

Software ProgEdit

■

Kreieren Sie Ihre individuelle

Programm-Applikation am PC.

■

Laden Sie diese via RS232Schnittstelle in Ihre MCP-Z Process.

■

Starten Sie Ihre Applikation nun PC-unabhängig an jedem gewünschten Standort.

System-Anforderung 3 1/2" Laufwerk, Win95 oder höher, Pentium oder höher. Bestell-Nr. SOF104

LabVIEW® von National Instruments

Ist eine Windows®-Software zur Lösung von Mess-, Steuer- und Regelaufgaben in Verbindung mit verschiedensten Laborgeräten. http://www.ni.com/

LabVIEW® - Treiber

Die aktuellen Treiber für Ihre ISMATEC® - Pumpe ﬁnden sie unter: http://www.ismatec.com

Software-Zubehör

Verbindungskabel 9F / 9M

9 polig, weiblich / 9 polig, männlich, Länge 2 m Bestell-Nr. AG0013 (Im Lieferumfang der Software inbegriffen)

Programming Software

Software ProgEdit

■

Create your individual application program.

■

Download the program via RS232 interface to your MCP-Z Process pump drive.

■

Now run your application PCindependently wherever needed.

System requirements: 3 1/2" ﬂoppy drive, Win95 or higher, Pentium or higher. Order No. SOF104

LabVIEW® from National Instruments

LabVIEW® is a Windows® software for creating ﬂexible and scalable test, measurement, and control applications in connection with various laboratory instruments. http://www.ni.com/

LabVIEW® - Driver

The current drivers for your ISMATEC® pump can be downloaded from our website: http://www.ismatec.com

Software accessories

Extension cable 9F / 9M

9 pins, female / 9 pins, male (2 m long) Order No. AG0013 (Included with the delivery of the software)

Logiciel de programmation

Logiciel ProgEdit

■

Créez votre programme d'application individuel.

■

Chargez le programme sur votre moteur MCP-Z Process par l'interface sérielle RS232.

■

Vous pouvez maintenant

effectuer votre application

indépendamment du PC sur

l'emplacement de votre choix. Exigences posées au système: Lecteur de disquette 31/2", Win95 ou supérieur, Pentium ou plus No de commande SOF104

LabVIEW® de National Instruments

LabVIEW® est un logiciel sous Windows® permettant de créer des applications ﬂexibles et modulables de test, mesure et contrôle en liaison avec différents appareils de laboratoire. http://www.ni.com/

Pilote LabVIEW

Le pilote utilisé pour votre pompe ISMATEC® peut être téléchargé à partir de notre site Internet: http://www.ismatec.com

Accessoires pour logiciel

Câble d‘extension 9F / 9M

9 pôles femelle / 9 pôles mâle (longueur 2 m) No de commande AG0013 (Compris dans la livraison du logiciel)

MCP-Z Process / ISMATEC SA / 03.08.07/CB/GP

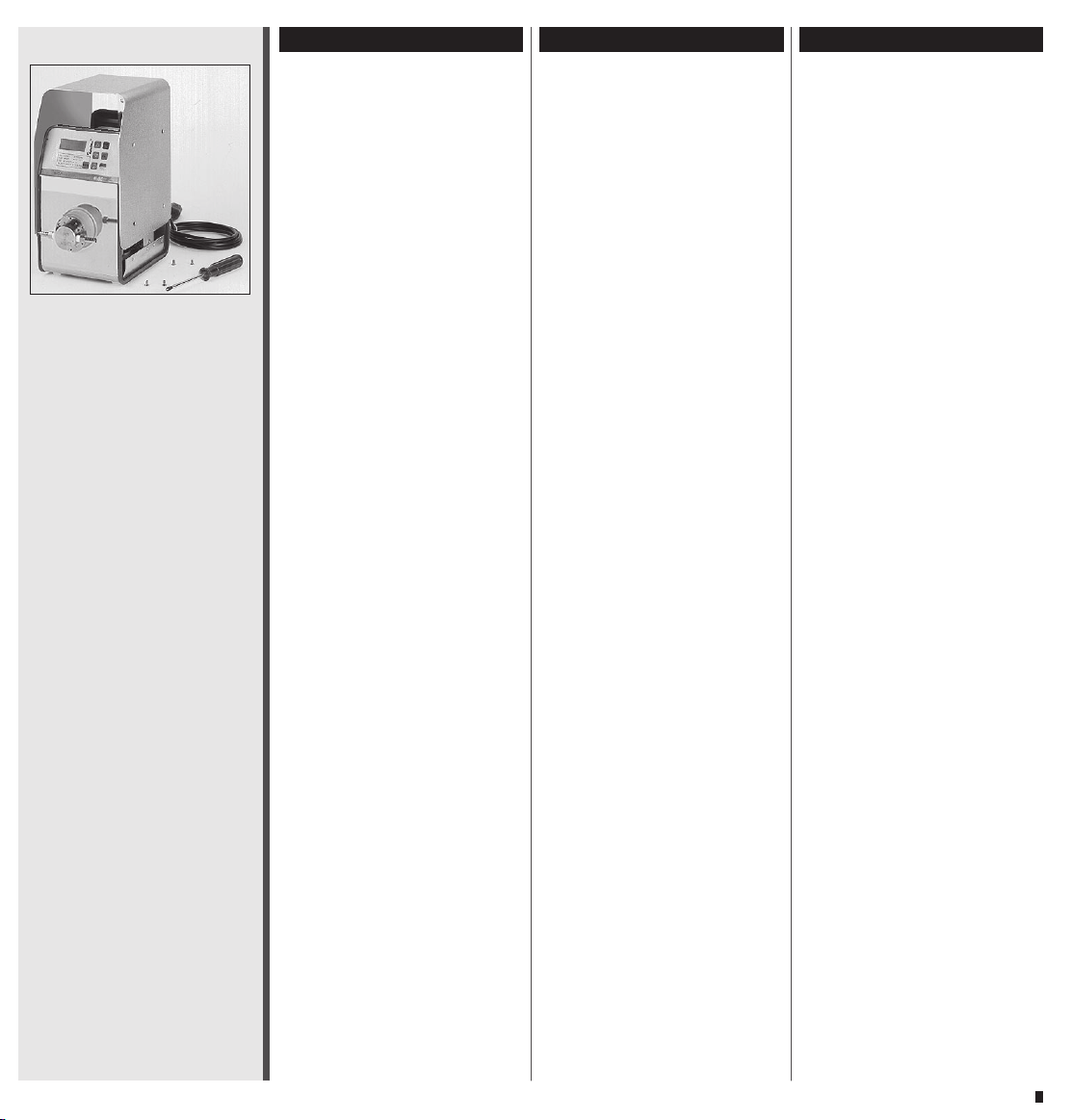

Fig. 1

1 Pumpenkopf Pump head Tête de pompe

2 Antriebsmagnet Driving magnet Aimant d’entraînement

a Befestigungshülse (am Antrieb) Fixing case (on the drive) Boîtier de ﬁxation (au moteur)

➞

Series 200

Pumpenkopf

In der Regel wird die MCP-Z Process Zahnradpumpe als komplet-

te Einheit geliefert, bestehend aus dem Antrieb MCP-Z Process, und sofern bestellt:

1 Pumpenkopf 2 Antriebsmagnet 3 Schlauchnippel (2 Stk.)

Für die MCP-Z Process sind unterschiedliche Pumpenköpfe mit Zahnrädern aus PTFE, PPS oder Graphit erhältlich.

Eine Übersichtstabelle der verfügbaren Pumpenköpfe ﬁnden Sie auf Seite 48/49.

 Achten Sie immer darauf,

den für Ihren Pumpenkopf richtigen Magneten einzusetzen.

Pumpenkopf-Montage

Fig. 1

Für die Montage brauchen Sie folgende Werkzeuge: – Inbusschlüssel 3/32“ – Kreuzschlitzschraubenzieher

(Gr.0)

Alle Schrauben von der Befestigungshülse (a) am Antrieb entfernen.

(Zum Antrieb erhalten Sie standardmäßig zwei zusätzliche, lange Schrauben für die Befestigung {oben und unten} der großen Pumpenköpfe, Serie 200).

Pump head

In general, the MCP-Z Process gear pump is supplied as a complete unit, consisting of the MCP-Z Process drive, and as ordered:

1 pump head 2 driving magnet 3 tubing adapters (2 pcs.)

For the MCP-Z Process, a wide range of different gear pump heads with PTFE, PPS or graphite gears are available.

You ﬁnd an overview chart of the pump heads available on page 48/49.

 Before mounting a new

pump head, make sure that the correct magnet is ﬁtted to the drive.

Mounting the pump head

Fig. 1

The following tools are required for mounting a pump head: – Allen key 3/32“ – Phillips screwdriver (Size 0)

Remove all screws from the ﬁxing case (a) of the drive.

(Together with the drive, two long screws are additionally supplied for fastening the large pump heads of the series 200 at the top and the bottom of the pump head face).

Tête de pompe

En règle générale la pompe à engrenages MCP-Z Process est livrée sous forme d‘unité com- plète, comprenant le moteur et, selon commande:

1 aimant d’entraînement 2 têtes de pompe Micropump®

à accouplement à aimant

3 raccords (2 pces.)

Des têtes de pompe différentes avec des engrenages en PTFE, PPS ou en graphite sont disponibles pour l'MCP-Z.

Vous trouverez à la page 48/49 un aperçu des têtes de pompe disponibles.

 Veillez à toujours utiliser

l’aimant qui correspond à votre tête de pompe.

Montage de la tête de pompe

Fig. 1

Pour le montage, vous avez besoin des outils suivants: – une clé Inbus 3/32“ – un tournevis cruciforme (taille 0)

Extraire toutes les vis du boîtier de ﬁxation (a) sur le moteur.

(En plus du moteur, vous recevez de série deux longues vis supplémentaires pour la ﬁxation {en haut et en bas} des grandes têtes de pompe, serie 200).

MCP-Z Process / ISMATEC SA / 03.08.07/CB/GP

Mounting the pump head

Fig. 2

Fasten the driving magnet on the motor shaft (through the hole underneath). k Ensure that there is a gap of about 3 mm between the magnet and the brim of the ﬁxing case.

 During operation the back of

the magnet must not touch the housing of the pump drive.

Fig. 3

Screw the 2 tubing adapters into the pump head.

k Before screwing the tubing adapters into the pump head, we recommend you to wrap PTFE

tape around the thread of the adapter. This ensures optimum

sealing and helps to protect the thread.

Fig. 4

Screw the pump head to the ﬁxing case of the drive. The face of the pump head with the engraved model number must be directed to the user. The engraved arrow indicates the ﬂow direction. k Please note that gear pumps can only pump in one direction. An arrow engraved on the front of the pump head indicates the correct ﬂow direction.

 Fill the pump head with

liquid before you start pumping. Avoid dry-running of the pump head.

Montage de la tête de pompe

Fig. 2

Fixer l’aimant propulseur sur l’arbre du moteur (à travers l’ouverture au dessous). k Veillez à respecter un écart d’environ 3 mm entre l’aimant et le côté extérieur du boîtier de ﬁxation.

 Lorsqu’elle tourne, la partie

arrière de l’aimant ne doit pas toucher le boîtier du moteur de la pompe.

Fig. 3

Visser les deux raccords sur la tête de pompe

k Avant de visser les raccords de tubes sur la tête de pompe, nous recommandons d’entourer les

ﬁletages avec de la bande PTFE

aﬁn d’assurer une étanchéité optimale. Cette bande protégera en outre les pas de vis.

Fig. 4

Visser la tête de pompe sur le manchon de ﬁxation du moteur. La face sur laquelle se trouve le numéro gravé doit être dirigée vers l'utilisateur. La ﬂèche indique le sens d'écoulement. k Remarquer que les pompes à engrenages peuvent pomper uniquement dans un sens. Une ﬂèche gravée sur l'avant de la tête de pompe indique le sens correct du ﬂux.

 Remplissez de liquide la tête

de pompe avant la mise en service initiale. La tête de pompe ne doit jamais fonctionner à sec.

Pumpenkopf-Montage

Fig. 2

Antriebsmagnet auf Motorwelle am Antrieb festschrauben (durch Öffnung von unten). k Achten Sie darauf, dass zwi- schen dem Magnet und dem äußeren Rand der Befestigungshülse ein Abstand von ca. 3 mm besteht.

 Der hintere Teil des Magnets

darf beim Drehen das Gehäuse des Pumpenantriebes nicht streifen.

Fig. 3

Die 2 Schlauchnippel am Pumpenkopf festschrauben.

k Die Gewinde, der in den Pum- penkopf einzuschraubenden Schlauchnippel, sind unbedingt mit PTFE-Band zu umwickeln, damit eine bestmögliche Dichtigkeit erreicht wird. Zusätzlich schont das PTFE-Band auch das Gewinde.

Fig. 4

Pumpenkopf mit Schrift nach vorn an der Befestigunghülse des Antriebs festschrauben. Der Pfeil zeigt die Fließrichtung an.

k Beachten Sie, daß Zahnradpumpen nur in eine Richtung fördern. Ein Pfeil am Pumpenkopf zeigt die richtige Fließrichtung an.

 Vor Inbetriebnahme den

Pumpenkopf mit dem Medium füllen. Der Pumpenkopf darf nicht trocken laufen.

3 mm

Befestigungshülse Fixing case Boîtier de ﬁxation

Inbusschlüssel Allen key 3/32" Clé Inbus 3/32"

Antriebsmagnet Driving magnet Aimant d’entraînement

Fig. 2

Fig. 3

Fig. 4

➞

MCP-Z Process / ISMATEC SA / 03.08.07/CB/GP

Technologie de pompes à engrenage

Têtes de pompe »à cavité«

– La tête de pompe »à cavité« est utilisable pour

les milieux visqueux et pour les applications

d‘une certaine hauteur d‘aspiration. – Excellente résistance chimique – Fonctionnement régulier peu bruyant – Faible friction interne – Bride B incluse

Têtes de pompe à »sabot d‘aspiration«

– Performance de pompe améliorée pour les

pressions différentielles élevées – Moins de pièces, maintenance simple –

Utilisable dans une gamme de température élevée – Ne convient pas aux applications nécessitant

une hauteur d‘aspiration – Bride B incluse

Spéciﬁcations des têtes de pompe

– Le matériau du boîtier est constitué d'acier surﬁn

316/DIN 1.4571

– Gamme de température –46°C à +54°C / -51°F à +129°F (cavité) –46°C à +177°C / -51°F à +350°F (sabot d‘aspiration) (températures plus élevées possibles sur demande)

– Pression différentielle Différence entre la pression à l‘entrée et à l‘embout

de sortie de la tête de pompe max.

5.2 bar, selon tête de pompe (voir page 48/49)

– Pression du système Pression à l‘intérieur de la tête de pompe max. 21 bar / 305 psi (Exception : Z-1830, Z-150 : 22 bar)

– Matériaux des engrenages PTFE = Polytétraﬂuoroéthylène PPS = Polyphénylènesulphide Graphite = Carbone graphite PEEK = Polyétheréthercétone

– Raccords (ﬁletage interne) 1/8“-27 NPT pour tube de 6,4 mm DI

Les têtes de pompe sont échangeables. Veiller à ce que l‘aimant installé corresponde à la tête de pompe en question. Vous recevez la pompe MCP-Z Process avec l’aimant correspondant. Veuillez indiquer lors de votre commande la température d’exploitation prévue. Si vous travaillez à des températures dépassant les 54°C (130°F), renseignez-vous auprès de votre représentant ISMATEC quant au choix optimal du matériau d’étanchéité. Le conduit de dérivation (bypass) ne doit être utilisé uniquement pour des raisons de sécurité, non pour le contrôle de la pression (voir page 31).

Gear Pump Technology

»Cavity style« pump head

– The »Cavity style« pump head can be used

for viscous media and for applications with a

certain suction lift – Excellent chemical resistance – Smooth operation at a low noise – Low inner friction – Incl. B mount (ﬂange)

»Suction shoe« pump heads

– Enhanced pump performance at elevated

differential pressures – Fewer parts, easy to service – Suitable for elevated temperature range – Not suitable for applicatons requiring a suction

lift – Incl. B mount (ﬂange)

Pump head speciﬁcations

– Stainless steel pump head housing SS 316/DIN

1.4571

– Temperature range –46°C to +54°C / -51°F to +129°F (Cavity style) –46°C to +177°C / -51°F to +350°F (Suction shoe) (higher temperatures possible on request)

– Differential pressure

The difference between the pressure on the inlet and

the discharge port of the pump head max. 5.2 bar (75

psi) depending on pump head (page 48/49)

– System pressure

The pressure within the pump head max. 21 bar / 305 psi (Exception: Z-1830, Z-150: 22 bar)

– Gear material

PTFE = Polytetraﬂuoroethylene PPS = Polyphenylenesulphide Graphite = Carbon graphite PEEK = Polyetheretherketone

– Ports

(Inside thread) 1/8"-27 NPT for tubing with 6.4 mm ID

The pump heads are interchangeable. Different drives take different magnets. The MCP-Z Process drive is originally supplied with the correct magnet. When ordering a new pump head, please state the intended operation temperature. If you intend to use a Cavity style pump head for temperatures exceeding 54°C (130°F), the correct sealing material must be ordered. Please contact your nearest ISMATEC representative. Some pump heads are available with an internal bypass. This bypass is to be used for safety reasons only and must not be used as pressure control (see page 31).

Zahnradpumpen Technologie

Pumpenköpfe »Cavity style«

– Der »Cavity style« Kopf kann für viskose Medi-

en und für Anwendungen mit einer gewissen

Ansaughöhe verwendet werden – Ausgezeichnete chemische Beständigkeit – Sanfter und geräuscharmer Betrieb – Geringe innere Reibung – Inkl. B-Mount (Flansch)

Pumpenköpfe »Saugschuh«

– Erhöhte Pumpleistung bei höheren Differenz-

drücken – Weniger Bauteile vereinfachen den Service – Für höheren Temperaturbereich geeignet – Nicht geeignet für Anwendungen, die eine

Ansaughöhe erfordern – Inkl. B-Mount (Flansch)

Pumpenkopf Speziﬁkation

– Pumpenkopf-Gehäuse aus rostfreiem Edelstahl SS 316/DIN 1.4571

– Betriebstemperaturbereich –46°C bis +54°C (Cavity style) –46°C bis +177°C (Saugschuh) (auf Anfrage höhere Temperaturen möglich)

– Differenzdruck

Differenz zwischen dem Druck am Pumpenkopf-

Ausgang und -Eingang max. 5.2 bar, je nach Pumpenkopf, siehe Seite 48/49

– Systemdruck

Druck innerhalb des Pumpenkopfes max. 21 bar (Ausnahmen: Z-1830, Z-150: 22 bar)

– Zahnradmaterial

PTFE = Polytetraﬂuorethylen PPS = Polyphenylensulﬁd Graphite = Kohlenstoff PEEK = Polyätherätherketon

– Anschlüsse

(Innengewinde) 1/8"-27 NPT für Schläuche mit 6.4 mm i.Ø

Pumpenköpfe sind untereinander auswechselbar. Verschiedene Antriebe verwenden unterschiedliche Magnete. Die MCP-Z Process wird standardmässig mit dem richtigen Magnet geliefert. Bitte geben Sie bei der Bestellung des Pumpenkopfes die vorgesehene Betriebstemperatur an. Für Temperaturen über 54°C (130°F) wenden Sie sich für die richtige Wahl des Dichtungsmaterials an Ihre ISMATECVertretung. Einige Pumpenmodelle verfügen über ein Bypass- Ventil. Dieser interne Bypass darf nur aus Sicherheitsgründen verwendet werden und darf auf keinen Fall zur Druckregelung eingesetzt werden (Seite 31).

MCP-Z Process / ISMATEC SA / 03.08.07/CB/GP

Pumpenköpfe / Pumpe heads / Têtes de pompe

Pumpenkopf ID Code

Pump head ID Code

Tête de pompe ID Code

Fließrate ml/min max. 1)

Flow rate

Débit

Fließrate ml/min min. 1)

Flow rate

Débit

Differenzdruck max. (bar)

Differential pressure (psi)

Pression différentielle

Zahnradmaterial

Gear material

Matériaux engrenage

Dichtungen

Seals

Etanchéités

Gehäusematerial

Housing material

Matériaux caisse

Systemdruck max. (bar)

System pressure (psi)

Pression de système

Betriebstemperatur ºC

Operating temperature ºF

Température de fonctionnement

Bypass / Internal bypass

Bypass interne

Anschlüsse (Innengewinde)

Ports (internal thread)

Ports (pas de vis interne)

Bestell-Nr. / Order No.

No. de commande

18 1 183 183HC 186 186P 18 6HC 1830 1830 P 200 200-P 200 PKC 201 201 PKC

MI 0007 MI 0008 MI 0310 MI 0006 MI 0312 MI 0309 MI 0131 MI 0280 MI 0022 MI 0306 MI 0341 MI 0023 MI 0378

252 504 504 102 102 102 550 550 3380 3380 3380 7020 7020

2.5 5.0 5.0 1.0 1.0 1.0 5.5 5.5 34 34 34 70 70

2.8 2.8 2.8 1.4 2.3 1.4 5.2 5.2 5.2 5.2 5.2 3.5 3.5

40.6 40.6 40.6 20.3 33.3 20.3 75.4 75.4 75.4 75.4 75.4 50.8 50.8

Graphite Graphite Graphite Graphite PEEK Graphite PPS PEEK PPS PEEK PEEK PPS PEEK

PTFE PTFE PTFE PTFE PTFE PTFE PTFE PTFE Viton Viton Kalrez® **) Viton Kalrez® **)

*) Hastelloy *) Hastelloy

SS316 SS316 C276 SS316 SS316 C276 SS316 SS316 SS316 SS316 SS316 SS316 SS316

21 21 21 21 21 21 21 21 21 21 21 21 21 305 305 305 305 305 305 305 305 305 305 305 305 305

-46...+177 -46...+177 -46...+177 -46...+177 -46...+177 -46...+177 -46...+177 -46...+177 -29...+177 -29...+177 -29...+177 -29...+177 -29...+177

-50...+350 -50...+350 -50...+350 -50...+350 -50...+350 -50...+350 -50...+350 -50...+350 -

20.2...+350 -20.2...+350 -20.2...+350 -20.2...+350 -20.2...+350

– – – – – – – – ✔ – ✔ ✔ ✔

1/8”-27NPT 1/8”-27NPT 1/8”-27NPT 1/8”-27NPT 1/8”-27NPT 1/8”-27NPT 1/8”-27NPT 1/8”-27NPT 1/8”-27NPT 1/8”-27NPT 1/8”-27NPT 1/8”-27NPT 1/8”-27NPT

AR 0001 AR 0001

AR 0001-HC

AR 0001 AR 0001

AR 0001-HC

AR 0001 AR 0001

–

AR 0002 AR 0002

–

AR 0002 AR 0002

–

AR 0002 AR 0002

–

AR 0008 AR 0008

–

AR 0008 AR 0008

–

AR 0008 AR 0008 AR 0008 AR 0008 AR 0008 AR 0008 AR 0008

AR 0009 AR 0009 AR 0009 AR 0009 AR 0009 AR 0009 AR 0009 AR 0009 AR 0009 5) AR 0009 5) AR 0009 5) AR 0009 5) AR 0009 5)

MI 0035 MI 0036 MI 0317 MI 0034 MI 0320 MI 0316 MI 0189 MI 0290 MI 0050 MI 0322

–

MI 0051 MI 0051

MI 0138 MI 0138 MI 0138 MI 0138 MI 0138 MI 0138 MI 0138 MI 0138 MI 0138 MI 0138 MI 0138 MI 0138 MI 0138

Service Kit 3)

Magnet / Aimant 4)

)

Fließraten ohne Gegendruck / Flow rate without differential pressure / Débit sans pression différentielle

)

Bestellen Sie zu jedem Pumpenkopf 2 Schlauchnippel (für Schläuche mit einem ID von 6.4 mm. Muss separat bestellt werden. / Each pump head requires 2 tubing adaptors (for tubing

with an ID of 6.4 mm [1/4“]). Must be ordered separately. / Chaque tête de pompe a besoin de deux raccords (pour tubes avec diamètre intérieur 6.4 mm). Doit être commandé séparément.

)

Der Service Kit beinhaltet sämtliche Teile, falls die Zahnräder oder die Dichtung(en) ausgewechselt werden müssen. / The service kit provides all spare parts in case that gears and seals

require replacement. / Le Service Kit contient tous les pièces d’usure pour un échange des douilles, joints ou engrenages.

)

Der MCP-Z Process Antrieb wird mit passendem Magnet geliefert. Diese Artikel-Nrn. gelten nur für Ersatz-Magnete. / MCP-Z Process drive is supplied with the magnet mounted. These

part numbers are just for spare magnets / Vous recevez la pompe MCP-Z Process avec l’aimant correspondant. Les numéros indiqués sont pour un remplacement.

)

Für die Pumpenköpfe der Serie 200 empfehlen wir diesen Schlauchnippel zu verwenden. / Use this tubing adaptor for the 200 series pump heads / Pour têtes de pompe de la série 200

nous recommandons d'utiliser ce raccord de tube.

Mit Zahnradpumpen dürfen keine partikelhaltige Medien gepumpt werden! / Never use a gear pump system for media containing solids! / Ne pas pomper de liquides contenant des particules!

- 3 mm 2)

i. Ø / i.d. / d.i. - 6 mm 2)

- 8 mm 2)

Zubehör / Accessories / Accessoires

*) für korrosive Medien / For corrosive media / Pour milieux corrosifs **) für organische Lösungsmittel / for organic solvents / pour solvants organiques

Saugschuh / Suction Shoe / Sabot d‘aspiration

Pumpenkopf-Speziﬁkationen siehe Seite 47 / Pump head speciﬁcations see page 47 / Speciﬁcations de la tête de pompe, c.f. page 47

- 9.5 mm 2)

Schlauchnippel / Tubing adaptors / Raccord de tube

MCP-Z Process / ISMATEC SA / 03.08.07/CB/GP

Pumpenkopf ID Code Pump head ID Code Tête de pompe ID Coed

Fließrate ml/min max. 1) Flow rate Débit

Fließrate ml/min min. 1) Flow rate Débit

Differenzdruck max. (bar) Differential pressure (psi) Pression différentielle

Zahnradmaterial Gear material Matériaux engrenage

Dichtungen Seals Etanchéités

Gehäusematerial Housing material Matériaux caisse

Systemdruck max. (bar) System pressure (psi) Pression de système

Betriebstemperatur 2) ºC Operating temperature °F Température de fonctionnement

Bypass / Internal bypass *) Bypass interne

Anschlüsse (Innengewinde) Ports (internal thread) Ports (pas de vis interne)

Bestell-Nr. / Order No. No. de commande

Service Kit 4)

Magnet / Aimant 5)

)

Fließraten ohne Gegendruck / Flow rate without differential pressure / Débit sans pression différentielle

)

Mit anderen Dichtungen bis 99°C möglich / With other seals up to 99ºC possible./ Fonctionnement possible jusqu'à 99ºC avec d'autres joints.

)

Bestellen Sie zu jedem Pumpenkopf 2 Schlauchnippel (für Schläuche mit ID 6.4 mm - separat bestellen). / Each pump head requires 2 tubing adaptors (for tubing ID 6.4 mm

[1/4“] - order separately. / Chaque tête de pompe a besoin de deux raccords (pour tubes avec d.i. 6.4 mm - commander séparément).

)

Der Service Kit beinhaltet sämtliche Teile, falls die Zahnräder oder die Dichtung(en) ausgewechselt werden müssen / The service kit provides all spare parts in case that gears

and seals require replacement / Le

kit d'entretien

contient tous les pièces d’usure pour un échange des douilles, joints ou engrenages.

)

Der MCP-Z Process Antrieb wird mit passendem Magnet geliefert. Diese Artikel-Nr. stehen nur für Ersatz-Magnete. / The MCP-Z Process drive is supplied with the magnet

mounted. These part numbers are just for spare magnets / Vous recevez la pompe MCP-Z Process avec l’aimant correspondant. Les numéros indiqués sont pour un remplacement.

Mit Zahnradpumpen dürfen keine partikelhaltige Medien gepumpt werden! / Never use a gear pump system for media containing solids! / Ne pas pomper de liquides contenant des particules!

120 130 Z-140 140 P 140 HC 142 142 HC 150 150 WI

MI 0013 MI 0019 MI 0016 MI 0313 MI 0284 MI 0018 MI 0311 MI 0020 MI 0265

3840 3840 3840 3840 3840 5640 5640 3840 3840

38 38 38 38 38 56 56 38 38

3.5 5.2 3.5 5.6 3.5 3.5 3.5 5.2 5.2

50.8 75.4 50.8 81.2 50.8 50.8 50.8 75.4 75.4

PTFE PPS PTFE PEEK PTFE PTFE PTFE PPS Nickel-Carbid

PTFE PTFE PTFE PTFE PTFE PTFE PTFE PTFE PTFE

**) Hastelloy **) Hastelloy

***) Oberﬂäche

SS316 SS316 SS316 SS316 C276 SS316 C276 SS316

Surface hardened

21 21 21 21 21 21 21 21 21

304.6 304.6 304.6 304.6 304.6 304.6 304.6 304.6 304.6

-46...+54 -46...+54 -46...+54 -46...+54 -46...+54 -46...+54 -46...+54 -46...+54 -46...+54

-50...+129 -50...+129 -50...+129 -50...+129 -50...+129 -50...+129 -50...+129 -50...+129 -50...+129

✔

– – – – – – –

1/8“–27NPT 1/8“–27NPT 1/8“–27NPT 1/8“–27NPT 1/8“–27NPT 1/8“–27NPT 1/8“–27NPT 1/8“–27NPT 1/8“–27NPT

AR 0001 AR 0001 AR 0001 AR 0001 AR 0001-HC AR 0001 AR 0001-CH AR 0001 AR 0001 AR 0002 AR 0002 AR 0002 AR 0002 - AR 0002 - AR 0002 AR 0002 AR 0008 AR 0008 AR 0008 AR 0008 - AR 0008 - AR 0008 AR 0008 MI 0041 MI 0182 MI 0041 MI 0321 MI 0318 MI 0043 MI 0319 MI 0182 MI 0138 MI 0138 MI 0138 MI 0138 MI 0138 MI 0138 MI 0138 MI 0138 MI 0138

Cavity Style / à cavité

i. Ø / i.d. / d.i. - 6 mm 3)

- 3 mm 3)

Information Bypass:

**) für korrosive Medien ***) für abrasive Medien

siehe Seite 31 / see page 31 / voir page 31

For corrosive media / Pour milieux corrosifs For abrasive media / Pour milieux abrasifs

Pumpenkopf-Speziﬁkationen siehe Seite 47 / Pump head speciﬁcations see page 47 / Speciﬁcations de la tête de pompe, c.f. page 47

- 8 mm 3)

Zubehör / Accessories / Accessoires

Schlauchnippel /Tubing adaptors / Raccord de tube

Pumpenköpfe / Pump heads / Têtes de pompe

MCP-Z Process / ISMATEC SA / 03.08.07/CB/GP

Accessories

Centering ﬂange

for the micropump gear pump heads 200 and 201 (see page 57) Order No. IS 10379

4 ﬂat-headed screws M 2.5 x 8 Order No. BN 0187

Non-return valve

(Polypropylene)

(included with the drive) k should always be mounted in a vertical position Order No. SD 0007

Tubing clamps

included with the drive (2 pcs.) Order No. BN 1001

Tubing nipple 01 for all gear pump heads

thread 1/8"– 27 NPT male for tubing i.d. 6 – 7 mm (1/4") (always order 2 pcs.) Order No. AR 0001

Pressure control unit

(On request) consisting of warning light and pressure sensor (e.g. for pumping through a ﬁlter)

Accessoires

Couronne de centrage

pour le montage des têtes de pompe à engrenage 200 et 201 de Micropump (voir page 57) No de commande IS 10379

4 vis à tète fraisée M 2.5 x 8 No de commande BN 0187

Soupape anti-retour en polypropylène

(comprise dans la livraison) k Doit toujours être introduite verticalement No de commande SD 0007

Brides pour tubes

(2 pcs. comprises dans la livraison) No de commande BN 1001

Raccord 01 pour toutes les têtes de pompe à engrenages

Pas de vis 1/8" – 27 NPT mâle pour tubes d’un diamètre intérieur de 6 – 7 mm (1/4") (commander toujours 2 pièces) No de commande AR 0001

Unité de contrôle de pression

(sur demande) comprend un capteur de pression et une lampe d'alarme (p.ex. pour pomper contre un ﬁltre)

Zubehör

Zentrierﬂansch

für die Zahnradpumpenköpfe Micropump 200 und 201 (siehe Seite 57) Bestell-Nr. IS 10379

4 Senkkopfschrauben M 2.5 x 8 zu diesen Pumpenköpfen Bestell-Nr. BN 0187

Rückschlagventil aus PP

(im Lieferumfang enthalten) k sollte immer vertikal eingesetzt werden Bestell-Nr. SD 0007

Schlauchschelle

(2 Stk. im Lieferumfang enthalten) Bestell-Nr. BN 1001

Schlauchnippel 01 für alle Zahnrad-Pumpenköpfe

Gewinde 1/8"– 27 NPT männlich für Schlauch iØ 6 – 7 mm (1/4") (immer 2 Stk. bestellen) Bestell-Nr. AR 0001

Druckregelungs-Einheit

(Auf Anfrage) bestehend aus Warnlicht und Drucksensor (z.B. zum Pumpen gegen einen Filter)

MCP-Z Process / ISMATEC SA / 03.08.07/CB/GP

Accessories

Foot switch

Order No. IS 10039

This foot switch serves as a start/ stop device. It is very useful when using the pump as a dispenser for ﬁlling tubes, bottles, etc.. Both hands are free for handling the bottles and tubing.

Connecting cable

For connecting an MCP-Z Process to a PC via the 9-pin RS232 connector. Order No. AG0013

Service Kit

The service kit provides all spare parts in case that gears and seals require replacement.

Order-Information: see pump head

Accessoires

Pédale de commande

No de commande IS 10039

Cette pédale de commande est utilisée pour enclencher et déclencher la pompe. Elle est très utile lorsque la pompe est utilisée comme appareil de dosage pour remplir des tubes, des ﬂacons, etc. Les deux mains sont ainsi libres pour travailler.

Câble de liaison

Pour les liaisons avec une ﬁche RS-232 à 9 pôles entre un PC et une MCP-Z Process No de commande AG0013

Kit d'entretien

Le kit d'entretien contient tous les pièces d’usure pour un échange des douilles, joints ou engrenages.

Numméro de commande: voir tête de pompe

Zubehör

Fußschalter

Bestell-Nr. IS 10039

Dieser Fußschalter dient als Impulsgeber zum Starten bzw. Anhalten der Pumpe. Er ist sehr nützlich, wenn die Pumpe als Dosiergerät zum Abfüllen von Röhrchen, Gläsern, Flaschen usw. eingesetzt wird. Beide Hände bleiben für das Arbeiten mit den Flaschen, usw. frei.

Verbindungskabel

Für Verbindungen zwischen einem PC mit einem 9-poligen Stecker und einer MCP-Z Process Bestell-Nr. AG0013

Service-Kit

Der Service Kit beinhaltet sämtliche Teile, falls die Zahnräder oder die Dichtung(en) ausgewechselt werden müssen.

Bestell-Information: siehe Pumpenkopf

MCP-Z Process / ISMATEC SA / 03.08.07/CB/GP

Maintenance

After use, we strongly recommend you to thoroughly ﬂush the pump head with water.

Provided the MCP-Z Process is operated properly and in compliance with this manual, the moving parts such as gears, etc. are the only parts that are subject to wear and tear.

The Service Kit corresponding to the individual pump head allows the user to replace the parts that are subject to wear and tear by himself (see page 51).

Repairs

For repairs please send the MCP-Z Process drive to your ISMATEC® representative.

Please give information on defect, date of purchase, serial No., and model.

Spare parts

For repairs you intend to carry out by yourself (out of the warranty period) please ask your ISMATEC® distributor for:

■

spare parts

■

parts lists

■

wiring diagrams

Please give information on defect, date of purchase, serial No., and model.

Entretien

Nous recommandons de rincer abondamment la tête de pompe avec de l’eau après chaque utilisation.

Pour autant que l'MCP-Z Process ait été utilisée correctement et conformément aux indications contenues dans le présent manuel, les pièces mobiles telles que les engrenages etc., sont les seules pièces à être sujettes à de l’usure.

Le kit d’entretien correspondant à la tête de pompe permet en principe à l’utilisateur de rem-placer lui-même en cas de besoin les pièces soumises à une forte usure (voir page 51).

Réparation

Pour les travaux de réparation veuillez envoyer le moteur MCP-Z Process à votre agent ISMATEC® .

Veuillez fournir des informations concernant la panne, la date de l’achat, le no de série et le modèle.

Pièces détachées

Pour les travaux de réparation que vous désirez effectuer vous-même (en dehors de la période de garantie), vous pouvez demander à votre revendeur ISMATEC®:

■

des pièces détachées

■

des listes de pièces

■

des schémas de connexion

Veuillez fournir des informations concernant la panne, la date de l’achat, le no. de série, le modèle.

Unterhalt

Wir empfehlen, den Pumpenkopf nach jeder Anwendung gründlich mit Wasser durchzuspülen.

Sofern die MCP-Z Process bestimmungsgemäß und mit der nötigen Sorgfalt eingesetzt wird, unterliegen lediglich die beweglichen Teile des Pumpenkopfes wie Zahnräder usw. einem gewissen Verschleiß.

Mit dem zum Pumpenkopf passenden Service-Kit können die einer Abnutzung unterworfenen Teile in der Regel vom Anwender selbst bei Bedarf ausgetauscht werden (siehe Seite 51).

Reparaturen

Für Reparaturen senden Sie den Antrieb MCP-Z Process an Ihre ISMATEC®-Vertretung.

Bitte geben Sie Defekt, Kaufdatum, Serien-Nr. und Typ an.

Ersatzteile

Für Reparaturen, die Sie selb-ständig ausführen wollen (außerhalb der Garantiezeit), erhalten Sie von Ihrer ISMATEC®-Vertretung:

■

Ersatzteile

■

Stücklisten

■

Verdrahtungspläne

Bitte geben Sie Defekt, Kaufdatum, Serien-Nr. und Typ an.

Entsorgung

Bewahren Sie bitte das Verpackungs-

material bis zum Ablauf der Garantie-

zeit auf. Danach entsorgen Sie es bitte

umweltgerecht und Ihren gesetzlichen

Vorschriften entsprechend.

Hat Ihr Gerät eines Tages ausgedient,

führen Sie es dem Gesetz entsprechend

einer geordneten Entsorgung zu.

Kunststoffe und Elektronikteile müssen

einer Wiederverwertung zugeführt

werden. Erkundigen Sie sich bei ihrer

zuständigen Entsorgungsstelle.

Disposal

Please retain packing materials until

the product warranty ends. Afterwards

please discard packing materials in an

environment-friendly manner according

to local regulations.

Once the useful life of the product has

ended, please ensure proper disposal

according to local laws. Plastic and

electronic components should be

disposed of at a recycling facility. Please

refer to local regulations regarding

proper disposal.

Mise au rebut

Conserver le matériel d‘emballage

jusqu‘à expiration de la garantie du

produit. Par la suite, jeter le ma-

tériel d‘emballage en respectant

l‘environnement et les réglementations

locales en vigueur. Lorsque la durée

de vie utile du produit est dépassée,

s‘assurer que l‘élimination se fait con-

formément aux lois locales. Déposer

les composants électroniques et les

plastiques dans un centre de recyclage

spécialisé. Respecter les réglementati-

ons locales applicables à l‘élimination.

MCP-Z Process / ISMATEC SA / 03.08.07/CB/GP

Ouverture du boîtier

 Aﬁn de garantir l’étanchéité

du boîtier, il est recommandé de n’ouvrir la pompe que pour remplacer un fusible ou modiﬁer le réglage d’un DIP-switch. Procéder de la manière suivante:

Démontage du boîtier:

1. Dévisser les 4 vis sur les deux côtés (avec un tournevis pour vis a fentes en croix (taille 2).

2. Ecarter légèrement le bas du capot et le tirer soigneusement vers le haut.

Montage du capot

1. Avant le montage du capot, il est recommandé de graisser un peu le joint d’étanchéité sur la surface de contact du capot (par exemple avec de l’huile de silicone sous forme de spray, comm no SC0179). Si les deux joints terminaux d’étanchéité ne devaient plus être liées entre eux, les coller à nouveau avec de la masse d’étanchement au silicone.

2. Ecarter légèrement le bas du capot et placer avec précaution sur la pompe depuis le haut. Veiller à ne pas coincer de câbles.

3. Presser le capot vers le bas et visser les vis régulièrement du haut en bas.

Lors du vissage du capot,

veiller à ne pas coincer le joint d’étanchéité proﬁlé. Si cela devait néanmoins être le cas, ce dernier doit absolument être remplacé aﬁn de garantir l’étanchéité.

Abnehmen der Gehäusehaube

 Um die Dichtigkeit des Ge-

häuses zu gewährleisten, empfehlen wir, die Pumpe nur für das Ersetzen einer Sicherung oder zum Ändern einer DIP-Switch-Einstellung zu öffnen. Es ist wie folgt vorzugehen:

Demontage der Haube

1. Mit Kreuzschlitzschraubenzieher (Größe 2) auf beiden Seiten je 4 Schrauben lösen und entfernen.

2. Die Haube unten leicht spreizen und gleichzeitig vorsichtig nach oben hin abnehmen.

Montage der Haube

1. Vor der Montage der Haube empﬁehlt es sich, die Dichtung auf der Kontaktﬂäche zur Haube etwas einzuölen (z.B. mit Silikonölspray, Best.Nr. SC0179). Sollten die beiden Dichtungsenden nicht mehr verbunden sein, sind diese mit SilikonDichtungsmasse neu zu verkleben.

2. Die Haube unten leicht spreizen und vorsichtig von oben über die Pumpe schieben. Achten Sie darauf, dass keine Kabel eingeklemmt werden.

3. Die Haube nach unten drücken und die Schrauben von oben nach unten gleichmäßig festziehen. Beim Verschrauben der Haube darauf achten, dass die Proﬁldichtung nicht eingeklemmt wird. Sollte dies trotzdem passieren, muss sie zwingend ersetzt werden, da sonst die Dichtigkeit nicht mehr gewährleistet ist.

Removing the casing hood

 In order to maintain the best

possible seal of the casing, the pump should only be opened for replacing the fuses or changing the DIP-switches. We recommend you to proceed strictly as follows:

Removing the casing hood

1. Remove the 4 screws with a Phillips screw driver (size 2) on each side of the casing hood.

2. Spread slightly the casing hood at the bottom and remove it by carefully pulling it upwards.

Mounting the casing hood

1. Before replacing the casing hood we recommend you to lubricate the sealing on the contact surface (e.g. with silicone oil spray - order No.

SC0179).

In case that the two sealing ends have come apart, they must be stuck together again with Silicone sealing compound.

2. Spread the casing hood slightly at the bottom and push it carefully over the pump. Be careful that no cables are trapped.

3. Press the casing hood downwards and fasten the screws evenly from top to bottom.

When tightening the screws,

be careful that the proﬁle sealing is not trapped. If the sealing should be damaged, it must be replaced, otherwise the seal may no longer be tight.

MCP-Z Process / ISMATEC SA / 03.08.07/CB/GP

Removing the casing hood

Sealing the casing hood

When the casing hood ﬁts tight, each single screw must be removed again and stopped with silicone sealing compound. Then, the screws must be refastened again evenly from top to bottom.

k Remove the screw - ﬁll the hole with silicone - fasten the screw again - remove the last bit of silicone with a rag. If necessary clean up with acetone.

Plug gaskets

If the interface ports are used under IP-65 conditions, the originally supplied gaskets must be inserted into the male plugs of the corresponding connecting cables.

k The interface »RS232 OUT« (male) is already equipped with a gasket.

1 Gasket for plug

(15 pin, male) for analog interface (female)

Spare part No. AD0069

2 Gasket for plug

(9 pin, male) for RS232-IN interface (female)

Spare part No. AD0071

 Choosing the correct inter-

face cable (sealed plug, e.g. moulded plug) according to the IP-rating used, is entirely the user’s responsibility.

Ouverture du boîtier

Etanchement du capot

Lorsque le capot est bien en place, chaque vis (une à une) doit être dévissée séparément et enduite de masse d’étanchement au silicone. Les vis doivent ensuite être revissées en respectant l’ordre de dévissage.

k Tourner légèrement la vis

- remplir le trou de silicone - revisser la vis, nettoyer le silicone restant avec un chiffon. Nettoyer éventuellement avec de l’acétone.

Etanchéité de la prise

Si le degré de protection IP-65 doit être respecté en exploitation par interface, les joints d’étanchéité livrés en série doivent être introduits dans les prises mâles des câbles de connexion correspondants.

k L’interface »RS232 OUT« (mâle) est déjà munie d’un joint d’étanchéité.

1. Etanchéité pour prise (à 15 pôles, mâle) pour interface analogique (femelle)

No. de pièce de rechange

AD0069

2. Etanchéité pour prise (à 9 pôles, mâle) pour interface RS232-IN (femelle)

No. de pièce de rechange

AD0071

 Le choix d’un câble d’inter-

face avec degré de protection adéquat (ﬁche étanche, p.e. vulcanisée) relève de la responsabilité de l’utilisateur.

Abnehmen der Gehäusehaube

Abdichten der Haube

Wenn die Haube gut sitzt, muss jede Schraube (einzeln!) erneut herausgedreht und mit Silikon-Dichtungsmasse abgedichtet werden. Danach müssen die Schrauben erneut festgezogen werden, wobei die Reihenfolge wiederum gleichmäßig von oben nach unten einzuhalten ist. k Schraube heraus drehen - Loch mit Silikon ausfüllen - Schraube wieder montieren - restliches Silikon mit einem Lappen abwischen. Eventuell mit Aceton nachreinigen.

Stecker-Abdichtung

Muss im Schnittstellenbetrieb der Schutzgrad IP-65 eingehalten werden, so sind die standardmäßig mitgelieferten Dichtungen in die männlichen Stecker der entsprechenden Anschlusskabel einzusetzten.

k Die Schnittstelle »RS232 OUT« (männlich) ist bereits mit einer Dichtung ausgestattet.

1 Dichtung für Stecker

(15-polig, männlich) zu Analog-Schnittstelle (weiblich)

Ersatzteil-Nr. AD0069

2 Dichtung für Stecker

(9-polig, männlich) zu RS232-IN Schnittstelle (weiblich)

Ersatzteil-Nr. AD0071

 Die Wahl eines Schnitt-

stellen-Kabels mit entsprechendem Schutzgrad (dichte, z.B. vergossene Stecker) liegt im Verantwortungsbereich des Benutzers.

MCP-Z Process / ISMATEC SA / 03.08.07/CB/GP

Remplacement des fusibles

Les fusibles sont ﬁxés sur le tableau de commande (dessus) et sur le tableau réseau (dessous) conformément à la photo ci-contre.

Type de fusibles carte de comande

a 4.0 A, à action retardée b 1.6 A, à action rapide

Type de fusibles carte d'alimentation

c 4.0 A, à action retardée

 Eteindre la pompe, extraire les

prises réseau

 Enlever le capot du boîtier.

Pour le démontage et le montage du capot, voir pages 53 – 54.

Auswechseln der Sicherungen

Die Sicherungen sind auf dem Steuerprint (oben) und auf dem Netzteilprint (unten) wie nebenstehend abgebildet angebracht.

Absicherung Steuerprint

a 4.0 A, träge b 1.6 A, ﬂink

Absicherung Netzteil

c 4.0 A, träge

 Pumpe ausschalten,

Netzstecker ausziehen.

 Gehäusehaube abnehmen.

Für die Demontage und Montage der Gehäusehaube siehe Seite 53 – 54.

Changing the fuses

The fuses are ﬁxed to the control board (above) and the power supply print (below) as illustrated opposite.

Fuse rating on control board

a 4.0 A, slow-blow b 1.6 A, fast-blow

Fuse rating power supply

c 4.0 A, slow-blow

 Switch the pump off, pull out

the mains plug.

 Remove the casing hood.

For removing and remounting the casing hood, please refer to pages 53 and 54.

Steuerprint Control board Panneau de commande

Netzteilprint Power supply print Panneau réseau

a b

MCP-Z Process / ISMATEC SA / 03.08.07/CB/GP

Technical speciﬁcations

Drive

Motor type DC-Motor Speed range 60 – 6000 rpm digitally adjustable in steps of 1 rpm

Differential pressure

max. 6 bar (87 psi) depending on pump head (page 31)

Remote control

via RS232 and analog interface (pages 33 and 37)

Mains connection

85 – 264 VAC / 47 – 60 Hz

Fuse rating on control board

1.6 A, fast-blow

4.0 A, slow-blow

Fuse rating power supply

4.0 A, slow-blow

Power consumption

max. 150 W

Protection rating

IP 65

Operating conditions

Temperature 41°F to 104°F Rel. humidity max. 80% at normal environmental conditions

Dimensions/Weight (Drive) DxWxH 101⁄4”x 61/3”x 101/3” Weight 16 lb

CE-compatibility

proved according to: EN 61326-1 / EN 61010-1

Spéciﬁcations techniques

Moteur

Type de moteur moteur CC Vitesse 60 – 6000 t/min réglable digitalement par pas de 1 t/min

Pression différentielle

max. 6 bar, selon tête de pompe (voir page 31)

Télécommande

via interface RS232 et analogique (voir page 33 – 37)

Connexion au réseau

85 – 264 VAC / 47 – 60 Hz

Type de fusibles carte de comande

1.6 A, à action rapide

4.0 A, à action retardée

Type de fusibles carte d'alimentation

4.0 A, à action retardée

Consommation de courant

max. 150 W

Classe de protection

IP 65

Conditions d’utilisation

Température de +5 à +40°C Humidité relative au max. 80 % sous des conditions environnementales normales

Dimensions/Poids (Moteur) PxLaxH 260x160x262 mm Poids 6.9 kg

Compatibilité CE

conformément à: EN 61326-1 / EN 61010-1

Technische Daten

Antrieb

Motortyp DC-Motor Drehzahlbereich 60 – 6000 min

–1

digital einstellbar in Schritten von 1 min

–1

Differenzdruck

max. 6 bar, je nach Pumpenkopf, siehe Seite 31

Extern ansteuerbar

über RS232- und Analog-Schnittstelle (siehe Seite 33 – 37)

Netzanschluss

85 – 264 VAC / 47 – 60 Hz

Absicherung Steuerprint

1.6 A, ﬂink

4.0 A, träge

Absicherung Netzteil

4.0 A, träge

Leistungsaufnahme

max. 150 W

Schutzgrad

IP 65

Betriebsbedingungen

Temperatur +5 bis +40°C Rel. Feuchtigkeit max. 80% bei normalen Laborbedingungen

Maße/Gewicht (Antrieb) TxBxH 260x160x262 mm Gewicht 6.9 kg

CE-Konformität

geprüft nach: EN 61326-1 / EN 61010-1

 Hinweis

Beachten Sie ebenfalls unsere Garantie- und allgemeinen Verkaufsund Lieferbedingungen.

Bitte setzen Sie sich bei Fragen oder Unklarheiten mit Ihrer lokalen ISMATEC®-Vertretung in Verbindung.

 Please note

We also recommend you to observe our Warranty Terms as well as our Terms and Conditions of Sale.

In case of any queries, please contact your local ISMATEC

representative.

 Remarque

Veuillez lire également nos conditions de garantie, nos conditions générales de vente ainsi que nos conditions de livraison.

Pour toute demande, veuillez prendre contact avec votre représentant ISMATEC®.

MCP-Z Process / ISMATEC SA / 03.08.07/CB/GP

Centering ﬂange

The centering ﬂange ﬁts onto MCP-Z drive. It is only required for the Micropump 200 and 201 pump head series where it facilitates their precise mounting.

Accessories:

a 4 ﬂat-headed screws M 2,5 x 8 BN0187 b 1 centering ﬂange IS10379

Mounting instructions:

1. Please ensure that the circular drive magnet (c) is correctly mounted.

2. When mounting the centering ﬂange, make sure that

– its elevated inner ring (1) exactly ﬁts into the drive ﬂange, and – the two straight holes (2)

are placed in a vertical posi-

tion at the top and the bottom

k When screwing the center-

ing ﬂange onto the drive, make certain that none of the four ﬂat-headed screws protrude.

3. You can now proceed with mounting the gear pump head with the two screws in the usual way.

Couronne de centrage

La couronne de centrage s’adapte sur le moteur MCP-Z. Elle n’est nécessaire que pour la série de têtes de pompe 200 et 201 de Micropump, où elle assure un montage précis.

Accessoires:

a 4 vis à tète fraisée M 2,5 x 8 BN0187 b 1 couronne de centrage IS10379

Instructions de montage:

1. Assurez-vous que l’aimant circulaire d’entraînement (c) soit correctement monté.

2. Lors du montage de la couronne de centrage, assurez-vous que

– l’anneau intérieur surélevé (1) s’ajuste exactement dans

la couronne du moteur,

et que – les deux trous (2) sans facettes soient placés verti calement, en haut et en bas de la couronne.

Lors de la ﬁxation de la couronne sur le moteur, assurezvous qu’aucune des vis à tête fraisée ne dépasse.

3. Vous pouvez maintenant procéder au montage de la tête de pompe à engrenage comme habituellement avec deux vis.

Zentrierﬂansch

Der Zentrierﬂansch passt auf den MCP-Z Antrieb. Er wird ausschließlich für Micropump Pumpenköpfe Series 200 und 201 verwendet und vereinfacht deren exakte Montage.

Zubehör:

a 4 Senkkopfschrauben M 2,5 x 8 BN0187 b 1 Zentrier ﬂansch IS10379

Montage:

1. Stellen Sie sicher, dass der ringförmige Antriebsmagnet (c) montiert ist.

2. Setzen Sie den Zentrierﬂansch so auf, dass

– seine ringförmige

Stufe (1) genau in den

Antrieb hineinpasst, – die zwei gerade gebohrten Löcher (2) oben und unten liegen.

k Beim Befestigen des Flan-

sches achten Sie darauf, dass keine der vier SenkkopfSchrauben übersteht.

3. Nun kann der Zahnradkopf wie gewohnt mit zwei Schrauben befestigt werden.

1 2

MCP-Z Process / ISMATEC SA / 03.08.07/CB/GP

ISMATEC® - Ihr kompetenter Partner für anspruchsvolle Pump- und Dosieraufgaben.

ISMATEC® - Your competent partner for demanding metering and dispensing applications.

ISMATEC® - Votre partenaire compétent pour toutes les applications de refoulement et de dosage exigeantes.

ISMATEC SA

Labortechnik - Analytik IDEX Health & Science

Feldeggstrasse 6 CH-8152 Glattbrugg Switzerland

Phone +41 (0)44 874 94 94 Fax +41 (0)44 810 52 92 sales.ismatec@idexcorp.com www.ismatec.com

ISMATEC Laboratoriumstechnik GmbH

IDEX Health & Science

Futtererstraße 16 D-97877 Wertheim-Mondfeld Germany

Phone +49 (0) 93 77 / 92 03-0 Fax

49 (0) 93 77 / 13 88

ofﬁce.ismatec@idexcorp.com

Verlangen Sie den neuen ISMATECKatalog.

Ask for the latest ISMATEC catalogue.

Demandez le catalogue ISMATEC actuel.

ISMATEC

Vertretung/Representative/Représentation

IDEX Health & Science MCP-Z Process User Manual [en, de, fr]

Specifications and Main Features

Frequently Asked Questions

User Manual
