IDEX Health & Science IPC User Manual [en, de, fr]

Download

IPC / IPC-N

Hochpräzise

Schlauchpumpe

mit Planetenantrieb

High precision

Tubing Pump

with planetary drive

Pompe péristaltique

de haute précision, avec entraînement planétaire

IPC

4 Kanäle ISM 930 8 Kanäle ISM 931 12 Kanäle ISM 932 16 Kanäle ISM 933 24 Kanäle ISM 934

IPC-N

4 Kanäle ISM 935 8 Kanäle ISM 936 12 Kanäle ISM 937 16 Kanäle ISM 938 24 Kanäle ISM 939

IPC

4 channels ISM 930 8 channels ISM 931 12 channels ISM 932 16 channels ISM 933 24 channels ISM 934

IPC-N

4 channels ISM 935 8 channels ISM 936 12 channels ISM 937 16 channels ISM 938 24 channels ISM 939

IPC

4 Canaux ISM 930 8 Canaux ISM 931 12 Canaux ISM 932 16 Canaux ISM 933 24 Canaux ISM 934

IPC-N

4 Canaux ISM 935 8 Canaux ISM 936 12 Canaux ISM 937 16 Canaux ISM 938 24 Canaux ISM 939

IPC/IPC-N/Ismatec SA/23.03.07/CB/GP

English FrançaisDeutsch

Betriebsanleitung Operating Manual Mode d‘emploi

23.03.07 CB/GP

Inhaltsverzeichnis

Sicherheitsvorkehrungen 4

Contents

Safety precautions 4

Sommaire

Mesures de sécurité 4

Garantiebestimmungen 7

Produkt 8 Geräterückwand 9

Netzspannung 9 Spannung umschalten 10 Sicherungen wechseln 10

Inbetriebnahme 11

Startinformation 11 Kassetten vorbereiten 12 Schläuche einlegen 12 Bedienungspanel 13 Grundeinstellungen 15

Pumpen nach Fließrate 18 Fließrate kalibrieren 19 nach Drehzahl 20

Standby-Betrieb 21

Dosieren nach Volumen 22 Dosiervolumen kalibrieren 23

Default-Kalibration Fließrate 24 Volumen 24

Warranty terms 7

Product 8 Rear panel 9

Mains voltage 9 Voltage setting 10 Changing the fuses 10

Starting the pump 11

Start-up information 11 Preparing the cassettes 12 Inserting the tubing 12 Operating panel 13 Basic Settings 15

Pumping by ﬂow rate 18 calibrating the ﬂow rate 19 by drive speed 20

Stand-by mode 21

Dispensing by volume 22 calibrating the volume 23

Default calibration ﬂow rate 24 volume 24

Conditions de garantie 7

Produit 8 Tableau arrière 9

Tension d’alimentation 9 Commutation de la tension 10 Remplacement des fusibles 10

Mise en route 11

Informations de mise en route 11 Préparer les cassettes 12 Insertion des tubes 12 Tableau de commande 13 Réglages de base 15

Pompage selon le débit 18 calibration du débit 19 le nombre de tours 20

Fonctionnement en stand-by 21

Dosage selon le volume 22 calibration du volume 23

Calibration par défaut du débit 24 du volume 24

Dosieren nach Zeit 25

Volumendosierung in einer Zeiteinheit 26

Intervall-Dosieren nach Volumen 27 nach Zeit 28

Dispensing by time 25

Dispensing by volume within a pre-set time 26

Intermittent dispensing by volume 27 by time 28

Dosage selon le temps 25

Dosage d'un volume en une unité de temps 26

Dosage par intervalles de temps 27 de volume 28

IPC/IPC-N/Ismatec SA/23.03.07/CB/GP

Inhaltsverzeichnis

Anzahl Dosierzyklen 29

Contents

Number of dispensing cycles 29

Sommaire

Nombre de cycles de dosage 29

Pumpen gegen Druck 30 Wenn die Pumpe ruht 30

Schläuche Einlaufzeit 31 Lebensdauer 31

Überlastschutz 32

Analogschnittstelle 33 Serielle Schnittstelle 36 Befehle 37

Zubehör 42 Software 42 Fußschalter 43 Ersatzkassetten 43

Anpresshebel-Kassetten 44

Fliessraten 45

Unterhalt 46 Reparaturen 46 Ersatzteile 46 Entsorgung 46

Pumping against pressure 30 When the pump is idle 30

Tubing Running-in period 31 Service life 31

Overcurrent protector 32

Analog interface 33 Serial interface 36 Commands 37

Accessories 42 Software

42 Foot switch 43 Spare-cassettes 43

Pressure lever 44

Flow rates 45

Maintenance 46 Repairs 46 Spare-parts 46 Disposal 46

Pompage contre pression 30 Durant les temps d'arrêt 30

Tubes Durée de rodage 31 Durée de vie 31

Protection de surcharge 32

Interface analogique 33 Interface sérielle 36 Liste des ordres 37

Accessoires 42 Logiciel

42 Pédale de commande 43 Cassettes de rechange 43

Levier de pression 44

Débits 45

Entretien 46 Réparation 46 Pièces détachées 46 Mise en rebut 46

IPC/IPC-N/Ismatec SA/23.03.07/CB/GP

Technische Daten 47

Technical speciﬁcations 47

Spéciﬁcations techniques 47

 Hinweis

Wir empfehlen, diese Betriebsanleitung genau durchzulesen.

Beim Betrieb einer Pumpe sind gewisse Gefahren nicht auszuschliessen.

ISMATEC SA haftet nicht für Schäden, die durch den Einsatz einer ISMATEC®-Pumpe entstehen.

Der Umgang mit Chemikalien liegt nicht im Verantwortungsbereich der ISMATEC SA.

 Please note

We recommend you to read this operating manual carefully.

When operating a pump, certain hazards cannot be excluded.

ISMATEC SA does not take liability for any damage resulting from the use of an ISMATEC® pump.

ISMATEC SA does not admit responsibility for the handling of chemicals.

 Remarque

Nous recommandons de lire atten-tivement le présent mode d’emploi.

Il n’est pas possible d’exclure certains risques en cas d’utilisation d’une pompe.

ISMATEC SA décline toute responsabilité pour tout dommage résultant de l’utilisation d’une pompe ISMATEC®.

ISMATEC SA décline toute responsabilité pour tout dommage résultant de l’emploi de produits chimiques.

Sicherheitsvorkehrungen

Die Ismatec® Pumpen sind für Förderzwecke in Labors und der Industrie vorgesehen. Wir setzen voraus, dass die GLPRichtlinien »Gute Laborpraxis« sowie die nachstehenden Empfehlungen befolgt werden.

■

Der Stromkreis zwischen Netz

und Pumpe muss geerdet sein.

■

Die Pumpe darf nur innerhalb

der vorgegebenen Betriebsund Umgebungsbedingungen betrieben werden.

■

Die Pumpe darf nicht eingesetzt werden: – für medizinische Anwendungen am Menschen – in ex-geschützten Räumen

oder in Gegenwart von entﬂammbaren Gasen und Dämpfen.

■

Ein Kassetten- oder Schlauch-

wechsel darf nur bei ausgeschalteter Pumpe ausgeführt werden.

■

Je nach Material und Druck-

bedingungen haben Schläuche

eine gewisse Gasdurchlässig-

keit und können sich statisch

auﬂaden. Wir warnen vor

möglichen Gefahren, falls

Schläuche in ex-geschützte

Räume verlegt werden.

Safety precautions

Ismatec® pumps are designed for pumping applications in laboratories and industry. As such it is assumed that Good Laboratory Practice (GLP) and our following recommendations will be observed.

■

The circuit between mains

supply and pump has to be earthed.

■

The pump must not be

operated outside the destined

operating and environmental conditions.

■

The pump must not be used: – for medical applications on

human beings

– in explosion proof chambers

or in the presence of

ﬂammable gases or fumes

■

The pump must be switched

off when cassettes or tubing are inserted or changed.

■

The permeability of tubing

depends on the material used

and pressure conditions. Tubing can also become electro-statically charged.

Please be aware of possible

hazards when laying tubing in

explosion-proof chambers.

Mesures de précaution

Les pompes Ismatec® sont prévues pour l’usage en laboratoire et dans l’industrie. Dès lors, nous présumons que les utilisateurs emploient nos appareils selon les règles de l’art (normes GLP) et conformément à nos recommandations:

■

Le circuit électrique entre le

réseau et la pompe doit être

mis à la terre.

■

La pompe ne doit être mise en

opération que dans le cadre des conditions de fonctionnement et d’environnement prescrites.

■

La pompe ne doit pas être utilisée: – pour des applications médi-

cales sur des êtres humains,

– dans des locaux protégés

contre les explosions

ou en présence de gaz et

de vapeurs inﬂammables.

■

La pompe doit être déclenchée

lorsque des cassettes ou des tubes sont insérés ou changés.

■

La perméabilité des tubes dépend des matériaux utilisés

et des conditions de pression. Les tubes peuvent également se charger d’électricité statique. Soyez bien conscients des

risques inhérents à l’installation

de tubes dans des locaux

protégés contre les explosions.

IPC/IPC-N/Ismatec SA/23.03.07/CB/GP

Sicherheitsvorkehrungen

■

Pumpenköpfe haben rotie-

rende Teile. Die Pumpe darf deshalb erst in Betrieb gesetzt

werden, wenn sämtliche Kassetten montiert und vollständig eingerastet sind.

Safety precautions

■

Pump-heads consist of

revolving parts. Therefore, the

pump must not be operated before all cassettes are inserted and fully snapped-in.

Mesures de sécurité

■

Les têtes de pompes sont con-

stituées de pièces rotatives. La pompe ne doit donc pas être mise en service avant que les cassettes ne soient entièrement introduites ou avant que le canal à tube n’ait été

entièrement fermé.

■

Manipulieren Sie nicht am

Pumpenkopf bzw. an den

Kassetten, bevor die Pumpe

ausgeschaltet und vom Netz

getrennt ist.

■

Achten Sie besonders darauf,

dass keine Körperteile wie Finger, Haare, usw. oder

Schmuck sowie lose Gegen-

stände wie Kabel, Schläuche,

usw. in den rotierenden Pumpenkopf gelangen.

■

Falls wegen Schlauchbruchs

durch auslaufende Medien

Schäden verursacht werden

können, sind vor Inbetrieb-

nahme die notwendigen

Sicherheitsvorkehrungen zu

treffen. Beim Pumpen aggressiver Medien empfehlen

wir, die Pumpe in eine Auffangwanne zu stellen.

■

Do not manipulate the pump-

head or the cassettes before the pump is switched off and disconnected from the mains supply.

■

Be particularly cautious that

no parts of your body such as ﬁngers, long hair, etc. or jewellery, or loose objects such as cables or tubing, etc. can be trapped by the revolving rotor.

■

Tubing can tear and burst

during operation. If this could cause damage, the necessary safety measures based on the

speciﬁc situation must be taken. When pumping corrosive media we recommend to place the pump

in a collecting basin.

■

Ne manipulez jamais la tête de

pompe avant que la pompe n’ait été mise hors service et déconnectée du réseau

électrique.

■

Veillez tout particulièrement à

ce qu’aucune partie de votre corps comme des doigts, des cheveux longs, etc. ou encore des bijoux ou des objets isolés

tels que des câbles ou des tubes ne puissent être entraînés par le rotor rotatif.

■

En cours d’exploitation, les

tubes peuvent se déchirer ou

même éclater. Si cela pouvait

causer des dommages, il faut

prendre les mesures de sécurité

adaptées à la situation spé-

ciﬁque. Pour le pompage de

matières agressives, il est recommandé de placer la pom-

pe dans une cuve de rétention.

IPC/IPC-N/Ismatec SA/23.03.07/CB/GP

■

Es dürfen nur neue Sicherun-

gen, die den Angaben auf Seite 10 entsprechen, verwendet werden.

■

Der Sicherungshalter darf nicht

überbrückt werden.

■

Only new fuses, according to

the speciﬁcations stated on page 10 in this manual, must be used.

■

The fuse-holder must not be

short-circuited.

■

N’utilisez que des fusibles

neufs correspondant aux spéciﬁcations indiquées en page 10 du présent manuel.

■

Le porte-fusible ne doit pas

être court-circuité.ou par de tierces personnes.

 Hinweis

Wir empfehlen, diese Betriebsanleitung genau durchzulesen.

Beim Betrieb einer Pumpe sind gewisse Gefahren nicht auszuschliessen.

ISMATEC SA haftet nicht für Schäden, die durch den Einsatz einer ISMATEC®-Pumpe entstehen.

Der Umgang mit Chemikalien liegt nicht im Verantwortungsbereich der ISMATEC SA.

Sicherheitsvorkehrungen

■

Das Gehäuse darf während des

Betriebes nicht geöffnet bzw. abgenommen werden.

■

Reparaturen dürfen nur von

einer Fachkraft ausgeführt werden, die sich der möglichen Gefahren bewusst ist.

Safety precautions

■

Do not open or remove the

housing while the pump is operating.

■

Repairs may only be carried

out by a skilled person who is aware of the hazard involved.

Mesures de sécurité

■

N’ouvrez pas et n’enlevez pas

le boîtier pendant que la

pompe fonctionne.

■

Les réparations ne doivent être

effectuées que par une personne connaissant parfaitement les risques liés à

de tels travaux.

 Please note

We recommend you to read this operating manual carefully.

When operating a pump, certain hazards cannot be excluded.

ISMATEC SA does not take liability for any damage resulting from the use of an ISMATEC® pump.

ISMATEC SA does not admit responsibility for the handling of chemicals.

 Remarque

Nous recommandons de lire atten-tivement le présent mode d’emploi.

Il n’est pas possible d’exclure certains risques en cas d’utilisation d’une pompe.

ISMATEC SA décline toute responsabilité pour tout dommage résultant de l’utilisation d’une pompe ISMATEC®.

ISMATEC SA décline toute responsabilité pour tout dommage résultant de l’emploi de produits chimiques.

■

Durch Kunden bzw. Drittper-

sonen ausgeführte Arbeiten am und im Gerät erfolgen auf eigene Gefahr.

■

For service and repairs carried

out by the customer or by third-party companies Ismatec SA denies any responsibility.

■

Ismatec SA décline toute responsabilité pour les dommages découlant de travaux d’entretien et de réparation effectués par le client ou par de tierces personnes.

IPC/IPC-N/Ismatec SA/23.03.07/CB/GP

b Garantie

2 Jahre ab Lieferdatum.

Schläuche gelten als Verbrauchsmaterial und sind von der Garantieleistung ausgeschlossen.

Bei Unklarheiten wenden Sie sich bitte an Ihre Ismatec®-Vertretung.

Garantiebestimmungen

Wir garantieren eine einwandfreie Funktion unserer Geräte, sofern diese sachgemäß und nach den Richtlinien unserer Betriebsanleitung angeschlossen und bedient werden.

Warranty terms

We warrant the perfect functioning of our products, provided they have been installed and operated correctly according to our operating instructions.

Garantie

Nous garantissons un fonctionnement impeccable de nos appareils sous conditions d’une mise en service compétente et correspondant à nos normes et modes d’emploi.

b Warranty

2 years from date of delivery.

Tubes are regarded as consumables and as such they are not covered by the warranty.

In case of any queries, please contact your Ismatec® representative.

b Garantie

2 ans à partir de la date de livraison

Les tubes sont considérés comme des produits de consommation et ne sont par conséquent pas couverts par la garantie.

Pour toute demande, veuillez prendre contact avec votre représentant Ismatec®.

IPC/IPC-N/Ismatec SA/23.03.07/CB/GP

Sofern nachweislich Herstell- oder Materialfehler vorliegen, werden die fehlerhaften Teile nach unserer Wahl kostenlos in Stand gesetzt oder ersetzt. Die Rücksendung hat in der Original- oder einer gleichwertigen Verpackung zu erfolgen.

Durch Inanspruchnahme einer Garantieleistung wird die Garantiezeit nicht beeinﬂusst.

Weitergehende Forderungen sind ausgeschlossen. Frachtkosten gehen zu Lasten des Kunden.

Unsere Garantie erlischt, wenn:

■

das Gerät unsachgemäß

bedient oder zweckentfremdet

wird

■

am Gerät Eingriffe oder Ver-

änderungen vorgenommen werden

■

ein für das Gerät unangemes-

sener Standort gewählt wird

■

das Gerät umwelt- und

elektrospeziﬁsch unter Bedin-

gungen eingesetzt wird, für die es nicht vorgesehen ist

■

Software-, Hardware, Zube-

hör oder Verbrauchsmaterial eingesetzt wird, welches nicht unseren Angaben entspricht.

If production or material faults can be proved, the defective parts will be repaired or replaced free of charge at our discretion.

A defective pump must be returned in the original Ismatec® packing or in a packet of equal quality.

The duration of the warranty is not affected by making a claim for warranty service.

Further claims are excluded. Shipping costs are charged to the customer.

Our warranty becomes invalid in the case of:

■

improper operation by the

user, or if the pump is diverted from its proper use

■

unauthorized modiﬁcation

or misuse by the user or by a third party

■

improper site preparation and

maintenance

■

operation outside of the

environmental and electrical

speciﬁcations for the product

■

use of third-party software,

hardware, accessories or consumables purchased by the user and which do not comply with our speciﬁcations.

Si un défaut de fabrication ou de matériau peut être prouvé, les pièces défectueuses seront réparées ou remplacées gratuitement.

Le renvoi doit être effectué dans l’emballage d’origine ou similaire.

La durée de la garantie n’est pas touchée par le fait que le client demande une prestation de garantie.

Toute autre prétention est exclue. Les frais d’expédition sont facturés au client.

Notre garantie perd sa validité dans les cas suivants:

■

manipulation inadéquate par

l’utilisateur ou utilisation de l’appareil à des ﬁns auxquelles il n’est pas destiné

■

modiﬁcations non autorisées

ou mauvais emploi par l’utilisateur ou un tiers

■

préparation et entretien

inadéquats de l’emplacement

de l’appareil

■

utilisation de la pompe en

dehors de l’environnement et des spéciﬁcations électriques déﬁnies pour le produit

■

utilisation de matériel, de

logiciels, d’interfaces ou de

produits de consommation tiers achetés par l’utilisateur et qui ne satisfont pas à nos

spéciﬁcations.

Produkt

Packungsinhalt

■

Pumpe IPC bzw. IPC-N

(Typ wie bestellt)

Product

Contents of the package

■

IPC or IPC-N pump

(type as ordered)

Produit

Emballage

■

Pompe IPC ou IPC-N

(type commandé)

inkl. Click’n’go Kassetten

(POM)

■

1 Netzkabel mit IEC 320-

Gerätestecker (female) und

länderspeziﬁschem Netzstecker

■

Betriebsanleitung

Überprüfen Sie die Verpackung

und den Inhalt auf Transportschäden. Finden sich Anzeichen von Beschädigungen, kontaktieren Sie bitte umgehend Ihre Ismatec®-Vertretung.

k Reklamationen können nur innerhalb von 8 Tagen nach Erhalt der Ware angenommen werden.

incl. Click’n’go cassettes (POM)

■

1 power cord with an IEC 320

connector (female plug) and a country speciﬁc mains plug

■

Operating manual

Please check the package

and its contents for transport damage. If you ﬁnd any signs of damage, please contact your local Ismatec® representative immediately.

k Complaints can only be accepted within 8 days from receipt of the goods.

cassettes Click'n'go (POM) incluse

■

1 câble d'alimentation avec

prise IEC 320 pour appareils (femelle) et une prise réseau spéciﬁque au pays de livraison.

■

Mode d’emploi

Veuillez contrôler l’emballage

et son contenu et contacter immédiatement votre représentant Ismatec® si vous deviez constater des dommages dus au transport.

k Les réclamations éventuelles ne seront acceptées que dans les 8 jours suivant la livraison.

IPC/IPC-N/Ismatec SA/23.03.07/CB/GP

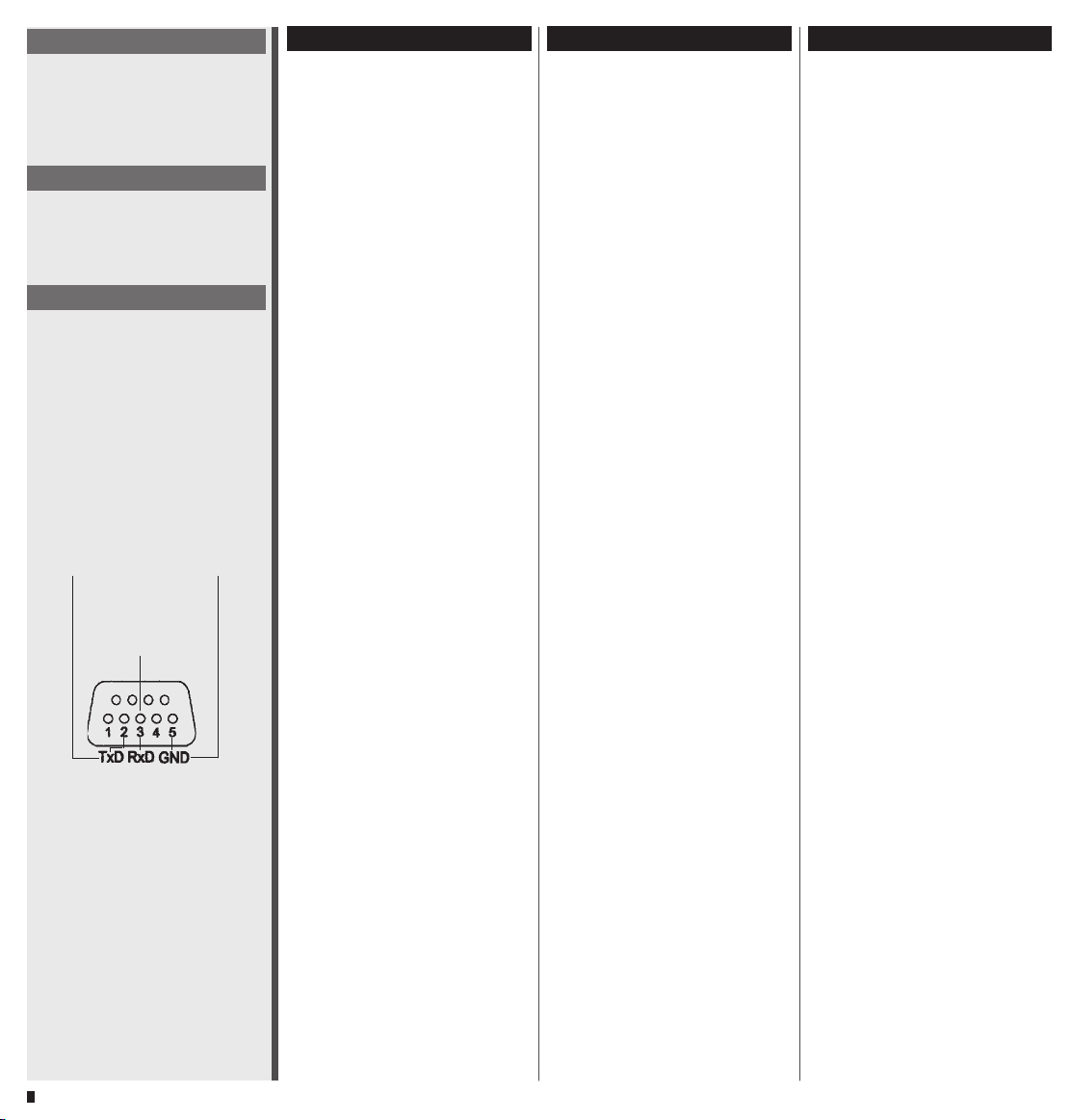

Geräterückwand

1 RS232 IN (Eingang)

Rear panel

1 RS232 IN

Tableau arrière

1 RS232 IN (entrée)

1 2

3 45

Fenster für Spannungswahlanzeige

Wenn nötig, müssen die Einstellung geändert werden.

Window for voltage setting

If necessary, the voltage setting must be changed.

Fenêtre de réglage de la tension

Si nécessaire, modiﬁez la tension.

IPC/IPC-N/Ismatec SA/23.03.07/CB/GP

2 Analog-Schnittstelle

■

Eingänge für:

– Drehzahlsteuerung 0–5 V oder 0–10 V, bzw. 0–20 mA oder 4–20 mA

– Start/Stopp

– Drehrichtung

■ Ausgänge für: – Drehzahl 0–10 VDC

oder 0–10.9 kHz

3 Netzschalter ein/aus

4 Sicherungshalter mit

Spannungswähler 115/230 V 5 Netzbuchse

 Detaillierte Angaben zur

Analog-Schnittstelle ﬁnden Sie auf Seite 33

 Netzspannung

Netz- Sicherung spannung

220–240 VAC 50/60 Hz 2 x 500* mAT 110–120 VAC 50/60 Hz 2 x 500 mAT

*Für Pumpen ohne ETL Zertiﬁzierung: 250mAT

 Vor der Inbetriebnahme

Prüfen Sie, ob die Spannungswahlanzeige im Fenster des Sicherungshalters der Netzspannung Ihres Landes entspricht. Wenn nötig, müssen die Einstellung geändert und die 2 Sicherungen ausgetauscht werden.

 Steckdose/Netzkabel

Verwenden Sie ausschließlich das mitgelieferte Originalkabel. Die Steckdose muss geerdet sein. (Schutzleiterkontakt)

2 Analog interface

■

input for:

– speed control 0–5 V or 0–10 V, and 0–20 mA or 4–20 mA

– Run/Stop

– Rotation direction

■ output for: – speed 0–10 VDC

or 0–10.9 kHz

3 Mains switch (on/off)

4 Fuse-holder with voltage

selector 115/230 V 5 Mains socket

 For further details on the

analog interface please refer to page 33.

 Mains voltage

Mains Fuse rating voltage (slow-blow)

220–240 VAC 50/60 Hz 2 x 500* mA 110–120 VAC 50/60 Hz 2 x 500 mA

*For pumps without ETL certiﬁcation: 250 mA

 Before starting-up

Check if the voltage setting visible in the window of the fuse-holder complies with your local mains voltage. If necessary, the voltage setting must be changed and the 2 fuses must be replaced.

 Socket/Power cord

Use exclusively the original power cord supplied with the pump. The socket must be earthed. (protective conductor contact)

2 Interface analogique

■ Entrée: – commande de vitesse

0–5 V ou 0–10 V, resp. 0–20 mA ou 4–20mA – marche/arrêt – sens de rotation

■

Sortie: – vitesse 0–10 VDC ou 0–10.9 kHz

3 Commutateur principal (marche/arrêt) 4 Porte-fusibles avec sélecteur de

tension 115/230 V

5 Prise d’alimentation

 Pour l'utilisation de

l'interface analogique voir page 33.

 Tension d'alimentation

Tension Fusibles de d'alimentation sécurité

220–240 VAC 50/60 Hz 2 x 500* mA 110–120 VAC 50/60 Hz 2 x 500 mA

*Pour pompes sans certiﬁcation ETL: 250mA

(retard)

 Avant la mise en service

Contrôlez si la tension indiquée dans la fenêtre du porte-fusibles correspond à la tension de votre réseau local. Si nécessaire, modiﬁez la tension et remplacez les deux fusibles correspondants.

 Prise/câble d’alimentation

N’employer que le câble d’alimentation d’origine. La prise doit être raccordée à la terre (contact conducteur de protection).

230 V: 2x500 mA T

115 V: 2x500 mA T

Spannungsumschaltung 115V / 230 V, Sicherungen wechseln

Pumpe ausschalten,

Pumpe vom Netz trennen.

Voltage setting 115V / 230V Changing the fuses

Switch the pump off,

pull out the mains plug.

Commutation de la tension 115V/ 230V, remplacement des fusibles

Eteindre la pompe. Déconnec-

ter le câble d’alimentation.

1 Sicherungshalter Fuse-holder Porte-fusibles

2 Spannungswähler und Fenster im Sicherungshalter Voltage selector and window in the fuse-holder Plaquette de sélection de

la tension et fenêtre sur le porte-fusibles

3 Position der 2 Sicherungen Location of the 2 fuses Position des 2 fusibles

1 Sicherungshalter mit einem

kleinen Schraubenzieher (Gr. 0) öffnen und herausziehen.

1 Pull out the fuse-holder by

opening it with a small

screw-driver (size 0).

1 Extraire le porte-fusible en

ouvrant la pince supérieure et inférieure par exemple avec un tournevis de la taille 0.

2 Spannungswähler herausneh-

men und mit gewünschtem Spannungswert gegen das Fenster im Sicherungshalter gerichtet wieder einrasten.

2 Take out the voltage selector

plate. Turn it and reinsert it into the fuse-holder so that the required voltage rating is facing the window of the

fuse-holder.

2 Extraire la plaquette de sélec-

tion de la tension. La tourner et la réinsérer dans le portefusibles de manière à ce que la valeur de tension souhaitée soit dirigée contre la fenêtre du porte-fusibles.

3 2 neue Sicherungen einsetzen k 230 VAC: 2 x 500* mA T k 115 VAC: 2 x 500 mA T

*Für Pumpen ohne ETL

Zertiﬁzierung: 250mAT

 Immer 2 Sicherungen

(träge) vom selben Typ entsprechend der ortsüblichen Netzspannung einsetzen

4 Sicherungshalter einsetzen.

Spannungswert ist im Fenster sichtbar.

3 Insert 2 new fuses k 230 VAC: 2 x 500*mA k 115 VAC: 2 x 500 mA

*For pumps without ETL

certiﬁcation: 250 mA

(slow-blow)

 Use always 2 slow-blow

fuses of the same type

complying with the local mains

voltage.

4 Shut the fuse-holder. The

voltage rating is visible in the window.

3 Insérer deux nouveaux fusibles k 230 VAC: 2 x 500* mA k 115 VAC: 2 x 500 mA

*Pour pompes sans certiﬁcation

ETL: 250mA

(retard)

 N’employer toujours que

deux fusibles (retard)

correspondants à la tension du

circuit local.

4 Fermer le porte-fusibles. La valeur de tension est visible

dans la fenêtre.

IPC/IPC-N/Ismatec SA/23.03.07/CB/GP

Inbetriebnahme

Flow rate Volum

Tim

PUMP% DISP DISP PAUSE

■

Prüfen Sie, ob der im Fenster

des Sicherungshalters sichtbare Spannungswert mit Ihrer lokalen Netzspannung übereinstimmt (Seite 10).

Starting the pump

■

Check if the voltage setting

visible in the window of the fuse-holder complies with your local mains voltage (page 10).

Mise en route

■

Contrôlez si la tension

indiquée dans la fenêtre du

porte-fusibles correspond à la

tension de votre réseau local

(page10).

Fenster für Spannungswahlanzeige

Window for voltage setting

Fenêtre de réglage de la tension

■

Kassetten vorbereiten

(Seite 12)

■

Schläuche einlegen

(Seite 12)

■

Kassetten montieren

(Seite 12)

■

Pumpenschläuche anschließen

■

Pumpe am Netz anschließen

und mit dem Netzschalter

einschalten.

Start-Information

Die folgenden Einstellungen leuchten nach dem Einschalten des Netzschalters kurz auf:

1 LED-Test »8.8.8.8.«

2 Version der Systemsoftware

■

Prepare the cassettes

(page 12)

■

Insert the tubing

(page 12)

■

Insert the cassettes

(page 12)

■

Connect the pump tubing

■

Connect the pump to the

mains and switch it on with the power supply switch.

Start-up information

After switching on the power supply switch, the following values are displayed:

1 LED test »8.8.8.8.«

2 Firmware version

■

Préparer les cassettes

(page 12)

■

Insérer les tubes

(page 12)

■

Insérer les cassettes

(page 12)

■

Connecter le tube de la pompe

au système.

■

Raccorder la pompe au

réseau et mettre en route avec

l’interrupteur de réseau.

Informations de mise en route

Les réglages suivants s’illuminent brièvement après la mise en route de l’interrupteur de réseau:

1 Test LED »8.8.8.8.«

2 Version du logiciel système

z.B. / e.g. / p.ex.

IPC/IPC-N/Ismatec SA/23.03.07/CB/GP

3 Eingestellter Schlauch-iØ

Anschließend wechselt die

Pumpe in die zuletzt benutzte Betriebsart.

3 Pre-set tubing i.d.

The pump now changes to the

operating mode last used.

3 ø int. du tube préréglé

L’afﬁchage permute sur le dernier mode d’opération utilisé.

aus/off

auf Rückwand

on rear panel sur panneau arrière

Kassetten vorbereiten

1 k Pumpe ausschalten 2 Auslösehebel auf beiden Seiten

der Pumpe leicht eindrücken

und Kassetten nach oben herausnehmen 3 Die Kassetten haben beidseitig

eine Nut. Schieben Sie links und rechts je

einen Kassettenadapter in die

Nut.

k Achten Sie darauf, dass die

Adapter vollständig bis zum

Anschlag eingeschoben sind.

Preparing the cassettes

1 k Switch the pump off 2 Remove the cassette by slightly

pressing the release lever on both sides of the pump.

3 The cassettes have slits on both

sides. Insert a cassette adaptor into the slit on each side of the cassette.

Press the adaptor ﬁrmly against

the bottom of the slit.

k The better you insert the adaptor the easier you can

insert the cassettes loaded with the tubing.

Préparer les cassettes

1 k Mettre la pompe hors service 2 Extraire la cassette en pressant

légèrement le levier de

dégagement sur les deux côtés

de la pompe.

3 Des fentes se trouvent sur les

deux côtés des cassettes. Introduire un adaptateur de cassette dans la fente disposée

de chaque côté de la cassette. Presser l'adaptateur fermement

contre le fond de la fente. k Vous pourrez introduire

d'autant plus facilement les

cassettes chargées de tubes

que vous aurez bien installé

l'adaptateur.

 Pumpe mit Planetenantrieb

Die verzahnten Rollen drehen mit der Achse des Rollenkopfes.



Pump with planetary drive The geared rollers rotate simultaneously with the shaft of the roller-head.



Pompe avec entraînement planétaire. Les galets munis d'engrenages tournent simultanément avec l'axe de la tête de pompe.

➞

ein/on

auf Rückwand on rear panel sur panneau arrière

Schläuche einlegen

1 Schlauch (2 Color Code

Stopper) mit einem Reiter in einen Adapter einsetzen. Den Schlauch leicht spannen und mit dem zweiten Reiter in den andern Adapter einsetzen.

k Achten Sie darauf, dass der

Schlauch zwischen den Reitern nicht verdreht ist.

2 Alle Kassetten auf die Pumpe

zurücksetzen und beidseitig einklinken

k Pfeilrichtung auf Kassette

entspricht Fließrichtung mit minimaler Pulsation

3 Pumpe einschalten und starten

k Bei längerem Stillstand empfehlen wir, die Kassetten zur Schlauchentlastung auf einer Seite auszuklinken.

k Kassetten mit Anpresshebel siehe Seite 44

Inserting the tubing

1 Insert the tubing (2-stop type)

with one stop into an adaptor. Stretch the tubing slightly so that it can be inserted with the second stop into the other

adaptor. k Ensure that the tube is not

twisted.

2 Reinsert all cassettes into the

pump. Ensure that they snap in on both sides.

k The direction of the arrow

engraved on the cassette

indicates the ﬂow direction

providing the least pulsation 3 Switch the pump on and start it

k When the pump is idle, we recommend you to release the tubes from pressure by disengaging all cassettes on one side.

k Cassettes with pressure lever see page 44

Insertion des tubes

1 Insérer le tube à 2 manifolds avec un manifold

dans l'adaptateur.

Etirer légèrement le tube de

manière à pouvoir insérer le deuxième arrêt dans l'autre adaptateur.

k Ne pas tordre le tube! 2 Remettre toutes les cassettes

sur la tête à galets et les y ﬁxer. Veiller à ce qu'elles crochent bien des deux côtés.

k La direction de la ﬂèche

gravée sur la cassette indique le sens d'écoulement qui génère la moindre pulsation

3 Remettre la pompe en service

k Lorsque la pompe n’est pas utilisée pendant un certain temps, libérer les cassettes de la languette de ﬁxation sur un côté.

k Cassettes avec levier de pression voir page 44

IPC/IPC-N/Ismatec SA/23.03.07/CB/GP

54a

* = Grundeinstellungen * = Basic settings * = Réglages de base

(Seite/page 15–17)

Bedienungspanel

41 263

1 Digitale LED-Anzeige 2 Wert erhöhen 3 – Wert reduzieren – settings

4 RUN/STOP – Startet bzw. stoppt die

Pumpe (die Drehrichtung wird mit laufendem Strich kurz

angezeigt)

– Unterbricht Dosierung bzw. setzt diese fort (Seite 22/25)

k Die Funktion Start/Stopp

kann auch über einen externen Impulsgeber ausgelöst werden, wie z.B. Fußschalter oder Dosierhandgriff (Zubehör Seite 42).

4a Kombination mit Pause•Time

und RUN/STOP = StandbyFunktion (Pumpe pumpt mit 1% der max. Fließrate)

Operating panel

1 Digital LED display 2 Increase value 3 – Reduce value – settings

4 RUN/STOP – Starts and stops the pump

(the rotation direction is brieﬂy indicated with a running dash) – Interrupts and continues a dispensing cycle (p. 22/25)

k The function Start/Stop

can also be triggered by an external device such as a foot switch or hand dispenser

(accessories on page 42).

4a Combination with Pause•Time

and RUN/STOP = stand-by function (pump runs at 1% of the max. ﬂow rate)

Tableau de commande

1 Afﬁchage LED 2 Augmenter la valeur 3 – Réduire la valeur

– settings*

4 RUN/STOP – Mettre en route ou arrêter

la pompe (le sens de rotation est simplement indiqué par un tiret qui se déplace) – Interrompt/poursuit une distribution (page 22/25)

k La fonction Start/Stop peut

également être lancée au moyen d’un appareil externe comme une pédale de commande ou

poignée de distribution (accessoires page 42) 4a Combinaison avec Pause•Time

et RUN/STOP = fonctionnement

en stand-by (pompe fonction-

ne à 1% du débit max.)

une

IPC/IPC-N/Ismatec SA/23.03.07/CB/GP

5 MAX/CAL – Max. Drehzahl in Betriebsart PUMP•rpm und

PUMP%•Flow rate (ideal zum Füllen oder Entleeren der Schläuche; Taste bei laufender Pumpe gedrückt halten)

– Kalibriertaste für Fließrate

bzw. Dosiervolumen

(Seite 19 und 23)

– ok

6 Drehrichtung – wechselt die Drehrichtung (Beim Ändern der Drehrich-

– Bricht angefangene Dosie-

– escape

tung bzw. Starten der Pumpe wird die Drehrichtung mittels laufendem Strich im Display kurz angezeigt).

rung ab (Seite 22 und 25)

* = Grundeinstellungen S. 15–17

5 MAX/CAL – Max. speed in the modes

PUMP•rpm and PUMP%• Flow rate (ideal for ﬁlling or emptying the tubes; keep the MAX key pressed down whilst the pump is running)

– Calibrating key for the ﬂow

rate or dispensing volume (pages 19 and 23) – ok

6 Rotation direction – Changes the rotation direction (the rotation direction

display with a running dash) – Stops an interrupted dispensing cycle for good (pages 22 and 25) – escape

is brieﬂy indicated in the

* = Basic settings page 15–17

5 MAX/CAL – Nombre de tours maximal

dans les modes PUMP•rpm et PUMP%•Flow rate (pour un remplissage et une vidange rapides du système maintenir la touche MAX /CAL enfoncée lorsque la pompe fonctionne)

– Touche de calibrage pour le

débit ou le volume de distribution (pages 19 et 23)

– ok 6 Sense de rotation – Change le sens de rotation. (En changeant le sens de rotation ou en lançant la

– Interrompt une distribution

– escape

pompe, le sens de rotation est indiqué sur l’afﬁchage avec un tiret déﬁlant).

commencée (pages 22 et 25)

* = Réglages de base 15–17

Flow rate Volum

e Time Tim

PUMP% DISP DISP PAUSE

Bedienungspanel

41 263

7 MODE – Wechselt zwischen den Betriebsarten – default

8 Anzeige der aktiven Betriebsart

Operating panel

7 MODE – Changes between the

operating modes

– default

8 LEDs for active operating mode

Touches de commandes

7 MODE – Changement d'un mode

d'opération à un autre

– default

8 Afﬁchage LED du mode d’opération actif

Grundeinstellungen Basic settings Réglages de base (Seite/page 15–17)

Anzeige der Betriebsart

LEDs for operating modes

Afﬁchage du mode

d‘exploitation

■

PUMP% Flow rate

Pumpen nach Fließrate in

µl/min bzw. ml/min, oder – in % der max. Drehzahl

■

DISP Volume

Dosieren nach Volumen

in µl, ml bzw. l

■

DISP Time

Dosieren nach Zeit

0.1s bis 999h

■

PAUSE Time

– Pausenzeit für Intervall Dosierung 0.1s bis 999h – Standby-Betrieb

* = Grundeinstellungen S. 15–17

■

PUMP% Flow rate

Pumping by ﬂow rate in µl/min and ml/min, or

– in % of max. speed

■

DISP Volume

Dispensing by volume in µl, ml or l

■

DISP Time

Dispensing by time

0.1s to 999h

■

PAUSE Time

– Pause time for

intermittent dispensing

0.1s to 999 h

– Stand-by mode

* = Basic settings page 15–17

■

PUMP% Flow rate

Pompage selon le débit en µl/min ou ml/min ou – en % de nb de tours max.

■

DISP Volume

Dosage selon le volume en µl, ml ou l

■

DISP Time

Dosage en fonction du temps

0.1s à 999h

■

PAUSE Time

– Temps de pause pour le dosage par intervalles

0.1s à 999h – fonctionnement en stand-by

* = Réglages de base 15–17

IPC/IPC-N/Ismatec SA/23.03.07/CB/GP

settings

aus/off

auf Rückwand on rear panel sur panneau arrière

Grundeinstellungen wählen

1 Pumpe ausschalten

2 Die settings-Taste gedrückt

halten und Pumpe einschalten

Selecting the basic settings

1 Switch the pump off

2 Keep the settings key pressed

and switch the pump on

Choisir les réglages de base

1 Déclencher la pompe

2 Maintenir la touche settings enfoncée et enclencher la

pompe

escape

default

ein/on

settings

3 Grundeinstellungen mit den

Tasten anwählen

– Tube – Init (sämtliche Grund-

einstellungen auf Default-

Werte zurücksetzen) – Adresse (RS232, Pumpenadresse) – Digits (Anzeige) – Titration – FS (Fußschalter) – Backsteps (Rollenrückschritte) – Cycles (Anzahl Dosierungen)

4 ok = Auswahl bestätigen

5 Wert mit der anwählen bzw.

– bei Falscheingabe mit der

escape-Taste zurück – gewisse Werte können mit

der default-Taste auf den

Default-Wert zurückgesetzt werden (Werte siehe Folgeseiten)

Taste

3 Select the basic settings by

using the – Tube – Init (resets all basic settings

to the default values) – Address (RS232, pump address) – Digits (display) – Titration – FS (foot switch) – Back-steps (roller back-steps) – Cycles (Number of dispensing

steps)

4 ok = conﬁrm your selection

5 Select the value by using the

key, or

– press escape for cancelling

wrong input – certain values can be reset

to the default value by using

the default key (for setting values see the pages hereafter)

keys

3 Selectionner les réglage de

base avec les touches – Tube – Init (tous les réglages de

base reviennent aux valeurs

par défaut) – Adresse (RS232, l'adresse

de la pompe) – Digits (afﬁchage LED) – Titration – FS (pédale de commande) – Back-steps (pas arrières des galets) – Cycles (Nb. de cycles de dosage)

4 ok = conﬁrmation d’une saisie

5 Sélectionner la valeur avec les

touches

– la touche escape pour annuler une fausse saisie – certaines valeurs peuvent

être remplacées par la valeur

par défaut en employant la

touche default (Pour valeurs des réglages de

base voir pages suivantes)

ou presser

escape

IPC/IPC-N/Ismatec SA/23.03.07/CB/GP

6 ok = Wert bestätigen

7 escape Menu Grundeinstellungen ver-

lassen

k Für die Werte der Grundeinstellungen siehe Folgeseiten.

6 ok

= conﬁrm entered value

7 escape Quit the menu basic settings

k For selecting the basic settings refer to the following pages.

6 ok = conﬁrme la valeur saisie

7 escape Quitte le menu des réglages de

base

k Pour les valeurs des réglages de base voir pages suivantes.

Grundeinstellungen

Tube

– Auswahl des Schlauch-iØ zum

Pumpen nach Fließrate (1.02 mm = Default-Wert)

– Prozent

(% der max. Drehzahl)

Basic settings

Tube

– For selecting the tubing i.d.

when pumping by ﬂow rate (1.02 mm = default value)

– Percent

(% of max. rotation speed)

Réglages de base

Tube

– Pour sélectionner un Ø int. de

tube pour un pompage selon le débit (1.02 mm = valeur par

défaut) – Pour-cent (% du nb de tours max.)

Initialisierung

Durch Drücken der Taste ok werden die folgenden Grundeinstellungen auf die Default-Werte zurückgesetzt:

Modus PUMP% Flow rate Drehzahl 30 % der max. Drehzahl Drehrichtung Uhrzeigersinn Dosierzeit 4.5 Sek. Pausenzeit 2.0 Sek. Volumendosierung IPC 27 Rollenschritte IPC-N 6 Rollenschritte Wiederholungen 0 Rollenrückschritte 0 Fußschalter toggle Digits 3 Titration aus (Pump)

k Die Initialisierung lässt den eingestell- ten Pumpenschlauch unberührt.

Adresse (RS232)

Pumpenadresse 1–8 (Seite 36) (1 = Default-Wert)

Initializing

Pressing the ok key resets the following basic settings in the currently used program to the default values:

Mode PUMP% Flow rate Speed 30 % of max. speed Direction clockwise Dispensing time 4.5 sec. Pause time 2.0 sec. Dispensing by volume IPC 27 roller steps IPC-N 6 roller steps Dispensing cycles 0 Roller back-steps 0 Foot switch toggle Digits 3 Titration off (pump)

kInitializing does not affect the pre-set tubing i.d.

Address (RS232)

Pump address 1–8 (page 36) (1 = default value)

Initialisation

En pressant la touche ok, les réglages de base suivants reprennent les valeurs par défaut dans le programme actuel:

Mode PUMP% Flow rate Nb de tours 30 % du nb de tours max. Direction dans le sens des aiguilles d'une montre Durée de dosage 4.5 sec. Durée de pause 2.0 sec. Volume de dosage IPC 27 pas arrières de galets IPC-N 6 pas arrières de galets Nb de cycles de dosage 0 Pas arrières des galets 0 Pédale de commande toggle Digits (afﬁchage) 3 Titration off (pump) k L’initialisation ne modiﬁe pas le Ø int. de tube préréglé.

Adresse (RS232)

Adresse de la pompe 1–8 (page 36) (1 = valeur par défaut)

Digits (Anzeige)

Anzahl signiﬁkante Stelle, 3 oder 4 (3 = Default-Wert)

Digits (Display)

Number of signiﬁcant digits, 3 or 4 (3 = default value)

Digits (afﬁchage)

Nombre de chiffres signiﬁcatifs, 3 ou 4 (3 = valeur par défaut)

IPC/IPC-N/Ismatec SA/23.03.07/CB/GP

Grundeinstellungen

Titration

Betrifft nur die Betriebsart Pump% Flow rate – Pump (Default-Wert)

Anzeige der Fließrate bzw. % Drehzahl

– Titration

Anzeige des kumulierten

Volumens im Modus Pump%

Flow rate

Basic settings

Titration

Applies only to mode Pump% Flow rate – Pump (default value)

Displays the ﬂow rate or the rotation speed in %

– Titration

Displays the accumulated

volume in mode Pump% Flow

rate

Réglages de base

Titration

S’applique uniquement au mode Pump% Flow rate – Pompe (valeur par défaut) Afﬁche le débit ou le nb de

tours en % – Titration Afﬁche le volume cumulé dans

le mode Pump% Flow rate

Fußschalter bzw. Dosierhandgriff

– Toggle (Default-Wert) – Fußschalter drücken = Pumpe starten – Fußschalter erneut drücken = Pumpe stoppen

– Direct die Pumpe läuft, solange der

Fußschalter gedrückt bleibt

Roller back-steps

Anzahl Rollenrückschritte (für tropfenfreies Dosieren im Modus DISP Volume) von 1..100 (0 = Default-Wert)

Zyklen

Anzahl Dosierungen nach Zeit bzw. Volumen (Seite 22/25),

0..9999 (0 = Default-Wert, unendlich)

Foot switch or hand dispenser

– Toggle (default value) – Press on foot switch = pump starts running – Press foot switch again = pump stops

– Direct the pump runs as long as the

foot switch is pressed

Roller back-steps

Number of roller back-steps (for drop-free dispensing in mode DISP Volume)

1..100 (0 = default value)

Cycles

Number of dispensing steps by time or volume (pages 22/25),

0..9999 (0 = default value, inﬁnity)

Pédale de commande, resp. poignée de distribution

– Toggle (valeur par défaut) – appuyer sur la pédale de

commande = lance la pompe – appuyer à nouveau sur la

pédale de commande = arrête la pompe

– Direct la pompe fonctionne tant que l’on appuie sur la pédale de commande.

Roller back-steps

Nb de pas arrières des galets (pour un dosage sans goutte en mode DISP Volume)

1..100 (0 = valeur par défaut)

Cycles

Nombre des distributions selon le temps ou le volume (pages 22/25), 0..9999 (0 = valeur par défaut, inﬁnie).

IPC/IPC-N/Ismatec SA/23.03.07/CB/GP

Pumpen nach Fließrate

Flow rate Volume Tim

Tim

PUMP% DISP DISP PAUSE

 Zuerst Schlauch iØ

programmieren (Seite 15,16)

Defaulteinstellung = 1.02 mm

Pumping by ﬂow rate

 First enter the tube i.d.

(pages 15, 16)

Default setting = 1.02 mm

Pompage selon le débit

 Sélectionner d’abord le

Ø int. du tube (pages 15, 16)

(1.02 mm = valeur par défaut)

MAX

CAL

settings

1 Mit der MODE-Taste auf

PUMP% Flow rate

2 Mit den

te Fließrate wählen (wird in µl/min und ml/min angegeben) Beispiele für Anzeige:

90.0µ = 90.0 µl/min

0.100 = 0.1 ml/min

9.00 = 9.0 ml/min

40.0 = 40.0 ml/min

3 Mit RUN/STOP starten k Fließrate kann auch bei

laufender Pumpe geändert

werden. k Für eine möglichst präzise

Fließrate empfehlen wir, die

Pumpe zu kalibrieren (S. 19)

4 MAX-Taste bei laufender Pumpe gedrückt halten k Pumpe dreht mit max.

Drehzahl (Ideal für schnelles

Füllen/Entleeren des Systems)

Tasten gewünsch-

1 Change mode to

PUMP% Flow rate

2 Enter the required ﬂow rate

with µl/min and ml/min) Examples of displayed values:

90.0µ = 90.0 µl/min

0.100 = 0.1 ml/min

9.00 = 9.0 ml/min

40.0 = 40.0 ml/min

3 Start pump with RUN/STOP k Flow rate can also be adjusted whilst the pump is

running.

k For an accurate ﬂow rate

we recommend you to

calibrate the pump (see p. 19).

4 Maintain pressure on MAX-key

whilst the pump is running

k Pump is running at

maximum speed (ideal for fast ﬁlling or emptying the system)

keys (displayed in

1 Passer avec la touche MODE

sur PUMP% Flow rate

2 Choisir le débit souhaité avec les touches (afﬁche en µl/min et ml/min) Exemples d’afﬁchage:

90.0µ = 90.0 µl/min

0.100 = 0.1 ml/min

9.00 = 9.0 ml/min

40.0 = 40.0 ml/min

Mettre en route avec RUN/STOP

k Il est aussi possible de

modiﬁer le débit pendant que la pompe fonctionne

k Pour un dosage précis, il est

recommandé de calibrer la pompe (voir page 19).

4 Maintenez la touche MAX/CAL enfoncée (pendant

que la pompe fonctionne)

k La pompe fonctionne avec

un nombre de tours maximal (pour un remplissage et une vidange rapides du système)

IPC/IPC-N/Ismatec SA/23.03.07/CB/GP

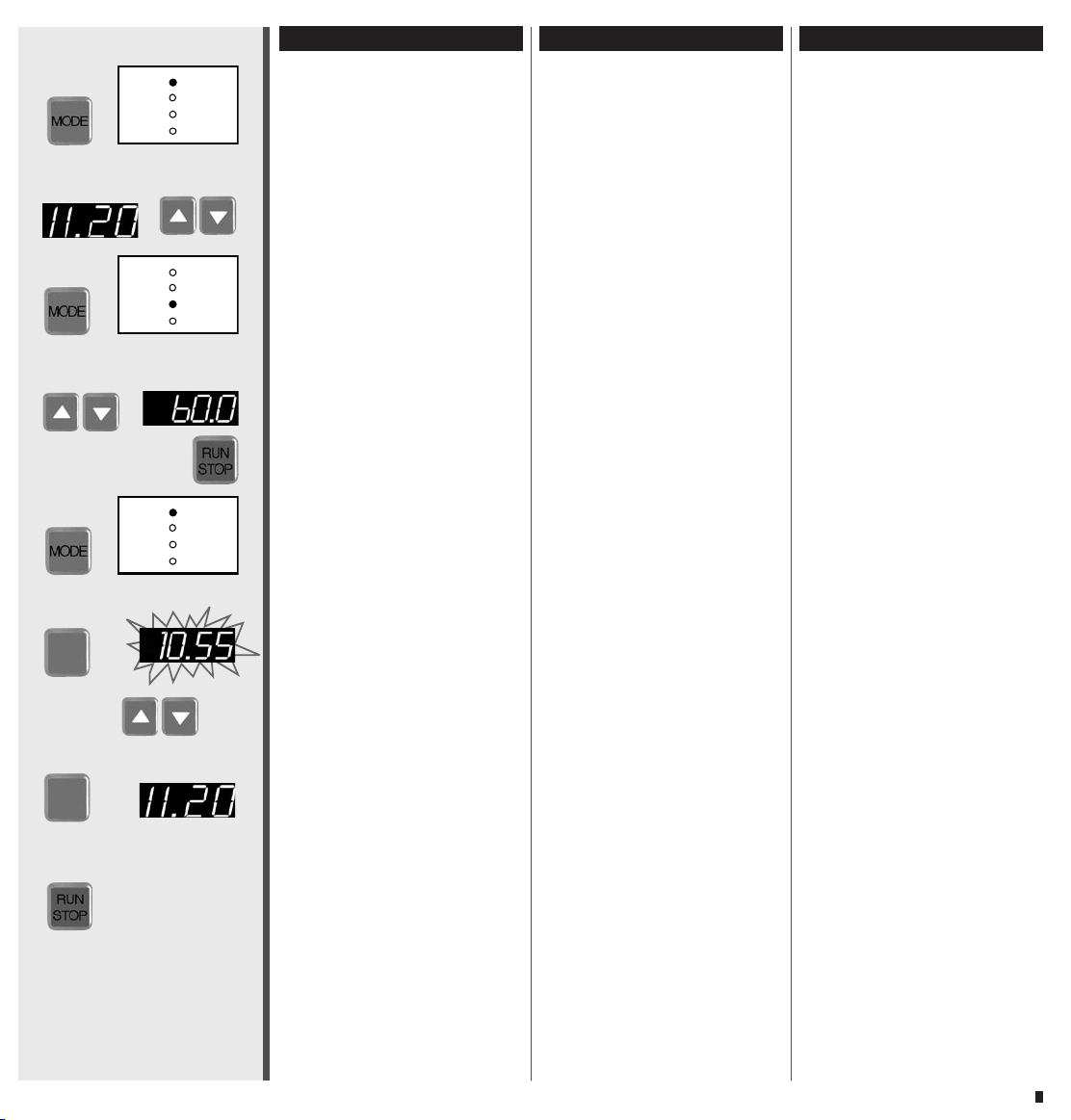

Fließrate kalibrieren

Flow rate Volum

Tim

PUMP% DISP DISP PAUSE

Flow rate Volum

e Time Tim

PUMP% DISP DISP PAUSE

Flow rate Volum

e Tim

Tim

PUMP% DISP DISP PAUSE

1 Mit der MODE-Taste auf

PUMP% Flow rate

(siehe Pumpen nach Fließrate,

settings

Seite 18) Mit den Fließrate eingeben

Tasten gewünschte

Calibrating the ﬂow rate

1 Change mode to PUMP% Flow

rate (see pumping by ﬂow rate, page 18)

Enter the required ﬂow rate

with the

keys

Calibration du débit

1 Passer avec la touche MODE

sur PUMP% Flow rate

(voir pompage selon le débit

page 18)

Introduire le débit souhaité

au moyen des touches

MAX

CAL

MAX

CAL

settings

2 Mit der MODE-Taste auf

DISP Time

– Mit den

60 Sekunden eingeben

– Mit RUN/STOP starten k Pumpe stoppt autom.

nach 60 Sekunden

k Dosierte Flüssigkeit nach

Volumen oder Gewicht

bestimmen und erhaltenen

Wert wie folgt kalibrieren:

3 Mit der MODE-Taste auf

PUMP% Flow rate

4 MAX/CAL-Taste drücken (Anzeige blinkt)

Mit

gemessenen Wert eingeben.

5 Mit MAX/CAL-Taste speichern

(die Fließrate kehrt nun automatisch auf den vor gegebenen Soll-Wert zurück)

6 Mit RUN/STOP starten

Tasten

Taste gewogenen oder

2 Change mode to DISP Time – Enter 60 seconds by using

the – Start pump with RUN/STOP k Pump stops automatically

after 60 seconds k Measure the dispensed

liquid by volume or weight and

calibrate the ascertained value

as follows:

3 Return to mode PUMP% Flow rate

4 Press the MAX/CAL button (displayed value blinks)

Enter the weighed or measured

value with the

5 Conﬁrm with the MAX/CAL-

key (the ﬂow rate setting

returns automatically to the

initially entered set point)

6 Start with the RUN/STOP-key

keys

2 Passer avec la touche MODE

sur DISP Time

– Introduire 60 secondes avec

les touches – Mettre en route avec RUN/STOP k La pompe s’arrête auto-

matiquement après 60 secondes k Déterminer le liquide dosé

selon le volume ou le poids et

calibrer la valeur ainsi obtenue

comme suit:

3 Passer avec la touche MODE

sur PUMP% Flow rate

4 Presser la touche MAX/CAL (l’afﬁchage clignote) Saisir la valeur pesée ou mesurée avec les touches

5 Mémoriser avec la touche

MAX/CAL (le débit retourne

maintenant automatiquement

à la valeur préréglée initialement)

6 Mettre en route avec RUN/STOP

IPC/IPC-N/Ismatec SA/23.03.07/CB/GP

k Je nach Anwendungs- bedingungen kann mehrmaliges Kalibrieren nötig sein.

k Depending on the application conditions repeated calibration may be necessary.

k En fonction des conditions d’application, il peut être nécessaire de calibrer plusieurs fois.

Flow rate Volume Tim

Tim

PUMP% DISP DISP PAUSE

Pumpen nach Drehzahl

 Zuerst % Drehzahl wählen

(Seite 15 bzw. 16, TUBE)

Pumping by drive speed

 First select % speed

(pages 15 and 16, TUBE)

Pompage selon le nombre de tours

 Sélectionner d’abord % des

nb de tours (p. 15/16 TUBE)

MAX

CAL

settings

1 Mit der MODE-Taste auf

PUMP% Flow rate

2 Mit den wünschte Drehzahl wählen

– 1.0 – 100.0% der max. Drehzahl (IPC = 45 min–1, IPC-N = 11.25 min–1) – einstellbar in Schritten von 0.1%

3 Mit RUN/STOP starten

– laufender Strich zeigt Drehrichtung

k Drehzahl kann auch bei

laufender Pumpe geändert

werden

4 MAX/CAL-Taste bei laufender

Pumpe gedrückt halten k Pumpe dreht mit max.

Drehzahl (für schnelles Füllen/

Entleeren des Systems)

Tasten ge-

1 Change mode to

PUMP% Flow rate

2 Enter the required speed

with the

– 1.0 – 100.0% of max. speed (IPC = 45 rpm, IPC-N = 11.25 rpm) – adjustable in steps of 0.1%

3 Start pump with RUN/STOP

– running dash indicates the

rotation direction

k The rotation speed can also

be adjusted whilst the pump is

running

4 Maintain pressure on the

MAX/CAL key while the pump

is running. k Pump runs at maximum

speed (ideal for fast ﬁlling or

emptying the system).

keys

1 MODE sur PUMP% Flow rate

2 Choisir le sens de rotation avec

les touches – 1.0 – 100.0% des nb. de tours max. (IPC = 45 t/min, IPC-N = 11.25 t/min) – réglable digitalement par

pas de 0.1%

2 Mise en route avec RUN/STOP – le sens de rotation est indiqué avec un tiret déﬁlant

k Il est aussi possible de modiﬁer le nombre de tours

pendant que la pompe fonctionne

4 Maintenez la touche MAX/CAL enfoncée lorsque la

pompe fonctionne k La pompe fonctionne avec

un nombre de tours maximal

(pour un remplissage et une

vidange rapides du système)

IPC/IPC-N/Ismatec SA/23.03.07/CB/GP

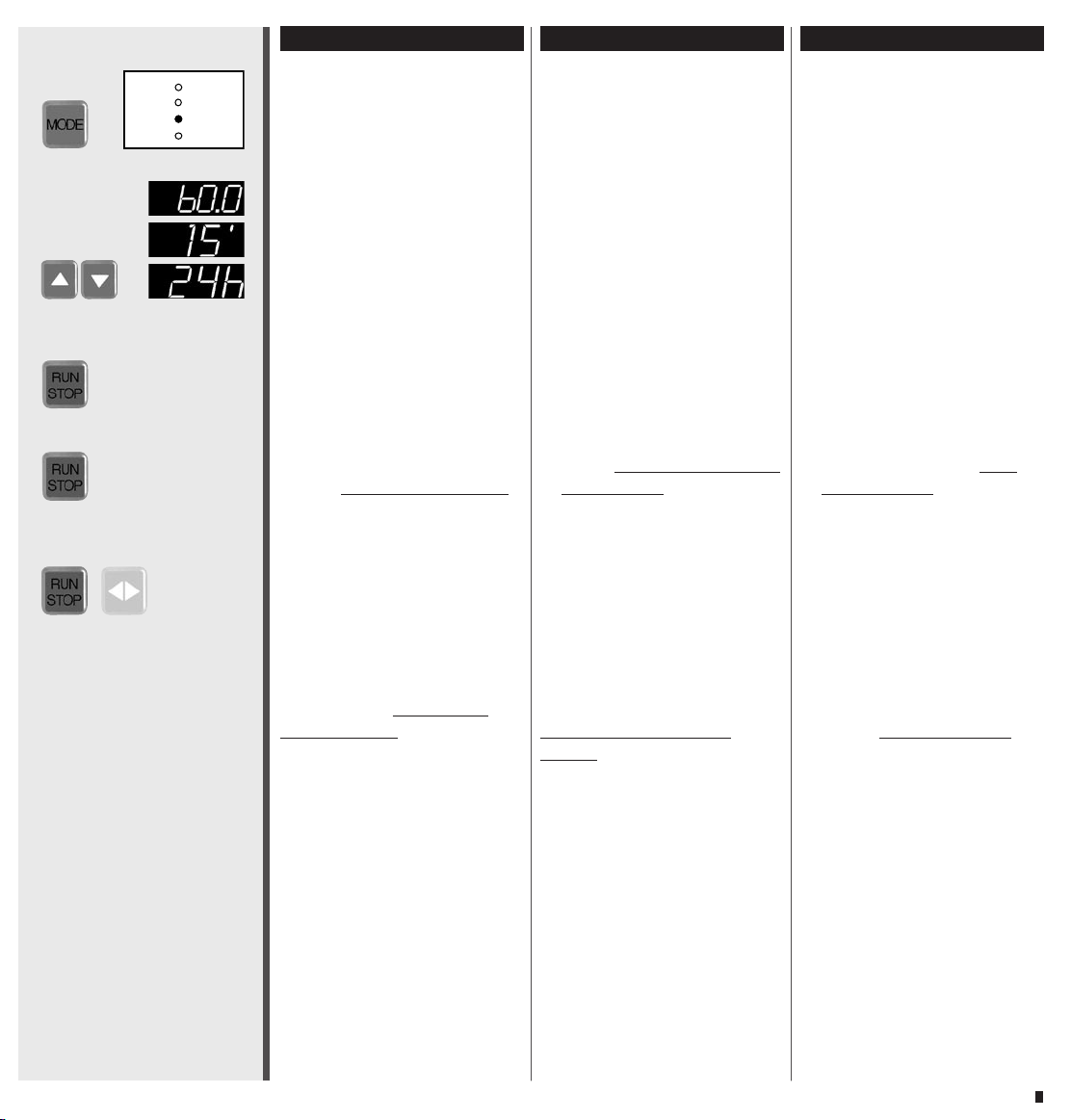

Standby-Betrieb

Flow rate Volume Tim

Tim

PUMP% DISP DISP PAUSE

Diese Funktion empﬁehlt sich, um z.B. über Nacht ein Austrocknen der Leitungen zu verhindern.

Die Pumpe bleibt in Betrieb und pumpt mit 1 % der max. Fließrate.

Stand-by mode

The purpose of this mode is to prevent the tubing system from drying out (e.g. over night).

The pump maintains in operation and runs at a max. ﬂow rate of 1%.

Fonctionnement en stand-by

Cette fonction est recommandée p. ex. pour éviter que les tubes ne se dessèchent durant la nuit.

La pompe reste en fonctionnement et pompe à 1% du nb de tours max.

1 Mit der MODE-Taste auf

PAUSE•Time

2 RUN/STOP-Taste drücken

– laufender Strich zeigt Drehrichtung – laufender Punkte zeigt

Standby-Betrieb – Die Pumpe läuft mit 1% der max. Drehzahl

1 Change the mode to

PAUSE•Time

2 Press the RUN/STOP key

– running dash indicates the rotation direction

– running dot indicates the

stand-by mode

– The pump runs at a max.

rotation speed of 1%

1 MODE sur PAUSE•Time

2 Mise en route avec RUN/STOP – sens de rotation est indiqué

avec un tiret déﬁlant

– fonctionnemment en stand-

by est indiqué avec un point déﬁlant

– la pompe fonctionne à 1%

du nb de tours max.

3 RUN/STOP-Taste erneut drücken. Pumpe kehrt vom

Standby Modus in den normalen Pausen-Modus

3 Press the RUN/STOP key again.

The pump returns from the stand-by mode to Pause.

3 Presser à nouveau la touche

RUN/STOP. La pompe retourne du mode stand-by au mode pause normal.

zurück.

IPC/IPC-N/Ismatec SA/23.03.07/CB/GP

Dosieren nach Volumen

Flow rate Volume Tim

Tim

PUMP% DISP DISP PAUSE

 Zuerst Schlauch iØ pro-

grammieren (Seite 15, 16)

Dispensing by volume

 First enter the tube i.d. (pa-

ges 15, 16)

Dosage selon le volume

 Sélectionner d’abord le

Ø int. du tube (pages 15, 16)

settings

escape

1 Mit der MODE-Taste auf

DISP Volume wechseln

2 Mit den

tes Dosiervolumen eingeben. Drei Display-Anzeigen sind möglich:

Mikroliter: z. B. 17.0 µl = 17.0µ Milliliter: z.B. 17.0 ml = 17.0 Liter: z.B. 17.0 l = 17.0L (Anzeige in Liter ab 999 bzw. 9999 ml)

k Für eine präzise Dosierung

empfehlen wir, die Pumpe zu kalibrieren (siehe Seite 23)

3 Mit RUN/STOP starten. Die Pumpe stoppt nach Ablauf

des eingegebenen Dosier-

volumens. k Drücken der RUN/STOP-

Taste während der Dosierung unterbricht den Dosiervorgang

a) nochmaliges Drücken von

RUN/STOP setzt die Dosierung fort, oder

b) mit escape wird der Dosie-

rungvorgang endgültig abgebrochen

Tasten gewünsch-

1 Change the mode to

DISP Volume

2 Use the

the required dispensing

volume. Three display readings

are available:

Microlitres: e.g. 17.0 µl = 17.0µ Millilitres: e.g. 17.0 ml = 17.0 Litres: e.g. 17.0 l = 17.0L (Display in litres from 999 or 9999 ml, resp.

)

k For dispensing accurately

we recommend you to calibrate the pump (see p. 23)

3 Start pump with RUN/STOP The pump stops after dispensing the set volume. k The dispensing process can

be interrupted by pressing RUN/STOP

a) pressing RUN/STOP again

continues the dispensing

process, or b) pressing the escape key aborts the interrupted dispensing process

keys for entering

1 Passer avec la touche MODE sur DISP Volume

2 Saisir le volume de dosage

souhaité avec les touches Trois afﬁchages sont possibles:

Microlitres: p.e. 17.0 µl = 17.0µ

Millilitres: p.e. 17.0 ml = 17.0

Litres: p.e. 17.0 l = 17.0L

(

Afﬁchage en litres dès

ml, resp.

)

k pour un dosage précis, il est recommandé de calibrer

la pompe (voir page 23)

3 Mettre en route avec RUN/

STOP. La pompe s’arrête après

avoir dosé le volume donné k Le dosage peut être inter-

rompu en pressant sur la touche RUN/STOP a) presser RUN/STOP pour continuer le dosage, ou b) presser la touche escape

pour interrompre déﬁnitivement le dosage.

999 ou 9999

k Mit den Dosiervolumen auch während des Dosiervorganges verändert werden.

k Während des Dosiervorganges kann im Modus PUMP% Flow rate die – Fließrate (in µl/min bzw. ml/min) bzw. – Drehzahl (in %) abgelesen und mit den verändert werden

Tasten kann das

Tasten

k With the dispensing volume can be changed even during the dispensing process.

k Changing to the MODE PUMP% Flow rate during the dispensing process allows the user to retrieve and adjust the following values with the – ﬂow rate (µl or ml/min) or – rotation speed (in %)

keys the

k Le temps de dosage peut être modiﬁé avec les touches également pendant le dosage.

k Pendant le dosage, les valeurs suivantes peuvent être lues dans le mode PUMP% Flow rate et modiﬁées avec les touches – Débit (µl ou ml/min) ou

keys

– Nombre de tours (en %)

IPC/IPC-N/Ismatec SA/23.03.07/CB/GP

Flow rate Volume Tim

Tim

PUMP% DISP DISP PAUSE

MAX

CAL

settings

Volumen kalibrieren

1 Mit der MODE-Taste auf

DISP Volume wechseln

k Mit den

Dosiervolumen eingeben

2 Mit RUN/STOP starten k Pumpe stoppt automatisch k Dosierte Flüssigkeit nach

Volumen oder Gewicht

bestimmen

3 Im gleichen Modus (DISP

Volume) die MAX/CAL-Taste drücken (Anzeige blinkt)

Tasten das

Calibrating the volume

1 Change the MODE to

DISP Volume k Enter the dispensing volume with the

2 Start with RUN/STOP k Pump stops automatically k Measure the dispensed

liquid by volume or weight

3 Stay in the same mode (DISP

Volume) and press the MAX/

CAL key (display blinks)

keys

Calibration du volume

1 Passer avec la touche MODE

sur DISP Volume

k Saisir le volume de dosage

souhaité avec les touches

Mettre en route avec RUN/STOP

k La pompe s’arrête automatiquement k Déterminer le liquide dosé

selon le volume ou le poids

3 Presser sur la touche MAX/CAL dans le même mode

(DISP Volume) (l’afﬁchage

clignote)

MAX

CAL

settings

4 Mit den dosiertes Volumen eingeben

5 Mit der MAX/CAL-Taste speichern k Pumpe kalibriert sich und

kehrt automatisch auf den ursprünglich vorgegebenen Sollwert zurück

6 Mit RUN/STOP starten

k Je nach Anwendungsbedingungen kann mehrmaliges Kalibrieren nötig sein.

Tasten effektiv

4 Enter the effectively dispensed

volume with the

5 Save setting with the

MAX/CAL key k Pump is calibrated and

returns automatically to the

initially entered set point

6 Start pump with RUN/STOP

k Depending on the application conditions repeated calibration may be necessary.

keys

4 Saisir le volume effectivement

dosé avec les touches

5 Mémoriser avec la touche

MAX/CAL

k La pompe est calibrée et

retourne automatiquement à la valeur préréglée initialement

Mettre en route avec RUN/STOP

k En fonction des conditions d’application, il peut être nécessaire de calibrer plusieurs fois.

IPC/IPC-N/Ismatec SA/23.03.07/CB/GP

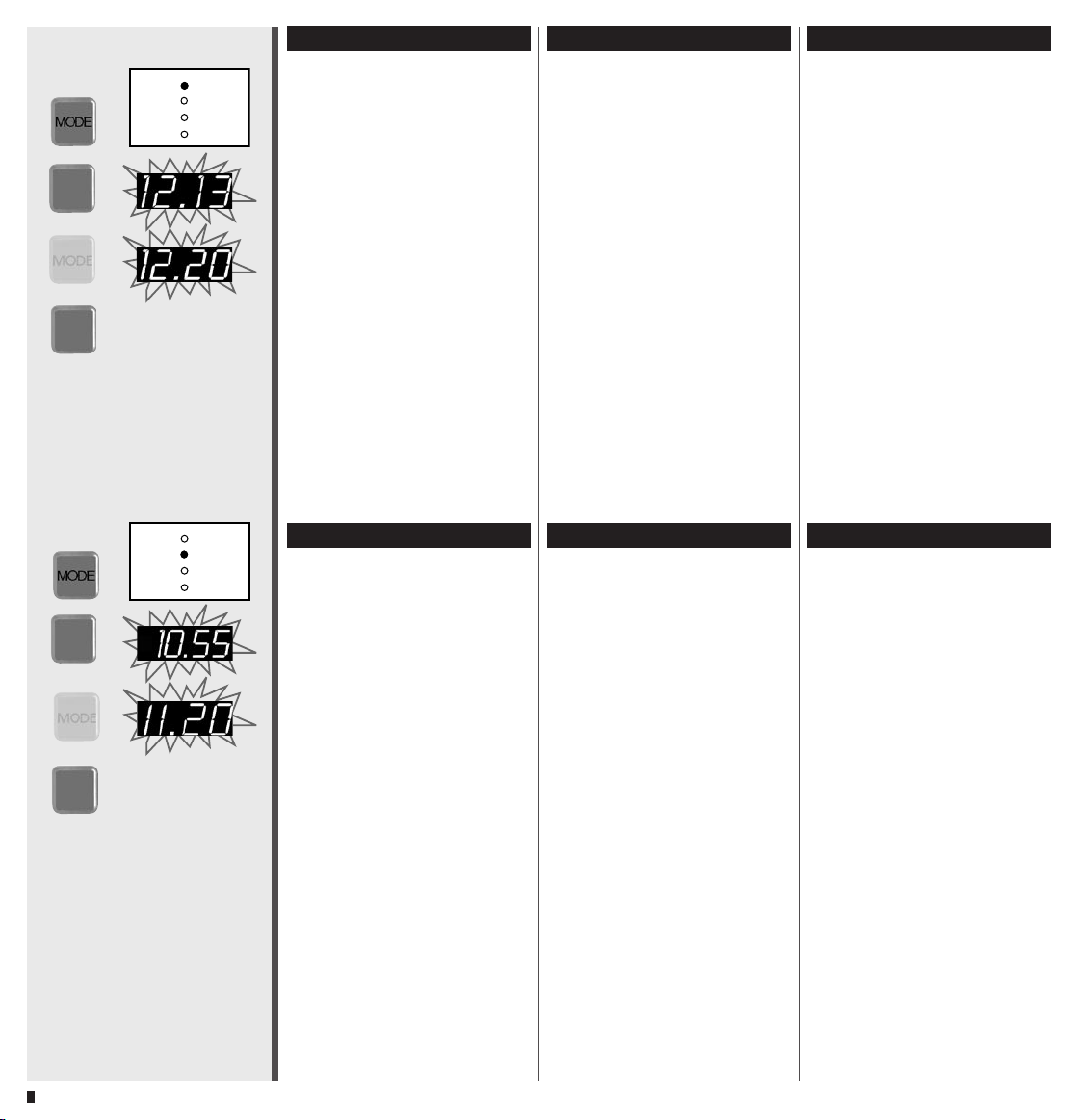

Default-Kalibration Fließrate

Flow rate Volume Tim

Tim

PUMP% DISP DISP PAUSE

Flow rate Volume Tim

Tim

PUMP% DISP DISP PAUSE

1 Mit der MODE-Taste auf

PUMP% Flow rate

Default calibration (ﬂow rate)

1 Change the mode to

PUMP% Flow rate

Calibration par défaut

(débit)

1 Passer avec la touche MODE

sur PUMP% Flow rate

MAX

CAL

default

MAX

CAL

MAX

CAL

default

MAX

CAL

2 MAX/CAL-Taste drücken (Anzeige blinkt)

3 default-Taste drücken (Anzeige blinkt).

4 Mit der MAX/CAL-Taste speichern

k Setzt gleichzeitig auch das Volumen auf den Default-Wert zurück

Default-Kalibration Volumen

1 Mit der MODE-Taste auf

DISP Volume wechseln

2 MAX/CAL-Taste drücken (Anzeige blinkt)

3 default-Taste drücken (Anzeige blinkt).

4 Mit der MAX/CAL-Taste speichern

k Setzt gleichzeitig auch die Fließrate auf den Default-Wert zurück

2 Press the MAX/CAL key (displayed value blinks)

3 Press the default key (default value blinks).

4 Conﬁrm with the MAX/CAL

key

k At the same time, the volume is also reset to the default value

Default calibration (volume)

1 Change the mode to

DISP Volume

2 Press the MAX/CAL key (displayed value blinks)

3 Press the default key (default value blinks).

4 Conﬁrm with the MAX/CAL

key

k At the same time, the ﬂow rate is also reset to the default value

2 Presser la touche MAX/CAL (l’afﬁchage clignote)

3 Presser la touche default (valeur par défaut clignote).

4 Mémoriser avec la touche

MAX/CAL

k Le volume est également remis à sa valeur par défaut.

Calibration par défaut

(volume)

1 Passer avec la touche MODE

sur DISP Volume

2 Presser la touche MAX/CAL (l’afﬁchage clignote)

3 Presser la touche default (valeur par défaut clignote).

4 Mémoriser avec la touche

MAX/CAL

k Le débit est également remis à sa valeur par défaut.

IPC/IPC-N/Ismatec SA/23.03.07/CB/GP

Flow rate Volum

Tim

PUMP% DISP DISP PAUSE

Dosieren nach Zeit

Die Dosierzeit kann von

0.1s–999h eingegeben werden.

1 Mit der MODE-Taste auf

DISP Time wechseln

Dispensing by time

The dispensing time can be entered from 0.1s to 999h.

1 Change the mode to

DISP Time

Dosage selon le temps

La durée de dosage peut être déﬁnie de 0.1s â 999 h

1 MODE sur DISP Time

Mit den

Tasten gewünschte

Zeit eingeben

settings

escape

k Suchlauf beschleunigt sich,

wenn 5 oder 6Taste gedrückt bleibt.

Sekunden: 0.1–899.9 (in 0.1s Schritten) Minuten: 15’–899’ (in 1min Schritten) Stunden: 15h–999h (in 1h Schritten)

3 Mit RUN/STOP starten. Die Pumpe stoppt nach Ablauf

der eingegebenen Dosierzeit. k Drücken der RUN/STOP-

Taste während der Dosierung

unterbricht den Dosiervorgang a) nochmaliges Drücken von

RUN/STOP setzt die Dosierung

fort, oder b) mit escape wird der Dosierungvorgang endgültig

abgebrochen

k Mit den Dosierzeit auch während des Dosiervorganges verändert werden.

Tasten kann die

2 Enter the required dispensing

time with the

k The display accelerates

when pressure on the

or 6key is maintained.

Seconds: 0.1–899.9 (in steps of 0.1s) Minutes: 15'–899' (in 1min steps) Hours: 15h–999h (in 1h steps)

3 Start pump with RUN/STOP The pump stops after the dispensing time has elapsed. k The dispensing process can

be interrupted by pressing

RUN/STOP

a) pressing RUN/STOP again

continues the dispensing

process, or b) pressing the escape key aborts the interrupted dispensing process

k With the dispensing time can be changed even during the dispensing process.

keys the

keys

2 Introduire la durée désirée au

moyen des touches

k La procédure de recherche

s’accélère lorsque l’on maintient les touches 5 ou 6enfoncées.

Secondes: 0.1–899.9 (en pas de 0.1s) Minutes: 15'–899' (en pas de 1min) Heures: 15h–999h (en pas de 1h)

3 Mettre en route avec RUN/STOP La pompe s’arrête après que le

temps de dosage soit écoulé.

k Le cycle de dosage peut

être interrompu avec la touche

RUN/STOP

a) presser RUN/STOP pour

continuer le cycle de dosage ,

b) presser la touche escape

pour interrompre déﬁnitiv-

ement le processus de dosage.

k Le temps de dosage peut être modiﬁé avec les touches également pendant le dosage.

IPC/IPC-N/Ismatec SA/23.03.07/CB/GP

k Während des Dosiervorganges kann im Modus PUMP% Flow rate die – Fließrate (in µl/min bzw. ml/min) bzw. – Drehzahl (in %) abgelesen und mit den verändert werden

Tasten

k Changing to the MODE PUMP% Flow rate during the dispensing process allows the user to retrieve and adjust the following values with the – ﬂow rate (µl or ml/min) or – rotation speed (in %)

keys:

k Pendant le dosage, les valeurs suivantes peuvent être lues dans le mode PUMP% Flow rate et modiﬁées avec les touches – débit (µl/min or ml/min) ou – nb de tours (en %)

Flow rate Volum

e Time Tim

PUMP% DISP DISP PAUSE

Flow rate Volum

e Tim

Tim

PUMP% DISP DISP PAUSE

Flow rate Volume Time Tim

PUMP% DISP DISP PAUSE

Flow rate Volume Tim

Tim

PUMP% DISP DISP PAUSE

Flow rate Volume Tim

Tim

PUMP% DISP DISP PAUSE

Volumendosierung in einer Zeiteinheit

1 Mit der MODE-Taste auf

DISP Volume Mit den

gewünschtes Volumen

Tasten

Dispensing by volume within a pre-set time

1 Change the mode to

DISP Volume Enter the required volume with the

keys

Dosage d'un volume dans un intervalle de temps donné

1 Passer avec la touche MODE

sur DISP Volume. Introduire le volume souhaité au moyen des touches

escape

oder/or/ou

2 Mit der MODE-Taste auf

DISP Time, mit den gewünschte Zeit eingeben (0.1s – 999h)

3 MODE-Taste drücken k Beide LED's leuchten

gleichzeitig

4 Mit RUN/STOP starten k Die Pumpe dosiert nun das

gewünschte Volumen innerhalb der vorgegebenen Zeit

a Änderungen / Korrekturen

escape-Taste drücken k Für Zeit- oder Volumen änderung kehrt die Pumpe

direkt in den Modus DISP Volu-

me zurück

Eingabe von 1–3 wiederholen

b Fehlermeldung

LED's blinken wechselseitig

9999 = Volumen zu groß Zeit zu kurz 1111 = Volumen zu klein

Zeit zu lang

Tasten

2 Change mode to DISP Time

Enter the required time with the

keys (0.1s – 999h)

3 Push the MODE key k Both LEDs light up

simultaneously

4 Start pump with RUN/STOP k The pump dispenses the

required volume within the pre-set time.

a Changes / Corrections

Press the escape key k For changing the dispensing

time or dispensing volume, MODE returns directly to DISP Volume

k Repeat steps 1 to 3

b Error message

LEDs are blinking alternately

9999 = volume too large time too short 1111 = volume too small time too long

2 Passer avec la touche MODE

sur DISP Time. Introduire la durée désirée au moyen des touches

3 Presser sur la touche MODE k Les deux LED s’allument

simultanément

4 Mettre en route avec RUN/

STOP

k La pompe dose désormais

le volume souhaité dans l’intervalle de temps prescrit

a Modiﬁcations / corrections

Presser sur la touche escape k Pour changer le temps ou le

volume de dosage, la pompe retourne directement en mode DISP Time

k Répéter la saisie de 1 à 3

b Message d’erreurs

les deux LED clignotent alter-

nativement

9999 = volume trop grand

temps trop court

1111 = volume trop petit

temps trop long

(0.1s – 999h)

Trotz Volumen- oder Zeitan-

passung blinken LED’s weiter:

k Schlauchdurchmesser

wechseln, da andere Fließrate

notwendig ist.

Despite volume and time ad-

justments, the LEDs keep on blinking:

k change the tubing i.d.

in order to obtain other ﬂow rate

Malgré l’adaptation du volume

ou du temps, les LED continuent à clignoter: k Changer la tête de pompe

étant donné qu’un autre débit

est nécessaire

IPC/IPC-N/Ismatec SA/23.03.07/CB/GP

Intervall-Dosieren (Volumen)

Flow rate Volume Tim

Tim

PUMP% DISP DISP PAUSE

Flow rate Volume Tim

Tim

PUMP% DISP DISP PAUSE

Repetitives Dosieren nach Volumen mit Pause

settings

escape

 Zuerst Schlauch iØ

programmieren (Seite 15, 16)

1 Mit der MODE-Taste auf

PAUSE Time Pause eingeben (0.1s – 999h)

2 Die MODE-Taste 1x drücken k PAUSE und DISP Volume

LED's leuchten gleichzeitig

Mit den

eingeben

3 Mit RUN/STOP-Taste starten k Pumpe dosiert in Intervallen k Aktiver Modus blinkt k Drücken der RUN/STOP-

Taste während der Dosierung bzw. Pause unterbricht den Vorgang

a)nochmaliges Drücken von

RUN/STOP setzt die Dosierung bzw. Pause fort, oder

b) mit escape wird der Dosie-

rungvorgang endgültig

abgebrochen

Tasten Volumen

Intermittent dispensing (by volume)

Intermittent dispensing by volume with a pause

 First enter the tube i.d.

(pages 15, 16)

1 Change to PAUSE Time

Enter the pause time (0.1s – 999h)

2 Press the MODE key once k Both LEDs for PAUSE and

DISP Volume light up simultaneously Enter the volume with the key

3 Start the pump with the RUN/STOP key k Pump dispenses at intervals k Active mode blinks k The dispensing or pause

cycle can be interrupted by

pressing RUN/STOP a) pressing RUN/STOP again

continues the dispensing or

pause cycle, or b) pressing the escape key aborts the interrupted dispensing process

Dosage par intervalles

Dosage répétitif selon le volume avec un temps de pause prédéﬁni

 Sélectionner d’abord le

Ø int. du tube (pages 15, 16)

1 Passer avec la touche MODE

sur PAUSE Time. Introduire le temps de pause (0.1s – 999h)

2 Presser 1 fois la touche MODE k les deux diodes électrolu-

minescentes PAUSE et DISP Volume s’allument simultanément. Introduire le volume au moyen des touches

3 Mettre en route avec RUN/STOP

k La pompe dose par intervalles

k Le mode actif clignote.

k Le cycle de dosage ou de

pause peut être interrompu avec la touche RUN/STOP

a) presser RUN/STOP pour

continuer le cycle de dosage ou de pause, ou

b) presser la touche escape

pour interrompre déﬁnitivement le processus de dosage.

(selon volume)

Hinweis

Einstellung Anzahl Dosieryklen siehe Seite 29.

Please note

For entering the number of dispensing cycles see page 29.

Remarque

Pour programmer le nombre de cycles de dosage voir page 29.

IPC/IPC-N/Ismatec SA/23.03.07/CB/GP

k Das Dosiervolumen bzw. die Pausenzeit auch während des Dosiervorganges verändert werden. Der neue Sollwert erscheint kurz im Display.

k Während des Dosiervorganges kann im Modus PUMP% Flow rate die – Fließrate (in µl/min bzw. ml/min) bzw. – Drehzahl (in %) abgelesen und mit den verändert werden

Falls nötig, das Volumen kalibrieren wie auf Seite 23 angegeben.

Tasten

k The dispensing volume or pau- se time can be changed even during the dispensing process. The newly entered set point appears shortly on the display.

k Changing to the MODE PUMP% Flow rate during the dispensing process allows the user to retrieve and adjust the following values with the – ﬂow rate (µl/min or ml/min) or – rotation speed (in %)

If necessary, calibrate the volume as indicated on page 23.

keys:

k Le volume de dosage peut également être modiﬁé en cours de dosage avec les touches La nouvelle valeur saisie apparaît brièvement sur l’afﬁchage.

k Pendant le dosage, les valeurs suivantes peuvent être lues dans le mode PUMP% Flow rate et modiﬁées avec les touches – débit (µl/min or ml/min) ou – nb de tours (en %)

Si nécessaire, calibrer le volume comme indiqué à la page 23.

Flow rate Volum

Tim

PUMP% DISP DISP PAUSE

Flow rate Volume Time Tim

PUMP% DISP DISP PAUSE

Intervall-Dosieren (Zeiteinheit)

Repetitives Dosieren nach Zeit mit vorgegebener Pausenzeit

settings

1 Mit der MODE-Taste auf PAUSE

Time. Mit den senzeit eingeben (0.1s – 999h)

Tasten Pau-

Intermittent dispensing (by time)

Intermittent dispensing by time with a pre-set pause time

1 Change to PAUSE Time

Enter the pause time (0.1s – 999h) with

keys

Dosage par intervalles

Dosage répétitif selon le temps avec un temps de pause prédéﬁni.

1 Passer avec la touche MODE

sur PAUSE Time. Introduire le temps de pause au moyen des touches

(unité de temps)

(0.1s – 999h)

settings

escape

Hinweis

Einstellung Anzahl Dosieryklen siehe Seite 29.

Please note

For entering the number of dispensing cycles see page 29.

Remarque

Pour programmer le nombre de cycles de dosage voir page 29.

2 Die MODE-Taste 2x drücken k PAUSE und DISP Time LED's

leuchten gleichzeitig

Mit den

eingeben

3 Mit RUN/STOP-Taste starten k Pumpe dosiert in Intervallen k Aktiver Modus blinkt k Drücken der RUN/STOP-

Taste während der Dosierung bzw. Pause unterbricht den Vorgang

a) nochmaliges Drücken von

RUN/STOP setzt die Dosierung bzw. Pause fort, oder

b) mit escape wird der Dosierungvorgang endgültig

abgebrochen.

k Mit den die Dosierzeit bzw. Pausenzeit auch während des Dosiervorganges verändert werden. Der neu eingegebene Sollwert erscheint kurz im Display.

k Während des Dosiervorganges kann im Modus PUMP% Flow rate die – Fließrate (in µl/min bzw. ml/min) bzw. – Drehzahl (in %) abgelesen und mit den verändert werden

Tasten Dosierzeit

Tasten kann

Tasten

2 Press the MODE key twice k Both LEDs for PAUSE and

DISP Time light up

simultaneously Enter the dispensing time with

the

keys

3 Start pump with RUN/STOP k Pump dispenses at intervals k Active mode blinks k The dispensing or pause

cycle can be interrupted by pressing RUN/STOP

a) pressing RUN/STOP again

continues the dispensing or pause cycle, or

b) pressing the escape key aborts the interrupted dispensing process

k With the sing or pause time can be changed even during the dispensing process. The newly entered set point appears shortly on the display.

k Changing to the MODE PUMP% Flow rate during the dispensing process allows the user to retrieve and adjust the following values with the

keys:

– ﬂow rate (µl/min or ml/min) – rotation speed (in %)

keys the dispen-

2 Presser 2 fois la touche MODE

k les deux LED PAUSE et DISP Time s’allument simultanément

Introduire la durée de dosage

au moyen des touches

3 Mettre en route avec la touche RUN/STOP k La pompe dose par intervalles k Le mode actif clignote. k Le cycle de dosage ou de

pause peut être interrompu avec la touche RUN/STOP

a) presser RUN/STOP pour

continuer le cycle de dosage ou de pause, ou

b) presser la touche escape

pour interrompre déﬁnitivement le processus de dosage.

k La durée de dosage et de pause peut également être modiﬁée en cours de dosage avec les touches La nouvelle valeur saisie apparaît brièvement sur l’afﬁchage.

kPendant le dosage, les valeurs suivantes peuvent être lues dans le mode PUMP% Flow rate et modiﬁées avec les touches – débit (µl/min or ml/min) ou – nb de tours (en %)

IPC/IPC-N/Ismatec SA/23.03.07/CB/GP

Anzahl Dosierzyklen

Flow rate Volume Tim

Tim

PUMP% DISP DISP PAUSE

Flow rate Volume Tim

Tim

PUMP% DISP DISP PAUSE

Beim Dosieren in Intervallen (nach Zeit bzw. Volumen) kann die Anzahl Dosierzyklen vorgegeben werden. Siehe Grundeinstellungen auf Seite 17.

Number of dispensing cycles

The number of dispensing cycles can be entered when dispensing at intervals (by time and volume). See basic settings on page 17.

Nombre de cycles de dosage

Lors du dosage par intervalles (selon le temps, resp. le volume), il est possible de déﬁnir le nombre de cycles de dosage. (Valeurs de base, p. 17)

MAX

CAL

escape

k Während der Pausen zeigt das Display die noch verbleibende Anzahl Dosierungen an

k Bei langen Pausen kann mittels MAX/CAL-Taste die verbleibende Pausenzeit abgefragt werden

k Drücken der RUN/STOP-Taste während der Dosierung bzw. Pause unterbricht den Vorgang

a) nochmaliges Drücken von

RUN/STOP setzt den Vorgang fort, oder

b) mit escape wird der Dosierungvorgang endgültig

abgebrochen

k Die Anzahl Dosierzyklen bleibt gespeichert, bis unter Cycles (im Modus Grundeinstellungen) der Wert verändert wird (Seite 17)

k During the pauses the remai- ning number of dispensing cycles is indicated on the display

k During long pauses the remai- ning pause time can be retrieved by pressing the MAX/CAL key

k The dispensing or pause cycle can be interrupted by pressing RUN/STOP

a) pressing RUN/STOP again

continues the process, or

b) pressing the escape key aborts the interrupted dispensing process

k The number of dispensing cycles remains stored until changes are made in the basic settings (page 17)

k Pendant les pauses, l’afﬁchage indique le nombre de dosages devant encore être effectués.

k Pendant de longues pauses, le temps de pause restant peut être contrôlé avec la touche MAX/CAL.

k Le cycle de dosage ou de pause peut être interrompu avec la touche RUN/STOP

a) presser RUN/STOP pour

continuer le cycle de dosage ou de pause, ou

b) presser la touche escape

pour interrompre déﬁnitivement le processus de dosage.

k Le nombre de cycles de dosages reste enregistré tant qu’aucuns changements ne soient effectués sur les valeurs de base (page 17).

IPC/IPC-N/Ismatec SA/23.03.07/CB/GP

Pumpen gegen Druck

Die IPC-Pumpe kann im Dauerbetrieb bis max. 1.0 bar Differenzdruck eingesetzt werden (kleine Schlauchgrößen und/oder Kassetten mit Anpresshebel erlauben höhere Drücke).

Pumping against pressure

The IPC pump can be used for continuous duty at a differential pressure of max. 1.0 bar (smaller tube sizes and/or lever type cassettes allow higher pressures)

Pompage contre pression

En exploitation continue, la pompe IPC peut être employée jusqu’à 1.0 bar de pression différentielle au maximum. Avec de petits diamètres de tube et/ou des cassettes avec levier de pression, il est possible de pomper contre des pressions plus fortes.

Im Zweifelsfall wenden Sie sich bitte an Ihre Ismatec®-Vertretung.

Wenn die Pumpe ruht

Wir empfehlen, bei Betriebsunterbrüchen die Schläuche zu entspannen. Es genügt, wenn die Kassette einseitig ausgeklinkt wird. Die Schläuche werden dadurch geschont und ihre Lebensdauer verlängert sich.

 Rückﬂussgefahr

Wird der Schlauch nicht mehr gequetscht, kann das Medium zurückﬂießen (Syphon-Effekt).

In case of any doubts please contact your Ismatec® agent.

When the pump is idle

When the pump is idle, we recommend you to release the tubing from pressure. Releasing the cassette on one side is sufﬁcient. This helps to protect the tubing from unnecessary strain and prolongs its service-life.

 Syphoning effect

When the tubing is released from squeezing, the ﬂuid can ﬂow back to the reservoir.

En cas de doute, veuillez vous adresser à votre représentant Ismatec®.

Durant les temps d'arrêt

En cas d’interruption de l’exploitation, nous recommandons de détendre les tubes, respectivement de les sortir de la tête de pompe. Il sufﬁt de relâcher la cassette sur le côté droit. Vous ménagez ainsi les tubes et en prolongez la durée de vie.

 Danger de reﬂuement.

Si le tube n’est plus pincé, le liquide refoulé peut reﬂuer.

IPC/IPC-N/Ismatec SA/23.03.07/CB/GP

Hinweis

Wir verweisen auch auf unsere ausführliche Schlauchdokumentation.

Einlaufzeit der Schläuche

Jeder neue Schlauch braucht eine Einlaufzeit.

Running-in period for tubing

Every new tube requires a running-in period.

Durée de rodage des tubes

Chaque nouveau tube a besoin d’un temps de rodage.

Please note

Please also refer to our detailed tubing documentation.

Remarque

Veuillez également vous référer à notre documentation détaillée sur les tubes.

Für konstante und reproduzierbare Fließraten ist es unbedingt nötig, neue Schläuche vor ihrem Einsatz mind. 1–3 Stunden mit Wasser oder dem zu fördernden Medium einlaufen zu lassen.

Lebensdauer der Schläuche

Die Lebensdauer hängt stark von den jeweiligen Anwendungsbedingungen in Kombination mit dem verwendeten Schlauchmaterial ab. Beispiel: Chemikalien, Drehzahl, Differenzdruck, Temperatur, Viskosität, Schlauchanpressdruck, etc.

Unverbindliche Richtwerte über die Lebensdauer ﬁnden Sie unsere ausführlichen Schlauchdokumentation.

If constant and repeatable ﬂow rates are required, we recommend you to run new tubing in with water or the medium to be pumped for at least 1 to 3 hours before you start the application.

Tubing life

The service-life of the tubing depends on the application and the tubing material used. Example: chemicals, rotation speed, differential pressure, temperature, viscosity, pressure on tubing, etc.

General information on the service-life is stated our detailed tubing documentation (without obligation!).

Pour obtenir des débits constants et reproductibles, il est absolument nécessaire de roder de nouveaux tubes avant leur utilisation pendant 1 à 3 heures au minimum avec de l’eau ou avec le liquide à refouler.

Durée de vie des tubes

La durée de vie dépend fortement des conditions d’application en combinaison avec le matériau du tube employé. Exemple: produits chimiques, nombre de tours, pression différentielle, température, viscosité, pression du tube, etc.

Vous trouverez des valeurs de référence indiquées sans engagement de notre part dans notre documentation détaillée sur les tubes.

IPC/IPC-N/Ismatec SA/23.03.07/CB/GP

Zur Verschleißminderung empfehlen wir, die Schläuche und Pumpenrollen von Zeit zu Zeit mit Silikonölspray (Best.Nr. SC0179) einzusprühen. Dies kann die Lebensdauer der Schläuche verlängern.

In order to reduce wear and tear of the tubing, we recommend users to spray both the tubing and the pump rollers with silicone oil spray (Order No. SC0179). This may improve the service life of the tubing.

Nous recommandons de vaporiser les tubes et les galets de pompe de temps à autre avec de l’huile de silicone en spray (No comm. SC0179). Cela peut accroître la durée de vie des tubes.

Überlastschutz

Die IPC-Schlauchpumpe verfügt über eine Überlast-Sicherung. Eine Überlastung wird im Display durch die Buchstaben 'OL' (für Overload) angezeigt, und die Pumpe stoppt.

Overcurrent protector

The IPC tubing pump features an overload protector. When an overload condition occurs, it is indicated on the display by the letters 'OL' and the pump is stopped.

Protection de surcharge

La pompe IPC possède une protection de surcharge. Un état illégal est indiqué sur l’écran par l’afﬁchage des lettres 'OL' (pour Overload).

In einer solchen Situation ist die Pumpe sofort mit dem Netzschalter auszuschalten.

Abkühlen lassen (es dauert ca. 2 Min., bis die Pumpe wieder betriebsbereit ist).

Bevor die Pumpe wieder gestartet wird, ist unbedingt zu prüfen, was die Überlastung der Pumpe verursacht hat (z.B. zu hoher Differenzdruck, etc.).

k Erst nachdem die Ursache für die Überlast behoben worden ist, darf die Pumpe neu gestartet werden.

Whenever this situation occurs, the pump must be switched off immediately.

Let the pump cool down (it takes about 2 minutes until the pump is ready again)

Before the pump is re-started, it is most important to check the reason for the overload (eg. too high differential pressure, etc.).

k Only when the cause of the overload has been detected and the failure corrected accordingly may the pump be started again.

Dans une telle situation, la pompe doit étre immédiatement déclenchée.

Laisser refroidir (la pompe est à nouveau prête à fonctionner après environ 2 min).

Avant d’enclencher à nouveau la pompe, il est indis-pensable de contrôler ce qui a pu provoquer la surcharge (p. ex. pression différentielle trop élevée, etc.).

k La pompe ne doit être remise en marche qu'après l'identiﬁcation de la cause de la surcharge et la réparation correspondante du défaut.

IPC/IPC-N/Ismatec SA/23.03.07/CB/GP

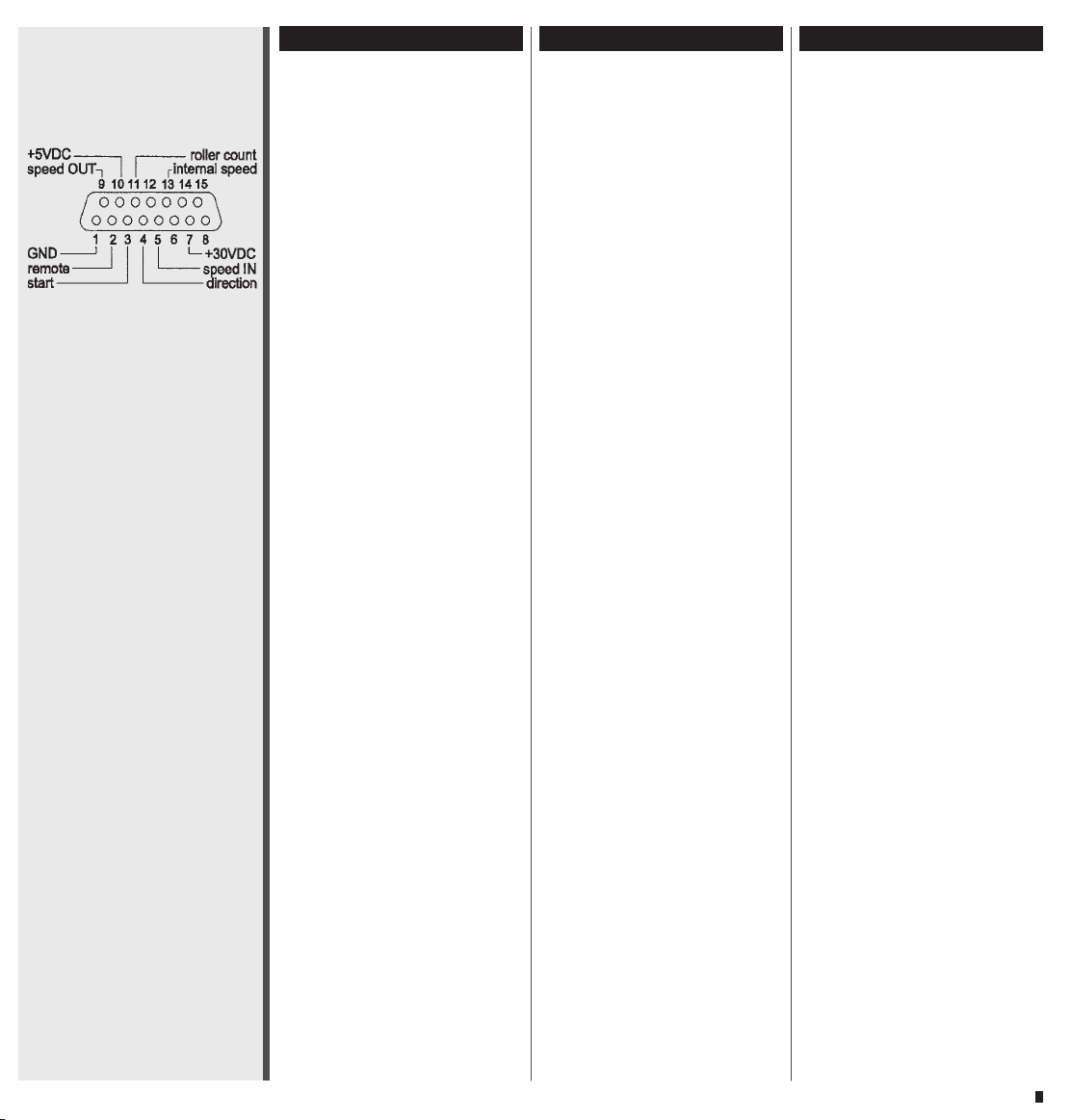

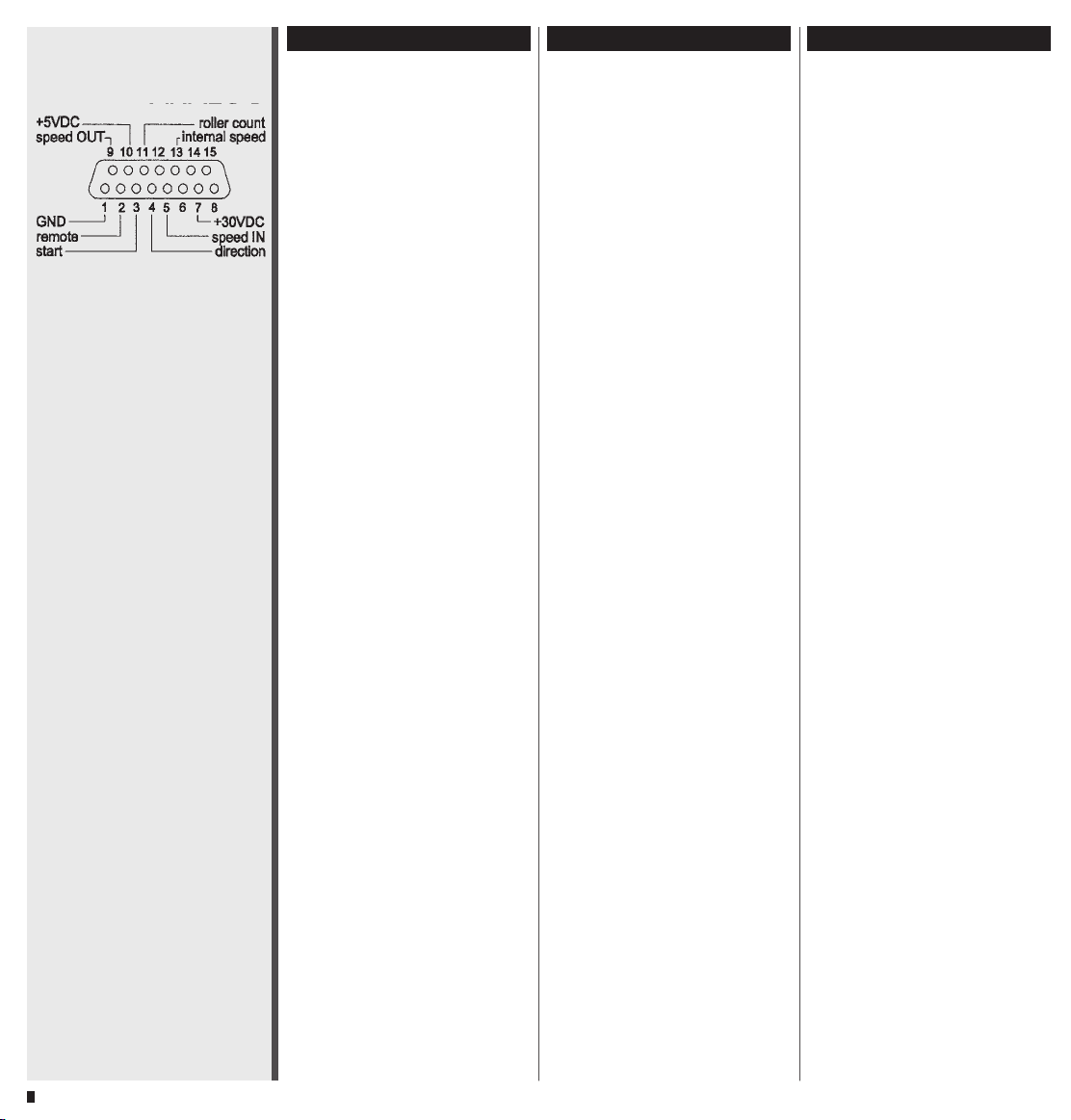

Analogschnittstelle

Pin 1, GND (Masse)

Mit dem Schutzleiter verbundene Masse. Bezugspotential für alle anderen Pins.

Analog interface

Pin 1, GND (ground)

Connected to the protective earth conductor. Reference potential for all other pins.

Interface analogique

Pin 1, GND (masse)

Connecté au conducteur de protection. Potentiel de référence pour toutes les autres pins.

Digitale Eingänge (TTL-Pegel)

Digital inputs (TTL-level)

Entrées numériques (niveau TTL)

Pin 2, remote Pin 3, start Pin 4, direction Pin 13, internal speed

Digitale Ausgänge (TTL-Pegel)

Digital outputs (TTL-level)

Sorties numériques (niveau TTL)

Pin 11, roller count

Analoge Eingänge

Analog inputs

Entrées analogiques

Pin 5, speed IN

0–5 VDC / 0–10 V

0–20 mA / 4–20 mA

Pin 2, remote

Für Umschaltung zwischen manueller Bedienung und der Analogschnittstelle. Zur Aktivierung der Analog-Schnittstelle muss Pin 2 mit Pin 1 (GND) verbunden werden.

Pin 3, start

- Im Normalbetrieb (Pin 2 offen) dient Pin 3 als Fußschalter

(siehe Grundeinstellungen Seite 17)

- Im Remote-Betrieb (Pin 2 auf

GND) startet die Pumpe bei Verbindung mit Pin 1 (GND)

Pin 4, direction

Wenn offen, dreht die Pumpe im Uhrzeigersinn; wenn mit Pin 1 (GND) verbunden, dreht sie im Gegenuhrzeigersinn

Pin 2, remote

For changing between manual control and analog interface. For activating the analog interface, pin 2 must be connected with pin 1 (GND).

Pin 3, start

- In normal operation (pin 2 open) pin 3 operates the foot-switch (see basic settings, page 17)

- In remote operation (pin 2 to GND) the pump starts when connected to pin 1 (GND)

Pin 4, direction

In the open position the pump turns clockwise; when connected to pin 1 (GND) it turns counter-clockwise.

Pin 2, remote

Pour commuter du service manuel à l’interface analogique. Pour activer l'interface analogique, le pin 2 doit être connecté au pin 1 (GND).

Pin 3, start

- en exploitation normale (pin 2 ouvert), le pin 3 sert d’interrupteur au pied (voir réglages des DIP-switch en page 32)

- en exploitation à distance (pin 2 sur GND), la pompe se met en route dès qu’elle est connectée au pin 1 (GND)

Pin 4, direction Si ouvert, le sens de rotation de la pompe est celui des aiguilles d’une montre; si relié avec le pin 1 (GND), elle tourne dans le sens contraire des aiguilles d’une montre.

Analoge Ausgänge

Analog outputs

Sorties analogiques

Pin 9, speed OUT

0-10 VDC / 0–10.9 kHz

IPC/IPC-N/Ismatec SA/23.03.07/CB/GP

Pin 5, speed IN

Für externe Drehzahlsteuerung (0–5V, 0–10V, 0–20mA, 4–20mA) Wahlmöglichkeit mittels DIPSwitch im Geräteinnern (siehe Seite 35)

Pin 7, +30V

Es stehen ca. +30 VDC zur Verfügung (max. Strom 1A).

Pin 5, speed IN

For external speed control (0–5V, 0–10V, 0–20mA, 4–20mA) Alternatives by means of DIP switches inside the pump (see page 35)

Pin 7, +30V

About +30 VDC are available (max. current 1A).

Pin 5, speed IN

Pour la commande externe du nombre de tours (0–5V, 0–10V, 0–20mA, 4–20mA), possibilité de sélection avec le DIP-switch à l’intérieur de l’appareil (v.p. 35)

Pin 7, +30V

Environ +30 VDC sont à disposition (courant maximal 1A)

Digitale Eingänge (TTL-Pegel)

Digital inputs (TTL-level)

Entrées numériques (niveau TTL)

Pin 2, remote Pin 3, start Pin 4, direction Pin 13, internal speed

Digitale Ausgänge (TTL-Pegel)

Digital outputs (TTL-level)

Sorties numériques (niveau TTL)

Pin 11, roller count

Analoge Eingänge

Analog inputs

Entrées analogiques

Pin 5, speed IN

0–5 VDC / 0–10 V

0–20 mA / 4–20 mA

Analoge Ausgänge

Analog outputs

Sorties analogiques

Pin 9, speed OUT

0-10 VDC / 0–10.9 kHz

Analogschnittstelle

Pin 9, speed OUT

Die werkseitige Einstellung ist 0–10 VDC, proportional zur Motordrehzahl 45.0 min-1 (IPC) bzw. 11.25 min-1 (IPC-N) Alternativ steht ein Frequenzbereich von 0–10.9 kHz zur Verfügung. Wahlmöglichkeit mittels Schiebeschalter S2 im Geräteinnern (siehe Seite 35)

Pin 10, +5 VDC

Es stehen ca. +5 VDC zur Verfügung. (max. Strom 0.1 A)

Pin 11, roller count

Es steht ein Impuls pro Rollenschritt zur Verfügung.

Pin 13, internal speed

Abhängig von der Betriebsart hat Pin 13 unterschiedliche Funktionen:

Analogschnittstelle nicht aktiviert

(Normalbetrieb, d.h. Pin 2 offen) Hier dient Pin 13 als Autostart- funktion. Ist Pin 13 mit Pin 1 (GND) verbunden, kann die Pumpe direkt über die Netzspannung gestartet bzw. angehalten werden (Netzschalter muss eingeschaltet sein).

Analogschnittstelle aktiviert

(Pin 2 auf GND)

- Pin 13 offen: Die Drehzahl wird über Pin 5

(speed IN) vorgegeben.

- Pin 13 auf GND Die Drehzahl kann am Bedienungspanel der Pumpe eingestellt werden.

Analog interface

Pin 9, speed OUT

The default setting is 0–10 VDC, proportionally to the motor speed of 45.0 rpm (IPC) or 11.25 rpm (IPC-N). Alternatively a frequency range from 0–10.9 kHz is available. Alternatives with sliding switch S2 inside the pump (see page 35)

Pin 10, +5 V

About +5 VDC are available. (max. current 0.1 A)

Pin 11, roller count

One impulse is available for each roller step.

Pin 13, internal speed

Depending on how the pump is operated, pin 13 has different functions:

Analog interface not activated

(Normal operation, i.e. pin 2 is open) Pin 13 serves as auto-start function. If pin 13 is connected to pin 1 (GND), the pump can be started and stopped directly from the power supply (the power switch must be on).

Analog interface activated

(Pin 2 on GND)

- Pin 13 open: The rotation speed is adjusted

via pin 5 (speed IN).

- Pin 13 on GND: The rotation speed can be adjusted by the speed selector

on the control panel of the pump.

Interface analogique

Pin 9, speed OUT

Le réglage d’usine par défaut est 0–10 VDC, proportionnel au nombre de tours du moteur

45.0 t/min (IPC) ou 11.25 t/min (IPC-N). Une zone de fréquence de 0–10.9 kHz est à disposition en alternative. Possibilité de sélection au moyen d’un interrupteur coulissant S2 à l’intérieur de l’appareil (v.p. 35).

Pin 10, +5 VDC

Environ +5 VDC sont à disposition (courant maximal 0.1 A)

Pin 11, roller count

Une impulsion est disponible par déplacement de galet.

Pin 13, speed intern

Le pin 13 possède des fonctions différentes en fonction du mode d’opération:

Interface analogique non activée

(Mode d’opération normal, c.-à-d. pin 2 ouvert) Le pin 13 a la fonction „auto-start“. Si le pin 13 est connecté au pin 1 (GND), la pompe peut être mise en route ou arrêtée directement par l’alimentation électrique (l’interrupteur principal doit être sur ON).

Interface analogique activée

(Pin 2 sur GND)

- Pin 13 ouvert: La vitesse de rotation doit être ajustée par le pin 5 (speed IN).

- Pin 13 sur GND: La vitesse de rotation peut être ajustée par le sélecteur de vitesse sur le tableau de commande de la pompe.

IPC/IPC-N/Ismatec SA/23.03.07/CB/GP

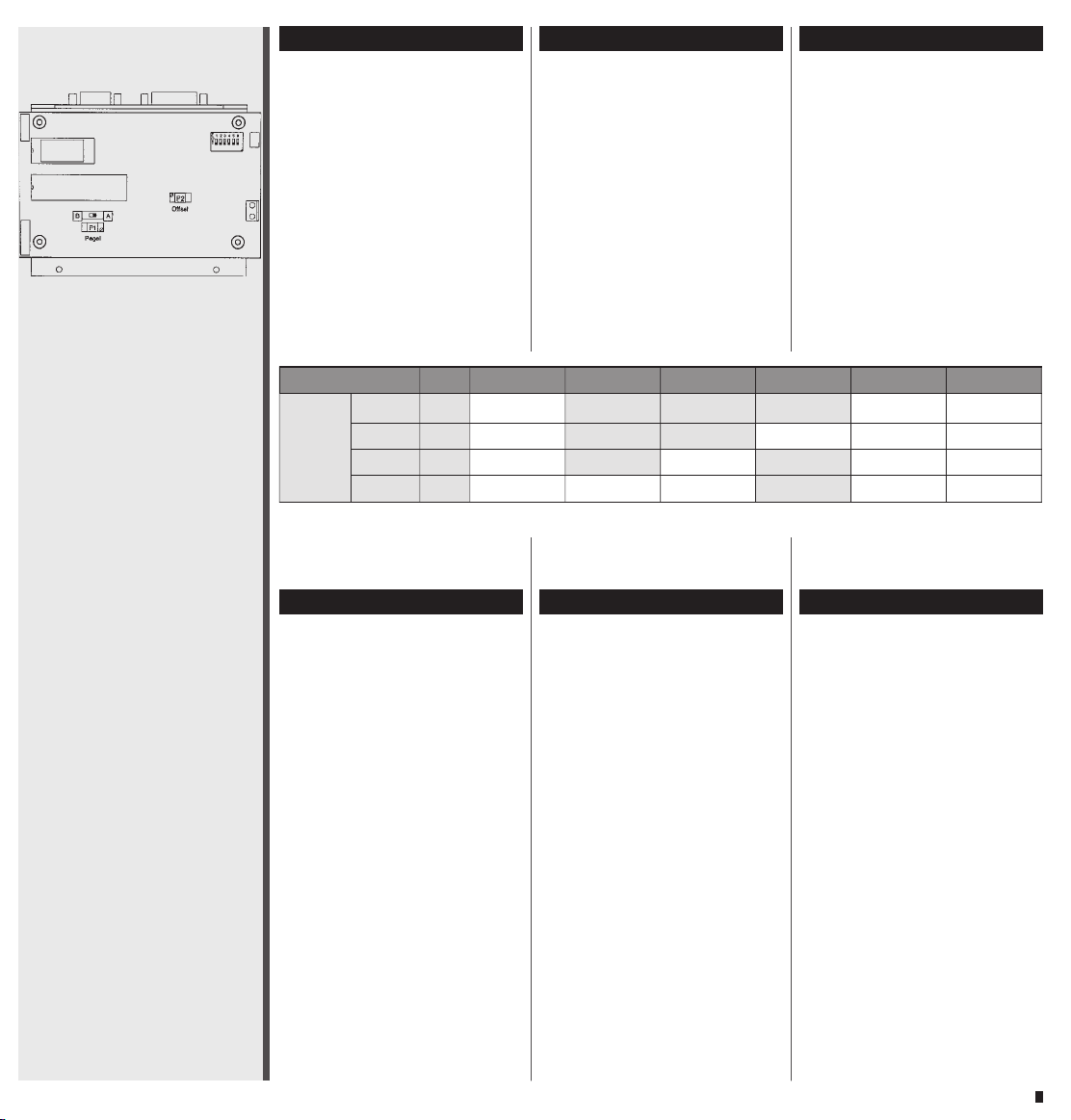

Einstellungen Schalter S1









































 

k Vergewissern Sie sich, dass die Pumpe vom Netz getrennt ist.

Settings of switch S1

k Make sure that the pump is disconnected from the mains supply.

Réglages du switch S1

k Assurez-vous que la pompe soit déconnectée du réseau.

Pin 9 Ausgang Output/Sortie

A = 0–10 VDC (Standard) B = 0–10.9 kHz

DIP-Switch

 Das Gerät darf nur von ei-

ner Fachkraft geöffnet werden!

Spannungsführende Teile im Innern des Gerätes können auch längere Zeit nach Ziehen des Netzsteckers noch unter Spannung stehen.

100k

20k

240

* Default-Einstellung * Default setting

Schiebeschalter S2

Dieser Schalter beeinﬂusst Pin 9, speed OUT Stellung A: 0–10 VDC (Standard) Stellung B: 0–10.9 kHz

 The instrument should only

be opened by a qualiﬁed technician!

Capacitors inside the pump may still be charged even though the mains plug has been disconnected some time ago.

Sliding switch S2

This switch affects Pin 9, speed OUT Position A: 0–10 VDC (Standard) Position B: 0–10.9 kHz

 Cet appareil doit être

ouvert par un spécialiste uniquement!

Des pièces conductrices peuvent encore être sous tension très longtemps après que le câble ait été débranché de la prise.

* Valeurs par défaut

Switch coulissant S2

Cet interrupteur inﬂuence le pin 9, speed OUT Position A: 0–10 VDC (standard) Position B: 0–10.9 kHz

IPC/IPC-N/Ismatec SA/23.03.07/CB/GP

 Hinweis

Die IPC hat beim Einschalten eine Verzögerung von 3 Sekunden, bis die serielle Schnittstelle zuverlässig anspricht.

Serielle Schnittstelle

RS232 IN (Eingang, weiblich) Der Anschluss erfolgt über eine 9-polige D-Buchse.

Serial interface

RS232 IN (female) A 9-pin D-socket is available on the rear panel of the pump.

Interface sérielle

RS232 IN (entrée femelle) Le raccordement se fait par le biais d’une douille D à 9 pôles (femelle).

 Please note

When switching the IPC on, the serial interface will only respond after a delay of 3 seconds.

 Remarque

La pompe IPC a un retard de 3 secondes lors de la mise en route jusqu’à ce que l’interface sérielle fonctionne de manière ﬁable.

TxD

Sendedaten

Transmitted Data

Données envoyées

RxD

Empfangsdaten

Received Data

Données reçues

GND

Masse

Signal Ground

Prise de terre

du système

Adressierung.

Jeder Befehl beginnt mit der Pumpenadresse (1–8). Sie ist werkseitig auf 1 eingestellt und kann mit @ verändert werden (siehe auch Grundeinstellungen Seite 16). Die Adresse wird permanent gespeichert (d.h. auch nach Ausschalten des Antriebs). Die Adressierung ermöglicht die Ansteuerung von bis zu 8 Ismatec®-Pumpen mit einer RS232-Schnittstelle.

Aufbau der Befehle.

Nach der Adresse folgt ein Zeichen als Befehl. Manche Befehle haben zusätzlich einen Parameter, der aus 4 bzw. 5 Ziffern besteht.

Der Befehl wird mit einem carriage return (ASCII 13) abgeschlos- sen. Die meisten Befehle quittiert die Pumpe mit einem Stern *. Ja/Nein-Abfragen beantwortet sie mit + (ja) oder – (nein).

Setting the pump address.

Each command string begins with the pump address (1–8). It is factory-set at 1 and can be changed with @ (also refer to the basic settings described on page 16). The address will be stored permanently (even after the pump has been switched off). The assignment of the address enables the user to control up to 8 Ismatec® drives via one interface.

Structure of the commands.

The address is followed by a character. Some commands have an additional parameter which always consists of 4 or 5 ﬁgures.

The command string is comple- ted by a carriage return (ASCII

13). The pump conﬁrms most of the commands with an asterix *. Yes/No inquiries are answered by + (yes) or – (no).

Adressage

Chaque commande commence avec l’adresse de pompe 1–8. Elle est réglée par défaut sur 1 et peut être modiﬁée avec @ (voir réglage de base, page 16). L’adresse est enregistrée de manière permanente (c’est-à-dire également après la mise hors service du moteur). L’adressage permet la commande de plusieurs moteurs Ismatec® par le biais d’une seule et même interface RS232.

Structure des commandes

Un signe suit l’adresse en tant que commande. Certaines commandes ont en outre un paramètre comportant toujours 4, respectivement 5 chiffres. La commande se termine par un retour à la ligne (ASCII 13). La pompe quittance la plupart des commandes avec une étoile *. Elle répond aux questions oui/non avec + (oui) ou - (non).

Kommunikationsparameter

Communication parameters

Paramètres de communication

Standardeinstellung

Default setting

Réglage standard

9600 baud, 8 bit,

1 stopbit, no parity

Alternative

1200 baud, 8 bit,

1 stopbit, no parity

Mehrstellige Antworten werden mit (cr) ASCII 13 und (lf) ASCII 10 abgeschlossen.

Fehlerhafte Zeichensequenzen werden mit # quittiert. Zahlenwerte gibt die Pumpe als drei- bis fünfstellige Zahl zurück. Vier dieser fünf Stellen sind Ziffern, eine Stelle ist entweder ein Dezimalpunkt oder eine führende Leerstelle.

Multi-digit replies are concluded by (cr) ASCII 13 and (lf) ASCII 10.

Incorrect command strings are answered by #. Numerical values are conﬁrmed as 3 to 5-digit ﬁgures. Four of the ﬁve digits are numerals, one digit is either a decimal point or a preceding blank space.

La pompe termine les réponses multipositions avec (cr) ASCII 13 et (If) ASCII 10.

Les séquences de signes erro- nées sont quittancées avec un #. La pompe renvoie les valeurs chiffrées sous forme de nombre de trois à cinq positions. Quatre de ces cinq positions sont des chiffres, une position étant soit un point décimal, soit un blanc en première position.

IPC/IPC-N/Ismatec SA/23.03.07/CB/GP

Serielle Schnittstelle / Serial interface / Interface sérielle

Pumpensoftware Version Pump software version Version du logiciel de la pompe

4.03

Zeichenerklärungen / Key to the symbols / Explications des signes

* Eingabe richtig/Correct input/Saisie correcte # Eingabe falsch/Incorrect input/Saisie erronée

_ _ _ _ Ziffern zwischen 0–9/Numerals between 0–9/Chiffres entre 0–9

ASCII 10 Zeilenschaltung/Line feed/Nouvelle ligne

ASCII 13 (carriage return) Befehl abschließen

Conclude command string/Fin de commande

Befehl Funktion / Beschreibung Beispiel Antwort Command Function / Description Example Response Commande Fonction / Description Exemple Réponse

Allgemeine Informationen General information / Informations générales

Jeder Befehl muss mit der Pumpenadresse (1..8) beginnen (werkseitig auf 1 programmiert) 1xxxx13 Each command string must begin with the pump address (1..8), (factory-set to 1) Insérer l’adresse de la pompe (1..8) avant chaque commande (programmé par défaut avec 1)

Jeder kaskadierten Pumpe muss eine individuelle Adresse (1..8) zugeteilt werden @313 * Each cascaded pump must be allocated an individual address (1..8) Une adresse individuelle doit avoir été attribuée à chaque pompe disposée en cascade (1.8) Jeder Befehl muss mit dem Zeichen ASCII 13 (carriage return) abgeschlossen werden 1xxxx

Each command string must be completed with the character ASCII 13 (carriage return) Chaque commande doit se terminer avec le caractère ASCII 13 (retour à la ligne) Beﬁndet sich die Pumpe im Overload-Zustand, quittiert sie jeden Befehl mit # # If the pump is in the state of overload, each command is responded with # Si la pompe est surchargée, elle répond à chaque commande avec #

Overload zurücksetzen 1-13 * Reset overload Remise à zéro de la surcharge

Antrieb steuern Controlling the drive / Commande du moteur

IPC starten (Antwort (-) unter Befehl G, wenn Fehleranzeige) 1H13 * (–) Start IPC (Response (-) under command G, in case of error message) Lancer IPC (réponse (-) sous commande G en cas de message d’erreur)

IPC stoppen 1I13 * Stop IPC Arrêt de IPC

Drehrichtung in Uhrzeigerrichtung setzen 1J13 * Set revolution in clockwise direction Déﬁnir le sens de rotation dans le sens des aiguilles d’une montre

Drehrichtung in Gegenuhrzeigerrichtung setzen 1K13 * Set revolution in counter-clockwise direction Déﬁnir le sens de rotation dans le sens contraire à celui des aiguilles d’une montre

Bedienfeld in manuellen Betrieb setzen 1A13 * Switch control panel to manual operation Commuter le tableau de commande en mode manuel

Bedienfeld inaktiv setzen (Eingabe über Tasten nicht mehr möglich) 1B13 * Set control panel inactive (input via control keys is not possible) Commuter le tableau de commande en mode inactif (saisie impossible par le biais des touches)

IPC/IPC-N/Ismatec SA/23.03.07/CB/GP

Befehl Funktion / Beschreibung Beispiel Antwort

Serielle Schnittstelle / Serial interface / Interface sérielle

Command Function / Description Example Response Commande Fonction / Description Exemple Réponse

_ _ _ _ _

Zahlen für Bedienfeld schreiben (nur bei inaktivem Bedienfeld sichtbar, siehe Befehl B) 1D-12.313 *

Writing numbers for control panel (only visible if control panel is inactive, see command B) 1D12.34

_ _ _ _ Buchstaben (Text) für Bedienfeld schreiben 1DAHELP13 *

Ecrire les chiffres pour le panneau de commande (visible uniquement lorsque le panneau est inactif, voir commande B)

Writing letters (text) for control panel 1DASTOP

Ecrire les lettres (texte) pour le panneau de commande 1DA----13

Betriebsmodi anwählen Selecting the operating modes Sélection des modes d’exploitation

MODE »PUMP% Flow rate« 1L13 *

MODE »PUMP% Flow rate« 1M13 *

MODE »DISP Time« 1N13 *

MODE »DISP Volume« 1O13 *

] P

MODE »DISP Time + PAUSE Time« 1P13 *

MODE »DISP Volume + PAUSE Time« 1Q13 *

MODE »Volumendosierung in einer Zeiteinheit« 1G13 *

MODE »PAUSE Time« 1]

Fehleranzeige 1111 (Vol. zu klein - Zeit zu lang) – Fehleranzeige 9999 (Vol. zu groß - Zeit zu kurz) + MODE »volume dependent dispensing within a period« 1G13 * Error indication 1111 (volume too small - time too long) – Error indication 9999 (volume too large - time too short) + MODE »Dosage d'un volume dans un intervalle de temps« 1G13 * Message d’erreur 1111 (volume trop petit - temps trop long) – Message d’erreur 9999 (volume trop grand - temps trop court) +

Parameter abfragen und eingeben Inquiring and setting parameters Interrogation et saisie des paramètres

Abfrage: Pumpe im aktuellen MODE aktiv/inaktiv 1E13 + oder/or/ou – Inquiry: Pump in current mode active/inactive Interrogation: Pompe en MODE actuel actif/inactif

Abfrage: Pumpentyp/Software-Version 1#13 IPC 403

1310

Inquiry: Pump type/Software version Interrogation: Type de pompe/version du logiciel

(

Abfrage: Software-Version 1(13 0403

1310

Inquiry: Software version Interrogation: Version du logiciel

Abfrage: Pumpenschlauch Innendurchmesser 1+13 1.6 mm

1310

Inquiry: Pump tubing inner diameter

Interrogation: Diamètre intérieur du tube de pompe +_ _ _ _ Eingabe: Pumpenschlauch Innendurchmesser (in 1/ Input: Pump tubing inner diameter (in Saisie: Diamètre intérieur du tube de pompe (en % Abfrage: Rollenrückschritte (0-100) 1%13 0

100

mm) 1+031713 *

mm)

100

1310

Inquiry: Roller back-steps (0-100) Interrogation: Pas arrière de galet (0-100)

IPC/IPC-N/Ismatec SA/23.03.07/CB/GP

Befehl Funktion / Beschreibung Beispiel Antwort

Serielle Schnittstelle / Serial interface / Interface sérielle

Command Function / Description Example Response Commande Fonction / Description Exemple Réponse

_ _ _ _

Eingabe: Rollenrückschritte (0-100) 1%000313 * Input: Roller back-steps (0-100) Saisie: Pas arrière de galet (0-100) S Abfrage: Drehzahl in % der Maximaldrehzahl 1S13 53.2

1310

Inquiry: Speed in % of the max. rotation speed Interrogation: Nombre de tours en % du nombre de tours max.

_ __ _(_) Eingabe: Drehzahl in % der Maximaldrehzahl für 60.3 % = 1S0060313 *

Input: Speed in % of the max. rotation speed for 60.3 % = 1S0060313 * Saisie: Nombre de tours en % du nombre de tours max. pour 60.3 % = 1S0060313 *

Abfrage: Default Fließrate ml/min bei max. Drehzahl = 45.0, IPC /11.25, IPC-N min

–1

1?13 23.9 ml/min des programmierten Pumpenkopfes und Schlauches Inquiry: Default ﬂow rate of the programmed pump-head and tubing in ml/min at max. speed = 45.0, IPC /11.25, IPC-N rpm Interrogation: Débit par défaut ml/min (à vitesse max. = 45.0, IPC /11.25, IPC-N t/min. de la tête de pompe et du tube programmés

Abfrage: Kalibrierte Fließrate ml/min (bei max. Drehzahl = 45.0, IPC /11.25, IPC-N min

–1

1!13 25.3 ml/min Inquiry: Calibrated ﬂow rate in ml/min (at max. speed = 45.0, IPC /11.25, IPC-N rpm Interrogation: Débit calibré ml/min (à vitesse max. = 45.0, IPC /11.25, IPC-N t/min. !_ _ _ _ Eingabe: Kalibrierte Fließrate ml/min (bei max. Drehzahl = 45.0, IPC /11.25, IPC-N min

–1

) 1!250313 * (Die Kommaposition hängt vom programmierten Schlauch ab) Input: Calibrated ﬂow rate in ml/min (at max. speed = 45.0, IPC /11.25, IPC-N rpm) (The position of the decimal point depends on the programmed tubing) Saisie: Débit calibré ml/min (à vitesse max. = 45.0, IPC /11.25, IPC-N t/min.) (La position du point décimal dépend du tube programmés)

[

Abfrage: Anzahl Stellen nach dem Komma (bei max. Fließrate) 1[13 2

1310

Inquiry: Number of digits after the decimal point (at max.ﬂow rate) Interrogation: Nombre de décimales après le point décimal (au débit maximal) V Abfrage: Dosierzeit 1/10 Sek. 1V13 45

1310

Inquiry: Dispensing time 1/10 sec. Interrogation: Temps de dosage 1/10 sec.

_ _ _ _

Eingabe: Dosierzeit in 1/10 Sek. (0000–9999) 1V600013 * Input: Dispensing time in 1/10 sec. (0000–9999) Saisie: Temps de dosage en 1/10 sec. (0000–9999) VM_ _ _ Eingabe: Dosierzeit in Minuten (000–999) 1VM03013 * Input: Dispensing time in minutes (000–999) Saisie: Temps de dosage en minutes (000–999)

_ _ _

Eingabe: Dosierzeit in Stunden (000–999) 1VH02413 * Input: Dispensing time in hours (000–999) Saisie: Temps de dosage en heures (000–999)

Abfrage: Rollenschritte für »MODE DISP Volume« 1U13 100

1310

Inquiry: Roller steps for »MODE DISP Volume« Interrogation: Pas de galet pour »MODE DISP Volume«

_ _ _ _ (_) Eingabe: Rollenschritte (0000–65535) für »MODE DISP Volume« 1U020013 *

Input: Roller steps (0000–65535) for »MODE DISP Volume« Saisie: Pas de galet (0000-65535) pour »MODE DISP Volume«

1310

IPC/IPC-N/Ismatec SA/23.03.07/CB/GP

Befehl Funktion / Beschreibung Beispiel Antwort

Serielle Schnittstelle / Serial interface / Interface sérielle

Command Function / Description Example Response Commande Fonction / Description Exemple Réponse

[

_ _ _ _ _

Eingabe: Dosiervolumen in ml für »MODE DISP Volume« 1[0250013 * (Anzahl Stellen nach dem Komma richten sich nach dem Pumpenkopf Input: Dispensing volume in ml for »MODE DISP Volume« (The position of the decimal point depends on the pump-head) Saisie: Volume de dosage en ml pour »MODE DISP Volume« (La position du point décimal dépend de la tête de pompe)

Abfrage: Pausenzeit (Antwort in 1/10 Sek.) 1T13 20 Inquiry: Pause time (Reply in 1/10 sec.) Interrogation: Temps de pause (réponse en

_ _ _ _

Eingabe: Pausenzeit in 1/10 Sek. (0000– 9999) 1T003013 *

/10 sec.)

1310

Input: Pause time in 1/10 sec. (0000– 9999) Saisie: Temps de pause en 1/10 sec. (0000-9999))

_ _ _

Eingabe: Pausenzeit in Minuten (000–999) 1TM04513 * Input: Pause time in minutes (000–999) Saisie: Temps de pause en minutes (000-999)

_ _ _

Eingabe: Pausenzeit in Stunden (000–999) 1TH02413 * Input: Pause time in hours (000–999) Saisie: Temps de pause en heures (000–999)

Abfrage: Anzahl Dosierzyklen 1’’13 0

1310

Inquiry: Number of dispensing cycles Interrogation: Nombre de cycles de dosages

_ _ _ _

Eingabe: Anzahl Dosierzyklen (0–9999) 1’’001213 * Input: Number of dispensing cycles (0–9999) Saisie: Nombre de cycles de dosages (0–9999)

Abfrage: Gefördertes Total-Volumen (in µl, ml oder Liter) 1:13 4.983 ml

1310

Inquiry: Totally delivered volume (in µl, ml or litres) Interrogation: Volume total refoulé (en µl, ml ou litres)

Eingabe: Gefördertes Total-Volumen (»TOTAL«) auf 0 setzen 1W13 * Input: Reset totally delivered volume (»TOTAL«) to 0 Saisie: Remise à zéro du volume total refoulé (TOTAL)

Eingabe: Anwendungsparameter speichern 1*13 * Input: Store application parameters Saisie: Mémoriser les paramètres d’application

Eingabe: Default-Werte setzen 1013 * Input: Set default values Saisie: Saisir les valeurs par défaut

IPC/IPC-N/Ismatec SA/23.03.07/CB/GP

Befehl Funktion / Beschreibung Beispiel Antwort

Serielle Schnittstelle / Serial interface / Interface sérielle

Command Function / Description Example Response Commande Fonction / Description Exemple Réponse

Ein- und Ausgänge Inputs and Outputs / Entrées et sorties

Abfrage: Fußschalter (Pin 3) Eingang offen: - Eingang auf Masse: + 1C13 + oder/or/ou Inquiry: Foot switch (pin 3) input open: - input grounded: + Interrogation: Pédale de commande (pin 3) entrée ouverte: - entrée sur masse: +

C0000

Eingabe: Fußschalter/Dosierhandgriff Betriebseinstellung toggle 1C000013 * Input: Foot switch/Hand dispenser, basic settings toggle Saisie: Pédale de commande Betriebseinstellung toggle

C0001

Eingabe: Fußschalter/Dosierhandgriff Betriebseinstellung direct 1C000113 * Input: Foot switch/Hand dispenser, basic settings direct Saisie: Pédale de commande Betriebseinstellung direct

IPC/IPC-N/Ismatec SA/23.03.07/CB/GP

Programmier-Software

LabVIEW® von National Instruments

Ist eine Windows®-Software zur Lösung von Mess-, Steuer- und Regelaufgaben in Verbindung mit verschiedensten Laborgeräten. http://www.ni.com/

Programming Software

LabVIEW® from National Instruments

LabVIEW® is a Windows® software for creating ﬂexible and scalable test, measurement, and control applications in connection with various laboratory instruments. http://www.ni.com/

Logiciel de programmation

LabVIEW® de National Instruments

LabVIEW® est un logiciel sous Windows® permettant de créer des applications ﬂexibles et modulables de test, mesure et contrôle en liaison avec différents appareils de laboratoire. http://www.ni.com/

LabVIEW® - Treiber

Die aktuellen Treiber für Ihre ISMATEC® - Pumpe ﬁnden sie unter: http://www.ismatec.com

Verbindungskabel

ür Verbindungen zwischen einem PC mit einem 9-poligen RS232Stecker und der IPC-Pumpe Bestell-Nr. AG0013

Fußschalter

Bestell-Nr. IS 10039

Dieser Fußschalter dient als Impulsgeber zum Starten bzw. Anhalten der Pumpe. Er ist sehr nützlich, wenn die Pumpe als Dosiergerät zum Abfüllen von Röhrchen, Gläsern, Flaschen usw. eingesetzt wird. Beide Hände bleiben für das Arbeiten mit den Flaschen, usw. frei.

LabVIEW® - Driver

The current drivers for your ISMATEC® pump can be downloaded from our website: http://www.ismatec.com

Connecting cable

For connecting an IPC pump to a PC via the 9-pin RS232 connector. Order No. AG0013

Foot-switch

Order No. IS 10039

This foot switch serves as a start/ stop device. It is very useful when using the pump as a dispenser for ﬁlling tubes, bottles, etc.. Both hands are free for handling the bottles and tubing.

Pilote LabVIEW

Le pilote utilisé pour votre pompe ISMATEC® peut être téléchargé à partir de notre site Internet : http://www.ismatec.com

Câble de liaison

Pour les liaisons avec une ﬁche RS-232 à 9 pôles entre un PC et une pompe IPC No de commande AG0013

Pédale de commande

No de commande IS 10039

Cette pédale de commande est utilisée pour enclencher et déclencher la pompe. Elle est très utile lorsque la pompe est utilisée comme appareil de dosage pour remplir des tubes, des ﬂacons, etc. Les deux mains sont ainsi libres pour travailler.

IPC/IPC-N/Ismatec SA/23.03.07/CB/GP

CA Click'n'go

Adapter für CA-Kassette

Adaptor for CA cassette

Adaptateur pour cassette CA

CA Anpresshebel CA pressure lever CA levier de pression

2-Stopper-Schläuche

2-stop tubing

Tubes à 2 arrêts

Ersatz-Kassetten

Ersatz-Kassetten aus POM-C CA Click‘n‘go IS 3710 CA Anpresshebel 1) IS 0122 Adapter POM-C (pro Kassette 2 Stk. bestellen)

IS 0123

Ersatz-Kassetten aus PVDF CA Anpresshebel 1) IS 3820 Adapter PVDF IS 3861 (pro Kassette 2 Stk. bestellen)

) Die Kassetten mit Anpress-

hebel sind als Option lieferbar. Bei höherem Differenz-druck

(>1 bar) sind sie geeigneter.

Vorbereitung dieser Kassetten

siehe Seite 44.

 Click'n'go-Kassetten

Beim Einsatz von neuen Schläuchen kann es vorkommen, dass je nach verwendetem Schlauch (Härte und Durchmesser) die Pumpe anfänglich nicht fördert. Trifft dies zu, so empfehlen wir, die Schläuche zu benetzen und die Pumpe zuerst mit eingesetztem Schlauch ca. 15–30 Minuten laufen zu lassen.

Material POM-C

Polyoxymethylen-Copolymer – gute chemische Beständigkeit gegenüber vielen organischen Lösungsmitteln und starken Basen – wird von starken Säuren und oxidierenden Substanzen angegriffen – UV-stabilisiert und bis 80°C temperaturbeständig (trocken, langzeitig) oder 136°C (trocken, kurzzeitig)

Spare-cassettes

Spare-cassettes in POM CA Click'n'go IS 3710 CA pressure lever 1) IS 0122 Adaptor

POM

IS 0123

(order 2 adaptors per cassette)

Spare-cassettes in PVDF CA pressure lever 1) IS 3820 Adaptor

POM

IS 3861

(order 2 adaptors per cassette)

) The cassettes with pressure

lever are available on request.

This type of cassette provide

better results at elevated differential pressure conditions (>1 bar). Preparing these cassettes see page 44.

 Click'n'go-Cassettes

When using new tubing for the ﬁrst time, it may occur that, depending on the tubing used (hardness and diameter), the pump cannot be primed and, hence, does not deliver the liquid. If that is the case we recommend you to prime the tubing and to run the pump with the tubing inserted for about 15 to 30 minutes.

Materials POM-C

Polyoxymethylene-Copolymer – good chemical resistance to many organic solvents and strong alkaline chemicals – is affected by strong acids and oxidizing substances – UV-stabilized and stable up to temperatures of 80°C/176°F (dry, continuous use) or 136°C/277°F (dry, for a short time)

Cassettes de rechange

Cassettes de rechange en POM CA Click'n'go cassette IS 3710 CA levier de pression 1) IS 0122 Adapateur

POM

IS 0123

(2 adaptateur par cassette)

Cassettes de rechange en PVDF CA levier de pression 1) IS 3820 Adapateur

POM

IS 3861

(2 adaptateur par cassette)

) Les cassettes avec levier de pres-

sion sont disponibles sur demande. Ce type de cassette peut produire de meilleurs résultats sous des conditions de pression différentielle supérieure

(>1 bar). Voir page 44.

 Cassettes Click'n'go

Lors de la première utilisation de nouveaux tubes, il se peut, suivant le tube utilisé (dureté et diamètre), que l’amorçage du tube ne se fasse pas correctement et que de ce fait aucun liquide ne soit délivré. Si tel est le cas, nous conseillons de remplir les tubes et de faire fonctionner la pompe avec tube inséré pendant 15 à 30 minutes.

Matériau POM-C

Copolymère de polyoxyméthylène – bonne résistance chimique à de nombreux solvants organiques et produits chimiques fortement alcalins – affecté par les acides forts et les substances oxydantes – stabilisé aux UV et stable jusqu'à des températures de 80°C/176°F (marche à sec, continue) ou 136°C/277°F (marche à sec, pour une courte durée)

www.ismatec.com

Wir verweisen auf unsere ausführliche

Schlauch-Dokumentation oder auf

unsere Webseite

Please refer to our detailed tubing

documentation or our website

Veuillez vous référer à notre

documentation détaillée sur les tubes

de pompe ou à notre website

IPC/IPC-N/Ismatec SA/23.03.07/CB/GP

Matrial PVDF

Polyvinylidenﬂuorid – sehr gute chemische Beständigkeit gegenüber Säuren sowie den meisten aliphatischen, aromatischen und chlorierten Lösungsmitteln – ungeeignet für längeren Kontakt mit Estern, Ketonen, Aminen und starken Basen – stabil gegenüber UV-Strahlen und bis 110°C temperaturabeständig (trocken, langzeitig) oder 142°C (trocken, kurzzeitig)

Materials PVDF

Polyvinylidene ﬂuoride – very good chemical resistance to acids and most aliphatic, aromatic and chlorinated solvents – not suitable for long contact with esters, ketones, amines and strong alkaline chemicals – stable both to UV radiation and temperatures up to 110°C/230°F (continuous use) or 142°C/288°F (for a short time)

Matériau PVDF

Fluorure de polyvinylidène – trés bonne résistance chimique aux acides et à la plupart des solvants aliphatiques, aromatiques et chlorés – ne convient pas à un long contact avec les esters, cétones, amines et produits chimiques très alcalins – stable aux rayonnements UV et aux températures jusque'à 110°F/230°F (utilisation continue) ou 142°C/288°F (pour une courte durée)

aus / off

auf Rückwand on rear panel

Vorbereiten der AnpresshebelKassetten

1 k Pumpe ausschalten 2 Anpresshebel ganz nach unten

drücken (muss entspannt sein)

Schlauch mit 2 Color Code

Stopper einspannen 3 Kassetten auf den Rotor zurücksetzen und beidseitig

einklinken

4 k Pumpe einschalten und

starten 5 Anpresshebel stufenweise

anheben, bis das Medium

angesaugt bzw. kontinuierlich

gefördert wird (keine weitere

Stufe als nötig

Preparing the cassettes with pressure lever

1 k Switch the pump off 2 Push the pressure lever down

(it must be relaxed)

Insert the tubing with 2 colour-

coded collars

3 Reinsert the cassette(s) onto

the rollers. Ensure that it snaps in on both sides.

4 k Switch the pump on and

start it

5 Lift the pressure lever step by

step until the medium is drawn in and a continuous ﬂow is achieved (no further step than necessary!)

Préparer les cassettes avec levier de pression

1 k Eteindre la pompe. 2 Abaisser le levier de pression

(il doit être détendu). Insérer le tube à 2 arrêts color-codés.

3 Réinsérer la (les) cassette(s) sur

les galets. Vériﬁer qu’elle(s) s’enclenche(nt) des deux côtés.

4 k Mettre la pompe sous tensi-

on et la démarrer.

5 Soulever le levier de pression

par étapes jusqu’à ce que le liquide soit aspiré et qu’un ﬂux continu soit obtenu (pas plus d’étape que nécessaire !).

ein / on

auf Rückwand on rear panel

Hinweis

– Unter gewissen Umständen (z.B.

bei Verwendung eines neuen Schlauchs, erhöhtem Differenzdruck, usw.) empfehlen wir, den

Anpresshebel um max. eine weitere Stufe anzuheben – Den Anpresshebel auf keinen Fall zu stark anheben – Die Einstellung des Anpresshebels

bestimmt den Anpressdruck – Der optimale Anpressdruck hängt

vom Schlauchmaterial, Innendurch-

messer, Wandstärke, Alter des Schlauches und den Anwendungsbedingungen ab – Als Nebeneffekt wirkt sich der

Anpressdruck geringfügig auch auf

die Fließrate aus dies sollte jedoch

den Anwender nicht dazu verleiten,

den Anpresshebel zum Regulieren

der Fließrate zu verwenden, da die

Konsequenzen betreffend Langzeit-

verhalten nicht voraussehbar sind – Ein solches Vorgehen könnte zwar

am Anfang des Pumpbetriebs zu

einer guten Fließraten-Konformität

unter den Pumpkanälen führen,

doch könnten die einzelnen Fließ-

raten im späteren Verlauf zuneh-

mend voneinander abweichen – Für eine optimale und langfristige

Fließratenstabilität sowie Kanal-

zu-Kanal-Konformität empfehlen

wir, die Click‘n‘go Kassetten zu

verwenden

Note

– Under certain circumstances (e.g.

new tubing, elevated differential pressure, etc.) we recommend the user to lift the lever by just one more step

– Never over-tighten the pressure

lever

– The setting of the pressure lever

determines the occlusion

– The optimum occlusion depends

on tubing material, inner diameter, wall thickness, age of tubing, and application conditions

– As a side-effect the occlusion

setting also affects the ﬂow rate this, however, should not encourage the user to use the pressure lever for ﬂow rate adjustments because long-term

behaviour is not predictable – If, however, the occlusion setting

is used to adjust the ﬂow rate, the

channel-to-channel ﬂow rate conformity may lead to good results

in the beginning of the operation,

yet the individual ﬂow rates may increasingly diverge at a

later stage – For an optimum long-term ﬂow

rate stability and channel-to-chan-

nel conformity we suggest using

the Click‘n‘go cassettes the ﬂow

rate

Note

– Dans certains cas (par ex. nouveau

tube, pression différentielle élevée, etc.), nous conseillons à l’utilisateur de soulever le levier d’une seule

étape supplémentaire. – Ne jamais trop serrer le levier de pression. – Le réglage du levier de pression

détermine l’occlusion. – L’occlusion optimale dépend de la

composition, du diamètre interne,

de l’épaisseur de la paroi et de l’âge

du tube et des conditions d’utilisation. – Indirectement, le réglage de

l’occlusion affecte également le débit. Cependant, ceci ne doit pas encou-

rager l’utilisateur à utiliser le levier

de pression pour régler le débit car

le comportement à long terme n’est pas prévisible. – Si toutefois le réglage de l’occlusion

est utilisé pour ajuster le débit, la

conformité du débit de canal à

canal donne de bons résultats au

début du fonctionnement, bien

que les débits individuels puissent

diverger de plus en plus par la suite. – Pour une stabilité du débit à long

terme et une conformité canal à

canal optimales, nous conseillons

d’utiliser les cassettes Click’n’go

pour ajuster le débit.

IPC/IPC-N/Ismatec SA/23.03.07/CB/GP

 Fließraten

epyT-pyT epyT-pyT

epyT-pyT

epyT-pyT epyT-pyT

CPI CPI

CPI

CPI CPI

N-CPI N-CPI

N-CPI

N-CPI N-CPI

xuanac-slennahc-lanaK

42,61,21,8,4

stellag-srellor-nelloR

sebut-gnibut-hcualhcS

edoCroloC2

nim1–- nim/t-mpr 54.0

0.54 11.0

52.11

.rN.tseB

oNredrO

mmocoN

ØihcualhcS

.D.IgnibuT

.tniØsebuT

netarßeilF

stibéD/setarwolF

nim/lm

netarßeilF

stibéD/setarwolF

nim/lm

)3063RnogyT(

nim

xam

nim

xam

8810CS

31.0 5100.0

51.0 93000.0

930.0

1000CS

91.0 6200.0

62.0 66000.0

660.0

2000CS

52.0 1400.0

14.0 0100.0

01.0

3000CS

83.0 6800.0

68.0 2200.0

22.0

4000CS

44.0 110.0

1.1 8200.0

82.0

5000CS

15.0 510.0

5.1 8300.0

83.0

6000CS

75.0 910.0

9.1 6400.0

64.0

7000CS

46.0 320.0

3.2 8500.0

85.0

8000CS

67.0 230.0

2.3 1800.0

18.0

9000CS

98.0 440.0

4.4 110.0

1.1

0100CS

59.0 940.0

9.4 210.0

2.1

1100CS

20.1 750.0

7.5 410.0

4.1

2100CS

90.1 460.0

4.6 610.0

6.1

3100CS

41.1 070.0

0.7 710.0

7.1

4100CS

22.1 970.0

9.7 020.0

0.2

5100CS

03.1 980.0

9.8 220.0

2.2

6100CS

24.1 11.0

11 620.0

6.2

7100CS

25.1 21.0

21 030.0

0.3

8100CS

56.1 41.0

41 530.0

5.3

9100CS

57.1 51.0

51 930.0

9.3

0200CS

58.1 71.0

71 340.0

3.4

1200CS

60.2 12.0

12 250.0

2.5

2200CS

92.2 52.0

52 360.0

3.6

3200CS

45.2 03.0

03 570.0

5.7

4200CS

97.2 53.0

53 980.0

9.8

2220CS

71.3 44.0

44 11.0

Bei den Angaben in den nachfolgenden Tabellen handelt es sich um Richtwerte, die wie folgt ermittelt wurden:

ml/min, pro Kanal, mit Wasser und Tygon®-Schlauch, ohne Differenzdruck

Für die Auswahl des Schlauchmaterials sind wir gerne behilﬂich. Die Verantwortung für die richtige Wahl liegt jedoch beim Benutzer.

Reproduzierbare Werte erhalten Sie mit den Pumpenschläuchen von Ismatec

 Flow rates

In the tables listed subsequently the values indicated are only approximate and determined as follows:

ml/min, per channel, with water and Tygon® tubing, without differential pressure

We will be pleased to help the user to select the tubing material. However, the user himself has the ﬁnal responsibility for the selection of the correct tubing material.

For reproducible results we recommend you to use tubing from Ismatec

 Débits

Les indications dans les tableaux ci-joints ne sont que des valeurs indicatives déterminées de la manière suivante:

ml/min par canal avec de l’eau et des tubes Tygon®, sans pression différentielle.

Le choix correct du tube adéquat relève de la seule responsabilité de l‘utilisateur.

Pour des valeurs reproductibles vous recommandons l‘utilisation des tubes Ismatec

IPC/IPC-N/Ismatec SA/23.03.07/CB/GP

nous

Entsorgung

Bewahren Sie bitte das Verpackungsmaterial bis zum Ablauf der Garantiezeit auf. Danach entsorgen Sie es bitte umweltgerecht und Ihren gesetzlichen Vorschriften entsprechend. Hat Ihr Gerät eines Tages ausgedient, führen Sie es dem Gesetz entsprechend einer geordneten Entsorgung zu. Kunststoffe und Elektronikteile müssen einer Wiederverwertung zugeführt werden. Erkundigen Sie sich bei ihrer zuständigen Entsorgungsstelle.

Disposal

Please retain packing materials until the product warranty ends. Afterwards please discard packing materials in an environment-friendly manner according to local regulations. Once the useful life of the product has ended, please ensure proper disposal according to local laws. Plastic and electronic components should be disposed of at a recycling facility. Please refer to local regulations regarding proper disposal.

Mise au rebut

Conserver le matériel d‘emballage jusqu‘à expiration de la garantie du produit. Par la suite, jeter le matériel d‘emballage en respectant l‘environnement et les réglementations locales en vigueur. Lorsque la durée de vie utile du produit est dépassée, s‘assurer que l‘élimination se fait conformément aux lois locales. Déposer les composants électroniques et les plastiques dans un centre de recyclage spécialisé. Respecter les réglementations locales applicables à l‘élimination.

Unterhalt

Sofern die IPC-Pumpe bestimmungsgemäß und mit der nötigen Sorgfalt eingesetzt wird,unterliegt lediglich das Schlauchmaterial einem gewissen Verschleiß.

Reparaturen

Für Reparaturen senden Sie die defekte IPC an Ihre Ismatec®Vertretung.

Bitte geben Sie Defekt, Kaufdatum, Serien-Nr. und Typ an.

Ersatzteile

Für Reparaturen außerhalb der Garantiezeit erhalten Sie von Ihrer Ismatec®-Vertretung:

■

Ersatzteile

■

Stücklisten

■

Verdrahtungspläne

Bitte geben Sie Defekt, Kaufdatum, Serien-Nr. und Typ an.

Maintenance

Provided the IPC is operated properly and in compliance with this manual, the tubing is the only part that is subject to wear and tear.

Repairs

For repairs please send the defective IPC pump to your Ismatec® representative.

Please give information on defect, date of purchase, serial-no., and model.

Spare-parts

After the warranty period your Ismatec® representative will be pleased to send you on request:

■

spare-parts

■

parts lists

■

wiring diagrams

Please give information on defect, date of purchase, serial-no., and model.

Maintenance

Pour autant que la pompe IPC soit utilisé avec tout le soin nécessaire et conformément aux instructions d’utilisation, seuls les tubes feront l’objet d’une certaine usure.

Réparations

Pour les réparations, veuillez renvoyer la pompe IPC à votre représentant Ismatec®. Veuillez fournir également des informations relatives à la panne, la date d’achat, le numéro de série et le modèle.

Pièces détachées

Pour les travaux de réparation intervenant après la durée de garantie, votre agent Ismatec® peut vous fournir:

■

des pièces détachées

■

des listes de pièces

■

des schémas de connexion

Veuillez fournir des informations concernant la panne, la date de l’achat, le numéro de série et le modèle.

Technische Daten

Antrieb

Motortyp DC-Motor

Drehzahl

0.4 – 45.0 min-1 (IPC)

0.11 – 11.25 min-1 (IPC-N) einstellbar in Schritten von 0.1 % bzw. als Fließrate

Pumpenrollen

8 Rollen aus Stahl 18/8 aktiv angetrieben

Technical speciﬁcations

Drive

Motor type DC motor

Speed

0.4 – 45.0 rpm (IPC)

0.11 – 11.25 rpm (IPC-N) adjustable in steps of 0.1% or as ﬂow rate

Pump rollers

8 rollers, 18/8 stainless steel actively driven

Spéciﬁcations techniques

Moteur

Type de moteur moteur DC

Vitesse

0.4 – 45.0 t/min (IPC)

0.11 – 11.25 t/min (IPC-N) digitalement réglable par pas de 0.1 % resp. comme débit

Galets

8 galets en acier inoxydable entrâinement planétaire

IPC/IPC-N/Ismatec SA/23.03.07/CB/GP

 Hinweis

Beachten Sie ebenfalls unsere Garantie- und allgemeinen Verkaufs- und Lieferbedingungen.

Bitte setzen Sie sich bei Fragen oder Unklarheiten mit Ihrer lokalen Ismatec®-Vertretung in Verbindung.

Technische Daten

Differenzdruck

Dauerbetrieb max. 1.0 bar Im Kurzzeitbetrieb sowie mit kleineren Schlauchgrößen und/oder Kassetten mit Anpresshebeln sind höhere Drücke möglich)

Technical speciﬁcations

Differential pressure

max. 1.0 bar (100 psi) (For short term use, higher pressures are possible provided that tubing with a small i.d. and/or cassettes with pressure levers are used)

Spéciﬁcations techniques

Pression différentielle

max. 1.0 bar (Avec de petits diamètres de tube et/ou des cassettes avec levier de pression, il est possible de pomper contre des pressions plus fortes)

 Please note

We also recommend you to observe our Warranty Terms as well as our Terms and Conditions of Sale.

In case of any queries, please contact your local Ismatec representative.

 Remarque

Veuillez lire également nos conditions de garantie, nos conditions générales de vente ainsi que nos conditions de livraison.

Pour toute demande, veuillez prendre contact avec votre représentant Ismatec®.

Extern ansteuerbar

über RS232- und Analog-Schnittstelle (Seite 33–37)

Netzanschluss

115/230 VAC / 50/60 Hz

Absicherung

2 x 500 mA, träge (230 VAC) 2 x 500 mA, träge (115 VAC)

Leistungsaufnahme

max. 30 W

Schutzgrad

IP 30

Betriebsbedingungen

Temperatur +5 bis +40°C Rel. Feuchtigkeit max. 80% – nicht kondensierend, normale Laborbedingungen

Maße/Gewicht

Kanäle TxBxH (mm) Gewicht

4 180x145/175x130 4.6 kg 8 220x145/175x130 5.1 kg 12 260x145/175x130 5.8 kg 16 300x145/175x130 6.5 kg 24 380x145/175x130 7.9 kg

Remote control

via RS232 and analog interface (pages 33–37)

Mains connection

115/230 VAC / 50/60 Hz

Fuse rating

2 x 500 mA, slow-blow (230 VAC) 2 x 500 mA, slow-blow (115 VAC)

Power consumption

max. 30 W

Protection rating

IP 30

Operating conditions

Temperature +5 to +40°C, Rel. humidity max. 80% – not condensing, at normal laboratory conditions

Dimensions/Weight

Channels DxWxH (inch) Weight

4 7.1x5.7/6.9x5.1 10.1 lb 8 8.7x5.7/6.9x5.1 11.2 lb 12 10.2x5.7/6.9x5.1 12.8 lb 16 11.8x5.7/6.9x5.1 14.3 lb 24 15x5.7/6.9x5.1 17.4 lb

Télécommande via interface RS232 et analogique (voir page 33–37)

Connexion au réseau

115/230 VAC / 50/60 Hz

Type de fusibles

2 x 500 mA, retardé (230 VAC) 2 x 500 mA, retardé (115 VAC)

Consommation de courant

max. 30 W

Classe de protection

IP 30

Conditions d’utilisation

Température de +5 à +40°C Humidité relative au max. 80 % – sans condensation, sous des conditions de laboratoire normales

Dimensions/Poids

Canaux PxLaxH (mm) Poids 4 180x145/175x130 4.6 kg 8 220x145/175x130 5.1 kg 12 260x145/175x130 5.8 kg 16 300x145/175x130 6.5 kg 24 380x145/175x130 7.9 kg

IPC/IPC-N/Ismatec SA/23.03.07/CB/GP

ETL-Konformität

UL 61010A-1 CAN/CSA C22.2 No. 1010-1

CE-Konformität

geprüft nach: EN 61326-1 / EN 61010-1

ETL-compatibility

UL 61010A-1 CAN/CSA C22.2 No. 1010-1

CE-compatibility

proved according to: EN 61326-1 / EN 61010-1

Compatibilité ETL

UL 61010A-1 CAN/CSA C22.2 No. 1010-1

Compatibilité CE

conformément à: EN 61326-1 / EN 61010-1

ISMATEC SA

Labortechnik - Analytik IDEX Health & Science

Feldeggstrasse 6 CH-8152 Glattbrugg Switzerland

Phone +41 (0)44 874 94 94 Fax +41 (0)44 810 52 92 sales.ismatec@idexcorp.com

www.ismatec.com

ISMATEC

- Vertretung / Representative/Représentation

ISMATEC Laboratoriumstechnik GmbH

IDEX Health & Science

Futtererstraße 16 D-97877 Wertheim-Mondfeld Germany

Phone +49 (0) 93 77 / 92 03-0 Fax +49 (0) 93 77 / 13 88 ofﬁce.ismatec@idexcorp.com

Verlangen Sie den neuen ISMATECKatalog.

Ask for the latest ISMATEC-catalogue.

Demandez le catalogue ISMATEC actuel.

ISMATEC® - Ihr kompetenter Partner für anspruchsvolle Pump- und Dosieraufgaben.

ISMATEC® - Your competent partner for demanding metering and dispensing applications.

ISMATEC® - Votre partenaire compétent pour toutes les applications de refoulement et de dosage exigeantes.

IPC/IPC-N/Ismatec SA/23.03.07/CB/GP
