IDEX Health & Science CPF Process User Manual [en, de, fr]

Download

Ventillose TaumelkolbenDosierpumpe

Mikroprozessorgesteuert

Valveless Rotary Piston Dispensing Pump

Microprocessor controlled

Pompe doseuse piston rotative sans soupape

Contrôlée par microprocesseur

MCP-CPF Process

ISM 919

Schutzgrad IP 65

Antrieb ohne Pumpenkopf

für Pumpenköpfe RH00 RH0 RH1

QP.QO QP.Q1 QP.Q2 QP.Q3

ISM 919

Protection rating IP 65

Drive without pump head

for pump heads RH00 RH0 RH1

QP.QO QP.Q1 QP.Q2 QP.Q3

ISM 919

Classe de protection IP 65

Moteur sans tête de pompe

pour têtes de pompe RH00 RH0 RH1

QP.QO QP.Q1 QP.Q2 QP.Q3

MCP-CPF Process/ISMATEC SA/30.10.07/CB/GP

English FrançaisDeutsch

Betriebsanleitung

Betriebsanleitung Operating Manual

Operating Manual Mode d‘emploi

Mode d‘emploi

30.10.07 CB/GP

MCP-CPF Process/ISMATEC SA/30.10.07/CB/GP

W I C H T I G IMPORTANT

KolbenPumpenköpfe

nach Gebrauch

spülen

Wir empfehlen, den Pumpenkopf nach jedem Pumpvorgang zu spülen, damit sich keine Reste zwischen Kolben und Zylinderwand festsetzen können (besonders beim Pumpen von salz-, eiweiß- oder partikelhaltigen Medien).

Es dürfen keine Medien gepumpt werden, welche abrasive Partikel enthalten.

Beachten Sie bitte unseren Hinweis betreffend Filtration in den Kapiteln Sicherheitsvorkehrungen und Unterhalt.

Piston pump heads re�uireds re�uire thorough ﬂushing afterng after use

We recommend you to ﬂush the pump head after every pumping process to prevent the piston from seizing by remaining particles (especially after pumping media containing salt, protein or particles).

Do not pump ﬂuids containing suspended solids that are abrasive.

Please observe our note regarding ﬁltration in the chapters Safety Precautions and Maintenance.

Têtes à pistonsons Rincer soigneusement après usage usage

Nous vous recommandons de rincer la tête de pompe après cha�ue processus de pompage aﬁn d'éviter que des restes ne se ﬁxent entre le piston et la paroi du cylindre (particulièrement après le pompage de liquides contenant des sels, des protéines ou des particules).

Ne pas pomper de li�uides contenant des particules abrasives.

Veuillez tenir compte de notre notice relative à la ﬁltration dans les chapitres Mesures de sécurité et Entretien.

MCP-CPF Process/ISMATEC SA/30.10.07/CB/GP

Auf Kolbenbrüche gewähren wir keine Garantie.

Piston fractures are not covered by our warranty.

Les bris de pistons sont exclus de la garantie fournie par ISMATEC SA.

Inhaltsverzeichnis

Sicherheitsvorkehrungen 6

Contents

Safety precautions 6

Sommaire

Mesures de sécurité 6

Garantiebestimmungen 9

Produkt 10 Geräterückwand 11

Netzspannung 11

Inbetriebnahme 12 Startinformation 12

Bedienungspanel 13 Grundeinstellungen 15

Programmwahl 19 Total Volumen 19

Hubvolumen einstellen 20 Nullpunkt einstellen beim RH-Pumpenkopf 22

Pumpen nach Fließrate 23 Fließrate kalibrieren 24 nach Drehzahl 25

Standby-Betrieb 26

Warranty terms 9

Product 10 Rear panel 11

Mains voltage 11

Starting the pump 12 Start-up information 12

Operating panel 13 Basic Settings 15

Selecting the program 19 Total volume 19

Setting the stroke volume 20 Zero point calibration of RH pump heads 22

Pumping by ﬂow rate 23 Calibrating the ﬂow rate 24 by drive speed 25

Stand-by mode 26

Conditions de garantie 9

Produit 10 Tableau arrière 11

Tension d’alimentation 11

Mise en route 12 Informations de mise en route 12

Tableau de commande 13 Réglages de base 15

Sélection du programme 19 Volume total 19

Réglage du volume de course 20 Tête de pompe RH calibration du point zéro 22

Pompage selon le débit 23 calibration du débit 24 le nombre de tours 25

Fonctionnement en stand-by 26

Dosieren nach Volumen 27 Dosiervolumen kalibrieren 28

Default-Kalibration Fließrate 29 Volumen 29

Dosieren nach Zeit 30

Volumendosierung in einer Zeiteinheit 31

Intervall-Dosieren nach Volumen 32 nach Zeit 33

Dispensing by volume 27 Calibrating the volume 28

Default calibration Flow rate 29 Volume 29

Dispensing by time 30

Dispensing by volume within a pre-set time 31

Intermittent dispensing by volume 32 by time 33

Dosage selon le volume 27 calibration du volume 28

Calibration par défaut du débit 29 du volume 29

Dosage selon le temps 30

Dosage d'un volume en une unité de temps 31

Dosage par intervalles de temps 32 de volume 33

MCP-CPF Process/ISMATEC SA/30.10.07/CB/GP

Inhaltsverzeichnis

Anzahl Dosierzyklen 34

Contents

Number of dispensing cycles 34

Sommaire

Nombre de cycles de dosage 34

Tropfenfreies Dosieren 35

Pumpen gegen Druck 36 Wenn die Pumpe ruht 36

Überlastschutz 36

Analogschnittstelle 37 Serielle Schnittstelle 40 RS232 OUT 41 Befehle 42 Kaskadierung mehrerer Pumpen 48

Programmier-Software LabWIEV 49 ProgEdit 50

Fließratentabelle und Pumpenkopf-Identiﬁkation (ID-Code) 51 Pumpenkopf-Übersicht 52

Zubehör PTFE-Schläuche 53 Adapter und Kit 53 Verbindungskabel 54 Druckregelungseinheit 54 Fußschalter 54

Abnehmen der Gehäusehaube 55 Stecker-Abdichtung 56

Drip-free dispensing 35

Pumping against pressure 36 When the pump is idle 36

Overcurrent protector 36

Analog interface 37 Serial interface 40 RS232 OUT 41 Commands 42 Cascading several pumps 48

Programming Software LabWIEV 49 ProgEdit 50

Flow rates charts and pump head identiﬁcation (ID-Code) 51 Pump heads, overview 52

Accessories PTFE tubing 53 Port/Tubing adaptors 53 Connecting cable 54 Pressure control unit 54 Foot switch 54

Removing the casing hood 55 Plug gaskets 56

Dosage sans goutte 35

Pompage contre pression 36 Durant les temps d'arrêt 36

Protection de surcharge 36

Interface analogique 37 Interface sérielle 40 RS232 OUT 41 Liste des ordres 42 Montage en cascade de plusieurs pompes 48

Logiciel pour programmer LabWIEV 49 ProgEdit 50

Tableaux des débits et identiﬁcation des têtes de pompe (Code-ID) 51 Information têtes de pompe 52

Accessoires Tubes PTFE 53 Adaptateurs et kit 53 Câble de liaison 54 Unité de contrôle de pression 54 Pédale de commande 54

Ouverture du boîtier 55 Etanchéité de la prise 56

MCP-CPF Process/ISMATEC SA/30.10.07/CB/GP

Sicherungen auswechseln 57

Unterhalt/Reparaturen 58 Entsorgung 58 Ersatzteile 59 Technische Daten 60

Pumpenkopf-Montage 61

Changing the fuses 57

Maintenance/Repairs 58 Disposal 58 Spare parts 59 Technical speciﬁcations 60

Mounting a pump head 61

Remplacement des fusibles 57

Entretien/Réparation 58 Mise en rebut 58 Pièces détachées 59 Spéciﬁcations techniques 60

Montage d'une tête de pompe 61

 Hinweis

Wir empfehlen, diese Betriebsanleitung genau durchzulesen.

Beim Betrieb einer Pumpe sind gewisse Gefahren nicht auszuschliessen.

ISMATEC SA haftet nicht für Schäden, die durch den Einsatz einer ISMATEC®-Pumpe entstehen.

Der Umgang mit Chemikalien liegt nicht im Verantwortungsbereich der ISMATEC SA.

 Please note

We recommend you to read this operating manual carefully.

When operating a pump, certain hazards cannot be excluded.

ISMATEC SA does not take liability for any damage resulting from the use of an ISMATEC® pump.

ISMATEC SA does not admit responsibility for the handling of chemicals.

Sicherheitsvorkehrungen

Die ISMATEC® Keramik-Kolbenpumpen sind für Förder- und Dosieraufgaben in Labor und Industrie vorgesehen. Wir setzen voraus, dass die GLP-Richtlinien »Gute Laborpraxis« sowie die nachstehenden Empfehlungen befolgt werden.

■

Die Pumpe darf nur innerhalb

der vorgegebenen Betriebsund Umgebungsbedingungen betrieben werden.

■

Die Pumpe darf nicht einge-

setzt werden:

– für medizinische Anwen-

dungen am Menschen

– in ex-geschützten Räumen

oder in Gegenwart von entﬂammbaren Gasen und Dämpfen.

Safety precautions

ISMATEC® ceramic piston pumps are designed for pumping and dispensing applications in laboratories and industry. As such it is assumed that Good Laboratory Practice (GLP) and our following recommendations will be observed.

■

The pump must not be ope-

rated outside the destined operating and environmental conditions.

■

The pump must not be used: – for medical applications on

human beings – in explosion proof chambers or in the presence of

ﬂammable gases or fumes.

Mesures de sécurité

Les pompes à piston rotatif ISMATEC® sont prévues pour l’usage en laboratoire et dans l’industrie. Dès lors, nous présumons que les utilisateurs emploient nos appareils selon les règles de l’art (normes GLP) et conformément à nos recommandations.

■

La pompe ne doit être mise en

opération que dans le cadre des conditions de fonctionnement et d’environnement prescrites.

■

La pompe ne doit pas être utili-

sée:

– pour des applications médi-

cales sur des êtres humains,

– dans des locaux protégés

contre les explosions ou en présence de gaz et vapeurs inﬂammables.

 Remar�ue

Nous recommandons de lire attentivement le présent mode d’emploi.

Il n’est pas possible d’exclure certains risques en cas d’utilisation d’une pompe.

ISMATEC SA décline toute responsabilité pour tout dommage résultant de l’utilisation d’une pompe ISMATEC®.

ISMATEC SA décline toute responsabilité pour tout dommage résultant de l’emploi de produits chimiques.

■

Der Stromkreis zwischen Netz

und Pumpe muss geerdet sein.

■

Manipulieren Sie nicht am

Pumpenkopf, bevor die Pumpe ausgeschaltet und vom Netz getrennt ist.

■

Der Pumpenkopf darf nur bei

ausgeschalteter Pumpe abgenommen werden.

■

Das Gehäuse darf während des

Betriebes nicht geöffnet bzw. abgenommen werden.

■

The circuit between mains

supply and pump has to be

earthed.

■

Do not manipulate the pump

head before the pump is swit-

ched off and disconnected

from the mains.

■

The pump must be switched

off before taking off the pump

head.

■

Do not open or remove the

housing while the pump is

operating.

■

Le circuit électrique entre le ré-

seau et la pompe doit être mis à la terre.

■

Ne manipulez jamais la tête de

pompe avant que la pompe n’ait été mise hors service et déconnectée du réseau électrique.

■

Ne procéder au montage ou à

l’échange de têtes de pompes que si la pompe est éteinte.

■

N'ouvrez pas et n'enlevez pas

le boîtier pendant que la pompe fonctionne.

MCP-CPF Process/ISMATEC SA/30.10.07/CB/GP

Sicherheitsvorkehrungen

Safety precautions

We recommend you to rinse the pump head after every pum- ping process to prevent the piston from seizing by remaining particles (especially after pumping media containing salt, protein or particles).

Mesures de sécurité

Nous vous recommandons de rincer la tête de pompe après

cha�ue processus de pompage

aﬁn d'éviter que des restes ne se ﬁxent entre le piston et la paroi du cylindre (particulièrement après le pompage de liquides contenant des sels, des protéines ou des particules).

Partikelhaltige Medien Es dürfen keine Medien mit Partikeln größer als 0.8 mm gepumpt werden.

Der Kolbenhub bzw. das Hubvolumen ist der Partikelgröße entsprechend genügend groß zu wählen!

Auf Kolbenbrüche gewähren wir keine Garantie.

Aggressive Medien

Das Pumpen aggressiver Medien kann bei den Dichtungen im Pumpenkopf zu Lecks führen.

Überprüfen Sie deshalb Ihre Pumpe regelmäßig auf Dichtheit.

Trockenlauf

Vor der Inbetriebnahme muss der Pumpenkopf mit Flüssigkeit gefüllt werden.

Media containing particles Do not pump media containing particles that exceed a diameter of 0.8 mm.

Piston stroke or stroke volume must be set large enough with respect to the particle size!

Piston fractures are not covered by our warranty.

Corrosive li�uids

Corrosive liquids may eventually produce leak paths around the sealing surfaces of the pump head. The pump should be inspected for leaks on a regular basis.

Dry running

Before starting to run the pump we advise you to ﬁll the pump head with liquid.

Milieux contenant des particules Ne pas pomper de li�uides contenant des particules plus grandes �ue 0.8 mm.

La course de piston ou le volume de course de piston doivent être déﬁnis assez grands par rapport à la taille des particules.

Les bris de pistons sont exclus de la garantie fournie par ISMATEC SA.

Li�uides corrosifs

Les liquides corrosifs peuvent éventuellement provoquer des fuites autour des surfaces d’étanchéité de la tête de pompe. Il convient d’inspecter régulièrement la pompe aﬁn de rechercher d’éventuelles fuites.

Fonctionnement à sec

Nous vous recommandons de remplir de liquide la tête de pompe avant de faire fonctionner la pompe.

MCP-CPF Process/ISMATEC SA/30.10.07/CB/GP

Zum Ansaugen darf der Pumpenkopf max. 15 Sek. trockenlaufen.

Ensure that for priming the pump does not run dry for more than 15 sec.

Assurez-vous que la pompe ne fonctionne pas pendant plus de 15 secondes à sec pendant l’amorçage.

Sicherheitsvorkehrungen

■

Es dürfen nur neue Sicherun-

gen, die den Angaben auf Seite 56 entsprechen, verwendet werden.

Safety precautions

■

Only new fuses, according to

the speciﬁcations stated on

page 56 in this manual, must

be used.

Mesures de sécurité

■

N’utilisez que des fusibles

neufs correspondant aux spéciﬁcations indiquées en page 56 du présent manuel.

■

Die Sicherungshalter dürfen

nicht überbrückt werden.

■

Je nach Material und Druck-

bedingungen haben Schläuche eine gewisse Gasdurchlässigkeit und können sich statisch auﬂaden. Wir warnen vor möglichen Gefahren, falls Schläuche in ex-geschützte Räume verlegt werden.

■

Falls wegen Schlauchbruchs

oder defekter Schlauchverbinder eine Gefahr besteht, dass durch auslaufende Medien Schäden verursacht werden können, sind vor Inbetriebnahme die notwendigen Sicherheitsvorkehrungen zu treffen.

■

Reparaturen dürfen nur von

einer sich der potentiellen Gefahren bewussten Fachkraft ausgeführt werden.

■

The fuse holder must not be

short-circuited.

■

The permeability of tubing

depends on the material

used and pressure conditions.

Tubing can also become elec-

tro-statically charged. Please

be aware of possible hazards

when laying tubing in explosi-

on-proof chambers.

■

Tubing can tear and burst

during operation. If this could

cause damage, the necessary

safety measures based on the

speciﬁc situation must be ta-

ken.

■

Repairs may only be carried

out by a skilled person who is

aware of the hazard involved.

■

Les porte-fusibles ne doivent

pas être court-circuités.

■

La perméabilité des tubes dé-

pend des matériaux utilisés et des conditions de pression. Les tubes peuvent également se charger d’électricité statique. Soyez bien conscients des risques inhérents à l’installation de tubes dans des locaux protégés contre les explosions.

■

En cours d’exploitation, les

tubes peuvent se déchirer ou même éclater. Si cela pouvait causer des dommages, il faut prendre les mesures de sécurité adaptées à la situation spéciﬁque.

■

Les réparations ne doivent

être effectuées que par une personne connaissant parfaitement les risques liés à de tels travaux.

■

Durch Kunden bzw. Drittper-

sonen ausgeführte Arbeiten am und im Gerät erfolgen auf eigene Gefahr.

■

For service and repairs carried

out by the customer or by

third-party companies ISMATEC SA denies any responsibility.

■

ISMATEC SA décline toute res-

ponsabilité pour les dommages découlant de travaux d’entretien et de réparation assurés par le client ou par de tierces personnes.

MCP-CPF Process/ISMATEC SA/30.10.07/CB/GP

b Garantie

Ab Lieferdatum:

Antrieb: 2 Jahre

Pumpenkopf:

Wir verweisen auf die Betriebsanleitung des Pumpenkopf-Herstellers.

Auf Kolbenbrüche gewähren wir keine Garantie (siehe Spülvorschrift auf Seite 3)

Bei Unklarheiten wenden Sie sich bitte an Ihre ISMATEC® Vertretung.

b Warranty

From date of delivery:

Pump drive: 2 years

Pump head:

We advise you to read the enclosed operating manual of the pump head manufacturer.

Piston fractures are not covered by our warranty (see our instructions for ﬂushing the pump head on page 3)

In case of any queries, please contact your nearest ISMATEC® representative.

b Garantie

A partir de la date de livraison

Moteur: 2 ans

Tête de pompe:

Veuillez vous référer au mode d'emploi ci-joint du fabricant de la tête de pompe.

Les bris de pistons sont exclus de la garantie fournie par ISMATEC SA (voir spéciﬁcations indi�uées en page 3)

Pour toute demande, veuillez prendre contact avec votre représentant ISMATEC®.

MCP-CPF Process/ISMATEC SA/30.10.07/CB/GP

Garantiebestimmungen

Wir garantieren eine einwand– freie Funktion unserer Geräte, sofern diese sachgemäß und nach den Richtlinien unserer Betriebsanleitung angeschlossen und bedient werden. Sofern nachweislich Herstell- oder Materialfehler vorliegen, werden die fehlerhaften Teile nach unserer Wahl kostenlos in Stand gesetzt oder ersetzt.

Die Rücksendung hat in der Original- oder einer gleichwertigen Verpackung zu erfolgen. Für Pumpenköpfe von anderen Herstellern als ISMATEC SA gelten die Garantiebestimmungen des Herstellers.

Durch Inanspruchnahme einer Garantieleistung wird die Garantiezeit nicht beeinﬂusst. Weitergehende Forderungen sind ausgeschlossen. Frachtkosten gehen zu Lasten des Kunden.

Unsere Garantie erlischt, wenn:

■

das Gerät unsachgemäß be-

dient oder zweckentfremdet wird

■

am Gerät Eingriffe oder Ver-

änderungen vorgenommen werden

■

ein für das Gerät unangemes-

sener Standort gewählt wird

■

das Gerät umwelt- und elek-

trospeziﬁsch unter Bedingungen eingesetzt wird, für die es nicht vorgesehen ist

■

Software-, Hardware, Zube-

hör oder Verbrauchsmaterial eingesetzt wird, welches nicht unseren Angaben entspricht.

Warranty terms

We warrant the perfect functioning of our products, provided they have been installed and operated correctly according to our operating instructions. If production or material faults can be proved, the defective parts will be repaired or replaced free of charge at our discretion.

A defective pump must be returned in the original ISMATEC® packing or in a packet of equal quality. For pump heads from manufacturers other than ISMATEC SA the warranty terms of the speciﬁc manufacturer are valid.

The duration of the warranty is not affected by making a claim for warranty service. Further claims are excluded. Shipping costs are charged to the customer.

Our warranty becomes invalid in the case of:

■

improper operation by the

user, or if the pump is diverted from its proper use

■

unauthorized modiﬁcation or

misuse by the user or by a third party

■

improper site preparation and

maintenance

■

operation outside of the envi-

ronmental and electrical speciﬁcations for the product

■

use of third-party software,

hardware, accessories or consumables purchased by the user and which do not comply with our speciﬁcations.

Garantie

Nous garantissons un fonctionnement irréprochable de nos appareils sous conditions d’une mise en service compétente et correspondant à nos normes et mode d’emploi. Si un défaut de fabrication ou de matériau peut être prouvé, les pièces défec-tueuses seront réparées ou remplacées gratuitement.

Le renvoi doit être effectué dans l’emballage d’origine ou similaire. Pour les têtes de pompe d’autres fabricants qu’ISMATEC SA, ce sont les dispositions de garantie du fabricant qui s’appliquent.

La durée de la garantie n’est pas touchée par le fait que le client demande une prestation de garantie. Toute autre prétention est exclue. Les frais d’expédition sont facturés au client.

Notre garantie perd sa validité dans les cas suivants:

■

manipulation inadéquate par

l’utilisateur ou utilisation de l’appareil à des ﬁns auxquelles il n’est pas destiné

■

modiﬁcations non autorisées

ou mauvais emploi par l’utilisateur ou un tiers

■

préparation et entretien ina-

déquats de l’emplacement de l’appareil

■

utilisation de la pompe en

dehors de l’environnement et des spéciﬁcations électriques déﬁnies pour le produit

■

utilisation de matériel, de lo-

giciels, d’interfaces ou de produits de consommation tiers achetés par l’utilisateur et qui ne satisfont pas à nos spéciﬁcations.

Produkt

Packungsinhalt

■ Antrieb MCP-CPF Process

inkl. Magnet Bestell-Nr. ISM 919 inkl. fest montiertem Netz-

kabel, Länge 2 m, mit Geräte-

kupplung IEC 320 (male)

Product

Contents of the package

■ MCP-CPF Process drive

Magnet included

Order No. ISM 919

incl. integrated power cord,

2 m long, with IEC 320 plug (male)

Produit

Emballage

■ Moteur MCP-CPF Process

aimant inclu

No de commande ISM 919 y compris câble réseau ﬁxe

longueur 2 m, avec connexion pour appareils IEC 320 (mâle)

■ 1 Netzkabel mit IEC 320- Ge-

rätestecker (female) und län-

derspeziﬁschem Netzstecker.

■ 2 Dichtungen (in Plastikbeutel)

für Analog- (AD0069) und RS232-IN (AD0071) Schnitt-

stelle.

■ Betriebsanleitung

Sofern bestellt:

■ Pumpenkopf

■ Software

■ weiteres Zubehör

Überprüfen Sie die Verpackung

und den Inhalt auf Transportschäden. Finden sich Anzeichen von Beschädigungen, kontaktieren Sie bitte umgehend Ihre ISMATEC®Vertretung.

k Reklamationen können nur innerhalb von 8 Tagen nach Erhalt der Ware angenommen werden.

■ 1 power cord with an

IEC 320 connector (female)

and a country speciﬁc mains plug.

■ 2 gaskets (in a plastic bag)

for the analog (AD0069) and

RS232-IN (AD0071) interfaces.

■ Operating manual

If ordered:

■ Pump head

■ Software

■ other accessories

Please check the package

and its contents for transport damage. If you ﬁnd any signs of damage, please contact your local ISMATEC® representative immediately.

k Complaints can only be accepted within 8 days from receipt of the goods.

■ 1 câble réseau avec prise

IEC 320 pour appareils (femelle) et une prise réseau spéciﬁque au pays de livraison.

■ 2 joints d’étanchéité (dans un

sac en plastique) pour interface analogique (AD0069) et RS232-IN (AD0071).

■ Mode d’emploi

Si commandés:

■ Tête de pompe

■ Logiciel

■ autres accessoires

Veuillez contrôler l’emballage

et son contenu et contacter immédiatement votre représentant ISMATEC® si vous deviez constater des dommages dus au transport.

k Les réclamations éventuelles ne seront acceptées que dans les 8 jours suivant la livraison.

MCP-CPF Process/ISMATEC SA/30.10.07/CB/GP

Geräterückwand

1 Netzschalter (ein/aus)

Rear panel

1 Mains switch (on/off)

Tableau arrière

1 Commutateur principal

 Hinweis

Für die Benutzung der Analog- und RS232-Schnittstelle unter IP-65 Bedingungen verweisen wir auf Seite 56.

2 Netzkabel

3 RS232 IN (Eingang, weiblich)

4 RS232 OUT (Ausgang,männlich)

5 Analog-Schnittstelle

■

Eingänge für:

– Drehzahlsteuerung 0 – 5 V oder 0 – 10 V, bzw. 0 – 20 mA oder 4 – 20 mA

– Drehrichtung – Start/Stopp – Fußschalter

– 2 digitale Eingänge (TTL-Pegel)

■ Ausgänge für: – Drehzahl 0 – 10 VDC

oder 0 – 7.2 kHz – 2 Universal-Ausgänge

 Netzspannung

85 – 264 V

47 – 60 Hz ohne Umschaltung

2 Power cord

3 RS232 IN (female)

4 RS232 OUT (male)

5 Analog interface

■

inputs for:

– speed control

0 – 5 V or 0 – 10 V, and 0 – 20 mA or 4 – 20mA – Rotation direction – Run/Stop – Foot switch – 2 digital inputs (TTL-level)

■ outputs for: – speed 0 – 10 VDC or 0 – 7.2 kHz – 2 universal outputs

 Mains voltage

85 – 264 V

47 – 60 Hz no adjustments necessary

2 Prise d’alimentation

3 RS232 IN (entrée femelle)

4 RS232 OUT (sortie mâle)

5 Interface analogique

■

Entrée:

– Commande de vitesse

0 – 5 V ou 0 – 10 V, resp. 0 – 20 mA ou 4 – 20mA – Sens de rotation – Marche/arrêt – Pédale de commande – 2 entrées numériques

(TTL-level)

■ Sortie: – vitesse 0 – 10 VDC ou 0 – 7.2 kHz – 2 sorties universelles

 Tension d‘alimentation

85 – 264 V

47 – 60 Hz sans commutation

 Please note

For using the analog or RS232 interface under IP-65 conditions please refer to page 56.

 Remar�ue

Pour l‘utilisation de l‘interface analogique ou RS232 sous des conditions IP-65: voir page 56.

MCP-CPF Process/ISMATEC SA/30.10.07/CB/GP

Leistungsaufnahme

100 W max.

Absicherung Steuerprint*

1.6 A, ﬂink

4.0 A, träge

Absicherung Netzteil*

3.15 A, träge

* Siehe auch Seite 57

 Steckdose/Netzkabel

Die Steckdose muss geerdet sein. (Schutzleiterkontakt)

Power consumption

100 W max.

Fuse rating on control board*

1.6 A, fast-blow

4.0 A, slow-blow

Fuse rating on power supply*

3.15 A, slow-blow

* See also page 57

 Socket/Power cord

The socket must be earthed. (protective conductor contact)

Consommation de courant

100 W max.

Type de fusibles carte de comande*

1.6 A, à action rapide

4.0 A, à action retardée

Type de fusibles carte d'alimentation*

3.15 A, à action retardée

* Voir aussi page 57

 Prise/câble d’alimentation

La prise doit être raccordée à la terre (contact conducteur de protection).

div rpm Time Time

STROKE PUMP DISP PAUSE

Volume

PROGRAM Flow rate

TOTAL

Netzschalter

auf Geräterückwand

Power supply switch

on rear panel

Commutateur principal

sur tableau arrière

Inbetriebnahme

■

Pumpe am Netz anschließen

und mit dem Netzschalter einschalten

■

ID-Codes der verwendeten

Pumpenköpfe in die entsprechend benutzten Programmspeicher eingeben

(siehe Seite 15 – 16)

■

Winkel für das Kolben-Hubvo-

lumen einstellen

(siehe Seite 20)

■

Schlauch am System anschlie-

ßen

Starting the pump

■

Connect the pump to the

mains and switch it on with the power supply switch

■

Enter the ID Codes of the

mounted pump heads in the program memories currently used (see pages 15 – 16)

■

Adjust the angle for the piston

stroke volume

(see page 20)

■

Connect the pump tubing to

the system

Mise en route

■

Raccorder la pompe au ré-

seau et mettre en route avec l’interrupteur de réseau

■

Saisir les numéros d’identifica-

tion des têtes de pompes employées dans la mémoire du programme utilisé (voir p. 15 – 16)

■

Régler l’angle du volume du

mouvement de piston (voir page 20)

■

Connecter le tube de la pompe

au système.

z.B./e.g./p.e.

Start-Information

Die folgenden Einstellungen leuchten nach dem Einschalten des Netzschalters kurz auf:

1 LED-Test »8.8.8.8. 2 Version der Systemsoftware

3 Identiﬁkations-Code (ID-Code)

des im zuletzt benutzten Programm gespeicherten Pumpenkopfes (z.B. rH00)

4 Kolbenhub-Rückschritte

k Leuchten nur auf, wenn mehr

als 0 eingegeben wurde

5 Zuletzt benutztes Programm

6 Anzeige der zuletzt benutzten Betriebsart

 Vor der ersten Inbetrieb-

nahme oder nach Montage eines neuen Pumpenkopfes

muss der ID-Code in jedem mit diesem Pumpenkopf zu verwendenden Programm separat eingegeben werden (siehe Grundeinstellungen, Seite 15 – 16) .

Start-up information

After switching on the power supply switch, the following values are displayed:

1 LED test »8.8.8.8.« 2 Firmware version

3 Identiﬁcation Code (ID-Code)

of the pump head entered in the program last used

(e.g. rH00)

4 Reverse piston strokes

k are only displayed if at least 1

or more back-steps are entered

5 Program last used

6 Displays the operating mode

last used

 Before starting the pump for

the ﬁrst time or after connecting a new pump head,

the ID-Code must be entered in each program used with this pump head (see basic settings, page 15 – 16).

Informations de mise en route

Les réglages suivants s’illuminent brièvement après la mise en route de l’interrupteur de réseau:

1 Test LED »8.8.8.8.« 2 Version du logiciel système

3 Code d’identiﬁcation (code ID)

de la dernière tête de pompe mémorisée dans le dernier

pro-

gramme employé (p.ex.rH00)

4 Pas arrière de courses

k Ne s’illuminent que si un

nombre supérieur à 0 a été saisi

5 Dernier programme

d‘opération utilisé

6 L‘afﬁchage s‘arrête sur le der-

nier mode d'opération utilisé

 Avant de mettre la pompe

en marche pour la première fois ou après l’installation d’une nouvelle tête de pompe,

saisir le code ID dans chaque programme employé avec cette tête de pompe (voir réglage de base, page 15 – 16).

MCP-CPF Process/ISMATEC SA/30.10.07/CB/GP

div rpm Time Time

STROKE PUMP DISP PAUSE

Volume

PROGRAM Flow rate

TOTAL

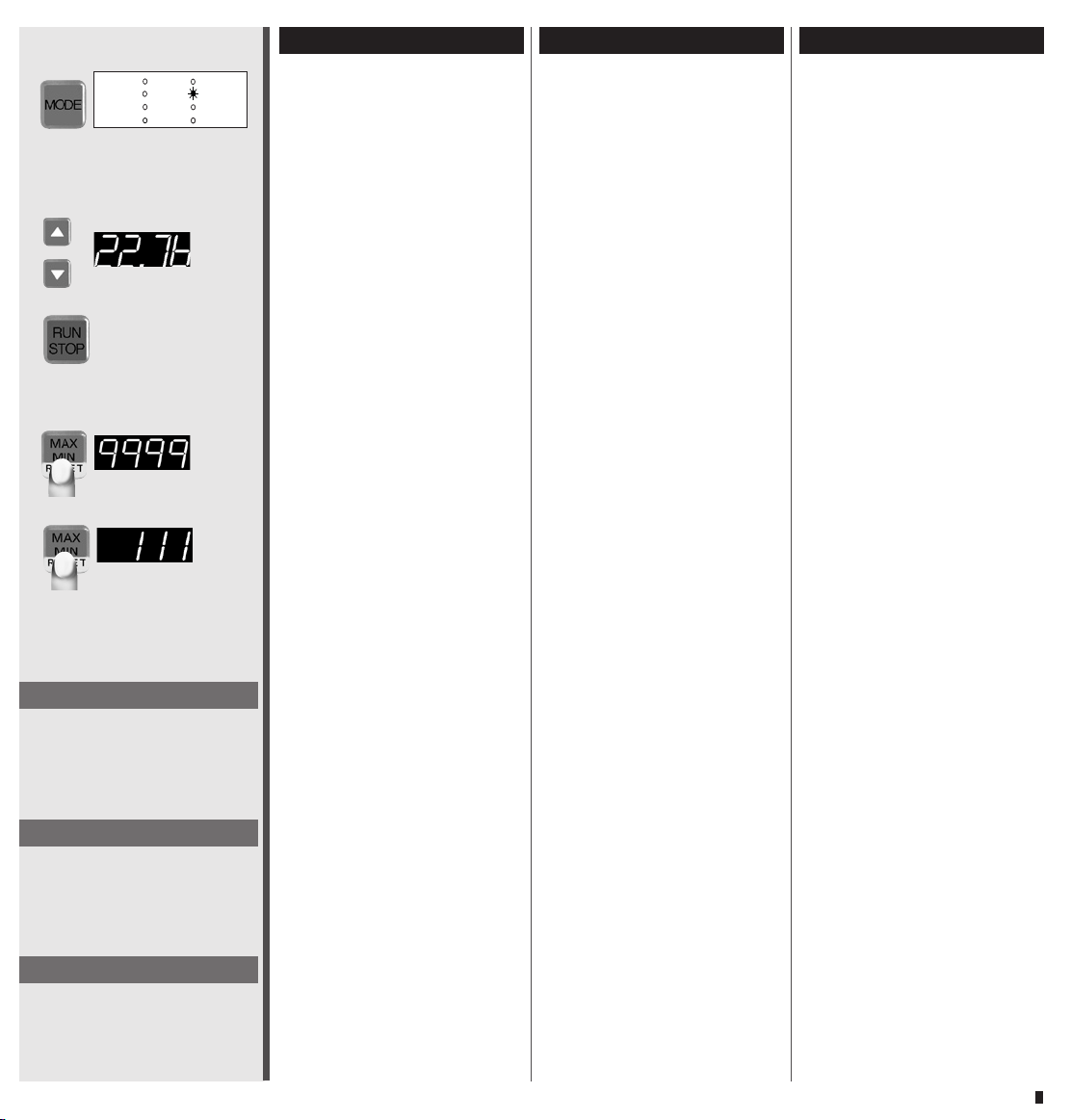

Anzeige der Betriebsart

LEDs for operating modes

Afﬁchage du mode

d‘exploitation

MCP-CPF Process/ISMATEC SA/30.10.07/CB/GP

(Seite/page 16)

Grundeinstellungen

Basic settings

Réglage de base

Bedienungspanel

51 32

1 Digitale LED-Anzeige

2 Wert reduzieren

settings

3 Wert erhöhen

4 RUN/STOP – Startet bzw. stoppt die Pumpe

– Unterbricht Dosierung bzw. setzt diese fort (Seite 27)

k Die Funktion Start/Stopp

kann auch über einen externen Impulsgeber ausgelöst werden, z.B. einen Fußschalter

4a Kombination mit Pause•Time

und RUN/STOP = StandbyFunktion (Pumpe pumpt mit 10 min–1) ideal um ein Austrocknen von Pumpenkopf und Leitungen zu verhindern

(Seite 26)

5 CAL Kalibriertaste für Fließrate bzw.

Dosiervolumen (S. 24/28)

* ok

6 MAX/MIN/RESET Multifunktionstaste für:

– Max. Drehzahl1) (Taste bei laufender Pumpe gedrückt halten) ideal zum Füllen oder Entleeren der Schläuche

– min. Drehzahl (bei ruhen-

der Pumpe) dreht langsam

– bricht unterbrochene Dosie-

rung ab

– setzt totales Volumen (TO-

TAL) auf »0« zurück

– setzt Kalibrierung auf Stan-

dardwerte zurück (S. 29)

* default

) funktioniert in den

Betriebsarten PUMP rpm

PUMP Flow rate und TOTAL

Operating panel

1 Digital LED display

2 Reduce value

settings

3 Increase value

4 RUN/STOP – Starts and stops the pump

– Interrupts or continues a dispensing cycle (page 27)

k The Start/Stop function

can also be triggered by an external device such as a foot switch.

4a Combination with Pause•Time

and RUN/STOP = stand-by function (pump runs at min. speed 10 rpm), ideal for avoiding the drying out of the pump head and the tubing system (page 26)

5 CAL Calibrating key for the ﬂow

rate or dispensing volume (pages 24/28)

* ok

6 MAX/MIN/RESET Multi-function key for:

– Max. speed1) (maintain pressure on this key whilst pump is running) ideal for ﬁlling or emptying the tubing system

– min. speed (when pump is

idle) turns slowly

– Stops an interrupted dispen-

sing cycle for good

– Resets the accumulated vo-

lume in mode TOTAL to zero. Resets a ﬂow rate or volume calibration to the default value (page 29)

* default

) functions in the operating modes PUMP rpm, PUMP Flow rate and TOTAL

Tableau de commande

1 Afﬁchage LED

2 Réduire la valeur

settings

3 Augmenter la valeur

4 RUN/STOP – Mettre en route ou arrêter

la pompe – Interrompt/poursuit une distribution (page 27)

k La fonction Start/Stop peut

également être lancée au moyen d’un appareil externe comme une pédale de commande.

4a Combinaison avec Pause•Time

et RUN/STOP = fonctionnement en stand-by

(pompe fonctionne à 10 min–1)

idéal pour éviter que les tubes ou la tête de pompe ne se

dessèchent (p.26) 5 CAL Touche de calibrage pour le

débit ou le volume de dosage (pages 24/28)

* ok 6 MAX/MIN/RESET Touche multifonctions pour:

– nombre de tours max. 1) (Maintenir la touche pressée pendant que la pompe fonctionne), idéal pour remplir ou vider les tuyaux

– nombre de tours min. (lors-

que la pompe ne fonctionne pas) tourne lentement

–

Met ﬁn au dosage interrompu

– Remet le volume cumulé à

zéro dans le mode TOTAL

– Remet le calibrage sur la

valeur par défaut (p. 29)

default

) ne fonctionne que dans les modes d’exploitation PUMP rpm et PUMP Flow rate

Bedienungspanel

div rpm Time Time

STROKE PUMP DISP PAUSE

Volume

PROGRAM Flow rate

TOTAL

7 Drehrichtung Wechselt die Drehrichtung

k Bei jedem Drehrichtungswechsel wird TOTAL auf »0« gesetzt.

* escape

Operating panel

7 Rotation direction Changes the rotation direction

k Each time the rotation direction is changed, TOTAL is reset to »0«.

* escape

Touches de commandes

7 Sens de rotation Change le sens de rotation.

k A cha�ue changement du sens de rotation, TOTAL est remis à »0«.

* escape

Anzeige der Betriebsart

LEDs for operating modes

Afﬁchage du mode

d‘exploitation

(Seite/page 16)

Grundeinstellungen

Basic settings

Réglage de base

8 MODE Wechselt zwischen den Betriebsarten

9 Anzeige der aktiven Betriebsart

■

STROKE div (Teilungen)

Hubvolumen einstellen

1.0 – 450.0 RH-Köpfe

0.10 – 10.00 Q-Köpfe

■

PROGRAM

Programmwahl 1 – 4

■

PUMP rpm

Pumpen nach Drehzahl

10.0 – 1800 min

■

PUMP Flow rate

–1

Pumpen nach Fließrate in µl/min, ml/min bzw. l/min

■

DISP Time

Dosieren nach Zeit

0.10 s bis 999 h

■

DISP Volume

Dosieren nach Volumen in µl, ml bzw. Liter

■

PAUSE Time

Pausenzeit für Intervalldosie-

rung 0.10 s bis 999 h

■

TOTAL

Angabe des total geförderten

Volumens in µl, ml bzw. Liter

8 MODE Changes between the operating modes

9 LEDs for active operating mode

■

STROKE div (divisions)

Setting the stroke volume

1.0 – 450.0 RH-type pump heads

0.10 – 10.00 Q-type pump heads

■

PROGRAM

Program selection 1 – 4

■

PUMP rpm

Pumping by speed

10.0 – 1800 rpm

■

PUMP Flow rate

Pumping by ﬂow rate in µl/min, ml/min or l/min

■

DISP Time

Dispensing by time

0.10 s to 999 h

■

DISP Volume

Dispensing by volume in µl, ml or litres

■

PAUSE Time

for intermittent dispensing

from 0.10 s up to 999 h

■

TOTAL

Read-out of totally delivered

volume in µl, ml or litres

8 MODE Commute entre les modes d'opération

9 Afﬁchage LED du mode d’opération actif

■

STROKE div (subdivisions)

Réglage du volume de course

1.0 – 450.0 têtes de pompes RH

0.10 – 10.00 têtes de pompes Q

■

PROGRAM

Sélection des programmes 1 – 4

■

PUMP rpm

Pompage selon le nombre de

tours 10.0 – 1800 t/min

■

PUMP Flow rate

Pompage selon le débit en

µl/min, ml/min ou l/min

■

DISP Time

Dosage en fonction du temps

0.10 s à 999 h

■

DISP Volume

Dosage selon le volume en µl, ml ou litres

■

PAUSE Time

Temps de pause pour le dosage

par intervalles

0.10 s à 999 h

■

TOTAL

Indication du volume total

refoulé en µl, ml ou litres

MCP-CPF Process/ISMATEC SA/30.10.07/CB/GP

Grundeinstellungen wählen

1 Programm wählen (Seite 19) 2 Pumpe ausschalten

aus/off

auf Rückwand

settings

escape

on rear panel sur panneau arrière

settings

3 Die settings-Taste gedrückt hal-

ten und Pumpe einschalten

4 Grundeinstellungen mit den

Tasten anwählen

Für jedes Programm individuell einstellbar

– Cycles (Anzahl Dosierungen) – Backstep (Anzahl Kolben-

hubrückschritte)

– Head = ID-Code

(Pumpenkopf) – FS (Fußschalter) – Digits (Anzeige) – Init (sämtliche Grund-

einstellungen auf Default-

Werte zurücksetzen)

Gelten für alle 4 Programme

– Init4: in allen 4 Program-

men sämtliche oben aufge-

führten Grundeinstellungen

auf ihre Default-Werte

zurücksetzen – Adresse (RS232, Pumpenadresse) – Baudrate (RS232)

5 ok = Auswahl bestätigen 6 Wert mit der anwählen bzw.

– bei Falscheingabe mit der

escape-Taste zurück – gewisse Werte können mit

der default-Taste auf den

Default-Wert zurückgesetzt

werden (Werte siehe Folgeseiten) 7 ok = Wert bestätigen 8 escape = Menu Grundeinstel-

lungen verlassen

k Für die Werte der Grundeinstellungen siehe Folgeseiten.

Tasten

Selecting the basic settings

1 Select the program (p. 19) 2 Switch the pump off 3 Keep the settings key pressed

and switch the pump on

4 Select the basic settings by

using the Can be set separately for

each program

– Cycles (Number of

dispensing steps)

– Backstep (Number of

piston stroke back-steps)

– Head = ID code

(pump head) – FS (foot switch) – Digits (display) – Init (resets all basic settings

to the default values)

Valid for all 4 programs

– Init4: resets in all 4 pro

grams the above mentioned

basic settings to their default values – Address (RS232, pump address) and – Baud rate (RS232)

5 ok = conﬁrm your selection 6 Select the value by using the

keys, or

– press escape for cancelling

wrong input – certain values can be reset

to the default value by

using the default key (for

values, refer to the follo-

wing pages) 7 ok = conﬁrm entered value 8 escape = quit the menu basic

settings

k For selecting the basic settings refer to the following pages.

keys

Choisir les réglages de base

1 Choisir le programme (p. 19) 2 Déclencher la pompe 3 Maintenir la touche settings

enfoncée et enclencher la pompe

4 Sélectionner les réglages de

base avec les touches

Réglage individuel pour chacun des 4 programmes

–

Cycles (Nb. de cycles de dosage)

– Backstep (Nb. de pas

arrière de courses)

– Head = ID-Code

de la tête de pompe – FS (pédale de commande) – Digits (afﬁchage LED) – Init (tous les réglages de base

reviennent aux valeurs par défaut)

Valables pour chacun des 4 programmes

– Init4: dans tous les 4 pro

grammes, tous les réglages

de base mentionnés ci dessus reviennent aux valeurs par défaut – l'adresse (RS232, adresse de la pompe) – le nombre de bauds (RS232)

5 ok = conﬁrme la valeur saisie 6 Sélectionner la valeur avec les

touches

– la touche escape pour an

nuler une fausse saisie – certaines valeurs peuvent être

remplacées par la valeur par

défaut en employant la touche

default (Pour valeurs des réglages

de base voir pages suivantes) 7 ok = conﬁrmation du valeur 8 escape = quitte le menu des

réglages de base

k Pour les valeurs des réglages de base voir pages suivantes.

ou presser

MCP-CPF Process/ISMATEC SA/30.10.07/CB/GP

Programmspeziﬁsche Grundeinstellungen

k Für jedes der 4 Programme individuell einstellbar.

Program speciﬁc basic settings

k Individually adjustable for each of the 4 programs.

Réglages de base spéciﬁ�ues au programme

k Réglage individuel possible pour chacun des 4 programmes.

Cycles

Anzahl Dosierungen nach Volumen bzw. nach Zeit, 0..9999 (0 = Default-Wert, unendlich) (Siehe Intervall-Dosierungen Seite 32 und 33)

Backsteps

Anzahl Kolbenhub-Rückschritte (für tropfenfreies Dosieren im Modus DISP Volume) von 1 .. 100 (0 = Default-Wert)

Head

Identiﬁkations-Code (ID-Code) des Pumpenkopfes: RH-Kopf: rH0 oder rH00, rH1 Q-Kopf:

0 oder q 1, q 2, q 3 k Für korrekte Pump- und Dosierwerte muss der ID-Code des montierten Pumpenkopfes eingegeben werden; vor allem bei der ersten Inbetriebnahme und nach jedem Pumpenkopfwechsel.

Cycles

Number of dispensing steps by time or volume 0..9999 (0 = Default value, inﬁnity) (See intermittent dispensing pages 32 and 33)

Backsteps

Number of piston stroke backsteps (for drip-free dispensing in the mode DISP Volume) from 1 .. 100 (0 = Default value)

Head

Identiﬁcation code (ID code) of the pump head: RH head: rH0 or rH00, rH1 Q head: q 0 or q 1, q 2, q 3 k In order to obtain correct pumping and dispensing values, the individual ID code of the mounted pump head must be entered; especially when a pump is used for the ﬁrst time and each time the pump head is changed.

Cycles

Nombre des distributions selon le volume ou le temps 0..9999 (0 = valeur par défaut, inﬁnie) (Voir dosage par intervalles pages 32 et 33)

Backsteps

Nb. de pas arrière de courses (pour un dosage sans goutte en mode DISP Volume) de 1 .. 100 (0 = valeur par défaut)

Head

Code d’identiﬁcation (ID-Code) de la tête de pompe: Type RH: rH0 ou rH00, rH1

Type Q:

0 ou q 1, q 2, q 3 k Pour obtenir des valeurs de pompage et de dosage correctes, il faut saisir le code ID de la tête de pompe installée; ceci surtout lors de la première mise en service et après chaque changement de la tête de pompe.

escape

Menu Grundeinstellungen verlassen Quit the menue basic settings Quitte le menu des réglages de base

k In jedem der 4 Programme kann ein anderer Pumpenkopf gespeichert sein!

k In each of the 4 programs a different pump head can be stored!

k Une tête de pompe différente peut être enregistrée dans chacun des 4 programmes!

MCP-CPF Process/ISMATEC SA/30.10.07/CB/GP

Programmspeziﬁsche Grundeinstellungen

k Für jedes der 4 Programme individuell einstellbar.

Program speciﬁc basic settings

k Individually adjustable for each of the 4 programs.

Réglages de base spéciﬁ�ues au programme

k Réglage individuel possible pour chacun des 4 programmes.

escape

Menu Grundeinstellungen verlassen Quit the menue basic settings Quitte le menu des réglages de base

Fußschalter

– Toggle (Default-Wert) – Fußschalter drücken = Pumpe starten – Fußschalter erneut drücken = Pumpe stoppen

– Direct die Pumpe läuft, solange der

Fußschalter gedrückt bleibt

Digits (Anzeige)

Anzahl signiﬁkante Stellen, 3 oder 4 (3 = Default-Wert)

Initialisierung

Durch Drücken der Taste ok werden die folgenden Grundeinstellungen im aktuellen Programm auf die Default-Werte zurückgesetzt:

Modus: PUMP rpm Drehzahl: 1000 min–1 Dosierzeit: 4.50 Sek. Dosiervolumen und Fließrate: je nach Pumpenkopf Pausenzeit: 2.00 Sek. Anzahl Dosierungen 0 Kolbenhub-Rückschritte 0

k Der aktuell in diesem Programm eingegebene ID-Code des Pumpenkopfes bleibt gespeichert.

Foot switch

– Toggle (default value) – Step on foot switch = pump starts running – Press foot switch again = pump stops

– Direct the pump runs as long as the

foot switch is pressed

Digits (display)

Number of signiﬁcant digits, 3 or 4 (3 = default value)

Initializing

Pressing the ok key resets the following basic settings in the currently used program to the default values:

Mode: PUMP rpm Speed: 1000 rpm Dispensing time: 4.50 sec. Dispensing volume and ﬂow rate: depends on the pump head Pause time: 2.00 sec. Number of dispensing cycles 0 piston stroke back-steps 0

k The pump head ID code entered in the currently used program remains stored.

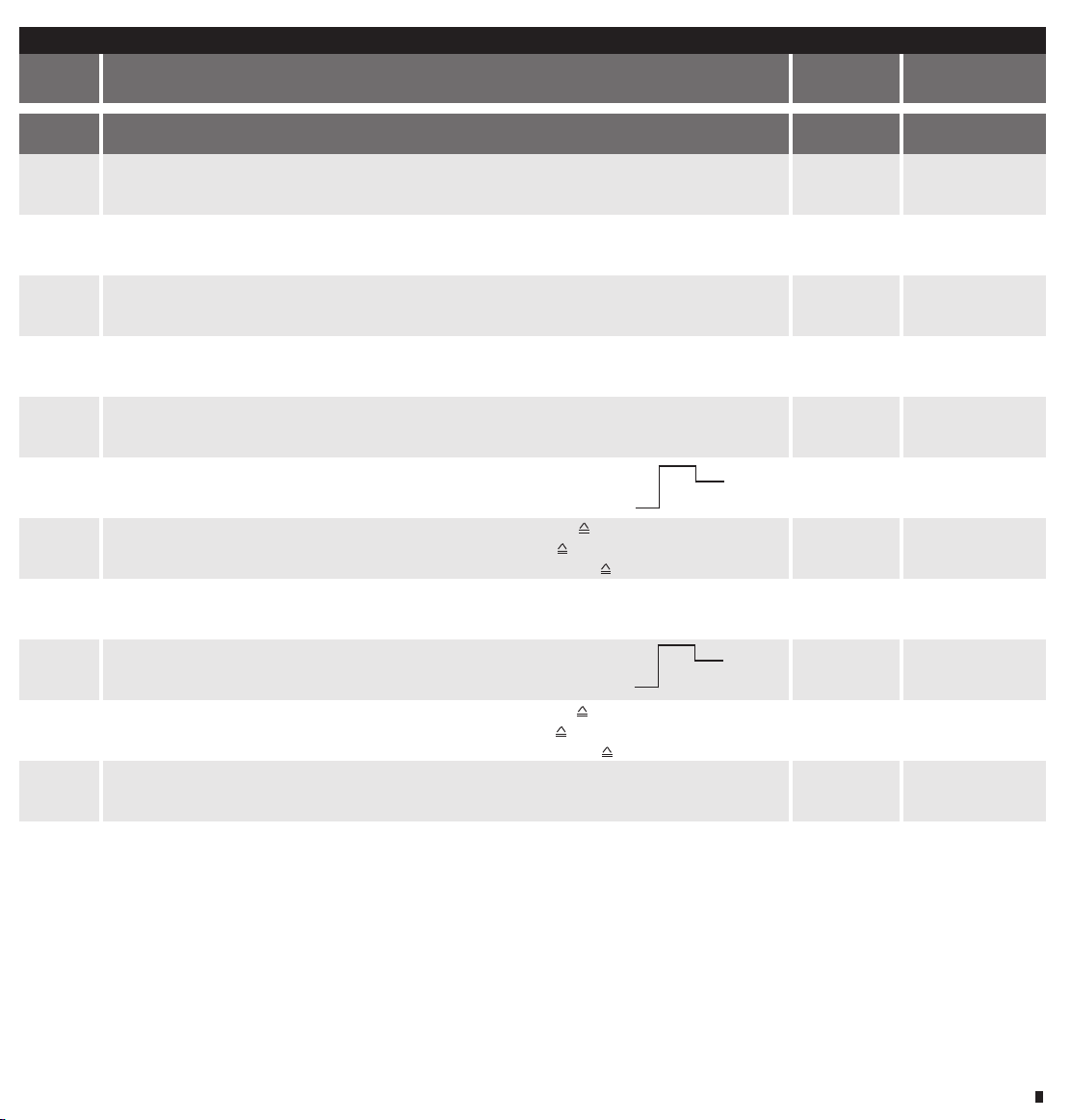

Pédale de commande,

– Toggle (valeur par défaut) – appuyer sur la pédale de

commande = lancer la pompe – appuyer à nouveau sur la

pédale de commande = arrêter la pompe – Direct la pompe fonctionne tant que l’on appuie sur la pédale de commande

Digits (afﬁchage)

Nombre de chiffres signiﬁcatifs, 3 ou 4 (3 = valeur par défaut)

Initialisation

En pressant la touche ok, les réglages de base suivants reprennent les valeurs par défaut dans le programme actuel:

Mode: PUMP rpm Nbre de tours: 1000 t/min Durée de dosage 4.50 sec. et de débit: dépend de la tête de pompe Temps de pause: 2.00 sec. Nombre de cycles de dosage 0 pas arrière de courses 0

k La tête de pompe actuellement mémorisée sur ce programme reste mémorisée.

MCP-CPF Process/ISMATEC SA/30.10.07/CB/GP

Allgemeine Grundeinstellungen

k Gelten für alle 4 Programme gemeinsam

Initialisierung 4

Durch Drücken der Taste ok werden sämtliche Grundeinstellungen in allen 4 Programmen auf die Default-Werte zurückgesetzt:

General basic settings

k Valid for all 4 programs

Initializing 4

Pressing the ok key resets all basic settings in all 4 programs to the default values:

Réglages généraux de base

k Valables pour chacun des 4 programmes

Initialisation 4

En pressant la touche ok, tous les réglages de base dans chacun des 4 programmes reprennent les valeurs par défaut:

Folgende Parameter werden zurückgesetzt:

Pumpenkopf:

Modus: PUMP rpm Drehzahl: 1000 min–1 Dosierzeit: 4.50 Sek. Dosiervolumen und Fliessrate: je nach Pumpenkopf Pausenzeit: 2.00 Sek.

Anzahl Dosierungen 0 Kolbenhub-Rückschritte 0

Die Programmwahl wird automatisch auf das Programm 1 zurückgesetzt.

�

Adresse (RS232)

Pumpenadresse 1 – 8 (Seite 40) (1=Default-Wert)

Baudrate (RS232)

Baudrate 9600 (Default-Wert) bzw. 1200

The following parameters are reset:

Pump head:

Mode: PUMP rpm Speed: 1000 rpm Dispensing time: 4.50 Sec. Dispensing volume and ﬂow-rate: depends on the pump head Pause time: 2.00 sec.

Number of dispensing cycles 0 piston stroke back-steps 0

The program selection is automatically reset to program 1.

�

Address (RS232)

Pump address 1 – 8 (page 40) (1=default value)

Baud rate (RS232)

Baud rate 9600 (default value) or 1200

Les paramètres suivants sont ainsi redéﬁnis:

Tête de pompe: � 0

Mode: PUMP rpm Nbre de tours: 1000 min–1 Durée de dosage: 4.50 sec. Volume de dosage et du débit: dépend de la tête de pompe Temps de pause: 2.00 sec.

Nombre de cycles de dosage 0 pas arrière de courses 0

La sélection du programme est automatiquement remise au programme 1.

Adresse (RS232)

Adresse de la pompe 1 – 8 (page 40) (1=default value)

Nombre de bauds (RS232)

Baud rate 9600 (valeur par défaut) ou 1200

escape

Menu Grundeinstellungen verlassen Quit the menue basic settings Quitte le menu des réglages de base

MCP-CPF Process/ISMATEC SA/30.10.07/CB/GP

Programmwahl

div rpm Time Time

STROKE PUMP DISP PAUSE

Volume

PROGRAM Flow rate

TOTAL

div rpm Time Time

STROKE. PUMP DISP PAUSE

Volume

PROGRAM Flow rate

TOTAL

Beim Einschalten wählt die Pumpe immer das zuletzt benutzte Programm.

Selecting the program

When switching the pump on, it always selects the previously used program.

Sélection du programme

Lors de l’enclenchement de la pompe, cette dernière choisit toujours le dernier programme utilisé.

PROGRAM wechseln.

2 CAL drücken, aktuelles

Programm blinkt. Mit den

1 Mit der MODE-Taste in Modus

Tasten gewünschtes

Programm anwählen.

3 Mit der CAL-Taste bestätigen.

4 Die Pumpe übernimmt auto-

matisch die abgespeicherten Betriebsparameter des gewähl-

ten Programms.

 Alle fortan im gewählten

Programmspeicher vorgenom-

menen Änderungen werden gespeichert, sobald die RUN/STOPTaste gedrückt wird.

1 Change mode to PROGRAM

by using the MODE key.

2 Press the CAL button.

The currently set program starts to blink.

Change to the required pro-

gram with the

keys.

3 Conﬁrm with the CAL key.

4 The pump automatically returns to the last entered

operating parameters of the selected program.

 From now on, any changes

carried out in the operating modes are automatically stored in the currently selected program as soon as the RUN/STOP key is pressed.

1 Passer en mode PROGRAM

avec la touche MODE.

2 Pressez sur CAL, le programme

actuel clignote. Sélectionnez le programme

désiré avec les touches

3 Conﬁrmez avec CAL.

4 La pompe reprend automa-

tiquement les paramètres

d’exploitation mémorisés du

programme sélectionné.

 Dès à présent, toutes les

modiﬁcations effectuées sur la mémoire de programme sélectionnée sont continuellement mémorisées dès �ue la touche RUN/STOP est enfocée.

Total-Volumen

Mit der MODE-Taste auf TOTAL wechseln. Das total geförderte Volumen wird angezeigt.

Vier Display-Anzeigen sind möglich:

TOTAL volume

Change the mode to TOTAL. The totally delivered volume is displayed.

Four display readings are available:

Volume total

Passer avec la touche MODE sur TOTAL. Le volume total refoulé est afﬁché.

Quatre afﬁchages sont possibles:

2 x

oder / or / ou

aus off

MCP-CPF Process/ISMATEC SA/30.10.07/CB/GP

Mikroliter: z.B. 17.0 µl = 17.0 µ Milliliter: z.B. 17 ml = 17.0 Liter: z.B. 17.0 l = 17.0L Liter: z.B. 1700 l = 1700. (Anzeige in Liter ab 9999 ml)

Zum Löschen entweder

• Reset-Taste 2 x drücken oder

• Pumpe ausschalten.

Microlitre: e.g. 17.0 µl = 17.0 µ Millilitre: e.g. 17 ml = 17.0 Litre: e.g. 17.0 l = 17.0L Litre: e.g. 1700 l = 1700. (Display in litres from 9999 ml)

For zero-setting, either

• press the reset key twice, or

• switch the pump off.

Microlitres: p.e. 17.0 µl = 17.0 µ Millilitres: p.e. 1700 ml = 17.00 Litres: p.e. 17.0 l = 17.0L Litre: p.e. 1700 l = 1700. (Afﬁchage en litres dès 9999 ml)

Pour remettre à zéro:

• presser deux fois la touche reset, ou

• éteindre la pompe.

Typ/Type RH Pumpenköpfe / Pump heads/ Têtes de pompe

Fixierschraube für Skalenring Fixing screw for ﬂow control ring Vis de ﬁxation pour anneau gradué

Gerändelter Einstellring Knurled adjustment ring Anneau de réglage moleté

schwarz/black/noir

Drehbarer Skalenring Revolving ﬂow control ring Anneau gradué rotatif

rot/red/rouge

Fixer Skalenring Fixed ﬂow control ring Anneau gradué ﬁxe

Hubvolumen einstellen

Einstellung des Hubvolumens über Menü Grundeinstellungen (settings), siehe Seite 15.

Die Fließrate wird bestimmt durch das Hubvolumen und die Drehzahl.

k Fließrate = Hubvolumen x Drehzahl

Für die „optimale“ Einstellung von Hubvolumen und Drehzahl gibt es jedoch keine allgemeingültige Empfehlung. Grundsätzlich gilt folgendes:

■ Kleines Hubvolumen/

große Drehzahl:

– geringere Pulsation

– bessere Auﬂösung von

Fließrate und Dosiervolumen – Neigung zur Kavitation (ungenügendes Nachﬂießen des Mediums)

■ Großes Hubvolumen/

kleine Drehzahl:

– für erhöhte Viskosität

– bei Differenzdruck – für geringere Auﬂösung von

Fließrate und Dosiervolumen – für leicht ausgasende Medien bzw. solche mit geringem Gasdruck

Wichtig: Die Pumpe dosiert immer ganzzahlige Vielfache des Hubvolumens. Wenn z.B. das Hubvolumen auf 10 µl eingestellt ist und 75 µl dosiert werden sollen, bietet die Pumpe bei der Dosiereinstellung mit den Tasten

nur entweder 70 oder 80 µl

an.

k Hubvolumen mechanisch auf

7.5 µl einstellen, das heisst für einen 25 µl-Kopf von 180 Skaleneinheiten auf 135.

Setting the stroke volume

Enter the stroke volume in the settings menu (see basic settings, page 15).

The ﬂow rate is determined by the stroke volume and the rotation speed.

k Flow rate = Stroke volume x speed

However, there is no recommendation of how to set the stroke volume and rotation speed in an „optimum“ way. Basically the following applies:

■ Small stroke volume/

high speed:

– low pulsation

– better resolution of the ﬂow

rate and dispensing volume – tendency to cavitation (insufﬁcient ﬂow-through of the liquid in the pump head)

■ Large stroke volume/

low speed:

– for elevated viscosity

– for differential pressures – for reduced resolution of the

ﬂow rate and dispensing

volume – for easily degassing media, or

such with a low steam

pressure

Important: The pump always dispenses integer multiples of the stroke volume. If the stroke volume is adjusted to 10 µl and the targed volume is 75 µl, the pump permits only 70 or 80 µl when selecting the dispensing volume with the

keys. k Adjust stroke volume mechanically to 7.5 µl, i.e. for a 25 µl pump head from 180 units to 135 units.

Réglage du volume de course

Entrer le volume de course dans le menu settings (voir réglages de base p. 15).

Le débit est déterminé par le volume de course de piston et la vitesse de rotation.

k Débit = volume de course de piston x vitesse

Il n'y a cependant pas de recommandations pour ajuster le volume de course et la vitesse de rotation d'une manière optimale. Les règles suivantes sont applicables:

■ petit volume de course /

vitesse élevée:

– faibles pulsations

– meilleure résolution du débit

et du volume dosé – tendance à la cavitation (débit de liquide insufﬁsant

dans la tête de pompe)

■ grand volume de course /

faible vitesse:

– pour viscosités élevées – pour pomper contre pression – pour résolution plus faible du

débit et du volume dosé –

pour des milieux dégageant

facilement des gaz, respecti vement des milieux à faible

pression de vapeur Important: la pompe dose toujours des multiples entiers du volume de course. Lorsque le volume de course est ajusté à 10 µl et que le volume de dosage désiré est de 75 µl, la pompe ne proposera que les valeurs 70 ou 80 µl avec les touches

. k Ajuster mécaniquement le volume de course à 7.5 µl, p. ex. pour une tète de pompe 25 µl, passer sur l‘échelle de 180 à 135 unités.

MCP-CPF Process/ISMATEC SA/30.10.07/CB/GP

Hubvolumen einstellen

div rpm Time Time

STROKE PUMP DISP PAUSE

Volume

PROGRAM Flow rate

TOTAL

div rpm Time Time

STROKE PUMP DISP PAUSE

Volume

PROGRAM Flow rate

TOTAL

k ID-Code des montierten Pumpenkopfes kontrollieren bzw. ein-

geben (Seite 16)

Setting the stroke volume

k Check and, if necessary, enter

the ID code of the mounted pump head (page 16)

Hubvolumen einstellen

k Contrôler, respectivement saisir le code ID de la tête de pompe installée (page 16)

Typ/Type Q Pumpenköpfe / Pump heads Têtes de pompe

Skala Revolving ﬂow control Anneau gradué

k Im Modus PUMP rpm ge- wünschte Drehzahl eingeben (Seite 25). 1 Wechseln Sie in den Modus

STROKE div

2 Drücken Sie die CAL-Taste. Die

Fließrate erscheint blinkend in der LED-Anzeige.

3 Geben Sie über die

Tasten

die Fließrate ein 4 Bestätigen Sie mit der CAL Taste.

5 Einstellung am Kopf: RH-Köpfe: Drehen Sie den

gerändelten Einstellring bis der

richtige Wert an den beiden

Skalenringen mit der LED Anzeige übereinstimmt.

(Die Fixierschraube darf nicht

gelöst werden!) (Seite 22)

Q-Köpfe: Skala auf gewünsch-

ten Wert einstellen.

Für beide Köpfe:

k Für präzises Dosieren emp-

fehlen wir, das Hubvolumen

nicht unter 4 % (Q-Kopf) bzw. 10% (RH-Kopf) des Maxi-

malwertes einzustellen.

k Enter the required speed in the mode PUMP rpm (page 25) 1 Change the mode to STROKE

div

2 Press the CAL key. A blinking

stroke volume appears in the LED display.

3 Enter the required stroke volu-

me with the

keys

4 Conﬁrm with the CAL key.

5 Adjustments on the head: RH pump heads: Turn the

knurled adjustment ring till the correct value on the ﬁxed and revolving ﬂow control ring equals the digital LED read-out. (The ﬁxing screw must not be loosened!) (p. 22)

Q pump heads: Adjust the

required value on the revolving

ﬂow control knob. For pump heads RH andQ: k For accurate dispensing

you should not set the stroke

volume below 4 % (Q pump

heads) and 10% (RH pump

heads) of the max. value.

k Choisissez le mode PUMP rpm et introduisez le nombre de tours désiré (page 25). 1 Passer avec la touche MODE sur STROKE div 2 Presser la touche CAL Le volume de course clignote

sur l’afﬁchage LED

3 Choisir le volume de course

souhaité avec les touches

4 Conﬁrmer avec la touche CAL.

5 Réglage à la tête de pompe: Pour tête de pompe RH:

Tournez l’anneau de réglage jusqu’à ce que la valeur correcte sur les deux anneaux gradués corresponde à celle de

l’afﬁchage LED. (Ne pas desserrer la vis de ﬁxation!) (page 22)

Pour tête de pompe Q: Régler l’échelle à la valeur dési-

rée.

Pour les deux têtes:

k Nous recommandons de ne

pas régler le volume de course

en dessous de 4 % (type Q)

ou 10% (type RH) de la valeur

maximale.

MCP-CPF Process/ISMATEC SA/30.10.07/CB/GP

RH-Pumpenköpfe:

– 450.0 = max. Hubvol. – 1.0 = min. Hubvol.

Q-Pumpenköpfe:

– 10.0 = max. Hubvol. – 0.1 = min. Hubvol.

6 Mit der MODE-Taste auf

PUMP Flow rate wechseln

RH-type pump heads:

– 450.0 = max. stroke vol. – 1.0 = min. stroke vol.

Q-type pump heads:

– 10.0 = max. stroke vol. – 0.1 = min. stroke vol.

6 Change the mode to

PUMP Flow rate

Tête de pompe type RH

– 450.0 = max. vol. de course

– 1.0 = min. vol. de course Tête de pompe type Q

– 10.0 = max. vol. de course

– 0.1 = min. vol. de course

6 Choisissez le mode d’opération

PUMP Flow rate

RH-Pumpenkopf

div rpm Time Time

STROKE PUMP DISP PAUSE

Volume

PROGRAM Flow rate

TOTAL

Nullpunkt-Kalibrierung

Die Kalibrierung des Skalen 0-Punktes am RH-Pumpenkopf wird bei erstmaliger Inbetriebnahme sowie bei Bedarf empfohlen.

RH pump heads Zero point calibration

Before using the pump the ﬁrst time, or whenever necessary, we recommend you to calibrate the 0-point of the ﬂow control ring on the RH pump head.

Tête de pompe RH Calibration du point zéro

Nous recommandons de calibrer le point zéro de la tête de pompe RH avant la première utilisation, ou chaque fois que cela est nécessaire.

Typ/Type RH

Pumpenköpfe/Pump heads Têtes de pompe

Fixierschraube für Skalenring Fixing screw for ﬂow control ring Vis de ﬁxation pour anneau gradué

Gerändelter Einstellring Knurled adjustment ring Anneau de réglage moleté

schwarz/black/noir

Drehbarer Skalenring Revolving ﬂow control ring Anneau gradué rotatif

rot/red/rouge

Fixer Skalenring Fixed ﬂow control ring Anneau gradué ﬁxe

1 Starten Sie die Pumpe im Mo-

dus PUMP Flow rate mit der RUN/STOP Taste und pumpen Sie das entsprechende Medium.

2 Drehen Sie bei laufender Pum-

pe den gerändelten Einstellring solange nach rechts, bis die Pumpe nichts mehr fördert (der Motor läuft weiter!).

Lösen Sie die Fixierschraube

des drehbaren Skalenrings (schwarz) und stellen Sie diesen auf den Wert '0' ein.

Ziehen Sie die Fixierschraube

wieder fest.

3 Stellen Sie das von Ihnen ge-

wünschte Hubvolumen ein und konﬁgurieren sie die Grundeinstellung Hubvolumen entsprechend (Seite 21).

1 Start the pump in the mode

PUMP Flow rate with the RUN/ STOP key and pump the liquid to be delivered.

2 While the pump is in opera-

tion, turn the knurled adjustment ring to the right until the pump stops delivering the liquid (the motor is still

running!).

Loosen the ﬁxing screw of the revolving ﬂow control ring (black) and turn it to the

value '0'.

Tighten the ﬁxing screw again.

3 Set the required stroke volume

and conﬁgure the basic setting

stroke volume accordingly

(page 21).

1 Passer avec la touche MODE

sur PUMP Flow rate.

Mettez la pompe en marche en pressant la touche RUN/STOP et pompez le liquide à calibrer.

Pendant que la pompe fonctionne, tournez l’anneau de réglage rotatif vers la droite jusqu’à ce que la pompe cesse de refouler du liquide.

Dévissez la vis de ﬁxation de l’anneau gradué rotatif (noir) et réglez ce dernier à la valeur '0'.

Vissez à nouveau fermement la vis de ﬁxation .

3 Régler le volume de course

désiré et conﬁgurer le réglage de base volume de course conformément (page 21).

k Diese Kalibrierung gilt nur für den RH-Pumpenkopf. Beim Q-Pumpenkopf gibt es keine Nullpunkt-Kalibrierung.

k This calibration is only valid for the RH pump head. The Q pump head does not re�uire a zero point calibration.

k Ce calibrage ne vaut �ue pour la tête de pompe RH. La tête de pompe Q n'a pas une calibration de point zéro.

MCP-CPF Process/ISMATEC SA/30.10.07/CB/GP

div rpm Time Time

STROKE PUMP DISP PAUSE

Volume

PROGRAM Flow rate

TOTAL

z.B./e.g./p.e.

 Hinweis

Für eine präzise Dosierung empfehlen wir, die Pumpe zu kalibrieren (Seite 24)

 Please note

For accurate dispensing we recommend you to calibrate the pump (page 24)

 Remar�ue

Pour un dosage précis, il est recommancdé de calibrer la pompe (voir page 24)

MCP-CPF Process/ISMATEC SA/30.10.07/CB/GP

Pumpen nach Fließrate

1 Mit der MODE-Taste auf

PUMP Flow rate wechseln

2 Mit den

Tasten die ge-

wünschte Fließrate einstellen Je nach Pumpenkopf kann die Fließrate wie folgt angezeigt werden:

Mikroliter: z.B. 1.70µ = 1.70 µl Mikroliter: z.B. 17.0µ = 17.0 µl Mikroliter: z.B. 0.170 = 170 µl Milliliter: z.B. 1.70 = 1.7 ml Milliliter: z.B. 17.0 = 17 ml Milliliter: z.B. 170 = 170 ml Milliliter: z.B. 999 = 999 ml Liter: z.B. 1.70L = 1.70 l

3 Mit RUN/STOP starten k Fließrate kann auch bei

laufender Pumpe geändert werden.

k Während des Pumpvorgan-

ges können über die MODE-Taste die folgenden Werte abgelesen werden:

• Drehzahl (PUMP rpm)

• Total gefördertes Volumen (TOTAL)

4 MAX/MIN-Taste bei laufender

Pumpe gedrückt halten

k Pumpe dreht mit max.

Drehzahl (für schnelles Füllen/ Entleeren des Systems)

5 MAX/MIN-Taste bei ruhender,

aber eingeschalteter Pumpe gedrückt halten

k Pumpe dreht mit 10 min

(für Pumpenkopf-Montage)

–1

 Die Eingabe des eingestellten

Hubvolumens sowie des ID-Codes des jeweilig benutzten Pumpenkopfes ermöglicht in der Betriebsart »Pump Flow rate« bereits mit angenäherten, jedoch noch nicht kalibrierten Fließraten zu arbeiten.

Pumping by ﬂow rate

1 Change the mode to PUMP

Flow rate

2 Enter the required ﬂow rate

with the

keys Depending on the pump head the ﬂow rate can be displayed as follows:

Microlitres:e.g. 1.70µ = 1.70 µl Microlitres: e.g. 17.0µ = 17.0 µl Microlitres: e.g. 0.170 = 170 µl Millilitres: e.g. 1.70 = 1.7 ml Millilitres: e.g. 17.0 = 17 ml Millilitres: e.g. 170 = 170 ml Millilitres: e.g. 999 = 999 ml Litres: e.g. 1.70L = 1.70 l

3 Start the pump with

RUN/STOP

k The ﬂow rate can be adjus-

ted whilst the pump is running.

k During the pumping process

the following values can be retrieved with the MODE key:

• Rotation speed (PUMP rpm)

• Totally delivered volume (TOTAL)

4 Maintain pressure on the MAX/

MIN key whilst the pump is

running

k Pump is running at max.

speed (ideal for fast ﬁlling or emptying the system)

5 Maintain pressure on

MAX/MIN-key when pump is idle (power switched on!)

pump is turning at 10 rpm

(for mounting the pump head)

 Entering the the preset stroke

volume and the ID code of the currently mounted pump head allows the user to set the ﬂow rate in ml/min. This, however, is an approximate value as not yet calibrated.

Pompage selon le débit

1 Passer avec la touche MODE

sur PUMP Flow rate

2 Introduire le débit souhaité avec les touches

Examples d'afﬁchage (dépendant de la tête de pompe):

Microlitres: p.e. 1.70µ = 1.70 µl Microlitres: p.e. 17.0µ = 17.0 µl Microlitres: p.e. 0.170 = 170 µl Millilitres: p.e. 1.70 = 1.7 ml Millilitres: p.e. 17.0 = 17 ml Millilitres: p.e. 170 = 170 ml Millilitres: p.e. 999 = 999 ml Litre. p.e. 1.70L = 1.70 l

Mettre en route avec RUN/ STOP

k Il est aussi possible de

modiﬁer le débit pendant que la pompe fonctionne

k Pendant la procédure de

pompage, les valeurs suivantes peuvent être lues avec la touche MODE:

• Nombre de tours (PUMP rpm)

• Volume total refoulé (TOTAL)

4 Maintenez la touche MAX/MIN

enfoncée pendant �ue la

pompe fonctionne

k La pompe fonctionne avec

un nombre de tours maximal (pour un remplissage et une vidange rapides du système)

5 Maintenir la touche MAX/MIN

enfoncée lorsque la pompe est enclenchée mais ne fonction- ne pas.

k La pompe tourne à une

vitesse de 10 t/min. (pour l’installation de la tête de pompe)

 La saisie du volume de course

ou/et du code ID de la tête de pompe utilisée permet en mode »PUMP Flow rate« de travailler déjà avec des débits approximatifs mais pas encore calibrés.

div rpm Time Time

STROKE. PUMP DISP PAUSE

Volume

PROGRAM Flow rate

TOTAL

Fließrate kalibrieren

div rpm Time Time

STROKE PUMP DISP PAUSE

Volume

PROGRAM Flow rate

TOTAL

div rpm Time Time

STROKE PUMP DISP PAUSE

Volume

PROGRAM Flow rate

TOTAL

k ID-Code des montierten Pumpenkopfes kontrollieren bzw. eingeben (Seite 16)

Calibrating the ﬂow rate

k Check and, if necessary, enter

the ID code of the mounted pump head (page 16)

Calibration du débit

k Contrôler, respectivement saisir le code ID de la tête de pompe installée (page 16)

1 Mit der MODE-Taste auf

PUMP Flow rate wechseln.

Mit den

Fließrate eingeben.

2 Mit der MODE-Taste auf

DISP Time wechseln.

Mit den

60 Sekunden eingeben Mit RUN/STOP starten k Pumpe stoppt automatisch

nach 60 Sekunden k Dosierte Flüssigkeit nach

Volumen oder Gewicht bestim-

men und erhaltenen Wert wie

folgt kalibrieren:

3 Mit der MODE-Taste auf

PUMP Flow rate wechseln.

4 CAL-Taste drücken (Anzeige blinkt) k LED-Display wechselt auto-

matisch auf 4-Digit-Anzeige.

Mit

gemessenen Wert eingeben.

5 Mit der CAL-Taste speichern

(die Fließrate kehrt nun auto-

matisch auf den vorgegebe-

nen Soll-Wert zurück)

6 Mit RUN/STOP starten

Tasten gewünschte

Tasten

Taste gewogenen oder

1 Change the mode to

PUMP Flow rate.

Enter the required ﬂow rate

with the

2 Change the mode to

DISP Time.

Enter 60 seconds by using

the

Start the pump with RUN/STOP k The pump stops automati-

cally after 60 sec.

k Measure the dispensed li-

quid by volume or weight and calibrate the ascertained value as follows:

3 Return to the mode PUMP Flow rate.

4 Press the CAL button (displayed value blinks) k The resolution of the LED

display changes automatically to 4 digits. Enter the weighed or measured value with the

keys

5 Conﬁrm with the CAL key

(the ﬂow rate setting returns automatically to the initially entered set point)

6 Start with the RUN/STOP key

keys

keys.

1 Passer avec la touche MODE

sur PUMP Flow rate.

Introduire le débit souhaité

au moyen des touches

2 Passer avec la touche MODE

sur DISP Time

Introduire 60 secondes avec

les touches Mettre en route avec RUN/STOP k La pompe s’arrête automa-

tiquement après 60 secondes k Déterminer le liquide dosé

selon le volume ou le poids et

calibrer la valeur ainsi obtenue

comme suit:

3 Passer avec la touche MODE

sur PUMP Flow rate.

4 Presser la touche CAL (l’afﬁchage clignote) k L’afﬁchage LED adopte au-

tomatiquement l’afﬁchage à 4

signes. Saisir la valeur pesée ou

mesurée avec les touches

5 Mémoriser avec la touche CAL

(le débit retourne maintenant

automatiquement à la valeur

préréglée initialement)

6 Mettre en route avec RUN/STOP

k Je nach Anwendungsbedingungen kann mehrmaliges Kalibrieren nötig sein.

k Depending on the application conditions repeated calibration may be necessary.

k En fonction des conditions d’application, il peut être nécessaire de calibrer plusieurs fois.

MCP-CPF Process/ISMATEC SA/30.10.07/CB/GP

Pumpen nach Drehzahl

div rpm Time Time

STROKE PUMP DISP PAUSE

Volume

PROGRAM Flow rate

TOTAL

1 Mit der MODE-Taste auf

PUMP rpm wechseln, digital

einstellbar in Schritten von:

0.1 min–1: 10.0 – 999.9 min 1 min–1: 1000 – 1800 min

settings

2 Mit den

Tasten ge-

wünschte Drehzahl wählen

und mit RUN/STOP starten

Pumping by speed

1 Change mode to PUMP rpm.

The speed is digitally adjustable in steps of

–1

0.1 rpm: 10.0 – 999.9 rpm

–1

1 rpm: 1000 – 1800 rpm

2 Enter the required speed

with the

keys

Start the pump with RUN/STOP

Pompage selon le nombre de tours

1 MODE sur PUMP rpm réglable digitalement par pas de

0.1 t/min: 10.0 – 999.9 t/min 1 t/min: 1000 – 1800 t/min

2 Choisir le nombre de tours

avec les touches

et mise en route avec RUN/STOP

laufender Pumpe geändert werden

k Während des Pump- vorganges können über die

k Drehzahl kann auch bei

MODE-Taste die folgenden Werte abgelesen werden:

• Fließrate (Flow rate)

• Total gefördertes Volumen (TOTAL)

3 MAX/MIN-Taste bei laufender

Pumpe gedrückt halten

k Pumpe dreht mit max.

Drehzahl (Für schnelles Füllen/ Entleeren des Systems)

k The speed can also be ad-

justed while the pump is running.

k During the pumping

process the following values can be retrieved with the MODE-key:

• Flow rate (ml/min)

• Totally delivered volume (TOTAL)

Maintain pressure on the MAX/MIN key while the pump is running.

k Pump runs at maximum

speed (ideal for fast ﬁlling or emptying the system).

k Il est aussi possible de mo-

diﬁer le nombre de tours pendant que la pompe fonctionne

k Pendant la procédure de

pompage, les valeurs suivantes peuvent être lues avec la touche MODE.

• Nombre de tours (PUMP rpm)

• Volume total refoulé (TOTAL)

3 Maintenez la touche

MAX/MIN enfoncée lors�ue la

pompe fonctionne

k La pompe fonctionne avec

un nombre de tours maximal (pour un remplissage et une vidange rapides du système)

4 MAX/MIN-Taste bei ruhender,

aber eingeschalteter Pumpe gedrückt halten

4 Hold the

MAX/MIN-key when pump is idle (power switched on!)

4 Maintenir la touche MAX/MIN

enfoncée lorsque la pompe est enclenchée mais ne

fonctionne pas.

k Pumpe dreht mit 10 min (für die Montage des Pumpenkopfes).

k pump is turning at 10 rpm (for mounting the pump head).

k La pompe tourne à une

vitesse de 10 t/min (pour l’installation de la tête de

–1

pompe).

MCP-CPF Process/ISMATEC SA/30.10.07/CB/GP

div rpm Time Time

STROKE PUMP DISP PAUSE

Volume

PROGRAM Flow rate

TOTAL

Standby-Betrieb

Diese Funktion empﬁehlt sich, um z.B. über Nacht ein Austrocknen von Pumpenkopf und Leitungen

zu verhindern.

Stand-by mode

The purpose of this mode is to prevent the pump head and the tubing system from drying out (e.g. over night).

Fonctionnement en stand-by

Cette fonction est recommandée p. ex. pour éviter que la tête de pompe et le système des tubes ne dessèchent durant la nuit.

Die Pumpe bleibt in Betrieb und pumpt mit der Minimaldrehzahl von 10 min_1.

The pump remains in operation and runs at a min. speed of 10 rpm.

La pompe reste en fonction et fonctionne avec la vitesse de rotation minimale de 10 t/min.

1 Mit der MODE-Taste auf

PAUSE Time

2 RUN/STOP-Taste drücken

– laufender Strich zeigt Drehrichtung

– laufender Punkt zeigt Stand-

by-Betrieb

– Die Pumpe läuft mit einer

Drehzahl von 10 min_1.

1 Change the mode to

PAUSE Time

2 Press the RUN/STOP key

– running dash indicates the rotation direction

– running dot indicates the

stand-by mode

– The pump runs at a speed of

10 rpm.

1 MODE sur PAUSE Time

2 Mise en route avec RUN/STOP – le sens de rotation est indi-

qué avec un tiret déﬁlant

– le fonctionnement en stand-

by est indiqué avec un point

déﬁlant – la pompe fonctionne avec le nombre de tours de 10 t/min.

3 RUN/STOP-Taste erneut drü-

cken. Pumpe kehrt vom Standby Modus in den normalen Pausen-Modus zurück.

3 Press the RUN/STOP key again.

The pump returns from the stand-by mode to Pause.

3 Presser à nouveau la touche

RUN/STOP. La pompe retourne

du mode stand-by au mode

pause normal.

MCP-CPF Process/ISMATEC SA/30.10.07/CB/GP

div rpm Time Time

STROKE PUMP DISP PAUSE

Volume

PROGRAM Flow rate

TOTAL

Dosieren nach Volumen

k ID-Code des montierten Pumpenkopfes kontrollieren bzw. ein-

geben (Seite 16)

Dispensing by volume

k Check and, if necessary, enter the ID code of the mounted pump head (page 16)

Dosage selon le volume

k Contrôler, respectivement saisir le code ID de la tête de pompe installée (page 16)

Hinweis

Mit RUN/STOP kann die Dosierung unterbrochen und danach wieder fortgeführt werden. Mit RESET kann eine unterbrochene Dosierung endgültig gestoppt werden.

Please note

With RUN/STOP a dispensing cycle can be interrupted and resumed.

With RESET an interrupted dispensing or pause cycle can be deﬁnitely stopped.

Remar�ue

RUN/STOP permet d’interrompre la distribution avant de la reprendre ensuite.

RESET permet de cesser déﬁnitivement une distribution.

MCP-CPF Process/ISMATEC SA/30.10.07/CB/GP

1 Mit der MODE-Taste auf

DISP Volume wechseln

Mit den

Tasten gewünschtes

Dosiervolumen eingeben. Je nach Pumpenkopf kann das Volumen wie folgt angezeigt werden:

Mikroliter: z.B. 1.70 µ = 1.70 µl Mikroliter: z.B. 17.0 µ = 17.0 µl Mikroliter: z.B. 0.170 = 170 µl Milliliter: z.B. 1.70 = 1.7 ml Milliliter: z.B. 17.0 = 17 ml Milliliter: z.B. 999 = 999 ml Milliliter: z.B. 1.70L = 1.7 l Liter: z.B. 170L = 170 l Liter: z.B 1700. = 1700 l

k Für eine präzise Dosierung

empfehlen wir, die Pumpe zu kalibrieren (Seite 28)

3 Mit RUN/STOP starten. Kurz vor Ende der Dosierung

verlangsamt die Pumpe die Drehzahl, so dass eine kontrollierte, tropfengenaue Dosierung erreicht wird.

k Die Dosiergeschwindigkeit kann in den Betriebsarten PUMP rpm oder PUMP Flow rate eingestellt werden. k Über die

Tasten kann das

Dosiervolumen auch während des Dosiervorganges verändert werden. Der neu eingegebene Sollwert erscheint kurz im Display. k Während des Dosiervorganges können über die MODE-Taste die folgenden Werte abgelesen werden: – Drehzahl (PUMP rpm), – Fließrate (PUMP Flow rate), – total gefördertes Volumen (TOTAL) k Die Drehzahl bzw. Fließrate kann dabei mit den

Tasten während des Dosiervorganges verändert werden.

1 Change the mode to

DISP Volume

2 Use the

keys for entering

the required dispensing

volume. The following display

readings are available:

Microlitres: e.g. 1.70 µ = 1.70 µl Microlitres: e.g. 17.0 µ = 17.0 µl Microlitres: e.g. 0.170 = 170 µl Millilitres: e.g. 1.70 = 1.7 ml Millilitres: e.g. 17.0 = 17 ml Millilitres: e.g. 999 = 999 ml Millilitres: e.g. 1.70L = 1.7 l Litre: e.g. 170L = 170 l Litre: e.g. 1700. = 1700 l

k For accurate dispensing we recommend you to calibrate the pump (page 28) 3

Start the pump with RUN/STOP.

The pump reduces the rotation

speed shortly before the end of the dispensing cycle providing controllable and drop-precise dispensing cycles.

k The dispensing speed can be adjusted in the modes PUMP rpm and PUMP ﬂow rate. k With the

keys the dispen-

sing volume can be changed even during the dispensing process. The newly entered set point appears shortly in the display. k During the dispensing process the following values can be retrieved with the MODE key: – Rotation speed (PUMP rpm) – Flow rate (PUMP Flow rate) – totally dispensed volume (TOTAL) k With the

keys the rotation

speed or ﬂow rate can be changed even during the dispensing process.

1 Passer avec la touche MODE sur DISP Volume 2 Saisir le volume de dosage

souhaité avec les touches

Selon la tête de pompe

l'afﬁchage peut prendre la

forme suivante:

Microlitres: p.e. 1.70 µ = 1.70 µl Microlitres: p.e. 17.0 µ = 17.0 µl Microlitres: p.e. 0.170 = 170 µl Millilitres: p.e. 1.70 = 1.7 ml Millilitres: p.e. 17.0 = 17 ml Millilitres: p.e. 999 = 999 ml Millilitres: p.e. 1.70L = 1.7 l Litres: p.e. 170L = 170 l Litres: p.e. 1700. = 1700 l

k Pour un dosage précis, il est recommandé de calibrer

la pompe (page 28) 3 Mettre en route avec RUN/STOP Juste avant la ﬁn du dosage,

la pompe réduit le nombre de

tours de manière à obtenir un

dosage contrôlé et exact.

k La vitesse de dosage peut être réglée dans les modes PUMP rpm ou PUMP Flow rate. k Avec les touches

le volume

de dosage peut également être modiﬁé en cours de dosage. La nouvelle valeur saisie apparaît brièvement sur l’afﬁchage. k Pendant la procédure de dosage, les valeurs suivantes peuvent être lues avec la touche MODE: – Nombre de tours (PUMP rpm) – Débit (PUMP Flow rate) – volume total refoulé (TOTAL) k Le nombre de tours et le débit peuvent être modiﬁés pendant la procédure de dosage avec les touches

div rpm Time Time

STROKE PUMP DISP PAUSE

Volume

PROGRAM Flow rate

TOTAL

Volumen kalibrieren

k ID-Code des montierten Pumpenkopfes kontrollieren bzw. ein-

geben (Seite 16)

Calibrating the volume

k Check and, if necessary, enter

the ID code of the mounted pump head (page 16)

Calibration du volume

k Contrôler, respectivement saisir le code ID de la tête de pompe installée (page 16)

1 Mit der MODE-Taste auf

DISP Volume wechseln.

k Mit den

tes Dosiervolumen eingeben.

2 Mit RUN/STOP starten. k Kurz vor Ende der Dosie-

rung verlangsamt die Pumpe die Drehzahl, so dass eine kontrollierte, tropfengenaue Dosierung erreicht wird

k Dosierte Flüssigkeit nach

Volumen oder Gewicht bestimmen

3 Im gleichen Modus (DISP Vo-

lume) die CAL-Taste drücken (Anzeige blinkt).

k LED-Display wechselt auto-

matisch auf 4-Digit-Anzeige.

4 Mit den dosiertes Volumen eingeben.

5 Mit der CAL-Taste speichern. k Die Pumpe dosiert immer

ganzzahlige Vielfache des Hubvolumens. Wenn z.B. das Hubvolumen auf 10 µl eingestellt ist und 75 µl dosiert werden sollen, bietet die Pumpe bei der Dosiereinstellung mit den Tasten oder 80 µl an.

Tasten gewünsch-

Tasten effektiv

nur entweder 70

1 Change the mode to

DISP Volume.

k Use the

the required dispensing volume

Start the pump with RUN/STOP.

k The pump reduces the

rotation speed shortly before the end of the dispensing cycle providing controllable and drop-precise dispensing volumes

k Measure the dispensed

liquid by volume or weight

3 Stay in the same mode (DISP

Volume) and press the CAL-key (display blinks).

k The resolution of the LED-

Display changes automatically to 4 digits.

4 Enter the effectively dispensed

volume with the

5 Save the entered value with

the CAL key.

k The pump always dispenses

integer multiples of the stroke volume. If the stroke volume is adjusted e.g. to 10 µl and the targed volume is 75 µl, the pump permits only 70 or 80 µl when selecting the dispensing volume with the

keys for entering

keys.

1 Passer avec la touche MODE

sur DISP Volume

k Saisir le volume de dosage

souhaité avec les touches

Mettre en route avec RUN/STOP

k Juste avant la ﬁn du dosage,

la pompe réduit le nb. de tours de manière à obtenir un dosage contrôlé et exact

k Déterminer le liquide dosé

selon le volume ou le poids

3 Presser sur la touche CAL dans

le même mode (DISP Volume) (l’afﬁchage clignote)

k L’afﬁchage LED adopte

automatiquement l’afﬁchage à 4 signes.

4 Saisir le volume effectivement

dosé avec les touches

5 Mémoriser avec la touche CAL k La pompe dose toujours des

multiples entiers du volume de course. Lorsque le volume de course est ajusté p. ex. à 10 µl et que le volume de dosage désiré est de 75 µl, la pompe ne proposera que les valeurs 70 ou 80 µl avec les

touches

6 Mit RUN/STOP starten

k Je nach Anwendungsbedingungen kann mehrmaliges Kalibrieren nötig sein.

6 Start the pump with RUN/STOP

k Depending on the application conditions repeated calibration may be necessary.

Mettre en route avec RUN/STOP

k En fonction des conditions d’application, il peut être nécessaire de calibrer plusieurs fois.

MCP-CPF Process/ISMATEC SA/30.10.07/CB/GP

Default-Kalibration Fließrate

div rpm Time Time

STROKE PUMP DISP PAUSE

Volume

PROGRAM Flow rate

TOTAL

div rpm Time Time

STROKE PUMP DISP PAUSE

Volume

PROGRAM Flow rate

TOTAL

1 Mit der MODE-Taste auf

PUMP Flow rate.

Default calibration of ﬂow rate

1 Change the mode to

PUMP Flow rate.

Calibration par défaut (débit)

1 Passer avec la touche MODE

sur PUMP Flow rate.

2 CAL-Taste drücken (Anzeige blinkt).

2 Press the CAL button (displayed value blinks).

2 Presser la touche CAL (l’afﬁchage clignote).

3 Default-Taste drücken (Anzeige blinkt).

4 Mit der CAL-Taste speichern

k Setzt gleichzeitig auch das

Volumen auf den Default-Wert

3 Press the RESET button (displayed value blinks).

4 Conﬁrm with the CAL button

k At the same time, the volume is also reset to the default value.

3 Presser la touche RESET

(l’afﬁchage clignote).

4 Mémoriser avec la touche CAL

k Le volume est également remis à sa valeur par défaut.

zurück.

Default-Kalibration Volumen

1 Mit der MODE-Taste auf

DISP Volume.

2 CAL-Taste drücken

(Anzeige blinkt).

3 Default-Taste drücken

(Anzeige blinkt).

Default calibration of volume

1 Change the mode to

DISP Volume.

2 Press the CAL button (displayed value blinks).

3 Press the RESET button (displayed value blinks).

Calibration par défaut (volume)

1 Passer avec la touche MODE

sur DISP Volume.

2 Presser la touche CAL (l’afﬁchage clignote).

3 Presser la touche RESET (l’afﬁchage clignote).

4 Mit CAL-Taste speichern.

Conﬁrm with the CAL button.

4 Mémoriser avec la touche CAL.

k Setzt gleichzeitig auch die Fließrate auf den Default-Wert

zurück.

k At the same time, the ﬂow rate is also reset to the default value.

k Le débit est également remis à sa valeur par défaut.

MCP-CPF Process/ISMATEC SA/30.10.07/CB/GP

Dosieren nach Zeit

div rpm Time Time

STROKE. PUMP DISP PAUSE

Volume

PROGRAM Flow rate

TOTAL

Die Dosierzeit kann von 0.10 s –

999 h eingegeben werden.

1 Mit der MODE-Taste auf

DISP Time 2 Mit den gewünschte Zeit eingeben k Suchlauf beschleunigt sich,

wenn 5 oder 6Taste ge-

drückt bleibt.

Sekunden: 0.10“ – 99.9“ (in 0.01 s Schritten)

0.1“ – 899.9“ (in 0.1 s Schritten) Minuten: 15’ – 899’ (in 1 min Schritten) Stunden: 15 h – 999 h (in 1 h Schritten)

3 Mit RUN/STOP starten

Mit den

Dosierzeit auch während des Dosiervorganges verändert werden. Der neu eingegebene Sollwert wirkt sich erst bei der nächsten Dosierung aus.

Tasten

Tasten kann die

Dispensing by time

The dispensing time can be entered from 0.10 s – 999 h.

1 Change mode to DISP Time

2 Enter the required dispensing

time with the

k The display accelerates

when holding

or 6key.

Seconds:

0.1“ – 899.9“ Minutes: 15' – 899' (in 1 min steps) Hours: 15 h – 999 h (in 1 h steps)

3 Start pump with RUN/STOP

With the

0.10“ – 99.9“

sing time can be changed even during the dispensing process. The newly entered set point only takes effect from the subsequent dispensing cycle.

keys

(in 0.01 s steps) (in 0.1 s steps)

keys the dispen-

Dosage selon le temps

La durée de dosage peut être déﬁnie entre 0.10 s – 999 h

1 Passer avec la touche MODE

sur DISP Time

2 Introduire la durée désirée au

moyen des touches

k La procédure de recherche

s’accélère lorsque l’on maintient les touches 5 ou enfoncées.



Secondes: 0.10“ – 99.9“ (en pas de 0.01 s)

0.1“ – 899.9“ (en pas de 0.1 s) Minutes: 15' – 899' (en pas de 1 min) Heures: 15 h – 999

Mettre en route avec RUN/STOP

Le temps de dosage peut être

modiﬁé avec les touches également pendant le dosage. La nouvelle valeur saisie ne sera prise en compte que lors du prochain dosage.

h (en pas de 1 h)

Während des Dosiervorganges

können mit der MODE-Taste die folgenden Werte abgelesen

werden: – Drehzahl (PUMP rpm) – Fließrate (PUMP Flow rate) – total gefördertes

Volumen (TOTAL)

Die Drehzahl und Fließrate

kann dabei mit den

während des Dosiervorganges

verändert werden.

Je nach Pumpenkopf und An-

wendung können sehr kurze

Dosierzeiten zu nicht reprodu-

zierbaren Dosiervolumen füh-

ren.

Tasten

During the dispensing process

the following values can be retrieved by pressing the MODE-

key: – speed (PUMP rpm) – ﬂow rate (PUMP Flow rate) – totally dispensed volume

(TOTAL)

With the

and ﬂow rate can be changed

even during the dispensing

process.

Depending on the pump head

and the application, a very

short dispensing time can

result in dispensing volumes

which are not reproducible.

keys the speed

Pendant la procédure de dosa-

ge, il est possible de lire les valeurs suivantes avec la touche MODE:

– nombre de tours (PUMP rpm) – débit (PUMP Flow rate) – volume total refoulé (TOTAL)

Le nombre de tours et le

débit peuvent être modiﬁés

pendant le dosage avec les

touches

Selon la tête de pompe et

l'application, des temps de do-

sage très courts peuvent me-

ner à des volumes de dosage

non reproductibles.

MCP-CPF Process/ISMATEC SA/30.10.07/CB/GP

Volumendosierung

div rpm Time Time

STROKE PUMP DISP PAUSE

Volume

PROGRAM Flow rate

TOTAL

div rpm Time Time

STROKE PUMP DISP PAUSE

Volume

PROGRAM Flow rate

TOTAL

div rpm Time Time

STROKE PUMP DISP PAUSE

Volume

PROGRAM Flow rate

TOTAL

div rpm Time Time

STROKE. PUMP DISP PAUSE

Volume

PROGRAM Flow rate

TOTAL

div rpm Time Time

STROKE. PUMP DISP PAUSE

Volume

PROGRAM Flow rate

TOTAL

in einer Zeiteinheit

1 Mit der MODE-Taste auf

DISP Time wechseln, mit den

Tasten gewünschte Zeit

eingeben (0.10 s – 999 h).

Dispensing by volume within a pre-set time

1 Change the mode to

DISP Time. Enter the required time with the

keys

(0.10 s – 999 h) .

Dosage d'un volume dans un intervalle de temps donné

1 Passer avec la touche MODE

sur DISP Time. Introduire la durée désirée au moyen des

touches

(0.10 s – 999 h).

oder/or/ou

MCP-CPF Process/ISMATEC SA/30.10.07/CB/GP

2 Mit der MODE-Taste auf

DISP Volume wechseln, mit den

Tasten gewünschtes

Volumen eingeben. 3 MODE-Taste drücken. k Beide LED's leuchten

gleichzeitig

4 Mit RUN/STOP starten. k Die Pumpe dosiert nun das

gewünschte Volumen inner-

halb der vorgegebenen Zeit

a Änderungen / Korrekturen

Reset-Taste drücken k Für Zeit- oder Volumenän-

derung kehrt die Pumpe direkt

in den Modus DISP Time zu-

rück k Eingabe von 1 – 3 wieder-

holen

b Fehlermeldung

LED's blinken wechselseitig

9999 = Volumen zu groß Zeit zu kurz 1111 = Volumen zu klein

Zeit zu lang

Trotz Volumen- oder Zeitan-

passung blinken LED’s weiter: k Hubvolumen anpassen oder

Pumpenkopf wechseln, da an-

dere Fließrate notwendig ist. k Je nach Pumpenkopf und

Anwendung können sehr

kurze Dosierzeiten zu nicht re-

produzierbaren Dosiervolumen

führen.

2 Change the mode to DISP

Volume. Enter the required volume with the

keys.

3 Push the MODE button. k Both LEDs light up

simultaneously

4 Start the pump with RUN/STOP. k The pump dispenses the

required volume within the pre-set time

a Changes / Corrections

Press the Reset key k For changing the dispensing

time or dispensing volume, the pump returns directly to the mode DISP Time

k Repeat steps 1 to 3

b Error message

LEDs are blinking alternately

9999 = volume too large time too short 1111 = volume too small time too long

Despite volume and time ad-

justments, the LEDs keep on blinking:

k Adjust the stroke volume or

change the pump head model in order to obtain another ﬂow rate range.

k Depending on the pump

head and the application, a very short dispensing time can result in dispensing volumes which are not repeatable.

2 Passer avec la touche MODE

sur DISP Volume. Introduire le volume souhaité au moyen des touches

3 Presser sur la touche MODE k Les deux LED s’allument

simultanément

4 Mettre en route avec RUN/STOP k La pompe dose désormais

le volume souhaité dans l’intervalle de temps prescrit

a Modiﬁcations / corrections

Presser sur la touche Reset k Pour changer le temps ou le

volume de dosage, la pompe retourne directement en mode DISP Time

k Répéter la saisie de 1 à 3

b Message d’erreurs

les deux LED clignotent alter-

nativement

9999 = volume trop grand

temps trop court

1111 = volume trop petit

temps trop long

Malgré l’adaptation du volume

ou du temps, les LED continuent à clignoter:

k Adapter le volume de

course ou changer la tête de pompe étant donné qu’un autre débit est nécessaire.

k Selon la tête de pompe et

l'application, des temps de dosage très courts peuvent mener à des volumes de dosage non reproductibles.

div rpm Time Time

STROKE. PUMP DISP PAUSE

Volume

PROGRAM Flow rate

TOTAL

div rpm Time Time

STROKE PUMP DISP PAUSE

Volume

PROGRAM Flow rate

TOTAL

Intervall-Dosieren (Volumen)

Repetitives Dosieren nach Volumen mit Pause

1 Mit der MODE-Taste auf

PAUSE Time

Pause eingeben (0.10 s – 999 h)

2 Die MODE-Taste 2x drücken k PAUSE und DISP Volume

LED's leuchten gleichzeitig

Mit den

eingeben

Tasten Volumen

Intermittent dispensing (by volume)

Intermittent dispensing by volume with a pause

1 Change to PAUSE Time

Enter the pause time (0.10 s – 999 h)

2 Press the MODE key twice k Both LEDs for PAUSE and

DISP Volume light up simultaneously. Enter the volume with the

keys

Dosage par intervalles

Dosage répétitif selon le volume avec un temps de pause prédéﬁni

1 Passer avec la touche MODE

sur PAUSE Time Introduire le temps de pause (0.10 s – 999 h)

2 Presser 2 fois la touche MODE k les deux DEL PAUSE et DISP

Volume s’allument simultanément. Introduire le volume au moyen des touches

(selon volume)

Hinweis

Einstellung Anzahl Dosieryklen siehe Seite 34.

Please note

For entering the number of dispensing cycles see page 34.

Remar�ue

Pour programmer le nombre de cycles de dosage voir page 34.

3 Mit RUN/STOP-Taste starten k Pumpe dosiert in Intervallen k Aktiver Modus blinkt k Drücken der RUN/STOP-

Taste während der Dosierung bzw. Pause unterbricht den Vorgang

a) nochmaliges Drücken von

RUN/STOP setzt die Dosierung bzw. Pause fort, oder

b) mit RESET wird der Dosie-

rungvorgang endgültig abgebrochen.

k Das Dosiervolumen bzw. die Pausenzeit kann auch während des Dosiervorganges verändert werden. Der neue Sollwert erscheint kurz im Display.

k Folgende Werte werden wäh- rend des Dosiervorganges über die MODE-Taste angezeigt: – Drehzahl (PUMP rpm)* – Fließrate (PUMP Flow rate)* – total gefördertes Volumen (TOTAL)

*Die Drehzahl und Fließrate können mit den werden.

Falls nötig, das Volumen kalibrieren. (Seite 28)

Tasten verändert

3 Start the pump with the RUN/STOP key k Pump dispenses at intervals k Active mode blinks k The dispensing or pause

cycle can be interrupted by

pressing RUN/STOP a) pressing RUN/STOP again

continues the dispensing or

pause cycle, or b) pressing the RESET key ab-

orts the interrupted dispensing

process. k The dispensing volume or pause time can be changed even during the dispensing process. The newly entered set point appears shortly on the display.

k During the dispensing process the following values can be retrieved with the MODE-key: – speed (PUMP rpm)* – ﬂow rate (PUMP Flow rate)* – totally dispensed volume (TOTAL)

*The rotation speed and ﬂow rate can be changed with the

keys.

If necessary, calibrate the volume as indicated on page 28.

3 Mettre en route avec RUN/STOP k

La pompe dose par intervalles

k Le mode actif clignote k Le cycle de dosage ou de

pause peut être interrompu avec la touche RUN/STOP

a) presser RUN/STOP pour con-

tinuer le cycle de dosage ou de pause, ou

b) presser la touche RESET

pour interrompre déﬁnitivement le processus de dosage.

k Le volume de dosage peut également être modiﬁé en cours de dosage avec les touches La nouvelle valeur saisie apparaît brièvement sur l’afﬁchage.

k Pendant le dosage, les valeurs suivantes peuvent être lues avec la touche MODE et être modiﬁées avec les touches – nombre des tours (PUMP rpm) – Débits (PUMP Flow rate)* – Débit total (TOTAL)

*Le nombre de tours et le débit peuvent être modiﬁés pendant le dosage avec les touches

Si nécessaire, calibrer le volume comme indiqué à la page 28.

MCP-CPF Process/ISMATEC SA/30.10.07/CB/GP

div rpm Time Time

STROKE PUMP DISP PAUSE

Volume

PROGRAM Flow rate

TOTAL

div rpm Time Time

STROKE PUMP DISP PAUSE

Volume

PROGRAM Flow rate

TOTAL

Hinweis

Einstellung Anzahl Dosieryklen siehe Seite 34.

Please note

For entering the number of dispensing cycles see page 34.

Remar�ue

Pour programmer le nombre de cycles de dosage voir page 34.

MCP-CPF Process/ISMATEC SA/30.10.07/CB/GP

Intervall-Dosieren (Zeiteinheit)

Repetitives Dosieren nach Zeit mit vorgegebener Pausenzeit

1 Mit der MODE-Taste auf

PAUSE Time Mit den

eingeben (0.10 s – 999 h) 2 Die MODE-Taste drücken k PAUSE und DISP Time LED's

leuchten gleichzeitig Mit den

eingeben 3 Mit RUN/STOP-Taste starten k Pumpe dosiert in Intervallen k Aktiver Modus blinkt k Drücken der RUN/STOP-

Taste während der Dosierung

bzw. Pause unterbricht den

Vorgang a) nochmaliges Drücken von

RUN/STOP setzt die Dosierung

bzw. Pause fort, oder b) mit RESET wird der Dosie-

rungvorgang endgültig abge-

brochen.

k Mit den

die Dosierzeit bzw. Pausenzeit

auch während des Dosiervor-

ganges verändert werden.

Der neu eingegebene Sollwert

erscheint kurz im Display.

k Folgende Werte werden wäh- rend des Dosiervorganges über die MODE-Taste angezeigt: – Drehzahl (PUMP rpm)* – Fließrate (PUMP Flow rate)* – total gefördertes Volumen (TOTAL)

*Die Drehzahl und Fließrate können mit den werden.

Falls nötig, das Volumen kalibrieren (Seite 28).

Tasten Pausenzeit

Tasten Dosierzeit

Tasten kann

Tasten verändert

Intermittent dispensing (by time)

Intermittent dispensing by time with a pre-set pause time

1 Change to PAUSE Time

Enter the pause time

(0.10 s – 999 h) with 2 Press the MODE key k Both LEDs for PAUSE and

DISP Time light up simultaneously Enter the dispensing time with

the

keys

3 Start pump with RUN/STOP k Pump dispenses at intervals k Active mode blinks k The dispensing or pause

cycle can be interrupted by

pressing RUN/STOP a) pressing RUN/STOP again

continues the dispensing or

pause cycle, or b) pressing the RESET key ab-

orts the interrupted dispensing

process.

k With the sing or pause time can be changed even during the dispensing process. The newly entered set point appears shortly on the display.

k During the dispensing process the following values can be retrieved with the MODE-key: – rotation speed (PUMP rpm)* – ﬂow rate (PUMP Flow rate)* – totally dispensed volume (TOTAL)

*The rotation speed and ﬂow rate can be changed with the

keys.

If necessary, calibrate the volume as indicated on page 28.

keys the dispen-

keys

Dosage par intervalles (unité de temps)

Dosage répétitif selon le temps avec un temps de pause prédéﬁni.

1 Passer avec la touche MODE

sur PAUSE Time

Introduire le temps de pause

au moyen des touches (0.10 s – 999 h)

2 Presser la touche MODE k les deux LED PAUSE et DISP

Time s’allument simultanément

Introduire la durée de dosage

au moyen des touches 3 Mettre en route avec la touche RUN/STOP k

La pompe dose par intervalles

k Le mode actif clignote. k Le cycle de dosage ou de

pause peut être interrompu

avec la touche RUN/STOP a) presser RUN/STOP pour con-

tinuer le cycle de dosage ou de

pause, ou b) presser la touche RESET

pour interrompre déﬁnitive-

ment le processus de dosage. k La durée de dosage et de pause peut également être modiﬁée en cours de dosage avec les touches saisie apparaît brièvement sur l’afﬁchage. k Pendant le dosage, les valeurs suivantes peuvent être lues avec la touche MODE. – Nombre de tours (PUMP rpm)* – Débit (PUMP Flow rate)* – Volume total refoulé (TOTAL)

* Le nombre de tours et le débit peuvent être modiﬁés pendant la procédure de dosage avec les touches

Si nécessaire, calibrer le volume comme indiqué à la page 28.

. La nouvelle valeur

div rpm Time Time

STROKE PUMP DISP PAUSE

Volume

PROGRAM Flow rate

TOTAL

div rpm Time Time

STROKE PUMP DISP PAUSE

Volume

PROGRAM Flow rate

TOTAL

settings

escape

aus/off

auf Rückwand on rear panel sur panneau arrière

z.B./e.g./p.e.

Anzahl Dosierzyklen

Beim Dosieren in Intervallen (nach Zeit bzw. Volumen) kann die Anzahl Dosierzyklen vorgegeben werden.

Nach Eingabe der Dosierzyklen (Grundeinstellung Seite 16) die Pumpe mit Run/Stop-Taste starten. Je nach Vorgabe der Pausenzeit sowie der Dosierzeit bzw. des Dosiervolumens dosiert die Pumpe

nun in Intervallen und stoppt nach Beendigung der Anzahl Dosierzyklen.

k Während der Pausen zeigt das Display die noch verbleibende Anzahl Dosierungen an.

Number of dispensing cycles

The number of dispensing cycles can be entered when dispensing at intervals (by time and volume).

After entering the dispensing cycles (basic settings page 16) the pump can be started with the Run/Stop key. According to the pre-set pause and dispensing time or dispensing volume, the pump now dispenses at intervals and stops when the number of dispensing cycles has elapsed.

k During the pauses the remai- ning number of dispensing cycles is indicated on the display.

Nombre de cycles de dosage

Lors du dosage par intervalles (selon le temps, resp. le volume), il est possible de déﬁnir le nombre de cycles de dosage

(Après avoir saisi les cycles de dosage (réglages de base voir page

16), la pompe peut être mise en route avec la touche Run/Stop. Conformément aux préréglages des temps de pause et de dosage ou du volume de dosage, la pompe va doser par intervalles et s’arrêter après avoir effectué le nombre de cycles prescrits.

k Pendant les pauses, l’afﬁchage indique le nombre de cycles de dosage devant encore être effectués.

a) Bei langen Pausen kann mit-

tels CAL-Taste die verbleibende Pausenzeit abgefragt werden.

b) Drücken der RUN/STOP-Taste

während der Dosierung bzw. Pause unterbricht den Vorgang.

c) Nochmaliges Drücken von

RUN/STOP setzt den Vorgang fort, oder

d) Mit RESET wird der Dosie-

rungsvorgang endgültig abgebrochen

k Die Anzahl Dosierzyklen bleibt gespeichert, bis unter Cycles (im Modus Grundeinstellungen) der Wert verändert wird. (Seite 16)

a) During long pauses the remai-

ning pause time can be retrieved by pressing the CAL key.

b) The dispensing or pause cycle

can be interrupted by pressing RUN/STOP.

c) Pressing RUN/STOP again continues the process

d) Pressing the RESET key aborts

the interrupted dispensing process

k The number of dispensing cy- cles remains stored until changes are made in the basic settings (page 16)

a) Durant de longues pauses, le

temps de pause restant peut être indiqué en pressant la touche CAL.

b) Le cycle de dosage ou de

pause peut être interrompu en pressant la touche RUN/STOP.

c) Le processus peut être repris

en pressant à nouveau sur la touche RUN/STOP

d) Le processus peut être inter-

rompu déﬁnitivement avec la touche RESET.

k le nombre de cycles de dosage reste enregistré tant qu’aucun changement n'est effectué sur les valeurs de base. (page 16)

MCP-CPF Process/ISMATEC SA/30.10.07/CB/GP

div rpm Time Time

STROKE PUMP DISP PAUSE

Volume

PROGRAM Flow rate

TOTAL

div rpm Time Time

STROKE PUMP DISP PAUSE

Volume

PROGRAM Flow rate

TOTAL

div rpm Time Time

STROKE PUMP DISP PAUSE

Volume

PROGRAM Flow rate

TOTAL

settings

aus/off

auf Rückwand on rear panel sur panneau arrière

Tropfenfreies Dosieren

Mit programmierbaren Kolbenhub-Rückschritten (1 – 100 Kolbenhübe) kann ein Nachtropfen verhindert werden. Diese Betriebsart ist besonders bei sehr aggressiven Medien empfehlenswert, oder wenn nur wenig Probenmaterial zur Verfügung steht.

Drip-free dispensing

Reverse piston strokes (backsteps) allow drip-free dispensing (1 – 100 strokes). We specially recommend this operating mode if corrosive media is pumped or in case that only few sample material is available.

Dosage sans goutte

Un dosage sans goutte peut être effectué en utilisant les pas arrière programmables de courses de piston (1 – 100 pas). Nous recommandons spécialement ce mode d’opération lorsque des liquides corrosifs sont pompés ou lorsque la quantité d’échantillon disponible est très faible.

1 Pumpe ausschalten

2 Die settings-Taste gedrückt hal-

ten und Pumpe einschalten

3 bStP mit den

Tasten anwäh-

len (Grundeinstellung Seite 16)

ok = Auswahl bestätigen

z.B./e.g./p.e.

escape

4 Anzahl Kolbenhubrückschritte

mit der

Taste wählen

k bei Falscheingabe mit escape zurück auf bStP

ok = Eingabe bestätigen

5 escape = Menu Grundeinstel-

lungen verlassen

1 Switch the pump off

2 Hold the settings key and

switch the pump on again

3 Select bStP by using the

6

keys (basic settings, page 16)

ok = conﬁrm selection

4 Enter the number of reverse

piston strokes with the

k in case of wrong input return to bStP with the escape key

ok = conﬁrm selection

5 escape = quit menu basic set-

tings

1 Couper le contact

2 Maintenir la touche settings en-

foncée et enclencher la pompe

3 Sélectionner bStP avec les

touches

(valeur de base

page 16)

ok = conﬁrme la sélection

keys

4 Sélectionner les pas arrière de

courses avec les touches

k en cas de saisie erronée,

retour à bStP avec la touche

escape.

ok = conﬁrme la valeur saisie

5 escape = quitte le menu des

réglages de base

folgenden Betriebsarten aktiv:

a Dosieren nach Volumen

Kolbenhub-Rückschritte sind in

(siehe Seite 27) b Volumendosierung in einer Zeiteinheit (siehe Seite 31)

c Intervall-Dosieren (Volumen) (siehe Seite 32)

Reverse piston strokes are active in the following modes:

a Dispensing by volume (see page 27) b Dispensing a volume within

a pre-set time (see page 31)

c Intermittent dispensing by vo-

lume (see page 32)

Les pas arrière de courses sont actifs dans les modes suivants:

a Dosage selon le volume (page 27) b Dosage selon le volume en une

unité de temps (page 31) c Dosage par intervalles (volume)

(voir page 32)

MCP-CPF Process/ISMATEC SA/30.10.07/CB/GP

 Erste Dosierung verwerfen.

Nachher werden die Kolbenhub-Rückschritte kompensiert.

Kolbenhub-Rückschritte löschen

■ Schritte 1–5 wiederholen

■ Als Anzahl mit den

"0" eingeben

Tasten

 Reject the ﬁrst dispensing

step. Afterwards, the number of reverse piston strokes are compensated. Deleting the reverse piston strokes

■ Repeat steps 1–5

■ Enter "0" with

keys

 Rejeter le premier dosage.

Par la suite, les pas arrière de courses sont compensés. Effacer les pas arrière de courses

■ Répéter les étapes 1–5

■ Introduire le chiffre 0 au

moyen des touches

Pumpen gegen Druck

Je nach Pumpenkopf kann die MCP-CPF Process im Dauerbetrieb bis max. 6.9 bar Differenzdruck eingesetzt werden.

Pumping against pressure

Depending on tne pumpe head the MCP-CPF Process can be used for continuous duty at a differential pressure of max. 6.9 bar (100 psi).

Pompage contre pression

Selon la tête de pompe et en exploitation continue, la pompe MCP-CPF Process peut être employée jusqu’à 6.9 bar de pression différentielle au maximum.

Wenn die Pumpe ruht

Wir empfehlen, den Pumpenkopf

nach jedem Pumpvorgang zu spülen, damit sich keine Reste

zwischen Kolben und Zylinderwand festsetzen können (besonders beim Pumpen von salz-, eiweiß- oder partikelhaltigen Medien).

Überlastschutz

Der Antrieb MCP-CPF Process verfügt über eine Überlast-Sicherung. Eine Überlastung wird im Display durch die Buchstaben 'OL' (für 'Overload') angezeigt, und die Pumpe stoppt. OL S = Soll-Drehzahl kann nicht erreicht werden OL I = Strom Überlast

In einer solchen Situation ist die Pumpe sofort mit dem Netzschalter auszuschalten. k Abkühlen lassen (es dauert ca. 2 Min., bis die Pumpe wieder betriebsbereit ist). Bevor die Pumpe wieder gestartet wird, ist unbedingt zu prüfen, was die Überlastung der Pumpe verursacht hat (z.B. zu hoher Differenzdruck).

Erst nachdem die Ursache für die Überlast behoben worden ist, darf die Pumpe neu gestartet

werden.

When the pump is idle

We recommend you to ﬂush the pump head after every pum- ping process to prevent the piston from seizing by remaining particles (especially after pumping media containing salt, protein or particles).

Overcurrent protector

The drive MCP-CPF Process features an overload protector. When an overload condition occurs, it is indicated in the display by the letters 'OL' and the pump is stopped. OL S = Speed set-point cannot be reached OL I = Current Overload

Whenever this situation occurs, the pump must be switched off immediately. k Let the pump cool down (it takes about 2 minutes until the pump is ready again) Before the pump is re-started, it is most important to check the reason for the overload (eg. too high differential pressure).

k Only when the cause of the overload has been detected and the failure corrected accordingly may the pump be started again.

Durant les temps d'arrêt

Nous vous recommandons de rincer la tête de pompe

cha�ue processus de pompage

après

aﬁn d'éviter que des restes ne se ﬁxent entre le piston et la paroi du cylindre (particulièrement après le pompage de liquides contenant des sels, des protéines ou des particules).

Protection de surcharge

La pompe MCP-CPF Process possède une protection de surcharge. Un état de surcharge est indiqué sur l’écran par l’afﬁchage des lettres 'OL' (pour 'Overload'). OL S = Le nombre de tours prévu ne peut être atteint. OL I = Surcharge de tension

Dans une telle situation, la pompe doit étre immédiatement déclenchée. k Laisser refroidir (la pompe est à nouveau prête à fonctionner après environ 2 min). Avant d’enclencher à nouveau la pompe, il est indispensable de contrôler ce qui a pu provoquer la surcharge (p. ex. pression différentielle trop élevée). k La pompe ne doit être remise en marche qu‘après l‘identiﬁcation de la cause de la surcharge et la réparation correspondante du défaut.

MCP-CPF Process/ISMATEC SA/30.10.07/CB/GP

Analogschnittstelle

8 7 6 5 4 3 2 1

15 14 13 12 11 10 9

speed IN direction input 1 start +26VDC remote input 2 GND

output 2 speed OUT

output 1 +5VDC speed intern

Pin 1, GND (Masse)

Mit dem Schutzleiter verbundene Masse. Bezugspotential für alle anderen Eingänge.

Analog interface

Pin 1, GND (ground)

Connected to the protective earth conductor. Reference potential for all other inputs.

Interface analogi�ue

Pin 1, GND (masse)

Connecté à la mise à terre. Potentiel de référence pour toutes les autres entrées.

Digitale Eingänge (TTL-Pegel)

Digital inputs (TTL-level)

Entrées numéri�ues (niveau TTL)

Pin 2, remote Pin 3, start Pin 4, direction Pin 6, input 1 Pin 8, input 2 Pin 13, speed intern

Analoge Eingänge

Analog inputs

Entrées analogi�ues

Pin 5, speed IN

0 – 5 VDC / 0 – 10 V

0 – 20 mA / 4 – 20 mA

Universal Ausgänge (PWM)

Universal outputs (PWM)

Sorties universelles (PWM)

Pin 14, output 1 Pin 15, output 2

Analog-Ausgang

Analog output

Sortie analogi�ue

Pin 9, speed OUT

0-10 VDC / 0-7.2 kHz

Pin 2, remote

Für Umschaltung zwischen manueller Bedienung und der Analogschnittstelle. Zur Aktivierung der Analog-Schnittstelle muss Pin 2 mit Pin 1 (GND) verbunden werden.

Pin 3, start

– Im Normalbetrieb (Pin 2 offen)

dient Pin 3 als Fußschalter (Grundeinstellungen Seite 17)

– Im Remote-Betrieb (Pin 2 auf

GND) startet die Pumpe bei Verbindung mit Pin 1 (GND)

Pin 4, direction

Wenn offen, dreht die Pumpe im Uhrzeigersinn; wenn mit Pin 1 (GND) verbunden, dreht sie im Gegenuhrzeigersinn

Pin 5, speed IN

Externe Drehzahlsteuerung (0 – 5 V, 0 – 10 V, 0 – 20 mA, 4 – 20 mA) Eingangsimpedanz und Wahlmöglichkeiten mittels DIP switch im Geräteinnern (siehe Seite 39)

Pin 6, input 1 Pin 8, input 2

Digitale Eingänge (TTL-Pegel). Aktiv, wenn mit Pin 1 verbunden. Können nur über RS232-Schnittstelle bedient werden; z.B. mit einer Software wie ProgEdit.

Pin 2, remote

For changing between manual control and analog interface. For activating the analog interface, pin 2 must be connected with pin 1 (GND).

Pin 3, start

– In normal operation (pin 2 open)

pin 3 operates the foot-switch (see basic settings page 17)

– In remote operation (pin 2 to

GND) the pump starts when connected to pin 1 (GND)

Pin 4, direction

In the open position the pump turns clockwise; when connected to pin 1 (GND) it turns counterclockwise.

Pin 5, speed IN

External speed control (0 – 5 V, 0 – 10 V, 0 – 20 mA, 4 – 20 mA) Input impedance and input range can be selected via a DIP switch inside the pump (see page 39)

Pin 6, input 1 Pin 8, input 2

Digital inputs (TTL-level). Active when connected to pin 1. Are only retrievable via RS232 interface; e.g. with a software like the ProgEdit.

Pin 2, remote

Pour commuter du service manuel à l’interface analogique. Pour activer l'interface analogique, le pin 2 doit être connecté au pin 1 (GND).

Pin 3, start

– en exploitation normale (pin 2 ouvert), le pin 3 sert d’interrupteur au pied (réglages de base p.17) – en exploitation à distance (pin 2 sur GND), la pompe se met en route dès qu’elle est connectée au pin 1 (GND) Pin 4, direction Si ouvert, le sens de rotation de la pompe est celui des aiguilles d’une montre; si relié avec le pin 1 (GND), la pompe tourne dans le sens anti-horaire.

Pin 5, speed IN

Réglage externe du nombre de tours (0 – 5 V, 0 – 10 V, 0 – 20 mA, 4 – 20 mA ) Impédance d‘entrée et réglage de zone au moyen de l’interrupteur DIP à l’intérieur de l’appareil (v.p. 39)

Pin 6, input 1 Pin 8, input 2

Entrées numériques (niveau TTL). Actifs si reliés au pin 1. Ne peuvent être interrogés que par l’interface RS232, p.e. avec le logiciel ProgEdit.

MCP-CPF Process/ISMATEC SA/30.10.07/CB/GP

Pin 7, +26V

Es stehen ca. +26 VDC zur Verfügung (max. Strom 1A).

Pin 7, +26V

About +26 VDC are available (max. current 1A).

Pin 7, +26V

Environ +26 VDC sont à disposition (courant maximal 1A).

 Hinweis

In Abhängigkeit der Betriebstemperatur können Analog-Eingänge und -Ausgänge eine geringe Drift aufweisen. Für höchste Ansprüche in Bezug auf Drehzahlvorgabe und

-konstanz empfehlen wir daher die Ansteuerung via RS232-Schnittstelle. Für die Drehzahlüberwachung mittels Ausgang ‚speed OUT‘ empfehlen wir die Einstellung ‚Frequenz‘ zu verwenden.

 Please note

Depending on the operating temperature, analog inputs and outputs may have a slight drift. If highest performance is required with respect to speed setting and speed constancy, we recommend to control the pump via the RS232 interface. For monitoring the speed via the output “speed OUT” we suggest using the “frequency mode”.

 Remar�ue

Les entrées et sorties analogiques peuvent montrer une certaine dérive en fonction de la température de fonctionnement. Lorsque les performances les plus hautes sont exigées en rapport au réglage et à la constance de la vitesse, nous recommandons de contrôler la pompe par son interface sérielle RS232. Pour contrôler la vitesse par la sortie "speed OUT", nous recommandons d'utiliser le mode "fréquence".

Analogschnittstelle

Pin 9, speed OUT

Die werkseitige Einstellung ist 0 – 10 VDC, proportional zur Motordrehzahl. Alternativ steht ein Frequenzbereich von 0 – 7.2 kHz zur Verfügung. Wahlmöglichkeit mittels Schiebeschalter S2 im Geräteinnern (siehe Seite 39)

Pin 10, +5 VDC

Es stehen ca. +5 VDC zur Verfügung. (max. Strom 0.5 A)

Pin 13, speed intern

Abhängig von der Betriebsart hat Pin 13 unterschiedliche Funktionen:

Analogschnittstelle nicht aktiviert

(Normalbetrieb, d.h. Pin 2 offen) Hier dient Pin 13 als Autostart- funktion. Ist Pin 13 mit Pin 1 (GND) verbunden, kann die Pumpe direkt über die Netzspannung gestartet bzw. angehalten werden (Netzschalter muss eingeschaltet sein).

Analogschnittstelle aktiviert

(Pin 2 auf GND) – Pin 13 offen: Die Drehzahl wird über Pin 5

(speed IN) vorgegeben. – Pin 13 auf GND Die Drehzahl kann am Bedie-

nungspanel der Pumpe einge-

stellt werden.

Pin 14, output 1 (PWM) Pin 15, output 2 (PWM)

Digitale Ausgänge in Verbindung mit Pin 7 (+26 VDC), als Pulsweiten-Modulation ausgeführt (Open Collector). Können nur über RS232-Schnittstelle aktiviert werden; z.B. mit einer Software wie ProgEdit.

Analog interface

Pin 9, speed OUT

The default setting is 0 – 10 VDC, proportionally to the motor speed.

Alternatively a frequency range from 0 – 7.2 kHz is available. Alternatives with sliding switch S2 inside the pump (see page 39)

Pin 10, +5 V

About +5 VDC are available. (max. current 0.5 A)

Pin 13, speed intern

Depending on how the pump is operated, pin 13 has different functions:

Analog interface not activated

(Normal operation, i.e. pin 2 is open) Pin 13 serves as auto-start function. If pin 13 is connected to pin 1 (GND), the pump can be started and stopped directly from the power supply (the power switch must be on).

Analog interface activated

(Pin 2 on GND) – Pin 13 open: The rotation speed is adjusted

via pin 5 (speed IN). – Pin 13 on GND: The rotation speed can be ad-

justed by the speed selector on

the control panel of the pump.

Pin 14, output 1 (PWM) Pin 15, output 2 (PWM)

Digital outputs in connection with pin 7 (+26 VDC), implemen-ted as pulse-width-modulation (open collector). Can only be activated via RS232 interface; e.g. with a software like the ProgEdit.

Interface analogi�ue

Pin 9, speed OUT

Le réglage d’usine par défaut est 0 – 10 VDC, proportionnel au nombre de tours du moteur. Une zone de fréquence de 0 – 7.2 kHz est à disposition en alternative. Possibilité de sélection au moyen d’un interrupteur coulissant S2 à l’intérieur de l’appareil (v.p. 39).

Pin 10, +5 VDC

Environ +5 VDC sont à disposition (courant maximal 0.5 A)

Pin 13, speed intern

Le pin 13 possède des fonctions différentes en fonction du mode d’opération:

Interface analogi�ue non activée

(Mode d’opération normal,ération normal, c.-à-d. pin 2 ouvert) Le pin 13 a la fonction „auto-start“. Si le pin 13 est connecté au pin 1 (GND), la pompe peut être mise en route ou arrêtée directement par l’alimentation électrique (l’interrupteur principal doit être sur ON).ncipal doit être sur ON).

Interface analogi�ue activée

(Pin 2 sur GND) – Pin 13 ouvert: La vitesse de rotation doit être ajustée par le pin 5 (speed IN). – Pin 13 sur GND: La vitesse de rotation peut être ajustée par le sélecteur de vitesse sur le tableau de commande de la pompe.

Pin 14, output 1 (MLI) Pin 15, output 2 (MLI)

Sorties numériques en relation avec le pin 7 (+26 VDC), mis en œuvre comme modulation de largeur d'impulsion (collecteur ouvert). Ne peuvent être activées que par l’interface RS232, p.e. avec le logiciel ProgEdit.

MCP-CPF Process/ISMATEC SA/30.10.07/CB/GP

5niP

NIdeeps

.pmI 1hctiwS-PID 2hctiwS-PID 3hctiwS-PID 4hctiwS-PID 5hctiwS-PID 6hctiwS-PID

V5–0 *FFO *FFO *FFO

V01–0 FFO FFO NO

Am02–0 FFO NO FFO

Am02–4 NO NO FFO

Schalter S1

Switch S1

4/SAT

1.6 AF

Eingang Input/Entrée

DIP switch

S2 S1

Pin 9 Ausgang Output/Sortie

A = 0 – 10 VDC (Standard) B = 0 – 12 kHz

 Hinweis

Das Gerät darf nur von einer Fachkraft geöffnet werden! (Seite 55 – 56)

Spannungsführende Teile im Innern des Gerätes können auch längere Zeit nach Ziehen des Netzsteckers noch unter Spannung stehen.

 Please note

The instrument should only be opened by a �ualiﬁed technician! (see pages 55 – 56)

Capacitors inside the pump may still be charged even though the mains plug has been disconnected some time ago.

470 k

2 k

240

* Default-Einstellung * Default setting * Valeurs par défaut

Schalter S2

Dieser Schalter beeinﬂusst Pin 9, motor speed Stellung A: 0 – 10 VDC (Standard) Stellung B: 0 – 7.2 kHz

k Um die Dichtigkeit des Gehäu- ses optimal zu gewährleisten, empfehlen wir, die Pumpe nicht ohne Grund zu öffnen. Um an die Schalter zu gelangen, ist dies jedoch erforderlich. Wir empfehlen deshalb unbedingt, wie auf Seite 55 – 56 beschrieben vorzugehen.

Switch S2

This switch affects Pin 9, motor speed Position A: 0 – 10 VDC (Standard) Position B: 0 – 7.2 kHz

k In order to maintain the optimal casing seal, the pump should not be opened without a particular reason. This is, however, necessary in order to gain access to the switches. For this purpose we recommend that you proceed exactly as indicated on pages 55

Switch S2

Cet interrupteur inﬂuence le pin 9, motor speed Position A: 0 – 10 VDC (standard) Position B: 0 – 7.2 kHz

k Aﬁn d’assurer une étanchéité optimale du boîtier, il est recommandé de ne pas ouvrir la pompe sans raison. Pour atteindre les interrupteurs, ceci est toutefois nécessaire. Il est dès lors recommandé de procéder absolument comme indiqué aux pages 55 – 56.

– 56.

k Vergewissern Sie sich, dass die Pumpe vom Netz getrennt ist.

k Make sure that the pump is disconnected from the mains supply.

k Assurez-vous �ue la pompe soit déconnectée du réseau

 Remar�ue

Cet appareil doit être ouvert par un spécialiste uni�uement! (page 55 – 56)

Des pièces conductrices peuvent encore être sous tension très longtemps après que le câble ait été débranché de la prise.

MCP-CPF Process/ISMATEC SA/30.10.07/CB/GP

 Hinweis

Der Antrieb MCP-CPF Process hat beim Einschalten eine Verzögerung von 3 Sekunden, bis die serielle Schnittstelle zuverlässig anspricht.

Serielle Schnittstelle

RS232 IN (Eingang, weiblich) Der Anschluss erfolgt über eine 9-polige D-Buchse.

Serial interface

RS232 IN (female) A 9-pin D-socket is available on the rear panel of the pump.

Interface sérielle

RS232 IN (entrée femelle) Le raccordement se fait par le biais d’une douille D à 9 pôles (femelle).

 Please note

When switching on the MCP-CPF Process drive, the serial interface will only respond after a delay of 3 seconds.

 Remar�ue

Le moteur MCP-CPF Process a un retard de 3 secondes lors de la mise en route jusqu’à ce que l’interface sérielle fonctionne de manière ﬁable.

GND

Masse

Ground

Masse

RxD

Empfangsdaten

Received Data

Données reçues

TxD

Sendedaten

Transmitted Data

Données envoyées

Adressierung.

Jeder Befehl beginnt mit der Pumpenadresse (1 – 8). Sie ist werkseitig auf 1 eingestellt und kann mit @ verändert werden (siehe auch Grundeinstellungen Seite 18). Die Adresse wird permanent gespeichert (d.h. auch nach Ausschalten des Antriebs). Die Adressierung ermöglicht die Ansteuerung von bis zu 8 ISMATEC®-Pumpen mit einer RS232-Schnittstelle.

Aufbau der Befehle.

Nach der Adresse folgt ein Zeichen als Befehl. Manche Befehle haben zusätzlich einen Parameter, der aus 4 bzw. 5 Ziffern besteht.

Der Befehl wird mit einem carriage return (ASCII 13) abgeschlos- sen. Die meisten Befehle quittiert die Pumpe mit einem Stern *. Ja/Nein-Abfragen beantwortet sie mit + (ja) oder – (nein).

Setting the pump address.

Each command string begins with the pump address (1 – 8). It is factory-set at 1 and can be changed with @ (also refer to the basic settings described on page

18). The address will be stored permanently (even after the pump has been switched off). The assignment of the address enables the user to control up to 8 ISMATEC® drives via one RS232 interface.

Structure of the commands.

The address is followed by a character. Some commands have an additional parameter which always consists of 4 or 5 ﬁgures.

The command string is comple- ted by a carriage return (ASCII

13). The pump conﬁrms most of the commands with an asterix *. Yes/No inquiries are answered by + (yes) or – (no).

Adressage

Chaque commande commence avec l’adresse de pompe 1 – 8. Elle est réglée par défaut sur 1 et peut être modiﬁée avec @ (voir réglage de base, page 18). L’adresse est enregistrée de manière permanente (c’est-à-dire également après la mise hors service du moteur). L’adressage permet la commande de plu-sieurs moteurs ISMATEC® par le biais d’une seule et même interface RS232.

Structure des commandes

Un signe suit l’adresse en tant que commande. Certaines commandes ont en outre un paramètre comportant toujours 4, respectivement 5 chiffres. La commande se termine par un retour à la ligne (ASCII 13). La pompe quittance la plupart des commandes avec une étoile *. Elle répond aux questions oui/non avec + (oui) ou - (non).

Kommunikationsparameter

Communication parameters

Paramètres de communication

Standardeinstellung

Default setting

Réglage standard

9600 baud, 8 bit,

1 stopbit, no parity

Alternative

1200 baud, 8 bit,

1 stopbit, no parity

Mehrstellige Antworten beschließt die Pumpe mit (cr) ASCII 13 und (lf) ASCII 10.

Fehlerhafte Zeichensequenzen quittiert sie mit einem #. Zahlenwerte gibt die Pumpe als drei- bis fünfstellige Zahl zurück. Vier dieser fünf Stellen sind Ziffern, eine Stelle ist entweder ein Dezimalpunkt oder eine führende Leerstelle.

Multi-digit replies are concluded by (cr) ASCII 13 and (lf) ASCII 10.

Incorrect command strings are answered by #. Numerical values are conﬁrmed as 3 to 5-digit ﬁgures. Four of the ﬁve digits are numerals, one digit is either a decimal point or a preceding blank space.

La pompe termine les réponses multipositions avec (cr) ASCII 13 et (If) ASCII 10.

Les séquences de signes erro- nées sont quittancées avec un #. La pompe renvoie les valeurs chiffrées sous forme de nombre de trois à cinq positions. Quatre de ces cinq positions sont des chiffres, une position étant soit un point décimal, soit un blanc en première position.

MCP-CPF Process/ISMATEC SA/30.10.07/CB/GP

Serielle Schnittstelle

RS232 OUT (Ausgang; männl.)

Serial interface

RS232 OUT (male)

Interface sérielle

RS232 OUT (sortie; mâle)

Pin 2: RS232 Rx

Dient zusammen mit Pin 3/5 zum Anschluss weiterer Pumpen.

Pin 3: RS232 Tx

Dient zusammen mit Pin 2/5 zum Anschluss weiterer Pumpen.

Pin 5: GND

Bezugspunkt für alle Signale.

Pin 2: RS232 Rx

Is used for connecting additional pumps together with pin 3/5.

Pin 3: RS232 Tx

Is used for connecting additional pumps together with pin 2/5.

Pin 5: GND

Point of reference for all signals described.

Pin 2: RS232 Rx

Employé pour connecter des pompes supplémentaires entre elles au moyen du pin 3/5.

Pin 3: RS232 Tx

Employé pour connecter des pompes supplémentaires entre elles au moyen du pin 2/5.

Pin 5: GND

Point de référence pour tous les signaux décrits.

MCP-CPF Process/ISMATEC SA/30.10.07/CB/GP

Serielle Schnittstelle / Serial interface / Interface sérielle

Pumpensoftware Version Pump software version Version du logiciel de la pompe

1.01

Zeichenerklärungen / Key to the symbols / Explications des signes

* Eingabe richtig/Correct input/Saisie correcte # Eingabe falsch/Incorrect input/Saisie erronée

_ _ _ _ Ziffern zwischen 0 – 9/Numerals between 0 – 9/Chiffres entre 0 – 9

ASCII 10 Zeilenschaltung/Line feed/Nouvelle ligne

ASCII 13 (carriage return) Befehl abschließen

Conclude command string/Fin de commande

Befehl Funktion / Beschreibung Beispiel Antwort Command Function / Description Example Response Commande Fonction / Description Exemple Réponse

Allgemeine Informationen General information / Informations générales

Jeder Befehl muss mit der Pumpenadresse (1..8) beginnen (werkseitig auf 1 programmiert) 1xxxx13 Each command string must begin with the pump address (1..8), (factory-set to 1) Insérer l’adresse de la pompe (1..8) avant chaque commande (programmé par défaut avec 1)

Jeder kaskadierten Pumpe muss eine individuelle Adresse (1..8) zugeteilt werden @313 * Each cascaded pump must be allocated an individual address (1..8) Une adresse individuelle doit avoir été attribuée à chaque pompe disposée en cascade (1.8) Jeder Befehl muss mit dem Zeichen ASCII 13 (carriage return) abgeschlossen werden 1xxxx

Each command string must be completed with the character ASCII 13 (carriage return) Chaque commande doit se terminer avec le caractère ASCII 13 (retour à la ligne) Beﬁndet sich die Pumpe im Overload-Zustand, quittiert sie jeden Befehl mit # If the pump is in the state of overload, each command is responded with # Si la pompe est surchargée, elle répond à chaque commande avec #

Overload zurücksetzen 1-13 * Reset overload Remise à zéro de la surcharge

Antrieb steuern Controlling the drive / Commande du moteur

MCP-CPF Process starten (Antwort (-) unter Befehl G, wenn Fehleranzeige) 1H13 * (–) Start MCP-CPF Process (Response (-) under command G, in case of error message) Lancer MCP-CPF Process (réponse (-) sous commande G en cas de message d’erreur)

MCP-CPF Process stoppen 1I13 * Stop MCP-CPF Process Arrêt de MCP-CPF Process

Drehrichtung in Uhrzeigerrichtung setzen 1J13 * Set revolution in clockwise direction Déﬁnir le sens de rotation dans le sens des aiguilles d’une montre

Drehrichtung in Gegenuhrzeigerrichtung setzen 1K13 * Set revolution in counter-clockwise direction Déﬁnir le sens de rotation dans le sens contraire à celui des aiguilles d’une montre

Bedienfeld in manuellen Betrieb setzen 1A13 * Switch control panel to manual operation Commuter le tableau de commande en mode manuel

Bedienfeld inaktiv setzen (Eingabe über Tasten nicht mehr möglich) 1B13 * Set control panel inactive (input via control keys is not possible) Commuter le tableau de commande en mode inactif (saisie impossible par le biais des touches)

MCP-CPF Process/ISMATEC SA/30.10.07/CB/GP

Serielle Schnittstelle / Serial interface / Interface sérielle

Befehl Funktion / Beschreibung Beispiel Antwort Command Function / Description Example Response Commande Fonction / Description Exemple Réponse

_ _ _ _ _

Zahlen für Bedienfeld schreiben (nur bei inaktivem Bedienfeld sichtbar, siehe Befehl B) 1D-12.313 *

Writing numbers for control panel (only visible if control panel is inactive, see command B) 1D12.34

Ecrire les chiffres pour le panneau de commande (visible uniquement lorsque le panneau est inactif, voir commande B)

_ _ _ _ Buchstaben (Text) für Bedienfeld schreiben 1DAHELP13 *

Writing letters (text) for control panel 1DASTOP

Ecrire les lettres (texte) pour le panneau de commande 1DA----13

Betriebsmodi anwählen Selecting the operating modes Sélection des modes d’exploitation

MODE »PUMP rpm« 1L13 *

MODE »PUMP Flow rate« 1M13 *

MODE »DISP Time« 1N13 *

MODE »DISP Volume« 1O13 *

] P

MODE »DISP Time + PAUSE Time« 1P13 *

MODE »DISP Volume + PAUSE Time« 1Q13 *

MODE »Volumendosierung in einer Zeiteinheit« 1G13 *

MODE »PAUSE Time« 1] 13 *

Fehleranzeige 1111 (Vol. zu klein - Zeit zu lang) – Fehleranzeige 9999 (Vol. zu groß - Zeit zu kurz) + MODE »volume dependent dispensing within a period« 1G13 * Error indication 1111 (volume too small - time too long) – Error indication 9999 (volume too large - time too short) + MODE »Dosage d'un volume dans un intervalle de temps« 1G13 * Message d’erreur 1111 (volume trop petit - temps trop long) – Message d’erreur 9999 (volume trop grand - temps trop court) +

MODE »TOTAL« 1R13 *

MODE »PROGRAM« 1F13 *

;

_ _ _ _

Auf Programm 1 – 4 umschalten 1;000313 * Changing to program 1 – 4 Passer au programme 1 – 4

Parameter abfragen und eingeben In�uiring and setting parameters Interrogation et saisie des paramètres

E Abfrage: Pumpe im aktuellen MODE aktiv/inaktiv 1E13 + oder/or/ou – Inquiry: Pump in current mode active/inactive Interrogation: Pompe en MODE actuel actif/inactif # Abfrage: Pumpentyp/Software-Version/Kopf-ID-Nr. (vgl. Tabelle S. 51) 1#13

MCP_CPF 101 112

1310

Inquiry: Pump type/Software version/ID No. of pump head (see table p. 51) Interrogation: Type de pompe/version du logiciel/no. id. tête (voir table p. 51) ( Abfrage: Software-Version 1(13 0100

1310

Inquiry: Software version Interrogation: Version du logiciel ) Abfrage: Pumpenkopf Identiﬁkationsnummer 1)13 120

1310

Inquiry: Pump head identiﬁcation number Interrogation: Numéro d’identiﬁcation de la tête de pompe )_ _ _ _ Eingabe: Pumpenkopf Identiﬁkationsnummer 1)012013 * Input: Pump head identiﬁcation number Saisie: Numéro d’identiﬁcation de la tête de pompe

MCP-CPF Process/ISMATEC SA/30.10.07/CB/GP

Serielle Schnittstelle / Serial interface / Interface sérielle

Befehl Funktion / Beschreibung Beispiel Antwort Command Function / Description Example Response Commande Fonction / Description Exemple Réponse

Abfrage: Winkel des Pumpenkopfes RH= 0.1..450.0 / Q = 0.01..10.00 (in Skalaeinheiten) 1+13 450.0

1310

Inquiry: Angle of the pump head RH= 0.1..450.0 / Q = 0.01..10.00 (divisions) Interrogation: Angle de la tête de pompe RH= 0.1..450.0 / Q = 0.01..10.00 (en subdivisions)

_ _ _ _

Eingabe: Winkel des Pumpenkopfes RH = 0001..4500 / Q = 0001..1000 1+450013 *

Input: Angle of the pump head RH = 0001..4500 / Q = 0001..1000

Saisie: Angle de la tête de pompe RH = 0001..4500 / Q = 0001..1000

Abfrage: Drehzahl 1S13 1800

/10 (RH) resp. 1/100 (Q) der Skala

/10 (RH) or 1/100 (Q) divisions

/10 (RH) résp. 1/100 (Q) subdivisions

1310

Inquiry: Speed Interrogation: Nombre de tours

_ __ _

Eingabe: Drehzahl (0010 – 1800 min–1) für1555 min–1 = 1S155513 * Input: Speed (0010 – 1800 rpm) for1555 rpm = 1S155513 * Saisie: Nombre de tours (0010 – 1800 t/min) pour1555 t/min = 1S155513 *

Abfrage: Default Fließrate ml/min (bei max. Drehzahl = 1800 min

–1

) 1?13 239.1 ml/min des programmierten Pumpenkopfes Inquiry: Default ﬂow rate of the programmed pump head in ml/min (at max. speed = 1800 rpm) Interrogation: Débit par défaut ml/min (à vitesse max. = 1800 t/min) de la tête de pompe programmée

Abfrage: Kalibrierte Fließrate ml/min (bei max. Drehzahl = 1800 min

–1

) 1!13 250.3 ml/min Inquiry: Calibrated ﬂow rate in ml/min (at max. speed = 1800 rpm) Interrogation: Débit calibré ml/min (à vitesse max. = 1800 t/min)

_ _ _ _ Eingabe: Kalibrierte Fließrate ml/min (bei max. Drehzahl = 1800 min

–1

) 1!250313 * (Die Kommaposition hängt vom programmierten Pumpenkopf ab) Input: Calibrated ﬂow rate in ml/min (at max. speed = 1800 rpm) (The position of the decimal point depends on the programmed pump head) Saisie: Débit calibré ml/min (à vitesse max. = 1800 t/min) (La position du point décimal dépend de la tête de pompe programmée)

[

Abfrage: Anzahl Stellen nach dem Komma (bei max. Fließrate, bei 4 sign. Digits) 1[13 2

1310

Inquiry: Number of digits after the decimal point (at max.ﬂow rate, with 4 sign. digits) Interrogation: Nb de décimales après le point décimal (au débit maximal, avec 4 chiffres signiﬁcatifs) V Abfrage: Dosierzeit 1/10 Sek. 1V13 45

1310

Inquiry: Dispensing time 1/10 sec. Interrogation: Temps de dosage 1/10 sec.

_ _ _ _(_) 1)

Eingabe: Dosierzeit in 1/10 Sek. (0000 – 8999) Input: Dispensing time in 1/10 sec. (0000 – 8999) Saisie: Temps de dosage en 1/10 sec. (0000 – 8999) 1)

)

Für Eingabe in 1/100 Sekunden 1V180013 *

)

For entry in 1/100 sec. Pour entrée en 1/100 sec.

VM_ _ _ Eingabe: Dosierzeit in Minuten (000 – 899) 1VM03013 * Input: Dispensing time in minutes (000 – 899) Saisie: Temps de dosage en minutes (000 – 899)

_ _ _

Eingabe: Dosierzeit in Stunden (000 – 999) 1VH02413 * Input: Dispensing time in hours (000 – 999) Saisie: Temps de dosage en heures (000 – 999)

1310

MCP-CPF Process/ISMATEC SA/30.10.07/CB/GP

Serielle Schnittstelle / Serial interface / Interface sérielle Befehl Funktion / Beschreibung Beispiel Antwort

Command Function / Description Example Response Commande Fonction / Description Exemple Réponse

Abfrage: Kolbenhübe für »MODE DISP Volume« 1U13 100

1310

Inquiry: Piston strokes for »MODE DISP Volume« Interrogation: Courses de piston pour »MODE DISP Volume«

_ _ _ _ (_) Eingabe: Kolbenhübe (0001 – 65535) für »MODE DISP Volume« 1U020013 *

(1 Dosierschritt = 1/24 Umdrehung) Input: Piston strokes (0001 – 65535) for »MODE DISP Volume« (1 dispensing step = 1/24 revolution) Saisie: Courses de piston pour (0001 – 65535) pour »MODE DISP Volume« (1 cycle de distribution =

_ _ _ _

(_)

Eingabe: Kolbenhübe (65535+) Dosierschritte = u Input: Piston strokes (65535+) Dispensing steps = u Saisie: Courses de piston pour (65535+) pas arrière de dosage = u

Abfrage: Hubvolumen in Nanoliter 1r13 9500E-1

/24 de tour)

65536+U 1u000113 *

65536+U

1310

Inquiry: Stroke volume in nanolitres Interrogation: Volume de course en nanolitres

_ _ _ _ _ _ Eingabe: Hubvolumen in Nanoliter (mmmmee) m: Mantisse, e: Exponent r00000013 9500E-1

1310

Input: Stroke volume in nanolitres (mmmmee) m: Mantisse, e: Exponent Saisie: Volume de course en nanolitres (mmmmee) m: m: mantisse, e: exposant

000000 Eingabe: Default-Hubvolumen einstellen 1r9500-113 9500E-1

1310

Input: Set the default stroke volume Saisie: Saisir les valeurs par défaut du volume de course

Abfrage: Fließrate in ml/min 1f13 1200E-2

1310

Inquiry: Flow rate in ml/min Interrogation: Débit en ml/min

_ _ _ _ _ _ Eingabe: Fließrate in ml/min (mmmmee) m: Mantisse, e: Exponent 1f1200-213 1200E-2

1310

Input: Flow rate in ml/min (mmmmee) m: Mantisse, e: Exponent Saisie: Débit en ml/min (mmmmee) m: mantisse, e: exposant

Abfrage: Dosiervolumen in ml 1v13 6320E+1

1310

Inquiry: Dispensing volume in ml Interrogation: Volume de dosage en ml

_ _ _ _ _ _ Eingabe: Dosiervolumen in ml (mmmmee) m: Mantisse, e: Exponent 1v6320+113 6320E+1

1310

Input: Dispensing volume in ml (mmmmee) m: Mantisse, e: Exponent Saisie: Volume de dosage en ml (mmmmee) m: mantisse, e: exposant [_ _ _ _ (_) Eingabe: Dosiervolumen in ml für »MODE DISP Volume« 1[0250013 * (Anzahl Stellen nach dem Komma richten sich nach dem Pumpenkopf) Input: Dispensing volume in ml for »MODE DISP Volume« (The position of the decimal point depends on the pump head) Saisie: Volume de dosage en ml pour »MODE DISP Volume« (La position du point décimal dépend de la tête de pompe) % Abfrage: Kolbenhub-Rückschritte (0 – 100) 1%13 3

1310

Inquiry: Reverse piston strokes (0 – 100) Interrogation: Pas arrière de courses de piston (0 – 100) % _ _ _ _ Eingabe: Kolbenhub-Rückschritte (0 – 100) 1%000313 * Input: Reverse piston strokes (0 – 100) Saisie: Pas arrière de courses de piston (0 – 100)

MCP-CPF Process/ISMATEC SA/30.10.07/CB/GP

Serielle Schnittstelle / Serial interface / Interface sérielle

Befehl Funktion / Beschreibung Beispiel Antwort Command Function / Description Example Response Commande Fonction / Description Exemple Réponse

T Abfrage: Pausenzeit (Antwort in 1/10 Sek.) 1T13 20 Inquiry: Pause time (Reply in 1/10 sec.) Interrogation: Temps de pause (réponse en T

_ _ _ _(_)1)

Eingabe: Pausenzeit in 1/10 Sek. (0000 – 8999) Input: Pause time in 1/10 sec. (0000 – 8999) Saisie: Temps de pause en 1/10 sec. (0000 – 8999) 1)

/10 sec.)

)

Für Eingabe in 1/100 sec. 1T003013 *

)

For entry in 1/100 sec.

Pour entrée en 1/100 sec.

1310

TM _ _ _ Eingabe: Pausenzeit in Minuten (000 – 899) 1TM04513 * Input: Pause time in minutes (000 – 899) Saisie: Temps de pause en minutes (000 – 899) TH _ _ _ Eingabe: Pausenzeit in Stunden (000 – 999) 1TH02413 * Input: Pause time in hours (000 – 999) Saisie: Temps de pause en heures (000 – 999) " Abfrage: Anzahl Dosierzyklen 1’’13 0

1310

Inquiry: Number of dispensing cycles Interrogation: Nombre de cycles de dosage " _ _ _ _ Eingabe: Anzahl Dosierzyklen (0 – 9999) 1’’001213 * Input: Number of dispensing cycles (0 – 9999) Saisie: Nombre de cycles de dosage (0 – 9999) : Abfrage: Gefördertes Total-Volumen (in µl, ml oder Liter) 1:13 4.983 ml

1310

Inquiry: Totally delivered volume (in µl, ml or litres) Interrogation: Volume total refoulé (en µl, ml ou litres) W Eingabe: Gefördertes Total-Volumen (»TOTAL«) auf 0 setzen 1W13 * Input: Reset totally delivered volume (»TOTAL«) to 0 Saisie: Remise à zéro du volume total refoulé (TOTAL) * Eingabe: Anwendungsparameter unter aktuellem Programm (1 – 4) speichern 1*13 * Input: Store application parameters in currently used program (1 – 4) Saisie: Mémoriser les paramètres d’application dans le programme actuel (1 – 4) 0 Eingabe: Default-Werte für aktuelles Programm setzen 1013 * Input: Set default values for currently used program Saisie: Saisir les valeurs par défaut pour le programme actuel \000_ Eingabe: Parameter für gewünschtes (1 – 4) Programm auf Default-Werte setzen 1\000213 * Input: Resetting the parameters for required program (1 – 4) to the default values Saisie: Remise des paramètres pour le programme souhaité (1 – 4) à leurs valeurs par défaut \0000 Eingabe: Parameter für sämtlicher 4 Programme auf Default-Werte setzen 1\000013 * Input: Resetting the parameters for all 4 programs to the default values Saisie: Remise des paramètres de tous les 4 programmes à leurs valeurs par défaut

MCP-CPF Process/ISMATEC SA/30.10.07/CB/GP

Serielle Schnittstelle / Serial interface / Interface sérielle

Befehl Funktion / Beschreibung Beispiel Antwort Command Function / Description Example Response Commande Fonction / Description Exemple Réponse

Ein- und Ausgänge Inputs and Outputs / Entrées et sorties

Abfrage: Eingang 1 (Pin 6) Eingang offen: - Eingang auf Masse: + 1.13 + oder/or/ou Inquiry: Input 1 (pin 6) input open: - input grounded: + Interrogation: Entrée 1 (pin 6) entrée ouverte: - entrée sur masse: +

Abfrage: Eingang 2 (Pin 8) Eingang offen: - Eingang auf Masse: + 1,13 + oder/or/ou Inquiry: Input 2 (pin 8) input open: - input grounded: + Interrogation: Entrée 2 (pin 8) entrée ouverte: - entrée sur masse: +

Abfrage: Fußschalter (Pin 3) Eingang offen: - Eingang auf Masse: + 1C13 + oder/or/ou Inquiry: Foot switch (pin 3) input open: - input grounded: + Interrogation: Pédale de commande (pin 3) entrée ouverte: - entrée sur masse: +

C0000

Eingabe: Fußschalter Betriebseinstellung direct 1C000013 * Input: Foot switch basic settings direct Saisie: Pédale de commande réglage de base direct

C0001

Eingabe: Fußschalter Betriebseinstellung toggle 1C000113 * Input: Foot switch basic settings toggle Saisie: Pédale de commande réglage de base toggle

Funktion: Universal-Ausgang 1 einschalten (für externes Ventil) 1Z13 *

Function: Switch on universal output 1 (for external valve)

26V

0.5 s

15V eff

Fonction: Mise en route sortie universelle 1 (pour soupape externe)

_ _ _ _

Eingabe: Ausgang 1; Pulsbreite setzen (0000 – 0255) (PWM, 0150 59% ein) 1Z012513 *

Input: Output 1; set pulse width (0000 – 0255) (PWM, 0150 59% on)

Funktion: Ausgang 1 ausschalten 1&13 *

Saisie: Sortie 1; déﬁnir durée d’impulsion (0000 - 0255) (MLI, 0150 59% en circuit)

Function: Set off output 1 Fonction: Mise hors service sortie 1

Funktion: Universal-Ausgang 2 einschalten (für externes Ventil) 1X13 *

Function: Switch on universal output 2 (for external valve)

26V

0.5 s

15V eff

Fonction: Mise en route sortie universelle 2 (pour soupape externe)

_ _ _ _

Eingabe: Ausgang 2; Pulsbreite setzen (0000 – 0255) (PWM, 0150 59% ein) 1X012513 * Input: Output 2; set pulse width (0000 – 0255) (PWM, 0150 59% on) Saisie: Sortie 2; déﬁnir durée d’impulsion (0000 – 0255) (MLI, 0150 59% en circuit)

Funktion: Ausgang 2 ausschalten 1Y13 * Function: Set off output 2 Fonction: Mise hors service sortie 2

MCP-CPF Process/ISMATEC SA/30.10.07/CB/GP

max. 8

Pumpen / pumps / pompes

Verbindungskabel AG0013 Connection cable AG0013 Câble de connection AG0013

Jede Pumpe braucht eine eigene Adresse

(siehe Seite 40).

Each pump re�uires

an individual address

(see page 40).

Cha�ue pompe

doit disposer d’une adresse

�ui lui est propre

(voir page 40).

Kaskadierung mehrerer Pumpen

Sofern Sie über eine entsprechende Software verfügen, können bis max. 8 ISMATEC®-Pumpen von einem PC aus gesteuert werden.

Dazu werden die Pumpen wie auf Abbildung links mit dem Verbindungskabel (AG0013) verbunden.

Das gleiche Kabel AG0013 dient zur Verbindung der ersten Pumpe mit dem PC, vorausgesetzt dass dieser ebenfalls über einen 9-poligen RS232-Stecker verfügt.

Sollte Ihr PC mit einem 25-poligen Stecker ausgerüstet sein, brauchen Sie zusätzlich den Adapter XC0009.

Cascading several pumps (daisy-chain)

Providing that an appropriate software is available, up to 8 ISMATEC® pumps can be controlled via one PC.

In order to establish a cascade you need to connect the pumps with the connecting cable (AG0013) as shown on the left.

The same cable AG0013 serves to connect the ﬁrst pump to the PC, provided that it has a 9-pin RS232 connector.

If the PC is equipped with a 25-pin connector, you need an additional adapter XC0009 .

Montage en cascade de plusieurs pompes

Si vous êtes en possession d‘un logiciel adéquat, il vous est possible de commander jusqu’à 8 pompes ISMATEC® depuis un seul et même PC.

Pour exécuter un montage en cascade, vous avez besoin du câble de connexion (AG0013) comme indiqué sur la ﬁgure de gauche.

Le même câble AG0013 sert à relier la première pompe au PC pour autant que ce dernier soit équipé d’une prise RS232 à 9 pôles.

Si le PC est équipé d’une prise à 25 pôles, vous avez besoin d’un adaptateur XC0009 supplémentaire.

Pin Pin

2 3 5

DSUB9 DSUB9

m f

AG 0013:

Jeder angeschlossenen Pum-

2 3 5

pe muss eine eigene Adresse zugeteilt werden (siehe Grundeinstellung, Seite 18).

k Alternativ kann die Adres-

sierung auch über die serielle Schnittstelle erfolgen. Dazu muss jede Pumpe zuerst einzeln an den PC angeschlossen und die Adresse mit @ zugeteilt werden. Erst dann dürfen die Pumpen kaskadiert werden. Jede Pumpe muss eine eindeutige Adresse aufweisen, um Interferenzen ihrer Antworten zu vermeiden.

Each pump must be allocated its own individual address (see also the basic settings on page 18).

k Alternatively, the addressing

can also be accomplished via the serial interface. For that, each pump must ﬁrstly be connected individually to a PC and the address must be allocated with @. Only then may the pumps be daisy-chained. Each pump requires a deﬁnite address in order to avoid interference of their responses.

Cha�ue pompe doit disposer

d’une adresse �ui lui est propre (voir réglage de base, page 18).

k Une solution de remplacement

consiste à effectuer l'adressage par le biais d'une interface sérielle. Pour cela, chaque pompe doit d'abord être raccordée individuellement au PC et l'adresse doit être attribuée avec @. Ce n'est qu'à ce moment-là que les pompes peuvent être raccordées en cascade. Chaque pompe doit disposer d'une adresse déﬁnie.

MCP-CPF Process/ISMATEC SA/30.10.07/CB/GP

Programmier-Software

LabVIEW® von National Instruments

LabVIEW

ist eine Windows®Software zur Lösung von Mess-, Steuer- und Regelaufgaben in Verbindung mit verschiedensten Laborgeräten. http://www.ni.com/

Programming Software

LabVIEW® from National Instruments

LabVIEW® is a Windows® software for creating ﬂexible and scalable test, measurement, and control applications in connection with various laboratory instruments. http://www.ni.com/

Logiciel de programmation

LabVIEW® de National Instruments

LabVIEW

est un logiciel Windows® permettant de résoudre des tâches de contrôle, de mesure ou d'asservissement en connexion avec divers appareils de laboratoire. http://www.ni.com/

max. 8 Pumpen pumps pompes

0.5 m

XC0009

Adapter

Adaptateur

25 F / 9 M

IM0015C168

Moxa C168

LabVIEW® - Treiber

Die aktuellen Treiber für Ihre ISMATEC® - Pumpe ﬁnden sie unter: http://www.ismatec.com

Schnittstellenkarte Moxa C168

inkl. 25 poliges (männlich) Mehrfachkabel zur Steuerung von max. 8 Laborgeräten Bestell-Nr. IM0015C168

Adapter 25F / 9M

25 polig, weiblich / 9 polig, männlich für IM0015C168 (pro angesteuertes Gerät 1 Stk.) Bestell-Nr. XC0009

LabVIEW® - Driver

The current drivers for your ISMATEC® pump can be downloaded from our web-site: http://www.ismatec.com

Interface card Moxa C168

including a 25 pin multiple cable (male) for controlling up to 8 laboratory instruments Order No. IM0015C168

Adaptor 25 F / 9M

25 pins, female / 9 pins, male for IM0015C168 (1 adapter for each controlled instrument) Order No. XC0009

Pilotes LabVIEW

Vous pouvez télécharger les pilotes actuels de votre pompe ISMATEC® sur notre site: http://www.ismatec.com

Carte d’interface Moxa C168

incluant un câble multiple avec ﬁches 25 pôles (mâle) pour commander un max. de 8 appa-reils de laboratoire différents. No de commande IM0015C168

Adaptateur 25 F / 9M

25 pôles femelle / 9 pôles mâle pour IM0015C168 (un câble par appareil à contrôler) No de commande XC0009

AG0013

9 F 9 M (2 m)

MCP-CPF Process/ISMATEC SA/30.10.07/CB/GP

Verlängerungskabel 9F / 9M

9 polig, weiblich / 9 polig, männlich für XC0009, Länge 2 m Bestell-Nr. AG0013

Extension cable 9F / 9M

9 pins, female / 9 pins, male for XC0009 (2 m long) Order No. AG0013

Câble d‘extension 9F / 9M

9 pôles femelle / 9 pôles mâle pour XC0009 (longueur 2 m) No de commande AG0013

Programmier-Software

Software ProgEdit

■

Programmieren Sie Ihre indivi-

duelle Anwendung am PC.

Programming Software

Software ProgEdit

■

Create your individual application program.

Logiciel de programmation

Logiciel ProgEdit

■

Créez votre programme d'application individuel.

SOF104

ProgEdit

■

Laden Sie diese via RS232Schnittstelle in Ihre MCP-CPF Process.

■

Starten Sie Ihre Applikation nun PC-unabhängig an jedem gewünschten Standort.

System-Anforderung 3 1/2" Laufwerk, Win95 oder höher, Pentium oder höher.

k Gratis-Vollversion www.ismatec.com k Downloads

■

Download the program via RS232 interface to your MCP-CPF Process pump drive.

■

Now run your application PCindependently wherever

needed.

System requirements: 3 1/2" ﬂoppy drive, Win95 or higher, Pentium or higher.

k Free full version www.ismatec.com k Downloads

■

Chargez le programme sur votre moteur MCP-CPF Process par l'interface sérielle RS232.

■

Vous pouvez maintenant

effectuer votre application

indépendamment du PC sur l'emplacement de votre choix.

Exigences posées au système: Lecteur de disquette 31/2", Win95 ou supérieur, Pentium ou plus

k Vérsion complét gratuit www.ismatec.com k Downloads

MCP-CPF Process/ISMATEC SA/30.10.07/CB/GP

Fließraten / Flow rates / Débits

edoC-DI edoC-DI

edoC-DI

edoC-DI edoC-DI

00Hr 00Hr

00Hr

00Hr 00Hr 0Hr 0Hr

0Hr

0Hr 0Hr 1Hr 1Hr

1Hr

1Hr 1Hr 0� 0�0�0� 0� 1� 1�1�1� 1� 2� 2�2�2� 2� 3� 3�3�3� 3�

.oN-DI

011 111 211 001 101 201 301

emulovekorts/nemulovbuH esruocedemulov

lµ52.xam lµ05.xam lµ001.xam lµ08.xam lµ023.xam lµ027.xam lµ0821.xam

nim

1–

nim/tmpr 01 0081 01 0081 01 0081 01 0081 01 0081 01 0081 01 0081

lekniW

elgnA

netarßeilF nim/lm

stibéD/setarwolF

netarßeilF nim/lm

stibéD/setarwolF

netarßeilF nim/lm

stibéD/setarwolF

lekniW

elgnA

netarßeilF nim/lm

stibéD/setarwolF

netarßeilF nim/lm

stibéD/setarwolF

netarßeilF nim/lm

stibéD/setarwolF

netarßeilF nim/lm

stibéD/setarwolF

nim xam nim xam nim xam nim xam nim xam nim xam nim xam

0.1 6000.0 01.0 100.0 02.0 2200.0 04.0 1.0 800.0 44.1 230.0 67.5 270.0 0.31 31.0 32

0.01 6500.0 00.1 110.0 00.2 220.0 00.4 0.1 080.0 4.41 23.0 6.75 27.0 031 3.1 032

0.05 8720.0 00.5 650.0 00.01 111.0 00.02 0.2 61.0 8.82 46.0 511 44.1 062 6.2 064

0.001 6550.0 00.01 111.0 00.02 222.0 00.04 0.3 42.0 2.34 69.0 371 61.2 093 8.3 096

0.051 3380.0 00.51 761.0 00.03 333.0 00.06 0.4 23.0 6.75 82.1 032 88.2 025 1.5 029

0.002 111.0 00.02 222.0 00.04 444.0 00.08 0.5 04.0 0.27 06.1 882 06.3 056 4.6 0511

0.052 931.0 00.52 872.0 00.05 655.0 0.001 0.6 84.0 4.68 29.1 643 23.4 087 7.7 0831

0.003 761.0 00.03 333.0 00.06 766.0 0.021 0.7 65.0 101 42.2 304 40.5 019 0.9 0161

0.053 491.0 00.53 983.0 00.07 877.0 0.041 0.8 46.0 511 65.2 164 67.5 0401 2.01 0481

0.004 222.0 00.04 444.0 00.08 988.0 0.061 0.9 27.0 031 88.2 815 84.6 0711 5.11 0702

0.054 052.0 00.54 005.0 00.09 000.1 0.081 0.01 08.0 441 02.3 675 02.7 0031 8.21 0032

* Für Programmierung des

Pumpenkopf ID-Codes mittels Grundeinstellung (S. 15)

* For entering the pump

head ID code via basic settings (page 15)

* Pour réglages généraux

de base de la tête de pompe (page 15)

** Für serielle Schnittstelle

For serial interface Pour interface sérielle

MCP-CPF Process/ISMATEC SA/30.10.07/CB/GP

 Zur Erreichung der max.

Fließraten ist das Hubvolumen auf den Maximalwert (je nach Pumpenkopf) einzustellen.

 In order to reach the max.

ﬂow rate, the stroke volume must be set to the max. value (depending on the pump head model).

 Pour obtenir le débit maxi-

mal, le volume de course maximal doit être réglé sur le valeur maximal correspondant à la tête de pompe utilisée.

k Wenn für Ihre Anwendung das Volumen reduziert werden muss empfehlen wir

das Hubvolumen nicht unter 10% (RH*) bzw. 4% (Q*) des Maximalwertes einzustellen.

* Pumpenkopf

k If, depending on the applica- tion, this stroke volume must be reduced, we recommend you

not to go below 10% (RH*) or 4% (Q*) of the maximum value.

* pump head

k Si pour votre application ce volume de course doit être réduit nous recommandons

de ne pas aller en dessous de 10% (RH*) ou 4 % (Q*) de le valeur maximale.

* tête de pompe

Pumpenköppfe / Pump heads / Têtes de pompe

FL-CKC.00HR 900IMF cimareC ranyK

)FDVP(nobracoroulF

cimareC cimareC

FDVP

F°212/C°001 isp001/rab9.6 ranyK

)elamef(82-"4/1FNU

——

FL-YKS.00HR 010IMF 613SS ranyK

)FDVP(nobracoroulF

nobraC 613SS

nobraC/FDVP

F°041/C°06 isp001/rab9.6 ranyK

)elamef(82-"4/1FNU

——

CKC.0HR 500IMF cimareC ranyK

)FDVP(nobracoroulF

cimareC cimareC

FDVP

F°212/C°001 isp001/rab9.6 htiwgnibutrof

.d.o)"4/1(mm4.6

——

CKC.1HR 700IMF cimareC ranyK

)FDVP(nobracoroulF

cimareC cimareC

FDVP

F°212/C°001 isp001/rab9.6 htiwgnibutrof

.d.o)"4/1(mm4.6

——

YSS.0Q.PQ 202IMF 613SS 613SS nobraC nobraC/613SS F°041/C°06 isp001/rab9.6 )elamef(TPN4/1 ——

YKS.0Q.PQ 613IMF 613SS ranyK

)FDVP(nobracoroulF

nobraC 613SS

nobraC/FDVP

F°041/C°06 isp06/rab1.4 otpugnibutrof

.d.i)"2/1(mm7.21

——

CSC.1Q.PQ 502IMF cimareC 613SS cimareC 613SS/cimareC F°053/C°771 isp001/rab9.6 )elamef(TPN4/1 ——

W-CSC.1Q.PQ 023IMF cimareC 613SS cimareC 613SS/cimareC F°053/C°771 isp001/rab9.6 )elamef(TPN4/1 )elamef(23–01

TW-CSC.1Q.PQ 912IMF cimareC 613SS cimareC 613SS/cimareC F°053/C°771 isp001/rab9.6 )elamef(TPN4/1 )elamef(TPN8/1

CSC.2Q.PQ 212IMF cimareC 613SS cimareC 613SS/cimareC F°053/C°771 isp001/rab9.6 )elamef(TPN4/1 ——

W-CSC.2Q.PQ 123IMF cimareC 613SS cimareC 613SS/cimareC F°053/C°771 isp001/rab9.6 )elamef(TPN4/1 )elamef(23–01

TW-CSC.2Q.PQ 812IMF cimareC 613SS cimareC 613SS/cimareC F°053/C°771 isp001/rab9.6 )elamef(TPN4/1 )elamef(TPN8/1

CKC3Q.PQ 712IMF cimareC ranyK

)FDVP(nobracoroulF

cimareC cimareC

FDVP

F°212/C°001 isp52/rab7.1 otpugnibutrof

.d.i)"2/1(mm7.21

——

Pumpenkopf Bestell-Nr Kolben Zylindergehäuse Zylinder Mediumbenetzte Teile Temperatur Differenzdruck Ein- / Auslass Spülanschluss Pump head Oder No. Piston Cylinder case Cylinder Wetted parts max. diff. pressure Main ﬂow ports Gland ﬂow ports Tête de pompe No comm. Boîtier du cylindre Cylindre Parties mouillées Pression différentielle Raccords Raccord pour rinçage max. d’entrée / sortie

RH00

QP.Q0 SSY

QP.Q1 CSC

Ceramic = Keramik / céramique Carbon = Kohlenstoff / carbone Kynar = Fluorkohlenstoff / Fluorocarbon / ﬂuorocarbone SS316 = rostfreier Stahl / stainless steel / acier inoxydable

-W

= Mit Spülanschluss für kristallisierende Medien = With isolation gland for cristallizing media = avec gaine d’isolation pour les solutions cristallisantes

-WT

= Mit Spülanschluss für kristallisierende Medien und Bohrungen für

den Einsatz von 2 Heizpatronen und einem Thermoelement

= With isolation gland for cristallizing media and threads for the use

RH0 / RH 1

QP.Q2 CSC QP.Q3 CKC

Internet

www.ISMATEC.com

of 2 cartridge heaters and a thermocouple

= Avec gaine d’isolation pour les solutions cristallisantes et raccord

pour l’utilisation de 2 cartouches chauffantes et un thermocouple.

k Pumpenkopf-Montage siehe Seite 61 k Mounting a pump head see page 61 k Montage d'une tête de pompe voir page 61

MCP-CPF Process/ISMATEC SA/30.10.07/CB/GP

Zubehör

PTFE Schläuche

1.6 mm iØ

3.2 mm aØ mit 2 Fittings UNF 1/4–28 (männlich)

Accessories

PTFE Tubing

1.6 mm (1/16") i.d.

3.2 mm (1/8") o.d. with 2 ﬁttings UNF 1/4–28 (male)

Accessoires

Tubes PTFE

1.6 mm diam. int.

3.2 mm diam. ext. avec 2 raccords UNF 1/4–28 (mâle)

Länge Bestell-Nr.

0.25 m IC 0053

0.50 m IC 0057

0.75 m IC 0061

1.00 m IC 0065

Low Flow Kit für Q-Köpfe mit Edelstahlgehäuse

empfohlen für Fließraten kleiner als 50 ml/min z.B. für Chromatographie R479 FMI 056

Anschluss-/Schlauch-Adapter

Ermöglichen die Verwendung anderer Schläuche als aØ 6.4 mm

1 R412-0K FMI 050 für Schläuche mit 3.2 mm iØ

2 R412-1K FMI 051 für Schläuche mit 6.4 mm iØ

Length Order No.

0.25 m IC 0053

0.50 m IC 0057

0.75 m IC 0061

1.00 m IC 0065

Low Flow Kit for Q-type pump heads with stainless steel casing

is recommended for ﬂow rates below 50 ml/min (e.g. for chromatography) R479 FMI 056

Port/tubing adaptors

Allow tubing arrangemenets other than 6.4 mm (1/4 inch) o.d.

1 R412-0K FMI 050 for tubing with 3.2 mm (1/8

inch) i.d.

2 R412-1K FMI 051 for tubing with 6.4 mm (1/4

inch) i.d.

Longueur No comm.

0.25 m IC 0053

0.50 m IC 0057

0.75 m IC 0061

1.00 m IC 0065

Kit Low Flow pour têtes de pompe de type Q avec boîtier en acier inoxydable

conseillé pour des débits plus faibles que 50 ml/min (p. ex. pour la chromatographie) R479 FMI 056

Raccords / adaptateurs de tubes

Permettent l’utilisation de tubes avec un Ø ext. autre que 6.4 mm.

1 R412-0K FMI 050 pour tubes de 3.2 mm ø int.

2 R412-1K FMI 051 pour tubes de 6.4 mm ø int.

MCP-CPF Process/ISMATEC SA/30.10.07/CB/GP

3 R412-2K FMI 052 für Schläuche mit 9.5 mm iØ

4 R412-5K FMI 053 für Schläuche mit 1/4–28 Anschlussnippeln

5 H476K FMI 054 für Schläuche mit 3.2 mm aØ

3 R412-2K FMI 052 for tubing with 9.5 mm (3/8

inch) i.d.

4 R412-5K FMI 053 for tubing with 1/4–28 ferrule ﬁttings

5 H476K FMI 054 for tubing with 3.2 mm (1/8

inch) o.d.

3 R412-2K FMI 052 pour tubes de 9.5 mm ø int.

4 R412-5K FMI 053 pour tubes avec raccords 1/4–28

5 H476K FMI 054 pour tubes de 3.2 mm Ø ext.

Zubehör

Verbindungskabel

Für Verbindung zwischen einem PC mit einem 9-poligen Stecker und einer MCP-CPF Process Bestell-Nr. AG0013

Accessories

Connecting cable

For connecting an MCP-CPF Process to a PC via the 9-pin RS232

connector. Order No. AG0013

Accessoires

Câble de liaison

Pour liaison avec une ﬁche RS232 à 9 pôles entre un PC et une MCP-CPF Process No de commande AG0013

Druckregelungs-Einheit

bestehend aus Warnlicht und Drucksensor (z.B. zum Pumpen gegen einen Filter) für die Pumpenköpfe: Pro-280, Pro-281, Pro-380, Pro-381,

Bestell-Nr. IS13825

Fußschalter

Bestell-Nr. IS10039

Dieser Fußschalter dient als Impulsgeber zum Starten bzw. Anhalten der Pumpe. Er ist sehr nützlich, wenn die Pumpe als Dosiergerät zum Abfüllen von Röhrchen, Gläsern, Flaschen usw. eingesetzt wird. Beide Hände bleiben für das Arbeiten mit Flaschen usw. frei.

Pressure control unit

consisting of a warning light and a pressure sensor (e.g. for pumping through a ﬁlter) for the pump heads: Pro-280, Pro-281, Pro-380, Pro-381,

Order No. IS13825

Foot switch

Order No. IS10039

This foot switch serves as a start/ stop device. It is very useful when using the pump as a dispenser for ﬁling tubes, bottles, etc. Both hands are free for handling bottles etc.

Unité de contrôle de pression

comprend un capteur de pression et une lampe d'alarme (p.ex. pour pomper contre un ﬁltre) pour les têtes du pompe: Pro-280, Pro-281, Pro-380, Pro-381,

No de commande IS13825

Pédale de commande

No de commande IS10039

Cette pédale de commande est utilisée pour enclencher et déclencher la pompe. Elle est très utile lorsque la pompe est utilisée comme appareil de dosage pour remplir des tubes, des ﬂacons, etc. Les deux mains sont ainsi libres pour travailler.

MCP-CPF Process/ISMATEC SA/30.10.07/CB/GP

Abnehmen der Gehäusehaube

 Um die Dichtigkeit des Gehäu-

ses zu gewährleisten, empfehlen wir, die Pumpe nur für das Ersetzen einer Sicherung oder zum Ändern einer DIP switch-Einstellung zu öffnen. Es ist wie folgt vorzugehen:

Removing the casing hood

 In order to maintain the best

possible seal of the casing, the pump should only be opened for replacing the fuses or changing the DIP switches. We recommend you to proceed strictly as follows:

Ouverture du boîtier

 Aﬁn de garantir l’étanchéité

du boîtier, il est recommandé de n’ouvrir la pompe que pour remplacer un fusible ou modiﬁer le réglage d’un DIP switch. Procéder de la manière suivante:

Demontage der Haube

1. Mit Kreuzschlitzschraubenzieher (Größe 2) auf beiden Seiten je 4 Schrauben lösen und entfernen.

2. Die Haube unten leicht spreizen und gleichzeitig vorsichtig nach oben hin abnehmen.

Montage der Haube

1. Vor der Montage der Haube empﬁehlt es sich, die Dichtung auf der Kontaktﬂäche zur Haube etwas einzuölen (z.B. mit Silikonölspray, Best.Nr. SC0179) Sollten die beiden Dichtungsenden nicht mehr verbunden sein, sind diese mit SilikonDichtungsmasse neu zu verkleben.

2. Die Haube unten leicht spreizen und vorsichtig von oben über die Pumpe schieben. Achten Sie darauf, dass keine Kabel eingeklemmt werden.

3. Die Haube nach unten drücken und die Schrauben von oben nach unten gleichmäßig festziehen. Beim Verschrauben der Haube darauf achten, dass die Proﬁldichtung nicht eingeklemmt wird. Sollte dies trotzdem passieren, muss sie zwingend ersetzt werden, da sonst die Dichtigkeit nicht mehr gewährleistet ist.

Removing the casing hood

1. Remove the 4 screws with a Phillips screwdriver (size 2) on each side of the casing hood.

2. Spread slightly the casing hood at the bottom and remove it by carefully pulling it upwards.

Mounting the casing hood

1. Before replacing the casing hood we recommend you to lubricate the sealing on the contact surface (e.g. with silicone oil spray - order no.

SC0179).

In case that the two sealing ends have come apart, they must be stuck together again with Silicone sealing compound.

2. Spread the casing hood slightly at the bottom and push it carefully over the pump. Be careful that no cables are trapped.

3. Press the casing hood downwards and fasten the screws evenly from top to bottom.

When tightening the screws,

be careful that the proﬁle sealing is not trapped. If the sealing should be damaged, it must be replaced, otherwise the seal may no longer be tight.

Démontage du boîtier:

1. Dévisser les 4 vis sur les deux côtés (avec un tournevis pour vis à fentes en croix (taille 2)

2. Ecarter légèrement le bas du capot et le tirer soigneusement vers le haut.

Montage du capot

1. Avant le montage du capot, il est recommandé de graisser un peu le joint d’étanchéité sur la surface de contact du capot (par exemple avec de l’huile de silicone sous forme de spray, comm no SC0179). Si les deux joints terminaux d’étanchéité ne devaient plus être liés entre eux, les coller à nouveau avec de la masse d’étanchement au silicone.

2. Ecarter légèrement le bas du capot et placer avec précaution sur la pompe depuis le haut. Veiller à ne pas coincer de câbles.

3. Presser le capot vers le bas et visser les vis régulièrement du haut en bas.

Lors du vissage du capot,

veiller à ne pas coincer le joint d’étanchéité proﬁlé. Si cela devait néanmoins être le cas, ce dernier doit absolument être remplacé aﬁn de garantir l’étanchéité.

MCP-CPF Process/ISMATEC SA/30.10.07/CB/GP

Abnehmen der Gehäusehaube

Abdichten der Haube

Wenn die Haube gut sitzt, muss jede Schraube (einzeln!) erneut herausgedreht und mit Silikon-Dichtungsmasse abgedichtet werden. Danach müssen die Schrauben erneut festgezogen werden, wobei die Reihenfolge wiederum gleichmäßig von oben nach unten einzuhalten ist. k Schraube heraus drehen - Loch mit Silikon ausfüllen - Schraube wieder montieren - restliches Silikon mit einem Lappen abwischen. Eventuell mit Aceton nachreinigen.

Removing the casing hood

Sealing the casing hood

When the casing hood ﬁts tight, each single screw must be removed again and stopped with silicone sealing compound. Then, the screws must be refastened again evenly from top to bottom.

k Remove the screw - ﬁll the hole with silicone - fasten the screw again - remove the last bit of silicone with a rag. If necessary clean up with acetone.

Ouverture du boîtier

Etanchement du capot

Lorsque le capot est bien en place, chaque vis (une à une) doit être dévissée séparément et enduite de masse d’étanchement au silicone. Les vis doivent ensuite être revissées en respectant l’ordre de dévissage.

k Tourner légèrement la vis

- remplir le trou de silicone - revisser la vis, nettoyer le silicone restant avec un chiffon. Nettoyer éventuellement avec de l’acétone.

Stecker-Abdichtung

Muss im Schnittstellenbetrieb der Schutzgrad IP-65 eingehalten werden, so sind die standardmäßig mitgelieferten Dichtungen in die männlichen Stecker der entsprechenden Anschlusskabel einzusetzten.

k Die Schnittstelle »RS232 OUT« (männlich) ist bereits mit einer Dichtung ausgestattet.

1 Dichtung für Stecker

(15-polig, male) zu

Analog-Schnittstelle (weiblich) Ersatzteil-Nr. AD0069 2 Dichtung für Stecker

(9-polig, male) zu

RS232-IN Schnittstelle (weiblich) Ersatzteil-Nr. AD0071

 Die Wahl eines Schnitt-

stellen-Kabels mit entsprechendem Schutzgrad (dichte, z.B. vergossene Stecker) liegt im Verantwortungsbereich des Benutzers.

Plug gaskets

If the interface ports are used under IP-65 conditions, the originally supplied gaskets must be inserted into the male plugs of the corresponding connecting cables.

k The interface »RS232 OUT« (male) is already equipped with a gasket.

1 Gasket for plug

(15 pin, male) for

analog interface (female) Spare part No. AD0069 2 Gasket for plug

(9 pin, male) for

RS232-IN interface (female) Spare part No. AD0071

 Choosing the correct inter-

face cable (sealed plug, e.g. moulded plug) according to the IP-rating used, is entirely the user’s responsibility.

Etanchéité de la prise

Si le degré de protection IP-65 doit être respecté en exploitation par interface, les joints d’étanchéité livrés en série doivent être introduits dans les prises mâles des câbles de connexion correspondants. k L’interface RS232 OUT (mâle) est déjà munie d’un joint d’étanchéité.

1 Etanchéité pour prise (à 15

pôles, mâle) pour interface analogique (femelle)

No. de pièce de rechange

AD0069

2 Etanchéité pour prise (à 9

pôles, mâle) pour interface RS232-IN (femelle)

No. de pièce de rechange

AD0071

 Le choix d’un câble d’inter-

face avec degré de protection adé�uat (ﬁche étanche, p.e. vulcanisée) relève de la responsabilité de l’utilisateur.

MCP-CPF Process/ISMATEC SA/30.10.07/CB/GP

Auswechseln der Sicherungen

Die Sicherungen sind auf dem Steuerprint (oben) und auf dem Netzteilprint (unten) wie nebenstehend abgebildet angebracht.

Changing the fuses

The fuses are ﬁxed to the control board (above) and the power supply print (below) as illustrated opposite.

Remplacement des fusibles

Les fusibles sont ﬁxés sur le tableau de commande (dessus) et sur le tableau réseau (dessous) conformément à la photo ci-contre.

a b

Steuerprint Control board Panneau de commande

Netzteilprint Power supply print Panneau réseau

Absicherung Steuerprint

a 4.0 A, träge b 1.6 A, ﬂink

Absicherung Netzteil

c 3.15 A, träge

 Pumpe ausschalten,

Netzstecker ausziehen.

 Gehäusehaube abnehmen.

Für die Demontage und Montage der Gehäusehaube siehe Seite 55 – 56.

Fuse rating on control board

a 4.0 A, slow-blow b 1.6 A, fast-blow

Fuse rating power supply

c 3.15 A, slow-blow

 Switch the pump off, pull out

the mains plug.

 Remove the casing hood.

For removing and remounting the casing hood, please refer to pages 55 – 56.

Type de fusibles carte de comande

a 4.0 A, à action retardée b 1.6 A, à action rapide

Type de fusibles carte d'alimentation

c 3.15 A, à action retardée

 Eteindre la pompe, extraire les

prises réseau

 Enlever le capot du boîtier.

Pour le démontage et le montage du capot, voir pages 55 – 56.

MCP-CPF Process/ISMATEC SA/30.10.07/CB/GP

 Hinweis

Betreffend Service, Reparatur und Garantie des Pumpenkopfes verweisen wir auch auf die beiliegenden Instruktionen des Pumpenkopfherstellers. Im Zweifelsfalle gilt diese Anleitung.

 Please note

For maintenance, service, repairs and warranty of the pump head we also refer to the enclosed instruction manual of the pump head manufacturer. In case of doubt that manual shall prevail.

 Attention

En ce qui concerne l’entretien, le service technique, les réparations et la garantie relatifs à la tête de pompe, veuillez vous référer également au mode d'instruction d’origine ci-joint du fabricant de la tête de pompe. En cas de doute, c’est ce manuel qui fait foi.

Unterhalt

Sonst erfordert die MCP-CPF Pro- cess keinen speziellen Unterhalt und keine mechanischen Einstellungen.

Achten Sie darauf, dass keine abrasiven Festkörper in den Pumpenkopf gelangen.

Service und Reparaturen

Wie jedes Gerät besitzt auch die MCP-CPF Process Komponenten, die sich innerhalb einer gewissen Zeit abnutzen.

Für Reparaturen senden Sie die komplette Pumpe mit umfassender Beschreibung des Defekts an Ihre ISMATEC®-Vertretung. Bitte verwenden Sie die Original- oder eine gleichwertige Verpackung.

Maintenance

We recommend the user to ﬂush the pump head thoroughly after pumping in order to prevent the piston from seizing by remaining particles (especially when media has been pumped that contained salt, proteins or particles.

Otherwise, the MCP-CPF Process requires no particular maintenance or mechanical adjustments.

Avoid pumping media containing abrasive solids.

Service and repairs

Like all pumps, the MCP-CPF Process contains components that will wear over a period of time.

For repairs send the complete pump with detailed description of the failure to your ISMATEC® distributor. Please use the original ISMATEC® packing or a packet of equal quality.

Entretien

Nous recommandons aux utilisateurs de rincer généreusement la tête de pompe après le pompage de manière à éviter que le piston ne soit grippé par des particules résiduelles (en particulier après le pompage de milieux comportant des sels, des protéines ou d’autres particules).

Sinon, la MCP-CPF Process ne nécessite ni entretien, ni réglage mécanique particuliers.

Evitez que des solides abrasifs ne traversent la pompe.

Service techni�ue et réparations

Comme toutes les pompes, la pompe MCP-CPF Process contient des composantes qui s’useront au ﬁl du temps.

Pour tout travail de réparation, envoyer la pompe complète avec une description détaillée du défaut constaté à votre revendeur ISMATEC®. Veuillez employez l'emballage d'origine ou similaire.

Entsorgung

Bewahren Sie bitte das Verpackungsmaterial bis zum Ablauf der Garantiezeit auf. Danach entsorgen Sie es bitte umweltgerecht und Ihren gesetzlichen Vorschriften entsprechend. Hat Ihr Gerät eines Tages ausgedient, führen Sie es dem Gesetz entsprechend einer geordneten Entsorgung zu. Kunststoffe und Elektronikteile müssen einer Wiederverwertung zugeführt werden. Erkundigen Sie sich bei ihrer zuständigen Entsorgungsstelle.

Disposal

Please retain packing materials until the product warranty ends. Afterwards please discard packing materials in an environment-friendly manner according to local regulations. Once the useful life of the product has ended, please ensure proper disposal according to local laws. Plastic and electronic components should be disposed of at a recycling facility. Please refer to local regulations regarding proper disposal.

Mise au rebut

Conserver le matériel d‘emballage jusqu‘à expiration de la garantie du produit. Par la suite, jeter le matériel d‘emballage en respectant l‘environnement et les réglementations locales en vigueur. Lorsque la durée de vie utile du produit est dépassée, s‘assurer que l‘élimination se fait conformément aux lois locales. Déposer les composants électroniques et les plastiques dans un centre de recyclage spécialisé. Respecter les réglementations locales applicables à l‘élimination.

MCP-CPF Process/ISMATEC SA/30.10.07/CB/GP

 Reparaturen

Für Reparaturen, die Sie selbständig ausführen wollen (außerhalb der Garantiezeit) erhalten Sie von Ihrer ISMATEC®-Vertretung:

■ Stücklisten

■ Ersatzteile Pumpenantrieb

■ Verdrahtungspläne

Bitte geben Sie Defekt, Kaufdatum, Serien-Nr. und Typ an.

 Repairs

For repairs you intend to carry out by yourself (out of the warranty period), you can ask from your ISMATEC® distributor:

■ Parts lists

■ Replacement parts for pump drive

■ Wiring diagrams

Please give information on defect, date of purchase, serial No., and model.

 Travaux de réparation

Pour les travaux de réparation que vous désirez effectuer vous-même (en dehors de la période de garantie), vous pouvez demander à votre revendeur ISMATEC®:

■ des pièces détachées

■ des listes de pièces

■ des schémas de connexion

Veuillez fournir des informations concernant la panne, la date de l’achat, le numéro de série et le modèle

Ersatzteile

Für RH-Pumpenköpfe

Typ Bestell-Nr.

• Kolben-/Zylindereinheit H-00CKC-LF FMI 311 H-00SKY-LF FMI 310 H-0CKC FMI 307 H-1CKC FMI 308

• Kolbendichtungen (Es werden 2 Stück benötigt) H408-00J (RH00) FMI 325 H408-0A (RH0) FMI 312 H408-1A (RH1) FMI 319

Für Q-Pumpenköpfe

Typ Bestell-Nr.

• Kolben-/Zylindereinheit Q0SSY FMI 342 Q1CSC FMI 343 Q2CSC FMI 344 Q3CKC FMI 345

• Kolbendichtungen (Es werden 2 Stück benötigt) R408-0J (Q0SSY) FMI 333 R408-1A (Q1CSC) FMI 334 R408-2A (Q2CSC) FMI 335 R408-3A (Q3CKC) FMI 336

• Unterlagsscheibe (1 Stk.) R409-0 (Q0SSY) FMI 337 R409-1 (Q1CSC) FMI 338 R409-2 (Q2CSC) FMI 339 R409-3 (Q3CKC) FMI 340

• Dichtung für Einschraubnippel (2 Stück)R419 FMI 340 (Q0SSY, Q1CSC, Q2CSC)

Replacement parts

For RH-type pump heads

Type Order No

• Piston/Cylinder group H-00CKC-LF FMI 311 H-00SKY-LF FMI 310 H-0CKC FMI 307 H-1CKC FMI 308

• Lip seals (2 pieces are needed) H408-00J (RH00) FMI 325 H408-0A (RH0) FMI 312 H408-1A (RH1) FMI 319

For Q-type pump heads

Type Order No

• Piston/Cylinder group Q0SSY FMI 342 Q1CSC FMI 343 Q2CSC FMI 344 Q3CKC FMI 345

• Lip seals (2 pieces are needed) R408-0J (Q0SSY) FMI 333 R408-1A (Q1CSC) FMI 334 R408-2A (Q2CSC) FMI 335 R408-3A (Q3CKC) FMI 336

• Gland washer (1 piece) R409-0 (Q0SSY) FMI 337 R409-1 (Q1CSC) FMI 338 R409-2 (Q2CSC) FMI 339 R409-3 (Q3CKC) FMI 340

• Port seals (2 pcs.) R419 FMI 340 (Q0SSY, Q1CSC, Q2CSC)

Pièces détachées

Pour têtes de pompe type RH

Type No de commande

• Groupe piston / cylindre H-00CKC-LF FMI 311 H-00SKY-LF FMI 310 H-0CKC FMI 307 H-1CKC FMI 308

• Joints de pistons (2 pces sont nécessaire) H408-00J (RH00) FMI 325 H408-0A (RH0) FMI 312 H408-1A (RH1) FMI 319

Pour têtes de pompe type Q

Type No de commande

• Groupe piston / cylindre Q0SSY FMI 342 Q1CSC FMI 343 Q2CSC FMI 344 Q3CKC FMI 345

• Joints de pistons (2 pces sont nécessaire) R408-0J (Q0SSY) FMI 333 R408-1A (Q1CSC) FMI 334 R408-2A (Q2CSC) FMI 335 R408-3A (Q3CKC) FMI 336

• Rondelle (1 pièce) R409-0 (Q0SSY) FMI 337 R409-1 (Q1CSC) FMI 338 R409-2 (Q2CSC) FMI 339 R409-3 (Q3CKC) FMI 340

• Joint pour raccord (2 pces) R419 FMI 340 (Q0SSY, Q1CSC, Q2CSC)

IS 10004 (RH)

IS 10003 (Q)

MCP-CPF Process/ISMATEC SA/30.10.07/CB/GP

Montageset

für die Montage von FMI-Pumpenköpfen auf die MCP-CPF Process Pumpe bestehend aus Grundplatte und Montagematerial Für RH-Pumpenköpfe IS 10004 Für Q-Pumpenköpfe IS 10003

Mounting set

for mounting FMI pump heads on the MCP-CPF Process drive, consisting of a mounting plate and assembly parts

For RH pump heads IS 10004 For Q pump heads IS 10003

Set de montage

Nécessaire pour le montage de têtes de pompes FMI sur le moteur MCP-CPF Process. Contient une plaque de montage et du matériel de montage. Pour tête de pompe RH

IS 10004

Pour tête de pompe Q IS 10003

 Hinweis

Beachten Sie ebenfalls unsere Garantie- und allgemeinen Verkaufsund Lieferbedingungen.

Bitte setzen Sie sich bei Fragen oder Unklarheiten mit Ihrer lokalen ISMATEC®-Vertretung in Verbindung.

 Please note

We also recommend you to observe our Warranty Terms as well as our Terms and Conditions of Sale.

In case of any queries, please contact your local ISMATEC representative.

 Remar�ue

Veuillez lire également nos conditions de garantie, nos conditions générales de vente ainsi �ue nos conditions de livraison.

Pour toute demande, veuillez prendre contact avec votre représentant ISMATEC®.

Technische Daten

Antrieb

Motortyp DC-Motor

Drehzahl

10–1800 min–1, digital einstellbar in Schritten von

0.1 min–1: 10.0 – 999.9 min 1 min–1: 1000 – 1800 min

–1

Fließrate

25 µl/min – 2.3 l/min (abhängig vom Pumpenkopf)

Differenzdruck

max. 6.9 bar (abhängig vom Pumpenkopf)

Extern ansteuerbar

über RS232- und Analog-Schnittstelle (siehe Seite 37 – 48)

Netzanschluss

100 – 230 VAC / 50 – 60 Hz

Absicherung Steuerprint

1.6 A, ﬂink

4.0 A, träge

Absicherung Netzteil

3.15 A, träge

Leistungsaufnahme

max. 100 W

Schutzgrad

IP 65

Betriebsbedingungen

Temperatur +5 bis +40°C Rel. Feuchtigkeit max. 80% bei normalen Laborbedingungen

Technical Speciﬁcations

Drive

Motor type DC motor

Speed range

10–1800 rpm, digitally adjustable in steps of

0.1 rpm: 10.0 – 999.9 rpm 1 rpm: 1000 – 1800 rpm

Flow rate

25 µl/min – 2.3 l/min (depending on pump head)

Differential pressure

max. 6.9 bar/100 psi (depending on pump head)

Remote control

via RS232 and analog interface (see pages 37 – 48)

Mains connection

100 – 230 VAC / 50 – 60 Hz

Fuse rating on control board

1.6 A, fast-blow

4.0 A, slow-blow

Fuse rating power supply

3.15 A, slow-blow

Power consumption

max. 100 W

Protection rating

IP 65

Operating conditions

Temperature +41 to 104°F Rel. humidity max. 80% at normal environmental conditions

Spéciﬁcations techni�ues

Moteur

Type de moteur moteur DC

Nombre de tours

10–1800 min–1 digitalement réglable par pas de

0.1 t/min: 10.0 – 999.9 t/min 1 t/min: 1000 – 1800 t/min

Débit

25 µl/min – 2.3 l/min

(dépendant

de la tête de pompe) Pression différentielle max. 6.9 bar

(dépendant de la tête

de pompe)

Télécommande

via interface RS232 et analogique (voir page 37 – 48)

Connexion au réseau

100 – 230 VAC / 50 – 60 Hz

Type de fusibles carte de comande

1.6 A, à action rapide

4.0 A, à action retardée

Type de fusibles carte d'alimentation

3.15 A, à action retardée

Consommation de courant

max. 100 W

Classe de protection

IP 65

Conditions d’utilisation

Température de +5 à +40°C Humidité relative au max. 80 % sous des conditions environnementales normales

Maße/Gewicht (Antrieb)

TxBxH 260x160x262 mm Gewicht 6.9 kg

CE-Konformität

geprüft nach: EN 61326-1, EN 61010-1

Dimensions/Weight (Drive) DxWxH 10.3x6.3x10.3 inch Weight 15.2 lb

CE-compatibility

proved according to: EN 61326-1, EN 61010-1

Dimensions/Poids (Moteur) PxLaxH 260x160x262 mm Poids 6.9 kg

Compatibilité CE

conformément à: EN 61326-1, EN 61010-1

MCP-CPF Process/ISMATEC SA/30.10.07/CB/GP

Typ RH Pumpenkopf-Montage

Type RH Mounting a pump head

Type RH Montage d’une tête de pompe

Montageteile von ISMATEC

1 Antrieb MCP-CPF Process 2 Kupplungsstück 3 Montageplatte 4 Senkschrauben (4 Stk.) 5 Innen-Sechskantschlüssel

2.5 mm 6 Kupplungsschraube

Montageteile Pumpenkopf

a Pumpenkopf RH00, RH0 oder RH1 b Schrauben (2 Stk.) c Fächerscheiben (2 Stk.)

Assembly parts from ISMATEC

1 MCP-CPF Process drive 2 Coupling 3 Mounting plate 4 Countersunk head-screws (4 pcs.) 5 Allan key 2.5 mm 6 Coupling screw

Assembly parts pump head

a Pump head RH00, RH0 or RH1 b Screws (2 pieces) c Serrated lock washers (2 pcs.)

Pièces d'installation

1 Moteur MCP-CPF Process 2 Pièce d'accouplement 3 Plaque de ﬁxation 4 Vis à tête conique (4 pces.) 5 Clé pour vis à six pans 2.5 mm 6

Vis de la pièce d'accouplement

Pièces d’assemblage tête de pompe

a Tête de pompe RH00, RH0 ou RH1 b Vis (2 pièces) c Rondelles (2 pièces)

MCP-CPF Process/ISMATEC SA/30.10.07/CB/GP

b+c

b 2

1 Montageplatte montieren

– 2 Schrauben (b) und Fä-

cherscheiben (c) vom Pumpenkopf entfernen.

– Montageplatte (3) mit den 2

Schrauben (b) und Fächerscheiben (c) am Pumpenkopf (a) befestigen.

 Die 4 Versenkungen müs-

sen gegen den Pumpenkopf gerichtet sein.

2 Kupplung montieren

– Setzen Sie das Kupplungs-

stück (2) auf die Kolbenwelle Die Kupplungsschraube (6) muss gegen den ﬂachen Teil der Kolbenwelle gerichtet sein.

– Stoßen Sie das Kupplungs-

stück (2) Richtung Montageplatte (3) bis die Innenﬂäche der Kupplung mit der Stirnseite der Kopfwelle bündig ist. Ziehen Sie die Schraube (6) der Kupplung mit dem InnenSechskantschlüssel 2.5 mm (5) fest.

3 Pumpenkopf montieren

– Skala des roten Skalenrings

(f) nach oben drehen

– Montageplatte so halten,

dass Schrauben (b) oben und unten sind. Kupplung so drehen, dass die Kupplungshälften des Pumpenkopfes und des Antriebs ineinander greifen. Die Kopf-Einheit bis zum Anschlag einführen.

– Die 4 Senkschrauben (4)

festziehen.

1 Attaching the mounting plate

– Remove screws (b) and ser-

rated lock washers (c) from the pump head.

– Fasten the mounting-plate

(3) on the pump head with the 2 screws (b) and serrated lock washers (c).

 The 4 countersinks must

be concave to the pump head.

2 Fixing the coupling

– Put the coupling (2) on the

piston shaft. The hexagon socket screw (6) must face the ﬂat part of the motor shaft.

– Push the coupling piece (2)

towards the back of the mounting plate (3) until the inner face of the coupling meets the front of the head shaft. Tighten the coupling screw (6) with the Allan key 2.5 mm (5).

3 Mounting the pump head

– The scale of the red ﬂow

control ring (f) must be pointing upwards

– Hold the mounting plate

in such a way, that the screws (b) are on the top and at the bottom. Turn the coupling, so that the two coupling halves of pump head and drive engage. Insert the pump head assembly and push it on as far as it will go.

– Drive in the countersunk

head-screws (4).

1 Installation de la pal�ue de montage

– Dévisser les vis (b) et les en-

lever de la tête de pompe FMI avec les rondelles (c).

– Fixer la plaque de montage

(3) sur la tête de pompe avec les 2 vis (b) et les rondelles (c).

 Les 4 noyures doivent être

dirigées contre la tête de pompe FMI.

2 Installation de la pièce d'accouplement

– Placer la piêce d'accouple ment (2) sur l'arbre de

piston. La vis de la pièce d'accouplement (6) doit être orientée contre la partie plate de l'arbre de piston.

– Pousser la pièce d'accoup-

lement (2) en direction de la plaque d'installation (3) jusqu’à ce que la surface intérieure de la pièce d’accouplement se trouve à la même hauteur que le côté frontal de l’arbre de la tête de pompe. Serrer la vis de la pièce d'accouplement (6) au moyen de la clé pour vis à six pans 2.5 mm.

3 Installation de la tête de pompe

– La graduation de l’anneau

gradué rouge (f) doit être dirigée vers le haut.

– Maintenir la plaque métal-

lique de telle façon que les vis

(b) se situent au-dessus et au-dessous. Tourner le coupleur de pompe et du mo-

teur s’emboîtent. Introduire

l’unité de tête jusqu’à la butée.

Serrer les 4 vis à tête conique (4).

 Programmierung des

Pumpenkopfes siehe Seiten 15 und 51

 Entering the pump head see

pages 15 and 51

 Programmation de la tête de

pompe voir pages 15 et 51

MCP-CPF Process/ISMATEC SA/30.10.07/CB/GP

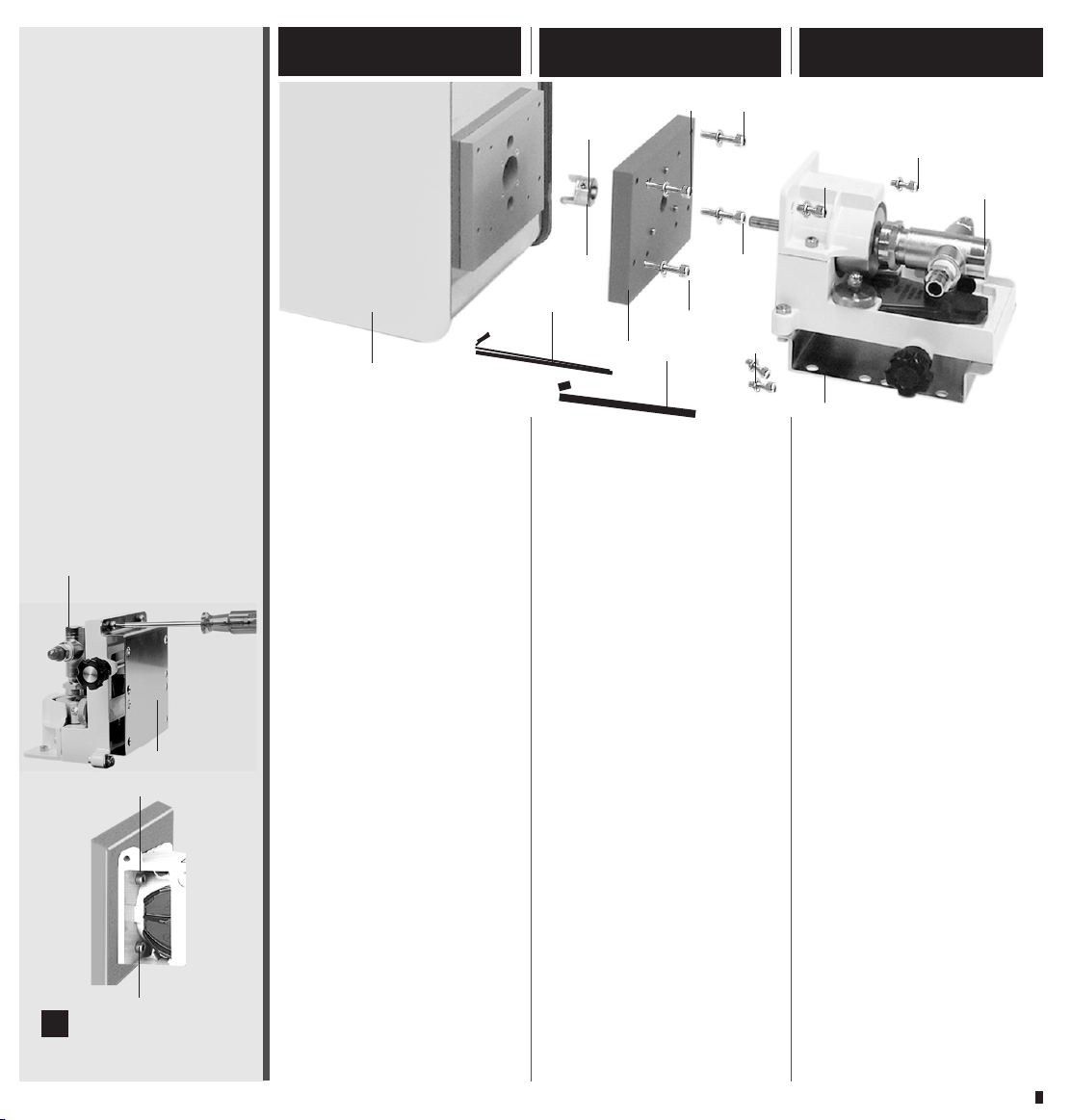

Typ Q Pumpenkopf-Montage

Type Q Mounting a pump head

Type Q Montage d'une tête de pompe

Montageteile von ISMATEC

1 Antrieb MCP-CPF Process 2 Kupplungsstück 3 Innen-Sechskantschlüssel

2.5 mm

4 Montageplatte 5 Zylinderschrauben, 4 Stk. (Kopfmontage an Platte) 6 Zylinderschrauben, 4 Stk. (Plattenmontage an Antrieb) 7 Innen-Sechskantschlüssel

3.0 mm 8 Kupplungsschraube

Montageteile Pumpenkopf

a Pumpenkopf Q0, Q1, Q2, Q3 b Montageblech

Assembly parts from ISMATEC

1 MCP-CPF Process drive 2 Coupling 3 Allan key 2.5 mm 4 Mounting plate 5 Socket head cap screws,

4 pcs.

(for attaching the head to the

mounting plate)

6 Socket head cap screws,

4 pcs.

(for attaching the mounting

plate to the drive) 7 Allan key 3.0 mm 8 Coupling screw

Assembly parts pump head

a Pump head Q0, Q1, Q2, Q3 b

Mounting base

Pièces d'installation d'ISMATEC

1 Moteur MCP-CPF Process 2 Pièce d'accouplement 3 Clé pour vis à six pans 2.5 mm 4 Plaque d'installation 5 Vis à tête cylindrique, 4 pièces (montage de la tête sur la

plaque) 6 Vis à tête cylindrique, 4 pièces

(montage de la plaque sur le

moteur) 7 Clé pour vis à six pans 3.0 mm 8

Vis de la pièce d'accouplement

Pièces d’assemblage tête de pompe

a Tête de pompe Q0, Q1, Q2, Q3 b Tôle de montage

1 Montageblech demontieren

– Lösen Sie die vier Schrauben

an der Unterseite des Montagebleches (b).

– Entfernen Sie das Montage-

blech (b) vom Pumpenkopf (a).

(Fig. 4)

Dies ist notwendig, damit

Sie danach die unteren zwei Schrauben (5) festziehen können (Fig. 4)

1 Detaching the mounting base

– Take off the four screws at

the bottom of the mounting base (b).

– Remove the mounting base

(b) from the pump head (a).

You must do this in order to

reach the two lower screws (5) when you ﬁx the pump head to the mounting plate

(see ﬁgure 4).

1 Démonter la tôle de montage

– Enlever les quatre vis sur

le côté inférieur de la tôle de

montage (b). – Enlever la tôle de montage

(b) de la tête de pompe (a). Ceci est nécessaire aﬁn de

pouvoir serrer par la suite les

deux vis inférieures (5) (voir

ﬁgure 4).

MCP-CPF Process/ISMATEC SA/30.10.07/CB/GP

2 Pumpenkopf befestigen

Befestigen Sie den Pumpen-

kopf (a) mit den 4 Zylinderschrauben und Unterlagsscheiben (5) an der Montageplatte (4). Benützen Sie dazu einen Innensechs-kantschlüssel 4.0 mm (7).

2 Fixing the pump head

Fix the pump head (a) with

the 4 head cap screws and washers (5) to the mounting plate (4). For tightening use an Allan key 4.0 mm (7).

2 Fixer la tête de pompe

Fixer la tête de pompe (a) avec

les 4 vis à tête cylindrique et les rondelles (5) sur la plaque d'installation (4). Utiliser pour cela un clé pour vis à six pans

4.0 mm (7).

 Achten Sie darauf, dass die

auf der einen Seite der Platte leicht vorstehenden Zylinderstifte der Zentrierung des Pumpenkopfes dienen. Die Kontur

136

der Montageplatte muss oben bündig sein mit derjenigen des Pumpenkopfes.

3 Kupplung montieren

– Setzen Sie das Kupplungs-

stück (2) auf die Kolbenwelle Die Kupplungsschraube (8) muss gegen den ﬂachen Teil der Kolbenwelle gerichtet sein.

Stoßen Sie das Kupplungs-

stück (2) Richtung Montageplatte (4) bis die Innenﬂäche der Kupplung mit der Stirnseite der Kopfwelle bündig ist.

Ziehen Sie die Schraube der

Kupplung (8) mit dem InnenSechskantschlüssel 2,5 mm (3) fest.

– Befestigen Sie nun die

ganze Einheit mit den Zylinderschrauben (6) und den Unterlagsscheiben am Antrieb.

 Please note that the slightly

protruding cylinder bolts on one side of the plate serve to centre the pump head. The upper contour of the mounting plate must be level with the top of the pump head plate.

3 Mounting the coupling

– Put the coupling (2) on the

piston shaft. The hexagon socket screw (8) must face the ﬂat part of the motor shaft.

Push the coupling piece (2)

towards the back of the mounting plate (4) until the inner face of the coupling meets the front of the head shaft.

Tighten the coupling screw (8)

with the Allan key 2.5 mm (3).

–

Now tighten the complete unit with head cap screws using the 2,5 mm Allan key (6).

 Entering the pump head see

pages 15 and 51.

 Programmierung des

Pumpenkopfes siehe Seiten 15 und 51.

 Veillez à ce que les goupil-

les cylindriques qui dépassent légèrement sur l’un des côtés de la plaque servent bien au centrage de la tête de pompe. Le côté supérieur du contour de la plaque d’installation doit se trouver à la même hauteur que le contour de la tête de pompe.

3 Installation de la pièce d'accouplement

– Placer la piêce d'accouple-

ment (2) sur l'arbre de piston. La vis de la pièce d'accouplement (8) doit être orientée contre la partie plate de l'arbre de piston.

ousser la pièce d'accouplement (2) en direction de la plaque d'installation (4) jusqu’à ce que la surface intérieure de la pièce d’accouplement se trouve à la même hauteur que le côté frontal de l’arbre de la tête de pompe.

Serrer la vis de la pièce

d'accouplement (8) au moyen de la clé pour vis à six pans

2.5 mm (3). – Fixez maintenant l’unité

dans son ensemble sur le moteur au moyen des vis cylindriques et des rondelles (6).

 Programmation de la tête de

pompe voir pages 15 et 51.

MCP-CPF Process/ISMATEC SA/30.10.07/CB/GP

ISMATEC SA

Labortechnik - Analytik IDEX Health & Science

Feldeggstrasse 6 CH-8152 Glattbrugg Switzerland

Phone +41 (0)44 874 94 94 Fax +41 (0)44 810 52 92 sales.ismatec@idexcorp.com www.ismatec.com

ISMATEC

Vertretung/Representative/Représentation

ISMATEC Laboratoriumstechnik GmbH

IDEX Health & Science

Futtererstraße 16 D-97877 Wertheim-Mondfeld Germany

Phone +49 (0) 93 77 / 92 03-0 Fax +49 (0) 93 77 / 13 88 ofﬁce.ismatec@idexcorp.com

Verlangen Sie den neuen ISMATECKatalog.

Ask for the latest ISMATEC catalogue.

Demandez le catalogue ISMATEC actuel.

ISMATEC® - Ihr kompetenter Partner für anspruchsvolle Pump- und Dosieraufgaben.

ISMATEC® - Your competent partner for demanding metering and dispensing applications.

ISMATEC® - Votre partenaire compétent pour toutes les applications de refoulement et de dosage exigeantes.

MCP-CPF Process/ISMATEC SA/30.10.07/CB/GP

IDEX Health & Science CPF Process User Manual [en, de, fr]

Specifications and Main Features

Frequently Asked Questions

User Manual
