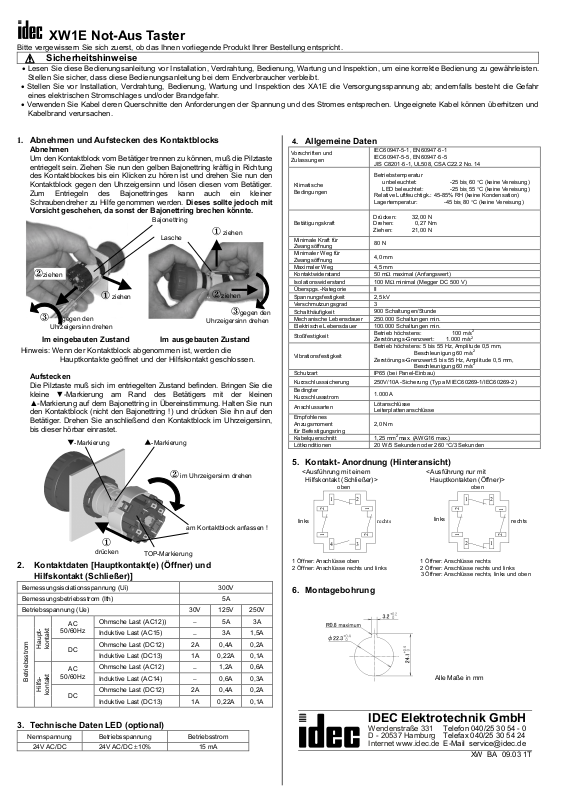

XW1E Not-Aus Taster
g
Bitte vergewissern Sie sich zuerst, ob das Ihnen vorliegende Produkt Ihrer Bestellung entspricht.
Sicherheitshinweise
• Lesen Sie diese Bedienungsanleitung vor Installation, Verdrahtung, Bedienung, Wartung und Inspektion, um eine korrekte Bedienung zu gewährleisten.
Stellen Sie sicher, dass diese Bedienungsanleitung bei dem Endverbraucher verbleibt.
• Stellen Sie vor Installation, Verdrahtung, Bedienung, Wartung und Inspektion des XA1E die Versorgungsspannung ab; andernfalls besteht die Gefahr
eines elektrischen Stromschlages und/oder Brandgefahr.
• Verwenden Sie Kabel deren Querschnitte den Anforderungen der Spannung und des Stromes entsprechen. Ungeeignete Kabel können überhitzen und
Kabelbrand verursachen.
1. Abnehmen und Aufstecken des Kontaktblocks
Abnehmen
Um den Kontaktblock vom Betätiger trennen zu können, muß die Pilztaste
entriegelt sein. Ziehen Sie nun den gelben Bajonettring kräftig in Richtung
des Kontaktblockes bis ein Klicken zu hören ist und drehen Sie nun den
Kontaktblock gegen den Uhrzeigersinn und lösen diesen vom Betätiger.
Zum Entriegeln des Bajonettringes kann auch ein kleiner
Schraubendreher zu Hilfe genommen werden. Dieses sollte jedoch mit
Vorsicht geschehen, da sonst der Bajonettring brechen könnte.
Bajonettring
Lasche
①
ziehen
②
ziehen
②
①
ziehen
③
gegen den
Uhrzeigersinn drehen
③gegen den
Uhrzei
Im eingebauten Zustand Im ausgebauten Zustand
ziehen
ersinn drehen
Hinweis: Wenn der Kontaktblock abgenommen ist, werden die
Hauptkontakte geöffnet und der Hilfskontakt geschlossen.
Aufstecken
Die Pilztaste muß sich im entriegelten Zustand befinden. Bringen Sie die
kleine ▼-Markierung am Rand des Betätigers mit der kleinen
▲-Markierung auf dem Bajonettring in Übereinstimmung. Halten Sie nun
den Kontaktblock (nicht den Bajonettring !) und drücken Sie ihn auf den
Betätiger. Drehen Sie anschließend den Kontaktblock im Uhrzeigersinn,
bis dieser hörbar einrastet.
▼
-Markierung
▲
-Markierung
②
im Uhrzeigersinn drehen
①
drücken
TOP-Markierung
am Kontaktblock anfassen !
2. Kontaktdaten [Hauptkontakt(e) (Öffner) und
Hilfskontakt (Schließer)]
Bemessungsisolationsspannung (Ui) 300V
Bemessungsbetriebsstrom (Ith) 5A
Betriebsspannung (Ue) 30V 125V 250V
AC
Haupt-
kontakt
Hilfs-
kontakt
50/60Hz
DC
AC
50/60Hz
DC
Betriebsstrom
Ohmsche Last (AC12))
Induktive Last (AC15)
Ohmsche Last (DC12) 2A 0,4A 0,2A
Induktive Last (DC13) 1A 0,22A 0,1A
Ohmsche Last (AC12)
Induktive Last (AC14)
Ohmsche Last (DC12) 2A 0,4A 0,2A
Induktive Last (DC13) 1A 0,22A 0,1A
−
−
−
−
5A 3A
3A 1,5A
1,2A 0,6A
0,6A 0,3A
3. Technische Daten LED (optional)
Nennspannung Betriebsspannung Betriebsstrom
24V AC/DC
24V AC/DC ±10%
15 mA
4.
Allgemeine Daten
Vorschriften und
Zulassungen
Klimatische
Bedingungen
Betätigungskraft
Minimale Kraft für
Zwangsöffnung
Minimaler Weg für
Zwangsöffnung
Maximaler Weg 4,5 mm
Kontaktwiderstand
Isolationswiderstand
Überspgs.-Kategorie II
Spannungsfestigkeit 2,5 kV
Verschmutzungsgrad 3
Schalthäufigkeit
Mechanische Lebensdauer 250.000 Schaltungen min.
Elektrische Lebensdauer 100.000 Schaltungen min.
Stoßfestigkeit
Vibrationsfestigkeit
Schutzart IP65 (bei Panel-Einbau)
Kurzschlusssicherung 250V/10A -Sicherung (Typ aM IEC60269-1/IEC60269-2)
Bedingter
Kurzschlussstrom
Anschlussarten
Empfohlenes
Anzugsmoment
für Befestigungsring
Kabelquerschnitt 1,25 mm2 max. (AWG1 6 max. )
Lötkonditionen
IEC60947-5-1, EN60947-5-1
IEC60947-5-5, EN60947-5-5
JIS C8201-5-1, UL508, CSA C22.2 No. 14
Betriebstemperatur
unbeleuchtet: -25 bis 60 °C (keine Vereisung)
LED beleuchtet: -25 bis 55 °C (keine Vereisung)
Relative Luftfeuchtigk.: 45-85% RH (keine Kondensation)
Lagertemperatur: -45 bis 80 °C (keine Vereisung)
Drücken: 32,00 N
Drehen: 0,27 Nm
Ziehen: 21,00 N
80 N
4,0 mm
50 mΩ maximal (Anfangswert)
100 MΩ minimal (Megger DC 500 V)
900 Schaltungen/Stunde
Betrieb höchstens: 100 m/s2
Zerstörungs-Grenzwert: 1.000 m/s2
Betrieb höchstens: 5 bis 55 Hz, Amplitude 0,5 mm,
Beschleunigung 60 m/s2
Zerstörungs-Grenzwert:5 bis 55 Hz, Amplitude 0,5 mm,
Beschleunigung 60 m/s2
1.000 A
Lötanschlüsse
Leiterplattenanschlüsse
2,0 Nm
20 W/5 Sekunden oder 260 °C/3 Sekunden
5. Kontakt- Anordnung (Hinteransicht)
<Ausführung mit einem <Ausführung nur mit
Hilfskontakt (Schließer)> Hauptkontakten (Öffner)>
links
oben
2
1
2
1
rechts
2
3
4
links
oben
2
1
21
1 Öffner: Anschlüsse oben 1 Öffner: Anschlüsse rechts
2 Öffner: Anschlüsse rechts und links 2 Öffner: Anschlüsse rechts und links
3 Öffner: Anschlüsse rechts, links und oben
2
1
2
6. Montagebohrung
IDEC Elektrotechnik GmbH
Wendenstraße 331
D - 20537 Hamburg
Internet www.idec.de
Alle Maße in mm
Telefon 040/25 30 54 - 0
Telefax 040/25 30 54 24
E-Mail service@idec.de
XW BA 09.03 1T
rechts
