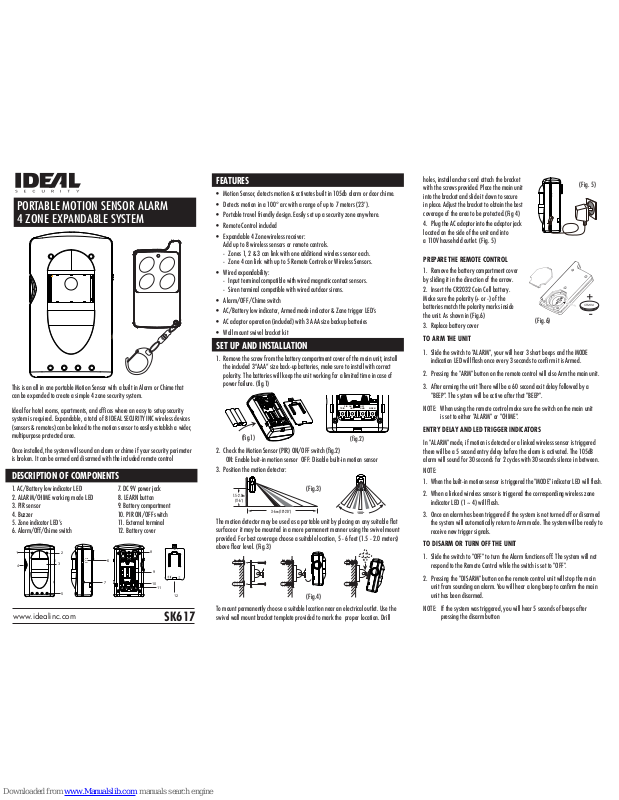

SK617
www.idealinc.com
PORTABLE MOTION SENSOR ALARM
4 ZONE EXPANDABLE SYSTEM
This is an all in one portable Motion Sensor with a built in Alarm or Chime that
can be expanded to create a simple 4 zone security system.
Ideal for hotel rooms, apartments, and offices where an easy to setup security
system is required. Expandable, a total of 8 IDEAL SEC URITY INC wireless devices
(sensors & remotes) can be linked to the motion sensor to easily establish a wider,
multipurpose protected area.
Once installed, the system w ill sound an alarm or chime if your security perimeter
is broken. It can be armed and disarmed with the included remote control
DESCRIPTION OF COMPONENTS
1. AC/Batter y low indicator LED
2. ALARM/CHIME working mode L ED
3. PIR sensor
4. Buzzer
5. Zone indicator LED’s
6. Alarm/Off/Chime switch
FEATURES
• Motion Sensor, detects motion & activates built in 105db alarm or door chime.
• Detect s motion in a 100° arc with a range of up to 7 meters (23’).
• Portable travel friendly design. Easily set up a security zone anywhere.
• Remote Control included
• Expandable 4 Zone wireless receiver:
Add up to 8 wireless sensors or remote controls.
- Zones 1, 2 & 3 can link with one additional wireless sensor each.
- Zone 4 can link with up to 5 Remote Controls or Wireless Sensors.
• Wired expandability:
- Input terminal compatible with wired magnetic contact sensors.
- Siren terminal compatible with wired outdoor sirens.
• Alarm/OFF /Chime switch
• AC/Battery low indicator, Armed mode indicator & Zone trigger LED’s
• AC adaptor operation (included) with 3 AAA size backup batteries
• Wall mount swivel bracket kit
SET UP AND INSTALLATION
1. Remove the screw from the battery compartment cover of the main unit, install
the included 3“AAA” size back-up batteries, make sure to install with correc t
polarity. The batteries will keep the unit working for a limited time in case of
power failure. (fig.1)
2. Check the Motion Sensor (PIR) ON/OFF switch (fig.2)
ON: Enable buit-in motion sensor OFF: Disable built-in motion sensor
3. Position the motion detec tor:
The motion detector may be used as a portable unit by placing on any suitable flat
surface or it may be mounted in a more permanent manner using the swivel mount
provided. For best coverage choose a suitable location, 5 - 6 feet (1.5 - 2.0 meters)
above floor level. (Fig.3)
To mount permanently choose a suitable location near an electrical outlet. Use the
swivel wall mount bracket template provided to mark the proper location. Drill
holes, install anchors and attach the bracket
with the screws provided. Place the main unit
into the bracket and slide it down to secure
in place. Adjust the bracket to obtain the best
coverage of the area to be protected.(Fig 4)
4. Plug the AC adaptor into the adaptor jack
located on the side of the unit and into
a 110V household outlet. (Fig. 5)
PREPARE THE REMOTE CONTROL
1. Remove the bat tery compartment cover
by sliding it in the direction of the arrow.
2. Insert the CR2032 Coin Cell battery.
Make sure the polarity (+ or -) of the
batteries match the polarity marks inside
the unit. As shown in (Fig.6)
3. Replace battery cover
TO ARM THE UNIT
1. Slide the switch to "ALARM", your will hear 3 short beeps and the MODE
indication L ED will flash once every 3 seconds to confirm it is Armed.
2. Pressing the "ARM" button on the remote control will also Arm the main unit.
3. After arming the unit There will be a 60 second exit delay followed by a
"BEEP". The system will be active after that "BEEP".
NOTE: When using the remote control make sure the switch on the main unit
is set to either "AL ARM" or "CHIME".
ENTRY DELAY AND LED TRIGGER INDICATORS
In "ALAR M" mode, if motion is detected or a linked wireless sensor is triggered
there will be a 5 second entry delay before the alarm is activated. The 105dB
alarm will sound for 30 seconds for 2 cycles w ith 30 seconds silence in between.
NOTE:
1.
When the built-in motion sensor is triggered the "MODE" indicator LED will flash.
2. When a linked wireless sensor is triggered the corresponding wireless zone
indicator LED (1 ~ 4) will flash.
3. Once an alarm has been triggered if the system is not turned of f or disarmed
the system will automatically return to Arm mode. The sy stem will be ready to
receive new trigger signals.
TO DISARM OR TURN OFF THE UNIT
1. Slide the switch to "OFF" to turn the A larm functions off. The sy stem will not
respond to the Remote Control w hile the switch is set to "OFF".
2. Pressing the "DISA RM" button on the remote control unit will stop the main
unit from sounding an alarm. You will hear a long beep to confirm the main
unit has been disarmed.
NOTE: If the system was triggered, you will hear 5 seconds of beeps after
pressing the disarm button
7. DC 9V power jack
8. LEARN button
9. Battery compartment
10. PIR ON/OFF switch
11. External terminal
12. Battery cover
ALARM
OFF
CHIME
2
3
6
1
7
9
10
11
12
8
5
4
(fig.1)
(fig.2)
TRIG GND GND SIREN
PIR ON OFF
100
o
3-6m (10’-20’)
1.5-2.0m
(5’-6’)
(Fig.4)
(Fig.3)
(Fig. 5)
(Fig.6)
(Fig. 8)
(Fig. 9)
(Fig.7)
CHIME OR HOME FUNCTION
1. Slide the switch to "CHIME" or Press "HOME" button on the remote control.
You will hear Ding..Dong sound and the "MODE" indication L ED will light up
to confirm that the unit is in Chime mode.
2. Wait for 60 seconds after a beep for the sensor to Arm.
When the built-in motion sensor detect s movement the unit will sound "Ding
Dong" and the "MODE" indicator LED will flash at the same time.
When a linked wireless sensor triggers the unit, it will sound "Ding Dong" and
the corresponding wireless zone indicator LED will flash at the same time.
3. Slide the switch to "OFF" or press the "DISARM" button on the remote control
to turn the chime function off .
NOTE: The function switch must be set to either "ALARM" or "CHIME" for the
remote control to activate Alarm, Chime (Home), Disarm or Panic
PANIC BUTTON
1. With the function switch on the main unit set to either "ALARM" or "CHIME ",
press and hold the "PANIC" button on the remote control for 2 seconds. T he
105 dB alarm will be instantly activated and "ZONE 4" indicator LED will flash.
The alarm will sound twice for 30 seconds with 30 seconds silence in between.
2. To stop the alarm slide the function switch on the main unit to "OFF" or pre ss
the "DISARM" button on the remote control.
LINKING ADDITIONAL WIRELESS DEVICES
1. Turn the unit to Chime mode by sliding the switch on the right side to “CHIME”.
2. Turn off the integrated motion sensor by sliding the “PIR” sw itch in the
battery compartment to the OFF position.
Please remember to slide it to the ON position once the linking process is done.
3. Press and hold the “LE ARN” button located on the back of the unit for 2
seconds until you hear a long beep tone, release the button.
4. The zone 1 LED will flash, a short press of the LEARN button will change to
zone 2, a short press again and the zone 3 LED will flash, and so on.
If a zone LED is steady on, that means the zone is full. Zones 1, 2 &3 can
accept 1 wireless device each. Zone 4 can accept up to 5 wireless devices.
5. Once the zone # is chosen, trigger the wirele ss device that you want to link to
the system (Please refer to it s instructions for how to trigger the sensor). If
you hear two long beeps, then the linking process is successful. Otherwise,
please re-learn again. T he system will go back to standby mode for each code
learning process. Repeat step 2 to 4 to learn other devices.
7. Slide the integrated motion detector PIR switch back to ON position.
TO REMOVE WIRELESS DEVICES
1. Switch the unit to “CHIME” mode.
2. Press the L EARN button for 2 seconds. You will hear a long beep then release
the button. To select the zone that you want to clear press the button briefly to
cycle through the zones. The zone LED will flash. Pres s and hold the button for
12 seconds until you hear 2 long beeps then release the button. Now the link
code is cleared from the zone you selected.
3. Repeat if necessary for other zones.
ADDING WIRED CONTACT SENSORS
When mounted permanently the unit is compatible with IDEAL wired magnetic
contact sensors SK619. When connected the sensors will activate the alarm in the
same manner as the built in motion sensor.
1. Mount the contact sensors as described in the instructions for the SK619.
Measure and cut the sensor wires to the length needed to reach the unit plus
about 3 inches of extra wire. Strip about 1/2 inch of insulation from each w ire.
2. Open the rear cover of the unit to access the input terminals.
3. Feed the t wo wires through one of the slots on the side of the unit. Using a
small screwdriver connect one wire to the terminal marked “T RIGGER” and the
other wire to the terminal just beside it marked “GRND”. Either wire can be
mounted to either terminal. (Fig.8)
4. Close the back cover. The unit is now ready to be armed
ADDING A WIRED EXTERNAL SIREN
When mounted permanently the unit is compatible with IDEAL wired exterior
siren SK613. When connected the external alarm will sound when the main unit is
triggered and the function switch is set to “ALARM”. The Siren will not sound w hen
the function switch is set to “CHIME” or “HOME” is selected w ith the
Remote Control
1. Mount the Siren as described in the instructions for the SK613. Measure and
cut the sensor wires to the length needed to reach the unit plus about 3 inches
of extra wire. Strip about 1/2 inch of insulation from each wire.
2. Open the rear cover of the unit to access the input terminals.
3. Feed the t wo wires through one of the slots on the side of the unit. Using a
small screwdriver connect the black striped wire (-) to the terminal marked
“GRND” and the other wire (+) to the terminal just beside it marked “SIREN”.
The polarity of the wires must be respected for the Siren to function. (Fig.9)
4. Close the back cover. The unit is now ready to be armed
ALARM
OFF
CHIME
Set to
CHIME
Set PIR to OF F
temporarily
LEARN button
CONTACT SENSOR
TRIG GND GND SIREN
IMPORTANT NOTES:
1. Do not install alarm where it will be exposed to direct sunlight or rain.
2. The alarm siren is very loud, never put the unit close to your ear.
3. Keep away from heat sources such as radiators, heat duc ts or stoves.
4. If the unit goes off at random, it is possibly located too close to a heat source.
Changing the location or direction of the unit can remedy this.
5. The unit is designed to be used with the built in AC adapter plugged into a
110V outlet. Batteries will provide short term back-up functionality.
6. It is recommended that bat teries be replaced annually - like smoke detector
batteries.
7. For the most up to date installation instructions and trouble shooting
information consult our web site: www.idealinc.com
8. The system can provide valuable protection for your home and propert y if
utilized properly. However, this unit cannot guarantee complete protec tion
against burglary or robbery. Therefore, we can not be responsible for any
losses or damages which may occur.
WARRANTY:
This unit is warranted to be free of defective materials and workmanship for a
period of one year from date of purchase. In case of malfunction, this unit will be
repaired or replaced at no charge by Ideal Security Inc. Return the product
postage paid, along with your sales slip to Ideal Security Inc., 7111 Cordner
Street, Lasalle, Quebec, Canada, H8N 2J7. Warranty begins on date of consumer
purchase. Repair or replacement as described above shall be the sole remedy to
the consumer and there shall be no liability on the part of Ideal Securit y Inc. for
any special, indirect, incidental or consequential damages, including but not
limited to any loss of business or profits whether or not foreseeable.
CUSTOMER SERVICE:
Thank you for your purchase:
We are dedicated to customer ser vice and will work to resolve any difficulties to
ensure customer satisfaction.
If you have any questions about the setup or function of this product, please call
us before returning this product to the point of purchase.
Tel: 800-361-2236 x 230 • Fax: 800-361-3423
e-mail: ideal@idealinc.com
www.idealinc.com • www.idealalert.ca
Black striped wire to GND(-)
+
-
PIR ON OFF
-
-
+
+
TRIG GND GND SIREN
SK617
www.idealinc.com
SYSTÈME D'ALARME PORTABLE
ACTIVÉ PAR DÉTECTEUR DE MOUVEMENT
EXTENSIBLE À 4 ZONES
Ce détecteur de mouvement portable intégrant une alarme ou un carillon peut être étendu
en vue de créer u n système de sécurit é simple à 4 zones.
Il est idéal p our les chambres d'hôt el, les apparteme nts et les bureaux où un s ystème de
sécurité f acile à mettre en plac e est nécessaire. Ce tte plateforme exte nsible peut prendre
en charge jus qu'à 8 dispositifs IDE AL SECURIT Y INC. sans fil (détec teurs et télécomma ndes)
pouvant êtr e reliés au détecteur d e mouvement afin d'éta blir aisément une ai re
multifonctionnelle protégée plus vaste.
Une fois qu'il aur a été installé, le syst ème fera retentir une a larme ou un carillon si un e
brèche est d étectée dans votre pé rimètre de sécurité. L e système peut être a rmé et
désarmé au moyen de la télécommande comprise.
DESCRIPTION DES COMPOSANTS
1. Indicateur DEL d e pile ou AC
2. Indicateur DEL de l’alarme ou du carillon
3. Détecteur infrarouge passif
4. Avertisseur sonore
5. Témoins d'activ ité dans les zones à DE L
6. Commutateur d'alerte, d'arrêt et de carillon
CARACTÉRISTIQUES
• Détecteu r de mouvements, ac tionne l'alarme de 105 dB ou le caril lon de porte intégré.
• Rayon de détec tion de 100° et portée du d étecteur de 7 m (23 pi).
• Co nception portabl e et facile à déplacer. Con figuration facile d'une z one de sécurité.
• Télécommande comprise.
•
Récepteur s ans fil extensible à 4 zo nes :
ajoutez jus qu'à 8 détecteurs ou télé commandes sans fi l.
- Les zones 1, 2 et 3 peuven t chacune être reliée s à un détecteur sans fi l supplémentaire.
- La zone 4 peut être r eliée à un maximum de 5 tél écommandes ou déte cteurs sans fil.
• Extensibilité filaire :
- Borne d'entrée compatible avec les détecteurs à contact magnétique filaires..
- Borne d'alarme compatible avec les alarmes extérieures filaires
• Commutateur d'alarme, d'arrêt et de carillon.
• Indicateur DEL de pile, AC, d'armement et de déclenchement des zones.
• Aliment ation par adaptate ur c.a. (compris) avec 3 piles A AA de secour s.
• Support de m ontage mural pivota nt.
CONFIGURATION ET INSTALLATION
1. Retirez la vis du co uvercle du comparti ment à piles de l'unité prin cipale, puis instal lez les
3 piles A AA de secours com prises en vous assura nt de respecter les i ndications de pola rité.
Les pile s continueront d'alimen ter le système pour un e période limitée si un e panne de
courant survient. (Fig. 1).
2. Vérifiez la posi tion du commutateur d e marche/arrêt (ON/OFF) du d étecteur (fig.2)
MARCH E : le détecteur est en fo nction. ARRÊ T : le détecteur n'est pas en fonc tion.
3. Positionne z le détecteur de mouve ment :
Le détect eur de mouvement peut ê tre utilisé comme uni té portable en le dép osant sur
n'importe que lle surface plane co nvenable. Il peut éga lement être fixé de faço n plus
permanen te dans le support de mo ntage mural pivotan t compris. Pour assur er la couverture
optimale, c hoisissez un endroi t adapté, entre 1,5 et 2 m (5 à 6 pi) au-d essus du sol. (Fig. 3).
Pour fixer le d étecteur à une posit ion permanente, opte z pour un endroit adapt é à proximité
d'une prise électrique. Utilisez le gabarit fourni avec le support de montage mural pivotant
pour marqu er les points de fixat ion. Percez les trous, i nstallez les ancrag es et vissez le
support a u moyen des vis incluse s. Insérez l'unité princi pale dans le suppor t et glissez-la
vers le bas en l a poussant fermeme nt en place. Réglez la po sition du support d e manière à
obtenir une couverture optimale de la zone à protéger (Fig 4).
4. Branchez l'adapta teur c.a. dans la pris e
d'adaptateur s ituée sur le côté de l'unité et
dans une pri se murale résident ielle de 110 V. (Fig. 5)
PRÉPARATION DE LA TÉLÉCOMMANDE
1. Enlevez le couvercl e du compartiment de l a pile
en le faisant glisser dans le sens de la flèche.
2. Insérez la pile bou ton CR2032. As surez-vous
que la polar ité les bornes (+ et -) des pile s
correspond aux indications qui figurent
à l'intérieur de l'unité.
(Fig.6)
3. Replacez le cou vercle du compartim ent de la pile.
ARMEMENT DU SYSTÈME
1. Faites glisse r le commutateur à « AL ARM ». Vous entendrez t rois courts signa ux
sonores, p uis le témoin « MODE » clig notera toutes les tro is secondes pour con firmer
que le systè me est armé.
2. L'actionnement du bouton d'armement (ARM) sur la télécommande mettra aussi le
système en fonction.
3. Après l'armemen t du système, un délai de s ortie de 60 second es s'écoulera et sera suiv i
par un signa l sonore. Le systèm e sera en fonction à la su ite de ce signal sonore .
REMA RQUE : Lors que vous utilisez la tél écommande, assurez- vous que le commutateu r
de l'unité princi pal est réglé à l'alarme (A LARM) ou au cari llon (CHIME).
DÉLAI D'ENTRÉE ET TÉMOINS À DEL DE DÉCLENCHEMENT
In "ALAR M" mode, if motion is detected or a linked wireless sensor is triggered
there will be a 5 second entry delay before the alarm is activated. The 105dB
alarm will sound for 30 seconds for 2 cycles w ith 30 seconds silence in between.
REMARQUE :
1. Si le détecteu r intégré capte un mouve ment, le témoin à DEL « MOD E » clignotera.
2. Si un détecteur sa ns fil relié capte un mou vement, le témoin à DEL de z one sans fil
correspondant (1 à 4) clignotera.
3. Si le système n'est pas dé sactivé ou désarm é à la suite du déclenchem ent d'une alarme,
il se réarme ra automatiquemen t. Le système sera prê t à recevoir d'autres signau x de
déclenchement.
DÉSARMEMENT OU ARRÊT DU SYSTÈME
1. Glissez le commu tateur à la position d'arrê t (OFF) pour désact iver les fonctionn alités
d'alarme. Le sy stème ne pourra pas êt re actionné par la tél écommande tant que le
commutat eur sera réglé à la posi tion d'arrêt.
2. L'actionnement du bouton de désarmement (DISARM) sur la télécommande empêchera
le systèm e de faire retentir une al arme. Vous entendrez un l ong signal sonore
confirman t que le système a été dé sarmé.
REMA RQUE : Si un décl enchement est surv enu, vous entendrez des s ignaux sonores
pendant cinq secondes après avoir appuyé sur le bouton de désarmement.
7. Prise c.a. d e 9 V
8. Bouton de mémorisation (LEARN)
9. Compar timent à piles
10. Commutateur pour le détecteur
11. Borne externe
12. Couvercle de pile
ALARM
OFF
CHIME
2
3
6
1
7
9
10
11
12
8
5
4
(fig.1)
(fig.2)
TRIG GND GND SIREN
PIR ON OFF
100
o
3-6m (10’-20’)
1.5-2.0m
(5’-6’)
(Fig.4)
(Fig.3)
(Fig. 5)
(Fig.6)
(Fig. 8)
(Fig. 9)
(Fig.7)
MODE CARILLON OU DOMICILE
1. Glissez le commu tateur à la position « C HIME » pour le carillon o u appuyez sur le
bouton « HOM E » sur la télécommand e. Vous entendrez un caril lon de porte et le
témoin à DEL « M ODE » s'allumera po ur confirmer que le mod e carillon est config uré
pour le sys tème.
2. Le système est a rmé 60 secondes aprè s le signal sonore.
Si le déte cteur intégré capte u n mouvement, le systèm e déclenchera un cari llon et le
témoin à DEL « MODE » clignotera.
Si un déte cteur sans fil relié ca pte un mouvement, le sy stème déclenchera u n carillon et
le témoin à DE L correspondant à la zo ne sans fil clignoter a.
3. Réglez le commuta teur à la position d'arrêt (OF F) ou appuyez sur le bout on de
désarmement (DISARM) de la télécommande pour désactiver le mode carillon.
REMA RQUE : Le commu tateur de mode doit êt re réglé à « ALAR M » ou « CHIME » pour que
la télécommande actionne les fonctions d'alarme, de carillon (domicile), de
désarmement ou le bouton d'urgence.
BOUTON D'URGENCE
1. En vous assurant qu e le commutateur de l'unit é principale est régl é au mode alarme
(ALA RM) ou carillon (CHIM E), appuyez de façon so utenue sur le bouton d'urge nce
(PANIC) de la t élécommande pend ant deux secondes . L'alarme de 105 dB se
déclenche ra instantanémen t et le témoin à DEL « ZONE 4 » clig notera. L'alarme
retentira 2 fois pendant 30 secondes avec une pause de 30 secondes entre les deux.
2. Pour désactive r l'alarme, rég lez le commutateur de l'uni té principal à la posit ion
d'arrêt (OFF) ou ap puyez sur le bouton t (DIS ARM) de la télécom mande.
LIAISON DE DISPOSITIFS SANS FIL
1.
Réglez le com mutateur du systè me au mode carillon (CH IME) en le glissan t vers la droite.
2.
Éteigne z le détecteur de mouv ement intégré en régl ant le commutateu r du détecteur
infrarou ge passif (PIR) situ é dans le comparti ment à piles à la posit ion d'arrêt (OFF).
N'oubliez pas de l e remettre en march e (ON) lorsq ue vous aurez fini.
3.
Appuyez p endant deux secon des sur le bouton de mé morisation (LE ARN) situé à l'arrière
de l'unité jusq u'à ce que vous en tendiez un long sign al sonore, puis relâ chez le bouton.
4. Le témoin à DEL de l a zone 1 clignotera. Un e brève pression sur le b outon de
mémoris ation (LEARN) a ctionnera le pass age à la zone 2 qui cligno tera, et ainsi de suit e.
Si un témoin d e zone reste allumé en p ermanence, cela si gnifie que la zone est p leine. Les
zones 1, 2 et 3 peuve nt uniquement acce pter un dispositif s ans fil chacune. La z one 4 peut
accepter jusqu'à 5 dispositifs sans fil.
5.
Une fois le nu méro de zone choisi, a ctionnez le dispo sitif sans fil que vou s désirez relier au
système (veuillez vous reporter aux directives de déclenchement du détecteur associées à
ce dispos itif). Si vous enten dez deux longs signa ux sonores, la liai son est réussie. Si non,
procédez à n ouveau à la mémorisa tion. Le systèm e retournera en veille a près chaque
mémorisation de code. Répétez les étapes 2 à 4 pour relier d'autres dispositifs.
6. Réglez le commu tateur du détecteur (P IR) intégré à la posit ion de marche (ON).
RETRAIT DE DISPOSITIFS SANS FIL
1. Réglez le commutateur du système au mode carillon (CHIME).
2. Appuyez sur la t ouche de mémorisat ion (LEARN) pend ant 2 secondes. Lor sque vous
entendrez u n long signal sonore, re lâchez le bouton. Pou r choisir la zone que vous
désirez sup primer, appuyez brièveme nt sur le bouton pour pa sser d'une zone à l'autre.
Le témoin à DE L de la zone active clig notera. Appuyez pen dant 12 secondes sur le
bouton jus qu'à ce que vous entendiez de ux longs signaux son ores, puis relâchez- le. Le
code de la zone choisie est maintenant effacé.
3. Répétez le proce ssus pour les autre s zones au besoin.
AJOUT DE DÉTECTEURS À FILAIRES
Lorsqu e son installation e st fixe, le système est c ompatible avec les d étecteurs à contac t
magnétiq ue SK619 d'IDEAL . Une fois reliés, ces d étecteurs déclen cheront l'alarme
exactement comme le détecteur de mouvement intégré.
1. Fixez les détec teurs à contact ma gnétique de la manièr e décrite dans les dire ctives
associée s au modèle SK619. Mesurez et coupez le s fils des détecteur s à la longueur
nécessa ire pour atteindre le s ystème, en prévoyant 8 cm (3 po) de f il supplémentaire s.
Dénudez le b out de chaque fil de son e nveloppe isolante s ur environ 1 cm (0,5 po).
2. Ouvrez le couver cle arrière du systèm e pour accéder aux born es d'entrée.
3. Insérez les deu x fils à travers l'une des fe ntes situées sur le cô té de l'unité principale. À
l'aide d'un petit tournevis, connectez un fil à la borne de déclenchement (TRIGGER) et
l'autre à la borne d e mise à la masse (GRND) situ ée juste à côté. Les fils p euvent être
fixés à l'une ou l'autre de s bornes. (Fig. 8)
4. Refermez le couve rcle arrière. Le sys tème peut maintenan t être armé.
AJOUT D'UNE ALARME EXTERNE FILAIRE
Lorsque son installation est fixe, le système est compatible avec l'alarme
extérieure filaire SK613 d'IDEAL. Lorsque l'alarme externe sera reliée, celle-ci
retentira lorsque l'unité principale sera déclenchée si son commutateur est réglé
au mode alarme (ALAR M). Cette alarme ne sera pas déclenchée lorsque le
commutateur sera réglé au mode carillon (CHIME) ou que la fonction domicile
(HOME) sera actionnée au moyen de la télécommande.
1. Fixez l'alarme de la manière décrite dans les directives associée s au modèle
SK613. Mesurez et coupez les fils des détecteurs à la longueur nécessaire pour
atteindre le système, en prévoyant 8 cm (3 po) de fil supplémentaires. Dénudez
le bout de chaque fil de son enveloppe isolante sur environ 1 cm (0,5 po).
2. Ouvrez le couvercle arrière du système pour accéder aux bornes d'entrée.
3. Insérez les deux fils à travers l'une des fentes situées sur le côté de l'unité
principale. À l'aide d'un tournevis, connectez le fil à rayure noire (-) à la borne
de mise à la masse (GND) et l'autre fil (+) à la borne d'alarme (SIREN) située
juste à côté. Pour que l'alarme fonctionne, la polarité des fils doit être respectée.
4. Refermez le couvercle arrière. Le système peut maintenant être armé.
ALARM
OFF
CHIME
MODE
CARILLON
(CHIME)
ÉTEI GNEZ LE DÉT ECTEUR
DE MOUVEMENT INTÉGRÉ
(PIR)
BOUTON D E
MÉMORISATION
(LEARN)
DÉTECTEURS À CONTACT MAGNÉTIQUE
TRIG GND GND SIREN
REMARQUES IMPORTANTES :
• N'insta llez pas dans un endroi t où il sera exposé à la lumi ère directe du soleil
ou à la pluie
• Les sons émi s par le récepteur sont t rès forts;
ne placez ja mais le système près d e votre oreille.
• Ne pas branche r le détecteur près de r adiateurs élect riques ou à gaz.
• Si le récepteu r se déclenche sans rai son, il est peut-êt re placé trop près d’une so urce
de chaleur. Déplacer l’avertisseur peut corriger le problème.
• L’unité est conçue pou r être branchée à une pris e murale. Les piles continueront
d'alimenter le système pour une période limitée si une panne de courant survient.
• Le bon fonctionnement du détecteur dépend de l’état de charge de ses piles. Remplacer
les piles annuellement, tout comme pour un avertisseur de fumée.
• Pour obtenir les directives d'installation les plus à jour et des renseignements de
dépannage, consultez notre site Internet www.idealinc.com.
• e système peu t fournir une protec tion accrue à votre domic ile et à votre propriété s’ il
est utilisé de manière adéquate. Toutefois, son utilisation ne peut pas garantir une
protecti on complète. Ideal S ecurity ne peut être te nue responsable d es pertes et
dommages encourus suite à l'installation du système.
GARANTIE :
Ce produit e st garanti exempt de tou t défaut de matériau et d e fabrication pend ant une
année à comp ter de la date d’achat. En cas d e défectuosité, le pr oduit sera réparé ou
remplacé s ans frais par Ideal S ecurity Inc.
Retournez le produit dans un colis préaffranchi, accompagné de la facture d’achat, à Ideal
Securit y Inc., 7111 rue Cordner, LaS alle, Québec, Cana da, H8N 2J7. La garantie comm ence
à la date d’achat p ar le consommateur. La ré paration ou le rempl acement indiqué ci- dessus
constitu e le seul recours du cons ommateur, et Ideal Sec urity Inc. ne saurai t être tenue
responsa ble à l’endroit de dommag es particuliers , indirects, acce ssoires ou consécu tifs, par
exemple tout e perte de chiffre d’aff aires ou de profits, p révisible ou non.
SERVICE À LA CLIENTÈLE :
Merci d’avoir acheté ce produit.
Nous sommes dédiés au service à la clientèle et nous efforcerons de résoudre
toutes les difficultés
pour assurer la satisfaction du client. Si vous avez des questions sur son réglage
ou son utilisation, veuillez nous téléphoner avant de retourner au magasin.
Tél : 800-361-2236 x 230 • Téléc : 800-361-3423
Courriele : ideal@idealinc.com
www.idealinc.com • www.idealalert.ca
+
-
PIR ON OFF
-
-
+
+
TRIG GND GND SIREN
connectez le fil à rayure noire (-) à la masse (GND)
Loading...
