Meer dan een qualifier
SignalTEK NT
Koper en glasvezel netwerk transmissie tester
Proof of Performance
SignalTEK NT
Netwerk transmissie tester
Meer dan een qualifier
Geen kalibratie noodzakelijk en
verwisselbare RJ45 contacten
Tijdens werkzaamheden aan databekabeling en Ethernet netwerken zoals
installeren, onderhoud en zoeken naar storingen helpt de SignalTEK NT
om de prestaties te testen met Gigabit Ethernet snelheden.
Door het simuleren van echt netwerkverkeer kunnen gebruikers de
prestaties van netwerk bekabeling testen en vastleggen volgens Gigabit
Ethernet standaarden.
Wanneer netwerk certificering niet vereist is, is de SignalTEK NT een
kosten eciente manier om aan te tonen dat koper en glasvezel netwerken
zonder fouten functioneren.
Transmissie testen bewijzen echte prestaties
Er is geen industriële norm voor netwerk qualifiers, met als gevolg dat een
goedgekeurde test met een testinstrument niet altijd de garantie is voor een
foutloos functionerend netwerk.
Het unieke van de SignalTEK NT is de ‘transmissie test’ methode. Hiermee worden
de prestaties van een netwerk getest door echte Ethernet data-frames door de
kabel of de netwerk apparatuur te sturen. De testdata wordt vergeleken met de
foutmarges conform IEEE802.3ab Gigabit Ethernet standaard. Dit levert een
heldere goed/fout beoordeling op van de geteste verbinding.
De SignalTEK NT heeft geen configuratie van de gebruiker nodig, de twee handsets
verbinden automatisch en zijn klaar om de test uit te voren. De enige instelling is de
te testen netwerk toepassing, zoals VoIP tot CCTV, Video en internet verkeer.
VoIP vide o fout - 21% dat a verlies
Wirema p test toont open e n
kortgesloten verbindingen
Installaties testen
Bekabeling:
• Netwerk prestatie test op koper en glasvezel volgens de IEEE802.3ab standaard
• Wiremap test voor open, kortsluiting, verkeerde aansluiting en gespleten paren
volgens TIA-568 standaard
• Gigabit link beproeving voor koper en glasvezel bekabeling
Actieve netwerken:
• Netwerk belasting test door switches met simulatie van CCTV/IPTV/VoIP/
internet verkeer
• PoE/PoE+ beproeving met weergave van de beschikbare spanning op de locatie
• Controleren van Ethernet verbinding op de netwerk aansluiting tot 10/100/1000 Mb/s
• Verifieren van de netwerk configuratie (instrument IP/gateway adres/subnet mask)
• Switch poort identificatie via LLDP/CDP protocollen
Troubleshooten en diagnose
Bekabeling:
• Afstand tot een fout door middel van TDR echniek (alleen koper)
• Mogelijkheid voor het identificeren en volgen van kabels met de versterker probe (62-164)
• Optisch vermogen indicatie (via compatibele SFP modules)
Actief netwerk:
• Netwerk belasting test door swiches heen met simulatie van CCTV/IPTV/VoIP/
Internet verkeer
• Stress-test van het netwerk voor het installeren van bandbreedte vretende apparaten
• Port blink laat de LED op de swich herkenbaar knipperen omdaatmee de kabel te
traceren van aansluiting tot de switch
• Toont het poort ID van LLDP/CDP geschikte switches om handmatig traceren
van een kabel te voorkomen
• Herkennen van netwerk connectie problemen zoals hardware, netwerk of
configuratie fouten
• Ping lokale netwerk apparaten en Internet URL’s
• Tel het aantal hops tussen netwerk punten door een traceroute test
• PoE belasting test om er zeker van te zijn dat er voldoende vermogen is voor het
aan te sluiten PoE apparaat
Stuur testrapporten vanaf iedere locatie met
de gratis app
Step 1
Test
• Maak een werkmap
• Invoeren van gegevens van het project
• Voer de autotest uit op koper/
glasvezel bekabeling of koper/glasvezel
netwerken
Netwerk Prestatie Test
• Poort snelheid 10/100/1000
• PoE/PoE+ detectie
• Internet data prestatie
• IP video prestatie
• IP CCT V prestatie
• VoIP prestatie
Step 2
Verbinden
• Activeer de draadloze hotspot van de
SignalTEK NT
• Maak verbinding met uw telefoon of
tablef via de IDEAL AnyWARE App
• Zend de testrapporten naar uw mobile
apparaat
• Bekijk de testrapporten
Download de gratis app vandaag nog

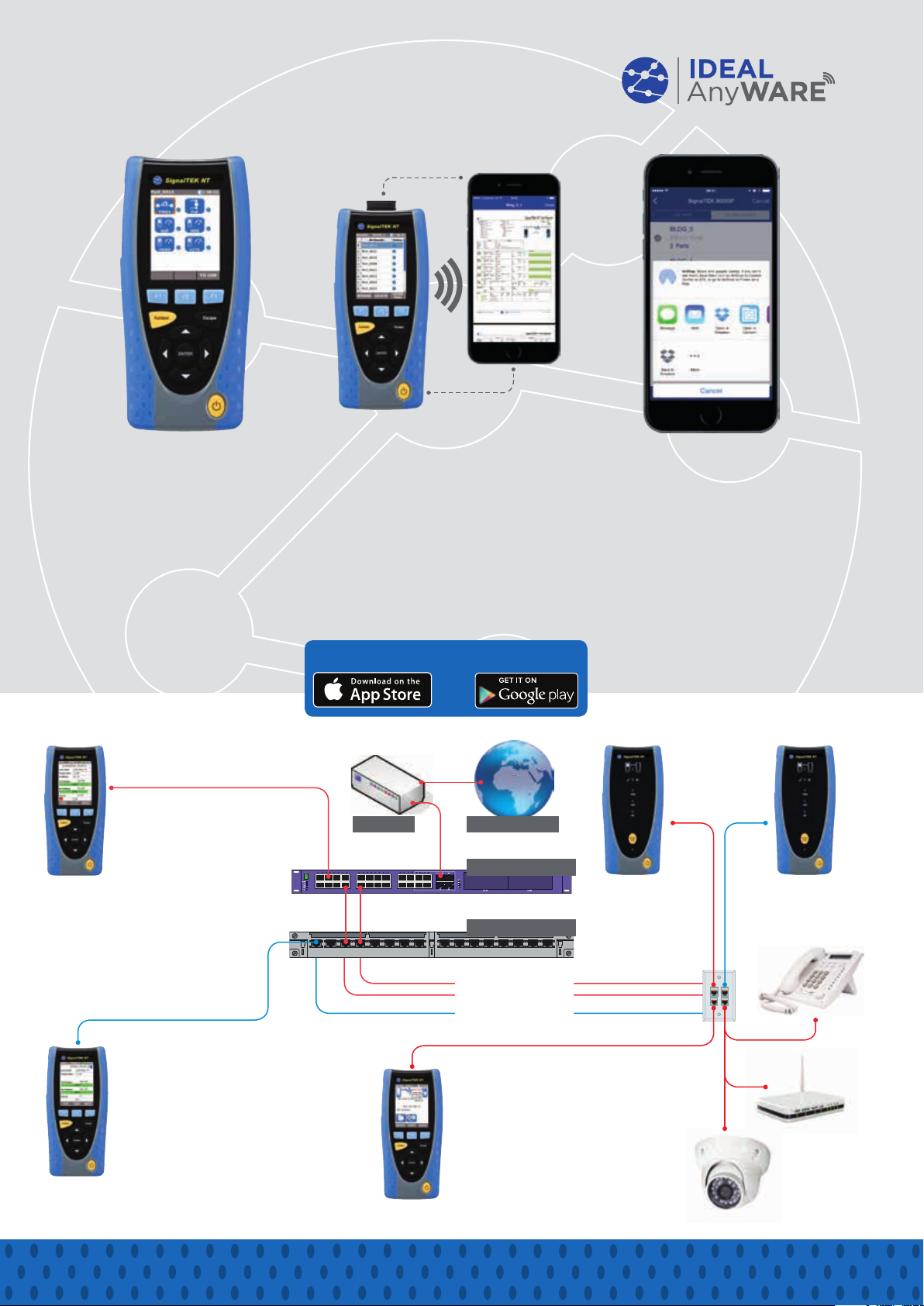

Router Internet/WAN
PoE/PoE+ Switch
Patch paneel
Step 3
Verzenden
• Selecteer de reporten (pdf of csv) om
te zenden
• Selecteer de verzendmethode – email,
ftp, cloud opslag etc.
• Verstuur het bestand
• Als alternatief kunnen de rapporten
opgeslagen worden op een USB stick
Netwerk
prestatie
remote
Cable
prestatie
remote
Kabel Prestatie Test
• TDR wiremap
• IEEE 802.3ab gigabit data
Actieve LAN Links
Inactieve Data kabel
Network diagnose
& troubleshooten
• Netwerk snelheid 10/100/1000
• Netwerk IP/DHCP configuratie
• CDP/LLDP poort identificatie
• PoE/PoE+ detectie/belasting test
• Ping/trace route
• Knipperende LED op switch
IP Camera
IP telefoon
Draadloos
toegangspunt
SignalTEK NT
Netwerk transmissie tester
Meer dan een qualifier
Testrapporten
De SignalTEK NT genereert automatisch rapporten in PDF of CSV formaat.
Elk rapport kan worden aangepast met logo, bedrijfsnaam en gebruiker
details. Kies tussen drie verschillende rapporten, welke allen naar keuze alleen
goedgekeurde resultaten, afgekeurde resultaten of alle resultaten kunnen
weergeven:
• Samenvatting
• Kort
• Volledig (zie het voorbeeld rechts)
Ordering Information
Artikelnr. Set bevat
SignalTEK NT – Netwerk Transmissie Tester.
R156003
Inclusief 1 x meetunit, 1 x remote unit, 2 x NiMH accu’s, 2 x patchkabel 30cm, Cat 5e STP, 2 x voeding met EU/UK/US adaptors, 1 x USB
WiFi adapter, 1 x gebruiksaanwijzing, 1 x draagkoer
Voor de versie voor alleen koper en zonder netwerk troubleshooting zie de SignalTEK CT
Optionele accessoires
Artikelnr. Omschrijving
1 x 1000BASE-SX Glasvezel set. Inclusief 850nm SFP (Small Form factor
MGKSX1
MGKLX2
MGKZX3
62-164
150058
Voor reser ve onderdelen zie onze website.
Pluggable) SX transceiver, LC/LC en LC/SC duplex multimode kabels
en SC/SC duplex adaptor
1 x 1000BASE-LX Glasvezel set. Inclusief 1310nm S FP (Small Form
factor Pluggable) LX transceiver, LC/LC en LC/SC duplex
singlemode kabels en SC/SC duplex adaptor
1x 100 0BASE-ZX Glasvezel set. Inclusief 1550nm SFP (Small Form
factor Pluggable) ZX transceiver, LC/LC en LC/SC duplex
singlemode kabels en SC/SC duplex adaptor
1 x IDEAL versterker probe
Set voor verwisselbare RJ45 contacten: 1 x tool, 10 x lifejack contacten
Basis specificaties
Max.
aantal
taken
50 5000 181 m/593 ft. 5 uur 175 x 80 x 40 0.4 kg
Max. aantal
opgeslagen
tests
Max. lengte
Accu
tijd
Afmetingen per
handset in mm
Gewicht
per
handset
Voor gedetailleerde specificaties zie onze website.
