Mer än bara ett
wiremap-instrument
VDV II
Ljud, data och video kabelverifieringstestare
Proof of Performance
VDV II
Ljud, data och video
kabelverifieringstestare
Mer än bara ett
wiremap-instrument
Den nya VDV II-serien är mycket lättanvända testare som kontrollerar
kvaliteten på kopparkablar som oftast används i hemmet, kommersiellt
eller industriellt vad gäller ljud-, data-, eller videoinstallationer inklusive
teleinstallationer, datanätverk och video-/säkerhetssystem.
Med den absolut senaste teknologin, erbjuder VDV II funktioner som
aldrig tidigare funnits i en wiremapper. Den avancerade wiremap-motorn
visar med stor noggrannhet komplexa kabelfel omedelbart, medan TDRfunktionen hjälper till vid felsökning och ökar produktiviteten i fält.
VDV II
Utför standarstester på kopparkablage,
inklusive:
• Koax, 6Pin (RJ11/12), 8Pin (RJ45)
anslutningar för kopparkabeltest
• Wiremap för korsade ledare, splittade par,
kortslutningar och avbrott
• Analog tongenerator
• Spänningsskydd
• Skärmad kabeltest
• Resultat på en skärm
Noggrannhet
Flaggskeppet VDV II Pro använder TDR för att korrekt mäta kabellängd och ange avstånd till
fel. TDR fungerar så att man skickar in en signal i kabeln och mäter tiden det tar för signalen att
reflekteras tillbaka efter att ha stött på förändringar i impedansen som beror på kabelskador,
avbrott och kortslutningar. Den uppmätta tiden omvandlas sedan till en korrekt avståndsmätning.
TDR hjälper till att peka ut var kabelfelet är. Detta minskar tiden för felsökning såväl som det
Wiremap med längd
Koax-test
minimerar störningar och potentiella skador på installationen.
Hastighet
Med omfattande detaljer på fel såsom avbrott, kortslutningar, korsade och splittade par, identifierar
VDV II kabelfel omedelbart. De integrerade RJ11/RJ12 (ljud), RJ45 (data) och F-Typ (video)
anslutningarna tillåter snabbare test på de flesta typer av lågspänningskablar genom att eliminera
behovet av separata testare eller adaptrar.
VDV II Plus
Alla funktioner som på VDV II inklusive:
• Större 2.9” Display
• Bakgrundsbelysning
• Hub blink
• Kabellängd
• Avstånd till avbrott
• Väska och kablar
VDV II Pro
Alla funktioner som på VDV II Plus och……
• Avstånd till avbrott/kortslutning (TDR)
• PoE-detektering med
spänningsinformation
• Media Service Detektering
• Ethernet-detektering med
Nätverkshastighet & Duplex information
Servicedetektering
Intelligens
Anslutningsproblem är inte alltid kopplade till kabelfel, så VDV II Pro har kapaciteten att hjälpa
till med att identifiera servicerelaterade problem. Genom att detektera spänning och kontrollera
polaritet, kan VDV II Pro snabbt avgöra vilken mediaservice som körs på kabeln, såsom ISDN, PBX
och PoE (Power over Ethernet) vilket resulterar i snabbare feldiagnos. Felsökning på aktiva Ethernet
nätverk är också enklare med en inbyggd nätverksdetektering som visar nätverkshastighet och
duplex information. För att dessutom skydda instrumentet mot kostsamma skador, är alla VDV II
“smarta” nog att känna av när de har kopplats in i ett uttag med spänning.
Multimediasupport
RJ45, RJ11/RJ12 och koax-
portar för verifiering av
lågspännings kopparkablar
TDR längdtest och
problemlösning
Utpekning av kabelfel eliminerar
onödiga gissningar
Kat 5, Kat 5e, Kat 6,
Kat 6A, Kat 7, UTPoch STP-test
Stödjer alla vanliga LANkablar (TIA 568A/B
kopplingsschema)
Stor bakgrundsbelyst display
Ögonblickliga, lättavlästa
testresultat
Tongenerator
Möjlighet till att identifiera
och söka kablar med
en kompatibel tonprob
(tillbehör)
PoE-detektering
PoE serviceindikering med
spänningsinformationn
Förvaring och
skydd av remote-
enheten
Reducerar risken att skada
eller bli av med remote-
enheten. Fler numrerade
remote-enheter går att
beställa
Detektering av
mediaservice
Identifierar analoga
(PBX) och digitala (ISDN)
telefonsystem
Ethernetdetektering
Visar nätverkshastighet och
duplexinformation
Spänningsskydd
Kabeltest avbryts om >2V
detekteras
Applikationer
LJUD
Stödjer 1, 2 eller 3-par RJ11/12
telefonkabeltest
DATA
Test av skärmade och oskärmade
Kat 3/5/5e/6/6A/7 LAN-kablar
VIDEO
Testar koax-kabel genom
F-konnektorinterface
VDV II
Ljud, data och video
kabelverifieringstestare
Mer än bara ett wiremap-instrument

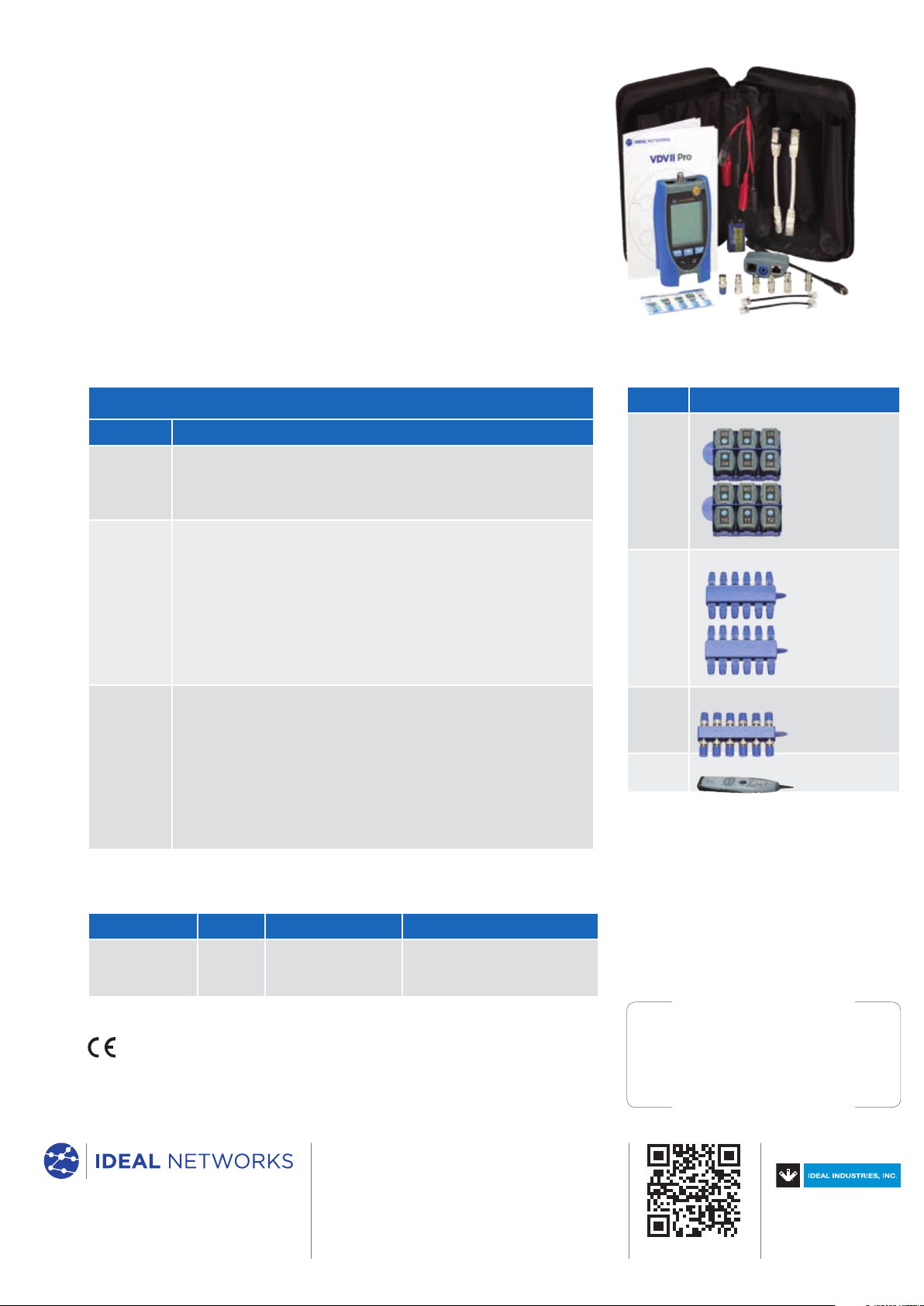

Beställningsinformation
VDV II modeller
Be st .nr. Set innehåller
VDV II – Ljud-, Data- och Videokabelverifierare.
R158000
R158002
R158003
Inkluderar 1 x testare, 1 x dubbelportars remote-enhet, 1 x koax remoteenhet, 1 x alkaline batteri, 1 x multispråks användarguide.
VDV II Plus – Ljud-, Data- och Videokabelverifierare.
Inkluderar 1 x testare, 1 x dubbelportars remote-enhet, 1 x koax remoteenhet, 1 x alkaline batteri, 1 x multispråks användarguide,
2 x RJ45 till krokodilklämma kabel 390mm , 2 x skärmade RJ45 till
RJ45 kablar 150mm, 2 x RJ11/ 12 till RJ11/12 kablar 100 mm, 1 x F-kontakt
till F-kontakt kabel 230mm, 1 x F-81 barrel splice, 1 x BNC
hona till F-kontakt hane adapter, 1 x BNC hona till F-kontakt hona
adapter, 1 x RCA hona till F-kontakt hane adapter, 1 x RCA hona till
F-kontakt hona adapter, 1 x kopplingsschema, 1 x väska.
VDV II Pro – Ljud-, Data- och Videokabelverifierare.
Inkluderar 1 x testare, 1 x dubbelportars remote-enhet, 1 x koax remoteenhet, 1 x alkaline batteri, 1 x multispråks användarguide,
2 x RJ45 till krokodilklämma kabel 390mm , 2 x skärmade RJ45 till
RJ45 kablar 150mm, 2 x RJ11/ 12 till RJ11/12 kablar 100 mm, 1 x F-kontakt
till F-kontakt kabel 230mm, 1 x F-81 barrel splice, 1 x BNC
hona till F-kontakt hane adapter, 1 x BNC hona till F-kontakt hona
adapter, 1 x RCA hona till F-kontakt hane adapter, 1 x RCA hona till
F-kontakt hona adapter, 1 x kopplingsschema, 1 x väska..
Tillbehör
Be st .nr. Beskrivning
Set med 1 2 x RJ45
158050
158051
158053
62-164
* S eparat numrer ade remote-enheter så man kan tes ta flera
kablar åt gången
** Multipla identifierare förenklar kabelmärkning vid
patchpanelen
remote-enheter*
(#1 - #12)
Set med 24 x RJ45
identifierare** (#1
- #24)
Set med 1 2 x koax
remote-enheter*
(#1 - #12)
Sökprob
Grundspecifikationer
Storlek (mm) Vikt Längdområde Batterityp
160 x 76 x 36 0.26 kg
För detaljerade specifikationer, besök då vår hemsida
www.vdvii.com
0.3 - 450m /
1-1476 ft (endast
Plus och Pro)
IDEAL INDUSTRIES NETWORKS DIVISION
Unit 3, Europa Court, Europa Boulevard, Warrington ,
Cheshire, WA5 7TN, UK.
Tel. +44 (0)1925 4 44 446 | Fax. +44(0)1925 445501
uksales@idealnwd.com
www.idealnwd.com
9V Alkaline. Ca 20 timmars
kontinuerlig användning
(bakgrundsbelysningen av)
A subsidiary of
IDEAL INDUSTRIES INC.
Specifikationerna kan ändras
utan förvarning. E&OE
Tryckt i UK.
© IDEAL Networks 2014
Publikation Nr.: 158805SE Rev 2.
