IDEAL Electrical 61-340, 61-342 Instruction Sheet [de]

#61-340 #61-342
Digitalmultimeter
Bedienungsanleitung
Lesen Sie die Bedienungsanleitung aufmerksam durch und befolgen Sie die darin gegebenen Hinweise. Verwenden Sie das Messgerät nur wie in dieser Anleitung vorgeschrieben. Bei Nichtbeachtung der Hinweise kann der vom Messgerät gewährleistete Schutzgrad beeinträchtigt werden.
WARNUNG
Beachten Sie diese Richtlinien zur Vermeidung von elektrischen Schlägen, Verletzungen oder tödlichen Unfällen:
Verwenden Sie das Messgerät nur, wenn Sie sich sicher sind, dass es nicht beschädigt ist. Überprüfen
Sie das Messgerät auf äußere Schäden am Gehäuse und auf festen Sitz des Batteriefachdeckels.
Verwenden Sie keine Messleitungen, bei denen die Isolierung beschädigt ist, Metallteile freiliegen
oder die Messspitze eingerissen ist. Überprüfen Sie insbesondere die Isolierung an den Anschlüssen.
Verwenden Sie das Messgerät nicht bei Fehlfunktionen, da der sonst gewährleistete Schutz
beeinträchtigt sein könnte.
Verwenden Sie das Messgerät nicht bei Gewitter oder Nässe.
Verwenden Sie das Messgerät nicht in der Nähe von explosiven Gasen, Stäuben oder Dämpfen.
Beachten Sie die für das Messgerät maximal zugelassene Spannung.
Verwenden Sie das Messgerät nur mit eingelegter Batterie und ordnungsgemäß montiertem
Batteriefachdeckel.
Ersetzen Sie die Batterien, sobald die Batteriewarnung aufleuchtet, um falsche Messergebnisse zu
vermeiden.
Entfernen Sie die Messleitungen vom Messkreis, bevor Sie den Batteriefachdeckel entfernen.
Versuchen Sie nicht, das Messgerät selbst zu reparieren. Das Gerät enthält keine vom Anwender zu
wartenden Teile.
Schalten Sie die Stromversorgung ab und entladen Sie die Kondensatoren, ehe Sie Widerstände,
Durchgang, Dioden oder Kapazitäten messen.
ACHTUNG
Beachten Sie, dass Ihre Sicherheit stets Vorrang hat!
Spannungen über 30VAC oder 60VDC sind gefährlich. Gehen Sie daher mit der gebotenen Vorsicht
vor.
Verwenden Sie angemessene Schutzausrüstung, wie Schutzbrillen, Gesichtsschutzschirme,
Isolierhandschuhe, Isolierstiefel und/oder Isoliermatten.
Vor der Arbeit mit dem Messgerät:
- Führen Sie eine Durchgangsprüfung aus: Halten Sie die Messleitungen zusammen und
kontrollieren Sie so die ordnungsgemäße Funktion der Batterie und der Messleitungen.
- Zur Erhöhung der Sicherheit gehen Sie wie folgt vor:
Überprüfen Sie die ordnungsgemäße Funktion des Messgerätes, indem Sie eine bekannte Spannung
messen. (2) Schließen Sie das Messgerät an die zu messende Leitung an. (3) Messen Sie anschließend noch einmal die bekannte Spannung, um sich des ordnungsgemäßen Betriebs des Messgeräts zu vergewissern.
Bedienungsanleitung 61-340/342 Seite 1 von 11
Wählen Sie geeignete Anschlüsse, die richtige Funktion im Messgerät sowie den richtigen
Gefahr eines Stromschlages
Siehe Anleitungskarte
DC-Messung
Geräteschutz durch doppelte oder verstärkte Isolierung Batterie
Erde AC-Messung
Einhaltung von EU-Richtlinien
Messbereich für die auszuführenden Messungen aus.
Achten Sie bei der Ausführung von Messungen auf eine ausreichende Standortisolierung.
Verbinden Sie zuerst die schwarze Messleitung mit Erde oder Null, bevor Sie die rote Messleitung an
die potenziell spannungsführende Leitung anschließen. Trennen Sie immer zuerst die rote Messleitung von der spannungsführenden Leitung.
Arbeiten Sie nie allein.
Wenn Sie die Prüfspitzen verwenden, halten Sie größtmöglichen Abstand von den Spitzen.
Symbole
Messbereiche und Genauigkeit:
AC-Konverter: Modell 61-340: Mittelwertbildung, kalibrierte Effektivwerte
Modell 61-342: Echt-Effektivwertmessung
Genauigkeit: Die Genauigkeit wird angegeben als +/- (Prozentsatz des Messwertes +
Festbetrag) bei 23 °C ±5 °C bei unter 75 % relative Luftfeuchte.
Temperaturkoeffizient: 0,1 x die anwendbare spezifizierte Genauigkeit von 0 °C bis 18 °C und
von 28 °C bis 50 °C.
Bedienungsanleitung 61-340/342 Seite 2 von 11
Funktion
Bereich und Auflösung
Genauigkeit
Überlastschutz
Gleichspannung
400,0 mV / 4,000 / 40,00 / 400,00 V
±(0,5 % + 5)
900 VDC
750 V
AC eff.
600,0 V
±(1,0 % + 3)
Wechselspannung (40 ~ 400 Hz)
400,0 mV / 4,000 / 40,00 / 400,00 /
600 V
±(1,5 % + 5)
Gleichstrom
400,0 / 4000 µA; 40,00 / 400,0 mA
±(0,5 % + 5)
500 mA/600 V flinke
Sicherung
4,000 / 10,00 A
±(1,5 % + 5)
10 A / 1000 V, flinke
Sicherung
Wechselstrom (40 ~ 400 Hz)
400,0 / 4000 µA
±(1,5 % + 5)
500 mA / 600 V
flinke Sicherung
40,00 / 400,0 mA
±(2,0 % + 5)
4,000 / 10,00 A
±(2,5 % + 5)
10 A / 1000 V
flinke Sicherung
Widerstand
400,0
±(1,2 % + 5)
600 V
DC/AC eff.
4,000/40,00/400,0 k
±(1,0 % + 2)
4,000 M
±(1,2 % + 2)
40,00 M
±(2,0 % + 5)
Kapazität*
40,00 nF
±(3,0 % + 10)
600 V
DC/AC eff.
400,0 nF/4,000 µF/40,00 µF
±(3,0 % + 5)
400,0 / 4000 µF
±(20,0 % + 5)
Frequenz
10,00/100,0/1,000 k/100,0 k/ 1,000
M/10,00 MHz
±(0,1 % + 3)
Empfindlichkeit:
1 MHz: 0,7 V
eff.
,
>1 MHz: 5 V
eff
600 V
DC/AC eff.
Lastzyklus
0,1 – 99,9 %
±(2,5 % + 5) (<10 kHz)
Diodenprüfung
Prüfstrom: (1 ± 0,6) mA
Spannung des offenen Stromkreises: 2,5 VDC (typ.)
600
VDC/AC eff.
Durchgangsprüfung
Der Summer schaltet sich ein bei
<25 und aus bei >120 .
600
VDC/AC eff
Temperatur***
–50 bis 800 °C
±(3,0 % + 5) ±(3,0 % + 3)
* Die angegebene Genauigkeit gilt nur für eine Kapazität <10nF.
** Die angegebene Genauigkeit gilt nur für das Messgerät. Bei den Thermoelementen sind ±2,5 % zum Messwert hinzuzurechnen.
Eingangsimpedanz: 10 M bei ACV und DCV.
Bei CF > 2 sind ±1 % zur Genauigkeit hinzuzurechnen.
Bedienungsanleitung 61-340/342 Seite 3 von 11
Wechselspannung (V)
Gleichspannung
Widerstand ()
WARNUNG!
Vor der Widerstandsmessung muss die zu prüfende Leitung stromlos geschaltet werden.
Kapazität
WARNUNG!
Vor der Kapazitätsmessung muss die Leitung stromlos geschaltet werden. Messzeit: < 15 Sekunden für < 400 µF
< 1 Minute für < 4000 µF
ROT
SCHWARZ
Für Frequenz umschalten (>20 % des Bereiches)
SCHWARZ
ROT
SCHWARZ
SCHWARZ
ROT
ROT
SCHWARZ
Umschalten für Kapazitätsmessung
Bedienungsanleitung 61-340/342 Seite 4 von 11
Wechsel-/Gleichstrom
Für Hz umschalten
Für AC umschalten
ROT
SCHWARZ
Schalten Sie die Leitung stromlos. Unterbrechen Sie den Stromkreis. Schließen Sie das Digitalmultimeter in Reihe an und schalten Sie den Strom wieder ein.
WARNUNGEN!
Überprüfen Sie vor der Messung die Sicherung.
Kontrollieren Sie Schalterstellung und die richtige Position der Messleitungen.
Versuchen Sie niemals Ströme an Leitungen oder Geräten zu messen, deren
Spannungspotenzial 600 V überschreitet.
Lastzyklus: 15 Sekunde EIN / 15 Minuten AUS bei max. 10 A
Bedienungsanleitung 61-340/342 Seite 5 von 11

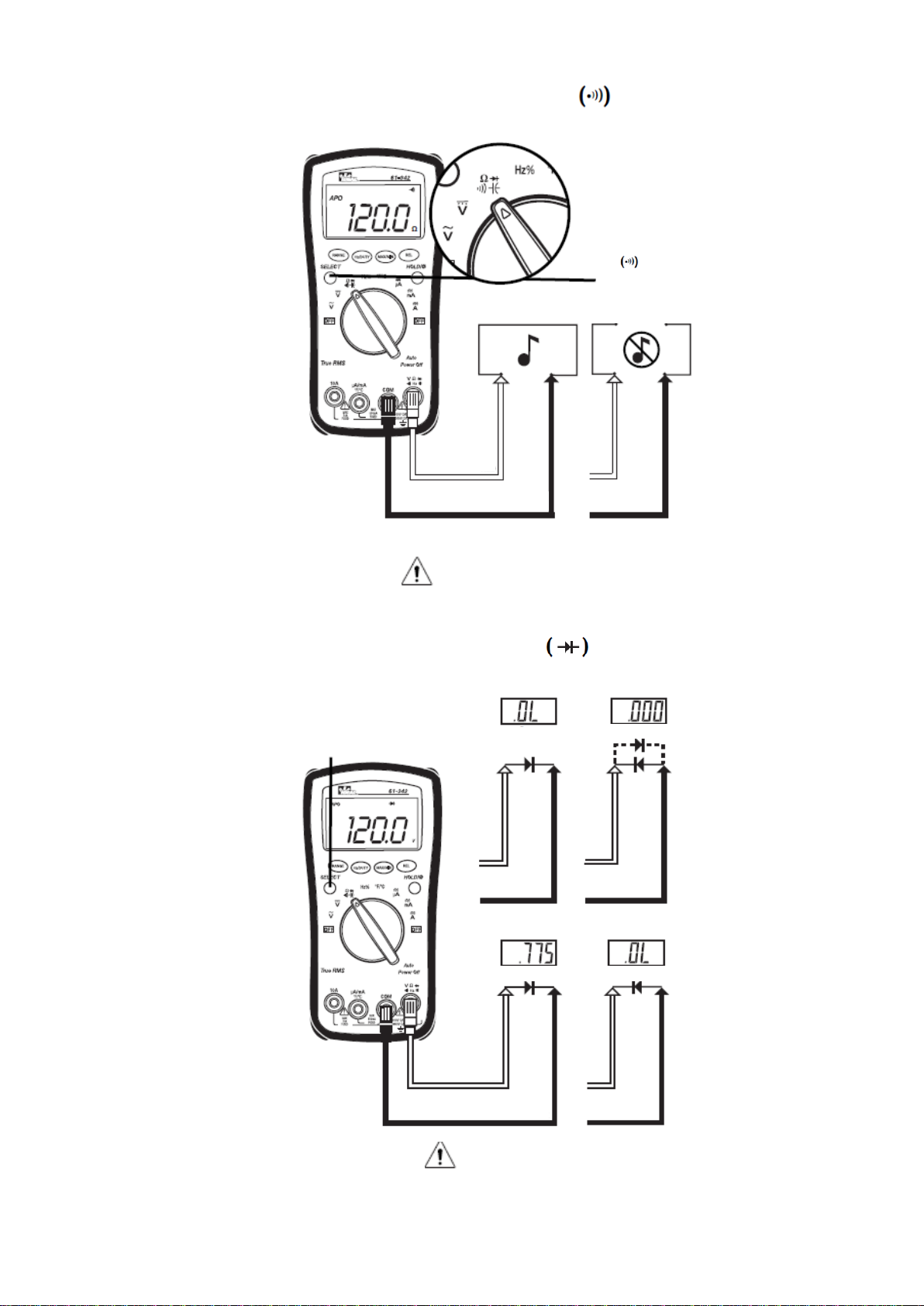

Akustische Durchgangsprüfung
Geschlossener Stromkreis
Unterbrochener Stromkreis
ROT
SCHWARZ
Für umschalten
DIODE DEFEKT
UNTERBROCHEN
KURZSCHLUSS
DIODE IN ORDNUNG
DURCHLASSRICHTUNG
SPERRRICHTUNG
ROT
SCHWARZ
Für Diodenprüfung umschalten
WARNUNG!
Schalten Sie die Leitung zuerst stromlos.
Diodenprüfung
WARNUNG!
Vor der Diodenprüfung muss die Leitung stromlos geschaltet werden.
Bedienungsanleitung 61-340/342 Seite 6 von 11
Temperatur
Für C° umschalten
Für Lastzyklus umschalten
SCHWARZ
ROT
WARNUNG!
Zur Vermeidung eines elektrischen Schlages dürfen die Messleitungen oder Thermoelemente
nicht an eine Spannungsquelle angelegt werden.
Frequenz (Hz)
Lastzyklus (%)
Hinweis: An rauschbelasteten Leitungen drehen Sie das Funktionsrad auf und drücken dann die Hz-Taste.
Bedienungsanleitung 61-340/342 Seite 7 von 11
Anzeigestopp
Für Min/Max umschalten.
Zum Verlassen von Min/Max Taste > 1 Sekunde gedrückt halten.
HOLD-Taste drücken, um den angezeigten Wert im Display einzufrieren. Durch nochmaliges Drücken wird die Anzeige wieder freigegeben.
In den Relativen Modus umschalten.
Drücken, um Referenzwert abzuziehen. Erneut drücken, um Relativen Modus zu verlassen.
Bedienungsanleitung 61-340/342 Seite 8 von 11
Relativer Modus
Hintergrundbeleuchtung

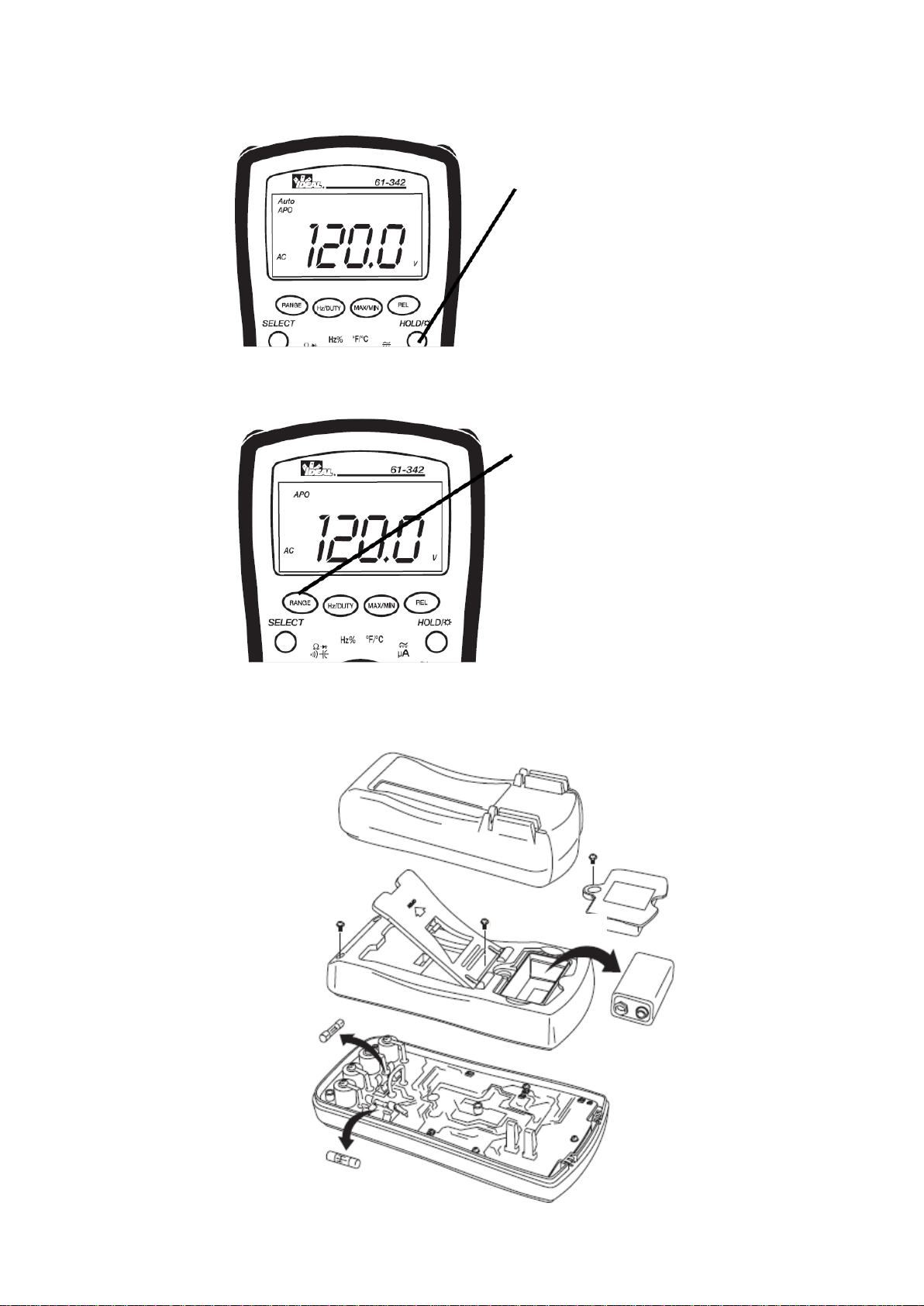

Ständer abnehmen
Für Hintergrundbeleuchtung > 1 Sekunde gedrückt halten.
Beleuchtung bleibt 10 Sekunden aktiviert.
Umschalten zur manuellen Bereichswahl für die folgenden Funktionen: Volt, Ohm, Ampere.
Zum Verlassen des Modus
Taste > 1 Sekunde gedrückt
halten.
Bereich
Bedienungsanleitung 61-340/342 Seite 9 von 11
Wechsel von Batterie und Sicherung
WARNUNG!
Zur Vermeidung eines Stromschlages sind die Messleitungen vor der Entfernung des Batteriefachdeckels vom Messgerät zu ziehen.
WARNUNG!
Zur Gewährleistung des Brandschutzes ist die Sicherung nur durch eine Sicherung mit der angegebenen Spannung, Stromstärke und Auslösecharakteristik zu ersetzen.
Technische Daten
Allgemeine Parameter Anzeige: 3 3/4-stelliges LCD-Display mit 3999 Counts Aktualisierungsrate: 2,5x/Sek. Bereichsüberschreitung: Anzeige von „OL“ Polarität: Automatisch (keine Anzeige für Plus); Minus-Zeichen (–) für Minus Echt-Effektiv (TRMS): Nur Modell 61-342 Automatische Abschaltung: nach ca. 10 Minuten ohne Tastenbetätigung
Batteriewarnung: Bei Abfall der Batteriespannung unter den Betriebswert wird
angezeigt.
Höhe über NN: 2.000 m Genauigkeit: spezifizierte Genauigkeit bei 23 °C ± 5 °C, <75 % relative
Luftfeuchtigkeit
Batterien: 9 VDC (NEDA 1604) Batteriebetrieb: 200 Stunden (61-340)
150 Stunden (61-342) Sicherung: 0,5A/500V (#F-340) 10A/1.000V (#F-341)
Betriebsbedingungen: 0 °C bis 40 bei < 75 % rel. Luftfeuchte Lagerbedingungen: 20 °C bis 60 °C bei < 80 % rel. Luftfeuchte Gewicht: 386 g Abmessungen (HxBxT): 177 mm x 89 mm x 48 mm Zubehör im Lieferumfang: Messleitungen (TL-310), 9-V-Batterie, Bedienungsanleitung Zertifizierung: Entspricht UL/IEC/EN 61010-1, 61010-031, Cat III – 600V
Geräteschutz durch doppelte Isolierung.
Das Messgerät wurde überprüft und entspricht der Isolationsklasse III (Überspannungsklasse III) für Messungen an der Gebäudeinstallation. Verschmutzungsgrad 2 gemäß IEC-644. Verwendung in geschlossenen Räumen.
Wartung
Reinigen Sie das Gehäuse mit einem feuchten Tuch und mildem Reinigungsmittel. Verwenden Sie keine Scheuer- oder Lösungsmittel.
Bedienungsanleitung 61-340/342 Seite 10 von 11
Service und Ersatzteile
Im Gerät befinden sich keine vom Anwender zu wartenden Teile. Bzgl. Service und Ersatzteilen kontaktieren Sie bitte IDEAL INDUSTRIES GmbH unter der Telefonnummer: +49-(0)89-996860 oder per Email: germanysales@idealnwd.com.
Entsorgung von Elektro- und Elektronik-Altgeräten
Im Interesse unserer Umwelt und um die verwendeten Rohstoffe möglichst vollständig zu recyceln, ist der Verbraucher aufgefordert, gebrauchte und defekte Geräte zu den öffentlichen Sammelstellen für Elektroschrott zu bringen. Das Zeichen der durchgestrichenen Mülltonne mit Rädern bedeutet, dass dieses Produkt an einer Sammelstelle für Elektronikschrott abgegeben
werden soll, um es durch Recycling einer bestmöglichen Rohstoffwiederverwertung zuzuführen.
Entsorgung von Batterien/Akkus
Der Benutzer ist gesetzlich verpflichtet, unbrauchbare Batterien und Akkus zurückzugeben. Eine Entsorgung von verbrauchten Batterien im Hausmüll ist verboten! Batterien und Akkus, die gefährliche Substanzen enthalten, sind mit dem Symbol der durchgestrichenen Mülltonne gekennzeichnet. Das Symbol bedeutet, dass dieses Produkt nicht im Hausmüll entsorgt werden darf. Unter dem Symbol steht ein Kürzel für die im Produkt enthaltene gefährliche Substanz: Cd = Cadmium, Hg = Quecksilber, Pb = Blei.
Sie können unbrauchbare Batterien und Akkus bei entsprechenden Sammelstellen Ihres Müllentsorgungsunternehmens oder bei Läden, die Batterien führen, zurückgeben. Somit werden Sie Ihren gesetzlichen Pflichten gerecht und tragen zum Umweltschutz bei!
Gewährleistung
IDEAL INDUSTRIES gewährleistet gegenüber dem Erstkäufer des Produktes, dass dieses Produkt für die Dauer von 1 Jahr ab Kaufdatum bei normalem Gebrauch frei von Material- und Verarbeitungsfehlern ist. Während des Gewährleistungszeitraums ersetzt oder repariert IDEAL INDUSTRIES, nach eigenem Ermessen und vorbehaltlich der Prüfung der Störung bzw. der Fehlfunktion, das defekte Gerät. Diese Gewährleistung gilt nicht für Sicherungen, Batterien oder Defekte, die auf missbräuchliche Nutzung, Nachlässigkeit, Unfälle, unbefugte Reparatur, Änderung oder unangemessene Verwendung des Messgerätes zurückzuführen sind. Sämtliche gesetzlichen Gewährleistungen, die sich aus dem Verkauf eines Produktes von IDEAL INDUSTRIES ergeben, einschließlich aber nicht beschränkt auf die gesetzliche Gewährleistung der marktgängigen Qualität und der Eignung für einen bestimmten Zweck, sind auf die oben genannten Leistungen beschränkt. Der Hersteller ist nicht haftbar für den Nutzungsausfall des Prüfgerätes oder für andere beiläufige oder Folgeschäden, Aufwendungen oder wirtschaftliche Einbußen sowie nicht für Forderungen nach Wiedergutmachung solcher Schäden, Aufwendungen oder wirtschaftlichen Einbußen. Die gesetzlichen Gewährleistungsrechte des Käufers wegen eines Mangels der Kaufsache, die sich aus dem Kauf eines Produktes von IDEAL INDUSTRIES ergeben, werden durch diese zusätzliche Hersteller­Gewährleistung nicht berührt.
Bedienungsanleitung 61-340/342 Seite 11 von 11
