#61-605
Digital Multimeter
Instruction Manual
WARNING
Read First: Safety Information
Understand and follow operating instructions carefully.
Use the meter only as specified in this manual; otherwise, the protection provided by the meter may be
impaired.
WARNING
To avoid possible electric shock, personal injury or death follow these guidelines:
• Do not use if meter appears damaged. Visually inspect the meter to ensure
case is not cracked and back case is securely in place.
• Inspect and replace leads if insulation is damaged, metal is exposed, or
probes are cracked. Pay particular attention to the insulation surrounding the
connectors.
• Do not use meter if it operates abnormally as protection maybe impaired.
• Do not use during electrical storms or in wet weather.
• Do not use around explosive gas, dust, or vapor.
• Do not apply more than the rated voltage to the meter.
• Do not use without the battery and the back case properly installed.
• Remove the test leads from the circuit prior to removing battery cap.
• Do not attempt to repair this unit as it has no user-serviceable parts.
CAUTION
To protect yourself, think "Safety First":
• Voltages exceeding 30VAC or 60VDC pose a shock hazard so use caution.
• Use appropriate personal protective equipment such as safety glasses, face
shields, insulating gloves, insulating boots, and/or insulating mats.
• Before each use:
- Perform a continuity test by touching the test leads together to verify the
functionality of the battery and test leads.
- Use the 3 Point Safety Method. (1) Verify meter operation by measuring a
known voltage. (2) Apply meter to circuit under test. (3) Return to the
known live voltage again to ensure proper operation.
• Never ground yourself when taking electrical measurements.
• Connect the black common lead to ground before applying the red test lead to
voltage. Disconnect the red test lead from the voltage first.
• Always work with a partner.
• When using the probes, keep fingers as far behind the probe tips as possible.
Features:
• Auto/manual ranging meter
• Measures AC/DC Voltage and Resistance
• Audible continuity
• Diode Test
• Data hold
• Auto Power Off
• Low Battery Indicator
• Compact case with built-in test leads
• Electronic overload protection on all ranges

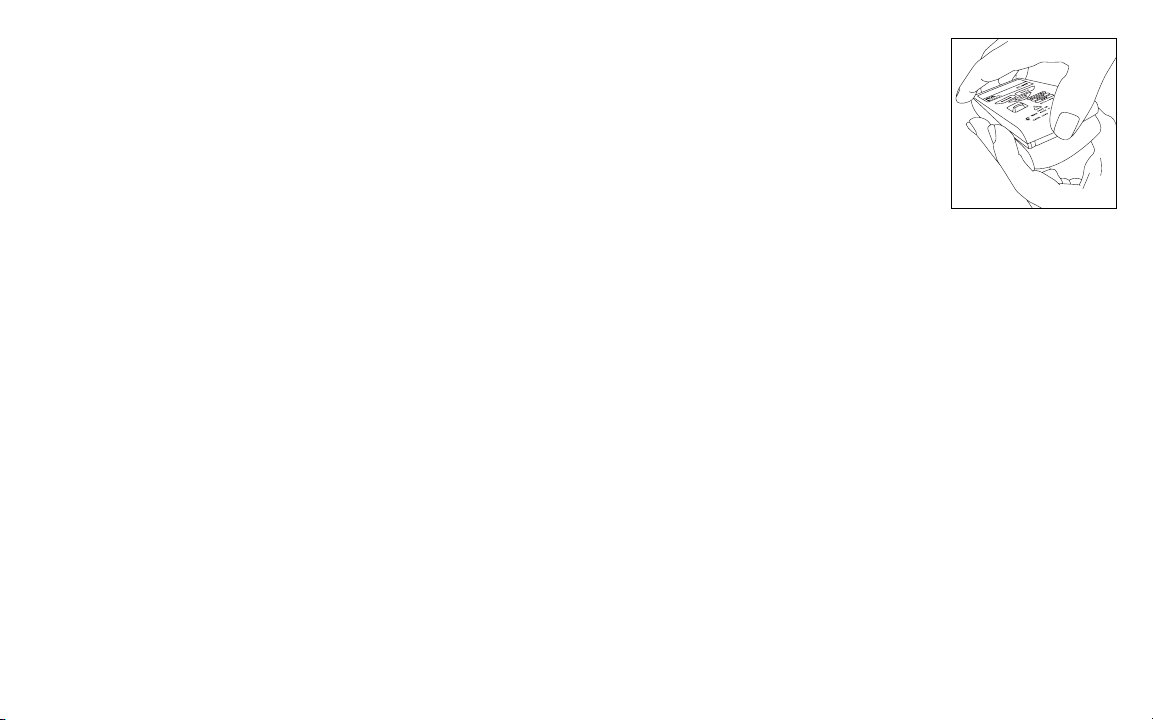

Open case to access
test leads.
2
RANGE HOLD
MK
AC/DC
OPERATION:
Auto Ranging Mode
The meter defaults to autoranging mode when powered on. In this mode, the
meter automatically selects the best range to display the measurement.
Manual Ranging Mode
By pressing the Range button on the meter, the manual range mode will override
the autoranging feature of the meter. “RANGE” appears in the the display.
Continue pressing the Range button until the desired range is obtained. The
ranges will cycle from lowest to highest. Use this mode to lock in a specific
range for repeated measurements.
To return to the autoranging mode, either depress the Range button for greater
than 2 seconds or turn the meter off and then back on again.
Data Hold Feature
Press the Hold button on the meter to toggle in and out of the data hold mode.
“HOLD” appears in the display when data hold is active. Use the data hold feature to lock a measurement reading on the display. Press the Hold button again
to unlock the display and obtain a real-time reading.
Mode Switch (AC/DC) & (Ω/ / ) Feature
Press this button to switch between AC and DC in the voltage measurement
mode of the function switch. Press this button to toggle between ohms, continuity, and diode functions when in the Ω/ / position of the function switch.
The meter display will indicate which function is selected.
Auto Power Off (APO) Feature
The meter automatically powers itself down after about 10 minutes of no use.
Press any button, and the meter will wake up and display the last reading taken
before power down. This feature can be overridden by holding the Range button
while sliding the function switch from Off to any other position. Turning the
meter off will restore the APO default.
Measuring Voltage:
• Slide the function switch to the Volt position.
Note: The measurement mode defaults to AC voltage.
• If measuring DC voltage, use the AC/DC button to toggle to DC voltage. The meter
display will confirm the active mode (AC or DC) on the left side of the display.
• Hold the test leads behind the finger guards and apply the lead tips in parallel
to the circuit under test.
• The meter will sense the level of voltage, automatically range to obtain the best
resolution, and accurately display the measurement.
Note: To measure millivolts, use “RANGE” button to manually select mV range.
CAUTION: For maximum safety, do not hold the meter in your hands
while measuring higher voltages.
If the meter displays zero or low volts, ensure that the meter is properly set to measure AC or DC volts and verify on a known live source.
Measuring Resistance (Ohms):
• Verify the circuit is de-energized to obtain accurate measurements.
• Slide the function switch to the Ω/ / position.
Note: The measurement mode defaults to Ohms (Ω).
• Hold the test leads behind the finger guards and apply the lead tips to the
component or circuit under test.
• The meter will sense the level of resistance, automatically range to obtain the best
resolution, and accurately display the measurement.
Verifying Continuity ( / ):
• Verify the circuit is de-energized.
• Slide the function switch to the Ω/ / position.
Note: The measurement mode defaults to Ohms (Ω).
• Press the Ω/ / button once to toggle to Continuity. The meter display
should show the / in the upper right corner.
• Hold the test leads behind the finger guards and apply the lead tips to the
component or circuit under test.
• The meter will sense the level of resistance and beep if the resistance is less
than 25 Ω to confirm that continuity is present.
3 4
Testing Diodes ( / ):
• Slide the function switch to the Ω/ / position.
Note: The measurement mode defaults to Ohms (Ω).
• Press the Ω/ / button twice to toggle to the Diode test mode. The meter
display should show the / in the upper right corner.
• Ensure the circuit is de-energized to prevent inaccurate readings.
• Apply the red test lead to the anode of the diode and the black lead to the
cathode (gray ring). Verify the forward voltage drop is about 0.6V for silicone.
• Reverse the test lead connections. Verify an "OL" reading in the display.
• If the diode is shorted, 0mV will be displayed.
• If the diode is opened, "OL" will be displayed both directions.
Note: Audible indication occurs at <0.25V.

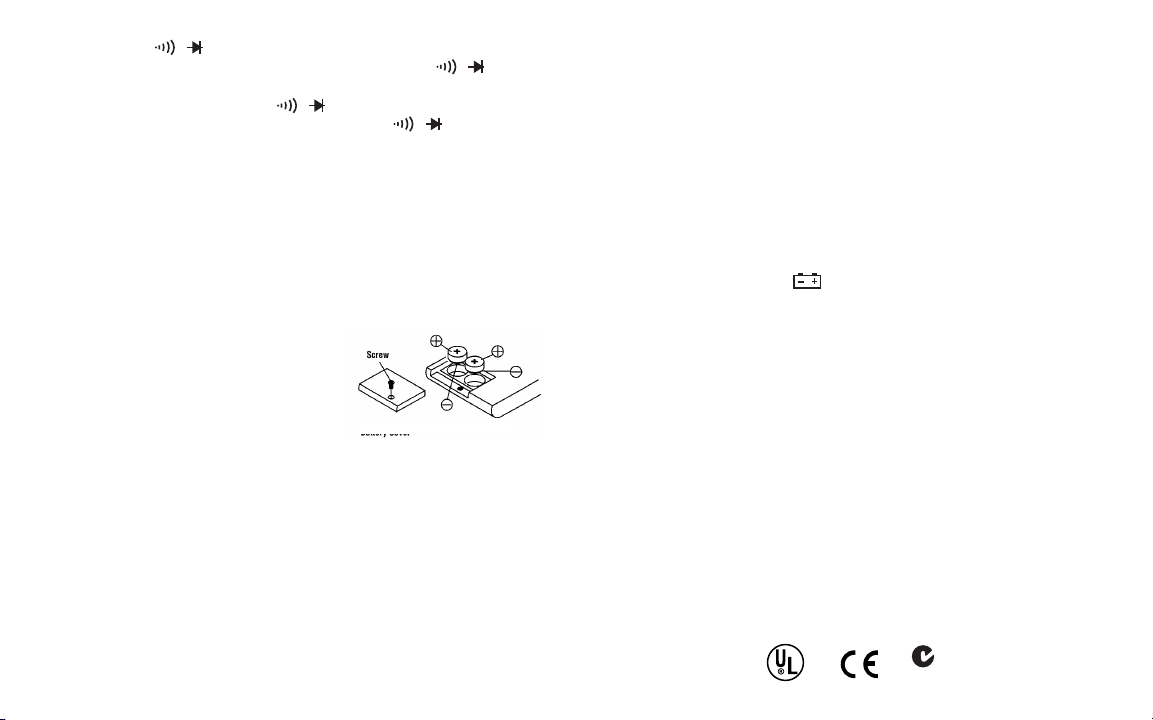

Battery Replacement:
• Ensure test leads are disconnected from any
circuit or components.
• Remove the screw from the battery cover.
• Remove the battery cover.
• Replace batteries with two 1.5V button cell
batteries.
• Assemble the back case on the meter and re-tighten the screw.
Maintenance:
• Clean the case with a damp cloth and mild detergent. Do not use abrasives or
solvents.
Service, and Replacement Parts:
No user-serviceable parts.
For replacement parts or to inquire about service information contact
IDEAL INDUSTRIES, INC. at 1-877-201-9005 or visit our website
www.testersandmeters.com.
Specifications:
Display: 3-1/2 digit LCD with 2000 counts
Polarity: Automatic, positive implied, (-) polarity indication.
Overrange: "OL" indication in display.
Measurement Rate: 2 times per second, nominal.
Auto Power Off: Approximately after 10 minutes of non-use
Battery Life: 70 hours continuous with alkaline
Low Battery Indication: The " " is displayed when battery voltage drops
below operating level.
Altitude: 6561.7 ft. (2000m)
Accuracy: Stated accuracy at 23°C ±5°C, < 75% R.H.
Power Supply: (2) 1.5V button cell batteries (NEDA 1166A, IEC LR-44).
Operating Environment: 32°F to 122°F (0°C to 50°C) at < 70% R.H.
Storage Environment: -4°F to 140°F (-20°C to 60°C) at < 80% R.H.
Dimensions: 4.9"H x2.4"W x0.9"D
(125mm H x60mm W x24mm D)
Weight: 3.9 oz (110g)
Accessories included: Built-in Test Leads, (2) 1.5V button cell batteries,
operating instructions.
Safety: Complies with UL 61010B-1, UL61010B-2-031,
EN 61010-1, EN61010-2-031, Cat II-600V,Cat III-300V
5 6
CUS
N12966
Ranges & Accuracies:
Input Impedance is 9.1MΩ (20-600V AC/DC), 10MΩ (2V AC/DC), 100MΩ
(0-200mV AC/DC)
Double Insulation
Instrument has been evaluated and complies with insulation category II (overvoltage category II). Pollution degree 2 in accordance with IEC-644. Indoor use.
Warranty Statement:
This tester is warranted to the original purchaser against defects in material and
workmanship for the lifetime of the product. During this warranty period, IDEAL
INDUSTRIES, INC. will, at its option, replace or repair the defective unit, subject
to verification of the defect or malfunction. This warranty does not apply to
defects resulting from abuse, neglect, accident, unauthorized repair, alteration, or
unreasonable use of the instrument.
Any implied warranties arising out of the sale of an IDEAL product, including but
not limited to implied warranties of merchantability and fitness for a particular
purpose, are limited to the above. The manufacturer shall not be liable for loss of
use of the instrument or other incidental or consequential damages, expenses, or
economic loss, or for any claim or claims for such damage, expenses or
economic loss.
State laws vary, so the above limitations or exclusions may not apply to you.
This warranty gives you specific legal rights, and you may also have other rights
which vary from state to state.
Function
Range and
Accuracy
Overload
Resolution Protection
AC Voltage
200.0mV/2.000V/20.00V/200.0V/600V 4.0% + 5 digits 600 VDC or AC rms
(50/60 Hz)
DC Voltage 200.0mV/2.000V/20.00V/200.0V/600V 2.0% + 2 digits 600 VDC or AC rms
200.0Ω 2.0% + 5 digits
Resistance
2.000kΩ/20.00kΩ/200.0kΩ 2.0% + 4 digits
450 VDC or AC rms
2.000MΩ 3.0% + 4 digits
20.00MΩ 5.0% + 5 digits
Continuity
Audible indication < 25Ω
N/A 450 VDC or AC rms
Response time: 500ms
Diode
Test current: 1.2mA
3.0% + 3 digits
Open circuit volt: 3.0 VDC typical
~
7
IDEAL INDUSTRIES, INC.
Sycamore, IL 60178
Technical Hotline: 877 201-9005
www.testersandmeters.com
ND 4950-1 Made in Taiwan
• Antes de cada uso:
- Realice una prueba de continuidad poniendo en contacto los cables de
prueba entre sí, para verificar la funcionalidad de las baterías y los cables
de prueba.
- Use el Método de Seguridad de 3 Puntos. (1) Verifique la operación del
medidor midiendo un voltaje conocido. (2) Aplique el medidor al circuito
bajo prueba. (3) Pruebe nuevamente con un voltaje real conocido para
asegurar un funcionamiento correcto.
• Quite los cables de prueba del circuito antes de quitar la tapa de las baterías.
• No intente reparar esta unidad, ya que no tiene piezas reparables por el
usuario.
PRECAUCIÓN
Para protegerse, piense en la ‘Seguridad ante todo’:
• Los voltajes que superen 30 V CA o 60 V CC presentan un peligro de descarga, por lo que debe tener cuidado.
• Utilice equipos de protección personal apropiados, como gafas de seguridad,
máscaras, guantes aislantes, botas aislantes y esteras aislantes.
• Use el Método de Seguridad de 3 Puntos.
• Nunca se conecte a tierra cuando tome medidas eléctricas.
• Conecte el cable común negro a tierra antes de aplicar el cable de prueba rojo
al voltaje. Desconecte primero el cable de prueba rojo del voltaje.
• Trabaje siempre con un compañero.
• Al usar las sondas, mantenga los dedos lo más detrás posible de las puntas
de las mismas.
#61-605
Multímetro digitales
Manual de Instrucciones
ADVERTENCIA
Lea primero: Información de seguridad
Comprenda y siga estas instrucciones de operación
cuidadosamente. Use el medidor sólo según se especifica
en este manual; de lo contrario, la protección que él proporciona podría deteriorarse.
ADVERTENCIA
Para evitar una posible descarga eléctrica, lesiones personales o la muerte, siga
estas instrucciones:
• No utilice el medidor si se lo ve dañado. Inspeccione visualmente el medidor
para asegurarse de que la caja no esté agrietada y la caja posterior esté colocada firmemente.
• Inspeccione y reemplace los cables si el aislamiento está dañado, el metal
está al descubierto o las sondas están agrietadas. Preste atención en particular al aislamiento que rodea los conectores.
• No utilice el medidor si funciona de forma anormal, ya que la protección
puede haberse dañado.
• No lo utilice durante tormentas eléctricas o con tiempo húmedo.
• No lo utilice cerca de gases, polvo o vapores explosivos.
• No aplique al medidor un voltaje mayor que el voltaje nominal.
• No lo utilice sin las baterías y sin la caja posterior bien instalada.
9 10
RANGE HOLD
MK
AC/DC
Característica de retención de datos
Presione el botón Hold (Retención) del medidor, para entrar y salir sucesivamente
del modo de retención de datos. Cuando la función de retención de datos está activa, aparece en la parte superior izquierda de la pantalla del medidor el símbolo
‘HOLD’. Utilice la característica de retención de datos para fijar una lectura de
medida en la pantalla. Para que la indicación de la pantalla deje de estar fija, y
pueda obtenerse una lectura en tiempo real, vuelva a presionar el botón Hold
(Retención).
Característica de conmutador de modos: (AC/DC) [CA/CC] y (Ω/ / )
Cuando se presiona este botón en el modo de medida de voltaje del conmutador
de funciones, se alterna entre la medida en CA y en CC. Cuando se presiona este
botón en la posición Ω/ / del conmutador de funciones, se alterna entre la
medida de ohms, continuidad y diodos. La pantalla del medidor indicará cuál es la
función seleccionada.
Característica de apagado automático (Auto Power Off – APO)
El medidor se desactiva automáticamente después de 10 minutos sin uso. Si en esa
situación presiona cualquier botón, el medidor se reactivará e indicará en su pantalla la última lectura tomada antes de desactivarse. Esta característica puede ser
anulada manteniendo presionado el botón Range (Gama) mientras se desliza el conmutador de funciones desde la posición OFF (APAGADO) hasta cualquier otra. Al
apagar el medidor, se restaurará la característica de apagado automático por defecto.
Medida de voltaje:
• Deslice el conmutador de funciones hasta la posición Volt.
Nota: El modo de medida por defecto es el de voltaje de CA.
• Si está midiendo voltaje de CC, utilice el botón AC/DC [CA/CC] para conmutar
a medida de voltaje de CC. La pantalla del medidor confirmará, en su lado
izquierdo, el modo activo (CA o CC).
• Sostenga los cables de prueba detrás de las protecciones para los dedos, y
aplique las puntas de los cables en paralelo al circuito bajo prueba.
Características:
• Medidor con selección de gama automática y
manual
• Medida de voltaje de CA/CC y resistencia
• Verificación de continuidad con indicación audible
• Prueba de diodos
• Retención de datos
• Apagado automático
• Indicador de batería descargada
• Caja compacta, con cables de prueba incorporados
• Protección electrónica contra sobrecarga en todas
las gamas
OPERACIÓN:
Modo de selección automática de gama
El medidor, al encenderse, va por defecto al modo de selección automática de
gama. En este modo, el medidor selecciona automáticamente la mejor gama
para indicar la medida.
Modo de selección manual de gama
Al presionar el botón Range (Gama) del medidor, el modo de selección manual
de gama prevalecerá sobre la función de selección automática de gama del medidor. En el lado superior izquierdo de la pantalla aparece un (RANGE). Continúe
presionando el botón Range (Gama) hasta llegar a la gama deseada. Las gamas
irán describiendo un ciclo, de la más baja a la más alta. Utilice este modo para
mantener fija una gama específica cuando deba hacer medidas repetidas.
Para volver al modo de selección automática de gama, puede oprimir el botón
Range (Gama) durante más de 2 segundos, o apagar el medidor y encenderlo
nuevamente.
11
Abra la caja para tener
acceso a los cables de
prueba.
12
Prueba de diodos ( / ):
• Deslice el conmutador de funciones hasta la posición Ω/ / . Nota: El
modo de medida por defecto es el de ohms (Ω).
• Presione el botón Ω/ / dos veces para conmutar a la función de prueba de diodos. La pantalla del medidor debe mostrar el símbolo / en
su ángulo superior derecho.
• Para evitar medidas imprecisas, asegúrese de que el circuito esté desenergizado.
• Aplique el cable de prueba rojo al ánodo del diodo, y el cable de prueba negro
al cátodo (anillo gris). Verifique la caída de voltaje directa, que debe ser de
alrededor de 0,6 volts para diodos de silicio.
• Invierta las conexiones de los cables de prueba. Verifique que la indicación
en la pantalla sea ‘OL’.
• Si el diodo está en cortocircuito, en la pantalla se leerá ‘0 mV’.
• Si el diodo está abierto, en la pantalla se leerá ‘OL’ en ambas direcciones.
• Nota: La indicación sonora se produce a < 0,25 V.
Reemplazo de las baterías:
• Asegúrese de que los cables de prueba estén
desconectados de todo circuito o componente.
• Quite el tornillo de la cubierta de las baterías.
• Quite la cubierta de las baterías.
• Reemplace las baterías por dos baterías de 1,5
V tipo botón.
• Monte la caja posterior en el medidor, y vuelva a apretar el tornillo.
Mantenimiento:
• Limpie la caja con un trapo humedecido y detergente suave. No use abrasivos ni disolventes.
Servicio y piezas de repuesto:
No existen piezas reparables por el usuario.
Si necesita piezas de repuesto o consultar sobre información de servicio, contacte con IDEAL INDUSTRIES, INC., llamando al 1-877-201-9005, o visite nuestro sitio Web www.testersandmeters.com.
• El medidor detectará el nivel de voltaje, seleccionará la gama automáticamente
para obtener la mejor resolución, e indicará la medida con precisión.
•
Nota: para medir milivolts, utilice el botón Range (Gama) para seleccionar la gama de mV.
PRECAUCIÓN: Para contar con la máxima seguridad, no
sostenga el medidor en sus manos cuando mida voltajes altos.
Si el medidor indica cero o un voltaje bajo, asegúrese de que esté
debidamente configurado para medir volts de CA o de CC, según
corresponda, y verifique con una fuente de voltaje real conocida.
Medida de resistencia (ohms):
• Para obtener medidas precisas, verifique que el circuito esté desenergizado.
• Deslice el conmutador de funciones hasta la posición Ω/ / . Nota: El
modo de medida por defecto es el de ohms (Ω).
• Sostenga los cables de prueba detrás de las protecciones para los dedos, y
aplique las puntas de los cables al componente o circuito bajo prueba.
• El medidor detectará el nivel de resistencia, seleccionará la gama automáticamente
para obtener la mejor resolución, e indicará la medida con precisión.
Verificación de continuidad ( / ):
• Verifique que el circuito esté desenergizado.
• Deslice el conmutador de funciones hasta la posición Ω/ / . Nota:
El modo de medida por defecto es el de ohms (Ω).
• Presione el botón Ω/ / una vez para conmutar a la función Continuidad.
La pantalla del medidor debe mostrar el símbolo / en su ángulo superior
derecho.
• Sostenga los cables de prueba detrás de las protecciones para los dedos, y aplique
las puntas de los cables al componente o circuito bajo prueba.
• El medidor detectará el nivel de resistencia y emitirá un pitido si la resistencia es
menor que 25 Ω, para confirmar que existe continuidad.
Cubierta de las baterías
13 14
Gamas y precisiones:
La impedancia de entrada es 9,1 MΩ, desde 20 V hasta 600 V, CA/CC. 10MΩ
2V CA/CC. 100MΩ 0-200mV ca/cc
Aislamiento doble
El instrumento ha sido evaluado, y cumple con la categoría II de aislamiento (categoría II de sobrevoltaje). Grado 2 de contaminación, de acuerdo con IEC-644.
Uso en interiores.
Specifications:
Pantalla: Pantalla de cristal líquido (LCD) de 3-1/2 dígitos, 2000 cuentas
Polaridad: Automática, positiva implícita, indicación de polaridad (-).
Fuera de gama: Indicación ‘OL’ en la pantalla.
Frecuencia de 2 veces por segundo (nominal).
medición:
Apagado Después de aproximadamente 10 minutos sin uso.
automático :
Vida de las baterías: 70 horas continuas con baterías de zinc-carbón
Indicación de Se indica en la pantalla " " cuando el voltaje de la batería
batería descargada: cae por debajo del nivel de operación.
Altitud: 2000 m (6561,7 pies)
Precisión: Precisión especificada a 23 ºC ± 5 °C, humedad relativa < 75 %.
Fuente de (2) Baterías de 1,5 V tipo botón (NEDA 1166A, IEC LR-44).
alimentación:
Ambiente de 0 ºC a 50 ºC (32 ºF a 122 ºF), humedad relativa < 70 %.
operación:
Ambiente de -20 ºC a 60 ºC (-4 ºF a 140 ºF), humedad relativa < 80%.
almacenamiento:
Dimensiones: 125mm [altura] x 60 mm [ancho] x 24 mm [prof.]
(4,9" [altura] x 2,4" [ancho] x 0,9" [prof.])
Peso: 90 g (3,0 onzas)
Accesorios Cables de prueba incorporados, (2) pilas de 1,5 V tipo botón,
incluidos: instrucciones de operación
Seguridad: Complies with UL 61010B-1, UL61010B-2-031, EN 61010-1,
EN61010-2-031, Cat II-600V,Cat III-300V
15
CUS
N12966
Función
Gama y
Precisión
Protección contra
resolución sobrecarga
Voltaje de CA
200,0mV/2,000V/20,00V/200,0V/600V 4,0% + 5 dígitos
600 V CC o CA
(50/60 Hz)
eficaces rms
Voltaje de CC 200,0mV/2,000V/20,00V/200,0V/600V 2,0% + 2 dígitos 600 V CC o CA
eficaces (rms)
200,0Ω 2,0% + 5
dígitos
Resistencia
2,000kΩ/20,00kΩ/200,0kΩ 2,0% + 4
dígitos
450 V CC o CA
2,000MΩ 3,0% + 4
dígitos
eficaces (rms)
20,00MΩ 5,0% + 5
dígitos
Continuidad
Indicación audible < 25Ω
N/A
450V CC o CA
Tiempo de respuesta: 500ms
eficaces (rms)
Corriente de prueba: aprox. 1,2 mA
Diodo
Voltaje a circuito abierto: 3,0 V CC
3,0% + 3 dígitos
(típico)
16
Garantía:
Se garantiza al comprador original del probador contra los defectos de material y
mano de obra, durante cinco años. Durante el período de garantía, IDEAL
INDUSTRIES, INC. reemplazará o reparará, a su elección, la unidad defectuosa,
sujeto a la verificación del defecto o funcionamiento defectuoso. Esta garantía no
se aplica a defectos resultantes del mal uso, negligencia, accidente, reparación
desautorizada, alteración o uso irracional de este instrumento.
Cualquier garantía implícita originada en la venta de un producto IDEAL,
incluyendo -pero sin limitarse a ellas- garantías implícitas de comerciabilidad y
adecuación para un propósito particular, se limitan a lo indicado anteriormente.
El fabricante no será responsable por la pérdida del uso del instrumento u otros
daños emergentes o concomitantes, gastos o pérdida económica, o por cualquier
reclamación de dichos daños, gastos o pérdidas económicas.
Las leyes de los estados varían, por lo que es posible que las limitaciones o
exclusiones anteriores no se apliquen en su caso. Esta garantía le da derechos
legales específicos, y es posible que tenga otros derechos que varían de un estado a otro.
#61-605
Multimètre numériques
Instruction Manual
AVERTISSEMENT
Lire en premier : Informations concernant
la sécurité
Veiller à comprendre et à se conformer scrupuleusement
au mode d’emploi. N’utiliser le multimètre que de la
façon spécifiée dans le présent manuel ; à défaut, la protection offerte par le multimètre pourra être compromise.
AVERTISSEMENT
Se conformer aux directives suivantes pour éviter tout risque d’électrocution, de
lésions personnelles ou de mort :
• Ne pas utiliser le multimètre s’il paraît endommagé. Examiner le multimètre
pour s’assurer que son boîtier n’est pas fissuré et que sa partie arrière est bien
assujettie.
• Inspecter et remplacer les conducteurs si l’isolant est endommagé, le métal
exposé ou les sondes fendues. Porter une attention particulière à l’isolant
entourant les connecteurs.
• Ne pas utiliser le multimètre s’il fonctionne de manière anormale, la protection
qu’il offre pouvant être compromise.
• Ne pas utiliser par temps orageux ou dans la pluie.
• Ne pas utiliser à proximité de gaz, de poussière ou de vapeurs explosifs.
• Ne pas soumettre le multimètre à une tension supérieure à la tension nominale.
17 18
RANGE HOLD
MK
AC/DC
Caractéristiques :
• Multimètre à sélection de plages
automatique/manuelle
• Mesure la tension c.a./c.c. et la résistance
• Continuité audible
• Essai de diode
• Rétention de données
• Arrêt automatique
• Témoin d'épuisement de la pile
• Boîtier de faible encombrement avec compartiment
de fils d’essai incorporé
• Protection électronique contre la surcharge sur
toutes les plages
FONCTIONNEMENT :
Mode de sélection automatique de plage
Le multimètre se met sur le mode de sélection automatique de plage quand on
l’allume. Sur ce mode, le multimètre sélectionne la meilleure plage d’affichage de
la mesure.
Mode de sélection manuelle de plage
Lorsqu’on appuie sur le bouton de Plage du multimètre, le mode de sélection
manuelle de plage neutralisera la fonction de sélection automatique de plage du
multimètre. Un (RANGE) est affiché dans le coin supérieur droit de l’affichage.
Continuer à appuyer sur le bouton de plage (RANGE) jusqu’à ce qu’on obtienne
la plage désirée. Les plages défileront de la plus petite à la plus grande. Utiliser
ce mode pour verrouiller une plage particulière afin de procéder à des mesures
répétées.
Pour retourner sur le mode de sélection automatique de plage, appuyer sur le
bouton Range (plage) pendant plus de 2 secondes ou éteindre le multimètre et le
rallumer.
• Ne pas utiliser sans la pile ou si l’arrière du boîtier n’est pas bien monté.
• Avant chaque utilisation :
- Procéder à un essai de continuité et mettant les fils d’essai en contact l’un
avec l’autre afin de contrôler le fonctionnement de la pile et des fils d’essai.
- Utiliser la méthode de sécurité en 3 points. (1) Vérifier le fonctionnement
du multimètre en mesurant une tension connue. (2) Appliquer le multimètre au circuit en cours de contrôle. (3) Re-tester ensuite sur la tension
active connue pour vérifier le bon fonctionnement.
• Retirer les fils d’essai du circuit avant de retirer le capuchon de pile.
• Ne pas tenter de réparer cet appareil. Il ne comporte aucune pièce réparable
par l’utilisateur.
AVERTISSEMENT
Afin d’assurer sa propre protection, penser « Sécurité avant tout » :
• Les tensions supérieures à 30 V c.a. ou 60 V c.c. posent un risque d’électrocution, faire donc preuve de prudence.
• Utiliser du matériel de protection adéquat, tels que des lunettes, des écrans
faciaux, des gants isolants, des bottes isolantes et/ou des tapis isolants.
• Utiliser la méthode de sécurité en 3 points.
• Ne jamais se mettre à la terre quand on procède à des mesures électriques.
• Connecter le conducteur commun noir à la terre avant d’appliquer le conducteur d’essai rouge sur la tension. Commencer par déconnecter le conducteur
d’essai rouge de la tension.
• Travailler toujours avec un équipier.
• Quand on se sert les sondes, tenir les doigts aussi loin que possible des
pointes de sonde.
19 20
Pour accéder aux fils
d’essai, ouvrir le boîtier.
• Le multimètre détectera le niveau de tension, sélectionnera automatiquement
la plage offrant la meilleure résolution et affichera la mesure avec précision.
•
Remarque : Pour mesurer des millivolts, utiliser le bouton de plage pour sélectionner
la plage mV.
AVERTISSEMENT : Pour une sécurité maximale, ne pas tenir le
multimètre à la main quand on mesure des tensions élevées.
Si le multimètre affiche une tension nulle ou basse, s’assurer
qu’il est bien configuré pour mesurer une tension c.a. ou c.c. et
contrôler une source sous tension connue.
Mesure de la résistance (Ohms) :
• Vérifier que le circuit est désexcité pour obtenir des mesures précises.
• Faire coulisser le commutateur de fonction sur la position Ω/ / ) .
Remarque : Le mode de mesure affiche des Ohms (Ω) par défaut.
• Saisir les fils d’essais au delà des protège-doigts et appliquer les pointes des
fils au composant ou circuit contrôlé.
• Le multimètre détectera le niveau de résistance, sélectionnera automatiquement la plage offrant la meilleure résolution et affichera la mesure avec précision.
Vérification de la continuité ( / ) :
• Vérifier que le circuit est désexcité.
• Faire coulisser le commutateur de fonction sur la position Ω/ / ) .
Remarque : Le mode de mesure affiche des Ohms (Ω) par défaut.
• Appuyer une fois sur le bouton Ω/ / pour basculer sur Continuité.
L’affichage du multimètre doit afficher / ) dans le coin supérieur droit.
• Saisir les fils d’essais au delà des protège-doigts et appliquer les pointes des
fils au composant ou circuit contrôlé.
• Le multimètre détectera le niveau de résistance et émettra un signal sonore si la
résistance est inférieure à 25 Ω pour confirmer la présence d'une continuité.
Fonction de rétention des données
Appuyer sur le bouton Hold (rétention) situé sur le multimètre pour basculer dans
et hors du mode de rétention des données. Un «HOLD» est affiché dans le coin
supérieur droit de l’affichage du multimètre quand la fonction de rétention des
données est active. Utiliser la fonction de rétention des données pour verrouiller
une lecture de mesure sur l’affichage. Appuyer à nouveau sur le bouton Hold
(Rétention) pour déverrouiller l’affichage pour obtenir une lecture en temps réel.
Fonction commutateur de mode (c.a./c.c.) et (Ω/ / )
Appuyer sur ce bouton pour basculer de c.a en c.c. et vice et versa sur le mode
de mesure de tension du commutateur de fonction. Appuyer sur ce bouton pour
basculer entre les fonctions ohms, continuité et diode quand on est sur la position (Ω/ / ) du commutateur de fonction. L’affichage du multimètre indiquera la fonction sélectionnée.
Fonction Arrêt automatique de l’alimentation (APO)
Ce multimètre s’éteint automatiquement au bout de 10 minutes s’il n’est pas utilisé. Appuyer sur n’importe quel bouton, le multimètre s’allume automatiquement
et affiche la dernière lecture relevée. On peut neutraliser cette fonction en
appuyant sur le bouton Range (Plage) tout en faisant coulisser le commutateur de
fonction de la position Off à n’importe quelle autre position. Quand on éteint le
multimètre, on restaure l’APO (coupure automatique) implicite.
Mesure de la tension :
• Faire coulisser le commutateur de fonction sur la position Volt.
Remarque : Le mode de mesure se met implicitement sur Tension c.a.
• Si l’on mesure la tension c.c., utiliser le bouton c.a./c.c. pour basculer sur tension c.c. L’affichage du multimètre confirmera le mode actif (c.a. ou c.c.) du
côté gauche de l’affichage.
• Saisir les fils d’essais au delà des protège-doigts et les appliquer en parallèle
au circuit contrôlé.
21 22
Fiche technique :
Affichage : Affichage à cristaux liquides à 3-1/2 chiffres avec
décompte jusqu‘à 2000
Polarité : Indication de polarité automatique, positif implicite,
négatif (-).
Dépassement : Indication « OL » affichée.
Fréquence de mesure : 2 échantillonnages par minute, nominal.
Arrêt automatique : Au bout de 10 minutes de non-utilisation.
Durée de service 70 heures en continu avec une pile au carbone-zinc.
de la pile :
Témoin de décharge Le « » est affiché quand la tension de la pile
de piles : tombe au-dessous du niveau opérationnel.
Altitude : 6561,7 pi (2000 m)
Précision : Précision nominale à 23°C ±%5°C, < 75 % H.R.
Alimentation : (2) piles boutons de 1,5 V (NEDA 1166A, IEC LR-44).
Environnement de 32°F à 122°F (0° C à 50°C) à < 70 % d’H.R.
fonctionnement :
Environnement de -4°F à 140°F (-20° C à 60°C) à < 80 % d’H.R.
stockage :
Dimensions : 4,9 po L x 2,4 po l x 0,9 po H
(125 mm L x 60 l W x 24 mm H)
Poids : 3,9 oz (110 g)
Accessoires fournis : Etui de transport, fils d’essais, 2 piles boutons de 1,5 V,
mode d’emploi.
Sécurité : Conforme aux normes UL 61010B-1, UL 61010B-2-031,
EN 61010-1, EN 61010-2-031, Cat II-600 V, Cat III-300 V
Couvercle du compartiment de piles
23 24
CUS
N12966
Essai des diodes ( / ) :
• Faire coulisser le commutateur de fonction sur la position Ω/ / .
Remarque : Le mode de mesure affiche des Ohms (Ω) par défaut.
• Appuyer deux fois sur le bouton Ω/ / pour basculer sur le mode d’essai des diodes. L’affichage du multimètre doit afficher / dans le coin
supérieur droit.
• S’assurer que le circuit est désexcité pour empêcher les lectures imprécises.
• Appliquer le fil d’essai rouge à l’anode de la diode et le fil noir à la cathode
(anneau gris). Vérifier que la chute de tension directe est d’environ 0,6 V pour
le silicone.
• Inverser les connexions des fils d’essai. Vérifier la présence d’une lecture «
OL » sur l’affichage.
• Si la diode est court-circuitée, il sera affiché 0mV .
• Si la diode est ouverte, « OL » sera affiché dans les deux sens.
• Remarque : L'avertissement sonore se produit à < 0,25 V.
Remplacement de la pile :
• S’assurer que les fils d’essai sont déconnectés
de tout circuit ou des composants.
• Retirer la vis du capuchon de pile.
• Retirer le capuchon de pile.
• Remplacer les piles par deux piles boutons de 1,5 V.
• Monter le boîtier arrière sur le multimètre et resserrer les vis.
Entretien :
• Nettoyer le boîtier avec un chiffon humide et un détergent doux. N’utiliser ni
abrasifs ni solvants.
Entretien-dépannage et pièces de rechange :
Aucune pièce par l’utilisateur.
En se ce qui concerne les pièces de rechange ou les renseignements concernant
l’entretien-dépannage, se mettre en rapport avec IDEAL INDUSTRIES, INC. Au
1-877-201-9005 ou visitez notre site web www.testersandmeters.com
Plages et précisions :
Fonction Plage et résolution Précision Protection contre
la sur charge
Tension c. a. 200,0 mV/2,000 V/20,00 V/200,0 V/
600 V c.c. ou c.a.
4,0% +5 chiffres en valeurs
50/60 Hz 600 V
efficaces réelles
200,0 mV/2,000 V/20,00 V/200,0 V/
600 V c.c. ou
Tension c.c. 2,0% +2 chiffres c.a. en valeurs
600 V
efficaces réelles
200,0 Ω 2,0% +5 chiffres
Résistance
2,000 kΩ/20,00 kΩ/200,0 kΩ 2,0% +4 chiffres 450 V c.c. ou c.a.
2,000 MΩ 2,0% +4 chiffres
en valeurs
20,00 MΩ 5,0% +5 chiffres
efficaces réelles
Continuité
Indication audible < 25 Ω
S/O
450 V c.c. ou c.a.
Délai de réaction : 500 ms
en valeurs
efficaces réelles
Diode
Courant d’essai : ~1,2 mA
Tension de circuit ouvert :
3,0% +3 chiffres
3,0 Vc.c. caractéristique
L’impédance d’entrée est de 9,1 mΩ de 20 V à 600 V c.a/c.c. 10MΩ de 2V
c.a./c.c. 100M de 0-200MC c.a./c.c.
Double isolation
L’appareil a été évalué et il est conforme à la catégorie d’isolation II (catégorie de
surtension II). Degré de pollution 2 conforme à la norme IEC-644. Pour une
utilisation à l'intérieur.
25 26
Garantie :
Ce testeur est garanti à l'acheteur primitif contre tout vice de matière ou de façon
pendant cinq ans. Pendant la période de garantie, IDEAL INDUSTRIES, INC.
remplacera ou réparera, selon son choix, l'appareil défectueux, sous réserve de
vérification du vice ou de l'anomalie. Cette garantie ne s'applique pas aux vices
résultant d'une utilisation abusive, de la négligence, d'un accident, d'une réparation non autorisée ou d'une utilisation déraisonnable de l'instrument.
Toutes les garanties implicites résultant de la vente d'un produit IDEAL, y compris, mais non de façon limitative, les garanties de valeur marchande et d'adaptation à une fin particulière, sont limitées à ce qui précède. Le fabricant ne sera
pas tenu responsable de la perte d'utilisation de l'instrument ou tout autre dommage indirect ou consécutif, débours ou préjudice financier, ou de toute réclamation ou réclamations pour tout dommage, débours ou préjudice financier.
Les lois des états variant, il est possible que les limitations ou exclusions cidessus ne s'appliquent pas à vous. Cette garantie vous confère des droits légaux
spécifiques et il est possible que vous bénéficiez également d'autres droits
lesquels varient d'état à état.
IDEAL INDUSTRIES, INC.Sycamore, IL 60178
Service d’assistance technique : 877 201-9005 www.testersandmeters.com
IDEAL INDUSTRIES, INC.
Sycamore, IL 60178
Technical Hotline: 877 201-9005
www.testersandmeters.com
ND 4950-3 Made in Taiwan/ Hecho en Taiwán/ Fabriqué à Taiwan
27
Loading...
