MRD-8001
使 用 手 冊
目錄
1.規格………………………………………………………1
2.外觀說明…………………………………………………2
3.I/O 輸出入端子說明……………………………………3
4.鍵盤操做說明……………………………………………4
5.MRD-8001 單組連線配置圖……………………………… 6
6.MRD-8001 多組連線配置圖……………………………… 7
7.MRD-8001 軟體操作說明………………………………… 8
8.MRD-8001 軟硬體架設操作說…………………………… 11
9.MRD-8001 檔案格式及應用說明………………………… 13
10.MRD-8001 圖表輸出成檔案格式應用說明……………… 14
11.MRD-8001 使用特性及說明……………………………… 14

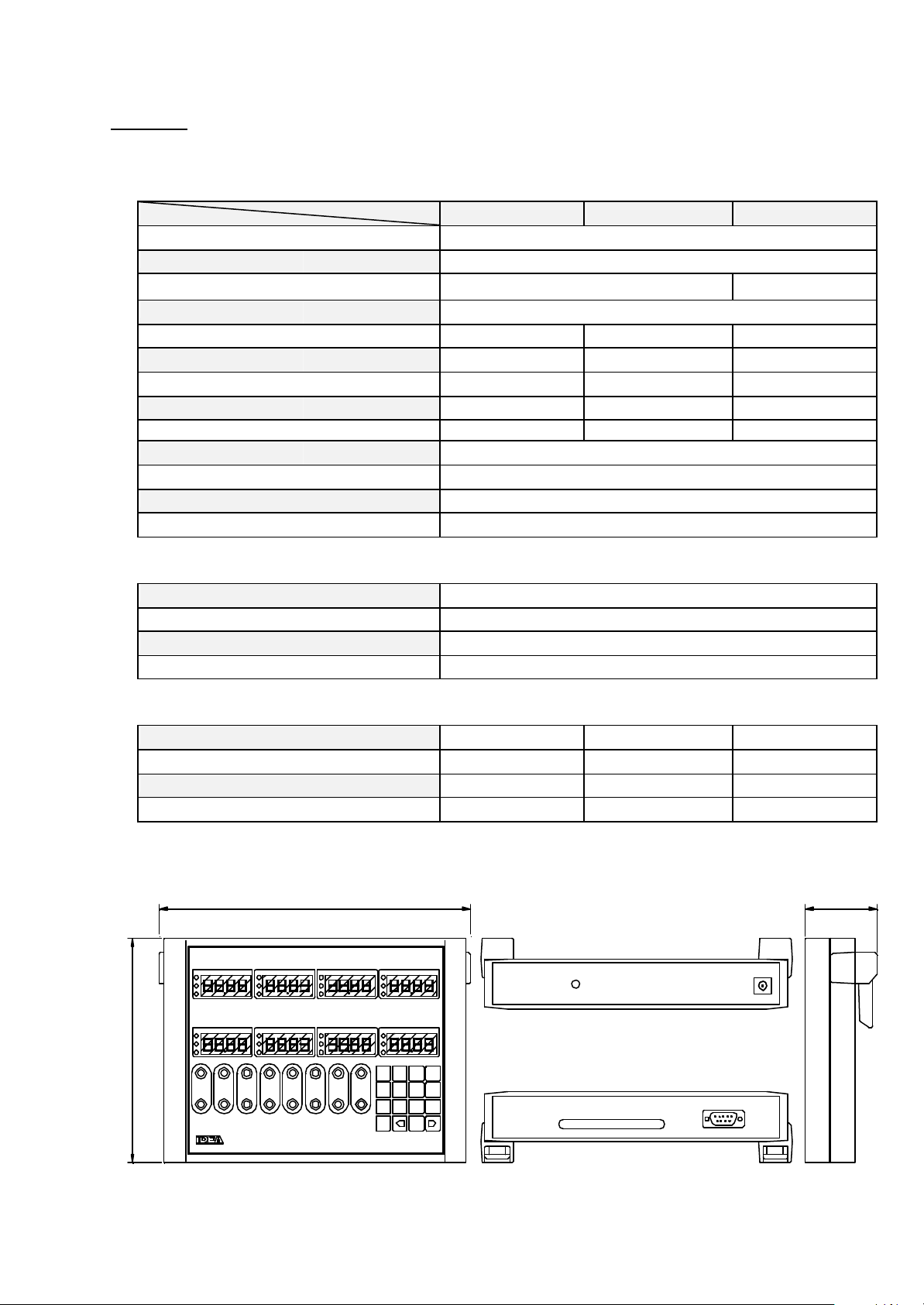

1.規格
Specifications:
MRD-8001V MRD-8001A MRD-8001T
Display 10000 Count
Inputer channel 8CH
Accuracy
±0.5 % rdg ±3 dgts ±1 % rdg ±3 dgts
A/D 1 Time/sec
Inputer voltage range 0~100Vdc p -p － －
Inputer current range － 25Adc p-p －
Thermometer range － － -50℃~ 1000℃
Sensor － CT K Type
Sensor accuracy － ±1 % ±1 %
Hi/Low limit test 8CH
Hi/Low limit data memory 8CH ×3
Isolation voltage
1500 Vdc (Between channel)
Computer interfaces RS-232
General Specifications :
Operation temperature 0 ~ 50 ℃
Power 90VAC ~ 270VAC 50Hz/60Hz
Size 190mm W ×140mm H ×44mm D
Weight 1kg
Standary Accessories:
Power adapter / menu ＊ ＊ ＊
8CH Current BOX / Data cable － ＊ －
8pcs K Type &Banana head to temp － － ＊
PC Software & RS-232 Cable ＊ ＊ ＊
Dimensions:
MRD-8001 Auto Test
140mm
SYSTEM Computer Technology Development
1
正視圖
CH8CH7CH6CH5CH4CH3CH2CH1
1 2 3
4 5 6
7 8 9
0 SETUP
俯視圖
CH4CH3CH2CH1
CH8CH7CH6CH5
M1
M2
M3
下視圖
RS 232
44mm190mm
側視圖
DC IN

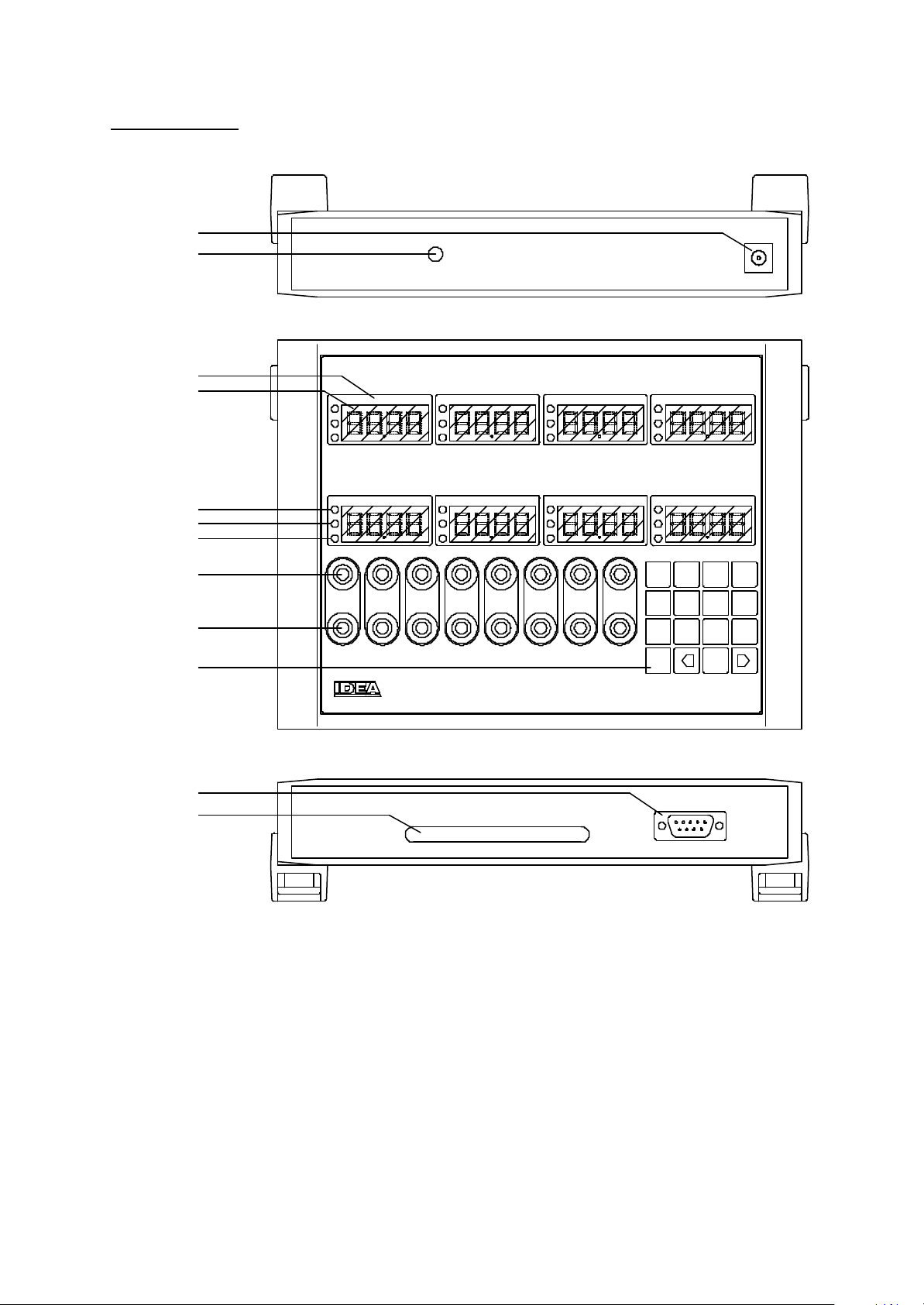

2.外觀說明
2
1
2
俯視圖
DC IN
正視圖
3
4
MRD-8001 Auto Test
CH4CH3CH2CH1
5
6
7
CH8CH7CH6CH5
CH8CH7CH6CH5CH4CH3CH2CH1
1 2 3
5 6
4
8
M1
M2
9
7 8 9
M3
10
Computer Technology Development
SYSTEM
0
SETUP
11
12
下視圖
RS 232
1.電源輸入端子 2.準位校正調整點
3.數值正負指示燈 4.數值顯示視窗
5.上限指示燈 6.PASS 指示燈
7.下限指示燈 8.量測信號輸入端子(+)
9.量測信號輸入端子( - ) 10.操作鍵盤
11.RS-232.通訊界面 12.I/O 輸出入端子

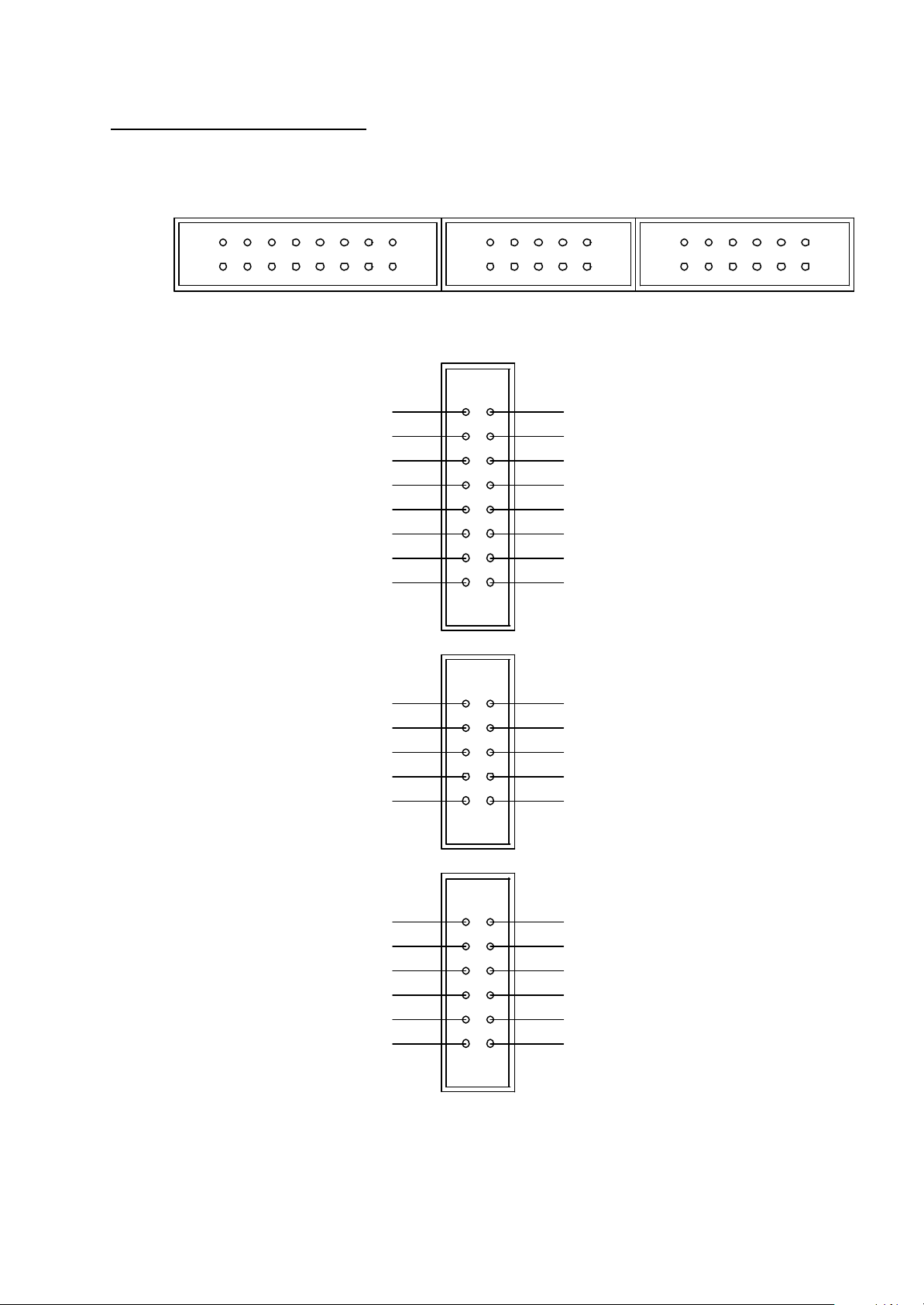

3.I/O 輸出入端子說明
3
CON1 CON2 CON3
1 1 1
CON1
CH1(-)
CH2(-)
CH3(-)
CH4(-)
CH5(-)
CH6(-)
CH7(-)
CH8(-)
1
CH1(+)
CH2(+)
CH3(+)
CH4(+)
CH5(+)
CH6(+)
CH7(+)
CH8(+)
CON2
CH1 PASS/HI
CH3 PASS/HI
CH5 PASS/HI CH6 PASS/HI
CH7 PASS/HI
GND +5VDC
1
CH2 PASS/HI
CH4 PASS/HI
CH8 PASS/HI
CON3
ANALOG IN/L
ANALOG IN/H
CH7 DRIVER CH8 DRIVER
CH5 DRIVER
CH3 DRIVER
CH1 DRIVER
1
GND
+5VDC
CH6 DRIVER
CH4 DRIVER
CH2 DRIVER
CON1:量測信號輸入用.與面板CH1~CH8相連接
CON2:CH1~CH8 PASS數位信號輸出.準位為3V/50mA.
CON3:其他量測模組擴充連接用.

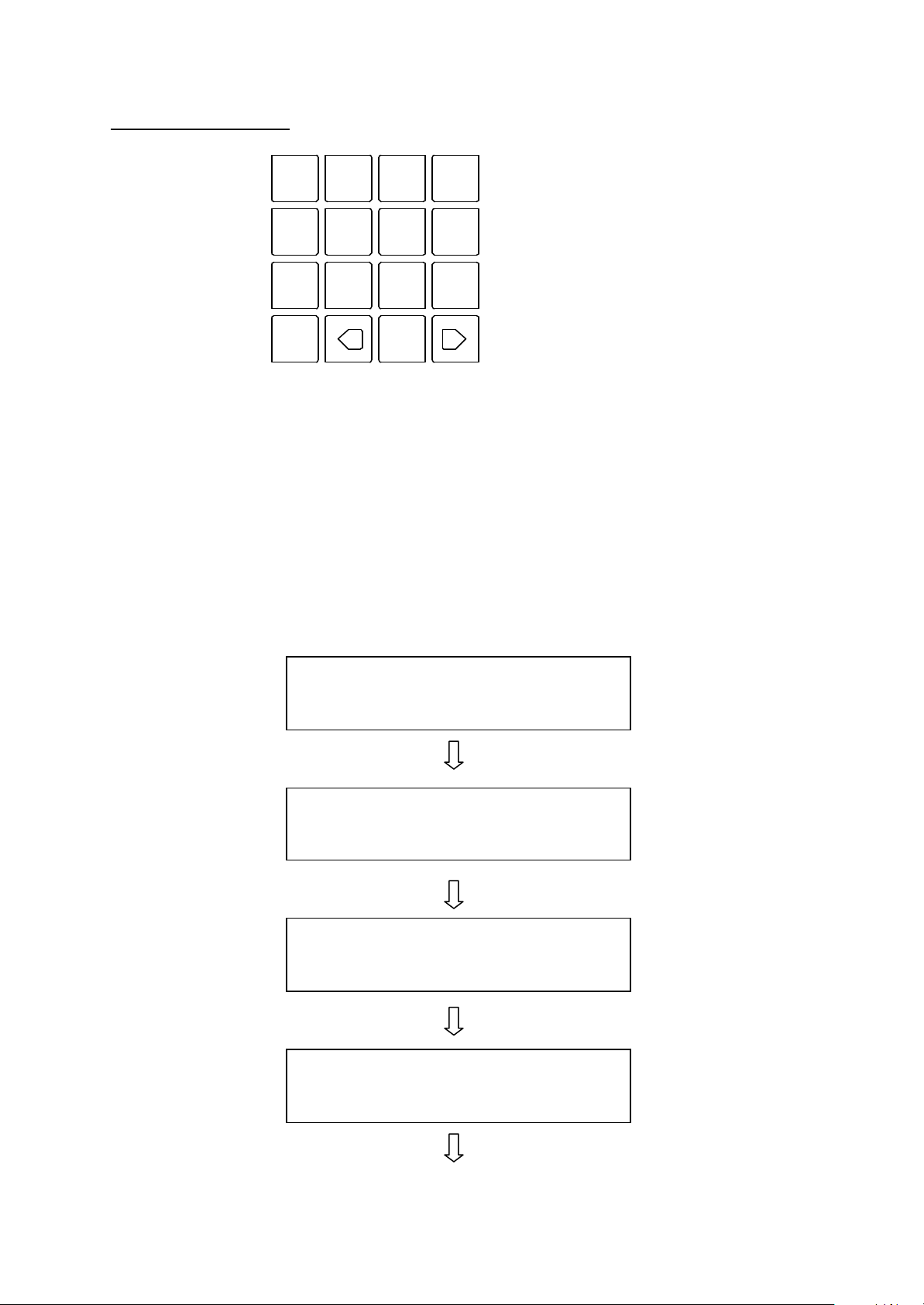

4.鍵盤操做說明
0~9 為數字輸入鍵
M1~M3 為上/下限設定記憶鍵
SETUP 設定模式選擇鍵
<,> 左右移動鍵
鍵盤主要功能為設定CH1~CH8上下限功能用,使MRD-8001能依據設定值做GO/NO GO 判斷及顯示.
設定操作流程
0
321
654
987
SETUP
M1
M2
M3
選擇要修改的設定資料 M1~M3
按 SETUP 鍵 3 下,進入上限設定模式
使用左右鍵選擇要修改的 Channel 組
使用數字鍵輸入新的設定資料
4
按 SETUP 鍵 1 下,進入下限設定模式
使用左右鍵選擇要修改的 Channel 組
使用數字鍵輸入新的設定資料
按 SETUP 鍵 1 下,離開設定模式
5

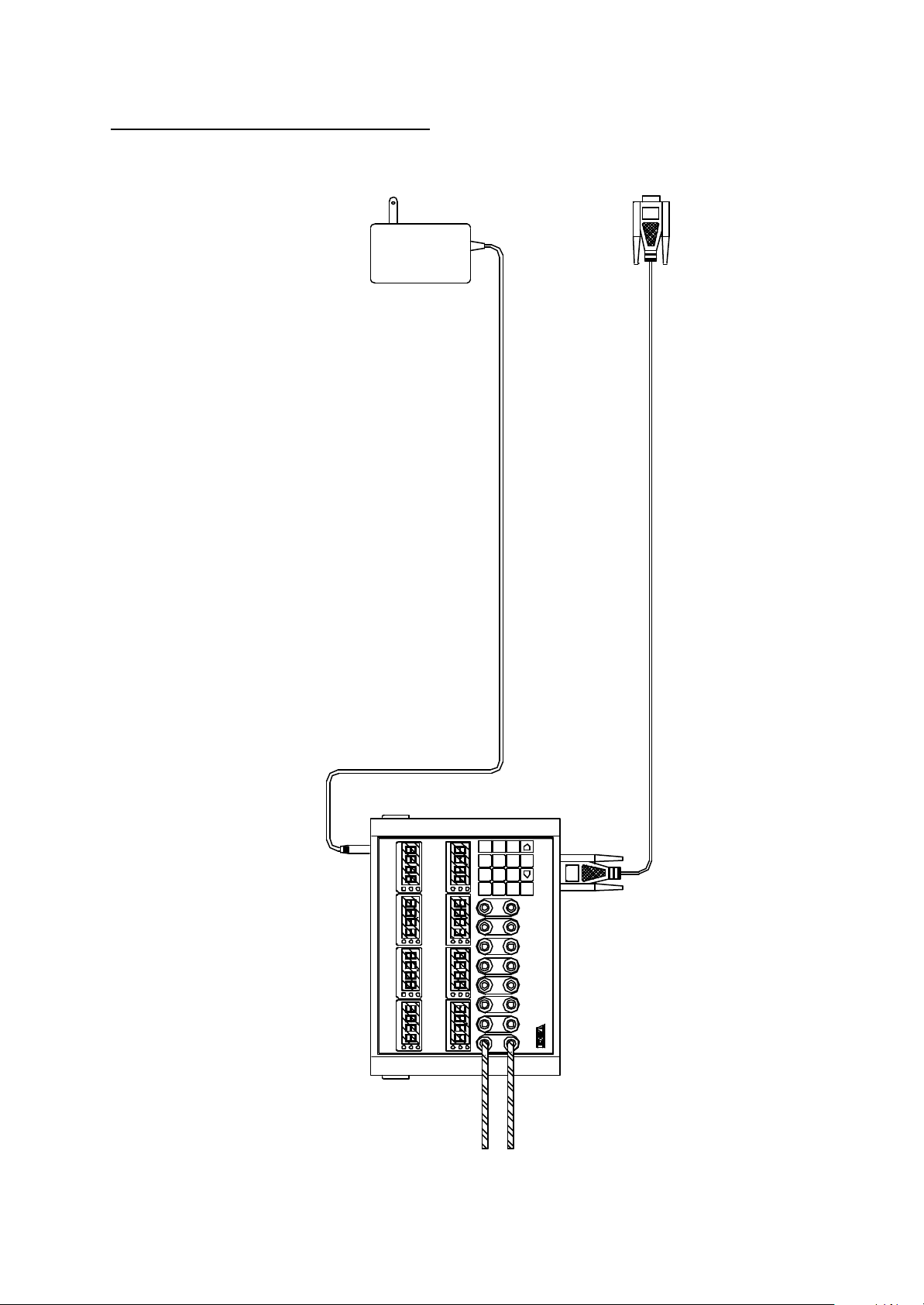

5.MRD-8001 單組連線配置圖
6
TO AC 110V~220V
連接至PC RS-232
CH4
CH8
CH3
CH7
CH2
CH6
Auto Test
CH1
MRD-8001
CH5
M3M1M2
3
6
9
SETUP
2
5
8
1
4
7
0
CH8
CH7
CH6
CH5
CH4
CH3
Computer Technology Development
CH2
SYSTEM
CH1
連接至待測物

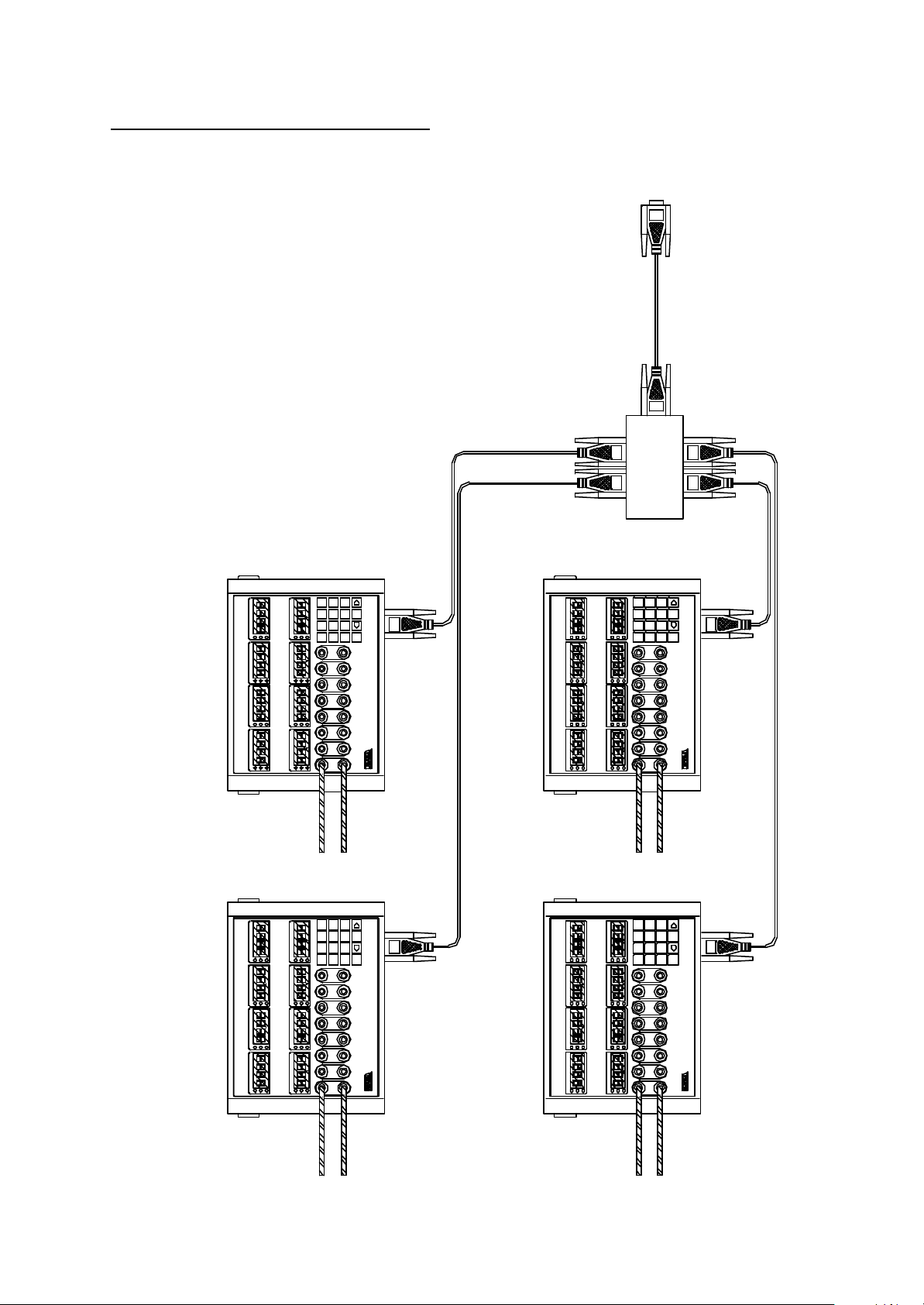

6.MRD-8001 多組連線配置圖
7
連接至PC RS-232
傳輸連接器
CH8
CH4
CH7
CH3
CH6
CH2
Auto Test
MRD-8001
CH5
CH1
M3
M2
M1
9
6
3
SETUP
8
5
2
0
7
4
1
CH8
CH7
CH6
CH5
CH4
CH3
Computer Technology Development
CH2
SYSTEM
CH1
Auto Test
MRD-8001
CH4
CH3
CH2
CH1
M2
M3
M1
3
6
9
CH8
CH7
CH6
CH5
SETUP
2
5
8
1
4
7
0
CH8
CH7
CH6
CH5
CH4
CH3
Computer Technology Development
CH2
SYSTEM
CH1
連接至待測物
連接至待測物
CH4
CH8
CH3
CH7
CH2
CH6
Auto Test
CH1
MRD-8001
CH5
M3M1M2
3
6
9
SETUP
2
5
8
1
4
7
0
CH8
CH7
CH6
CH5
CH4
CH3
CH2
CH1
Computer Technology Development
SYSTEM
Auto Test
MRD-8001
CH8
CH4
CH7
CH3
CH6
CH2
CH5
CH1
M3
M2
M1
9
6
3
SETUP
8
5
2
1
0
7
4
CH8
CH7
CH6
CH5
CH4
CH3
Computer Technology Development
CH2
SYSTEM
CH1
連接至待測物
連接至待測物
7.MRD-8001 軟體操作說明
8
此軟體分為 3 個視窗--即時資料記錄(Data logger package),
資料列印-A 模式(Data print package A)
資料列印-B 模式(Data print package B)

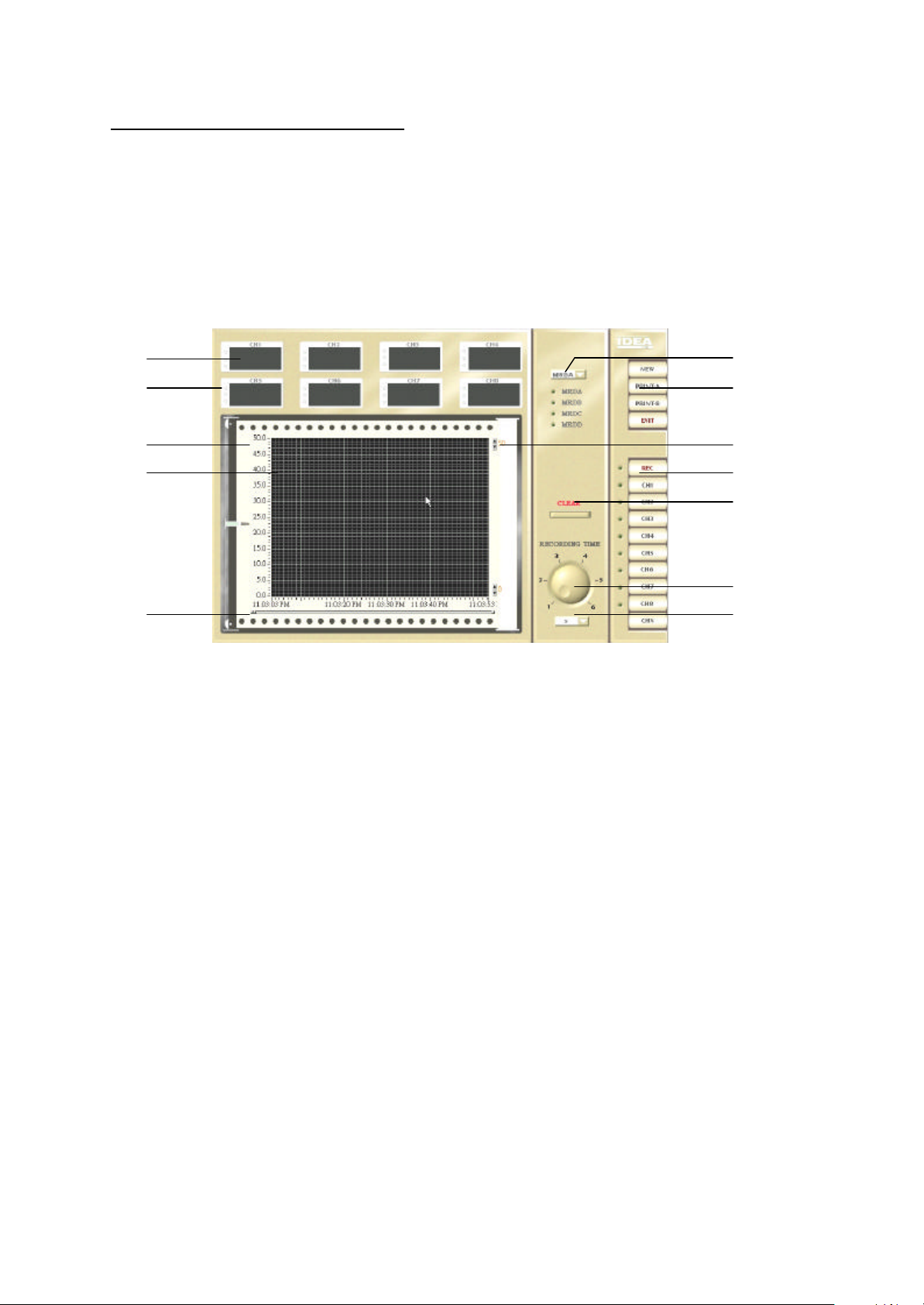

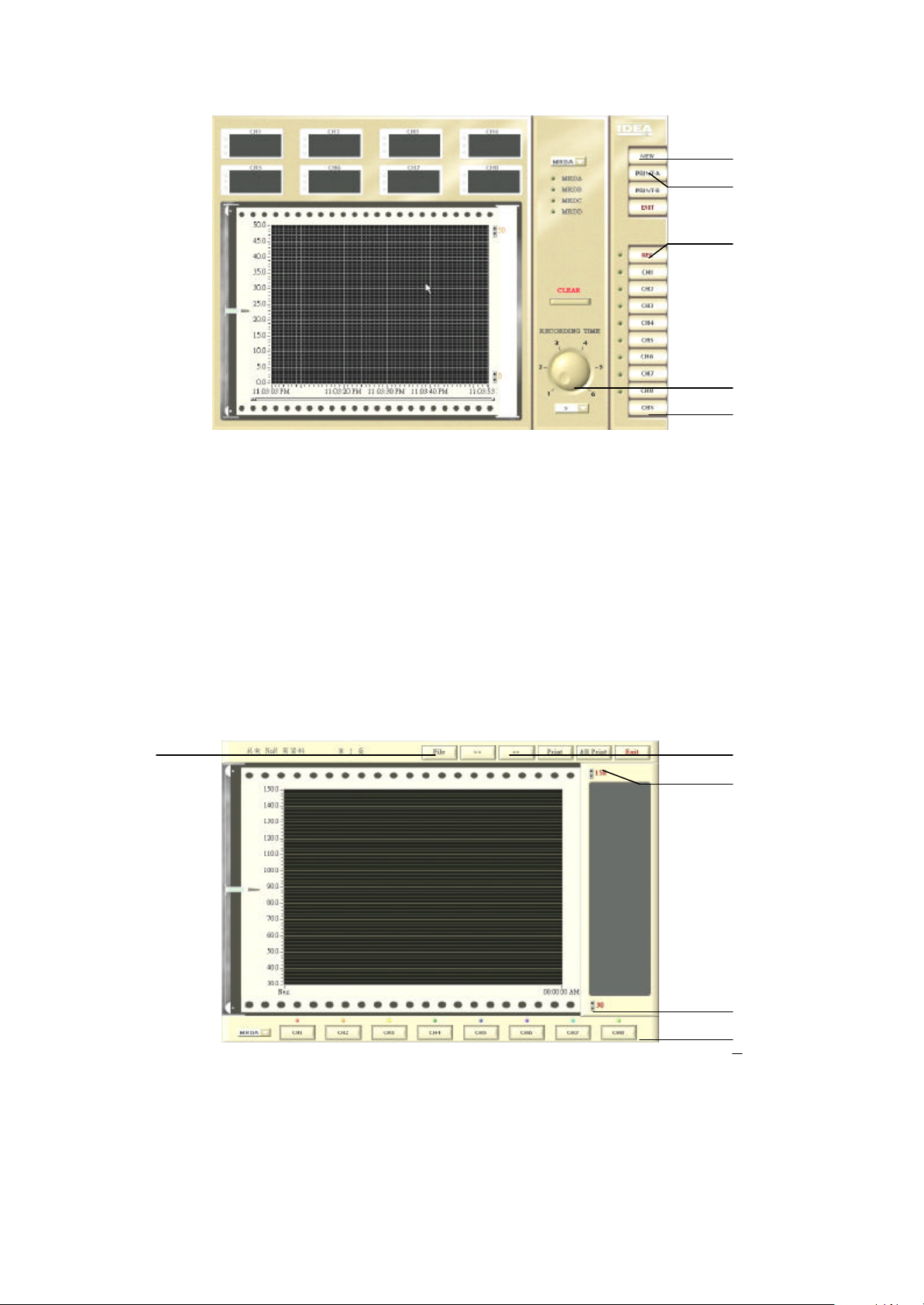

即時資料記錄(Data logger package)
1 6
2 7
3 8
4 9
10
11
5 12
1.數值顯示視窗
2.GO/NO GO 燈號
3.圖表刻度範圍
4.圖表繪製區
5.時間記錄刻度與前後移動軸
6.MRDA~MRDD 畫面顯示切換選項(MRD8001NT 版本)
7.功能鍵 NEW : 開啟新檔 PRINT-A : 開啟列印視窗-A 模式
EXIT : 關閉此軟體 PRINT-B : 開啟列印視窗-B 模式
8.圖表刻度範圍調整鍵
9.操作鍵 REC : 記錄起始或停止 CH1~CH8 : 圖表曲線顯示選擇鍵
10.圖表曲線繪製畫面清除鍵
11.記錄-時間刻度選項(1~6)
12.記錄-時間單位選項(S~Hr)
9
資料列印-A 模式(Data print package)
1 5
6
2
3
4
7
1.頁面顯示資料(圖表每頁顯示的資料為 300 筆資料量)
2.圖表刻度範圍
3.圖表繪製區
4.時間記錄刻度
5.功能鍵: FILE : 開啟檔案(歷史資料)
<,> : 圖表前後頁選擇鍵
PRINT : 圖表列印(目前顯示的圖表)
ALL PRINT : 列印所有圖表
EXIT : 離開此視窗
6.圖表刻度範圍調整鍵
7. CH1~CH8 曲線顯示選擇鍵
MRDA~MRDD 曲線顯示切換選項(MRD8001NT 版本)
10

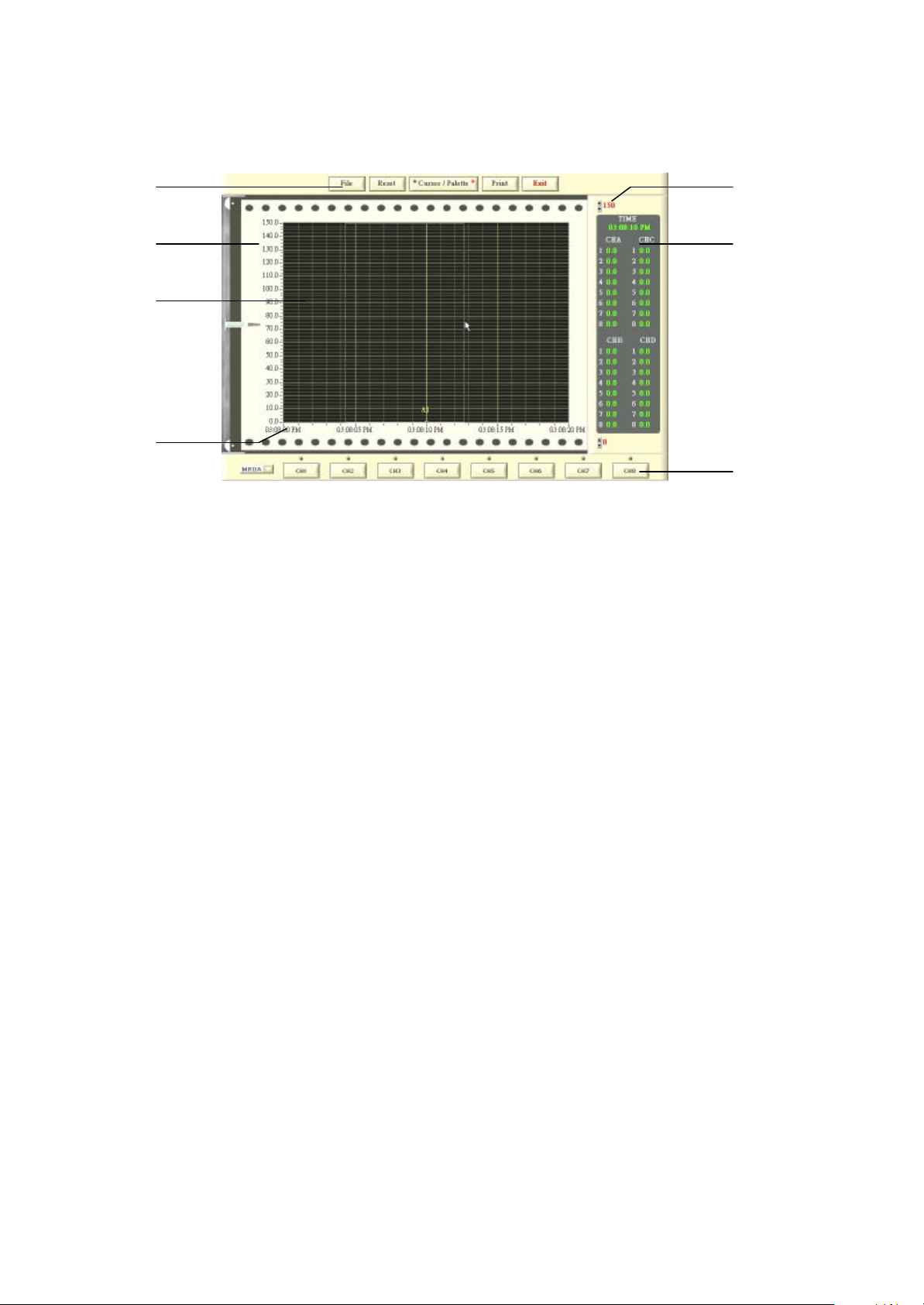

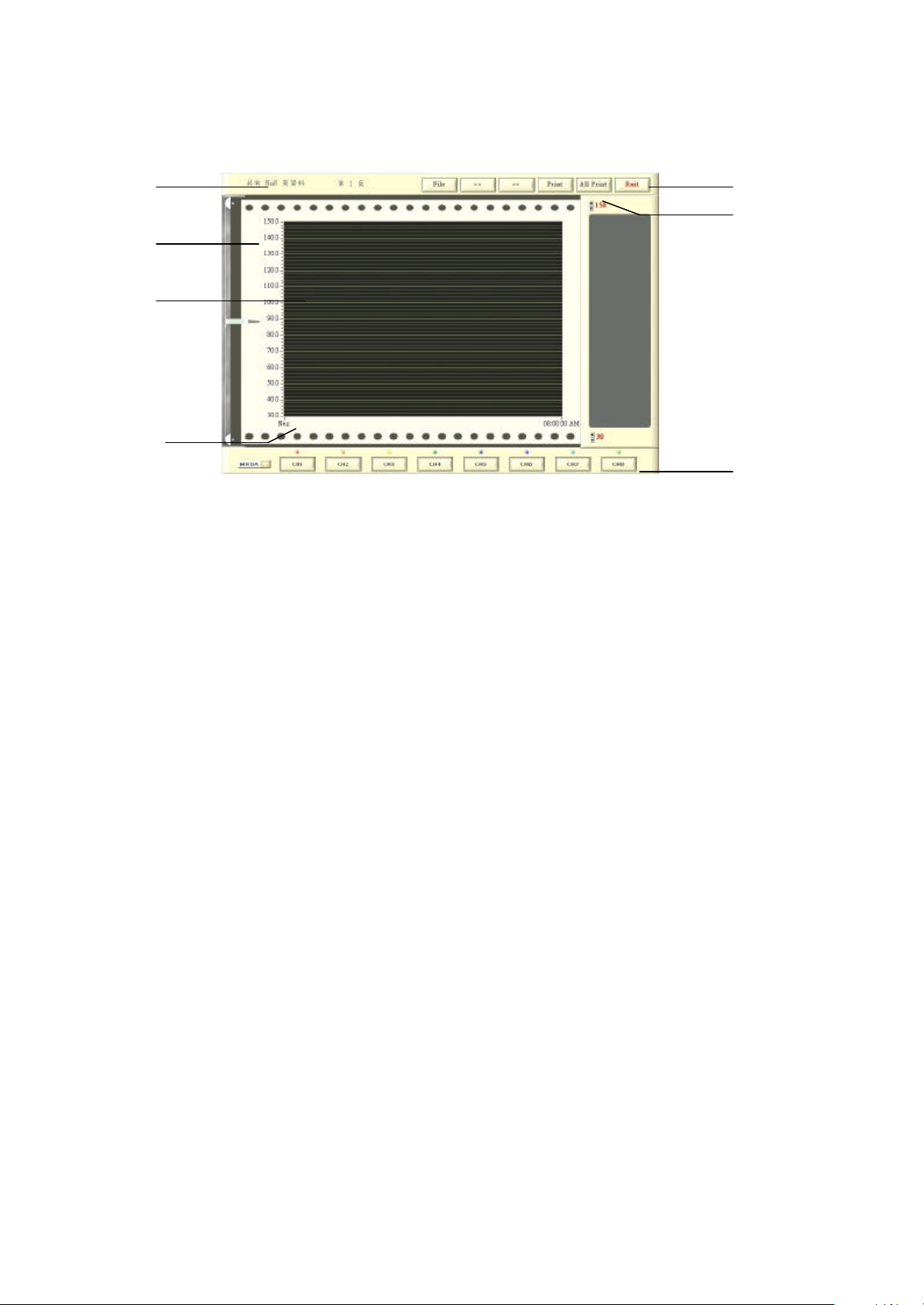

資料列印-B 模式(Data print package)
1 5
2 6
3
4
7
1.功能鍵: FILE : 開啟檔案(歷史資料)
RESET : 圖表資料回復
CUROSOR/PALETTE : 游標/窗選切換鍵
PRINT : 圖表列印(目前顯示的圖表)
EXIT : 離開此視窗
2.圖表刻度範圍
3.圖表繪製區
4.時間記錄刻度
5.圖表刻度範圍調整鍵
6.顯示游標位置時間及數值
7. CH1~CH8 曲線顯示選擇鍵
MRDA~MRDD 曲線顯示切換選項(MRD8001NT 版本)
CUROSOR/PALETTE 操作說明
FILE : 會載入檔案內所有資料顯示於一張圖表上.
PALETTE : 窗選圖表放大(按住滑鼠左鍵,托抑到選定區域,再放開滑鼠左鍵).
CUROSORE :顯示游標位置時間及數值(滑鼠指標移至 X 軸, 按住滑鼠左鍵再
左右移動滑鼠既可顯示游標位置時間及數值.
8.MRD-8001 軟硬體架設操作說明
硬體 : 請將 MRD-8001 硬體如配置圖方式架設,
軟體 : 請於裝置此軟體前,須將硬體(MRD-8001)與電腦通訊介面連接完
成,並確認通訊介面序號.(COM1~COM4,避免與 MOUSE PORT 衝突)

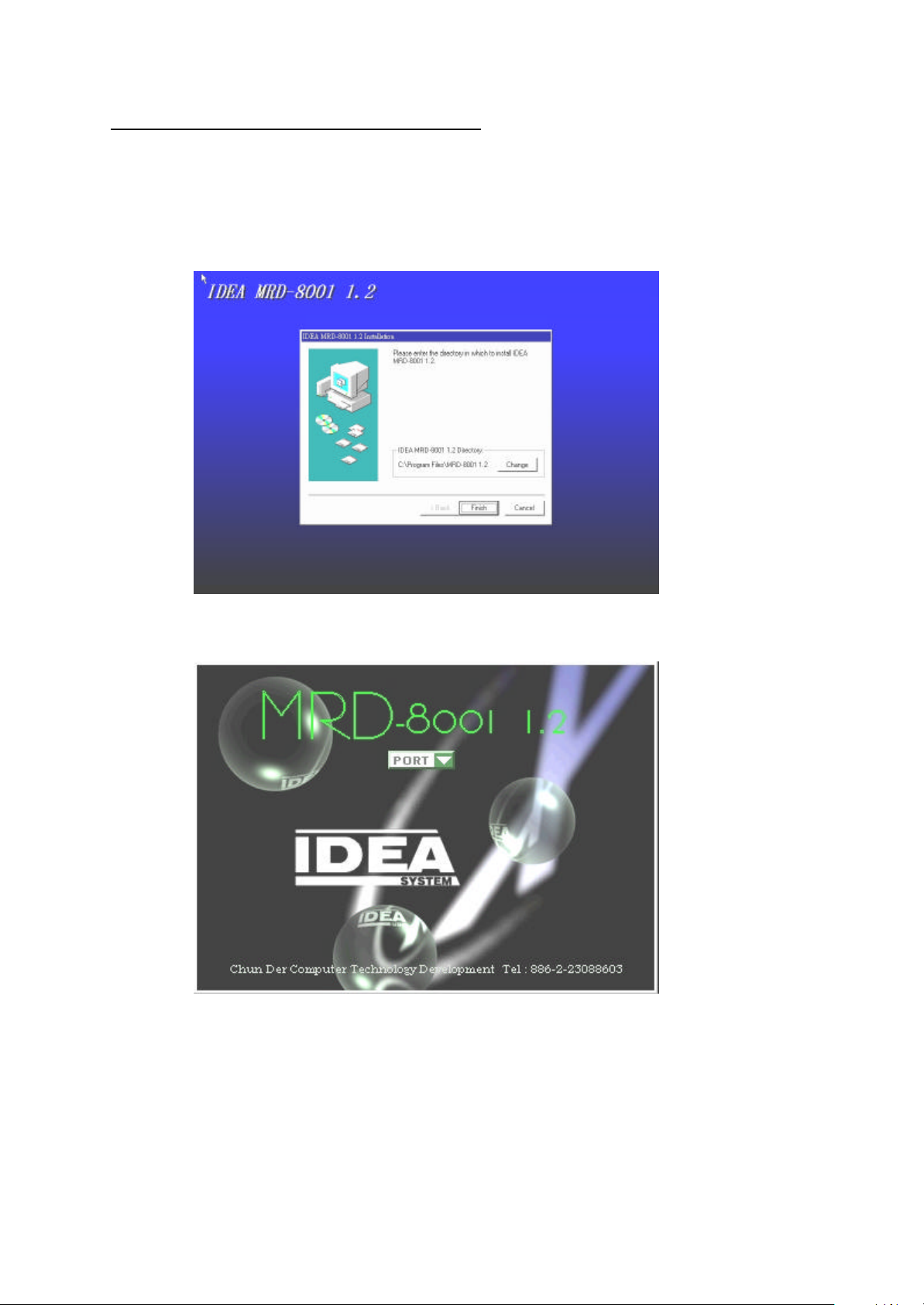

1.INSTALL : 將 CD-ROM 放置於電腦後,執行 SETUP…
2.由 WINDOWS 的程式集內選擇 MRD8001 執行,將出現如下畫面
3.選擇通訊 PORT(COM1~COM4),須硬體 MRD-8001 連接至電腦通訊
介面配合,既可開啟即時資料記錄畫面. (按 Shift + F10 可直接
開啟列印-B 模式)
11
12
1
5
4
2
3
啟始記錄操作流程:
1.NEW-開啟新檔
2.記錄-時間刻度選項(1~6)
記錄-時間單位選項(S~Hr)
3.CHX-圖表曲線顯示選擇鍵
4.REC-起始記錄
啟始列印錄操作流程
4.REC-停止記錄
5.PRINT-A 開啟列印視窗-A 模式,出現如下畫面
6 7
10
8
9
6.FILE-開啟檔案(歷史資料)
圖表每頁顯示的資料為 300 筆資料量
7. <,> 圖表前後頁選擇
8.圖表刻度範圍調整
9.CH1~CH8 曲線顯示選擇鍵
10.ALL PRINT-列印所有圖表
EXIT-離開此視窗

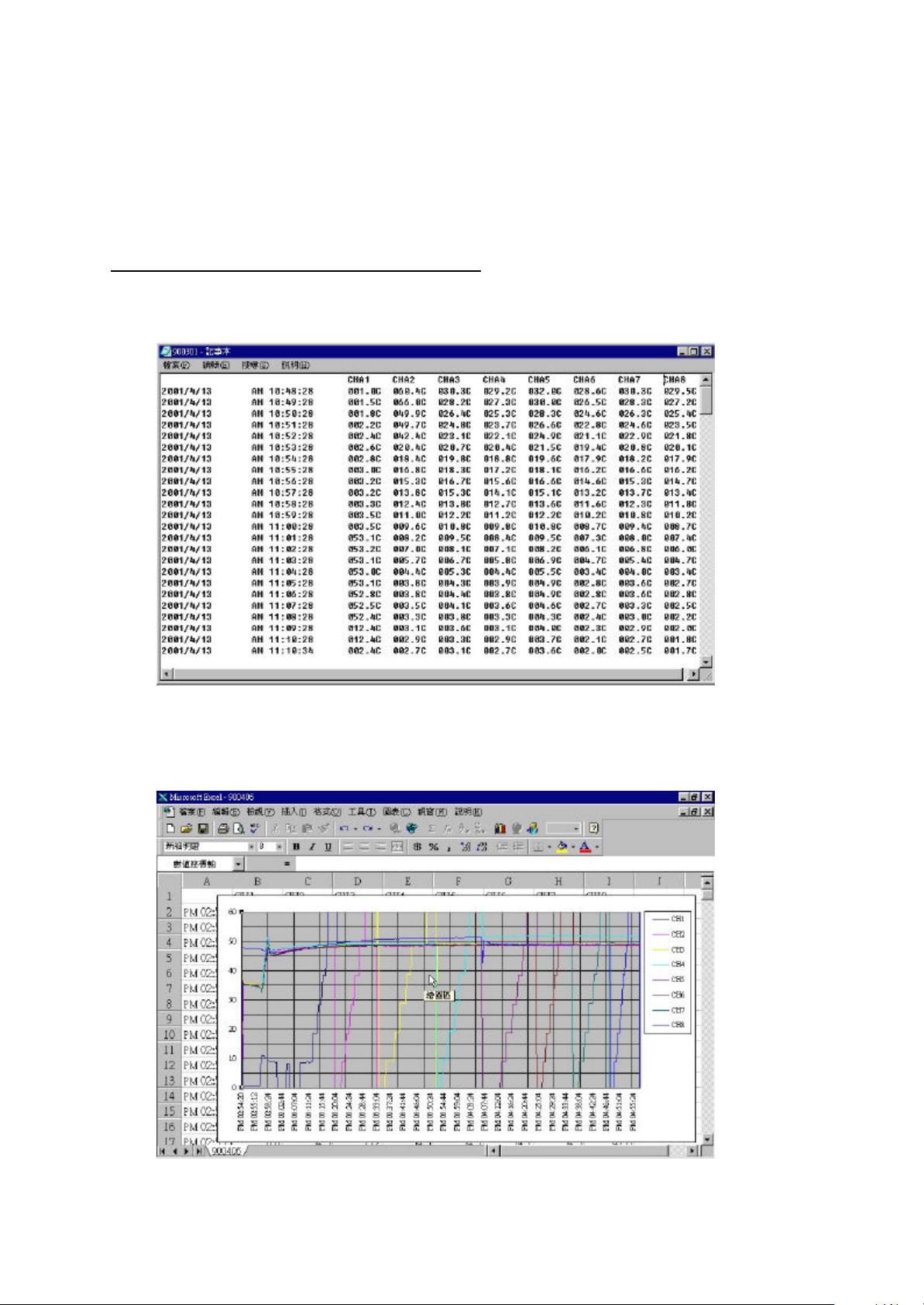

9.MRD-8001 檔案格式及應用說明
檔案記錄格式為 TXT 檔,可用一般文書編輯程式開啟
使用 Excel 程式開啟 TXT 記錄檔,可選擇圖表折線圖顯示
13
10.MRD-8001 圖表輸出成檔案格式應用說明
請將有連接 MRD-8001 的電腦,依下列步驟設定:
1.我的電腦
2.印表機
3.內容
4.詳細資料
5.列印到下面的連接阜
6.選擇 -----在磁碟建立檔案
開起 MRD-8001 操作軟體,選擇列印功能,按下 print 功能鍵後
既會詢問轉成 prn 檔案名稱,輸入名稱後,即產生*.prn 檔,複
製到 1.44 軟碟(若檔案太大則需壓縮).
將此檔案放置於有連接 print 之電腦,(電腦需有相同的列印驅
動程式) 並於 DOS 下輸入:
COPY xxxx.PRN PRN:/B
便可輸出圖表.
11.MRD-8001T 使用特性及說明
溫度量測值正確性: 1.量測線須採用 K Type 規格,插入 MRD-8001
量測輸入端子後,須 3~5 分反應定時間(試
實際環境溫度)此時 MRD-8001 所顯示為暫
態讀值.
2.MRD-8001T 開機或移動放置區後使用,請等待
3~5 分反應定時間(試實際環境溫度)再開啟
軟體記錄資料.
3.MRD-8001T 使用環境,請勿放置於溫度急遽變
化的場所,容易導致量測值不正確性.
14
選購配備:
1. Advance PC Link Software
2. GO/NO GO External Driver Box
3. 8CH Input Cable
4. Current Adapter (Customer Specification)
Chun Der Co.,Ltd
全得機械有限公司
台北市士林區社子街 125 巷 18 號 1 樓
1F., No.18, Lane 125, Shezih St.,Shihlin District, Taipei City 111,Taiwan
TEL : 02-23088603
FAX : 02-23381200
E-Mail: idea@ms1.seeder .net
本文資料中之產品擁有台灣和其他國家專利或專利申請中,版權所有,保留所有權益.
