Page 1

ICY BOX

IB-mp302 series

http://www.icybox.de

External Media Player for 3.5" HDDs  User's manual Externer Media Player für 3,5" Festplatten  Handbuch

Page 2

Page 3

ICY BOX

IB-mp302 series

http://www.icybox.de

External Media Player for 3.5" HDDs

Manual

Safety warning

Note: Before operating the unit, please read this manual thoroughly.

1. Do not expose this device to an environment of extremely high-temperature or extremely

low-temperature, dust and humidity.

2. Do not expose this product to heavy light or close to high temperature devices.

3. Please do not use it in restricted areas.

4. In order to avoid the damage please avoid any impacts or hits on the product and its components.

5. Avoid contact to benzene or solvent chemicals or detergents.

6. Please try to avoid using the product under the extreme dry condition to prevent static electricity.

7. Please dont interrupt the power supply or data link during uploading or downloading. These

interruptions might cause malfunctions or data damage and loss.

8. Heavy impacts on this device will cause permanent damage to the hard drive.

9. The manufacture shall not be held responsible caused by inadequate usage or third party influence.

10. Please backup all data stored to the media player. The manufacturer shall not be liable to loss

of information.

11. To ensure your safety, please note:

Do not use this machine while driving or while being in situations which need your full attention. Please keep the sound volume produced by the Player on a level suitable for the legal situation and avoid levels, which can cause health damage. If you feel tinnitus and giddiness in using this machine, please reduce the volume or turn off this machine immediately.

12. Manufacturer excludes any play-back warranty for user compiled data formats and data mediums.

Package contents

Media Player, power adapter and cord, Video/Audio cable, USB cable, screwdriver, software CD, manual

Key features

 Plays Videos, Music and displays picture files  Video media: VCD, DVD (.vob), MPEG1/2/4, DIVX3.X-5.X  Audio media: MP3  Image media: JPEG, BMP, GIF  File Formats: AVI, ASF, VOB, DAT, MPG  Supports IDE/SATA* HDD storage capacity up to 500GB  File System: FAT32, NTFS  Supports Music/Photo Slide Show  Supports multi language  Audio out: Stereo 2 Ch (RCA)  Video out: Interlace RGB, S-Video, A/V, VGA  USB 2.0 up to 480Mbps  Supports Windows ME/XP/98, OS-9/X, Linux  Remote control and panel button control  Fan cooler inside and blue LCD display  One button backup (Windows only)

Page 4

ICY BOX

IB-mp302 series

http://www.icybox.de

External Media Player for 3.5" HDDs

Manual

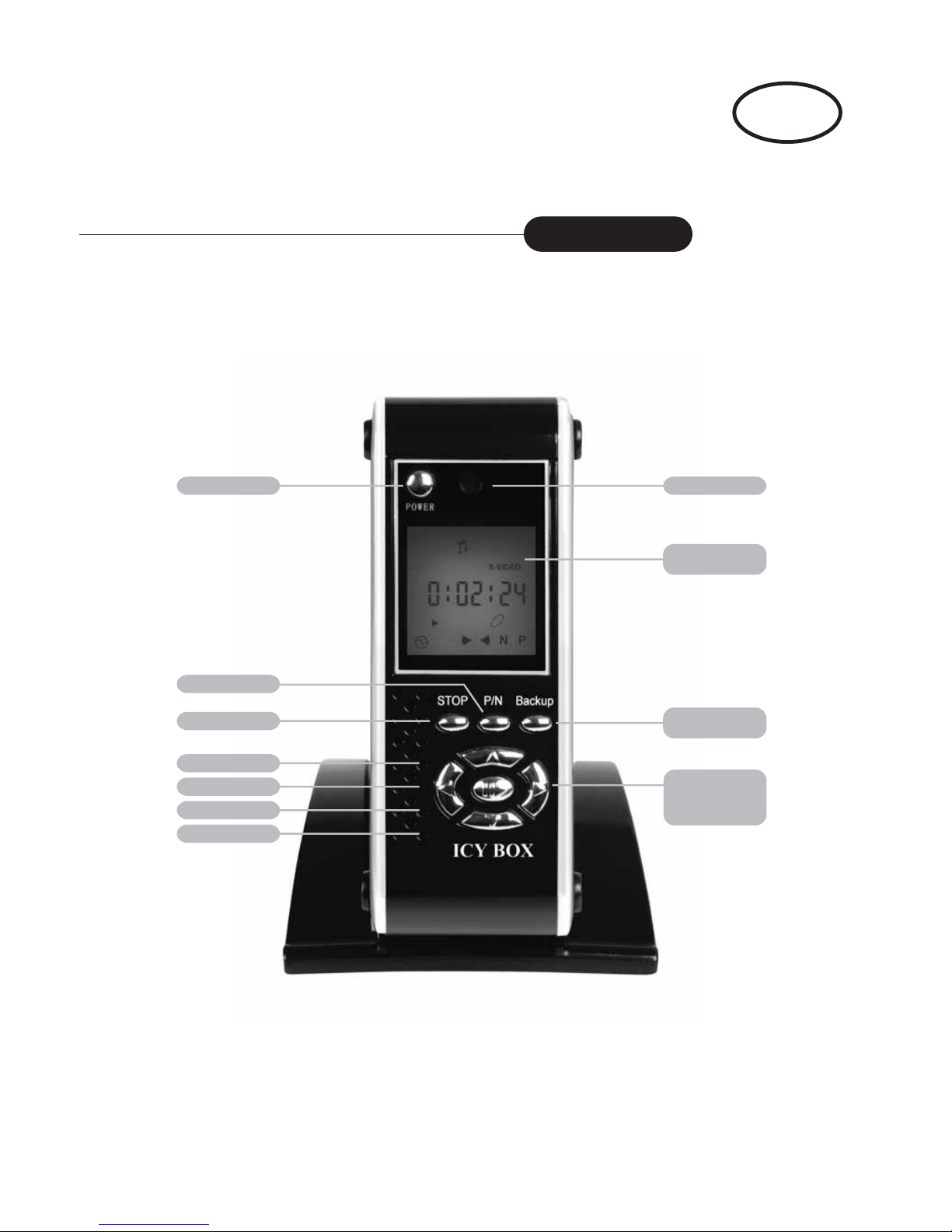

Panel map

POWER ON/OFF

AV/VGA/SVIDEO

STOP BUTTON

POWER LED

TV LED

USB LED

HDD LED

IR WINDOWS

LCD DISPLAY

(BLUE LIGHT)

ONE BUTTON

BACKUP

VOL +, VOL-,

PLAY, PAUSE,

LEFT, RIGHT,

FF,FR

Page 5

ICY BOX

IB-mp302 series

http://www.icybox.de

External Media Player for 3.5" HDDs

Manual

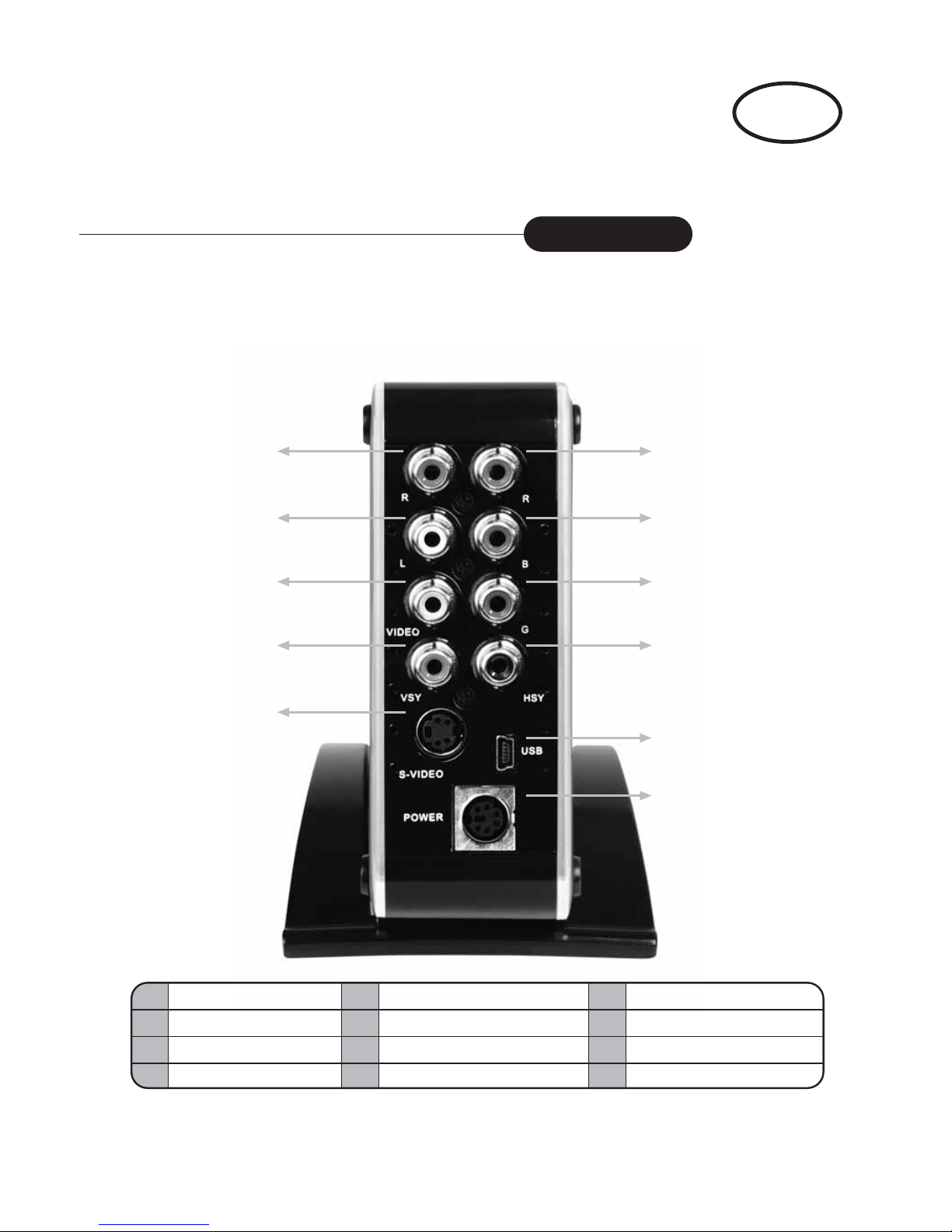

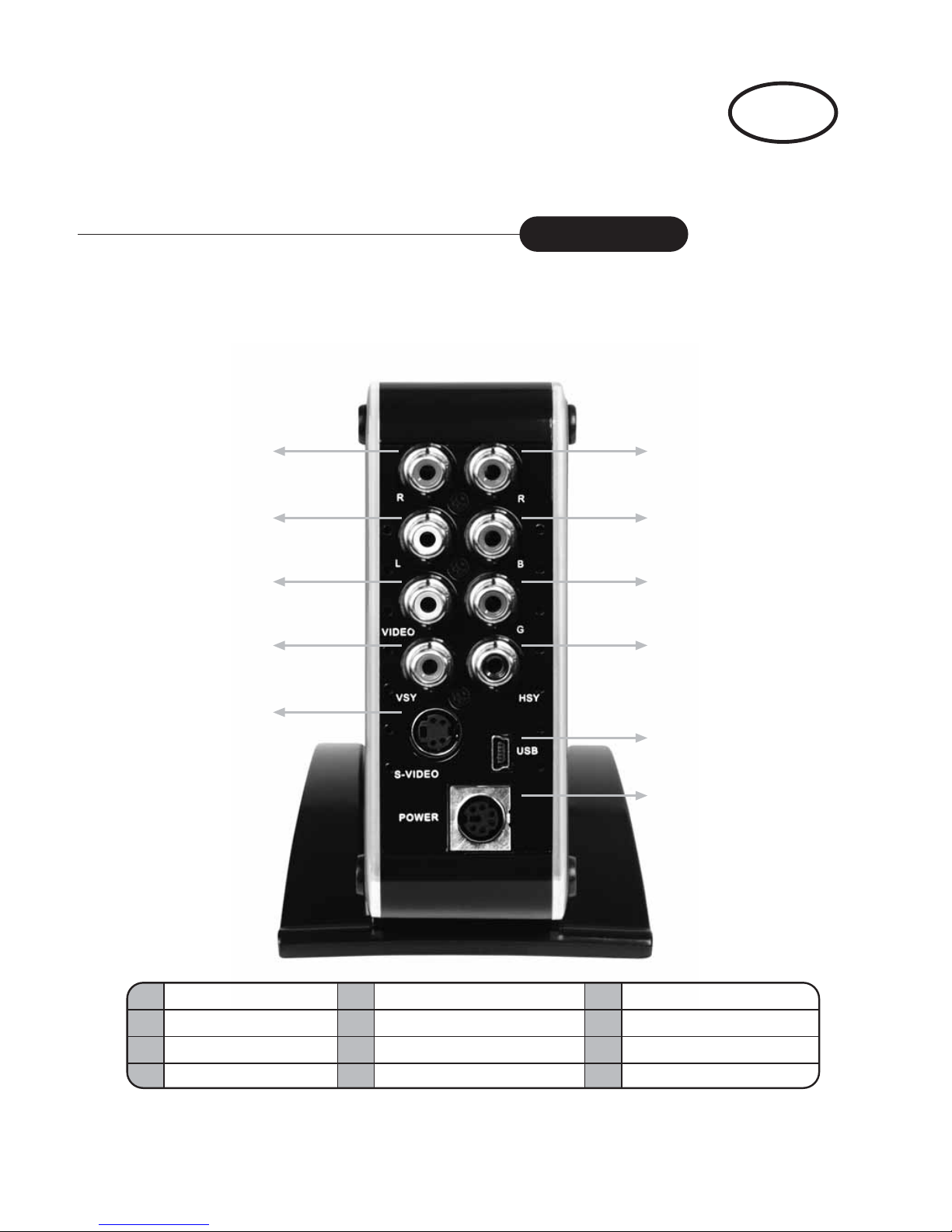

Rear Side

10.

11.

5. VIDEO Video port

6. G YPbPr-green signal

7. VSY Vertical sync

8. HSY Horizontal sync

1. R Right channel

2. R YPbPr-red Signal

3. L Left channel

4. B YPbPr-blue signal

9. S-VIDEO S-Video

10. USB USB 2.0 port

11. POWER Power jack

Page 6

ICY BOX

IB-mp301 series

http://www.icybox.de

External Media Player for 3.5" HDDs

Manual

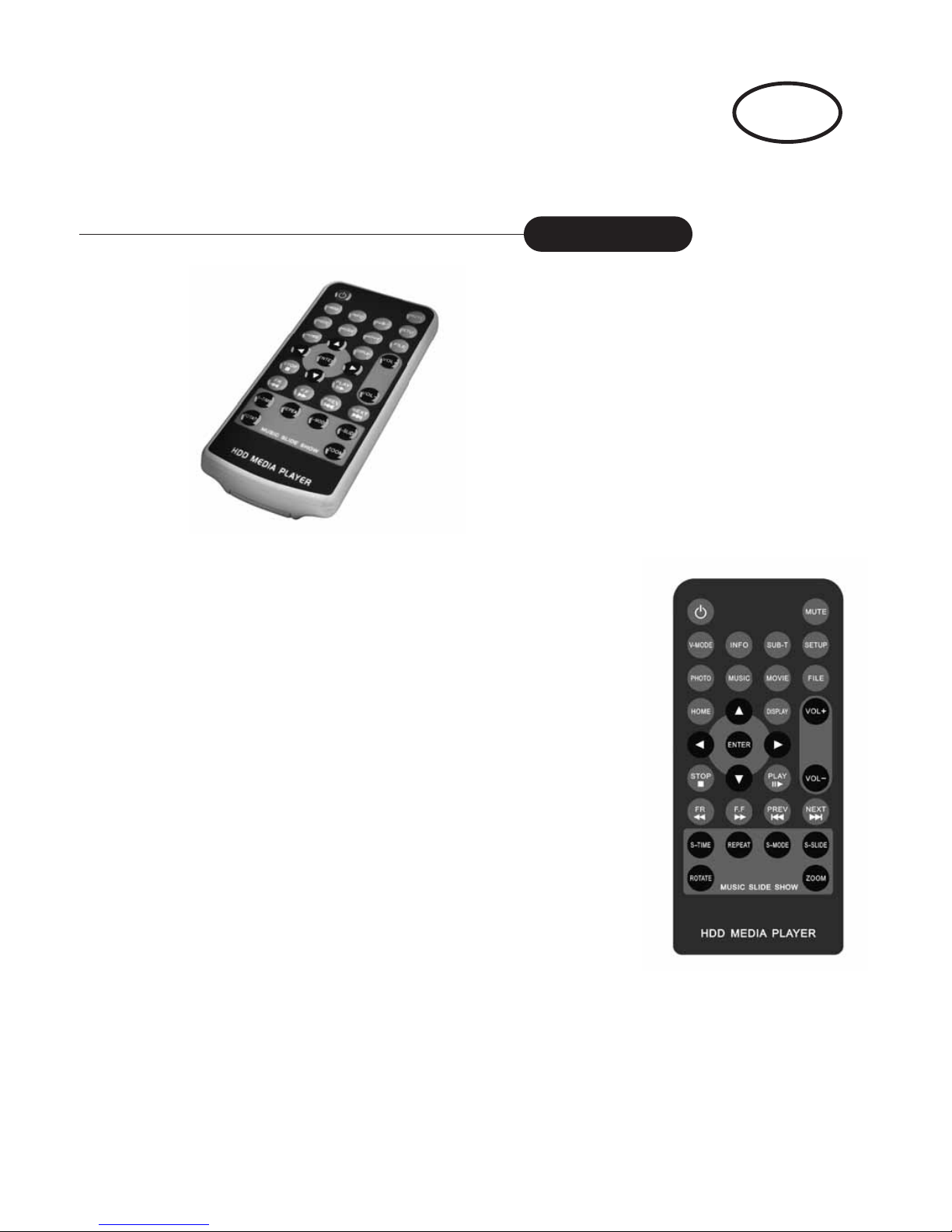

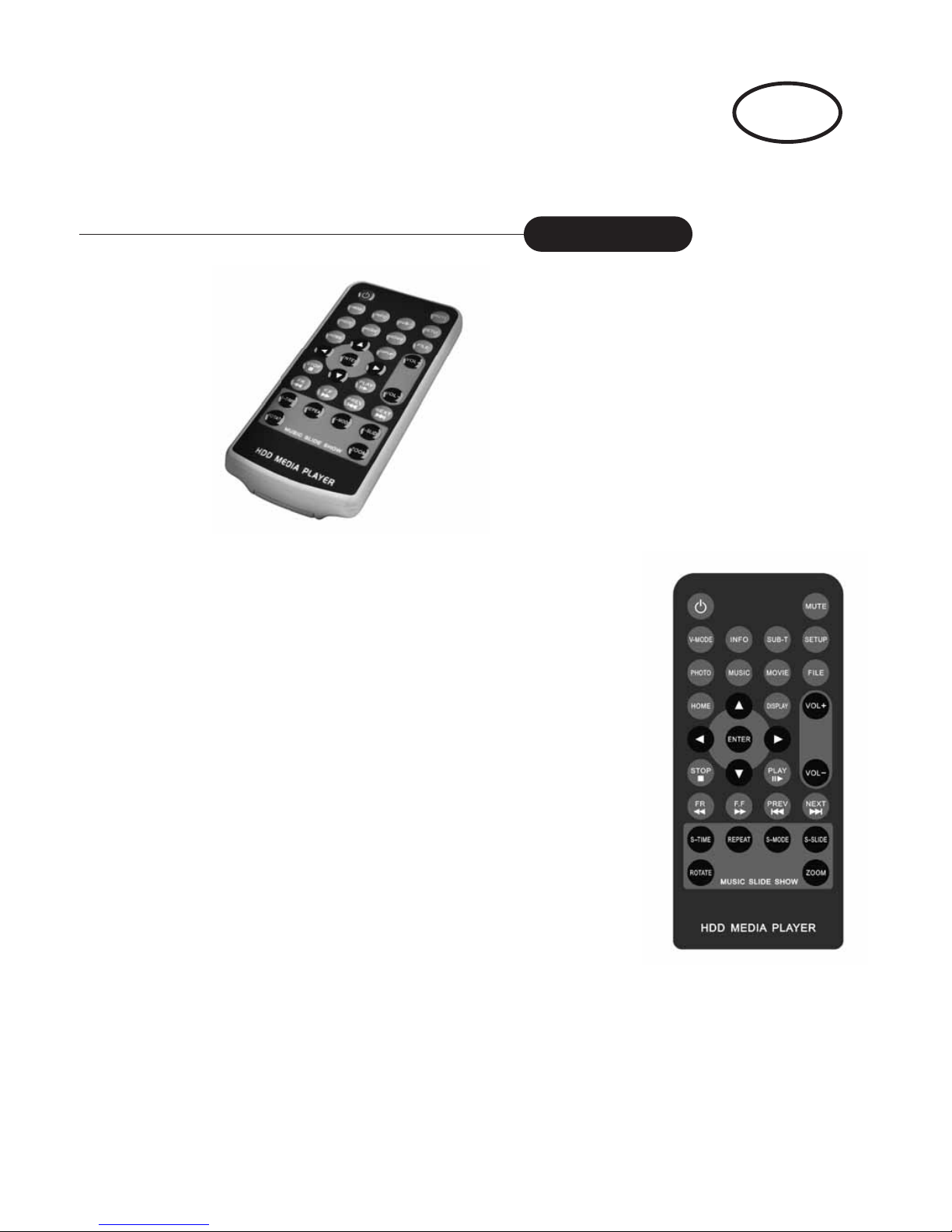

Remote control supports several hot-keys and all functions explained as below.

 POWER: power on/off  SETUP: enter/exit system setup menu main page  MUTE: mute the audio. Disable mute by pressing again  VOL +: volume up  VOL -: volume down  PLAY: start a playback  PAUSE: pause a playback, pressing again to play  STOP: stop a playback  ENTER: confirm selection  V-Mode: TV system selection  F.F: play forward. Press over again for faster forward play  F.R: play backward. Press over gain for faster backward play  NEXT: go to next movie, music, photo, file or page down  PREV: go to previous movie, music, photo, file or page up  é: page up on Photo/Movie Digest or Music  ê: page down on Photo/Movie Digest or Music  çè: photo/movie Digest or Music function change  SUB-T: For Super VCD with various of languages subtitle, press this key to choose the language

subtitle which needed when playing

 REPEAT: set preferred repeat mode for playback of movie, music or photo in real time  ZOOM: enlarge (zoom in) a photo to 2x/3x/4x and use direction keys for panning

left/right/up/down capability

 Home: back to the function select menu at anytime.  PHOTO, MUSIC, MOVIE, FILE: Folder selection

Remote Control Map

Page 7

ICY BOX

IB-mp302 series

http://www.icybox.de

External Media Player for 3.5" HDDs

Manual

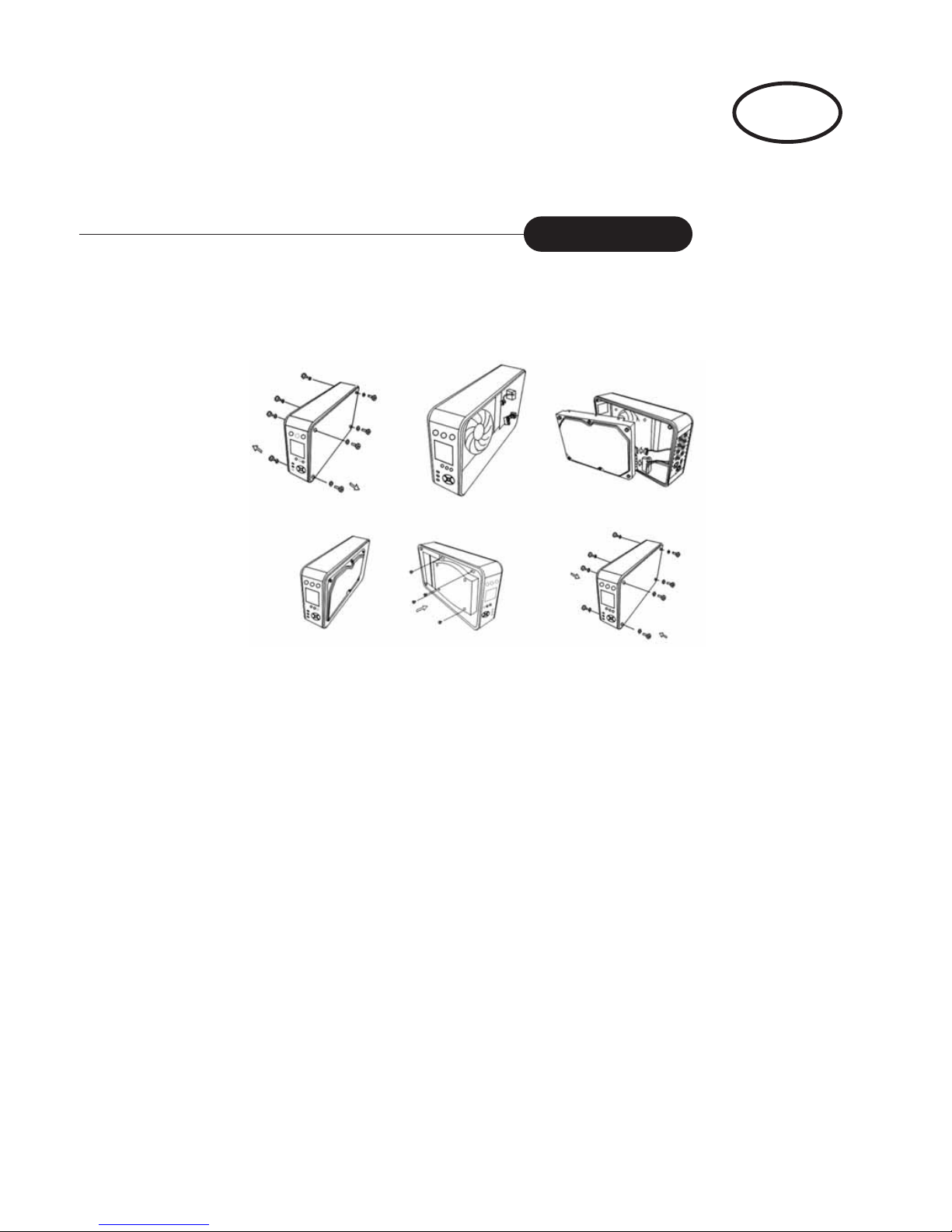

HDD Installation

Connect the player to computer

Connect power adapter to the power jack

1. Windows98/SE

1) Confirm, that the computer has USB port

2) Confirm that the USB controller of computer is working fine

3) For Windows98/SE insert the software CD in the CD-ROM of your computer.

4) Connect device to the USB port, switch the power button on and the system will install according driver automatically.

5) The icon "portable device" will appear in "my computer"

6) Files can now be stored and read from the Player like on an ordinary HDD.

7) If the USB hard drive does not appear, please re-start the computer

2. WINDOWS ME/2000/XP, MAC OS

1) Confirm that the computer has USB port

2) Confirm that the USB controller of computer is working fine

3) Connect device to the USB interface of the computer, switch the power button on and it will be recognized automatically and all necessary drivers will be installed automatically too.

4) Files can now be stored and read from the Player like on an ordinary HDD.

Caution:

Media Player with IDE-interface Before installation its necessary to set the IDE-HDD to MASTER by jumper (see description from HDD manufacturer).

Page 8

ICY BOX

IB-mp302 series

http://www.icybox.de

External Media Player for 3.5" HDDs

Manual

3. Unformatted HDD, ref. HDD formatted with a file system which the Player cant read.

The HDD has to be initialized, partitioned and formatted with FAT32 or NTFS according to the standard procedures of the operating system used on the computer. The player only recognizes the first primary partition on the HDD.

Remark: For connecting/disconnecting Media Player to/from computer by USB, the device must be switched off. If the device is being connected/disconnected switch the power button on.

Remark: The Media Player OSD functions are not available during Media Player is connected by USB.

One Touch Backup (Windows only)

It is necessary to install the backup software from software CD for using the One Touch Backup function of the Media Player. After the program is being installed and opened, the backup files must be selected according to own desire (source directories and destination drive). Now the One Touch Backup function is enabled by using BACKUP button from software or One Touch Backup key (BACKUP key at front panel) from Media Player (see panel map on page 4).

Remark: This function is only available if Media Player is being connected to computer by USB.

Connect the player to TV:

When connecting to TV, please set the player to TV mode by pressing V-Mode key on the remote controller or P/N key at the front of Media Player. There are four methods to connect with TV/monitor as follows:

1) Connect the players Video port to TV using the AV-TO-AV cable Connect the players Audio port to TV using the AV-TO-AV cable

2) Connect player to TV using the S-Video-TO-S-Video cable Connect the players Audio port to TV using the AV-TO-AV cable

3) Connect players Y/Pb/Pr port to TVs Y/Pb/Pr port respectively and players Audio port to TV Audio port using the AV- TO-AV cable.

Connect the player to monitor:

4) Connect the player to monitor using the YPbPr to VGA cable

Page 9

ICY BOX

IB-mp302 series

http://www.icybox.de

External Media Player for 3.5" HDDs

Manual

Function setup

After switch on, wait for Media Player main menu, than press SETUP key on Remote Control and the television screen will display the system Setup Menu main page as below. Use Direction keys to move up and down the selections and press ENTER key to select setting. Make settings according to your own desire.

Photo Setup PHOTO SETUP on System Setup Menu enables the following selections.

Use Direction buttons to move up and down the selections and press ENTER key to select setting.  THUMBNAIL DIGEST:

- Selecting ON: will display photo Digests by using original Digest files created by user. This process

will make displaying Digests of large photos in a short time on Photo Digest (factory default mode)

- Selecting OFF: will display photo Digests by decoding photo and scaling down to fit into the

display area allocated for the Digest on Photo Digest. This process may take a longer time if photos are in high resolution (big files).

 TRANSITION MODE:

- Selecting FAST or SLOW transition time in between two photo displaying or slide show (factory

default mode is FAST)

 ORIENTATION:

- Selecting DEFAULT or IGNORE (factory default mode is DEFAULT)

 DIGEST STYLE:

- Selecting photo digest or thumbnail numbers on one Photo Digest by 2x2, 3x3, 4x4 or 5x5

thumbnail (factory default mode is 3x3 thumbnail)

Music Setup

MUSIC SETUP on system Setup Menu enables the following selections:  REPEAT MODE:

- Selecting ONE: will repeat the selected music continuously, until the STOP button is pressed

- Selecting OFF: will disable the repeat feature

- Selecting ALL: will repeat all the music in the Music Library continuously, until the STOP button

is pressed (factory default setting)

Page 10

ICY BOX

IB-mp302 series

http://www.icybox.de

External Media Player for 3.5" HDDs

Manual

Movie Setup MOVIE SETUP on system Setup Menu enables the following selections:

 REPEAT MODE:

- Selecting ONE: will repeat the selected movie continuously, until the STOP button is pressed

- Selecting OFF: will disable the repeat feature

- Selecting ALL: will repeat all the movie in the Movie Digest continuously, until the STOP button

is pressed (factory default setting)

 DIGEST STYLE:

- Selecting movie thumbnail numbers on one Movie Digest by 2x2, 3x3, 4x4 or 5x5 thumbnail

(factory default mode is 3x3 thumbnail)

Slide Show Setup SLIDE SHOW SETUP on system Setup Menu enables the following selections.

 SLIDE SHOW MODE:

- Selecting MANUAL: When set slide show mode to MANUAL, photo slide show will be played

manually after pressing PLAY button, not automatically. It will give full control of the photo slide show timing to user by pressing NEXT or PREV button.

- Selecting AUTO: When set slide show mode to AUTO, it will make photo slide show start

automatically after pressing PLAY button (factory default setting).

 FOLDER REPEAT:

- Selecting ON: will turn on the repeat mode immediately until STOP button is pressed (factory

default setting)

- Selecting OFF: will turn off the repeat mode

 INTERVAL TIME:

- Selecting ONE SECOND: will display the photo for 1 second before switching to next photo

during slide show

- Selecting THREE, FIVE, TEN SECONDS: will display the photo for 3, 5, 10 seconds before

switching to next photo, during photo slide show (factory default setting is THREE SECONDS)

 TRANSITION:

- Different modes will display all photos using the following transition chosen

1: FULL SCREEN: Full Screen (at once) (factory default setting) 2: TOP è BOTTOM: Top-to-Bottom (roll) 3: BOTTOM è TOP: Bottom-to-Top (roll) 4: T/B è CENTER: Top/Bottom-to-Center (roll) 5: CENTER è T/B: Center-to-Top/Bottom (roll) 6: BLIND: T è B: Top-to-Bottom (blind) 7: LEFT è RIGHT: Left-to-Right (roll) 8: RIGHT

è LEFT: Right-to-Left (roll)

9: L/R è CENTER: Left/Right-to-Center (roll) 10: CENTER è L/R: Center-to-Left/Right (roll) 11: IMPLODE: Corners-to-Center (implode) 12: BLIND: L è R: Left-to-Right (blind) 13: CROSS FADE: Cross Fade 14: RANDOM: Random from above 13 transition modes

Page 11

ICY BOX

IB-mp302 series

http://www.icybox.de

External Media Player for 3.5" HDDs

Manual

Configuration CONFIGURATION on system Setup Menu enables the following selections

 TV TYPE:

- Selecting MULTI. SYSTEM: will allow automatically detection of the type of TV monitor (NTSC

or PAL) and display the corresponding video accordingly (factory default setting)

- Selecting NTSC: will fix the video output to NTSC mode

- Selecting PAL: will fix the video output to PAL mode

 VIDEO OUTPUT:

- Selecting COMPOSITE: will output the video signal to Composite (RCA) connector

(factory default setting)

- Selecting S-VIDEO: will output the video signal to S-video connector

- Selecting VGA: will output the video signal to VGA connector

 OSD LANGUAGE:

- Selecting ENGLISH: will display OSD in English language (factory default setting)

- Selecting CHINESE: will display OSD in Chinese language

 OSD MESSAGE:

- Selecting: ON

- Selecting: OFF

 SETUP VALUES:

Caution: By selecting DEFAULT all settings previous made will be set back to factory default values.

 AUTO START:

- Selecting ON: Music playback starts automatically after power on.

Remark: It could takes some time, depends on data volume.

- Selecting OFF: Music playback deactivated

Now you can enjoy movie, music playback and photo slide show from the Media Player.

Page 12

ICY BOX

IB-mp302 series

http://www.icybox.de

External Media Player for 3.5" HDDs

Manual

Photo Slide Show

Press PHOTO key on Remote Control, all photo files are shown in the Photo Digest.

 Press Direction keys to move through the Digest pages. Use PREV or NEXT key to jump to the

previous or next page of Digests.

 Press PLAY/PAUSE key to start photo slide show. When photo slide show is being displayed,

press PLAY/ PAUSE key again to pause or resume playing; press STOP key can return back to Photo Digest.

 Press S-TIME key one or several times to set suitable interval time in real time. It will change

photo interval time immediately when photo slide show is being displayed.

 Press ROTATE key to change the rotation of displayed photo 90 degree clockwise.  Press REPEAT key to enable/disable (ON/OFF) folder repeat.

Music Slide Show  To initial Music Slide Show mode, press PHOTO key first to enter Photo Digest, then press S-

SLIDE (Music Slide Show) key to initial Music Slide Show mode.

Remark: It could takes some time, depends on data volume.

 When music slide show is being played, press PLAY/PAUSE key to pause/resume

music slide show.

 When music slide show is being played, press STOP key to stop slide show and return back to

Photo Digest.

 To change photo interval time immediately when photo slide show is being displayed, press

S-TIME key one or several times to set suitable interval time in real time.

 To change photo transition mode immediately when music slide show is being displayed, press

S-Mode key one or several times to set suitable transition mode in real time.

 Press REPEAT key to enable/disable (ON/OFF) folder repeat.  Press MUTE key to turn off/on music while music slide show is being played.

Page 13

ICY BOX

IB-mp302 series

http://www.icybox.de

External Media Player for 3.5" HDDs

Manual

Music Playback

Press MUSIC key on Remote Control, all music files are shown in the Music Library.

 Press Direction keys to move through the music library page. Use PREV or NEXT key to jump to

the previous or next page.

 Press ENTER key to play selected music. Press ENTER key again will return back to Music Library.  Press PLAY/PAUSE key to play selected music. Press PLAY/ PAUSE key again to pause or

resume playing; pressing STOP key can return back to Music Library.

 Press REPEAT key to immediately change repeat mode. REPEAT ALL will repeat all music in Music

Library sequentially.

 REPEAT ONE will repeat the selected music  REPEAT OFF will stop music when end of all music play  Press MUTE key to mute the music play  Press VOL+/VOL- key to adjust volume of music play

Movie Playback

Press MOVIE key on Remote Control, all movie files will be shown in the Movie Digest

 Press Direction key to move through the Digest page. Use PREV or NEXT key to jump to the

previous or next page of Digests.

 Press ENTER key to playback selected movie in full screen size. Press ENTER key again system

will return back to Movie Digest.

 Press PLAY/PAUSE key to start movie show. When movie show is being played, press

PLAY/ PAUSE key again to pause or resume playing; press STOP key system can return back to Movie Digest.

 Press MUTE key to mute the audio  Press VOL+/VOL- keys to adjust volume of audio

File Library

Press FILE key on Remote Control, all files will be shown in the File Library.

 Simply press Direction keys to move through directories in the file library.  Pressing ENTER key to playback selected file.  Pressing STOP key system will return back to File Library.

Page 14

ICY BOX

IB-mp302 series

http://www.icybox.de

Externer Media Player für 3,5" Festplatten

Handbuch

Sicherheitshinweise

Bitte lesen Sie die folgenden Sicherheitshinweise vor dem Gebrauch des Produktes sorgfältig durch:

1. Verwenden Sie das Produkt nicht bei außergewöhnlich hoher oder niedriger Umgebungstemperatur

oder extremer Luftfeuchtigkeit.

2. Nicht in der Sonne oder unter starker Wärmeeinstrahlung betreiben.

3. Nicht in Bereichen betreiben, die für elektronische Geräte nicht zugelassen sind (Flugzeug,

Krankenhaus etc.).

4. Um Beschädigungen am Gerät zu vermeiden, das Gerät nicht starken Schlägen, Beschleunigungen

oder Vibrationen aussetzen.

5. Den Kontakt mit starken Reinigungs- und Lösungsmitteln vermeiden.

6. Nicht bei extremer Luftfeuchtigkeit betreiben, um statische Aufladungen zu vermeiden.

7. Die Datenverbindung während des Datentransfers nicht unterbrechen, um einen

Datenverlust zu vermeiden.

8. Schläge oder hohe Beschleunigungen können die Festplatte im Gerät dauerhaft beschädigen.

9. Die Haftung für Datenverluste durch Fehlbedienung oder die Verantwortung Dritter wird

ausgeschlossen.

10. Führen Sie regelmäßig Backups der auf dem Media Player gespeicherten Daten durch. Der Hersteller

übernimmt keine Verantwortung für eventuellen Datenverlust.

11. Bitte verwenden Sie das Gerät nicht, wenn Sie Fahrzeuge führen oder andere Tätigkeiten ausführen,

die Ihre ganze Aufmerksamkeit erfordern. Bitte halten Sie sich bei der Lautstärke an die gesetzlichen Vorschriften und vermeiden Sie Lautstärken, die Gesundheitsschädlich sein könnten.

12. Für Datenträger und Datenformate die durch den Anwender erstellt wurden, übernimmt der

Hersteller keine Abspielgarantie.

Verpackungsinhalt

Media Player, Netzteil mit Stromkabel, Video-/Audiokabel, USB Kabel, Schraubendreher, Software CD, Handbuch

Hauptmerkmale

 Wiedergabe von Video-, Musik- und Bilddateien  Videodatenformate: VCD, SVCD, DVD (.vob), MPEG1/2/4, DIVX3.X-5.X  Audiodatenformate: MP3  Bilddatenformate: JPEG,BMP,GIF  Dateiformate: AVI, ASF, VOB, DAT, MPG  Unterstützt IDE/SATA* Festplatten bis 500GB  Dateisystem: FAT32, NTFS  Unterstützt: Musik/Foto Diashow  Mehrsprachige Benutzerführung  Audioausgang: Stereo 2 Ch (RCA)  Videoausgang: Interlace RGB, S-Video, A/V, VGA  TV System: NTSC/PAL  USB 2.0 bis zu 480 Mbit/s  Unterstützt Windows ME/XP/98, OS-9/X, Linux  Infrarot Fernbedienung und Bedientasten am Gehäuse  Lüfter und blaue LCD Anzeige  One Touch Backup (nur Windows)

Page 15

ICY BOX

IB-mp302 series

http://www.icybox.de

Externer Media Player für 3,5" Festplatten

Handbuch

Frontansicht

POWER ON/OFF

AV/VGA/SVIDEO

STOP BUTTON

POWER LED

TV LED

USB LED

HDD LED

IR WINDOWS

LCD DISPLAY

(BLUE LIGHT)

ONE BUTTON

BACKUP

VOL +, VOL-,

PLAY, PAUSE,

LEFT, RIGHT,

FF,FR

Page 16

ICY BOX

IB-mp302 series

http://www.icybox.de

Externer Media Player für 3,5" Festplatten

Handbuch

Rückansicht

10.

11.

5. VIDEO Videoausgang

6. G YPbPr-grünes Signal

7. VSY Vertikal Sync

8. HSY Horizontal Sync

1. R Rechter Audiokanal

2. R YPbPr-rotes Signal

3. L Linker Audiokanal

4. B YPbPr-blaues Signal

9. S-VIDEO S-Video-Anschl.

10. USB USB 2.0 Anschl.

11. POWER Stromanschluss

Page 17

ICY BOX

IB-mp302 series

http://www.icybox.de

Externer Media Player für 3,5" Festplatten

Handbuch

Fernbedienung

Die Fernbedienung unterstützt die unten genannten Funktionen:

 POWER: Bereitschaft ein bzw. aus  SETUP: Aufrufen und Beenden des Einstellungsmenüs  MUTE: Stummschaltung aktivieren/deaktivieren  VOL +: Lauter  VOL -: Leiser  PLAY: Wiedergabe starten  PAUSE: Wiedergabe pausieren / fortsetzen  STOP: Wiedergabe stoppen  ENTER: Auswahl bestätigen  V-Mode: TV-System Auswahl  F.F: Schneller Vorlauf, wiederholtes drücken beschleunigt  F.R: Schneller Rücklauf, wiederholtes drücken beschleunigt  NEXT: Nächster, gehe zum Nächsten  PREV: Vorheriger, gehe zum Vorherigen  é: Auswahl hoch  ê: Auswahl runter  çè: Auswahl links oder rechts  SUB-T: Auswahl der Untertitel nur bei SVCD, wenn vorhanden  REPEAT: Auswahl der Wiederholen Funktionen  ZOOM: Schaltet bei Bilddaten in den Vergrößerungsmodus, wiederholtes drücken steigert die

Vergrößerung, mit den Richtungstasten kann der Bildausschnitt verschoben werden

 Home: Zurück in das Auswahlmenü zu jedem Zeitpunkt  PHOTO, MUSIC, MOVIE, FILE: Ordnerauswahl

Page 18

ICY BOX

IB-mp302 series

http://www.icybox.de

Externer Media Player für 3,5" Festplatten

Handbuch

Installation der Festplatte

Anschluss des Players an einen Computer

Den Stromadapter anschließen

1. WINDOWS98/SE Betriebssystem

1) Überprüfen Sie, ob Ihr PC über einen USB Anschluss verfügt.

2) Stellen Sie sicher, dass der USB Anschluss einwandfrei funktioniert.

3) Schließen Sie den Player per USB an den Computer an und schalten dann den Player über den Powerschalter am Gerät ein. Der Player wird automatisch erkannt und alle notwendigen Treiber installiert.

4) Für Windows98/SE legen Sie die mitgelieferte CD in das CD-ROM Laufwerk Ihres Computers ein.

5) Der Player wird als Portable Festplatte angezeigt.

6) Der Media Player kann jetzt wie eine normale externe Festplatte genutzt werden.

7) Wenn der Player nicht erkannt wird, den Computer neu starten.

2. WINDOWS ME/2000/XP, MAC OS

1) Überprüfen Sie, ob Ihr PC über einen USB Anschluss verfügt.

2) Stellen Sie sicher, dass der USB Anschluss einwandfrei funktioniert.

4) Der Media Player kann jetzt wie eine normale externe Festplatte genutzt werden.

Achtung:

Media Player mit IDE-Schnittstelle Bei der Verwendung von IDE-Festplatten ist die Festplatte vor Einbau auf MASTER zu jumpern (vgl. die Anweisung des Festplattenherstellers)

Page 19

ICY BOX

IB-mp302 series

http://www.icybox.de

Externer Media Player für 3,5" Festplatten

Handbuch

3. Unformatierte Festplatten, bwz. Festplatten, die mit einem für den Player nicht lesbaren Dateisystem formatiert sind:

Die Festplatte in der Weise des jeweiligen Betriebssystems initialisieren, partitionieren und mit Dateisystem FAT32 oder NTFS formatieren. Der Player liest nur die erste Partition der Festplatte.

Achtung: Um den Player per USB mit dem Computer zu verbinden bzw. vom Computer zu trennen, muss das Gerät über den Powerknopf in der Frontblende ausgeschaltet werden. Nachdem der Player per USB verbunden bzw. getrennt wurde, muss das Gerät wieder eingeschaltet werden.

Achtung: Die Media Player Bedienoberfläche und ihre Funktionen stehen während der Verbindung mit dem Computer über USB nicht zur Verfügung

One Touch Backup (nur unter Windows)

Wählen Sie den die Einstellung ensprechend des Typs ihres Fernseher/Anzeigegerätes:

Um die One Touch Backup Funktion des Media Players nutzen zu können, muss die Backup Software von der beiliegenden CD auf dem System installiert werden. Nach dem Installieren und Starten des Programms, müssen die Ordner und Dateien zur Sicherung nach eigenem Wunsch ausgewählt werden (Quellverzeichnisse und Zielverzeichniss). Jetzt steht die One Touch Backup Funktion durch betätigen der BACKUP-Schaltfläche auf der Programmoberfläche oder des Backup Schalters (BACKUP Schalter in der Front des Media Players), zur Verfügung (s. Seite 15, Frontansicht)

Achtung: Die Media Player Bedienoberfläche und ihre Funktionen stehen während der Verbindung mit dem Computer über USB nicht zur Verfügung

Anschluss des Media Players an einen Fernseher

Nach dem Anschließen an ein Fernsehgerät stellen Sie den TV Modus über die Taste V-Mode derFernbedienung oder den Schalter P/N in der Front des Players ein. Es gibt vier verschiedene Möglichkeiten, den Player mit einem Fernseher/Bildschirm zu verbinden:

1) Den Videoausgang des Players über das AV-zu-AV Kabel mit dem Fernseher verbinden. Die Audioausgänge des Players über das AV-zu-AV Kabel mit dem Fernseher verbinden.

2) Den S-Videoausgang des Players über das S-Videokabel mit dem Fernseher verbinden. Die Audioausgänge des Players über das AV-zu-AV Kabel mit dem Fernseher verbinden.

3) Die YPbPr-Ausgänge des Players über das beiliegende Kabel entsprechend der Farbkennung mit dem Fernseher verbinden. Die Audioausgänge des Players über das AV-zu-AV Kabel mit dem Fernseher verbinden.

Anschluss des Media Players an einen Monitor

4) Die YPbPr-Ausgänge des Players über das beiliegende VGA-Kabel mit dem Monitor verbinden

Page 20

ICY BOX

IB-mp302 series

http://www.icybox.de

Externer Media Player für 3,5" Festplatten

Handbuch

Grundeinstellungen

Nach dem Einschalten des Media Players warten Sie bis das Hauptmenü erscheint. Durch Drücken der SETUP-Taste auf der Fernbedienung wird das Menü mit den Grundeinstellungen auf dem Fernsehbildschirm/Monitor dargestellt.

Mit den Auswahltasten HOCH und RUNTER kann zwischen den entsprechenden Menüs gewechselt werden. Durch drücken der ENTER-Taste wird das entsprechende Menü ausgewählt. Den Media Player nach Bedarf anpassen.

Fotoeinstellungen

Unter dem Menü PHOTO SETUP können folgende Einstellungen vorgenommen werden: Mit den Auswahltasten HOCH/RUNTER bzw. RECHTS/LINKS kann zwischen den entsprechenden

Menüs gewechselt werden. Durch drücken der ENTER-Taste wird das entsprechende Menü ausgewählt.  THUMBNAIL DIGEST:

- Auswahl EIN: Zeigt eine Übersicht aller gespeicherten Fotos in Vorschauqualität. Diese Funktion

ermöglicht eine schnelle Darstellung der Ordnerinhalte (Voreinstellung).

- Auswahl AUS: Zeigt eine Übersicht aller gespeicherten Fotos in Originalauflösung, wodurch die

Darstellung stark verlangsamt wird.

 TRANSITION MODE:

- Auswahl der Übergangszeit zwischen der Darstellung zweier Fotos oder in der Diashow durch

Auswahl von FAST oder SLOW (Voreinstellung ist FAST).

 ORIENTATION:

- Auswahl von GRUNDEINSTELLUNG oder IGNORE (Voreinstellung ist GRUNDEINSTELLUNG).

 DIGEST STYLE:

- Auswahl der Anzahl der in der Fotoübersicht dargestellten Bilder: 2x2, 3x3, 4x4

oder 5x5 (Voreinstellung ist 3x3).

Musikeinstellungen

Unter dem Menü MUSIC SETUP können folgende Einstellungen vorgenommen werden:  REPEAT MODE:

- Auswahl ONE: Wiederholt fortlaufend die ausgewählten Titel, bis die STOP Taste gedrückt wird.

- Auswahl AUS: Deaktiviert die Wiederholfunktion

- Auswahl ALL: Wiederholt fortlaufend alle gespeicherten Titel, bis die STOP Taste gedrückt wird.

(Voreinstellung).

Page 21

ICY BOX

IB-mp302 series

http://www.icybox.de

Externer Media Player für 3,5" Festplatten

Handbuch

Filmeinstellungen

Unter dem Menü MOVIE SETUP können folgende Einstellungen vorgenommen werden:  REPEAT MODE:

- Auswahl ONE: Wiederholt fortlaufend die ausgewählten Filme/Videos, bis die STOP Taste

gedrückt wird.

- Auswahl AUS: Deaktiviert die Wiederholfunktion

- Auswahl ALL: Wiederholt fortlaufend alle gespeicherten Titel, bis die STOP Taste gedrückt wird.

(Voreinstellung).

 DIGEST STYLE:

- Auswahl der Anzahl der in der Filmübersicht dargestellten Filme: 2x2, 3x3, 4x4 oder 5x5

(Voreinstellung ist 3x3)

Foto Diashow Einstellungen

Unter dem Menü SLIDE SHOW können folgende Einstellungen vorgenommen werden:  SLIDE SHOW MODE:

- Auswahl MANUAL: Bei dieser Einstellung wird das erste Bild der Diashow durch drücken der

PLAY Taste angezeigt. Durch Drücken der Tasten NEXT oder PREV auf der Fernbedienung wird manuell auf das nächste/vorherige Bild gewechselt werden. Durch erneutes drücken auf die PLAY Taste startet die automatische Überblendung.

- Auswahl AUTO: Bei dieser Einstellung startet die Diashow nach drücken der PLAY Taste automatisch

(Voreinstellung)  AKTE Wiederholen (FOLDER REPEAT):

- Auswahl EIN: will Wiederholt fortlaufend alle gespeicherten Bilder, bis die STOP Taste gedrückt

wird (Voreinstellung).

 INTERVAL TIME:

- Auswahl 1, 3, 5, 10 SECOND/S: Zeigt das aktuelle Bild für die ausgewählte Zeit an, bevor es

zum nächsten Bild übergeht (Voreinstellung 3 SECONDS).

 TRANSITION:

- Auswahl der verschiedenen Optionen ermöglicht verschiedene Bildübergänge:

1: FULL SCREEN: sofort Bildschirmfüllend 2: TOP è BOTTOM: oben nach unten 3: BOTTOM è TOP: unten nach oben 4: T/B è CENTER: oben/unten zur Mitte 5: CENTER è T/B: Mitten ach oben/unten 6: BLIND: T è B: oben nach unten (Jalousie) 7: LEFT è RIGHT: links nach rechts 8: RIGHT è LEFT: rechts nach links 9: L/R è CENTER: links/rechts zur Mitte 10: CENTER è

L/R: Mitten ach links/rechts

11: IMPLODE: von den Ecken zur Mitte 12: BLIND: L è R: links nach rechts (Jalousie) 13: CROSS FADE: überblenden 14: RANDOM: zufällige Wiedergabe der 13 verschiedenen Übergänge

Page 22

ICY BOX

IB-mp302 series

http://www.icybox.de

Externer Media Player für 3,5" Festplatten

Handbuch

Konfiguration

Unter dem Menü PRÄFERENZEN können folgende Einstellungen vorgenommen werden:  TV TYP:

- Auswahl MULTI. SYSTEM: Wählt selbstständig den angeschlossenen Bildschirmtyp aus

NTSC oder PAL (Voreinstellung).

- Auswahl NTSC: stellt den Videoausgang fest auf NTSC ein.

- Auswahl PAL: stellt den Videoausgang fest auf PAL ein.

 TV ANZEIGE:

- Auswahl: NORMAL/PS

- Auswahl: NORMAL/LB

- Auswahl: BREIT

 VIDEO OUTPUT:

- Auswahl S-VIDEO: Gibt das Videosignal über den S-Videoausgang aus.

- Auswahl COMPOSITE: Gibt das Videosignal über den Composite (RCA) Ausgang aus (Voreinstellung)

- Auswahl VGA: Gibt das Videosignal über den VGA Ausgang aus.

- Auswahl INTERLACE RGB: Gibt das Videosignal über den YPbPr-Ausgang aus.

 OSD SPRACH:

- Auswahl ENGLISH: OSD in englischer Sprache (Voreinstellung)

- Auswahl Deutsch: OSD in deutscher Sprache

 OSD MESSAGE:

- Auswahl: ON

- Auswahl: OFF

 SETUP VALUES:

Achtung: Bei der Auswahl von GRUNDEINST werden alle Einstellungen auf die Ausgangskonfiguration zurückgesetzt.

 AUTO START:

- Auswahl EIN: Nach Einschalten des Media Players wird die Musikwiedergabe

automatisch initialisiert.

Anmerkung: Je nach Datenumfang, kann dieser Vorgang eine gewisse Zeit in Anspruch nehmen.

- Auswahl AUS: Automatische Musikwiedergabe wird deaktiviert.

Nach Abschluss der Einstellungen können Sie Ihre Filme, Musik und Foto Diashows vom Media Player starten.

Page 23

ICY BOX

IB-mp301 Serie

http://www.icybox.de

Externer Media Player für 3,5" Festplatten

Handbuch

Foto Diashow

Nach Drücken der PHOTO Taste auf der Fernbedienung, werden abgelegte Bilddateien in einer Übersicht als Miniaturbild dargestellt.

 Zur Auswahl eines Bildes verwenden Sie die Richtungstasten. Zur Auswahl der

nächsten/vorhergehenden Seite verwenden Sie die Tasten NEXT oder PREV der Fernbedienung.

 Zum Starten der Foto Diashow drücken Sie die PLAY/PAUSE Taste. Das erneute betätigen der

PLAY/PAUSE Taste während der Wiedergabe hält die Wiedergabe an bzw. startet sie wieder.

 Durch Drücken der STOP Taste gelangt man zur Übersicht zurück.  Zum Wechseln der Anzeigedauer eines Bildes, die S-TIME Taste während der Wiedergabe ein-

oder mehrmals drücken.

 Zum Wechseln der Bildausrichtung um jeweils 90° die ROTATE Taste während der Wiedergabe

ein- oder mehrmals drücken.

 Zum aktivieren/deaktivieren der Wiederholfunktion die REPEAT Taste während der Wiedergabe

drücken.

Musik Diashow

 Zum Starten der mit Musik unterlegten Diashow erst die PHOTO Taste drücken, um zur Bildübersicht

zu gelangen, dann die S-SLIDE Taste betätigen, um die Musik Diashow zu initialisieren.

Anmerkung: Je nach Datenumfang, kann dieser Vorgang eine gewisse Zeit in Anspruch nehmen.

 Einmaliges betätigen der PLAY/PAUSE Taste während der Wiedergabe hält die Bildwiedergabe,

zweimaliges betätigen auch die Musikwiedergabe an. Zum Wiederaufnehmen der Musik Diashow PLAY/PAUSE Taste erneut drücken.

 Durch Drücken der STOP Taste gelangt man zur Übersicht zurück.  Zum Wechseln der Anzeigedauer eines Bildes, die S-TIME Taste während der Wiedergabe

ein- oder mehrmals drücken.

 Zum Wechseln der Bildübergänge, die S-MODE Taste während der Wiedergabe ein- oder

mehrmals drücken.

 Zum Aktivieren/Deaktivieren der Wiederholfunktion die REPEAT Taste während der

Wiedergabe drücken.

 Zum Aktivieren/Deaktivieren der Musikwiedergabe die MUTE Taste während der

Wiedergabe drücken.

Page 24

ICY BOX

IB-mp302 series

http://www.icybox.de

Externer Media Player für 3,5" Festplatten

Handbuch

Musik Wiedergabe

Nach Drücken der MUSIC Taste auf der Fernbedienung, werden abgelegte MP3-Dateien in einem Übersichtsordner dargestellt.

 Zur Auswahl eines Titels verwenden Sie die Richtungstasten. Zur Auswahl der

nächsten/vorhergehenden Seite verwenden Sie die Tasten NEXT oder PREV der Fernbedienung.

 ENTER Taste betätigen, um den gewählten Titel im Abspielfenster wiederzugeben. Erneutes Drücken

kehrt in die Übersicht zurück.

 Zum Starten des gewählten Musiktitels drücken Sie die PLAY/PAUSE Taste. Das erneute betätigen

der PLAY/PAUSE Taste während der Wiedergabe hält die Wiedergabe an bzw. startet sie wieder.

 Durch Drücken der STOP Taste gelangt man zur Übersicht zurück.  Zum aktivieren/deaktivieren der Wiederholfunktion die REPEAT Taste während der

Wiedergabe drücken.

 REPEAT ALL: Wiederholt alle Titel des Ordners nacheinander.  REPEAT ONE: Wiederholt den ausgewählten Titel.  REPEAT OFF: Stoppt die Wiedergabe nach dem Abspielen der Titel.  Zum aktivieren/deaktivieren der Musikwiedergabe die MUTE Taste während der

Wiedergabe drücken.

 Durch Drücken der VOL+/VOL- Tasten lässt sich die Lautstärke regulieren.

Film Wiedergabe

Nach Drücken der MOVIE Taste auf der Fernbedienung werden abgelegte Filmdateien in einer Übersicht als Miniaturbild dargestellt.

 Zur Auswahl eines Filmes verwenden Sie die Richtungstasten. Zur Auswahl der

nächsten/vorhergehenden Seite verwenden Sie die Tasten NEXT oder PREV der Fernbedienung.

 Zum Starten des Filmes in Bildschirmgröße, drücken Sie die PLAY/PAUSE Taste.

Das erneute Betätigen der PLAY/PAUSE Taste während der Wiedergabe hält die Wiedergabe an bzw. startet sie wieder.

 Das Betätigen der PLAY/PAUSE Taste während der Wiedergabe hält die Filmwiedergabe an. Zum

Wiederaufnehmen die PLAY/PAUSE Taste erneut drücken.

 Durch drücken der STOP Taste gelangt man zur Filmübersicht zurück.  Zum aktivieren/deaktivieren der Tonwiedergabe die MUTE Taste drücken.  Durch drücken der VOL+/VOL- Tasten lässt sich die Lautstärke regulieren.

Ordnerverzeichnis

Nach dem drücken der FILE Taste auf der Fernbedienung werden alle Ordner und Dateien in einer Übersicht dargestellt.

 Zur Auswahl eines Ordners/Datei verwenden Sie die Richtungstasten. Zur Auswahl der

nächsten/vorhergehenden Seite verwenden Sie die Tasten NEXT oder PREV der Fernbedienung.

 Zum Wechseln in einen Unterordner auf dem entsprechenden Ordner die ENTER Taste drücken.  Zum Wiedergeben einer gewählten Datei die ENTER Taste drücken.  Um zur Dateiübersicht zurückzukehren die STOP Taste drücken.

Page 25

http://www.raidsonic.de
