Manual IB-1818-U31
USB Type-A enclosure for M.2 SATA SSD with sliding mechanism
Product overview / Produktübersicht
1. 2. 3.
EN

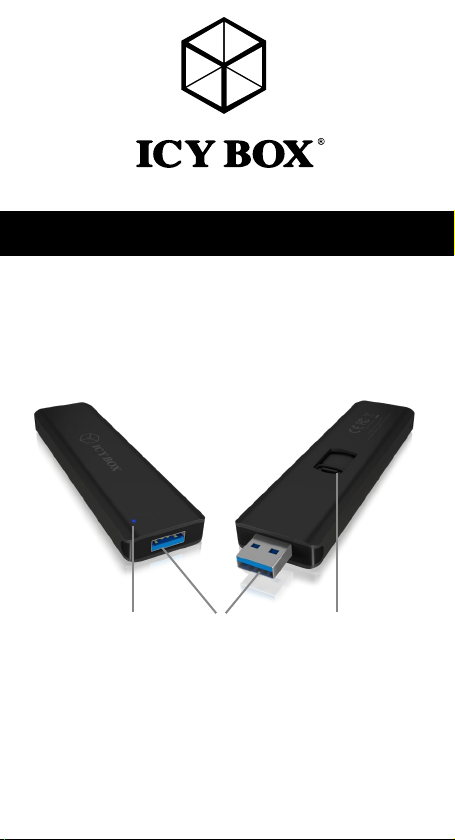

1. LED for power and access
2. USB 3.1 (Gen 2) Type-A interface with up to 10 Gbit/s
3. Retractable mechanism for the USB Type-A port
DE
1. LED für Betrieb und Zugriff
2. USB 3.1 (Gen 2) Type-A Anschluss mit bis zu 10 Gbit/s
3. Schiebemechanismus für den USB Type-A Anschluss
Safety information IB-1818-U31
Please read carefully the following information to prevent injuries, damage to
material and device as well as data loss:
Warning levels
Signal words and safety codes indicate the warning level and provide immediate
information in terms of the probability of occurrence as well as the type and severity of the
consequences if the measures to prevent hazards are not complied with.
DANGER
WARNING
CAUTION
IMPORTANT
1. Risk of electrical shock
WARNING
• Read the operating instructions prior to use
• Make sure the device has been de-energised prior to working on it
• Do not remove contact protection panels
• Avoid contact with conducting parts
• Do not bring plug contacts in contact with pointed and metal objects
• Use in intended environments only
• Operate the device using a power unit meeting the specifications of the type plate only!
• Keep the device/power unit away from humidity, liquid, vapour and dust
• Do not modify the device
• Do not connect the device during thunderstorms
• Approach specialist retailers if you require repairs
2. Hazards during assembly (if intended)
CAUTION
• Read the operating instructions prior to assembly
• Avoid coming into contact with sharp edges or pointed components
• Do not force components together
• Use suitable tools
• Use potentially enclosed accessories and tools only
3. Hazards caused by a development of heat
IMPORTANT
• Prevent externally heating up components and ensure an exchange of air
• Do not cover the fan outlet and passive cooling elements
Warns of a directly hazardous situation causing death or
serious injury.
Warns of a potentially hazardous situation that may cause
death or serious injury.
Warns of a potentially hazardous situation that may cause
minor injury.
Warns of a potential situation that may cause material or
environmental damage and disrupt operative processes.
Contact with parts conducting electricity
Risk of death by electrical shock
Sharp components
Potential injuries to fingers or hands during assembly (if
intended)
Insufficient device/power unit ventilation
Overheating and failure of the device/power unit
Safety information IB-1818-U31
• Avoid direct sunlight on the device/power unit
• Guarantee sufficient ambient air for the device/power unit
• Do not place objects on the device/power unit
4. Hazards caused by very small parts and packaging
WARNING
• Keep small parts and accessories away from children
• Store/dispose of plastic bags and packaging in an area that is inaccessible to children
• Do not hand over small parts and packaging to children
5. Potential data loss
IMPORTANT
• Always comply with the information in the operating instructions/quick installation guide
• Exclusively use the product once the specifications have been met
• Back up data prior to commissioning
• Back up data prior to connecting new hardware
• Use accessories enclosed with the product
6. Cleaning the device
IMPORTANT
• Disconnect the device prior to cleaning
• Aggressive or intense cleaning agents and solvents are unsuitable
• Make sure there is no residual moisture after cleaning
• We recommend cleaning devices using a dry, anti-static cloth
7. Disposing of the device
IMPORTANT
This icon on product and packaging indicates that this product must not be
disposed of as part of domestic waste. In compliance with the Waste Electrical and Electronic Equipment Directive (WEEE) this electrical device and
potentially included batteries must not be disposed of in conventional, domestic waste or recycling waste. If you would like to dispose of this product
and potentially included batteries, please return it to the retailer or your local
waste disposal and recycling point.
If you have any questions, please do not hesitate to contact our support at
support@raidsonic.de or visit our website at www.raidsonic.de.
Risk of suffocation
Risk of death by suffocation or swallowing
Data lost during commissioning
Potentially irreversible data loss
Harmful cleaning agents
Scratches, discolouration, damage caused by moisture or
short circuit in the device
Environmental pollution, unsuitable for recycling
Potential environmental pollution caused by components,
recycling circle interrupted
Sicherheitshinweise IB-1818-U31
Zur Vermeidung körperlicher Schäden, sowie von Sach-, Geräteschäden und
Datenverlust beachten Sie bitte folgende Hinweise:
Warnstufen
Signalwort und Sicherheitszeichen kennzeichnen die Warnstufe und geben einen sofortigen
Hinweis auf Wahrscheinlichkeit, Art und Schwere der Folgen, wenn die Maßnahmen zur
Vermeidung der Gefahr nicht befolgt werden.
GEFAHR
WARNUNG
VORSICHT
ACHTUNG
1. Gefahren durch elektrische Spannung
WARNUNG
• vor Benutzung Betriebsanleitung lesen
• vor Arbeiten am Gerät, Spannungsfreiheit sicherstellen
• Kontaktschutzblenden nicht entfernen
• Kontakt mit Spannungsführenden Komponenten vermeiden.
• Steckkontakte nicht mit spitzen und metallischen Gegenständen berühren
• Verwendung nur in dafür vorgesehenen Umgebungen
• Gerät ausschließlich mit Typenschildkonformen Netzteil betreiben!
• Gerät/Netzteil fern von Feuchtigkeit, Flüssigkeit, Dampf und Staub halten
• Eigenständige Modifikationen sind unzulässig
• Gerät nicht während eines Gewitters anschließen
• Geben Sie Ihr Gerät im Reparaturfall in den Fachhandel
2. Gefahren während Montage (wenn vorgesehen)
VORSICHT
• vor Montage, Betriebsanleitung lesen
• Kontakt mit scharfen Kanten oder spitzen Bauteilen vermeiden
• Bauteile nicht mit Gewalt zusammensetzen
• geeignetes Werkzeug verwenden
• nur gegebenenfalls mitgeliefertes Zubehör und Werkzeug verwenden
3. Gefahren durch Wärmeentwicklung
ACHTUNG
• externe Erwärmung vermeiden und Luftaustausch zulassen
• Lüfter-Auslass und passive Kühlkörper freihalten
warnt vor einer unmittelbar gefährlichen Situation, die zum
Tod oder zu schweren Verletzungen führen wird.
warnt vor einer möglicherweise gefährlichen Situation, die
zum Tod oder zu schweren Verletzungen führen kann.
warnt vor einer möglicherweise gefährlichen Situation, die
zu leichten Verletzungen führen kann.
warnt vor einer möglichen Situation, die zu Sach- und Umweltschäden führen und den Betriebsablauf stören kann.
Kontakt mit elektrisch leitenden Teilen
Lebensgefahr durch Stromschlag
Scharfkantige Bauteile
Finger- oder Handverletzungen bei Zusammenbau (wenn
vorgesehen) möglich
Mangelhafte Belüftung des Geräts/Netzteils
Überhitzung und Ausfall des Geräts/Netzteils
• direkte Sonneneinstrahlung auf Gerät/Netzteil vermeiden
• ausreichend Umgebungsluft für Gerät/Netzteil sicherstellen
• keine Gegenstände auf dem Gerät/Netzteil abstellen
4. Gefahren durch Kleinstteile und Verpackung
WARNUNG
• Kleinteile, Zubehör für Kinder unzugänglich verwahren
• Plastiktüten und Verpackung für Kinder unzugänglich verwahren/entsorgen
• Kleinteile und Verpackungen nicht in Kinderhände geben
5. Möglicher Datenverlust
ACHTUNG
• Unbedingt Hinweise in der Bedienungsanleitung/Schnellinstallationsanleitung beachten
• Produkt nur verwenden, wenn Spezifikationen erfüllt sind
• Datensicherung vor Inbetriebnahme durchführen
• Datensicherung vor Anschluss neuer Hardware durchführen
• dem Produkt beiliegendes Zubehör verwenden
6. Reinigung des Gerätes
ACHTUNG
• vor Reinigung, das Gerät außer Betrieb nehmen
• aggressive bzw. scharfe Reinigungs- und Lösungsmittel sind ungeeignet
• nach der Reinigung sicherstellen, dass keine Restfeuchtigkeit vorhanden ist
• Reinigung der Geräte am besten mit trockenem Antistatiktuch durchführen
7. Entsorgung des Gerätes
ACHTUNG
Dieses auf dem Produkt und der Verpackung angebrachte Symbol zeigt an,
dass dieses Produkt nicht mit dem Hausmüll entsorgt werden darf. In Übereinstimmung mit der Richtlinie über Elektro- und Elektronik-Altgeräte (WEEE)
darf dieses Elektrogerät und ggf. enthaltene Batterien nicht im normalen
Hausmüll oder dem Gelben Sack entsorgt werden. Wenn Sie dieses Produkt und ggf. enthaltene Batterien entsorgen möchten, bringen Sie diese bitte
zur Verkaufsstelle zurück oder zum Recycling-Sammelpunkt Ihrer Gemeinde.
Bei Fragen kontaktieren Sie gerne unseren Support unter support@raidsonic.de oder
besuchen Sie unsere Internetseite www.raidsonic.de.
Erstickungsgefahr
Lebensgefahr durch Ersticken oder Verschlucken
Datenverlust bei Inbetriebnahme
Unwiederbringlicher Datenverlust möglich
Schädigende Reinigungsmittel
Kratzer, Farbveränderungen, Feuchteschäden oder Kurzschluss
am Gerät
Umweltverschmutzung, Wiederverwertung nich t möglich
Mögliche Umweltbelastung durch Bestandteile,
Recyclingkreislauf unterbrochen
Manual IB-1818-U31
Important product information
Dear Customer,
please note the following information about the compatibility of USB
enclosures and adapters, including this device!
• Your host computer must have a USB Type-A interface.
• The IB-1818-U31 is downwards compatible USB 3.0/2.0/1.1
Type-A interfaces.
• The enclosure only supplies the full speed of 10 Gbit/s
to USB 3.1 (Gen 2) interfaces.
• The following operating systems are supported: Windows®, macOS
Package content
IB-1818-U31, screwdriver, set of screws, manual
Key Features
• Interface to host computer: USB 3.1 (Gen 2) Type-C™, up to 10 Gbit/s
• B-Key socket for SSDs with B-Key or B+M-Key, 22x 30/42/60/80 mm
• Retractable mechanism to protect the integrated Type-Aport
• Supports SATA III transfer rate of up to 6 Gbit/s
• LED for power and access
• Supports Windows®, macOS
®
Application
To connect the drive to the PC, push the button down and slide the USB port
out of the enclosure. To store the enclosure and protect the USB port, press
and pull the button and slide the USB port and PCB back into the enclosure.
1. The external SSD can be connected to or disconnected from the computer
without shutting down the computer.
2. Please await the end of read/write operations before disconnecting the
SSD to avoid data loss.
3. A new SSD must first be initialized, partitioned and formatted by the
operation system to be displayed by the system.
If the drive isn’t recognized instantly by the operating system please check:
- if the driver software is installed (USB),
- if the SSD is initialized, partitioned and formatted.
®
SSD Installation
1
3
1. Open the bottom cover by removing the two screws.
2. Push the sliding mechanism down to under the edge of the housing and
pull the PCB out of the housing.
3. Insert your SSD carefully with the connection side into the M.2 socket at
an angle of about 30° so it fits in smoothly. Then push the SSD card down
and fix it with the screw at the end of the SSD card.
4. Carefully insert the PCB with the SSD into the housing, push the sliding
mechanism under the edge of the enclosure, and reattach the bottom
cover.
2
4
Handbuch IB-1818-U31 Handbuch IB-1818-U31
Wichtige Produktinformationen
Sehr geehrter Kunde,
nehmen Sie bitte folgende Informationen zur Kompatibilität von USB
Gehäusen und Adaptern, inklusive diesem Gerät, zur Kenntnis!
• Ihr Hostcomputer muss über eine USB Type-A Schnittstelle verfügen.
• Die IB-1818-U31 ist abwärtskompatibel zu USB 3.0/2.0/1.1 Type-A
Schnittstellen.
• Das Gehäuse liefert nur an USB 3.1 (Gen 2) die volle Geschwindigkeit
von 10 Gbit/s.
• Folgende Betriebssysteme werden grundsätzlich unterstützt: Windows®,
Verpackungsinhalt
IB-1818-U31, Schraubendreher, Schraubensatz, Handbuch
Hauptmerkmale
• Anschluss zum Hostcomputer: USB 3.1 (Gen 2) Type-C™, bis zu 10 Gbit/s
• B-Key Sockel für SSDs mit B-Key oder B+M-Key, 22 x 30/42/60/80 mm
• Ein- und ausfahrbarer USB Type-A Anschluss für den besten Schutz
• Unterstützt SATA III Übertragungsrate mit bis zu 6 Gbit/s
• LED für Betrieb und Festplattenzugriff
• Unterstützt Windows®, macOS
Anwendung
Um das Laufwerk an den PC anzuschließen, drücken Sie den Schiebemechanismus herunter und schieben Sie den USB Anschluss aus dem Gehäuse.
Um das Gehäuse zu verstauen und den USB Anschluss zu schützen, drücken
und ziehen Sie den Schiebemechanismus und ziehen Sie den Anschluss und
Platine zurück in das Gehäuse.
1. Die externe SSD kann im laufenden Betrieb des Rechners angeschlossen
2. Bitte das Ende von Schreib- und Lesevorgängen abwarten bevor ein an-
3. Eine neue SSD muss vom Betriebssystem erst initialisiert, partitioniert und
4. Wenn die SSD nicht sofort vom System erkannt wird bitte prüfen:
®
macOS
®
oder von diesem getrennt werden.
geschlossenes Gehäuse vom Rechner getrennt wird, um Datenverlust zu
vermeiden.
formatiert werden, um vom System angezeigt zu werden.
- ob die Treibersoftware installiert ist (USB),
- ob die SSD initialisiert, partitioniert und formatiert ist.
SSD-Installation
Handbuch IB-1818-U31
1
3
1. Öffnen Sie die untere Abdeckung, indem Sie die Schrauben entfernen.
2. Drücken Sie den Schiebemechanismus herunter, bis unter den Gehäuserand und ziehen die Platine aus dem Gehäuse.
3. Platzieren Sie Ihre SSD vorsichtig mit der Anschlussseite in die M.2-Buchse in einem Winkel von ca. 30°, so dass sie sich widerstandslos einfügt.
Drücken Sie dann die SSD vorsichtig nach unten und befestigen Sie sie
mit der Schraube am Ende der SSD.
4. Schieben Sie die Platine mit der SSD vorsichtig in das Gehäuse, drücken
den Schiebemechanismus unter den Gehäuserand und befestigen Sie die
untere Abdeckung wieder.
2
4
© Copyright 2019 by RaidSonic Technology GmbH. All Rights Reserved.
The information contained in this manual is believed to be accurate and reliable. RaidSonic Technology GmbH assumes no responsibility for any errors contained in this manual. RaidSonic Technology GmbH reserves the right to make changes in the specifications and/or design of the above
mentioned product without prior notice. The diagrams contained in this manual may also not fully
represent the product that you are using and are there for illustration purposes only. RaidSonic
Technology GmbH assumes no responsibility for any differences between the product mentioned
in this manual and the product you may have. Apple and macOS are registered trademarks of
Apple Computer Inc. Microsoft, Windows and the Windows logo are registered trademarks of
Microsoft Corporation.
Loading...
