Mity SoC 模块
和
Mity SoC 开发工具
Mity SoC 模块 2MB/2S/IDE/并口/GPIO
及 Mity SoC ISA 总线开发板
用户手册
(版本 1.0)

版权申明
本文件由昭营科技有限公司于 2002 年发布生效。版权归昭营
科技有限公司所有。本手册的信息将根据产品的升级而更改,恕不
另行通知。除获得厂家的书面许可外,不得擅自以任何行式再生、
复印、翻译、或者传送手册中的任何部分。
ICOP 技术公司不承担可能被包含在这份文件中的任何错误的责任
ICOP 技术公司保留更新或维持本用户手册中信息的权力
ICOP 技术公司的版权 2002
版权所有. Ver.1.1 2002
商标承认
所有的商品名字和商标是他们的拥有者的财产和注册的商标
ii

目录
目录..................................... 错误!未定义书签。
第 0 章 前言
0.1 包装列表 ..................................................................7
0.2 扩展组件 ..................................................................8
0.3 规格 ........................................................................9
n Mity SoC 模块 .........................................................9
n Mity Soc 开发板 .................................................10
0.4 分类信息 ................................................................11
0.5 分类选型 ..............................................................12
第 1 章 介绍
1.1 特征 ......................................................................13
n Mity SoC 模块 ......................................................13
n Mity Soc 开发板 ..................................................13
1.2 规格 ......................................................................14
n Mity SoC 模块 .......................................................14
n Mity Soc 开发板 .................................................15
1.3 VGA/LCD 显示界面 .................................................16
1.4 DiskOnChip 2000 Flash Disk..................................17
第 2 章 安装
2.1 结构图 ...................................................................18
n Mity SoC 模块 .......................................................18
n Mity Soc 开发板 .................................................19
n Mity Soc VGA/LCD 开发板 ..................................20
2.2 Mity SoC 开发工具安装 ..........................................20
2.3 连接接口和跳线概要 ...............................................21
n Mity SoC 模块 ......................................................21
iii

n Mity Soc 开发板 ..................................................22
2.4 管脚定义和跳线设置 ...............................................23
n Mity SoC 模块 ......................................................23
J1 : X-ISA 接口 .............................................................23
J2 : I/O 接口 .................................................................24
U2 : DRAM 2MB (可调)..................................................25
U3 : DRAM 2MB (标准)..................................................25
u8 : BIOS ....................................................................26
n Mity Soc 开发板 .................................................27
J1 : X-ISA 接口 .............................................................27
J2 : ISA 总线接口, SL62..................................................28
J3 : ISA 总线接口, SL36..................................................29
J4 : PC/104 接口 CN1....................................................30
J4 : PC/104 接口 CN2..................................................31
J6 : Mity-Mite VGA .....................................................32
J7 : IDE 接口 ............................................................... 33
J8 : I/O 接口 .................................................................34
J9 : GPIO ...................................................................35
J10 : COM1 ................................................................35
J11 : COM2 ................................................................35
J12 : 复位 ..................................................................35
J13 : PS/2 键盘 ............................................................36
J14 : VGA ...................................................................36
J15 : DC_INPUT (接线盒)................................................36
J16 : DC_JACK ...........................................................36
J17 : DC_INPUT (Molex) ..............................................37
J18 : Mity-Mite VGA ...................................................37
J19 :键盘 ....................................................................37
J20 : 并口 ..................................................................38
: LED 显示 ..............................................................38
U2 : DOC 接口 (DiskOnChip)........................................39
U5 : 8ØPORT (7画面显示).............................................39
2.5 DiskOnChip/Flash ROM Disk..................................40
2.5.1 设置一个 DiskOnChip ® 2000 Flash Disk................40
2.6 看门狗定时器 .........................................................41
iv

第 3 章 SVGA 设置
3.1 介绍 ......................................................................50
3.1.1 芯片组 .................................................................50
3.1.2 显存 ....................................................................50
3.2 LCD BIOS 和跳线设置...........................................51
附录 : 原理图……………………………………… 58
售后服务………………………..…………………… 62
Mity Soc CPU Module : Mity SoC Module 2MB//2MB/2S/IDE/Parallel/GPIO v

第0章
前言
0.1
包装列表
产品名 功能 包装
Mity SoC 模
块
Mity SoC 开
发工具
Mity SoC 模块支
持 2MB/2S/IDE/
并口/GPIO
Mity SoC 模块
ISA 总线开发板
Mity SoC 模块 x1
ISA 总线开发板 x1
使用手册和驱动光盘 x 1
FDD 线材 x 1
HDD 线材 x 1
VGA 线材 x1
RS232 线材 x 2
并口 线材 x 1
GPIO 线材 x1
键盘线材 x1
Mity Soc CPU Module : Mity SoC Module 2MB//2MB/2S/IDE/Parallel/GPIO 1

0.2
扩展组件
产品名 功能 包装
Mity Mite
VGA/LCD 开
发工具
VGA/LCD 控制模
块
Mity-Mite VGA/LCD 开发工具 x1
2 Mity Soc CPU Module : Mity SoC Module 2MB/2S/IDE/Parallel/GPIO

0.3
规格
n Mity SoC 模块
Mity SoC CPU 模块 2MB/2S/IDE/并口/GPIO
SoC DM&P(ALi) M6117D – 386SX System-on-Chip
BIOS AMI BIOS (Flash disk 或 EPROM)
系统内存 板载 2MB ( 可选 4MB)
总线界面 16 位 ISA 总线界面
I/O 界面 RS-232 针 x2 (可选 TTL 电平)
ISA 界面 DM&P(ALi) M6117D – 386SX SoC
连接接口 间距 2.0mm 32x2 针特殊 I/O 接口界面 x1
软件和硬件支持 DMP 软件库
电源需求 单一直流 +5V @400Ma
重量 45g
尺寸 65mm X 45mm (2.56 x 1.77 inches)
工作温度 -20
CPU–40MHz
数据总线: 16 位
总线速度: 8MHz,可选 16MHz
看门狗定时器: 30.5 微秒到 512 秒
实时时钟 (需外部电源供电)
双向并口 x1
16 位 GPIO 界面
键盘界面
IDE 界面
喇叭
电源指示灯
支持 Mity-Mite VGA
间距 2.0mm32x2 针特殊 16 位 X-ISA 接口界
面 x1
开发工具
o
C ~ +70oC
Mity Soc CPU Module : Mity SoC Module 2MB//2MB/2S/IDE/Parallel/GPIO 3

n Mity SoC 开发板
Mity-SoC ISA 总线开发板
类型 Mity-SoC 半长 ISA 总线扩展 I/O 模块
总线界面 PC/104 16 位 ISA 界 面
I/O 界面 RS-232 针 x2 (或选 TTL 电平)
ISA 界面 DM&P(ALi) M6117D – 386SX SoC
连接接口 2.0mm ∅, 32x2 针 Mity-SoC 插槽 x2
LED 指示灯 P.O.S.T 测试指示 : 2 位 7段 LED 显示
DiskOnChip 一个支持 DiskOnChip 插槽,支持 8MB~256MB
双向并口界面 x1
16 位 GPIO 界面
键盘界面
IDE 界面
喇叭
电源指示灯
Support Mity-Mite VGA
2.0mm ∅, 32x1 针 Mity-Mite VGA/LCD 模
块插槽 x1
40 针增强 IDE 接口盒 x1
20 针 GPIO 接口盒 x1
26 针并口接口盒 x1
10 针 COM2 接口盒
5 针 PS/2 键盘接口 x1
10 针 VGA 接口盒 x1
PC/104 接口 x1
32 针 DiskOnChip 插槽 x1, 8MB~256MB
外 置 9 针 D 型 COM1 接口
外置 15 型 D 型 VGA 接口
外置 6针微型PS/2 键盘 DIN 接口
3种电源接口: (1)DC Jack, (2)2 针 Terminal
strip and (3) 4 针 Mole
GPIO输入 LED指示 x16
GPIO 输入转换指示 x4
IDE LED
4 Mity Soc CPU Module : Mity SoC Module 2MB/2S/IDE/Parallel/GPIO

0.3 规格
硬 件 &软 件 支持 DMP 软 件库支持
硬件开发平台
电源需求 单一直流 +5V @150mA
重量 225g
尺寸 185mm X 122mm (7.28 x 4.80)
工作温度 -20oC ~ +70oC
0.4
订购信息
Mity SoC-8/P5 5 片装 Mity-Mite 模块,支持 2S/IDE/并口
Mity SoC-12/P5 5 片装 Mity-Mite 模块,支持 2S/IDE/并口
Mity-Mite VGA/LCD D
开发套件
Mity-SoC 开发板 ISA 总线开发板,适用于 Mity-SoC 模块
Mity-SoC 开发套件
(TTLx1, RS232 x1),板载 2MB 内存
(TTLx2),板载 4MB 内存
VGA/LCD 开发套件,适用于 Mity SoC 和
Mity-Mite 模块
包含适用于 Mity-SoC 模块, Mity-Mite 模块的
VGA/LCD 模块和 ISA 总线开发板
Mity Soc CPU Module : Mity SoC Module 2MB//2MB/2S/IDE/Parallel/GPIO 5

0.5
订购选型
6 Mity Soc CPU Module : Mity SoC Module 2MB/2S/IDE/Parallel/GPIO

1.1 特征
n Mity SoC 模块
微型 CPU 模块 (65 x 45 mm)
DM&P M6117D – 386SX System-On-Chip
板载 2MB SDRAM (可选 4MB)
增强 IDE 界面
一个双向并口
RS-232/485 界面 x2
看门狗定时器
支持键盘
单一直流+5 V 电源接口
工作温度: –20°C 〜 +70°C
DM&P 硬件和软件支持
开发套件支持
可承接定制服务
提供OEM & ODM 设计
n Mity-SoC 开发板
适用于 Mity-SoC 的开发
ISA 总线界面
便于拓展的 PC/104 界面
提供 DiskOnChip 插槽
板载键盘和鼠标接口
第 1 章
介绍
Mity Soc CPU Module : Mity SoC Module 2MB//2MB/2S/IDE/Parallel/GPIO 7

1.2 规格
n Mity SoC 模块
嵌入式 CPU: DM&P M6117D – 386SX System-on-Chip CPU – 40MHz,
实时时钟, 看门狗定时器.
BIOS: Y2K完全兼容AMI BIOS
系统内存: 板载2MB SDRAM (可选 4MB)
数据总线: 8/16位
总线速度: ISA总线-40MHz
DMA 通道: 7
中断等级: 15
增强IDE: 提供一个端口(可 接2 个IDE设备)或在 PIO 模式 4下可支持
增强IDE设备.可在BIOS里选择 enabled/disabled来实现
看门狗定时器: 当你的应用程序在系统里失去控制时,看门狗激活时可
产生IRQ、NMI 或 RESET信号。定时时间从 30.5μs到512 秒 。
键盘接口: 支持 PS/2键盘
串口: 支持高速 RS-232接口,高速 RS-232/485接口
双向并口: 支持SPP, EPP 和ECP 模式.在BIOS里选enabled/disabled来实
现
工作环境和电源需求
电源需求:单一直流 +5 V @ 400mA
尺寸: 65 (L) x 45 (W) mm.
重量 :45 g
工作温度: -20°C ~+70 °C
8 Mity Soc CPU Module : Mity SoC Module 2MB/2S/IDE/Parallel/GPIO

n Mity-SoC开发板
总线界面: ISA总线界面
I/O 扩展: PC/104 ISA 总线界面
I/O 界面: 提供IDE, 串口, 并口, GPIO, 喇叭
测试 :支持 P.O.S.T.测试
Disk-On-Chip : 支持 8~256MB
实时时钟:在DM&P M6117D SOC板载锂电池可以保证在不外供电的情
况下, M6117D中的CMOS数据能保持10年之久。
工作环境和电源需求
电源需求: 单一直流+5 V @ 400mA
尺寸: 65 (L) x 45 (W) mm.
重量 :45 g
宽温工作: -20°C ~+70 °C
Mity Soc CPU Module : Mity SoC Module 2MB//2MB/2S/IDE/Parallel/GPIO 9

1.3 VGA/LCD 显示界面
(适用于 ICOP-2820 Mity-Mite VGA/LCD 模块)
芯片组: TOPRO TP6508IQ
内存: 共享系统内存,最高可达 128MB
系统总线: 16位ISA总线
数据总线: 24位
显示: 支持CRT及平板Mono/TFT/DSTN/LCD
支持的LCD:
NEC NL-6448AC30-10 TFT 9.4" 640X480
NEC NL-6448AC30-03 TFT 9.4" 640X480
NEC NL-6448AC33-10 TFT 10.4" 640X480
NEC NL-6448AC33-13 TFT 10.4" 640X480
NEC NL-6448AC33-18 TFT 10.4" 640X480
NEC NL-8060BC31-09 TFT 12’1 800X600
NEC NL-8060AC31-02 TFT 10.4" 800X600
NEC NL-8060AC31-01 TFT 10.4" 800X600
SHARP LQ10D42 TFT 10.4" 640X480
SHARP LQ10D421 TFT 10.4" 640X480
SHARP LQ12531 TFT 12.1" 800x600
SHARP LM64C35P MONO 10.4" 640X480
Planar EL640.480-AA1 EL color 10.4" 640X480
10 Mity Soc CPU Module : Mity SoC Module 2MB/2S/IDE/Parallel/GPIO

1.4 DiskOnChip 2000 Flash Disk
(适用于 Mity-SoC 开发板)
Flash Disk DiskOnChip ® 2000
包装:单芯片32针双列直插封装FlashDisk
容量: 8-256 MB
数据可靠性: ECC/EDC纠错
内存窗口: 8 Kb
Mity Soc CPU Module : Mity SoC Module 2MB//2MB/2S/IDE/Parallel/GPIO 11

2.1 结构图
n Mity SoC 模块
第 2 章
安装
12 Mity Soc CPU Module : Mity SoC Module 2MB/2S/IDE/Parallel/GPIO

n Mity SoC 开发板
Mity Soc CPU Module : Mity SoC Module 2MB//2MB/2S/IDE/Parallel/GPIO 13

: Be sure that you have the right orientation of Mity SoC Module
ore plugging it into the ISA Bus & I/O headers of the Mity SoC Development
Board. Take note that the CPU DMP M6117D must be situated on the right side.
The Manufacturer is not liable for any damage caused by wrong orientation.
n Mity Mite VGA/LCD 开发板
2.2 Mity SoC 开发套件
bef
14 Mity Soc CPU Module : Mity SoC Module 2MB/2S/IDE/Parallel/GPIO

2.3 连接接口&跳线概要
n Mity SoC 模块
J1: ISA 2.0 ∅ 32x2 Pin Header
J2: I/O 2.0 ∅ 32x2 Pin Header
U2: DRAM 2MB (Option) 42-pin DIP SSD
U3: DRAM 2MB (Standard) 42-pin DIP SSD
U8: BIOS 32-pin PLCC Socket
概要
Mity Soc CPU Module : Mity SoC Module 2MB//2MB/2S/IDE/Parallel/GPIO 15

n Mity SoC 开发板
概要
J1: Mity SoC 2.0 ∅ 32x2 Pin Header
J2: ISA bus Connector, SL62
J2: ISA bus Connector, SL36
J4: PC104 Connector 104-pin Female Box Header
J6: Mity-Mite VGA 2.0 ∅ 32x2 Pin Header

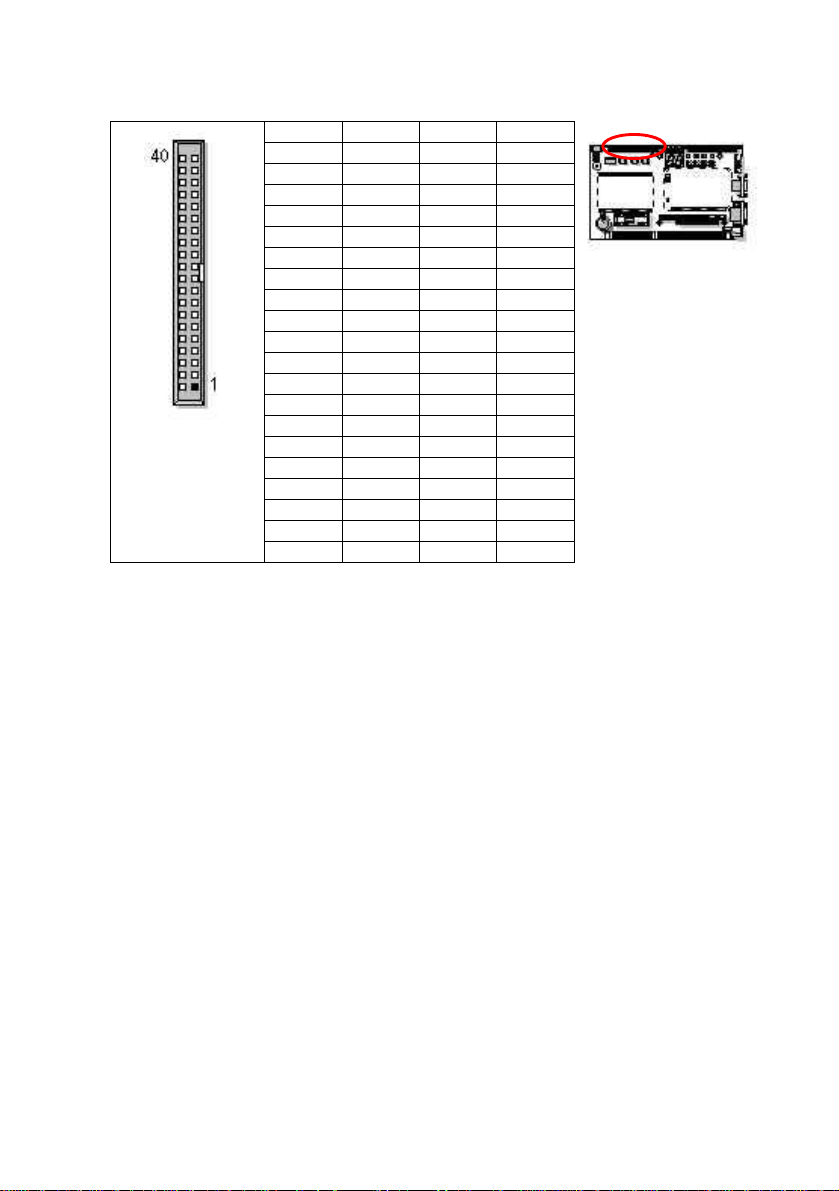

J7: IDE Connector 40-pin Box Header
J8: I/O 2.0 ∅ 32x2 Pin Header
J9: GPIO 20-pin Box Header
J10: COM1 9-pin D-Sub Connector
J11: COM2 10-pin Box Header
J12: RESET 2-pin Pin Header
J13: PS/2 Keyboard 6-pin Mini Din Connector
J14: VGA 15-pin D-Sub Connector
J15: DC_INPUT 2-pin Pin Header
J16: DC_JACK 3-pin Jack
J17: DC_INPUT 4-pin Pin Header
J18: Mity-Mite VGA 2.0 ∅ 10-pin Box Header
J19: Keyboard 2.0 ∅ 5-pin Molex Header
J20: PRINT 26-pin Box Header
LED Display Green LED x16
U2: DOC Connector (DiskOnChip) 32-pin DIP Socket
U5: 8∅ PORT (7 Segment Display) 18-pin DIP SSD
62-pin Gold finger (Total 98 pins)
36-pin Gold finger (Total 98 pins)
16 Mity Soc CPU Module : Mity SoC Module 2MB/2S/IDE/Parallel/GPIO

2.4 管脚定义 & 跳线设置
n Mity SoC 模块
J1: X-ISA 接口 - 2.0 ∅ 32x2
管脚
1 GND 2 SBHE
3 RSTDRV 4 SD7
5 VCC 6 SD6
7 SD8 8 SD5
9 SD9 10 SD4
11 SD10 12 SD3
13 SD11 14 SD2
15 SD12 16 SD1
17 SD13 18 SD0
19 GND 20 IOCHRDY
21 SMEMW 22 AEN
23 SMEMR 24 SA19
25 XIOW 26 SA18
27 XIOR 28 SA17
29 SD14 30 SA16
31 SD15 32 SA15
33 MEMCS16 34 SA14
35 TOCS16 36 SA13
37 REFRESH 38 SA12
39 SYSCLK 40 SA11
41 IRQ7 42 SA10
43 IRQ6 44
45 IRQ5 46 SA8
47 IRQ4 48 SA7
49 IRQ3 50 SA6
51 IRQ10 52 SA5
53 IRQ11 54
55 BALE 56 SA3
57 VCC 58 SA2
59 XOSC 60 SA1
61 GND 62 SA0
63 IRQ12 64 IRQ14
定义 管脚
定义
SA9
SA4
Mity Soc CPU Module : Mity SoC Module 2MB//2MB/2S/IDE/Parallel/GPIO 17

J2: I/O 接口- 2.0 ∅ 32x2
管脚
1 DCD1 2 RXD1
3 TXD1 4 DTR1
COM1 5 GND 6 DSR1 COM1
7 RTS1 8 CTS1
9 RI1 10 VCC
11 DCD2 12 RX2
13 TXD2 14 DTR2
COM2 15 GND 16 DSR2 COM2
17 RTS2 18 CTS2
19 RI2 20 VCC
21 PD0 22 SLCT
23 PD1 24 PR
25 PD2 26 BUSY
PRN 27 PD3 28 ACK\ PRN.
29 PD4 30 SLCTIN\
31 PD5 32 INIT\
33 PD6 34 ERROR\
35 PD7 36 AUTOFD\
37 GND 38 STORBE\
39 GP0 40 GP8
41 GP1 42 GP9
43 GP2 44 GP10
45 GP3 46 GP11
GPIO 47 GP4 48 GP12 GPIO
49 GP5 50 GP13
51 GP6 52 GP14
(DOC) 53 GP7 54 GP15
GPCS 55 GPCS0 56 VBAT BAT+
KBD. 57 KBDAT 58 HDCS0 IDE.
59 KBCLK 60 HDCS1
SPK. 61 SPKR 62 RESETL RESET
63 GND 64 PWG
定义 管脚
定义
18 Mity Soc CPU Module : Mity SoC Module 2MB/2S/IDE/Parallel/GPIO

U2: DRAM 2MB (可选)
1
管脚 定义 管脚 定义
10 D7 33 D8
11 NC 32 NC
12 NC 31 CASL
13 WE 30 CASH
14 RAS 29 OE
15 A11 28 A9
16 A10 27 A8
17 A0 26 A7
18 A1 25 A6
19 A2 24 A5
20 A3 23 A4
21 VCC 22 GND
U3: DRAM 2MB (标准)
1
管脚 定义 管脚 定义
10 D7 33 D8
11 NC 32 NC
12 NC 31 CASL
13 WE 30 CASH
14 RAS 29 OE
15 A11 28 A9
16 A10 27 A8
17 A0 26 A7
18 A1 25 A6
19 A2 24 A5
20 A3 23 A4
21 VCC 22 GND
1 VCC 42 GND
2 DO 41 D15
3 D1 40 D14
4 D2 39 D13
5 D3 38 D12
6 VCC 37 GND
7 D4 36 D11
8 D5 35 D10
9 D6 34 D9
1 VCC 42 GND
2 DO 41 D15
3 D1 40 D14
4 D2 39 D13
5 D3 38 D12
6 VCC 37 GND
7 D4 36 D11
8 D5 35 D10
9 D6 34 D9
Mity Soc CPU Module : Mity SoC Module 2MB//2MB/2S/IDE/Parallel/GPIO 19

U8: BIOS – 32-pin PLCC 插槽
管脚 定义 管脚 定义
1 MA18
3 SA15 4 SA12
5 SA7 6 SA6
7 SA5 8 SA4
9 SA3 10 SA2
11 SA1 12 SA0
13 XD0 14 XD1
15 XD2 16 GND
17 XD3 18 XD4
19 XD5 20 XD6
21 XD7 22 KBSJ
23 SA10 24 MEMR
25 SA11 26 SA9
27 SA8 28 SA13
29 SA14 30 MA17
31 SMEMW 32 VCC
2 SA16
20 Mity Soc CPU Module : Mity SoC Module 2MB/2S/IDE/Parallel/GPIO

n Mity SoC 开发板
J1: X-ISA 接口 - 2.0 ∅ 32x2
管脚
1 GND 2 SBHE
3 RSTDRV 4 SD7
5 VCC 6 SD6
7 SD8 8 SD5
9 SD9 10 SD4
11 SD10 12 SD3
13 SD11 14 SD2
15 SD12 16 SD1
17 SD13 18 SD0
19 GND 20 IOCHRDY
21 SMEMW 22 AEN
23 SMEMR 24 SA19
25 XIOW 26 SA18
27 XIOR 28 SA17
29 SD14 30 SA16
31 SD15 32 SA15
33 MEMCS16 34 SA14
35 TOCS16 36 SA13
37 REFRESH 38 SA12
39 SYSCLK 40 SA11
41 IRQ7 42 SA10
43 IRQ6 44
45 IRQ5 46 SA8
47 IRQ4 48 SA7
49 IRQ3 50 SA6
51 IRQ10 52 SA5
53 IRQ11 54
55 BALE 56 SA3
57 VCC 58 SA2
59 XOSC 60 SA1
61 GND 62 SA0
63 IRQ12 64 IRQ14
定义 管脚
定义
SA9
SA4
Mity Soc CPU Module : Mity SoC Module 2MB//2MB/2S/IDE/Parallel/GPIO 21

J2 : ISA 总线 SL62 – 62 针金手指 (共 98 针)
管脚 定义 管脚 定义
1 (A1) IOCHCK 2 (B1)
3 SD7 4 RSTDRV
5
7
9
11
13
15
17
SD6
SD5
SD4
SD3
SD2
SD1
SD0
6 VCC
8 IRQ9
10 -5V
12 DRQ2
14 -12V
16 OWS
18 +12V
19 IOCHRDY 20 GND
21 AEN 22 SMEMW
23 SA19 24 SMEMR
25 SA18 26 IOW
27 SA17 28 IOR
29 SA16 30 DACK3
31 SA15 32 DRQ3
33 SA14 34 DACK1
35 SA13 36 DRQ1
37 SA12 38 REFRESH
39 SA11 40 SYSCLK
41 SA10 42 IRQ7
43 SA9 44 IRQ6
45 SA8 46 IRQ5
47 SA7 48 IRQ4
49 SA6 50 IRQ3
51 SA5 52 DACK2
53 SA4 54 TC
55 SA3 56 BALE
57 SA2 58 VCC
59 SA1 60 OSC
61 SA0 62 GND
GND
22 Mity Soc CPU Module : Mity SoC Module 2MB/2S/IDE/Parallel/GPIO

J3 : ISA 总线 SL36 – 36 针金手指 (共 98 针 )
管脚 定义 管脚 定义
1 (A1) SBHE 2 (B1) MEMCS16
3 LA23
5 LA22
7 LA21
9 LA20
11 LA19
13 LA18
15 LA17
17 MEMR
19 MEMW 20 DACK5
21 SD8 22 DRQ5
23 SD9 24 DACK6
25 SD10
27 SD11
29 SD12
31 SD13
33 SD14
35 SD15
4 IOCS16
6 IRQ10
8 IRQ11
10 IRQ12
12 IRQ15
14 IRQ14
16 DACK0
18 DRQ0
26 DRQ6
28 DACK7
30 DRQ7
32 VCC
34 MASTER
36 GND
Mity Soc CPU Module : Mity SoC Module 2MB//2MB/2S/IDE/Parallel/GPIO 23

J4: PC/104 接口 – 64 针接口 (CN1)
管脚 定义 管脚 定义
1 IOCHCHK * 2 GND
3 SD7 4 RSTDRV
5 SD6 6 VCC
7 SD5 8 IRQ9
9 SD4 10 -5V
11 SD3 12 DRQ2
13 SD2 14 -12V
15 SD1 16 OWS*
17 SD0 18 +12V
19 IOCHRDY 20 GND
21 AEN 22 SMEMW *
23 SA19 24 SMEMR *
25 SA18 26 XIOW *
27 SA17 28 XIOR *
29 SA16 30 DACK3 *
31 SA15 32 DRQ3
33 SA14 34 DACK1 *
35 SA13 36 DRQ1
37 SA12 38 REFRESH *
39 SA11 40 SYSCLK
41 SA10 42 IRQ7
43 SA9 44 IRQ6
45 SA8 46 IRQ5
47 SA7 48 IRQ4
49 SA6 50 IRQ3
51 SA5 52 DACK2 *
53 SA4 54 TC
55 SA3 56 BALE
57 SA2 58 VCC
59 SA1 60 XXOSC
61 SA0 62 GND
63 GND 64 GND
24 Mity Soc CPU Module : Mity SoC Module 2MB/2S/IDE/Parallel/GPIO

J4 PC/104 接口 – 40 针接口 (CN2)
1 GND 2 GND
3 MEMCS16 * 4 SBHE *
5 IOCS16 * 6 LA23
7 IRQ10 8 LA22
9 IRQ11 10 LA21
11 IRQ12 12 LA20
13 IRQ15 14 LA19
15 IRQ14 16 LA18
17 DACK0 * 18 LA17
19 DRQ0 20 MEMR *
21 DACK5 * 22 MEMW *
23 DRQ5 24 SD8
25 DACK6 * 26 SD9
27 DRQ6 28 SD10
29 DACK7 * 30 SD11
31 DRQ7 32 SD12
33 VCC 34 SD13
35 MASTER * 36 SD14
37 GND 38 SD15
39 GND 40 NC
Mity Soc CPU Module : Mity SoC Module 2MB//2MB/2S/IDE/Parallel/GPIO 25

J6: Mity-Mite VGA 接口 - 2.0 ∅ 32x2
管脚
1 GND 2 SBHE
3 RSTDRV 4 SD7
5 VCC 6 SD6
7 SD8 8 SD5
9 SD9 10 SD4
11 SD10 12 SD3
13 SD11 14 SD2
15 SD12 16 SD1
17 SD13 18 SD0
19 GND 20 IOCHRDY
21 SMEMW 22 AEN
23 SMEMR 24 SA19
25 XIOW 26 SA18
27 XIOR 28 SA17
29 SD14 30 SA16
31 SD15 32 SA15
33 MEMCS16 34 SA14
35 TOCS16 36 SA13
37 REFRESH 38 SA12
39 SYSCLK 40 SA11
41 IRQ7 42 SA10
43 IRQ6 44
45 IRQ5 46 SA8
47 IRQ4 48 SA7
49 IRQ3 50 SA6
51 IRQ10 52 SA5
53 IRQ11 54
55 BALE 56 SA3
57 VCC 58 SA2
59 XOSC 60 SA1
61 GND 62 SA0
63 IRQ12 64 IRQ14
定义 管脚
定义
SA9
SA4
26 Mity Soc CPU Module : Mity SoC Module 2MB/2S/IDE/Parallel/GPIO

J7: IDE 接口 - 2.0 ∅ 40 针接口盒
管脚 定义 管脚 定义
1 RESETL
3 SD7 4 SD8
5 SD6 6 SD9
7 SD5 8 SD10
9 SD4 10 SD11
11 SD3 12 SD12
13 SD2 14 SD13
15 SD1 16 SD14
17 SD0 18 SD15
19 GND 20 VCC
21 NC 22 GND
23 XXIOW
25 XXIOR
27 NC 28 NC
29 NC 30 GND
31 IRQ14
33 SA1 34 NC
35 SA0 36 SA2
37 HDCS0 38 HDCS-1
39 IDELED 40 GND
2 GND
24 GND
26 GND
32 IOCS16
Mity Soc CPU Module : Mity SoC Module 2MB//2MB/2S/IDE/Parallel/GPIO 27

J8: I/O 接口 - 2.0 ∅ 32x2
管脚
1 DCD1 2 RXD1
3 TXD1 4 DTR1
COM1 5 GND 6 DSR1 COM1
7 RTS1 8 CTS1
9 RI1 10 VCC
11 DCD2 12 RX2
13 TXD2 14 DTR2
COM2 15 GND 16 DSR2 COM2
17 RTS2 18 CTS2
19 RI2 20 VCC
21 PD0 22 SLCT
23 PD1 24 PR
25 PD2 26 BUSY
PRN 27 PD3 28 ACK\ PRN.
29 PD4 30 SLCTIN\
31 PD5 32 INIT\
33 PD6 34 ERROR\
35 PD7 36 AUTOFD\
37 GND 38 STORBE\
39 GP0 40 GP8
41 GP1 42 GP9
43 GP2 44 GP10
45 GP3 46 GP11
GPIO 47 GP4 48 GP12 GPIO
49 GP5 50 GP13
51 GP6 52 GP14
(DOC) 53 GP7 54 GP15
GPCS 55 GPCS0 56 VBAT BAT+
KBD. 57 KBDAT 58 HDCS0 IDE.
59 KBCLK 60 HDCS1
SPK. 61 SPKR 62 RESETL RESET
63 GND 64 PWG
定义 管脚
定义
28 Mity Soc CPU Module : Mity SoC Module 2MB/2S/IDE/Parallel/GPIO

J9: GPIO – 20 针接口盒
管脚 定义 管脚 定义
1 GND 2 VCC
3 GP0 4 GP8
5 GP1 6 GP9
7 GP2 8 GP10
9 GP3 10 GP11
11 GP4 12 GP12
13 GP5 14 GP13
15 GP6 16 GP14
17 GP7 18 GP15
19 VCC 20 GND
J10 : COM1 – 9 针 D 型接口盒
管脚 定义 管脚 定义
1 DCD1
3 TXD1
5 GND 6 DSR1
7 RTS1
9 RI1 -- --
J11 : COM2 – 10 针接口盒
管脚 定义 管脚 定义
1 DCD2
3 TXD2
5 GND 6 DSR2
7 RTS2
9 RI2 10 VCC
2 RXD1
4 DTR1
8 CTS1
2 RXD2
4 DTR2
8 CTS2
J12:复位 – 2 针接口
管脚 定义
1 PWG
2 GND
Mity Soc CPU Module : Mity SoC Module 2MB//2MB/2S/IDE/Parallel/GPIO 29

J13 : PS/2 键盘 – 5 针 Molex 接头
管脚 定义
1 KBCLK
2 KBDAT
3 NC
4 GND
5 VCC
J14: VGA 接口 – 15 针 D 型接口 (母头)
管脚 定义 管脚 定义
1 R 6 GND 11 NC
2 G 7 GND 12 NC
3 B 8 GND 13 HYSYNC
4 NC 9 NC 14 VSYNC
5 GND 10 GND 15 NC
J15: DC_INPUT – 2 针接线端
管脚 定义
1 VCC
2 GND
J16: DC_JACK – 3 针 Jack
管脚 定义
1 VCC
2 GND
3 NC
管脚 定义
30 Mity Soc CPU Module : Mity SoC Module 2MB/2S/IDE/Parallel/GPIO

J17: DC_INPUT – 4 针 Molex 接头
管脚 定义
1 VCC
2 GND
3 GND
4 +12V
J18 : Mity-Mite VGA - 2.0 ∅ 10 针接口盒 r
管脚 定义 管脚 定义
1 R 2 GND
3 G 4 GND
5 B 6 GND
7
9 VSYNC 10 GND
8 GND
J19 : PS/2 键盘&鼠标 – 6 针 Mini-Din 接口
管脚
1 KBCLK
2 NC
3 GND
4 KBDAT
5 NC
6 VCC
7 GND
8 GND
9 GND
定义
Mity Soc CPU Module : Mity SoC Module 2MB//2MB/2S/IDE/Parallel/GPIO 31

J20 : PRINT – 26 针接口盒
管脚 定义 管脚 定义
1 STORBE 2 PD0
3 PD1 4 PD2
5 PD3 6 PD4
7 PD5 8 PD6
9 PD7 10 ACK\
11 BUSY
13 SLCT 14 AUTOFD
15 ERROR\ 16 INIT\
17 SLCTIN\ 18 GND
19 GND 20 GND
21 GND 22 GND
23 GND 24 GND
25 GND 26 NC
LED 显示: 绿色 LED x16
12 PE
管脚 定义 管脚 定义
D2 XGP0
D4 XGP2
D6 XGP4
D8 XGP6
D10 XGP8 D11 XGP9
D12 XGP10 D13 XGP11
D14 XGP12 D15 XGP13
D16 XGP14 D17 XGP15
D3 XGP1
D5 XGP3
D7 XGP5
D9 XGP7
32 Mity Soc CPU Module : Mity SoC Module 2MB/2S/IDE/Parallel/GPIO

U2 : DOC (DiskOnChip) : – 32 针双排直插式插槽
管脚 定义 管脚 定义
1 NC 2 NC
3 SA15 4 SA12
5 SA7 6 SA6
7 SA5 8 SA4
9 SA3 10 SA2
11 SA1 12 SA0
13 SD0 14 SD1
15 SD2 16 GND
17 SD3 18 SD4
19 SD5 20 SD6
21 SD7 22 GPSC0
23 SA10 24 SMEMR
25 SA11 26 SA9
27 SA8 28 SA13
29 SA14 30 NC
31 SMEMW 32 VCC
U5 : 8∅ PORT – 18 针 7格DIP SSD
管脚 定义 管脚 定义
1 H_SEGE 2 H_SEGD
3 H_SEGC 4 NC
5 L_SEGE 6 L_SEGD
7 L-SEGG
9 NC 10 L_SEGB
11 L_SEGA 12 L_SEGF
13 VCC 14 VCC
15 H_SEGB 16 H_SEGA
17 H_SEGG 18 H_SEGF
8 L_SEGC
Mity Soc CPU Module : Mity SoC Module 2MB//2MB/2S/IDE/Parallel/GPIO 33

2.5 DiskOnChip Flash Disk
2.5.1 Setup a DiskOnChip ® 2000 Flash Disk
安装说明:
1. 确保 ICOP-6054VE处于断电状态
2. 把 DiskOnChip 2000插入DOC插槽,保证DOC的1脚和插槽的1脚相对应。(缺口对
缺口)
3. 按下面的说明设置 DiskOnChip和Flash Disk的地址
步骤1:进入AMI BIOS 设置菜单
2: "Advanced Chipset Setup" 步骤进入
3: "GPCS Function" "Enable" ( DiskOnChip) 步骤选择到针对于
4: t "GPCS0 Command" "MEMR/W 8bit" 步骤选择到
5: "GPCS0 Start A步骤选择 ddress" "0C8000 HEX" 到
6: "GPCS0 Size" "8 KBYTE" (10) Flash Disk 步骤选择到跳到步骤(针对于)
7: "GPCS1 Command" "IOW 8bit" 步骤选择到
8:步骤 "GPCS1 Start Address" "000100 HEX" 选择到
9: "GPCS1 Size" "2 BYTE" 步骤选择到
10: .步骤保存并退出
4. 接通电源
5. 在通电的状态下,DOC驱动程序自动载入到系统内存,此时能看到DiskOnChip 2000
的信息。
6. 在这个阶段 DiskOnChip 2000可以作为系统的磁盘。
7. 如果 DiskOnChip 2000 是系统的唯一磁盘, 它将是第一引导盘 (drive C: in DOS)
8.如果除了 DiskOnChip 2000还有其他的磁盘, DiskOnChip 2000 默认为最后一个引
导盘;除非在CMOS里面设置为从DOC引导,要了解更多信息请参照DiskOnChip 2000
的说明书
9. 如果你想把DOC做成启动盘:
a- 可以通过标准的DOS命令把操作系统复制到DOC中(例如: sys d:)
b- DOC应是系统中的唯一硬盘或通过DUPDATE工具配置为系统中的第一个磁盘(c: )
更多关于DOC 2000的技术资料, 请参考M-Systems 网站http:// www.m-sys.com 你可以
34 Mity Soc CPU Module : Mity SoC Module 2MB/2S/IDE/Parallel/GPIO

在上面找到说明书, 资料和应用程序
提示: 另外,你可以找到最新的DOC 2000 S/W 工具
Mity Soc CPU Module : Mity SoC Module 2MB//2MB/2S/IDE/Parallel/GPIO 35

2.6 看门狗定时器
看门狗的使用,请参考M6117D技术手册的相关部份,以下
是M6117D寄存器38H Bit 7~4 的值的描述:
(参考M6117D data sheet)
值 描述 值 描述
0000 保留 1000 IRQ11使用
0001 IRQ3使用 1001 IRQ12使用
0010 IRQ4使用 1010 IRQ14使用
0011 IRQ5使用 1011 IRQ15使用
0100 IRQ6使用 1100 NMI 使用
0101 IRQ7使用 1101 RESET重启系统使用
0110 IRQ9使用 1110 保留
0111 IRQ10使用 1111 保留
C语言源代码
#include <stdio.h>
#include <conio.h>
void ResetWatchdogTimer()
{
outp(0x22,0x13);
outp(0x23,0xc5);
outp(0x22,0x3c);
unsigned char c = inp(0x23);
outp(0x22,0x3c);
outp(0x23,c|0x40);
36 Mity Soc CPU Module : Mity SoC Module 2MB/2S/IDE/Parallel/GPIO

outp(0x22,0x13);
outp(0x23,0x00);
}
int main()
{
unsigned char c;
unsigned int lTime;
outp(0x22,0x13); //
outp(0x23,0xc5); // 解锁寄存器
// 500 毫秒
lTime = 0x20L * 500L; outp(0x22,0x3b);
outp(0x23,(lTime>>16)&0xff);
outp(0x22,0x3a);
outp(0x23,(lTime>>8)&0xff);
outp(0x22,0x39);outp(0x23,(lTime>>0)&0xff);
// 重启系统
outp(0x22,0x38);
c = inp(0x23);
c &= 0x0f;
c |= 0xd0; // 重启系统,也可以送0x50触发 IRQ7
outp(0x22,0x38);
outp(0x23,c);
// 使能看门狗
outp(0x22,0x37);
c = inp(0x23);
c |= 0x40;
outp(0x22,0x37);
outp(0x23,c);
Mity Soc CPU Module : Mity SoC Module 2MB//2MB/2S/IDE/Parallel/GPIO 37

outp(0x22,0x13);
outp(0x23,0x00); //锁定寄存器
printf("Press any key to stop trigger timer.\n");
while(!kbhit())
ResetWatchdogTimer();
printf("System will reboot after 500 milli-seconds.\n");
return 1;
}
38 Mity Soc CPU Module : Mity SoC Module 2MB/2S/IDE/Parallel/GPIO

2.6 GPI/O
在ICOP-6054VE主板上,GPIO功能集成在M6117D CPU中,可以提供16位GPIO
供用户使用。用户可自行设定16位GPIO为全部作输入或全部作输出,或者8位作输入,
8位作输出等等,。
下面列出端口寄存器说明供参考:
索引地址端口22H 数据地址端口23H
配置寄存器锁定:00 H GPIO配置寄存器设置:13H
配置寄存器解锁:0C5 H
输入:00H (方式1) GPIO<0-7>方向设置:4EH
输出:0FFH(方式2)
输入:00H (方式3) GPIO<15-8>方向设置:4FH
输出:0FFH(方式4)
通过GPIO<7-0>读写数据
方式1
方式2
通过GPIO<15-8>读写数据
方式3
方式4
注意:通过端口22H传送索引值,然后通过端口23H设定相应的功能。
汇编范例代码:
.286
Mity Soc CPU Module : Mity SoC Module 2MB//2MB/2S/IDE/Parallel/GPIO 39
索引端口22 H 数据端口23 H
46H
47H
索引端口22 H 数据端口23 H
4CH
4DH
读取1字节数据
写入1字节数据
读取1字节数据
写入1字节数据

.model small
.code ;
;-----介绍解锁暂存器如何编程
mov al,13h ;
out 22h,al ; 使用端口22送出配置寄存器地址13H
mov al,0c5h ;
out 23h,al ; 使用端口23送出数据05CH解锁配置寄存器
;----- 介绍如何使用端口23传送0FF H, 设定GPIO[7-0]为输出脚
mov al,4eh ;
out 22h,al ; 使用端口22输出索引地址4EH
mov al,0ffh ; 使用端口23传送0FFH, 设定GPIO[7-0]为输出脚
out 23,al ;
;----- 介绍如何使用GPIO [15-8] 为输入脚使用
mov al,4fh ;
out 22h,al ; 使用端口22输出索引地址4FH
mov al,00 ; 使用端口23传送00H, 设定GPIO[15-8]为输入脚
out 23h,al ;
;-----介绍如何使用GPIO [7-0]输出数据
mov al,47h ; 使用端口22输出索引值47 H
out 22h,al ; GPIO[7-0] 已可用来输出数据
mov al,55h ;
out 23h,al ; 使用端口23发送55 H数据
;----- 介绍如何使用GPIO [15-8]输入数据
mov al,4ch ; 使用端口22输出索引值47C H 去解锁
out 22h,al ; GPIO[15-8] 已可用来输入数据
in al,23h ;从端口23读取数据
....... continue program .......
40 Mity Soc CPU Module : Mity SoC Module 2MB/2S/IDE/Parallel/GPIO

;-----介绍在结束程序时锁GPIO配置寄存器
mov al,13h ;
out 22h,al ; 使用端口22输出配置寄存器值13H
mov al,0 ;
out 23h,al ; 使用端口23输出00 H锁配置寄存器
end
C语言范例代码:
#include <dos.h>
void set_GPIO(unsigned char index, unsigned char data)
{
outportb(0x22, index);
outportb(0x23, data);
}
void main()
{
/* 解锁GPIO 配置寄存器 */
set_GPIO(0x13, 0xc5);
/*设定GPIO[7-0]为输出 */
set_GPIO(0x4e, 0xff);
/*设定GPIO[15-8] 为输入*/
set_GPIO(0x4f ,0x00);
/* 从GPIO[7-0]输出数据 */
set_GPIO(0x47, 0x55); /* 输出55 H */
/* 从GPIO[15-8] 读入数据*/
outportb(0x22, 0x4c);
inportb(0x23);
Mity Soc CPU Module : Mity SoC Module 2MB//2MB/2S/IDE/Parallel/GPIO 41

/*程序结束时锁定GPIO配置寄存器*/
set_GPIO(0x13,0x0);
}
QBasic范例代码:
DIM Value
'解锁GPIO配置寄存器
OUT &h32, &h23
OUT &h33, &HC5
'设定GPIO[7-0]为输出
OUT &h32, &h5E
OUT &h33, &HFF
'设定 GPIO[15-8]为输入
OUT &h32, &h5F
OUT &h33, &H55
'从 GPIO[7-0]输出数据
OUT &h32, &h57
OUT &h33, &HFF
'设定 GPIO[15-8] 为输入
OUT &h32, &h5C
Value = INP(&h33)
PRINT "Value = ", Value
'结束程序时锁定GPIO配置寄存器
OUT &h32, &h23
OUT &h33, &H0
42 Mity Soc CPU Module : Mity SoC Module 2MB/2S/IDE/Parallel/GPIO

第3章
SVGA 设置
(针对于 ICOP-2820 Mity-Mite VGA/LCD 模块)
3.1 介绍
The ICOP-2820 拥有一个板载VGA界面. 它的规格和特征如下描述:
3.1.1 芯片组
The ICOP-2820通过一个HMC HM86508芯片作为SVGA 控制器, 它可同时支持CRT
和LCD 显示,另外还支持隔行扫描和逐行扫描的模拟显示器 (彩色和单色
VGA),以及保持和IBM VGA完全兼容时以高分辨率的模式显示。
3.1.2 显存
板载1 MB内存, VGA控制器能够驱动CRT显示器及平板MONO/DSTN/TFT,显示
精度可达1024 x 768 256 色.
Mity Soc CPU Module : Mity SoC Module 2MB//2MB/2S/IDE/Parallel/GPIO 43

3.1.3 VGA/LCD 接口
LCD 接口管脚定义
(对于所有 44 针的 ICOP 386 系列)
管脚
1 +12V 2 +12V
3 GND 4 GND
5 PVcc 6 PVcc
7 ENAVEE 8 ENAVEE
9 P0 10 P1
11 P2 12 P3
13 P4 14 P5
15 P6 16 P7
17 P8 18 P9
19 P10 20 P11
21 P12 22 P13
23 P14 24 P15
25 P16 26 P17
27 P18 28 P19
29 P20 30 P21
31 P22 32 P23
33 GND 34 GND
35 SHFCLK 36 FLM
37 M 38 LP
39 GND 40 ENABKL
41 GND 42 ASHFCLK
43 Vcc 44 Vcc
定义 管脚
定义
44 Mity Soc CPU Module : Mity SoC Module 2MB/2S/IDE/Parallel/GPIO

LCD 接口管脚定义描述:
定义 描述
P0~P23 Flat panel data output
ENABKL Activity Indicator and Enable Backlight outputs
SHFCLK Shift clock. Pixel clock for flat panel data
M M signal for panel AC drive control
LP Latch pulse. Flat panel equivalent of HSYNC
FLM First line marker. Flat panel equivalent of VSYNC
+12V +12V power from PC power supply
ENAVDD Power sequencing controls for panel LCD bias volt
ENAVEE Power sequencing controls for panel LCD bias volt
–SHFCLK The inverter signal of SHFCLK
VDDM 3.3V or 5V selected by JP6
3.2 LCD BIOS 和跳线设置
下面是支持各类LCD液晶显示器的BIOS和跳线设置清单
MLCD.dat - Data File for MONO DSTN640*480 (Default)
例子 : (1) HOSIDEN HLM6667
(2) HITACHI LMG5160XUFC
(3) CASIO MD650TS00-01
(4) OPTREX DMF_50260NFU-FW-8
DSTN.dat - Data file for Color DSTN640*480
例子 : (1) Sanyo LCM-5331-22NTK
(2) SHARP LM64C35P
TFT_S1.dat - Data File for TFT640*480-Sync (16 BIT)
TFT_S2.dat - Data File for TFT640*480-Sync (18/24 BIT)
例子 : (1) HITACHI TX26D60/TX24D55
(2) TOSHIBA LTM09C015A
Mity Soc CPU Module : Mity SoC Module 2MB//2MB/2S/IDE/Parallel/GPIO 45

(3) SHARP LQ10D321
TFT_LP1.dat - Data File For TFT640*480-LP (16 BIT)
TFT_LP2.dat - Data File For TFT640*480-LP (18/24 BIT)
例子 : (1) Toshiba LTM09c015A)
TFT86_S1.dat - Data File for TFT800*600_sync (16 BIT)
TFT86_S2.dat Data File for TFT800*600_sync (18/24 BIT)
例子 : (1) NEC NL8060AC26-05
(2) NEC NL8060AC26-04
(3) NEC NL8060BC31-02
EL.dat - Data File for EL640*480
例子 : (1) PLANAR EL640.480-A
PLASMA.dat - Data File for PLASMA640*480
例子 : (1) PANASONIC S817
CRT/LCD模式
通过在CMOS里进行设置,BIOS可以只支持CRT/LCD中的一种也可以同
时支持CRT/LCD显示模式
USAGE:
在 DOS下输入 >SW508,会有如下选项
1. CRT 单独模式
2. 单LCD
3. CRT/LCD 都支持
46 Mity Soc CPU Module : Mity SoC Module 2MB/2S/IDE/Parallel/GPIO

NEC NL6448AC33-18 跳线
NEC NL6448AC33-18 ICOP-6054VE CON1
管脚 定义 管脚 定义
CN1-1 GND 3 GND
CN1-2 CLK 35 SHFCLK
CN1-3 Hsync 38 LP
CN1-4 Vsync 36 FLM
CN1-5 GND 4 CN1-6 R0 27 P18
CN1-7 R1 28 P19
CN1-8 R2 29 P20
CN1-9 R3 30 P21
CN1-10 R4 31 P22
CN1-11 R5 32 P23
CN1-12 GND 33 CN1-13 G0 19 P10
CN1-14 G1 20 P11
CN1-15 G2 21 P12
CN1-16 G3 22 P13
CN1-17 G4 23 P14
CN1-18 G5 24 P15
CN1-19 GND 34 CN1-20 B0 11 P2
CN1-21 B1 12 P3
CN1-22 B2 13 P4
CN1-23 B3 14 P5
CN1-24 B4 15 P6
CN1-25 B5 16 P7
CN1-26 GND 39 CN1-27 ENAB 37 MDE
CN1-28 Vcc 43 Vcc
CN1-29 Vcc 44 Vcc
CN1-30 NC - CN1-31 NC - -
Mity Soc CPU Module : Mity SoC Module 2MB//2MB/2S/IDE/Parallel/GPIO 47

NEC NL6448AC30-10跳线
NEC NL6448AC30-10 ICOP-6054VE CON1
管脚 定义 管脚 定义
CN1-1 CLK 42 SHFCLK
CN1-2 Hsync 38 LP
CN1-3 Vsync 36 FLM
CN1-4 DE 37 MDE
CN1-5 - - P0
CN1-6 B0 10 P1
CN1-7 B1 11 P2
CN1-8 B2 12 P3
CN1-9 B3 13 P4
CN1-10 - 14 P5
CN1-11 - 15 P6
CN1-12 G0 16 P7
CN1-13 G1 17 P8
CN1-14 G2 18 P9
CN1-15 G3 19 P10
CN1-16 - 20 P11
CN1-17 R0 21 P12
CN1-18 R1 22 P13
CN1-19 R2 23 P14
CN1-20 R3 24 P15
CN1-21 - - P16
CN1-22 - - P17
CN1-23 - 27 P18
CN1-24 - 28 P19
CN1-25 - 29 P20
CN1-26 - 30 P21
CN1-27 - 31 P22
CN1-28 - 32 P23
CN1-29 PVcc 5 LCD Vdd
CN1-30 Vcc 43 Vcc
CN1-31 MODE 44 Vcc
CN1-32 GND 3 GND
CN1-33 GND 4 GND
CN1-34 Vdd +12 1 +12
CN1-35 ENABKL 40 ENABKL
CN1-36 GND 39 GND
48 Mity Soc CPU Module : Mity SoC Module 2MB/2S/IDE/Parallel/GPIO

LJ32H028跳线
LJ32H028 ICOP-6054VE CON1
管脚 定义 管脚 定义
CN1-1 D1 11 P2
CN1-2 D0 12 P3
CN1-3 D3 9 P0
CN1-4 D2 10 P1
CN1-5 CP2 35 SHF_CLK
CN1-6 GND 3,4 GND
CN1-7 CP1 38 LP
CN1-8 GND 33,34 GND
CN1-9 S 36 FLM
CN1-10 - - CN1-11 - - CN1-12 - - CN1-13 +5V 43,44 +5V(Vdd)
CN1-14 - - CN1-15 +12V 1,2 +12V
Mity Soc CPU Module : Mity SoC Module 2MB//2MB/2S/IDE/Parallel/GPIO 49

SHARP LQ10D42 跳线
(640 X 480 TFT Color)
SHARP LQ10D42 ICOP-6054VE CON1
管脚 定义 管脚 定义
CN1-1 GND 3,4 GND
CN1-2 CLK 42 SHFCLK
CN1-3 Hsync 38 LP
CN1-4 Vsync 36 FLM
CN1-5 GND 3,4 GND
CN1-6 R0 21 P12
CN1-7 R1 22 P13
CN1-8 R2 23 P14
CN1-9 R3 24 P15
CN1-10 R4 25 P16
CN1-11 R5 26 P17
CN1-12 GND 3,4 GND
CN1-13 G0 15 P6
CN1-14 G1 16 P7
CN1-15 G2 17 P8
CN1-16 G3 18 P9
CN1-17 G4 19 P10
CN1-18 G5 20 P11
CN1-19 GND 3,4 GND
CN1-20 B0 9 P0
CN1-21 B1 10 P1
CN1-22 B2 11 P2
CN1-23 B3 12 P3
CN1-24 B4 13 P4
CN1-25 B5 14 P5
CN1-26 GND 3,4 GND
CN1-27 ENAB 40 M
CN1-28 Vcc 43,44 Vcc +5V
CN1-29 Vcc 43,44 Vcc +5V
CN1-30 R/L - CN1-31 U/D - -
50 Mity Soc CPU Module : Mity SoC Module 2MB/2S/IDE/Parallel/GPIO

SHARP LQ12S31 跳线
(800 X 600 TFT Color)
SHARP LQ12S31 ICOP-6054VE CON1
管脚 定义 管脚 定义
CN1-1 GND 3 GND
CN1-2 CLK 35 SHFCLK
CN1-3 GND 4 GND
CN1-4 Hsync 38 LP
CN1-5 Vsync 36 FLM
CN1-6 GND 8 GND
CN1-7 GND 8 GND
CN1-8 GND 8 GND
CN1-9 R0 27 P18
CN1-10 R1 28 P19
CN1-11 R2 29 P20
CN1-12 GND 8 GND
CN1-13 R3 30 P21
CN1-14 R4 31 P22
CN1-15 R5 32 P23
CN1-16 GND 39 GND
CN1-17 GND 39 GND
CN1-18 GND 39 GND
CN1-19 G0 19 P10
CN1-20 G1 20 P11
CN1-21 G2 21 P12
CN1-22 GND 39
CN1-23 G3 22 P13
CN1-24 G4 23 P14
CN1-25 G5 24 P15
CN1-26 GND 41 GND
CN1-27 GND 41 GND
CN1-28 GND 41 GND
CN1-29 B0 11 P2
CN1-30 B1 12 P3
CN1-31 B2 13 P4
CN1-32 GND 41 GND
CN1-33 B3 14 P5
CN1-34 B4 15 P6
CN1-35 B5 16 P7
CN1-36 GND 41 GND
CN1-37 ENAR 37 M
CN1-38 TST - CN1-39 Vcc 43 +5Vcc
CN1-40 Vcc 44 +5Vcc
CN1-41 TST - -
Mity Soc CPU Module : Mity SoC Module 2MB//2MB/2S/IDE/Parallel/GPIO 51

附录
原理图
- 请对照前述的 3 页参考原理图. –
52 Mity Soc CPU Module : Mity SoC Module 2MB/2S/IDE/Parallel/GPIO

Mity Soc CPU Module : Mity SoC Module 2MB//2MB/2S/IDE/Parallel/GPIO 53

54 Mity Soc CPU Module : Mity SoC Module 2MB/2S/IDE/Parallel/GPIO

Mity Soc CPU Module : Mity SoC Module 2MB//2MB/2S/IDE/Parallel/GPIO 55

售后服务
本产品我们保证在从您购买之日起三个月包换;一
年保修,终生维护。
56 Mity Soc CPU Module : Mity SoC Module 2MB/2S/IDE/Parallel/GPIO
