Page 1
iconBIT HMP605 HDMI
Руководство пользователя
Page 2
Содержание
Введение ......................................................................................................................................................................................... 3
I. Интерфейсы и кнопки .................................................................................................................................................................. 4
II. Пульт дистанционного управления:........................................................................................................................................... 6
III. Основные параметры ................................................................................................................................................................ 7
IV. Предостережения ...................................................................................................................................................................... 8
V. Основные операции ................................................................................................................................................................... 9
VI. Управление файлами .............................................................................................................................................................. 10
VII. Воспроизведение видео......................................................................................................................................................... 10
VIII. Воспроизведение музыки ..................................................................................................................................................... 11
IX. Фото .......................................................................................................................................................................................... 12
X. Электронные книги ................................................................................................................................................................... 13
XI. FM-радио .................................................................................................................................................................................. 13
XII. Запись...................................................................................................................................................................................... 14
XIII. Настройки ............................................................................................................................................................................... 15
XIV. Подключения ......................................................................................................................................................................... 16
XV. Использование в качестве запоминающего устройства ..................................................................................................... 18
XVI. Часто задаваемые вопросы ................................................................................................................................................. 19
XVII.Спецификац ии....................................................................................................................................................................... 21
Русский 2
Page 3
Введение
Благодарим вас за выбор продукции IconBIT.
IconBIT HMP605 HDMI имеет экран размером 6 дюймов с разрешением 800×480.
Он имеет компонентный видео выход и возможность управления с помощью пульта. Поддерживает следующие
форматы видео RMVB, RM, FLV, MOV, D AT, MPEG, MP4, PMP, MKV, VOB, AV I, 3GP и т.д., а также ауд ио форматы MP3,
WMA, W AV, APE, FLAC, AAC, OGG и т.д.
Поддержка функц ии OTG (USB-OTG). On-The-Go — это расширение спецификации USB 2.0, предназначенное для
лёгкого соединения периферийных USB-устройств друг с другом без необходимости подключения к компьютеру.
Медиаплеер имеет универсальный цифровой интерфейс HDMI, передающий одновременно видео и многоканальный
звук по единому кабелю, что обеспечивает высокое качество изображения и звука без шумов и искажений.
Русский 3
Page 4

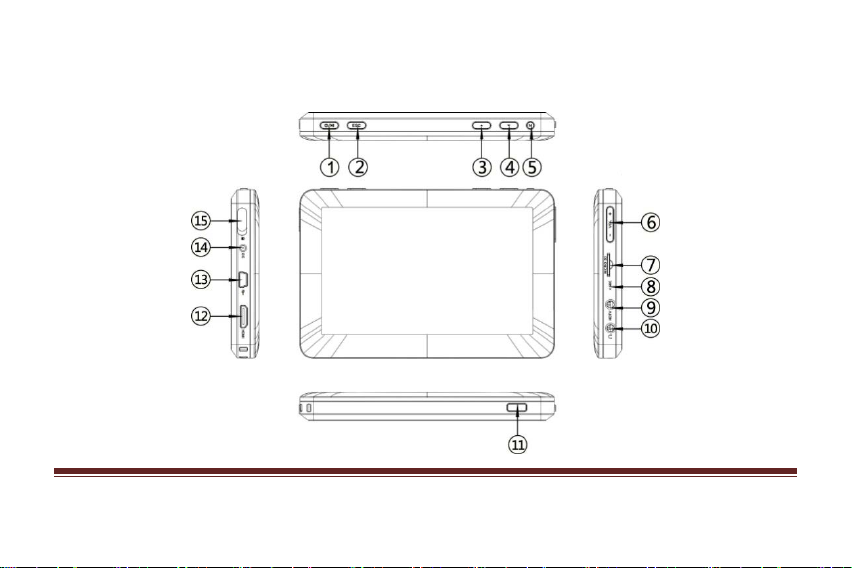

I. Интерфейсы и кнопки
Русский 4
Page 5
1:
Вкл./выкл. (Короткое нажатие – включение,
длительное - выключение),
Возврат в предыдущее меню
2:
Вверх, Предыдущий трек
3:
Вниз, Следующий трек
4:
5:
Подтверждение выбора.
Увеличить/уменьшить громкость
6:
7: Слот для карты памяти
8: Микрофон
9: ТВ-выход
10: Разъем для наушников
11: ИК-приемник
12: HDMI интерфейс
13: USB OTG интерфейс
14: Разъем питания (5V, 2A)
15: Блокировка кнопок
Русский 5
Page 6

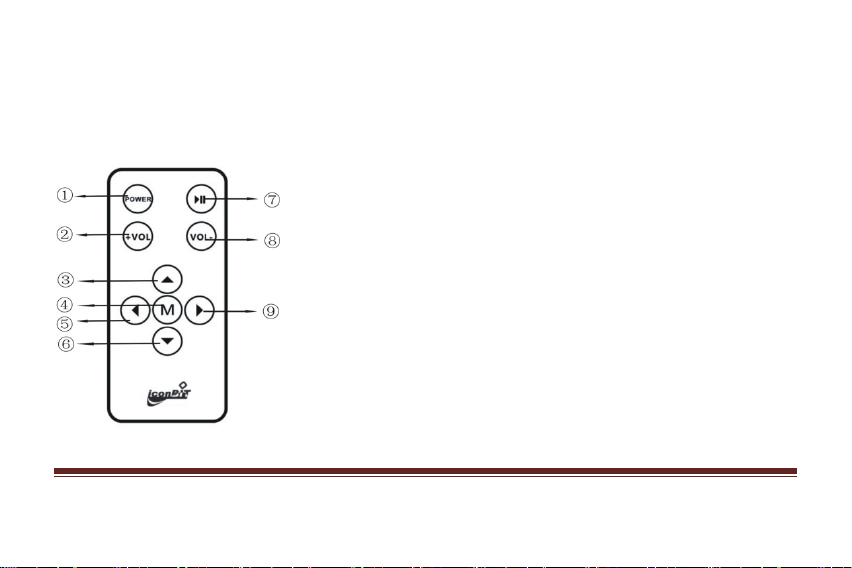

II. Пульт дистанционного управления:
1: Вкл./выкл.
2: Уменьшить громкость
3: Назад
4: Подтверд ить выбор
5: Влево
6: Вперед
7: Воспроизведение / пауза
8: Увеличить громкость
9: Вправо
Русский 6
Page 7
III. Основные параметры
6-дюймовый TFT дисплей, 1600 миллионов цветов
Поддержка 1080P HD видео
Поддержка субтитров
HD TV-OUT видео выход
HDMI выхо д
Поддержка OTG.
Управление с помощью пульта
Поддержка аудио форматов MP3, WMA, WAV, APE и FLAC, AAC, OGG
Поддержка карт памяти Mini/SD, от 128MB до 8GB
Поддержка видео форматов MKV, MOV, RMVB, RM, AVI (DIVX, XVID, H.264), PMP, DAT, F LV, VOB, MP4, MPG,
3GP, и т.д.
Поддержка форматов изображений: JPEG, BMP и PNG, GIF, TIF
Встроенный микрофон, возможность записи звука
Энергосберегающие функц ии, настраиваемая яркость экрана, и авто отключение
FM радио
Поддержка Windows 2000,XP, VISTA и 7
Высокая скорость передачи данных по USB 2.0, до 8.0M/S
Чтение электронных книг
Возможность обновления прошивки
Многозадачность, возможность слушать музыку во время чтения книг
Русский 7
Page 8
IV. Предостережения
Не используйте плеер в условиях экстремального холода, влажности и пыл и.
Срок жизни батареи завис ит от условий ее использования.
Заряжайте батарею в следующих случаях:
a) Иконка в углу экрана показывает, что батарея полностью разряжена.
b) Плеер отключается автоматически сразу же после включения или не включается вообще.
c) Плеер не отвечает на нажатие кнопок.
Не отключайте плеер во время форматирования и ко пирования файлов, это может привести к потере данных и
поломке плеера.
Вся информация, приведенная в данном руководстве актуальна на момент публикации. Однако, наши
инженеры постоянно обновляют и совершенствуют устройство, вследствие чего внешний вид программного
обеспечения Вашего устройства может несколько отличаться по функциям и внешнему виду от приведенного в
данном руководстве.
Русский 8
Page 9
V. Основные операции
Включение
Включение питания: нажмите на кнопку
секунд.
Отключение питания: нажмите на кнопку в тече ние 2-3
секунд.
Глав ный интерфейс
В главном ме ню нажмите на любую иконку в нижней части экрана (панель с иконками можно пролистывать влево и
вправо ). Выберите одну из 9 функций: обзор, видео, музыка, фото, к ниги, радио, календарь, запись, настройки
Список функций
В меню списка функций выберите “Local disk”, а затем необходимую функцию.
в тече ние 2
Русский 9
Page 10
VI. Управление файлами
Для просмотра файлов в любом из меню необходимо сначала выбрать диск, на котором находятся файлы “Local Disk “
или “SD Card”. Затем выберите нуж ный файл, нажав кнопк у подтверждения.
Операции с файлами
Нажмите
чтобы скопировать, вставить или выполнит ь другие операции с выбранным файлом.
VII. Воспроизведение видео
В главном меню выберите иконку "Видео" и нажмите на кнопку «подтверждение». Пролистывая появившийся список,
выберите в нем нужны й видеофайл.
Нажмите
definition switch mode", "Channel" и других опций. Выберите
предыдущий уровень меню.
чтобы войти в настройки "Breakpoint play", "Track", "Title", "Brightness," Zoom Mode", "Play Mode", "High
для выхода и нажмите для возврата в
Русский 10
Page 11
VIII. Воспроизведение музыки
В главном ме ню выберите иконку “Музыка” и затем выберите аудиофайл, который вам нужно воспроизвести.
Медиа библиотека
Доступ к медиа б иблиотеке осуществляется через категории "исполнитель, альбом, жанр, рейтинг, год”,
В интерфейсе воспроизведения ауд иофайлов войдите, на жав кнопку
параметры режима воспроизведения, эквалайзера, яркости и др. Выбе рите
выход а.
, в меню настроек, в к отором можно настроить
для возврата или нажмите для
Русский 11
Page 12
IX. Фото
В главном меню выберите иконку "Фото" и нажмите на кнопку «подтверждение». Пролистывая появившийся список ,
выберите в нем нужны й файл.
1. Для просмотра следующей/предыдущей фотографии, нажмите к нопку влево/вправо
2. Выберите
3. Внутр еннее меню интерфейса просмотра изображений позволяет настраивать параметры слайдшоу, эффектов
перехода, яркости, и др.
Слайдшоу
Нажмите на кнопку
для возврата в предыдущее меню
чтобы начать слайдшоу.
Русский 12
Page 13
X. Электронные книги
В главном меню выбер ите иконку "e-book" и нажмите на кнопку «подтверждение». Пролистывая появ ившийся список,
выберите в нем нужны й файл.
1. Для перелистывания страниц, нажимайте кнопки вверх/вниз.
2. Во внутреннем меню интерф ейса чтения электронных книг можно настроить параметры отображения шрифтов,
закладок, яркости, и др.
3. Выберите
для возврата в предыдущее меню или нажмите для возврата в предыдущий уровень меню.
XI. FM-радио
В главном ме ню выберите иконку "FM-рад ио" и нажмите на кнопку «подтверждение».
Нажмите
и настройки яркости экрана. Выберите
чтобы войти в меню настроек, где есть опц ии сохранения радиостанции, просмотра списка радиостанций
для возврата или нажмите для возврата в предыдущий уровень меню.
Русский 13
Page 14
XII. Запись
В главном меню выберите иконку "Record” и нажмите на кнопку «подтверждение». В м еню настроек Вы можете
изменить параметры качества записи. Выберите
уровень меню.
Начать запись
для выхода или нажмите для возврата в предыдущий
В режиме записи нажмите на кнопку
чтобы остановить запись, запись сохранится автоматически.
Воспроизведение
Нажмите на кно пку
присваиваются автоматически в соответствии с порядком очередности записей.
чтобы просмотреть список с охраненных записей. Имена файлов начинаются с 000 и
или чтобы начать/приостановить запись. Нажмите на к нопку
Русский 14
Page 15
XIII. Настройки
В главном меню выберите иконку "Setting" и нажмите на кнопку «подтверждение». Пролистывая появ ившийся список,
выберите в нем нужны й параметр для настройки.
Видеовыход
Выберите режим видеовыхода: "LCD (экран плеера)", "NTSC", "PAL ", "480P", "720P", "1080I", "1080P", "HDMI 720P",
"HDMI 1080P ".
Информация о батарее
Подробная информация о заряде батареи.
Сброс настроек
Если вы в ыберете пункт "Restore default settings" (восстановить настройки), все созданные вами настройки будут
заменены на заводские. Это может помочь при возникновении неполадок в работе плеера.
Русский 15
Page 16
XIV. Подключения
Использование OTG
Эта мод ель обе спечив ает функ ции OTG, позволяя не тольк о копировать данные с внешних устройств на плеер, но и
наоборот – с плеера на внешние устройства. Подключите USB устройство к плееру с помощью с пециального USB OTG
каб еля.
HDMI выход
Подключите HDMI вы ход плеера к HDMI входу на вашем ТВ с помощью HDMI к абеля. Затем в меню настроек
установите с оответствующ ие параметры ТВ-выхода.
Note: HDMI не поддерживает «горячую замену».
Русский 16
Page 17
TV выход
Вставьте красный, зеле ный и синий штекеры видеокабеля в соответствующие по цвет у разъемы на телевизоре, а другой
конец кабеля — в ТВ выход плеера.
Подключите красный и белы й штекеры аудиокабеля к соответствующим по цвет у аудиоразъемам на телевизоре. Другой
конец кабеля подключите к разъему для наушников.
Русский 17
Page 18
XV. Использование в качестве запоминающего устройства
Плеер может служить как переносное USB устройство для хранения файлов. Поддерживаются операционные системы
Windows98 (требуется ус тановка драйвера) и Windows2000/XP/Vi sta/7 (установка драйвера не требуется). Плеер
определится системой как запоминающее USB устройство.
Копирование файлов/папок
Чтобы загрузить файлы с ком пьютера на плеер просто скопируйте файлы в окно диска плеера.
Удаление файлов/папок
Выделите файл/папк у на плеере, нажм ите на клавиатуре кнопку "Delete". Выберите "OK" для подтверждения.
Важно: В процессе обмена данными между плеером и компьютером не отключайте USB кабел ь, это мож ет
привести к потере файлов.
После завершения всех операций с файлами нажмите правой кнопкой на иконку
углу рабочего стола Windows. Следуя указаниям Windows, безопасно отключите плеер.
, находящуюся в правом нижнем
Русский 18
Page 19
XVI. Часто задаваемые вопросы
Плеер не включается
Батарея может быть полностью разряжена.
Проверьте снова, подключив адаптер пита ния.
Если плеер по-прежнему не включается, обратитесь в сервисный центр.
В наушниках нет звука
Громкость может быть установлена на 0.
Проверьте правильность подключения кабеля.
В наушниках слышен шум
Убедитес ь, что разъем для наушников чист, грязь может вызывать помехи.
Аудиофа йл может быть поврежден, попробуйте воспроизвести другие аудиофайлы.
Русский 19
Page 20
Искажения на экране
Убедитес ь, что установлен правильны й язык интерфейса, язык можно изменить в меню настроек.
Файлы не загружаются
Убедитес ь что между компьютером и плеером установлено соединение.
Убедитес ь, что на диск е есть свободное место.
Убедитес ь, что USB кабель не имеет повреждений.
Обратите внимание
Если на официальном сайте iconBiT объявлено о выходе новой про шивки для данной модели плеера, скачайте и
установите прошивк у, это мож ет значительно улучшить функционал и производительность плеера. Реальные функции и
пользовательский интерфейс плеера могут отличаться от описанных в данном руководстве.
Русский 20
Page 21
XVII.Спецификации
Мод ель HMP605 HDMI
Питание DC 5V 1500mA
Размер экрана 6.0″
Разрешение экрана 800X480
Поддерживаемые аудио форматы MP3, WMA, APE, FLAC, AAC, OGG, AMR, AC3, MP2, RA
Поддерживаемые видео форматы MOV, MKV, AVI, VOB, DAT, MPG, MP4, PMP, 3GP, FLV, WMV, ASF
Поддерживаемые форматы
изображений
Поддерживаемые форматы текста TXT(ansi/unicode/utf8)
Формат записи MP3
FM диапазон 87.0MHZ-108MHZ
Система Windows ME/Windows 2000/Windows XP/Windows VISTA/Windows 7
JPG, BMP, PNG, GIF
Русский 21
