中文说明书
VHF 手持电台
IC-F3061DT
UHF 手持电台
IC-F4061DT
艾可 慕
重要事项
在使用前请认真阅读该说明书。
请保存好本手册，该说明书包含了关于IC-F3161DT和
IC-F4161DT的重要的使用说明。
！警告
在通信时，绝不能使对讲机天线距离身体的裸露部位太近，尤
其是眼睛和脸部。保证对讲机的麦克风距离嘴5-10厘米，垂直
讲话，可以保障通话质量最好。
！警告
当使用对讲机的耳机或者其他音频扩展设备时不要把音量调到
最大。
专门用语
i
警告
警示
注意
专门用语定义
也许会发生身体伤害，火灾或者触电事
故。
警示也许会损害设备
如果忽视，也许会发生身体伤害，火灾或
者触电事故。
！警告
绝不能将电池短路。
！警告
请使用ICOM生产的充电器和电池等配件。
请勿在不确定发射的情况下按PTT按键。
请不要将对讲机放置到雨、雪、水等环境中。
请勿因为任何原因私自拆装对讲机。因私拆或改动的对讲机引
起的问题和后果，将由您自行承担。
请不要将机器放到低于–30°C或者高于 60°C的环境中，避免
阳光直射。否则机器的性能无法得到保障。
请不要将电台放置在尘土飞扬的环境中使用。
目录
重要事项 ..........................................
专门术语
目录
1 配件
■ 随机配件
■ 配件安装
2 面板介绍
■ 前面板
■ 显示功能
■ 编程按键功能
3 基本操作
■ 开机
■ 频道选择
■ 呼叫操作
■ 接收和发射
■ 自定义设置模式
■ 加密功能
■ 击晕功能
■ 紧急发射
■ 人员倒地报警功能
■ 优先A频道选择
..........................................
...............................................
............................................
......................................
......................................
.........................................
........................................
......................................
..................................
.........................................
...........................................
......................................
......................................
....................................
................................
.....................................
.....................................
.....................................
..............................
.................................
ii
4
10
10
10
10
10
1
i
i
1
1
1
3
3
4
7
7
7
7
8
9
4 电池充电
■ 相关电池警告
■ 电池充电安装

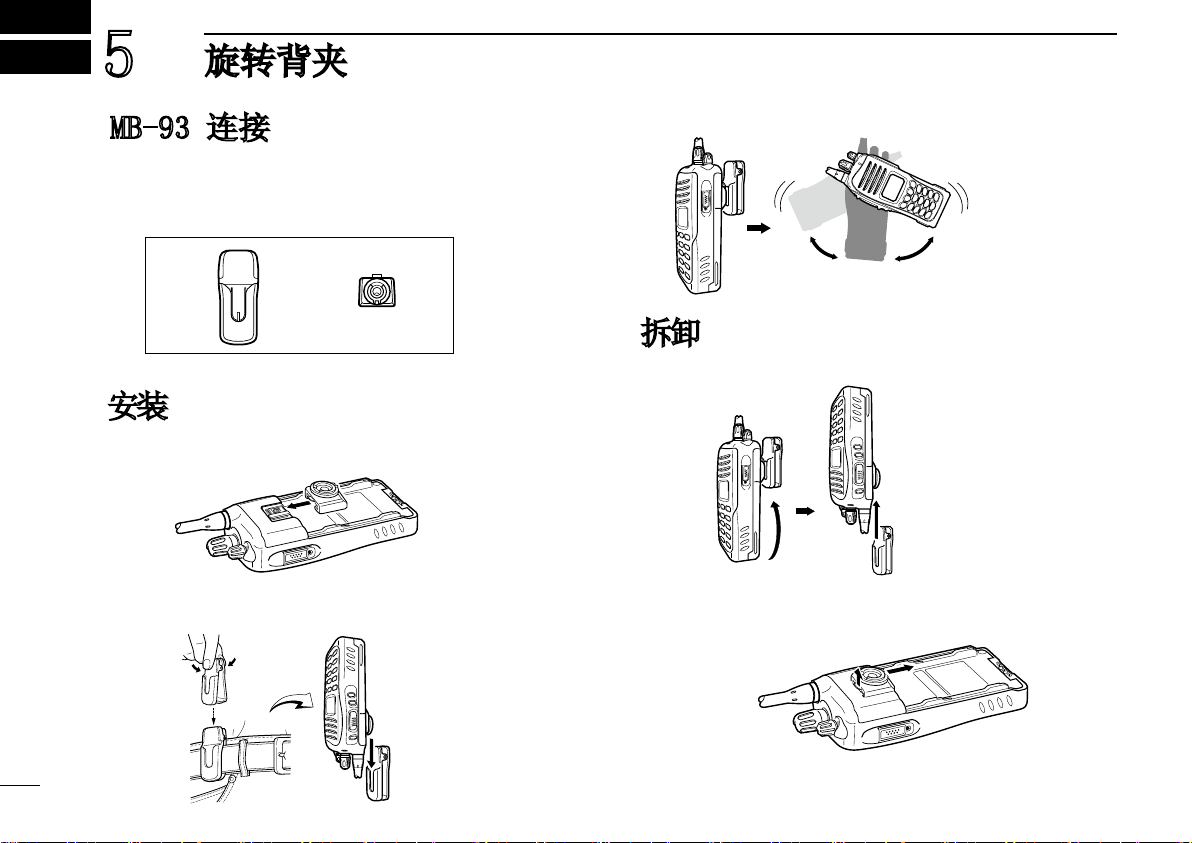

5 旋转背夹
■ MB-93 连接
■ 安装
■ 拆卸
6 附件
.........................................
...................................
..................................
.........................................
....................................
..........................................
..........................................
............................................
11
11
13
13
13
13
14
2
3
21
4
5
6
8
10
11
12
13
14
15
16
ii
1
电池
背夹
防尘盖
（含螺丝）
天线
（下图为UHF使用的天线）
1
2
拆卸电池
安装电池
配件
■ 随机配件
下列为随机提供的配件
■ 配件安装
◇天线的安装
请按下图安装天线
注意：在发射时一定要安装天
线使用，否则容易造成机器的
损坏。也不要手提天线带着对
讲机走动。
电池的安装与拆卸
◇
请按下图步骤1安装电池，按步骤2拆卸电池
注意：请保持电池的干燥和
干净，使用时请不要将正负
极短路，否则将造成机器或
电池的损坏。
1
配件
1
2
1
◇ 背夹的安装与拆卸
请按下图安装背夹:
请按下图的步骤拆卸背夹:
◇ 防尘盖的安装与拆卸
请按下图步骤安装或者拆卸防尘盖:
多功能连接端口
1
2
防尘盖
1
2
3
4
5
6
3
4
7
8
9
10
11
12
13
14
15
16
2
2
2
3
5
4
6
1
11
10
9
12
7
8
麦克风
扬声器
面板介绍
■ 前面板
PTT 按键[PTT]
5
按住发射，松开返回到接收状态。
6
编程按键
由经销商提供编程按键服务。
7
数字按键
数字按键提供下列功能
• 选择频道
• 选择亚音频道
• 选择 DTMF 编码 (发射期间)
• 设置发射编码
• 开机密码
8 编程按键 [P0] - [P3]
1 波段旋钮
可以选择频道或者操作区域组（依据编程而定）
2
天线接口
连接提供的天线
3
紧急按键 [Emer]
由经销商提供编程按键服务。
编程按键 [侧键1]
4
由经销商提供编程按键服务。
3
(p. 6)
(p. 6)
由经销商提供编程按键服务。
显示屏
9
可以显示频道号码、频道名称、2音频编码、DTMF编码、
设置功能等信息
10
多功能连接端口
用户可以连接外部耳机，或者读写频率使用。
接收/发射 指示灯
11
绿灯表示接收或者静噪打开状态，红灯表示发射状态。
音量控制旋钮 [VOL]
12
可以开启或者关闭手持机，同时调整音量输出。
[侧键2]/[侧键3]
(p. 6)
(p. 6)
指示
满电量 半电量
需要充电
没电电池等级
闪烁说明电量耗尽
闪烁说明过充
■ 显示功能
1 5 876432
9
10
1 信号强度指示
指示接收信号的强弱等级。
低功率指示
2
选择低功率输出时显示此图标。
声音指示
3
◆ 当频道设置为“audible”，显示次图标。
◆ 接收到匹配的信号时，显示此图标。
4
语音压扩器指示
当开启语音压扩器时，显示此符号。
加密指示
5
开启加密功能时，显示此符号。
6 铃音指示
根据编程，使用信令接收时，此符号会出现或者闪烁。
7
呼叫编码记忆指示
当调用呼叫编码时，出现此符号。
面板介绍
8
电池电量指示
电池电量的等级指示：
9 文字显示
◆ 可以显示收发的频道、频道名称、设置模式、DTMF编码等。
◆ 可以显示一行或者两行，可向您的经销商咨询。
•
一般选择两行的指示。
10 按键指示
可以指示面板按键([P0], [P1], [P2] 和 [P3])的现执行的功能
。
2
■ 编程按键功能
可以指定[紧急], [侧键1],[侧键2], [侧键3], [P0], [P1], [P2]
和 [P3]按键。有关编程详情请向经销商咨询。
[频道向上]
◆ 选择使用的频道。
◆ 当按下[发射编码频道选择]按键后，[CH UP]和[CH DOWN]
◆ 当按下[DTMF自动拨号]按键后，[CH UP]和[CH DOWN]可
◆按住[扫描 ]一秒钟，[CH UP]和[CH DOWN]可以选择扫描组。
◆按数字按键后，[CH UP]和[CH DOWN]可以选择个呼/组呼、状
态和短信等。
和[频道向下] 按键 “UP” “DOWN”
可以选择发射编码频道。
以选择DTMF编码频道。
1
2
3
4
16
4
面板介绍
2
区域组按键 “ZONE”
按下此按键，可以使用[CH UP] 和 [CH DOWN]选择区域组。当
指定“波段旋钮”为区域组选择功能时，此按键定义失效。
什么是区域组呢？就是用户可以根据分组要求，将用户或者
比较私密的用户单独分到一个区域组使用。
区域组向上/向下选择 “ZNUP” “ZNDN”
可以选择区域组。当指定“波段旋钮”为区域组选择功能时，
此按键定义失效。
扫描按键 “SCAN”
扫描开始/取消
◆
•当开启开机扫描功能后，按下此按键可以暂停扫描，在一定时间
内自动恢复暂停扫描。
按住此按键一秒钟进入扫描列表，使用频道向上/向下按键
◆
（[CH UP] 和 [CH DOWN]）选择列表。
扫描增加
◆ 在扫描组中一键增加/删除频道。
◆
优先A/B 按键 “PRA” “PRAR” “PRB” “PRBR”
◆ 按下此按键可将当前频道设定为优先A或者优先B频道。
◆ 按住[优先A(改写)]或者[优先B(改写)]按键一秒钟，将当前
5
/删除 (TAG) 按键 “SCAD”
1.
按下此按键后，使用频道选择按键选择需要的扫描组。
2. 按下此按键在选择的扫描组中增加/删除频道。
3. 按住按键一秒钟，退出此模式。
扫描暂停时（有信号被检测到）按下此按键，这个频道将
从扫描组中删除。
根据不同的设置，扫描取消后，删除的频道将再次增加到
扫描组中。
的频道改写成优先A或B频道。
记忆频道
监听
◆ 按住此按键开启监听功能。
背景灯按键 “LIGT”
背景灯的手动开启和关闭。
锁定按键 “LOCK”
按住此按键可以开启或关闭锁定功能。有些按键功能除外：
[监听]、[背景灯]、[锁定]、[呼叫]、[紧急]、[监视]、
[单独值守]、
单独值守按键 “LONE”
独自值守功能的开启和关闭。
•
高/低功率按键 “H/L”
可以选择输出的功率。
亚音
亚音频道编辑按键 “TSEL”
按下此按键后，进入亚音模式，使用上下按键进行亚音频率/编码
编辑选择。直到其他的频道也设置相同的内容。
1/2/3/4 按键 “CH1” “CH2” “CH3” “CH4”
一键选择需要的存储频道1-4。
(音频) 按键 “MON”
[OPT 1/2/3]、[PTT]。
开启了此功能，紧急功能也将自动开启。
/RAN 频道选择按键 “T SEL”
在模拟模式，按下此按键进入亚音频率/编码选择模式，
◆
使用上下按键可以选择需要的亚音，再按此按键确定。
在数字模式，按下此按键进入RAN频道选择模式，使用上
◆
下按键可以选择需要的RAN编码，再按此按键确定。
在混合模式，按下此按键根据需要选择亚音频率/编码或
◆
者再次按下此键选择RAN编码，使用上下按键进行选择，
再按此按键确定。
面板介绍
2
脱网按键 “TA”
开启或者关闭脱网功能。
宽带/窄带选择按键 “W/N”
选择频带宽度：宽带或者窄带（限模拟和混合模式）
DTMF
自动拨号按键 “DTMA”
按键进入 DTMF 自动拨号功能，使用上下按键选择需要的
DTMF 编码，再次按下此按键进行发射编码。
重拨按键 “DTMR”
按下此按键发射最后的DTMF编码。
• 发射关闭，此模式失效
呼叫按键“CALL” “CALA” “CALB”
根据系统设置，在发射前，按下发射2/5音频/BIIS ID 编码。
紧急按键 “EMR”
按住发射紧急呼叫。
•发射紧急呼叫时有提示音，但是显示不改变。
•发射紧急呼叫也根据预先设置可以没有提示音，同时显示有所变化。
• 如取消紧急呼叫，再次按住此按键。
紧急呼叫可以发送一次或者重复发送。
•
监视按键 “SURV”
监视功能的开启和关闭。
当开启此功能，当接收到信号或者按键按下时，背景灯、提
示音和LED指示都是关闭的，处于监视状态，而非监听状态。
发射编码输入按键
按键进入后，在5音频、MSK模式中使用上下按键选择ID编码。
（限PMR模式） “TXCE”
发射编码频道选择按键 “TXC”
按键进入后，使用上下按键选择编码频道。
编码频道上下选择按键 “TXCU” “TXCD”
按此键可以直接选择发射编码频道。
ID-MR
记忆选择按键 (仅限PMR模式） “IDMS”
◆重呼收到的ID编码。
• 按下此按键进入编码选择，使用上下按键选择需要的编码。
• 最多记忆5个ID。
◆按住该按键一秒钟将删除此ID。
语音加密按键 “SCR”
按键可以开启或者关闭加密功能。
语音压扩按键 “COMP”
按键可以开启或者关闭语音压扩功能。
自定义设置模式 “SET”
◆ 按住一秒钟进入设置模式。
• 在设置模式中，使用此按键选择项目，使用上下按键选择值或
者条件。
◆ 再次按住一秒钟，退出此模式。
OPT 输出按键 “OP1” “OP2” “OP3”
可以控制连接端口的输出电平。
OPT
控制按键 “O1M” “O2M” “O3M”
可以控制连接端口的输出电平。
1
2
3
6
按键
数字
0
5
4
9
3
8
2
7
1
6
(侧键1)
P 0
P 1
P 2
P 3
3
选呼
非选呼
基本操作
■ 开机
在使用前，请保证电池是充满并且可以正常工作使用。
1 旋转音量旋钮 [VOL] 开机。
如果需要密码，请根据经销商提供的密码进入。
2
•下图按键可以输入密码使用：
发射机的检验模块是一致的，因此密码01234和56789是一样的。•
3 如果在“PASSWORD”后输入6位密码后，显示没有反应，
可关闭电源，再次开机输入密码。
■ 频道选择
可根据您预先设置的方式进行频道选择
非区域组类型
• 使用[频道向上选择]或者[频道向下选择]按键进行选择。
• 使用 [记忆频道 1] 到 [记忆频道 4]进行选择。
• 使用[频道旋钮]进行选择
:
◇ 派选功能
在一个区域组内，发射机自动进行判选扫描，发射机根据扫描到
的信号强度来选择信号最强的基站。
自动扫描类型
频道一般不设置此类型。当开启发射机，机器将自动扫描，
直到接收到信号。
:
■ 呼叫操作
当您采用的是音频信令进行通话时（除去CTCSS和DTCS）在
通话前需要进行呼叫操作，进行全呼、组呼、和选呼的信令
编码发送。
1 根据您系统的设置，来进行2/5音频的发射编码选择。
2 按[呼叫]按键进行呼叫发射。（需提前指定按键功能）
3
发射后，就可以正常进行通话了。
区域组类型:
• 按[区域组]按键, 使用[频道向上选择]或[频道向下选择]
按键。
• 使用[频道旋钮]进行选择
7
按[区域组向上] 或者 [区域组向下]按键进行选择。
•
基本操作
3
■ 接收和发射
注意：使用前，请安装天线，以防止损坏发射机。
接收：
1 旋转音量开关开启发射机。
2 按[频道向上选择]或者[频道向下选择]按键或者[波段旋钮]*
选择需要的频道。
*以上的两种选择方法使用中只能选择一种方法使用。需预先设置。
3 接收到信号后，使用音量旋钮进行音量选择。
发射：
等到频道信号变得清晰，并且不受干扰。
1 按住PTT，对准麦克风，进行正常语音通话就可以了。
2 松开[PTT]返回到接收模式。
重要:为了能正常传送语音
1.按住[PTT]后，略停顿一下再讲话。
2. 保持嘴离麦克风5-10厘米的距离，使用正常语音语速通话。
◇ 发射注意事项
•禁发功能
根据下列的条件，发射机有几种禁发的功能：
- 频道处于静音状态（静音状态：“ ”图标不出现）。
- 频道处于忙状态。
- 与CTCSS亚音不匹配（根据预先设置）。
- 选择的是“只接收”频道。
•发射限时功能
根据设置的发射限制时间，对发射机进行停止发射的功能。
•惩罚计时器
一旦开启发射限时功能，此计时器就是设置停止发射的时间。
◇发射编码频道选择
如果发射机指定了[发射编码频道选择]按键，该按键可以在
操作频道号码（或名字）和发射编码频道（或名字）之间切
换。当显示的发射频道号码（或名字）时，可用[频道向上选
择]或[频道向下选择]按键进行选择。
使用
[发射编码频道选择]按键:
1 按下 [发射编码频道选择]按键—一个发射编码频道号码
（或名字）将出现在屏幕上
2 [频道向上选择]或[频道向下选择]按键进行发射编码频道
的选择。
3
选择完毕，再次按下[发射编码频道选择]按键确认并退出此模式。
• 返回待机模式。
4 按下 [呼叫]按键进行发射编码发射。
[发射编码频道向上选择]/[发射编码频道向下选择]按键:
使用
如果发射机指定了[发射编码频道向上选择]/[发射编码频道向
下选择]按键，可直接按下此按键进行发射编码频道选择。
i
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
8
基本操作
3
◇发射编码编辑 （限PMR模式）
如果指定[发射编码频道选择]或 者 [发射编码输入]按键，那
么在允许的数字位可以编辑编码。
[发射编码频道选择]按键：
使用
1 按下[发射编码频道选择]按键进入发射编码频道选择模式。
• 如有必要，请在进入发射编码频道模式前选择要使用的频道。
2 按住[发射编码频道选择]按键一秒钟，进入发射编码编辑模
式。
• 编辑的数字位会闪烁。
3 按[发射编码频道选择]按键选择需要编辑的数位、
4 按 [频道向上选择]或者[频道向下选择]进行数字选择。
5 按[发射编码频道选择]确认设置，闪烁位将向右移动一位。
6 重复步骤4-5,编辑下一位。
7 编辑完毕，按下[发射编码频道选择]按键确认设置。
• 返回待机模式
8 按 [呼叫] 按键发射。
使用
[发射编码输入]按键：
1 在选择发射在选择了需要的发射编码频道后，按下[发射编码
输入]按键进入发射编码编辑模式。
• 待编辑的数字位闪烁i
2 按[发射编码输入]按键进行需要位的编辑。
3
按[频道向上选择]或者[频道向下选择]进行数字选择。
4
按[发射编码编辑]按键确认设置，闪烁位将向右移动一位。
重复步骤3-4,编辑下一位。
5
6
编辑完毕，按下[发射编码输入]按键确认设置。
• 返回待机模式
按 [呼叫]按键发射。
7
9
◇DTMF 发射
如果指定[DTMF自动发射]按键，DTMF自动拨号功能可以使用。
可以存储8组DTMF编码频道。
1 按下[DTMF自动发射]按键，显示一个DTMF频道。
2 按[频道向上选择]或者[频道向下选择]选择DTMF组。
按下[DTMF自动发射]按键，选定的编码将自动发射。
3
■ 自定义设置模式
自定义设置模式可以设置一些常用的功能，自由定制机器的操作，
来满足用户使用需求。
进入自定义设置模式
1
按住 [P1] 和 [P2]按键，开启机器的电源。
• 在进入模式前，保证机器是关机状态。
• 开机一秒钟，“SET MODE”出现在屏幕上面。
2 按住 [P0] 按键一秒钟，进入设置模式。
3 按[P0]多次选择需要的选项，使用侧键上下选择值或条件。
可选择进入的设置模式有：背景灯（Backlight）、LCD对比度（LCD
•
Contrast）、提示音（Beep）、提示音等级（Beep Level）、铃音
等级（Ringer Level）、静噪等级（SQL Level）、音频最小等级
（AF Min Level）、麦克风增益（Mic Gain）、电池电压（Battery
Voltage）、Horn、信号监听（Signal Moni）、单独值守（Lone
Worker）、声控发射增益（VOX Gain）、声控延时（VOX Delay）系统
信息（System Info）
4 按住[P0]按键退出设置模式。
自定义设置模式可以指定一个按键，请参考p.6。
注意:[上](侧键2), [下]（侧键3） 和 [P0]按键的功能只在自
定义设置模式中起作用，不受指定按键定义的影响。
:
基本操作
3
■ 加密功能
本机内置一个反转语音加密，但是可以根据您选定的滚动型
或非滚动型加密单元进行加密。
1 按[语音加密]按键开启加密功能。
• “
再次按[语音加密]按键关闭加密功能
2
• “
”符号显示在屏幕上。
” 符号消失
■ 击晕功能
指定击晕的ID码，可以遥毙、击晕、激活发射机。
击晕的机器如果恢复使用，需输入要密码p.6或者接收激活ID码。
■ 紧急发射
按住[紧急]按键后，在一定的时间后发送进紧急信号。详见p.6。
当按下[紧急]按键后，在一定的时间后一次或者重复发射
DTMF编码。如果取消此发射，再次按下此按键。
■ 人员倒地报警功能
如要实现此功能需要安装UT-124R芯片单元。即机器处于水平
位置时，机器就会发出报警指示。报警提示音可以发送一次
或者重复发射。直到接收到紧急复位信号为止。
■ 优先A频道选择
当有下列情况之一时，发射机将选择优先频道。当有下列情况之一时，发射机将选择优先频道。
• 每次开机后，优先选择优先A频道。
• 发送状态呼叫时，优先选择优先A频道（限BIIS模式）。
■ 强制窄带功能
根据预先设置，按住[P0]和[PTT]后同时开机，则可以开启或
关闭强制窄带功能。
当该功能启动后，无论频道设置、[宽带\窄带]按键操作，中
继设置以及PC控制频道都将均变成窄带。
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
10
4
电池充电
■ 相关电池警告
•警告：不正确的操作锂离子电池会导致冒烟、失火或者爆炸，
还可以削弱电池的性能或者损坏电池。
•警告：只能使用指定的、经过测试和认证的ICOM的电池，使用
第三方的或者假冒的伪劣的电池都可能导致冒烟、失火或者爆
炸。
•绝不能在极热的环境下给电池充电，如靠近明火、炉火、暴露
在强烈的阳光下的汽车内或者阳光直射的环境下，这时电池的
保险设置和保护电路会阻止充电或者损坏，从而导致发热、爆
炸，甚至失火。
•避免电池受到强烈的撞击。即使电池的表面看起来完好，但内
部的电池芯也有可能损坏，在这种情况下如果连续使用可能导
致发热、冒烟甚至火灾。
•绝不能使电池短路。不能将其与金属物体，如项链和发卡等一
起运送或者安放。这样可能导致电池的发热、爆炸甚至火灾。
•绝不能私自修改或者分解电池，以避免破坏电池的保险装置和
保护电路而发生发热、爆炸和火灾。
•绝不能在温度超过 +50摄氏度的环境中放置或使用电池，如靠
近火源、明火、炉子、暴露于强烈的阳光下的汽车内或者阳光
直射的环境下都会导致发热、爆炸和火灾，都会影响到电池的
性能甚至缩短电池的寿命。
•绝绝不能把电池浸在雨、雪、海水或者任何液体中，如果电池
湿了，在使用前一定要先擦干净，不能使用湿电池或者给湿电
池充电。
•绝不能焚烧旧电池，因为电池里面的气体可能导致爆炸。
•绝不能焊接电池接头，这可能导致电池发热、爆炸、冒烟或者
着火。
•绝不能将电池用于其他设备或者其他目的，电池只能用于指定
的机器中，否则可能导致发热、爆炸、冒烟或者着火。
•在规定的时间内完成电池充电，停止充电并将电池从充电器上
取下，这时如果继续充电可能会导致过热失火或者爆炸。
•在电池的使用、充电或者存储过程中，如果发现其有异常的气
味、热度、变色、变形等情况时，要立即停止使用，并与经销
商联系。
•如果电池的液体泄漏并沾到皮肤上，要立即用清水清洗。
•如果电池的液体溅到眼睛里，这可能导致失明，此时不要揉眼
睛，请用清水清洗并立即就医。
•绝不能将电池放进微波炉、高压容器或者电磁炊具内。这可能
导致失火、过热或者爆炸。
•小心！绝不能把湿的、有污垢的电池进行充电，这会使充电器
腐蚀或者损坏，因为充电器不是防水的。水可以轻易的进入充
电器。
•将电池在+10摄氏度到+40摄氏度的温度内充电，当在指定的温
度外进行充电时，电池可能过热或者爆炸，并且影响电池的性
能和寿命。
•电池应该在-10摄氏度到+50摄氏度的环境内使用，在非指定的
温度外可能损坏电池的性能和寿命。
•在长时间不使用电池时，要避免电池充满电或者完全没有电或
放置在40摄氏度以上的环境中，因为这样会缩短电池的使用寿
命。如果长时间不使用电池，应该将电池放完电后从机器上取
下，或者使用到电池显示为中等电量的时候，将电池放置到阴
凉、干燥、低于25摄氏度的环境下妥善保存。
11
■ 电池充电安装
请使用标配的电源适配器，连接到交流电上。
电池
发射机须关闭
请按照下图进行电池充电
充电时间: 大约3个小时
电池充电
4
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
充电时，充电器显示红灯，充电完成后，充电器显示绿灯。
16
12
5
1 2
q
w
旋转背夹
■ MB-93 连接
1 背夹 ...................................
2 ..................................
背夹固件
■ 安装
1 安装前请取下电池。
2
按下图箭头方向安装背夹固件，锁紧后会听到咔嚓音。
数量
1
1
5 一旦对讲机锁定，将机器按下图旋转摆正。
■
拆卸
1 按下图的顺序，将对讲机从腰带上取下。
3 安装电池。
4 按下图将背夹安装到腰带上，将机器倒插入腰带上的
背夹凹槽内。
13
2 取下电池后，按下图的顺序，将背夹固件取下。
◇电池类型
BP-232FM ：防爆电池
BP-232 ：普通电池
◇
充电器
普通充电器：BJ-300
快速充电器：BC-145S+BC-160
◇
背夹
• MB-93 旋转背夹
• MB-94
高级背夹架
• MB-96N/96F
◇
• UT-96R 2/5音频单元
• UT-109R /UT-110R
非滚动加密类型(UT-109R)/滚动加密类型 (UT-110R)
• UT-126H
• UT-124R
鳄鱼嘴背夹
背夹架
配件单元
加密单元
6.25K数字单元
人员倒地报警单元
配件
◇
其他配件
• SP-13 耳机
• HM-131SC/HM-159SC 手咪
• HS-94/HS-95/HS-97
HS-94: 声控耳机
HS-95: 耳鼓耳机
HS-97: 喉振耳机
VS-1SC: VOX/PTT 控制单元，以上耳机需配合此配件使用。
• HM-169 手咪
• HM-170GP GPS手咪
• FA-SC56VS/FA-SC57VS/FA-SC73US
FA-SC56VS: 使用范围 150–162 MHz
FA-SC57VS: 使用范围 160–174 MHz
FA-SC73US: 使用范围 450–490 MHz
• FA-SC25V/FA-SC55V/FA-SC25U/FA-SC57U/FA-SC72U
FA-SC25V: 使用范围 136–150 MHz
FA-SC55V: 使用范围 150–174 MHz
FA-SC25U: 使用范围 400–430 MHz
FA-SC57U: 使用范围 430–470 MHz
FA-SC72U: 使用范围 470–520 MHz
以上配件无法在某些国家使用，详情请向经销商咨询。
头盔式耳机
+ VS-1SC VOX /PTT 控制单元
短天线
长天线
6
1
2
3
4
5
6
5
6
9
10
11
12
13
14
15
16
14
6
VS-1SC
防水盖
PTT 按键
MIC/VOX 增益调整
VOX/PTT 选择开关
配件
◇
VS-1SC
VS-1SC 是配合具有声控功能耳机使用的控制单元，如果使用
声控功能耳机（如HS-94），则必须使用该控制单元。
•此声控/PTT单元的使用可使您无须再按住PTT讲话，只需要直接讲
话就可以实现对讲功能。
特点：
◆ 9-芯插口直接连接到机器的插口上。
◆ 具有一定的防水功能。
◆ 坚固的结构。
◆ 配有 PTT 按键和旋钮背卡。
VOX/ PTT
控制单元的使用
•
VOX 声控增益
VOX 灵敏度等级可以是关闭（OFF）或者1到6高灵敏度等级。
[侧键2]
VOX OFF VOX GAIN 3
按
[侧键3]
VOX 声控功能关闭
• VOX 声控延时
VOX 延时时间是从0.5-3秒（0.5秒的步进）。
VOX 增益为3
（默认）
[侧键2]
VOX DLY0.5 VOX DLY3.0
按
[侧键3]
15
声控增益和延时调整
1 将 VS-1SC插入机器的9-芯插口处，并用螺丝旋紧。
• 使用 VOX/PTT 选择开关选择 [VOX]。
2 进入自定义设置模式(p. 9)
3 按[P0]按键多次选择“VOX Gain”或者“VOX Delay”选
4 旋转 [VOL] 旋钮关闭对讲机退出设置模式。
项。使用[侧键2] 或者 [侧键3] 选择适用等级或者条件。
0.5 秒 (最小)
（默认）
注意: MIC/VOX 增益调整需要使用小的螺丝刀进行调
整。
3.0 秒 (最大)
备注：
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
日 本 艾 可 慕 株 式 会 社
1-1-32 Kamiminami, Hirano-ku, Osaka 547-0003, Japan
Loading...
