SZANOWNI PAŃSTWO
Serdecznie gratulujemy Państwu dokonania trafnego wyboru. Nasze
urządzenia projektowane i wykonywane są z myślą o spełnieniu Państwa
oczekiwań i z pewnością będą stanowić część nowocześnie wyposażonego
gospodarstwa domowego. Jesteśmy przekonani, że nowoczesne, funkcjonalne i
praktyczne urządzenia, wyprodukowane z najwyższej jakości materiałów, spełnią
wszystkie Państwa wymagania.
Przed przystąpieniem do montażu i użytkowania zakupionego okapu prosimy o
dokładne zapoznanie się z treścią niniejszej instrukcji, a także zawartych w niej
reguł bezpieczeństwa użytkowania. Życzymy satysfakcji i zadowolenia z wyboru
okapu naszej firmy.
UWAGA:
W czasie prac montażowych należy przestrzegać obowiązujących
przepisów dotyczących odprowadzania powietrza.
Gdy okap nadkuchenny jest używany w tym samym czasie co
przyrządy spalające gaz lub inne paliwa, pomieszczenie powinno
być odpowiednio wentylowane. Powietrze z okapu nie powinno
być odprowadzane do kanału kominowego służącego do
odprowadzania spalin z przyrządów spalających gaz lub inne
paliwa.
Przed podłączeniem okapu do prądu należy sprawdzić, czy
napięcie i częstotliwość prądu zasilającego odpowiada danym
podanym na tabliczce znamionowej urządzenia. Okap musi być
podłączony do łatwo dostępnego gniazdka. Niedopuszczalne jest
usuwanie wtyczki i podłączanie na stałe okapu do zasilania.
Jeżeli czyszczenie i konserwacja nie jest wykonywana zgodnie z
instrukcją, istnieje ryzyko pożaru.
W przypadku użytkowania kuchenki gazowej nie wolno
pozostawiać odkrytego płomienia.
Sprzęt nie jest przeznaczony do użytkowania przez osoby (w tym
dzieci) o ograniczonej zdolności fizycznej, czuciowej lub
psychicznej.
Sprzęt nie jest przeznaczony do zabawy dla dzieci.
Jeżeli przewód zasilający nieodłączalny ulegnie uszkodzeniu, to
powinien on być zastąpiony specjalnym przewodem lub zespołem
dostępnym u wytwórcy lub specjalnym zakładzie naprawczym.
Producent nie ponosi odpowiedzialności z powodu
nieprzestrzegania przepisów dotyczących instalacji i konserwacji
oraz nieprawidłowej obsługi okapu. Dostępne części mogą stać się
gorące podczas gotowania na kuchni.
Niniejszy sprzęt może być użytkowany przez dzieci w wieku co
najmniej 8 lat i przez osoby o obniżonych możliwościach
fizycznych, umysłowych i osoby o braku doświadczenia i
znajomości sprzętu, jeżeli zapewniony zostanie nadzór lub
instruktaż odnośnie do użytkowania sprzętu w bezpieczny sposób,
tak aby związane z tym zagrożenia były zrozumiałe. Dzieci nie
powinny bawić się sprzętem. Dzieci bez nadzoru nie powinny
wykonywać czyszczenia i konserwacji sprzętu.
Okap ze względu na niebezpieczeństwo wystąpienia pożaru
powinien być czyszczony minimum raz w miesiącu.
Do montażu okapu należy używać tylko takich wkrętów i urządzeń
mocujących jakie zostały zamieszczone w komplecie do montażu
okapu.
Jeżeli instrukcja obsługi kuchni gazowej lub elektrycznej nakazuje
zastosować inny, większy dystans od okapu niż 65 cm, to należy
się do tego zastosować.
RO
1. INFORMACJE OGÓLNE
Okap kuchenny RO został zaprojektowany do usuwania oparów kuchennych
w trybie wyciągowym (przewody poprowadzone na zewnątrz) lub w trybie
pochłaniacza (obieg wewnętrzny). Jest przeznaczony do mocowania nad gazową
lub elektryczną płytą grzewczą. Posiada niezależne oświetlenie oraz turbinę
wyciągową z możliwością ustawienia jednej z pięciu prędkości obrotowych.
UWAGA:
Prosimy zachować dowód zakupu wraz z podstemplowaną kartą
gwarancyjną w celu ewentualnej reklamacji. Bez tych dokumentów gwarancja jest
nieważna.
Producent zrzeka się odpowiedzialności za uszkodzenia i obrażenia powstałe
wskutek montażu i użytkowania niezgodnego z instrukcją obsługi zawartą w
niniejszym tekście.
2. INSTALACJA
2.1 USTAWIENIE TRYBU PRACY OKAPU
Okap RO może pracować w dwóch trybach:
1)Wyciągu (Rys.2a) - odprowadzenie powietrza na zewnątrz budynku poprzez
połączenie okapu sztywną rurą z tworzywa sztucznego Ø120mm z kanałem
wentylacyjnym.
2)Pochłaniacza (Rys.2b) - obieg wewnętrzny powietrza, przy użyciu filtrów
węglowych (Rys.1).
Rys.1
Przy obiegu wewnętrznym konieczne jest zamontowanie filtrów węglowych
(Rys.1). Oczyszczone powietrze przez filtry powraca do obiegu otworem
wylotowym.
Filtry węglowe należy wymieniać nie rzadziej niż raz na 3 miesiące (w
zależności od intensywności gotowania).
a) WYCIĄG b) POCHŁANIACZ
Rys.2
UWAGA:
Okap w zestawie nie posiada filtrów węglowych
UWAGA:
służącego do odprowadzania spalin z przyrządów spalających gaz lub inne paliwa.
Powietrze z okapu nie powinno być odprowadzane do kanału kominowego
2.2 PODŁĄCZENIE ELEKTRYCZNE
częstotliwość prądu zasilającego odpowiada danym podanym na tabliczce
znamionowej urządzenia. Okap musi być podłączony do łatwo dostępnego
gniazdka. Niedopuszczalne jest usuwanie wtyczki i podłączanie na stałe okapu do
zasilania. Okap należy podłączyć do zasilania po niniejszym montażu.
Przed podłączeniem okapu do prądu należy sprawdzić, czy napięcie i
3. MONTAŻ

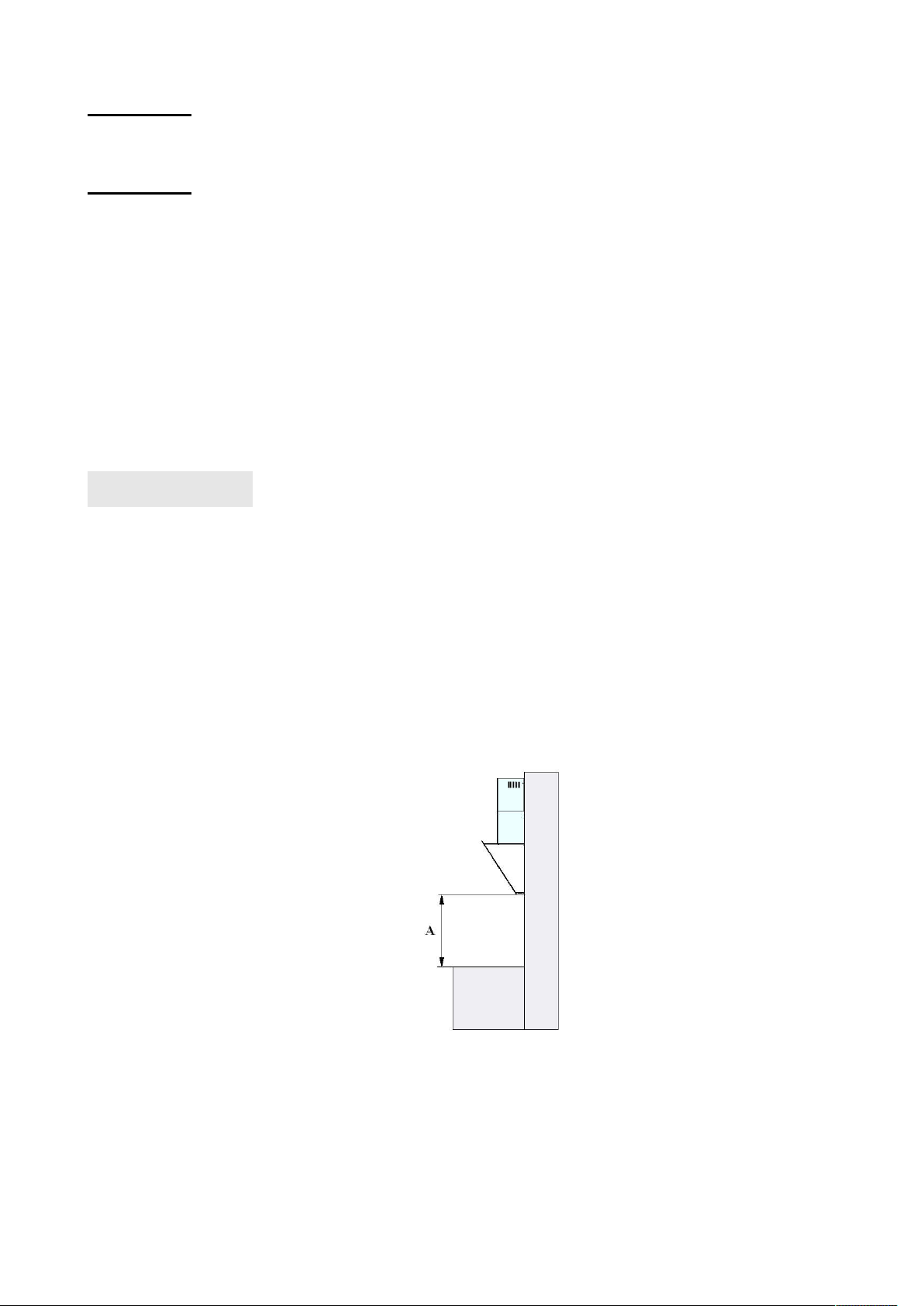

Odległość „A” pomiędzy najniższą częścią okapu nadkuchennego a
powierzchnią podtrzymującą naczynia do przyrządzania potraw powinna wynosić
min. 65 cm dla kuchni gazowej (Rys.3).
W czasie prac montażowych należy przestrzegać obowiązujących przepisów
dotyczących odprowadzania powietrza.
Gdy okap nadkuchenny jest używany w tym samym czasie co przyrządy spalające
gaz lub inne paliwa, pomieszczenie powinno być odpowiednio wentylowane.
Rys. 3
3.1 MONTAŻ KORPUSU OKAPU
Przyłożyć obudowę okapu do ściany zachowując minimalną odległość 65 cm
od dolnej krawędzi okapu do powierzchni podtrzymującej naczynia do
przyrządzania potraw na płycie kuchennej Rys.3,
Zaznaczyć na ścianie rozstaw otworów montażowych korpusu okapu (Y) )
Rys.4
Wywiercić zaznaczone na ścianie otwory używając wiertła o średnicy
odpowiadającej załączonym kołkom rozporowym 10x50, wbić kołki, a
następnie przykręcić do ściany obudowę okapu. ( w okapie Solano Eco
otwory znajdują się wewnątrz korpusu okapu).
Na przymocowany do ściany okap włożyć rury osłonowe (maskownice)
Wysunąć wewnętrzną rurę na żądaną wysokość,
Przyłożyć blaszkę mocowania maskownicy na zaznaczonej wysokości i
zaznaczyć otwory do montażu (X) Rys.4
Wywiercić na ścianie otwory używając wiertła o średnicy odpowiadającej
załączonym kołkom rozporowym 5x30 .
Zamocować na ścianie blaszkę mocowania maskownicy.
Wysunąć wewnętrzną maskownicę i połączyć dwoma wkrętami 3,9x6,5 z
blaszką mocowania maskownicy
UWAGA:
Parametry techniczne okapu podawane są dla roboczego
Rys 5
położenia płyty dekoracyjnej ( Rys.5 )
4. OBSŁUGA
4.1 PANEL STEROWANIA
Okap RO jest wyposażony w sterowanie mechaniczne guzikowe .(Rys.6)
A B C D E F
Sterowanie (Rys.6):
Rys.6
A – włączanie i wyłączanie oświetlenia
B – włącznie I prędkości pracy turbiny
C – włącznie II prędkości pracy turbiny
D – włączanie III prędkości pracy turbiny
E – wyłączanie pracy turbiny
F – lampka sygnalizująca pracę turbiny
Prędkości turbiny
Regularna konserwacja i czyszczenie zapewni dobre właściwości użytkowe
Prędkości najniższą i średnią stosuje się przy normalnych warunkach oraz
małym natężeniu oparów, natomiast prędkość najwyższą stosować przy dużym
stężeniu oparów kuchennych, np. podczas smażenia. Należy zwrócić uwagę na to,
aby uruchomić okap w momencie rozpoczęcia gotowania. Wpływa to korzystnie na
efektywność pracy okapu.
5. CZYSZCZENIE I KONSERWACJA
i niezawodność, jednocześnie przedłużając żywotność okapu.
Należy zwracać szczególną uwagę, aby filtry tłuszczowe i filtry z węglem aktywnym
były wymieniane zgodnie z zaleceniami producenta.
5.1 FILTR ALUMINIOWY
Filtr przeciw tłuszczowy (Rys.7) należy czyścić w zależności od
intensywności gotowania minimum raz w miesiącu. W celu wyczyszczenia filtra
tłuszczowego należy go wymontować i umyć ciepłą wodą z dodatkiem środków
rozpuszczających tłuszcz lub w zmywarce do naczyń, ustawiając go pionowo.
Przy czyszczeniu filtra przeciw tłuszczowego należy zwrócić uwagę na to, aby nie
uszkodzić siatki. Po opłukaniu i wysuszeniu należy ponownie zamontować filtr w
okapie.
Gdy filtr przeciw tłuszczowy nie jest regularnie czyszczony, zużywa się szybciej i
okap traci na wydajności.
Rys.7

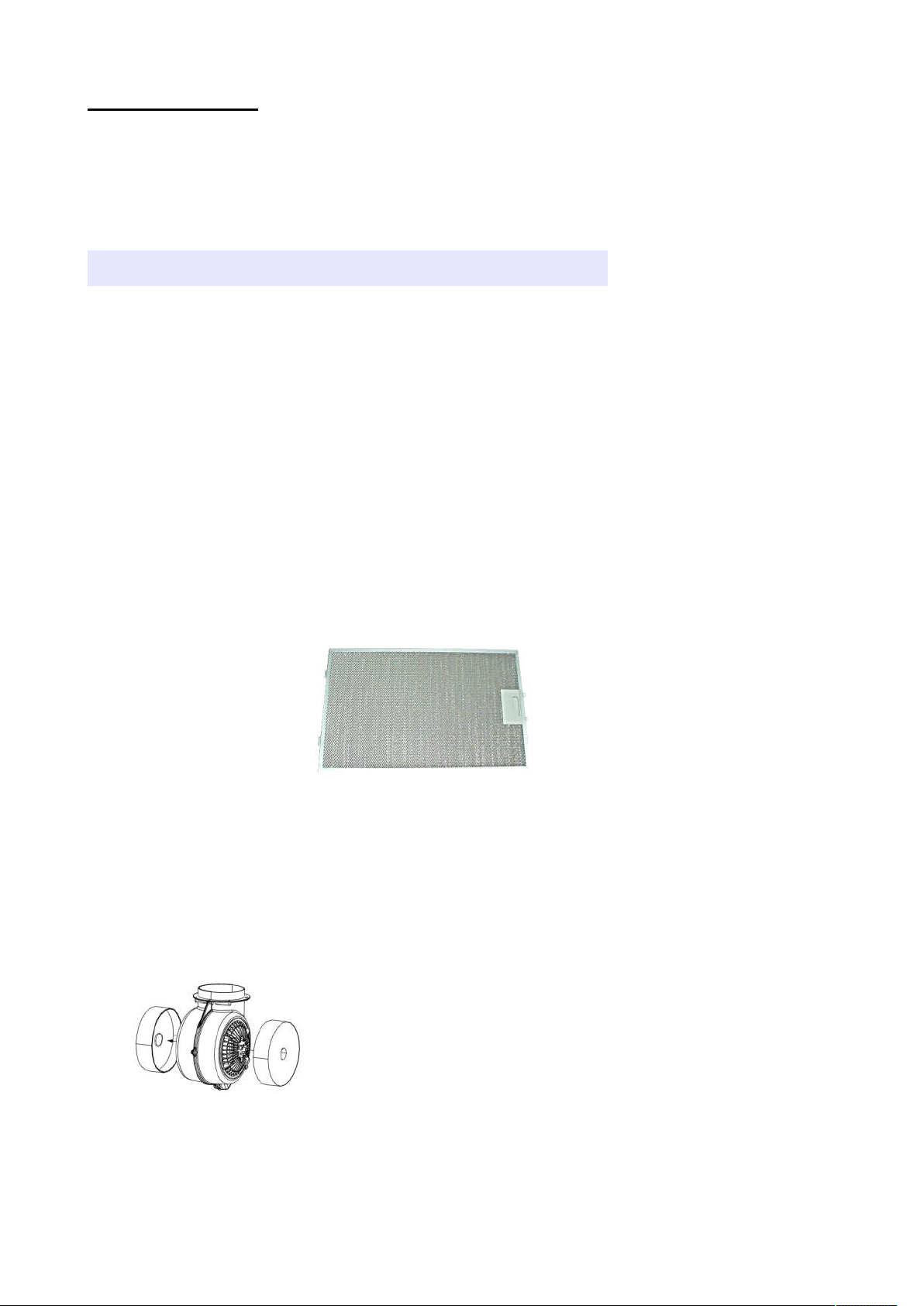

5.2 FILTR WĘGLOWY
z gotowaniem. Okap został tak zaprojektowany, aby można było zamocować dwa
filtry węglowe po obu stronach turbiny. Filtry węglowe nie nadają się do mycia ani
do regeneracji i powinny być wymieniane nie rzadziej niż raz na 3 miesiące lub
częściej w przypadku intensywnego korzystania z okapu.
W trybie pracy jako pochłaniacz filtry węglowe pochłaniają zapachy związane
Rys.8
Wymiana filtra węglowego (Rys.8)
1.Wyłączyć okap z sieci prądu elektrycznego,
2.Otworzyć szybę pociągając do siebie za dolną krawędź (rys.5)
3.Wyjąć filtr tłuszczowy
4.Zdjąć filtr węglowy, znajdujący się wewnątrz okapu na obudowie turbiny, po obu
jego stronach (rys.8), poprzez jego przekręcenie w kierunku przeciwnym do
kierunku ruchu wskazówek zegara,
5.Postępując odwrotnie do pkt 3, należy nałożyć nowy filtr na obudowę turbiny i dla
zabezpieczenia przed zsunięciem, przekręcić go.
UWAGA:
Należy zawsze pamiętać, żeby wymieniać oba filtry w tym samym czasie.
5.3 OŚWIETLENIE

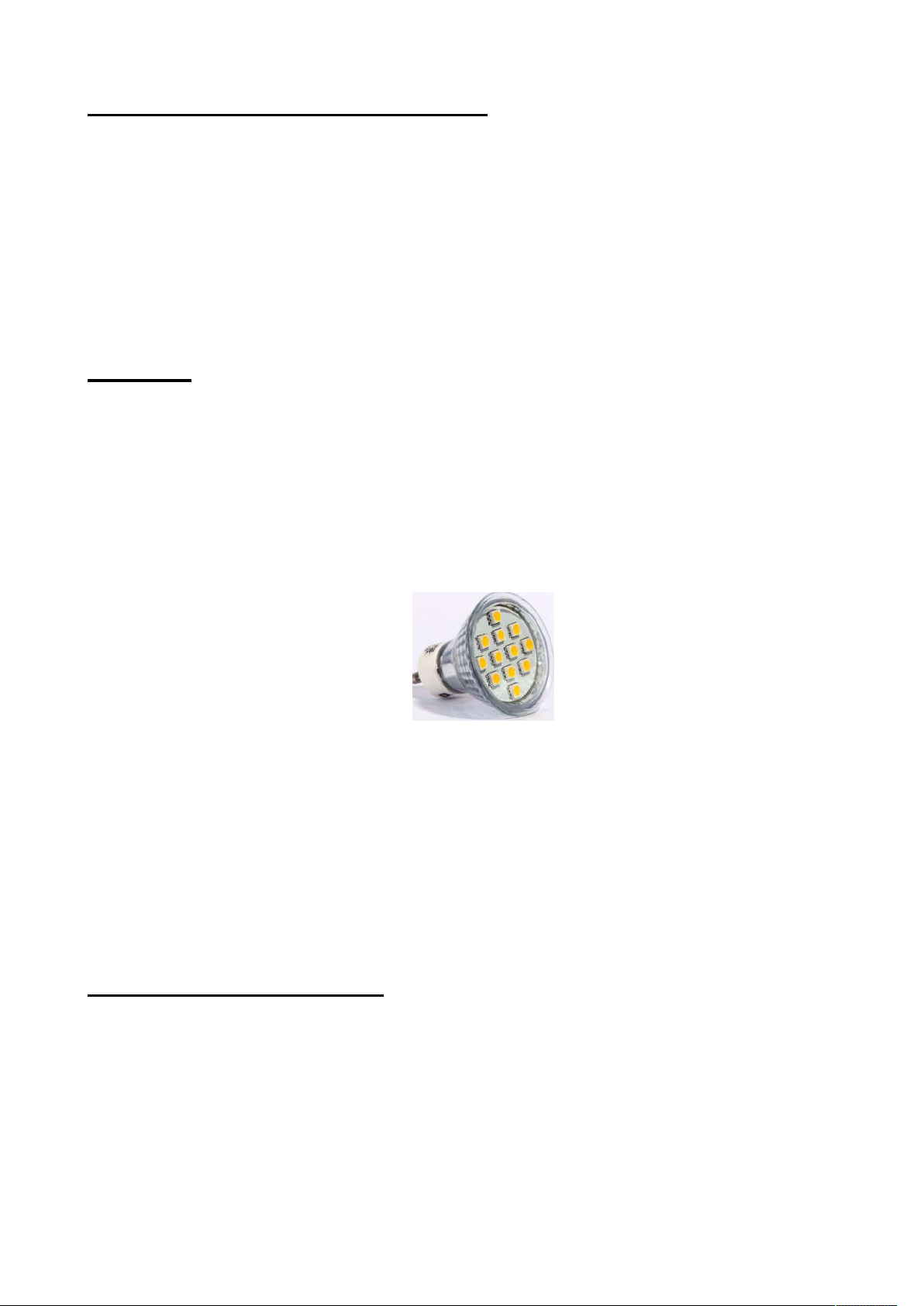

Instalacja oświetleniowa składa się z dwóch LED-ów (Rys.9)
Rys.9
Wymiana żarówki (Rys.9)
1. Wyłączyć okap z sieci prądu elektrycznego,
2. Docisnąć żarówkę i obrócić ją o ok 45º w kierunku przeciwnym do ruchu
wskazówek zegara,
4. Wyjąć zużytą żarówkę,
5. Włożyć nową żarówkę postępując w sposób odwrotny,
7. Włączyć okap do sieci prądu elektrycznego.
5.4 CZYSZCZENIE
Przed czyszczeniem należy odłączyć kabel zasilający z gniazdka prądowego. Do
czyszczenia okapu z zewnątrz należy używać wilgotnej szmatki z nieżrącym
środkiem czyszczącym. Można używać delikatnych środków myjących takich jak
np. płyn do mycia naczyń, płyn do mycia szyb.
Środki takie jak np. odkamieniacze i płyny do mycia sanitariatów mogą
powodować uszkodzenia metalu lub powierzchni lakierniczych i utratę gwarancji.
OCHRONA ŚRODOWISKA
Po zakończeniu okresu użytkowania nie wolno usuwać niniejszego produktu
poprzez normalne odpady komunalne, lecz należy go oddać do punktu zbiórki i
recyklingu urządzeń elektrycznych i elektronicznych. Informuje o tym przekreślony
symbol pojemnika na kółkach (Rys. A) , umieszczony na produkcie, instrukcji
obsługi lub opakowaniu. Zastosowane w urządzeniu tworzywa nadają się do
powtórnego użycia zgodnie z ich oznaczeniem. Dzięki powtórnemu użyciu,
wykorzystaniu materiałów lub innym formom wykorzystania zużytych urządzeń
wnoszą Państwo istotny wkład w ochronę naszego środowiska.
Użytkownik jest zobowiązany do oddania zużytego sprzętu oraz baterii ( jeżeli
występują ) prowadzącym punkty zbiórki zużytego sprzętu elektrycznego i
elektronicznego oraz baterii.
Rys. A
WARUNKI GWARANCJI
1.BERG SP. ZO O.O udziela gwarancji na sprawne działanie urządzenia.
2.Warunkiem uznania gwarancji jest okazanie przez Nabywcę oryginalnego dowodu zakupu.
3.Gwarancja obowiązuje wyłącznie na terenie Rzeczypospolitej Polskiej.
4.Stwierdzone w okresie gwarancji wady lub uszkodzenia sprzętu, zostaną bezpłatnie usunięte w
terminie:
- 14 dni roboczych od daty dostarczenia sprzętu do punktu serwisowego przez Nabywcę
towaru
- 30 dni roboczych od daty zgłoszenia reklamacji przez sklep, w którym dokonano zakupu lub
w przypadku, gdy naprawa wymaga importu części zamiennych.
5. Okres gwarancji dla użytkownika wynosi 24 miesiące od daty sprzedaży.
6. Nabywcy w okresie gwarancji przysługuje prawo wymiany sprzętu na nowy w przypadku
niemożności dokonania naprawy. Decyzję taką podejmuje Dział Serwisu i Reklamacji BERG.
Wymiany sprzętu na wolny od wad dokonuje sklep, w którym dokonano zakupu sprzętu.
7. Gwarant ma prawo odmówić wymiany sprzętu, o której mowa w punkcie 6 w przypadku
stwierdzenia jakichkolwiek uszkodzeń mechanicznych lub chemicznych świadczących o
nieprawidłowym użytkowaniu bądź konserwacji urządzenia.
8. Gwarancja nie obejmuje :
- uprawnienia do żądania wykonania czynności, za które zgodnie z instrukcją obsługi
odpowiedzialny jest użytkownik, w tym: instalacji i podłączenia urządzeń, konserwacji, wymiany
filtrów węglowych, wymiany żarówek oraz regulacji urządzeń,
- usterek powstałych na skutek nieprawidłowego użytkowania sprzętu, niedbalstwa, a także
uszkodzeń powstałych przez dostanie się zanieczyszczeń lub ciał obcych do środka
urządzenia,
- uszkodzeń mechanicznych, termicznych i chemicznych oraz powstałych w wyniku działania
sił zewnętrznych (skoki napięcia, wyładowania atmosferyczne)
- elementów ze szkła, plastiku oraz wszelkiego rodzaju przebarwień, odprysków i wgnieceń.
9. Nabywca traci prawa gwarancyjne w przypadku:
- samowolnych napraw i zmian konstrukcyjnych dokonanych przez osoby nieupoważnione,
- niewłaściwej lub niezgodnej z instrukcją instalacji lub eksploatacji urządzenia.
10. Sprzęt przeznaczony jest co do zasady do eksploatacji w warunkach indywidualnego
gospodarstwa domowego. Okres gwarancji na sprzęt wykorzystywany do celów zarobkowych
ulega skróceniu do 6 miesięcy.
11. Okres gwarancji przedłuża się o czas trwania naprawy.
12. Nabywca zobowiązany jest zachować nieuszkodzone opakowanie fabryczne wraz z
wypełnieniem. W szczególnych przypadkach konieczne jest odesłanie sprzętu do producenta.
Za uszkodzenia mechaniczne powstałe na skutek nieodpowiedniego zapakowania sprzętu na
czas transportu Gwarant nie ponosi odpowiedzialności.
13. W przypadku oczywistej bezzasadności zgłoszenia reklamacyjnego , w szczególności, gdy
nie wystąpiła wada sprzętu lub zaistniały okoliczności wyłączające odpowiedzialność
Gwaranta, Gwarant odmawia dokonania naprawy/wymiany sprzętu w ramach udzielonej
Gwarancji, przedstawiając jednocześnie Nabywcy uzasadnienie zajętego stanowiska. W takiej
sytuacji użytkownikowi służy prawo do dokonania naprawy za odpłatnością stosowną do
wykonywanych czynności.
14. Gwarancja niniejsza nie wyłącza, nie ogranicza, ani nie zawiesza uprawnień kupującego
wynikających z niezgodności towaru z umową.
15. W sprawach nieuregulowanych warunkami niniejszej karty gwarancyjnej, zastosowanie
mają odpowiednie przepisy Kodeksu Cywilnego.
Loading...
