INSTRUKCJA OBSŁUGI I
UŻYTKOWANIA
OKAPU FLAT , FOX, VENTO
BERG SP. ZO.O.
ul. Krakowska 61 b
71-017 Szczecin
nr tel. 91 485 47 77
www.berg-agd.pl
http://www.berg-agd.pl/serwis-i-pomoc-techniczna/
reklamacje@berg-agd.pl
ZAKŁAD PRODUKCYJNY:
Przedsiębiorstwo Produkcyjno-Handlowe
“AKPO” Spółka Jawna
05-080 Izabelin-Laski; ul. Łąkowa 9
SZANOWNI PAŃSTWO
Serdecznie gratulujemy Państwu dokonania trafnego wyboru. Nasze
urządzenia projektowane i wykonywane są z myślą o spełnieniu Państwa
oczekiwań i z pewnością będą stanowić część nowocześnie wyposażonego
gospodarstwa domowego. Jesteśmy przekonani, że nowoczesne, funkcjonalne i
praktyczne urządzenia, wyprodukowane z najwyższej jakości materiałów, spełnią
wszystkie Państwa wymagania.
Przed przystąpieniem do montażu i użytkowania zakupionego okapu prosimy o
dokładne zapoznanie się z treścią niniejszej instrukcji, a także zawartych w niej
reguł bezpieczeństwa użytkowania. Życzymy satysfakcji i zadowolenia z wyboru
okapu naszej firmy.
str. 2
UWAGA:
W czasie prac montażowych należy przestrzegać obowiązujących
przepisów dotyczących odprowadzania powietrza.
Gdy okap nadkuchenny jest używany w tym samym czasie co
przyrządy spalające gaz lub inne paliwa, pomieszczenie powinno
być odpowiednio wentylowane. Powietrze z okapu nie powinno
być odprowadzane do kanału kominowego służącego do
odprowadzania spalin z przyrządów spalających gaz lub inne
paliwa.
Przed podłączeniem okapu do prądu należy sprawdzić, czy
napięcie i częstotliwość prądu zasilającego odpowiada danym
podanym na tabliczce znamionowej urządzenia. Okap musi być
podłączony do łatwo dostępnego gniazdka. Niedopuszczalne jest
usuwanie wtyczki i podłączanie na stałe okapu do zasilania.
Jeżeli czyszczenie i konserwacja nie jest wykonywana zgodnie z
instrukcją, istnieje ryzyko pożaru.
W przypadku użytkowania kuchenki gazowej nie wolno
pozostawiać odkrytego płomienia.
Sprzęt nie jest przeznaczony do użytkowania przez osoby (w tym
dzieci) o ograniczonej zdolności fizycznej, czuciowej lub
psychicznej.
Sprzęt nie jest przeznaczony do zabawy dla dzieci.
Jeżeli przewód zasilający nieodłączalny ulegnie uszkodzeniu, to
powinien on być zastąpiony specjalnym przewodem lub zespołem
dostępnym u wytwórcy lub specjalnym zakładzie naprawczym.
Producent nie ponosi odpowiedzialności z powodu
nieprzestrzegania przepisów dotyczących instalacji i konserwacji
oraz nieprawidłowej obsługi okapu. Dostępne części mogą stać się
gorące podczas gotowania na kuchni.
Niniejszy sprzęt może być użytkowany przez dzieci w wieku co
najmniej 8 lat i przez osoby o obniżonych możliwościach
fizycznych, umysłowych i osoby o braku doświadczenia i
znajomości sprzętu, jeżeli zapewniony zostanie nadzór lub
instruktaż odnośnie do użytkowania sprzętu w bezpieczny sposób,
tak aby związane z tym zagrożenia były zrozumiałe. Dzieci nie
powinny bawić się sprzętem. Dzieci bez nadzoru nie powinny
wykonywać czyszczenia i konserwacji sprzętu.
Okap ze względu na niebezpieczeństwo wystąpienia pożaru
powinien być czyszczony minimum raz w miesiącu.
Do montażu okapu należy używać tylko takich wkrętów i urządzeń
mocujących jakie zostały zamieszczone w komplecie do montażu
okapu.
str. 3
Jeżeli instrukcja obsługi kuchni gazowej lub elektrycznej nakazuje
zastosować inny, większy dystans od okapu niż 65 cm, to należy
się do tego zastosować.
FOX/VENTO
Rys. 1
FLAT
str. 4

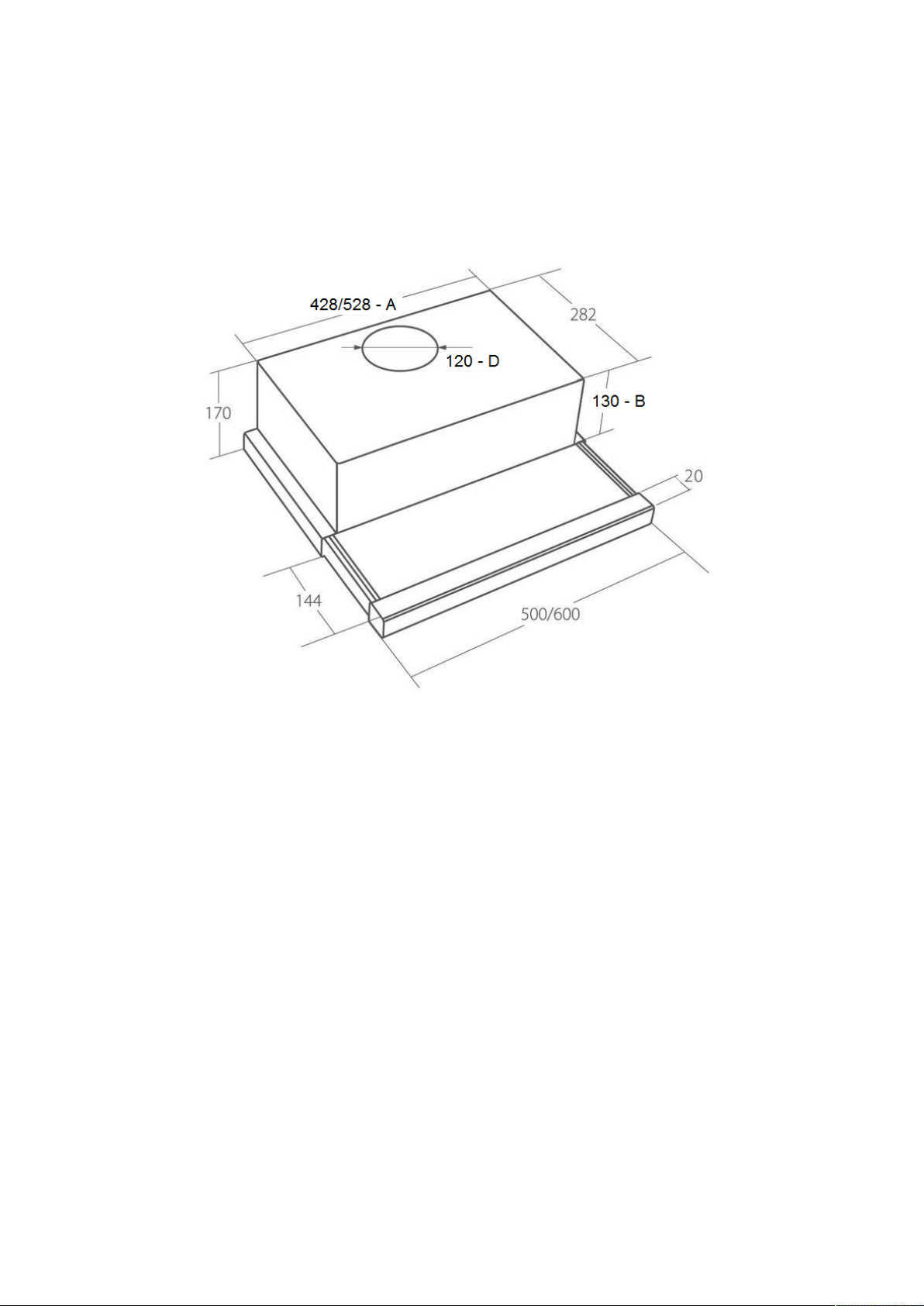

Rys.2
1. INFORMACJE OGÓLNE
Okap kuchenny został zaprojektowany do usuwania oparów kuchennych w
trybie wyciągowym (przewody poprowadzone na zewnątrz) lub w trybie
pochłaniacza (obieg wewnętrzny). Jest przeznaczony do mocowania nad gazową
lub elektryczną płytą grzewczą.
UWAGA:
Prosimy zachować dowód zakupu w celu ewentualnej reklamacji. Bez tych
dokumentów gwarancja jest nieważna.
Producent zrzeka się odpowiedzialności za uszkodzenia i obrażenia powstałe
wskutek montażu i użytkowania niezgodnego z instrukcją obsługi zawartą w
niniejszym tekście.
2. INSTALACJA
2.1 USTAWIENIE TRYBU PRACY OKAPU
Okap typu WK-7 może pracować w dwóch trybach:
1. Wyciągu (Rys.3a) - odprowadzenie powietrza na zewnątrz budynku poprzez
połączenie okapu sztywną rurą z tworzywa sztucznego Ø120mm z kanałem
wentylacyjnym.
str. 5
2. Pochłaniacza (Rys.3b) - obieg wewnętrzny powietrza, przy użyciu filtra
węglowego (Rys.2).
Filtr węglowy należy wymieniać nie rzadziej niż
intensywności gotowania).
Rys.2
a) WYCIĄG b) POCHŁANIACZ
Rys.3
raz na 3 miesiące (w zależności od
UWAGA:
Okap w zestawie nie posiada filtrów węglowych.
UWAGA:
służącego do odprowadzania spalin z przyrządów spalających gaz lub inne paliwa.
Powietrze z okapu nie powinno być odprowadzane do kanału kominowego
2.2 PODŁĄCZENIE ELEKTRYCZNE
Przed podłączeniem okapu do prądu należy sprawdzić, czy napięcie i
str. 6
częstotliwość prądu zasilającego odpowiada danym podanym na tabliczce
znamionowej urządzenia. Okap musi być podłączony do łatwo dostępnego
gniazdka. Niedopuszczalne jest usuwanie wtyczki i podłączanie na stałe okapu do
zasilania. Okap należy podłączyć do zasilania po niniejszym montażu.
3. MONTAŻ
Odległość „A” pomiędzy najniższą częścią okapu nadkuchennego a
powierzchnią podtrzymującą naczynia do przyrządzania potraw powinna wynosić
min. 65 cm dla kuchni gazowej (Rys.4).
W czasie prac montażowych należy przestrzegać obowiązujących przepisów
dotyczących odprowadzania powietrza.
UWAGA:
Jeżeli instrukcja obsługi kuchni gazowej lub elektrycznej nakazuje
zastosować inny, większy dystans od okapu niż 65 cm, to należy się do
tego zastosować.
Gdy okap nadkuchenny jest używany w tym samym czasie co przyrządy spalające
gaz lub inne paliwa, pomieszczenie powinno być odpowiednio wentylowane.
Rys. 4
3. 1 MONTAŻ OKAPU
Zdemontować aluminiowy filtr tłuszczowy (Rys.5),
Przygotować szafkę z odpowiednimi wymiarami
Włożyć okap do uprzednio przygotowanej szafki (Rys.7)
Przykręcić okap do wewnętrznej półki czterema drewno-wkrętami 3x16 ( Rys.8 ),
które są dołączone do zestawu lub wywiercić dwa otwory na ścianie w celu
przymocowania okapu do ściany za pomocą załączonych do zestawu kołków
rozporowych 10x50
Założyć na okap rurę odprowadzającą opary ( Rys.9 )
Zamontować aluminiowy filtr tłuszczowy (Rys.5).
(Rys.1) i (Rys.6)
str. 7
Rys.5
Rys.6
str. 8

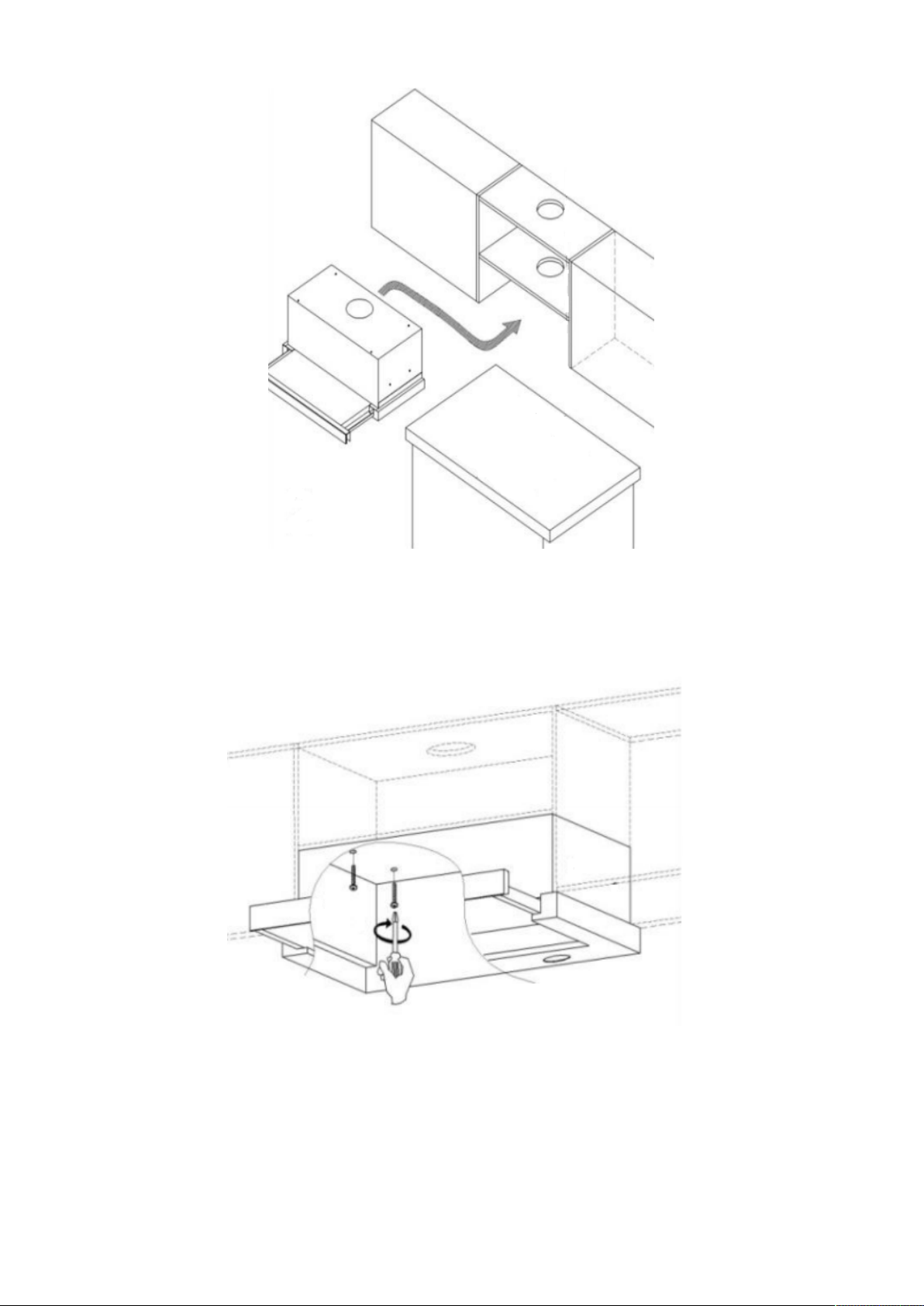

Rys. 7
Rys. 8
str. 9
Rys. 9
4. OBSŁUGA
4.1 PANEL STEROWANIA
Okapy są wyposażone w sterowanie mechaniczne lub elektroniczne.
A B
Rys.12
A B C D E
str. 10
A B C D E F
Sterowanie (Rys.12) FOX
A – włączanie i wyłączanie oświetlenia.
Rys.13
Rys.14
B – włączanie i wyłączanie I, II, III prędkości pracy turbiny,
Sterowanie (Rys.13) FLAT
A – timer
B – minus
C – wyświetlacz
D – plus
E – oświetlenie
Sterowanie pracy turbiny
1.
Przycisk PLUS umożliwia ustawianie kolejnych prędkości wyciągu ,
Przytrzymanie przycisku PLUS powoduje ustawienie ostatniego biegu (tryb
TURBO),
przycisk MINUS umożliwia zmniejszenie ustawionej prędkości, aż do
wyłączenia wyciągu,
przytrzymanie przycisku MINUS powoduje wyłączenie wyciągu,
Sterowanie oświetleniem
2.
przycisk OŚWIETLENIE służy do włączania/wyłączania oświetlenia,
str. 11
Czasowy wyłącznik okapu
3.
Możliwe jest ustawienie czasu wyłączenia wyciągu w zakresie ok 10 min do 60
min.
W tym celu należy:
Włączyć wyciąg i ustawić docelowy bieg,
Nacisnąć przycisk TIMER,
Cyfra na wyświetlaczu LED pulsuje, sygnalizując wejście w tryb nastawny
czasu,
Przyciskiem TIMER należy wybrać żądany czas opóźnienia wyłączenia
wyciągu z zakresie od 10 do 60 min. (cyfra “1” = 10 min. “2” = 20 min. itd.)
po 2 sekundach zaczyna pulsować kropka na wyświetlaczu, sygnalizując
pracę TIMER`a,
Po odliczeniu ustawionego czasu opóźnienia nastąpi wyłączenie wyciągu i
oświetlenia.
4. Funkcja blokowania pól dotykowych podczas czyszczenia szyby okapu.
Uruchamia się ją poprzez przytrzymanie przez około 2 sekund pola TIMER
Aby odblokować klawisze, trzymamy ten sam przycisk.
5. Pilot
Okapem można sterować za pomocą pilota.

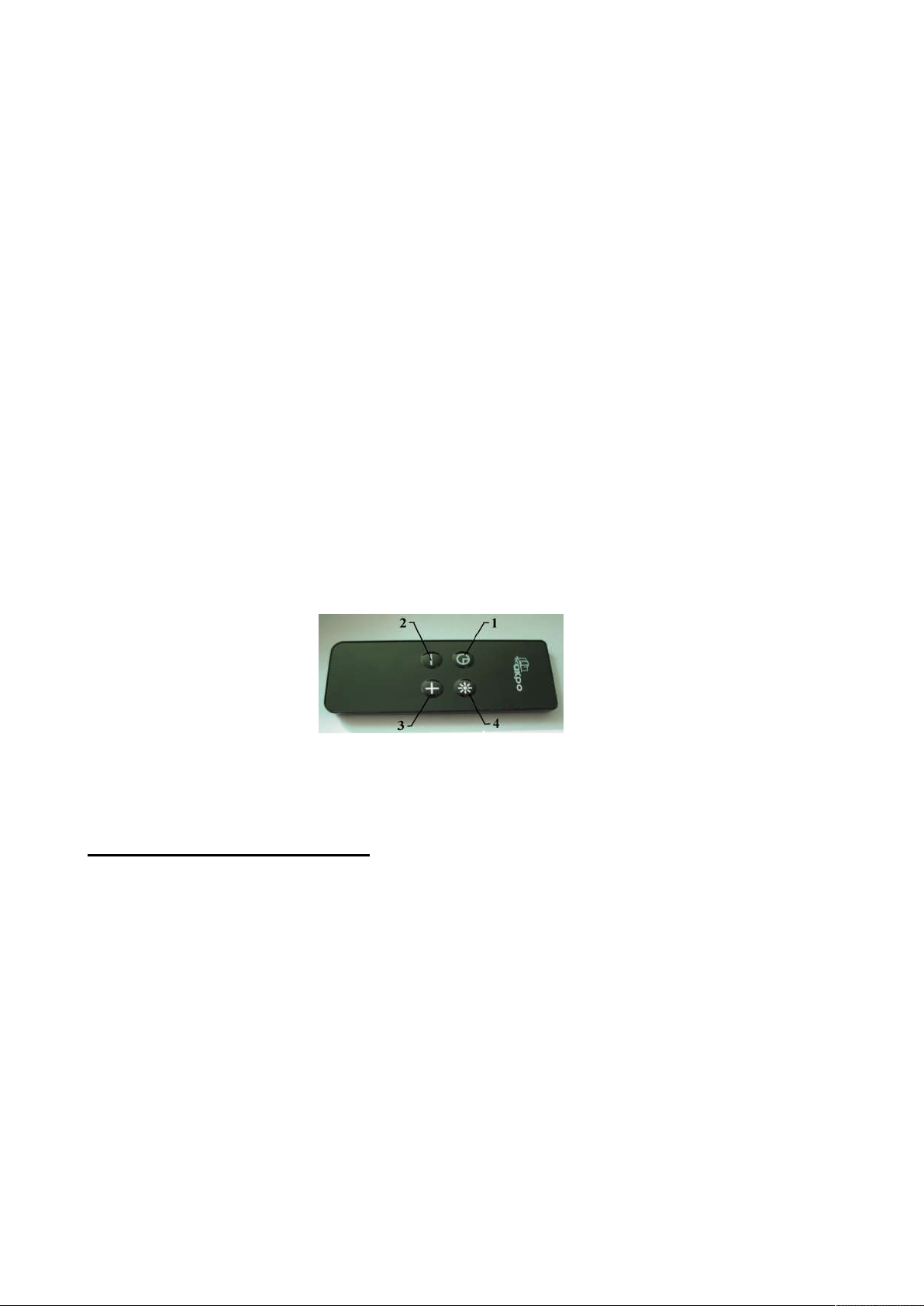

Definicja przycisków (Rys.15)
1 – TIMER
Uruchamia czasowy wyłącznik okapu,
2 – MINUS
Rys.15
Reguluje prędkość turbiny w dół, aż do wyłączenia,
3 – PLUS
Włącza turbinę i reguluje prędkość turbiny w górę,
4 – OŚWIETLENIE
Włączenie i wyłączanie oświetlenia,
Sterowanie (Rys.14) VENTO
A – włączanie i wyłączanie oświetlenia
str. 12
Regularna konserwacja i czyszczenie zapewni dobre właściwości użytkowe
B – włącznie I prędkości pracy turbiny
C – włącznie II prędkości pracy turbiny
D – włączanie III prędkości pracy turbiny
E – wyłączanie pracy turbiny
F – lampka sygnalizująca pracę turbiny
5. CZYSZCZENIE I KONSERWACJA
i niezawodność, jednocześnie przedłużając żywotność okapu.
Należy zwracać szczególną uwagę, aby filtry tłuszczowe i filtry z węglem aktywnym
były wymieniane zgodnie z zaleceniami producenta.
5.1 FILTR ALUMINIOWY
Filtr przeciw tłuszczowy (Rys.16) należy czyścić w zależności od
intensywności gotowania minimum raz w miesiącu. W celu wyczyszczenia filtra
tłuszczowego należy go wymontować i umyć ciepłą wodą z dodatkiem środków
rozpuszczających tłuszcz lub w zmywarce do naczyń, ustawiając go pionowo.
Przy czyszczeniu filtra przeciw tłuszczowego należy zwrócić uwagę na to, aby nie
uszkodzić siatki. Po opłukaniu i wysuszeniu należy ponownie zamontować filtr w
okapie.
Gdy filtr przeciw tłuszczowy nie jest regularnie czyszczony, zużywa się szybciej i okap traci
na wydajności.

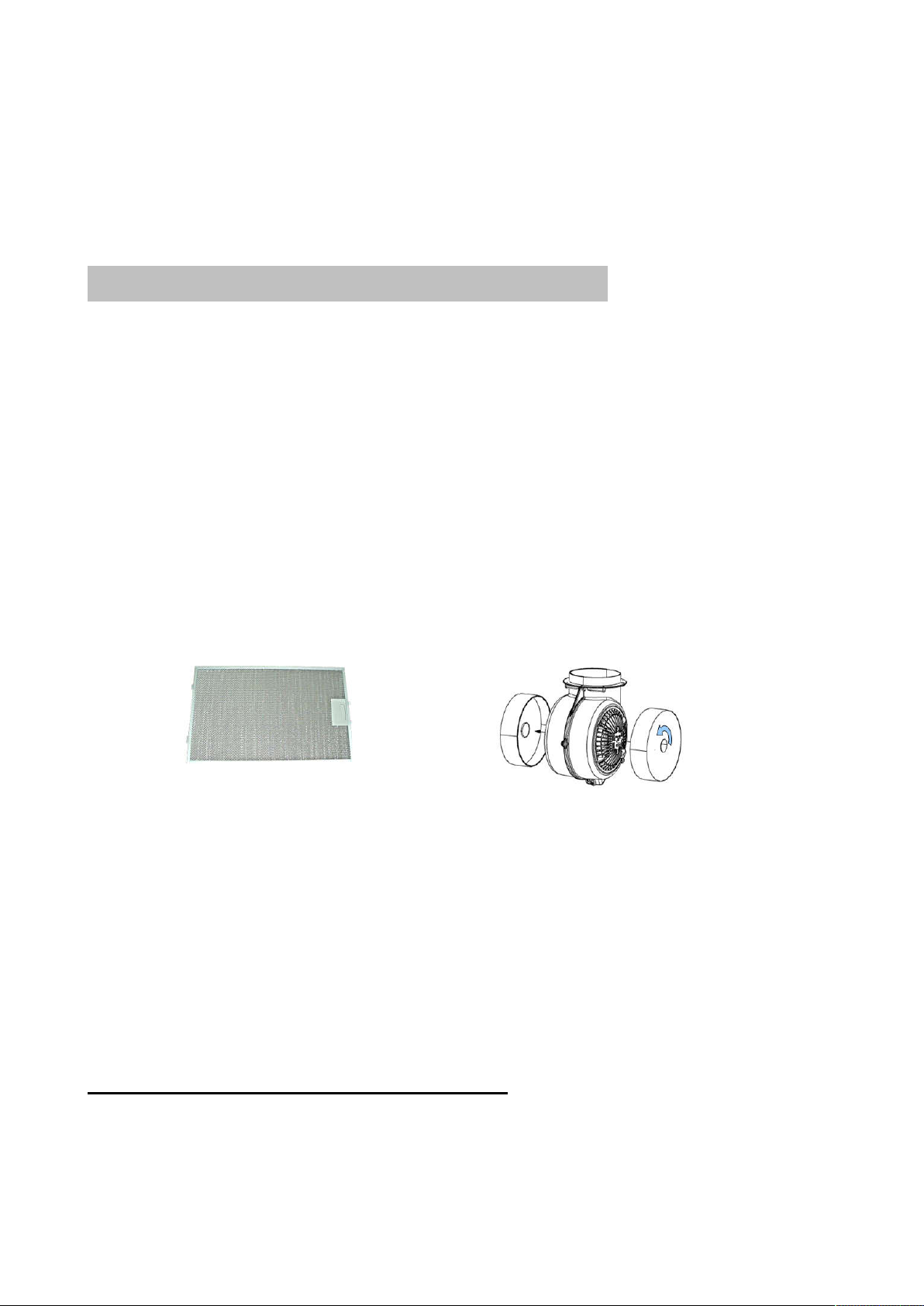

Rys.16 Rys.17
5.2 FILTR WĘGLOWY
z gotowaniem. Okap został tak zaprojektowany, aby można było zamocować dwa
filtry węglowe po obu stronach turbiny. Filtry węglowe nie nadają się do mycia ani
do regeneracji i powinny być wymieniane nie rzadziej niż raz na 3 miesiące lub
częściej w przypadku intensywnego korzystania z okapu.
Wymiana filtra węglowego (Rys.17)
W trybie pracy jako pochłaniacz filtry węglowe pochłaniają zapachy związane
1. Wyłączyć okap z sieci prądu elektrycznego,
2. Wyjąć filtr tłuszczowy
3. Zdjąć filtr węglowy, znajdujący się wewnątrz okapu na obudowie turbiny, po
str. 13
obu jego stronach (rys.17), poprzez jego przekręcenie w kierunku
przeciwnym do kierunku ruchu wskazówek zegara,
4. Postępując odwrotnie do pkt 3, należy nałożyć nowy filtr na obudowę turbiny i
dla zabezpieczenia przed zsunięciem, przekręcić go.
5.3 OŚWIETLENIE
Okapy są wyposażone w oświetlenie led-owe (Rys.18).
Rys.18
Wymiana żarówki led-owej (Rys.18):
1. Wyłączyć okap z sieci prądu elektrycznego,
2. Docisnąć żarówkę i obrócić ją o ok 45º w kierunku przeciwnym do kierunku ruchu
wskazówek zegara,
3. Wyjąć zużytą żarówkę,
4. Włożyć nową żarówkę postępując w sposób odwrotny,
5. Włączyć okap do sieci prądu elektrycznego.
5.4 CZYSZCZENIE
Przed czyszczeniem należy odłączyć kabel zasilający z gniazdka prądowego. Do
czyszczenia okapu lakierowanego z zewnątrz należy używać wilgotnej szmatki z
nieżrącym środkiem czyszczącym. Można używać delikatnych środków myjących
takich jak np. płyn do mycia naczyń, płyn do mycia szyb. Do czyszczenia okapów
wykonanych z blachy inox należy stosować specjalne preparaty do czyszczenia
powierzchni inox.
Środki takie jak np. odkamieniacze i płyny do mycia sanitariatów mogą
powodować uszkodzenia metalu lub powierzchni lakierniczych i utratę gwarancji.
OCHRONA ŚRODOWISKA
str. 14
Po zakończeniu okresu użytkowania nie wolno usuwać niniejszego produktu
poprzez normalne odpady komunalne, lecz należy go oddać do punktu zbiórki i
recyklingu urządzeń elektrycznych i elektronicznych. Informuje o tym przekreślony
symbol pojemnika na kółkach (Rys. A) , umieszczony na produkcie, instrukcji
obsługi lub opakowaniu. Zastosowane w urządzeniu tworzywa nadają się do
powtórnego użycia zgodnie z ich oznaczeniem. Dzięki powtórnemu użyciu,
wykorzystaniu materiałów lub innym formom wykorzystania zużytych urządzeń
wnoszą Państwo istotny wkład w ochronę naszego środowiska.
Użytkownik jest zobowiązany do oddania zużytego sprzętu oraz baterii ( jeżeli
występują ) prowadzącym punkty zbiórki zużytego sprzętu elektrycznego i
elektronicznego oraz baterii.
WARUNKI GWARANCJI
Rys. A
str. 15
1.BERG SP. Z O. udziela gwarancji na sprawne działanie urządzenia.
2.Warunkiem uznania gwarancji jest okazanie przez Nabywcę oryginalnego dowodu zakupu.
3.Gwarancja obowiązuje wyłącznie na terenie Rzeczypospolitej Polskiej.
4.Stwierdzone w okresie gwarancji wady lub uszkodzenia sprzętu, zostaną bezpłatnie usunięte w
terminie:
- 14 dni roboczych od daty dostarczenia sprzętu do punktu serwisowego przez Nabywcę
towaru
- 21 dni roboczych od daty zgłoszenia reklamacji, gdy uszkodzenie zostało zgłoszone
telefonicznie na ogólnopolski numer serwisowy
- 30 dni roboczych od daty zgłoszenia reklamacji przez sklep, w którym dokonano zakupu lub
w przypadku, gdy naprawa wymaga importu części zamiennych.
5. Okres gwarancji dla użytkownika wynosi 24 miesiące od daty sprzedaży.
Nabywcy w okresie gwarancji przysługuje prawo wymiany sprzętu na nowy w przypadku
niemożności dokonania naprawy. Decyzję taką podejmuje Dział Serwisu i Reklamacji BERG.
Wymiany sprzętu na wolny od wad dokonuje sklep, w którym dokonano zakupu sprzętu.
7. Gwarant ma prawo odmówić wymiany sprzętu, o której mowa w punkcie 6 w przypadku
stwierdzenia jakichkolwiek uszkodzeń mechanicznych lub chemicznych świadczących o
nieprawidłowym użytkowaniu bądź konserwacji urządzenia.
8. Gwarancja nie obejmuje :
- uprawnienia do żądania wykonania czynności, za które zgodnie z instrukcją obsługi
odpowiedzialny jest użytkownik, w tym: instalacji i podłączenia urządzeń, konserwacji, wymiany
filtrów węglowych, wymiany żarówek oraz regulacji urządzeń,
- usterek powstałych na skutek nieprawidłowego użytkowania sprzętu, niedbalstwa, a także
uszkodzeń powstałych przez dostanie się zanieczyszczeń lub ciał obcych do środka
urządzenia,
- uszkodzeń mechanicznych, termicznych i chemicznych oraz powstałych w wyniku działania
sił zewnętrznych (skoki napięcia, wyładowania atmosferyczne)
- elementów ze szkła, plastiku oraz wszelkiego rodzaju przebarwień, odprysków i wgnieceń.
9. Nabywca traci prawa gwarancyjne w przypadku:
- samowolnych napraw i zmian konstrukcyjnych dokonanych przez osoby nie upoważnione,
- niewłaściwej lub niezgodnej z instrukcją instalacji lub eksploatacji urządzenia.
10. Sprzęt przeznaczony jest co do zasady do eksploatacji w warunkach indywidualnego
gospodarstwa domowego. Okres gwarancji na sprzęt wykorzystywany do celów zarobkowych
ulega skróceniu do 6 miesięcy.
11. Okres gwarancji przedłuża się o czas trwania naprawy.
12. Nabywca zobowiązany jest zachować nieuszkodzone opakowanie fabryczne wraz z
wypełnieniem. W szczególnych przypadkach konieczne jest odesłanie sprzętu do producenta.
Za uszkodzenia mechaniczne powstałe na skutek nieodpowiedniego zapakowania sprzętu na
czas transportu Gwarant nie ponosi odpowiedzialności.
13. W przypadku oczywistej bezzasadności zgłoszenia reklamacyjnego , w szczególności, gdy
nie wystąpiła wada sprzętu lub zaistniały okoliczności wyłączające odpowiedzialność
Gwaranta, Gwarant odmawia dokonania naprawy/wymiany sprzętu w ramach udzielonej
Gwarancji, przedstawiając jednocześnie Nabywcy uzasadnienie zajętego stanowiska. W takiej
sytuacji użytkownikowi służy prawo do dokonania naprawy za odpłatnością stosowną do
wykonywanych czynności.
14. Gwarancja niniejsza nie wyłącza, nie ogranicza, ani nie zawiesza uprawnień kupującego
wynikających z niezgodności towaru z umową.
15. W sprawach nieuregulowanych warunkami niniejszej karty gwarancyjnej, zastosowanie
mają odpowiednie przepisy Kodeksu Cywilnego.
str. 16
Loading...
