UPS OPERATING MANUAL
U
ninterruptible Power System
SE1000
SE2000
SE3000
481-11H0010-110
SERVICE CENTRE
Jln. Pinangsia I No.22BB
Jakarta – Barat
Phone: (62-21) 6906020 (Hunting)
Contact Support on www.icaups.co.id
7. LAMPIRAN (Spesifikasi)
S S S E1000 E2000 E3000
K 1 2 3apasitas kVA / 700W kVA / 1400W kVA / 2100W
T
16
egangan Input 110 ~ 285 Vac (Beban < 70%)
0 ~ 285 Vac (Beban ≥ 70%)
Frekuensi Input 50 ±5% Hz
T 36egangan DC Vdc 96 Vdc
B 3 8 atterai Dalam x 12V, 7AH x 12V, 7AH
B Gentuk Output elombang Sinus
Tegangan Output 220 ±1% Vac
Frekuensi Output 50 ±1% Hz
E ≥ffisiensi 83% ≥ 85%
Su 0 hu ~ 400C
U 4kuran 12 x 144 x 213 470 x 191 x 338
B 35erat 16 Kg Kg 36 Kg
TABLE OF CONTENTS
1. INTRODUCTION…………………………….………..………...….… 1
2. SAFETY………………..…………………………….……..…….….… 2
3. INSTALLATION…………………..…………………..……...…........ 3
3.1 Receipt Of The UPS……..…………………………….……….… 3
3.2 Safety Notes…………………………………………….………… 3

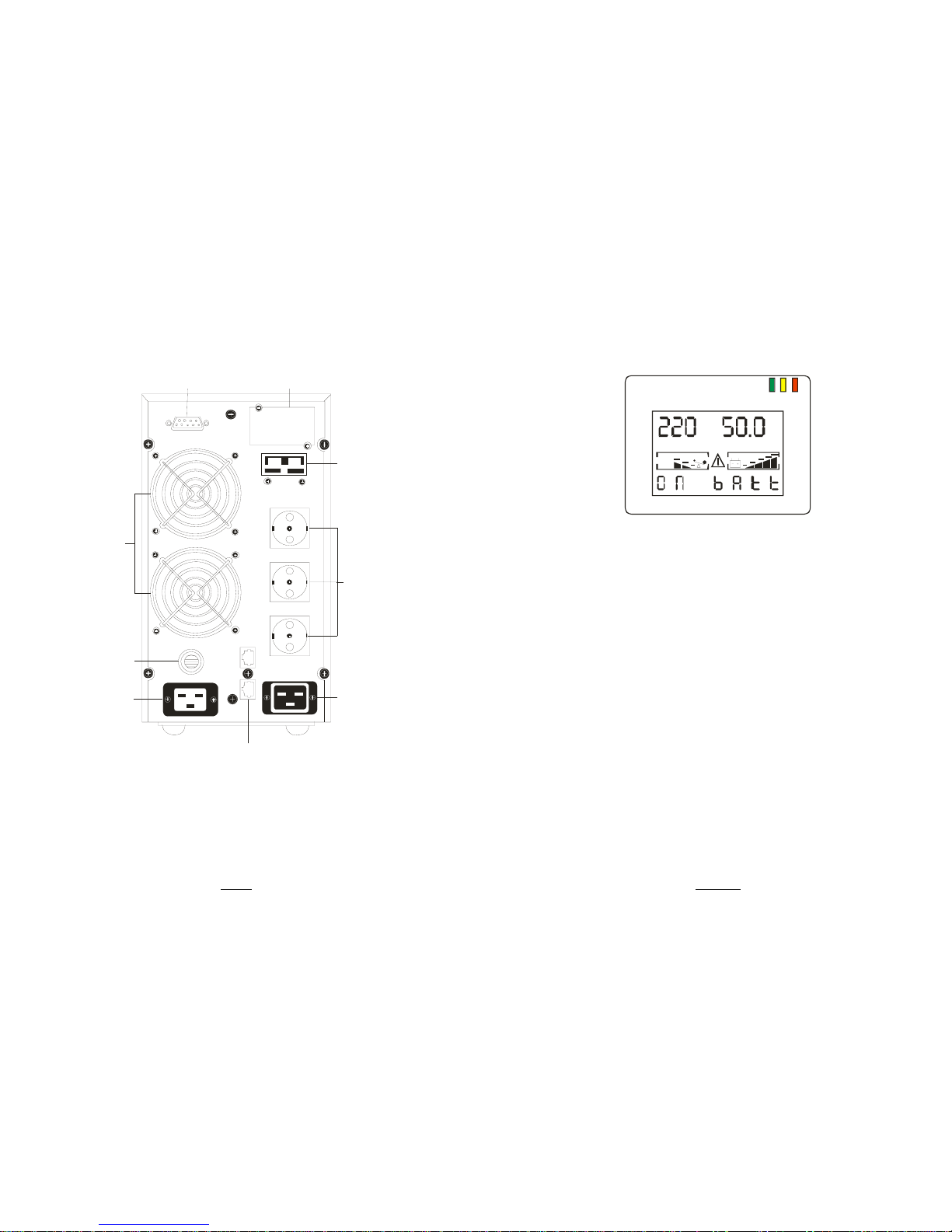

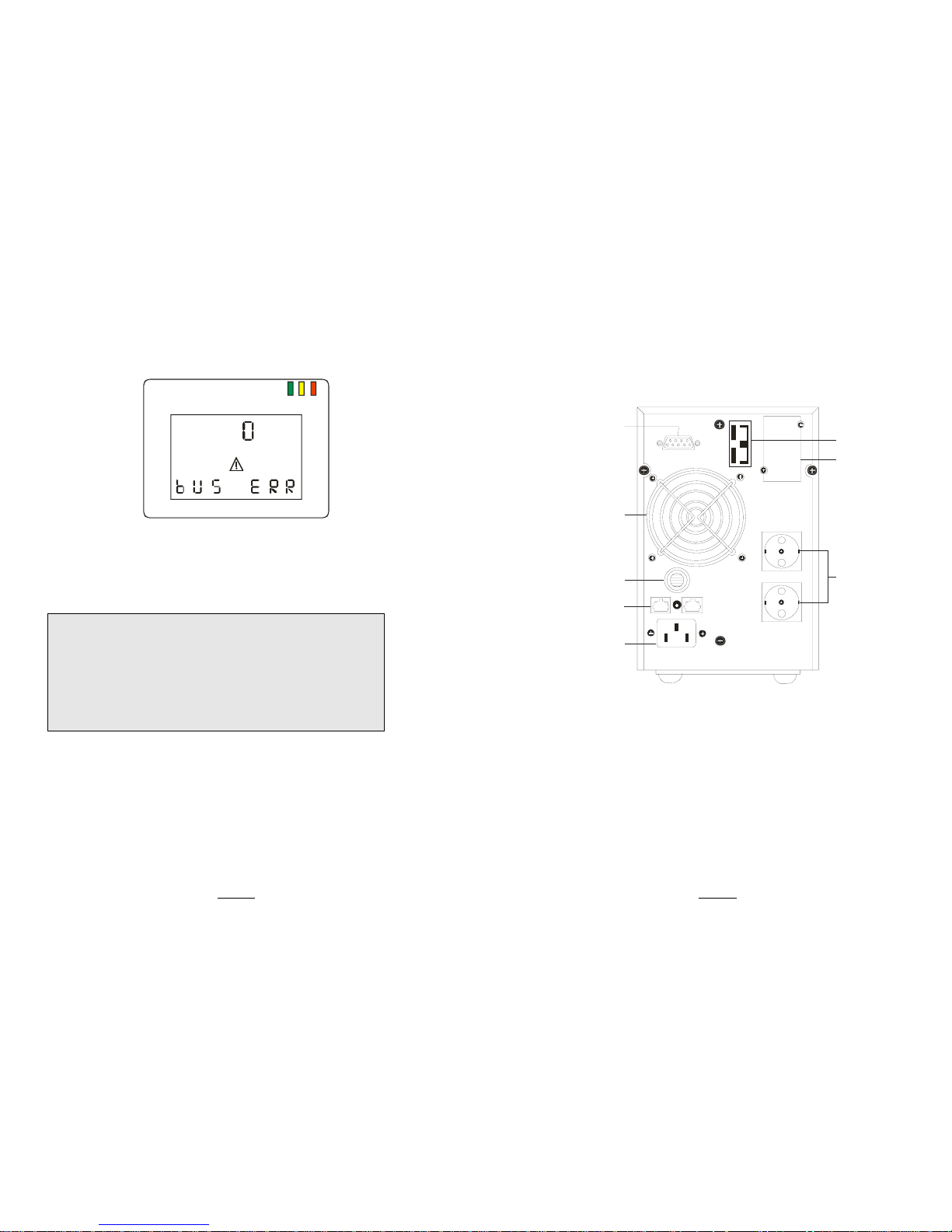

3.3 UPS Rear Panel……………………………………….………...... 4
3.4 The Description Of Front Panel And Display Lamp…..………..... 6
3.4.1 LCD panel section……………………………….....…..…. 6
3.4.2 LED indicators function…………………….……..……… 6
3.4.3 Button part function…………………………….…….…… 7
4. OPERATION AND RUNNING…………………………...…….…… 7
4.1 Operation………………………………………………..……….. 7
4.1.1 Operation on utility mode……………………..………..… 7
4.1.2 Startup UPS by DC when utility is disconnected……..….. 7
4.1.3 Turn off UPS in utility mode………………………….….. 8
4.1.4 Turn off UPS in battery mode………………….…....…… 8
4.1.5 UPS self-test/ mute test operation…………….……....….. 8
4.2 Run Mode……..…………………………………………....…..… 8

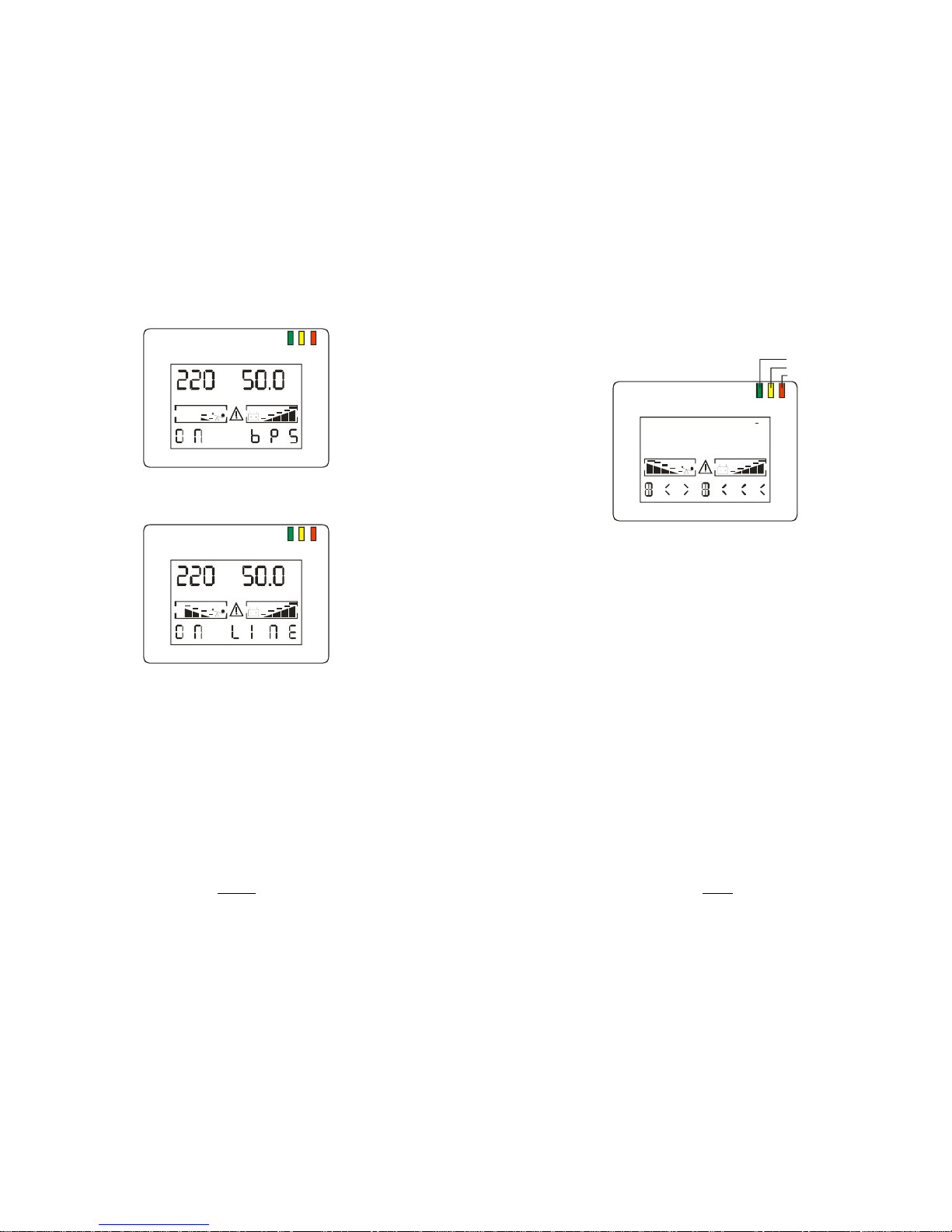

4.2.1 Bypass mode………………………………..……..……… 8
4.2.2 Utility mode………………………………..……..………. 9
4.2.3 Battery mode………………….………….………..……… 10
4.2.4 Fault mode……………….………………….……..……… 11
5. MAINTENANCE………………..….………………….……………… 12
6. TROUBLESHOOTING…………….………………………..……….. 13
6.1 Information Table……………….…...…………..………....…..… 13
6.2 Troubleshooting Table………….………….………….......……… 14
7. APPENDIX (Specification)…………..……………………..………… 15
Hal 15
1. INTRODUCTION
• This UPS is sophisticated piece of equipment with 16 bit microprocessor and
advanced software programming technology, high frequency SPWM is created
to control the inverter of UPS. This simplifies the control circuit, enhances the
stability of UPS, also enables the UPS to have enhanced real-time performance
that makes UPS respond the variety of external environment rapidly and insure
that the control circuit is compact and reliable.
• Digital control technology to avoid the temperature excursion of hardware
specification.
• Self-diagnoses before startup help UPS to find potential failure to avoid any
losses.
• Double conversion on-line topology, which makes the UPS a pure sine wave
machine with constant frequency, constant voltage, low noise and no
interruption with mains power fluctuation. It protect the user’s equipment
ideally all the time.
• No transfer time when main power fail or main power restore, meets the
requirements of precision instruments.
• Standard bypass function, when UPS meets a faults, it can transfer to bypass
seamlessly and provide alarm.
• Advanced voltage compensation technology, makes the wide input voltage
range, reducing the battery usage, enhancing the adaptive ability against the bad
mains power variation.
• Advanced wide frequency input technology, wide input frequency range of
UPS gives UPS a good compatibility with generator under field circumstances.
• The advanced PFC technology on the input of UPS, improves the input power
factor close to unity, raises the power efficiency, removes the harmonic noise
from UPS to utility, lowers UPS operational costs, it’s really a environmental
friendly protection power supply.
• Smart Management Function. Under mains power blackout, UPS would
transfer to battery mode to supply power to loads, when battery voltage is low,
UPS would protect itself and shuts down automatically. When main power
restores, UPS would be turned on automatically to supply power to loads.
• Cold start function, when there is no input, UPS can be turned on with battery
pack, to meet the user’s emergency needs. The cold start function is quite
strong. UPS can be cold started on full load situation.
6.2. Tabel Ketidak Normalan
Masalah Penyebab Solusi
Tegangan atau
frekuensi jala-jala
mendekati batas
input UPS (bunyi
2 kali tiap 1 detik
ketika startup,
bunyi sebanyak 8
kali)
UPS bekerja dalam mode batterai,
simpan data dan tutup programs,
yakinkan tegangan dan frekuensi jalajala berada dalam batas normal.
Muncul pesan
“INPUT” pada
display.
Koneksi fase jalajala dan netral
terbalik, UPS
bunyi 2 menit
sekali
Pasang kembali, yakinkan koneksinya
benar.
Indikator
batterai
berkedip
Tegangan batterai
rendah atau
batterai tidak
terpasang
Periksa batterai UPS, pasang kembali
batterai dengan baik, jika batterai
rusak, segera gantikan.
Jala-jala
normal, tapi
tidak ada input
UPS
Breaker input
UPS terbuka
Kembalikan breaker ke posisi semula.
Batterai tidak
cukup terisi
Tetap hubungkan UPS dengan jala-jala
lebih dari 8 jam, mengisi batterai.
Beban lebih pada
UPS
Periksa kapasitas beban, lepas beberapa
beban.
Back-up
sebentar
Batterai rusak
Lepas batterai, hubungi agen kami
untuk mendapatkan batterai dan suku
cadang lainnya.
Waktu penekanan
tombol sebentar
Tekan dan tahan tombol ON lebih dari
1 detik untuk menghidupkan UPS.
Tidak ada batterai
terpasang atau
tegangan batterai
rendah dan terlalu
banyak beban
terpasang
Pasang UPS dengan batterai, jika
tegangan batterai rendah, matikan UPS
dan lepaskan beberapa beban, lalu
hidupkan kembali UPS.
UPS tidak
hidup setelah
tombol ON
ditekan
Kerusakan terjadi
dalam UPS
Hubungi service centre kami.
Page 1
Hal 14
6. KETIDAK NORMALAN
Pesan – pesan berikut ini adalah pesan yang perlu diketahui oleh pengguna ketika
menemukan beberapa masalah, dengan melihat beberapa pesan, pengguna dapat
mengetahui letak permasalahannya.
• Indikator fault nyala, menunjukkan UPS mendeteksi beberapa kesalahan.
• Buzzer berbunyi, menunjukkan UPS memerlukan perhatian.
• Beberapa kesalahan menunjukkan juga statusnya, hal ini membantu pengguna
untuk mendiagnosa letak kesalahan.
6.1. Tabel Informasi
Mode Byp Mode Line Mode Bat
Mode Bat
test
Bus Fault 62 05, 25 01, 21 40, 41
Inv Fault 61, 63 04 24 42
Over Heat 33 06 08 43
OP short \ 16 02 44
Overload \ 03 09 45
Fan Fault 36 28 38 46
Charge Fault 07 07 \ \
Bat Over 11 11 11 11
• Fault operation prevention function, every button has delay function, only
when you press and hold the button for a certain time, required operation can
be activated.
• Ample LCD display information: Various operation environment and working
status are available through the LCD display. You can rapidly judge the fault
reasons, fault part and make the maintenance quickly and conveniently by the
LCD displayed digital fault codes and the fault information codes checking
table.
2. SAFETY
• Even if not connected to main power, high voltage may still presents at UPS
outlets.
• If external battery cord or power cord needs to be replaced, please contact our
service station or franchiser for replacing to avoid fire disaster caused by
insufficient capacity of such items. Don’t dispose of battery or batteries group
in a fire, otherwise, it can cause explosion and harm to people. Don’t open the
battery or do the battery damage, for the liquid spilled from battery is strongly
poisonous and do harmful to body.
• Please avoid short-circuit between battery anode and cathode; otherwise, this
will cause electric shock or fire.
• Don’t dismantle the UPS cover, there is danger of electric shock.
• Don’t touch batteries. Batteries are not isolated with the input circuit, there is
high voltage between the battery terminals and ground.
• Do not connect with the electric equipment such as blower, heater, drilling
machine etc. they may damage the UPS.
Notice :
There presents high voltage in UPS. If there is any abnormal problem
present, please consult the service center and do not attempt to repair the
equipment under any circumstances. The address of service center has
been detailed on the warranty card.
Hal 13
Page 2
3. INSTALLATION
3.1. Receipt Of The UPS
o When unpacking the UPS, please pay attention to the packing mode and the
annex in which includes user-manual, warranty card, input power cable,
output wiring socket.
o Inspect your machine to see whether it’s damaged in the transportation. If
damaged or some parts missing, please inform the transformer or the
franchiser, don’t start up your UPS.
o Check if the equipment is just what you wanted to purchase. You can affirm
through inspecting the model number on back panel of the equipment.
3.2. Safety Notes
o Keep good circulation around UPS and far away from water, flammable gas
and corrosive.
o Don’t place UPS on the slope and there should keep good air circulation
between in-vent on front panel bottom and fan out-vent on back panel.
o The environment temperature around UPS should keep in a range of 0
0
C ~
40
0
C.
o There will be phenomena of condensing if the equipment is dismantled or
installed under low temperature. The equipment can’t be installed unless it
is full dry at internal and external of the equipment, otherwise, there will be
danger of electric shock.
Note :
o W en connecting load to UPS, first turn off load and the connect the h
power cable and finally turn on load one-by-one.
o Plug UPS on the special power receptacle with over-current
pr ection, the power receptacle should be connected with ground ot
wire.
o It is recommended the batteries are charged for eight hours prior to
use. UPS can automatically charge batteries as long as UPS put
through power. UPS can also be used at once if battery hasn’t been
charged, but the back-up time will be less than the standard value.
o When connect inductance load such as laser printer to UPS, the
capacity of UPS is reckoned according to the loads startups power
because the startup power is higher.
5. PERAWATAN
• UPS seri frekuensi tinggi membutuhkan sedikit perawatan. Batterai standar
yang digunakan adalah yang terregulasi, bebas perawatan. Dapat digunakan
untuk waktu yang lama hanya dengan menjaga keteraturan pengisiannya.
Tanpa diperhatikan apakah UPS START ataupun STOP asalkan UPS
terhubung dengan jala-jala, batterai akan diisi sepanjang waktu dan UPS
memberikan perlindungan jika terjadi pengisian dan pembuangan muatan yang
berlebih.
• Dianjurkan untuk mengisi batterai setiap empat sampai enam bulan sekali jika
UPS tidak digunakan dalam waktu yang lama.
• Normalnya daur batterai adalah tiga sampai lima tahun dan batterai harus
diganti lebih awal jika terjadi kondisinya tidak normal. Untuk menggantikan
batterai harus oleh seorang yang memiliki kualifikasi.
• Tidak bijaksana jika mengganti hanya salah satu batterai. Pengguna sebaiknya
mengikuti petunjuk distributor battery ketika mengganti seluruh batterai.
• Batterai sebaiknya di isi dan buang muatan sekali dalam enam bulan. Setelah
UPS buang muatan sampai mati, batterai sebaiknya di isi ulang. Waktu untuk
mengisi batterai harus lebih dari duabelas jam.
• Batterai harus di isi dan buang muatan sekali dalam dua bulan pada area
bersuhu tinggi. Waktu untuk mengisi batterai harus lebih dari duabelas jam.
Perhatian :
o Se elum mengganti batterai, pertama-tama putus hubungan dengan b
jala-jala dan lepaskan semua aksesoris logam seperti cincin, jam
tangan dan sejenisnya.
o Gunakan obeng dengan gagang terisolasi. Jangan menempatkan
peralatan atau ogam diatas batterai.
o Wajar terjadi percikan ketika memasang kabel ke batterai, tidak
akan membahayakan.
o Hindari hubung singkat antara kutub positif dan kutub negatif
bat erai. t
Page 3
Hal 12
4.2.4. Mode Fault
Penunjukkan panel depan dan display seperti gambar berikut:
5
Gbr.7. Mode Fault
LED merah nyala, display LCD: Statusnya menunjukkan kesalahan dengan tanda
seperti yang ditunjukkan pada gambar diatas. Pada bagian digital menunjukkan
kode kesalahan, dan merupakan informasi sederhana yang menunjukkan beberapa
kesalahan. Untuk lebih jelasnya silahkan lihat pada tabel informasi.
Perhatian :
o Pro edur dibawah ini harus dilakukan jika UPS dihubungkan s
dengan generator:
Pertama hidupkan generator, setelah berfungsi stabil (yakinkan
tidak ada beban yang terhubung ke UPS) hubungkan output
generator ke termninal input UPS, lalu hidupkan UPS. Setelah UPS
hidup, silahkan hubungkan beban satu persatu.
o Dianjurkan besaran kapasitas generator adalah dua kali dari
kapasitas UPS.
3.3. UPS Rear Panel
BATTE RY
SOCKE T
INTERNAL
SNMP SL OT
OUTPUT
COMMUNICATION
INTERFACE
FAN
INPUT
BREAKER
NET SURGE
PROTE CTION
INPUT
SOCKE T
Fig. 1. SE1000 Rear Panel
Hal 11
Page 4
BATTERY
SOCKE T
INTERNAL
SNMP SL OT
OUTPUT
COMMUNICATION
INTERFACE
FAN
INPUT
BREAKER
NET SURGE
PROTECTION
INPUT
SOCKE T
OUTPUT
WIRING
SOCKE T
Fig. 2. SE2000 & SE3000 Rear Panel
4.2.3. Mode Batterai
Pada mode batterai,penunjukkan display seperti gambar berikut:
VAC
HZ
OUTPUT
Gbr.6. Mode Battery
LED hijau nyala, dispay LCD: Statusnya “on batt”.
o Pada mode batterai, buzzer akan berbunyi sekali tiap 4 detik untuk
memberikan bunyi tanda, tekjan dan tahan tombol ‘function’ lebih dari 1
detik, maka buzzer akan berhenti bunyi, tekan dan tahan tombol ‘function’
selama 1 detik atau lebih, maka buzzer akan berbunyi kembali.
o Jika penunjuk grafis kapasitas batterai pada display (baris ketiga pada
display LCD) berkedip, LED kuning nyala, buzzer berbunyi tiap detik, itu
menandakan tegangan batterai berkurang menuju tegangan batterai rendah,
dan mengingatkan pengguna bahwa kapasitas batterai berkurang dan
sebaiknya seluruh data disimpan lalu matikan peralatan.
o Anda dapat menguji fungsi back-up UPS dengan memutuskan hubungan
dengan jala-jala.
o Jika muncul pesan “INPUT’ pada display (baris kedua pada display LCD)
berkedip, itu menandakan bahwa tegangan atau frekuensi input melebihi
batas dari input UPS yang dianjurkan.
Page 5
Hal 10
VAC
HZ
OUTPUT
Gbr. 4.Mode Bypass
4.2.2. Mode Utility
Pada mode utility, penunjukkan display seperti gambar berikut:
VAC
HZ
OUTPUT
Gbr. 5.Mode Utility
LED hijau nyala, display LCD: Statusnya “on line”.
o Jika muncul pesan “INPUT” pada display (baris kedua pada display LCD)
berkedip, itu menunjukkan sambungan fase dan netral tidak benar.
o Jika penunjuk grafis kapasitas beban pada display (baris ketiga pada display
LCD) berkedip, LED kuning nyala dan buzzer berbunyi tiap setengah detik,
ini menunjukkan beban pada UPS melebihi 100% dan sebaiknya lepaskan
beberapa beban sampai tampilan beban dibawah 100%.
o Jika penunjuk grafis kapasitas batterai pada display (baris ketiga pada
display LCD) berkedip, LED kuning nyala, ini menunjukkan UPS tidak
terhubung dengan batterai atau tegangan batterai rendah, dan sebaiknya
pertamakali periksa apakah koneksi batterai sudah benar, jika ya, batterai
mungkin rusak dan perlu untuk diganti.
Anda dapat menekan tombol function selama 1 detik untuk melakukan selftest secara manual, untuk lebih jelasnya lihat table ketidak normalan.
3.4. The Description Of Front Panel And Display Lamp
88.8 88.8
VDC
KW
VAC
KVA
C%
HZ
INPUT (RST) BATTERY OUTPUT LOAD TEMP
88
888
LED Red light
LED Yellow light
LED Gree n light
Fig. 3. Description of the front panel
3.4.1. LCD panel section
o The first line is the numeric section, and is consisted of two small numeric
sections and the related unit section on the right side. It is used to display
the numerical value of the certain item on the second line.
o The second line is the section of the items which include input, battery,
output, load and temperature, etc.
o The third line is the graphic section which has the load (left) and battery
capacity (right) displayed in graphics. The failure icon will be displayed
when there is a failure.
o The fourth line is the status section, and is the area of machine status in
English. The utility mode is displayed as “on line”. The battery mode is
displayed as “on batt”. The bypass mode is displayed as “on bps”.
3.4.2. LED indicators function
o Red LED is on
UPS is fault and has no output. For example; Overload beyond the allowed
time, inverter fault, BUS fault, over temperature fault, etc.
o Yellow LED is on
UPS is alarming. For example; With utility in but not turn on the UPS,
Bypass mode, batteries are over charged, charger fault, fan stop working,
batteries are discharged to battery low voltage when UPS works on battery
mode.
o Green LED is on
UPS is normally powered by utility or battery inverter mode.
Hal 9
Page 6
3.4.3. Button part function
o START/OFF button
Press and hold for some time to turn on/ off the UPS.
o FUNCTION button
Press and hold for some time on utility mode: UPS runs a self-test function.
Press and hold for some time on battery mode: Mute function
o INQUIRING button
Press for short time: Indicate the items of the second row item section
orderly.
Press and hold for some time: Circularly and orderly display the items from
“INPUT BATTERY, OUTPUT, LOAD, TEMPERATURE” every 2
seconds.
When you press and hold the button for some time again, it will turn to
static output status.
4. OPERATION AND RUNNING
The operation is simple, operator needn’t any special training, they only need
follow the operation instruction listed in this manual.
4.1. Operation
4.1.1. Operation on utility mode
o Once utility is plugged in, the internal charger starts to charge batteries, at
this point the yellow LED is on and LCD displays “on bps” and the output
voltage is zero, which means UPS has no output.
o Press and hold the START/OFF button for more than 2 seconds to turn on
the UPS, then it will turn on the internal inverter.
o Once turned on, the UPS will perform a self-test function, when the yellow
LED turns to green, LCD displays “on line”, it means UPS is working in
utility mode.
4.1.2. Startup UPS by DC when utility is disconnected
o When utility is disconnected, press and hold the START/OFF button for
more than 2 seconds to cold start the UPS.
o The cold start is the same operation as when UPS is started with the utility
in, and LCD displays “on batt”, which means UPS is working in battery
mode.
4.1.3. Mematikan UPS pada mode utility
o Tekan dan tahan tombol START/OFF lebih dari 2 detik untuk mematikan
UPS, lalu ini juga akan mematikan inverter.
o Ketika mematikan, UPS akan melakukan fungsi self-test, LED hijau akan
padam dan LED kuning akan nyala, display LCD menampilkan “on bps”,
yang berarti tidak ada output pada UPS.
4.1.4. Mematikan UPS pada mode batterai
o Tekan dan tahan tombol START/OFF lebih dari 2 detik untuk mematikan
UPS.
o Ketika mematikan, UPS akan melakukan fungsi self-test, tidak ada output
pada UPS dan tidak ada tampilan pada display panel depan.
4.1.5. Pengoperasian UPS self-test/ mute test
o Ketika UPS dalam mode utility, tekan dan tahan tombol function selama 1
detik, buzzer akan berbunyi setiap 2 detik, nyala LED bergantian pada saat
yang sama ketika UPS melakukan self-testing, dan ini akan berlangsung
lebih dari 10 detik.
o Ketika UPS dalam mode batterai, buzzer berhenti bunyi jika tombol
function ditekan selama 1 detik, dan buzzer akan kembali berbunyi jika
tombol START ditekan selama beberapa detik.
4.2. Run Mode
4.2.1. Mode bypass
UPS akan beralih ke mode bypass dan memberikan peringatan hanya ketika
dihidupkan dengan tegangan jala-jala, atau beban berlebih atau terdeteksi suatu
kesalahan.
Indikasi dan kondisi display pada panel depan adalah sebagai berikut: LED kuning
nyala, display LCD yaitu: Statusnya “on bps”, penunjukkan beban dan battery
sesuai dengan kapasitas beban dan battery yang sebenarnya.
Ketika UPS bekerja dalam mode bypass, tidak ada fungsi back-up function, dan
beban disupplai langsung dari jala-jala.
Page 7
Hal 8
3.4.3. Fungsi tombol
o Tombol START/OFF
Tekan dan tahan beberapa saat untuk menyalakan/ mematikan UPS.
o Tombol FUNCTION
Tekan dan tahan beberapa saat pada mode utility: UPS runs a self-test
function.
Tekan dan tahan beberapa saat pada mode batterai: Mute function
o Tombol INQUIRING
Tekan sesaat: Menunjukkan bagian pada baris kedua.
Tekan dan tahan beberapa saat: Menampilkan bagian – bagian secara rotasi
mulai dari “INPUT BATTERY, OUTPUT, LOAD, TEMPERATURE” tiap
2 detik.
Ketika tombol ditekan dan tahan untuk beberapa saat lagi, it will turn to
static output status.
4. PENGOPERASIAN
Pengoperasiannya sederhana, operator tidak memerlukan pelatihan khusus,
hanya perlu mengikuti daftar instruksi pengoperasian dalam petunjuk ini.
4.1. Pengoperasian
4.1.1. Pengoperasian dalam mode utility
o Setiap jala-jala terhubung, charger langsung mengisi batterai, pada keadaan
ini LED kuning nyala dan display LCD menampilkan “on bps” dan
tegangan output adalah nol, dengan kata lain tidak ada output pada UPS.
o Tekan dan tahan tombol START/OFF lebih dari 2 detik untuk
menghidupkan UPS, hal ini juga akan menghidupkan inverter.
o Setiap kali dihidupkan, UPS akan melakukan fungsi self-test, ketika nyala
LED kuning berganti ke hijau, display LCD menampilkan “on line”, ini
berarti UPS bekerja dalam mode utility.
4.1.2. Menghidupkan UPS dengan input DC
o Tekan dan tahan tombol START/OFF lebih dari 2 detik untuk
menghidupkan UPS.
o Pengoperasian menghidupkan UPS seperti ini adalah sama dengan
menghidupkan UPS menggunakan jala-jala, dan display LCD menampilkan
“on batt”, yang berarti UPS bekerja dalam mode batterai.
4.1.3. Turn off UPS in utility mode
o Press and hold the START/OFF button for more than 2 seconds to turn off
the UPS, then it will turn off the internal inverter.
o When turning off the UPS, UPS will run a self-test function, green LED
will be off and yellow LED will be on, LCD displays “on bps”, which
means UPS has no output.
4.1.4. Turn off UPS in battery mode
o Press and hold the START/OFF button for more than 2 seconds to turn off
the UPS.
o When turning off the UPS, UPS will run a self-test function, UPS has no
output once there is no display on front panel.
4.1.5. UPS self-test/ mute test operation
o When UPS is on utility mode, press and hold the FUNCTION button for 1
second, the buzzer will sound every 2 second, the LED lights light around
at the same time as the UPS runs self-testing, and it will last for 10 seconds.
o When UPS is on battery mode, the buzzer stops beeping if you press and
hold the FUNCTION button for 1 second, and it will restart to beep if you
press and hold the START button for one more second.
4.2. Run Mode
4.2.1. Bypass mode
UPS will transfer to bypass mode and provide alarming only when it’s turned on
with utility present, or overloaded or detected a fault.
Indication and display status on front panel are as following: Yellow LED is on,
LCD display as below: Status is “on bps”, load and battery displays are according
to the exact load capacity and battery capacity.
When UPS is working on bypass mode, it has no back up function, and load is
powered directly by utility.
Hal 7
Page-8
VAC
HZ
OUTPUT
Fig. 4. Bypass mode
4.2.2. Utility mode
On utility mode, the indication and displays are as following figure:
VAC
HZ
OUTPUT
Fig. 5.Utility mode
Green LED is on, LCD displays: Status is “on line”.
o If the “INPUT” letters in the item section (the second row on LCD display)
flashes, it indicates the line and neutral are incorrect.
o If load capacity graph in the graphic section (the third row on LCD display)
flashes, yellow LED is on and the buzzer beeps once half second, it reminds
that UPS carries over 100% load and you should remove the unnecessary
load until the displayed load is below 100%.
o If battery capacity graph in the graphic section (the third row on LCD
display) flashes, yellow LED is on, it reminds that UPS is disconnected with
batteries or battery voltage is low, and you should firstly check whether the
battery connection is ok, if yes, the battery may be fault and need to be
replaced.
You can press the FUNCTION button for 1 second to do the manual selftest, for more details please refer to the Troubleshooting Table.
3.4. Penjelasan Panel Depan Dan Lampu Display
88.8 88.8
VDC
KW
VAC
KVA
C%
HZ
INPUT (RST) BATTERY OUTPUT LOAD TEMP
88
888
LED Merah
LED Kuning
LED Hijau
Gbr. 3. Penjelasan panel depan
3.4.1. Bagian panel LCD
o Baris pertama adalah bagian angka, terdiri dari dua bagian angka dan unit
pada sisi kanannya. Ini digunakan untuk menampilkan nilai angka dari
suatu pokok tertentu pada baris kedua.
o Baris kedua adalah bagian pokok yang terdiri dari input, battery, output,
load dan temperature.
o Baris ketiga adalah bagian grafis yang menampilkan kapasitas beban (kiri)
dan kapasitas batterai (kanan). Simbol kesalahan akan ditampilkan ketika
terjadi kesalahan.
o Baris keempat adalah bagian status, menujukkan kondisi UPS dalam
bahasa Inggris. Mode utility ditampilkan dengan “on line”. Mode battery
ditampilkam dengan “on batt”. Mode bypass ditampilkan dengan “on bps”.
3.4.2. Fungsi petunjuk LED
o LED merah nyala
UPS dalam kondisi ‘fault’ dan tidak ada output. Contoh; Beban lebih
melewati batas waktu, ‘inverter fault’, ‘BUS fault’, suhu berlebih, dll.
o LED kuning nyala
UPS memberi peringatan. Contoh; Dengan jala-jala tetapi UPS tidak
dihidupkan, mode bypass, batterai ‘over charged’, ‘charger fault’, kipas
tidak berfungsi, batterai membuang muatan dan tegangan batterai rendah
ketika UPS bekerja dalam mode batterai.
o LED hijau nyala
UPS dalam kondisi normal disupplai dari jala-jala atau dalam mode
batterai.
Page 9
Hal 6
BATTERY
SOCKE T
INTERNAL
SNMP SL OT
OUTPUT
COMMUNICATION
INTERFACE
FAN
INPUT
BREAKER
NET SURGE
PROTECTION
INPUT
SOCKE T
OUTPUT
WIRING
SOCKE T
Gbr. 2.Panel belakang SE2000 & SE3000
4.2.3. Battery mode
On battery mode, the indication and displays are as following figure:
VAC
HZ
OUTPUT
Fig. 6.Battery mode
Green LED is on, LCD displays: Status is “on batt”.
o On battery mode, the buzzer will beep once every 4 seconds to provide an
audible alarm, press and hold the function button for more than 1 second,
the buzzer will stop beeping, press and hold the FUNCTION button for one
more second, the buzzer will beep again.
o If battery capacity graph in the graphic section (the third row on LCD
display) flashes, yellow LED is on, the buzzer beeps once every second, it
means the battery voltage is discharged to minimum protection voltage, and
reminds users that the battery capacity is diminished and should save all
datas and works and then switch off the equipments.
o You can test UPS back up function by disconnecting the utility.
o If the “INPUT’ letters in the item section (the second row on LCD display)
flashes, it means the input voltage or frequency is beyond the extension.
Hal 5
Page 10
4.2.4. Fault mode
The front panel indication and display is as following:
5
Fig.7.Fault mode
Red LED is on, LCD displays: Status is Fault indication mark as the marker in the
figure above. The digital section indicates the fault code, and there is some simple
fault information in the status section. For more details please refer to the abnormal
process table.
Notice:
o The following process must be performed if the UPS is connected
with generator:
First turn on generator, after it runs stably (at this time ensure UPS
is no-load connected) connect output power of generator to UPS
input terminal, then turn on UPS. After UPS turn on, please connect
load one-by-one.
o It is recommended that the generator capacity is as twice as UPS
rated capacity.
3.3. Panel Belakang UPS
BATTE RY
SOCKE T
INTERNAL
SNMP SL OT
OUTPUT
COMMUNICATION
INTERFACE
FAN
INPUT
BREAKER
NET SURGE
PROTE CTION
INPUT
SOCKE T
Gbr. 1. Panel Belakang SE1000
Page 11
Hal 4
3. PEMASANGAN
3.1. Penerimaan UPS
o Ketika membuka kemasan UPS, perhatikan kondisi kemasan beserta
kelengkapannya berupa petunjuk pemakaian, kartu garansi, kabel power
input, dan soket kabel output.
o Periksa kondisi UPS, apakah terdapat kerusakan yang mungkin terjadi
selama proses pengiriman. Jika terdapat kerusakan atau kekurangan
kelengkapannya, silahkan beritahukan pada pihak penjual, jangan
menghidupkan UPS terlebih dahulu.
o Periksa UPS apakah sesuai dengan yang ingin anda beli. Anda dapat
memastikannya dengan melihat nomor model pada bagian belakang UPS.
3.2 Catatan Keselamatan
o Tempatkan UPS pada ruang yang bersirkulasi baik dan jauhkan dari air, gas
yang mudah terbakar dan bahan yang menyebabkan karat.
o Jangan tempatkan UPS pada bidang miring dan sebaiknya tetap dijaga
sirkulasi udara yang baik antara ventilasi bagian bawah depan dan kipas
pada ventilasi bagian belakang.
o Suhu ruang di sekeliling UPS sebaiknya berkisar antara 0
0
C ~ 40 0C.
o Akan tampak seperti terjadi penguapan jika tutupnya dibuka atau dipasang
dibawah suhu rendah. Peralatan jangan dipasang tanpa tutup, dan harus
selalu kering dibagian dalam maupun luar dari peralatan, jika tidak, akan
menimbulkan bahaya sengatan listrik.
Catatan :
o Ke ika memasang beban ke UPS, matikan beban terlebih dulu lalu t
hu ungkan kabel setelah itu hidupkan beban satu persatu. b
o Pasang UPS menggunakan stopkontak khusus dengan proteksi arus
lebih, stopkontaknya harus terhubung dengan kabel ground.
o Disarankan untuk mengisi batterai terlebih dulu selama delapan jam
sebelum digunakan. UPS secara otomatis mengisi batterai sepanjang
UPS terhubung ke jala-jala.
o tKe ika menghubungkan beban induktif seperti pencetak laser ke
UPS, kapasitas UPS disesuaikan dengan daya pada beban, karena
dayanya lebih tinggi.
5. MAINTENANCE
• High frequency series UPS needs few maintenance. The battery of standard
unit is of valve regulated, maintenance free. It can attain expectant life only by
keeping frequent charging.
Regardless of UPS START or STOP when UPS connects to utility power, the
battery is charged all the time and UPS offers protection for over-charge and
over-discharge.
• It is recommended that the batteries are charged once every four to six months
if UPS hasn’t been used for long time.
• Normally the battery life is three to five years and the battery must be replaced
ahead of time once there presents any abnormal status. The battery
replacement must only be performed by qualified personnel.
• It is inadvisable to replace a single battery. Operator should obey the
instruction of battery distributor when replacing all batteries.
• The batteries should be charged and discharged once every four to six months.
After UPS discharged to off, the batteries should be recharged. The charge
time of standard unit must be more than 12 hours.
• The battery must be charged and discharged once every two months in high-
temperature area. The charge time of standard units must be more than twelve
hours.
Notice:
o Be ore replacing batteries, first please break off the utility switch f
and remove all your metallic adornment such as finger ring, watch
and so on.
o Please use the screwdriver with insulating handle. Do not lay the
tools or metallic goods on the battery.
o It is normal to have sparks when you connect battery wire to
bat ery, it does not do harm to your body safety. t
o No anti-connection or short circuit between the battery anode and
cat ode forever. h
Hal 3
Page 12
6. TROUBLESHOOTING
The following messages are the messages that users would find on UPS when it
meets some problem, with the use of such messages, users can know where the
problems are to deal with such problems.
• Fault indicator on, indicates UPS has detected some fault.
• Buzzer beeps, indicate UPS need to be paid attention to.
• Several fault indicators and status indicators on, is to help the user to diagnose
fault.
6.1. Information Table
Byp mode Line mode Bat mode
Bat test
mode
Bus Fault 62 05, 25 01, 21 40, 41
Inv Fault 61, 63 04 24 42
Over Heat 33 06 08 43
OP short \ 16 02 44
Overload \ 03 09 45
Fan Fault 36 28 38 46
Charge Fault 07 07 \ \
Bat Over 11 11 11 11
• Fungsi pencegah kesalahan operasi, setiap tombol mempunyai fungsi tunda,
hanya dengan menekan dan tahan tombol beberapa waktu tertentu, permintaan
operasi dapat diaktifasi.
• Display LCD banyak menampilkan informasi: bermacam operasi dan kondisi
kerja UPS tersedia langsung pada display LCD. Anda dapat dengan segera
menemukan penyebab masalah, kesalahan suku cadang dan menjadikan
perawatan lebih cepat dan tepat dengan melihat tampilan kode kesalahan pada
LCD dan memeriksa table informasi kesalahan.
2. KESELAMATAN
• Meskipun tidak terhubung dengan sumber tegangan, tegangan tinggi masih
mungkin terdapat di keluaran UPS.
• Jika kabel external battery atau power perlu diganti, hubungi service center
atau agen kami untuk penggantian. Untuk menghindari kerusakan yang
disebabkan oleh ketidak sesuaian kapasitas. Jangan membuang batterai dalam
api, karena dapat menyebabkan ledakan dan melukai orang. Jangan membuka
batterai atau memperbaiki batterai rusak, cairan yang keluar dari batterai
sangat beracun dan berbahaya bagi tubuh.
• Hindari hubung singkat antara kutub positif dan negatif batterai; jika tidak,
akan mengakibatkan kejutan listrik atau bahkan api.
• Jangan membuka tutup UPS, berbahaya, terdapat tegangan listrik.
• Jangan menyentuh batterai. Batterai tidak terisolasi dengan sirkuit input,
terdapat tegangan tinggi antara terminal batterai dan ground.
• Jangan dihubungkan dengan peralatan listrik seperti blower, pemanas, mesin
bor, dll. Mungkin saja menyebabkan kerusakan UPS.
Perhatian :
Terdapat tegangan tinggi dalam UPS. Jika ditemukan masalah yang
tidak normal, hubungi service center kami dan jangan mencoba untuk
memperbaiki peralatan dalam keadaan apapun. Alamat service center
kami dijelaskan dalam kartu garansi.
Page 13
Hal 2
1. PENDAHULUAN
• UPS ini adalah peralatan yang handal dan teruji menggunakan mikroprosesor
16 bit dan teknologi pemrograman software yang lebih maju, SPWM frekuensi
tinggi dibentuk untuk mengatur inverter UPS. Mempermudah sirkuit kendali,
meningkatkan stabilitas UPS, juga memungkinkan UPS untuk meningkatkan
kinerja dalam merespon bermacam keadaan luar dengan cepat dan tentunya
sirkuit kendali menjadi dapat diandalkan.
• Teknologi kendali digital untuk menghindari penyimpangan suhu dari
spesifikasi peralatan.
• Fungsi self-diagnoses saat UPS dihidupkan membantu mencari kemungkinan
ketidak normalan untuk menghindari beberapa kerugian.
• Dikonfigurasikan sebagai on-line UPS konversi ganda, yang menjadikan UPS
sebagai pembangkit gelombang sinus murni dengan frekuensi yang stabil,
tegangan yang stabil, desah rendah dan tanpa sela dengan fluktuasi tegangan
jala-jala. Merupakan perlindungan yang tepat bagi peralatan konsumen
sepanjang waktu.
• Tidak ada waktu perpindahan ketika tegangan jala-jala mati atau kembali
hidup, untuk memenuhi keperluan dari peralatan yang presisi.
• Fungsi bypass standar, ketika terjadi kesalahan pada UPS, langsung
dipindahkan ke bypass tanpa jeda dan memberikan peringatan.
• Kemajuan teknologi kompensasi tegangan, membuat jarak tegangan input lebih
lebar, mengurangi penggunaan batterai, mempertinggi penyesuaian terhadap
variasi tegangan jala-jala yang buruk.
• Kemajuan teknologi frekuensi input yang lebar, jarak frekuensi input UPS yang
lebar memberikan kompatibilitas yang baik untuk generator.
• Kemajuan teknologi PFC pada input UPS, memperbaiki power factor input,
menaikkan efisiensi daya, mengurangi desah harmonis dari UPS, kerugian
operasi UPS lebih rendah, benar – benar proteksi sumber daya yang ramah
lingkungan.
• Fungsi Smart Management. Saat tegangan jala-jala terputus, UPS akan
berpindah ke mode batterai untuk mensupplai daya ke beban, ketika tegangan
batterai rendah, UPS melindungi diri sendiri dengan otomatis mati. Ketika jala
hidup kembali, UPS akan hidup secara otomatis untuk mensupplai daya ke
beban.
• Fungsi cold start, ketika tidak ada input, UPS dapat dihidupkan dengan batterai,
untuk menangangi kebutuhan darurat pengguna. Fungsi cold start sungguh
sangat kuat. UPS dapat dihidupkan dengan keadaan beban penuh.
6.2. Troubleshooting Table
Fault Causation Solution
Utility voltage or
frequency exceeds
UPS input range
(beep 2 time
every 1s when
startup, beep for 8
times)
UPS is working on battery mode, save
disk and close the programs, make sure
utility voltage and frequency is in the
range of normal.
The “INPUT”
letters in the
item section.
Anti-connection
of utility line and
neutral, UPS
beeps once per
2m
Re-connect, make a correct connection.
Battery
indicator
flashes
Battery low
voltage or battery
not connected
Check UPS battery, re-connect battery
well, if battery damaged, replace it
Utility normal,
but UPS has
no input
UPS input breaker
open circuit
Manually reposit breaker
Battery not
charges enough
Keep UPS connecting with utility for
more 8 hours, recharge battery.
UPS overloaded
Check load capacity, remove some
redundant loads.
Short back up
time
Battery aged
Remove battery, please contact
franchiser to get battery and relative
subassembly.
Short holding
time
Press and hold the ON button for more
than 1s to startup UPS.
UPS has no
battery connected
or battery voltage
low and too many
loads connected
Connect UPS battery well, if battery
voltage low, please turn off UPS and
take off some loads, then startup UPS.
UPS don’t
startup after
pressing the
ON button
Fault occur inside
UPS
Contact supplier for servicing.
Hal 1
Page 14
7. APPENDIX (Specification)
S S S E1000 E2000 E3000
C 1 2 3apacity kVA / 700W kVA / 1400W kVA / 2100W
In
16
put Voltage 110 ~ 285 Vac (At Load < 70%)
0 ~ 285 Vac (At Load ≥ 70%)
Input Frequency 50 ±5% Hz
D 36C Voltage Vdc 96 Vdc
Int 3 8 ernal Battery x 12V, 7AH x 12V, 7AH
O Siutput Waveform ne Wave
O 22utput Voltage 0 ±1% Vac
Output Frequency 50 ±1% Hz
E ≥fficiency 83% ≥ 85%
T 0 emperature ~ 400C
D 4imension 12 x 144 x 213 470 x 191 x 338
W 35eight 16 Kg Kg 36 Kg
DAFTAR ISI
1. PENDAHULUAN…………………………….………..………...….… 1
2. KESELAMATAN……..…………………………….……..…….….… 2
3. PEMASANGAN…..………………..…………………..……...…........ 3
3.1 Penerimaan UPS……………………………………….……….… 3
3.2 Catatan Keselamatan..………………………………….………… 3
3.3 Panel Belakang UPS.………………………………….………...... 4
3.4 Penjelasan Panel Depan Dan Lampu Display……..…..………..... 6
3.4.1 Bagian panel LCD……………………………….....…..…. 6
3.4.2 Fungsi petunjuk LED……………………….……..……… 6
3.4.3 Fungsi tombol………………………….……….…….…… 7
4. PENGOPERASIAN………………………………………...…….…… 7
4.1 Pengoperasian……………………………….…………..……….. 7
4.1.1 Pengoperasian dalam mode utility……………..………..… 7
4.1.2 Menghidupkan UPS dengan input DC…………….…..….. 7
4.1.3 Mematikan UPS pada mode utility…………………….….. 8
4.1.4 Mematikan UPS pada mode batterai………...….…....…… 8
4.1.5 Pengoperasian UPS self-test/ mute test……….……....….. 8
4.2 Run Mode……..…………………………………………....…..… 8
4.2.1 Mode Bypass………………………………..……..……… 8
4.2.2 Mode Utility………………………………..……..………. 9
4.2.3 Mode Batterai……………….……………………..……… 10
4.2.4 Mode Fault……………….………………….……..……… 11
5. PERAWATAN………………..….…………………….……………… 12
6. KETIDAK NORMALAN………….………………………..……….. 13
6.1 Tabel Informasi………………….…...…………..………....…..… 13
6.2 Tabel Ketidak Normalan..……....………….………….......……… 14
7. LAMPIRAN (Spesifikasi)………...….……………………..………… 15
Page 15
SERVICE CENTRE
Jln. Pinangsia I No.22BB
Jakarta – Barat
Phone: (62-21) 6906020 (Hunting)
Contact Support on www.icaups.co.id
BUKU PETUNJUK PEMAKAIAN
Uninterruptible Power System
SE1000
SE2000
SE3000
Loading...
