IBP TD 4222 User Manual

Download

TD 4222

Blutzucker-Messsystem

für einfaches, schnelles und präzises Messen

Gebrauchsanweisung

Instruction manual

Mode d’emploi

Gebruiksaanwijzing

Manual de instrucciones

Stand: Dezember 2004 © by ibp innovative business promotion gmbh, Germany

Blutzuckermessergebnisse

Tabelle nach Krall, L.P., and Beaser, R.S.: Joslin Diabetes Manual. Philadelphia: Lea and Febiger (1989), 138, für den Vergleich Ihrer Blutzuckerwerte mit den Werten von Personen ohne Diabetes

Tageszeit Werte von Personen ohne Diabetes Ihre erzielten Blutzuckerwerte

(mg/dL) / (mmol/L) (mg/dL) / (mmol/L)

Vor dem Frühstück

Vor dem Mittag-/Abendessen

1 Stunde nach weniger als den Mahlzeiten

2 Stunden nach weniger als den Mahlzeiten

Zwischen 2 und mehr als 4 Uhr morgens

(70~105) / (3,9~5,8) ___________________ (mg/dL) / (mmol/L)

(70~110) / (3,9~6,1) ___________________ (mg/dL) / (mmol/L)

(160) / (8,9) ___________________ (mg/dL) / (mmol/L)

(120) / (6,7) ___________________ (mg/dL) / (mmol/L)

(70) / (3,9) ___________________ (mg/dL) / (mmol/L)

der Inhalt

1 die Einführung 2 wichtige Sicherheitshinweise 3 vor der Inbetriebnahme/ das Blutzucker-Messsystem / Lieferumfang / verwendete Symbole 4 das Gerät 5 die Beschreibung der Anzeigensymbole 6 der Teststreifen 7 das Gerät kalibrieren

vor der ersten Benutzung / so überprüfen Sie die Codierung ........................................................... 11

8 das System prüfen

so prüfen Sie mit den Kontrolllösungen ................................................................................................... 14-15

9 der Blutzuckertest

so gewinnen Sie einen Blutstropfen / so führen Sie den Test durch ................................................ 17-20

10 die Messergebnisse 11 der Messwertespeicher

so rufen Sie die einzelnen Messwerte ab / so verlassen Sie den Speicherbereich......................... 23

12 die Geräteeinstellungen

so stellen Sie Datum und Uhrzeit ein / so stellen Sie Maß- und Temperatureinheit ein ............ 24-25

so löschen Sie den Speicherinhalt und verlassen den Einstell-Modus ............................................. 26

13 die Batterie 14 allgemeine Informationen

Fehlermeldungen und Lösungen ................................................................................................................ 29-32

15 die technischen Daten

................................................................................................................................................. 2

................................................................................................................... 3

.......................................................................................................................................................... 6

.............................................................................................. 7

/ Teile des Teststreifens / wichtige Informationen zu den Teststreifen ........... 8-9

/ einen Selbsttest ausführen / warum codieren? ........................................ 10

/ die Kontrolllösungen / wichtige Hinweise zu den Kontrolllösungen ...... 12-13

/ die Vorbereitung...................................................................................................... 16

/ abweichende Messergebnisse .......................................................................... 21

/ so rufen Sie die Durchschnittswerte ab ................................................. 22

/ das Wechseln der Batterie ................................................................................................. 27

/ Reinigung und Pflege des Systems .................................................... 28

/ Garantieschein ................................................................................................. 33-34

... 4-5

1 die Einführung

sehr geehrte Kundin, sehr geehrter Kunde,

es freut uns, dass Sie sich für dieses Blutzucker-Messsystem entschieden haben. Das Gerät misst den Blutzucker mit sehr hoher Genauigkeit. Es besitzt einen automatischen Speicher für 450 Messwerte mit Datum und Uhrzeit. Außerdem berechnet das Gerät a vergangenen 7, 14, 21, 28, 60 und 90 Tage die Durchschnittswerte. So gut verfolgen und rechtzeitig Ihrem Arzt mitteilen.

Personen im Privatbereich bestimmt. Es ist nicht zur Feststellung von Diabetes und zur Blutzuckerbestimmung für Neugeborene geeignet. Verwenden Sie zum Test nur frisches, kapilläres Vollblut.

Diese Gebrauchsanweisung dient Ihrer Information. Bitte lesen Sie sie sorgfältig und vollständig, folgen Sie den Anweisungen und führen Sie alle Kontrolltests wie beschrieben durch, bevor Sie einen Blutzuckertest vornehmen. Bewahren Sie die Gebrauchsanweisung gut auf.

Technische Änderungen vorbehalten.

Das System ist für die aktive Blutzuckerkontrolle von

Vorbemerkungen!

Dieses Blutzucker-Messgerät entspricht den Anforderungen der EG-Richtlinie 98/79 für “In Vitro” Diagnostik Geräte und ist mit dem CE-Zeichen (Konformitätszeichen) „CE 0123“ versehen. Die Firma ibp bestätigt für das mit dieser Gebrauchsanweisung ausgelieferte Gerät die Übereinstimmung mit diesen Bestimmungen. Die Konformitätserklärung liegt vor.

uf Grundlage der Blutzuckermesswerte der

können Sie Veränderungen sehr

0123

wichtige Sicherheitshinweise 2

Ändern Sie nie selbstständig die verordnete Medikamenteneinnahme aufgrund Ihrer Blutzuckermesswerte.

Messergebnisse, die unter 3,3 mmol/L (60 mg/dL) liegen, sind ein Anzeichen für "Hypoglycemia", zu niedrigem Blutzuckerspiegel. Liegen die Messwerte über 13,3mmol/L (240mg/dL), können Symptome von zu hohem Blutzuckerspiegel ("Hyperglycemia") auftreten. Suchen Sie Ihren Arzt auf, wenn Ihre Messwerte regelmäßig über- oder unterhalb dieser Grenzwerte liegen.

Zeigen die Messergebnisse “HI” oder “LO”, führen Sie die Messung erneut durch.

die Messwerte “HI” = über 600 mg/dL (33,3 mmol/L) oder “LO” = unter 20 mg/dL (1,1 mmol/L), befolgen Sie bitte sofort die Anweisungen des Arztes oder setzen Sie sich mit ihm in Verbindung.

Wassermangel oder großer Flüssigkeitsverlust (z.B. durch Schwitzen) können falsche Messwerte verursachen. Wenn die Vermutung besteht, dass Sie unter Dehydration, also Flüssigkeitsmangel leiden, suchen Sie schnellstmöglich einen Arzt auf!

Ist Ihr Anteil an roten Blutkörperchen (Hematokritwert) sehr hoch (über 55%) oder sehr niedrig (unter 30%), kann dies Ihre Messergebnisse verfälschen.

Wenn Sie alle Anweisungen in dieser Gebrauchsanweisung beachtet haben und dennoch Symptome auftreten, die nicht mit Ihrem Blutzuckerspiegel oder Ihrem Blutdruck in Verbindung stehen, suchen Sie bitte Ihren Arzt auf.

Ihre Messergebnisse kann nur der Arzt auswerten.

Erhalten Sie wieder

3 vor der Inbetriebnahme

das Blutzucker-Messsystem

Ihr Blutzucker-Messsystem können Sie zur Blutzuckermessung bis in einer Höhe von 3.275 m über dem Meeresspiegel verwenden, ohne dass sich Auswirkungen auf des Testergebnis ergeben. Das Blutzucker-Messsystem besteht aus drei Komponenten: Dem Blutzucker-Messgerät, den Teststreifen und den Kontrolllösungen. Diese Komponenten wurden in der Entwicklung speziell aufeinander abgestimmt, getestet und in ihrer Qualität bestätigt. So kann dieses Messgerät den Blutzuckerspiegel sehr genau messen und anzeigen (vollblut-kalibriertes Messergebnis). Benutzen Sie nur für dieses Blutzucker-Messgerät zugelassene Teststreifen und Kontrolllösungen. Bei Fragen zu Ihren Messwerten wenden Sie sich bitte an Ihren Arzt.

der Lieferumfang

Folgende Teile gehören zum Lieferumfang und befinden sich in der Verpackung:

- 1 Blutzucker-Messgerät - 25 Teststreifen

- 25 sterile Lanzetten - 1 Stechhilfe

-1 Check Code Streifen - 2 verschiedene Kontrolllösungen

- 1 Gebrauchsanweisung - 1 Kurzanweisung mit Fehlerbeseitigung

Achtung:

- 1 praktische Tragetasche - 1

Überprüfen Sie, ob das Kontrollsiegel der Kartonverpackung unversehrt ist! Sollte das Siegel zerstört sein oder gar fehlen, bringen Sie das Gerät bitte zu Ihrem Händler zurück.

Lithium Batterie 3V CR2032

vor der Inbetriebnahme 3

Verwendete Symbole

Folgende Symbole auf Gerät, Verpackungen und in der Gebrauchsanweisung geben wichtige Informationen:

Symbol Bedeutung Symbol Bedeutung

für den Einmalgebrauch (LOT) Chargenbezeichnung

Gebrauchsanweisung beachten Produktnummer

vor Sonnenlicht schützen Seriennummer

vor Nässe schützen Achtung = Gefahr für Gerät/Gegenstände

Arbeitstemperaturbereich Warnung = Gefahr für den Benutzer

hergestellt am Verfallsdatum (anzuwenden bis zum

letzten Tag des Monats)

4 das Gerät

die Bestandteile des Gerätes

Menü-Taste

Zum Ein-/Ausschalten des Gerätes, zum Aufrufen der gespeicherten Messergebnisse und zum Ändern der Geräteeinstellungen (Uhrzeit, Datum etc.).

Lithiumbatterie

3V (Typ CR2032), im Batteriefach auf der Unterseite des Gerätes.

Einstell-Taste (SET)

Im Batteriefach befindet sich die Einstell-Taste zum Aufrufen und Speichern der Geräteeinstellungen.

LCD Display

Anzeige der Testergebnisse, Symbole und der Geräteeinstellungen.

Teststreifenöffnung

Schlitz zum Einführen des Teststreifens. Das Gerät schaltet sich automatisch ein, wenn Sie einen Teststreifen einführen.

0123

die Beschreibung der Anzeigensymbole 5

Ergebnisse/ Fehlermeldungen

Bereich für die Anzeige der Messergebnisse und Fehlermeldungen.

Blutstropfen-Symbol

Zeigt, dass das Gerät zur Aufnahme der Probe und zur Messung bereit ist.

Code

Erscheint zusammen mit der Codenummer des Teststreifens, wenn er eingeführt wurde.

Teststreifen-Symbol

Wird konstant angezeigt, solange das Gerät verschiedene Selbsttests durchführt. Blinkt, wenn das Gerät eingeschaltet wurde und kein Teststreifen eingelegt ist.

Ketone-Symbol

Wichtig: Liegt das Messergebnis über 240mg/dL (13,3mmol/L), warnen die Symbole “KETONE” und “?”. Wiederholen Sie die Messung.

Messeinheiten

Hier wird die eingestellte Einheit (mg/dL oder mmol/L) angezeigt.

Temperatur-Symbol

Erscheint zusammen mit der Umgebungstemperatur.

Speicher-Symbol

Zeigt gespeicherte Messergebnisse.

Datum

Hier wird das Datum (Monat und Tag) angezeigt.

Batterie-Symbol

Zeigt an, dass die Batterie schwach ist und gewechselt werden muss.

Uhrzeit

Hier wird die Uhrzeit (Stunden und Minuten) angezeigt.

6 der Teststreifen

Ihr Messgerät ermittelt den Zuckergehalt im Blut. Wenn Sie für den Test ein Tröpfchen Blut auf den absorbierenden Spalt des Teststreifens (Chemische Komponenten des Teststreifens: 1. Glucoseoxidase (A. niger) 30 IE, 2. Elektronen-Shuttle 1,5 mg, 3. Enzymschutz 0,13 mg, 4. nicht reagierende Bestandteile 2,5 mg, 5. der Verschluss jedes Fläschchens mit 3.0-g-Molekularsieb) geben, wird das Blut automatisch in die Reaktionszelle gesogen. Dort findet eine Reaktion statt.

Teile des Teststreifens

Kontakte

Führen Sie dieses Ende des Teststreifens in das Blutzucker-Messgerät ein. Drücken Sie den Streifen fest in das Gerät, bis zum Anschlag.

Kontrollfenster

Dieses kleine Fenster auf dem Teststreifen zeigt ihnen an, ob genügend Blut aufgetragen wurde.

Absorbierender Spalt

Bringen Sie ein Tröpfchen Blut in Kontakt mit dem absorbierenden Spalt. Das Blut wird von alleine in den Teststreifen eingesogen.

Griff

Fassen Sie den Teststreifen an diesem Ende an, wenn Sie das Blut auftragen und den Streifen in das Gerät einführen.

der Teststreifen 6

wichtige Informationen zu den Teststreifen:

Bewahren Sie die Teststreifen an einem kühlen, trockenen Ort (nur im Originalbehälter, unter 40 °C bzw. 104 °F) auf. Schützen Sie die Streifen vor direkter Sonneneinstrahlung und frieren Sie sie nicht ein.

- Berühren Sie die Teststreifen nur mit sauberen, trockenen Händen. Fassen Sie die Streifen beim Entnehmen aus dem Behälter und Einführen in das Messgerät nach Möglichkeit nur am Griff an.

- Wenn Sie einen Teststreifen aus dem Behälter entnehmen, setzen Sie anschließend den Deckel sofort wieder auf und verschließen Sie den Behälter luftdicht. Verwenden Sie jeden Teststreifen unmittelbar nach der Entnahme aus dem Aufbewahrungsbehälter.

- Schreiben Sie das Öffnungsdatum auf das Etikett des Behälters wenn Sie ihn das erste Mal öffnen. Verbrauchen Sie die restlichen Teststreifen innerhalb von 90 Tagen ab dem ersten Öffnen.

- Verwenden Sie keine Teststreifen, deren Verfallsdatum bereits überschritten wurde, da dies das Messergebnis verfälscht. Das Verfallsdatum finden Sie auf den Behälter gedruckt.

- Tragen Sie nur Blutproben oder die beigefügten Kontrolllösungen auf den Spalt des Teststreifens auf. Das Auftragen anderer Substanzen führt zu ungenauen oder falschen Messwerten.

- Die Teststreifen dürfen nicht verbogen, zerschnitten oder sonstwie verändert werden.

Warnung: Halten Sie den Behälter mit den Teststreifen von Kindern fern! Durch die Verschluss-

kappe besteht Erstickungsgefahr. Außerdem enthält die Verschlusskappe austrocknende Wirkstoffe, die schädlich wirken können, wenn Sie eingeatmet oder verschluckt werden. Haut- und Augenirritationen können die Folge sein.

7 das Gerät kalibrieren

einen Selbsttest ausführen

Jedesmal, wenn Sie einen Teststreifen in das Messgerät einführen (Abb. 1), erscheinen im Display “CHK” für Check und das Symbol “Teststreifen”. Dieses zeigt Ihnen, dass das System kurz verschiedene Selbsttests durchführt. Ist der Selbsttest beendet, hören Sie einen langen und danach einen kurzen Signalton. Beim Entfernen des Teststreifens ist ein kurzer Signalton zu hören.

warum codieren?

Die Codenummern dienen dazu, die Teststreifen mit dem Gerät zu kalibrieren, um genaue Testergebnisse zu erhalten. Bevor Sie das Gerät das erste Mal benutzen und jedesmal, wenn Sie eine neue Dose Teststreifen verwenden, müssen Sie zuerst den Check-/Codestreifen in das Gerät einführen. Prüfen Sie danach jedesmal, wenn Sie einen Test durchführen, ob die Nummer, die im Display erscheint, mit der Codenummer auf der Teststreifendose übereinstimmt.

Warnung: Stimmt die im Display gezeigte Codenummer nicht mit der

Codenummer auf der Teststreifendose überein, kann das Messergebnis verfälscht werden.

(Abb. 1)

das Gerät kalibrieren 7

vor der ersten Benutzung

Bevor Sie das Messsystem zum ersten Mal benutzen, stecken Sie den Check-/ Codestreifen in das Gerät, bis die Codenum Ziehen Sie den Check-/Codestreifen wieder heraus. Im Display wird “OK” zeigt

(Abb. 3)

. Dieses zeigt Ihnen, dass das System jetzt kalibriert ist und Sie mit

dem Test beginnen können.

mer im Display erscheint

(Abb. 2)

ange-

(Abb. 2)

so überprüfen sie die Codierung

1. Führen Sie Ihren Teststreifen in das ausgeschaltete Gerät (Abb. 1), um es ein-

zuschalten. Im Display werden “CHK” und das Symbol “Teststreifen” angezeigt. Danach erscheint die Umgebungstemperatur und anschließend für die Dauer von drei Sekunden die Codenummer.

2. Vergleichen Sie die im Display angezeigte Codenummer mit der Codenummer

auf der Teststreifendose (Abb. 4). Stimmen die beiden Codenummern überein, können Sie mit dem Blutzuckertest beginnen. Ist dies nicht der Fall, verfahren Sie bitte wie oben beschrieben (“vor der ersten Benutzung“).

Hinweis:

Jedesmal, wenn Sie eine neue Dose Teststreifen öffnen, muss das Gerät durch Einführen des neuen werden.

Check-/Codestreifens kalibriert

(Abb. 3)

(Abb. 4)

8 das System prüfen

die Kontrolllösungen

Die Kontrolllösungen werden zur Überprüfung des gesamten Blutzuckermesssystems eingesetzt. Hierbei lässt sich feststellen, ob das Gerät und die Teststreifen optimal zusammenarbeiten und ob der Test richtig durchgeführt wird. Es ist wichtig, dass Sie den Test mit den Kontrollflüssigkeiten regelmäßig ausführen, um sicherzustellen, dass Sie genaue Messergebnisse erzielen.

Die Kontrolllösungen enthalten einen bestimmten Anteil an Traubenzucker, der bekannt ist. Wenn Sie den Blutzuckertest mit diesen Flüssigkeiten durchführen, können Sie anschließend vergleichen, ob der gemessene Wert im Bereich des tatsächlichen Wertes liegt. Der tatsächliche Wert der Kontolllösungen ist auf dem Behälter der Teststreifen aufgedruckt. Es gibt zwei verschiedene, farblich codierte eine für den “normalen“ Wertebereich (grün) und eine für den “hohen“ Wertebereich (rot).

Die Kontrolllösungen sollten verwendet werden:

• um den Blutzuckertest zu üben.

• um sicherzustellen, dass Gerät und Teststreifen einwandfrei zusammenarbeiten.

• um zu prüfen, ob der Test richtig ausgeführt wurde.

Bevor Sie den ersten Blutzuckertest durchführen, sollten Sie mit der Kontrollfüssigkeit drei erfolgreiche Tests hintereinander abgeschlossen haben. So stellen Sie sicher, dass Sie den Test beherrschen und dass das Gerät einwandfrei arbeitet. aufgedruckt ist, können Sie mit der eigentlichen Blutzuckermessung beginnen.

Wenn alle drei Testergebnisse den Wert erreichen, der auf den Teststreifenbehälter

Kontrolllösungen,

das System prüfen 8

Wann sollten Sie einen Test mit der Kontrolllösung ausführen?

• Mindestens einmal pro Woche. • Wenn das Gerät heruntergefallen ist.

• Wenn Sie einen neuen Behälter • Immer, wenn Sie vermuten, dass das Teststreifen öffnen. Blutzucker-Messsystem nicht

• Wenn die Messergebnisse nicht mit Ihrem einwandfrei funktioniert. Befinden übereinstimmen.

wichtige Hinweise zu den Kontrolllösungen

- Benutzen Sie nur mitgelieferte Kontrolllösungen.

- Notieren Sie das Öffnungsdatum auf der Flasche.

- Überprüfen Sie das Haltbarkeitsdatum der Lösung. Benutzen Sie keine abgelaufenen Lösungen.

- Die Kontrolllösung sollte vor Gebrauch Raumtemperatur (20°C bis 25 °C/ 68 °F bis 77 °F) erreichen.

- Schütteln Sie die Flasche mit der Testlösung gut, bevor Sie sie öffnen. Wischen Sie den ersten Tropfen

ab und verwenden Sie den zweiten, um eine gute Probe für genaue Messergebnisse zu bekommen.

- Verbrauchen Sie die Kontrolllösung innerhalb von 90 Tagen ab dem ersten Öffnen.

- Bewahren Sie die Lösungen gut verschlossen bei Raumtemperatur (unter 30° C) auf. Nicht einfrieren!

Achtung: Der Messwert der Lösungen, der auf den Teststreifenbehälter aufgedruckt ist, dient nur

zur Kontrolle der Messsystems. Dies ist kein empfohlener Wert für Ihren Blutzuckerspiegel!

8 das System prüfen

so prüfen Sie mit den Kontrolllösungen

1. Führen Sie Ihren Teststreifen, mit den Kontakten voraus und das Display Ihnen zugewendet (siehe Seite 19), in die Teststreifenöffnung. Für ein genaues Messergebnis muss der Teststreifen fest in das Gerät gesteckt werden. Das Gerät schaltet sich automatisch ein. Im Display werden “CHK” und das Symbol “Teststreifen” angezeigt. Danach erscheinen die Umgebungstemperatur, das Symbol und die Ihr Gerät (siehe Seite 10), wenn die im Display gezeigte Codenummer nicht mit der Codenummer

Drücken Sie die Menü-Taste einmal, erscheint

das “CTL“ Symbol im Display erscheint, werden gemessene Blutzuckerwerte nicht in den internen Speicher übernommen. So beeinflussen die Tests mit den Lösungen Ihre Messwertstatistik nicht. Um die folgende Messung doch in den Speicher aufzunehmen, drücken Sie die Menü-Taste erneut,

auf

der Teststreifendose überein

Achtung: Jedesmal, wenn Sie einen Test mit einer Kontrolllösung

durchführen, sollten Sie vorher den CTL-Modus aktivieren, damit Ihre gespeicherte Messwertstatistik nicht verfälscht wird!

Codenummer im Display. Kalibrieren Sie

stimmt.

CTL“ im Display. Wenn

“

CTL“ erlischt im Display.

(Abb. 5)

(Abb. 6)

das System prüfen 8

3. Schütteln Sie die Kontrolllösung vor Gebrauch gut durch. Schrauben Sie die Verschlußkappe ab und drücken Sie einen Tropfen heraus. Wischen Sie den ersten Tropfen ab und drücken sie einen weiteren heraus. Nehmen Sie den Tropfen mit Ihrer Fingerspitze auf (Abb. 7).

Hinweis: Damit die Kontrolllösung nicht durch Kontakt mit dem Test

verunreinigt wird, tragen Sie den Tropfen nicht direkt auf den Streifen auf, sondern erst auf einen sauberen Untergrund oder auf die Fingerspitze.

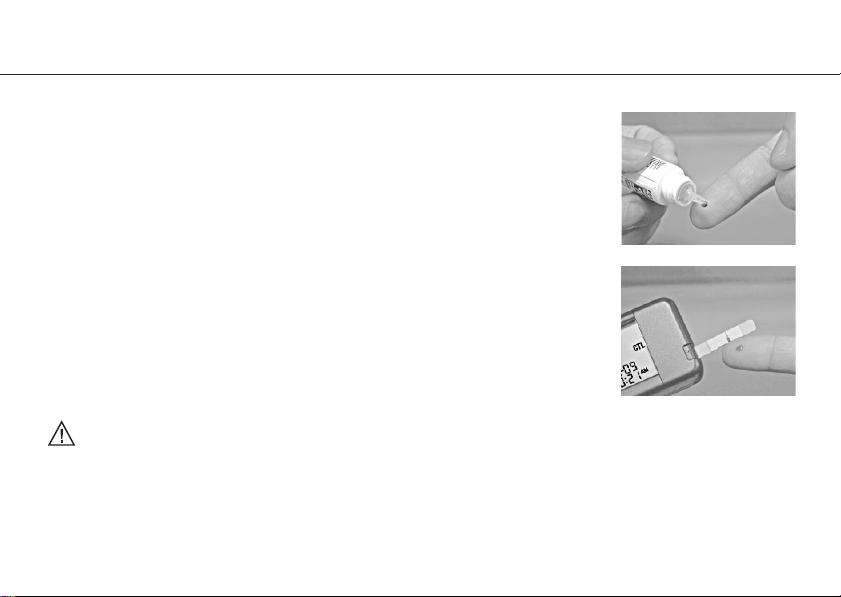

4. Geben Sie den Tropfen auf den absorbierenden Spalt. Die Lösung wird in den Spalt gesogen. Wenn das Kontrollfenster komplett mit der Lösung gefüllt ist, beginnt das Blutzuckermessgerät mit dem 10 Sek. Countdown.

5. Nach dem Countdown findet die Glukosemessung statt, und das Ergebnis wird im Display angezeigt. Prüfen Sie, ob das Ergebnis den vorgegebenen Wert der Kontolllösung hat. Dieser Wert ist auf dem Behälter der Teststreifen aufgedruckt.

streifen

Achtung: Wenn Sie mit der Kontrolllösung wiederholt falsche Messergebnisse erzielen, die vom

vorgegebenen Wert abweichen, funktioniert das Messsystem nicht mehr ordnungsgemäß. Verwenden Sie das Gerät in diesem Fall nicht mehr um Ihren Blutzuckerspiegel zu messen. Lesen Sie auf Seite 29-31 das Kapitel „Fehlerbeseitigung“. Sollten Sie das Problem nicht beseitigen können, setzen Sie sich bitte mit unserem Kundenservice in Verbindung (siehe Garantieseite).

(Abb. 7)

(Abb. 8)

9 der Blutzuckertest

die Vorbereitung

Stellen Sie sicher, dass Sie die Informationen über das Gerät, die Teststreifen und dieses Kapitel sorgfältig durchgelesen haben, bevor Sie mit dem Test beginnen.

1. Legen Sie alle für den Blutzuckertest benötigten

Materialien (Abb. 9) bereit: A Ihr ibp Messgerät

B die Teststreifen C die Stechhilfe D die sterilen Lanzetten

2. Waschen Sie Ihre Hände gründlich mit warmem

Wasser und trocknen Sie sie gut ab.

(Abb. 9)

der Blutzuckertest 9

so gewinnen Sie einen Blutstropfen

Wichtige Hinweise zur Vermeidung einer Infektion:

Benutzen Sie eine Lanzette oder die Stechhilfe nie gemeinsam mit anderen Personen.

- Verwenden Sie für jeden Test eine neue sterile Lanzette. Lanzetten sind für den Einmalgebrauch bestimmt.

Verhindern Sie, dass Handlotion, Öle oder Schmutz in oder auf Lanzette und Stechhilfe gelangen.

Öffnen Sie die Stechhilfe, indem Sie die Kappe gegen den Uhrzeiger-

sinn drehen und abnehmen. Führen Sie die Lanzette bis zum Anschlag (ohne sie dabei zu drehen) in die Stechhilfe ein (Abb 10)

Drehen Sie die Schutzkappe von der Lanzette ab

Setzen Sie die Kappe wieder auf die Stechhilfe und drehen Sie sie im Uhrzeigersinn (nicht zu straff) fest. Die justierbare Spitze ist in 5 verschiedene Einstechtiefen einstellbar. Drehen Sie die Endkappe in die entsprechende Richtung, bis der Pfeil auf die Ziffer mit der gewünschten Einstechtiefe zeigt (Abb 12).

Finden Sie die für Sie geeignete Einstechtiefe:

1-2 für weiche oder dünne Haut

3 für normale Haut

4-5 für dicke oder schwielige Haut

(Abb 11)

(Abb. 10)

(Abb. 11)

(Abb. 12)

9 der Blutzuckertest

Spannen Sie die Stechhilfe, indem Sie sie, wie in Abb. 13 gezeigt, aus- einanderziehen, bis sie mit einem “Klick” einrastet. Rastet sie nicht ein, wurde sie wahrscheinlich schon beim Einsetzen der Lanzette gespannt.

Setzen Sie die Stechhilfe an eine Fingerkuppe (am besten seitlich) an und drücken Sie die Auslösetaste (Abb. 14). Gewinnen Sie einen Blutstropfen, indem Sie die Stelle sanft massieren. Achten Sie darauf, dass der Blutstropfen nicht verschmiert (Abb. 15) und führen Sie den Test (wie auf Seite 15 beschrieben) durch.

Hinweis:

Ihr System benötigt nur einen kleinen Blutstropfen, um einen Test durchzuführen. Sie können ihn von einer Fingerspitze gewinnen. Verwenden Sie für jeden Test eine andere Stelle. Wiederholte Einstiche in die selbe Stelle können Entzündungen und Gefühl

Öffnen Sie die Stechhilfe wieder, indem Sie die Kappe gegen den Uhrzeiger Lanzette vorsichtig, indem Sie sie herausziehen und entsorgen Sie sie sorgfältig, um eine Verletzung anderer Personen zu vermeiden. Setzen Sie die Kappe wieder auf und drehen Sie sie fest.

sinn drehen und abnehmen.

losigkeit hervorrufen.

Entfernen Sie die gebrauchte

(Abb. 13)

(Abb. 14)

(Abb. 15)

richtig falsch

der Blutzuckertest 9

so führen Sie den Test durch

1. Führen Sie Ihren Teststreifen, mit den Kontakten voraus und das Display Ihnen zugewendet (siehe Abb. 16), in die Teststreifenöffnung. Für ein genaues Messergebnis muss der Teststreifen fest in das Gerät gesteckt werden. Das Gerät schaltet sich automatisch ein. Im Display werden “CHK” und das Symbol “Teststreifen” angezeigt. Danach erscheinen die Umgebungstemperatur, das Symbol und die

Codenummer im Display. Codieren Sie Ihr Gerät (siehe Seite 11),

wenn

die im Display gezeigte Codenummer nicht mit der Codenum-

mer auf

der Teststreifendose überein

Gewinnen Sie mit der Stechhilfe einen rundlichen Blutstropfen von

mindestens 2 Mikroliter. den Blutstropfen auf das absorbierende Fenster des Teststreifens, an die Stelle, an der Fenster und Spalt zusammentreffen. Drücken Sie nicht den Finger auf den Teststreifen und tragen Sie keine verschmierte Probe auf.

3. Das Kontrollfenster des Teststreifens muss vollständig mit Blut gefüllt sein, bevor das Gerät mit dem Countdown beginnt (Abb. 17). Falls das Kontrollfenster nicht völlig mit Blut gefüllt ist (Abb. 18) und das Gerät mit dem Messvorgang beginnt, tragen Sie nicht nachträglich

Zie

Blinkt das Symbol im Display, geben Sie

stimmt.

(Abb. 16)

richtig

falsch

(Abb. 17)

9 der Blutzuckertest

Blut auf. Ziehen Sie den Teststreifen heraus und beenden Sie so den Test

vorgang. Beginnen Sie von vorne, indem Sie einen neuen Test-

streifen

einführen und das benötigte Blut dazugeben. Sollte es Ihnen nicht gelingen, den Teststreifen richtig mit Blut zu füllen, setzen Sie sich mit dem Service in Verbindung.

Hinweis:

3. Nach dem das Gerät den Countdown beendet hat, erscheint das

Die Messergebnisse Ihres Blutzuckermessgerätes “ibp TD 4222” sind genaue vollblutkalibrierte Testergebnisse (Abb. 19), die direkt mit Laborergebnissen verglichen werden können.

Wenn Sie innerhalb von drei Minuten kein Blut auf den streifen geben, schaltet sich das Gerät ab. Entfernen Sie den Streifen

und führen Sie ihn erneut in das Gerät ein, um den

Testvorgang neu zu beginnen.

Messergebnis im Display. Die Messwerte des Blutzuckertests werden automatisch in den Speicher übernommen. Schalten Sie das Gerät aus, indem Sie den Teststreifen herausziehen.

Warnung:

benutzte Lanzette sorgfältig, um eine Verletzung und eine Infizierung

Entsorgen Sie den gebrauchten Teststreifen und die

anderer Personen zu vermeiden.

Test-

(Abb. 18)

Beispiel: Blutauftrag richtig

Beispiel: Blutauftrag ungenügend

(Abb. 19)

Beispiel: Vollblutkalibriertes Ergebnis

die Messergebnisse 10

abweichende Messergebnisse

Ihr Blutzuckermessgerät “ibp TD 4222” ermittelt Messergebnisse zwischen 1,1 und 33,3 mmol/l (20 und 600 mg/dl).

1. Liegt das Messergebnis unter 1,1 mmol/l (20 mg/dl), erscheint “LO” im Display (Abb. 20). Dadurch wird starke Hypoglycemia (zu nied- riger Blutzuckerspiegel) angezeigt. Sie sollten in diesem Fall unverzüglich nach den Anweisungen Ihres Arztes handeln.

2. Liegt das Messergebnis über 33,3 mmol/l (600 mg/dl), erscheint “HI” im Display (Abb. 21). Dadurch wird starke Hyperglycemia (zu hoher Blutzuckerspiegel) angezeigt. Sie sollten in diesem Fall unverzüg

lich

ärztliche Hilfe in Anspruch nehmen.

3. Liegt das Messergebnis über 13,3 mmol/l (240 mg/dl), erscheint “KETONE” und “?” im Display (Abb. 22). Dadurch wird ein erhöhter Blutzuckerspiegel angezeigt. Sie sollten in diesem Fall ebenfalls ärztliche Hilfe in Anspruch nehmen.

(Abb. 20)

(Abb. 21)

(Abb. 22)

11 der Messwertespeicher

so rufen Sie die Durchschnittswerte ab

Ihr Messgerät bewahrt die jüngsten 450 Blutzucker-Messwerte im Speicher auf. Auf Grundlage der Blutzuckermesswerte der vergangenen 7, 14, 21, 28, 60 und 90 Tage berechnet das ibp TD 4222 außerdem die Durchschnittswerte. Verfahren Sie wie folgt, um die Messwerte im Speicher abzurufen.

Ist das Gerät ausgeschaltet, drücken Sie die Menü-Taste 1mal und

•

nach dem Piepton ein weiteres Mal. Der 7-Tage Durchschnittswert erscheint im Display und zeigt Ihnen, dass Sie sich im Speicher befinden. Durch jedes weitere Drücken der Menü-Taste wird nach- einander der Durchschnittswert der letzten 14, 21, 28, 60 und 90 Tage angezeigt. Anschließend können Sie die letzten 450 Messergebnisse nacheinander aufrufen.

Den 7-Tage Durchschnittswert erhalten Sie von den Blutzuckertests der letzten 7 Tage. Es wird außerdem angezeigt, wieviele Tests in diesem Zeitraum durchgeführt wurden, im Beispiel (Abb. 23) 12 Tests während der letzten 7 Tage. Wenn Sie das Gerät das erstemal benutzen, erscheint “7 Davg ---”. Dieses zeigt, dass keine Messresultate gespeichert sind. Den 14-Tage Durchschnittswert erhalten Sie von den Blutzuckertests der letzten 14 Tage. Außerdem wird ebenfalls angezeigt, wieviele Tests in diesem Zeitraum durchgeführt wurden. Wenn Sie das Gerät das erstemal benutzen, erscheint “14 Davg ---”. Dieses zeigt, dass keine Messresultate gespeichert sind. Ebenso verhält es sich mit den Durchschnittswerten für 21, 28, 60 und 90 Tage.

(Abb. 23)

der Messwertespeicher 11

so rufen Sie die einzelnen Messwerte ab

•

Ist das Gerät ausgeschaltet und Sie drücken 8mal die Menü-Taste, erscheint (nach dem 90-Tage Durchschnittswert) das zuletzt gemessene Testergebnis mit Datum und Uhrzeit im Display (Abb. 24). Durch weiteres Drücken der Menü-Taste wird das Testergebnis davor abgerufen. Sie können so durch jedes Drücken der Menü-Taste das vorherige Messergebnis (bis zu 450 gespeicherte Messwerte) abrufen. Ist der Messwertespeicher voll, wird sobald ein neues Ergebnis gespeichert wird.

Hinweis: Wird das Gerät das erste Mal benutzt, erscheint “

Display und zeigt damit, dass noch keine Testergebnisse gespeichert sind.

so verlassen Sie den Speicherbereich

•

Drücken und halten Sie die Menü-Taste mindestens 3 Sekunden. Im Display erscheint “OFF” und das Gerät schaltet sich aus.

Hinweis:

Um den Speicherinhalt komplett zu löschen, lesen Sie bitte das Kapitel “die Geräteeinstellungen” auf Seite 26.

der älteste Messwert gelöscht,

mem ---

(Abb. 24)

”

12 die Geräteeinstellungen

Bei der Lieferung Ihres Messgerätes sind Uhrzeit, Datum, Maßeinheit und Temperatureinheit voreingestellt. Wenn Sie diese Einstellungen ändern, die Batterie wechseln oder den Speicherinhalt löschen wollen, müssen Sie in den Einstell-Modus gehen, um die Einstellungen vorzunehmen.

so stellen Sie Uhrzeit und Datum ein

1. Einstellen der Jahreszahl: Lassen Sie das Gerät ausgeschaltet. Entfernen Sie den Batteriefachdeckel auf der Geräterückseite und drücken Sie die Einstell-Taste (SET) im Batteriefach. Die blinkende Jahreszahl erscheint im Display (Abb. 25). Drücken Sie die Menü-Taste, um die Jahreszahl zu verändern. Erscheint das gewünschte Jahr im Display, drücken Sie die Einstell- Taste im Batteriefach, um die Einstellung zu bestätigen und zum Monat zu wechseln.

2. Einstellen des Monats: Der Monat blinkt (Abb. 26). Monat einzustellen. Drücken Sie die Einstell-Taste, um die Einstellung zu bestätigen und zum Tag zu wechseln.

3. Einstellen von Tag, Stunde und Minuten: Verfahren Sie ebenso, um Tag, Stunde und Minuten einzustellen und zur Einstellung der Maßeinheit (mmol/L oder mg/dL) zu gelangen.

Drücken Sie die

Menü

-Taste, um den

(Abb. 25)

(Abb. 26)

die Geräteeinstellungen 12

Hinweis: Ihr

Gerät speichert die Durchschnitts-Blutzuckermesswerte der vergangenen 7, 14, 21, 28, 60 und 90 Tage. Wenn Sie das Datum ändern, werden die Durchschnittswerte nach dem neuen Zeitraum berechnet.

so stellen Sie Maßeinheit und Temperatureinheit ein

Ihr Gerät kann die Messergebnisse in Millimol pro Liter (mmol/L) oder Milligramm pro Deziliter (mg/dL) darstellen. In den USA ist die Einheit mg/dL Standard, in Kanada die Einheit mmol/L. In Deutschland und Europa sind beide Maßeinheiten gebräuchlich.

1. Einstellen der Maßeinheit: Die Maßeinheit blinkt (Abb. 27). Drücken Sie die Menü-Taste, um die gewünschte Einheit einzustellen. Drücken Sie die die Einstellung zu bestätigen und zur Temperatureinheit zu wechseln.

2. Einstellen der Temperatureinheit (ºC oder ºF): Die Temperatureinheit blinkt (Abb. 28). Drücken Sie die Menü-Taste, um die gewünschte Temperatureinheit auszuwählen und die Einstell- Taste, um die Einstellung zu bestätigen und in den Modus “Speicher löschen” (dEL) zu kommen.

Einstell

-Taste, um

(Abb. 27)

(Abb. 28)

12 die Geräteeinstellungen

Um den Speicher löschen zu können müssen Sie vorher die Schritte für das Einstellen von Uhrzeit, Datum, Maßeinheit und Temperatureinheit durchlaufen. Nach der Bestätigung der Temperatureinheit blinken “dEL” und “mem” im Display.

so löschen Sie den Speicherinhalt und verlassen den Einstell-Modus

1. Löschen des Speicherinhaltes: Im Display erscheinen “dEL” und (blinkend) “mem” (Abb. 29). Sie können nun den kompletten Speicherinhalt löschen, indem Sie einmal die Menü-Taste drücken. Im Display erscheint “---” schließend “OK”, um anzuzeigen, dass der Speicherinhalt gelöscht ist.

2. Verlassen des Einstell-Modus: Drücken Sie anschließend zu verlassen und das Gerät auszuschalten.

Hinweise: - Wenn

“dEL” im Display zu sehen ist und “mem” blinkt, Sie jedoch den Speicherinhalt nicht löschen möchten, drücken Sie keinesfalls die Menü-Taste. Drücken Sie lediglich die Einstell-Taste, um das Gerät auszuschalten. Wird im Einstell-Modus für die Dauer von einer Minute keine Taste gedrückt, schaltet sich das Gerät automatisch aus.

die Einstell-Taste, um den Einstell-Modus

(Abb. 30)

und

(Abb. 29)

an-

(Abb. 30)

die Batterie 13

das Wechseln der Batterie

Das Gerät macht Sie durch zwei unterschiedliche Displayanzeigen auf eine schwache Batterie aufmerksam.

Wenn Sie das Gerät einschalten, erscheint das Batteriesymbol im Display. Alle übrigen Displayanzeigen

signalisieren Betriebs Testergebnisse sind präzise, jedoch sollte die Batterie gewechselt werden.

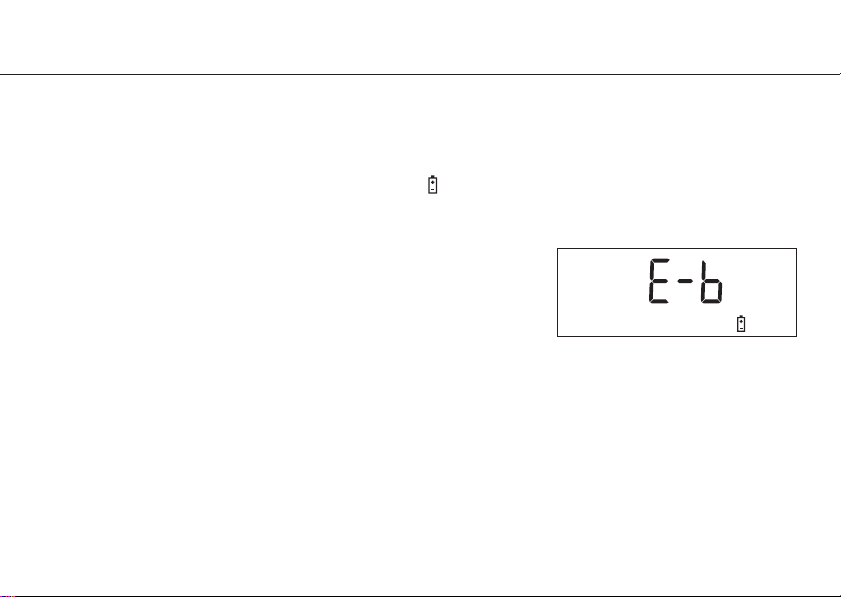

Im Display werden das Batteriesymbol und “E-b” angezeigt (Abb 31). In diesem

Energie für einen Test vorhanden. Ersetzen Sie die alte Batterie durch eine neue 3V CR2032 Batterie. Schalten Sie das Gerät aus und öffnen Sie das Batteriefach auf der

Rückseite des Gerätes, indem Sie auf die Verriegelung drücken und den Batteriefachdeckel nach oben abheben.

Drücken Sie für drei Sekunden die Einstell-Taste im Batteriefach.

Entfernen Sie die alte Batterie und ersetzen Sie sie durch eine 3V CR2032 Lithium Batterie. Legen Sie die neue Batterie so ein, dass die positive Seite (+) nach oben zeigt und verschließen Sie das Batteriefach wieder.

Hinweise: Das Wechseln der Batterie beeinflusst den Speicherinhalt nicht. Uhrzeit und Datum müssen jedoch

eventuell neu eingestellt werden. Entfernen Sie die Batterien aus dem Gerät, wenn Sie es länger nicht benutzen.

Batteriesicher- - Von Kindern fernhalten! - Nicht kurzschließen! heitshinweise: - Nicht wiederaufladbar! - Nicht ins Feuer werfen!

bereitschaft. In diesem Fall ist noch genug Energie für etwa 50 Tests vorhanden. Die

Fall ist nicht mehr genug

(Abb. 31)

Geben Sie leere Batterien bei einer Recyclingstelle ab.

14 allgemeine Informationen

Reinigung und Pflege des Systems

Das Gerät bedarf keiner besonderen Reinigung, wenn es nicht mit Blut oder Kontrollflüssigkeit in Berührung kommt. Beachten Sie deshalb bitte folgende Hinweise:

•

Ihr Blutzuckermessgerät ist ein Präzisionsinstrument. Bitte behandeln Sie es sorgsam, um die Elektronik nicht zu beschädigen und Funktionsstörungen zu vermeiden.

•

Setzen Sie das Gerät keinen extremen Temperaturen und keiner hohen Feuchtigkeit aus.

•

Achten Sie darauf, dass weder Schmutz, Staub, Blut, Kontrollflüssigkeit noch Wasser durch die Teststreifenöffnung, die Anschlussbuchse oder an der Taste in das Geräteinnere gelangen.

•

Bewahren Sie das Gerät nach jedem Gebrauch in der mitgelieferten Tragetasche auf.

•

Die Geräteoberfläche können Sie mit einem feuchten Tuch (mit Wasser und einer milden Reinigungslösung) reinigen. Trocknen Sie das Gerät nach der Reinigung mit einem fusselfreien Tuch.

allgemeine Informationen 14

Fehlermeldungen und Lösungen

In der folgenden Tabelle werden mögliche Fehlermeldungen erläutert.

Anzeige/Problem Bedeutung Lösung

E-b

E-U

E-C

E-t

Leere Batterie, kein Test mehr möglich. Wechseln Sie umgehend die Batterie. Gebrauchter Teststreifen oder ein Wiederholen Sie den Test mit einem

ständiger Elektronikfehler. neuen Teststreifen. Besteht das Problem

Defekter oder falscher Teststreifen oder der Teststreifen ist falsch eingelegt.

Umgebungs-, Geräte- oder Teststreifentemperatur waren zu hoch oder zu neuen Teststreifen, wenn Gerät und niedrig, um einen Test durchzuführen. Teststreifen die Betriebstemperatur

weiter, setzen Sie sich bitte mit dem Service in Verbindung.

Prüfen Sie, ob die Display erscheint mit der Codenummer auf der Teststreifendose übereinstimmt. Codieren Sie das Gerät, bzw. legen Sie den Teststreifen neu ein.

Wiederholen Sie den Test mit einem

(+10°C bis +40°C) erreicht haben.

Nummer, die im

14 allgemeine Informationen

Anzeige/Problem Bedeutung Lösung

E-E

E-O

E-g

E-A

Ein Gerätefehler ist aufgetreten.

Ein Problem mit dem Gerät oder Wiederholen Sie den Test mit einem dem Teststreifen. neuen Teststreifen. Besteht das Problem

Sie haben den Streifen nach dem Beachten Sie die Anweisungen und Blutauftrag ins absorbierende wiederholen Sie den Test mit einem Fenster entfernt. neuen Teststreifen.

Ein Gerätefehler ist aufgetreten.

Überprüfen Sie die Anweisungen und wiederholen Sie die Messung mit einem neuen Teststreifen. Besteht das Problem weiter, setzen Sie sich bitte mit dem Service in Verbindung.

weiter, setzen Sie sich bitte mit dem Service in Verbindung.

Beachten Sie die Anweisungen und wiederholen sie den Test mit einem neuen Teststreifen. Besteht das Problem weiter, setzen Sie sich bitte mit dem Service in Verbindung.

allgemeine Informationen 14

Problem Bedeutung Lösung

Nach dem Einführen des Teststreifens in das Gerät erscheint keine Anzeige.

Nach dem Einführen des Teststreifens in das Gerät und dem Auftragen des Testmaterials startet der Testvorgang nicht.

Die Batterie ist völlig leer. Ersetzen Sie die Batterie.

-Die Batterie ist falsch eingelegt oder fehlt.

Der Teststreifen ist mit der oberen Führen Sie den Teststreifen vollständig, mit Seite nach unten oder nicht voll- den Kontakten voraus und der positiven ständig eingeführt. Seite nach oben (Seite 19), ein.

Das Gerät ist schadhaft.

Ungenügender Blutauftrag. Wiederholen Sie den Test mit einen neuen

Defekter Teststreifen.

Das Testmaterial wurde aufgetragen, Wiederholen Sie den Test mit einen neuen nachdem das Gerät abgeschaltet hatte (3 Minuten nach der letzten Bediener- Teststreifen, solange das Symbol im aktion). Display blinkt.

Defektes Gerät.

Prüfen Sie, ob die Batterie richtig einglegt (zeigt die “+-Seite“ nach oben?) ist.

Setzen Sie sich mit dem Service in Verbindung.

Teststreifen und größerem Blutstropfen. Wiederholen Sie den Test mit einem neuen

Teststreifen.

Teststreifen. Tragen Sie nur Blut auf den

Setzen Sie sich mit dem Service in Verbindung.

14 allgemeine Informationen

Hinweis:

Im ibp TD 4222 gespeicherte Messwerte können an einen PC übertragen werden. Dafür sind ein Kabel zur Datenübertragung und eine geeignete Software (beides nicht im Lieferumfang) nötig. Das Datenübertragungs-Kabel ist auf Anfrage bei unserem Kundenservice erhältlich. Eine englische Software wird auf der Webseite des Herstellers www.taidoc.com angeboten.

die technischen Daten 15

Modell : ibp TD 4222 Maßeinheit : umschaltbar zwischen mg/dL und mmol/L Probenmaterial : kapilläres Vollblut Probenvolumen : 2 Mikroliter Messbereich : 20 bis 600 mg/dL (1,1bis 33,3 mmol/L) Messdauer : 10 Sekunden Messergebnis : vollblutkalibriert Display : große Flüssigkristallanzeige (LCD) Speicher : 450 Messergebnisse mit Uhrzeit und Datum Betriebstemperatur : +10 °C bis +40 °C,

Aufbewahrungs-/Transporttemp. : -20 °C bis +70 °C, 5 bis 95 % relative Luftfeuchte Stromversorgung : 1 x 3V CR2032 Lithium Batterie Batterie-Betriebsdauer : für ca. 1000 Messungen Abmessungen : L 78 x B 46 x T 17 mm Gewicht : ca. 40 g (inklusive Batterien) CE-Zertifizierung : das Gerät ist zertifizert nach 98/79/EC, für “In Vitro”

Änderungen der techn. Angaben ohne Benachrichtigung sind aus Aktualisierungsgründen vorbehalten.

10 bis 90 % relative Luftfeuchte (nicht kondensierend)

Diagnostik-Geräte und den Standards IEC 60601-1, IEC 61010-1, IEC 61010-1-2, IEC 61326 und ISO 15197

GARANTIESCHEIN

Ihr Blutzucker-Messsystem wurde vor der Auslieferung auf seine einwandfreie Qualität geprüft. Senden Sie zur Geräteprüfung oder Reparatur das Gerät zusammen mit Kaufbeleg oder Quittung und der Beschreibung des Fehlers bzw. der gewünschten Prüfung an die unten angegebene Adresse.

Ab dem Kaufdatum (Datum des Kassenzettels) - für 3 Jahre - werden Reparaturen kostenlos durchgeführt, wenn Ihr Gerät auf Grund von Fertigungs- oder Materialfehlern defekt sein sollte. Die Garantie schließt keine Schäden ein, die durch fehlerhafte Bedienung, unsachgemäße Behandlung, Aufbewahrung und Pflege oder ungewöhnliche Einflüsse auftreten. Weitergehende Ansprüche, wie Schadenersatz sind ebenfalls ausgeschlossen.

Sollten Sie Grund haben, die zugesicherten Garantie-Leistungen in Anspruch zu nehmen, senden Sie das Gerät mit den Garantieunterlagen an den Kundendienst:

ibp Service-Center

Am Weimarer Berg 6

99510 Apolda

Tel: +49 (0) 3641 3096299

Vertrieb: ibp gmbh, Hauptverwaltung, Botzstraße 6, D-07743 Jena, Germany

www.ibp-info.de

Hersteller: Taidoc Technology Co., Taiwan

TD 4222

Blood sugar measuring system

for simple, rapid and precise measurement

Gebrauchsanweisung

Instruction manual

Mode d’emploi

Gebruiksaanwijzing

Manual de instrucciones

Issued: December 2004 © by ibp innovative business promotion gmbh, Germany

Blood sugar measurement results

Table according to Krall, L.P., and Beaser, R.S.: Joslin Diabetes Manual. Philadelphia: Lea and Febiger (1989), 138, for the comparison of your blood sugar values with values from persons without diabetes

Time of day Values from persons without diabetes Your measured blood sugar values

(mg/dL) / (mmol/L) (mg/dL) / (mmol/L)

Before breakfast

Before lunch/supper 1 hour less than

after meals 2 hours less than

after meals Between 2 and 4 more than

in the morning

(70~105) / (3,9~5,8) ___________________ (mg/dL) / (mmol/L)

(70~110) / (3,9~6,1) ___________________ (mg/dL) / (mmol/L)

(160) / (8,9) ___________________ (mg/dL) / (mmol/L)

(120) / (6,7) ___________________ (mg/dL) / (mmol/L)

(70) / (3,9) ___________________ (mg/dL) / (mmol/L)

contents

1 introduction 2 important safety information 3 before operating 4 the device 5 description of display symbols 6 test strips 7 calibrating the device

before first use / how to check the coding

8 checking the system

how to check using control solutions

9 the blood sugar test

how to get a blood drop / how to carry out the test

10 measurement results 11 measured value memory

how to call up individual values / how to quit the memory section

12 device settings

how to set date and time / how to set measurement and temperature units how to delete memory contents and quit setting mode

13 the battery 14 general information

error messages and solutions

15 specifications

...................................................................................................................................................... 2

.................................................................................................................. 3

the blood sugar measuring system / included in delivery /symbols used

......................................................................................................................................................... 6

................................................................................................................ 7

test strip sections / important information about test strips

carrying out a self-test / why coding?

control solutions / important information about control solutions

preparation............................................................................................ 16

different measurement results

how to call up average values

changing the battery

cleaning and care of the system

......................................................................................................................... 29-32

guarantee

............................................................................................................................ 33-34

.................................................................................................. 11

........................................................................................................... 14-15

................................................................................ 17-20

............................................................................................................. 27

........................................................... 10

......................................................................... 21

.................................................................. 22

........................................................ 23

.......................................................................... 26

........................................................................ 28

........ 4-5

............................................. 8-9

............ 12-13

..................................... 24-25

1 introduction

dear customer,

we are delighted that you have decided to purchase this blood sugar measuring system. The device measures your blood sugar with extremely high accuracy. It is fitted with an automatic memory for 450 measured values with date and time. In addition, the device can calculate average values based on blood sugar measured values carried out over the last 7,14, 21, 28, 60 and 90 days. This enables you to follow changes easily and tell your doctor about them in good time.

persons for active blood sugar checks. It is not suitable for the determination of diabetes or for the determination of blood sugar values for newborn babies. When testing, use only fresh, capillary whole blood.

follow all instructions and carry out all control tests as described before you actually carry out a blood sugar test. Keep this instruction manual in a safe place.

Subject to technical alterations.

This instruction manual is for your information. Please read it carefully and completely,

Preliminary notes!

This blood sugar measuring device conforms with the requirements of EU guideline 98/79 for "in vitro" diagnostic devices and has been issued with the "CE 0123" conformity sign. The ibp company confirms conformity with these requirements for the device supplied together with this instruction manual. The conformity declaration is available.

The system is intended for use by private

0123

important safety information 2

Never change prescribed predicament quantities by yourself because of your measured blood sugar values.

Results which lie below 3.3 mmol/L (60 mg/dL) are an indication of "hypoglycemia", blood sugar levels which are too low. If the results are above 13.3 mmol/L (240 mg/dL), it is possible that symptoms of too high a blood sugar level ("hyperglycemia") can occur. You should visit the doctor if your measured results are regularly above or below these limit values.

If the measured results show “HI” or “LO”, ", carry out the measurement again. If you again receive measured results of

please carry out your doctor's instructions or contact him immediately.

Lack of water or large fluid losses (such as through sweating) can cause falsified measured values. If you suspect that you are suffering from dehydration, in other words lack of fluids, you should visit a doctor as soon as possible.

If your level of red blood cells (hematoric value) is very high (over 55 %) or very low (below 30 %), this can lead to falsified measured results.

If have read all the instructions in this instruction manual and symptoms are still occurring which are not compliant with your blood sugar levels or your blood pressure, please contact a doctor.

Only your doctor can evaluate measured results.

"HI" = over 600 mg/dL (33.3 mmol/L) or "LO" = below 20 mg/dL (1.1 mmol/L),

3 before operation

the blood sugar measuring system

Your blood sugar measuring system can be used to measure blood sugar levels up to a height of 3275 m above sea level without affecting the test results. The blood sugar measuring system consists of three components: the blood sugar measuring device, the test strips and the control solutions. These components were specially designed to match each other, tested and quality-confirmed in our R&D department. This enables this measuring device to measure and display the blood sugar level extremely precisely (whole blood calibrated measurement results). Only use test strips and control solutions approved for use with this blood sugar measuring device. If you have any questions about your measured values, please contact your doctor.

included in delivery

The following parts are included in delivery and are contained in the packaging:

- 1 blood sugar measuring device - 25 test strips

- 25 sterile lancets - 1 pricking aid

-1 check code strips - 2 different control solutions

- 1 instruction manual - 1

- 1 practical carry bag - 1 lithium battery 3V CR2032

quickstart guide with troubleshooting

Caution:

Check that the box packaging seal is unbroken! If the seal has been broken or is missing, please return the device to your dealer immediately.

before operation 3

symbols used

The following symbols on the device, packaging and in the instruction manual are used to give important information.

Symbol Meaning Symbol Meaning

To be used only once (LOT) batch designation

Observe instruction manual Product number

Protect from sunlight Series number

Protect from moisture Caution = danger to device/materials

Working temperature range Warning = danger to user

Manufactured on Use-by date

(to be used up to last day of month)

4 the device

the device components

Menu button

For switching the device on and off, calling up saved measured results and changing device settings (time, date etc).

Lithium battery

3V (Type CR2032), in battery compartment on device bottom.

Setting button (SET)

The battery compartment contains

the setting button for calling up

and saving device settings.

LCD display

Displays test results, symbols and device settings.

Test strip opening

Slot for feeding in test strips. The device switches itself on automatically if you feed a test strip in.

0123

description of display symbols 5

Results/ error messages

Area for display of measured results and error messages.

Blood drop symbol

Shows that the device is ready to accept the sample and to carry out measurement.

Code

Appears together with the test strip code number when it is fed in.

Test strip symbol

Is displayed constantly as long as the device is carrying out various selftests. Flashes when device is switched on and no test strip has been fed in.

Ketone symbol

Important: if the measured result is above 240 mg/dL (13.3 mmol/L), the "KETONE" and "?" symbols show a warning. Repeat the measurement.

Measurement units

This field displays the units (mg/dL or mmol/L) set.

Temperature symbol

Is displayed together with the surrounding temperature.

Memory symbol

Displays saved measured results.

Date

The date (month and day) is displayed here.

Battery symbol

Shows that the battery is becoming weak and must be replaced.

Time

The time (hours in minutes) is displayed here.

6 test strips

Your measuring device determines the sugar levels in your blood. When you put a drop of blood on the absorption gap on the test strip to do a test (chemical components of test strip: 1. Glucose oxidase (A. niger) 30 IU, 2. Electron shuttle 1.5 mg, 3. Enzyme protector 0.13 mg, 4. Non-reactive ingredients

2.5 mg, 5. Each vial cap with 3.0 g molecular sieve), the blood is automatically sucked into the reaction cell. A reaction now takes place here.

Test strip components

Contacts

Feed this end of the test strip into the blood sugar measuring device. Push the strip firmly into the device up to the stop.

Control window

This little window on the test strip shows you whether you have applied enough blood.

Absorption gap

Place a small drop of blood in contact with the absorption gap. The blood is sucked into the test strip by itself.

Handle

Grip the test strip at this end while applying blood and feeding the strip into the device.

test strips 6

important information about test strips:

Keep the test strips in a cool, dry place (only in original container, below 40 °C or 104 °F). Protect the strips from direct sunshine and do not freeze them.

Only touch the test strips with clean, dry hands. When taking the strips out of the container and feeding them into the measuring device, try to hold them only by the handle.

When you take a test strip out of the container, put the cover back on the container straight away and make sure that it is closed to form an airtight seal. Always use each test strip as soon as you have taken it out of the container.

Write the opening date on the container label when you open it for the first time. You should use the rest of the test trips up within 90 days of opening.

Do not use any test strips which are past their use-by date, since this can falsify the measured results. The use-by date is printed on the container.

Only apply blood samples or the control solutions supplied to the gap on the test strip. Application of other substances leads to inaccurate or false measured values.

The test strips must not be bent, cut or otherwise altered in any way.

Warning: Keep the container with the test strips away from children! The sealing cap means there

is a danger of suffocation. In addition, the sealing cap contains drying materials which could be hazardous to health if breathed in or swallowed. This can lead to skin or eye irritations.

7 calibrating the device

carrying out a self-test

Every time you feed a test trip into the measuring device (Fig. 1), the display will show "CHK" for check and the "Test strip" symbol. These show that the system is briefly carrying out various self-tests. Once the self-test is finished, you will hear a long beep followed by a short one. When the test trip is removed, you will hear a shorter beep.

why coding?

The code numbers are used to calibrate the test strips with the device in order to achieve exact test results. Before you use a device for the first time, and every time you use a new container of test strips, you must first feed the check/code strips into the device. After this, every time you carry out a test you should check that the number which appears in the display is the same as the code number on the test strip container.

Warning: If the code number displayed is not the same as the code

number on the test strip container, the measured results can be falsified.

( Fig. 1)

calibrating the device 7

before first-time use

Before you use the measurement system for the first time, feed the check/code strip into the device until the code number is shown in the display (Fig. 2). Then pull the check/code strip out again. The display will then show "OK" (Fig. 3). This shows that the system is now calibrated and that you can start the test.

( Fig. 2)

how to check the coding

1. Feed the test strip into the device when switched off (Fig. 1) to switch it on. The display will show "CHK" and the "Test strip" symbol. After this, the surrounding temperature is displayed, and then the code number is shown for three seconds.

2. Compare the code number displayed with the code number on the test strip container (Fig. 4). If the code numbers are the same, you can start the blood sugar test. If this is not the case, please proceed as described above ("before first-time use").

Note:

Every time you open a new container of test strips, the device must be calibrated by feeding in the new check/code strip.

( Fig. 3)

( Fig. 4)

8 checking the system

control solutions

The control solutions are used to check the entire blood sugar measurement system. This allows you to determine whether the device and the test strips are working together optimally, and whether the test is being carried out correctly. It is important to carry out the test with the control fluids regularly in order to ensure that you are receiving precise measured results.

The control solutions contain a specified proportion of glucose which is precisely known. When you carry out the blood sugar test with this liquid, you can check afterwards whether the measured value is within the range of the actual value. The actual value for the control solutions is printed on the test strip container. There are two different, colour-coded control solutions, one for the "normal" value range (green) and the other for the "high" value range (red).

The control solutions should be used:

• to practise the blood sugar test.

• to ensure that the device and the test strips are working perfectly together.

• to check that the test has been carried out correctly.

Before you carry out the first blood sugar test, you should carry out three successful tests with the control liquid one after the other. This makes sure that you are able to carry out the test correctly, and that the device is working perfectly. If all three test results reach the value which is printed on the test strip container, you can start carrying out the actual blood sugar measurement.

checking the system 8

When should you carry out a test with the control solution?

• at least once per week • if the device has been dropped

• when you open a new container • every time when you suspect

of test strips that the blood sugar measuring

• if the measured results do not system is not working correctly

agree with the way you feel

important information about control solutions

- Only use control solutions

- Write the date of opening on the bottle.

- Check the use-by date for the solution. Never use solutions past their use-by date.

- The control solution should reach room temperature (20°C to 25°C/68°F to 77 °F) before you use it.

- Shake the bottle of test solution well before you open it. Wipe the first drop away, and then use the

second drop to ensure that you have a good sample for precise measure results.

- You should use the control solution up within 90 days of opening.

- Keep the solutions safely closed away at room temperature (below 30°C). Never freeze them!

Warning: The measured value for the solutions which is printed on the test strip container is only

used to check the measuring system. It is not intended as a recommended value for your blood sugar level!

included in delivery

8 checking the system

how to check using control solutions

Feed your test strip into the test strip opening with the contacts first, and the device display facing you (see Page 19). You should ensure that the test strip is firmly located in the device to achieve exact measured results. The device switches itself on automatically. The display will show "CHK" and the "Test strip" symbol. After this, the surrounding temperature, the symbol and the code number are displayed. You should calibrate your device (see Page 10) if the code number shown in the display is not the same as the code number on the test strip container.

If you press the Menu button once, "CTL" is shown in the display. If the

"CTL" symbol is being shown in the display, any blood sugar levels measured will not be saved to the internal memory. This means that you will not be influencing your measured values statistics when carrying out tests with the solutions. If you want to save the following measurement to the memory, however, press the Menu button again and "CTL" will no longer be shown in the display.

Warning: Every time you carry out a test with the control solution, you should always activate the

CTL mode beforehand so that your saved measured value statistics are not falsified!

( Fig. 5)

( Fig. 6)

checking the system 8

3. Shake the control solution well before using it. Unscrew the cap and squeeze one drop out. Wipe the first drop away, and then squeeze another one out. Put the drop onto your fingertip (Fig. 7).

Note:

In order to make sure that the control solution is not contaminated by contact with the test strip, do not apply the drop directly to the strip, but first apply it to something clean or to your fingertip.

4. Apply the drop onto the absorption gap. The solution is sucked into the gap. When the control window is completely full of the solution, the blood sugar measuring device starts a 10 second countdown.

5. The glucose measurement takes place after the countdown has finished, and then the result is shown in the display. Check to see that the result is the same as the stipulated control solution value. This value is printed on the test strip container.

Warning: If you achieve incorrect measurement results with the control solution which deviate

from the stipulated value time after time, the measurement system is no longer working correctly. In this case, you should stop using the device to measure your blood sugar level. Please see the chapter entitled "troubleshooting" on Pages 29-31. If you are still unable to solve the problem, please contact our customer service department (see

guarantee page).

( Fig. 7)

( Fig. 8)

9 the blood sugar test

preparation

Ensure that you have read all the information about the device, the test strips and all of this chapter through carefully before you start the test.

1. Make sure you have all materials required for the blood sugar test (Fig. 9) ready:

A your ibp measuring device B the test strips C the pricking aid D the sterile lancets

2. Wash your hands thoroughly with warm water and dry them well.

(Fig. 9)

the blood sugar test 9

how to obtain a blood drop

important information about avoiding infection:

Never use a lancet or picking aid together with another person.

Always use a new sterile lancet for each test. Lancets should only be used once.

Try to prevent hand lotion, or oils or dirt getting in or onto the lancet or pricking aid.

Open the pricking aid by turning the cap anticlockwise and removing

it. Feed the lancet into the pricking aid up to the stop (without turning it at the same time) (Fig. 10).

Unscrew the protective cap from the lancet (Fig. 11).

Place the cap on the pricking aid again and tighten it by turning it clockwise (not too firmly). The adjustable tip can be adjusted to 5 different pricking depths. Turn the end cap in the appropriate direction until the arrow points to the number for the required pricking depth (Fig. 12).

How to find a suitable pricking depth for yourself:

1-2 for soft or thin skin

3for normal skin

4-5 for thick or calloused skin

( Fig. 10)

( Fig. 11)

( Fig. 12)

9 the blood sugar test

Tension the pricking aid by pulling it apart (as shown in Fig. 13) until it engages with a "click". If it does not engage, it was probably tensioned already when inserting the lancet.

Place the pricking aid against your fingertip (on the side if possible) and then press the trigger button (Fig.14). Help the blood drop to emerge by massaging the location softly. Ensure that the blood drop does not smear (Fig. 15) and then carry out the test as described on Page 15.

Note:

Your system only requires a small drop of blood to carry out a test. You can obtain this from one fingertip. You should always use a different location for each test. Repeated pricks in the same location can cause inflammation and loss of feeling.

Open the pricking aid again by turning the cap anticlockwise and removing it. Remove the used lancet carefully by pulling it out, and then dispose of it carefully in order to avoid injuries to other people. Put the cap on once again and close it firmly.

( Fig. 13)

( Fig. 14)

( Fig. 15)

right wrong

the blood sugar test 9

how to carry out the test

1. Feed the test strip into the test strip opening with the contacts first

and the device display facing you (see Fig. 16). You should ensure that the test strip is firmly located in the device to achieve exact measured results. The device switches itself on automatically. The display will show "CHK" and the "Test strip" symbol. After this, the surrounding temperature, the symbol and the code number are displayed. You should code your device (see Page 11) if the code number shown in the display is not the same as the code number on the test strip container.

Use the pricking aid to obtain a rounded blood drop of at least 2

microlitres. When the symbol flashes in the display, apply the blood drop to the absorption window on the test strip at the location where the window and gap meet. Do not press your finger against the test strip, and do not apply smeared samples.

3. The control window in the test strip must be completely filled with

blood before the device can start the countdown (Fig. 17). If the control window is not completely filled with blood (Fig. 18) and the device starts the measuring process, do not apply more blood sub-

xxxZie

( Fig. 16)

right

wrong

( Fig. 17)

9 the blood sugar test

sequently. Pull the test strip out to stop the test process. Start again from the beginning by feeding in a new test strip and applying the necessary blood drop. If you cannot manage to fill the test strip with enough blood, please contact our service department.

Note:

If you do not apply blood to the test strip within three minutes, the device switches itself off automatically. Remove the strip, and then feed it into the device again to start the test procedure once more.

3. After the device has finished the countdown, the measured results are shown in the display. The blood sugar test measured values are automatically stored in the memory. To turn the device off, pull the test strip out.

Warning:

The measured results produced by your "ibp TD 4222" blood sugar measuring device are precise whole blood-calibrated test results (Fig. 19), which can be directly compared with laboratory results.

Dispose of used to test trips and used lancets very carefully in order to prevent injury or infection to other persons.

( Fig. 18)

Example: correct blood application

Example: insufficient blood application

( Fig. 19)

Example: whole blood-calibrated result

measured results 10

deviating measured results

Your "ibp TD 4222" blood sugar measuring device measures results between 1.1 and 33.3 mmol/l (20 and 600 mg/dl).

1. If the measured results lie below 1.1 mmol/l (20 mg/dl), "LO" appears in the display (Fig. 20). This shows severe hypoglycemia (blood sugar level too low). In this case, you should follow your doctor's instructions as soon as possible.

2. If the measured results lie above 33.3 mmol/l (600 mg/dl), "HI" appears in the display (Fig. 21). This shows severe hyperglycemia (blood sugar level too high). In this case, you should seek medical help as soon as possible.

3. If the measured results lie above 13.3 mmol/l (240 mg/dl), "KETONE" and "?" appear in the display (Fig. 22). This indicates an increased blood sugar level. In this case, you should also seek medical help.

( Fig. 20)

( Fig. 21)

( Fig. 22)

11 the measured value memory

how to call up average values

Your measuring device saves the newest 450 blood sugar level values in its memory. In addition, the ibp TD 4222 can calculate average values based on blood sugar measured values carried out over the last 7, 14, 21, 28, 60 and 90 days. Proceed as follows to call up the measured values from the memory.

If the device is switched off, press the Menu button once, and then

•

once again after the beep. The 7-day average value is shown in the display, and also shows you that you are in the memory. Each time you press the Menu button again, the average values for the last 14, 21, 28, 60 and 90 days are shown one after the other. After this, you can call up the last 450 measured results in sequence.

The 7-day average value is obtained from the blood sugar tests carried out over the last 7 days. In addition, the display shows you how many tests you have carried out during this period, in the example (Fig. 23) 12 tests in the last 7 days. When you use the device for the first time, the display shows "7 Davg —--". This shows that no measured results have been saved. The 14-day average value is obtained from the blood sugar tests carried out over the last 14 days. In this case, the device also shows you how many tests you have carried out in this period. When you use the device for the first time, the display shows "14 Davg —--". This shows that no measured results have been saved. The same procedure also applies to the average values for 21,20 8,60 and 90 days.

( Fig. 23)

the measured value memory 11

how to call up individual measured values

•

If the device is switched off, and you press the Menu button 8 times, the last measured test results will be shown in the display with date and time (after the 90-day average value) (Fig. 24). If you press the Menu button again, the test result prior to this one will be called up. By pressing the Menu button again and again, you will call up the previous measure result (up to 450 saved measured values) each time. If the measured value memory is full, the oldest measured value will be deleted as soon as a new value is saved.

Note:

If you are using the device for the first time, the display will show "mem —" to show you that no test results have been saved yet.

how to quit the memory section

•

Press the Menu button and hold it down for it least 3 seconds. The display shows "OFF" and the device will switch itself off.

Note:

To completely delete all memory contents, please read the chapter entitled "device settings" on Page 26.

( Fig. 24)

12 device settings

When your measuring device is delivered, the time, date, measuring units and temperature units are preset. If you want to change the settings, to replace the battery or to delete the memory contents, you must switch to setting mode before carrying out changes.

how to set the time and date

1. Setting the year: Leave the device switched off. Remove the battery compartment cover on the bottom of the device, and press the Setting button (SET) in the battery compartment. The display will show the year flashing (Fig. 25). Press the the required year is shown in the display, press the Setting button (SET) in the battery compartment to confirm the setting and to switch to the month.

2. Setting the month: The month is flashing (Fig. 26). Press the month. Press the Setting button (SET) to confirm the setting and to switch to the day.

3. Setting the days, hours and minutes: Proceed in a similar manner to set the day, and minute, and to switch to setting the measurement unit (mmol/L or mg/dL).

Menu button

to change the year. Once

Menu button

to set the

( Fig. 25)

( Fig. 26)

device settings 12

Note:

Your device saves the average blood sugar measured values for the previous 7,14, 21, 28, 60 and 90 days. If you alter the date, the average value will be calculated for the new period.

how to set the measurement unit and temperature unit

Your device can show you the measured results in millimol per litre (mmol/L) or milligram per decilitre (mmg/dL). The unit mmg/dL is standard in the USA, in Canada the standard is mmol/L. Within Europe, both measurement units are common.

1. Setting the measurement unit: The measurement unit is flashing (Fig. 27). Press the to set the required unit. Press the Setting button (SET) to confirm the setting and to switch to the temperature unit.

2. Setting the temperature unit (°C or °F): The temperature unit is flashing (Fig. 28). Press the select the required temperature unit, and then the Setting button (SET) to confirm the setting and to switch to the "Delete memory" mode (dEL).

Menu button

( Fig. 27)

( Fig. 28)

12 device settings

In order to delete the memory contents, you will have to carry out the steps for setting time, date, measurement unit and temperature unit first. After you have confirmed the temperature unit, "dEL" and "mem" appear in the display.

how to delete memory contents and quit setting mode

1. Deleting memory contents: The display shows "dEL" and "mem" (flashing) (Fig. 29). You can now delete the entire memory contents by pressing the once. The display now shows "—--" (Fig. 30) and then "OK", to show you that the memory contents have been deleted.

2. Quitting setting mode: When you have completed the settings, press the Setting button (SET) to quit setting mode and to switch the device off.

- If you can see "dEL" in the display, and "mem" is flashing but

Notes:

you do not want to delete the memory contents, on no account press the menu button. In this case, just press the Setting button (SET)

When you are in setting mode, and no button at all is pressed over a period of one minute, the device will switch itself off automatically.

to turn the device off.

Menu button

( Fig. 29)

( Fig. 30)

the battery 13

changing the battery

The device will warn you that the battery is getting low using two different display symbols.

When you switch the device on, the battery symbol appears in the display. All other display symbols are

showing operational readiness. In this case, there is still enough energy for around 50 tests available. Test results will be precise, but you should still replace the battery nevertheless.

The display is now showing the battery symbol and "E-b" (Fig. 31). In this case, there is no longer enough energy for a test available. Replace the old battery with a new 3V CR2032 battery.

Switch the device off, and open the battery compartment on the rear of the device by pressing the locking tab and lifting the battery compartment cover upwards.

Press the setting button in the battery compartment for three seconds.

Remove the old battery, and replace it with a new 3V CR2032 lithium battery. Insert the new battery so that the positive terminal (+) is facing upwards, and then close the battery compartment cover.

Note: Replacing the battery does not affect the memory contents. Sometimes you may have to re-set the time

and date. Dispose of empty batteries at a recycling point. If you are no longer using the device, remove the battery from the battery compartment.

Battery safety- - Keep away from children! - Do not short-circuit! information: - Not rechargeable! - Do not incinerate!

(Fig. 31)

14 general information

cleaning and care of your system

The device does not require any particular cleaning as long as it does not come into contact with blood or control liquids. Please therefore observe the following information:

•

Your blood sugar measuring device is a precision instrument. Please handle it very carefully in order not to damage the electronics and to avoid malfunctions.

•

Do not subject the device to extreme temperatures or high levels of humidity.

•

Take care to ensure that dirt, dust, blood, control fluids or water do not penetrate into the device interior through the test strip opening, the connecting plugs or the button.

•

You should always keep the device in the carry bag supplied after using it.

•

You can clean the device surface with a moist cloth (with water and a mild cleansing agent). After cleaning, dry the device off with a lint-free cloth.

general information 14

error messages and solutions

The following table explains possible error messages.

Display Meaning Solution

E-b

E-U

E-C

E-t

Battery empty, no more tests possible. Replace the battery immediately. Test strip already used, or permanent Repeat the test using a new

electronics error. test strip.

Defective or incorrect test strip, Check to see that the number or test strip inserted wrongly. shown in the display is the same

Surrounding, device or test strip Repeat the test using a new test temperatures were too high or too strip once the device and the test low in order to carry out a test. strip have reached the operating

If the problem continues, please contact our service department.

as the code strip container. Code or reinsert the test strip.

temperature (+ 10 °C to + 40 °C).

number on the test

the device,

14 general information

Display Meaning Solution

E-E

E-O

E-g

E-A

A device error has occurred. Re-read the instruction manual,

and repeat the measurement using a new test strip. If the problem continues, please contact our service department.

Problem with device or test strip. Repeat the test using a new test

strip. If the problem continues, please contact our service department.

You have removed the test strip Please re-read the instruction after applying blood to the manual and repeat the test using absorption window. a new test strip.

A device error has occurred. Please re-read the instruction

manual and repeat the test using a new test strip. If the problem continues, please contact our service department.

general information 14

Problem Meaning Solution

The device shows nothing in the display after you have fed the test strip in.

After the test strip has been fed him, and the test material has been applied, the test procedure does not start.

The battery is completely discharged. Replace the battery.

- The battery is inserted wrongly or Check that the battery has been is missing. inserted correctly (is the "+" terminal

- The test strip has been inserted with Insert the test strip fully, with the the top side facing downwards contacts first and the positive side or is not completely inserted. facing upwards (page 19).

- The device is faulty. Please contact our service department.

- Insufficient application of blood. Repeat the test using a new test strip

- Defective test strip. Repeat the test using a new test strip.

- The test material has been applied after Repeat the test using a new test strip. the device has switched itself off You can only apply blood to the test (3 minutes after the last user action). strip as long as the symbol is flashing

- Defective device. Please contact our service department.

facing upwards?).

and larger drop of blood.

in the display.

14 general information

Note:

All measured values saved in the ibp TD 4222 can be transferred to a computer. To do this, you will require a cable for data transfer and suitable software (neither are included in delivery). The data transfer cable can be obtained from our customer service department on request. An Englishlanguage software is available on the manufacturer's web site at www.taidoc.com.

specifications 15

Model : ibp TD 4222 Measuring unit : switchable between mg/dL and mmol/L Sample material : capillary whole blood Sample volume : 2 microlitres Measuring range : 20 to 600 mg/dL (1.1 to 33.3 mmol/L) Measuring time : 10 seconds Measured results : whole blood-calibrated Display : large liquid crystal display (LCD) Memory : 450 measured results with time and date Operating temperature : +10 °C to +40 °C,

Storage/transport temperature : -20 °C to +70 °C, 5 to 95 % relative humidity Power supply : 1 x 3V CR2032 lithium battery Battery operating life : for around 1000 measurements Dimensions : 78 x 46 x 17 mm Weight : approx. 40 g (including batteries) CE certification : The device is certified to 98/79/EC, for "in vitro" diagnostic

We reserve the right to make changes to technical details without notification for reasons of updating.

10 to 90 % relative humidity (non-condensing)

devices and the following standards: IEC 60601-1, IEC 61010-1, IEC 61010-1-2, IEC 61326 and ISO 15197

GUARANTEE

Your blood sugar measuring system was checked to ensure its faultless quality before despatch. Please send the appliance for checking or repair togehter with the purchase document or receipt and the description of the faults and/or of the desired check to the adress below.

From the date of purchase (date of the purchase document) rapairs will be carried out free of charge for 36 months, if your appliance should be defective due to a production or material fault. The guarantee does not cover any damage occurring as a result of faulty operation, improper treatment, storage and care or unusual influences. All further claims as well as damages shall likewise be excluded.

Should you have any reason to avail yourself of the warranted services under the guarantee, send the appliance with the guarantee documents to the customer service department:

ibp International Business Products Limited

6 Newfield Court

West Houghton

Bolton BL5 3 SA England

Phone: +44-(0) 19 42 - 81 96 95

Distributed by: sano health care products pvt. Ltd. ibp group

Corporate Office: 28 • Lansdown Terrace, 1st Floor • Kolkata - 700 026

Phone No: +91 33 2465 0383-85

Manufactured by: Taidoc Technology Co.,Taiwan

TD 4222

Système de mesure de la glycémie

pour des mesures simples, rapides et précises

Gebrauchsanweisung

Instruction manual

Mode d’emploi

Gebruiksaanwijzing

Manual de instrucciones

Résultats de mesure de la glycémie

Tableaux selon Krall, L.P., and Beaser, R.S.: Joslin Diabetes Manual. Philadelphia: Lea and Febiger (1989), 138, Pour la comparaison de vos valeurs de glycémie avec les valeurs de personnes sans diabète

Période de valeurs de personnes sans diabètes vos valeurs obtenues de glycémie de la journée (mg/dL) / (mmol/L) (mg/dL) / (mmol/L)

Avant le petit déjeuner

Avant le déjeuner/ dîner (repas du soir)

1 heure après moins que les repas

2 heures après moins que les repas

entre 2 et 4 heures plus que du matin

(70~105) / (3,9~5,8) ___________________ (mg/dL) / (mmol/L)

(70~110) / (3,9~6,1) ___________________ (mg/dL) / (mmol/L)

(160) / (8,9) ___________________ (mg/dL) / (mmol/L)

(120) / (6,7) ___________________ (mg/dL) / (mmol/L)

(70) / (3,9) ___________________ (mg/dL) / (mmol/L)

Le contenu

1L’introduction 2 Recommandations importantes en matière de sécurité 3 Avant la mise en service 4 L’appareil 5 La description des symboles de l’affichage 6 La bande de test 7 Calibrage de l’appareil

Avant le premier emploi / Vous contrôlez la codification de la manière suivante

8 Contrôler le système

concernant les solutions de contrôle / Vous testez les solutions de contrôle comme suit

9 Le test de la glycémie

Vous obtenez une goutte de sang de cette manière / Réalisez le test de cette manière

10 Les résultats de mesure 11 La mémorisation de valeurs de mesure

Appelez chacune des valeurs de mesure de cette manière / Vous quittez la plage de mémoire de cette manière

12 Les réglages de l’appareil

et de température / Effacez de cette manière le contenu de la mémoire et quitter le mode de réglage

13 La pile 14 Les informations générales

Messages de défauts et solutions

15 Les caractéristiques techniques

................................................................................................................................................... 2

................................................................ 3

le système de mesure / L’ensemble des fournitures / les symboles

.......................................................................................................................................................... 6

........................................................................................ 7

Les pièces de la bande de test / Informations importantes

Exécution d’un test automatique / Pourquoi coder ?

Les solutions de contrôle / Les recommandations importantes

La préparation

Résultats de mesure variables

................................................................................................................................................ 23

Réglez la date et l’horaire comme suit / Réglez l’unité de mesure

Le remplacement de la pile

Nettoyage et soin du système

..................................................................................................... 16

..................................................................... 21

Appeler les valeurs moyennes de cette manière

............................................................................................................ 27

.................................................................................................................. 29-32

Bon de garantie

.............................................................. 28

.............................................................................. 33-34

................................. 8-9

.............................. 10

............................... 11

................. 12-13

................ 14-15

................... 17-20

...... 22

......

... 4-5

... 24-25

1 L’introduction

Chère cliente, Cher client,

Nous sommes heureux de votre décision pour le système de mesure de la glycémie. L’appareil mesure le Glucose du sang avec une très précision. Il possède une mémoire automatique pour 450 valeurs de mesures. Avec date et horaire. En outre l’appareil calcule les valeurs moyennes sur la base des valeurs de mesure de glycémie des 7, 14, 21, 28, 60 et 90 jours passés. Vous pouvez ainsi très facilement suivre les modifications et les communiquer suffisamment tôt à votre médecin.

contrôles actifs de la glycémie des personnes dans la sphère privée. Il n’est pas approprié à la détection du diabète et à la détermination du glucose dans le sang pour les nouveaux nés. N’employez pour le test que du sang capillaire, frais.

attentivement et de manière complète. Suivez les informations et réalisez tous les tests de contrôles comme décrit avant d’entreprendre un test de glycémie. Conservez soigneusement le mode d’emploi.

Toutes modifications techniques réservées.

Ce mode d’emploi vous sert d’information. Veuillez lire celui-ci

Remarques!

Cet appareil de mesure du glucose dans le sang répond aux exigences de la directive 98/79 de l’UE pour les appareils de diagnostic « In Vitro » et est doté du sigle CE (sigle de conformité) « CE 0123 ». La société ibp certifie la conformité de l’appareil fourni avec ce mode d’emploi avec cette réglementation. La déclaration de conformité est jointe.

Le système est destiné à des

0123

Recommandations importantes 2

Recommandations importantes en matière de sécurité:

Ne modifiez jamais par vous-même la prise de médicaments ordonnée par votre médecin en raison de vos valeurs de mesure de glucose dans le sang.

médecin.

Les valeurs de mesure qui se trouvent sous 3,3 mmol/L (60 mg/dL), sont un signe pour « Hypoglycemia » (hypoglycémie), une glycémie trop basse. Si des valeurs de mesure de plus de 13,3 mmol/L (240 mg/dL) se présentent, des symptômes allant jusqu’à un taux de glucose dans le sang très élevé (« Hyperglycemia ») peuvent apparaître. Consultez votre médecin si vos valeurs se trouvent régulièrement au dessus et en dessous de ses valeurs limites.

Indiquez les résultats de mesure « HI » ou « LO », réalisez de nouveau la mesure. Si vous obtenez de nouveau. Les valeurs de mesure « HI » = de plus de 600 mg/dL (33,3 mmol/L) ou « LO » = de moins de

20 mg/dL (1,1 mmol/L). Veuillez suivre immédiatement les recommandations de votre médecin ou mettez-vous immédiatement en rapport avec lui.

Le manque d’eau ou de grosses pertes de liquides (par exemple, par la sueur) peuvent causer des valeurs de mesure fausses. Si la supposition persiste selon laquelle vous vous trouvez en déshydratation, que vous souffrez donc d’un manque de liquide, consultez au plus vite un médecin!

Si votre proportion en globules rouges (valeur hématocrite) est très élevée (plus de 55%) ou très basse (en dessous de 30%), celle-ci peut fausser vos valeurs de mesure.

Si vous avez observez toutes les instructions dans votre mode d’emploi, et que néanmoins des symptômes apparaissent qui n’ont aucun rapport avec votre glycémie ou avec votre pression artérielle, veuillez consulter votre médecin.

Votre résultat de mesure peut seulement estimé par votre

3 Avant la mise en service

Le système de mesure de glycémie

Avec votre système de mesure de glucose dans le sang, vous pouvez employer la mesure de glycémie jusqu’à une altitude de 3.275 m au dessus du niveau de la mer, sans effets sur le résultat du test. Le système de mesure du glucose dans le sang se compose de 3 éléments : l’appareil de mesure du glucose du sang, des bandes de test et des solutions de contrôle. Ces composants ont été adaptés, testés de manière optimale les unes aux autres au cours du développement et certifiés quant à leur qualité. De cette manière, ces appareils de mesure du taux de glycémie mesurent et affichent de manière très précise (résultat de mesure du sang complet calibré). N’employez seulement que cet appareil de mesure du glucose du sang, que ces bandes de test certifiées et que cette solution de contrôle. En cas de question concernant les valeurs de mesure, veuillez vous adressez à votre médecin.

L’ensemble des fournitures

Les pièces suivantes font partie de l’ensemble des fournitures et se trouvent dans l’emballage :

- 1 appareil de mesure du glucose du sang - 25 bandes de test

- 25 lancettes stériles - 1 dispositif d’assistance à la piqûre

- 1 bande de contrôle de code - 2 différentes solutions de contrôle

- 1 mode d’emploi - 1

- 1 poche pratique transport - 1 pile au lithium de 3V CR2032

mode d’emploi bref avec élimination de défauts

Attention:

Contrôlez si le sigle de contrôle de l’emballage est intact! Si le sigle est détérioré ou même manque, veuillez rapporter l’appareil chez le revendeur.

Avant la mise en service 3

Les symboles employés

Les symboles suivants sur l’appareil, les emballages et dans le mode d’emploi donnent des informations importantes:

Symboles Significations Symboles Significations

Pour l’emploi unique (LOT) description de la charge

Observer le mode d’emploi Numéro de produit

Protéger de la lumière du soleil Numéro de série

Protéger contre l’humidité Attention = Danger pour les appareil/

les objets

Plage de température de travail Avertissement = Danger pour l’utilisateur

Fabriqué le Date d’expiration du produit

(à utiliser jusqu’au dernier jour du mois)

4 L’appareil

Les parties intégrantes de l’appareil

Touche menu

Pour la mise en service et à l’arrêt de l’appareil, pour appeler les résultats de mesure de mémoire et pour modifier les réglages des appareils (horaires, dates, etc.)

La pile au lithium

3V (type CR2032), dans le logement de la pile au dessous de l’appareil.

La touche de réglage pour l’appel de la

mémorisation des réglages des appareils

se trouve dans le logement de la pile.

Touche de réglage (SET)

Ecran LCD

Affichage des résultats de test, symboles et réglages de l’appareil.

Ouverture des bandes de test

Fente pour introduction de la bande de test. L’appareil s’enclenche automatiquement lorsque vous introduisez une band de test.

0123

La description des symboles de l’affichage

Résultats/Mesures de défauts

Plage pour l’affichage des résultats de mesure et des messages de défauts.

Symbole de la goutte de sang

Indique que l’appareil est disponible à la prise d’échantillons et à la mesure.

Code

Apparaît ensemble avec le numéro de code de la bande de test lorsqu’elle est introduite.

Symbole de bande de test

Est affiché constamment aussi longtemps que l’appareil réalise différents tests automatiques. Clignote lorsque l’appareil a été enclenché et qu’aucune bande de test n’est introduite.

Symbole « Ketone »

Important : Si le résultat de mesure se trouve au dessus de 240mg/dL (13,3mmol/L), les symboles « KETONE » et « ? » avertissent. Répétez la mesure.

Unités de mesure

L’unité réglée est affichée ici (mg/dL ou mmol/L).

Symbole de température

Apparaît avec la température de l’environnement.

Symbole de la mémoire

Montre les résultats mémorisés de mesure.

Date

La date est ici affichée (mois et jour).

Symbole de la pile

Indique que a pile est faible et doit être remplacée.

Horaire

L’horaire est affiché ici (heures et minutes).

6 Les bandes de test

Votre appareil de mesure détermine le contenu de glucose dans le sang. Lorsque vous déposez une goutte de sang pour le test sur la partie absorbante de la bande de test (composition chimique du capteur: 1. oxydase de glucose (A. niger) 30 IU, 2. Electrons transporteur 1.5 mg, 3. Protection d’enzyme

0.13 mg, 4. Composants non réactifs 2.5 mg, 5. Fermeture de chaque petite surface avec 3.0 g de tamis moléculaire), le sang est automatiquement amener dans une cellule de réaction. Il s’y trouve une réaction.

Pièces de bandes de test

Contacts

Introduisez le bout de cette bande de tests dans l’appareil de mesure du glucose du sang. Appuyez fermement la bande dans l’appareil jusqu’en butée.

Fenêtre de contrôle

Cette petite fenêtre sur la bande de test vous indique si suffisamment de sang a été déposé.

Fente absorbante

Mettez une goutte de sang en contact avec la fente absorbante. Le sang est aspiré automatiquement dans la bande de test.

Poignée

Saisissez la bande de test à cette extrémité lorsque vous déposez le sang et introduisez la bande dans l’appareil.

Les bandes de test 6

Informations importantes concernant les bandes de test:

Conservez la bande de test à un lieu, sec (uniquement dans un réservoir d’origine, sous 40 °C ou 104 °F). Protégez les bandes contre le rayonnement direct du soleil et ne les congeler pas.

Ne touchez la bande de test qu’uniquement avec des mains propres et sèches. Ne saisissez la bande de test lors du retrait du réservoir et n’introduisez-la dans l’appareil de mesure si possible que par la poignée.

Lorsque vous retirez une bande de test du réservoir, replacez ensuite soigneusement le couvercle à sa place et fermez le boîtier de manière étanche à l’air. N’employez chaque bande de test uniquement juste après le retrait du boîtier de conservation.

Ecrivez la date d’ouverture sur l’étiquette du boîtier lorsque vous l’ouvrez pour la première fois. Utilisez le reste des bandes de test en l’espace de 90 jours à partir de l’ouverture.

N’employez pas de bande de test, dont la date d’expiration a été dépassée puisque cela fausse les résultats de mesure. Vous trouverez la date d’expiration imprimée sur le boîtier.

Ne déposez que des échantillons de sang ou la solution de contrôle jointe sur la fente de la bande de tests. Le dépôt d’autres substances conduit à des valeurs de mesure trop imprécises ou fausses.

Les bandes de test ne doivent pas être pliés, découpées ou modifiées d’une autre manière.

Avertissement:

Tenez le boîtier avec les bandes de test à l’écart des enfants! Il y a danger d’asphyxie par le capuchon de fermeture. En outre, le capuchon de fermeture contient des substances désséchantes qui peuvent être dangereuses lorsqu’elles sont inhalées ou ingérées. Des irritations des yeux et de la peau peuvent en être la cause.

7 Calibrage de l’appareil

Réaliser un test automatique

A chaque fois lorsque vous introduisez une bande de test dans l’appareil de mesure (Ill. 1), « CHK » apparaît pour « Check », contrôle, et le symbole « bandede test » apparaît à l’écran. Celui-ci vous montre que le système exécute brièvement plusieurs tests par lui-même, vous entendez un signal sonore prolongé et ensuite bref. Lors du retrait de la bande de tests, on entend un signal sonore court.

Pourquoi codifier?

Les numéros de code servent à calibrer la bande de test avec l’appareil pour obtenir des résultats précis de tests. Avant que vous n’employez l’appareil pour la première fois lorsque vous employez une nouvelle boîte de bandes de test, vous devez en premier lieu introduire la bande de contrôle/code dans l’appareil. Contrôler ensuite à chaque fois lorsque vous réalisez un test, si le numéro qui apparaît à l’écran correspond au numéro de code sur la bande de boîte de test.

(Ill. 1)

Avertissement:

Si le numéro de code indiqué à l’écran ne correspond toujours pas au numéro de code sur la boîte de bandes de test, cela peut fausser le résultat de mesure.

Calibrage de l’appareil 7

Avant le premier emploi

Avant que le système d mesure ne soit employé pour la première fois, introduisez la bande de codification de contrôle/code jusqu’à ce que le numéro de code apparaisse à l’écran (Ill. 2). Retirez de nouveau la bande de code/de contrôle. « OK » apparaît à l’écran (Ill. 3). Cela vous montre que le système est maintenant calibré et que vous pouvez commencerle test.

( Ill. 2)

Vous pouvez contrôler la codification de cette manière

1. Introduisez votre bande de test dans l’appareil à l’arrêt (Ill. 1) pour le mettre en service. « CHK » et le symbole « bande de test » s’affiche à l’écran. La température ambiante apparaît ensuite et le numéro de code apparaît pour une durée de trois secondes.

2. Comparez les numéros de code affichés à l’écran avec le numéro de code sur la boîte de bandes (Ill. 4). Si les deux numéros de codes correspondent entre eux, vous pouvez commencez le test de la glycémie. Si cela n’est pas le cas, veuillez procéder comme décrit de la manière suivante (« Avant le premier emploi »).

Recommandation:

A chaque fois lorsqu’une nouvelle boîte de bandes de test est ouverte, l’appareil doit être de nouveau calibré par l’introduction d’une nouvelle bande de contrôle/code.

( Ill. 3)

( Ill. 4)

8 Contrôler le système

Les solutions de contrôles

Les solutions de contrôle contrôlées sont employées pour l’examen du système de mesure global du glucose dans le sang. Il est ici possible de déterminer si l’appareil et la bande de test travaillent de manière optimale et si le test est correctement réalisé. Il est important que exécutiez régulièrement le test avec les liquides de contrôles pour vous assurez que les résultats soient suffisamment précis.

Les solutions de contrôle contiennent une certaine proportion de glucose connue. Lorsque vous exécutez le test de la glycémie avec les ces liquides, vous pouvez ensuite comparer si la valeur mesurée se trouve réellement dans cette plage de valeur réelle. La valeur réelle des solutions de contrôle est imprimée sur le boîtier de la bande de test. Il y a deux différentes solutions de contrôle colorées, codées, une pour une plage de valeurs « normales » (verte) et une pour la plage plus « élevée » (rouge).

Les solutions de contrôle doivent être employées:

• pour exercer un test de glycémie.

• pour s’assurer que l’appareil et la bande de test travaillent de manière parfaite.

• pour contrôler si le test a été correctement réalisé.

Avant de réaliser le premier test du glucose dans le sang, vous devez terminer avec succès les trois tests au liquide de contrôle l’un après l’autre. Assurez-vous alors que vous maîtrisiez le test et que l’appareil travaille de manière parfaite. Lorsque tous les trois résultats de test sont obtenus, que celui sur la bande du boîtier de tests est imprimé, vous pouvez commencer avec la mesure du glucose dans le sang par elle-même.

Contrôler le système 8

Quand devez-vous réaliser un test avec la solution de contrôle?

• Au moins une fois par semaine. • Lorsque l’appareil est tombé.

• Lorsque vous ouvrez un nouveau réservoir • Toujours lorsque vous supposez que le

de bandes de test. système de mesure de glucose du glucose

• Lorsque les résultats de mesure se correspondent dans le sang ne fonctionne pas

pas avec ce que vous avez trouvé. parfaitement.

Recommandations importantes concernant les solutions de contrôles

- Employez seulement les solutions de contrôle

- Notez la date d’ouverture sur la bouteille.

- Contrôlez la date de conservation de la solution. N’utilisez pas de solutions périmées.

- La solution de contrôle doit atteinte la température ambiante avant son emploi (20°C jusqu’à 25 °C /

68 °F jusqu’à 77 °F).

- Agitez bien la bouteille avec la solution de test avant de l’ouvrir. Nettoyez la première goutte et employez la seconde pour obtenir un bon échantillon pour des résultats de mesure précis.

- Employez la solution de contrôle dans les 90 jours à partir de la première ouverture.

- Conservez les solutions bien refermées à température ambiante (à 30° C). Ne pas congeler!

Attention: La valeur de mesure des solutions qui est imprimée sur le boîtier de bande de test, sert

uniquement au contrôle du système de mesure. Cela n’est pas une valeur recommandée pour votre taux de glycémie!

de l’ensemble des fournitures

8 Contrôler le système

Vous contrôlez ainsi les solutions de contrôle

1. Introduisez votre bande de test, avec les contacts en avant et l’écran orienté vers vous (voir page 19) dans l’ouverture de test de la bande. Pour un résultat de mesure précis, la bande de test doit être logée fermement dans l’appareil. L’appareil s’enclenche automatiquement. « CHK » et le symbole « Bandes de test » sont affichés à l’écran. La température ambiante, le symbole et le numéro de code apparaissent ensuite à l’écran. Calibrez votre appareil (voir page 10) lorsque le numéro de code indiqué à l’écran ne correspond pas avec le numéro de code sur le boîtier de bande de test.

Appuyez une fois sur la touche Menu, « CTL » apparaît à l’écran. Lorsque

le symbole « CTL » apparaît à l’écran, les valeur mesurées du glucose dans le sang ne seront pas enregistrées dans la mémoire. De cette manière le test avec les solutions n’influence pas votre statistique de valeurs de mesure. Pour enregistrer néanmoins la mesure suivante dans la mémoire, réappuyez sur la touche Menu, « CTL » s’éteint à l’écran.

Attention: Chaque fois lorsqu’un test a été réalisé avec une solution de contrôle, vous activez au

préalable le mode CTL afin que votre statistique de valeur de mesure mémorisée ne soit pas faussée!

( Ill. 5)

( Ill. 6)

Contrôler le système 8

3. Agitez bien la solution de contrôle avant l’emploi. Dévissez le capuchon de fermeture et appuyez pour obtenir une goutte. Nettoyez la première goutte et appuyez une fois supplémentaire. Prenez la goutte avec la pointe des doigts (Ill. 7).

Recommandation: Afin que la solution de contrôle ne soit pas salie par le

contact avec la bande de test, ne déposez pas directement la goutte sur la bande mais en premier lieu sur un fond propre ou sur la pointe des doigts.

4. Déposez les gouttes sur la fente absorbante. La solution est aspirée par la fente. Lorsque la fenêtre de contrôle est remplie complètement avec la solution, l’appareil de mesure du glucose dans le sang commence avec un compte à rebours de 10 sec.

5. Après le compte à rebours, la mesure du glucose s’effectue et le résultat apparaît immédiatement à l’écran. Contrôlez si la valeur indiquée au préalable possède de la solution de contrôle. Cette valeur est imprimée sur le boîtier de bandes de test.

Attention: Si vous obtenez à plusieurs reprises des résultats de mesure défectueux qui varient de

la valeur indiquée au préalable , le système de mesure ne fonctionne plus de manière correcte. Employez plus l’appareil dans ce cas pour mesurer votre taux de glycémie. Lisez à la page 29 - 31, la chapitre « Elimination de défaut ». Si le problème ne peut pas être éliminé, veuillez prendre contact avec notre service client (voir page garantie).

( Ill. 7)

( Ill. 8)

9 Le test de glycémie

La préparation

Assurez-vous d’avoir lu attentivement les informations concernant l’appareil, les bandes de test et ce chapitre avant de commencer le test.

1. Préparez à disposition les matériaux nécessaires pour le test du glucose dans le sang (Ill. 9):

A Votre appareil de mesure ibp B Les bandes de test C L’assistance à piquer D Les lancettes stériles

2. Lavez vous soigneusement les mains à l’eau chaude et séchez-les biens.

( Ill. 9)

Le test de glycémie 9

Vous obtenez une goutte de sang de cette manière

Informations importantes pour éviter une infection:

N’employez jamais une lancette ou une assistance à la piqûre avec une autre personne.

Employez pour chaque test une nouvelle lancette stérile. Les lancettes sont destinées à un emploi unique.

Evitez que des lotions pour les mains, des huiles ou de la saleté ne parviennne sur ou dans la lancette ou l’assistance à la piqure.

Ouvrez l’assistance à la piqure en tournant le capuchon dans le sens

horaire et retirez le. Introduisez la lancette jusqu’en butée (sans la tourner en même temps) dans l’assistance à la piqure (Ill 10).

Tournez le capuchon de protection de la lancette (Ill 11).

Repositionnez le capuchon sur l’assistance à la piqure et tournez-la fermement dans le sens horaire (pas de manière trop dure). L’aiguille ajustable est réglable à 5 différentes profondeurs. Tournez le capuchon terminal dans le sens dans le sens correspondant jusqu’à ce que la flèche montre le chiffre avec la profondeur souhaitée de piqûre (Ill 12).

Trouvez la profondeur appropriée de piqûre:

1-2 pour la peau douce et mince

3 pour la peau normale

4-5 pour la peau épaisse et ridée

(Ill. 10)

( Ill. 11)

( Ill. 12)

9 Le test de glycémie

Tendez l’assistance à la piqûre en l’étirant comme indiqué à l’Ill. 13 jusqu’à ce qu’elle s’enclipse avec un « Clic » audible. Si elle ne s’enclipse pas, elle aura sûrement déjà été tendue lors de l’installation de la lancette.

Disposez l’assistance à la piqûre à l’empreinte d’un doigt (au mieux sur le côté) et appuyez sur la touche de déclenchement (Ill. 14). Obtenez une goutte de sang en massant doucement l’endroit. Prêter attention à que la goutte de sang ne se répande pas (Ill. 15) et réalisez le test (comme décrit à la page 15).

Recommandation:

Rouvrez l’assistance à la piqûre en tournant le capuchon dans le sens anti-horaire et retirez-la. Eliminez prudemment la lancette usagée en la retirant et en la mettant soigneusement au déchets pour éviter toute blessure d’autres personnes. Repositionnez le capuchon et tournez fermement.

Votre système nécessite seulement une petite goutte de sang. Pour réaliser le test vous pouvez l’obtenir de la pointe d’un doigt. Employez un autre endroit pour chaque test. Des piqûres répétées aux même endroits peuvent entraînées des inflammations et des sensations de pertes de perception.

( Ill. 13)

( Ill. 14)

( Ill. 15)

Correct Mauvais

Le test de glycémie 9

Vous réalisez le test comme suit

1. Introduisez votre bande de test, avec les contacts vers l’avant et

l’écran tourné vers vous (voir Ill. 16), dans l’ouverture de bande de test. La bande de test doit être fermement introduite dans l’appareil. L’appareil se met automatiquement en marche. « CHK » et le symbole « Bande de test » sont affichés à l’écran. La température ambiante, le symbole et le numéro de code apparaissent ensuite. Codifiez votre appareil (voir page 11) lorsque le numéro de code affiché à l’écran ne correspond pas au numéro de code sur la boite de bandes de test.

Prenez une goutte de sang ronde d’au moins 2 microlitres avec

l’assis-tance à la piqûre. Si le symbole clignote à l’écran, déposez la goutte de sang sur la fenêtre absorbante de la bande de test, à l’endroit où la fenêtre et la fente se rencontrent. N’appuyez pas le doigt sur la bande de test et ne déposez pas d’échantillon sale.

3. La fenêtre de contrôle de la bande de test doit être entièrement

remplie de sang avant que l’appareil ne commence le compte à rebours (Ill. 17). Dans le cas où la fenêtre de contrôle n’est pas entièrement remplie de sang (Ill. 18) et que l’appareil commence avec la procédure de mesure, ne déposez pas de sang par la suite. Retirez la

( Ill. 16)

Correct

Mauvais

( Ill. 17)

9 Le test de glycémie

bande de test et terminez ainsi la procédure de test. Recommencez depuis le début en introduisant une nouvelle bande de test et ajoutez le sang nécessaire. Si vous ne parveniez pas à remplir correctement la bande de test avec du sang, mettez-vous en relation avec notre service.

Recommandation:

3. Après que l’appareil ait terminé le compte à rebours, le résultat de

mesure apparaît à l’écran. Les valeurs de mesure du test de la glycémie sont automatiquement pris en charge dans la mémoire. Mettez l’appareil à l’arrêt en retirant la bande de test.

Avertissement:

Les résultats de mesure de votre appareil de mesure du glucose dans le sang « ibp TD 4222 » sont des résultats précis de test calibrés avec du sang complet (Ill. 19) qui peuvent être comparés directement avec des résultats de laboratoires.

Si vous ne déposez pas de sang sur la bande de test, durant 3 minutes, mettez l’appareil à l’arrêt. Eliminez la bande et réintroduisez-la dans l’appareil afin de recommencer la procédure de test.

Eliminez la bande usagée de test et la lancette utilisée pour éviter une blessure et infection d’une autre personne.

( Ill. 18)

Exemple : Dépôt correct de sang

Exemple : Dépôt de sang insuffisant

( Ill. 19)

Exemple : Résultat calibré sang complet

Les résultats de mesure 10

Résultats variables de mesure

Votre appareil de mesure de la glycémie « ibp TD 4222 » communique des résultats de mesure entre 1,1 et 33,3 mmol/l (20 et 600 mg/dl).

1. Si le résultat de mesure est sous 1,1 mmol/l (20 mg/dl), « LO » apparaît à l’écran (Ill. 20). Une forte hypoglycémie est affichée grâce à cela (taux de glucose dans le sang trop bas). Vous devez, dans ce cas, agir immédiatement selon les recommandations de votre médecin.

2. Si le résultat de mesure est supérieur à 33,3 mmol/l (600 mg/dl), « HI » apparaît à l’écran (Ill. 21). Une forte hyperglycémie (taux de glucose dans le sang trop élevé) est affichée. Vous devez, dans ce cas, demander immédiatement l’aide d’un médecin.

3. Si le résultat de mesure est supérieur à 13,3 mmol/l (240 mg/dl), « KETONE » et « ? » apparaissent à l’écran (Ill. 22). Un taux trop élevé de glucose dans le sang est affiché. Vous devez dans ce cas également demander assistance à votre médecin.

( Ill. 20)

( Ill. 21)

( Ill. 22)

La mémorisation des valeurs de mesure

Vous appelez les valeurs moyennes de cette manière

Votre appareil de mesure conserve les 450 dernières valeurs de mesure de glycémie dans la mémoire. L’« ibp TD 4222 » calcule du reste les valeurs moyennes sur la base des valeurs de mesure de glycémie des jours numéros 7, 14, 21, 28, 60 et 90 précédents. Procédez comme suit afin d’appeler les valeurs de mesure de la mémoire.

Si l’appareil est mis à l’arrêt, appuyez une fois sur la touche Menu et

•

une autre fois après le signal sonore. La valeur moyenne du jour 7 apparaît à l’écran et vous indique qu’elle se trouve en mémoire. Avec chaque autre appui de la touche Menu l’un après l’autre, la valeur moyenne des derniers 14, 21, 28, 60 et 90 jours sera affichée. Vous pouvez ensuite appelés les uns après les autres les derniers 450 résultats de mesure.

Vous obtenez la valeur moyenne de 7 jours de test de la glycémie des 7 derniers jours. On affichera en outre le nombre de tests qui seront réalisés dans ce laps de temps, par exemple, (Ill. 23) 12 tests pendant les 7 derniers jours. Si vous employez l’appareil pour la première fois, « 7 Davg --- » apparaît alors. Cela indique qu’aucun résultat de mesure n’est mémorisé. Vous obtenez les valeurs moyennes de 14 jours du test de glycémie des 14 derniers jours. En outre, le nombre de test réalisés sera affiché durant ce laps de temps. Si vous employez l’appareil pour la première fois, « 14 Davg --- » apparaît. Cela montre qu’aucun résultat de mesure n’est mémorisé. Les valeurs de moyenne pour les jours numéro 21, 28, 60 et 90 se comportent de la même manière.

( Ill. 23)

La mémorisation des valeurs de mesure

Appelez chacune des valeurs de mesure de cette manière

•

Si l’appareil est à l’arrêt et que vous appuyez 8 fois sur la touche Menu, le dernier résultat mesuré de test apparaît (après la valeur moyenne de 90 jours) avec la date et l’horaire à l’écran (Ill. 24). Le test précédent sera appelé avec chaque appui sur la touche Menu. Vous pouvez ainsi appelé le résultat précédent de mesure (jusqu’à 450 valeurs de mesure mémorisées) grâce à la touche Menu. Si la mémoire de valeur de mesure est pleine, la valeur de mesure la plus ancienne est effacée dès qu’un nouveau résultat est mémorisé.

Recommandation:

Si l’appareil est employé pour la première fois, « mem --- » apparaît à l’écran et indique ainsi qu’encore aucun résultat de test ne sont mémorisés.

Vous quittez ainsi la plage de mémorisation

•

Appuyez et maintenez la touche Menu au moins durant 3 secondes. « OFF » apparaît à l’écran et l’appareil se met à l’arrêt.

Recommandation:

Pour effacer le contenu complet de la mémoire, veuillez lire le chapitre « Les réglages de l’appareil » à la page 26.

( Ill. 24)

12 Les réglages d’appareil

Lors de la fourniture de votre appareil de mesure, l’horaire, la date, l’unité de mesure et l’unité de température sont préréglées. Lorsque vous modifiez ces réglages, que vous entreprenez un remplacement de pile ou que vous souhaitez effacer le contenu de mémoire, vous devez passer en mode de réglage pour réaliser les réglages.

Vous réglez l’horaire et la date de cette manière

1. Réglage du chiffre de l’année: Laissez l’appareil à l’arrêt. Retirez le couvercle du logement de pile au dos de l’appareil et appuyez sur la touche Réglage (SET) dans le logement de pile. Le chiffre clignotant des années apparaît à l’écran (Ill. 25). Appuyez sur la

pour modifier le chiffre de l’année. Si l’année souhaitée apparaît à l’écran, appuyez sur la touche Réglage (SET) dans le logement de pile pour confirmer le réglage et pour changer de mois.

2. Réglage du mois: Le mois clignote (Ill. 26). Appuyez sur la

pour régler le mois. Appuyez sur la touche Réglage (SET) pour confirmer le réglage et pour passer au jour.

3. Réglage des jours, des heures et des minutes: Procédez de la même manière pour le réglage des jours, des heures et des minutes et pour parvenir au réglage de l’unité de mesure (mmol/L ou mg/dL).

touche

( Ill. 25)

( Ill. 26)

Les réglages d’appareil 12

Recommandation:

Votre appareil mémorise les valeurs moyennes de mesure de glucose dans le sang des 7, 14, 21, 28, 60 et 90 jours précédents. Si vous modifiez la date, les valeurs moyennes seront calculées selon la nouvelle période.

Vous réglez l’unité de mesure et l’unité de température de cette manière

Votre appareil peut représenter les résultats de mesure en milli moles par litre (mmol/L) ou en milligramme par décilitre (mmg/dL). Aux USA, l’unité standard est en mmg/dL, au Canada l’unité est mmol/L. En Allemagne et en Europe, les deux mesures usuelles.

1. Réglage de l’unité de mesure: L’unité de mesure (Ill. 27). Appuyez sur la l’unité souhaitée. Appuyez sur la touche Réglage (SET) pour confirmer le réglage et pour changer d’unité de température.

2. Réglage de l’unité de température (ºC ou ºF): L’unité de température clignote (Ill. 28). Appuyez sur la touche Menu pour sélectionner l’unité de température souhaitée et sur la touche Réglage (SET) pour confirmer le réglage et pour parvenir dans le mode « Effacement mémoire » (dEL).

touche Menu

pour régler

( Ill. 27)

( Ill. 28)

12 Les réglages d’appareil

Afin de pouvoir effacer la mémoire, vous devez au préalable parcourir les étapes nécessaires au réglage de l’horaire, de la date, de l’unité de mesure et de l’unité de température. Après la confirmation de l’unité de température, « dEL » et « mem » clignotent à l’écran.

Vous effacez ainsi le contenu de la mémoire et quittez le mode de réglage

1. Effacement du contenu de la mémoire: « dEL » et « mem » (clignotant) apparaissent à l’écran (Ill. 29). Vous pouvez alors effacer le contenu complet de la mémoire lorsque vous appuyez une fois sur la

touche Menu

pour indiquer que le contenu de la mémoire est effacé.

Quittez le mode de réglage: Appuyez ensuite sur la touche Réglage (SET) pour quitter le mode de réglage et pour mettre l’appareil à l’arrêt.

Recommandation:

. « --- » (Ill. 30) apparaît à l’écran et ensuite « OK »

- Si « dEL » est visible à l’écran et « mem » clignote, que vous ne souhaitez pas effacer le contenu de la mémoire, n’appuyez en aucun cas sur la touche Menu. Appuyez seulement sur la

touche Réglage (SET)

l’appareil à l’arrêt.

- Si aucune touche n’est appuyée durant une minute dans le mode de réglage, l’appareil se met automatiquement à l’arrêt.

pour mettre

( Ill. 29)

( Ill. 30)

IBP TD 4222 User Manual

Specifications and Main Features

Frequently Asked Questions

User Manual
