Digital TENS
Reizstromgerät zur Nerven- und Muskelstimulierung
Gebrauchsanweisung
1. Wie unterstützt Sie diese Gebrauchsanweisung? ...... 3
2. Hintergrundinformation ............................................... 3
2.1 Was ist Schmerz? .......................................................3
2.2 Was ist TENS? ............................................................ 3
2.3 Was ist EMS? ............................................................. 3
3. Das Digital TENS ........................................................4
4. Ihre Sicherheit ist uns wichtig ..................................... 4
4.1 Für welchen Einsatzbereich ist
Digital TENS geeignet? ..............................................
4.2 Für welchen Einsatzbereich ist das
Digital TENS nicht geeignet? ......................................
4.3 Für welche Anwendungsgebiete ist das
Digital TENS geeignet? ..............................................
4.4 Für welche Anwendungsgebiete ist das
Digital TENS nicht geeignet? ......................................
4.5 Was Sie sonst noch beachten müssen .......................
5. So schützen Sie das Digital TENS .............................7
6. Lieferumfang auspacken und prüfen .......................... 8
7. Batterie einlegen .........................................................9
8. Die Bedienelemente und
Anzeigen des Digital TENS ........................................
8.1 Bedienelemente ..........................................................
8.2 Anzeigen .....................................................................
9. Behandlung durchführen ............................................13
9.1 Was Sie bei der Behandlung beachten müssen .........13
9.2 Wo dürfen Sie die Haftelektroden nicht aufkleben? .... 13
9.3 Wo können Sie die Haftelektroden aufkleben? ........... 13
9.4 So führen Sie die Behandlung durch ..........................14
10. Digital TENS einstellen ...............................................17
10.1 TENS-Parameter einstellen ........................................
10.2 EMS-Parameter einstellen ..........................................
10.3 Betriebsart wählen ......................................................
10.4 Behandlungsdauer voreinstellen ................................
10.5 Programmsperre ein- und ausschalten .......................
11. Nutzungsüberwachung aufrufen und zurücksetzen ....
12. Digital TENS reinigen und pflegen .............................. 22
12.1 Reinigen ......................................................................
12.2 Haftelektroden wechseln ............................................
12.3 Batterie wechseln .......................................................
12.4 Digital TENS lagern ....................................................
13. Wenn es einmal Probleme geben sollte ..................... 23
4
14. Zubehör nachbestellen ............................................... 23
15. Service und Garantie .................................................. 24
5
15.1 Service Adresse ..........................................................
15.2 Garantie und Schadensersatz ....................................
5
16. Entsorgung und Umweltschutz ................................... 24
17. Technische Daten .......................................................25
5
18. Was bedeutet die Kennzeichnung
6
10
10
12
17
17
18
20
am Digital TENS? .......................................................
19. Behandlungsbeispiele für TENS ................................. 27
19.1 Nacken-, Schulter- und Armschmerzen,
HWS-bedingte Kopfschmerzen ..................................27
19.2 Nacken- und Schulterschmerzen ................................
19.3 Schmerzen im Ellenbogen ..........................................
19.4 Schmerzen im Bereich der Lendenwirbelsäule ..........
19.5 Schmerzen im Kniegelenk ..........................................
19.6 Schmerzen im Hüftgelenk ...........................................
19.7 Schmerzen im Sprunggelenk ......................................
20. Behandlungsbeispiele für EMS ................................... 28
20.1 Bizeps (Oberarm) .......................................................
20.2 Trizeps (Oberarm) ......................................................
20.3 Gerade Bauchmuskulatur ...........................................
20.4 Gerade Rückenmuskulatur .........................................
20.5 Quadrizeps (Oberschenkel) ........................................
20.6 Wadenmuskel .............................................................
20
21
22
22
22
22
24
24
26
27
27
27
27
28
28
28
28
28
29
29
29
2
1. Wie unterstützt Sie diese Gebrauchsanweisung?
Warnung!
Dieses Symbol warnt Sie vor möglichen
gesundheitlichen Beeinträchtigungen.
Achtung!
Dieses Symbol macht Sie auf mögliche
Beschädigungen Ihres Geräts aufmerksam.
Hinweis
Dieses Symbol macht Sie auf besonders nützliche
Informationen zum Gebrauch Ihres Geräts aufmerksam.
Wichtige Bestandteile Ihres Geräts sind mit Positionszahlen
versehen.
Mit diesen Positionszahlen können Sie Anzeigen und
Bedienelemente, deren Bedeutung und Gebrauch wir in
dieser Anleitung erklären, sicher identifizieren.
Sie finden die Positionszahlen deshalb in Klammern
gesetzt an allen entsprechenden Stellen in dieser
Gebrauchsanweisung.
2. Hintergrundinformation
2.1 Was ist Schmerz?
Akute Schmerzen (Schutzschmerzen) sind ein natürliches
Warnsystem, das uns darauf aufmerksam macht, daß mit unse
rem Körper etwas nicht in Ordnung ist. Akute Schmerzen helfen,
Erkrankungen frühzeitig zu erkennen und zu behandeln.
Chronische Schmerzen sind kein natürlicher Zustand. Sie sind eine
Fehlleistung betroffener Nervenzellen und haben ihre Warnfunktion
verloren.
Chronische Schmerzen sind lang anhaltende, wiederkehrende Schmerzen, die
länger als 3 - 6 Monate auftreten. Chronische Schmerzen treten unabhängig
von ihrer ursprünglichen Ursache auf – die ursprüngliche Ursache existiert
entweder nicht mehr oder kann nicht mehr behoben werden.
-
2.2 Was ist TENS?
TENS, Transkutane (über die Haut weitergeleitete) Elektrische
Nervenstimulation, ist ein wertvolles Verfahren zur Schmerztherapie: TENS
unterbricht die Schmerzzuleitung zum Gehirn. Der Patient nimmt den Schmerz
nicht mehr oder nur noch vermindert wahr.
2.3 Was ist EMS?
EMS, Elektrische Muskelstimulation, ist ein physiotherapeutisches Verfahren,
daß seit vielen Jahren Anwendung in der medizinischen Vorbeugung und
Rehabilitation findet.
3
4
Normalerweise führt ein elektrisches Signal aus dem Gehirn zur Anspannung
eines Muskels. EMS erzeugt dieses elektrische Signal künstlich: Impulse mit
niedriger Frequenz regen unter der Haut liegende Nerven an. die dann ihrerseits die darunterliegenden Muskeln stimulieren.
EMS mit einer niedrigen Frequenz von 1 - 10 Hz führt zu einer intensiven
Anspannung des Muskels und damit zum Aufbau des Muskels.
EMS mit einer mittleren Frequenz von 20 - 50 Hz führt durch schnelle, aufeinander folgende Muskelkontraktionen zur Verbesserung der Durchblutung des
Muskels.
3. Das Digital TENS
Das Digital TENS erzeugt elektrische Impulse, deren Intensität, Rate (Frequenz)
und Breite Sie gezielt auf Ihren Behandlungsbedarf einstellen können.
Haftelektroden, die auf die Haut aufgeklebt werden, leiten die elektrischen
Impulse in das Nervensystem im Behandlungsbereich. Diese Reize sind nicht
schmerzhaft. Sie spüren lediglich ein sanftes Kribbeln oder Vibrieren auf der
Haut.
Das Digital TENS verfügt über zwei unabhängig voneinander regelbare
Ausgangskanäle und bietet Ihnen fünf TENS-Betriebsarten und zwei EMSBetriebsarten zur Auswahl.
Besondere Vorzüge des Digital TENS:
■ einfache Anwendung zu Hause und unterwegs
■ freie Beweglichkeit während der Anwendung
■ ständige Verfügbarkeit
■ keine bekannten Nebenwirkungen bei bestimmungsgemäßer Anwendung.
4. Ihre Sicherheit ist uns wichtig
Bitte lesen Sie diese Gebrauchsanweisung aufmerksam durch, bevor Sie das
Digital TENS das erste Mal benutzen. Sie enthält alles, was Sie wissen müssen,
damit Sie das Digital TENS sicher anwenden und Schäden vermeiden.
Diese Gebrauchsanweisung ist Bestandteil des Geräts. Bewahren Sie diese
Gebrauchsanweisung sorgfältig auf, bis Sie das Digital TENS entweder zu
sammen mit dieser Gebrauchsanweisung an einen neuen Besitzer weiterge
ben oder bis Sie das Digital TENS entsorgen.
4.1 Für welchen Einsatzbereich ist Digital TENS geeignet?
► Wir empfehlen vor der Benutzung des Digital TENS einen Arzt
oder Physiotherapeuten zu befragen.
► Der Arzt oder Therapeut unterstützt Sie die Therapie festzulegen
und deren Verlauf zu beaufsichtigen.
-
-
5
► Das Digital TENS ist ausschließlich für die äußere Anwendung
am Menschen bestimmt.
► Das Digital TENS darf nur wie in dieser Gebrauchsanweisung
beschrieben eingesetzt werden.
4.2 Für welchen Einsatzbereich ist das Digital TENS nicht geeignet?
Zünd- und Explosionsgefahr!
Das Digital TENS verfügt über keinen AAP/APG-Schutz. Setzen Sie
das Digital TENS nicht in der Nähe von leicht entzündlichen Stoffen,
leicht entzündlichen Gasen oder in der Nähe von Sprengstoffen ein.
Elektromagentische Strahlung!
Das Digital TENS kann elektronische Monitorausrüstung (EKGMonitore, EKG-Alarme) stören. Setzen Sie das Digital TENS nicht in
der Nähe derartiger Ausrüstungen ein.
4.3 Für welche Anwendungsgebiete ist das Digital TENS geeignet?
► In der Betriebsart TENS:
● Die Betriebsart TENS ist ausschließlich für die Behandlung
von zweifelsfrei diagnostizierten, chronischen Schmerzen
geeignet.
● Bei unspezifischen Schmerzen wie z.B. unspezifischen
Kopfschmerzen ist eine Behandlung mit dem Digital TENS
unwirksam.
► In der Betriebsart EMS:
Die Betriebsart EMS ist ausschließlich für folgende
Anwendungsgebiete geeignet:
● Behandlung von Muskelatrophie (Muskelschwund) auf Grund
von Untätigkeit, erzwungener Ruhigstellung, Krankheit,
Degeneration
● Muskelre-edukation (Muskelwiederaufbau)
● Verhinderung von postoperativen Venenthrombosen
● Behandlung von Muskelkrämpfen
● Muskeltraining im Sportbereich.
4.4 Für welche Anwendungsgebiete ist das Digital TENS nicht geeignet?
► Behandlungen mit dem Digital TENS sind rein symptomatischer
Natur. Sie können keine Heilung herbeiführen.
► In der Betriebsart TENS und in der Betriebsart EMS:
Verwenden Sie das Digital TENS nicht
● wenn ein Patient an allergischen Hautreaktionen leidet.
Haftelektroden können zu Hautreizungen führen.
● wenn ein Patient an Herzproblemen, insbesondere unter
Herzrythmusstörungen leidet.
Der Reizstrom kann zu Herzkammerflimmern und
schlimmstenfalls zum Herzstillstand führen.
6
● wenn ein Patient einen Herzschrittmacher, andere
elektronische Implantate oder metallische Implantate trägt.
Der Reizstrom kann die Funktion des Implantats stören.
● wenn ein Patient an Anfallsleiden leidet.
Der Reizstrom kann schlimmstenfalls Krampfanfälle
auslösen.
● wenn eine Patientin schwanger ist. Der Reizstrom kann
schlimmstenfalls vorzeitige Wehen auslösen.
● während der Menstruation. Der Reizstrom kann Blutungen
verstärken und Krämpfe auslösen oder verstärken.
● auf Hautbereichen, in denen der Patient kein
Schmerzempfi nden mehr hat.
Haftelektroden können zu Hautreizun gen und Verbrennungen
führen.
● wenn der Patient an systemischen, d.h. den gesamten
Körper betreffenden Krankheiten leidet.
► In der Betriebsart EMS:
Verwenden Sie das Digital TENS nicht
● wenn beim Patienten eine Neigung zu Blutungen besteht,
z.B. nach einer akuten Verletzung oder einem akuten Bruch.
Der Reizstrom kann Blutungen auslösen oder verstärken.
● wenn der Patient kürzlich operiert wurde und verstärkte
Muskelkontraktionen den Heilungsprozeß stören könnten.
● über angeschwollenen oder entzündeten Bereichen des
Patienten, z.B. bei Krampfadern oder bei Venenentzündung.
● über Bereichen, in denen der Patient an Krebs erkrankt ist.
4.5 Was Sie sonst noch beachten müssen
► Verwenden Sie das Digital TENS und dessen Zubehör nicht,
wenn es beschädigt ist.
Der Reizstrom kann zu Schmerzen und Verbrennungen führen.
► Lassen Sie das Digital TENS nicht in Kinderhände gelangen.
Kinder könnten Kleinteile verschlucken und daran ersticken.
► Verwenden Sie das Digital TENS nicht beim Autofahren oder
wenn Sie Maschinen bedienen.
Die Bedienung des Digital TENS könnte Sie von Ihrer Tätigkeit
ablenken und zu einem Unfall führen.
► Eine versehentliche Änderung in der Einstellung des Digital
TENS könnte Sie durch unangenehme Hautreaktionen oder
durch plötzliche Muskelkontraktionen erschrecken. Verwenden
Sie das Digital TENS nicht, wenn Sie sich infolge plötzlichen
Erschreckens in irgendeiner Form verletzen könnten.
► Verwenden Sie das Digital TENS nur mit Zubehör, das von ibp
empfohlen wird. Siehe Abschnitt
Bestelldaten für Zubehör.
7
Brandgefahr!
Schließen Sie die Batterie nicht kurz.
Explosionsgefahr, Brandgefahr!
Versuchen Sie nicht, eine nicht wiederaufl adbare Batterie wieder
aufzuladen.
Die Batterie kann auslaufen oder explodieren und einen Brand verursachen.
Vergiftungs- und Erstickungsgefahr!
Kinder können Batterien verschlucken. Halten Sie Batterien von
Kindern fern.
5. So schützen Sie das Digital TENS
► Die Elektronik des Digital TENS verträgt weder Feuchtigkeit
noch Nässe.
Halten Sie das Digital TENS nicht unter fl ießendes Wasser, tauchen Sie es nicht in Wasser oder andere Flüssigkeiten ein, und
tragen Sie es nicht beim Schwimmen oder in der Sauna.
► Das Digital TENS ist hitzeempfi ndlich.
Setzen Sie das Digital TENS keinem direktem Sonnenlicht aus,
und legen Sie das Digital TENS nicht auf heißen Oberfl ächen ab.
Digital TENS
Reizstromgerät zur Nerven- und Muskelstimulierung
0434
Modell/Model/Modèle/Model/Modelo
: WL-2205B Combo
Gebrauchsanweisung
Instructions for Use
Mode d‘emploi
Gebruiksaanwijzing
Manual de instrucciones
innovative business promotion gmbh
8
6. Lieferumfang auspacken und prüfen
Aufbewahrungstasche
1
Digital TENS Gerät
2
4 Haftelektroden auf Schutzfolie
3
1 wiederverschließbare Hülle für die
4
Aufbewahrung der Haftelektroden
2 Versorgungskabel
5
9 V Blockbatterie
6
Gebrauchsanweisung.
7
1. Öffnen Sie die Aufbewahrungstasche.
Bewahren Sie die Aufbewahrungstasche auf, damit Sie das
Digital TENS nach jeder Behandlung wieder sicher darin
verwahren können.
2. Kontrollieren Sie, ob der Lieferumfang vollständig ist.
3. Kontrollieren Sie den Lieferumfang auf mögliche
Transportschäden.
Wenn ein Bestandteil des Lieferumfangs beschädigt sein sollte,
wenden Sie sich bitte an unseren Service (siehe Service und
Garantie).
7. Batterie einlegen
Blende
1
Batteriefach
2
Batterie-
3
Entfernungshilfe
Plus-Pol
Minus-Pol
1. Batterie auspacken.
2. Batteriefach öffnen:
Blende mit dem Daumen vollständig nach
unten schieben und entfernen.
3. Batterie einlegen:
Die Batterie-Entfernungshilfe muß unter der
Batterie liegen.
● Pol-Seite der Batterie auf der linken Seite
des Batteriefachs einführen.
● Anschließend die rechte Seite der
Batterie vorsichtig nach unten drücken,
bis die Batterie einrastet.
Achten Sie darauf, daß Sie Plus-Pol
und Minus-Pol nicht vertauschen.
4. Batteriefach schließen:
Blende aufsetzen und mit dem Daumen nach
oben schieben bis sie einrastet.
9
8. Die Bedienelemente und Anzeigen des Digital TENS
8.1 Bedienelemente
Pos. Element Funktion
1
2
3
4
5
Ein- / Aus Drehknopf,
Impulsstärkenregelung
Display Das Display zeigt alle aktuellen Einstellungen an, wenn das
MODE
(Betriebsart)
TIME
(Zeit)
Width ▲ (Set)*
Width
▼ (ENT)
(Impulsbreite)
Mit dem linken Drehknopf schalten Sie Kanal 1 des Digital TENS
ein und aus.
Mit dem rechten Drehknopf schalten Sie Kanal 2 des
Digital TENS ein und aus.
Sie können die Impulsstärke für Kanal 1 und Kanal 2
unabhängig voneinander erhöhen und verringern, indem
Sie den entsprechenden Knopf im Uhrzeigersinn oder im
Gegenuhrzeigersinn drehen.
Digital TENS eingeschaltet ist.
Mit dieser Taste wählen Sie die Betriebsart für Ihre Behandlung aus.
Sie können zwischen fünf TENS-Betriebsarten und zwei EMSBetriebsarten wählen.
Die aktuell eingestellte Betriebsart blinkt.
Mit dieser Taste stellen Sie die Länge der Behandlungsdauer ein.
Sie können zwischen einer Behandlungsdauer von 15 Min., 30
Min. und 60 Min. wählen.
Die Einstellung gilt für beide Kanäle.
Mit diesen Tasten erhöhen (
Impulsbreite.
Mit jedem Druck auf die Taste erhöhen bzw. verringern Sie die
Impulsbreite um 10 µs.
▲
) und verringern (▼) Sie die
Wenn Sie die Taste gedrückt halten, beschleunigen Sie die
Erhöhung bzw. Verringerung der Impulsbreite.
Die Einstellung gilt für beide Kanäle.
6
7
8
*In den EMS-Betriebsarten S (Synchron) und A (Wechsel) haben
die Tasten
10
RATE ▲*
RATE
▼
(Impulsfrequenz)
Blende Deckt alle Tasten ab, damit Sie Ihre Einstellungen nicht
Gürtelclip Mit dem Gürtelclip können Sie das Digital TENS an Ihrer
WIDTH und RATE eine Doppelfunktion.
Mit diesen Tasten erhöhen (
Impulsfrequenz.
Mit jedem Druck auf die Taste erhöhen bzw. verringern Sie die
Impulsfrequenz um 5 Hz.
Wenn Sie die Taste gedrückt halten, beschleunigen Sie die
Erhöhung bzw. Verringerung der Impulsfrequenz.
Die Einstellung gilt für beide Kanäle.
versehentlich ändern.
Kleidung befestigen.
▲
) und verringern (▼) Sie die
7
Rückseite,
nicht sichtbar.
8
11
8.2 Anzeigen
3
4
5
6
7
Pos. Anzeige Bedeutung
1
2
3
4
5
6
7
8
9
10
11
12
Display Zeigt alle aktuellen Einstellungen an.
CH1, CH2 Kanal 1, Kanal 2
C Dauerbetrieb mit konstanter Impulsfolge
(Betriebsart TENS)
B Zyklischer Betrieb
(Betriebsart TENS)
M Modulationsbetrieb
(Betriebsart TENS)
SDR Stärke-Dauer-Raten-Modulationsbetrieb
(Betriebsart TENS)
SDW Stärke-Dauer-Breiten-Modulationsbetrieb
(Betriebsart TENS)
S Synchronbetrieb
(Betriebsart EMS)
A Wechselbetrieb
(Betriebsart EMS)
WIDTH Zeigt die Impulsbreite in µs an
(nur in den TENS-Betriebsarten)
Zeigt die Impulsfrequenz in Hz an
R AT E
Zeigt die eingestellte Länge der Behandlungsdauer in Minuten
an
2 2
1
8 9
10
11
13
14
15
16
17
12
12
13
14
15
16
17
ON Zyklus-Einschaltzeit in Sekunden
RAMP Anstiegszeit (Rampe) in Sekunden
OFF Zyklus-Ausschaltzeit in Sekunden
Zeigt an, daß Sie die Batterie wechseln müssen
Zeigt an, daß die aktuellen Einstellungen verriegelt sind
(nur in den EMS-Betriebsarten)
(nur in den EMS-Betriebsarten)
(nur in den EMS-Betriebsarten)
9. Behandlung durchführen
9.1 Was Sie bei der Behandlung beachten müssen
► Halten Sie sich an den Therapieplan, den Ihr Arzt oder
Therapeut mit Ihnen besprochen hat.
► Brechen Sie die Behandlung ab, wenn sie Ihnen unangenehm ist
oder wird, und wenden Sie sich an Ihren Arzt oder Therapeuten.
► Brechen Sie die Behandlung ab, wenn sie nach einer mit Ihrem
Arzt oder Therapeuten besprochenen Behandlungsdauer keine
Wirkung gezeigt hat, und wenden Sie sich an Ihren Arzt oder
Therapeuten.
► Unterbrechen Sie die Behandlung, wenn nach einer
Langzeitanwendung an der Stelle, an der die Haftelektroden aufgeklebt sind, Hautreizung auftreten. Setzen Sie die Behandlung
erst fort, nachdem Sie die Ursache für die Hautreizungen mit
Ihrem Arzt oder Therapeuten geklärt haben.
9.2 Wo dürfen Sie die Haftelektroden nicht aufkleben?
► Kleben Sie die Haftelektroden nicht auf die Augenlider. Der
Reizstrom kann das Auge schädigen.
► Kleben Sie die Haftelektroden nicht auf den Mund, den
Kehlkopf oder auf den Rachenbereich. Der Reizstrom kann zu
Muskelverkrampfungen und damit zum Ersticken führen.
► Kleben Sie die Haftelektroden nicht auf den Karotissinusbereich
(vorderer Halsbereich über dem Karotissinusnerv). Der
Reizstrom kann bei Patienten mit einem empfi ndlichen
Karotissinusrefl ex zum Herzstillstand führen.
► Kleben Sie die Haftelektroden nicht im Mund oder in unmittelba-
rer Nähe des Herzens auf. Der Reizstrom könnte direkt über das
Herz fl ießen zu Herzkammerfl immern bis hin zum Herzstillstand
führen.
► Kleben Sie die Haftelektroden nicht so auf, daß Strom direkt
über das Gehirn fl ießt, z.B. an den beiden Schläfen am Kopf. Der
Reizstrom kann Krampfanfälle auslösen.

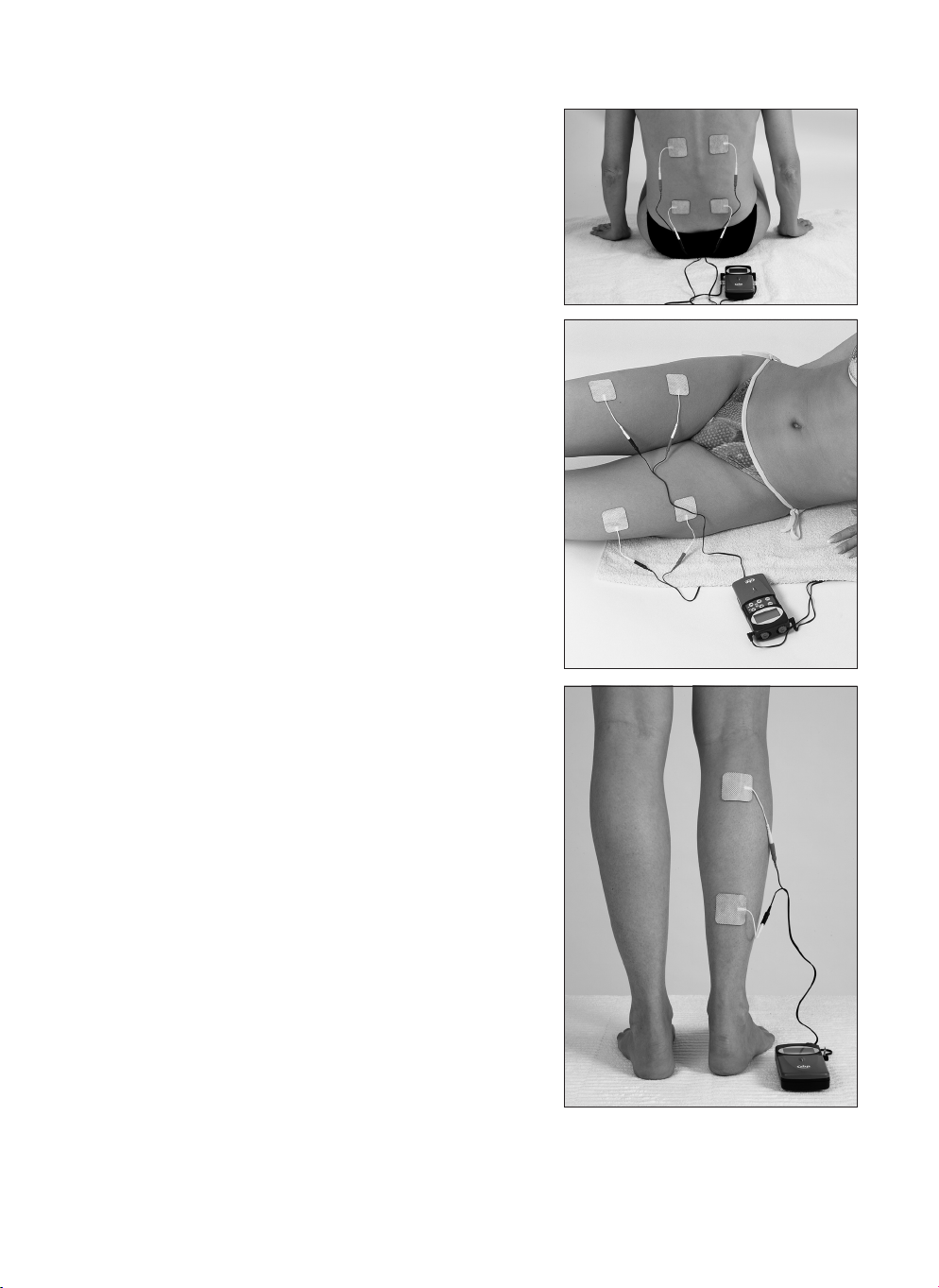

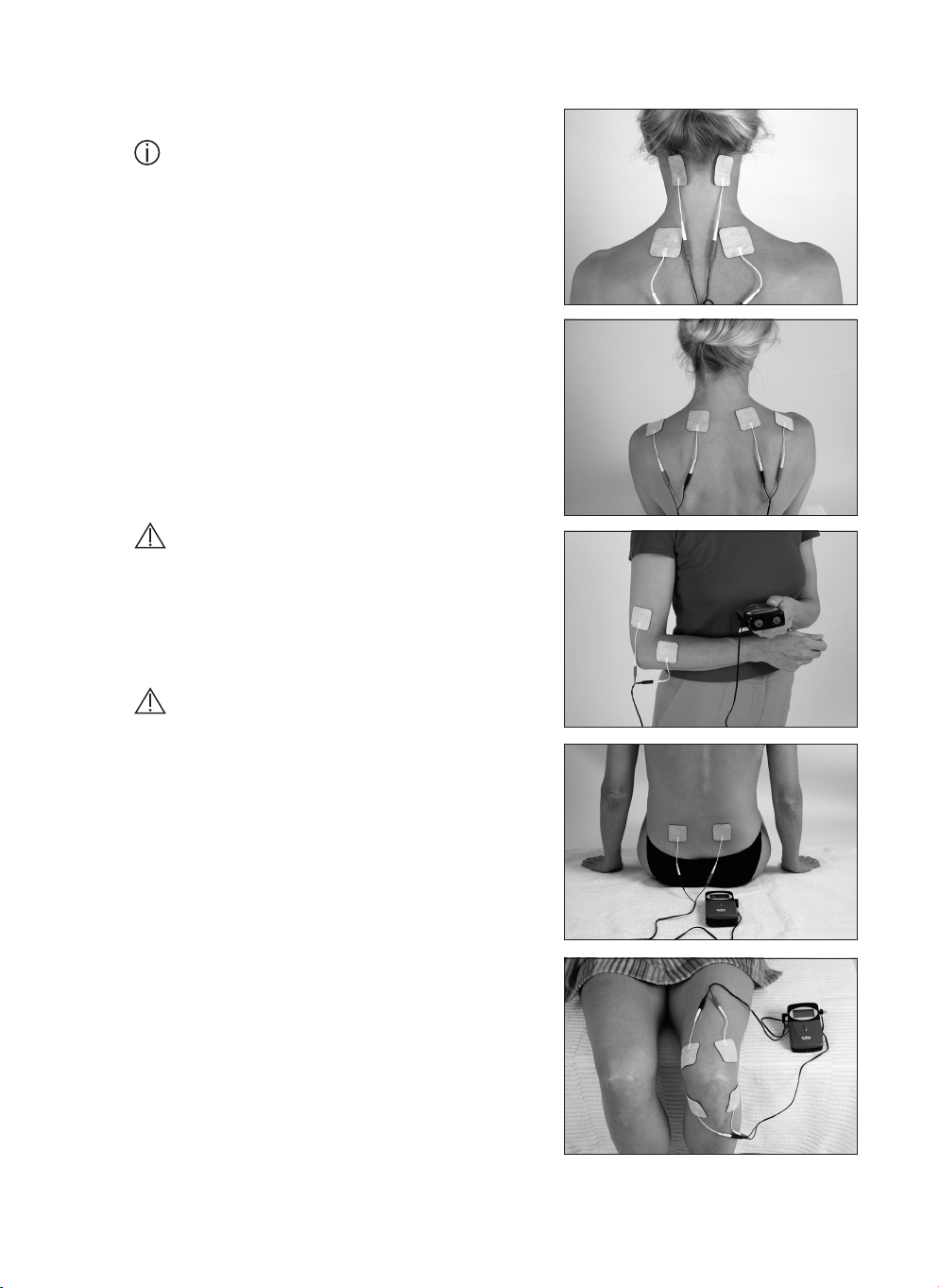

9.3 Wo können Sie die Haftelektroden aufkleben?
Die richtige Positionierung der Haftelektroden ist ein wichtiger
Faktor für eine erfolgreiche Behandlung.
► Folgen Sie den Anweisungen Ihres Arztes oder
Therapeuten genau.
► In der Regel werden die Haftelektroden direkt über dem
Schmerzbereich oder in dessen unmittelbarer Umgebung positioniert. Der Schmerzbereich kann mit den vier Haftelektroden
auch eingekreist werden.
13
14
► Haftelektroden für eine EMS-Behandlung werden am Ursprung
und Ansatz eines Muskels positioniert.
Beachten Sie bitte die Anwendungsbeispiele in Abschnitt
20 und 21 dieser Gebrauchsanweisung.
9.4 So führen Sie die Behandlung durch
Halten Sie bei der Behandlung einen Mindestabstand von 1 m zu
Mikrowellen-Geräten und Kurzwellengeräten ein. Elektromagnetische
Wechselwirkungen können die Funktion des Digital TENS beeinträchtigen.
1. Schneiden Sie zu üppigen Haarwuchs an jenen Stellen, an denen Sie die
Haftelektroden nach Bestimmung Ihres Arztes oder Therapeuten anbringen möchten, mit einer Schere ab.
Rasieren Sie betreffenden Stellen nicht.
2. Reinigen Sie die Haut an jenen Stellen, an denen Sie die Haftelektroden
anbringen möchten, mit einer milden Seifenlösung, spülen Sie die
Seifenlösung gut ab und tupfen Sie die Haut gründlich trocken.
3. Verbinden Sie die Doppelstecker der Haftelektroden mit den
Doppelsteckern der Versorgungskabel.
Sie können die Behandlung - je nach Anweisung des Arztes oder
Therapeuten - auch mit nur 1 Elektrodenpaar durchführen. Stellen Sie
die elektrischen Verbindungen in diesem Fall nur für dieses eine Elektrodenpaar her.
15
Fassen Sie die Haftelektroden nur an, wenn beide Kanäle des Digital
TENS ausgeschaltet sind. Die Berührung kann durch die hohe
Stromstärke auf der geringen Fingerfl äche sehr unangenehm sein.
4. Ziehen Sie die Haftelektroden von der Schutzfolie ab.
Ziehen Sie die Haftelektroden immer am Pfl aster und nie an den
Drähten ab. Die Drähte können durch die zu große mechanische
Belastung brechen.
5. Kleben Sie die Haftelektroden auf die von Ihrem Arzt oder Therapeuten
bestimmten Kontaktstellen.
Überdehnen Sie die Haut nicht, wenn Sie die Haftelektroden aufkleben.
Legen Sie die Haftelektrode locker auf die Haut auf und drücken Sie die
Haftelektrode anschließend von der Mitte nach außen sanft an.
Die Haftelektroden müssen fest auf der Haut haften. Verwenden Sie neue
Haftelektroden, wenn die Haftfähigkeit nachgelassen hat.
6. Schließen Sie die Versorgungskabel an die Ausgangsbuchsen des
Digital TENS Geräts an.
Führen Sie die Stecker bis zum Anschlag in die Ausgangsbuchsen ein.
7. Schalten Sie Kanal 1 und Kanal 2 das Digital TENS ein:
Drehen Sie den linken und den rechten Ein- / Aus Drehknopf im
Uhrzeigersinn, bis Sie ein Klacken hören.
Das Display wird aktiviert und zeigt die aktuellen Einstellungen.
16
Achtung: Stellen Sie sicher, daß die aktuellen Einstellungen mit den
Vorgaben Ihres Arztes oder Therapeuten übereinstimmen.
8. Stellen Sie die Impulsintensität für Kanal 1 und Kanal 2 ein:
Drehen Sie den linken und den rechten Ein- / Aus Drehknopf langsam im
Uhrzeigersinn, bis die Stimulation eine angenehme Stärke erreicht hat.
9. Reduzieren Sie die Impulsintensität oder schalten Sie das Digital TENS
aus, wenn Ihnen die Stimulation unangenehm werden sollte.
10. Behandlung beenden:
Wenn die eingestellte Behandlungsdauer abgelaufen ist, bricht die
Stimulation automatisch ab und die Anzeige des DIGI TENS erlischt.
Schalten Sie Kanal 1 und Kanal 2 das Digital TENS aus:
Drehen Sie den linken und den rechten Ein- / Aus Drehknopf im
Gegenuhrzeigersinn, bis Sie ein Klacken hören.
11. Entfernen Sie die Haftelektroden von der Haut:
Schieben Sie einen Finger unter die Haftelektroden und heben Sie die
Haftelektroden in Haarwuchsrichtung ab.
Ziehen Sie die Haftelektroden immer am Pfl aster und nie an den
Drähten ab. Die Drähte können durch die zu große mechanische
Belastung brechen.
12. Kleben Sie die Haftelektroden wieder auf die Schutzfolie, und bewahren
Sie die Haftelektroden in der wiederverschließbaren Hülle bis zur nächsten Behandlung auf.
13. Tragen Sie an jenen Hautstellen, an denen die Haftelektroden angebracht
waren, ggf. etwas Pfl egelotion auf.
14. Legen Sie das Digital TENS und das Zubehör zurück in die
Aufbewahrungstasche.
15. Deponieren Sie das Digital TENS kindersicher und vor
Sonneneinstrahlung und Feuchtigkeit geschützt bis zur nächsten
Behandlung.
17
10. Digital TENS einstellen
10.1 TENS-Parameter einstellen
1. Schalten Sie das Digital TENS ein.
2. Öffnen Sie die Blende.
3. Betriebsart einstellen:
Drücken Sie die die MODE-Taste, bis das Symbol
für eine der fünf TENS-Betriebsarten im Display
blinkt.
Sie können zwischen den TENS-Betriebsarten
C (Dauerbetrieb), B (Zyklischer Betrieb), M
(Modulationsbetrieb, SDR (Stärke-Dauer-RatenModulationsbetrieb) und SDW (Stärke-DauerBreiten-Modulationsbetrieb) wählen.
Mit jedem Tastendruck springt die Anzeige im Display auf das jeweils nächste Betriebsartensymbol.
Alle nachfolgenden Einstellungen gelten automa-
tisch für alle fünf TENS-Betriebsarten.

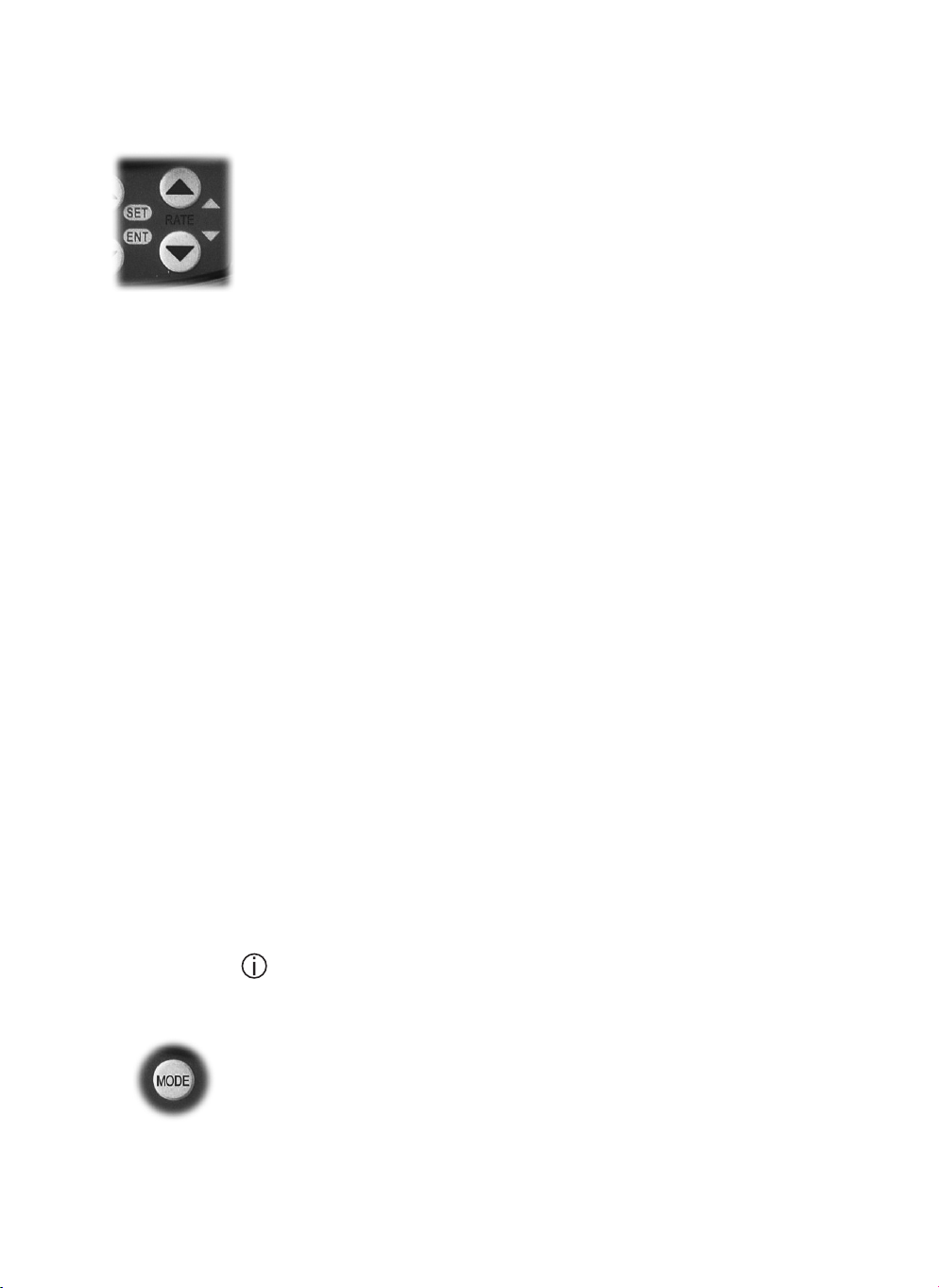

4. Impulsbreite einstellen:
Drücken Sie die WIDTH-Taste ▲ oder ▼, bis
das Display die gewünschte Impulsbreite anzeigt.
Mit jedem Tastendruck springt die Anzeige im
Display in 10 µs-Schritten auf die nächst höhere
oder niedrigere Einstellmöglichkeit.
5. Impulsfrequenz einstellen:
Drücken Sie die RATE-Taste ▲ oder ▼, bis das
Display die gewünschte Impulsfrequenz anzeigt.
Mit jedem Tastendruck springt die Anzeige im
Display in 5 Hz-Schritten auf die nächst höhere
oder niedrigere Einstellmöglichkeit.
6. Schließen Sie die Blende.
10.2 EMS-Parameter einstellen
1. Schalten Sie das Digital TENS ein.
2. Drücken Sie die die
EMS-Betriebsarten im Display blinkt.
Sie können zwischen den EMS-Betriebsarten S (Synchronbetrieb) und A
(Wechselbetrieb) wählen.
Mit jedem Tastendruck springt die Anzeige im Display auf das jeweils
nächste Betriebsartensymbol.
Alle nachfolgenden Einstellungen gelten automatisch für beide EMSBetriebsarten.
3. Impulsfrequenz einstellen:
Drücken Sie die RATE-Taste ▲ oder ▼, bis das Display die gewünschte Impulsfrequenz anzeigt.
Mit jedem Tastendruck springt die Anzeige im Display in 5 Hz-Schritten
auf die nächst höhere oder niedrigere Einstellmöglichkeit.
MODE-Taste, bis das Symbol für eine der beiden
4. Zeiten einstellen:
• Zyklus-Einschaltzeit einstellen:
Drücken Sie die SET-Taste, bis im Display die On-Anzeige für die
Zyklus-Einschaltzeit erscheint und blinkt.
• Drücken Sie die RATE-Taste▲ oder ▼, bis das Display die ge-
wünschte Zyklus-Einschaltzeit anzeigt.
Sie können die Zyklus-Einschaltzeit von 1 - 30 s einstellen.
Mit jedem Tastendruck springt die Anzeige im Display in 1 s-Schritten
auf die nächst höhere oder niedrigere Einstellmöglichkeit.
• Anstiegszeit (Rampe) einstellen:
Drücken Sie die SET-Taste, bis im Display die RAMP-Anzeige für die
Anstiegszeit erscheint und blinkt.
• Drücken Sie die RATE-Taste▲ oder ▼, bis das Display die ge-
wünschte Anstiegszeit anzeigt.
Sie können die Anstiegszeit von 1 - 8 s einstellen.
Mit jedem Tastendruck springt die Anzeige im Display in 1 s-Schritten
auf die nächst höhere oder niedrigere Einstellmöglichkeit.
• Zyklus-Ausschaltzeit einstellen:
Drücken Sie die SET-Taste, bis im Display die OFF-Anzeige für die
Zyklus- Ausschaltzeit erscheint und blinkt.
• Drücken Sie die RATE-Taste▲ oder ▼, bis das Display die ge-
wünschte Zyklus- Ausschaltzeit anzeigt.
Sie können die Zyklus- Ausschaltzeit von 1 - 30 s einstellen.
Mit jedem Tastendruck springt die Anzeige im Display in 1 s-Schritten
auf die nächst höhere oder niedrigere Einstellmöglichkeit.
• Alle Zeit-Einstellungen speichern:
Drücken Sie kurz die ENT-Taste. Die Einstellung ist gespeichert.
18
10.3 Betriebsart wählen
Wir empfehlen Ihnen alle Behandlungsparameter , u.a. Impulsfrequenz ,
Impulsbreite und Impulsstärke durch einen Arzt oder Therapeuten individuell
austesten und festlegen zu lassen.
Eine gute Wirkung erfordert, daß der Patient ein deutliches Kribbeln oder
Vibrieren auf der Haut spürt. Wenn der Behandlungserfolg aufgrund eines
Gewöhnungseffektes nach einiger Zeit abnehmen sollte, kann Ihnen ein Arzt
oder Therapeut die Behandlungsparameter neu austesten und festlegen.
Sinnvoll kann es in einem solchen Fall sein, auch die Betriebsart zu wechseln,
also z.B. eine modulierte Betriebsart zu wählen.
Ein behandelnder Arzt oder Therapeut kann die Behandlung laufend
überwachen und ggf. neu einstellen.
1. Schalten Sie das Digital TENS ein.
2. Drücken Sie die die
MODE-Taste, bis das Symbol für die gewünschte
Betriebsart im Display blinkt.
Sie können zwischen fünf TENS-Betriebsarten und zwei EMSBetriebsarten wählen.
Mit jedem Tastendruck springt die Anzeige im Display auf das jeweils
nächste Betriebsartensymbol.
Symbol im
Display
Betriebsart TENS
C Dauerbetrieb mit konstanter Impulsfolge.
B Zyklischer Betrieb (Burst)
Bedeutung der Betriebsart
Impulsfrequenz, Impulsbreite und Impulsstärke sind einstellbar.
Zyklische Impulsfolgen mit 2 Stößen pro Sekunde und 9 Impulsen pro Stoß.
Die Impulsfrequenz ist mit 100 Hz fest vorgegeben.
Impulsbreite und Impulsstärke sind einstellbar.
M Modulationsbetrieb
Die Impulsbreite sinkt vom Einstellwert auf 35 % des Einstellwerts und steigt
dann wieder bis zum Einstellwert an.
Ein Zyklus dauert 6 Sekunden.
Impulsfrequenz, Impulsbreite und Impulsstärke sind einstellbar.
SDR Stärke-Dauer-Raten-Modulationsbetrieb
Modulierte Impulsstärke und modulierte Impulsfrequenz wechseln einander ab.
Wenn die modulierte Impulsstärke ansteigt, nimmt die modulierte Impulsfrequenz
entsprechend ab und umgekehrt.
Die modulierte Impulsstärke sinkt vom Einstellwert auf 20 % des Einstellwerts
und steigt dann wieder bis zum Einstellwert an.
Die modulierte Impulsfrequenz sinkt vom Einstellwert auf 45 % des
Einstellwerts und steigt dann wieder bis zum Einstellwert an.
Ein vollständiger Zyklus dauert 6 Sekunden.
Impulsfrequenz, Impulsbreite und Impulsstärke sind einstellbar.
SDW Stärke-Dauer-Breiten-Modulationsbetrieb
Modulierte Impulsstärke und modulierte Impulsbreite wechseln einander ab.
Wenn die modulierte Impulsstärke ansteigt, nimmt die modulierte Impulsbreite
entsprechend ab und umgekehrt.
Die modulierte Impulsstärke sinkt vom Einstellwert auf 20 % des Einstellwerts
und steigt dann wieder bis zum Einstellwert an.
Die modulierte Impulsbreite sinkt vom Einstellwert auf 54 % des Einstellwerts
und steigt dann wieder bis zum Einstellwert an.
Ein vollständiger Zyklus dauert 6 Sekunden.
Impulsfrequenz, Impulsbreite und Impulsstärke sind einstellbar.
19
20
Betriebsart EMS
S Synchronbetrieb
Die Stimulation erfolgt gleichzeitig über Kanal 1 und Kanal 2.
Die Impulsbreite steigt während der Anstiegszeit (Rampe) auf 250 µs an.
A Wechselbetrieb
Die Stimulation erfolgt abwechselnd über Kanal 1 und Kanal 2.
Die Impulsbreite steigt während der eingestellten Anstiegszeit (Rampe) auf 250
µs an.
Folgende Parameter sind einstellbar:
• Impulsfrequenz
• Anstiegszeit (Rampe, einstellbar von 1 - 8 s, 1 s/Schritt)
• Zyklus-Einschaltzeit (einstellbar von 1 - 30 s, 1 s/Schritt)
• Zyklus- Ausschaltzeit (einstellbar von 1 - 30 s, 1 s/Schritt)
• Impulsstärke.
10.4 Behandlungsdauer voreinstellen
1. Schalten Sie mindestens 1 Kanal des Digital TENS ein.
2. Drücken Sie die
Behandlungsdauer anzeigt.
Sie können zwischen einer Behandlungsdauer von 15 Min., 30 Min. und
60 Min. wählen.
Mit jedem Tastendruck springt die Anzeige im Display auf die nächste
Voreinstellmöglichkeit.
Wenn die eingestellte Behandlungsdauer abgelaufen ist, bricht die
Stimulation automatisch ab und die Anzeige des Digital TENS erlischt.
TIME-Taste, bis das Symbol im Display die gewünschte
10.5 Programmsperre ein- und ausschalten
Die Programmsperre ermöglicht es dem Arzt oder Therapeuten, ein Programm,
das er für den Patienten eingestellt hat, vor absichtlichen oder unabsichtlichen
Änderungen zu schützen.
Wenn die Programmsperre eingeschaltet ist, kann der Patient nur die
Impulsintensität regeln. Alle anderen TENS- und EMS Parameter sind für den
Patienten gesperrt.
1. Schalten Sie beide Kanäle des Digital TENS aus.
2. Drücken Sie die
einen Kanal des Digital TENS ein.
TIME-Taste und schalten Sie gleichzeitig mindestens
Sie befinden sich im Einstellungsmodus.
21

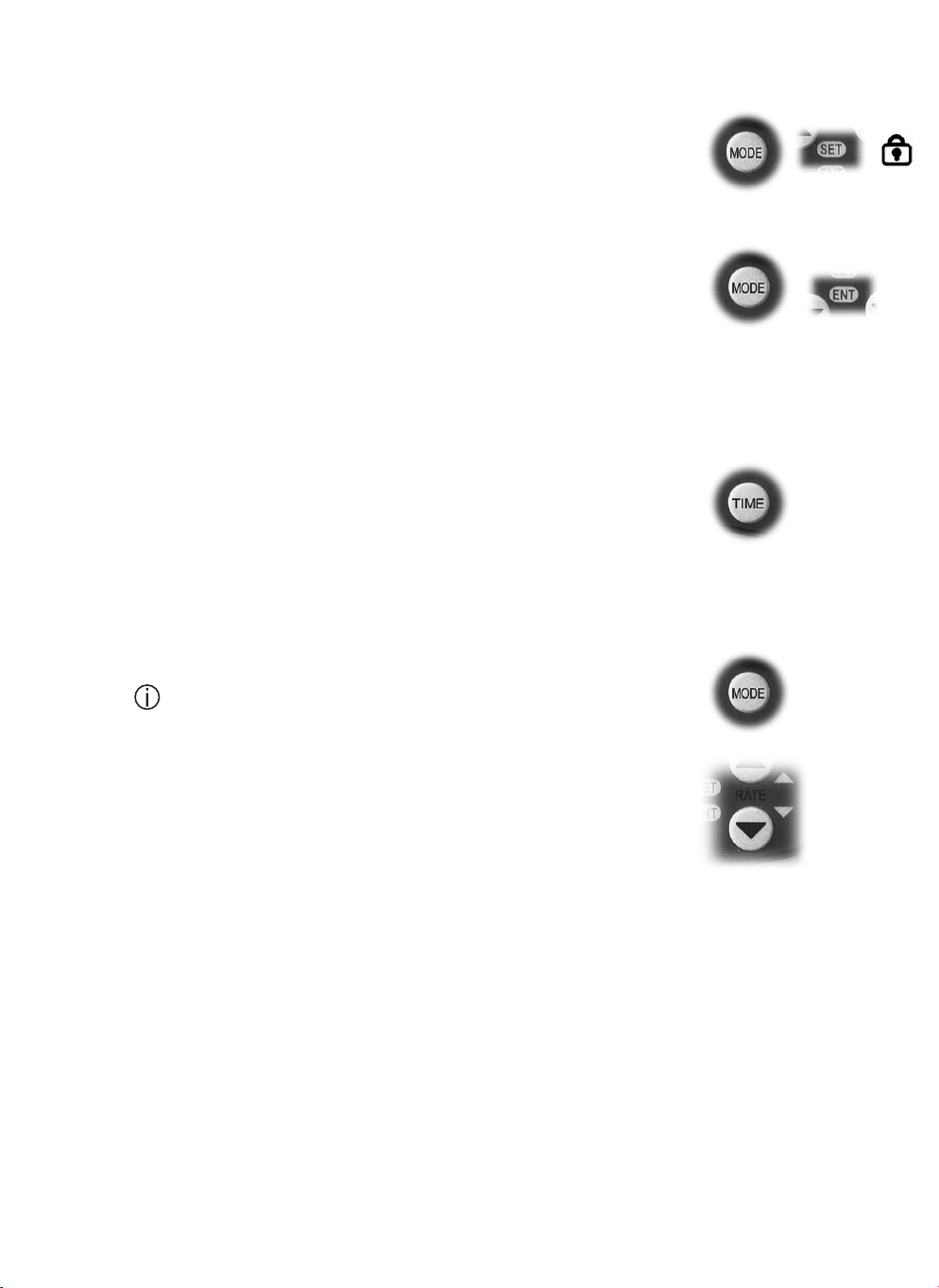

3. Programmsperre einschalten:
Drücken Sie zuerst kurz die MODE-Taste und anschließend kurz die
SET-Taste.
Das Display zeigt das Symbol für die Programmsperre an.
4. Programmsperre ausschalten:
Drücken Sie zuerst kurz die MODE-Taste und anschließend kurz die
ENT-Taste.
Das Display zeigt das Symbol für die Programmsperre nicht mehr an.
5. Zum Betriebsmodus zurückkehren:
Schalten Sie beide Kanäle des Digital TENS aus und anschließend
mindestens einen der beiden Kanäle wieder ein.
Sie befinden sich wieder im Betriebsmodus.
11. Nutzungsüberwachung aufrufen und zurücksetzen
Die Nutzungsüberwachung ermöglicht es dem Arzt oder Therapeuten, zu überprüfen, wie lange der Patient das Digital TENS eingesetzt hat.
1. Schalten Sie beide Kanäle des Digital TENS aus.
2. Drücken Sie die
einen Kanal des Digital TENS ein.
Sie befinden sich im Einstellungsmodus.
Das Display zeigt die gesamte Nutzungsdauer des Digital TENS in
Stunden an.
Die angezeigte Nutzungsdauer umfaßt die Zeitdauer vom letzten
Zurücksetzen der Nutzungsüberwachung bis zum jeweils aktuellen Aufruf
der Nutzungsüberwachung.
3. Nutzungsüberwachung zurücksetzen:
Drücken Sie die die MODE-Taste und die RATE-Taste ▼ gleichzeitig.
Das Display zeigt 0 hr an.
4. Zum Betriebsmodus zurückkehren:
Schalten Sie beide Kanäle des Digital TENS aus und anschließend
mindestens einen der beiden Kanäle wieder ein.
Sie befinden sich wieder im Betriebsmodus.
TIME-Taste und schalten Sie gleichzeitig mindestens
12. Digital TENS reinigen und pfl egen
12.1 Reinigen
1. Schalten Sie das Digital TENS aus.
2. Reinigen Sie das Gehäuse vorsichtig mit einem mit Wasser und einer
milden Seife angefeuchtetem Tuch.
► Reinigen Sie das Gehäuse nicht mit scharfen oder scheuernden
Reinigungsmitteln.
► Sterilisieren das Gerät nicht im Dampfsterilisierer oder im
Kaltsterilisierbad.
3. Reinigen Sie Kabel mit einem mit Wasser und einer milden Seife angefeuchtetem Tuch.
Die Haftelektroden dürfen nicht gereinigt oder sterilisiert werden.
12.2 Haftelektroden wechseln
Wechseln Sie eine Haftelektrode, wenn sie verschmutzt ist oder nicht mehr
klebt.
1. Schalten Sie das Digital TENS aus.
2. Stecken Sie die verbrauchte Haftelektrode vom Versorgungskabel ab.
3. Schließen Sie die neue Haftelektrode an das Versorgungskabel an.
12.3 Batterie wechseln
Wechseln Sie die Batterie, wenn im Display die Anzeige
seln (siehe Abschnitt Anzeigen) erscheint oder wenn im Display nach dem
Einschalten des Digital TENS keine Anzeige erscheint.
Batterie wech-
22
Wechseln Sie die Batterie, wie im Abschnitt Batterie einlegen beschrieben.
Legen Sie in das Digital TENS nur eine Batterie ein, die mit der
Spezifi kation im Abschnitt Technische Daten übe
Explosionsgefahr!
Werfen Sie die gewechselte Batterie nicht ins Feuer.
12.4 Digital TENS lagern
Wenn Sie das Digital TENS länger als vier Wochen
nicht einsetzen:
1. Schalten Sie das Digital TENS aus.
2. Entfernen Sie die Batterie aus dem Batteriefach
(siehe Abschnitt
3. Legen Sie das Digital TENS und das Zubehör in die
Aufbewahrungstasche.
4. Bewahren Sie das Digital TENS an einem kühlen, trockenen Ort auf.
Batterie wechseln)
reinstimmt.
13. Wenn es einmal Probleme geben sollte
Problem Mögliche Ursache Abhilfe
Das Digital TENS ist
eingeschaltet, aber im Display
erscheint keine Anzeige und es
ist keine Stimulation fühlbar.
Die Batterie ist nicht
eingelegt.
Die Batterie ist falsch
eingelegt.
Die Batterie ist leer. Wechseln Sie die Batterie.
Legen Sie die Batterie ein.
Legen Sie die Batterie richtig ein.
Das Digital TENS ist
eingeschaltet, und im Display
erscheint eine Anzeige, aber es
ist keine Stimulation fühlbar.
Die Haftelektrode klebt nicht
mehr.
Das Digital TENS ist
defekt.
Die Impulsstärke ist zu
niedrig eingestellt.
Die Kabel sind nicht
richtig eingesteckt.
Ein Versorgungskabel
oder eine Elektrode ist
defekt.
Das Digital TENS ist
defekt.
Die Haftelektrode ist
ausgetrocknet.
Schicken Sie das Digital TENS an
unseren Service ein, siehe Service
und Garantie.
Erhöhen Sie die Impulsstärke.
Prüfen Sie alle Kabelverbindungen
und stecken sie die Kabel fest ein.
Wechseln Sie das
Versorgungskabel oder die
Elektrode aus.
Schicken Sie das Digital TENS an
unseren Service ein, siehe Service
und Garantie.
Wechseln Sie die Haftelektrode.
14. Zubehör nachbestellen
Haftelektroden erhalten Sie im Fachhandel oder durch schriftliche Bestellung beim ibp Service Center
(siehe Service und Garantie) unter folgender Artikelnummer: Elektropads, 40x40mm, 4 Stück,
ibp Artikelnummer 20301.
23
15. Service und Garantie
15.1 Service Adresse
ibp Service Center
Am Weimarer Berg 6
D-99510 Apolda
Germany
Tel.: +49 (0) 3641 3096299
15.2 Garantie und Schadensersatz
Ab Kaufdatum (Datum des Kaufbeleg oder der Quittung) führen wir
Reparaturen für 24 Monate kostenlos durch, wenn Ihr Gerät auf Grund von
Fertigungs- oder Materialfehlern defekt ist.
Die Garantie schließt Schäden aus, die daraus resultieren, daß diese
Gebrauchsanweisung nicht oder nicht vollständig befolgt wurde.
Weitergehende Ansprüche, wie Schadenersatz sind ebenfalls ausgeschlossen.
Senden Sie Ihr beanstandetes Gerät zusammen mit dem Kaufbeleg oder
der Quittung und der Beschreibung der Beanstandung an unsere Service
Adresse. Fügen Sie bitte auch die Garantieunterlagen bei, wenn Sie eine
Garantieleistung in Anspruch nehmen möchten.
Batterien und Haftelektroden sind von der Garantie ausgenommen.
24
16. Entsorgung und Umweltschutz
■ Werfen Sie verbrauchte Batterien nicht in den Hausmüll, sondern in den
Sondermüll oder in eine Batterie-Sammelstation im Fachhandel.
■ Werfen Sie das Digital TENS Gerät nicht in den Hausmüll, sondern geben
Sie es an einem Sammelpunkt für das Recycling von elektrischen und
elektronischen Geräten ab.
Fragen zur Entsorgung beantworten Ihnen gerne unser Service oder Ihr
Händler.
17. Technische Daten
Hersteller:
Well-Life Healthcare Limited
1Fl., No. 16Lane 454, Jungjeng Rd.
Yunghe City, Taipei City
Taiwan, R.O.C
Gerätetyp:
Gerät zur transkutanen elektrischen
Nervenstimulation (TENS)
Klassifizierung nach 93/42/EWG:
Klasse IIa
Modellbezeichnung:
WL-2205B
Maximal zulässige Umgebungstemperatur:
10 °C - 45 °C
Maximal zulässige rel. Luftfeuchtigkeit:
30 % - 75 %
Maximal zulässiger Luftdruck:
700 hPa - 1060 hPa
Stromversorgung:
9 V Batterie, Alkali, nicht wiederaufladbar
Kanäle:
2 Kanäle, isoliert zwischen den Kanälen
Impulsrate (Frequenz):
1-160 Hz (einstellbar)
1 Hz/Schritt (1-20 Hz)
5 Hz/Schritt (20-160 Hz)
Impulsbreite (Dauer):
TENS: 50-260 µs (einstellbar), 10 µs/Schritt
EMS: 250 µs (nicht einstellbar)
Betriebsspannung:
0 - 110 V (Leerlauf)
Elektr. Schwankungen:
± 10 % bei 500 Ω Last
Signalform:
asymmetrischer Zweiphasen-Rechteckimpuls
Max. Ladung pro Impuls:
21 µC
Max. Wechselbeziehung:
5 %
Gewicht:
142 g (mit Batterie)
Impulsstärke (Amplitude):
einstellbar pro Kanal von 0 mA - 80 mA
maximal bei 500 Ω Last, Gleichstrom
Maße (mm):
B: 62 x T: 27 x H: 110
25
18. Was bedeutet die Kennzeichnung
innovative�business�promotion�GmbH,�Germany
Transkutane�elektrische�Nervenstimulation�/ Transcutaneous�Electrical
Nerve�Stimulation�(TENS)
elektrische�Muskelstimulation�/�Electrical�Muscle�Stimulation�(EMS)
Artikel-Nr./Article�no.: 10155
Modell/Model
: Digital TENS�WL-2205B�Combo
Batterie/Battery
: 9�V�Blockbatterie�/�9V�Battery
Hersteller/Manufacturer:
S/N:
Well-Life�Healthcare�Limited, Taiwan
am Digital TENS?
Das Typenschild befindet sich auf der Unterseite des Digital TENS.
Seriennummer
S/N
Dieses Produkt darf am Ende seiner Lebensdauer nicht über den
normalen Hausmüll entsorgt werden, sondern muss an einem
Sammelpunkt für das Recycling von elektrischen und elektronischen
Geräten abgegeben werden (Altgeräte-Entsorgung).
Anwendungsteil des Typs BF
Anwendungsteil gewährt Schutz gegen elektrischen Schlag durch
normgerechtes Einhalten der Ableitströme (Typ B). Anwendungsteil
ist isoliert (Typ F)
Gebrauchsanweisung beachten
Das Produkt erfüllt die Sicherheitsanforderungen der
EU Richtlinie 93/42/EWG
26
19. Behandlungsbeispiele für TENS
Die nachfolgend dargestellten
Behandlungsbeispiele stellen nur
eine kleine Auswahl von möglichen
Behandlungsmethoden dar. Wenden Sie die
dargestellten Behandlungsmethoden nicht
immer und nicht auf alle Patienten an.
19.1 Nacken-, Schulter- und Armschmerzen,
HWS-bedingte Kopfschmerzen
Indikation: Nacken-, Schulter- und
Armschmerzen, HWS-bedingte Kopfschmerzen
19.2 Nacken- und Schulterschmerzen
Indikation: Muskuläre Verspannung, dege
nerative Veränderungen, Schleudertrauma,
Nackenkopfschmerz
Achtung: Legen Sie die Elektrodenpflaster nicht auf die schmerzhaftesten
Stellen.
19.3 Schmerzen im Ellenbogen
Anwendung bei „Tennisarmbeschwerden“!
Achtung: Legen Sie die Elektroden-
pflaster ober- und unterhalb der
schmerzhaften Stelle an.
19.4 Schmerzen im Bereich der
Lendenwirbelsäule
Indikation: muskuläre Verspannung, degenerative
Veränderungen
-
19.5 Schmerzen im Kniegelenk
Indikation: Kniegelenksathrose, Schmerzen im
Knie nach Operationen oder Unfällen, z.B. nach
Sportverletzungen
27
28
19.6 Schmerzen im Hüftgelenk
Indikation: Hüftgelenksathrose
19.7 Schmerzen im Sprunggelenk
Indikation: Schmerzen nach Sportverletzungen
des Sprunggelenks
20. Behandlungsbeispiele für EMS
Einige hier aufgeführten Beispiele sollen als
Anregungen verstanden werden und sind nicht in
jedem Falle auf alle Patienten anzuwenden.
20.1 Bizeps (Oberarm)
Indikation: Muskelstimulation
20.2 Trizeps (Oberarm)
Indikation: Muskelstimulation
20.3 Gerade Bauchmuskulatur
Indikation: Muskelstimulation
29
20.4 Gerade Rückenmuskulatur
Indikation: Muskelstimulation
20.5 Quadrizeps (Oberschenkel)
Indikation: Muskelstimulation
20.6 Wadenmuskel
Indikation: Muskelstimulation
Loading...
