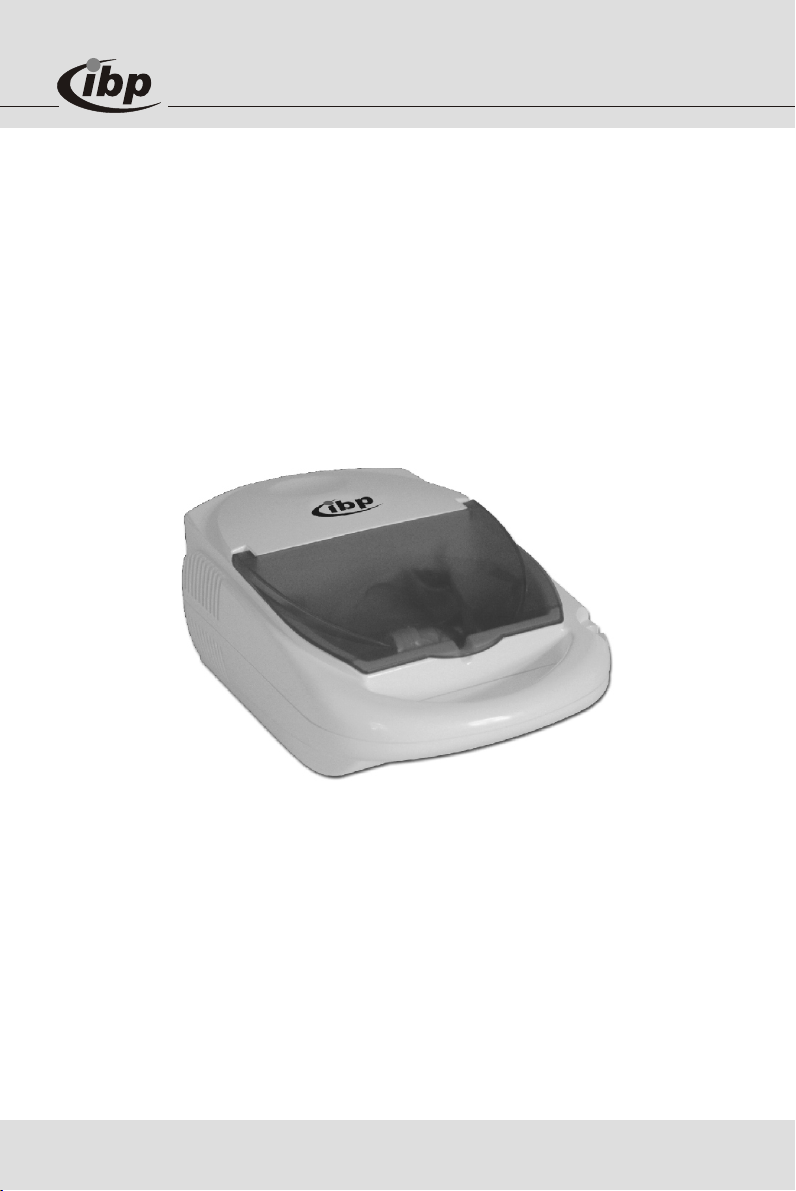

IBP CN-01 M User Manual

innovative business promotion gmbh

KOMPRESSOR-INHALIERGERÄT
COMPRESSOR NEBULIZER

COMPRESSEUR-NÉBULISEUR
COMPRESSOR-INHALEERTOESTEL
INHALADOR PRESURIZADO

Bedienungsanleitung.
Vor dem Einsatz des Gerätes Bedienungsanleitung aufmerksam durchlesen.

Instruction manual.
Read all instructions carefully before use.

Mode d'emploi.
Lisez attentivement ce mode d'emploi avant d'utiliser l'appareil.

Gebruikshandleiding.
Lees deze handleiding aandachtig door voordat u het apparaat in gebruik neemt.

Manual de instrucciones.
Antes de utilizar el aparato por primera vez, léase con atención el manual de instrucciones.

Modell/Model/Modèle/Model/Modelo: CN-01 M

INHALT

3 EINLEITUNG

DIE TEILE DES PRODUKTS

4 WICHTIGE SICHERHEITSHINWEISE

5 VERWENDEN DES KOMPRESSOR-

INHALIERGERÄTES

7 REINIGEN DES GERÄTS

8 ERSATZTEILE UND OPTIONALES ZUBEHÖR

TECHNISCHE DATEN

9 GARANTIE

2

EINLEITUNG

Vielen Dank, dass Sie sich für unser Kompressor-Inhaliergerät entschieden haben. Es handelt
sich hierbei um ein kompaktes medizinisches Gerät zur effizienten Verabreichung des vom Arzt
verschriebenen Medikaments in die Bronchial- und Lungenwege. Bei ordnungsgemäßer An­wendung und Pflege kann das Gerät über viele Jahre hinweg zuverlässig zur Behandlung einge­setzt werden.

Dieses Produkt wurde zur erfolgreichen Behandlung von Asthma, Allergien und anderen
Atemwegsbeschwerden eingesetzt. Es erzeugt einen Luftstrom, der durch die durchsichtige
Leitung bis zum Vernebler geführt wird. Sobald die Luft in den Vernebler gelangt, wird das ver­schriebene Medikament in einen leicht inhalierbaren Aerosolnebel umgewandelt.

Ihr Kompressor-Inhaliergerät sollte nur unter der Aufsicht eines zugelassenen Arztes und/oder
eines Atemwegstherapeuten verwendet werden. Wir empfehlen Ihnen, diese Bedienungsan­leitung gründlich durchzulesen, um sich über die Merkmale und Funktionen des Geräts zu infor­mieren. Jede Verwendung dieses Produkts außerhalb des vorgesehenen Verwendungszwecks
ist zu vermeiden.

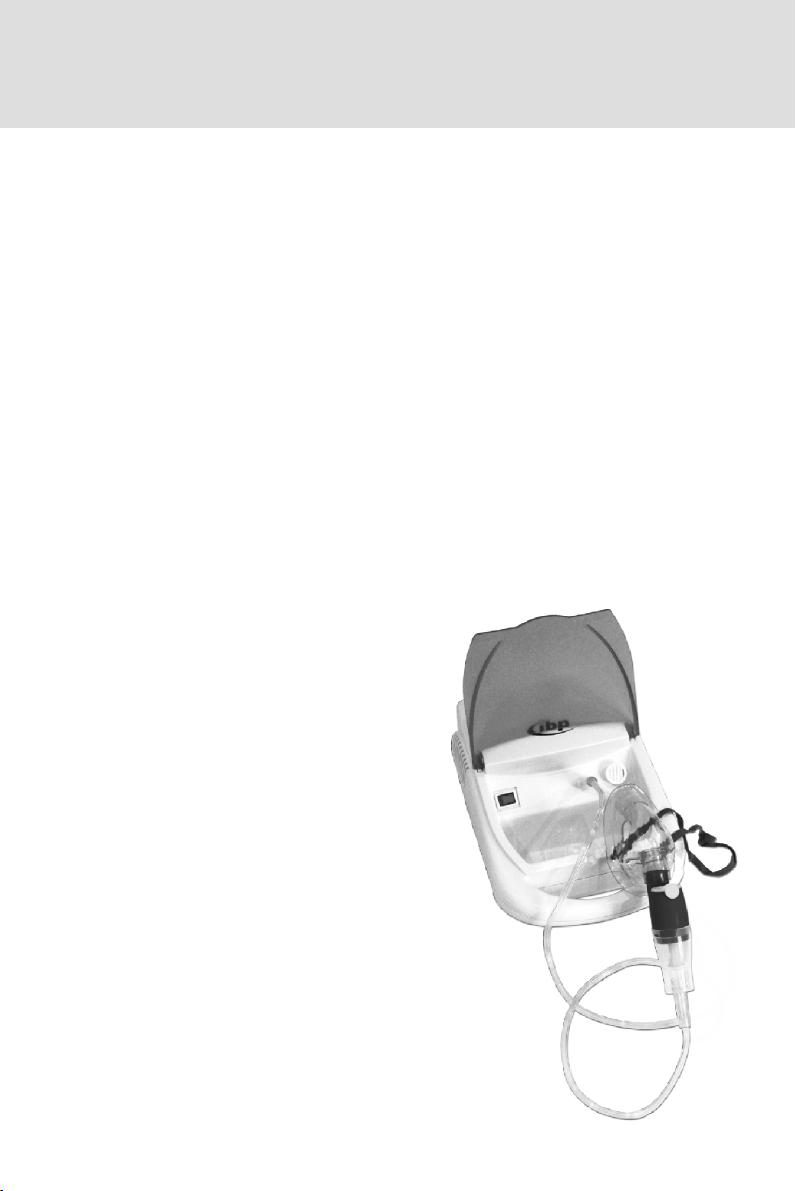

DIE TEILE DES PRODUKTS

Konuseinsätze
für den Vernebler

Vernebler

Luftschlauch

Durchsichtiger Deckel

Netzschalter

Schlauchanschluss

Mundstück

Stromkabel

Maske

Luftöffnungen

Filter & Deckel

3

WICHTIGE SICHERHEITSHINWEISE

Hinweis:
Vor der Verwendung des Geräts alle Hinweise aufmerksam durchlesen.
Bei der Verwendung elektrischer Geräte müssen die folgenden grundlegenden Sicherheitsmaß­nahmen unbedingt eingehalten werden.

Vorsicht:
Bei Nichtbeachtung von Sicherheitshinweisen besteht die Gefahr von Personenschäden bzw.
einer Beschädigung des Geräts.

Produktspezifische Vorsichtsmaßnahmen:

1. Zur Vermeidung elektrischer Stromschläge: Das Gerät von Wasser fern halten. Das Strom­kabel und das Gerät nicht in Wasser eintauchen. Das Gerät nicht beim Baden verwenden.
Falls ein Gerät ins Wasser gefallen ist, keine spontanen Versuche unternehmen, es heraus­zuholen. Zunächst sofort den Netzstecker ziehen.

2. Geräte mit beschädigten Komponenten (einschließlich Stromkabeln) sowie Geräte, die
heruntergefallen sind oder in Wasser eingetaucht wurden, nicht verwenden. Statt dessen
das betreffende Gerät an ein Service-Zentrum zur Überprüfung und Reparatur einsenden.

3. Das Gerät nicht in Bereichen verwenden, wo Sprays mit brennbaren Gasen, Sauerstoff oder
Aerosolprodukten zum Einsatz kommen.

4. Vor dem Reinigen und Füllen sowie nach jeder Verwendung den Netzstecker ziehen.

5. Keine anderen Anschlussteile verwenden, sofern nicht vom Vertragshändler empfohlen.

Vorsichtsmaßnahmen für den Betrieb:

1. Dieses Produkt an eine für das Modell geeignete Stromquelle anschließen.

2. Das Produkt nicht unbeaufsichtigt betreiben.

3. Geräte mit beschädigten Netzkabeln oder -steckern sowie Geräte, die heruntergefallen sind
oder in Wasser eingetaucht wurden, nicht verwenden. Statt dessen das betreffende Gerät an
ein Service-Zentrum zur Überprüfung und Reparatur einsenden.

4. Bei Funktionsstörungen sofort das Gerät außer Betrieb nehmen, überprüfen und instand
setzen lassen.

5. Sofort nach Verwendung den Netzstecker ziehen.

6. Niemals die Luftöffnungen der Haupteinheit blockieren. Das Gerät nicht in Umgebungen
verwenden, in denen die Gefahr einer Blockierung der Luftöffnungen besteht.

Vorsichtsmaßnahmen für die Lagerung:

1. Das Gerät von direkter Sonneneinwirkung, hohen Temperaturen und hoher Luftfeuchtigkeit
fern halten.

2. Das Gerät für Kinder unzugänglich lagern.

3. Bei Nichtverwendung immer den Netzstecker ziehen.

4

Vorsichtsmaßnahmen für das Reinigen:

1. Das Gerät nicht in Wasser eintauchen. Anderenfalls könnte es beschädigt werden.

2. Vor dem Reinigen den Netzstecker ziehen.

3. Nach jeder Verwendung die Teile des Geräts entsprechend den Hinweisen in dieser Be­dienungsanleitung reinigen.

VERWENDEN DES KOMPRESSOR-INHALIERGERÄTES

Hinweis:
Vor der erstmaligen Verwendung den Vernebler gründlich reinigen.

1. Legen Sie das Inhaliergerät auf einer flachen, stabilen Unterlage ab.
Stellen Sie sicher, dass die Bedienelemente im Sitzen gut zu erreichen sind.

2. Öffnen Sie den durchsichtigen Deckel und nehmen Sie das darin befindliche Zubehör
heraus.

Wichtig:
Vor der erstmaligen Verwendung den Vernebler unter Beachtung der Hinweise im Abschnitt
„Reinigen des Geräts“ gründlich reinigen.

3. Drehen Sie das Oberteil des Verneblers vorsichtig entgegen dem Uhrzeigersinn, um das
Gerät auseinander zu bauen.

4. Fragen Sie Ihren Arzt, mit welchem Konus die für Sie optimalen Behandlungsergebnisse zu
erzielen sind. Führen Sie diesen Konus in den Boden des Verneblers ein.

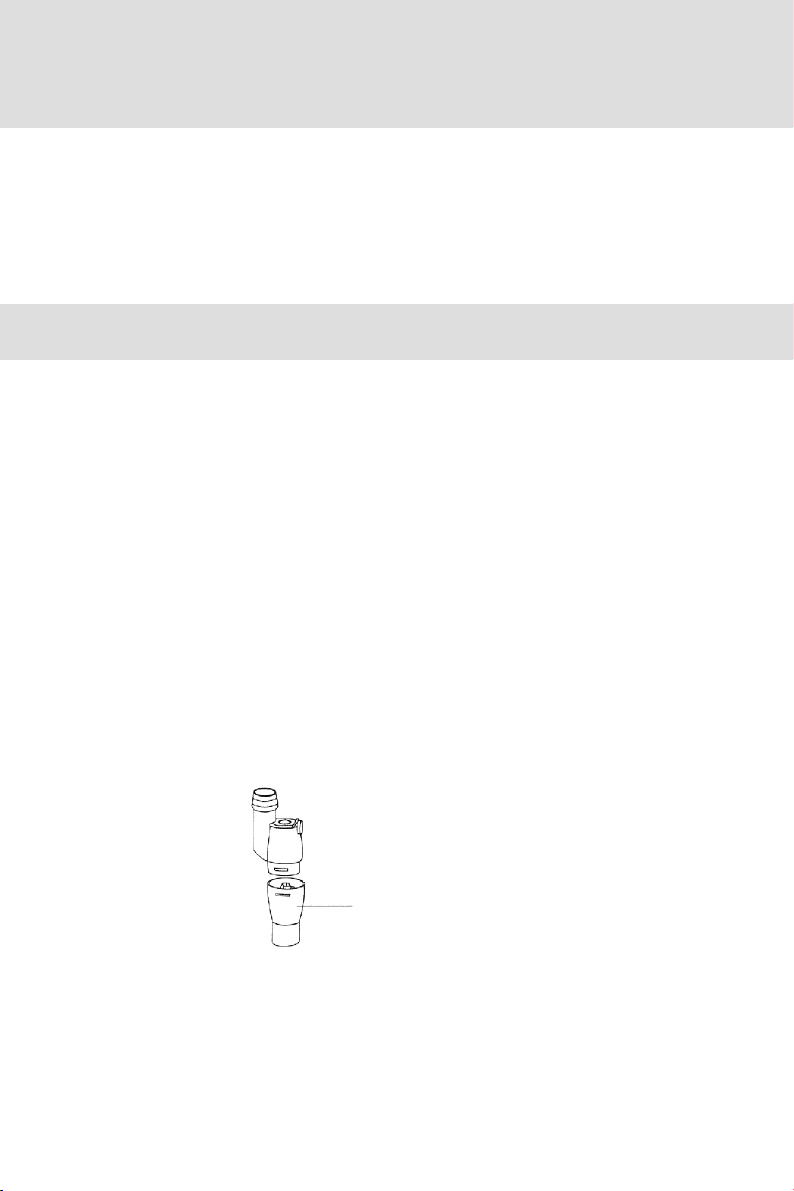

Den Konus einsetzen und
das Medikament einfüllen.

Hinweise:

Konus A ist für Behandlungen der oberen Atemwege vorgesehen.
Konus B ist für Behandlungen des Tracheobronchialsystems vorgesehen.
Konus C ist für Behandlungen der unteren Atemwege vorgesehen.

5

5. Füllen Sie das von Ihrem Arzt verschriebene Medikament in das Unterteil des Verneblers ein.

6. Drehen Sie das Oberteil des Geräts vorsichtig im Uhrzeigersinn, um das Gerät zusammen­zubauen. Achten Sie darauf, dass die beiden Hälften einwandfrei passen.

7. Schließen Sie ein Ende das Luftschlauchs an die Unterseite des Verneblers an.

8. Schließen Sie das andere Ende des Luftschlauchs an den an der Vorderseite des
Kompressors befindlichen Schlauchanschluss an.

9. Bringen Sie das Mundstück bzw. die Maske an der Oberseite des Verneblers an.

10. Schließen Sie das Stromkabel an eine geeignete Steckdose an. Stellen Sie dabei sicher,
dass sich der Netzschalter in der Position „0“ befindet.

11. Drücken Sie den Netzschalter, um mit der von Ihrem Arzt verschriebenen Behandlung zu
beginnen. Den Aerosolstrom können Sie mithilfe des Ventils regeln.

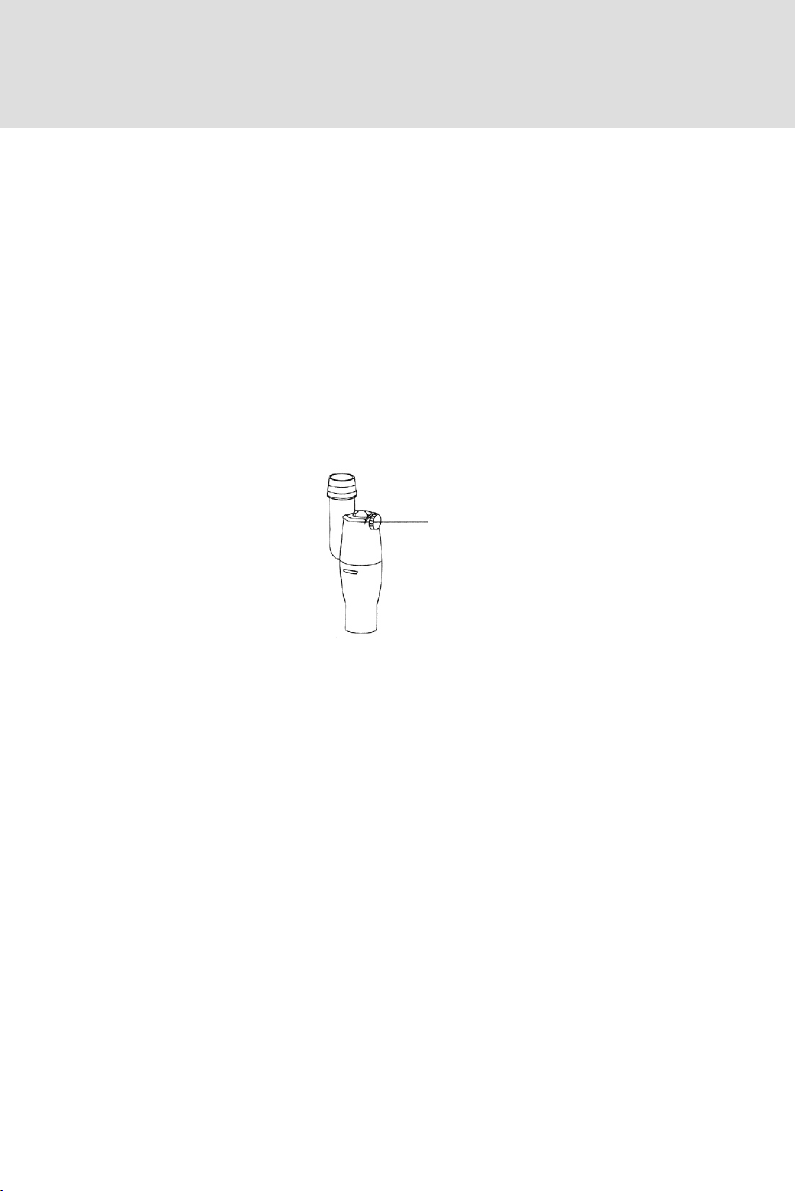

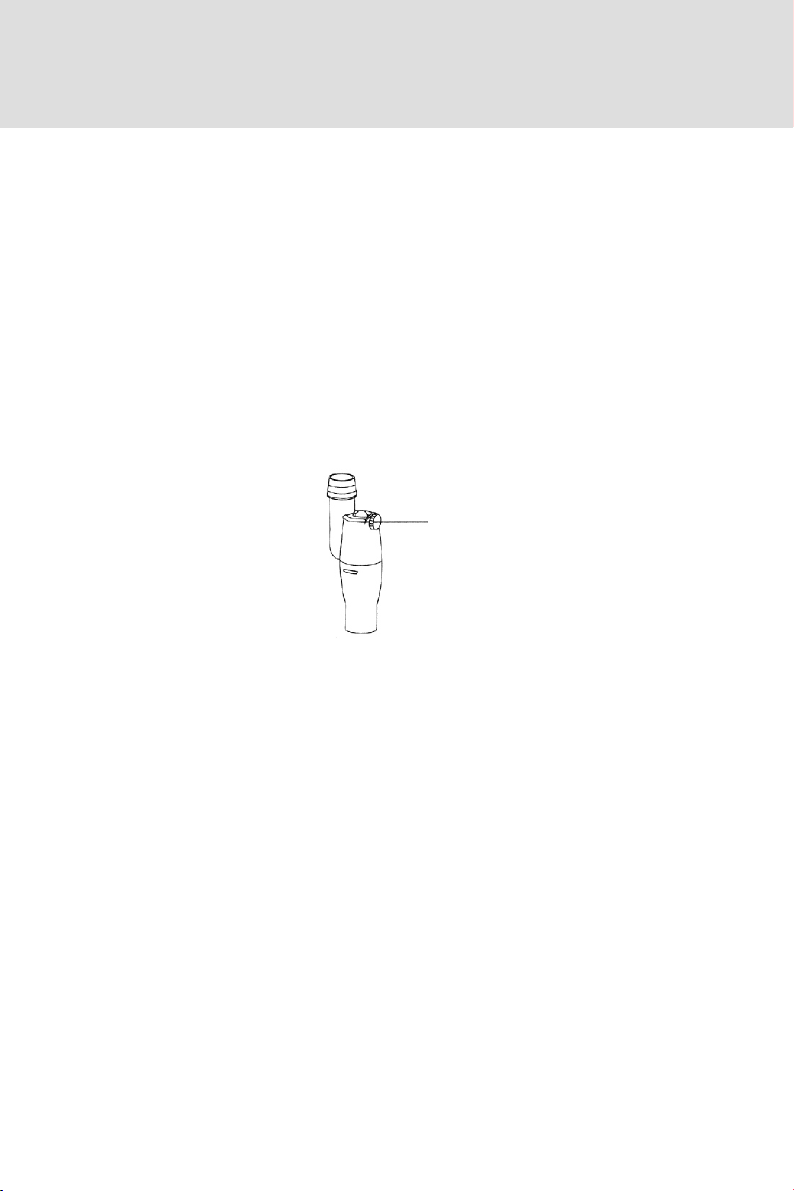

Ventil

Wichtig:

Der Kompressormotor ist mit einem thermischen Schutzschalter ausgestattet, der das Gerät vor
einem eventuellen Überhitzen abschaltet. Bei einem automatischen Abschalten des Geräts
durch diesen Schalter gehen Sie wie folgt vor:

a. Schalten Sie das Gerät aus.
b. Ziehen Sie den Netzstecker.
c. Lassen Sie den Motor 30 Minuten lang abkühlen, ehe Sie mit der nächsten Behandlung

beginnen. Vergewissern Sie sich davon, dass die Luftöffnungen nicht behindert sind.

12. Schalten Sie nach dem Abschluss der Behandlung das Gerät aus, und ziehen Sie den
Netzstecker.

6

REINIGEN DES GERÄTS

Nach jeder Behandlung ist ein gründliches Reinigen des Verneblers, des Mundstücks und der
Maske mit heißem Wasser zu empfehlen. Nach der letzten Behandlung eines jeden Tages eine
milde Seifenlösung verwenden. Falls Ihr Arzt oder Atemwegstherapeut andere Reinigungs­empfehlungen gibt, halten Sie diese ein.

Abspülen (nach jeder Behandlung):

1. Trennen Sie den Luftschlauch, den Vernebler, das Mundstück und die Maske voneinander.

2. Drehen Sie den Vernebler vorsichtig, um ihn zu öffnen.

3. Spülen Sie den Vernebler, das Mundstück und die Maske mit Wasser ab.

4. Trocknen Sie die Teile mit einem weichen Tuch ab, oder lassen Sie sie an der Luft trocknen.

5. Wenn alle Teile vollständig abgetrocknet sind, bauen Sie den Vernebler wieder zusammen.
Bewahren Sie die Teile in einem trockenen, dichtschließenden Behälter auf.

Desinfektion:

Bitte gehen Sie beim Desinfizieren des Verneblers entsprechend der nachstehenden
Schrittfolge vor, sofern nicht von Ihrem Arzt anders angegeben. Das Gerät sollte jeweils nach der
letzten Behandlung eines Tages desinfiziert werden.

1. Vermischen Sie 1 Teil Essig mit 3 Teilen destilliertem Wasser. Die Wassermenge muss aus­reichen, um den Vernebler, das Mundstück und die Maske untertauchen zu können.

2. Führen Sie die im Abschnitt „Abspülen“ angegebenen Schritte 1-3 aus.

3. Reinigen Sie den Vernebler, das Mundstück und die Maske in einer warmen, milden Seifen­lösung. Waschen Sie die Teile dann mit heißem Wasser ab.

4. Tauchen Sie diese Teile für 30 Minuten in das Essig-Wasser-Gemisch ein.

5. Führen Sie die im Abschnitt „Abspülen“ angegebenen Schritte 3-5 aus.

Reinigen des Kompressors:

1. Wischen Sie den Kompressor täglich mit einem feuchten Tuch ab.

2. Verwenden Sie keine Reinigungspulver oder Reinigungs-Pads, welche die Oberfläche des
Gehäuses beschädigen könnten.

Filterwechsel:

1. Verwenden Sie keine Baumwolle oder ähnliche Materialien. Den Filter nicht waschen oder
reinigen. Ausschließlich die von Ihrem Vertriebshändler angebotenen Filter verwenden. Das
Gerät nicht ohne Filter betreiben.

2. Wechseln Sie den Filter alle 30 Tage oder bei Graufärbung.

3. Vorgehensweise beim Filterwechsel:

a. Bauen Sie den Filterdeckel ab.
b. Ersetzen Sie den alten Filter durch einen neuen.
c. Bauen Sie den Filterdeckel wieder an.

7

ERSATZTEILE UND OPTIONALES ZUBEHÖR

Ersatzteile können Sie bei Ihrem lokalen Vertriebshändler oder per Post bestellen.

TECHNISCHE DATEN

Stromversorgung: 230 V Wechselspannung, 50 Hz
Leistungsaufnahme: 80 W
Fassungsvermögen für das Medikament: 5 ml
Partikelgröße: 0,5 bis 10 µm
MMAD: 4 µm
Geräuschpegel: ca. 60 dBA
Durchschnittliche Vernebelungsrate: Mind. 0,2 ml/min
Druckbereich des Kompressors: 210 bis 250 kPa bzw. 2,1 bis 2,5 bar
Betriebsdruck: 50 bis 100 kPa bzw. 0,5 bis 1,0 bar
Durchfluss: 6-8 lpm
Betriebstemperatur: 10-40°C
Relative Luftfeuchte beim Betrieb: 10-95 %
Lagertemperatur: -20 bis 70°C
Relative Luftfeuchte bei Lagerung: 10-95 %
Abmessungen (L x B x H): 300 x 180 x 115 mm
Gewicht: 2,1 kg
Standardzubehör: Vernebler mit drei Konussen, Luftschlauch,

Mundstück, 5 Filter, Maske

Schutz vor elektrischen Stromschlägen.

Gerät der Klasse II.

Zur Kategorisierung in den Typ BF angemeldete Teile: Mundstück, Maske.

Sicherheitsklasse bei Anwesenheit von brennbaren Anästhetika oder Sauerstoff:
Kein AP/APG (zur Verwendung unter Anwesenheit von brennbaren Anästhetika oder Sauerstoff
nicht geeignet).

Betriebsart: Dauerbetrieb.

8

GARANTIE

Ihr Kompressor/Vernebler CN-01 M wurde vor Auslieferung auf seine einwandfreie Qualität
geprüft.

Senden Sie zur Geräteprüfung oder Reparatur das Gerät zusammen mit dem Kaufbeleg oder
Quittung und der Beschreibung des Fehlers bzw. der gewünschten Prüfung an die unten
angegebene Kundendienstadresse.

Ab dem Kaufdatum (Datum des Kassenbeleges) werden für 36 Monate Reparaturen kostenlos
durchgeführt, wenn Ihr Gerät auf Grund von Fertigungs- oder Materialfehlern defekt sein sollte.

Die Garantie schließt keine Schäden ein, die durch fehlerhafte Bedienung, unsachgemäße
Behandlung, Aufbewahrung und Pflege oder ungewöhnliche Einflüsse auftreten.

Weitergehende Ansprüche, wie Schadenersatz sind ebenfalls ausgeschlossen.

Sollten Sie Grund haben, die zugesicherten Garantieleistungen in Anspruch zu nehmen, senden
Sie das Gerät mit den Garantieunterlagen an den Kundendienst:

ibp Service-Center

Am Weimarer Berg 6

99510 Apolda

Servicenummer: 03641 3096299

Hauptverwaltung:

ibp innovative business promotion GmbH

Botzstraße 6

D-07743 Jena

www.ibp-info.de

9

innovative business promotion gmbh

COMPRESSOR NEBULIZER

Instruction manual.
Read all instructions carefully before use.

Model: CN-01 M

TABLE OF CONTENTS

12 INTRODUCTION

PRODUCT IDENTIFICATION

13 IMPORTANT SAFEGUARDS

3 OPERATING YOUR COMPRESSOR NEBULIZER

16 CLEANING

17 SPECIFICATIONS

18 WARRANTY

11

INTRODUCTION

Thank you for purchasing the Compressor Nebulizer. It is a compact medical device designed to
efficiently deliver physician prescribed medication to the bronchial lung passages. With proper
care and use, it will provide you with many years of reliable treatment.

This product is developed for the successful treatment of asthma, allergies and other respiratory
disorders. It creates a stream of air that travels through clear tube to the nebulizer. When air
enters the nebulizer, it will convert the prescribed medication into aerosol mist for easy inhalation.

Your Compressor Nebulizer should be used under the supervision of a licensed physician and/or
a respiratory therapist. We encourage you to thoroughly read this guidebook to learn about the
features of this product. Any use of this product other than its intended use should always be
avoided.

PRODUCT IDENTIFICATION

12

Cones for Nebulizer

Nebulizer

Air Tube

Clear Cover

Power Switch

Tube Connector

Mouth Piece

Power Cord

Mask

Air Openings

Filter & Cover

IMPORTANT SAFEGUARDS

Note:
Read all instructions carefully before use.
The following basic precautions are needed wehen using an electrical product.

Caution:

Failure to read and observe all precautions could result in personal injury or equipment damage.

Product cautions:

1. To avoid electrical shock: Keep the unit away from water Do not immerse the power cord or
the unit in liquid Do not use while bathing Do not reach for a unit that has fallen into water ­immediately unplug the unit.

2. Never operate the unit if it has any damaged parts (including power cord), if it has been
dropped or submersed in water. Promptly send it to a service center for examination and
repair.

3. The unit should not be used where flammable gas, oxygen or aerosol spray products are
being used.

4. Disconnect the unit from the electrical outlet before cleaning, filling and after each use.

5. Do not use other attachments unless recommended by distributor.

Operating Cautions:

1. Connect this product to an appropriate voltage outlet for your model.

2. Do not run this product unattended.

3. Never operate if this unit has a damaged cord or plug, if it has been dropped, or in any
way, into water, if it does not work properly. Return it to a service center for repair.

4. If any abnormality occurs, discontinue use immediately until the unit has been examined
and repaired.

5. Always unplug the product immediately after use.

6. Never block the air openings of the main unit or place it where the air openings may be
obstructed.

Storage Cautions:

1. Do not store the unit under direct sunlight, high temperature or humidity.

2. Keep the unit out of reach of small children.

3. Always keep the unit unplugged while not in use.

Cleaning Cautions:

1. Do not immerse the unit in water. It may damage the unit.

2. Disconnect the unit from the electrical outlet before cleaning.

3. Clean all necesgary parts after each use as instructed in this guidebook.

13

OPERATING YOUR COMPRESSOR NEBULIZER

Note:

Prior to initial operation, the nebulizer should be thoroughly cleaned.

1. Place your Compressor Nebulizer on a flat and stable surface. Be sure that you can easily
reach the controls when you are seated.

2. Open the clear cover and remove the inside accessories.

Important:

Prior to initial operation, the nebulizer should be thoroughly cleaned referring to the "Cleaning
Procedures" in the manual.

3. Gently twist the top part of the nebulizer counter-clockwise to disassemble the nebulizer.

4. Consult with your physician to select an appropriate cone for the best treatment. Insert it to
the bottom of nebulizer.

Place cone inside and fill medication.

Cone A for the therapy of the upper respiratory tract
Cone B for the trachea-bronchial therapy
Cone C for the therapy of the deep respiration tract

5. Fill the bottom section of the nebulizer with the medication prescribed by your physician.

6. Gently twist the top part clockwise to re-assemble the nebulizer. Be sure the two sections fit
well.

7. Attach one end of air tube to the base of the nebulizer

8. Attach the other end of air tube to the tube connector located on the front of the compressor.

9. Attach mouthpiece or mask per your choice to the top section of nebulizer.

10. Plug the power cord into an appropriate electrical outlet. Make sure at this stage, the power
switch is at "O" status.

11. Press power switch to begin your prescribed treatment. Adjust the aerosol outflow by
regulating the valve.

14

Value

Important:

The compressor motor has a thermal protector, which will shut off the unit before the unit is
overheated. When the thermal protector shuts the unit off, please:

a. Switch off the unit.
b. Unplug the unit from the electrical outlet.
c. Wait 30 minutes for the motor to cool down before another treatment. Make sure the air

openings are not obstructed.

12. When treatment is finished, shut off the unit and unplug it from the electrical outlet.

15
