IBM R51E User Manual
ThinkPad
®
серии R51e
Руководство
по обслуживанию и
устранению неполадок
ThinkPad
®
серии R51e
Руководство
по обслуживанию и
устранению неполадок
Примечание
Перед тем, как воспользоваться этой информацией и самим продуктом, обязательно ознакомьтесь с содержанием
разделов “Важная информация по технике безопасности” на стр. v, Приложение A, “Информация о беспроводной
связи”, на стр. 43, Приложение B, “Информация о гарантии”, на стр. 47, и Приложение D, “Замечания”, на стр. 79.
Первое издание (Июль 2005)
© Copyright Lenovo 2005.
Portions © Copyright International Business Machines Corporation 2005.
Все права защищены.
Содержание
Важная информация по технике
безопасности . . . . . . . . . . .v
Состояния, требующие немедленных действий vi
Основные положения техники безопасности . . vii
Обслуживание . . . . . . . . . . vii
Шнуры и адаптеры питания . . . . . . viii
Удлинители и связанные устройства . . . viii
Электрические вилки и розетки . . . . .ix
Аккумуляторы . . . . . . . . . .ix
Эмиссия тепла и вентиляция . . . . . .x
Безопасность эксплуатации дисководов CD и
DVD . . . . . . . . . . . . . .xi
Дополнительная информация по технике
безопасности . . . . . . . . . . . .xi
Заявление о соответствии требованиям к
лазерному оборудованию . . . . . .xv
Важное предупреждение для
пользователей . . . . . . . . . . xix
Важное предупреждение для пользователей xix
Информация о емкости жесткого диска . . . xix
Как найти информацию при помощи
кнопки Access IBM . . . . . . . . . xxi
Глава 1. Обзор вашего нового компьютера
ThinkPad . . . . . . . . . . . . .1
Первое знакомство с вашим новым
компьютером ThinkPad . . . . . . . . .2
Характеристики . . . . . . . . . . .3
Спецификации . . . . . . . . . . . .4
Уход за компьютером ThinkPad . . . . . .5
Глава 2. Устранение неполадок при
работе на компьютере . . . . . . . .9
Диагностика неполадок . . . . . . . .10
Устранение неполадок . . . . . . . . .10
Сообщения об ошибках . . . . . . .10
Ошибки, при которых сообщения не
появляются . . . . . . . . . . .17
Проблема с паролем . . . . . . . .18
Неполадки с кнопкой включения питания 19
Неполадки с клавиатурой . . . . . . .19
Проблемы с TrackPoint . . . . . . .20
Проблемы режима ожидания и спящего
режима . . . . . . . . . . . . .21
Неполадки с экраном компьютера . . . .23
Неполадки с аккумулятором . . . . . .25
Проблемы с жестким диском . . . . .26
Проблема с пуском . . . . . . . . .26
Другие проблемы и неполадки . . . . .28
Запуск приложения Утилита BIOS Setup Utility 31
Восстановление преинсталлированного
программного обеспечения . . . . . . .32
Модернизация жесткого диска . . . . . .34
Замена аккумулятора . . . . . . . . .36
Глава 3. Получение консультаций и услуг 39
Получение консультаций и услуг . . . . .40
Получение консультаций через Интернет . . .40
Как обратиться в центр поддержки клиентов 40
Как получить помощь вдали от дома . . . .42
Приложение A. Информация о
беспроводной связи . . . . . . . .43
Взаимодействие беспроводных сетей . . . .43
Условия работы и ваше здоровье . . . . .43
Разрешённая работа в Соединённых Штатах и
Канаде . . . . . . . . . . . . . .44
Включение расширенного канального режима 44
Приложение B. Информация о гарантии 47
Заявление Lenovo об ограниченной гарантии 47
Часть 1 - Общие положения . . . . . .47
Часть 2 - Особые условия для отдельных
стран . . . . . . . . . . . . .51
Часть 3 - Информация о гарантии . . . .67
Дополнение к гарантии для Мексики . . .74
Приложение C. Узлы, подлежащие
замене силами заказчика (Customer
Replacement Units - CRU) . . . . . . .77
Узлы, подлежащие замене силами заказчика 77
Приложение D. Замечания . . . . . .79
Замечания . . . . . . . . . . . . .79
Замечание о телевизионном выходе . . .80
Замечания об электромагнитном излучении . .80
© Lenovo 2005. Portions © IBM Corp. 2005. iii
Заявление о соответствии Федеральной
комиссии связи США . . . . . . . .81
Заявление о соответствии промышленным
стандартам Канады по электромагнитному
излучению для оборудования класса B . .82
Заявление о соответствии требованиям
Директивы EMC Европейского Союза . .82
Замечания по охране окружающей среды для
Японии . . . . . . . . . . . . .82
Предложение программного пакета IBM Lotus 83
Товарные знаки . . . . . . . . . . .86
Индекс . . . . . . . . . . . . .87
iv ThinkPad
®
серии R51e Руководство по обслуживанию и устранению неполадок
Важная информация по технике безопасности
Примечание
Перед началом работы ознакомьтесь с важной информацией по технике
безопасности.
Эта информация поможет вам безопасно пользоваться вашим компьютером
ThinkPad®. Сохраните всю информацию, поставляемую с вашим компьютером
ThinkPad, прочитайте её и выполняйте содержащиеся в ней указания и
инструкции. Информация, содержащаяся в этом документе, не меняет условия
вашего договора о приобретении компьютера и заявления Lenovo
ограниченной гарантии.
Lenovo придаёт первостепенное значения вопросам безопасности клиентов. Мы
разрабатываем нашу продукцию с прицелом на безопасность и эффективность.
Однако персональные компьютеры являются электронными устройствами.
Электрические шнуры, адаптеры питания и другие детали несут потенциальную
угрозу безопасности и могут стать причиной телесного повреждения или
материального ущерба, особенно в случае неправильного обращения. Чтобы
свести эту угрозу к минимуму, строго следуйте инструкциям, сопровождающим
устройство, обращайте внимание на предупреждения, написанные на табличках
и содержащиеся в рабочих инструкциях, и внимательно ознакомьтесь с
содержанием данного документа. Тщательное соблюдение предписаний и
рекомендаций, содержащихся в данном и других документах, поставляемых
вместе с компьютером, поможет вам защитить себя от возможных рисков и
создать безопасную рабочую среду.
®
об
Примечание: В данной информации содержатся ссылки на адаптеры и источники
питания. Помимо переносных персональных компьютеров Lenovo производит и
другую продукцию (например, колонки и мониторы), использующую адаптеры
питания. Если у вас имеется такое устройство, то данная информация относится
и к нему. Кроме того, в вашем компьютере может использоваться встроенная
батарейка, предназначенная для питания системных часов, когда компьютер
отключён от сети, так что информация по безопасной эксплуатации источников
питания относится ко всем компьютерам.
© Lenovo 2005. Portions © IBM Corp. 2005. v
Состояния, требующие немедленных действий
Продукт может получить повреждение в результате неправильного обращения или
халатности. При этом повреждение может оказаться таким серьёзным, что
продуктом нельзя будет пользоваться, пока его не осмотрит, а при необходимости
и отремонтирует, уполномоченный специалист по обслуживанию.
Как и в случае любого электронного прибора, внимательно следите за продуктом в
момент включения. Очень редко, но бывает, что при включении в сеть из прибора
вырывается клуб дыма, сыплются искры или исходит запах. Или раздаётся
щелчок, потрескивание или шипение. Эти признаки означают, что какой-то
электронный компонент вышел из строя - перегорел, что само по себе для
пользователя не представляет никакой опасности. Однако они могут означать и
потенциально опасное состояние устройства. Не рискуйте и не пытайтесь
самостоятельно определить причину этих явлений.
Регулярно осматривайте свой компьютер и все его компоненты с целью выявления
повреждений, износа или признаков потенциальной опасности. В случае сомнений по
поводу состояния какого-либо из компонентов прекратите пользоваться
продуктом. Свяжитесь с центром поддержки клиентов или изготовителем продукта
и узнайте, где можно получить консультацию и при необходимости произвести
ремонт. Список телефонов отделов обслуживания и поддержки смотрите в разделе
“Список телефонов в разных странах мира” на стр. 70.
vi ThinkPad
Если вдруг вы заметите один из перечисленных ниже признаков, или если у вас
возникнут какие-либо сомнения по поводу безопасности эксплуатации вашего
продукта, прекратите им пользоваться, выдерните шнур питания из розетки и
отсоедините все линии связи, а затем обратитесь за консультацией и помощью в
центр поддержки клиентов.
v Шнуры питания, электрические вилки, адаптеры питания, удлинители,
разрядники и источники питания с трещинами, вмятинами, выбоинами и
другими следами повреждения или разрушения.
v Признаки перегрева, дым, искры или пламя.
v Повреждения аккумулятора (трещины, выбоины, вмятины), протечка или
отложение посторонних веществ на его поверхности.
v Щелчки, потрескивание или шипение, раздающиеся из продукта, или
исходящий из него запах.
v Признаки того, что внутрь компьютера попала жидкость, или на него, на
электрический шнур или на адаптер питания упал тяжёлый предмет.
v На компьютер, электрический шнур или адаптер питания попала вода.
v Продукт уронили или повредили каким-то другим образом.
v Продукт не работает надлежащим образом, хотя вы точно следуете
инструкциям по эксплуатации.
®
серии R51e Руководство по обслуживанию и устранению неполадок
Примечание: Если вы заметите признаки неполадки у продукта, изготовленного
не Lenovo или не для Lenovo (например, у удлинителя), не
пользуйтесь им до тех пор, пока не свяжетесь с производителем и
не получите соответствующих рекомендаций, или не найдете
подходящую замену.
Основные положения техники безопасности
Во избежание телесного повреждения или материального ущерба всегда
соблюдайте следующие предосторожности.
Обслуживание
Не пытайтесь самостоятельно выполнять обслуживание продукта кроме
случаев, когда это рекомендует центр поддержки клиентов. Обращайтесь к
провайдерам услуг, уполномоченным выполнять ремонт именно таких изделий,
к которым относится принадлежащий вам продукт.
Примечание: Некоторые детали подлежат замене силами пользователя.
По-английски они называются Customer Replaceable Units, или
CRU. Lenovo всегда особо указывает, какие именно детали
пользователь может заменять самостоятельно, и при
необходимости предоставляет соответствующие инструкции по
замене этих деталей. При выполнении замены вы должны строго
следовать этим инструкциям. Прежде чем приступать к замене
детали, убедитесь, что устройство выключено, а шнур питания
выдернут из розетки. В случае проблем и вопросов обращайтесь в
центр поддержки клиентов.
Хотя при отсоединении шнура питания в компьютере нет движущихся частей,
приведенные ниже предупреждения необходимы для надлежащей сертификации
UL.
Опасно
Опасные движущиеся части. Не касайтесь их пальцами или другими частями
тела.
Внимание: Перед заменой CRU выключите компьютер и дайте ему остыть (3-5
минут), прежде чем снять кожух.
Важная информация по технике безопасности vii
Шнуры и адаптеры питания
Пользуйтесь только шнурами и адаптерами питания, которые поставляются
изготовителем продукта. Шнуры и адаптеры питания предназначены для
использования только с этим продуктом. Никогда не используйте их с другими
продуктами.
Не оборачивайте шнур вокруг адаптера питания или какого-либо другого
предмета. Возникающие при этом напряжения могут привести к тому, что
изоляция потрескается, расслоится или лопнет. А это представляет угрозу
безопасности.
Укладывайте шнуры питания так, чтобы о них нельзя было споткнуться и чтобы
они не оказались защемлёнными какими-либо предметами.
Не допускайте попадания жидкостей на шнуры и адаптеры питания. В частности,
не оставляйте их возле раковин, ванн, унитазов или на полу, который убирают с
использованием жидких моющих средств. Попадание жидкости может вызвать
короткое замыкание, особенно если шнур или адаптер питания изношен или
повреждён в результате неаккуратного обращения. Жидкости также могут
вызывать коррозию контактов шнура и/или адаптера питания, что в свою
очередь будет приводить к их перегреву.
Подключайте шнуры питания и сигнальные кабели в правильной
последовательности. Следите за тем, чтобы соединительные колодки шнуров
питания надёжно и плотно входили в предназначенные для них гнёзда.
Не пользуйтесь адаптерами питания со следами коррозии на штырьках вилки
и/или признаками перегрева на вилке или пластмассовом корпусе.
Не пользуйтесь шнурами питания со следами коррозии или перегрева на
входных или выходных контактах или с признаками повреждения.
Удлинители и связанные устройства
Проследите за тем, чтобы удлинители, разрядники, источники бесперебойного
питания и другие электрические приборы, которыми вы собираетесь
пользоваться, по своим характеристикам соответствовали электрическим
требованиям продукта. Не допускайте перегрузки этих устройств. В случае
использования сетевого фильтра подключённая к нему суммарная нагрузка не
должна превышать его номинальной мощности. Если у вас возникнут вопросы
относительно нагрузок, потребления электроэнергии и других электрических
параметров, проконсультируйтесь с электриком.
viii ThinkPad
®
серии R51e Руководство по обслуживанию и устранению неполадок
Электрические вилки и розетки
Если розетка, которой вы собираетесь воспользоваться для подключения своего
компьютера и периферийных устройств, повреждена или носит следы коррозии,
не пользуйтесь ею. Пригласите электрика, чтобы он заменил неисправную
розетку.
Не гните и не переделывайте вилку. Если вилка повреждена, свяжитесь с
производителем и потребуйте заменить её.
Некоторые устройства снабжены трёхштырьковой вилкой. Такая вилка
втыкается только в розетку с контактом заземления. Это элемент безопасности.
Не отказывайтесь от этого элемента безопасности, втыкая вилку с заземлением
в розетку без заземления. Если вы не можете воткнуть вилку в розетку,
подберите подходящий переходник или попросите электрика заменить розетку
на другую с контактом заземления. Не подключайте к розетке большую
нагрузку, чем та, на которую розетка рассчитана. Суммарная нагрузка системы
не должна превышать 80% номинальной мощности электрической цепи.
Проконсультируйтесь с электриком относительно допустимой нагрузки для
вашей электрической цепи.
Убедитесь, что подводка к вашей розетке выполнена правильно, розетка
находится не далеко от места установки компьютера и легко доступна. Во
избежание повреждения шнур во включённом состоянии не должен быть
натянут.
Втыкайте вилку в розетку и вытаскивайте вилку из розетки с осторожностью.
Аккумуляторы
Все персональные компьютеры, изготовленные Lenovo, снабжены батарейкой
размером с монету, которая обеспечивает бесперебойное питание системных
часов. Кроме того, переносные компьютеры, такие как ноутбук ThinkPad,
оснащены аккумулятором, который поддерживает работоспособность
компьютера, когда он выключен из электрической сети. Источники питания,
поставляемые Lenovo для использования в вашем компьютере, проверены на
совместимость, и заменять их следует только на такие же или другие источники
питания, одобренные Lenovo.
Ни в коем случае не пытайтесь вскрывать аккумулятор или обслуживать его. Не
разбивайте и не протыкайте корпус аккумулятора, не бросайте его в огонь, не
замыкайте накоротко его контакты. Не допускайте контакта аккумулятора с
водой и другими жидкостями. Зарядку аккумулятора следует производить
строго в соответствии с прилагаемой к нему инструкцией.
В результате неправильного использования аккумулятор может перегреться, и
из него или из батарейки могут вырваться газы или пламя. Если ваш
аккумулятор повреждён, или вы заметили выброс из него каких-то веществ или
Важная информация по технике безопасности ix
отложения посторонних материалов на контактах, немедленно прекратите
пользоваться им и потребуйте у производителя заменить этот аккумулятор.
Аккумулятор, долгое время остающийся без использования, может утратить
свои свойства. У некоторых аккумуляторов (особенно литиево-ионных) долгое
бездействие в разряженном состоянии увеличивает риск короткого замыкания,
сокращает срок службы и делает их потенциально опасными. Не давайте
литиево-ионным аккумуляторам разряжаться полностью и не храните их в
разряженном состоянии.
Эмиссия тепла и вентиляция
При работе компьютера и зарядке аккумулятора выделяется тепло. Переносные
компьютеры выделяют значительное количество тепла, и в силу своего
небольшого размера могут сильно нагреваться. Во избежание перегрева
соблюдайте следующие меры предосторожности:
v Во время работы компьютера или при зарядке аккумулятора не кладите
компьютер на колени и не допускайте, чтобы основание компьютера
длительное время соприкасалось с любой частью вашего тела. При
нормальной работе компьютера выделяется тепло. Продолжительный
контакт какого-то участка тела с горячим предметом может вызвать
неприятные ощущения и даже ожог.
v Не пользуйтесь компьютером и заряжайте аккумулятор возле горючих
материалов и во взрывоопасных условиях.
v Для предотвращения перегрева, повышения безопасности, надёжности и
комфорта при эксплуатации компьютера последний снабжается
вентиляционными отверстиями и оснащается вентиляторами и/или
теплоотводами. Положив ноутбук на кровать, диван, ковёр и т.п., вы можете
нечаянно перекрыть какой-то из каналов отвода тепла. Следите за тем, чтобы
вентиляция компьютера всегда функционировала исправно.
x ThinkPad
крайней мере, раз в три месяца проверяйте, не накопилась ли пыль в вашем
По
настольном компьютере. Перед тем, как осмотреть компьютер, выключите его
и отсоедините шнур питания компьютера от розетки, после чего удалите пыль из
вентиляционных отверстий и прорезей на лицевой панели. Если вы заметили,
что снаружи компьютера скопилась пыль, то вам следует удалить пыль и из
внутренних компонентов компьютера, включая ребра радиатора,
вентиляционные отверстия блока питания и вентиляторы. Прежде, чем снять
кожух, всегда выключайте компьютер и отсоединяйте его от электрической сети.
По возможности, не работайте на компьютере в местах с интенсивным
движением (в пределах 1 метра). Если все же вам приходится работать в таких
местах, то компьютер нужно чаще осматривать (и, при необходимости,
чистить).
Для вашей безопасности и для достижения максимальной производительности
компьютера, всегда соблюдайте основные правила техники безопасности:
®
серии R51e Руководство по обслуживанию и устранению неполадок
v Кожух включенного компьютера всегда должен быть закрыт.
v Периодически проверяйте, не скопилась ли пыль на наружных частях
компьютера.
v Удаляйте пыль из вентиляционных отверстий и прорезей в лицевой панели.
Если компьютер работает в запыленном помещении или в местах с
интенсивным движениям, то чистить его нужно чаще.
v Не перекрывайте воздушный поток через лицевую панель компьютера.
v Не закрывайте вентиляционные отверстия в задней панели компьютера.
v Не работайте на компьютере, размещенном в нише, и не храните его там - это
повышает опасность перегрева.
v Температура воздуха внутри компьютера не должна превышать 35° C (95° F).
v Не используйте устройства для фильтрования воздуха не-ThinkCentre.
Безопасность эксплуатации дисководов CD и DVD
Диски CD и DVD вращаются в своих дисководах с большой скоростью. Если
диск CD или DVD имеет трещину или какое-то другое повреждение, при работе
он может разлететься на куски. Чтобы исключить возможность телесного
повреждения и поломки компьютера разлетающимися кусками лопнувшего
компакт-диска, соблюдайте следующие правила:
v Храните диски CD и DVD только в их собственных футлярах
v Никогда не храните CD/DVD-диски на прямом солнечном свете и держите их
подальше от источников тепла
v Если вы не работаете с CD/DVD-диском, то выньте его из компьютера
v Не перегибайте диски CD и DVD, не прилагайте усилий, вставляя их в
компьютер или убирая в футляр
v Перед использованием диска CD или DVD проверяйте, нет ли на нём трещин.
Не пользуйтесь треснувшими или повреждёнными компакт-дисками
Дополнительная информация по технике безопасности
ОПАСНО!
Существует опасность поражения электрическим током от силовых кабелей, телефонных и
других линий связи. Во избежание поражения током, устанавливая и перемещая продукт
либо присоединенные к нему устройства, а также открывая их крышки, присоединяйте и
отсоединяйте провода так, как показано ниже. Если вместе с продуктом поставляется
3-жильный шнур питания, то его следует включать в заземленную розетку.
Важная информация по технике безопасности xi
xii ThinkPad
®
серии R51e Руководство по обслуживанию и устранению неполадок
ОПАСНО!
Для снижения риска возникновения пожара и поражения электрическим током всегда
соблюдайте основные меры предосторожности, в том числе:
v Не работайте на компьютере, когда находитесь в воде или поблизости от воды.
v Во время грозы:
– Не работайте на компьютере, подключенном к телефонной линии.
– Не вставляйте телефонный кабель в гнездо и не вынимайте его из гнезда.
ОПАСНО!
Аккумуляторы следует хранить при комнатной температуре с зарядом около 30-50%
полной ёмкости. Для предотвращения критической разрядки аккумулятора мы
рекомендуем заряжать его не реже одного раза в год.
ОПАСНО!
При неправильной замене аккумулятора существует опасность взрыва. Аккумулятор
содержит небольшие количества опасных веществ. Для того, чтобы избежать возможной
травмы:
v Заменяйте аккумулятор только на аккумулятор, рекомендованный Lenovo.
v Храните аккумулятор вдали от огня.
v Не допускайте, чтобы аккумулятор попал в воду или под дождь.
v Не пытайтесь разбирать его.
v Не замыкайте его контакты.
v Держите аккумулятор в недоступном для детей месте.
Не
выбрасывайте аккумулятор в мусорный ящик, предназначенный для отправки на
свалку. Избавляясь от вышедшего из употребления аккумулятора, соблюдайте
распоряжения местных органов управления и правила безопасности вашей организации.
Важная информация по технике безопасности xiii
ОПАСНО!
При неправильной замене аккумулятора существует опасность взрыва.
В литиевых батарейках содержится литий, поэтому при неправильном обращении или
утилизации они могут взорваться.
Заменяйте аккумулятор только на аккумулятор того же типа.
Для того, чтобы избежать возможной травмы и даже смерти: (1) не бросайте и не
погружайте аккумулятор в воду, (2) не нагревайте его до температуры выше 100°C и (3) не
пытайтесь ремонтировать или разбирать его. Соблюдайте постановления местных органов
власти и правила техники безопасности вашей организации.
ОПАСНО!
Следуйте приведенным ниже инструкциям при установке или модернизации плат CDC и
Mini PCI.
Во избежание поражения током, устанавливая платы CDC и Mini PCI, а также открывая
крышки компьютера или присоединенных устройств, сначала отсоедините все кабели и
адаптер электропитания. Существует опасность поражения электрическим током от
силовых кабелей, телефонных и других линий связи.
ОСТОРОЖНО:
xiv ThinkPad
После установки или модернизации плат CDC или Mini PCI или модулей памяти
не приступайте к работе на компьютере, пока не закроете крышку. Никогда не
работайте на компьютере с открытой крышкой.
ОСТОРОЖНО:
Во флуоресцентной лампе жидкокристаллического дисплея есть ртуть. Не
выбрасывайте лампу в мусорный ящик, предназначенный для отправки на свалку.
Утилизируйте лампу в соответствии с местными правилами и предписаниями.
Жидкокристаллический дисплей сделан из стекла; при неосторожном обращении с
ним или падении компьютера он может разбиться. Если он разбился, а жидкость,
содержащаяся в нем, попала вам в глаза или на руки, то немедленно промойте
пораженные органы и участки кожи водопроводной водой в течение не менее 15
минут; если тревожные симптомы сохранятся после промывки, обратитесь к врачу.
®
серии R51e Руководство по обслуживанию и устранению неполадок
ОПАСНО!
Для снижения риска возникновения пожара, поражения электрическим током или телесного
повреждения при использовании телефонного оборудования всегда соблюдайте следующие
основные правила техники безопасности, как то:
v Не прокладывайте телефонную проводку во время грозы.
v Не устанавливайте телефонные розетки во влажных помещениях, если эти розетки не
предназначены специально для работы во влажных помещениях.
v Не прикасайтесь к неизолированным телефонным проводам и клеммам, если
телефонная линия не отсоединена от сети.
v Будьте осторожны при прокладке или переносе телефонных линий.
v Избегайте пользоваться телефоном (за исключением беспроводных аппаратов) во время
грозы. Существует опасность поражения разрядом молнии.
v Если вам нужно сообщить об утечке газа, не пользуйтесь телефоном, находящимся
вблизи места утечки.
v Используйте только провод 26 AWG или больший (более толстый).
Заявление о соответствии требованиям к лазерному оборудованию
Дисковод (устройство) для оптических носителей информации, таких как
CD-ROM, CD-RW, DVD-ROM и SuperDisk, который можно установить в
компьютере ThinkPad - это лазерный прибор. На поверхности дисковода
размещена соответствующая этикетка классификации устройства (смотрите
ниже).
CLASS 1 LASER PRODUCT
LASER KLASSE 1
LUOKAN 1 LASERLAITE
APPAREIL A LASER DE CLASSE 1
KLASS 1 LASER APPARAT
Устройство сертифицировано изготовителем на момент его выпуска и
соответствует требованиям Департамента здоровья и сферы услуг, код 21
Федеральных правил (DHHS 21 CFR), подглава J для лазерных продуктов класса
I.
Для других стран устройство сертифицировано на соответствие требованиям
IEC825 и EN60825 для лазерных продуктов класса 1.
Важная информация по технике безопасности xv
ОПАСНО!
Не открывайте оптический диск - внутри нет ни настроек, ни деталей, подлежащих
замене.
Неправильное использование органов управления и настройки, а также процедур
управления работой дисковода может привести к облучению, опасному для здоровья.
Лазерные продукты класса 1 не считаются опасными. Конструкция лазерных
систем и оптических дисководов такова, что во время их обычной эксплуатации,
обслуживания или ремонта пользователь не подвергается воздействию
лазерного излучения выше класса 1.
В некоторых устройствах находится лазерный диод класса 3А. Обратите
внимание на следующее предупреждение:
ОПАСНО!
В открытом состоянии испускает видимое и невидимое лазерное излучение. Избегайте
прямого воздействия на глаза. Не смотрите на луч невооруженным глазом или с
использованием оптических приборов.
ОПАСНО!
Держите упаковочные материалы в недоступном для детей месте, чтобы исключить
опасность удушения пластиковым пакетом.
Персональные компьютеры и связанные с ними устройства оснащаются
шнурами и кабелями, такими как шнуры питания и соединительные кабели.
Если данный продукт оснащен таким шнуром или кабелем, то обратите
внимание на следующее предупреждение:
ОСТОРОЖНО:Прикасаясь к шнуру питания данного аппарата, а также к
шнурам питания связанного с ним оборудования, вы вступаете в контакт с
веществом, содержащим свинец, который в Калифорнии считается опасным для
здоровья как возможная причина заболевания раком, врожденных пороков
развития и других нарушений детородной функции. Мойте руки после
прикосновения к шнурам и кабелям.
xvi ThinkPad
®
серии R51e Руководство по обслуживанию и устранению неполадок
Сохраните эти инструкции.
Важная информация по технике безопасности xvii
xviii ThinkPad
®
серии R51e Руководство по обслуживанию и устранению неполадок
Важное предупреждение для пользователей
Важное предупреждение для пользователей
Компьютер ThinkPad модели R51e соответствует стандартам радиочастот и стандартам безопасности для
любой страны или региона, где разрешено использование беспроводных сетей. От вас требуется установить
и использовать ваш ThinkPad в строгом соответствии с местными требованиями к радиочастотам. Прежде
чем начать пользоваться своим компьютером ThinkPad серии R51e, найдите и прочитайте документ под
названием Предупреждение для ThinkPad серии R50 , который дополняет настоящее Руководство по
обслуживанию и устранению неполадок. Это предупреждение включено в пакет документов к компьютеру.
Информация о емкости жесткого диска
Вместо того, чтобы поставлять вместе с компьютером компакт-диск восстановления или компакт-диск с a
Windows
этих дисков. Необходимые для этого файлы и программы находятся на жестком диске вашего компьютера,
что избавит вас от поисков нужных компакт-дисков или проблем с неверной версией программ.
Резервные копии всех файлов и программ, установленных на ваш компьютер Lenovo, находятся в скрытом
разделе его жесткого диска. Хотя раздел является скрытым, он все равно занимает место на жестком диске.
Поэтому при проверке емкости жесткого диска средствами Windows вы можете заметить, что его общий
объем окажется меньше, чем ожидалось. Эта разница объясняется тем, что на диске находится скрытый
раздел.
®
Lenovo предлагает более простые способы решения типичных задач, обычно требующих наличия
Для получения более подробной информации о восстановлении вашего жесткого диска до первоначального
состояния (как при покупке) просмотрите раздел “Восстановление преинсталлированного программного
обеспечения” на стр. 32 или обратитесь к встроенной справочной системе Access Help. Чтобы открыть
Access Help, нажмите кнопку Access IBM, а затем выберите в открывшемся меню Access Help.
© Lenovo 2005. Portions © IBM Corp. 2005. xix
xx ThinkPad
®
серии R51e Руководство по обслуживанию и устранению неполадок
Как найти информацию при помощи кнопки Access IBM
Синяя кнопка Access IBM поможет вам в различных ситуациях - и когда ваш
компьютер работает нормально, и когда возникает неисправность. Чтобы
открыть ThinkVantage
нажмите кнопку Access IBM на своем компьютере. ThinkVantage Productivity
Center - это встроенная справочная система вашего компьютера, содержащая
наглядные иллюстрации и понятные инструкции, помогающие легко начать
работу и продуктивно работать на компьютере.
™
Productivity Center (Центр производительности),
С помощью кнопки Access IBM можно также прервать последовательность
загрузки компьютера и запустить программу ThinkVantage Rescue and
Recovery™. В рабочем окне Rescue and Recovery можно сделать следующее:
v Получить важную информацию о вашей системе.
v Запустить диагностику для выявления и устранения неполадок.
v Восстановить информацию из резервных копий (при условии, что копии
созданы при помощи программы Rescue and Recovery).
v Запустить приложение Утилита BIOS Setup Utility, при помощи которого
можно просмотреть и изменить настройки BIOS.
v Запустить утилиту, которая изменяет последовательность начальной
загрузки.
Некоторые
разделы справочной системы содержат видеоклипы, которые
показывают, как выполнять те или иные задачи, например, как заменить
аккумулятор, вставить плату PC Card или нарастить память. Используйте
показанные органы управления для воспроизведения, остановки и перемотки
видеоклипов.
© Lenovo 2005. Portions © IBM Corp. 2005. xxi
Примечание: Если к компьютеру подключено устройство самозагрузки, и его
приоритет выше, чем приоритет IDE HDD, компьютер будет
загружаться с этого устройства.
xxii ThinkPad
®
серии R51e Руководство по обслуживанию и устранению неполадок
Глава 1. Обзор вашего нового компьютера ThinkPad
Первое знакомство с вашим новым
компьютером ThinkPad . . . . . . . . .2
Характеристики . . . . . . . . . . .3
Спецификации . . . . . . . . . . . .4
Уход за компьютером ThinkPad . . . . . .5
© Lenovo 2005. Portions © IBM Corp. 2005. 1
Первое знакомство с вашим новым компьютером ThinkPad
Первое знакомство с вашим новым компьютером ThinkPad
Вид спереди
2 ThinkPad
Вид сзади
®
серии R51e Руководство по обслуживанию и устранению неполадок
Характеристики
Процессор
v Процессор Intel
v Процессор Intel
®
Pentium
®
Celeron
Характеристики
®
M
®
M
Память
v Синхронная динамическая оперативная память (DRAM) с удвоенной
скоростью обмена II (DDRII)
Устройство хранения данных
v 2,5-дюймовый жесткий диск
Дисплей
цветном дисплее использована технология TFT:
В
v Размер: 14,1 или 15,0 дюймов, в зависимости от модели
v Разрешение:
– Жидкокристаллический дисплей: 1024х768
– Внешний монитор: до 2048х1536
v Регулятор яркости
Клавиатура
v 87-клавишная, 88-клавишная или 92-клавишная
v TrackPoint
®
v Функциональная клавиша Fn
v Кнопка Access IBM
v Кнопки регулирования громкости
v ThinkLight
™
Внешние интерфейсы
v Параллельный разъём (IEEE 1284A)
v Разъем внешнего монитора
v Разъемы ExpressCard/PC-карта (верхний разъем: ExpressCard, нижний разъем:
PC-карта типа 1 или типа 2)
v Гнездо для стереонаушников
v Гнездо микрофона
v 2 разъёма Universal Serial Bus (USB)
v Телефонное гнездо RJ11
v Разъём RJ45 сети Ethernet
v Дисковод CD или DVD
v Встроенная поддержка беспроводной локальной сети (у некоторых моделей)
Глава 1. Обзор вашего нового компьютера ThinkPad 3
Спецификации
Спецификации
Размеры
14-дюймовая модель
v
v Глубина: 260 мм
v Высота: спереди 34 мм, сзади 37 мм
15-дюймовая модель
v Ширина: 332 мм
v Глубина: 269 мм
v Высота: спереди 37 мм, сзади 40 мм
Окружающая среда
v Максимально допустимая высота над уровнем моря без герметизации: 3048
v Температура
Ширина: 314 мм
м)
– До высоты над уровнем моря 2438 м
- При работе без дискет: 5°С - 35°C
- При работе с дискетой: 10°С - 35°C
- В выключенном состоянии: 5°С - 43°C
На высоте над уровнем моря выше 2438 м
–
- Максимальная рабочая температура: 31,3°C
Примечание: При зарядке аккумулятора его температура должна быть не
ниже 10°C.
v Относительная влажность:
– При работе без дискеты в дисководе: от 8% до 90%
– При работе с дискетой в дисководе: от 8% до 80%
Тепловая эмиссия
v Не более 72 ватт (246 Btu/hr)
Источник питания (адаптер электропитания)
v Переменный ток 50 - 60 герц
v Входное напряжение адаптера электропитания: 100-240 вольт переменного
тока 50 - 60 герц
Аккумулятор
v Литий-ионный (Li-Ion) аккумулятор
– Номинальное напряжение: 10,8 вольт постоянного тока
– Емкость: 4,4 ампер-часа
4 ThinkPad
®
серии R51e Руководство по обслуживанию и устранению неполадок
Уход за компьютером ThinkPad
Хотя конструкция вашего компьютера обеспечивает его безотказную работу в
нормальных условиях, при обращении с ним необходимо руководствоваться
здравым смыслом. Следуя приведенным ниже важным советам, вы получите
максимум пользы и удовольствия от работы на компьютере.
Важные советы:
Будьте внимательны к окружающей среде и условиям, в которых вы работаете
v Во время работы компьютера или при зарядке аккумулятора не кладите
компьютер на колени и не допускайте, чтобы основание компьютера
длительное время соприкасалось с любой частью вашего тела. При
нормальной работе компьютера выделяется тепло. Чем интенсивнее
используется компьютер и чем интенсивнее заряжается аккумулятор, тем
больше выделяется тепла. При его длительном контакте с телом, даже через
одежду, у вас могут возникнуть неприятные ощущения, и даже может
появиться ожог.
v Держите жидкости подальше от компьютера, чтобы не пролить на него, и
держите ваш компьютер подальше от воды, чтобы избежать поражения
электрическим током.
v Держите упаковочные материалы в недоступном для детей месте, поскольку,
играя с пластиковым пакетом, ребенок может натянуть его себе на голову и
задохнуться.
v Не подносите к компьютеру магниты, включенные мобильные телефоны,
электрические приборы и динамики (ближе 15 см).
v Не подвергайте компьютер воздействию экстремальных температур (ниже
5°C и выше 35°C).
Уход за компьютером ThinkPad
Обращайтесь
с компьютером осторожно и бережно
v Не кладите какие-либо предметы (в том числе листы бумаги) между дисплеем
и клавиатурой.
v Не роняйте, не ударяйте, не царапайте, не перегибайте, не трясите и не
стукайте ваш компьютер, не ставьте на него, а также на дисплей и внешние
устройства, тяжёлые предметы.
v Дисплей вашего компьютера рассчитан на то, чтобы открываться и
использоваться при развороте, чуть превышающем 90 градусов. Не
открывайте дисплей больше, чем на 180 градусов, так как это может
повредить петли дисплея.
Правильно
носите ваш компьютер
v Прежде чем переносить компьютер, убедитесь, что отключены все носители
информации, выключены все подключённые устройства, отсоединены все
провода и кабели.
Глава 1. Обзор вашего нового компьютера ThinkPad 5
Уход за компьютером ThinkPad
v Прежде чем переносить компьютер, убедитесь, что он находится в режиме
ожидания или спящем режиме, или выключен. Это исключит опасность
повреждения или потери данных на жёстком диске.
v Поднимая компьютер, держите его за нижнюю часть. Не поднимайте и не
держите компьютер за дисплей.
v Переносите компьютер в качественной сумке, обеспечивающей должную
амортизацию и защиту. Не кладите компьютер в плотно набитый чемодан
или сумку.
Обращайтесь
с носителями информации и дисководами бережно и аккуратно
v Не вставляйте в дисковод дискеты с перекосом, не наклеивайте на дискету
наклейки, так как они могут отлететь и застрять в дисководе.
v Если ваш компьютер оснащен оптическим дисководом (например, CD, DVD,
или CD-RW/DVD), то не прикасайтесь к поверхности дисков или к линзам
считывающего устройства.
v Прежде чем закрывать оптический дисковод (CD, DVD или CD-RW/DVD),
убедитесь, что компакт-диск надежно лег на свое место.

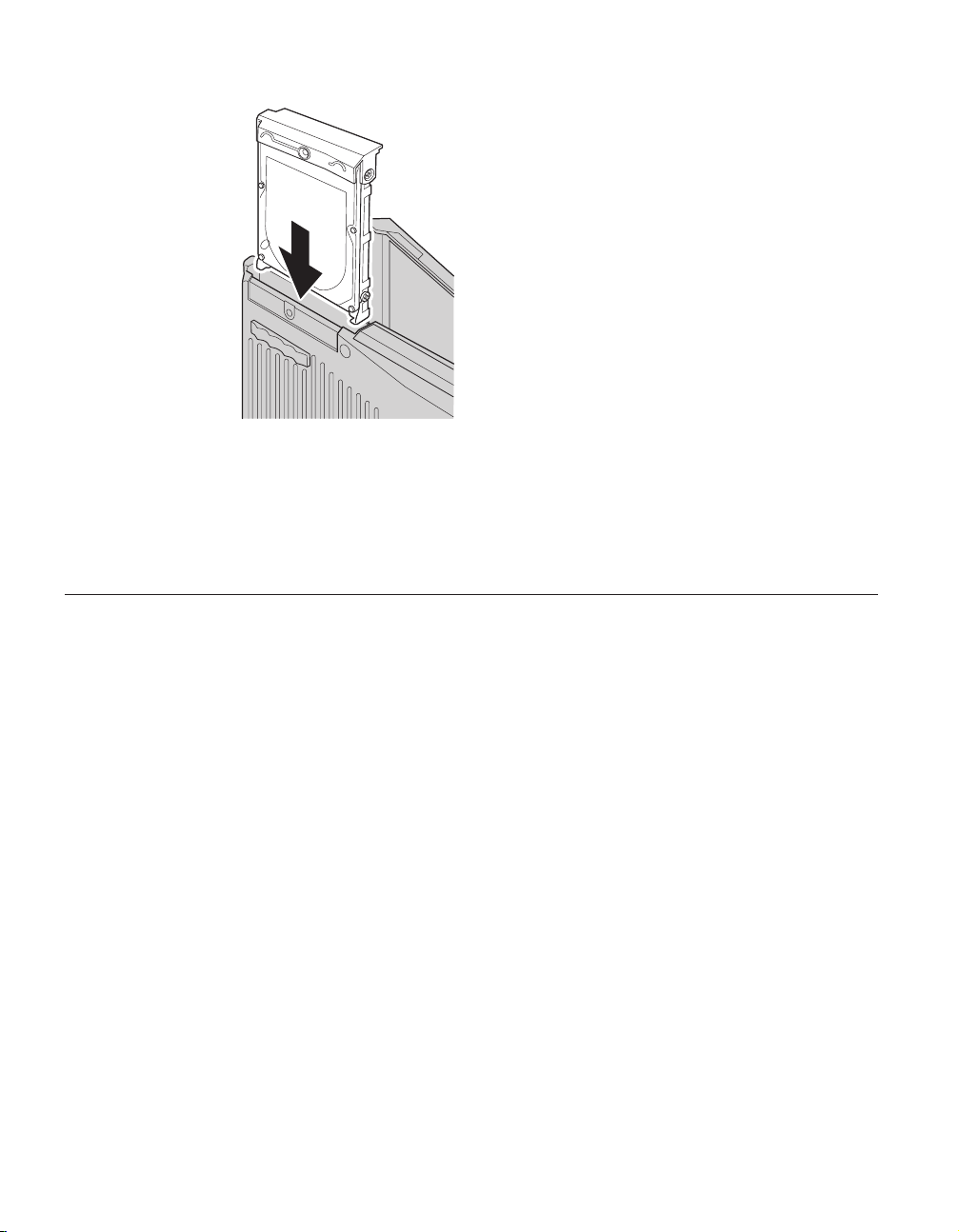

v При установке жёсткого диска, дисководов дискет, CD, DVD или CD-RW/DVD
следуйте инструкциям, приложенным к вашим аппаратным средствам, и
используйте физическую силу только тогда, когда это действительно
необходимо. Обратитесь к Access Help - вашей встроенной справочной
системе, для получения информации о замене жесткого диска.
Будьте
внимательны, задавая пароли
v Запомните свои пароли. Если вы забыли пароль супервизора или пароль
жесткого диска, то Lenovo не сможет восстановить их, и вам, возможно,
придется заменить материнскую плату или жесткий диск.
Другие
важные рекомендации
v Модем вашего компьютера может использовать только аналоговую
телефонную сеть или телефонную сеть общего пользования (PSTN). Не
подключайте модем к частным сетям PBX (private branch exchange) или
другим цифровым телефонным сетям, поскольку это может вывести его из
строя. Аналоговые телефонные линии обычно используются в жилых домах, а
цифровые линии - в гостиницах и учреждениях. Если вы точно не знаете, какой
телефонной линией вы пользуетесь, обратитесь на телефонный узел.
v Ваш компьютер может иметь как разъём сети Ethernet, так и разъём для
модема. Если это так, убедитесь, что подключаете кабель к правильному
разъему, иначе вы можете повредить его. Обратитесь к Access Help - вашей
встроенной справочной системе, для получения информации о положении
этих разъемов.
v Зарегистрируйте ваш ThinkPad в Lenovo (обратитесь к Web-странице
www.lenovo.com/register). В этом случае вас будет проще разыскать, если
6 ThinkPad
®
