IBM NetVista

򔻐򗗠򙳰

Guide d’utilisation A20 Type 6269 A40 Types 6568, 6578 et 6648 A40p Types 6569, 6579 et 6649

IBM NetVista

򔻐򗗠򙳰

Guide d’utilisation A20 Type 6269 A40 Types 6568, 6578 et 6648 A40p Types 6569, 6579 et 6649

Important

Avant d’utiliser le présent document et le produit associé, prenez connaissance des informations générales figurant à la section «Consignes de sécurité» à la page iii, et à l’«Annexe E. Remarques»à la page 125.

Deuxième édition - août 2000

Réf. US : 19K8332 LE PRESENT DOCUMENT EST LIVRE ″EN L’ETAT″. IBM DECLINE TOUTE

RESPONSABILITE, EXPRESSE OU IMPLICITE, RELATIVE AUX INFORMATIONS QUI Y SONT CONTENUES, Y COMPRIS EN CE QUI CONCERNE LES GARANTIES DE QUALITE MARCHANDE OU D’ADAPTATION A VOS BESOINS. Certaines juridictions n’autorisent pas l’exclusion des garanties implicites, auquel cas l’exclusion ci-dessus ne vous sera pas applicable.

Ce document est mis à jour périodiquement. Chaque nouvelle édition inclut les mises à jour. Les informations qui y sont fournies sont susceptibles d’être modifiées avant que les produits décrits ne deviennent eux-mêmes disponibles. En outre, il peut contenir des informations ou des références concernant certains produits, logiciels ou services non annoncés dans ce pays. Cela ne signifie cependant pas qu’ils y seront annoncés.

Pour plus de détails, pour toute demande d’ordre technique, ou pour obtenir des exemplaires de documents IBM, référez-vous aux documents d’annonce disponibles dans votre pays, ou adressez-vous à votre partenaire commercial.

Vous pouvez également consulter les serveurs Internet suivants :

v http://www.fr.ibm.com (serveur IBM en France) v http://www.can.ibm.com (serveur IBM au Canada) v http://www.ibm.com (serveur IBM aux Etats-Unis)

Compagnie IBM France Direction Qualité Tour Descartes 92066 Paris-La Défense Cedex 50

Consignes de sécurité

Les informations qui suivent constituent des avertissements importants sur les risques liés à de mauvaises manipulations de certains composants de votre ordinateur.

Pile au lithium

ATTENTION : Danger d’explosion en cas de remplacement incorrect de la pile.

Remplacer la pile usagée par une pile de référence identique exclusivement, (référence 33F8354), ou suivre les instructions du fabricant qui en définit les équivalences. La pile contient du lithium et peut exploser en cas de mauvaise utilisation, de mauvaise manipulation ou de mise au rebut inappropriée.

Ne pas :

v la lancer ou la plonger dans l’eau v l’exposer à une température supérieure à 100 °C v chercher à la réparer ou à la démonter

Ne pas mettre la pile à la poubelle. Pour la mise au rebut, se reporter à la réglementation en vigueur.

Conformité aux normes relatives aux appareils à laser

Certains modèles d’ordinateurs personnels IBM sont équipés en usine d’une unité de CD-ROM ou de DVD-ROM. Mais ces unités sont également vendues séparément en tant qu’options. L’unité de CD-ROM/DVD-ROM est un appareil à laser. Aux Etats-Unis, l’unité de CD-ROM/DVD-ROM est certifiée conforme aux normes indiquées dans le sous-chapitre J du DHHS 21 CFR relatif aux produits à laser de classe 1. Dans les autres pays, elles sont certifiées être des produits à laser de classe 1 conformes aux normes IEC 825 et CENELEC EN 60 825.

Lorsqu’une unité de CD-ROM ou de DVD-ROM est installée, tenez compte des remarques suivantes.

ATTENTION : Pour éviter tout risque d’exposition au rayon laser, respectez les consignes de réglage et d’utilisation des commandes, ainsi que les procédures décrites.

En ouvrant l’unité de CD-ROM ou de DVD-ROM, vous vous exposez au rayonnement dangereux du laser. Aucune pièce de l’unité n’est réparable. Ne

retirez pas le carter de l’unité.

Certaines unités de CD-ROM ou de DVD-ROM peuvent contenir une diode à laser de classe 3A ou 3B. Prenez connaissance des informations suivantes.

DANGER

Rayonnement laser lorsque le carter est ouvert. Evitez toute exposition directe au rayon laser. Evitez de regarder fixement le faisceau ou de l’observer à l’aide d’instruments optiques.

iv Guide d’utilisation

Introduction

Le présent manuel vous permettra de vous familiariser avec votre ordinateur IBM NetVista et ses fonctions. Il explique comment configurer, faire fonctionner et mettre à jour votre ordinateur, et lui rajouter de nouveaux périphériques. Si un incident se produit, vous trouverez dans ce manuel des informations utiles pour son identification, ainsi que des instructions relatives à l’assistance technique.

Informations complémentaires

Pour plus d’informations sur votre ordinateur, vous pouvez utiliser Access IBM à partir du bureau et accéder à des rubriques d’aide.

Les documents suivants contiennent des informations complémentaires concernant votre ordinateur :

v Guide pratique

Ce guide, fourni avec l’ordinateur, contient des informations d’ordre général qui vous permettront de configurer votre ordinateur en toute sécurité et d’accéder à une importante documentation en ligne.

v Understanding Your Personal Computer

Cette documentation en ligne (accessible sur le Web) contient des informations générales sur l’utilisation des ordinateurs personnels et des informations détaillées sur les fonctionnalités propres à votre ordinateur. Cette publication en ligne est disponible sur le Web, à l’adresse suivante : http://www.ibm.com/pc/support .

Les documentations qui suivent contiennent des informations complémentaires concernant votre ordinateur :

v Hardware Maintenance Manual

Ce manuel contient des informations destinées aux techniciens de maintenance. Il est disponible sur le Web, à l’adresse suivante : http://www.ibm.com/pc/support/pc . Entrez le numéro de modèle et le type de machine dans la zone Quick Path et cliquez sur Go. Cliquez sur Online publications puis sur Hardware Maintenance Manuals.

Vous pouvez également commander ce manuel auprèsd’IBM. Pour en acheter un exemplaire, reportez-vous au «Chapitre 7. Assistance technique»à la page 107.

v Technical Information Manual

Ce manuel s’adresse aux utilisateurs désireux d’en savoir plus sur divers aspects techniques de leur ordinateur. Il est accessible sur le Web, à l’adresse suivante : http://www.pc.ibm.com/support/us/.

Entrez le numéro de modèle et le type de machine dans la zone Quick Path et cliquez sur Go. Cliquez sur Online publications puis sur Technical

Maintenance Manuals.

vi Guide d’utilisation

Table des matières

Consignes de sécurité ..................iii

Pile au lithium .....................iii

Conformité aux normes relatives aux appareils à laser ........iii

Introduction ......................v

Informations complémentaires ................v

Avis aux lecteurs canadiens ................xi

Chapitre 1. Présentation de votre ordinateur IBM NetVista ......1

Identification de votre ordinateur ...............1

Modèles de bureau à boîtier de petit format (SFF) .........2

Modèlesdebureau...................3

Caractéristiques .....................4

Chapitre 2. Installation de l’ordinateur .............7

Choix de l’emplacement de l’ordinateur .............7

Branchement des câbles...................7

Mise sous tension ....................11

Fin de l’installation ....................12

Organisation de l’espace de travail ..............13

Confort.......................13

Reflets et éclairage ...................14

Circulation de l’air...................14

Prises électriques et longueur des câbles............14

Chapitre 3. Utilisation de l’ordinateur .............15

Démarrage de l’ordinateur .................15

Utilisation des fonctions vidéo................15

Pilotes de périphériques vidéo...............16

Modification des paramètres de l’écran ............16

Utilisation des fonctions audio ................17

Utilisation des disquettes ..................18

Manipulation et stockage des disquettes............18

Insertion et retrait des disquettes ..............18

Utilisation de l’unité deCD-ROM...............19

Manipulation d’unCD .................19

Chargement d’unCD..................20

Utilisation de la souris IBM ScrollPoint II ............20

Mise à jour des programmes système..............21

Utilisation des outils de gestion du système...........22

WakeonLAN....................22

Fonctions RPL ou DHCP .................23

Administration à distance ................23

LANClient Control Manager (LCCM).............23

System Migration Assistant (SMA)..............23

Desktop Management Interface ...............24

Fonctions de sécurité ...................24

Fonctions anti-intrusion .................24

Protection des composants ................24

Technologie Asset ID ..................25

Solutions IBM de sécurité.................25

Protection des données.................25

Verrouillage du clavier .................26

Arrêtdel’ordinateur ...................27

Entretien de l’ordinateur ..................27

Précautions élémentaires .................27

Nettoyage de l’ordinateur ................27

Déplacement de l’ordinateur................29

Chapitre 4. Utilitaire de configuration .............31

Lancement et emploi de l’utilitaire de configuration .........31

Visualisation et modification des paramètres..........32

Sortie de l’utilitaire de configuration .............33

Utilisation de la sécurité du système..............33

Utilisation de la sécurité avancée..............33

Utilisation des profils de sécurité par unité ...........35

Définition de l’administration à distance............36

Utilisation des mots de passe ...............36

Utilisation de la sécurité de la ROM des cartes .........40

Utilisation du processeur de sécurité intégré IBM.........40

Activation de la fonction numéro de série du processeur Pentium III . . . 41

Autres paramètres de l’utilitaire de configuration..........41

Modification de la vitesse du clavier .............41

Gestion de l’alimentation .................42

Chapitre 5. Installation des options .............47

Manipulation des unités sensibles à l’électricité statique .......47

Options disponibles ...................48

Outils nécessaires ....................48

Retrait du carter .....................49

Emplacement des composants — ModèleSFF...........50

Emplacement des composants — Modèledebureau.........51

Installation d’options supplémentaires sur la carte principale et la carte de

bus (sur certains modèles) ................52

Accès à la carte principale ................52

Identification des composants de la carte principale ........52

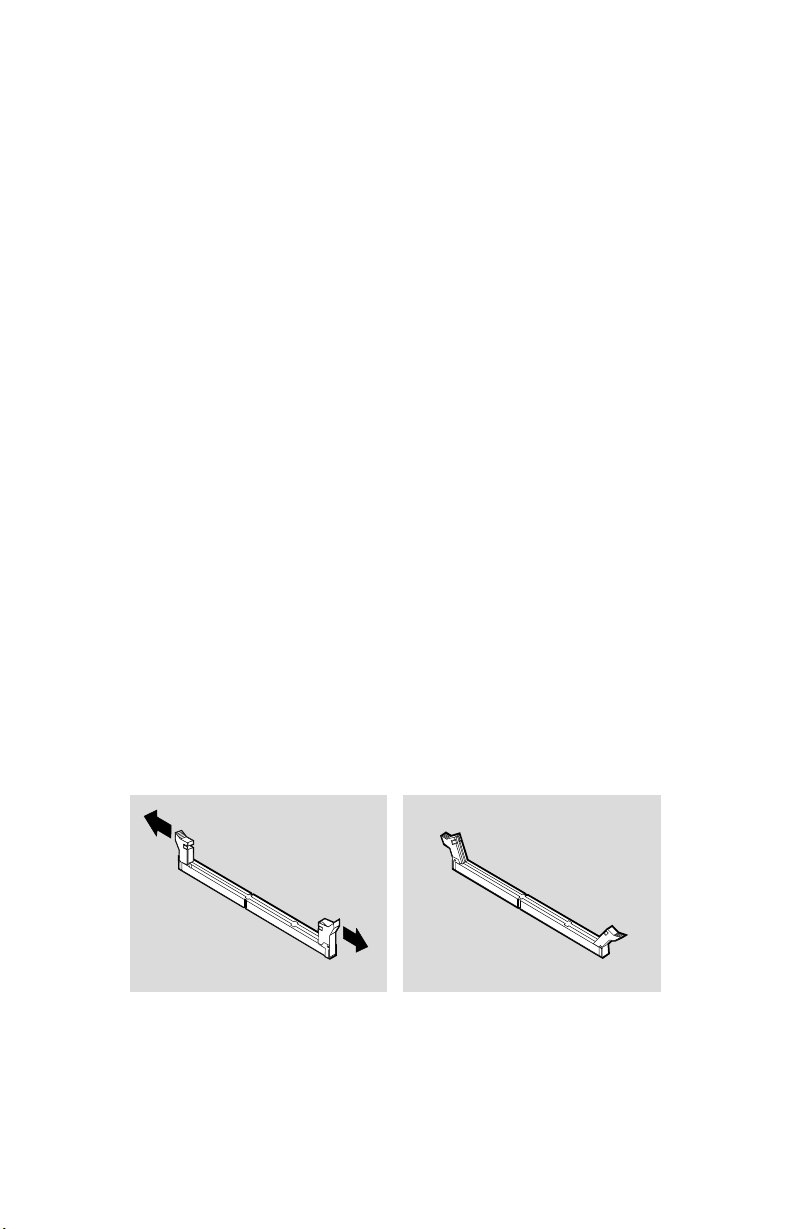

Installation des modules de mémoire.............56

Installation de cartes ..................57

Installation d’unités internes.................62

viii Guide d’utilisation

Spécifications des unités — ModèleSFF............63

Spécifications des unités — Modèledebureau..........64

Cordons d’alimentation et câbles d’interface des unités internes ....65

Installation d’unités internes dans le modèledebureau.......67

Installation d’un crochet de sécurité enU............70

Fin de l’installation ....................70

Remise en place du carter et connexion des câbles ........70

Mise à jour de la configuration ...............72

Chapitre 6. Résolution des incidents .............75

Procédurederésolution des incidents .............76

Autotest à la mise sous tension (POST) .............77

Messages et codes d’erreur de diagnostic ............78

Codes d’erreurduPOST.................78

Signaux d’erreurduPOST................83

Messages d’erreur Ethernet .................84

Messages d’erreurRPL.................84

Messages d’erreur DHCP.................84

Tableaux d’identification des incidents .............86

Incidents d’ordre général.................87

Incidents intermittents..................87

Incidents audio ....................88

Incidents liés à l’utilisation du CD-ROM............89

Incidents liés à l’unité de disquette .............91

Incidents liés à l’écran ..................91

Incidents liés au clavier, à la souris ou au périphérique de pointage . . 94

Incidents liés à la mémoire................95

Incidents liés aux options.................96

Incidents liés au port parallèle...............97

Incidents liés au port série................98

Incidents liés à l’imprimante................98

Incidents liés aux applications ...............99

Incidents liés aux périphériques USB .............99

Messages d’erreur générés par des logiciels............99

Programme IBM Enhanced Diagnostics.............100

Autres programmes de diagnostic du CD Sélection de logiciels.....102

Récupération en cas d’échec d’une mise à niveau du POST/BIOS ....102

Installation de fichiers à partir des disquettes fournies avec les options 103

Remplacement de la pile .................103

Chapitre 7. Assistance technique ..............107

Informations......................107

Utilisation du World Wide Web ..............107

Obtention d’informations par télécopie ............107

Services d’assistance ...................108

Utilisation de la documentation et des programmes de diagnostic . . . 108

Appel au service technique................108

Table des matières ix

Autres services ....................110

Services complémentaires .................111

Annexe A. Utilisation du CD Sélection de logiciels ........113

Caractéristiques du CD Sélection de logiciels ...........113

Démarrage du CD Sélection de logiciels ............114

Utilisation du CD Sélection de logiciels.............114

Annexe B. Spécifications .................115

Spécifications — modèle SFF (boîtier de petit format) ........115

Spécifications — modèle de bureau (A40 et A40p) .........116

Spécifications — modèledebureau(A20)............118

Annexe C. Comment placer verticalement l’ordinateur ......121

Comment placer verticalement le modèleSFF..........121

Comment placer verticalement le modèledebureau........121

Annexe D. Tableaux d’informations .............123

Annexe E. Remarques ..................125

Remarques ......................125

Traitement des données de type date .............126

Marques .......................126

Bruits radioélectriques ..................127

Remarques relatives aux appareils de la classe B ........127

Recommandations de la Federal Communications Commission (FCC) 127

Remarques relatives aux appareils de la classe A ........129

Recommandations de la Federal Communications Commission (FCC) 129 Recommandations de la Federal Communications Commission (FCC) et

des entreprises de télécommunications [Etats-Unis] .......130

Cordons d’alimentation ..................132

Index ........................135

x Guide d’utilisation

Avis aux lecteurs canadiens

Le présent document a été traduit en France. Voici les principales différences et particularités dont vous devez tenir compte.

Illustrations

Les illustrations sont fournies à titre d’exemple. Certaines peuvent contenir des données propres à la France.

Terminologie

La terminologie des titres IBM peut différer d’un pays à l’autre. Reportez-vous au tableau ci-dessous, au besoin.

IBM France IBM Canada

ingénieur commercial représentant agence commerciale succursale ingénieur technico-commercial informaticien inspecteur technicien du matériel

Claviers

Les lettres sont disposées différemment : le clavier français est de type AZERTY, et le clavier français-canadien, de type QWERTY.

OS/2 - Paramètres canadiens

Au Canada, on utilise :

v les pages de codes 850 (multilingue) et 863 (français-canadien), v le code pays 002, v le code clavier CF.

Nomenclature

Les touches présentées dans le tableau d’équivalence ci-après sont libellées différemment selon qu’il s’agit du clavier de la France, du clavier du Canada ou du clavier des États-Unis. Reportez-vous à ce tableau pour faire correspondre les touches françaises figurant dans le présent document aux touches de votre clavier.

Recommandations à l’utilisateur

Ce matériel utilise et peut émettre de l’énergie radiofréquence. Il risque de parasiter les communications radio et télévision s’il n’est pas installé et utilisé conformément aux instructions du constructeur (instructions d’utilisation, manuels de référence et manuels d’entretien).

Si cet équipement provoque des interférences dans les communications radio ou télévision, mettez-le hors tension puis sous tension pour vous en assurer. Il est possible de corriger cet état de fait par une ou plusieurs des mesures suivantes :

v Réorienter l’antenne réceptrice ; v Déplacer l’équipement par rapport au récepteur ; v Éloigner l’équipement du récepteur ;

xii Guide d’utilisation

v Brancher l’équipement sur une prise différente de celle du récepteur pour

que ces unités fonctionnent sur des circuits distincts ;

v S’assurer que les vis de fixation des cartes et des connecteurs ainsi que les

fils de masse sont bien serrés;

v Vérifier la mise en place des obturateurs sur les connecteurs libres. Si vous utilisez des périphériques non IBM avec cet équipement, nous vous

recommandons d’utiliser des câbles blindésmisà la terre, à travers des filtres si nécessaire.

En cas de besoin, adressez-vous à votre détaillant.

Le fabricant n’est pas responsable des interférences radio ou télévision qui pourraient se produire si des modifications non autorisées ont été effectuées sur l’équipement.

L’obligation de corriger de telles interférences incombe à l’utilisateur.

Au besoin, l’utilisateur devrait consulter le détaillant ou un technicien qualifié pour obtenir de plus amples renseignements.

Brevets

Il est possible qu’IBM détienne des brevets ou qu’elle ait déposé des demandes de brevets portant sur certains sujets abordés dans ce document. Le fait qu’IBM vous fournisse le présent document ne signifie pas qu’elle vous accorde un permis d’utilisation de ces brevets. Vous pouvez envoyer, par écrit, vos demandes de renseignements relatives aux permis d’utilisation au directeur général des relations commerciales d’IBM, 3600 Steeles Avenue East, Markham, Ontario, L3R 9Z7.

Assistance téléphonique

Si vous avez besoin d’assistance ou si vous voulez commander du matériel, des logiciels et des publications IBM, contactez IBM direct au 1 800 465-1234.

Avis aux lecteurs canadiens xiii

xiv Guide d’utilisation

Chapitre 1. Présentation de votre ordinateur IBM NetVista

Merci d’avoir choisi un ordinateur IBM NetVista. Votre ordinateur intègre les innovations technologiques les plus récentes et s’adapte à vos besoins grâce à ses capacitésd’évolutivité.

Le présent chapitre présente les caractéristiques, les logiciels préinstallésetles spécifications de votre ordinateur.

Identification de votre ordinateur

Le meilleur moyen d’identifier un ordinateur consiste à relever son numéro de modèle et son type. Ce numéro indique notamment le type de microprocesseur et le nombre de baies disponibles. Il se trouve sur une petite étiquette située à l’avant de l’ordinateur (par exemple, 6568-110).

Le présent manuel concerne tous les modèles. Il ne sera fait référence au type de modèle que lorsque ce sera nécessaire. Sinon, l’absence de mention du modèle indique que les informations s’appliquent de manière universelle. Les pages qui suivent décrivent les deux modèles de base.

Modèles de bureau à boîtier de petit format (SFF)

Les modèles SFF sont livrés avec une unité de disquette et un disque dur. Certains modèles sont équipésd’une unité de CD-ROM extra-plate. L’interrupteur d’alimentation est situé sur le côté droit de la face avant de l’ordinateur.

2 Guide d’utilisation

Modèles de bureau

Les modèles de bureau sont livrés avec une unité de disquette et un disque dur. Certains modèles sont équipésd’une unité de CD-ROM. L’interrupteur d’alimentation est situé sur le côté gauche de la face avant de l’ordinateur.

Chapitre 1. Présentation de votre ordinateur IBM NetVista 3

Caractéristiques

Les caractéristiques récapitulées ci-après ne concernent pas tous les modèles.

Microprocesseur

Microprocesseur Intel Pentium III avec 256 Ko de mémoire cache L2 interne ou Intel Celeron avec 128 Ko de mémoire cache L2 interne.

Mémoire

v Prise en charge de :

– barrettes DIMM de 3.3 V à 168 broches, non mises en tampon, de

mémoire SDRAM synchrone 133 MHz sans parité

– barrettes DIMM de 64, 128 et 256 Mo non mises en tampon sans parité

pour un maximum de 512 Mo

– hauteur maximale des DIMM : 38,1 mm

v 512 Ko de mémoire flash pour les programmes système

Unités internes

v Unité de disquette 3 pouces 1/2, 1,44 Mo v Unité de disque dur v Unité de CD-ROM EIDE (sur certains modèles)

Contrôleur vidéo

v Technologie de mémoire vidéo dynamique v Carte AGP (Accelerated Graphics Port) (sur certains modèles)

Sous-système audio Sous-système audio intégré compatible Sound Blaster Pro 16 bits

Carte Ethernet 10/100 Mb/s prenant en charge Wake on LAN (sur certains modèles)

Fonctions de gestion du système

v Fonctions RPL (Remote Program Load) et DHCP (Dynamic Host

Configuration Protocol)

v Wake on LAN (carte réseau Wake on LAN requise) v Wake on Ring (dans l’utilitaire de configuration, cette fonction est appelée

détection d’appel sur le port série pour un modem externe, et détection d’appel sur le modem pour un modem interne). Certains modèles en sont dépourvus.

v Wake on Alarm

4 Guide d’utilisation

v Administration à distance (possibilité de mise à jour en réseau du POST et

du BIOS)

v Démarrage automatique v BIOS et logiciels SM (System Management) v Enregistrement des résultats de test de matériel du POST

Fonctions d’entrée-sortie

v Un port parallèle ECP/EPP à 25 broches v Un ou deux ports série 9 broches v Deux ports USB à 4 broches v Port souris PS/2 v Port clavier PS/2 v Port moniteur 15 broches v Trois connecteurs audio (casque/sortie, entrée et microphone) v Connecteur manette de jeux/MIDI (sur certains modèles)

Emplacements d’extension

v Modèles SFF

– trois baies d’unité – deux emplacements PCI avec prise en charge de cartes d’extension Plug

and Play

v Modèles de bureau

– quatre baies d’unité – trois emplacements PCI avec prise en charge de cartes d’extension Plug

and Play

– un emplacement AGP (sur certains modèles ; certains modèles dotésd’un

emplacement AGP sont livrés avec une carte d’extension AGP préinstallée)

Alimentation

v Modèles SFF : alimentation 110 W avec détection automatique du voltage ca v Modèles de bureau : alimentation 155 W avec sélecteur de tension manuel v Commutation automatique 50/60 Hz de la fréquence d’entrée v Protection intégrée contre les surcharges et les surtensions v Prise en charge de la gestion avancéedel’alimentation v Prise en charge de l’interface ACPI (Advanced Configuration and Power

Interface)

Chapitre 1. Présentation de votre ordinateur IBM NetVista 5

Sécurité

v Mots de passe administrateur et à la mise sous tension v Verrouillage du carter (sur certains modèles) v Support pour l’ajout d’un crochet en U et d’un câble de verrouillage v Contrôle de la séquence de démarrage v Démarrage sans unité de disquette, clavier, ni souris v Mode de démarrage automatique v Contrôle d’E-S disquette et disque dur v Contrôle d’E-S de port série et parallèle v Profil de sécurité par unité

Logiciels IBM préinstallés

Il se peut que votre ordinateur soit livré avec des logiciels préinstallés. Dans ce cas, sont intégrés un système d’exploitation, des pilotes de périphériques destinés à prendre en charge les fonctions intégrées et d’autres programmes.

Systèmes d’exploitation (pris en charge)

v Microsoft Windows 2000 Professionnel v Microsoft Windows NT Workstation 4.0 avec le Service Pack 6 v Microsoft Windows 98 SE v Microsoft Windows Millennium (Me) v Novell NetWare versions 3.2, 4.11, 5.0

Systèmes d’exploitation (compatibilité testée)

v Microsoft Windows 95 v DOS 2000 v SCO OpenServer 5.0.2 et ultérieur v IBM OS/2 Warp Connect 3.0 v IBM OS/2 Warp 4.0 v IBM OS/2 LAN Server 3.0 et 4.0 v Linux : Red Hat, Caldera, S.U.S.E., et Pacific High Tech v Sun Solaris 2.5.1 ou plus récent

1. A la date de mise sous presse du présent manuel, les systèmes d’exploitation figurant dans cette liste étaient encore en cours de test de compatibilité.D’autres systèmes d’exploitation peuvent être identifiés comme étant compatibles avec votre PC aprèslaparutiondelaprésente publication. Cette liste n’est donc ni définitive ni exhaustive et est susceptible d’être modifiée. Pour déterminer si la compatibilité d’un système d’exploitation a fait l’objet de tests, consultez le site Web de son fournisseur.

6 Guide d’utilisation

Chapitre 2. Installation de l’ordinateur

Le présent chapitre décrit comment connecter les câbles à l’ordinateur et mettre ce dernier sous tension.

Pour effectuer l’installation, vous avez besoin :

v de l’ordinateur v du cordon d’alimentation de l’ordinateur v du clavier v de la souris v d’un écran (vendu séparément avec un câble d’interface et un cordon

d’alimentation)

Pour vous procurer l’un de ces éléments, prenez contact avec votre revendeur.

Choix de l’emplacement de l’ordinateur

Vérifiez que vous disposez pour l’ordinateur, l’écran et les autres unitésd’un nombre suffisant de prises de courant correctement mises à la terre. Sélectionnez un emplacement à l’abri de l’humidité pour l’ordinateur. Laissez environ 5 cm autour de l’ordinateur pour la circulation de l’air.

Vous trouverez des conseils pour une utilisation confortable et aisée de votre ordinateur à la section «Organisation de l’espace de travail»àla page 13.

Branchement des câbles

Pour installer votre ordinateur, vous devez savoir où trouver les connecteurs.

Le schéma suivant indique l’emplacement des connecteurs à l’arrière du modèle SFF. Il se peut que vous ne disposiez pas des périphériques pour tous les connecteurs indiqués dans cette illustration.

1Souris 8Entrée audio 2USB 2 9Microphone 3Port parallèle 10Ecran 4Port série 11Port série 1 5Cordon d’alimentation 12USB 1 6Port Ethernet 13Clavier 7Sortie audio

Remarque : Les connecteurs situés à l’arrière de l’ordinateur sont accompagnés

d’icônes en couleur. Ces icônes vous permettront de déterminer où brancher de manière appropriée les divers câbles afin d’installer l’ordinateur.

Le schéma suivant indique l’emplacement des connecteurs à l’arrière du modèle de bureau. Il se peut que vous ne disposiez pas des périphériques pour tous les connecteurs indiqués dans cette illustration.

8 Guide d’utilisation

1Cordon d’alimentation 7Entrée audio 2Souris 8Microphone 3USB 2 9Ecran 4Port parallèle 10Port série 1 5Port série 2 (MIDI/manette de jeux) 11USB 1 6Sortie audio 12Clavier

Remarque : Les connecteurs situés à l’arrière de l’ordinateur sont accompagnés

d’icônes en couleur. Ces icônes vous permettront de déterminer où brancher de manière appropriée les divers câbles afin d’installer l’ordinateur.

Afin d’installer votre ordinateur, procédez comme suit pour brancher les câbles en vous aidant des précédents schémas.

Chapitre 2. Installation de l’ordinateur 9

1. Si votre ordinateur est un modèle de bureau, vérifiez la position du

sélecteur de tension. Utilisez la pointe d’un stylo bille pour changer la position du sélecteur, le cas échéant.

v Si la plage d’alimentation est comprise entre 90 et 137 V ca, placez le

sélecteur sur 115 V.

v Si elle est comprise entre 180 et 265 V ca, placez le sélecteur sur 230 V.

2. Connectez au moniteur le câble de l’écran (si ce n’est déjà fait), puis

resserrez les vis du connecteur.

Remarque : Si votre ordinateur est livré avec une carte AGP, le port

moniteur est désactivé sur la carte principale. Branchez le moniteur sur la prise AGP.

3. Branchez le clavier sur le connecteur violet. Branchez la souris sur le

connecteur vert.

Remarque : Si votre ordinateur est livré avec Windows NT et une souris

ScrollPoint II, au premier démarrage de l’ordinateur, la souris sera reconnue mais sans les fonctionnalités ScrollPoint. Il vous faudra éteindre et redémarrer l’ordinateur pour activer ces fonctionnalités.

4. Connectez les autres périphériques :

v l’imprimante ou le périphérique parallèle sur le port parallèle v le périphérique série ou le modem externe sur le port série v les périphériques USB v les périphériques supplémentaires (hauts-parleurs, micros, casques), dans

le cas de modèles équipésdepériphériques audio

v Si une étiquette est apposée sur l’interrupteur d’alimentation, retirez-la.

Connectez dans un premier temps les cordons d’alimentation à l’ordinateur, à l’écran et aux autres périphériques, puis branchez-les sur les socles de prises de courant mis à la terre.

v Si votre ordinateur a été livré avec une carte Ethernet, connectez le câble

Ethernet.

10 Guide d’utilisation

Mise sous tension

Mettez d’abord sous tension l’écran et les autres périphériques externes. N’allumez l’ordinateur qu’ensuite. Reportez-vous aux schémas ci-après pour localiser les interrupteurs d’alimentation de l’écran et de l’ordinateur.

Chapitre 2. Installation de l’ordinateur 11

Un écran d’accueil apparaît pendant que le système effectue un rapide autotest. Lorsque le test a abouti, cet écran disparaît, le BIOS et les logiciels sont chargés (sur les modèles dotés de logiciels préinstallés).

Remarque : En cas d’incident, reportez-vous au «Chapitre 6. Résolution des

incidents»àla page 75.

Fin de l’installation

Localisez les numéros d’identification (numéro de série et modèle/type de la machine) et notez ces informations à l’«Annexe D. Tableaux d’informations»à la page 123. Ces numéros se trouvent sur le panneau avant, sous l’unité de CD-ROM.

D’autres sources d’informations concernant votre ordinateur sont indiquées dans la section «Informations complémentaires»àla page v, au début du présent manuel. Les manuels en ligne sont disponibles à partir d’Access IBM ou sur le Web, à l’adresse suivante : http://www.ibm.com/pc/support/ . Des programmes et pilotes de périphériques supplémentaires se trouvent sur le CD Sélection de logiciels et, dans certains cas, sur d’autres CD ou disquettes. Si vous installez vous-même votre propre système d’exploitation, une fois l’installation de ce dernier effectuée, veillez à installer les pilotes de périphériques

12 Guide d’utilisation

appropriés. Vous pouvez vous procurer sur le Web les pilotes pour les systèmes d’exploitation non préinstallés en vous connectant à l’adresse http://www.ibm.com/pc/support/ . Les fichiers README fournis avec ces pilotes contiennent les instructions d’installation.

Organisation de l’espace de travail

Pour tirer le meilleur parti de votre ordinateur, vous devez disposer votre matériel et arranger votre espace de travail de la façon la mieux adaptée à vos besoins et au type de travail que vous effectuez. Votre confort est d’une importance primordiale, mais tenez également compte des sources de lumière, de la circulation de l’air et de l’emplacement des prises électriques lorsque vous organisez votre espace de travail.

Confort

Bien qu’il n’existe pas de position de travail idéale pour tous, voici quelques conseils qui vous aideront à trouver celle qui vous convient le mieux.

Rester longtemps dans la même position assise est source de fatigue. C’est pourquoi il est important d’utiliser un siège de bonne qualité. Le dossier et le siège doivent être réglables séparément et fournir un bon support. Le siège doit être courbéàl’avant pour un plus grand confort des jambes. Réglez la hauteur de votre chaise, calez votre dos contre le dossier et posez vos pieds à plat sur le sol ou sur un repose-pieds.

Lorsque vous utilisez le clavier, vos avant-bras doivent être horizontaux et vos poignets dans une position confortable. Appuyez légèrement sur les touches de votre clavier en gardant les mains et les doigts détendus. Si nécessaire, modifiez l’inclinaison du clavier en réglant la position des béquilles.

Disposez l’écran de façon à ce que le haut soit situé légèrement en dessous du niveau de vos yeux. Placez-le à une distance confortable (51 à 61 cm) qui ne vous oblige pas à vous contorsionner pour le regarder. Placez également à

Chapitre 2. Installation de l’ordinateur 13

portée de la main les autres matériels que vous êtes amenéàutiliser régulièrement, comme le téléphone, par exemple, ou la souris.

Reflets et éclairage

Placez l’écran de façon àéviter au maximum les reflets dus à la lumière provenant des plafonniers, des fenêtres et d’autres sources. Même la lumière

émanant de surfaces brillantes peut provoquer des reflets gênants sur votre écran. Si possible, placez l’écran perpendiculairement aux fenêtres et aux autres

sources de lumière. Réduisez l’éclairage de la pièce en éteignant les lampes ou en les équipant d’ampoules de plus faible puissance. Si vous installez l’écran prèsd’une fenêtre, utilisez des rideaux ou des stores pour filtrer la lumière du soleil. Vous devrez sans doute modifier le réglage de la luminosité et du contraste plusieurs fois par jour selon les conditions d’éclairage.

S’il vous est impossible d’éviter les reflets ou de modifier l’éclairage, placez un filtre anti-reflets sur l’écran. Cependant, ces filtres peuvent affecter la clarté de l’image. Ne les utilisez qu’en dernier recours.

L’accumulation de poussière sur l’écran peut aggraver la gêne liée aux reflets. Il est donc conseillé de nettoyer régulièrement l’écran à l’aide d’un chiffon doux et humidifié de produit d’entretien liquide non abrasif.

Circulation de l’air

L’ordinateur et l’écran produisent de la chaleur. Sur votre ordinateur, un ventilateur aspire l’air froid et rejette l’air chaud. L’écran laisse l’air chaud s’échapper par des fentes d’aération. Leur obstruction peut déclencher une surchauffe et provoquer un dysfonctionnement ou une détérioration de l’appareil. Installez l’ordinateur et l’écran de manière à ce que rien n’obstrue les fentes d’aération : habituellement, 5 cm de distance suffisent. Veillez également à ce que le souffle d’air chaud ne soit pas dirigé vers une autre personne.

Prises électriques et longueur des câbles

L’emplacement final de l’ordinateur risque d’être déterminé par celui des prises électriques et par la longueur des câbles et cordons d’alimentation de l’écran, de l’imprimante et des autres périphériques.

Lorsque vous organisez votre espace de travail : v Evitez d’utiliser des rallonges. Lorsque c’est possible, branchez directement

le cordon d’alimentation de l’ordinateur sur une prise de courant.

v Veillez à ce que les cordons et les câbles ne gênent pas le passage ; ils

risquent d’être déplacés accidentellement.

Pour plus de détails sur les cordons d’alimentation, reportez-vous à la section «Cordons d’alimentation»àla page 132.

14 Guide d’utilisation

Chapitre 3. Utilisation de l’ordinateur

Le présent chapitre contient des informations relatives à l’utilisation quotidienne de votre ordinateur.

Démarrage de l’ordinateur

La section «Mise sous tension»àla page 11, comporte un schéma indiquant l’emplacement des interrupteurs d’alimentation du moniteur.

Les sons émisetlesécrans et messages affichés lors du démarrage de l’ordinateur sont fonction des réglages opérés dans le menu Options de lancement de l’utilitaire de configuration. Les valeurs par défaut sont [Désactivé(e)] pour l’option Etat à la mise sous tension (POST) et [Rapide] pour l’option Autotest à la mise sous tension.

Remarque : D’autres valeurs sont susceptibles de modifier ce qui s’affiche au

démarrage de l’ordinateur. Lorsque vous mettez l’ordinateur sous tension, les messages suivants s’affichent :

Appuyez sur F1 pour lancer l'utilitaire de configuration.

Pour démarrer le programme de récupération IBM, appuyez sur F11

Remarque : Le premier message s’affiche au tout début du démarrage de

l’ordinateur et disparaîttrès vite. Pour plus de détails sur le

lancement de l’utilitaire de configuration, reportez-vous à la page

31.

Utilisation des fonctions vidéo

Votre ordinateur est équipé d’un contrôleur graphique SVGA. Ce contrôleur se trouve sur la carte principale. Certains modèles sont livrés avec une carte AGP.

SVGA est une norme d’affichage de texte et d’images. Tout comme les autres normes vidéo, SVGA prend en charge tout un éventail de modes vidéo. Ces derniers sont des combinaisons de définition, de fréquence de rafraîchissement et de couleurs, définies par une norme vidéo pour l’affichage de texte ou de graphiques. Pour plus d’informations sur les modes vidéo, reportez-vous au manuel Understanding Your Personal Computer (accessible sur le Web à l’adresse http://www.ibm.com/pc/support/).

Pilotes de périphériques vidéo

Pour permettre de tirer pleinement parti de la carte graphique installée sur l’ordinateur, certains systèmes d’exploitation et certaines applications ont besoin de logiciels particuliers appelés pilotes de périphériques vidéo. Ces derniers permettent d’obtenir une vitesse accrue, une meilleure définition, un plus grand nombre de couleurs et des images sans scintillement.

Des pilotes pour les cartes graphiques, ainsi qu’un fichier README contenant des instructions d’installation, sont préinstallés sur certains modèles. Si votre ordinateur est livré avec des logiciels IBM préinstallés, les pilotes vidéo sont déjà installés sur le disque dur. Dans le cas contraire, si vous ne disposez pas d’un système d’exploitation préinstallé, vous pouvez télécharger les pilotes de périphériques à l’adresse suivante : http://www.ibm.com/pc/support/ .

Pour plus d’informations, reportez-vous à la section «Chapitre 7. Assistance technique»àla page 107.

Modification des paramètres de l’écran

Pour obtenir une qualité d’affichage optimale et réduire le scintillement, vous pouvez régler la définition et la fréquence de rafraîchissement de votre écran. Vous pouvez visualiser et modifier les paramètres de votre écran par l’intermédiaire de votre système d’exploitation en appliquant les instructions présentes dans les fichiers README du CD Sélection de logiciels livré avec votre ordinateur. Pour plus de détails sur la modification de ces paramètres, reportez-vous à la documentation de votre système d’exploitation.

Attention

Avant de modifier les paramètres d’affichage, consultez la documentation livrée avec l’écran. L’utilisation d’une définition ou d’une fréquence de rafraîchissement non prise en charge risque d’endommager votre écran ou de le rendre illisible. Vous trouverez généralement dans la documentation livrée avec l’écran les définitions et fréquences de rafraîchissement qu’il prend en charge. Si vous avez besoin d’informations supplémentaires, adressez-vous au constructeur de l’écran.

Pour réduire le scintillement et obtenir une meilleure stabilité de l’image, choisissez la fréquence de rafraîchissement non entrelacée la plus élevée prise en charge par votre écran. Si celui-ci est conforme à la norme DDC (Display Data Channel) VESA, il est probablement déjà configuré sur la fréquence maximale de rafraîchissement que prennent en charge le moniteur et le contrôleur vidéo. Consultez la documentation qui accompagne votre écran pour savoir si ce dernier est conforme au standard DDC.

16 Guide d’utilisation

Utilisation des fonctions audio

L’ordinateur est équipé d’un contrôleur audio intégré qui prend en charge les applications Sound Blaster et qui est compatible avec le système audio Microsoft Windows. Certains modèles sont également dotésd’un haut-parleur interne et de trois connecteurs audio. Le contrôleur audio permet d’écouter et d’enregistrer des sons et de la musique et de bénéficier du son dans les applications multimédia. Il est possible, en option, de raccorder aux connecteurs audio des hauts-parleurs stéréodemanière à encore améliorer la qualité du son.

Les procédures d’enregistrement et d’écoute varient selon les systèmes d’exploitation. Pour plus de détails, reportez-vous à la documentation de votre système d’exploitation.

Les connecteurs audio de votre ordinateur sont des prises mini-jacks de 3,5 mm. Vous trouverez ci-après une description des connecteurs. Pour connaître l’emplacement de ces connecteurs, reportez-vous à la section «Branchement des câbles»àla page 7.

Sortie audio (port casque) :

Ce connecteur est utilisé pour envoyer les signaux audio de l’ordinateur aux périphériques externes, tels que des enceintes stéréo avec amplificateurs intégrés, un casque d’écoute, un clavier multimédia ou la prise Entrée audio sur un système stéréo.

Remarque : Le haut-parleur interne est désactivé lorsqu’un

haut-parleur externe est connectéàla sortie audio de votre ordinateur.

Entrée audio :

Ce connecteur sert à recevoir des signaux audio envoyés au système audio de l’ordinateur par des périphériques externes, tels que la sortie audio d’une chaîne stéréo, d’une télévision ou d’un instrument de musique.

Micro :

Ce connecteur est utilisé pour brancher un microphone à votre ordinateur lorsque vous souhaitez enregistrer une voix ou d’autres sons sur le disque dur. Il peut également être utilisé par des logiciels de reconnaissance vocale.

Remarque : Si, pendant l’enregistrement, vous percevez des

interférences ou un effet Larsen dans le haut-parleur, réduisez le volume d’enregistrement du micro (gain).

Chapitre 3. Utilisation de l’ordinateur 17

Connecteur manette de jeux/MIDI (sur certains modèles) :

Ce port sert à connecter une manette utilisable pour des jeux ou un périphérique MIDI assurant l’interface avec du matériel de production numérique de musique et de son.

Utilisation des disquettes

L’unité de disquette de l’ordinateur accueille des disquettes 3 pouces 1/2.

Les informations qui suivent vous aideront à utiliser ces disquettes.

Manipulation et stockage des disquettes

La disquette abrite un disque souple recouvert d’un revêtement magnétique. Ce disque peut être endommagé par la chaleur, la poussière, un champ magnétique, voire des traces de doigt. Conformez-vous aux instructions qui suivent pour manipuler et stocker les disquettes :

v Les données sont stockées sur la surface magnétique de la disquette. Cette

surface est protégée par un boîtier plastique. Si le boîtier est endommagé, n’utilisez pas la disquette. Une disquette endommagée peut en effet abîmer l’unité de disquette.

v Une glissière de protection située sur le dessus du boîtier de la disquette

3 pouces 1/2 recouvre en partie la surface magnétique. L’unité de disquette déplace cette glissière pour pouvoir lire ou écrire des informations sur la disquette. Ne déplacez pas cette glissière car les traces de doigt et la poussière peuvent entraîner la perte de données.

v Ne touchez jamais le disque magnétique. v Eloignez les disquettes des aimants ou des appareils qui produisent un

champ magnétique important, tels que les moteurs électriques ou les générateurs. Les disquettes sont sensibles aux aimants situés dans les postes de télévision, les téléphones, les enceintes de chaîne hi-fi, etc. Un champ magnétique peut effacer toutes les données se trouvant sur vos disquettes. Ne placez pas de disquettes sur l’écran et n’utilisez pas d’aimants pour fixer des notes à l’ordinateur.

v Ne stockez pas les disquettes dans des endroits exposés à des températures

extrêmes ou en plein soleil. Les disquettes 3 pouces 1/2 supportent des températures allant de 4 à 53° C. Conservez vos disquettes à l’abri de la chaleur. En effet, le boîtier plastique peut fondre, ce qui, bien évidemment, endommagerait la disquette.

Insertion et retrait des disquettes

Pour insérer une disquette 3 pouces 1/2, tenez-la avec la face portant l’étiquette vers le haut, la glissière de protection vers l’avant. Poussez la disquette dans l’unité jusqu’à ce qu’elle s’enclenche.

18 Guide d’utilisation

Pour retirer la disquette, appuyez sur le bouton d’éjection et tirez-la hors de l’unité.N’enlevez pas la disquette lorsque le voyant d’utilisation est allumé.

Utilisation de l’unité de CD-ROM

Certains modèles sont équipésd’une unité de CD-ROM préinstallée. Cette unité peut restituer ou lire les informations à partir d’un CD, mais elle ne peut pas y inscrire de données. L’unité de CD-ROM prend en charge des CD de 12 cm conformes aux normes de l’industrie.

Lorsque vous utilisez une unité de CD-ROM, conformez-vous aux règles d’utilisation suivantes :

v Ne posez pas l’unité :

– en un endroit exposéàdes températures extrêmes – en un endroit exposéàl’humidité – en un endroit exposéàla poussière – en un endroit exposé aux vibrations ou aux chocs – sur une surface inclinée – en un endroit exposéàla lumière directe

v N’y insérez pas d’autre objet qu’un CD. v Avant de déplacer l’ordinateur, retirez tout CD inséré dans l’unité.

Manipulation d’un CD

Lorsque vous manipulez un CD, conformez-vous aux règles d’utilisation suivantes :

v Tenez le CD par la tranche. Ne touchez pas la face du CD qui n’est pas

imprimée.

v Pour effacer la poussière ou des traces de doigt, utilisez un chiffon doux et

propre pour essuyer le CD en partant du centre vers les bords. N’effectuez pas de mouvements circulaires lorsque vous essuyez le CD. Vous pourriez perdre des données.

v N’écrivez pas sur le CD et ne collez rien dessus. v Ne rayez pas la surface du CD. v Ne stockez pas ou n’exposez pas le CD à la lumière directe. v N’utilisez pas de benzène, de diluants ou d’autres agents nettoyants sur le

CD.

v Evitez de laisser tomber le CD ou de le plier.

Chapitre 3. Utilisation de l’ordinateur 19

Chargement d’un CD

Pour charger un CD dans son unité :

1. Appuyez sur le bouton d’éjection. Le plateau s’extrait automatiquement.

N’essayez pas de l’extraire en tirant dessus.

Remarque : Si votre ordinateur est de type SFF (boîtier de petit format), le

plateau du CD-ROM ne sort que partiellement de l’unité. Tirez-le manuellement pour l’extraire complètement.

2. Placez le CD sur le plateau, face imprimée vers le haut.

Remarque : Si votre ordinateur est de type SFF (boîtier de petit format),

appuyez sur le CD jusqu’à ce qu’il s’encastre (vous entendez un déclic) et qu’il soit maintenu par les supports à ressorts.

3. Appuyez de nouveau sur le bouton d’éjection du plateau pour remettre ce

dernier en place ou poussez-le délicatement. Une fois le plateau fermé,le voyant d’utilisation situé sur la partie avant de l’unité s’allume.

4. Pour éjecter le CD, appuyez sur le bouton d’éjection. Lorsque le plateau

sort, retirez délicatement le CD.

5. Appuyez de nouveau sur le bouton d’éjection du plateau pour remettre ce

dernier en place ou poussez-le délicatement.

Remarque : Si le plateau ne s’extrait pas de l’unité lorsque vous appuyez sur

le bouton d’éjection, introduisez l’extrémité d’un trombone dans l’encoche d’éjection d’urgence située sur le devant de l’unité de CD-ROM.

Utilisation de la souris IBM ScrollPoint II

Certains modèles sont livrés avec une souris IBM ScrollPoint II. La souris ScrollPoint II comporte les boutons de contrôle suivants :

20 Guide d’utilisation

1Bouton principal :

Ce bouton permet de sélectionner ou de lancer un programme ou une option de menu.

2Bouton de défilement rapide ou automatique :

Ce bouton permet d’utiliser la souris en mode défilement automatique. Dans ce mode, c’est le mouvement de la souris qui contrôle le sens et la vitesse du défilement. Pour quitter le mode défilement automatique, cliquez sur l’un des boutons de la souris.

3Bouton d’affichage des menus contextuels :

Ce bouton permet d’afficher le menu contextuel du programme, de l’icône ou de l’objet actif.

4Mini-stick :

Il permet de contrôler le défilement effectué par la souris. Il est sensible à la pression. La direction dans laquelle vous appuyez détermine la direction du défilement. Le degré de la pression définit la vitesse du défilement.

Ces boutons sont contrôlés par le pilote IBM ScrollPoint II. Ce pilote est installé sur les ordinateurs équipés de logiciels préinstallés. Mais il est possible de se le procurer sur le Web, à l’adresse suivante : http://www.ibm.com/pc/support/ .

Mise à jour des programmes système

Les programmes système représentent la couche de base des logiciels intégrés à votre ordinateur. Ils comprennent le POST (Power-On Self-Test), le BIOS (Basic Input/Output System) et l’utilitaire de configuration. Le POST est composé de tests et de procédures exécutés à chaque mise sous tension de l’ordinateur. Le BIOS, quant à lui, se compose d’une couche logicielle qui traduit les instructions provenant des autres couches logicielles en signaux électriques interprétables par la partie matérielle de l’ordinateur. L’utilitaire de configuration permet de visualiser et de modifier les paramètres de configuration de l’ordinateur.

La carte principale de votre système est dotéed’un module EEPROM (mémoire morte effaçable et programmable électriquement, également appelée mémoire flash). Vous pouvez facilement mettre à jour le POST, le BIOS et l’utilitaire de configuration en démarrant votre ordinateur à l’aide d’une disquette de mise à jour flash ou de la fonction Administration à distance, si celle-ci est activée. Pour plus d’informations, reportez-vous à la section «Définition de l’administration à distance»àla page 36.

Chapitre 3. Utilisation de l’ordinateur 21

Il peut arriver qu’IBM apporte des modifications aux programmes système. Les mises à jour sont disponibles sous forme de fichiers téléchargeables sur le site Web ou sur le BBS IBM PC (reportez-vous au «Chapitre 7. Assistance technique»àla page 107). Un fichier README inclus dans les fichiers de mise à jour contient les instructions d’utilisation des mises à jour.

Pour mettre à niveau les programmes système (pour flasher l’EEPROM) :

1. Insérez une disquette de mise à niveau des programmes système dans

l’unité de disquette. Les mises à niveau des programmes système sont disponibles sur le Web, à l’adresse suivante : http://www.ibm.com/pc/support/ .

2. Mettez l’ordinateur sous tension. S’il est déjà sous tension, vous devez dans

un premier temps le mettre hors tension et le rallumer. La mise à niveau commence.

Utilisation des outils de gestion du système

Cette section décrit les fonctions qui permettent à l’administrateur réseau ou au serveur de fichiers de gérer et de contrôler votre ordinateur à distance. Pour plus d’informations sur la gestion du système, reportez-vous au manuel Understanding Your Computer (disponible sur le Web, à l’adresse suivante : http://www.ibm.com/pc/support/ sur le site Web d’IBM).

Les outils de gestion universelle IBM rationalisent et automatisent les tâches de gestion et de maintenance des PC, telles que le suivi et le déploiement des ressources. Ces outils à la pointe de la technologie sont fournis gratuitement aux utilisateurs de PC IBM, ce qui permet de réduire le coût total de possession de votre réseau d’ordinateurs, et de concentrer les ressources vitales de l’entreprise sur les activités essentielles.

Wake on LAN

La fonction Wake on LAN requiert une carte réseau Wake on LAN. Elle permet à un administrateur réseau de mettre votre ordinateur sous tension à partir

d’un site éloigné. Utilisée avec un logiciel de gestion de réseau, tel que Netfinity Manager (disponible sur le CD Sélection de logiciels), cette option permet d’effectuer à distance de nombreuses opérations sur votre ordinateur (transfert de données, mise à jour de logiciels, du POST ou du BIOS). Pour plus d’informations, reportez-vous à la documentation qui accompagne votre carte Ethernet.

Remarque : Si le cordon d’alimentation de l’ordinateur est raccordéàun

dispositif de protection contre les surcharges, veillez à utiliser l’interrupteur d’alimentation et non celui du dispositif pour mettre l’ordinateur hors tension. Sinon, la fonction Wake on LAN ne fonctionnera pas.

22 Guide d’utilisation

Fonctions RPL ou DHCP

Si votre ordinateur est livré avec une carte Ethernet, les fonctions RPL (Remote Program Load) ou DHCP (Dynamic Host Configuration Protocol) permettent à l’administrateur réseau de contrôler votre ordinateur à distance. Si vous associez RPL à un logiciel tel qu’IBM LANClient Control Manager, vous pouvez utiliser une fonction appelée RPL hybride, qui installe des images (ou fichiers) hybrides sur le disque dur. Par la suite, chaque fois que l’ordinateur est démarréàpartir du réseau, LANClient Control Manager le reconnaît comme client RPL hybride et un programme d’amorce est téléchargé sur le disque dur de l’ordinateur. La fonction RPL hybride évite le trafic réseau associéàun RPL standard.

Administration à distance

Cette fonction peut être utilisée par un administrateur réseau pour, à distance, mettre à niveau le POST et le BIOS de votre ordinateur. Un logiciel de gestion de réseau, tel que LANClient Control Manager, est requis pour pouvoir bénéficier de cette fonction. Pour des informations sur la configuration, reportez-vous à la section «Définition de l’administration à distance»àla page 36.

LANClient Control Manager (LCCM)

LANClient Control Manager (LCCM) est un programme graphique basé sur un serveur qui facilite le déploiement système en permettant l’installation automatique de systèmes d’exploitation, d’images de logiciels complètes, de pilotes de périphériques et de mises à niveau du BIOS. Utilisé avec la fonction Wake on LAN, le programme LCCM peut lancer votre système à distance, même si ce dernier est hors tension, ce qui signifie que tout ceci peut-être effectué lorsque votre système n’est pas utilisé. Si vous avez acheté un PC IBM, vous pouvez télécharger le programme LCCM sans frais supplémentaires (hormis le coût de la connexion).

Pour plus d’informations ou pour télécharger ce logiciel, accédez au site Web IBM, à l’adresse suivante : http://www.ibm.com/pc/us/desktop/lccm .

System Migration Assistant (SMA)

System Migration Assistant (SMA) fournit une fonctionnalité proche de celle d’un assistant pour aider les administrateurs à transférer à distance les configurations, les paramètres de profil, les pilotes d’imprimante et les fichiers d’un PC IBM ou autre vers des systèmes pris en charge par IBM. Si vous avez acheté un ordinateur IBM, vous pouvez télécharger le programme SMA sans frais supplémentaires (hormis le coût de la connexion).

Pour plus d’informations ou pour télécharger ce logiciel, accédez au site Web http://www.ibm.com/pc/us/software/sysmgmt/products/sma.

Chapitre 3. Utilisation de l’ordinateur 23

Desktop Management Interface

L’interface DMI (Desktop Management Interface) permet de collecter des informations relatives au matériel et aux logiciels de votre ordinateur. En environnement réseau, les administrateurs réseau peuvent utiliser DMI pour gérer et contrôler votre ordinateur à distance.

Fonctions de sécurité

Pour empêcher l’utilisation de votre ordinateur par des personnes non autorisées, des fonctions anti-intrusion et d’autres fonctions de sécurisation sont livrées avec votre ordinateur.

Fonctions anti-intrusion

Les fonctions anti-intrusion d’IBM offrent une protection contre le vol de composants de l’ordinateur, comme le microprocesseur, les modules mémoire ou les unités.

Certains modèles comportent un verrou qui empêche le retrait du carter. Deux clés identiques sont également fournies. Le numéro de série des cléset l’adresse de leur fabricant sont inscrits sur une étiquette attachée aux clés.

Certains modèles sont équipésd’un détecteur anti-intrusion installéà l’intérieur du châssis. Vous pouvez programmer ce détecteur pour que l’administrateur système soit alerté chaque fois que l’on enlève le carter de l’ordinateur. Ce détecteur est activé une fois que vous avez défini un mot de passe administrateur dans l’utilitaire de configuration. Dans ce cas, si le carter est enlevé alors qu’un mot de passe a été défini, un message d’erreur du POST (176) s’affiche à la prochaine mise sous tension de l’ordinateur. Pour que l’ordinateur puisse démarrer, l’on doit entrer le mot de passe administrateur correct. Pour plus d’informations sur la définition de mots de passe, reportez-vous à la section «Utilisation des mots de passe»àla page 36.

Protection des composants

Votre ordinateur est équipé de composants dont le numéro de série peut être enregistré auprès de sociétésdesécurité tierces. Il est d’ailleurs possible d’enregistrer la totalité du système. L’enregistrement des composants de votre ordinateur accroît vos chances de les identifier s’ils sont retrouvés après un vol. Pour plus d’informations sur l’enregistrement des composants, connectez-vous à la page Web http://www.ibm.com/pc/us/desktop/assetid/.

24 Guide d’utilisation

Technologie Asset ID

Sur certains modèles, IBM permet la prise en charge d’Asset ID2. Asset ID offre la possibilité d’accéder, à l’aide d’un scanner portable de radiofréquences, aux informations stockées dans le module EEPROM de la carte principale.

L’EEPROM Asset ID contient des informations préenregistrées concernant le système, notamment sa configuration et les numérosdesérie des composants clés. Elle inclut également un certain nombre de zones vides que vous pouvez compléter à votre choix. L’Asset ID peut être scannée à une courte distance. Pour cela, il n’est pas nécessaire de retirer le carter de l’ordinateur, ni même l’ordinateur de son emballage. Ce type de suivi sans fil autorise les déploiements rapides et un meilleur contrôle des parcs installés. Les informations Asset ID sont également accessibles via UMS (Universal Management Services).

Pour des informations actualisées sur la sécurisation de votre ordinateur, consultez la page du support IBM à l’adresse http://www.ibm.com/pc/us/desktop/assetid/.

Vous pouvez vérifier avec l’utilitaire de configuration si votre ordinateur dispose des fonctionnalités Asset ID. Pour savoir comment lancer l’utilitaire de configuration, reportez-vous à la section «Lancement et emploi de l’utilitaire de configuration»àla page 31. Si votre ordinateur dispose des fonctionnalités Asset ID, reportez-vous à la section «Utilisation de la sécurité avancée»àla page 33, pour savoir comment activer Asset ID.

Solutions IBM de sécurité

Les solutions IBM de sécurité préservent la sécurité des transactions effectuées dans le cadre du commerce électronique. Elles comprennent :

v un processeur intégré de sécurité qui vous procure toutes les fonctionnalités

d’une carte SMART sans en payer le prix (sur certains modèles uniquement)

v une prise en charge avancéedelasécurité v le gestionnaire d’authentification qui permet de gérer les droits d’accès aux

composants du système

Les caractéristiques énumérées plus haut ne concernent pas tous les modèles.

Protection des données

Un grand nombre de causes peuvent provoquer la perte des données de votre disque dur : violations de la sécurité, virus, pannes, tout cela peut entraîner la

2. Asset ID permet à votre ordinateur personnel d’être scanné par divers émetteurs de

radiofréquences fournis par des sociétésindépendantes. Asset ID doit être utilisé uniquement avec un équipement radiofréquence conforme aux normes ANSI/IEEE C95.1 1991 RF relatives aux limites de radiation.

Chapitre 3. Utilisation de l’ordinateur

destruction de vos fichiers. Pour vous protéger contre la perte de vos données, IBM a intégréàvotre ordinateur un certain nombre de fonctionnalitésde sauvegarde.

Unité de disque dur SMART

Votre ordinateur est équipé en standard d’une unité de disque dur SMART (Self-Monitoring, Analysis, and Reporting Technology) qui permet de signaler les risques de pannes disque. Si une erreur est détectée, un message d’avertissement de type DMI apparaît sur l’écran de l’ordinateur, et si ce dernier fait partie d’un réseau, sur une console administrateur. La détection d’une erreur permet de sauvegarder les données du disque dur et de remplacer l’unité.

SMART Reaction

Les possesseurs d’ordinateurs NetVista IBM disposent du logiciel SMART Reaction qui fait partie d’un package appelé Universal Management Services. SMART Reaction est un outil d’aide à la sauvegarde des données importantes. C’est une application client/serveur qui aide utilisateurs et administrateurs à réagir efficacement aux alertes émises par l’unité de disque dur SMART. Il est possible de le télécharger depuis l’adresse suivante : http://www.ibm.com/pc/support/.

Protection contre les virus

Il est possible d’activer dans l’utilitaire de configuration la protection antivirus de l’ordinateur. Norton AntiVirus pour IBM figure sur le CD Sélection de logiciels.

Sécurité avancée

Certains modèles comportent une fonctionnalité de sécurité avancée qui apporte une protection supplémentaire au mot de passe administrateur et aux paramètres de la séquence de démarrage. Lorsque vous activez cette fonction, le mot de passe administrateur et la séquence de démarrage sont stockés dans un module EEPROM sécurisé,rémanent et hautement protégé, distinct de la mémoire CMOS et du module EEPROM qui contient les programmes système. Ainsi, le mot de passe administrateur et la séquence de démarrage resteront intacts même en cas de défaillance de la pile ou de retrait de cette dernière. Pour plus d’informations, reportez-vous à la section «Utilisation de la sécurité avancée»àla page 33.

Verrouillage du clavier

Il est possible de désactiver le clavier pour rendre son utilisation impossible. Si vous définissez un mot de passe à la mise sous tension, le clavier se verrouille à la mise sous tension de l’ordinateur. Vous devez entrer le mot de passe approprié pour déverrouiller le clavier. Vous pouvez activer à partir de l’utilitaire de configuration la fonction de mot de passe à la mise sous tension de l’ordinateur. Reportez-vous à la section «Utilisation d’un mot de passe à la mise sous tension»àla page 36.

26 Guide d’utilisation

Remarque : Un clavier USB sera en état de fonctionner malgré le mot de passe

de verrouillage.

Certains systèmes d’exploitation sont dotésd’une fonction de verrouillage du clavier et de la souris. Pour plus d’informations, reportez-vous à la documentation de votre système d’exploitation.

Arrêtdel’ordinateur

Lorsque vous souhaitez mettre l’ordinateur hors tension, conformez-vous à la procédure normale d’arrêt du système afin d’éviter de perdre des données non sauvegardées ou d’endommager les logiciels. Pour plus de détails, reportez-vous à la documentation de votre système d’exploitation.

Entretien de l’ordinateur

La présente section contient les instructions relatives à la manipulation et à l’entretien de l’ordinateur.

Précautions élémentaires

Voici quelques précautions élémentaires à respecter pour le bon fonctionnement de l’ordinateur :

v Placez l’ordinateur dans un endroit sec et propre, sur une surface plane et

solide.

v Ne posez rien au-dessus de l’écran. N’obturez pas les grilles d’aération de

l’ordinateur et de l’écran sous peine de surchauffe.

v Ne posez pas de nourriture ni de boissons à proximité de l’ordinateur. Vous

pourriez faire tomber des miettes ou renverser du liquide sur le clavier et la souris, les rendant inutilisables.

v Evitez d’exposer à l’eau les interrupteurs d’alimentation et autres boutons de

contrôle. L’humidité peut les endommager et provoquer des décharges électriques.

v Débranchez toujours un cordon d’alimentation par la prise et non par le

cordon.

Nettoyage de l’ordinateur

Il est conseillé de nettoyer régulièrement l’ordinateur de manière à protéger sa surface et à assurer son bon fonctionnement.

ATTENTION : Veillez à bien éteindre l’ordinateur et le moniteur avant de les nettoyer.

Chapitre 3. Utilisation de l’ordinateur 27

Ordinateur et clavier

Utilisez des produits de nettoyage doux sur un chiffon humide pour nettoyer les surfaces peintes de l’ordinateur.

Ecran

Ne nettoyez pas l’écran à l’aide de nettoyants abrasifs La surface de l’écran se raye facilement. Evitez le contact des crayons, stylos et gommes.

Nettoyez l’écran à l’aide d’un chiffon doux et sec ou soufflez dessus pour enlever les particules de poussière. Puis, utilisez un chiffon doux, humidifié d’un nettoyant pour vitres liquide et non abrasif.

Souris

Si le déplacement du pointeur à l’écran ne correspond pas à celui de la souris, il est peut-être nécessaire de nettoyer celle-ci.

Pour ce faire :

1. Mettez l’ordinateur hors tension.

2. Débranchez le cordon de la souris de l’ordinateur.

3. Retournez la souris. Déverrouillez l’anneau de retenue de la bille en le

tournant dans le sens indiqué par la flèche.

4. Retournez de nouveau la souris afin de retirer l’anneau de retenue et la

bille.

5. Lavez la bille à l’eau tiède et savonneuse et essuyez-la soigneusement.

6. Essuyez l’extérieur de la souris et l’anneau de retenue à l’aide d’un chiffon

humide, Essuyez bien les roulettes à l’intérieur de la souris.

7. Remettez en place la boule et l’anneau de retenue. Verrouillez l’anneau de

retenue en le tournant dans le sens opposéàla flèche.

8. Rebranchez le cordon de la souris sur l’ordinateur.

28 Guide d’utilisation

Déplacement de l’ordinateur

Avant de déplacer votre ordinateur, prenez les précautions suivantes :

1. Effectuez une copie de sauvegarde des fichiers et des données qui se

trouvent sur le disque dur. La procédure de sauvegarde peut varier d’un système d’exploitation à

l’autre. Reportez-vous à la documentation de votre système d’exploitation concernant la sauvegarde de vos logiciels.

2. Retirez tout support des unités (disquettes, CD, bandes et autres).

3. Mettez l’ordinateur hors tension ainsi que tous les périphériques connectés.

Pour éviter d’endommager le disque dur, les têtes de lecture/écriture de ce dernier sont automatiquement placées sur des zones ne contenant pas de données.

4. Débranchez tous les cordons d’alimentation des prises de courant.

5. Notez l’emplacement des cordons à l’arrière de l’ordinateur, puis retirez-les.

6. Si vous avez conservé les cartons et les emballages de protection, rangez-y

les unités. Si vous utilisez plusieurs cartons, emballez soigneusement les unités pour éviter de les endommager.

Chapitre 3. Utilisation de l’ordinateur 29

30 Guide d’utilisation

Chapitre 4. Utilitaire de configuration

L’utilitaire de configuration est stocké dans la mémoire EEPROM (Electrically Erasable Programmable Read-Only Memory) de l’ordinateur. Vous pouvez utiliser ce programme pour visualiser et modifier les paramètres de configuration de l’ordinateur, quel que soit le système d’exploitation utilisé. Cependant, les paramètres que vous définirez dans votre système d’exploitation risquent de remplacer les paramètres correspondants définis dans l’utilitaire de configuration.

Lancement et emploi de l’utilitaire de configuration

L’utilitaire de configuration risque de se lancer automatiquement lorsque le POST détecte dans votre configuration actuelle la présence de nouveaux matériels ou au contraire l’absence de matériels précédemment enregistrés. Un message POST n° 162 s’affiche. Reportez-vous à la section «Autotest à la mise sous tension (POST)»àla page 77.

Pour lancer l’utilitaire de configuration :

1. Maintenez enfoncée la touche F1 et allumez l’ordinateur. Si ce dernier est

déjà sous tension, arrêtez le système d’exploitation, puis mettez l’ordinateur hors tension. Attendez que tous les voyants d’utilisation s’éteignent et remettez l’ordinateur sous tension. Ne relancez pas l’ordinateur en appuyant sur les touches Ctrl+Alt+Suppr.

2. Si vous n’avez pas défini de mot de passe, le menu de l’utilitaire de

configuration s’affiche. Si vous avez défini un mot de passe, c’est l’invite à entrer le mot de passe qui s’affiche. Pour plus d’informations, reportez-vous à la section «Utilisation des mots de passe»àla page 36.

Visualisation et modification des paramètres

Il est possible que le menu qui s’affiche sur l’écran de votre ordinateur soit légèrement différent de celui présenté ci-après, mais les options fonctionnent de la même façon.

Utilitaire de configuration

Sélectionnez une option :

v Récapitulatif de la configuration du système v Informations sur le produit v Unités et ports d’E-S v Options de lancement v Dateetheure v Sécurité du système v Configuration de deuxième niveau v Gestion de l’alimentation

Sauvegarde des paramètres Restauration des paramètres Chargement des paramètres par défaut Sortie de l’utilitaire de configuration

Le menu principal de l’utilitaire de configuration répertorie les options qui permettent d’identifier les éléments de configuration du système. Des symboles figurent en regard des options du menu de configuration. Le tableau ci-après explique la signification de ces symboles.

Symbole Explication

v Un menu ou un écran supplémentaires sont accessibles à partir de

 Cet élément a été modifié dans la configuration système ou l’utilitaire

* Un conflit a été détecté au niveau des ressources système. Pour que

[ ] Il n’est possible de modifier que les éléments affichés entre crochets

cette option.

de configuration a détecté une erreur et a tenté de la corriger. Il se peut également qu’un menu supplémentaire soit accessible à partir d’uneoptiondemenudésignée par un pointeur ().

votre ordinateur fonctionne correctement, vous devez résoudre ce conflit avant de sortir de l’utilitaire de configuration.

dans les menus de l’utilitaire de configuration.

Utilisez le clavier pour accéder aux options de menu de l’utilitaire de configuration. Le tableau ci-après indique les touches à utiliser pour exécuter différentes opérations.

Touches Fonction

↑↓ Utilisez les touches de déplacement vertical du curseur pour passer

d’une option à une autre et mettre en évidence celle que vous souhaitez.

32 Guide d’utilisation

Touches Fonction

←→ Utilisez les touches de déplacement horizontal du curseur pour

Entrée Appuyez sur cette touche pour sélectionner une option de menu mise

Echap Appuyez sur cette touche pour quitter un menu après avoir visualisé

+ Dans certains menus, utilisez cette touche pour augmenter la valeur

− Dans certains menus, utilisez cette touche (signe moins ou trait

0-9 Dans certains menus, utilisez ces touches pour modifier la valeur

F1 Appuyez sur cette touche pour obtenir l’aide associée à une option de

F9 Appuyez sur cette touche pour restaurer la configuration d’origine

F10 Appuyez sur cette touche pour rétablir la valeur par défaut d’une

afficher les options d’un sous-menu et passer d’une option à l’autre.

en évidence.

ou modifié ses paramètres.

numérique d’un paramètre.

d’union) pour diminuer la valeur numérique d’un paramètre.

numérique d’un paramètre.

menu sélectionnée.

d’une option de menu qui avait été modifiée et sauvegardée dans un premier temps.

option de menu sélectionnée.

Remarque : Les touches actives s’affichent au bas de chaque écran ; les

touches décrites ci-dessus ne sont pas toutes actives dans chaque

menu.

Sortie de l’utilitaire de configuration

Après avoir visualisé ou modifié les paramètres, appuyez sur Echap pour revenir au menu principal. Il est possible que, selon l’endroit où vous vous trouvez dans le programme, vous deviez appuyer plusieurs fois sur Echap pour revenir au menu principal. Si vous voulez enregistrer les modifications ou les paramètres, sélectionnez l’option d’enregistrement des paramètres avant de sortir. Sinon, les modifications ne seront pas prises en compte.

Utilisation de la sécurité du système

Le menu Sécurité du système vous permet de personnaliser les fonctionnalités liées à la sécurité de votre ordinateur. Ces fonctionnalités sont les suivantes : Sécurité avancée, Profil de sécurité par unité, Administration à distance, Mot de passe à la mise sous tension et Mot de passe administrateur.

Utilisation de la sécurité avancée

Certains modèles prennent en charge la sécurité avancée. Vous pouvez uniquement activer ou désactiver la sécurité avancée lorsque vous mettez à niveau des programmes système.

Chapitre 4. Utilitaire de configuration 33

Si la sécurité avancée est activée, mais que vous n’avez pas défini de mot de passe administrateur, l’ordinateur fonctionnera comme si elle était désactivée.

Sinon, si elle est activée et si vous avez défini un mot de passe administrateur, votre ordinateur fonctionnera ainsi :

v Le contenu de l’EEPROM de sécurité (mot de passe administrateur et

séquence de démarrage) est protégé en cas de défaillance de la pile ou de la mémoire CMOS.

v L’EEPROM de sécurité sera protégée contre tout accès non autorisé car elle

se verrouille après la mise sous tension de l’ordinateur et la fin des routines de démarrage des programmes système. Une fois verrouillée, l’EEPROM de sécurité n’est accessible en lecture ou en écriture à aucune application ou aucun logiciel système jusqu’à l’extinction et au réallumage de l’ordinateur. En environnement réseau, cela peut empêcher l’exécution à distance de certaines fonctions sur l’ordinateur.

La fonction de sécurité avancée ajoute un verrouillage en dur (hard lock) qui constitue une mesure supplémentaire de sécurisation des programmes système de votre ordinateur. En temps normal, la totalité du contenu de l’EEPROM système est protégéeenécriture par un verrouillage logiciel (soft lock). Un verrouillage logiciel permet au programme d’administration à distance active d’opérer en environnement réseau. Avec un verrouillage en dur, une fois l’ordinateur allumé et la routine de démarrage des programmes système achevée, l’administration à distance est verrouillée jusqu’au redémarrage de l’ordinateur et l’entrée du mot de passe administrateur. Il est à noter qu’en environnement réseau, cela empêche la mise à niveau à distance des programmes système de l’ordinateur. Cela exige la présence physique de quelqu’un auprèsdel’ordinateur pour l’allumer et l’éteindre et pour entrer le mot de passe administrateur.

v Certains modèles sont dotésd’une fonctionnalité anti-intrusion au niveau du

châssis qui vous alerte en cas d’ouverture du carter de l’ordinateur. Cette fonctionnalité opère, que l’ordinateur soit éteint ou allumé.Encas d’ouverture du carter, l’écran affiche un message réclamant le mot de passe administrateur et l’ordinateur cesse de fonctionner dans l’attente de ce mot de passe.

v Il est impossible de modifier les paramètres dans l’utilitaire de configuration

tant que l’on n’a pas entré le mot de passe administrateur. En d’autres termes, toute modification apportéeaumatériel et détectée par les programmes système générera une erreur de configuration jusqu’à ce que vous entriez le mot de passe administrateur.

Pour activer la fonction de sécurité avancée:

1. Mettez à jour les programmes système. Reportez-vous à la section «Mise à

jour des programmes système»àla page 21.

34 Guide d’utilisation

2. Pendant la mise à jour, vous avez le choix entre activer ou désactiver la

sécurité avancée. Votre sélection est automatiquement enregistrée dans le menu Sécurité du système de l’utilitaire de configuration.

Utilisation des profils de sécurité par unité

Les profils de sécurité par unité permettent de contrôler le niveau de sécurité appliqué aux éléments suivants :

v Contrôleur IDE (par exemple, les unités de disque dur) : lorsque cette

option est désactivée, tous les périphériques connectés au contrôleur IDE sont désactivés et sont absents de la configuration du système

v Accès à l’unité de disquette : lorsque cette option est désactivée, l’unité de

disquette n’est pas accessible

v Protection contre l’écriture : lorsque cette option est activée, toutes les

disquettes sont protégées en écriture

La définition d’un profil de sécurité par unité vous permet également de contrôler quelles sont les unités qui requièrent un mot de passe pour démarrer. Ces unités sont de trois types :

v les unités à support amovible, telles que les unités de disquette et de

CD-ROM

v les unités de disque dur v les unitésréseau

Vous pouvez configurer ces unités pour qu’elles requièrent un mot de passe utilisateur, un mot de passe administrateur, ou aucun mot de passe. De la sorte, si vous avez défini un mot de passe administrateur ou un mot de passe à la mise sous tension, vous pouvez configurer l’ordinateur de manière à ce que seules certaines unités requièrent l’entréed’un mot de passe lorsqu’elles sont sollicitées au démarrage. Si, par exemple, vous paramétrez l’ordinateur de sorte que l’accès aux unités de disque dur nécessite l’entréed’un mot de passe, vous serez invitéàsaisir ce dernier pour démarrer le système à partir du disque dur.

Pour charger un système d’exploitation, vous devrez parfois entrer un mot de passe. Le profil de sécurité par unité n’a aucune incidence sur le fonctionnement du système d’exploitation. Si un mot de passe est requis au niveau du système d’exploitation, vous devrez l’entrer dès lors que vous y êtes invité, et ce quel que soit par ailleurs le paramétrage du profil de sécurité par unité.

Pour définir les profils de sécurité par unité :

1. Lancez l’utilitaire de configuration (reportez-vous à la section «Lancement

et emploi de l’utilitaire de configuration»àla page 31).

Chapitre 4. Utilitaire de configuration 35

2. Dans le menu principal de l’utilitaire de configuration, sélectionnez

Sécurité du système et appuyez sur Entrée.

3. Sélectionnez Profil de sécurité par unité et appuyez sur Entrée.

4. Sélectionnez les unités et les paramètres souhaités et appuyez sur Entrée.

5. Appuyez deux fois sur Echap pour revenir au menu principal.

6. Sélectionnez Sauvegarde des paramètres et appuyez sur Entrée. Appuyez

ensuite sur Echap et conformez-vous aux instructions qui s’affichent pour quitter l’utilitaire de configuration.

Définition de l’administration à distance

Lorsqu’elle est activée, l’administration à distance permet de mettre à niveau, à distance, des programmes système, tels que le POST et le BIOS, à partir d’un serveur de réseau. Même si vous avez défini un mot de passe administrateur sur votre ordinateur, ce mot de passe n’est pas requis pour cette opération. Consultez votre administrateur réseau pour savoir comment configurer votre serveur de réseau afin d’effectuer des mises à niveau à distance du POST et du BIOS.

Pour définir la fonction d’administration à distance, procédez comme suit :

1. Lancez l’utilitaire de configuration. Reportez-vous à la section «Lancement

et emploi de l’utilitaire de configuration»àla page 31.

2. Sélectionnez Sécurité du système et appuyez sur Entrée.

3. Sélectionnez Administration à distance et appuyez sur Entrée.

4. Pour activer l’administration à distance, sélectionnez Activé(e). Pour la

désactiver, sélectionnez Désactivé(e).

5. Appuyez sur Echap jusqu’à ce que vous reveniez au menu principal.

6. Sélectionnez Sauvegarde des paramètres et appuyez sur Entrée. Appuyez

ensuite sur Echap et conformez-vous aux instructions qui s’affichent pour quitter l’utilitaire de configuration.

Utilisation des mots de passe

Vous pouvez définir deux sortes de mots de passe : un mot de passe à la mise sous tension et un mot de passe administrateur. Vous pouvez très bien utiliser l’ordinateur sans définir aucun de ces mots de passe. Mais si vous décidez d’en définir un, lisez tout d’abord les sections qui suivent.

Utilisation d’un mot de passe à la mise sous tension

Le mot de passe à la mise sous tension empêche les personnes non autorisées d’accéder à votre ordinateur. Lorsque vous définissez un mot de passe à la mise sous tension, vous avez le choix entre les trois modes ci-après.

36 Guide d’utilisation

En fonction

Dans ce mode, un message vous invite à taper le mot de passe à la mise sous tension lorsque vous allumez l’ordinateur. Seule la saisie du mot de passe correct permet le lancement du système d’exploitation et le déverrouillage du clavier.

Remarques :

1. Si la souris est connectée à un port série, elle sera activéeau

démarrage du système, même si un mot de passe est défini.

2. Si l’option Administration à distance est activée, vous ne pouvez

pas sélectionner En fonction. Dans ce cas, sélectionnez Selon mode de démarrage. En effet, si vous sélectionnez En fonction et que l’Administration à distance est activée, le système réinitialise automatiquement ce paramètre en lui donnant la valeur Selon mode de démarrage. Pour plus d’informations, reportez-vous à la section «Définition de l’administration à distance»àla page 36.

3. Si vous disposez d’un clavier USB, ce dernier ne se verrouillera

pas même si vous avez défini un mot de passe.

Hors fonction

Dans ce mode (appeléégalement mode de démarrage automatique), vous n’êtes pas invitéàentrer le mot de passe à la mise sous tension lorsque vous mettez l’ordinateur sous tension. Le système d’exploitation démarrera, mais vous devrez entrer le mot de passe pour pouvoir vous connecter ou accéder aux applications.

Selon mode de démarrage

Lorsque vous choisissez ce mode, le type de démarrage de l’ordinateur dépend de la façon dont il est mis en marche : par l’interrupteur d’alimentation ou, en mode automatique, à distance sur un réseau.

Dans le cas d’un démarrage à l’aide de l’interrupteur d’alimentation, le mot de passe vous sera réclamé.

En cas de démarrage automatique, l’ordinateur fonctionne exactement comme s’il se trouvait en mode Hors fonction.

Le mot de passe ne s’affiche pas à l’écran lorsque vous le tapez. Si vous entrez un mot de passe incorrect, un message vous le signale. Au bout de trois tentatives infructueuses, vous devez mettre l’ordinateur hors tension, puis recommencer. Lorsque vous entrez le mot de passe correct, le système commence à fonctionner normalement.

Définition, modification et suppression d’un mot de passe à la mise sous tension

Le mot de passe à la mise sous tension peut comporter jusqu’à sept caractères alphanumériques (A-Z, a-z et 0-9).

Chapitre 4. Utilitaire de configuration 37

Pour définir, modifier ou supprimer un mot de passe à la mise sous tension :

1. Lancez l’utilitaire de configuration (reportez-vous à la section «Lancement

et emploi de l’utilitaire de configuration»àla page 31).

2. Dans le menu principal de l’utilitaire de configuration, sélectionnez

Sécurité du système et appuyez sur Entrée.

3. Sélectionnez Mot de passe à la mise sous tension et appuyez sur Entrée.

4. Pour définir un nouveau mot de passe, saisissez-le et et appuyez sur la

touche de déplacement du curseur vers le bas. Confirmez votre mot de passe en le retapant et appuyez sur la touche de déplacement du curseur vers le bas.

5. Lorsque Confirmation du nouveau mot de passe est en surbrillance,

appuyez sur Entrée.

6. Si vous voulez changer de mode d’invite de mot de passe (et que votre

ordinateur prend cette fonction en charge), sélectionnez Invite mot de

passe, puis faites votre choix entre Hors fonction, En fonction ou Selon mode de démarrage. Passez à l’étape 8.

7. Pour supprimer un mot de passe, sélectionnez Suppression du mot de

passe.Unécran vous avertit que le mot de passe à la mise sous tension

existant va être supprimé. Appuyez sur Entrée.

8. Appuyez deux fois sur Echap pour revenir au menu principal.

9. Sélectionnez Sauvegarde des paramètres et appuyez sur Entrée. Appuyez

ensuite sur Entrée et conformez-vous aux instructions qui s’affichent pour quitter l’utilitaire de configuration.

Utilisation d’un mot de passe administrateur

Ce mot de passe empêche les personnes non autorisées de modifier des paramètres de configuration. Si vous avez en charge la configuration de plusieurs ordinateurs, vous pouvez décider de définir un mot de passe administrateur.

Une fois que vous avez défini un mot de passe administrateur, un message vous invitera à taper votre mot de passe chaque fois que vous tentez d’accéder à l’utilitaire de configuration. Un message signalera toute tentative de saisie d’un mot de passe incorrect. Au bout de trois tentatives infructueuses, vous devez mettre l’ordinateur hors tension, puis recommencer.

Vous pouvez taper indifféremment le mot de passe à la mise sous tension ou le mot de passe administrateur, si vous les avez définis tous les deux. Toutefois, pour modifier des paramètres, c’est le mot de passe administrateur que vous devrez utiliser. Si vous entrez le mot de passe à la mise sous tension, vous ne pourrez pas afficher la totalité des informations.

38 Guide d’utilisation

Définition, modification et suppression d’un mot de passe administrateur

Le mot de passe administrateur peut comporter jusqu’à sept caractères alphanumériques (A-Z, a-z et 0-9).

Pour définir, modifier ou supprimer un mot de passe administrateur :

1. Lancez l’utilitaire de configuration (reportez-vous à la section «Lancement

et emploi de l’utilitaire de configuration»àla page 31).

2. Dans le menu principal de l’utilitaire de configuration, sélectionnez

Sécurité du système et appuyez sur Entrée.

3. Sélectionnez Mot de passe administrateur et appuyez sur Entrée.

4. Pour définir ou modifier un mot de passe administrateur, saisissez-le et et

appuyez sur la touche de déplacement du curseur vers le bas. Confirmez votre mot de passe en le retapant et appuyez sur la touche de déplacement du curseur vers le bas.

5. Lorsque Confirmation du nouveau mot de passe est en surbrillance,

appuyez sur Entrée.

6. Dans la zone Mot de passe modifiable par utilisateur,sélectionnez Oui

ou Non. Si vous sélectionnez Oui et qu’un mot de passe administrateur a été défini, le mot de passe à la mise sous tension pourra être modifié sans que l’on ait à entrer le mot de passe administrateur. Dans le cas contraire, si vous sélectionnez Non et qu’un mot de passe administrateur a été défini, le mot de passe à la mise sous tension ne pourra être modifié que si l’on entre le mot de passe administrateur.

7. Dans la zone Mot de passe mise sous tension requis pour démarrage à

chaud ?,sélectionnez Oui ou Non. Passez à l’étape 9.

8. Pour supprimer un mot de passe administrateur, sélectionnez Suppression

du mot de passe et appuyez sur Entrée.

9. Appuyez sur Echap jusqu’à ce que vous reveniez au menu principal.

10. Sélectionnez Sauvegarde des paramètres et appuyez sur Entrée. Appuyez

ensuite sur Entrée et conformez-vous aux instructions qui s’affichent pour quitter l’utilitaire de configuration.

Effacer un mot de passe perdu ou oublié (par effacement de la mémoire CMOS)

La présente section concerne la perte et l’oubli des mots de passe non protégés par la fonction de sécurité avancée. Vous trouverez à la section «Utilisation de la sécurité avancée»àla page 33, des informations concernant la perte ou l’oubli des mots de passe protégés par la fonction de sécurité avancée.

Chapitre 4. Utilitaire de configuration 39

Pour effacer un mot de passe perdu ou effacé :

1. Mettez hors tension l’ordinateur ainsi que tous les périphériques

connectés.

2. Débranchez le cordon d’alimentation.

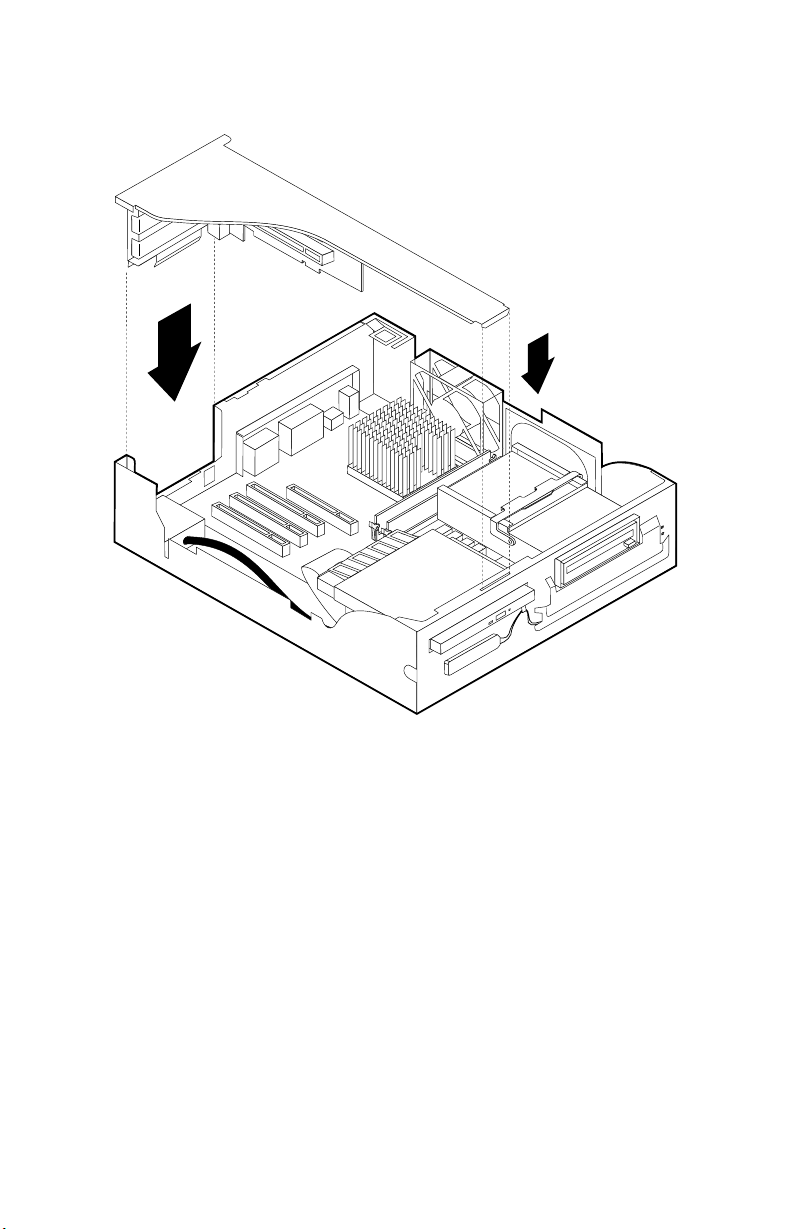

3. Retirez le carter. Reportez-vous à la section «Retrait du carter»àla

page 49.

4. Vous trouverez l’emplacement du commutateur d’effacement de la

mémoire CMOS (commutateur 2 sur le petit commutateur à bascule) sur la carte principale, à l’intérieur de l’ordinateur.

5. Le cavalier est normalement en position standard (broches 1 et 2)

mettez-le en position broches 2 et 3.

6. Remettez le carter en place et rebranchez le cordon d’alimentation.

Reportez-vous à la section «Remise en place du carter et connexion des câbles»àla page 70.

7. Redémarrez l’ordinateur, laissez-le tourner une dizaine de secondes puis

éteignez-le à nouveau.

8. Répétez les étapes 2 à 4.

9. Remettez le cavalier en position standard (broches 1 et 2).

10. Remettez le carter en place et rebranchez le cordon d’alimentation.

Reportez-vous à la section «Remise en place du carter et connexion des câbles»àla page 70.

Utilisation de la sécurité de la ROM des cartes

Cette sécurité empêche des utilisateurs non autorisés de modifier la configuration des cartes qui sont vitales pour votre ordinateur. Vous avez le choix entre Oui et Non.

Utilisation du processeur de sécurité intégré IBM

Certains modèles sont livrés avec le processeur de sécurité intégré IBM. Ce dernier est une technologie intégrée de cryptographie qui sert à sécuriser la transmission électronique des informations. Pour bénéficier de la sécurité apportée par ce processeur, vous devez également installer des logiciels de sécurité qui sont disponibles sur le Web, à l’adresse suivante : http://www.ibm.com/pc/support/.

Pour activer le processeur de sécurité intégré IBM, procédez comme suit :

1. Lancez l’utilitaire de configuration. Reportez-vous à la section «Lancement

et emploi de l’utilitaire de configuration»àla page 31.

2. Sélectionnez Sécurité du système et appuyez sur Entrée.

3. Sélectionnez Processeur de sécurité intégré IBM et appuyez sur Entrée.

4. Normalement, la zone Processeur de sécurité intégré IBM est en

surbrillance ; définissez-la comme Activé(e) et appuyez sur Entrée.

40 Guide d’utilisation

5. Entrez le mot de passe dans la zone entre crochets et appuyez sur Entrée.

Vous pouvez réinitialiser le processeur de sécurité en sélectionnant Réinitialisation du processeur de sécurité IBM et en appuyant sur Entrée. L’ensemble des mots de passe et des paramètres de chiffrement définis pour le processeur de sécurité vont se trouver supprimés et le processeur sera désactivé.

Activation de la fonction numéro de série du processeur Pentium III

Le microprocesseur Pentium III comporte un numéro de série électronique. Ce numéro de série est un numéro électronique attribué de manière unique à chaque microprocesseur Pentium III. Cette fonctionnalité a pour but de sécuriser les transactions Internet. Par défaut, elle est désactivée sur votre ordinateur.

Pour l’activer, procédez comme suit :

1. Lancez l’utilitaire de configuration. Reportez-vous à la section «Lancement

et emploi de l’utilitaire de configuration»àla page 31.

2. Sélectionnez Configuration de deuxième niveau et appuyez sur Entrée.

3. Sélectionnez Contrôle de(s) processeur(s) et appuyez sur Entrée.

4. Mettez en surbrillance la zone Accèsaunuméro de série du processeur et

sélectionnez Activé(e), puis appuyez sur Entrée.

5. Enregistrez les paramètres, quittez le programme et redémarrez l’ordinateur

avec l’interrupteur de mise sous tension afin d’activer les nouveaux paramètres.

Autres paramètres de l’utilitaire de configuration

La présente section explique comment modifier la vitesse du clavier, la séquence de démarrage et la gestion de l’alimentation.

Modification de la vitesse du clavier

Vous pouvez modifier la vitesse à laquelle s’affichent les caractères que vous tapez. Ce paramètre se trouve dans le menu Options de lancement de l’utilitaire de configuration. La vitesse de répétition des touches par défaut est de 30 caractères par seconde (vitesse rapide).

Chapitre 4. Utilitaire de configuration 41

Modification de la séquence de démarrage principale

Ces paramètres contrôlent l’ordre d’utilisation des périphériques lors de la mise sous tension de l’ordinateur avec l’interrupteur d’alimentation. Par défaut, cet ordre est le suivant :

Premier périphérique de démarrage [Unité de disquette] Deuxième périphérique de démarrage [Disque dur] Troisième périphérique de démarrage [Réseau] Quatrième périphérique de démarrage [Désactivé(e)]

Pour visualiser ou modifier la séquence de démarrage principale ou automatique, procédez comme suit :

1. Lancez l’utilitaire de configuration (reportez-vous à la section «Lancement

et emploi de l’utilitaire de configuration»àla page 31).

2. Sélectionnez Options de lancement et appuyez sur Entrée.

3. Sélectionnez Séquence de démarrage et appuyez sur Entrée.

4. Effectuez vos sélections et appuyez sur Echap jusqu’à ce que vous reveniez

au menu principal.

5. Sélectionnez Sauvegarde des paramètres et appuyez sur Entrée. Appuyez

ensuite sur Echap et conformez-vous aux instructions qui s’affichent pour quitter l’utilitaire de configuration.

Activation de l’erreur de séquence de démarrage

En activant cette fonction, vous pouvez demander à ce que soit lancée par l’ordinateur l’erreur de séquence de démarrage lorsque le POST détecte une erreur.

Pour l’activer, procédez comme suit :

1. Lancez l’utilitaire de configuration (reportez-vous à la section «Lancement

et emploi de l’utilitaire de configuration»àla page 31).

2. Sélectionnez Options de lancement et appuyez sur Entrée.

3. Dans le menu Options de lancement, sélectionnez Séquence de démarrage

et appuyez sur Entrée.

4. Sélectionnez Erreur de séquence de démarrage ; vous avez le choix entre

Principal, Automatique ou Désactivé(e).

5. Appuyez sur Echap pour revenir au menu principal, sélectionnez

Sauvegarde des paramètres et appuyez sur Entrée. Appuyez ensuite sur Echap et conformez-vous aux instructions qui s’affichent pour quitter l’utilitaire de configuration.

Gestion de l’alimentation

Votre ordinateur est doté de fonctions intégrées de gestion de l’alimentation. Vous pouvez visualiser et modifier les paramètres d’économie d’énergie à

42 Guide d’utilisation

l’aide du menu Gestion de l’alimentation de l’utilitaire de configuration. La présente section décrit ces fonctions et explique comment les utiliser.

IRQ BIOS ACPI

L’IRQ BIOS ACPI (Automatic Configuration and Power Interface) permet au système d’exploitation de contrôler la gestion de l’alimentation de l’ordinateur. Vous pouvez utiliser le paramètre IRQ BIOS ACPI pour configurer les interruptions utilisées par cette fonction afin de libérer des ressources pour d’autres unités. Ce niveau d’interruption n’est pas pris en charge par tous les systèmes d’exploitation. Reportez-vous à la documentation de votre système d’exploitation pour savoir si la fonction ACPI est prise en charge.

Mode veille ACPI

Sur certains modèles, il est possible de sélectionner le niveau d’alimentation à partir duquel l’ordinateur passe en mode veille. Ces modèles permettent de choisir entre les modes veille S1 ou S3.

En mode S1, tous les périphériques sont alimentés, mais l’activité du microprocesseur est suspendue.

En mode S3, seule la mémoire principale est alimentée. Certains ordinateurs ne prennent pas en charge le mode S3. Si l’option S3 ne vous est pas proposée dans l’utilitaire de configuration, c’est que votre ordinateur ne prend en charge que le S1. Dans le cas contraire, si l’option S3 vous est proposée, assurez-vous que vous avez bien lu les importantes informations qui suivent.

Important

Il peut arriver que la sortie du mode S3 ne s’effectue pas correctement pour certaines cartes. Si votre ordinateur semble bloqué en mode veille, appuyez sur l’interrupteur d’alimentation pendant 5 secondes. L’ordinateur quittera le mode veille et sera mis hors tension. Appuyez alors sur l’interrupteur d’alimentation pour remettre l’ordinateur en route.

Si le mode veille S3 pose problème, choisissez le mode S1 ; vérifiez quand même s’il n’existe pas de versions actualisées de vos pilotes de périphériques, qui prennent en charge le mode S3 tout en étant compatibles avec vos cartes.

Définition des fonctions de gestion de l’alimentation

La gestion de l’alimentation permet de faire passer en mode veille l’ordinateur et l’écran (si ce dernier prend en charge la fonction DPMS), après un certain délai d’inactivité.

v Délai avant réduction conso : Lorsque vous activez Gestion

automatique/matérielle conso., vous pouvez utiliser cette option pour

Chapitre 4. Utilitaire de configuration 43

spécifier le délai d’inactivité au terme duquel rentreront en effet les fonctions de gestion de l’alimentation sélectionnées.

v Alimentation du système :Sélectionnez Sous tension pour que l’ordinateur

reste sous tension, ou Hors tension pour qu’il s’arrête.

v Ecran : Cette option permet de sélectionner l’un des types d’état de veille

suivants : – Attente :L’écran devient noir et se réactive immédiatement à la moindre

activité.

– Pause : Dans ce mode, la consommation d’énergie est plus réduite qu’en

mode Attente. L’écran devient noir et se réactive quelques secondes aprèsla détection d’une activité.

– Hors tension : Dans ce mode, l’écran est éteint. Pour le remettre en

marche, vous devez utiliser son interrupteur d’alimentation. Sur certains écrans, vous devez appuyer deux fois sur ce bouton.

Si Hors tension est sélectionné, vous devez indiquer le Délai avant mise

hors tension de l’écran. Vous pouvez indiquer de 5 minutes à 1 heure.

Remarque : Le Délai avant mise hors tension de l’écran indique le laps de

temps qui s’écoule avant l’extinction de l’écran.

– Désactivé(e) : Dans ce mode, l’écran n’est pas concerné par les

paramètres de gestion de l’alimentation.

v Unités de disque dur IDE : Cette option permet de spécifier si les unités

IDE doivent être activées ou désactivées lorsque les fonctions de gestion de l’alimentation prennent effet.

Pour définir les fonctions de gestion de l’alimentation :

1. Lancez l’utilitaire de configuration (reportez-vous à la section «Lancement

et emploi de l’utilitaire de configuration»àla page 31).

2. Sélectionnez Gestion de l’alimentation et appuyez sur Entrée.

3. Sélectionnez APM et appuyez sur Entrée.

4. Activez ou désactivez Mode BIOS APM.

5. Activez Gestion automatique/matérielle conso..

6. Choisissez les valeurs de gestion de l’alimentation (délai avant réduction

conso., alimentation du système, écran et délai avant mise hors tension de l’écran) en fonction de vos besoins.

7. Sélectionnez Moniteur activité Début réduction conso et appuyez sur

Entrée.

8. Activez ou désactivez les périphériques dont vous voulez faire surveiller la

consommation d’énergie.

Remarque : Si toutes les unités ont la valeur Désactivé(e), vous devez

redémarrer l’ordinateur pour relancer le système.

44 Guide d’utilisation

9. Appuyez sur Echap jusqu’à ce que vous reveniez au menu principal, puis

sélectionnez Sauvegarde des paramètres et appuyez sur Entrée. Appuyez ensuite sur Echap et conformez-vous aux instructions qui s’affichent pour quitter l’utilitaire de configuration.

Définition des fonctions de mise sous tension automatique : L’option de mise sous tension automatique du menu Gestion de l’alimentation permet d’activer ou de désactiver les fonctions qui gèrent la mise en marche automatique de l’ordinateur. Vous devez également sélectionner la séquence de démarrage que vous souhaitez utiliser pour le type d’événement de mise sous tension sélectionné :

v Wake on LAN : Si vous disposez d’un logiciel de gestion de réseau à

distance et d’une carte réseau, vous pouvez utiliser la fonction Wake on LAN développée par IBM. Lorsque vous choisissez la valeur Activé(e) pour cette option, l’ordinateur se met en marche chaque fois qu’il reçoit un signal spécifique en provenance d’un autre ordinateur de votre réseau local (LAN).

v Mise en marche programmée : Cette fonction permet de choisir la date et

l’heure de mise en marche automatique de l’ordinateur. Il peut s’agir d’un événement unique, quotidien ou hebdomadaire.

v Mise en marche par les unités PCI : Si cette option est activée, ce paramètre

permet à votre système de répondre aux demandes de mise en marche émanant des unités PCI qui prennent en charge cette fonction.

Pour définir les fonctions de mise sous tension automatique, procédez comme suit :

1. Lancez l’utilitaire de configuration (reportez-vous à la section «Lancement

et emploi de l’utilitaire de configuration»àla page 31).

2. Sélectionnez Gestion de l’alimentation et appuyez sur Entrée.

3. Sélectionnez Mise sous tension automatique et appuyez sur Entrée.

4. Choisissez l’option de menu pour la fonction que vous souhaitez définir.

Sélectionnez Activé(e) ou Désactivé(e). Appuyez sur Entrée.

5. Sélectionnez la séquence de démarrage correspondant à la fonction.

SélectionnezPrincipale ou Automatique. Si vous sélectionnez Automatique, assurez-vous que la zone Séquence de démarrage automatique du menu Séquence de démarrage est bien définie comme Activée. Sinon, le système utilise la Séquence de démarrage principale.

6. Appuyez sur Echap jusqu’à ce que vous reveniez au menu principal.

7. Sélectionnez Sauvegarde des paramètres et appuyez sur Entrée. Appuyez

ensuite sur Echap et conformez-vous aux instructions qui s’affichent pour quitter l’utilitaire de configuration.

Chapitre 4. Utilitaire de configuration 45

46 Guide d’utilisation

Chapitre 5. Installation des options

Vous pouvez augmenter les capacités de votre ordinateur en lui rajoutant de la mémoire, des unités ou des cartes. Pour ajouter du matériel supplémentaire, conformez-vous aux instructions qui suivent, ainsi qu’à celles accompagnant votre nouvel équipement.

Important : Avant d’installer un nouveau matériel, lisez attentivement les consignes de sécurité dans le Guide pratique et lisez la section «Consignes de sécurité» à la page iii. En respectant ces précautions et ces conseils, vous travaillerez en toute sécurité.

Manipulation des unités sensibles à l’électricité statique

Si l’électricité statique est inoffensive pour votre santé, elle risque en revanche de causer des dommages importants aux composants et à l’équipement supplémentaire de votre ordinateur.

Lorsque vous ajoutez un nouveau matériel, n’ouvrez pas son emballage antistatique tant que vous n’y êtes pas invité par la procédure d’installation.

Lorsque vous manipulez du matériel ou d’autres composants de l’ordinateur, prenez les précautions suivantes pour éviter de les endommager :

v Limitez vos mouvements, car ceux-ci provoquent une accumulation

d’électricité statique.

v Manipulez toujours les composants avec précaution. Saisissez par les côtés

les cartes et les modules de mémoire. Evitez de poser vos doigts sur la zone de circuits imprimés.

v Empêchez toute autre personne de toucher les composants. v Lorsque vous installez un nouvel équipement, mettez en contact son

emballage antistatique avec l’obturateur en métal d’un emplacement d’extension ou avec toute autre surface métallique non peinte de l’ordinateur; maintenez ce contact pendant au moins deux secondes. Cela permet de décharger l’électricité statique présente sur l’emballage et dans votre corps.

v Lorsque cela est possible, retirez le matériel de son emballage antistatique au

dernier moment et installez-le directement dans l’ordinateur, sans le poser. Sinon, vous devez le poser par dessus son emballage antistatique, sur une surface plane et lisse.

v Ne posez pas l’option sur le carter de l’ordinateur ni sur toute autre surface

métallique.

Options disponibles

Il est possible d’installer les options suivantes :

v mémoire système (barrettes DIMM) v cartes PCI v unités internes

– CD-ROM – disque dur – unités de disquette et autres unités à support amovible

Vous trouverez sur le Web, aux adresses suivantes, les toutes dernières informations relatives aux options qu’il est possible d’installer :

v http://www.ibm.com/pc/us/options/ v http://www.ibm.com/pc/support/

Vous pouvez également obtenir ces informations en appelant les numéros de téléphone suivants :

v Aux Etats-Unis, appelez le 1 800 IBM2YOU (1 800 426-2968), votre

revendeur IBM ou votre partenaire commercial.

v Au Canada, appelez le 1 800 565-3344 ou le 1 800 465-7999. v Dans les autres pays, appelez votre revendeur IBM ou votre partenaire

commercial IBM.

Important : Certains modèles sont équipésd’un seul ventilateur interne destinéàrafraîchir les composants et à prévenir la surchauffe du système. N’installez pas de disque dur interne de 7200 rpm ou plus. Vous risqueriez de provoquer une surchauffe du système qui endommagerait votre ordinateur.

Outils nécessaires

Pour installer certaines options, vous aurez besoin d’un tournevis à lame plate. D’autres outils peuvent s’avérer nécessaires pour certains équipements (reportez-vous aux instructions accompagnant ces équipements).

48 Guide d’utilisation

Retrait du carter

Important :

Reportez-vous aux sections «Consignes de sécurité» à la page iii, et «Manipulation des unités sensibles à l’électricité statique»àla page 47,

avant de retirer le carter.

Pour retirer le carter, procédez comme suit :

1. Arrêtez le système d’exploitation, retirez tous les supports (disquettes, CD

ou bandes) des unités et mettez hors tension tous les périphériques connectés ainsi que l’ordinateur.

2. Débranchez tous les cordons d’alimentation des socles de prises de courant.

3. Déconnectez tous les câbles raccordés à l’ordinateur (cordons

d’alimentation, câbles d’entrée-sortie et tout autre câble connectéà l’ordinateur).

4. Appuyez sur les boutons situés sur les côtésdel’ordinateur et faites pivoter

l’arrière du carter en le levant vers la face avant de la machine.

Chapitre 5. Installation des options 49

Emplacement des composants — Modèle SFF

L’illustration suivante vous aidera à repérer l’emplacement des divers composants de votre ordinateur.

1Ventilateur 5Unité de CD-ROM extra-plate (sur certains modèles) 2Microprocesseur 6Carte principale 3DIMM 7Boîtier de la carte de bus 4Unité de disquette

50 Guide d’utilisation

Emplacement des composants — Modèle de bureau

L’illustration suivante vous aidera à repérer l’emplacement des divers composants de votre ordinateur.

1Unité de CD-ROM 6Carte principale 2Baie vide 7Microprocesseur 3Unité de disque dur 8Carte AGP (sur certains modèles) 4Unité de disquette 9Emplacement PCI 5DIMM

Chapitre 5. Installation des options 51

Installation d’options supplémentaires sur la carte principale et la carte de bus (sur certains modèles)

La présente section explique comment installer des options supplémentaires, comme de la mémoire et des cartes par exemple, sur la carte principale et la carte de bus (sur certains modèles).

Accès à la carte principale

Pour accéder à la carte principale, vous devez retirer le carter de l’ordinateur. Pour plus d’informations sur le retrait du carter, reportez-vous à la section «Retrait du carter»àla page 49. Vous devrez peut-être enlever certaines cartes pour accéder aux composants de la carte principale. Pour plus d’informations, reportez-vous à la section «Installation de cartes»àla page 57. Lorsque vous déconnectez des câbles, veillez à noter leur emplacement pour pouvoir les raccorder correctement par la suite.

Identification des composants de la carte principale

La carte principale, également appelée carte mère, constitue la carte à circuits principale de votre ordinateur. Elle fournit les fonctions de base de l’ordinateur et prend en charge tout un ensemble d’unités installées par IBM ou par vous-même, ultérieurement. Selon son modèle, votre ordinateur est livré avec l’une des deux cartes présentées ci-après.

52 Guide d’utilisation

Composants de la carte principale des ordinateurs de type A40 et A40p

Si votre ordinateur est de type A40 ou A40p, reportez-vous au schéma suivant pour localiser les composants de la carte principale.

Remarque : Sur une étiquette à l’intérieur du carter de l’ordinateur, vous

trouverez un schéma de la carte principale avec des informations

complémentaires.

1 Connecteur du ventilateur de

l’UC

2 Microprocesseur 13 Connecteur du ventilateur frontal 3 Emplacement DIMM 1 14 Pile 4 Emplacement DIMM 2 15 Connecteur de la diode de la

5 Connecteur de la diode de

l’interrupteur d’alimentation

6 Connecteur RFID 17 Emplacement PCI 3 7 Connecteur USB frontal 18 Emplacement PCI 2 8 Connecteur IDE secondaire 19 Emplacement PCI 1 9 Connecteur disquette 20 Connecteur AGP 10 Connecteur IDE principal 21 Connecteur audio CD-ROM 11 Connecteur d’alimentation 22 Connecteur haut-parleur

12 Cavalier effacement/récupération

CMOS

carte SCSI

16 Connecteur Wake on LAN

Chapitre 5. Installation des options 53

Composants de la carte de bus des modèles SFF

Le schéma suivant indique l’emplacement des connecteurs PCI sur la carte de bus des modèles SFF (petit boîtier) :

1 Emplacement PCI 1 2 Emplacement PCI 2

54 Guide d’utilisation

Composants de la carte principale des ordinateurs de type A20

Si votre ordinateur est de type A20, reportez-vous au schéma suivant pour localiser les composants de la carte principale.

Remarque : Sur une étiquette à l’intérieur du carter de l’ordinateur, vous

trouverez un schéma de la carte principale avec des informations

complémentaires.

1 Connecteur du ventilateur de l’UC 9 Pile 2 Microprocesseur 10 Cavalier effacement/récupération

3 Connecteur d’alimentation 11 Connecteur du ventilateur frontal 4 Emplacement DIMM 1 12 Connecteur Wake on LAN 5 Emplacement DIMM 2 13 Connecteur PCI 3 6 Connecteur disquette 14 Connecteur PCI 2 7 Connecteur IDE secondaire 15 Connecteur PCI 1 8 Connecteur IDE principal 16 Connecteur audio CD-ROM

CMOS

Chapitre 5. Installation des options 55

Installation des modules de mémoire

Votre ordinateur est équipé de deux connecteurs prévus pour l’installation de modules de mémoire, qui peuvent fournir jusqu’à 512 Mo de RAM.

Votre ordinateur utilise des barrettes DIMM préinstallées;ils’agit de barrettes de mémoire SDRAM (mémoire vive dynamique synchrone) non mise en tampon.

Lorsque vous installez ou remplacez des barrettes DIMM, respectez les règles suivantes :

v Utilisez les connecteurs de mémoire système dans l’ordre, en commençant

par la DIMM 1.

v N’utilisez que des barrettes DIMM de mémoire SDRAM à 133 MHz 3,3 V

non mise en tampon.

v N’utilisez que des barrettes DIMM de 64, 128, 256 ou 512 Mo, que vous

pouvez combiner à votre gré.

Remarques :

1. Pour repérer les connecteurs de mémoire sur la carte principale,

reportez-vous à la section «Identification des composants de la carte principale»àla page 52.

2. Pour ouvrir sur le modèle de bureau les crochets de retenue des

connecteurs DIMM, il vous faut préalablement retirer la carte AGP.

a. Retirez le taquet verrouillant le boîtier de la carte. b. Retirez la carte AGP.

Pour installer une barrette DIMM, procédez comme suit :

1. Retirez le carter. Reportez-vous à la section «Retrait du carter»àla page 49.

2. Ouvrez, si nécessaire, les crochets de retenue.

3. Enfoncez la barrette DIMM dans le connecteur jusqu’à ce que les crochets

de retenue se referment. Vérifiez que les encoches de la barrette DIMM sont bien alignées sur les pattes du connecteur.

56 Guide d’utilisation

Etape suivante

v Remettez en place la carte AGP et son boîtier. v Pour installer une autre option, reportez-vous à la section appropriée. v Pour achever l’installation, allez à la section «Fin de l’installation»àla

page 70.

Installation de cartes

Cette section explique comment installer et enlever des cartes.

Emplacements de cartes

Le modèle SFF dispose de deux emplacements d’extension PCI destinés à connecter les cartes au bus. La taille maximale des cartes que vous pouvez installer est de 174,6 mm dans le modèle SFF.

Le modèle de bureau dispose, quant à lui, de trois emplacements d’extension PCI destinés à connecter les cartes au bus. La taille maximale des cartes que vous pouvez installer est de 330 mm dans le modèle de bureau.

Toutes les cartes prises en charge par votre ordinateur utilisent la technologie Plug and Play qui permet à l’ordinateur de les configurer automatiquement. Pour plus d’informations, reportez-vous à la section «Mise à jour de la configuration»àla page 72

Chapitre 5. Installation des options 57

Installation de cartes — Modèle SFF

Pour installer une carte dans un emplacement PCI, procédez comme suit :

1. Retirez le carter et tous les câbles. Reportez-vous à la section «Retrait du

carter»àla page 49.

2. Retirez le boîtier de la carte de bus et placez-le verticalement en le faisant

reposer sur son côté, les emplacements de carte vous faisant face.

3. Sortez la carte de son emballage antistatique.

58 Guide d’utilisation

4. Dévissez le boîtier recouvrant l’emplacement de la carte que vous voulez

installer et retirez-le.

5. Installez la carte et remettez la vis en place.

Remarque : Si vous installez une carte réseau Wake on LAN, raccordez le

câble Wake on LAN (fourni avec la carte) au connecteur correspondant de la carte principale.

Chapitre 5. Installation des options 59

6. Remettez en place le boîtier de la carte.

7. Replacez le carter et rebranchez les câbles (reportez-vous à la section

«Remise en place du carter et connexion des câbles»àla page 70), puis poursuivez avec la section «Mise à jour de la configuration»àla page 72.

Installation de cartes — Modèle de bureau

Pour installer une carte dans un emplacement PCI ou AGP, procédez comme suit :

1. Retirez le carter. Reportez-vous à la section «Retrait du carter»àla page 49.

60 Guide d’utilisation

2. Déverrouillez le boîtier de la carte et retirez-le.

3. Sortez la carte de son emballage antistatique.

4. Installez la carte dans l’emplacement approprié de la carte principale.

5. Installez le taquet verrouillant le boîtier de la carte.

Chapitre 5. Installation des options 61

Remarque : Si vous installez une carte réseau Wake on LAN, raccordez

le câble Wake on LAN (fourni avec la carte) au connecteur correspondant de la carte principale.

6. Replacez le carter et rebranchez les câbles (reportez-vous à la section

«Remise en place du carter et connexion des câbles»àla page 70), puis poursuivez avec la section «Mise à jour de la configuration»àla page 72.

Etape suivante

v Pour installer une autre option, reportez-vous à la section appropriée. v Pour achever l’installation, allez à la section «Fin de l’installation»àla

page 70.

Installation d’unités internes

Cette section explique comment installer et retirer des unités internes.

Les unités internes sont des périphériques utilisés par l’ordinateur pour lire et stocker des données. Vous pouvez ajouter des unités à votre ordinateur pour augmenter ses capacités de stockage et lui permettre de lire d’autres types de support. Voici quelques-unes des différentes unités susceptibles de venir compléter votre ordinateur :

v unités de disque dur v unités de bande v unités de CD-ROM v unités de support amovible

Les unités internes s’installent dans des baies. Dans le présent manuel, l’on désignera ces baies sous le nom de baie 1, baie 2, baie 3, et ainsi de suite.

Lorsque vous installez une unité interne, il est important de prendre en compte la taille et le type d’unité pouvant être installée dans chacune des baies. Vous devez également connecter correctement les câbles d’unité interne à l’unité installée.

62 Guide d’utilisation

Spécifications des unités — Modèle SFF

Votre ordinateur est livré avec ces unitéspré-installées :

v une unité de CD-ROM dans la baie 1 (sur certains modèles) v une unité de disque dur 3 pouces 1/2 dans la baie 2 v une unité de disquette 3 pouces 1/2 dans la baie 3

Les modèles ne comportant pas d’unité dans la baie 3 sont dotésd’une plaque antistatique et d’un obturateur de baie.

Le tableau suivant décrit quelques-unes des unités pouvant être installées dans les différentes baies ainsi que leur hauteur maximale.

1 Baie 1 - Hauteur maximale : 25,4 mm unité de CD-ROM extra-plate

2 Baie 2 - Hauteur maximale : 25,4 mm unité de disque dur 3 pouces 1/2

3 Baie 3 - Hauteur maximale : 12,7 mm unité de disque dur 3 pouces 1/2

(standard sur certains modèles)

(préinstallée)

Chapitre 5. Installation des options 63

Spécifications des unités — Modèle de bureau

Votre ordinateur est livré avec ces unitéspré-installées :

v une unité de CD-ROM dans la baie 1 (sur certains modèles) v une unité de disque dur 3 pouces 1/2 dans la baie 3 v une unité de disquette 3 pouces 1/2 dans la baie 4

Les modèles ne comportant pas d’unité dans les baies 1 et 2 sont dotésd’une plaque antistatique et d’un obturateur de baie.

La figure ci-après indique l’emplacement des baies sur le modèle de bureau.

Le tableau suivant décrit quelques-unes des unités pouvant être installées dans les différentes baies ainsi que leur hauteur maximale.

1 Baie 1 - Hauteur maximale : 41,3 mm Unité de CD-ROM (standard sur

2 Baie 2 - Hauteur maximale : 41,3 mm unité de disque dur 3 pouces 1/2 ou

3 Baie 3 - Hauteur maximale : 25,4 mm unité de disque dur 3 pouces 1/2

4 Baie 4 - Hauteur maximale : 25,4 mm unité de disquette 3 pouces ½

certains modèles), unité de disque dur de 5 pouces 1/4

5 pouces 1/4 (l’unité 3 pouces 1/2 requiert un rail de montage), unité de CD-ROM, unité de DVD-ROM

(préinstallée)

Remarques :

1. Vous ne pouvez pas installer d’unité dont la hauteur est supérieure à

41,3 mm.

64 Guide d’utilisation

2. Installez les unités de supports amovibles (bandes ou CD) dans les baies

accessibles (baies 1 ou 2).

Cordons d’alimentation et câbles d’interface des unités internes

Les unités IDE sont reliées par des câbles au bloc d’alimentation et à la carte principale. Les câbles suivants sont fournis :

v Des cordons d’alimentation à quatre fils qui connectent la plupart des unités

au bloc d’alimentation. Les extrémités de ces câbles sont équipésde connecteurs en plastique, de taille variable, qui sont raccordés à différentes unités. Certains cordons d’alimentation se connectent à la carte principale.

v Des câbles d’interface plats, parfois appelés câbles rubans, qui connectent les

unités IDE et les unités de disquette à la carte principale. Les câbles d’interface livrés avec votre ordinateur existent en deux tailles :

– Un câble d’interface large muni de deux ou trois connecteurs.

- Silecâble est équipé de trois connecteurs, le premier se connecte à l’unité de disque installée par IBM, le deuxième est disponible et le troisième est raccordé au connecteur IDE secondaire de la carte principale.

- Silecâble est équipé de deux connecteurs, le premier se connecte à l’unité de disque dur et le deuxième, au connecteur IDE principal ou secondaire de la carte principale.

Remarques :

1. Si vous souhaitez ajouter une autre unité et que votre ordinateur

n’est pas équipé d’une unité de CD-ROM préinstallée, vous devez vous procurer un deuxième câble d’interface à trois connecteurs. Ce câble doit être de type ATA-66, à 80 fils, si vous remplacez le câble d’interface existant ou ajoutez un deuxième disque dur. Les câbles ATA-66 sont codés par couleur. Le connecteur bleu doit être raccordéàla carte mère, le connecteur noir à l’unité principale (également appelée unité maîtresse), et le connecteur gris, au centre, à l’unité secondaire (également appelée unité esclave).

Si votre ordinateur vous a été livré avec une unité de CD-ROM, il est déjàéquipé d’un câble d’interface ATA-66. Toutefois, si vous installez une unité de disque dur, vous devez faire passer l’unité de CD-ROM en unité secondaire et la raccorder au connecteur gris de CD-ROM.

2. Si vous installez dans le modèle SFF une unité de CD-ROM

extra-plate, il vous faudra un connecteur spécial pour brancher le câble IDE sur l’unité de CD-ROM. Ce connecteur ne sert que pour cette unité de CD-ROM qui est en option.

Chapitre 5. Installation des options 65

– Un câble d’interface étroit doté de deux connecteurs permettant de

raccorder l’unité de disquette au connecteur correspondant de la carte principale.

Remarque : Pour repérer les connecteurs sur la carte principale, reportez-vous

à la section «Identification des composants de la carte principale»

à la page 52.

Lorsque vous connectez des cordons d’alimentation et des câbles d’interface à des unités internes, il est essentiel de garder à l’esprit les points suivants :

v Des cordons d’alimentation et les câbles d’interface sont déjà connectés aux

unitéspréinstallées dans l’ordinateur. Si vous remplacez des unités, vous devez vous rappeler à quelle unité ils se raccordent.

v Lorsque vous installez une unité, assurez-vous que le connecteur d’unité

situéàl’extrémité du câble d’interface est toujours connectéàune unité et que l’autre extrémité est raccordée à la carte principale. Cela permet de réduire le bruit électronique de l’ordinateur.

v Si deux unités IDE sont utilisées sur un seul câble, l’une doit être définie

comme unité principale et l’autre comme unité secondaire, sinon, ces unités risquent de ne pas être reconnues par le système.Lerôle de chaque unité IDE est déterminé par le positionnement de ses cavaliers et commutateurs.

v Si deux unités IDE sont connectées sur un seul câble et que seule l’une

d’elles est une unité de disque dur, c’est cette dernière qui doit jouer le rôle d’unité principale.

v Si une seule unité IDE est connectée à un câble, elle doit être définie en tant

qu’unité principale.

Si vous avez besoin d’aide pour sélectionner pour votre ordinateur des unités, des câbles, etc., reportez-vous à la page 48.

66 Guide d’utilisation

Installation d’unités internes dans le modèle de bureau

Pour installer une unité interne dans le modèle de bureau, procédez comme suit :

1. Retirez le carter. Reportez-vous à la section «Retrait du carter»àla page 49.

Remarque : Si votre ordinateur est équipé d’une unité de CD-ROM, il vous

faudra en retirer les câbles d’alimentation et d’interface.

2. Faites pivoter le loquet de la baie vers la face avant de la machine ; tirez

vers l’avant le boîtier de l’unité en le faisant pivoter jusqu’à ce qu’il vienne s’enclencher dans le châssis.

Chapitre 5. Installation des options 67

3. Installez l’unité dans la baie. Alignez les vis sur les orifices et insérez les

deux vis.

4. Remettez en place le boîtier de l’unité.

68 Guide d’utilisation

5. Si vous installez une unité de support amovible, insérez un tournevis à

lame plate dans l’une des fentes de la plaque antistatique obturant la baie où vous voulez installer l’unité et retirez délicatement la plaque.

6. Si vous avez installé une unitéàsupport amovible, retirez le cache obturant

la baie et placez le cadre livré avec votre ordinateur sur la baie d’unité.

7. Connectez le cordon d’alimentation et le câble d’interface à l’unité.

Chapitre 5. Installation des options 69

Etape suivante

v Pour installer une autre option, reportez-vous à la section appropriée. v Pour achever l’installation, allez à la section «Fin de l’installation».

Installation d’un crochet de sécurité en U

Pour éviter le vol de matériel, vous pouvez rajouter à votre ordinateur un crochet de sécurité enUetuncâble. Après avoir installé le câble de sécurité, vérifiez qu’il ne provoque pas d’interférences avec les autres câbles connectés à l’ordinateur.

Pour installer le crochet en U :

1. Utilisez un outil, par exemple un tournevis, pour enlever les deux

obturateurs qui masquent les ouvertures métalliques prévues pour le crochet en U.

2. Insérez le crochet en U dans les ouvertures du panneau arrière. Ensuite,

installez les écrous, puis vissez-les avec une clé de dimension appropriée ou une clé réglable.

3. Remettez en place le carter de l’ordinateur. Pour plus d’informations,

reportez-vous à la section «Remise en place du carter et connexion des câbles».

4. Faites passer le câble dans le crochet en U, puis enroulez-le autour d’un

objet qui n’est pas intégré ou fixé de manière permanente à la structure de la machine, tout en n’étant pas facile à déplacer. Fixez ensuite les deux extrémitésducâble à un cadenas.

Fin de l’installation

Une fois que vous avez fini d’installer toutes vos options, vous devez remettre en place les composants que vous avez enlevés, ainsi que le carter, puis reconnecter les câbles (y compris les cordons d’alimentation et les fils de téléphones). En outre, selon les options que vous avez installées, vous devrez peut-être confirmer la mise à jour des informations dans l’utilitaire de configuration.

Remise en place du carter et connexion des câbles

Pour remettre en place le carter et connecter les câbles, procédez comme suit :

1. Vérifiez que tous les composants ont été réassemblés correctement et que

vous n’avez pas oublié d’outils ou de vis à l’intérieur de l’ordinateur.

2. Dégagez les câbles qui pourraient gêner la remise en place du carter.

70 Guide d’utilisation

3. Placez le carter sur le châssis et faites-le pivoter vers le bas jusqu’à ce qu’il

s’enclenche.

4. Rebranchez les câbles et les cordons d’alimentation externes. Reportez-vous

à la section «Branchement des câbles»àla page 7.

Chapitre 5. Installation des options 71

Mise à jour de la configuration

Vous devrez peut-être installer des pilotes de périphériques après avoir mis à jour la configuration. Pour plus d’informations, consultez les instructions qui accompagnent le nouveau matériel pour savoir si des pilotes de périphériques sont requis et comment les installer. Certains pilotes sont inclus dans la partition services de votre ordinateur.

Par exemple, lorsque vous redémarrerez l’ordinateur après avoir ajouté des unités internes de disque dur, les paramètres de configuration seront mis à jour. Si la mise à jour ne s’effectue pas correctement, vous pouvez recourir à l’utilitaire de configuration pour modifier ces paramètres et enregistrer les modifications.

Remarque : Pour plus d’informations sur les messages d’erreur émis lors de

conflits de configuration, reportez-vous au «Chapitre 6. Résolution des incidents»àla page 75.

Pour configurer une carte, utilisez conjointement la documentation qui accompagne cette dernière et les sections qui suivent.

Le Plug and Play est une méthode de configuration qui facilite l’extension de votre ordinateur. La carte principale dont est équipé votre ordinateur prend en charge des systèmes d’exploitation utilisant la technologie Plug and Play.

Les cartes PCI que vous pouvez installer sont également Plug and Play. Une carte Plug and Play ne comprend aucun commutateur ou cavalier devant être positionné. Elle est livrée avec des spécifications de configuration qui sont fournies à l’ordinateur au démarrage de celui-ci. Lorsque vous installez des cartes Plug and Play, ces informations sont interprétées par le BIOS (Basic Input/Output System) qui prend en charge la technologie Plug and Play. Si les ressources requises sont disponibles, le BIOS configure automatiquement la carte en utilisant les ressources qui ne sont pas déjà utilisées par d’autres périphériques.

Lancement de l’utilitaire de configuration

Lorsque vous redémarrez l’ordinateur pour la première fois après avoir installé la plupart du matériel supplémentaire, il se peut que vous receviez un message indiquant que la configuration a été modifiée. Dans ce cas, vous êtes invitéà lancer l’utilitaire de configuration pour confirmer et sauvegarder les paramètres automatiquement mis à jour par les programmes système.

72 Guide d’utilisation

Lorsque vous avez modifié une option et que vous avez redémarré l’ordinateur, il se peut que s’affiche l’écran suivant :

Erreur(s) POST au démarrage

Le systèmeadétecté les erreurs suivantes lors du lancement :

162 La configuration a été modifiée.

Sélectionnez l’une des options suivantes :

Continuer Sortie de l’utilitaire de configuration

Remarque : Il se peut bien sûr que le message d’erreur soit différent de celui

présenté ci-dessus, selon les modifications qui ont été apportées à la configuration. Si cet écran apparaît, sélectionnez Continuer jusqu’à ce que vous parveniez au menu principal de l’utilitaire de configuration (voir le «Chapitre 4. Utilitaire de configuration»àla page 31).

Si cet écran ne s’affiche pas, configurez votre ordinateur à l’aide de l’utilitaire. Pour plus d’informations, reportez-vous au «Chapitre 4. Utilitaire de configuration»àla page 31.

Configuration des périphériques de démarrage

Lorsque votre ordinateur est mis sous tension, il recherche un système d’exploitation. L’ordre dans lequel il explore les unités est défini par la séquence de démarrage. Après avoir ajouté des unités à l’ordinateur, vous souhaiterez peut-être modifier cette séquence de démarrage. Vous pouvez configurer des périphériques de démarrage à l’aide de l’utilitaire de configuration. Reportez-vous à la section «Modification de la séquence de démarrage principale»àla page 42.

Chapitre 5. Installation des options 73

74 Guide d’utilisation

Chapitre 6. Résolution des incidents

Le présent chapitre détaille les outils de diagnostic qui vous permettront d’identifier et résoudre les incidents susceptibles de se produire lorsque vous utilisez votre ordinateur. Il contient également des informations relatives aux disquettes accompagnant les divers équipements en option.

Les incidents système peuvent relever du matériel, des logiciels ou d’une erreur de l’utilisateur (choix d’une touche incorrecte, par exemple). Les aides au diagnostic décrites dans ce chapitre peuvent vous aider à résoudre vous-même des incidents ou à rassembler des informations utiles que vous pourrez transmettre au technicien de maintenance.

Vous pouvez vérifier le matériel en appliquant les procédures indiquées dans ce chapitre. Vous pouvez également utiliser les programmes de diagnostic fournis avec votre ordinateur. Vous trouverez une description de ces programmes à la section «Programme IBM Enhanced Diagnostics»àla page 100.

Si le matériel ne présente aucune défaillance et que l’erreur n’est pas de votre fait, l’incident est peut-être liéàun logiciel. Si vous pensez que l’incident est d’origine logicielle et que votre ordinateur vous a été livré avec des logiciels IBM préinstallés, reportez-vous à la section «Programme IBM Enhanced Diagnostics»àla page 100, pour savoir comment lancer le programme IBM Enhanced Diagnostics fourni par IBM. Reportez-vous également à la documentation relative au système d’exploitation, qui vous a été fournie avec l’ordinateur. Si vous avez installé vous-même des logiciels, reportez-vous à la documentation qui les accompagne.

Vous disposez des éléments suivants pour procéder au diagnostic des incidents liésaumatériel :

v autotest à la mise sous tension (POST) v procédurederésolution des incidents v messages et codes d’erreur v tableaux d’identification des incidents v programme IBM Enhanced Diagnostics

Procédure de résolution des incidents

Utilisez la procédure suivante comme point de départ pour identifier un incident :

1. Pour débuter la procédurederésolution des incidents, respectez les étapes

suivantes :

a. Retirez tous les CD et disquettes des unités. b. Mettez l’ordinateur hors tension et attendez quelques instants. c. Mettez sous tension toutes les unités connectées, puis l’ordinateur. d. Laissez s’écouler le délai habituellement nécessaire à l’affichage du

premier écran de l’application ou du système d’exploitation.

Le bureau Windows ou le premier écran de l’application s’affiche-t-il ?

Non - Passez à l’étape 2.

Oui-L’autotest à la mise sous tension (POST) n’a pas détecté d’incident. Des tests de diagnostic supplémentaires s’imposent. Reportez-vous à la section «Programme IBM Enhanced Diagnostics»àla page 100, et lancez les programmes de diagnostic.Si vous ne parvenez pas à les exécuter ou si ces programmes ne détectent aucune erreur, passez à la section «Tableaux d’identification des incidents»àla page 86.

2. L’écran est illisible, un message d’erreur est apparu, ou l’ordinateur émet

une série de bips. Avez-vous reçu un message d’erreur ? Non - Passez à l’étape 3. Oui - Reportez-vous à la section «Codes d’erreur du POST»àla page 78, et

recherchez le message d’erreur dans le tableau récapitulatif, puis revenez à la présente étape.

Le message d’erreur est-il répertorié dans ce tableau ? Non - Ce message provient peut-être de votre logiciel. Dans ce cas,

reportez-vous à la documentation de l’application. Oui - Passez à l’étape 4.

3. Avez-vous entendu une série de bips ?

Non - Reportez-vous à la section «Tableaux d’identification des incidents»à la page 86. Recherchez le symptôme qui correspond le mieux à l’incident et exécutez l’action corrective appropriée. Si vous ne parvenez pas à résoudre l’incident, faites réparer l’ordinateur.

Oui - Reportez-vous à la section «Signaux d’erreur du POST»àla page 83.

76 Guide d’utilisation

4. L’utilitaire de configuration a-t-il démarré automatiquement après

l’affichage du message d’erreur ? Non - Suivez la procédure décrite à la section «Codes d’erreur du POST»à

la page 78. Oui - Passez à l’étape 5.

5. Avez-vous récemment ajouté, supprimé ou modifié un composant

matériel ? Non - Faites réparer l’ordinateur. Oui - Effectuez l’une des opérations suivantes : v Si l’incident s’est produit immédiatement aprèsl’installation ou le retrait

d’une option et que vous n’avez pas encore procédéàla mise à jour de la configuration, reportez-vous au «Chapitre 4. Utilitaire de configuration»àla page 31.

v Si l’ordinateur fonctionnait correctement aprèsl’installation d’une option

et que ce n’est plus le cas actuellement, faites-le réparer.

v Si l’incident s’est produit immédiatement après la modification de la

configuration, vérifiez que vous avez sélectionné les paramètres appropriés.

v Si l’incident s’est produit immédiatement aprèsl’installation ou le retrait

de matériel en option et que vous n’avez pas encore procédéàla mise à jour de la configuration, reportez-vous au «Chapitre 4. Utilitaire de configuration»àla page 31.

Autotest à la mise sous tension (POST)

A chaque mise sous tension de l’ordinateur, ce dernier effectue une série de tests de vérification. Ces tests sont appelés autotests à la mise sous tension ou POST.

Le POST effectue les tâches suivantes :

v vérification du fonctionnement de base de la carte principale v vérification du fonctionnement de la mémoire v comparaison de la configuration actuelle du système avec celle établie par le

programme de configuration

v lancement des fonctions vidéo v vérification du fonctionnement des unités de disquette v vérification du fonctionnement de l’unité de disque dur et de l’unité de

CD-ROM

Les messages d’erreur du POST s’affichent lorsque celui-ci détecte, au démarrage, des incidents liésaumatériel ou que la configuration matérielle a

Chapitre 6. Résolution des incidents 77

été modifiée. Les messages d’erreur du POST comportent 3, 4, 5, 8 ou 12 caractères alphanumériques et incluent une brève description (à l’exception des erreurs I999XXXX).

Messages et codes d’erreur de diagnostic

Les messages et codes de diagnostic s’affichent lorsque l’un des programmes de test IBM Enhanced Diagnostics détecte un incident matériel ou que le POST détecte un quelconque dysfonctionnement. Les messages associés aux codes contiennent des informations qui peuvent vous aider à identifier l’élément défaillant.

Codes d’erreur du POST

Tableau 1. Codes d’erreur du POST

Code Description Action

101 Incident dûàla détection d’une

interruption 102 Erreur liée au compteur Faites réparer l’ordinateur. 106 Incident dûàla carte principale Faites réparer l’ordinateur. 110 Erreur de parité Faites réparer l’ordinateur. 111 Erreur 2 de parité E/S Reportez-vous à la section

129 Erreur de mémoire cache de niveau1Faites réparer l’ordinateur.

Faites réparer l’ordinateur.

«Programme IBM Enhanced Diagnostics»àla page 100, et conformez-vous aux instructions de lancement des programmes de diagnostics.

135 Panne de ventilateur Faites réparer l’ordinateur. 151 Incident dûàl’horloge RTC Faites réparer l’ordinateur. 161 Pile CMOS défectueuse Remplacez la pile. Reportez-vous à

la section «Remplacement de la pile»àla page 103.

78 Guide d’utilisation

Tableau 1. Codes d’erreur du POST (suite)

Code Description Action

162 La configuration des unitésaété

modifiée.

1. Assurez-vous que toutes les

unités externes sont sous tension.

2. Assurez-vous que toutes les

unités sont correctement installées et branchées conformément aux consignes de sécurité.

3. Si vous avez ajouté, supprimé

ou modifié l’emplacement d’une unité, vous devez sauvegarder la nouvelle configuration dans l’utilitaire de configuration. Pour plus d’informations, reportez-vous à la section «Lancement de l’utilitaire de configuration»àla page 72, et au «Chapitre 4. Utilitaire de

configuration»àla page 31. 163 Pas de mise à jour de l’horloge Faites réparer l’ordinateur. 164 Taille de mémoire CMOS non

compatible

Reportez-vous à la section «Programme IBM Enhanced Diagnostics»àla page 100, et conformez-vous aux instructions de lancement des programmes de diagnostics.

166 Erreur de total de contrôle du bloc

Faites réparer l’ordinateur.

d’amorçage

167 Pas de correctif processeur Mettez le BIOS à jour.

Reportez-vous à la section «Mise à jour des programmes système»àla page 21.

168 Alert on LAN ne fonctionne pas

correctement.

1. Reportez-vous au «Chapitre 4.

Utilitaire de configuration»àla

page 31, et conformez-vous aux

instructions permettant de

vérifier qu’Alert on LAN est

bien activé.

2. Si c’est le cas et que l’erreur

persiste, faites réparer

l’ordinateur. 175 Carte principale défectueuse Faites réparer l’ordinateur.

Chapitre 6. Résolution des incidents 79

Tableau 1. Codes d’erreur du POST (suite)

Code Description Action

176 Le carter a été retiré. Entrez le mot de passe

177 Violation d’inventaire, par exemple

retrait d’un composant matériel. Ce message d’erreur est un message AssetCare et Asset ID.

183 Mot de passe administrateur requis Entrez le mot de passe

184 Antenne de contrôle du parc non

détectée

186 Erreur dans les contrôles de sécurité

protégeant la carte principale ou les composants matériels

187 Le mot de passe administrateur et

la séquence de démarrage ont été effacés.

190 La fonction de détection d’accès non

autorisé au châssis a été désactivée. Il s’agit d’un message d’information.

20x Erreur mémoire Reportez-vous à la section

229 Erreur de mémoire cache de

niveau 2

301 ou 303 Erreur clavier

administrateur. Si l’incident persiste, faites réparer l’ordinateur.

Entrez le mot de passe administrateur. Si vous ne parvenez pas à résoudre l’incident, faites réparer l’ordinateur.

administrateur. Faites réparer l’ordinateur.

Faites réparer l’ordinateur.

Reportez-vous à la section «Lancement de l’utilitaire de configuration»àla page 72, et suivez les instructions pour définir un mot de passe administrateur et la séquence de démarrage.

Aucune action n’est requise.

«Programme IBM Enhanced Diagnostics»àla page 100, et conformez-vous aux instructions de lancement des programmes de diagnostics.

Faites réparer l’ordinateur.

1. Vérifiez que le clavier est

connecté correctement.

2. Si tel est le cas, faites réparer

l’ordinateur.

80 Guide d’utilisation

Tableau 1. Codes d’erreur du POST (suite)

Code Description Action

601 Incidents liés à l’unité de disquette

ou au contrôleurdel’unité

1. Reportez-vous à la section

«Programme IBM Enhanced

Diagnostics»àla page 100, et,

dans la mesure du possible,

exécutez le programme IBM

Enhanced Diagnostics.

2. Si vous ne parvenez pas à

résoudre l’incident, faites

réparer l’ordinateur. 602 Enregistrement d’amorçage IPL de

la disquette incorrect

1. La disquette est peut-être

défectueuse. Essayez-en une

autre.

2. Si vous ne parvenez pas à

résoudre l’incident, faites

réparer l’ordinateur. 604 Unité de disquette installée non

prise en charge

1. Reportez-vous à la section

«Programme IBM Enhanced

Diagnostics»àla page 100, et,

dans la mesure du possible,

exécutez le programme IBM

Enhanced Diagnostics.

2. Si vous ne parvenez pas à

résoudre l’incident, faites

réparer l’ordinateur. 605 Erreur liéeaudéverrouillage de la

Faites réparer l’ordinateur.

disquette

662 Erreur de configuration de l’unité

de disquette

1. Reportez-vous à la section

relative à la configuration et

appliquez la procédure indiquée

pour vérifier la configuration de

l’unité de disquette.

2. Lancez les programmes de

diagnostic sur l’unité de

disquette. Reportez-vous à la

section «Programme IBM

Enhanced Diagnostics»àla

page 100.

3. Si vous ne parvenez pas à

résoudre l’incident, faites

réparer l’ordinateur. 762 Erreur liée à la configuration du

Faites réparer l’ordinateur.

coprocesseur mathématique

Chapitre 6. Résolution des incidents 81

Tableau 1. Codes d’erreur du POST (suite)

Code Description Action

11xx Erreur au niveau du port série (xx =

numéro du port série)

1762 Erreur de configuration du disque

dur

178x Défaillance au niveau du disque

dur ou de l’unité IDE

18xx Une carte PCI a demandé une

ressource non disponible.

1962 Erreur dans la séquence d’amorçage

2400 Carte vidéodéfectueuse ; la

remplacer. 2462 Erreur de configuration vidéo Faites réparer l’ordinateur. 5962 Erreur de configuration de l’unité

IDE de CD-ROM 8601 Erreur du dispositif de pointage Faites réparer l’ordinateur. 8603 Erreur du dispositif de pointage ou

de la carte principale

Faites réparer l’ordinateur.

1. Reportez-vous au «Chapitre 4.

Utilitaire de configuration»àla page 31, et appliquez la procédure indiquée pour vérifier la configuration de l’unité de disque dur.

2. Si vous ne parvenez pas à

résoudre l’incident, faites réparer l’ordinateur.

1. Reportez-vous à la section

«Programme IBM Enhanced

Diagnostics»àla page 100, pour savoir comment exécuter des diagnostics sur le disque dur et les périphériques IDE.

2. Si vous ne parvenez pas à

résoudre l’incident, faites réparer l’ordinateur.

Reportez-vous au «Chapitre 4. Utilitaire de configuration»àla page 31, et appliquez la procédure indiquée pour reconfigurer les unités PCI.

1. Reportez-vous à la section

«Modification de la séquence de

démarrage principale»àla page 42, et suivez les instructions permettant de vérifier que la séquence de démarrage est configurée.

2. Si vous ne parvenez pas à

résoudre l’incident, faites réparer l’ordinateur.

Faites réparer l’ordinateur.

82 Guide d’utilisation

Tableau 1. Codes d’erreur du POST (suite)

Code Description Action

I9990301 Défaillance du disque dur Faites réparer l’ordinateur.

Signaux d’erreur du POST

Un bip suivi de l’affichage d’un texte signale que le POST a abouti sans erreur. Plusieurs bips indiquent que le POST a détecté un incident. Les signaux sonores sont émis par séries de deux ou trois.

La durée de chaque signal est constante, mais l’intervalle entre deux signaux est variable. Par exemple, le code 1–2–4 consiste en un bip, une pause, deux bips consécutifs, une pause et quatre bips consécutifs.

Les codes suivants indiquent l’ordre et le nombre de bips. Par exemple, le code d’erreur «2–3–2»(une série de deux bips, trois bips, puis deux bips) indique un incident liéàun module de mémoire.

Si l’un des signaux sonores suivants retentit, faites réparer l’ordinateur.

Signal d’erreur Cause probable

1–1–3 Erreur de lecture/écriture dans la mémoire CMOS 1–1–4 Erreur dans le total de contrôle de la ROM du BIOS 1–2–1 Echec du test de l’horloge programmable 1–2–2 Incident liéàl’initialisation DMA 1–2–3 Echec du test de lecture/écriture du registre DMA 1–2–4 Echec de la vérification de la régénération de la mémoire RAM 1–3–1 Echec du test de la RAM 1–3–2 Echec du test de parité de la RAM 1–4–3 Test de l’horloge en cours 1–4–4 Test du port NMI en cours 2–1–1 Le test du registre DMA secondaire est en cours ou a échoué. 2–1–2 Le test du registre DMA principal est en cours ou a échoué. 2–1–3 Echec du test du registre de masque d’interruption principal 2–1–4 Echec du test du registre de masque d’interruption secondaire 2–2–2 Echec du test du contrôleur du clavier 2–3–2 Le test de la mémoire vidéo est en cours ou a échoué. 2–3–3 Les tests de retour d’écran sont en cours ou ont échoué.

Chapitre 6. Résolution des incidents 83

Messages d’erreur Ethernet

Les messages d’erreur répertoriés dans cette section ne s’appliquent qu’aux modèles sur lesquels le sous-système Ethernet est intégréàla carte principale.

Un message d’erreur s’affiche lorsqu’une erreur est détectée suite à l’initialisation du contrôleur Ethernet. Les messages d’erreur susceptibles d’apparaître sont répertoriés ci-dessous. En cas d’erreur lié au sous-système Ethernet intégré, notez le message et adressez-vous à votre administrateur réseau.

Messages d’erreur RPL

Ces messages d’erreur sont spécifiques du contrôleur Ethernet intégré et de l’environnement RPL de l’ordinateur.

Les deux messages les plus courants sont les suivants.

RPL-ROM-ERR: 105 The integrated Ethernet failed the loopback test. RPL-ROM-ERR: 107 Media test failed; check the cable.

Le message 105 indique qu’un test de diagnostic de mise sous tension lancé par le module Ethernet n’a pas fonctionné correctement. Si ce message d’erreur apparaît, faites réparer l’ordinateur. L’erreur 107 indique que le câble réseau n’est pas connecté correctement au port Ethernet de l’ordinateur. Vérifiez le branchement du câble.

Les messages suivants sont également susceptibles d’être affichés:

RPL-ROM-ERR: 100 The Ethernet adapter cannot be found. RPL-ROM-ERR: 101 The Ethernet adapter was unable to initialize. RPL-ROM-ERR: 102 The Ethernet adapter could not be reset. RPL-ROM-ERR: 103 There are multiple Ethernet adapters in the system. Specify the

correct serial number in NET.CFG. RPL-ROM-ERR: 104 The Ethernet adapter EEPROM is faulty or not present. RPL-ROM-ERR: 106 The Ethernet adapter is configured for Plug and Play in a non-Plug

and Play system. RPL-ROM-ERR: 110 The Ethernet adapter RAM failed the memory test.

Messages d’erreur DHCP

Les messages d’erreur liés au protocole DHCP et au contrôleur Ethernet intégré sont répertoriés ci-après.

E61: Service boot canceled. E62: Cannot initialize controller.

84 Guide d’utilisation

IBM 6269, 6568, 6578, 6648, 6569 User Manual

Specifications and Main Features

Frequently Asked Questions

User Manual

Consignes de sécurité

Pile au lithium

Conformité aux normes relatives aux appareils à laser

Introduction

Informations complémentaires

Table des matières

Avis aux lecteurs canadiens
