Hyundai RT620 User Manual

NÁVOD K POUŽITÍ

NÁVOD NA POUŽITIE

INSTRUKCJA OBSŁUGI

USER MANUAL

RÁDIO AM/FM A GRAMOFON
RÁDIO AM/FM A GRAMOFÓN

RADIO AM/FM I GRAMOFON

AM / FM RADIO / GRAMOPHONE PLAYER

RT620

CZ - 2

UPOZORNĚNÍ

Z DŮVODU ZAMEZENÍ RIZIKA POŽÁRU NEBO ZRANĚNÍ ELEKTRICKÝM PROUDEM,
NEPOUŽÍVEJTE TUTO ZÁSTRČKU S PRODLUŽOVACÍMI KABELY, ZÁSUVKAMI A JINÝMI
KONCOVÝMI ZAŘÍZENÍMI, POKUD DO NICH ZÁSTRČKU NELZE ZCELA ZASUNOUT TAK,
ABY VIDLICE NEBYLY ODKRYTÉ. Z DŮVODU ZAMEZENÍ RIZIKA POŽÁRU NEBO ZRANĚNÍ
ELEKTRICKÝM PROUDEM NEVYSTAVUJTE TOTO ZAŘÍZENÍ DEŠTI ANI VLHKOSTI.

DŮLEŽITÉ BEZPEČNOSTNÍ POKYNY

1) Přečtěte si tento návod.

2) Návod uschovejte.

3) Dodržuje všechna varování.

4) Řiďte se všemi pokyny.

5) Nepoužívejte tento přístroj v blízkosti vody.

6) Čistěte jej pouze suchou tkaninou.

7) Neblokujte ventilační otvory. Instalaci proveďte v souladu s pokyny výrobce.

8) Neinstalujte přístroj v blízkosti zdrojů tepla, například radiátorů, výměníků tepla, kamen nebo
jiných zařízení (včetně zesilovače), které vydávají teplo.

9) Chraňte síťový kabel, aby se po něm nechodilo a nebyl stlačen, zvláště v blízkosti zástrčky,
zásuvky a místa, kde vychází z přístroje.

10) Používejte pouze příslušenství a vybavení určené výrobcem.

11) Přístroj vytáhněte ze zásuvky během bouřek nebo pokud jej delší dobu nepoužíváte.

12) Přenechejte veškerý servis kvalikovanému servisnímu personálu. Servisní zásah je nutný,

pokud byl přístroj jakýmkoliv způsobem poškozen, například pokud došlo k poškození síťo­ vého kabelu nebo zástrčky, k polití přístroje nebo se dovnitř dostaly cizí předměty, přístroj byl
vystaven dešti či vlhkosti, nefunguje normálním způsobem nebo došlo k jeho pádu.

13) Toto zařízení nesmí být vystaveno tekoucí ani kapající vodě a nesmí se na něj stavět předměty

naplněné tekutinou, například vázy.

14) Nepřetěžujte elektrickou zásuvku. Používejte pouze označený zdroj napájení.

Symbol blesku uvnitř rov­nostranného trojúhelníku
varuje uživatele před přítom­ností neizolovaného „nebez­pečného napětí“ pod krytem
výrobku, které je dostatečně
velké na to, aby představo­valo riziko úrazu elektrickým
proudem

.

UPOZORNĚNÍ: Z DŮVODU
ZAMEZENÍ RIZIKA ÚRAZU
ELEKTRICKÝM PROUDEM
NEODNÍMEJTE KRYT (ANI
ZADNÍ KRYT) PŘÍSTROJE.
UVNITŘ SE NENACHÁZÍ
ŽÁDNÉ SOUČÁSTI URČE­NÉ K OBSLUZE UŽIVA­TELEM. PŘENECHEJTE
SERVIS KVALIFIKOVANÉ­MU SERVISNÍMU PERSO­NÁLU.

Symbol vykřičníku blesku
uvnitř rovnostranného trojú­helníku upozorňuje uživatele
na důležité provozní (servis­ní) pokyny v literatuře, která
provází produkt.

CZ

CZ - 3

DŮLEŽITÉ POZNÁMKY

Protože digitální okruhy mohou způsobovat rušení jiných blízkých rozhlasových nebo televizních
tunerů, produkt vypněte, pokud jej nepoužíváte nebo jej přemístěte dále od rozhlasového nebo
televizního tuneru, který ovlivňuje.
POZNÁMKA: Tento digitální produkt nepřekračuje limity třídy B pro emise rádiového šumu z digi­tálních produktů, jež jsou stanoveny v předpisech pro průmyslové rádiové rušení Kanady. Tyto
limity jsou určeny, aby poskytovaly přiměřenou ochranu proti škodlivému rušení při instalaci
v domácnosti. Toto zařízení vytváří, využívá a může vysílat rádiové kmitočty, a pokud není nainsta­lováno a používáno dle návodu, může způsobit škodlivé rušení radiové komunikace. Avšak nee­xistuje záruka, že se v určitých obytných prostorách rušení nevyskytne. Pokud toto zařízení způ­sobuje škodlivé rušení rozhlasového nebo televizního příjmu (což lze zjistit vypnutím a zapnutím
přístroje), doporučuje se uživateli zkorigovat rušení pomocí jednoho nebo více z níže uvedených
opatření:

- Přesměrujte nebo přemístěte anténu pro příjem.

- Zvětšete vzdálenost mezi zařízením a přijímačem.

- Připojte přístroj k zásuvce jiného okruhu, než je okruh, ke kterému je připojen přijímač.

- Požádejte o pomoc prodejce nebo zkušeného radiového nebo televizního technika.

INFORMACE FCC

Toto zařízení bylo testováno a shledáno vyhovujícím pro limity Třídy B digitálních přístrojů dle
části 15 pravidel FCC. Tyto limity jsou stanoveny tak, aby poskytovaly přiměřenou ochranu proti
škodlivému rušení v obytných prostorách. Toto zařízení vytváří, využívá a může vysílat rádiové
kmitočty, a pokud není nainstalováno a používáno dle návodu, může způsobit škodlivé rušení radi­ové komunikace. Avšak neexistuje záruka, že se v určitých obytných prostorách rušení nevyskyt­ne. Pokud toto zařízení způsobuje škodlivé rušení rozhlasového nebo televizního příjmu, což lze
zjistit vypnutím a zapnutím přístroje, doporučuje se uživateli zkorigovat rušení pomocí jednoho
nebo více z níže uvedených opatření:

Tento přístroj vyhovuje části 15 pravidel FCC. Provoz je podmíněn následujícími dvěma podmín­kami:

(1) Tento přístroj nesmí způsobovat škodlivé rušení a
(2) Tento přístroj musí přijmout všechna přijímaná rušení, včetně rušení, které může způsobit

nechtěné fungování.

PŘÍPRAVA K POUŽITÍ

VYBALENÍ A SESTAVENÍ

● Opatrně přístroj vyjměte z kartónového obalu a odstraňte z něj veškerý balící materiál.

● Odmotejte síťový kabel a roztáhněte jej do plné délky.

● Odmotejte vodič antény FM a roztáhněte jej do plné délky.

● Umístěte přístroj na plochý, rovný povrch s přístupem k síťové zásuvce, mimo dosah přímého
slunečního svitu a zdrojů nadměrného tepla, prachu, vlhkosti a silných magnetických polí.

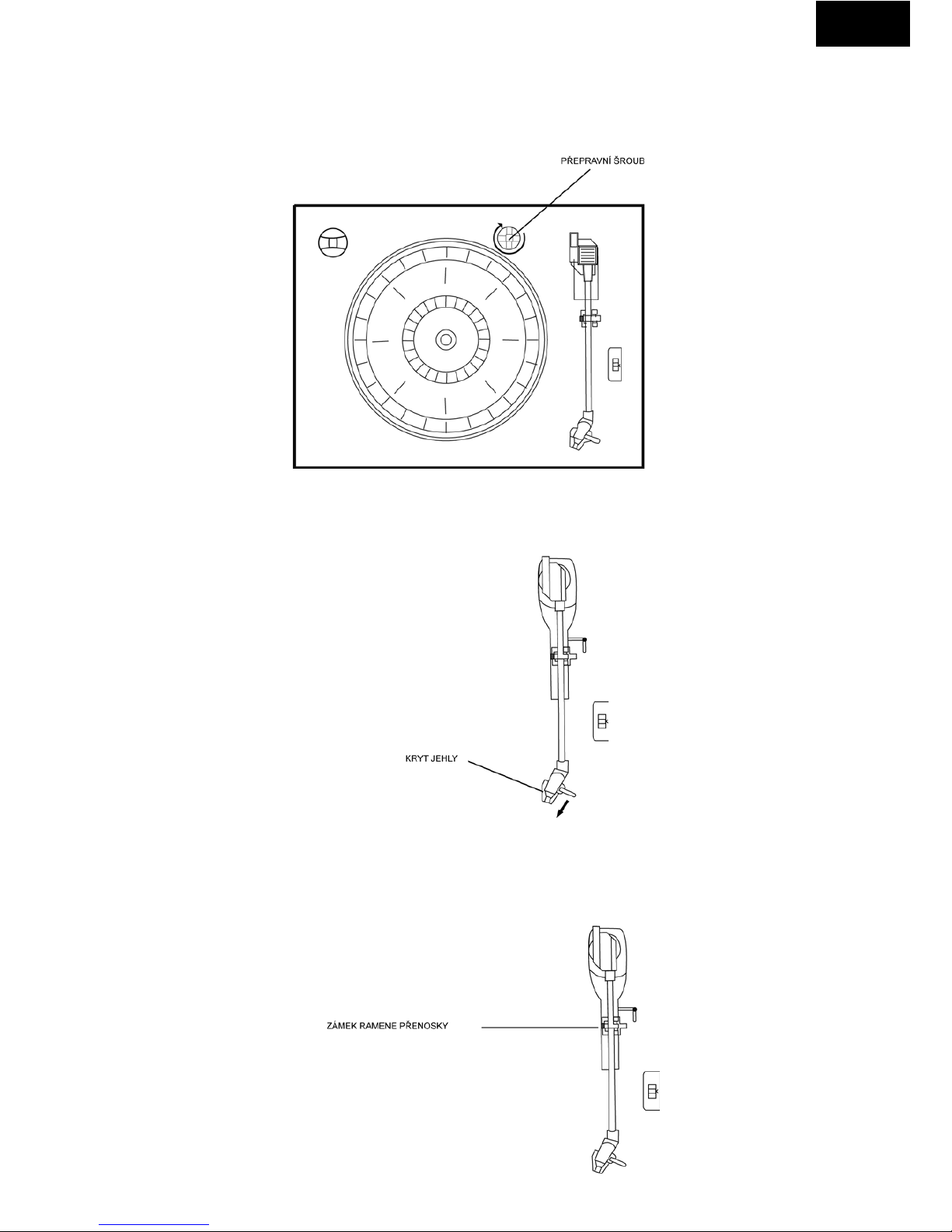

● Zvedněte víko a odkryjte gramofon. Gramofon byl pro dopravu zajištěn přepravním šroubem.
Pomocí mince nebo šroubováku zašroubujte přepravní šroub ve směru hodinových ručiček.
Tím umožníte talíři gramofonu, aby „plul“.

CZ - 4

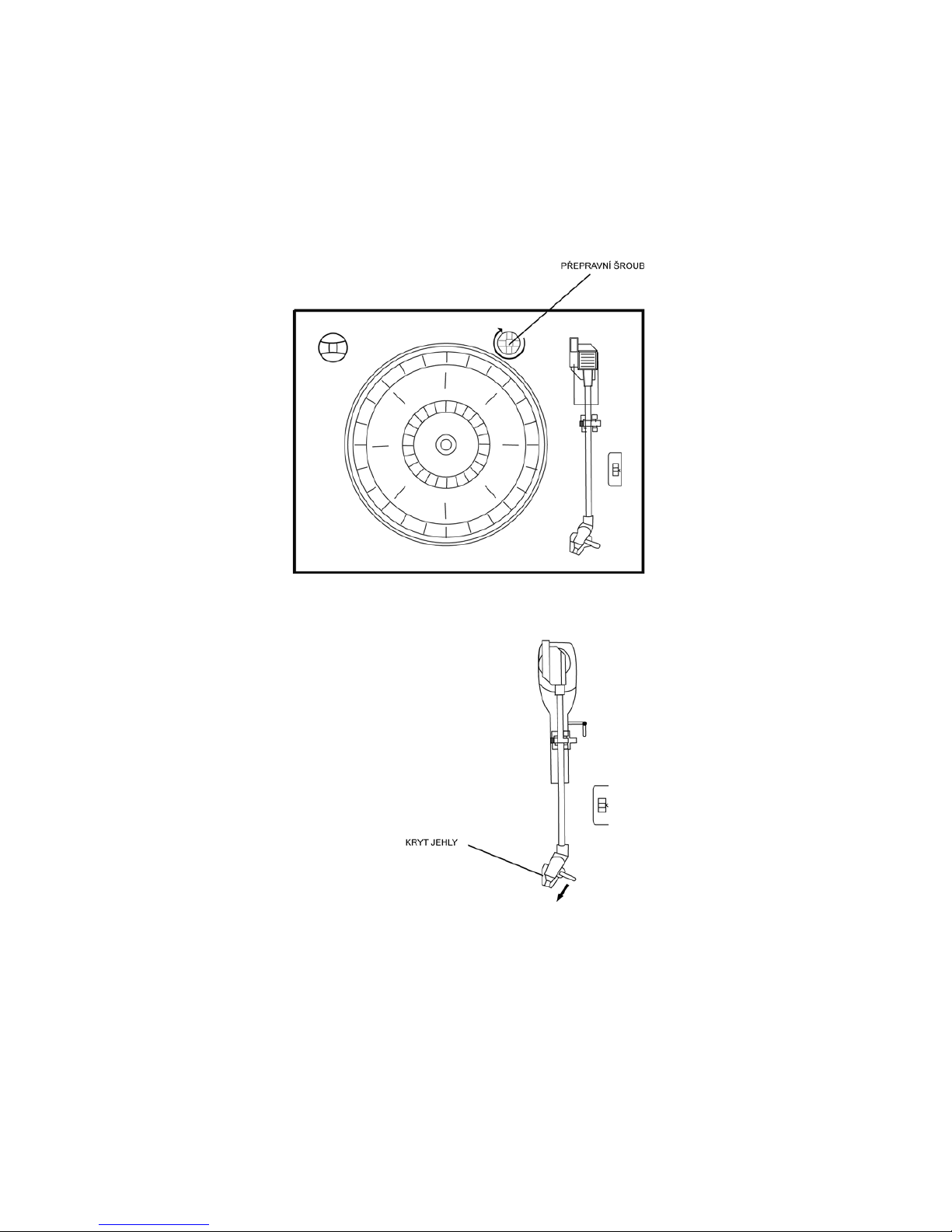

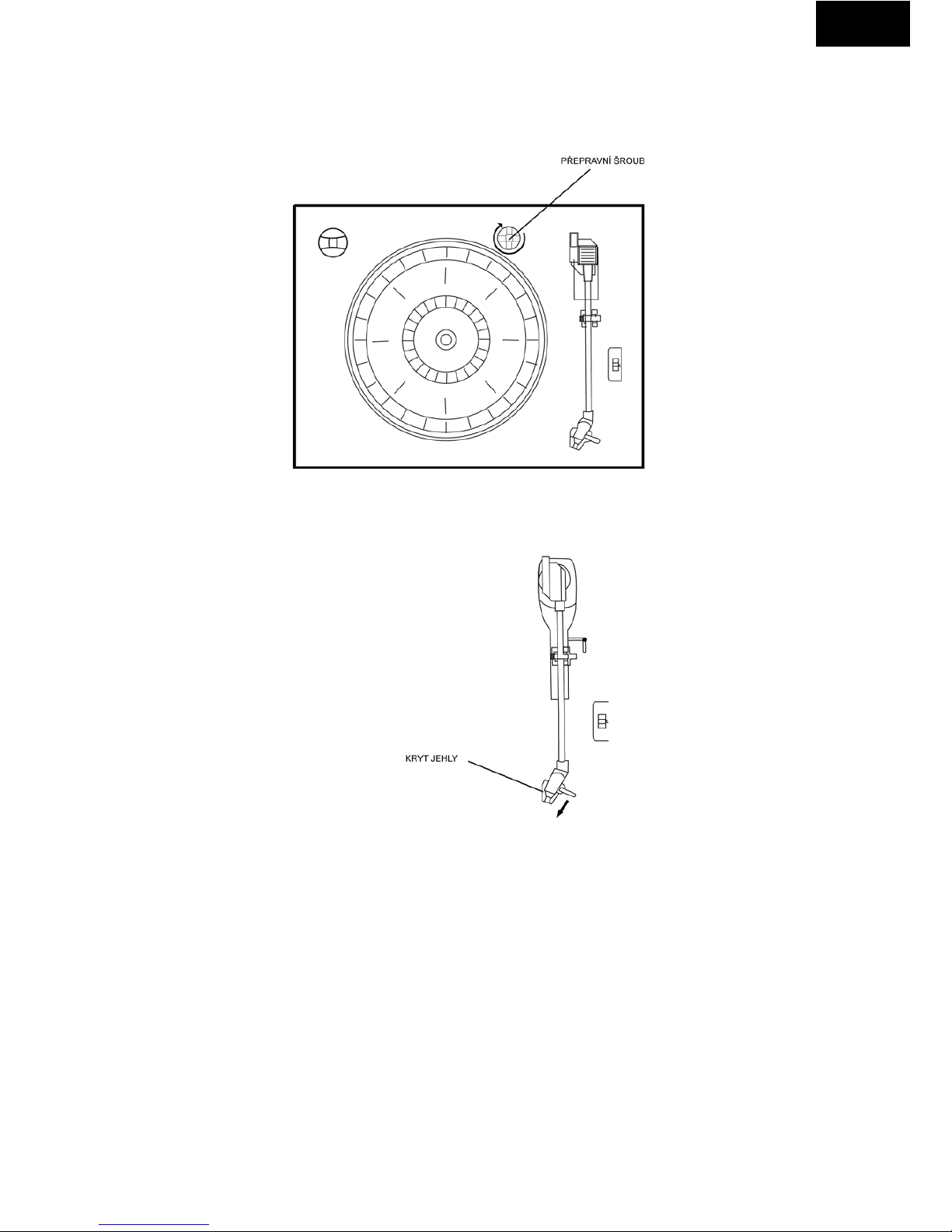

● K ochraně gramofonu před poškozením během dopravy je vpravo nahoře od talíře gramofo

-

nu stříbrný přepravní šroub. Pokud chcete gramofon používat, nejprve zvedněte víko a poté
pomocí šroubováku zcela zašroubujte přepravní šroub ve směru hodinových ručiček, čímž talíř
gramofonu zcela uvolníte. Vzdálenost mezi talířem a deskou je asi 3 mm.

● Z jehly gramofonu odstraňte neprůhledný bílý plastový kryt jehly tak, že jej vysunete ve směru
šipky.

Kryt jehly vhoďte do odpadu.

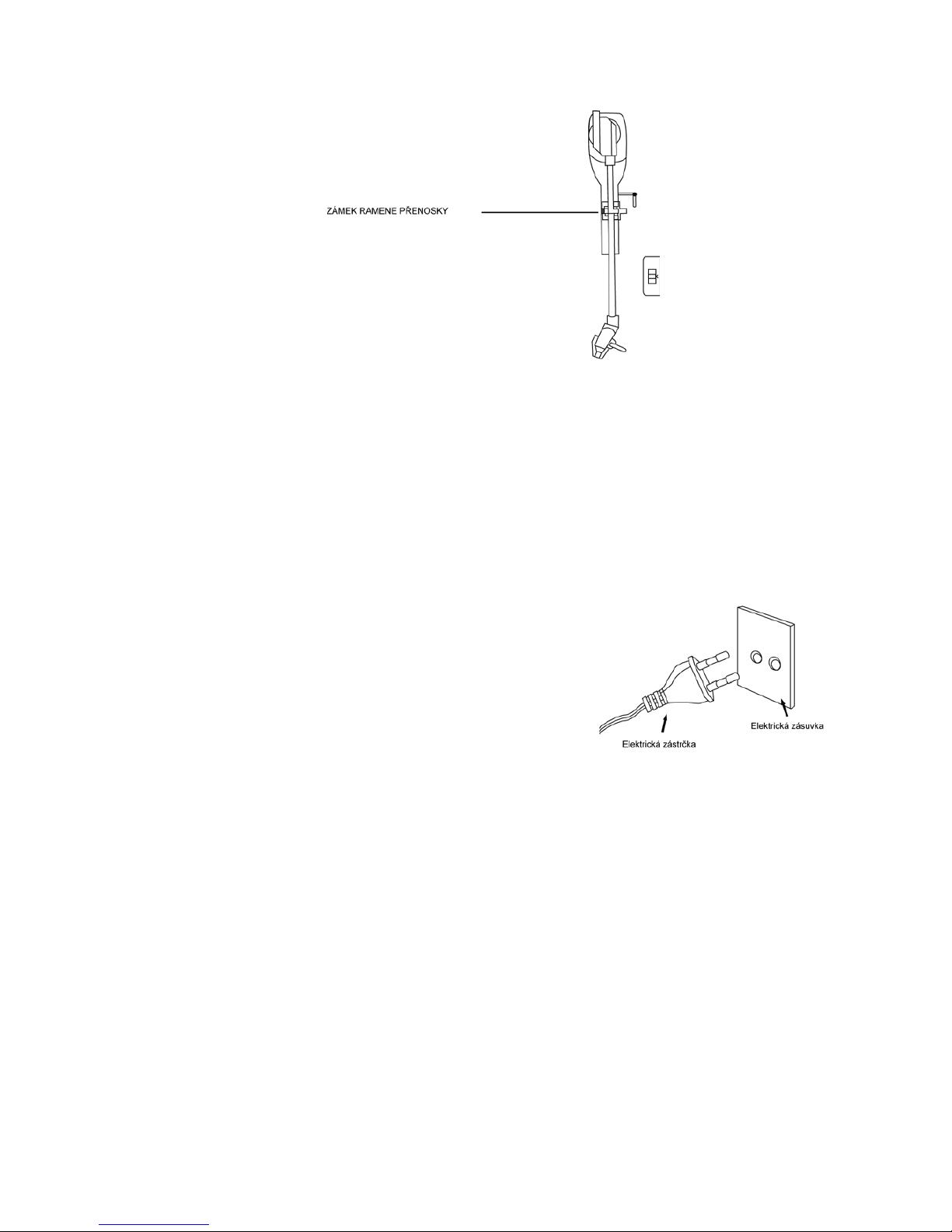

● Odstraňte svorku, která byla použita pro zajištění ramene přenosky během přepravy.

● Uvolněte zámek ramene přenosky

CZ

CZ - 5

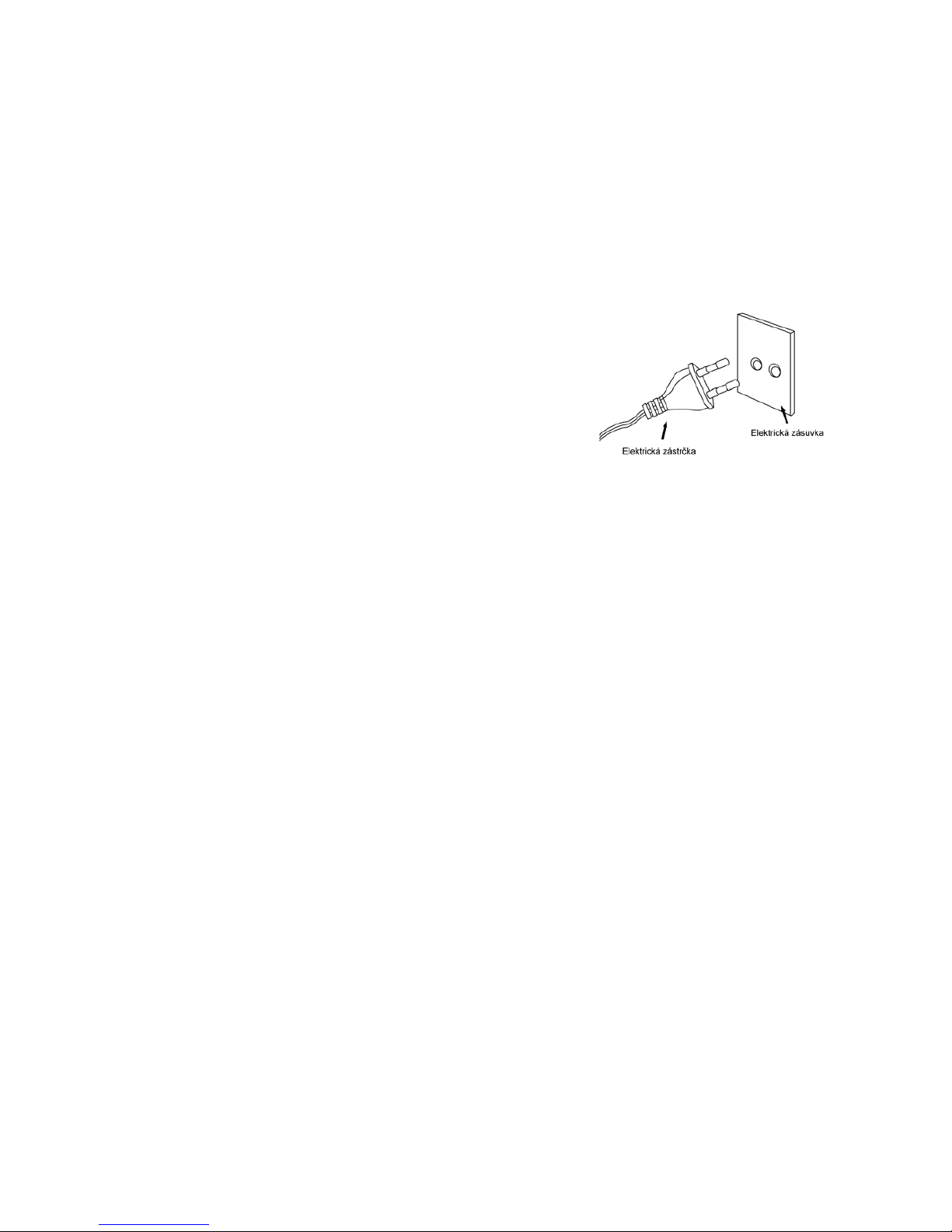

● Zapojte zástrčku do zásuvky.

ZDROJ NAPÁJENÍ

Tento produkt je určen k provozu pouze na normálním napájení 220 V, 50 Hz střídavého proudu.
Pokud se budete pokoušet tento systém napájet z jiného zdroje napájení, můžete způsobit jeho
poškození, na které se nevztahuje záruka.

POZNÁMKA: Zjistíte, že tento systém je vybaven polarizovanou elektrickou zástrčkou, která má
jednu vidlici širší než druhou. Jde o bezpečnostní funkci. Pokud zástrčku nelze zastrčit do vaší
stávající zásuvky, nepokoušejte se toto bezpečnostní opatření obejít úpravou širší vidlice. Pokud
zástrčku nelze do zásuvky zasunout, máte pravděpodobně zastaralou nepolarizovanou zásuvku.
Měli byste nechat zásuvku vyměnit kvalikovaným elektrikářem.

CHRAŇTE SVŮJ NÁBYTEK

Tento model je vybaven neklouzavými gumovými „nožkami“, které brání tomu, aby se přístroj
pohyboval, pokud manipulujete s ovládacími prvky. Tyto „nožky“ jsou vyrobeny z neklouzavého
pryžového materiálu se speciálním složením, aby nezanechával na nábytku žádné stopy nebo
skvrny. Avšak některé typy leštidel nábytku na bázi ropy, konzervační přípravky na dřevo nebo
čistící spreje mohou způsobit změknutí „nožek“, které pak mohou zanechávat na nábytku stopy
nebo částečky pryže. Aby nedošlo k poškození vašeho nábytku, silně doporučujeme, abyste
zakoupili malé samolepící podložky, které jsou k dostání kdekoliv v železářství a v domácích
potřebách a tyto podložky aplikovali na spodní část gumových „nožek“ před tím, než přístroj posta­víte na choulostivý dřevěný nábytek.

DŮLEŽITÉ: Otvírání a zavírání víka

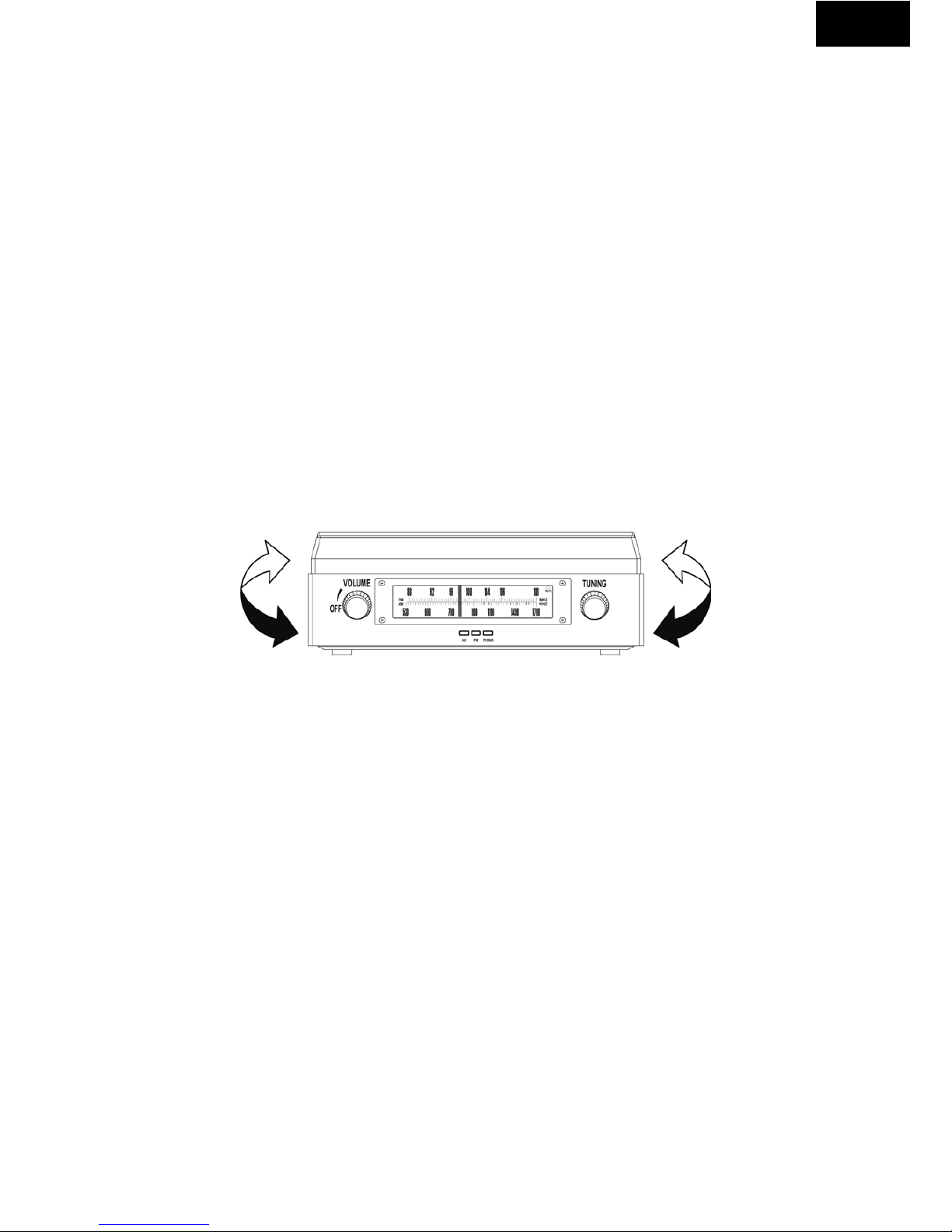

Pokud chcete víko otevřít, zvedněte jej co nejvýše, dokud opěrné západky víka nezaklapnou
v poloze otevřeného víka. Pokud chcete víko zavřít, zvedněte jej mírně nahoru, aby se uvolnily
zaklapnuté západky víka, a poté víko pomalu spusťte dolů.
ABY NEDOŠLO K POŠKOZENÍ SKŘÍNĚ NEBO VÍKA, NIKDY VÍKO NEZAVÍREJTE TLAKEM
SMĚREM DOLŮ. VŽDY JEJ NEJPRVE NADZVEDNĚTE, ABY SE UVOLNILY ZÁPADKY VÍKA.

CZ - 6

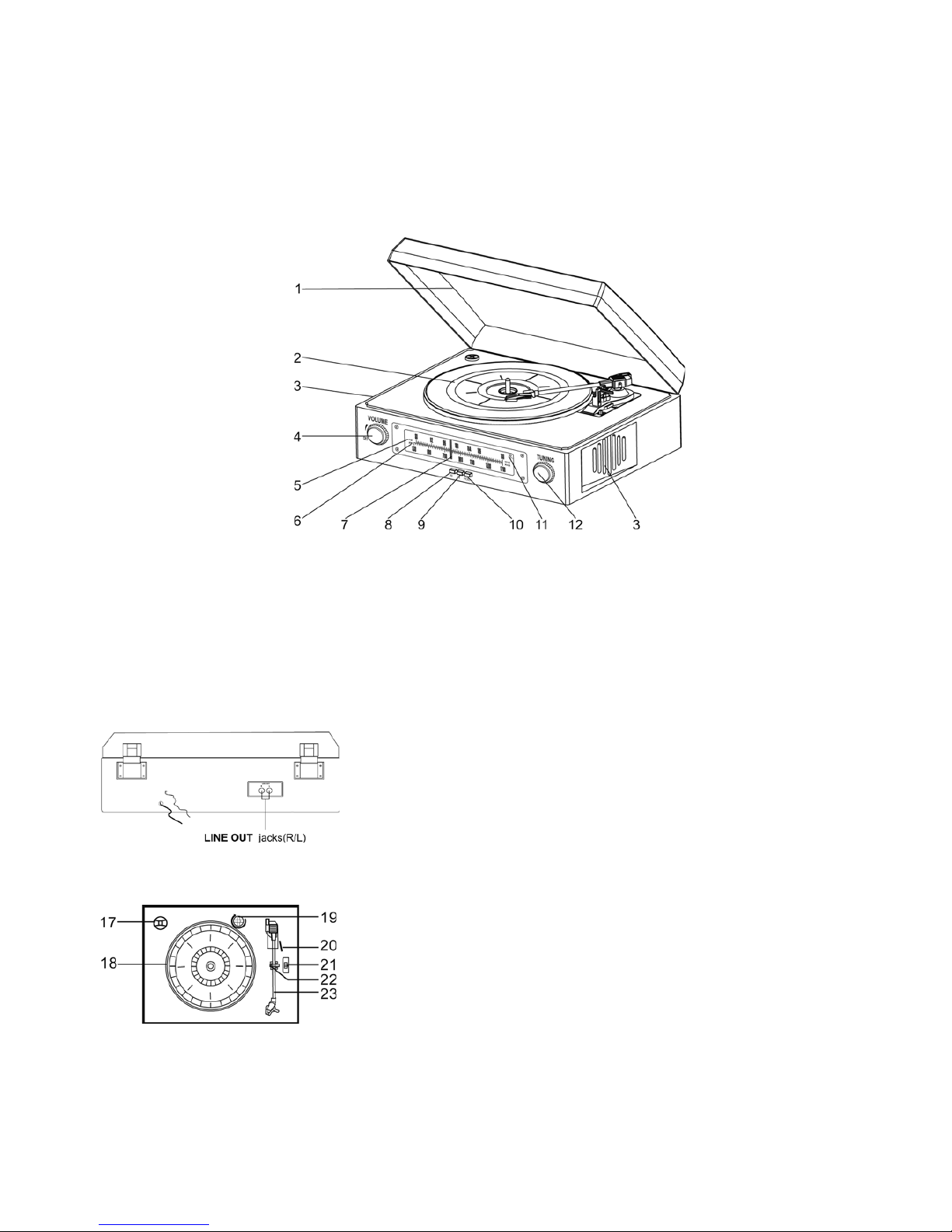

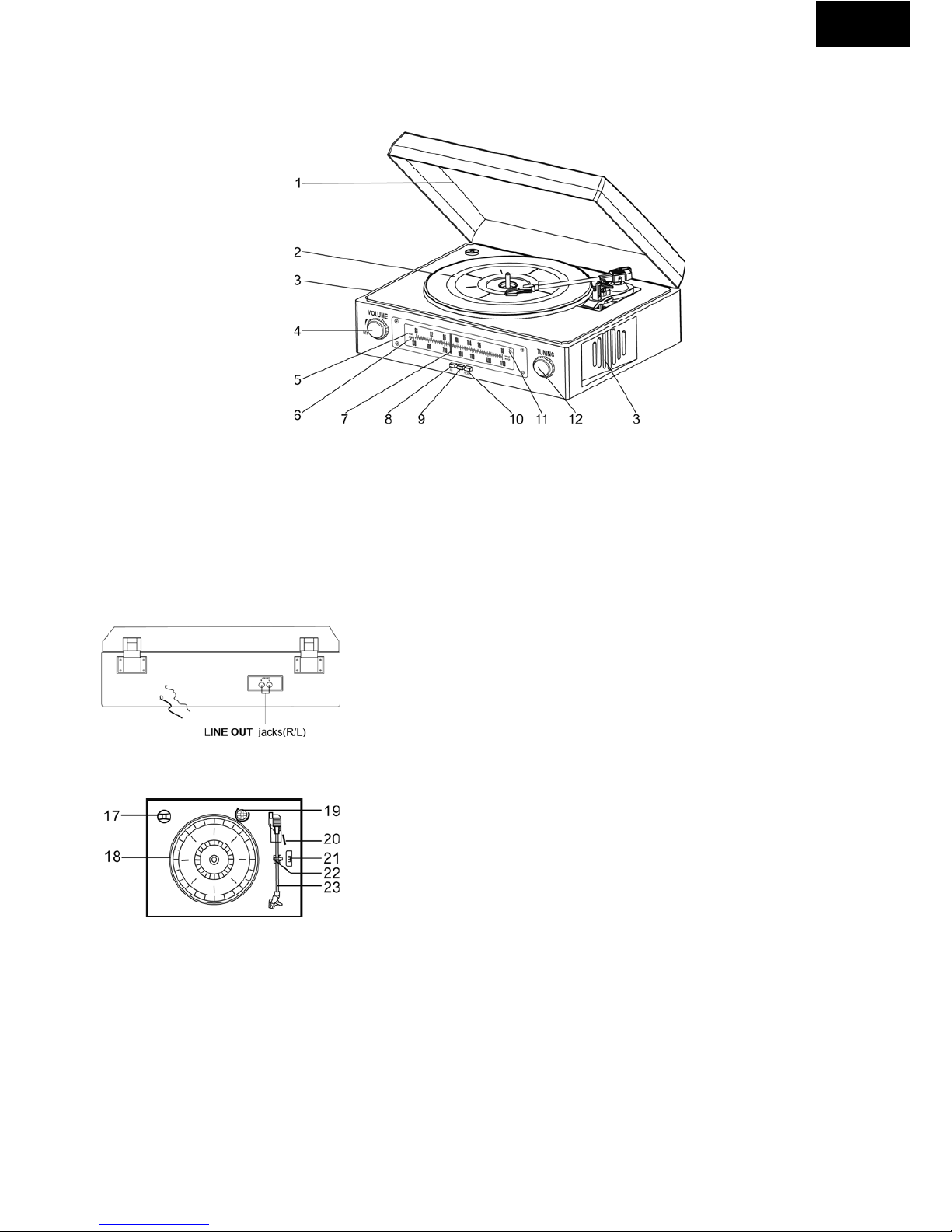

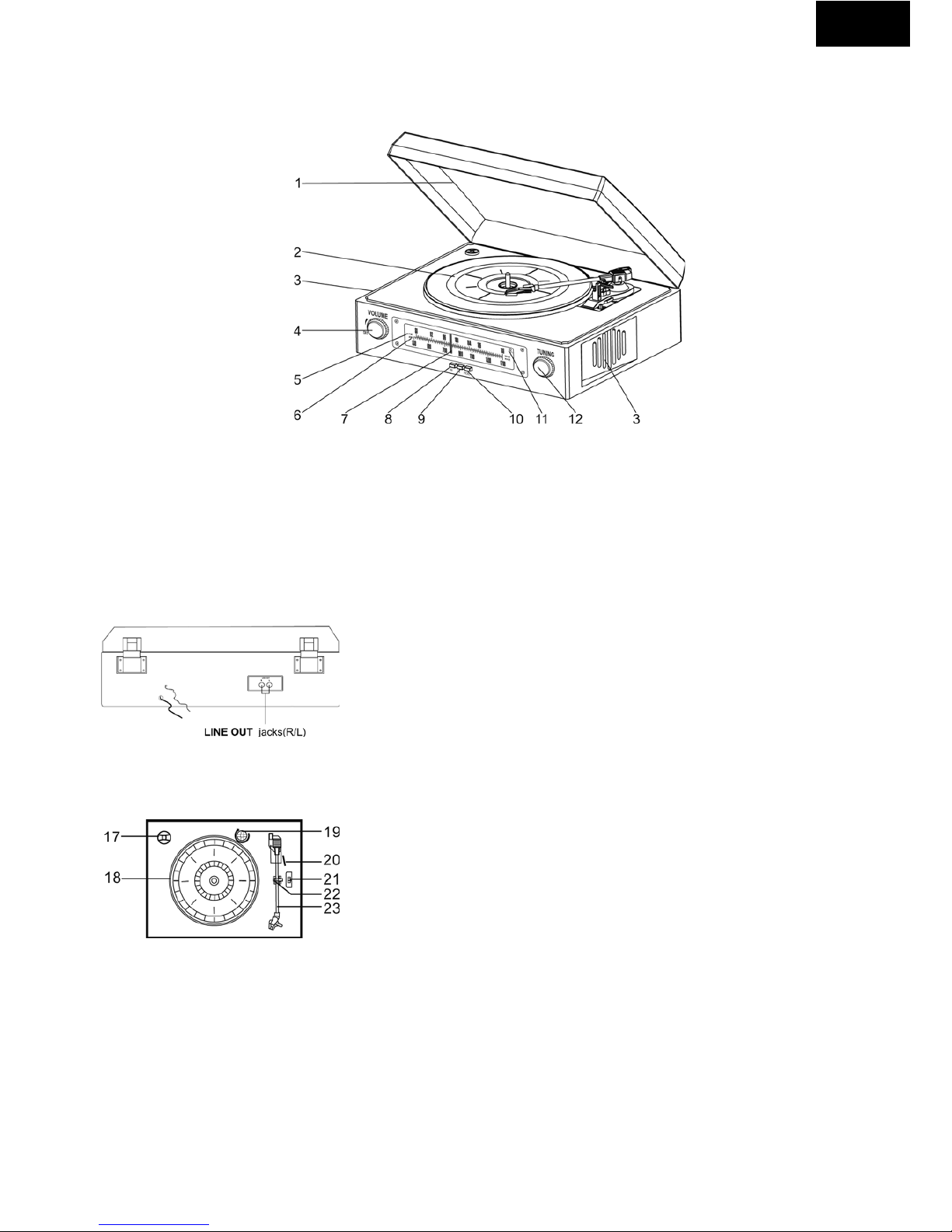

UMÍSTĚNÍ OVLÁDACÍCH PRVKŮ A KONTROLEK

ČELNÍ PANEL

1) Víko gramofonu. 7) Ukazatel stupnice ladění

2) Talíř gramofonu. 8) Přepínač funkcí AM

3) Reproduktory. 9) Přepínač funkcí FM

4) Ovladač hlasitosti a vypnutí OFF-VOLUME 10) Přepínač funkcí PHONO (Gramofon)

5) Stupnice ladění FM 11) Kontrolka FM Stereo

6) Stupnice ladění AM 12) Ladící knoík

ZADNÍ PANEL

13) Kryt proti prachu

14) Síťový kabel

15) Drátová anténa FM

16) Konektory linkového výstupu (Pr/Le)

GRAMOFON

17) Adaptér na 45 ot./min.

18) Talíř gramofonu

19) Přepravní šroub

20) Páčka

21) Přepínač rychlostí (33-1/3, 45, 78 ot./
min.)

22) Zámek ramene přenosky

23) Rameno přenosky s jehlou

NÁVOD K POUŽITÍ

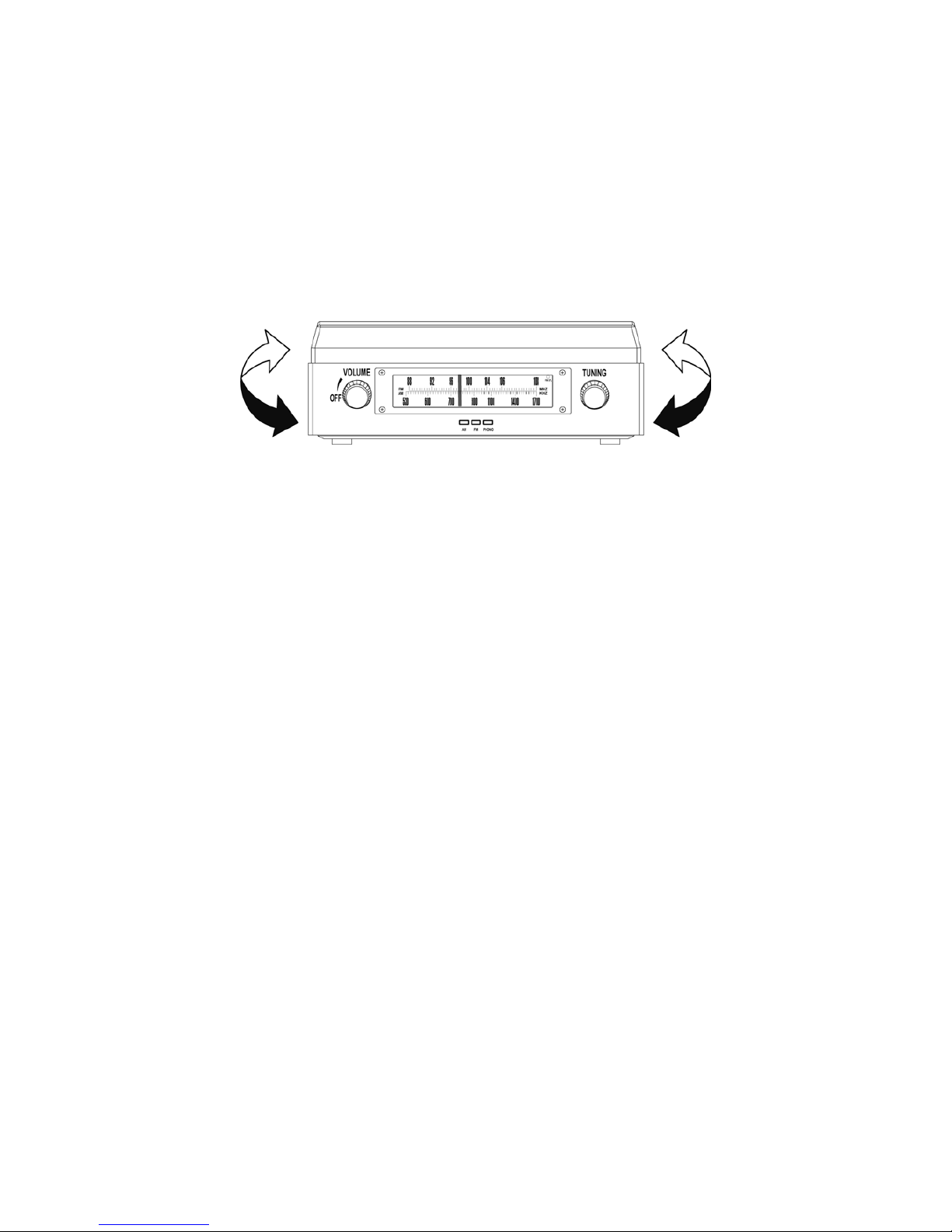

POSLECH RÁDIA

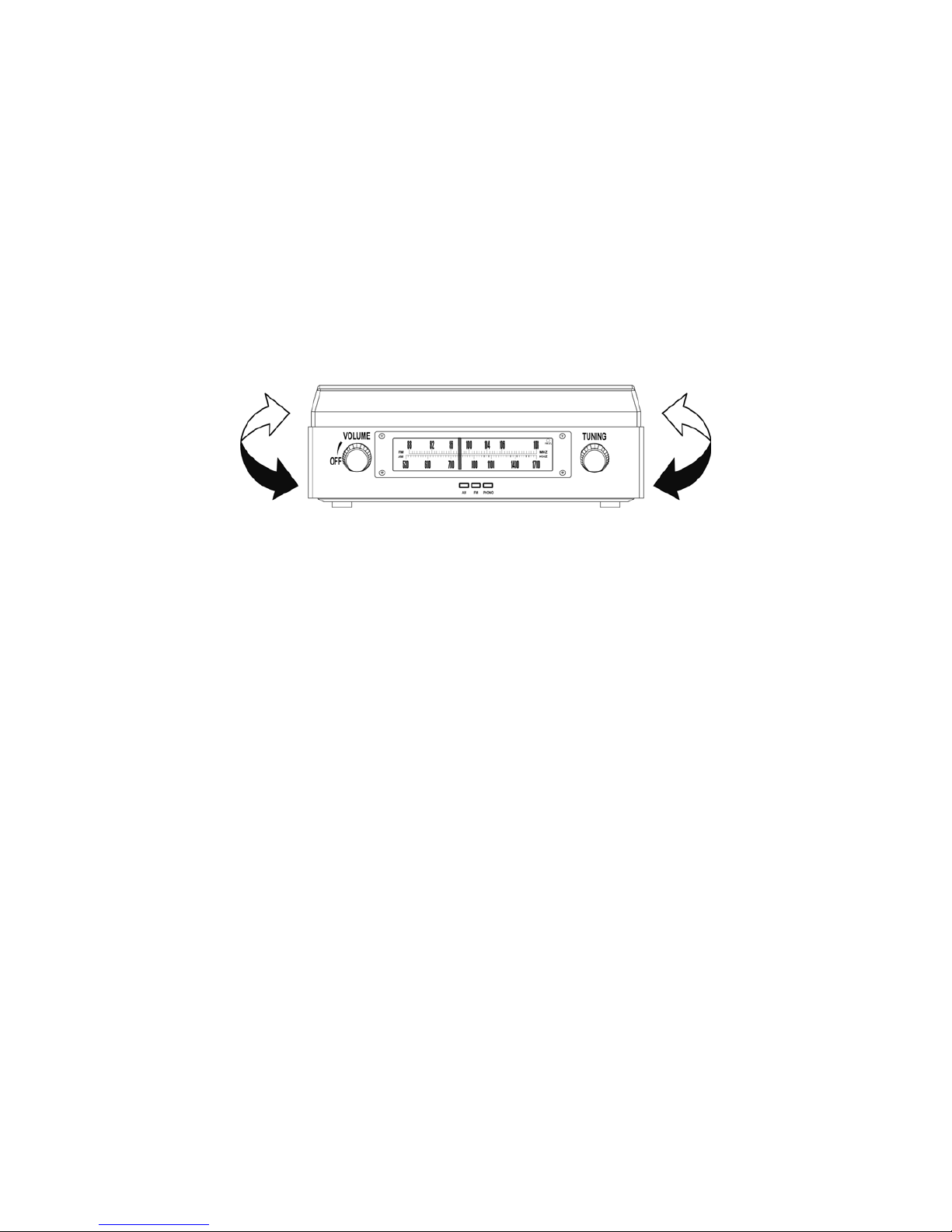

1) Systém zapnete otočením ovladače hlasitosti OFF-VOLUME po směru hodinových ručiček,
dokud neuslyšíte „kliknutí“, a nastavením nízké úrovně hlasitosti.

2) Tlačítkem FM/AM zvolte požadované pásmo (FM/AM).

CZ

CZ - 7

3) Otáčejte ladícím knoíkem TUNING a nalaďte požadovanou rozhlasovou stanici. Pokud
naladíte silnou stereofonní stanici FM, rozsvítí se kontrolka FM ST a příjem bude stereofonní.
Pokud naladíte slabou stanici FM, přepne se příjem automaticky na mono.

4) Knoíkem OFF-VOLUME nastavte hlasitost na požadovanou úroveň.

5) Když skončíte poslech, otáčejte ovladačem hlasitosti OFF-VOLUME proti směru hodinových
ručiček, dokud neuslyšíte „kliknutí“. Kontrolka zapnutí POWER zhasne.

INFORMACE O ANTÉNĚ

Anténa pro AM je uvnitř skříně. Pokud je příjem v AM neuspokojivý, natočte mírně skříň tak, aby
interní anténa přijímala co nejsilnější signál.

Anténa FM je na zadní straně skříně. Pokud je třeba, měňte polohu a směr této antény, dokud
nenajdete pozici, ve které je příjem nejlepší.

PŘEHRÁVÁNÍ DESEK

Tento systém má plnohodnotný, třírychlostní, řemenem poháněný gramofon. Můžete přehrávat
desky 33-1/3, 45 a 78 RPM (ot./min.).

1) Otáčejte ovladačem hlasitosti OFF-VOLUME po směru hodinových ručiček, dokud neuslyšíte
„kliknutí“, a nastavte nízkou úrovně hlasitosti.

2) Nastavte přepínač funkcí do polohy PHONO.

3) Ujistěte se, že jste z jehly odstranili kryt jehly a uvolnili zámek ramene přenosky, který zajišťoval
rameno přenosky na opěrce ramena přenosky.

4) Nastavte přepínač rychlosti gramofonu na příslušnou rychlost – 33-1/3, 45 nebo 78 ot./min.
Pokud přehráváte singlové desky 45 RPM, nasaďte na střed talíře gramofonu adaptér 45 RPM.

5) Nasaďte desku na středový trn.

6) Pomocí páčky zvedněte rameno přenosky z opěrky. Přesuňte rameno přenosky k okraji desky.
Talíř gramofonu se automaticky začne otáčet. Pomocí páčky pomalu spusťte rameno přenosky
na desku.

7) Nastavte ovladač hlasitosti OFF-VOLUME na požadovanou úroveň.

8) Jakmile rameno přenosky dosáhne okraje desky, automaticky se vrátí na opěrku ramene pře­nosky a přehrávání desky se zastaví.

9) Pokud chcete systém vypnout, otáčejte ovladačem hlasitosti OFF-VOLUME proti směru hodi­nových ručiček, dokud neuslyšíte „kliknutí“.

CZ - 8

POZNÁMKA: Nespouštějte talíř gramofonu manuálně. Pohyby a otáčení ramenem přenosky bez
zajištěné západky ramene přenosky může způsobit poškození ramene přenosky.

DŮLEŽITÉ!!

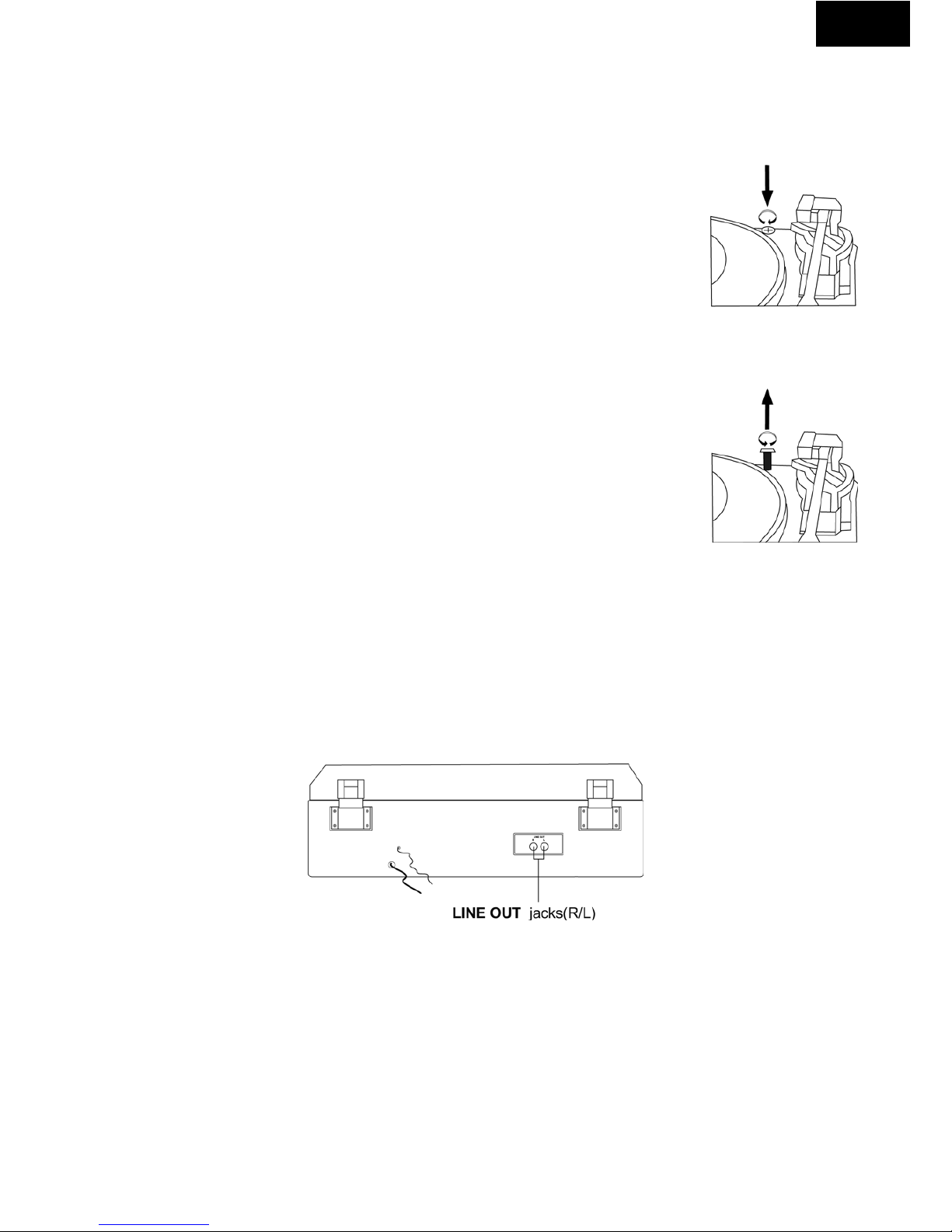

K OCHRANĚ GRAMOFONU PŘED POŠKOZENÍM BĚHEM DOPRAVY JE
VPRAVO NAHOŘE OD TALÍŘE GRAMOFONU STŘÍBRNÝ PŘEPRAVNÍ
ŠROUB.

● PŘED PŘEHRÁVÁNÍM POMOCÍ ŠROUBOVÁKU ZCELA ZAŠROUBUJ

-

TE PŘEPRAVNÍ ŠROUB VE SMĚRU HODINOVÝCH RUČIČEK (ŠROUB
KLESÁ). TÍM ODEMKNETE TALÍŘ GRAMOFONU.

● POKUD CHCETE GRAMOFON OPĚT ZAMKNOUT ZA ÚČELEM PŘE­PRAVY, VYŠROUBUJTE ŠROUB PROTI SMĚRU HODINOVÝCH RUČI­ČEK.

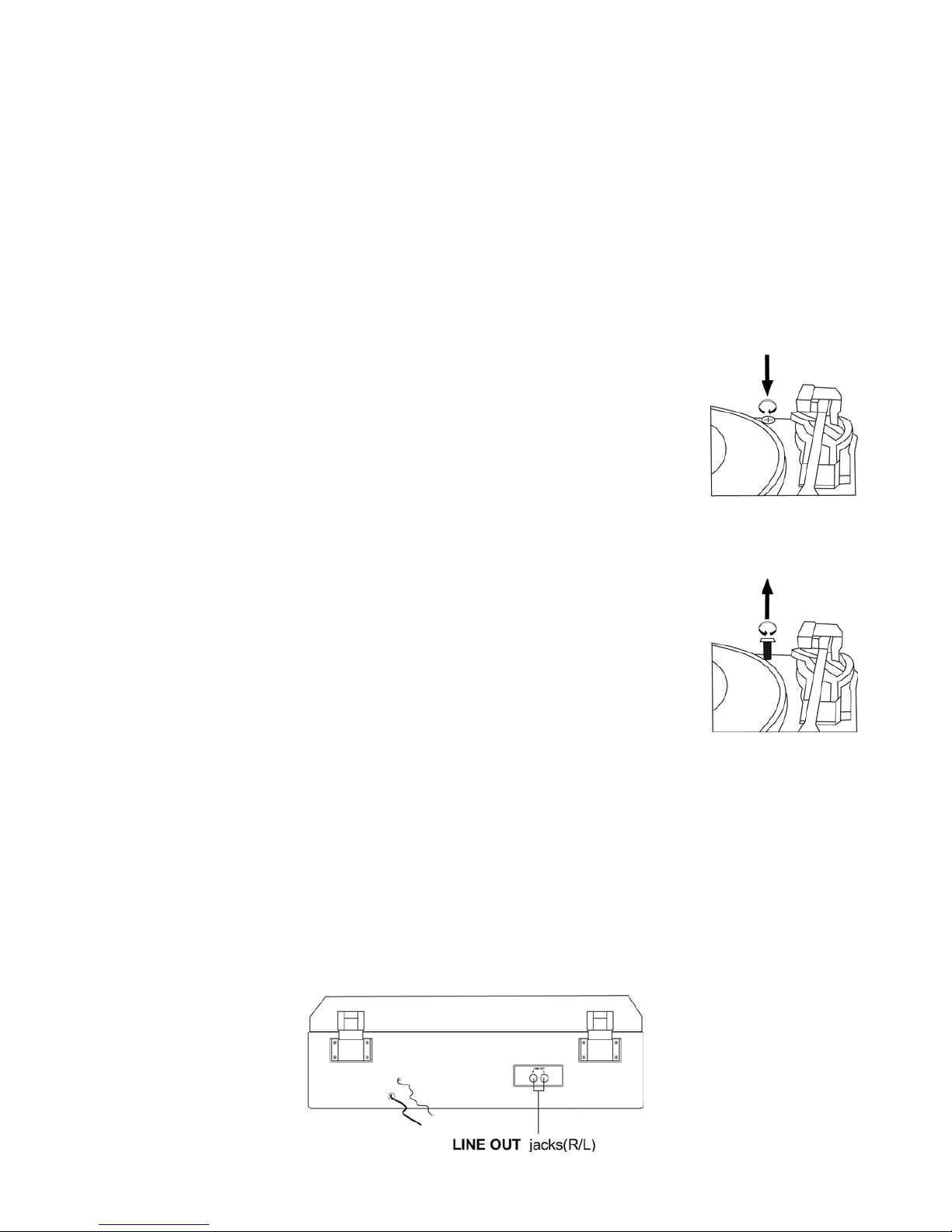

KONEKTORY LINKOVÉHO VÝSTUPU (Pr/Le)

● Tento systém má na zadním panelu dvojici konektorů linkového výstupu LINE OUT (pravý a
levý), proto je možné z tohoto systému přenášet signál do externích zařízení, například rekor­dérů, zesilovačů, atd.

● Připojte konektory linkového výstupu LINE OUT (pravý a levý) k odpovídajícím vstupním audio
konektorům externího zařízení. Propojovací kabely nejsou přiloženy.

● Poté můžete nahrávat audio stopy z tohoto systému do externího zařízení nebo tyto stopy z
externího zařízení poslouchat.

POZNÁMKA: Pro správné propojení a provoz se řiďte návodem pro externí zařízení. U tohoto
systému se řiďte tímto návodem.

CZ

CZ - 9

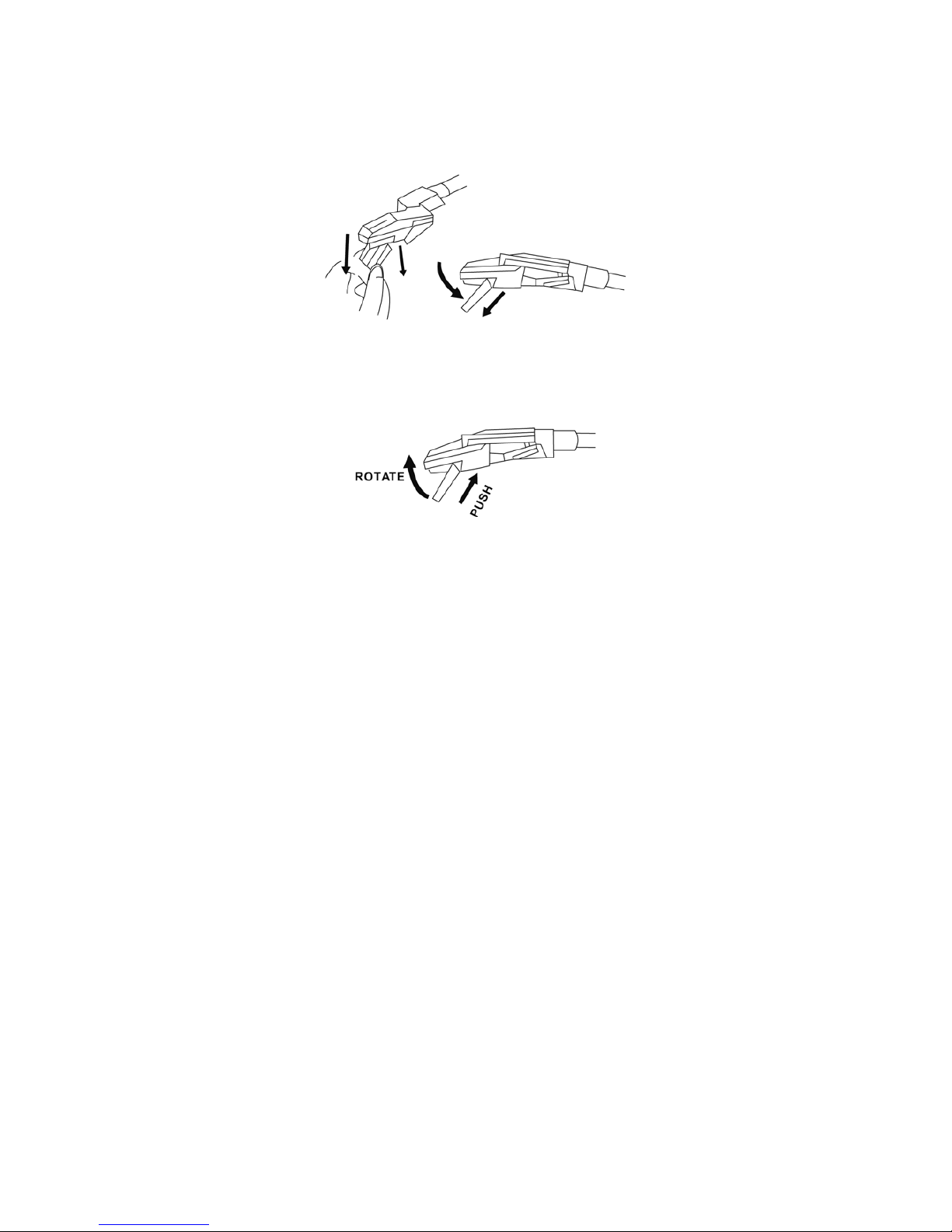

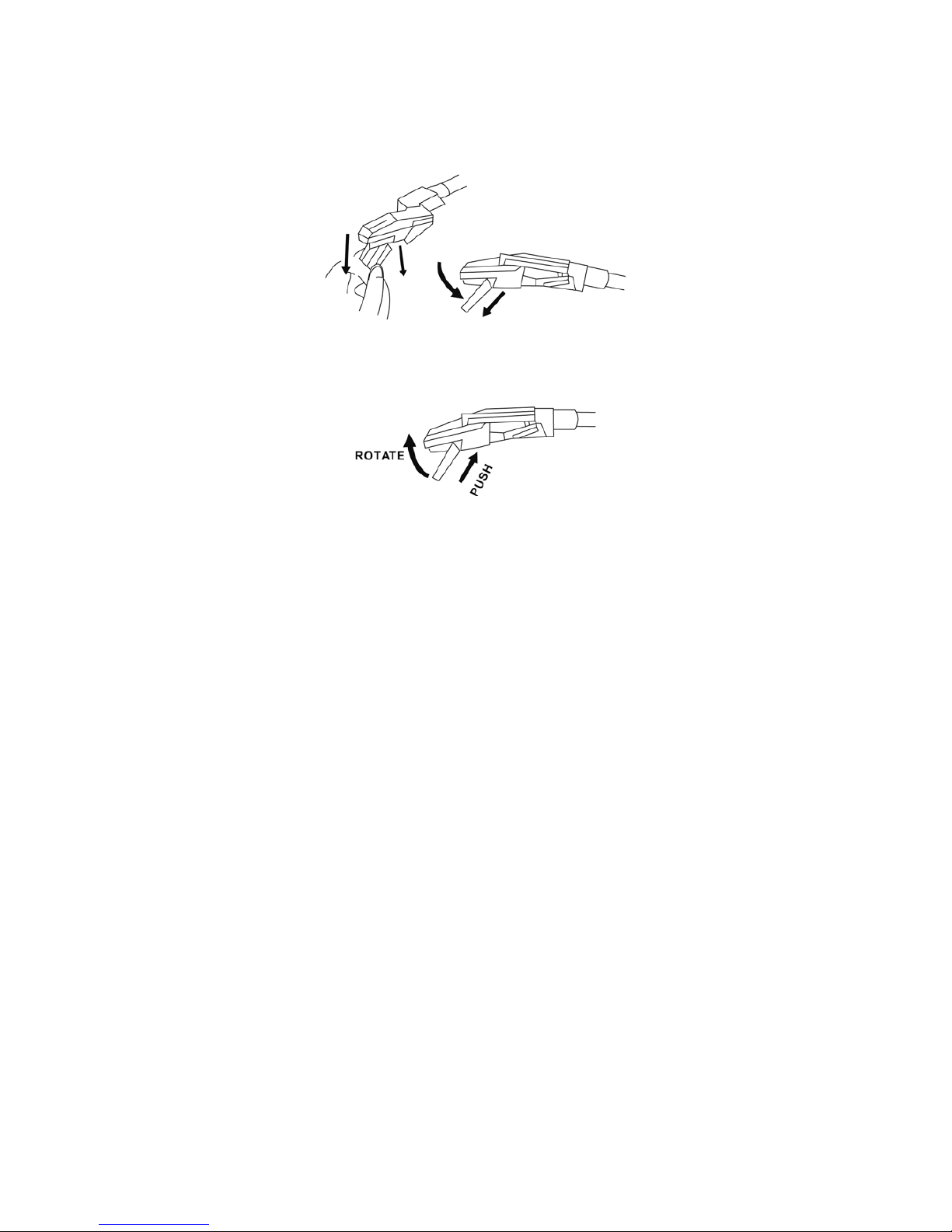

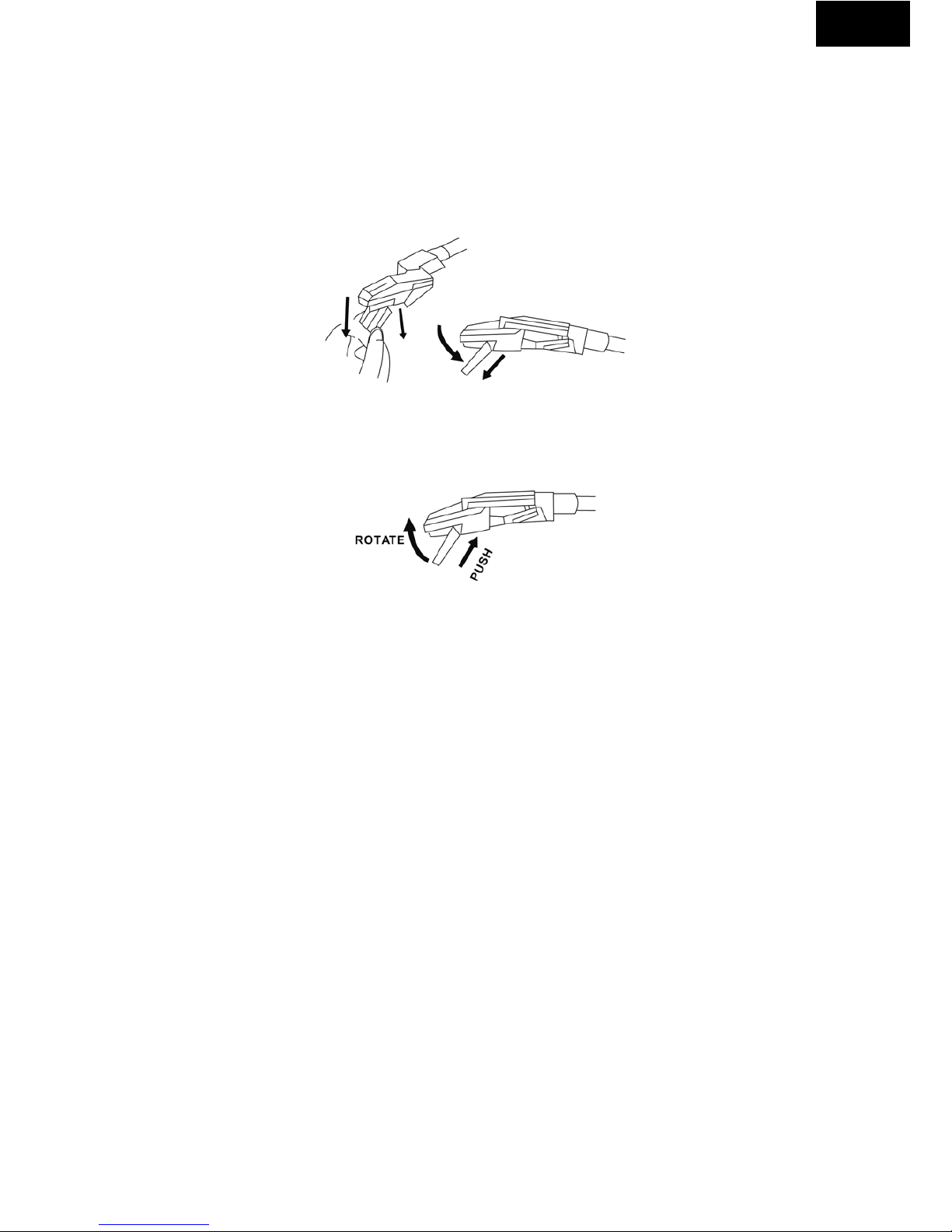

VÝMĚNA JEHLY

Pokud chcete vyjmout jehlu, podržte RAMENO PŘENOSKY a zatlačte směrem dolů na přední
horní okraj plastového rámečku jehly dle obrázku. Můžete si pomoci nehtem. Přední stranu otočte
směrem dolů a vytlačte držák jehly dle obrázku.

Pokud vyměňujete jehlu, zatlačte na zadní stranu plastového držáku jehly šikmo směrem proti
konci RAMENE PŘENOSKY a poté otáčejte přední stranou držáku, dokud nezapadne na své
místo dle obrázku.

POZNÁMKA: Při vyjímání nebo montáži jehly vždy dbejte, abyste na držák jehly ani na RAMENO
PŘENOSKY nevyvíjeli příliš velký tlak a nedošlo tak k poškození přístroje.

PÉČE O SKŘÍŇ

O skříň přístroje byste měli pečovat jako o každý jiný choulostivý nábytek. Pokud se skříň zapráší,
očistěte ji měkkou prachovkou. Pokud je skříň znečištěna otisky prstů, můžete použít kvalitní
komerční čistící a leštící sprej, avšak tento sprej nepoužívejte na plastové ani kovové části systé­mu. Doporučujeme nanášet sprej na prachovku, nikoliv přímo na skříň. Tím zabráníte, aby se
sprej dostal do styku s plastovými a kovovými částmi.

TECHNICKÉ SPECIFIKACE

Příkon 19 W
Napájení střídavý proud 230V – 60 Hz
Rychlosti 33-1/3, 45, 78 ot./min.
Rozměry (Š x H x V) 42,7 x 35 x 15,2 (přibližně)
Hmotnost 5,2 kg
Linkový výstup 500 mV (nominálně)

CZ - 10

Poznámka

Změna technické specikace vyhrazena.

Informace o ochraně životního prostředí

Udělali jsme to nejlepší pro snížení množství obalů a zajistili jsme jejich snadné rozdělení na 3
materiály: lepenka, papírová drť a roztažený polyetylén. Tento přístroj obsahuje materiály, které
mohou být po demontáži specializovanou společností recyklovány. Dodržujte prosím místní naříze­ní týkající se nakládání s balícími materiály, vybitými bateriemi a starým zařízením.

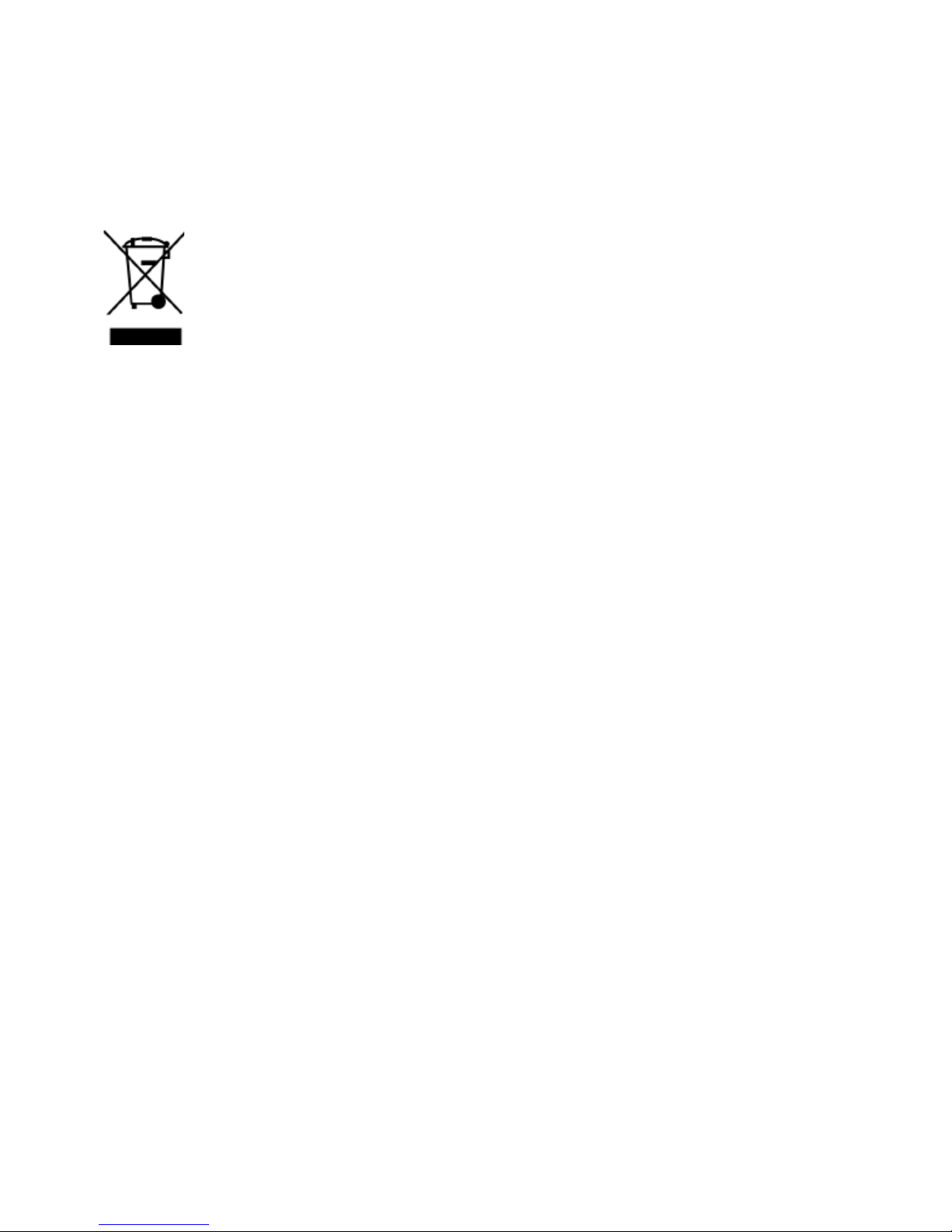

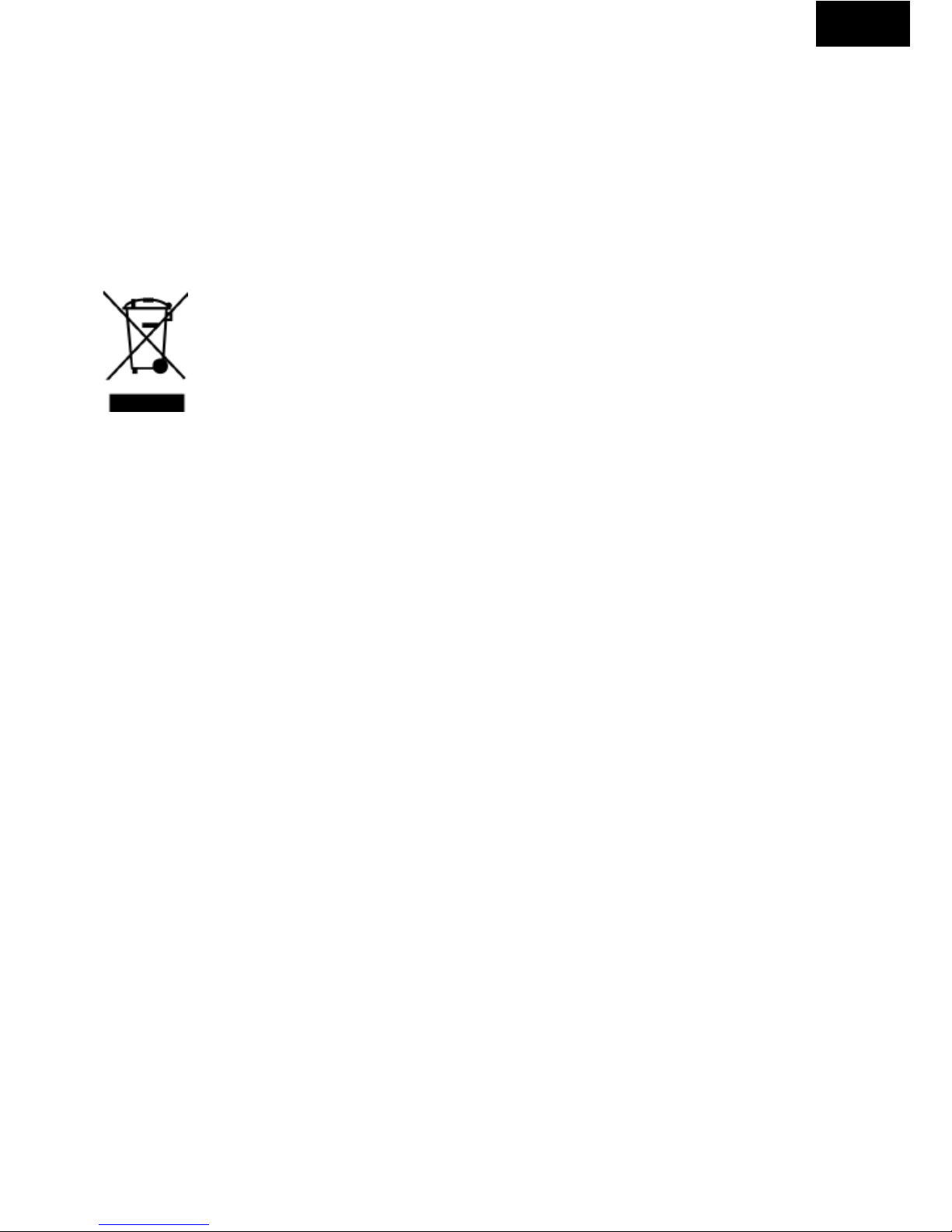

Likvidace starého elektrického a elektronického zařízení

Tento symbol na výrobku, jeho příslušenství nebo na jeho obalu označuje, že s výrob­kem nesmí být nakládáno jako s domácím odpadem. Prosím dopravte tento výrobek
na příslušné sběrné místo, kde bude provedena recyklace takového elektrického a
elektronického zařízení. V Evropské unii a v ostatních evropských zemích existují
sběrná místa pro použité elektrické a elektronické zařízení. Tím, že zajistíte správnou
likvidaci výrobku, můžete předejít možným negativním následkům pro životní prostředí

a lidské zdraví, které se mohou v opačném případě projevit jako důsledek nesprávné
manipulace s tímto výrobkem. Recyklace materiálů přispívá k ochraně přírodních zdrojů. Z tohoto
důvodu prosím nevyhazujte staré elektrické a elektronické zařízení do domovního odpadu. Pro
podrobnější informace o recyklaci výrobku se obraťte na místní úřad, službu zajišťující likvidaci
domácího odpadu nebo obchod, kde jste výrobek zakoupili.

Firma HP Tronic Ústí nad Labem s.r.o. je registrovaná u společnosti Asekol s.r.o. pod číslem
AK-051447.

SK

SK - 11

UPOZORNENIE

Z DÔVODU ZAMEDZENIA RIZIKA POŽIARU ALEBO ZRANENIA ELEKTRICKÝM PRÚDOM,
NEPOUŽÍVAJTE TÚTO ZÁSTRČKU S PREDLŽOVACÍMI KÁBLAMI, ZÁSUVKAMI A INÝMI KON­COVÝMI ZARIADENIAMI, POKIAĽ DO NICH ZÁSTRČKU NIE JE MOŽNÉ ZASUNÚŤ TAK, ABY
VIDLICE NEBOLI ODKRYTÉ. Z DÔVODU ZAMEDZENIA RIZIKA POŽIARU ALEBO ZRANENIA
ELEKTRICKÝM PRÚDOM NEVYSTAVUJTE TOTO ZARIADENIE DAŽĎU ANI VLHKOSTI.

DÔLEŽITÉ BEZPEČNOSTNÉ POKYNY

1) Prečítajte si tento návod.

2) Návod uschovajte.

3) Dodržuje všetky varovania.

4) Riaďte sa všetkými pokynmi.

5) Nepoužívajte tento prístroj v blízkosti vody.

6) Čistite ho iba suchou tkaninou.

7) Neblokujte ventilačné otvory. Inštalujte v súlade s pokynmi výrobcu.

8) Neinštalujte prístroj v blízkosti zdrojov tepla, napríklad radiátorov, výmenníkov tepla, pecí alebo

iných zariadení (vrátane zosilňovača), ktoré vydávajú teplo.

9) Chráňte sieťový kábel, aby sa po ňom nechodilo a nebol stlačený, obzvlášť v blízkosti zástrčky,

zásuvky a miesta, kde vychádza z prístroja.

10) Používajte iba príslušenstvo a vybavenie určené výrobcom.

11) Prístroj vytiahnite zo zásuvky v priebehu búrky alebo pokiaľ ho dlhšiu dobu nepoužívate

12) Prenechajte servis kvalikovanému servisnému personálu. Servisný zásah je nutný, pokiaľ

bol prístroj akýmkoľvek spôsobom poškodený, napríklad pokiaľ došlo k poškodeniu sieťového
káblu alebo zástrčky, k poliatiu prístroja alebo sa dovnútra dostali cudzie predmety, prístroj bol
vystavený dažďu či vlhkosti, nefunguje normálnym spôsobom alebo došlo k jeho pádu

13) Toto zariadenie nesmie byť vystavené tečúcej ani kvapkajúcej vode a nesmú sa na neho stavať

predmety naplnené tekutinou, napríklad vázy.

14) Nepreťažujte elektrickú zásuvku. Používajte iba označený zdroj napájania.

Symbol blesku vnútri rovno­stranného trojuholníka varuje
užívateľa pred prítomnosťou
neizolovaného „nebezpeč­ného napätia“ pod krytom
výrobku, ktoré je dostatočne
veľké na to, aby predstavo­valo riziko úrazu elektrickým
prúdom.

.

UPOZORNENIE: Z DÔVO­DU ZAMEDZENIA RIZIKA
ÚRAZU ELEKTRICKÝM
PRÚDOM NEODNÍMAJTE
KRYT (ANI ZADNÝ KRYT)
PRÍSTROJA. VNÚTRI SA
NENACHÁDZAJÚ ŽIAD­NE SÚČASTI URČENÉ NA
OBSLUHU UŽÍVATEĽOM.
PRENECHAJTE SERVIS
KVALIFIKOVANÉMU SER­VISNÉMU PERSONÁLU.

Symbol výkričníku blesku
vnútri rovnostranného troju­holníku upozorňuje užívateľa
na dôležité prevádzkové
(servisné) pokyny v lite­ratúre, ktorá je súčasťou
balenia produktu.

SK - 12

DÔLEŽITÉ POZNÁMKY

Pretože digitálne okruhy môžu spôsobovať rušenie iných blízkych rozhlasových alebo televíznych
tunerov, produkt vypnite, pokiaľ ho nepoužívate alebo ho premiestite ďalej od rozhlasového alebo
televízneho tuneru, ktorý ovplyvňuje.
POZNÁMKA: Tento digitálny produkt neprekračuje limity triedy B pre emisie rádiového šumu
z digitálnych produktov, ktoré sú stanovené v predpisoch pre priemyslové rádiové rušenie Kanady.
Tieto limity sú určené, aby poskytovali priemernú ochranu proti škodlivému rušeniu pri inštalácii
v domácnosti. Toto zariadenie vytvára, využíva a môže vysielať rádiové kmitočty, a pokiaľ nie je
nainštalovaný a používaný podľa návodu, môže spôsobiť škodlivé rušení rádiovej komunikácie.
Avšak neexistuje záruka, že sa v určitých obytných priestoroch rušenie nevyskytne. Pokiaľ toto
zariadenie spôsobuje škodlivé rušení rozhlasového alebo televízneho príjmu (čo je možné zistiť
vypnutím a zapnutím prístroja), odporúča sa užívateľovi skorigovať rušenie pomocou jedného ale
bo viac z nižšie uvedených opatrení:

- Presmerujte alebo premiestite anténu pre príjem.

- Zväčšite vzdialenosť medzi zariadením a prijímačom.

- Pripojte prístroj k zásuvke iného okruhu, než je okruh, ku ktorému je pripojený prijímač.

- Požiadajte o pomoc predajcu alebo skúseného rádiového alebo televízneho technika.

INFORMÁCIA FCC

Toto zariadenie bolo testované a uznané vyhovujúcim pre limity Triedy B digitálnych prístrojov
podľa časti 15 pravidiel FCC. Tieto limity sú stanovené tak, aby poskytovali primeranú ochranu
proti škodlivému rušeniu v obytných priestoroch. Toto zariadenie vytvára, využíva a môže vysielať
rádiové kmitočty, a pokiaľ nie je nainštalované a používané podľa návodu, môže spôsobiť škodlivé
rušenie rádiovej komunikácie. Avšak neexistuje záruka, že sa v určitých obytných priestoroch
rušenie nevyskytne. Pokiaľ toto zariadenie spôsobuje škodlivé rušenie rozhlasového alebo televíz­neho príjmu, čo je možné zistiť vypnutím a zapnutím prístroja, odporúča sa užívateľovi skorigovať
rušenie pomocou jedného alebo viacerých z nižšie uvedených opatrení:

Tento prístroj vyhovuje časti 15 pravidiel FCC. Prevádzka je podmienená nasledujúcimi dvomi
podmienkami:

(1) Tento prístroj nesmie spôsobovať škodlivé rušenie a
(2) Tento prístroj musí prijať všetky prijímané rušenia, vrátane rušenia, ktoré môže spôsobiť

nechcené fungovanie.

PRÍPRAVA NA POUŽITIE

VYBALENIE A ZOSTAVENIE

● Opatrne prístroj vyberte z kartónového obalu a odstráňte z neho všetok baliaci materiál.

● Odmotajte sieťový kábel a roztiahnite ho do plnej dĺžky.

● Odmotajte vodič antény FM a roztiahnite ho do plnej dĺžky.

● Umiestite prístroj na plochý, rovný povrch s prístupom k sieťovej zásuvke, mimo dosah priame-

ho slnečného svitu a zdrojov nadmerného tepla, prachu, vlhkosti a silných magnetických polí.

● Zdvihnite veko a odkryte gramofón. Gramofón bol kvôli doprave zaistený prepravným šraubom.

Pomocou mince alebo šraubováku zašraubujte prepravný šraub v smere hodinových ručičiek.
Tým umožníte priehradke gramofónu, aby „plával“.

SK

SK - 13

● Na ochranu gramofónu pred poškodením v priebehu dopravy je vpravo hore od tanieru gra

-

mofónu strieborný prepravný šraub. Pokiaľ chcete gramofón používať, najprv zdvihnite veko a
potom pomocou šraubováku úplne zašraubujte prepravný šraub v smere hodinových ručičiek,
čím tanier gramofónu úplne uvoľníte. Vzdialenosť medzi tanierom a platňou je asi 3 mm.

● Z ihly gramofónu odstráňte nepriehľadný biely plastový kryt ihly tak, že ho vysuniete v smere

šípky.

Kryt ihly vhoďte do odpadu.

● Odstráňte svorku, ktorá bola použitá pre zaistenie ramena prenosky v priebehu prepravy.

● Uvoľnite zámok ramena prenosky

SK - 14

● Zapojte zástrčku do zásuvky.

ZDROJ NAPÁJANIA

Tento produkt je určený pre prevádzku iba na normálnom napájaní 220 V, 50 Hz striedavého
prúdu. Pokiaľ sa budete pokúšať tento systém napájať z iného zdroja napájania, môžete spôsobiť
jeho poškodenie, na ktoré sa nevzťahuje záruka.

POZNÁMKA: Zistíte, že tento systém je vybavený polarizovanou elektrickou zástrčkou, ktorá má
jednu vidlicu širšiu než druhú. Ide o bezpečnostnú funkciu. Pokiaľ zástrčku nie je možné zastrčiť
do vašej zásuvky, nepokúšajte sa toto bezpečnostné opatrenie obísť úpravou širšej vidlice. Pokiaľ
zástrčku nie je možné do zásuvky zasunúť, máte pravdepodobne zastaranú nepolarizovanú
zásuvku. Mali by ste nechať zásuvku vymeniť kvalikovaným
elektrikárom.

CHRÁŇTE SVOJ NÁBYTOK

Tento model je vybavený nekĺzavými gumovými „nožičkami“, ktoré bránia tomu, aby sa prístroj
pohyboval, pokiaľ manipulujete s ovládacími prvkami. Tieto „nožičky“ sú vyrobené z nekĺzavého
gumového materiálu so špeciálnym zložením, aby nezanechával na nábytku žiadne stopy alebo
škvrny. Avšak niektoré typy leštidiel nábytku na báze ropy, konzervačné prípravky na drevo alebo
čistiace spreje môžu spôsobiť zmäknutie „nožičiek“, ktoré potom môžu zanechávať na nábytku
stopy alebo čiastočky gumy. Aby nedošlo k poškodeniu vášho nábytku, odporúčame, aby ste
zakúpili malé samolepiace podložky, ktoré sa dajú kúpiť v železiarstve a v domácich potrebách
a tieto podložky aplikovali na spodnú časť gumových „nožičiek“ pred tým, než prístroj postavíte
na chúlostivý drevený nábytok.

DÔLEŽITÉ: Otváranie a zatváranie veka

Pokiaľ chcete veko otvoriť, zdvihnite ho čo najvyššie, dokiaľ operné západky veka nezaklapnú
v polohe otvoreného veka. Pokiaľ chcete veko zatvoriť, zdvihnite ho mierne hore, aby sa uvoľnili
zaklapnuté západky veka, a potom veko pomaly spusťte dole.
ABY NEDOŠLO K POŠKODENIU SKRINE ALEBO VEKA, NIKDY VEKO NEZATVÁRAJTE TLA­KOM SMEROM DOLE. VŽDY HO NAJPRV NADVIHNITE, ABY SA UVOĽNILI ZÁPADKY VEKA.

SK

SK - 15

UMIESTENIE OVLÁDACÍCH PRVKOV A KONTROLIEK

Čelný panel

1) Veko gramofónu 7) Ukazovateľ stupnice ladenia

2) Tanier gramofónu. 8) Prepínač funkcií AM

3) Reproduktory. 9) Prepínač funkcií FM

4) Ovládač hlasitosti a vypnutia OFF-VOLUME 10) Prepínač funkcií PHONO (Gramofón)

5) Stupnica ladenia FM 11) Kontrolka FM Stereo

6) Stupnica ladenia AM 12) Ladiaci knoík

ZADNÍ PANEL

13) Kryt proti prachu

14) Sieťový kábel

15) Drôtová anténa FM

16) Konektory linkového výstupu (Pr/Le)

GRAMOFÓN

17) Adaptér na 45 ot./min.

18) Tanier gramofónu

19) Prepravný šraub

20) Páčka

21) Prepínač rýchlostí (33-1/3, 45, 78

ot./min.)

22) Zámok ramena prenosky

23) Rameno prenosky s ihlou

NÁVOD NA POUŽITIE

POČÚVANIE RÁDIA

1) Systém zapnite otáčaním ovládača hlasitosti OFF-VOLUME v smere hodinových ručičiek, doki-

aľ nebude počuť „kliknutie“, a nastavením nízkej úrovne hlasitosti.

SK - 16

2) Tlačidlom FM/AM zvoľte požadované pásmo (FM/AM).

3) Otáčajte ladiacim knoíkom TUNING a nalaďte požadovanú rozhlasovú stanicu. Pokiaľ naladíte

silnú stereofónnu stanicu FM, rozsvieti sa kontrolka FM ST a príjem bude stereofónny. Pokiaľ
naladíte slabú stanicu FM, prepne sa príjem automaticky na mono.

4) Knoíkom OFF-VOLUME nastavte hlasitosť na požadovanú úroveň.

5) Keď skončíte počúvanie, otáčajte ovládačom hlasitosti OFF-VOLUME proti smeru hodinových

ručičiek, dokiaľ nebude počuť „kliknutie“. Kontrolka zapnutia POWER zhasne.

INFORMÁCIE O ANTÉNE

Anténa pre AM je vnútri skrine. Pokiaľ je príjem v AM neuspokojivý, natočte mierne skriňu tak, aby
interná anténa prijímala čo najsilnejší signál.

Anténa FM je na zadnej strane skrine. Pokiaľ je treba, meňte polohu a smer tejto antény, dokiaľ
nenájdete pozíciu, v ktorej je príjem najlepší.

PREHRÁVANIE PLATNÍ

Tento systém má plnohodnotný, trojrýchlostný, remeňom poháňaný gramofón. Môžete prehrávať
33-1/3, 45 a 78 RPM (ot./min.).

1) Otáčajte ovládačom hlasitosti OFF-VOLUME v smere hodinových ručičiek, dokiaľ nebude

počuť „kliknutie“, a nastavte nízku úroveň hlasitosti.

2) Nastavte prepínač funkcií do polohy PHONO.

3) Uistite sa, že ste z ihly odstránili kryt ihly a uvoľnili zámok ramena prenosky, ktorý zaisťoval

rameno prenosky na opierke ramena prenosky.

4) Nastavte prepínač rýchlosti gramofónu na príslušnú rýchlosť – 33-1/3, 45 nebo 78 ot./min. Poki-

aľ prehrávate singlové platne 45 RPM, nasaďte na stred taniera gramofónu adaptér 45 RPM.

5) Nasaďte platňu na stredový tŕň.

6) Pomocou páčky zdvihnite rameno prenosky z opierky. Presuňte rameno prenosky k okraji plat-

ne. Tanier gramofónu sa automaticky začne otáčať. Pomocou páčky pomaly spusťte rameno
prenosky na platňu.

7) Nastavte ovládač hlasitosti OFF-VOLUME na požadovanú úroveň.

8) Hneď ako rameno prenosky dosiahne okraj platne, automaticky sa vráti na opierku ramena

prenosky a prehrávanie platne sa zastaví.

SK

SK - 17

9) Pokiaľ chcete systém vypnúť, otáčajte ovládačom hlasitosti OFF-VOLUME proti smeru hodino

-

vých ručičiek, dokiaľ nebude počuť „kliknutie“.

POZNÁMKA: Nespúšťajte tanier gramofónu manuálne. Pohyby a otáčanie ramenom prenosky bez
zaistenej západky ramena prenosky môže spôsobiť poškodenie ramena prenosky.

DÔLEŽITÉ!!

● NA OCHRANU GRAMOFÓNU PRED POŠKODENÍM V PRIEBEHU

DOPRAVY JE VPRAVO HORE OD TANIERA GRAMOFÓNU STRIEBOR­NÝ PREPRAVNÝ ŠRAUB.

● PRED PREHRÁVANÍM POMOCOU ŠRAUBOVÁKU PORIADNE ZAŠRAU-

BUJTE PREPRAVNÝ ŠRAUB V SMERE HODINOVÝCH RUČIČIEK (ŠRA­UB KLESÁ). TÝM ODOMKNITE TANIER GRAMOFÓNU.

● POKIAĽ CHCETE GRAMOFÓN OPÄŤ ZAMKNÚŤ ZA ÚČELOM PREPRA-

VY, VYŠRAUBUJTE ŠRAUB PROTI SMERU HODINOVÝCH RUČIČIEK

KONEKTORY LINKOVÉHO VÝSTUPU (Pr/Le)

● Tento systém má na zadnom paneli dvojicu konektorov linkového výstupu LINE OUT (pravý a

ľavý), preto je možné z tohto systému prenášať signál do externých zariadení, napríklad rekor­dérov, zosilňovačov, atď.

● Pripojte konektory linkového výstupu LINE OUT (pravý a ľavý) k odpovedajúcim vstupným

audio konektorom externého zariadenia. Prepojovacie káble nie sú priložené.

● Potom môžete nahrávať audio stopy z tohto systému do externého zariadenia alebo tieto stopy

z externého zariadenia počúvať.

POZNÁMKA: Pre správne prepojenie a prevádzku sa riaďte návodom pre externé zariadenie.
U tohto systému sa riaďte týmto návodom.

SK - 18

VÝMENA IHLY

Pokiaľ chcete vybrať ihlu, podržte RAMENO PRENOSKY a zatlačte smerom dole na predný horný
okraj plastového rámčeku ihly podľa obrázku. Môžete si pomôcť nechtom. Prednú stranu otočte
smerom dole a vytlačte držiak ihly podľa obrázku.

Pokiaľ vymieňate ihlu, zatlačte na zadnú stranu plastového držiaku ihly šikmo smerom proti koncu
RAMENA PRENOSKY a potom otáčajte prednou stranou držiaku, dokiaľ nezapadne na svoje
miesto podľa obrázku.

POZNÁMKA: Pri vyberaní alebo montáži ihly vždy dbajte, aby ste na držiak ihly ani na RAMENO
PRENOSKY nevyvíjali príliš veľký tlak a nedošlo tak k poškodeniu prístroja.

Starostlivosť o skriňu prístroja

O skriňu prístroja by ste sa mali starať ako o každý iný chúlostivý nábytok. Pokiaľ sa skriňa zaprá­ši, očistite ju mäkkou prachovkou. Pokiaľ je skriňa znečistená obtlačkami prstov, môžete použiť
kvalitný komerčný čistiaci a leštiaci sprej, avšak tento sprej nepoužívajte na plastové ani kovové
časti systému. Odporúčame nanášať sprej na prachovku, nie priamo na skriňu. Tým zabránite,
aby sa sprej dostal do styku s plastovými a kovovými časťami.

TECHNICKÉ ŠPECIFIKÁCIE

Príkon 19 W
Napájanie striedavý prúd 230V – 60 Hz
Rýchlosti 33-1/3, 45, 78 ot./min.
Rozmery (Š x H x V) 42,7 x 35 x 15,2 (približne)
Hmotnosť 5,2 kg
Linkový výstup 500 mV (nominálne)

SK

SK - 19

POZNÁMKA:

Vyhradzujeme si právo na technické zmeny v rámci vylepšovania produktu bez predchádzajúceho
upozornenia.

Informácie o ochrane životného prostredia

Urobili sme to najlepšie pre zníženie množstva obalov a zaistili sme ich jednoduché rozdelenie na
3 materiály: lepenka, papierová drť a roztiahnutý polyetylén. Tento prístroj obsahuje materiáli, ktoré
môžu byť po demontáži špecializovanou spoločnosťou recyklované. Dodržujte prosím miestne nar­iadenia týkajúce sa nakladania s baliacimi materiálmi, vybitými batériami a starým zariadením.

Likvidácia starého elektrického a elektronického zariadenia

Tento symbol na výrobku, jeho príslušenstve alebo na jeho obale označuje, že s výrob-

kom nesmie byť nakladané ako s domácim odpadom. Prosím dopravte tento výrobok na

príslušné zberné miesto, kde bude recyklovaný ako elektrické a elektronické zariadenie.

V Európskej únii a v ostatných európskych krajinách existujú zberné miesta pre použité

elektrické a elektronické zariadenia. Tým, že zaistíte správnu likvidáciu výrobku, môžete

predísť možným negatívnym následkom pre životné prostredie a ľudské zdravie, ktoré

sa môžu v opačnom prípade prejaviť ako dôsledok nesprávnej manipulácie s týmto
výrobkom. Recyklácia materiálov prispieva k ochrane prírodných zdrojov. Z tohto dôvodu prosím
nevyhadzujte staré elektrické a elektronické zariadenia do domového odpadu. Pre podrobnejšie
informácie o recyklácii výrobku sa obráťte na miestny úrad, službu zaisťujúcu likvidáciu domáceho
odpadu alebo obchod, kde ste výrobok zakúpili.

Firma Proton SK a.s. je registrovaná u spoločnosti Sewa pod číslom EZ0000213.

SK - 20

OSTRZEŻENIE

ABY OGRANICZYĆ RYZYKO POWSTANIA POŻARU LUB ZRANIENIA PRĄDEM ELEKTRYCZ­NYM, TEJ WTYCZKI NIE NALEŻY UŻYWAĆ DO PRZEDŁUŻACZY, GNIAZDEK I DO INNYCH
KOŃCOWYCH URZĄDZEŃ, DO KTÓRYCH NIE MOŻNA JEJ WŁOŻYĆ W TAKI SPOSÓB, ŻEBY
BYŁY ZAKRYTE BOLCE. ABY OGRANICZYĆ RYZYKO POWSTANIA POŻARU LUB ZRANIENIA
PRĄDEM ELEKTRYCZNYM, NALEŻY CHRONIĆ TO URZĄDZENIE PRZED DESZCZEM I WI­LGOCIĄ.

WAŻNE ŚRODKI BEZPIECZEŃSTWA

1) Należy przeczytać instrukcję obsługi.

2) Nie wyrzucać instrukcji obsługi.

3) Przestrzegać wszystkie ostrzeżenia.

4) Stosować się do wszystkich zaleceń.

5) Nie używać tego urządzenia w pobliżu wody.

6) Czyścić tylko suchą tkaniną.

7) Nie blokować otworów wentylacyjnych. Instalację należy wykonać zgodnie z zaleceniami pro-

ducenta.

8) Nie instalować urządzenia w pobliżu źródła ciepła, np. grzejników, wymienników ciepła, komin-

ków, pieców lub innych urządzeń (włącznie wzmacniaczy), które emitują ciepło.

9) Należy chronić sieciowy kabel, nie należy po nim chodzić i nie składać go, zwłaszcza w pobliżu

wtyczki, gniazdka i miejsca, gdzie wyjścia z urządzenia.

10) Należy używać tylko to wyposażenie i akcesoria, które są określone przez producenta.

11) Urządzenie należy odłączyć od gniazdka podczas burzy lub jeżeli nie jest używane przez

dłuższy czas.

12) Serwis i naprawy należy powierzyć kwalikowanemu personelowi serwisu. Interwencja serwi-

su jest konieczna w przypadku, jeżeli urządzenie było jakimkolwiek sposobem uszkodzone,
np. doszło do uszkodzenia sieciowego kabla lub wtyczki, doszło do polania urządzenia, lub do
środka urządzenia dostały się przedmioty obce, urządzenie było na deszczu czy jest wilgotne,
nie działa normalnie lub spadło.

13) Na to urządzenie nie może kapać ani ciec woda, nie można na nim stawiać przedmiotów

napełnionych cieczą, np. wazy.

14) Nie przeciążać gniazdka elektrycznego. Używać tylko oznaczone źródło zasilania.

Symbol błyskawicy w trój­kącie równobocznym ostr­zega użytkownika przed
obecnością nie izolowanego
„niebezpiecznego napięcia“,
które jest na tyle wysokie,
że przedstawia ryzyko urazu
prądem elektrycznym.

OSTRZEŻENIE: ŻEBY
OGRANICZYĆ RYZYKO
ZRANIENIA PRĄDEM
ELEKTRYCZNYM NIE
ZDEJMOWAĆ OSŁONY
(ANI TYLNEJ OSŁONY)
URZĄDZENIA. WEWNĄTRZ
NIE ZNADUJE SIę ŻAD­NA CZęść KTÓRA BYŁA­BY PRZEZNACZONA DO
OBSŁUGI PRZEZ UŻYT­KOWNIKA. NAPRAWY
NALEŻY POWIERZYĆ
KWALIFIKOWANEMU PER­SONELOWI SERWISU.

Symbol wykrzyknika
wewnątrz trójkąta równo­bocznego zwraca uwagę
użytkownika na ważne
instrukcje i polecenia eksplo­atacyjne (serwisowe) zna­jdujące się w towarzyszącej
literaturze.

SK

SK - 21

WAŻNE INFORMACJE

Promieniowanie digitalnych urządzeń może powodować zakłócenia innych radiowych lub telewi
zyjnych tunerów znajdujących się w pobliżu, dlatego należy urządzenie wyłączyć, jeżeli nie jest
używane lub przemieścić go dalej od radiowego lub telewizyjnego tunera.
UWAGA: To urządzenie cyfrowe nie przekracza limitów oznaczonych dla klasy B dla emisji szu
mów radiowych z digitalnych produktów, które są stanowione w przepisach dla przemysłowych
radiowych zakłóceń przez Kanadyjski Departament Komunikacji. Te limity są określone dla odpo­wiedniej ochrony przeciw szkodliwym zakłóceniom podczas instalacji w gospodarstwach
domowych. To urządzenie wytwarza, używa i może wysyłać radiową częstotliwość, a jeżeli nie jest
zainstalowano i używano według instrukcji, może spowodować szkodliwe zakłócenia radiowej
komunikacji. Nie istnieje jednak gwarancja, że w określonych pomieszczeniach mieszkalnych
nie występują zakłócenia. Jeżeli to urządzenie powoduje szkodliwe zakłócenia radiowego lub
telewizyjnego odbioru (co można sprawdzić wyłączeniem i załączeniem urządzenia), zaleca się
użytkownikowi skorygować zakłócenia za pomocą jednego lub więcej przedstawionych sposobów:

- Zmienić kierunek lub przemieścić antenę do odbioru.

- Zwiększyć odległość między urządzeniem i odbiornikiem.

- Podłączyć urządzenie do gniazdka innego obwodu.

- Poprosić o pomoc sprzedawcę lub doświadczonego radiowego lub telewizyjnego technika.

INFORMACJE FCC

To urządzenie zostało poddane testom i uznane za spełniające wymogi dla urządzeń cyfrowych
Klasy B zgodnie z częścią 15 zasad FCC. Te limity są stanowione tak, żeby odpowiednio chroniły
przeciw szkodliwemu zakłóceniu w pomieszczeniach mieszkalnych. To urządzenie wytwarza,
używa i może wysyłać radiową częstotliwość, a jeżeli nie jest zainstalowano i używano według
instrukcji, może spowodować szkodliwe zakłócenia radiowej komunikacji. Nie istnieje jednak
gwarancja, że w określonych pomieszczeniach mieszkalnych nie występują zakłócenia. Jeżeli
to urządzenie powoduje szkodliwe zakłócenia radiowego lub telewizyjnego odbioru (co można
sprawdzić wyłączeniem i załączeniem urządzenia), zaleca się użytkownikowi skorygować zakłóce
nia za pomocą jednego lub więcej przedstawionych sposobów:

To urządzenie odpowiada części 15 zasad FCC. Eksploatacja jest uwarunkowana następującymi
dwoma warunkami:

(1) To urządzenie nie może powodować szkodliwych zakłóceń
(2) To urządzenie musí przyjąć wszystkie przyjmowane zakłócenia, łącznie z zakłóceniami, które

mogą powodować nie chciane funkcjonowanie.

PRZYGOTOWANIE DO UŻYCIA

ROZPAKOWANIE I MONTAŻ

● Ostrożnie wyciągnąć urządzenie z kartonu i usunąć materiał pakujący.

● Rozwinąć kabel sieciowy i rozciągnąć go na całą długość.

● Odwinąć przewód anteny FM i rozciągnąć na całą długość.

● Umieścić urządzenie na płaską, równą powierzchnię, gdzie jest dostęp do sieciowego gniazd-

ka, poza zasięgiem bezpośredniego światła słonecznego i nadmiernego źródła ciepła, prochu,
wilgoci i silnych pól magnetycznych.

SK - 22

● Podnieść wieko i odkryć gramofon. Gramofon był podczas transportu zabezpieczony śrubą

transportową. Za pomocą monety lub śrubokrętem zaśrubujemy śrubę transportową w kierunku
wskazówek zegara. Umożliwimy tak, żeby talerz gramofonu „płynął“.

● W prawo na górze w kierunku od talerza gramofonu znajduje się srebrna śruba transportowa

służąca do ochrony gramofonu przed poszkodzeniem podczas transportu. Przed użyciem gra­mofonu, należy najpierw podnieść wieko a potem za pomocą śrubokręta całkiem zaśrubować
śrubą transportową w kierunku wskazówek zegara, czym całkowicie uwolni się talerz gramofo­nu. Odległość między talerzem i płytą jest ok. 3 mm.

● Z igły gramofonu należy usunąć nieprzeźroczystą białą plastykową osłonę w kierunku strzałki.

SK

SK - 23

Osłonę igły należy wyrzucić do odpadu.

● Usunąć zacisk, który był użyty do zabezpieczenia ramiona adaptera podczas transportu.

● Uwolnić zamek ramiona adaptera.

● Włożyć wtyczkę do gniazdka elektrycznego.

ŹRÓDŁO ZASILANIA

Produkt ten jest przeznaczony do użytkowania tylko przy normalnym zasilaniu 220 V, 50Hz prą­du zmiennego. Jeżeli będą Państwo próbować zasilać ten system z innego źródła zasilania,
możecie spowodować jego uszkodzenie, na które nie udziela się gwarancji.

UWAGA: Jeżeli stwierdzą Państwo, że ten system posiada spolaryzowaną wtyczkę elektryczną,
która ma jeden bolec szerszy niż drugi, chodzi o funkcję bezpieczeństwa. Jeżeli wtyczki nie moż­na włożyć do istniejącego gniazdka, nie należy próbować obejść tych środków bezpieczeństwa
zmieniając szerszy bolec. Jeżeli wtyczki nie można włożyć do gniazdka, prawdopodobnie mają
Państwo stare nie spolaryzowane gniazdko. Należy wymienić gniazdko przez kwalikowanego
elektryka.

Chrońcie swoje meble

Ten model posiada przeciw poślizgowe gumowe „nóżki“, które bronią przed „poruszaniem się”
urządzenia, w momencie kiedy Państwo manipulują z sterującymi elementami. „Nóżki“ te są
wyrobione z gumowego, przeciw poślizgowego materiału ze specjalnymi dodatkami, żeby nie­pozostawiały na meblach żadnych stop lub plam. Jednak niektóre typy środków do polerowania,
na bazie ropy, środki konserwujące drzewo lub spraye do czyszczenia, mogą powodować mięk­nięcie „nóżek“, które potem pozostawiają na meblach stopy lub cząstki gumy. Aby nie doszło do
uszkodzenia mebli, zalecamy, zakupić małe samo lepiące podkładki, które można dostać w jakim­kolwiek sklepie z artykułami żelaznymi lub artykułami gospodarstwa domowego. Te podkładki
należy aplikować na dolną część gumowych „nóżek“, zanim urządzenie postawicie na delikatne
drewniane meble.

WAŻNE: Otwieranie i zamykanie wieka

Przy otwarciu wieka, należy podnieść go co najwyżej, aż zapadka wieka zamknie się w pozycji
otwartego wieka. Jeżeli chcecie wieko zamknąć, należy podnieść go trochę do góry, żeby uwolniły

SK - 24

się zapadki wieka, a następnie wieko powoli spuścić na dół.
ABY NIE DOSZŁO DO USZKODZENIA SKRZYNI CZY WIEKA, NIGDY NIE NALEŻY WIEKA
ZAMYKAĆ NA SIŁĘ W KIERUNKU NA DóŁ. ZAWSZE GO NAJPIERW TROSZKĘ PODNIEŚĆ,
ABY UWOLNIŁY SIę ZAPADKI WIEKA.

UMIESZCZENIE ELEMENTÓW STERUJĄCYCH I KONTROLEK

PANEL CZOŁOWY

1) Wieko gramofonu. 7) Wskaźnik skali strojenia

2) Talerz gramofonu. 8) Przełącznik funkcji AM

3) Głośniki. 9) Przełącznik funkcji FM

4) Sterownik głośności i wyłączenia OFF-VOLUME 10) Przełącznik funkcji PHONO (Gramofon)

5) Skala strojenia FM 11) Kontrolka FM Stereo

6) Skala strojenia AM 12) Gałka strojeniowa

TYLNY PANEL

13) Osłona przeciw kurzu

14) Kabel sieciowy

15) Drutowa antena FM

16) Konektory wyjścia liniowego (Pr/Le)

GRAMOFON

17) Adapter na 45 ob./min.

18) Talerz gramofonu

19) śruba transportowa

20) Rączka

21) Przełącznik prędkości (33-1/3, 45, 78

ob./min.)

22) Zamek paska adaptera

23) Ramię adaptera z igłą

SK

SK - 25

INSTRUKCJA OBSŁUGI

SŁUCHANIE RADIA

1) System włączy się przez otoczenie sterownika głośności ON/OFF-VOLUME w kierunku ruchu

wskazówek zegara, aż do usłyszenia „kliknięcia“, i nastawienia niskiego poziomu głośności.

2) Przyciskiem FM/AM należy wybrać dane pasmo (FM/AM).

3) Należy otaczać gałką strojeniową TUNING i nastroić żądaną stację radiową. Jeżeli zostanie

nastrojona silna stereofoniczna stacja FM, zaświeci się kontrolka FM ST i odbiór będzie
stereofoniczny. Jeżeli nastroicie słabą stacją FM, przełączy się odbiór automatycznie na mono.

4) Gałką ON/OFF-VOLUME należy nastawić głośność na żądany poziom.

5) Kiedy skończycie słuchać, należy otaczać sterownikiem głośności ON/OFF-VOLUME przeciw

kierunku wskazówek zegara aż do usłyszenia „kliknięcia “. Kontrolka nastrojenia zgaśnie.

Informacje o antenie

Antena dla AM znajduje się wewnątrz skrzyni. Jeżeli odbiór w AM jest niezadowalający, należy
obrócić skrzyń tak, żeby wewnętrzna antena przyjmowała jak najsilniejszy sygnał.

Antena FM znajduje się na tylnej stronie skrzyni. Jeżeli zajdzie potrzeba należy zmieniać pozycję
i kierunek anteny, aż do pozycji, w której jest najlepszy odbiór.

PRZEGRYWANIE PŁYT

Ten system ma pełnowartościowy, posiadający trzy prędkości, pasek napędzający gramofon.
Można przegrywać płyty 33-1/3, 45 a 78 RPM (ob./min.).

1) Należy otaczać sterownikiem głośności ON/OFF-VOLUME w kierunku wskazówek zegara, aż

do usłyszenia „kliknięcia“ i nastawienia niskiego poziomu głośności.

2) Nastawić przełącznik funkcji do pozycji PHONO.

3) Przekonać się, czy z igły jest usunięta osłona i uwolnić zamek ramiona adaptera, który zabezpi-

eczał to ramię.

4) Nastawić przełącznik prędkości gramofonu na odpowiednią prędkość –33-1/3, 45 lub 78 ob./

min. Jeżeli przegrywacie płytę 45 RPM, na środek talerza gramofonu należy nasadzić adapter
45 RPM.

5) Włożyć płytę na środkowy kołek.

6) Za pomocą rączki podnieść ramię adaptera z opórki. Przesunąć ramię adaptera na skraj płyty.

SK - 26

Talerz gramofonu automatycznie zacznie się obracać. Za pomocą rączki powoli spuścić ramię
adaptera na płytą.

7) Nastawić sterownik głośności OFF-VOLUME na dany poziom.

8) Jak tylko ramię adaptera osiągnie skraj płyty, automatycznie powróci na opórkę ramiona adap

-

tera i przegrywanie płyty zatrzyma się.

9) Jeżeli chcecie system wyłączyć, należy obracać sterownikiem głośności OFF-VOLUME przeciw

kierunku wskazówek zegara, do usłyszenia „kliknięcia“.

UWAGA: Talerza gramofonu nie należy włączać manualnie. Poruszanie i otaczanie ramieniem
adaptera bez zabezpieczonej zapadki może spowodować uszkodzenie ramiona adaptera.

WAŻNE!!

● W PRAWO NA GÓRZE OD TALERZA GRAMOFONU ZNAJDUJE SIę

SREBRNA ŚRUBA TRANSPORTOWA SŁUŻĄCĄ DO OCHRONY GRA­MOFONU PRZED USZKODZENIEM PODCZAS TRANSPORTU.

● PRZED PRZEGRYWANIEM, NALEŻY ZA POMOCĄ ŚRUBOKRĘTA

CAŁKOWICIE ZAŚRUBOWAĆ ŚRUBĘ TRANSPORTOWĄ W KIERUN­KU WSKAZÓWEK ZEGARA (ŚRUBA KLĘŚNIE). ODEMKNIE Się TAK
TALERZ GRAMOFONU.

● JEŻELI CHCECIE GRAMOFON ZNOWU ZAMKNĄĆ W CELU TRANS-

PORTU, NALEŻY WYŚRUBOWAĆ ŚRUBĘ PRZECIW KIERUNKU
WSKAZÓWEK ZEGARA.

KONEKTORY WYJŚCIA LINIOWEGO (Pr/Le)

● Ten system ma na tylnym panelu parę konektorów wyjścia liniowego LINE OUT (prawy i lewy),

dlatego można z tego systemu przenosić sygnał do zewnętrznych urządzeń, naprzykład rekor­derów, wzmacniacz, itd.

● Przyłączyć konektory wyjścia liniowego LINE OUT (prawy i lewy) z odpowiednim wejściem

audio konektorów zewnętrznego urządzenia. Połączeniowe kable nie są dołączone.

● Potem można nagrywać audio ścieżki z tego systemu do zewnętrznego urządzenia lub te ści-

eżki z zewnętrznego urządzenia posłuchać.

SK

SK - 27

UWAGA: Aby dobrze połączyć i eksploatację należy kierować się instrukcją obsługi dla
zewnętrznych urządzeń. U tego systemu tą instrukcją.

WYMIANA IGŁY

Przy wymianie igły należy wyciągnąć igłę, przytrzymać RAMIĘ ADAPTERA i przycisnąć w kierunk­u na dół na przednim górnym skraju plastykowej ramy igły dla rysunku. Można pomóc sobie paz
nokciem. Przednią stronę otoczyć na dół i wcisnąć uchwyt igły według rysunku.

Przy wymianie igły, należy przycisnąć na tylną stronę plastykowego uchwytu igły skośnie w kierun
ku przeciw końca RAMIONA ADAPTERA a potem należy obracać przednią stroną uchwytu, aż
zapadnie na swoje miejsce według rysunku.

UWAGA: Podczas wyjmowania lub montażu igły należy zawsze dbać, żeby na uchwyt igły ani na
RAMIĘ ADAPTERA nie naciskać wielką siłą żeby nie doszło do uszkodzenia urządzenia.

PIELĘGNACJA SKRZYNI

O skrzyń urządzenia należy starać się jak o każdy inny delikatny mebel. Jeżeli skrzyć będzie
zakurzona, należy ją oczyścić miękką ścierką do kurzu. Jeżeli skrzyń jest zanieczyszczona od
palców, należy użyć jakościowe komercyjne produkty i spraye czyszczące, jednak ten spray nie
należy używać na plastikowe ani metalowe części systemu. Zalecamy nanosić spray na ścier­eczkę do kurzu, a nie bezpośrednio na skrzyń. Zabroni się tak, żeby spray nie dostał się do kon­taktu z plastikowymi i metalowymi częściami.

TECHNICZNA SPECYFIKACJA

Moc 19 W
Zasilanie prąd zmienny 230V – 60 Hz
Prędkość 33-1/3, 45, 78 ob./min.
Rozmiary (szer. x głębokość x wys.) 42,7 x 35 x 15,2 (około)
Waga 5,2 kg
Wyjście liniowe 500 mV (znamionowe)

SK - 28

Informacje o ochronie środowiska naturalnego

Wykonaliśmy to najlepsze, aby obniżyć ilość opakowań i stwierdziliśmy ich łatwe rozdzielenie na
3 materiały: tektura, masa papierowa i rozciągnięty polietylen. Urządzenie to zawiera materiały,
które mogą być po demontażu utylizowane wyspecjalizowaną spółką. Prosimy, aby Państwo do­trzymywali miejscowe przepisy dotyczące obchodzenia się z papierami pakowymi, wyładowanymi
bateriami i starymi urządzeniami.

Likwidacja starego elektrycznego i elektronicznego urządzenia

Ten symbol znajdujący się na produkcie, jego wyposażeniu lub opakowaniu oznac­za, że z produktem nie można obchodzić jak z odpadami domowymi. Prosimy, aby
Państwo przewieźli ten produkt na odpowiednie miejsce zbiorcze, gdzie zostanie
przeprowadzona utylizacja tego właśnie elektrycznego i elektronicznego urządzenia.
W Unii Europejskiej i w dalszych ziemiach europejskich istnieją miejsca zbiorcze dla
zużytych elektrycznych i elektronicznych urządzeń. Przez to, że Państwo zapewnią

właściwą likwidację produktu, można zapobiec możliwym negatywnym skutkom dla
środowiska naturalnego i ludzkiego zdrowia, które w przeciwnym wypadku mogą okazać się jako
skutek niewłaściwej manipulacji z tym produktem. Utylizacja materiałów pomaga chronić źródła
naturalne. Z tego powodu, prosimy, aby nie wyrzucać stare elektryczne i elektroniczne urządzenia
do odpadów domowych. Aby uzyskać więcej informacji o sposobach utylizacji starych urządzeń,
należy skontaktować się z władzami lokalnymi, przedsiębiorstwem zajmującym się utylizacją od­padów lub sklepem, w którym został produkt kupiony.

Firma HP Tronic Ústí nad Labem sp. z.o.o. jest rejestrowana przy spółce Asekol sp. z.o.o. pod
numerem AK-051447.

Firma Proton SK s.a. jest rejestrowana przy spółce Sewa pod numerem EZ 0000213.

EN

EN - 29

CAUTION

TO PREVENT FIRE OR SHOCK HAZARD, DO NOT USE THIS PLUG WITH AN EXTENSION
CORD, RECEPTACLE OR OTHER OUTLET UNLESS THE BLADES CAN BE FULLY INSERTED
TO PREVENT BLADE EXPOSURE. TO PREVENT FIRE OR SHOCK HAZARD, DO NOT EXPO­SE THIS APPLIANCE TO RAIN OR MOISTURE.

IMPORTANT SAFETY INSTRUCTIONS

1.) Read these instructions.

2.) Keep these instructions.

3.) Heed all warnings.

4.) Follow all instructions.

5.) Do not use this apparatus near water.

6.) Clean only with dry cloth.

7.) Do not block any ventilation openings. Install in accordance with the manufacturer s instructi-

ons.

8.) Do not install near any heat sources such as radiators, heat registers, stoves, or other appara-

tus (including ampliers) that produce heat.

9.) Protect the power cord from being walked on or pinched particularly at plugs, convenience

receptacles, and the point where they exit from the apparatus.

10.) Only use attachments / accessories specied by the manufacturer.

11.) Unplug this apparatus during lightning storms or when unused for long periods of time.

12.) Refer all servicing to qualied service personnel. Servicing is required when the apparatus

has been damaged in any way, such as power-supply cord or plug is damaged, liquid has been
spilled or objects have fallen into the apparatus, the apparatus has been exposed to rain or
moisture, does not operate normally, or has been dropped.

13.) This appliance shall not be exposed to dripping or splashing water and no object lled with

liquids such as vases shall be placed on the apparatus.

14.) Do not overload wall outlet. Use only power source as indicated.

The lightning ash with
arrowhead symbol, within an
equilateral triangle is inten­ded to alert the user to
the presence of uninsulated
dangerous voltage within
the product s enclosure
that may be of sufcient
magnitude to constitute
a risk of electric shock
to persons.

.

WARNING: TO REDUCE
THE RISK OF ELECTRIC
SHOCK DO NOT REMOVE
COVER (OR BACK),
NO USER SERVICEABLE
PARTS INSIDE REFER
SERVICING TO QUALI­FIEDSERVICE PERSON­NEL.

The exclamation point within
an equilateral triangle is
intended to alert the user to
the presence of important
operating and maintenance
(servicing) instructions in
the literature accompanying
the appliance.

EN - 30

IMPORTANT NOTES

Since digital circuitry may cause interference to other radio or television tuners nearby, switch this
unit off when not in use or move it away from the affected radio/television tuner.
NOTE: This digital apparatus does not exceed the Class B limits for radio noise emissions from
digital apparatus as set out in the Radio Interference Regulations of Industry Canada. These limits
are designed to provide reasonable protection against harmful interference in a residential installa­tion. This equipment generates, uses and can radiate radio frequency energy and, if not installed
and used in accordance with the instructions, may cause harmful interference to radio communica­tions. However, there is no guarantee that interference will not occur in a particular installation. If
this equipment does cause harmful interference to radio or television operation (which can be
determined by turning the equipment off), the user is encouraged to try to correct the interference
by one or more of the following measures:

- Reorient or relocate the receiving antenna.

- Increase the separation between the equipment and receiver.

- Connect the equipment into an outlet on a circuit different from that to which the receiver is con

-

nected.

- Consult the dealer or an experienced radio / TV technician for help.

FCC INIFORMATION

This equipment has been tested and found to comply with the limits for a Class B digital device,
pursuant to Part 15 of the FCC Rules. These limits are designed to provide reasonable protection
against harmful interference in a residential installation. This equipment generates, uses, and can
radiate radio frequency energy and, if not installed and used in accordance with the instructions,
may causes harmful interference to radio communications. However, there is no guarantee that
interference will not occur in a particular installation. If this equipment does cause harmful interfe­rence to radio or television reception, which can be determined by turning the equipment off and
on, the user is encouraged to try to correct the interference by one or more of the following measu­res:

This device complies with Part 15 of the FCC Rules. Operation is subject to the following two con­ditions:

(1) This device may not cause harmful interference, and
(2) This device must accept any interference received, including interference that may cause

undesired operation.

PREPARATION FOR USE

UNPACKING AND SET UP

● Carefully remove the unit from the display carton and remove all packing material from the unit.

● Unwind the AC power cord and extend it to its full length.

● Unwind the FM Antenna wire and extend it to its full length.

● Place the unit on a stable, level surface, convenient to an AC outlet, out of Direct sunlight, and

away from sources of excess heat, dust, moisture, humidity or strong magnetic elds.,

● Raise the lid to expose the phonograph. The phonograph has been secured for shipment with
a transit screw. Use a coin or screwdriver to turn the transit screw clockwise. This will allow the

turntable to oat .

EN

EN - 31

● To protect the turntable from damage during transportation, a silver transit screw is located at

the upper right corner of the turntable platform. When playing the phonograph, please raise the
lid rst , then use a screwdriver to turn the transit screw in clockwise direction completely to
unlock the turntable. The distance between turntable and the platform are about 3mm.

● Remove the opaque white plastic stylus cover from the phonograph stylus by sliding it in the

direction of the arrow.

Discard the stylus cover.

EN - 32

● Remove the twist-tie that was used to secure the tone arm during shipment.

● lease the tone arm lock lever.

● Connect the plug to your AC outlet.

POWER SOURCE

This system is designed to operate on normal 220V 50 Hz AC only.Attempting to operate from any
other power source may cause damage to the system, and such damage is not covered by your
warranty.

NOTE: You will note that this system is equipped with domestic standard AC power plug If this
plug does not t into your existing AC outlet, do not try to defeat this safety feature by ling the
wide blade to make it t into your outlet. If this plug will not t into your outlet, you probably have
an outdated non-polarized AC outlet. You should have your outlet changed by a qualied licensed
electrician.

PROTECT YOUR FURNITURE

This model is equipped with non-skid rubber ‚feet‘ to prevent the product from moving when you
operate the controls. These ‚feet‘ are made from nonmigrating rubber material specially formulated
to avoid leaving any marks or stains on your furniture. However certain types of oil based furniture
polishes, wood preservatives, or cleaning sprays may cause the rubber ‚feet‘ to soften, and leave
marks or a rubber residue on the furniture. To prevent any damage to your furniture we strongly
recommend that you purchase small self-adhesive felt pads, available at hardware stores and
home improvement centers everywhere, and apply these pads to the bottom of the rubber ‚feet‘
before you place the product on ne wooden furniture.

IMPORTANT: Raising And Lowering The Lid

To open the lid, raise it as far as it will go until the lid support bracket locks in the open position.
To close the lid, lift it upward slightly until the lid support bracket unlocks , and then gently lower
the lid.
TO AVOID DAMAGING THE CABINET OR THE LID, NEVER FORCE THE LID CLOSED.
ALWAYS RAISE THE LID TO RELEASE THE LID SUPPORT BRACKET.

EN

EN - 33

LOCATION OF CONTROLS AND INDICATORS

FRONT PANEL

1.) Phonograph Lid. 7.) Dial Scale Index.

2.) Turntable. 8.) AM Function Selector.

3.) Speakers. 9.) FM Function Selector.

4.) OFF-VOLUME Control. 10.) PHONO Function Selector.

5.) FM Dial Scale. 11.) FM ST. Indicator.

6.) AM Dial Scale. 12.) Tuning Control.

BACK PANEL

13.) Dust Cover.

14.) AC Power Cord.

15.) FM Lead Wire Antenna.

16.) LINE OUT jacks(R/L)

PHONOGRAPH

17.) 45 RPM Adapter.

18.) Turntable.

19.) Transit Screw.

20.) Cue Lever.

21.) Speed Selector (33-1/3,45,78 RPM)

22.) Tone Arm Lock.

23.) Tone Arm with Stylus.

OPERATING INSTRUCTIONS

LISTENING TO THE RADIO

1.) To turn the system on, rotate the OFF-VOLUME control clockwise until a click is heard, and set

the volume to a low level. The POWER indicator lights up.

2.) Press the FM/AM Button to select the desired band(FM/AM).

3.) Rotate the TUNING control to tune to the desired radio station. If you tune to a strong FM Ste-

EN - 34

reo station the FM ST. Indicator will light and reception will be in stereo. If you tune to a weaker
FM station, the reception will automatically switch to mono.

4.) Adjust the OFF-VOLUME control to the desired level.

5.) When you are nished listening turn the OFF-VOLUME control counter clockwise until a click is

heard. The POWER indicator light go off .

ANTENNA INFORMATION

The AM antenna is inside the cabinet. If AM reception is unsatisfactory try repositioning the cabinet
slightly until the internal antenna is picking up the strongest signal.

The FM wire antenna is located on the back cabinet. If necessary adjust the position and direction
of this antenna until you nd the position that provides the best reception.

PLAYING RECORDS

This system includes a full-size, 3-speed, belt-drive turntable. You can play 33-1/3, 45, and 78 rpm
records.

1.) Turn the OFF - VOLUME control clockwise until a click is heard, and set the volume to a low

level.

2.) Set the Function PHONO selector to the PHONO position.

3.) Make sure that you have removed the stylus cover from the stylus and have released the Tone

Arm Lock that secured the tone arm to the tone arm rest.

4.) Set the turntable Speed Selector to the appropriate speed, 33-1/3, 45, or 78 rpm. If you are

playing 45 rpm singles , place the 45 rpm adapter on the center spindle.

5.) Place your record on the center spindle.

6.) Raise the Cue lever to lift the tone arm off its rest. Move the tone arm to the edge of the record.

The turntable starts automatically. Use the Cue lever to gently lower the tone arm onto the
record.

7.) Adjust the OFF-VOLUME control to the desired level.

8.) When the tone arm reaches the end of the record it automatically returns to the tone arm rest

and the record player stops.

9.) To turn the system off , rotate the OFF-VOLUME control counter clockwise until a click is heard.

The POWER indicator goes off .

NOTE: Do not turn or stop the turntable manually. Moving or jarring the Turntable without securing

EN

EN - 35

the Tone Arm clamp could result in damage to the Tone Arm.

NOTE: Do not turn or stop the turntable manually. Moving or jarring the Turntable without securing
the Tone Arm clamp could result in damage to the Tone Arm.

IMPORTANT!!

● TO PROTECT THE TURNTABLE FROM DAMAGE DURING TRANSPOR-

TATION, A SLIVER TRANSITS CREW IS LOCATED AT THE UPPER
RIGHT CORNER OF THE TURNTABLE PLATFORM.

● BEFORE PLAYING, PLEASE USE A SCREWDRIVER TO TURN THE
TRANSIT SCREW IN CLOCKWISE DIRECTION (SCREW GOING DOWN)
COMPLETELY TO UNLOCK THE TURNTABLE.

● TO LOCK THE TURNTABLE AGAIN FOR TRANSPORTATION, PLEASE

TURN THE SCREW IN COUNTER - CLOCKWISE DIRECTION.

LINE OUT JACKS(R/L)

● This system includes a set of LINE OUT jacks(R/L) on the back panel so that you can export

the audio signals from this system to an external device such as recorders, ampliers, etc.

● Connect the LINE OUT jacks(R/L) of this system to corresponding audio signal input jacks
of your external device. Connection cables are not included.

● Then you can record the audio tracks from this system into your external device and enjoy liste-

ning to audio tracks from your external device.

NOTE: Refer to the instructions supplied with your external device for proper connection and ope­ration. Operate this system as described in this manual.

EN - 36

STYLUS REPLACEMENT

To remove the stylus, hold the TONE ARM while pulling down on the top front edge of the plastic
stylus frame, as shown. It may help to use your ngernail. Rotate the front downward and pull the
plastic stylus holder off, as shown.

To replace the stylus, push the back of the plastic stylus holder up against the end of the TONE
ARM at an angle, and then rotate the front of the holder up until it clicks into position, as shown.

NOTE: When removing or (re) installing the stylus, always be careful not to place too much pres
sure on either the stylus holder or the TONE ARM , in order to avoid any possible damage to the
unit.

CARE OF THE CABINETS

You should care for the cabinet as you would care for any piece of ne furniture. When the cabinet
becomes dusty wipe it with a soft, non-abrasive dust cloth. If the cabinet becomes smudged with
nger prints you may use any good quality commercial dusting and polishing spray cleaner, how
ever avoid spraying the plastic or metal parts of this system. We recommend that you spray
the cleaner on your dust cloth, not directly on the cabinet, to avoid getting any of the spray
on the plastic or metal parts.

SPECIFICATION

Power Consumption 19 W
Power Source AC 230V~60Hz
Speeds 33-1/3, 45, 78rpm
Dimensions(W x D x H) 42.7 x 35 x 15.2cm(approx.)
Weight 5,2Kgs(approx.)
Line Output 500mV (nominal)

EN

EN - 37

NOTES:

We reserve the right to make technical changes without notice in the interest of improvement.

WARNING: Do not use this product near water, in wet areas to avoid re or injury of electric
current. Always turn off the product when you don’t use it or before a revision. There aren’t any
parts in this appliance which are reparable by consumer. Always appeal to a qualied authorized
service. The product is under a dangerous tention.

Disposal of used electrical & electronic equipment

The meaning of the symbol on the product, its accesory or packaging indicates that this
product shall not be treated as household waste. Please, dispose of this equipment at
your applicable collection point for the recycling of electrical & electronic equipments
waste. In the European Union and Other European countries which there are separate
collection systems for used electrical and electronic product. By ensuring the correct
disposal of this product, you will help prevent potentially hazardous to the environment

and to human health, which could otherwise be caused by unsuitable waste handling
of this product. The recycling of materials will help conserve natural resources. Please do not
therefore dispose of your old electrical and electronic equipment with your household waste. For
more detailed information about recycling of this product, please contact your local city ofce, your
household waste disposal service or the shop where you purchased the product.

HP Tronic Ústí nad Labem s.r.o. is registered by Asekol s.r.o. under number AK-051447.
Proton SK a.s. is registered by Sewa under number EZ 0000213.

Poznámky/Notes/Notatky:

Poznámky/Notes/Notatky:

Seoul, Korea
