Hyundai HY/MS 0210 Z Schematic [ru]
Поз.
Номер
Наименование
Поз.
Номер
Наименование
Поз.
Номер
Наименование
Поз.
Номер
Наименование
1
HY/MS 0210Z-01
винт53HY/MS 0210Z-53
корпус вылючателя лазера
103
HY/MS 0210Z-103
шайба гровер
153
HY/MS 0210Z-153
шайба2HY/MS 0210Z-02
выключатель лазера
54
HY/MS 0210Z-54
штифт
104
HY/MS 0210Z-104
винт
154
HY/MS 0210Z-154
шайба3HY/MS 0210Z-03
корпус для батареек
55
HY/MS 0210Z-55
кольцо резиновое
105
HY/MS 0210Z-105
защита статора
155
HY/MS 0210Z-155
шайба гровер
4
HY/MS 0210Z-04
батарейка
56
HY/MS 0210Z-56
стопор
106
HY/MS 0210Z-106
триггер замка
156
HY/MS 0210Z-156
опорная шайба
5
HY/MS 0210Z-05
винт57HY/MS 0210Z-57
винт
107
HY/MS 0210Z-107
корпус редуктора
157
HY/MS 0210Z-157
подшипник 6204
6
HY/MS 0210Z-06
отсек для батарейки
58
HY/MS 0210Z-58
гайка
108
HY/MS 0210Z-108
наклейка
158
HY/MS 0210Z-158
шпиндель
7
HY/MS 0210Z-07
гайка59HY/MS 0210Z-59
болт
109
HY/MS 0210Z-109
шильдик
159
HY/MS 0210Z-159
шпонка8HY/MS 0210Z-08
шайба60HY/MS 0210Z-60
винт
110
HY/MS 0210Z-110
винт
160
HY/MS 0210Z-160
шестерня9HY/MS 0210Z-09
наклейка61HY/MS 0210Z-61
шайба
111
HY/MS 0210Z-111
заглушка
161
HY/MS 0210Z-161
кольцо запорное
10
HY/MS 0210Z-10
суппорт62HY/MS 0210Z-62
несущая рукоядка
112
HY/MS 0210Z-112
винт
162
HY/MS 0210Z-162
подшипник 698
11
HY/MS 0210Z-11
аказатель суппорта
63
HY/MS 0210Z-63
шнур сетевой
113
HY/MS 0210Z-113
заклепка
163
HY/MS 0210Z-163
винт12HY/MS 0210Z-12
шайба64HY/MS 0210Z-64
крышка ручки верхняя
114
HY/MS 0210Z-114
винт
164
HY/MS 0210Z-164
предохранительный щиток
13
HY/MS 0210Z-13
винт65HY/MS 0210Z-65
держатель шнура
115
HY/MS 0210Z-115
шильдик
165
HY/MS 0210Z-165
втулка14HY/MS 0210Z-14
шайба гровер
66
HY/MS 0210Z-66
винт
116
HY/MS 0210Z-116
рамка пропила
166
HY/MS 0210Z-166
уплотнитель
15
HY/MS 0210Z-15
корпус лазера
67
HY/MS 0210Z-67
шайба
117
HY/MS 0210Z-117
болт
167
HY/MS 0210Z-167
пластина16HY/MS 0210Z-16,17
винт68HY/MS 0210Z-68
прижим шнура
118
HY/MS 0210Z-118
корпус суппорта
168
HY/MS 0210Z-168
пружина18HY/MS 0210Z-18
винт69HY/MS 0210Z-69
клавиша
119
HY/MS 0210Z-119
винт
169
HY/MS 0210Z-169
винт19HY/MS 0210Z-19
круглый штифт
70
HY/MS 0210Z-70
индуктивность
120
HY/MS 0210Z-120
станина
170
MS 0210Z-F11-F16
струбцина в сборе
20
HY/MS 0210Z-20
уплотнитель
71
HY/MS 0210Z-71
конденсатор
121
HY/MS 0210Z-121
часть замка
171
MS 0210Z-F21-F24
боковой упор в сборе
21
HY/MS 0210Z-21
торсионная пружина
72
HY/MS 0210Z-72
выключатель
122
HY/MS 0210Z-122
гайка
172
MS 0210Z-F31
мешок для пыли
22
HY/MS 0210Z-22,23
винт73HY/MS 0210Z-73
винт
123
HY/MS 0210Z-123
шайба
173
MS 0210Z-F32
патрубок24HY/MS 0210Z-24
кронштейн
74
HY/MS 0210Z-74
основание ручки
124
HY/MS 0210Z-124
рукоядка
174
MS 0210Z-F33
уплотнитель
25
HY/MS 0210Z-25
шайба75HY/MS 0210Z-75
скоба крепления
125
HY/MS 0210Z-125
покрытие ручки
26
HY/MS 0210Z-26
лазер76HY/MS 0210Z-76
шайба
126
HY/MS 0210Z-126
винт27HY/MS 0210Z-27
шайба гровер
77
HY/MS 0210Z-77
винт
127
HY/MS 0210Z-127
пружина28HY/MS 0210Z-28
винт78HY/MS 0210Z-78
торсионная пружина
128
HY/MS 0210Z-128
ограничитель
29
HY/MS 0210Z-29
накладка79HY/MS 0210Z-79
пружина
129
HY/MS 0210Z-129
уплотнение станины
30
HY/MS 0210Z-30
упор80HY/MS 0210Z-80
ручка нижняя
130
HY/MS 0210Z-130
винт31HY/MS 0210Z-31
винт81HY/MS 0210Z-81
соединительный узел
131
HY/MS 0210Z-131
гайка32HY/MS 0210Z-32
уплотнитель
82
HY/MS 0210Z-82
винт
132
HY/MS 0210Z-132
кнопка сборки
33
HY/MS 0210Z-33
винт83HY/MS 0210Z-83
болт
133
HY/MS 0210Z-133
винт34HY/MS 0210Z-34
крышка84HY/MS 0210Z-84
фиксатор ротора
134
HY/MS 0210Z-134
табличный указатель
35
HY/MS 0210Z-35
вытяжной суппорт
85
HY/MS 0210Z-85
пружина фиксатора
135
HY/MS 0210Z-135
база36HY/MS 0210Z-36
винт86HY/MS 0210Z-86
скоба фиксатора
136
HY/MS 0210Z-136
шильдик с указателями
37
HY/MS 0210Z-37
уплотнитель
87
HY/MS 0210Z-87
подшипник 6000
137
HY/MS 0210Z-137
шарик38HY/MS 0210Z-38
накладка88HY/MS 0210Z-88
ротор
138
HY/MS 0210Z-138
пружина39HY/MS 0210Z-39
вставка89HY/MS 0210Z-89
подшипник 608
139
HY/MS 0210Z-139
винт40HY/MS 0210Z-40
подшипник
90
HY/MS 0210Z-90
резиновая втулка
140
HY/MS 0210Z-140
шильдик с указателями
41
HY/MS 0210Z-41
втулка91HY/MS 0210Z-91
статор
141
HY/MS 0210Z-141
гайка42HY/MS 0210Z-42
вставка92HY/MS 0210Z-92
винт
142
HY/MS 0210Z-142
шайба43HY/MS 0210Z-43
стопорная ручка
93
HY/MS 0210Z-93
шильдик
143
HY/MS 0210Z-143
шайба44HY/MS 0210Z-44
шайба94HY/MS 0210Z-94
индуктивность
144
HY/MS 0210Z-144
шайба45HY/MS 0210Z-45
клавиша95HY/MS 0210Z-95
крышка мотора
145
HY/MS 0210Z-145
упор46HY/MS 0210Z-46
выключатель лазера
96
HY/MS 0210Z-96
винт
146
HY/MS 0210Z-146
винт47HY/MS 0210Z-47
винт97HY/MS 0210Z-97
щеткодержатель
147
HY/MS 0210Z-147
винт48HY/MS 0210Z-48
шайба гровер
98
HY/MS 0210Z-98
обойма щеткодержателя
148
HY/MS 0210Z-148
шайба49HY/MS 0210Z-49
вставка99HY/MS 0210Z-99
щетка
149
HY/MS 0210Z-149
фланец50HY/MS 0210Z-50
пластиковый фиксатор
100
HY/MS 0210Z-100
крышка щетки
150
HY/MS 0210Z-150
пильный диск
51
HY/MS 0210Z-51
пружина
101
HY/MS 0210Z-101
корпус двигателя
151
HY/MS 0210Z-151
фланец52HY/MS 0210Z-52
штифт
102
HY/MS 0210Z-102
шайба
152
HY/MS 0210Z-152
винт

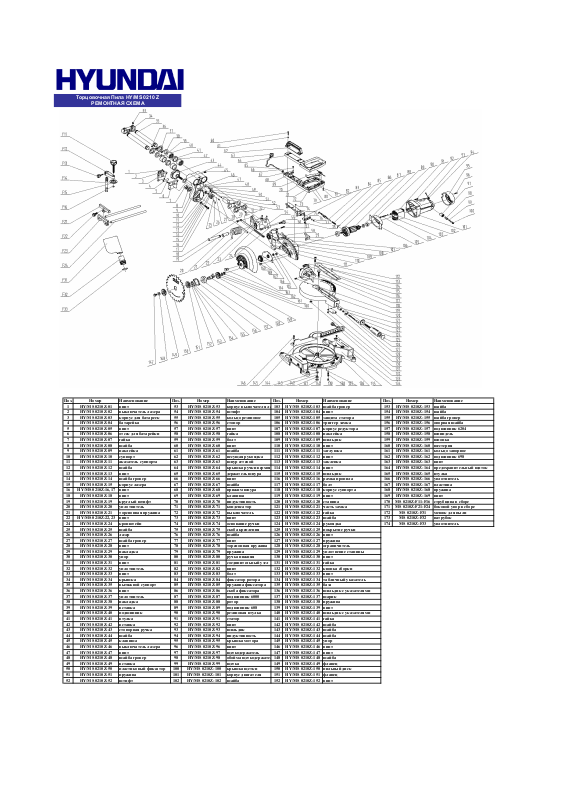

Торцовочная Пила HY/MS 0210 Z
РЕМОНТНАЯ СХЕМА
