Hyundai HY/GCS 5218E Schematic [ru]
Поз.
Номер
Наименование
Поз.
Номер
Наименование
1
HY/GCS5218E-01
цилиндр
69
HY/GCS5218E-69
винт
2
HY/GCS5218E-02
гайка
70
HY/GCS5218E-70
корпус правый
3
HY/GCS5218E-03,04
шайба
71
HY/GCS5218E-71
вставка
5
HY/GCS5218E-05
крышка глушителя
72
HY/GCS5218E-72
палец
6
HY/GCS5218E-06
глушитель
73
HY/GCS5218E-73
вставка
7
HY/GCS5218E-07
прокладка глушителя
74
HY/GCS5218E-74
держатель
8
HY/GCS5218E-08
винт глушителя
75
HY/GCS5218E-75
выключатель
9
HY/GCS5218E-09
винт
76
HY/GCS5218E-76
клавиша
10
HY/GCS5218E-10
шайба
77
HY/GCS5218E-77
вставка
11
HY/GCS5218E-11
свеча зажигания
78
HY/GCS5218E-78
винт
12
HY/GCS5218E-12
прокладка
79
HY/GCS5218E-79
пыльник
13
HY/GCS5218E-13
трубка карбюратора
80
HY/GCS5218E-80
шайба
14
HY/GCS5218E-14
винт
81
HY/GCS5218E-81
шайба
15
HY/GCS5218E-15
кольцо
82
HY/GCS5218E-82
винт
16
HY/GCS5218E-16
прокладка цилиндра
83
HY/GCS5218E-83
маховик
17
HY/GCS5218E-17
поршневое кольцо
84
HY/GCS5218E-84
шайба
18
HY/GCS5218E-18
поршень
85
HY/GCS5218E-85
гайка
19
HY/GCS5218E-19
стопорное кольцо
86
HY/GCS5218E-86
прокладка
20
HY/GCS5218E-20
палец поршня
87
HY/GCS5218E-87
держатель крышки
21
HY/GCS5218E-21
стопорное кольцо
88
HY/GCS5218E-88
крышка
22
HY/GCS5218E-22
коленчатый вал
89
HY/GCS5218E-89
кольцо
23
HY/GCS5218E-23
игольчатый подшипник
90
HY/GCS5218E-90
патрубок
24
HY/GCS5218E-24
шпонка
91
HY/GCS5218E-91
жиклер
25
HY/GCS5218E-25
амортизатор
92
HY/GCS5218E-92
корпус левый
26
HY/GCS5218E-26
втулка амортизатора
93
HY/GCS5218E-93
кольцо
27
HY/GCS5218E-27
винт
94
HY/GCS5218E-94
сальник
28
HY/GCS5218E-28
улавливатель цепи
95
HY/GCS5218E-95
магнето
29
HY/GCS5218E-29
винт
96
HY/GCS5218E-96
контактный провод
30
HY/GCS5218E-30
воздушный клапан
97
HY/GCS5218E-97
вставка
31
HY/GCS5218E-31
кольцо воздушного клапана
98
HY/GCS5218E-98
прокладка картера
32
HY/GCS5218E-32
переходник
99
HY/GCS5218E-99
направляющая цепи
33
HY/GCS5218E-33
упор
100
HY/GCS5218E-100
стартер с кожухом в сборе
34
HY/GCS5218E-34
винт
101
HY/GCS5218E-101
тормоз в сборе
37
HY/GCS5218E-35,36,37
масляный фильтр
102
HY/GCS5218E-102
рукоятка
38
HY/GCS5218E-38
винт
103
HY/GCS5218E-103
топливный шланг
39
HY/GCS5218E-39
насос масла
104
HY/GCS5218E-104
бензофильтр
40
HY/GCS5218E-40
втулка
105
HY/GCS5218E-105
вставка
41
HY/GCS5218E-41
патрубок
106
HY/GCS5218E-106
копрус
42
HY/GCS5218E-42
блок натяжки цепи
107
HY/GCS5218E-107
сальник
43
HY/GCS5218E-43
болт
108
HY/GCS5218E-108
заглушка
44
HY/GCS5218E-44
барабан сцепления
109
HY/GCS5218E-109
вставка
45
HY/GCS5218E-45
сцепление
110
HY/GCS5218E-110
сальник
46
HY/GCS5218E-46
пружина сцепления
111
HY/GCS5218E-111
крышка бака
47
HY/GCS5218E-47
шайба
112
HY/GCS5218E-112
кнопка
48
HY/GCS5218E-48
игольчатый подшипник
113
HY/GCS5218E-113
пружина кнопки
49
HY/GCS5218E-49
чашка сцепления
114
HY/GCS5218E-114
палец
50
HY/GCS5218E-50
звездочка
115
HY/GCS5218E-115
винт
51
HY/GCS5218E-51
улитка масляного насоса
116
HY/GCS5218E-116
клавиша управления верхняя
52
HY/GCS5218E-52
кожух
117
HY/GCS5218E-117
пружина дросселя
53
HY/GCS5218E-53
сальник
118
HY/GCS5218E-118
рычаг дроссельной заслонки
54
HY/GCS5218E-54
подшипник 6202
119
HY/GCS5218E-119
система рычагов управл. др. заслонкой
55
HY/GCS5218E-55
вставка
120
HY/GCS5218E-120
штифт
56
HY/GCS5218E-56
втулка
121
HY/GCS5218E-121
крышка рукоятки
57
HY/GCS5218E-57
тяга
122
HY/GCS5218E-122
втулка
58
HY/GCS5218E-58
вставка
123
HY/GCS5218E-123
противовес
59
HY/GCS5218E-59
амортизатор
124
HY/GCS5218E-124
баланс
60
HY/GCS5218E-60
воздухозаборник
125
HY/GCS5218E-125
прокладка
61
HY/GCS5218E-61
крышка задняя
126
HY/GCS5218E-126
сальник
62
HY/GCS5218E-62
прокладка
127
HY/GCS5218E-127
винт
63
HY/GCS5218E-63
опорная шайба
128
HY/GCS5218E-128
барашек
64
HY/GCS5218E-64
карбюратор
129
HY/GCS5218E-129
сальник
65
HY/GCS5218E-65
воздухозаборник
130
HY/GCS5218E-130
крышка
66
HY/GCS5218E-66
воздушный фильтр
131
HY/GCS5218E-131
вставка67HY/GCS5218E-67
болт
132
HY/GCS5218E-132
корпус верний
68
HY/GCS5218E-68
подушка воздухозаборника
Бензопила HY/GCS 5218E

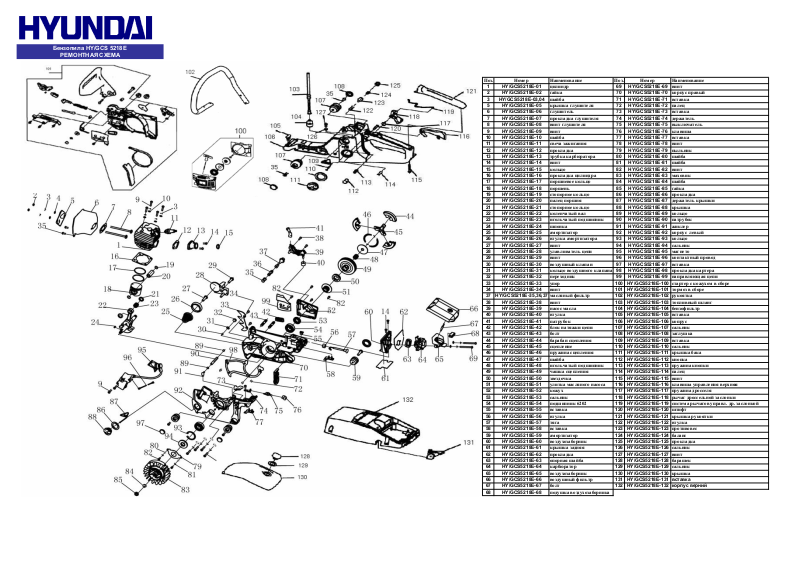

РЕМОНТНАЯ СХЕМА
