Hyundai HY/GCS 5018 Schematic [ru]
Поз.
Номер
Наименование
Поз.
Номер
Наименование
1
HY/GCS5018-01
цилиндр
69
HY/GCS5018-69
винт
2
HY/GCS5018-02
гайка
70
HY/GCS5018-70
корпус правый
3
HY/GCS5018-03,04
шайба
71
HY/GCS5018-71
вставка
5
HY/GCS5018-05
крышка глушителя
72
HY/GCS5018-72
палец
8
HY/GCS5018-08
винт глушителя
75
HY/GCS5018-75
выключатель
9
HY/GCS5018-09
винт
76
HY/GCS5018-76
клавиша
10
HY/GCS5018-10
шайба
77
HY/GCS5018-77
вставка
11
HY/GCS5018-11
свеча зажигания
78
HY/GCS5018-78
винт
12
HY/GCS5018-12
прокладка
79
HY/GCS5018-79
пыльник
13
HY/GCS5018-13
трубка карбюратора
80
HY/GCS5018-80
шайба
14
HY/GCS5018-14
винт
81
HY/GCS5018-81
шайба
15
HY/GCS5018-15
кольцо
82
HY/GCS5018-82
винт
16
HY/GCS5018-16
прокладка цилиндра
83
HY/GCS5018-83
маховик
17
HY/GCS5018-17
поршневое кольцо
84
HY/GCS5018-84
шайба
18
HY/GCS5018-18
поршень
85
HY/GCS5018-85
гайка
19
HY/GCS5018-19
стопорное кольцо
86
HY/GCS5018-86
прокладка
20
HY/GCS5018-20
палец поршня
87
HY/GCS5018-87
держатель крышки
21
HY/GCS5018-21
стопорное кольцо
88
HY/GCS5018-88
крышка
22
HY/GCS5018-22
коленчатый вал
89
HY/GCS5018-89
кольцо
23
HY/GCS5018-23
игольчатый подшипник
90
HY/GCS5018-90
патрубок
24
HY/GCS5018-24
шпонка
91
HY/GCS5018-91
жиклер
25
HY/GCS5018-25
амортизатор
92
HY/GCS5018-92
корпус левый
26
HY/GCS5018-26
втулка амортизатора
93
HY/GCS5018-93
кольцо
27
HY/GCS5018-27
винт
94
HY/GCS5018-94
сальник
28
HY/GCS5018-28
улавливатель цепи
95
HY/GCS5018-95
магнето
29
HY/GCS5018-29
винт
96
HY/GCS5018-96
контактный провод
30
HY/GCS5018-30
воздушный клапан
97
HY/GCS5018-97
вставка
31
HY/GCS5018-31
кольцо воздушного клапана
98
HY/GCS5018-98
прокладка
32
HY/GCS5018-32
переходник
99
HY/GCS5018-99
направляющая цепи
33
HY/GCS5018-33
упор
100
HY/GCS5018-100
стартер с кожухом в сборе
34
HY/GCS5018-34
винт
101
HY/GCS5018-101
брекер
37
HY/GCS5018-35,36,37
масляный фильтр
102
HY/GCS5018-102
рукоятка
38
HY/GCS5018-38
винт
103
HY/GCS5018-103
топливный шланг
39
HY/GCS5018-39
насос масла
104
HY/GCS5018-104
бензофильтр
40
HY/GCS5018-40
втулка
105
HY/GCS5018-105
вставка
41
HY/GCS5018-41
патрубок
106
HY/GCS5018-106
копрус
42
HY/GCS5018-42
блок натяжки цепи
107
HY/GCS5018-107
сальник
43
HY/GCS5018-43
болт
108
HY/GCS5018-108
заглушка
44
HY/GCS5018-44
барабан сцепления
109
HY/GCS5018-109
вставка
45
HY/GCS5018-45
сцепление
110
HY/GCS5018-110
сальник
46
HY/GCS5018-46
пружина сцепления
111
HY/GCS5018-111
крышка бака
47
HY/GCS5018-47
шайба
112
HY/GCS5018-112
кнопка
48
HY/GCS5018-48
игольчатый подшипник
113
HY/GCS5018-113
пружина кнопки
49
HY/GCS5018-49
муфта
114
HY/GCS5018-114
палец
50
HY/GCS5018-50
звездочка
115
HY/GCS5018-115
винт
51
HY/GCS5018-51
улитка масляного насоса
116
HY/GCS5018-116
рычаг
52
HY/GCS5018-52
кожух
117
HY/GCS5018-117
пружина дросселя
53
HY/GCS5018-53
сальник
118
HY/GCS5018-118
рычаг дроссельной заслонки
54
HY/GCS5018-54
подшипник 6202
119
HY/GCS5018-119
система рычагов управления дросселной заслонкой
55
HY/GCS5018-55
вставка
120
HY/GCS5018-120
штифт
56
HY/GCS5018-56
втулка
121
HY/GCS5018-121
крышка рукоятки
57
HY/GCS5018-57
тяга
122
HY/GCS5018-122
втулка
58
HY/GCS5018-58
вставка
123
HY/GCS5018-123
противовес
59
HY/GCS5018-59
амортизатор
124
HY/GCS5018-124
баланс
60
HY/GCS5018-60
воздухозаборник
125
HY/GCS5018-125
прокладка
61
HY/GCS5018-61
крышка задняя
126
HY/GCS5018-126
сальник
62
HY/GCS5018-62
прокладка
127
HY/GCS5018-127
винт
63
HY/GCS5018-63
опорная шайба
128
HY/GCS5018-128
барашек
64
HY/GCS5018-64
карбюратор
129
HY/GCS5018-129
сальник
65
HY/GCS5018-65
воздухозаборник
130
HY/GCS5018-130
крышка
66
HY/GCS5018-66
воздушный фильтр
131
HY/GCS5018-131
вставка
67
HY/GCS5018-67
болт
132
HY/GCS5018-132
корпус верний
68
HY/GCS5018-68
подушка воздухозаборника

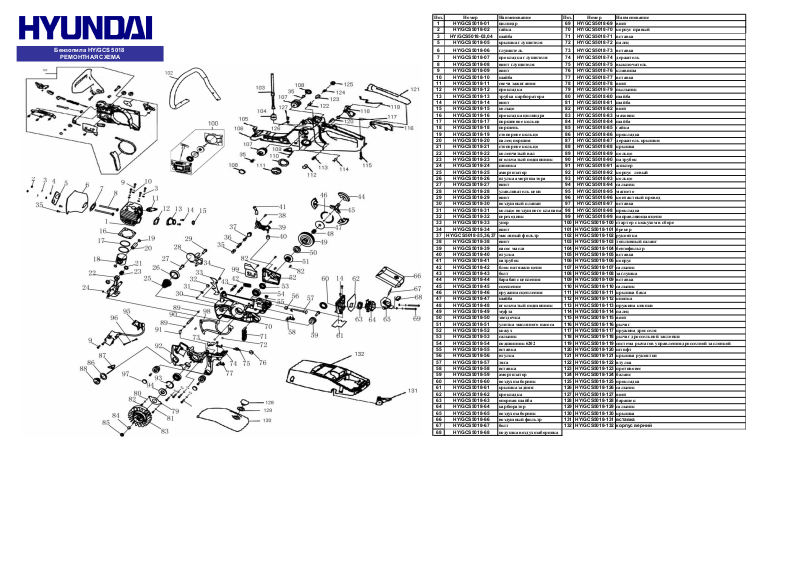

Бензопила HY/GCS 5018
РЕМОНТНАЯ СХЕМА
6 HY/GCS5018-06 глушитель 73 HY/GCS5018-73 вставка
7 HY/GCS5018-07 прокладка глушителя 74 HY/GCS5018-74 держатель
