Page 1
Поз.
Номер
Наименование
Поз.
Номер
Наименование
1
HY/GCS3816E-01
стартер в сборе
70
HY/GCS3816E-70
пластина демпфера
2
HY/GCS3816E-02
ручка стартера
71
HY/GCS3816E-71
вставка
3
HY/GCS3816E-03
винт
72
HY/GCS3816E-72
заглушка
6
HY/GCS3816E-06
корпус пружины
75
HY/GCS3816E-75
корпус верхний
7
HY/GCS3816E-07
храповик
76
HY/GCS3816E-76
вставка
8
HY/GCS3816E-08
шнур стартера
77
HY/GCS3816E-77
крышка воздушного фильтра
9
HY/GCS3816E-09
шайба
78
HY/GCS3816E-78
амортизатор
10
HY/GCS3816E-10
защита вентилятора
79
HY/GCS3816E-79
воздушный фильтр
11
HY/GCS3816E-11
гайка
80
HY/GCS3816E-80
кожух
12
HY/GCS3816E-12
винт
81
HY/GCS3816E-81
сальник
13
HY/GCS3816E-13
магнето
82
HY/GCS3816E-82
крышка
14
HY/GCS3816E-14
кабель катушки зажигания
83
HY/GCS3816E-83
тормоз в сборе
15
HY/GCS3816E-15
маховик
84
HY/GCS3816E-84
винт
16
HY/GCS3816E-16
сальник
85
HY/GCS3816E-85
трубка
17
HY/GCS3816E-17
корпус подшипника
86
HY/GCS3816E-86
трубка
18
HY/GCS3816E-18
подшипник 6201
87
HY/GCS3816E-87
пружина возврата
19
HY/GCS3816E-19
вставка
88
HY/GCS3816E-88
скоба
20
HY/GCS3816E-20
шпонка
89
HY/GCS3816E-89
рукоядка
21
HY/GCS3816E-21
кольцо
90
HY/GCS3816E-90
торсионная пружина брекера
22
HY/GCS3816E-22
подшипник игольчатый
91
HY/GCS3816E-91
шайба
23
HY/GCS3816E-23
коленчатый вал
92
HY/GCS3816E-92
винт
24
HY/GCS3816E-24
кожух
93
HY/GCS3816E-93
опора пружины
25
HY/GCS3816E-25
стопорное кольцо
94
HY/GCS3816E-94
пружина
26
HY/GCS3816E-26
винт
95
HY/GCS3816E-95
защита брекера
27
HY/GCS3816E-27
сальник
96
HY/GCS3816E-96
пластина
28
HY/GCS3816E-28
болт
97
HY/GCS3816E-97
гайка
29
HY/GCS3816E-29
гайка
98
HY/GCS3816E-98
пластина
30
HY/GCS3816E-30
винт
99
HY/GCS3816E-99
гайка
31
HY/GCS3816E-31
улавливатель цепи
100
HY/GCS3816E-100
управляющий стержень
32
HY/GCS3816E-32
винт
101
HY/GCS3816E-101
винт
33
HY/GCS3816E-33
направляющая цепи
102
HY/GCS3816E-102
лента тормоза
34
HY/GCS3816E-34
винт
103
HY/GCS3816E-103
пружина тормоза
35
HY/GCS3816E-35
масляная трубка
104
HY/GCS3816E-104
винт
36
HY/GCS3816E-36
патрубок
105
HY/GCS3816E-105
крышка отсека
37
HY/GCS3816E-37
масляный насос
106
HY/GCS3816E-106
крышка тормоза
38
HY/GCS3816E-38
шайба
107
HY/GCS3816E-107
гайка цепи М8
39
HY/GCS3816E-39
масляный фильтр
108
HY/GCS3816E-108
балансер
42
HY/GCS3816E-42
патрубок
109
HY/GCS3816E-109
воздушная трубка
43
HY/GCS3816E-43
вставка
110
HY/GCS3816E-110
корпус балансера
44
HY/GCS3816E-44
шестерня
111
HY/GCS3816E-111
торсионная пружина
45
HY/GCS3816E-45
подшипник игольчатый
112
HY/GCS3816E-112
клавиша управления дросселя
46
HY/GCS3816E-46
чашка сцепления
113
HY/GCS3816E-113
дроссель
47
HY/GCS3816E-47
шайба
114
HY/GCS3816E-114
накладка рукоятки
48
HY/GCS3816E-48
сцепление
115
HY/GCS3816E-115
клавиша управления верхняя
49
HY/GCS3816E-49
стопорное кольцо
116
HY/GCS3816E-116
покрытие
50
HY/GCS3816E-50
палец
117
HY/GCS3816E-117
проводка
51
HY/GCS3816E-51
поршень
118
HY/GCS3816E-118
выключатель
52
HY/GCS3816E-52
поршевое кольцо
119
HY/GCS3816E-119
болт
53
HY/GCS3816E-53
прокладка цилиндра
120
HY/GCS3816E-120
гайка
54
HY/GCS3816E-54
винт
121
HY/GCS3816E-121
шайба
55
HY/GCS3816E-55
входная трубка
122
HY/GCS3816E-122
крышка масляного бака
56
HY/GCS3816E-56
карбюратор
123
HY/GCS3816E-123
крышка топливного бака
57
HY/GCS3816E-57
фланец
124
HY/GCS3816E-124
шайба
58
HY/GCS3816E-58
входная трубка
125
HY/GCS3816E-125
фиксатор крышки
59
HY/GCS3816E-59
прокладка трубки
126
HY/GCS3816E-126
винт
60
HY/GCS3816E-60
свеча зажигания
127
HY/GCS3816E-127
амортизатор
61
HY/GCS3816E-61
винт
128
HY/GCS3816E-128
топливный фильтр
62
HY/GCS3816E-62
цилиндр
129
HY/GCS3816E-129
трубка топлива
63
HY/GCS3816E-63
винт
130
HY/GCS3816E-130
корпус трубки топлива
64
HY/GCS3816E-64
прокладка глушителя
131
HY/GCS3816E-131
амортизатор
65
HY/GCS3816E-65
глушитель
132
HY/GCS3816E-132
заглушка
66
HY/GCS3816E-66
направляющая пластина
133
HY/GCS3816E-133
демпфер
67
HY/GCS3816E-67
винт
134
HY/GCS3816E-134
кожух мотора
68
HY/GCS3816E-68
винт
135
HY/GCS3816E-135
демпфер
69
HY/GCS3816E-69
рукоятка передняя
136
HY/GCS3816E-136
заглушка
Бензопила HY/GCS 3816E

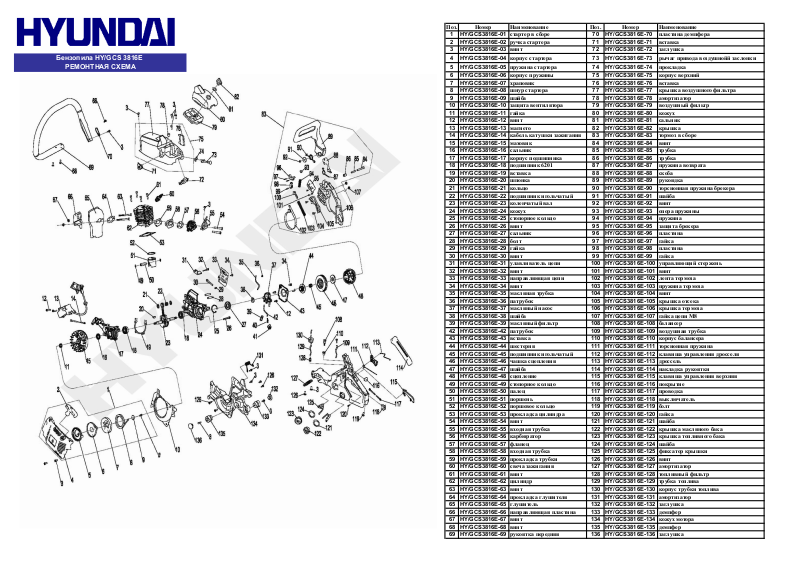

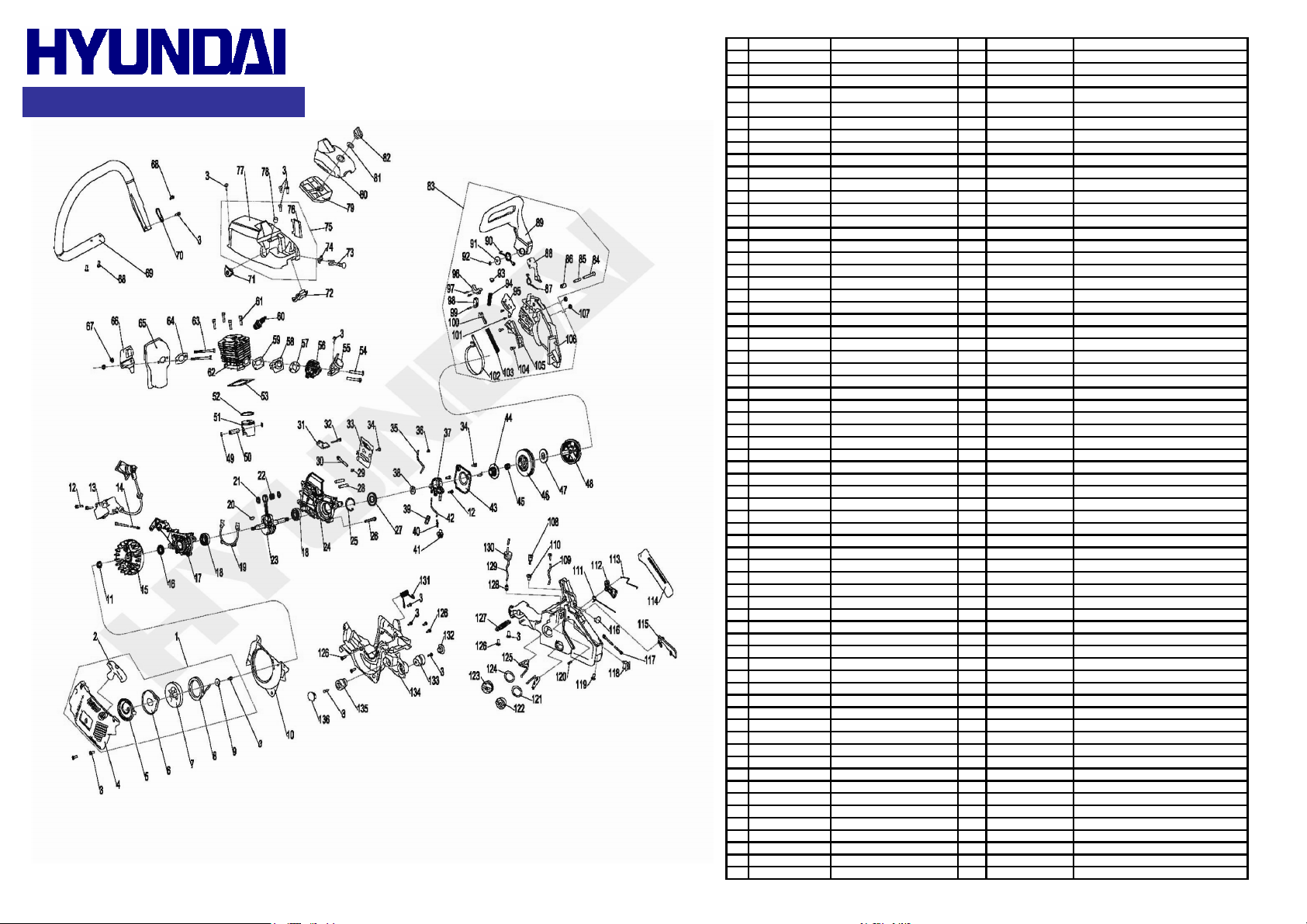

РЕМОНТНАЯ СХЕМА
4 HY/GCS3816E-04 корпус стартера 73 HY/GCS3816E-73 рычаг привода воздушнойй заслонки
5 HY/GCS3816E-05 пружина стартера 74 HY/GCS3816E-74 прокладка
