Hyundai HY/CHS 2000 Schematic [ru]

Поз.

Номер

Наименование

1

HY/CHS2000-01

винт

2

HY/CHS2000-02

задняя крышка

3

HY/CHS2000-03

шильдик

6

HY/CHS2000-06

пружина торсионная

7

HY/CHS2000-07

корпус левый

8

HY/CHS2000-08

концевин

9

HY/CHS2000-09

шина

10

HY/CHS2000-10

кожух шины

11

HY/CHS2000-11

масляная трубка 2

12

HY/CHS2000-12

корпус насоса

13

HY/CHS2000-13

винт

14

HY/CHS2000-14

ротор насоса

15

HY/CHS2000-15

кольцо резиновое

16

HY/CHS2000-16

втулка медная

17

HY/CHS2000-17

шайба

18

HY/CHS2000-18

стопор

19

HY/CHS2000-19

масляная трубка 1

20

HY/CHS2000-20

корпус подшипников

21

HY/CHS2000-21

цепь

22

HY/CHS2000-22

коромысло

23

HY/CHS2000-23

тормозная колодка

24

HY/CHS2000-24

кольцо стопорное

25

HY/CHS2000-25

червячная передача

26

HY/CHS2000-26

подшипник 6000

27

HY/CHS2000-27

шпиндель

28

HY/CHS2000-28

шестерня большая

29

HY/CHS2000-29

подшипник 6001

30

HY/CHS2000-30

крышка редуктора

31

HY/CHS2000-31

упор

32

HY/CHS2000-32

винт

33

HY/CHS2000-33

прокладка 1

34

HY/CHS2000-34

корпус правый

35

HY/CHS2000-35

прокладка 2

36

HY/CHS2000-36

крышка цепи

37

HY/CHS2000-37

натяжитель цепи

38

HY/CHS2000-38

винт натяжителя

39

HY/CHS2000-39

направляющая вставка

40

HY/CHS2000-40

гайка шины

41

HY/CHS2000-41

шильдик

42

HY/CHS2000-42

шильдик

43

HY/CHS2000-43

кольцо стопорное

44

HY/CHS2000-44

звездочка цепи

45

HY/CHS2000-45

пружина

46

HY/CHS2000-46

шайба

47

HY/CHS2000-47

шестерня малая

48

HY/CHS2000-48

лента тормоза

49

HY/CHS2000-49

пружина тормоза

50

HY/CHS2000-50

тяга ручного тормоза

51

HY/CHS2000-51

кольцо упорное

52

HY/CHS2000-52

защита статора

53

HY/CHS2000-53

винт

54

HY/CHS2000-54

ротор

55

HY/CHS2000-55

щетки (комплект)

56

HY/CHS2000-56

щеткодержатель

57

HY/CHS2000-57

крышка щетки

58

HY/CHS2000-58

подшипник

59

HY/CHS2000-59

статор

60

HY/CHS2000-60

кольцо резиновое

61

HY/CHS2000-61

переходник резиновый

62

HY/CHS2000-62

крышка масляного бака

63

HY/CHS2000-63

фиксатор

64

HY/CHS2000-64

пружина

65

HY/CHS2000-65

щюп

66

HY/CHS2000-66

масляный бак

67

HY/CHS2000-67

клавиша включения

68

HY/CHS2000-68

конденсатор

69

HY/CHS2000-69

выключатель

70

HY/CHS2000-70

зажим шнура

71

HY/CHS2000-71

винт

72

HY/CHS2000-72

ограничитиль

73

HY/CHS2000-73

усилитель кабеля

74

HY/CHS2000-74

кабель сетевой

75

HY/CHS2000-75

уплотнитель подшипника

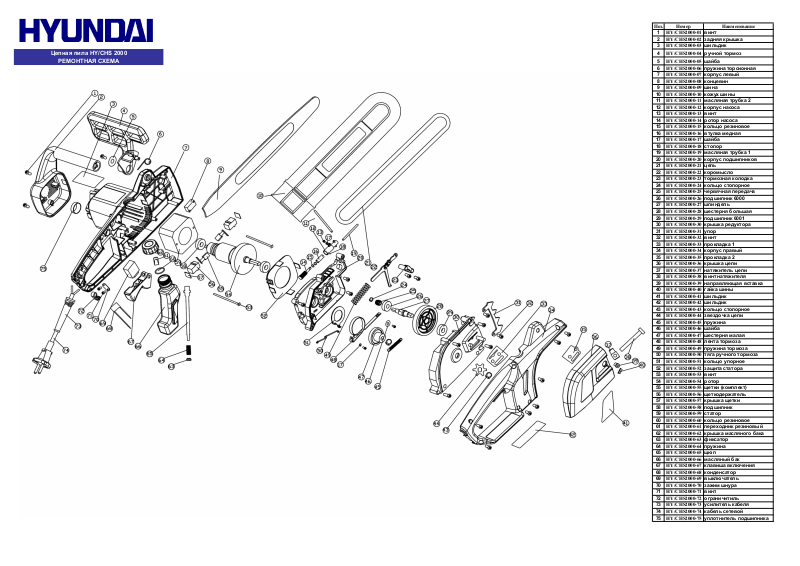

Цепная пила HY/CHS 2000

РЕМОНТНАЯ СХЕМА

4 HY/CHS2000-04 ручной тормоз

5 HY/CHS2000-05 шайба
