Hyundai 57507 User guide

HOGEDRUKREINIGER
57507

Handleiding
Instruction manual
Mode d’emploi
Gebrauchsanleitung
Bruksanvisning
Brugsanvisning

HYUNDAI

Nederlands 6

English 11

Français 16

Deutsch 21

Svenska 26

Dansk 30

• Verklaring van overeenstemming 35

• Declaration of conformity

• Certificat de conformité

• Konformitätserklärung

• Förklaring om överensstämmelse

• Overensstemmelseserklæring

2

9

8

4

7

56

1

3

2

10

A

3

HYUNDAI

5

8 7

2

14

B

11

13
12

C

9

D

4

5

14

9

8

10

F

E

5

HYUNDAI

HOGEDRUKREINIGER
57507

WAARSCHUWING

Lees alle veiligheidswaarschuwingen

en alle instructies. Als u de

waarschuwingen en instructies niet volgt,
kan dat leiden tot elektrische schokken,
brand en/of ernstig letsel. Bewaar alle

waarschuwingen en instructies voor
toekomstig gebruik.

VEILIGHEIDSWAARSCHUWINGEN

Houd u tijdens het gebruik van de machine altijd
aan de bijgesloten veiligheidswaarschuwingen en
volg tevens de aanvullende veiligheidsinstructies
hieronder.

De volgende symbolen worden in deze handleiding
gebruikt:

Wijst op het risico van persoonlijk letsel of

schade aan de machine.

Wijst op belangrijke informatie over het

gebruik van de machine.

Op de machine vindt u de volgende pictogrammen:

Richt de waterstraal nooit op uzelf of

andere personen. Richt de waterstraal
nooit op de machine zelf. Richt de
waterstraal nooit op elektrische
bedrading of bronnen.

AANVULLENDE VEILIGHEIDS­VOORSCHRIFTEN VOOR
HOGEDRUKREINIGERS

Elektrische veiligheid

• Richt de waterstraal nooit op elektrische
bedrading of stopcontacten wegens gevaar voor
elektrische schokken.

• Indien u een verlengsnoer gebruikt, moet deze
een waterdichte constructie hebben.

• Verwijder voor het verrichten van onderhoud
altijd eerst de stekker uit het stopcontact.

Onjuiste verlengsnoeren kunnen

gevaarlijk zijn!

Persoonlijke veiligheid

• Hogedrukreinigers mogen niet gebruikt worden
door kinderen of ongetrainde personen.

• Let op: bij het inschakelen van de machine
treedt terugslag op door de kracht van het
uittredende water.

• Gebruik de machine nooit in de buurt van
personen, tenzij zij beschermende kleding
dragen.

• Richt de waterstraal nooit op uzelf of anderen
om kleding of schoeisel te reinigen.

• Houd de hogedrukslang aan de machine
bevestigd zolang het systeem onder druk staat.

• Het ontkoppelen van de hogedrukslang terwijl
het systeem onder druk staat, is gevaarlijk.

• Gebruik geen zuren of ontvlambare vloeistoffen in
de machine. Gebruik uitsluitend
reinigingsmiddelen met een ph-waarde van 6-8.

• Gebruik de machine niet indien de
aansluitleiding, beveiligingen of andere
belangrijke onderdelen zijn beschadigd.

• De machine moet, wanneer niet in gebruik,
worden uitgeschakeld om onbedoeld
inschakelen te vermijden.

Gebruik en onderhoud van elektrisch
gereedschap

• Richt de waterstraal nooit op de machine zelf.

Service

• Hogedrukslangen, koppelingen, etc. zijn
belangrijk voor de veiligheid van de machine.

• Gebruik uitsluitend hogedrukslangen,
koppelingen, etc. die door de fabrikant worden
aangeraden.

• Gebruik uitsluitend reserve-onderdelen van de
fabrikant of goedgekeurd door de fabrikant.

ELEKTRISCHE VEILIGHEID

Controleer of de op het typeplaatje van

de machine vermelde spanning
overeenkomt met de ter plaatse
beschikbare netspanning.

• Sluit het apparaat bij voorkeur aan op een
elektrische groep die is beveiligd met een
aardlekschakelaar van max. 30 mA.

6

NEDERLANDS

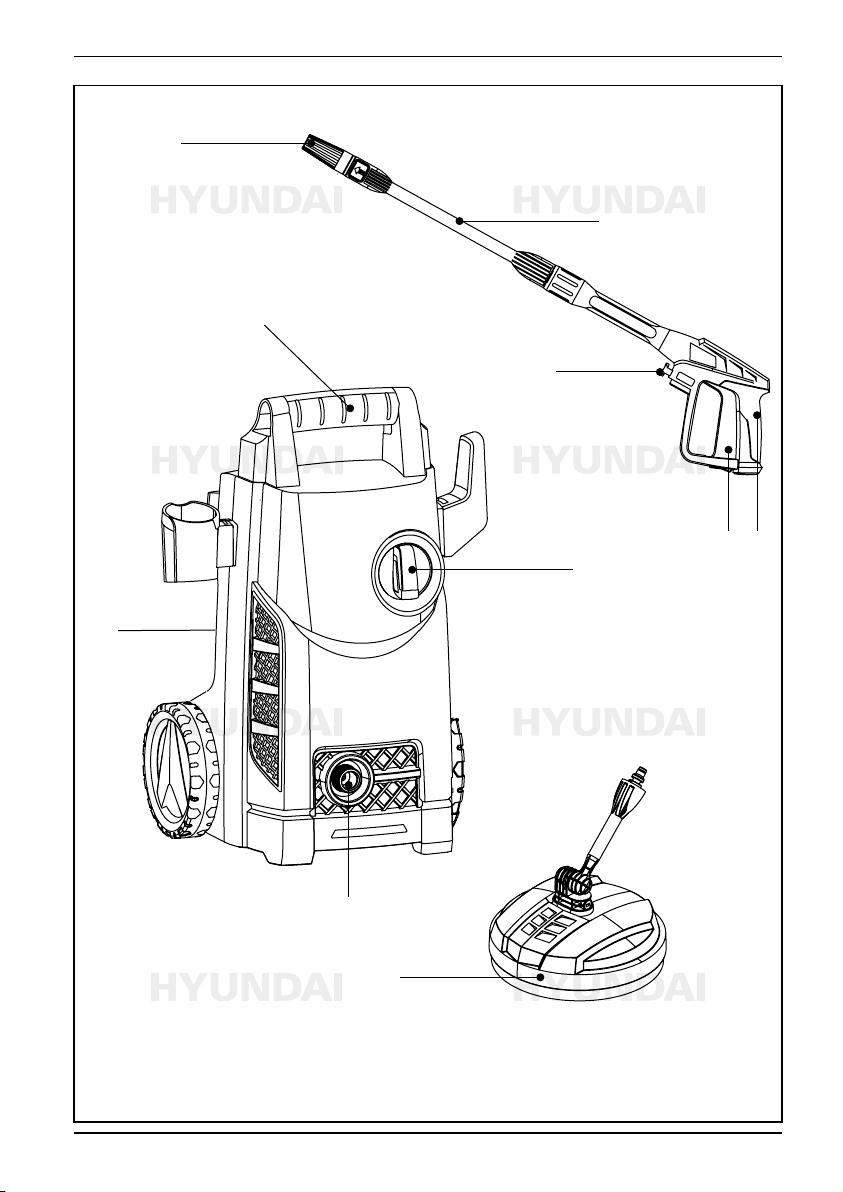

BESCHRIJVING (FIG. A)

Uw hogedrukreiniger is ontworpen voor
het buitenshuis reinigen van stenen,
houten, metalen en kunststof materialen.

1. Aan/uit-schakelaar

2. Aansluiting hogedrukslang

3. Aansluiting watertoevoer

4. Handgreep

5. Pistoolgreep

6. Trekker

7. Veiligheidspal

8. Lans

9. Spuitmond

10. Terrasreiniger

Inhoud van de verpakking

• Hogedrukreiniger

• Terrasreiniger

• Zeepreservoir

• Hogedrukslang

• Pistoolgreep

• Lans

• Slangkoppeling

• Vaste borstel

• Rioolontstopper

• Turbospuitmond

• Reinigingspin

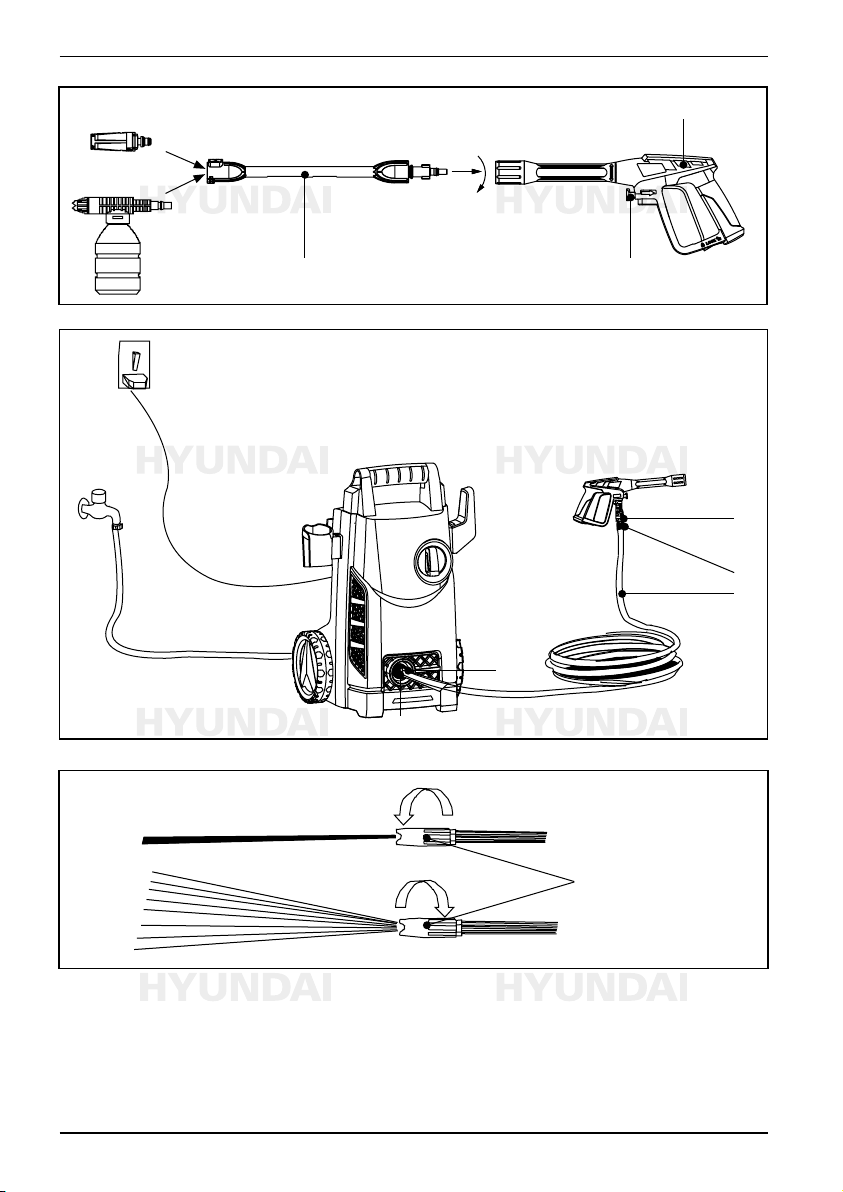

Monteren van de lans (fig. B)

• Draai de bajonet van de lans (8) vast in de
aansluiting van de pistoolgreep (5).

Verwijder voor het monteren of

verwijderen van de lans altijd eerst de
netstekker uit het stopcontact en zorg
ervoor dat de druk van het systeem af is.

Monteren van een accessoire (fig. B)

• Draai de bajonet van het accessoire vast in de
aansluiting van de lans (8).

Aansluiten op de watertoevoer

• Verwijder de beschermdop.

• Schroef een op de waterleiding aangesloten
tuinslang direct of via een verloopnippel op de
aansluiting (3).

Toevoegen van schoonmaakmiddel

• Draai de dop los en voeg een afgemeten
hoeveelheid schoonmaakmiddel aan het
reservoir toe.

• Breng de dop weer aan en draai hem goed vast.

Voeg uitsluitend schoonmaakmiddel toe

als de machine is uitgeschakeld en de
kraan van de waterleiding is
dichtgedraaid.

Aanwijzingen voor gebruik

• Draai voor het inschakelen van de machine de
kraan van de waterleiding volledig open.

• Houd de trekker van de pistoolgreep vast tot alle
lucht uit de slang is ontsnapt.

• Laat de trekker los en schakel de machine in
zodra het water uit de opening van de
spuitmond begint te stromen.

• Hanteer de pistoolgreep en beweeg de lans
gelijkmatig langs het te reinigen oppervlak.

• Houd de spuitmond zodanig dat u optimaal kunt
reinigen. Het bepalen van de juiste afstand van
de waterstraal is een kwestie van ervaring.

• Draai de kraan van de waterleiding dicht nadat u
de machine heeft uitgeschakeld.

• Houd de trekker van de pistoolgreep vast tot de
druk van het systeem af is.

• Vergrendel de trekker met behulp van de
veiligheidspal.

Laat de machine nooit meer dan 2

minuten ongebruikt draaien. Binnen die
tijd kan de temperatuur van het water in
het systeem dermate hoog oplopen dat
de pomp blijvend beschadigd raakt.

Aansluiten van de hogedrukslang (fig. C)

• Schroef de wartel (11) aan het ene uiteinde van
de hogedrukslang (12) op de aansluiting (13) op
de pistoolgreep (5).

• Schroef de wartel (14) aan het andere uiteinde
van de hogedrukslang op de aansluiting (2) op
de machine.

• Draai de wartels stevig vast.

In- en uitschakelen (fig. A)

• Om de machine in te schakelen, zet u de aan/
uit-schakelaar (1) op “ON/I”.

• Om de machine uit te schakelen, zet u de aan/
uit-schakelaar (1) op ‘‘OFF/0”.

7

HYUNDAI

Auto-stop

De auto-stop schakelaar voorkomt dat de

maximale werkdruk wordt overschreden.
Bij het loslaten van de trekker van de
pistoolgreep schakelt de auto-stop
schakelaar de pomp automatisch uit en
stopt de waterstraal. Bij het indrukken van
de trekker van de pistoolgreep, schakelt de
auto-stop schakelaar de pomp opnieuw in.

Oververhittingsbeveiliging
De machine is voorzien van een

thermische beveiliging. In geval van
oververhitting schakelt de machine
automatisch uit. Na afkoeling van de motor
schakelt de machine zichzelf weer in.

Gebruik altijd de originele lans en

slangen om het gevaar voor
oververhitting te verkleinen.

Reinig de spuitmond met behulp van de

reinigingspin om het gevaar voor
oververhitting te verkleinen.

Zeeptoevoer

• Trek de sproeikop uit om de zeeptoevoer in
werking te stellen.

• Druk de sproeikop in om de zeeptoevoer buiten
werking te stellen.

Stel de zeeptoevoer nooit in werking

terwijl u de trekker van de pistoolgreep
vasthoudt.

Afstellen van de waterstraal (fig. D)

• Draai de spuitmond (15) linksom voor het
verkrijgen van een puntstraal.

• Draai de spuitmond rechtsom voor het
verkrijgen van een vlakstraal.

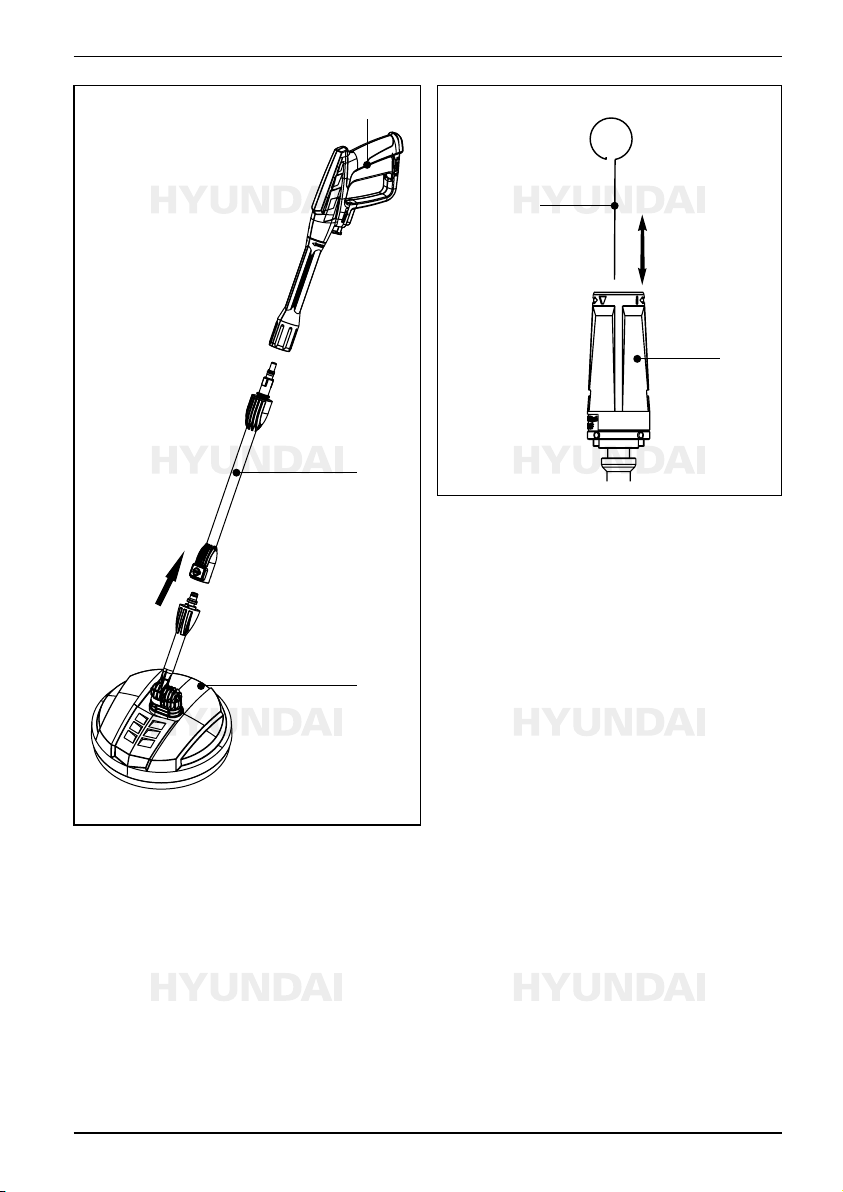

GEBRUIK VAN DE TERRASREINIGER (FIG. E)

De terrasreiniger is bij uitstek geschikt
voor het reinigen van vloer- en
wandoppervlakken van verschillende
materialen, zoals hout, beton, tegels
en natuursteen. Niet geschikt voor
commercieel gebruik.

Kom nooit met lichaamsdelen in de buurt

van de rotor terwijl het apparaat in werking
is.

Monteren van de terrasreiniger

• Draai de bajonet van de terrasreiniger (10) vast
in de aansluiting van de lans (8).

• Draai de bajonet van de lans (8) vast in de
aansluiting van de pistoolgreep (5).

Verwijder voor het monteren of

verwijderen van de terrasreiniger altijd
eerst de netstekker van de hogedruk­reiniger uit het stopcontact en zorg ervoor
dat de druk van het systeem af is.

Aanwijzingen voor gebruik

Schakel de machine pas in als de

terrasreiniger zich op het te reinigen
oppervlak bevindt.

• Druk de trekker van de pistoolgreep in en
beweeg de terrasreiniger gelijkmatig langs het te
reinigen oppervlak.

Gebruik van de rioolontstopper (fig. A)

• Draai de bajonet van de rioolontstopper vast in
de aansluiting van de pistoolgreep (5).

• Voer de rioolontstopper tot de markering in de te
reinigen leiding.

• Schakel de machine in.

Schakel de machine pas in als de

rioolontstopper zich in de te reinigen
leiding bevindt.

• Druk de trekker van de pistoolgreep in.

• Zodra de rioolreiniger op een verstopte plaats
stopt de trekker meerdere malen los laten en
weer indrukken.

• Bij ernstige vervuiling meerdere malen herhalen.

• Hogedrukreiniger uitschakelen en de
rioolontstopper uit de leiding trekken.

REINIGING EN ONDERHOUD

De machine vereist geen speciaal onderhoud.

• Reinig regelmatig de ventilatieopeningen.

• Indien de machine langdurig (3 maanden of

8

NEDERLANDS

langer) niet wordt gebruikt of wordt opgeslagen
in een onverwarmde ruimte, laat de motor dan
vóór stalling wat antivriesmiddel aanzuigen om
gevaar voor bevriezing en oxidatie te

• Gebruik uw vingers om het filter weer op zijn
plaats aan te brengen.

• Controleer of het filter juist in de aansluiting is
geplaatst.

voorkomen.

Reinigen van de spuitmond (fig. F)

Reinigen van het inlaatfilter

• Controleer voor gebruik altijd het inlaatfilter en
reinig het indien nodig.

• Gebruik uw vingers om het filter uit de
aansluiting te verwijderen. Zorg ervoor dat het
filter niet beschadigd raakt.

Als tijdens gebruik de waterstraal afneemt of stopt,
dient de spuitmond te worden gereinigd.

• Zorg ervoor dat de machine is uitgeschakeld en
de kraan van de waterleiding is dicht-gedraaid.

• Gebruik de bijgeleverde reinigingspin (14) om
de opening in de spuitmond (9) te reinigen.

MOGELIJKE PROBLEMEN EN OPLOSSINGEN

Probleem

Geen wasmiddel 1. Zeephouder is verstopt 1. Maak zeephouder schoon met

Er komt rook uit het toestel 1. Oververhitte, overbelaste of

Hogedrukreiniger start niet 1. Toestel staat onder druk

Pomp komt niet op druk 1. Waterfilter is verstopt

Druk niet constant 1. Pomp zuigt lucht aan

Mogelijke oorzaak

beschadigde motor

2. Stekker is niet goed verbonden
of stopcontact is stuk

3. Verlengsnoer is te lang of
snoermaat te klein

4. Voltage van net is te laag

5. Temperatuurzekering is
gesprongen

2. Pomp zuigt lucht aan van
slangaansluitingen

3. Spuitmond past niet of is
versleten

4. Uitlaat is verstopt of versleten

5. Kleppen klem of versleten

2. Verstopte spuitmond

3. Kleppen vuil, versleten of klem

4. Waterdichtingen versleten

Oplossing

warm water

2. Hermonteer zeephouder

1. Schakel toestel uit en neem contact
op met handelaar

1. Knijp trekker in op pistool

2. Controleer stekker, stopcontact en
zekering

3. Verwijder verlengsnoer

4. Controleer of de spanning geschikt
is

5. Schakel toestel uit en laat motor
afkoelen

1. Maak waterfilter schoon

2. Controleer of alle aansluitingen en
sluitringen goed vast zitten

3. Reinig het zelf of bel uw handelaar

4. Neem contact op met handelaar

5. Neem contact op met handelaar

1. Controleer of slang en
aansluitingen stevig vastzitten

2. Maak schoon met bijgeleverde
priknaald

3. Neem contact op met handelaar

4. Neem contact op met handelaar

9

HYUNDAI

TECHNISCHE GEGEVENS

Netspanning V~ 230
Netfrequentie Hz 50
Vermogen W 1.500
Werkdruk bar 80
Max. werkdruk bar 120
Waterverbruik l/min 6,0
Max. druk watertoevoer bar 4,0
Max. watertemperatuur °C 50
Gewicht kg 7,1

GARANTIE

Voor de garantiebepalingen wordt

verwezen naar de bijgevoegde
garantievoorwaarden.

MILIEU

Uw product, accessoires en

verpakkingsmaterialen dienen te worden
gescheiden voor een milieuvriendelijke
verwerking.

Alleen voor EU-landen

Gooi elektrische gereedschappen niet weg
met het huisvuil. Overeenkomstig de Europese
richtlijn 2002/96/EG inzake oude elektrische
en elektronische apparaten en de toepassing
daarvan binnen de nationale wetgeving, dienen
elektrische gereedschappen die niet meer
bruikbaar zijn gescheiden te worden ingezameld
en op een milieuvriendelijke manier te worden
verwerkt.

Onderhevig aan wijzigingen: de technische
gegevens kunnen worden gewijzigd zonder verdere
kennisgeving.

10

ENGLISH

HIGH-PRESSURE CLEANER
57507

WARNING

Read all safety warnings and all

instructions. Failure to follow the

warnings and instructions may result in
electric shock, fire and/or serious injury.

Save all warnings and instructions for
future reference.

SAFETY WARNINGS

When using the machine, always observe the
enclosed safety warnings as well as the additional
safety instructions below.

The following symbols are used throughout this
manual:

Denotes risk of personal injury or damage

to the machine.

Denotes important information

concerning the use of the machine.

The following pictograms are shown on the machine:

Never point the water jet to yourself or

other persons. Never point the water jet
to the machine itself. Never point the
water jet to electrical wiring or power
outlets.

ADDITIONAL SAFETY WARNINGS FOR
HIGH-PRESSURE CLEANERS

Using the wrong type of extension cord

can be dangerous!

Personal safety

• High-pressure cleaners must not be used by
children or untrained persons.

• Attention: when switching on the machine it
kicks back by the force of outgoing ater.

• Never use the machine near human beings,
unless they are wearing protective clothing.

• Never point the water jet to yourself or others to
clean clothing or footwear.

• Keep the high-pressure hose connected to the
machine as long as the system is under
pressure. Disconnecting the high-pressure hose
while the system is under pressure is
dangerous.

• Do not use acids or flammable liquids in the
machine. Only use detergents with ph-value of
6-8.

• Never use the machine if the connecting line,
safety provisions or other important parts have
been damaged.

• When not in use, the machine must be switched
off to avoid unintentional starting.

Power tool use and care

• Never point the water jet to the machine itself.

Service

• High-pressure hoses, couplings, etc. are
important for the safety of the machine. Only
use high-pressure hoses, couplings, etc. which
are recommended by the manufacturer.

• Only use spare parts from the manufacturer or
which have been approved by the

• manufacturer.

Electrical safety

• Never point the water jet to electrical wiring or
power outlets because of risk of electric shock.

• If you use an extension cord, it must be of a
watertight construction.

• Always remove the plug from the socket before
carrying out any maintenance.

ELECTRICAL SAFETY

Always check that the power supply

corresponds to the voltage on the rating
plate.

• Preferably connect the machine to an electric
group which is protected with an earth leakage
switch of max. 30 mA.

11

HYUNDAI

DESCRIPTION (FIG. A)

Your high-pressure cleaner has been
designed for outdoor cleaning of stone,
wood, metal and plastic materials.

1. On/off switch

2. Connection for high-pressure hose

3. Connection for water supply

4. Handle

5. Pistol grip

6. Trigger

7. Safety catch

8. Lance

9. Nozzle

10. Patio brush

Package contents

• High-pressure cleaner

• Patio brush

• Soap reservoir

• High-pressure hose

• Pistol grip

• Lance

• Coupler

• Fixed bush

• Drain cleaner

• Turbo nozzle

• Cleaning pin

Mounting the lance (fig. B)

• Tighten the bayonet of the lance (8) in the
connection of the pistol grip (5).

Before mounting or removing the lance,

always remove the plug from the wall
socket and make sure that the pressure
is off the system.

Mounting an accessory (fig. B)

• Tighten the bayonet of the accessory in the
connection of the lance (8).

Connecting the high-pressure hose (fig. C)

• Screw the coupling nut (11) to the one end of
the high-pressure hose (12) onto the

• connection (13) on the pistol grip (5).

• Screw the coupling nut (14) to the other end of
the high-pressure hose onto the connection (2)
on the machine.

• Tighten the coupling nuts firmly.

Connecting to the water supply

• Remove the protective cap.

• Connect a garden hose which has been
connected to the water mains directly or via a
reducing nipple to the connection (3).

Adding a cleaning agent

• Loosen the cap and add a measured amount of
cleaning agent to the tank.

• Re-install the cap (8) and tighten it securely.

Only add a cleaning agent if the machine

is switched off and the tap of the water
mains has been closed.

Instructions for use

• Fully open the tap of the water mains before
switching on the machine.

• Hold the trigger of the pistol grip until all air is
released from the hose.

• As soon as water starts flowing out of the
nozzle, release the trigger and switch on the
machine.

• Take hold of the pistol grip and move the lance
evenly along the surface to be cleaned.

• Direct the nozzle as required in order to achieve
optimal cleaning results. Determining the correct
distance for the water jet is a matter of
experience.

• Close the tap of the water mains after having
switched off the machine.

• Hold the trigger of the pistol grip until the
pressure is off the system.

• Lock the trigger using the safety catch.

Never let the machine run idle for more

than 2 minutes. Within that period the
temperature of the water in the system
can become so high that the pump will be
damaged beyond repair.

Switching on and off (fig. A)

• To switch the machine on, set the on/off switch
(1) to ‘ON/I’.

• To switch the machine off, set the on/off switch
(1) to ‘OFF/0’.

12

ENGLISH

Auto-stop

The auto-stop switch avoids that

the maximum operating pressure is
exceeded. When releasing the trigger
of the pistol grip, the auto-stop switch
switches off the pump and the water jet
stops spraying. When pressing the trigger
of the pistol grip, the auto-stop switch
switches on the pump again.

Overheating protection
The machine has been fitted with

a thermal protection. In case of
overheating, the machine switches off
automatically. After the motor has cooled
down the machine automatically switches
on again.

Always use the original lance and hoses

to decrease the risk of overheating.

Clean the nozzle using the cleaning pin to

decrease the risk of overheating.

Soap supply

• Pull out the nozzle to put the soap supply into
operation.

• Press the nozzle to put the soap supply out of
operation.

Never put the soap supply into operation

while holding the trigger of the pistol grip.

Allow no part of the body anywhere near

the rotor when the high-pressure cleaner is
switched on.

Assembling the patio cleaner

• Tighten the bayonet of the patio cleaner (10)
into the socket of the lance (8).

• Tighten the bayonet of the lance (8) into the
socket of the pistol grip (5).

Before connecting or removing the patio

cleaner, always remove the mains plug of
the high-pressure cleaner from the socket
and make sure that the pressure is
released from the system.

Instructions for use

Start the high-pressure cleaner only once

the pavement scrubber is positioned on
the surface to be cleaned.

• Hold the pistol grip of the high-pressure cleaner
and move the pavement scrubber evenly across
the surface to be cleaned.

Using the drain cleaner (fig. A)

• Tighten the bayonet of the drain cleaner in the
connection of the pistol grip (5).

• Insert the drain cleaner till the mark into the
pipe.

• Switch on the machine.

Adjusting the water jet (fig. D)

• Turn the nozzle (15) counterclockwise for a
pointed jet.

• Turn the nozzle clockwise for a flat jet.

USING THE PATIO CLEANER (FIG. E)

The patio cleaner is ideally suited for
cleaning floor and wall surfaces made
of different materials, such as wood,
concrete, tiles and natural stone. Not
suitable for commercial use.

Do not switch on the machine until the

drain cleaner is in the pipeline.

• Trigger the pistol grip.

• As soon as the drain cleaner stops at a clogged
place release the trigger several times and
press again.

• Repeat several times in case of severe soiling.

• Switch off the high-pressure cleaner and the pull
the drain cleaner out of the pipe.

CLEANING AND MAINTENANCE

The machine does not require any special
maintenance.

• Regularly clean the ventilation slots.

13

HYUNDAI

• If the machine is not used for a longer period of
time (3 months or more) or if it is stored in an

• Check whether the filter has been placed into
the connection correctly.

unheated area, then let the motor before storage
suck some anti-freeze to prevent the risk of
freezing and oxidation.

Cleaning the nozzle (fig. F)

During use, if the water jet decreases or stops, the
nozzle needs to be cleaned.

Cleaning the inlet filter

Before use always check the inlet filter and clean it if
necessary.

• Use your fingers to remove the filter from the

• Make sure that the machine is switched off and
that the tap of the water mains has been closed.

Use the pricking tool (16) provided, to clean the
opening (17) in the nozzle (9).

connection. Beware not to damage the filter.

• Use your fingers to re-install the filter.

POSSIBLE PROBLEMS AND SOLUTIONS

Symptom

No detergent 1. Soap holder is clogged 1. Clean soap holder with warm water

Unit begins to smoke 1. Overheated, overloaded or

Pressure cleaner does not
start up

Pump does not reach
necessary pressure

Fluctuating pressure 1. Pump is sucking air

Possible causes

damaged motor

1. Unit is pressurized

2. Plug is not well connected or
electric socket is faulty

3. Extension cord is too long or
wire size too small

4. Main voltage supply is too low

5. Thermal safety switch has
tripped

1. Water inlet filter is clogged

2. Pump is sucking air from hose
connections

3. Nozzle is worn or not correct
size

4. Unloader is clogged or worn

5. Valves is clogged or worn

2. Clogged nozzle

3. Valves dirty, worm or stuck

4. Water seals worn

Corrective actions

2. Replace soap holder

1. Turn off unit and call the dealer

1. Squeeze trigger on gun

2. Check plug, socket and fuse

3. Remove extension cord

4. Check that main supply voltage age
is adequate

5. Switch off unit and allow motor to
cool down

1. Clean water inlet filter

2. Check that connections and locking
ring are properly tightened

3. Call the dealer

4. Call the dealer

5. Call the dealer

1. Check that hoses and connections
are tight

2. Clean with pricking tool

3. Call the dealer

4. Call the dealer

14

TECHNICAL DATA

Mains voltage V~ 230
Mains frequency Hz 50
Power input W 1,500
Operating pressure bar 80
Max. operating pressure bar 120
Water consumption l/min 6,0
Max. pressure water supply bar 4
Max. water temperature °C 50
Weight kg 7.1

GUARANTEE

Refer to the enclosed guarantee
conditions for the terms and conditions of
guarantee.

ENVIRONMENT

Your product, accessories and packaging
should be sorted for environmental­friendly recycling.

Only for EC countries

Do not dispose of power tools into domestic
waste. According to the European Guideline
2002/96/EC for Waste Electrical and Electronic
Equipment and its implementation into national
right, power tools that are no longer usable must
be collected separately and disposed of in an
environmentally friendly way.

ENGLISH

Subject to change; specifications can be changed
without further notice.

15

HYUNDAI

NETTOYEUR À HAUTE
PRESSION
57507

MISE EN GARDE

Lisez toutes les consignes de sécurité

et toutes les instructions. Le non-

respect des consignes de sécurité et des
instructions peut entraîner un choc
électrique, un incendie et/ou des
blessures graves. Conservez toutes les

consignes de sécurité et instructions
pour consultation ultérieure.

CONSIGNES DE SÉCURITÉ

Lors de l’emploi de la machine, observez toujours
scrupuleusement les consignes de sécurité fournies
ainsi que les consignes de sécurité complémentaires
ci-dessous.

Sécurité personnelle

Portez des lunettes de sécurité.

Portez une protection auditive.

Portez un masque anti-poussière.

Portez des gants de travail.

Dans ce manuel sont employés les pictogrammes
suivants :

Risque de lésion corporelle ou de dégâts

matériels.

Informations importantes concernant

l’utilisation de la machine.

Les pictogrammes suivants sont apposés sur la
machine :

Ne dirigez jamais le jet d’eau sur

vous-même ou sur d’autres personnes.
Ne dirigez jamais le jet d’eau sur la
machine. Ne dirigez jamais le jet d’eau
sur les cables ou les prises électriques.

AVERTISSEMENTS DE SÉCURITÉ
COMPLÉMENTAIRES POUR NETTOYEURS
À HAUTE PRESSION

Sécurité électrique

• Ne dirigez jamais le jet d’eau sur des cables ou
des sources électriques en raison du risque de
choc électrique.

• Si vous utilisez un câble prolongateur, il doit
avoir une structure étanche.

• Avant de procéder à l’entretien, retirez toujours
la fiche de la prise de courant.

L’emploi de rallonges inadaptées peut

être dangereux !

Sécurité personnelle

• Les nettoyeurs à haute pression ne doivent pas
être utilisés par des enfants ou des personnes
non formées.

• Attention ! A la mise en marche de la machine, il
se produit un effet de retour dû à la force de
sortie de l’eau.

• N’utilisez jamais la machine à proximité des
personnes, sauf si elles portent des vêtements
de protection.

• Ne dirigez jamais le jet d’eau vers vous ou vers
d’autres personnes pour nettoyer les vêtements
ou les chaussures.

• Tant que le système se trouve sous pression,
gardez le tuyau à haute pression fixé à la
machine. Il est dangereux de débrancher le
tuyau à haute pression alors que le système se
trouve sous pression.

• N’utilisez ni acides ni liquides inflammables
dans la machine. Employez uniquement des
produits de nettoyage dont le pH est de 6–8.

• N’utilisez pas la machine si le conduit de
raccordement, les dispositifs de sûreté ou autres
composants importants sont endommagés.

• Si elle n’est pas utilisée, la machine doit être
éteinte pour éviter tout démarrage inopiné.

Utilisation des outils électroportatifs et
précautions

• Ne dirigez jamais le jet d’eau sur la machine.

Maintenance et entretien

• Tuyaux à haute pression, raccords etc. sont
importants pour la sécurité de la machine.

16

FRANÇAIS

Employez uniquement des tuyaux à haute
pression, raccords etc. recommandés par le
fabricant.

• Employez uniquement les pièces de rechange
du fabricant ou approuvées par le fabricant.

SÉCURITÉ ÉLECTRIQUE

Vérifiez si le voltage mentionné sur la

plaque signalétique de la machine
correspond bien à la tension de secteur
présente sur lieu.

• Raccordez la machine de préférence à un
groupe électrique protégé par un disjoncteur
différentiel de 30 mA maximum.

DESCRIPTION (FIG. A)

Votre nettoyeur à haute pression a été
conçu pour le nettoyage à l’extérieur
de matériaux en pierre, bois, métal et
plastique.

1. Interrupteur marche/arrêt

2. Raccord du tuyau à haute pression

3. Raccord pour arrivée d’eau

4. Poignée

5. Poignée-pistolet

6. Détente

7. Cran de sûreté

8. Lance

9. Gicleur

10. Nettoyeur de terrasse

Contenu de l’emballage

• Nettoyeur à haute pression

• Nettoyeur de terrasse

• Réservoir de savon

• Tuyau à haute pression

• Poignée-pistolet

• Lance

• Raccord de tuyau

• Brosse fixe

• Déboucheur de tuyaux

• Buse turbo

• Goupille de nettoyage

Montage de la lance (fig. B)

• Serrez la baïonnette de la lance 8) sur le gliceur
du joint du pistolet (5).

Avant de monter ou de déposer la lance,

retirez toujours la prise de secteur et
assurez-vous de relâcher la pression
système.

Montage d’un accessoire (fig. B)

• Serrez la baïonnette de l’accessoire dans le
raccord de la lance (8).

Raccordement du tuyau à haute pression (fig. C)

• Vissez l’écrou de serrage (11) à une extrémité
du tuyau à haute pression (12) sur

• le raccord (13) de la poignée-pistolet (5).

• Vissez l’écrou de serrage (14) à l’autre extrémité
du tuyau à haute pression sur

• le raccord (2) de la machine.

• Serrez bien l’écrou de serrage.

Raccordement à l’arrivée d’eau

• Retirez le bouchon de protection.

• Vissez un tuyau d’arrosage branché sur la
conduite d’eau directement ou par le biais d’un
raccord de réduction sur le raccord (3).

Ajouter d’agent nettoyant

• Dévissez le bouchon et ajoutez un volume
d’agent nettoyant dans le réservoir.

• Remontez le bouchon et vissez-le fermement.

N’ajoutez un agent nettoyant que si la

machine est à l’arrêt et que le robinet de
la conduite d’eau est fermé.

Instructions d’emploi

• Ouvrez complètement le robinet de la conduite
d’eau avant d’allumer la machine.

• Actionnez la détente de la poignée-pistolet
jusqu’à ce que l’air présent dans le Tuyau
s’échappe totalement.

• Dès que l’eau commence à couler du gicleur,
relâchez la détente et allumez la machine.

• Saisissez la poignée-pistolet et passez la lance
de façon égale sur la surface à nettoyer.

• Orientez le gicleur dans le sens souhaité pour
obtenir un résultat optimal du nettoyage. En
pratiquant vous apprendrez à determiner la
distance correcte du jet d’eau.

• Fermez le robinet de la conduite d’eau après
avoit arrêté la machine.

• Actionnez la détente de la poignée-pistolet

17

HYUNDAI

jusqu’à ce que la pression du système

• disparaisse complètement.

• Verrouillez la détente à l’aide du cran de sûreté.

Ne laissez jamais la machine tourner à

vide pendant plus de 2 minutes. Pendant
ce temps, en effet, la température de
l’eau présente dans le système peut
augmenter au point que la pompe sera
définitivement endommagée.

• Dès que l’on relâche la poignée du pistolet, la
machine coupe automatiquement l’alimentation
d’eau.

Mise en marche et arrêt (fig. A)

• Pour mettre la machine en marche, positionnez
l’interrupteur marche/arrêt (1) sur ‘ON/I’.

• Pour arrêter la machine, positionnez
l’interrupteur marche/arrêt (1) sur ‘OFF/0’.

Arrêt automatique

L’interrupteur d’arrêt automatique évite

le dépassement de la pression de
fonctionnement maximum. En relâchant
la gâchette de la poignée-pistolet,
l’interrupteur d’arrêt automatique coupe
la pompe et le jet d’eau arrête de
diffuser. En appuyant sur la gâchette de
la poignée-pistolet, l’interrupteur d’arrêt
automatique enclenche à nouveau la
pompe.

Recharge de savon

• Tirez sur le gicleur pour activer le
fonctionnement de la recharge de savon

• Enfoncez le gicleur pour désactiver le
fonctionnement de la recharge de savon

N’activez jamais le fonctionnement de la

recharge de savon si la détente de la
poignée-pistolet est actionnée.

Ajustement du jet d’eau (fig. E)

• Tournez le gicleur (10) à gauche pour obtenir un
jet en pointe.

• Tournez le gicleur à droite pour obtenir un jet en
surface.

UTILISATION DU NETTOYEUR DE
TERRASSE (FIG. E)

Le nettoyeur de terrasse est idéalement
adapté pour nettoyer le sol et les
surfaces murales fabriqués de différents
matériaux, tels que du bois, du béton,
des carreaux et de la pierre naturelle.
La machine ne convient pas à un usage
industriel.

Aucune partie corporelle ne doit

approcher de la pièce rotative lorsque le
nettoyeur à haute pression est en
fonctionnement.

Protection contre surchauffe
La machine est équipée d’un dispositif

de protection thermique. En cas
de surchauffe, la machine s’éteint
automatiquement. Après refroidissement
du moteur, la machine se remet
automatiquement en marche.

Utilisez toujours la lance et les tuyaux

d’origine pour réduire le risque de
surchauffe.

Nettoyez le gicleur avec la goupille de

nettoyage de lance pour réduire le risque
de surchauffe.

18

Assemblage du nettoyeur de terrasse

• Serrez la baïonnette du nettoyeur de terrasse
(10) dans la douille de la lance (8).

• Serrez la baïonnette du nettoyeur de terrasse
(8) dans la douille de la lance (5).

Avant de raccorder ou de retirer le

nettoyeur de terrasse, vous devez
toujours retirer la prise d’alimentation
électrique du nettoyeur à haute pression
de la douille et vous assurer que la
pression du système est retombée.

FRANÇAIS

Mode d’emploi

Ne démarrez le nettoyeur à haute

pression que quand le balai-brosse est
placé à la surface à nettoyer.

• Maintenez le manche du pistolet du nettoyeur à
haute pression et déplacez uniformément le
balai-brosse à travers la surface à nettoyer.

Utilisation du déboucheur de tuyaux (fig. A)

• Serrez la baïonnette du déboucheur de tuyaux
dans le raccord du manche de pistolet (5).

• Insérez le déboucheur de tuyaux jusqu’à la
marque dans le tuyau.

• Actionnez la machine.

N’actionnez pas la machine tant que le

déboucheur de tuyaux n’est pas dans la
conduite.

• Déclenchez le manche de pistolet.

• Dès que le déboucheur de tuyaux s’arrête au
niveau d’un emplacement obstrué, libérez la
gâchette plusieurs fois puis appuyez de
nouveau.

• Répétez plusieurs fois en cas d’encrassement
accru.

• Désactivez le nettoyeur à haute pression et
retirez le déboucheur de tuyaux du tuyau.

NETTOYAGE ET ENTRETIEN

La machine n’exige pas d’entretien particulier.

• Nettoyez régulièrement les orifices d’aération.

• Si vous n’utilisez pas la machine longtemps (3
mois ou plus), où si elle doit être entreposée
dans une zone mal ventilée, avant de la ranger
faites aspirer un peu d’antigel par le moteur afin
de prévenir le risque de gel et d’oxydation.

Nettoyage du filtre d’entrée

Avant d’utiliser la machine, vérifiez le filter d’entrée
et nettoyez-le si nécessaire.

• Vous pouvez enlever le filtre du raccord avec les
doigts. Faites attention de ne pas

• endommager le filtre.

• Réinstallez le filtre avec les doigts.

• Vérifiez si le filtre a été placé correctement dans
le raccord.

Nettoyage du gicleur (fig. F)

Si le jet d’eau diminue ou s’arrête pendant
l’utilisation, il faudra nettoyer le gicleur.

• Vérifiez que la machine est à l’arrêt et que le
robinet de la conduite d’eau est fermé.

• Utilisez la goupille de nettoyage (14) fourni pour
nettoyer l’ouverture dans le gicleur (9).

DÉPANNAGE

Problème

Le détergent n’est pas
injecté

L’appareil commence à
émettre de la fumée

L’appareil ne se met pas
en marche

Causes possibles

1. Le réservoir de savon est
bouché

1. Surchauffe, surcharge ou
moteur endommagé

1. L’appareil est sous pression

2. La fiche est mal branchée dans
la prise, ou la prise électrique
est défectueuse

3. Le prolongateur est trop long ou
son diamètre est trop faible

4. La tension de l’alimentation
électrique est trop faible

5. L’interrupteur thermique de
sécurité s’est enclenché

Solution

1. Nettoyez le réservoir à l’eau chaude

2. Replacez le réservoir

1. Mettez l’appareil hors tension et
contactez le revendeur

1. Appuyez sur la gâchette de la
poignée-pistolet

2. Contrôlez la fiche, la prise et les
fusibles

3. Retirez le prolongateur

4. Vérifiez que la tension de
l’alimentation électrique est adaptée

5. Mettez l’appareil hors tension et
laissez le moteur refroidir.

19

HYUNDAI

DÉPANNAGE

Problème

Causes possibles

Solution

La pompe n’atteint pas la
pression nécessaire

La pression est instable 1. La pompe aspire de l’air

1. Le filtre d’alimentation en eau
est encrassé

2. La pompe aspire de l’air par les
raccords du tuyau ou du flexible

3. La buse est bouchée ou sa taille
n’est pas adaptée

4. Le dispositif de décharge est
encrassé ou usé

5. Les soupapes sont encrassées
ou usées

2. La buse est encrassée

3. Les soupapes sont sales, usées
ou bloquées

4. Les joints d’étanchéité sont usés

SPÉCIFICATIONS TECHNIQUES

Tension du réseau V~ 230
Fréquence du réseau Hz 50
Puissance W 1.500
Pression de travail bar 80
Pression max. de travail bar 120
Consommation d’eau l/min 6,0
Pression max. de l’arrivée
d’eau bar 4
Température max. de l’eau °C 50
Poids kg 7,1

GARANTIE

Pour les clauses de garantie, reportez­vous aux conditions de garantie
ci-jointes.

1. Nettoyez le filtre.

2. Vérifiez qu’aucun raccord ou
fixation ne laisse passer de l’air.

3. Nettoyez-la vous-même ou
contactez un revendeur

4. Contactez le revendeur

5. Contactez le revendeur

1. Vérifiez que les raccords sont bien
serrés

2. Nettoyez la buse avec la pointe de
nettoyage

3. Contactez le revendeur

4. Contactez le revendeur

ENVIRONNEMENT

Votre produit, accessoires et

emballages doivent être triés en vue
de leur recyclage respectueux de
l'environnement.

Réservé aux pays de la CE

Ne jetez pas les outils électriques parmi les
ordures ménagères. Conformément à la directive
européenne 2002/96/CE relative aux déchets
d'équipements électriques et électroniques et à
sa transposition dans le droit national, les outils
électriques qui ne sont plus utilisables doivent
être collectés séparément et éliminés dans le
respect de l'environnement.

Sous réserve de modifications ; les spécifications
peuvent être modifiées sans notification préalable.

20

DEUTSCH

HOCHDRUCKREINIGER
57507

WARNUNG

Lesen Sie alle Sicherheitshinweise

und die Anleitung sorgfältig durch. Die

Missachtung der Sicherheitshinweise und
der Anleitung kann zu Stromschlag,
Brand und/oder schweren Verletzungen
führen. Bewahren Sie die

Sicherheitshinweise und die Anleitung
sorgfältig auf.

SICHERHEITSHINWEISE

Beachten Sie beim Gebrauch der Maschine stets
die beiliegenden Sicherheitshinweise sowie die
folgenden ergänzenden Sicherheitsvorschriften.

Im Handbuch werden die folgenden Symbole
verwendet:

Verletzungsgefahr oder Gefahr von

Beschädigungen der Maschine.

Wichtige Hinweise zum Gebrauch der

Maschine.

Das Gerät ist mit folgenden Bildzeichen versehen:

Richten Sie die Wasserdüse niemals auf

sich selbst oder andere Personen.
Richten Sie den Wasserstrahl niemals
auf das Gerät selbst. Richten Sie die
Wasserdüse niemals auf elektrische
Leitungen oder Steckdosen.

ZUSÄTZLICHE SICHERHEITSHINWEISE
FÜR HOCHDRUCKREINIGER

Elektrische Sicherheit

• Richten Sie den Wasserstrahl niemals auf
elektrische Kabel oder auf die Stromversorgung
wegen des Risikos von Elektroschocks.

• Falls Sie ein Verlängerungskabel benutzen,
muß dieses Kabel wasserdicht konstruiert sein.

• Ziehen Sie immer den Stecker, ehe Sie mit der
Wartung anfangen.

Ungeeignete Verlängerungskabel können

gefährlich sein!

Sicherheit von Personen

• Hochdruckreiniger dürfen nicht von Kindern oder
untrainierten Personen benutzt werden.

• Achtung: beim Einschalten der Maschine tritt
durch austredendes Wasser Rückschlag auf.

• Benutzen Sie die Maschine nicht in der Nähe
von Personen, es sei denn, diese Personen
tragen Schutzkleidung.

• Richten Sie den Wasserstrahl zwecks Reinigung
von Kleidung und Schuhen niemals auf sich
selbst oder auf andere Personen.

• Lösen Sie den Hochdruckschlauch nicht vom
System, solange es unter Druck steht. Lösen
des Hochdruckschlauches, während das
System unter Druck steht, ist gefährlich.

• Benutzen Sie in der Maschine keine Säure oder
entflammbare Stoffe. Arbeiten Sie nur mit
Reinigungsmitteln mit einem pH-Wert zwischen
6 und 8.

• Benutzen Sie die Maschine nicht, wenn die
Stromleitung, Schutzvorrichtungen oderandere
wichtige Teile beschädigt sind.

• Wird die Maschine nicht gebraucht, muß sie
ausgeschaltet werden, um einen
unbeabsichtigten Start zu vermeiden.

Gebrauch und Pflege von Elektrowerkzeugen

• Richten Sie den Wasserstrahl niemals auf das
Gerät selbst.

Service

• Hochdruckschläuche, Kupplungen usw. sind
wichtig für die Sicherheit der Maschine.
Benutzen Sie nur Hochdruckschläuche,
Kupplungen usw., die vom Hersteller empfohlen
werden.

• Benutzen Sie nur Ersatzteile des Herstellers
oder von ihm zugelassene Teile.

ELEKTRISCHE SICHERHEIT

Überprüfen Sie immer, ob die Netz-

spannung der auf dem Typenschild des
Elektrowerkzeuges angegebenen
Spannung entspricht.

• Schließen Sie das Gerät vorzugsweise an einen
Stromkreis an, der mit einem FI-Schutzschalter
(maximal 30 mA) abgesichert ist.

21

HYUNDAI

GERÄTEBESCHREIBUNG (ABB. A)

Ihr Hochdruckreiniger wurde zum Einsatz
im Freien zur Reinigung von Stein, Holz,
Metall und Kunststoff entworfen.

1. Ein-/Aus-Schalter

2. Anschluß des Hochdruckschlauches

3. Anschluß für Wasserversorgung

4. Handgriff

5. Pistolengriff

6. Auslöser

7. Sicherheitssperrklinke

8. Lanze

9. Düse

10. Terrassenreiniger

Inhalt des Pakets

• Hochdruckreiniger

• Terrassenreiniger

• Seifenbehälter

• Hochdruckschlauch

• Pistolengriff

• Lanze

• Schlauchkupplung

• Wachsbürste

• Rohrreiniger

• Turbodüse

• Reinigungsstift

Montieren der Lanze (Abb. B)

• Stecken Sie das Bajonett der Lanze (8) in die
Öffnung des Pistolengriffs (5).

Ziehen Sie vor dem Montieren bzw.

Entfernen der Lanze immer den Stecker
aus der Steckdose und vergewissern Sie
sich, daß der Druck im System
abgelassen ist.

Anschließen an die Wasserleitung

• Entfernen Sie die Schutzkappe.

• Verschrauben Sie ein an der Wasserleitung
angeschlossene Gartenschlauch direkt oder über
einen Reduziernippel mit dem Anschluß (3).

Hinzufügen eines Reinigungsmittels

• Lösen Sie den Deckel und geben Sie eine
dosierte Menge Reinigungsmittel in den Tank.

• Bringen Sie den Deckel wieder an und ziehen
Sie ihn sicher an.

Füllen Sie nur Reinigungsmittel ein, wenn

das Gerät abgeschaltet und die
Wasserzufuhr abgestellt ist.

Hinweise für den Gebrauch

• Drehen Sie den Hahn der Wasserleitung ganz
offen, bevor Sie das Gerät einschalten.

• Halten Sie den Auslöser des Pistolengriffs
solange gedrückt, bis alle Luft aus demSchlauch
vertrieben ist.

• Lassen Sie den Auslöser los und schalten Sie
das Gerät ein, sobald das Wasser aus der Düse
strömt.

• Halten Sie den Pistolengriff und bewegen Sie
die Lanze gleichmäßig entlang der zu
reinigenden Oberfläche.

• Richten Sie die Düse so, daß Sie optimale
Reinigungsergebnisse erzielen. Die richtige
Einstellung des Wasserstrahls ist eine
Erfahrungssache.

• Schließen Sie den Hahn der Wasserleitung,
nachdem Sie das Gerät ausgeschaltet haben.

• Halten Sie den Auslöser des Pistolengriffs
solange gedrückt, bis der Systemdruck
abgelassen ist.

• Sichern Sie den Auslöser mit Hilfe der
Sperrklinke.

Zubehör montieren (Abb. B)

• Stecken Sie das Bajonett des Zubehörs im
Anschluss der Lanze (8) fest.

Anschließen des Hochdruckschlauches (Abb. C)

• Schrauben Sie die Überwurfmutter (11) an dem
einen Ende des Hochdruckschlauchs (12) auf die
Verbindung (13) am Pistolengriff (5).

• Schrauben Sie die Überwurfmutter (14) an dem
anderen Ende des Hochdruckschlauchs auf die
Verbindung (2) am Gerät.

• Ziehen Sie die Überwurfmuttern fest an.

22

Lassen Sie die Maschine niemals mehr

als 2 Minuten unbenutzt laufen. Innerhalb
dieser Zeit kann die Temperatur des
Wassers im System derart ansteigen,
daß die Pumpe beschädigt wird.

• Sobald der Pistolengriff losgelassen wird, sperrt
das Gerät die Wasserversorgung automatisch
ab.

DEUTSCH

Ein- und Ausschalten (Abb. A)

• Zum Einschalten der Maschine stellen Sie den
Ein-/Aus-Schalter (1) auf ‘ON/I’.

• Um das Gerät auszuschalten, stellen Sie den
Ein/Aus-Schalter (1) auf ‘OFF/0’.

Auto-Stop

Durch den Auto-Stop-Schalter wird

vermieden, dass der maximale
Betriebsdruck überschritten wird. Wird der
Auslöser des Pistolengriffs losgelassen, so
schaltet der Auto-Stop-Schalter die Pumpe
aus und die Wasserdüse unterbricht den
Sprühvorgang. Wird der Auslöser des
Pistolengriffs gedrückt, so schaltet der

Überhitzungsschutz
Die Maschine ist mit einem thermischen

Überlastungsschutz versehen. Im Falle
einer Überhitzung wird die Maschine
automatisch ausgeschaltet. Nach erfolgter
Abkühlung des Motors schaltet die
Maschine sich automatisch wieder ein.

Verwenden Sie stets die Originallanze

und -schläuche, um die Gefahr einer
Überhitzung zu verringern.

Reinigen Sie die Düse mit dem

Reinigungsstift, um die Gefahr einer
Überhitzung zu verringern.

Seifenversorgung

• Ziehen Sie den Sprühkopf heraus, um die
Seifenversorgung in Betrieb zu setzen.

• Drücken Sie den Sprühkopf herein, um die
Seifenversorgung außer Betrieb zu setzen.

Setzen Sie die Seifenversorgung niemals

in Betrieb, während der Auslöser des
Pistolengriffs gehalten wird.

Justieren des Wasserstrahls (Abb. D)

• Drehen Sie, wenn Sie einen Spitzstrahl
wünschen, die Düse (10), gegen
denUhrzeigersinn.

• Drehen Sie, wenn Sie einen Flachstrahl
wünschen, die Düse in den Uhrzeigersinn.

GEBRAUCH DES TERRASSENREINIGERS
(ABB. E)

Der Terrassenreiniger eignet sich
ideal zur Reinigung von Boden- und
Wandflächen aus unterschiedlichen
Materialien wie Holz, Beton, Fliesen und
Naturstein. Nicht für die gewerbliche
Anwendung geeignet.

Achten Sie darauf, dass sich kein

Körperteil in der Nähe des Rotors
befindet, wenn der Hochdruckreiniger
eingeschaltet ist.

Montage des Terrassenreinigers

• Stecken Sie das Bajonett des
Terrassenreinigers (10) in die Öffnung der
Lanze (8).

• Stecken Sie das Bajonett der Lanze (8) in die
Öffnung des Pistolengriffs (5).

Bevor Sie den Terrassenreiniger

anschließen oder entfernen, entfernen
Sie immer den Netzstecker des
Hochdruckreinigers aus der Steckdose
und stellen Sie sicher, dass der Druck
aus dem System gelassen wird.

Gebrauchsanweisung

Starten Sie den Hochdruckreiniger erst,

wenn der Terrassenreiniger sich an der
zu reinigenden Oberfläche befindet.

• Halten Sie den Pistolengriff des
Hochdruckreinigers und bewegen Sie den
Terrassenreiniger gleichmäßig über die zu
reinigende Oberfläche.

Gebrauch des Rohrreinigers (Abb. A)

• Stecken Sie das Bajonett des Rohrreinigers in
den Anschluss des Pistolengriffs (5).

• Schieben Sie den Rohrreiniger bis zur
Markierung in das Rohr.

• Schalten Sie das Gerät ein.

Schalten Sie das Gerät nicht ein, bis sich

der Rohrreiniger im Rohr befindet.

• Betätigen Sie den Pistolengriff.

23

HYUNDAI

• Sobald der Rohrreiniger an einer verstopften
Stelle stoppt, lassen Sie den Auslöser mehrmals
los und drücken Sie erneut.

• Bei schwerer Verschmutzung wiederholen Sie
dies mehrere Male.

• Schalten Sie den Hochdruckreiniger aus und
ziehen Sie den Rohrreiniger aus dem Rohr.

REINIGUNG UND WARTUNG

Das Gerät erfordert keine besondere Wartung.

• Reinigen Sie regelmäßig die Belüftungsschlitze.

• Falls das Gerät eine längere Zeit (3 Monate
oder länger) nicht verwendet oder an einem
nicht beheizten Ort aufbewahrt wird, so sollten
Sie den Motor vor der Aufbewahrung etwas
Frostschutzmittel ansaugen lassen, damit das
Gerät vor Frost und Korrosion geschützt ist.

MÖGLICHE PROBLEMEN UND LÖSUNGEN

Symptom

Reinigungsmittel wird nicht
angesaugt

Rauchentwicklung im
Gerät

Hochdruckreiniger startet
nicht

Mögliche Ursachen

1. Seifenbehälter ist verstopft 1. Reinigen Sie den Seifen-behalter

1. Überhitzung 1. Stellen Sie das Gerät ab und

1. Druck im Gerät

2. Stecker ist nicht richtig mit der
Steckdose verbunden oder defekt

3. Verlängerungskabel ist zu lang
oder Drahtgröße zu gering

4. Hauptstromzufuhr ist zu gering

5. Thermosicherheitsschalter ist
aktiviert

Reinigen des Einlaßfilters

Überprüfen Sie vor jedem Gebrauch das Einlaßfilter
(15) und reinigen Sie es bei Bedarf.

• Verwenden Sie Ihre Finger, um das Filter vom
Anschluß (3) zu entfernen. Vermeiden Sie eine
Beschädigung des Filters.

• Verwenden Sie Ihre Finger, um das Filter wieder
anzubringen.

• Überprüfen Sie, ob das Filter wieder
ordnungsgemäß im Anschluß angebracht

• wurde.

Reinigen des Sprühkopfes (Abb. F)

Falls während des Gebrauchs der Wasserstrahl
nachläßt oder stoppt, ist die Düse zu reinigen.

• Vergewissern Sie sich, daß das Gerät
ausgeschaltet und der Wasserhahn
geschlossen ist.

• Verwenden Sie den mitgelieferten Dorn (16), um
die Öffnung (17) in der Düse (9) zu reinigen.

Lösungen

mit warmem Wasser

2. Tauschen Sie den Seifen-behalterr
aus

nehmen Sie Kontakt mit Ihrem
Händler auf

1. Drücken Sie auf die Pistole

2. Überprüfen Sie den Stecker, die
Steckdose und die Sicherung

3. Entfernen Sie das
Verlängerungskabel

4. Stellen Sie sicher, dass
die Stromspannung der
Hauptstromversorgung den
Anforderungen entspricht

5. Schalten Sie das Gerät ab und
lassen Sie den Motor abkühlen

24

MÖGLICHE PROBLEMEN UND LÖSUNGEN

Symptom

Mögliche Ursachen

DEUTSCH

Lösungen

Die Pumpe erreicht nicht
den notwendigen Druck

Schwankender Druck 1. Pumpe saugt Luft an

1. Wasseransaugfilter ist verstopft

2. Pumpe saugt Luft aus dem
Schlauch

3. Abgenutzte Düse oder falsche
Größe

4. Austrittsöffnung ist verstopft
oder abgenutzt

5. Ventile sind verstopft oder
abgenutzt

2. Verstopfte Düse

3. Verschmutzte, abgenutzte oder
verklemmte Ventile

4. Abgenutzte Wasserdichtungen

TECHNISCHE DATEN

Netzspannung V~ 230
Netzfrequenz Hz 50
Leistungsaufnahme W 1.500
Betriebsdruck bar 80
Max. Betriebsdruck bar 120
Wasserverbrauch l/min 6,0
Max. Druck der Wasser­versorgung bar 4
Max. Wassertemperatur °C 50
Gewicht kg 7,1

GARANTIE

Garantiebedingungen: Siehe

beiliegendes Dokument.

1. Reinigen Sie den
Wasseransaugfilter

2. Stellen Sie sicher, dass
die Anschlüsse und
Verschlussringe ordnungs-gemäß
festgezogen sind

3. Bitte selbst reinigen oder ihren
Händler fragen

4. Kontaktieren Sie den Händler

5. Kontaktieren Sie den Händler

1. Überprüfen Sie, dass Schläuche
und Anschlüsse festgezogen sind

2. Säubern Sie die Düse mit einem
Düsenreiniger

3. Kontaktieren Sie den Händler

4. Kontaktieren Sie den Händler

UMWELT

Ihr Produkt sowie das Zubehör

und die Verpackung sollten für ein
umweltfreundliches Recycling nach
Stoffen getrennt werden.

Nur für EU-Länder

Elektrowerkzeuge dürfen nicht im Hausmüll
entsorgt werden. Gemäß der europäischen
Richtlinie 2002/96/EG über Elektro- und
Elektronik-Altgeräte und ihrer Umsetzung in
nationales Recht müssen nicht mehr verwendbare
Elektrowerkzeuge separat gesammelt und auf
umweltfreundliche Weise entsorgt werden.

Änderungen vorbehalten, Spezifikationen können
ohne Ankündigung geändert werden.

25

HYUNDAI

HÖGTRYCKSTVÄTT
57507

VARNING

Läs alla säkerhetsvarningar och alla

instruktioner. Underlåtenhet att följa alla

varningar och instruktioner kan leda till
en elektrisk stöt, eldsvåda och/eller svåra
personskador. Spara alla varningar och

instruktioner för framtida bruk.

SÄKERHETSVARNINGAR

När du använder maskinen, följ alltid de
bifogade säkerhetsvarningarna samt ytterligare
säkerhetsinstruktioner nedan.

Följande symboler används genom hela denna
handbok:

Betecknar risk för personskada eller

skada på maskinen.

Betecknar viktig information om

användningen av maskinen.

Följande piktogram visas på maskinen:

Rikta aldrig vattenstrålen mot dig själv

eller andra personer. Rikta aldrig
vattenstrålen mot själva maskinen. Rikta
aldrig vattenstrålen mot elektriska
ledningar eller eluttag.

Personlig säkerhet

• Högtryckstvättar får inte användas av barn eller
utbildade personer.

• Observera: när maskinen slås på startar den
med utgående vatten.

• Använd aldrig maskinen i närheten av
människor, såvida de inte bär skyddskläder.

• Rikta aldrig vattenstrålen mot dig själv eller
andra mot rena kläder eller skor.

• Låt högtrycksslangen vara ansluten till maskinen
så länge systemet är under tryck. Det är farligt
att koppla bort högtrycksslangen medan
systemet är under tryck.

• Använd inte syror eller brandfarliga vätskor i
maskinen. Använd endast rengöringsmedel med
ett pH-värde på 6-8.

• Använd aldrig maskinen om anslutnings­ledningen, säkerhetsföreskrifterna eller andra
viktiga delar har skadats.

• När maskinen inte används måste maskinen
vara avstängd för att undvika oavsiktlig start.

Användning och skötsel av elverktyg

• Rikta aldrig vattenstrålen mot själva maskinen.

Service

• Högtrycksslangar, kopplingar etc. är viktiga för
maskinens säkerhet. Använd endast
högtrycksslangar, kopplingar etc. som
rekommenderas av tillverkaren.

• Använd endast reservdelar från tillverkaren eller
som har godkänts av tillverkaren.

ELSÄKERHET

YTTERLIGARE SÄKERHETSVARNINGAR
FÖR HÖGTRYCKSTVÄTTAR

Elsäkerhet

• Rikta aldrig vattenstrålen mot elektriska
ledningar eller eluttag på grund av risk för
elektriska stötar.

• Om du använder en förlängningssladd måste
den ha en vattentät konstruktion.

• Ta alltid ut kontakten ur uttaget innan du utför
något underhåll.

Det kan vara farligt att använda fel typ av

förlängningssladd!

26

Kontrollera alltid att strömförsörjningen

motsvarar spänningen på typskylten.

• Anslut helst maskinen till en elektrisk grupp som
är skyddad med en jordläckaromkopplare på
max. 30 mA.

BESKRIVNING (FIG. A)

Din högtryckstvätt har utformats för
utomhusrengöring av sten, trä, metall och
plastmaterial.

1. På-/av-omkopplaren

2. Anslutning för högtrycksslangen

SVENSKA

3. Anslutning för vattenförsörjningen

4. Handtag

5. Pistolgrepp

6. Trigger.

7. Säkerhetsspärr

8. Lans

9. Munstycke

10. Terrasstvätten

Innehållet i förpackningen

• Högtryckstvätt

• Terrasstvätten

• Tvålbehållare

• Högtrycksslang

• Pistolgrepp

• Lance

• Slangkoppling

• Fast borste

• Avtappningsskydd

• Turbomunstycke

• Rengöringsstift

Montering av lansen (fig. B)

• Dra åt lansens (8) bajonett i hylsan på
pistolgreppet (5).

Innan du monterar eller tar bort lansen, ta

alltid ut kontakten från vägguttaget och se
till att trycket avstängt i systemet.

Montering av tvålhållare (fig. B)

• Dra åt tillbehörsbajonetten i anslutning av
lansen (8).

Anslutning av högtrycksslangen (fig. C)

• Skruva fast kopplingsmuttern (11) på den ena
änden av högtrycksslangen (12) på
anslutningen (13) på pistolgreppet (5).

• Skruva tast kopplingsmuttern (14) på den andra
änden av högtrycksslangen på anslutningen (2)
på maskinen.

• Dra åt kopplingsmuttrarna ordentligt.

Anslutning till vattenförsörjningen

• Ta bort skyddslocket.

• Anslut en trädgårdsslang som har kopplats till
vattenledningen direkt eller via en reducerande
nippel till anslutningen (3).

Lägga till ett rengöringsmedel

• Lossa locket och tillsätt en uppmätt mängd
rengöringsmedel i tanken.

• Sätt tillbaka locket (8) och dra åt det ordentligt.

Tillsätt bara ett rengöringsmedel om

maskinen är avstängd och kranen på
vattenledningen har stängts av.

Bruksanvisning

• Öppna vattenkranen helt innan du sätter på
maskinen.

• Håll pistolen i pistolgreppet tills all luft frigörs
från slangen.

• Så snart vatten börjar rinna ut ur munstycket,
släpp avtryckaren och slå på maskinen.

• Ta tag i pistolgreppet och flytta lansen jämnt
längs ytan som ska rengöras.

• Rikta in munstycket efter behov för att uppnå
optimala rengöringsresultat. Med erfarenhet lär
man sig avgöra rätt avstånd för vattenstrålen.

• Stäng vattenkranen efter att ha stängt av
maskinen.

• Håll pistolens grepp intryckt tills trycket är
utanför systemet.

• Lås avtryckaren med säkerhetsspärren.

Låt aldrig maskinen gå på tomgång i mer

än 2 minuter. Inom denna period kan
temperaturen på vattnet i systemet bli så
hög att pumpen skadas efter
reparationen.

Slå på och stänga av (fig. A)

• Ställ på/av-omkopplaren (1) på “ON/I” för att slå
på maskinen.

• Ställ på/av-omkopplaren (1) på “OFF/0” för att
stänga av maskinen.

Autostopp

Autostoppbrytaren gör så att det maximala

arbetstrycket aldrig överskrids. När man
släpper pistolgreppets avtryckare, stänger
autostoppbrytaren av pumpen och
vattenstrålen slutar spruta. När man trycker
in pistolgreppets avtryckare sätter
autostoppbrytaren på pumpen igen.

27

HYUNDAI

Överhettningsskydd
Maskinen är försedd med en termisk

skyddskoppling. Vid överhettning stängs
maskinen av automatiskt. När motorn har
svalnat startar maskinen automatiskt på
nytt.

Använd alltid originallansen och

originalslangarna för att minska risken för
överhettning.

Rengör munstycket med rengöringsstift

för att minska risken för överhettning.

Tvåltillförsel

• Dra ut munstycket för att sätta på tvåltillförseln.

• Tryck på munstycket för att stänga av
tvåltillförseln.

Sätt aldrig på tvåltillförseln medan du

håller i pistolens grepp.

Justera vattenstrålen (fig. D)

• Vrid munstycket (15) moturs för en spetsig
stråle.

• Vrid munstycket medurs för en platt stråle.

ANVÄNDING AV TERRASSTVÄTTEN (FIG. E)

Terrasstvätten är idealisk för rengöring

av golv- och väggytor av olika material,
som trä, betong, kakel och natursten. Inte
lämplig för kommersiellt bruk..

Användningsinstruktioner

Starta högtryckstvätten först när

golvskurmaskinen är placerad på ytan
som ska rengöras.

• Håll i högtryckstvättens pistolgrepp och flytta
golvskurmaskinen jämnt över ytan som ska
rengöras.

Att använda avloppsrensaren (fig. A)

• Dra åt avloppsrenarens bajonett i anslutningen
på pistolgreppet (5).

• Sätt in avloppsrenaren i röret ända till märket.

• Slå på maskinen.

Sätt inte på maskinen förrän

avloppsrenaren befinner sig i rörledningen.

• Utlös pistolgreppet.

• Så snart avloppsrenaren stannar på ett tilltäppt
ställe, ska du släppa upp avtryckaren flera
gånger och sedan trycka igen.

• Upprepa flera gånger vid kraftig nedsmutsning.

• Stäng av högtryckstvätten och dra ut
avloppsrenaren ur röret.

RENGÖRING OCH UNDERHÅLL

Maskinen kräver inget särskilt underhåll.

• Rengör ventilationsspåren regelbundet.

• Om maskinen inte används under en längre tid
(3 månader eller mer) eller om den förvaras i ett
ouppvärmt område, låt motorn suga upp lite
frostskyddsmedel före lagringen. Detta för att
förhindra risk för frysning och oxidering.

Håll inga kroppsdelar i närheten av rotorn

när högtryckstvätten är påslagen.

Att sätta ihop terrasstvätten

• Dra åt bajonetten på terrasstvätten (10) i hylsan
på lansen (8).

• Dra åt lansens (8) bajonett i hylsan på
pistolgreppet (5).

Innan du ansluter eller tar bort

terrasstvätten ska du alltid ta ut
högtryckstvättens kontakt ur uttaget och
se till att trycket släpps ur systemet.

28

Rengöring av inloppsfiltret

Kontrollera alltid inloppet före användning, filtrera
och rengör det vid behov.

• Använd fingrarna för att ta bort filtret från
anslutningen. Var försiktig så att du inte skadar
filtret.

• Använd fingrarna för att installera filtret igen.

• Kontrollera om filtret har placerats korrekt i
anslutningen.

Rengör munstycket (fig. F)

Om vattenstrålen minskar eller avstannar under
användning, måste munstycket rengöras.

• Se till att maskinen är avstängd och att kranen
på vattenledningen har stängts.

• Rengör öppningen i munstycket (9) med det
medföljande Rengöringsstift (14).

MÖGLICHE PROBLEMEN UND LÖSUNGEN

Symptom

Möjliga orsaker

SVENSKA

Korrigerande åtgärder

Inget rengöringsmedel 1. Tvålhållaren är igensatt 1. Rengör tvålhållaren med varmt

Enheten börjar ryka 1. Överhettad, överbelastad eller

Högtryckstvätten startar
inte

Pumpen når inte
nödvändigt tryck

Fluktuerande tryckt 1. Pumpen suger luft

skadad motor

1. Enheten är trycksatt

2. Pluggen är inte väl ansluten eller
eluttaget är trasigt

3. Förlängningssladden är för lång
eller trådstorleken är för liten

4. Huvudspänningsförsörjningen
är för låg

5. Den termiska säkerhets-brytaren
har utlösts

1. Vatteninloppsfiltret är tillsatt

2. Pumpen suger luft från
slanganslutningarna

3. Munstycket är slitet eller har fel
storlek

4. Avlastaren igensatt eller sliten

5. Ventilerna är tillsatta eller slitna

2. Täppt munstycke

3. Ventilerna är smutsiga, slitna
eller har fastnat

4. Slitna vattentätningar

vatten

2. Byt ut tvålhållaren

1. Stäng av enheten och ring
återförsäljaren

1. Kläm ut avtryckaren på pistolenl

2. Kontrollera stickpropp, uttag och
säkring

3. Ta bort förlängningssladden

4. Kontrollera att nätspänningen är
tillräcklig

5. Stäng av enheten och låt motorn
svalna

1. Rengör inloppsfiltret

2. Kontrollera att anslutningarna och
låsringen är ordentligt åtdragna

3. Ring återförsäljaren

4. Ring återförsäljarenar

5. Ring återförsäljaren

1. Kontrollera att slangar och
anslutningar är täta

2. Rengör med prickverktyget

3. Ring återförsäljaren

4. Ring återförsäljaren

TEKNISKA DATA

Nätspänning V~ 230
Nätfrekvens Hz 50
Effektingång W 1.500
Drifttryck bar 80
Max. drifttryck bar 120
Vattenförbrukning l/min 6,0
Max. tryckvattentillförsel bar 4
Max. vattentemperatur °C 50
Vikt kg 7,1

GARANTI

Se de bifogade garantibestämmelserna

för villkor och bestämmelser för garantin.

MILJÖ

Produkten, tillbehören och förpackningen

ska sorteras och hanteras för miljöriktig
återvinning.

Endast för EU-länder

Kassera inte elverktyg med hushållsavfallet.
Enligt det europeiska direktivet 2002/96/EG om
uttjänt elektrisk och elektronisk utrustning och
dess implementering i nationell lagstiftning, måste
elverktyg som inte längre är användbara samlas
in separat och omhändertas på ett miljöriktigt sätt.

Föremål för förändringar; specifikationer kan ändras
utan ytterligare aviseringar.

29

HYUNDAI

HØJTRYKSRENSER
57507

ADVARSEL

Læs alle sikkerhedsadvarsler og alle

instruktioner. Bliver advarslerne og

instruktionerne ikke fulgt, kan det
medføre elektrisk stød, brand og/eller
alvorlige personskader. Gem alle

advarsler og instruktioner til fremtidig
brug.

SIKKERHEDSADVARSLER

Når du bruger maskinen, skal du altid overholde
de vedlagte sikkerhedsadvarsler og de ekstra
sikkerhedsinstruktioner herunder.

Følgende symboler bruges i hele denne vejledning:

Betyder risiko for personskade eller

beskadigelse af maskinen.

Betyder vigtige oplysninger om brug af

maskinen.

Følgende piktogrammer er vist på maskinen:

Du må aldrig pege vandstrålen mod dig

selv eller andre personer. Du må aldrig
pege vandstrålen mod selve maskinen.
Du må aldrig pege vandstrålen mod
elektriske ledninger eller stikkontakter.

YDERLIGERE SIKKERHEDSADVARSLER
FOR HØJTRYKSRENSERE

Personlig sikkerhed

• Højtryksrensere må ikke anvendes af børn eller
personer, der ikke kender maskinen.

• OBS: når du tænder for maskinen, trykkes den
tilbage med kraften fra det udgående vand.

• Brug aldrig maskinen i nærheden af mennesker,
medmindre de er iført beskyttende tøj.

• Peg aldrig vandstrålen mod dig selv eller andre
for at rengøre tøj eller fodtøj.

• Hold højtryksslangen tilsluttet maskinen, så
længe systemet er under tryk. Det er farligt at
frakoble højtryksslangen, mens systemet er
under tryk.

• Brug ikke syrer eller brændbare væsker i
maskinen. Brug kun rengøringsmidler med en
pH-værdi på 6-8.

• Brug aldrig maskinen, hvis tilslutningsledningen,
sikkerhedsforskrifterne eller andre vigtige dele
er blevet beskadiget.

• Når maskinen ikke er i brug, skal den slukkes for
at undgå utilsigtet start.

Brug og vedligeholdelse af elværktøj

• Du må aldrig pege vandstrålen mod selve
maskinen.

Service

• Højtryksslanger, koblinger m.v. er vigtige for
maskinens sikkerhed. Brug kun højtryksslanger,
koblinger m.v., som anbefales af producenten.

• Brug kun reservedele fra producenten, eller som
er godkendt af producenten.

ELEKTRISK SIKKERHED

Tjek altid, at strømforsyningen svarer til

spændingen på mærkepladen.

Elektrisk sikkerhed

• Du må aldrig pege vandstrålen mod elektriske
ledninger eller stikkontakter på grund af risikoen
for elektrisk stød.

• Hvis du bruger en forlængerledning, skal den
være af en vandtæt konstruktion.

• Tag altid stikket ud af stikkontakten, før du
udfører vedligeholdelse.

Det kan være farligt at bruge den forkerte

type forlængerledning!

30

• Tilslut helst maskinen til en elektrisk gruppe,
som er beskyttet med en jordlækagekontakt på
maks. 30 mA.

BESKRIVELSE (FIG. A)

Din højtryksrenser er designet til
udendørs rensning af sten-, træ-, metal­og plastmaterialer.

DANSK

1. Tænd/sluk-knap

2. Tilslutning til højtryksslange

3. Tilslutning til vandforsyning

4. Håndtag

5. Pistolgreb

6. Udløser

7. Sikkerhedslås

8. Stang

9. Mundstykke

10. Terrasserenseren

Pakkens indhold

• Højtryksrenser

• Terrasserenseren

• Sæbebeholder

• Højtryksslange

• Pistolgreb

• Lance

• Kobler

• Fast busk

• Afløbsrens

• Turbo mundstykke

• Rensestift

Montering af stangen (fig. B)

• Spænd stangens bajonet (8) ind i holderen på
pistolgrebet (5).

Før du monterer eller fjerner stangen,

skal du altid tage stikket ud af
stikkontakten og sørge for, at systemet
ikke er under tryk.

Montering af tilbehør (fig. B)

• Spænd tilbehørsbajonetten i
tilslutning af lansen (8).

Tilslutning af højtryksslangen (fig. C)

• Koblingsmøtrikken (11) skrues fast til den ene
ende af højtryksslangen (12) på forbindelsen
(13) på pistolgrebet (5).

• Koblingsmøtrikken (14) skrues fast til den anden
ende af højtryksslangen på forbindelsen (2) på
maskinen.

• Stram koblingsmøtrikkerne godt fast.

Tilslutning til vandforsyningen

• Fjern beskyttelseshætten.

• Tilslut en haveslange, som er blevet tilsluttet
vandforsyningen direkte eller via en
reduktionsnippel til forbindelsen (3).

Tilføjelse af et rengøringsmiddel

• Løsn hætten, og tilsæt en opmålt mængde
rengøringsmiddel til tanken.

• Sæt hætten på igen, og stram den sikkert.

Tilsæt kun et rengøringsmiddel, hvis

maskinen er slukket, og vandhanen til
vandforsyningen er blevet lukket.

Brugsanvisning

• Åbn vandhanen til vandforsyningen helt, før du
tænder for maskinen.

• Hold pistolgrebets udløser inde, indtil al luft er
sluppet ud af slangen.

• Så snart vandet begynder at løbe ud af
mundstykket, skal du slippe aftrækkeren og
tænde for maskinen.

• Tag fat i pistolgrebet, og bevæg stangen jævnt
langs den overflade, der skal rengøres.

• Peg med mundstykket efter behov for at opnå
optimale rengøringsresultater. At bestemme den
korrekte afstand for vandstrålen er et spørgsmål
om erfaring.

• Luk vandhanen til vandforsyningen, når du har
slukket for maskinen.

• Hold pistolgrebet inde, indtil trykket er væk fra
systemet.

• Lås udløseren ved hjælp af sikkerhedslåsen.

Lad aldrig maskinen køre i tomgang i

mere end 2 minutter. Inden for denne
periode kan temperaturen af vandet i
systemet blive så høj, at pumpen vil blive
beskadiget i en sådan grad, at den ikke
kan repareres.

Tænd og sluk (fig. A)

• For at tænde for maskinen skal du indstille
tænd/sluk-kontakten (1) til “ON/I”.

• For at slukke for maskinen skal du indstille
tænd/sluk-kontakten (1) til “OFF/0”.

Auto-stop

Auto-stop kontakten undgår at den

maksimale driftstryk overstiges. Når
aftrækkeren på pistolen frigøres, slukker
auto-stop-kontakten for pumpen og vandet
stopper med at sprøjte. Når det trykkes på
pistolen, tænder auto-stop-kontakten for
pumpen igen.

31

HYUNDAI

Overophedningssikring
Maskinen er udstyret med

varmebeskyttelse. I tilfælde af
overophedning, slukker maskinen
automatisk. Efter at motoren er afkølet,
tændes maskinen igen automatisk.

Anvend altid originale lanser og slanger

for at mindske chancen for
overophedning.

Rengør dysen ved hjælp af rensestift for

at mindske chancen for overophedning.

Sæbetilførsel

• Træk mundstykket ud for at starte
sæbetilførslen.

• Tryk mundstykket ind for at stoppe
sæbetilførslen.

Start aldrig sæbetilførslen, mens du

holder pistolgrebet inde.

Justering af vandstrålen (fig. E)

• Drej mundstykket (15) mod uret for at få en
spids stråle.

• Drej mundstykket med uret for at få en flad
stråle.

SÅDAN BRUGES TERRASSERENSEREN
(FIG. E)

Terrasserenseren er ideel til rengøring af

gulv- og vægoverflader lavet af forskellige
materialer, såsom træ, beton, fliser og
natursten. Ikke egnet til kommerciel brug.

Lad ingen del af kroppen komme i

nærheden af rotoren, når
højtryksrenseren er tænd

Samling af terrasserenseren

• Spænd bajonetten på terrasserenseren (10) ind
i holderen på stangen (8).

• Spænd stangens bajonet (8) ind i holderen på
pistolgrebet (5).

Før du tilslutter eller afmonterer

terrasserenseren, skal du altid tage
højtryksrenserens netstik ud af
stikkontakten og sikre dig, at trykket er
frigivet fra systemet.

Brugsanvisning

Start først højtryksrenseren, når

skrubberen er placeret på den overflade,
der skal rengøres.

• Hold i højtryksrenserens pistolgreb, og flyt
skrubberen jævnt hen over den overflade, der
skal rengøres.

Brug af afløbsrenseren (fig. A)

• Spænd afløbsrenserens bajonet i tilslutningen til
pistolgrebet (5).

• Indsæt afløbsrenseren indtil mærket i røret.

• Tænd for maskinen.

Tænd ikke maskinen, før afløbsrenseren

er i rørledningen.

• Slip pistolgrebet.

• Så snart afløbsrenseren stopper på et tilstoppet
sted, skal du slippe udløseren flere gange og
tryk igen.

• Gentag flere gange i tilfælde af alvorlig
tilsmudsning.

• Sluk for højtryksrenseren, og træk
afløbsrenseren ud af røret.

RENGØRING OG VEDLIGEHOLDELSE

Maskinen kræver ikke nogen særlig vedligeholdelse.

• Rengør regelmæssigt ventilationshullerne.

• Hvis maskinen ikke skal bruges i længere tid (3
måneder eller mere), eller hvis den opbevares i
et uopvarmet område, skal du lade motoren
suge noget frostvæske for at forhindre risikoen
for frysning og oxidering.

Rengøring af indløbsfilteret

Kontroller altid indløbsfiltreret og rengør det, hvis det
er nødvendigt, før det bruges.

• Brug fingrene til at fjerne filteret fra forbindelsen.
Pas på ikke at beskadige filteret.

32

DANSK

• Brug fingrene til at montere filteret igen.

• Kontroller, om filteret er placeret korrekt i
forbindelsen.

Rengøring af mundstykket (fig. F)

• Sørg for, at maskinen er slukket, og at
vandhanen er lukket.

• Brug det medfølgende rensestift (14) til at
rengøre åbningen (17) i mundstykket (9).

Hvis vandstrålens tryk falder eller stopper under
brug, skal mundstykket rengøres.

MULIGE PROBLEMER OG LØSNINGER

Problem

Manglende
rengøringsmiddel

Enheden begynder at ryge 1. Overophedet, overbelastet eller

Højtryksrenseren starter
ikke

Pumpen når ikke det
nødvendige tryk

Svingende tryk 1. Pumpen suger luft

Mulige årsager

1. Sæbeholderen er tilstoppet 1. Rengør sæbeholderen med varmt

beskadiget motor

1. Enheden er under tryk

2. Stikket er ikke ordenligt tilsluttet,
eller stikkontakten er defekt

3. Forlængerledningen er for lang,
eller ledningsstørrelsen er for
lille

4. Spændingen i strøm-forsyningen
er for lav

5. Den termiske
sikkerhedsafbryder er blevet
udløst

1. Vandindløbsfilteret er tilstoppet

2. Pumpen suger luft fra
slangetilslutninger

3. Mundstykket er slidt eller har en
forkert størrelse

4. Aflæsseren er tilstoppet eller
slidt

5. Ventilerne er tilstoppede eller
slidte

2. Tilstoppet mundstykke

3. Ventilerne er snavsede, slidte
eller sidder fast

4. Vandtætningerne er slidte

Korrigerende handlinger

vand

2. Udskift sæbeholderen

1. Sluk enheden, og ring til
forhandleren

1. Klem udløseren på pistolgrebet.

2. Kontroller stikket, kontakten og
sikringen

3. Fjern forlængerledningen

4. Kontroller, at spændingen i
strømforsyningen er tilstrækkelig

5. Sluk for enheden, og lad motoren
køle af

1. Rengør vandindløbsfilteret

2. Kontroller, at tilslutningerne og
låseringen er strammet ordentligt

3. Ring til forhandleren

4. Ring til forhandleren

5. Ring til forhandleren

1. Kontroller, at slangerne og
tilslutningerne er tætter

2. Rengør mundstykket med
prikkeværktøjet

3. Ring til forhandleren

4. Ring til forhandleren

33

HYUNDAI

TEKNISKE DATA

Netspænding V~ 230
Netfrekvens Hz 50
Strøm W 1.500
Driftstryk bar 80
Maks. driftstryk bar 120
Vandforbrug l/min 6,0
Maks. vandtryk i vandforsyning bar 4
Maks. vandtemperatur °C 50
Vægt kg 7,1

GARANTI

Se garantibetingelserne i det vedlagte

garantibevis.

MILJØ

Dit produkt, tilbehør og emballage skal

sorteres til miljøvenligt genbrug.

Kun for EU-lande

Bortskaf ikke elektrisk værktøj i
husholdningsaffaldet. I henhold til den europæiske
retningslinje 2002/96/EF for affald af elektrisk
og elektronisk udstyr og dets implementering i
national ret, skal elværktøj, der ikke længere kan
bruges, indsamles separat og bortskaffes på en
miljøvenlig måde.

Forbehold for ændringer; specifikationer kan ændres
uden yderligere varsel.

34

VERKLARING VAN OVEREENSTEMMING
DECLARATION OF CONFORMITY
CERTIFICAT DE CONFORMITÉ

ART. NR. HYUNDAI 57507

TYPE NR. ABW-VAR-80P

Hogedrukreiniger
High-pressure cleaner
Nettoyeur à haute pression

KONFORMITÄTSERKLÄRUNG
FÖRKLARING OM ÖVERENSSTÄMMELSE
OVERENSSTEMMELSESERKLÆRING

Hochdruckreiniger
Högtryckstvätt
Højtryksrenser

Dvize bv verklaart onder uitsluitend eigen
verantwoordelijkheid dat dit product in
overeenstemming is met de volgende normen of
standaardisatiedocumenten:

Dvize bv declares under its sole responsibility
that this product is in conformity with the following
standards or standardization documents:

Dvize bv déclare sous son entière responsabilité
que ce produit est conforme aux normes ou
documents de normalisation suivants :

EN 60335-1:2012 + A11:2014, EN 60335-2-79:2012, EN 62233:2008

Volgens de bepalingen van de richtlijnen:
According to the provisions of the directives:
Selon les dispositions des directives :

2006/42/EC

Keuringsinstantie:
Testing authority:
Autorité chargée des essais :

SGS-CSTC Standards Technical Services (Shanghai) Co., Ltd., Shanghai, China

De technische documentatie is onder beheer van:
Keeper of the technical documentation:
Détenteur de la documentation technique :

Hiermit erklärt Dvize bv eigenverantwortlich,
dass dieses Produkt folgenden Normen bzw.
standardisierten Dokumenten entspricht:

Dvize bv förklarar på eget ansvar att denna
produkt uppfyller följande standarder eller
standardiseringsdokument:

Dvize bv erklære under ansvarlighed at produktet
er i overens-stemmelse med de følgende
standarder eller standardiserede dokumenter:

Nach den Bestimmungen der Richtlinien:
Enligt villkoren i direktiven:
I henhold til følgende direktiver:

Prüfinstanz:
Testmyndighet:
Testmyndighet:

Halter der technischen Dokumentation
Bevakare av den tekniska dokumentationen:
Beholder af den tekniske dokumentation:

A.N.P van Oort
Directeur
01-01-2021

PO Box 150, 1910 AD Uitgeest, The Netherlands

Dvize bv

[email protected], www.hyundaipowerproducts.nl

35

Dvize bv
PO Box 150
1910 AD Uitgeest
The Netherlands
[email protected]
www.hyundaipowerproducts.nl

Imported/Distributed by Dvize bv, The Netherlands Licensed by Hyundai Corporation Holdings, Korea
